Как подключить светодиодный прожектор своими руками

Схема подключения прожектора на базе светодиодов будет разниться в зависимости от элементов цепи, например, если требуется дополнительно установить датчик движения или освещенности. Сам же процесс монтажа источника света данного типа не отличается особыми сложностями.

Конструктивные особенности

Конструкция такого осветительного прибора включает в себя несколько элементов: светодиодные лампы, кронштейн, блок управления, состоящий из герметичного корпуса, контроллера и аккумуляторной батареи или платы, которая используется в стационарных моделях.

Надежность работы устройства обеспечивает контроллер, регулирующий светодиодный прожектор посредством реле времени и автоматических выключателей, которые выполняют защитную функцию.

Подобные источники света управляются двумя способами: вручную посредством коммутационных аппаратов, автоматически благодаря присутствию блока управления, реагирующего на изменение интенсивности освещенности или на движение объекта в радиусе действия.

Светодиодный прожектор обеспечивает свечение благодаря особенностям конструкции, воссоздающей процесс рекомбинации электронов и дырок, находящихся в области p-n-перехода. Основа работы подобных источников света заключается в контакте полупроводников, характеризующихся различным типом проводимости.

Схема подключения прожектора

Чтобы завести кабель питания в клеммную коробку, нужно вскрыть ее, демонтировав крепежное соединение. Для обеспечения герметичности всех соединений предусмотрен сальник, через который прокладывается провод питания.

Схема подключения к сети 220 В выглядит следующим образом:

Если требуется подключить блок автоматического управления в виде датчика движения, используется такой вариант:

При желании и для повышения уровня безопасности на участке можно подключить еще и звуковую сирену. Схема в данном случае будет иметь следующий вид:

Для нормальной работы системы освещения необходимо настроить датчик движения по трем направлениям: уровень чувствительности, светочувствительности и регулятор времени работы.

Поэтапное выполнение работ

Прожектор может располагаться в доступной зоне, однако, чаще всего для обеспечения безопасности такие осветительные приборы устанавливают на достаточной высоте. Поэтому рекомендуется все подключения выполнить до того, как устройство будет монтироваться на кронштейн.

Основные действия:

1. Демонтаж крепления клеммной коробки;
2. Закладка кабеля питания в сальник с последующим подключением к клеммнику;
3. Закрывается крышка короба;
4. Прожектор закрепляется на кронштейн;
5. Производится установка всей конструкции на участок, где планируется эксплуатация осветительного прибора.

Кронштейн может быть установлен под любым углом, для чего боковые винты креплений ослабляют, чтобы иметь возможность отрегулировать направление света.

Процесс подключения к электросети

Подключение прожектора к сети предполагает необходимость создания безопасных условий работы. Для этого должна отсутствовать фаза на подключаемом кабеле. Конструкция герметично закрывается после того, как было выполнено соединение всех элементов схемы. Важно правильно подключить трехжильный провод, для чего можно руководствоваться общепринятой расцветкой: «ноль» — голубой или черный провод; «земля» — практически всегда желто-зеленый; «фаза» — красный или коричневый цвет провода.

Установка прожектора и подключение к сети 220 В производится с помощью автоматического выключателя. Достаточный уровень безопасности сможет обеспечить автомат, характеризующийся таким параметром, как ток защиты, который превосходит значение мощности источника света в несколько раз.

Таким образом, самостоятельно установить и подключить прожектор к электросети вполне можно, если при этом исполнитель будет следовать рекомендациям по обеспечению безопасности. Осветительный прибор данного вида устанавливается на кронштейн, а при помощи не до конца затянутых болтовых соединений есть возможность изменить направление луча света.

Корпус источника света герметично закрывается после монтажа кабеля, кроме того, он должен быть заземлен. Для этого используется отдельный заземляющий проводник или же проводник питающего кабеля. Так как подобные осветительные приборы чаще всего устанавливают на улице нужно проследить, что прожектор характеризуется достаточной степенью защиты (минимум IP54).

Зачем светодиодному светильнику заземление — Топ-Свет

01.11.2018 10:12 (обновлено 12.03.2019 14:13)

В этой статье мы попробуем разобраться нужно ли подключать светодиодные светильники к заземлению, как это делать правильно, и чем грозит нарушение ПУЭ и ГОСТов. А попутно разберёмся с классами защиты от поражения электрическим током.

Содержание

А знаете ли вы, что значительная часть светодиодных светильников подключается к электрической сети тремя проводами? Насчет двух из них – фазного и нулевого проводов – у большинства людей сомнений не возникает: не подключишь – работать не будет. А вот с заземлением до сих пор связано множество мифов и странных идей. Причём встретить здесь можно диаметрально противоположные мнения: «с заземлением будет только хуже» и «без заземления вас непременно убьёт током… когда-нибудь». Поэтому призовём на помощь здравый смысл, возьмём нормативные документы и попробуем разобраться – нужно ли заземлять светодиодные светильники, и как это правильно делать.

Что такое заземление и зачем оно нужно

Согласно п. 1.7.28 Правил Устройства Электроустановок (ПУЭ), заземление – это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. Заземление разделятся на защитное – выполняемое в целях электробезопасности, и

рабочее (функциональное) – выполняемое для обеспечения работы электроустановки. С рабочим заземлением большинство из нас сталкивается редко. Оно используется в сетях электроснабжения – на электростанциях, трансформаторных подстанциях и т. п. А вот защитное заземление мы встречаем повсеместно. К нему относится и третий контакт в современных розетках «европейского» образца, и тот самый третий провод при подключении светодиодных светильников. Получается, чтобы светить прибору достаточно фазы и нуля, но, чтобы оставаться при этом безопасным, нужен и заземляющий проводник.

Трёхпроводной кабель для подключения светильника

ПУЭ определяет два основных класса систем организации электроустановок – с заземлённой и изолированной нейтралью, разделённых на 3 основных системы: TN, IT и TT. TN в свою очередь в зависимости от реализации, разделяется на TN-C, TN-S и TN-C-S. Описание их выходит за рамки данной статьи, интересующиеся могут посмотреть Википедию. Для нас сейчас важно то, что любая из них предусматривает наличие на стороне потребителя защитного заземления. Получается, что возможность заземлить светильник есть всегда. Давайте разбираться, когда это нужно, а когда нет.

И это подводит нас к понятию классов защиты от поражения электрическим током.

Классы защиты от поражения электрическим током

Согласно разделу 7 ГОСТ IEC 61140-2012 «Защита от поражения электрическим током. Общие положения безопасности установок и оборудования», защиту от поражения электрическим током обеспечивают посредством конструктивных мер, применяемых к электрооборудованию и устройствам, совместно со способами их установки. В зависимости от способа обеспечения защиты, приборы классифицируются по классам от 0 до III. Рассмотрим их подробнее – в применении конкретно к светильникам как описано в

ГОСТ Р МЭК 60598-1-2011 «Светильники. Часть 1. Общие требования и методы испытаний». Но сначала ещё несколько определений:

Основная изоляция

Изоляция токоведущих деталей, обеспечивающая основную защиту от поражения электрическим током. Т.е. это изоляция самих проводников, по которым протекает электрический ток.

Дополнительная изоляция

Самостоятельная изоляция, предназначенная для защиты от поражения электрическим током в случае повреждения основной изоляции. В качестве неё может выступать, например, прочный корпус, полностью выполненный из изоляционного материала, который закрывает практически все металлические детали.

Двойная изоляция

Изоляция, состоящая из основной и дополнительной.

Усиленная изоляция

Единая система изоляции токоведущих деталей, обеспечивающая защиту от поражения электрическим током, эквивалентную двойной изоляции. Может состоять из нескольких слоёв, которые, однако, не рассматриваются отдельно друг от друга.

Светильник класса защиты 0 (применяется только для обычных светильников)

В данном светильнике защита от поражения электрическим током обеспечивается основной изоляцией. Присоединение доступных для прикосновения токопроводящих деталей, если они имеются, к защитному заземляющему проводу стационарной проводки не предусмотрено. Функцию защиты при повреждении основной изоляции выполняет внешняя оболочка.

Т.е. если внутри светильника по каким-либо причинам окажется повреждена изоляция провода, находящегося под напряжением (например, вследствие старения, механического повреждения и т.п.), то безопасным он останется только благодаря внешней оболочке.

Настольная лампа — пример электроприбора с классом защиты 0

Пример светильника с классом защиты 0 – это обычная настольная лампа, включаемая в розетку двухконтактной вилкой. Никакого дополнительного заземления у неё не предусмотрено, а вся защита от поражения током включает корпус из изоляционного материала (пластика, например) или металла, отделённого от напряжения изоляцией самих проводов.

Кстати, в нашем каталоге светильники с классом защиты 0 отсутствуют.

Светильник класса защиты I

Светильник, в котором защита от поражения электрическим током обеспечивается не только основной изоляцией, но и путём присоединения доступных для прикосновения проводящих деталей к защитному (заземлённому) проводу стационарной проводки таким образом, чтобы доступные для прикосновения детали не могли стать токоведущими даже в случае повреждения основной изоляции. Причём проводящими деталями будут считаться не только участки металла без покрытия, но и окрашенные части. И если сразу после выхода с конвейера красочный слой и обладает изоляционными свойствами, то далеко не факт, что он останется таким уже через месяц после начала эксплуатации.

Подвесной промышленный светильник с классом защиты I

Большинство промышленных, уличных, взрывозащищённых светильников, да и любых других приборов в металлических корпусах (за исключением низковольтных), относятся как раз к I классу защиты. Наш каталог – не исключение, большая часть приборов как раз из этой категории.

Светильник класса защиты II

Светильник, в котором защита от поражения электрическим током обеспечивается не только основной изоляцией, но и путём применения двойной или усиленной изоляции и который не имеет устройства для защитного заземления или специальных средств защиты в электрической установке.

К данному типу относятся многие офисные светильники в пластиковых корпусах, которые сами по себе являются изоляторами для тока. Могут встречаться и металлические решения – при условии использования двойной изоляции.

Светильник класса защиты II — обратите внимание на двухпроводное подключение

Как правило, светильники класса защиты II контакта заземления не имеют. Бывают и исключения, но в таких случаях заземление не предназначено для защиты самого прибора, а служит каким-то иным целям. Например, чтобы обеспечить непрерывность заземляющего проводника при подключении светильников шлейфом.

Светильник класса защиты III

Светильник, в котором защита от поражения электрическим током обеспечивается применением безопасного сверхнизкого напряжения (БСНН). БСНН подразумевает напряжение не более 50 вольт переменного тока или 120 вольт постоянного тока, причём сама цепь должна быть изолирована от основной сети питания с помощью безопасного разделительного трансформатора или его эквивалента.

Здесь всё понятно из названия – к таким светильникам относятся низковольтные модели светодиодных светильников. Хотя и не все – некоторые такие приборы производители относят к классу I. Светильники III класса не предусматривают использование заземления, и вся их защита состоит в низком напряжении, которое более безопасно само по себе.

Как заземлить светильник

Итоги предыдущего раздела:

• Светильники классов защиты 0 и III не используют заземление;
• Светильники класса защиты I должны подключаться к защитному заземлению для исключения поражения электрическим током;
• Светильники класса защиты II могут использовать (редко, и к тому же не для обеспечения собственной защиты), а могут и не использовать (значительно чаще) заземление.

Теперь, когда появилась ясность, кого подключать, а кого нет – остановимся подробнее на подключении светильников класса I к заземлению. Если прибор подключается к электрической сети посредством кабеля, то, как правило, провод или клемма для подключения уже имеют заземляющую жилу или контакт и достаточно просто соединить их с соответствующими проводниками подводного кабеля.

Гермоввод и терминал заземления на светодиодном светильнике

В некоторых случаях светильники имеют дополнительные контакты для подключения заземления на корпусе – обычно это специальные винтовые терминалы, обозначенные буквами PE или значками заземления. В отдельных случаях, когда прибор состоит из нескольких соединённых между собой частей (например, кронштейны у некоторых консольных светильников), все эти части также соединяются между собой проводниками для уравнивания потенциала и затем все вместе – к заземлению.

Обратите внимание, что безопасность светильника даже при подключенном заземлении обеспечивается только при правильной его установке, поэтому следуйте в этом вопросе инструкциям производителя.

Что делать, если заземления нет?

В целях экономии к светильникам зачастую подводят двухпроводные кабели, не имеющие защитного проводника вовсе, или трёхпроводные, где он используется для группового включения. Особенно часто такая ситуация встречается в старых домах. Все современные жилые и общественные здания строятся с учётом требований, приведённых в главе 7.1 ПУЭ, пункт 7.1.36 которой явно указывает на необходимость использования как минимум трёхпроводных кабелей:

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).

Ну а если заземления всё-таки нет, то для жилых и общественных зданий в подавляющем большинстве случаев вполне допустимо использовать светильники, которые к заземлению не подключаются, о чём указано в пункте 7. 1.70 ПУЭ:

7.1.70. В помещениях без повышенной опасности допускается применение подвесных светильников, не оснащенных зажимами для подключения защитных проводников, при условии, что крюк для их подвески изолирован. Требования данного пункта не отменяют требований п. 7.1.36 и не являются основанием для выполнения электропроводок двухпроводными.

То есть если заземления нет, то в таких помещениях нужно использовать светильник, которому оно и не требуется, что не будет противоречить ПУЭ.

Чем грозит отсутствие или неправильное выполнение заземления

Есть мнение, что значительная часть правил в государственных стандартах избыточны. В ряде случаев с таким утверждением можно согласиться. Как правило, оправданные послабления требуют колоссального опыта и досконального знания используемого оборудования. А это в нынешнюю эпоху разнообразия далеко не всегда возможно. К тому же, последствия несоблюдения правил, оказываются весьма плачевными – как в таких случаях принято говорить: «написаны кровью». И возникает резонный вопрос – а стоит ли рисковать, если можно просто следовать ПУЭ и ГОСТам? Каждый мастер принимает решение самостоятельно. Но стоит придерживаться правила: профессионалы не имеют права рисковать жизнью и здоровьем других людей!

Случается, что при обучении технике безопасности при работе с электрическими установками, опытные преподаватели акцентируют внимание слушателей на том, что будет если не следовать правилам. Кстати, приводимые ими примеры действуют на будущих электриков гораздо эффективнее, чем зубрежка правил.

Что же будет, если не заземлить светодиодный светильник, который, согласно классификации, должен быть заземлён? В большинстве случаев он будет работать в штатном режиме, но при аварийной ситуации рискует стать источником повышенной опасности.

Приведём пример. В уличном светильнике со временем из-за перепадов температур и влажности происходит повреждение изоляции питающего кабеля, находящегося под напряжением. Согласно закону подлости, между корпусом прибора и повреждённым проводником образуется электрическая проводимость. Если бы прибор был заземлён, то в результате образовавшейся утечки тока цепь была бы обесточена – либо защитным автоматическим выключателем вследствие короткого замыкания, либо дифференциальным устройством защитного отключения. И дальше осталось бы только найти причину и заменить светильник.

Ну а если заземление отсутствует? Тогда корпус прибора оказывается под опасным напряжением. И если при проведении работ до него кто-то дотронется, то последствия могут быть плачевными.

Как видно из примера, само по себе заземление – это не панацея. Как и любое средство защиты, оно эффективно только в случае системного использования вместе с другими методами – теми же автоматическими выключателями. Нельзя говорить, что одно только заземление или, например, одни только УЗО обеспечат надлежащий уровень защиты. Но вкупе они позволяют сделать освещение безопасным для людей.

И последнее. Не верьте тем, кто говорит, что вместо заземления к соответствующему контакту светильника можно подключить ещё один нулевой проводник или перемычку от уже имеющегося – в данном случае это будет грубым нарушением ПУЭ и также может привести к печальным последствиям. Даже в том случае, когда для подачи электропитания в распределительные щиты используются PEN-проводники, объединяющие в себе рабочий ноль и защитное заземление, любые соединения между ними после точки разделения на два независимых проводника не допускаются. Явное указание на это также содержится в уже упоминавшемся пункте 7.1.36 ПУЭ.

Монтаж и подключение светильника

Для человека, который не имеет опыта электромонтажных работ, монтаж светильника может показаться достаточно сложной работой. Но так ли это на самом деле? В данной статье рассмотрим вопрос о том, как произвести монтаж и подключение светильника своими руками, не прибегая при этом к помощи специалистов. Светильники бывают различных типов, как настенных, так и тех, которые монтируются непосредственно на потолке. Как правило, установка настенного светильника не вызывает проблем. Для этого требуется монтировать дюбель или другой элемент, на который будет монтирован светильник. При этом следует учитывать длину питающего провода, которой должно хватить для включения в ближайшую розетку. Рассмотрим особенности монтажа и подключения потолочного светильника. Первое, что следует сделать — это убедиться в наличии крепления. Как правило, для этой цели используется крючок, вкрученный в корпус монтажной коробки. Возможно также наличие другого типа крепления. Тип необходимого крепления зависит от типа монтируемого светильника. Сейчас много светильников, которые крепятся на предварительно закрепленную металлическую пластину. Если для крепления был предусмотрен крючок, то он не подойдет для крепления данного типа светильника. Как тогда закрепить светильник на потолке? Если на месте установки светильника монтирована установочная коробка, то можно попробовать прикрепить металлическую пластину к ней при помощи шурупов. Потолочная монтажная коробка При этом следует быть аккуратным, так как возможно повреждение линии электропроводки, которая предназначена для подключения светильника. Если установочной коробки не предусмотрено, то пластину можно монтировать другим образом. Можно, например, взять небольшой брусок, длиной больше диаметра отверстия в потолочной плите, вставить его в данное отверстие, а затем прикрепить к нему пластину при помощи саморезов. Можно также просверлить два отверстия в потолке, предварительно отметив их расположение в соответствии с расположением отверстий на монтажной пластине светильника. Затем в приготовленные отверстия вставать дюбеля и закрепить монтажную пластину шурупами. Таким же образом, то есть при помощи дюбеля, можно закрепить крючок. Кроме крепления необходимо обратить особое внимание на проводники, которые подключаются к осветительному устройству. Если у вас предусмотрен двухклавишный выключатель, то следует определить, где нулевой проводник, а где каждая из фаз, соответствующая клавишам выключателя. Для этой цели используем индикаторную отвертку. Включаем одну из клавишей выключателя и проверяем поочередно проводники линии электропроводки, подключаемой к осветительному устройству. Определенный таким образом фазный проводник маркируется биркой или записывается на бумаге его цветовая маркировка. Далее отключается включенная клавиша выключателя, включается другая и таким же образом производится поиск фазного проводника и последующая его маркировка. Соответственно третий проводник будет нулевым. Следующий этап — это подготовка светильника к монтажу и подключению к электрической сети. Первое, что следует сделать — это проверить качество сборки светильника, при необходимости подтянуть все болтовые соединения, проверить патроны для ламп, в частности электрические контакты и их соединение с проводниками. Далее необходимо правильно соединить проводники от патронов светильника. Если светильник рассчитан на одну лампу, то есть он имеет один патрон, то сложности в подключении не возникает, так как в данном случае необходимо подключить два проводника к электрической сети — фазный и нулевой проводник. Если светильник рассчитан на несколько патронов, то необходимо правильно их подключить между собой. При этом следует распределить, какие лампы будут запитываться от той или иной клавиши выключателя освещения. Например, светильник имеет пять патронов. Можно два из них запитать от одной фазы (клавиши выключателя), а три оставшихся от другой фазы, то есть от другой клавиши выключателя. Определившись, какие патроны будут работать от одной фазы, следует соединить по одному проводнику с каждого патрона. Например, от каждого патрона отведены красный и черный проводники. В данном случае необходимо соединить все красные проводники от патронов, которые планируется подключить к одному из фазных проводников линии электропроводки, а также черные проводники данных патронов. Соответствующим образом следует соединить между собой проводники оставшихся патронов, которые будут запитаны от другого фазного проводника линии электропроводки. На данном этапе возникает вопрос о том, каким образом производится соединения проводников от нескольких патронов, а также дальнейшее их подключение к линии электропроводки. В некоторых типах светильников предусмотрены специальные клеммники, в которых производится соединение проводников от патронов люстры, а также предусмотренные в них клеммы для подключения проводников линии электропроводки. Если данные клеммники отсутствуют, то соединение проводников и подключение их к линии электропроводки можно выполнить несколькими способами. Проводники от патронов можно скрутить в скрутки и пропаять их. Если линия электропроводки выполнена медным проводом, то ее можно присоденить к светильнику таким же образом, то есть пайкой. Если же линия электропроводки выполнена алюминиевым проводом, то для ее подключения к осветительному устройству можно использовать клеммники. Наиболее оптимальный вариант – использование клемм Wago. Подключение проводников при помощи данных клемм не составляет особого труда, а полученное контактное соединение обеспечивает нормальную работу светильника достаточно долгое время. Следует упомянуть способ соединения проводников при помощи соединительных самоизолирующих зажимов (СИЗ). Данный способ достаточно прост в исполнении и не требует наличия особых практических навыков. Для подключения проводников достаточно скрутить подключаемые проводники от светильника и линии электропроводки в скрутки, а затем накрутить на полученные скрутки колпачки СИЗ соответствующего сечения. Выбор сечения при этом производится в соответствии с суммарным сечением соединяемых проводников. Монтаж потолочного светильника При отсутствии клеммников или других соединительных устройств можно воспользоваться обычным болтовым соединением. Для соединения проводников таким образом требуется болт с гайкой и несколько шайб. Если проводники от осветительного устройства и линия электропроводки медные, то можно их зажать между двумя шайбами. Если же линия поводки алюминиевая, а проводники от светильника медные, то между ними необходимо вставить еще одну шайбу. Это необходимо для того, чтобы данные проводники не соприкасались. Не лишним будет добавить в каждое болтовое соединение гровер, который обеспечит надежное соединение проводников, не ослабляющееся со временем. Полученные болтовые соединения изолируются термоусадочной трубкой или изоляционной лентой.

Как подключить светодиодный (LED) светильник?

Светодиодные светильники становятся более востребованными, чем старые добрые ртутные лампочки. Они могут работать десятки тысяч часов, экономя потребление электричества. LED-лампы обладают привлекательным внешним видом и компактностью. Их легко устанавливать, они полностью безопасны и не образуют нагара. Предлагаем подробнее рассмотреть, как правильно и безопасно выполнить подключение светодиодного светильника к 220В.

Правила безопасного подключения, необходимые инструменты

Чтобы избежать опасных последствий, важно соблюдать технику безопасности при монтаже осветительных приборов.

Простые правила работы с LED-освещением:

1. Установку, обслуживание и другие работы с осветительными приборами важно выполнять только при выключенной электросети. Перед началом выполнения работ обесточивается помещение.
2. Если светильник обладает напряжением менее 220В, его подключение осуществляется с помощью блока питания, идущего в комплекте. Запрещается пользоваться блоком питания для других видов ламп.
3. Устанавливается светильник с учетом суммарного потребления энергии, которое указывается в инструкции к прибору. Напряжение тока проверяется индикаторной отверткой.
4. Даже если работы выполняются в перчатках, руки обязательно должны быть сухими.
5. Чтобы лампы прослужили дольше, а также во избежание нагрева и возгорания, рекомендуется сделать вокруг них достаточно свободного места.
6. Если планируется монтаж светодиодных линейных светильников в помещениях с повышенной влажностью, важно учитывать условия допустимой температуры воздуха и влажности. Светильники, которые предназначены для помещений, нельзя монтировать на улице без специальной защиты.
7. Светильники не должны подвергаться сильной вибрации или затоплению.
8. Если осветительные приборы или блок питания имеют неисправности, не стоит их монтировать, во избежание плачевных ситуаций.
9. Если система освещения неисправна, не стоит ее пытаться самостоятельно разобрать. Доверьте сервисное обслуживание производителю осветительных приборов.

Для монтажа светодиодного освещения в помещении потребуется минимальный набор инструментов. Необходимо подготовить плоскую и крестообразную отвертки, стрипперы, плоскогубцы. Работая с осветительными приборами, для соблюдения техники безопасности рекомендуется пользоваться специальными перчатками, имеющими диэлектрический слой.

Нюансы подключения светодиодных светильников к 220В

Устанавливается освещение разными способами. Каждый имеет свои особенности, плюсы и минусы.

Последовательный способ монтажа

Последовательное подключение светодиодных светильников применяют в том случае, если нет особенных требований к освещению. Используется данный способ с целью экономии длины кабеля. При установке используют двойные или тройные провода. Нельзя в одну цепь соединять больше, чем шесть светодиодных лампочек, так как они будут освещать помещение тускло.

К минусам данного метода относится то, что для устранения поломки в одной лампочке придется проверять все, чтобы выяснить, какая именно перегорела.

Монтаж последовательного способа:

• От выключателя проводится фаза к первому осветительному прибору.
• Провод монтируют от одного переключателя к следующим по очереди.
• К последнему светильнику прокладывается ноль, пущенный от распределяющей коробки.

Проблем при таком способе не должно возникнуть, если строго следовать схеме подключения.

Важно не перепутать местами питание и ноль. В противном случае светильники окажутся под постоянным напряжением, что приведет к опасности.

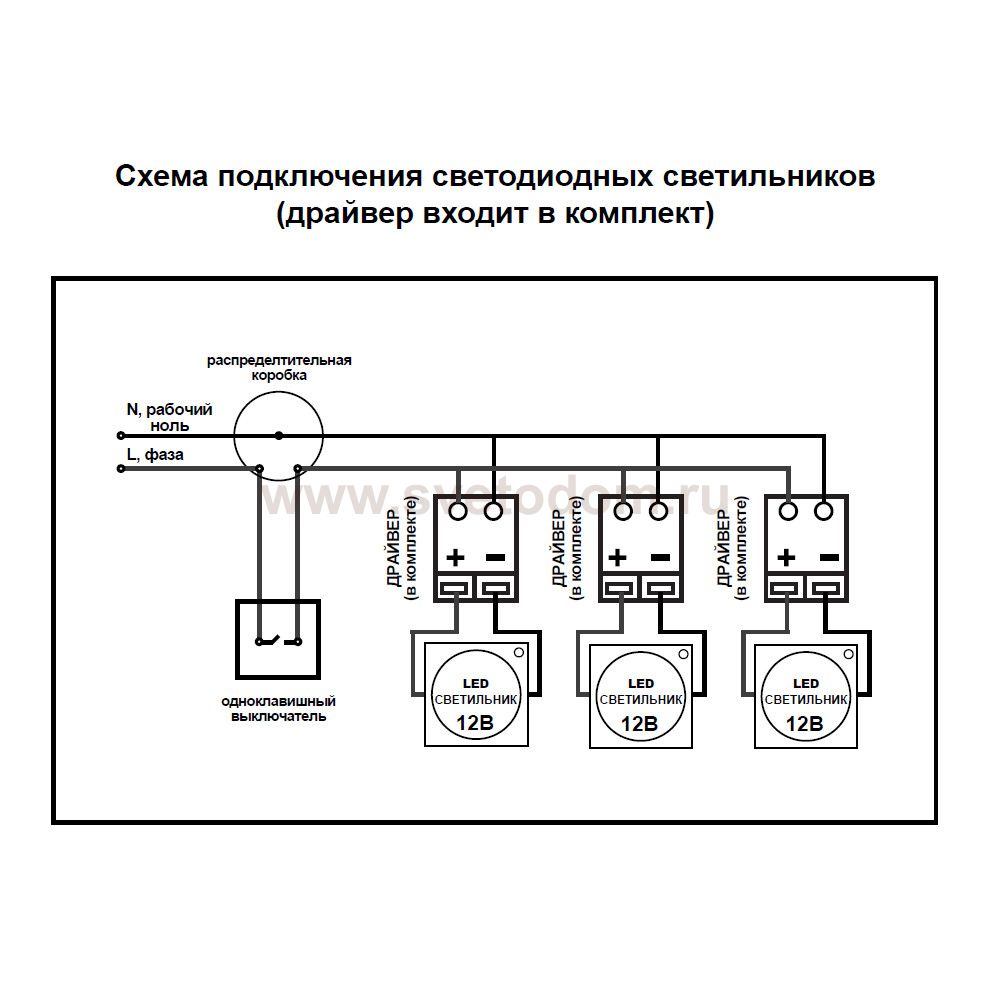

Параллельное подключение

Параллельное подключение светодиодных светильников более практичное. Каждая лампочка светит настолько ярко, насколько позволяет ей производитель. Минус монтажа в том, что понадобится использовать намного больше проводника, чем при последовательном способе подключения освещения.

Важно обратить внимание на кабель ВВГ нг 2Х1,5. Он является негорючим с качественным изоляционным слоем. Если освещение в помещении требует чрезмерной техники безопасности, оно монтируется с использованием кабеля, имеющего маркировку ls. Такой кабель при возгорании не выделяет много дыма.

Для монтажа освещения с помощью параллельного способа кабель протягивается от распределителя через выключатель. При этом он по очереди соединяется с каждым освещающим прибором. Кабель обрезается после каждого подключения светильника и передается к следующему устройству до тех пор, пока все лампы не соединятся в одну сеть.

Положительная сторона такого способа подключения светильников в том, что если перегорит одна лампа, вся система будет продолжать работать. Достаточно будет заменить вышедшую из строя лампу для более яркого освещения помещения.

Лучевой способ монтажа освещения в помещении

Такой способ является трудоемким и дорогим. Кабеля к каждому осветительному прибору прокладываются по отдельности.

Для этого от распределяющей коробки к центральной части помещения прокладывается проводник, от которого кабель прокладывается к каждому отдельному осветительному прибору. К нулю и фазе важно провести провода с одной жилой. Такие действия выполняются для каждой лампы индивидуально.

Особенности монтажа светильника со светодиодами и тремя контактами

Чтобы смонтировать светильники с тремя контактами, рекомендуется вначале внимательно изучить инструкцию, документы устройства. В них должны быть указаны обозначения трех контактов. Чтобы было удобно работать со светильниками при подключении, провода окрашиваются в разные цвета. Нулевой провод окрашивают в синий цвет, а провод заземления – в желтый. Фазный кабель имеет другой оттенок.

Синий нулевой кабель соединяется с нулевым проводом из распределителя. Провод фазы из распределителя соединяется с выключателем, затем проводится под ним и соединяется с фазой на светильнике. Для безопасной работы при монтаже используют клеммные зажимы.

Не стоит в качестве изоляции использовать ПВХ-ленты. После их усыхания изоляция становится небезопасной. Такая ситуация может спровоцировать опасные последствия, например короткое замыкание.

Особенности монтажа светодиодных светильников на потолке

LED-лампы можно установить на натяжном потолочном покрытии, сделанном из ПВХ. Для монтажа светильников на пластичном материале рекомендуется сделать дополнительное крепление для предупреждения провисания потолка под весом осветительных приборов. С этой целью используют пластиковый конусовидный пандус. Для подгона размера лишние части конуса обрезаются острыми инструментами. Светильники крепят на стальную перфорированную ленту.

Лампы устанавливаются сразу же после монтажа натяжного потолка. В выбранном месте вырезается пленка, и достается патрон. Светильник монтируют на платформу, которая предупредит провисание потолка и его перегрев.

Чтобы наглядно увидеть подключение светодиодных светильников к сети, просматриваются специальные тематические видеоролики. Видео поможет правильно и безопасно выполнить монтаж светодиодного освещения в любой комнате.

Как подключить несколько светодиодных ламп к одному коммутатору?

Вы хотите узнать , как подключить несколько светодиодных ламп к одному переключателю , тогда я должен сказать, что вы попали в нужное место. Мы собрали и подготовили весь ключевой материал, необходимый, чтобы помочь вам изучить теорию электрических цепей и ее связь со светодиодами, основываясь на нашем многолетнем обучении светодиодам.

В этой статье мы постараемся упростить для вас понимание «Как подключить несколько светодиодных ламп к одному переключателю?»

Без промедления давайте начнем с самого распространенного вопроса, который часто задают люди.

Какой тип цепи следует использовать?

Хотя потребности осветительного приложения обычно ограничивают вид схемы, которую можно использовать, наиболее эффективным подходом к работе светодиодов высокой мощности является использование последовательной схемы с драйвером светодиодов постоянного тока. Последовательная схема гарантирует, что каждый светодиод получает одинаковое количество тока.

Это означает, что каждый светодиод в цепи будет иметь одинаковую яркость и что одному светодиоду потребуется больше тока, чем другим.Когда каждый светодиод получает одинаковое количество тока, вероятность возникновения таких проблем, как тепловой пробой, снижается.

Но беспокоиться не о чем, потому что параллельные схемы по-прежнему являются подходящей альтернативой и часто используются.

В этой схеме последовательно соединены три светодиода. Ток в последовательной цепи следует по одному пути от начала до конца, причем анод (положительный) второго светодиода соединен с катодом (отрицательным) первого. Его иногда называют «гирляндной» или «петлевой» осветительной арматурой.

ВЫ МОЖЕТЕ ПРОЧИТАТЬ ТАКЖЕ:

Светильники с гирляндным соединением

Гирляндное соединение — это не то же самое, что размещение источников света в ряд. При последовательном подключении светильников, если один из них выходит из строя, все гаснут. Стандартная электрическая цветовая кодировка упрощает параллельное подключение.

Если вы просто подключаете один светильник к выключателю, в коробке будет один кабель под напряжением с черным, белым и оголенным заземляющим проводом. Подключите черный провод к черному проводу фонаря, белый провод к белому проводу фонаря, а оголенный провод к проводу заземления или винту заземления.

Если вы хотите добавить приспособление, вам понадобится дополнительный провод, чтобы подключить его к коробке. Этот провод, скорее всего, будет проложен через потолок. Просто подключите черный провод к двум существующим черным проводам, затем повторите с белым проводом и проводом заземления.

Поскольку вы увеличиваете количество проводов в каждой группе с двух до трех, вам могут потребоваться более крупные крышки проводов. Вы можете присоединить другое приспособление к тому, которое вы только что подключили, используя ту же технику, и вы можете продолжать добавлять приспособления до тех пор, пока общий ток, потребляемый схемой, не достигнет предела номинальных характеристик выключателя.

Как подключить несколько светодиодных ламп к одному переключателю?

Вы знаете, как подключить несколько светодиодных лент к одному источнику питания? Что ж, я обнаружил, что большинство поставщиков светодиодных лент не дают своим клиентам четких и простых инструкций по установке. Многие из них предполагают, что вы уже кое-что знаете об осветительных устройствах, прежде чем изо всех сил стараетесь их покупать.

Рекомендации (пошаговые инструкции)

Шаг 1: Выберите тип схемы, которую вы будете использовать

Последовательный режим — это простейший тип схемы для подключения светодиодных лент.От начала до конца ток в этой цепи следует по единственному маршруту. Положительный конец одной светодиодной ленты подключается к отрицательному концу следующей, и последовательность продолжается к обоим концам разветвителя светодиодных лент, который затем подключается к основному электричеству стены.

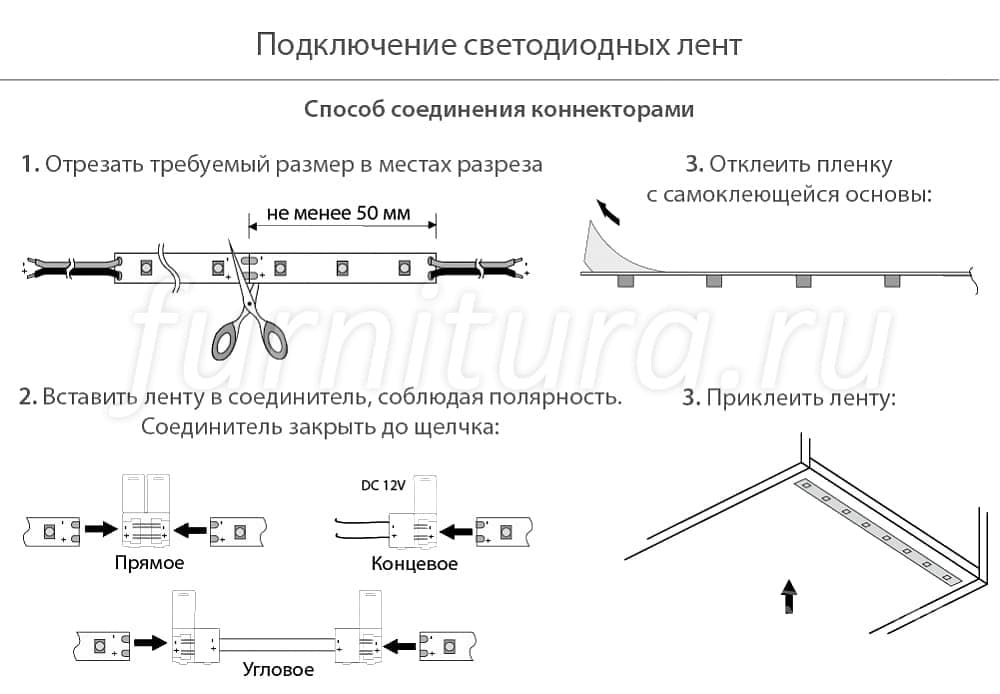

Шаг 2: Соединение светодиодных лент вместе

Вам нужно будет выяснить, какую форму вы хотите, чтобы свет принимал. Выбранный вами узор, скорее всего, будет зависеть от области или предмета, который вы хотите осветить.После того, как вы определились с формой, соедините анод первой полосы с катодом следующей, пока не израсходуете все купленные полосы.

Теперь у вас есть несколько полос, соединенных вместе. Перед тем, как присоединить его к вилке для подачи питания, подсоедините концы полосок к разъему 2,1 мм, входящему в комплект поставки.

Шаг 3. Проверка потребляемой мощности лент

Перед тем, как подключить светодиодные ленты к источнику питания, обязательно проверьте номинальную мощность.Сумма напряжений, требуемых каждой полосой в серии, включает чистую требуемую мощность. Помните, что хотя от одного конца к другому в последовательной цепи течет одинаковое количество тока, напряжение меняется в каждой точке.

В результате, чтобы предотвратить снижение качества светового потока, убедитесь, что выходная мощность достаточна для питания всех полос. Если розетка слишком сильная, ваши ленты могут быть повреждены и станут бесполезными. Имейте в виду, что эти полоски дорогие, и вы не хотите испортить свою вечеринку, разрушив их до того, как они выполнили свою задачу.

Шаг 4: Размещение светодиодных лент

Чтобы упростить подключение и предотвратить использование слишком большого количества кабеля, желательно располагать источник питания как можно ближе к положению полос. Основная цель единого источника питания — избежать путаницы шнуров по всему дому. Расположение ближайшего источника питания сокращает время подключения и снижает вероятность отключения.

Шаг 5: Проверка соединений

Чтобы быть в безопасной зоне, осмотрите каждый узел по отдельности, чтобы убедиться, что все в порядке.Аноды и катоды, а также то, находятся ли они в отличном рабочем состоянии, — вот некоторые из мест, за которыми следует следить.

Вам также следует осмотреть каждую светодиодную ленту на предмет визуальных дефектов, которые могут указывать на проблему с их общей конструкцией. Убедитесь, что припой твердый и твердый, если вы выполнили какую-либо пайку, чтобы гарантировать стабильное соединение.

Шаг 6: Подключение к источнику питания

Вы можете подумать о подключении, когда полностью уверены, что ваши соединения исправны.Однако перед подключением еще раз проверьте, что все ваши гаджеты находятся на своих местах. Чтобы гарантировать бесперебойное подключение к источнику питания, используйте гнездовой разъем 2,1 мм, а также его штекер.

Вставьте охватывающую половину в ее охватываемую часть и посмотрите, загорятся ли полоски. Светодиодные ленты должны чудесно загореться, если ваши соединения исправны и все ваши устройства находятся в хорошем рабочем состоянии. Когда светодиодные ленты начнут ярко мигать, вы можете либо выключить их и дождаться большого дня, либо оставить на всю ночь.

Заключительные слова

Понравилось ли вам пошаговое руководство , как подключить несколько светодиодных ламп к одному переключателю ? Я уверен, что вы это сделали, потому что, если вы будете следовать этому руководству, вам не нужно нанимать какого-либо технического специалиста, скорее вы можете сделать это самостоятельно.

Если вы считаете, что эта статья полезна, оставьте лайк в нашем разделе комментариев и поделитесь ею с друзьями.

Спасибо.

Удачного дня

Как подключить трехпозиционный переключатель с несколькими лампами [Руководство эксперта]

Трехпозиционный переключатель идеально подходит для включения чего-либо с одной стороны, а затем выключения с другой, будь то в коридоре или на лестнице.Подключить трехпозиционный переключатель к одной лампе просто, но большинство людей сбиваются с толку, пытаясь выяснить , как подключить трехпозиционный переключатель с несколькими лампами . Мы шаг за шагом проведем вас через весь процесс.

Подготовительный этап

Прежде всего, убедитесь, что у вас в руках настоящий «трехпозиционный переключатель»! Причина этого в том, что, если вы не обращаете внимания, вы можете случайно переключиться на двухпозиционный переключатель. Основное различие между 2-ходовыми и 3-ходовыми переключателями состоит в том, что на трехпозиционном переключателе отсутствуют отметки «ON» и «OFF».

Поскольку он позволяет вам включать свет в одной области и выключать в другой, вы не знаете, где будет «ВКЛ», а где «ВЫКЛ.». Если у вас большой дом, это весьма кстати.

Этап подготовки

# 1. Материалы электромонтажные

Среди материалов, необходимых для установки трехпозиционных переключателей:

• Кабели (14-3 или 14-2). Если ваша цепь на 15 ампер (как в большинстве домов), вам понадобится провод 14-го калибра (14–3).
• Переключатели трёхпозиционные настоящие (2шт)
• Проволочные гайки из пластика
• Лента для электричества

№2.Инструменты для подключения проводов

Вам потребуются следующие инструменты:

• Бесконтактный тестер напряжения
• Плоскогубцы — разновидность инструмента (игольчатый наконечник)
• Отвертка
• Нож
• Съемник для проводов

№ 3. Предупреждение

Не выполняйте никаких работ, пока не убедитесь, что по кабелям нет электричества! Отключите питание, включив соответствующий автоматический выключатель, затем дважды проверьте напряжение с помощью бесконтактного тестера напряжения.

Работа с электричеством опасна и при неправильном выполнении может привести к летальному исходу. Если вы не уверены в своих силах, вам следует обратиться за советом к профессионалу.

Как определить винты на трехпозиционном переключателе

Каждый коммутатор имеет четыре клеммы (винты), хотя в некоторых старых моделях клемма заземления может отсутствовать.

Клемма заземления (зеленый винт) (1 шт.) — Эта часть переключателя не изолирована и напрямую связана с металлической конструкцией.Зеленый — самый распространенный цвет. К этой клемме подключается заземляющий провод, обычно зеленый или неизолированный простой медный.

Общая клемма (темный или черный винт) (1 шт.) — Эта клемма используется для присоединения горячего (черного) провода от панели автоматического выключателя.

Дорожные клеммы (латунные винты) (2 шт.) — Эти клеммы взаимозаменяемы и предназначены для использования с дорожными проводами, которые представляют собой красный и черный провода от общего кабеля, соединяющего два переключателя.

Определение проводов трехпозиционного переключателя

Зеленый провод, также известный как неизолированный медный провод, представляет собой разновидность провода (провода заземления).Обычно это неизолированный медный провод, подключенный к зеленому винту (или клемме) переключателя.

Провод белого цвета (нейтральный или общий провод). Этот провод предназначен для передачи энергии прямо на лампочку. Белый провод от кабеля переключателя должен быть подключен непосредственно к белому проводу общего кабеля (а затем доходит до соответствующей клеммы лампы).

Проволока черного цвета (горячая проволока). Черные провода, идущие от трехпозиционных переключателей, делятся на три вида (при подключении нескольких источников света).Первый провод подключается к основному источнику питания, а его конечным местом назначения является общая клемма (или черный винт) одного из трехпозиционных переключателей. Второй провод подключается к общей клемме (или черному винту) второго трехпозиционного переключателя, а его назначение — это соответствующее соединение лампы (черный). Третий провод соединяет одну из двух клемм ходового переключателя трехпозиционного переключателя.

Красный провод (Дорожный или провод выключателя). Этот провод подключен к основному источнику питания, и его назначение — черная клемма (или винт) трехпозиционного переключателя.

*** Подробнее: Как подключить выключатель света и розетку в одной коробке?

Как подключить трехпозиционный переключатель с несколькими лампами

Мы проиллюстрировали нашу схему с помощью двух ламп. Техника достаточно проста, и после того, как вы научитесь соединять два источника света, вы можете добавить больше к веревке, повторив этот процесс. Мы использовали ваш разум как холст, и по ходу вы заметите, как рисуют диаграмму. Электромонтаж проводился кабелями 14/3 и 14/2.

Как подключить трехпозиционный переключатель к нескольким источникам света

Шаг 1. Подключите аккумулятор к первому переключателю

Подсоедините черный провод от шнура питания 14/2 к черному винту первого трехпозиционного переключателя. Если вы оставите белый провод в покое, у вас должен быть неизолированный медный провод для заземления. Подключите белый провод от одного конца кабеля 14/3 к предыдущему белому проводу от кабеля 14/2.

Здесь можно использовать витые провода. После этого подключите черный и красный провода кабеля 14/3 к двум золотым винтам первого переключателя.Подсоедините неизолированные медные провода от кабелей 14/2 и 14/3 к винту заземления первой распределительной коробки.

Шаг 2: Подключите аккумулятор к первому свету

Оставьте три провода на противоположном конце недавно использованного кабеля 14/3 там, где они сейчас находятся. Найдите белый и черный провода на кабеле 14/2. Подсоедините черный провод кабеля 14/2 к золотому винту первого фонаря.

Соедините два белых провода от кабелей 14/2 и 14/3, чтобы образовать стык.Вы можете просто подсоединить соединение к белому винту первой лампы. В качестве альтернативы вы можете использовать другой белый провод, чтобы соединить соединение этого провода с белым винтом фонаря. Здесь рекомендуется использовать поворотный соединитель.

Шаг 3: Завершите первый свет

Вы все равно должны подключить красный и черный провода от исходного кабеля 14/3. Возьмите еще один кабель 14/2 и подключите его черный провод к черному проводу 14/3. Подключите белый провод от 14/2 к красному проводу от 14/3, используя черный маркер.Предпочтительно использовать проводные соединения.

Шаг 4: Подключите 2-й свет

Перейдите к другому концу первого кабеля 14/2. Подключите черный провод к золотому винту второй лампы. Белый провод все еще у тебя. Возьмите еще один кабель 14/3 и сделайте еще одно соединение из белых проводов, затем подключите соединение к белому винту светильника. В этом случае также можно использовать альтернативный подход.

Подключите черный провод от другого кабеля 2-го 14/2 к черному проводу 2-го кабеля 14/3 таким же образом, как и в предыдущем подходе.Отметьте белый провод 14/2 черным маркером и подключите его к красному проводу 14/3.

Шаг 5. Подключите второй трехпозиционный переключатель цепи

Пометьте белый провод на другом конце второго кабеля 14/3 черным маркером и подсоедините его к золотому винту второго трехпозиционного переключателя. Также подключите красный провод к другому золотому винту. Наконец, подключите черный провод к черному винту переключателя.

*** Подробнее: Как соединить несколько источников света вместе? [Рекомендации эксперта]

Подключение к земле

У двух трехпозиционных переключателей, которые мы использовали, не было винта заземления.Однако, если у вас есть, подключите оголенные медные провода от кабелей 14/3 к винтам заземления. Вы также можете использовать винты заземления для подключения оголенных медных проводов к каждому осветительному устройству.

Меры предосторожности

Если вы не знакомы с электрическим оборудованием или с тем, как все работает, вам следует нанять профессионала, который поможет вам. Они будут лучше понимать двухстороннее, трехходовое и четырехстороннее переключение.

Будьте осторожны, чтобы выключить электричество во время работы.Перед включением цепи еще раз проверьте все соединения.

Заключение

Надеюсь, наш пост предоставил вам полезную информацию о , как подключить 3-позиционный переключатель с несколькими лампами . После того, как вы закончили схему с двумя лампами, вы можете расширить ее до трех или четырех ламп или даже до настенной розетки USB. Повторите третью процедуру для ваших новых огней, и вы будете готовы к работе. Заземление на винтах не является обязательным, так что сделайте свой выбор.

Если у вас есть еще вопросы, поделитесь ими с нами в разделе комментариев ниже. Мы ответим на ваши запросы в кратчайшие сроки. Спасибо, что нашли время прочитать!

Как подключить светодиодную панель

Светодиодные фонари

Идея подключить что угодно — новичку — может показаться ошеломляющей. Вы можете поймать себя на мысли: разве вам не нужны электрические знания для этих занятий? Или хоть какое-то подобие электротехники и схемотехнического понимания? Хотя это, безусловно, может быть пугающе, вы должны знать, что вам не нужно быть экспертом, чтобы выполнить простую проводку, и светодиодная световая полоса попадает в эту категорию, сделанную своими руками.

Если у вас есть подходящие материалы и подсказка, вы сможете это сделать. А еще лучше, когда это будет сделано, вы почувствуете себя волшебником. Так что для тех из вас, кто хорошо разбирается в электротехнике, это может показаться огромным упрощением. Для тех из вас, кто понятия не имеет, что вы делаете, если вы будете следовать этому руководству, вы сможете без труда подключить светодиодную световую полосу (по крайней мере, мы надеемся).

Светодиод

Прежде чем мы начнем наше руководство, важно, чтобы вы знали свойства оборудования, с которым вы работаете для вашего автомобиля.Независимо от того, является ли ваш автомобиль легковым автомобилем, грузовиком, внедорожником, внедорожником (светодиодные фонари для бездорожья) или другим типом транспортного средства, важно знать, какие типы светодиодных фонарей подходят вам, и знать как они функционируют и подключены. Эти знания только помогут вам лучше понять науку и то, как элементы взаимодействуют между собой.

LED (светоизлучающий диод) — это свет будущего. Раньше стандартным осветительным прибором была лампа накаливания, которая потребляла много энергии и могла в конечном итоге перегореть.Однако светодиодные фонари проявляют свет через крошечный микрочип. Электрический ток проходит через этот чип и вызывает свечение, а дополнительное тепло поступает на встроенный радиатор.

Это не означает, что светодиодные лампы служат вечно, но они не обязательно ломаются или перегорают, как лампы накаливания или компактные люминесцентные лампы (КЛЛ). Вместо этого чип со временем ослабевает, пока эффективность не перестанет быть такой, какой должна быть. Благодаря своей продуманной конструкции они служат дольше, чем традиционное освещение, и могут выдерживать нагрев до такой степени, которая была невозможна до их изобретения.Приблизительно, срок службы светодиодных ламп в 50 раз больше, чем у ламп накаливания, в 25 раз больше, чем у галогенных, и в 10 раз дольше, чем у КЛЛ.

Что касается «цвета» освещения, то различные люминофорные материалы могут преобразовывать светодиодные лампы в соответствие с большинством свечений светового луча. Им также часто дают фильтры для получения желаемой окраски. Вкратце: светодиодные осветительные приборы энергоэффективны, разнообразны, устойчивы и интеллектуальны. Сегодня они являются наиболее рекомендуемым источником света в отрасли, так как они экономичны, не темпераментны и выдерживают сильную жару.

Подключение светодиодной лампы

Что мне нужно?

Прежде чем мы коснемся схемы и наиболее надежного способа подключения светодиодной световой полосы, необходимо установить свет. Подробнее об установке светодиодных планок и светодиодных аварийных фонарей читайте в нашем посте.

Во-первых, начнем с материалов. Как минимум, вам понадобится источник питания, светодиодная панель (панель освещения задней двери, мини-световые полосы, световая панель для внедорожников и т. Д.) И соответствующие кабели.Если вы собираетесь как следует поработать со всеми прибамбасами, то вам тоже захочется купить качественные резисторы (мы скоро коснемся того, для какой цели они служат).

Различные световые полосы обеспечивают различные функции автомобиля, поэтому важно выбрать наиболее подходящий для вас. Общее различие между световыми полосами — это полные световые полосы и световые полосы козырька. Полезно сравнить два варианта и посмотреть, какой из них может вам подойти.

Что касается необходимых инструментов, вам понадобятся плоскогубцы (лучше всего — игольчатые и электрические), паяльник, припой и изолента.Вот разбивка:

Материалы

• Светодиод (ы)
• Источник питания (аккумулятор)
• Кабель (провода)

Инструменты

• Паяльник
• Припой
• Лента электрическая
• Плоскогубцы

Несмотря на то, что мы не совсем точно знаем, какие материалы здесь, мы должны сделать обобщение, потому что светодиодные фонари бывают разных цветов, форм и напряжений. Это зависит от проекта. Несмотря на это, независимо от того, какую светодиодную полосу вы хотите подключить или какую мощность вы хотите подключить к ней, вам понадобятся вышеуказанные материалы.

Стандарт

Внутри каждого светодиода будет два провода; положительный и отрицательный. Это то, что мы называем электродами. В большинстве светодиодных полосок более длинный провод будет положительным. Примечание: это не всегда так, и вы должны сначала, перед любым другим шагом, идентифицировать эти два.

• Анод плюсовой

• Катод отрицательный

Если вы посмотрите на свою светодиодную панель, надеюсь, вы сможете увидеть, что внутри самого света катод имеет провод, направленный вверх (в лампе), а у анода есть провод, который указывает горизонтально (в лампочка).Если вы все еще беспокоитесь, вы можете позвонить производителю, чтобы узнать, что есть что. К сожалению, на большинстве светодиодных панелей нет маркировки анода и катода. Оба электрода могут выглядеть одинаково.

Эти провода затем будут подключаться к плюсу и минусу вашего источника питания (батареи), а батарея будет обеспечивать напряжение (давление) в объеме, равном напряжению вашей светодиодной лампы. Стандартный ток для светодиода (однако он сильно различается) составляет 20 мА, что означает 1-5 вольт.

Подключите аккумулятор

Теперь, когда вы определили необходимое напряжение, вам нужно будет подключить анод и катод к плюсу и минусу батареи. Сделать это нужно будет с помощью паяльника. Хотя это может показаться сложным, в Интернете есть множество видеороликов и руководств, которые объясняют все тонкости базовой пайки. Это довольно простая процедура; вы нагреваете материал, чтобы покрыть определенную поверхность, и когда он высыхает, эти две поверхности соединяются.

Здесь мы хотим отметить, что существует множество способов добиться этого соединения, не требующих пайки. Ради простоты и эффективности мы решили использовать это в качестве нашего метода, потому что в меньших масштабах он дает лучшую эффективность.

Вы не поверите, но здесь все готово! Если вы правильно рассчитали напряжение и у вашей лампы есть двухпозиционный переключатель, то ток будет течь, и светодиодный индикатор должен включиться. Это, без сомнения, самая простая установка.

Источник питания → Светодиодная лампа

Но это не лучший способ. И это не рекомендуется. Вы можете даже поймать себя на вопросе, хорошо … так что, если у меня есть двадцать светодиодных полос, которые я хочу подключить, значит ли это, что мне понадобится отдельная батарея для каждой из них? Конечно, нет. Но именно поэтому мы собираемся объяснить последовательные и параллельные схемы.

Но сначала давайте усовершенствуем основную проводку. На резисторы.

Резисторы

Здесь требуется небольшое исследование и немного больше ноу-хау.Резистор — это, по сути, пассивное устройство, которое работает между вашей батареей и устройством (здесь это светодиодный индикатор). Используя резисторы, вы можете управлять своими цепями, чтобы получить определенное заданное напряжение и ток. По сути, это утилита, которая помогает управлять мощностью батареи. Подсоедините батарею 9V к свету, и вот он, включился! Но что, если этот светодиод не может поддерживать полное напряжение? Довольно скоро у вас в руках окажется раскаленный аккумулятор.

Установив резистор, вы могли бы затем снизить напряжение и ток, протекающие от батареи, чтобы светодиодный свет не превратился в костер.Кажется просто, правда? Это просто плотина, которую вы настраиваете, чтобы пропускать воду. Понимание точного значения резисторов и того, как оно соотносится с и вашей батареей и светодиодной полосой, — вот что делает их трудными в использовании.

Это становится тем местом, где требуется немного больше исследований, поскольку вам нужно купить идеальное количество резисторов (номинал), чтобы спроектировать вашу схему именно так, как вы этого хотите. Тем не менее, они служат важной цели; по сути, они не дают вещам поджариться.

Правильное напряжение

Итак, после всего этого разговора о резисторах, вам может быть интересно, какое правильное напряжение вы должны использовать. Если вы используете слишком мало, ваш светодиод не включится или будет слабым, кроме мягкого свечения, но если вы подадите слишком много, вы сожжете микрочип (и, возможно, другие вещи). Практическое правило — всегда обеспечивать величину напряжения, соответствующую мощности светодиодной лампы. Кроме того, из осторожности рекомендуется подавать немного воздуха. Таким образом, если у вас есть светодиодный светильник, поддерживающий 5 В, запустите ток 4,5 В.

Тест

Как только вы начнете понимать концепцию напряжения, тока, закона Ома и резисторов, вы сможете подключать свою светодиодную панель различными способами.Мы рекомендуем вам сделать это, так как чем больше вы знакомы со светодиодным освещением и процессом подключения, тем менее сложным он становится, что в дальнейшем позволяет выполнять подключение более эффективно и в большем масштабе.

В Интернете есть масса калькуляторов, которые помогут вам в этом разобраться, но основное уравнение для резисторов выглядит следующим образом: r = (v1-v2) / I

В этом случае:

• V1 = напряжение аккумулятора
• V2 = напряжение светодиода
• I = ток светодиода

Цепи

Для новичка подключение правильной схемы может быть затруднено. Мы рекомендуем сначала придерживаться одного источника света, освоить там процесс подключения, а затем продвигаться дальше. Если это то, что вам нужно, отлично. Тогда вы должны знать следующее: есть два основных способа соединить несколько светодиодных ламп вместе; параллельная цепь и последовательная цепь.

Серия

Последовательное подключение светодиодных фонарей имеет одно большое преимущество; это просто. Буквально, так как схема линейная. Каждый светодиод соединяется встык, катод с анодом, пока не перестают светиться.Еще одно существенное преимущество состоит в том, что напряжение проходит через всю цепь, а требуемая величина точно такая, как вы думаете (сумма напряжений на светодиодах).

В этом случае вы можете соединить десять светодиодных ламп 5 В вместе, и получится (5 В x 5 В) 25 В, необходимое для питания вашей схемы. Поскольку напряжение распределяется, действует то же «правило напряжения». Обеспечьте ровно то, что необходимо. Наконец, при вычислении соответствующего значения для вашего резистора вы просто будете использовать сумму всех напряжений как V2. Сила тока остается постоянной — вы не складываете ее.

Когда дело доходит до резисторов, здесь важно отметить то, что если вы соедините их последовательно, они станут суммой (аналогично напряжению всех светодиодных ламп), но если вы подключите их параллельно, это станет резистором / 2. . Это означает, что если у вас есть резистор 10 Ом рядом с резистором 10 Ом последовательно, у вас есть резистор 20 Ом. Однако параллельно резистор 10 Ом рядом с резистором 10 Ом будет резистором 5 Ом (10 Ом / 2).

Параллельный

Основное различие между параллельными и последовательными цепями состоит в том, что параллельная цепь обеспечивает одинаковое напряжение для каждого светодиода, но ток делится на все параллельные светодиоды.В отличие от последовательной схемы, когда дело доходит до подключения светодиодной планки, вы собираетесь соединить все аноды и все катоды вместе. Это означает положительное к положительному и отрицательное к отрицательному.

Для упрощения, последовательно, если у вас есть батарея на 12 В и четыре светодиода на 3 В, то каждый из этих светодиодов будет давать по 3 вольта. Однако параллельно эта батарея будет подавать 12 вольт на каждый 3-вольтовый светодиод, что, очевидно, их сожжет. Так в чем же преимущество? Преимущество здесь в том, что все ваши светодиодные полосы могут питаться от одной батареи, соответствующей их напряжению.Это означает, что если у вас есть пять светодиодных полос на 3 вольта, вам не понадобится батарея, которая может выдавать 15 вольт, а только та, которая должна питать 3 вольта.

Однако, поскольку она потребляет больше тока, параллельная цепь также разряжает вашу батарею быстрее, чем последовательная цепь. Наконец, вы не можете диверсифицировать в параллельной схеме. Все светодиодные фонари должны иметь одинаковое напряжение и ток.

В этом случае простая параллельная схема для светодиодной световой полосы будет выглядеть следующим образом: три 9-вольтовых светодиода со всеми анодами и катодами, подключенными друг к другу, а затем подключенными к батарее 9 В.Резистор не нужен, потому что V1 = V2.

В случае, когда требуется резистор, разница только в токе. Поскольку I = ток светодиода X количество светодиодов).

• V1 = напряжение аккумулятора
• V2 = напряжение светодиода
• I = ток x объем светодиодов

Заключение

Мы надеемся, что это руководство было достаточно простым для понимания даже тем, у кого нет опыта в области электротехники! При наличии подходящих материалов и инструментов нет причин, по которым вы не сможете самостоятельно подключить светодиодную панель.Истина заключается в следующем: когда динамики приглушены, они действительно не так запутаны. Начав с одной светодиодной световой полосы и расширив ее, вы заметите, что узор не более чем повторяется.

Для получения дополнительной информации о подключении светодиодной световой полосы или о покупке светодиодных световых полос в Интернете, свяжитесь с нами сегодня в компании LED Equipped.

Можете ли вы укоротить гирлянду рождественских огней?

Можно ли сократить гирлянду рождественских огней?

14 декабря 2018

Короткий ответ:

Нет, вы не можете удлинить или укоротить стандартные гирлянды для ламп накаливания и светодиодных елочных светильников с последовательным соединением, которые сделаны с 2- или 3-проводными жгутами. Даже если они поначалу работают, долго они не протянут. Однако, если вы устанавливаете шнуры для рождественских фонарей C7 / C9 18 AWG с розетками и ввинчиваете лампы, подключенные параллельно, да, вы можете их укоротить.

Длинный ответ:

Для полного объяснения последовательной и параллельной проводки см. Пост: «Рождественские огни» подключены последовательно или параллельно?

Мини-елочные светильники и предварительно смонтированные светодиодные гирлянды

Эти световые струны имеют меньшие основания, сделаны из проволоки меньшего калибра и соединены последовательно.

Такие миниатюрные струны накаливания.

светодиодных гирлянд такие.

Мы знаем, что вы видели эти видеоролики в Интернете, в которых показано, как можно удлинить или сократить эти гирлянды, но факт в том, что через другое количество лампочек будет протекать больший или меньший ток, чем указано для света, и это означает, что вы столкнемся с одним из двух следующих сценариев:

• легкие струны либо загорятся слишком ярко, либо перегорят за короткое время
Световые струны
• будут тусклыми, не будут соответствовать другим источникам света в установке и в целом будут разочаровывать

Для светодиодов со сверхмалым током вложения особенно не окупаются.

Что мне делать?

К сожалению, мало что можно сделать в конце цикла, если осталось несколько дюймов / футов струн рождественских фонарей. Намотайте их, закрепите катушку изолентой и уберите оставшуюся часть световой струны. В такие моменты могут пригодиться проволочные стяжки.

Прыгать между окнами?

Визуально замаскируйте лампочки, которые мешают вашему идеальному прямоугольному окну, но скройте их парой быстрых оборотов изоленты.

Шнуры и лампочки 18-AWG

Шнуры и лампы, соединенные параллельно, имеют то преимущество, что их конфигурация постоянного напряжения и переменного тока позволяет обрезать их по размеру.

Это электрические шнуры и лампы, подобные тем, которые показаны в этих категориях.

Поработайте с мастером-электриком и закрепите вашу струну, используя надлежащую заделку.

Правильная заделка может включать:

• установка розетки Gilbert на конец провода
• окунание конца в продукт, называемый в данной области «жидкой изолентой»
• обмотка конца шнура изолентой

Лучшая помощь, которую вы можете найти в этом, — это профессиональная помощь электрика.
