Два провода в один автомат. Можно ли подключить два провода к одному автомату

Нередко встречается ситуация, когда требуется подключить два провода в один автомат. Прежде чем это сделать, следует знать особенности такого подключения, а также правильно рассчитать возникающую в результате подключения нагрузку, не превышает ли она номинал автоматического выключателя.

Также нужно знать правильный способ соединения обоих проводов с контактом автомата, поскольку неправильное соединение приведет либо к отгоранию контакта, либо клемма автомата не будет контачить с проводом. Теперь обо всем подробно.

Подключение двух проводов к одному автомату

Сразу скажу: два провода подключить к автомату можно только при условии соблюдения всех правил такого подключения, иначе такая ситуация приведет к плачевным последствиям. В идеале лучше подключать один провод к одному автомату, но если по каким-то причинам этого сделать нельзя, нужно следовать советам из этой статьи.

Ниже мы разберем основные проблемы такого подключения, а также рассмотрим способы избежать этих проблем и способы правильного подключения.

Возможные проблемы такого подключения

Перечислим основные проблемы подключения двух проводов к одному автомату:

1) Завышение номинала автомата — выгорит проводка

Каждый автомат имеет свои номинальные характеристики. Каждый провод тоже имеет свои характеристики, в зависимости от сечения провода и его типа. В электрике наиболее популярны медные провода.

В случае, когда сечение провода рассчитано, к примеру, на силу тока в 21 ампер (для провода сечением 1.5 мм2), автомат нужно ставить с номиналом не более 16 Ампер. Учитывая то что при перегрузке в 45 % любой автоматический выключатель может не отключаться в течении 1 часа (1.45*16= 23.2 А) у провода будет некий запас по прочности.

Основное назначение автомата – сохранность электропроводки и подключаемых к ней электроприборов от больших токов, которые возникают при коротком замыкании и перегрузке.

Бывает так, что автоматический выключатель часто выбивает, при этом многие просто заменяют его на автомат большего номинала. Но при этом установленный автомат соответственно пропускает ток, сила которого превышает максимально возможную для нормальной работы проводки. В результате, такая проводка выгорает, плавится, и даже может замкнуть из-за нарушения изоляции.

При подключении

двух проводов к одному автомату соблюдайте очень простое правило:

Оба провода должны быть одинакового сечения и соответствовать номиналу автомата!

Например, в наличии имеется автомат на 16 ампер. Для правильного подключения берем два кабеля типа NYM сечением 3×2.5. Максимально допустимое длительное значение силы тока для такого кабеля – 25 А, если кабель висит в воздухе, и 38 А если он лежит в земле. Так как наш кабель не лежит в земле, чтобы не испытывать его на максимальные нагрузки – автомат на 16 Ампер является идеальным решением для такого кабеля, а в нашем случае – для двух проводов.

2) Плохой контакт на клемме

При подключении двух проводов к одному автомату возникает проблема: как обеспечить плотность контакта клеммы автомата и обоих концов провода.

Выше уже было написано о том, что провода должны быть одинакового сечения. Почему? При подключении проводов разного сечения к автомату, когда вы будете затягивать крепление клеммы, один из проводов не будет иметь хорошего, плотного контакта с клеммой из-за провода большего сечения.

Многие “кулибины” сразу скажут “скрутите два провода разного сечения в скрутку

и будет вам счастье”. Для этого есть статистические данные, которые говорят о том, что скрутка – самая распространенная причина неисправности в электропроводке. Из-за плохого крепления скрутка будет постоянно вываливаться, или, нет-нет касаясь клеммы автомата, будет замыкать.

Два провода одинакового сечения отлично затянутся в клемме автомата без скрутки. Если требуется подключить провода разного сечения или количеством более двух тогда лучше использовать для этих целей специальные кросс модули или шины.

Для подключения многожильных проводов, есть достойный выход из такой ситуации – НШВИ наконечники (наконечник штыревой втулочный изолированный).

Это специальные коннектора, которые предназначены для соединения двух проводов. Они имеют конусообразную форму на входе и металлический контакт, который непосредственно вставляется в клемму автомата.

НШВИ-наконечники делятся на два типа: НШВИ и НШВИ-2. НШВИ предназначены для оконцевания жил одного провода, а НШВИ-2 – для оконцевания двух многожильных проводов одной гильзой с возможностью подключения их в дальнейшем к одной клемме.

Использование таких наконечников позволит обеспечить, во-первых, идеальный контакт электропроводки с клеммой автомата, а во-вторых – придаст эстетический вид вашему щитку. Все соединения будут аккуратны и надежны без всяких скруток, а два провода в один автомат подключатся идеально.

Подключение моножилы и многожилы в клемме автомата

Друзья специально для комментария №1 под данной статьей решил рассмотреть еще один из способов как подключить два провода в автомате, причем провода разные по своей конструкции. Речь идет о подключении одножильного (монолитного) и многожильного проводов под клемму автоматического выключателя.

В этом нам поможет наконечник НШВИ. Берем два провода, снимаем с них изоляцию и опрессовываем их двойным наконечником. В моем примере и монолитный и многожильный провод сечением 2.5 мм2 обжаты НШВИ(2)-2.5.

Плюс данного соединения в том, что стенка самого наконечника тонкая и под действием винтового усилия гильза будет сжиматься, тем самым улучшая соединение проводов.

P.S. Провода при обжиме скручивать не нужно. Тем более не нужно такую скрутку просто совать под клемму. При затягивании половина жил многожилы просто повредится, а это приведет к плохому контакту и ХОРОШЕМУ нагреву в дальнейшем.

А вообще лучше всего в таких случаях прикупить еще один автоматический выключатель, добавить его в щит и подключить каждый кабель на свой автомат. Это будет ЛУЧШЕ и НАДЕЖНЕЙ. Но если вдруг …, вдруг … такой возможности нет, тогда используем способы указанные в данной статье.

3) Подключаемая нагрузка превышает мощность автомата

Бывает так, что на один автомат вешаются несколько приборов, потребляемая мощность которых превышает его номинальный ток, из-за чего последний постоянно выбивает сразу при одновременном включении электроприборов.

Расскажу ситуацию, в которой сам принимал непосредственное участие. Однажды меня пригласили отремонтировать проводку (по крайней мере, именно так они сформулировали просьбу по телефону). В итоге я столкнулся со следующим:

1. 1. Небольшой спортзал с двумя бойлерами
2. 2. Автомат на 16 ампер
3. 3. К каждому бойлеру идет отдельная кабельная линия с отдельной розеткой
4. 4. Оба провода подключены к одной клемме автоматического выключателя.

При включении обоих бойлеров одновременно автомат выбивало сразу. Теперь смотрим мощность каждого бойлера. Она оказалась одинаковой: 3.5 кВт у каждого. Тип кабеля к каждому бойлеру – трехжильный кабель ВВГ-нГ-Ls, сечением – 2. 5 мм². Теперь считаем:

• — Токовая нагрузка для одного бойлера: 3.5 КВт × 1000 = 3500/220 вольт = 15.9 Ампер.
• — Оба автомата в целом потребляют 31.8 Ампер.

Как видите, нагрузка обоих бойлеров превышала номинал 16-ти Амперного автоматического выключателя в два раза. При этом используемый кабель допускает нагрузку до 27 А. Соответственно, провод к бойлеру идет нормальный, его оставляем. Теперь убираем автомат на 16 А, и устанавливаем два по 20 А.

Каждый бойлер подключаем к отдельному автомату. Можно было бы взять и два автомата по 16 А, но тогда номинал автомата будет на одну десятую выше нагрузки бойлера (16-15.9=0.1). В таком случае ВОЗМОЖНЫ постоянные срабатывания тепловой защитой.

Так как наш кабель позволяет подключить 20-амперный автомат, поэтому смело цепляем оба автомата на 20 А и к каждому отдельно подключаем бойлер. Все, проблема решена.

Важно! Перед тем, как установить автомат большего номинала, обязательно проверьте, чтобы номинальный ток кабеля ему соответствовал. Если номинал автомата будет намного больше, чем максимальная нагрузка на кабель, то кабель может повредиться при очередном перегрузе, а автомат на этот перегруз даже не среагирует.

Важно! При подключении бойлеров рекомендуется сразу устанавливать УЗО (устройство защитного отключения). При наличии УЗО вас не ударит током, даже если вы засунете пальцы в розетку (но не экспериментируйте ни в коем случае!). Это устройство мгновенно срабатывает при утечке тока, поэтому человек не успевает ощутить заметный удар электрическим током.

Вывод

Подведем итоги. При необходимости, можно подключить два провода в один автомат. Для этого соблюдаем несколько условий:

1. 1. Провода должны быть одинакового сечения
2. 2. Для многожильных проводов должны использоваться НШВИ-наконечники
3. 3. Номинал автомата должен соответствовать проводу (если провод имеет максимальную нагрузку в 16 ампер, то номинал автомата не должен превышать это значение).
4. 4. Суммарная потребляемая нагрузка не должна превышать номинал автоматического выключателя.

Соблюдение этих нехитрых правил поможет вам правильно ответить на вопрос – можно ли подключить два провода в один автомат.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Подключение автоматических выключателей

Автор Alexey На чтение 4 мин. Просмотров 441 Опубликовано 08.01.2016 Обновлено 26.06.2017

Предположим, что схема подключения составлена, и весь набор автоматических выключателей куплен (желательно от одного производителя для обеспечения одинаковой высоты модульных элементов).

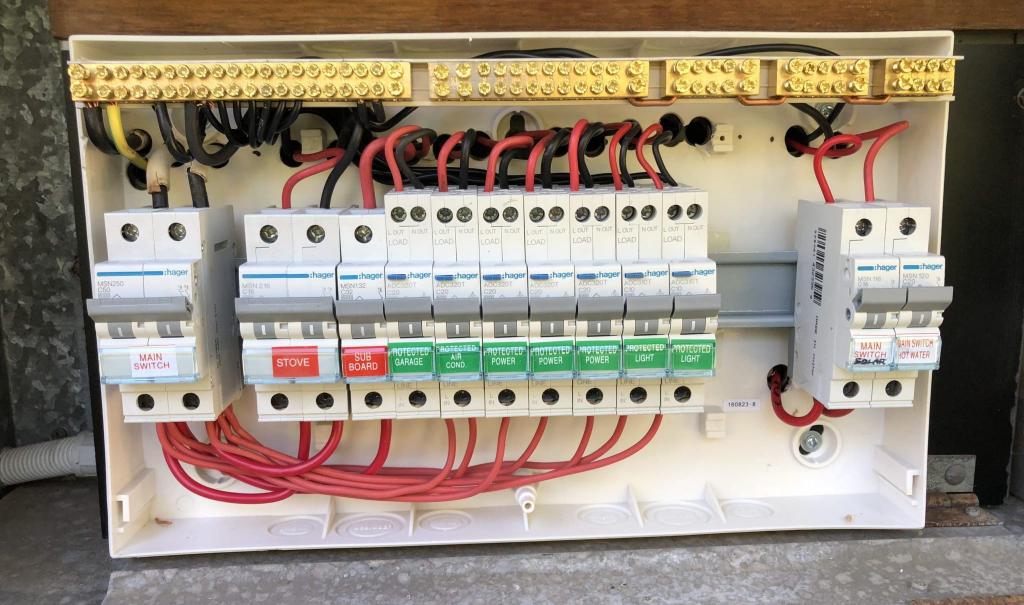

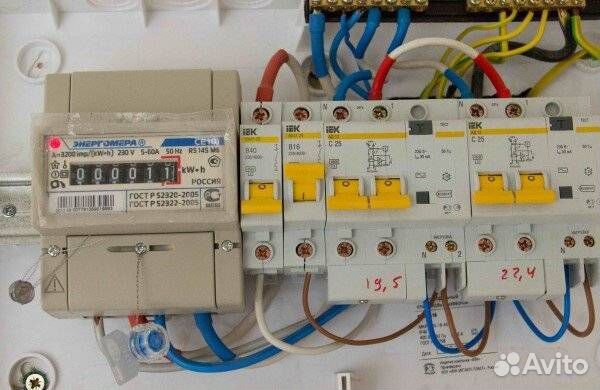

эл. щит в сборе

Также потребуются инструменты, указанные в порядке их необходимости:

• Отвёртка крестообразная, электротехническая, от её качества зависит надёжность всей сборки. Наконечник должен быть из закалённой стали, иначе грани будут стираться, что в свою очередь будет приводить к затиранию граней зажимных болтов на финальной стадии затяжки из-за проскакивания инструмента. При многократном закручивании одного болта, его гранёные поверхности разрушатся настолько, что его невозможно будет зажать до конца, или открутить;
• Кусачки, или плоскогубцы, имеющие режущие кромки для откусывания проводов;
•  Стриппер (приспособление для съёма изоляции с провода) будет весьма полезен при большом объёме монтажа. Если требуется подключить один-два автомата, то можно и обойтись обычным кухонным ножом, но всегда есть риск повредить токонесущую жилу, что чревато перегревом провода в этом месте;
• Круглогубцы, ими удобно изгибать провод и вставлять его в монтажное гнездо, особенно, когда рядом уже есть много подключенных кабелей;
• Отвёртку-индикатор напряжения, чтобы удостовериться в надёжности отключения напряжения перед работой и для проверки правильности монтажа после;
• Также понадобится нож, ножницы, миниатюрный фонарик, зажигалка, фломастер.

стриппер

Расходные материалы

С помощью данных инструментов можно сделать подключение всех компонентов, собрав электрощит с помощью таких расходных материалов:

• Провод ВВГ, сечением 2,5мм², одножильный, для перемычек между устройствами в щите. Очень желательно, чтобы провод был разноцветный;
• DIN рейки, соединительные нулевые и фазные гребенчатые шины, изолированные держатели шин, защитные щитки, переходные контакты, стяжки нейлоновые (пластиковые хомуты) и другая различная фурнитура для крепежа кабеля.
• термоусадочная трубка различных цветов, диаметром чуть больше чем монтируемые провода.

Как подключить автомат?

Собрав всё необходимое, отключив напряжение на щите, можно приступать к электромонтажным работам. Подключение надо производить от счетчика через автоматы по пути следования тока нагрузки, расположить все компоненты возле себя в этом порядке.

Для начала посмотреть устройство клемм у автоматов, потренироваться вставлять туда провод без прямого зрительного контроля. Очень часто бывает, что провод попадает мимо зажимной скобы, и нет надёжного механического и электрического контакта. Поэтому, зажимая каждый проводник, нужно поддерживать его рукой и проверять на прочность крепление, как на фото:

Защёлкнув автомат на DIN рейку, затяжку клемм надо производить, приняв упор всем телом, прикладывая разумное усилие вдоль отвертки, прижимая её к болту во время затягивания. Это нужно делать, чтобы отвёртка не прокручивалась на гранях. Зажимать также надо осторожно, чтобы не повредить автомат.

Не допускается вставлять в монтажное гнездо больше двух жил. Также недопустимо, чтобы они имели разный диаметр – меньшая не будет иметь надёжного крепления. Запрещено переворачивать автоматы, или производить подключение снизу вверх.

https://youtu.be/wL6olBOlX5M

Монтаж проводов

Провода перемычек нужно изгибать под прямым углом, радиус изгиба должен быть не меньше двадцати диаметров кабеля, во избежание разлома и микротрещин в металле проводника. Проверить опытным путём, сколько изоляции нужно снимать, чтобы оголённый проводник до упора входил в гнездо и при этом не выступал над ним, и по этому шаблону зачищать остальные провода.

Перед монтажом насаживать на окончание проводника термоусадочную трубку соответствующего цвета, для дополнительной защиты, а также для обеспечения маркировки, особенно, если для подключения используется одноцветный провод. Стягивается данная трубка с помощью воздействия тепла, её нагревают феном или простой зажигалкой.

термоусадочная трубка

Нужно немного попрактиковаться отдельно, несколько раз проведя по ней пламенем не дольше секунды. После приобретения навыка, зажав перемычку болтом, до упора протянуть в направлении клеммы термоусадочную трубку, осторожно проводя по ней пламенем, завершить её усадку, после чего она должна стянуться и крепко держаться кабеля.

Схема подключения должна иметь маркировку каждого контакта, которую также стоит наносить фломастером на трубку — так легче контролировать процесс сборки щита, и будет проще разбираться в хитросплетениях проводов позже.

Смонтированные фазные перемычки, а также группы нулевых проводов и жил, идущих к различным устройствам нужно стянуть с помощью нейлоновых стяжек, отрезая ножницами торчащие концы. Проводка сети может подключаться к автоматам напрямую, или иметь подключение через распределительную колодку.

Таким образом, шаг за шагом, правильно собираемая схема будет воплощаться в действующее надёжное подключение всех компонентов щита любой сложности, включая автоматы, УЗО, дифавтоматы, устройства защиты от обрыва фазы и от перенапряжения сети.

Подключение проводов к автомату. Автоматические выключатели

Как подключить автоматический выключатель однофазный

Как подключить автоматический выключатель

1. Устройство и принцип действия
2. Монтаж автоматических выключателей
3. Как правильно выбрать автомат
4. Ошибки при монтаже автоматов
5. Полюсность автоматов и схемы подключения

Автоматические выключатели, называемые в быту автоматами или переключателями, относятся к средствам коммутации и предназначаются для подачи электрического тока к какому-либо объекту. Основной функцией этих устройств является автоматическое отключение подачи тока при возникновении аварийной ситуации и неполадок в сети. Автомат защищает электрическую цепь от коротких замыканий, перегрузок и падения напряжения сверх допустимого значения.

В домах старой постройки, в системе электроснабжения нулевой провод был не только рабочим, но и одновременно выполнял защитную функцию. В современных зданиях предусмотрено четкое разделение по назначению рабочих и защитных проводников. В связи с этим часто возникает вопрос, как подключить автоматический выключатель, поскольку все электроустановочные изделия европейского образца оборудованы клеммами для подключения заземляющего провода. Кроме того, крепление самих автоматов в распределительном шкафу может быть выполнено путем крепления на DIN-рейку или на специальную монтажную панель.

Устройство и принцип действия

Прежде чем выполнять подключение автомата, необходимо разобраться с особенностями его конструкции и принципом срабатывания. Автоматический выключатель состоит из корпуса, коммутирующего устройства, механизма управления в виде кнопки или рукоятки, дугогасительной камеры и винтовых клемм, расположенных вверху и внизу.

Для изготовления корпуса и механизма управления используется прочная пластмасса, не поддерживающая горение. Коммутирующее устройство состоит из подвижных и неподвижных контактов. Каждый полюс автомата состоит из пары этих контактов и оборудован собственной дугогасительной камерой.

Предназначение дугогасительной камеры заключается в гашении электрической дуги, появляющейся при разрыве контактов, находящихся под действием нагрузки. Сама камера изготавливается в виде набора стальных пластин, имеющих профиль определенной формы. Они изолированы между собой и расположены на одинаковом расстоянии относительно друг друга. Именно к этим пластинам притягивается дуга, которая здесь же остывает и угасает. Число пар контактов в разных моделях автоматов составляет от 1 до 4. В устройствах имеются индикаторы положения. Красный цвет указывает на включенное состояние, а зеленый – на выключенное. Таким образом, можно очень быстро определить текущее состояние автоматического выключателя.

Все детали спрятаны внутри корпуса, снаружи видно только верхние и нижние винтовые зажимы, рукоятку управления и индикатор. На корпусе имеется фиксатор, позволяющий быстро установить автомат на DIN-рейку и так же легко демонтировать его.

Для отключения автомата существует специальный механизм, называемый расцепителем. Каждый тип расцепителя имеет собственную конструкцию. Например, в обычных автоматах функцию отключающего устройства выполняет катушка с обмоткой и сердечником. Для обмотки используется медный изолированный провод. Включение катушки в электрическую цепь производится последовательно с контактами, поскольку именно по ней осуществляется движение тока нагрузки. В случае превышения этим током установленного допустимого значения, то под действием магнитного поля катушки сердечник перемещается и оказывает механическое воздействие на отключающее устройство. В результате, происходит размыкание контактов защитного автомата.

Конструкция теплового расцепителя имеет свои особенности. В ее состав входит специальная биметаллическая пластина. Для ее изготовления используются два вида металлов, разнородных по своему составу и с различными коэффициентами линейного расширения. Пластина включается в цепь последовательно с нагрузкой. Во время работы автомата она нагревается током, проходящим через нее. В случае перегрузки происходит изгиб пластины в сторону металла с наименьшим коэффициентом расширения. В действие вступает спусковой механизм, отключающий автомат. Чем больше ток превышает номинальное значение, тем быстрее происходит срабатывание теплового расцепителя.

Монтаж автоматических выключателей

Подключение автоматических выключателей в распределительном шкафу выполняется в определенной последовательности. Сверху заводится кабель, подключенный к внешнему источнику тока, а через выводные отверстия, расположенные внизу, проводка разводится по своим объектам, в соответствии с электрической схемой.

В начале монтажа подключается вводный автомат. При наличии в схеме нескольких линий, изолированных между собой, они разделяются от вводного автоматического выключателя. Его мощность должна быть не меньше общей мощности автоматов, подключенных к раздельным линиям. С этой целью выбираются двух- или четырехполюсные устройства группы D, устойчивые к включению электроинструмента и другого мощного оборудования.

Наибольшее распространение получили однополюсные выключатели. подходящие для любых схем электроснабжения квартир и частных домов. Модульные автоматы устанавливаются на DIN-рейку и соединяются проводниками с пропускной способностью по току, превышающей рабочий ток выключателя. Более удобное подключение нескольких автоматов в одном ряду можно выполнить с помощью специальной соединительной шины. От нее отрезается кусок необходимой длины и закрепляется в клеммах. Такое подключение возможно за счет расстояния между контактами шины, соответствующего стандартной ширине модульных автоматов. Установка выключателя производится на фазу, а нейтральный проводник подводится от вводного устройства напрямую к приборам.

• Однополюсный выключатель используется при монтаже розеток и систем освещения.
• Двухполюсный автомат подходит для приборов повышенной мощности, таких как электроплита или бойлер. В случае перегрузок он гарантированно разрывает цепь. Схема подключения таких выключателей практически ничем не отличается от однополюсных моделей. Для более эффективного использования их рекомендуется подключать к отдельной линии.
• Трехполюсный автоматический выключатель следует устанавливать только в тех случаях, когда планируется использование электроприборов, работающих при напряжении 380 В. Для того чтобы исключить перекос фаз, подключение нагрузки осуществляется по схеме «треугольник». Такое подключение не требует нейтрального проводника, а потребитель подключается к собственному выключателю.
• Четырехполюсный автоматический выключатель чаще всего используется в качестве вводного. Основным условием подключения считается равномерное распределение нагрузки на всех фазах. При подключении оборудования по схеме «звезда» или трех отдельных однофазных проводов, по нейтральному проводнику будут уходить излишки тока.

При равномерном распределении всех нагрузок, нейтральный провод начинает выполнять защитную функцию в случае непредвиденных перекосов мощностей. Для обеспечения нормального подключения следует использовать только качественные материалы. Все соединения должны надежно закрепляться в клеммах. Если подключается сразу несколько кабелей, их контакты необходимо тщательно зачистить и залудить.

Порядок действий во время подключения можно рассмотреть на примере двухполюсного автоматического выключателя, устанавливаемого в щитке. В первую очередь отключается электроэнергия, чтобы полностью обесточить сеть. Отсутствие электричества проверяется с помощью индикаторной отвертки или мультиметра. Затем автомат нужно установить на DIN-рейку и защелкнуть фиксатором. Отсутствие крепежной рейки может создать определенные неудобства. После этого зачищаются жилы входящих и выходящих проводов на расстояние 8-10 мм.

В два зажима, расположенных сверху, подключаются вводные провода – фаза и ноль. В нижних зажимах фиксируются аналогичные исходящие проводники, распределяемые к розеткам, выключателям и электроприборам. Все провода качественно зажимаются в клеммах с помощью винтов. Места соединений необходимо проверить вручную. Для этого проводники нужно аккуратно пошевелить из стороны в сторону. В случае некачественного соединения жила будет шататься в клемме и даже может выскочить из нее. В этом случае винт клеммы нужно подтянуть.

По окончании монтажа в сеть подается напряжение и выполняется проверка работоспособности автоматического выключателя.

Как правильно выбрать автомат

Большое значение имеет правильный выбор автоматического выключателя. Каждое устройство отличается собственными параметрами, такими как номинальный ток, рабочее напряжение сети, число полюсов, максимальный ток короткого замыкания, времятоковая характеристика и другие важные значения.

Время срабатывания устройства имеет цифровое обозначение, указывающее, при каком токе сохраняется нормальная работоспособность автоматического выключателя. В домашних электрических сетях чаще всего применяются автоматы с цифрами 4500, 6000 и 10000 ампер. Все технические характеристики указываются производителями непосредственно на корпусе устройства. Сюда же входит и схема подключения, а также условное обозначение автомата.

Основными критериями выбора автоматического выключателя считается мощность нагрузки и сечение используемых проводов. Кроме того, учитывается ток перегрузки и ток отключения при коротком замыкании. Как правило, перегрузки в сети возникают при одновременном включении приборов и устройств с общей мощностью, вызывающей чрезмерный нагрев проводников и контактов. Поэтому ток отключения автомата, установленного в цепи, должен быть больше расчетного или равным ему. Его значение определяется как сумма мощностей всех используемых устройств, разделенная на 220.

Ток отключения при коротком замыкании также вызывает отключение автомата. Он подбирается путем расчетов к конкретной цепи и зависит от нагрузок, используемых чаще всего. С целью улучшения защиты в электрическую схему могут быть включены УЗО или дифференциальный автомат .

Ошибки при монтаже автоматического выключателя

При выполнении электромонтажных работ иногда допускаются серьезные ошибки, которые могут привести к негативным последствиям в процессе дальнейшей эксплуатации.

1. Подключение питающего провода выполняется снизу. Хотя это и не запрещено ПУЭ, подобная схема будет неудобной, поскольку установка и размещение автоматов в щитке рассчитано именно на верхнее подключение.
2. Распространенной ошибкой считается чрезмерный зажим контактов фиксирующими винтами. Это может привести не только к повреждению жилы, но и к деформации корпуса изделия.
3. Иногда выполняется неправильное соединение проводников между собой. Необходимо внимательно относиться к маркировке, соединять фазные и нулевые провода, расположенные сверху, с такими же проводами, расположенными снизу.
4. В некоторых случаях один двухполюсный автомат заменяется двумя однополюсными. Этого категорически нельзя делать, поскольку они не обеспечивают одновременного разъединения фазы и нуля.
5. Нередко во время фиксации жилы в контакте, происходит попадание изоляции в посадочное место. Это приводит к ослаблению контакта, в результате чего наступает перегрев жилы и другие негативные последствия. Поэтому нужно в обязательном порядке защищать провод в соответствии с техническими требованиями конкретной модели автомата. Данную операцию следует проводить с использованием инструмента для снятия изоляции.

Отрицательную роль может сыграть неправильный выбор автоматического выключателя, который впоследствии не способен выдержать запланированные нагрузки. Поэтому рекомендуется предварительно выполнить все необходимые расчеты, особенно сечение кабеля. Следует помнить, что при расчетах значение автомата должно округляться в сторону уменьшения. Например, при токовой нагрузке в 20 А, автоматический выключатель должен выбираться на 16 А, что существенно увеличит срок эксплуатации проводки.

Схема подключения автоматического выключателя

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info .

В продолжение серии публикаций по автоматическим выключателям очередная статья цикла — схема подключения автоматического выключателя.

Мы уже подробно изучили конструкцию и основные технические характеристики автоматов, давайте рассмотрим схемы их подключения.

В зависимости от количества коммутируемых полюсов (или иначе модулей), автоматы подразделяются на одно-, двух-, трех-, четырехполюсные (три фазы и ноль). В случае возникновения аварийной ситуации все полюса автоматического выключателя отключаются одновременно.

Один полюс — это часть автомата, в которую входит две винтовые клеммы для присоединения проводов (со стороны питания и со стороны нагрузки). Ширина однополюсного автомата, устанавливаемого на DIN-рейку стандартна — 17,5 мм, многополюсные автоматы кратны этой ширине.

Одно- и двухполюсные используются в однофазной электросети. Чаще всего применяются однополюсные автоматы, они устанавливаются в разрыв фазного провода и в случае возникновения аварийной ситуации отключают питающую фазу от нагрузки.

Двухполюсные автоматы позволяют одновременно отключить и ноль, и фазу. Применяются чаще всего, как вводные автоматы, либо если необходимо полностью отсоединить потребителя от электрической сети, например бойлер, душевую кабину. Они отключают ноль и фазу от защищаемого участка цепи и позволяют проводить работы по ремонту, обслуживанию или замене автоматических выключателей.

Нельзя устанавливать два однополюсных автомата отдельно для защиты фазного и нулевого провода. Для этих целей применяют двухполюсные автоматы, которые отключают ноль и фазу одновременно.

Трех- и четырехполюсные автоматические выключатели используются в трехфазной электросети. Трехполюсные автоматы устанавливаются в разрыв фаз (L1,L2,L3) трехфазной сети и служат для подключения к ней трехфазной нагрузки (электродвигателей, трехфазных электроплит и т.д.). В случае возникновения аварийной ситуации они отключают одновременно все три фазы от нагрузки.

Четырехполюсные автоматы позволяют одновременно отключить и ноль, и все три фазы, и используются как вводные автоматы в трехфазной электросети.

Вводной автомат позволяет отключить всю электропроводку квартиры и отключить питающую линию от групповых электрических цепей квартиры.

В зависимости от системы заземления применяются следующие вводные автоматы:

Вводной автомат для системы TN-S (где нулевой рабочий N и нулевой защитный PE проводники разделены) должен быть:

— однополюсный с нулем или двухполюсный;

— трехполюсный с нейтралью или четырехполюсный.

Система TN-S используется в современных домах.

Это необходимо для одновременного отключения электросети квартиры от нулевого рабочего и фазных проводников со стороны ввода электропитания, так как нулевой и защитный проводники разделены на всем протяжении.

Для системы TN-C (где нулевой рабочий и нулевой защитный проводники объединены в один PEN-проводник) вводной автомат защиты устанавливается однополюсный (при электропитании 220 В) или трехполюсный (при питании 380В). Устанавливаются они в разрыв фазных рабочих проводников.

Система TN- C используется в домах советской постройки (так называемая «двухпроводка»).

По правилам устройства электроустановок (п. 1.7.145) не допускается включать коммутационные аппараты в цепи РЕ- и РЕN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.

Это требование ПУЭ обусловлено тем, что возможна ситуация, когда двухполюсные автоматические выключатели не смогут одновременно отключить фазный и РЕN-проводник. А отключая РЕN-проводник, мы тем самым инициируем его обрыв.

При включении под нагрузкой внутри автомата может произойти залипание или обгорание фазных контактов (например, может попасть песчинка на контактную группу автомата), в этом случае при отключении автомата от питающей сети произойдет обрыв РЕN-проводника и вынос на зануленные корпуса электрооборудования опасного потенциала. Т.е. нет гарантии, что коммутационные аппараты одновременно отключат и фазный и РЕN-проводник.

Подключение проводов к автоматическим выключателям осуществляется по схеме: «питание сверху», а «нагрузка снизу». Т.е. провод с питающим напряжением подводится к верхней винтовой клемме, а отходящий провод нагрузки к нижней винтовой клемме.

Смотрите подробное видео Схемы подключения автоматических выключателей

Конструкцию, основные характеристики, схемы подключения автоматических выключателей мы рассмотрели и вплотную подошли к вопросу их выбора.

Подписывайтесь на новости, впереди самое интересное!

Рекомендую материалы по теме:

Как подключить автоматический выключатель

Подключение автоматических выключателей

Подключения автоматов в однофазной сети

Вариант установки автоматических выключателей зависит от выбранной одно или трехфазной сети.

Для однофазной сети используются одно или двухполюсные автоматы, для трехфазной сети используют трех или четырехполюсные автоматы. Многополюсные автоматы собираются из нескольких однополюсных.

Механизм защиты соединен в одну систему через специальные соединения. Например, при отключении сети одного полюса автомата при перегрузке или к.з. отключится весь многополюсный автомат. К однополюсному автомату подключают фазу, при аварии автомат отключает фазу.

Этот вариант подключения автомата пригоден для сети системы TN-C, где нулевой провод подключается отдельно, через нулевую шину. Если в доме используется система TN-S, то ввод выполняется тремя проводами, фаза, ноль — синий провод и желто-зеленый провод PEN защитного заземления.

Подключение однополюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

В этой ситуации монтаж автоматических выключателей ведут на двухполюсных автоматах, где фаза с нейтралью подключаются к верхним клеммам вводного автомата, а защитный желто-зеленый провод PEN подключается на шину заземления в электрощите.

Использование двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

Подключение автоматов в трехфазной сети

В трехфазной сети используются трех или четырех полюсные автоматы. В системе TN-C все три фазы L1, L2, L3 подключают к верхним клеммам трехполюсного автомата, а нулевой провод к нулевой шине электрощита.

Подключение трехполюсного автомата в системе сети TN-S с нейтралью и защитным заземлением

В системе TN-S с защитным заземлением PEN. три фазы подключаются к верхним клеммам четырехполюсного автомата, а нулевой провод синего цвета к верхней клемме четвертого полюса вводного автомата с маркировкой N. Защитный PEN провод желто-зеленого цвета подключается к шине заземления электрощита.

Подключение проводов к автомату

Установка автоматического выключателя проводится на DIN-рейку, длина которой выбирается с расчетом 17, 5 миллиметров на один однополюсный автомат. При монтаже кабеля с него снимается внешняя изоляция на 10 — 15 см для улучшения гибкости проводов и удобства монтажа.

Концы проводов защищают на 7-10 мм и заводят под клеммные контакты. Затягивать сильно винтовые соединения автомата не нужно во избежании перекоса его механизмов. При установке проводов в клеммы автомата следите, чтобы под контакты не попала изоляция проводов. В лучшем случае будет ненадежное соединение, а в худшем пропадет фаза на контакте.

Монтажная соединительная шина для автоматов

Для многожильного кабеля, для надежности контакта, лучше поставить медные наконечники соответствующего размера. В электрощите, где установлены несколько автоматов в ряд, удобно ставить медную соединительную шину для автоматических выключателей (гребенку). Ее режут необходимой длины, и устанавливают в нужной последовательности вместо проволочных перемычек.

Тоже интересные статьи

Время токовые характеристики автоматических выключателей

Неисправности автоматических выключателей и их устранение

Расчет автомата по мощности

Устройство автоматического выключателя

Источники: http://electric-220.ru/news/kak_podkljuchit_avtomaticheskij_vykljuchatel/2017-01-25-1162, http://elektrik-sam.info/shema-podklyucheniya-avtomaticheskogo-vyklyuchatelya/, http://electricavdome.ru/kak-podklyuchit-avtomat.html

electricremont.ru

Схема подключения выключателя. Подключение одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

• — непосредственно сам выключатель;
• — распределительная коробка;
• — соединительные провода;
• — изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Похожие материалы на сайте:

electricvdome.ru

Как правильно подключить автоматический выключатель — инструкция |

Сделав расчет автоматического выключателя и выбрав подходящую защиту, необходимо правильно ее подключить. На первый взгляд, в этом нет никаких сложностей. Процедура достаточно простая: зачищаем кабель, вставляем в клеммы и затягиваем винты. Но, как показывает практика, многие неопытные пользователи делают при этом ряд серьезных ошибок.

1. Как правильно подключать фазу — сверху или снизу?
2. Существует ли разница ввода?
3. Ошибки подключения одножильного провода
4. Как правильно зажимать соединение?
5. Неправильная коммутация жил с разным сечением в одной клемме
6. Как правильно оконцевать жилы перед соединением?
7. Присоединение многожильного провода к автомату
8. Можно ли паять провод под зажим?
9. Какие гребенчатые шины использовать?
10. Зачем разделять автоматы на группы?
11. Для чего нужны подвижные защелки на корпусе?

И так, давайте разберем основные моменты правильного подключения автоматического выключателя в распределительный щит и рассмотрим наиболее распространенные ошибки.

Как правильно подключать фазу — сверху или снизу?

Каждый АВ оборудован подвижным и неподвижным контактами. На многих тематических форумах часто возникают споры, на который из них нужно подключать питание? Если обратиться к 7-му изданию Правил устройства электроустановок (ПУЭ), то согласно пункту 3.1.6 фаза должна подключаться к неподвижному контакту. Но, из любого правила бывают исключения. И так, давайте разберем, где установлен неподвижный контакт в однополюсных выключателях.

Невооруженным взглядом видно, что в автомате ВА47-29 производства IEK верхний зажим является неподвижным. Индикаторы на корпусе это подтверждают.

Такие обозначения используются и у других производителей, например, в Schneider Electric неподвижные контакты установлены сверху, а подвижные — снизу.

В УЗО и автоматах немецкого бренда Hager также есть обозначения неподвижного контакта, установленного вверху.



Существует ли разница ввода — подключать автомат сверху или снизу?

При перегрузке или коротком замыкании нагревается проводник и плавится изоляция. Внутри корпуса находятся тепловой и электромагнитный механизмы расцепления, которые срабатывают при сверхвысоких токах. Исходя из принципа срабатывания, нет разницы, через какой из контактов будет проходить электричество.

Некоторые известные производители (ABB, Hager) допускают подключение силового кабеля к нижней клемме. Специально для этого корпус оборудуется зажимами под гребенчатые шины.

В обозреваемых выше моделях неподвижное соединение находится сверху (как и в старых образцах советского производства). Но, как определить его местонахождение в китайских моделях без обозначений на корпусе?!

Согласно правилам ПУЭ, коммутация питающего провода сверху является требованием эстетики и порядка. Аналогичным образом, сверху подключаются и промышленные рубильники РБ — при отключении электрик точно будет знать, что нижнее соединение обесточено.

Но, как показывает практика, фаза может быть подведена и снизу и даже с боку, в зависимости от планирования проводки. Как правило, чем более качественно произведен монтаж модульного оборудования в электрощитке, тем быстрее и проще определить направление движения тока, независимо от места входа фазы.

Неправильное подключение одножильного кабеля к автомату

Давайте разберем наиболее распространенные ошибки, допускаемые при подключении.

Первая ошибка — зажим изоляции в соединении

Довольно часто неопытные пользователи зажимают в клемме вместе с проводником край изоляции, которая может оплавиться.

В лучшем случае, эта ошибка проявится выгоранием автомата и обесточиванием помещения, в худшем — может спровоцировать пожар.

Исходя из такой опасности, рекомендуется перед подключением всегда проверять затяжку проводниковой жилы в контактном соединении.

Вторая ошибка — коммутация жил с разным сечением в одной клемме

Для подключения нескольких автоматов к силовой линии лучше купить гребенчатую шину. Если ее нет под рукой, можно самому сделать перемычку из проводниковой жилы.



Делается перемычка довольно просто: берем цельный кусок провода и, не снимая изоляции, формируем перемычку подходящего размера.

Далее, просто зачищаем изоляцию на изгибе с одной стороны.

Электрики не рекомендуют объединять автоматы перемычками из кабеля разного сечения, так как при зажиме хорошо стягивается только жила с большим сечением, меньший проводник с плохим контактом может оплавить корпус и привести к пожару.

Пример: к первому выключателю была подключена жила сечением 4 мм², к остальным — 2,5 мм². На фотографии хорошо видно, как из-за плохого соединения увеличилась температура меньшего проводника, который оплавил изоляцию и корпус.

Для наглядности давайте попробуем подключить два провода диаметром 2,5 мм² и 1.5 мм². Каким бы сильным не был зажим, жила с меньшим сечением свободно прокручивается в клемме.

На фото провода с разным сечением в дифавтомате — меньший искрит и оплавляет изоляцию.

В дорогих сериях крупных производителей, таких как Legrand например проблема подключения проводов с разным сечением была решена при помощи специальных зажимов, которые их спрессовывают и прочно удерживают в соединении с контактом. Или Hager, которые используют технологию Bi-Connect.

Для большей прочности соединения на стенках зажимов делаются насечки, которые иногда можно встретить даже в дешевых аналогах. Подключение многожильного кабеля без наконечника тоже допускается, только через определенное время нужно подкручивать зажимные винты.

Третья ошибка — оконцевание жил кабелей

С конца провода снимается изоляция на 10 мм, вставляется оголенной частью в контакт и затягивается винтом — именно так чаще всего электрики выполняют подключение.Как результат, контакт неплохо держится, но его прочность можно улучшить, просто сделав U-образный изгиб на концовке.

Таким образом увеличивается площадь соприкосновения проводника с зажимом, что увеличивает надежность подключения.

Присоединение многожильных кабелей к АВ

При монтаже чаще всего используется мягкий многожильный кабель — он проще монтируется, чем одножильный, но при его подключении тоже есть некоторые особенности.

Одна из наиболее распространенных ошибок — обжим провода без оконцевания, при котором тонкие жилки из-за передавливания обламываются и отпадают. Кабель начинает терять площадь сечения, из-за чего ухудшается прочность контакта, что может привести к уже известным последствиям.



Перед подключением в соединение, многожильный провод нужно оконцевать с помощью вот таких наконечников.

Для крепления двух проводов в одном зажиме применяется специальный наконечник НГИ-2, позволяющий также формировать перемычки для группового подключения нескольких АВ.

Можно ли паять провод под зажим?

Некоторые пользователи с целью экономии и из-за нежелания тратиться на наконечники и другие «монтажные мелочи» делают оконцевание проводников с помощью пайки.

Какую опасность может нести такое подключение?

Со временем под воздействием температуры от проходящего тока припой начинает плавиться. Возникает необходимость регулярно проверять прочность соединения, и подкручивать зажим. На практике, никто не уделяет этому внимание. Проводник все больше греется, а соединение ослабевает, как результат — контакт выгорает, что может спровоцировать пожар.

Использование гребенчатой шины или зачем «придумывать велосипед»?

К счастью, есть отличный аналог, заменяющий перемычки — гребенка. Ее применение имеет ряд преимуществ:

• Простой монтаж;
• Более надежные соединения контактов;
• Безопасность в эксплуатации, так как токопроводящие части полностью заизолированы;
• Универсальность, ведь Вы всегда можете обрезать шину под нужную длину;
• Удобство распределения модульных устройств на группы;

При монтаже распределительного щита это не только отличное практическое решение, но и эстетический фактор. В случае расширения сети и установки других устройств, демонтаж перемычек вызовет массу трудностей, но не гребенки, которые можно быстро и безопасно извлечь, а затем установить заново. Для надежной и прочной фиксации используются гребенки двух типов:

Штыревая более удобная при монтаже чем U-образная, но ее соединение менее прочное. Вторая обладает большей площадью соединения, которая размещена вокруг стягивающего винта, из-за чего контакт практически невозможно выдернуть, даже применив силу.

Из-за того, что некоторые корпуса обеспечены зажимами под определенный тип шины, практически, у каждого электрика при себе всегда есть и те и другие.

Как правило, в премиум сериях есть одновременно зажимы под оба вида шин.

Разделение автоматов на группы

Модульные устройства в шкафчике принято разделять на несколько групп по селективности электроснабжения. Самый простой пример — разделить розеточную линию и освещение. К тому же розеточных линий может быть несколько — для комнат, кухни, ванной и т.д. Как правило, отдельная группа выделяется гребенкой, где к одному из устройств подводится фаза.

С точки зрения безопасности и эстетики по бокам шины ставятся заглушки, закрывающие контакты изоляцией, что удобно, если две группы находятся очень близко. Правилом хорошего тона считается использование в щитках ограничителей на DIN-рейку. Они выполняют три важные функции:

• Разделение на группы для удобства работы;
• Обеспечение теплоотвода;
• Прочная фиксация корпусов.

При плотном размещении большого количества автоматов с подведенным током происходит их нагревание. А так как пространство между ними минимальное, воздух не циркулирует и температура поднимается, из-за чего меняются характеристики тепловых расцепителей.

Подвижные защелки — для удобства монтажа

В зависимости от перспектив расширения сети, которое повлечет за собой увеличение количества автоматов, стоит обратить внимание на их крепления, которые могут фиксироваться на DIN-рейке с помощью одной или двух подвижных защелок.

Почему две защелки — лучше? Многим неопытным пользователям может показаться, что нет разницы в способе крепления модуля, но при первой же замене автомата все станет ясно — для извлечения устройства с одной подвижной защелкой потребуется полная разборка всего щита. Этой проблемы можно избежать, если приобрести АВ с двумя подвижными защелками.

Например, они есть в Hager в серии N, извлечение которых происходит за пару минут с помощью отвертки, в отличие от других типов крепления, на демонтаж которых уйдет много времени и нервов.

Если вы только стоите перед выбором, наши квалифицированные менеджеры всегда готовы прийти на помощь.

Автор: Владислав C.

axiomplus.com.ua

Установка автоматов в электрощитке: выбор, монтаж, подключение

Современные автоматические выключатели очень надежны в работе и имеют целый ряд преимуществ перед другими приборами, предназначенными для защиты электрических цепей.

Они представляют собой устройства с двумя контактами и механизмом выключения в диэлектрическом корпусе. Это незаменимый элемент электрического щита.

Как выбрать

Есть несколько параметров, на которые нужно обратить внимание при выборе:

Монтаж и подключение в распределительном щите

На этапе установки предполагается, что корпус уже собран и установлен, а кабель заведен внутрь. После чего следует этап монтажа приборов согласно разработанной ранее схеме подключения электрощитка.

Подключение дифференциальных автоматов в распределительном щите осуществляется по следующей схеме:

На следующей схеме показано, как подсоединить автоматы в электрощитке:

На этом этапе необходимо установить две шины – для заземления и нулевого провода, вводный автомат, УЗО и необходимое количество автовыключателей. Все операции по установке нужно проводить только при выключенном электроснабжении.

Для начала, необходимо установить DIN-рейки внутри щитка, их нужно прикрутить саморезами, используя перфорацию металлического профиля. DIN-рейки – это металлические полосы, предназначенные для крепления приборов и шин.

Автоматы, УЗО и шины заземления снабжены пружинными защелками для установки на рейке. После монтажа они позволяют свободно передвигать приборы по рейке.

На рейке нужно установить нулевую (в верхнюю часть щитка) и шину заземления (в нижнюю часть). Они представляют собой медные пластины на пластиковой основе с зажимами для проводников. К каждой клемме можно подключать только один проводник.

После этого необходимо установить УЗО и вводной выключатель, который будет питать весь электрощит. Его следует установить в левом верхнем углу корпуса, вводной кабель по возможности должен быть расположен рядом. Для подключения двухполюсного вводного автомата в электрощитке нужно подключить фазу и ноль, для однополюсного – только фазу.

Затем необходимо заняться установкой автоматов для контроля электроснабжения отдельных помещений и крупных потребителей электроэнергии. На DIN-рейку устанавливаются автоматы, к ним присоединяются провода основной проводки, заведенные в щиток.

Питание подключается к верхней клемме. Нижние клеммы используются для подключения фазных проводов электроснабжения групп согласно разработанной схеме. Для соединения устройств между собой следует использовать шинопроводники типа «гребенка».

Все нулевые провода подключаются к нулевой шине, кроме тех, которые подключаются с помощью УЗО. УЗО имеет такое же подключение, как и автоматический выключатель.

Заземление соединяется с заземляющей шиной при помощи желто-зеленого провода. Металлический корпус и дверь электрощитка также должны быть соединены с ней. После этого можно подавать напряжение на электрический щит и проверить его работоспособность при помощи индикатора напряжения.

Полезное видео, как сделать монтаж электрощита в квартире:

Чтобы не допустить ошибок

Моменты, на которые нужно обратить внимание при установке автоматов в электрощитке своими руками:

• Качество подключения. Необходимо ответственно отнестись к тому, как соединены проводники и затянуты клеммы, это поможет избежать плохого контакта.
• Нанесение маркировки на провода. Стоит внимательно отнестись к этому моменту. В дальнейшем это поможет быстро определять назначение проводников.
• Электробезопасность. Выполнять работы можно только при выключенном электричестве.

Чтобы самостоятельно выбрать и установить автоматические выключатели в электрический щит нужно выполнить несложную последовательность действий. Главное в этом процессе – это соблюдение мер безопасности, а также всех требований ГОСТа и ПУЭ.

Как осуществить грамотный монтаж электрощитка и автоматов своими руками, вы сможете узнать, посмотрев данное видео:

elektrik24.net

Как подключить автоматический выключатель | Электрика в доме

Подключение автоматических выключателей

Подключения автоматов в однофазной сети

Вариант установки автоматических выключателей зависит от выбранной одно или трехфазной сети.

Для однофазной сети используются одно или двухполюсные автоматы, для трехфазной сети используют трех или четырехполюсные автоматы. Многополюсные автоматы собираются из нескольких однополюсных.

Механизм защиты соединен в одну систему через специальные соединения. Например, при отключении сети одного полюса автомата при перегрузке или к.з. отключится весь многополюсный автомат. К однополюсному автомату подключают фазу, при аварии автомат отключает фазу.

Этот вариант подключения автомата пригоден для сети системы TN-C, где нулевой провод подключается отдельно, через нулевую шину. Если в доме используется система TN-S, то ввод выполняется тремя проводами, фаза, ноль — синий провод и  желто-зеленый провод PEN защитного заземления.

Подключение однополюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

В этой ситуации монтаж автоматических выключателей ведут на двухполюсных автоматах, где фаза с нейтралью подключаются к верхним клеммам вводного автомата, а защитный желто-зеленый провод PEN подключается на шину заземления в электрощите.

Использование двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

Подключение автоматов в трехфазной сети

В трехфазной сети используются трех или четырех полюсные автоматы. В системе TN-C  все три фазы L1, L2, L3 подключают к верхним клеммам трехполюсного автомата, а нулевой провод к нулевой шине электрощита.

Подключение трехполюсного автомата в системе сети TN-S с нейтралью и защитным заземлением

В системе TN-S с защитным заземлением PEN, три фазы подключаются к верхним клеммам четырехполюсного автомата, а нулевой провод синего цвета к верхней клемме четвертого полюса вводного автомата с маркировкой N. Защитный PEN провод желто-зеленого цвета подключается к шине заземления электрощита.

Подключение проводов к автомату

Установка автоматического выключателя проводится на DIN-рейку, длина которой выбирается с расчетом 17, 5 миллиметров на один однополюсный автомат. При монтаже кабеля с него снимается внешняя изоляция на 10 — 15 см для улучшения гибкости проводов и удобства монтажа.

Концы проводов защищают на 7-10 мм и заводят под клеммные контакты. Затягивать сильно винтовые соединения автомата не нужно во избежании перекоса его механизмов. При установке проводов в клеммы автомата следите, чтобы под контакты не попала изоляция проводов. В лучшем случае будет ненадежное соединение, а в худшем пропадет фаза на контакте.

Монтажная соединительная шина для автоматов

Для многожильного кабеля, для надежности контакта, лучше поставить медные наконечники соответствующего размера. В электрощите, где установлены несколько автоматов в ряд, удобно ставить медную соединительную шину для автоматических выключателей (гребенку). Ее режут необходимой длины, и устанавливают в нужной последовательности вместо проволочных перемычек.

Тоже интересные статьи

electricavdome.ru

Схема подключения дифференциального автомата. Подключение дифференциального автомата

Дифференциальный автомат или автоматический выключатель дифференциального тока — электромеханическое устройство, предназначенное для защиты электрической цепи от утечки токов на землю и защиты цепи от перегрузок и коротких замыканий.

Иными словами, дифференциальный автомат одновременно выполняет функции УЗО и автоматического выключателя.

Основным предназначением дифавтомата, является полная защита человека от поражения электричеством при его контакте с токоведущими частями электрооборудования. В этом и проявляется его функция как УЗО.

Помимо этого, данное устройство не менее эффективно защищает электрическую сеть и электрооборудование от перегрузки и короткого замыкания, выполняя функцию автоматического выключателя.

Основная отличительная особенность дифференциального автомата, от аналогичных ему приборов заключается в его конструкции. В не большом по размерам корпусе удачно объединены и функционируют два отдельных защитных устройства: УЗО и автоматический выключатель.

Поэтому защитное отключение происходит при любых трех нарушениях в работе электрической сети:

• — утечка тока;
• — перегрузка;
• — короткое замыкание.

Принцип работы дифференциального автомата

Защиту электрической цепи от перегрузки и короткого замыкания осуществляет встроенный модуль защиты — автоматический выключатель. В него входит механизм независимого расцепления контактов, который срабатывает при возникновении в защищенной электрической цепи короткого замыкания и перегрузок. Кроме этого защитный модуль снабжен рейкой сброса приводящейся в действие внешним механическим воздействием.

Защиту человека от поражения электрическим током данное устройство осуществляет при помощи модуля дифференциальной защиты. Он оснащен дифференциальным трансформатором, который постоянно сравнивает проходящий через него ток на входе и на выходе.

В случае обнаружения разницы, представляющей угрозу для жизни, модуль при помощи встроенного электрического усилителя и катушки электромагнитного сброса преобразовывает ток в механическое воздействие, которое и обесточивает защищенную цепь.

Схема подключения дифференциального автомата

Схема подключения дифференциального автомата практически не отличается от схемы подключения УЗО. Поэтому при его подключении необходимо соблюдать те же самые правила: к дифференциальному автомату, как и к УЗО, должны подключаться фаза и ноль только той цепи, которые он будет защищать.

То есть, нельзя нулевой провод который вышел с автомата объединять с другими нулевыми проводами. В этом случае дифавтомат будет отключаться, потому что по этим проводам будут протекать разные токи.

Первая схема подразумевает защиту всех электрических групп одним дифференциальным автоматом, который устанавливается на вводе (вводной дифавтомат), а вторая схема используется при защите автоматом определенной электрической группы, путем включения его в ее цепь. Обычно этот способ применяют для создания более надежной электробезопасности помещений, в которых расположена эта группа.

При подключении устройства первым способом провода с питающим напряжением подключают к верхним клеммам, а к нижним подают нагрузку от каждой электрической группы, предварительно разделенные автоматическими выключателями.

Существенным недостатком применения данной схемы является полное отключение всех групп при аварийном срабатывании автомата в случаи возникновения неполадок в любой защищенной электрической группе.

Для предотвращения ложных срабатываний вводного дифавтомата, установленного в жилых помещениях (особенно со старой проводкой) на утечку тока, рекомендуется применять дифференциальные автоматы, настроенных на срабатывание с током утечки 30 мА.

Наиболее надежным и удобным способом защиты электрической сети при аварийных ситуациях дифференциальным автоматом, считается подключение дифавтомата по второй схеме.

Чаще всего он применяется для защиты электрических групп размещенных в помещениях с повышенной влажностью – ванных комнатах, кухнях или в помещениях к которым предъявляются повышенные требования по электробезопасности — например, детская комната.

Бесспорно, что защита, каждой электрической группы отдельным автоматом дает более эффективный результат. Причем это касается не, только электробезопасности, но и практичности, ведь если по какой либо причине сработает один дифавтомат, то это не повлечет за собой полное обесточивание электросети. Что, безусловно, можно отнести еще к одному положительному отличию применения схемы подключения нескольких устройств, для защиты нужных групповых линий.

Применение данного метода будет гарантией надежного и бесперебойного электроснабжения. Однако, применение данного метода подключения защитных устройств, по понятной причине обойдется значительно дороже, чем защита одним аппаратом всей электросети.

Что такое селективная схема подключения дифференциальных автоматов

Разберемся в чем разница между селективной и не селективной схемой подключения. Имеется два рисунка: одна площадка и три квартиры на первом рисунке, на втором рисунке вторая площадка тоже с тремя квартирами.

Что произойдет если вдруг в какой то из квартир возникнет утечка. В правильной схеме (селективной) отключится только поврежденная квартира, автомат на площадке останется включенным и остальные, (неповрежденные) квартиры будут получать питание.

Вторая схема собрана без селективных дифференциальных автоматических выключателей, поэтому здесь при возникновении повреждения в одной из квартир отключится автомат этой квартиры плюс еще и автомат на площадке.

Таким образом обесточатся не только поврежденная линия но и две неповрежденных. С чем это связано? Ведь диффавтомат на площадке 2 рассчитан на ток утечки 100 мА, а отходящие автоматы рассчитаны на ток утечки 30 мА.

Подбор автоматов по току утечки конечно важно учитывать при подключениях но это не является основанием для селективной работы схемы.

Селективной является схема в которой диффавтомат имеет обозначение «S» — селективный. То есть диффавтомат на площадке не селективный.

Правила монтажа

Большой популярностью у потребителей пользуются дифференциальные автоматы с номинальным током утечки до 30 мА. Дифференциальные автоматы успешно используются как в однофазных, так и в трехфазных электрических сетях переменного тока.

Прежде чем установить их на необходимый участок цепи, надо правильно определить его функциональные возможности. При выборе автоматов, что бы избежать ненужных срабатываний от перегрузок, необходимо учитывать количество потребителей подключенных к данной цепи.

Похожие материалы на сайте:

electricvdome.ru

Автоматические выключатели — выбор, установка, способ подключения

Как расшифровать маркировку на электрических автоматах Добрый день дорогие друзья, рад всех приветствовать на сайте «Электрик в доме». Сегодня рассмотрим тему расшифровка маркировки автомата. Очень важно подбирать защитные устройства в соответствии с параметрами сети и условиями работы. Все технические характеристики которые нужны для правильного выбора автоматического выключателя наносятся на корпусе в виде маркировки, и сегодня разберем что означает каждый символ и обозначения …

Ошибки при подключении автоматов в щитке Как бы это странно не звучало, но многие электрики допускают оплошности в этом деле. В данной статье рассмотрим основные ошибки, которые наиболее часто встречаются при сборке щитов связанных с подключением автоматических выключателей. Между электриками постоянно ходят споры, как правильно подключить автомат снизу или сверху. Какие приспособления нужно применять, если для разводки используется многожильный провод …   Устройство автоматического выключателя Автоматические выключатели используются в каждом доме, причем мало кто сталкивался с устройство автоматического выключателя, так как все они изготавливаются в закрытом запаянном корпусе. Если же, все-таки удалось разобрать автомат, то больше его нигде не применишь, потому что собрать его уже нет возможности…   Принцип работы автоматического выключателя Модульные выключатели сегодня пользуются большой популярностью. Причем не зависимо от фирмы производителя устройство и принцип работы автоматического выключателя один и тот же. В данной статье хотел бы рассказать, как работает автоматический выключатель при коротких замыканиях и перегрузках…   Время токовая характеристика автоматического выключателя Каждый автоматический выключатель рассчитан на определенный номинальный ток. Однако это не означает, что если ток в сети достигнет этого номинального значения, автомат сразу же отключится. Нет. Любой автоматический выключатель имеет определенную чувствительность к перегрузкам, которая выражается время токовой характеристикой.   Расчет автоматического выключателя Автоматические выключатели устанавливаются для защиты от коротких замыканий и перегрузок. Все это прекрасно знают. Но не все правильно понимают, что именно они защищают, электрическую проводку или бытовую технику. По каким токам производится расчет автоматических выключателей по току электропроводки или по току нагрузки. В данной статье рассмотрен пример …   Пакетный выключатель Электрик в доме подготовил очередную статью, которая наверняка будет интересна нашим читателям. Пакетные выключатели активно применялись в советское время. Сегодня при ремонте пакетные выключатели меняют на автоматические, которые имеют коммутационный ресурс на порядок больше чем пакетники. Пакетные выключатели рассчитаны на отключение небольших токов до 40 А …   DIN-рейка типы профиля и размеры По сравнению с прошлым столетием, когда в электрическом щите располагалось две пробки и счетчик нынешнее комплексное оборудование стало более компактным и универсальным. Сегодня в большинстве квартир устанавливается электрощит с множеством автоматических выключателей, различного рода реле и другой модульной техники и практически все они устанавливаются в щите на специальной din рейке …   Подключение дифференциального автомата Схема подключения дифференциального автомата похожа на схему подключения устройства защитного отключения. Поэтому основное правило, которое следует соблюдать при подключении дифференциального автомата, также как и к УЗО, должны подключаться фазный и нулевой провод той цепи, которые он будет защищать.   Что такое дифференциальный автомат Наверняка каждому мастеру доводилось слышать о таком устройстве как дифференциальный автомат. Это устройство сочетает в себе комбинацию автоматического выключателя и УЗО, таким образом, обеспечивая защиту как при перегрузках и коротких замыканий, так и при поражении электрическим током.   Выбор автоматических выключателей В прошлом, для защиты электропроводки и электрооборудования в быту от таких ненормальных режимах работы как перегрузка или короткое замыкание применялись электрические пробки, как правило, из керамики. В нынешнее время на замену старым пробкам пришли автоматические выключатели (АВ) – это коммутационный аппарат, предназначенный для автоматического размыкания электрической цепи в момент возникновения ненормальных режимов работы, таких как короткие замыкания или перегрузки. В статье рассмотрены основные показатели и параметры на которые следует обращать внимание при выборе автоматов защиты.   Подключение автоматических выключателей В этой статье мы рассмотрим способ установки и подключения автоматов в домашних условиях. Для надежного фиксирования автомата в электрощите его садят на специальную din-рейку. Провода в контактных зажимах автомата фиксируются при помощи болтовых контактов. Затягивание контактов не должно сопровождаться с деформацией корпуса автомата, так как это может привести к нарушению положений токоведущих частей внутри корпуса автомата, что может стать причиной чрезмерному перегреву автомата и выходу его из строя даже при незначительных нагрузках.

electricvdome.ru

Как перемонтировать старинную швейную машину Singer Клеммная колодка с тремя контактами

Всем привет, сегодня мы собираемся показать вам, как повторно подключить старую швейную машину Singer к трехпроводной клеммной колодке. Компания Singer использовала этот тип клеммной колодки для огромного количества своих машин. Варианты были найдены во всем, от крошечного легкого веса 221 до семейства 400. Включая 66, 99 201 301 306 319 и, конечно же, 15 серию. Мы объясним различные способы подключения машин с использованием базовой конструкции и то, как она развивалась на протяжении многих лет.

Этот пост может содержать партнерские ссылки. Покупка товаров по ссылкам ничего не стоит вам дороже и добавляет несколько копеек к бюджету ткани.

Я обычно не люблю конкретизировать бренд, когда мы говорим об общем обслуживании и / или очистке машин, чтобы вернуть их в нормальное рабочее состояние. Но на этот раз нам нужно углубиться в известные — неизвестные и немного объяснить особенности подключения клеммных колодок Singer. Обратите внимание на множественное число, да, они использовали одни и те же блоки над креплением двигателя в течение длительного времени и для множества машин.Самое интересное, что они использовали одни и те же клеммы на самом блоке для двигателя и света, но они изменили и усовершенствовали точки подключения для питания и контроллера. Из-за этого фактора может показаться очень запутанным, когда диаграммы не отражают видимых изменений на самой машине. Итак, чтобы помочь устранить путаницу, я попытаюсь объяснить, почему они выглядят по-разному, но электрически функционируют одинаково.

Мы собираемся начать с клеммной колодки на задней панели машины без подключенной к ней розетки.Блок удерживается на месте одним винтом над тремя латунными штырями клеммной колодки. Удалив винт, клеммная колодка высвобождается из машины и ее можно перевернуть, чтобы получить доступ к проводам и барашковым гайкам, которые крепят провода к каждой отдельной клемме. Старые провода затвердеют, что затруднит их переворачивание. Если провода стали закаленными с возрастом и использованием, пора в любом случае их заменить. С обратной стороны мы можем видеть номера обозначений клемм, а в некоторых случаях они все еще имеют цветовую кодировку.Клемма № 1 изначально была ЖЕЛТОГО цвета, а необходимые провода также были ЖЕЛТЫМИ. Клемма № 2 была ЧЕРНОЙ, а все подключенные провода были ЧЕРНЫМИ, а клемма № 3 была КРАСНОЙ, и к ней подключены были только КРАСНЫЕ провода. Все, что требовалось, — это подобрать цвета проводов к соответствующему цвету клемм, и машина практически подключилась сама. Хотя можно приобрести сменный провод подходящего цвета, это не всегда возможно, когда большинство запасных частей будут поставляться с черными проводами и сменным проводом для контроллера или шнур питания будет из хозяйственных магазинов, типичный инвентарь. , обычно черный, коричневый или белый.При желании для обозначения проводов можно использовать цветную ленту или бирки / наклейки с номерами. Краска может потускнеть или потрескаться, но цифра будет всегда. Помня об этом, мы будем использовать только обозначения #, а не цвет в качестве руководства. Я по-прежнему буду использовать L1-L2, чтобы наши провода не перекрещивались.

Мы собираемся начать с подключения двигателя и света к клеммной колодке. Начиная с нашего L1 (коммутируемый провод) для СВЕТА, мы подключим его к клемме №1. Наш провод L1 от ДВИГАТЕЛЯ всегда идет на клемму №2.Наш провод L2 от СВЕТА и ДВИГАТЕЛЯ всегда будет вместе на клемме №3. Эта часть проводки никогда не меняется, она всегда будет подключена таким образом.

Когда наш КОНТРОЛЛЕР ДВИГАТЕЛЯ не подключен к разъему шнура питания, и если он не имеет собственного специального разъема, он должен быть подключен к задней части клеммной колодки. Для этого один из наших проводов от КОНТРОЛЛЕРА станет L1, и он будет подключен к клемме №1 с L1 от СВЕТА. Второй провод от КОНТРОЛЛЕРА будет подключен к клемме №2 с проводом L1 от двигателя.Это вся проводка, необходимая на задней стороне клеммной колодки. В этой конфигурации наш шнур питания представляет собой просто двухпроводную вилку с L1, идущую к втычной розетке, которая соответствует клеммной колодке № 1, и L2, идущей к розетке, которая соответствует клеммной клемме № 3. Недостатком этого варианта было то, что контроллер был постоянно прикреплен к задней части клеммной колодки и его нельзя было снять для транспортировки или хранения.

Второй вариант разводки заключался в снятии проводов контроллера с клемм блока и добавлении их к вилке питания.L1 контроллера все еще подключается к L1 через вилку питания. Только теперь он находится на съемной стороне клеммной колодки. Второй провод от контроллера все еще контактирует с L1 двигателя, потому что теперь он подключен к клеммному разъему № 2 на стороне разъема питания. Эта конфигурация позволяет снимать контроллер и вилку питания для транспортировки или хранения.

Последний вариант этой базовой системы проводки также претерпел некоторые физические изменения.Клеммная колодка больше не крепится к креплению двигателя. Вместо этого он был заменен на модульную розетку, которая была встроена в стойку машины. Клеммы остались прежними, схема подключения не изменилась. Однако клеммные соединения изменились. Соединения больше не являются винтами с накатанной головкой, вместо этого они представляют собой паяные соединения или припаянные удлинители пигтейлов, а фактические соединения представляют собой либо гайки для проводов, либо соединители с защелкой для блокировки. Некоторые из этих машин даже удалили центральный контактный вывод из модульного гнезда.Даже в этом случае они по-прежнему используют трехжильный шнур питания и специальную клеммную розетку, добавленную к корпусу машины для педали. Розетка будет соответствовать двухпроводной вилке, прикрепленной к контроллеру. Провода от установленной розетки, в свою очередь, вернутся к клеммной колодке №1 и №2 точно так же, как и в первом варианте, с той разницей, что теперь контроллер может отключаться от машины для хранения или транспортировки. Все эти варианты используют одну и ту же базовую схему подключения, но изменяют точку контакта для контроллера мотора.

Я надеюсь, что некоторые из вас рассмешили мои попытки объяснить, как и почему система проводки клемм Singer 3. Я надеюсь, что в какой-то мере это поможет преодолеть некоторую путаницу, когда вы смотрите на разные швейные машины Vintage Singer и пытаетесь их перемонтировать.

Если вы хотите получить версию этой схемы для печати, подпишитесь на нашу рассылку новостей ниже. Вы получите диаграмму в приветственном письме, а также получите советы и рекомендации прямо в свой почтовый ящик.

До следующего раза наслаждайтесь машинами по-своему,

Никогда не пропустите сообщения из The Quilting Room. Подпишитесь сейчас, чтобы получать новые сообщения на ваш почтовый ящик каждое утро! Вы также можете найти меня в Facebook, Facebook Group, Twitter, G +, YouTube, Instagram, Craftsy и Amazon.

Machine Wire — обзор

Ниже приводится описание патента на первую бумагоделательную машину, изобретенную Робертом (по оригинальной конструкции, представленной в патенте от 18 января 1799 г.):

Машина, которая находилась под 10 футов в длину, приводился в действие рабочим, поворачивая ручку (S), и с помощью подходящих валов (T) движение передавалось другим частям машины.

Вся машина покоилась на прочном деревянном каркасе (A), поддерживающем большой овальный ящик, содержащий смесь воды и мякоти, сбрасываемую в него из взбивателей, используемых для разрушения тряпки и превращения ее в целлюлозу. В конце этого сундука вращался закрытый цилиндр или барабан (F), снабженный восемью медными стержнями (G), выступающими из поверхности барабана. Это контролировалось с помощью подходящего зубчатого колеса, закрепленного на валах (T). Когда барабан вращался, медные ножи, в свою очередь, зачерпывали часть пульпы и выгружали ее на наклонную доску (K), с которой она текла на бесконечную проволоку машины.Крышка (J) служила для предотвращения выброса смеси мякоти и воды из сундука в воздух.

Машинная проволока (H), несущая пульпу, представляла собой длинную проволочную ткань, сделанную по образцу уложенного денди или покрытия формы, с тщательно сшитыми концами, образуя бесконечную проволоку, которая вращалась в горизонтальном положении и была удерживается в движении роликами (L). Проволока проходила между обтянутыми войлоком роликами, которые выдавливали излишки воды. Машинный канат, проходя через ролик, изменил свое направление обратно на первый ролик в передней части машины.Путем непрерывного движения машинная проволока переносила целлюлозу, брошенную на нее барабаном, между роликами (N), большая часть воды выходила через ячейки проволочной ткани, а дополнительное количество выдавливалось и возвращалось в

No. 1. План бумагоделательной машины Роберта, запатентованной во Франции в 1799 году.

№ 2. Секция бумагоделательной машины Роберта, запатентованной во Франции в 1799 году.

вещевой ящик с помощью доктора (Y). После этого давления целлюлоза достигла определенной степени когерентности и плотности, достаточной для того, чтобы рабочий мог отделить ее от проволоки и заставить ее собираться вокруг валка (U).Этот рулон слегка давил на проволоку и опирался на открытые регулируемые опорные гнезда, чтобы обеспечить постепенное увеличение диаметра рулона бумаги, поскольку влажная бумага постоянно скручивалась. Когда рулон наполнился, его можно было заменить другим, не останавливая машину. Единственное, на что следует обратить внимание на этом этапе, — это сделать ролики достаточно влажными перед их установкой на место. Только эта влага позволяла захватить лист бумаги и автоматически отсоединить его от проволоки машины.

Чтобы целлюлоза не попадала на проволоку машины из-за выхода лезвий барабана (F) по бокам, с каждой стороны проволоки лежало несколько медных полосок (V). Эти стержни (деки) не позволяли мякоти стекать с проволоки до тех пор, пока она не достигнет прижимных роликов. Они были закреплены на стержне (f) для регулирования ширины листа. Точно так же, как было необходимо, чтобы проволока была равномерно натянутой по ширине, не менее важно, чтобы она была натянутой в направлении ее длины.Это было достигнуто с помощью натяжных роликов (L), несущих проволоку. Ролики в головке машины были зафиксированы, но ролики на конце машины можно было регулировать винтом (Z). Таким образом, проволока была растянута по желанию. Хотя проволока должна была быть выровнена по ширине, противоположное имело место в направлении длины, проволока находилась на склоне вверх от головки машины к намоточным роликам. Этот наклон был необходим для облегчения выхода воды по мере продвижения целлюлозы по проволоке, где в конечном итоге она проходила через отжимные валки.

Были установлены приспособления для регулирования толщины листа с помощью стержней (G), которые пропускали известное количество целлюлозы и воды на проволоку, и если барабан с вещевым ящиком отбрасывал слишком много материала, излишки текли обратно в грудь путем изменения наклона проволоки, и поэтому толщина была изменена соответствующим образом. Несмотря на наклон, расстояние между прижимными валками (M) и наматывающим валком (L) было бы недостаточным для удаления излишков воды, если бы не сотрясение проволоки, которое кроме того, заставлял волокна пересекаться друг с другом и соединяться вместе перед сдавливанием роликами.Это встряхивающее движение создавалось поперечиной (d), помещенной поперек груди в головной части машины, с ее концами, работающими на направляющих штифтах (e), и соединенной с вертикальной штангой (c), с закрепленным концом. к блоку, скользящему между грудной опорой (x). Блок можно было отрегулировать винтовой пружиной (b). Поперечный стержень (d) был соединен с боковыми стержнями (f), управляя плоскими стержнями по обе стороны от машинной проволоки. Прерывистое движение сообщалось механизму зубчатым колесом (m), прикрепленным к главному валу (t) машины.Поднимая или опуская планку (d) с помощью винта (b), можно изменить наклон проволоки.

IO-Link Wires Core Shooter Machine

Laempe Mössner Sinto GmbH использует IO-Link в новом станке для выстрела сердечника и сокращает время цикла с помощью кодировщика Turck QR24-IOL IO-Link.

Когда производитель литейного оборудования Laempe Mössner Sinto планировал новую серию станков LHL, он решил реализовать всю линию автоматизации с технологией IO-Link.Это действие дает несколько преимуществ: помимо затрат, производитель также экономит время, необходимое для установки, электромонтажа и электрического планирования, в то время как заказчики получают более динамичную и более быструю машину. Неисправности возникают реже, их легче диагностировать и устранять. Поворот держателя стержневого ящика имеет большое влияние на продолжительность рабочего цикла станка, и теперь его можно измерить с помощью бесконтактного энкодера Turck QR24-IOL IO-Link.

Laempe Mössner Sinto — мировой лидер в области технологий производства стержней для литейной промышленности и один из немногих производителей стержневых станков в мире.Машины производят песчаные стержни для литья металла. Если, например, требуется отливка блока цилиндров, стержни помещают внутрь литейной формы, чтобы впоследствии создать полости двигателя. Ключевой целью производителей стрелкового оружия здесь является сокращение продолжительности рабочего цикла.

IO-Link обеспечивает инновационный скачок

Новое поколение станков LHL — это прорыв в области автоматизации. «Мы включили в наши машины множество интеллектуальных компонентов, которые раньше обычно подключались к шине.Это означало, что мы должны были индивидуально подключить рабочее напряжение и две шины к системе позиционирования. Все три линии были проложены на тормозных цепях и, как следствие, подверглись серьезным нагрузкам », — описывает Липсдорф предыдущую проводку.

IO-Link устраняет многие из этих недостатков: две линии шины плюс источник питания заменяются стандартным трехжильным кабелем, который проложен в тяговых цепях LHL30. Все интеллектуальные аналоговые датчики и устройства теперь имеют интерфейс IO-Link и подключаются к ПЛК через ведущее устройство IO-Link, в то время как простые бесконтактные переключатели и цифровые исполнительные механизмы подключаются через концентраторы с поддержкой IO-Link.Шестнадцать сигналов переключателя могут быть подключены через стандартный трехжильный кабель, что сводит к минимуму затраты на проводку, а также позволяет выполнять базовую диагностику бесконтактных переключателей.

Проблема определения конечного положения

Верхняя часть стержневого ящика на кернометре может поворачиваться на 90 градусов из рабочего положения в положение для обслуживания. Поворотное движение ранее регистрировалось концевыми выключателями. Это решение не обошлось без проблем, как объясняет Липсдорф: «Даже если бы мы определяли только конечные положения, было трудно найти подходящую точку для установки датчиков.Чтобы определить точное положение, конструкция потребовала от нас установки инициаторов снаружи. Однако доступное место для установки необходимых держателей было ограничено ».

Энкодер IO-Link обнаруживает колебание верхнего сердечника

Решением было обнаружение всего колебательного движения. Если вращательное движение было обнаружено на оси вращения, гарантировалась одна точка опоры для установки энкодера без необходимости в каких-либо дополнительных опорах. «Для этого мы искали кодировщик, который был бы как можно более надежным, т.е.е. с бесконтактным управлением и с выходом IO-Link. Кодировщик QR24 компании Turck отвечал всем нашим требованиям и успешно прошел все наши испытания, так что нам больше не пришлось искать дальше », — описывает быстрый процесс выбора продукта специалист по электрике Андре Клавен.

Какой кабельный лоток нужен вашей машине?

У большинства из нас поразительное количество запутанных кабелей и разъемов на, под и за нашими столами. Умножьте это на сотню или даже на тысячу, и вы получите лучшее представление о кабелях и проводке, которыми необходимо управлять для оборудования на всем производственном предприятии.

Провода и кабели можно найти по всему производственному предприятию. Они являются источником жизни для всего силового оборудования и должны уместиться в ограниченном пространстве, работать на большие расстояния и при этом не мешать повседневной работе на полу. Ответ на весь этот кабельный хаос? Кабельные лотки.

Кабельные лотки — это механическая опорная система, которая может поддерживать электрические кабели, используемые для распределения энергии, управления и связи. Они являются идеальным решением для прокладки большого количества кабелей питания или данных над или под полом.Кабельные лотки бывают всех форм и размеров и в соответствии с некоторыми правилами требуют различных аксессуаров, таких как боковины или крышки. Они могут быть изготовлены из стали, алюминия или армированного волокном пластика. Понимание того, какие кабели и как далеко они проложены, важно при изучении различных типов кабельных лотков для вашей машины или объекта заказчика.

Виды кабельных лотков

Лестница

Лестничные кабельные лотки используются примерно в 75% монтажных систем кабельных лотков.Это преобладающий тип кабельных лотков из-за его многих желаемых характеристик. Без крышек он обеспечивает максимально свободный поток воздуха через кабели. Это позволяет теплу, производимому в проводниках кабеля, эффективно рассеиваться. Ступеньки лестничного кабельного лотка служат удобными анкерами для привязки кабелей в негоризонтальных участках кабельного лотка. Лестничные кабельные лотки обычно используются в установках со средними и длинными опорными пролетами.

Сплошное дно

Обеспечивает постоянную опору для хрупких кабелей без вентиляции.Кабельный лоток со сплошным дном обычно используется для электрических или телекоммуникационных приложений с минимальным тепловыделением с короткими или промежуточными опорными пролетами. Некоторые инженеры и конструкторы используют кабельные лотки со сплошным дном, как правило, вместе с крышками, полагая, что все электрические цепи должны быть полностью закрыты металлом для защиты.

Желоб

Обычно используется для умеренного тепловыделения с короткими и промежуточными опорными пролетами. Этот тип лотка обеспечивает умеренную вентиляцию и дополнительную частоту поддержки кабеля, при этом нижняя конфигурация обеспечивает поддержку кабеля, как правило, через каждые 4 дюйма.

Канал

Используется для установки с ограниченным количеством лотков для кабелей, когда использование кабелепровода нежелательно. Обеспечивает экономичную поддержку кабельных ответвлений и ответвлений от системы магистральных кабельных лотков. Частота опор с короткими и средними пролетами опор.

Проволочная сетка

Обычно используется для телекоммуникационных и оптоволоконных систем и устанавливается на короткие опорные пролеты. Считается адаптируемой к условиям эксплуатации системой поддержки, в первую очередь, для низковольтной проводки.

Одинарный рельс

Обеспечивает максимально быструю установку системы и максимальную свободу ввода и вывода кабелей из системы лотков. Обычно используется для прокладки кабелей низкого напряжения и силовых кабелей, где важными факторами являются боковая засыпка и скорость прокладки. Подносы с одной направляющей могут быть одноуровневыми или настенными в одно- или многоярусные системы.

Чтобы быть полезным, электрические кабели должны доставляться из одного места в другое. Распределение — необходимый этап конфигурации энергосистемы.Кабельные лотки предназначены для решения проблемы распределения электрических кабелей при автоматизации и на производственном предприятии.

При анализе конфигурации кабелей в кабельных лотках важно учитывать характеристики кабеля, проходящего через кабельные лотки. Понимание температуры окружающей среды и номинального напряжения оболочки кабеля имеет решающее значение. Кроме того, изучите варианты заземления и нормативные стандарты заземления. Для получения дополнительных сведений о приложениях см. Применимые стандарты кодекса.

Кабельные решения от TPC

Горизонтальный кабель

TPC HY-TREX® Industrial CAT6A Ethernet разработан для установки в приложениях статического или динамического изгиба, скручивания или скручивания, а также для использования вне помещений. Он рассчитан на напряжение 600 В, диапазон рабочих температур от -40 ° C до 80 ° C и устойчив как к солнечному свету, так и к маслу. Идеально подходит для широкого спектра приложений, обеспечивая надежную связь Cat6A Ethernet.

Кабели и заземляющие ленты

HY-TREX® могут выдерживать широкий спектр статических и изгибных нагрузок и доказали свою эффективность при воздействии масел, экстремальных температур и механических повреждений, что позволяет экономить время производства.Имея в наличии полный набор опций и обширный инвентарь, мы можем легко отрезать изделия нестандартной длины и отправлять их прямо со склада.

Свяжитесь с нами сегодня и узнайте, как мы можем решить ваши проблемы с кабелем!

Машины и источники энергии — Успешное татуирование

часто говорят, что машина не лучше человека, который ею управляет. То же самое можно сказать и о тату-машинах. Татуировщик должен быть уверен в своих машинах и должен научиться правильно ими управлять, а не позволять им управлять им.

Татуировочные машины могут различаться по внешнему виду, но все они в основном работают одинаково и выполняют одну и ту же функцию: очень быстро водят иглой вверх и вниз, прокалывают кожу и вбивают чернила, когда оператор ведет ее, оставляя за собой след. Это делается, когда автомат подключён к источнику питания и включен, через него проходит полная электрическая цепь. Когда это происходит, две катушки намагничиваются (электрический магнит) и притягивают металлический стержень якоря вниз к ii.По мере того как стержень арматуры движется вниз, иглы движутся вниз. Когда это происходит, точки контакта отделяются друг от друга, вызывая разрыв электрической цепи. Как только это происходит, машина останавливается, катушки перестают намагничиваться, и стержень якоря возвращается в исходное положение. Это заставит иглу снова подняться вверх. Когда он снова встанет. точки соприкосновения касаются друг друга и снова замыкают цепь, и это запускает весь процесс. Машина намагничивается и не намагничивается, иглы поднимаются и опускаются.Это происходит очень быстро, слишком быстро, чтобы глаз мог заметить. Все, что можно услышать, — это жужжание, поскольку цепи разъединяются и снова контактируют.

РАБОТА ТАТУ МАШИНЫ

При обрыве цепи штанга возвращается в исходное положение. Иглы продвигаются вверх.

Когда стержень поднимается, точки соприкасаются и цепь снова запускается, катушки намагничиваются.

РАБОТА ТАТУ МАШИНЫ

Катушки становятся электрическими магнитами

Стержень якоря притягивается к магниту.Его опускают вниз, и игловодитель (и иглы! Прикрепленные к нему опускаются. По мере того, как стержень движется вниз, точки контакта разъединяются, и цепь разрывается.

Ток, протекающий через машину

Машина включена. Цепь замыкается через контакт

Машина включена. Схема замыкается через контакт

Стержень якоря притягивается к магниту. Его тянут вниз, и игловодитель (и иглы! Прикрепленные к нему опускаются. Когда стержень движется вниз, точки контакта разъединяются, и цепь разрывается.

Ток, протекающий через машину

Катушки становятся электрическими магнитами

СХЕМА СОЕДИНЕНИЙ ТАТУ МАШИНЫ

Проушина под пайку на задней клемме

Проушина под пайку на передней клемме

Конденсатор

Задняя катушка

Передняя катушка

Скручивающееся соединение

Зажим внутри углов для зазора между проводами

Проушина под пайку на задней клемме

Задний змеевик

Проушина под пайку на передней клемме

Конденсатор

Передняя катушка

Скрученное соединение

Зажим внутренних углов для зазора между проводами

Катушки, вид снизу

Прочтите здесь: Список деталей для тату-машин

Была ли эта статья полезной?

.
