Обжим изолированных, кольцевых, вилочных наконечников и клемм

Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:

  • Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
  • Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
  • И в третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Опрессовка или обжим проводов изолированными или неизолированными наконечниками стала очень доступна в последнее время. Данный процесс имеет даже ряд преимуществ перед лужением жил проводов:

  • быстрее
  • надежнее
  • дешевле
При лужении провода и длительной его эксплуатации, из-за перепадов температур может произойти ослабление контакта. Это приводит к нагреву луженного соединения.

А так как температура плавления припоя низкая, то он беспрепятственно под нагрузкой выгорает или выплавляется, ослабляя и значительно уменьшая площадь контакта. Далее происходит искрение со всеми текущими негативными последствиями.

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения.
Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению.


Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Как правильно подобрать провод и наконечник

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем.
Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

И поэтому их фактическое сечение может быть меньше заявленного в номенклатуре. Соответственно из-за этого образуется слабина в прессуемой части наконечника, хотя как вам казалось вы и подобрали все по таблицам и вроде бы нигде не допустили ошибок.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент.
Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода.
Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Почему нельзя скручивать проводки?

Проводки внутри втулки обжимаются под очень высоким давлением, так что даже способны изменить свою первоначальную форму окружности, если лежат параллельно друг другу.
Из круга они превращаются в шестигранник, а это увеличивает площадь их контактной поверхности между собой. А когда вы их скрутите, то при обжиме, в тех местах где жилки пересекаются, они могут быть передавлены друг дружкой.

Материал наконечника

Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.

При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.

При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.

Плюсы обжатия проводов наконечниками

  • обжатый наконечником конец провода считается воздухонепроницаемым
  • гильза наконечника не позволяет отдельным проводкам повредиться или быть исключенными из контакта
  • луженная поверхность наконечника – надежная защита от воздействия окружающей среды

Технические параметры

Основные типы и марки тонкостенных изолированных наконечников и клемм, широко представленных на нашем рынке следующие:

Наконечники кольцевые НКИ — все их данные и технические параметры приведены в начале статьи выше.

Наконечники вилочные изолированные НВИ:

Наконечники штифтовые плоские изолированные НШПИ:

Наконечники штыревые круглые изолированные НШКИ:

Разъемы — клеммы плоские изолированные «мама» РПИ-М:

Разъемы — клеммы плоские изолированные «папа» РПИ-И:

Ознакомиться с текущими ценами на инструмент для опрессовки подобных наконечников можно здесь.

Правила работы с изолированными наконечниками

  • обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.
  • при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!
  • изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.
  • при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру
  • соблюдайте цветовую маркировку на матрицах с цветами самих наконечников
  • обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны
  • если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Рекомендации по опрессовке втулочных наконечников НШВИ


Лайфхаки работы с наконечниками НШВИ

Как сделать из наконечника НШВИ простой НШВ? Как с подручных материалов изготовить удлиненный наконечник НШВИ? Несколько лайфхаков по работе с втулочными наконечниками можно узнать из видео ниже:

Подведём итоги. Кримпер понравился, обжимает хорошо. Синие клеммы, правда, пока не пробовал по причине отсутствия наличия самих клемм, а желтые — по причине отсутствия таких проводов. Но не вижу поводов ем не работать. Из минусов могу отметить, пожалуй, плохую упаковку. Пара слоёв пупырки, вероятно, защитила бы ручки.

Докапываясь, можно также добавить, что кримперов подобного рода существует великое множество, и все они, блин, разные. В частности, матрицы от данной обжимки не подошли ни к одной из других моих обжимок. Этого, конечно, никто и не обещал, но было бы приятно.

В целом же — рекомендую, только попросите упаковать получше 😉

UPD: добавляю фото проверки на прочность. гиря 20кг. второе фото — уже при снятой гире.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

что важно знать про опрессовку кабельных наконечников?

Содержание:

  • Что такое опрессовка наконечников и в чём её преимущество
  • Типы кабельных наконечников
  • Клеммные кабельные наконечник типа «открытый цилиндр»
  • Втулочные кабельные наконечники
  • Трубчатые неизолированные кабельные наконечники
  • Трубчатые изолированные кабельные наконечники
  • Штыревые Turned Pin контакты (D-SUB)
  • Коаксиальные коннекторы BNC, TNC, SMA, SMB, SMC, F-типа
  • Оптоволоконные коннекторы
  • Модульные вилки RJ9, RJ11, RJ12, RJ14, RJ25, RJ45
  • Универсальный кримпер и сменные матрицы для обжима
  • Площадь поперечного сечения провода, перевод AWG в мм и мм2

1.

Что такое опрессовка кабельных наконечников

Опрессовка (обжим, пресс, кримп) — это метод постоянного соединения провода (кабеля) с разъемом, при котором проводник вставляется в цилиндр разъема, который затем сжимается вокруг провода для образования твердого соединения. Или по-простому – это установка коннектора с помощью кримпера.

Технически проводник и коннектор деформируются при настолько высоком давлении, что материалы как бы сливаются воедино, разрушаются оксидные слои и получается высококачественное газонепроницаемое соединение, механические и электрические свойства которого превосходят свойства самого провода. Побочным и важным эффектом такого процесса объединения (холодного слияния) является то, что механическая прочность и электрическая проводимость увеличиваются вместе со сжатием. Но только до определённого момента. На графике показана зависимость прочности и проводимости материалов от сжатия:

Зависимость проводимости и прочности от силы сдавливания кабельного наконечника

Как правило, механическая прочность соединения является наибольшей, когда общая площадь поперечного сечения меди была уменьшена на 10%. При меньшем сжатии провод может выскакивать из коннектора. При слишком сильном сжатии, нити провода имеют тенденцию деформироваться и разрушаться. Эксперименты показали, что максимальная проводимость возникает при сжатии около 30%. Это обусловлено более эффективным разрушением оксидных слоев между клеммой и проводом возникающей при более жестокой деформации. Тем не менее, при таком сдавливании, механическая прочность материалов сильно ухудшается. Оптимальная опрессовка — это компромисс между электрическими требованиями и механическими характеристиками. График показывает, что оптимальная компрессия для многих типов разъемов лежит в пределах 10-20% от исходного сечения. Сила и профиль обжима должны быть разработаны таким образом, чтобы обеспечить оптимальные электрические и механические характеристики, необходимые для конкретного применения.

Метод опрессовки имеет преимущества в сравнении с винтовым креплением и пайкой. Каждый, кто когда-либо соединял зачищенные провода винтовыми клеммами, понимает, что это не лучший метод. Провода часто пережимаются и ломаются, или недожимаются и выпадают! Пайка требует определённых условий, навыков и как минимум доступа к сети 220 Вольт, что не всегда возможно. Для преодоления этих проблем в прошлом веке были разработаны кабельные наконечники, обеспечивающие правильное электрическое соединение. Сегодня обжим — это основной метод крепления разъема к проводу, или кабелю. По сути, опрессовка является относительно недорогой по сравнению с другими альтернативами, она опробована, испытана и доказана.

Преимущества опрессовки:

  • Испытан и проверен — используется во всех отраслях промышленности во всем мире.
  • Низкая стоимость соединителей и установки — массовое производство снизило стоимость деталей и инструментов.
  • Надежный — проверено на протяжении более чем 100 лет.
  • Быстрый — новейшие конструкции обжимных инструментов обеспечивают превосходную скорость монтажа.
  • Доступный — разъемы изготавливаются практически для любой области применения.
  • Простой контроль и проверка — от визуальных до лабораторных методов.
  • Не требует нагрева или химикатов — более безопасный метод.
  • Не требует высокой квалификации — современные кримперы минимизируют риск человеческой ошибки.
  • Экологически чистый — вредные газы не выделяются, как в случае пайки.

2. Типы кабельных наконечников (по профилю опрессовки)

  • Трубчатые неизолированные кабельные наконечники
  • Трубчатые изолированные кабельные наконечники
  • Втулочные и концевые кабельные наконечники:
  • Штыревые Turned Pin контакты (D-Sub)
  • Клеммные кабельные наконечники (открытый цилиндр)
  • Коаксиальные разъёмы
  • Оптоволоконные коннекторы
  • Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25

3. Клеммные кабельные наконечники типа «открытый цилиндр»

Этот тип коннектора часто называют авто клеммы или клеммные зажимы. Оригинальное наименование этих соединителей – «open barrel» («открытая бочка» или «открытый цилиндр»). Наименование они получили из-за внешнего вида своего крепёжного хвостовика, который выглядит как разрезанная трубка с развёрнутыми наружу стенками-лепестками чем-то, напоминающими крылья бабочки. Существует множество форм коннекторов с хвостовиком типа открытый цилиндр. Они используются в автомобилях, бытовой технике, Hi-Fi оборудовании и т. д.

Обжимной профиль в поперечном сечении обычно имеет B-образную форму с лепестками, вгрызающимися в изоляцию и проводники. Эти соединители относительно дешевы в изготовлении, и, поскольку они могут поставляться в виде цепи (соединены вместе), они идеально подходят для производства в больших объемах с использованием полностью автоматических отрезных лент и концевых станков. Тем не менее, сама форма обжима является одной из самых трудно обжимаемых, особенно при использовании ручного инструмента. Только качественные ручные пресс клещи могут дать повторяемый стабильный обжим клеммных разъемов.


Клеммные кабельные наконечники типа «открытый цилиндр» под опрессовку

Профиль обжима

Инструмент для обжима клеммных кабельных наконечников (кримперы и пресс-клещи)

4. Втулочные кабельные наконечники

Могут быть изолированными и нет. Используются для улучшения проводимости, защиты и надёжности крепления проводника. Обеспечивает крепкое соединение с клеммными колодками и винтовыми соединителями. В таких наконечниках обжимается не хвостовик, а передняя часть коннектора. Профили обжима: трапеция, квадрат, шестигранник, двенадцатигранник.

Втулочные изолированные и неизолированные кабельные наконечники под опрессовку


Профили обжима

Инструмент для обжима втулочных кабельных наконечников (кримперы и пресс-клещи)

5. Трубчатые неизолированные кабельные наконечники

Изготовливаются из листовой или трубной меди и латуни. Швы трубки коннектора могут быть спаяны вместе для обеспечения лучшей опрессовки наконечника. Матрица пресс-клещей обычно имеет выступ-зуб для вдавливания трубки, или может иметь шестигранный профиль для больших сечений. Особенностью неизолированных трубчатых соединителей является то, что при опрессовке они должны быть правильно выровнены. Шов трубки должен находится в центре вверху, иначе он может быть повреждён.


Наконечники кабельные медные луженые под опрессовку


Профили обжима

  1. кольцевой медный луженый наконечник
  2. вилочный медный луженый наконечник
  3. плоский медный луженый наконечник
  4. штыревой медный луженый наконечник

Инструмент для обжима трубчатых неизолированных кабельных наконечников (кримперы и пресс-клещи)

6. Трубчатые изолированные кабельные наконечники

Трубчатые наконечники с изоляционным покрытием. Обжимной профиль обычно овальный или подобен овалу. Изоляция имеет цветовую маркировку для обозначения сечения совместимого провода: красный 0. 5 – 1.5 мм2, синий 1.5 – 2.5 мм2 и желтый 4.0 – 6.0 мм2. Внутренние края изоляции часто выгнуты наружу, чтобы обеспечить легкий ввод провода в разъем. Особенностью изолированных цилиндрических соединителей является то, что при опрессовке они должны быть правильно выровнены (шов в центре вверху), для гарантии, что паяный шов не будет поврежден.


Трубчатые изолированные кабельные наконечники под опрессовку

  1. Штекерный изолированный коннектор «папа»
  2. Вилочный изолированный коннектор
  3. Кольцевой изолированный коннектор
  4. Плоский полностью изолированный коннектор «мама»
  5. Плоский изолированный коннектор «мама»
  6. Плоский изолированный коннектор «папа»
  7. Штекерный изолированный коннектор «мама»
  8. Соединительная трубка изолированная
  9. Соединительная трубка изолированная термоусадочная


Профиль обжима

Инструмент для обжима трубчатых изолированных кабельных наконечников (кримперы и пресс-клещи)

7.

Штыревые Turned Pin контакты (D-SUB)

Pin коннекторы имеют очень высокое качество и стоимость. Доступны в конфигурациях «мама» и «папа». Используются в модульных вилках и розетках высокой плотности. Профиль обжима обычно квадратный. Из-за небольшого размера этих разъемов на обжимных инструментах (кримперах) обычно предусмотрены специальные держатели для закрепления разъема.


Штыревые Turned Pin / D-Sub контакты


Профиль обжима

Инструмент для обжима Turned Pin и D-SUB контактов (кримперы и пресс-клещи)

8. Коаксиальные разъёмы под опрессовку BNC, TNC, SMA, SMB, SMC, F

Коаксиальный радиочастотный разъём (RF-разъём, Radio frequency connector) — предназначенный для соединения коаксиального кабеля с оборудованием и для соединения двух коаксиальных кабелей вместе. Соединители бывают двух видов: вилки (штыревая часть, «папа») и розетки (гнездовая часть, «мама»). Для коаксиальных разъемов обычно требуется два обжима, один на центральном штыре, а другой — на оплеточной втулке.

BNC коннектор (Bayonet Neill-Concelman)

Наиболее распространенный, широко используется в видео- и радиочастотных (RF) приложениях для сетей 2,4 ГГц,
10BASE2 Ethernet, кабельных соединениях, сетевых картах и измерительных приборах. Коннекторы BNC устанавливаются на коаксиальный кабель диаметром до 8 мм (RG59, RG58, RG-6, RG-51).


Обжимные коаксиальные коннекторы типа BNC



TNC коннектор (Threaded Neill-Concelman)

Версия BNC коннектора с резьбовым соединением. Работает на частотах до 12 ГГц. Используется в антеннах.


Обжимные коаксиальные коннекторы типа TNC



SMA коннектор (Sub-miniature version A)

Один из наиболее распространенных радиочастотных / микроволновых разъемов. Работает до 12,4 ГГц, а возможно и до 18 или 24 ГГц. Используется в авионике, радиолокации и микроволновой связи. Вилка (разъём типа «папа») имеет шестигранную гайку 7.925 мм, внутреннюю резьбу и выступающий контакт. Разъёмы SMA рассчитаны на 500 циклов подключения/отключения при условии правильной затяжки гайки. Для правильной затяжки требуется динамометрический ключ (0.3-0.6 Н•м для медных разъёмов и 0.8-1 Н•м для стальных).


Обжимные коаксиальные коннекторы типа SMA



SMB коннектор (Sub-miniature version B)

Это уменьшенная версия SMC также они меньше чем SMA. Имеет защелкивающуюся муфту. Предназначен для частот от 2–4 ГГц, но может работать до 10 ГГц. SMB устанавливаются на кабели: 3 мм / 1.7 мм (внешний / внутренний диаметр) и 2.2 мм / 1.0 мм (внешний / внутренний диаметр).


Обжимные коаксиальные коннекторы типа SMB



SMC коннектор (Sub-miniature version C)

Представляет собой небольшую винтовую версию SMA. Используется до 10 ГГц, в основном в микроволновых средах. Фиксируется с помощью резьбы. На разъёмы может быть нанесён слой золота, никеля, серебра или других металлов. Применяются для соединения Wi-Fi оборудования с антеннами и в СВЧ-устройствах с повышенными требованиями к защите от вибраций. Диаметр совместимого коаксиального кабеля: от 2 мм до 3 мм.


Обжимные коаксиальные коннекторы типа SMC



F — коннектор

Разработан для телевизионного оборудования. Самый дешёвый соединитель для высоких частот на сегодняшний день. Рабочая частота до 2150 МГц. Соединители F-типа, обычно, устанавливаются на коаксиальный кабель диаметром до 7 мм. В соединителях для кабеля диаметром до 11 мм используются специальная вставка и насадка на центральную жилу.


Обжимные коаксиальные коннекторы F-типа


Профили обжима



Инструмент для обжима коаксиальных коннекторов BNC, TNC, SMA, SMB, SMC, F (кримперы и пресс-клещи)

Инструмент для напрессовки BNC/RCA/F коннекторов на коаксиальный кабель

Коаксиальные кабели и их характеристики

Марка кабеля Диаметр кабеля,
мм
Сопротивление
волновое, Ом
Ёмкость погонная,
пФ/м
RG-S 8. 4 52.5 93.5
RG-SB 8.4 50 96.78
RG-6A 8.4 75 65.62
RG-8A 10.3 50 100.07
RG-9 10.7 51 98.42
RG-9B 10.8 50 100.07
RG-10A 12.1 50 100.07
RG-11A 10.3 75 67.26
RG-12A 12.1 75 67.26
RG-13A 10.8 75 67.26
RG-14A 13.8 50 98. 42
RG-16 16 52 96.78
RG-17A 23 50 98.42
RG-18A 24 50 100.07
RG-19A 28.4 50 100.07
RG-20A 30.4 50 100.07
RG-21A 8.4 50 98.42
RG-29 4.7 53.5 93.5
RG-34A 16 75 67.26
RG-34B 16 75 70.54
RG-3SA 24 74 67.26
RG-54A 6. 4 58 86.94
RG-5SA 5.5 50 96.78
RG-55B 5.2 53 93.5
RG-S8 5 53.5 93.5
RG-58C 5 50 98.42
RG-59A 6.1 75 67.26
RG-S9B 6.1 75 68.9
RG-62A 6.1 93 44.29
RG-74A 15.6 50 98.42
RG-83 10.3 35 144.36
RG-213 10.3 50 96.78
RG-218 23 50 96. 78
RG-220 28.4 50 96.78

9. Оптоволоконные клеевые коннекторы с опрессовкой

Правильный обжим волоконно оптического соединителя обеспечивает передачу растягивающего усилия на разъём, а не на стекловолокно. В процессе обжима участвуют тело оптического коннектора, металлическая обжимная гильза и арамидная нить (также известная как Kevlar®), которая является упрочняющим элементом кабеля. Кримперы для обжима делятся на два основных типа: первый — для коннекторов FC, SC, ST и второй — для LC соединителей.


Клеевые оптические коннекторы под опрессовку


Профиль обжима

Инструмент для обжима оптических коннекторов (кримперы и пресс-клещи)

10. Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25

Registered Jack (RJ) — стандартизированный физический сетевой интерфейс включающий штекер «вилку» и порт «розетку». Применяется для соединения телекоммуникационного оборудования. Хотя передний край этих разъемов в значительной степени стандартизирован международными спецификациями, само тело коннекторов разных производителей может отличатся. Эти разъемы, на самом, деле не являются обжимными, а представляют собой коннекторы типа IDC (Insulation Displacement Connectors). IDC разъемы имеют острые контакты-штыри, которые при пробивании провода счищают изоляцию и контактируют с проводником.


Модульные коннекторы RJ9, RJ11/RJ12*, RJ45*

Стандарты и слэнговые названия коннекторов RJ:

Стандарт Коннектор Использование
RJ9* 4P4C (4P2C) Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм
RJ11 6P2C Применяется для подключения двухпроводных телефонов.
RJ12* 6P6C Предназначен для подключения шестипроводных телефонных аппаратов
RJ14 6P4C Предназначен для подключения четырёхпроводных телефонных аппаратов
RJ22* 4P4C (4P2C) Применяется для подключения телефонных трубок к аппарату. Ширина 7.5 мм
RJ25 6P6C Предназначен для подключения шестипроводных телефонных аппаратов
RJ45* 8P8C Используется для построения локально вычислительных сетей (ЛВС)
RJ45S 8P4C с ключом Используется для подключения модемов.

P — количество мест для проводников.
С — количество проводников в разъёме.
* Стандарта RJ-9 не существует, это общепринятое название разъёмов 4P4C и 4P2C
* Стандарта RJ-12 не существует, это общепринятое название стандарта RJ-25 (6P6C)
* Стандарта RJ-22 не существует, это общепринятое название разъёмов 4P4C и 4P2C
* Стандарта RJ-45 не существует, это общепринятое название восьмипроводного разъёма 8P8C

Инструмент для обжима модульных коннекторов RJ (кримпер и пресс-клещи)



11.

Универсальный кримпер и сменные матрицы для обжима

12. Площадь поперечного сечения провода (ППС)

Для качественной установки наконечника провод должен быть нужного типа и сечения, также важно его правильно подготовить. Заявленное и фактическое поперечное сечение проводника не всегда одинаковы! Номинальная площадь поперечного сечения (ППС) имеет мало отношения к фактической ППС. Это потому, что указываемое сечение (например 0.75 мм2, 1.5 мм2, 2.5 мм2 и др.) основано на проводимости стандартного медного проводника этого сечения, но тот же провод с медью высокой проводимости будет иметь меньшую ППС. Кроме того и наружный диаметр провода в изоляции может сильно отличаться.
Пример: Заявленное сечение провода в примерах A, B, C, D = 18 AWG (0.8 мм2). При этом мы наблюдаем следующее:

  • Площадь поперечного сечения проводника B и C на 18% больше, чем у A
  • Эффективный наружный диаметр проводников D на 38% больше, чем у A
  • Наружный диаметр B в 2 раза больше диаметра C.

Перевод AWG в мм и мм

2

AWG

Диаметр (D), мм

Сечение (S), мм2

Соответствие ГОСТ, мм2

Сопротивление (R), Ом/км

1

7,348

42,4



0,4066

2

6,544

33,6

35

0,5127

3

5,827

26,7

25

0,6465

4

5,189

21,2



0,8152

5

4,621

16,8

16

1,028

6

4,115

13,3



1,296

7

3,665

10,5

10

1,634

8

3,264

8,37



2,061

9

2,906

6,63

6

2,599

10

2,588

5,26



3,277

11

2,305

4,17

4

4,132

12

2,053

3,31



5,211

13

1,828

2,62

2,5

6,571

14

1,628

2,08



8,286

15

1,45

1,65

1,5

10,45

16

1,291

1,31



13,17

17

1,15

1,04

1

16,61

18

1,024

0,823

0,75

20,95

19

0,912

0,653



26,42

20

0,812

0,518

0,5

33,31

21

0,723

0,41



42

22

0,644

0,326

0,32

52,96

23

0,573

0,258

0,25

66,79

24

0,511

0,205

0,2

84,22

25

0,455

0,162



106,2

26

0,405

0,129

0,14

133,9

27

0,361

0,102

0,1

168,9

28

0,321

0,081



212,9

29

0,286

0,0642



268,5

30

0,255

0,0509

0,05

338,6

31

0,227

0,0404



426,9

32

0,202

0,032



538,3

33

0,18

0,0254



678,8

34

0,16

0,0201



856

35

0,143

0,016



1079

36

0,127

0,0127



1361

37

0,113

0,01



1716

38

0,101

0,00797



2164

39

0,0897

0,00632



2729

40

0,0799

0,00501



3441

Клеммы для проводов соединительные, обжимные, автомобильные

Применение обжимных соединительных клемм для проводов — коммутация силовых кабелей, так и в слаботочных цепях, где они являются обязательными. При ремонте, такие провода можно легко разъединить. Опыт применения различных типов обжимных клемм для соединения проводов. Обзор инструментов для обжима наконечников.

Клеммы для проводов виды

Клемма — это контактный элемент, который предназначен для разъемного соединения проводников между собой.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

    Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
  1. ножевых;
  2. вилочных;
  3. кольцевых;
  4. штыревых.

Клеммы для проводов обжимные

Кабельные наконечники обжимные или клеммы для проводов соединительного типа предназначены для быстрого и надёжного соединения проводов в электрических схемах путём зажима с изоляцией.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Автомобильные

Клеммы для проводов обжимные автомобильные: при работе с автомобилем нередко приходится выполнять различные электрические подключения с использованием разъемов или клемм. Я для себя определился так — если разъем негерметичный, но работает в условиях высокой влажности — только пайка. Если разъем герметичный или находится в салоне — то можно использовать обжатие.

Для неизолированных клемм используются кримперы со специальным профилем губок, во время обжатия загибающих концы металла вовнутрь. Такие кримперы обжимают провод и дополнительно фиксируют изоляцию, чтобы провод от перегибов и вибрации не обломился.

Как показывает опыт, для стандартных 6-мм автомобильных клемм требуется кримпер с губками на провод с сечением 1,5 мм2, не меньше, иначе клемма и провод будут передавливаться.

Соединительные клеммы для проводов

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединений проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Клещи для обжима наконечников проводов

Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

Обжимка проводов

    Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
  1. Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
  2. Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
  3. И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.

Обжимки могут использоваться для работы с одножильными или витыми проводами. Такой обжимной инструмент еще называют кримпером. Преимуществом обжимки считается и возможность замены губок.

Как правильно обжать клемму на проводе?

Как обжать автомобильные клеммы

Как обжимать клеммы плоскогубцами?

Хитрого в этом процессе нет ничего. Нужна обычная автомобильная клемма и маленькие плоскогубцы.

Как видно из фото, клемма имеет две пары ушек разного размера, одна пара зажимает изоляцию, вторая — жилы этого провода. Для правильной обжимки клеммы необходимо этим ушкам придать специфическую форму.


Каждое из этих ушек загибаем вовнутрь полукругом так, что бы концы не накладывались друг на друга.

Кончик провода зачищаем от изоляции на 5 мм и вставляем в получившееся отверстие. Достаточно теперь сильно сжать ушки плоскогубцами и их кончики плотно врежутся в изоляцию, фиксируя тем самым провод. Аналогично маленькими усиками фиксируются на этой клемме жилы провода.

Получилось не так аккуратно, как кримпером, но тоже прочно и надежно. Для сравнения: верхняя клемма фиксировалась кримпером, а нижнюю мы только что обжали плоскогубцами.

На этом этапе можно было бы, и заканчивать статью, но как можно не показать типичную ошибку при обжиме клемм плоскогубцами. Обращаем внимание на усики клеммы.

Для наглядности можно взглянуть, как выглядит правильно обжатая клемма в разрезе.

Источник: http://diodnik.com/kak-obzhimat-klemmy-ploskogubcami/

Внутренность

Внутри находятся сами пресс-клещи, отвертка, сменные матрицы и запасные винты.
Первая меньшая (0.5-1.5мм²) матрица для обжима автоклемм уже установлена в пресс-клещах.

Отвертка хранится под резинками на боковой стенке сумки.
Отвертка двухсторонняя, на одной стороне крестик размера Ph2 для регулировки усилия срабатывания храповика. На другой стороне шестигранник размера 3мм для смены матриц. Отвертка не магнитная, стержень фиксируется в ручке с помощью подпружиненного шарика.


Еще три матрицы лежат в кармашках сумки. Там же лежат и 4 запасных винта для смены матриц.
Винты с полукруглой головкой под внутренний шестигранник, резьба обычная М4, заменить не проблема.

Кармашки закрываются на липучки. Лайфхак — можно положить все матрицы и винты в один кармашек — вполне входят — а остальные три занять мешочками с клеммами разного типа. Или матрица + клеммы для этой матрицы в этом кармашке. Наверное я так и поступлю.
Сумка универсальная, в ней еще есть два свободных места. Одно место предназначено для клещей снятия изоляции, второй предназначен для ключей разъемов MC4 солнечных батарей.
Например такой лот www.tomtop.com/p-e2083.html

Клещи

Клещи сделаны из металлических пластин толщиной около 2 мм.

Ручки из пластика с резиновыми вставками. Ручки не шатаются, снять обычным усилием не удалось — ручки защелкнуты в фиксаторы. Сползать не будут, приклеивать не придется. Металлическая основа идет до конца пластиковой ручки — магнит липнет и в конце ручек.


На резиновых вставках нанесены знаки ++++, я думал что на второй ручке будет знак —-, но на обоих нанесен ++.
Клещи собраны на заклепках и штифтах. Внутри можно увидеть две пружины, одна малая для механизма срабатывания храповика, вторая, большая, основная прикрыта крышкой.
На клещах есть зубчатое колесо, зафиксированное винтом. Поворачивая это зубчатое колесо, можно регулировать конечное положение сжатия матриц. То есть можно сделать так, чтоб храповик размыкался когда матрицы сходятся не полностью.
Винт на храповике можно открутить крестовым концом комплектной отвертки.
Там же возле храповика есть рычажок, потянув за который, можно прервать процесс обжима и разомкнуть губки матриц.

Матрицы

Ширина всех матриц для этих клещей в месте крепления винтами 4 мм.
Первая матрица JX 1601-08
обжимает автоклеммы от 0.5 мм² до 1.5 мм². Ширина первой матрицы в месте обжима 7 мм.
Внутри матрицы есть ступенька, по этому эта матрица обжимает клеммы в один проход — сразу и изоляцию и жилы.
Берем самую распространенную автоклемму, вставляем в матрицу и фиксируем на один щелчок храповика.
Зачищенный провод вставляется в клемму и обжимается одним нажатием до того, как сработает храповик.
Провод нужно зачищать так, чтоб жилы обжались в той части клеммы, где обжимаются жилы, а более узкие и длинные усы обжимают изоляцию.
Ну и сам процесс обжима в GIF. Полное в видео в конце.
Результат обжима клемма 6.3мм провод 1.5 мм², место в матрице 1.5
Я пробовал обжимать и другие клеммы, провод нужно подбирать под конкретную клемму.
Справа хорошо обжатые клеммы, слева клеммы для которых провод слишком толстый.
Клеммы и провод нужно подбирать, нельзя просто взять клемму, предназначенную для провода 1.5 мм² и обжать в ней провод 0.75 мм². Нужно или складывать провод в два раза или подбирать клемму с меньшим размером обжимных усов. Иначе провод не держится должным образом. Аналогично и с большим размером провода, при обжиме провода 2.5 мм² в клемме для 1.5 мм², в какой бы матрице не было обжато, провод будет обжат некачественно и края усиков не завернутся обратно в жилы и в изоляцию, им просто не хватит длины. Можно посмотреть например такой лот — ru.aliexpress.com/store/product/100pcs-lot-431-6A-6mm-type-A-Dia-Copper-Circular-Splice-Terminal-Wire-Naked-Connector-For/1184839_32709214061.html

в нем шесть видов кольцевых неизолированных клемм под разные диаметры провода, в том числе и под эту матрицу. На картинке в клемму слева можно обжать провод сечением 0.3-1 мм² а в клемму справа 8-10 мм² а клеммы как бы одинаковые по размеру.
Размеры клемм и провода
Примерно то же с плоскими авто клеммами. Например лот ru.aliexpress.com/store/product/Free-shipping-100pcs-lot-7-8-C-2-1-4-mm2-the-plug-spring-terminals-inserted/1184839_32595356972.html
Одинаковые клеммы под разные размеры проводов.
Сложно найти продавца с таблицей размеров провода. Даже у этого продавца не на все клеммы есть описание, какой провод можно обжать. Приходится определять диаметр провода опытным путем. Кстати продавца рекомендую, приходит от него быстро.
И интересная ссылочка на то, как правильно должна выглядеть обжатая клемма и какие возможны ошибки при обжиме. Все на английском, но с картинками все понятно даже без знания языка. www.etco.com/engineering-guides/
Вторая матрица JX2546 обжимает провода от 2.5 мм² до 6 мм².
Ширина матрицы в месте обжима 6 мм, более тонкая матрица может оказать большее давление на более толстый провод.
в ней нет ступеньки и обжимать нужно в два прохода — сначала жилы потом изоляцию.
Клемма так же вставляется в матрицу, фиксируется храповиком, вставляется провод и обжимаются жилы.
Потом клемма вставляется в больший размер и обжимается изоляция. На фото кольцевая клемма с проводом 2.5 мм² обжата в позиции 4мм — жилы и в позиции 6 мм — изоляция. Так что место обжима в клещах нужно подбирать под конкретное сечение провода и клемму.
Аналогично обжимается клемма 9.6мм на провод 6 мм² — жилы в позиции 6 мм и изоляция в этой же позиции не до щелчка. Изоляцию нужно было бы обжать в позиции 8 или 10, если бы она была, но так как матрица жмет максимум 6 то приходится обжимать изоляцию в позиции 6.
Ну и GIF обжима.
Третья матрица обжимает изолированные клеммы трех цветов.
Цвет позиции в матрице обозначает максимальный диаметр провода, который можно обжать. Синий самый большой, красный меньше и желтый самый маленький. Берем красную изолированную кольцевую клемму НКИ 1.25-3 и обжимаю на провод 2.5 мм².
Если провод не полностью заполняет отверстие в клемме, то нужно будет обжимать в позиции другого цвета.
Ну и процесс обжима в GIF как обычно
Четвертая матрица JX1601-06 обжимает наконечники НШВИ от 0.25 до 6 квадратов.
Обжимает вроде трапецией.
Наконечники НШВИ предназначены для того, чтоб сделать многожильный провод жестким, например для того чтоб вставить многожильный провод в клеммник.
В разных странах разные стандарты цветового обозначения сечения провода для наконечника НШВИ. Вот например таблица цветов и сечений провода, которые принято использовать у нас.
www.lebak.by/katalog/nakonechniki/nshvi-nshvi-2.html
Согласно этой таблице наконечники сечением 6 мм² имеют длину 12 или 18мм, ширина матрицы 12мм — то есть ширины хватает чтоб обжать наиболее часто используемые по длине наконечники. Удлиненные встречаются редко.
Обжимает просто — подбираем наконечник чтоб он плотно садился на жилы провода и жмем в месте с соответствующим обозначением в матрице, здесь ничего подбирать не пришлось. Обжал несколько наконечников, результат виден на фото.
Анимированная картинка обжима НШВИ
Видеоверсия обзора клещей:

Плюсы:

  • Довольно универсальный набор, который может обжимать самые распространенные клеммы для многожильного провода.
  • Сумка для хранения переноски, есть два пустых места под резинками и место без резинок — можно хранить запас клемм внутри сумки.

Минусы

  • Цена набора, возможно купить такой же набор с съемником изоляции чуть дороже этого.
  • Запасные винты не зря идут в комплекте, пока писал обзор менял матрицы раз 10-15, сорвал один винт, резьба в клещах целая.

Всем добра и хороших контактов в нужных местах!
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Источник: https://mysku.ru/blog/china-stores/66549.html

Обжим для клемм

Для надежных и прочных контактов в соединении проводов автоэлектрики используют специальные клещи для обжима. Иногда можно встретить другое их название кримперы. Они способны легким движением соединить между собой любые автомобильные провода, с помощью внутренней опрессовочной втулки. Такой обжим обеспечивает герметичность, не пропуская ни воздух, ни воду, и как дополнение, защищает жилы от коррозии и окисления. Такая способность позволяет сохранить, а то и продлить, время эксплуатации электрической системы автомобиля в целом. Обжим для клемм широко применяются в самых различных сферах.

Разновидности клещей

Основная классификация заключается в принципе действий. Делят их на пассатижи и диафрагменные приборы. Если первый вид клещей нам знаком, и благодаря своей простоте в использовании понятен, то с другими моделями стоит разобраться.

Принцип работы пассатижей состоит в надавливании на провода с двух сторон. Благодаря конструкции инструмента, провод движется по определенным направляющим в нужном направлении. Основным преимуществом такого прибора можно назвать универсальность и возможность работы даже в самых труднодоступных местах. Также пассатижи могут помочь в креплении на проводах наконечников разных форм сечений. Единственным недостатком является ограничение в размере клемм. Таким образом, для разных видов стоит приобретать необходимые по размеру клещи. Но и эта проблема решается, благодаря универсальному прибору со сменными кассетами. Такой инструмент можно приобрести в нашем интернет магазине, он будет стоить на порядок дороже от обычных клещей, но при этом вы будете счастливым обладателем многофункционального кримпера на все случаи жизни.

Что касается диафрагменных моделей, то они обладают способностью обжимать провода с четырех-шести сторон. Так как принцип построен на кольцевом охвате, работы выполняются качественно и плотно. Преимущество такого инструмента в том, что обжим можно осуществить с любым размером гильзы.

Особенности работы

Работать таким инструментом достаточно просто и удобно. Гильза одевается на подготовленные провода, помещается в клещи, и мастеру стоит только сжать ручки прибора, чтобы получить надежный плотный контакт. Не всегда начинающие мастера, могут справиться с этим с первого раза и без лишних проблем. Процесс зависит и от материала клеммы, и его толщины. Силу сдавливания тоже нужно правильно предусмотреть.



Во время выбора гильзы, стоит обратить внимание, что различия могут быть не только по форме, и по цвету наконечника. Производители их маркируют согласно характеристикам и параметрам, под которые они предназначены. Рекомендуем, особенно в начале своего профессионального пути, проконсультироваться с нашими специалистами в магазине, какие расходники подходят под выбранную вами модель инструмента.

Купить необходимый обжим для клемм можно в интернет-магазине инструментов electronoff.ua. Среди широкого ассортимента моделей кримпера, вы подберете необходимый вариант клещей, который облегчит вам работу в дальнейшем, и достойно будет служить не один год. В продаже только качественный инструмент. В случае вопросов, вы всегда можете обратиться к нашим специалистам — консультантам.

Правильная обжимка электрических клемм — ключ к успеху

Как и все, что вам нужно сделать в вашем магазине, наличие подходящего инструмента для работы и его правильное использование очень важно при обжиме электрических клемм.


Рассказывают, что люди использовали молотки, плоскогубцы и даже тиски для обжима электрических соединений. Эти подходы могут привести к проблемам с плохой электропроводностью, разрывом провода, коррозией и многим другим.


Чтобы убедиться, что ваши электрические соединения надежны и долговечны, ключевым моментом является качественный обжимной пресс.Дешевые обжимные устройства изгибаются и отклоняются под давлением, что приводит к смещению обжима, обеспечивающему недостаточное давление в точке обжима. Хороший обжимной пресс при правильном использовании обеспечит качественное электрическое и механическое соединение между проводом и корпусом терминала.

После того, как вы выбрали правильный обжимной станок для работы, добиться успешного обжима будет легко, если вы выполните четыре простых шага:
  1. Выберите клемму, подходящую для приложения и используемого размера провода.
    Чтобы выбрать правильный терминал, задайте несколько вопросов:
    • Погода или влажность — фактор?
    • Это приложение связано с движением и вибрацией?
    • Я хочу подключить несколько проводов?
    • Нужно ли мне подключать провода разных размеров и сечений?
    • Есть ли проблема с использованием горелки или теплового пистолета в этом приложении?
    • Есть ли у меня подходящие инструменты для выполнения этого подключения?
  2. Зачистите провод до нужной длины.
    Спланируйте длину полосы так, чтобы не менее 1/32 дюйма провода выступало из конца цилиндрической клеммы (только клеммы с открытой цилиндрической головкой).
  3. Выберите подходящее гнездо для обжима для используемой клеммы и размера провода.
    Большинство обжимных инструментов помечены цветами и номерами, чтобы определить правильные гнезда для обжима.
  4. Выполните обжим.
    Обязательно поверните терминал так, чтобы язычок находился на уровне гнезда для обжима. Если вы обжимаете терминал с нейлоновой изоляцией с помощью изоляционного зажима, обожмите второй раз расширяющийся цилиндр изоляционного корпуса (или используйте обжимной инструмент с храповым механизмом, который обеспечит и то, и другое одновременно).

Даже если у вас есть качественные компоненты, неудачный обжим значительно снизит надежность электрического соединения, что приведет к простою и потенциально опасным ситуациям.


Если вам нужна помощь в поиске подходящего обжима или других компонентов для ваших электрических нужд,

How to Crimp Wires

Обжим является распространенным методом прижатия клеммы к проводнику без использования пайки. При правильном выполнении обжим создает механически прочное соединение, устойчивое к коррозии, газу и жидкостям.

Если вы когда-нибудь прижимали клемму к проводу, то знаете, что это не самая гламурная задача. Казалось бы, просто, все, что вам нужно сделать, это зачистить провод, надеть клемму на конец, схватить ближайший инструмент и зажать, пока клемма не останется на проводе. Верно?

Не совсем так.

Один неудачный обжим может привести к серьезным сбоям оборудования, что приведет к длительным диагностическим испытаниям и дорогостоящему ремонту.

Мы собрали три простых шага для получения идеального обжима:

  1. Подготовка
  2. Обжим
  3. Проверить

Выполните следующие действия, и вы убедитесь, что плохие обжимы и слабые соединения не помешают вашим проектам.

Как обжать клеммы за 3 шага

Шаг 1: Подготовка

Не пропустите подготовку! Подготовка настраивает ваш обжим на успех. Начните с использования подходящего инструмента для зачистки проводов, чтобы зачистить провод.

Не все клеммы созданы одинаковыми, поэтому мы рекомендуем уточнить у производителя клеммы рекомендуемую длину полосы для клеммы.

Настройте инструмент соответствующим образом и зачистите провод.

После снятия изоляции с внешней оболочки убедитесь, что жилы проводов не порезаны и не порезаны — это может снизить допустимую нагрузку на проводник и сократить срок службы соединения.

Шаг 2: Обжим

Основным преимуществом обжима является то, что он устраняет необходимость в пайке проволоки, что сокращает время установки. Это сокращение времени очень важно на сегодняшнем рынке, где время имеет существенное значение, и все меньше технических специалистов просят обслуживать все больше и больше оборудования. Кроме того, паяные соединения хрупкие и склонны к выходу из строя из-за постоянной вибрации, чего можно ожидать в суровых условиях.

Чтобы обеспечить плавность обжима, используйте инструменты, рекомендованные производителем клемм.У вас может возникнуть соблазн схватить любой инструмент, который окажется в пределах досягаемости, но каждый производитель проектирует свои клеммы так, чтобы их можно было опрессовать с помощью определенного набора инструментов. Использование неподходящих инструментов может привести к несоответствию обжима указанным спецификациям и стать причиной потенциальной поломки.

Многим клиентам нравится использовать обжимные инструменты с храповым механизмом, потому что они обеспечивают тактильную обратную связь, чтобы вы знали, когда клемма обжима полностью сжата. Обжимные инструменты с храповым механизмом также обеспечивают надлежащий обжим, обеспечивая визуальное подтверждение с цветовой кодировкой, что вы используете правильную полость для калибруемого провода, который вы обжимаете.Наконец, они не позволяют открывать зажимные губки до тех пор, пока вы не достигнете нужной высоты зажима.

После завершения обжима пора проверить надежность соединения.

Шаг 3. Осмотрите

Вы приложили все усилия, чтобы подготовить и правильно обжать, поэтому завершите это тестированием или осмотром, чтобы убедиться, что ваше соединение надежно.

Есть три различия между хорошими и плохими обжимами:

  1. Место обжима
  2. Сжатие прядей
  3. Пустоты между прядями

Начните с визуального осмотра зажимов с помощью лупы на предмет каких-либо явных дефектов.

Обжим проводника должен быть отцентрирован на корпусе проводника, чтобы обеспечить равномерное давление по всей длине корпуса.

Убедитесь, что жилы провода не заходят за язычок наконечника или клеммы.

Убедитесь, что провода либо на одном уровне с концом гильзы проводника, либо чуть-чуть выходят за гильзу.

Затем используйте микрометр для обжима, чтобы измерить высоту и ширину обжима. Измеряя высоту обжима обжимных клемм в центре цилиндра с проводом и в центре изоляционного цилиндра, убедитесь, что обжим находится в пределах диапазона, указанного производителем.Это измерение высоты оконечного провода в зоне обжима является хорошим методом контроля качества, так как оно неразрушающее.

И наконец — и сохраните этот тест только для образца обжима — используйте тестер натяжения проволоки, чтобы убедиться, что обжим выдерживает предел прочности на разрыв, указанный производителем при правильном обжиме. Этот тест является разрушительным, поэтому его следует проводить только на образце обжима, чтобы доказать, что вы соответствуете требованиям.

Выполните описанные выше шаги, и вы овладеете идеальным обжимом.

Покупайте наши обжимные инструменты от Molex и многое другое на WaytekWire.com.

5 шагов к обжатию провода

В этом посте мы обсудим сам процесс обжима провода. Обжим может быть выполнен правильно с использованием подходящих материалов и инструментов, а также четкой пошаговой процедуры. Мы предоставим информацию обо всех этих факторах в этом посте.

Инструменты и материалы

Перед началом любых работ по опрессовке убедитесь, что у вас есть все инструменты и материалы, необходимые для правильного выполнения этой задачи.Вам понадобятся:

  • Обжимной инструмент
  • Инструмент для зачистки проводов
  • Обжимные клеммы
  • Термоусадочная система
  • Многожильный провод с необходимыми характеристиками

Шаги по достижению обжатия проводов

Следующая процедура демонстрирует всю процедуру от начала до завершение.

  1. Выберите провод: Тип провода, который вам нужен, будет зависеть от области применения. Следовательно, понимание требований к оборудованию может помочь вам выбрать правильный тип.Сначала посмотрите на размер провода; это обычно обозначается как AWG (американский калибр проводов). Примером этого может быть 16 AWG. Если у вас нет доступа к этой информации, есть другой способ определить размер провода. Зачистите небольшую часть изоляции провода. Подсчитайте отдельные жилы проволоки и измерьте диаметр одной жилы. Затем вы можете умножить количество прядей на диаметр одной пряди.
  1. Выбор обжимных клемм: На выбор имеется множество обжимных клемм.Качество обжимного соединения во многом зависит от выбранного вывода. При выборе терминала необходимо учитывать следующие моменты.
  • Покрытие — Клеммы с покрытием обеспечивают низкое контактное сопротивление и защиту от коррозии.
  • Предварительная изоляция — Эти клеммы состоят из металлической гильзы, которая используется для захвата провода.
  • Поворотный штифт — они изготовлены из стержневых материалов и имеют почти круглую форму. Они поддерживают создание соединителей.
  1. Выберите обжимной инструмент: Обжимные инструменты бывают разных конструкций. Однако важно выбрать инструмент, для которого предназначен обжимной зажим. Проконсультируйтесь с веб-сайтом производителей обжимных клемм для получения информации об инструментах. Если это не вариант, обязательно возьмите инструмент, который подходит для обжимного вывода и имеет конструкцию с храповым механизмом. Это обеспечит правильное формирование обжима.
  1. Изготовление обжима: Процесс обжима состоит из нескольких дополнительных шагов.
  • Определите длину провода и зачистите конец. Длина зачистки должна быть такой, чтобы, когда вы вставляете провод в обжим, из него должен выступать не менее 1–2 мм. Отрежьте изоляцию с конца и оголите жилы провода.
  • Вставьте провод в обжим. Убедитесь, что все жилы вставлены в обжим.
  • Поместите обжим и проволоку в обжимной инструмент и убедитесь, что он идеально сидит внутри. Прокрутите инструмент до тех пор, пока он не освободится.
  • Удалите обжим и осмотрите провод. Убедитесь, что он находится в правильном положении и что изоляция надежна. Потяните за обжим и провод, чтобы убедиться, что они надежно закреплены.
  1. При использовании термоусадки: Наденьте втулку на обжим и провод. Убедитесь, что гильза находится в правильном положении и не закрывает концевой конец обжима. Используйте термофен для усадки трубки.

Предупреждения

  • Никогда не выбирайте сплошной провод.Выбирайте только провода с отдельными жилами.
  • Избегайте использования обжимных инструментов без храпового механизма.
  • Было бы неплохо выполнить испытательный обжим других проводов перед выполнением процесса обжима.

Полный набор инструментов и материалов, а также пошаговая сборка позволят создать эффективное, надежное и долговечное соединение для вашего прикладного оборудования.

Лучшие устройства для обжима проводов, которые сэкономят время при ремонте проводки

Точные и повторяемые обжимы значительно экономят время при любом домашнем ремонте.Они обеспечивают достаточное усилие, чтобы вы могли повторять его по мере необходимости, сохраняя при этом руки удобными и безопасными. Когда безопасность и возможность регулировки имеют наибольшее значение, необходим правильный инструмент для обжима проволоки.

Инструмент для обжима проволоки, который становится продолжением ваших рук, обеспечивает точность, плавность и комфорт, которые вы ищете. Это поможет вам работать в ограниченном пространстве, где ни один другой инструмент не может поместиться или работать. Используйте универсальный обжимной пресс для изолированных и неизолированных беспаечных клемм, чтобы быстро закрепить разъемы.Давайте посмотрим на наши любимые инструменты для обжима.

Инструмент для обжима проволоки Titan

Лучшее для повседневного использования

Titan 11477 — это универсальный инструмент для обжима изолированных клемм с храповым механизмом. Он обжимает изолированные клеммы калибра 22–10 с цветной маркировкой размеров проводов и двойным обжимом, который улучшает удержание провода лучше, чем любой другой. Идеально подходит для домашних пользователей или профессиональных электриков, храповое действие этих инструментов делает обжимы точными и повторяемыми, избегая при этом повреждения вашего провода и клеммы.

Инструмент для обжима проволоки с каналом

Лучшее соотношение цены и качества

Разработанный для изолированных и неизолированных соединений, Channellock 909 является лучшим по цене инструментом для обжима проводов с превосходной конструкцией и производительностью. Он изготовлен из устойчивой к ржавчине высокоуглеродистой стали C1080, чтобы разрезать проволоку 10–22 AWG даже в самых труднодоступных местах. Обработанные лазером кромки точного наконечника этого кримпера обеспечивают долговечность этого исключительного инструмента.

Инструмент для обжима Klein Tools

Лучшее качество

Если вам нужен профессиональный обжимной инструмент для клемм, используйте инструмент для обжима клемм Klein Tools самого высокого качества.Он обжимает изолированные и неизолированные клеммы 10-22 AWG с помощью специально закаленного кусачка в наконечнике. Его нос подходит где угодно и каждый раз выполняет свою работу. Этот обжимной инструмент в сочетании с самыми удобными ручками с пластиковым покрытием и мягкой подкладкой обеспечивает дополнительный комфорт и эффективность.

Независимо от того, являетесь ли вы профессионалом или энтузиастом домашнего ремонта, вам нужны подходящие инструменты, которые помогут вам в работе. Инструменты для обжима проволоки из нашего списка идеально подходят для всех пользователей, чтобы добиться точности и прочности с максимальным комфортом.Они экономят время и силы, с легкостью обжимая соединения и клеммы.

Рекомендации редакции
Обжимка

или пайка кабельных разъемов: что лучше?

Для соединения кабелей используются как опрессовка, так и пайка. Например, кабели Ethernet обычно имеют на концах разъемы RJ-45. Чтобы добавить разъем RJ-45 к кабелю Ethernet, его можно обжать или припаять. Хотя оба метода могут обеспечить высокопроизводительные и долговечные кабельные соединения, они не обязательно должны быть одинаковыми

.

Что такое обжим?


Для обжима используется специальный инструмент, известный как обжимной инструмент, для установки разъема на конец кабеля.Чтобы установить разъем на кабель с помощью обжимного инструмента, вы вставляете разъем в инструмент. Затем вы вставляете оголенный провод на конце кабеля в разъем. Наконец, вы сжимаете ручку обжимного инструмента, после чего разъем присоединяется к кабелю.

Что такое пайка?


Пайка, с другой стороны, представляет собой процесс, который включает соединение двух или более объектов с использованием нагретого металла, известного как припой. В отличие от сварки, объекты — в данном случае кабель и разъем — не нагреваются.Вернее, пайка только нагревает присадочный металл. Когда присадочный металл, припой, нагревается, он наносится между проводом и разъемом. После охлаждения припой затвердевает, соединяя кабель с разъемом.

Археологические данные свидетельствуют о том, что пайка существует уже тысячи лет, и некоторые из первых известных примеров произошли в Месопотамии более 5000 лет назад. С тех пор он используется в самых разных сферах, включая производство ювелирных изделий, ремонт компьютеров, создание витражей, посуды и кабельных соединений.

Почему опрессовка превосходит пайку кабельных соединений


Для кабельных соединений обжим обычно превосходит пайку по нескольким ключевым причинам. Прежде всего, кабельные соединения служат дольше, когда они обжаты, потому что они защищены от проникновения влаги, грязи и мусора. Обжимные инструменты предназначены для создания герметичного уплотнения между кабелем и разъемом. Таким образом, влага, грязь и мусор не смогут добраться до обжатого кабеля.К сожалению, пайка не обеспечивает такой же уровень защиты.

Обжим обеспечивает более прочное и надежное соединение, чем пайка. Пайка использует нагретый металл для соединения кабеля с разъемом. Со временем этот присадочный металл разрушится, что может привести к выходу из строя соединения.

Большинство электриков согласятся, что опрессовка также проще, чем пайка. Пайка не особенно сложна, но все же требует нагревания припоя и осторожного размещения его между разъемом и кабелем.Обжим — еще более простой процесс, который требует помещения кабеля и разъема в обжимной инструмент и сжатия ручки.

Нет тегов для этого сообщения.

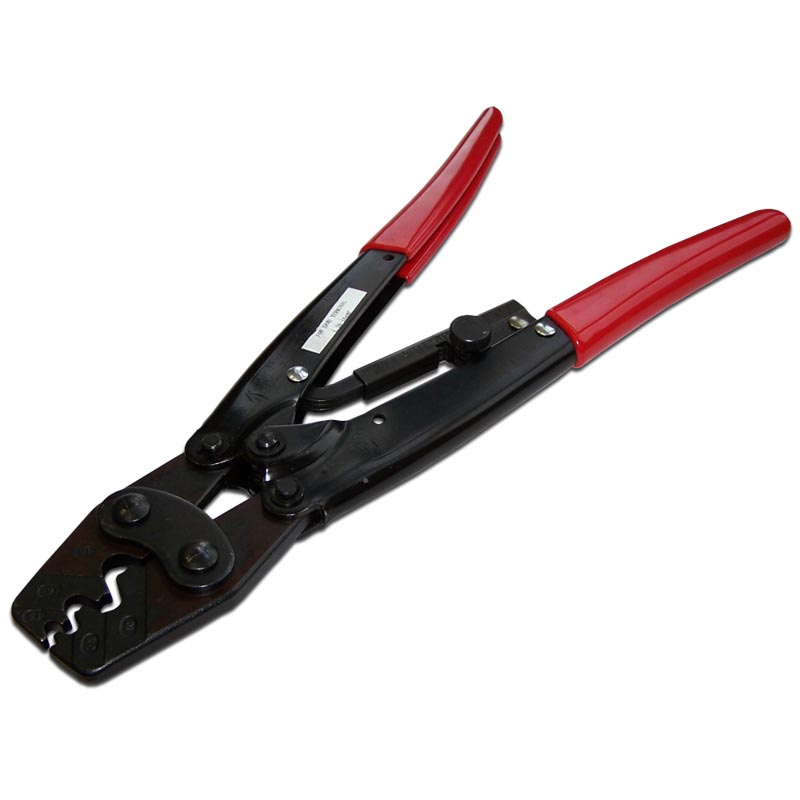

Инструмент для обжима клемм проводов, электрический гидравлический обжимной инструмент

Основная информация обжимных устройств для клемм:

  • Название: инструмент для обжима клемм
  • Материал: высокоуглеродистая сталь
  • Материал ручки: резиновая втулка со стальным сердечником
  • Возможности обжима: 6 -50 мм²
  • Длина: 390 мм
  • AWG: 0 — 10
  • Уровни настройки: 10, 8, 6, 4, 2, 1/0 AWG (6/10/16/25/35/50 мм²
зажим для проводов обжимной зажим обжимной инструмент

Артикул Область применения Объем Длина Вес
DF-50B Тип 903 903 Стандарт
DF-50B 903 390 мм 1.3 кг
DF-120B BS Клеммы стандартного типа 10–120 мм² 620 мм 4 кг
DF-150B BS Клеммы стандартного типа 25–15017 25–150 мм²16 25–150 мм²
DF-245B BS Клеммы стандартного типа 70-240 мм² 980 мм 5,6 кг

Зачем выбирать зажим для клемм для проводов:

Нажмите винт и поверните матрицу до нужного размера необходимо, затем просто сильно потяните за зажим для клемм с храповым механизмом и хорошо обожмите кабельные наконечники.

  • Длинная ручка устройства для обжима кабеля

При обжиме тратится меньше усилий, и механизм полного цикла отключается только после завершения полного цикла обжима.

Обжимает все популярные размеры медных соединителей малого и среднего класса; инструмент для тяжелых обжимных работ, удовлетворяющий вашим различным потребностям

  • Прочность и надежность Качество

Этот обжимной инструмент для проволоки с храповым механизмом изготовлен из высококачественной стали № 45 и достаточно прочен и долговечен, чтобы обжимать большинство кабелей.

клещи для обжима клемм

Как пользоваться обжимом для клемм:

  1. Повторный ремонт кабеля — обрезка Отрежьте кабель, который нужно обжать, с помощью ножа для кабеля (не входит в комплект). А затем снимите его с помощью стриппера (не входит в комплект).
  2. Подготовка кабеля — снятие изоляции Нажмите на матрицу пружины и поверните зубчатое колесо до размера, подходящего для кабеля, отпустите пружину, чтобы заблокировать ее.
  3. Выбор подходящих матриц Выберите подходящий наконечник для провода, поместите зачищенный провод в наконечник.Затем сильно потяните щипцами.
  4. Установка и осмотр Если остается выступ, просто поверните соединитель и снова обожмите его, чтобы получить еще более плотное соединение. Все доработано. Это даст вам хороший обжим кабельных наконечников.
Инструмент для обжима клемм проводов Устройство для обжима клемм кабеля

Как делать хороший обжим каждый раз: 4 передовых практики

Обжим провода — это небольшая часть большого процесса, однако неправильное выполнение может иметь серьезные последствия для вашей повседневной работы.Это связано с тем, что, если ствол и проволока не обжаты должным образом, это создает отверстие для проникновения внешних сил, таких как влага. Это может вызвать коррозию или перегрев вашего соединения, что приведет к падению напряжения, которое приведет к плохому соединению или его полной потере.

Чтобы помочь вам избежать этих проблем, мы составили четыре основных передовых метода обжима, а также некоторые рекомендуемые инструменты, которые помогут вам добиться успеха.

Четыре лучших передовых практики:

  1. Совместите калибр провода с клеммой .Для успешного обжима вам понадобится клемма, которая точно соответствует сечению провода. Если провод слишком велик или слишком мал для клеммы, надежного обжатия не удастся. При выборе терминала никогда не используйте изолированный терминал; добиться хорошего обжатия через изоляцию слишком сложно.
  2. Всегда проводите испытание на растяжение . Вы должны иметь возможность надежно тянуть за провод, при этом клемма не сдвинется и не упадет.
  3. Используйте подходящие инструменты . Правильный инструмент имеет решающее значение при обжиме.Если у вас есть хорошие щипцы для обжима, вам не нужно припаивать провод к клемме. Однако, если вы когда-нибудь сомневаетесь, не помешает добавить этот дополнительный шаг.
  4. Используйте термоусадочную . Всегда используйте кусок термоусадки, чтобы закрыть соединение между проводом и гофрированным цилиндром. Это обеспечит дополнительную защиту вашего соединения.

Следующие примеры помогут вам определить, хороший ли у вас обжим.

Рекомендуемые инструменты:

Как мы уже обсуждали ранее, использование подходящих инструментов является критически важной практикой при выполнении надлежащего обжима.Ниже представлены предлагаемые портативные обжимные устройства по разумной цене, имеющие множество функций и являющиеся отличным ресурсом для ваших потребностей в обжиме проводов.

Щелкните фотографию, чтобы просмотреть страницу продукта Amazon.com. Щелкните фотографию, чтобы просмотреть страницу продукта WaytekWire.

Есть вопросы о правильной практике обжима проводов? Отметьте нас в социальных сетях и дайте нам знать!

.
Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
