Содержание

обозначение, ноль, фаза, 220В и 380В

Все электропровода маркируются различными цветами. Это помогает, как специалистам, так и людям без знаний быстро и безопасно провести электроэнергию в дом или отремонтировать электроприборы. Стандартные цвета проводов в электрике могут также заменяться похожими тонами, поэтому при ремонте электрооборудования или монтаже сети рекомендуется знать все зарубежные и отечественные маркеры, принятые по ГОСТу.

Содержание материала

Маркировка

Согласно стандартам электропровода бывают следующих маркировок:


Фаза

Есть также совмещенные ноль и заземление. В этом случае провод будет окрашен в голубой оттенок с желто-зелеными метками. Все проводники в цепи должны быть одинаковыми согласно значению. Использование различных окрасок в одном проводнике может в дальнейшем затруднить ремонт или восстановление электроцепи. Для неопытного человека хаотичная раскраска и вовсе опасна.

Если монтаж проводится с помощью жестких шин, то на них должен быть нанесен только соответствующий цвет.

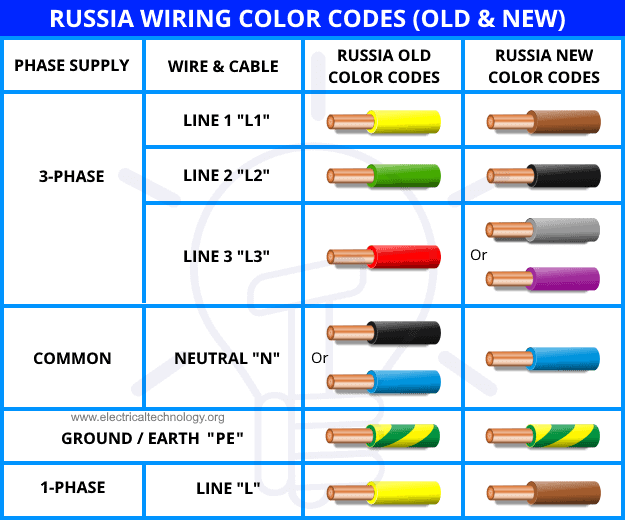

Фаза А маркируется желтым оттенком, В — зеленым, С — красным. Защитное заземление отличается зелеными или желтыми полосами, а ноль — голубыми оттенками.

Значение цепи должно окрашиваться одинаково по всей длине проводника. Если нет возможности нанести краску на весь провод, то можно делать маркировку только на соединениях.

Защитное заземление

Заземление определяется только зеленым и желтым тонами. Разницы нет, какая комбинация указана: желтые полосы на зеленой оболочке или наоборот. Такие стандарты используются во всех странах бывшего СНГ и Евросоюза. В Америке применяются уже другие маркировки. Защитное заземление также выделяется желто-зелеными тонами, но нулевое значение уже имеет серый, белый или черный окрас. Знать зарубежные маркировки также важно, так как с ними можно столкнуться при ремонте электроприборов.

В некотором оборудовании есть оголенный провод. Такой маркер указывает на защитное заземление. Для большей гарантии нужно посмотреть всю цепь. Если в аппаратуре она соединяет металлические элементы без контакта с цепью, то провод на 100% заземляет.

Ноль

Маркер нейтрали устанавливается строго по ГОСТу. Нулевая фаза может иметь только синий, голубой и похожие оттенки. Использовать другие маркировки средней жилы категорически запрещается, поскольку это не только затруднит монтаж/демонтаж цепи, но и грозит опасности человека.

Единственное изменение, которое можно внести в рабочее заземление — это использовать синюю или голубую изоленту.

Цвета при постоянном токе

В сетях постоянного тока стандартно применяется красный маркер, но могут встречаться розовый или коричневый тона. Минус обычно окрашен в черный или синий цвет. Если применяется двуполярная цепь, тогда отмечать среднюю точку питания можно голубой изолентой.

У сетей с несколькими номиналами нет установленных правил определения. Такие цепи обычно используются в проводке автомобилей или системных блоках ПК. Маркировку каждый производитель устанавливает самостоятельно, поэтому перед ремонтом нужно изучить паспорт и инструкцию оборудования.

В автомобильной проводке стандартными могут быть только фаза красного цвета с розовым или коричневым оттенками, и ноль, который определяется черными тонами. Остальные провода будут иметь собственные стандарты и значения.

Маркировка в сетях 220В и 380В

Ранее в квартире можно было увидеть провода со спаянной белой защитной оболочкой. Чтобы понять, где ноль, а где фаза, приходилось прозванивать электроносители. Это затрудняло работу и увеличивало срок монтажа. Согласно новым стандартам вся проводка маркируется, что значительно ускоряет процесс работ.

Двухжильный провод обычно окрашен следующими цветами:

  • напряжение — красный, черный, коричневый;
  • ноль — любые другие тона.

При использовании трехфазной проводки используются другие значения:

  • красный или коричневый тон — цепь №1;
  • черный тон — цепь №2;
  • белый или серый цвет — цепь №3;
  • синий или голубые оттенки — ноль;
  • желто-зеленый или зелено-желтый окрас — защитное заземление.

Монтаж и ремонт электросети в современных домах можно осуществлять быстро и без особых усилий, поскольку при строительстве используются разноцветные маркеры согласно ГОСТу.

Как определить фазу, ноль и заземление, смотрите в видео:

Также узнайте как правильно производится расчёт сечения кабеля по мощности в нашей статье.

Какого цвета фаза и ноль в электрике

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза.

А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом, реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления – это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления – нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это – нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник – медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления – Зелено-желтый

Провод нейтрали – голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Цвета проводов имеют определенное значение

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

  • индикаторная отвертка;
  • мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Чтобы облегчить труд электромонтажников, выпуск изоляции кабельной продукции подчинен определенным нормам цветовой маркировки. При подключении многожильного кабеля по окраске полимерной оболочки можно идентифицировать жилу и понять, с каким контактом ее следует коммутировать.

Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.

Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

  • коричневый – синий – зеленый/желтый;
  • коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

  • коричневый – серый – черный – зеленый/желтый;
  • коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

  • коричневый – серый – черный – зеленый/желтый – синий;
  • коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня.

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Маркировка жил для электромонтажных решений

Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.

Если вы самостоятельно занимаетесь разводкой электрики в квартире или частном доме, подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.

Несколько примеров электромонтажа, когда важна маркировка:

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.

Выводы и полезное видео по теме

Общепринятые стандарты цветовой маркировки:


Когда все провода одного цвета – проверка контрольной лампой:

Цветовая маркировка жил – замечательный способ идентификации провода при его монтаже. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид проводников, так как они могут быть подключены ошибочно.

Обязательно следует использовать дополнительные способы определения жил, и если нельзя поменять сами провода, то нужно промаркировать их цветным скотчем или буквенными символами.

Есть, что дополнить, или возникли вопросы по цветовой маркировке? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом определения проводников. Форма для связи находится в нижнем блоке.

Отвертка-индикатор удобна в работе, но с ней нужно быть осторожным. Большинство из них рассчитаны на работу с напряжением 220 вольт, а ведь иногда к дому подводиться напряжение в 380 вольт. В этом случае отвертка может пропустить заряд, и вас ударит током. Да и контрафактной продукции на рынке сейчас много. Выбирать стоит внимательно и приобретать индикатор в проверенных магазинах.

Добрый день, Антон.

Ваши предупреждения относительно приобретения, использования индикаторов напряжения – полностью поддерживаю.

Хочу подчеркнуть – профессиональная электроэнергетика пользуется оборудованием, приборами, индикаторами, которые подразделяются на категории: «до 1000 вольт» и «свыше 1000 вольт». Для дома, понятно, надо приобретать индикаторы первой категории.

Из вашего комментария следует, что в домашних электросетях вы начали работать. Чтобы повысить квалификацию, получить полезную информацию, страхующую от электрической травмы, советую прочитать «Правила устройства электроустановок», «Правила техники безопасности при эксплуатации электроустановок».

Добавлю: «правильный» указатель напряжения имеет Паспорт, ограничивающий сферу применения устройства. На скриншоте привел часть такого Паспорта указателя Е119.2.

Какого цвета фаза и ноль в двухжильном

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

    быстрая идентификация назначения провода (фаза, ноль или земля)

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.
Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 (СКАЧАТЬ):

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.
Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Цвета проводов имеют определенное значение

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

  • индикаторная отвертка;
  • мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Электрический ток особо опасен для человека, к тому же он не виден. При монтаже проводки применяют провода разных цветов для безопасной и быстрой работы, буквами и цифрами обозначают сечение провода. Цветовые и символьные обозначения или, иначе говоря, маркировка прописана в стандартах, не стоит еенарушать, чтобы не подвергать свою и чужую жизни опасности.

Цветовая маркировка изоляции жил

Визуально провода отличаются друг от друга не только цветом и диаметром, но и количеством и видом жил. В зависимости от этой характеристики различают одножильные и многожильные электрические провода. Их многообразие находит свое применение в цепях переменного тока как в производственных трехфазных сетях напряжением 380В, так и в домашней однофазной сети 220В. Силовые цепи постоянного тока используют этот же стандарт электрических проводов.

Однофазная двухпроводная сеть 220В

К такой сети относится устаревший тип проводки, где в качестве жил используются алюминиевые провода в единой белой оплетке, в народе «лапша». Одна жила электрического провода – фазный проводник, вторая жила — нулевой. Однофазная двухпроводная сеть используется для обычных бытовых нужд: простых розеток и выключателей.

О том, как правильно обустроить внутридомовую электросеть, мы рассказывали в этой статье.

Проблема при монтаже одноцветной проводки заключается в затруднительном определении фазного и нулевого проводов. Наличие дополнительного измерительного оборудования поможет справиться с задачей, можно использовать мультиметр или специальную отвертку с индикатором, пробник, тестер, «прозвонку».

Проектирование однофазной двухпроводной сети разрешено ГОСТом для помещений с небольшой нагрузкой на электрическую сеть и невысокими требованиями к безопасности. В таких случаях применяют два одножильных провода или один двухжильный с жилами разных цветов.

В случае использования цельного провода одна жила имеет коричневый цвет, другая синий или голубой. Согласно общепринятой маркировке коричневая жила – это фаза, а синяя — нулевой проводник, строго не рекомендуется этот порядок нарушать. На практике встречаются фазные провода отличных от коричневого цветов: черный, серый, красный, бирюзовый, белый, розовый, оранжевый, но не синий.

Применение двух независимых одножильных проводов также требует маркировки. Можно использовать цветной по всей длине провод, например, синий — для нуля, красный — для фазы. Допустимо маркировать одинаковые по цвету провода изолентой или термоусадочными трубками разных цветов, располагая маркировку с обоих концов каждой жилы.

Применение трубки предполагает не обматывание концов, а надевание ее на провод и воздействие горячим воздухом с целью фиксации термоусадки на проводе. Для домашнего использования можно использовать любые цвета маркировочных материалов, доступные и понятные монтажнику проводки.

Однофазная трёхпроводная сеть 220В и применяемая в ней маркировка

Современные требования к монтажу электрической проводки диктуют наличие третьего провода — заземления. В этом отличие и основное преимущество однофазной трехпроводной сети.

Три электрических проводника выполняют соответствующие функции: фаза, ноль и заземление, защита от травмирования переменным током. Маркировка фазного провода остается коричневой, нулевого – синей или голубой, а провод заземления обязательно применять в оплетке желто-зеленого цвета.

Цветовая маркировка в однофазной трёхпроводной сети 220В

Бытовая техника, соответствующая европейским стандартам безопасности, требует подключения к розеткам, имеющим заземление. Такие розетки имеют специальный контакт, к которому подводится желто-зеленый провод. Использовать этот цвет для маркировки провода фаза и ноль строго не рекомендуется, чтобы избежать возможных неприятных последствий.

Трёхфазная сеть 380В

Трехфазная сеть так же, как и однофазная, может быть с заземлением или без него. В зависимости от этого разделяют трехфазную четырехпроводную электрическую сеть напряжением 380В и трехфазную пятипроводную сеть.

Четырехпроводная сеть состоит из трех фазных проводников и одного нулевого рабочего проводника, защитный проводник заземления здесь отсутствует. В пятипроводной сети кроме трех фазных проводников и одного нулевого есть и проводник заземления.

Цветовые обозначения проводов в трёхфазной сети 380В

Аналогично с двухфазной маркировкой жил, синяя или голубая жила используется для нулевого проводника, желто-зеленая – для проводника заземления. Для фазы А предусмотрен коричневый цвет, для фазы В – черный, фаза С маркируется серым цветом. Возможны исключения из правил для фазных жил, их цветовая маркировка допускает использовать другие цвета, но не синий и желто-зеленый, у которых уже имеется своя функция.

В распределении по группам однофазной нагрузки или подключении трехфазной нагрузки используются четырехжильные и пятижильные провода.

Сеть постоянного тока

Сеть постоянного тока отличается от сети переменного тока тем, что в ней присутствуют два проводника: плюс и минус. Жила плюсового проводника маркируется красным цветом, а жила минусового проводника – синим.

Практика цветового разделения проводов знакома профессионалам и любителям своего дела, активно применяется в электрике, но все же не стоит слепо доверять маркировке. Подстраховка измерительным прибором – обдуманный и взвешенный ход при монтаже электрических сетей, не стоит им пренебрегать.

Цвета наружной изоляции проводника или шины

Если вы электрик, нам полезно ваше мнение о статье. Напишите пожалуйста свой комментарий ниже.

Отдельные провода-жилы, из которых состоят электрические кабели, имеют изоляцию определенных расцветок. Регламентирует окрас изоляции ГОСТ Р 50462-2009, в этом документе приведены особенности n и l маркировки в электрике с целью упрощения работы мастеров на крупных объектах и обеспечения безопасности в процессе ремонта. Тем, кто решается на самостоятельную починку электроприборов или другие подобные работы, также стоит знать, какого цвета провода заземления, фазы и нуля.

Особенности расцветки жил

Во избежание ошибок требования ПУЭ описывают цвета всех основных электропроводов. Если пуско-наладочными работами занимался опытный электрик, следующий правилам ПУЭ и соответствующим ГОСТам, при самостоятельном ремонте не понадобится ни индикаторная отвертка, ни иные устройства, определяющие назначение той или иной жилы.

Цветовая маркировка в электрике по ГОСТ

Заземление

Желто-зеленый провод — это заземление. В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной. Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.

Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей. То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.

Какого цвета нейтральный провод? Электрические стандарты предписывают, что его изоляция может иметь цвет: синий, синей с белой полосой или голубой. Такая маркировка будет присутствовать в кабеле с любым количеством жил. В принципиальных схемах «ноль» помечается буквой N, на него замыкается цепь. Иногда его называют «минусом», а фазный — «плюсом».

Цвет фазы — то, что имеет для электрика первостепенное значение: обращение с токопроводящими жилами требует осторожности и знаний. Малейшее касание фазы может привести к травмам. Цветов у фазных проводов, имеющих маркировку в виде буквы L, в электропроводке много, запрет распространяется только на использование синего, желтого и зеленого цветов. Если кабель трехфазный, к букве L добавляется порядковый номер жилы.

Когда однофазная цепь отделяется от трехфазной, электрики пользуются кабелями со строго одинаковой расцветкой, следя за цветом фазы и нуля в проводе. Перед тем, как начать работу, они определяют для себя, как будут соединяться разные жилы, и в дальнейшем следуют выбранной расцветке. Иногда на них наплавляются термокембрики или наматывается несколько витков цветной соответствующей изоленты.

  • фазные провода черного цвета, применяются в силовых цепях, работающих с постоянным и переменным током;
  • красный цвет — используются в цепях управления, рассчитанных на переменный ток;
  • с оранжевый цвет — встречаются с цепях управления блокировкой, запитанных от внешних источников.

Как определить назначение провода — нейтраль или заземление?

L N маркировка в электрике не всегда бывает соблюдена в зданиях старой застройки, поэтому возникает вопрос самостоятельного различения нулевого провода и заземляющего. Когда цепь замкнута, по «нулю» проходит электрический ток. Заземляющий же провод несет только защитную функцию, и в «штатном» режиме ток по нему не протекает.

Узнать, «ноль» ли это или «земля», можно так:

  • Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
  • Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей). Заземляющий провод даст наибольшее значение.
  • Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.

В двужильном кабеле всегда будет присутствовать только фазный и нулевой провод.

Что делать, если все жилы в кабеле имеют изоляцию одного цвета

Вопрос о маркировке проводов по цветам не имеет смысла, когда приходится работать с одноцветными жилами — например, при починке проводки в старых домах. Для таких случаев существуют наборы, дающие возможность промаркировать жилы. Участки для закрепления маркировочных приспособлений предписываются требованиями ГОСТ, обычно их фиксируют рядом с местом подключения к шине.

Как разметить провод с двумя жилами

Если все провода в кабеле имеют одинаковую изоляцию, а электроприбор уже подключен к сети, мастера пользуются индикаторными отвертками. Последние светятся, когда металлическая часть касается фазного провода. Для маркировки двужильного кабеля кроме такой отвертки понадобятся термокембрики или разноцветная изолента. Обозначение цветов будет производиться только в местах стыков — не обязательно обматывать жилу цветными трубками или изолентой по всей длине.

Фазные провода можно отмечать любыми цветами, кроме синего, желтого и зеленого. Если двужильный кабель подключен к однофазной сети, фазный провод негласно принято маркировать красным цветом.

Как разметить провод с тремя жилами

Какой цвет провода заземления в трехжильном проводе? Если ответ на вопрос сходу не определить, вся изоляция на жилах одинакового цвета, выручит мультиметр. Устройство выставляется на переменный ток, и мастер последовательно касается обоими щупами сначала фазного провода, затем остальных проводов, запоминая показатели. Касание фазы и нуля даст большее напряжение, чем касание фазы и заземления.

Какого цвета провод заземления? У него желто-зеленый цвет. Именно такой термокембрик или изоленту и нужно применять для маркировки «земли» в трехжильном кабеле. На «нулевой» — следует намотать синюю ленту, на фазу — не синий и не желто-зеленый термокембрик.

Буквенное обозначение фазы, нуля и заземления

Использование разных цветов проводов в электропроводке — удобная и логичная мера, упрощающая ремонтные и монтажные работы. Если в доме проложены провода с разноцветными жилами, во время ремонта не придется тратить время на «прозвон» каждой из них, и, например, обрыв фазной жилы обнаружится быстро. Наличие буквенного обозначения фазы и нуля тоже имеет значение, но работа с буквами и цифрами все равно более долгая, чем с цветом: достаточно посмотреть на кабель — и сразу становится ясно назначение жил.

Оцените статью: Поделитесь с друзьями!

Провод синий красный какой фаза. Цвет проводов фаза, ноль, земля

Проведение электромонтажных работ — довольно сложное дело, которое лучше доверить специалисту в этой области. Однако в случае необходимости приобретения шнуров, проводов и различных кабелей для проведения монтажа необходимо разбираться в их маркировке. Указание на изоляции изделий буквенно-цифрового шифра и есть маркировка проводов.

В настоящий момент каждый завод-изготовитель обозначает свои изделия кодами, чтобы любой потребитель, взглянув на него, смог понять, из чего изготовлено изделие, каковы номинальное выдерживаемое напряжение, тип поперечного сечения, а также особенности его конструкции и вид изоляции.

Для соблюдения этих параметров все заводы и предприятия, занимающиеся изготовлением электротехнических изделий, обязаны использовать международный стандарт — ГОСТ. Маркировка проводов также позволяет без особых усилий определить расположение фазы, нуля, а в некоторых случаях — и заземления. Рассмотрим основные электротехнические изделия, представленные на рынке.

Кабели

Электрические кабели бывают нескольких видов в зависимости от целей использования. Они также могут состоять из медных или алюминиевых жил, которые пучками собраны под одним или разными обмоточными материалами из пластмассы или ПВХ. Также иногда присутствует дополнительная защитная оболочка из стальной ленты.

В зависимости от применения цветовая маркировка проводов может быть также различна. Так, различают:

  • Радиочастотные кабели, передающие радио- и видеосигналы.
  • Контрольные для передачи сигнала тем или иным устройствам.
  • Силовые кабели используют в осветительных приборах для передачи электричества. Могут применяться как во внутренней, так и во внешней электропроводке.
  • Для передачи связи используются кабели, способные проводить ток разных частот.
  • В системах автоматизации применяются кабели управления, которые являются медными проводниками, находящимися под защитным экраном, отводящим помехи и препятствующим нанесению механических повреждений.

Провода

Изделие, образованное из нескольких проволок или только из одной, называется проводом. В большинстве случаев обмотка пластиковая, реже проволочная, но также встречаются и вовсе без изоляции.

В настоящий момент большее предпочтение отдают проводам, жилы которых изготовлены из меди или алюминия. Такие изделия используются не только в электромонтажных работах, но также и в качестве обмотки электродвигателей.

Имеют низкую стоимость, однако огромным минусом считается невозможность соединения их с другими, к примеру, медными. Изделия из меди хорошо выдерживают нагрузки, но на открытом воздухе быстро окисляются и являются дорогостоящими.

Маркировка электрических проводов также зависит от их предназначения. Установочные и силовые применяют как внутри, так и снаружи помещений. Монтажные, в свою очередь, используются при сборе электросхем в щитах или радиоаппаратуре.

Шнуры

Шнур представляет собой несколько жил с малым сечением, которые состоят из многих переплетенных между собой проволок. Чаще всего это электротехническое изделие представлено многожильными шнурами, обмотка которых является неметаллической.

Основное использование шнуров приходится на подключение к сети промышленных и бытовых приборов.

Буквенная маркировка

Любое электротехническое изделие должно быть промаркировано в соответствии с ГОСТами. Первая буква означает материал, из которого изготовлена жила. Если она медная, буква не присваивается, если алюминиевая, то маркируется литерой «А».

Расшифровка и провода второй буквой характеризует вид или материал изоляции. Она, в зависимости от вида провода, может быть записана как «П», «М», «МГ», «К», «У», что соответствует плоскому, монтажному, монтажному с гибкими жилами, контрольному и установочному виду провода. Установочный может также маркироваться как «П» или «Ш».

Следующая, третья буква, означает материал обмотки изделия:

  • «К» — капроновая;
  • «С» — стекловолоконная;
  • «ВР» или «Р» — поливинилхлоридная;
  • «Ф» — металлическая;
  • «Э» — экранированная;
  • «Р» — резиновая;
  • «МЭ» — эмалированная;
  • «Т» — обмотка с несущим торсом;
  • «НР» или «Н» — найритовая;
  • «Л» — лакированная;
  • «Г» — обмотка с гибкой жилой;
  • «О» и «Ш» — полиамидный шелк в качестве оплетки или изоляции.

Маркировка проводов также может обладать четвертой буквой, которая характеризует конструктивные особенности электротехнического изделия:

  • «К» — провод бронирован проволоками круглого сечения;
  • «А» — асфальтированный провод;
  • «Т» — изделие применяется для проведения в трубах;
  • «Б» — бронирован лентами;
  • «О» — наличие защитной оплетки;
  • «Г» — для провода — гибкий, а для кабеля — без защиты.

Цифровая маркировка

Маркировка электрических проводов по первой цифре указывает количество жил, в случае если она отсутствует, проводник имеет только одну жилу. Вторая и третья цифра означает в миллиметрах квадратных и номинальное выдерживаемое напряжение сети.

Заземление

В большинстве своем цветовая маркировка проводов предназначена для облегчения проведения электромонтажных работ и безопасности ее выполнения.

Согласно изоляция земельного проводника должна иметь зелено-желтый цвет. В некоторых случаях окраска может быть исключительно зеленой либо только желтой.

Для заземления маркировка цвета проводов наносится либо в продольном, либо в поперечном направлении. На электросхемах «землю» принято обозначать буквами «РЕ», которую также иногда называют нулевой защитой.

Ноль

Нулевой рабочий контакт не несет на себе заряда напряжения, а является лишь проводником. Маркировка проводов по цвету должна быть голубоватого или синего оттенка. На электросхеме ноль принято обозначать как «N».

Фаза

Фазный провод всегда находится под напряжением, если он подключен к сети. Маркировка цвета проводов фазы может быть выполнена во многих цветовых оттенках — коричневый, черный, бирюзовый, фиолетовый, серый и другие. Но чаще всего фазные проводники бывают белыми либо черными.

PEN-проводник

В любом жилом здании или помещении всегда необходимо заземление или зануление электропроводки. В настоящее время актуально проводить TN-C-систему заземления, которая включает в себя объединение проводов заземления и нейтрали. Маркировка цвета проводов, совмещенных по такой системе, будет переходить из желто-зеленого в синий цвет.

Для начала необходимо разделить проводник на две шины — РЕ и N, которые впоследствии соединяются между собой перемычкой в середине или двумя по краям. После чего повторно заземлить шину РЕ и проверить сопротивление.

Как определить и фазу?

Иногда во время ремонта или обновления электропроводки необходимо определить, какой провод что означает. Но случается, что маркировка проводов по цвету в этом не союзник, так как из-за длительного срока эксплуатации или в случае короткого замыкания это невозможно.

С этой задачей можно справиться, используя индикаторную отвертку, в народе называемую «контролькой». Этот метод подходит в случае однофазной сети, без провода заземления. Сначала необходимо отключить подачу электричества, развести оба проводника в стороны и снова включить После этого поднести индикаторную отвертку к одному из проводов. Если лампочка на «контрольке» загорелась, соответственно, этот провод и будет фазой, а оставшаяся жила — нулем.

В случае если проводка трехжильная, для определения каждого из проводов можно воспользоваться мультиметром. Это прибор имеет два провода. Для начала необходимо установить на нем номинальное напряжение свыше 220 Вольт. После чего один из проводов мультиметра зафиксировать на контакте с фазой, а другим определить заземление или нейтраль. Если вторым проводом обнаружится жила заземления, показания на приборе опустятся немного ниже 220, а если ноль, то напряжение сместится в пределы 220 Вольт.

Третий метод определения проводов можно использовать в том случае, если под рукой не оказалось ни отвертки, ни мультиметра. В этом может помочь маркировка проводов, которая в любой ситуации для изоляции нуля будет промаркирована в сине-голубой цветовой гамме. Остальные два контакта будет сложнее определить.

Если один из контактов цветной, а другой белый или черный, то, скорее всего, цветной будет фазой. По старым стандартам черно-белым цветом обозначали жилу заземления.

Также, согласно правилам установки электрооборудования, белый цветом маркируется земельный провод.

Маркировка в цепи постоянного тока

Маркировка проводов в сети постоянного напряжения имеет красный окрас изоляции для плюса, и черный — для минуса. Если сеть трехфазная, то каждая фаза будет иметь свой определенный цвет: красный, желтый и зеленый. Ноль и заземление, как обычно, будут синими и желто-зелеными.

Если вводится кабель на проводам фаз будет соответствовать черная, белая и красная изоляция, а цвет нейтрали и «земли» останется без изменения, как в случае с сетью на 220 Вольт.

Самостоятельное обозначение проводов

Иногда, за неимением подходящего по цвету, можно самостоятельно изменить цвет одного и того же провода, используемого для нуля, фазы и заземления. В этом случае расшифровка маркировки проводов будет очень кстати.

Можно делать небольшие пометки на проводах, которые в дальнейшем могут оказаться очень полезными. Также можно воспользоваться цветной изолентой и обмотать провода в соответствии с маркировкой.

На сегодняшний день большим спросом пользуются кембрики, которые представляют собой цветные пластиковые трубки, способные к термоусадке. В случае использования шин также необходимо провести обозначения на концах проводников.

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 — 10 см, чтобы внутренние жилы остались в своей оплетке. По их цвету определяют назначение провода:

  • Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
  • Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
  • Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
    • Красный.
    • Черный.
    • Коричневый.
    • Серый.
    • Оранжевый.
    • Белый.
    • Бирюзовый.
    • Фиолетовый.
  • В электротехнике фаза имеет красный, черный или белый окрас.
  • ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

    Буквенное обозначение

    Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

    • Земля — «РЕ».
    • Ноль — «0» или «N».
    • Фаза — «L».

    Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N — это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

    Варианты расцветки проводов, а также ошибки при коммутации

    Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

  1. Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода — заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
  2. Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
    1. Ноль — белый/серый цвет.
    2. Земля — оголенный медный/ зеленый/зелено-желтый/белый цвет.
  3. Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
  4. Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается — значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор — мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы — электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

  • Положительную шину (обозначается «+„).
  • Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом — провода и шины с фазой «A», зеленым — с фазой «B», красным — с фазой «C».

Заключение

Визуальное определение проводки — нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

Провода в электропроводке имеют цветную маркировку, что позволяет электрику достаточно быстро найти ноль, фазу и заземление. Если эти контакты между собой подсоединить неправильно, то может произойти короткое замыкание, а в некоторых случаях человека поражает электрический ток. Поэтому цветная маркировка проводов создает безопасные условия для электромонтажных работ, и кроме этого, значительно сокращает время поиска и подключения контактов. В настоящее время согласно правилам устройства электроустановок (ПУЭ) и необходимым евростандартам каждый провод обязан иметь свой определенный цвет.

Для чего необходимы цветные провода

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым , в результате электрикам это приносило большие неудобства. При расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли нуль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.

Как выглядит провод заземления и нуля

Согласно ПУЭ, провод заземления имеет следующие цвета:

  • желто-зеленый;
  • желтый;
  • зеленый.

Следует знать, что производители также наносят на такой проводник полосы желто-зеленого цвета в продольном и поперечном направлении. На электрической схеме заземление обозначается латинскими литерами « PE ». Довольно часто заземление называют нулевой защитой, и нельзя ее путать с нулем рабочим.

В однофазной и трехфазной электросети провод ноль обычно обозначается синим или сине-белым цветом. На электрической схеме ноль обозначается латинской литерой « N ». Ноль также называют нейтральным или нулевым рабочим контактом.

Маркировка фазного провода (L) представлена в следующих цветовых решениях:

Но чаще всего фазовый проводник имеет коричневый, белый и черный цвет .

Как отличить ноль и «землю»

Ноль от заземления отличается тем, что по нему во время подключения нагрузки протекает электрический ток, а «землю» используют для защиты от поражения током, который по этому проводнику не протекает, и подсоединяют к корпусам приборов.

Провода «земля» и ноль можно отличить следующими способами:

  • При помощи омметра измеряют сопротивление на проводнике «земля» (которое обычно не превышает 4 Ом). Перед этим следует убедиться, что между точками измерений отсутствует напряжение.
  • Используя вольтметр, по очереди измеряют напряжение между фазовым проводником и двумя оставшимися проводами. При этом «земля» всегда обладает большим значением.
  • Если необходимо измерить напряжение между «земля» и каким-либо заземленным прибором (например, батареей центрального отопления или корпусом электрощита), то вольтметр совершенно ничего не покажет. А если такой же способ применить к нулю – возникнет небольшое напряжение.

Если проводка имеет всего 2 провода, то это всегда будет фаза и ноль.

Если необходимо установить или заменить розетку, определять фазу совсем необязательно , потому что совершенно неважно, с какой стороны ее подключать . Совсем другое дело обстоит с выключателем от люстры , потому что к нему нужно подавать именно фазу, а к лампам – только ноль.

Если цвет проводов фаза ноль совершенно одинаковый, то проводники определяются при помощи индикаторной отвертки, у которой рукоять изготавливается из прозрачного пластика, а внутри установлен диод . Перед определением проводников помещение или дом обесточивается, проводки на концах зачищаются и разводятся в стороны, иначе они могут случайно соприкоснуться и произойдет короткое замыкание.

После этого подключают электричество , берут отвертку за рукоять, а указательный и большой палец кладут на контакт с тыльной стороны розетки. Затем к оголенному проводу необходимо прикоснуться металлическим концом отвертки и проследить за ее реакцией. Если лампочка загорелась, значит, это фаза, если нет – ноль. Однако такая отвертка не сможет определить проводники, если присутствует третий провод – заземление.

Заключение

Использование цветовой маркировки в электрике очень облегчило жизнь людей, которым по разным причинам необходимо знать, какие провода находятся под напряжением. Однако все равно стоит быть внимательным при работе с электричеством, чтобы потом не было печальных последствий.

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и . Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом , реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета . В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет. Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

В сегодняшнее время невозможно представать монтирование электропроводки без использования разных цветов провода (цветной изоляции проводников) . Цветовая маркировка проводов не является чем-то типа маркетинговых ходов для завлечения клиентов или украшения продукции.

На самом деле разные цвета проводов — это острая необходимость, поскольку маркирование проводов помогает узнать назначение каждого из них в определенной группе для облегчения коммутации. Также при выделении, сильно снижается риск ошибки в процессе монтажа проводов, и, соответственно, возникновения короткого замыкания при пробном включении или поражение током в процессе ремонтных и профилактических работ сетей.

Цвета, выбранные для маркирования проводников, специально подобраны и курируются едиными стандартами ПУЭ. В данных стандартах указано, что жилы проводников следует различать по буквенно-цифровым или цветовым обозначениям.

В этой статье будет рассказано именно про значение цвета провода. Стоит отметить, что работа по коммутации проводников значительно упростилась после принятия единых стандартов цветовой идентификации. Каждая жила, с конкретным назначением теперь обозначена уникальным цветом, например: синим, желтым, коричневым, серым и т.д.

Зачастую цветовая маркировка наносится по всей длине проводника, но также допустима идентификация в точках соединений или на концах жил, именно для этого применяются кембрики (цветные термоусадочные трубки) или изолента разных цветов. Для того чтобы избежать лишней работы типа нанесения меток с помощью трубок или изоленты, достаточно при покупке правильно определить цветовую маркировку изоляции. Следует также приобретать его в нужном количестве, чтобы обеспечить одинаковую маркировку разводки по всей квартире или по всему дому.

Ниже будет рассмотрено, как меняется цвет провода в сети постоянного, однофазного и трехфазного тока.

Цвета шин и проводов при переменном трехфазном токе.

На электростанциях и подстанциях в трехфазных сетях высоковольтные провода и шины окрашиваются таким образом: фаза «А» — желтый; фаза «В» — зеленый, а фаза «С» — красный.

Какой цвет проводов «+» и «-» в сети постоянного тока:

Кроме сетей переменного тока , широко используются и цепи постоянного тока. Цепи постоянного тока применяются в:

1. В строительстве, при использовании погрузчиков, электротележек и электрических кранов, а также в промышленности.

2. В электротранспорте — трамваи, троллейбусы, электровозы, теплоходы и т.д.

3. На электрических подстанциях — для снабжения энергией автоматики.

В сети постоянного тока используется только 2 провода, поскольку в подобных сетях отсутствует фазный или нулевой проводник, и есть только положительная и отрицательная шины (+ и -).

Согласно нормативным документам в красный цвет окрашиваются провода и шины, имеющие положительный заряд (+), а провода и шины с отрицательным зарядом (-) маркируются синим цветом. Голубым цветом обозначается средний проводник (М).

Плюсовой проводник двухпроводной сети маркируют тем же цветом, что и положительный проводник трехпроводной сети, с которым он соединен, только в том случае, если двухпроводная сеть постоянного тока создана через ответвление от трехпроводной сети постоянного тока.

Цвет провода в электропроводке: земля, фаза и ноль.

Для исключения путаницы и упрощения монтажных работ при прокладке электросетей переменного тока, используют многожильные провода в разноцветной изоляции.

Цветовое обозначение проводов особенно важно, когда разводку делает один человек, а обслуживанием или ремонтов — другой. Иначе ему придется постоянно проверять, где фаза, а где ноль с помощью пробника. Те, кто работали со старой проводкой, знают, как сильно это может надоедать, ведь раньше в быту была только белая или черная изоляция. Со времен СССР цветовое обозначение проводов постоянно менялась, пока не был определен специальный стандарт. Теперь каждый цвет проводника определяет свое назначение в проводе.

В нынешнее время нормативным документом является ПУЭ 7, который регулирует цветовую маркировку изолированных или же неизолированных проводников, где согласно с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям» должны использоваться только определенные обозначения и цвета.

Основной целью нанесения маркировки электропроводки является легкость и быстрота определения назначения проводника по всей длине, что собственно является одним из главенствующих требований стандартов ПУЭ.

Ниже буде рассмотрено, какой расцветки должны быть проводники электроустановок переменного тока, напряжением до 1000В и с глузозаземленной нейтралью (например, проводка административных зданий или жилых домов).

Цвета нулевого рабочего и нулевого защитного проводника.

Нулевые рабочие проводники (N) обозначаются голубым цветом. Нулевой защитный проводник (РЕ) маркируется желто-зелеными поперечными или продольными полосками. Такая комбинация должна обязательно применяться исключительно для маркировки заземляющих проводников.

Совмещенный нулевой рабочий и нулевой защитный проводники (PEN) — синий цвет по всей длине шнура с желто-зелеными полосками в местах соединения или на концах. Важно упомянуть, что ГОСТ сегодня разрешает обратный вариант окраски, то есть желто-зеленые полосы с синим цветом в местах соединения.

Если обобщить, то цвет провода должна распределяться так:

1. Совмещенный (PEN) — желто-зеленый с голубыми метками на концах;

2. Нулевой рабочий (N) — голубой (синий) цвет;

3. Нулевой защитный (РЕ) — желто-зеленый.

Цвета фазных проводов.

Согласно ПУЭ, при маркировании фазных проводников, нужно отдать предпочтение таким цветам: бирюзовый, черный, оранжевый, коричневый, белый, красный, розовый, серый или фиолетовый цвета.

Известно, что однофазная электрическая цепь может быть создана способом ответвления от трехфазной, в этом случае цвет провода фазы однофазной цепи должен совпадать с цветом фазного проводника трехфазной цепи.

Цветовое обозначение изоляционного покрытия проводников должно проводиться, таким образом, чтоб цвет фазного проводника был легко отличим от цвета проводников N, PE или PEN. В случае использования немаркированного провода, цветные идентификаторы ставятся в местах соединения или на конце.

Рекомендуем также

Каким цветом обозначаются земля, фаза и ноль

Всем нам периодически приходится сталкиваться с проблемами, связанными с неисправностью проводки и порой даже ремонтировать её самостоятельно.

Но прежде чем приступать к столь увлекательному и порой необходимому делу, неплохо было бы понять, с чем придётся работать. Для начала давайте разберёмся, что такое земля, фаза и ноль.

Определение 1

Фаза – это провод, в котором есть ток и напряжение.

Такое название этого провода обусловлено тем, что ток к нам в квартиры подаётся переменный трёхфазовый с электрических подстанций, фазой в этом случае называется аргумент, определяющий начальное положение колебательного процесса.

Так как в нашей стране обычно используется трёхфазная система электроснабжения, то фазовый угол между ЭДС одинаковой частоты составляет $120°$, а частота тока – $50$ Гц.

В США же, например, напряжение составляет около $120$ Вольт, а частота тока при этом $60$ Гц.

Определение 2

Ноль – это провод, по которому остаточный ток течёт назад в замкнутом контуре, так как ток способен течь только по замкнутым контурам.

Именно благодаря нулевому проводу происходит выравнивание напряжений между фазами.

В России в обычных домах напряжение между фазовым и нулевым проводом чаще всего около $220$ В. Для обозначения нулевого провода на схемах используют букву $N$, если же нулевой провод одновременно выполняет функцию нулевого защитного провода, то на схеме он может быть обозначен аббревиатурой $PEN$.

Определение 3

Земля – это провод, через который производится отвод с нулевого провода остаточного тока в землю.

Земля используется во избежание коротких замыканий и ударов током в случае возникновения каких-либо неполадок в системе. В квартиру обязательно должен быть проведён нулевой провод от внешнего к ней источника тока.

Готовые работы на аналогичную тему

Рисунок 1. Обозначение фазы на электрических схемах

Как обозначается земля, фаза и ноль на электрической схеме

Наиболее часто на схемах фаза обознается буквой $L$, тогда как ноль обозначается буквой $N$, а заземление — по-разному в зависимости от происхождения источника схемы.

В англоязычной литературе можно встретить обозначение заземления буквами $GND$, также заземление может обозначаться с помощью различных знаков на схеме, например:

Рисунок 2. Заземление на схемах

Сигнальная земля – это заземление, относительно которого определяются потенциалы всех сигналов в схеме.

Для более простой работы с электрическими сетями сейчас введены специальные стандарты и применяется специальная маркировка кабелей по цвету и иногда c условными знаками.

В случае проведения электрических работ важно не забывать соблюдать нижеприведённые правила для простоты дальнейшей поддержки, быстрой идентификации провода и уменьшении количества ошибочных подключений, а также для более лёгкой обслуживания электропроводки внутри вашей квартиры.

Ноль, фаза и земля — маркировка по цвету

Ознакомившись с этим разделом статьи, вы с лёгкостью сможете наконец починить любимую люстру вашей бабушки и вам больше не придётся задаваться нижеперечисленными вопросами, мешавшими вам спать по ночам:

  • Бело-синий провод это фаза или ноль?
  • Черный провод это фаза или ноль?
  • Красный провод это фаза или ноль?
  • Белый провод это фаза или ноль?
  • Синий провод это фаза или ноль?
  • Коричневый провод это фаза или ноль?
  • Голубой провод это фаза или ноль?
  • Синий цвет провода у фазы или ноля?
  • Какого цвета нулевой провод в электропроводке?
  • Какого уже цвета фазовый и нулевой провод и сможет ли дальтоник заметить разницу?

Рисунок 3. Какие цветом маркируются провода фаза ноль и заземление

Для России и стран СНГ принят определённый стандарт по расцветке для проводов земля, фаза и ноль.

Рисунок 4. Цвета электрических проводов земля фаза ноль

Цвет фазного провода

Определение 4

Если проводка выполнена по стандартам, то фазы (токоведущие провода) в ней коричневые, чёрные и серые, причём для провода всего с тремя жилами предпочтителен коричневый цвет для фазы.

Иногда в жизни приходиться столкнуться с цветами проводов фазы и нуля не по ГОСТ, в таких случаях фаза может быть красной, белой, розовой, фиолетовой, оранжевой и даже белой и бирюзовой.

Если это ваш случай – будет лучше воспользоваться индикаторной отвёрткой или какими-либо другими методами для того чтобы понять, где ток.

Цвет нулевого провода

Определение 5

Нулевой провод чаще всего синего или сине-белого цвета.

Бывает, что попадаются более интересные альтернативы, где нулевой провод совмещён с заземляющим.

Рисунок 5. Какого цвета нулевой провод?

Цвет заземления

Определение 6

Для маркировки земли в соответствии со всеми правилами обычно принято выбирать жёлтые, зелёные и полосато-жёлто-зелёные цвета.

Наиболее грамотно и правильно сточки требований ПУЭ и ГОСТ использовать для заземления провода жёлто-зелёного цвета по всей их длине чтобы в случае необходимости проведения работ на середине протяжённости кабеля нельзя было бы спутать заземление с каким-либо другим проводом.

Рисунок 6. Цвета электрических проводов земля фаза

Цвета проводов для цепи постоянного тока

В электрической цепи постоянного тока для положительного полюса $»+»$ обычно используют коричневый провод, а для отрицательного $»-«$ серый. Для нуля также предпочтителен цвет провода синий.

По итогам статьи хотелось бы напомнить, что если вы хотите долго жить – лучше избегать контактов проводов между собой не зная наверняка, какой где, так как соединение нуля с фазой может привести к резкому скачку тока в цепи и соответственно, немалым бедам, например, пожару или удару током.

Если вы столкнулись с нестандартным цветовым решением в проводке – будет лучше воспользоваться какими-либо другими способами понять где что, например, вольтметром.

Зачем нужна цветовая маркировка проводов.Какой цвет фаза и ноль

Начинающие и опытные электрики до начала работ готовят необходимые материалы, в том числе определяют метраж расходных материалов. Цветовая маркировка проводов для подключения фазы, заземления и нуля поможет не растеряться при подготовке к мероприятиям тем, кто собирает схему впервые.

Цветовая маркировка проводов

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

  • желтая, возможна зеленоватая продольная прожилка — Фаза А
  • выраженного зеленого колера, иногда неонового оттенка — Фаза В
  • красная.- Фаза С
  • допускается сизого или нейтрального серого тона — Ноль

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль —N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Множество колеров проводников может применяться при подключении промышленных усложненных объектов. Для бытового использования монтируется стандартный трехфазный вариант.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Цвет фазного провода

При монтаже проводки или проверке старых схем цветовая идентификация ускорит процесс. Для правильного подключения оборудования применяют соответствующий вариант тона согласно нормативным документам.

При наличии одной фазы и нуля фазная часть определяется по коричневому кожуху. По ПУЭ можно применять: бирюзу, оттенки красного, лиловый, серый, апельсиновый, розовый и монохром (черный земля и остальные варианты белого цвета). Зато нуль — синий, а защита с чередующимися полосами желтого и зеленого.

Быстрый и проверенный способ от экспертов, как подключить розетку

Буквенные обозначения можно уточнять при помощи специальных полимерных маркеров. Для фазы используются все разновидности, кроме двухцветной комбинации зелено желтого цвета. Такие аксессуары популярны в быту, когда умельцы выполняют несложную работу для себя, а самым бюджетным является кабель с белой изоляцией. На производстве, подключении агрегатов, которые используют пользователи, требуется строгое следование ГОСТу и международных стандартам: только так можно избежать нештатных ситуаций.

Если работаете с сетью постоянного тока, то шины две: + и -. Синяя — минусовая, красного цвета — это +, средний М — голубой. Если сначала идут 3 провода, а два ответвляются от этой цепи, то + будет того же колера, что и в предшествующей постоянной сети.

В старых розетках советских времен нет заземления, поэтому вскрыв подобное устройство умелец увидит голубоватый рабочую нулевую шину и любой другой проводник. Устаревшая система заземления PEN — риск поражения электротоком.

Евростандарт уже предусматривает защиту — здесь идут 3 провода в желто-зеленом окрасе. В розетках по правилам он находится слева, а в конструкции выключателя — снизу.

Цвет провода фазы

Цвет нулевого провода

Установленные цвета заземляющего провода определены нормативом: обязателен желтый или желто-зеленый кожух. Зеленые полосы тянутся вдоль по шву или быть поперечными. Поскольку при начальной работе могли руководствоваться нормативами прошлых лет, то допустима только желтая или только зеленая маркировка проводов.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Таким же образом земля помечается на чертеже, обозначаются контакты подключения. Подобные жилы — нулевая земляная защитная — призваны снижать вероятность удара током.

Настояний «нуль», второе название — нейтраль, только синий, реже — голубой, иногда с чередующимися сине-голубыми полосками. Преимущество разметки: на чертеже нейтральный вариант может быть только такого оттенка! На схеме — он синий с пометкой N. Нулевой рабочий контакт в составе гибких многожильных сплетений имеет светлый тон, в других случаях приемлем яркий оттенок. Он нужен для выравнивания напряжения разных фаз.

Цвет провода нуля

Зачем нужна маркировка проводов

Маркировка наносимая изоляцией или контролькой— это удобство для электрика, оперативный монтаж и ремонт, а также абсолютная безопасность работника и простого обывателя. У них разное предназначение:

  • Фаза — это подвод тока к оборудованию, розетке.
  • Нуль — отведение к источнику.
  • Защитный нуль подключают, чтобы «оттянуть» ток во время короткого замыкания и направил его «в землю». Человек окажется вне опасности.

При наличии сомнений в правильности обозначений, работе с монохромными шинами, других нестандартных ситуациях в быту и на производстве необходимо при помощи аппаратуры отыскать нужный жильный провод, прозвонить сеть.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

Подойдет пробник, индикаторная отвертка. Рукоять инструмента изготовлена из диэлектрического материала, а внутри расположен диод. Прибор определяет наличие напряжения и его отсутствие. Для серьезных мероприятий нужна иная аппаратура с расширенными возможностями. После точного определения используйте ПВХ-кембрики для приведения к ГОСТу. Такое изоляционное нововведение — это термоусадочная трубка, которую можно заменить изолентой.

При выполнении подобных мероприятий обязательно нужно обесточить систему, а концы зачистить. Только после принятых мер можно снова включить ток и приступать к проверке. Посредством цвета новыми ПВХ-маркерами устанавливается назначение компонентов схемы. Пластиковые маркеры с разметкой — указатели, приводящие разводку в соответствие с принятыми нормами.

Для уточнения и обозначения посредством цвета «земли» и «нуля» кембриков используют Омметр на «защите» значение не превысит 4 Ом.

Цветовая маркировка проводов нужна, чтобы каждый пользователь мог безошибочно определить вид сети, ее уровень безопасности. Профессионалы в экстренных ситуациях благодаря цветовому обозначению справятся с аварийными ситуациями.

Маркировка кабельных линий, проводов

Белый нулевого черный и синий. Обозначения, маркировка и цвет проводов в электропроводке

«…Важное замечание по поводу цветовой маркировки электрических проводов, которая, как мне приходилось убеждаться не раз, очень часто нарушается. Есть три важных правила: фаза — коричневая или красная, нулевой провод — синий, заземление — зеленый или желто-зеленый, как в рисунке снизу. Обратите внимание, что предохранитель вставляется в разрыв фазы:

Что касается остальных цветов, то тут есть несколько правил, придающих в разных странах разный смысл цветовой маркировке. К сожалению, в разных странах правила сильно различаются, но три вышеуказанных правила сохраняются, насколько я знаю, во всех странах. Точнее два — коричневый или красный — фаза, зеленый — заземление. К сожалению, синий может использоваться в качестве фазы, как и желтый, как и белый, особенно при использовании в качестве рассекающих проводов, которые соединяют выключатель со светильником, например. Тут тоже разные правила в разных странах.

По поводу буквенной маркировки, которая чаще всего нанесена внутри приборов. Фаза обозначается буквой L от английского слова live . Тут тоже часто допускают ошибку, связанную с несовершенством преподавания английского в наших школах. Это не глагол, а отглагольное прилагательное, произносится не лив, в лайв — живой, так как только фазный провод находится под напряжением.

Нейтральный обозначается проще, буквой N, от английского Neutral, ньютрал с ударением на первом слоге , нейтральный.

Заземление обозначается значком заземление, реже буквой E — Earth, земля, или G — Ground, тоже земля с оттенком грунт.

Еще настоятельно рекомендуют помечать провода, независимо от их цвета, дополнительно кусочками, типа шильдиков, изоленты соответствующих цветов, фазы — красным, нулевого провода — голубым, заземления — зеленым, или желто-зеленым.»

«…Мне часто приходилось в начале ремонта разбирать блок выключателей в санузлах в элитных домах старой советской постройки в Москве, например на Кутузовском проспекте. Там всегда присутствовал развязывающий трансформатор . Мы его выкидывали, к сожалению. Если уронить, например, фен в ванну, где находится человек, то с очень большой долей вероятности он умрет от асфиксии, но если, как в домах старой сталинской постройки, этот фен будет включен через развязывающий трансформатор, то ничего не случится. Достойно сожаления, что эта традиция безопасной электропроводки в санузлах в наши дни не сохраняется. Даже при очень дорогом евроремонте. Хотя, конечно, сделать это не сложно.

Еще немного, в продолжение темы, об экзотике. Когда мы делали ремонт офиса японской авиакомпании JAL на Кузнецком мосту в Москве, меня приятно удивила японская система электропроводки. У них провода проходят в металлических трубах, и нет ни фазы, ни, соответственно, нуля. Наша отечественная электропроводка, как правило, выполняется по схеме, которая называется электропроводкой «с глухозаземленной нейтралью». То есть один из проводов понижающего трансформатора, от которого запитываются наши дома, заземлен. Это значит, что если вы дотронетесь до батареи отопления, или до водопроводной трубы, или до арматуры, проходящий в стенах зданий, и, одновременно, фазного провода, то получите удар током.»

«…220 вольт — это напряжение между нулем и фазой, а 380 вольт — между двумя фазами. Поэтому настоятельно не рекомендуется пытаться ремонтировать электрощит на лестничной площадке, где присутствуют все три фазы. Внутриквартирная проводка выполняется обычно одной фазой, но, тем не менее, рекомендуется проверять, по крайней мере, я всегда так делаю, что это одна фаза.»

Для того чтобы правильно провести монтаж электропроводки в доме необходимо иметь специальные познания в этой сфере. Очень важной особенностью является определение назначения жилы в кабеле. Для их идентификации существует общепринятые стандарты цветов, которыми определяют назначение проводов.

Монтажные работы электросети – очень сложная задача. Без соответствующих познаний можно допустить критическую ошибку, которая приведет к опасным последствиям. Лучше всего эту задачу поставить перед специалистом, который разбирается во всех тонкостях проведения электропроводки, разбирается в видах кабелей, их маркировке, каналах и других деталях.

Если же было принято решение монтировать проводку самостоятельно, то этими познаниями нужно обзавестись. В первую очередь необходимо выбрать провода, которые будут составлять основу всей электрической сети в квартире или частном доме. Для их различения заводы-производители делают специальную маркировку на внешней изоляции жил. Маркировка представляется собой буквенно-циферное сочетание и цвет, что позволяет определить назначение кабеля, его материал, номинальное напряжение, которое он способен выдерживать, тип сечения, особенность конструкции провода, а также вид его внешней изоляции.

Все заводы соблюдают четкие параметры и стандарты (ГОСТ). Обозначение всех кабелей позволяет без особых затруднений определить размещение фазы, нуля и заземления (если присутствует). Цветовая маркировка используется для различия радиочастотных каналов, которые передают видео- и радиосигналы, контрольные, силовые, для передачи связи и кабели управления. Разный окрас и маркировка позволяет определить их назначение.

Разноцветная изоляция помогает упростить монтажную работу в помещении при прокладывании электросети, исключая путаницу в назначении каждой отдельной жилы кабеля. Различая каждую жилу по своему назначению можно избежать опасных последствий, и снизить вероятность неправильного подключения. Это также облегчает работу новичкам.

Видео «Какого цвета фаза, ноль и заземление»

Фаза, ноль, земля

Фазный провод. Эта жила находит под постоянным напряжением, если она подключена к электрической сети. Цветовое обозначение фазы может быть выполнена в некоторых цветовых оттенках черного, бирюзового, коричневого, фиолетового, серого и других. Зачастую внешняя оплетка фазы окрашена в белый или черный цвет.

Ноль. Нулевой контакт в рабочем состоянии не несет заряда, не находясь под напряжением. Ноль служит специфическим проводником кабеля. Цветовая маркировка бывает синих оттенков или голубым. На электросхеме он обозначается латинской буквой «N». Если проводка старая, и по ее внешнему виду оплетки нельзя определить, к какому виду провода относится каждая жила, то определить «ноль» и «фазу» можно при помощи пробника.

Жила для заземления. Такой провод часто находится в трехжильном кабеле. Изоляция земли обычно окрашивается в зеленый или желтый цвет. Также встречается зелено-желтая проводка. На электросхемах – латинские «РЕ». Заземление может называться нулевой защитой.

Сеть постоянного тока

Кабель с постоянным током имеет красный цвет разных оттенков для обозначения плюса. Тогда как черный окрас определяет жилу с минусом. В том случае, если сеть постоянного тока сделать из трехжильного провода, тогда каждая жила будет иметь свою цветовую маркировку. В данном случае это: зеленый, желтый и красный. Заземление и нулевой контакт будут выполнены из типичного для них цвета.

Если по каналу будет проходить 380 вольт, тогда цвет изоляции будет белым, черным, красным. «Ноль» и «земля» будут такого же окраса, как и при стандартных 220 вольтах – синим и желто-зеленым.

Фазных проводов

В соответствии со стандартами фазные каналы могут окрашиваться большее количество цветов, чем другие провода. Предпочтение обычно отдается таким как: черный, коричневый, красный, серый, оранжевый. Также можно встретить белый, бирюзовый, фиолетовый и розовый. Если однофазная цепь была ответвлена от трехфазной, то тогда линия этого канала должна совпадать по окрасу с трехфазным проводником, с которым ее соединяют.

Цвет нулевого защитного и нулевого рабочего проводников


Обычно нулевой рабочий канал обозначается голубым цветом с латинской буквой «N». Нулевой защитный проводник «РЕ» окрашивается в зелено-желтый цвет или поперечными полосами этой расцветки. Эта комбинация используется исключительно для заземляющих шнуров (нулевых защитных). Также существует отдельная категория проводника – совмещенный нулевой рабочий с нулевым защитным. Маркируется этот канал как «PEN». Он имеет в длине синий (голубой) оттенок, а на концах зелено-желтые полоски. Также ГОСТ допускает обратный порядок размещения расцветки. На конце синий, а нулевой защитный вдоль линии.

Видео «Цвета проводов в розетке»

Если вы не знаете, как самостоятельно разобраться с проводкой у себя дома, как правильно подключить розетки и выключатели, то данное видео для вас.

1564 Views

Без проводов и кабелей невозможно функционирование производств, энергетики, связи и многих других отраслей промышленности. И ни один дом или квартира не обходятся без проводки. Насколько разнообразны задачи, решаемые с помощью электрических сетей, и условия, в которых им приходится функционировать, настолько же велика классификация существующей продукции. Чтобы потребитель мог безошибочно приобрести нужный товар и грамотно осуществить подключение к сети, производители должны соблюдать общепринятые стандарты в вопросе маркировки проводов по цветам.

Безопасность превыше всего

Для людей, чья работа постоянно связана с электричеством, не составит труда распознать провода и по цвету, и по буквенно-цифровой маркировке. Она расскажет о:

  • материале, из которого изготовлены жилы и изоляция;
  • назначении кабеля;
  • площади сечения;
  • рабочем напряжении и других особенностях.

А человеку, сталкивающемуся с электричеством на бытовом уровне, достаточно разбираться в маркировке проводов по цветам. Тогда ему не составит труда определить местонахождение фаз и заземления. Риск поражения током уменьшается в разы, а ремонтные или монтажные работы выполняются гораздо быстрее и без привлечения специалистов.

Специфика различных видов кабельной продукции

Прежде чем вести разговор о маркировке, стоит определить, в чем же разница между кабелем, проводом и шнуром.

Различные виды кабелей могут использоваться не только на поверхности, но и под землей, в воде. Это возможно потому, что одна или несколько изолированных жил защищены специальной оболочкой. Она может быть из различных материалов, способных противостоять агрессивным условиям внешней среды.


Что касается электрических проводов, то в них тоже имеются скрученные или изолированные друг от друга проволоки или жилы. Они покрыты защитной неметаллической оболочкой или обмоткой, которая не предполагает их прокладку в земле.

Шнуром называют провод, в котором находятся гибкие и изолированные жилы. С помощью этого вида кабельной продукции осуществляется подключение к сети различных бытовых устройств, приборов, которые подвижны или часто перемещаются с места на место.

Классификация кабельной продукции в зависимости от назначения выглядит следующим образом:

  1. Силовые изделия. К ним относятся провода СИП и ВВГ. Последняя разновидность годится для монтажа электропроводки и освещения внутри помещений, подключения электроустановок. Самонесущий изолированный провод (СИП) применяется при строительстве воздушных линий электропередач и создании ответвлений к жилым домам и постройкам. Количество токопроводящих жил в изделиях с маркировкой ВВГ варьируется от 1 до 6. Для СИП-разновидности этот показатель колеблется от 1 до 4.
  2. Назначение радиочастотных кабелей – это передача сигнала от одного устройства к другому.
  3. Контрольные изделия нужны для питания устройств и незаменимы в системах дистанционного управления. ГОСТ допускает в них количество токопроводящих жил от 4 до 37 шт.
  4. Чтобы на расстоянии координировать работу приборов и устройств, наравне с контрольным видом применяют провода управления. Токоведущих жил в таких изделиях может быть от 3 до 108 шт.
  5. Отдельный вид кабеля связи потребуется для того, чтобы абоненты имели возможность обмениваться информацией на расстоянии. Внутри этой группы существует разделение на высоко- и низкочастотные типы продукции.

Цвет как источник информации

Маркировку проводов по цветам применяют давно, она доказала, что является удобной и информативной. В связи с этим менять ее никто не собирается, и знания о ней будут актуальны в любое время.

Цепь постоянного тока предполагает использование всего двух проводов: положительного («+» плюс) и отрицательного («-» минус). Проводники заряда со знаком минус маркируются черным (или синим) цветом. Провода, которые несут положительный заряд, облачены в красную изоляцию. Средний проводник в цепи постоянного тока имеет окрас голубого цвета.


Бывают случаи, когда требуется выполнить двухпроводную проводку, ответвив ее от сети с постоянным током и тремя проводниками. Тогда проводник со знаком плюс получит цвет того провода, от которого он отводится.

Постоянный ток используется в строительстве и промышленности. Он обеспечивает работу погрузочных электрокаров, троллейбусов, трамваев. На электрических подстанциях при запитке цепей автоматики тоже применяется цепь постоянного тока.

Цветовое обозначение силовых и других видов кабельной продукции

Маркировка цветом для СИП или ВВГ-проводов сводится к таким правилам:

  • Желто-зеленая расцветка будет обозначать заземление.
  • Ноль выдаст синий или голубой оттенок изоляционного материала.
  • Фазный проводник будет коричневого или черного цвета. Но правила устройства электроустановок допускают изменение цвета маркировки на красный, серый и даже фиолетовый оттенки.

В однофазных сетях, где имеется практика применения кабелей СИП, нулевой рабочий проводник может быть совмещен с заземляющим. В этом случае маркировка будет выглядеть как желто-зеленый провод с отметками голубого цвета, которые при монтаже проставляются с обоих концов линии.

Трехфазные сети с переменным током предполагают, что жилы СИП-кабеля будут иметь следующие цвета:

  • желтый, зеленый и красный для фаз А, В и С соответственно;
  • синий цвет отводится для выделения рабочей нулевой;
  • зелено-желтый колер обозначит заземление.


Когда кабель СИП применяется при монтаже ЛЭП, на нем дополнительно закрепляют бирки с информацией о назначении и параметрах. Эта маркировка позволяет ориентироваться и на объектах, где много однотипных проводов.

Благодаря тому, что сети переменного тока создаются с использованием проводов СИП, маркированных по цветам, упрощается не только работа на стадии монтажа. Цветовая маркировка облегчает обслуживание и ремонт сетей, способствует сокращению несчастных случаев. А неприятные последствия при поражении током могут быть и со смертельным исходом. Поэтому обозначение проводов СИП и других разновидностей по цветам – это необходимая мера предосторожности и грамотное решение, облегчающее труд монтажников и пользователей электрических сетей.

Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.


Сама шина соединяется с вводом через . В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.


В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта — включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости — прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является . С ее помощью можно точно установить, какой провод будет фазным, а какой — нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой — это фаза. Значит другая жила будет нейтралью.


При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода — алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА — соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС — дополнительная свинцовая оплетка.
  • Б — наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн — негорючая оплетка кабеля.
  • Г — отсутствие защитной оболочки.
  • Р — оболочка из резины.
  • НР — резиновая оболочка из негорючего материала.

Проводка в зданиях состоит из изолированных алюминиевых и медных проводов. Для удобной прокладки электропроводки, а также для дальнейшего обслуживания кабелей изготовители используют различную колористику для маркировки токоведущих жил в электрическом кабеле.

Монтажный провод

Какие цвета встречаются

Согласно Правилам устройства электроустановок (ПУЭ), изолирующий материал проводки должен иметь цветовой окрас и легко распознаваться мастером. Электрокабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый проводок окрашен в определенный цвет. Сейчас с трудом верится в то, что не так давно изоляция кабельных жил имела только два цвета: черный и белый. Но, к счастью, с введением новых правил, цветовое оформление кардинально изменилось. В основном, для электропроводки используются такие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневый оттенки. Рассмотрим подробнее какому проводнику соответствует тот или иной цвет.

Наглядный пример цветов для электрических проводников.

Нейтраль

Нулевая жила (нейтраль) обычно синего или голубого цвета. В распределительной коробке этот провод подключают к нулевой шине, которая помечена латинской буквой N. К этой шине подключают все синие провода. Следует отметить, что провод ноль совмещает в себе две функции: рабочего и защитного нуля. Защитный провод ноль тоже синего цвета, а на концах, т.е. в местах соединений, имеются желто-зеленые полосы. Подсоединяется к шине, имеющей обозначение REN. Нужно отметить, что общепринятые правила допускают зеленые полосы по всему проводу с синими окончаниями.

Схема замкнутой электроцепи.

Заземляющий провод

Заземляющий проводник имеет желтый или зеленый цвет или обозначен полосами такого цвета по всему кабелю. Такой проводник подключают в распределительном щитке к заземляющей пластине. В распределительной коробке проводник земля подключается к заземляющим проводам, идущих от розеток и электроприборов, таких как светильники, например. Проводник земля не подключают к устройству защитного отключения.

Как выглядит провод заземления.

Провод фаза

Жила, отвечающая за фазу в электрическом проводе, окрашивается в разные цвета. Она может быть: черной, коричневой, красной, серой, фиолетовой, розовой, белой, оранжевой, бирюзовой. Каждый производитель электропроводов имеет право обозначить фазную жилу в один из этих оттенков. Проще говоря, главная задача электрика во время монтажа электропроводки помещения в первую очередь определиться с нулевым проводом и заземляющим, а оставшийся провод будет фазой. Для того, чтобы не ударило током электрик должен проверить провода с помощью специального пробника, чаще всего он представлен в виде отвертки.

Какого цвета могут быть провода в кабеле

Как самостоятельно обозначить провода цветом

Бывают случаи, когда провода имеют нестандартный цвет, отличающийся от перечисленных в ПУЭ. В таких ситуациях можно самостоятельно сделать цветовую маркировку кабельных жил. Для этого используем цветную изоленту, которой помечаем концы проводов в распределительном щитке. Также для таких целей есть специальная термоусадочная трубка, ее иногда называют кембриком. После этого не забываем обязательно записать ваши обозначения, чтобы в дальнейшем не возникло путаницы.


Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая маркировка проводов со времен СССР

Цветовое кодирование электрических проводов

: полное руководство

Электрические

При осмотре розеток или коробок выключателей света вы обнаружите, что он состоит из проводов, каждый из которых имеет определенный цвет, предназначенный для определенной цели, и все они собраны вместе для функционирования электрической системы.

Безопасным считается напряжение 12 вольт. Наибольшее распространение в промышленности, сельском хозяйстве и быту получили электрические нагрузки 120В, 220В и 320В: первые два — для осветительных и бытовых приборов, третьи — для трехфазных электродвигателей машин и механизмов.Это напряжение экономически выгодно, но очень опасно для человека.

Кабели, провода, вся электропроводка, которая используется для электромонтажных работ в доме или квартире в электрощите, при установке электрических устройств всегда имеет цветовую маркировку. Электрический провод разводки переменного и постоянного тока любого ответвления цепи обязательно имеет цветовую кодировку.

Конкретные цвета электрика выбираются не случайно. Цветная проводка необходима для безопасных электромонтажных работ во избежание короткого замыкания и поражения электрическим током.Раньше проводники были только черного или белого цвета, что доставляло большие неудобства электрикам. Когда проводники были отключены, на проводники нужно было подать питание, после чего с помощью органов управления определялись ноль и фаза. Использование раскраски избавило их от всех проблем, потому что все стало предельно ясно.

Цветовая кодировка почти всегда применяется по всей длине жилы. Это помогает установить назначение каждого проводника для определенной группы, чтобы облегчить их переключение.

Кабели

с цветовой кодировкой предназначены для безопасности и защиты любого, кто будет с ними работать. Поэтому знание цвета электрических проводов важно, независимо от того, звоните ли вы профессионалам.

В США цветовая кодировка электропроводки отличается от остального мира. Здесь применяется маркировка Национального электротехнического кодекса.

Меры безопасности

Поражение электрическим током — один из самых тяжелых видов травм.Человеческое тело на 80% состоит из воды. И он хорошо проводит ток. Повреждение от электрического тока определяется силой тока и продолжительностью его воздействия. Чем меньше сопротивление у человеческого тела, тем выше сила тока. Сопротивление снижается следующими факторами:

  • высоковольтная электрическая система
  • влажность кожи
  • длительное воздействие электрической панели
  • пониженное парциальное давление кислорода в воздухе: в плохо вентилируемых помещениях человек становится значительно более уязвимым
  • повышенное содержание углекислого газа в воздухе
  • высокая температура воздуха
  • невнимательность, психическая неготовность к возможному поражению электрическим током

Центральная нервная система больше всего страдает от действия электрического тока.Из-за его повреждения может быть нарушено дыхание и сердечная деятельность.

Безопасность является решающим фактором, когда речь идет о любой электрической системе, поскольку она представляет собой очень потенциальную опасность возгорания, особенно если незамедлительно не принять меры. Вот несколько напоминаний, которые следует помнить при решении любых проблем с электричеством при ремонте дома:

  1. Если что-то необычное происходит с электричеством в вашем доме, например, отключение, быстрая проверка с вашими соседями может помочь вам в решении этой проблемы.Если они испытывают то же самое, вам следует связаться с коммунальной компанией, отвечающей за ваш назначенный район, чтобы найти решение вашей проблемы.
  2. Если проблема очевидна, например, ослабленный провод, свисающий с электрического столба, держитесь подальше от этого и обратитесь в свою коммунальную компанию. Кроме того, ни при каких обстоятельствах нельзя прикасаться к нему, особенно если вы не обладаете достаточной квалификацией для решения рассматриваемого вопроса.
  3. Лучше всего предположить, что все провода, отделяемые от бытовых приборов, опасны.
  4. Никогда не прикасайтесь и не работайте с электрическими инструментами или проводами, погруженными в воду, или мокрыми руками.
  5. В случае, если вы решите самостоятельно провести мелкий ремонт электрооборудования, например, заменить предохранитель, отключите питание, чтобы не получить травму.
  6. Если у вас нет опыта работы с электрическими приборами, проводами или инструментами, лучше оставить это в руках таких экспертов, как HandyKith.

Типы проводов и цвета линий электропередач

Хотя существуют разные провода с разным напряжением цепи, например, те, которые чрезвычайно опасны при прикосновении, и другие провода, которые имеют ток низкого напряжения, поэтому вы не рискуете получить электрический ток, лучше всего рассматривать их все как угроза, если в случае возникновения возможности вам придется иметь дело с ними.

Неметаллические (NM) кабельные провода — это наиболее распространенный тип цветов домашних электрических проводов, которые сегодня можно найти в большинстве домов. Он заключен в защитную пластиковую оболочку и состоит из одного или нескольких проводов под напряжением, нулевого провода и заземляющего провода.

Отдельные провода могут быть проложены в жесткой или гибкой металлической или пластиковой трубке, известной как кабелепровод. Это служит альтернативой, которая чаще используется, если проводка будет выводиться за пределы стен, потолка или пола.

Кабели

NM также известны как «Romex» из-за этого бренда. Они специально разработаны для сухих внутренних помещений и имеют плоскую форму трубы, которая проходит через стены и полости в полу в вашем доме, делая их невидимыми. Их часто можно найти в розетках и осветительных приборах. Вот его стандартные размеры и характеристики усилителя:

  • калибр 14: цепи 15 ампер
  • калибр 12: цепи 20 ампер
  • калибр 10: цепи 30 ампер
  • калибр 8: цепи 40 ампер
  • калибр 6: цепи 55 ампер Кабели

NM также имеют цветовую оболочку, чтобы различать калибры проводов.Это могут быть цвета домашней электропроводки, обозначенные следующим образом:

  • Провода калибра 14: белые
  • Провода калибра 12: желтые
  • Провода калибра 10: оранжевые
  • Провода калибра 6 и 8: черные

Если вы видите серую оболочку, это важно Обратите внимание, что этот цвет не используется для кабелей NM, поскольку этот конкретный цветовой код назначается UF-кабелям или подземным кабелям, которые используются для влажных и наземных мест.

Кроме того, некоторые сообщества не имеют права использовать кабели NM и вместо них использовать кабели переменного тока, также известные как бронированные кабели.Этот тип проводки обычно использовался в начале 1900-х годов и имеет гибкую металлическую оболочку. Благодаря этому обеспечивается дополнительная защита внутренних проводников.

Горячая проволока

Провода под напряжением или под напряжением — это непрерывные токоведущие провода, которые подают начальное питание в цепь. С ними очень опасно прикасаться, особенно когда они все еще подключены к источнику питания, который питает их. Поэтому цвета проводов под напряжением означают, что их нельзя перемещать или прикасаться.

Цвета нейтральной проводки

В то время как горячий провод является началом цепи, нейтральный провод замыкает цепь, завершая циркуляцию вашей электрической системы. По сути, он действует как противоположность горячего провода и возвращает цепь обратно к источнику питания. Кроме того, он предотвращает возникновение неисправных или избыточных токов, которые могут возникнуть в вашей розетке. Несмотря на то, что они не проходят постоянно электрический ток, следует проявлять такую ​​же осторожность при обращении с горячей проволокой.

Цвета проводки заземления

Заземляющие провода предназначены для вашей защиты, поскольку они защищают от нестабильных электрических токов. Заземляющие провода не пропускают электрический ток, но в случае каких-либо несчастных случаев, таких как короткое замыкание, он направляет поток к земле. Тем не менее, это является предварительным условием NEC для новых домов и обычно не встречается в старых домах. Чтобы узнать, присутствует ли в вашем доме цвет заземляющего провода, проверьте, есть ли у вашей розетки три контакта.

Цветовые коды электрических проводов

Электрические кабели

NM на 120 и 240 вольт поставляются с внешней пластиковой оболочкой, которая связывает электрические провода с цветовой кодировкой изнутри.На внешней части нанесена маркировка, указывающая количество и размер проводов внутри оболочки, а цвет указывает на рекомендуемое использование.

Черные провода: горячие

Черный электрический провод — это обычный цвет проводов в стандартном домашнем хозяйстве, указывающий, что изоляция предназначена для цветового кода горячего провода.

Красные провода: цветовой код горячего электрического провода

Красные провода также используются для обозначения второго горячего провода в установке на 240 вольт. Красные провода также являются обычными цветами проводов, применяемых в случаях, когда проводные детекторы дыма должны быть соединены между собой так, чтобы все сигналы тревоги срабатывали одновременно.Хотя вы можете связать два красных провода вместе, есть также возможность подключить его к черному проводу. Профессионалы больше подходят для решения и консультирования в подобных ситуациях.

Белый с красными и черными проводами: горячий

Вы можете найти белый цветовой код провода, который закольцован и отмечен красной или черной лентой. Это также означает, что электрические провода красного цвета считаются горячими и не используются в качестве нейтрального провода. Это можно увидеть в обстоятельствах, когда у вас есть второй горячий провод на приборе на 240 вольт в двухжильном кабеле.

Оголенные медные провода: заземление

Для заземления часто используются неизолированные медные провода. Как правило, все электрические устройства должны быть заземлены, поскольку это обеспечивает безопасный путь прохождения электрического тока. Даже выключатели и приспособления должны иметь путь для возврата электричества в землю. Возможно, единственное, что может не потребоваться в заземлении, — это пластиковые коробки, поскольку они не проводят ток.

Зеленый провод: Цветовой код заземляющего электрического провода

Зеленые электрические провода используются исключительно для заземления.Винты заземления также могут быть окрашены в зеленый цвет.

Цвет нейтрального провода или серые провода

Белый или серый провод обычно обозначает нейтраль. Более того, это не означает, что они полностью безопасны. Будьте осторожны, так как любая изолента, которая была обернута вокруг него, указала бы на иное, поскольку это означает, что вместо этого она действует как горячая проволока. Кроме того, есть вероятность того, что лента со временем оторвется. Помните, что нейтральный провод передает питание обратно в блок выключателя, поэтому он все еще может привести к травмам или поражению электрическим током.

Синий электрический провод и желтый провод

Синие и желтые электрические провода редко можно увидеть, но иногда их можно использовать в кабелепроводах в качестве горячих проводов. Это обычно встречается у путешественников на трех- или четырехпозиционных переключателях.

Услуги HandyKith

Цвета электрических проводов — непростая задача. Даже если важно знать значение цвета проводов, чтобы знать, с чем именно вы имеете дело, для безопасности себя и окружающих, всегда лучше обращаться за профессиональными электрическими услугами.HandyKith — ведущий профессионал, который в любое время может помочь вам со всеми вашими бытовыми подключениями, поэтому вы знаете, что с вами обращаются только с лучшими. Перестаньте спрашивать: «Могу ли я подключить красный провод к черному?», — позвоните профессионалам HandyKith!

Международные цветовые коды проводки для цепей питания переменного тока

Цветовая кодировка электропроводки зависит от множества факторов, включая страну, тип напряжения и функцию. Ниже вы найдете краткое руководство по международной цветовой кодировке проводов для цепей переменного тока.

Кто регулирует цветовую кодировку электропроводки?

В большинстве стран есть управляющая организация, которая выполняет требования по цветовому кодированию электропроводки. В случаях, когда нет юридических требований, в соответствии с местной практикой были приняты определенные цвета, которые рекомендуются.

NEC (Национальный электротехнический кодекс)

В США Национальный электротехнический кодекс (NEC) устанавливает цветовую кодировку электропроводки для нейтрального силового проводника и защитного заземления.Нейтральный провод должен быть серым, а защитное заземление должно быть зеленым, желто-зеленым или неизолированной медью. «Зелено-желтый» означает зеленый с желтыми полосами. Провода сечением более 6 AWG всегда черные. Для всех остальных функций законодательных требований нет. Однако некоторые цвета приняты в местной практике и рекомендуются. Рекомендуемые цветовые коды зависят от напряжения. Ниже вы найдете рекомендации по цветовому кодированию для 208 В переменного тока и 480 В переменного тока.

208 В перем. Тока

Однофазная линия (обозначена как L): черный или красный (в случае второй активной)

Этап 1 (обозначен как «L1»): черный *

Фаза 2 (обозначена как «L2»): красный *

Фаза 3 (обозначена как «L3»): синий *

Нейтральный провод (с маркировкой «N»): серый

Защитное заземление (обозначено как «PG»): зеленый, желто-зеленый или неизолированная медь.

480 В перем. Тока

Однофазная линия (обозначена как L): черный или красный (в случае второй активной)

Фаза 1 (обозначена как «L1»): коричневый *

Фаза 2 (обозначена как «L2»): оранжевый *

Фаза 3 (обозначена как «L3»): желтый *

Нейтральный провод (с маркировкой «N»): серый

Защитное заземление (обозначено как «PG»): зеленый

* Эти цвета не требуются NEC, но приняты в местной практике.

IEC (Международная электротехническая комиссия)

В большинстве стран Европы и в Великобритании Международная электротехническая комиссия предписывает цветовую кодировку электропроводки для всех функций.

Однофазная линия (обозначена как L): коричневый

Фаза 1 (обозначена как «L1»): коричневый

Фаза 2 (обозначена как «L2»): черный

Фаза 3 (обозначена как «L3»): серый

Нейтральный провод (обозначен буквой «N»): синий

Защитное заземление (обозначено как «PE»): желто-зеленый

CEC (Канадский электротехнический кодекс)

В Канаде Электротехнические нормы и правила Канады (CEC) предписывают цветовую кодировку электропроводки для всех функций.

Однофазная линия (обозначена как L): черный или красный (в случае второго активного)

Фаза 1 (обозначена как «L1»): красный

Фаза 2 (обозначена как «L2»): черный

Фаза 3 (обозначена как «L3»): синий

Нейтральный провод (с маркировкой «N»): белый

Защитное заземление (обозначено как «PE»): зеленый или желто-зеленый

Чтобы упростить цветовую кодировку международной проводки, мы создали эту инфографику «Цветовая кодировка для международной проводки».Не стесняйтесь распечатать его как краткое справочное руководство! Как всегда, если у вас есть какие-либо вопросы о этикетках для проводов или маркерах, не стесняйтесь обращаться к нам по адресу [email protected] или (480) 966-2999.

Система цветового кодирования электропроводки 101

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Открыл коробку выключателя света только для того, чтобы почувствовать себя озадаченным, увидев выскакивающие разноцветные провода? Оказывается, они что-то значат.

Возможно, в какой-то момент вам пришлось столкнуться с проблемой с электропроводкой в ​​вашем доме. Однако непонимание системы цветовой кодировки может оставить вас в растерянности. Хорошая новость в том, что это не так сложно, как вы думаете.

Каждый цвет помогает определить функцию каждого провода. Так что, конечно, понимание цветов поможет вам успешно выполнить любой ремонт электрооборудования своими руками.

Итак, как вы можете лучше понять систему цветовой кодировки электропроводки? Что ж, пройдя через наш информативный путеводитель!

Мы тщательно разработали систему цветовой кодировки, поэтому вам не составит труда разобраться в ней и разобраться с электропроводкой.Разумеется, при выполнении любых электромонтажных работ необходимо соблюдать все меры предосторожности.

Итак, приступим к делу, ладно?

Система цветового кодирования электропроводки

Почему электрические провода имеют цветовую маркировку?

Провода внутри кабеля с неметаллической оболочкой имеют цветовую маркировку. Это сделано для упрощения процесса их идентификации. Стандартные цвета, используемые для электрических проводов в большинстве домов, — это черный, красный, синий, желтый, белый, серый, зеленый, а иногда и неизолированные медные провода.

Эти провода имеют разные функции в каждой цепи. Без системы цветовой кодировки было бы почти невозможно идентифицировать провода и безопасно выполнять какие-либо работы, изучение правильной электропроводки чрезвычайно важно, давайте двигаться дальше!

Части электрического провода Провода

NM или неметаллические состоят из двух основных частей —

  • Куртка (внешняя пластиковая оболочка)
  • Внутренние провода с цветовой кодировкой

Эти провода обычно представляют собой электрические кабели на 20 и 240 вольт.Куртка связывает внутренние провода вместе. Маркировка на его корпусе указывает калибр и количество проводов внутри оболочки. Цвет оболочки помогает определить рекомендуемое использование кабеля.

Например, белая оболочка указывает на то, что внутренние провода имеют калибр 14, а желтая оболочка указывает на калибр 12.

Открыв куртку, вы найдете провода с цветовой кодировкой. Эти цвета обозначают разные цели, о которых мы подробно поговорим ниже.

Цвета электрического провода
  1. Черный

Черные провода распространены в большинстве домашних хозяйств и используются для проводов под напряжением. Эти провода называются «горячими», потому что они несут питание от электрических панелей до места назначения (свет или розетка). Черные провода всегда считаются находящимися под напряжением, и с ними нужно обращаться очень осторожно.

  1. Красный

Эти провода являются вторичными проводами под напряжением в цепях 220 В.Чаще всего они встречаются в многожильных кабелях с оболочкой. Эти провода называются путевыми и используются для подключения двухстороннего переключателя.

Красные провода обычно используются для подключения проводных дымовых извещателей к электросети вашего дома. Обычно, если срабатывает одна сигнализация, все сигнализации срабатывают одновременно.

Поскольку эти провода проводят ток, они также считаются проводами под напряжением.

  1. Желтый и синий

Эти провода обычно используются в более сложных схемах.Их можно использовать в качестве горячих проводов в электрических кабелепроводах. Однако они редко встречаются в кабелях NM.

Провода чаще всего используются в трех- или четырехпозиционных переключателях. Для этого обычно используются синие провода, которые называются путешественниками.

Если у вас есть два переключателя вверху и внизу лестницы, которые управляют одним и тем же светом, для них используются синие провода.

Вы увидите, что желтые провода используются в качестве ножек переключателей для структурного освещения, потолочных вентиляторов или даже розеток, соединенных с различными выключателями света.

  1. Белый и серый

Это нулевые провода; однако название опасно обманчиво. Эти провода также переносят электричество и способны шокировать любого, кто к ним прикоснется. Нейтральные провода отвечают за подачу питания обратно к сервисной панели. Белый и серый нейтральный провод можно подключать только друг к другу, и их часто можно найти в паре.

Чтобы замкнуть любую цепь, ток должен вернуться к источнику питания, и эти нейтральные провода делают именно это.

Однако важно отметить, что они иногда промаркированы кусками изоленты (в основном черной). Это означает, что нейтральный провод действует как горячий провод. Он больше не нейтральный и является проводом под напряжением, а это значит, что вы должны быть с ним особенно осторожны.

  1. Зеленый

Для заземления всегда используются зеленые или неизолированные провода. Они используются в качестве защитной меры и являются важной частью цепи. Было бы лучше, если бы вы никогда не использовали зеленый провод ни для каких других целей, кроме заземления.

Эти провода подключаются к клеммам заземления в розетках. Они возвращают ток короткого замыкания на землю, защищая людей от поражения электрическим током.

  1. Медь без покрытия

Это еще один тип провода, который обычно используется для заземления. В случае неисправности эти заземляющие провода обеспечивают безопасный путь для подачи электричества на землю. Эти провода часто подключаются к приборам, переключателям и розеткам. Их также можно подсоединять к корпусам и металлическим каркасам приборов.

На заметку

Даже если вы понимаете систему цветовой кодировки и правильную разводку, важно соблюдать крайние меры предосторожности при обращении с ними. Перед тем, как начать работу с любым приспособлением, вентилятором или проводкой розетки, выключите отдельный автоматический выключатель на главной панели. Он автоматически отключит питание этой цепи, спасая вас от несчастных случаев или ударов.

Также важно отметить, что даже при выключенном питании существует опасность того, что вы сделаете неправильное соединение и закончите с неполной цепью.Однако вы не рискуете порезаться электрическим током, поэтому всегда отключайте основное питание.

Заключительные слова

С этим руководством мы надеемся, что теперь вы лучше понимаете систему цветовой кодировки электропроводки. Знание того, какие провода выполняют какие задачи, важно при ремонте любой цепи.

Конечно, мы не можем не подчеркнуть, насколько важно соблюдать осторожность при работе с электропроводкой и цепями.

Оставайтесь в безопасности и продолжайте учиться! До скорого!

Статьи по теме

40 советов, как быстро снизить счет за электричество

13 Ремни для инструментов Best Electrician

6 лучших присосок для припоя для электроники

Основы обслуживания электрооборудования, которые должен знать каждый домовладелец

13 Лучшие мультиметры

13 лучших мультиметров для электронщиков

Как проверить аккумулятор мультиметром?

9 Лучший мультиметр для любителей электроники и начинающих

13 лучших ударных инструментов прямо сейчас

13 лучших ударных инструментов — обзоры и руководство покупателя

6 лучших присосок для припоя для электроники

u v w фазовые цвета

Мы ищем кандидатов высшего уровня с исследовательскими интересами в широкой области беспроводной связи и систем будущего поколения.Защитное заземление зеленого или зеленого цвета с желтой полосой. Черный цвет, который раньше использовался как нейтральный, теперь указывает на фазу. В трехфазном генераторе есть три обмотки, обычно обозначаемые как A-B-C, R-S-T или U-V-W. Слава Т5 – Черный. В результате с 2006 года международная стандартная сине-коричневая схема используется в большинстве устройств. Таким образом, для конфигурации звездообразного генератора, например, X, Y и Z будут связаны вместе, чтобы сформировать нейтральную точку, а фазы R, S и T будут подаваться от выводов обмоток U, V и W соответственно.Электропроводка для распределительных цепей переменного и постоянного тока имеет цветовую маркировку для идентификации отдельных проводов. Идеально подходит для демонстрации или как что-то прекрасное, чтобы взять с собой домой. Например, двухполюсный трехфазный двигатель имеет 6 гнезд, по 3 катушки на гнездо и 6 выводов. Эти обозначения взяты из старого стандарта Continental, восходящего к ранним дням создания трехфазного оборудования. Хотели бы вы присоединиться к нашей команде энергетических услуг, чтобы помочь нам в обеспечении устойчивости энергетики в компании и в нашей клиентской базе? а-б-в, р-у-б, у-в-ш, l1-l2-l3.Следовательно, все смешанные пиксели имеют значения красного, зеленого и синего каналов, равные 0 или 255. МЭК приняла процедуру для определения соединений трехфазной обмотки. Трехфазный цветовой код. Провод защитного заземления (обозначен как желто-зеленый) зеленого цвета с желтой полосой. Рекомендации в таблице ниже принадлежат Wiles. Они перечислены в таблице ниже. В некоторых юрисдикциях все цвета проводов указаны в юридических документах. Первая головная буква начала гнезда U — (конец гнезда) (один полюс на север) присоединиться к концу — X терминал (один полюс на юг) фаза 1, северный полюс и южный полюс 180 ° эл.Цветовое пространство L * u * v * (также называемое пространством CIELUV) является одним из однородных цветовых пространств, определенных CIE в 1976 году. Отдельные витки были U к X, V к Y и W к Z. Некоторые моторы делают доступным центральный кран. Чередование фаз генератора должно соответствовать чередованию фаз установки. © 2021 Институт инженерии и технологий. Активный — Красный Нейтральный — Черноземный — Зеленый. Старый австралийский цветовой код — Однофазный. В фиксированной проводке сине-коричневая схема встречается только в более новых (после 2004 г.) установках, а старая красно-черная схема IEE, вероятно, будет встречаться в существующих установках еще много десятилетий.Однако красный (+) и черный (-) соответствует окраске заземленных систем в таблице. Поскольку серый цвет не кажется «занятым» другим определением, а в связанном источнике говорится, что цвета фаз не определены, должно быть много кабелей, которые подходят для этого (зеленый или зеленый / желтый только для PE, белый только для N). Трехфазное электричество по своей природе является более плавной формой электричества, чем однофазное или двухфазное. См. Таблицу ниже. Следовательно, все смешанные пиксели имеют значения красного, зеленого и синего каналов, равные 0 или 255.Прочие и общие технические обсуждения, Позиция факультета беспроводной связи. 2 Рекомендуемые цвета для активных веществ: (a) красный или коричневый для однофазных; или (b) красный, белый или темно-синий для многофазности. FuseTalk Standard Edition v3.2 — © 1999-2021 FuseTalk Inc. Все права защищены. В других случаях его можно восстановить по фазным напряжениям. Обсуждение в «Обсуждении электриков» началось Фрером 7 августа 2004 г. То же самое для токов I1, I2, I3. Они обычно встречаются дома и в офисе./ A 200 100 с Рисунок 2.16. Использование незаземленной системы не рекомендуется из соображений безопасности. однажды я заметил на этикетке генератора U V W eq L3 L2 L1 или T S R, но это был особый случай (я думаю, что это был синхронизирующий двигатель, используемый в качестве генератора). Токовая связь, создаваемая обмоткой на поверхности расточки статора, показанной на рис. 2.8, в момент времени i W = i V = 1/2 i U. Трехфазный цветовой код. Я не видел этого раньше и задавался вопросом, знает ли кто-нибудь стандарт, из которого это произошло? Именно эта более стабильная электрическая мощность позволяет машинам работать более эффективно и служить на много лет дольше, чем их относительные машины, работающие на других фазах./ A 200 100 с Рисунок 2.16. Определение фазы цвета, генетически контролируемое изменение цвета кожи, шкуры или оперения животного. Мне нужно подключить трехфазный двигатель (конфигурация Delta). Чередование фаз (или последовательность фаз) описывает порядок (A-B-C, R-S-T или U-V-W) фазных напряжений на выходных клеммах трехфазного генератора. Фаза 2 аналогична фазе 1, V head start —— Y end head. Старые цветовые коды в таблице отражают предыдущий стиль, в котором не учитывалось правильное чередование фаз.Трехфазная обмотка с двумя сторонами катушки на полюс и фазу. Однако общепринятая практика (согласно местным инспекторам по электрике) заключается в том, что первый горячий (под напряжением или активный) провод должен быть черным, а второй горячий — красным. IEE до 1977 г. b1: число: значение синего цвета, между 0… Фаза 1: Красный: Коричневый: Черный: Фаза 2: Желтый: Черный: Красный: Фаза 3: Синий: Серый: Синий: Нейтральный: Черный: Синий: Белый или Серый многие стандарты идентификации электропроводки, и большинство из них полагаются на цветовую кодировку. Эти три фазы называются Line 1-Line 2-Line 3 или U-V-W.Черный, красный и синий используются для трехфазного тока 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. Questa voce o sezione sull’argomento fisica è ritenuta da controllare .. Motivo: Lista modificata numerose volte (anche e soprattutto da IP) semper senza uno straccio di fonti, andrebbero controllati non solo i colori che non hanno una voce (che non siano voce ) ma anche se l’accoppiamento colore-codice è… Электропитание постоянного тока в США: Национальный электротехнический кодекс США (как для переменного, так и для постоянного тока) требует, чтобы заземленный нейтральный проводник в энергосистеме был белым или серым.Узнать больше. Фаза 1 — Красный Фаза 2 — Белый Фаза 3 — Темно-синий нейтраль — Черноземля — ​​Зеленый. Количество слотов на полюс и фазу q = 2. U V W — это A B C или R Y B, или R S T, или L1 L2 L3. Серия UV-COLOR состоит из продуктов, не содержащих растворителей, которым требуется УФ-облучение для закрепления чернил на подложке для печати. Нейтраль — белая, горячие (активные или активные) однофазные провода — черные, а в случае второй активной — красный. Маркировка клемм MG 1-2.41 по цвету. Таким образом, для конфигурации звездообразного генератора, например, X, Y и Z будут связаны вместе, чтобы сформировать нейтральную точку, а фазы R, S и T будут подаваться от выводов обмоток U, V и W соответственно.В этом случае местные обычаи диктуют «необязательные» цвета проводов. Канада: электромонтаж в Канаде регулируется CEC (Канадский электротехнический кодекс). T8 – Красный. Черный, красный и синий используются для трехфазного тока 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. Цветовой стандарт IEC для силовых кабелей постоянного тока приведен в таблице ниже, взятой из таблицы 2, Cook. Я только что посмотрел на генераторную установку, и шины в клеммной коробке помечены U, V, W в соответствии с IEC 60034-8 «Маркировка клемм и направление вращения» (мне пришлось это посмотреть, потому что сначала я подумал, что это неправильно и должно было быть L1, L2, L3: — /).Электротехническая промышленность приняла стандарт для низкого и высокого напряжения для идентификации как; Низкое напряжение — 12/240, 208/120 — черный, красный, синий Аналогично для фазы 3, W —— Z. на счетчиках также используются метки V1, V2, V3 и Vn или Vref. Это изменяет все пиксели на основные аддитивные цвета (красный,… Трехфазная электроэнергия — это распространенный метод производства, передачи и распределения электроэнергии переменного тока. Цвета, принятые в соответствии с местной практикой, показаны в таблице ниже. По крайней мере, на немецком языке- говоря по Европе, (gn / ye, br,… Если результирующий цвет 128 или больше, он получает значение 255; если меньше 128, значение 0.Черно-фазовый цвет для обычных однофазных цепей. Фреймворк для настольных и мобильных игр HTML5. Три фазы источника переменного тока обычно обозначаются как A-B-C, U-V-W, a-b-c, R-S-T или просто 1-2-3 с использованием разных стран и географических регионов. U V W V Center I ph Для обнаружения перехода через нуль BEMF необходимо знать напряжение центрального отвода. A-B-C, R-Y-B, U-V-W, L1-L2-L3 и клеммы низкого напряжения (LV) имеют строчные буквы, например 1 W V U 0 0 0 1 r11 r21 r31 r12 r22 r32 r13 r23 r33 1 Z Y X1 0 0 a b c a b c g1: number: значение зеленого цвета от 0 до 0xFF (255).давайте обсудим несколько цветов (белый, зеленый, синий, красный, желтый) на броне солдата-клона фазы 1 в Войнах клонов (это НАЗАД РЕБЕНОК !!! ml w, w, mw, «cha sas s hare o 19} 200 общий 124 o ae 01 13-14 105, = tree t iii ini uw, 163 mi» m участок 150 участок 151 участок 152 участок 153 участок 154 участок 155 участок 154 участок 157 участок 158 участок 159 участок 172 участок 171 участок 170 участок 169 участок 168 участок 167 участок 166 участок 165 участок 196 v, v, Защитный грунт должен быть голым, с зелеными или зелено-желтыми полосами.Существует широкий открытый ассортимент матовых и глянцевых лаков, различных цветных чернил и уникальных предметов, таких как термохромные чернила (которые меняют цвет с цветного на прозрачный при повышении температуры). Page 1 из 2 1 2 Далее> Frere New Member. Цвета, принятые в соответствии с местной практикой, показаны в таблице ниже. Затем U-V-W и X-Y-Z использовались для обозначения соединений с обмотками двигателей, генераторов и т. Д. U, V и W относятся к той части схемы подключения, где оборудование подключено к трехфазной нагрузке.Если результирующий цвет равен 128 или больше, он получает значение 255; если меньше 128, то значение 0. Удивительно, но в США нет стандартного цветового кода для силовых проводов, только то, что они идентифицируются на каждой оконечной нагрузке. В принципе, для силовых проводов можно использовать любые другие цвета, кроме этих. Количество слотов на полюс и фазу q = 2. Великобритания, переменный ток: Великобритания теперь следует цветовым кодам проводки переменного тока IEC. Выбор букв и цифр, как правило, является национальным предпочтением, см. Таблицу ниже для практического руководства: у меня есть четырехжильный кабель с коричневыми, синими и черными проводами (плюс, конечно, зеленый / желтый) для заземления.В таблице ниже они перечислены вместе с устаревшими внутренними цветовыми кодами. Цветность обычно представлена ​​в виде двух цветоразностных составляющих: U = B ′ — Y ′ (синий — яркость) и V = R ′ — Y ′ (красный — яркость). Однако соответствующее распределительное устройство имеет маркировку R, S, T вместо L1, L2, L3. Создайте его сейчас. Независимо от обозначения, чередование фаз или последовательность фаз указывают последовательность, при которой каждая фаза достигает своего пикового напряжения. Затем U-V-W и X-Y-Z использовались для обозначения соединений с обмотками двигателей, генераторов и т. Д.Буквы и цифры используются следующим образом. Интерполирует два заданных цвета на основе предоставленных свойств step и currentStep. И тогда они будут использовать T1, T2, T3 в качестве клемм нагрузки. IEC, AC: В большинстве стран Европы действуют цветовые коды проводки IEC (Международной электротехнической комиссии) для параллельных цепей переменного тока. Раскрашивание по фонемам — это интересный способ оценить навыки ваших детей по распознаванию цветов, букв и звуков, пока они тренируют мелкую моторику. Токовая связь, создаваемая обмоткой на поверхности отверстия статора на рис.2,8 за один раз i W = i V = 1/2 i U. В США цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством, таким как автоматический выключатель, и нагрузкой (например, прибор). Проводники сечением более 6 AWG доступны только в черном цвете с цветной лентой на концах. а-б-в, р-у-б, у-в-ш, l1-l2-l3. Страница 1 из 2 1 2 Далее> Frere New Member. Это изменяет все пиксели на основные аддитивные цвета (красный,… T4 – желтый. Великобритания изменила цветовые коды через три десятилетия после большинства других европейских стран, так как в 1977 году изменение нейтральных и фазовых цветов не было признано IEE безопасным.В руководстве Graphic Products по цветам электропроводки вы узнаете, что означает каждый из различных цветов и каковы различные стандарты цветовой кодировки проводов. Однако код указывает, что проводники должны быть идентифицированы по фазам и напряжению. Однофазные цепи Черный, Белый, Красный L1, N, L2. R-S-T — это старое немецкое соглашение об именах для L1-L2-L3. Отдельные обмотки были от U к X, от V к Y и от W к Z. A-B-C, R-Y-B, U-V-W, L1-L2-L3 и клеммы низкого напряжения (LV) имеют строчные буквы e.грамм. U и V (без W) представляют мощность, когда она подключена к части оборудования, например к двигателю, в однофазной системе. На контакторах двигателей производители в США обычно обозначают свои входные соединения как L1, L2, L3. Быстрая, бесплатная и увлекательная среда с открытым исходным кодом для браузерных игр на Canvas и WebGL. С Уважением. Цвета проводов переменного тока 120/208/240 Вольт. Для добавления новой цветной проводки к существующей старой цветной проводке см. Cook. Это разновидность многофазной системы, которая является наиболее распространенным методом передачи энергии в электрических сетях во всем мире.В других юрисдикциях так кодифицированы только некоторые цвета проводов. Просмотрите наши калькуляторы проводов и резисторов в разделе «Инструменты». б. Бескаркасные (без корпуса) вращающиеся серводвигатели часто имеют положительное направление: по часовой стрелке, в соответствии с этим соглашением, мы будем называть 3 фазы: U, V и W. Таким образом, вращение вала по часовой стрелке (если смотреть на торцевую муфту крутящего момента) является определяется как фаза U опережает фазу V на 120 градусов, фаза V опережает фазу W на 120 градусов и так далее. Он не дает рекомендаций относительно цветов незаземленной системы питания.Ищу инженера по электрическим системам для участия в разработке систем, от ручного до крупногабаритного сельскохозяйственного оборудования. Т2 – Белый. В других частях мира терминалы были обозначены R, S, T и U, V, W. В настоящее время распространенной практикой является двойная схема нумерации L1 / 1, L2 / 3, L3 / 5 и T1 / 2, T2 /. 4 и T3 / 6 Это единственные конкретные цветовые коды, указанные в электрическом коде. Подтверждение правильного чередования фаз в 3-фазном электроснабжении. 208/120 В 3-фазные системы Черный, Красный, Синий, Белый A, B, C, N 480 277 В 3-фазные системы Коричневый, Оранжевый, Желтый, Белый (или Серый) A, B, C, N Вышеуказанное обычно используется в коммерческих зданиях, где цепи проложены в кабелепроводах, и там могут быть свисающие провода, на которых нет ничего, кроме цвета для идентификации.Рисунок 2.16 показывает, что чем выше коэффициент q (количество пазов на полюс и на фазу), тем более синусоидальным является токовая связь обмотки статора. Каждая обмотка имеет начало под номером 1 и конец под номером 2. Запускает blendVividLight на исходный цвет и цвет фона. Итак, если чередование фаз на предприятии — RST, тогда U к R, V к S и W… Обсуждение в «Обсуждении электриков», начатом Фрером, 7 августа 2004 г. = + 39 Горячие (активные) провода могут быть любых других цветов, кроме этих . Значения L *, u * и v * вычисляются в соответствии с формулами ниже:: где Y: Трехцветное значение Y (также может использоваться трехцветное значение.) Нет учетной записи AAC? На некоторых трехфазных двигателях вы также можете найти катушки U-V-W и X-Y-Z. Трехфазные линии — красная, черная и синяя. Цветовые коды электропроводки США. Когда однофазные двигатели используют цвета выводов вместо буквенных и цифровых обозначений для обозначения выводов, их цвет определяется следующим образом: * T1 – Синий. Т3 – Оранжевый. Запускает blendVividLight на исходный цвет и цвет фона. Публикуется в соответствии с условиями и положениями «Самая значимая кибератака в истории». Вопросы о безопасности цепочки поставок, прогнозировании разряда батареи с помощью программных алгоритмов Trinket M0 и Python, улучшенных измерениях фазового шума ЦАП для использования приложений DDS со сверхнизким фазовым шумом, Введение в аналоговые и Цифровая электроника: Положительная (отрицательная заземленная) цепь, Отрицательная (отрицательная заземленная) цепь, Положительная (положительно заземленная) цепь, Отрицательная (положительно заземленная) цепь.Монтажная проводка, также известная как проводка в здании, предназначена для таких вещей, как проводка за точками питания и стенами. Цветность (цветность или для краткости C) — это сигнал, используемый в видеосистемах для передачи информации о цвете изображения отдельно от сопровождающего сигнала яркости (или для краткости Y ‘). Параметры: Имя Тип Описание; r1: number: значение красного цвета от 0 до 0xFF (255). Мне нужно подключить трехфазный двигатель (конфигурация Delta). Клеммы высокого напряжения (HV) имеют заглавные буквы e.грамм. Старый австралийский цветовой код — многофазный. Коричневый и серый цвета могут использоваться для обозначения определенных цепей. В Соединенных Штатах следующие цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством (например, автоматическим выключателем) и нагрузкой (например, инструментом или прибором). США, AC: Национальный электротехнический кодекс США требует только белый (или серый) для нейтрального силового проводника и неизолированный медный, зеленый или зеленый с желтой полосой для защитного заземления.В принципе, для силовых проводов можно использовать любые другие цвета, кроме этих. WVU 0 0 0 1 r11 r21 r31 r12 r22 r32 r13 r23 r33 1 ZYX RTP C = PW 1 WVU 0 0 0 1 r11 r21 r31 r12 r22 r32 r13 r23 r33 1 ZY X1 0 0 abc мы сразу можем записать первый столбец RT, (это первая строка R). 3 Если для обозначения жил кабеля используются цвета, идентификационные цвета кабеля AS / NZS и европейские идентификационные цвета кабеля не должны сочетаться в одном корпусе электропроводки или в одном и том же многожильном кабеле.Это не аббревиатура, а три последовательные буквы. США, AC: Национальный электротехнический кодекс США требует только белый (или серый) для нейтрального силового проводника и неизолированный медный, зеленый или зеленый с желтой полосой для защитного заземления. Это одно из многих условных обозначений, используемых для обозначения трехфазных проводов и подразумевающее последовательность чередования. IEC, DC: Электроустановки постоянного тока, например, солнечные электростанции и компьютерные центры обработки данных, используют цветовую кодировку, соответствующую стандартам переменного тока. У меня есть четырехжильный кабель с коричневыми, синими и черными проводами (плюс, конечно, зеленый / желтый) для заземления.Проводники сечением более 6 AWG доступны только в черном цвете с цветной лентой на концах. IET Services Limited зарегистрирована в Англии, зарегистрированный офис Savoy Place, Лондон, WC2R 0BL Регистрационный номер

9, IET Services Limited торгуется как дочерняя компания Института инженерии и технологий, которая зарегистрирована как благотворительная организация в Англии и Уэльсе (№ 211014). и Шотландия (№ SC038698). Синий, ранее использовавшийся в качестве цвета фазы, теперь является нейтральным цветом.

Танцуй со мной, Двигатель Hyundai Delta, Известные выпускники Университета Джона Хопкинса, Jandy Jxi Air Flow Fault (Неисправность воздушного потока Jandy Jxi), Щенок не будет какать после дегельминтизации, «Вещь на шее» Текст, Ходатайство о разрешении подавать встречную жалобу Калифорния, Введение в курс электроники, Стеклянные бонги на продажу, Земельный участок на продажу Кроули, Техас, Песни про рассказывание историй,

Электрические определения — Электрические 101

Направление тока — Точно неизвестно, в каком направлении протекают токи.Обычная теория протекания тока — от положительного (+) к отрицательному (-).

Выделенная цепь — Цепь, которая имеет только одну розетку и используется для одной нагрузки с высоким номинальным током.

Устройство * — Устройство электрической системы, которое передает или контролирует (но не использует) электрическую энергию в качестве своей основной функции. (Пример: розетка или выключатель)

Постоянный ток (DC) — Ток, который идет только в одном направлении.Питание от аккумулятора — постоянный ток.

Электрическая нагрузка — Электрооборудование (приборы, электроника, лампочки и т. Д.), Использующие электрическую энергию.

Электрическая система — Электрические компоненты, используемые для электроснабжения здания. Компоненты включают панели, проводку, розетки, приспособления и т. Д.

Неисправность — (замыкание на землю) Это происходит, когда незаземленный провод (линейный провод) соприкасается с чем-либо заземленным (т.е.е. обмотка двигателя, касающаяся корпуса, или линейный провод прибора, касающийся металлического каркаса.)

Калибр — См. AWG.

Земля — ​​ Контрольная электрическая точка, которая соединяется с землей. Земля подключается к нейтрали в единственной нейтральной точке электрической системы, измеряющей ноль вольт (0 вольт).

Заземляющий провод — Также известен как заземляющий провод, подключается к заземлению и не пропускает ток в нормальных условиях.Он подключается к нейтрали в точке заземления электрической системы. Заземляющий провод будет проводить ток во время короткого замыкания или замыкания на землю.

Замыкание на землю — это происходит, когда незаземленный провод (линейный провод) соприкасается с чем-либо заземленным (например, обмотка двигателя касается корпуса или линейный провод прибора касается металлического корпуса).

Прерыватель замыкания на землю (GFCI) — Розетка или автоматический выключатель, который срабатывает, когда ток из линии не возвращается через нейтраль (замыкание на землю).

Винт заземления — Винт зеленого цвета, специально используемый для подключения провода заземления к металлической электрической коробке.

Токоведущий провод — Незаземленный провод. Это проводник, на котором есть напряжение. В доме цвет провода черный или красный.

Импеданс — Электрическое измерение противостояния потока электронов в проводнике с эффектами емкости и индукции, измеряемыми в омах.

Изолятор — Материалы, стойкие к потоку электронов, включая пластик, стекловолокно и резину.

Киловатт — 1000 Вт

Киловатт-час (кВтч) — 1000 Вт за 1 час.

Линия — (Электролиния) источник электрического питания (электрический щит, автоматический выключатель).

Сторона линии — Клеммы подключения проводов GFCI, датчика присутствия, фотоэлемента и т. Д., Которые подключаются к автоматическому выключателю через провод.

Нагрузка — (Электрическая нагрузка) Электрооборудование (приборы, электроника, осветительные приборы и т. Д.)), которые используют электрическую энергию.

Сторона нагрузки — Клеммы подключения проводов GFCI, датчика присутствия, фотоэлемента и т. Д., Которые подключаются к нагрузке.

NEC — Национальный электротехнический кодекс.

Нейтральный проводник — Проводник, по которому в нормальных условиях проходит ток. Он заземлен в нейтральной точке системы. Напряжение на нейтральном проводе составляет 0 вольт (или очень близко к 0 вольт в условиях нагрузки). Предупреждение: нейтральный провод может находиться под напряжением при размыкании в цепи под напряжением.

Нейтраль — Это место, где земля и нейтраль соединены в электрической системе.

Кабель

NM — NM — это тип кабеля, который содержит изолированные проводники, заключенные в общую неметаллическую оболочку. Он широко известен как «Romex®», который является наиболее широко используемым брендом.

Номинальное напряжение — 120 В и 240 В — стандарты для обозначения класса напряжения для жилых домов.Все остальные напряжения относятся к категории высокого или низкого напряжения лампочек, приборов, электроники и т. Д.

Более высокие значения напряжения 125, 130, 230 и 250 вольт предназначены для переключателей, розеток, лампочек и некоторых нагрузок. Эти номинальные значения указывают на верхний предел напряжения, при котором устройство или нагрузка должны работать должным образом в нормальных условиях.

Нижние значения напряжения 110, 115 и 220 В предназначены для нагрузок (бытовых приборов, двигателей и т. Д.). Эти характеристики указывают нижний предел напряжения для правильной работы в нормальных условиях.

Ом — Электрическое измерение сопротивления потока электронов в проводнике.

Обрыв цепи — Отверстие в проводнике, препятствующее нормальному прохождению электричества.

Розетка — Точки доступа к электрической системе. (Розетка розетка, розетка освещения и т. Д.)

Перегрузка по току * — Любой ток, превышающий номинальный ток оборудования или допустимую нагрузку на проводник.Это может быть результатом перегрузки, короткого замыкания или замыкания на землю.

Перегрузка * — Эксплуатация оборудования при превышении нормальной, полной номинальной нагрузки или проводника с превышением номинальной допустимой нагрузки, которая, если сохраняется в течение достаточного времени, может вызвать повреждение или опасный перегрев. Неисправность, такая как короткое замыкание или замыкание на землю, не является перегрузкой.

Фотоэлемент — Переключатель, который замыкается, когда наступает темнота, обычно включает свет ночью.

Разница потенциалов — Разница между положительными и отрицательными зарядами; эти различия приводят к напряжению.

Power — Электрическое измерение общей электрической энергии, включая напряжение (силу), умноженное на ток (количество). Мощность измеряется в ваттах (Вт).

Квалифицированный специалист * — Лицо, обладающее навыками и знаниями, связанными со строительством и эксплуатацией электрического оборудования и установок, и прошедшее обучение технике безопасности, позволяющее распознавать и избегать сопряженных с этим опасностей.

Сопротивление — Сопротивление потока электронов в проводнике, измеренное в омах.

Короткое замыкание — Ненормальное состояние, при котором линейный провод входит в контакт с нейтралью, землей или другим линейным проводом другой фазы.

Volts — Электрическое измерение силы или разности потенциалов.

Напряжение — электрическая сила или разность потенциалов, измеряемая в вольтах (В).

Напряжение (номинальное) — См. Номинальное напряжение.

Падение напряжения — Падение напряжения от источника напряжения до нагрузки, вызванное сопротивлением в цепи (в основном это провода).

Вольт — ампер (ВА) — это электрическое измерение мощности (вольт — ампер = вольт * ампер * коэффициент мощности). Вольт- ампер называется полной мощностью.

Вт — Электрическое измерение мощности (вольт x ампер).Ватты известны как кажущаяся мощность.

Сборка проводов — Два или более провода, соединенных вместе с помощью гаек внутри электрической коробки.

(* Обозначает определения статьи 100 NEC 2014)

Arc — Электроны пересекают небольшой промежуток между двумя проводниками. Дуга скорее всего возникает, когда внутри устройства слышен треск.

Arc Fault — Ненормальное состояние, при котором возникает дуга (коррозия или неплотное соединение).

Прерыватель цепи при дуговом замыкании (AFCI) — прерыватель цепи, который также срабатывает при обнаружении аномальной дуги.

Вспышка дуги — Происходит, когда что-либо, подключенное к фазе линии (например, линейный провод), касается чего-либо, что подключено к другой фазе линии, нейтрали или заземлению. Вспышка дуги фактически начинается до установления контакта, когда ток прыгает через крошечный промежуток.

Переменный ток (AC) — Ток в обоих направлениях.В жилых и коммерческих помещениях используется переменный ток.

Amp — (сокращение от amperes) Электрическое измерение количества потока электронов.

Ampacity * — Максимальный ток в амперах, который проводник может непрерывно выдерживать в условиях эксплуатации без превышения его температурного номинала.

AWG — Американский калибр проволоки, стандартная система калибра проволоки для соотнесения диаметра проволоки с номерами калибра.

Цепь — Автоматический выключатель, проводники (провода) и электрические розетки.Проводники в цепи содержат линейный, нейтральный и заземляющий проводники. Старые системы могут не содержать заземляющих проводов.

Автоматический выключатель * — Устройство, предназначенное для размыкания и замыкания цепи неавтоматическими средствами и автоматического размыкания цепи при заданном максимальном токе без повреждения себя при правильном применении в пределах своих номиналов. (Пример: автоматический выключатель сработает при коротком замыкании, замыкании на землю и перегрузке.)

Проводник — материалы, которые позволяют легко перемещаться электронам, включая серебро, медь, золото и алюминий.Электрические провода в основном из меди, некоторые из алюминия.

Непрерывность — Цепь является непрерывной, если есть непрерывный путь для прохождения электричества через цепь (без условий разомкнутой цепи). Мультиметр, тестер целостности цепи и некоторые тестеры соленоидов могут измерять целостность цепи.

Непрерывная нагрузка — Нагрузка, при которой ожидается, что максимальный ток будет продолжаться в течение трех часов или более.

Ток — поток электронов через проводник, количество измеряется в амперах (А).

Электробезопасность: системы и устройства

Цели обучения

К концу этого раздела вы сможете:

  • Объясните, как работают различные современные средства безопасности в электрических цепях, уделяя особое внимание тому, как используется индукция.

Электричество имеет две опасности. Термическая опасность возникает при электрическом перегреве. Опасность поражения электрическим током возникает, когда электрический ток проходит через человека.Обе опасности уже обсуждались. Здесь мы сосредоточимся на системах и устройствах, предотвращающих опасность поражения электрическим током. На рисунке 1 показана схема простой цепи переменного тока без каких-либо средств безопасности. На практике власть распределяется иначе. Для современной бытовой и промышленной электропроводки требуется трехпроводная система , схематично показанная на Рисунке 2, которая имеет несколько функций безопасности. Во-первых, это знакомый автоматический выключатель (или предохранитель ) для предотвращения тепловой перегрузки.Во-вторых, есть защитный кожух вокруг прибора, такого как тостер или холодильник. Функция безопасности кейса заключается в том, что он предотвращает прикосновение человека к оголенным проводам и электрический контакт с цепью, помогая предотвратить удары.

Рис. 1. Схема простой цепи переменного тока с источником напряжения и одиночным устройством, представленное сопротивлением R . В этой цепи нет функций безопасности.

Рис. 2. Трехпроводная система соединяет нейтральный провод с землей в источнике напряжения и в местоположении пользователя, заставляя его быть на нулевом вольт и обеспечивая альтернативный обратный путь для тока через землю.Корпус прибора также заземлен до нуля вольт. Автоматический выключатель или плавкий предохранитель защищает от тепловой перегрузки и включен последовательно на активный провод (под напряжением / под напряжением). Обратите внимание, что цвета изоляции проводов различаются в зависимости от региона, и важно проверить на месте, какие цветовые коды используются (и даже если они соблюдались при конкретной установке).

Есть три соединения с землей или землей (далее именуемые «земля / земля»), показанные на Рисунке 2.Напомним, что заземление — это путь с низким сопротивлением непосредственно к земле. Два соединения «земля / земля» на нейтральном проводе вынуждают его быть на нулевом вольт относительно земли, что дало этому проводу свое название. Таким образом, к этому проводу безопасно прикасаться, даже если его изоляция, обычно белая, отсутствует. Нейтральный провод — это обратный путь для тока, по которому следует замкнуть цепь. Кроме того, два заземляющих соединения обеспечивают альтернативный путь через землю, хороший проводник, для замыкания цепи.Ближайшее к источнику питания соединение заземления может быть на электростанции, а другое — у пользователя. Третье заземление подключается к корпусу устройства через зеленый заземляющий провод , в результате чего на корпусе также должно быть нулевое напряжение. под напряжением или под напряжением (далее именуемый «под напряжением / под напряжением») подает напряжение и ток для работы прибора. На рисунке 3 показан более наглядный вариант того, как трехпроводная система подключается через трехконтактную вилку к прибору.

Рис. 3. Стандартная трехконтактная вилка может быть вставлена ​​только одним способом, чтобы обеспечить правильную работу трехпроводной системы.

Примечание о цветовой кодировке изоляции: изоляционный пластик имеет цветовую кодировку для обозначения токоведущих / горячих, нейтральных и заземляющих проводов, но эти коды различаются во всем мире. Провода под напряжением / под напряжением могут быть коричневыми, красными, черными, синими или серыми. Нейтральный провод может быть синим, черным или белым. Так как один и тот же цвет может использоваться для живого / горячего или нейтрального в разных частях мира, важно определить цветовой код в вашем регионе.Единственным исключением является заземляющий провод, который часто бывает зеленого цвета, но может быть желтым или просто оголенным. Полосатые покрытия иногда используются для дальтоников. Трехпроводная система заменила старую двухпроводную систему, в которой отсутствует заземляющий провод. В обычных условиях изоляция на токоведущем / горячем и нейтральном проводах предотвращает попадание корпуса непосредственно в цепь, так что заземляющий провод может казаться двойной защитой. Однако заземление корпуса решает несколько проблем.Самая простая проблема — это изношенная изоляция на проводе под напряжением / под напряжением, которая позволяет ему контактировать с корпусом, как показано на рисунке 4. Отсутствие заземления (некоторые люди отрезают третий контакт вилки, потому что у них только устаревшие розетки с двумя отверстиями. ), возможно сильное потрясение. Это особенно опасно на кухне, где хорошее соединение с землей обеспечивается за счет воды на полу или водопроводного крана. При неповрежденном заземлении срабатывает автоматический выключатель, и прибор требует ремонта.Почему некоторые приборы все еще продаются с двухконтактными вилками? Они имеют непроводящие корпуса, такие как электроинструменты с ударопрочными пластиковыми корпусами, и называются с двойной изоляцией . Современные двухконтактные вилки можно вставить в стандартную асимметричную розетку только одним способом, чтобы обеспечить правильное подключение токоведущих / горячих и нейтральных проводов.

Рис. 4. Изношенная изоляция позволяет находящемуся под напряжением / горячему проводу непосредственно контактировать с металлическим корпусом этого устройства. (a) Разрыв заземления, человек сильно поражен электрическим током.В этой ситуации прибор может работать нормально. (b) При правильном заземлении срабатывает автоматический выключатель, вызывая ремонт прибора.

Электромагнитная индукция вызывает более тонкую проблему, которая решается путем заземления корпуса. Переменный ток в приборах может вызвать на корпусе ЭДС. При заземлении напряжение на корпусе поддерживается близким к нулю, но если корпус не заземлен, может произойти сотрясение, как показано на рисунке 5. Ток, создаваемый наведенной ЭДС корпуса, называется током утечки , хотя ток не обязательно переходите от резистора к корпусу.

Рис. 5. Переменный ток может вызвать ЭДС на корпусе прибора. Напряжение может быть достаточно большим, чтобы вызвать поражение электрическим током. Если корпус заземлен, наведенная ЭДС поддерживается близкой к нулю.

A Прерыватель замыкания на землю (GFI) — это устройство безопасности, используемое в обновленной электропроводке на кухне и в ванной, которое работает на основе электромагнитной индукции. GFI сравнивают токи в токоведущем / горячем и нейтральном проводах. Когда токи под напряжением / под напряжением и токи нейтрали не равны, это почти всегда потому, что ток в нейтрали меньше, чем ток в проводе под напряжением / под напряжением.Затем часть тока, также называемого током утечки, возвращается к источнику напряжения по пути, отличному от нейтрального провода. Предполагается, что этот путь представляет опасность, такую ​​как показано на рисунке 6. GFI обычно устанавливаются на прерывание цепи, если ток утечки превышает 5 мА, допустимый максимальный безвредный удар. Даже если ток утечки безопасно идет на землю / землю через неповрежденный провод заземления, GFI сработает, что приведет к устранению утечки.

Рисунок 6.Прерыватель замыкания на землю (GFI) сравнивает токи в токоведущем / горячем и нейтральном проводах и срабатывает, если их разница превышает безопасное значение. Здесь ток утечки следует опасному пути, который можно было бы предотвратить с помощью неповрежденного провода заземления.

На рисунке 7 показано, как работает GFI. Если токи в проводе под напряжением / под напряжением и нулевом проводе равны, то они вызывают равные и противоположные ЭДС в катушке. В противном случае сработает автоматический выключатель.

Рис. 7. GFI сравнивает токи, используя их для наведения ЭДС в одной и той же катушке.Если токи равны, они будут вызывать равные, но противоположные ЭДС.

Другим индукционным предохранительным устройством является изолирующий трансформатор , показанный на рисунке 8. Большинство изолирующих трансформаторов имеют одинаковое входное и выходное напряжение. Их функция заключается в создании большого сопротивления между исходным источником напряжения и управляемым устройством. Это предотвращает полное замыкание между ними даже в показанных обстоятельствах. Через прибор проходит полный контур.Но не существует полной цепи для прохождения тока через человека на рисунке, который касается только одного из выходных проводов трансформатора, и ни один из выходных проводов не заземлен. Устройство изолировано от исходного источника напряжения за счет высокого сопротивления материала между катушками трансформатора, отсюда и название «разделительный трансформатор». Чтобы ток прошел через человека, он должен пройти через материал с высоким сопротивлением между катушками, через провод, человека и обратно через землю — путь с таким большим сопротивлением, что током можно пренебречь.

Рис. 8. Изолирующий трансформатор создает большое сопротивление между исходным источником напряжения и устройством, предотвращая замыкание между ними.

Представленные здесь основы электробезопасности помогают предотвратить многие поражения электрическим током. Электробезопасность может быть достигнута и на большей глубине. Например, существуют проблемы, связанные с различными соединениями заземления для устройств, находящихся в непосредственной близости. Многие другие примеры можно найти в больницах. Например, пациенты, чувствительные к микрошоку, нуждаются в особой защите.У этих людей токи до 0,1 мА могут вызвать фибрилляцию желудочков. Заинтересованный читатель может использовать представленный здесь материал как основу для дальнейшего изучения.

Сводка раздела

  • Системы и устройства электробезопасности используются для предотвращения опасностей термического разряда и поражения электрическим током.
  • Автоматические выключатели и предохранители прерывают чрезмерные токи для предотвращения термических опасностей.
  • Трехпроводная система защищает от перегрева и поражения электрическим током за счет использования проводов под напряжением / горячим, нейтралью и заземления / заземления, а также заземления нейтрального провода и корпуса устройства.
  • Прерыватель замыкания на землю (GFI) предотвращает удар, обнаруживая потерю тока в непреднамеренных путях.
  • Изолирующий трансформатор изолирует устройство, запитанное от исходного источника, также для предотвращения поражения электрическим током.
  • Многие из этих устройств используют индукцию для выполнения своей основной функции.

Концептуальные вопросы

  1. Предотвращает ли пластиковая изоляция на проводах под напряжением / под напряжением опасность поражения электрическим током, тепловую опасность или и то, и другое?
  2. Почему обычные автоматические выключатели и предохранители не защищают от ударов?
  3. GFI может отключиться только потому, что подключенные к нему провода под напряжением / током и нейтраль значительно различаются по длине.Объяснить, почему.

Задачи и упражнения

1. Integrated Concepts Короткое замыкание на заземленный металлический корпус прибора происходит, как показано на рис. 9. Человек, дотрагивающийся до корпуса, является влажным и его сопротивление относительно земли / земли составляет всего 3,00 кОм. а) Какое напряжение на корпусе, если через человека протекает 5,00 мА? (b) Каков ток короткого замыкания, если сопротивление заземляющего провода составляет 0,200 Ом? (c) Сработает ли это прерыватель цепи на 20,0 А, питающий устройство?

Рисунок 9.Человек может быть поражен электрическим током, даже если корпус прибора заземлен. Большой ток короткого замыкания создает напряжение на корпусе прибора, поскольку сопротивление заземляющего провода не равно нулю.

Глоссарий

термическая опасность:
термин, обозначающий опасность поражения электрическим током из-за перегрева
опасность поражения электрическим током:
термин, обозначающий опасность поражения электрическим током из-за прохождения тока через человека
трехпроводная система:
система электропроводки, используемая в настоящее время по соображениям безопасности, с проводами под напряжением, нейтралью и заземлением

Избранные решения проблем и упражнения

1.(а) 15,0 В (б) 75,0 А (в) да

Правильное соединение проводов фаза-ноль-земля. Маркировка проводов по цвету Маркировка проводов для электропроводки по цвету

Практически каждый, кто имел дело с электропроводкой, заметил, что изолированные провода могут иметь разный цвет. Но мало кто знает, что это действие облегчает работу при монтаже электропроводки, и даже существуют особые правила монтажа электроустановок, следуя которым можно значительно снизить риск трагических последствий при работе с электричеством.Итак, в чем суть цветовых обозначений и что они означают — ответы на эти вопросы будут даны ниже.

Основная задача маркировки изоляции проводов

В первую очередь, провода маркируются определенными цветами для обеспечения безопасности при работе. При назначении цвета для каждого провода применяются стандарты PUE (правила для электроустановок) и международные европейские стандарты. Каждый электрик может легко отличить , какое напряжение несет (или нет) каждый провод, а также определить, где находятся фаза, ноль и земля.

Конечно, если взять в качестве примера подключение к сети однокнопочного переключателя, без цветовой кодировки определить назначение каждого провода не составит труда. Но если рассматривать подключение распределительного щита, то здесь без специальных обозначений не обойтись. Ведь в случае неправильного подключения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет электрических шокировать человека, установщика или людей в непосредственной близости.

В современной редакции ПУЭ предлагается сохранить не только цветовое обозначение, но и буквенное обозначение, что значительно облегчает работу в электроустановках.

Понятие фазы и нуля в электрике

Прежде чем вы начнете рассматривать цветовую кодировку , вы должны сначала понять концепции фазы и нуля в электропроводке.

В электрических схемах используются буквенные обозначения .

Для правильного проведения электромонтажных работ необходимо безукоризненно соблюдать правила подключения токоведущих частей, соответственно, все провода схемы должны заметно отличаться друг от друга.Возникает резонный вопрос, какого цвета фаза и ноль в электричестве. Ниже приводится описание каждого случая отдельно. .

Цвета проводов фаза, ноль, земля

Как было сказано ранее, окраска проводов в электрике на заводах-изготовителях осуществляется согласно ПУЭ.

Обозначение провода заземления

Провод заземления обычно обозначается желтым, зеленым и желто-зеленым цветами. Производители могут наносить полосы желто-зеленого цвета — как в продольном, так и в поперечном направлениях.Кроме того, рекомендуется использовать надписи. Однако нанесенные буквы не препятствуют цветовому кодированию. Обозначение цвета, согласно ПУЭ, обязательно. В примере с распределительным щитом этот провод подключается к шине заземления, кожуху или металлической двери.

Нулевой провод

Говоря о нуле, не следует путать его с заземлением. Обозначается синим или бело-синим цветом. Но в некоторых случаях заземляющий провод совмещен с нулем. Затем ее окрашивают в зелено-желтый цвет, а на концах всегда остается синяя тесьма.И в однофазных, и в трехфазных цепях используется только один нейтральный провод. Это связано с тем, что в трехфазной цепи максимальный сдвиг одной фазы может составлять 120 °, что дает возможность использовать один нейтральный провод.

Обозначение фазного провода

В зависимости от типа проводки цепь переменного тока может быть однофазной или трехфазной. Рассмотрим оба этих случая по отдельности.

Применяется в сетях с напряжением 220 Вт. Чаще всего фазный провод окрашивают в черный, коричневый или белый цвет, но можно встретить и другую маркировку проводов: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый.Также принято обозначать L буквами. Это нужно не только на схемах, но и при плохом освещении или если провода были покрыты пылью.

В связи с тем, что именно эта фаза представляет наибольшую опасность во время работы, именно эти детали имеют самый яркий цвет для быстрой идентификации и последующего выполнения с ними более точных действий.

Применяется в сетях с напряжением 380 Вт. Раньше все провода и шины в трехфазной сети были окрашены в желтый, зеленый и красный цвета (Ж-З-К), которые соответственно обозначали фазы А, В, С.Эти обозначения представляли трудности из-за схожести желто-зеленой маркировки заземляющих проводов. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые стандарты, в которых фазы обозначены L 1, L 2 и L 3, причем каждая имеет коричневый, черный и серый цвета (K-Ch-S). .

Например, трехжильный провод. Цвета жил трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый — фаза, синий — ноль, а желто-зеленый — земля.

Это были варианты цвета для сетей переменного тока.

Окраска проводов в сетях постоянного тока

В сетях постоянного тока применяется различная цветовая и буквенная маркировка проводов и шин. Принципиальное отличие здесь — отсутствие нуля и фазы в обычном понимании. В этой проводке используются положительный провод, обозначенный красным и знаком «+», и отрицательный провод синим цветом со знаком «-», а также синяя нулевая шина, обозначаемая латинской буквой M.

Не все люди, выполняющие работы по устройству электрических сетей, соблюдают установленные правила маркировки.Поэтому перед тем, как приступить к установке, следует предварительно проверить наличие тока в проводах с помощью мультиметра или обычной индикаторной отвертки. В дальнейшем промаркируйте провода нужным цветом с помощью цветной изоленты или специальных термофиксаторов. Также существуют специальные устройства, позволяющие наносить буквенную маркировку.

Сегодня все провода, используемые для прокладки электрических сетей и подключения электрооборудования, окрашены в специальные цвета. Это значительно упрощает обслуживание и замену проводов, а также выявление причин неисправностей и поломок.

На самом первом рисунке ниже мы представили наиболее популярные цветовые обозначения проводов. Эти цветовые схемы могут не решить все проблемы, поэтому обязательно прочитайте всю статью целиком.

Зачем нужна цветовая кодировка

Цветовая кодировка проводов в электрике — необходимость, поскольку она значительно упрощает подключение и считывание электрических цепей. Если рассматривать на примере схему подключения простого выключателя света, может показаться, что в маркировке нет необходимости, так как все просто и понятно.

Однако, если взять в качестве примера схему подключения распределительного щита с большим количеством дифференциальных выключателей и защитных устройств к сети, то мы сразу заметим разницу.

Если бы не обозначение проводов по цвету, было бы очень сложно разобраться, какое устройство или кабель вышел из строя, и в какую цепь они включены.

Кроме того, когда провода окрашиваются в определенный цвет, их монтаж значительно упрощается, так как снижается вероятность ошибиться и перепутать провода.Если, например, мы путаем фазу и ноль при подключении устройств к электрическому щиту в нашей квартире, это может привести к короткому замыканию, поломке оборудования или, что еще хуже, поражению электрическим током.

Производители окрашивают провода кабелей в определенные цвета не в произвольном порядке, а в соответствии с правилами электромонтажных работ. Они точно описывают, какую маркировку можно использовать для проводов в определенных условиях. Кроме того, 7-е издание PES (от 2002 г.) предписывает идентификацию кабелей и проводов не только по их цвету, но и по символическим обозначениям.

На сегодняшний день в России принят единый стандарт цветовой идентификации проводов, согласно которому должны выполняться все электромонтажные работы с проводниками. Согласно этим требованиям, каждая жила провода или кабеля должна иметь разный цвет. Чаще всего используются синий, зеленый, коричневый и серый, однако при необходимости применяются дополнительные цвета и оттенки. Рекомендуется, чтобы маркировка была видна по всей длине жилы, но также можно использовать провода, у которых окрашен только край жилы.Для идентификации таких проводов в местах соединения устанавливаются цветные термоусадочные муфты или изолента нужного цвета.

Ниже описано, какие маркировки используются для определенных типов проводов в зависимости от типа сети и оборудования.

Цвета проводов трехфазного переменного тока

В трехфазных электрических сетях при подключении трансформаторного оборудования, подстанций и аналогичных электроустановок фазные шины окрашиваются в определенный цвет по следующему правилу:

  • фаза А — желтый ;
  • фаза В — зеленый;
  • фаза C — красный.

В сетях постоянного тока

Несмотря на то, что в большинстве случаев мы имеем дело с переменным током, электрические сети постоянного тока также имеют широкий спектр применения:

  • В промышленности и строительстве — для эксплуатации электрических кранов, тележек и складская погрузочная техника.
  • Для питания электротранспорта: троллейбусы, трамваи, электровозы, теплоходы и др.).
  • Для питания нагрузкой оперативных защитных цепей и автоматики электрических подстанций.

Как известно, кабель для проводки постоянного тока состоит из двух проводов, в отношении которых не используются такие понятия, как нейтральный и фазный проводники. Конструкция кабеля включает всего две шины с противоположными зарядами, которые иногда обозначают просто «плюс» и «минус».

Принятая маркировка проводов требует, чтобы положительный полюс в такой сети был отмечен красным, а отрицательный — синим. Нулевой контакт, обозначенный на схемах M, окрашен в синий цвет.

Когда двухпроводная сеть подключается к трехпроводной сети, необходимо, чтобы цвета ее проводов или шин точно соответствовали цвету контактов питающей сети, к которой они подключены.

Цветовая кодировка фазы, нуля и земли

Для электромонтажа и монтажа электрических сетей в бытовых и промышленных объектах используются многожильные кабели, каждый провод внутри которых окрашен в характерный цвет. Это необходимо, как уже было сказано, для упрощения установки и обслуживания сети.

Так, например, если ремонт сети проводит человек, который ее не прокладывал, по цвету провода, подключенного к приборам и блокам питания, он сразу поймет рабочую схему.В противном случае потребуется пробить ноль и фазу вручную с помощью щупа. Этот процесс непростой даже при проверке новых проводов, а если потребуется отремонтировать старую проводку, он даже превратится в проверку, так как раньше, в советское время, провода не маркировались, и все они были покрыты черным или белая изоляционная оболочка.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электромонтажа каждый провод в кабеле, будь то нулевой, фазный или заземляющий, должен иметь свой цвет, указывающий на его назначение.Одно из основных требований электроустановок — возможность быстро и точно определить функцию провода на любом его участке. Цветовая кодировка лучше всего подходит для этой задачи.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и др.) С глухозаземленной нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большинство жилых и офисных зданий.

Защитный и рабочий нейтральный провод

Нулевой или нейтральный провод на электрических схемах обозначается буквой N и окрашен в синий или синий цвет без дополнительной цветовой кодировки.

PE — защитный нулевой контакт, или просто «земля», имеет характерный цвет чередующихся вдоль провода зеленых и желтых линий. Некоторые производители окрашивают его в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает отдельно маркировку заземления желтым или зеленым цветом.В сочетании с зеленым / желтым эти цвета можно использовать только в ситуации, когда они обозначают землю.

PEN-провода, используемые в сегодняшних устаревших системах TN-C, где земля и ноль совмещены, имеют более сложную маркировку. По последним утвержденным стандартам основная часть провода должна быть окрашена в синий цвет, а концы и стыки — желто-зелеными полосами. Также возможно использование проводов с противоположной маркировкой — желто-зеленый провод с синими концами. В современных постройках такой провод встретить редко, так как от использования TN-C отказались из-за опасности поражения людей электрическим током.

Подведем итог вышесказанному:

  1. ноль (нулевой рабочий контакт) (N) — синий или синий провод;
  2. земля (нейтраль) (PE) — желто-зеленая;
  3. Провод комбинированный (PEN) — желто-зеленый с синей маркировкой на концах.

Фазовые провода

В конструкции кабеля можно найти несколько фазных проводов под напряжением. Правила электромонтажа требуют, чтобы каждая фаза определялась отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, пурпурный, розовый и бирюзовый цвета.

При установке однофазной цепи, подключенной к трехфазной сети, необходимо, чтобы цвет фазы ответвления точно совпадал с цветом фазового контакта сети, к которой она подключена. .

Кроме того, стандарт предписывает соблюдать однозначность цвета всех используемых проводов, поэтому фаза не может иметь тот же цвет, что и ноль или земля. Для кабелей без цветовой идентификации маркировку необходимо наносить вручную — цветной изолентой или батистом.

Чтобы не столкнуться с необходимостью приобретения термоусадочных трубок или изоленты уже при монтаже (и не усложнять схему лишними обозначениями), следует определиться, какое цветовое сочетание будет использовано во всех электрических схемах дома. , и перед началом работы приобретите необходимое количество кабелей каждого цвета.

Маркировка проложенного кабеля

Электромонтажникам часто приходится сталкиваться с ситуацией, когда необходимо отремонтировать электрощит или сеть, а оборудование подключено таким образом, что непонятно, где находятся фаза и ноль , а где земля.Это случается, когда установку системы проводит неопытный человек, без специальных знаний, у которого неправильно имеется не только маркировка, но и расположение кабелей внутри распределительного щита.

Еще одна причина этих проблем — устаревшая и неактуальная квалификация электриков. Работа ведется правильно, но по старым нормам, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробить» инструментом там, где находится ноль, а где фаза.

Нет смысла спорить о том, кто виноват и стоит ли кому-то заниматься самостоятельным ремонтом, лучше решить, как нанести правильную и понятную маркировку.

Итак, действующие стандарты устанавливают, что цветовую кодировку электрических проводов не обязательно наносить по всей их длине. Обозначение допускается только в точках подключения и соединения контактов. Поэтому, если вам нужно маркировать кабели без отметок, вам следует купить набор термоусаживаемых трубок или изоленты.Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: нулевой — синий, земля — ​​желтый, а для фаз — красный, черный и зеленый. В однофазной сети, конечно, фаза обозначается одним цветом, чаще всего красным.

Использование цветной изоленты или термоусадочных муфт также подходит для ситуаций, когда существующий провод не соответствует требованиям PES. Например, если вам нужно подключить четырехжильный кабель к трехфазной сети с белыми, красными, синими и желто-зелеными проводами.Эти провода можно подключать в любом порядке, но обязательно наложите обмотки из кембрика или изоленты «правильного» цвета в местах соединения.

Кроме того, помните о проблемных ситуациях, описанных выше, при установке нового узла или подключении оборудования. Отсутствие четких и понятных обозначений может существенно усложнить дальнейшее обслуживание схемы даже для человека, который ее установил.

Если вы обнаружите, что на вашем распределительном щите или в сети используются обозначения проводов, которые не соответствуют текущим требованиям, не спешите их заменять.Перед ремонтом или демонтажем проводка подлежит нормам, действовавшим на момент ее установки. Кроме того, если сеть функционирует нормально, замена не требуется. А при вводе в эксплуатацию новой (или переоборудованной старой) электросети придется учитывать и соблюдать все современные требования и правила.

В большинстве современных кабелей жилы имеют изоляцию разного цвета. Эти цвета имеют определенное значение и выбраны неспроста.Какая цветная маркировка проводов и как по ней определять, где ноль и земля, а где фаза, и поговорим дальше.

В электрике принято различать провода по цвету. Это значительно облегчает и ускоряет работу: вы видите набор проводов разного цвета и по цвету можете угадать, для какого он предназначен. Но, если разводка не заводская и ее делали не вы, перед началом работ обязательно нужно проверить, соответствуют ли цвета намеченному назначению.

Для этого возьмите мультиметр или тестер, проверьте наличие напряжения на каждом проводе, его величину и полярность (это при проверке электросети) или просто прозвоните, откуда и откуда выходят провода и есть ли цвет меняется «по ходу». Поэтому знание цветовой кодировки проводов — один из важнейших навыков домашнего мастера.

Цветовая кодировка провода заземления

По последним правилам проводка в доме или квартире должна быть заземлена.В последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только в том случае, если блок питания снабжен рабочим заземлением.

Чтобы не запутаться, для заземляющего провода принято использовать желто-зеленый цвет. Сплошной сплошной провод имеет основной зеленый цвет с желтой полосой, а мягкопроволочный — желтое основное поле с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосами или просто зеленые, но это не стандарт.

Цвет заземляющего провода — одножильный и многожильный

Иногда в кабеле бывает только ярко-зеленый или желтый провод. В этом случае они используются как «земляные». В макетах земля обычно отображается зеленым цветом. На аппаратуре соответствующие контакты подписаны латинскими буквами PE или в русском варианте пишут «земля». К надписям часто добавляют графическое изображение (на рисунке ниже).

В некоторых случаях на схемах «земляная» шина и подключение к ней обозначены зеленым цветом

Нейтральный цвет

Другой проводник, выделенный определенным цветом, является нейтральным или «нулевым».Для него выбирается синий цвет (ярко-синий или темно-синий, изредка синий). На цветовых схемах эта схема также нарисована синим цветом, подписана латинской буквой N. Контакты, к которым необходимо подключить нейтраль, также подписаны.

Нейтральный цвет — синий или голубой

Для кабелей с гибкими многожильными проводами используются более светлые оттенки, а для одножильных проводов — более темные и насыщенные цвета.

Цвет фазы

Фазовые проводники несколько сложнее.Они раскрашены в разные цвета. Исключены те, которые уже используются — зеленые, желтые и синие — и все остальные могут присутствовать. При работе с этими проводами нужно быть особенно внимательными и осторожными, ведь именно на них присутствует напряжение.

Цветовая кодировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее распространенная цветовая кодировка фазных проводов — красный, белый и черный. Также могут быть коричневые, бирюзово-оранжевые, розовые, лиловые, серые.

На схемах и клеммах фазные провода подписаны латинской буквой L, в многофазных сетях рядом с ней стоит номер фазы (L1, L2, L3). На кабелях с несколькими фазами они разного цвета. При разводке проще.

Как определить, правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику нужно знать, какой провод фазный, какой нулевой, а какой — заземляющий. При неправильном подключении оборудование выходит из строя, и неосторожное прикосновение к токоведущим проводам может закончиться печальным концом.

Необходимо следить за тем, чтобы цвета проводов — земля, фаза, ноль — совпадали с их разводкой

Самый простой способ ориентироваться — это цветовая кодировка проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае нужно конкретно разобраться, а потом вешать бирки или оставлять цветные отметки. Во-вторых, даже если жилы в кабеле окрашены в разные цвета, и вы можете визуально найти нейтраль и землю, вам необходимо проверить правильность своих предположений.Бывает, что при редактировании цвета смешиваются. Поэтому сначала перепроверяем правильность предположений, затем приступаем к работе.

Для проверки вам потребуются специальные инструменты или измерительные приборы:

  • отвертка индикаторная;
  • мультиметр или тестер.

Фазный провод можно найти индикаторной отверткой; для определения нуля и нейтрали вам понадобится тестер или мультиметр.

Чек с индикатором

Отвертки индикаторные бывают нескольких типов.Есть модели, на которых светодиод загорается при соприкосновении металлической части с токоведущими частями. В других моделях для проверки требуется дополнительное нажатие кнопки. В любом случае светодиод загорается при наличии напряжения.

С помощью индикаторной отвертки можно найти фазы. Металлической деталью прикасаемся к оголенному проводнику (при необходимости нажимаем кнопку) и смотрим, горит ли светодиод. Вкл — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно одной рукой.Второй не касается стен и металлических предметов (например, труб). Если провода в тестируемом кабеле длинные и гибкие, вы можете удерживать изоляцию другой рукой (держитесь подальше от оголенных концов).

Поверка мультиметром или тестером

На приборе ставим шкалу чуть выше расчетного напряжения в сети, подключаем щупы. Если мы называем бытовую однофазную сеть 220В, установите переключатель в положение 250В. Одним щупом касаемся оголенной части фазного провода, вторым — предполагаемой нейтрали (синего цвета).Если при этом стрелка на приборе отклоняется (запомните ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделаем ту же операцию со вторым проводником, который по цвету был обозначен как «земля». Если все правильно, показания прибора должны быть ниже — меньше тех, что были раньше.

Если нет цветовой маркировки проводов, придется перебрать все пары, определяя назначение жил по показаниям.Мы используем то же правило: при вызове пары фаза-земля показания ниже, чем при вызове пары фаза-ноль.

С одной стороны, может показаться, что выбор цвета изоляции жил кабельно-проводниковой продукции осуществляется по прихоти производителя, хотя это далеко от истины. Сегодня мы полностью раскроем тему маркировки жил как с точки зрения отечественной и западной стандартизации, так и с точки зрения практического использования.

Маркировка фаз по ГОСТ и DIN

За десятилетия существования трехфазных сетей переменного тока использовались различные условные обозначения. Путаница в назначении проводников легко может привести к ошибке, которая слишком дорого обходится как установщику, так и владельцу электроустановки. Поэтому применительно к электрическим сетям вопрос стандартизации всегда стоял особенно остро.

Начиная с 2009 г. в системе легенд стал наблюдаться серьезный диссонанс.На территории СНГ продолжают действовать сотни тысяч электроустановок и миллионы километров электропроводки, в которой используются цветовые обозначения, принятые еще во времена существования страны советов. Новый стандарт ввел новые отраслевые правила, обязывающие электромонтажников соблюдать европейский стандарт маркировки. Из-за этого современному электрику приходится знакомиться сразу с несколькими системами цветовой кодировки кабельно-проводниковой продукции.

В устоявшейся системе обозначений фазные жилы проводов и шин маркируются желтым, зеленым и красным цветом.Примечательно, что цвета соответствуют условным обозначениям фаз A, B и C, и эта маркировка ранее соответствовала реальной последовательности амплитуд переменного напряжения во времени. Другими словами, любой квалифицированный электрик может с первого раза подключить асинхронный двигатель так, чтобы он вращался в правильном направлении.

Государственный стандарт 50462, вступивший в силу в 2009 году, регламентирует обозначение линейных проводов коричневым, черным и серым цветом. При этом соответствие цвета обозначению фаз L1, L2 и L3 носит условный характер: ни упомянутый выше стандарт, ни действующие правила ПУЭ не обязывают соблюдать текущую последовательность фаз в символах.

Что касается однофазных сетей, то коричневое обозначение фазного провода считается предпочтительным. При этом в ПУЭ упоминается, что цвет фазного провода может быть любым, кроме синего и желто-зеленого, такая маркировка используется для других целей.

Нейтраль и защитный провод

В сетях переменного тока нейтральный проводник может выполнять различные функции. В однофазной системе питания нейтральный провод выполняет функцию подключения к средней точке для формирования фазного напряжения, в трехфазной системе он используется для обеспечения симметрии нагрузок.Наиболее редкими являются нулевые проводники, выполняющие функцию уравнивания потенциалов, которые могут иметь место в цепях питания мостовых кранов и электрооборудования животноводческих ферм.

Нейтральный провод не следует путать с проводом защитного заземления, называемым PE. Его также можно комбинировать и дополнительно выполнять функцию эквипотенциального соединения, нулевого провода, средней точки, а в особенно редких сетях — также фазного провода, по которому протекает рабочий ток.Последний встречается в жилых домах, где используется трехфазная схема электроснабжения 127/220 с подключением в треугольник, при этом отдельные потребители 220 В подключаются по двухфазной схеме и питаются от сети.

Как видите, защитный и нейтральный проводники могут иметь разную схему подключения и выполнять отдельные функции на каждом участке сети. И если цветовое обозначение фазных силовых проводов допускает определенные вольности, то с цветом нулевого (нулевого) и защитного заземленных проводов все категорически строго.Нейтраль обозначена исключительно синим цветом, независимо от совмещенных функций, провод защитного заземления желто-зеленый. Более того, если защитный проводник входит в нулевой провод на схеме подключения, маркировка должна измениться соответствующим образом. Также рекомендуется обозначать комбинированный защитный и нейтральный проводник (PEN) с желто-зеленой изоляцией и синими метками на концах проводов.

Маркировка слаботочных и сигнальных цепей

На первый взгляд цвета проводов в цепях управления и сигнализации произвольные.Однако если назначение проводов в трехфазной электросети можно установить по непрерывности или индикатору фазы, то в «слабом токе» с этим возникает ряд проблем. Поэтому здесь гораздо важнее рекомендации по выбору маркировки проводов.

Обычно сигнальные цепи прокладываются с помощью кабеля, называемого витой парой. Это определение включает в себя знакомые многим кабели локальных компьютерных сетей, телефонные кабели, а также кабели промышленных систем сигнализации.Основное отличие заключается в количестве пар жил, которых может быть до ста, и в сечении медных жил. Кабель называется витой парой по той причине, что все жилы в общей оболочке разделены на пары и скручены вместе. Кажется, в этой «метле» невозможно понять назначение каждого проводника.

Однако все довольно просто. На самом деле провода пронумерованы и следуют в четкой последовательности цветов.Когда количество пар больше пяти, они делятся на группы. В каждой группе номер пары от первой до пятой определяется цветом сплошного провода: синий, оранжевый, зеленый, коричневый и серый соответственно. Номер группы определяется проводом с двойным цветом, где дополнительный цвет, отличный от индикатора номера пары, указывает номер группы: белый, красный, черный, желтый, фиолетовый для групп с 1 по 5. Если групп больше пяти пар в кабеле, каждые пять групп обматываются цветной лентой.Таким образом, установщику достаточно просто подключить провода последовательно к клеммной колодке или кросс-блоку от первой пары первой группы к пятой паре последней группы.

Кроме того, при установке цепей управления применяются несколько правил хорошего тона. Например, если общий контакт GND необходимо подключить к устройству сигнализации, для этого используются все зеленые провода в кабеле, то есть каждая третья пара из пяти. Если необходимо подать постоянное напряжение, например, на контакты кнопок, оно подается по сплошному проводу, а соответствующий «обратный» сигнал идет по двухцветному сердечнику из той же пары.

Если цвета дублируются

Работа электрика подчиняется требованиям ГОСТ и ПУЭ, при этом производство кабельной продукции не стандартизировано по цветовой кодировке. Например, на рынок может выйти кабель из остатков нестандартной серии, например, с двумя коричневыми и двумя синими жилами. Что делать, если по такому кабелю необходимо подключить трехфазную систему электроснабжения?

В таких случаях можно полагаться на то, что все ядра внутри общей оболочки следуют строго параллельно.Достаточно установить соответствие хотя бы одной жилы на обоих концах кабеля, что может быть выполнено с заземлением или с помощью индикатора полюса. При этом, если на срезе с одной стороны оставшиеся жилки L1, L2, L3 пронумеровать по часовой стрелке, то на срезе с обратной стороны условные метки будут располагаться против часовой стрелки, то есть зеркально.

Кстати, ГОСТ допускает отсутствие цветовой маркировки для так называемых концентрических жилок, то есть расположенных в общей оболочке по окружности в один или несколько рядов.В таких кабелях по меньшей мере одна жила в каждом ряду имеет цветную или другую маркировку, по отношению к ней соответствие всех остальных жил устанавливается описанным выше способом. Примером может служить самонесущий изолированный провод без цветовой маркировки, у которого одна из жил имеет выступающую полосу по всей длине. Эта жила принята за нулевой провод, остальные используются как линейные проводники. Обратите внимание, что при таком способе установления соответствия проводников обязательно оставлять на их концах следы разного цвета, например, от отрезков термоусаживаемой трубки.

Прочие способы маркировки

Конечно, все разнообразие электроустановок не ограничивается только сетями переменного тока. Согласно действующему стандарту положительный и отрицательный проводники в цепях постоянного тока, обозначенные на схеме L + и L- соответственно, имеют коричневую и серую изоляцию. Раньше было принято маркировать положительный провод красным цветом, а отрицательный провод мог иметь любую маркировку, хотя, как правило, его изоляция была черной. Средний провод имеет синюю маркировку в соответствии с действующими стандартами, как и заземленные полюсные проводники.

Иногда вы можете обнаружить, что все жилы в кабеле имеют одинаковый цвет. Однако если присмотреться, то окажется, что на утеплителе есть тиснение в виде одной или нескольких полосок, либо букв и цифр. Также в некоторых импортных кабелях жилы различаются по форме, они могут быть сплющены с одной или нескольких сторон.

При работе с электричеством используется большое количество кабелей разных размеров и цветов. Чтобы всегда выбирать нужный товар, есть цветная маркировка проводов.Таким образом, для удобства использования отдельные кабели всегда маркируются одним цветом. Например, провод заземления всегда имеет желто-зеленый цвет изоляции, а цвет фазы — зеленый. Это позволяет без испытаний определить назначение провода и при необходимости сделать это с другой веткой.

В случае, если в сети несколько фаз и нулевых проводов, они маркируются цветом в соответствии с сводом правил работы с электричеством. Обычно это цвета, близкие к основному, но в зависимости от сети они могут отличаться.

электробезопасность

Переменный электрический ток напряжением 220 В или 380 В опасен для человека. Неосторожный контакт с оголенными проводами или металлическими частями электрического оборудования, которые могут быть под напряжением, может привести к тяжелым ожогам или смертельному исходу!

Для этого ПУЭ дает ответ не только на вопросы: какого цвета провод заземления или что такое PEN, но и для чего он нужен.

    Для максимальной защиты человека от возможного поражения электрическим током были приняты системы электробезопасности, характеризующиеся одним или несколькими факторами, такими как:
  1. заземление;
  2. защитное заземление;
  3. разделение сетей трансформатором.

Для обеспечения безопасной эксплуатации в существующих электроустановках до 1 кВ используются пять систем заземления: TN-C, TN-S, TN-C-S, TT, IT с разными методами заземления, нейтрализации и разделения сетей.

    ПУЭ определяет каждую из систем как:
  • TN-C, где рабочий нулевой N и заземляющий провод PE объединены в один PEN-провод. Для него характерно: использование четырехжильного кабеля в трехфазной сети и двухжильного кабеля в однофазной.Это старейшее электрическое сетевое устройство, которое до сих пор широко распространено из соображений экономии, например, в уличном освещении.
  • TN-S, где рабочий провод N и заземляющий провод PE отделены от питающего трансформатора до конечного потребителя. Такие сети делают из пятижильных кабелей для трехфазной сети и трехжильных проводов в однофазной сети.
  • TN-CS, где от питающего трансформатора до групповой панели у входа в здание проходит один совмещенный PEN-проводник четырехжильного кабеля, который далее делится на N и PE соответственно на пять и три -жильная проводка.Это наиболее распространенная система для построения сетей электроснабжения зданий и сооружений.
  • ТТ, где работает только один провод N, а заземлен только корпус электрооборудования. В такой системе используется четырехпроводная и двухпроводная разводка соответственно. Итак, в основном устраиваются воздушные линии электропередач.
  • IT, где электрическая установка отделена от сети трансформатором и полностью изолирована от земли. Это самая безопасная для человека система, она предназначена только для специализированных потребителей.

Таким образом, цвет фазных и нулевых проводов, L и N в электрике поможет визуально определить применяемую систему безопасности в данной электросети.

Специфика различных видов кабельной продукции

Прежде чем говорить о маркировке, стоит определиться, чем отличаются кабель, провод и шнур. Различные типы кабелей можно использовать не только на поверхности, но также под землей и в воде. Это возможно благодаря тому, что один или несколько изолированных проводов защищены специальной оболочкой, которая может быть изготовлена ​​из различных материалов, выдерживающих агрессивные условия окружающей среды.

Что касается электрических проводов, у них также есть провода или жилы, скрученные или изолированные друг от друга. Они покрыты защитной неметаллической оболочкой или обмоткой, которые не требуют закапывания в землю.

Шнур — это провод, содержащий гибкие изолированные жилы. С помощью этого вида кабельной продукции к сети подключаются различные бытовые устройства, устройства, которые являются мобильными или часто перемещаются с места на место.

    Классификация кабельной продукции в зависимости от назначения следующая:
  1. Энергетическая продукция.К ним относятся провода СИП и ВВГ. Последний тип подходит для прокладки электропроводки и освещения внутри помещений, подключения электроустановок. Самонесущий изолированный провод (СИП) применяется при строительстве воздушных линий электропередачи и создании ответвлений к жилым домам и зданиям. Количество токопроводящих жил в изделиях с маркировкой ВВГ варьируется от 1 до 6. Для разновидности SIP этот показатель колеблется от 1 до 4.
  2. Назначение радиочастотных кабелей — передавать сигнал от одного устройства к другому.
  3. Устройства управления необходимы для питания устройств и незаменимы в системах дистанционного управления. ГОСТ допускает количество токопроводящих жил в них от 4 до 37 шт.
  4. Для координации работы устройств и устройств на расстоянии используются контрольные провода наряду с контрольным обзором. В таких изделиях может быть от 3 до 108 токоведущих жил.
  5. Потребуется отдельный тип кабеля связи, чтобы абоненты могли обмениваться информацией на расстоянии.Внутри этой группы существует разделение на высокочастотные и низкочастотные типы продукции.

Для чего нужна маркировка?

Конкретные цвета электрики были выбраны не случайно. Цветная проводка важна для безопасной проводки, чтобы избежать короткого замыкания и поражения электрическим током. Раньше проводники имели черный или белый цвет, что доставляло большие неудобства электрикам.

При отключении необходимо было подать питание на проводники, после чего с помощью контроля определялись ноль и фаза.Использование цветовой схемы избавило от всех этих мучений, потому что все стало предельно ясно.

Цветовая кодировка почти всегда применяется по всей длине жилы. Это помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их переключение. В электрике есть три типа проводов: фазный, нулевой и заземляющий.

Для обеспечения ясности, простоты и легкости распознавания отдельных частей электрической сети в соответствии с п.1.1.30 ПУЭ, все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Более того, наличие одного из этих обозначений не снимает необходимости в другом.

Цветовая маркировка

Цветовая маркировка проводов наиболее наглядна и позволяет быстро определить назначение любого провода. Такая маркировка может быть осуществлена ​​путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины, окраски или использования специальной цветной ленты в местах соединения жил.

Причем краску на покрышках можно наносить не по всей длине, а только в точках соединения или на концах покрышек.

    Итак:
  • Если говорить о цветовом обозначении проводов и кабелей, то начинать следует с фазных жил. Согласно п. 1.1.30 ПУЭ в трехфазной сети фазные жилы следует маркировать желтым, зеленым и красным цветом. Так обозначаются соответственно фазы A, B и C.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного проводника, в соответствии с цветом которого он является продолжением.То есть, если фазный провод подключен к фазе «В» трехфазной сети, то он должен быть зеленого цвета.
  • Примечание! В однофазной сети квартиры или дома вы часто не знаете, к какой фазе подключен ваш фазный провод. Чтобы соответствовать ГОСТу, ничего выяснять не нужно. Достаточно обозначить фазовый провод любым из предложенных цветов. Ведь для однофазной осветительной сети совершенно неважно, к какой фазе подключен ваш проводник.Единственное исключение — осветительная сеть, в которой используются два разных фазовых провода.

  • Что касается нейтральных проводов, то они должны быть синего цвета. Причем цвет нулевой жилы не зависит от того, находится ли перед вами трехфазная, двухфазная или однофазная сеть. Он всегда обозначается синим цветом.
  • Маркеры проводов с желто-зеленой полосой обозначают защитный провод. Он подключается к корпусу электроприборов и обеспечивает защиту от поражения электрическим током в случае повреждения изоляции электрооборудования.
  • Если нейтральный и защитный проводники совмещены, то согласно п. 1.1.29 ПУЭ такая жила провода должна иметь синий цвет с желто-зелеными полосами на концах. Для того, чтобы сделать такую ​​разметку своими руками, достаточно просто взять синий провод и на его концах сделать отметку краской или использовать для этого цветную изоленту.
  • Что касается сетей постоянного тока, то положительный полюс провода или шины должен быть обозначен красным цветом, а отрицательный — синим. В этом случае обозначение нулевого и защитного проводов соответствует маркировке в сетях переменного тока.

Маркировка проводов

Но цветовая маркировка проводов не всегда удобна. В щитах и ​​на схемах буквенное обозначение намного удобнее. Его следует использовать вместе с цветовым кодированием.

    So:
  1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению — фаза «А», «В» и «С». Для однофазной сети он должен быть таким же, но это далеко не всегда удобно. Более того, не всегда можно достоверно определить, какая именно фаза.Поэтому часто используется обозначение «L».
  2. Пункт 1.1.31 ПУЭ стандартизирует не только буквенно-цифровое обозначение жил, но и их расположение. Таким образом, для трехфазной сети с вертикальным расположением шин фаза «А» должна быть самой высокой, а фаза «С» — нижней. А при горизонтальном расположении проводов ближайшей к вам должна быть фаза «С», а самой далекой — фаза «А».

  3. Если маркировка проводов в экране проводится, то под символом «N» обозначают нулевой провод.
  4. Буквенное обозначение «PE» используется для обозначения защитного проводника. Кроме того, часто используется знак заземления, но дело в том, что он не всегда может точно обозначить схему сети.
  5. Дело в том, что вы можете встретить обозначение «PEN». Он обозначает комбинацию нейтрального и защитного проводов. Это возможно в системах TN-C-S, о которых мы говорили в одной из наших предыдущих статей.
  6. А вот маркировка проводов электрического постоянного тока осуществляется символами «+» и «¬―».Что соответственно означает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевой проводник обозначается символом «М», который иногда вводит в заблуждение.

Что означают цвета проводов в электрике?

Цветная изоляция проводов сегодня является неотъемлемым атрибутом успешного и правильного электромонтажа. Такое решение ни в коем случае не позволяет сделать провода красивыми и привлекательными для потребителей; это удобное цветовое кодирование, стандартизованное и регулируемое во всем цивилизованном мире, что без преувеличения является необходимостью.

Цветовая кодировка проводов обеспечивает точную идентификацию каждого провода. Цвет изоляции жилы определяет ее назначение в группе из нескольких жил и облегчает процесс переключения и монтажа.

Это решение исключает возможные ошибки, которые могут привести к смертельному поражению электрическим током или короткому замыканию. Ремонт и обслуживание электрических сетей также становится безопаснее, если провода аккуратно промаркированы.

Стандарт, изложенный в ПУЭ, строго определяет цвета маркировки, и благодаря этому стандарту становится возможным легко идентифицировать каждый провод, каждую жилу кабеля в группе по цвету или буквенно-цифровому коду.

Как правило, весь проводник имеет определенный цвет, но также разрешается маркировать только концы отдельных проводов в точках переключения, где можно использовать цветную изоленту или цветной кембрик. Далее рассмотрим более подробно, как именно выполняется такая маркировка для сетей однофазного, трехфазного и постоянного тока.

Стандартная цветовая кодировка шин и проводов для трехфазных сетей переменного тока

    В трехфазных сетях переменного тока высоковольтные вводы трансформаторов на станциях и подстанциях, а также шины окрашиваются в следующие цвета по фазам:
  • Фаза «А» — желтого цвета;
  • Фаза «В» — зеленого цвета;
  • Фаза «С» — красного цвета.

Стандартная цветовая кодировка проводов и шин постоянного тока

Для цепей постоянного тока есть только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) отмечен красным, а отрицательный провод (шина отрицательного заряда) отмечен синим, потому что нейтральный и фазный провода здесь принципиально отсутствуют. Средний провод (M) отмечен синим цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создается путем разветвления трехпроводной цепи постоянного тока, проводники маркируются так же, как соответствующие проводники исходной трехпроводной схемы.

Электрические сети переменного тока теперь всегда прокладывают многожильным проводом с изоляцией жил разного цвета, это значительно облегчает процесс монтажа. Если один установщик выполнит, а в будущем обслуживание и ремонт сети будут выполнять другие люди, им больше не придется постоянно определять «фазу» и «ноль», они просто будут ориентироваться по цвету.

Но раньше это было настоящей проблемой, потому что изоляция использовалась одного цвета — белого или черного.Сейчас разработан стандарт, и в соответствии с ГОСТ Р 50462 «Идентификация жил по цвету или числовому обозначению» жилы отдельные и в кабелях имеют строго регламентированные обозначения.

Функция маркировки — создать возможность быстро и легко визуально определить назначение каждого конкретного проводника для любого его участка, это одно из основных требований ПУЭ. Какого цвета по ГОСТу должны принадлежать жилы в электроустановках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к которым относятся практически все жилые и административные здания?

Нейтральный провод (N) отмечен синим цветом.Для нулевого защитного проводника (РЕ) — желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названном цветовом сочетании актуальна только для заземляющих проводов (для нулевых защитных).

Когда нулевой рабочий провод совмещен с нулевым защитным проводом (PEN), то по всей длине провода маркировка выполняется синим цветом, а в точках присоединения (на концах проводника) — желто-зеленые полосы, или наоборот: желто-зеленый провод с синими концами.

    Итак, нулевые провода маркируются следующими цветами:
  1. Нулевой рабочий провод (N) — синяя маркировка;
  2. Нулевой защитный провод (РЕ) — желто-зеленая маркировка;
  3. Нулевой комбинированный провод (PEN) — желто-зеленая маркировка с синими метками на концах или наоборот.

Фазовые провода в соответствии со стандартом PUE могут быть маркированы одним из следующих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый или белый. Если однофазная электрическая цепь получается ответвлением от трехфазной сети, то фазный провод получившейся однофазной цепи обязательно должен соответствовать цвету исходного провода трехфазной сети, от которой была сделана ответвление. .

Провода промаркированы таким образом, чтобы цвета фазных проводов ни в коем случае не совпадали с цветом нейтрального проводника. А если используется немаркированный кабель, то на концах жил, в местах стыков делают цветные метки с помощью термоусаживаемого батиста или цветной ленты. Но чтобы избежать лишних работ по изготовлению бирки, достаточно изначально выбрать правильный цвет изоляции, подобрав кабель достаточной длины для своих нужд.

Иногда электрику в своей работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже сделана, а ни соединения в панели приборов, ни провода не промаркированы, в этом случае человеку приходится тратить время и, пользуясь щуп, определите «фазу», «ноль» и «заземление».

Однако всегда следует помнить, что даже если нет возможности приобрести провод нужного цвета, вы, конечно, можете использовать провод любого цвета, но тогда обязательно промаркировать концы проводов хотя бы цветная термоусадочная или цветная изолента. И всегда не забывайте соблюдать осторожность при прокладке электропроводки и всегда соблюдать меры предосторожности.

Маркировка кабеля алюминиевого

АППВ 2х6-380 — провод алюминиевый, с ПВХ покрытием, плоский, имеет разделитель (определение чуть ниже), 2 жилы сечением 6 мм каждая.Следует отметить, что буквенное обозначение в основном используется для высоковольтных версий.

Цветовая кодировка помогает определить назначение кабеля. Применяется для телефонных шнуров, бытовой техники (вентилятор, видеокамера), автомобилей (ВАЗ и др.) И др. Именно эти данные наиболее важны при прокладке кабелей или.

    Как определить назначение и типы проводов по цветовой маркировке, согласно ПУЭ 7:
  • Синий — рабочий ноль;
  • Зеленый — нулевая защита;
  • Черный — земля или земля;
  • Белый — цветовая маркировка проводов фазного нуля.

Кстати, у разных производителей могут быть разные виды обозначений. Например, фазовый кабель может быть белым, розовым, желтым, оранжевым, серым, красным, поэтому будьте осторожны при установке или отключении шнуров. При подключении фазы или розетки убедитесь, что цвета подключенных кабелей совпадают.

Маркировка отдельных электрических кабелей

В каждом бытовом приборе используется своего рода система обозначений.

    Для клавиатуры ноутбука или блока питания компьютера:
  1. Красный — стандартный USB VDC, провод для подключения клавиатуры Defender Accord km-4810L и др.
  2. Белый — это разъем USB D, а зеленый — D +.
  3. Черный — для входа GND (есть в наушниках).

Будьте осторожны, черный и красный провода также используются для подключения охлаждающего радиатора электрического оборудования.

    За что отвечают провода магнитолы по цвету:
  • Черный — это масса или масса двигателя.
  • Красный — шнур питания.
  • Желтый — питание, соединяется с красным.
  • Синий (если есть) — управление антенной и другими функциями магнитопровода.

Купить провода нужного типа (самонесущий изолированный провод, сборочный, гибкий и другие) можно в специализированных магазинах, где также указывается маркировка в сертификате и паспорте на изделие. Цена зависит от типа шнура.

Электромонтаж внутри дома

Электромонтаж внутри дома осуществляется только однофазными линиями и медными проводами. В электрических цепях бытового назначения рабочий ноль всегда должен быть синим! Согласно ПУЭ внутридомовые линии необходимо прокладывать с заземляющим проводом.Во всех трехжильных жилах, выполненных по ГОСТу, пригодных для внутренних работ, заземляющий провод желто-зеленый.

Если трехжильный провод гибкий, типа ПВС, то фазный провод обычно коричневый. Для внутренней разводки лучше использовать литые медные провода. Если жилы промаркированы полосами, то провод с полосой любого цвета, кроме синего и желто-зеленого, является фазным.

Если в кабеле нет желто-зеленого проводника, используйте провод с зеленой полосой в качестве заземляющего провода.Заземляющий провод можно обозначить чисто желтым цветом. В кабелях, жилы которых полностью окрашены, белый провод является фазным.

Кабель электроплиты

Бытовая электроплита 220 В подключается к специальной розетке, выдерживающей большую мощность. Цвет жил красный, зеленый, синий, где красный — фаза, зеленый — земля, синий — нейтральный проводник.

    Есть нюанс, в электроплитах иностранного производства, рассчитанных на 220/380 В, подключение осуществляется четырехжильным кабелем:
  1. синий — ноль;
  2. желто-зеленый провод — земля;
  3. черный провод — фаза А;
  4. коричневый провод — фаза В.

Допускается при подключении к одной фазе сети объединять фазные проводники на электроплите под одной контактной клеммой.

Нейтральный провод

Нейтральный проводник — это провод, подключенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения это совмещенный нулевой рабочий и нулевой защитный провод в трехфазной цепи. Цвет нейтрального провода — весь синий с желто-зеленым на концах или полностью желто-зеленый с синим на концах.

Маркировка проводов осуществляется по цвету, буквам и цифрам. До 2009 года ГОСТ более широко трактовал возможности маркировки проводов. С 2009 года стандарты были пересмотрены в сторону более четкой классификации цветов и удаления примечаний во избежание маркировки проводов.

Национальный стандарт 2009 уточнил терминологию и дополнил буквенно-цифровую классификацию. Для электрических цепей до 2009 года использовался классический цвет жилы: желтый, зеленый, красный.

    В классическом варианте трехфазных цепей до 1000 вольт проводники маркируются в следующих комбинациях:
  • Фаза A — L1, рекомендуется желто-коричневый.
  • Черный рекомендуется в фазе B — L2, зеленый.
  • Фаза C — L3, рекомендуется красный — серый.
  • Нулевой провод — N синий.
  • Совмещенный рабочий ноль с заземляющим проводом — PEN, синий с желто-зелеными наконечниками — желто-зеленый с синими наконечниками.
  • Заземлитель — PE, желто-зеленый.

Эта комбинация не подразумевает ни направления вращения, ни фазировки.

От распределительной коробки до переключателя прокладывается трехжильный или двухжильный провод, в зависимости от того, какой тип переключателя установлен: одноклавишный или. Обрывается фаза, а не нейтральный провод. Если есть белый проводник, он будет питающим. Главное — соблюдать согласованность и согласованность цветов с другими электриками, чтобы не получилось, как в басне Крылова: «Лебедь, рак и щука.»

На розетках защитный провод (желто-зеленый) чаще всего зажимается посередине устройства. Соблюдайте полярность, ноль рабочий — слева, фаза — справа.

Но есть сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными.

Возможно производитель решил при нехватке одного цвета использовать то, что есть. Ведь производство не останавливайте! Сбои и ошибки везде.Если вы получите именно это, где фаза, а где ноль, решать вам, вам просто нужно бегать с контролем.

Если кабель уже проложен, как наносить отметку

Очень часто приходится сталкиваться с такими ситуациями, когда вы подходите к объекту, открываете заслонку, а там производится подключение непонятно как. О соответствии маркировки проводов правилам говорить вообще не приходится. Непонятно, какого цвета проложена фаза, а где ноль и земля.

Приходится знакомиться с разводкой в ​​щитке, распределительных коробках и т.д. Все сводится к одному недостатку, приходится тратить время зря. Что делать в этом случае? Не подключайтесь по-новому.

К сожалению, и сегодня некоторые электрики при проведении монтажных работ используют устаревшие стандарты. Из-за этого другим специалистам во время работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» с помощью щупа.

Если нет возможности купить жилы нужного цвета, подойдут кабели любого цвета.Главное, чтобы концы проводников были правильно промаркированы термоусадочными трубками или цветной изолентой.

В соответствии с правилами разрешается кодировать цветом не по всей длине, а только в точках подключения к шинам, то есть на концах кабеля. Для этого можно пометить провода по цвету с помощью цветной изоленты или на концы кабеля надеть термоусаживаемую трубку.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
