Виды проводов

Все провода можно разделить на два вида:

• Одножильные, содержат в своем основании одну толстую проволоку. При их соединении между собой не возникает трудностей.
• Многожильные, содержат в своем основании множество тоненьких проволок.

Чтобы получить достоверное представление о них, можно изучить фотографии многожильных проводов в интернете или учебных пособиях. Соединить их между собой весьма проблематичное занятие.

Гибкие многожильные провода имеют большое преимущество. Их можно скручивать несколько раз и это не повлияет на их функциональность. Еще одним плюсом является большая пластичность по сравнению с одножильными.

Из-за этого качества такие провода чаще используют:

• в удлиненных тройниках и мобильных осветительных приборах;
• при подсоединении осветительных приборов к электросети;
• при подсоединении выключателей и других рычагов воздействия на электросеть.

При подключении сложно устроенного оборудования все провода помещают в специальные кабель-каналы. Это облегчает процесс монтажа и скрывает лишнюю проводку.

Электрическая проводка в жилых помещениях чаще всего состоит из одножильного провода. Поэтому, если к ней присоединяют оборудование с многожильным проводом, стоит качественно сделать этот процесс. При неправильном присоединении электрическая проводка может нагреваться и возникнет короткое замыкание.

Методы соединения разных проводов друг с другом

Присоединение проводов методом скручивания

Данный способ можно отнести к самому легкому скреплению проводов между собой. При выполнении этого способа можно применять любую вариацию скручивания проводов. Первый вариант скрепления 2 многожильных проводов выполняют в виде параллельного скручивания. Он отличается надежностью узла, однако не выдерживает тряску и сильное воздействие на узел.

Таким вариантом скрепления возможно присоединять одножильный и многожильные провода из меди. Из-за лишнего сгиба одножильного провода, полученный узел будет отличаться надежность от узла, полученного при скреплении 2 многожильных проводов.

Использование параллельного скручивания обеспечивает электросвязь между несколькими проводами разом. По аналогии проводят скрепление и алюминиевых одножильных и многожильных проводов.

Таким вариантом скручивания часто выполняют присоединение еще одного провода к электропроводке. Перед этим необходимый участок проводки освобождают от изоляции и просто прикручивают еще один провод.

Вторым вариантом скрепления нескольких проводов является последовательное накручивание отдельной тонкой проволочки на предыдущую. Этот вариант может скреплять между собой не больше 2 проводов.

Также возможно выполнить скрепление проводов между собой с использованием бандажа при скручивании. Его суть заключается в следующем: провода, которые необходимо соединить, укладываются вдоль друг друга. Затем обматываются другим проводом по очищенному участку.

Для обеспечения хорошего контакта, бандаж необходимо накрутить как можно тщательнее. Такой метод применяют при скреплении нескольких проводов.

Перед началом работ нужно обязательно очистить необходимые участки от изоляционного покрытия и продуктов окисления. При работе лучше использовать плоскогубцы – это обеспечит плотное скручивание проводов.

Необходимо запомнить, что скрепление напрямую алюминиевого и медного проводов не допустимо!

Присоединение с помощью паяльника

Благодаря паяльнику можно получить самое эффективное соединение. Однако, для этого нужно иметь паяльник, необходимые вещества для паяльного процесса и опыт работы с паяльником. Чаще используют такое вещество, как канифоль. Оно более распространено, но имеет существенный недостаток: после канифоли на соединении появляются ее остатки, тяжело поддающиеся удалению.

Изначально, присоединяемые провода необходимо тщательно подготовить: очистить от грязи и продуктов окисления. Разогреваем паяльник достаточно сильно и макаем в баночку с канифолью. Затем на кончик паяльника опускаем припой и аккуратно переносим на зачищенный провод.

По завершению спайки, провода скрепляются по одному из указанных выше методов. Обязательно нужно очистить ненужный налет от спайки на скручиваемом участке. Скручивание проводов лучше выполнить плоскогубцами. Полученный узел прогревают еще раз паяльником, чтобы повысить надежность соединения.

Следует не забывать, что многожильные провода с медным сечением являются отличным теплопроводником. Поэтому, паяльник не нужно очень разогревать, иначе оплавится изоляционная защита проводов.

Скрепление проводов при помощи клемм

Прежде, чем разобраться, как соединяются многожильные провода при помощи клемм, рассмотрим из чего производят клеммы. Клемма это специальный зажим для скрепления проводков. Их выпускают в различных вариациях. Клеммы обеспечивают надежность в месте скрепления и отличную проводимость электрического тока.

Чаще всего их производят из латуни. Возможно применение других материалов при изготовлении клемм, главное чтобы они не вступали во взаимодействие с медными и алюминиевыми проводами. Латунными клеммами скрепляют узлы соединения медного и алюминиевого проводов.

В целом, клеммы подразделяют на:

• Прижимные клеммы. Они скрепляют проводки благодаря пружинному механизму.
• Винтовые клеммы. Скрепление производиться благодаря винтику.

Если рассматривать конкретную ситуацию соединения медного и алюминиевого проводов, то, при использовании клеммы, их следует немного загнуть.

Однако, не стоит усердствовать при сгибании проводов и закручивании винтика на клемме. При сильном надавливании можно сорвать резьбу винтика, либо передавить скрепляемые провода.

При скреплении тоненьких пластичных проводков возможно применять специальные наконечники.

Если к клемме требуется подключить несколько проводов, то они должны быть скрепленными между собой одним из вариантов параллельного скручивания. Это улучшит проводимость электричества, и снизит возможность отхождения проводов друг от друга во время эксплуатации.

Для того, чтобы определиться, какой провод лучше выбрать для проводки в здании, следует оценить нагрузку в электрической сети и предусмотреть, какое электрооборудование будет подключаться в помещение. Распространено использование и одножильных, и многожильных проводов. Главное, обеспечить надежные и правильные скрепления их.

Фото многожильных проводов

Одножильные и многожильные провода. область применения. преимущества и недостатки

Сравниваем одно- и многожильные провода

Какой провод лучше многожильный или одножильный? Такой вопрос часто возникает перед началом работ по замене проводки. Ответ на него не может быть однозначным, ведь каждый из этих видов проводов создан для своих целей. Поэтому чтобы ответить, давайте разберем достоинства и недостатки каждого из них.

Структура проводов

Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода. Это позволит нам более детально разобрать, как он устроен.

Одножильный провод или многожильный: классы гибкости проводов

• Одним из основополагающих нормативных документов в этом вопросе является ГОСТ 22483 – 2012. Он говорит о том, какой должен быть провод по конструкции, устанавливает требования к техническим характеристикам, а также определяет параметры, которые позволяют относить провод к тому или иному виду или подразряду.
• Первое, что стоит упомянуть — это класс гибкости. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Всего существует 6 классов гибкости.

Таблица номинальных параметров проводов первого класса гибкости

• К первому классу гибкости относятся все однопроволочные провода. Кроме того, к ним относят многопроволочные провода с сечением в 185 мм2 — такие сечения применяются только в промышленности, поэтому мы их рассматривать не будем.
• Второй класс является более гибким. Чтобы достичь этого свойства, провода делают состоящими из нескольких отдельных проволок, скрученных между собой. Таблица 4 ГОСТ 22483 – 2012 определяет их минимальное количество для проводов разного сечения.

Таблица номинальных параметров проводов пятого класса гибкости

• А вот для классов 3 и выше, минимальное число проволок не должно быть меньше, чем для второго класса, и определяющим фактором инструкция называет сечение каждой отдельной проволоки. Таблицы 5, 6, 7, 8 ГОСТ 22483 – 2012 определяют это максимальное сечение каждой отдельной проволоки в проводах разного сечения.
• Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Допустим, у нас имеется провод третьего и пятого класса гибкости, сечением в 1 мм2. Провод третьего класса гибкости будет выполнен из нескольких проволок с диаметром не более 0,43 мм, а провод пятого класса — из проволок с диаметром не более 0,21 мм. Соответственно в проводе пятого класса отдельных проволок будет больше, и их общее число не должно быть меньше 7, что определено для провода второго класса.

Таблица номинальных параметров проводов третьего класса гибкости

Обратите внимание! Существуют еще провода круглой, уплотненной и фасонной формы. В данной статье мы их не рассматриваем, так как преимущественно такие изделия встречаются с сечением в 25 мм2 и более. Это уже мощные силовые установки, которые требуют специального расчета.

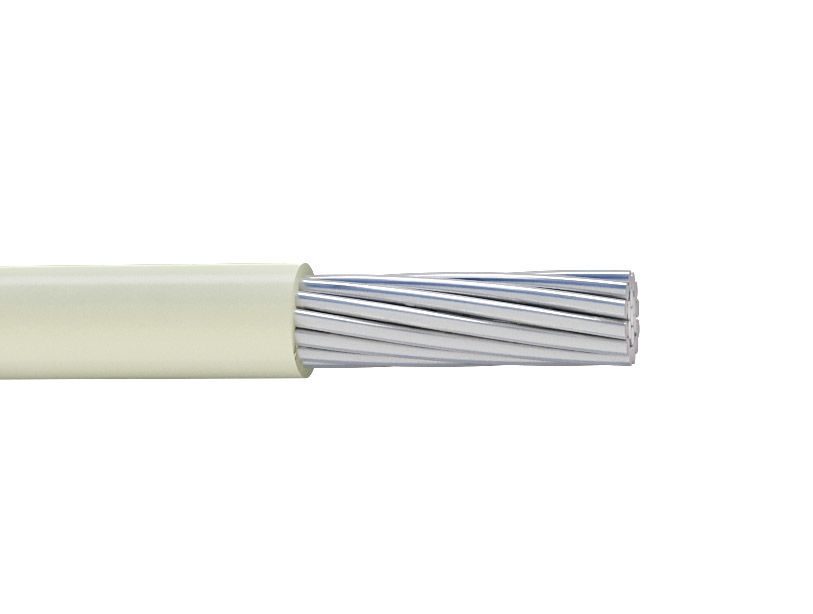

Многожильный алюминиевый провод

• Сразу отметим, что данное правило распространяется не только на медные провода. Алюминиевые провода так же могут быть гибкими и многопроволочными. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.

Достоинства одно- и многожильных проводов

Разобрав отличие многожильного провода от одножильного, и различия разных многожильных проводов, можно приступать к анализу их преимуществ и недостатков. И здесь нам следует дать ответ на следующие вопросы: как они отличаются по физическим свойствам, как отличаются по механическим свойствам, и в чем отличие этих проводов в плане монтажа и эксплуатации?

В данном видео подробно рассказывается об одно- и многожильных проводах.

Достоинства одножильных проводов

Начнем с разбора одножильных проводов. Данный вид проводников обычно относят к установочным. То есть к таким проводам, которые после монтажа не следует перемещать, гнуть и подвергать другим видам механических воздействий.

• Одним из главных преимуществ таких проводников является более низкое сопротивление 1 км провода. Например, для медного проводника в 1 мм2 сопротивление должно быть не больше 18,1 ОМ. Для сравнения, такой же проводник, но пятого класса гибкости, может иметь сопротивление до 19,5 Ом. Разница, конечно, не самая существенная, и вполне укладывающаяся в статистическую погрешность, но она есть.

Формула расчета сопротивления проводника

• Объясняется такое расхождение достаточно просто — чем меньше сечение единичного проводника, тем больше сопротивление. В идеале множество проволок в многожильном проводе соединены, и представляют собой единое целое, но все равно есть определенное сопротивление между отдельными проволоками, которое и приводит к большему суммарному сопротивлению провода.
• Следующим аспектом, на который стоит обратить внимание, выбирая многожильный или одножильный провод, является удобство монтажа. И в первую очередь, это касается контактных соединений. Давайте рассмотрим, какой провод лучше соединять.
• Если следовать правилам ПУЭ, то нам доступны винтовые, зажимные, сварочные, прессовочные и соединения методом пайки. Давайте рассмотрим каждый из них.

Обратите внимание! Наш дальнейший анализ соединений мы проводим для медного провода. Ведь, согласно ПУЭ с 2001 года, в жилых помещениях допускается применять только медный провод. А наш выбор, что лучше, мы приводим именно для проводов небольшого сечения.

	Соединение при помощи винтовых клемм или винтов выполнить при помощи одножильного соединения проще. Винты не могут пережать проводник и уменьшить его сечение, а отдельные проволоки не вылезут из места контактного соединения.
	Если для соединения используются столь популярные сейчас зажимные клеммы WAGO, то одножильный провод подойдет идеально. А вот с многожильным могут возникнуть проблемы, но только при использовании клемм, отличных от представленной на картинке.
	Сварку одножильных проводов, также выполнить несложно. Хотя это вовсе не говорит о том, что многожильные провода нельзя сваривать. Просто проводники, особенно высокого класса гибкости, при сварке можно повредить, или оборвать у них часть проволок, что не скажется положительно на качестве такого соединения.
Соединение проводов методом прессовки	Если выполнять соединение прессовкой, то можно использовать провод многожильный или одножильный. В то же время, если вы выполняете прессовку без специального инструмента, то выполнить качественную прессовку одножильного провода большого сечения немного сложнее.
Соединение проводов методом пайки	Ну, и последним вариантом является пайка. Данный вид соединения обычно применяется для проводников небольшого сечения. Тут значительно проще работать с многожильными проводниками, так как место монтажа и прокладки провода обычно сильно ограничено и провод для этого приходится сильно изгибать.

Как соединить многожильный и одножильный провод.

Последним преимуществом одножильного провода является его цена. Она обычно немного ниже, хотя в некоторых случаях эта разница может быть многократной.

Достоинства многожильных проводов

Прочитав первую часть нашего текста, у вас может сложиться впечатление, что выбирать какой провод лучше одножильный или многожильный, вообще не стоит, ведь выбор в пользу одножильного изделия очевиден. Но это не совсем так.

И сейчас мы попробуем объяснить почему:

• Самым главным преимуществом многожильного провода является его гибкость. Это особенно актуально для проводов большого сечения в 10, 16 и более мм2. Конечно такие провода практически не применяются на бытовом уровне, но иногда могут потребоваться и они.

• Такой провод удобнее монтировать и в случае необходимости его можно переместить, как на видео. При этом не стоит забывать о том, что даже самый гибкий провод имеет допустимый радиус изгиба. Обычно он колеблется от 5 до 10 диаметров провода и, отчасти, зависит от типа изоляции.

Обратите внимание! Для переносных электроустановок может применяться только гибкий провод. Раньше для этого класса, особенно гибких проводов, даже существовало специально обозначение – шнур. Но на данный момент от него отказались.

Наконечники для многожильного провода

• Что касается коммутации проводов, то все достоинства и недостатки мы уже описали выше. В пользу многожильных проводников можно добавить только то, что сейчас существуют специальные латунные наконечники, стоимость которых невелика. Смонтировать их вы сможете своими руками без дополнительного инструмента.

Применение наконечников с клеммами WAGO

• Они применяются для соединения многожильного провода с винтовыми клеммами или могут быть использованы после специальной прессовки для клемм WAGO. Их применение полностью нивелирует все преимущества одножильного провода для этих типов соединений.

Вывод

Выбирая многожильный провод или одножильный, помните, что для каждого из них есть более предпочтительная сфера применения. Если вы монтируете скрытую проводку в стене, то вам, очевидно, дешевле будет остановить свой выбор на одножильном проводнике.

Если же вы монтируете временную электроустановку, то многожильное изделие будет гораздо практичнее. Если провод не планируется перемещать после монтажа – выбирайте одножильный, а в тех местах, где возможно изменение схем прокладки, лучше отдать предпочтение его многожильному собрату.

Медный провод: преимущества и недостатки, одно- и многожильный, изоляция

Для обеспечения бесперебойного электропитания промышленных и жилых объектов используются силовые кабели. Одной из важных задач является минимизация потерь электроэнергии при ее транспортировке. Есть множество самой разнообразной кабельной продукции. Для эксплуатации электрических и электронных устройств чаще применяют медный провод.

Преимущества и недостатки меди

Медные провода встречаются в большинстве электрических или электронных устройств

Медь широко используется для изготовления проводов. Конкурентом является лишь волоконная оптика. По некоторым характеристикам она уступает только серебру. Можно отметить следующие преимущества медных проводных изделий:

• высокая проводимость и теплостойкость;
• относительно низкое сопротивление;
• прочность одновременно с пластичностью и гибкостью;
• устойчивость к коррозии, отсутствие окисления.

Недостатком изделий из меди считается высокая цена. Также кабельная медная продукция имеет больший вес по сравнению с алюминиевой. Это полностью окупается длительным сроком эксплуатации.

Разновидности продукции

Бронированный медный кабель

К ассортименту современной кабельной промышленности относятся провода, кабели с металлическими токопроводящими жилами, шнуры, ленты и другие изделия. Основные виды электрической проводки – сетевая, через которую передается информация, и силовая для передачи тока. В зависимости от назначения существуют следующие разновидности проводных изделий:

• собственно, провода;
• силовые кабели;
• изделия для телефонных линий;

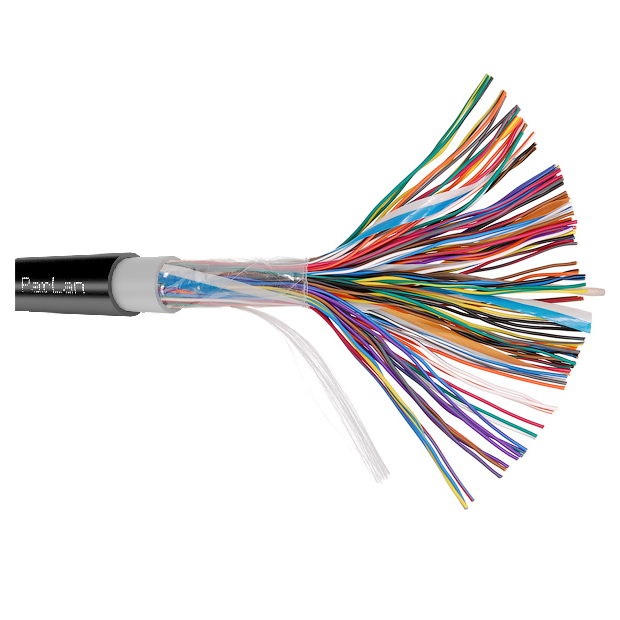

• компьютерные;
• провода специального назначения.

Для их систематизации есть определенная маркировка. Поставляются изделия в виде отрезков различной длины, которые намотаны на катушку или свернуты в бухту.

Конструкция медного провода и кабеля

На первый взгляд эти изделия не отличаются друг от друга. Но специалист по электротехнике без труда определит вид изделия. Обычно наименование указано в спецификации. ТУ и ГОСТ содержит различную характеристику, касающуюся кабеля и провода. Их разделяют по толщине оболочки, изоляции и количеству жил.

Провод состоит из одной или нескольких проволок, скрученных между собой, в легкой трубчатой изоляции или без нее. Кабель, в отличие от провода, имеет внешнюю оболочку. Включает в себя один или несколько изолированных проводников. Может использоваться под водой, в земле и других сложных условиях.

Конструкция бронированного силового кабеля

Любой проводник включает в себя следующие элементы:

• токопроводящие жилы;
• изоляцию с диэлектрическими свойствами;
• экран для защиты жилы от электромагнитных помех;
• внешнюю оболочку;
• защитные элементы при эксплуатации в тяжелых условиях.

Продукция делится на одножильные жесткие, которые используют для скрытой проводки, а также многожильные, мягкие и пластичные. Каждый многожильный проводник изолируется отдельно, затем они заключаются в общую оболочку. Такие изделия выдерживают многократные перегибы в процессе эксплуатации.

В качестве изоляционного материала применяют ПВХ, резину, полиэтилен, бумагу, фторопласт. Также провод может быть в силиконовой изоляции или покрыт эмалью.

Обзор параметров

Класс провода по гибкости

Основная часть кабельной конструкции – металлическая жила, через которую идет электрический ток. Главные параметры – сопротивление постоянному току, пропускная способность и поперечное сечение. Все жилы выпускаются по нормативным документам, которые определяют стандарт сопротивления постоянному току 1 км жилы при 20°С (ГОСТ 22483-77).

Допустимый ток для медных проводов зависит от суммарной мощности потребителей и напряжения электрической цепи. Вычисляется по формуле: I= P/V и составляет 10А на 1 мм2.

Класс проволоки исчисляется от 1 до 6, чем выше цифра, тем больше гибкость. Для стационарной неподвижной проводки используют продукцию 1–2 класса. Для передвижных механизмов подойдет провод гибкий с классом от 3 до 6.

Согласно ПУЭ, наиболее рациональное сечение медного провода в сетях с бытовыми приборами 1,5–2,5 мм2 для розеток, на освещение достаточно 0,75–1,5 мм2.

Как определить сечение многожильного провода

Зависимость сечения токопроводящей жилы от силы тока

От правильного выбора провода зависит безопасность и надежность электропроводки в доме. Перегрузки приводят к перегреву проводников, изоляция плавится, что ведет к короткому замыканию и пожару.

Определяется сечение в зависимости от количества приборов, которые будут потреблять электроэнергию. Поэтому необходимо вычислить их общую мощность, используемую в квартире. Полученный результат умножают на 0,75. Есть таблицы, где указано соотношение сечения с силой тока и мощностью. Сечение круглого кабеля можно определить по формуле:

S = π x r2, где π – 3,14; r2 – радиус в квадрате. Радиус проводников замеряют с помощью штангенциркуля, наиболее тонкие измеряют микрометром.

Если в жиле несколько проволок, вычисляется их суммарное сечение. Оно должно соответствовать расчетному, допускается некоторое изменение в сторону увеличения от стандарта. Показатель не может быть занижен, так как в процессе эксплуатации может быть добавлено или заменено оборудование. Поэтому при расчетах нужно применять коэффициент 1,5.

Марки медных проводов

Провод монтажный одножильный НВ3 0,75 преимущественно применяют для напряжения до 600 вольт. Изделие 3 класса гибкости с медной луженой токопроводящей жилой. Изоляция из ПВХ. Предназначен для фиксированного межприборного монтажа, соединения электрических и электронных устройств.

ПВС – медный провод монтажный многожильный гибкий с виниловой двойной изоляцией. Имеет круглое сечение (0,5–25 кв. мм) от 2 до 5 жил. Применяется для подключения передвижного электрооборудования, но может использоваться для домашней проводки.

Провод гибкий медный многожильный ПуГВ (ПВЗ), номинальное напряжение 450 вольт, площадь сечения 6 мм2, изоляция – ПВХ пластикат. Не имеет наружной оболочки. Применяют для прокладки низковольтных силовых линий, возможно размещение в бетоне и кирпичной кладке, а также под штукатуркой.

Провод обмоточный предназначен для намотки катушек колебательных контуров, дросселей, трансформаторов, электромагнитных реле. Для изоляции используется эмаль, волокно или комбинированные материалы. Основным параметром является не сечение, а диаметр токопроводящей жилы. При изготовлении используется специальная технология производства для особо тонких проводников.

Марки медных кабелей

Расшифровка аббревиатуры кабеля ВВГ

ВВГ – кабель многопроволочный медный гибкий. Один из распространенных видов для электропроводки как в квартире, так и на производстве. Используется для подключения к сети любого электрооборудования. Состоит из нескольких медных жил и внешней изоляции. Каждый из проводников скручен в одной плоскости, защищен оболочкой и имеет свой цвет. Имеет негорючие модификации – круглый ВВГнг, и плоский ВВГп.

NYM – это кабель с изоляционной прослойкой из негорючего поливинилхлорида. Число жил от 1 до 5, сечением от 1,5 до 16 мм2. Максимальная прочность и термостойкость достигается за счет мелованной резины, которой заполнено пространство между жилами.

Кабель гибкий (КГ) применяется в условиях постоянного напряжения до 660 В, или переменного – 1000 В. Благодаря гибкости изделие используется для переносного оборудования. Например, подключения держателя к сварочному аппарату.

Высоковольтный медный кабель ПвПг рассчитан на сеть от 6 до 10 кВ. Имеет одну жилу сечением от 50 до 800 мм2. Изоляция жилы и внешняя оболочка выполнена из сшитого полиэтилена с защитным экраном. Это дает возможность прокладывать кабель по дну водоема, под землей.

Области применения кабеля из меди

Применение медных кабелей воздушных линиях электропередач

Широко используется на промышленных предприятиях, где есть опасность возникновения пожара или взрыва. Также выполняется монтаж внутренней проводки жилых и производственных помещений, общественных зданий. Кабельно-проводниковая продукция по применению распределяется следующим образом:

• стационарная прокладка под землей;
• подвижное подключение;
• воздушные линии электропередач;
• в сетях сигнализации и управления со слабыми токами;
• монтаж бытовой электропроводки;
• специальные условия с использованием термостойких и огнестойких проводников.

Для передачи энергии к распределительным подстанциям используют силовой бронированный кабель с защитой из свинцовой и металлической оболочки. Контрольные кабели с защитой от механических повреждений используют для соединения механизмов и устройств как на открытом воздухе, так и в тоннелях, каналах.

Различные марки медных проводов и кабелей предназначены для выполнения определенных задач. При ремонте или строительстве к выбору кабельной продукции нужно подходить ответственно. От этого зависит надежность и безопасность энергоснабжения.

Одножильный и многожильный кабель. Какой выбрать?

30.05.2018

В профессии проектировщика, строителя и электромонтера, которые часто приходится осваивать рядовому обывателю, также немало тонких нюансов. И задача нашего цикла статей – максимально простым и технически грамотным, но человеческим языком донести до любителя или, возможно, даже до профи весь массив полезной информации.

В следующем материале пойдет речь о том, какой кабель лучше, одножильный или многожильный.

Понятие и сфера применения

Собственно, основное различие между данными типами проводов четко прослеживается из их названия. Моножильный кабель имеет один монолитный токопроводник, поэтому общее сечение изделия соответствует паспортному.

В то же время мультижильный провод сконструирован из нескольких, зачастую переплетенных между собой проволок. Для придания эластичности и гибкости в скрутку иногда вплетается нить, по структуре напоминающая капроновую.

Сумма диаметров проводников мультижильного кабеля всегда равна паспортному значению сечения.

Будучи более гибкими, эластичными и вибростойкими, мультижильные кабельные изделия составляют основу автомобильной проводки, электроприборов, промышленных и бытовых удлинителей, наушников, а также любой временной или мобильной электропроводки.

Для большей точности в использовании терминов уточним, что, говоря «одножильный» и «многожильный», обычно подразумевается моно- и мультипроволочная жила, проводящая ток. Это не совсем правильно, ведь понятия одножильный и многожильный относится только лишь к общему числу жил, а сами жилы вернее было бы называть одно- и многопроволочными.

Преимущества и недостатки моножильных и мультижильных проводов

Выбирая тип проводника, который наилучшим образом подойдет для использования на конкретном объекте, необходимо соотнести технические параметры и условия эксплуатации, а также максимально учесть все достоинства и недостатки проводного изделия. Основные плюсы и минусы, которые помогут определить какой кабель лучше, одножильный или многожильный, мы постарались собрать в Таблице.

В конечном итоге, ответ на вопрос «какой кабель лучше, одножильный или многожильный» дает специалист, заказчик или непосредственный исполнитель, он же принимает решение о выборе типа провода.

Популярные марки кабельной продукции

В удобной и наглядной табличной форме приведены наиболее известные и востребованные марки моно- и мультижильных проводов, а также короткое описание способов прокладки и сфер применения.

Оконцевание многожильных кабелей

У многопроволочной жилы есть один серьезный недостаток, который, впрочем, легко исправляется: многочисленные тонкие жилки-проволочки имеют свойство распушиваться, что существенно снижает качество контакта. С этой целью на окончания жил надевают специальные наконечники, которые зажимаются на кабеле при помощи инструментов или простой пропайкой.

Для обжима используются особые обжимные клещи (на рисунке слева), обычный стриппер с прессом (инструмент для снятия изолятора, на рисунке справа) или молоток с плоскогубцами.

Как соединить разные типы проводов?

Иногда возникает необходимость подключения многожильного провода к моножильной электролинии (или наоборот). Ниже приведена краткая инструкция, как это правильно делать:

• нельзя использовать скрутку, это прямо запрещено ПУЭ,
• при соединении меди с алюминием следует приобрести специальную пасту (уже содержится в некоторых видах клемм),
• потребуется оконцевать мультипроволочную жилу способом, описанным выше,

• непосредственное присоединение обычно осуществляется посредством спецклемм, например, марки WAGO или описанных в ролике Основные типы клемм для соединения электропроводов,
• перед окончательным закрытием полученной конструкции, нужно дать ему поработать с электронагрузкой. В случае нагрева контактов, придется все переделать заново.

Какой кабель лучше, одножильный или многожильный – ответить на данный вопрос не всегда однозначен, ведь каждый из типов кабельных изделий выполняет свои, иногда весьма специфические функции.

Необходимо реально оценивать внешние эксплуатационные факторы, технические требования нормативов, а также внутренние аспекты, к примеру, стоимость провода, условия монтажа, срок службы или предпочтения специалиста, который монтирует электролинию.

На чем основывается выбор многожильного и одножильного кабеля

Сравнивая многожильные и одножильные кабели нельзя говорить, что одни чем-то хуже других. Выбор зависит не столько от структуры проводника в кабеле, сколько от сферы его использования.

В целом, такое сравнение типа: «что лучше выбрать» не совсем корректно. Выбор кабеля должен основываться, прежде всего от того, где он будет установлен.

Только этот фактор должен оказывать определяющее влияние при выборе многожильных или одножильных кабелей.

Различия в конструкции и в использовании одножильного и многожильного кабеля

Кабель одножильный — это специальное токопроводящее устройство, использующее для выполнения этой своей функции только одну жилу, у которой имеется стандартное сечение.

Многожильный кабель также является токопроводящим устройством.

Но его конструкция имеет несколько переплетенных металлических проводников, обладающих суммарным сечением, предусмотренным стандартными величинами для токопроводящих элементов.

В многожильном кабеле кроме проводящих металлических нитей имеется одна непроводящая. Она придает такому конструкции такого кабеля большей эластичности. Обычно в качестве непроводящей жилы используют материалы, напоминающие капрон.

В целом, при использовании в тех или иных условиях особенности и свойства одножильных и многожильных кабельных элементов могут быть преимуществами или недостатками. Поэтому всегда необходимо внимательно читать технические требования, которые даются специалистами при проведении электропроводки для тех или иных целей.

• Учтя это и зная особенности каждого вида электрического кабеля, можно правильно сделать выбор при покупке такого элемента электропроводки.
• Провод одножильный
• Чаще всего предпочтение одножильному кабелю отдается из-за его более низкой цены, если сравнивать его с многожильным аналогом того же сечения.

Еще одним свойство одножильного кабеля является его большая жесткость, что делает работу с ним более удобной. Так, зачастую электрики отдают предпочтение одножильной конструкции из-за того, что она проще и быстрее позволяет сделать разводку в электрощитке.

При работе с многожильным более мягким кабелем прокладку пришлось бы делать петлями.

Также важно, что более жесткие концы одножильного кабеля не потребуют проведения специальной опрессовки при подключению их к автоматам, выключателям или другому электрическому оборудованию.

С помощью одножильного кабеля гораздо проще провести подключение обычных выключателей и розеток. Только в этом случае необходимо при монтаже электропроводки использовать один-два проводника с многожильным кабелем.

Жесткие жилы такого кабеля гораздо проще прижать клеммами, они хорошо поддаются сварке. Да и вообще, такая структура позволяет соблюдать требования ПБУ.

Одножильные кабели во время прокладки в пластиковый короб или в штробу лучше держат форму и остаются на месте

Одножильные кабели более подходят для прокладки силовых линий. Они имеют более низкую цену и большую механическую прочность, чем многожильные кабели.

Провод многожильный

Многожильный кабель имеет более гибкую конструкцию. Поэтому его гораздо проще уложить в специальные каналы из пластика. В один канал умещается несколько многожильных кабелей, которые при этом будут хорошо вписываться в повороты при прокладке электрический линии. Одножильный кабель того же сечения в данном случае будет вести себя гораздо хуже.

Многожильный кабель проще укладывать в коммутационные коробки при установке выключателей и розеток. Если в одной коробке много соединении, то лучше отдать предпочтение многожильному кабелю.

Многожильные кабели не теряют прочности своих оголенных контактов после опрессовки, как это происходит с одножильными проводами того же сечения.

Многожильные проводники имеют «поверхностную проводимость». Это означает, что идущий по проводнику ток вытесняется на его поверхность. В целом у такого кабеля суммарная площадь поверхности проводника больше, чем у одножильного кабеля. Поэтому проводимость такого кабеля выше, а нагрев его во время работы – ниже.

Использование многожильных и одножильных кабелей

Перечисленные свойства проводов разного типа позволяют судить и о сфере их использования. Для стационарной бытовой проводки в условиях квартиры или загородного дома, для прокладки силовых линий лучше выбирать одножильные провода соответственного сечения.

С помощью одножильных проводов осуществляется поставка электрического тока конечному потребителю. Используются одножильные провода и в промышленном масштабе. Так, Все контакты на железнодорожных путях произведены при помощи одножильных проводов. Такая проводка позволяет экономно расходовать электрическую энергию электровозам.

При прокладке сети в условиях повышенной вибрации, при наличии в помещении многочисленных изгибов и поворотов необходимо использовать многожильные провода.

Многожильная проводка используется в удлинителях бытового и промышленного типа, которые передают электричество к передвижному электрооборудованию и технике.

Такие кабели используются в автомобильной электрике, в производстве аудиосистем, усилителей, наушников.

Характеристики одножильного и многожильного кабеля. Сфера их применения

• 13 апреля 2014 г. в 22:57
• 8986

В чем отличие одножильного и многожильного кабеля? Особенность одножильного провода состоит в том, что токопроводящим элементом является одна жила с сечением из стандартного ряда.

В многожильном проводе электрический ток проводится по нескольким проводникам, сплетенным между собой и имеющим суммарное сечение. Зачастую проводящие жилы сплетены с непроводящей нитью, которая необходима для придания кабелю гибкости.

Характеристики различных видов кабеля

Одножильный и многожильный кабели обладают своими особенностями. Но нужно учитывать, что один и тот же параметр провода может обладать и положительными свойствами, и отрицательными. Это зависит от предъявляемых требований к прокладке кабеля.

Одножильный кабель

• Одножильный кабель имеет небольшую стоимость, если сравнивать его с многожильным кабелем. Этот параметр является причиной большей распространенности провода с одной жилой.
• Кабель является жестким. Этот параметр позволяет уложить провод более красиво, нежели гибкий кабель. А зачищенные жесткие концы провода не требуется опрессовывать при подключении к различным приборам и автоматическим выключателям.
• Скрутка из одножильных кабелей проще обжимается клеммами, благодаря их повышенной жесткости. А это является основным требованием по ПУЭ.
• Подключение к электросети осветительных приборов, выключателей и розеток делается более быстро, чем при использовании многожильного кабеля.
• При необходимости использования силового кабеля большого сечения лучше выбирать одножильный, исходя из его прочности и стоимости;
• При укладывании кабеля в пластиковый кабель-канал или штробу в стене удобнее укладывать более жесткий одножильный провод.

Таким образом, одножильный провод является более эффективным и надежным по ряду параметров, в отличие от многожильного.

Многожильный кабель

• Многожильный провод характеризуется повышенной гибкостью, поэтому его очень легко укладывать к коммутационные коробки, подводить к выключателям и розеткам. Этот параметр является решающим при необходимости установки в одной распределительной коробке множества соединений;
• Многожильный гибкий кабель лучше укладывается в разветвленные пластиковые кабель-каналы. Также в одну коробку можно проложить несколько гибких многожильных кабелей в отличие от жесткого одножильного с подобным сечением.
• При проведении опрессовки при применении особого оборудования контакты являются надежным и прочными, также как и у одножильного провода;
• Различные проводники обладают «поверхностной проводимостью», которая предполагает неравномерное распределение электрического тока по сечению. Ток как бы вытесняется к поверхности проводника. Проводимость многожильного кабеля является более высокой, благодаря более высокому суммарному значения площадей поверхности у нескольких жил. Нагревается такой провод меньше.

Сфера использования одножильного и многожильного кабелей

Сфера применения разных типов кабеля зависит от их различающихся свойств.

В квартирах стационарная проводка, а также укладка силового кабеля большой и среднего сечения, осуществляются с помощью одножильного провода.

Одножильный кабель также применяется на промышленных предприятиях для передачи электрической энергии. Энергоснабжение подвижного состава на железной дороге осуществляется также посредством одножильного провода.

Многожильные провода применяются там, где от электрической сети требуется повышенная устойчивость к вибрации или множеству изгибов. Их используют в промышленных и бытовых удлинителях, которые питают электричеством различные агрегаты и подвижные устройства, электрической проводке в автомобилях, проводах различных аудиосистем и наушников.

В интернет-магазине электротоваров «СИ Электро всегда в большом ассортименте кабели всех видов.

Подготовлено компанией «СИ Электро»

Одножильный и многожильный провод, в чём отличие?

Электрические кабели можно разделить на одножильные и многожильные, так же их называют твёрдые и мягкие, или моножильные и гибкие. Как их не назови, первые имеют одну жилу, а вторые несколько жил. Одножильный и многожильный провод являются одним из наиболее важных типов проводов для электрики и электроники.

Каждый тип кабеля имеет свои сильные и слабые стороны. Есть потребность в обоих типах проводки, в то время как в конкретных проектах требуется один конкретный тип провода, который будет использоваться.

При выборе типа провода, который будет использоваться в проекте, прежде всего следует учесть такие факторы как его гибкость, стоимость и конечно же область применения.Электрические кабели можно разделить на одножильные и многожильные, так же их называют твёрдые и мягкие, или моножильные и гибкие.

Как их не назови, первые имеют одну жилу, а вторые несколько жил. Одножильный и многожильный провод являются одним из наиболее важных типов проводов для электрики и электроники. Каждый тип кабеля имеет свои сильные и слабые стороны.

Есть потребность в обоих типах проводки, в то время как в конкретных проектах требуется один конкретный тип провода, который будет использоваться.

При выборе типа провода, который будет использоваться в проекте, прежде всего следует учесть такие факторы как его гибкость, стоимость и конечно же область применения.Гибкость провода

В оборудование, которое имеет большой диапазон движения, требуется именно гибкий многожильный провод. Как правило, чем больше жил в проводе, тем он становится более приспособленным для сгибания, то есть более мягким. Если одножильный кабель большого сечения, то согнуть его руками иногда просто невозможно, с многожильными такого же сечения дело обстоит иначе.Область применения проводов

Многожильный провод

Гибкость провода необходима в кабеле различных бытовых приборов, удлинителях, в автомобильной проводке и т.д. Твердый медный провод может быть использован только в ситуациях, когда никакого движения кабеля не требуется. Твердый медный провод используется в электродвигателях, катушках, бытовой электропроводке и т.д.Стоимость проводов

Твердые провода являются одним из дешевых типов проводки. Стоимость гибкого провода как правило зависит от количества в нём жил, чем их больше, тем провод дороже.Преимущества и недостатки одножильных и многожильных проводов.

• Преимущества одножильных проводов
• Одножильный провод более устойчив к атмосферным воздействиям, к коррозии и другим неблагоприятных эффектам Удобны в монтаже квартирной электропроводке, нет необходимости использовать кабельные наконечники Обладают повышенной жёсткостью В цепях на высоких частотах применяется именно жёсткий провод
• Низкая стоимость
• Недостатки многожильного провода
• В высокочастотных цепях их применение ограничено Высокая стоимость При соединении с клеммными зажимами необходимо использовать концевые наконечники, для обеспечения надёжного контакта
• Менее долговечный
• Преимущества многожильных проводов
• Удобно паять Гибкость и эластичность там где это необходимоНедостатки одножильного провода
• Многожильный провод больше подходит для использования в контролируемой атмосфере и очень восприимчив к коррозии Не терпит сильной вибрации и многократных перегибов
• (Просмотрено 5518 раз)

Многожильный кабель | Hyperline

Многожильный кабель

Одножильный и многожильный кабель

Чтобы придать проводу большую гибкость и эластичность, на производстве вместе с жилами иногда сплетают нить. По прочности и по составу она очень напоминает капроновую нить.

Понятно, что у каждого кабеля свое предназначение, иначе бы они не отличались. А отличие действительно есть. И оно в том, что у одножильного провода больше жесткости, чем у многожильного. Значит, можно делать скрутки. То есть можно скрутить концы провода щипцами, замотать изоляционной лентой, и соединение готово. И никаких клемм при этом не требуется. Его также можно применять в высокочастотных цепях.

А если у одножильного кабеля большое сечение, то его согнуть бывает очень трудно. Большая жесткость одножильного провода – то свойство, которое учитывают, например, при монтаже электропроводки в квартире. То есть применение одножильного провода, прежде всего, там, где необходима стационарная проводка. Его используют тогда, когда необходимо подвести электричество к розеткам, лампам освещения и т.д.

В промышленности толстые одножильные проводники могут применяться и для того, чтобы отвести выработанную электрогенераторами электроэнергию в электросеть. Для промышленности, как указано выше, одножильные провода также используются, однако при условии, что сечение у них намного больше.

Большая гибкость и эластичность многожильного провода – то свойство, которое учитывают, например, в наушниках, в тройниках-удлинителях, в проводке автомобиля, в бытовых приборах и так далее.

У многожильных проводов большая проводимость, чем у одножильных проводов. Если использовать специальные клеммы, то соединение таких проводов становиться более надежным и обладает меньшим сопротивлением по току по сравнению с одножильным проводником.

Такие провода удобно паять. Но кое-что смущает в многожильном кабеле при его использовании. Маленькие жилы обламываются. Необходимо, конечно, указать и на недостатки обоих видов кабеля. Одножильный провод не терпит сильной вибрации. Ему вредны всяческие перегибы. Для многожильных же проводов есть ограничения в применении в высокочастотных цепях.

Работа с проводом — learn.sparkfun.com

Многожильный или одножильный провод

Провод может быть двух видов: одножильный или многожильный.

Твердый сердечник

Сплошная проволока состоит из цельного куска металлической проволоки, также известного как прядь. Один очень распространенный тип сплошной проволоки — проволочная обмотка.

Сплошной провод различных цветов

Многожильный сердечник

Многожильный провод состоит из множества кусков сплошного провода, связанных в одну группу.Он намного более гибкий, чем сплошная проволока того же размера.

Многожильный провод различных цветов и размеров

Применение одножильных и многожильных проводов

Поскольку многожильный провод более гибкий, чем одножильный провод такого же размера, его можно использовать, когда провод необходимо часто перемещать, например, в руке робота. И наоборот, сплошной провод используется, когда требуется небольшое перемещение или его отсутствие, например, для создания прототипов схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть ее сквозь отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или металлическое сквозное отверстие может быть очень сложной задачей в зависимости от толщины, так как жилы хотят разделиться при вдавливании.

На изображении слева показаны скрученные жилы проволоки, скрученные примерно на 180 градусов по длине полосы.На изображении справа показаны луженые с пайкой провода. Нанесите излишки припоя, чтобы флюс подействовал, и снимите лишний припой вместе с утюгом, получив сплошной цилиндр из проволоки.

Многожильный провод: красный, 30 AWG, 100 футов

Мы производим многожильный соединительный провод различных размеров и цветов:

Доступны альтернативы с вариациями этих параметров: цвет калибра провода Выбрать вариант…

Многожильный провод более гибкий, чем сплошной, и подходит для проектов, где вам нужно, чтобы провод мог изгибаться.Проволока поставляется на небольших пластиковых катушках, длина которых зависит от калибра (дополнительную информацию см. В таблице ниже). На одной стороне катушки есть язычок с прорезью, которую можно использовать для подвешивания.

У вас должен быть под рукой хороший инструмент для снятия изоляции и резки, если вы собираетесь получить такую ​​катушку с проволокой. Если вы хотите изготавливать свои собственные кабели, вы можете обжать концы на концах, например, наши обжимные штырьки с вилкой и розеткой для 0.Корпуса 1 ″ (убедитесь, что ваш обжимной инструмент и обжимные штифты подходят для выбранного вами калибра провода).

Провода соответствуют спецификации UL 1007 и рассчитаны на температуру до 80 ° C и 300 В переменного тока. В следующей таблице приведены более подробные сведения о составе и размерах проводов:

В следующем видео рассказывается о некоторых из наших различных вариантов проводов и кабелей:

Люди часто покупают этот товар вместе с:

Многожильный провод и сплошной провод в электротехнике

В электрических приложениях, таких как кабельные сборки и жгуты проводов, выбор многожильного или одножильного провода будет зависеть от рабочих требований.Физические различия между двумя проводами достаточно просты: сплошной провод состоит из твердого металлического сердечника, а многожильный провод состоит из множества более тонких проводов, скрученных вместе в организованный пучок.

При выборе правильного провода для использования есть несколько соображений, а также плюсов и минусов, которые будут определять решение, но ключевыми факторами являются:

• Амперная нагрузка и приложение
• Калибр провода
• Тип металла, который будет использоваться
• Стоимость

Как многожильные, так и одножильные провода инженеры используют в самых разных случаях.В любом случае, есть преимущества и недостатки многожильного провода по сравнению с одножильным проводом, которые приводят к выбору одного провода перед другим для каждого конкретного применения.

Многожильный провод

Поскольку многожильные провода скручены, они относительно более гибкие, сложные и тонкие. Они лучше подходят для использования внутри помещений на печатных платах, проводах громкоговорителей, электронных устройствах и т. Д., Где изгиб и скручивание необходимы для соединения электронных компонентов. Например, идеальное применение многожильного провода — это дверь автомобиля, где будет происходить частое изгибание.

Плюсы многожильного провода

Плетеные многожильные кабели имеют несколько преимуществ по сравнению с одножильными проводами:

• Гибкий
• Гибкий
• Не разделяет и не разделяет

Применение многожильного провода

Многожильные провода больше подходят для внутренних помещений, где изгиб и скручивание необходимы для соединения электронных компонентов, таких как:

Сплошной провод

Сплошная проволока более тяжелая, рассчитана на всепогодные условия, обладает антикоррозийными свойствами, прочна и может выдерживать частые, но минимальные движения.Идеальное применение сплошного провода — это передача энергии через конструкцию здания, поскольку для этого требуется большой ток, малое движение и длительный срок службы.

Плюсы Solid Wire

• Атмосферостойкость
• Антикоррозийный
• Низкая стоимость

Применение сплошной проволоки

Сплошные провода больше подходят для наружных или тяжелых условий эксплуатации, где требуются более высокие токи и более жесткая прочность.

• Строительная инфраструктура
• Органы управления автомобилем
• Наружное применение

С учетом тока в многожильном и твердом проводах

Электрики должны выбрать подходящий калибр проводов для использования в зависимости от токовой нагрузки и области применения проекта.Это определяется частотой тока, который проходит по проводу. Когда электрические токи проходят через провода, возникает скин-эффект. В той части тока, которая находится ближе всего к внешнему слою провода, в области «кожи», электричество проходит по внешней поверхности и подвергается воздействию магнитных полей, которые имеют тенденцию рассеиваться в воздухе. Рассеивание мощности — постоянная проблема для электриков и инженеров. Из-за своей толщины сплошная проволока имеет уменьшенную площадь поверхности, что снижает рассеивание.Из-за данной толщины многожильного провода, т. Е. Он тоньше, в отдельных жилах провода больше воздушных зазоров и больше площадь поверхности. Следовательно, он пропускает меньший ток, чем аналогичные одножильные провода. Для каждого типа проводов технологии изоляции могут значительно помочь в снижении рассеиваемой мощности.

Многожильный против сплошного: что лучше?

С точки зрения стоимости, простоты и долговечности преимущество имеет сплошная проволока. Однониточная толстая проволока проста в изготовлении и исключительно устойчива к повреждениям.Толщина также помогает предотвратить электронные помехи и ограничить скин-эффект, вызываемый магнитными полями на поверхности провода. Его недостаток — отсутствие пластичности и прочности. После скручивания толстой медной проволоки она расщепляется или разрывается. Многожильные провода полезны для приложений, которые требуют большого количества сложных изгибов, изгиба, изменения формы и перемещения, например, в транспортных средствах / робототехнике или электронных платах.

При выборе многожильного провода vs.сплошной проволоки все потребности необходимо взвесить и учесть. Первоначальные затраты и долгосрочные затраты следует сопоставить с факторами окружающей среды, приложениями, нагрузками, движением и долговечностью проекта. Подход ничем не отличается, если вы строите дом или сборную коробку, эти факторы необходимо учитывать перед принятием окончательного решения о том, какой тип провода следует использовать для эффективного и результативного выполнения вашего проекта. В связи с этим, независимо от того, являетесь ли вы OEM-производителем или владельцем малого бизнеса, обратитесь за советом и указанием относительно ваших требований к работе у квалифицированного электрика или эксперта по электронике в выбранном вами проводе.

Таблица калибров для многожильных проводов — Nehring Electrical Works Company

Монтажный провод, 18 AWG — многожильный / сплошной, доступно 10 цветов и 7 размеров

↓ Начните вставлять сюда содержимое вкладки «Описание»

Соединительный провод 18 AWG, изготовленный с изоляцией из ПВХ, обеспечивает отличные возможности для электрических применений. Для использования доступны как многожильный, так и сплошной соединительный провод. Этот прочный соединительный провод с размерами катушки от 25 до 5000 футов является хорошим выбором для использования в макетной плате или в любом проекте, требующем определенного уровня устойчивости при соединении провода.Соединительный провод размером 18 AWG доступен в черном, синем, коричневом, сером, зеленом, оранжевом, красном, белом, фиолетовом и желтом цветах.

↓ Начните вставлять сюда содержимое вкладки «Технические характеристики»

• Материал: луженая медь
• Диаметр проволоки: 0,0403 дюйма
• Общий диаметр: 0,080 дюйма многожильный или 0,073 дюйма сплошной
• Изоляция: ПВХ (толщина 0,016 дюйма)
• Тип: многожильный провод UL1007 (16/30) или одножильный провод UL1007
• Номинальное напряжение: 300 В

↓ Начните вставлять сюда содержимое вкладки «Размеры»

• 25 ‘(18UL1007STRBLA25 / 18UL1007SLDBLA25, BLU25, BRO25, GRA25, GRE25, ORA25, RED25, VIO25, WHI25, YEL25)
• 100 ‘(18UL1007STRBLA100 / 18UL1007SLDBLA100, BLU100, BRO100, GRA100, GRE100, ORA100, RED100, VIO100, WHI100, YEL100)
• 250 ‘(18UL1007STRBLA250 / 18UL1007SLDBLA250, BLU250, BRO250, GRA250, GRE250, ORA250, RED250, VIO250, WHI250, YEL250)
• 500 ‘(18UL1007STRBLA500 / 18UL1007SLDBLA500, BLU500, BRO500, GRA500, GRE500, ORA500, RED500, VIO500, WHI500, YEL500)
• 1000 ‘(18UL1007STRBLA1000 / 18UL1007SLDBLA1000, BLU1000, BRO1000, GRA1000, GRE1000, ORA1000, RED1000, VIO1000, WHI1000, YEL1000)
• 2500 ‘(18UL1007STRBLA2500 / 18UL1007SLDBLA2500, BLU2500, BRO2500, GRA2500, GRE2500, ORA2500, RED2500, VIO2500, WHI2500, YEL2500)
• 5000 ‘(18UL1007STRBLA5000 / 18UL1007SLDBLA5000, BLU5000, BRO5000, GRA5000, GRE5000, ORA5000, RED5000, VIO5000, WHI5000, YEL5000)

— одножильный или многожильный? Вот что вам нужно знать

Когда дело доходит до сетевых кабелей Cat 5e и Cat 6, есть два основных формата на выбор — одножильный и многожильный.

Чтобы помочь вам выбрать лучший сетевой кабель для вашего конкретного применения, специалисты по кабелям в ComputerCableStore создали это краткое руководство по разнице между одножильным и многожильным кабелем, а также общие рекомендации по использованию каждого типа.

Жесткий сетевой кабель

Жесткие или одножильные сетевые кабели состоят из нескольких одножильных проводов с твердой изоляцией. Каждая из этих прядей сплошной проволоки обычно изготавливается из меди или аналогичного проводящего металла; Эти сплошные провода с индивидуальной оболочкой связываются вместе и связываются внутри сплошной внешней оболочки из ПВХ, образуя полужесткий кабель.

Многожильный сетевой кабель

Многожильный сетевой кабель состоит из нескольких тонких жил токопроводящих проводов малого сечения (обычно медных), скрученных вместе в толстый провод. Эти провода имеют оболочку из ПВХ-изоляции для создания гибкого и легкого кабеля.

Основные различия между одножильным и многожильным сетевым кабелем

Хотя твердый и сетевой кабель выполняют одну и ту же функцию, основные различия между этими двумя типами включают:

Гибкость — Сплошной кабель относительно жесткий и устойчив к изгибам, а многожильный кабель гибкий и легко сгибается.

Долговечность — Жесткий кабель может выдержать протягивание через стены и настенные розетки, а многожильный кабель с большей вероятностью может порваться и деформироваться.

Хрупкость — Поскольку отдельные провода в твердом сетевом кабеле состоят из одного сплошного куска провода, одножильный кабель является несколько хрупким и может сломаться при повторных манипуляциях (например, при установке и удалении разъемов). Напротив, многожильный кабель с меньшей вероятностью сломается при сгибании и перегибе во время подключения и отключения.

Пропускная способность сигнала — Хотя пропускная способность каждого кабеля зависит от характеристик используемых материалов, в целом твердый сетевой кабель обеспечивает лучшее распределение сигнала по сравнению с многожильным кабелем, особенно в приложениях, где используются длинные сетевые кабели. используются.

Выбор между одножильным и многожильным сетевым кабелем

Прочная сетевая кабельная разводка лучше всего подходит для приложений, требующих протяженных участков через стены, полы и потолки, поскольку его полужесткие свойства позволяют легко протаскивать через конструкции, а превосходная обработка сигнала снижает риск ухудшения сигнала.

Многожильный сетевой кабель идеально подходит для использования в приложениях, где требуется короткий отрезок кабеля, особенно если кабель будет постоянно сгибаться или изгибаться, например, патч-корды и кабели.

Общее практическое правило, когда дело доходит до выбора правильной сетевой кабельной разводки, заключается в том, что длинные проходы через конструкции требуют жесткости и долговечности сплошных кабелей, в то время как приложения, которые включают многократное изменение маршрута и повторную разводку сетевых кабелей, лучше всего подходят для многожильные кабели.Большинство установок требуют использования обоих типов для достижения профессиональной и продолжительной работы вашей сетевой кабельной системы.

Многожильные кабели — калибр 12, 14, 16, 18 и 22

КОММУНАЛЬНАЯ ИНФОРМАЦИЯ

Многожильные кабели имеют множество применений для обеспечения безопасности, звука и других приложений. Этот провод может все, от управления сигнализацией до акустических систем.

Discount Low Voltage предлагает большой ассортимент многожильных кабелей 12, 14, 16, 18 и 22 калибра, поэтому вы можете найти именно те, которые подходят для вашей работы.Эти продукты, произведенные в США компанией Tappan Wire & Cable, которая была приобретена Southwire в 2010 году, отличаются инновационным дизайном, техническим совершенством и высочайшим качеством, на которые вы можете положиться. Они внесены в список UL, что гарантирует дальнейшее спокойствие.

НАЛИЧИЕ

Наши многожильные кабели могут применяться во многих областях, включая системы вещания и связи, контроль доступа, камеры наблюдения и системы контроля температуры. Вы также можете использовать эти универсальные кабели для охранной сигнализации, систем громкой связи, громкоговорителей, телефонных станций и для многих других целей.

Мы предлагаем не только многожильные кабели любого диаметра, но и большой выбор проводников. Выбирайте из многожильных кабелей с любым количеством проводников от одного до 12 в соответствии с вашими целями. Мы предлагаем экранированные, неэкранированные, пленочные и другие типы многожильных кабелей для удовлетворения ваших потребностей.

Товары, которые есть на складе, обычно отправляются в течение одного рабочего дня с момента получения вашего заказа. Доставка некоторых товаров может занять до семи рабочих дней.

ЗНАЧЕНИЕ

В дополнение к быстрому выполнению заказов мы предлагаем чрезвычайно конкурентоспособные цены и поддерживаем то, что продаем, со 100-процентной гарантией вашего полного удовлетворения.Соответствующие требованиям заказы имеют право на бесплатную доставку, при этом налог с продаж не взимается с заказов, отправленных за пределы нашего штата Калифорния.

РЕСУРСЫ

Просмотрите короткие видеоролики Mercy на страницах продуктов, чтобы получить представление об интересующем вас конкретном многожильном кабеле. Вы также можете получить доступ к загружаемым спецификациям производителя на этих страницах. Посетите наш блог, чтобы узнать больше об этих универсальных и популярных кабелях.
