Содержание

Маркировка в электротехнических шкафах

Компания Phoenix Contact производит различные виды маркировочных элементов.

Содержание обзора:

Выполнение маркировки (нанесение обозначений) клеммных сборок и отдельных клемм, проводов, оборудования является важным звеном в череде технологических операций по сборке электротехнических шкафов.

Компания Phoenix Contact производит множество разнообразных видов маркировочных элементов, а также средств нанесения маркировки (принтеры, плоттеры), позволяющих осуществлять маркировку в соответствии с конкретными особенностями проекта.


Заказ индивидуальной маркировки можно сделать в офисах компании МИГ Электро. Печать осуществляется на принтерах BLUEMARK и THERMOMARK.

Маркировка клеммных блоков

Маркировочные пластины с отделяемыми табличками поставляются с предварительно выполненными надписями (текст: 1…10, 11…20 и до 91…100), либо без надписей.

Надписи можно нанести вручную с помощью маркера с несмываемыми чернилами или напечатать на специальных принтерах или плоттерах.

Держатели KLM 2 предназначены для установки на концевые стопоры CLIPFIX, маркируются этикетками EML, размер надписи 20×8 мм.

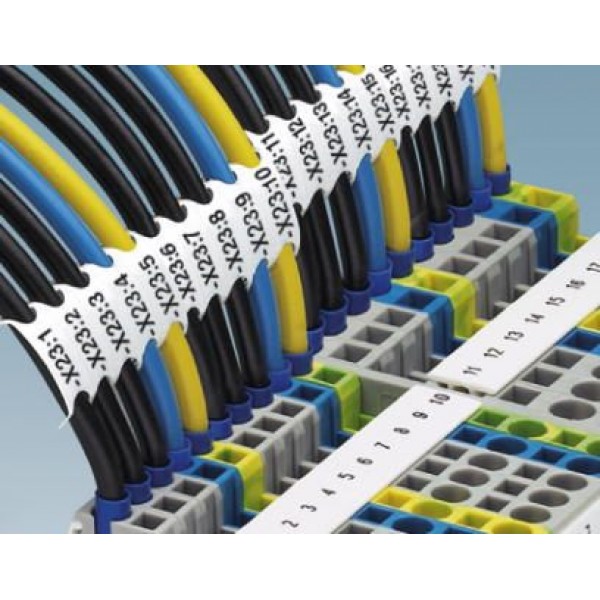

Маркировка проводников

Возможность маркировки проводов диаметром от 1.5 до 4,7 мм.
Монтаж — провод нанизывается на кольца пластины.

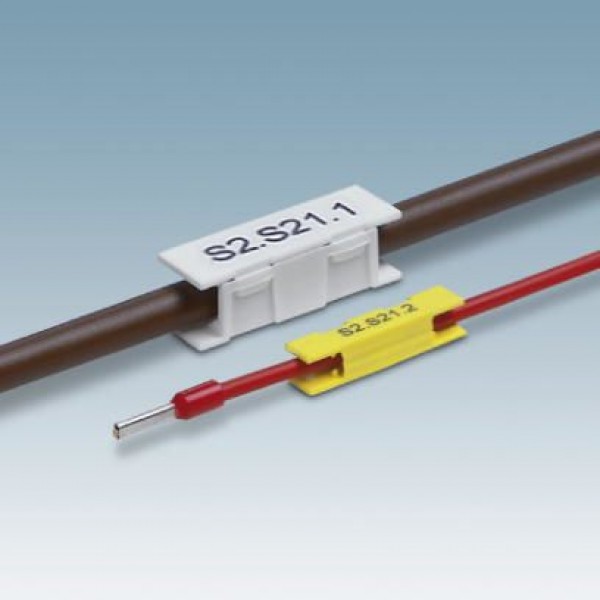

Маркировка провода состоит из вставной таблички и держателя(втулки) PATG/PATO.
Размеры табличек: 10х4 мм; 12х4 мм; 15х4 мм; 18х4 мм.

Таблички UniCard UCT-WMT



Таблички UniSheet US-WMT

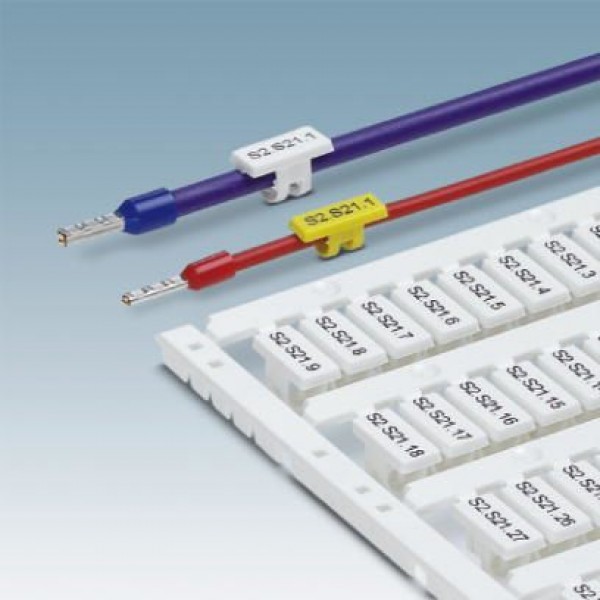

Держатели маркировки

— монтаж — провод нанизывается сквозь нижнее подпружиненное отверстие;
— могут быть использованы для маркировки проводов диаметром от 0,6 до 45,0 мм



— монтаж на провода, предварительно подключенные к устройствам, простым защелкиванием;
— могут быть использованы для маркировки проводов диаметром от 2,0 до 10,0 мм.



Маркировка оборудования

Прекрасно подходит для обозначения оборудования Ø22мм, устанавливаемое на лицевых панелях (дверях) различных электротехнических пультов и шкафов. Индивидуальная печать на принтерах THERMOMARK ROLL. Рулон на 500 элементов.



Для маркировки различного электротехнического оборудования. Длина рулона — 20м, ширина 15 или 30 мм, цвет: белый, серебристый, желтый, черный, синий, красный. Печать на принтерах THERMOMARK ROLL.





Таблички UniCard UC-EMP имеют толщину 1,2 мм. Размеры: от 27х8 мм до 27х27 мм. Количество в одном блоке: 27х8 мм – 10 шт.; 27х12,5…18 мм  – 8 шт.; 27х27 мм – 6 шт. Печать на  принтере BLUEMARK.


Держатели маркировки CARRIER-EMP22 подходят для маркировки оборудования сигнализации и управления с установочным диаметром 22 мм. Монтаж маркировочных табличек осуществляется простым защелкиванием.

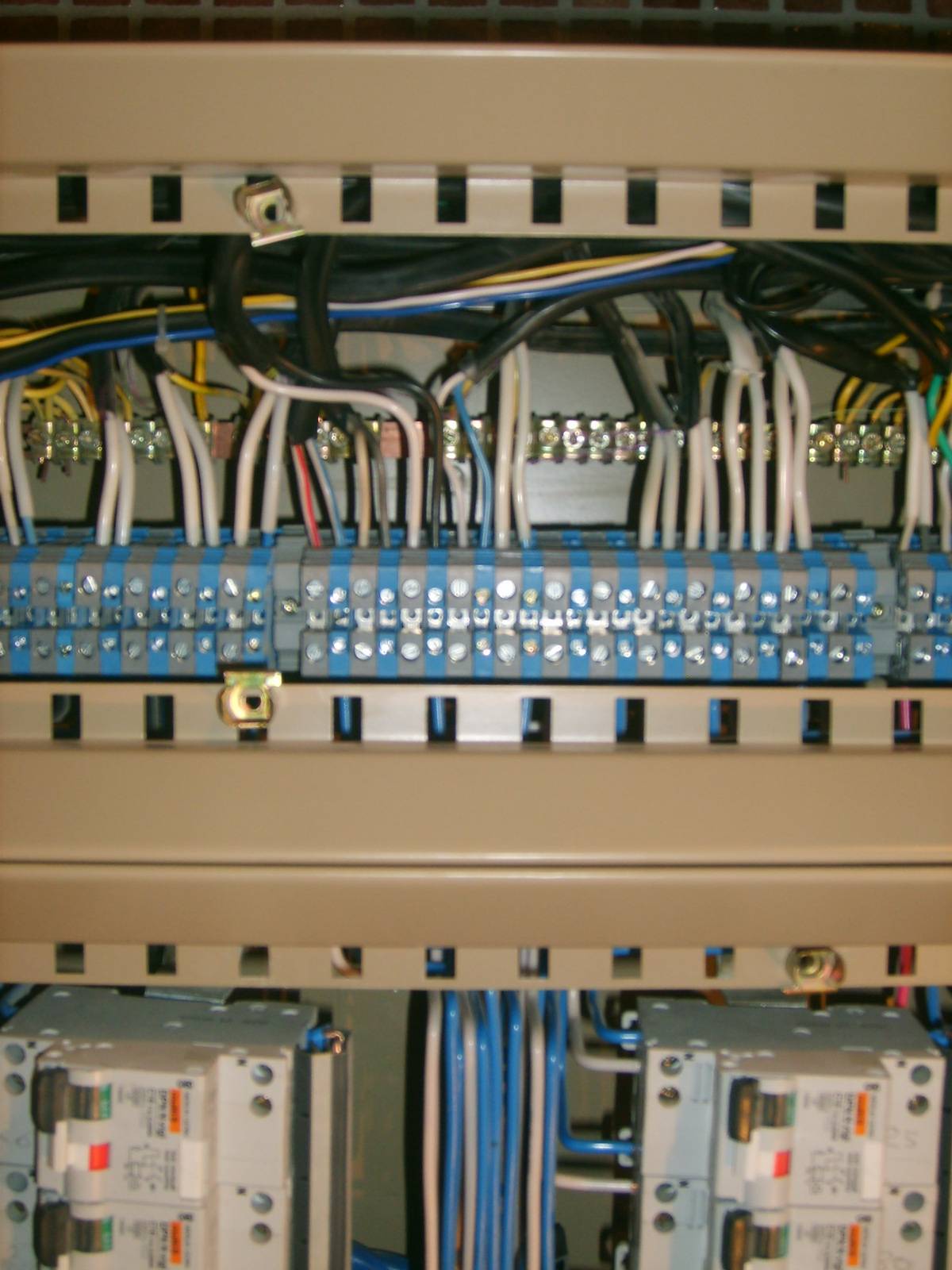

Пример маркировки в электротехническом шкафу, собранном в «МИГ Электро»


Использование ПО CLIP PROJECT Marking при проектировании маркировки клеммных блоков
в электротехнических шкафах

1. Выбор материала и печатающего устройства



2. Ввод обозначений на выбранный материал для маркировки оборудования EATON


3. Ввод обозначений на выбранный материал для маркировки проводов


4. Ввод обозначений на выбранный материал для маркировки клемм


5. Ввод обозначений на выбранный материал для маркировки оборудования Ø 22 на двери электрошкафа


Маркировка проводов и кабелей | Бесплатные дипломные работы на DIPLOMKA.NET

Все провода и жилы контрольных кабелей, подключенные к зажимам сборок, аппаратов и приборов, должны иметь маркировку, т.

е. условные обозначения, перенесенные со схем соединений и подключения, по которым можно определить назначение проводов и жил. Маркировку обычно наносят на специальные маркировочные детали (маркировочные бирки, бирки-оконцева-тели, оконцеватели и др.), в качестве которых для проводов сечением 1,5 мм2 и более применяют отрезки поливинилхлоридных трубок. В отдельных случаях маркировку наносят непосредственно на жилы проводов у места их подключения к зажимам (если это провода с пластмассовой изоляцией, имеющие наружный диаметр не менее 4 мм).


Рисунок 12 – Маркировочные бирки:
а — с вкладышем, б — пластмассовая цельная, в — из поливинилхлоридной трубки

При использовании маркировочных бирок (рисунок 12, а) маркировку наносят тушью на вкладыш из плотной бумаги, вставляемый в пазы бирки и покрытый цапонлаком. На пластмассовые бирки (рисунок 12, б) маркировку наносят масляной краской, а на отрезки поливинилхлоридных трубок, используемые в качестве бирок (рисунок 12, в),— несмываемыми чернилами, пользуясь специальной ручкой с пером (рисунок 13), которое перед нанесением первого маркировочного знака смачивают дихлорэтаном.
Для приготовления чернил в дихлорэтан (1 кг) добавляют нигрозин (0,05 кг), анилин (0,01 кг) и уксусную кислоту (20 капель). После введения каждого компонента раствор тщательно перемешивают. Приготовленные чернила должны отстояться 20— 24 ч. Готовят и хранят чернила в специальной посуде.
Хорошее качество маркировки можно получить, нанося ее типографским шрифтом на бирки из отрезков поливинилхлоридной трубки, надетые на плоскую отполированную оправку. При этом применяют термообрабатываемую краску, которую готовят из поливинилхлоридной смолы (1 кг) и дибутилфталата (4 кг) в стеклянной посуде. Смесь выдерживают при 20°С в течение 30— 40 мин, периодически взбалтывая. Затем в полученной пленкообразующей суспензии растирают газовую сажу (1 кг) высшего сорта с объемным числом не менее 5—1.
Краску наносят на обычную штемпельную подушку, накрываемую двумя-тремя слоями капроновой ткани, через которые она просачивается. Четкость маркировочных знаков зависит от количества краски, переходящей на шрифт при соприкосновении его со штемпельной подушкой.


Рисунок 13 – Авторучка для нанесения маркировки чернилами:
1 — игольчатое устройство, 2 — игла, 3, 8 — колпачки, 4, 7 — пружины, 5 — трубчатый корпус, 6 — поршень

Перед нанесением маркировочных знаков бирки протирают ацетоном, а затем прижимают к ним шрифт и слегка покачивают его. Мелкие дефекты маркировки следует исправлять той же краской с помощью ручки с пером. После нанесения маркировки термообрабатывающей краской бирки с оправкой помещают в сушильный шкаф, где выдерживают при 140—170°С в течение 20—25 мин. При большом числе бирок с одинаковой маркировкой типографский шрифт собирают и закрепляют в специальной оправке (штемпель). При малом числе бирок маркировку наносят единичными знаками.

Для маркировки проводов, пучков проводов и жил контрольных кабелей, а также других элементов вторичных цепей, используют маркировочную липкую ленту (рисунок 14, а, б), наклеенную на полосу из тонкого электроизоляционного картона. Для нанесения маркировки ленту отделяют от основание и наклеивают на провод или какой-либо другой маркируемый элемент.
Маркировка должна быть четкой, поэтому ее следует наносить черной краской на белый фон (допускается белой краской, если маркировочные бирки выполнены из материала черного цвета).
При маркировке жил контрольных кабелей и проводов, подключаемых к сборкам зажимов панелей щитов управления, защиты и автоматики, обычно кроме маркировочных знаков, соответствующих схемам соединения и подключения, наносят знаки (цифры), указывающие номера зажимов, к которым эти провода должны быть подключены. Благодаря этому исключаются ошибки монтажа, а также эксплуатации, когда провода или жилы контрольных кабелей сначала отсоединяют от зажимов для каких-либо проверок вторичных цепей и устройств, а затем снова подключают. В этом случае кроме маркировочных бирок на провода надевают манжеты, на которых выбивается цифра, указывающая номер зажима. При отсутствии манжет номер можно написать на бирке, отделив его от основной маркировки разделительной чертой.
Ручная маркировка, особенно проводов и жил контрольных кабелей отнимает много времени в процессе монтажа вторичных цепей. Даже при монтаже несложных электроустановок приходится выполнять надписи на сотнях маркировочных деталей. При этом электромонтажник, чтобы обеспечить качественное выполнение надписей должен иметь определенные чертежные навыки.


Рисунок 14 – Маркировочная липкая лента (а) и пример ее применения (б)

Если при других операциях технологического процесса монтажа устройств вторичной коммутации используются совершенные способы и технические средства, обеспечивающие значительное повышение производительности труда, то маркировка проводов и жил кабелей, подключаемых к сборкам зажимов различных устройств и устанавливаемых отдельно, до настоящего времени во многих случаях выполняется вручную. Применение маркировочных липких лент позволяет улучшить качество маркировки, но практически мало что дает для повышения производительности труда.
Избавить электромонтажника по вторичным цепям от нанесения маркировочных надписей можно централизованным изготовлением маркировочных деталей с соответствующими надписями в мастерских электрозаготовок или на заводах электротехнической промышленности, выпускающих соответствующие устройства, особенно комплектные.
В качестве примера рассмотрим устанавливаемый в мастерских электрозаготовок автомат для изготовления трубчатых маркировочных бирок (рисунок 15), который состоит из приводного механизма с электродвигателем 5 и распределительного пала 1 с набором кулачков, приводящих в действие устройства печатания 2, подачи поливинилхлоридной трубки 4 и ножа 3. При подготовке производства изготовляются и комплектуются маркировочные бирки с соответствующими надписями для монтируемых устройств. На месте монтажа готовые бирки надеваются на провода и жилы кабелей при подключении. При предварительной заготовке жгутов проводов и кабелей, в частности для межпанельных связей щитов, эту операцию выполняют в мастерских электрозаготовок, а на месте монтажа только выполняют подключение. Заводы электротехнической промышленности, выпускающие комплектные устройства, например щиты управления, защиты и автоматики, одновременно поставляют для подключаемых к ним проводам и кабелям маркировочные детали. Проектными организациями должно быть предусмотрено это в заданиях заводам-изготовителям указанных изделий.


Рисунок 15 – Автомат для изготовления маркировочных бирок

Маркировка кабелей. Расшифровка маркировки кабелей и проводов в таблицах, рекомендации по выбору


Маркировка кабелей — 130 фото различных видов проводов и их описание

Определённых правил маркировки электропроводки на территории Российской Федерации – нет. Поэтому все пользуются ГОСТом маркировки кабелей, в котором каждая буква обозначает определенный тип конструкции провода, а также материал.

В маркировке кабелей сначала записывают буквы, которые обозначают материал жил и изоляции, а также насколько провод эластичен и его тип конструкции. Затем идут цифры, которые обозначают количество жил у кабеля и их сечение.

Отмечу, что последнее очень часто не совпадает с маркировкой, поэтому лучше взять электропроводку с небольшим запасом.

Краткое содержимое статьи:

Виды проводов

Провода делится на несколько видов: установочные, монтажные, силовые и подвесные. Каждый из данных типов изготавливают либо из алюминия, либо из меди. Также электропроводку можно разделить на кабеля с оболочной и без нее.

Медные провода пользуются большей популярностью, нежели алюминиевые, т.к. они пропускают большие ток и по цене выходит дешевле.

Важно! Медные и алюминиевые провода нельзя соединять, т.к. минимум произойдет короткое замыкание, а может даже возникнуть пожар.

Кабель отличается от проводки наличием оболочки, то есть изоляции. Их также делят на несколько видов, в зависимости от назначения:

  • Контрольные кабеля – передают какой-либо сигнал.
  • Силовые – предназначены для проведения электричества.
  • Радиочастотные – с помощью них налаживают связь. Также используются радиотехническими устройствами.
  • Кабеля для управления – используют в различных автоматических системах.

Выбирать кабель нужно не только по назначению, учитывайте сечение, количество жил, а также материал, из которого они сделаны.

Обратите вниманию на изоляцию – это тоже важно. Узнать все вышеперечисленные параметры можно прочитав маркировку.

Маркировка проводов с помощью букв

Сначала давайте разберемся, как расшифровать буквенную маркировку. Отмечу, что сегодня мы поговорим о расшифровках четырёх выше указанных типах проводов.

Провода подвесного типа:

  • А – кабель из алюминия, без изоляции.
  • АС – провод из алюминия и стали, без изоляции.
  • СИП – кабель самонесущего типа, изолирован.
  • нг – провод не поддерживает горение.

Стандарты маркировки кабелей силового и установочного типа.

Первая буква маркировки обозначает материал жил:

  • Пробел – провод сделан из меди.
  • Л – медный кабель луженного типа.
  • А – провод изготовлен из алюминия.
  • АМ – кабель сделан из алюминия и меди.
  • Н – нихромовый кабель.
  • С – провод стального оцинкованного типа.

Буква под номером два:

  • П – обозначает, что перед вами провод.
  • Ш – сокращение слова шнур.

Третья буква означает, степень гибкости провода:

  • Пробел – обычная гибкость.
  • Г – гибкость повышенна.
  • ОГ — очень высокая гибкость.

Буква номер четыре обозначаете материал, из которого была изготовлена изоляция:

  • Р – оболочка из резины.
  • Н – резина наиритового типа.
  • РН – изоляция из резины, не горит.
  • РМ – резиновая, выдерживает большие минусовые температуры.
  • РТ – резиновая, стойкая к высоким температурам.
  • РИ – оболочка из резины, изоляционно – защитного типа.
  • В – изоляция поливинилохлоридного типа.
  • П – оболочка из полиэтилена.
  • ПЛ – из пленки.
  • Б – бумажного типа.

Буква под номером пять обозначает конструкцию:

  • Э – значит, что у всех жил свой экран, у скрученных жил также общий экран и общий экран поверх всей изоляции.
  • О – кабель находится оплетке или же в обмотке из специальных ниток, которые либо натуральные, либо синтетические.
  • Б – кабель в броне.
  • Т – конструкция с несущим проводом.

Форму кабеля можно узнать, расшифровав букву под номером шесть:

  • Пробел – кабель круглый.
  • П – плоский кабель.
  • С – спиральной формы.

Далее через тире могут идти числа от одного до шести. Они обозначают количество проволок, которые были вплетены в жилу.

Чем выше это число, тем более гибкий провод перед вами. Цифрой один обозначают жилу с одной проволокой, или другое название – монопроволочная.

Провода монтажного типа маркируются следующим образом:

  • М – кабель монтажного типа.
  • Г – в жиле от двух до шести проволок. В случае отсутствия этой буквы жила – монопроволочная.
  • Ш – изоляция сделана из материала под названием полиамидный шелк.
  • Ц – изоляция изготовлена из пленки.
  • В – изоляция из поливинилхлорида.
  • К – изоляция из капрона.
  • Л – кабель лакированный.
  • С – произведена обмотка и оплетка с помощью стекловолокна.
  • Д – оплетка сделана два раза.
  • О – оплетка при помощи полиамидного шелка.
  • Э – кабель экранизированной конструкции.
  • МЭ – кабель эмалированный.

Цветовая маркировка кабеля

Теперь давайте поговорим о цветовой маркировке кабеля. Вы наверняка не раз видели провода разных цветов. Это делается не просто так, люди монтирующие провода и соединяющие их между собой, всегда знают какой из них за что отвечает.

На данный момент придумали специальную таблицу маркировок кабелей, профессионалы, в особенности с многолетним опытом, знают ее наизусть.

Отмечу, что каждому цвету оболочки соответствует определенный кабель:

  • Проводка голубого цвета означает нулевой кабель.
  • Проводка черного цвета соответствует – фазному проводу.
  • Провод желто-зеленого цвета – заземляющий.
  • Если в проводе соединины желто-зеленый и голубой цвета – это значить что проводка одновременно нулевая и заземляющая.

А вообще, чтобы лучше понять какой цвет за что отвечает, посмотрите фото маркировки кабелей в интернете, в том числе и цветовую таблицу.

Итак, сегодня вы узнали о двух типах маркировки кабелей. Надеюсь данная статья помогла вам разобратся в сегодняшней теме.

Фото маркировки кабелей

electrikmaster.ru

Маркировка проводов и кабелей: гост, таблицы, расшифровка

Заводская маркировка проводов и кабелей представляет собой обозначение на изоляции, которое является неким шифром из букв и цифр, отображающих характеристику изделия. На сегодняшний день каждый завод изготовитель обязательно указывает на своей продукции специальный шифр, который заблаговременно стандартизуется для того, чтобы каждый продавец мог знать расшифровку.

Предназначение

Предназначение шифра – отображение основных характеристик, а именно:

  • материал жил;
  • назначение;
  • тип изоляции;
  • особенность конструкции;
  • поперечное сечение изделия;
  • номинальное напряжение.

Если вас интересует информация о том, как маркировать провода при монтаже, рекомендуем ознакомиться со статьей.

Основная разновидность

На сегодняшний день для электромонтажных работ применяют шнуры, кабели и провода. Перед расшифровкой маркировки необходимо разобраться с тем, что собой представляют эти изделия и в чем их различия.

Провода

Провод представляет собой электротехническое изделие, состоящее из одной или нескольких скрученных между собой проволок, без изоляции либо заизолированных. Оболочка жилы, как правило, легкая, не из металла (хотя также встречается обмотка проволокой).

Оголенный проводник Изолированный провод

Такие изделия могут использоваться в электромонтажных работах (к примеру, монтаж электропроводки в деревянном доме), а так же при изготовлении обмотки электродвигателя.  На сегодняшний день существуют провода с медными и алюминиевыми жилами. Медный вариант быстро окисляется в открытом пространстве и имеет высокую цену, но при этом способен пропустить через себя более высокие токовые нагрузки. К тому же медь более эластична, а значит, не так быстро сломается. Алюминиевые более хрупкие и не соединяются с медными (разве что только через клеммы), но за то имеют низкую стоимость. На сегодняшний день алюминиевая электропроводка используется все реже и реже.

Также следует отметить, что контакты могут быть заизолированными и голыми. Последний вариант используется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защитой служит еще один слой изоляции (из пластмассы либо резины), который закрывает оболочку жил.

Последняя классификация осуществляется в зависимости от назначения: монтажные, силовые и установочные. Монтажный провод обязательно должен быть медным, используется, как правило, для соединения элементов электрической схемы в щите, а так же для соединения цепи в радиоаппаратуре. Силовой (как и установочный) для нас более известный, т.к. используется на открытом воздухе и внутри помещений.

Кабели

Электрический кабель представляет собой изделие из нескольких проводов, которые находятся под одной изоляционной оболочкой (из ПВХ, резины, пластмассы). Помимо этой оболочки может присутствовать дополнительная защита — бронированная оболочка из проволоки либо стальной ленты, которая обязательно указывается в маркировке.

Алюминиевые провод Медные контакты

Существует 5 основных видов электрических кабелей:

  • силовой;
  • контрольный;
  • для управления;
  • для связи;
  • радиочастотный.

Кратко рассмотрим условия применения каждого из изделий.

Силовой используется для передачи электроэнергии в силовых и осветительных электроприборах. Существуют изделия различного типа и назначения. В основном силовые кабели используются для электропроводки внешней (как воздушным, так и подземным способом) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как алюминиевые, так и медные жилы. Предпочтение рекомендуется отдавать последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, полиэтилен и т.д.

Контрольный используется для работы электротехнических устройств, которые передают информационный сигнал для управления какими-либо устройствами. Данный вид также может быть с алюминиевыми и медными жилами.

Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в различных системах автоматики. Защитный экран служит для отвода помех, а так же защиты от механических повреждений.

Кабель связи используется для передачи информации с помощью токов различных частот. Передача местных линий связи осуществляется низкочастотными проводниками, а дальних линий – высокочастотными.

Радиочастотный кабель применяется в радиотехнических устройствах. Основное предназначение – передача видео- и радиосигналов.

Шнуры

Шнур состоит из нескольких (минимум двух) эластичных жил небольшого сечения (до 1,5 мм. кв.). Жилы шнура состоят из множества переплетенных проволок, изоляция которых осуществляется неметаллической оболочкой. Обычно шнуры представлены многожильными изделиями, но существуют и двухжильные, которые используются в том случае, если корпус электроприбора не требует специального заземления. На сегодняшний день шнуры используются для подключения бытовой техники к сети (к примеру, холодильника либо микроволновой печи).

Шнур для бытовых электроприборов

Вот мы и разобрались с основными различиями всех трех видов электротехнических изделий. Надеемся, что информация была для Вас доступной. Рекомендуем так же просмотреть видео, в котором данная информация предоставлена более наглядно:

Основные характеристики и различия проводников

Общие различия

Все проводники могут иметь различия по следующим признакам:

  1. Поперечное сечение. Существуют жилы сечением от 0,35 мм. кв. до 240 мм.кв.
  2. Материал изготовления: медь, алюминий, алюмомедь (специальный композит из двух металлов).
  3. Номинальное напряжение (к примеру, способен выдержать 220 либо 380В).
  4. Количество жил (одножильный либо многожильный).
  5. Материал изоляции (ПВХ, резина, бумага).
  6. Материал защитной оболочки (резина, пластмасс, металл).

Маркировка

Общая информация

Основные стандарты маркировки проводов, кабелей и шнуров по ГОСТу одинаковые, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.

Пример шифра

Буква №1 характеризует материал жилы. Алюминию присваивается буква «А», меди буква не присваивается.

Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает «П» — плоский, «М» — монтажный , «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П(У) либо Ш» — установочный.

Буква №3 характеризует материал для изоляции жил. Буква «В» либо «ВР» означает что изоляция поливинилхлоридная, «Р» — резиновая, «Н» либо «НР» — найритовая (резина, которая не горит), «П» — полиэтиленовая, « К» — капроновая, «Ф» — металлическая (фальцоновая), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» -стекловолокно, «Э» — экранированная изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибкой жилой.

Помимо этого следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен следующим видом оболочки: «Н» — найритовая, «В» — ПВХ. Обращаем Ваше внимание на то, что данные буквы ставятся в маркировке после того, как будет указан материал изоляции самой жилы.

Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой.

Расшифровка цифрового обозначения:

Цифра №1 всегда указывает количество жил, если в маркировке провода либо кабеля цифра перед буквами отсутствует, значит, проводник одножильный.

 Цифра №2 характеризует площадь поперечного сечения в мм.кв.

Цифра №3 отображает номинальное напряжение сети.

Маркировка шнуров представлена буквой «Ш».

Чтобы читатели «Сам электрика» поняли всю суть, предоставляем данный пример:

Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:

  • литеры «П» и «А» нет, значит, жила медная;
  • вторая буква «В» указывает, что изоляция поливинилхлоридная;
  • также указана вторая буква «В», что означает еще одну защиту оболочкой из ПВХ;
  • последняя буква – «Г» обозначает, что защитный покров отсутствует;
  • первая цифра «4» — четыре жилы;
  • «2,5» — поперечное сечение в мм.кв.;
  • 380 — Номинальное напряжение в 380 В.

Надеемся, что теперь Вам стала понятна маркировка. Если возникли вопросы, сразу же задаем их в категории «Вопрос-ответ»!

Российская продукция

Маркировка российских кабелей:

Обозначение отечественных проводов и шнуров:

Иностранная продукция

Таблицы маркировки зарубежных кабелей:

Таблицы маркировки зарубежных проводов:

Таблицы

Марки и предназначение популярных проводов:

Марки и предназначение популярных кабелей:

Марки и предназначение популярных шнуров:

Пользуясь данными таблицами и информацией Вы запросто сможете определить характеристику и назначение любого проводника при монтаже электропроводки в собственном доме либо квартире. Надеемся, предоставленная маркировка проводов и кабелей по ГОСТ была для вас полезной!

Также читают:

samelectrik.ru

Маркировка проводов и кабелей: таблицы, расшифровка, обозначения

Одним из главных правил организации проводки является верный выбор кабелей и проводов, которые будут использованы для различных целей – подключения источника и потребителей электроэнергии.

Человеку, впервые столкнувшемуся с выбором кабельной продукции, обозначения, состоящие из нескольких букв и цифр, могут показаться сложными. Проще ткнуть пальцем в понравившийся образец и купить бухту нужной длины. Чаще всего такой выбор оказывается неудачным.

Маркировка или буквенно-цифровое обозначения отражает важнейшие характеристики – диаметр жил и их количество, материал проводника и изоляции, допустимые условия прокладки и эксплуатации, другую информацию. Для использования она имеет первостепенное значение.

Для выбора особое значение имеют несколько показателей.

Виды материалов проводника

В качестве токопроводящей жилы используются металлы с высокой проводимостью, чаще всего, электротехнические алюминий и медь. Производители выпускают и экзотические варианты, использующие монокристаллическую медь, серебро и золото. Однако все они имеют специальное назначение и практического применения для бытовых нужд, как правило, не находят.

В маркировке эл проводов и кабелей, которые выпускаются отечественной промышленностью, материалу жил отводится первое место.

Обозначения алюминиевых проводников начинаются с буквы А, для медных маркировка (за редкими исключениями) не предусмотрена. Если маркировка провода начинается с буквы отличной от А, значит, материал – электротехническая медь.

Распространено мнение, что для качественной проводки медь лучше, чем алюминий. Связывают это с тем, что второй быстро окисляется, имеет меньшую проводимость и менее гибок. Но все эти недостатки для практических нужд не имеют большого значения:

  • Гибкость играет важную роль там, где провод подвергается частым деформациям. Для стационарной электропроводки разница между материалами в этом отношении невелика. Единственный участок, где стоит использовать исключительно медную проводку– подключение осветительных приборов, поскольку меняются они достаточно часто.
  • Пленкой окислов покрывается только поверхность алюминия. В дальнейшем процесс прекращается и на проводимость влияния не оказывает. Для монтажа в клеммники и зажимные контакты розеток и выключателей можно использовать специальные проводящие пасты, которые разрушают оксидную пленку и гарантируют постоянный надежный контакт.
  • По проводимости алюминий уступает меди не более 20%, что легко компенсируется незначительным увеличением диаметра провода при покупке.

При этом для кабельной продукции из обоих материалов установлены абсолютно одинаковые сроки службы, а цена на алюминиевые образцы оказывается ниже почти в 3 раза.

Количество жил и диаметр (сечение)

В маркировке монтажных электро проводов этот параметр отображается набором цифр. Первая цифра означает количество жил. Следующие – площадь сечения одного проводника.

Если в обозначениях присутствует надпись 3х1,5, значит, кабель – трехжильный, с сечением каждой (без учета изоляции) 1,5 кв. мм. Для проводников прямоугольной (плоской) формы указываются линейные размеры (длина и ширина), хотя для широкого частного потребителя такие предлагаются достаточно редко.

Каждая жила может быть выполнена в виде одиночного проводника, или множества более тонких в общей изоляции. Во втором случае указывается их суммарная площадь.

Для некоторых проводов, в частности, большинства одножильных и множества двухжильных, к примеру, используемых при производстве электрических шнуров для бытовой техники, количество жил может не указываться. В этом случае в маркировке присутствует только площадь (или диаметр).

Диаметр (площадь сечения) – важнейшая характеристика. Она определяет, прежде всего, нагрузка какой мощности может быть подключена, допустимую силу тока при длительной эксплуатации и его ударного (максимального в случае аварийной ситуации) значения. Ограничение связано с нагревом материала при протекании по нему электрического тока.

Если приведенные в нормативных документах требования не выполняются, при длительном использовании возможен перегрев, разрушение изоляции, возникновение пожара.

Верный расчет

Для правильного определения необходимой площади существуют определенные методики. Для удобства использования результаты выполненных по ним расчетов сведены в таблицы, которые приводятся в различных справочниках и нормативных документах. Ниже представлены некоторые из них, по которым можно выбрать кабельную продукцию в пластиковой или резиновой изоляции для работы в однофазной и трехфазной сети.

Далее мы рассмотрим таблицы с расшифровкой маркировки электрических силовых медных и алюминиевых кабелей и проводов для электропроводки.

Допустимая нагрузка для медных проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

Допустимая нагрузка для алюминиевых проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

Для использования данных достаточно определить суммарную мощность всех потребителей, которые планируется подключить к участку проводки и выбрать необходимый диаметр или площадь сечения.

В некоторых случаях диаметр провода можно определить и «на глазок». Опытные электрики принимают допустимую плотность тока равной 10 А/кв.мм. Это значит, что проводник сечением в 1 кв.мм пропустит ток в 10 А (при этом они говорят о достаточном запасе по нагреву). Получив необходимую площадь, ее умножают на 4 и делят на число pi(3.1415) для расчета диаметра.

Однако эта зависимость хорошо работает только, если полученная площадь не превышает 6 кв.мм. В противном случае токовые нагрузки окажутся чрезмерными, что может привести к авариям.

Следует учитывать, что при прокладке проводов в рядах или жгутах (групповая проводка), а также под действием температуры окружающей среды тепловые нагрузки на них могут увеличиться. Поэтому выбор сечения необходимо производить с запасом. В практике 30%-50% увеличение результатов расчета позволяет избежать любых неприятностей. Решили самостоятельно собрать электрощиток, но не знаете с чего начать? В следующей статье мы подробно расскажем, как правильно собрать электрощит своими руками.

Читайте здесь о нюансах подключения частного дома к электросети и монтаже электропроводки разных типов.

Пошаговая инструкция по обустройству проводки от щитка в квартире своими руками находится тут.

Покрытие изоляции и другие характеристики, обозначение по буквам

Изоляция и оболочка играют важную роль. Долговечность, возможность использовать кабельную продукцию в сетях с различным напряжением и в разных условиях эксплуатации зависит, прежде всего, от ее материала.

Характеристики изоляции и оболочки проводов в электрике являются обязательной частью маркировки и содержатся в буквенном обозначении.

Если не учитывать первую букву А в маркировке кабеля, то буквы означают следующее:

Для примера – несколько расшифровок обозначений кабельной продукции:

  • АВВГнг 3х2.5. Кабель с тремя (3 в начале цифровой группы) алюминиевыми (первая А) жилами, сечение каждой из которых – 2.5 кв.мм (2.5 – вторая группа цифр). Изоляция каждой жилы – ПВХ (вторая В). Защитная оболочка – ПВХ (третья В). Проводники не имеют защитного покрова (Г в конце маркировки). Не поддерживает горение (нг в конце маркировки).
  • ВВГ-П 2х4. Двухжильный (2 –первая цифра в группе) медный (первая буква – не А) кабель, площадь – 4 кв.мм (4 – вторая группа в цифровом обозначении). Изолирован ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Проводники прямоугольного сечения (П), не имеют защитного покрова (Г в конце).
  • ВВГЭнг-LS 10х0,5 Кабель с десятью (10 в начале) медными (первая – не А) жилами 0.5 кв.мм (0.5 – вторая группа цифр), изолированными ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Защитный покров отсутствует (Г в конце). Кабель экранированный (Э), не поддерживает горение (нг в конце маркировки), при горении выделят минимальное количество газа (LS).
  • АВБбШп 3х6 Кабель с тремя (3 в начале цифрового обозначения) алюминиевыми (первая А) жилами, сечением 6 кв.мм (6 – вторая группа в цифровом обозначении) без защитного покрова (Г в конце). . Изоляция – ПВХ (вторая В). Кабель бронирован полосами из профилированной стали (Бб) и заключен в защитную оболочку в виде шланга из полиэтилена (Шп).

Узнайте из данного видео, как определить маркировку провода:

Видео о правилах и способах нанесения маркировки на кабель:

Выбор кабельной продукции во многом определяется условиями прокладки. Так для внутренних работ предпочтительнее использовать кабели в полихлорвиниловой изоляции и оболочке из того же материала. Для внешних подводов лучше подходит образцы резиновой оболочке. Групповая прокладка требует использования негорючих типов продукции. В общественных зданиях особое внимание уделяется уровню выделения дыма и газа. Важным является наличие экрана и т.д.

Для правильного выбора лучше всего обратиться к справочной информации, широко представленной как в Интернет, так и нормативной литературе. Быстрее и эффективнее – посоветоваться со знающими специалистами или поручить им такую работу.

В заключение предлагаем вам посмотреть интересное видео, как производят электрические провода:

elektrik24.net

Маркировка кабеля: ГОСТ, расшифровка и обозначения

Маркировка кабеля – это применение оболочки разного цвета, нанесение надписей, использование этикеток и бирок, а также электронных маркеров. Маркер говорит о свойствах кабеля и позволяет выделить его среди других подобных изделий.

Что собой представляют знаки отличия проводов?

Маркировка силовых кабелей состоит из букв, обозначающих материал, из которого изготовлены оболочки, изоляция, жилы, а также тип защиты. Обозначения кабелей с высоким напряжением включают в себя особенности конструкции.

Медные жилы в надписи не отмечаются специальной буквой. Обычно алюминиевая жила – это буква «А», которая стоит в начале маркировки. Потом идет буква, которая определяет материал изоляции. Изоляция полиэтиленовая — буква «П», поливинилхлоридная обозначается буквой «В», а резиновая изоляция обозначается буквой «Р». Следом идет буква, обозначающая тип защитной оболочки, а именно: буква «А» – алюминиевая, буква «С» – свинцовая, буква «П» – полиэтиленовый шланг, буква «В» – оболочка из поливинилхлорида, резиновая оболочка – буква «Р». Последние буквы означают тип покрова.

Например, марка «СГ» имеет жилу медную, бумажную изоляцию, оболочку свинцовую, защитных покровов нет. Маркировка кабеля маслонаполненного содержит букву «М» (газонаполненного — букву «Г») и букву, означающую характеристику давления масла и связанные с этим особенности. Например, кабель «МНС» — это маслонаполненный кабель, с низким давлением, в свинцовой оболочке, которая имеет защитный покров.

Маркировка проводов и кабелей проводится по числам и буквам, по ГОСТу и ТУ: ГОСТ 16442-80 и ТУ16.71-277-98.

Маркировка кабелей силовых с резиновой и ПВХ изоляцией

  • «А» – означает материалы жилы, алюминий. Если буквы нет, то медь является материалом.
  • «АС» – жила алюминиевая с оболочкой кабеля, которая изготовлена из свинца.
  • «АА» – жила алюминиевая с оболочкой кабеля, которая изготовлена из алюминия.
  • «Б» – говорит о том, что кабель имеет броню, она сделана из двух слоев ленты со специальным антикоррозийным покрытием.
  • «Бн» — имеется специальная защитная оболочка, не поддерживающая горение.
  • «В» – стоит либо первой, либо второй и означает «поливинилхлоридная оболочка».
  • «Г» – голый, не имеющий защитного покрытия кабель, если «Г» стоит в конце. Если «Г» стоит в начале, то он используется в горной промышленности.
  • «2г» – имеется дополнительная алюмополимерная лента.
  • «Шв» – есть защитная оболочка кабеля, которая выглядит, как поливинилхлоридный шланг (выпрессованный).
  • «Шп» – шланг состоит из полиэтилена.
  • «Шпс» – полиэтилен самозатухающий.
  • «К» – если буква стоит в начале маркировки, то кабель контрольный. Если в конце, то броня сделана из стальных проволок, на которые надет покров.
  • «КГ» – гибкий кабель.
  • «С» – обозначает свинцовую оболочку кабеля.
  • «О» – оболочка сделана поверх всех фаз кабеля.
  • «Пв» – состоит из полиэтилена вулканизированного.
  • «Р» – изоляция кабеля сделана из резины.
  • «НР» – изоляция кабеля не горит.
  • «нг» – стоит обычно в конце и означает, что кабель не горит.

Надпись на изделие БПИ

Маркировка кабеля БПИ по ГОСТ 18410-73 (бумажный, пропитанный изоляцией кабель):

  • «А» – жила алюминиевая.
  • «Б» – броня представлена тонкими стальными лентами.
  • «АБ» – броня алюминиевая.
  • «СБ» – броня свинцовая.
  • «С» – свинец – материал оболочки.
  • «О» – жила отдельная, свинцовая.
  • «П» – броня сделана из оцинкованных стальных плоских проволок.
  • «К» – броня сделана из оцинкованных стальных круглых проволок.
  • «В» – бумажная изоляция, у которой имеется обедненная пропитка.
  • «б» – подушки нет.
  • «л» – есть подушка, и в нее входит лавсановая лента.
  • «2л» – входит двойная лента.
  • «Г» – защитного покрова нет.
  • «н» – наружный покров негорючий. Ставится после брони.
  • «Шв» – покров представлен выпрессованным шлангом, состоящим из поливинилхлорида.
  • «Шп» – покров представлен выпрессованным шлангом, состоящим из полиэтилена.
  • «Швпг» – у поливинилхлорида пониженная горючесть.
  • «ож» – однопроволочные жилы. Ставится в конце.
  • «У» – бумажная изоляция, у которой повышенная температура нагрева.
  • «Ц» – бумажная изоляция, которая пропитана нестекающим составом.

Контрольный кабель

Маркировка кабеля контрольного:

  • «А» – жила алюминиевая или медная, если нет алюминиевой жилы.
  • «В» – (вторая) изоляция ПВХ.
  • «В» – (третья) оболочка ПВХ.
  • «П» – полиэтиленовая изоляция.
  • «Пс» – самозатухающая полиэтиленовая изоляция.
  • «Г» – защитный покров отсутствует.
  • «Р» ­– резиновая изоляция.
  • «К» – (вторая или первая буква) контрольный кабель.
  • «КГ» – гибкий кабель.
  • «Ф» – фторопластовая изоляция.
  • «Э» – если в начале, то это электрический кабель, маркировка которого говорит, что он подходит для штатных условий, а если в конце или в середине, то – экранированный кабель, который используется для защиты от электромагнитного излучения.

Использование букв в сочетании с числами

Также есть буквенно-числовая маркировка кабеля. Расшифровка:

  • АВВГнг 3×4 – кабель трехжильный, алюминиевый. С сечением 4 квадрата. Оболочка и изоляция состоит из поливинилхлорида, защитного покрова нет, горения не поддерживает.
  • ПВГ 3×2.5 – кабель трехжильный, медный. С сечением 2,5 квадрата. Есть полиэтиленовая изоляция. Защитная оболочка состоит из поливинилхлорида, защитного покрова нет.
  • АСБ 7×2.5 – кабель семижильный, алюминиевый. С сечением – 2,5 квадрата. Оболочка состоит из свинца, имеется броня.

То есть такая маркировка показывает сечение жил и их количество.

Расшифровка особой аббревиатуры

Маркировка проводов и кабелей, которые имеют специализированную аббревиатуру:

  • КСПВ – кабели предназначены для специальных систем передач в оболочке.
  • КПСВВ – кабели предназначены для пожарной сигнализации.
  • КПСВЭВ – кабели предназначены для пожарной сигнализации, только в них входит экран.
  • ПНСВ – нагревательный провод со стальной жилой.
  • ПВ-1, ПВ-3 – провод с изоляцией из винила. Гибкость жилы – 1,3 класс.
  • ПВС – провод, имеющий виниловую оболочку (соединительный).
  • ШВВП – шнур с изоляцией из винила (плоский).
  • ПУНП – провод плоский универсальный.
  • ПУГНП – провод гибкий плоский универсальный.

Отличие изделий друг от друга с помощью разного цветового решения

Для правильного использования кабелей необходимо их различать между собой. Чтобы это было проще, существует цветовая маркировка кабеля.

Для идентификации кабелей используют коричневый, черный, красный, желтый, оранжевый, зеленый, фиолетовый цвета. А еще синий, белый, серый, бирюзовый и розовый. Этот перечень установлен по ГОСТу.

Голубой провод предназначен для среднего или нулевого рабочего проводника.

Могут использоваться различные комбинации цветов. Зеленый и желтый цвет нельзя применять в других сочетаниях, кроме желто-зеленой комбинации, и она используется для обозначения защитного нулевого проводника.

Если нулевой защитный совмещен с нулевым рабочим проводником ­– обозначают либо по всей длине желто-зеленым сочетанием, а на концах светло-голубым, либо светло-голубым по всей длине, а на концах комбинацией желтого и зеленого .

Примеры идентификации жил:

1. Цветовая идентификация жил, которые изолированы поливинилхлоридным пластикатом:

– трехжильный кабель: черный, голубой, коричневый или комбинация желтого и зеленого, черный, голубой;

– четырехжильный кабель: комбинация желтого и зеленого (нулевой защитный проводник), черный, голубой, коричневый.

2. Цветовая идентификация существует так же и для трех одножильных кабелей, окрашенных в черный цвет:

– один кабель, имеющий метку голубого цвета;

– один кабель без метки или с меткой черного цвета;

– один кабель, имеющий метку коричневого цвета.

3. Цветовая идентификация по функциональному значению цепей:

– для проводников, имеющих силовые цепи, это черный цвет;

– для проводников, имеющих цепи управления, сигнализации и измерения тока, который является переменным, это красный;

– для проводников, имеющих цепи управления, сигнализации и измерения постоянного тока, это синий цвет;

– для защитных нулевых проводников – комбинация желтого и зеленого;

– для проводников, которые соединены с нулевым рабочим проводником и не предназначены для заземления – это голубой.

Бирки, используемые для надписей

Бирки для маркировки кабеля применяют для маркировки контрольных и силовых проводов. Изготавливают их из полипропилена.

В случае если имеются скрытые проводки кабеля в стенах или трубах, бирки маркировочные закрепляются на выходе и входе кабеля, в колодцах и камерах блочной канализации и у соединительной коробки. В случае прокладки кабеля маркировочные бирки устанавливают у каждой коробки или соединительной муфты, а также в конце. Для того чтобы установить кабель в сырых помещениях, бирки делают из пластика.

Бирки бывают:

— маркировочная кабельная У-134;

— маркировочная кабельная У-153;

— маркировочная кабельная У-135;

— маркировочная кабельная У-136.

Совет

Итак, как видно из статьи, маркировка проводов и кабелей (ГОСТ, кстати, это то, на что должен в первую очередь обращать внимание потребитель при покупке) очень разнообразна. И обычному человеку будет непросто с этим разобраться. Поэтому дадим совет: для работы с кабелями и проводами прибегайте к помощи специалистов. Хорошо будет, если в услуги данного мастера будет входить не только необходимая работа, но и покупка нужного материала, для того чтобы вы не запутались. Если вы решились на самостоятельное выполнение каких-либо работ, связанных с кабелями и проводами, то стоит пожелать вам удачи в этом нелегком деле!

fb.ru

Маркировка проводов, кабелей: расшифровка, цветовая маркировка

При производстве всех проводов и кабелей еще на заводе на них наносят специальную маркировку. Она помогает определить характеристики и назначение проводов. Стандарты маркировки различных проводов помогают безошибочно определить необходимые характеристики проводников.

Показатели, которые поможет определить заводская маркировка:

  • Особенности конструкции;
  • Материал жил;
  • Номинальное напряжение;
  • Поперечное сечение;
  • Тип изоляции;
  • Назначение.

Помимо этого провода маркируются во время монтажа.

Виды проводников

Электромонтажные работы предполагают использование нескольких видов проводящих изделий.

Провода

Их можно описать как несколько соединенных посредством скрутки проволок. Допускается как наличие, так и отсутствие изолирующего слоя. Проводам характерна легкая оболочка жилы, она редко бывает металлической, хоть иногда и встречаются обмотанные проволокой провода.

Они популярны при электромонтажных работах, например, при проведении проводки в домах из дерева. Из проводов изготавливают обмотку электродвигателя.

Материал жилы:

  • Медные изделия способны выдерживать значительные нагрузки тока, эти изделия эластичны и благодаря этому гораздо меньше ломаются. Но медь быстро окисляется  при использовании на открытом воздухе и дорого обходится заказчикам.
  • Алюминий не так прочен, как медь, зато на порядок дешевле медного варианта.

При выборе материала стоит помнить, что провода с разным материалом жилы не могут быть соединены между собой скруткой, для этого придется использовать клеммы. Это связано со способностями меди к окислению. В результате такого неправильного монтажа провода начнут отходить друг от друга, вызывая все более частые перебои с подачей электроэнергии.

Контакты:

  • Изолированные. Они могут быть с защитой или без нее. Последний вариант предполагает дополнительную изоляцию для жил. Выполняется защита из пластмассы или резины.
  • Голые. Этот вариант примерим в монтаже электропередач.

Назначение:

  • Для соединения частей электротехнических схем применяют монтажные провода. Они выполняются из меди.
  • Силовые провода применяют внутри помещений для устройства электропроводки.
  • Установочные.
Кабель

Грубо говоря, кабель представляет собой некоторое количество проводов, соединенных скруткой. Все они располагаются внутри общей изоляции. Ее выполняют из различных материалов, среди которых выделяется резина, ПВХ, пластмасса. Кроме нее часто присутствует еще один слой оболочки, для защиты. Он выполнен из металла в разных видах: лента или проволока.

Виды кабелей:

  • Кабель связи. Благодаря токам, отличающимся друг от друга частотой, он передает зашифрованную информацию. На местных линиях связи выполняют передачу низкочастотными проводниками, а для дальних линий применяют высокочастотные проводники.
  • Контрольные. Они необходимы для функционирования электротехнических приборов. С помощью этого изделия сигнал управления передается от человека к механизму.
  • Радиочастотный. Незаменим для передачи радиосигналов и видеосигналов. Присутствует во всех в радиотехнических устройствах.
  • Управления. Состоит из проводника, выполненного из меди и защитного экрана. Он необходим для защиты от повреждений механического характера или для отвода помех. Нашел применение в автоматических системах.
  • Силовые кабели выполняют передачу энергии в разнообразных приборах, требующих большого напряжения. Их используют для проведения электроэнергии воздушным или подземным способом (внешняя электропроводка). Так же выполняют внутреннюю проводку в помещениях. Внутри этого изделия располагаются медные или алюминиевые жилы. Предпочтение отдают первому варианту. В качестве изолирующего слоя выступает бумага, резина, ПВХ, полиэтилен и так далее.
Шнур

Это изделие представляет собой два, и более жил малого сечения. Они должны обладать эластичностью. Каждая жила состоит из большого количества переплетающихся проволок. В качестве изолирующего слоя применяют любую, но не металлическую обмотку. Эти изделия редко имеют две жилы, ведь в этом случае они используются, когда прибору не требуется обязательного заземления. Шнуры необходимы для подключения к сети различных электроприборов.

Основные отличия проводников:

  • Количество жил: одножильные или многожильные изделия;
  • Поперечное сечение жил проводника;
  • Напряжение;
  • Защитная оболочка и материал, из которого она выполнена;
  • Изоляция, материал;
  • Используемый для изготовления жил металл: медь, алюминий или композит, выполненный из двух металлов — алюмомедь.

Маркировка

Для шифрования проводов и кабелей на заводах применяют одни и те же нормы ГОСТ. На сам кабель или провод на заводе наносят буквенное и цифровое обозначение, помогающее как можно скорее узнать характеристики изделия. Благодаря повсеместному использованию стандартной маркировки любой человек без труда сможет расшифровать ее.

Расшифровка буквенного значения провода

Расшифровку маркировки любых кабелей и проводов производят в соответствии с установленными стандартами.

Первая буква будет характеризовать материал, из которого выполнена жила. Медь не требует присвоения ей обозначения, а алюминиевые жилы обозначены буквой «А».

Вид провода характеризуется второй буквой шифра. У проводов она обозначает следующее:

  • Плоский — «П»;
  • Контроль — «К»;
  • Монтаж — «М»;
  • Установка — «П(У)»;
  • Монтаж, отличающийся гибкими жилами — «МГ».

С помощью следующей, третьей, буквы определяют вещество, из которого произведена изоляция жил:

  • Поливинилхлоридную изоляцию отличают по букве «В» или «ВР»;
  • Капроновая изоляция обозначается буквой «К»;
  • Для резиновой свойственна «Р»;
  • «МЭ» отличает эмалированную изоляцию;
  • «Н» или «НР» свойственна негорючему резиновому материалу найриту;
  • Полиэтилен обозначают буквой «П»;
  • Лак. Изоляция — «Л»;
  • Изоляция может обладать несущим тросом, тогда второй буквой будет «Т»;
  • Стекловолокно — «С»;
  • Гибкой жиле свойственно обозначение «Г»;
  • Фальцновая или металлическая — «Ф»;
  • Экранированная — «Э»;
  • Полиэтиленовая — «П»;
  • «О» — так обозначают использование в качестве оплетки шелка полиамидного.

Помимо этого резиновая изоляция может обладать защитой из разных оболочек: «Н» — найрит и «В» — пвх. Эти обозначения идут сразу после маркировки материала, использованного для изоляции жил.

Четвертая буква будет характеризовать отличия конструкций того или иного провода:

  • «О» — защищенный оплеткой проводник;
  • «А» — асфальтированный провод или кабель;
  • «К» — бронировано с помощью круглых проволок;
  • «Г» — если речь идет о кабеле, то эта буква означает отсутствие защитного покрова, а если о проводе, то указывает на его гибкость;
  • «Т» — создан для применения при прокладке в трубе.
Цифровое обозначение

Когда расшифровка маркировки кабеля в буквенном значении проведена, можно приступать к выяснению обозначений, выполненных цифрами:

  • Первая из цифр сообщает о количестве жил. Если маркировка не предполагает присутствия цифр перед буквами, то можно смело заявить, что проводник является одножильным.
  • Вторая из цифр сообщает площадь поперечного сечения обязательно в миллиметрах квадратных.
  • Последняя из цифр говорит о номинальном напряжении сети.
Таблица для расшифровки

Для удобства использования всех гостов маркировки проводов были созданы специальные таблицы. С их помощью маркировка проводов и кабелей становится гораздо понятней. Некоторые из таблиц помогут разобраться в назначении проводов, а не только в их характеристиках.

Кабельные линии

На всех кабелях, расположенных на открытом воздухе и на каждой из муфт обязательно наличие обозначений, расположенных на бирках. На каждой из соединительных муфт указывают дату монтажа и индивидуальные номера, а на остальных элементах кабельной линии должна быть информация, позволяющая определить марки кабелей, их номера, диаметры сечения и напряжения.

Маркировка всех контрольных кабелей по российским стандартам выполняется в соответствии со следующим списком обозначений:

  • Первая буква говорит о материале жилы, если это «А», то кабель выполнен из алюминия, в ином случае она будет медной;
  • Во-первых, следует выделить контрольный кабель из многообразия других проводников. Для этого его обозначают буквой «К». Она располагается либо в самом начале, либо после «А».
  • При отсутствии первой «А» вторая буква будет «В», что говорит об изоляции из ПВХ;
  • Так же как и в предыдущей букве, отсутствие «А» предполагает оболочку из того же материла — ПВХ;
  • Если в качестве изолирующего материала применяют полиэтилен, то третье буквой будет «П»;
  • Самозатухающий пожаробезопасный полиэтилен обозначен буквенным сочетанием «Пс»;
  • Если кабель не имеет защитного слоя, о это обозначается буквой «Г»;
  • Гибкие изделия обозначают сочетанием «КГ»;
  • Фотопласт отличают по букве «Ф»;
  • Если в конце маркировки или в середине встречается буква «Э», то такой проводник экранирован.

Если кабель находится в специализированном месте, то бирки располагаются по его длине с частотой в 50 м. если линия находится в месте без застройки, то она отмечается специальными знаками, располагаемыми через 500 м или в местах, где меняется направление.

Если линия в кабельном сооружении, то обозначения располагают в местах, где происходит изменение направления и с двух сторон при переходе межэтажного перекрытия. Так же они имеются в местах ввода и вывода в траншеи.

Если кабельная трасса скрыта, то бирки располагаются на ее конечных муфтах, в каждом из колодцев и на каждой соединительной муфте.

Если бирка будет помещена в закрытое пространство, предполагающее некоторую защиту от окружающей среды, то ее выполняют из пластмассы, алюминия или стали. В случае установки бирок в сырых сооружениях, в земле или просто снаружи здания их делают только из пластмассы.

Все информационные знаки на бирках, находящихся в местах с агрессивной средой следует наносить штамповкой или выжиганием. Если условия не являются экстремальными, то допускается выполнять маркировку несмываемой красной.

При закреплении бирок в положенных местах используют оцинкованную проволоку, пластмассовую ленту с кновкой или нить из капрона. Диаметр проволоки должен составлять 1–2 мм. Проволоку дополнительно покрывают битумом, что обеспечивает защиту от негативного воздействия влаги.

По российским нормам маркировка силовых кабелей выполняется по следующим стандартам:

  • Как и в случае с контрольным кабелем, «КГ» обозначает гибкость изделия.
  • «э» говорит о наличии экрана из спирально наложенной ленты из меди и проволок из того же материала.
  • «Пв» — в качестве материала для изоляции выбран вулканизированный полиэтилен.
  • «нг» — если полиэтилен не горит.
  • «LS», что означает Low Smoke — если он обладает пониженным дымовыделением.
  • «нг-LS» если материал сочетает в себе оба вышеуказанных свойства.
  • «FR» говорит о высокой способности сопротивления горению.
  • «FR LS» сочетает высокое сопротивление огню и малое выделение дыма.
  • «Пс» — это изолиция, способная самостоятельно затухать и не поддерживающая горение.
  • «П» — так обозначают тепмопластический полиэтилен.
  • «НР» — если в качестве материала изоляции применяется резина или резина, не способная поддержать горение.
  • «Р» обычная резиновая оболочка.
  • «О» говорит об отдельных для каждой фазы оболочках.
  • «С» — это оболочка из свинца.
  • «К», расположенная в самом начале маркировки сообщает, что кабель является контрольным, если же эта буква расположена в другом месте, то кабель защищен броней из стальных проволок. К тому же поверх этого наложен еще один защитный слой.
  • «Шп» — защита, имеющая вид впрессованного шланга из полиэтилена.
  • «Шв» — защита, имеющая вид впрессованного шланга из ПВХ.
  • Если последняя буква в маркировке «Г», то поверх оболочки или брони не предусмотрен защитный слой.
  • «АС» — это жила из алюминия со свинцовой оболочкой.
  • «АА» — жила и оболочка выполнены из алюминия.
  • «Бн» — броня выполнена из двух стальных лент и обладает антикоррозийным покрытием и негорючим защитным слоем.
  • «Б» — то же самое, что и «Бн», но без обеспечения пожарной безопасности.
  • При отсутствии «А» вторая буква будет «В», что говорит об изоляции из ПВХ.
  • Так же как и в предыдущей букве, отсутствие «А» предполагает оболочку из того же материла — ПВХ.

Маркировка кабельных линий производится после окончания монтажных работ. Каждая кабельная линия в обязательном порядке имеет личный номер. В случае наличия нескольких кабелей в линии, их маркируют одинаковыми цифрами и присваивают различные буквенные значения.

Цветовая маркировка

Для маркировки и обозначения электрических проводов применяют различные цвета, это позволяет очень быстро, а при некоторой сноровке и вовсе «на автомате» определять предназначение провода. Благодаря стандартам, использующимся повсеместно, такая маркировка позволяет разобраться в работе незнакомого мастера-электрика и безошибочно определить все необходимое для производства дальнейших работ.

Цветовая маркировка помогает найти заземление, фазу, ноль, в момент монтажа это помогает сэкономить время на определении вышеуказанных факторов.

Заземление, или просто «земля» по нормам окрашивается в зелено—желтые оттенки. Для обозначения «земли» применяют обозначение «РЕ». Так же стоит обратить внимание на название: иногда желто-зеленый провод именуют нулевой защитой, очень важно не перепутать го с обычным «нулем».

Нулевой рабочий контакт, или просто «ноль» имеет синий оттенок изоляции, допускается и голубой вариант.

Цвет «фазы» может отличаться в зависимости от производителя. Фазный провод может быть любого из не указанных в предыдущих пунктов цветов.

Благодаря этому не придется применять другие способы поиска фазы и нуля. Но при неимении цветовой маркировки можно определить это при помощи индикаторной отвертки в случае наличия только двух проводов, или с помощью мультиметра, если проводов три.

В случае с нестандартным окрасом «ноль» всегда будет окрашен в синий цвет, что сильно упрощает поиск «земли» и «фазы». Тогда можно найти черный или белый провод, так обозначали когда-то «землю», тогда другой провод будет фазным. Но такой способ является крайне опасным и не рекомендуется к применению.

Маркировка проводов очень важна, ведь электричество не щадит никого и в случае ошибки последствия могут быть плачевными.

Видео по теме

profazu.ru

Маркировка проводов по цвету и буквам

Каждый электрический кабель используется для определенных целей. Чтобы их можно было распознать, применяется специальная система обозначений. Маркировка проводов состоит из определения материала шнура, его изоляции, климатического исполнения и прочих параметров.

Виды обозначений

Маркировка электрических шнуров может быть выполнена по цвету или по буквам (если она делается самостоятельно, то могут использоваться цветные наклейки Partex с надписями). В большинстве случаев, современные производители используют обе методики для более точных указаний назначений.

Фото – пластины Partex



Перед расшифровкой отдельных маркировок, предлагаем определить параметры, по которым классифицируются провода:

  1. Изоляция. Бывают шнуры с изоляцией и без неё (голые). Изолированные, соответственно, называются защищенными и предназначены для установки в местах, где есть вероятность воздействия на них агрессивных внешних факторов (воды, ветра, снега или пыли). В то же время, голые необходимы для обеспечения связью линий электрических передач. Изоляционные материалы могут быть выполнены из бумаги, свинца, резины, пластика и прочих не проводящих ток покрытий;
  2. Материал токоведущей жилы. В электрике используется для материала: алюминий и медь, иногда применяется сочетание этих металлов;
  3. Количество жил. Это очень важный показатель, в зависимости от него жгут может использоваться для передачи тока в силовых цепях, для разводки проводки в квартире или доме, обеспечения работы электродвигателей;
  4. Сечение кабеля. Помогает определить силу постоянного или переменного тока, который может пройти по жилам;
  5. Прочие показатели. Напряжения, мощности и сопротивления – они очень важны для подключения различных приборов, разводки однофазной или трехфазной сети;
Фото – пример связи количества жил и напряжения



Если Вы знаете, какие провода отвечают за нагрузки– то можете не только правильно отремонтировать проводку, но и произвести подключение датчика кислорода в автомобиле или счетчику, завести двигатель при помощи включения замка зажигания и т. д.

Фото – разъемы ATX

Видео: ярлыки на кабели

Расшифровка

В основном, для электропроводки используются буквенные обозначения силовых и монтажных проводов, это очень удобная маркировка, т. к. позволяет сразу определить технические данные кабеля, а не только назначение.

Фото – монтажные шнуры



Согласно ГОСТ 50509-93, порядок обозначений жгутов всегда следующий:

  1. Материал жилы;
  2. Тип провода;
  3. Материал обмоточных изоляций;
  4. Особенности шнура;
  5. Прочие характеристики.

Ниже представлена общая таблица по определению типа и особенностей провода, а также расшифровка его маркировки (по ГОСТ 50509-93 или МЭК 391-72):

Материал жилы Конструкция Изоляция Шнур
А – алюминиевый П – провод С – свинец Б – бронированный
Если буквы нет, значит медный ПП – плоский В или ВР – ПВХ А – асфальтированный
К – контрольный Ф – металлическая Г – силовой или гибкий
М – монтажный Р – резина Т – для трубопроводов и газопроводов
МГ – гибкий монтажный П – полиэтилен К – защищен круглыми кольцами из металла
У – установочный МЭ – эмаль О – в оплетке (окраска специальными покрытиями)
К – капрон

МЭК – международная электрическая кодировка по цветам.

При этом после буквенного обозначения на поверхности шнуров и чертежах (схемах) всегда следуют цифры. Эти числа помогают определить количество жил, сечения провода, показатели сети. Отметим, что по умолчанию, если первое число отсутствует – это значит, что шнур одножильный.

Фото – цветовое обозначение на чертеже



Для использования любого кабеля необходимо знать его климатическое исполнение. Этот показатель находится после всех обозначений. Он важен, если провод будет применяться в сложных условиях: котельной, судовых механизмах, тепловых машин, технологических приспособлений и т. д. Для этого нужно обозначение У, УХЛ, В и Т по ГОСТ 15150-69.

  • Т – тропический климат, может устанавливаться на плате в условиях повышенной влажности;
  • ТУ – тропический умеренный;
  • ТМ – тропический морской;
  • УХЛ – взрывозащищенный, размещается в щитках на производстве. Работает в диапазонах температур от -40 до +70 градусов;
  • В – универсальный для всех условий;
  • О – для сверхнизких температур.

Например, стандартная маркировка медных проводов выглядит так:

ППВ 2х2,5-220 – это значит, что кабель с двумя жилами и сечением 2.5 мм, используется при напряжении не более 220 Вольт. Выполнен из меди, гибкий и плоский, изолирован поливинилхлоридом.

Маркировка алюминиевых кабелей

АППВ 2х6-380 – провод алюминиевый, с покрытием из ПВХ, плоский, имеет разделитель (про определение немного ниже), 2 жилы сечением по 6 мм.

Нужно отметить, что буквенное обозначение используется в основном для высоковольтных вариантов. Цветовая маркировка помогает определить назначение кабеля. Она используется для телефонных шнуров, бытовых приборов (вентилятора, видеокамеры), средств передвижения (ВАЗ и прочие) и т. д. Именно эти данные наиболее важны при установке кабелей или разводки проводки в новом доме.

Фото – пример цветового обозначения



Как определить назначение и типы проводов по маркировке цветом, согласно ПУЭ 7:

  1. Голубой – рабочий ноль;
  2. Зеленый – это нулевой защитный;
  3. Черный – заземление или «земля»;
  4. Белый – это цветовая маркировка проводов фаза ноль.

К слову, у разных производителей могут быть различные виды обозначений. Например, кабель фазы может быть белым, розовым, желтым, оранжевым, серым, красным, поэтому будьте внимательны при монтаже или снятии шнуров. При подключении фазовых кабелей к люстре или розетке, следите за тем, чтобы цвета соединяемых кабелей совпадали.

Маркировка отдельных электрических кабелей

В каждом бытовом устройстве используется своеобразная система обозначений. У клавиатуры для ноутбука или блока питания компьютера:

  1. Красный – стандартный USB VDC, провод подключения клавиатуры Defender Accord km-4810L и прочие;
  2. Белый – для разъема USB D, при этом зеленым определяется D+;
  3. Черный – предназначен для входа GND (есть в наушниках).

Будьте внимательны, черный и красный провода также используются, чтобы подключить кулер охлаждения для электрооборудования.

Фото – распиновка usb



За что отвечают провода магнитолы по цветам:

  1. Черный – земля или подключение к массе двигателя;
  2. Красный – шнур питания;
  3. Желтый – питание, соединяется с красным;
  4. Синий (если есть) – управление антенной и прочими функциями магнитопроводов.

Купить кабеля нужного вида (СИП, монтажные, гибкие и прочие) можно в специализированных магазинах, где маркировка проводов также указывается в сертификате и паспорте изделия. Цена зависит от вида шнура.

www.asutpp.ru

Маркировка проводов и кабелей при монтаже: способы и нормы

Цветовая маркировка – это острая необходимость при монтаже электропроводки. Она позволяет узнать, для чего необходим тот или иной кабель, а также уменьшает вероятность ошибиться во время электромонтажных и ремонтных работ. Как результат – снижается вероятность поражения электрическим током и возникновения короткого замыкания. А если щит находится в квартире или частном доме, обязательно обозначать каждый кабель? Если установку осуществлять согласно правилам, то это делать необходимо. Ведь в электрических щитках провод обозначается по цвету не для красоты и не для себя, а в первую очередь для тех электриков, которые будут в дальнейшем ремонтировать и обслуживать этот электрический щит или шкаф. Далее мы расскажем, как выполняется маркировка проводов и кабелей при монтаже согласно ГОСТ и ПУЭ.

Правила и стандарты обозначения проводки в электрощитах

Цвета для метки проводки выбраны не просто так. Вся многообразность расцветок сводится к одному стандарту – стандартным правилам. Они прописаны в правилах технической эксплуатации электроустановок потребителей (ПТЭЭП). Там указывается то, что жилы электропроводов должны обозначаться цветом или буквами и цифрами, а также обозначений требует и сам шкаф (щит). Узнать о том, какая существует маркировка проводов по цвету, вы можете из нашей статьи.

В ПУЭ указывается, что:

  1. Электрический щит обязан иметь наименование. Это имя указывается на корпусе. В квартире конструкцию можно не помечать надписями. Но для частного дома, когда щиток размещают на столбе, это необходимо.
  2. Внутри щитка при его монтаже необходимо оставить лист, где в виде таблицы указываются все потребители (розетки и светильники).
  3. Также, внутри должна находиться схема сборки вводного щитка. Это правило касается только того устройства, которое было приобретено в сборе.

Примечание: если щит или шкаф собирает электрик, то у него обязательно следует взять схему сборки.

Согласно тем же правилам устройства и эксплуатации электроустановок:

  • Кабель и совокупные цепи в модульном устройстве необходимо маркировать.
  • На защитных автоматах или на информационном стенде установки осуществляется маркировка, где указывается группа электропроводки. Также согласно правилам должен указываться порядковый номер и название помещения или назначение группы (например, кухня или кондиционер).
  • В случае, когда на модульном устройстве отсутствует место для записи, то маркировка с назначением этой установки производится в таблице и паспорте, которым должен обладать каждый шкаф.

Согласно ГОСТ провода обозначаются:

  • В соответствии с ГОСТ 23594–79 (маркировка) провод или кабель помечается бирками или лентами ПВХ. В качестве бирок могут служить поливинилхлоридные и термоусаживаемые трубки.
  • Надписи на этикетке прописываются разборчивым шрифтом, они должны быть хорошо заметными. Длина самой бирки не должна быть меньше 25 мм.
  • Согласно нормам, маркировка может наноситься на провод или кабель (на его изоляцию). Только при условии, что такую надпись будет хорошо заметно.

С основными правилами нанесения опознавательных пометок мы разобрались. Теперь же рассмотрим, чем можно маркировать провода при монтаже.

Устройства для нанесения маркировки

Обозначение проводки – это серьезное и ответственное дело. Каждый шкаф или щит внутри должен содержать специальные метки, которые дают понимание о схеме подключения и расположения элементов цепи. Сложность заключается в том, что бирки должны крепко фиксироваться и надписи должны сохраняться длительное время. Поэтому для удобства используются специальные приспособления, которые осуществляют маркировку кабелей и проводов в щитке.

Принтер для обозначения проводки в электрощитах – это устройство, которое используется для печати бирок и этикеток, на которых отображается маркировка при монтаже проводки. На фото изображен мини принтер, с помощью которого можно маркировать провод или кабель.

На видео показывается, как пользоваться таким принтером:

Если вы не занимаетесь профессионально электромонтажными работами, то в приобретении специального маркировочного принтера нет смысла. Альтернатива этому устройству — кабельные маркеры, например от фирмы ИЭК, показаны на фото ниже:

С их помощью можно быстро маркировать силовые и слаботочные линии в шкафах. Более дорогое удовольствие — использовать систему маркировки графопласт, о которой вы можете узнать, просмотрев данное видео:

Что еще важно знать?

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже:

При сборке электрощита маркировать группы электропроводки нужно следующим образом: провод на входе помечается как L, а на выходе – Гр (указывает, что это группы). После буквы указывается, какой номер группы и номер линии.

Также во время маркировки важно учитывать все цветовые различия, чтобы не возникло аварийной ситуации. Если же открыв шкаф, никакого обозначения не было обнаружено, то необходимо при помощи пробника определить, где какой провод находиться. О том, как пользоваться индикаторной отверткой для определения фазы и нуля, мы рассказывали в соответствующей статье. Так как это займет много времени, то при проверке лучше оставить метки, чтобы другому электрику, который будет осуществлять ремонт или обслуживание было понятно, где какой провод.

Если нет проводников нужного цвета, то можно использовать любой цвет, главное, чтобы при монтаже концы жил правильно помечались. Это можно делать при помощи цветной изоленты или специальных термоусаживаемых трубок.

Маркировка термоусадками выглядит следующим образом:

Вот по такой технологии производится маркировка проводов и кабелей при монтаже. Как вы видите, обозначать линии очень важно, а сам процесс не занимает много времени. Обращаем ваше внимание на то, что с помощью данной инструкции вы можете маркировать проводники не только в силовых электрощитах, но и в щитах автоматики (например, обозначать кабеля управления).

Будет полезно прочитать:

samelectrik.ru

Сборка шкафов автоматики в Казани — АСУ ТП

Для организация работы автоматизированных производственных процессов необходимо разработать проект, изготовить шкафы автоматики и управления, разработать программное обеспечение и выполнить монтажные и пуско-наладочные работы.

Система автоматизации производственных процессов упрощает деятельность персонала, сокращает его численность до нескольких профессиональных специалистов, управляющих всем предприятием. При глубокой автоматизации на производстве по команде оператора шкафы управления осуществляют запуск запрограммированных алгоритмов.

Длительное время компания ИВЦ «Технологика» осуществляет разработку конструкторской документации и сборку шкафов автоматики для систем различного масштаба и уровня, включая особо опасные, технически сложные и уникальные объекты.

Шкафы управления управляют различными технологическими процессами, обеспечивают контроль параметров, выполняют предупредительную и аварийную сигнализацию, осуществляют профилактику и защиту от внештатных ситуаций.

В каждом случае заказчику будет предоставлено на выбор несколько типов вариантов сборки на базе комплектующих от разных производителей пуско-регулирующей аппаратуры. Это позволит удовлетворить технические потребности и по доступным ценам решить поставленные задачи.

Стоимость оборудования и перечень работ

Расчет стоимости осуществляется в каждом случае индивидуально, поэтому узнать цену можно при отправлении заявки нашим специалистам.

Осуществляется сборка шкафов управления и шкафов автоматики по проектам собственной разработки или по проекту заказчика.

При этом выполняются следующие работы:

  • разработка конструкторской документации;
  • комплектация;
  • сборка корпуса и внутренней аппаратуры;
  • обжимка, маркировка проводов и расключение;
  • программирование контроллеров;
  • тестирование, заводские испытания;
  • упаковка;
  • оформление технического паспорта шкафа управления (автоматики), с указанием технических характеристик, гарантийных обязательств и с принципиальными электрическими схемами

Сборка шкафов управления и шкафов автоматики выполняется в корпусах с разной степенью защиты от проникновения посторонних предметов и воды от IP54 до IP67.

В зависимости от потребности, шкафы управления и автоматики выпускаются в исполнении: взрывозащищённые, вибростойкие, сейсмостойкие, для установки в помещениях или улице, с системой охлаждения или подогревом.

Шкафы и щиты управления (автоматики) бывают напольным и навесным, с кабельными вводами сверху или снизу.

На лицевой части шкафов управления и шкафов автоматики могут быть установлены операторские панели, лампочки индикации, переключатели, кнопки управления.

Сборочное производство компании «Технологика» состоит из конструкторских, производственных и технологических мощностей, которые соответствуют современным нормам качества.

Почему лучше обращаться к нашим услугам?

Составление проекта, комплектация, сборка шкафов управления является не тривиальной задачей. Существует много способов решения инженерных и конструкторских задач. Наша компания использует передовые методы разработки и производства шкафов автоматики и управления, цена при этом является выгодной для заказчика.

Предварительно выставляется смета с затратами на сборку шкафа автоматики и управления, цена формируется в зависимости от выбора производителя комплектующих: Schneider Electric, SIEMENS, ABB, LSIS, CHINT, IEK, RITTAL, DKC.

В процессе производства мы используем только проверенные комплектующие, чтобы предоставить заказчику функциональные и качественные изделия, с которыми приятно будет работать. Все шкафы управления и автоматизации проходят заводские испытания перед доставкой заказчику.

Маркировка клемм, производство НКУ. АСУ

Маркировка клемм, проводов, кабелей, оборудования. Нанесение обозначений

Маркировка используется для идентификации клемм (сигналов) и задания соответствия с схемой электрической принципиальной. Маркировка позволяет уменьшить количество ошибок при монтаже и быстро определить электрическую цепь при устранении неисправности. Обязательным условием для этого является крупная и четкая маркировка. Это имеет особенное значение в процессе ввода в эксплуатацию и технического обслуживания электрошкафов НКУ и установок.

Маркировка может быть горизонтальной или вертикальной и состоять из цифр, букв, часто используемых комбинаций (L1, L2, L3, N, PE), специальных символов, маркировки входов и выходов контроллеров (E, DIn, DOut, AIn, AOut и пр.), маркировки для распределительных коробок, цветной маркировки и чистой маркировки для самостоятельного нанесения символов с помощью фломастера или печатающих устройств. Нужную маркировку можно подобрать в каталогах по маркировочным системам.

Мы производим услуги по печати маркировки и маркировочных табличек на собственном оборудовании по индивидуальным заказам. В ассортимент входит специальная серия маркировочных материалов Phoenix Contact, которая представляет из себя широкий ассортимент альтернативной маркировки компонентов таких производителей, как: ABB Entrelec, Allen-Bradley, Beckhoff, Cabur, Festo, Legrand, Murrelektonik, Weidmuller, Siemens, Telemecanique, Wago, Wieland,Woertz и др.:

  • маркировка клемм
  • маркировка проводов и кабелей
  • маркировка оборудования

При нанесении маркировки с помощью принтера BLUEMARK CLED используется современная УФ-технология. Благодаря этому обозначения быстро высыхают и отличаются высокой стойкостью к истиранию. Данная технология быстрого нанесения обозначений позволяет промаркировать до 10 000 табличек в час (обеспечивает нанесение надписей на пластмассовые таблички UniCard)

Маркировка клемм

1 Подберите подходящий способ нанесения обозначений

2 Подберите пластину(ы) UniCard для нанесения маркировок

3 Укажите необходимые надписи на табличках (или вышлите нам электрические схемы)


Маркировка проводов и кабелей

1 Подберите подходящий способ крепления

2 Подберите пластину(ы) UniCard для нанесения маркировок

3 Укажите необходимые надписи на табличках (или вышлите нам электрические схемы)


Маркировка оборудования

1 Подберите необходимые типоразмер и количество табличек для печати

2 Укажите необходимые надписи на табличках (или вышлите нам электрические схемы)




Вы можете самостоятельно сделать выбор пластин UniCard для печати или обратится за помощью к нам. Цены и качество Вас приятно удивят. Мы поможем разобраться с любым вопросом,  и будем рады ответить.


Маркировка клемм, проводов, кабелей, оборудования. Нанесение обозначений

Требования к монтажу вторичных цепей РЗиА (Страница 1) — Спрашивайте

Ассоциация «Росэлектромонтаж». Инструкция по монтажу вспомогательных цепей И 1.06-08
9.1.1. Кабели, провода и жилы контрольных кабелей в местах подключения к наборным зажимам, выводы приборов и аппаратов, а также наборные зажимы должны иметь маркировку в соответствии с указаниями проекта. Маркировать провода внутренних соединений следует согласно электрическим схемам соединений, а внешних — согласно электрическим схемам подключений.
9.1.2. Маркировка должна быть читаемой, различимой, находиться на видном месте, не закрытом приборами, аппаратурой и проложенными проводами.
Указанная инструкция обязательна только для организаций входящих в Ассоциация «Росэлектромонтаж».

СП 76.13330.2016. Электротехнические устройства. Актуализированная редакция СНиП 3.05.06-85
6.3.8.3 Маркировать аппараты следует до монтажа проводов вспомогательных цепей по схеме электрических соединений. Если монтаж сложен, то в порядке исключения маркировать аппараты можно после окончания монтажа. Провода вспомогательных цепей при этом не должны закрывать места маркировки аппаратов.
6.3.8.11 Провода и жилы контрольных кабелей, присоединенные к сборкам (рядам) зажимов, должны иметь маркировку, соответствующую схемам. Контрольные кабели должны иметь маркировку на концах, в местах разветвления и пересечения потоков кабелей, при проходе их через стены, потолки и пр. Концы свободных жил контрольных кабелей должны быть изолированы
6.3.8.22 Маркировка жил кабелей должна быть размещена таким образом, чтобы она легко считывалась. Она может быть расположена в колонку или в строку и считываться сверху вниз или слева направо.

Добавлено: 12-10-2020 19:32:04

Относительно резервных жил.
СП 76.13330.2016
6.3.8.5 Число резервных жил в контрольных кабелях и проводов в потоках определяется проектом.
6.3.8.20 Концы резервных жил кабелей должны быть изолированы, и на одной из них должна быть бирка с номером кабеля.

Бирки на кабель: 10 требований к маркировке токопроводящих проводов


Маркировка проводов и кабелей при монтаже: ГОСТ

Требования по маркировке кабелей при монтаже электрощитов регламентирует ГОСТ 23594-79 от 01.07.1980. Согласно стандарту, каждый токопроводящий кабель или провод должен иметь маркер, представленный в виде бирки или ленты ПВХ.

Кроме того, к маркировке кабелей выдвигаются такие требования:

  • Для маркировки следует использовать буквы русского и латинского алфавитов, арабские цифры.
  • Надписи на маркировке должны выполняться заглавными, печатными буквами, быть разборчивыми (не содержать засечек, иметь достаточный межбуквенный интервал). В конце числовых обозначений, справа от конечной цифры должна ставиться точка.
  • Длина бирки или этикетки не должна быть менее 2,5 см.
  • Норма расхода маркировки должна составлять один маркер на каждые 3 метра кабеля.
  • Маркировка должна наноситься на кабель на дистанции в 5-7 см от соединительных элементов.

Вместе с тем, каждая электролиния должна иметь номерное или буквенное обозначение. Для линий, состоящих из нескольких параллельных проводников, обозначение должно быть двойным. Так, каждый из проводников должен обозначаться одним и тем же номером с добавлением буквенного знака (например, А, Б, В и т.д.).

Бирки для маркировки кабеля: основные требования

Согласно СНиП “Электротехнические устройства” от 1986 года, все кабельные муфты и кабеля, проложенные открыто должны иметь бирки. При этом, в помещениях с пониженной влажность бирки могут быть изготовлены как из пластмассы, так и стали. В помещениях с высокой влажностью бирки должны быть выполнены только из пластмассы для того, чтобы коррозия не смогла разрушить знаковые коды.

Кроме того, маркировочные бирки на токопроводящих кабелях должны отвечать таким требованиям:

  • Бирки для кабелей, проложенных в туннелях, каналах, блоках, камерах, эстакадах, коробах, этажах, шахтах, двойных полах, галереях, колодцах и других кабельных сооружениях должны размещаться с дистанцией в 50 м.
  • В местах изменения трассой направления, прохода кабелей через межэтажные и межкомнатные перекрытия, бирки должны устанавливаться с обеих сторон перегородки: на вводе (выводе) в кабельное сооружение.
  • Бирки должны устанавливаться во всех местах подключения кабелей к электрооборудованию.

Кроме того, бирки должны крепиться к кабелям с помощью капроновой нити, оцинкованной стальной проволоки с диаметром в 0,1-0,2 см, пластмассовой монтажной лентой с кнопкой. Для кабелей, проложенных в помещениях с высокой влажностью, крепление на бирке должны быть покрыто битумом.

Какой должна быть маркировка кабеля бирками согласно ПУЭ

Изготовление бирок регламентируется ТУ 36-1440-82. При этом, форма (вид) бирки зависит от характеристик электролинии. Какие же бирки вешать на электромонтажные кабеля? Так, квадратными бирками следует отметить линии с напряжением до 1000 В. Силовые линии с большей нагрузкой необходимо маркировать круглыми бирками, а контрольные кабеля – треугольными.

Маркировка на электромонтажных бирках, согласно ПУЭ, должна быть нанесена с двух сторон.

Так, на лицевой стороне бирки указываются проектные обозначения, величина напряжения в линии, направленность линии (откуда и куда она идет). На тыльной стороне маркировки пишется информация о марке и длине провода или кабеля, количестве жил и сечении проводника. На соединительных муфтах указывается номер элемента и подробная дата его монтажа.

На сегодня существуют такие способы нанесения маркировки на бирках:

  • С помощью штамповки, выжигания или кернения. Такие надписи используют для маркировки электромонтажных проводов, прокладываемых под землей или в помещениях с агрессивными парами, газами, жидкостями, высокой вероятностью образования отложений или плесени.
  • С помощью краски, стойкой к истиранию для кабелей, проложенных в неагрессивных условиях.
  • С помощью МКБ для маркировки алюминиевых, пластмассовых и свинцовых бирок.

Также, при монтаже электрический щитов, для печати бирок и этикеток используется специальный принтер. Такое устройство достаточно компактное, имеет интуитивно понятное управление. Для печати, обычно, используется самоламинирующийся винил. Так, готовый образец получается устойчивым к влаге, химическому воздействию.

Цветовая маркировка проводов и кабелей

Цветовая маркировка изоляции проводов – это важный аспект, влияющий на правильность выполнения электромонтажных работ. Окрашивание проводов в различные, стандартизированные цвета позволяет быстро и безошибочно определять рабочие характеристики проводов, совершать монтаж и ремонт электропроводки. Регламентирует цветную маркировку кабелей Правила устройства электроустановок и ГОСТ Р 50462.

Маркировка токопроводящих кабелей для сетей переменного (однофазного, трехфазного) и постоянного тока различается.

Кабель может быть окрашен не только в один, но и несколько цветов. Цветная маркировка, также, может быть выполнена с помощью цветных термоусадочных кембриков, изоленты. При этом, цвета фазных проводов не должны совпадать с цветами нулевого.

В трехфазных переменных сетях вводы высокого напряжения и шины маркируются таким образом:

  • Фазе «А» соответствует желтый цвет;
  • Фазе «В» – зеленый;
  • Фазе «С» – красный.

В сетях постоянного тока существует две маркировки для проводов положительного и отрицательного зарядов. Так, положительный провод окрашивается в красный цвет, а отрицательный – в синий. Фазные и нулевой провода тут отсутствуют, а средний обозначается голубым цветом.

В электрических установках с напряжением до 1000 В и глухозаземленной нейтралью провода маркируются таким образом:

  • Рабочий нулевой проводник маркируется синим цветом;
  • Защитный нулевой проводник – желто-зелеными полосами;
  • Совмещенный нулевой проводник выполняется в желто-зеленом цвете с синими метками или синим с желто-зелеными;
  • Фазные проводники могут быть красного, черного, фиолетового, коричневого, серого, розового, оранжевого, бирюзового и белого цветов. Обычно, для маркировки проводов в осветительных приборах используют красный цвет, в розетках – коричневый.

Такой маркировке соответствует практически любая электропроводка в административных зданиях.

Что такое бирки на кабель (видео)

Маркировку электромонтажных кабелей регламентируют Строительные нормы и правила, соответствующие ГОСТы и ПУЭ. Маркировка токопроводников может быть выполнена с помощью цветной разметки, условных знаковых обозначений, бирок и этикеток. Зная расшифровки маркировки кабелей, вы сможете легко провести самостоятельное ТО электропроводки (например, заменить старые пробки автоматами).

Маркировка промышленной панели управления: советы и рекомендации

Маркировка оборудования:

  • Четко обозначьте все оборудование и убедитесь, что оно имеет смысл для конечного пользователя
  • Хорошая практика, чтобы убедиться, что все IP-адреса есть на всех радиостанциях, ПЛК и сетевом оборудовании
  • Обязательно перечислите любые параметры напряжения или силы тока для оборудования, если это необходимо.

Маркировка UL:

  • Должен иметь ID главной панели
  • На этой этикетке должны быть указаны входное напряжение, номинал короткого замыкания, FLA и обозначение предохранителя.
  • Метки проводов должны соответствовать представленному на чертеже
Расшифровка:

[0m: 4s] Привет, я Джош Блум, добро пожаловать в еще одно видео из образовательной серии RSP Supply.В сегодняшнем видео мы хотим обсудить некоторые хитрости, связанные с правильной маркировкой оборудования и проводки в промышленной панели управления. В настоящее время не существует универсального стандарта, которому следовали бы, когда дело доходит до маркировки проводов в панели. Тем не менее, есть некоторые рекомендации, которым мы должны следовать, если мы намерены соответствовать Национальным электротехническим нормам и правилам, а также панели, которые подпадают под действие списка UL. Методы маркировки, которые я покажу вам сегодня, не обязательно являются обязательными, но являются хорошими руководящими принципами, которым нужно следовать, чтобы гарантировать, что ваша панель маркирована должным образом.Давайте сначала обсудим оборудование. Мы хотим убедиться, что оборудование внутри панели четко обозначено. Убедитесь, что это имеет смысл. При маркировке оборудования мы хотим думать о конечном пользователе. Могут ли они это понять? Мы также можем захотеть использовать IP-адреса для любых радиомодулей или ПЛК. Мы также хотим убедиться, что мы перечислили все аспекты напряжения или силы тока, особенно когда мы говорим о розетке. Мы хотим убедиться, что мы не подключаем тяжелые электроинструменты, когда эта розетка предназначена для чего-то вроде ноутбука.

[1m: 15s] Теперь поговорим о маркировке проводов. Очень важно установить четкий метод маркировки проводов внутри панели.

[1m: 24s] Это будет означать, что мы хотим быть уверены, что знаем, куда идут провода и откуда они. Мы также хотим убедиться, что мы используем то же соглашение об именах при маркировке проводов на нашей панели. Например, когда мы маркируем провода переменного тока, мы хотим убедиться, что все они имеют очень похожее соглашение об именах.То же самое касается проводов постоянного тока или любого из наших сигнальных проводов. Мы хотим убедиться, что это имеет смысл и используемое нами соглашение об именах
[1m: 51s] одинаково для всех этих типов этикеток. Также важно учитывать ориентацию этикетки. Это может показаться мелочью, но когда мы маркируем провода, мы хотим убедиться, что все метки проводов обращены в одном направлении. Когда у вас есть метки, которые обращены в разные стороны по всей панели, это может сбивать с толку операторов, которые могут работать с панелью.
[2m: 14s] Удостоверившись, что ориентация этикеток одинакова, этим операторам будет намного легче читать. Мы также хотим убедиться, что метки, которые мы наклеиваем на наши провода внутри нашей панели, не содержат слишком много информации.
[2m: 27s] Когда на этикетке слишком много информации, часто текст становится слишком маленьким и трудным для чтения оператором или может сбивать с толку. Мы также хотим убедиться, что размер этикетки соответствует размеру используемой проволоки.
[2м: 42сек] Как вы можете видеть здесь, ярлыки на этих проводах плотно прилегают друг к другу.
[2m: 47s] Вы также можете заметить, что эти этикетки в настоящее время не подвергаются тепловой усадке. Это потому, что мы хотим убедиться, что перед тем, как мы сделаем термоусадку на нашей этикетке, на этой панели было проведено тестирование. Это позволяет нам вернуться и изменить любые метки, если нам нужно, прежде чем они будут отправлены в поле для использования клиентом.
[3m: 8s] Теперь, когда мы обсудили маркировку проводов и оборудования, давайте поговорим о том, как мы можем маркировать наш шкаф, если мы собираемся включить панель в список UL.Одна из главных вещей у вас будет
Отличие панели не UL от панели UL — это этикетка с идентификатором основной панели, которую вы можете увидеть здесь.

[3m: 25s] Эта конкретная этикетка предоставляет нам входное напряжение, чтобы операторы, работающие с этой панелью, знали, с каким напряжением они имеют дело. Он также обеспечивает полную силу тока нагрузки и рейтинг короткого замыкания.
[3m: 39s] Еще одна вещь, которую вы заметите на этом конкретном лейбле, — это то, что у нас есть легенда о предохранителях. Эта конкретная этикетка показывает нам, где находится каждый предохранитель на этой панели, а также определяет тип предохранителя или то, на что этот предохранитель рассчитан для этой конкретной панели в каждом отдельном месте, где вы можете найти предохранитель.

[4m: 0s] Еще одна вещь, которую следует учитывать, когда мы хотим включить нашу панель в UL в отношении маркировки, — это то, что все метки на нашей панели должны точно соответствовать чертежу, который мы предоставляем с панелью. Это очень жесткое требование UL. Это также хорошая практика, даже если вы не планируете размещать панель в списке. Как я уже упоминал ранее, можно использовать множество различных методов маркировки. Это всего лишь несколько советов, которые вы можете применить, чтобы сделать маркировку на промышленной панели управления более чистой и практичной.
[4m: 32s] Для получения полной линейки оборудования промышленных панелей управления и тысяч других продуктов посетите наш веб-сайт. Для получения дополнительной информации или других обучающих видеороликов посетите RSPSupply.com, лучший в Интернете источник промышленного оборудования. Также не забывайте: ставьте лайки и подписывайтесь.

Избегайте ошибок проводки | Library.AutomationDirect.com

В колонке «Основы автоматизации Сентябрь 2018 г.» под названием «Прекратить крысиное гнездо» автор Дэйв Перкон сразу переходит к сути, когда пишет: «Для тех, кто считает, что можно открыть контрольную камеру и увидеть монохроматическое крысиное гнездо. проводов без каких-либо ярлыков, вы должны знать, что это наихудший вариант.”

Чтобы этого не произошло, существует множество стандартов, которым нужно следовать, но по какой-то причине многие дизайнеры и строители панелей идут своим путем. Как пишет Перкон в своей колонке: «Будь то отсутствие опыта у проектировщика и строителя, или OEM-производитель считает, что это нормально, чтобы сэкономить деньги, или кто-то просто ленив, беспорядочная проводка блока управления и отсутствие проводов. этикетки — это просто плохо сделанная работа в мире промышленных систем управления. Когда дело доходит до оконечной разводки ввода-вывода и питания в шкафу управления, необходимо соблюдать основные стандарты.Практически любой пользователь промышленного оборудования должен потребовать от поставщиков систем управления и панелей управления следовать некоторым передовым методам монтажа панелей управления. Хороший источник этих и многого другого можно найти в NFPA 79: Электрический стандарт для промышленного оборудования, издание 2018 г.

Хотя это лишь один из многих стандартов, которые должны использовать инженеры по автоматизации, NFPA 79 является обязательным условием для любого производителя оборудования, OEM, системного интегратора или любого конечного пользователя с автоматизированными машинами. В нем представлены стандарты проектирования систем управления и способы правильной установки электрического оборудования для защиты операторов, оборудования и объектов от поражения электрическим током и пожара.

Прокладка полевого кабеля

В столбце указано, что правильная оконечная нагрузка ввода-вывода не включает только место, где провод подключается к клемме в корпусе управления, она начинается в области, где кабель должен быть правильно проложен и поддерживаться. Полевые кабели, расположенные снаружи корпуса, должны быть прикреплены к раме машины. Эти полевые кабели объединяются в большие кабельные пучки, и как отдельные кабели, так и пучки кабелей должны поддерживаться или прикрепляться к раме через каждые 12 дюймов.

Машина, оборудование или его работа могут повредить кабель, поэтому проводку и кабели необходимо защитить. «Прокладка кабелей обеспечивает долгосрочную защиту, поэтому не прикрепляйте кабели к ограждениям машины, которые могут быть сняты», — говорит Перкон в колонке. «Кроме того, если поврежденный кабель датчика необходимо заменить, как часть пучка кабелей, разрежьте все кабельные стяжки, удалите неисправный кабель, замените кабель датчика, а затем переустановите кабельные стяжки, удерживая кабели параллельно в пучке. , нетканые.”

Автор также указывает, что внешняя проводка должна быть аккуратной и в хорошем состоянии. «Гнездо крысы может находиться за пределами контрольного вольера. Не переустанавливая кабельные стяжки и просто привязывая новый кабель к внешней стороне существующего пучка кабелей или оставляя неисправный кабель в пучке, техник просто создает беспорядок, который со временем только ухудшается. Плохо сделанный ремонт под предлогом того, что он был быстрее, — это наихудший вариант.

Взлетно-посадочная полоса

После того, как полевой кабель входит в корпус через подходящий кабельный ввод или фитинг кабелепровода, его нельзя просто подключить к внутреннему устройству, например, к источнику питания или пускателю двигателя.Вместо этого он должен проходить через клеммную колодку. Точно так же, как автоматические выключатели и предохранители должны быть правильно рассчитаны на ожидаемую допустимую нагрузку, клеммы должны иметь правильный размер.

Клеммные блоки на DIN-рейке, показанные слева, доступны в одноуровневых, двухуровневых, трехуровневых, сенсорных, мини, заземляющих, предохранителях, разъединителях, вставных, термопарах, тестовых разъемах и конфигурациях прямого монтажа в соответствии с требованиями. различные потребности в оконцовке проводов.

Эти клеммные колодки устанавливаются на DIN-рейку.При проектировании рекомендуется окружать клеммную колодку кабельным каналом, чтобы облегчить прокладку проводов и кабелей, поэтому DIN-рейка часто поднимается. Если не использовать кабельный канал вокруг клеммной колодки, это может привести к провисанию путаницы проводов. Если не поднимать DIN-рейку, подключение проводов к клеммам будет затруднено, поскольку кабельный канал может блокировать доступ, в зависимости от его высоты.

«Очень мало случаев, когда клемма как часть клеммной колодки не используется для подключения всей полевой проводки, — подчеркивает Perkon в столбце Control Design .«Полевая проводка не подключается непосредственно к реле, модулям ввода / вывода, предохранительным устройствам и приводам; обычно он сначала проходит через какой-то терминал ».

Различные типы терминалов имеют разное применение. В своей колонке автор предполагает, что «Одноуровневые клеммы хорошо подходят для различных оконечных устройств внутри корпуса и некоторого распределения мощности. Двухуровневые клеммы хорошо подходят для согласования дискретных выходных сигналов с одним уровнем для выхода и одним уровнем для общей шины.Это также хороший способ распределения питания 24 В постоянного тока. Трехуровневые клеммы хорошо подходят для ограничения дискретных входных сигналов, обеспечивая входную клемму и клеммы для +24 В постоянного тока и 24 В постоянного тока, часто необходимых для датчиков ».

Perkon также отмечает, что оконечные устройства аналогового ввода-вывода выигрывают от многоуровневых терминалов для удовлетворения потребностей в передатчиках с питанием от контура или с автономным питанием и экранах кабелей, которые также должны быть заделаны.

Клеммы для проводов

Некоторые из заключительных замечаний автора по уничтожению крысиного гнезда включают следующее.«Провода не проходят поверх клеммных колодок; они ходят по тросам. И ни в коем случае нельзя использовать сращивания, гайки для проводов или паяные соединения, чтобы растянуть провод в воздуховоде — добавьте соединитель ». При необходимости следует использовать аксессуары, включая разделители, концевые пластины, перемычки, гребенчатые перемычки, держатели этикеток, маркировочные язычки и концевые упоры.

Столбец Control Design также включал в себя основы проводки. «Каждый кабель или провод, подключенный к клеммной колодке, должен иметь маркировку, соответствующую электрической схеме.Клеммная колодка также должна иметь этикетку на задней панели, например TS1 (клеммная колодка 1).

Наряду с маркировкой, соответствующей схемам, важно использовать провод правильного цвета. В полевой проводке часто используется многожильная и многоцветная проводка. Дискретная проводка внутри корпуса управления и полевые кабели, такие как 3-проводные кабели датчиков, должны соответствовать стандартам NFPA 79, NEC 70 и UL 508A. Эти североамериканские коды согласованы там, где они частично совпадают на уровне поля, машины и шкафа.

Многожильные кабели часто имеют черную изоляцию жил с белыми напечатанными цифрами, хотя некоторые из них разноцветные, и часто имеется зеленый / желтый изолированный заземляющий провод, все внутри серой оболочки. Двух- и трехпроводные сенсорные кабели переходят на международный цветовой код. Парный кабель часто включает черный и белый провод, а 3-проводные кабели датчиков включают коричневый, черный и синий провод. Это зависит от датчика, но коричневый провод обычно составляет 24 В постоянного тока, синий — общий 24 В, а черный — сигнал.К четырехжильным кабелям добавляется белый провод, часто также сигнальный. Экран кабеля часто представляет собой оплетку или фольгу и включает луженый медный провод.

Каждый из этих полевых проводов кабеля должен заканчиваться на клеммной колодке шкафа. Сюда входит экран, который может быть заземлен на клеммном соединении или изолирован от земли, когда он проходит через клемму к устройству панели управления. Если некоторые жилы кабеля не заканчиваются на клемме, их следует связать и обработать термоусадочной изоляцией, как четко указано на электрической схеме, в которой подробно описаны соединения.

Подробнее о клеммных колодках и проводке читайте здесь!

* Первоначально опубликовано: 7 ноября 2018 г.

Почему вам важны: смешанная электроника и питание шкафа

Смешивание трехфазных кабелей на 480 В с более высоким напряжением в одном шкафу с проводкой управления на 24 или 120 В более низкого напряжения и коммуникационными кабелями может привести к неустойчивой работе или даже к полному отказу электронное оборудование внутри шкафа. Знание того, что находится внутри шкафа, прежде чем открывать его, конкретные проблемы с проводкой, которые нужно искать внутри, какие значения измерять, и простые способы устранения проблем могут помочь устранить многие беспорядочные, а иногда и «загадочные» проблемы управления и связи в производственном цехе. .

Этот шкаф автоматизации содержит силовую, управляющую и коммуникационную проводку. Ручка отключения на 480 В находится в верхнем правом углу шкафа. ПЛК в верхней части шкафа используют 24-вольтовые входы и выходы для управления конвейерной системой, а 480-вольтные частотно-регулируемые приводы рядом с нижней частью шкафа приводят в движение двигатели конвейера.

Шкафы в производственном цехе часто проектируются как центральный пункт управления оборудованием для автоматизации и управления технологическими процессами. Внутри шкафа находятся электронные программируемые контроллеры (ПЛК), частотно-регулируемые приводы (ЧРП) и связанная с ними проводка связи и управления.

Поскольку оборудование, которым управляют на объекте, обычно составляет 480 вольт, трехфазное питание 480 вольт часто должно проходить через тот же шкаф, что и электронное управление, что является преимуществом как для поиска неисправностей, так и для технического обслуживания. Вы можете использовать тот же шкаф для наблюдения за световыми индикаторами на программируемом контроллере, измерения трехфазного напряжения на пускателе двигателя или регулировки привода.

Безопасность прежде всего

Безопасность всегда является первоочередной задачей перед открытием шкафа.Когда техник или инженер начинает работу над электронным управлением, естественно сосредоточить внимание на подозрительном низковольтном оборудовании и средствах управления и легко забыть, что работа внутри шкафа смешанного напряжения подвергает рабочих воздействию опасного напряжения и токов короткого замыкания. Перед открытием дверцы шкафа: узнайте присутствующие уровни напряжения.

Промышленные панели управления должны иметь прочные и разборчивые этикетки с указанием номинального напряжения, количества фаз и частоты всех источников питания в шкафу.Старые панели не могут быть помечены. Многие панели теперь имеют этикетку с предупреждением о вспышке дуги на дверце панели. Имейте в виду, что на этикетке дугового разряда обычно указывается максимальное напряжение в шкафу, а не все напряжения питания. В дополнение к любой этикетке обращайтесь к электрическим схемам и руководствам поставщиков и даже переходите к системам, если необходимо, чтобы определить подачу напряжения в шкаф.

Как правило, лучше всего встать сбоку от шкафа, если это возможно, чтобы управлять разъединителями, открывать защелки и открывать двери — на случай, если что-то пойдет не так.Открыв дверцу шкафа, произведите визуальный осмотр на предмет каких-либо явных отклонений от нормы или запаха горелой изоляции. См. Соответствующие схемы электропроводки и управления для определения компонентов и клеммных колодок.

Минимизация электромагнитных помех

В рамках визуального осмотра обратите внимание на то, как проводка входит в шкаф. Силовые провода на 480 вольт и низковольтная управляющая проводка обычно проходят через отдельные кабелепроводы. Прокладка таких проводов в отдельных кабелепроводах в полевых условиях помогает минимизировать возможность электромагнитных помех.Если силовые провода проходят слишком близко к управляющей проводке и электронным компонентам, будь то в полевых условиях или в шкафу, можно ожидать неустойчивой работы оборудования.

Чтобы уменьшить влияние электромагнитных помех, силовые провода не должны находиться в непосредственной близости от проводов управления и связи. Не существует стандартного определения расстояния для термина «непосредственная близость». Вы должны использовать разумное суждение. Держите силовые и управляющие провода в отдельных лотках для проводов внутри шкафа. Если по какой-либо причине силовые и управляющие провода должны пересекаться друг с другом, убедитесь, что они пересекаются под углом в девяносто градусов, чтобы уменьшить влияние электромагнитных помех.

Разделение цепей питания и управления

Часть визуального осмотра должна гарантировать адекватное разделение цепей питания и управления. Чтобы отличить цепи управления от силовых, обратите внимание на размеры проводов и используемые схемы цветовой кодировки. Проводка цепи управления обычно имеет диаметр 16 AWG или 18 AWG. Силовые проводники обычно имеют диаметр не менее 12 AWG и часто значительно больше. Заземленные проводники бывают белого, серого или с тремя непрерывными белыми полосами на изоляции любого цвета, кроме зеленого, синего или оранжевого.Белые с синей полосой провода цепи управления являются заземленным проводом цепи управления постоянного тока. Любой контрольный провод оранжевого или белого цвета с оранжевой полосой является незаземленным проводом, который остается под напряжением после отключения главного выключателя питания. Кроме того, красная изоляция указывает на незаземленный провод в цепи управления переменного тока, а синяя изоляция указывает на незаземленный провод в цепях управления постоянным током. Проводники, входящие в шкаф в составе многожильного кабеля, могут иметь разную цветовую гамму.При необходимости обратитесь к электросхемам.

Незаземленные трехфазные силовые провода, входящие в шкаф, не имеют ограничений по цветовой кодировке. Обычно коричневый, оранжевый и желтый цвета используются для фаз A, B и C на 480 вольт соответственно. Черный, красный и синий используются для фаз A, B и C на 208 или 240 вольт соответственно.

Итак, когда дело доходит до идентификации и разделения проводов: соблюдайте осторожность, знайте, какие схемы цветовой кодировки используются внутри вашего шкафа, и, если сомневаетесь, измерьте с помощью цифрового мультиметра, чтобы проверить уровни напряжения на различных клеммах.

Электромагнитная проводка низкого напряжения

Обычно либо «витая пара» проводов, либо «экранированный кабель» помогает минимизировать влияние электромагнитных помех на низковольтную измерительную проводку. В витой паре один проводник скручивается вокруг другого с указанным числом витков на дюйм. Экранированный кабель — это витая пара с оплеткой или фольгой, покрывающей всю длину жилы; он также имеет термопластическую оболочку для физической защиты.Провода витой пары помогают свести к минимуму влияние индукции и должны оставаться скрученными до конца. Покрытие витой пары оплеткой или фольгой помогает предотвратить наведение напряжения на провод управления. Эта оплетка или фольга должны быть заземлены только на одном конце. Дренажный провод проходит по длине экранированного кабеля прямо под фольгой, так что он является контактом по всей длине кабеля. Дренажный провод, если он есть, заземлен. Дренажный провод «стекает», чтобы заземлить любые паразитные напряжения, наведенные в кабель.

Если цепь управления заземлена более чем в одной точке, проблемы управления почти наверняка возникнут. Например, если дренажный провод подключен к земле на каждом конце кабеля, или если оболочка кабеля случайно соскобливается в какой-то момент и фольга контактирует с заземленным металлом, в результате образуется «контур заземления». Нежелательный ток теперь будет течь через дренажный провод и фольгу между двумя заземленными точками (контур заземления) из-за разницы потенциалов между отдельными заземляющими элементами.При осмотре шкафов убедитесь, что вся изоляция, размещенная на незаземленном конце экранированных кабелей, на месте и что дренажный провод или фольга случайно не соприкасаются с металлом в шкафу.

Измерение напряжения

После устранения любых отклонений во время визуального осмотра произведите измерения напряжения, чтобы убедиться в отсутствии электромагнитных помех от силовых проводов. Используйте цифровой мультиметр с соответствующими характеристиками для измерения и записи уровней напряжения.Входное напряжение для электронного оборудования, такого как ПЛК и частотно-регулируемые приводы, обычно указывается как плюс или минус 10% от номинального напряжения. Измерьте напряжение на каждом входном и выходном полевом устройстве. Будьте особенно осторожны, если присутствует какое-либо значительное напряжение там, где оно должно отсутствовать. Это может быть признаком индукции от силовых проводов, создающей низкие напряжения в цепи управления. Довольно часто источником этой проблемы является прокладка проводов в полевых условиях, и для ее локализации может потребоваться серьезное устранение неисправностей.Поскольку напряжение, индуцированное в проводке схемы управления, будет изменяться по мере изменения тока, протекающего через силовой провод, напряжение схемы управления будет изменяться соответствующим образом. Может потребоваться использование записывающего цифрового мультиметра, такого как промышленный мультиметр с регистрацией истинных среднеквадратичных значений Fluke 289, для определения этих отклонений. Промышленный мультиметр с регистрацией истинных среднеквадратичных значений

Fluke 289.

Затяжка клемм управляющих проводов

Проверить герметичность клемм управляющих проводов. Любые эффекты электромагнитной индукции, с которыми обычно могли справиться органы управления, будут усугубляться из-за слабой точки подключения, и это может повлиять на электронные входы.Иногда провода отсоединяются от своего соединителя давления, обычно из-за неправильной установки. Проверьте каждый провод в точке подключения, чтобы убедиться, что он надежно закреплен в разъеме или под клеммным винтом. Затяните все винты клемм.

Надлежащий осмотр и техническое обслуживание силовой и управляющей проводки сводит к минимуму проблемы с производительностью оборудования с электронным управлением. Ослабленная проводка управления и клеммные винты, неправильные методы заземления и слишком близкая прокладка силовых и электронных проводов — это одни из наиболее распространенных, но трудно обнаруживаемых причин неправильной работы оборудования.Знание того, что находится в ваших шкафах, проведение надлежащих проверок и интерпретация показаний управляющего напряжения помогут решить многие из этих загадочных проблем с оборудованием.

Как силовые кабели вызывают проблемы в смешанных шкафах

По мере того, как ток течет через проводник, вокруг него создается магнитное поле по круговой траектории. Когда переменный ток меняет направление на противоположное, исходное магнитное поле схлопывается, и вокруг силового проводника создается магнитное поле в противоположном направлении.Весь этот процесс будет происходить 60 раз в секунду в цепях переменного тока частотой 60 Гц.

Если другой проводник находится под воздействием этого изменяющегося магнитного поля, три требования к электромагнитной индукции будут выполнены:

  1. Присутствует электромагнитное поле (создается током, протекающим в силовом проводе).
  2. В магнитном поле присутствует проводник (низковольтная проводка управления).
  3. Между проводником и магнитным полем происходит относительное движение.(Магнитное поле постоянно нарастает, сжимается и меняет направление.)

В результате создается или «индуцируется» напряжение в цепи управления — отсюда и термин «электромагнитная индукция». Ненормальное напряжение и ток, создаваемый в цепи управления, называют электромагнитными помехами или EMI. Электромагнитные помехи могут производить напряжение, достаточное для того, чтобы ПЛК или частотно-регулируемый привод «увидел» ложный сигнал. Или напряжение на проводке управления может быть искажено электромагнитными помехами, и электронное оборудование, питаемое от проводки управления, не будет работать должным образом.

Контрольный список для проверки шкафов, содержащих цепи управления и питания

  1. Определите уровни напряжения внутри шкафа, прежде чем открывать дверцу шкафа.
  2. Соблюдайте все методы электробезопасной работы, включая правильное использование СИЗ и установление границ подхода.
  3. При открытии дверцы шкафа по возможности стойте в стороне.
  4. Выполните визуальный осмотр проводки и компонентов на предмет очевидных отклонений от нормы.
  5. Соблюдайте схемы цветовой кодировки и различайте провода управления и питания.
  6. Убедитесь в достаточном разделении силовых и управляющих проводов.
  7. Убедитесь, что все силовые и управляющие провода пересекают друг друга под углом девяноста градусов.
  8. Измерьте уровни напряжения в источниках питания электронного оборудования и проверьте соответствие требованиям производителя.
  9. Измерьте напряжение полевых устройств ввода и вывода и проверьте соответствие спецификации.
  10. Проверьте целостность всех клемм управления и затяните винты клемм.

Цветовые коды проводки панели управления согласно EN 60204-1, руководство

Стандартизация жизненно важна для безопасной установки электрических компонентов, особенно когда машины становятся настолько сложными.Все оборудование и механизмы в ЕС стандартизированы директивами Европейской комиссии, включая электропроводку. Эти директивы называются кодами EN (европейские нормы) и обычно формулируются в соответствии со стандартами, установленными Международной организацией по стандартизации. Компания Rowse может поставить широкий спектр кабелей управления для подключения панелей управления и систем, но многие наши клиенты не уверены в правилах, регулирующих цветовую кодировку.

Цветовые коды проводки

Цветовые коды, использовавшиеся в прошлом, изначально были определены британскими стандартами BS 7671, но эти стандарты были установлены еще до того, как были придуманы сложные автоматизированные системы — и они в значительной степени относились к бытовым цепям и статическим установкам.Коды EN заменяют старые британские стандарты (по крайней мере, на данный момент), а международный стандарт EN 60204-1 конкретно регулирует цветовые коды проводов панели управления.

EN 60204-1 (Безопасность машин — электрические требования к машинам) устанавливает как требуемые стандарты безопасности, так и тип и цвет кабеля, который следует использовать для подключения электрического шкафа. Кроме того, Международная электрическая комиссия также выпустила пересмотренный стандарт IEC 60445: 2017, охватывающий принципы безопасности для терминалов HMI, включая маркировку и идентификацию терминалов оборудования, проводов и заделок проводов.

Цветовые коды проводки панели управления

в соответствии с EN 60204-1

Выбор цвета кабеля изначально зависит от типа цепи и от напряжения постоянного или переменного тока.

Цепи питания переменного и постоянного тока
постоянного тока
Фаза переменного тока и + — Черный
Нейтраль переменного тока Голубой
Защитный провод (заземление) Зеленый и желтый
Цепи управления переменного и постоянного тока
Переменный ток под напряжением или нейтраль через трансформатор Красный
Нейтраль переменного тока (сеть) Голубой
постоянного тока + — Синий
Земля Зеленый и желтый
Блокирует цепи управления, питаемые от внешнего источника питания или удаленной панели Оранжевый
Panel Services Color Coding (многоядерный)
Жилы переменного тока под напряжением или нейтраль Оранжевый
Ядра заземления Зеленый и желтый
Оболочка Оранжевый
Цветовое кодирование панелей (одноядерный)
Тип цепи Цвет
AC Live Оранжевый
Нейтраль переменного тока Голубой
Земля Зеленый и желтый

Провод, используемый для защитного провода (заземления), должен быть ЗЕЛЕНО-ЖЕЛТЫМ.Эта цветовая комбинация предназначена специально для защитного заземления и должна соблюдаться по всей длине провода. Если провод изолирован, комбинация ЗЕЛЕНО-ЖЕЛТОГО должна иметь распределение 70/30 по площади поверхности на любой длине 15 мм (обычно это ЗЕЛЕНЫЙ цвет с ЖЕЛТЫМИ полосами). Если проводка установлена ​​в недоступном месте или четко идентифицируется как защитное заземление, ЗЕЛЕНО-ЖЕЛТАЯ цветовая кодировка может быть ограничена любым местом, где проводка доступна, или концами проводника.

Указанный цвет проводки нейтрального провода — СВЕТЛО-СИНИЙ. Этот цвет должен быть ограничен нейтральным проводом и не использоваться для каких-либо других связанных кабелей, чтобы исключить возможность путаницы между нейтральным проводом и какой-либо другой функцией. Этот цвет должен проникать по всей длине нейтрального проводника, или, если проводка находится в скрытом месте или где-то с ограниченным доступом, кабель можно определить по СВЕТЛО-СИНЕЙ полосе 15–100 мм.

Ни ЗЕЛЕНЫЙ, ни ЖЕЛТЫЙ проводку панели управления нельзя использовать отдельно, если есть вероятность перепутать ее с комбинированным ЗЕЛЕНО-ЖЕЛТЫМ проводом, используемым для защитного заземления.

Кабель с тройным номиналом

Очень популярный кабель с тройным рейтингом (согласно BS 6231) представляет собой высокотемпературный огнестойкий кабель, специально разработанный для панелей управления, используемых в силовых распределительных устройствах. Он также предназначен для использования организациями по стандартизации США и Канады, отсюда и название «Tri-Rated», и может также называться проводом панели управления, кабелем распределительного устройства или одинарным проводом с тройным рейтингом (TRS). Кабель Tri-Rated может работать при температурах до 105 ° C, но в целях безопасности BS 6231 устанавливает максимальную рабочую температуру 90 ° C.Напротив, номинальное напряжение кабеля по британскому стандарту выше, чем напряжение, допустимое в эквиваленте в США.

Преимущество тройного рейтинга состоит в том, что его можно использовать на гораздо более широком диапазоне рынков, уменьшая дублирование дизайна и обеспечивая гораздо большую гибкость в производственных процессах. Панельный провод гибкий, с одинарной жилой и одним слоем термостойкой ПВХ-изоляции. Он находит широкое применение во многих отраслях промышленности, например, для подключения электрических шкафов, приборных панелей или реле.Он может работать внутри небольших электрических устройств, а также функционировать как внутренний разъем в таких устройствах, как выпрямительное оборудование, пускатели двигателей и контроллеры.

Общая маркировка промышленных шкафов управления

Промышленные шкафы управления состоят из как минимум двух (в большинстве случаев более) компонентов, которые включают в себя силовые схемы и схемы управления. В большинстве случаев эти шкафы могут включать определенную комбинацию схем обоих типов.

Промышленные панели управления, относящиеся к категории продуктов UL, обозначенной как «NITW», подключаются на заводе-изготовителе и являются основой управляющего оборудования на заводе и / или в промышленных условиях. Примеры элементов управления, которые могут быть найдены в такой сборке, включают переключатели, элементы управления двигателем, реле и подобные типы вспомогательных деталей.

Эти типы промышленных шкафов управления обычно предназначены для управления освещением, двигателями, нагревателями, насосами и / или их комбинацией.В этом кратком руководстве мы опишем маркировку, которая обычно встречается на этих промышленных устройствах управления.

  1. Первым типом маркировки, которая может быть нанесена на промышленный шкаф управления, является название и торговая марка производителя. Это помогает предприятиям, у которых они есть, определить компанию, которая отвечает за шкаф и его функциональность.
  2. Следующая маркировка, которая обычно встречается на этих устройствах, относится к цепям питания на входе.К ним относятся напряжение, обеспечиваемое устройством, количество фаз, общих для устройства, уровень частоты и общая нагрузка, связанная с устройством.
  3. Если с промышленным шкафом управления связано более одного источника питания, эта информация будет четко указана на устройстве. Это необходимо для того, чтобы те, кто работает с устройствами или с ними, знали, что существует более одного отключения, необходимого для выполнения задачи обесточивания устройства.
  4. Номинальный ток, связанный с током короткого замыкания, четко обозначен. Либо сам рейтинг обозначается маркированным узлом, либо номинал устанавливается на устройстве с использованием утвержденных средств идентификации.
  5. Если шкаф присутствует только как часть оборудования, используемого для целей и обслуживания, эта информация будет четко указана на сборке.
  6. Схема, показывающая электрическую проводку внутри устройства, обычно присутствует на шкафу.Однако, если его нет, на устройстве будет указана информация, которая точно указывает, где эта информация находится.
  7. Последняя маркировка, которую можно найти на промышленном шкафу управления, — это информация, указывающая, какой тип корпуса присутствует на устройстве.

Доступ к промышленным шкафам управления

, их использование, техническое обслуживание и / или ремонт должны осуществляться только профессиональными электриками.Однако в некоторых случаях электрику необходимо получить информацию, имеющуюся на устройстве. Здесь вам может помочь информация, содержащаяся в этом руководстве. Если вы владеете, управляете и / или управляете фабрикой или другим типом промышленного бизнеса, рекомендуется обратиться к лицензированному подрядчику.

Мы в Hardcore Electric готовы помочь вам. Просто посетите нашу страницу обслуживания сегодня, чтобы узнать больше о том, что мы предлагаем: http: // www.hardcore-electric.com/sevices/

Доверьтесь своим промышленным и коммерческим электромонтажным работам
, используя только лучшее в Денвере.

Позвоните нам сегодня!


720-841-3897

EtherCAT P | Beckhoff США

Используя EtherCAT P, Beckhoff объединяет связь и питание в одном стандартном 4-проводном кабеле Ethernet. Источник питания 24 В постоянного тока для ведомых устройств EtherCAT P и подключенных датчиков и исполнительных механизмов интегрирован: U S (питание системы и датчиков) и U P (периферийное напряжение для исполнительных механизмов) электрически изолированы друг от друга и могут каждый подавать на подключенные компоненты ток до 3 А.В то же время сохраняются все преимущества EtherCAT, такие как свобода проектирования топологии, высокая скорость, оптимальное использование полосы пропускания, обработка телеграмм на лету, высокоточная синхронизация, обширные диагностические функции и т. Д.

Токи U S и U P подводятся непосредственно к проводам линии 100 Мбит / с, что позволяет реализовать очень экономичное и компактное соединение. EtherCAT P предлагает преимущества как для подключения небольших удаленных станций ввода-вывода в клеммной коробке, так и для децентрализованных компонентов ввода-вывода локально в процессе.Семейство разъемов было специально разработано для EtherCAT P, чтобы предотвратить потенциальные повреждения, вызванные неправильным подключением к стандартным ведомым устройствам EtherCAT. Он охватывает все приложения от уровня ввода-вывода 24 В до приводов с напряжением 630 В переменного тока или 850 В постоянного тока и током до 72 А.

EtherCAT P предлагает большой потенциал экономии:

  • оптимизирован для прямого подключения устройств EtherCAT P в полевых условиях
  • Экономия времени за счет меньшего количества проводов
  • меньше ошибок
  • меньших датчиков и исполнительных механизмов за счет исключения отдельных кабелей питания
  • простое подключение компонентов

Как обычно с EtherCAT, пользователи получают выгоду от выбора топологии и могут комбинировать линейные, звездообразные и древовидные структуры друг с другом для достижения наименее затратной и наилучшей возможной компоновки своей системы.В отличие от классического Power over Ethernet (PoE), устройства можно подключать каскадом в EtherCAT P и получать питание от одного блока питания.

При проектировании машины отдельные потребители, длина и типы кабелей настраиваются с помощью инструментов, и эта информация используется для создания оптимальной схемы сети EtherCAT P. Поскольку известно, какие датчики и исполнительные механизмы будут подключены, а какие будут работать одновременно, потребление энергии может быть учтено соответствующим образом.Например, если два привода никогда не переключаются одновременно с логической точки зрения, им также никогда не потребуется полная нагрузка одновременно. Результатом является дополнительная экономия на требуемых источниках питания и блоках питания.

Новая система маркировки для принтеров MultiMark «Все в одном» — все!

Weidmuller представляет новую систему MultiMark — систему маркировки для термотрансферных принтеров, обладающую инновационными возможностями, позволяющую удовлетворить весь спектр требований заказчиков к маркировке шкафов управления или настроек сборки оборудования.Новая универсальная система маркировки принтера включает в себя новый ряд решений для маркировки, для которых обычно требуется несколько различных печатающих устройств. Система маркировки принтера MultiMark состоит из компактного и модульного термотрансферного принтера THM MultiMark и инновационной линейки катушечных маркеров MultiMark, которые подходят для модульных клеммных колодок, проводов, кабелей и оборудования. Принтер THM MultiMark, используемый с программным обеспечением для печати M-Print® PRO компании Weidmuller, дает пользователю возможность производить практически любой тип буквенно-цифровой и символьной идентификации.
Принтер THM MultiMark очень универсален. Он печатает маркеры и этикетки из семейства маркеров MultiMark, а также непрерывные материалы, такие как самоклеящиеся этикетки из ткани / полиэстера, термоусадочные кабельные муфты и этикетки для адаптеров полевых панелей ПЛК. Для печати бесконечных термоусадочных и самоклеящихся этикеток имеется опция принтера с добавлением автоматического инструмента для резки и перфорации. Использование этого инструмента упрощает процесс резки непрерывных материалов на необходимую длину. Интуитивно понятный сенсорный дисплей и легко читаемые индикаторы состояния на 22 языках упрощают работу с принтером.При весе всего 7 фунтов принтер THM MultiMark отличается высокой портативностью и может использоваться для производства нестандартных маркеров на месте и за его пределами. Он производит маркеры, устойчивые к внутренним / внешним (промышленным) воздействиям, с разрешением печати 300 точек на дюйм, для удобочитаемой идентификации, и способен печатать 250 маркеров в минуту. Система маркировки принтера THM MultiMark идеально подходит для пользователей, которые имеют как небольшие, так и средние объемы печати по индивидуальному заказу и которым нужны более эффективные и экономичные средства производства нестандартных маркеров для клемм, проводов, кабелей и оборудования.
Маркерная система MultiMark включает 150 новых продуктов для маркировки, которые могут использоваться для выполнения практически всех требований к идентификации в шкафах управления или при сборке оборудования.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
