Содержание

маркировка, особенности и область применения

В жилых домах и помещениях использовать алюминиевую проводку запрещено, но область её применения достаточно обширная. Провода активно используют для подключения различных электрических и инженерных установок, таких как, насосы, кондиционеры и другие устройства. Популярность алюминиевой проводки в разделе каталога вполне объяснима, стоит провод дешевле, поэтому можно сэкономить семейный бюджет. В чём особенности алюминиевых кабелей, где они используются и как маркируются, далее рассмотрим более подробно.

Плюсы и минусы алюминиевой проводки

Прежде чем покупать материал для выполнения различных задач, стоит ознакомиться с его преимуществами и недостатками. Алюминий имеет немало весомых плюсов, проводка:

  • Стоит недорого, что особенно важно, если планируются большие объёмы работы. Но нужно учитывать, что медный и алюминиевый кабель одного сечения рассчитаны на разные нагрузки, поэтому если подбирать кабель, который выдержит нагрузку, экономия сводится к нолю.
  • Имеет небольшой вес. Для прокладки такого кабеля понадобится меньше креплений, а значит и монтаж проводки обойдётся дешевле.

Но несмотря на достоинства, есть у алюминиевой проводки и свои минусы:

  • Сплав слишком мягкий, что негативно сказывается на качестве соединения. Во время эксплуатации часто портятся контакты, поэтому приходится их регулярно подтягивать.
  • Материал вступает в реакции и под воздействием влажности окисляется. В результате образуется плёнка, которая не проводит ток, и защищает сплав от гниения.
  • Алюминий хрупкий материал и быстро ломается. Достаточно несколько раз скрутить провода, чтобы они потеряли свои свойства и стали хрупкими. Работать с такой проводкой неудобно, во время ремонта часто возникают дополнительные проблемы.

Продукция может существенно отличаться, в зависимости от производителя и используемой технологий.

Маркировка алюминиевой проводки

Представлена алюминиевая продукция в ассортименте, поэтому производители используют соответствующую маркировку для разных проводов:

  • Самонесущие изолированные провода или СИП, используются для проведения электросетей, в которых напряжение не превышает 35 кВт. Кабель отличается количеством жил, максимально их может быть 4. Помимо буквенного обозначения на кабеле указывается цифра и буквы. Если кабель изолирован, то в маркировке будет буква «А», если нет, то цифра 0. Сверху кабель покрыт полиэтиленом, который защищает проводку от негативных воздействий.
  • Алюминиевые провода с монолитными изолированными жилами, или АВП, имеют различное сечение и применяются в электрических схемах, в арматуре, используемой для монтажа осветительных приборов. Проводка выдерживает 1000 Вт и монтируется в щитках, стенах и трубах.
  • Неизолированные алюминиевые провода маркируются буквой «А», применяются для монтажа линий электропередач. Провода представлены в ассортименте, есть также модели со стальными сердечниками, которые маркируют как АС.

Маркировка алюминиевых кабелей

Для кабелей используют отдельную маркировку:

  • Кабели с двойной изоляцией и алюминиевыми жилами обозначают как АВВГ. Это самый распространённый вид, используемый для подключения различного оборудования. Кабель можно использовать в жилых помещениях и на производстве, чтобы подключить розетку и другие приборы.
  • Кабели с ленточной бронёй и алюминиевыми жилами маркируют как АВБбШв. Кабель отличается своей прочностью и может использоваться на опасных участках. Его прокладывают под землёй, на пожароопасных объектах, где не исключены аварийные ситуации.
  • Бронированный кабель ААБл отличается улучшенными техническими характеристиками и может использоваться в условиях разного климата.

Есть также алюминиевые кабели с бумажной изоляцией, или ААШв, которые имеют ряд своих характерных особенностей.

Маркировка проводов и кабелей: обозначение жил, изоляции, оболочки

Провод — одна неизолированная или одна либо более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может быть неметаллическая оболочка, обмотка и (или) оплетка волокнистыми материалами или проволокой. Кабель — одна или более изолированных жил (проводников), заключенных, как правило, в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может быть броня и защитные покровы.

Буквенная и цифровая маркировка жил и изоляции кабелей

Неизолированные провода обозначаются первыми буквами металла проводника:

  • М — медный,
  • А — алюминиевый,
  • AT — алюминий тянутый,
  • С — стальной,
  • АС — сталеалюминиевый.

Изолированные провода и кабели с медными жилами не имеют специальных обозначений металла жилы; провода и кабели с алюминиевой жилой имеют букву А в начале маркировки.

Аналогично бумажная изоляция для кабелей не обозначается, в то время как другие виды изоляции проводов и кабелей обозначаются соответствующими буквами:

  • Р — резиновая,
  • В — поливинилхлоридная,
  • Н — найритовая (негорючая резина),
  • Э — эмалевая.

Маркировка кабельных оболочек

Материалы оболочек кабелей маркируются соответствующей первой буквой:

  • С — свинцовая,
  • А — алюминиевая,
  • В — поливинилхлоридная,
  • Н — найритовая,
  • Р — резиновая.

В значительном большинстве буква Г, входящая в обозначение проводов, указывает, что они гибкие (многопроволочная жила), а в обозначении кабелей — что оболочка или защитная броня голые (отсутствует слой пряжи для защиты от коррозии при прокладке в земле или воде) или что кабель гибкий.

Бронированные кабели с ленточной броней имеют в маркировке букву Б, с проволочной броней — П или К.

В марке изолированных проводов первая буква обозначает материал провода (при медных жилах обозначение отсутствует), вторая буква — П обозначает провод, третья — материал изоляции.

В обозначении могут быть также буквы, характеризующие другие элементы конструкции:

  • О — оплетка,
  • Т — для прокладки в трубах,
  • П — плоский,
  • Ф — металлическая фальцованная оболочка,
  • С — для скрытой прокладки или для сельского хозяйства.

Провода и кабели различаются количеством жил (в основном от 1 до 4), сечением и номинальным напряжением.

Ещё одно интересное видео о маркировке в электрике смотрите ниже:

Стандартными являются следующие сечения жил: 0,35; 0,5; 0,75; 1; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000 мм2.

Цветовая маркировка кабелей

Провода изготовляют с изоляцией на напряжение 380, 660 и 3000 В переменного тока.

Марки и технические характеристики проводов

В маркировке проводов указывается материал, из которого изготовлен провод, и номинальное сечение проводящей части провода. В зависимости от материала проволок провода маркируются буквами: М — медные, А — алюминиевые, АС — сталеалюминиевые. Номинальным сечением провода является округленное значение площади его проводящей части, а для сталеалюминиевых проводов — проводящей части (в числителе) и стальной (в знаменателе). Примеры условных обозначений проводов по ГОСТ 839—80*Е- А 70 — алюминиевый провод номинального сечения 70 мм

2; А 16 — алюминиевый провод сечением 16 мм2; М 35 — медный сечением 35 мм2; АС 50 — сталеалюминиевый сечением 50 мм2; ПС 25 — стальной сечением 25 мм2. Для распределительных сетей 0,4-35 кВ чаще всего применяют провода сечением 25, 35, 50, 70, 95, 120 мм2.
С точки зрения механической прочности ПУЭ запрещают применять провода, сечение которых меньше нормы. Минимальные сечения проводов зависят от номинального напряжения линии. Так, в населенных местностях при пересечении рек и большинства инженерных сооружений при напряжениях линий 1—35 кВ сечение алюминиевых проводов должно быть не менее 35 мм
2
, а сталеалюминиевых и стальных — не менее 25 мм2
Медные, алюминиевые и сталеалюминиевые провода изготавливаются в соответствии с ГОСТ 839-80*Е, а провода из сплавов — согласно ТУ 16-505. 556.74.

Расчетные данные алюминиевых проводов


Номинальное сечение, мм2

Расчетные

данные алюминиевых проводов марки

А

сечение, мм2

диаметр провода, мм

разрывное
усилие провода, Н, не менее

временное сопротивление, МПа, не менее

масса 1 км провода без смазки, кг

строительная длина, м, не менее

16

15,9

5,1

3021

190

43

4500

25

24,9

6,4

4500

180,72

68

4000

35

34,3

7,5

5913

172,39

94

4000

40

40

8,09

6800

170

109,4

50

49,5

9

8198

165,62

135

3500

63

63

10,16

10390

164.

92

172,3

(70)

69,3

10,7

11288

162,89

189

2500

(95)

92,4

12,3

14784

160

252

2000

100

100

12,94

17000

170

274,9

(120)

117

14

19890

170

321

1500

125

125

14,47

21250

170

343,6

(150)

148

15,8

24420

165

406

1250

160

160

16,37

26400

165

439,8

(185)

182,8

17,5

29832

163,19

502

1000

Примечания. I. Сечения проводов, указанные в скобках, в том числе и для последующих таблиц, рекомендуются для внутрироссийских поставок. 2 Наружный повив имеет правое направление скрутки. 3. Соединение проволок в проводах, скрученных из семи проволок, не считая центральной, не допускается (имеется ввиду заводской дефект).
Комбинированные сталеалюминиевые провода — наиболее распространенный вид многопроволочных проводов. Внутренние повивы таких проводов выполняют из высокопрочной стальной, а внешние — из алюминиевой проволоки. Стальной сердечник увеличивает прочность провода. В сталеалюминиевых проводах сочетаются достаточно высокая проводимость алюминия
Медные провода изготавливаются из проволок марки МТ. Временное сопротивление медных проволок равно 380…430 МПа (38…43 кгс/мм2) в зависимости от диаметра. Номинальные сечения проводов марки М находятся в пределах 4…400 мм2, провода сечением 4 и 10 мм2 — однопроволочные. сечением — 16…400 мм2 — многопроволочные. Алюминиевые провода изготавливаются из проволок согласно ТУ16-705.472.87. Временное сопротивление проволок составляет 160…200 МПа. Алюминиевые провода марок А, АКП изготавливаются сечением от 16 до 750 мм2; сталеалюминиевые провода марок АС, АСКС, АСКП, АСК — номинальным сечением сечением по алюминию от 10 до 1250 мм2, алюминиевая часть — из проволок согласно ТУШ -705.472.87, стальная часть — из стальных оцинкованных проволок марок ОС или МС по ГОСТ 9850-72* с временным сопротивлением 1176… 1314 МПа (120… 134 кгс/мм2). В зависимости от качества оцинковок стальные проволоки делятся на две группы. Для проволок марок АС используются стальные проволоки обеих групп, а для проводов марок АСКС, АСКП и АСК — только второй с высокой механической прочностью стали. Сталеалюминиевые провода являются в настоящее время основным видом проводов, применяемых при сооружении линий.
Ранее (до 1974 г.) сталеалюминиевые провода в зависимости от соотношения сечения алюминиевой и стальной части маркировались АС (соотношение сечения алюминия и стали 5:6), АСО (облегченные, соотношение сечения алюминия и стали 7,5:8,5) и АСУ (усиленные, соотношение сечения алюминия и стали 4,1:4,4). По специальным техническим условиям выпускались также провода АСУС (усиленные, специальные, соотношение сечения алюминия и стали 0,65:1,5). В соответствии с ГОСТ 839—80 для всех сталеалюминиевых проводов было введено единое буквенное обозначение АС, цифрами указываются номинальные сечения алюминиевой (в числителе) и стальной (в знаменателе) частей провода.

Маркировка кабелей и проводов | Укрпровод

Видов кабельно-проводниковых изделий великое множество. Различаются они между собой структурой, составом, сферой использования. Применение провода не той марки или неправильного сечения может закончиться плачевно.

Хороший специалист, даже впервые сталкиваясь с определенным видом проводника, при виде его аббревиатуры в большинстве случаев поймет его основные характеристики. В то же время, для простого обывателя маркировка проводов и кабелей представляет собой нечто вроде иностранного языка. Буквы он эти знает, прочесть может, а вот понять общий смысл не получается.

Так что же за этими буквами увидит специалист такого, что недоступно остальным? Чтобы понять это, нужно лучше узнать о проводниковой продукции. Сразу оговоримся, что в одной статье невозможно рассказать о всех принципах маркировки кабелей и проводов, а потому остановимся только на наиболее востребованных в нашем регионе.

Маркировка кабелей: силовые и контрольные

У любого кабеля есть три основные составляющие: токопроводящая жила, фазная изоляция, оболочка. Помимо этих элементов в его состав могут также входить поясная изоляция, экран, броня, сердечник и другие элементы, обусловленные особенностями его применения. Рассмотрим эти составляющие поподробнее.

Токопроводящая жила – это элемент, который проводит электричество. Изготавливается из металлических проволок. В качестве электропроводящего металла наиболее часто используются медь и алюминий. Некоторые распространенные кабельные марки могут производиться как в медном, так и в алюминиевом вариантах, но назвать их аналогами не будет правильным. Ведь алюминий дешевле и легче, но он обладает меньшей, чем медь, проводимостью, быстро окисляется на воздухе, не обладает гибкостью.

При маркировке кабеля с алюминиевым электропроводящим материалом название проводника начинают с буквы А. Медные электропровода не имеют отдельного буквенного показателя.

Если жила состоит из одной проволоки, то она называется монолитной, или однопроволочной. В противном случае она носит название многопроволочной и выглядит как скрученный пучок проволоки. Чем тоньше эти проволочки, тем более гибким будет изделие.

Есть кабели, которые могут быть только многопроволочными – они используются для подключения подвижного электрооборудования. Для негибких изделий возможно производство как многопроволочных, так и однопроволочных жил. Чтобы отличить эти два варианта изделия, заводы-изготовители при использовании монолитных жил к маркировке кабеля добавляют пометку (ож). Она помещается в конец аббревиатуры, может быть указана в скобках.

Перед тем, как прейти к изоляции жилы, стоит отметить некоторые особенности составления аббревиатур электропроводников в зависимости от их назначения.

Как было сказано выше, отдельным классом являются гибкие проводники: они всегда многопроволочные, медные, изготавливаются специально для подвижных электролиний. Название гибких кабелей начинается с КГ.

Также стоит вспомнить и о такой группе электропроводов, как контрольные: они всегда многожильны (не путать с многопроволочными!), используются для передачи электроэнергии и контроля за работой труднодоступной электроаппаратуры.

Маркировка контрольных кабелей стационарного подключения содержит в себе букву К: у медных кабелей она стоит в начале аббревиатуры, у алюминиевых – она вторая, сразу после буквы А, обозначающей алюминий. Отдельная маркировка силовых кабелей неподвижного подключения отсутствует, они понимаются «по умолчанию» — если нет других меток, значит, это силовой проводник.

Фазная изоляция – это материал, не проводящий электричество (диэлектрик), покрывающий каждую жилу. В качестве диэлектрика может применяться резина, пластикат поливинилхлоридный, пропитанная специальным раствором бумага и многое другое. Конечно же, сведения о фазной изоляции также включают в названия продукции. При этом, есть некоторые различия в пометке этого элемента для контрольных, силовых и нестационарных кабельных марок.

При маркировке силовых кабелей негибкого подключения буква, обозначающая фазную изоляцию, помещается сразу после идентификатора токопроводящего металла: на втором месте для алюминиевых, а ввиду отсутствия отдельной метки медных изделий, в таковых она будет на первом месте.

Для гибких марок проводниковых изделий обозначение изоляции идет сразу после КГ. Если такой маркер отсутствует, значит изоляция гибкого проводника выполнена из резины.

Также для обозначения резинового изолирования может использоваться буква Р. Маркировка контрольных кабелей включает в себя обозначение изоляции сразу после К. Обозначаются различные типы изоляционного материала следующим образом:

  • В – поливинилхлоридный пластикат
  • П — полиэтилен
  • Пв – вулканизированный полиэтилен
  • Пс – самозатухающий полиэтилен
  • Н – маслостойкая резина, не поддерживающая горение

Изоляция из пропитанной кабельной бумаги отдельно не помечается.

Оболочка. Покрывает сверху сердечник, состоящий из одного или нескольких проводов. Бывает металлическая, резиновая, пластмассовая и так далее. Обозначение оболочки в маркировке кабелей идет после отметки изолирования. Различные типы оболочки:

  • А – алюминий
  • С – свинец
  • В – поливинилхлоридный пластикат

Резина не имеет отдельной маркировки.

Экранирование. Некоторые проводники дополнительно могут экранироваться полупроводящими материалами: резиной, пластикатами, бумагой, либо металлическими лентами. Это требование безопасности: экран помогает защитить окружающих от воздействия электричества. Иногда по маркировке кабеля не видно его присутствие, зато в других оно может обозначаться буквой Э после изоляции.

Поясная изоляция покрывает общую скрутку жил. Может отсутствовать. В буквенном обозначении проставляется перед маркером оболочки, имеет те же значения букв, что и у фазного изолирования.

Бронирование и дополнительная наружная защитная оболочка. Для лучшей защиты от механических и раздавливающих воздействий используется бронирование кабеля, а также дополнительная защитная оболочка из шланговых полимерных композитов. У гибких кабельных марок бронирования нет – оно существенно уменьшает гибкость и делает затруднительным подвижную эксплуатацию электрокабеля. Поэтому никакого дополнительного обозначения отсутствия такой защиты у гибких изделий нет. А вот у изделий стационарного подключения отсутствующий защитный покров обозначается буквой Г. Некоторые типовые варианты покрытия:

  • Б — две стальные ленты, наложенные без зазоров, защитная подушка
  • Бб – ленточное бронирование, без подушки
  • Бл – бронирование лентами из стали, с подушкой, содержащей лавсан
  • Шв – шланг из поливинилхлоридного пластиката
  • Шп – шланговый полиэтилен
  • Шпс – самозатухающий полиэтилен
  • БбШв – ленточное бронирование, сверху покрытое виниловым шлангом

Обозначение дополнительных защитных элементов в маркировке кабеля находится в конце основной аббревиатуры.

Вот несколько примеров:

  • АСБл (ож): силовой, алюминиевый, с однопроволочной жилой, в бумажной изоляции, свинцовой оболочке, бронированный лентами, содержит лавсан
  • КГВВ: гибкий, в ПВХ-оболочке, изолирован ПВХ-пластикатом
  • КВВГ: медный, контрольный, в оболочке и изоляции из ПВХ-пластиката
  • ПвБбШв: силовой, медный, изолированный вулканизированным полиэтиленом, бронированный стальными лентами, в ПВХ-шланге
  • КГЭ: гибкий, медный, экранированный в резиновой оболочке, резиновой изоляции
  • АВЭВБбШв: силовой, алюминиевый, экранированный с фазной и поясной изоляциями из поливинилхлорида, бронированием типа БбШв.

Если кабель производится со способностью не поддерживать горение, рядом с его аббревиатурой проставляется нг.

Если при этом он также обладает свойством низкого газодымовыделения, рядом с аббревиатурой проставляется нг-нд, нгд, нг ls. Кабели, у которых жилы не скручены между собой имеют в названии П. Для электропроводников с заполнением для фиксации токопроводящих жил используется буквенная метка з.

Конечно, нужно понимать, что маркировка кабелей не ограничивается описанными правилами и примерами, это лишь наиболее часто встречающиеся принципы маркировки продукции. Есть множество исключений и совершенно иных принципов составления аббревиатур для маркирования изделий (особенно, если брать электропровода, произведенные не на постсоветском пространстве).

Маркировка кабелей и проводов для передачи информации

К данному типу относятся телефонные, а также проводники, передающие цифровой, аналоговый сигнал.

В первую очередь вспомним о коаксиальном кабеле, передающем интернет-сигнал. При его маркировании применяются иностранные аббревиатуры, состоящие из двух основных частей:

первая обозначает тип проводника (U – без дополнительной защиты от помех, F – защищен методом фольгирования, S – экранируется медной оплеткой).

А вторая собственно название «витая пара» (TP).

Название телефонного кабеля содержит в себе букву Т, в остальном похожа на маркировку силовых и контрольных проводников. Например:

  • ТППэп – телефонный, экранированный, с двойным изолированием (фазным и поясным) и оболочкой из полиэтилена
  • ТППэпЗ – эквивалент ТППэП с заполнением
  • ТППэпБбШп – бронированный вариант ТППэП



Маркировка проводов для воздушной прокладки

Иногда маркировка проводов строится по тому же принципу, что и у кабелей. Но так происходит довольно редко. Гораздо чаще можно столкнуться с другими принципами, например, как в случае с проводами для воздушных сетей.

Если воспользоваться правилами расшифровки названий кабелей, то АС можно понимать, как алюминиевый, в покрытии из свинца. Но это будет ошибочно. Он и вправду из алюминия, но не в свинцовой оболочке. В данном случае С обозначает стальной сердечник.

Достаточно легко понять, что провод А – это скрутка алюминиевых проволок, без покрытия. Но как быть с СИП-5нг, СИП-4, СИП-5?

СИП – это краткое обозначение названия «Самонесущий изолированный провод». Здесь нужно просто запомнить, что он в изоляции из полиэтилена, алюминиевый. Цифры рядом с ним означают тип полиэтилена:

  • 4- термопластичный светостабилизированный
  • 5- светостабилизированный сшитый
  • 5нг — светостабилизированный сшитый, не поддерживающий горение

К этому же разделу относится провод с иностранной аббревиатурой AsXSn:

  • А –алюминиевый
  • s – самонесущий провод
  • XS – изоляция из сшитого светостабилизированного полиэтилена
  • n – горение не распространяет

Если внимательно разобраться с тем, что скрывается за названием, можно понять, что AsXSn – это аналог СИП-5нг.

Маркировка проводов: монтажные, установочные, соединительные

Принципы составления названий проводников данного типа ближе к принципам кабельной маркировки, чем у предыдущей группы. Здесь появляется буква П, означающая «провод» или Ш, от слова «шнур».

Например, ШВВП –будет обозначать шнур медный с виниловыми изоляцией и оболочкой, плоский. ППВ – провод, плоский, медный, изолированный пластикатом. АППВ – то же, только алюминиевый. АПВ –одножильный провод из алюминия, покрытый ПВХ-изоляцией.

А вот медных вариантов такого провода два: ПВ1 и ПВ3. Цифры обозначают класс гибкости.

Монтажный провод содержит в названии букву М. Например, провод МГ – самый распространенный неизолированный медный в нашем регионе, гибкий монтажный.

Маркировка проводов и кабелей: сечение

Существенным в определении необходимости использования Вами того или иного проводника является выбор его сечения. Чем крупнее сечение, тем бОльшую мощность электротока Вы получите.

Обращаем Ваше внимание на то, что сечение часто называют «номинальным», т.к. его расчет происходит исходя из измерений токовых нагрузок, выдерживаемых им. Рядом с аббревиатурой, проставляется именно такое сечение. Обычно оно выглядит в виде произведения двух чисел, в котором первое показывает количество жил, а второе их сечение.

К примеру, 3х1.5 – у вас трехжильный провод, сечение жил 1,5 мм2 каждая. Если Вы видите сумму двух или более произведений – не пугайтесь, это показатель того, что у кабеля есть группы жил разного сечения: 3х50+1х16 – три жилы по 50мм2 и одна 16мм2. Если в сечении нет произведения, а стоит одно число – это по умолчанию проводник с одной жилой того сечения, что у Вас указано: ПВ3 2,5 – это то же, что и ПВ3 1х2,5.

Маркировка жил: цветовая, цифровая

Говоря об идентификации кабеля, нельзя не упомянуть еще одну особенность: изоляция жил в многопроволочных марках тоже имеет свою особую маркировку. Это делается для того, чтобы была возможность понять, какой провод соответствует какому в начале и в конце кабельной линии.

Фазная изоляция таких электропроводов может различаться по цвету, тогда маркировка называется цветовой. Второй вариант маркирования: цифровой. Жилы при этом нумеруются. Какой способ выберет изготовитель – зависит от возможностей его производственного оборудования к маркировке.

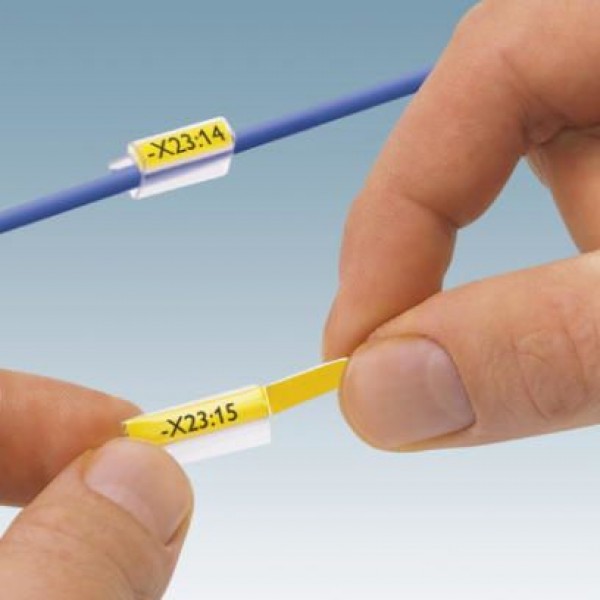

Маркировка кабелей и проводов: нанесение информации на изделие

Некоторые проводниковые изделия очень похожи между собой внешне. Особенно это касается различных вариантов электропроводника: ВВГ, ВВГнгд – практически визуально не различимы.

Чтобы потребитель мог идентифицировать товар, производители наносят на внешнее покрытие электропровода информацию: если Вы внимательно рассмотрите продукцию, то заметите, что через равные промежутки на нее нанесена аббревиатура, а иногда и название завода-изготовителя, года выпуска.

На сегодняшний день изготовители могут сами определять полноту нанесения данных на свой продукт: это определяется их возможностью и устанавливается в Технических условиях, которыми они пользуются.

На сайте УкрПровод Вы можете более детально ознакомиться с характеристиками товарных позиций на соответствующих страницах. Если у Вас возникли вопросы, Вы можете обратиться к нашим сотрудникам. Кроме того, наши менеджеры помогут Вам купить кабель, который Вас заинтересовал, а также необходимые комплектующие.

Наши телефоны: 044-338-41-08, 067-281-27-01, 050-295-69-71, 093-158-74-41.

Маркировка проводов и кабелей: таблицы, расшифровка, обозначения

Одним из главных правил организации проводки является верный выбор кабелей и проводов, которые будут использованы для различных целей – подключения источника и потребителей электроэнергии.

Человеку, впервые столкнувшемуся с выбором кабельной продукции, обозначения, состоящие из нескольких букв и цифр, могут показаться сложными. Проще ткнуть пальцем в понравившийся образец и купить бухту нужной длины. Чаще всего такой выбор оказывается неудачным.

Сегодня каплеструйный маркиратор является самым лучшим. Маркировка или буквенно-цифровое обозначения отражает важнейшие характеристики – диаметр жил и их количество, материал проводника и изоляции, допустимые условия прокладки и эксплуатации, другую информацию. Для использования она имеет первостепенное значение.

Для выбора особое значение имеют несколько показателей.

Виды материалов проводника

В качестве токопроводящей жилы используются металлы с высокой проводимостью, чаще всего, электротехнические алюминий и медь. Производители выпускают и экзотические варианты, использующие монокристаллическую медь, серебро и золото. Однако все они имеют специальное назначение и практического применения для бытовых нужд, как правило, не находят.

В маркировке эл проводов и кабелей, которые выпускаются отечественной промышленностью, материалу жил отводится первое место.

Обозначения алюминиевых проводников начинаются с буквы А, для медных маркировка (за редкими исключениями) не предусмотрена. Если маркировка провода начинается с буквы отличной от А, значит, материал – электротехническая медь.

Распространено мнение, что для качественной проводки медь лучше, чем алюминий. Связывают это с тем, что второй быстро окисляется, имеет меньшую проводимость и менее гибок. Но все эти недостатки для практических нужд не имеют большого значения:

  • Гибкость играет важную роль там, где провод подвергается частым деформациям. Для стационарной электропроводки разница между материалами в этом отношении невелика. Единственный участок, где стоит использовать исключительно медную проводку– подключение осветительных приборов, поскольку меняются они достаточно часто.
  • Пленкой окислов покрывается только поверхность алюминия. В дальнейшем процесс прекращается и на проводимость влияния не оказывает. Для монтажа в клеммники и зажимные контакты розеток и выключателей можно использовать специальные проводящие пасты, которые разрушают оксидную пленку и гарантируют постоянный надежный контакт.
  • По проводимости алюминий уступает меди не более 20%, что легко компенсируется незначительным увеличением диаметра провода при покупке.
При этом для кабельной продукции из обоих материалов установлены абсолютно одинаковые сроки службы, а цена на алюминиевые образцы оказывается ниже почти в 3 раза.

Количество жил и диаметр (сечение)

В маркировке монтажных электро проводов этот параметр отображается набором цифр. Первая цифра означает количество жил. Следующие – площадь сечения одного проводника.

Если в обозначениях присутствует надпись 3х1,5, значит, кабель – трехжильный, с сечением каждой (без учета изоляции) 1,5 кв. мм. Для проводников прямоугольной (плоской) формы указываются линейные размеры (длина и ширина), хотя для широкого частного потребителя такие предлагаются достаточно редко.

Каждая жила может быть выполнена в виде одиночного проводника, или множества более тонких в общей изоляции. Во втором случае указывается их суммарная площадь.

Для некоторых проводов, в частности, большинства одножильных и множества двухжильных, к примеру, используемых при производстве электрических шнуров для бытовой техники, количество жил может не указываться. В этом случае в маркировке присутствует только площадь (или диаметр).

Диаметр (площадь сечения) – важнейшая характеристика. Она определяет, прежде всего, нагрузка какой мощности может быть подключена, допустимую силу тока при длительной эксплуатации и его ударного (максимального в случае аварийной ситуации) значения. Ограничение связано с нагревом материала при протекании по нему электрического тока.

Если приведенные в нормативных документах требования не выполняются, при длительном использовании возможен перегрев, разрушение изоляции, возникновение пожара.

Верный расчет

Для правильного определения необходимой площади существуют определенные методики. Для удобства использования результаты выполненных по ним расчетов сведены в таблицы, которые приводятся в различных справочниках и нормативных документах. Ниже представлены некоторые из них, по которым можно выбрать кабельную продукцию в пластиковой или резиновой изоляции для работы в однофазной и трехфазной сети.

Далее мы рассмотрим таблицы с расшифровкой маркировки электрических силовых медных и алюминиевых кабелей и проводов для электропроводки.

Допустимая нагрузка для медных проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

Допустимая нагрузка для алюминиевых проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

Для использования данных достаточно определить суммарную мощность всех потребителей, которые планируется подключить к участку проводки и выбрать необходимый диаметр или площадь сечения.

В некоторых случаях диаметр провода можно определить и «на глазок». Опытные электрики принимают допустимую плотность тока равной 10 А/кв.мм. Это значит, что проводник сечением в 1 кв.мм пропустит ток в 10 А (при этом они говорят о достаточном запасе по нагреву). Получив необходимую площадь, ее умножают на 4 и делят на число pi(3.1415) для расчета диаметра.

Однако эта зависимость хорошо работает только, если полученная площадь не превышает 6 кв. мм. В противном случае токовые нагрузки окажутся чрезмерными, что может привести к авариям.
Следует учитывать, что при прокладке проводов в рядах или жгутах (групповая проводка), а также под действием температуры окружающей среды тепловые нагрузки на них могут увеличиться. Поэтому выбор сечения необходимо производить с запасом. В практике 30%-50% увеличение результатов расчета позволяет избежать любых неприятностей. Решили самостоятельно собрать электрощиток, но не знаете с чего начать? В следующей статье мы подробно расскажем, как правильно собрать электрощит своими руками.

Читайте здесь о нюансах подключения частного дома к электросети и монтаже электропроводки разных типов.

Пошаговая инструкция по обустройству проводки от щитка в квартире своими руками находится тут.

Покрытие изоляции и другие характеристики, обозначение по буквам

Изоляция и оболочка играют важную роль. Долговечность, возможность использовать кабельную продукцию в сетях с различным напряжением и в разных условиях эксплуатации зависит, прежде всего, от ее материала.

Характеристики изоляции и оболочки проводов в электрике являются обязательной частью маркировки и содержатся в буквенном обозначении.

Если не учитывать первую букву А в маркировке кабеля, то буквы означают следующее:

Для примера – несколько расшифровок обозначений кабельной продукции:

  • АВВГнг 3х2.5. Кабель с тремя (3 в начале цифровой группы) алюминиевыми (первая А) жилами, сечение каждой из которых – 2.5 кв.мм (2.5 – вторая группа цифр). Изоляция каждой жилы – ПВХ (вторая В). Защитная оболочка – ПВХ (третья В). Проводники не имеют защитного покрова (Г в конце маркировки). Не поддерживает горение (нг в конце маркировки).
  • ВВГ-П 2х4. Двухжильный (2 –первая цифра в группе) медный (первая буква – не А) кабель, площадь – 4 кв.мм (4 – вторая группа в цифровом обозначении). Изолирован ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Проводники прямоугольного сечения (П), не имеют защитного покрова (Г в конце).
  • ВВГЭнг-LS 10х0,5 Кабель с десятью (10 в начале) медными (первая – не А) жилами 0.5 кв.мм (0.5 – вторая группа цифр), изолированными ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Защитный покров отсутствует (Г в конце). Кабель экранированный (Э), не поддерживает горение (нг в конце маркировки), при горении выделят минимальное количество газа (LS).
  • АВБбШп 3х6 Кабель с тремя (3 в начале цифрового обозначения) алюминиевыми (первая А) жилами, сечением 6 кв.мм (6 – вторая группа в цифровом обозначении) без защитного покрова (Г в конце).. Изоляция – ПВХ (вторая В). Кабель бронирован полосами из профилированной стали (Бб) и заключен в защитную оболочку в виде шланга из полиэтилена (Шп).

Узнайте из данного видео, как определить маркировку провода:

Видео о правилах и способах нанесения маркировки на кабель:

Выбор кабельной продукции во многом определяется условиями прокладки. Так для внутренних работ предпочтительнее использовать кабели в полихлорвиниловой изоляции и оболочке из того же материала. Для внешних подводов лучше подходит образцы резиновой оболочке. Групповая прокладка требует использования негорючих типов продукции. В общественных зданиях особое внимание уделяется уровню выделения дыма и газа. Важным является наличие экрана и т.д.

Для правильного выбора лучше всего обратиться к справочной информации, широко представленной как в Интернет, так и нормативной литературе. Быстрее и эффективнее – посоветоваться со знающими специалистами или поручить им такую работу.

В заключение предлагаем вам посмотреть интересное видео, как производят электрические провода:

Маркировка электрических кабелей и проводов

Смотрите также обзоры и статьи:

В современном мире все кабели или провода обязаны иметь определённую расцветку и обозначения, чтобы быстро, правильно и качественно определить какое у каждого из них предназначение и возможное напряжение, сколько силы тока оно способно выдерживать и при этом не выходить из эксплуатации.

Абсолютно все заводы-производители на сегодня делают на своих мощностях подобные обозначения на таких изделиях, благодаря чему электрик или просто домашний мастер может прийти в магазин и заказать определенное количество по длине кабеля нужной ему марки. Ведь все они сейчас имеют строгие стандарты, толщину жил, форму и т.п. Все они выполнены по так называемым ГОСТам.

Обратите внимание на каждом проводе или кабеле, сверху в том месте, где изоляция, расположен определенный, присущий только данному кабелю, шифр. Такой вспомогательный код помогает сразу профессионалу, как-бы сходу определить какой перед ним кабель по таким характеристикам как, например, из какого материала выполнена в нем токоведущая жила, где, в каких условиях лучше использовать подобный провод, каков тип изоляции у него, имеются ли какие-либо нюансы конструкционные, каков диаметр сечения и какое напряжение он способен выдерживать.

Назначение маркировки проводов

Требуется в самом начале знать, что такое кабели, какие бывают провода и какими шнуры, ведь все данные продукты активно расходуются в прокладывании такого типа подключения как электропроводка в любом помещении, жилом и нет.

Итак, провода- это электрический проводник, который выполнен в виде скрученных попарно нескольких проволок, которые могут иметь изоляцию, и быть без нее. Провод обладает также оболочкой – ее отличительная и характерная черта– это отсутствие металлической обводки, только в редких случаях. Для оболочки применяют обычно какие-либо легкие вещества или материалы.

Провода зачастую используются для прокладывания проводки в частных деревянных домах, дачах, в электродвигателях для изготовления обмотки. По материалу изготовления жилы различают медные и алюминиевые провода. Эти два материала очень отличаются по характеру работы и пропусканию тока через себя. Так, например, медные считаются куда лучше, чем алюминиевые. Ведь медь материал пластичный, способен пропускать через себя большие токовые нагрузки и силу напряжения без ее рассеивания и больших потерь, она более долговечная. Но к числу недостатков медных жил, а именно жила и есть основной проводник в проводе, стоит отнести такие негативные параметры как высокая цена меди как цветного металла и быстрое окисление, если в таком проводе что-то случится с изоляцией и оголится жила.

Алюминиевая проводка сейчас все больше уходит в прошлое. Да, ее существенным преимуществом является невысокая стоимость, однако алюминий – очень хрупкий металл, неспособный выдерживать большие токовые нагрузки, рассыпается, дает нестабильное электрическое соединение и контакт между проводами. Словом, стоит выбирать именно медные провода для различных строительно-монтажных работ и других, связанных с электричеством и проводкой.

Оболочка жил у проводов имеет изоляцию из пластмассы или резиновую, всего в один слой для того, чтобы закрыть оболочку токовых жил. В домашних и производственных условиях контакты жил обычно изолируются, чтобы обезопасить щитовую и электрика, а вот оголенным они остаются на высоковольтных вышках и линиях электропередач, где изоляция уменьшает напряжение и силу тока. Прохождение провода через отверстие с острыми металлическими краями категорически запрещено.

Кстати такие провода могут быть как монтажными для контактов электроцепи в аппаратуре или электросхеме в распределительном щите, так силовыми или установочными, используемыми для воздушных линий электропередач и внутри зданий и строений. Кстати, монтажный провод всегда и обязательно изготавливается из меди, вернее, его несущая жила.

Буквенно-цифровая маркировка

Все шифры, которые представлены в маркировке, определяют различия между проводниками. Так, к примеру, каково поперечное сечение, которое может варьироваться в пределах от 0,35 квадратных миллиметров и до 240 кв. мм. Материал жил может быть медным, алюминиевым и алюмомеди – специального сплава двух этих металлов. Напряжение разнится или 220 В или 380 В. Могут быть как одножильные, так и многожильные провода.

ГОСТ строго определяет одинаковость маркировки. Так, первая буква говорит о том, каков материал жил: А – алюминий, а медь буквенной характеристики не имеет.

Вторая буква – вид провода или оболочки: П – плоский, М – для монтажа, К – контрольный, МГ – для монтажа с гибкой жилой, Ш – установочный.

Третья буква – это характеристика изоляции: В или ВР – ПВХ, Р – резина, Н, НР – негорящая резина, П – полиэтилен, К – капрон, Ф – фальцон, МЭ – эмаль, Л – лакировка, Ш – шелк из полиамида, О – оплетка из такого шелка, С – стекловолоконный, Э – изоляция с экранированием, Т – несущий трос изолированный, Г – изоляция с гибкой жилой.

Буква четвертая отвечает за конструкцию и ее особенности. А – проводник асфальтированный, Б – с бронированными лентами стальными, Г – кабель без защиты или гибкий провод, К – круглыми проволоками бронирование, Т – для укладки в трубах, О – с защитой оплетками.

Маркировка силовых кабелей

Кабель представляет собой электротехническое изделие, которое состоит сразу из нескольких проводов под единым слоем изоляции. Изоляцией в этом случае может выступать поливинилхлорид, пластмасса или резина. Жила кабеля защищена от внешнего мира также дополнительным слоем изоляции, которая представляет собой проволоку, а также бронированную стальную ленту. Что именно является вспомогательной оболочкой кабеля будет обязательно указано на маркировке данного изделия.

Электрические кабели разделяются на пять основных типов – это силовые, контрольные, радиочастотные, для связи и для управления. Силовые устройства и источники света работают исключительно на силовых кабелях. Их легко можно встретить в электропроводке дома или предприятия, на воздушных линия электрической передачи. В них изоляцией может быть не только ПВХ или резина, но даже бумага или полиэтилен.

Кабель силовой может иметь свинцовую защитную оболочку, пропитанную маслом бумажную изоляцию. Есть газонаполненные силовые кабели и маслонаполненные. Но главным образом они делятся на низкого и высокого переменного напряжения. Их изолированная нейтраль может быть, как 1,3,6, 10, 20 и даже 35 киловольт, а частота при этом поддерживаться на значении в 50 герц.

Маркировка кабелей связи

Токи различных частот – основное назначение кабелей связи. При помощи их они передают информацию. Высокочастотные кабели связи требуются для передачи информации на дальние расстояния, а для близлежащих объектов активно используются низкочастотные кабели связи.

ТЗГ – для телефонной канализации с оболочкой из свинца, ТЗБ – свинцовый с бронировкой лентами и джутом для прокладки в земле, ТЗБГ – антикоррозионный для кислых или щелочных грунтов, ТЗК – для прокладки в воде.
Монтаж «земли» общей шиной не совсем правильным. Наилучшие результаты по отсутствию фона и наводок дает так называемый «мультизвездочный» монтаж, когда земли каждого каскада сводятся в одну точку. Туда же должен подключаться и фильтрующий конденсатор питания каскада. Эти точки соединяются уже между собой.

Маркировка контрольных кабелей

Контрольные кабели используются в радиотехнике, в подаче сигнала для работы какого-либо технического устройства, например, стрелок на железнодорожных путях. Может иметь и медную и алюминиевую жилу.

Расшифровка цифрового обозначения

Расшифровка такого обозначения состоит из трех основных цифр, которые обязательно указываются на кабеле, проводе или шнуре. Так, например, первая цифра говорит о том, сколько в данном электротехническом изделии токоведущих жил. Она размещается обычно перед буквенным значением. Если ее нет, т.е. она отсутствует, то это говорит о том, что изделие с одной жилой.

Вторая цифра свидетельствует о диаметре поперечного сечения в квадратных миллиметрах, а третья определяет какое рабочее напряжение имеет провод, кабель или шнур.

Маркировка проводов и шнуров

Стоит упомянуть, чем по сути являются и шнуры. Это электротехническое устройство, состоящее из нескольких жил, которые довольно эластичны. Их отличительная особенность – небольшое сечение – максимум полтора квадратных миллиметров. Жилы данного изделия – это множество проволок, скрученных между собой. Шнуры чаще всего используются для подключения различных приборов, типа холодильника, микроволновки, компьютера, к сети. Кстати, шнуры маркируются буквой «Ш».

Цветовая маркировка кабелей

Кабель управления применим в системах автоматики, имеет медный проводник с экраном защиты, который защищает сигнал от лишних помех и повреждений.

Видео сигнал, а также радио сигнал передается при помощи радиочастотных кабелей. Они используются в радиотехнических приборах.

Трехжильные кабели имеют черный, серый, зелено-желтый, коричневый цвета, четырехжильный – серый или синий, черный и коричневый, и пятижильный. Синий цвет определяет нулевую жилу. Изоляция жилы заземления всегда должна быть желто-зеленой в полоску.

Таблицы: конструктивные особенности силовых кабелей

Выводы

Благодаря цветовой и буквенной маркировке кабелей и проводов, а также шнуров можно легко и просто разобраться во всем огромном перечне данной электротехнической продукции и применить ее на практике.

Поделиться в соцсетях

Особенности применения алюминиевого провода — технические характеристики, расчет мощности и сечения

Без электричества уже невозможно представить нашу жизнь. Наличие электричества является важным фактором существования. Но, это самое электричество не возникает из ниоткуда, оно подается в здания с помощью проводов.



Для передачи электрического тока применяются многие типы проводки. Одной из тех, которую часто используют, является проводка из алюминия. Вот о ней и пойдет речь в данной статье.

Заранее стоит сказать, что алюминиевая проводка не обладает идеальными эксплуатационными характеристиками. Однако она используется в большинстве домов. Такая ситуация объясняется спецификой самого металла.

Краткое содержимое статьи:

Плюсы алюминия

Минусы алюминия

Наверняка многие не в курсе, какое удельное сопротивление у алюминиевых проводов. Так вот, проводка из алюминия имеет сопротивление 0,0271 Ом х кв.мм/м. И из-за такого сопротивления, согласно правилам устройства электроустановок (ПУЭ), разрешается эксплуатировать алюминиевые провода с сечением больше 16 кв. миллиметров.

А вот медь обладает меньшим удельным электрическим сопротивлением, поэтому разрешается использовать медные кабеля с поперечным сечением меньше, чем у алюминиевых

Пленка, которая образуется на проводе после окисления, не очень хорошо проводит ток. Но на этом проблемы от пленки не заканчиваются. Пленка имеет в своем составе частицы верхнего слоя провода, которые отходят от основной структуры и таким образом делают диаметр проводника меньше. Из-за этого повышается первоначальное сопротивление.

Так как увеличивается сопротивление пленочки на проводке в местах, соединяющих ее разные части — повышается переходное сопротивление. Поэтому повышается температура проводки, происходит нагревание. Если у провода хватает поперечного сечения, то в этом нет ничего плохого. В случае, когда допустимая нагрузка на проводку превышена или эксплуатируется дольше своего положенного срока работы, происходит нагревание.

Алюминий достаточно ломкий материал. А каждый новый перегрев делает его еще более подверженным к излому.

Учитывая приведенные выше достоинства и недостатки, становится понятно, что выбор алюминиевого провода или, вместо него, какого-то другого, зависит от целей и приоритетов.

Несколько слов по поводу использования проводки из алюминия

Безусловно, проводка из алюминия — неидеальный выбор для дома. Но, если придерживаться основных правил, то ее использование будет менее проблемным:

  • У алюминиевой проводки поперечное сечение должно быть не меньше шестнадцати квадратных миллиметров.
  • Чтобы соединить разные части, следует использовать зажимные контакты. Также стоит применять специальную смазку. Ее использование нужно для предотвращения окисления контактов и для удержания малого уровня переходного сопротивления.

Это не все правила, которые необходимо знать при использовании проводки из алюминия. Здесь были упомянуты те, которые соответствуют тематике данной статьи.

Особенности соединения алюминиевых проводов

Стоит немного рассказать о том, как соединяют алюминиевые провода. Алюминиевые провода соединяют с помощью винтовых или пружинных зажимов. Перед соединением винтовыми зажимами, желательно проделать следующие действия:

  • Удалить изоляцию алюминиевых проводов с концов на 2 см;
  • После этого концы обработать наждачной бумагой мелкой зернистости;
  • Путем скручивания концов сделать кольцо по диаметру чуть больше, чем диаметр зажимного винта;
  • Поместить сделанную петлю на зажимный винт и закрутить на максимум.

Такой способ соединения плох тем, что алюминий имеет особенность «подтекать», поэтому винты нужно через некоторое время подкручивать. Из-за этого доступ к ним должен быть простым, без затруднений.

Если прибегать к методу пружинного соединения, нужно заранее зачистить жилы, а после разместить их в специальных клеммниках. Благодаря этому удастся не подтягивать повторно контакты, потому что они будут надежно зафиксированы пружиной, которая находится внутри клеммника.

Рассматривая фото соединений проводов из алюминия, может показаться, что они сложны в исполнении. Но, как видно, это не совсем так.

По правилам устройства электроустановок (ПУЭ) скрутка проводов из алюминия не допускается!

Фото применения алюминиевого провода

Вам понравилась статья? Поделитесь 😉

Как определить алюминиевую проводку

Жилую электропроводку обычно скрывают за стенами и во внешней оболочке для ее защиты. Это означает, что вам нужно знать, где искать и что искать.

Есть ли в моем доме алюминиевая проводка?

Подрядчики жилищного строительства использовали алюминиевую проводку с середины 1960-х до середины 1970-х годов.

В то время это считалось хорошим вариантом.Но теперь известно, что это серьезная проблема, которая может привести к опасным электрическим пожарам.

Как правило, домовладельцы узнают об алюминиевой проводке по двум основным причинам:

  1. Ваша страховая компания связалась с вами;
  2. У ваших соседей заменяют алюминиевую проводку.

Оба эти признака являются хорошими признаками того, что в вашем доме алюминиевая проводка.

Но не переживайте! Возможен ремонт и замена.

Почему плохая алюминиевая проводка?

Со временем выходят из строя соединения алюминиевых проводов.Чаще всего это происходит в розетках, переключателях и панелях. И эти неисправные соединения могут привести к возникновению пожара.

Из-за этого многие страховые компании считают алюминиевую проводку обязательством и не застрахуют ваш дом, пока она не будет отремонтирована.

(Для получения более подробной информации об алюминиевой проводке, когда она использовалась и почему она так опасна, посетите нашу страницу «Алюминиевая проводка».)

Как определить, есть ли у вас алюминиевая проводка

Большинство бытовых алюминиевых проводов, установленных в середине 1960-х и 1970-х годов, представляли собой кабель с пластиковой оболочкой или тканевый кабель (провод типа NM, также известный как «Romex»).

Оба кабеля трудно отличить от медного кабеля, потому что они очень похожи.

Если вы видите проводку в доме, вот несколько способов определить, алюминиевая она:

U

Жилые провода будут наиболее заметны в недостроенных подвалах, чердаках или гаражах.

U

Обратите внимание на напечатанные или тисненые маркировки на внешней изоляции или оболочке проводов.

U

Если маркировка проводов плохо различима, воспользуйтесь фонариком. Теперь направьте свет на поверхность оболочки провода под небольшим углом.

U

Провода с алюминиевыми жилами будут иметь маркировку «Al» или «Aluminium» и другую информацию через каждые несколько футов по длине. Вы можете найти маркировку на одной стороне проволочной оболочки.

Алюминиевая оболочка проводов типа NM с маркировкой «Алюминий

»

r

Примечание. Если вы обнаружите на проводе надписи «CU-clad» или «Copper-clad» в дополнение к маркировке «Al» или «Алюминий», это все еще проблема.Это просто означает, что в кабеле используется алюминиевый провод с медным покрытием.

Все еще не могу сказать, алюминиевый ли провод?

Если вы считаете, что у вас алюминиевая проводка, лучше всего обратиться к квалифицированному электрику.

Местный электрик сможет быстро, безопасно и чисто идентифицировать алюминиевый провод в вашем доме и показать вам опознавательные знаки.

Итак, если вы заметили алюминиевую проводку или хотите, чтобы мы ее проверили, позвоните нам по телефону 587-333-3373 или нажмите кнопку «Связаться с нами».

Наши оценки алюминиевой проводки бесплатны и включают в себя смету на ремонт без обязательств.

Потому что в Exquisite Electric ваша безопасность — наш приоритет номер один.

К вашим услугам!

Exquisite Electric предлагает бесплатные осмотры алюминиевой проводки и расценки на ремонт в Калгари, Окотоксе и предгорьях.

Автор: Exquisite Electric
www.exquisiteelectric.ком
587-333-3373

17 августа 2017

Информация о алюминиевом электрическом проводе | Aluminium Association

Алюминий безопасно и эффективно используется в электротехнике США более 100 лет. Требуется всего один фунт алюминия, чтобы равняться токонесущей способности двух фунтов меди, что делает его чрезвычайно привлекательным материалом для коммунальных служб, строителей и других.Ниже приведены некоторые основные часто задаваемые вопросы по алюминию в электрическом секторе, а также более подробные справочные материалы в этом секторе. Вы также можете найти процедуры установки и рекомендации по проектированию алюминиевых строительных проводов и кабелей для жилых, коммерческих, институциональных и промышленных применений в публикации NECA / AA 104-2012 , американской публикации национальных стандартов.

Часто задаваемые вопросы и ответы по строительной проволоке из алюминиевого сплава

Q1) Какова относительная проводимость алюминия и меди?

Алюминий имеет 61% проводимости меди по объему и 200% проводимости меди по массе.

Q2) Как определить размер алюминиевых и медных проводов?

Размер проводника зависит от нагрузки и применимых правил Национального электротехнического кодекса (NEC). NEC содержит таблицы размеров медных или алюминиевых проводов с различной изоляцией. Таблица 310.16 является наиболее часто используемой и включает до трех токоведущих проводов в кабелепроводе, кабеле или заземлении.

Q3) Почему медь чаще используется для проводов меньшего диаметра?

Медь, доступная человечеству на протяжении тысяч лет, была легко доступна в начале электротехнической промышленности в 1882 году.В то время алюминий был доступен только в очень небольших количествах, поэтому он был драгоценным металлом более ценным, чем золото или серебро. Девяносто пять процентов всего когда-либо производимого алюминия было произведено после Второй мировой войны; К тому времени электротехническая промышленность уже развивалась с использованием меди. За последние несколько десятилетий алюминий все чаще заменяет медь в электротехнике. Преобразование началось в коммунальной сети через передачу, распределение и продолжилось вплоть до прекращения обслуживания, входа в сервисный центр и строительства механизмов подачи проволоки.

Сегодня в Соединенных Штатах медь, как правило, является единственным вариантом, доступным для разветвленной проводки. Розетки и переключатели обычно рассчитаны только на медь и дешевле, чем устройства CO / ALR.

Q4) Есть ли определенный вид алюминия, который необходимо использовать для изготовления проволоки?

Да. В большинстве случаев необходимо использовать строительную проволоку из алюминиевого сплава серии AA-8000 в соответствии с требованиями NEC 310.14. Есть некоторые исключения, в частности, проводники подземных служебных входов, которые заканчиваются за пределами здания.

Q5) Каковы физические различия между строительной проволокой из меди и алюминиевого сплава?

1. Медный и алюминиевый провод одинаковой силы тока имеют эквивалентные термические и механические характеристики.
2. Алюминиевые проводники больше по размеру, чем медные проводники равной силы тока.
3. Алюминий весит половину эквивалентной допустимой нагрузки на медь, что удобно для вытягивания или поддержки.
4. Усталостное сопротивление (способность многократно сгибаться вперед и назад без разрушения) строительной проволоки из алюминиевого сплава обычно превышает эквивалентную допустимую нагрузку на медь.

Q6) Есть ли какие-либо другие соображения, кроме допустимой токовой нагрузки, при использовании алюминия или меди?

Трубопроводы: медные проводники позволяют использовать трубопровод меньшего размера. Однако с компактными проводниками, обычно используемыми для строительной проволоки из алюминиевого сплава, размер кабелепровода, как правило, одинаков для меди и алюминия одинаковой силы тока.

Соединения: Размер соединителя должен соответствовать размеру AWG или kcmil проводника, медного или алюминиевого.

Физические характеристики: Алюминиевые проводники легче, их легче тянуть и / или поддерживать.Строительная проволока из алюминиевого сплава требует меньшего усилия для изгиба и после изгиба демонстрирует меньшую упругость.

Стоимость: алюминиевые проводники обычно более экономичны, чем медные проводники равной силы тока.

Технические характеристики: В соответствии с рабочими требованиями может потребоваться проводник определенного типа. Они могут разрешить или не разрешить альтернативу.

Местные нормативы: Поправки к электрическим кодексам муниципальных или государственных органов могут ограничивать использование проводов сверх требований Национального электротехнического кодекса.

Q7) Вам нужны специальные соединители с алюминием?

Все разъемы протестированы и внесены в список для использования с конкретными типами проводов. Для алюминия необходимо использовать разъемы с маркировкой «AL». В большинстве случаев одни и те же разъемы могут использоваться как для меди, так и для алюминия при условии, что они имеют маркировку: AL9CU или AL7CU. Никогда не используйте разъем с маркировкой CU только с алюминием, так же как нельзя использовать разъемы с маркировкой AL только с медью.

Для всех разъемов следует использовать только те, которые были протестированы на определенные типы проводов, и вы должны следовать инструкциям производителя по установке.Большинство механических наконечников винтового типа имеют двойные номиналы и подходят для алюминиевых или медных проводов.

Q8) Требуются ли соединители компрессионного типа для алюминиевых проводов?

Нет, как механические установочные винты, так и компрессионные соединители с маркировкой «AL» могут использоваться с алюминием, установленным в соответствии с инструкциями производителя. Оба типа разъемов прошли одинаковые тесты производительности. Испытания показали, что алюминиевая и медная строительная проволока одинаково работает с механическими наконечниками с винтовым креплением.

Q9) Требуется ли использовать герметик для швов на алюминии для предотвращения коррозии?

Только если этого требует производитель разъема или местные нормы. NEC не требует ингибитора оксидов ни для алюминия, ни для меди, но требует, чтобы вы следовали инструкциям производителя по установке для перечисленных продуктов.

Однако, даже если ингибитор оксидов специально не требуется, рекомендуется как для алюминиевых, так и для медных проводников, чтобы предотвратить попадание влаги и возможность последующей коррозии.И медные, и алюминиевые проводники подвержены коррозии при установке в агрессивных средах. Правильная установка и выбор соединителя помогают предотвратить коррозию соединений.

Ингибиторы оксида также тестируются для конкретных целей. Обязательно следуйте рекомендациям производителя и используйте только ингибиторы, специально указанные для типа проводника и класса напряжения, который вы устанавливаете.

Q10) Нужно ли периодически подтягивать алюминиевые соединения для поддержания хорошего электрического соединения?

№Соединения на алюминии или меди не следует повторно затягивать после установки в соответствии с инструкциями производителя по установке. Требования к характеристикам теста разъема основаны на отсутствии повторной затяжки. NFPA 70B, Рекомендуемая практика обслуживания электрического оборудования, не требует повторной затяжки алюминиевых проводов. Соединения следует затягивать только в том случае, если есть признаки слабого соединения. Как чрезмерная, так и недостаточная затяжка могут привести к выходу из строя алюминиевых или медных соединений.Необоснованная затяжка винтовых соединителей может привести к нарушению соединения с алюминиевыми или медными проводниками.


Справочник по алюминиевому электрическому проводнику
Это подробное руководство содержит подробную техническую информацию по использованию алюминия в электротехнике.

Справочник по алюминиевым электрическим проводникам — полная книга

Справочник по алюминиевому электрическому проводнику — по разделу


Дополнительные материалы

Алюминиевые наконечники с медным покрытием — журнал IAEI

Время чтения: 2 минуты

Q.Раздел 110.14 в NEC 2020 был пересмотрен, чтобы уточнить, что медь и плакированный медью алюминий не считаются разнородными металлами в терминале или соединительном соединителе, где происходит физический контакт. Какие типы разъемов сертифицированы (внесены в список) для заделки алюминиевых проводников с медным покрытием?

A. Несмотря на то, что они сконструированы по-разному, медные проводники и алюминиевые проводники, плакированные медью, не считаются разнородными металлами для оконцовки проводов, поскольку медь используется для внешней оболочки обоих проводов.Медные жилы представляют собой сплошные медные жилы, а алюминиевые жилы, плакированные медью, имеют алюминиевый сердечник, покрытый медью. Поверхность каждого типа проводника — медь, что важно для концевых заделок. Однако алюминиевые проводники с медным покрытием имеют алюминиевый сердечник, поэтому они имеют такую ​​же допустимую нагрузку, что и алюминиевый провод. Неверно предполагать, что соединители проводов, подходящие только для меди («CU»), могут использоваться для заделки алюминиевых проводников с медным покрытием. Соединители проводов, используемые для соединения алюминиевых проводов, покрытых медью, с медными проводниками, должны быть рассчитаны на соединения меди и алюминия («CU-AL» или «AL-CU») или рассчитаны на соединение меди с алюминием, смешанные (оканчивающиеся одним витком. разъем) и в прямом физическом контакте.

Информацию о заделке алюминиевых проводов с медным покрытием в распределительном и управляющем оборудовании см. В руководстве по электрическому оборудованию для использования в обычных условиях (AALZ) на изделии UL iQ TM (UL.com/piq).

В справочной информации для AALZ под заголовком Распределительное и управляющее оборудование указано:

Некоторые клеммы подходят для использования только с медным проводом. Там, где можно или нужно использовать алюминиевый или покрытый медью алюминиевый провод (некоторые обжимные клеммы могут быть сертифицированы только для алюминиевого провода), имеется маркировка, указывающая на это.Такая маркировка должна быть независимой от какой-либо маркировки на клеммных соединителях, например, на схеме подключения или в другом видимом месте. Маркировка может быть в сокращенной форме, например «AL-CU».

Алюминиевые проводники с медным покрытием — Алюминиевые проводники с медным покрытием должны соответствовать требованиям по допустимой нагрузке, применимым к алюминиевым проводникам.

Медные гибкие провода — Медные гибкие провода могут использоваться с алюминиевыми или покрытыми медью алюминиевыми подводящими проводами в сухих местах, если:

Сварочные устройства сертифицированы для использования при соединении меди с алюминием,

Имеется достаточно места для проводки, и

Средства, предусмотренные для подключения системы электропроводки, подходят для используемого сечения проводов.

Разъемы для проводов — Комбинации разнородных проводников в клеммах или стыковых соединителях допустимы только в сухих местах и ​​когда разъемы определены как подходящие для такого смешения.

Для получения дополнительной информации о подключении к алюминиевым проводам, плакированным медью, см. Руководство по соединителям проводов и наконечникам для пайки (ZMVV) на изделии UL iQ. В справочной информации ZMVV рассматриваются маркировки разъемов, которые определяют комбинации материалов проводников для разъемов.См. Приведенную ниже таблицу от ZMVV, в которой показаны маркировка материалов проводов и подходящие комбинации материалов проводов.

Материал проводника — Соединители проводов или единичные контейнеры маркируются с указанием типа проводящего материала (ов) следующим образом:

За исключением случаев, когда на транспортной коробке или в ней указано иное, алюминиевые проводники не предназначены для использования в прямом физическом контакте с медными и алюминиевыми проводниками с медным покрытием в одном и том же разъеме. Соединительный элемент для крепления алюминиевого провода в сочетании с медным или покрытым медью алюминиевым проводником, где происходит физический контакт между проводами из разных металлов, ограничен только сухими местами и имеет маркировку «AL-CU (смешанные — сухие места). .”

Справочную информацию для категорий AALZ и ZMVV можно просмотреть на UL Product iQ по адресу www.UL.com/piq и ввести AALZ или ZMVV в поле поиска. Продукт iQ предоставляется пользователям бесплатно; однако требуется регистрация.

Алюминиевая проводка — Инспекционная служба покупателя

Алюминиевая проводка может быть проблемой в домах. Скорее всего, это будут цепи, питающие свет, розетки, сушилку для одежды и водонагреватель.

Как узнать, есть ли у вас…

T Обычно это можно сделать, посмотрев на электрическую проводку между открытыми балками пола, в подвале, на чердаке или на панели обслуживания.Если проводка алюминиевая и была изготовлена ​​до мая 1977 г., внешнее покрытие кабеля будет иметь маркировку, по крайней мере, через каждые 12 дюймов, словом ALUMINIUM или аббревиатурой ALUM или AL. Если кабель был изготовлен после мая 1977 года, маркировка может быть ALUMINIUM ACM, ALUM ACM или AL ACM.

Иногда устанавливается медная и алюминиевая проводка. Если вы обнаружите, что проводка, установленная для освещения и розеток, сделана из алюминия, важно использовать устройства CO / ALR, описанные ниже, для замены настенных выключателей и розеток.

Алюминиевая проводка безопасна при правильной установке.

Используйте только настенные выключатели и розетки CO / ALR. Если в вашем доме есть алюминиевая проводка и вам необходимо заменить выключатель или розетку, замена должна быть такого типа, который специально одобрен для использования с алюминиевой проводкой. Утвержденные устройства имеют маркировку «CO / ALR». Это означает «переработанная медь и алюминий», чтобы отличать эти устройства от более ранних моделей. Маркировка CO / ALR указывает на то, что оборудование было протестировано и признано пригодным для использования с алюминиевой или медной проводкой.

Почему так важно устанавливать только устройства CO / ALR?

Когда изоляция с алюминиевого провода снимается и провод подвергается воздействию воздуха, на проводе немедленно образуется изолирующая пленка, вызывая плохое соединение, приводящее к перегреву переключателя или розетки, если клемма или устройство не имеют правильных контактов. предназначен для прорыва пленки и обеспечения хорошего соединения.

Устройства с маркировкой CO / ALR специально разработаны и одобрены для обеспечения хорошего соединения за счет использования большей площади контакта и совместимых материалов.При подключении к выключателям и розеткам провод должен быть сформирован по часовой стрелке вокруг винта на три четверти полной петли.

При покупке соединителей для соединения алюминиевых проводов приобретайте те, которые специально отмечены для использования с алюминиевой проводкой. При подключении сплошного алюминиевого провода к многожильному проводу рекомендуется использовать разъемы «Special Service». Их также следует использовать с нагревателями плинтуса, водонагревателями и другим крупногабаритным оборудованием.

ПРИМЕЧАНИЕ: Из-за специальных знаний и методов, необходимых для работы с алюминиевой проводкой, рекомендуется, чтобы ее обновил квалифицированный электрик.

Если вы заметили в своем доме какое-либо из следующих условий, необходимо выяснить причины:

  • Теплые лицевые панели на переключателях (кроме диммерных переключателей) или розетках
  • Странные или характерные запахи, исходящие от розеток или выключателей
  • Постоянное, но прерывистое мерцание огней, которые невозможно отследить, или внешние причины
  • Необычные статические помехи на радио или телевидении.

Есть ли в вашем доме алюминиевая проводка? Что тебе нужно знать.

Хотя известно, что медь имеет лучшую проводимость, по оценкам, более 450 000 домов в Канаде имеют алюминиевую проводку. В некоторых домах, таких как дом, который недавно видел сотрудник службы безопасности BC, проложены как медные, так и алюминиевые проводники. Во время проверки розетки офицер безопасности заметил искрение между монтажной лентой розетки и винтом, используемым для соединения розетки с розеткой.Светильник в соседней спальне периодически мигал, когда это соединение было установлено, а затем разрывался, вызывая видимую дугу и слышимый щелкающий звук. Цепной ток проходил через перемычку розетки и путь соединения от винта к коробке, а затем к приспособлению и розеткам в соседней комнате.

Инспектор по безопасности рассмотрел опасности с владельцем, затем обесточил цепи и оставил инструкцию, что они не должны быть под напряжением, пока лицензированный подрядчик по электрике не осмотрит цепи и не сделает их безопасными.Офицер по безопасности будет следить за устранением опасностей.

У большинства домовладельцев нет проблем с алюминиевой проводкой, но при установке неправильных розеток или проводов возможна опасность.

Как собственник узнает, какая проводка установлена? Большинство риэлторов и девелоперов смогут раскрыть этот факт, но понимая, что это может быть не главное в процессе покупки дома, любопытные домовладельцы могут сами проверить проводку.Обычно это можно сделать, посмотрев на электрическую проводку между открытыми балками пола, в подвале, на чердаке или на панели обслуживания. Если проводка алюминиевая и изготовлена ​​до мая 1977 г., внешнее покрытие кабеля будет иметь маркировку, по крайней мере, через каждые 12 дюймов, словом ALUMINIUM или аббревиатурой ALUM или AL. Если кабель был изготовлен после мая 1977 года, маркировка может быть ALUMINIUM ACM, ALUM ACM или AL ACM.

Если в доме есть алюминиевая проводка и выключатель или настенная розетка, заменяемое устройство должно быть такого типа, который специально одобрен для использования с алюминиевой проводкой.Устройства, одобренные для этого использования, имеют маркировку «CO / ALR». Это означает «переработанная медь и алюминий», чтобы отличать эти устройства от более ранних моделей. Маркировка CO / ALR указывает на то, что оборудование было протестировано и признано пригодным для использования с алюминиевой или медной проводкой Канадской ассоциацией стандартов (CSA), организацией по стандартизации, сертификация которой признана контролирующими органами по всей Канаде. Если в установках используется алюминиевая проводка с соединителями проводов или устройства, не одобренные для алюминиевых соединений, могут возникнуть проблемы с перегревом.



На этих двух фотографиях показаны неправильные розетки, установленные на алюминиевой проводке, что вызвало чрезмерный нагрев проводника в точке подключения, поскольку клемма «quickwire» не рассчитана на алюминий.

Для получения дополнительной информации по этой теме см .: Несовместимая розетка
ведет к потенциальной опасности возгорания

AlumiConn: самый экономичный способ соединения алюминия с медным проводом

AlumiConn Алюминий к медным наконечникам: наиболее экономичный способ соединения алюминия к медному проводу

Из-за внезапного роста цен на медь в период с середины 1960-х по 1970-е годы алюминиевая проволока широко использовалась в Соединенных Штатах.Если ваш дом был построен в тот период времени, вполне вероятно, что в вашем доме была алюминиевая проводка. После того, как цена на медь снизилась, она снова стала стандартным проводом, используемым в жилых районах. Для домов, построенных после 70-х годов, скорее всего, использовался медный провод.

Шаг первый: электрические провода обычно открываются на чердаке, в подвальном помещении или на электрической панели. Найдите слово «алюминий» или обозначение его элемента «AL» на пластиковой оболочке провода.

Шаг второй: Если рынок не виден, проследите за проводом, пока не найдете место, где металл открыт и не скрыт изолирующей оболочкой.Провод AL часто имитирует металлический серый цвет алюминия, что упрощает их идентификацию.

Опасность алюминиевого материала заключается в том, что он менее проводящий, чем медь. Это означает, что для обеспечения того же электричества, что и медная проводка, требуется больше алюминия. По мере того, как вы продолжаете добавлять в свой дом бытовую технику и электронику, вы экспоненциально увеличиваете вероятность перегрева алюминиевой проводки. Перегрев проводки может в конечном итоге привести к возгоранию электрического тока. По этой причине во многих домах провода «AL» уже заменены на медные.Вот предупреждающие сигналы, указывающие на то, что у вас могут быть проблемы с проводкой.

Не ждите, пока не станет слишком поздно.

Проблема в том, что выход из строя алюминиевого провода происходит медленно в течение длительного периода времени, поэтому легко не заметить признаки возникновения проблем.

Согласно CPSC, изменение электропроводки всего дома или здания будет наиболее тщательным и постоянным решением. Хотя это наиболее подробное решение проблемы с проводкой, затраты электрика на ремонт вашего дома могут составлять от 200 до 500 долларов за розетку и переключение в зависимости от региона, в котором вы живете.

Если потребуется новая электрическая панель, она может стоить от 1000 до 3000 долларов. Добавьте еще медь на сумму 1000–2000 долларов, а также стоимость разрешения от вашего местного правительства. Проект по ремонту электропроводки может обойтись вам в 15000 долларов за дом площадью 2100 квадратных футов. Хотя проблемы с проводкой наверняка будут устранены, для большинства людей это не самое практичное решение.

Почему переход AlumiConn из алюминия в медные наконечники является наиболее экономичным способом?

Обжим COPALUM будет стоить от 12 до 15 долларов за провод.Одним из ключевых недостатков обжима COPALUM является то, что его может установить только сертифицированный специалист COPALUM. Эти специалисты могут быть недоступны в зависимости от того, где вы живете. Несмотря на дешевизну, COPALUM Crimp — сложный вариант для людей за пределами зоны обслуживания COPALUM.

Проушина AlumiConn обойдется вам всего в 2,70 доллара за соединение. Его может установить любой, кто разбирается в электротехнике. В проушине AlumiConn используются компрессионные винты и может быть установлено до трех портов, что упрощает процесс подключения пигтейлов.Они также гибкие, поскольку их можно использовать для соединений алюминия с медью, алюминия с алюминием и меди с медью. Еще одним преимуществом является его устойчивость к ржавчине для более долговечных соединений. Благодаря простому процессу установки и низкой стоимости ремонта алюминиевой проводки, это, безусловно, самый экономичный способ решения проблем с электропроводкой в ​​вашем здании. Вдобавок ко всему, проушины AlumiConn внесены в список UL, поэтому вы можете быть уверены, что эти продукты безопасны в использовании.

Хотя соединители AlumiConn довольно просты в установке, рекомендуется сначала проконсультироваться со своим местным электриком, прежде чем вы беретесь за проект самостоятельно.Вы также можете использовать образовательные ресурсы, чтобы узнать, как разводить косички для будущих проектов.

Будьте активны и не ждите, пока станет слишком поздно!

Как вы устанавливаете новый диммер? Поделитесь с нами своим процессом сегодня!

Добавьте темы блога, о которых хотите прочитать, в разделе комментариев ниже или отправьте нам сообщение на Facebook!

Алюминиевая проводка | Проблемы, стоимость замены и многое другое

Что такое алюминиевая проводка?

Алюминиевая проводка, хотя она больше не используется, когда-то считалась безопасной и недорогой альтернативой меди.Медная проводка — действительно предпочтительный вариант, но какое-то время, примерно между 1965 и 1974 годами, медь была настолько дорогой, что каждый искал способ сократить расходы при прокладке дома. И вуаля, ответом была алюминиевая проводка. Однако не потребовалось много времени (около десяти лет), чтобы обнаружить, что алюминиевая проводка выходит из строя гораздо быстрее, чем медная. Фактически, если пренебречь, в розетках, выключателях света или светильниках может скрываться серьезная опасность возгорания, поскольку электрические соединения вызывают перегрев проводки.

Канадская ассоциация стандартов утверждает, что для алюминиевой проводки в домах, изготовленных до 1972 года, вероятность возникновения пожара в 55 раз выше, чем для медной. Таким образом, вы не только подвергаетесь более высокому риску пожара, но из-за повышенного риска пожара вам может быть трудно найти страховую компанию, которая предоставит вам страхование жилья.

Если вы не уверены, есть ли у вас в доме алюминиевая проводка, обратите внимание на провода там, где они могут быть оголены, например, между открытыми балками пола, в подвале или на чердаке или на электрической панели.Служба безопасности Британской Колумбии сообщает, что если проводка сделана из алюминия и была произведена до мая 1977 года, то внешнее покрытие кабеля будет маркировано, по крайней мере, через каждые 12 дюймов, словом ALUMINIUM или аббревиатурой ALUM или AL. Если кабель был произведен после мая 1977 года, маркировка может быть либо ALUMINIUM ACM, либо ALUM ACM, либо ALACM.

Как работает алюминиевая проводка?

Алюминиевая проводка работает так же, как и обычная медная проводка, но существует серьезная проблема, из-за которой алюминий ушел в прошлое, когда дело доходит до электропроводки дома для электричества.Основная опасность этой проводки заключается в соединениях. Когда электричество проходит через электрические кабели и разъемы, провода расширяются и нагреваются. Одна из проблем этого типа проводки заключается в том, что она расширяется в три раза больше, чем медь. Другими словами, он имеет гораздо более высокую скорость теплового расширения. При отключении электричества провода и соединения остывают и сжимаются. Все расширения и сжатия в конечном итоге открывают зазор, открывая доступ к проводу воздуху. В результате окисления точка соединения становится еще более горячей.Со временем соединение может ослабнуть, что создаст опасность возгорания. Смотрите Power Check для более подробной информации.

Алюминиевые провода склонны к окислению и несовместимы с устройствами, предназначенными для использования с медной проводкой. Если какие-либо обновления или изменения проводки были выполнены самими мастерами или неквалифицированными электриками, у вас может быть проблема. Управление по безопасности BC располагает информацией о конкретных требованиях к устройствам, которые будут использоваться с алюминиевой проводкой.

Международная ассоциация сертифицированных домашних инспекторов имеет отличную информацию по алюминиевой проводке.Они утверждают, что алюминий обладает определенными качествами, которые по сравнению с медью делают его неблагоприятным материалом в качестве электрического проводника. Эти качества приведут к опасным, неплотным соединениям, как упоминалось выше, с повышением вероятности возгорания. Вот некоторые из этих качеств:

  • Более высокое электрическое сопротивление: Алюминий имеет высокое сопротивление прохождению электрического тока. Следовательно, при одинаковой силе тока алюминиевые проводники должны иметь больший диаметр, чем медные.

  • Менее пластичный: Алюминий будет быстрее изнашиваться и разрушаться при изгибе и других формах неправильного обращения, чем медь, которая более податлива. Износ со временем приводит к внутреннему разрушению провода и постепенному сопротивлению электрическому току, вызывая накопление чрезмерного тепла.

  • Гальваническая коррозия: При наличии влаги алюминий в домах будет испытывать гальваническую коррозию при контакте с некоторыми разнородными металлами.

  • Окисление: Внешняя поверхность проволоки разрушается под воздействием кислорода. Это называется окислением. Алюминиевая проволока окисляется легче, чем медная, а соединение, образованное в результате окисления — оксид алюминия — менее проводит, чем оксид меди. Со временем окисление может разрушить соединения и создать повышенную опасность возгорания.

  • Повышенная пластичность: Алюминий мягкий и податливый, поэтому он чрезвычайно чувствителен к сжатию.Если, например, винт на алюминиевой проводке чрезмерно затянут, проволока будет продолжать деформироваться или «течь» даже после того, как винт перестанет затягиваться. Это может привести к ослаблению соединения и увеличению электрического сопротивления в этом месте.

  • Большее тепловое расширение и сжатие: Алюминий расширяется и сжимается при изменении температуры больше, чем медь. Со временем это приведет к ухудшению соединения. Следовательно, алюминиевые провода ни в коем случае нельзя вставлять в клеммы типа «штык», «штык» или «вставной» на задней панели нескольких выключателей и розеток.Алюминиевая проводка более безопасна с винтовыми соединениями, то есть, когда электрический провод наматывается на винт и удерживается на месте головкой винта, а не проталкивается через заднюю часть.

  • Чрезмерная вибрация: Электрический ток вызывает вибрацию при прохождении через проводку. Вибрация больше у алюминия, чем у меди, и со временем может привести к расшатыванию соединений.

Что делать, если что-то пойдет не так?

В некоторых случаях медная и алюминиевая проводка в домах с годами совмещалась.Это может представлять серьезную опасность, если не используются все надлежащие соединители алюминий-медь. Из-за разной степени расширения и сжатия могут возникать зазоры, вызывающие серьезные проблемы с возгоранием.

Когда следует вызывать электрика?

Возможно, вы не думаете, что с вашей алюминиевой проводкой что-то не так, так как на сегодняшний день у вас не было никаких проблем. Но проблемы могут появиться довольно долго. Перед тем, как что-то пойдет не так, рекомендуется попросить электрика проверить вашу проводку.

Немедленно позвоните кому-нибудь, если вы заметили одно из следующего:

  • Необычно теплые розетки или лицевые панели (обратите внимание, что некоторые розетки на самом деле имеют маркировку «AL» с линией, проходящей через нее, что означает, что они не должны использоваться с алюминиевой проводкой.)
  • Странный запах или, что еще хуже, дым или искры вокруг розеток или выключателей.
  • Периодическое мерцание огней.
  • Необъяснимые статические помехи на телевидении или радио.

Все это может указывать на потенциально серьезную проблему с проводкой. Международная ассоциация сертифицированных домашних инспекторов сообщает, что Комиссия по безопасности потребительских товаров США рекомендовала следующие исправления для алюминиевой проводки:

  • Сделайте ремонт дома медной проволокой.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
