Цвет провода заземления. Какого цвета провод заземления

Бродя по просторам интернета, часто встречал, что многие пользователи задают такой вопрос, какого цвета провод заземления? Честно говоря ответа на него я и сам не нашел поэтому решил об этом написать по подробнее.

Цветовая раскраска изоляции проводов это один из видов их маркировки. Изоляция окрашивается в разные цвета для того чтобы можно было визуально определить их название и принадлежность (в сетях однофазного и трехфазного тока).

Благодаря такой цветовой маркировке значительно упрощается монтаж, особенно с большим количеством проводов (например, в электрощите).

Цвет проводов электропроводки играет очень важную роль во время проведения электромонтажных работ. Однако стоит отметить, что еще начиная со времен существования Советского Союза, цветовая маркировка у проводов не отличалась особо жесткой регламентацией. Преимущественно это было заметно в бытовой электропроводке, где к стати говоря и в наше время не все придерживаются особых правил цветовой маркировки при монтаже.

В промышленных электроустановках придерживаются четкой маркировки, так как там электроэнергия передается по трем фазам, которые окрашиваются в желтый, зеленый и красный цвет, здесь неправильная маркировка может привести серьезным последствиям и выходу из строя дорогостоящего оборудования.

Какого цвета провод заземления

Провода в кабеле имеют разные назначения. Это назначения следует учитывать во время выполнения соединений между проводами, а также для того, чтобы правильно подключать электроприборы. На самом деле очень легко избежать ошибок во время подключения, так как в кабеле у каждого провода свой собственный цвет. Необходимо придерживаться такого простого правила, как: «Во время соединения проводов, не меняй их цвет».

Согласно правилам, в бытовой электропроводке:

  • — фазный провод L — имеет коричневый или красный цвет;
  • — нулевой рабочий N — (или как его называют «нейтральный» или «ноль») окрашивается в синий цвет;
  • — нулевой защитный PE — (заземляющий проводник) окрашивается в желто-зеленый цвет.

Согласно правилам ПУЭ 1.1.29 — цвет провода заземления желто-зеленый.
Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение «PE» и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов.

Ошибок в соединении участков электросети можно избежать, если соединять коричневый провод с коричневым, синий провод с синим и так далее. Именно по этой причине в подавляющем большинстве кабелей изоляция всех проводов отличается своим собственным цветом. Также заметим, что провод, который окрашен в зелено-желтый цвет, будет постоянно использоваться в качестве заземляющего, то есть его нужно подсоединять лишь на клемму заземления.

Если для монтажа используется без цветные провода например марки ППВ плоский трехжильный с одинарной изоляцией, то у электриков правилом хорошего тона принято считать заземляющим проводником среднюю жилу.

Еще один пример как правильно выполняется расцветка проводов. Как видно на фото на шину заземления подключены соответствующие провода и цвет провода заземления является желто-зеленым.

Понравилась статья — поделись с друзьями!



Цвет провода заземления при электромонтажных работах

В квартирах и домах заземление используется для обеспечения безопасности человека. Используется оно для защиты его от случайного поражения электрическим током. При организации защитного заземления провод электроприбора и других электроприемников намеренно соединяется с землей. Осуществляется эта процедура путем использования заземляющих проводников. Ими могут выступать как одножильный провод, так и жила многожильного кабеля.
Заземляющий проводник должен выполняться из меди и бывает одинарным или многопроволочным. Сечение его подбирают с учетом мощности электросети и электроприемников. Основным условием тут выступает то, что сечение провода заземления не меньше сечения жил электропроводки.

Цветовая маркировка провода защитного заземления

По поводу цвета провода защитного заземления имеется много неточностей. И в ПЭУ по этому поводу имеются расхождения. Особенно это касается бытовой электропроводки. Поэтому при рассмотрении данного вопроса часто приходится полагаться на опыт квалифицированных электриков и устоявшиеся традиции.

Выделение цветом изоляции – это один из наиболее распространенных способов их маркировки. Различные цвета позволяют визуально определить, какую функцию выполняет провод, независимо от того, используется сеть трех- или однофазного тока. Если в электрощите большое количество разных проводов, то цветовая маркировка облегчает процесс монтажа.
Так в какой же цвет окрашиваются различные провода, в частности защитного заземления? Если рассматривать промышленные сети, в которых цветовая маркировка жестко регламентирована, то окраска следующая:

  • Фаза (L) окрашивается в красный или коричневый цвет;
  • Нулевой (N) – синий;
  • Защитный (PE) – желто-зеленый.

Если в доме или квартире проводка прокладывалась квалифицированным электриком, то такая маркировка будет присутствовать и в домашней электросети. В этом случае вопросы по поводу того, какого цвета могут быть провода защитного заземления могут быть закрыты. В некоторых случаях могут быть незначительные расхождения. Иногда он окрашивается в чисто желтый цвет.
Если же процесс монтажа электропроводки сопровождается использованием бесцветного провода (марки ППВ с одинарной изоляцией), то какой провод идет на заземление? У электриков правилом хорошего тона считается использовать для земли средний проводник.

Какие марки кабеля могут использоваться для заземления

Марку следует выбирать с учетом типа его типа: переносное (нестационарное) или стационарное. К стационарному относится защита квартир, зданий, электрощитов, электрооборудования и т.д. Тут допустимо использование многожильных многопроволочных (ПВГ, ВВГ) и однопроволочных (NYM) кабелей. В них должна присутствовать заземляющая жила с изоляцией желто-зеленого цвета.

При использовании бесцветного кабеля заземление идет на среднюю жилу, но вероятность путаницы при этом очень велика.
Рассмотрим более подробно наиболее подходящие для рассматриваемых целей марки кабелей.

NYM

Используется для распределения электрической энергии в стационарных установках. Рассчитан на переменное напряжение не более 0,66 кВ частотой 50 Гц. К нему можно подсоединять электрооборудования первого класса защиты по электробезопасности.
Особенности:

  • Жила выполнена из меди;
  • Имеется промежуточная оболочка;
  • Расцветка выполнена согласно нормам ПЭУ, т.е. изоляция заземляющей шины имеет желто-зеленую окраску;
  • Очень удобный при монтаже.

ВВГ

Жилы выполнены из меди I и II класса скрутки. Имеется изоляция из поливинилхлорида. Может иметь несколько жил. 3-, 4- и 5-жильный кабель имеет ноль и заземление. Изоляция жилы, идущей на землю, выполнена с использованием желто-зеленого ПВХ пластиката.

ПВ-3

Конструктивно представляет собой одну жилу, состоящую из скрученных медных проводков. Окраска оболочки имеет несколько вариантов. Для защиты от поражения током используют кабель желто-зеленого или желтого цвета.

ПВ-6

Конструктивно представляет собой многопроволочную медную токопроводящую жилу, изоляция которой выполнена из прозрачного ПВХ пластиката. Обладает повышенной устойчивостью к растрескиванию и деформациям. Прозрачный пластикат дает возможность следить за целостностью кабеля. Цвет оболочки не нормирован. Поэтому при монтаже желательно сделать цветовую маркировку кабеля при помощи желто-зеленого скотча.

ESUY

Используется эта марка кабеля непосредственно для защиты систем от короткого замыкания. Допустимо использование его в системах с большими токами. Устойчив к воздействию температуры, обладает невысоким весом и повышенной гибкостью. Номинальное напряжение для этого типа кабеля не нормировано, так как он не используется для передачи тока. При монтаже необходимо обеспечить цветовую маркировку кабеля.
При монтаже не каждый электрик придерживается установленных правил. Поэтому при реконструкции электрической сети желательно осуществить проверку при помощи вольтметра.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Цвет провода заземления и выбор его сечения

Схема заземления

Какого цвета провод заземления? Такой вопрос часто встает перед многими нашими согражданами при подключении современного высокотехнологичного оборудования, которое выполнено согласно всем нормам и правилам соответствующих нормативных документов.

Ведь заземление стало неотъемлемой частью любых электрических приборов, начиная от обычного светильника и заканчивая мощными электродвигателями. Поэтому в этой статье мы уделим особое внимание вопросу заземления электрооборудования.

Зачем нужен, и какие виды заземления бывают?

Прежде всего следует определиться, зачем вообще нужно это заземление и какие виды заземления бывают? Для ответа на этот вопрос воспользуемся ПУЭ (Правила устройства электроустановок), в которой данному вопросу посвящена целая глава 1. 7.

Зачем необходимо заземление?

Для ответа на этот вопрос воспользуемся п. 1.7.29 ПУЭ, которое говорит, что защитное заземление – это заземление, выполняемое в целях электробезопасности. Как следует из определения, основная цель данного соединения — обеспечение защиты человека. Как оно действует и зачем — давайте разберем подробнее.

Итак:

  • Как известно, любая электроустановка или электроприбор имеет проводники и детали схемы, находящиеся под напряжением. Данные проводники и детали схемы имеют изоляцию, которая препятствует наведению напряжения на корпусе электроприбора. Это может быть как изоляционный материал, так и воздушный зазор, достаточный для исключения соприкосновения с корпусом.
  • В случае нарушения изоляционных свойств проводника либо попадания воды на детали схемы, находящиеся под напряжением, возможно появление напряжения на корпусе. Вследствие этого при прикосновении к корпусу такого устройства возникнет ток, цепь которого будет проходить через человека на землю.
  • Как гласит инструкция по оказанию первой помощи, смертельным для человека является ток в 100мА. Это очень маленькая величина. А для цепей постоянного тока она еще меньше.

Обратите внимание! Кто-то сейчас начнет говорить, что это все ерунда и его било током значительно большего значения. Но, во-первых, он вряд ли замерял величину тока, протекавшего через его тело. А во-вторых, здесь многое зависит от цепи протекания тока по человеку, его изоляции, которая достаточно существенно меняется в течение дня, состояния сердца и многих других параметров. Поэтому мы советуем довериться в этом вопросе медикам.

Протекание тока при отсутствии защитного заземления

  • В случае же, если корпус устройства заземлен, то при появлении на его корпусе напряжения, через защитное заземление потечет ток. При этом напряжение на самом корпусе будет близким к нулю. Поэтому при прикосновении к нему человека нечего не произойдет, ведь какой бы не был человек он имеет большее сопротивление, чем заземляющий проводник.

Виды заземления

На данный момент существует несколько видов заземления. Причем большинство из них обусловлены не столько вопросами электробезопасности, сколько вопросами работы электрических установок.

Мы рассмотрим только вопросы, связанные с защитным заземлением в цепях с глухозаземлённой нейтралью, которая используется в большинстве сетей с напряжением до 1кВ.

Системы заземления в сетях с глухозаземленной нейтралью

Согласно п. 1.7.3 ПУЭ, на данный момент в сети до 1кВ с глухозаземленной нейтралью используются системы TN – C, TN – S, TN – C – S и TT. Каждая из этих систем имеет свои особенности образования нулевого и защитного провода и практически все из них можно создать своими руками.

Итак:

  • Система TN – S предполагает раздельное подключение и пролегание провода нейтрали и защитного заземления по всей длине, в нашем случае от понижающего трансформатора на подстанции до нашего электроприбора.
  • Система TN – C предполагает совместную прокладку провода нейтрали и защитного заземления. Но для данной системы есть определенные ограничения, которые позволяют применять ее только в распределительных устройствах, ведь в противном случае цена использования такой системы будет не целесообразна. Но об этом мы поговорим чуть ниже.
  • Система TN – C – S предполагает совместную прокладку провода нейтрали и защитного заземления с его последующем разделением. Например, от понижающего трансформатора на подстанции до вашего дома они проложены совместно, а для разводки по дому и квартирам разделены на отдельные проводники.
  • И наконец, система TT предполагает прокладку отдельного провода нейтрали от понижающего трансформатора до конечного потребителя. При этом провод защитного заземления подключается к независимому контуру.

Правила обозначения нулевого и защитного проводника

Теперь мы вплотную подошли к вопросу, каким цветом провод заземления обозначается в схемах и по месту. Ведь данный вопрос имеет четкие предписания, которые оговорены в главе 1. 1 ПУЭ.

Правила цветового обозначения проводов

Итак:

  • Начнем с обозначения нулевого провода. Согласно п.1.1.29 ПУЭ, данный проводник должен быть обозначен голубым цветом. Причем сделано это должно быть по всей длине проводника. Исключение составляют места, не доступные для обслуживания.

Обратите внимание! При нанесении цветовой окраски непосредственно на проводник краска должна отвечать требованиям по нагреву, а также должна сохранять стойкость цвета в процессе эксплуатации.

  • Кроме цветового обозначения для нулевых проводов предусмотрено еще и буквенная маркировка. Ее зачастую используют при обозначении нулевых проводников в схемах. Согласно п.1.1.29 ПУЭ, они должны иметь обозначение – N.
  • Цвет заземляющего провода, предназначенного для электробезопасности, должен быть выполнен в виде желто-зеленых полос. Причем при нанесении окраски непосредственно на проводник это могут быть равные полосы шириной от 15 до 100 мм.
  • Буквенное обозначение для проводников защитного заземления используется в основном в схемах, но может быть применено и на самих проводниках. Согласно п1.1.29 ПУЭ, оно должно быть – РЕ.
  • А вот провод заземления какого цвета необходимо применять для систем TN – C и TN – C – S? Ведь данные системы предполагают использование одной шины в качестве нулевой и в качестве защитной. В этом случае проводник должен иметь голубую окраску по всей длине, а на концах проводников должна быть нанесена желто-зеленая окраска.
  • Отличия данные системы имеют и в плане буквенного обозначения. В системах TN – C и TN – C – S для обозначения нулевого и защитного проводника используются символы PEN.

Выбор сечения нулевых и защитных проводников

Но не только вопрос: какого цвета заземляющий провод ,  должен вас интересовать при создании контура заземления. Одним из важнейших вопросов в этом плане является сечение проводников и непосредственно конструкций, которые можно использовать в качестве заземления.

  • Для заземления могут быть использованы искусственные и естественные заземлители. К естественным заземлителям, согласно п. 1.7.109 ПУЭ, относятся железобетонные и металлические элементы зданий, металлические водопроводные трубы, пролегающие в земле, металлические оболочки кабелей, проложенных в земле, обсадные трубы скважин и многое другое.
  • В то же время в качестве естественных заземлителей запрещено использовать газовые, канализационные и трубы системы отопления, алюминиевые оболочки кабелей и предварительно напряженную арматуру железобетонных конструкций.

Обратите внимание! Запрет на использование данных систем в качестве заземлителей не исключает их подключение к заземлению для выравнивания потенциалов.

На фото представлена таблица выбора сечения проводников для монтажа искусcтвенного заземлителя

  • Искусственные заземлители обязательны для использования в сетях выше 1кВ. В домашних же условиях зачастую можно обойтись искусственными заземлителями. Если же вы собрались монтировать собственный контур заземления, то видео на страницах нашего сайта должно помочь вам в этом вопросе.
  • Искусственный заземлитель должен изготавливаться из медных, оцинкованных или просто металлических изделий. Причем размеры и сечение таковых строго нормируются. Все эти требования сведены в табл.1.7.4 ПУЭ.
  • Что касается сечения проводников заземления, то они должны быть такого же сечения, как и фазный провод. Данное правило распространяется на все проводники сечением до 16 мм2. Для проводников большего сечения имеется табл. 1.7.5 ПУЭ.

Таблица выбора сечения защитных проводников

  • Отдельно стоит отметить системы TN – C и TN – C – S. Для данных систем минимальное сечение совместного нулевого и защитного провода должно быть не меньше 10 мм2 для меди и не менее 16 мм2 для алюминиевых проводников. Это делает возможным применение таких систем только в распредустройствах. Совмещать нулевой и защитный проводники при меньшем сечении провода запрещено.

Вывод

Теперь вы знаете, как правильно выбрать заземление и цвет провода для его обозначения. Как видите, это задача не столь уж и сложная, но она требует взвешенного подхода. Ведь от правильности ваших действий зависит не только ваша жизнь, но и членов вашей семьи. Поэтому наплевательское отношение к данному вопросу недопустимо.

фаза, нуль, земля, трехжильный кабель, плюс, минус

Переход на привычное напряжение 220 В проводился еще в годы существования Советского Союза и закончился в конце 70-х, начале 80-х. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов использовалась однотонная, преимущественно белого цвета. В дальнейшем, появилась бытовая техника повышенной мощности, требующая заземления.

Схема подключения постепенно изменялась на трёхпроводную. ГОСТ 7396.1–89 стандартизировал типы силовых вилок приблизив их европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок. В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

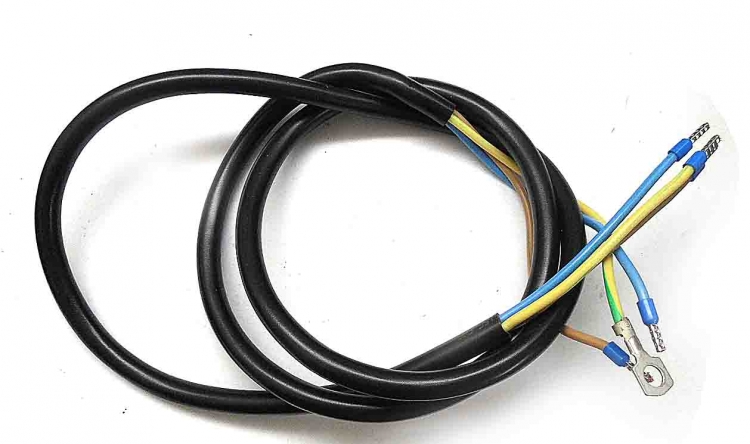

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае важным моментом будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет, им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и разводка, могут выполнятся с применением различной кабельной продукции, существует ряд правил по их взаимному подключению. Подключение трехпроводного кабеля к пятипроводному должно выполняться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно заземляющий и нейтральный цвета должны совпадать.

Фазное подключение, в данном случае выполняется с использованием объединяющей шины. С одной стороны, к ней присоединяются три жилы, с другой стороны — одна, которая и будет фазой в новом ответвлении.

При монтаже бытовых электросетей, по требованиям безопасности, запрещается использовать проводку с алюминиевыми, а также многопроводными жилами. Должен использоваться только кабель с цельной медной жилой.

Трехпроводная система постоянного тока

В системах постоянного тока, также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюсовой, минусовой и защитный. Согласно ГОСТ в таких сетях применяется следующая цветовая маркировка:

  • Плюсовой — коричневый;
  • Минусовой — серый;
  • Нулевой — синий.

Поскольку отдельно провода под системы постоянного тока выпускать нерационально, указанная цветовая градация применяется в основном для окраски токопроводящих шин.

В заключение

Как видите, цвета проводов в электрике не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети намного проще, а разобраться в подключении может не только специалист электрик, но и мы с вами.

Видео по теме

Какого цвета обычно провод заземления

Для правильного соединения проводов используют их цветную маркировку, позволяющую быстро обнаружить нужный проводник в пучке. Но не все знают, как обозначается фаза и ноль в электрике, поэтому часто путают цвета, что затрудняет будущий ремонт электропроводки. В этой статье мы разберем принципы цветовой маркировки проводов и расскажем, как правильно разводить фазу, землю и ноль.

Для чего нужна цветовая маркировка

Провода нужно соединять друг с другом только в строгом соответствии. Если перепутать, то произойдет короткое замыкание, которое может привести к выходу оборудования или самого кабеля из строя, а в некоторых случаях — даже к возгоранию.

Стандартная расцветка проводов

Маркировка позволяет правильно соединять провода, быстро искать нужные контакты и безопасно работать с кабелями любых типов и форм. Маркировка, согласно ПУЭ, является стандартной, поэтому зная принципы соединения, вы сможете работать в любой стране мира.

Отметим, что старые кабеля, выпускавшиеся при СССР, имели один цвет проводника (обычно черный, синий или белый). Чтобы обнаружить нужный контакт, их приходилось прозванивать или подавать фазу поочередно на каждый провод, что приводило к необоснованным тратам времени и частым ошибкам (многие помнят свежепостроенные хрущевки, в которых при нажатии на звонок у входной двери включался свет в ванной, а при нажатии на выключатель в спальне пропадало напряжение в розетке в прихожей).

Различные цвета проводов в электрике значительно упростили процесс создания проводки, а через несколько лет стали стандартом в России, ЕС, США и других странах мира.

Земля, ноль и фаза

Всего существует три вида проводов: заземление, ноль и фаза. Расцветка наносится на весь провод, поэтому даже если вы перережете кабель посередине, то все равно сможете понять, где какой контакт. Заземление обозначается следующим образом:

  1. Желто-зеленый цвет (в абсолютном большинстве случаев).
  2. Зеленый или желтый.

В схеме электропроводки заземление обозначается аббревиатурой РЕ.

Обратите внимание: на чертежах и на сленге электриков заземление часто называется нулевой защитой. Не перепутайте ее с нулем, иначе произойдет замыкание.

Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение в схеме буквой N. Иногда его называют нейтралью или нулевым контактом, поэтому будьте внимательны и не путайте эти понятия.

Теперь разберем, какой цвет провода фазы применяется чаще всего. Здесь вам придется нелегко, поскольку вариантов может быть масса. Мы советуем идти обратным путем — сначала обнаружить желто-зеленую землю, потом синий ноль, а оставшиеся в кабеле провода будут фазой. Соединять их необходимо согласно цветов, чтобы не возникало путаницы. Чаще всего в трехжильных системах они маркируются коричневым цветом, но могут быть и иные варианты:

На схематических изображениях фазу отображают буквой L. Обнаружить ее можно тестерной отверткой или мультиметром. При соединении проводов используйте специальные зажимы или спаивайте их со смещением друг относительно друга, чтобы не произошло КЗ или окисления контактов с последующей потерей напряжения.

Классическая расцветка проводов в кабеле

Разница между нулем и землей

Некоторые начинающие электрики не знают, каким цветом провод заземления и для чего он вообще нужен. Разберем этот вопрос подробнее. По нулю и фазе протекает электрический ток, поэтому касаться к ним нельзя. Земля же служит для отвода напряжения, если оно пробьет на корпус прибора. Это своеобразная защита, которая в последние годы стала обязательной — некоторые устройства не работают, если их не заземлить.

Внимание: не игнорируйте требование к заземлению — скопившееся статическое электричество или пробой могут испортить прибор или поразить вас электрическим током.

Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов :

  1. Замеряйте сопротивление провода — оно будет менее 4 Ом (проверьте, чтобы на нем не было напряжения, чтобы не сжечь мультиметр).
  2. Найдите фазу, при помощи вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше, чем на нуле.
  3. Если измерить мультиметром напряжение между землей и заземленным прибором (к примеру, батареей в многоэтажном доме), то вольтметр не определит напряжения. Если замерить напряжение между нулем и землей, то некое значение отобразится.

Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).

Соблюдайте правила соединения кабелей

Ищем фазу

Вы уже знаете, какой цвет проводов фаза, ноль, земля. Рассмотрим основной вопрос — как найти фазу. Если вы собираетесь подключить розетку, то вас, по сути, этот вопрос не волнует — нет никакой разницы, на какой контакт подавать фазу или ноль. Но с выключателем дело обстоит иначе.

Внимание: в выключателе всегда размыкается фаза, а ноль приходит на лампочку. Это необходимо для того, чтобы во время ремонта или замены лампы вас не ударило током. Фазу нужно пускать на нижний контакт патрона, ноль — на боковой.

Если в проводке два одноцветных провода, то проще всего найти фазу индикатором — при прикосновении к оголенному проводу он начинает светиться. Перед тем как прикоснуться к проводу, отключите электроэнергию, зачистите изоляцию на проводе (1 см вполне достаточно), разведите провода в разные стороны, чтобы не произошло замыкания. Затем включите электроэнергию и прикоснитесь индикатором к контакту. Большой палец руки нужно положить на верхнюю часть отвертки, там, где расположена контактная площадка. После этого светодиод на индикаторе должен засветиться. Это позволит вам найти фазу, но вот разобраться между нулем и землей устройство не поможет. Чтобы узнать, какого цвета провод заземления в трехжильном проводе, вам нужно будет воспользоваться указанными выше способами.

Найти фазу можно индикатором

Заключение

Если вы создаете новую проводку, то обязательно соблюдайте принятую в ПУЭ маркировку проводов в электрике — это поможет вам в последующем ремонте системы, ведь вы легко определите провода по цвету. Используйте желто-зеленый кабель для заземления, синий для нуля, коричневый/черный/белый для фазы. В кабелях с большим количеством фаз соединяйте контакты только по цветам, используя соответствующие зажимы и термоусадку. Если приходится работать со старой проводкой, где цвета не отвечают стандарту, то первым делом ищите фазу при помощи индикаторной отвертки. Контакт, который не светится, и будет искомым нулем.

При прокладке проводов соблюдайте правила — они должны пролегать только горизонтально и вертикально. Не нужно пытаться сэкономить, таская их по наклонной через всю стену или потолок — в будущем вы просто не сможете найти их или во время ремонта зацепите/перебьете их, что приведет к серьезным последствиям. Раз и навсегда запомните цвета проводов в трехжильном кабеле — это поможет вам в жизни, ведь любой электрик сталкивается с ремонтом розеток, выключателей, электрощитков, прокладкой новых линий и пр.

Какого цвета провод заземления

Цветовая окраска проводов изоляции делает проще и быстрее процесс монтажа защитного заземления. В сетях однофазного и трехфазного тока провода окрашиваются для того чтобы установить их название и принадлежность. Расцветка изоляции играет огромную роль во время производства электромонтажных работ.

В производственных электрооборудованиях соблюдают более строгую маркировку, так как неправильные цветовые обозначения могут привести к тяжким последствиям и поломке дорогостоящего электрооборудования.

Провода в электролинии имеют различные предназначения. Для правильности соединения электроприборов данные назначения необходимо принимать во внимание. Фактически ошибиться невозможно, так как каждый провод имеет свой собственный цвет. При подсоединении электроприборов необходимо пользоваться основным правилом: «при соединении проводов не менять их цвет».

В трехжильном кабеле бытовой электропроводки в соответствии с правилами ПУЭ 1.1.29:

  • L фазный провод – красного или коричневого цвета;
  • N нейтральный – синего цвета;
  • PE заземляющий проводник – желто-зеленого цвета.

Во всех электроустановках проводники заземления обладают обозначением «PE» и имеют цветовую окраску в виде продольных или поперечных полос зеленой и желтой окраски. Для правильного соединения необходимо придерживаться цветовой гамме проводов: синий присоединять к синему, красный к красному и так далее.

Согласно этим принципам желто-зеленый цвет принадлежит к заземляющему проводу и подсоединяется только на клемму заземления.

Цвет провода заземления в трехжильном проводе

В трехжильном проводе в соответствии с правилами ПУЭ, провод заземления помечается буквами PE, цвет его желто-зеленый. Подобно этому проводится маркировка в четырехжильных и более жил кабелей. В кабелях импортного производства цветовое обозначение исполняется в желтой или зеленой окраске. Также отличительной чертой является диаметр заземляющего ответвления, который может быть в меньшей мере, чем у фазного провода.

В некоторых случаях трехжильный провод содержит ограниченный промежуток в прозрачной изоляции. В этом случае дозволяется лимитированное обозначение кабеля. Минимальный промежуток от открытого электропровода до изоляции составляет 15 мм.

Как определить провод заземления

Определение проводов заземления – мероприятие, которое необходимо в любом электромонтажном процессе. Распознание необходимо, например, при установке розетки, люстры или выключателя, а также для диагностики неисправностей в электросети. Специалисты в этой области знают, что в первую очередь распознается фаза, ноль, и в последнюю очередь заземление.

Способов для определения фазы, ноля и заземления довольно много как при помощи приборов, так и с помощью подручных средств. Самыми популярными и надежными являются:

  1. цветовая маркировка. Зная, какому цвету, относится какой провод легко установить их функциональную принадлежность. В большинстве случаев этого метода вполне достаточно, если работы проводятся в новостройках с довольно новой проводкой.
  2. использование мультиметра. При использовании данного специального прибора необходимо знать показатели напряжения для каждого провода. Щуп прибора, который протянут из гнезда V, по очереди соединить с каждым проводом. На шкале мультиметра показания от 8 до 15 вольт будут принадлежать фазе, а ноль так и будет показан нолем. Соответственно третий провод будет заземляющим.
  3. при помощи индикаторной отвертки и мультиметра. Для этого необходимо провести ряд манипуляций:
  • На первом этапе необходимо найти фазу: отключить подачу тока на электрощите, отсоединить провода, при этом их нужно отодвинуть подальше друг от друга, чтобы не случилось короткого замыкания, зачистить от изоляции, опять подать напряжение и начать поиски фазы.
  • При работе с индикаторной отверткой следует строго соблюдать технику электробезопасности и держать ее только за защитный корпус. Затем поочередно притронуться к электропроводам сначала к одному, затем к другому. На котором проводе загорится индикатор, тот и является фазой.
  • Далее поиски продолжаются при помощи мультиметра. Необходимо включить прибор на показатель переменного напряжения свыше 220 вольт. Первым стержнем прибора прикоснуться к фазе, вторым притрагиваться попеременно — то к одному проводу, то к другому. Если показатель показывает 220 вольт, то такой провод принадлежит к нолю. Если показание на табло меньше 220 вольт, то такой провод является заземлением.

Сечение провода заземления

При выборе сечения проводов защитного заземления используется правило: сечение электропровода заземления должно соответствовать сечению фазного провода. Однако такое правило существует только для проводников с сечением до 16 кв. мм. Согласно ПУЭ и следуя условиям механической прочности кабель заземления должен иметь следующие сечения: для меди – не менее 10 кв. мм., для алюминия – 16 кв.мм., остальные – 75 кв.мм.

Основной задачей при выборе сечения провода является исключение его нагрева при протекании через него максимального тока выше температуры в 400 градусов. Для более мощного электрооборудования максимальное сечение для стального провода должно составлять – 120 кв. мм., для медного – 25 кв.мм., для алюминиевого – 35 кв. мм.

Пролистывая тематические форумы, я заметил, что некоторых людей интересует вопрос, каким цветом обозначается провод заземления, но ответов я не находил, а те, которые встречались, были неполными или некорректными. Поэтому в данной статье я расскажу, в какой цвет окрашивается заземление и другие провода электросети.

Цветовые обозначения изоляции в кабеле – не что иное, как отличительный знак. Изоляционный материал окрашивается в различные цвета, чтобы можно было на глазах определить назначение провода. Данные обозначения заметно облегчают работы с электросетью, особенно это заметно в случае со значительным числом проводов, как в электрощите.

Цвет провода заземления в трехжильном проводе имеет огромное значение при осуществлении электромонтажных работ. Но, следует сказать, что с самого своего введения данные обозначения проводов не очень жестко регламентировались. Особенно это касается проводки, где до сих пор не всегда придерживаются устоявшихся норм.

цвет провода заземления в трехжильном проводе

В промышленности используют четкие обозначения, поскольку там электричество передается по трехфазным проводникам, провода в которых окрашены каждый в свой цвет. В этом случае некорректные обозначения могут привести к серьезным повреждениям или выходу из строя дорогостоящей техники.

Каждый провод в кабеле имеет свое назначение. Это необходимо помнить при соединении проводов и подключении различного электрооборудования. Ошибки во время подключения практически исключены, поскольку каждый провод отличается своим собственным цветом, поэтому достаточно просто соединить провода, имеющие одинаковое цветовое обозначение, и подключение пройдет успешно.

В современном мире цвет провода заземления в вилке регламентируется документом ПУЭ, а конкретнее ГОСТом Р50462, согласно которому все провода в кабеле должны иметь соответствующие их назначению цветовые отличия.

Главной задачей цветового обозначения является ускорение и упрощения процесса электромонтажа, а также легкого определения назначения проводов в любой точке сети.
Далее рассмотрим, какого цвета провод идет на заземление в электросети, рассчитанной на напряжение менее 1000В. Такие сети используются в большинстве жилых домов и нежилых построек.

Нулевой рабочий провод должен быть синего оттенка. Нулевые защитные провода имеют изоляцию с желто-зелеными полосками. Данное цветовое обозначение применяется исключительно для заземляющих элементов.

провод заземления и нулевой провод

Изоляция комбинированного нулевого защитного и нулевого рабочего проводов синяя по все длине, а на концах имеет желто-зеленые полоски. Также может использоваться и диаметрально противоположный окрас, то есть провод по всей длине в полосках желто-зеленого цвета, а в местах соединения синий.

Если говорить простым языком, то нулевые провода имеют следующие цветовые обозначения:

  • нулевой рабочий провод – голубая изоляция;
  • нулевой защитный провод – желто-зеленые полоски на изоляции;
  • комбинированный – изоляция либо голубая, либо желто-зеленая.

Если говорить о фазных проводах, то их обозначают следующими цветами:

Не возникнет ни одной проблемы, если во время электромонтажных работ подсоединять однотонные провода друг к другу. Именно поэтому цвет заземления в розетке отличается от цвета изоляции фазного провода и так далее. Также следует упомянуть, что провод с желто-зелеными полосками может использоваться исключительно, как заземляющий, поэтому подключать его надо только к заземлению.

Если вы используете кабели без цветовых обозначений, то для заземления принято использовать средний провод.

Видео


“>

какому цвету соответствует какая фаза.

Произведенные в период СССР электрические кабели имели преимущественно черную либо белую изоляцию, что создавало сложности и неудобства при электротехнических работах, т.к. не всегда возможно было идентифицировать назначение того или иного провода быстро. Сейчас же на прилавках присутствуют кабели самых разных цветов. Это разнообразие имеет вполне конкретную цель. Цветовая маркировка проводов каждого типа (ноля, минуса, плюса, заземления и различных фаз) в первую очередь призвана сделать электромонтажные работы более безопасными, а нахождение и подключение контактов – более простым и быстрым.

Используемые цвета

Во избежание разночтений в цветовой гамме, в зависимости от того, какой производитель изготовил эту продукцию, она строго нормируется в ПУЭ (правилах устройства электроустановок) и государственных стандартах. До 2009 г. использовался ГОСТ Р 50462-92, в пришедшем ему на смену ГОСТ Р 50462-2009 были внесены изменения относительно расцветки проводов в трехфазных сетях, окраски плюса, минуса и ноля в сетях постоянного тока, рекомендован коричневый в качестве основного оттенка для фазы в однофазной сети, утверждено использование сочетания желтого и зеленого для заземления.
Различные виды кабелей бывают:

  • Черными
  • Коричневыми
  • Красными
  • Оранжевыми
  • Желтыми
  • Зелеными
  • Синими
  • Фиолетовыми
  • Серыми
  • Белыми
  • Розовыми
  • Бирюзовыми

Кабель помечают нужным цветом на концах (иными словами, в области соединений), а также по всей протяженности в виде сплошной цветной изоляции либо отдельных меток.

Окраска кабелей разных типов

Трехфазные сети

В трехфазной сети трансформаторных подстанций с переменным током согласно ГОСТ 1992-го года фаза А имеет желтый цвет провода, В – зеленый провод, С – красный. По новому ГОСТу предпочтительно использовать коричневый для фазы А, черный для фазы В и серый для фазы С. В обычных бытовых кабелях для фазы А применяют белый, для фазы В — черный, для С также красный.
Провод заземления обычно имеет расцветку в виде желто-зеленых полос в продольном либо поперечном направлении. При этом каждый цвет не может занимать менее 30% и более 70% поверхности. Реже маркировка кабеля заземления может быть только желтой или только зеленой. Если такой кабель прокладывается открытым способом, то допустимо использовать черный цвет, как улучшающий коррозионную защиту. Также черный цвет использовался в обозначении провода заземления повсеместно до внесения изменений в нормативную документацию в 2009 году.
Ноль имеет изоляцию провода синего либо голубого цвета.

Однофазные сети

В этом типе сетей с переменным током изоляция фазы чаще всего имеет коричневый, серый либо черный, но допускается также использование красного, фиолетового, розового, белого и бирюзового оттенков. При этом в однофазной сети, питаемой однофазным источником энергии, обычно используют провода с коричневой изоляцией. Если же однофазная жила выполняется, как ответвление трехфазной электроцепи, то она маркируется тем цветом, которым маркировалась фаза трехфазной цепи.
Провода заземления аналогично предыдущему случаю маркированы сочетанием желтого и зеленого.
PEN проводники, в которых соединены защитный ноль и рабочий ноль по всей длине окрашены синим, а на концах имеют желто-зеленую маркировку. При этом ГОСТ разрешает и иной вариант – желто-зеленые линии по всей протяженности провода и метки синим на концах.

Сети постоянного тока

Если система с сетью постоянного тока вводилась в эксплуатацию до 2009 г., то ноль должен быть светло-синим, плюс — красным, отрицательный полюс – темно-синим. Согласно данным нового ГОСТа для плюса следует использовать коричневый, для минуса — серый, а для ноля – синий.

Правила маркировки

Маркировка выполняется на концах проводов, т.е. в местах их соединения между собой либо различным оборудованием.
Допускается сочетать разрешенные для маркировки цвета, но по возможности избегая путаницы. Так, желтый и зеленый могут быть использованы только в сочетании друг с другом и только для заземления, а не, к примеру, плюса/минуса.
Если провода в системе изначально маркированы неправильно или не маркированы вовсе, то это можно исправить:

  • Нанесением буквенной, символьной или цветовой маркировки несмываемыми маркерами (удобно, если провод белый или хотя бы светлый)
  • Наклейкой полиуретановых бирок с надписями
  • Использованием термоусадочной трубки либо изоляционной ленты нужного цвета

Естественно, нужно предварительно определить, какой провод является плюсом, какой минусом и т.д. назначение каждого провода (в бытовой электрической сети это можно сделать при помощи индикаторной отвертки либо мультиметра).
Не всегда есть возможность создании цветной схемы электроцепи в бумажном варианте. Тогда в черно-белых копиях для однозначной идентификации цвета каждого типа провода применяются буквенные обозначения. Их полный список приведен в ГОСТ Р 50462-2009. Для маркирования кабелей, включающих несколько проводов разного типа в буквенных обозначениях разные цвета разделяются знаком плюс.

Заключение

Цветовая маркировка проводов в зависимости от назначения каждого из них позволяет сделать электромонтажные работы более удобными, снижает вероятность возникновения ошибок и аварийных ситуаций. Поэтому соблюдать ее необходимо даже системе индивидуального электроснабжения квартиры или дома, не говоря уже более крупных промышленных, торговых, общественных и прочих объектах.

Какие цвета используются для заземляющих проводов?

При работе с электрическими системами важно знать, что представляет собой каждый из разных проводов, чтобы вы могли оставаться в безопасности. В большинстве систем будет три отдельных провода, каждый из которых разного цвета. Провода в этих схемах — это горячий провод, отрицательный провод и заземляющий провод. Заземляющий провод — это тот провод, о котором люди меньше всего знают. Хотя заземляющий провод не требуется для работы, он снижает риск поражения электрическим током и поддерживает стабильный электрический ток.Если в электрической системе возникает выброс дополнительной энергии из-за удара молнии, неисправности устройства или по любой другой причине, заземляющий провод обеспечивает безопасное распределение этой энергии. Свое название провод получил благодаря тому факту, что эти провода часто ведут прямо в землю, где электричество безопасно рассеивается. Однако во многих современных системах провод просто подключается обратно к монтажной коробке, чтобы ток мог вернуться в систему.

Как определить провод заземления

В системах, которые следуют стандартным методам подключения, вы обнаружите, что провод будет одного из нескольких разных цветов, в зависимости от типа системы.Стандарты цвета для заземляющих проводов следующие:

  • Зеленый — В США большинство заземляющих проводов будут зелеными или, по крайней мере, преимущественно зелеными.
  • Зеленый и желтый — В некоторых системах используется зеленый провод с желтой полосой для заземления.
  • Bare — Если провод изначально не зеленый, это также может быть просто голый медный провод.

Когда вы подключаете провода в системе, важно подключать заземляющий провод только к другому заземляющему проводу или непосредственно к земле.Никогда не допускайте соприкосновения заземляющего провода с оголенным горячим или нейтральным проводом, иначе ток будет двигаться по альтернативному пути, что может вызвать проблемы с питанием устройства.

Заземляющий провод горячий?

Когда система работает должным образом, через провод заземления не будет проходить электрический ток. Этот провод используется только в случае какой-либо неисправности. Однако никогда не следует предполагать, что к проводу можно безопасно прикасаться, если вы не предприняли соответствующие меры для его отключения от любого источника электроэнергии.Этот провод может оказаться под напряжением в любой момент, когда он подключен к системе под напряжением.

Подобные вопросы

Дополнительные ресурсы

Цветовая маркировка электрических проводов и клеммных винтов

Электрические провода и винтовые клеммы имеют цветовую маркировку, чтобы помочь вам сопоставить каждый провод с правильной клеммой. Но это не значит, что цветовое кодирование всегда является надежным ориентиром. Например, иногда вместо черных проводов используются белые провода, а некоторые устройства, такие как розетки и лампы, могут быть перевернуты назад и по-прежнему работать (даже если это создает потенциальную опасность поражения электрическим током).Понимание основ электрических цепей и цветовой кодировки поможет вам оценить существующую проводку и избежать некоторых типичных ошибок при установке новых.

Базовая цветовая кодировка проводов

Простая стандартная электрическая цепь имеет черный или красный «горячий» провод, по которому питание передается от источника питания к устройству (например, выключателю, приспособлению, розетке, прибору), белый нейтральный провод, по которому мощность возвращается к источнику питания, и зеленый или неизолированный медный провод заземления, который соединяет устройство с системой заземления дома.

Черный или раскаленный провод обычно подключается к винтовой клемме латунного цвета или черному проводу электрических устройств. Белый нейтральный провод обычно подключается к клемме серебристого цвета или к выводу белого провода. Зеленый или неизолированный провод заземления почти всегда подключается к заземляющему винту на устройстве, распределительной коробке или корпусе прибора или к зеленому проводу.

Конечно, всегда есть исключения из правил, и есть много законных и не очень легитимных способов подключения устройств, которые не следуют базовой цветовой кодировке, поэтому никогда не делайте предположений, основанных только на цветовом кодировании.

Клеммы однополюсного переключателя

Однополюсные переключатели имеют только две клеммы и винт заземления. Клеммы подключаются только к горячим проводам в цепи и являются взаимозаменяемыми, поэтому клеммы одного цвета. Эти переключатели обычно не подключаются к нейтрали, поэтому клемма для нейтрального провода отсутствует.

Ель

Клеммы трехпозиционного переключателя

Цветовое кодирование трехпозиционных переключателей очень важно. Эти переключатели имеют две клеммы светлого цвета и одну клемму темного цвета, а также винт заземления.Светлые терминалы — это терминалы Traveller , они взаимозаменяемы. Клемма темного цвета — это общая клемма , которая передает питание от источника к осветительной арматуре. Как и в случае однополюсных переключателей, нейтральные провода не подключаются к трехпозиционным переключателям. При замене трехпозиционного переключателя провод, подключенный к общей клемме на старом переключателе, должен быть подключен к общей клемме на новом переключателе.

Выходные клеммы

Розетки или розетки обычно имеют две винтовые клеммы цвета латуни и две клеммы серебристого цвета.Латунные клеммы предназначены для горячих проводов, а серебряные клеммы — для нейтральных проводов. Если в электрическом ящике только один провод под напряжением и один нейтральный провод, провод под напряжением можно подключать к любой латунной клемме; нейтраль может подключаться к любому серебряному выводу. Каждая клеммная пара электрически соединена металлической соединительной пластиной. Вы можете удалить эту вкладку для специальной конфигурации проводки, называемой разделенной проводкой.

Белый провод с маркировкой «горячий»

Иногда белый провод используется как провод под напряжением, а не нейтраль, в ножке переключателя или петле переключателя между переключателем и осветительной арматурой.В одном из распространенных сценариев переключатель добавляется к устройству, которое подключено без настенного переключателя (как может быть в случае с устройством с вытяжной цепью). Электропитание подается на осветительную арматуру, поэтому там уже есть горячий, нейтральный и заземляющий провод. Новый кабель с черным, белым и заземляющим проводом проходит от монтажной коробки к только что установленному переключателю.

Черный провод от нового кабеля подключается к черному проводу под напряжением в монтажной коробке и к одной из клемм однополюсного переключателя.Белый провод от нового кабеля подключается к клемме горячего провода прибора или проводу горячей проволоки и к другой винтовой клемме на переключателе; он служит вторым горячим проводом в контуре переключателя. Чтобы четко указать, что новый белый провод используется в качестве горячего провода, его следует обернуть лентой из черной или красной изоленты возле обоих концов провода. Это означает, что белый провод «закодирован для горячего».

Провод заземления в новом кабеле подключается к выключателю и приспособлению. Если блок выключателя или приспособления металлический, заземление также подключается к кабелю, прикрепленному к каждой коробке (металлические коробки должны быть заземлены).

Проводка шнура лампы

У большинства шнуров ламп есть только два провода — провод под напряжением и нейтральный провод. Если вы внимательно посмотрите на шнур, одна половина имеет небольшие выступы на изоляции шнура, а другая половина гладкая. Рифленая половина — нейтральный провод. Есть правильный и неправильный способ подключения этих двух проводов, даже если лампа будет гореть в любом случае.

Горячий провод (гладкая изоляция) должен подключаться к латунному выводу на розетке; он подключен к небольшому металлическому язычку внутри розетки, который подает питание на лампочку.Нейтральный провод (жесткая изоляция) должен подключаться к клемме серебристого цвета, которая присоединяется к металлической втулке с резьбой патрона лампы, куда она вкручивается.

Предупреждение

Если вы перевернете проводку и подключите горячий провод к клемме нейтрали, вы запитаете металлическую втулку. Если кто-то открутите лампочку и одновременно коснется ее основания и гильзы, его тело станет частью цепи, и он может получить удар током.

Зеленый провод сочетается с черным или белым?

Цепь питания переменного тока США проводка цветовой код

Защитное заземление — зеленый или зеленый с желтой полосой.Нейтраль — белый , горячие (под напряжением или активный) однофазный провод — это черный и красный в случае второго активного.

Нажмите, чтобы увидеть полный ответ


Точно так же, к чему подключить зеленый провод?

Зеленый . Зеленый указывает на заземление электрической цепи. Зеленый провод может соединять только с другим зеленым проводом и должен никогда не соединять с проводом любого другого цвета . Зеленые провода подключаются к клемме заземления в розетке и проходят от розетки к шине заземления внутри электрической панели.

Кроме того, какого цвета электрические провода идут вместе? Но если посмотреть глубже, то цвет проводов внутри оболочки показывает, что провода разного цвета служат разным целям. В Национальном электротехническом кодексе (NEC) говорится, что для нейтральных проводов необходимо использовать белый или серый цвет, а в качестве заземляющих проводов следует использовать неизолированные медные провода или провода зеленого цвета .

Также узнать, как соединить черный белый и зеленый провода?

Белый провод — нейтральный провод , черный провод — положительный провод , а зеленый провод — это заземляющий провод . Голый медный провод также можно использовать для заземления. К подключите эти провода непосредственно к осветительной арматуре, оберните черный провод вокруг латунного винта, а соедините белый провод с серебряным винтом.

Почему белый провод должен быть подключен к черному проводу?

Электрооборудование Провода Черный провод — это «горячий» провод , который передает электричество от панели выключателя к выключателю или источнику света. Белый провод — это «нейтральный» провод , который забирает неиспользованные электричество и ток и отправляет их обратно на панель выключателя.

electric — Какой провод под напряжением, нейтральный провод и заземляющий провод?

Цвета крышки тут ни при чем

Цветовые коды указывают ** размер и количество * проводов, для которых они предназначены.Например, желтый может связывать до 3 проводов 14AWG, а красный — до 6. Их диапазоны перекрываются.

Все дело в цветах проводов, кроме …

Голый зеленый или желто-зеленый провод всегда является заземлением. Не всякая установка имеет под собой основания. Их часто запихивают в заднюю часть коробки.

Серый или белый провод (голубой в Европе / остальном мире) — нейтральный, за исключением , его можно пометить лентой для использования в качестве «горячего». Люди часто забывают пометить провода изолентой, особенно когда использование очевидно .

Провода другого цвета могут быть только горячими. Вы не должны маркировать горячий элемент как нейтраль или землю. Но нельзя рассчитывать на то, что последний парень поступит правильно.

Итак, вот что мы знаем

  • Черно-черный пучок может быть только горячим.
  • Бело-белый комплект, безусловно, актуальный нейтральный.
  • Черно-белый жгут, черный должен быть горячим, поэтому белый должен быть горячим, что должен был быть помечен лентой , а не был (обычно потому, что использование «очевидно»).Здесь очевидное использование будет для петли переключения .

В контуре переключателя у вас есть черный и (должен быть отмечен) белый переход к переключателю. Выключатель закорачивает их вместе, чтобы зажечь свет. Нет стандарта, какой провод всегда горячий, а какой переключаемый . Так что реально включенным будет любой провод.

Лампа нуждается в нейтральном и горячем состоянии. Нейтраль — это просто; включенный будет одним из других. Вы можете догадаться, но если вы угадаете неправильно, лампа будет гореть постоянно и не будет реагировать на переключение.Это именно то, что вы делаете, чтобы узнать.

Заземляющие провода плохо видны на фотографии. Вам нужно будет присмотреться к задней части коробки. Некоторые световые цепи незаземлены; в этом случае не к чему прикрепляться. Обычно вам нужно заменять весь кабель, а не прокладывать один провод; но с 2014 года разрешено дооснащение только заземляющим проводом, если вы действительно этого хотите.

Понимание цветов электрических проводов — Мистер Спарки Электрик Хьюстон Мистер Спарки Электрик Хьюстон

Понимание цветов электрических проводов обеспечивает безопасность электриков, жителей и бытовых приборов каждый раз, когда электрическая система находится на техническом обслуживании или ремонте.Различные цвета обозначают назначение провода в цепи.

Помните, что все провода в определенное время могут пропускать электрический ток, поэтому со всеми ними следует обращаться с одинаковой осторожностью. Крайне важно понимать провода, которые могут представлять наибольшую опасность — провода под напряжением.

Горячие провода — это провода, по которым электрический ток проходит под напряжением от электрического щита или блока выключателя к местам назначения, таким как розетки или осветительные приборы. Их также называют линейными проводами.

Цветовые коды электрических проводов

1.Черные провода — Hot
Черные провода передают питание на розетки и переключатели во всех типах цепей, а также могут использоваться в качестве ножек переключателя, связи между переключателем и электрической нагрузкой. Все черные провода всегда считаются находящимися под напряжением, и при обращении с ними следует проявлять особую осторожность.

2. Красные провода — горячие
Красные провода — это вторичные токоведущие провода в цепях 220 В, которые также могут использоваться в различных ножках переключателя. Красные провода в основном используются для подключения системы электроснабжения дома и проводных детекторов дыма, так что, если срабатывает одна сигнализация, все срабатывают.

Красные провода используются при установке потолочных вентиляторов там, где могут быть выключатели света. Электрики могут связать красный и черный провод или два красных провода.

3. Синие и желтые провода — горячий
Синие и желтые провода могут передавать питание, но они обычно не используются в проводке розеток. Вместо этого они действуют как провода под напряжением, протянутые через кабелепровод. Например, желтые провода могут служить ножками выключателя для структурного освещения, потолочных вентиляторов или розеток, соединенных с выключателями света.

Синие провода в основном используются в качестве переключателей в трех- или четырехпозиционных переключателях, например, в переключателях внизу и вверху лестницы, управляющих одним и тем же светом (трехсторонним).

4. Белые провода с красной или черной лентой — горячий
Когда белые провода покрыты черной или красной лентой, они являются горячими проводами.

5. Зеленые провода — Заземление
Зеленые провода используются для заземления электрических цепей. Провода подключаются к клемме заземления в розетке сейфа и проходят к шине заземления на электрической панели.

Таким образом, провода играют роль отказоустойчивого устройства, которое позволяет электричеству где-то уйти в землю, если какой-либо провод под напряжением в цепи соприкасается с металлом или любым проводящим материалом.

Зеленые провода следует соединять только с другими зелеными проводами, и при возникновении неисправности в цепи они могут оказаться под напряжением, что требует осторожного обращения. Зеленые провода также никогда не следует использовать для каких-либо других целей, поскольку это может представлять опасность поражения электрическим током.

Винты заземления на любых электрических устройствах часто также окрашиваются в зеленый цвет.

6. Оголенные медные провода — Заземление
Заземление обеспечивает безопасный путь, по которому электричество возвращается на землю в случае электрического повреждения.Поскольку все электрические устройства должны быть заземлены, ко всем из них подключаются неизолированные медные провода, включая арматуру, выключатели, розетки и металлические корпуса или рамы приборов.

Также необходимо заземлить электрические металлические коробки, поскольку они являются токопроводящими.

7. Белые или серые провода — нейтраль
Слово «нейтраль» может вводить в заблуждение, поскольку оно менее опасно или имеет меньший электрический ток. Однако с ними следует обращаться осторожно, потому что они могут проводить электрический ток, в основном, когда токовая нагрузка схемы несимметрична.

Нейтральные провода подключаются к токопроводящей металлической части электрической панели, которая притягивает электрический ток, который распространяется по дому. Эта металлическая деталь называется нейтральной шиной. Серые провода можно соединять только между собой.

Белые и серые провода при неправильном обращении представляют опасность поражения электрическим током, поскольку по ним передается питание обратно на электрическую панель. При работе с белыми проводами убедитесь, что они имеют или не имеют красной или черной ленты вокруг них, так как это будет означать, что они использовались в качестве горячих проводов.

Важно понимать цвета электрических проводов, на которые также обращают внимание провод нагрузки и провод c. Нагрузочные провода соединяют светильник и выключатель света. Когда переключатель замкнут, он позволяет электричеству течь от переключателей света к осветительным приборам, включая свет.

Часто возникает путаница между линейным и нагрузочным проводами. Итак, какого цвета провод нагрузки? Провода нагрузки в основном черные, но красный также можно использовать в качестве вторичного провода нагрузки.

Они также подключаются к верхней половине коммутатора, а линейные провода подключаются к нижней половине коммутатора.

Провода

C, иначе называемые обычными проводами, являются еще одним важным проводом для полного понимания цветового кода электрического провода. Обычно они встречаются в современных домах или домах, подвергшихся современной реконструкции.

Это потому, что они используются в умных термостатах, которых не было в традиционных домах. Умные термостаты нуждаются в постоянном питании, чтобы поддерживать питание цветных светодиодных экранов и радиомодулей Wi-Fi.
C-провода отвечают за обеспечение непрерывного питания 24 В путем замыкания цепи провода R (источника питания) на плату управления системы HVAC.

Какого цвета провод C и как его идентифицируют?

Провод c в основном синий, но в некоторых случаях может быть черным.

Перед тем, как приступить к ремонту электрических проводов, убедитесь, что в них нет напряжения, отключив основное электропитание. Мультиметр можно использовать для устранения неполадок и проверки электропроводки в доме.

Его также можно использовать для проверки наличия электрического тока и определения его силы. Это часто бывает полезно в домах, где электрическая система устарела и устарела или где нет проводов под напряжением.

В разных регионах и странах используются разные цветовые коды электрических проводов. Таким образом, перед работой с любыми электрическими проводами важно понимать область и цветовую маркировку проводов.

Мистер Спарки-электрик Хьюстон, штатный электрик в Америке, обслуживает Хьюстон, штат Техас, а также города Кэти, Шугар-Лэнд, Сайпресс, Спринг, Вудлендс и другие с командой сертифицированных электриков. Помимо аварийного электрического ремонта, некоторые из услуг электрика, предоставляемые компанией, включают ремонт электрических розеток / выключателей, установку потолочного вентилятора, установку освещения, ремонт электропроводки, установку ландшафтного освещения и проверку домашней электросети.Позвоните нам сегодня по телефону: (281) 907-8418.

Как заменить конец удлинительного шнура?

  • Купите вилку или розетку подходящего типа. Если удлинитель трехжильный (с заземлением), купите замену трехконтактным. Точно так же убедитесь, что заменяющий элемент рассчитан на ту же нагрузку, что и шнур; если у вас прочный шнур, убедитесь, что заменяемый шнур рассчитан на большие нагрузки.
  • Отрежьте ножом сломанную вилку или розетку.
  • Зачистите полдюйма внешнего кожуха шнура рядом с обрезанным концом. Будьте осторожны, обрезайте только внешний кожух и не повредите внутренние провода.
  • Зачистите полдюйма изоляции с каждого провода внутри корпуса.
  • Снимите новую вилку или розетку. Как правило, сменные вилки состоят из пластикового внешнего корпуса, содержащего винтовые клеммы, к которым прикрепляются отдельные провода. Некоторые вилки поступают из магазина в разобранном состоянии, другие требуют откручивания винта или отсоединения корпуса, чтобы получить доступ к внутренним винтовым клеммам.
  • Прикрутите оголенные провода удлинителя к клеммам внутри новой вилки или розетки. Если ваша новая вилка имеет винтовые клеммы, оберните провод вокруг клеммы и затем прикрутите его. Зеленый провод — это провод заземления, белый провод — это нейтральный провод, а черный провод — это провод под напряжением. В легких внутренних удлинительных шнурах часто отсутствует заземляющий провод, но при наличии заземляющего провода обязательно подключите его. Многие сменные штекеры поставляются с винтами клемм с цветной кодировкой, что упрощает подключение к нужной клемме.В случае сомнений проверьте электрическую схему, прилагаемую к новой вилке или розетке.
  • Снова соедините корпус вилки или розетки вокруг клемм. В зависимости от вашей конкретной модели может потребоваться защелкнуть пластиковый корпус или завинтить фиксирующий винт. Убедитесь, что нет оголенных проводов.

Перед тем, как начинать какой-либо проект, проверьте свои государственные и местные нормы и правила. Соблюдайте все меры безопасности. Мы приложили все усилия, чтобы обеспечить точность и безопасность этой информации.Ни Westlake, ни кто-либо из участников не несут ответственности за ущерб или травмы, возникшие в результате использования информации в этом документе.

Для чего нужен красный провод при установке светильника? | Руководства по дому

Автор Майкл Логан Обновлено 15 декабря 2018 г.

Соглашения о цвете проводов предотвращают ошибки проводки, которые могут вызвать поражение электрическим током, вызвать пожар или повредить приборы или приспособления. Производители проводов поставляют провода самых разных цветов, и электрик должен использовать провод правильного цвета для домашней проводки.Назначение красного провода для подключения светильника различается, но в большинстве случаев легко определяется.

Национальный электротехнический кодекс

NEC резервирует определенные цвета проводов для определенных целей. Зеленый зарезервирован для земли и может иметь желтые полосы. Заземляющий провод часто представляет собой голую медь. Белые провода зарезервированы для заземленного проводника, часто называемого нейтралью. Серый также допустим как нейтральный, но используется редко. Другие цвета оставлены на усмотрение электрика, но черный, красный и другие цвета либо всегда находятся под напряжением, либо пропускают ток от выключателя.

Кабель в оболочке

Самая распространенная домашняя проводка — это кабель с неметаллической оболочкой с тремя проводами: черным, белым и неизолированным. Некоторые экранированные кабели включают четвертый красный провод, что позволяет использовать их для подключения светильников с трехпозиционными переключателями или потолочного вентилятора с отдельными переключателями света и вентилятора. Кабель в оболочке с красным проводом всегда сопровождается черным проводом, белым проводом и оголенным проводом. В очень старых домах может быть кабель, который исключает оголенный провод.

Кабельная проводка

В некоторых домах проводка заключена в кабелепровод.Металлический кабелепровод может служить заземляющим проводом, поэтому неизолированные или зеленые провода не используются. Белый провод — нейтраль, все остальные цвета — горячие. Электрики часто используют черные, красные или синие провода для подачи электричества в цепь от главной панели. Они могут использовать другие цвета для проводки переключателя, например желтый или коричневый. Оранжевые провода часто используются для соединения детекторов дыма.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
