Цвета проводов в электрике: значение, маркировка

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

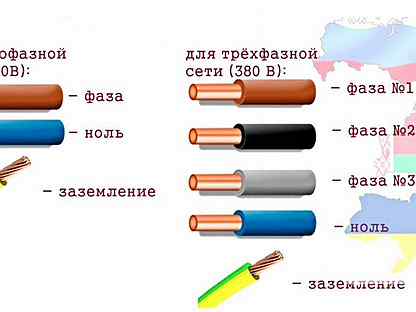

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 — 10 см, чтобы внутренние жилы остались в своей оплетке. По их цвету определяют назначение провода:

• Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
• Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
• Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
  • Красный.
  • Черный.
  • Коричневый.
  • Серый.
  • Оранжевый.
  • Белый.
  • Бирюзовый.
  • Фиолетовый.
• В электротехнике фаза имеет красный, черный или белый окрас.

ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

Буквенное обозначение

Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

• Земля — «РЕ».
• Ноль — «0» или «N».
• Фаза — «L».

Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N — это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

Варианты расцветки проводов, а также ошибки при коммутации

Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

1. Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода — заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
2. Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
   1. Ноль — белый/серый цвет.
   2. Земля — оголенный медный/ зеленый/зелено-желтый/белый цвет.
3. Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
4. Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается — значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор — мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы — электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

• Положительную шину (обозначается «+„).
• Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом — провода и шины с фазой «A», зеленым — с фазой «B», красным — с фазой «C».

Заключение

Визуальное определение проводки — нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

Цвет проводов в электропроводке и маркировка: фаза, ноль, земля

Что такое цветовая маркировка проводов и кабелей в электрике должен знать каждый электрик, даже домашний! Это полезно знать при монтажа проводки или ее ремонте. Ниже вы найдете подробные описания расцветки проводов в электропроводке с рекомендациями.

Как окрашиваются провода фазы

Провод фаза – это те самые 220 вольт. Прикосновение к ним может вызвать сильный удар током, поэтому их принято окрашивать в яркие, контрастные тона.

Традиционная окраска фазного провода  — это красный или коричневый. Эта тенденция сохраняется во всех ГОСТовских кабелях, что позволяет без проблем определить необходимый кабель.

Маркировка проводов и кабелей для трехфазных сетей отличается. В частных домах и квартирах они практически не встречаются – это промышленный стандарт, но все же иногда их используют.

Трехфазное цветовое обозначение выглядит следующим образом:

• L1, иногда обозначается, как «А» — желтый;
• L2 (В) – зеленый;
• L3 (С) – красный.

По правилам устройства электроустановок (ПУЭ), цвет кабеля должен сохраняться во всей проводке и не меняться.

Цвет провода заземления

Желто-зеленый провод – это заземление. Сейчас оно считается обязательным, но ранее его использование было мало распространенным. На схемах его маркируют аббревиатурой РЕ. В домах старого типа иногда встречается  маркировка PEN, то есть совмещение заземления с нейтралью.

На данный момент такое совмещение малораспространенно, но провода подобного типа еще выпускают. Кроме стандартного желто-зеленого окраса здесь добавлен голубой.

Цвет нулевого провода

Ноль или l n в электрике – это синий провод, но не обязательно. Иногда он обозначается белым, синим с белой полосой или голубым.

Как правило, цвета фазы и нуля контрастны, чтобы вы могли быстро определить, где какой-провод находится.

Ручная цветовая разметка

Не имеет значения в электрике какого цвета обозначаются провода в сети переменного тока. Плюс с минусом как бы постоянно меняются друг с другом, чтобы вы не спалили технику. А так как полярность проводов, электрики часто подключают провода в произвольном порядке. Поэтому на заземлении может внезапно оказаться фаза.

Аналогично проводку часто прокладывают одноцветными кабелями. Здесь в принципе невозможно определить, где и что находится. В этом случае нужно найти фазу с нулем и промаркировать.

Как определить фазу и ноль

Перед тем, как сделать обозначение проводов по маркерам, необходимо найти фазу. Сделать это можно 2 способами:

1. Отвертка-индикатор. Простейший инструмент для определения фазности. Достаточно вставить его в отверстие розетки и дотронуться до контакта на ручке. Если светодиод загорелся – значит вы нашли фазу. Если нет – то это ноль. Обратите внимание, что метод подходит только для однофазных сетей, то есть 220. В случае с трехфазной проводкой метод не работает.
2. Мультиметр. Если нет индикатора, можно воспользоваться мультиметром. Поставьте рычаг в положение переменного напряжения 220 вольт. Теперь вставьте щупы в отверстия и посмотрите на дисплей. Если показывает «220 +-«, значит на месте красного щупа находится фаза. Если «-220» — фазировка неправильная и необходимо поменять щупы местами.

Как разметить провода

В общем, сортировку проводов по цветам можно производить по разному. Основная задача – сделать ее понятнее и проще, чтобы в дальнейшем вы не путались. Задача заключается в определении фазировки (ее определение описано в предыдущем пункте) и маркировки. Вот 3 способа, которые позволят это сделать.

Малярной лентой

Подходит на случай, если вы проводите ремонт и нужен краткосрочный маркер. Просто оторвите кусочек малярной ленты и подпишите ее (фаза, ноль или заземление).

Способ подходит только как временное решение! Во-первых, малярная лента ненадежна. Надпись может стереться или наклейка отвалится. Во-вторых, это небезопасно. Клей малярки легко воспламеняется.

Изолентой

Если вы когда-нибудь задумывались, почему синяя изолента именно такого цвета. Дело в том, что это цвет нулевого провода!

В продаже есть красная, синяя, черная, зеленая и даже желто-зеленая изолента, чтобы помечать провода разного назначения. Этот способ быстрый и простой – его можно использовать на длительной дистанции.

Маркировка проводов по цвету делается просто – отрежьте кусочек и обмотайте возле открытой жилы.

Примечание. Берите хорошую изоленту с сильной адгезией. Она не сорвется и продержится до замены проводки.

Термоусадочная трубка

Способ аналогичный предыдущему. В продаже есть термоусадка разного цвета, повторяющаяся ГОСТовскую маркировку.

В магазине продаются нарезанные наборы специально для этих целей. После того, как вы вставите провод в трубку – прогрейте ее зажигалкой. Под действием температуры она сожмется и плотно обожмет жилу.

Кабельные маркеры

Пластиковые насадки, натягивающиеся на жилу. Продаются под разное сечение кабеля, благодаря чему плотно фиксируются и не спадают. Метод достаточно удобный, так как пластик негорючий и безопасный.

Электрики также обозначают таким образом линию проводов, чтобы не запутаться при демонтаже или ремонте.

Цветные маркеры

Еще более удобный способ, позволяющий значительно упростить организацию. Каждый маркер имеет свой цвет и цифру, чтобы обозначить одну электролинию. Фиксируются аналогично предыдущему типу. Их минус: почти всегда продаются бобинами по 100 штук и более. Редко в магазинах встречаются поштучная фасовка.

Кабельные стяжки

Подходят не только для маркировки электропроводов, но и для их организации. Например, фазные провода в 380В сети можно совместить в один пучок. На них присутствует специальная плашка, где можно записать важную информацию. Продаются также пачками, но зато в разноцветном комплекте. Наносится разметка обычным перманентным маркером, чтобы она не стерлась со временем.

Расцветки проводки в Америке, Западной Европе. Частный электрик москвич



Какие цветовые коды оболочки проводов используются для обозначения в западных странах при монтаже электропроводки



Кабели, провода, вся электропроводка, с помощью которой производится электромонтажные работы в доме, квартире в электрощите, при монтаже электроаппаратов имеет цветовую маркировку. Цветовая маркировка электропроводки при распределении переменного и постоянного тока какой-либо ветви цепи обязательно имеет цветовую маркировку.

В некоторых странах все цвета проводов указаны в нормативно-правовых документах, в некоторых странах есть лишь некоторые рекомендации по цвету проводов для электромонтажа. Посмотрим, какие правила цветовой маркировки проводки, то есть цвета изоляции провода, существуют на Западе.

В Европе большинство стран придерживается правил МЭК, Международной Электротехнической комиссии. Мы будем рассматривать те правила, которые используются для расцветки электропроводки переменного тока.

Рассмотрим новые и старые цветовые коды. Старая кодировка не полностью учитывала точное обозначение фаз. Электромонтажные работы сейчас выполняются с учетом новых правил цветовой кодировки, а это более понятно и удобно при электромонтаже.

Кстати, в Европе провод защитного заземления везде обозначается как зеленый с желтой полосой. Цветовые коды электропроводки МЭК, применяемые в большинстве стран Европы:

Функция провода	Буквенное обозначение	Цвет МЭК	Цвет, старый МЭК
Защитное заземление	РЕ	Зеленый с желтой полосой	Зеленый с желтой полосой
Нейтральный, ноль	N	Синий	Синий
Одиночная фаза	L	Коричневый	Коричневый или черный
Линия 1(3 фазы)	L1	Коричневый	Коричневый или черный
Линия 2 (3 фазы)	L2	Черный	Коричневый или черный
Линия 3 (3 фазы)	L3	Серый	Коричневый или черный



Так обозначаются цвета электропроводки в Европе. Если производится монтаж электропроводки в доме с трехфазным напряжением, то по цвету провода можно понять какую функцию выполняет провод, какая это фаза или это ноль.

А вот в США цветовая маркировка электропроводки отличается. Там есть маркировка Национального Электрического кода. Провод заземления в Америке или медный оголенный, без изоляции, или зеленый, или зеленый с желтой полосой. Цвета провода черный, красный и синий используются для электропроводки с трехфазным переменным напряжением 120 вольт. Цветовой код коричневый, оранжевый и желтый используется для электропроводки с более высоким переменным напряжением.

Вот цветовые коды электропроводки переменного тока, используемые в США:

Функция провода	Буквенное обозначение	Цвет для 120В	Цвет альтернативный
Защитное заземление	PE	Оголенный медный, зеленый, зелено-желтый, белый	Зеленый
Нейтральный, ноль	N	Белый	Серый
Линия, одиночная фаза	L	Красный или черный
Линия (3 фазы)	L1	Черный	Коричневый
Линия (3 фазы)	L2	Красный	Оранжевый
Линия (З фазы)	L3	Синий	Желтый



Так что в Штатах ноль в розетке – белый провод, что для нашей российской электропроводки в доме не характерно.

Если вам нужно сделать качественный монтаж электропроводки в доме или квартире, звоните. Я делаем надежную электропроводку.

различение цветовой маркировки и ее использование на практике

Большинство изделий кабельно-проводниковой продукции имеют цветовое отличие изоляции жил, называемое «маркировкой», играющее важную роль в практическом применении. Правильное использование маркировки значительно облегчает работу персонала по обслуживанию электрических сетей, позволяя быстро определять нужные проводники и производить их коммутацию в электроустановках. Окраска проводников осуществляется в соответствии с ПУЭ и каждый электрик должен быть ознакомлен с ней для обеспечения безопасности, как личной, так и людей, которые будут работать в дальнейшем. Читайте также статью ⇒ Особенности конструкций проводов, кабелей и шнуров, критерии выбора.

Основные цвета изоляции жил в бытовых электросетях

В бытовом использовании наиболее часто встречаются двух- или трехжильные провода. Основная их масса с двойной изоляцией имеет различия жил по цвету. Правилами устройства электроустановок предусмотрены следующие отличия:

• «земля» (на схемах обозначается, как РЕ-проводник) – окрашивается чередующимися желтыми и зелеными полосами, реже, в некоторых кабельных изделиях — чисто желтым или чисто зеленым цветом;
• «ноль» или «нейтраль» (на изображениях схем подписывается латинской буквой «N») – имеет синий, бело-синий или голубой окрас;
• «фаза» (именуется на электросхемах литерой «L») – может иметь любой другой цвет (даже фиолетовый), но чаще всего бывает белым, черным или коричневым.

Нужно знать, что в описаниях схем земля может называться «защитным нулем», а ноль — «рабочим нулем». Эти понятия нельзя путать, потому что они имеют абсолютно различные значения. Не менее важным условием является умение отличать проводники друг от друга.

Жила заземления обеспечивает защиту человека от поражения током на случай повреждения изоляции и утечки электричества на корпус прибора, находящегося под напряжением. В процессе подачи электроэнергии она не играет никакой роли. В отличие от нее, нулевой проводник является неотъемлемой частью электрической цепи, и при подключении нагрузки обтекается током.

Распределение по цвету фазных, нулевых и заземляющих проводов согласно ПУЭ

При проведении коммутации, синие провода соединяются между собой, либо подключаются к контакту электроприбора «N». Фазные провода направляются к контакту «L». Заземляющие жилы коммутируются с клеммой, имеющей соответствующее обозначение:

Условное обозначение контакта заземления на схемах и корпусах электроприборов

Кабеля трехфазных цепей могут иметь цвет силовых жил желтый, зеленый и красный/черный. Цвет заземляющей и нулевой жилы при этом остается неизменным – желто-зеленым и синим соответственно. Необходимо быть внимательным, чтобы на перепутать двухцветный проводник со схожим одноцветным.

Маркировка проводов сетей постоянного тока обычно производится красным «+» и черным «-» цветом.

Определение назначения жил на одноцветных проводах

Иногда изоляционные оболочки провода не имеют цветовых различий. Обычно это изделия с однослойной изоляцией типа ППВ или АППВ. Для простоты ориентирования следует знать и принять за правило, что в качестве заземляющего проводника всегда используется средняя жила. «Фазу» и «ноль» определяют с помощью индикатора напряжения (индикаторной отвертки).

Определение земли, фазы и нуля на одноцветном трехжильном проводе

Определить «ноль» и «землю» можно также с помощью тестера мультиметра. При его установке на измерение напряжения и замыкании щупов между фазой и «0» на дисплее отобразится значение напряжения близкое к 220 В. При контакте с заземляющим проводом показания будут немного выше.

Еще одним способом различения нейтральной и заземляющей жилы является использование омметра. Его показания сопротивления на заземлении не должны превышать 4 Ом.

Важным моментом является правило: измерение напряжения производится при наличии электричества, а сопротивления – при его отсутствии.

Самостоятельная маркировка проводов

В случае отсутствия цветовых различий на изоляции жил провода или кабеля, их маркировку можно осуществить своими руками для удобства последующей эксплуатации. Это делается двумя способами:

• с помощью цветной изоляционной ленты;
• с применением разноцветных ПВХ кембриков или термоусадочных трубок.

Обычно обозначаются концы провода в местах их коммутации между собой или с клеммами потребителей электроэнергии согласно описанным выше принципам маркировки (фаза, ноль, земля). Изолента наматывается в один-два витка и держится на жилах за счет своей клейкости, а термоусадочная трубка после надевания на провод подвергается воздействию высокой температуры, в результате чего плотно обжимает его.

Цветные кембрики для производства маркировки проводов своими руками

Эти материалы рекомендуется использовать и для изоляции холодных счалок между жилами, что поможет в дальнейшем избежать путаницы.

Практическая рекомендация: Обозначение фазы и нейтрали в распределительных коробках можно осуществить также с помощью цветных соединительных изолирующих зажимов, одетых на проводные скрутки.

Использование цветовой маркировки на практике

Умение отличить «фазу» по цвету изоляции, может пригодиться при установке защитного устройства, например, автоматического выключателя. Пользователь без труда определит проводник «L», на который нужно поставить защиту.

Во время подключения розетки, знание цвета проводов согласно ПУЭ, поможет безошибочно отличить жилу заземления и произвести ее коммутацию с соответствующей клеммой. Эти же навыки пригодятся при сборке разъема (вилки).

Использование маркированных проводов при подключении люстры или осветительной сети на несколько линий даст возможность без проведения «прозвонки» осуществить подсоединение выключателя и произвести электрическую разводку, направив к каждому светильнику свою цветную линию.

Схема осветительной сети на две линии с цветовым обозначением проводов

Знание маркировки жил кабеля во многом помогает при ремонте электрического оборудования, как в быту, так и на производственных объектах. У грамотного электрика не возникнет вопроса, какого цвета провод соединить с заземляющим контактом или с «рабочим нулем».

Однако следует помнить, что быть уверенным в соблюдении правил маркировки жил кабеля можно только в тех случаях, если их подключение производилось лично или на заводе изготовителе. На незнакомых объектах перед началом работы необходимо убедиться в правильности цветовой коммутации.

Различия в цветовых обозначениях некоторых зарубежных стран

Большинство стран мира, включая Европу и США, приняли схожие правила маркировки проводов. Так, например, заземляющие жилы имеют желто-зеленую или чисто зеленую оболочку. Иногда «земля» не покрывается изоляцией вовсе.

Нулевые жилы помимо синего колера могут иметь черную, белую или серую (серебристый металлик) окраску, а фазные жилы в большинстве случаев покрываются яркими цветными оболочками.

Для сравнения, цветовая маркировка кабелей иностранных государств приведена в таблице:

Государство	Фазные проводники	Рабочий ноль	Защитный ноль
Аргентина	Черный, коричневый, серый	Синий	Желто-зеленый
Бразилия	Желтый, красный, черный, белый	Синий	Зеленый
США, Канада	Красный, желтый, коричневый, синий, черный	Белый, серебристый металлик	Зеленый, желто-зеленый, голый
Евросоюз	Коричневый, черный, серый	Синий	Желто-зеленый
Индия, Пакистан	Красный, желтый, синий	Черный	Зеленый, желто-зеленый
ЮАР	Красный, белый, желтый, синий	Черный	Желто-зеленый
Австралия, Новая Зеландия	Коричневый, белый, красный, желтый	Черный, синий	Зеленый, желто-зеленый, голый

Указанные в таблице расцветки фазных токоведущих жил являются основными и общепризнанными. Могут встречаться и другие цвета, но это больше исключение, чем правило.

Распространенные ошибки при пользовании цветовой маркировкой

Большинство ошибок, совершаемых при подключении или соединении проводов, являются следствием невнимательного отношения к цветовой маркировке жил или ее игнорирования. Среди наиболее часто допускаемых недочетов стоит отметить следующие:

1. Обустройство электрической проводки без предварительного ознакомления с правилами ПУЭ, в результате чего подключение жил производится без учета соответствия цвета жил их назначению. Следствием этого может стать путаница в обслуживании электрических сетей и сложности при осуществлении их ремонта другим специалистом
2. Подключение по невнимательности к клемме заземления токоведущего провода, имеющего схожую окраску (например, бирюзовую). Результатом станет аварийное срабатывание защитного устройства (отключение автоматического выключателя), либо короткое замыкание, способное привести к выходу оборудования из строя
3. Использование на скрутках в распределительной коробке соединительных изолирующих пластиковых колпачков (СИЗ) несоответствующего цвета. Это может ввести в заблуждение обслуживающий персонал, который будет проводить ремонт или ревизию электропроводки

Соединительные изолирующие зажимы (СИЗ) для защиты скруток в распределительных коробках

4. Удаление РЕ проводника при установке розетки, не имеющей заземляющих контактов. Это грубая ошибка, посягающая на безопасность при использовании электроэнергии. Вместо удаления заземляющей жилы лучше поменять устаревшую розетку на изделие, соответствующее современным стандартам
5. Ошибка может быть допущена и при соблюдении цветовых маркировочных обозначений. Например, если провести счалку в виде скрутки между медным и алюминиевым проводником, то контакт будет ненадежным, хотя цвета оболочек будут совпадать

Внимательное отношение к требованиям нормативных документов и соблюдение техники безопасности поможет избежать ошибок при обслуживании электрических сетей и обезопасить их эксплуатацию.

Актуальные вопросы по теме

Вопрос: Что делать если при обустройстве домашней электропроводки используется провод с несоответствующей цветовой маркировкой жил, или вообще не имеющий ее?

Ответ: Можно отметить имеющиеся цвета и их подключение в своей памяти, но лучше произвести самостоятельную маркировку, как это указано в 3-м разделе данной статьи.

Вопрос: Не является ли нарушением использование проводника с желто-зеленой изоляцией в системе уравнивания потенциалов (СУП)?

Ответ: Это не может быть нарушением, потому что данная система является разновидностью заземления корпусов мощных электроприборов, поэтому цвет жилы должен соответствовать назначению.

Вопрос: Можно ли при самостоятельной прокладке РЕ проводника в доме, где он не предусмотрен электропроводкой, использовать обычный провод, а потом маркировать его?

Ответ: Конечно можно. Единственное условие – произвести маркировку во всех, без исключения, местах подключения, чтобы избежать путаницы при дальнейшей эксплуатации.

Вопрос: Если в розетке отсутствуют обозначения «L» и «N» значит ли это, что подключение проводов можно производить произвольно, без учета цвета оболочки жил?

Ответ: Да, в таких розетках не имеет значения, куда подключать «ноль» и «фазу», но нужно проконтролировать правильное подключение «земли» и установку защитных устройств строго на фазный провод.

В заключении можно отметить, что цветовая маркировка проводов имеет большое значение не только в практическом отношении, но и в вопросах безопасности. Поэтому каждому пользователю, сталкивающемуся с вопросами обслуживания электросетей, будет полезно ознакомиться с принципами обозначения проводников цветом и использовать полученные знания на практике. Читайте также статью: → «Провода для электропроводки».

Оцените качество статьи:

Нулевые рабочие жилы в электроустановках обозначаются буквой. Цветовая и буквенная маркировка шин и проводов

Для быстрого чтения схем и облегчения идентификации различных элементов электроустановок регламентированы цветовые и буквенные обозначения шин и проводов. Они четко прописаны в главах 1.1.29 и 1.1.30 и ГОСТ Р 50462-2009.

Следует придерживаться этих правил. Это позволит любому электрику быстро разобраться с вашим распределительным щитом.Согласитесь, вы не раз задавались вопросом, какой цвет сделать «фазой», а какой — «нулевым». Ниже вы найдете ответы на свои вопросы.

Цветная маркировка шин и проводов

Цветовая маркировка выполняется путем окрашивания изоляции токопроводящих проводов в разные цвета. Это делается на заводе. Также возможна цветовая идентификация на концах провода при его подключении. Предположим, у вас есть одножильный провод того же цвета. Они могут соединить все три фазы и пометить разные фазы подходящей разноцветной изолентой.Как это сделано на фото ниже.

ГОСТ Р 50462-2009 запрещает раздельное использование зеленого и желтого цветов при маркировке жил. Они должны быть в сочетании желто-зеленого цвета.

Комбинация желто-зеленого цвета обозначает защитный провод.

Нейтральный и средний проводники отмечены синим цветом.

Совмещенные нулевой защитный и нулевой рабочий проводники обозначают желто-зеленым цветом по всей длине и синей меткой на концах в точке подключения или наоборот, синим цветом по всей длине и желто-зеленой меткой на концах.

Фазовые жилы предпочтительны в таких цветах, как черный, коричневый и серый. Хотя часто попадаются кабели с разной маркировкой жил. В случае переменного тока фазные проводники также различаются следующими цветами: красный, фиолетовый, розовый, оранжевый, белый и бирюзовый. См. EIR п.2.1.31.

При трехфазном токе шины обозначаются следующим образом:

• фаза А желтого цвета;
• фаза В — зеленый;
• фаза C — красный.

В цепях постоянного тока по ГОСТ Р 50462-2009 провода маркируются следующим образом:

• плюсовой провод «+» — коричневый;
• отрицательный провод «-» — серый.

Согласно EIR главы 1.1.30, шины с постоянным током обозначаются как:

• положительная шина «+» — красного цвета;
• отрицательная шина «-» — синего цвета;
• нулевая рабочая шина М — синяя.

Честно говоря, работая с коммуникационным оборудованием, большая часть которого работает на постоянном токе, я ни разу не встречал коричневых и серых проводов. Я работал в нескольких десятках, а то и сотнях узлов связи, и там все «плюсовые» провода были красными, а «минусовые» — синими или черными.

Маркировка шин и проводов

В электрических схемах, паспортах и ​​на самом оборудовании часто маркируются проводники и контакты для подключения. Ниже я привожу расшифровку этих букв переменным током.

• L — фазный провод в однофазной сети;
• L1, L2, L3 — фазные жилы в трехфазной сети;
• Н — нейтральный (нулевой) провод;
• М — средний проводник;
• PE — защитный проводник;
• PEN — совмещенные нулевой защитный и нулевой рабочий проводники.

Расшифровка буквенных обозначений при постоянном токе:

• «L +» — положительный (плюс) провод;
• «L-» — отрицательный (отрицательный) провод.

Думаю, этой информации вам будет достаточно, чтобы вы смогли определить, где в люстре на клеммной колодке соединяются «фаза», «ноль» и «земля», а также определить необходимые провода на схеме.

Не забывай улыбаться:

Вступительный экзамен в вуз.Эксперт:
— Объясните, пожалуйста, почему крутится электродвигатель?
— А потому что электричество.
— Что это за ответ? Почему же тогда, допустим, электрический утюг не крутится?
— Но ведь он не круглый.
— Ну а электроплита? Круглый? Почему она не крутится?
— А потому что он шершавый, трение в ногах.
— Хорошо … Лампочка! Электрический! Круглый! Гладкий! Без ног! Почему не крутится лампочка?
— Лампочка просто крутится.
— ??? !!!
— А когда меняешь в картридже, что делаешь? Вы его крутите!
— Нда-а … на самом деле … крутить хм … Да! а я ее крутлю, а не саму …
— Ну знаете, само по себе вообще ничего не крутится! Еще есть электродвигатель, полагаю, тебе нужно электричество!

Электробусы нужны для соединения отдельных элементов электроустановок в целом.

Определение

Шины позволяют объединить все элементы электроустановки в один. По сути, это проводники с низким сопротивлением.

С комбинацией нескольких шин в одном месте говорят о сборных шинах. Как правило, их устанавливают на изоляторы, которые одновременно служат опорами. Он прячется в специальном ящике (канале). Благодаря этому он защищен от факторов окружающей среды. Шинопровод всегда должен быть устойчивым к возникающим динамическим и тепловым нагрузкам, а также к ударному току электросети.

Электрошины выпускаются в нескольких модификациях.Для их разделения на типы существует несколько классификаций.

По способу исполнения выделяют гибкие и жесткие шины. Их по-разному называют плоскими и трубчатыми. Гибкие шины не перекручиваются. Они не должны иметь высокой степени натяжения. Причем степень натяжения всех проводов должна быть одинаковой. Под воздействием температуры длина шины может измениться. Поэтому жесткие модели снабжены гибкими перемычками, которые должны компенсировать эти изменения.Кроме того, они оснащены гасителями вибрации.

Кроме того, электробусы могут быть изолированными и неизолированными. Уже из названия понятно, что в первом случае у покрышки есть изоляционный слой, а во втором — нет.

Классификация шин по форме сечения

По форме поперечного сечения электрические шины делятся на следующие типы:

Плоские шины с прямоугольным поперечным сечением хорошо отводят тепло. Их использование целесообразно в сети с большой силой тока (от 2 тысяч до 4.1 тысяча ампер). В таких случаях их объединяют в группы по несколько человек. Это образует двухполосную или трехполосную шину.

Сборные шины имеют ряд недостатков:

• Сложно провести монтажные работы.

• Индуктивный ток, неравномерно распределенный.

• Низкая устойчивость к механическим воздействиям.

• Пониженная охлаждающая способность.

• Низкая устойчивость к коротким замыканиям.

Изделия в коробках или в плоском исполнении можно использовать в сети 10-35 кВ. Считается самым эффективным трубчатым. У него есть несколько преимуществ. Он прочен, хорошо отводит тепло. Электрическое поле распределено вокруг него равномерно. Из-за этого не появляется коронация.

Виды материала для изготовления шин

В зависимости от материала, из которого изготовлена ​​шина, различают следующие электробусы:

Последний вариант представляет собой сердечник из стальной оцинкованной проволоки, вокруг которого намотаны алюминиевые проволоки. .

Алюминиевые шины обладают следующими преимуществами:

• Обладают высокой электропроводностью.

• Их стоимость ниже, чем у других типов.

Для их производства используется пластик с минимальным количеством примесей. Могут использоваться низколегированные сплавы алюминия, магния и кремния. Дополнительные элементы позволяют повысить прочность, пластичность, эластичность.

Медные шины могут содержать до 99,9% меди. Такие изделия имеют маркировку M1. Широко используются марки ШМТ и ШМТВ, которые производятся из бескислородной марки. Они отличаются степенью мягкости. Первые две буквы маркировки ШММ и ШМТ обозначают «Медная шина». Дальше идет буква «М», обозначающая мягкие изделия, «Т» — твердые.

Маркировка при трехфазном переменном токе

Определить элементы электроустановок помогут «наконечники», которые выражаются в цвете и буквенном обозначении шин и проводов. Они выбраны не случайно.Они регулируются стандартами.

Покрасить шины можно двумя способами. Первый подразумевает, что маркировка электрических шин наносится еще на стадии изготовления. Производитель использует утеплители разных цветов. Второй подойдет в тех случаях, когда изделие имеет один цвет. В таких ситуациях используйте цветную изоленту, которой помечаете разные фазы.

В случае трехфазного тока маркировка будет выглядеть так:

• Фаза «B» окрашена в зеленый цвет.

• Фаза «C» окрашена в красный цвет.

Обозначение проводника

Заземляющий провод имеет маркировку PE. Он всегда обозначается желто-зеленым. Цвета идут продольными линиями. Более того, использование этих двух цветов по отдельности запрещено ГОСТом. Для нейтрального и среднего (рабочего) провода с маркировкой N используется синий цвет.

При подключении нулевого защитного и рабочего проводов комбинируют все три цвета. Маркировка в этом случае имеет вид PEN. Проводник синий, а на его конце и в месте соединения — полоска желто-зеленого цвета.В настоящее время допустимо выполнение противоположного цвета: жила желто-зеленого цвета с синей полосой на конце.

Буквенная маркировка

Провода и шины, электрические на переменном токе, расшифровываются следующим образом:

• L — провод однофазной сети.

• L с номерами 1, 2 или 3 — провод в трехфазной сети.

• N — нейтральный провод (или нейтраль).

• РЭ — заземлитель (защитный).

При постоянном токе обозначения будут следующими:

• L + — положительный (или положительный) провод.

• L- — минусовый (или отрицательный) провод.

Все эти маркировки и обозначения являются обязательными. Они регулируются принятыми правилами.

Запомнить все это сразу сложно. Но все это знает опытный электрик. Такая маркировка позволит определить, где и что подключено. И этого будет достаточно обычному человеку, чтобы понять, например, какая шина нужна для автоматов электрических машин.Он может понадобиться вам при ремонте электропроводки в доме. Позже к нему легко подключить дополнительные источники.

В главе 1.1 7-го изд.
»1.1.29. Для цветных и цифровых вывесок следует использовать отдельные изолированные или неизолированные жилы по цветам и номерам в соответствии с ГОСТ Р 50462« Идентификация жил по цвету или цифровому обозначению ». во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, включая шины, должны иметь буквенное обозначение PE и цветовое обозначение чередующиеся продольные или поперечные полосы одинаковой ширины (для шины от 15 до 100 мм) желтого и зеленого цветов.
Нулевые рабочие (нейтраль) проводники обозначены буквой N и синим цветом . Совмещенные нулевые защитные и нулевые рабочие провода должны иметь буквенное обозначение PEN и цветовое обозначение: синий по всей длине и желто-зеленые полосы на концах.
1.1.30. Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электрической установке должны быть одинаковыми.
Шины должны иметь маркировку:
1) при трехфазный переменный ток : шины фаза A — желтый , фаза B — зеленый , фаза C — красный ,
2) при переменный однофазный ток шина B, , подключенная к концу обмотки источника питания, — красная , шина A, подключенная к началу обмотки источника питания, — желтая .
Шины однофазного тока , если они являются ответвлениями шин трехфазной системы, обозначенные как соответствующие шины трехфазного тока ;
3) при постоянном токе: положительная шина (+) — красный цвет отрицательный (-) — синий и рабочий ноль M — синий . … ».

Приведенные требования содержат множество ошибок. Прежде всего, требование § 1.1.30 следует рассматривать как грубую ошибку, требуя, чтобы желтый и зеленый использовались для идентификации двухфазных шин.ГОСТ Р 50462–92, действовавший с 1 января 1994 г. по 31 декабря 2010 г., запрещал использование отдельного желтого и зеленого цветов, если возможна путаница с желто-зеленым цветом. Замена его на ГОСТ Р 50462–2009, действующий до 30 сентября 2016 г., запретил использование желтого и зеленого цветов отдельно для обозначения проводов. Аналогичный запрет содержит новый ГОСТ 33542 (см.).
Использование желтых и зеленых фазовых шин для идентификации в низковольтных электроустановках создает условия, при которых можно перепутать защитные шины с желто-зеленой маркировкой и фазные шины с желтым или зеленым цветом.Это увеличивает вероятность ошибочного подключения к фазной шине защитных проводов электропроводки и, как следствие, появления напряжения на открытых токопроводящих частях электрооборудования I класса, контакт с которым становится смертельно опасным для человека.
Во-вторых, шины, являющиеся одним из вариантов проводников, обычно используются в низковольтных распределительных устройствах, которые производят и сертифицируют согласно требованиям национальных стандартов, в которых установлено, что цветовая маркировка проводов должна соответствовать требованиям ГОСТ. Р 50462–92 или ГОСТ Р 50462–2009.
В-третьих, одновременное использование синего и синего цветов для обозначения полюсов и средних шин неизбежно приведет к опасной путанице, поскольку полюсная шина может находиться под напряжением 110, 220, 440 В и более, а средняя шина находится под напряжением, которое почти ноль. Более того, в ГОСТ Р 50462–92 синий и синий рассматриваются как один цвет.
В-четвертых, в приведенных требованиях термин « однофазный ток «А» трехфазный ток «Это грубая ошибка. Однофазные и трехфазные электрические системы могут быть электричеством сети, электроустановками, электрическими цепями и электрооборудованием.Электроэнергия по ГОСТ Р 52002–2003 «Электротехника. Термины и определения основных понятий могут быть переменными, постоянными, пульсирующими и синусоидальными.
В-пятых, в рассматриваемых требованиях, сформулированных для электрических цепей постоянного тока, нулевая рабочая шина . Однако нейтральные проводники, в том числе шины, используются в электрических цепях переменного тока. В электрических цепях постоянного тока используются средние проводники. Следовательно, указанная шина должна быть названа , средняя шина .
В-шестых, фазные провода в требованиях обозначаются буквами « A, B, C ». Однако в стандартах МЭК и разработанных на их основе национальных стандартах фазные провода обозначаются иначе — « L1, L2, L3 ».
В-седьмых, проанализированные требования сформулированы для электроустановок до 1 кВ , а стандарты МЭК и соответствующие им национальные стандарты устанавливают требования для низковольтных электроустановок , работающих при напряжениях до 1000 В переменного тока и до 1500 В. DC включительно.
В-восьмых, в требованиях используется устаревшая терминология, не соответствующая терминологии ГОСТ 30331.1 (см.).
Появление ошибок в требованиях к цветовой и буквенно-цифровой идентификации проводов обусловлено следующими причинами. Требования п. 1.1.29 ПУЭ 7 изд. были сформулированы на основе требований ГОСТ Р 50462–92, а также требований п. 1.1.30 ОЛК 7 изд. переписаны с п. 1.1.29 6-го изд. Образец 1985 г. Таким образом, общепринятые принципы цветовой идентификации жил, установленные Международной электротехнической комиссией и содержащиеся в требованиях ГОСТ Р 50462–92, ГОСТ Р 50462–2009 и других национальных стандартов, разработанных на основе стандартов МЭК, не действуют. все же получили свое правильное отражение в требованиях oES.Хотя с момента введения в действие ГОСТ Р 50462–92 и заменяющего его ГОСТ Р 50462–2009 прошло 23 года, этого было более чем достаточно для корректировки всей национальной нормативной документации и, тем более, правильной формулировки анализируемых требований в главе 1. 1. ОЛЦ, 7 изд.

Заключение Требования, изложенные в пунктах 1.1.29 и 1.1.30 ПЗС 7 изд. Заменить на:
Цветовую и буквенно-цифровую идентификацию жил в электроустановках производить в соответствии с требованиями ГОСТ 33542–2015 . .

линейных нейтральных цветов земли

Нейтраль
Нейтральная линия — это линия, проведенная от нейтральной точки (N) вторичной обмотки трансформатора и образующая петлю с фазовой линией (L) для подачи питания на электрическое оборудование. Обычно нейтральный провод имеет двойную защиту путем повторного заземления (PEN) в нейтральной точке (N) вторичной обмотки трансформатора и защитного заземления (PE).
Разница в цепи
Нейтраль (N): в основном используется в рабочей цепи, основная линия выводится после заземления нейтрали трансформатора.
Провод заземления (PE): не используется для рабочих цепей, только как защитная линия. При абсолютном нулевом напряжении земли, когда корпус устройства протекает, ток будет быстро течь в землю. Даже если линия PE имеет разомкнутую цепь, она будет течь от ближайшего заземляющего корпуса к земле. (Из нейтральной точки трансформатора основная линия выводится и заземляется повторно каждые 20-30 метров)
Разница напряжений
Напряжение — это разность потенциалов между двумя точками.Под действием напряжения заряд будет течь по проводу, образуя ток. Это то же самое, что и поток воды снизу вверх. Вода будет работать в процессе потока, и электричество также будет работать в процессе потока. Между линией под напряжением и нейтралью существует разница напряжений. Стандартное напряжение однофазной сети в Китае — 220 В.
Когда ток проходит через провод с малым диаметром и большим сопротивлением, возникает ситуация, похожая на пробку, что приводит к выделению тепла.Вольфрамовая проволока лампы может выдерживать высокие температуры, а вольфрамовая проволока излучает свет в условиях высоких температур.
переменного тока
Шнур питания переменного тока разделен на нулевые линии (отмечены «N»: нейтральный провод) и FireWire (отмечены «L»: провод под напряжением). Электрическое соединение также подключается к заземляющему проводу — провод, соединенный с землей; провод под напряжением, нейтральный провод и заземляющий провод — это провода, подключенные к розетке с тремя отверстиями, и между проводом под напряжением и нейтральным проводом сохраняется синусоидальная колебательная разница давления.Поскольку потенциал земли и нулевой линии одинаковы, линия под напряжением и линия заземления также поддерживают синусоидальную разность колебаний давления. Когда человеческое тело касается линии огня, ток линии под напряжением течет в землю или нейтральную линию через тело человека, и происходит несчастный случай, связанный с поражением электрическим током, и линия нулевого контакта не поражается электрическим током. Внешний корпус электрического устройства, который может проводить электричество, соединен с заземляющим проводом. В случае утечки ток течет прямо в землю через заземляющий провод, не проходя через тело, что позволяет избежать поражения электрическим током.
Нулевая линия заряжена
Причина и решение зарядки
1. Зарядка от нулевой линии не является хорошим заземлением. Если он хорошо заземлен, ток будет течь в землю и не будет обнаружен электрической ручкой. Если электрическая ручка используется для обнаружения нейтральной линии, нейтраль либо оборвана, либо контакт плохой. Но на самом деле это результат, а не причина электрификации нулевой линии;
2. Причина: в нормальных условиях на нулевой линии не должно быть электричества.Таким образом, если есть электричество, это определенно результат неисправности; самый простой — это электромагнитная индукция, и в это время нулевая линия плохо заземлена и не может образовывать петлю; во-вторых, происходит утечка в электрооборудовании или фазовая линия ударяется о оболочку, но сила тока невелика. Следовательно, нет поездки; нейтральная линия заряжена, а нейтральная линия определенно не заземлена; после решения проблемы, причина нахождения оборудования.
В трехфазной четырехпроводной системе электропитания, если нейтральная линия недостаточно заземлена или клемма заземления сломана, последствием является то, что потенциал нейтральной линии не равен 0, когда трехфазная нагрузка несимметрична. , то есть нейтральная точка смещена.сдвиг. Удельный потенциал нулевой линии связан с трехфазным дисбалансом нагрузки. Чем больше неуравновешенность, тем больше смещение нейтральной точки и выше потенциал нейтральной линии. Фазовое напряжение трех фаз после сдвига потенциала нулевой линии обычно не 220 В. Некоторые фазы могут превышать 220 В, а некоторые могут быть ниже 220 В. Когда смещение нейтральной точки слишком велико, фаза повышения трехфазного напряжения может привести к его выгоранию электрическим прибором, а фаза снижения трехфазного фазного напряжения может привести к отказу электрического прибора. .После повышения потенциала нейтральной линии линия заземления вызовет риск поражения электрическим током при достижении определенного значения.
Зарядка по нулевой линии:
1. Есть ток: это вызвано трехфазным дисбалансом
2. Есть напряжение: это ломаная линия, что очень опасно, легко повредить электрооборудование, необходимо отремонтировать
Для трехфазной четырехпроводной системы (TN-C) нейтральная линия заряжена, большая часть которой вызвана несимметрией трехфазной нагрузки.В неисправном состоянии нейтральная линия будет заряжена.
Однако в трехфазной пятипроводной системе (TN-S) нейтраль обычно имеет очень слабый ток, особенно в блоке питания компьютерной системы. Это связано с тем, что рабочее напряжение компьютерной системы обычно составляет 0 ~ 5 В. Между, а также питание постоянного тока, поэтому в соответствии с принципом работы системы постоянного тока, ее нулевой потенциал — это сквозной ток, нулевой потенциал постоянного тока в компьютере проходит через преобразование постоянного / переменного тока, будет входящим источником питания переменного тока нулем в качестве Точка нулевого потенциала постоянного тока Таким образом, в компьютерной системе нейтральная линия в линии электропередачи обычно имеет микроток, поэтому в конструкции распределения питания компьютера не устанавливается устройство защиты от утечки.
Причина поражения электрическим током
Удар электрическим током должен образовывать петлю, чтобы получить удар электрическим током. В то же время он поразит огонь, и нулевую линию или линию огня и землю ударит током.
Поскольку тело птицы очень маленькое, две ноги стоят на проводе (горячем или нейтральном) одновременно, расстояние между ними невелико, и закон Ома может знать, что напряжение между ногами и ногами мало, и проходить Ток у птицы также невелик, поэтому птица не получит удара током.
Прежде чем объяснять почему, вы должны сначала понять, что называется поражением электрическим током. На самом деле определение поражения электрическим током не означает, что рука касается переменного тока так просто. Определение поражения электрическим током заключается в том, что на обоих концах объекта возникает разность потенциалов. Согласно закону Ома I = U / R, если две стороны образуют разность потенциалов и ток течет от тела (небольшой академический термин называется петлей), это называется поражением электрическим током. .
Как правило, высоковольтный провод будет разделен на несколько частей, одна из которых имеет напряжение 0 В, то есть провод заземления, о котором мы говорим.У других есть напряжение, которое называется линией огня.
Почему птицу не ударили током? Потому что у птицы две ноги на одном проводе, поэтому напряжение на ногах будет одинаковым. Например: птица находится под высоким напряжением 10 000 вольт, левая ступня птицы — 10 000 вольт, а правая ступня — также 10 000 вольт, поэтому 10 000 — 10 000 В = 0 В напряжение равно 0 вольт, конечно, ток равен также 0 ампер, поэтому птица не получает удара током, потому что у нее вообще нет разницы потенциалов, и, конечно же, нет тока.
Если большая птица летит, одно крыло попадает в линию огня, а другое — в нулевую линию или линию земли, то, к сожалению, поражение электрическим током (220V-0V = 220V).
В нормальных условиях вторая линия на левой стороне линии передачи, обращенная к направлению передачи, определяется как нулевая линия, за исключением специальных.

Цвет линий нейтральных цветов земли варьируется от страны к стране и от региона к региону, подробности см. В следующей таблице:

Раскраска кабеля кабеля по фазам.Цветовая маркировка проводов однофазной сети. Как выглядит провод заземления и ноль

В настоящее время невозможно выполнить монтаж проводки без использования проводов разных цветов (Цветовая изоляция проводов) . Цветовая маркировка проводов — это не что-то вроде маркетинговых ходов для чаевых клиентов или украшения продуктов.

На самом деле, разные цвета проводов являются насущной необходимостью, поскольку маркировка проводов помогает узнать назначение каждого из них в определенной группе, чтобы облегчить переключение.Также при изоляции существует риск ошибки в процессе монтажа проводов, и, соответственно, возникновения короткого замыкания с пробным включением или повреждением в процессе ремонтно-профилактических работ сетей при проведении ремонтно-профилактических работ. сетей также сокращается.

Цвета, выбранные для маркировки проводов, специально выбираются и контролируются едиными стандартами PUE. В этих стандартах указано, что жилы проводов следует различать буквенно-цифровыми или цветовыми обозначениями.

Эта статья расскажет нам о значении цвета провода. Стоит отметить, что работа по переключению проводов упростилась после принятия единых стандартов цветовой идентификации. Теперь каждое живое существо с определенной целью обозначено уникальным цветом, например: синим, желтым, коричневым, серым и т. Д.

Часто цветная маркировка наносится по всей длине жилы, но также допускается обозначение в точках соединений или на концах, для этого использовалась, применяется для этого (цветные термоусадочные трубки) или лента разных цветов.Во избежание ненужной работы с этикетками типа тубусов или лент достаточно правильно определить цветовую маркировку изоляции. Также его следует приобретать в желаемом количестве, чтобы обеспечить одинаковую разводку проводки по всей квартире или по всему дому.

Ниже будет рассматриваться как изменение цвета провода в сети постоянного, однофазного и трехфазного тока.

Шины и провода с регулируемым трехфазным током.

На электростанциях и подстанциях в трехфазных сетях высоковольтные провода и шины окрашивают следующим образом: фаза «А» желтого цвета; Фаза «B» — зеленая, а фаза «C» красная.

Какого цвета провода «+» и «-» в сети постоянного тока:

Помимо сетей переменного тока широко используются цепи постоянного тока. Цепи постоянного тока относятся к:

1. В строительстве, при использовании погрузчиков, электрошокеров и электрокранов, а также в промышленности.

2.В электротранспорте — трамваи, троллейбусы, электровозы, катера и др.

3. На электрических подстанциях — для электроснабжения автоматики.

В сети постоянного тока используется только 2 провода, так как в таких сетях нет ни фазы, ни нулевого проводника, а есть только плюсовая и отрицательная шина (+ и -).

Согласно нормативным документам, провода и шины с положительным зарядом (+), а также провода и шины с отрицательным зарядом (-) отмечены синим цветом.Синим цветом обозначен средний проводник (М).

Положительный провод двухпроводной сети маркируется тем же цветом, что и положительный провод трехпроводной сети, с которой он соединяется только в том случае, если двухпроводная сеть постоянного тока создается через двухпроводную сеть постоянного тока.

Цвет провода в электропроводке: земля, фаза и ноль.

Для исключения путаницы и упрощения монтажных работ при прокладке сети переменного тока используются многожильные провода с разноцветной изоляцией.

Цветовое обозначение проводов Это особенно важно, когда электромонтажные работы выполняет один человек, а обслуживание или ремонт — разные. В противном случае ему придется постоянно проверять с помощью щупа где фаза, а где ноль. Те, кто работал со старой проводкой, знают, насколько это может заморочиться, ведь раньше была только белая или черная изоляция. Со времен СССР цветовое обозначение проводов постоянно менялось, пока не был определен специальный стандарт. Теперь каждый цвет проводника определяет его назначение в проводе.

В настоящее время нормативным документом является Pue 7, который регулирует цветовую маркировку изолированных или неизолированных проводов, где в соответствии с ГОСТ Р 50462 должны использоваться только определенные обозначения и цвета «идентификация проводов цветом или цифровыми обозначениями.

Основной целью выполнения разметки проводки является простота и скорость определения назначения токопроводящей жилы по всей длине, что фактически является одним из доминирующих требований стандартов ПУЭ.

Ниже будет рассмотрено, какой окраски должен быть проводник электроустановок переменного тока напряжением до 1000В и с развернутой нейтралью (например, проводка административных зданий или жилых домов).

Цвет нулевого рабочего и нулевого защитного проводника.

Нулевые рабочие проводники (N) обозначены синим цветом. Нулевой защитный проводник (RE) маркируется желто-зелеными поперечными или продольными полосами. Такую комбинацию следует использовать исключительно для маркировки заземляющих проводов.

Комбинированные нулевой рабочий и нулевой защитный проводники (PEN) — синего цвета по всей длине шнура с желто-зелеными полосами в местах соединения или на концах. Важно отметить, что сегодня ГОСТ допускает противоположный вариант окраски, то есть желто-зеленые полосы с синими в местах подключения.

Если обобщить, то цвет провода надо распределить так:

1. Комбинированный (Pen) — желто-зеленый с синими метками на концах;

2.Zero worker (N) — синий (синий) цвет;

3. Нулевой защитный (пере) — желто-зеленый.

Цвета фазных проводов.

Согласно ПУЭ, при маркировке фазных проводов нужно отдавать предпочтение таким цветам: бирюзовый, черный, оранжевый, коричневый, белый, красный, розовый, серый или фиолетовый.

Известно, что однофазная электрическая цепь может быть создана методом ответвления от трехфазного, в этом случае цвет фазового провода однофазной цепи должен совпадать с цветом фазового провода трехфазной цепи. .

Цветовое обозначение проводов изолирующего покрытия Оно должно выполняться таким образом, чтобы цвет фазового проводника легко отличался от цвета проводов N, PE или PEN. В случае использования немаркированного провода идентификаторы цвета устанавливаются в местах подключения или на конце.

Цветовая маркировка По мнению некоторых новичков-электриков, провода далеки от рекламы производителей «микросхем». Это специальное обозначение, которое позволяет электрической системе определять ноль, заземление и фазу без использования дополнительных измерительных приборов.

При неправильном подключении контактов возможны неприятные последствия в виде короткого замыкания и повреждения электрики человеком.

Основная цель нанесения цветной маркировки — сокращение сроков подключения контактов и создание безопасных условий при проведении электромонтажных работ. В настоящее время в соответствии с ПУЭ и европейскими стандартами у каждого жилого дома есть свой четко прописанный цвет.

Какого цвета у нулевого провода, заземления и фазы, поговорим.

Провод заземления

По нормам утеплитель «земля» окрашен в желто-зеленый оттенок. Некоторые производители наносят на заземлитель желто-зеленые полосы в продольном и поперечном направлении. Редко, но все же встречаются, раковины чисто-зеленые или чисто желтые.

На электрических схемах «Земля» обозначается двумя латинскими буквами «ре». Заземление часто называют нулевой защитой, но это не рабочий ноль, путать не нужно.

Нейтральный провод

Как в однофазной электрической сети, так и в трехфазной, нейтраль окрашена в синий или синий цвет. В электрической системе ноль обозначается латинской буквой «N». Нейтраль также называется нулевым или нейтральным рабочим контактом.

Фазовый провод

Этот провод, в зависимости от производителя, маркируется следующими цветами:

• белый;
• бирюзовый;
• черный;
• коричневый;
• розовый;
• красный;
• фиолетовый;
• оранжевый.

Наиболее распространенные цвета для обозначения фаз — черный, белый и коричневый.

Несмотря на кажущуюся простоту, цветовая маркировка имеет ряд особенностей, вызывающих новые вопросы у новичков:

1. Что такое PEN?

2. Как определить фазу, заземление и ноль, если изоляция нестандартного цвета или вообще бесцветная?

Разберемся с каждым пунктом.

Что такое ручка?

Устаревшая на сегодняшний день система заземления типа TN-C предполагает совмещение заземления и нейтрали.Его главное преимущество — скорость электромонтажных работ. Недостаток TN-C — большая вероятность поражения электрическим током при прокладке проводки в квартире или доме.

Основной цвет для обозначения комбинированного провода — желто-зеленый, но на концах изоляции присутствует синий цвет, характерный для нулевого провода.

В электрокеме такой контакт обозначается тремя латинскими буквами «PEN».

Как найти фазу, заземление и ноль?

Бывают случаи, когда при ремонте бытовой электросети оказывается, что все жилы одного цвета.Как и в этом случае определите где какой провод.

В однофазной сети, где всего две жилы, без земли, достаточно иметь при себе специальную индикаторную отвертку. Для начала нужно отключить электричество на распределительном щите. Затем зачищаются и разводятся провода. Теперь снова включаем электричество и поочередно подводим индикатор к каждому из проводов. Если при этом загорелась лампочка на отвертке, значит это фаза, а вторая прожила, значит, ноль.

Если электрическая сеть трехфазная, то необходимо более сложное оборудование — мультиметр с измерительными башмаками. Для начала установите прибор на значение выше 220 вольт. Один щуп фиксируем по фазе, а вторым определяем заземление и ноль. При контакте с нулем тестер должен показывать напряжение 220 вольт. Провод заземления покажет напряжение немного ниже.

Если под рукой нет индикаторной отвертки или многоместной, то определяем принадлежность провода — утеплен.Здесь важно знать, что синяя оболочка всегда нейтральна. Даже при самой нестандартной этикетке ее цвет не меняется. Две другие вены посложнее.

Первый метод основан на ассоциациях. Например, перед вами цвет и белый, или черный контакт. Обычно земля обозначается белым или черным цветом. Следовательно, оставшийся провод — фаза.

Второй способ. Снова нейтральный сброс. Слева красный и черный. Согласно ПУЭ белая изоляция — это фаза. Тогда красный проводник — это земля.

В цепочках C. dC Цветовая маркировка минуса и плюса представлена ​​черной и красной изоляцией соответственно. В трехфазной трансформаторной сети каждая фаза окрашена в индивидуальный цвет:

• А-желтый;
• зеленого цвета;
• C-красный.

Ноль как всегда синий, а заземление желто-зеленое. В кабелях, рассчитанных на напряжение 380 вольт, провода обозначаются следующим образом:

• А-белый;
• черного цвета;
• C-красный.

Защитный и нулевой проводники по маркировке не отличаются от предыдущей версии.

Обозначим сами провода

При отсутствии визуального обозначения после ремонтных работ необходимо самостоятельно уточнять принадлежность проводов. Для этого подойдет яркая изолента или термоусадочная трубка.

По ГОСТу маркировку следует проводить на концах жил — в местах их соприкосновения с шиной.

Такие отметки значительно облегчат будущий ремонт и обслуживание.

Проведение электромонтажных работ — довольно сложное дело, которое лучше доверить специалисту в этой области. Однако при необходимости приобретение и различные кабели для установки необходимо учесть в их маркировке. Обозначение изоляции изделий буквенно-цифровым шифром и маркировкой проводов.

На данный момент каждый завод производитель обозначает свою продукцию кодами, чтобы любой потребитель, глядя на него, мог понять, из чего изготовлено изделие, каковы номинальные напряжения, тип сечения, а также особенности его конструкция и вид утеплителя.

Для соблюдения этих параметров все заводы и предприятия, занимающиеся производством электротехнической продукции, обязаны использовать международный стандарт — ГОСТ. Маркировка проводки также позволяет без особых усилий определить расположение фазы, нуля, а в некоторых случаях — и заземления. Рассмотрим основные электротехнические товары, представленные на рынке.

Кабели

Электрические кабели бывают нескольких видов в зависимости от цели использования. Они также могут состоять из медных или алюминиевых жил, собранных под одним или разными материалами обмотки из пластика или ПВХ.Также имеется дополнительная защитная оболочка из стальной ленты.

В зависимости от области применения цветовая маркировка проводов также может быть разной. Итак, различают:

• Радиочастотные кабели, передающие радио и видеосигналы.
• Элементы управления для передачи сигнала на те или иные устройства.
• Силовые кабели используются в осветительных приборах для передачи электроэнергии. Может использоваться как во внутренней, так и во внешней проводке.
• Для связи используются кабели, способные проводить ток различной частоты.
• В системах автоматизации используются контрольные кабели, которые представляют собой медные жилы под защитным экраном, выделяющие помехи и предотвращающие механические повреждения.

Проволока

Изделие, образованное из нескольких или только одной проволоки, называется проволокой. В большинстве случаев обмотка пластиковая, реже проволочная, но и вовсе без изоляции.

На данный момент большее предпочтение отдается проводам с медными или алюминиевыми жилами. Такие изделия используются не только в электроустановках, но и в качестве обмоток электродвигателей.

Имеют невысокую стоимость, но невозможность соединения их с другими считается огромным минусом, например, медь. Медные изделия хорошо выдерживают нагрузки, но на открытом воздухе быстро окисляются и стоят дорого.

Маркировка электрических проводов зависит также от их назначения. Установка и питание используются как внутри, так и снаружи помещения. Монтажные, в свою очередь, используются при сборе электроэнергии в щитах или радиоаппаратуре.

Шнуры

Шнур — это несколько жил с небольшим поперечным сечением, которые состоят из множества скрученных проводов.Чаще всего это электротехническое изделие представляет собой многожильные шнуры, намотка которых неметаллическая.

Основное использование шнуров приходится на подключение к сети промышленных и бытовых приборов.

Буквенная маркировка

Любая электротехническая продукция должна иметь маркировку по ГОСТам. Первая буква означает материал, из которого жил жил. Если он медный, буква не присваивается, если алюминий, то обозначается литерой «А».

Расшифровка проводов и второй буквы характеризует вид изоляционного материала.Его, в зависимости от типа провода, можно записать как «П», «М», «мг», «К», «У», что соответствует плоской, сборке, сборке с гибкими жилами, контролю и установке провод. Установка также может быть помечена буквой «P» или «W».

Следующее, третье письмо, означает материал обмотки продукта:

• «К» — Капронова;
• «С» — стеклопластик;
• «БП» или «П» — поливинилхлорид;
• «Ф» — металл;
• «Э» — экранированный;
• «П» — резина;
• «МЕ» — эмалированная;
• «Т» — обмотка с несущим туловищем;
• «HP» или «N» — нипический;
• «L» — лакированный;
• «Г» — обмотка с гибкой жилой;
• «О» и «Ш» — полиамидный шелк в качестве тесьмы или изоляции.

Маркировка электропроводки также может иметь четвертую букву, которая характеризует конструктивные особенности электротехнического изделия:

• «К» — проволока армированная круглого сечения;
• «А» — проволока асфальтовая;
• «Т» — изделие используется для проведения в трубах;
• «Б» — ягоды с лентами;
• «О» — наличие защитной оплетки;
• «Г» — для провода — гибкий, а для кабеля — без защиты.

Цифровая маркировка

В маркировке электрических проводов на первой цифре указано количество прожитых, в случае его отсутствия провод имеет только одну жилу.Вторая и третья цифры означают квадратные миллиметры и номинальное поддерживаемое напряжение.

Заземление

По большей части цветовая маркировка проводов предназначена для облегчения проведения электромонтажных работ и безопасности их выполнения.

По изоляции заземляющий проводник должен иметь желто-зеленый цвет. В некоторых случаях цвет может быть исключительно зеленым или только желтым.

Для заземления цвет маркировки проводов наносится либо в продольном, либо в поперечном направлении.В Earth Electrics принято обозначать буквы «ре», что также иногда называют нулевой защитой.

Ноль

Нулевой рабочий контакт не несет заряда напряжения, а является только проводником. Маркировка проводов по цвету должна быть голубоватого или голубого оттенка. В электрической системе ноль обозначается как «n».

Фаза

Фазный провод всегда находится под напряжением, если он подключен к сети. Маркировка цветов фазных проводов может быть выполнена во многих цветовых оттенках — коричневом, черном, бирюзовом, фиолетовом, сером и других.Но чаще всего фазные жилы бывают белого или черного цвета.

Перо-проводник

В любом жилом здании или помещении всегда необходимо заземлить или укоренить электропроводку. В настоящее время актуальна система заземления TN-C, которая включает объединение заземляющего и нулевого проводов. Маркировка цветов совмещенных в такой системе проводов сместится с желто-зеленого на синий.

Для начала необходимо разделить проводник на две шины — re и n, которые впоследствии соединяются перемычкой посередине или двумя по краям.После этого повторно заземлите шину и проверьте сопротивление.

Как определить и фазировать?

Иногда при ремонте или обновлении проводки необходимо определить, какой провод какой имеется в виду. Но бывает, что маркировка проводов по цвету не союзник, так как из-за длительного срока службы или в случае короткого замыкания это невозможно.

Справиться с этой задачей можно с помощью индикаторной отвертки, в народе прозванной «контрольной». Этот способ подходит в случае однофазной сети, без заземляющего провода.Сначала необходимо отключить подачу электричества, разбавить обе направляющие по сторонам и снова включить индикаторную отвертку на один из проводов. Если загорелась лампочка на «контроле», соответственно этот провод фаза, а оставшиеся прожитые — ноль.

В том случае, если сработала разводка триггера, можно использовать мультиметр для определения каждого из проводов. У этого устройства два провода. Для начала на нем нужно установить номинальное напряжение свыше 220 вольт. После этого один из проводов мультиметра фиксируется на контакте с фазой, а другим — для определения заземления или нейтрали.Если второй провод будет обнаружен заземлением, показания на приборе опустятся чуть ниже 220, а если ноль, то напряжение сместится в пределах 220 вольт.

Третий способ определения проводов можно использовать, если под рукой не оказалось ни отвертки, ни мультиметра. В этом поможет маркировка проводов, которые в любой ситуации при нулевой изоляции будут отмечены сине-синей цветовой схемой. Остальные два контакта определить будет сложнее.

Если один из контактов цветной, а другой белый или черный, то скорее всего цвет будет фазовым.Согласно старым стандартам, черным и белым обозначена жила заземления.

Также, согласно правилам монтажа электрооборудования, провод заземления имеет маркировку белого цвета.

Маркировка в цепях постоянного тока

Маркировка проводов в сети постоянного напряжения имеет красный цвет изоляции для плюса, а черный — для минуса. Если сеть трехфазная, то каждая фаза будет иметь свой цвет: красный, желтый и зеленый. Ноль и заземление, как обычно, будут синего и желто-зеленого цвета.

Если кабель вводится по проводам фазы, черная, белая и красная изоляция будут соответствовать, а цвет нейтрали и земля останутся неизменными, как в случае сети 220 вольт.

Самостоятельное обозначение провода

Иногда при отсутствии подходящего цвета можно самостоятельно изменить цвет того же провода, который используется для нуля, фаз и заземления. В этом случае расшифровка маркировки проводов будет очень кстати.

На проводах можно делать небольшие отметки, что может пригодиться в будущем. Также можно использовать цветную ленту и протереть провода в соответствии с маркировкой.

На сегодняшний день большим спросом пользуются Cambricks — цветные пластиковые трубки, способные к термоусадке.В случае шин также необходимо провести обозначения на концах проводников.

Отдельные провода, состоящие из электрических кабелей, имеют изоляцию определенных цветов. Регламентируя цвет изоляции ГОСТ Р 50462-2009, в этом документе показаны особенности маркировки N и L у электрика с целью упрощения работы мастеров на крупных объектах и ​​обеспечения безопасности в процессе ремонта. Тем, кто решился на самостоятельный ремонт электроприборов или другие подобные работы, также стоит знать, какого цвета у заземления, фаз и нуля.

Особенности расцветки

Во избежание ошибок требования PUU описывают цвета всех основных электрических проводов. Если пусконаладочными работами занимался электрик-подопытный, то при соблюдении правил ПУЭ и соответствующих историй gta, ни индикаторной отвертки, ни других устройств, определяющих назначение одной жилы, в ремонте не потребуется.

Цветовая маркировка электрика по ГОСТ

Земля

Желто-зеленый провод — заземление.В концепциях корпусов днища обозначаются буквами РЕ. В некоторых домах старой постройки есть Pen-провода, в которых заземление совмещено с нулевым жилым. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скручивания (они были закрыты тепловыми трубками). Толщина «нуля» и заземления может быть разной. Часто толщина этих двух жил меньше толщины фазовой жилы, это происходит при подключении переносных устройств.

Если речь идет о прокладке электропроводки в многоэтажных домах и в производственных помещениях, то вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное устройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и предотвратить нанесение вреда здоровью людей. То есть соблюдение норм цветовой маркировки проводов ПУЭ имеет первостепенное значение.

«Ноль»

Какого цвета нейтральный провод? Электрические стандарты предписывают, что его изоляция может быть синей, синей с белой полосой или синего цвета.Эта маркировка будет присутствовать в кабеле с любым количеством прожитых. В «нулевых» схемах отмечены буквой n, по ней цепочка замыкается. Иногда его называют «минусом», а фазу — «плюсом».

«Фаза»

Цвет фазы — это то, что имеет первостепенное значение для электрика: обращение токопроводящих проводов требует осторожности и знаний. Малейшее прикосновение к фазе может привести к травмам. Цвета в фазных проводах, которые имеют маркировку в виде буквы L, в электропроводке запрет распространяется только на использование синего, желтого и зеленого цветов.Если кабель трехфазный, к букве L добавляется порядковый номер жилы.

Когда однофазная цепь отделена от трехфазной, электрики используют кабели строго одного цвета, следя за цветом фазы и нуля в проводе. Перед тем как приступить к работе, они определяют для себя, как будут соединяться разные жилки, и в дальнейшем следят за выбранным цветом. Иногда на них наклеивают термоэмбранты или заклинивают несколько витков соответствующей цветной ленты.

По ГОСТ:

• фазные провода черного цвета, применяются в силовых цепях, работающих на постоянном и переменном токе;
• красный — применяется в цепях управления переменным током;
• оранжевого цвета — обнаруживается с цепями управления блоком, управляемыми от внешних источников.

Как определить назначение провода — нейтраль или заземление?

L N Маркировка электрика не всегда соблюдается в зданиях старой постройки, поэтому речь идет о самостоятельном различении нулевого провода и заземления.Когда цепь замкнута, электрический ток проходит мимо «нуля». Провод заземления выполняет только защитную функцию, а в «штатном» режиме ток не протекает.

Чтобы узнать «ноль» или «Землю», вы можете:

• Используйте омметр, отключив напряжение между точками измерения. На заземляющем проводе сопротивление не будет превышать 4 Ом.
• Воспользуйтесь вольтметром и последовательно измерьте напряжение между «фазой» и другими проводами (метод подходит для трехжильных кабелей).Заземляющий провод даст наибольшее значение.
• Если цвета «фазных» проводов, нуля и «земли» неизвестны, и нужно знать напряжение между заземляющим проводом и каким-либо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. . Правда при подключении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если аналогичным образом поступить с «нулевым» проводом.

В двухкорпусном кабеле всегда присутствуют только фазный и нулевой провод.

Что делать, если все жилы кабеля заизолированы одним цветом?

Вопрос о маркировке проводов цветом не имеет смысла, когда приходится работать с монохромными жилами — например, при вознаграждении проводки в старых домах. Для таких случаев есть наборы, дающие возможность маршировать вены. Участки для крепления маркировочных устройств прописываются требованиями ГОСТа, обычно их закрепляют рядом с местом подключения к шине.

Как разместить провод с двумя жилами

Если все провода в кабеле имеют одинаковую изоляцию и электроприбор уже подключен к сети, мастера используют индикаторные отвертки.Последние светятся, когда металлическая часть касается фазного провода. Для разметки двухкорпусного кабеля помимо такой отвертки нужны термокимволы или разноцветная лента. Обозначение цветов будет производиться только в местах стыков — необязательно обматывать сердечник цветными трубками или лентой по всей длине.

Отвертка

Фазовые провода могут быть маркированы любыми цветами, кроме синего, желтого и зеленого. Если двухкорпусный кабель подключен к однофазной сети, фазный провод зашивается красным цветом.

Как разместить трехжильный провод

Какого цвета заземляющий провод в трехжильном проводе? Если при ответе на вопрос не определяется точный цвет, всю изоляцию на жилках одного цвета поможет мультиметр. Устройство настраивается на переменный ток, и мастер последовательно касается первого фазного провода, затем остальных проводов, запоминая индикаторы. Фаза и нулевое касание дадут больше напряжения, чем касание фазы и заземления.

Какого цвета провод заземления? У него желто-зеленый.Именно такую ​​термоэмбрику или изолятор нужно нанести на маркировку «земли» в трехжильном кабеле. По «нулю» — следует скрыть синюю ленту, фаза не синяя и не желто-зеленая термоэмбриха.

Фаза подписки, ноль и заземление

Использование проводов разного цвета в электропроводке — удобное и логичное мероприятие, упрощающее ремонтные и монтажные работы. Если дома проложены в доме с разноцветными жилами, при ремонте не придется тратить время на «транск» каждого из них, и, например, обрыв обрыва фазы будет обнаружен быстро.Также важно наличие фазы и нуля, но работать с буквами и цифрами все же дольше, чем с цветом: достаточно взглянуть на кабель — и сразу становится понятно назначение жилы.

Создание изоляции различных цветов в многожильных проводах и кабелях предназначено для облегчения электромонтажных работ. Цветовая маркировка служит для однозначной идентификации жилы, что позволяет значительно ускорить и упростить процесс подключения кабеля / провода к контактам, повысить производительность труда при монтаже и обеспечить электробезопасность при использовании продукции предприятий различных производителей.

Для прокладочных проводов и кабелей единые правила цветовой маркировки установлены в ГОСТ 31947-2012 «Провода и кабели для электроустановок на напряжение до 450/750 включительно. Общие технические условия». В системе межгосударственной стандартизации данный стандарт был принят. введен взамен ГОСТ 6323-79 для использования в странах СНГ и Таможенного союза. ГОСТ 31947-2012 Новым требованием стала система обязательной единой цветной маркировки для их идентификации.

Согласно ГОСТ 31947-2012 изолированные жилы многожильных проводов и кабелей всегда должны иметь характерный цвет, причем этот цвет должен быть сплошным.Все изолированные жилы должны быть одного цвета по всей длине, за исключением жилки, обозначенной сочетанием зеленого и желтого цветов. При этом нельзя использовать желтый и зеленый цвета по отдельности — исключительно в сочетании «зелено-желтый», которое используется только для обозначения жил заземления.

Предпочтительная схема окраски выглядит так:

• Для трехжильных проводов и кабелей: зеленый и желтый, синий, коричневый или коричневый, черный, серый;
• Для четырехжильных кабелей: зелено-желтый, коричневый, черный, серый или синий, коричневый, черный, серый;
• Для пятиуровневых кабелей: зелено-желтый, синий, коричневый, черный, серый или синий, коричневый, черный, серый, черный.

Голубым цветом обозначены нулевые жилки.

Что касается распределения по жилью зелено-желтого цвета, то должно выполняться следующее условие: на любом участке жилого помещения длиной 15 миллиметров один из указанных цветов должен покрывать не менее 30%, но не более 70 % поверхности изолированной жилы, а другой цвет должен покрывать оставшуюся часть.

Все цвета должны быть легко различимыми и стойкими. При этом, условием допустимой маркировки является покраска верхнего слоя изоляции.

Что касается оболочки, которую можно наложить поверх изолированных проводов проводов и кабелей, чтобы получился плоский провод, а кабель почти круглый, то по ГОСТ 31947-2012 его цвет не нормируется.

Для силовых кабелей правила единой цветовой маркировки изложены в ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кв. М. Общие технические условия». Именно этим ГОСТом введена система обязательная единая цветная маркировка жила для их идентификации, чего не было в ГОСТ 16442-80 (в системе межгосударственной стандартизации ГОСТ 31996-2012 заменен ГОСТ 16442-80).

Согласно ГОСТ 31996-2012 изолированные кабели должны иметь отличительный цвет, который должен быть либо сплошным, либо в виде продольной полосы шириной не менее 1 миллиметра.

Цвет срока службы изоляции многожильных кабелей должен соответствовать следующей таблице:

Количество жил в кабеле, шт.	Жилы цветной изоляции
	Приходите номер
	Серый *	Синий
	Серый *	Коричневый	Черный
	Серый *	Синий	зеленый- желтый
	Серый *	Коричневый	Черный	Синий
	Серый *	Коричневый	Черный	зеленый- желтый **
	Серый *	Коричневый	Черный	Синий	зеленый- желтый
* Или натуральный. ** По согласованию с заказчиком.

По согласованию с заказчиком допустимо иное сочетание цвета утеплителя с цветами основного жилого.

Изоляция одножильных кабелей может быть любого цвета из числа в таблице — также по согласованию с заказчиком.

Изоляция заземляющих жил (РЕ) должна быть двухцветной, а именно зелено-желтой, при этом один из цветов должен покрывать не менее 30% и не более 70% поверхности изоляции, а другой — остальную часть.Изоляция нулевых жил (N) должна быть синего цвета. При этом в условном обозначении кабеля обязательно должно быть указано: буква n — при наличии нулевой жилы, буквы PE — при наличии жил заземления, буквы N, PE — при наличии кабеля и другое ядро. Например: NG (a) — LS 3×1,56 (N, PE) -0,66 или PPGNG (A) -HF 4x95ms (N) -1.

По согласованию с заказчиком допускается маркировка основного изолированного жилого помещения номерами. Однако даже в этом случае изоляция жил заземления должна быть зелено-желтой, изоляция нулевой жилы — синей, и на них нельзя наносить цифровую маркировку.

Цветовое кодирование проводов

| Коллморген

Цвет	Сокращение
Черный	BK
Коричневый	БН
Красный	RD
Оранжевый	OG
Желтый	YE
зеленый	GN
Синий	БУ
фиолетовый	VT
серый	GY
Белый	WH
Розовый	ПК
Золото	GD
бирюза	TQ
Серебристый	SR
Зеленый — желтый	GNYE

Определение дано в соответствии с DIN 47100, хотя этот стандарт не действует с 1998 года.Тем не менее, большинство производителей кабелей используют этот стандарт, потому что ничего другого не существует.

№ пары	Провод 1	Провод 2
1	белый	коричневый
2	зеленый	желтый
3	серый	розовый
4	синий	красный
5	черный	фиолетовый
6	серый / розовый	красный / синий
7	белый / зеленый	коричневый / зеленый
8	белый / желтый	желтый / коричневый
9	белый / серый	серый / коричневый
10	белый / розовый	розовый / коричневый
11	белый / синий	коричневый / синий
12	белый / красный	коричневый / красный
13	белый / черный	коричневый / черный
14	серый / зеленый	желтый / серый
15	розовый / зеленый	желтый / розовый
16	зеленый / синий	желтый / синий
17	зеленый / красный	желтый / красный
18	зеленый / черный	желтый / черный
19	серый / синий	розовый / синий
20	серый / красный	розовый / красный
21	серый / черный	розовый / черный
22	серый / черный	красный / черный
№ пары23 начинается с кодирования пары №. 1 снова.

Проводка

— в переключателе света, как я могу определить, действительно ли черный провод горячий, а белый провод действительно нейтральный?

Это те цвета, которые идут в комплекте с кабелем! Больше ничего не читай.

Вы видите черный и белый, потому что это цвета, которые встроены во все кабели (кроме кабеля с третьим проводом, то есть красного).

Новички очень часто пытаются присвоить значения цветам.Это почти безнадежное дело. Цвет имеет значение только тогда, когда вы перекрашиваете цветной лентой . В противном случае это мало что вам скажет. Вот что мы знаем:

• Зеленый, желто-зеленый и голый — всегда Заземление оборудования. Полная остановка.

• Белый цвет сначала присваивается нейтральному, если его нет, он присваивается всегда горячему, а если ни один из них не присутствует, то это собачий завтрак. Ого, это не очень помогло, не так ли?

Так или иначе, эту работу выполнил клавесинист

Когда белый цвет используется для ненейтрального, обычно это только 1 кабель в коробке, а очень редко 2 из 3+ кабелей.Когда у 3+ кабелей все белые соединяются, это означает, что белый на самом деле нейтрален — или, по крайней мере, тот же самый цвет.

Другой закон — ну, почти везде — это то, что вы включаете «горячий» провод, поэтому, когда выключатель выключен, лампа инертна / безопасна. Так что обычно черные (ну небелые) провода идут на выключатель. Здесь это было сделано задом наперед! Что именно это означает, мы не знаем. Либо

• Только в этой распределительной коробке установщик решил переключить нейтральный провод, но белый все еще нейтральный, а черный все еще горячий.Или …

• Теория клавесинистов: человек использовал белый цвет для горячего (и черный для нейтрального) на протяжении всей цепи, ремонта или дома .

Какой? Вот что требует расследования. Вот почему ThreePhaseEel хотел бы заглянуть внутрь панели — или, по крайней мере, подтвердить, что белый цвет к земле близок к 0 вольт.

Если все остальное в доме исправно, то отремонтировать это несложное дело.

• Обратите внимание на соло-белый цвет, исходящий от переключателя.Его черный партнер должен быть горячим, поэтому используйте красную ленту или термоусадочную трубку, чтобы пометить его красным. (красный предпочтительнее для горячего включения; это не требование Кодекса, но упрощает подключение, особенно для новичков).
• Снимите выключатель.
• Пометьте белую косичку черным (обязательно, чтобы что-то пометить; черный предпочтителен для всегда горячего).
• Коммутатор получает черный пигтейл и красный провод.
• Все нейтралы идут вместе.
• Все всегда горячие идут вместе.(т.е. немаркированные черные и провода с новой маркировкой в ​​черном цвете).

---

* Что вообще означает «горячий / нейтральный», учитывая, что это питание переменного тока? Нейтраль — это фаза, которая подключена к системе заземления, так что (в идеале) это напряжение близко к естественному заземлению. Прикосновение к нейтральному и водопроводному крану обычно безвредно.

Электропроводка

— стандартные европейские цветовые коды для силовых кабелей

Я так понимаю, вы родом из мира низковольтной электроники, макетов макетов и всего этого 5-вольтового оборудования.Они используют термин «GND» или «земля» для обозначения Vss, возвратного или общего тока, обычно отрицательного в системе 5 / 12В. (что на самом деле делает его текущим источником, но неважно.)

Здесь мы работаем с переменным током, потому что он передается на большие расстояния. Это меняет кучу вещей, а также может убить вас.

Зона безопасности оборудования

Отдельно от силовых проводов собственно , «положительный» и «отрицательный», как вы их называете (ошибочно)…

… мы также оборачиваем весь кабудель металлическим защитным экраном. Этот защитный экран не является проводником (что означает: мощность никогда не должна течь через него нормально). Если это так, значит, что-то ужасно неправильно, и цель металла — удерживать ошибочный ток от людей. А также, чтобы обеспечить достаточным током для возврата к источнику, чтобы он отключил системы защиты цепи — устройства отключения от сверхтока (автоматические выключатели) или системы обнаружения замыкания на землю (GFCI / RCD).

То, что мы называем «землей» в сетевой проводке, относится к этому защитному экрану. Это совсем другое дело, чем в электронике постоянного тока.

AC: дважды взорвет ваш разум

Положительный и отрицательный не являются понятиями при подключении к сети — по крайней мере, не в половине случаев, поскольку это переменный ток. АС сам по себе странная идея понять — почему переполюсовка 16.67, 25, 50, 60 или 400 раз в секунду ???? Зачем беспокоиться? Генератор чуть проще — контактные кольца вместо коммутатора.Причина в трансмиссивности. Он проходит через трансформаторы без чрезмерно дорогих наборов M-G повсюду.

Конечно, при переменном токе, что произойдет, если два питающих провода не совпадают по фазе? Ооо, мальчик. Есть целая наука только в том, чтобы синхронизировать два генератора (когда они синхронизированы, двухтактные силы поддерживают их синхронизацию, за исключением солнечной батареи, цифровой синтез которой невозможно подтолкнуть).

Mind-blow # 2: Что, если они не в фазе намеренно ? Отлично подходит для двигателей — точно так же, как вы не можете запустить велосипед, если вы находитесь в верхней мертвой точке, двигатель не может запуститься на однофазном токе без некоторых электромеханических уловок.Наличие 2+ фаз означает наличие 2+ кривошипов, поэтому один всегда находится в рабочем такте. Нет смысла иметь две фазы, не синхронизированные друг с другом на 180 градусов — вы можете поменять местами два провода и получить тот же эффект. Таким образом, двухфазная система разнесена на 90 градусов и требует 4 провода — два для фазы A и два для фазы B. Если вы нарисовали это на миллиметровой бумаге, думая о фазе как о векторе, это был бы знак плюса.

В трехфазной системе каждая фаза разнесена на 120 градусов (или 60 градусов, если вы также рассматриваете зеркальные «фазы».) На бумаге можно было нарисовать звездочку и взять 6 проводов. Но вы также можете нарисовать его как «Y» (звезда) или треугольник (дельта) — и теперь у вас 4 или даже 3 угла! Правильно, вы можете сделать трехфазную конфигурацию «треугольник» с только 3 проводами . Теперь, в следующий раз, когда вы будете в пути, посмотрите на столбы электропередач и что вы увидите там наверху? БИНГО. Вы видите провода по три. (вы также можете увидеть провод грозового разрядника.)

Но вы не увидите трехфазную сеть в жилых домах, если только вы не находитесь в Европе, Азии, Африке, Австралии или Южной Америке.Там они подают 3 фазы на ваш полюс, но в конфигурации «звезда» (4 провода). Каждая фаза находится на 230 В от нейтрали. Они доставляют в ваш дом только , одну фазу и нейтраль. Итак, в вашем доме однофазное напряжение 230 В.

В некоторых крупных европейских домах к дому подводятся 2 или 3 фазы, но это просто для обеспечения большей мощности. Отдельные цепи по-прежнему сонгле-фазные. Очень тяжелые приборы, такие как печи или водонагреватели по запросу, можно подключить для распределения нагрузки на 2 или 3 фазы.И, конечно, если домовладелец имеет серьезную домашнюю механическую мастерскую , он будет использовать трехфазные двигатели.

Что означает полярность, если это переменный ток?

Мы не хотим, чтобы выходная сторона трансформатора дребезжала и плавала при сумасшедших напряжениях. Например, если произошла утечка в трансформаторе 9600 В, который обслуживает ваш район, он может непреднамеренно подтянуть вашу сеть 230 В до 9600 В от земли, что нарушит нормальную изоляцию проводов и убьет всех в районе.Таким образом, на выходе трансформатора 230 В напряжение смещено (посредством заземляющего стержня), чтобы его напряжения не смещались слишком далеко от потенциала земли. (кроме, конечно, их предполагаемого напряжения). Часто смещение выполняется очень просто с помощью заземляющего браслета, так что это смещение 0 вольт . У вас может быть смещение 3 вольта, если вы действительно этого хотите, но 0 проще.

В однофазной сети у вас есть два провода, и вы смещаете / соединяете один из них.

Теперь внезапно в системе появилась полярность: один провод смещен относительно земли, а другой работает при значительном напряжении относительно земли.Возьмем, к примеру, ввинчиваемый патрон лампы Эдисона: какой именно должен быть легко доступный резьбовой участок патрона? Надеюсь, тот, что у земли!

Ближайший к Земле называется нейтральный . В США юристы называют его «заземляющим проводом ed », поскольку это проводник, который смещен / соединен / прикреплен к земле.

Нейтраль не заземлена и никогда не должна использоваться как заземление или наоборот. Я обращаюсь к вам, NEMA 10! Ничто на самом деле не обеспечивает этого, кроме машин скорой помощи и устройств RCD / GFCI.

Electric — Почему для цепей 240 В не требуется нейтраль?

Для всех электрических цепей требуются 2 «стороны» или «ноги» питания независимо от напряжения или полярности, будь то цепь 12 В постоянного тока в автомобиле, настенная розетка переменного тока 120 В или розетка осушителя 220 В. 1 горячая нога — 120 вольт, две горячие ноги — 240 вольт на обеих ногах с цепью на 120 В мы используем только 1 горячую ногу, так что же будет второй ногой, если не другой стороной питания, то есть горячей ногой? Мы используем «нейтральный», нейтральный — это земля, земля — ​​это буквально земля планеты. земля есть земля.В ваш дом входят всего 3 ножки или провода, и 2 из них — горячие ножки, 120 вольт каждый или 230 вольт на обоих. Причина, по которой мы не можем объединить землю и нейтраль после прекращения обслуживания, заключается в том, что земля должна быть альтернативным путем, а не параллельным путем к земле. Это сводит на нет его цель — объединить их после отключения службы. Так что в основном нам нужны две стороны или ноги питания в любой цепи, поэтому, если вам не нужны обе горячие ноги, нейтраль — ваш единственный вариант. В розетках домов не было земли до 1950-х годов

земля — ​​это трап для аварийного напряжения, который можно использовать, а не использовать нашим телом! мы должны попасть в цепь.

Для всех электрических цепей требуется 2 стороны питания, назовем их L 1 и L 2 Это может быть 2 горячих ножки на 120 вольт, как в цепи 230 вольт, или 1 горячая ножка на 120 вольт и нейтральная ножка для противоположной стороны питания. Земля — ​​это Земля, и она также нейтральна, в Европе Земля называется Землей. В любом случае для всех электрических цепей требуется 2 стороны или ветви питания, будь то одна горячая нога или две, если для одной из них требуется нейтральная нога для замыкания цепи. Земля и нейтраль — это Земля, Земля — ​​это то, что звучит так, как будто это почва / грязь нашей планеты.У более старых систем не было оснований, оснований только для безопасности, и, как следствие, их нельзя объединять с нейтралью за пределами зоны обслуживания, поскольку это должен быть альтернативный путь к Земле / Земле, если они объединены, земля больше не является альтернативой путь просто параллельный путь к земле. Заземление — гарантия того, что напряжение между оборудованием и ЗАЗЕМЛЕНИЕю останется нелетальным даже в нестандартных условиях, таких как неисправности или молния.

Заземление — [Предполагая, что вы имели в виду ПРОВОДНИК заземления.] Проводник, предназначенный для заземления части оборудования.Обычно выполняется через неизолированный провод. Это происходит потому, что у земли непостоянный и часто высокий импеданс. Т.е. это плохой дирижер.

Нейтраль — проводник, предназначенный для протекания тока при нормальной и ненормальной работе. Обычно подключается к заземлению местной энергосистемы только в точке питания, а не где-либо еще. Таким образом, «обычно» имеет низкий потенциал и безопасен для прикосновения.

Во время НОРМАЛЬНОЙ работы они могут ВНЕШНИЙ ВИД. Но различия весьма существенны, и их не стоит преувеличивать.

.
