Какие клеммники лучше выбрать для электропроводки – клеммы wago для розеток

Какие клеммники лучше

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

  • простая технология;
  • доступные материалы.

Минусы:

  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Важно! Скрутка не используется в помещениях с высокой влажностью или в зданиях из дерева.

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

  • быстрота и простота применения;
  • небольшая стоимость;
  • не требуются специальные навыки;
  • можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Основные виды клемм

Клеммные колодки могут быть разных видов, которые отличаются по цене, исполнению и качеству. Выбирая изделия необходимо знать значение тока, который будет проходить по проводам. Он должен быть меньше номинального тока.

Винтовые (строительные, барьерные)

Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.

При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.

Винтовые соединители

Зажимные (пружинные, самозажимные): зажимы для проводов

Такие изделия также называют обжимные клеммы для проводов.

Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.

Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.

Зажимные изделия

Клеммы для распределительных коробок

Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины. Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.

Клеммы внутри коробки

Клеммы с предохранителем

Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.

Клеммные колодки

Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.

Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:

  • с плоскопружинным механизмом;
  • универсальные с рычажковым механизмом.

Компактные клеммные колодки

Ножевые клеммники

Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.

Достоинством таких клеммнков считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.

Ножевые модели

Какие клеммы для соединения проводов лучше использовать

Основное предназначение клемм – это правильное соединение проводов. В зависимости от этого и нужно выбирать изделия. Чтобы сделать грамотный стык нужно подобрать определенные типы клемм. Изделия отличаются номинальным значением тока и диаметром провода. Все параметры указываются на корпусе клеммы. Некоторые модели могут содержать внутри специальный наполнитель. Этот гель предотвращает процессы окисления и улучшает надежность соединений.

Выбрать клеммник можно по материалу корпуса:

  • клеммная колодка из керамики используется в электроустановках с особым температурным режимом, например, в силовых шинах или в нагревательном оборудовании;
  • полипропилен представляет собой прочный материал с пластичными свойствами. Он замечательно противостоит разным нагрузкам и не деформируется. Используется для бытовых приборов освещения;
  • полиамид обладает великолепными характеристиками.
    Используется для колодок, которым требуется повышенная нагрузка;
  • карболит способен выдержать статические нагрузки на вибрацию;
  • поливинилхлорид используется для колодок, которые применяются для слаботочных соединений. Это может быть освещение или бытовая техника;
  • эбонит и текстолит также используются для изготовления клеммных колодок.

Обзор производителей клеммных соединений проводов

Рассмотрим, какие производители выпускают подобное оборудование.

Legrand

Для проводников из разного материала и диаметра применяются винтовые клеммники от компании Legrand. Материал изготовления латунь с покрытием из слоя никеля. Такой состав позволяет добиться хорошего соединения и превосходных токопроводящих свойств. В качестве изолирующего материала используется полипропилен, отличающийся устойчивостью к огню.

Клеммники данной компании имеют следующие характеристики:

  • механическая прочность;
  • большой выбор размеров;
  • возможности коммутации, как силовых цепей, так и слаботочных;
  • разнообразное цветовое исполнение;
  • всестороннее тестирование и наличие соответствующих сертификатов.

Клеммник от «Легранд»

Wago

Высоким качеством известна продукция немецкой компании Wago. Пружинные безвинтовые клеммники обеспечивают надежное соединение разнообразных проводников.

Клемма многоразового использования имеет такие преимущества:

  • простота монтажных работ;
  • стойкость к вибрациям;
  • не требуется специализированный инструмент.

Клеммники Wago делаются из меди со специальной обработкой, что является защитой от коррозии. Зажим проводников осуществляется при помощи плоской пружины с хромоникелевым сплавом.

Функциональный клеммник

АВВ

Компания АВВ предлагает обширный диапазон цен, который зависит от качества отдельных элементов. Производитель предлагает разные виды: пружинные, винтовые, а также клеммы с разъемами и с изоляцией.

Продукция имеет следующие плюсы:

  • высокое качество изделий;
  • инновационные технологичные разработки;
  • высокая прочность соединений.

Основные этапы процесса соединения проводов с помощью клемм

Как проводится соединение проводов при помощи клемм, вы подробно можете узнать из нашей таблицы. Рассмотрим варианты соединений на примерах разных моделей Wago:

Фото Описание процесса
Чтобы соединить провода с помощью клеммника серии 22÷73. Необходимо зачистить проводники на длину 10 мм.
Вставляем оголенные части в клеммник до упора.
При необходимости снять клеммник его нужно прокручивать в обратную сторону. Обе части должны быть внутри приспособления. Такой вариант применяется для подключения света.
Клеммники 222 серии Wago рекомендуется использовать для ремонтных работ и временных подключений.
Подсоединение выполняется с помощью специальных рычажков. Провод также зачищается на 10 мм и вставляется в клеммник, затем рычажки защелкиваются.
224 серия применяется для подключения всевозможных люстр, светильников и бра.
С помощью этой клеммы можно соединять одножильный и многожильный провод.
Одножильный вставляется в отверстие со смазкой.
Многожильный вставляется в другое отверстие.
Для проводников СИЗ применяется специальный колпачок.
Колпачок накручивается на проводники.
Чтобы улучшить качество такого соединения, провода нужно зачистить примерно на 6 см.
Затем накручивается колпачок СИЗ. При этом получается очень надежное соединение.
Соединение изолируется при помощи изоленты.
Можно использовать бытовой клеммник. Моножилу нужно зачистить и поместить внутрь клеммника. Затем производится закручивание с помощью специальной отвертки.

Что такое клеммник для соединения проводов, как они работают, их плюсы и минусы

Клеммы для соединения проводов: достоинства и недостатки, требования, разновидности, тонкости выбора, обзор производителей, монтажные технологии. Как соединить медный и алюминиевый провод.

Как и чем надо соединять провода

Кроме клеммников электрики применяют разные способы соединения жил электрокабелей. Вот они:

  • пайка – используется, когда есть уверенность, что участок соединения не будет нагреваться;
  • сварка – отличный вариант, но требующий применения специального оборудования;
  • опрессовка, где применяются специальные гильзы;
  • болтовое соединение – обычно применяют, если необходимо соединить провода, изготовленные из разных металлов.

То есть получается, что, выбирая способ стыковки, необходимо учитывать несколько факторов. А именно:

  • толщина жил кабеля;
  • металл, из которого они изготовлены;
  • условия эксплуатации стыка;
  • количество соединяемых жил;
  • вид изоляционного материала, используемого в кабельной продукции.

Конечно, не все электрики отказались от скрутки. Особенно, когда соединяются провода небольшого сечения. Их проще и быстрее скрутит пальцами и обмотать изолентой. Хотя уже во всех нормативных документах изоленту исключили из числа материалов, которые могут создать безопасные условия эксплуатации электрических сетей. Вместо нее рекомендуют применять термоусадочную трубку.

Термоусадочная трубка для изоляции соединения проводов Источник setgroup.ru

Ее просто насаживают на место соединения и нагревают, к примеру, зажигалкой. Трубка нагревается, частично расплавляется и сжимает место стыка, изолируя его. Это не так быстро, как с изолентой, но в несколько раз надежнее.

Все выше обозначенные методы соединения проводов сложны, требуют наличия или специализированного оборудования, или какого-то инструмента. В этом плане клеммники и проще, и надежнее, и дешевле. Поэтому дальше будем разбирать только клеммные зажимы.

Введение

В процессе выполнения электропроводки каждый мастер обязательно сталкивается с таким занятием, как соединение участков проводом между собой. Самой распространенной неисправностью электропроводки является короткое замыкание. Также очень частым неприятным явлением является разрыв цепи, чаще всего он и случается в месте соединения проводов. Эти соединения производят в специализированных коробках и монтируют в плоскости стены или на ее поверхности. Зачастую внутри этих коробок находятся соединения проводов, которые ведут в сторону автоматического распределительного щитка, а также провода, которые отходят к розеткам, выключателям и светильникам. Параллельно им может быть проложен еще один провод, который связывает коробки между собой. Соединения такого рода всегда производятся строго идентично проектным схемам.
Ниже будут представлены самые распространенные виды соединений:

  • С помощью скрутки и дальнейшей пайки или сварки.
  • С помощью «орешков».
  • С помощью клеммных колодок.
  • С помощью пружинных клемм WAGO.
  • С помощью соединения нулевиков соединительными шинами.
  • С помощью болтовых соединений.
  • С помощью гильзовки.

Особенности

При проведении капитального ремонта, человек меняет в своем доме все, в том числе и проводку. Устанавливается новая распределительная коробка, где необходимо провести разводку проводов. Чтобы это сделать качественнее, лучше всего использовать клеммники. Это отличное устройство, которое обеспечит плотную фиксацию на весь период эксплуатации.

Сегодня выпускаются новые виды этого изделия, которые в разы превосходят винтовые. Чтобы произвести монтаж и разводку, человеку потребуется минимум времени. Во многом это стало возможным благодаря самозажимным клеммам.

Способы соединения проводов и кабелей

Электричество – это сфера, в которой нужно тщательно подбирать материалы, следить за надежностью и работоспособностью. Для качественного и бесперебойного электроснабжения в доме, электропровода должны быть соединены правильно. В случае ошибки под угрозой будет не только работоспособность бытовых приборов, но и пожарная безопасность.

Основные требования к клеммникам для соединения проводов

К любому варианту соединений предъявляются определенные требования, обеспечивающие его безопасность:

  • хорошая механическая прочность;
  • стабильность свойств на протяжении всего эксплуатационного срока;
  • доступность для обслуживания и возможного ремонта;
  • показатель электрического сопротивления не более 1,2 значения электрического сопротивления всего проводника.

Соединение должно быть защищено от случайного доступа. При этом безопасность обеспечивается специальными распределительными коробками и корпусами.

Некоторые характеристики универсальных изделий

Клеммники

Использование этого варианта коммутации является самым востребованным из – за минимальных затрат труда на монтаж и соответствия всем стандартам. Отдельным преимуществом является возможность соединения проводов разного сечения и материала. В наши дни рынок электрических материалов переполнен различными товарами, но данные клеммники, несомненно, являются лидерами продаж.

Классификация клеммников

Сразу надо оговориться, что этот соединительный элемент сегодня применяется во всех видах электромонтажных работ. Поэтому производители предлагают достаточно широкий их ассортимент. К примеру, на рынке можно приобрести небольших размеров соединители, которые предназначаются для стыковки одной пары или системы пар одновременно.

По способу монтажа клеммники разделяются на:

  • соединители для отдельных проводов;
  • для плат, которые используются в электронике;
  • так называемые DIN-рейки;
  • устанавливаемые около кросс-модулей.

Дополним, что эти элементы делятся также по количеству рядов в одном соединительном блоке и по тому, как происходит зажим провода. Здесь или прямой зажим, или угловой.

Клеммник, установленный на DIN-рейку Источник www.elektrikaup.ee

Теперь классификация по конструктивному устройству:

  • Винтовые. Здесь все просто – именно винт и является главным прижимным элементом, который сжимает провод между двумя металлическими шайбами.
  • Разъемные. В конструкции этих элементов присутствует пружина. Она зажимает вставленный провод, когда ее поддавливает рычажок. Последний при опускании сдавливает жилу кабеля, при поднятии отпускает. Удобный вариант, потому что сам процесс установки очень прост.
  • Клеммники для распачных коробок. Их прямо монтируют в распредкоробку. Способ крепления проводов или винтовой, или пружинный.
  • С предохранителем. Здесь в конструкцию прибора вставлен предохранитель, который защищает сеть от перенапряжения. Надо отметить, что эти приборы имеют большие габаритные размеры по сравнению с другими видами.
  • Клеммные колодки для соединения проводов. Удобный вариант, потому что с их помощью можно соединять несколько проводов из разных материалов с разным сечением. При этом жилы разных проводов не контактируют друг с другом. Единственное, на что необходимо обратить внимание, на номинальный ток, который через себя могут пропустить эти клеммники.
  • Ножевые, они же обжимные. Обычно их устанавливают в силовых сетях, где используются провода сечением до 2,5 мм. А напряжение не должно превышать 5 кВ.

Клеммник внутри распаячной коробки Источник i.pinimg.com

Преимущества и недостатки соединения проводов клеммами

Рассмотрим положительные качества использования клемм. Это следующие плюсы:

  • безопасность соединения;
  • исключается возникновение искры;
  • долговечность и надежность в процессе работы;
  • высокая степень жесткости;
  • простота во время установки.

Можно использовать клеммы самостоятельно. Во время установки используется обычная отвертка. Во время монтажа важно знать, как соединить провода в распределительной коробке.

Выбор метода соединения зависит от материала изготовления жил, их сечения, количества проводов и условий проведения монтажа.

Внутреннее устройство клеммы с рычажками

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

  • для тока в 6 А используется ПВС с сечением 0,75 мм.;
  • для 10 Ампер – сечение составляет 1 мм.;
  • для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Как правильно выбрать клеммы для проводов

Чтобы правильно выбрать зажим для проводов необходимо воспользоваться некоторыми правилами:

  • определиться с методом монтажа;
  • выяснить функциональное назначение элемента;
  • учитывать сечение проводника и его количество;
  • важно определиться с оптимальным вариантом модели.
Варианты соединителей

Правила соединения

Клеммные соединения для того и были изобретены, чтобы уйти от сложно проводимых операций. Для основных видов все-таки приходится зачищать концы, кроме скотч-локов. Все остальное проводится быстро, без использования изоленты и других изолирующих материалов.

Никаких особых правил соединения нет. Надежность стыка зависит от качества соединительных клемм для электрических проводов.

В видео специалист рассказывает обо всех разновидностях электрических соединителей, о принципах их использования, плюсах и минусах:

Видео описание

В видео специалист рассказывает о соединителях скотч-лок:

Соединение под болт: когда применять

Специально выделил этот вид подключения отдельно потому, что его используют в редких случаях. Здесь тоже можно коммутировать провода из разных металлов, включая стыковку меди с алюминием через промежуточные стальные шайбы.

Кольца должны работать на сжатие. Допустимо, но крайне не желательно подключать три провода. Больше нельзя.

Отдельное резьбовое соединение под винт выглядит не красиво, требует дополнительной изоляции. Его нельзя прятать в штукатурку, штробы, под подвесные и натяжные потолки. К нему должен быть обеспечен свободный доступ для профилактических осмотров.

По этим причинам соединение под отдельный болт или винт применяют в качестве исключения, когда другие методы использовать невозможно или не целесообразно.

Чаще всего его можно встретить на промышленных установках после ремонта определенного участка схемы, а не в домашней обстановке.

Соединение под орех

3 металлические пластины квадратной формы с четырьмя отверстиями по углам стягиваются болтами, образуя две полости для подключения разных проводников. Ими можно стыковать медь и алюминий.

Повышенные габариты пластин обеспечивают отвод тепла. Токоведущие части закрываются диэлектрическим кожухом.

Усилие болтового сжима обеспечивает хорошее переходное сопротивление электрических контактов.

К недостаткам конструкции относятся большие габариты клеммника орех, которые требуют дополнительного места в электрическом щитке.

Как соединить алюминиевый и медный провод

Теперь разберемся, как соединить алюминиевый провод с медным. Сначала выделим причины, почему два материала нельзя соединять напрямую:

  • подобное соединение сильно нагревается;
  • со временем контакт становится слабее, так как алюминий обладает более низкой электропроводностью, чем медь. При нагревании он сильнее расширяется.

Чтобы избежать таких неприятностей алюминиевый и медный проводник можно соединить с помощью клеммных колодок, болтового соединения и с помощью специальных зажимов.

По какой цене можно купить клеммники для проводов

В таблице ниже вы можете ознакомиться с ценами на продукцию отдельных производителей:

Используя наши рекомендации и изучив характеристики электрического оборудования, вы сможете выбрать качественные клеммы. А знание этапов монтажных работ помогут вам выполнить правильное соединение любой электропроводки.

Предыдущая

ИнженерияКак не прогадать с выбором: трубы для теплого водяного пола

Следующая

ИнженерияПособие тем, у кого плохая память: как открыть домофон без ключа

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Обзор клеммников Wago и принцип их работы

Часто для подключения электрооборудования используют клеммники wago. Они идеально подходят для соединения проводов внутри распределительных коробок и щитов. Зажимами можно фиксировать как одножильные, так и многожильные провода. В зависимости от предназначения выпускается много разных серий, но все они подразделяются на изделия одноразового и многоразового использования.

Многоразовые клеммники

Серия 222 указывает на многоразовое использование зажима. Это означает, что провод можно вводить и изымать из гнезда. Чтобы зафиксировать или освободить жилу, достаточно провернуть оранжевый рычажок. С конца провода снимают 10 мм изоляции, поднимают рычажок и после ввода жилы в гнездо отпускают его. Пружинный механизм прочно зажмет любую жилу сечением до 4 мм2. Вот и все, соединение готово. Чтобы изъять проводник из гнезда, достаточно приподнять флажок и потянуть на себя жилу.

Одноразовые клеммники

Серия 773 указывает, что зажим ваго является одноразовым. Причем он предназначен только для одножильных проводов. Чтобы соединить многожильный провод, необходимо его предварительно опрессовать наконечником.

Одноразовые зажимы могут быть заполнены токопроводящей смазкой. Она не дает алюминиевым жилам окисляться. О наличии смазки можно узнать по черному корпусу зажима, но может быть и темно-серым.

Чтобы выполнить соединение, оголенный край провода с небольшим усилием вставляют внутрь гнезда зажима, где механизм автоматически закусывает его. Так как изделие считается одноразовым, на корпусе отсутствует рабочий рычажок.

Иногда умудряются из одноразовых зажимов извлекать жилу путем прокручивания с определенным усилием. Однако после таких действий зажимная пластина деформируется, что не дает гарантии качественного следующего соединения.

Видеообзор

Источники

  • https://yanashla.com/luchshie-klemmniki-dlya-soedineniya-provodov/
  • https://elektrika.expert/provodka/soedinenie-provodov.html
  • https://homius.ru/klemmyi-dlya-soedineniya-provodov.html
  • https://electrifix.ru/materialy/klemmniki-dlya-soedineniya-provodov.html
  • https://housetronic.ru/electro/klemmy-dlya-provodov.html
  • https://electrikexpert.ru/klemmy-dlya-soedineniya-provodov/

Клеммные соединители с Aliexpress (клеммники). Какие выбрать?

Любые провода можно соединить скруткой, спайкой или клеммами. И я, например, предпочитаю именно вариант с клеммами. Почему? Ну такие соединения как правило более простые в работе, позволяют переделать работу (если требуется) и просто на мой взгляд надежны. А еще варианты клеммного соединения позволяют соединять провода разного сечения и материалов.
Ниже я решил предоставить варианты клеммников, которые позволят соединить различную проводку. Как слаботочку, так и силовые провода внутри дома (220в).



Клеммная колодка разъем Push-in (аналог wago)

Эти клеммники подходят для соединения как слаботочной сети, так и 220в, при отсутствии сильных потребителей. В характеристиках написано, что они выдерживают до 250в 32А. Но я думаю, что лучше перестраховаться, и считать, что эти показатели завышены. Зато такая клеммная колодка очень удобна в использовании, и благодаря ей можно очень быстро и качественно соединить провода.

Клеммная колодка разъем Push-in (аналог wago) 60шт в наборе

Еще один лот с клеммниками, но тут уже есть удобная коробочка для хранения и клеммники продаются готовым набором. Я лично заказал себе именно такой вариант. Так как сильной необходимости в них у меня сейчас нет, но для запаса решил приобрести. По характеристикам данные клеммные колодки аналогичны варианту выше. Для домашней проводки сгодятся. И самое главное, они по цене гораздо дешевле Wago клеммников. (да, можете кидать в меня тапками и говорить, что на таких вещах как клеммники лучше не экономить)



Клемники Scotchlok (они же UY2 K2) набор из 100шт.

Эти соединители (называемые в народе «блохи») применяются для соединения проводов в витой паре или в телефонном проводе. Но зачастую ими же можно соединить и любые другие провода, где нет больших токов и сечение проводов маленькое. У меня лично они неплохо прижились в самоделках, где много соединений, и нет желания их все паять. Единственный минус, именно в моём случае, если таких клеммников много, получается такая ощутимая гроздь, которую надо как-то размещать. Плюсом таких клеммников является то, что не надо зачищать провода. Ну и еще внутри у них находится специальный гель, который предотвращает окисление проводов.

Набор из 360 клеммников типа T-tap

Этот набор привлекателен тем, что тут есть сразу несколько вариантов клемм. Для прямого соединения, и даже клеммы для врезки в провод без необходимости зачищать этот самый провод. Весь набор приходит в удобной коробке. Такие клеммы предназначены для соединения проводов там, где нет больших токов. Например, в самоделках, ремонте и доработке бытовой техники или для ремонта проводки в автомобиле. Клеммы удобны в использовании, и для их монтажа даже не понадобится большой набор инструментов.

Гильза с термоусадкой и плавкой гильзой

Это не совсем клеммники в своём понимании. Но очень удобная штука для соединения проводов. Специальная трубка из термоусадки содержит в себе гильзу из плавкого материала. Вставляем с двух сторон провода, и хорошенько нагреваем их паяльником. Термоусадка сжимает провода и изолирует их, а плавкий материал спаивает два провода, и делает надежный их контакт (температура плавления материала около 160 ℃). В характеристиках не указано какие токи выдерживают такие соединения, но судя по картинкам (да и судя по сечению проводов) такие гильзы подходят даже для соединения домашней проводки, при условии, что у вас она медная (пайка и спайка люминия это отдельная тема)

Скажу сразу. Данная подборка носит ознакомительный характер. Автор не призывает пользоваться такими клеммниками, а просто рассказывает о их существовании и немного о своем опыте их использования. Пользование подобными клеммами конечно удобно, но нужно понимать где их можно применять, а где нельзя.

Провода для электропроводки — какой кабель использовать для проводки в квартире?

При гигантском количестве разнообразных приборов в стандартной современной квартире очень важна качественная работа домашних электромагистралей. Приступая к монтажу, стоит очень внимательно подойти к подбору проводов, закладываемых в пол либо несущие стены.

Необходимо учитывать их материал, сечение, а также то, где собираются…

Разберемся, какой провод лучше использовать для проводки в квартире

При гигантском количестве разнообразных приборов в стандартной современной квартире очень важна качественная работа домашних электромагистралей.

Приступая к монтажу, стоит очень внимательно подойти к подбору проводов, закладываемых в пол либо несущие стены.

Необходимо учитывать их материал, сечение, а также то, где собираются вести линии – в квартире многоэтажки либо в частном коттедже.

Виды электротехнических изделий

Существует несколько классификаций, на которые следует ориентироваться при выборе кабеля для домашних линий. Первое, что бросается глаза – количество жил. Как распределяются электротехнические изделия по этому параметру?

Тип Конструкция Степень жесткости Состав Где применяют
Одножильные Одна жила в изоляции Жесткий В обоих случаев в качестве проводника могут выступать жилы из одной или целого пучка проволоки Для скрытых внутренних магистралей
Многожильные От двух жил в общей оболочке, отделенных друг от друга Мягкий, держит многократные перегибы Для открытой проводки (шнуры бытовых приборов и электроники для подключения к сети, удлинители, «пилоты»).

Традиционные материалы для создания кабелей – медь и алюминий. Сопротивление у первого металла меньше, чем у второго. Это означает, что при равном сечении медный вариант может пропускать больший ток, он мощнее и долговечнее. Но алюминиевые аналоги выгоднее по цене.

Важно! Медь и алюминий составляют гальванопару, их можно связывать между собой лишь через клеммник. Их скрутка непременно окислится, что грозит потерей контакта, замыканием магистрали и даже пожаром. Проще выбрать электропровода одного типа для всех линий в квартире.

Золотое сечение

Так какой же провод нужен для проводки в квартире и какое сечения подойдет для домашних магистралей? Для правильного выбора необходимо высчитать значение тока всех электроприборов в квартире. Эта величина подскажет подходящие параметры кабеля. Рассчитывают ее по формуле, взяв за основу мощность прибора P (данные указаны в технической документации) в качестве делимого и напряжение в электросети V (обычно 220 В) как делитель.

Площадь сечения измеряют в квадратных миллиметрах. Каждый такой «квадрат» медного электрокабеля может длительный период пропускать через себя максимально десять ампер при нагреве до допустимых норм. Алюминиевый аналог уступает: его максимум четыре – шесть ампер.

Представим прибор, требующий мощности в четыре киловатта. При стандартном электронапряжении сила тока окажется равной 18,18 ампер (4000 ватт делим на 220). Для запитки такого прибора от электросети понадобится медная проводка сечением как минимум в 1,8 квадратных миллиметров.

Для подстраховки лучше увеличить это значение раза в полтора. Идеальным вариантом для данного прибора будет медный шнур сечением два квадратных миллиметра. Вариант на основе алюминия нужно выбирать толщиной в два с половиной раза больше.

Если не хочется считать, можно прикинуть параметры по таблице, немного увеличив указанные мощности.

При скрытой проводке (в большинстве современных квартир), указанные в таблице данные надо умножать на 0,8. Открытый вариант, например, в частном доме предполагает провод сечением не меньше четырех «квадратов» с высокой механической прочностью.

Данное видео поможет вам определиться, какой провод лучше выбрать для проводки в квартире:

Что подскажет маркировка

Она обычно включает несколько букв и чисел, которые обозначают:

  • Числа. Первое указывает на число жил, следующее – на площадь сечения каждой, остальные подскажут класс гибкости электропровода.
  • Первые буквы. Если в маркировке на первом месте стоит «А», это алюминиевый проводник. При ее отсутствии такие буквы указывают на медные разновидности и подсказывают, из чего выполнена верхняя изоляция.

    Оболочка из полиэтилена маркируется литерой «П», поливинилхлоридная – «В», резиновая – «Р». Буква «К» означает контрольный кабель. Аббревиатура «ШВ» указывает на присутствие герметичной защиты, к примеру, шланга из ПВХ.

  • Другие обозначения. Наличие в маркировке литеры «Э» сообщает о том, что между жилами есть наполнитель. Сочетание «ОЖ» указывает на однопроволочную жилу, гибкость и плоскость кабеля подтверждаются буквами «Г» и «П» соответственно. Качественные характеристики подскажут обозначения «НГ» (огнестойкость, негорючесть), «Б» (бронирование кабеля), «LS» (отсутствие дыма при плавлении).

Рассмотрим самые популярные виды кабелей и какой провод лучше использовать для проводки в квартире:

  • ВВГ из меди может быть плоским либо круглым. Лучше выбирать улучшенные в плане безопасности варианты – ВВГнг (негорючий) либо ВВГнг-LS (огнестойкий с пониженным выделением дыма).
  • АВВГ – алюминиевый устойчивый к горению аналог.
  • NYM – круглый провод из меди, одножильный, с низкой степенью горючести и дымовыделения.
  • ПВС – круглый многожильный провод из меди для подключения бытовой техники и удлинителей, иногда – для внутренних линий проводки в квартире.
  • ШВВП – плоский кабель из меди с многопроволочным проводником. Используется для подсоединения электроники и бытовых приборов.

Провода также можно различить по цвету, что важно при открытой проводке. Черный указывает на ВВГ, оранжевый на ПВС (но он может быть и белым). Тон кабеля марки NYM – серый. ШВВП обычно белый, но встречается и других оттенков.

Внимание! Электротехнические изделия с маркировкой ПБПП, ПУВП, ПУНП, ПУНГП в квартире применять не стоит в связи с повышенной пожароопасностью.

Линии в современном жилье

Монтажный кабель для ввода в жилище по показателю плоскости сечения должен быть на ступень больше той, что необходима для обслуживания самого мощного прибора в квартире. Но совсем необязательно вести все магистрали таким проводом. Экономичнее будет подключить его к клеммнику, а затем вывести через автоматы линии необходимого сечения.

В стандартных городских квартирах для электромагистралей чаще всего выбирают провода с проводниками из меди. Для освещения подойдет электропровод сечением полтора «квадрата», для розеток – 2,5 «квадрата». В помещения с большим количеством бытовых приборов и электроники, например, в кухню, следует тянуть провод площадью сечения не меньше четырех квадратных миллиметров.

Магистраль за обшивкой из гипсокартона или навесным потолком должна быть выполнена из кабеля, не поддерживающего горение с маркировкой «НГ», а еще лучше «LS».

На изоляции провода лучше не экономить и выбрать двойной вариант. Ведь при прорыве воды некачественная изоляция может привести к пожару. Да и повредить такой провод в процессе эксплуатации очень просто.

Если вы живете в деревянном доме, то придется проводить открытые питающие линии. Использовать здесь можно лишь негорючие медные варианты. Лучше всего уложить провод в кабельные каналы, Такие пластиковые короба сейчас производят разнообразных модификаций и расцветок.

В заключение предлагаем вам посмотреть видео, в котором мастер расскажет, какими проводами лучше делать проводку в квартире:

Источник: domikelectrica.ru

Какой провод лучше использовать для проводки в квартире и в частном деревянном доме?

На прилавках магазинов представлен большой ассортимент электротехнической продукции. Не является исключением и кабель для электропроводки. Неподготовленному пользователю трудно понять, какой кабель использовать для проводки в квартире.

Отличия кабелей от проводов

Многие люди считают вышеназванные понятия синонимами. Продукцию можно различить по маркировке изготовителей. Преимущественно под кабелем подразумевают провод, покрытый прочной двуслойной изоляцией, один из которых покрывает токопроводящие жилы, а второй закрывает весь комплекс.

Для провода характерна более легкая изоляция, придающая ослабленную конструкцию этому элементу. Иногда она бывает двойной, но в открытой форме характеризуется неустойчивостью в условиях агрессивного воздействия. Он нестоек к продолжительным нагрузкам и легко возгорается. При решении вопроса, какие провода лучше использовать для проводки в доме, наиболее целесообразно выбирать кабели.

Различают по форме провода и кабели круглые или плоские, но этот показатель определяет удобство пользования. Основной же классификационной единицей выступает спецификация.

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

  • пониженной ценой при сопоставлении с медными проводами для электропроводки;
  • облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

  • пониженная электропроводимость;
  • окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
  • срок службы не превышает 20-25 лет;
  • повышенная ломкость;
  • сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

  • хорошая проводимость даже после образования пленки на поверхности;
  • срок службы – до полувека;
  • повышенная механическая прочность;
  • монтаж осуществляется легко.

Единственный минус такой проводки – дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения – с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

  Разновидности и конструктивные особенности электрических проводов

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Однопроволочный или многопроволочный кабель

Применяются как однопроволочные или монолитные, так и многопроволочные проводники. Определяется, какой кабель нужен для проводки, используемым оборудованием: стационарным или переносным.

Однопроволочный кабель имеет повышенную жесткость, применяется при стационарной электропроводке. В многопроволочном находятся нескольких тонких проводников, формирующих сечение жилы. При их подключении к клеммникам необходимо осуществлять их опрессовку или оконцовывание. Подобные элементы используются в труднодоступных местах и подключении переносного оборудования.

Возможно использование для домашней электропроводки и того, и другого варианта. Выбор осуществляют исходя из удобства монтажа и эксплуатации. Для скрытой проводки возможно использование одножильного провода под штукатуркой. При массовых крутых поворотах лучше использовать многожильный проводник при любом варианте проводки. Сегодня для электропроводки в квартире применяют 3-жильный однопроволочный (однопроводниковый) кабель.

Однопроводниковые элементы применяют и для ввода в квартиру. Многопроволочные кабели из-за повышенной горючести при стационарной прокладке для квартирной проводки не используются.

Сечение кабелей

Подбор проводки для деревянного дома или квартиры производят из имеющихся с медными жилами, при этом минимальное сечение – 1,5 мм². Оно характеризует пропускную способность. У таких элементов 1 мм² пропускает 8-10 А, а у алюминиевых – только 5 А. Расчет линий электропроводки в частном доме или другом строении производится отдельно по нагрузке, после чего осуществляют выбор сечения кабелей.

В таблице представлены используемые сечения для домашней электропроводки (кабель ВВГнг-LS).

Назначение Сечение, мм² Предельная мощность, кВт Рекомендуемый номинал защитного автовыключателя, А
Освещение 3х1,5 4,1 10
Розетки 3х2,5 5,9 16
Для электроплиты или варочной поверхности 3х6 10,1 32

Вводная проводка в квартиру выполняется с сечением от 3х6 мм². Подбирается по мощности и току.

  Какой кабель лучше одножильный или многожильный?

Покупатель должен понимать, что сечение и диаметр – разные понятия. Первое представляет собой площадь круга, рассчитываемую как 0,785 квадрата диаметра. Округляется этот показатель при покупке всегда в большую сторону.

Популярные марки для электропроводки

ГОСТ 31565 регламентирует применение огнестойких электропроводок. Он допускает использовать следующие типы кабелей при выполнении внутренних разводок:

  • нг-LS – имеющие небольшое газо- и дымовыделение;
  • нг-HF – не выделяющие галогенов во время тления и продуктов на основе газов при горении.

К 1 типу относят разновидность ВВГнг-LS, а ко 2 – ППГнг-HF.

Ниже рассмотрены кабели для проводки негорючие марок ВВГ и NYM. К преимуществам их использования относятся:

    • большой ассортимент;
    • высокая пожаробезопасность;
    • удобный монтаж;
    • качественное исполнение;
    • высокая долговечность;
    • низкая задымленность и самозатухание.
Кабель ВВГ

Для многих специалистов вопрос, как выбрать провод для прокладки в жилом помещении, не стоит. Они используют марку ВВГ. Здесь применяются одножильные медные проводники. Получил распространение в сооружениях, имеющих нормальную или повышенную влажность. Максимально допустимое напряжение – 660 В. В 1 элементе находится 1-5 жил, сечение 1,5-240 мм². По форме проводники различные: от треугольных до плоских.

Производится несколько моделей, отличающихся параметрами изоляции:

  • ВВГ – с изоляцией и оболочкой из винила;
  • аналогичный с индексом «нг» – снабжены изоляцией с функцией самозатухания;
  • «нг»-разновидность с продолжением -LS – подобная негорючая изоляция жил с малым выделением оболочкой дыма;
  • ВВГнг FR-LS – к преимуществам предыдущей модификации имеет дополнительную огнезащиту в виде ленты из слюды.

Все «нг» разновидности подходят для монтирования в пучках (1 носителе). Их используют и для электропроводки на даче.

Подробнее о силовом кабеле ВВГ написано в нашей статье.

Кабель NYM

Был создан в ФРГ. Выпускается в РФ. Используется медный проводник. Приверженцам европейских товаров лучше использовать для проводки в квартире эти кабели. По исполнению аналогичен ВВГнм. Бывает однопроволочным многожильным, с сечением 1,5-10 мм², и многопроволочным – от 16 мм². В состав входит резиновый наполнитель, обеспечивающий негорючесть и располагающийся между изоляцией жил и оболочкой. Кабель для розеток применяют с сечением 3×2,5, для выключателей – 3х1,5.

  Как выбрать греющий кабель для обогрева крыши и водостоков?

Подробнее узнать про кабель NYM можно в нашей статье.

Какие провода не подходят?

Осуществлять электропроводку в квартире не кабелем, а проводом, пусть даже и многожильным или с двойной изоляцией – идея не самая хорошая. Они легко воспламеняются при продолжительном использовании. Провода не отвечают предъявляемым ПУЭ требованиям для жилых зданий. Поэтому если есть выбор и возможность, то на вопрос, какой провод использовать для проводки, нужно отвечать, что применяется кабель.

Провод ПВС

Из него производят удлинители, подключают к домашней проводке бытовые электроприборы. Работа производится до 380 В, количество проводников – 2, сечение многопроволочной жилы 0.75-10 мм². Применяется медный проводник, обернутый в виниловые материалы.

Проводка низкокачественная. Стоимость невысокая, но она перекрывается повышенной ценой работы:

  • соединительные концы необходимо залужать и паять;
  • имеет повышенную опасность возникновения пожаров из-за многопроволочной жилы;
  • не предполагает их наличия в 1 устройстве.
Провода и шнуры ШВВП, ПВВП

Жилы медные одно- и многопроволочные. Подключают бытовые электроприборы. Отсутствует негорючая изоляция. Срок службы – непродолжительный. Не используют для стационарной проводки.

Провод ПУНП

Из-за ненадежности этот провод запрещен в электропроводке с 2007 года. Был разрешен в СССР. Сегодня из-за использования высокомощного оборудования он не способен выдерживать повышенные нагрузки. Имеет слабую изоляцию.

Похожие статьи

Источник: odinelectric.ru

Выбираем кабель для электропроводки — 5 важных нюансов

1 комменатрий

Перед тем, как переходить к монтажу проводки, важно выбрать все комплектующие для электромонтажных работ, в том числе и кабельную продукцию. От сечения, марки и даже производителя будет зависеть многое, начиная от долговечности домашней электросети и заканчивая безопасностью ее использования. В этой статье мы постараемся подробно разъяснить, как выбрать кабель для электропроводки в квартире и доме (в том числе деревянном).

Кабель или провод?

Первое, что вы должны понимать — для разводки электрики по жилому помещению нужно использовать именно электрический кабель. Причин, по которым нельзя осуществлять выбор провода для электропроводки, несколько:

  1. Электрические провода допускается прокладывать или скрытым способом в внутри стен, или при разводке проводки в полу. Причем обязательно проводник нужно помещать в гофрированную либо ПНД трубу.
  2. Провода менее устойчивы к длительному нагреву, к тому же могут иметь одинарную изоляцию, в связи с чем их защитные свойства не достаточны, а вероятность возгорания в разы выше.
  3. У кабелей лучше эксплуатационные характеристики, в том числе и срок службы (30 лет по сравнению с 10).

Как вы видите, существуют достаточно веские причины (и это далеко не все), из-за которых лучше выбрать для электропроводки кабель, а не провод. Именно поэтому далее мы будем вести речь именно о правилах выбора кабельной продукции для разводки электричества по дому и квартире.

Критерии выбора

Чтобы правильно подобрать кабель для проводки, учитывайте следующие рекомендации:

Проводник должен быть трехжильный (как на фото ниже), т.к. на сегодняшний день очень важно делать заземление в жилых домах. Даже если у вас нет еще заземления, но планируется замена электропроводки в квартире, лучше выбрать трехжильный проводник и просто временно не задействовать желто-зеленый провод (заизолировать его).

Материал жил — обязательно медь. Алюминиевая проводка уже не используется и к тому же запрещена правилами ПУЭ. О плюсах и минусах алюминиевой электропроводки можете прочитать в нашей отдельной статье.

Очень важно правильно выбрать сечение кабеля для проводки. Для этого нужно знать суммарную мощность всех электроприборов или же выполнить более точный расчет сечения — по токовой нагрузке. Зная силу тока достаточно воспользоваться таблицей ниже и выбрать подходящий размер жил. Подробнее узнать о расчете сечения кабеля по мощности и току вы можете в нашей статье. Если говорить о стандартных сечениях, то для освещения используют 1,5 мм.кв., а для силовой линии (розетки) нужно выбрать 2,5 мм.кв. Для подключения электроплиты и других бытовых приборов, где большое потребление электроэнергии, сечение электропроводки должно быть не меньше 4 мм.кв. Значения указаны для медного проводника.

Также одним из важнейших критериев выбора кабеля для электропроводки является его марка. Так как на рынке кабельной продукции существует достаточно много различных наименований изделий, нужно изучить характеристики часто используемых и выбрать подходящий вариант для собственных условий. Для домашней проводки рекомендуем использовать кабель ВВГ, ВВГнг или же NYM (два последних проводника не распространяют горение, поэтому их лучше всего выбрать для электропроводки в деревянном доме и предбанника в бане). ВВГ можно использовать для разводки электрики в квартире, а также в хозяйственных постройках, например, в гараже. Непосредственно в парилке бани советуют применять термостойкий провод РКГМ. На улице, от столба до дома лучше протянуть провод СИП.

Ну и последнее, на что вы должны обратить внимание при выборе — завод-изготовитель кабельной продукции. Остерегайтесь подделок и не проверенных брендов, ведь в этом случае из соображений экономии завод может сэкономить на сечении проводников, толщине изоляции и самом качестве изоляционного слоя. Это в результате может повлечь за собой неблагоприятные последствия, например, перегрев и возгорание электропроводки при подключении нагрузки, на которую он должен был быть рассчитан. О лучших производителях кабеля в России мы рассказывали в соответствующей статье. На сегодняшний день лидируют такие заводы, как ГК «Севкабель», ЗАО «Москабель», ООО «Рыбинсккабель», ООО «Камкабель» и ОАО «Электрокабель» Кольчугинский завод». Продукция этих изготовителей наиболее качественная, поэтому рекомендуем выбрать материалы именно от этих заводов.

Напоследок рекомендуем ознакомиться с мнениями экспертов на предоставленных видео:

Вот мы и рассказали, как выбрать кабель для электропроводки в квартире и частном доме. Надеемся, предоставленные советы помогли вам в правильном выборе сечения, марки и типа проводника!

Будет полезно прочитать:

Выбирая сечение

Определяясь с тем, как выбрать нужную толщину жил кабелей, необходимо предполагать, что имеющаяся в наличии техника со временем обязательно сменится, поэтому при покупке проводов для внутренней проводки нужно учесть запас мощности. То есть к рассчитанному значению предполагаемой нагрузки необходимо прибавить еще примерно третью часть от значения.

Проще всего в такой ситуации сыграть на опережение и заложить в квартире электрические кабеля с жилами большего сечения. Это избавит от возможных переделок проводки в будущем.

Чтобы выбрать кабель с нужной пропускной способностью необходимо обратить внимание на маркировку – на бирке обязательно указаны все необходимые данные по сечению жил.

Если просто сделать проводку с запасом, не углубляясь в расчеты какое сечение провода лучше выбрать, можно руководствоваться следующими значениями:

  • 1,5 мм² для освещения.
  • 2,5 мм² для обычных розеток.
  • 4-6 мм² для розеток к которым будут подключаться мощные потребители электрического тока – духовые шкафы, электроплиты и т.п.

Следует учесть, что производители, отмечая в маркировке пропускную способность, могут указать расчетные, а не реальные данные, пользуясь тем, что некоторая погрешность заложена в ТУ или ГОСТы и небольшие расхождения вполне допустимы. Здесь лучше не рисковать и для перестраховки приобрести электрические провода номиналом большим, чем надо на самом деле.

Подробнее о выборе сечения провода смотрите в этом видео:

Изоляция – неотъемлемая часть безопасности

Каждый одно- или многожильный кабель имеет изоляционную оболочку. Чаще всего они изготовлены из ПВХ-пластиката стандартного типа или с низким уровнем воспламеняемости. В некоторых случаях используются полиэтилен или полимеры.

Насколько толстой должна быть изоляция токоведущих жил определяется ГОСТами. Провода для монтажа проводки в квартире должны быть изолированы слоем от 0,44 мм и выше. Все что меньше уже является нарушением.

Оболочка жил также имеет стандартную толщину. Для одножильных кабелей норма – 1,4 мм, для многожильных – 1,8 мм.

Двойная изоляция обеспечивает большую безопасность и сохранность кабеля от внешних повреждений.

Честный производитель

Если самостоятельно разобраться с технической стороной выбора вполне возможно, то определить качество приобретаемого изделия достаточно затруднительно. Чтобы купить качественный кабель для проводки в квартире нужно обратить внимание на следующие моменты:

  • Качество маркировки. Надпись на проводе должна быть четкой, ясной и хорошо читаемой.
  • Цвет изоляции. Он стандартно сплошной. В редких случаях по всей длине присутствует черная полоса. Наличие пятен, разводов или дополнительного рисунка указывают на некачественный товар.
  • Упаковка. Упакованы кабеля всегда в бухты или барабаны. К каждой упаковке прикладывается бирка с подробной информацией о товаре.
  • Сертификаты. Качество материала можно проверить, спросив документы – на кабели прикладываются сертификаты соответствия и пожарной безопасности.
  • Внешний вид. Часто повреждения и вмятины свидетельствуют о плохой транспортировке и укладке. Перегибы, сдавленности, потертости могут скрывать внутренние повреждения.

Как итог

Покупка кабеля для монтажа электропроводки имеет свои нюансы, поэтому к выбору материалов необходимо отнестись серьезно и ответственно. Перед приобретением проводки надо рассчитать нагрузки, определить места установки розеток и способы ведения к ним линий. Правильный и рациональный подход позволит получить качественную электропроводку, что прослужит без сбоев не один десяток лет.

Зная перечисленные нюансы, приобретение провода для домашней проводки не должно составить труда даже если человек недостаточно «подкован» в технических вопросах. Если же приведенных объяснений кажется недостаточно, то лучше доверить выбор и покупку специалистам, которые будут проводить монтаж.

Источник: YaElectrik.ru


Клеммы для соединения проводов: критерии выбора, производители

Ремонт дело хлопотное – это вам скажет каждый домашний мастер. Сложность заключается в замене старой электропроводки. Качество монтажа и соединений залог комфорта и безопасности жилища. Если выполнить соединения в распределительных коробках неплотными, то периодическое выбивание вводного автомата обеспечено. В худшем случае автоматика не сработает и электропроводка воспламенится. Решением этой проблемы станут клеммы для соединения проводов, помогающие легко, а главное качественно, выполнить разводку в квартире или частном доме. Сегодня поговорим о правилах выполнения соединений, видах клеммников и способах применения подобных элементов.

Варианты монтажа соединений: каким лучше воспользоваться

Различают 5 вариантов, как соединить провода между собой:

  1. Скрутка. Соединение выполняется при помощи плоскогубцев и является наиболее простым и уязвимым для окисления.
  2. Пайка. Та же скрутка закрепляется при помощи олова.
  3. Сварка. Вариант, редко используемый домашними мастерами. Требуется дополнительное оборудование.
  4. Опрессовка. Не самый удобный способ.
  5. Соединение посредством клеммников. Популярный, надежный способ, не требующий затрат времени.

Каждый из перечисленных способов имеет право на существование, а значит стоит рассмотреть их детально.

Соединение жил кабелей посредством скрутки

Простой способ соединения. Раньше считалось, что такой вариант экономит время , но с появлением клеммников нового поколения это утверждение стало неверным. Заключается метод в следующем. Две предварительно зачищенные жилы проводника, скручиваются между собой при помощи плоскогубцев как можно плотнее, а само соединение изолируется.

Недостаток метода в том, что если скрутка выполнена слабо, она окислится и нагреется, что приведет к возгоранию. А если слишком перетянуть (относится к алюминию), появляется опасность обрыва жилы. Неудобство составляет и то, что медь с алюминием таким образом соединять нельзя. Опытные электромонтеры знают, как правильно соединить провода между собой, если они сделаны из различных металлов, чтобы скрутка была работоспособной, но это крайняя мера в безвыходной ситуации. Переделать соединение нужно как можно скорее.

Коммутация посредством пропаивания скрученных жил

Паяные соединения считаются очень надежными. Они не подвержены окислению и нагреву. Однако если монтировать посредством этого метода, то за день получится развести 4÷5 распределительных коробок. Для ремонта, в 4-х комнатной квартире понадобится 4÷5 дней только на разводку. Это неприемлемо, ведь в это время в ремонтируемом помещении электричества не будет, а значит, и другие работы выполнить не удастся.

Если же есть свободное время и требуется разводка одной-двух коробок, то способ неплох. Но не стоит забывать, что такие соединения получаются неразборными. Получается, что при переделке жилы кабеля укоротятся ровно на спайку.

Сварка жил с применением графитовых электродов

Для работы требуется специальный сварочный аппарат и графитовые электроды. Соединения получаются качественными, но возникает вопрос, какой смысл приобретать аппарат, учится с ним работать, ради одной замены электропроводки. Ведь если монтаж выполнен как положено, то ближайшие 30÷50 лет менять кабели не будет необходимости. А соединения можно выполнить и другими не столь затратными способами.

Опрессовка: плюсы и минусы метода

Этот способ реализуется следующим образом. На скрутку одевается гильза из того же металла, из которого изготовлены жилы кабеля, после чего специальными клещами гильза обжимается в нескольких местах. Этим достигается плотность соединения, что предотвращает его нагрев. Метод распространенный, но особой популярностью не пользующийся. Причина тому то, что использование обжимных клемм для проводов занимает много времени.

Клеммы для соединения проводов: удачное решение для разводки жил

Разводка кабелей в распределительной коробке при помощи клеммников (соединителей для электрических проводов) является наиболее удачным решением. Современные клеммы уже не похожи на винтовые, использовавшиеся еще 10 лет назад. Сейчас монтаж и разводка занимает минимум времени, а самозажимные клеммники помогают выполнить плотное и качественное соединение. А значит перед тем, как соединить провода в распределительной коробке, стоит подумать о способе монтажа.

Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаПри скрутке, пайке или сварке жил кабелей требуется изолирование соединения, что занимает дополнительное время. Используя клеммы об этом можно не думать – такие соединения не нуждаются в изоляции.

Основная часть таких приспособлений требует зачистки изоляции на 0,8÷1 см, но существуют и такие, которым не нужно даже этого. О положительных и отрицательных качествах таких клеммников мы поговорим немного позднее.

Требования, предъявляемые к клеммникам для соединения жил кабелей

Требований к клеммам немного: плотное соединение и защита оголенных частей жилы от прикосновения. То же предъявляется любому виду соединения.

Если говорить о винтовых соединителях, то через полгода-год эксплуатации нужно его протянуть. В этом случае контакт ослабевает по причине обгорания оксидной пленки. Несмотря на то, что толщина ее ничтожна, для соединения этого вполне достаточно, чтобы начать греться.

Преимущества и недостатки соединения жил кабелей клеммами

Преимуществ соединения проводов в распределительной коробке достаточно. Основными можно назвать быстрый монтаж, возможность повторного использования и то, что такие соединители позволяют коммутацию жил, изготовленных из различных материалов. Но если есть достоинства, должны быть и недостатки. Среди них отметим следующее:

  1. Самозажимные соединители рассчитаны на определенную нагрузку и сечение, превышать которые нельзя,
  2. Одноразовые клеммники не предназначены для соединения гибких жил кабелей,
  3. Они боятся высоких температур. В случае нагрева пружина может ослабнуть, что уменьшит контактное давление и, как следствие, плотность соединения.

Критерии выбора клеммников для соединения проводов

Выполняя самостоятельно монтаж электропроводки в частном доме или квартире, лучше отдать предпочтение самозажимным, чем винтовым клеммам. Для правильного их выбора стоит заранее просчитать количество проводов в каждом соединении, диаметр жил. Имеет значение и жесткость провода. Для гибких кабелей выбираем многоразовые клеммники, в которых зажим производится вручную специальной лапкой. Стоимость их выше. Для одножильных подойдут одноразовые соединители, но тут играет роль материал изготовления кабеля.

Важно знать! Одноразовые клеммы для алюминиевых жил имеют серый или черный цвет, а внутри находится графитовая смазка. Для меди выпускаются соединители из прозрачного пластика без наполнения. Если планируется совмещение меди и алюминия, используют многоразовые изделия.

Виды соединителей, представленные на рынке электротехники

Клеммники для соединения кабелей могут быть нескольких видов. Выбирать следует те, которые будут удобнее в монтаже в той или иной ситуации. Плотность соединений будет на должном уровне, независимо от того, какой из видов выбран. Рассмотрим вкратце общую информацию.

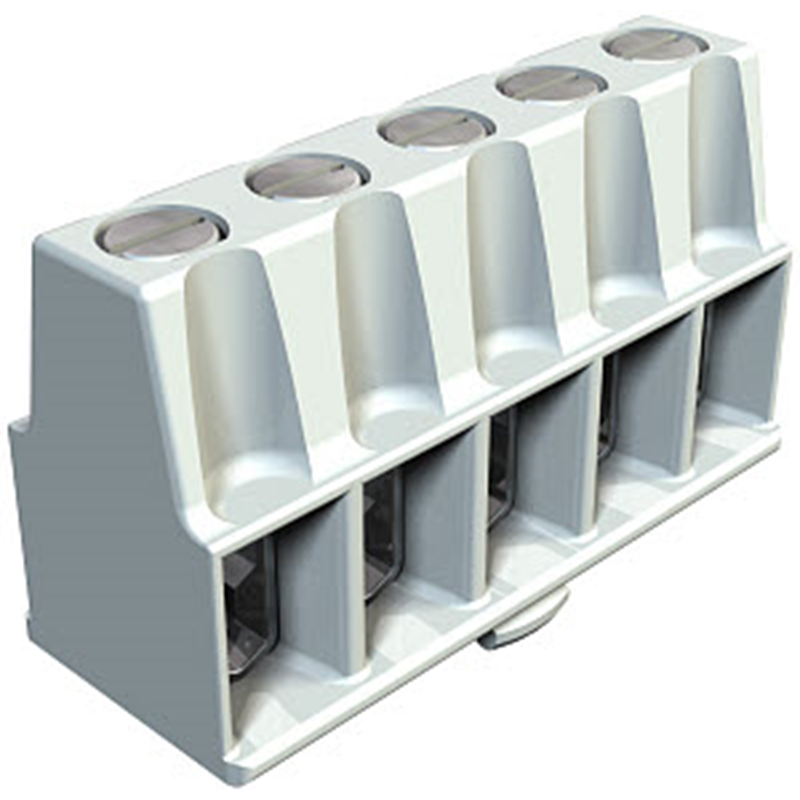

Винтовые соединители и их особенности

Наиболее дешевые клеммы, представляющие собой латунные трубки в пластиковой оболочке с парой винтов. Позволяют соединение медных с алюминиевыми жилами, но не очень удобны, когда требуется коммутация нескольких проводов.

Зажимы для проводов или пружинные клеммы

В зависимости от количества гнезд зажимы для проводов позволяют соединить от двух до восьми жил. Но для промышленных соединений производятся клеммники и на 16 жил. Могут быть одноразовыми или многоразовыми. Но одноразовые – только название, повторное использование возможно. Сложность возникает только в извлечении из клеммы жилы кабеля. Совет «подсунуть тонкую отвертку и отжать лапку, абсурден. Сделать это нереально. Проще поступить следующим образом. Удерживая соединитель одной рукой, второй тянем провод на себя, прокручивая вправо-влево. После двух-трех «подкруток» жила выходит из гнезда и клеммник снова готов к применению.

Особенности соединителей с предохранителями

Такие клеммы монтируются на DIN-рейку. В них предусмотрены специальные пазы, куда устанавливается предохранитель. Это дает дополнительную защиту при перегрузках или коротком замыкании.

Особенности использования клеммных колодок

Эти соединители популярны при монтаже освещения. Корпус выдерживает температуру до 105°С, а пружины с медными пластинами плотно поджимают жилы кабеля. Возможно добавление графитовой пасты для устранения возможности окисления.

Клеммники для ленивых: ножевые соединители

Особенность ножевых клеммников в отсутствии необходимости очищать изоляцию перед соединением. Особая конструкция сама прорезает ее в нужном месте, обеспечивая плотный контакт.

Какие клеммы лучше использовать для соединения

Для монтажа электропроводки в квартирах и частных домах лучше использовать самозажимные клеммники. Они сократят время работ, обеспечат плотный контакт жил, а так же избавят от необходимости периодических ревизий соединений. Стоимость их немного выше, чем винтовых, но такие клеммы себя оправдывают.

Краткий обзор производителей клеммников для жил кабелей

Производителей клеммников, представленных на российских рынках не так уж и много. Если говорить о сегменте самозажимных изделий для распределительных коробок, то здесь главный представитель – фирма «Wago». Основным поставщиком винтовых клемм является «Legrand», а наборные самозажимные изделия для электрощитов представляет «HAGER». Именно об их продукции сейчас и поговорим.

Винтовые клеммы «Legrand»

Материалом изготовления изделий этого бренда служит латунь, покрытая никелем. Это помогает обеспечить плотный контакт соединяемых жил. Изоляция из полипропилена выдерживает нагрев до 100°С. Диапазон зажимаемых сечений – до 25 мм². Изделия этого бренда рассчитаны на напряжение до 380 В и токовую нагрузку до 101 А.

Самозажимные клеммы «Wago»

Соединение проводов с помощью зажимов «Wago» на сегодняшний день является самым популярным. Это неудивительно, принимая во внимание плотность и простоту соединений. Ваги для соединения проводов могут быть двух видов – одноразовые (серия 773), либо многоразовыми (серия 222). Максимальная токовая нагрузка для Wago773 составляет 25 А, а вот для 222 серии уже 32 А. Это следует учитывать при планировании электрической схемы квартиры или частного дома.

Интересна и серия Wago224. Это одножильные клеммники, которыми удобно соединять одножильный провод с многожильным, как часто бывает. Удобны при монтаже освещения или подсветки, производимой под потолком в труднодоступных местах.

«HAGER»: самозажимные клеммы для установки на DIN-рейку

Фирма «HAGER» представляет безвинтовые наборные клеммы, фиксирующие одно- и многожильные кабели. Они устанавливаются на DIN-рейку. Клеммы модели «KYA» наполовину открыты, серии «KYB» полностью закрыты с обеих сторон.

Как соединить алюминиевый и медный провод: некоторые секреты

Соединение жил, изготовленных из различных материалов, проблематично. Если смонтирована скрутка меди с алюминием, она быстро окисляется, контакт ухудшается, и электропровод начинает греться. Как соединить алюминиевый провод с медным, если нет возможности применения клеммников? Оговоримся, что при монтаже электропроводки в квартире или частном доме такого случиться не может. Сечение жил позволяет использование клеммников или обжимов.

С такой ситуацией могут столкнуться электромонтеры, когда от частного дома идет медный кабель, а воздушная линия из алюминия. Кто-то может сказать, что возможно намотать медь поверх алюминия на максимально возможную длину для улучшения контакта. Возможно, это бы помогло, если бы не один нюанс. При больших нагрузках медный кабель отрежет нулевую жилу алюминиевой трассы, оставив идущие следом дома без электричества. В этом случае медь наматывается растянутой (не плотной) спиралью для уменьшения вихревых токов. Поверх медной жилы наматывается алюминиевая, уже полотно, исключая просветы. Медной жилы видно быть не должно. Только в этом случае можно надеяться на штатное функционирование. Но, вернемся к квартире.

Лучше всего для соединения между собой медных и алюминиевых проводов использовать самозажимные клеммы «Wago» 222 серии. Но и тут без нюансов не обходится. В гнездо, куда будет помещен алюминиевый провод, нужно вкачать немного графитовой смазки. Она исключит процессы окисления. Гнездо, где будет медь смазывать не нужно.

Алгоритм действий, выполняемых при коммутации жил самозажимными клеммами «Wago»: пошаговая инструкция

Рассмотрим, как пользоваться клеммниками «Wago» различных серий:

Где приобрести самозажимные клеммники для расключения в квартире

Приобрести подобный товар можно в обычном магазине электротехники или у онлайн-продавцов, цены у которых будут немного ниже. Попробуем разобраться, какова стоимость самозажимных клемм.

Подводя итог

При монтаже электропроводки в квартире или частном доме можно воспользоваться любыми клеммниками. В любом случае это будет быстрее, а в надежности они не уступают пайке или сварке соединений. Дополнительная экономия времени – на изолировании контакта. Но все же самым быстрым и качественным соединением станет монтаж при помощи самозажимных клеммников. Но не стоит забывать о токовой нагрузке, ограничение по которой есть у любого элемента электрической схемы.

Надеемся, что изложенная сегодня информация будет полезна нашему читателю. Если возникли вопросы в процессе прочтения статьи, наша команда будет рада на них ответить. Задавайте их в обсуждении ниже, делитесь своим опытом – ведь он может кому-то помочь.

Напоследок предлагаем посмотреть полезный видеоролик по теме нашего сегодняшнего разговора:

Видео: как соединить провода с помощью клеммников и зажимов

Загрузка. ..

Пожаробезопасная проводка по дереву и другим горючим поверхностям

Большинство загородных домов построены из дерева. Этот материал стал таким популярным благодаря экологичности, дешевизне и быстроте сооружения. К примеру, строительная бригада может построить дом на 70 квадратов за неделю.

Но, при всех своих преимуществах, именно дерево считается самым опасным стройматериалом, так как оно сгорает, в отличие от кирпича или пеноблока. Часто главная причина такого возгорания – короткое замыкание в проводах. Поэтому в деревянном доме много внимания нужно уделить именно пожаробезопасности проводки.

Можно ли делать скрытую электропроводку в деревянном доме?

Скрытая проводка в срубе

В деревянном здании лучше всего использовать открытую проводку, так как она более безопасна. Например, если случится короткое замыкание, вы его обнаружите до того, как что-нибудь загорится.

В скрытой – не всегда возможно сразу обнаружить место возгорания, поэтому если ее делать, то с ограничениями. Например, нельзя использовать гофрированную трубу из полиэтилена (ПНД/ПВД). ПЭ хорошо горит и быстро распространяет огонь.

В скрытой проводке возгорание может случиться по двум причинам:

  • При монтаже повредилась изоляция. Если подать максимальную нагрузку, снизится прочность оболочки, из-за чего возникнет контакт фазы с нулем и случится короткое замыкание. Кабель загорится и зажжет гофру, а уже через нее огонь перекинется на деревянную поверхность.
  • Скрытая гофрированная труба – это частый объект внимания грызунов. Мышь или крыса может легко прогрызть гофру и добраться зубами до изоляции кабеля. Из-за перекусывания оголенные жилы соприкоснутся друг с другом и случится короткое замыкание со всеми вытекающими последствиями.

Чтобы защитить скрытую проводку от пожара, используйте гофру из самозатухающего ПВХ, полиамида или полипропилена. Если внутри возникнет короткое замыкание, гофра лишь оплавится, но не загорится.

Как вариант, кабель можно проложить в гофре по штукатурке. Но и у этого способа есть свои недостатки:

  • через гофру можно протянуть только мягкий провод;
  • со временем в штукатурке появятся трещины, и она будет осыпаться.

Надежнее всего прокладывать провод в металлической трубе. Она монтируется сложнее, чем гофра, и стоит дороже. Но ее отличает высокая прочность к сжатию, а в случае короткого замыкания она точно защитит дерево от возгорания.

Разводка в металлических трубах

При установке металлического рукава придерживайтесь следующих рекомендаций:

  • чтобы трубка не ржавела, внутри она должна быть окрашена или оцинкована;
  • на концы труб наденьте пластиковые заглушки – они защитят изоляцию от повреждения острыми неровностями.

Легче всего монтировать трубки из алюминия, так как они имеют малый вес и хорошо изгибаются.

Прокладывать безопасную электропроводку через металлический рукав или гофру в штукатурке – сложно и дорого, поэтому для деревянного здания лучше открытая проводка.

Как сделать БЕЗОПАСНУЮ открытую проводку

Открытая электропроводка в деревянном доме не всегда эстетично вписывается в интерьер, но все же она намного безопаснее и дешевле, чем скрытая. Рассмотрим самые популярные способы прокладки.

Вариант прокладки в специальной гофрированной трубе

Монтаж в гофре

Монтируется просто: провод протягивается по гибкой гофре из негорючего материала. В одну трубку можно поместить сразу несколько кабелей.

Из-за того что гофрированная трубка хорошо собирает пыль и подходит не для каждого интерьера, ее часто применяют именно в подсобных помещениях дома или для наружной прокладки. Чтобы проводка не слишком выбивалась из интерьера, вы можете подобрать подходящий цвет: красный, черный, серый или прозрачный. При необходимости можно даже покрасить гофру.

Сеть нужно спланировать так, чтобы трубы не пересекались, потому что это нарушает правила ПУЭ и выглядит неэстетично. Рассчитывайте и покупайте монтажные аксессуары только после составления полного проекта проводки.

Чтобы правильно подобрать диаметр гофры, вставьте в нее проводку. При этом пустота должна занимать половину объема, иначе кабель будет постоянно застревать при прокладке.

Гофра монтируется на пластиковые клипсы, которые крепятся к потолку или стенам дюбель-гвоздями и шурупами. Чем толще трубка, тем плотнее нужно размещать крепления. Например, при диаметре 16 мм, клипсы должны быть расположены через каждые 30-40 см, а при толщине 32 мм или 40 мм – через 20-30 см.

Перед установкой отметьте карандашом или мелом места, где будут расположены клипсы. Затем просверлите отверстие, вставьте дюбель и прикрепите клипс специальным гвоздем или шурупом. Гофра устанавливается легким нажатием трубки на клипс. Чтобы ее снять – потяните трубку на себя.

Гофротрубу можно еще монтировать металлическими скобами или самозатягивающимися хомутами. Но их лучше использовать только тогда, когда необходим быстрый монтаж. К тому же сорвать гофру со скобы сложнее.

Более эстетичный вариант — в кабель-канале

Кабель-канал, проложенный у потолка, с ответвлениями

Кабель-канал обязательно должен быть из негорючего пластика, иначе в случае короткого замыкания он только распространит огонь и увеличит вероятность пожара.

При открытой проводке отрезки кабель-канала можно монтировать под любым углом. Например, чтобы сэкономить материалы, его можно проложить по диагонали стены. Кроме того, кабель-канал проводят по потолку, а от него прокладывают вниз перпендикулярные отрезки или наоборот – проводят его по полу и кидают отрезки перпендикулярно вверх.

Вариантов для выбора каналов много, так как их конструкция может быть напольной, потолочной и стандартной. Кроме того, вы можете подобрать любой цвет. Для деревянного дома подойдут стилизованные модели, сделанные под дуб или сосну.

Перед покупкой нужно разработать детальный проект проводки и посчитать количество и набор аксессуаров для установки кабель-канала. Его размеры подбирайте по количеству и сечению проводников. Лучше взять габариты с запасом, потому что если проводов будет слишком много, не закроется крышка.

В большинстве кабель-каналов есть перегородка. С ее помощью можно разделить информационные и силовые линии. Например, если проложить интернет-кабель вместе с фазой – упадет скорость передачи данных из-за электромагнитного поля силовой линии.

Для изгибов кабель-канала применяются специальные углы. Их можно сделать и самому, просто срезав часть короба. Но проводка с комплектными аксессуарами быстрее монтируется и красивее выглядит.

К деревянным стенам кабель-канал прикручивается обычными шурупами. Монтировать лучше начиная от входа в помещение и до потребителей. В такой последовательности легче разветвить проводку. Сначала прикрутите сам пластиковый корпус, а потом протягивайте по нему провод. Корпус закрывается крышкой, которая вставляется в пазы и зажимается до щелчка.

Даже кабель можно проложить «со вкусом» – оставить открытым «под ретро»

Ретро стиль

Это самая простая электропроводка, и она отлично вписывается в интерьер деревянного дома. Для нее используются специальные провода «ретро» – скрученные попарно или заплетенные в косичку по три. У них двойная изоляция – нижний слой из ПВХ, а верхний из шелковой ткани, пропитанной негорючим веществом.

Провода крепятся на специальные фарфоровые ролики, усаженные на саморезы по дереву. Расстояние между ними должно быть 40-50 см. Такие провода соединяются либо пайкой, либо клеммниками Ваго.

Однако у ретро-проводки есть ряд недостатков. Прежде всего, кабель намного дороже обычного и у него ограниченное сечение. Для сравнения: специальный негорючий ВВГнг стоит дешевле, чем провод «ретро» (для примера ссылка на ВВГ кабель в электротехническом интернет-магазине).

Самое большое сечение ретро – 2,5 мм2. Он выдерживает нагрузку до 5 кВт. Например, для загородного дома с электроотоплением этого может быть недостаточно.

Чтобы не случилось пожара, понадобится провод правильного сечения. Кроме того, для деревянных стен желательно, чтобы его изоляция была из негорючего материала.

Как выбрать негорючий кабель?

Важно выбирать кабель с негорючей изоляцией

Чтобы в случае КЗ, огонь не распространился вдоль всего провода, возьмите кабель с негорючей изоляцией. Он обозначается маркировками:

  • нг – не распространяет горение. Если его поджечь, он будет постепенно затухать, не распространяя огонь;
  • нг-нд – не распространяет горение и выделяет мало дыма. При горении изоляция самозатухает, при этом выделяет мало дыма. С одной стороны, при низком выделении дыма труднее заметить очаг возгорания, с другой – при пожаре вы меньше рискуете отравиться ядовитым дымом от изоляции.

Для деревянного дома подойдет ВВГнг или ВВГнг-нд (ВВГнг-LS). Он дороже ВВГ с обычной оболочкой из ПВХ, но в разы безопаснее. Кроме основных маркировок, встречаются и другие модификации:

  • нг-LS – с пониженным газо- и дымовыделением;
  • нг-HF – не выделяет разрушающих газообразных продуктов горения;
  • нг-FRLS – огнестойкий, с пониженным газо- и дымовыделением;
  • нг-FRHF – огнестойкий, не выделяет разрушающих газообразных продуктов горения;
  • нг-LSLTX – с пониженным газо- и дымовыделением. Низкая токсичность при горении;
  • нг-HFLTX – не выделяет разрушающих газообразных продуктов горения. Низкая токсичность при горении.

Все они подходят для проводки в деревянном доме. Но для большей безопасности лучше брать нг-LS или нг-HF, так как у них есть важное свойство – самозатухание. Притом их стоимость, по сравнению с другими модификациями, меньше.

Частые причины короткого замыкания

Варианты соединения

Качество кабеля или неправильная прокладка не всегда являются главной причиной аварии в сети. Например, короткое замыкание случается и по другим причинам:

Недостаточное сечение – при высокой нагрузке кабель с недостаточным сечением нагревается, оплавляет изоляцию и фаза замыкается с нейтралью, после чего буквально «горит» весь провод.

Механическое повреждение кабеля, при котором фаза соприкасается с нулем. После этого искрится проводка и сжигается все вокруг контактной зоны.

Неправильно выбранный тип кабеля – например, если проложить ВВГ с оболочкой из ПВХ снаружи в открытую, изоляция будет разрушаться под солнцем. Со временем она осыплется и оголенные участки проводов соприкоснутся, что приведет к КЗ.

Неправильное соединение проводов – одна из самых распространенных причин. При монтаже электропроводки приходится добавлять и соединять кабель, часто именно из-за неправильного соединения случается КЗ.

В быту применяются разные способы соединения проводов:

Скрутка – «дедовский метод», когда оголенные окончания скручиваются, а затем обматываются изолентой. Ненадежный способ, так как изолента часто ослабевает, из-за чего нарушается изоляция. В последствии может случиться короткое замыкание или утечка тока.

Спайка – аналогична скрутке, только жилы еще припаиваются. Проблема та же, что и в скрутке – сползает изолента и нарушается изоляция со всеми вытекающими последствиями. Применяется в основном для проводников с малым сечением.

Сварка – для кабелей с большим сечением. Жилы между собой привариваются, затем соединение обматывается изолентой. Не всегда получается приварить ровно, поэтому изоляция на месте соединения прилегает неплотно, соответственно, существует риск короткого замыкания.

Опрессовка – оголенные жилы спрессовываются в специальной гильзе, затем место соединения закрывается термоусадочной трубкой. Это надежный способ соединения, а сами гильзы стоят недорого. Однако соединение монтируется дольше, чем скрутка.

СИЗ – жилы скручиваются в соединяющем зажиме – колпачке с изоляцией. Соединение быстро монтируется, но держит контакт хуже, чем клеммник.

Винтовые соединения – провода соединяются при помощи винтовых контактных зажимов в корпусе из диэлектрика. Единственная проблема – зажим может ослабнуть, из-за чего уменьшится прочность контакта и он начнет греться, оплавливая корпус.

Болтовые соединения – на болт накручиваются две жилы, между которыми насаживается шайба, а затем закручиваются гайкой. Проблема этого способа в том, что сложно сделать изоляцию соединения. Применяется в основном на ЛЭП.

Самозажимные клеммники (Wago) – провода фиксируются в корпусе клеммника самозажимными ручками. Это самый быстрый и удобный способ монтажа. Со временем соединение не теряет прочности и не нарушается изоляция. Перед покупкой рекомендуется детально посмотреть, как выглядят оригинальные WAGO и «покрутить» объемные фото.

Поддельный клеммник Wago может сгореть

На форумах можно прочитать о том, что клеммники Wago – горят. На самом деле в основном горят подделки. В них используется более дешевый пластик и меньше контактная площадь соединений. Из-за этого контакт греется и оплавляет корпус. О том, как отличить настоящие Ваго от поддельных, важно ознакомиться дополнительно.

В деревянном доме риск возникновения пожара очень высокий, поэтому лучше перестрахуйтесь и сделайте качественные соединения. Короткие замыкания случаются в местах с нарушенной изоляцией или со слабым соединением контактов. «Дедовская» скрутка дешевле, но стоит ли она того?! Лучше купите набор гильз или клеммников и сделайте качественную проводку.

Даже если у вас будет идеальный тип кабеля правильного сечения и все соединения сделаны правильно и по ГОСТу, все равно нет 100% гарантии, что не случится КЗ или утечки тока.

Как предотвратить пожар в деревянном доме?

Необходимы автоматический выключатель и УЗО

Из всех видов аварий в электросети к пожару может привести короткое замыкание и утечка тока. От КЗ защищает автоматический выключатель, а от утечек – УЗО. Для качественной защиты нужно правильно подобрать номинал автоматики.

Чтобы рассчитать силу тока для однофазной сети, нужно максимально возможную нагрузку на защищаемой линии разделить на напряжение. Например, на кухне у вас установлена розетка, в которую включается только холодильник или микроволновка и больше ничего. Мощность холодильника – 400 Вт, а микроволновки – 1000 Вт. Но в розетке может стоять тройник, в который будет включен и холодильник, и микроволновка. Максимальная нагрузка на этой линии – 1400 Вт. Рассчитываем, сколько это будет ампер:

1400Вт/220В = 6,4А.

Ближайший по номиналу вверх автомат – на 8 А, а УЗО — на 10 А. Его и выбираем.

Номинал автомата всегда должен быть равен или превышать УЗО. Если он будет ниже, то при перегрузке сетевой линии УЗО перегорит раньше, чем сработает АВ.

В трехфазной сети максимальную нагрузку нужно разделить на напряжение и коэффициент мощности – косинус «фи», он равен √3 ≈ 1,73. Например, если у вас стоит трехфазная электроплита мощностью 2 кВт, максимальная сила тока в сети будет равна:

2000Вт/(380В×1,73) = 3А.

Вам понадобится трехфазный автомат на 4 А и УЗО – на 16 А (минимальный номинал в трехфазных УЗО).

Если выбрать слишком высокий номинал автомата, на линии может случиться перегрузка, из-за чего нагретая жила в проводе оплавит изоляцию, прежде чем автомат расцепит линию. А это повышает вероятность короткого замыкания. С другой стороны, автомат низкого номинала будет постоянно выбивать.

Пожарозащитные УЗО реагируют на ток утечки от 100 мА. Тем не менее, вы можете взять УЗО на 10 мА или 30 мА, защищающие еще и от удара тока. Они защитят и от пожара, но здесь главное – не переборщить, так как во многих сетях случаются ложные утечки. Например, если в сети старая проводка, изоляция может пропускать небольшие утечки и УЗО будет срабатывать постоянно, расцепляя линию. В деревянном доме лучше поставить несколько УЗО:

  • с током утечки 100 мА – на вводе, для защиты от пожара, если по какой-либо причине не сработает УЗО на одной из линий;
  • по 30 мА – на розеточную линию и освещение. В случае утечки вы сможете быстрее обнаружить ее причину;
  • на 10 мА – в ванную и детскую комнаты. При контакте с водой увеличивается проводимость тока и даже маленькая утечка может стать опасной. Дети более уязвимы для тока, чем взрослые, поэтому лучше перестрахуйтесь и поставьте УЗО на 10 мА.

У проводки и электроприборов есть срок годности. Со временем изоляция теряет прочность и ослабевают контакты. Постепенно возрастает риск короткого замыкания или утечки тока, последствием чего может стать возгорание. А в деревянном доме очаг возгорания особо опасен. Чтобы не случилось пожара:

  • выберите кабель с негорючей изоляцией;
  • для прокладки выбирайте гофру и кабель-каналы из пластика «НГ»;
  • правильно рассчитайте сечение, при необходимости возьмите с запасом;
  • не экономьте на скрутке и «монтажных мелочах»;
  • поставьте хорошую правильно подобранную автоматику.

​Материал подготовлен на основании консультации технических консультантов интернет-магазина АксиомПлюс +38 (044) 38-38-960

Какой клеммник лучше. Различие колодок по способу крепления жил. Обзор клеммников Wago и принцип их работы

Для передачи электроэнергии и подведения ее к потребителям используются медные и алюминиевые провода. Как правильно соединять их, чтобы избежать короткого замыкания, окисления и пропадания контакта? В этой статье мы разберем принципы соединения проводов и кабелей, какие виды клеммников для соединения проводов бывают и почему пользоваться ими удобнее и правильнее, чем классическими винтовыми соединениями или скрутками.

Провода представляют собой тонкие металлические проводники для электричества. Они выпускаются в бухтах по 50, 100 и более метров. При создании электропроводки приходится разрывать целостность кабелей, собирая распределительные коробки, подключая провода к щитку и потребителям.

Подготовка проводов к соединению в коробке

Обратите внимание: согласно статистике, 90 процентов проблем с элекропроводкой приходится на плохие контакты. У электриков есть поговорка: “наука об электричестве — это наука о контактах”.

Все соединения должны выполняться крайне ответственно, чтобы не возникало “узких мест”. Не допускается делать обычные скрутки или соединять провода из меди и алюминия напрямую, поскольку со временем металл окисляется, площадь поверхности соприкосновения уменьшается, сопротивление повышается и растет температура при нагрузках. В некоторых случаях это приводит к искрению и возгоранию, коротким замыканиям и другим малоприятным событиям, поэтому все нужно делать качественно, продуманно и основательно.

При сборке электропроводки провода нужно скреплять по цветам, спаивая их, используя винтовые зажимы для проводов или соединительные клеммы. Последний вариант считается оптимальным, поскольку он позволяет экономить время, обеспечивает качественное соединение и надежность контактов.

Большинство соединений в прошлом веке делались посредством скруток — два провода зачищались и скурчивались друг с другом, после чего изолировались при помощи изоленты. Подобное соединение нельзя назвать качественным, особенно если проводка собиралась в спешке и концы проводов не пропаивались.

Сегодня скрутки практически не применяются, но все же их нужно уметь правильно делать, ведь не всегда есть возможность купить клеммы для соединения. Что такое клеммы (клеммники)?Это специальные соединения, позволяющие сращивать концы проводов без спайки. Если соединяется кабель не в распределительной коробке, то концы соединяются на разном уровне (так, чтобы они не совпадали по вертикали). Место соединения хорошо пропаивается и изолируется сначала каждый провод, а затем — весь кабель.

Пропаянные соединения проводов

Чем длиннее скрутка, тем больше площадь соприкосновения элементов (пайка увеличивает площадь в 5-10 раз). Рекомендуется перекручивать провода плоскогубцами, чтобы как можно плотнее сжать их и улучшить контакт. Изоляцию металла надо проводить с запасом, накладывая изоленту в несколько слоев.

Как видите, ничего особо сложного в этом нет. Но со временем клеящий состав на изоленте высыхает, она начинает разматываться и возможно возникновение КЗ. Поэтому намного разумнее использовать которые собраны из пластика, устойчивого к изменению температуры, ультрафиолету и не подвергающегося коррозии.

Подобные зажимы служат по 50-70 лет, не теряя своих качеств, их стоимость вполне доступна, а процесс соединения — прост и не требует наличия специнструмента. Для соединения проводов в распределительной коробке можно использовать специальные колпачки. Они похожи на маленькие стаканчики. Установка колпачков очень простая — два провода зачищаются на 10-15 мм, скручиваются вместе, а сверху на них надевается колпачок. Он закрывает оголенные контакты и скрепляет концы, улучшая контакт.

Приобретая колпачки, учитывайте особенности своего кабеля. Существуют колпачки для одножильных и многожильных проводов, для тонких и толстых, со специальной защитной пастой внутри, предотвращающей появление окисления поверхности металла. Помните, что соединять друг с другом медные и алюминиевые провода нельзя, поскольку они быстро окисляются.

Типы клеммных колодок

Существует несколько видов соединительных клемм для проводов,поэтому нужно понимать, какие именно вам пригодятся. Сначала выясните, какие кабеля вам нужно сращивать: одножильные и многожильные, диаметр кабеля, одинарный, двойной или тройной. И только после этого идите в магазин.

Классическая клемма состоит из пластикового корпуса с латунным вкладышем в виде трубки с резьбой, удерживающей кабель от выскакивания. К достоинствам клемм можно отнести:

  1. Простоту работы. В часть устройств достаточно просто вставить зачищенный от изоляции металл, после чего в ней срабатывает замок и провод не выходит наружу.
  2. Возможность соединять провода разного сечения. К примеру, можно соединить кабель на 2,5мм2 с кабелем на 1,5 мм2.
  3. Возможность соединять провода из разных металлов, поскольку нет прямого контакта между проводами.

Правильное соединение двух проводов со смещением по вертикали

Обратите внимание: клеммы выдерживают разный ток, поэтому если вы тащите линию к мощному потребителю (электрокотел, бойлер, теплый пол), то используйте мощные клеммы.

Клеммные зажимы отлично зарекомендовали себя в работе — они защищают соединение даже лучше, чем при пайке и использовании изоленты. Пластиковый корпус не рассыхается и не ломается, зажим обеспечивает качественное соединение двух контактов и их целостность. Время на установку клеммы — всего несколько секунд, тогда как скрутка, спайка и изоляция одной точки может занимать до 5 минут. Кабеля соединяются в клеммах тремя способами:

  1. Ножевое.
  2. Пружинное.
  3. Винтовое.

Перед покупкой уточните, какие именно клеммы вам предлагают. Ножевое соединение хорошо тем, что вам не придется зачищать провода — клемма сама прорезает изоляцию и достает до металла. Правда, чтобы ее установить, требуется определенное усилие и опыт. Подобные клеммы нередко называют накидными, их используют как в быту, так и в автомобилестроении.

Пружинные устройства применяют как для создания проводки в частном доме или квартире, так и в промышленности. Использование пружинных соединений самое удобное — для этого надо зачистить кабель на определенную длину и вставить металл в разъем. Пружина надежно зафиксирует жилу и не даст ей вырваться наружу даже при серьезной нагрузке. Чтобы разобрать такой узел, нужно аккуратно поддеть рычажок в клемме шилом или тонкой иглой, после чего вытащить жилу. Но повторно использовать пружинные клеммы для соединения проводов не рекомендуется, поскольку они уже не обеспечивают качественное прижимание и фиксацию. Приобретите новое устройство — стоит оно совсем недорого.

Покупая подобные соединители, продумайте, какое количество жил вам нужно будет соединять, ведь они выпускаются на два, три, четыре и шесть контактов. При соединении обязательно следите за тем, чтобы не попутать цвет проводов и фазу/ноль, чтобы не произошло короткого замыкания. При подключении выключателей всегда размыкайте фазу, а ноль пускайте сразу на светильник.

Колпачки для соединения двух проводов в коробке

Винтовая соединительная клеммная колодка также пользуется популярностью, хотя для подключения требуется больше времени, чем при использовании пружинной. Соединение происходит по следующей схеме:

  1. Концы жил зачищаются на 10 мм.
  2. Многожильный провод закручивается, чтобы сделать его фактуру более твердой.
  3. Жила вставляется в разъем, сверху притягивается винтом.
  4. Операция повторяется со второй стороны.

Обратите внимание: винты затягивают с ощутимым усилием, но не переусердствуйте, чтобы не перерезать тонкие медные жилки. Провод не должен выпадать или шевелиться в клеммнике.

Из недостатков подобного решения можно выделить:

  1. Необходимость использования дополнительного инструмента (крестовой или плоской отвертки).
  2. Сложность работы в ограниченном пространстве (если концы очень короткие и не вылазят из распределительной коробки, то установить клемму и закрутить винты будет непросто).
  3. Установка занимает несколько минут. Если в пружинное соединение вы просто вставляете конец, то здесь нужно затягивать винты и тратить время.
  4. Через некоторое время крепление может ослабнуть за счет того, что многожильный провод сомнется. Через год рекомендуется подтянуть винты для обеспечения лучшего соединения.

Крепежи для распределительных шкафов и коробок

Если вам нужно соединить концы проводов в распределительных коробках или шкафах, то нужно использовать специальные клеммники. Клеммник — это устройство, которое состоит из корпуса из поликарбоната (не боится высоких температур и обладает самозатухающими свойствами), в котором установлен медный соединитель. В корпусе имеются отверстия, в которые вставляются кабеля. Клеммники можно использовать для соединения проводов различного сечения и материала, собирать с их помощью заземление и пр.

Винтовые клеммы для соединения проводов

Учтите, что на корпусе электрической соединительной колодкиуказывается сила тока, которую она выдерживает, поэтому обязательно продумывайте, что именно у вас будет подключено или выбирайте планки с граничными значениями (для медного кабеля на 2.5мм2 — 25 ампер). В некоторых колодках внутри имеется специальная паста, защищающая оголенные концы от окисления и нагрева.

Крепежи с предохранителями

Чтобы защитить электропроводку и потребителей от короткого замыкания и перегрузки, можно использовать клеммные крепежи с предохранителями. В них есть специальный держатель, в который вставляются плавкие предохранители. Если нагрузка возрастает до критической, то он перегорает и обесточивает линию, защищая ее от перегрузки и оплавления. Замена предохранителя не вызывает особых проблем — их можно купить в любом магазине электротоваров.

Клеммники для освещения

В принципе, это обычные клеммы, но рассчитанные на небольшой диаметр проводов, ведь освещение зачастую разводят кабелем на 1.5 мм2. Пластиковый корпус клеммника выдерживает повышение температуры до 110 градусов, а медная трубка-крепеж позволяет быстро соединять провода, не тратя время на спайку или закручивание винтов. Поскольку в осветительной сети редко бывает сила тока выше 16 ампер, то клеммники изготавливаются небольших размеров, на 2-4 соединения. При необходимости их можно сочетать друг с другом, если требуется делать разводку большего количества жил. Нередко в медных контактах присутствует паста для защиты концов от окисления и отвода лишнего тепла.

Современные клеммные соединения

Устройства для подключения люстр и светильников

При подключении светильников, вентиляторов, люстр, торшеров или зонного освещения мы также рекомендуем пользоваться соединительными колодками для проводов. Это помогает ускорить процесс подключения и облегчить его. Для люстр используются широкие колодки на 4-6 соединений, для точечных светильников — на 2 контакта. Поскольку большого тока в этих узлах нет, то и клеммники делаются небольшими. Они способны эффективно отводить тепло через термопасту и защищать концы жил от окисления . Принцип соединения такой же, как и в вышеописанных методов — винты, пружины или ножи.

Как правильно соединить медь и алюминий

Медь и алюминий нельзя сращивать друг с другом напрямую, поскольку они очень быстро окисляются. Для этого хорошо подходит Получается, что медный конец крепится к латунной трубке, а латунь к алюминию. При этом не происходит окисления контактов, при нагревании провода не рассоединяются и не расходятся.

Также практикуют сращивание двух материалов через шайбы и винты. На винт надевается шайба, медный провод оборачивают вокруг винта, сверху ставят еще одну шайбу, затем оборачивают алюминий, снова шайба и вся конструкция сжимается гайкой. Получается, что медь и алюминий не соприкасаются друг с другом, но при этом у них надежный контакт через шайбу и винт. Допускаются и более сложные схемы с двумя гайками (зажимается отдельно медь, отдельно алюминий), но, главное, чтобы два материала не соприкасались вместе, поскольку контакт между ними быстро начнет “плавать” и пропадать. Лучше всего использовать зажимную клемму — она помогает быстро и надежно срастить два провода из любых материалов.

Много вопросов возникает при работе с электричеством, которые связаны не только с уровнем безопасности, но и со способом соединения элементов. Даже у опытных мастеров иногда возникают споры, какой метод лучше выбрать в конкретной ситуации. Довольно часто используют клеммы для соединения проводов. Рассмотрим их особенности и уровень надежности.

Разнообразие типов клемм

Соединять провода следует очень аккуратно и внимательно, при нарушении технологии может произойти короткое замыкание или просто приборы не включатся после ремонта. В месте присоединения контакты должны соответствовать следующим нормам:

  • Надежность без дополнительного сопротивления. То есть оно не должно превышать общего сопротивления всего провода.
  • Прочность механическая, выдерживающая растяжки. Место сцепки не должно разрушаться при любых манипуляциях с проводом.

Выделяют несколько способов сцепки разорванного кабеля, которые более подробно рассмотрим ниже.

Использование структуры

Это самый простой и распространенный способ. Требуется взять два провода и снять изоляционный слой (более 50 мм), а затем, скрутить оголенные жилы.


После надежного соединения жил, следует снова заизолировать открытый участок, для этого обычно применяют ПЧВ ленту. А также можно применить «колпачок для скрутки».


Обратите внимание! Нельзя соединять разнородные провода таким способом.

Статья по теме:

В статье подробно рассмотрим конструкцию, среднюю стоимость и материал, из которого изготавливается гофрированная труба, а также как правильно работать с данным приспособлением.

Присоединение пайкой

Сам процесс занимает немного больше времени, чем структура, но и получается работа надежнее. При этом не будет дополнительного сопротивления, которое все равно остается при скручивании. Спайка также исключает возможность короткого замыкания, которое может возникнуть при неправильной структуре.


Полезный совет! Для спаивания применяется оловянно-свинцовый припой и канифоль.

Применение клеемных колодок

Клеемная колодка – это пластинка с контактами. Это своеобразный коннектор для соединения проводов, причем применяют его для разнородных вариантов, к примеру, медь и алюминий.


Клеемные колодки различны по методу крепления:

  • с винтом для затягивания;
  • с прижимными пластинками.

Первый вариант имеет недостаток – это возможность повреждения жил винтом, что особенно нежелательно при скреплении проводов с большим количеством жил. Второй вариант надежнее, так как необходимый участок просто прижимается пластинкой.

Пружинный клеммник для соединения проводов

Самый быстрый метод скрепления. Для него надо снять слой изоляции с проводящей ток жилы и вставить ее в клемму. При этом фиксация происходит при помощи прижимного зажима.


Фирм, которые выпускают данные приспособления для сцепки много. А при помощи их можно закреплять как мягкие с большим количеством жил, так и с одной жилой, причем разного сечения. При помощи таких клемм можно соединять алюминиевые и медные провода между собой, так как применяются пластинки, которые покрываются особой смесью, препятствующей появлению окиси.

Статья по теме:

В обзоре рассмотрим методики измерения: силы тока, сопротивления. Как проверить конденсаторы и полевые транзисторы, а также провести диагностику повреждений.

Клеммы для соединения проводов: разновидности и особенности

Любому монтажнику и электрику известны все основные разновидности клеемников. В целом, их можно разделить на винтовые и безвинтовые. Первый вариант менее надежен, так как из-за винта могут повреждаться оголенные жилы.


Все варианты помещены в пластиковый или капроновый корпус (может быть каболитовый), которые обеспечивает изоляцию и содержит в составе группу контактную (механизм для соединения проводов).

Обратите внимание! Часто для применения клеммника участок сцепки следует оконцевать.

Оконцовка не требуется в проводах со сплошными жилами, которые зажимаются без использования наконечника. При этом на переходах необходимо обеспечить самые маленькие потери и отсутствие нагрева, что достигается за счет нескольких факторов:

  • использование оптимальной пары металлов;
  • применение кварцевазелинововой смазки против окисления;
  • конструктивные особенности клеммы предполагают затягивание провода или наконечника с контактной группой.


Использование нужной пары предполагает выбор металла, из которого изготовлена группа контактов. Провода и наконечники выпускают из меди, алюминия или луженной меди. Хороший контакт с такими видами материала обеспечивает сталь, латунь и некоторые особые сплавы, из которых делают группы контактов.

Как соединить алюминиевый провод с медным быстро и просто: фото и видео

Не следует допускать прямого скручивания меди и алюминия, так как такой контакт недолговечен и может привести к замыканью, для решения проблемы используют клеммы для соединения проводов.

Есть способ, когда можно обойтись и без специального коннектора, для которого потребуется винт или гайка. Такой способ позволяет соединить практически любое количество элементов, которое ограничивается только длиной самого шурупа. Соединение можно выполнить с проводами разной толщины и из разного металла, а также одножильные и многожильные варианты.

Последовательность действий Фотопример
Вначале подберите винт необходимой длины.
Снимаете с проводников слой изоляции равный четырем диаметрам выбранного финта. Причем окисленные жилы необходимо отчистить до блеска.
Сформируйте кольцо.
Теперь последовательно на винт надеваете пружинную шайбу, обычную шайбу, кольцо, шайбу, второе кольцо, шайбу. Завершаете гайкой, закручивая винт, пока не выпрямится пружинная шайба.

Таким простым способом можно соединять сразу несколько проводов. Если планируете использовать многожильный вариант, то вначале проудите его припоем. Чтобы было легче разобраться, посмотрите видеоматериал в конце статьи.

Если у вас под рукой оказалась клеммная колодка, все будет значительно проще. При этом полученное соединение не требует дополнительной изоляции, как вариант с болтом. Чтобы выполнить данную сцепку, достаточно отчистить от слоя изоляции концы на длину в 0,05 см и вставить в отверстие, закрутив зажим.


Помимо соединения проводов при помощи зажимов в клеммных колодках, можно использовать другой вариант приспособления, где используется принцип пружины. Есть варианты многоразового использования коннектора, что очень удобно.

Ведущие производители клемм для проводов

Даже такое приспособление, как клемма следует тщательно выбирать, ведь от ее надежности и долговечности будет зависеть стабильность работы кабеля. Пользователи вывели рейтинг мировых производителей таких коннекторов, некоторые модели которых рассмотрим более подробно.


В ТОП-3 ведущих производителей клемм для соединения проводов вошли:

  • Компания Samtec занимает первую позицию (США).
  • На втором месте также производитель из США – Kycon
  • HARTING Германия – третье место рейтинга.

Компания Samtec предлагает профессиональный инструмент для обжима клемм для проводов – трещетку CAT-HT-281-2430-13 по средней стоимости в 30 010. Клемма от Kycon GAX-4-88 будет по средней стоимости в 600 р. за штуку.

Или можно подобрать более дешевые и простые варианты, по цене от 200 р. за штуку. В любом случае подбирайте коннекторы исходя из количества соединяемых жил и элементов.

Видео: соединение медного и алюминиевого провода

В заключение

Использование различных модификаций клемм значительно упрощает соединение проводов, причем разного размера и материала изготовления. Можно использовать и метод скручивания или спайки, который не будет столь надежен.

Соединяя медный и алюминиевый провода, не забывайте, что напрямую этого делать нельзя, следует использовать болт или коннектор.

Выбирая коннектор, смотрите на количество разъемов, фирму-производителя и другие характеристики устройства. Если сделать выбор самостоятельно сложно, можно обратиться за консультацией к профессионалам.

Чтобы соединить между собой провода, применяют обжимку, пайку, болтовое соединение или сварку. Чаще всего в быту встречаются скрутки, что делать категорически нежелательно, особенно если жилы из разнородных металлов. Оптимальным приспособлением считаются клеммники для соединения проводов, позволяющие выполнять надежный монтаж электропроводки в любых условиях.

Что такое клеммник?

Прежде чем приступить к рассмотрению разных моделей клеммников, надо дать определение этому механизму. Конструкция электротехнического изделия представляет собой колодку или винтовой зажим. Назначение клеммника – соединение контактов электрических проводов. Причем соединяемый алюминиевый провод с медной жилой через такой механизм никогда не окислится. Еще одно достоинство клеммника – щадящий механизм, не позволяющий деформировать жилу кабеля.

Различие колодок по способу крепления жил

Клеммные колодки различаются по способу фиксации жил, и они бывают:

  • механизм с винтовым зажимом создает определенное давление на клеммник с проводом, что обеспечивает надежное соединение;
  • нажимные колодки имеют пружинный механизм. Соединение двух жил происходит при помощи защелкивания пружины. Существуют пружинные клеммы с автоматической фиксацией;
  • колодка с ножевым зажимом осуществляет соединение проводов при помощи токопроводящего ножа. Когда происходит подключение жилы, нож прорезает изоляцию, упираясь в металл.

Каждый механизм имеет свои достоинства и недостатки, но об этом потом. Сейчас далее знакомимся с видами электротехнических изделий.

Различие клеммников по виду соединения проводов

Существует еще одна классификация изделий по виду соединения проводов. Самые популярные из них:

  • клеммники проходного типа фиксируют подходящие с разных сторон провода;
  • барьерные модели оборудованы перемычками с винтами, помещенными в диэлектрический корпус;
  • параллельное соединение нескольких проводов выполняется кросс-модулями;
  • механизм разъемных клемм для соединения проводов имеет две стороны. Одна сторона оборудована разъемами, а другая – клеммным соединением;
  • в концевых клеммниках жилы фиксируются только с одной стороны.

Корпус каждого клеммника изготовлен из диэлектрического материала. Для самих контактов используется медь или сплавы. Некоторые модели могут содержать металлические пластины. Самыми качественными считаются луженые контакты. Их можно узнать по серебристому цвету олова.

Знакомимся ближе с разновидностями зажимов

Существуют разные виды клеммников, предназначенные для выполнения определенных работ. Самые распространенные изделия попытаемся сейчас рассмотреть.

Знакомым и популярным до сих пор остается винтовое соединение. Механизм изделия довольно прост и надежен. Винтовые клеммники можно встретить на соединениях домашней электропроводки, внутри многих электроприборов, и даже зажимы клемм автомобильных аккумуляторов тоже относятся к этой группе. Но, если внутри электрические клеммники для электропроводки имеют медную или латунную перемычку, то аккумуляторные зажимы чаще всего изготавливают из свинца. Это связано с тем, что внутри батареи находится кислота.


Достоинство винтовых моделей клеммников для соединения заключается в качественном контакте всей площади жилы кабеля с металлической перемычкой зажима. С помощью винта легко можно подсоединить и отсоединить провод. На многих винтовых моделях можно встретить винт, помеченный зеленым цветом. Он служит для подключения жилы заземления. Особенностью зажима являются зубцы. При сильном сжатии винтом они врезаются в металл, улучшая сцепление.

Недостатком винтового зажима является возможность его использования только с медным проводом. Можно, конечно, и алюминиевую жилу зажать, но если не рассчитать усилие, хрупкий металл деформируется. Еще один минус в неудобстве пользования. Для того чтобы подсоединить винтами много проводов, потребуется затратить больше времени, чем проделать аналогичную операцию с пружинными механизмами. Во время спешки неопытные мастера часто выкручивают полностью зажимной винт и теряют его. Однако эти мелкие проблемы не ухудшают качества винтового соединения, а вот то, что при вибрации винтовое соединение способно разболтаться, определяет его основной минус.

Этот вид электротехнического изделия предназначен для соединения жил кабелей с максимально допустимой силой тока 24 А. Надетый на кабель клеммник выдерживает до 5 тыс. вольт. Одним изделием сразу можно обжать до 8 подготовленных клемм для соединения. Такая конструкция значительно упрощает монтаж электропроводки. По типу фиксации клеммник может автоматически фиксировать контакт внутри гнезда или механически, что выполняется вручную. Если правильно рассчитать усилие при обжатии клеммника, получится надежный контакт.


Изделие под маркировкой СИЗ

Такие клеммники называются изолирующими и на внешний вид представляют пластиковый колпачок. Зажим изготовлен из термостойкого полимера, устойчивого к горению. Существует мнение, что СИЗ предназначен для защиты соединения от возгорания. На самом деле клеммник создает прочный механический контакт и выдержит напряжение до 600 вольт.


Принцип действия прост. Имеется обычная скрутка из оголенных жил проводов. Причем все провода должны быть из однородного металла. Чтобы избежать окисления, скрутку желательно обработать пастой. Внутри пластикового колпачка находится конусообразная пружина. Она-то и создаст прочное соединение. Колпачок надевают на скрутку, накручивая по часовой стрелке. В это время пружина витками вдавливает жилы, создавая прочный контакт. Если соединяется два одинаковые по толщине провода, то их можно не скручивать. Оголенные концы с усилием вставляют внутрь колпачка и вращают его. Пружина внутри сама сделает свое дело.

Силовые клеммники на DIN-рейке

Силовые клеммники устанавливаются на монтажной плате или DIN-рейке. Их сложная конструкция позволяет подключать разные по толщине жилы до 300 мм 2 , соединять алюминиевый провод с медным, а также одновременно подсоединять жилы кабелей, рассчитанные на разную мощность. Силовые клеммники имеют луженую медную пластину, к которой прижимается провод специальной конической шайбой, не позволяющей ослабиться соединению.


Универсальные и барьерные зажимы

Эти изделия имеют особенность своей конструкции – металлическую пластину. Она разделена ячейками изоляционного материала. Перемычки ячейки не позволяют соприкасаться соединяемым проводам. Надежное крепление жил обеспечивается винтами. На металлических клеммах алюминиевый провод практически не окисляется, что позволяет использовать такие клеммники без ограничений. Чаще всего соединения проводов в распределительной коробке выполняют именно барьерными зажимами.


Особенности подключения к разным клеммникам

Каждая разновидность клеммника имеет свою особенность подключения силовых проводов. У винтовых соединений жилу проводят между двумя шайбами. При закручивании винта его шляпка прижимает шайбу к металлической пластине, и вместе с ней прижимается оголенный конец провода. Такое соединение считается надежным, но при частом прокручивании винта существует опасность повреждения жилы.

Проходные колодки оборудованы металлическими наконечниками. Внутрь заводится провод, а затем его конец подсоединяют к необходимому электрооборудованию. Внутри самих колодок находятся винтовые зажимы, которыми осуществляется фиксация провода. По стоимости проходные колодки являются самыми доступными.

Принцип работы пружинных и ножевых зажимов

Отдельно хотелось бы рассмотреть пружинные и ножевые зажимы. Простым в применении считается пружинный зажим. С помощью такого механизма можно делать качественное соединение проводов даже неопытным людям. Надо всего лишь вставить в гнездо оголенный конец провода и пружина зажмет его, создавая надежный контакт. Достоинство пружинного зажима – устойчивость к вибрации, однако, он выдерживает меньшую силу тока, чем винтовой аналог.

Лучшими считаются самозажимные модели. Простота их использования заключается в автоматическом зажиме провода при вводе его внутрь гнезда. Клеммники бывают одноразового и многоразового использования.

Изделие с ножевым зажимом используется очень редко. Чаще всего им подключаются к нулевому проводу, так как согласно ПУЭ его нельзя разрезать. Установить ножевой зажим можно просто сжатием плоскогубцами или другим специализированным инструментом.

Обзор клеммников Wago и принцип их работы

Часто для подключения электрооборудования используют клеммники wago. Они идеально подходят для соединения проводов внутри распределительных коробок и щитов. Зажимами можно фиксировать как одножильные, так и многожильные провода. В зависимости от предназначения выпускается много разных серий, но все они подразделяются на изделия одноразового и многоразового использования.

Многоразовые клеммники

Серия 222 указывает на многоразовое использование зажима. Это означает, что провод можно вводить и изымать из гнезда. Чтобы зафиксировать или освободить жилу, достаточно провернуть оранжевый рычажок. С конца провода снимают 10 мм изоляции, поднимают рычажок и после ввода жилы в гнездо отпускают его. Пружинный механизм прочно зажмет любую жилу сечением до 4 мм 2 . Вот и все, соединение готово. Чтобы изъять проводник из гнезда, достаточно приподнять флажок и потянуть на себя жилу.


Одноразовые клеммники

Серия 773 указывает, что зажим ваго является одноразовым. Причем он предназначен только для одножильных проводов. Чтобы соединить многожильный провод, необходимо его предварительно опрессовать наконечником.

Одноразовые зажимы могут быть заполнены токопроводящей смазкой. Она не дает алюминиевым жилам окисляться. О наличии смазки можно узнать по черному корпусу зажима, но может быть и темно-серым.


Чтобы выполнить соединение, оголенный край провода с небольшим усилием вставляют внутрь гнезда зажима, где механизм автоматически закусывает его. Так как изделие считается одноразовым, на корпусе отсутствует рабочий рычажок.

Иногда умудряются из одноразовых зажимов извлекать жилу путем прокручивания с определенным усилием. Однако после таких действий зажимная пластина деформируется, что не дает гарантии качественного следующего соединения.

Предотвращение окисления контактов зажима

Чаще всего окисление контактов в гнезде происходит из-за нарушения правил соединения разнородных металлов. Если зажим не предназначен для стыковки медного с алюминиевым проводом, то его для этих целей использовать нельзя, даже со специальными пастами. Однако даже провода из одного металла со временем покрываются оксидной пленкой. Она создает определенное сопротивление, что недопустимо для некоторого оборудования. Вот здесь на помощь придет специальная паста, устраняющая эту проблему.

В завершении обзора разных клеммников надо сказать, что каждое изделие рассчитано на допустимый ток. Это важно учесть при выборе изделия, чтобы избежать выгорания контактов.

Среди современного оборудования при монтаже электрической сети в жилых и промышленных зданиях встречаются специальные устройства для соединения контактов проводки. Клеммники для соединения проводов постепенно приобрели популярность. Если вы решили их использовать в домашней проводке, тогда нужно знать, как ими пользоваться, какие существуют разновидности и преимущества перед другими методами соединений.

В первую очередь нужно дать определение такому устройству. Клеммником называют специальное электротехническое приспособление, которое выглядит как колодка или винтовой зажим. Его используют для плотного соединения контактов жил различного назначения. Данный метод считается достаточно безопасным и эффективным для подведения алюминиевых и медных жил. Такой крепеж обычно используется для того, чтобы не подвергать лишним механическим воздействиям сам кабель.

Разновидности

Существует множество разновидностей клеммников. Винтовой клеммник. Использование винтового крепежа на сегодняшний день самая популярная конструкция. Она одновременно и простая, и надежная. Использование винтовых клеммников часто применяется для разведения электрической проводки, для розеток и различных подключений. Работают по принципу зажима.

Такой тип может служить зажимом для минусовых и плюсовых клемм аккумулятора (и в аккумуляторах автомобилей), для соединения группы осветительных элементов и других устройств. Клеммы в автомобильных аккумуляторах могут быть сделаны из свинца. Это связано с тем, что в аккумуляторе содержится кислота для электролиза. Зачастую винтовые клеммники изготавливаются из поликарбоната и устойчивого полипропилена. Но также их могут делать из полиамида или прессованного полиэтилена. Материал может зависеть от типа клеммника и его производителя.


Винтовое приспособление не подходит для соединения алюминиевых контактов, так как они слишком хрупкие, и во время закрепления контактов их можно повредить. Они предназначены для работы с медными жилами. Не редко такой клеммник может быть сделан с учетом необходимости подключить к нему заземляющие провода. Для этого на нем можно найти винтик зеленого цвета. В эту точку нужно подводить заземление. Также у него есть маленькие зубцы, которые улучшают сцепление.

Обжимной клеммник. Такой вид конструкции применяются для соединения силовых кабелей, сечение которых не превышают 2,5 мм, а сила тока 24 ампера. Обжимной клеммник способен выдержать нагрузку до 5000 вольт. Если работает более мощное оборудование, то для соединений потребуется другой способ. Обжимная конструкция позволяет одновременно подключать до 8 жил. Для каждой их них есть отдельное гнездо. Это позволяет увеличить скорость монтажа электрической проводки. Зажимы могут быть автоматическими, которые сразу зажимают введенный в гнездо контакт, и механическими, что нужно делать самостоятельно. Если не превышать допустимую нагрузку на клеммник, то он имеет хороший уровень надежности.

Изолирующий (СИЗ). Данный тип соединительных элементов может иметь вид обычного пластмассового колпачка. Производится из термостойкого материала – полимер, который не подвержен воспламенению. Считается, что он служит для защиты проводки от возгорания, однако СИЗ способен обеспечить хороший и надежный механический контакт жил. На специальную скрутку накручивают контакты проводов. При этом их зажимает пружина, которая улучшает соединение. Если саму скрутку обработать особой пастой, то можно избежать окисления металла. При помощи такой конструкции можно легко соединить не только провода с однородным сечением, но и медный с алюминиевым контактом.


Отдельно нужно отметить группу силовых клеммников. Они имеют более громоздкую и сложную конструкцию. Это обусловлено тем, что к ним можно подвести силовые кабеля с разной толщиной сечения, разной мощностью, а также соединить медные жилы с алюминиевыми. Они используются, когда речь идет не о тонких проводах, а кабелях, сечение которых может достигать 300 мм 2 . Крепятся к монтажной плате или DIN-рейке. Контактирующая пластинка изготовляется из меди и покрывается оловянным сплавом. При помощи шайб конической формы соединение не ослабляется.

Универсальные и барьерные клеммники. Отличаются от остальных тем, что в их конструкции есть небольшие металлические полосы. Они разделены слоем изоляции. С его помощью можно полностью исключить соприкосновение соседних проводов. Изготавливаются с высоким качеством, имеют дополнительные винты для более надежного крепления. Можно заводить алюминиевые жилы. Алюминиевые контакты в таких клеммах окисляются гораздо хуже.

Карболитовые клеммники могут работать также с двумя видами сечения. Они выполнены из специфического сплава именно для этих целей. Незаменимым материалом является керамика, из которой может быть сделана соединительная конструкция, в том числе и колодка.

Видео «Типы клемм для соединения проводов»

Как пользоваться


При помощи клеммников для соединения силовых проводов важно знать, как их подключать к нему. Очень часто применяется крепление под головкой закрученного винта. Через пластинки протягивается зачищенный контакт шнура, а затем завинчивается само крепление. Повредить элемент можно при постоянно прокручивании винта, но само соединение будет весьма надежным.

В проходных гребенках или колодках есть специальные металлические наконечники, куда заводится шнур. Затем другой конец подсоединяют к электрическому шкафу или другому оборудованию. В колодках также есть винтовые зажимы. Колодки достаточно дешевое соединение и доступно в любом специализированном магазине. При применении клеммников Wago достаточно оттянуть зажимной рычажок, чтобы завести или вытащить кабель. Такая методика подключения подходит для фиксации Wago только, если он многоразовый.
При использовании одноразового устройства Wago, крепление должно проходить за один раз, так как обратно изъять провод не получится. Для этого его придется отрезать при помощи кусачек или острого ножа.

Чтобы осуществить качественное соединение клеммнике Wago необходимо зачистить провод от внешней изоляции приблизительно на 1 сантиметр. Затем нужно поднять рычажок и завести его внутри, а потом опустить зажим. Пружинный механизм позволит плотно зафиксировать проводник с сечением до 4 мм 2 .

В чем преимущества


Очень часто в электромонтажных работах частного жилого дома или в квартире хозяева используют соединение проводов методом обычной скруткой, и крайне редко применяют пайке для крепления. Такой метод соединения постепенно начинают вытеснять специальные конструкции – колодки и клеммники. Они не дорогие в производстве и доступные. Их надежность значительно превышает самодельное крепление, а также с помощью них можно легко и быстро сделать отключение от конструкции, произведя замену шнура. С использованием колодки или соединителя Wago такую работу способен сделать даже новичок. При помощи удобной и понятной конструкции это не составит труда и не займет много времени.

Производитель Wago сделал крепеж на таких деталях еще более простым – зажимной рычажок, которые обеспечивает надежный присоединение алюминиевых и медных кабелей.
Применение клеммников Wago позволит сделать присоединение аккуратным, без торчащих контактов, и сэкономить место в распределительном щитке. Wago соединение достаточно маленькое, чтобы эффективно подключить как одножильный, так и многожильный кабель.

Соединения проводов через клеммники пользуются все большей популярностью. Ведь это наиболее приемлемый вид соединения, доступный при не промышленных объемах работ.

Он обеспечивает достаточно надежное соединение проводов и соответствует правилам ПУЭ (Правила устройства электроустановок).

Виды клеммников

Сейчас на рынке представлено богатое разнообразие клеммников. Многие из них используют винтовое крепление, а многие — пружинное. Согласно п. 2.1.21 ПУЭ, и тот и другой вид соединения имеет право на существование в отличие от скруток, которые запрещены.

Можно долго рассуждать на тему надежности соединения проводов методом скрутки, но запрещен он не зря. Поэтому давайте рассмотрим оптимальные варианты замены данного метода.

Винтовые клеммы

Винтовой клеммник для соединения проводов является наиболее распространенным. Он представляет собой латунную или медную трубку с винтовыми зажимами, которую заключают в пластмассовый изолятор.

Такие клеммники имеют богатое разнообразие размеров и форм исполнения. Они достаточно надежны.

К недостаткам винтовых клеммников можно отнести:

  • При использовании мягких алюминиевых проводов высока вероятность передавить их. Ведь винт обычно имеет более плотную стальную структуру, что при чрезмерном усилии позволяет с легкостью передавливать более мягкие алюминиевые провода.
  • Выполняя соединение гибких медных проводов своими руками, вы можете так же передавить или отломать часть проводников. Это приведет к суммарному уменьшению сечения провода, а соответственно, к его меньшей пропускной способности.

Обратите внимание! Для исключения обламывания части проводников гибкого провода в месте предполагаемого соединения его складывают вдвое. При этом часть провода, сложенная вдвое, располагается непосредственно под винтом. Это позволяет даже при обламывании части проводников не уменьшить суммарного сечения провода.

К преимуществам винтовых клеммников относят:

  • Очень надежное и прочное соединение, которое практически независимо от внешних воздействий.
  • Возможность повторного использования таких клеммников.
  • Использование клеммников, изготовленных из латуни, позволяет беспрепятственно соединять провода из меди и алюминия.
  • Простота и быстрота монтажа.

Самозажимные клеммники

Самозажимные клеммники для соединения провода имеют пластиночные пружины, которые заключены в пластиковый корпус. Они могут быть одноразового или многоразового использования.

Такие приспособления обеспечивают быстрое и качественное соединение, которые так же имеют собственные преимущества и недостатки.

К недостаткам самозажимных клеммников относят:

  • Относительно невысокая нажимная способность таких клеммников не позволяет их использовать для соединения проводов большого диаметра и больших нагрузок. Обычно это провод сечением до 2,5 мм 2 и максимальным током до 40А.
  • Инструкция большинства самозажимных клеммников одноразового типа не предполагает использования гибкого провода. Их жесткости просто не хватит, чтоб вставить в клеммник.
  • У многих вызывает сомнение долговечность и надежность таких соединений. Ведь при температурных колебаниях пластинчатая пружина неизбежно ослабевает, а в условия частой перегрузки провода токами выше номинальных этот процесс может значительно ускориться.

Обратите внимание! Вопреки распространенному мнению о ненадежности таких соединений, я однажды стал свидетелем испытаний одного из таких приспособлений. При номинальном значении тока данного клеммника в 25А, он успешно выдержал ток в 80А. При этом перегорел провод, а на самом клеммнике не осталось никаких видимых повреждений.

Преимущества самозажимных клеммников:

  • Простота и быстрота монтажа.
  • Вопреки названию даже одноразовые самозажимные клеммники можно использовать повторно, просто в конструкции таких приспособлений не предусмотрена планка для отжимания пружины. Но это легко можно сделать тоненькой отверткой.
  • Возможность соединения проводов из меди и алюминия.

Клеммные шины

Если клеммные соединения проводов предполагают большое количество подключений различных проводников, то обычно используют клеммные шины. Они представляют собой медную шину с большим количеством винтовых соединений.

Благодаря этому в щитках освещения их часто используют для подключения нулевых и заземляющих проводников различных групп.

К недостаткам клеммных шин относят:

  • Относительно большие габариты шины, которые позволяют ее использовать только в распределительных щитках.
  • Отсутствие изоляции на поверхности шины. Это не позволяет использовать шину в распредкоробках и других местах с малым свободным пространством, где возможно прикосновение к другим проводникам.
  • Другие недостатки, присущие винтовым соединениям.

К достоинствам клеммных шин относятся:

  • Возможность упорядочивания проводов в распределительных щитах и создание более наглядных схем.
  • Надежный и долговечный контакт любых проводов.
  • Возможность повторного использования таких шин.
  • Относительно низкая цена, которая в случае использования других клеммников будет несколько выше.

Данный вид соединения проводов через клеммник имеет существенные отличия. Он использует метод скрутки, который впоследствии зажимается путем накручивания данного зажима.

При этом такой зажим не только закрепляет соединение, но и изолирует его.

К недостаткам соединительных зажимов относят:

  • Строгая необходимость использования зажимов в соответствии с сечением соединяемых проводов.
  • Низкая надежность и долговечность таких соединений. Из-за этого их в основном используют как временные.
  • Невозможность соединения проводов, изготовленных из разных материалов.
  • Невозможность использования гибких проводов.

К достоинствам соединительных зажимов относят:

  • Быстрота и простота монтажа, которые вы можете увидеть на многочисленных видео.
  • Возможность дополнительно не изолировать провод.
  • Возможность повторного использования.
  • Относительно небольшой размер соединительного зажима.

Вывод

Имея представление обо всех возможных видах клеммных соединений, вы можете правильно подобрать клеммники для соединения различных проводов.

Клеммные колодки Weidmuller — специальные системы управления

Клеммные колодки Weidmuller используются в основном в промышленных приложениях, где необходимо соединить вместе несколько концов электрических проводов. Это может быть место, где многожильный кабель подключается к отдельным устройствам в распределительной коробке. Или же многие клеммные блоки можно разместить в распределительном шкафу, чтобы лучше организовать или расшифровать полевую проводку перед подключением к ПЛК или системе управления процессом.

Клеммные колодки

Weidmuller позволяют эффективно использовать доступное пространство. Толщина WDU 2.5 серии W и ZDU 2.5 серии Z составляет всего 5 мм! Вы можете установить 60 таких клеммных колодок всего в одном футе от монтажной рейки DIN!

Weidmuller производит и продает многочисленные типы клеммных колодок для самых разных применений. Все типы, описанные ниже, являются модульными.Это означает, что различное количество клеммных колодок может быть собрано вместе для удовлетворения конкретных требований проекта. Клеммные блоки прикреплены к DIN-рейке и удерживаются зажимами на каждом конце. Клеммные колодки обычно маркируются бирками в числовой последовательности.

Вот некоторые из этих типов модульных клемм Weidmuller:

  1. Клеммные колодки с винтовыми зажимами серии W
      1. Одноуровневые проходные клеммные колодки
      2. Многоуровневые клеммные колодки
      3. Отсоединить клеммные колодки
      4. Клеммные колодки с предохранителями для защиты цепей
      5. Клеммные колодки заземления
  2. Клеммные колодки с натяжным зажимом серии Z
      1. Одноуровневые проходные клеммные колодки
      2. Многоуровневые клеммные колодки
      3. Отсоединить клеммные колодки
      4. Клеммные колодки с предохранителями для защиты цепей
      5. Клеммные колодки заземления
  3. Клеммные колодки с винтовыми зажимами серии SAK
      1. Одноуровневые проходные клеммные колодки
      2. Многоуровневые клеммные колодки
      3. Отсоедините клеммные колодки
      4. Клеммные колодки с предохранителями для защиты цепей
      5. Клеммные колодки заземления

Клеммные колодки с винтовыми зажимами серии W

Клеммные колодки с винтовыми зажимами серии W были представлены для обеспечения большего количества различных типов клеммных колодок с одинаковым профилем клеммной колодки.Это не только делает установку более эстетичной, но и снижает затраты на электромонтаж и техническое обслуживание. Когда все они выровнены, легче вставить провод в клеммную колодку. Кроме того, последние разработки в производственном процессе позволили использовать съемные перемычки ZQV. Это позволяет установить до 3 рядов съемных перемычек в верхней части клеммной колодки. Эти перемычки просты в установке и надежно удерживаются на месте благодаря пружинному механизму перемычки.Установленные таким образом перемычки не конкурируют за пространство с проводкой, установленной в зажиме клетки.

Клеммные колодки с натяжным зажимом серии Z

Клеммные колодки с натяжным зажимом серии Z были представлены для решения требований приложений с интенсивной вибрацией. В отличие от конструкции с винтовыми / клеточными зажимами, серия клеммных колодок с натяжными зажимами серии Z использует механизм из пружинной стали для поддержания контакта проводника с медной токоведущей шиной.

Эта серия отличается увеличенной площадью маркировки, несколькими точками подключения на блок, широким набором вариантов перемычек и простой оконечной нагрузкой с доступом сверху.

Клеммные колодки с винтовыми зажимами серии SAK

Модульная клеммная колодка серии SAK была одной из первых в своем роде, представленных на промышленном рынке.Не требующий обслуживания, устойчивый к вибрации винтовой зажим гарантирует хорошее прижимное усилие и стабильное, надежное соединение. Для прочности зажимного хомута используется закаленная сталь, а луженая медь обеспечивает превосходную проводимость через токовую шину.

В серии SAK представлен широкий ассортимент продукции

Все, что вам нужно знать: клеммные колодки — руководства

Выбор подходящей клеммной колодки может быть таким же сложным и сложным процессом, как выбор правильного двигателя или микропроцессора.Они бывают самых разных форм и размеров, и большинство производителей или поставщиков могут предложить тысячи различных вариантов. Компания Rowse обладает многолетним опытом проектирования в области электротехники, и наше руководство по клеммным колодкам поможет вам выбрать подходящий для работы.

Что такое клеммные колодки?

«Клеммные блоки» — это общее определение модульных изолированных блоков, используемых в электрических соединениях для соединения или оконцевания двух или более электрических проводов.В своей основной форме это просто длинная полоса отдельных клемм, соединенных вместе. Клеммы — это простейший способ подключения электрических проводов к розеткам и выключателям, к электросети или непосредственно к заземлению.

Корпус клеммной колодки обычно состоит из литого медного сплава с коэффициентом расширения, соответствующим назначенной проводке. Этот коэффициент согласования важен для предотвращения ослабления соединения из-за разной степени расширения. Это также помогает уменьшить любую коррозию, которая может быть вызвана электролитическим действием двух разных металлов.

Поскольку современные промышленные приложения стали настолько технологически продвинутыми и во многом полагаются на сложные электрические и электронные соединения, клеммные колодки теперь обычно устанавливаются в больших комбинациях на DIN-рейку. Сегодня вы найдете DIN-рейки почти повсюду, монтажные клеммные колодки для оборудования, от простейшего автоматического выключателя до сложного ПЛК.

Типы клеммных колодок

Клеммные блоки

классифицируются либо по типу поддерживаемого устройства, либо по их конструкции.Они также могут различаться в зависимости от типа выполняемых соединений, включая резьбовые и безвинтовые, пружинные зажимные соединения и популярные модульные соединители, такие как вставные вставные и розеточные соединения.

Структурированные типы
Проходной одинарный

Проходные клеммные колодки с одинарным проходом — это самый базовый тип продукта, который обычно используется для простых соединений между проводами. Одиночные проходные блоки имеют только один входной контакт и один выходной контакт на противоположных сторонах клеммной колодки.Один отдельный провод идет в блок, другой выходит из него, и они соединяются внутри корпуса блока.


Двухуровневые блоки

Этот тип структуры имеет два восходящих уровня контактов и может использовать перемычку между уровнями для их соединения и увеличения гибкости схемы. Такой тип клеммной колодки упрощает электромонтаж и экономит место для установки.


Трехуровневые блоки

Этот тип клеммной колодки в основном аналогичен двухуровневому типу, но с дополнительным уровнем контактов, уложенным сверху.Их можно соединять так же, как двухуровневые клеммные колодки.

Типы устройств
  • Блоки термопар соединяют термопары вместе и обеспечивают надежные металлические соединения, позволяющие точно измерить температуру.
  • Блоки датчиков / исполнительных механизмов
  • предназначены для работы с устройствами с трех- или четырехкомпонентными проводами, такими как фотоэлектрические датчики или датчики приближения.
  • Блоки ввода-вывода
  • обеспечивают прямую связь между блоком управления и конкретным устройством.
  • Блоки отключения или блоки переключателей позволяют легко отключать цепь с помощью рубильника, не требуя отсоединения проводов.
  • Держатели предохранителей
  • используются для соединения нескольких предохранителей, связанных с множеством различных устройств. В случае короткого замыкания держатель предохранителя обеспечивает воздействие только на непосредственно подключенные к нему участки проводки.
  • Клеммы цепи заземления — это блоки, используемые для заземления электрических систем или компонентов.Как правило, они могут быть заменены стандартным типом клеммной колодки и вставлены в любую колодку по мере необходимости.
  • Блоки распределения питания
  • — это просто блоки, используемые для заделки силовых кабелей.

Как выбрать клеммную колодку

Выбор клеммной колодки — это простой пошаговый процесс, который в основном зависит от варианта использования. Вам нужно будет рассмотреть такие детали, как тип заделки, характеристики контактов, ориентация, монтаж и особенности.Лучше всего выполнить следующие четыре шага:

Шаг 1: Выберите тип

Мы уже рассмотрели некоторые доступные типы клеммных колодок. Теперь вам нужно будет определить, какой тип требуется для вашей назначенной системы, например винтовой или безвинтовой, одинарный проходной или многоуровневый, держатель предохранителя, цепь заземления, прямой монтаж или отключение.

Шаг 2: Определите электрические характеристики

Затем вы должны определить электрические характеристики, необходимые для каждой клеммной колодки, включая максимальный размер провода, напряжение и ток.Размеры вводов проводов обычно указываются в мм² и определяются их номинальной силой тока. Размер также зависит от того, является ли используемый провод одножильным или многожильным, а также от того, какой диапазон размеров проводов может быть включен во время полевой проводки.

Шаг 3. Выберите аксессуары

После того, как вы сделали выбор между глубоким или неглубоким корпусом блока, вы можете добавить соответствующие концевые кронштейны и крышку (и) блока. Вы также можете использовать угловые опорные кронштейны, верхние крышки, разделители, внутренние перемычки, тестовые заглушки и печатные или пустые маркировочные бирки.

Клеммные колодки

могут также включать одну или несколько специальных функций, таких как автоматические выключатели, световые индикаторы. и ламповые испытательные диоды. Съемные клеммные блоки обычно устанавливаются на DIN-рейку, и их можно складывать вместе для экономии места. Такие блоки объединяют клеммы таким образом, чтобы можно было отключить питание от всего стека, удалив одну вилку.

Шаг 4: Расчет длины рельса

Чтобы определить длину DIN-рейки, которая понадобится вам при сборке, вы должны рассчитать общую плотность на фут для всех различных типов клеммных колодок и их соответствующее количество.Затем необходимо добавить полдюйма (½ дюйма) для каждого конца рейки, чтобы разместить требуемые крепежные винты рейки, плюс дополнительный допуск 0,0008 дюйма (0,2 мм) на клемму. Для завершения расчета необходимо также добавить ширину торцевых крышек, концевых скоб и любых разделителей.

Типы клеммных колодок | Клеммные колодки различных типов

На электрическом рынке доступно множество типов клеммных колодок. Я лично использовал их все в своей профессиональной жизни и испытал области их применения.Прежде чем перечислять их типы, я хочу определить, что такое клеммная колодка.

Клеммная колодка — это тип разъема, используемый для подключения двух или более кабелей друг к другу. Используя клеммную колодку, можно надежно соединить кабели. Использование клеммной колодки — самый эффективный способ предотвратить неправильное подключение.

Использование клеммной колодки дает пользователям много преимуществ. Потому что это более дешевый вариант по сравнению с другими вариантами разъемов. Его легко установить.Он не требует особого обслуживания и устранения неполадок. Это экономит место в электроустановках. Он имеет безопасное соединение для предотвращения поражения электрическим током. Его можно использовать с наконечниками или без них.

Типы клеммных колодок

Клеммные блоки обычно используются в промышленных приложениях и системах управления питанием. Ниже вы можете увидеть самые популярные типы клеммников.

Проходная клеммная колодка

Проходная клеммная колодка используется для подключения проводов и может иметь один или несколько уровней подключения, которые изолированы друг от друга.Серый — цвет фазы, синий — цвет нейтральных блоков.

Клеммная колодка заземления

Клеммная колодка заземления используется для механического и электрического подключения проводов к DIN-рейке. Таким образом, рельс может функционировать как шина заземления. Цвета наземного блока — зеленый и желтый.

Многоуровневая клеммная колодка / датчик

Двухуровневая клеммная колодка обеспечивает вдвое большую плотность проводки, чем проходные блоки.Трехуровневый блок позволяет выполнять монтаж с высокой плотностью проводов или упрощенный и недорогой монтаж датчиков. Они используются для экономии места при установке.

Клеммная колодка держателя предохранителя

Блок предохранителей обеспечивает защиту выходных устройств или модулей ПЛК. Он используется в целях безопасности, и вы можете легко заменить предохранитель после его срабатывания.

Отсоедините клеммную колодку Клеммная колодка с разъединителем

— это простое решение, позволяющее размыкать цепи для выполнения тестов, когда система находится под напряжением.Тестовые операции могут быть легко выполнены с помощью блоков отключения.

Мини-клеммная колодка

Мини-клеммная колодка используется в приложениях, где пространство на панели ограничено. Глубина этого клеммного блока небольшая, и он подходит для любого применения.

Клеммная колодка для печатной платы Клеммная колодка

PCB используется в печатных платах. Блок печатной платы — самый маленький член семейства клеммных колодок. Его можно использовать с любым электронным устройством и обеспечивает безопасное соединение.

Принадлежности для клеммных колодок

Клеммные колодки имеют некоторые аксессуары. Используя аксессуары, можно увеличить функциональность клеммной колодки.

1-концевой упор

Концевой упор предотвращает скольжение клеммных колодок и других компонентов, установленных на DIN-рейку, по направляющей. Он прочный и надежный.

2-концевая крышка

Торцевая крышка используется для отделения последней открытой клеммы в сборке.Это жизненно важная функция безопасности, поскольку клеммные колодки поставляются с одной открытой стороной.

3-сепаратор

Разделитель позволяет визуально и электрически разделить различные группы клеммных колодок. Он обеспечивает необходимое электрическое расстояние между соседними изолированными перемычками или между открытыми концами отрезанных перемычек.

4-перемычка

Перемычка используется для электрического соединения двух или более клеммных колодок. Перемычки доступны в конфигурациях с двумя, тремя, четырьмя и более длинными полюсами.Они режутся из электролитической меди с антикоррозийным никелированием. Изолированные перемычки снижают риск случайного поражения электрическим током.

5-Маркировочный ярлык

Маркировочная бирка

обеспечивает организацию системы и эффективную идентификацию терминалов и других компонентов. Он доступен в пустой или предварительно отпечатанной конфигурации и подходит для клеммной колодки.

6-верхняя крышка и держатель этикеток

Верхняя крышка служит защитной крышкой для неизолированных перемычек.Он может быть пустым или напечатанным с электрическими символами. Держатель этикеток прикрепляется к концевому упору или DIN-рейке и обеспечивает простую идентификацию узлов клеммных колодок.

7-контрольный штекер

Блог

Test используется для поиска и устранения неисправностей в цепях громкой связи. Он вставляется в отверстие для перемычки токовой шины клеммной колодки.

Технологии подключения

Клеммные колодки имеют различные типы технологий подключения.Согласно требованиям приложения, предпочтение может быть отдано указанным ниже технологиям.

1-пружинное соединение с обоймой

Клеммник открывается стандартной отверткой. Все, что вам нужно сделать, это толкнуть клетку. После того, как проводник вставлен в зажимное пространство, отвертка вынимается, и проводник автоматически входит в контакт. Вы можете подключить провод к клеммной колодке за секунды.

2 зажима push-in

При использовании технологии соединения push-in усилие на провод создается нажимной пружиной из высококачественной кислотостойкой нержавеющей стали.Пружина находится в клетке и автоматически открывается при подключении. Это самый быстрый способ подключения, поскольку вам не понадобится отвертка, если вы используете сплошные проводники или проводники с наконечниками на концах проводов.

Трехвинтовое соединение

Технология винтового соединения обеспечивает электрическое соединение с помощью винта для затягивания провода. Технология винтового соединения — наиболее экономичный вариант. Но на монтаж провода нужно время. К тому же провод должен быть затянут с правильным усилием.

Определение системы клеммных колодок

Выберите тип

Выберите из множества типов клеммных колодок, которые требуются для вашей системы: винтовые или безвинтовые, проходные, многоуровневые, мини, заземления, предохранители, разъединители или прямой монтаж.

Определите электрические характеристики

Определите ваши требования к максимальному сечению провода, току и напряжению для каждой клеммной колодки.

Выбрать аксессуары

Выберите подходящую торцевую крышку (и) и концевые кронштейны.Затем решите, хотите ли вы использовать перемычки, торцевые крышки, тестовые заглушки, разделители или маркировочные бирки.

Рассчитать длину рельса

Рассчитайте ширину и количество клеммных колодок в вашей сборке, чтобы определить общую длину направляющей.

Параметры выбора

При выборе системы клеммных колодок вы должны знать общие системные требования. При проектировании следует учитывать различные факторы, как описано ниже.

1-число полюсов

Количество отдельных цепей также известно как количество полюсов.Это может быть как однополюсный, так и высокий до 48 полюсов. Вы должны определить, сколько отдельных цепей необходимо в вашем дизайне.

2-размер блока

Клеммные колодки выпускаются разных размеров. Когда текущая емкость увеличивается, размер клеммной колодки будет больше.

3- Номинальное напряжение

Номинальное напряжение частично определяется диэлектрической прочностью и шагом корпуса клеммной колодки.Вы должны определить номинальное напряжение и номинальное напряжение изоляции системы.

4- Текущий рейтинг

Максимальный номинальный ток на полюс, для которого предназначена клеммная колодка. Обычно эти электрические характеристики зависят от площади поперечного сечения. Работа при слишком высоком токе может вызвать перегрев и повреждение клеммной колодки, что приведет к серьезным проблемам с безопасностью.

5-проводной размер

Другими важными факторами являются минимальный и максимальный сечения проводов.Вы должны быть уверены, что провода физически войдут в клеммную колодку или нет. Кроме того, следует учитывать тип провода. К блокам можно подключать многожильные, одножильные или многожильные провода.

Использование 6-наконечников

Провода могут быть подключены к клеммным колодкам с наконечником или без него. Использование наконечников может изменить размер блока.

7-номинальный крутящий момент

Если вы используете резьбовое соединение, вам необходимо проверить номинальный крутящий момент на поверхности блока.Если приложить слишком большое усилие, винты и корпус могут деформироваться.

8-Рабочая температура

Значения рабочей температуры необходимо проверить, если приложение работает при очень высоких или низких температурах.

9-Соединительная техника

Еще один шаг в выборе правильной клеммной колодки — это выбор желаемой технологии подключения. Существуют разные технологии подключения, такие как винтовые, вставные, подпружиненные.

Продолжить чтение

Использование клеммных колодок

Клеммные колодки кажутся такой скромной частью электрической системы, что о них обычно не упоминают, но есть много полезных вещей, которые вы можете сделать с клеммной колодкой, вот несколько предложений……

Основание мачтового соединения

Одним из наиболее полезных мест для клеммной колодки является основание мачты. Это позволяет вам отсоединять провода мачты для снятия ступенек. Если вы используете несколько клеммных перемычек и больший подводящий провод для отрицательного вывода, у вас может быть один отрицательный провод, питающий основание мачты и используемый для всех огней. Если у вас когда-либо возникнут проблемы с мачтовым фонарем, вы можете проверить наличие питания у основания мачты, а затем вы можете проверить целостность цепи вверх по мачте, через лампочку и обратно к основанию мачты.Фактически, одним из основных преимуществ клеммных колодок является то, что соединения видны и доступны для поиска и устранения неисправностей

Установка новой электрической панели

Если вы решите заменить панель автоматического выключателя, вы можете обнаружить, что существующие провода слишком короткие, чтобы до них дотянуться. новый. Решение состоит в том, чтобы установить организованный массив клеммных колодок в задней части корпуса панели и провести старые провода туда, куда они почти наверняка дойдут. Затем проложите новые провода от панели к клеммным колодкам.Это обеспечивает очень удобное и организованное расположение, вы можете прикрепить новые провода к панели перед ее установкой. Если у вас есть более одной цепи для питания от каждого автоматического выключателя, вы просто проложите один провод от панели к клеммной колодке, используйте перемычку для объединения двух соседних клемм, а затем подключите два отходящих провода к двум клеммам блокировать.

Если вы хотите по-настоящему фантазировать, вы можете расположить провода на клеммной колодке в той же последовательности, что и на панели, поэтому, если вы когда-нибудь потеряете код, который говорит вам, какой провод является каким, вы сможете это выяснить. обращаясь к панели.

Потолочные светильники

Еще одно хорошее применение клеммных колодок — это установка потолочных светильников. Когда у вас есть входящий провод, питающий несколько ламп, вы можете подать его к одной или нескольким клеммным колодкам, а затем использовать клеммные перемычки для создания ответвлений проводов к каждому свету

Устранение неполадок

Везде, где у вас есть стыковые соединители, есть вероятность разрыва соединения, которое невозможно устранить неисправность без разрезания и переделки разъема.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
