Содержание

как припаять, совету по выбору паяльника и описание процедуры паяния

Каждому мужчине в жизни приходилось что-нибудь к чему-нибудь припаять. Температурное воздействие на детали для их последующего соединения считается чуть ли не самым верным способом присоединения. Считается, что паять достаточно просто, но нельзя не учитывать того факта, что для успешного проведения данной процедуры потребуется наличие определённых навыков и опыта.

Статья ниже позволит пользователям, которые не имеют должного опыта и умения, ознакомиться с процессом пайки проводов, а также поможет осуществить выбор паяльного устройства. Это тоже может вызвать определённые вопросы у человека, который будет паять впервые и просто-напросто не знает как правильно паять.

Как выбрать паяльник

Конечно, было бы идеально, если у пользователя в наличии есть паяльная станция, а не просто паяльник. Но не всегда есть возможность приобрести такое полезное устройство, да и паяльники вполне могут подойти для припаивания проводов.

Для начала рассмотрим что из себя представляет такое устройство, как паяльник. Паяльником называют устройство, которое применяется для пайки, используя температурное воздействие.

  • Можно найти паяльники, находящиеся в диапазоне от 15 до 30 Ватт. Такие приборы используются для припаивания деталей плат, а также для электрических схем. Для того чтобы перепаять неправильное соединение толстых проводов, потребуются паяльники, которые будут мощностью выше.
  • Существуют также акустические паяльники. Обычно они используются электротехниками, которые занимаются пайкой оргтехники. Его преимущества заключаются в том, что он отличается от других моделей низкой теплоёмкостью, небольшими размерами, а также отличной работоспособностью. Его используют для весьма тонкой паечной работы, например, для сборки схем.
  • Также существуют паяльники промышленные. Эти аппараты используются для довольно больших и трудных работ. Там, где требуется вмешательство прибора очень высокой мощности. Применяются промышленные паяльники для присоединения шасси, калибровочных кабелей или витражной работы.

Паяльник рекомендуется выбирать с трёхнаправляющим заземляющим штекером. Преимущество такого прибора заключается в том, что он позволяет предотвратить рассеивание напряжения по пути прохождения тока. В принципе для человека, который не имеет опыта в паянии, подойдёт и паяльник с диапазоном от 15 до 30 Ватт, но следует помнить, что такого небольшого напряжения не хватит даже для того, чтобы припаять аудиопровода. Автолюбителям можно порекомендовать паяльники с мощностью 40 Ватт, так как такие приборы являются оптимальным вариантом для использования его в авто.

Паяльная станция

Выше в статье упоминалось такое устройство, как паяльная станция. Это очень интересный и продуктивный прибор, который обеспечивает автономность работы, так как подключается к источнику переменного тока и способен излучать мощность до 80 Ватт. Специалисты утверждают, что при использовании этого прибора для спаивания наблюдается определённая лёгкость, в отличие от использования простых паяльников.

Преимущества таких паяльных установок можно выразить отдельным списком:

  • Возможность регулирования температуры практически до градуса;
  • С помощью паяльной станции можно осуществить даже одни из самых трудных и сложных соединений из стали, нержавейки, алюминия и т.д.;
  • Долговечность прибора;
  • Возможность легко паять полипропиленовые трубы, а также пластик, так как контроль над температурой позволяет это сделать.

Но у данного устройства существуют и свои недостатки. Нельзя забывать о том, что для использования паяльной станции следует иметь хоть какой-то начальный навык и небольшой опыт, иначе могут возникнуть трудности и даже определённые риски. К тому же стоят паяльные станции довольно дорого, да и электроэнергии потребляют очень много. Пользователь обязательно должен взвесить все «за» и «против» перед приобретением паяльной установки, так как при всех имеющихся плюсах имеются и недостатки.

Как правильно припаивать?

После того как мы рассмотрели какие паяльники существуют, следует перейти к непосредственному акту паяния проводов. Но, для начала, нужно разобраться в составляющих самого процесса. Рассмотрим моменты, касающиеся особенностей паяния и тех вещей, которые понадобятся пользователю для осуществления припаивания проводов.

Чтобы припаять два провода, следует для начала залудить паяльник и провода. Дело в том, что если проигнорировать эту процедуру, прибор просто не будет паять, так что крайне рекомендуется это сделать. Кстати, если у пользователя имеется в наличие паяльная станция, а не паяльник, то лужение не потребуется.

Как залудить паяльник?

  • Для лужения паяльника следует взять напильник и приложить плашмя к срезу жала паяльника. Нужно точить жало, пока оно не станет гладким, плоским и блестящим.
  • Разогретое жало следует погрузить в канифоль, а затем и в припой (обычно это олово). Припой почти не будет прилипать к жалу, поэтому следует после вышеописанной процедуры приложить жало к дощечке природного происхождения. Следует помнить, что доска ДСП для таких целей не подходит.
  • Следует повторять эти манипуляции с жалом (погружение в канифоль — олово — приложение к дощечке), пока оно не станет полностью серебристым от припоя, равномерно его покрывающего. Это и называется «лужением» паяльника. Залудить паяльник не так трудно, так что выполнить эту процедуру сможет любой пользователь, даже тот, который раньше с паянием дела вообще не имел.

Как залудить провод?

После того как пользователь залудил сам паяльник, ему требуется залудить и провод перед паянием.

Для начала надо снять изоляцию с провода. Снять надо именно настолько, чтобы в будущем хватило места для последующей пайки. Также следует контролировать процесс снятия изоляция, для того чтобы затем избежать коротких замыканий.

Конечно же, лудить провод намного проще. Дело в том, что под изоляцией у провода чистый металл, а не окисленный. Оголённый провод следует окунуть в уже упомянутую выше канифоль, приложив сверху него жало паяльника (предварительно разогретого). Затем следует вытащить провод из канифоли, после того как она начнёт плавиться и дымиться. Данная процедура нужна для того, чтобы расплавленная канифоль обволокла провод, а именно контактную его часть. Затем следует обогатить жало паяльника припоем, используя всё то же олово, то есть, коснувшись его, после чего нужно поднести жало к канифоли, облепившей провод.

Нельзя не упомянуть тот момент, что если провод будет медным и чистым, лужение произойдёт буквально сразу же. В том случае, если лужение не произошло с первого раза, требуется повторить процедуру, или же воспользоваться специальным веществом — паяльной пастой, которая является весьма действенным помощником в паяльном деле, учитывая тот факт, что с её помощью можно залудить даже железо.

Как правильно паять провод?

Для того чтобы спаять два провода особых усилий уже не потребуется. Возможно, самое трудное заключалось уже в процедуре лужения и одного провода и второго.

Сам процесс спаивания будет заключаться в том что надо будет просто поднести одну залуженную часть одного провода с залуженной частью другого. Затем к месту их контакта следует поднести раскалённое жало паяльника, которое предварительно должно было быть обогащено припоем. Припой должен хорошо и плотно обволакивать залуженные части припаиваемых проводов. Этому поспособствует канифоль, которая благотворно участвует и в этом процессе.

После того как провода оказались в расплавленном припое, следует постараться избежать любого шевеления, чтобы спаивание прошло успешно. Можно также слегка подуть на то место, где находится расплавленный припой, пока он из блестящего не станет тёмным, что будет свидетельством того, что пайка твердеет.

Вот, в принципе, и всё. Пользователь может гордиться проделанной работой, особенно в том случае, если это его первая пайка, и он сделал всё как надо, следуя вышеописанным советам.

Отпаять провода, кстати, тоже представляется возможным. Если вдруг пользователю понадобилось отпаять два провода, следует проделать ту же процедуру, только обратным методом. Нужно просто разогреть место пайки раскалённым жалом паяльника. Следует поднести жало к месту соединения проводов и расплавить затвердевший припой. После того как припой расплавится, то представить возможным просто разъединить спаянные ранее провода. Кстати, нельзя забывать, что во время распаивания жало паяльника также должно быть в канифоли.

Выводы

Припаять провода не представляется чем-то трудным. Даже совсем неопытный пользователь сможет выполнить эту процедуру без каких-либо серьёзных проблем. Может показаться, что это не такая уж и лёгкая процедура, но в основном такие мысли появляются из-за необходимости проведения лужения жала паяльника и проводов. Сам процесс лужения совсем не сложен, но все эти манипуляции просто могут вымотать, особенно если пользователь совсем не имеет опыта.

Следует помнить, что выбор паяльника должен осуществляться в соответствии с потребностями пользователя. Нужно знать, что для разных операций потребуются приборы с разными мощностями. Как было указано выше, паяльники с диапазоном от 15 до 30 Ватт слишком слабые и могут быть использованы только в слабых и лёгких процедурах пайки. К тому же даже простая пайка проводов от аудио-аппаратуры для таких приборов окажется задачей непомерной. Рекомендуется пользоваться паяльниками, обладающими мощностью от 40 Ватт. Они являются оптимальными вариантами для любых пользователей.

Паяльные станции являются весьма неплохими и полезными устройствами, но они имеют ряд недостатков. Для их использования требуется наличие определённого опыт, они энергозатратны, да и стоят они весьма дорога. В качестве плюсов можно упомянуть их долговечность, а также возможность контролировать температуру вплоть до градуса.

Процедура лужения весьма важна в процессе паяния, так что пренебрегать ею не стоит и не рекомендуется. Лучше немного повозиться с канифолью и припоем, чем впоследствии довольствоваться некачественной пайкой.

ВАЖНО! Температура не должна превышать 300 градусов, в противном случае жало моментально покроется окислом .

Расплавленная канифоль очистит медь, а припой растечется по поверхности. Есть еще способ, используемый во время работ. На деревяшку (лучше хвойных пород) кладется кусочек канифоли и припоя.

Кончиком разогретого паяльника надо энергично растереть эту смесь по дереву. Происходит одновременно механическая очистка и лужение.

Провода перед пайкой надо лудить обязательно. Иначе вы потратите много времени на прогрев, изоляция расплавится, а пайка получится некачественной.

Исключение делается в случае, когда необходимо сделать скрутку из многожильных проводов. Тогда лужение и пайку можно совместить. В остальных случаях, кончики соединяемых проводников должны быть пропитаны расплавленным припоем.

Кончик провода разделывается, механическим способом удаляется лаковое покрытие, и немедленно производится очистка флюсом. После чего, на паяльник набирается капелька припоя, и провод покрывается оловом от края к изоляции.

Можно проделать это прямо в баночке с канифолью, просто будет больше дыма.

После подготовительных процедур, приступаем к соединению.

Как правильно паять провода

Несмотря на то, что при хорошем качестве припоя можно делать пайку внахлест, лучше будет предварительно сделать скрутку. Так и прочность, и электрический контакт будут надежней.Варианты скруток на схеме:

Если провод одножильный, после облуживания делается скрутка и производится пайка. Многожильный провод можно сразу после зачистки скрутить, а затем спаять. Жало паяльника должно иметь контакт с проводом, максимально возможной площади, для обеспечения прогрева.

Хорошая пайка получается, если соединение греется паяльником, а припой подается в рабочую зону отдельно. Тогда не придется отрывать жало от места нагрева для забора очередной порции олова.

Как только вы увидите «закипание» припоя, и он заполнит все полости – можно убирать паяльник.

ВАЖНО! Нельзя перемещать провода до появления матового налета на олове, свидетельствующем о «схватывании» спайки.

Качественно пропаянное соединение выглядит так:

Нигде не видно голого металла, поверхность припоя гладкая, без раковин, ровного матового оттенка.

ВАЖНО! По окончании пайки не забудьте изолировать провода.

obinstrumente.ru

Пайка проводов паяльником: как сделать правильно

Один из самых надежных способов соединения проводов — пайка. Это процесс при котором пространство между двумя проводниками заполняется расплавленным припоем. При этом температура плавления припоя должна быть ниже температуры плавления соединяемых металлов. В домашних условиях чаще всего используется пайка паяльником — небольшим устройством, работающим от электричества. Для нормальной работы мощность паяльника должна быть не менее 80-100 Вт.

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий.  Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

  • Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

    Паять паяльником удобнее с подставкой самодельной и фабричной — не очень важно

  • Напильник. Перед работой затачивают дало паяльника. Оно должно быть ровным и чистым без следов нагара. Тогда паяется легко.

    Так надо затачивать жало паяльника

  • Пассатижи. Удерживать провода пальцами во время пайки сложно — медь и алюминий имеют высокую теплопроводность, что приводит к быстрому нагреву близлежащих участков. Потому паять паяльником провода удобнее, если их  удерживать пассатижами. Только должны инструмент  должен быть миниатюрным, с тонкими ручками и губками. В принципе, можно использовать пинцет, но на его верхушку (где держатся пальцами) желательно надеть термоусадочную трубку — сталь тоже быстро нагревается.

    Пассатижи — для того чтобы придерживать провода

Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Процесс пайки электропаяльником

Вся технология пайки паяльником проводов может быть разделена на несколько последовательных этапов. Все они повторяются в определенной последовательности:

Вот, собственно и все. Таким же образом можно спаять два или более провода, можно припаять провод к какой-то контактной площадке (например, при пайке наушников — провод припаять можно к штекеру или к площадке на наушнике) и т. п.

После того, как закончили паять паяльником провода и они остыли, соединение необходимо изолировать. Можно намотать изоленту, можно надеть, а потом разогреть термоусадочную трубку. Если речь идет об электропроводке, обычно советуют сначала навернуть несколько витков изоленты, а сверху надеть термоусадочную трубку, которую прогреть.

Отличия технологии при использовании флюса

Если используется активный флюс, а не канифоль, процесс лужения изменяется. Очищенный проводник смазывается составом, после чего прогревается паяльником с небольшим количеством припоя. Далее все как описано.

Пайка скрутки с флюсом — быстрее и проще

Есть отличия и при пайке скруток с флюсом. В этом случае можно каждый провод не лудить, а скрутить, затем обработать флюсом и сразу начинать паять. Проводники можно даже не зачищать — активные составы разъедают оксидную пленку. Но вместо этого придется места пайки протирать спиртом — чтобы смыть остатки химически агрессивных веществ.

Особенности пайки многожильных проводов

Описанная выше технология пайки подходит для моножил. Если провод многожильный, есть нюансы: перед лужением проводки раскручивают чтобы можно было все окунуть в канифоль. При нанесении припоя  надо следить чтобы каждый проводок был покрыт тонким слоем припоя. После остывания, провода снова скручивают в один жгут, дальше можно паять паяльником как описано выше — окунув жало в припой, прогревая место спайки и нанося олово.

При лужении многожильные провода надо «распушить»

Можно ли паять медный провод с алюминиевым

Соединение алюминия с другими химически активными металлами напрямую делать нельзя. Так как медь — химически активный материал, то медь и алюминий не соединяют и не паяют. Дело в слишком разной теплопроводности и разной токопроводимости. При прохождении тока алюминий нагревается больше и больше расширяется. Медь греется и расширяется значительно меньше. Постоянное расширение/сужение в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется токонепроводящая пленка, все перестает работать. Потому медь и алюминий не паяют.

Если возникает такая необходимость соединить медный и алюминиевый проводники, делают болтовое соединение. Берут болт с подходящей гайкой и три шайбы. На концах соединяемых проводов формируют кольца по размеру болта. Берут болт, надевают одну шайбу, затем проводник, еще шайбу — следующий проводник, поверх — третью шайбу и все фиксируют гайкой.

Алюминиевый и медный проводники паять нельзя

Есть еще несколько способов соединить алюминиевую и медную линии, но пайка к ним не относится. Прочесть о других способах можно тут, но болтовое — наиболее простое и надежное.

dekormyhome.ru

Как припаять провод к проводу в домашних условиях

Разнообразные методы и способы пайки используются всегда для того, чтобы собрать любую электрическую схему, создать готовую печатную плату с радиоэлементами, чтобы все детали крепко держались на своих местах. Пайке подвергают не только разные провода, кабели, но и лампочки, резисторы, транзисторы, диоды, микросхемы, ключи, кнопки, мостовые схемы и т.д. Далеко не каждый знает, как припаять провод к проводу, хотя такое умение бывает иногда очень необходимо.

Пайка вам сможет пригодиться даже в домашних условиях: если у вас от перепада напряжения в сети случайно перегорел провод в вашем любимом радио, или вы решили собрать своими руками усилитель, чтобы на вашей вечеринке музыка была погромче.

Выбор паяльника и остальных инструментов

Перед тем как приступить непосредственно к пайке, нужно выбрать паяльник и все остальное, что может понадобиться для работы.

В первую очередь выбирается паяльник, они отличаются по мощности. Поэтому следует учитывать, что именно нужно спаять. Если это радиоэлементы, боящиеся сильного перегрева, или микросхемы, то оптимальная мощность паяльника будет 5-20 ватт. Чтобы припаять провод к проводу или клемме, подойдет паяльник с мощностью 40-50 ватт. Для соединения элементов из металла, которые имеют толщину от 3 мм, нужно выбирать паяльник с мощностью от 50 ватт.Также для работы с паяльником вам нужно приготовить:

— припой;

— длинный пинцет;

— плоскогубцы;

— канифоль, флюс или паяльную кислоту.

Как подготовиться к пайке

Перед работой жало паяльника очищается от нагара путем его зачистки напильником. Затем паяльник подключают к сети, нагревают и окунают в канифоль.

Если вы ни разу не работали с паяльником и не знаете, как припаять провод к проводу, вам нужно потренироваться. Для этого возьмите кусок ненужного провода без изоляции и разделите на 12 приблизительно равных частей по 2,5 см каждая. Используя пинцет, паяльник, припой и флюс, постарайтесь собрать из этих кусочков куб. Это будет хорошей тренировкой для обучения пайке. После того как конструкция готова, дайте ей остыть и проверьте, насколько крепко держаться все соединения. Если что-то отвалилось – перепаяйте.

Перед работой все места, где будет произведена пайка, необходимо залудить.

Важные правила пайки

Пайка проводов паяльником требует соблюдения определенных правил, чтобы в результате работа была аккуратна и надежна. Для пайки необходим припой, наиболее часто используемыми будут ПОС-40, ПОС-50, ПОС-61. Последний успешно и наиболее часто применяется на производстве. Чтобы произвести пайку, нужно прогреть то место, куда будет нанесен припой, до той температуры, чтобы припой смог расплавиться, а провода не перегрелись.

Вся работа по спаиванию проводов состоит из последовательных этапов:

— Провода подготавливаются к пайке. Окисная пленка должна быть удалена протиранием паяльной кислотой или канифолью.

— Заранее нагретый паяльник подносится к припою, его берется совсем немного, чтобы избежать больших наплывов в местах спаивания.

— Прикладывается припаиваемый провод к проводу и к месту их соприкосновения подносится паяльник ровно на то время, которое нужно, чтобы припой остался на месте стыка проводов.

Не нужно паяльник слишком сильно задерживать возле проводов. Достаточно пары секунд, чтобы припой скрепил провода. После того как жало убирается с места пайки, припой застывает. Чтобы место соединения не пришлось перепаивать, и оно получилось аккуратным, провода нужно подержать неподвижно до полного затвердевания припоя. Если в месте пайки оказался переизбыток флюса – его надо удалить. Это нужно, чтобы место пайки со временем не окислилось.

Полезные советы

Прежде чем вы сможете попрактиковаться на личном опыте, как припаять провод к проводу, приведем несколько полезных советов, которые вам могут понадобиться.

Во время пайки не нужно использовать много припоя, его достаточно чуть-чуть, чтобы припой мог попасть в микрозазоры материала и скрепить провода. Этого будет достаточно, чтобы силы межмолекулярного взаимодействия начали действовать.

Чтобы удалить излишки припоя, можно использовать экранирующую оплетку, взятую у любого кабеля. А также использовать паяльник, у которого на жале есть ложбинка, в которую попадает лишний припой при касании места спайки.

Слишком большое количество припоя может вызвать замыкание контактов.

Если взять слишком мало припоя на кончик паяльника – вы не сможете ничего спаять.

Если на паяльнике останется много нагара или флюса – пайка получится некачественная. То же самое будет, если паяльник не нагрет до нужной температуры.

Не забывайте, что паять надо при хорошей вытяжке или в хорошо проветриваемом помещении.

Теперь вы знаете, как припаять провод к проводу правильно.

fb.ru

Как самостоятельно припаять провод к проводу?

Для того, чтобы припаять провод к проводу, нужно приобрести сразу несколько инструментов и материалов, таких как:

  1. Флюс – средство для очистки поверхности окислившегося металла. Бывают:
    • кислотные;
    • антикоррозионные;
    • бескислотные;
    • активированные;
  2. Припой – сплав олова и свинца.
  3. Рабочее место (чистый, просторный стол, в качестве подкладки можно использовать металлические листы или деревянные доски).
  4. Паяльник (жало должно быть чистое, без остатков старой канифоли)
  5. Тряпка или губка для очистки жала.

При пайке проводов следует соблюдать ряд правил, которые помогут грамотно и быстро спаять провода:

  1. Работать надо в хорошо освещенном помещении с настольной лампой, которая работает от внешних источников питания.
  2. Работать надо только с проводами без напряжения.
  3. Существует ряд видов соединений, каждое из которых подходит для разных категорий пайки.
  4. Помимо этого, существует ряд металлов, которые не пригодны для спайки. К таким относятся ржавый металл (он плохо соединяется при спайке, при этом, провод с такой жилой имеет высокую вероятность сгореть), алюминий (после того, как процесс зачистки провода завершен, существует вероятность образования на нем так называемой оксидной пленки). Данная проблема характерна для алюминия: при плавке этого металла в 100% случаев образуется оксидная пленка. Эту пленку можно удалить химическим или механическим путем, который будет выбран, исходя из способа пайки. Для того, чтобы избежать ее образования, требуется использовать флюс, который предназначен для спайки необходимых вам материалов, хромированные детали, части, изготовленные под высоким давлением (не плавятся и не сплавляются с припоем).
  5. Металлы, которые пригодны для пайки: олово, серебро, медь, латунь, цинк, никель, железо, нержавеющая сталь.

Если все правила соблюдены и инструменты собраны, то можно переходить к процессу подготовки:

  1. Нагрев паяльника – паяльник необходимо разогреть до температуры, которая будет превышать температуру припоя.
  2. Подготовка паяльника – жало паяльника необходимо отчистить, после чего окунуть его во флюс. Флюс – это канифоль или другое вещество помогающее очистить металл. После чего, необходимо разогреть припой и нанести на жало.
  3. Оголить провода. Выполнить данную процедуру достаточно просто. Существует 2 типа проводов – одножильные и многожильные. В обоих случаях необходимо оголить провода от изоляции, после чего, нужно очистить провода от различных загрязнений. В случае, если необходимо выполнить очистку проводов, доступ к которым ограничен, то можно использовать ватные палочки.

Пошаговая инструкция процесса пайки

залуженное жало паяльника



Рассмотрим инструкцию процесса пайки на примере скрепления 2 проводов из меди.

Если все этапы подготовки выполнены, то можно переходить непосредственно к процессу пайки:

  1. Первое, что необходимо сделать – это залудить провода. При лужении многожильных проводов нужно их предварительно скрутить, тогда процесс будет происходить намного быстрее.
  2. Для лужения проводов, необходимо взять оголенную жилу, положить на канифоль или обработать другим флюсом, после чего требуется аккуратно облить ее сверху припоем.
  3. Зафиксировать провода – иногда для этого используются специальные станки, иногда самодельные конструкции. В случае, когда вы неправильно зафиксировали провода, процесс пайки может закончиться не лучшим образом.
  4. Соединение – на этом этапе мы соединяем 2 предварительно обработанные жилы и обливаем их припоем. Для того, чтобы осуществить данный процесс, требуется нагретой частью паяльного инструмента расплавить немного припоя, после чего аккуратно наносить его на соединение двух жил.
  5. Очистка соединения – под конец процесса пайки необходимо очистить место соединения жил, это можно сделать при помощи наждачной бумаги или напильника. Очень важный процесс, так как если на данном месте будет окисление, то провода могут сгореть.
  6. Обмотка изоляцией – чаще всего для этих целей используется изолента, она самый универсальный вариант. Ее плюсы – легкодоступная, можно приобрести в любом магазине, проста в использовании, нет ничего сложного в том, чтобы обернуть провод изолентой, долгосрочная, можно не менять в течение долгого времени.’

если провод чистый и сделан из меди, то лужение произойдет моментально

Как отпаять провод?

Инструкция:

  1. Для начала вам необходимо подготовить паяльник. Необходимо разогреть инструмент, затем обработать флюсом, после чего аккуратно расплавить небольшое количество припоя.
  2. После этого оголить от изоляции необходимое место провода и очистить его от механических загрязнений.
  3. Лужение провода – необходимо нанести на провод флюс, и удалить все окисления.
  4. Зафиксировать провод.
  5. Обозначить область распайки – напильником выпилить небольшую рейку, по которой будет двигаться жало.
  6. Аккуратно двигаться жалом по размеченной линии, несколько раз, пока не достигнете результата.
  7. Подождать пока провод остынет до комнатной температуры.
  8. Нанести изоляцию.

Данный процесс не несет в себе никаких сложностей, единственное, что требуется – это следовать указаниям инструкции, процесс распайки не сильно отличается от процесса спайки двух проводов.

Выбор паяльника

Итак, начнем с того, что паяльник – это самая основная часть процесса пайки. От правильного выбора этого инструмента зависит скорость и удобство выполнения работы.

Электрические паяльники делятся на 2 типа:

  1. Спиральные. Спиральные нагреваются медленно, но более долговечны.
  2. Керамические. Керамические, в свою очередь, быстро разогреваются, но требуют бережного использования, так как весьма сильно подвержены механическому воздействию.

Также, прибор подразделяется по мощности:

  • 3-10 Вт, в основном используются при распайке микросхем, совсем крохотных размеров;
  • 20-40 Вт, пользуются спросом у радиолюбителей и в быту;
  • 60-100 Вт, с их помощью паяют провода с сечением больших размеров;
  • 100-250 Вт, для работы с металлом крупных размеров;

В основном, опытные пайщики используют паяльные станции, так как они оснащены регулируемым диапазоном нагрева и способны поддерживать постоянную температуру. Паяльная станция в руках мастера намного ускоряет и улучшает процесс работы, но новичок, к сожалению, не сможет ощутить преимущества.

Существует определенный ряд характеристик, по которым отличаются паяльники:

  1. Напряжение питания паяльника.
  2. Форма жала.
  3. Максимальная температура жала.

Нельзя забывать о такой важной вещи, как подставка для паяльника. Он нагревается до трехсот градусов и при какой-либо оплошности может привести к немедленному возгоранию легковоспламеняющихся материалов. Необходимо очень ответственно выбирать необходимую подставку, которая полностью подходит к имеющемуся паяльнику.

Назначение и классификация проводов

Провод – это изделие электротехники, которое состоит из 2 или более металлических проволок, покрытых обмоткой из какой-либо неметаллической ткани. Служит для связи источника тока с потребителем.

Провод состоит из 2 частей. Первая это жила – часть, проводящая ток. Вторая часть – это изоляция, то есть то, что ограждает жилу от внешних раздражителей. В качестве жилы обычно используется проволоки из меди и алюминия, изоляция делается из бумаги, резины, лакового покрытия.

Есть определенная классификация проводов:

  • обмоточные;
  • медные;
  • провода высокого сопротивления;
  • монтажные соединительные;
  • выводные;
  • провода для подвижного состава;
  • изолированные для воздушных линий;
  • неизолированные;
  • провода для геофизических работ;
  • термостойкие;
  • термоэлектродные;
  • прогревочные;
  • автомобильные;
  • авиационные;
  • установочные;
  • провода связи;

Советы

  1. Использовать спецодежду. При работе с паяльником лучше всегда носить спецодежду, такую как перчатки, специальный фартук, очки. Это поможет избежать ожогов и травм при работе. Помимо этого, иногда требуется использовать маску, чтобы избежать попадания токсичных паров в дыхательные пути.
  2. Не оставлять паяльник сухим при нагревании. Необходимо всегда смачивать паяльник канифолью, это поможет избежать окисления.
  3. Выбирать паяльник лучше со сменным жалом, чтобы использовать разные формы.
  4. Лучше использовать разные температуры, для разных видов сплавов. Так можно сделать спайку намного качественней и долгосрочной.
  5. Использовать надежное освещение. Использовать настольные лампы и фонарики с внешними источниками питания. Это поможет продолжать работу на случай отключения электроэнергии.

slarkenergy.ru

Как правильно паять паяльником электропроводку своими руками

Контактное соединение проводов небольшого диаметра или электронных элементов плат может выполняться 2-мя способами: механическим или пайкой. Последний является предпочтительным, так как при соблюдении технологии обеспечивается максимальная надежность. Для решения подобных задач бытового уровня необходимо знать, как правильно паять паяльником.

Выбираем инструменты

На первом этапе необходимо выбрать соответствующий инструмент и расходные материалы. Суть работы современных паяльников заключается в нагреве жала путем подачи тока определенной величины. Значение элемента сопротивления в устройстве определяет его мощность.

Для выбора оптимальной модели необходимо учитывать ряд факторов, которые напрямую связаны с функциональностью и техническими параметрами бытовых паяльников:

  • Конструкция. На рынке представлены несколько типов устройств – с прямой ручкой, с пистолетной рукоятью и паяльные комплексы. Лучше всего выбирать продукцию отечественных производителей классической формы. У них есть возможность замены жала, удобная и надежная ручка, а также хорошие показатели надежности.
  • Мощность. Для бытовых нужд подойдут модели от 30 до 80 Вт. Но все определяется материалом пайки и его размерами.
  • Сопротивление нагревательного элемента. Оптимальное значение параметра – 2 кило Ом.
  • Режим работы — постоянный или импульсный нагрев. Последнее предпочтительно для пайки микросхем и плат. При работе с электропроводкой лучше всего выбирать модели с постоянным нагревом.

Для проведения работ потребуются следующие расходные материалы:

Припой

Выбирается в зависимости от материала пайки. Традиционно используется свинцово-оловянная проволока толщиной 34 мм марки ПОС61 или ПОССу61-0,5 с добавкой сурьмы. Они относятся к мягким и полумягким припоям. Химический состав основных типов показан в таблице.

Температура их плавления не превышает 400°С, что вполне достаточно для пайки проводов бытового назначения – электропроводка, шнуры питания электроприборов, контактные провода микросхем и т.д.

Флюс

Для очистки поверхности от оксидной пленки и обеспечения лучшего контакта элементов при пайке применяются различные виды флюсов. Могут быть как в сухом виде (канифоль), так и в жидком – спиртовой раствор «Флюс» или ортофосфорной кислоты. Для проводов лучше всего применять жидкие компоненты, так как они обеспечивают равномерную обработку поверхностей со сложной конфигурацией

Технология стандартной пайки

Рассмотрим простейший вид пайки — соединения провода с контактной поверхностью пластины. Для проведения работ потребуются такие материалы и инструменты:

  • Паяльник.
  • Припой.
  • Флюс.

Рабочее место должно быть соответствующе обустроено – посторонние предметы не мешают процессу, есть хорошее освещение. Лучше всего работы проводить за рабочим столом. При этом его поверхность должна быть защищена от возможного термического воздействия горячего жала паяльника.

Перед началом процесса необходимо зачистить жало паяльника и нанести на него слой флюса. Это называется лужением. Обтачивание поверхности можно делать с помощью любого мелкозернистого шлифовального инструмента. Это необходимо для формирования тонкой площадки жала. Затем паяльник нагревается, а рабочая поверхность жала обрабатывается флюсом и припоем. Стоит предупредить, что мгновенного формирования слоя не будет, поэтому стержень прикладывается к деревянной дощечке и несколько раз шлифуется. Процесс повторяется до создания прочного и равномерного слоя припоя.

  1. После подготовки прибора можно приступать к обработке рабочих поверхностей провода и контактной пластины. Сначала выполняется зачистка от оксидной пленки с помощью шлифовального инструмента, бензина или ацетона.
  2. На поверхность наносится слой паяльной кислоты. Она должна равномерно распределиться в зоне пайки, так как в дальнейшем послужит основой для контакта горячего припоя с материалом.
  3. Жалом подготовленного паяльника прикасаемся к припою. Расправленный состав распределяется на луженой поверхности. В противном случае процесс очистки необходимо повторить.
  4. Далее подносим паяльник к месту пайки и немного разогреваем поверхность. Затем соединяем два элемента — пластину и провод. Не нужно ожидать, что припой сразу же образует ровный слой. Для этого необходим нагрев поверхности, после чего он равномерно заполнит всю область пайки. Для лучшего результата рекомендовано менять месторасположение жала в месте пайки для равномерного разогрева.
  5. После того как олово заполнило всю область, паяльник убирается, но контакт между пластиной и проводом некоторое время необходимо обеспечивать самостоятельно. Как только олово затвердеет, можно очистить детали от остатка паяльной кислоты.

Для алюминиевых проводов используют специальные флюсы, которые обеспечивают контакт припоя с деталями.

С подробной инструкцией процесса пайки можно ознакомиться в видео:

electroadvice.ru

Как правильно паять провода паяльником

Как правильно паять провода паяльником

Правильная пайка проводов отличается надежностью, долговечностью и красивым видом. Чтобы правильно паять медные провода нужно подобрать припой, флюс, сделать подготовку жил проводов. В статье рассмотрен вопрос, как правильно паять медные провода разного сечения электрическим паяльником.

Инструменты и материалы для пайки медных проводов

Подготовка паяльника для пайки проводов

Выбор мощности паяльника зависит от сечения проводов. Для тонких одножильных, многожильных медных проводов, дорожек печатных плат подойдёт паяльник с жалом в 3 мм и мощностью 25 Вт. Для сечения проводов от 2 мм и более, нужен паяльник мощностью 60 Вт, а для массивных деталей используют молотковый паяльник мощностью 200 Вт.

Жало паяльника должно быть чистым, без раковин. Чтобы выровнять жало паяльника используют мелкий напильник. После обработки жала его лудят, чтобы медь не окислялась. Также важным элементом при пайке является подставка для паяльника. Если хотите качественно паять мелкие провода, элементы радиоэлектронной платы, нужно иметь регулятор температуры жала паяльника.

Таким регулятором можно точно выставить температуру паяльника для припоев разных марок. Лучшим вариантом регулятора температуры жала паяльника будет устройство с датчиком температуры, который устанавливается на жало паяльника. Установленная температура жала не будет зависеть от изменений сетевого напряжения.

Регулятор температуры для паяльника

Так как при пайке электрическим паяльником образуются ядовитые пары припоя и дым от канифоли, рабочее место нужно оборудовать хорошей вытяжной вентиляции. Освещение рабочего места не должно быть тусклым. Для удобства ремонта электронных плат можно приобрести специальный держатель плат с линзой и подсветкой.

Можно сделать простой регулятор температуры для паяльника своими руками

Выбор флюса и припоя для пайки проводов

В зависимости от типа пайки выбирается марка припоя. Самая распространенная марка припоя это ПОС-61. Припой оловянно-свинцовый с содержанием олова 61%. Температура плавления у него 190 С, и подходит он для любых паяльников. Этот припой используется там, где нет нагрузки на соединение.

Храрактеристики припоев



Если соединение проводов должно быть прочным, выбирают припой марки ПОС 40 или ПОС 30. Удобно пользоваться припоем ПОС-61 в виде прутка намотанного на катушку. Диаметр припоя от 1 до 3 мм. Иногда встречается полый припой с залитой внутрь канифолью.

Также в зависимости от вида пайки проводов существуют различные флюсы, гели, канифоль. Флюс необходим при пайке проводов, так как он удаляет оксиды с поверхности спаиваемых проводов, а также снижает поверхностное натяжение припоя, что позволяет припою легко растекаться по свариваемым поверхностям.



Также флюсы хорошо обезжиривают поверхности. Ещё одно достоинство флюсов — это защита нагретых поверхностей от оксидов. Без флюсов пайка медных проводов паяльником была бы затруднена. Многие флюсы содержат такие активные вещества как кислоты, растворители. Эти активные вещества остаются на поверхности провода и в припое.

Со временем они разрушают соединения проводов. Поэтому в ПУЭ запрещено использовать активные флюсы для пайки соединений при монтаже электропроводки, в электрических щитах. Эти флюсы запрещены и в радиоэлектронной промышленности, однако многие электрики используют их, ведь не себе же.

Флюсы на основе канифоли для пайки электрическим паяльником

Не спорю, такие флюсы обеспечивают быструю, удобную даже красивую пайку, но никто не задумывается над последствиями. Существует флюс на основе канифоли, который обладает высокими характеристиками при пайке проводов паяльником. Пайки получаются красивые, долговечные и надежные.

Этот флюс используют также при пайке электронных плат. Сделать его довольно легко. Обычно берут кусок канифоли, разбивают его в порошок и растворяют в любом 90% спирте в соотношении 50% на 50%, по объему. Растворяется канифоль в спирте легко. Для работы с канифолью используют кисточку.

Как паять паяльником медные провода

Первым пунктом пайки поставим очистку проводов от оксидной пленки. Окисной пленкой покрыт не только алюминий, но и медь. Присутствие ее на меди затрудняет лужение проводов, лужение происходит участками, неравномерно. Поэтому чистят медный провод острым ножом со всех сторон.

После снятия оксидов, поверхность провода смачивают кисточкой с жидкой канифолью. Жалом паяльника берут немного припоя и проводят лужение провода. Провод можно не прокручивать, движение жалом паяльника вперед, и мы видим, как припой мгновенно растекается по всему проводу.

Припой прутком 2 мм

Теперь еще один важный момент, перед тем как паять медные провода — это соединение. Запомните, все соединения проводов должны быть закреплены. Способы крепления проводов показаны на рисунке ниже. Нельзя паять внахлёст без крепления. Пайка получается очень слабой, хотя и ровной. Такая пайка долго не выдерживает механическую нагрузку, небольшую вибрацию.

Способы соединения проводов скруткой

После соединения луженых проводов скруткой, наносят кисточкой немного жидкой канифоли и паяют. Небольшое движение жалом паяльника вперед от изоляции и идеальная пайка готова. Почему здесь можно паять от изоляции, потому что пайка жидкой канифолью происходит за очень короткое время и изоляция провода не успевает подгореть. После пайки остатки канифоли смываются жесткой щеточкой со спиртом.

Жидкая канифоль

Визуально можно определить качество пайки электропроводки и электронных плат:1. Пайка должна быть скелетной, то есть должно просматриваться скелетное соединение проводов, выводов элементов.2. Пайка должна быть глянцевой, без раковин и пузырей.

На качество пайки влияет температура жала паяльника. Для ПОС 61 температура жала 190 С, с небольшой коррекции в верхнюю сторону. Коррекцию температуры жала паяльника определяют опытным путем по плавлению припоя. Припой должен легко плавиться, и хорошо держаться на жале паяльника. Если припой собирается в капли и стекает, значит паяльник перегрет.

Часто спрашивают — можно ли паять под напряжением. Ответ однозначен — нет. Под напряжением любые электротехнические работы (кроме измерительных) запрещены. На корпусе паяльника может присутствовать сетевое напряжение, при попытке пайки проводов под напряжением произойдет короткое замыкание.

Тоже интересные статьи

electricavdome.ru

Как паять провода 🚩 Каким способом надежнее всего соединить электрические провода 🚩 Ремонт квартиры

Как паять алюминиевые провода

Для прочной пайки алюминиевого провода его концы необходимо залудить. Для этого конец провода зачищают от изоляции с помощью обычного ножа или пассатижей. Зачищенный провод укладывают на среднезернистую шлифовальную шкурку и наносят канифоль. Хорошо прижав разогретый паяльник, залуживают поверхность. Оксидная пленка алюминия очень стойкая, поэтому процедуру залуживания повторяют несколько раз. Снять оксидную пленку с алюминиевых проводов можно также используя вместо канифоли техническое минеральное масло или щелочное оружейное масло. На концы провода наносят небольшое количество припоя и прижимают паяльником. Через несколько секунд припой остынет, спаяв алюминиевый провод.

Как паять провода из нихрома

Для пайки проводов из нихрома в промышленности применяют специальные активированные флюсы. Но в быту их сможет заменить обычная ацетилсалициловая кислота. Таблетку аспирина кладут на конец провода и прижимают горячим паяльником. Кислота хорошо смачивает нихромовою проволоку, снимая с нее все окислы. Совместив два конца провода, на них кладут небольшое количество припоя и горячим паяльником расплавляют его. При застывании припой спаивает проволоку. При расплавлении, аспирин выделяет большое количество едких газов, поэтому паять такие провода следует в проветриваемом помещении и с использованием средств индивидуальной защиты.

Как паять провода без паяльника

Если сечение провода из сплава с высоким удельных сопротивлением не более 0,2 мм, то на его концы наматывают медную проволоку диаметром 0,1 мм. Два конца провода вносят в верхнюю часть пламени спиртовой горелки. При этом тонкая медная проволока начинает расплавляться. Убрав провод из пламени горелки, медь мгновенно застывает, надежно спаивая провод. Концы медной проволоки, которые не расплавились, срезают с помощью пассатижей. Аналогичным способом можно спаивать медные провода большого сечения с проводами из нихрома, константа и манганина. Припоем здесь будет служить сам медный провод, расплавляясь под воздействием пламени горелки.

www.kakprosto.ru

Как припаять провод к кнопке

Разнообразные методы и способы пайки используются всегда для того, чтобы собрать любую электрическую схему, создать готовую печатную плату с радиоэлементами, чтобы все детали крепко держались на своих местах. Пайке подвергают не только разные провода, кабели, но и лампочки, резисторы, транзисторы, диоды, микросхемы, ключи, кнопки, мостовые схемы и т.д. Далеко не каждый знает, как припаять провод к проводу, хотя такое умение бывает иногда очень необходимо.

Пайка вам сможет пригодиться даже в домашних условиях: если у вас от перепада напряжения в сети случайно перегорел провод в вашем любимом радио, или вы решили собрать своими руками усилитель, чтобы на вашей вечеринке музыка была погромче.

Выбор паяльника и остальных инструментов

Перед тем как приступить непосредственно к пайке, нужно выбрать паяльник и все остальное, что может понадобиться для работы.

В первую очередь выбирается паяльник, они отличаются по мощности. Поэтому следует учитывать, что именно нужно спаять. Если это радиоэлементы, боящиеся сильного перегрева, или микросхемы, то оптимальная мощность паяльника будет 5-20 ватт. Чтобы припаять провод к проводу или клемме, подойдет паяльник с мощностью 40-50 ватт. Для соединения элементов из металла, которые имеют толщину от 3 мм, нужно выбирать паяльник с мощностью от 50 ватт.

– канифоль, флюс или паяльную кислоту.

Как подготовиться к пайке

Перед работой жало паяльника очищается от нагара путем его зачистки напильником. Затем паяльник подключают к сети, нагревают и окунают в канифоль.

Если вы ни разу не работали с паяльником и не знаете, как припаять провод к проводу, вам нужно потренироваться.

Перед работой все места, где будет произведена пайка, необходимо залудить.

Важные правила пайки

Пайка проводов паяльником требует соблюдения определенных правил, чтобы в результате работа была аккуратна и надежна. Для пайки необходим припой, наиболее часто используемыми будут ПОС-40, ПОС-50, ПОС-61. Последний успешно и наиболее часто применяется на производстве. Чтобы произвести пайку, нужно прогреть то место, куда будет нанесен припой, до той температуры, чтобы припой смог расплавиться, а провода не перегрелись.

Вся работа по спаиванию проводов состоит из последовательных этапов:

– Провода подготавливаются к пайке. Окисная пленка должна быть удалена протиранием паяльной кислотой или канифолью.

– Заранее нагретый паяльник подносится к припою, его берется совсем немного, чтобы избежать больших наплывов в местах спаивания.

– Прикладывается припаиваемый провод к проводу и к месту их соприкосновения подносится паяльник ровно на то время, которое нужно, чтобы припой остался на месте стыка проводов.

Не нужно паяльник слишком сильно задерживать возле проводов. Достаточно пары секунд, чтобы припой скрепил провода. После того как жало убирается с места пайки, припой застывает. Чтобы место соединения не пришлось перепаивать, и оно получилось аккуратным, провода нужно подержать неподвижно до полного затвердевания припоя. Если в месте пайки оказался переизбыток флюса – его надо удалить. Это нужно, чтобы место пайки со временем не окислилось.

Полезные советы

Прежде чем вы сможете попрактиковаться на личном опыте, как припаять провод к проводу, приведем несколько полезных советов, которые вам могут понадобиться.

Во время пайки не нужно использовать много припоя, его достаточно чуть-чуть, чтобы припой мог попасть в микрозазоры материала и скрепить провода. Этого будет достаточно, чтобы силы межмолекулярного взаимодействия начали действовать.

Чтобы удалить излишки припоя, можно использовать экранирующую оплетку, взятую у любого кабеля. А также использовать паяльник, у которого на жале есть ложбинка, в которую попадает лишний припой при касании места спайки.

Слишком большое количество припоя может вызвать замыкание контактов.

Если взять слишком мало припоя на кончик паяльника – вы не сможете ничего спаять.

Если на паяльнике останется много нагара или флюса – пайка получится некачественная. То же самое будет, если паяльник не нагрет до нужной температуры.

Не забывайте, что паять надо при хорошей вытяжке или в хорошо проветриваемом помещении.

Теперь вы знаете, как припаять провод к проводу правильно.

Разнообразные методы и способы пайки используются всегда для того, чтобы собрать любую электрическую схему, создать готовую печатную плату с радиоэлементами, чтобы все детали крепко держались на своих местах. Пайке подвергают не только разные провода, кабели, но и лампочки, резисторы, транзисторы, диоды, микросхемы, ключи, кнопки, мостовые схемы и т.д. Далеко не каждый знает, как припаять провод к проводу, хотя такое умение бывает иногда очень необходимо.

Пайка вам сможет пригодиться даже в домашних условиях: если у вас от перепада напряжения в сети случайно перегорел провод в вашем любимом радио, или вы решили собрать своими руками усилитель, чтобы на вашей вечеринке музыка была погромче.

Выбор паяльника и остальных инструментов

Перед тем как приступить непосредственно к пайке, нужно выбрать паяльник и все остальное, что может понадобиться для работы.

В первую очередь выбирается паяльник, они отличаются по мощности. Поэтому следует учитывать, что именно нужно спаять. Если это радиоэлементы, боящиеся сильного перегрева, или микросхемы, то оптимальная мощность паяльника будет 5-20 ватт. Чтобы припаять провод к проводу или клемме, подойдет паяльник с мощностью 40-50 ватт. Для соединения элементов из металла, которые имеют толщину от 3 мм, нужно выбирать паяльник с мощностью от 50 ватт.

– канифоль, флюс или паяльную кислоту.

Как подготовиться к пайке

Перед работой жало паяльника очищается от нагара путем его зачистки напильником. Затем паяльник подключают к сети, нагревают и окунают в канифоль.

Если вы ни разу не работали с паяльником и не знаете, как припаять провод к проводу, вам нужно потренироваться.

Перед работой все места, где будет произведена пайка, необходимо залудить.

Важные правила пайки

Пайка проводов паяльником требует соблюдения определенных правил, чтобы в результате работа была аккуратна и надежна. Для пайки необходим припой, наиболее часто используемыми будут ПОС-40, ПОС-50, ПОС-61. Последний успешно и наиболее часто применяется на производстве. Чтобы произвести пайку, нужно прогреть то место, куда будет нанесен припой, до той температуры, чтобы припой смог расплавиться, а провода не перегрелись.

Вся работа по спаиванию проводов состоит из последовательных этапов:

– Провода подготавливаются к пайке. Окисная пленка должна быть удалена протиранием паяльной кислотой или канифолью.

– Заранее нагретый паяльник подносится к припою, его берется совсем немного, чтобы избежать больших наплывов в местах спаивания.

– Прикладывается припаиваемый провод к проводу и к месту их соприкосновения подносится паяльник ровно на то время, которое нужно, чтобы припой остался на месте стыка проводов.

Не нужно паяльник слишком сильно задерживать возле проводов. Достаточно пары секунд, чтобы припой скрепил провода. После того как жало убирается с места пайки, припой застывает. Чтобы место соединения не пришлось перепаивать, и оно получилось аккуратным, провода нужно подержать неподвижно до полного затвердевания припоя. Если в месте пайки оказался переизбыток флюса – его надо удалить. Это нужно, чтобы место пайки со временем не окислилось.

Полезные советы

Прежде чем вы сможете попрактиковаться на личном опыте, как припаять провод к проводу, приведем несколько полезных советов, которые вам могут понадобиться.

Во время пайки не нужно использовать много припоя, его достаточно чуть-чуть, чтобы припой мог попасть в микрозазоры материала и скрепить провода. Этого будет достаточно, чтобы силы межмолекулярного взаимодействия начали действовать.

Чтобы удалить излишки припоя, можно использовать экранирующую оплетку, взятую у любого кабеля. А также использовать паяльник, у которого на жале есть ложбинка, в которую попадает лишний припой при касании места спайки.

Слишком большое количество припоя может вызвать замыкание контактов.

Если взять слишком мало припоя на кончик паяльника – вы не сможете ничего спаять.

Если на паяльнике останется много нагара или флюса – пайка получится некачественная. То же самое будет, если паяльник не нагрет до нужной температуры.

Не забывайте, что паять надо при хорошей вытяжке или в хорошо проветриваемом помещении.

Теперь вы знаете, как припаять провод к проводу правильно.

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно.

Начну, пожалуй, с перечисления известных типов аудио штекеров.

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

  • TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)
  • TS/ TRS / TRRS диаметром 3,5 мм (самый распространенный, применяется для современных наушников , микрофонов, акустики, фотовспышек и т.д.)
  • TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта про разъемы .

Такие распиновки штекеров на 2 и на 3 контакта имеют и миниджеки для колонок и микрофонов.

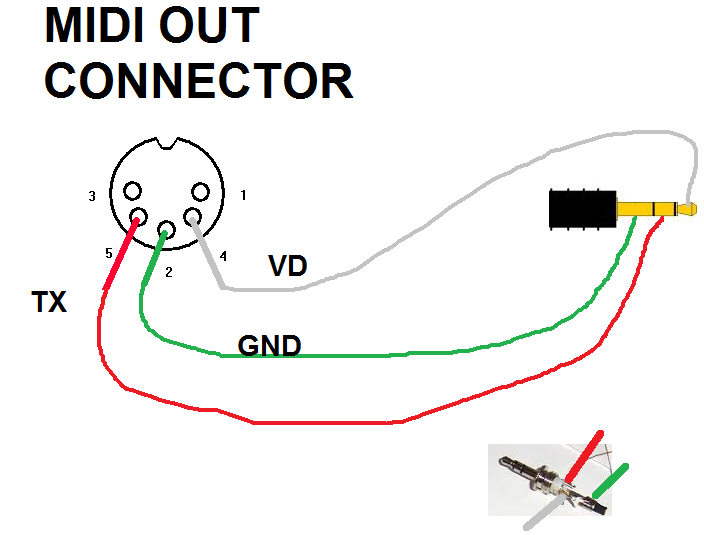

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для наушников , то стоит помнить о перегреве контактов паяльником .

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера . Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера наушников . Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом .

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

После того, как припаяли штекер наушников , его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия.

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки. Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином.

Как паять наушники с микрофоном

Чтобы правильно отремонтировать наушники с микрофоном, необходимо знать схему включения и назначение выводов четырехконтактного джека. Типовая схема пайки штекера микрофона и кнопки в стереогарнитуре показана на картинке ниже.

У большинства производителей простых гарнитур припаять микрофон следует как на картинке.

Как устроен четырехконтактный джек

Четырехконтактный джек имеет такое же устройство, как и трехконтактный . Коаксиальная конструкция и разделение пластиковыми втулками со стандартными размерами на 4 провода присутствует у всех штекеров TRRS. Распиновка штекеров на 4 провода отличается по производителям. Тут кто во что горазд. Чтобы правильно заменить штекер гарнитуры смотрите на распиновку миниджеков на картинке.

На картинке следующие обозначения: М — микрофон, G — общий контакт, R — правый канал, L — левый канал. Теперь понятно, что спаять наушники на 4 провода дело не из легких. Схема распайки штекера сильно зависит от марки гарнитуры.

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках AirPods использует провода в двухцветной маркировке.

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или мультиметром .

При подаче напряжения (батарейкой или мультиметром в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников . Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

причины поломки и последовательность пайки

Наушники в наше время используются практически всеми и везде. Их можно увидеть не только в мп3 плеерах, но и в сотовых телефонах. Нередко они ломаются, чаще всего из-за того, что в них отходят провода. Конечно, стоят они недорого и всегда можно приобрести новые, но гораздо проще и быстрее отремонтировать их самостоятельно. Если выбран последний способ, то понадобится паяльник. Но сначала необходимо установить причину поломки, и только потом паять устройство.

Возможные причины поломки

Чаще всего наушники перестают работать из-за того, что провода, располагающиеся внутри них, перетираются или ломаются из-за частых перегибов. В основном это происходит в местах, где они выходят из наушника, или в начале штекера, подсоединяемого к устройству воспроизведения. Но не исключена возможность, что могут быть повреждены жилы внутри кабеля в абсолютно любом месте. Такое случается из-за падения, резкого рывка или пережатия кабеля.

Для начала надо определить, какой кабель поврежден, то есть из какого динамика не идет звук. Затем надо перегнуть этот провод в разных местах под углом в 90 градусов. Если звук или даже треск при сгибании провода в каком-то месте начинает появляться, значит, именно на этом участке находится повреждение. Но можно найти повреждение и с помощью тестера, если он есть. После этого можно начать паять устройство для прослушивания звуковой информации.

Чтобы паять поврежденные или отлетевшие контакты, понадобятся:

Первый этап – снятие изоляции

В самом начале, прежде чем начать паять наушники, необходимо отрезать от повреждённого провода кусок кабеля длиной около 2 см. Он выкидывается. Затем с кабеля удаляется изоляция с помощью ножа или кусачек. После этого можно наблюдать 2 разноцветные жилы — их также надо зачистить. Левый канал отмечается красным цветом, а правый — зеленым. Общий канал имеет желтый или синий цвет, либо он без изоляции и не имеет своего цвета.

Главное, когда будет сниматься изоляция, не повредить сами контакты. Если на проводах без изоляции есть лаковое покрытие или краска, их также надо снять перед тем, как паять. Лучше всего их просто выжечь паяльником, после чего контакты лудятся при помощи припоя.

Второй этап – пайка

Конец, который был облужен, кладется на канифоль. По всей его поверхности распределяется припой при помощи нагретого паяльника. Затем провод соединяется с местом, на которое его следует паять, или с другим проводом. Жалом припой плавится и соединяет оба куска между собой. После этого паяльник можно выключать. Как провод остынет, можно проверять работу. Главное в этом процессе не перепутать кабеля: они должны соединяться в соответствии с цветами.

Весь процесс ремонта выглядит следующим образом:

  1. Отрезка конца кабеля.

  2. Зачистка изоляции.

  3. Облуживание концов.

  4. Запайка.

Перепайка штекера

Нередко от наушников отлетает штекер, но и эту проблему легко исправить при помощи паяльника. В данном случае все проводится примерно так же, как с проводками, поэтапно. Паяльник разогревается, а в это время срезается старый штекер вместе с небольшим куском кабеля, чтобы полностью избавиться от проблемного места. Оставшийся провод очищается от изоляции, так же, как и обе жилы расположенные под ним. В каждой жиле можно увидеть по 2 медных проводка — их тоже надо зачистить на несколько миллиметров. Один из них синий, другой красный, может быть и третий — медный, без покраски. Обратите на это внимание. Они очищаются от краски, чтобы было видно медные кончики, которые и надо паять.

Проводок без изоляционной краски надо соединить с таким же в другой жиле. В результате получается 3 контакта – медный, синий и красный. Затем разбирается новый штекер, который можно приобрести в любом магазине радиозапчастей. Через его отверстие просовывается подготовленный кабель от наушников, и начинается их соединение.

Медный контакт паяется к среднему контакту штекера, предварительно его надо продеть через специальное отверстие. Его кончик смазывается канифолью, а нагретым жалом паяльника спаивается одной каплей припоя.

Та же процедура проделывается и с цветными проводами. Каждый из них припаивается к боковым контактам штекера. После этого надо немного выждать, чтобы припой остыл. Штекер собирается, наушники подключаются к устройству воспроизведения звука для проверки. Если оба динамика выдают звук, значит всё сделано правильно.

Полезные советы

Провода в наушниках очень тонкие и хрупкие, как волосы человека. Поэтому снимать с них изоляцию надо аккуратно. Некоторые провода, особенно в маленьких наушниках, совсем тонкие, дома нормально спаять их вряд ли получится, так что разумнее будет приобрести новые.

Если во время пайки припой не держится и сразу отпадает, значит, провода надо дополнительно обработать тонким слоем канифоли.

Если во время проверки обнаруживается, что звука из наушников нет, вероятно, проблема в другом проводе. Но возможно, что пайка была проведена неправильно, поэтому можно попробовать повторить всю процедуру заново. Такое нередко бывает, если концы проводов плохо зачищены.

Похожие статьи

Как паять провода от наушников без применения кислоты

Рубрика: Все про пайку Опубликовано 05.06.2020   ·   Комментарии: 0   ·   На чтение: 2 мин   ·   Просмотры:

Post Views: 317

Очень часто у радиолюбителей во время ремонта наушников возникают сложности с пайкой проводов. Эти провода эмалированы. То есть, они изолированы друг от друга изоляцией. Эту изоляцию не так просто залудить стандартным методом. И тем не менее, паять провода от наушников можно и канифолью. Нужно немного поменять подход. В этой статье подробнее разберемся в тонкостях и особенностях пайки проводов от наушников.

Частая ошибка начинающих

Начинающие и не опытные электронщики советуют паять кислотой или аспирином. Это грубая ошибка неопытных пайщиков. Дело в том, что кислота очень вредная и ее трудно удалить с места пайки. Со временем пайка нарушится и контакт повредиться. Да и даже аспирином (ацетилсалициловой кислотой) паять не стоит.

Поэтому, сразу забудьте о пайке любых проводов при помощи кислоты. Подробнее о опасностях кислоты вы можете прочитать в этой статье.

Что потребуется для пайки наушников

Паяльник с жалом мини волна (или любым другим массивным жалом), жидкая канифоль, припой и твердая поверхность. Можно использовать деревянную дощечку или листки бумаги.

Пошаговая пайка проводов

Если у вас паяльник с регулируемой температурой — установите 300 °C. Скрутите залуживаемый провод и кладите его на лист бумаги.

Обильно нанесите канифоль на провод.

Возьмите припой на паяльник. Далее, плотно прислоните паяльник с припоем к проводу и ждите 20-30 секунд. За это время эмалированная изоляция сгорает и тонкие медные проводки покрываются припоем. После этого, медленно проходите паяльником по проводу, чтобы припой равномернее распределился по всей поверхности.

Теперь осталось удалить лишний припой.

Снова добавляем канифоль на провод. Убираем лишний припой с паяльника с помощью губки или ватки, и прохожим по проводу паяльником. Жало паяльника заберет лишний припой. Это происходит за счет поверхностного натяжение, которое возникает за счет флюса (канифоли).

Все готово. Провод залужен и он готов к пайке с другим проводом. Как видите, качественно паять без кислоты даже эмалированные провода — это возможно.

Что делать, если не получается паять канифолью

Попробуйте флюс ЛТИ-120, если у вас сейчас возникают трудности с пайкой и не хватает опыта. Это активированный флюс, который не содержит кислоту, но помогает разрушить эмалированную поверхность с провода за счет активаторов.

Post Views: 317

HowTo: Припаять вручную — Припаять провода вместе

Наконец-то добираюсь куда-то.

HowTo: пайка вручную — содержание

Просмотрите эту удобную таблицу, чтобы найти температуру, необходимую для этой задачи.

В этом посте я расскажу о нескольких вещах:

  1. Виды проводов
  2. Зачистка проводов
  3. Подготовка многожильного провода к пайке
  4. Паяльные провода
  5. Мини-проект «Вытяжной вентилятор»

Есть два типа проводов, с которыми вы можете столкнуться при создании своих гаджетов:

  1. Сплошной стержень
  2. Многожильный провод

Вот как они выглядят:

Типы проводов
Это многожильный провод слева и одножильный провод справа

Многожильный провод более гибкий — он лучше изгибается и не ломается, если его много поворачивать.Пайка требует немного больше работы, поэтому я буду использовать ее в качестве примера, когда покажу вам, как спаять провода вместе.

Проволока с одножильным сердечником — это то же самое, что и многожильный провод, только с одной толстой жилой. Он жесткий, его можно сгибать, и он останется на месте. Если вы будете много шевелить им, он сломается. Этот вид провода обычно называют «телефонным проводом».

Я не буду показывать фотографии того, как спаять одножильный провод. Это все равно, что делать многожильный провод, только ступеньку можно пропустить.

Перед тем, как паять провод, необходимо удалить изоляцию.

Есть специальные инструменты для этой задачи. У меня его нет. Я использую кусачки или карманный нож. С кусачками сложнее, потому что таким образом можно случайно перерезать провод. Вместо карманного ножа вы можете использовать край лезвия ножниц — неважно, используете ли вы острый режущий край или задний край, поскольку вы на самом деле ничего не режете.

У моего карманного ножа два лезвия.Один достаточно острый, чтобы им можно было бриться. Другой (намеренно) скучный.

Я зачищаю провода тупым лезвием ножа.

Вот как:

  1. Держите нож (или лезвие ножниц) в правой руке, а проволоку в левой руке.
  2. Поместите край лезвия ножа на изоляцию провода на расстоянии примерно 10 мм (3/8 дюйма) от конца.
  3. Зажмите проволоку между лезвием ножа и большим пальцем правой руки.
  4. Сожмите сильно и правой рукой и лезвием ножа снимите изоляцию с провода.

Это выглядит так:

Сожмите проволоку между большим пальцем и лезвием
Снимите изоляцию

На самом деле изоляция не режется. Если зажать провод между большим пальцем и лезвием, на изоляции с одной стороны останется крошечный зарубок. Когда вы тянете, остальная изоляция рвется и отрывается.

Если вы не сжимаете достаточно сильно, лезвие будет скользить, а не растягивать изоляцию.

Нет проблем. Просто попробуйте еще раз. Это требует практики, но это полезный навык.

Если вы предпочитаете использовать подходящий инструмент для зачистки проводов, следуйте прилагаемым к нему инструкциям.

Вы должны собрать все жилы многожильного провода вместе, чтобы спаять его. Я не знаю ни одного инструмента для этого. Я просто использую пальцы.

Вот как:

  1. Удерживайте провод между большим и указательным пальцами левой руки так, чтобы обнаженный конец торчал наружу.
  2. Сожмите свободные пряди между большим и указательным пальцами правой руки. Сожмите его крепко.
  3. Сверните проволоку между большим и указательным пальцами левой руки. Как если бы вы катали карандаш между пальцами. Катите проволоку только в одном направлении. Неважно, в какую сторону, но не катите его в одном направлении, а затем откатывайте в другом — это избавит вас от скручивания прядей.
  4. Пряди будут скручены и останутся в таком положении.
  5. Готов к пайке.

Это выглядит так:

Удерживайте провод

Обратите внимание на то, как нити свободны. Они могут растекаться и торчать. Вы либо скручиваете их вместе, либо у вас будут пряди, торчащие из стороны готового стыка.

Сжать и скрутить
Готово

Все пряди скручены вместе.Они останутся такими, пока вы будете паять, и готовое соединение будет красивым и аккуратным.

Развернувшись на части, я покажу вам, как соединить два провода вместе. Поскольку сплошной сердечник и многожильный провод здесь и далее работают одинаково, я просто покажу многожильный провод.

Работает так:

  1. Просмотрите страницу «Начало работы» и первые шаги — соберитесь как следует, держите наконечник чистым и защищенным.
  2. Залудите оголенные концы проводов.
  3. Расположите провода близко друг к другу.
  4. Соедините провода большим количеством припоя.

Это выглядит так:

Приготовить олово

Обратите внимание на каплю припоя на вершине кончика утюга. Это поможет нагреть провод. Вы коснетесь провода (с нижней стороны) этой каплей.

Лужение

Прикоснитесь утюгом к проводу снизу.Капля на кончике касается проволоки. Прикоснитесь припоем к проводу на верхней стороне, прямо над наконечником паяльника. Проведите наконечником и припоем вверх и вниз по проводу. Наконечник и припой остаются вместе — в том же месте, припаяйте сверху провода, а наконечник под ним и касаясь провода.

луженые

Одна проволока луженая. Он красивый, блестящий по всей длине, с него не капают капли.Вторую проволоку залуживаем так же, как и первую.

Размещение проводов

Луженые концы расположены параллельно друг другу и соприкасаются.

Припаять провода

Это похоже на этап лужения, за исключением того, что здесь задействованы два провода. Поместите небольшую каплю на кончик утюга.Наконечник касается проводов снизу своей каплей. Припой касается проводов сверху, прямо над наконечником. Проведите наконечником и припоем вверх и вниз по концам провода, чтобы припой по всей длине расплавился и растекся.

Готово

Шов красивый и блестящий. Пробелов нет. Стык гладкий. Ничего не горит.

Что делать, если стык не блестящий и не гладкий:

  • Если припой тусклый, значит, вы работали слишком долго.Флюс выгорел, а припой окислился. Припаяйте его снова, как раньше, но двигайтесь немного быстрее. Разворачивать соединение не нужно. Просто снова нанесите припой и утюг на стык.
  • Если соединение имеет острые неровные края, значит, либо утюг не был достаточно горячим, либо проволока сместилась до того, как припой остыл и затвердел. Нагрейте провода и разорвите их. Залудите их и снова припаяйте.
  • Если в стыке есть сгоревший черный материал или изоляция рядом с стыком сгорела или расплавилась, значит, либо утюг был слишком горячим, либо соединение заняло слишком много времени.Обрежьте стык кусачками и начните с зачистки проводов и их пайки.

Когда я делал снимки, у меня постоянно выходили сопли, полные дыма. Обычно этого не происходит — я обычно выдыхаю, на самом деле делая сустав, и выдуваю пары. На этот раз работа с камерой и кадрирование снимков отвлекли меня до такой степени, что я забыл выпустить дым.

На полпути я пошел и вытащил на чердаке старый вентилятор для ПК и блок питания от бородавок.Я вынул вентилятор в гараже и установил его на кусок дерева в качестве подставки.

Я подключил блок питания к вентилятору и сделал снимки, пока работал с ним.

Вот как выглядит быстрый проект:

Детали

Понятия не имею, откуда этот вентилятор. Он больше, чем ваш обычный вентилятор для ПК, но на нем был 12-вольтный AT-разъем для ПК.

Зачищенные провода

Здесь я обрезал провода по длине и обнажил концы.Обратите внимание, что я также накинул пару кусков термоусадочной трубки на провода вентилятора.

Лужение проводов
Пайка красного провода

Обратите внимание, что красный провод соединяется с проводом источника питания белой полосой. Белый полосатый провод на кабелях питания обычно является плюсовым проводом.Красный — это нормальный цвет провода для положительной клеммы. Я проверил подключение к источнику питания с помощью мультиметра, чтобы убедиться, что белая полоса действительно положительна — обычно это так, но не всегда. Дважды проверьте, прежде чем уничтожать вещи.

Трубка на месте
Усадите трубку

Я просто использую хвостовик жала паяльника.Проведите его вверх и вниз по трубке со всех сторон. Продолжайте двигаться, иначе трубка сгорит или расколется. Вы можете использовать фен (сильный нагрев, с большим потоком воздуха). Вы также можете купить термофен и делать это таким же образом.

Припаять черный провод
Оба провода готовы
Провода перевязаны

Я использовал стяжку, чтобы прикрепить провода к раме вентилятора.Если что-то дергается за провод, он вытягивает вентилятор вместо того, чтобы выдергивать провода из него.

Готово

Неприятно, но лучше, чем фырканье паров припоя. Я собрал его примерно на полпути к фотографии для урока пайки. Фотографировать вторую половину было приятнее, чем фотографировать первую. 🙂

Вы можете купить вытяжку. У них есть вентилятор и фильтр для удаления дыма из воздуха.Мой просто высасывает дерьмо из воздуха передо мной и заставляет его уйти в другое место.

Вот вам небольшой пример того, как спонтанно использовать свои навыки пайки. Zip, zap, bing, bang, bong, и у вас есть полезный инструмент на вашем рабочем столе.

HowTo: пайка вручную — содержание

Как паять провода — Полное руководство

При соединении двух непересекающихся проводов важно убедиться, что они проводят электричество после их соединения.

Швы, образованные клеями, будут мешать прохождению электричества, поскольку клеи являются естественными изоляторами. Даже если вы используете токопроводящий клей, соединения не будут прочными и могут сломаться при сгибании проводов. Таким образом, высока вероятность того, что это может привести к короткому замыканию.

Пайка

устраняет эти проблемы и обеспечивает наиболее надежный и эффективный способ сращивания проводов. Суставы крепкие и не мешают току.

Ниже мы перечислили пошаговый процесс пайки проводов,

Шаг 1. Подготовка проводов

Сначала вам нужно снять изоляцию, покрывающую провода.Затем плотно скрутите нити каждой проволоки, чтобы они упорядочились.

При желании можно добавить паяльную смолу в нити проволоки. Когда вы лужите провода, смола поможет припою плавно течь.

Шаг 2: лужение проводов

Лужение — это процесс плавления припоя вокруг проводов. В этом случае вы должны использовать паяльник и расплавить припой на нити. Этот процесс также способствует равномерному распределению тепла по проволоке.

Не следует наносить слишком много припоя. В противном случае проволока станет прочной. Вы хотите, чтобы провода были гибкими, чтобы их можно было сгибать при соединении и сращивании.

Шаг 3. Присоединение проводов

Перед тем, как паять провода, необходимо намотать их друг на друга. Обертка гарантирует, что провода останутся целыми. Здесь припой не действует как клей, скрепляющий два провода. Скорее, он помогает проводить электричество.

Вам нужно намотать провода один на другой.Делайте это так, чтобы бинты не накладывались друг на друга. Обертки должны прилегать друг к другу и плотно прилегать друг к другу.

Шаг 4: Пайка стыка

Плотно намотав провода друг на друга, с помощью паяльника нагрейте намотанную часть проводов. Провода расплавятся и будут спаяны. В результате получится хороший прочный стык.

Также можно нанести припой. Припой заполнит зазоры и увеличит прочность стыка

Советы по технике безопасности при пайке

Независимо от того, насколько вы опытны в пайке, вы никогда не должны игнорировать правила техники безопасности.Во всяком случае, ваш опыт должен помочь вам понять важность соблюдения этих стандартов безопасности.

Ниже приведены советы по безопасности, которым мы настоятельно рекомендуем следовать при пайке проводов,

  • Перед началом процесса используйте защитные очки и перчатки.
  • Выполняйте пайку в хорошо вентилируемом месте.
  • Никогда не прикасайтесь к кончику паяльника.
  • Выключайте и отсоединяйте паяльник, когда он не используется.
  • Удерживайте провода зажимами.
  • Имейте наготове огнетушитель и аптечку.
  • После использования замените все на исходное положение.

Часто задаваемые вопросы 1. Что такое лужение и почему оно важно?

Лужение — это процесс нанесения припоя на только что зачищенные провода и их плавления. Это заставит провод плавиться и плавно плавиться по другому проводу во время пайки. Кроме того, он также продлевает срок службы проволоки, предотвращая коррозию и окисление.

2. А провода перед пайкой скручиваете?

Да, перед пайкой нужно скрутить и намотать провода друг на друга. Это гарантирует, что провода останутся целыми и не расстанутся при пайке.

3. Как обматывать провода перед пайкой?

Необходимо плотно намотать два провода друг на друга. Следует следить за тем, чтобы накладки не накладывались друг на друга. Скорее бинты должны быть рядом друг с другом.

4. Можно ли клеить вместо пайки провода?

Нельзя использовать суперклей для соединения проводов, так как он не проводит электричество.Вместо этого вы можете использовать токопроводящие клеи для соединения проводов. Тем не менее, это не так надежно, как соединение проводов припоем.

Заключение

Как видите, процесс пайки проводов несложный. Сначала нужно залудить провода, намотать их друг на друга и спаять сращивания. Кроме того, обязательно следуйте нашим правилам безопасности, чтобы пайка была безопасной.

Если у вас есть другие сомнения или вопросы, вы можете связаться с нами, используя раздел комментариев.Мы вам поможем. Вы также можете публиковать свои мысли и мнения в поле для комментариев.

Пайка отменена, теперь мы используем «соединители с пайкой».

Если вы следите за мной в Твиттере, вы знаете, что в настоящее время я занимаюсь созданием силовой стены мощностью 18 кВтч из использованных аккумуляторов для электросамокатов. Я знаю, странный прогиб. Прямо сейчас я живу в квартире, но когда-нибудь эта электрическая стена будет накапливать солнечную энергию для использования в автономном доме, о котором я мечтаю жить. Миллениал может мечтать, не так ли?

Десять лучших переработанных аккумуляторов для скутеров, которые можно купить за деньги. Эван Роджерс

Но особенность этих переработанных аккумуляторов для скутеров заключается в том, что они дешевы не зря; они совсем не готовы к работе. Это полная противоположность Goal Zero 1500X, которую я сейчас проверяю. У каждой батареи есть фирменный разъем, который необходимо зачистить, а на его место нужно прикрепить стандартный разъем. Мне нужно проделать это с 40 батареями, так что это означает, что нужно выполнить крайне нетривиальную пайку.

ИЛИ ЭТО !?

Возможно, вы никогда раньше не паяли.Это нормально, потому что 1) я не занимаюсь пайкой с помощью шлюза (смеется) и 2) это действительно отстой, и я бы предпочел не делать этого. Видите ли, чтобы спаять два провода вместе, необходимо поддерживать обе стороны провода, пока вы протыкаете их паяльником. Для этого потребовалось бы три руки, и именно поэтому были изобретены такие вещи, как старинный гаджет «руки помощи».

Классика. Если знаешь, то знаешь.

Я мог бы напечатать альтернативу на 3D-принтере, но даже это действительно работает только для более длинных проводов, и в этом контексте мы говорим о 1.5 дюймов провода, за которым следует кирпич батареи. Так что мне нужно было что-то получше.

Введите соединитель «припаяйте и запечатайте»

Вход может получить часть продаж, если вы покупаете продукт по ссылке в этой статье. Мы включаем только те продукты, которые были независимо отобраны редакцией Input.

Я обнаружил эти термоусадочные пайки, путешествуя по Battery YouTube, и не хрен вам, эти вещи меняют правила игры. Всю свою жизнь я боролся и обжигался, пытаясь спаять два провода (особенно большие).Как все это работает? Что ж, в theory вы просто вставляете оба конца и направляете тепловую пушку на соединение. Трубка снаружи сжимается, в то время как низкотемпературный припой в середине плавится, и все просто соединяется без образования дыма припоя (технически флюса). Кроме того, по обе стороны от низкотемпературного припоя есть клей, поэтому соединение механически усилено. Блестяще.

Здесь вы можете увидеть, как соединители под пайку сначала сжимаются, затем плавятся, а затем спаиваются.

На практике эти паяльные соединения не совсем такие волшебные, но они чертовски близки. У меня возникли проблемы с большими размерами (10-12 AWG) и самыми маленькими размерами (24-26 AWG). В случае с большими проводами требуется много тепла, чтобы довести толстые провода до температуры, необходимой для расплавления припоя на концах выводов, и это может привести к ожогу части пластика разъема. То же самое и с небольшими проводами, но в данном случае это потому, что в дешевых проводах большого сечения почти всегда используется некачественная изоляция.Но осторожным движением вы можете смягчить и то, и другое, и если вы планируете заранее и добавите к суставу термоусадочную трубку, вы станете золотым.

К сожалению, эти паяные соединения подходят не для всего. Если бы я использовал эти батареи для чего-то, что требует гораздо большей силы тока и, соответственно, более толстых проводов, я бы отпаял удивительно слабые провода скутера, которые заранее припаяны к батареям, и использовал бы что-то более мощное. Пайка проводов 10 AWG требует определенных навыков, а пайка их, не обжаривая плату, к которой вы пытаетесь их прикрепить, делает еще больше.

В конце концов, ничто не заменит хороший паяльник, и он просто лучше справляется с пайкой, но обнадеживает то, что его хлеб с маслом (просто соединение двух проводов вместе) был смягчен старым добрым человеческая изобретательность. Что ж, на самом деле ученые-материалисты, которые решили сжалиться над нами, самодельными плебеями, но, эй, давайте распространим похвалу, пока мы наслаждаемся своими необожженными пальцами.

Соответствуют ли паяные электрические соединения нормам?

Есть способы получше

В настоящее время существует множество надежных методов сварки.Причина пайки «в прошлом» заключалась в том, что производство было не в состоянии производить «проволочные гайки» и «алюминийсодержащие соединения» в миллиардных количествах. И рабочая сила была намного дешевле. Сегодня было бы безумием использовать эту технику, но я бы не стал осуждать старую работу, которая выдержала испытание временем.

Я думаю, ваш электрик увидит то же самое; Если вы представили новую пайку , выполненную таким образом, забудьте об этом, но старые работы будут потеряны.

Изоляция — тоже проблема

Обычный совет Home Depot — просто наклеить на него кусок изоленты из ПВХ.Фактически, древние использовали слои как «фрикционной ленты» (тканевая лента, пропитанная дегтем), так и резиновой или пластиковой ленты. Работа фрикционной ленты заключалась в защите ее от физических повреждений, особенно от оголенных углов или заусенцев от пробивания ленты. Это достаточно сложно, поэтому я не советую это делать; на самом деле, я даже не люблю использовать шплинты или другие неизолированные соединения . Когда в сетевом проводе использовался припой, эта работа выполнялась или контролировалась мастером-электриком, и инспектор по электротехнике полагался на личный опыт, доверяя этому мастеру.

Слои изоляции также делают стык непригодным для осмотра . Если бы инспектор увидел сегодня спаянный стык с гусеничным хвостовиком, у него были бы веские основания предположить, что он не был припаян, или что он не был должным образом изолирован.

«Современная» пайка не годится

В сетевой проводке было проделано много инженерных работ, чтобы гарантировать, что мы не тратим медь зря. Провода предназначены для нагрева и, как правило, работают в разумных пределах по температуре.

Припой имеет только 1/10 проводимости меди.

А теперь посмотрим, как делается современная пайка. Вот разъем питания для поверхностного монтажа. Вы видите крошечные выступы, предназначенные для пайки?

Это менталитет современной электронной пайки . Поместите туда крошечную точку припоя (даже если вы утопите этот выступ в припое, там просто не так много выступов) и назовите это хорошим. Это работает, потому что токи небольшие — этот разъем рассчитан на 1 А, ограничивающим фактором является площадь поверхности припоя.

Это «пайка прихватками», в отличие от тщательного соединения, как у вас, или соединения Western Union. Проблема в том, что когда вы говорите «пайка», все слышат «пайка прихватками, как в электронике» . Это не совсем приемлемо. Да, соединения Western Union и т. Д. В порядке. Они тоже «потерянное искусство».

Я не верю, что сращивание Western Union — это утерянное искусство, вы должны воссоздать его , потому что сегодня есть лучшие способы сделать это, и было бы трудно воссоздать его должным образом без обучения под руководством опытный мастер.

Почему для соединения электрических проводов используется припой?

Электричество — это то, что используется для питания наших домов, рабочих мест, больниц, аэропортов и т. Д. Без электричества вы не смогли бы смотреть свои любимые телешоу, принимать горячий душ, нагревать еду и многое другое.

Электрические провода являются частью каждой электрической цепи. Они несут ток (в форме электронов), которым питаются все электрические и электронные устройства, которые мы используем сегодня.

Но почему для соединения электрических проводов используется припой? Припой используется при соединении электрических проводов для создания прочной связи между ними. Кроме того, припой сделан из проводящего материала, который позволяет току течь между электрическими проводами.Есть много разных типов электрических проводов, а также припой, который используется для их соединения.

Основная цель использования припоя для соединения электрических проводов

Электричество (электрический ток) — это поток электронов в электрической цепи. Это то, что приводит в действие каждое электрическое устройство, включая лампы, двигатели, микроволновые печи, телевизоры и т. Д.

Для этого потока электронов требуется путь, по которому он проходит в цепи, чтобы перейти от одного компонента / устройства к другому. Однако электроны могут проходить только через проводящие материалы, такие как металлы.Изолятор, такой как пластик, будет препятствовать прохождению тока.

Электрические провода состоят из проводящих материалов, которые позволяют электронам течь в цепи.

Существует множество различных типов электрических проводов, которые различаются по материалам, диаметру жилы и количеству жил.

Где припой играет свою роль?

Иногда вам нужно будет соединить два куска электрических проводов, чтобы завершить путь, позволяющий течь току.

Припой используется для создания постоянного соединения между этими двумя проводами, позволяя току продолжать течь.

Подробнее о припое

Итак, что такое припой?

Припой — это материал, который в большинстве случаев представляет собой сплав, способный соединять электрические провода.

Паяльник необходим для металлизации припоя, который затем может приставать к соединяемым частям электрического провода.

Различные типы припоя, используемые для соединения электрических проводов

Существует много различных типов припоя, которые изготавливаются с использованием различных проводящих материалов.

Традиционный припой на основе свинца (свинец). Однако использование припоя на основе свинца оказалось очень опасным, поскольку он создает пары, вредные для здоровья человека.

Может вызывать проблемы со здоровьем, связанные с репродуктивной системой, пищеварением, памятью и мышечными / суставными болями.

В связи с этим были приняты правила по замене припоев на основе свинца припоями без свинца.

Эти бессвинцовые припои содержат такие материалы, как сурьма, висмут, латунь, медь, индий, олово и серебро.

Они также бывают разных диаметров. Больший диаметр лучше подходит для больших швов, тогда как меньший диаметр подходит для небольших труднодоступных швов.

Используется ли припой для соединения проводов в электронных устройствах?

Электроника — это подкатегория электротехники, которая также занимается протеканием токов.

Электрические приложения работают с более высокими напряжениями и токами, электронные приложения работают с приложениями с более низким напряжением и током.

Хотя провода, используемые в электронике, могут отличаться из-за более низких токов, припой по-прежнему используется в качестве связующего вещества для соединения проводов.

Единственное, что будет отличаться, — это тип используемого припоя.

Лучший припой для соединения электрических проводов?

Поскольку существует так много различных типов припоя, он лучше всего подходит для соединения электрических проводов.

Чаще всего используется припой на основе канифоли, не содержащей свинца, который обычно представляет собой сплав олова / меди.

Если вы решите использовать припой на основе свинца, лучше всего подойдет канифольный припой для сердечника 60/40 (60% олова, 40% свинца).

Однако при использовании припоев на основе свинца не забывайте соблюдать меры безопасности, такие как наличие надлежащей вентиляции и ношение лицевой маски.

Другие соображения, которые следует учитывать при выборе припоя для соединения проводов, — убедиться, что они не являются кислотными сердечниками, поскольку они могут повредить вашу схему и компоненты.

Есть ли заменитель припоя для соединения электрических проводов?

Могут быть случаи, когда у вас закончился припой, и вам нужно соединить два электрических провода.

Можно ли соединить два провода без припоя?

Да. Вы можете соединить электрические провода, если у вас нет припоя.

Распространенные способы сделать это:

  • Скрутите оголенные концы проводов вместе или
  • Используйте изоленту, чтобы создать соединение между оголенными концами.

Однако, если электрические провода проходят через большие токи, не рекомендуется выполнять соединения с использованием методов, упомянутых выше.

Их следует использовать только для временных целей, например, если вы проверяете функциональность схемы.

Их нельзя использовать в качестве постоянного решения.

Преимущества использования припоя для соединения электрических проводов

Наиболее распространенные преимущества использования припоя для соединения электрических проводов заключаются в том, что он создает прочное соединение и позволяет току течь, поскольку он является проводящим материалом.

Это лучший вариант по сравнению с альтернативами, которые я упомянул выше (скручивание проводов и изолента). Использование этих временных методов не создает хорошего соединения между проводами и может развалиться.

Использование припоя позволит избежать этих проблем.

Он также имеет множество других преимуществ, в том числе:

  • Требуемая малая мощность
  • Низкая температура процесса
  • Отсутствие термических искажений и остаточных напряжений в деталях соединения
  • Можно соединять большое количество различных материалов
  • Требуется низкий уровень квалификации

Что используется для плавления припоя для соединения электрических проводов?

Итак, припой — это «клей», который используется для соединения электрических проводов между собой.Но каков процесс соединения проводов?

Пайка — это процесс, который используется для соединения электрических проводов. Припой необходимо расплавить, чтобы соединить два куска электрического провода. Его необходимо нагреть до температуры около 441 градуса по Фаренгейту (227 градусов по Цельсию).

Его нагревают до этих температур, чтобы он мог расплавиться, с помощью паяльника. Паяльник — очень полезный инструмент, который часто используется в области электротехники и электроники.

Припой используется только для соединения электрических проводов?

Можно предположить, что пайка и пайка используются только для соединения электрических проводов и компонентов проводки в электротехнике и электронике.

Хотя он в основном используется в этих областях, пайка и пайка очень универсальны и могут использоваться и в других областях.

Другие области применения для пайки включают:

  • Сантехника
  • Ювелирные изделия
  • Работа с листовым металлом
  • Работа с цветным стеклом

Поскольку единственная цель припоя — быть «клеем» между двумя металлическими частями, приложения, где металлические детали необходимо соединить вместе можно использовать припой.

Можно ли использовать припой для сварки?

Выше я упоминал, что припой можно использовать в случаях, когда необходимо соединить металлические детали.

Однако это применимо только для небольших металлических предметов.

Бывают случаи, когда необходимо соединить более крупные куски металла. Припой для этих целей не подходит.

Для этого требуется процесс, известный как сварка. Сварка по своим процессам похожа на пайку. Он использует присадочный материал (похожий на припой) и высокую температуру, чтобы расплавить его, чтобы соединить два куска металла вместе.Основное отличие состоит в том, что при сварке используются более высокие температуры, а также плавится основной металл.

Используется ли припой для постоянного и переменного тока при соединении проводов?

Теперь мы знаем, что припой помогает создавать прочные связи и помогает току течь между двумя соединенными вместе проводами.

Но есть два типа тока, используемого для питания устройств; переменного тока (AC) и постоянного тока (DC).

Переменный ток — это заряд, периодически меняющий свое направление.Чаще всего встречается в электрических приложениях.

Постоянный ток — это заряд, который движется только в одном направлении. Обычно он встречается в электронных приложениях.

Припой можно использовать для соединения проводов, по которым проходят токи как переменного, так и постоянного тока.

Единственное, что необходимо учитывать, — это то, какой ток проходит по этим проводам. Для более высоких токов потребуются провода большего диаметра. Следовательно, потребуется припой большего диаметра, чтобы создать более прочное соединение и выдержать эти высокие токи.

Постоянно ли соединение припоя при соединении электрических проводов?

Припой используется для создания «постоянного» соединения между электрическими проводами. Но действительно ли эта связь постоянна?

Связь, создаваемая припоем между электрическими проводами, постоянная, но обратимая.

Удаление припоя между электрическими проводами и компонентами известно как распайка.

Возможно, в цепи неисправна проводка или вы спаяли не те провода вместе.Вам не о чем беспокоиться, так как вы можете удалить припой и начать заново.

Инструменты, используемые для демонтажа, включают:

  • Solderwick
  • Насос для демонтажа

Подробное руководство по демонтажу см. В этой статье.

Советы и приемы по пайке электрических проводов

Использование припоя для соединения электрических проводов может быть обременительным и временами раздражающим. Но есть советы и рекомендации, которые помогут сделать процесс менее напряженным.

Эти советы и уловки также помогут вам создать более прочные связи, которые прослужат дольше и позволят току течь лучше.

Посмотрите видео ниже о том, как паять электрические провода.

Как припаять светодиодные ленты

Разъемы и соединители

Plug and play могут показаться лучшим способом соединения светодиодных лент вместе для установки, но на самом деле есть альтернатива, которая даже лучше. Более эффективный способ завершить установку — спаять все вместе. Вместо использования соединителей и соединителей, которые мы можем предложить для большой установки, мы рекомендуем вам припаять все на место.

Почему пайка вместо соединителей?

Мы рекомендуем паять светодиодные ленты вместо использования наших соединителей для более крупных установок, потому что, хотя это может быть немного трудоемко и требует много времени, в конечном результате вы можете быть уверены в том, что все не сдвинется с места.

Последнее, о чем вы хотите беспокоиться в ночь большого шоу или торжественного открытия, — это стабильность вашей осветительной установки. Соединители, также называемые соединителями, отлично подходят для небольших приложений, но если вы работаете над чем-то, что вам нужно, чтобы служить долго, пайка — это то, что вам нужно.

Основы и материалы для пайки

Если у вас нет опыта пайки, я бы порекомендовал вам изучить основы и попрактиковаться в использовании деталей. Я бы не рекомендовал начинать с пайки кусков кабеля или изготовления набора кабелей XLR перед тем, как приступить к пайке светодиодных лент.

На печатной плате самой светодиодной ленты нет места для ошибок, исправление с первого раза сэкономит вам много времени и хлопот.

Вам понадобится:

  • Паяльник хорошего качества или паяльная станция — хотя они продаются повсюду, найти паяльник хорошего качества очень важно из-за рассеивания тепла по всему утюгу.Задавайте много вопросов и обращайте внимание на отзывы о товарах, если они есть. Некоторым даже не хватает тепла, чтобы расплавить припой!
  • Кусачки для проволоки — они используются для снятия примерно 2–3 мм изоляции с конца и обнажения неизолированного медного провода.
  • Припой — это то, что скрепляет секции светодиодных лент вместе.
  • Чистое рабочее место — действительно важно иметь чистое рабочее место, свободное от мусора, который может попасть на световые полосы или провода.
  • Довольно тяжелый предмет — используйте его, чтобы прижать светодиодную ленту к рабочему столу.

Начало работы: пайка выводов на светодиодные ленты

После сборки всех элементов, необходимых для пайки светодиодных лент вместе с выводами

  1. Зачистите примерно 2-3 мм, оставив оголенной медь на ваших проводах.
  2. Подайте тепло и припой одновременно на неизолированную медь, следя за тем, чтобы не было слишком много тепла.
  3. Нанесите припой на неизолированные медные контактные площадки ленты.Вы делаете это, применяя тепло и припой одновременно, будьте осторожны, чтобы не нагреться слишком сильно. Хорошее практическое правило, чтобы избежать чрезмерного нагрева материалов, — это отсчитать две полные секунды, а затем снять паяльник.
  4. Дайте им остыть.
  5. Поместите луженый конец проводов и нагрейте провод, поместив его на припаянный конец медной площадки на светодиодной ленте.
  6. Как только он полностью растает, снимите огонь и удерживайте его на месте, пока он не остынет и снова не затвердеет.
  7. Повторите процесс с остальными проводами на выводе, пока не закончите.

Пайка двух светодиодных лент вместе

Чтобы спаять две части светодиодной ленты вместе, повторите процесс нанесения припоя на медные контактные площадки светодиодной ленты. Сделайте это для обоих концов, к которым вы хотите присоединиться. После того, как оба конца были покрыты оловом, отрежьте кусок полосы, чтобы обнажить валик припоя, чтобы обе луженые части могли соприкоснуться.

Проверьте полярность и выровняйте обе части светодиодной ленты перед тем, как нагреть луженую часть, а затем перетащить расплавленный припой на соседний валик.Это намного проще, если обе части светодиодной ленты предварительно были залужены. Если вы умеете паять светодиодные ленты, вы сможете научиться паять практически все, потому что это непростая задача. Надеюсь, вы узнали, что требуется для упрощения следующей установки.

Если вы не чувствуете, что пайка светодиодных лент подходит вам, ознакомьтесь с нашей подборкой соединителей здесь.

Project.Com — Правильная техника сращивания проволоки.

Лодка-Проект.Com — Правильная техника сращивания проволоки.

Методы пайки

Пайка сращивания имеет как преимущества, так и недостатки по сравнению с обжимом кабеля. Преимущества включают в себя коррозионно-стойкое соединение, поскольку луженые провода и припой имеют небольшой потенциал коррозии, если вообще имеют его, а хорошее паяное соединение, как правило, нелегко разобрать. Однако к недостаткам можно отнести повышенный потенциал отказа, так как зона пайки представляет собой твердое пятно, поскольку это, по сути, сплошной провод, а вибрация в лодке может вызвать отказ соединения, связанный с напряжением.Кроме того, для правильной пайки проводов требуется определенная степень навыков, что, вероятно, ограничивает ее использование техническими специалистами, знакомыми с этой практикой.

Опять же, мы начинаем с того же типа соединения, что и в примере с обжимом. Однако в примере с пайкой обратите внимание, что провода зачищены немного дольше. На практике требуется 1/2 дюйма или более. Более длинные выводы требуются для обеспечения некоторой механической жесткости паяного соединения. Также в этом примере мы будем использовать термоусадку (хотя мы могли бы также использовать термоусадку). также для обжимного соединения).Следовательно, может потребоваться дальнейшая зачистка оболочки кабеля для обеспечения термоусадки.

Обратите внимание, что мы поместили термоусадочную пленку на каждый провод, а также на оболочку. Очевидно, что термоусадочная пленка должна быть нанесена на провод перед их спайкой. Обратите внимание, что причина, по которой нам пришлось обрезать оболочку на последнем этапе, заключается в том, чтобы иметь достаточно места для термоусадки красного и желтого проводов, не мешая припаивать оголенный провод.Термоусадочная упаковка доступна в простой и клеевой версиях. Клейкая версия обеспечит большую гидроизоляцию, поэтому от того, где будет проходить кабель, будет зависеть, какую термоусадку вы будете использовать. Вы можете купить термоусадочную пленку в рулонах, полосах или в комплекте с предварительно нарезанными отрезками в пару дюймов. Набор обычно имеет разные размеры, и если вы планируете много термоусадки, это будет стоить вложенных средств.

Лучшим способом пайки является создание механического соединения; то есть припой — не единственное средство соединения.Хотя механические возможности в этой ситуации ограничены, достаточно скрутить проволоку. Чем длиннее оголенные провода и чем больше скручиваний вы можете вставить в соединение, тем лучше. Вы также можете обнаружить, что на практике вы можете скручивать и паять только один провод за раз, поскольку другие провода могут откручиваться, когда вы берете кабель во время процесса пайки. Это должно указывать на то, что механическое соединение не так хорошо, как должно быть. Если это произойдет, попробуйте сделать соединения более закрученными.

А теперь самое сложное. Я должен еще раз подчеркнуть, что это требует определенных навыков для правильной пайки проводов. Выбор паяльного инструмента будет несколько зависеть от размера проводов, которые вы будете паять. У меня есть паяльный карандаш на 25 Вт, паяльник на 40 Вт и паяльная «Gun» на 125 Вт (Weller), которые я использую, в зависимости от размера проводов. Большая часть проводки лодки будет иметь изоляцию из ПВХ, которая плавится, если в процессе пайки будет приложено слишком много тепла.Часто лучше использовать более горячий паяльный инструмент, который быстро нагревает паяное соединение, не расплавляя изоляцию. Это связано с тем, что чем дольше вы оставляете утюг на проводах, тем больше времени нужно на нагрев изоляции. Опять же, все дело в умении и технике.

Выбор припоя также важен. Никогда не используйте припой ACID CORE, который часто используется в сантехнике и при работе с листовым металлом. Используйте только припой, предназначенный для электромонтажных работ, который будет ROSIN CORE (или вообще не иметь флюса).Припой с сердечником имеет FLUX, пастообразное вещество, которое помогает очищать соединение по мере того, как припой течет. Кислотный сердечник со временем подвергнется коррозии и повредит проводку, а канифольный сердечник — нет. Тем не менее, люди с хорошими навыками пайки часто могут паять провода вообще без использования флюса.

Правильная техника пайки состоит в том, чтобы коснуться обоих проводов одновременно утюгом, чтобы нагреть их, а затем нанести припой на соединение, а не на жало паяльника. Это гарантирует достижение нужной температуры, необходимой для хорошего паяного соединения.В этом отношении также помогает хорошая крутая скрутка проводов. Если в провода нагреться недостаточно, это приведет к «холодному» паяльному соединению. Такое соединение подвержено сбоям. Когда провода припаяны, припой на стыке должен иметь блестящий металлический вид. Тусклый вид металла — верный показатель холодного паяного соединения.

По окончании пайки вставьте термоусадочный элемент в паяное соединение и нагрейте его с помощью термоусадки.Можно использовать пламя, например, зажигалку, но есть повышенная вероятность обжечь провод или термоусадку. Так что купите тепловую пушку, если она вам не по карману.

Как и в примере обжатия, чтобы подготовить кабель к окончательной зачистке, отрежьте неиспользуемые провода на разную длину. По желанию, после обрезки неиспользуемых проводов вы можете закрыть их термоусадочной изоляцией.

Как и в примере с обжимом, перемотайте провода на кабеле так, чтобы они ложились как можно лучше.Затем установите термоусадочную пленку, которую вы положили на куртку, и снова с помощью термоусадки усадите ее на место. Хотя в этом примере показано использование термоусадки, для закрытия рубашки можно было использовать изоленту. Однако настоятельно рекомендуется использовать термоусадочную, а не изоленту в местах пайки для изоляции каждого отдельного провода.

Главным недостатком пайки проводов может быть вибрация. Единственная цель использования многожильного провода в лодке — предотвратить обрыв провода, который может произойти с одножильным проводом.Когда лодка вибрирует, сплошная проволока не может изгибаться достаточно сильно, и особенно в разъемах, где одна поверхность относительно неподвижна, постоянное изгибание может легко сломать провод. Следовательно, передовая практика требует, чтобы паяные соединения выполнялись только в области, где можно предотвратить перемещение проводов, ведущих к паяному соединению. Для сращенного провода это обычно означает закрепление стыка с помощью кабельных зажимов или аналогичных методов, как показано. Пайка разъемов допустима, если в разъеме есть способ предохранения проводов от смещения.Круглые разъемы обычно имеют сальник для проводов, поэтому они подходят для пайки. Белые разъемы типа molex не имеют этой дополнительной опоры и не подходят для пайки.

Далее мы представим различные (и допустимые) типы клемм, а также несколько других методов сращивания проводов.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
