Как подключить греющий кабель — 3 способа при обогреве водопровода.

Обогрев водопроводных и канализационных труб осуществляется специальным греющим кабелем. В основном для этого дела применяются саморегулирующиеся модели.

Чем они отличаются от резистивных, их преимущества и недостатки, а также все моменты по выбору и укладки такого кабеля НА трубах и В трубах, читайте в отдельной статье.

Здесь же мы подробно рассмотрим все способы и нюансы подключения греющего кабеля к питающим проводам 220в.

Такой кабель нельзя просто скрутить, замотать сверху изолентой и включить в розетку.

Может быть такая конструкция и будет работать, но совсем не долго. Кроме всего прочего, клеевой слой на изоленте имеет свойство постепенно высыхать, а это значит, что место соединения перестанет быть герметичным.

Для кратковременной проверки работоспособности кто-то вообще использует клеммники Wago. В качестве временного соединения ничего “криминального” в этом нет.

Но если вы хотите, чтобы кабель проработал весь свой заявленный срок службы, то подключение необходимо делать более надежными электротехническими способами.

Существуют три варианта:

  • с установкой соединительной муфты
  • без установки муфты

Модульный способ подключения

Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem.

Именно у этого производителя имеется специальная система, которая называется FlexiClic.

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы.

Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.

Только имейте в виду, при наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы.

Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения:

  • с установкой муфты через прессуемые гильзы
  • без монтажа соединительной муфты с прямым подключением греющего кабеля в сеть 220В

Какие материалы вам понадобятся?

  • саморегулирующийся экранированный кабель
  • вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1

При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

  • инструмент для зачистки проводов
  • кримпер для обжима гильз
  • муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него.

Ошибка №2

Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

  • строительный фен
  • канцелярский нож

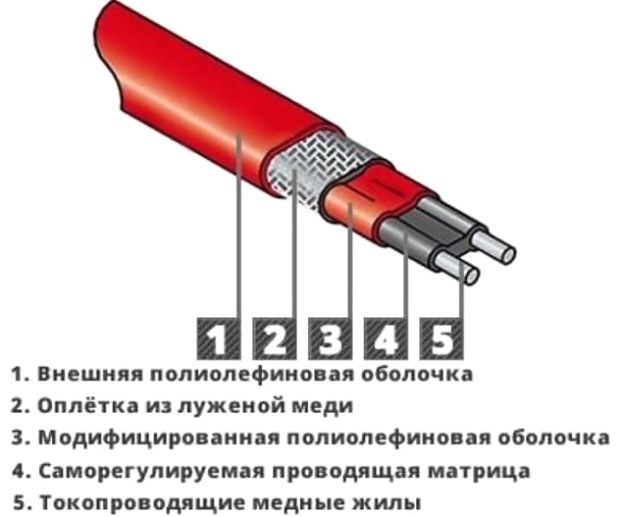

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.



Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.

Удобнее всего это проделать тонкой отверткой или шилом.



После расплетения волокна скручиваются в одну косичку.

Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.



Делая надрез, не повредите сами жилки. Они довольно тонкие.

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.



После чего удаляете матрицу и остатки изоляции с меди.

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.



Ошибка №3

Не обжимайте гильзы обычными пассатижами.

Они никогда не создадут нормальный контакт в таком ответственном месте соединения.

Ошибка №4

Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.

В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.




В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.

После обжима вставляете на каждую жилку маленькие термоусадочные трубки.

Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.

Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.

Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.



У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.

Ошибка №5

При этом нельзя оставлять все три жилы одинаковой длины.

Заземляющий проводник обязательно должен быть длиньше всех остальных.

Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

Ошибка №6

При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.

Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.

Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.

Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).

Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.

В итоге у вас получится соединение, в котором каждая рабочая жила:

  • герметична друг от друга
  • герметична от оплетки

Даете соединению время остыть и переходите к заземлению.

Заземляющая оплетка

Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.

С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.

Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.

Ошибка №7

Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.

Как мы уже говорили ранее, заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне.

В этом случае муфта получится через чур толстой. Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу.

С обратной стороны в нее запускаете скрученную в косичку оплетку.

Ошибка №8

При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.

Обжимаете место стыка кримпером. Термоусадка сверху выполняет роль механической защиты.



Герметизация соединения здесь не столь важна. В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение.

Ошибка №9

Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.

Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея.

Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля.

Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами.

Но это при условии, что кабель у вас не круглого сечения.

Прямое подключение греющего кабеля без муфт

Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?

Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.

А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.


Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.

Подобные комплекты выпускает компания Eltherm.

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

Освобождаем оплетку и скручиваем ее в жгут.

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.



Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.



Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.



После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.

На заземление также натягивается трубка.

После этого все жилки и оплетка прессуются втулочными наконечниками.

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.



Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

А еще лучше сразу монтировать дифф.автомат.

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.

Ошибка №10

Очень многие забывают про пусковой ток.

Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.


Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.

Изоляция проверяется между:

  • оплеткой и трубой
  • оплеткой и рабочими жилами

Заделка конца греющего кабеля

Предыдущими тремя способами мы разобрались с подключением одного конца кабеля, но у нас еще остается второй. На нем нужно установить концевую муфту.

Порядок работ здесь намного проще. Снимаете с кабеля внешнюю изоляцию.

Далее удаляете оплетку. Сделать это можно двумя способами.

Ошибка №11

Кто-то советует ее полностью выкусить «заподлицо».

Но в этом случае, оставшиеся острые кончики, торчащие перпендикулярно кабелю, могут запросто повредить изоляционный слой трубки.

Поэтому лучше отрезать небольшой кусочек и оплетку отогнуть назад.

Саму матрицу и жилы зачищать не нужно.

Ошибка №12

Но и оставлять конец в заводском виде при этом не рекомендуется.

Что же с ним делать? Посередине матрицы бокорезами выкусите небольшой треугольник, либо отрежьте одну жилу, сделав своеобразную ступеньку.



Что это в итоге дает?

  • конец кабеля при эксплуатации не будет участвовать в работе и греть насаженную на него термотрубку
  • вы исключите случайное замыкание жил между собой

А они должны быть именно изолированы друг от друга. Не путайте саморегулирующийся кабель с резистивным.

После проделанных манипуляций, одеваете короткий отрезок муфты на внутреннюю изоляцию и обсаживаете его. Кончик муфты обязательно должен выходить за пределы кабеля на 10-15мм.



Пока он горячий, его нужно прижать пассатижами.

Поверх внутренней, натягиваете большую внешнюю муфту. Она должна полностью перекрывать участок с оплеткой и выступать в свою очередь за пределы внутренней муфты на 10-15мм.



Нагреваете все это дело феном и обжимаете концы пассатижами. Если у вас кабель будет работать внутри водопроводной трубы, то после концевой заделки обязательно опустите его в ведро с водой и проверьте сопротивление изоляции.

При неудовлетворительных результатах муфту придется переделать.

Статьи по теме

Как подключить греющий кабель для водопровода. Заделки питающей стороны кабеля

Чтобы подключить греющий кабель к электрической сети, необходимо приготовить соединительный провод достаточной длины, сечением не менее 1,5 кв.мм, сетевую вилку, металлические соединительные гильзы (трубки) и термоусаживаемые трубки.

Соединительный провод, электрическая вилка и соединительные гильзы нужны для присоединения саморегулирующего кабеля к питающему проводу — для подачи напряжения бытовой электросети, а термоусаживаемые трубки — для изоляции оголенных проводов.

Последовательность работ как подключить греющий кабель к розетке.

Работу можно начать с заделки питающей стороны греющего кабеля, то есть его начала. Для этого аккуратно снимаем ножом внешнюю изоляцию кабеля и расплетаем оплетку кабеля на расстоянии, примерно, 6-8 см.

Затем снимаем изоляцию под оплеткой, оголяя черную полимерную матрицу, ножом разделяем в ней проводники на расстоянии 3-4 см и оголяем проводники на расстоянии 1-2 см, очищая матрицу с проводов.

Теперь нужно подготовить питающий провод, очищая концы проводов от изоляции. В качестве питающего провода лучше всего использовать трех проводной много проволочный кабель, сечением 1,5 кв.мм.

Две жилы используем для подачи напряжения, а третью — для заземления, используя электрическую вилку евро стандарта. В таких кабелях, провод на заземление обычно двухцветный, что облегчает его определение.

Затем одеваем термоусаживаемые трубки на питающий кабель — сначала большего диаметра, затем меньшего. Это нужно для изоляции стыка проводов и кабеля, после их соединения.

Одеваем термотрубку и соединительную гильзу на отдельные выводы и скручиваем провода. После скрутки сдвигаем гильзу на место скрутки, с усилием обжимаем ее щипцами или плоскогубцами и надвигаем термоусаживаемую трубку на стык.

Аналогично проводим скрутку, обжим и изоляцию с другими выводами.

Электрический контакт проводов у нас есть, теперь нужно эти контакты заизолировать, используя термоусаживаемые трубки.

У этих трубок есть интересное свойство, которое даст возможность изолировать неровную поверхность: при нагреве они резко уменьшаются в диаметре, герметизируя край стыка.

Производители этих изделий рекомендуют использовать для таких целей строительный фен, дающий большую температуру на выходе. Но не у всех есть фен, поэтому, можно использовать обычную зажигалку или спички.

Тщательно прогрев термотрубку, получаем герметичный стык и можно укладывать питающий кабель в защитный чехол, который предотвратит кабель от механических повреждений. В качестве чехла можно использовать подходящую по диаметру пластиковую трубу.

Пластиковый чехол (трубу) крепим к вертикальным направляющим и подсоединяем евро вилку к кабелю, учитывая, что заземляющий провод — двухцветный.

Теперь можно подключить греющий кабель в розетку, для этого все готово. Но не торопитесь. Во второй части статьи мы расскажем, как подключить саморегулирующийся греющий кабель, заделка концевых частей ленты.

Сохранить

Сохранить

Подключение греющего кабеля — схема правильного подключения саморегулирующегося греющего кабеля на несколько направлений

Греющий кабель – разновидность кабелей, используемых для обогрева водопроводных труб и кровли от промерзания в зимний период. Вы можете подключить греющий кабель самостоятельно.

Как работает греющий кабель

Принцип работы греющего кабеля – генерация электроэнергии в тепловую без применения топлива. Нагрев осуществляется посредством воздействия проходящего по кабелю электрического тока, чтобы не допустить замораживания коммуникаций. Материал оболочки кабеля легко переносит низкие и высокие температуры и внешние природные воздействия. Внутри оболочки кабеля находится нагревательный элемент, который включается при понижении температуры, осуществляя обогрев конструкций, на которые он установлен, и выключается при повышении температуры.

Нагревательные кабели делятся на несколько видов:

  • Резистивный: линейный одножильный кабель, который нельзя разрезать, в противном случае это приведет к перегреву или оплавлению оболочки изоляции кабеля, что может быть опасно для жизни. Зональный двужильный кабель, который допускает нарезку длины отрезками не менее двух метров
  • Саморегулирующийся кабель – один из самых удобных видов двужильных кабелей, который можно нарезать
  • Магнитный кабель: жилы кабеля обмотаны вокруг нагревательного магнитного элемента

Зоны монтажа нагревательного кабеля

Прокладывать нагревательный кабель следует на участках обледенения:

  • По желобам водостоков: выбирают кабель с мощностью до 300 Вт на квадратный метр
  • По водосточным трубам: прокладка двух линий кабеля мощностью по 20 Вт на метр
  • В ендовах кровли: кабель с мощностью 250-300 Вт на квадратный метр, укладывается по направлению вверх и вниз
  • На карнизы кровли, используя схему «змейка»: схема подключения саморегулирующегося нагревательного кабеля предполагает монтаж по краю карниза

Как подключить греющий кабель

Перед подключением греющего кабеля рекомендуется проверить трубы, на которые он устанавливается:

  • Труба не должна иметь повреждений
  • Установка на окрашенную трубу допустима только после полного высыхания краски
  • Необходим осмотр трубы, чтобы проверить ее на наличие острых элементов, для недопущения повреждения нагревательной кабельной сети

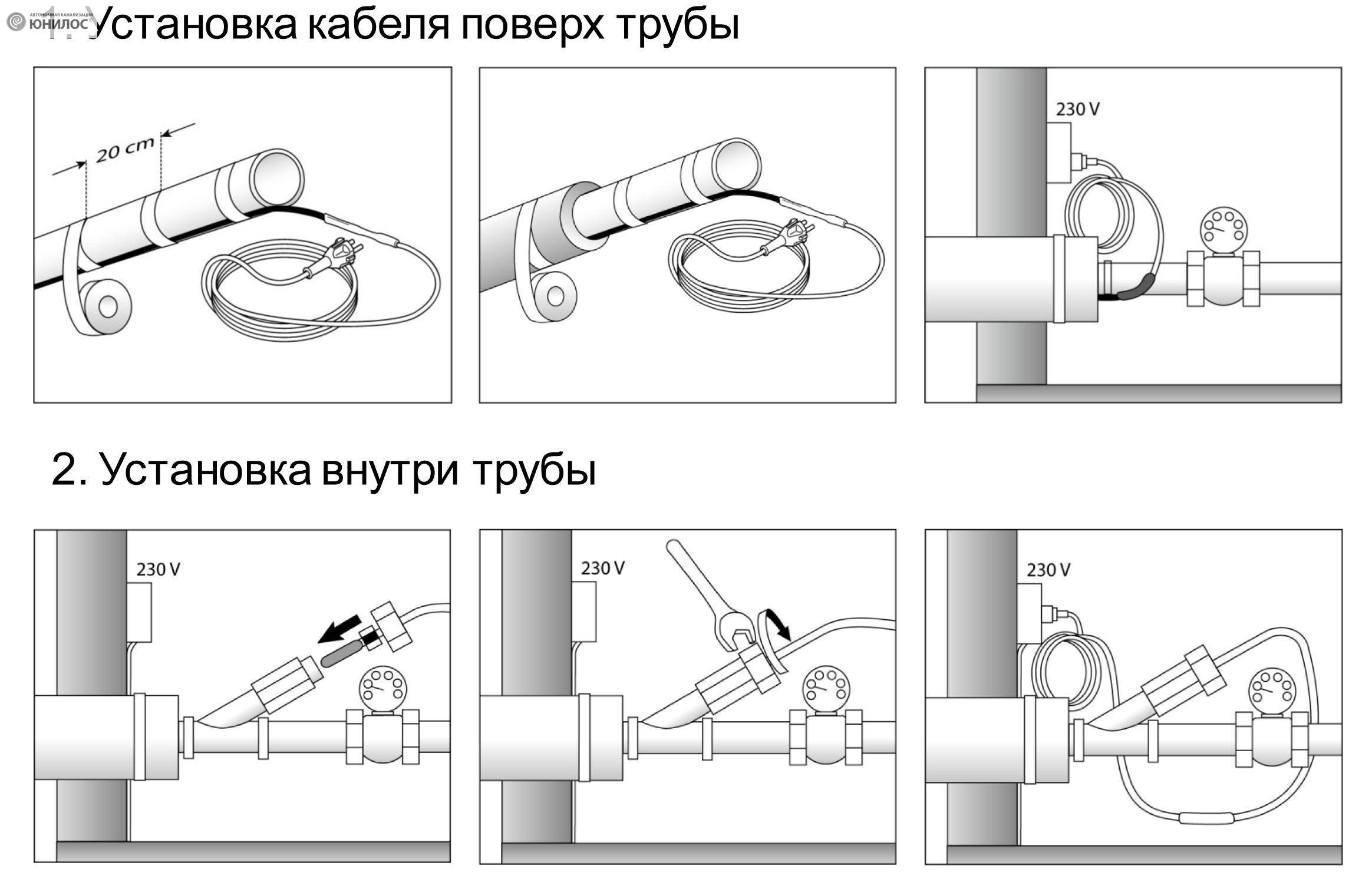

Существует несколько способов монтажа кабельной обогревающей сети:

  • Линейный монтаж – способ, характеризующийся укладкой саморегулирующегося нагревательного кабеля вдоль трубы. Разрешается монтаж одного или более кабелей на одном участке трубы. Прокладка осуществляется по следующей схеме: разрезанную трубу символически представляем циферблатом часов, первый кабель монтируется на трубу на позиции четыре часа тридцать м0инут, следующий кабель крепится на позиции семь часов тридцать минут. В случае если обогревающая сеть включает в себя 4 обогревающих кабеля, их следует правильно разместить: на позициях один час тридцать минут, четыре часа тридцать минут, семь часов тридцать минут и десять часов тридцать минут
  • Спиральный монтаж – способ, подразумевающий спиральный монтаж саморегулирующегося обогревающего кабеля на трубу. Этот способ применяется тогда, когда линейный способ невозможен
  • Внутренний монтаж – способ, подразумевающий ввод саморегулирующегося обогревающего кабеля по направлению вдоль трубы на необходимую длину

Оставьте заявку сейчас!

И получите лучшие предложения от проверенных мастеров и бригад.

  1. Сравните цены и выберите лучшие условия
  2. Отклики только от заинтересованных специалистов
  3. Не теряете время на общение с посредниками

Оставить заявку Более 10 000 исполнителей
ждут ваших заказов!

Как соединить греющий кабель

Соединение греющего саморегулирующегося кабеля с питающим проводом выполняется с помощью гильз и клещей для их обжимки. Также используется термоусадочная трубка различных диаметров. Они входят в комплект для подключения такого кабеля. В составе: термоусадочные трубки на клеевой основе и гильзы диаметром 1,5 мм. Питающий кабель выбирается трехжильный. Сечение жилы — обычно 1,5 мм2

Для подключения Вам понадобится промышленный фен, клещи для обжима и схема соединения

Все необходимые схемы можно получить в электронном виде по электронной почте.



Как соединить греющий кабель между собой

Как соединить греющий кабель между собой. Для соединения нам необходим специальный ремнабор, далее делам по указанной схеме. Все контакты изолируем трубками или изолентой. Более подробную информацию вы можете получить связавшись с нами.

Как подключить кабель для обогрева труб

Отвечает:

Михаил Смирнов

25. 01.2016

Обогрев труб с помощью нагревательного кабеля — это наиболее простой, недорогой и надежный способ защиты от замерзания. Метод используется для обогрева канализационных труб, водопроводных каналов, в том числе и с питьевой водой.

Из большого разнообразия греющихся кабелей самым оптимальным по своим свойствам является саморегулирующийся. Он не нуждается в обязательной установке терморегулятора (в отличие от резистивного кабеля), и обеспечивает максимальный нагрев в самых холодных участках трубы.

Если вы не хотите вызывать специалистов для монтажа, то эта статья расскажет о том, как подключить греющий кабель к сети самостоятельно.

Поверх трубы или внутри нее?

Условия эксплуатации греющего кабеля внутри водопроводной или канализационной трубы и уложенного поверх нее сильно отличаются. Однако на способе подключения это сказывается мало, так как соединение греющего кабеля, а также и питающего будет с внешней стороны.

Отличие заключается только в отделке окончания кабеля. При укладке вовнутрь конец изолируется специализированной каппой с клеем, обеспечивая герметичную упаковку концам токопроводящих жил. При укладке поверх трубы используется обычная термоусадочная трубка с клеевым слоем.

Еще одно незначительное отличие — при укладке внутри категорически не допускается наращивание греющего кабеля, в то время как при поверхностной укладке подобная процедура допустима, хоть и нежелательна.

Как подключить греющий кабель к сети?

Для подачи электричества понадобится так называемый «холодный» питающий кабель. Он снабжен вилкой и имеет три многожильных провода. Еще понадобится набор обжимных гильз и комплект термоусадочных изоляций.

Если покупается готовый комплект АГК 1.0, то в нем все это будет, и тогда придется лишь обзавестись таким инструментом:

  • строительный фен;
  • бокорезы или ножницы;
  • кримпер для обжима гильз или плоскогубцы;
  • стриппер для снятия изоляции, вместо него можно применить нож;
  • плоскогубцы с узкими носами;
  • обычные плоскогубцы;
  • нож.

Подключать провод питания желательно после того, как греющий кабель уложен и зафиксирован.

Вот как подключить к сети греющий кабель с медной оплеткой:

Аккуратно ножом снимаем внешнюю изоляцию с кончика кабеля (около 70 мм), оголяем оплетку:

Оплетку распутываем и сворачиваем в жгут. Отворачиваем его в сторону:

Снимаем внутреннюю изоляцию (около 30 мм), оголяем саморегулирующийся кабель:

Теперь нужно добраться до токопроводящих жил, для чего полупроводниковая греющая матрица подрезается, нагревается феном и аккуратно снимается с проводов:

На провода и жгут оплетки надеваются гильзы и обжимаются:

Затем на каждый провод надевается изоляция и феном садится:

Теперь надевается одна общая термоусадка так, чтобы закрыть окончание внутренней изоляции. Она нагревается и садится, при этом нужно плоскогубцами с узкими носами придавить термоусадку между проводами, чтобы разделить их:

На шнур питания или нагревающий кабель надевается большая термоусадка:

На каждый отдельный провод кабеля питания надевается маленькая термоусадка:

Концы проводов питающего кабеля зачищаются и вводятся в обжимные гильзы, обжимаются:

Термоусадка надвигается на оголенный участок провода с гильзой и усаживается феном.
Аналогично поступаем с проводом заземления — его подсоединяем к оплетке:

В конце надвигаем на место крепления большую гильзу термоусадки, заранее надетую на кабель и усаживаем ее:

Если процедура кажется слишком сложной, то рекомендуем купить готовый комплект для обогрева труб с уже прикрепленным кабелем питания. Тогда муфтованием заниматься не придется.

Отделка конца саморегулирующегося кабеля

Другой конец кабеля тоже имеет оголенные провода, которые обязательно нужно заизолировать. Для этого понадобятся две термоусадки, нож, фен и плоскогубцы. Срезаем 40-50 мм внешней изоляции, удаляем оплетку. Затем с помощью ножа или кусачек обрезаем наискось кабель, чтобы две жилы находились друг от друга на расстоянии 1 см. Надеваем на конец термоусадку меньшего диаметра, нагреваем и плоскогубцами зажимаем кончик. Затем надеваем термоусадку большого диаметра так, чтобы она закрыла весь обрабатываемый участок. Нагреваем и тоже прижимаем кончик, чтобы получить герметичную изоляцию.


Соединение саморегулирующегося греющего кабеля с силовым (питающим)


Быстрый переход в разделы:




      Для подачи питания  на нагревательный греющий кабель требуется его надёжно соединить с силовым (питающем) кабелем, а другой конец заизолировать специальной термоусадочной капой. Особенно важно качество материалов с помощью которых соединяются кабели, ведь именно участок соединения кабелей подвержен наибольшим температурным и атмосферным воздействиям. Как показывает практика, наиболее частая причина выхода системы обогрева из строя ― это место соединения греющего и питающего кабелей. Представленная ниже инструкция совместно с комплектом  для  соединения нагревательного греющего кабеля с силовым ― разработка нашей кампании, используемая во всех наших проектах и оборудовании. Следуя данному описанию, Вы получите гарантированно надежное соединение, которое прослужит не один десяток лет.

Для соединения кабелей требуются следующий инструмент:

  • Острый нож
  • Кусачки
  • Стриппер (инструмент для зачистки проводов)
  • Обжимные клещи для проводов сечением 1,5 и 2,5 мм2
  • Строительный фен.

Инструкция по монтажу соединительного комплекта для саморегулирующихся нагревательных кабелей

  Большинство саморегулирующихся нагревательных греющих кабелей имеют следующую структуру (для примера взят кабель HMG 40-2CR для обогрева кровли и водосточной системы):

  1. Наружная оболочка
  2. Заземляющий защитный экран
  3. Внутренняя изоляция
  4. Тепловыделяющая матрица
  5. Токонесущие жилы

1. Отмерьте необходимую длину саморегулирующегося  нагревательного греющего кабеля и ровно отрежьте.

2. С помощью ножа, разрежьте и снимите 45 мм наружную оболочку, при этом не повредив находящиеся под ней заземляющийся защитный экран из луженой меди.

3. Расплетите заземляющий защитный экран и скрутите его в одну косу.

4. Наденьте термоусадочную трубку №1 и усадите её с помощью строительного фена. С помощью ножа разрежьте и снимите 16 мм внутренней изоляции.

5. С помощью ножа оголите токопроводящие жилы на 8-9 мм и сделайте вырез в тепловыделяющей матрице.

6. Сделав поперечный надрез на 10 мм на внутренней изоляции, наденьте и усадите термоусадочные трубки №2.

7. Наденьте на концы токопроводящих жил и заземляющего экрана медные обжимные соединительные гильзы и обожмите их со стороны нагревательного кабеля. Для токопроводящих жил делайте обжим под 1,5 мм2 провод, для заземляющего экрана 2,5 мм2. Поверх заземляющего экрана оденьте термоусадочную трубку №3.

8. Далее понадобиться трехжильный силовой кабель, который будет подключаться к источнику питания.

 9. Снимите верхнюю оболочку кабеля на 45-50 мм и зачистите концы проводов на 8-9 мм.

10. Оденьте термоусадочную трубку №4 на «нулевой» (синий) и «фазовый» (коричневый) провода, желтую термоусадочную трубку №5 — на провод «заземления» (желто-зеленый). Оденьте на кабель большую защитную термоусадочную трубку №6.

11. Соедините провода «фаза» и «ноль» с любой из токопроводящих жил саморегулирующегося кабеля, «заземление» — с заземляющим экранам. Обожмите медные соединительные гильзы со стороны силового кабеля, сдвиньте темоусадочную трубку на середину и усадите их с помощью строительного фена.

12. Установите на середину и усадите большую защитную термоусадочную трубку. Начинайте усадку с одного из концов, чтобы воздух мог беспрепятственно выйти во время усадки. Усаживайте до тех пор пока не выступит клей. Будьте осторожны, не оплавьте оболочки кабелей.

Установка концевой заделки

1. Срежьте наружную оболочку саморегулирующегося кабеля на 25 мм.

2. Срежьте заземляющий экран, также на 25 мм.

3. Для того чтобы токопроводящие жилы случайно не пересеклись и не вызвали короткое замыкание, на конце кабеля сделайте «ступеньку».

4. Оденьте концевую термоусадочную трубку №7.

5. Усаживайте термоусадочную трубку до тех пор, пока не выступит клей. Начинайте с конца, чтобы дать выйти воздуху.

Компания ООО «Обогрев Люкс»

+7 812 648-24-84  +7 495 215-24-94  +7 800 555-32-84

[email protected]

назначение, способы и варианты монтажа

Водяной нагревательный кабель

Перемерзание водопровода чревато неприятными последствиями. Сосульки, образующиеся в трубах, в некоторых случаях могут достигать нескольких метров в длину. И чтобы устранить такие пробки, придется приложить немало усилий. Если вы не понаслышке знаете суровые зимы, стоит решить проблему заранее. Обычная теплоизоляция малоэффективна при длительных морозах и низких температурах, поэтому приходится искать дополнительную опцию.Лучшее решение в этом случае — нагревательный кабель, который способен поддерживать заданную температуру, а также обеспечивать хороший нагрев и надежную защиту от образования конденсата.

Содержание

  • Функция нагревательного кабеля
  • Дизайн, приоритеты использования
  • Водяной нагревательный кабель: классификация
  • Варианты монтажа и стилизации
  • Правильный выбор — рациональное использование

Функция нагревательного кабеля

Долгое время в в быту для обогрева канализации и водопровода использовались специальные провода.Нагревательный кабель — это самый распространенный кабель с регулируемым электрическим сопротивлением, который предназначен для регулирования нагрева самого кабеля.

Способы прокладки нагревательного кабеля

Нагревательный кабель для водостоков рекомендуется использовать так, чтобы вода при минусовой температуре не замерзала на участках, проходящих по улице. Провод необходимо включать при понижении температуры воздуха до 5 градусов по Цельсию, потому что в случае дальнейшего охлаждения система защитит водопровод от замерзания.Но если включить нагрев уже при минусовых температурах, потребуется время, чтобы замерзшая жидкость оттаяла. И пока вода будет таять, давление в этом водопроводе снизится.

Дизайн, приоритеты использования

Нагревательный кабель для труб состоит из нескольких элементов, которые соединены в единое изделие. Это вилка, холодный (электрический) и горячий (греющий) проводники, а также ограничитель температуры. Проводники соединяются между собой лазерной пайкой.

Устройство нагревательного кабеля для наружного водоснабжения

Наружная изоляция кабеля бесшовная, поэтому идеально защищена от влаги, высоких температур и химического воздействия.Ограничитель температуры отвечает за температуру трубы и отключение питания при превышении 15 градусов Цельсия.

После охлаждения до 5 градусов питание снова включается. Таким образом, поверхность водопровода не перегревается, а экономия энергии максимальна.

Полезно знать! Ранее нагревательный провод использовался исключительно в промышленных целях для трубопроводов отопления. И только недавно такие кабельные системы обогрева стали применять повсеместно в домашнем хозяйстве.

Основные преимущества использования нагревательного кабеля:

  • Надежность. Грамотный расчет и правильная установка системы отопления предотвратят замерзание водопровода на протяжении всего времени использования.
  • Безопасность. Нагревательный провод можно использовать для обогрева труб с питьевой водой.
  • Универсальность. Саморегулирующийся нагревательный кабель можно подключить к трубопроводу, находящемуся на открытом воздухе или под землей. Кабель прокладывается на поверхности водопровода или внутри трубы.
  • Простота использования. Подключить изделие очень просто: к водопроводной сети крепится нагревательный провод, затем в розетку вставляется вилка.
  • Рентабельность. Мощность обогрева можно регулировать самостоятельно, ориентируясь на температуру окружающей среды, в которой он находится.

Водонагревательный кабель: классификация

Нагревательные провода для водоснабжения имеют развитую номенклатуру. По схеме тепловыделения они подразделяются на саморегулирующиеся и резистивные, а также изделия с минеральной изоляцией.

Нагревательные резистивные кабели делятся на зональные и линейные. В линейных моделях тепло выделяется при прохождении тока через нагревательный стержень. Кабель может быть одно- или двухжильным, а также может иметь несколько жил спиральной или линейной формы. Произвольная обрезка такого кабеля не допускается.

Принцип действия саморегулирующегося нагревательного кабеля

По конструкции саморегулирующийся нагревательный кабель напоминает резистивный кабель. В нем также есть два токопроводящих провода, но нет изоляционного покрытия.Теплоотдача изделия по длине может варьироваться. С повышением температуры окружающей среды сопротивление полимера увеличивается, а тепловыделение уменьшается. Так проявляется эффект саморегуляции, при котором не происходит выгорания и перегрева изделия. Саморегулирующийся нагревательный кабель можно разрезать на секции длиной от 20 сантиметров до нескольких метров.

Варианты монтажа и укладки

Изоляция водопровода — одна из самых сложных задач, требующая безотлагательного решения.Нагревательный провод используется как нагреватель канализации и водопровода. Изменяя степень сопротивления конструкции, можно изменять температуру, создаваемую нагревом кабеля.

Варианты монтажа провода снаружи внутри трубопровода

Можно установить греющий кабель внутри трубы или снаружи.

Но в любом случае кабель нужно подбирать так, чтобы теплопотери водопровода не превышали тепло, которое выделяет система.

Спиральный монтаж нагревательного кабеля

Кабель следует прокладывать в несколько параллельных рядов. Также практикуется метод спиральной укладки. Для обеспечения крепления нужно использовать стягивающую металлическую сетку или скотч. Снаружи трубу с греющим кабелем необходимо обернуть фольгой. Монтаж греющего кабеля целесообразнее доверить специалистам.

Правильный выбор — рациональное использование

Выбирать нагревательный провод следует исходя из задач, которые решит система отопления. Кстати, греющие кабели предназначены для бытового использования на дачных участках, в коттеджах и частных домах.Также аналогичные изделия применяются в системах отопления городского значения — защита канализационных сетей, водостоков и водопроводов от замерзания. Для такого использования вам понадобится небольшая система.

Нагревательный кабель и рукав для бытового применения

Как показывает практика, для вышеперечисленных целей подходит нагревательный кабель для водоснабжения мощностью более 50 — 60 Вт на метр. Но лишняя мощность — это буквально зря потраченные деньги. Указанной емкости хватит на таяние льда и снега, а также на экономию.Мощный нагревательный кабель для канализации или водостока потребляет много электроэнергии, за которую нужно платить.

Полезно знать! Саморегулирующийся кабель, который сегодня очень популярен, обычно имеет два основных показателя — рабочую мощность и мощность в состоянии покоя. Оба показателя указаны на поверхности кабеля.

Таким образом, важность нагревательного кабеля для систем водоснабжения, водостока и канализации очевидна. Подберите правильный провод, чтобы навсегда забыть о замерзании водопровода и низком давлении воды!

Установка электрического водонагревателя: Пошаговое руководство

Установить электрический водонагреватель не так сложно, как вы думаете, особенно если вы любитель DIY.Но прежде чем взяться за работу, вы должны учесть, что вам нужно будет выполнить некоторые основные работы по сантехнике, а также электромонтажные работы. Если такие задачи заставляют вас нервничать, вы можете позвонить в множество уважаемых компаний, чтобы установить ваш новый водонагреватель. Но если вы готовы принять вызов, вы можете сэкономить немного денег и сделать это самостоятельно.

Электрические водонагреватели обычно прослужат от 8 до 10 лет, прежде чем их потребуется заменить. То, что ваш водонагреватель протекает, не означает, что срок его службы подошел к концу.Перед покупкой нового водонагревателя вы должны устранить утечку, если вы еще этого не сделали. Много раз утечку можно устранить. Однако, если вы обнаружите, что источником утечки является сам резервуар, единственный выход — заменить водонагреватель.

Подготовка к установке электрического водонагревателя

Если вы определили, что вам необходимо приобрести новый водонагреватель, возможно, вы захотите ознакомиться с нашим руководством для покупателей, чтобы найти лучший вариант, отвечающий вашим потребностям. И, если вы решите установить водонагреватель самостоятельно, вам нужно будет снять старый водонагреватель и утилизировать его должным образом.

Инструменты и расходные материалы

Почините сантехнику в аварийной ситуации уже сегодня!

Установка электрического водонагревателя

Установка электрического водонагревателя намного проще, чем установка газового обогревателя, но это все же небольшая проблема. Если вам неудобно работать с электричеством и водопроводом, мы настоятельно рекомендуем нанять профессионала для установки, кроме того, они обычно утилизируют ваш старый водонагреватель за вас.

Пошаговые инструкции по установке электрического водонагревателя:

Отключите электричество

Шаг 1

Отключите электричество вашего водонагревателя на панели автоматического выключателя.

Проверьте проводку водонагревателя с помощью тестера напряжения, чтобы убедиться, что агрегат выключен. Это не рассматривается в видео ниже, но вы всегда должны проверять, что водонагреватель не получает электричество после отключения с помощью автоматического выключателя, прежде чем работать с ним .

Аварийная сантехника

Звоните сейчас!

Откройте кран с горячей водой и дайте воде стечь, пока она не станет холодной. Этот шаг не рассматривается в видео, однако он гарантирует, что вы сможете безопасно слить воду из резервуара, не подвергаясь ожогам. .

Перекройте подачу холодной воды к водонагревателю (находится в верхней части агрегата).

Подсоедините шланг к сливному клапану водонагревателя. Откройте вентиль и слейте воду из бака (или в слив в полу, или даже в ведра).

Если вы закрыли кран горячей воды на шаге 1, вам нужно открыть его снова. Вы также можете открыть клапан T&P. Это поможет воде быстрее стекать, позволяя воздуху проникать в резервуар.

Отсоедините электрические провода

Шаг 3

Отсоедините электрические провода в верхней части водонагревателя. Убедитесь, что вы сначала отключили автоматический выключатель в коробке выключателя. Затем перед запуском проверьте провода тестером напряжения.

Закройте провода крышкой и пометьте их (или сделайте снимок), чтобы избежать путаницы в будущем при подключении нового водонагревателя.

Отсоедините водопровод

Шаг 4

Отсоедините линии подачи горячей и холодной воды. Если к водонагревателю были подключены медные трубы, возможно, вам придется разрезать трубы.Если вам нужно разрезать трубы, используйте труборез и оставьте как можно большую часть трубы.

Если выпускная труба T&P в хорошем состоянии, вы можете снять ее с клапана T&P и повторно использовать на своем новом водонагревателе.

Снимите старый водонагреватель

Шаг 5

Когда резервуар опустеет, снимите старый водонагреватель с тележкой.

Установите новый бак на место. Мы рекомендуем установить новый бак в дренажный поддон.Узнай почему.

Убедитесь, что ваша электрическая сеть будет надлежащим образом достигать резервуара. Дважды убедитесь, что у вас есть доступ к панелям и сливному клапану для обслуживания.

Аварийная сантехника — круглосуточное обслуживание

Получите предложения от квалифицированных местных подрядчиков

Подготовьте водопроводные линии

Шаг 6

Если в вашем старом водонагревателе использовались медные трубы, и необходимо было разрезать трубы, вы Нужно будет подготовить трубы с помощью наждачной бумаги.Протрите концы труб наждачной бумагой, пока они не засияют.

Подключение электропроводки

Шаг 7

Снимите крышку распределительной коробки , чтобы получить доступ к электрическим проводам.

Присоедините провод заземления к зеленому винту заземления. Соедините остальные провода вместе, скрутив их с помощью соединителей. Используйте предыдущие соединения проводов в качестве руководства и подключите провода так же, как вы их удалили. Следуйте своим меткам ярлыка или изображению, которое вы сделали, начиная с шага 3.Затем установите крышку распределительной коробки.

Подсоедините линии подачи и включите воду

Шаг 8

Подсоедините линии подачи горячей и холодной воды . Обязательно подсоедините трубу холодной воды к входу холодной воды на водонагревателе (легко ошибиться, подключив холодную к горячей).

Если в вашем старом водонагревателе использовались медные трубы, вы можете снова подключить к нему медные трубы. Однако мы настоятельно рекомендуем использовать гибкие шланги для соединений.Это не только проще, но и рекомендуется для защиты от землетрясений. Ваша сантехника будет отличаться в зависимости от вашей первоначальной конфигурации и ваших предпочтений. .

Присоедините гибкие шланги к ниппелям на водонагревателе. В большинстве случаев вам нужно будет закрепить резьбу сантехнической лентой. Мы рекомендуем использовать диэлектрические соединители для присоединения гибких шлангов к трубам горячей и холодной воды. Эти фитинги помогут уменьшить коррозию между двумя разными металлами.

Проверьте герметичность гибких шланговых соединений , открыв кран горячей воды на ближайшем водопроводном кране. Затем включите подачу холодной воды к вашему водонагревателю. Этот шаг не рассматривается в видео, но мы рекомендуем дважды проверить вашу сантехнику , прежде чем продвинется вперед . Если утечек нет, продолжайте наполнять бак водонагревателя водой.

Когда бак заполнится, вода начнет вытекать из крана горячей воды.

Получите лучшую цену на водонагреватель

Ремонт и установка

Получите предложения от квалифицированных местных подрядчиков

Присоедините нагнетательную трубу T&P

Шаг 9

Установите нагнетательную трубу на клапан T&P. Конец трубы должен находиться в пределах 6 дюймов от пола.

  • Используйте медный фитинг с наружной резьбой 3/4 дюйма.
  • Нанесите смазку на трубу снаружи и внутри фитинга клапана.
  • Присоедините фитинг к фитингу клапана T&P и затяните.
  • Очистите фитинг конец трубы
  • Покрасьте флюсом для пайки внутреннюю часть фитинга с наружной резьбой и внешнюю сторону трубы
  • Присоедините трубу к фитингу
  • Используйте припой и горелку для соединения трубы.

Включите питание и удалите воздух из линий горячей воды

Шаг 10

После того, как бак водонагревателя наполнится водой, включите прерыватель цепи на главном блоке питания. ВНИМАНИЕ: Включение питания до того, как бак полностью заполнен, может вызвать высыхание электрических элементов, если они не полностью погружены в воду. Это может испортить ваши электрические нагревательные элементы.

Если на водонагреватель не подается питание, обязательно отключите прерыватель цепи ПЕРЕД проверкой электрических соединений на водонагревателе.

Удаление воздуха из трубопроводов горячей воды

Шаг 11

По адресу удалите воздух из резервуара и водопровода, дайте крану горячей воды поработать несколько минут, пока он не перестанет «разбрызгиваться».

Может пройти несколько часов, вода в баке полностью нагреется.

Рекомендуемая настройка температуры составляет 120 ° по Фаренгейту.

Подождите пару часов и проверьте выпускную трубу T&P.Если из трубы капает вода, давление может быть слишком высоким.

Аварийная сантехника — круглосуточное обслуживание

Получите предложения от квалифицированных местных подрядчиков

Посмотреть видео

Отремонтируйте вашу сантехнику в чрезвычайной ситуации сегодня!

Как уберечь водопроводные трубы от замерзания — даже в условиях неглубокой почвы

Одна из проблем, с которыми вы сталкиваетесь как канадский подрядчик, — это преодоление зимних реалий, особенно когда дело касается водопровода.Целые регионы этой страны не обязательно имеют почвенный покров для защиты водопроводных и канализационных труб от замерзания круглый год. Я боролся с ситуациями при строительстве неглубоких грунтов с середины 1980-х годов, я пробовал несколько различных подходов, и некоторые из лучших решений для защиты от замерзания, которые я нашел, были разработаны небольшой канадской компанией в стране скалы и деревья.

Лорн Хейсе начинал как электрик, но после того, как он и его жена Робин покинули суету Торонто, чтобы жить в бедном почвой, богатом коттеджами районе Мускока, Онтарио, они основали компанию под названием Heat-Line (www. heatline.com; 800-584-4944). Я впервые разыскал Лорна в 2011 году, следуя рассказам о его продуктах для защиты от замерзания, установленных по всему миру. Вы, вероятно, никогда не встречали никого, кто был бы так взволнован, как Лорн, по поводу типичной зимней проблемы — держать трубы незамерзающими. Представьте, что вы тратите большую часть каждой недели на изобретение решений для эффективного обогрева труб! Такова жизнь Лорна, и у него это хорошо получается.

Когда дело доходит до защиты труб от замерзания, системы водоснабжения и канализации — это два разных животных.Риски замерзания уникальны, как и решения. В обеих ситуациях используются электрические нагревательные кабели, но на этом сходство заканчивается.

Сохранение дренажных линий Дренаж

Пока дренажная труба имеет постоянный уклон и дренирует полностью, она никогда не может быть заблокирована льдом, даже если она полностью обнажена под поднятым зданием или заглублена из-за недостаточного количества почвы для удержания трубы выше 0oC. Но надежда может быть опасной, когда дело касается водопровода.Если зимой возникает засор в надежной трубе или накапливается достаточно инея, чтобы закупорить поток, это плохие новости. 4-дюймовая канализационная труба, замороженная «льдом», может не разморозиться до тех пор, пока малиновки не вернутся на несколько недель в большинстве районов Канады. А если в одном из ваших проектов произойдет что-то подобное, вы будете выглядеть так же хорошо, как и материал, забивающий канализационную линию вашего клиента.

Выбор размера кабеля

Итак, как сделать так, чтобы дренажные линии никогда не замерзали, когда у вас недостаточно почвы? Речь идет о электрических нагревательных кабелях, и есть два варианта: внешний и внутренний.До недавнего времени внешний вид был единственным выбором для дренажа, поскольку водопроводные нормы запрещали прокладку любого электрического кабеля внутри дренажной трубы. Опасность, о которой беспокоятся органы кодекса, — это малая вероятность взрыва, вызванного искрой в окружении летучих канализационных газов. Внешнее применение нагревательного кабеля также снижает вероятность засорения трубы из-за захвата канализационного мусора на внутреннем кабеле и накопления, но при прокладке внешнего кабеля следует учитывать некоторые факторы.Помимо того факта, что внешний подход трудно установить вокруг подземных дренажных труб, передаче тепла замерзшей воде препятствует стенка трубы.

Ранее этой зимой я установил два типа греющих кабелей дренажной линии. Один крепится к внешней стороне полностью открытой изолированной трубы под зданием на приподнятых опорах, а другой находится внутри подземной дренажной трубы. Heat-Line уникальна в мире систем обогрева, потому что у них есть единственная система, одобренная cCSAus для использования внутри черных и сточных водостоков.Их система Retro-DWS, которую я установил, включает саморегулирующийся нагревательный кабель, который заделан внутри трубы HDPE диаметром 1/2 дюйма. С технической точки зрения кабель находится не внутри дренажной линии, а внутри трубы, которая находится внутри дренажной линии. Это делает его приемлемым для сертификации cCSAus.

Еще одна удобная особенность метода «внутри трубы» заключается в том, что вы можете протолкнуть нагревательный кабель на большое расстояние. Вам не нужно ловить рыбу. В моей собственной ситуации я легко протолкнул трубу на 130 футов от здания в септик через 4-дюймовую трубу из ПВХ.Я слышал о ситуациях, когда Retro-DWS вручную толкали на колоссальные 400 футов без деформации.

Морозостойкое водоснабжение

Есть много способов предохранить водопроводные линии от замерзания, когда они не могут быть проложены ниже линии замерзания, но хитрость заключается в том, чтобы все это происходило надежно и с минимальным потреблением электроэнергии. Впервые я установил продукт Heat-Line для одного из своих проектов еще в 2011 году. Ситуация включала спуск длиной 55 футов из пробуренной скважины на участке с примерно 12-дюймовым каменистым грунтом над коренной породой, и я использовал продукт под названием КАРАПАС. Это полиэтиленовая труба высокой плотности 200 фунтов на квадратный дюйм с саморегулирующимся нагревательным кабелем, залитым с одной стороны.

В этом случае «саморегулирующийся» означает, что нагревательный кабель увеличивает тепловую мощность по мере необходимости в холодных помещениях. Одно место на кабеле может потреблять очень мало энергии, потому что оно естественно теплое, в то время как более холодный участок может потреблять больше энергии, чтобы предотвратить замерзание трубы в этом участке. В сочетании с системой термостата, которая выключает всю систему, когда температура трубы поднимается выше нуля, и вы очень экономно расходуете электричество.

В установку я включил изоляцию из предварительно отформованного пенопласта вокруг линии водоснабжения, заключенную в 4-дюймовую трубу из АБС-пластика для физической защиты. Там, где водопровод поворачивается вверх и идет вертикально, когда он входит в этот конкретный дом, построенный на опорах, я заменил предварительно сформованный пенопластовый рукав изоляционным пенопластом, введенным в отверстия диаметром 3/8 дюйма в ABS. Я не смог сделать изгиб внутри АБС с изоляцией втулки, но распыление пены помогло. С датчиком термостата, расположенным внутри самой холодной части установки (вертикальная часть над землей), электричество включается менее чем в половине случаев, даже в самую холодную погоду.

Ваши проекты успешны только при условии, что работает самое слабое звено, а замороженные водопроводные системы могут вызвать бесконечную головную боль. Чтобы увидеть, как я установил нагревательные кабели для внутренней и внешней дренажной трубы, посетите www.baileylineroad.com/freeze-proof-drains .

СТИВ МАКСВЕЛЛ: Как предотвратить замерзание водопроводных труб | Дома | Образ жизни

У вас есть коттедж или сезонный загородный дом, который вы хотели бы модернизировать для круглогодичного проживания? Поскольку все больше и больше людей навсегда уезжают на пенсию в то, что изначально было просто летним домом для отпуска, проблема обеспечения проточной воды зимой становится все более распространенной. Если у вас неглубокая почва и незащищенные водопроводные линии, возможно, вам стоит узнать о установке водопровода, которую я завершил в конце 2019 года.

Брэд и Мелани — двое моих новых соседей, и у них есть только около 12 дюймов земли на участке, на котором они хотят жить круглый год. Это на 36 дюймов меньше, чем необходимо для защиты водозаборных трубопроводов от замерзания в том месте, где мы живем, и поэтому я рекомендовал канадскую систему под названием Retro-Line.

Сделано Haliburton, Онтарио.Компания под названием Heat-Line, Retro-Line включает в себя три функции, которые делают систему более надежной и более экономичной, чем другие варианты, которые я установил. В конце концов, когда вы полагаетесь на систему отопления, чтобы вода текла в ваш дом в течение нескольких месяцев каждый год, это должно быть хорошо.

Протолкните интеллектуальный электрический нагревательный кабель по всей длине водопровода; заключить эту трубу в пенопласт и внешнюю физическую защиту Управляйте этим нагревательным кабелем с помощью термостата, который подает питание на кабель только тогда, когда температура падает почти до нуля. Так работает система Retro-Line, а сам электрический нагревательный кабель — самая интересная часть, на мой взгляд. Он попадает в водопроводную трубу через специальный водонепроницаемый фитинг, но о том, что происходит внутри водопровода, стоит поговорить.

Я устанавливал этот тип нагревательного кабеля раньше и убедился, насколько он надежен. Помимо надежности, этот кабель может сделать еще кое-что уникальное. Он может передавать больше или меньше тепла по всей своей длине, в зависимости от того, насколько холоден кабель в этом конкретном месте.Эта интеллектуальная функция снижает потребление энергии, но также означает, что кабель не перегреется, если он перекрывает другие участки кабеля. Это устраняет значительный риск, связанный с любым другим морозостойким нагревательным кабелем, который я видел.

Нагревательный кабель выходит из конца водопроводной трубы, который нельзя уложить достаточно глубоко для защиты от мороза. Обратите внимание на изоляцию из пеноматериала вокруг трубы, которая позже будет покрыта защитным кожухом. Фотография Роберта Максвелла.

Каким бы умным ни был этот кабель, он не может полностью отключиться, как бы ни нагревается.Вот почему я также предложил Брэду и Мелани выбрать внешний термостат. Это дополнительная часть системы, которая еще больше снижает потребление энергии за счет полного отключения электроэнергии, когда тепло не требуется. Датчик температуры внутри трубы, когда он находится на открытом воздухе, передает информацию на термостат внутри дома, который контролирует поток электричества в кабель.

Хотя очевидно, что изоляция водопроводной трубы, нагретой таким образом, значительно снизит потребление энергии, не так очевидно то, насколько уязвима эта изоляция, когда она засыпана даже небольшим слоем почвы.Механическое повреждение изоляции почвой, камнями и паразитами представляет собой риск, но вода представляет больший риск, чем они. В конце концов, грунтовые воды пропитают пенопластовую изоляцию трубы, если она присутствует в почве, а насыщенная изоляция не является изоляцией вообще. Вот почему важно заключить изолированную трубу в другую трубу большего размера перед закапыванием. Да, это дополнительный шаг, но все зависит от него. Когда интеллектуальный кабель системы Retro-Line соединен с изоляцией и термостатическим контролем, количество потребляемой электроэнергии практически ничтожно.

Посетите baileylineroad.com/37621, чтобы посмотреть, как я устанавливаю систему защиты от замерзания Брэда и Мелани на видео. Вы увидите «умный» кабель, установленный внутри водопроводной трубы, изоляцию из пеноматериала снаружи, внешнюю защитную трубу и другие важные детали.

Канада — страна с глубокими зимами и во многих местах мелководными почвами. Вот почему имеет смысл только то, что мы также довольно хорошо освоили технологию, которая поддерживает поток воды всю зиму.

Посетите СТИВА МАКСВЕЛЛА онлайн на BaileyLineRoad.com, чтобы получить бесплатный доступ к сотням канадских статей и видео по обустройству дома.

БОЛЬШЕ СТИВА МАКСВЕЛЛА:

Нагревательный кабель для защиты от замерзания трубы

Нагревательный кабель для защиты от замерзания трубы

Роберт Робиллард о домашнем ремонте и модернизации

Как установить кабель обогрева для подогрева

Каждую зиму примерно 250 000 американских семей имеют одну или несколько комнат в своих домах, разрушенных замерзанием и разрывом водопроводных труб, по данным State Farm Fire and Casualty Co. Поскольку в зимние месяцы температура падает, замерзание труб всегда является серьезной проблемой для домовладельцев, предприятий и промышленности.

Лед расширяется, трубы не перекрывают

Если задуматься, вода при замерзании расширится на 9% в объеме, легко понять, почему металлические и пластиковые трубы могут лопнуть. Всего лишь 3-миллиметровая трещина в трубе может выпустить более 250 галлонов воды в день, уничтожая все на своем пути.

Вода в трубе замерзает, когда низкие температуры или ветер охлаждают трубу до температуры на пару градусов ниже нуля.По мере образования льда внутри трубы труба расширяется и в конечном итоге лопается. Когда лед тает, вода начинает вытекать из лопнувшей трубы. Но при поддержании температуры окружающей среды внутри трубы не может накапливаться иней, трубы не замерзнут и не лопнут.

Можно ли предотвратить замерзание труб?

Во избежание замерзания труб домовладельцы должны иметь соответствующую изоляцию там, где трубы проходят вдоль внешних стен, полов и потолков. Отсоединение наружных садовых шлангов, обертывание открытых труб изолирующими рукавами и заделка трещин в фундаменте, которые пропускают арктический воздух, — все это помогает.

В холодных местах нет гарантии, что изоляция трубы предотвратит замерзание трубы. Иногда этих мер по предотвращению замерзания бывает недостаточно; в этом случае пора добавить тепловые кабели для защиты труб от замерзания.

Что такое тепловые кабели для защиты труб от замерзания?

Электрические кабели для защиты труб от замерзания, также называемые тепловыми кабелями, повышают температуру окружающей среды внутри трубы и могут использоваться в широком диапазоне применений.

Первым и наиболее широко используемым преимуществом кабельных систем для защиты труб от замерзания является предотвращение замерзания труб в жилых и коммерческих помещениях, таких как:

  • Водопровод
  • Градирни
  • Сантехнические линии
  • Напорные трубы
  • Открытые ловушки типа P
  • Спринклерные линии
  • Емкости, клапаны
  • Технологические линии

Система защиты от замерзания трубы разогрева

Мы решили установить продукт от компании Warmup Inc. Warmup предлагает широкий выбор простых в установке систем замораживания труб, систем снеготаяния и систем обогрева полов.

Кабели для разогрева

одобрены для использования в сухих и влажных помещениях и подходят для безопасных мест. Warmup предлагает два типа защиты труб от замерзания:

  1. Комплекты предварительно заделанных кабелей
  2. Саморегулирующийся нагревательный кабель для защиты от замерзания

Оба типа кабелей разогрева являются саморегулирующимися. Саморегулирующийся термокабель имеет специальный токопроводящий сердечник между двумя проводами внутренней шины.Эта жила становится более проводящей в холодных условиях окружающей среды; поэтому нагревательный кабель будет увеличивать свою мощность на один фут в ответ на холод. Умно, правда?

Существует два типа тросов для защиты труб от замерзания: саморегулирующийся и с постоянной мощностью. Оба могут служить одной и той же цели, а постоянная мощность предназначена для поддержания более высокой температуры и использует больше электроэнергии, чем саморегулирующийся кабель.

Эта функция саморегулирования делает его идеальным для защиты от замерзания открытых труб зимой и идеально подходит для труб и водостоков, а также для защиты от замерзания, поскольку он регулирует свою тепловую мощность в зависимости от температуры окружающей среды, используя достаточно тепла, чтобы получить работа сделана, что делает его более энергоэффективным.

Комплекты предварительно заделанных кабелей:

Кабели с предварительной заделкой поставляются собранными на заводе длиной 6, 12, 18, 24, 75 и 100 футов и заканчиваются 30-дюймовыми вилками питания. Кабели являются саморегулирующимися и регулируют тепловую мощность в зависимости от температуры окружающей среды. Чем холоднее труба, тем больше мощность теплового кабеля, до 5 Вт тепла на линейный фут.

Кабели специально разработаны для использования на пластиковых или металлических трубах, подверженных замерзанию на открытых, доступных участках, таких как трубопроводы, расположенные внутри неотапливаемых зданий, мобильных домов или в некондиционных жилых подвалах, на чердаках или в зданиях, подверженных отрицательным температурам. Они не предназначены для размещения в полостях стен, потолка или пола.

5 советов по установке предварительно заделанного кабеля:
  1. Не закапывайте предварительно заделанные кабели кабель в стене, потолке, полу, под землей или в любом недоступном месте.
  2. Эти системы обычно производятся для защиты водопроводов. Проверьте характеристики вашей системы, если вы пытаетесь защитить другие типы линий и водостоков.
  3. Обязательно используйте оберточную изоляцию от ½ «до 1», особенно на трубах большего диаметра или водопроводах из ПВХ.
  4. Кабель может пересекаться и перекрываться. Всегда покупайте немного «длинного» кабеля и при необходимости скручивайте его спиралью или двойными нитями. В частности, на поворотах, клапанах и открытых участках.
  5. Протестируйте кабель как при покупке, так и после установки. Обязательно вручную осмотрите кабель после включения и перед тем, как обернуть его изоляцией. Кабель должен нагреться до температуры 50-65F в течение нескольких минут.

Технические характеристики предварительно заделанного кабеля:
  • Рабочее напряжение: 110-120 В
  • Нормальная ширина кабеля: 42/10.6 дюймов / мм
  • Нормальная толщина кабеля: 23 / 5,8 дюйма / мм
  • Сечение провода кабельной шины: 16 AWG
  • Длина холодного конца: 30/762 дюйма / мм
  • Размер автоматического выключателя: (А) 15
  • Температура воздействия: 85 ° C / 185 ° F
  • Электрическая классификация: неопасно
  • Толщина кабеля: 23
  • Ширина кабеля: 42

Саморегулирующийся нагревательный кабель для защиты от замерзания Саморегулирующийся нагревательный кабель для защиты от замерзания

представляет собой саморегулирующийся, энергоэффективный промышленный провод BUSS 16 AWG, который больше подходит для коммерческого и промышленного применения.

Конструкция параллельных проводов шины упрощает прокладку кабеля зонами или сериями, поскольку его можно обрезать до нужной длины в любой точке трубы. Приятной особенностью является то, что его можно одинарно перекрывать, не перегревая кабель.

Его можно установить на любую длину до 460 футов, и он будет работать как во влажных, так и в сухих местах. Кабель работает от 120, 208–277 вольт и обеспечивает 3, 5 и 8 Вт тепла на фут.

В этих приложениях требуется термостат для обеспечения надлежащего поддержания температуры жидкости.

Саморегулирующийся трос защиты от замерзания устанавливается на дне трубы и в положениях 5 и 7 часов, если используются два кабеля.

Хотя саморегулирующийся термокабель для защиты от замерзания подходит для замораживания труб в жилых помещениях, мы часто видим в коммерческих приложениях, например:

  • Градирни
  • Трубы охлажденной воды и водопровода
  • Отводящие трубы отстойника
  • Открытые p-ловушки
  • Водоочистные сооружения
  • Защита сосудов от замерзания
  • Безопасные душевые линии
  • Спринклерные линии
  • Трубы канализационные
  • Сливы кондиционера

Нагревательный кабель с саморегулирующейся защитой от замерзания

Преимущества
  • Саморегулирующийся, энергоэффективный
  • Надежный, зависит от условий окружающей среды
  • Промышленный класс, провод шины 16 AWG
  • Одобрено для влажных и сухих мест
  • Стандартная тесьма с верхней курткой
  • Длина контура до 460 футов
  • 3, 5 и 8 Вт на фут
  • 120, 208-277 В в наличии со склада
  • Гарантия 10 лет
  • Одобрено Underwriters Laboratories

Сколько кабеля?

На своем веб-сайте Warmup предоставляет руководство по выбору нагревательного кабеля, которое поможет вам определить правильную длину кабеля. График на основе диаметра трубы и длину трубы, с пособиями для клапанов и патрубков. Я нашел это полезным для предварительного планирования моего проекта.

Если вам не нравится пользоваться диаграммой, вы можете просто вызвать Warmup, и они проведут вас через весь процесс. Кроме того, Warmup также предлагает техническую поддержку 24/7/365. Я обнаружил, что это ключевой момент, поскольку я часто выполняю установку в нерабочее время и по выходным.

Чтобы правильно выбрать нагревательный кабель, необходимо определить следующую информацию:

  • Диаметр трубы
  • Длина трубы
  • Материал трубы
  • Минимальная температура окружающей среды
  • Тип изоляции
  • Толщина изоляции
  • Количество фланцев, опор труб, башмаков и т. Д.
  • Напряжение питания:
  • Количество клапанов

Минимальная температура запуска:

Это температура, при которой обычно включается кабель. Как правило, температура запуска определяется на основе данных о погоде, собранных для вашего региона, и на основе записанных исторических данных. Однако бывают случаи, когда минимальная температура окружающей среды не соответствует температуре наружного воздуха. Примеры включают трубы и оборудование, расположенное под землей или внутри зданий.

Warmup предлагает кабели с диапазоном пуска от -40 до 50 градусов. Это позволяет использовать меньше энергии на трубах, содержащих жидкости с более низкой температурой замерзания. Общепринятая температура обслуживания для защиты от замерзания на водяных трубопроводах составляет 40 ° F / 5 ° C. Температура запуска также влияет на максимальную длину провода и размер автоматического выключателя для данного применения.

Изоляция труб

В то время как изолированная труба может выдерживать низкие температуры дольше, чем неизолированная труба, саморегулирующиеся кабели защиты от замерзания предназначены для установки вместе с изоляцией трубы. Это включает изоляцию всех клапанов, тройников и патрубков.

Принадлежности

Warmup имеет полную линейку аксессуаров, специально разработанных для использования с кабельной системой обогрева.

  • Лента из алюминиевой фольги для саморегулирующегося кабеля. Продается 90 футов. рулон.
  • Комплект подключения питания для саморегулирующегося кабеля. Включает 2 предупреждающие таблички.
  • Комплект соединителя / тройника для саморегулирующегося кабеля.
  • Комплект концевых уплотнений для саморегулирующегося кабеля.

Не все тепловые кабели одинаковы [Мои советы]
  1. Следуйте инструкциям производителя и используйте негорючие материалы, такие как стекловолокно, а не пену или винил, которые могут загореться из-за неисправной нагревательной ленты.
  2. Осматривайте и проверяйте тепловые ленты в начале каждого отопительного сезона и периодически во время работы. Удалите ленту, если вы видите порезы или трещины, обугливания, следы жевания животных, оголенные провода или незакрепленную или отсутствующую торцевую крышку на конце ленты.
  3. Не устанавливайте нагревательный кабель на оборудование, температура которого может превышать максимальную температуру воздействия нагревательного кабеля.
  4. Не устанавливайте нагревательный кабель в зоне или на оборудовании, содержащем потенциально коррозионные материалы.
  5. Минимальный радиус изгиба всех нагревательных кабелей Warmup в шесть раз меньше малого диаметра.
  6. Всегда устанавливайте обогреватель по внешнему радиусу колен.

Прокладка саморегулирующегося кабеля с обогревом
  1. Осмотрите кабель нагревателя и регуляторы температуры на предмет видимых признаков механических повреждений; разрывы или порезы в оболочке кабеля.
  2. Установите изоляцию на нагревательный кабель. Тип и толщина теплоизоляции указаны на сайте Warmup.Полностью изолируйте клапаны до сальника включительно.
  3. Выполните мегомметр системы еще раз, чтобы определить, не возникли ли незаметные повреждения. Проверьте сопротивление шинопровода к оплетке или металлической оболочке с помощью омметра, чтобы убедиться, что кабели не были повреждены во время транспортировки и погрузочно-разгрузочных работ.
  4. Любой кабель с сопротивлением изоляции менее 10 МОм перед установкой не должен устанавливаться.
  • Выполните электрические соединения в соответствии с рекомендациями производителя.
  • Установите термостат на желаемую контрольную температуру.
  • Включить главный выключатель
  • Включите автоматические выключатели ответвления, контролируемые термостатом.

Добавление дополнительного тепла или резервный резервный провод

Если защищаемые линии считаются достаточно важными для установки резервной (резервной) системы обогрева, оставьте расстояние не менее 2 дюймов между проложенными кабелями. Установите нагревательный кабель в позиции 5 или 7 часов на трубе.

Одна система может быть установлена ​​на желаемую температуру запуска, а другая — на 5 градусов (или более) ниже. Если первая система не может включиться, другая система должна сделать это вскоре после этого.

Крепление провода к трубе

Используйте ленту из алюминиевой фольги, чтобы закрыть и прикрепить нагревательный кабель к трубе или когда кабель не находится в хорошем контакте с трубой (например, на опорах, клапанах, насосах и т. Д.).

Если вы используете спиральный метод, расположите проволочную петлю через каждые 3–4 дюйма вдоль трубы.Продолжайте наматывать провод обогрева вокруг трубы, пока не дойдете до конца трубы. Не накручивайте спираль, если отношение длины нагревателя к длине трубы больше 1,5. Вместо этого используйте два кабеля или выберите обогреватель большей мощности.

Когда труба с обогревом входит в отапливаемое здание или объект, греющий кабель должен выходить внутрь здания примерно на 305 мм (12 дюймов), чтобы обеспечить поддержание температуры трубы. Это предотвращает перепады температуры из-за воздушных зазоров или сжатия теплоизоляции.

Теплоизоляция

Важно обернуть тепловой кабель изоляцией для труб. Изоляция значительно увеличивает эффективность нагреваемого кабеля, помогает предотвратить потерю тепла и обеспечить надлежащую работу системы обогрева.

Защита от замыканий на землю

В соответствии с Национальным электротехническим кодексом (N. E.C.) электронагревательное оборудование для трубопроводов и сосудов должно иметь защиту от замыканий на землю для всех проектов, связанных с электрообогревом.

Общая установка термостата и датчика

Термостат управления защитой трубы от замерзания предназначен для регулирования температуры и включает и выключает контур отопления для предотвращения замерзания.

Датчик для контроля температуры поверхности устанавливается на поверхность трубы или оборудования в соответствии с инструкциями производителя в положении, обеспечивающем температуру, репрезентативную для всего контура.Датчик следует размещать так, чтобы на него не влияла температура обогревателя или другие факторы, такие как радиаторы и солнечное излучение.

Контроллеры, чувствительные к температуре окружающей среды, следует размещать в наиболее открытом месте для установки. Датчики линии должны иметь хороший тепловой контакт с трубой или оборудованием и защищены так, чтобы теплоизоляция не могла попасть между датчиком и нагреваемой поверхностью.

Сводка

Пренебрежение водопроводными трубами в зимние месяцы может привести к различным расходам — ​​затратам, которых можно избежать с помощью надлежащих мер защиты от замерзания, включая нагревательный кабель.

Затраты на очистку от повреждений водой могут составлять от нескольких тысяч до нескольких тысяч долларов, в зависимости от степени ущерба. Если труба лопнет, когда вас нет дома, велика вероятность, что вы серьезно пострадаете от наводнения.

Установка системы обогрева Warmup — это не только дешевая страховка, но и превентивный и экономичный способ защиты ваших инвестиций!

Видеообзор

: Установка нагревательной ленты

Спиральный метод установки

Саморегулирующийся кабель постоянной мощности — деталь колена

  • Нагревательный кабель применяется к внешнему (длинному) радиусу колена трубы.

Подробная информация о двух участках кабеля

Деталь размещения датчика

  • Лента для плотного прилегания греющего кабеля к трубе

подземный трубчатый нагревательный кабель европа

Руководство по прокладке кабелей и установке рукавов

Руководство по прокладке кабелей и установке рукавов под землей. Между кабельным зажимом и тросом следует использовать направляющие вертлюги.- Нет ли в траншее, валу, кабельном канале или кабельной трубе посторонних предметов, острых краев или углов, сырости или сырости?

Условия, способствующие подземной коррозии меди

Условия, способствующие подземной коррозии меди. Этот документ представляет собой отредактированную версию статьи, опубликованной в журнале American Water Works Association Journal в августе 1984 г. и перепечатанную с разрешения Американской ассоциации водопроводных сооружений. Автор: J.R. Myers JRM Associates, 4198 Merlyn Drive, Franklin, OH 45005 A.Cohen Copper Development Association Inc., 260 Мэдисон авеню,

Решения для обогрева длинных трубопроводов | nVent RAYCHEM

Обогрев длинных трубопроводов необходим для защиты труб от замерзания. Технологии использования нескольких электрических нагревательных кабелей: в результате создается подземный трубопровод мирового класса с электрообогревом и изоляцией. Смотреть. Комплексные услуги по управлению теплом.

Тепловой след | Home

Поверхность нагревательного кабеля не должна превышать максимальную температуру конструкционных материалов или температурный класс при установке во взрывоопасной зоне.Это обеспечивается ограничением трубы или детали.

Саморегулирующийся нагревательный кабель

| nVent Thermal Management

И наоборот, при повышении температуры ядро ​​имеет меньше электрических путей и вырабатывается меньше тепла. Технология саморегулирующихся нагревательных кабелей RAYCHEM доступна в широком ассортименте продукции, подходящей для использования в домашних условиях, в строительстве больших зданий и для промышленного применения.

Электрический нагревательный кабель Гибкая водопроводная труба с защитой от замерзания

Электрическое отопление Оттаивание кровли Обледенение кабеля от снега Водопроводная труба морозостойкая лента.9,96 долларов США. Бесплатная доставка

Hdpe Pipe | Трубы HDPE 100 и системы трубопроводов из полиэтилена

Труба из полиэтилена высокой плотности (HDPE 100) — это твердая, легкая, прочная труба с гладкой внутренней и внешней поверхностью. Транспортировка труб из ПНД требует минимального количества оборудования и легко применяется в любых полевых условиях, на льду или на мокром полу, в заболоченных местах. Трубы ПНД не поддерживают ржавчину и делают ее незаменимой для вас.

Трубопроводный транспорт — Википедия

Трубопроводный транспорт — это транспортировка жидкости или газа на большие расстояния по системе трубопроводов — трубопроводу — обычно на рынок для потребления.Последние данные за 2014 год дают в общей сложности чуть менее 2 175 000 миль (3 500 000 км) трубопроводов в 120 странах мира. У США было 65%, у России — 8%, у Канады — 3%, таким образом, 75% всех трубопроводов приходилось на эти

Могут ли трубы из ПВХ и ХПВХ быть проложены под землей? Насколько глубоко

Подземный трубопровод должен быть проложен в соответствии с правилами, постановлениями и нормами любого приложения. Поскольку трубопроводы устанавливаются в широком диапазоне недр, следует уделять внимание местным методам укладки труб, которые могут обеспечить решение конкретной проблемы изгиба труб.

Подземный силовой кабель: альтернативы

Подземный силовой кабель: альтернативы надземному, представленный на 47-й конференции по энергетическим системам Миннесоты (MIPSYCON) 1-3 ноября 2011 г. Рисунок 1: Компоненты экструдированного кабеля. C. Кабель трубчатого типа Кабели трубчатого типа (HPPT) имеют такое обозначение из-за трубопровода из углеродистой стали.

Саморегулирующийся нагревательный кабель и кабели обогрева — BriskHeat

Саморегулирующиеся нагревательные кабели Саморегулирующиеся / саморегулирующийся нагревательный кабель, часто называемый кабелем обогрева или нагревательной лентой, автоматически регулирует тепловую мощность в зависимости от температуры поверхности. Идеально подходят для защиты от замерзания и поддержания низких температур в процессе отопления, например, для обогрева водопровода и защиты от замерзания крыш и водосточных желобов.

Retro-Line Internal Heat Trace

Retro-Line — это усовершенствованная, саморегулирующаяся система обогрева, которая используется для безопасной, эффективной и надежной защиты внутреннего трубопровода от замерзания. Retro-Line разработана для обеспечения внутренней защиты от замерзания новых или существующих водопроводных труб и систем водоотливных насосов без необходимости проведения земляных работ.

Электрооборудование — подземные кабели | PSS HIRE

Ведущие европейские эксперты в области временных дорог, трубопроводов, инфраструктуры и связанных с ними секторов.Специалист по аренде и продаже портативного холодильного, сушильного, нагревательного и увлажняющего оборудования. Специализируется на аренде и продаже инструмента, подземной кабельной арматуры. Вездеходная специализированная техника. Арго 8×8 Avenger 750 EFI.

Условия, способствующие подземной коррозии меди

Условия, способствующие подземной коррозии меди. Этот документ представляет собой отредактированную версию статьи, появившейся в журнале Американской ассоциации водопроводных сооружений в августе 1984 г. и перепечатанной с разрешения Американской ассоциации водопроводных сооружений.. Автор: JR Myers JRM Associates, 4198 Merlyn Drive, Franklin, OH 45005 A. Cohen Copper Development Association Inc., 260 Madison Ave.,

Подземные уплотнения для защиты от постоянных воздействий — Roxtec

Уплотнения Roxtec UG ™ идеально подходят для кабелей и труб вход в здания через бетонный фундамент. Они обеспечивают отличное удержание кабеля, исключают затопление и предотвращают повреждение оборудования влажностью. Вы можете использовать их в сводах, каналах или кабельных траншеях.

Кабель EasyHeat ™ Freeze Free ™ — Emerson Electric

Саморегулирующиеся нагревательные кабели EasyHeat ™ Freeze Free ™ для труб обеспечивают гибкую защиту от замерзания труб в самых сложных условиях. Технология резки по длине идеально подходит для установок, требующих защиты большого количества труб различной длины. Саморегулирующийся эффект кабеля снижает энергопотребление, когда труба не требует защиты от замерзания.

Подземная проводка в новых жилых районах

В Европе, где подземное распределение является обычным явлением, плата является единообразной независимо от размера кабеля, но не применяется к подземным коммуникациям, подключенным к воздушной системе. В некоторых сообществах подход «района благоустройства» может использоваться для создания подземных систем в новых жилых районах.

Как моделировать электромагнитное отопление метрополитена

Тепловая модель и репрезентативные результаты температуры кабеля.Магнитные поля решаются только для меньшего кругового домена вокруг кабеля, поскольку магнитные поля быстро падают по интенсивности. Заключительные замечания по моделированию электромагнитного нагрева подземных кабелей

Как предотвратить замерзание труб с помощью нагревательных кабелей для труб

Нагревательные кабели BriskHeat SpeedTrace Trace подходят для внутреннего или наружного использования, их можно безопасно перекрывать и изолировать. С нагревательными кабелями BriskHeat нет необходимости в контроллере температуры, поскольку наши нагревательные кабели для труб автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды.

GP-IT005 / 1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ — GPS PE Pipe Systems

Наша компания GPS PE Pipe Systems является членом международной группы компаний Aliaxis, которая производит и продает трубопроводные системы и сопутствующие товары для жилого и коммерческого строительства, промышленного и коммунального хозяйства .

Труба из ПВХ, Поставщики и производители труб из ПВХ по номеру

1134 Трубы из ПВХ предлагаются для продажи поставщиками на Alibaba, из которых изоляционные материалы и элементы составляют 2%, трубопроводная арматура составляет 1%, а пластиковые трубы составляют 1 %.Вам доступны самые разные варианты труб из ПВХ, например ul, iso.

Кабель EasyHeat ™ SR Trace ™

Кабель EasyHeat SR Trace предотвращает дорогостоящие повреждения крыш, вызванные образованием льда и накоплением снега в желобах, водостоках и долинах крыш. Саморегулирующийся нагревательный кабель автоматически меняет тепло.

Поставщики крепления нагревательного кабеля, все качественные нагревательные кабели

Крепление нагревательного кабеля, каталог поставщиков крепления нагревательного кабеля — Найдите множество поставщиков, производителей, компаний по креплению нагревательного кабеля со всего мира на греющем кабеле , обогревательный кабель, трубчатый нагревательный кабель, электрические провода

Электрооборудование — подземные кабели | PSS HIRE

Ведущие европейские эксперты в области временных дорог, трубопроводов, инфраструктуры и связанных с ними секторов.Специалист по аренде и продаже портативного холодильного, сушильного, нагревательного и увлажняющего оборудования. Специализируется на аренде и продаже инструмента, подземной кабельной арматуры. Вездеходная специализированная техника. Арго 8×8 Avenger 750 EFI.

Китай Продукция для обогрева пола Производители, собственные…

Оснащенная профессиональным и производительным нагревательным кабелем, нагревательным матом, нагревательной пленкой, Xi»an Galaxy является одним из лучших китайских производителей отопительной продукции, добро пожаловать в оптовую продажу дешевых продуктов и конкурентоспособных цен от нас.

Упонор | Лидер в области трубопроводов, обогрева и охлаждения в Великобритании

Портфолио Uponor включает в себя все соответствующие металлические и пластиковые трубные фитинги, аксессуары и инструменты. Наши предварительно изолированные системы труб для локального распределения тепла соединяют различные здания и обеспечивают необходимую инфраструктуру для экологически безопасных решений, в идеале в сочетании с напольным отоплением или…

Связующий провод водонагревателя

— нужен ли он?

Некоторые местные нормы и правила требуют наличия уникального фитинга на водонагревателях, соединенного с медными трубами, известного как соединительный провод.Это требование по коду в Нью-Джерси и некоторых других местных кодах по всей стране. Национальный электротехнический кодекс не требует этого, но многие сантехники устанавливают соединительный провод, даже если он не требуется. Связывающая проволока обычно представляет собой тяжелую медную проволоку, прикрепленную латунными зажимами одним концом к трубе холодной воды, а другим концом — к трубе горячей воды. Детали стоят всего около 10 долларов и могут быть установлены за считанные минуты.

Существует ряд аргументов в пользу необходимости использования соединительного провода, учитывая, что это требуется лишь в нескольких строительных нормах и правилах.Сторонники их использования опираются на одну из двух аргументов.

Снижение коррозии

Одна из причин, по которой устанавливается соединительная проволока, — это средство предотвращения электролиза, который может возникнуть при соединении разнородных металлов. Когда водонагреватель соединен с медными трубами, соединение, где медь встречается со стальными фитингами на водонагревателе, подвергается небольшому электрическому потенциалу, который может ускорить коррозию. Связывающая проволока предназначена для того, чтобы слабый ток между водопроводными трубами проходил в обход фитингов медь-сталь и тем самым предотвращал коррозию, вызванную электролизом.

Для юрисдикций, где требуется соединительная проволока, и для сантехников, которые ее устанавливают в обычном порядке, одна из причин заключается в том, что соединительная проволока помогает уменьшить коррозию трубопроводной арматуры и внутренних деталей, таких как анодный стержень.

Следует отметить, что электролиз не может произойти, если водонагреватель подключен к PEX или любым другим водопроводным трубам, не содержащим меди. Предотвращение коррозии не является причиной для установки соединительной проволоки, если у вас трубы не из меди.

Заземление сантехнических систем

Другая школа мысли заключается в том, что соединительный провод помогает завершить электрическое заземление всей водопроводной системы.Согласно нормам и правилам металлические трубы должны быть электрически заземлены, и обычно это делается путем заземления трубы подачи холодной воды в дом. Водонагреватель создает разрыв между трубами холодной и горячей воды в доме. Считается, что соединение трубы горячей воды с трубой холодной воды у водонагревателя помогает гарантировать, что вся водопроводная система будет электрически заземлена.

Следует отметить, что Национальный электротехнический кодекс не требует подключения соединительного провода к водонагревателю. Причина в том, что металлического кожуха на самом водонагревателе достаточно для завершения непрерывного пути заземления между трубами холодной и горячей воды в доме. Тем не менее, есть электрики и местные строительные нормы и правила, которые решительно защищают соединительный провод водонагревателя в качестве надлежащей меры безопасности.

Для некоторых инспекторов строительства наличие диэлектрических муфт на фитингах медных труб водонагревателя означает, что между трубами горячей и холодной воды ДОЛЖЕН быть установлен соединительный провод.Диэлектрические муфты — это специальные фитинги, используемые для соединения разнородных металлов, предназначенные для предотвращения коррозии, вызванной электролизом. Поскольку диэлектрическая муфта нарушает целостность металлической цепи и тем самым прерывает путь заземления, соединительный провод служит для восстановления заземления всей водопроводной системы. Обратите внимание, что водопроводная система с PEX или другими формами пластиковых водопроводных труб не требует какого-либо электрического заземления.

Рекомендации

В конце концов, всегда лучше следовать указаниям местных строительных норм в отношении установки соединительного провода водонагревателя.Если вы устанавливаете водонагреватель самостоятельно, соединительный провод может добавить некоторой защиты от коррозии, если водонагреватель подключен к медным водопроводным трубам. Связывающая проволока также может помочь установить непрерывный путь электрического закругления ко всем металлическим водопроводным трубам в системе.

Интересный факт

В 1889 году Эдвин Рууд создал первый автоматический водонагреватель в Питтсбурге, штат Пенсильвания. Его бизнес, The Ruud Manufacturing Company, все еще работает.

.
Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
