Правила соединения проводов

Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.

Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.

Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.

Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:

Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Будет интересно прочитать:

Сжим орех, как вариант ответвление провода

И так, если говорить за этот вариант соединение и ответвление жил проводов и кабелей – он считается оптимальным. Его я решил поставить на первое место. Сжим орех представляет собой простую конструкцию, смотрите фото:

У него небольшие размеры и простой принцип работы. Даже не вижу смысла делать инструкцию по этом поводу. Вот так он выглядит в разрезе:

Чтобы сделать ответвление медных или алюминиевых проводов таким способом, нужно только уложить все провода по своим местам. Далее зажимаем все и закручиваем корпус. Этот способ можно назвать самым простым и действенным. Плюс ко всему, стоимость сжима ореха довольно низкая

Обратите внимание на статью: как соединить провода

Это интересно: Измерение сопротивления изоляции мегаомметром: методика

Сжим ответвительный типа «орех»

При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи».

Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.

Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.

Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.

По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами. пайка, сварка.

Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех» .

Клеммная колодка ДКС

Более устаревший способ ответвления провода – использование клеммных колодок ДКС. Компактные клеммники использовать не рекомендуется, т.к. в этом случае без разрезания и разрыва магистральной жилы не обойтись. Помимо этого клеммная колодка имеет еще такие недостатки, как плохая герметичность и необходимость периодически подтягивать зажимной винт, особенно если проводник алюминиевый. В итоге Вы не получаете никаких важных плюсов при сращивании и в то же время получаете несколько серьезных недостатков.

Обзор клеммных колодок

Орехи электрические соединительные

Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов. Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех». На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.

В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех» .

Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.

Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия — три фазы и ноль (система TN-C).

Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).

В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».

Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.

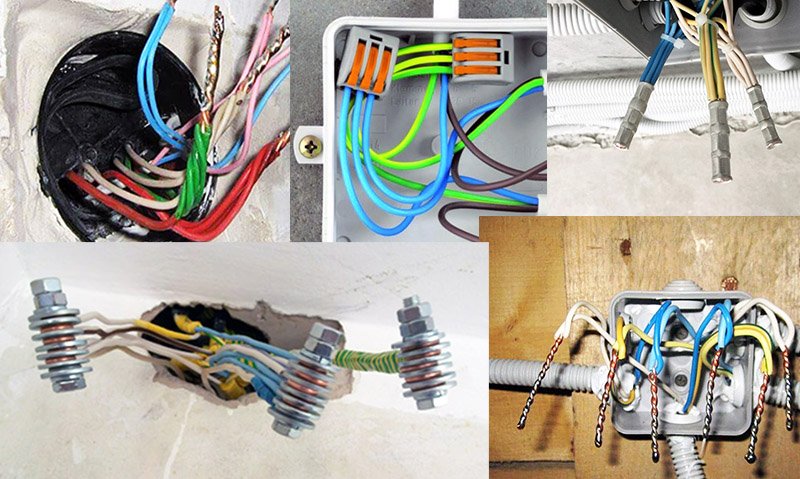

Способы соединения алюминиевых и медных проводов

Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений. И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.

Перечислим основные разновидности электромонтажных соединителей для разных проводников:

Клеммная колодка (клеммник)

Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов

В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.

«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.

Это интересно: Расчет заземления для частного дома — формулы, схемы, видео

Пример применения

Сжимы считаются низковольтными компонентами и работают в диапазоне напряжения от 60 до 660 В. Допустим монтаж внутри электрических щитков, при прокладке открытой электропроводки и подключения приборов малой мощности.

Процесс установки максимально простой. После того как подберете нужную модель в соответствии с сечением скрепляемых проводников, удалите зажимные пластины из оборудования. Чтобы это сделать, снимите крепление, сдерживающее две части корпуса. Конструкция крепления бывает разной: с применением стопорного кольца, резьбового элемента с саморезами или шайбой, сдерживающей половинки «скорлупы».

После извлечения зажимных пластин в зависимости от их размеров высчитывается протяженность участка, на котором будет удалена изоляция на коммутируемом кабеле. Соответствующие отметки можете оставить маркером или ручкой. При помощи заточенного ножа максимально аккуратно надрежьте изоляцию, не задевая жил, после чего снимите ее с провода.

Зажимные поверхности и зачищенные жилы лучше всего протереть ватным тампоном с любым обезжиривателем. Установите проводники в выемки плашки. Отличной идеей станет добавление токопроводящей смазки. Соедините и скрепите детали, тесно затянув винтики. Спрячьте зажимные пластины внутри корпуса, надежно скрепив обе половинки. Чтобы обеспечить стабильное соединение, под винты на плашке подложите шайбы Гровера.

Пример применения

Рассмотрим многоэтажный дом, состоящий из семи этажей. Как известно, в подъезде на каждом этаже принято располагать распределительные щитки. Начиная с нижнего этажа до верхнего проводится четырехжильный, либо пятижильный кабель (в новых домах с современной проводкой, где отдельно идет заземляющий проводник). Он проходит через все щитки на этажах. От каждого щитка осуществляется уже питание квартир. При таком раскладе применение соединителя типа «орех» просто крайне необходимо для того, чтобы обеспечить соединение электрических проводов на каждом этаже с общим магистральным кабелем без его разрыва на каждом отдельном этаже.

Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки. то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.

Подключение проводов (кабелей) к проводке в автомобиле на разъемы, скрутки, зажимы

При установке дополнительного электрооборудование перед автолюбителем всегда встает вопрос о способах подключения, соединения проводов, а вернее кабелей между собой в автомобиле. Обычные скрутки имеют свои недостатки, так они не гарантируют надежного контакта с постоянным прижимным усилием проводников, если вы не обожмете их должным образом. Как ни странно, но скручивать тоже надо правильно и уметь. Кроме того скрутки в электропроводке автомобиля могут показаться не эстетичными, не всегда удобными к монтажу, особенно в зимнее время, когда для изоляции соединения используется изолента. Все знают, что клеящий слой в этом случае не обеспечивает достаточной адгезии между материалами. Однако скрутку нельзя списывать со счетов! Кроме того соединения бывают на зажимах, когда легким движением руки один провод соединяется с другим, и на контактных колодках, когнда провода соединяются между собой с помощью крепежа. Каждый из этих вариантов имеет свои достоинства и недостатки, каждый из них можно встретить на машинах автолюбителей. Но на каком остановиться и как самому реализовать соединение проводов в машине, именно об этом в нашей статье.

Один из вариантов соединения проводки в автомобиле это применение специализированного разъема. Кроме него Вам также потребуются обычные пассатижи.

Назначение, преимущества и недостатки соединителей

Основное предназначение ответвительного сжима – организация ответвления на магистральном электрическом кабеле без выполнения разрыва на основной трассе. Соединитель «орешек» может быть установлен в месте монтажа магистрали с проводкой нового оборудования, и нет необходимости перерезать кабель. Это один из лучших вариантов при коммутации проводников разного сечения, изготовленных из алюминия и меди. Контактную пластину желательно делать латунной, поскольку данный материал не вступает в электрохимическую реакцию ни с медью, ни с алюминием.

Из недостатков сразу стоит отметить необходимость оголения соединяемых проводов. Этого не нужно делать при эксплуатации ответвительных сжимов прокалывающего типа. Другой нюанс – слабая степень защиты от пыли и влаги (не выше IP20).

Зажим типа ОВ

При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).

Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм 2 . В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

Такие соединители также называют «Скотчлоками». Подробнее узнать о том, что такое скотчлоки и как ими пользоваться, вы можете из нашей отдельной статьи: https://samelectrik.ru/skotchloki-dlya-soedineniya-provodov.html.

Видео инструкция по использованию защелки для ответвления провода без разрезания:

Прокалывающие зажимы

Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы. Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.

Преимущество данных изделий заключается в следующем:

• Ответвлять провода от воздушной линии (ВЛ) можно даже под напряжением, не боясь за свою безопасность. Это связано с тем, что контактная пластина надежно заизолирована от зажимающих болтов.
• Корпус изделий герметичный и надежно защищает место соединения от плохих погодных условий.
• Зажимы простые в эксплуатации и имеют длительный срок службы.
• Низкая стоимость продукции.
• Возможность скрепления медных и алюминиевых проводников.

Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.

Монтаж осуществляется следующим образом:

Видео инструкция по установке прокалывающего зажима

Советы от бывалых монтажников

Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.

Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.

Еще несколько важных правил:

Галерея изображений

Фото из

Правильно выполненная скрутка

Максимальная изоляция соединений

Важность маркировки проводников

Если проводник покрылся оксидной пленкой, ее необходимо аккуратно удалить или контактной пастой, или мелкой шкуркой.  Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.

При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции

Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.

По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника.

Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.

Как и чем сделать ответвление от провода?

Может наступить такой момент, когда необходимо сделать ответвление провода, чтобы присоединить новую линию электросети. Сейчас существует множество способов, каждый их них можно назвать хорошим. Выделять что-то одно я не решился в этой статье, решил, что лучше собрать для вас все варианты. Самый безопасный и долговечный способ ответвления провода вы уже выберите, сходя из прочитанного.

Блок: 1/6 | Кол-во символов: 397
Источник: http://DekorMyHome.ru/remont-i-oformlenie/kak-sdelat-otvetvlenie-ot-provoda. html

Сжим орех

Когда мы рассматривали основные способы соединения проводов в распределительной коробке, особое внимание было уделено специальному зажиму типа орех. Изделие имеет довольно простую конструкцию, но, несмотря на это позволяет сделать ответвление надежным и долговечным. Состоит сжимной орех из карболитового корпуса, стальной плашки и пластины, которая собственно и прижимает жилы четырьмя винтами.

Компактные размеры ореха, а также невысокая стоимость делает его одним из наиболее популярных ответвителей для линии электросети. В свою очередь недостатками изделия является низкая герметичность (степень защиты IP 20), а также отсутствие возможности ответвления жил проводов под напряжением. Также следует отметить, что очень важным достоинством «орешка» является возможность качественно соединять медные и алюминиевые жилы сечением от 1,5 до 150 мм2.

Все что Вам нужно — уложить зачищенные контакты в специальную плашку и тщательно затянуть винтики отверткой, после чего защелкнуть корпус. Более подробно о сжиме типа орех вы можете узнать из нашей статьи.

Блок: 2/6 | Кол-во символов: 1066
Источник: https://samelectrik.ru/kak-i-chem-sdelat-otvetvlenie-ot-provoda.html

Прокалывающие зажимы

Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы. Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.

Преимущество данных изделий заключается в следующем:

• Ответвлять провода от воздушной линии (ВЛ) можно даже под напряжением, не боясь за свою безопасность. Это связано с тем, что контактная пластина надежно заизолирована от зажимающих болтов.
• Корпус изделий герметичный и надежно защищает место соединения от плохих погодных условий.
• Зажимы простые в эксплуатации и имеют длительный срок службы.
• Низкая стоимость продукции.
• Возможность скрепления медных и алюминиевых проводников.

Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.

Монтаж осуществляется следующим образом:

Видео инструкция по установке прокалывающего зажима

Блок: 3/6 | Кол-во символов: 1174
Источник: https://otoplenie-help.ru/kak-podsoedinit-sya-k-provodu-ne-razrezaya-ego.html

Ответвители ОВ

Такое приспособление отлично подойдет для разъединения провода в квартире. Собой это изделие представляет простую конструкцию, без лишних усилий можно его и установить. Интересную информацию об ОВ, узнайте в статье: как заизолировать провод.

Кабель или провод укладываем в специальную защелку, ОВ пробивает его и получается отличное ответвление для квартиры за считанные секунды.

Недостаток один – сечение провода не может превышать 6 мм. Но, для квартиры этот вариант будет оптимальным. Смотрите видео: монтаж ответвления ОВ.

Блок: 4/6 | Кол-во символов: 543
Источник: http://DekorMyHome.ru/remont-i-oformlenie/kak-sdelat-otvetvlenie-ot-provoda.html

Ответвление проводов с помощью колодки ДКС

Такой способ уже изжил себя, но несколько слов о нем я сказать хочу. Конструкция не большая, но при монтаже придется разрывать жилы в кабеле.

Плюс ко всему, конструкция колодки не герметична и имеет свойство со временем отпускать провод. Такой способ я вам не рекомендую. Но, чисто в ознакомительных целях рассказать я должен был.

Блок: 5/6 | Кол-во символов: 374
Источник: http://DekorMyHome.ru/remont-i-oformlenie/kak-sdelat-otvetvlenie-ot-provoda.html

Кол-во блоков: 7 | Общее кол-во символов: 3554
Количество использованных доноров: 3
Информация по каждому донору:

1. https://samelectrik.ru/kak-i-chem-sdelat-otvetvlenie-ot-provoda. html: использовано 1 блоков из 6, кол-во символов 1066 (30%)
2. https://otoplenie-help.ru/kak-podsoedinit-sya-k-provodu-ne-razrezaya-ego.html: использовано 1 блоков из 6, кол-во символов 1174 (33%)
3. http://DekorMyHome.ru/remont-i-oformlenie/kak-sdelat-otvetvlenie-ot-provoda.html: использовано 3 блоков из 6, кол-во символов 1314 (37%)

Сращивание, ответвление и подключение электрических проводов

Во время ремонта или замены квартирной электропроводки довольно часто приходится заново зачищать, сращивать или ответвлять электрические кабеля. Например, новомодное расположение розеток внизу возле плинтуса обязательно потребует процедуры сращивания кабеля. Теперь все по порядку. Прежде чем начать какие либо работы с электропроводкой необходимо ее обесточить. Работать под напряжением категорически запрещено, даже если Вы с электричеством на «ты».

Сращивание двух проводов. Способов сращивания электрических проводов есть несколько. Можно их соединить при помощи контактной колодки. Тут все просто: зачищаем концы проводов примерно на расстояние 1 см. и зажимаем. Таким способом можно сращивать, например,  алюминиевый провод с медным. При таком соединении проводов из разных металлов никаких так сказать опасных ситуаций не возникнет.

Однотипные провода можно сращивать путем скрутки их токоведущих проводников. При таком способе также зачищают концы, но на большее расстояние – 2 ÷2,5 см. Зачищенные концы накладывают друг на друга и плотно скручивают виток к витку плоскогубцами. Очень важна при таком способе именно плотность скрутки кабеля. Нельзя делать «как попало», а потом просто стянуть соединение изолентой – плохой контакт и возможность возникновения пожара Вам гарантированы.

Существует несколько видов скрутки кабеля: простой, бандажный и желобок. Бандажный способ отличается от двух других наличием дополнительной проволоки – бандажа. Этим способом обычно сращиваются провода большого сечения. Скрутка желобком больше всего подходит для сращивания алюминиевых жил.

Если есть паяльник, а соединяемые провода медные, то лучше место соединения пропаять. В самом конце процедуры место соединения изолируют изолентой. Причем начинать наматывать изоленту нужно на изоляцию провода с одной стороны и заканчивать тоже изоляцией с другой. Не поленитесь сделать несколько витков (туда и обратно).Если соединяется не один провод, а несколько, то изолировать нужно каждое соединение в отдельности, а не все сразу.

Ответвление проводов. Иногда возникает ситуация, когда нужно сделать ответвление провода (например для установки розетки), а возможности поставить разветвительную коробку нет. В этом случае делаем следующим образом: зачищаем изоляцию основного провода на 1,5 ÷ 2 см., при этом не разрезая сам провод и подсоединяем к нему зачищенный конец ответвляемого провода.

Соединение делаем также качественное и плотное при помощи плоскогубцев. Место соединения можно, для большей надежности, пропаять и обязательно заизолировать изолентой. При этом изолента должна накладываться на изоляцию основного провода с обоих концов и на изоляцию ответвляемого. Также как и при сращивании, ответвление можно делать простым способом, бандажным и в желобок.

При ответвлении сразу двух и более проводов каждое соединение изолируется отдельно.

Подключение проводов. При присоединении новых проводов к электрическим розеткам, люстрам и выключателям их концы необходимо зачистить, а при необходимости и придать им нужный изгиб. Современные выключатели и розетки требуют обычной зачистки провода на расстояние примерно 1см.

Если зажим электрического провода осуществляется под болт с шайбой, то необходимо зачищенный конец провода согнуть петелькой. Не рекомендуется зажимать под болт просто прямой очищенный проводник ввиду плохого электрического контакта при этом. Петельку можно сделать круглогубцами или же при помощи металлического стержня нужного диаметра (гвоздя, круглого напильника, крестообразной отвертки и т. д.).

А теперь более наглядно на видео:

< Предыдущая		Следующая >

Как сделать ответвление к дому от ВЛИ

Вступление

Вы построили загородный дом, установили окна, двери, входную дверь, врезали в двери замки и дверные ручки (дверные ручки тут http://www.mirar-group.ru). То есть, обезопасили свой дом. Пора подводить к нему электричество.

Обычно, по загородным поселкам электропитание ведется по воздушным линиям электропередачи. Теперь уже редко, применяют неизолированные провода типа АС для воздушных линий 0,4 кВ. А именно, такое напряжение имеют воздушные линии дачных поселков и различных товариществ. По загородным поселкам линии электропередачи делают самонесущими изолированными проводами и называют такие линии ВЛИ.

Задача подключить электропитание к дому

Итак, вы построили или купили свой дом. Одной из задач, которые вам нужно решить это подключить электропитание к дому. Какие документы нужно собрать, я писал в двух статьях: Подключение электричества к дому и  Подключение электричества на даче. Далее, техническое решение задачи.

Конечно, вы правы, подумав, что сами не будете делать подключение дома и вызовите, и это правильно,  электромонтера из уполномоченной организации. Но лишних знаний не бывает, и знать работы, которые должны сделать вы, а какие обязан сделать электрик, не помешает. Начнем сначала.

Ответвление к дому от ВЛИ

От магистрали ВЛИ могут делаться два вида ответвление к дому от ВЛИ.

• Линейное ответвление это подключение дополнительной ветки ВЛИ имеющей больше двух пролетов.
• Ответвление к вводу это участок ВЛИ от магистрали или линейного ответвления до дома. Чаще его называют ответвление абонента.

Делается ответвление воздушным или траншейным (подземным) способом. Траншейное ответвление, можно сделать только по опоре вниз. В этой статье мы рассмотрим, только требования к воздушному ответвлению.

ответвление к дому от ВЛИ: 1-опора; 2- ВУ со счетчиком; 3-крепление СИП к фасаду.

Воздушное ответвление к дому

В отличие от воздушной линии неизолированными проводами (ВЛ) от которой ответвление можно делать только от опоры, от ВЛИ можно «взять» питание, как от опоры, так и в пролете магистрали.

Для подключения от опоры, и для подключения в пролете выпускается специальная линейная арматура СИП. Она не требует зачистки изоляции и способ соединения у неё прокалывающий. То есть, провод закладывается в соединитель. Далее при затягивании крепежа, прокалывается специальным острым контактом до токопроводящей жилы. Более того, большинство арматуры можно использовать без отключения магистрального электропитания.

Сечение провода СИП ответвления

От магистрали или линейного ответвления с сечением несущей жилы 35мм2 или 55мм2 ответвление делается проводом СИП 16мм2. Теперь о сближениях и пересечениях.

Ответвление к дому от ВЛИ: правила прокладки проводов

Отступы проводов СИП ответвления

• Если провод СИП ответвления проходит по зеленой зоне, просеки для него не прорубаются, а соблюдается расстояние от него до листвы в 30 см;
• Расстояние от низшей точки провиса ответвления до земли должно быть более 2750 мм;
• При пересечении ответвления проезжей дороги, требуется установка дополнительной опоры с целью сохранить контрольное расстояние от магистрали до земли в 5 метров;
• При аналогичном пересечении пешеходных дорожек расстояние можно уменьшить до 3750 мм.

При прокладке провода СИП по стене дома, соблюдаются следующие отступы:

• По горизонтали выше окна и двери на 30 см, ниже от них же на 50 см;
• По вертикали от окна 50 см и от балкона и окна 100 см;
• Над крышами домов – 250 см;
• Отступ от стен по горизонту – 100 см, от балконов и открытых террас – 150 см.

Расстояние от магистрали до ввода в дом

Расстояние от места подключения к магистрали до ввода в дом, должно быть не более 25 метров. Если расстояние больше, то придется установить промежуточную, поддерживающую опору. При установке промежуточной опоры подключить ответвление к магистрали можно только на столбе, подключение в пролете не разрешено.

Непосредственное подключение к ВЛИ проводом СИП для воздушного ответвления к дому, мы рассмотрим в следующей статье. Здесь только замечу, что для ответвления абонента обязательна установка счетчика. Счетчик ставится на опоре или на стене дома и его можно совместить с вводным устройством. То есть, на опоре или стене дома установить щиток с вводным автоматом или рубильником и счетчиком учета. По правилам, инспектора должны иметь визуальный доступ к счетчику учета без разрешения хозяев.

Заключение про ответвление к дому от ВЛИ

• Ответвление к дому делается от ВЛИ проводом СИП 16 мм²;
• Ответвление от ВЛИ делается от опоры или в пролете;
• Расстояние от подключения до ввода должно быть не более 25 метров. В противном случае необходимо установить дополнительную опору;
• Вводной электрический щит со счетчиком учета, устанавливается на опоре или на стене дома.

©Ehto.ru

Еще статьи

Видео статьи: Монтаж СИП

Поделиться ссылкой:

Похожее

Как правильно соединять электрические провода?

Значение имеет электрическая проводка не только внутренняя, но и наружная. Некоторые потребители наивно полагают, что полностью заменив в доме электрическую проводку, могут не беспокоиться о перегрузках и нагреве, однако это не так.

Если до ввода в дом по-прежнему остается старый кабель, то аварии можно ждать именно здесь. Чтобы полностью исключить такую возможность, самым оптимальным решением будет заменить подвод к дому начиная от места присоединения к магистральной линии.

Как соединить провода СИП

Еще очень часто можно встретить в качестве подводящих – алюминиевые или стальные многожильные провода, не отличающиеся хорошими характеристиками.

Отсутствие изоляции приводит к необходимости дополнительных мер защиты от короткого замыкания, что увеличивает габариты воздушной линии к тому же, провода подвергаются воздействию осадков.

В настоящее время уже найдена адекватная замена – это провода СИП. Самонесущий изолированный провод – это алюминиевый кабель, используемый для подвода электроэнергии до бытовых распределительных щитов и характеризующийся следующими достоинствами:

• · надежная и негорючая изоляция;
• · срок эксплуатации изоляции до 25 лет в самых агрессивных условиях;
• · легкий монтаж, благодаря большому разнообразию крепежной арматуры.

В отличие от других типов проводов, при соединении, тут не требуется очищать сердцевину от изоляции, чтобы сделать ответвление, для этого используются специальные односторонние прокалывающие зажимы. Усилие зажима регулируется до необходимого уровня с помощью срывной шестигранной головки.

Для каждой из жил применяется свой зажим, а для крепления к стене нет необходимости крепить изоляторы, достаточно обычного кронштейна с зажимом.

Как соединить провода на столбе

Хотя во всем цивилизованном мире для присоединения потребительской линии к воздушной магистрали, применяются распределительные щиты, устанавливаемые там же, в отечественных электросетях, для присоединения абонента, по-прежнему предпочитают пользоваться скрутками, иногда болтовыми зажимами.

Следует признать, что это хотя и эффективно, но не функционально, так как в случае каких-то ремонтных работ, приходится все откручивать или попросту отрезать.

Для соединения между собой магистральных участков провода, используются исключительно зажимы с обводными соединителями.

Сам зажим, представляет собой кабельную арматуру, куда вставляются окончания магистрального провода, и с помощью болтов выполняется стяжка, а для обеспечения хорошего контакта, дополнительно делается обвод мимо стяжки, из провода такого же сечения и материала, что и сама линия.

Для магистральной линии очень важна механическая прочность, чтобы противостоять ветровым нагрузкам, поэтому стяжку могут делать и с помощью металлических петель или хомутов, а электрическую связь обеспечивают исключительно обводным соединителем.

Как соединить силовые провода

Нагрузка бывает двух типов – силовая и осветительная и поэтому, при проектировании схемы электроснабжения в доме, рекомендуется разделять их.

Именно силовая нагрузка требует большего сечения провода, так как к розеткам подключаются приборы намного мощнее светильников.

Исходя из этого, силовые провода, требуют тщательного внимания, не только при выборе, но и подключении, если выполняется новая схема снабжения, то скрутки исключаются полностью.

Для соединения между собой силовых линий, используют различную коммутационную арматуру, рассчитанную естественно на соответствующие нагрузки.

Смотрите также:

Как соединить провода? http://euroelectrica.ru/kak-soedinit-provoda/.

Интересное по теме: Как правильно делать скрутку проводов?

Советы в статье «Как соединить провода без пайки?» здесь.

В распределительных коробках и щитах применяются клеммы и зажимы различных типов и только в самых исключительных случаях, как правило, если к розетке не планируется подключать мощный потребитель типа стиральной машины, можно использовать скрутку, но обязательно с высокой плотностью скручивания и закрытую изоляционным колпачком.

В промышленных условиях, для соединения силовых проводов используют зажимы, если имеется ввиду воздушная линия, или гильзы, для кабельных линий.

Ответвление от магистрали СИП | Комплексэнерго

Как выполняется ответвление от магистрали СИП?

Чтобы провести ответвление от магистральной линии СИП, важно соблюдать определенную последовательность. Это требуется как при линейном ответвлении, так и ответвлении от ВЛИ.
Для линии ответвления следует подготовить размотку провода. Также в самом начале проведенной линии ответвления нужно закрепить провода. Далее выполняется натяжка ответвительной линии, а ее конец закрепляется.Линию закрепляют на конкретных опорах, после чего ее подключают к потребителю. Подключать необходимо к ВЛИ или ответвление СИП-2. Размотка СИП при монтаже линии ответления производится таким же образом, как и размотка магистральной линии.

Ответвление для подключения абонента или потребителя будет иметь некоторые особенности. Арматура для ответвлений в этом случае имеет небольшие отличия. Для устройства подобных линий обычно используется СИП система. В ней нет несущего провода. В состав такой системы входит 2-4 провода, снабженные изоляцией. Такие провода весят обычно гораздо меньше в сравнении с СИП магистралей.
Специальный комплект из анкерного крепления применяется для закрепления в начале линии ответвления используемых проводов. В комплект входит зажим и кронштейн.

Для подключения к зданию или дому ответвления СИП-4 необходимо использовать разные типы комплектов. Это ЕА 2000, ЕА 95-2000, ЕА 1500 или ЕА 1000.

Благодаря стальному канатику анкерные зажимы из комплектов данной серии можно прикрепить к кронштейну. Далее натягивается нейтральный провод на нужный уровень. После этого его заклинивают на анкерном зажиме с помощью двух клиньев.
Для абонентских проводов с типом НЕL-5505, РА25х100 применяются в процессе работы специальные зажимы. Они необходимы для правильного ответвления от магистрали СИП.
Данные зажимы прикрепляются к анкерным кронштейнам, которые относятся к типу СА 1500. Это необходимо сделать так же, как и в случае с зажимом типа РА 1500. Предварительно зажимы закрепляют на ответвительной опоре. Для этого применяется металлическая дужка.

Как натягивается и закрепляется конец линии ответвления?

Выполнение данных процедур во многом напоминает магистраль. Как исключение можно рассматривать ответвление СИП-4 для подключения к каждому дому, если конец линии закрепляется на стене постройки или на фасаде. В таком случае можно использовать специальный настенный кронштейн типа КНВ. Особенно это целесообразно при спуске линии, наклон которой от вертикали составляет не более 60 градусов.
При большем угле желательно применять анкерные кронштейны СA 1500. Их крепят на здание с помощью дюбелей или шурупов. Далее прикрепляется зажим благодаря петле или дужке.

Особенности закрепления линии ответвления с помощью опор

Иногда проект предусматривает наличие промежуточных опор для закрепления СИП с изолированной нейтралью. Они необходимы для подключения линии ответвления ко всем потребителям. Для этого используются промежуточные зажимы с типом ЕS 1500. Для выполнения подобной работы необходимы герметичные наконечники с изоляционным покрытием.

Вначале к месту подключения прокладывается провод линии ответвления. После этого выполняется расчет количества необходимого провода. Далее лишняя часть провода отрезается. Эту часть работы можно выполнить с помощью секторных ножниц.

Для работы используются наконечники двух типов. К ним относятся СРТА или СРТАU. Их выбор определяется материалом изготовления контактных клемм потребителя. Для правильного выбора как размера, так и типа наконечника, необходимо точно определить размер сечения монтируемого провода. Здесь приведены только несколько моментов для подключения к дому ответвления СИП-4.

Как разводить Y-образную ветвь на пересечении

Электромонтаж — это фундаментальная техника бонсай. Это помогает нам направлять новый рост и перестраивать существующий рост. Его применение может быть трудным, и даже отсоединение провода от веток может быть трудным, когда мало места для работы.

Электромонтаж тоже может доставлять массу удовольствия. Когда мы проводим телеграфирование, мы придаем немного себя, и с практикой эта техника может стать нашей второй натурой.

Начинающие студенты часто находят подключение к телеграмме пугающим, и не зря.Ресурсов, подробно описывающих, как это сделать, мало, а для улучшения навыков обычно требуются хорошие инструкции и много практики.

Каждый раз, когда мы садимся, чтобы изменить местоположение данной ветви, нам, по сути, дается проблема, которую мы можем решить с помощью проводов. В качестве введения в разводку я хотел бы начать с подходов к одной дискретной проблеме — как подключить ветвь, которая делится на две меньшие ветви.

Как подключить Y-образную ветвь к пересечению

Подключить прямую ветвь относительно просто — мы продолжаем накручивать проволоку по спирали, пока не дойдем до конца ветки.Однако чаще всего ветви разделяются на более мелкие ветви, которые образуют Y-образную форму.

Y-образное пересечение ветвей

Здесь пригодится основной принцип подключения бонсай: как правило, старайтесь соединить две ветки одинакового размера одним проводом.

Я могу добавить к этому второй основной принцип: при соединении двух ветвей одним проводом начинайте проводку там, где они встречаются.

Есть несколько способов сделать это, и есть веские причины, по которым можно предпочесть один подход другому.На сегодняшний день я хотел бы начать с самого простого подхода. При соединении двух ветвей на Y-образном пересечении одной проволокой есть две отличные отправные точки. Вы можете начать с размещения провода поверх Y и добавления спиралей оттуда, или вы можете разместить провод под Y и разводить оттуда наружу. Оба подхода приемлемы.

Вот как это выглядит, если начать с провода поверх Y.

Размещение провода поверх Y

Разветвления с проводом

А вот как выглядит процесс при запуске с провода ниже Y.

Размещение провода ниже Y

Проводные ответвления — начальная точка находится ниже Y

Прежде чем продолжить, обратите внимание на форму провода, соединяющего две ветви. Хотя редко бывает, что головоломки с подключением можно решить так просто, этот шаблон будет очень полезен.

Не хватает анкерного троса.

Когда мы соединяем две ветви одинакового размера, мы часто обнаруживаем, что изгиб одной проволоки заставляет обе ветви двигаться.Когда проволока закреплена должным образом, мы можем гнуть каждую ветвь независимо.

Я расскажу больше о привязке в следующем посте, а пока я расскажу о наиболее простом методе закрепления проводов, соединяющих пересечение Y-образной ветви.

Как закрепить провод, соединяющий ветви в Y-образном пересечении

Когда мы проводим разветвление, которое разделяется на две части, у нас есть три основных варианта навигации по пересечению. Мы начинаем с проволоки с правой стороны от Y, в середине Y или с левой стороны от Y.Вот как это выглядит.

Провод на правой стороне Y

Провод в середине Y

Провод на левой стороне Y

Давайте посмотрим, что произойдет, когда анкерный провод начинается слева .

Анкерный трос на левой ветви

Обратите внимание, что анкерный трос продолжается по двум спиралям после разделения ответвления. Как правило, анкерные тросы должны продолжаться от 1 1/2 до 2 спиралей после пересечения ответвлений, чтобы они были эффективными.

Установив анкерную проволоку, мы можем добавить проволоку, которая соединит две ветви.

Как и выше, потенциально есть две хорошие отправные точки — одна с проводом выше Y и одна с проводом ниже Y. Однако только один из этих двух вариантов будет работать, потому что мы хотим, чтобы провод хорошо совпадал с анкерный трос. Легко определить, какой вариант лучше всего, если закрепить провод и посмотреть, как они совпадают. Давайте попробуем начать с провода ниже Y.

Начало с провода под Y

Проволока на месте

В этом случае правильным вариантом было начинать с провода под Y, поскольку провода хорошо подходят друг к другу.

Давайте посмотрим, что произойдет, если мы начнем с провода поверх Y.

Начнем с провода над Y

Неправильно подключенное пересечение ответвления

Как видно из фотографии выше, начиная с провод над Y в данном случае был неподходящим вариантом.Почему? Пересечение проводов не так эффективно, как непересекающихся проводов, а пересечение проводов с большей вероятностью приведет к более быстрому разрезанию ответвления. Пересечение проводов тоже выглядит ужасно. По всем этим причинам мы можем сформулировать еще один базовый принцип подключения: в общем, избегайте пересечения проводов.

Итак, мы проложили ветвь до пересечения ветвей и немного дальше, а затем применили второй провод, который аккуратно соединил две ветви. Есть ли место для улучшения? да.

При выборе ответвления для анкерного провода лучше всего выбрать более толстый из двух.Во многих случаях обе ветви будут одинакового размера, но в этом случае правая ветвь будет более значительной. Вот как выглядит ответвление с анкерным тросом на правом ответвлении.

Анкерный провод на правом ответвлении

Теперь мы можем снова удерживать следующий провод на месте, чтобы определить, должны ли мы начинать сверху Y или ниже Y.

Удерживая провод над Y

Когда в этом примере анкерный трос находится справа, наилучшей отправной точкой является трос над Y.

Проводное ответвление

Та же ветвь, вид снизу

Распространенные ошибки

Есть несколько распространенных ошибок, когда дело доходит до разводки ответвлений, которые разделяются на Y. Одна из самых распространенных — оставить якорь провод слишком короткий. Если анкерный трос остановится до разделения ответвления, он не сможет закрепить второй трос на месте.

Анкерный провод не доходит до пересечения ответвлений

Результат короткого замыкания анкерного провода — анкерный провод ничего не делает для удержания меньших ветвей на месте

Результат тот же, когда анкерный провод проходит через пересечение, но не продолжается на полных 1 1/2 — 2 спиралях.

Анкерный трос слишком короткий для поддержки последующих тросов

Продолжение анкерного троса более чем на 2 спирали, безусловно, приведет к закреплению меньших тросов, но это приведет к потере проволоки и неприглядному виду.

Другая распространенная проблема возникает, когда оба провода скручены в правильном направлении, но между ними есть зазор.

Зазор между проводами

Хотя меньший провод может быть хорошо закреплен, проводка выглядит некрасиво, и это может привести к осложнениям, если дополнительные провода должны пройти через это пересечение.

Последняя ошибка возникает, когда спирали меняют направление на пересечении ветвей.

Провод меняет направление на пересечении ответвлений

Многие люди, которые плохо знакомы с проводкой, не замечают, когда это происходит, пока они не попытаются соединить две меньшие ветви и не обнаружат, что описанные выше подходы не работают. Если у вас нет веской причины для этого, удалите все провода, которые следуют этому шаблону, и постарайтесь удерживать спирали в одном направлении через пересечения ветвей.

Научиться ориентироваться на перекрестках Y — отличный метод для начинающих энтузиастов бонсай. Как только основной подход будет хорошо понят, будет относительно легко научиться ориентироваться в более сложных перекрестках или понять связанные методы, такие как выбор наиболее эффективного направления для спиралей.

Вперед, часть 9: Советы по закреплению провода

Подпишитесь на бонсай сегодня вечером

Новые сообщения доставляются каждый вторник и пятницу

Успех! Теперь проверьте свою электронную почту, чтобы подтвердить подписку.

Все, что вам нужно знать о конструкции разводки ответвлений

Насколько безопасна электрическая система вашего дома? Ответ может зависеть только от того, насколько хороша конструкция разводки ответвлений.

Что такое проектирование разводки ответвлений ?

Проектирование ответвленной разводки — это схемотехника цепей, которые поставляют электричество в различные области дома. Ответвительная проводка берет начало от сервисной распределительной панели, которая имеет две шины под напряжением и нулевую шину.

Цепь может быть присоединена к шине под напряжением или к нейтральной шине, или к обоим, в зависимости от количества электричества, которое цепь должна обеспечивать. Например, электрическая цепь на 120 вольт должна подключаться только к одной горячей шине и нейтральной шине. С другой стороны, цепь, вырабатывающая 240 вольт электричества, должна подключаться к обеим горячим шинам.

Начало каждой ответвленной цепи: автоматические выключатели

Главный автоматический выключатель управляет главной сервисной панелью.Это также первая точка входа, что означает, что она будет отключена, если возникнут проблемы с подачей электроэнергии на главную сервисную панель. Главный автоматический выключатель обычно представляет собой двухполюсный автоматический выключатель на 100–200 ампер, который обеспечивает подачу электроэнергии напряжением 240 вольт, которое затем подается на две горячие шины на 120 вольт, которые проходят вертикально через сервисную панель.

Два ряда меньших автоматических выключателей лежат под главным автоматическим выключателем, и эти два выключателя действуют как начало одиночных ответвленных цепей, которые затем проходят в разные комнаты дома.Одиночные выключатели в основном представляют собой выключатели на 120 В, подключенные только к одной шине под напряжением. Кроме того, в некоторых домах в Чикаго у вас также есть выключатели на 240 вольт, подключенные к двум шинам на 120 вольт.

Это означает, что все ответвленные цепи в вашем доме представляют собой либо цепи на 120 вольт, отвечающие за подачу электричества ко всем стандартным розеткам или цепям осветительных приборов, либо цепи на 240 вольт, которые обеспечивают электричеством основные устройства, такие как бойлеры, блоки переменного тока и плиты. .

Сила тока ответвленных цепей

Ваш дом в Чикаго может иметь разветвленную разводку, и вам необходимо знать предлагаемую силу тока.

Ответвительные цепи на 120 и 240 вольт могут обеспечивать разное количество электроэнергии. Для цепей на 120 вольт ответвленные цепи обычно на 15 или 20 ампер, но иногда они могут иметь и большую мощность. Здесь действительно нет твердого правила.

Аналогичным образом, в случае цепей на 250 вольт сила тока обычно составляет 30, 40 или 50 ампер. Сила тока указана на рычаге выключателя. Также важно убедиться, что провода, подключенные к цепи, способны выдерживать нагрузку ответвленной цепи.В противном случае существует опасность возгорания из-за короткого замыкания. Если вы не знаете, какая электрическая цепь находится в вашем доме, рекомендуется ознакомиться с первоначальным планом расположения или вызвать электрика.

Как правило, это не проблема, поскольку исходная разводка разводки спроектирована соответствующим образом. Но в случае, если вы расширяете цепь, вы должны убедиться, что новая проводка выполняется с помощью манометра цепи. Нередко люди используют калибр неправильного размера во время электромонтажа.

Какие существуют схемы разводки ответвительных цепей?

В доме в Чикаго разветвленная разводка разводится по-разному.

Выделенная проводка цепи — Эти типы конструкции ответвленной проводки предназначены для использования одним устройством и являются обязательными в соответствии с правилами Чикаго. Обычно они представляют собой цепи на 120 или 240 вольт и предназначены для таких приборов, как холодильники, посудомоечные машины, а также кондиционеры. По сути, каждому устройству, у которого есть собственный двигатель, потребуется выделенная цепь.

Lightning Circuit Wiring — Судя по названию, они предназначены для осветительных приборов в ваших домах.Как правило, схема молниезащиты с одной ответвленной разводкой обслуживает несколько комнат, и в каждом доме есть несколько таких цепей. Преимущество разделения цепей молнии от цепей розеток заключается в том, что в случае отключения одной из цепей в комнате все еще будет доступное освещение для использования.

Цепи розеток — Эти схемы предназначены для использования в розетках общего пользования. Они относятся либо к одной комнате, либо к нескольким комнатам.

Комнатные цепи — Многое зависит от того, как в вашем доме в Чикаго спроектирована разводка ответвлений.Например, в вашем доме в Чикаго может быть предусмотрена схема электропроводки, обеспечивающая подачу питания ко всем источникам света и розеткам в комнате по одной цепи.

Если вы хотите, чтобы в вашем доме было много разных электроприборов, вы можете воспользоваться этими методами. Эти электрические каналы ответвления соответствуют директивам NEC и обеспечивают надлежащее увеличение нагрузки для жилых домов.

Цепные проводники

В случае, если вы ожидаете увеличения мощности нагрузки в вашем доме в будущем, используйте провод 12 AWG.Убедитесь, что они защищены автоматическими выключателями на 20 А и рассчитаны на стандартную нагрузку 15 А.

Используйте большие проводники

Большие фазные проводники помогают минимизировать уровни нагрева при питании нелинейных нагрузок. Помимо этого, это также повышает эффективность.

Используйте нейтральные проводники большего размера

Опять же, если вы хотите в будущем увеличить нелинейные нагрузки в своем доме, хорошей идеей будет приобретение больших нейтральных проводов.

Количество емкостей

В соответствии с рекомендациями кодекса NEC рекомендуется иметь расстояние более 6 футов между точками стены и розеткой прибора.

Самая большая проблема в этом случае — определить, как будет расставлена ​​мебель в вашем доме. В остальном количество розеток в разных частях вашего дома может быть меньше.

Итак, используйте розетки Quadraplex в областях, где вы ожидаете огромных нагрузок, таких как кухня, прачечная, гостиная (домашняя развлекательная система).Когда вы уменьшаете количество розеток для одной цепи, вы также ограничиваете установку и использование чувствительного оборудования. Это также положительно влияет на падение напряжения, вероятность взаимодействия, проводников цепи и снижает вероятность расширения согласных до опасного уровня. Если вы строите новый дом в Чикаго, не забудьте применить современный инженерный дизайн. Это может помочь вам решить все проблемы с электричеством.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Как построить дерево бонсай из проволоки

Если вам нравятся растения и зелень в своем доме, но вы не можете сохранить им жизнь, то это ремесло для вас!

Я создавал их уже некоторое время и придумал наиболее эффективный и простой способ их изготовления.На это уходит от пары часов до нескольких дней (в зависимости от размера), немного творчества и очень мало расходных материалов. Чтобы создать одно из этих деревьев, вам понадобятся всего три вещи, но если вы хотите придумать, вам понадобится гораздо больше.

Вот что вам понадобится:

• Круглогубцы
• Проволока
• Кусачки

Если вы хотите добавить немного особого чутья (по желанию), вам понадобится:

• Устойчивые к порезам перчатки с ручками
• База опционально
• Ковш
• Суперклей
• Украшение (камни, искусственный мох / трава)

Эти деревья должны быть уникальными и органическими, а не точными копиями.Поэтому я не буду приводить точных измерений, а буду приводить только приблизительные.

Начни собирать материалы и найди провод по своему вкусу. Толщина дерева зависит от количества и толщины проволоки, поэтому для дерева хорошего размера (примерно размером с кружку) используйте проволоку калибра 25-35. Вам нужно будет отрезать 50-150 ровных кусков проволоки, для этого можно несколько раз обернуть проволоку вокруг ведра и разрезать ее посередине или сделать это вручную. Эти кусочки могут различаться по длине в зависимости от того, насколько пышными или высокими вы хотите, чтобы они были, но обычно я разрезаю их на 10-18 дюймов.

Затем возьмите связку проволоки и распрямите ее. Теперь мы будем создавать ствол.

Оставьте внизу немного места для корней и одновременно начните скручивать проволоку и гнуть ее. При этом выньте несколько небольших групп проволоки, они станут ветвями. Перестаньте скручивать пару дюймов сверху.Теперь, когда у вас есть ствол, сформируйте ветви. Возьмите небольшую группу проволоки и скрутите ее, но по мере продвижения вынимайте кусочки, пока она не станет похожей на ветку.

Почти готово! Эта часть может быть немного сложной, но не сдавайтесь. Пора делать листья. Для этой части требуются плоскогубцы с круглым носом. Вы начнете с кончика проволоки и зажать ее плоскогубцами. Скрутите проволоку, чтобы получилась небольшая петля. Затем вы переместите плоскогубцы прямо под петлю и скрутите проволоку в том же направлении, пока не получится еще одна петля.Вы будете повторять этот процесс, пока не дойдете до базы / ветки. Далее вы собираетесь завить эту петлю внутрь.

Все, что вам осталось сделать, это создать корни. Повторите тот же процесс для веток и вместо того, чтобы делать петли на конце, просто скрутите их.

Для тех, кто хочет добавить бликов, вы можете добавить такие вещи, как основание, которым может быть камень, кружка, небольшая ваза или даже подставка.Вы можете супер приклеить его и добавить искусственную траву, мох или что-нибудь еще, что вы можете себе представить! Будь креативным! Не беспокойтесь об ошибках, потому что это дерево, а идеального дерева не бывает! Эти проволочные деревья должны выглядеть органично и уникально, поэтому здесь не так много правил! Делайте все, что хотите, и экспериментируйте с формой, размером, длиной и толщиной деревьев. Если вы не слишком изобретательны, попробуйте воспроизвести изображение дерева или дерева снаружи. Будьте осторожны при обращении с проводом, потому что наконечники могут порезать вас, а также испортить глаза.Я рекомендую использовать перчатки, устойчивые к порезам.

Я добавил ссылки ниже, если вам нужны другие ресурсы.

https://www.google.com/amp/s/www.insider.com/making-bonsai-tree-sculptures-by-bending-met al-wire-2019-9% 3famp

SDCCU Провода

РУТ.

Албания	1. IBAN (международный номер банковского счета) 28 символов 2. Номер телефона получателя 3. Назначение провода — информация о назначении провода
Андорра	1.IBAN (международный номер банковского счета) 24 символа
Ангола	1. Номер телефона получателя 2. Назначение провода — информация о назначении провода
Аргентина	1. 22-значный номер счета 2. Номер телефона получателя 3. Код агентства 4. Идентификационный номер налогоплательщика CUIT — идентификатор налогоплательщика, выданный Аргентиной, . 5. Назначение провода — информация о назначении провода
Армения	1.Назначение провода — информация о назначении провода
Австралия	1. Транзитный код (6 знаков после кода страны AU)
Австрия	1. Номер IBAN (международный номер банковского счета) 20 символов
Азербайджан	1. Номер IBAN (международный номер банковского счета) 28 символов 2. Назначение провода — информация о назначении провода
Бахрейн	1.IBAN (международный номер банковского счета) 22 символа
Бангладеш	1. Назначение провода — информация о назначении провода
Беларусь	1. 13-значный номер счета 2. Назначение провода — информация о назначении провода
Бельгия	1. Номер IBAN (международный номер банковского счета) 16 символов
Бухтан	1.Назначение провода — информация о назначении провода
Босния и Герцеговина	1. Номер IBAN (международный номер банковского счета) 20 символов 2. Назначение провода — информация о назначении провода
Бразилия	1. Идентификационный номер налогоплательщика (CPF для физических лиц; CNPJ для предприятий) — CPF и CNPJ выдаются Федеральным налоговым управлением Бразилии в качестве идентификационного номера налогоплательщика и работодателя.CPF состоит из 9 цифр, а CNPJ — из 14 цифр. 2. Назначение провода — информация о назначении провода. 3. Номер телефона получателя 4. Номер IBAN (международный номер банковского счета) 29 символов 5. Код агентства
Болгария	1. Номер IBAN (международный номер банковского счета) 22 символа
Бурунди	1. Назначение провода — информация о назначении провода
Канада	Канадский код сортировки (транзит) — канадский код сортировки представляет собой 9-значный транзитный номер, который объединяет идентификационный номер получающего финансового учреждения и транзитный номер банка получателя.
Чили	1. Назначение провода — информация о назначении провода. 2. Номер телефона и адрес электронной почты получателя 3. ИНН
Китай	1. Назначение провода — информация о назначении провода. 2. Номер телефона и адрес электронной почты получателя
Колумбия	1. ИНН — идентификационный номер налогоплательщика, выданный Колумбией . 2.Назначение провода — информация о назначении провода. 3. Номер телефона получателя
Коморские Острова	1. Назначение провода — информация о назначении провода
Коста-Рика	1. Номер IBAN (международный номер банковского счета) 21 символ
Хорватия	1. Номер IBAN (международный номер банковского счета) 21 символ
Кипр	1.IBAN (международный номер банковского счета) 28 символов
Чешская Республика	1. Номер IBAN (международный номер банковского счета), 24 символа
Дания	1. Номер IBAN (международный номер банковского счета) 18 символов 2. Номер телефона получателя
Доминиканская Республика	1. Номер IBAN (международный номер банковского счета) 28 символов 2.Идентификационный номер налогоплательщика (7+ цифр идентификационной карты налогоплательщика и 11-значный номер паспорта физических лиц)
Египет	1. Назначение провода — информация о назначении провода.
Эстония	1. Номер IBAN (международный номер банковского счета), 20 символов
Фарерские острова	1. Номер IBAN (международный номер банковского счета) 18 символов
Финляндия	1.Номер IBAN (международный номер банковского счета) 18 символов
Франция	1. Номер IBAN (международный номер банковского счета) 27 символов
Французская Полинезия	1. Характер операции
Грузия	1. Номер IBAN (международный номер банковского счета) 22 символа 2. Назначение провода — информация о назначении провода.
Германия	1. Номер IBAN (международный номер банковского счета) 22 символа
Гана	1. Назначение провода — информация о назначении провода.
Гибралтар	1. Номер IBAN (международный номер банковского счета) 23 символа
Греция	1. Номер IBAN (международный номер банковского счета) 27 символов
Гренландия	1.Номер IBAN (международный номер банковского счета) 18 символов
Гватемала	1. Номер IBAN (международный номер банковского счета) 28 символов 2. ИНН . 3. Назначение провода — информация о назначении провода.
Гвинея	1. Назначение провода — информация о назначении провода.
Гонконг	1.Транзитный код (3 символа после кода страны HK)
Венгрия	1. Номер IBAN (международный номер банковского счета) 28 символов
Исландия	1. Номер IBAN (международный номер банковского счета) 26 символов
Индия	1. Транзитный код IFSC (Код финансовой системы Индии) — IFSC идентифицирует отделение банка и представляет собой 11-значный буквенно-цифровой код, который начинается с букв и заканчивается цифрами. 2. Декларация получателя — декларация является дополнительной контактной информацией получателя, требуемой Резервным банком Индии. Для декларирования наряду с именем получателя необходимо указать номер телефона и / или адрес электронной почты получателя. 3. Назначение провода — информация о назначении провода.
Индонезия	1. Назначение провода — информация о назначении провода
Ирландия	1.IBAN (международный номер банковского счета) 22 символа
Израиль	1. Номер IBAN (международный номер банковского счета) 23 символа
Италия	1. Номер IBAN (международный номер банковского счета) 27 символов
Иордания	1. Номер IBAN (международный номер банковского счета), 30 символов 2. Назначение провода — информация о назначении провода
Казахстан	1.Номер IBAN (международный номер банковского счета) 20 символов 2. Идентификационный номер налоговой службы Beefier 3. Назначение провода — информация о назначении провода
Корея, Южная	1. Телефон получателя 2. Назначение провода — информация о назначении провода.
Кувейт	1. Номер IBAN (международный номер банковского счета), 30 символов
Лаос	1.Назначение провода — информация о назначении провода.
Латвия	1. Номер IBAN (международный номер банковского счета) 21 символ 2. Назначение провода — информация о назначении провода.
Лихтенштейн	1. Номер IBAN (международный номер банковского счета) 21 символ
Литва	1. Номер IBAN (международный номер банковского счета) 20 символов 2.Назначение провода — информация о назначении провода.
Люксембург	1. Номер IBAN (международный номер банковского счета), 20 символов
Макаи или Макао	1. Назначение провода — информация о назначении провода
Македония	1. Номер IBAN (международный номер банковского счета) 19 символов 2. Назначение провода — информация о назначении провода
Мадагаскар	1.Назначение провода — информация о назначении провода
Малави	1. Идентификационный номер банка NIB 2. Назначение провода — информация о назначении провода.
Мальдивы	1. Назначение провода — информация о назначении провода.
Мальта	1. Номер IBAN (международный номер банковского счета) 31 символ
Мавритания	1.Номер IBAN (международный номер банковского счета) 27 символов 2. Назначение провода — информация о назначении провода
Мексика	CLABE (Стандартный банковский код) — CLABE — это уникальный номер, присваиваемый групповым счетам в Мексике. Он состоит из 18 цифр, включая код банка и отделения, а также номер счета получателя, указанный в последней части кода.
Молдова	1.Назначение провода — информация о назначении провода.
Монако	1. Номер IBAN (международный номер банковского счета) 27 символов
Монголия	1. Назначение провода — информация о назначении провода
Черногория	1. Номер IBAN (международный номер банковского счета) 22 символа
Марокко	1.Назначение провода — информация о назначении провода
Мозамбик	1. Идентификационный номер банка NIB — 21 цифра 2. Назначение провода — информация о назначении провода
Непал	1. Назначение провода — информация о назначении провода.
Нидерланды	1. Номер IBAN (международный номер банковского счета) 18 символов
Новая Каледония	1.Характер операций
Новая Зеландия	1. Транзитный код (6 знаков после кода страны NZ)
Нигерия	1. Назначение провода — информация о назначении провода
Норвегия	1. Номер IBAN (международный номер банковского счета) 15 символов
Пакистан	1. IBAN (международный номер банковского счета), 24 символа 2.Назначение провода — информация о назначении провода
Палестинская территория, оккупированная	1. Номер IBAN (международный номер банковского счета) 29 символов
Парагвай	1. Назначение провода — информация о назначении провода
Перу	1. 20-значный номер счета 2. Назначение провода — информация о назначении провода.
Польша	1. Номер IBAN (международный номер банковского счета) 28 символов
Португалия	1. Номер IBAN (международный номер банковского счета) 25 символов 2. Транзитный код (8 знаков после кода страны PT)
Катар	1. Номер IBAN (международный номер банковского счета) 29 символов
Румыния	1.Номер IBAN (международный номер банковского счета) 24 символа
Руанда	1. Назначение провода — информация о назначении провода.
Сан-Марино	1. Номер IBAN (международный номер банковского счета) 27 символов
Саудовская Аравия	1. Номер IBAN (международный номер банковского счета), 24 символа
Сербия	1.IBAN (международный номер банковского счета) 22 символа
Сьерра-Леоне	1. Назначение провода — информация о назначении провода.
Словакия	1. Номер IBAN (международный номер банковского счета), 24 символа
Словения	1. Номер IBAN (международный номер банковского счета) 19 символов
Южная Африка	Транзитный код (6 знаков после кода страны ZA)
Испания	1.Номер IBAN (международный номер банковского счета) 24 символа 2. Транзитный код (8 или 9 знаков после кода страны ES)
Швеция	1. Номер IBAN (международный номер банковского счета), 24 символа
Швейцария	1. Номер IBAN (международный номер банковского счета) 21 символ
Тайвань	1. Назначение провода — информация о назначении провода
Танзания	1.Назначение провода — информация о назначении провода
Таиланд	1. Назначение провода — информация о назначении провода
Тунис	1. Номер IBAN (международный номер банковского счета), 24 символа
Турция	1. Номер IBAN (международный номер банковского счета) 26 символов 2. Назначение провода — информация о назначении провода.
Объединенные Арабские Эмираты	1. Номер IBAN (международный номер банковского счета) 23 символа 2. Назначение провода — информация о назначении провода.
Соединенное Королевство	1. Номер IBAN (международный номер банковского счета) 22 символа
Узбекистан	1. Назначение провода — информация о назначении провода.
Вьетнам	1.Тип счета 2. Назначение провода — информация о назначении провода.
Виргинские острова	1. Номер IBAN (международный номер банковского счета), 24 символа
Уоллис и Футуна	1. Характер операции

Национальный электротехнический кодекс — Многопроволочная ответвленная цепь

В соответствии со статьей 100 NEC, многопроволочная ответвленная цепь состоит из двух или более незаземленных проводников, между которыми имеется напряжение, и заземленного проводника, имеющего равное напряжение между ним и каждым незаземленным проводником. цепи и который подключен к нейтральному или заземленному проводнику системы.(Обычно нейтральный провод делится на два горячих провода.)

Эта цепь также упоминается как:

• Схема Эдисона
• Цепь общей нейтрали
• Общий нейтральный контур

На этой фотографии показан пример схемы подключения многопроволочного ответвления Предпочтительный .

На этой фотографии показан пример многопроволочной разветвленной цепи Неправильная электрическая схема .

Почему используются многопроволочные ответвленные цепи?

Многопроволочные ответвительные цепи

могут содержать меньше проводников, уменьшать размер кабельных каналов и снижать падение напряжения.

Каковы возможные опасности поражения электрическим током?

Неправильный монтаж или неправильное обращение с многопроволочными цепями может вызвать перегрузку заземленного (нейтрального) проводника и / или повреждение оборудования.

Перегрузка заземленного (нулевого) проводника.

Неправильное подключение незаземленных (токоведущих) проводов к разделению фаз может привести к перегрузке заземленного (нейтрального) проводника из-за чрезмерного тока нейтрали, а изоляция может быть повреждена или разрушена. Известно, что перегрев проводника снижает срок службы изоляционного материала, что может привести к возгоранию из-за дугового замыкания в скрытых местах. Мы не знаем, как долго прослужит изоляция проводника, но нагрев действительно сокращает срок ее службы.

Уничтожение оборудования.

Никогда не отсоединяйте заземленный (нейтральный) провод от заземленной клеммной колодки на панели управления, если фазные проводники находятся под напряжением. Удаляемый заземленный (нейтральный) проводник может быть частью многопроволочной ответвленной цепи, что может привести к повреждению электрооборудования. Что еще более важно, даже если обратный проводник не является частью многопроволочной цепи, отключение проводника от заземленной клеммной колодки, когда цепь находится под напряжением, может привести к травме из-за удара или дуги.

Каковы требования безопасности согласно NEC 2014?

Никогда не отсоединяйте заземленный (нейтральный) провод от заземленной клеммной колодки на щитке, если фазные проводники находятся под напряжением — он может быть частью многопроволочной ответвленной цепи, и его удаление может привести к повреждению электрооборудования.

Раздел 210.4 (B) NEC гласит, что на панели управления, откуда берет начало ответвленная цепь, все незаземленные проводники должны быть снабжены средствами для их одновременного отключения.

Раздел 210.4 (D) NEC заключается в том, что незаземленные и заземленные проводники цепи Эдисона должны быть сгруппированы кабельными шинами или аналогичными средствами, по крайней мере, на месте внутри щитка. Это гарантирует, что провода будут подключены правильно, а незаземленные проводники будут подключены к противоположным фазам. Исключение гласит, что требование группирования не применяется, если в цепь входит кабель или кабельный канал, уникальный для цепи, что делает группировку очевидной.

Что делать при обнаружении общей нейтральной опасности?

Прекратите работу и устраните опасную ситуацию или запланируйте новый пакет работ с учетом известных проводов под напряжением. Это должно быть исправлено установкой косичек или других средств для обеспечения непрерывности нейтральной проводки в соответствии с Национальным электрическим кодексом NFPA 70 и лицензированными профессиональными электриками .

(Эти схемы обычно встречаются в однофазных системах на 120/240 вольт, но их также можно найти в системах на 208Y / 120 и 277Y / 480 вольт.)

Другие общие меры предосторожности включают:

• Обозначьте двери осветительных и силовых панелей, где, как известно, имеются общие нейтрали. Это предупредит рабочих и электриков, обслуживающих ваше электрическое оборудование, о потенциальных проблемах.
• Если у вас есть электрик, обслуживающий ваше электрическое оборудование, обязательно укажите в рабочем порядке инструкции, где есть общие нейтрали.
• Как электрик, вы можете заподозрить многопроволочную ответвленную цепь, когда три или более нейтральных проводника соединены вместе в распределительной коробке, розетке или осветительной арматуре.

Нет ничего плохого в использовании нескольких ответвлений, но если вы все же решите, что это лучший вариант, убедитесь, что вы приняли надлежащие меры предосторожности в соответствии с кодом NEC 2014. Убедитесь, что у вас есть профессиональный электрик с лицензией и установка или обслуживание электрического оборудования в вашем доме / учреждении.

Сгибание «толстых» или ломких ветвей бонсай

Книги о бонсай · Инструменты для бонсай · Продажа бонсай · Инструменты для резьбы · Горшки для бонсай · Футболки для бонсай Книги по бонсай · Инструменты для бонсай · Продажа бонсай · Инструменты для резьбы · Горшки для бонсай · Футболки для бонсай

Часть первая : Страница 1 из 2

Сосна Муго ответвление со стандартной витой проводкой

г. самый простой и самый распространенный способ согнуть любую ветку в нужное положение обмотать его алюминиевой или медной проволокой, манипулировать им рукой и с помощью витой проволоки он остается в свое новое положение.(Электропроводка статья)

В в некоторых ситуациях перед наложением проволоки полезно защитите кору и древесину, используя рафию (или что-то подобное), чтобы остановить растрескивание ветки или остановить отделение коры от дерево. (Видеть Артикул)

Однако со всеми породами деревьев есть точка, где ветвь тоже толстый, чтобы физически согнуться с силой ваших пальцев или существует опасность того, что ветка (дерево) сломается.Для для некоторых видов деревьев это может означать ветку толщиной 2,5 см / 1 дюйм. или более, а для некоторых видов с хрупкой древесиной — такой же тонкой, как 0,5 мм

Примечание: как применимо со всеми методами подключения и гибки ответвлений, всегда остерегайтесь ломать ветви, слишком сильно сгибая их, слишком быстро! Все ветви любой заданной толщины имеют определенное количество эластичности, что позволяет им удобно сгибаться.После того, как эта точка будет достигнута, ветка сломается, очень вероятно, что приведет к потере ветви. степень эластичности ветви сильно различается между виды деревьев и знание того, как далеко можно согнуть ветку это навык, требующий опыта. Если вы в какой-то сомневаетесь, насколько можно согнуть ветку за один сеанс, оставьте его, чтобы он зажил, а затем согните его позже.

Парень Провода

Растяжка крепится к толстому корню с помощью одной нити 1 мм проволоки для обрушьте ветку боярышника.

г. первая техника, которую стоит рассмотреть в этой статье, — это использование растяжки. После того, как толстая ветка будет согнута (вручную или используя один из методов, описанных в этой статье), его нужно удерживать на месте, пока он не застынет.Кусок проволока прикрепляется от только что согнутой ветви к анкерному креплению точку, чтобы создать растяжку. Оттяжка просто останавливает ветку возвращаясь в исходное положение.

Различный можно использовать точки привязки; еще одна ветка на дереве, джин, отверстие в стенке (тренировочного) горшка, толстая поверхность корень или даже небольшой латунный винт или крючок, вставленный в сундук.

Оттяжка из медной проволоки всегда предпочтительнее алюминиевой. из-за большей прочности и отсутствия эластичности.Алюминий растяжки со временем могут начать растягиваться, позволяя ветви немного сдвинуться с места.

По эстетическим соображениям старайтесь использовать проволоку самого тонкого сечения. В большинстве случаев подойдет медный провод диаметром 1 мм, хотя 1,5 мм. может потребоваться, когда растяжка требует дополнительной прочности.

Парень Проволока — невероятно полезная техника бонсай. Однако они есть ограничения; растяжки не контролируют форму или движение ветки и меньший контроль над ее точным положением.Оттяжка может тянуть ветку только в одном направлении, тогда как спиральная проволока обеспечивает гораздо больший контроль и свободу манипуляций по всей длине ветки. По этой причине оттяжные провода обычно ограничиваются «удерживанием» ветвей на позициях и используются в и в технике спиральной проволоки. чем заменить их.

г. верхняя ветвь Acer palmatum зазубрена и удерживается на место с помощью жгута с растяжкой.Электрический шлейф имеет использовался для защиты коры.

Если растяжку просто обвяжите вокруг ветки, она быстро врастают в кору, поэтому требуется некоторая защита.

No related posts.
