Как правильно провести проводку в квартире

Как сделать электропроводку в квартире?

Монтаж электропроводки в квартире своими руками не такой длительный и затратный, как монтаж проводки в доме. Это связано с тем, что здесь не нужно подводить линию внутрь жилья, т.к. это обеспечивает компания-застройщик.

Разводка кабеля по комнатам состоит из следующих этапов:

  • составление схемы;
  • расчет количества необходимых материалов и электрической фурнитуры;
  • разметка и штробление стен;
  • крепление кабеля;
  • установка розеток, выключателей и распределительных коробок;
  • сборка вводного щитка;
  • проверка линии тестером.

Следует отметить, что на сегодняшний день открытое проведение электропроводки в квартире уже не используют, поэтому в данной статье мы рассмотрим монтажные работы скрытым способом.

Весь кабель подходящий для такой проводки вы можете посмотреть на сайте http://cable.

ru/cable/kabel-dom.php Там указаны подробные технические характеристики каждой марки. Далее мы предоставим подробную пошаговую инструкцию с нуля, которая подойдет для новичков, желающих проверить свои силы в электрике.

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана новостройки, на котором можно удобно отмечать места установки розеток. выключателей, светильников и других составляющих элементов.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении рекомендуем Вам учитывать следующие советы и правила:

  1. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора.
  2. Поворот трассы должен осуществляться только под прямым углом.
  3. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразиться на удобстве ремонта). Также можно провести проводку по полу. а не потолку, используя специальный электротехнический плинтус.
  4. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать изделие пониже, к тому же детям будет удобнее включать свет при необходимости.
  5. Розетки крепятся внизу (30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 6 кв. метров помещения устанавливать минимум одну розетку.
    В кухне количество изделий должно соответствовать количеству бытовой техники, но обычно ставят 5-6 штук. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
  6. В каждой комнате должна быть обязательно распределительная коробка.
  7. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
  8. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена).
  9. Обязательно включите в Вашу схему квартирной электропроводки УЗО на 30 мА, которое защитит от поражения электрическим током. Рекомендуется отдельное УЗО на 10 мА устанавливать для ванной комнаты.

Наверняка вам будут полезными эти статьи:

Советы по выбору фурнитуры

Перед тем, как Вы решите идти в магазин за выключателями, розетками и другими элементами, необходимо определиться с их видом.

Прокладка трассы

Как мы уже говорили ранее, длину проводников необходимо покупать с запасом. Этот запас пойдет на их соединение между собой (с каждой стороны жила оголяется на 5-10 см) и на подсоединение розеток, выключателей, светильников (запас длины от 5 до 15 см).

Для начала определитесь с тем, как электропроводка будет фиксироваться к стене. На сегодняшний день существуют специальные хомуты, но мы рекомендуем Вам использовать «дедовский способ» — крепление разведенным алебастром. Для этого необходимо поместить линию в штробы и через каждые 25-30 см «прихватить» комком алебастра, как показано на фото.

Обращаем Ваше внимание на то, что алебастр затвердевает очень быстро, поэтому действовать нужно в темпе.

После того, как линия будет полностью зафиксирована, рекомендуем Вам сфотографировать все стены, чтобы в случае ремонта вы смогли точно определить место прокладки проводки.

Подсоединение фурнитуры

Данный этап довольно простой, необходимо подключить в квартире все розетки и выключатели. Для этого в штробы устанавливаются подрозетники и специальные коробки. Рекомендуем Вам «садить» данные элементы на алебастр, т.к. он быстро и надежно прихватывается к стене.

Чтобы Вы наглядно увидели процесс, предоставляем к вашему вниманию данный видео урок:

Крепление выключателя и розетки своими руками

Подключение автоматов и УЗО

Последний этап монтажа электропроводки в квартире — сборка вводного щитка. Согласно составленной схеме Вы должны подключить автоматические выключатели и УЗО. Сложностей в подсоединении этих аппаратов не должно возникнуть — вводной провод заводится сверху, а отходящий к распределительной коробке снизу. О том, как подключить УЗО мы рассказывали. Подключение автоматического выключателя также не составит труда, даже чайникам в электрике. Наглядно увидеть процесс монтажа данных устройств Вы можете на видео ниже:

Устанавливаем УЗО в щиток

После того, как все электротехнические изделия в квартире будут подключены, необходимо осуществить прозвонку электропроводки мультиметром. чтобы убедиться в правильности проделанной работы. Если никаких проблем не будет обнаружено, смело включайте автомат и осуществлять первые испытания готовой линии.

Также хотелось бы Вам предоставить данный видео урок, который показывает как сделать электропроводку в квартире своими руками с нуля:

Наглядная видео инструкция

Установка выключателя и розетки своими руками

Устанавливаем УЗО в щиток

Наглядная видео инструкция

Пошаговая инструкция по монтажу электропроводки в квартире своими руками

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

  • Кому полезно это руководство?
  • Составление план-схемы
  • Подбор и закупка комплектующих
  • Выбираем тип устройства проводки
  • Подготовка к работе
  • Монтаж скрытой проводки
  • Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

  • Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
  • Упрощает монтаж всей системы электроснабжения помещений.
  • Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

  1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
  2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
  3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
  4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
  5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
  6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

  • Повышенной пластичностью (меньше вероятность излома при укладке).
  • Коррозионной стойкостью (медленнее окисляются).
  • Большим сроком службы относительно алюминиевых.
  • Выдерживают большую нагрузку при меньшем сечении.

Но стоимость медных проводов несколько выше.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

  1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
  2. Освещение (от 1,5 мм, автомат – 16 А).
  3. Мощные электроприборы (не менее 4 мм, 25 А).

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Выбираем тип устройства проводки

Электрические кабели можно прокладывать двумя способами:

  • Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.
  • Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

  1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
  2. Набор отверток.
  3. Пассатижи, кусачки.
  4. Строительный уровень.
  5. Индикатор фазы.
  6. Сверла, насадки на перфоратор.
  7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

  • Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
  • В местах расположения розеток и выключателей также сделайте соответствующие пометки.

Примерная схема размещения электропроводки в доме

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

  1. Отключите главный рубильник в распределительном щитке.
  2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
  3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
  4. На подходах к каждому помещению устанавливайте свою монтажную коробку.
  5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
  6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
  7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
  8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
  9. Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Силовые кабели на полу

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

  1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
  2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
  3. Укладываем провода в каналы и закрываем крышкой.
  4. Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Как видите, проводка в квартире своими руками – не такая уж и плохая затея. Используя пошаговую инструкцию вполне можно проделать эту работу самому, не прибегая к высокооплачиваемой помощи квалифицированных специалистов. Хотя времени уйдет гораздо больше, но гордость за себя превысит томительное ожидание конца ремонта.

Монтаж электропроводки в квартире

Монтаж электропроводки в квартире

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Поэтому рассмотрим основные моменты монтажа электропроводки в квартире. Итак, сначала нужно ввести вводной кабель в распределительный щит. Электрический щит содержит прибор регистрации электроэнергии – электрический счетчик и устройства защиты – автоматические выключатели, узо, диф. автоматы и др. Электрический распределительный щит может находиться в нише (внутренней установки) или на стене (накладной). Наиболее оптимальное размещение электрощита сразу возле входа прихожей квартиры.

Оптимальное размещение электрощита сразу у входа

электрощит — проводка для квартиры

Видео. Секреты сборки электрощита и проводки в квартире

Прокладывать нужно медный провод сечением не менее 6 мм 2. Установка электрического распределительного щита размещают на уровне 1,5 м от чистого пола. Благодаря этому обеспечивается доступ к различным приборам для их осмотра, снятия показания счетчика и профилактических работ. Работа приборов защиты оптимизируется в зависимости от потребляемой мощности.

Скрытый и открытый монтаж проводки в квартире

Сейчас в большинстве квартир используется скрытая под штукатуркой электрическая проводка. В перегородках гипсокартона, провод протягивают в специальном защитном рукаве. Наружная проводка в кабель-канале выглядит не эстетично, такой способ прокладки проводника больше подойдет для офисных помещений. В квартире кабель-канал прокладывают как исключение.

Электропроводка в кабель-канале

электропроводка в кабель-канале

Для установки скрытой проводки в стене делается углубление до 2 см. Такое действие осуществляется лишь при полной разметке стены. Наряду с этим, углубления для розеток и выключателей делают вертикально над этими установками, но не по диагонали, пытаясь сократить путь прокладки проводника. Проводник для потребителей должен быть уложен прямо – перпендикулярно. Предварительное крепление провода проводится с использованием дюбель — хомутов, а после этого штукатурится. Отличный вариант, когда провод протягивается в защитном рукаве, но это приводит к увеличению себестоимости электрической проводки. Защитный рукав дает возможность протянуть провода, не нарушая штукатурку в будущем, если понадобится замена или ремонт электропроводки. Наряду с этим, применение защитный рукав или труба создают защиту электрической проводки.

Электропроводка в защитном рукаве

электропроводка в защитных рукавах

В основном, для проведения электропроводки в квартире используется медный провод в ПВХ изоляции. Проводник должен быть одножильным, он намного меньше окисляется наряду с многожильным медным проводом.
Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок. Крепление подрозеточных коробов проводится с помощью смеси алебастры или ротбанд.

Линии электропитания, стоит прокладывать, начиная от щита, который установлен при входе в квартиру отдельно для розеток и освещения. После этого через распределительные коробки делается разводка электричества по всему помещению. В соединительных коробах остается небольшой запас провода до 10 см для последующего расключения. Необходимо отметить, что такой тип разводки используется довольно давно, и в большинстве старых жилых помещений он сохранился и поныне.

Распределительная коробка для расключения проводов

электропроводка заведена в распределительную коробку

Автоматика защиты для электропроводки в квартире

Современные аналоги квартир имеют несколько групп линий электрического питания. В такой схеме обязательна установка УЗО, которая будет обеспечивать защиту семьи от поражения электрическим током. В современном электромонтаже используется больше приборов защиты и проводов, поэтому ее себестоимость значительно увеличивается. Такие расходы оправдываются, повышая уровень надежности сети электропитания. Благодаря такой разводке образуются независимые линии, которые в дальнейшем приводят к легкому устранению неиспавностей.

узо для защиты человека от поражения током

Электропроводка для электроустановок

проводка для блока розеток

Любое из комнатных помещений должно быть оборудовано стандартным типом освещения, которое может дополняться местным освещением в виде торшера, бра, настольной лампы. Большинство специалистов считает, что достаточно использовать 1 розетку на 6 кв. метров площади комнаты. Для компьютеров и телевизоров можно предусмотреть блок розеток. В кухонном помещении домовладельцы имеют множество различных бытовых приборов, куда входит микроволновая печь, посудомоечная машина, соковыжималка и др. поэтому благоразумно предусмотреть достаточное количество розеток и проводников.

розетка 300 мм от чистого пола

Местоположение выключателей зачастую определено недалеко от двери на расстояние от дверного проема 10 см и уровня чистого пола 90 см. Главное, чтобы при открытии двери не перекрывался доступ к выключателю. Уровень розеток должен достигать отметки 30 см от уровня пола. Большинство специалистов рекомендуют приобретать выключатели и розетки на керамической основе с медными контактами.
Непосредственно перед выполнением установки розеток в помещениях необходимо определиться с их местоположением, а также актуальностью их установки, маршрутом прокладки кабелей, объемом проводов, а также местоположением распределительных коробок.

кабель для монтажа в квартире

Для оптимального подключения розеток используется медный кабель марки ВВГнг. Этот элемент необходим для внутренней прокладки, так как укрывается специальной изоляцией, которая препятствует горению. Размер сечения проводов в кабеле непосредственно связан с результатами мощности электрических приборов. В основном, этот показатель достигает отметки 2,5 мм. Он содержит несколько жил в виде фазы, ноля и земли. В старых строительных сооружениях, где заземление в электрораспределительных щитках отсутствует, используется двухжильный кабель (фаза, ноль).

Геометрия прокладки проводов в квартире

Всегда правильно прокладывать электропроводку по горизонтально-вертикальным линиям, независимо от того в кабель-канале или под штукатуркой. Но все же, нередко можно встретить проводку, проложенную кратчайшим путем, произвольно. На такое ухищрение идут по нескольким причинам: из–за экономии электропроводки, незнание правил электромонтажа, небрежности электромонтажника, с целью с экономить время и силы. Почему так важно соблюдать геометрию прокладки электропроводки?

Схема неправильной прокладки электропроводки.

Сделали ремонт, произвели в доме перестановку мебели, на образовавшемся пространстве решили повесить новую картину, наметили, берем перфоратор, сверлим и попадаем точно в то место, откуда вылетают искры. Такой сценарий не надуман,это обычное явление, я и сам однажды угодил в такое место, хотя был выбор просверлить в сантиметре влево или в сантиметре вправо. Пришлось исправлять ошибку и возмещать ущерб.

Итак, неправильно проложенная электропроводка повышает риск однажды обесточить часть линии. После хорошего ремонта не всегда так просто исправить разрыв провода.

Правило электромонтажа прокладки электропроводки очень прост: там, где установлена розетка или выключатель,проводка должна опускаться строго по вертикали к электроустановкам. Если понадобится в будущем повесить картину, риск повредить электропроводку сводится к нулю.

Электропроводка должна прокладываться строго вертикально или горизонтально

электропроводка в штробе

Такие элементы прокладываются по гофрированным пластмассовым трубам с целью защиты от повреждений изоляции при выполнении отделки. Маршрут прокладки должен содержать лишь горизонтального и вертикального типа зоны. Не рекомендуется использовать диагональные зоны. Кроме этого, повороты кабеля и пересечения с иными кабелями должны делаться под прямым углом. Дистанция от потолка должна достигать максимального показателя 15 сантиметров.

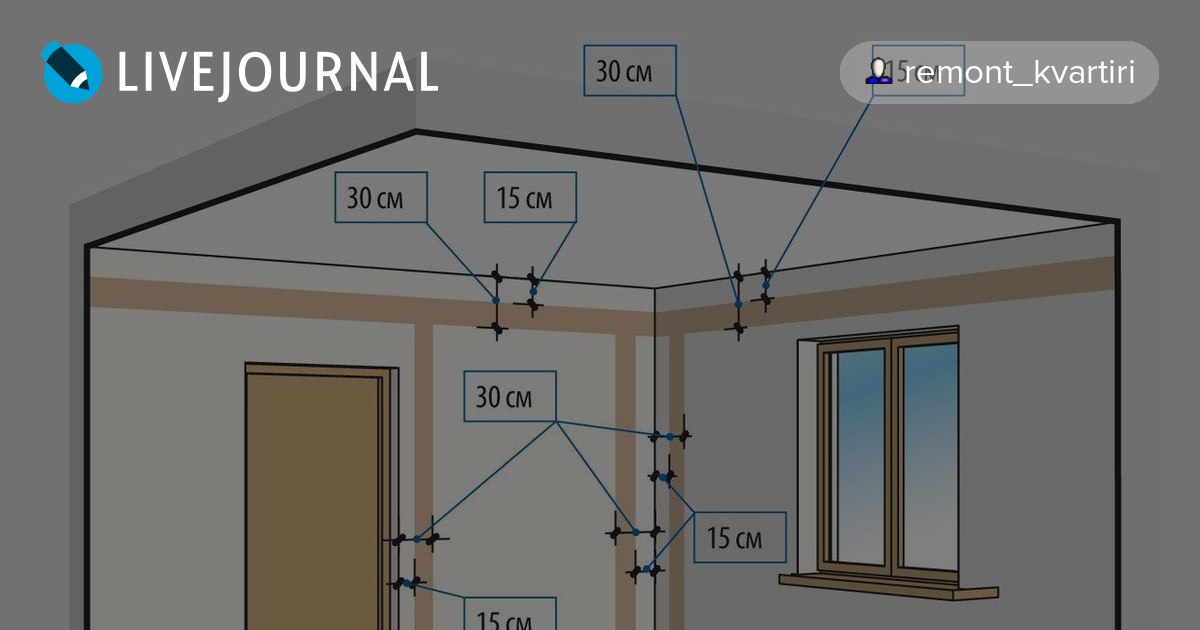

Схема правильной прокладки электропроводки.

Вертикально проложенные провода должны быть удалены от дверных и оконных проемов на расстояние не менее чем на 100 мм. Вблизи отопительных труб, прокладка должна осуществляться на расстоянии не менее 150-200 мм, при перпендикулярном пересечении электропроводка должна быть защищена асбестовыми прокладками. Параллельная прокладка вблизи трубопроводов с горючими веществами (газ) производится на расстоянии не менее 400 мм. Следить нужно так же за острыми углами бетона, металлическими частями и усадкой здания.

На какой высоте от основания потолка закладывается электропроводка? Минимум 150 мм, (зависит от высоты потолка), т.е. принцип такой: если планируется установка подвесного или натяжного потолка, провод должен остаться в доступной зоне. Если новый потолок от основного потолка будет опущен на 300 мм в квартире с высокими потолками, электропроводку стоит проложить на расстоянии 400 мм. Учитывать такое правило нужно даже в том случае, если вы на данный момент не планируете подвесные потолки.

Как правильно проложить электропроводку в панельном доме?

Чаще всего в панельных домах электропроводка к розеткам проложена в специальных технических каналах не вертикально, а с уклоном, в среднем под 45 0 .

Схема электропроводки в панельном доме

как правильно проложить проводку в панельном доме

Если нужно перенести или опустить вниз выключатели и розетки в другое удобное место, достаточно проделать небольшое углубление в панели для утопления проводки. Если прежнее место розетки на высоте 1 метра не устраивает, и вы решили перенести ниже, на расстояние от пола 300 мм и чуть в сторону, принцип остается прежним- прокладываем прямо перпендикулярно.

Электропроводка в панельном доме

электропроводка в панельном доме

Как проложить электропроводку в полу и на потолке

Если планируется натяжной или подвесной потолок, электропроводку можно проложить на потолке произвольно, кратчайшим путем, например, кабель NYM не требует дополнительной защиты, так как имеет тройную изоляцию и не поддерживает горение. Кабель ВВГ, ВВГнг, прокладывают в ПВХ гофре. Крепится кабель к потолку на дюбель хомуты или в гофре закрепленные специальные держатели (клипсы).

Электропроводка уложенная в полу

электропроводка в полу

Под деревянным полом прокладывают также произвольно, в металло-гофре или металлических трубах. Если в стяжке, тогда провод прокладывают в ПВХ гофре, произвольно.

На потолке и в полу не должно быть распределительных коробок, т.е. соединение проводов и разводки проводников не должно быть. Все проложенные провода должны иметь непрерывность, от щитовой до потребителя или от распределительной коробки, установленной в стене, до потребителя. Если бы коробка оказалась в недоступном месте, то в случае сбоя в контактных соединениях, невозможно устранить неисправность. Распределительные коробки должны оставаться доступными для ремонтных или профилактических работ.

Электропроводка на потолке в гофре

электропроводка на потолке

Электробезопасность во время монтажных работ электропроводки

Также стоит упомянуть о правилах безопасности при подключении розеток и прокладке кабеля. Большинство специалистов не рекомендуют заниматься прокладкой кабеля, когда он находится под напряжением. Это связано с тем, что человек может получить электрический ожог или вообще погибнуть. Поэтому перед работой с кабелем, необходимо проверить обесточен ли он. Для этого потребуется применение специального прибора. Для повышения уровня надежности кабель необходимо отсоединить от электрического щитка. Необходимо знать, что все электромонтажные работы в квартире проводятся после обесточивания сети. А провода подводятся к питанию на последней стадии. Такие действия можно осуществить и в самостоятельном режиме, но для этого необходимо придерживаться установленных правил. Однако все-таки проведение данной работы стоит поручить подготовленным людям.

Видео. Как правильно проложить электропроводку в квартире?

Оцените качество статьи. Нам важно ваше мнение:

Большое спасибо за статью, все правильно и доходчиво. Цитирую. «На потолке и в полу не должно быть распределительных коробок, т. е. соединение проводов и разводки проводников не должно быть, все проложенные провода должны иметь не прерывность, от щитовой до потребителя или от распределительной коробки установленной в стене до потребителя.» Вопрос: как в таком случае подключать светильники для натяжного потолка в ванной?

Сергей, освещение невозможно подключить без распределительной коробки, суть такова, чтобы распределительная коробка не оказалась за натяжным или подвесным потолком. В полу устанавливать распред. коробку категорически запрещено! Непрерывную проводку возможно проложить к таким потребителям как; стиральная машина, посудомоечная машина, бойлер и т.д.

Распайку не обязательно делать в распределительной коробке. Это можно сделать и в установочной, под выключателем.

Только, желательно, установочную коробку (подразетник) лучше ставить углубленную, чтобы было достаточно места для распайки.

Ув. Админ а сколько допустимо линий вывести из распредкоробки на освещение?

Уточню вопрос. Имею комнату с балконом. Рассуждаю так. Хочу повесить освещение комнаты с балконом на один автомат 4 линии. А именно 2 линии точечных светильников, люстру, и на одной линии две бра(шлейфом) на балконе.

Рассуждаю так. От распредщитка в прихожей прокладываю кабель 3*1,5 к стене смежной с этой комнатой (залом). сверлю отверствие через стену — и в гофре вывожу кабель в зал, далее там делаю распредкоробку и с нее пускаю 4 линии:
1) одним шлейфом примерно 5 точечных светильников 1ой части комнаты
2) таким же шлейфом 5 точечных светильников другой части комнаты
3) кабель на люстру
4) кабель на две бра на балконе
Тоесть все эти 4 кабеля с единственной распредкоробки.

Правильно ли это?

Плюс конечно еще 2диммера и 2 выключателя (люстра, балкон)

В общем многовато эт овсе получается для одной коробки?

А если сделаю несколько( две к примеру) то тогда уже все освещение зал+ балкон не будет на одном автомате.

В распредкоробке может находится несколько скруток, но на скрутке может быть не более трех проводов.
Если в вашем случае 4 провода (фазы) то необходимо делать клеммную коробку на 4.
Так же обратите внимание, будет ли достаточно сечения провода — 1,5 квадрата на 4 линии освещения исходя из того что в квартире данное сечение держит до 3,5 кВт при однофазной нагрузке.

Здравствуйте. Напишите пожалуйста, можно ли вести проводку по полу -цельный кабель,который проходит в канале пластикового плинтуса, затем переходит в проштраблённый канал стены и подключается в счётчик?

…а фазу куда вести правильней ,на светильник(потолок) или на выключатель(стена)?…спасибо…

Доброго времени суток. Скажите на каком ростоянии вести два проводника силовой линни относительно друг друга? Или это не имеет значения. (Провода в металлогофре, скрытая проводка, провод ввг нг 3-4.0)

Хорошая статья, напоминание о технике безопасности в статьей — бесценно. А то есть разные горе-умельцы, почитают статью и вперед). У кого вопросы есть по подключению проводки — мне еще вот эта статья понравилась: https://cable. ru/articles/id-331.php. Там 3d видео наглядное. Может, пригодится кому-то, мне помогло очень.

Добавить комментарий

Отменить ответ

Источники: http://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html, http://electricvdele.ru/montaj/elektroprovodka-v-kvartire-svoimi-rukami-poshagovaya-instrukciya.html, http://electric-tolk.ru/kak-pravilno-prolozhit-elektroprovodku/

Как провести проводку в квартире своими руками

Современные жилищные помещения отличаются разнообразием бытовой электротехники. Соответственно электросеть все время находится под большой нагрузкой. Особым случаем являются проводки в старых домах и зданиях, которые не рассчитаны на огромное количество электроприборов. В таком случае, с самого начала ремонта помещения стоить оснастить его правильно сделанной проводкой, которая безопасно и комфортно прослужит долгие годы. Для того чтобы правильно провести монтаж электрической проводки следует обладать определенными знаниями и навыками, усвоить основные правила безопасности.

Как соединять провода

В этом пункте речь пойдет о том, как правильно соединить провода в проводке так, чтобы она работала исправно и максимально долго. Расскажем вам, как подсоединить проводку в распред. коробках. Если посмотреть на установку с фронтальной стороны, то увидим, что вся установка состоит из: приходящего провода, провода, определенного для розетки, третьего, который идет на саму распред. коробку. Во-первых, нужно обрезать каждый провод на 10-12 см. Дальше зачищаем появившиеся концы. Дальше при помощи специальных клемм соединяем каждые провода по цвету: желтый-желтый-желтый, белый-белый-белый и так далее. Соединение считается оконченным после подсоединения последнего из проводов.

Медный или алюминиевый кабель выбрать

На сегодняшний день опытные специалисты и инженеры, в которых за спиной не один монтаж электропроводки, смело, отдают предпочтение кабелям с медными жилами. Воспрещается использование кабелей с алюминиевыми жилами в ходе монтажа внутренней электропроводки.

Провода делят на 2 типа: одножильные и многожильные. К многожильным проводам и кабелям относят те, которые имеют в своей оболочке более двух, надежно изолированных друг от друга, жил. Сами жилы, в свою очередь, делятся на одно проволочные и многопроволочные.

Отличительной чертой кабелей и проводов являются виды оболочки и их название. Основной задачей оболочки проводов и кабелей является изоляция самих жил от воздействия внешних факторов: света, влаги и так далее. Зачастую в состав кабеля входит специальная броня, а сама оболочка позволяет эксплуатировать такие установки в местах с неблагоприятными условиями окружающей среды. Стоит отметить, что провода прокладывают только так званым «скрытым способом». Если же вы решились использовать открытую прокладку, спешим вам напомнить, что в таком случае провода можно прокладывать только в специальных коробах и трубах.

Наиболее распространенными кабелями для использования монтажа в домашних условиях являются ВВГнг, NYM, ПУНП.

  • Кабель ВВГ надежный, защищенный с жилами медного типа, поливинилхлоридной изоляцией и оболочкой. Данный кабель используют как в сухих, так и во влажных помещениях. Сам кабель не подвластен растяжению. Внутренние жилы кабеля надежно скручены и отличаются яркой окраской.
  • Кабель НУМ можно легко эксплуатировать как при скрытой, так и при открытой прокладке. Также кабеля этого типа применяются на открытом воздухе, но нужно максимально ограничить попадание прямого солнечного света. Важно и то, что кабеля типа НУМ отличаются пониженной горючестью и газодымовыделением. Этот факт является ключевым в установке таких кабелей в жилых помещениях.
  • ПУНП – наиболее дешевый вариант из всех представителей кабельно-проводниковой продукции. Жилы окрашены в различные цвета, поверх них оболочка из ПВХ-пластиката. Основу кабеля составляют два или три медные одно проволочные жилы.

Какое сечение провода выбрать

Выбирая нужное сечение провода, не забывайте о том, что при эксплуатации кабеля на максимуме его возможностей жилы имеют свойство нагреваться на несколько десятков градусов. На сегодняшний день в интернете можно просмотреть специальные таблицы, с помощью которых можно определить, какое  сечение провода подходит вашему типу электропроводки. Попытаемся на примере нашей проводки объяснить вам, какой тип сечение наиболее подходящий в нашем случае. У нас имеется 30 метровый кабель с медными жилами и сечением, равным в 2,5 мм2, мощность нагрузки в нашем случае равна 3 кВт. В данном случае, момент нагрузки будет равен сумме умноженных друг на друга длины кабеля и мощности нагрузки, 30*3=90 соответственно, потеря составит 3%. В случае, если расчетное число потерь превысило 5%, необходимо использовать кабель большего сечения.

Установить электропроводку в своем помещении самостоятельно довольно просто. Настоятельно советуем вам  придерживаться основных правил безопасности, дабы максимально обезопасить себя. Помните, что не стоит покупать дешевые материалы и использовать ветхую технику, это чревато тем, что ваша проводка попросту не будет нормально функционировать, а также может принести немалый ущерб.

Рекомендуем вам посмотреть видео по теме:

Проводка в квартире своими руками

Сегодня практически каждый старается возвести жилище по индивидуальному проекту. При этом многие будущие владельцы квартир хотят, чтобы проводка была проложена с учетом их требований. Поэтому предпочитают делать это самостоятельно. Но не всегда знают, как должна быть выполнена проводка в квартире своими руками правильно.

С чего начать

  1. Начинать все электротехнические работы в квартире необходимо с составления схемы расположения основных бытовых осветительных приборов и мест их подключения к электросети.
  2. Затем производится разметка на стенах: где конкретно будут проложены провода, а также места, где будут вмонтированы выключатели и розетки. В первую очередь необходимо отметить расположение основного прибора – распределительного щитка, с установленными на нем счетчиком и защитными устройствами.
  3. Далее необходимо рассчитать необходимое количество выключателей и розеток, длину проводов.

Как правильно выбрать провода и устройства для защиты

Для электропроводки в жилом помещении лучше всего подойдут провода из меди. В отличие от проводов из алюминия они обладают большей гибкостью и высокой электропроводностью.

Чаще всего используют провода ПУПН или ВВГ с двумя или тремя жилами. Они имеют различное сечение. Для определения какого сечения необходим кабель, сложите мощность всей бытовой техники и разделите на 220. Если полученный результат не превышает 16 А, то достаточно провода с сечением 1,5 мм2.

Обычно его используют для подведения тока к осветительным приборам, а для розеток желательно выбрать кабель сечением — 2,5 мм2. Для современных автоматических машин и электроплит потребуется кабель сечением 4 мм2.

Для защиты бытовой техники от перепадов напряжения, последствий короткого замыкания потребуются:

    1. УЗО 30 мА класса А – в ванной комнате.
    2. Пробка-автомат 25А тип В – для обеспечения безопасности работы электроприборов.
    3. Пробка-автомат 10А и 16А тип В – для осветительной сети.

Способы монтажа проводки в квартире

  1. Наиболее простым является открытый способ. Для его выполнения не требуется подготовительных работ. Провода закрепляются на стене или потолке с помощью специальных скоб. Их можно декорировать установочными коробами. В деревянных строениях, в целях обеспечения пожарной безопасности, рекомендуется применять монтаж проводки в квартире открытым способом.
  2. В большинстве городских квартир, рекомендуется скрытый способ монтажа, при котором проводка в квартире выполняется до начала отделочных работ. Так например для того что бы повесить люстру к потолку, а после подключить её к электросети, будет целесообразно использовать скрытую проводку. В кирпичных домах для этого делают штробы. В панельных домах укладка проводов осуществляется в специальные каналы, предусмотренные в плитах. Недостатком скрытой проводки является высокая вероятность ее повреждения во время ремонта стен и потолка.

Как проводится скрытый монтаж проводки в квартире

  1. Закрепить на стене, на высоте 2 м от пола, распределительный щит и установить на нем предохранители и счетчик.
  2. По намеченным на стене линиям, для размещения проводов, делаются бороздки – штробы. Для этого можно использовать болгарку, оснащенную специальным абразивным диском, долото или зубило.
  3. С помощью специальных петель или хомутиков из пластика закрепить провода в штробах и закрыть их гипсом или алебастром.
  4. Под розетки и выключатели сделать в стене углубления. Для этого можно воспользоваться перфоратором или буром. В них на алебастр установить подрозетники. Установить распаечные коробки.

Как выполняется замена проводки в квартире

По технике безопасности, перед тем, как приступить к работам по замене старой проводки, квартира должна быть полностью обесточена.

  1. Замена проводки в квартире выполняется постепенным прокладыванием новых проводов параллельно устаревшим, с одновременным подключением к ним выключателей и всех розеток, с переходом из одной комнаты в другую. Работу рекомендуется начинать от распределительного щитка. При этом надо стараться не повредить старый кабель.
  2. После того, как кабель протянули во все комнаты, его укладывают в штробы, из которых полностью удаляется старый провод. Если сделать это не удается, делают новые каналы над старыми или под ними на расстоянии 50 мм.
  3. Соединяются концы кабеля в распаечных коробках посредством клеммников. При этом важно не перепутать провода, идущие на ноль и на фазу. Они должны различаться цветом.
  4. Крепление проводов в штробах – на алебастре, с последующей шпатлевкой.
  5. Подсоединение выключателей и розеток производится после того, как шпатлевка полностью высохнет. Оголенные концы проводов перед соединением обслуживаются с помощью паяльника.
  6. Если замена проводки в квартире требует проведение ее через стену, вводные кабели надо протягивать через металлический рукав или гофрированную трубу, вставленные в проделанное в стене отверстие.

Видео инструкция по монтажу проводки в квартире своими руками:

[Всего:    Средний:  /5]

Как правильно сделать разводку электропроводки в квартире своими руками видео.

Капитальный ремонт в квартире или доме подразумевает замену или реконструкцию проводки. Хотя многие забывают об этом важном этапе и спохватываются, когда материалы куплены и процесс отделки помещения уже начался.

Правильное выполнение электропроводки в квартире

Как правило, в старых домах проводка или неисправна, или близка к этому состоянию. А ведь исправные электропровода в доме – залог безопасности жизни и здоровья как жильцов квартиры, так и их соседей. Кроме того, современные технологии позволяют защиту населения сочетать еще и с экономией электроэнергии. Если у Вас есть накопительный водонагревательный бак, то Вы можете установить у себя переключатель «День-Ночь» для минимального использования электричества в ночное время.

Начинать разговор о проводке надо с того, что для каждого помещения она делается индивидуально.

Рассмотрим поэтапную прокладку электрических проводов в квартире.

Первым делом необходимо составить схему разводки электрической проводки. Для этого на плане квартиры указывается размещение распределительного щита. Далее высчитывается количество будущих розеток из расчета не менее 1 шт. на каждые 6 м2 (для комнат) и по 2 шт. на 6 м2 (для кухни и ванной), а также количество светильников и люстр.

Затем на плане обозначаются провода, соединяющие электрощит и осветительные приборы и розетки. Следом на схему наносятся точки электропотребления и можно переносить этот план на стены квартиры. Нужно постараться подобрать самую короткую трассу для кабелей, однако прокладываться они должны строго вертикально или горизонтально с соблюдением прямых углов не ниже 15 см от потолка.

Также на схему наносятся места установки распределительных коробок, в которых соединяются кабели. Их лучше располагать в труднодоступных местах и над выключателями. На одно помещение больше одной коробки вряд ли понадобится.

Если в помещении имеются деревянные полы и будет сделана стяжка, то лучший вариант монтажа проводки – по полу в металлических трубах.

Выключатели устанавливаются на расстоянии 90 см от пола, а розетки – не менее 30 см.

Желательно заранее определиться с местами расположения мебели и электроприборов (холодильника, стиральной машины и т. д.) для удобства подключения техники.

Следующим шагом является подача вводного кабеля в распределительный щит. Электрический щит представляет собой устройство для приема и распределения электроэнергии при напряжении менее 1 кВ переменного тока частотой 50–60 гЦ, а также для редкого включения и отключения линий групповых цепей и для их защиты при коротких замыканиях и перегрузках.

Распределительный щит может быть как внутренне установленным (располагаться в нише), так и накладным (монтироваться на стене). Лучшее место для этого устройства – сразу около входа в квартиру.

Электрощит включает в себя вводный выключатель нагрузки, счетчик электроэнергии, одно или несколько устройств защитного отключения (УЗО), автоматические выключатели и другие элементы.

Теперь можно приступать к штроблению стен и креплению электрического кабеля в них. В новых панельных домах под провода обычно выполняют специальные каналы, однако мало кому так везет. Поэтому, если Вам приходится штробить стены самостоятельно, то каналы под кабель должны быть строго горизонтально на одном уровне с розетками . А для выключателей траншеи необходимо делать вертикальными до уровня 10 – 20 см ниже потолка и далее горизонтально к щиту.

Глубина штробы – 1,5–2 см.

Крепление проводов осуществляется с помощью пластиковых хомутов или посредством замазывания алебастром.

После того как провода проложены и закреплены, их необходимо подключить к электрощиту. Подсоединение кабелей может быть выполнено тремя методами: пайкой, сваркой, скруткой, опрессовкой, клеммами и другими. Использование клемм – самый надежный, эффективный, удобный и быстрый способ. Для его применения не нужно быть специалистом и нет необходимости приобретать дополнительные инструменты.

Соединение скруткой по законодательству запрещено, однако проверка в квартиру вряд ли нагрянет, поэтому, если ничего другого не остается, этот способ можно применить. Но только при условии выполнения нескольких правил:

  • длину скрутки необходимо делать не менее 4–5 см;
  • соединяемые провода должны быть зачищены от изоляции и очищены от окисляемой пленки;
  • надо обеспечить плотный и ровный контакт между кабелями.

Рекомендации по выбору электрического кабеля

При замене какого-либо участка электропроводки или капитальном ее ремонте после составления схемы необходимо закупить электрические кабели. Но широкое разнообразие видов и материалов порой выбивает из колеи. Как определиться с типом проводов?

  1. Если встал выбор между алюминиевым и медным кабелем, то покупать лучше медный. Алюминиевые провода используются только для старой проводки, если необходимо заменить какой-либо ее участок.
  2. Обязательно надо обратить внимание на марку или тип электрокабеля. Самые распространенные типы в последнее время:
  3. ВВГнг – используется под штукатурку для скрытой электрической проводки, пожароустойчив; ВВГнг-LS – применяется для открытой прокладки проводов, например, под гипсокартон; должен быть закрыт коробом из ПВХ; не выделяет дыма, устойчив к воспламенению; NYMнг-LS – является более дорогим аналогом предыдущего типа, но отличается надежностью и удобством в использовании; ПВС – многожильный кабель, предназначенный для удлинителей и подключения электроприборов к сети.
    Для того, чтобы понять, что покупаете, внимательно прочитайте расшифровку марок кабелей:
    если первой стоит буква А, то внутри провода алюминиевая жила, если буквы А нет, то жила медная; В – указывает на то, что изоляция жилы сделана из ПВХ; В – означает, что общая изоляция кабеля выполнена из ПВХ; Г – обозначает, что дополнительный защитный покров отсутствует; нг – говорит о том, что изоляция выполнена из негорючих материалов; LS – свидетельствует о низком уровне выделения дыма при появлении высоких температур.
  4. Тип кабеля с медными жилами определен, теперь надо выбрать размер его сечения. Для квартир чаще всего применяется кабель с сечением 1,5 мм2, предназначенный для нагрузки не более 3,5 кВт.
  5. Теперь необходимо подумать, сколько жил должно быть в кабеле. Для старых домов и проводок подойдет двухжильный кабель, а вот для более новой, трехпроводной, лучше выбрать кабель с тремя жилами, а в частных случаях (например, для лампы с двухкнопочным выключателем) – и с четырьмя.

Правила техники безопасности

При контакте с электричеством шутить не стоит, поэтому соблюдение следующих правил является обязательным:

  • выполнение всех работ должно производиться в обесточенной квартире или доме;
  • не стоит менять «шило на мыло» и ставить по новой алюминиевые провода, кабели с медными жилами гораздо безопаснее и надежнее;
  • следует заранее разработать схему заземления, если оно еще не установлено;
  • оголенных проводов быть не должно в принципе;
  • все открытые участки проводов должны быть скрыты защитными коробами;
  • во время любых строительных работ план проводки должен быть под рукой, часто бывают ситуации, когда она случайно повреждается при сверлении, например.

Как монтировать электропроводку при ремонте в квартире

Как монтировать электропроводку при ремонте в квартире

В этой статье ЭлектроВести расскажут вам о монтаж электропроводки при ремонте в квартире: что для этого нужно и основные этапы работы.

При ремонте квартиры отдельное внимание нужно уделить грамотной разводке проводки. Если вы упустите этот момент возможно появление массы неудобств, типа нехватки розеток или их размещение за мебелью, слишком малого числа осветительных приборов или неверная схема освещения. Неважно делаете ли вы ремонт проводки своими руками или наняли специалистов – эти советы вам пригодятся в любом случае.

Этапы ремонта проводки

Первым этапом следует оценить: сколько электрических приборов будет запитано в комнате. После чего вы сможете узнать точное число розеток. Это нужно делать, когда вы уже составили план будущего ремонта и знаете примерное расположение и габариты мебели.

Далее нужно определиться, где будет рабочая зона, а где зона отдыха – это также нужно для распределения розеток и не только. В этом вопросе важную роль занимает освещение.

Для любых помещений универсальным и удобным решением всегда была комбинированная схема освещения, когда вся комната освещается многорожковой люстрой или группой точечных светильников, а на места где будет выполняться зрительная работа, например, там, где стоит рабочий стол, компьютер или другое оборудование, устанавливают локальный дополнительный источник света. В зоне отдыха также стоит предусмотреть бра с рассеянным светом или направленным, для удобного чтения книг.

Вопросы светодизайна сложны и требуют глубоко погружения. Если у вас есть навыки работы с системами автоматизированного проектирования, рекомендую обратиться к программе DiaLUX – по расчету освещения.

Всё, что описано выше нужно учесть и зарисовать на плане комнаты, это поможет в дальнейшем, и вы ничего не забудете.

Второй этап – это оценка метража необходимых кабельных изделий. Независимо от типа подключения аппаратуры и способа её подключения. Оценить примерную длину можно на плане. Если же у вас уже комната подготовлена к ремонту – можно сделать проще – на стенах нарисовать маркером или мелом будущие розетки и светильники. Найти распределительные коробки и нарисовать как будут идти кабели. Стоит учитывать, что нельзя проводить кабели в углах и под потолком, от дверей.

  • От потолка делают отступ около 20 см;
  • От батарей, балок и металлоизделий на расстоянии не менее 50 см;
  • От карнизов – 10 см;
  • 15-20 см от плинтуса;
  • от углов стен – 10 см.

Также учтите, что все повороты при прокладке кабеля делаются под прямым углом, такой подход поможет вспомнить, где шёл кабель при сверлении стен, если вы захотите повесить полочку или картину.

Розетки можно монтировать группами или на расстоянии друг от друга на высоте 30 см от пола, а выключатели на расстоянии 90 см от пола, так чтобы их было удобно включать при открывании дверей, чтобы она не загораживала их.

Следующим этапом является штробление стен. Это процесс проделывания канавки, в которую укладывают и крепят электрокабель. Это важный этап, поскольку, если вы забудете проложить какую-то линию, придется либо проложить кабель поверх стены, в таком случае его монтируют в кабель-канале. Либо возвращаться с отделочных работ обратно на штробление – что повлечет за собой затраты и то, при условии что вы вспомните об этом, когда ремонт еще не завершен.

Если у вас в доме двухпроводная схема электропроводки, при наличии такой возможности заложите в стены трёхжильный провод и подведите к каждой розетки, на случай, если всё же появиться заземление и возможность использования защитного проводника. Этого делать необязательно, но может быть удобно.

Заключительным этапом является монтаж кабеля, розеток и осветительных приборов. Здесь особых рекомендаций нет.

Площадь сечения кабеля для розеток в квартире нужна не менее 2.5 кв. мм, для цепей освещения достаточно и 1. 5 кв. мм.

Какой инструмент нужен для замены проводки в квартире или доме?

У вас должен быть следующий набор электромонтера:

1. Индикаторная отвертка, мультиметр или двух проводной указатель напряжения. Этот инструмент нужен прежде всего, ведь от него зависит ваша безопасность.

2. Плоскогубцы, нужны для всего: обрезка проводов, их очистки от изоляции, для монтажа временных скруток (на постоянной основе скрутки запрещены ПУЭ).

3. Стриппер. Желательно иметь инструмент для очистки кабелей от изоляции, это обезопасит жилы от повреждения.

4. Набор отверток разных размеров, понадобятся в основном крестовые, но возможно и шлицевые. Нужно иметь хотя бы по два размера каждой – маленькую диаметром (шириной) рабочей части до 3 мм, и среднюю, диаметром до 5-6 мм.

5. Маленький разводной гаечный ключ, такой как на фото выше, или набор ключей до 15 номера. Может пригодиться при сборке электрощита или светильников.

6. Перфоратор или штроборез. Какой-либо электроинструмент, для сверления отверстий в стенах, бурения штробы под кабель, отверстий для установки розеток, выключателей и распределительных коробок.

Кроме этого инструмента нужно купить:

1. Клеммники, например WAGO, они популярны, разрешены ПУЭ, надежны (опасайтесь подделок, на этом нельзя экономить). Если вы будете использовать гильзы, нужно позаботиться об обжимном инструменте. Обжимать плоскогубцами нельзя – вы не получите надежного контакта на долгое время.

2. Изоленту.

3. Термоусадку.

4. Коронки для бурения отверстий под розетки и выключатели. Если будут монтироваться точечные светильники, не забудьте купить соответствующую насадку под их диаметр для сверления гипсокартона.

5. Буры или диски для штробы.

Электроустановочные изделия и дополнительное оборудование

Кроме кабеля и инструментов нужны выключатели и розетки, их выбору нужно уделить особое внимание и найти компромисс между внешним видом и надежностью. Если будет изменяться электрощит нужно приобрести УЗО, дифавтоматы, автоматические выключатели, на рынке представлено большое число производителей, неплохим считается IEC. Для установки самих розеток и сборки схемы питания помещения нужно приобрести подрозетники и распредкоробки.

Кабель канал нужен, если вы будете монтировать наружную проводку, или часть проводки будет проходить снаружи. А для монтажа кабелей телевидения и интернета есть специальные плинтуса с отведенным для этого пространством.

Если вы наняли специалистов

Если вы не захотели делать электропроводку своими руками, а обратились к специалистам, обращайте внимание на то, как они работают. Не стоит доверять рассказам о том, что вам сделают всё «под ключ». Обращать внимание стоит на то, как и чем они работают.

Возьмем, к примеру, снятие изоляции с кабелей. В наше время это делают специальным инструментом, если человек этим занимается профессионально, то у него, наверняка, есть стриппер или нож электрика с пяткой. Дилетанты и шабашники делают всё тем, что есть под рукой. На фото изображены стриппер и нож электрика.

Безусловно, что в руках у хорошего мастера любая вещь станет инструментом. Но неправильное снятие изоляции ухудшает состояние жил, надрезает проволочки гибкой жилы и делает засечки на монолитной жиле.

Следующее, на что стоит обратить внимание – это соединение проводов. Нельзя допускать скруток в своей проводке, если выполнена скрутка, то она должна быть сварена или пропаяна. Тем более если увидите скрутку алюминиевого провода с медь – гоните такого электрика.

Как уже было отмечено, сейчас популярно делать проводку с помощью клеммников – их применение допускается, также допускается и использование гильз, СИЗов и прочих изделий.

Обратите внимание, что кабеля в стенах не должны лежать друг на друге, между ними должен быть небольшой зазор. При этом кабели должны быть надежно зафиксированы в стенах и не провисать.

Заключение

Монтаж электропроводки – ответственная работа, которая может повлиять на дальнейшее функционирование объекта его безопасность и безопасность людей которые будут им пользоваться. Любая халтура при монтаже может вылиться в непредвиденные последствия, от нарушения работы проводки и вплоть до пожара.

Ранее ЭлектроВести писали, что оборудование подстанции 500 кВ «Кременская» включено под нагрузку. Это финальный этап строительства, в ходе которого в течение 72 часов происходит комплексное испытание оборудования всех классов напряжения — от 500 до 0,4 кВ, в т.ч. автотрансформатора 500 кВ и линейной части объекта.

По материалам: electrik.info.

Замена проводки в трехкомнатной квартире

Замена проводки в трехкомнатной квартире в Москве

Качественно произведем замену электрики в трехкомнатной квартире по приемлемой стоимости. Замена электрики в трех комнатной квартире это основная работа наших электромонтажников. Благодаря большому опыту электромонтажных работ в трехкомнатной квартире:
— мы сократили время электромонтажа до – минимума;
— именно это позволило поменять электрику в 3 комнатной квартире по приемлемой стоимости;

Планируя поменять электрику, необходимо убедиться, что доверяете электромонтажные работы профессионалам. Замена проводки в трехкомнатной квартире — это наша работа, заказав электромонтаж трехкомнатной квартиры нам, вы доверяете профессионалам своего дела.
— мы точно знаем, что и как нужно делать;
— Все электромонтажные работы выполняются согласно ГОСТам и СНиПам.
— Все электромонтажники славяне с разрешениями и доступами к электромонтажным работам,
— регулярное прохождение аттестации, опыт работы от пяти лет.

Монтаж электропроводки в 3 комнатной квартиры

Планируя монтаж проводки в 3 комнатной квартире, первое на что должны обратить внимание монтажники, это проект дома, т.е. возможно вам необходимо поменять проводку в трехкомнатной хрущевке или проект «сталинский», либо вам необходим электромонтаж в трехкомнатной квартире и т.д. Все виды проектов имеют свои нюансы, которые необходимо знать выполняя электромонтажные работы, используя определенную технологию мы добились запредельного качества выполнения монтажа электропроводки.

Сколько стоит поменять проводку в трехкомнатной квартире

Стоимость замены проводки в трехкомнатной квартире складывается из количества розеток и выключателей, количества прокладываемого кабеля, установки автоматики, стесненности, высотности и сложности выполнения работ. Для того чтобы Вам было легче узнать сколько стоит поменять проводку в трехкомнатной квартире мы привели три вида расчета.

Онлайн калькулятор. Довольно простой способ, как можно просчитать стоимость 3 комнатной в Москве, вы выбираете в каком помещении вам необходимо поменять проводку, указываете, сколько квадратных метров и калькулятор проводит вам примерный расчет.

Калькулятор

Электромонтаж трехкомнатной квартиры цена :
Площадь 62 кв. м. 10 розеток, 6 выключателей, группа автоматов.
Срок выполнения 5- 7 рабочих дней, стоимость замены проводки в 3 квартире составит 48 т.р.

Замена электропроводки в трех комнатной квартире стоимость:
Площадь 62 кв. м 15 розеток , 8 выключателей, щиток в квартире.
Срок выполнения 7-10 рабочих дней, цена замены электропроводки в 3 комнатной 56 т. р.

Сколько стоит поменять проводку в трехкомнатной квартире в Москве.
Площадь более 62 кв. м 48 розеток, 12 выключателей, 4 диммера, 4 проходных выключателя, 3 интернет розетки, 2 телефонные розетки, 5 телевизионных розеток. Внутренний щит внутри квартиры.
Срок выполнения от 10 рабочих дней. Стоимость электромонтажа трехкомнатной квартиры от 90 т.р.

В зависимости от конкретных задач и вашего бюджета, наши электромонтажники профессионально выполнят замену электропроводки. Мы уверены в своей работе и поэтому даем расширенную гарантию на монтаж проводки в трёшке – 3 года.

Для того, чтобы срочно вызвать электрика на дом на консультацию вам необходимо позвонить по многоканальному номеру +7 495 641-09-37

Как сделать электропроводку в ванной своими руками, схема

Многие считают, что сделать электропроводку в ванной может только электрик. Конечно, у проводки в ванной комнате много особенностей, но сделать ее реально своими руками. Как, читайте ниже.

Приборы и материалы

Разводку светильников и вентилятора всегда делают отдельно от розеток. Поэтому и комплектующие нужны разные.

Что нужно для проводки электрики к осветительным приборам и вентилятору?

В этом случае отдельный автомат (он отключает подачу тока при замыкании и перегрузках) в щиток не ставят. Используют общий, который для освещения нескольких комнат в доме. Например, от него идет провод к коробке, а уже оттуда кабели расходятся к светильникам и вентиляторам сразу в кухне, коридоре, ванной и туалете.

Автоматический выключатель на 10 А всегда используют для освещения в ванной

Мощность такого автоматического выключателя должна быть всего 10 А. Он выдерживает до 2,2кВт (2200 Вт) нагрузки в час. Расшифровываем — в российских квартирах чаще всего стоят лампочки с мощностью не более 40-60 Вт. Вот и посчитайте, сколько их необходимо, чтобы автомат выбило.

В комплекте с автоматическим выключателем чаще всего идет УЗО. Это устройство защитного отключения, которое вырубает автомат при утечке тока. Если УЗО в щитке нет, его легко можно добавить, не меняя щитка и тем более проводки в ванной и во всем доме.

Также понадобятся медные провода с сечением 1,5 с хорошей изоляцией и заземлением. А именно: кабель NYM. В отличие от других проводов, у него тройная изоляция, с которой вероятность утечки почти равна нулю.

Что понадобится для проводки электричества к розеткам?

Чтобы сделать электропроводку в ванной комнате к розеткам, нужен отдельный автомат в 25 А, который выдерживает напряжение в 5500 Вт. Если взять с мощностью поменьше, его может выбивать. Ведь одна стиральная машинка потребляет до 2500 Вт в час.

Если номинальный ток нагрузки УЗО намного больше мощности автомата, может ударить током

УЗО для розеток в ванной тоже чаще всего устанавливают отдельное. Его номинальный ток должен быть равен или чуть больше мощности автомата. Например, для автомата в 25 А подойдет УЗО в 30 мА. Если установить УЗО с меньшим номинальным током, оно будет часто и без причины срабатывать. А с большим – не сработает даже в случае утечки.

Еще вам потребуется монтажная коробка с задней стенкой для разводки проводов и кабель NYM с заземлением и сечением 2,5 (3*2,5). Тоньше будет перегреваться, а толще ни к чему.

Как сделать проводку в ванной?

На монтаж электропроводки в ванной комнате порой уходит целый день, а то и два. Однако работа это скорее кропотливая, чем сложная. Убедитесь сами:

1.Сначала нарисуйте схему расположения всех светильников и розеток на листочке. Она, зависит от того, какие электроприборы находятся в ванной, и где именно. Если у вас нет чего-то сейчас, например, бойлера или полотенцесушителя, но может появиться в будущем, сделайте для них проводку и установите розетки заранее.

2. Далее сделайте разметку на стенах карандашом или строительным маркером там, где пойдут провода. Помните, что для лампочки кабель прокладывают в 2 этапа. Сначала ведут один провод от коробки до выключателя, а потом второй (третий, четвертый и т.д. – в зависимости от количества ламп) от выключателя до лампочки.

Провода в ванной комнате должны быть на высоте не менее 1,5 метров от пола.

Глубина штроба — до 2 см

3.Согласно разметке, перфоратором сделайте штробы для проводов, монтажной коробки и выключателя.

Монтажные коробки, выключатели и, тем более, УЗО, лучше всего ставить за пределами ванной.

4.Основа подготовлена, и теперь можете начинать непосредственный монтаж электропроводки в ванной комнате. Отключите электропитание, откройте коробку, от которой расходится проводка на освещение и вентиляторы. В боковое отверстие коробки введите один конец провода, который пойдет до выключателя.

5.Зачистите этот конец от изоляции перочинным ножиком или специальными кусачками на 1-2 см.

В качестве зажима для электропроводки в ванной можно использовать клеммники или соединительную гильзу

6.Скрутите жилы провода с жилами разводного кабеля в коробке, чтобы нейтраль оказался с нейтралем, фаза с фазой, а заземление с заземлением. А чтобы соединение получилось надежным, на места скруток оденьте гильзы и зажмите их пресс-клещами. Обмотайте гильзы изоляционной лентой ХБ для сухих помещений.

В ванной оголенные контакты изолируют лентой ПВХ. Она более чувствительна к перегреву кабеля, но зато не боится влаги.

Хомут для проводки электричества в ванную одевают на кабель и вбивают в заранее приготовленное отверстие

7.Закрепите этот провод и провод от выключателя до светильника в штробах с помощью дюбель-хомутов. Так же установите отдельный провод для вентилятора.

Схема электрического щитка для подводки электричества в ванную

8. Возьмите кабель NYM 3*2,5 и подключите к электрощитку. Для этого зачистите 1 конец провода на 1 см. Фазу L закрепите в соответствующем контакте на автомате. Нейтраль N на нулевой шине. А желто-зеленый проводник заземления PE на шине заземления.

УЗО с автоматом и нулевой шиной связываются отрезками проводов L и N, как показано на схеме. Для этого отрезки одной стороной вставляют в соответствующие контакты на УЗО. Другой конец провода L в контакт на автомате, а N – на нулевой шине, и зажимают.

9. Вставьте в штробу монтажную коробку, подведите к ней провод. И дальше делайте то же самое, что и при монтаже электропроводки для светильников в ванной.

10. Заделайте штробы с проводами шпатлевкой. При этом в ванной обязательно нужно использовать влагостойкую.

Провода можно и не прятать в стену, а поместить в пластиковый изоляционный короб. Металлический, т.к. он хорошо проводит электричество, для этого не годится.

Зачем делать заземление в ванной?

Далеко не все знают, что такое заземление ванной комнаты и зачем его делают. На самом деле, это когда с помощью специальных желто-зеленых проводов все предметы, проводящие электричество: трубы, змеевик, ванну, душевой поддон, стиральную машинку и т.д. – подключают к системе уравнивания потенциалов (СУП).

Один из случаев, когда человека может ударить током в ванной комнате

Если этого не сделать, в случае утечки электричества один предмет может оказаться больше наэлектризован, чем другой. То есть у них окажется разный электрический потенциал. И если прикоснуться к ним одновременно, ваше тело выступит в роли проводника тока. Другими словами, шарахнет так, что мало не покажется.

СУП, когда она есть, уводит электричество через провода в землю. И если даже утечка большая, и ток не успевает уходит, между всеми предметами он распределится одинаково, и вас не ударит.

Нужно ли заземлять акриловую ванну?
Акриловая ванна не проводит ток, но накапливает статическое электричество. Конечно, особого вреда от него нет, но и приятного тоже мало. Поэтому акриловые ванны лучше все-таки заземлять.

Как заземлить ванную комнату?

Схема заземления ванной
СУП помещают в монтажную коробку

Чтобы заземлить ванную, там устанавливают специальный распределитель (это и есть СУП). А от него ведут несколько проводов заземления: 1 к щитку, а остальные ко всем потенциальными проводниками тока.

К разным предметам провода заземления подсоединяют по-разному.

Крепления проводов, с помощью которых заземляют ванны и душевые поддоны

Например, к ваннам и поддонам – с помощью соединяющих перемычек. Чтобы установить их на ванну старого образца или акриловую, просверлите в ножке отверстие и закрепите перемычку с помощью болта и гайки.

В ванных из стали и чугуна для крепление провода заземления есть специальный лепесток.

Провода заземления можно спрятать под штукатуркой, в шкафчиках или пустотах стен. Оставить на виду – тоже вариант, но это некрасиво, и, в конце концов, травмоопасно.

Пластиковые трубы заземлять не нужно

Провода к трубам, змеевикам, и водонагревателям крепятся с помощью специальных хомутов в виде колечек с отверстиями. Такое колечко одевают на трубу, а потом его концы скрепляют с помощью того же болта.

Если трубы спрятаны в стенах, то хомуты можно закрепить на смесителях либо душевых стояках.

Заземление каркаса стиральной машины

Чтобы заземлить стиральную машину нового образца, достаточно подвести провод с заземлением к розетке. А дальше заземление проходит через шнур и внутри соединяется с корпусом стиральной машины.

Если в шнуре провода заземления нет, корпус нужно заземлять самому. Для этого сделайте небольшое отверстие в верхней крышке и закрепите провод с заземляющей перемычкой так же, как и на ножке ванны.

Провода с клеммами для теплого электрического пола в ванной

Заземлить электрический пол очень просто. Для этого уложите в стяжку над ним металлическую сетку и с помощью клеммы присоедините к ней провод заземления.

И, наконец, если у вас в ванной есть металлическая вентиляционная труба, также заземлите ее перемычкой.

В тех домах, к которым заземление не подведено, часто делают зануление. Это когда все предметы заземляют с помощью нулевых проводов, а их подключают к нулевой шине. С одной стороны, это хороший вариант, ведь при утечке тока автомат обязательно отключится. С другой, если цепь зануления оборвется, все приборы за точкой обрыва окажутся под напряжением.

Как отремонтировать одноместный номер | Руководства по дому

Независимо от того, обновляете ли вы устаревшую проводку, добавляете больше источников света или проводите капитальный ремонт, важно составить план, прежде чем менять проводку в комнате. Часто вы можете получить всю необходимую мощность от одной цепи, но вам может понадобиться больше одной, если вы планируете подключить одно или несколько энергоемких устройств. Каждая цепь требует защиты автоматического выключателя в главной панели, а размер автоматического выключателя зависит от нагрузки.

Найдите на главной панели автоматические выключатели, которые управляют существующим освещением и розетками в комнате, и выключите их.Если на выключателях нет маркировки, возможно, вам понадобится кто-нибудь, кто поможет вам, проверив свет, пока вы выключаете их один за другим. Проверьте все розетки, чтобы убедиться, что они отключены, подключив к каждой исправную лампу и включив ее; он не должен включаться.

Обратите внимание на то, какие светильники и розетки в других комнатах управляются выключателями, которые вы выключили. Если вы хотите оставить цепи этих устройств без изменений, вам нужно будет определить точки, в которых они подключаются к комнате, в которой вы меняете проводку.Если какие-то из них находятся ближе к панели, питание цепей, которые вы перестраиваете, может поступать от них, и может быть удобно сохранить соединение.

Отключите электрические цепи в комнате. Это может включать отключение соединения от розетки или выключателя в другой комнате или может включать удаление автоматического выключателя. Обратитесь за помощью к электрику, если вам неудобно работать с панелью, чтобы снять прерыватель.

Отвинтите заглушки всех розеток и выключателей, которые вы планируете переместить, с помощью отвертки.Отвинтите розетки и выключатели от электрических коробок, которые представляют собой металлические или пластиковые коробки, к которым они прикреплены. Отсоедините провода, открутив их от винтов клемм или отрезав кусачки. Уберите все огни, которые хотите переместить, и отсоедините провода.

Вытащить отсоединенные провода. Некоторые из них, вероятно, будут прикреплены скобами к стойкам или потолочным стропилам, и если у вас нет доступа к скобам, вам, возможно, придется перерезать провода и оставить секции заглубленными в стены.

Нарисуйте схему вашей новой схемы и сложите нагрузки, чтобы определить, сколько цепей вам нужно, и количество выключателей, необходимых для управления ими. Нагрузка в ваттах указывается для каждого устройства либо на прикрепленной к нему пластине, либо, в случае лампочки, на упаковке или на верхней части лампы. Как только вы узнаете общую нагрузку в цепи, разделите ее на 120 вольт, чтобы получить потребляемый ток. Выключатель для этой цепи должен быть рассчитан, по крайней мере, на эту величину тока. Не забудьте добавить множество устройств в других комнатах, которые будут подключены к цепям, которые вы переключаете.

Вырежьте отверстие в гипсокартоне с помощью пилы для гипсокартона для каждого нового выключателя, розетки или светильника, который вы планируете установить. Отверстие должно быть точно такого же размера, как и электрическая коробка, которую вы планируете там установить, но вам придется увеличить его, чтобы у вас было достаточно места, чтобы прибить его к шпильке или стропилам.

Пропустите новые провода и протяните их через заднюю часть электрических коробок. Проложить провода за существующим гипсокартоном может быть непросто. Часто лучше всего провести их через чердак или подвал, просверлить отверстие диаметром 1/2 дюйма в верхней или нижней плите стены и провести их вертикально к каждой коробке.Прикрепите боковые участки проволоки к балкам или стропилам проволочными скобами.

Используйте провод 12-го калибра для всех цепей на 120 В. Хотя код позволяет использовать провод 14-го калибра для цепей с током 15 А или меньше, использование более толстого провода для всех цепей безопаснее и предотвратит случайное подключение схемы с двумя разными размерами проводов, что запрещено. Однако, если вы получаете питание от цепи с проводом 14-го калибра, продолжайте использовать провод такого размера.

Протяните провода через заднюю часть каждой распределительной коробки, зачистите концы и подключите каждое устройство.Прикрутите устройство к распределительной коробке и прикрутите крышку. После того, как все устройства установлены, подключите каждую новую цепь, либо подключив ее к устройству в другой комнате, либо подключив ее к выключателю и установив выключатель в панель.

Включите каждый прерыватель, который управляет одной из новых цепей, и убедитесь, что он остается включенным. Если он сработает, отключите его и проверьте соединения.

Справочная информация

Советы

  • Каждое устройство на 240 В, которое вы планируете установить, например кондиционер, должно быть подключено к выделенной цепи и должно подключаться лицензированным электриком.
  • Если вы обновляете незаземленную схему, вам также может потребоваться обновить панель. Эту работу лучше всего выполнять электриком.
  • Избегайте отверстий слишком большого размера для электрических коробок, по возможности используйте коробки для модернизации. Крепятся прямо к гипсокартону.

Предупреждения

  • Обязательно проверьте каждое устройство в комнате перед его отключением. Он может быть в ответвленной цепи, которая берет начало в другой части дома.
  • Проконсультируйтесь со строительным отделом перед началом работы.Вам может потребоваться разрешение.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Определение комнаты проводов

00:00

Финансы, а ля шмооп. Что такое магазинчик ведер? Кто-нибудь видел волка с Уоллстрит?

00:08

Помните фирму Лео, да, это был магазинчик, он был создан для мошенничества, [Марка магазина Bucket]

00:13

обмануть, украсть и в основном воспользоваться доверием наивный руб

00:18

, который дал Лео и его партнерам свои деньги, и они в основном делали мерзкие [туалеты]

00:22

с их помощью.Магазин с ведрами — это уничижительный термин, придуманный [Лев держит туалетную бумагу с деньгами]

00:26

Верховным судом фактически в постановлении 1905 года, на практике магазины с ведрами были

00:31

часто незарегистрированные финансовые бильярдные, где инвесторы, не выставляющие котировки, будут делать ставки [Бильярдные столы]

00:38

на краткосрочное движение акций и никогда не получат поставку ценных бумаг

00:42

.Они просто хотели бы заправить кровать, а затем, что бы ни случилось, они [Мужчины в костюмах]

00:45

рассчитались наличными вне системы безопасности, представьте себе магазин ведер как

00:49

первая производная от реальной брокерской деятельности, такая, что деньги входят и уходят

00:54

без большой логики, это все равно что делать ставки на то, какие тикеры будут [биржевые тикеры]

00:59

Далее на CNBC в нижней части экрана, вы это знаете.Да, так [Биржевой тикер появляется под логотипом CNBC]

01:03

вот что это за странная логика или ее отсутствие, кроме как отражение

01:07

независимо от того, тикер Ford F в тот день вырос на десять центов или нет, вот что [график цен на акции Ford]

01:11

ведра, вы просто делаете ставки на случайные вещи, и да, волк Форд [Ставят фишки на стол для игры в рулетку]

01:16

второго любимого слова F Уолл-стрит, хотя хороший фильм должен его увидеть… [Волк с Уолл-стрит играет в театре]

Прокладка проводов в новом доме

Прокладка проводов для структурированной проводки

Итак, вы составили план электропроводки, у вас есть все необходимое, и вы готовы подключать провода к дому. Это руководство расскажет вам, что вам нужно знать, чтобы выполнить фактическое подключение. Это руководство начнется с некоторые основные правила, затем есть несколько рисунков по правильной прокладке проводов, а также некоторые рисунки, которые помогут вам определить, где будет проходить воздуховод, чтобы вы могли его избежать.Наконец, есть раздел «Не делайте этого», в котором перечислены типичные ошибки, которых следует избегать.

Сначала проложите самые длинные провода. Причина в том, что у вас осталось 30 футов в вашей катушке, вы все еще можете где-то его использовать. Если вы сначала пробежите самые короткие дистанции, то у вас будет больше отходов.

Запустите каждый провод наверху и протяните его в подвал. Таким образом, вам не нужно использовать лестницу, чтобы протолкнуть провод между этажами.

Не ставьте две электрические коробки на противоположных сторонах одной стойки. Для этого требуется в сухой машине, чтобы вырезать два отверстия на расстоянии 1 1/2 дюйма друг от друга. Это сложно и обычно в результате получается сломанный кусок гипсокартона, который позже просто залатают. Вам также следует не ставьте электрическую коробку прямо в углу комнаты по той же причине.

Вы будете устанавливать свои электрические коробки на той же высоте, что и электрические шкафы строителя.Расстояние от пола до дна коробки составляет около 12–16 дюймов. Иногда строитель будет использовать их высота молота является стандартной для монтажных коробок. Я использовал 12-дюймовый Т-образный квадрат, чтобы измерить мою высоту.

Вы можете сначала установить все электрические коробки, чтобы знать, где вы будете проложить провода. Можно смонтировать коробки и написать на шпильке, какие провода нужны, с помощью фломастера. Тогда вы можете добраться до бизнес по прокладке проводов без необходимости возвращаться к своему плану подключения.

Затем проложите все провода. Сохраните скрепку проводов и поместите провода в электрическую коробку для конца. Для первых одного или двух проводов вы можете проигнорировать это правило и установить коробки и скрепить провода. перед тем, как разрезать провод, просто чтобы убедиться, что вы понимаете, сколько слабины вам потребуется. Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

Перед сверлением отверстий обязательно посмотрите, что находится по ту сторону стены / пола.Ты не хочу просверливать электрические провода, воздуховоды или водопроводные трубы …

Не прокладывайте провода параллельно линиям электропередач. Пересечение силового провода под углом 90 градусов — это нормально. Электроэнергия обычно проходит по краям подвала, поэтому проведите провода внутри по балкам пола. Если вам нужно провести провода перпендикулярно балке перекрытия, попробуйте сделать это по воздуховоду или двутавровой балке. Таким образом, если вы закончите подвал позже, эти провода не будут мешать потолку из гипсокартона.

Проведите провода вертикально от потолка, а затем по балкам пола. Не прокладывайте провод горизонтально посреди стены. Это увеличивает вероятность того, что кто-то забьет гвоздь. Старайтесь держать проволоку как можно ближе к шпильке. Особенно это актуально для наружной стены. где будет установлен утеплитель.

После прокладки проводов обязательно пометьте каждый конец (наклейками или надписью на проводе). маркером с фломастером) и отметьте этикетку провода и его расположение.Я использую букву для обозначения каждой электрической коробки, а затем номер для каждого провода в коробке. Например: я обозначу электрическую коробку позади развлекательного центра в семейной комнате. как». Каждому проводу в коробке присваивается номер «1», «2», «3» … На другом конце на монтажной панели. Обозначаю провода «А1», «А2», «А3» …

После того, как провода будут проложены, их нужно скрепить скобами. Скрепление удерживает провода на месте, так что они не выходите из электрических коробок.Он также удерживает их и не мешает сухопутным водителям. и чтобы они не свешивались в потолок. Вы всегда должны сшивать провод прямо перед он попадает в электрическую коробку, а также сразу после того, как проходит через дыру в полу. При протягивании проволоки по шпильке старайтесь, чтобы проволока находилась в центре шпильки. Это снижает шанс что гвоздь проходит через проволоку с любого конца. Для многих проводов можно прибить скобу в балку / стойку и используйте проволочную стяжку, чтобы прикрепить провода к этой скобе.Этот метод также гарантирует, что скобы не повредят проволоку.

Если конец провода не заканчивается в электрической коробке, вам нужно будет измерить местоположение провода. Измерьте расстояние от ближайшего угла комнаты. Не измеряйте из окна. Также записывайте если провод находится слева или справа от шпильки. Например, если провод прикреплен к левая сторона стойки, и вы записываете, что провод находится на расстоянии 90 дюймов от стены, когда ищите этот провод позже ваш поисковик скажет вам, что есть шпилька на 90 дюймов.Вы не будете знать, с какой стороны стойки, чтобы разрезать гипсокартон. Для сложных пробежек вы можете даже использовать цифровую камеру. для записи расположения проводов. Также не забудьте добавить или вычесть 3/4 дюйма из измерения. чтобы учесть толщину гипсокартона, с которой вы начнете измерения.

Пропустив провода через электрическую коробку, обязательно протолкните все провода в коробку. Драйвальщики хотят работать быстро, и любые провода, торчащие из коробки, могут просто замуроваться.Их также можно было порезать, когда прорезали отверстие для электрической коробки. Строители, вероятно, не будут не пожалейте времени, чтобы поместить провода в саму коробку. Также, если провода торчат из коробки или находятся очень близко к передней части коробки, тогда они покроются краской и могут скрыть ваш этикетка, иначе этикетки могут оторваться.

Некоторые проводят провода прямо через коробку. Провод, проходящий через дно коробки, прикреплены к шпильке.Затем проволока проходит через верх коробки и свободно прикрепляется к шпилька с другой скобой. По окончании монтажа можно снова затянуть конец провода в коробку. Незакрепленная скоба удерживает его на месте только для сухих валиков. Я не рекомендую этот метод, потому что Строитель должен изолировать каждую электрическую коробку (если она находится на внешней стене) с расширением пену, чтобы через короб не попадал холодный воздух. Если строитель распыляет Great Stuff в позади каждой электрической коробки, то вы не сможете вставить конец этого провода обратно в коробку.Я также не люблю использовать электрические коробки без спинки по той же причине.

Подождите, чтобы установить настенные панели и встраиваемые динамики, пока гипсокартон не будет установлен и покрашен. Вы можете правильно заделать каждый провод, поскольку строитель все еще работает над домом, или вы можете подождать, пока вы переезжаете. Если вы закончите установку заранее, то есть шанс, что город оценщик увидит это, и вы можете повлиять на оценочную стоимость вашего дома и налоговый счет.В своем доме я использовал глухие стеновые панели на этапе строительства, а потом закончил работу. Согласно местным нормам, вероятно, потребуется закрыть все открытые электрические коробки, даже если их нет. Любая мощность в коробке, поэтому оставлять электрические коробки открытыми — не вариант.

При прокладке проводов до того, как установщики HVAC (системы отопления, вентиляции и кондиционирования) выполнили их работа, вам нужно прокладывать провода, не мешая им делать.Установщики HVAC установит воздуховоды, по которым горячий или холодный воздух доставляется в дом, и возвращает воздуховоды обратно в дом. печь. Вентиляционные отверстия обычно устанавливаются на полу или низко на стене под окном. Воздуховоды для Вентиляционное отверстие второго этажа проводится вертикально на внутренней стене, а затем через балки пола на втором этаже. Возврат обычно происходит у потолка на внутренней стене. Поскольку потеря воздуха не является проблемой при возврате, Установщики не используют воздуховоды для возврата.Они будут использовать стены, стойки, балки пола … в качестве воздуховода. Следует избегать использования вентиляционных каналов внутри стен. Возврат в подвал следует избегать между перекрытия перекрытия. Ниже приведены некоторые конкретные примеры с рисунками и изображениями.

Электропроводка от подвала до второго этажа

При прокладке проводов от подвала к розеткам на первом или втором этаже избегайте попадания в дымоход и любые воздуховоды HVAC. По возможности избегайте прокладки проводов в потолке к балкам (красный провод вверху).Вместо этого попробуйте попасть прямо под розетку из подвала. а затем запустите его прямо вверх (зеленый провод вверху). То же самое и с потолочными динамиками. По возможности избегайте просверливания балок. Вы также можете просмотреть наше руководство по электромонтажу существующих домов для получения дополнительных примеров.

Как выловить электрический кабель для удлинения домашней электропроводки

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Перед добавлением новой проводки и т. Д. Рассчитайте общее количество проводников, разрешенных в коробке.Перед началом электромонтажных работ ознакомьтесь с местными правилами на предмет ограничений и разрешительных требований. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице представлены некоторые варианты поиска источника электрического тока для новой настенной розетки или осветительной арматуры и прокладки необходимого нового кабеля.Чтобы облегчить эту работу, лучше всего иметь второго человека на одном или другом конце новой трассы, чтобы видеть конец рыболовной ленты и помогать направлять кабель. Кроме того, всегда отключайте затронутые цепи перед работой с электричеством в доме.

Бытовая электропроводка в США имеет следующую цветовую маркировку: черный и красный являются горячими, что означает, что электричество сначала проходит по этим проводам. Белый — нейтральный провод, он возвращает электричество к сервисной панели, чтобы замкнуть цепь.Зеленый цвет, а в случае кабеля NM — неизолированный провод — это земля. Это страховочный трос, который в случае короткого замыкания немедленно отправляет электричество на землю.

При прокладке новой проводки обратите внимание на номинальный ток цепи, которую вы расширяете. Для цепи на 15 А используйте кабель 14 AWG (американский калибр проводов), для 20 А используйте 12 AWG, 30 А: 10 AWG, 40 А: 8 AWG, от 50 до 60 А: 6 AWG. Большинство цепей освещения и розеток будут на 15 ампер и будут использовать 14/2 или 14/3, но некоторые из этих схем могут также быть на 20 ампер, поэтому убедитесь в номинальном токе и используйте подходящий кабель и устройства для вашего проекта.В зависимости от калибра и глубины коробки существует ограничение на количество проводов, разрешенных внутри розетки. Если добавление новых приведет к превышению лимита, возможно, можно будет добавить в схему распределительную коробку.

Поиск источника электричества

Вероятно, будет несколько вариантов источника питания для новой розетки. Например, вполне вероятно, что в любой комнате есть несколько подходящих настенных розеток, чтобы продлить цепь до другой комнаты или другого этажа дома.

При подключении к существующей розетке всегда можно удлинить цепь из коробки с количеством проводов, идущих к ней, меньше максимального, при условии, что общее электрическое потребление от других розеток в цепи не превышает номинальный ток . Чтобы определить нагрузку цепи, используйте диаграмму и формулу для расчета существующей нагрузки, чтобы расширить цепь по этой ссылке.

Определитесь с местом для новой электрической арматуры и источником. Определите, внутри каких стен и потолков нужно проложить кабель.Например, с новым потолочным креплением, использующим источник из существующей настенной розетки, кабель необходимо будет провести внутри полости стены, через верхнюю пластину, в полость потолка и далее к новому креплению.

Или, если вы используете розетку на верхнем этаже для обслуживания нового потолочного светильника, расположенного ниже, ее нужно будет пропустить через подошву и, возможно, какой-либо пол, а также в полость потолка ниже. Петлю переключателя также нужно будет провести от стены в комнате ниже к новому потолочному креплению.

Нажмите на соседнюю комнату

В этом примере новая настенная розетка может быть установлена ​​с использованием существующей розетки в соседней комнате. Часто это может быть самым простым и наиболее вероятным решением для доступа к источнику для новой розетки или переключателя на новый осветительный прибор. Установите новую розетку в том же пространстве стены, что и существующая, чтобы упростить прокладку кабеля.

Постучите по верхней розетке для нового потолочного крепления

Часто настенную розетку с верхнего этажа можно использовать в качестве источника для нового потолочного светильника, расположенного ниже, но петлю переключателя необходимо провести к настенному переключателю в дополнение к ловле кабеля от источника.

Как закопать армированный кабель

В комнате со старой штукатуркой толщиной не менее дюйма под плинтусом обычно можно проложить армированный кабель или новое поле, вырубив в полу канал достаточной ширины, чтобы металлический кожух был заделан заподлицо с поверхностью стены. При использовании этого метода металл защитит провода от проколов гвоздями, но следует проявлять осторожность при прибивании плинтусов, чтобы не задеть проводку.

Этот метод не работает с более тонкими стеновыми материалами, такими как полдюймовый гипсокартон, требуется по крайней мере ¾ дюйма стенового материала, чтобы закопать металлическую оболочку.Для стен менее дюйма на стойках позади плинтуса можно сделать выемку для прокладки нового кабеля NM, а на каждой стойке можно использовать металлическую пластину для защиты проводов от проколов.

Добавление распределительной коробки

Если вы хотите использовать источник с уже имеющимся максимальным количеством проводов, можно разделить источник до того, как он попадет в коробку. Отрежьте доступ к проводке через материал стены и добавьте распределительную коробку, чтобы подключить новую розетку к цепи. Накройте коробку пустой пластиной, чтобы защитить стык.

По коду распределительная коробка должна оставаться доступной, поэтому ищите место, где крышка будет стыковаться. Используйте коробку для устройств размером 3×2 ½ дюйма, подобную той, что используется для настенных розеток, и установите ее на том же уровне, что и существующие настенные розетки, чтобы минимизировать визуальное воздействие.

Врезание в стены

После выбора источника электричества решите, где разрезать стены и потолок для прокладки нового кабеля. Например, чтобы перейти от существующей настенной розетки к новому потолочному светильнику, нужно вырезать небольшое отверстие в углу, где встречаются стена и потолок.Затем на верхней пластине делается надрез, чтобы пропустить кабель, а затем поверх надреза прикрепляется металлическая пластина для защиты проводов.

Стеновая плита обрезана на полу, чтобы можно было просверлить отверстие в подошве. Затем можно совершить пробег с верхнего этажа в комнату ниже или наоборот.

После определения маршрута отметьте и вырежьте отверстия для новой розетки, переключателя или приспособления, используя розетку в качестве шаблона. Перед установкой новой коробки используйте отверстие для облегчения прокладки нового кабеля.

Надрез на верхней пластине

Отметьте и прорежьте отверстие шириной около 4 дюймов в стене, чтобы открыть верхнюю пластину и несколько дюймов полости в стене. Также сделайте несколько сантиметров в потолке, чтобы можно было потянуться за ленту с рыбой.

Используйте пилу для гипсокартона и нож, чтобы разрезать гипсокартон и гипсокартонную штукатурку, используйте сабельную пилу или кольцевую пилу для резки деревянной штукатурки. Открыв каркас, используйте небольшую пилу, чтобы прорезать два вертикальных пропила в пластине на расстоянии примерно дюйма друг от друга, а затем с помощью стамески сделайте выемку примерно на ½ дюйма глубиной между разрезами.

После завершения установки закройте выемку металлическим экраном, доступным в электрическом отделе домашних магазинов. Отремонтируйте стену над щитом и дыру в потолке, чтобы закончить.

Расточка подошвы

Чтобы проложить путь на второй этаж от источника электричества внизу, необходимо просверлить отверстие в подошве стены и в любом покрытии пола или обшивке. Для просверливания отверстий используйте сверло с высоким крутящим моментом и удлинитель шириной от 3/4 до 1 дюйма. Держите отверстие не ближе 1-1 / 2 дюйма от деревянных краев и прикрепите защиту для гвоздей к элементам каркаса везде, где через него проходит кабель.

Протягивание нового кабеля

После вырезания отверстий для доступа снимите розетку источника и розетку, чтобы освободить провода и освободить место для протягивания нового кабеля. Оберните концы проводов источника изолентой или закройте их проволочными гайками и отогните их, пока не встанет новая проводка.

Чтобы выполнить пробег для потолочного светильника, протяните ленту электрика через отверстие переключателя и вниз к розетке источника. Изолентой закрепите около 6 дюймов кабеля на рыболовной ленте и протяните его через отверстие переключателя.Отрежьте ее от рыбной ленты и оставьте примерно 12 дюймов на обоих концах.

Переместитесь к отверстиям в углу потолка и протолкните ленту с рыбой к отверстию переключателя, прикрепите к ней новый отрезок кабеля и протяните его через угловое отверстие. Отрежьте его и оставьте несколько дюймов незащищенными.

Из отверстия для крепления протяните ленту к угловому отверстию, прикрепите кабель и протяните его к новому потолочному креплению. Отрежьте конец и согните его, отрежьте другой конец в отверстии переключателя и оставьте свисать примерно на 12 дюймов.

Чтобы снять с верхнего этажа, протолкните ленту с рыбой из нижнего помещения через подошву к источнику. Протяните его обратно через подошву в углубление под потолком.

Наконечники для электрического кабеля для рыбалки

Заклейте загнутый конец рыболовной ленты, чтобы она легче проходила через полости в стене и не зацепилась за изоляцию и другие препятствия. Протолкните ленту для рыбы от отверстия, где вы хотите установить новую розетку, к месту расположения источника.Снимите ленту с конца, прикрепите новый трос к крючку и потяните трос обратно в исходном положении.

При проталкивании рыбной ленты через полости в стене и потолке она может столкнуться с препятствиями на своем пути. Если это произойдет, поверните катушку в одну или другую сторону, одновременно нажимая на нее, чтобы попытаться пройти мимо препятствия. Поскольку рыбная лента представляет собой жесткую плоскую проволоку, она изогнута в направлении катушки, поворот катушки повернёт конец ленты в том же направлении. Обычно это позволяет отвести ленту вокруг каркаса и труб.

Когда вы проденьте рыбную ленту через внутренние стенки, прикрепите к концу около 6 дюймов нового кабеля. Снимите изоляцию и согните отдельные провода через загнутый конец ленты так, чтобы они лежали как можно более плоско и сужались к точке на передней кромке. Оберните провода лентой электрика, чтобы закрепить их, и нанесите на жгут смазку для протягивания кабеля, чтобы облегчить протягивание.

Сделать все необходимые повороты для прокладки нового кабеля может быть непросто.Чтобы упростить задачу, постарайтесь протянуть ее как можно прямо через отверстия в деревянной раме и другие узкие места. Попросите помощника вставить его в отверстие, чтобы избежать перетаскивания и перегибов. Кроме того, попробуйте вырезать больше отверстий или расширить отверстия, уже вырезанные в стеновой плите, чтобы достать кабель, и потяните его рукой. Не тяните с чрезмерной силой, так как это приведет к растяжению медной и пластиковой оболочки, ослабив конструкцию и создав угрозу безопасности.

Еще подобное на Do-It-Yourself-Help.com

Добавьте проводной порт Ethernet в любую комнату за считанные минуты

В наши дни люди не могут получить достаточно Интернета, как и некоторые устройства.Многие теперь зависят от подключения к Интернету для обеспечения полной функциональности. Помимо телевизоров, различных потоковых устройств с поддержкой 4K, игровых консолей и компьютеров, вероятно, в продаже есть хотя бы одна открывашка с выходом в Интернет.

Многие устройства предлагают расширенные функциональные возможности при подключении к Интернету, но иногда сигнал Wi-Fi оказывается недостаточно сильным в некоторых частях вашего дома. В некоторых случаях устройства даже не имеют Wi-Fi в качестве опции. Даже если Wi-Fi доступен и работает, проводное подключение к Интернету по-прежнему надежнее, быстрее и безопаснее.Итак, ясно, что проводное подключение к Интернету все еще может быть весьма полезным.

Установка проводного интернет-порта — задача, которая может варьироваться от сложной до невозможной, и всегда стоит дорого, если вы не можете сделать это самостоятельно. Но сеть Powerline, такая как комплекты сетевых адаптеров Powerline AV от TP-Link, может спасти положение. Они позволяют настроить проводные Интернет-порты всего за несколько минут без необходимости прокладывать кабели или прорезать стены — вы можете использовать домашнюю электропроводку.

Комплекты сетевых адаптеров Powerline от TP-Link позволяют передавать трафик Ethernet через домашнюю электропроводку.Комплекты содержат два модуля, которые подключаются к розеткам в вашем доме и затем могут передавать трафик Ethernet между ними. Один модуль подключается к розетке переменного тока где-то рядом с маршрутизатором, а затем кабель Ethernet устанавливает соединение для передачи данных между модулем и маршрутизатором. Другой модуль подключается к розетке переменного тока в комнате, где вы хотите добавить интернет-порт. Затем вы подключаете свой телевизор, проигрыватель Blu-ray или игровую консоль к разъему RJ45 этого модуля. Модули получают питание от розеток, к которым они подключены, поэтому не нужны шнуры питания или батареи.

Комплекты адаптеров TP-Link обеспечивают гигабитное соединение со скоростью до 2000 Мбит / с. Этого достаточно для передачи больших файлов или быстрой потоковой передачи видео на телевизор 4K HD. Комплекты должны подключаться к настенным розеткам и подключаться к любому устройству с портом Ethernet. Все модули должны быть сопряжены, а соединение защищено 128-битным шифрованием, поэтому вам не нужно беспокоиться о том, что кто-то в вашем здании будет бесплатно отключать ваш Интернет, подключив собственный адаптер Powerline.

TP-Link предлагает два комплекта сетевых адаптеров Powerline.Стартовый комплект TP-Link AV1000 Gigabit Ethernet Passthrough Powerline добавляет один порт Ethernet в любую комнату в вашем доме, передает данные со скоростью до 1000 Мбит / с и автоматически переключается в режим энергосбережения в часы низкой нагрузки. В качестве альтернативы, стартовый комплект TP-Link AV2000 с 2 портами Gigabit Passthrough Powerline разработан с двумя портами Gigabit Ethernet и обеспечивает скорость до 2000 Мбит / с. В комплекте AV2000 также используются технологии MIMO 2 x 2 и Beamforming, которые помогают поддерживать стабильные соединения между модулями на больших расстояниях.Используйте любой из этих комплектов для подключения вашего компьютера, телевизора, проигрывателя Blu-ray, игровой консоли и консервного ножа для быстрого и надежного подключения к Интернету. В каждый комплект входят кабели Ethernet.

TP-Link AV1000 TP-Link AV2000
Стандарты HomePlug AV2 1000 Мбит / с HomePlug AV2 2000 Мбит / с
Скорость Ethernet 10/100/1000 10/100/1000
Порты 1 2
Кнопки Пара / Сброс Пара
Световые индикаторы Питание, Powerline, Ethernet Питание, Powerline, Ethernet
Включает 1 кабель Ethernet 2 кабеля Ethernet
Минимальные системные требования ПК или другое устройство с сетевым портом Ethernet и двумя электрическими розетками ПК или другое устройство с сетевым портом Ethernet и двумя электрическими розетками

У вас есть опыт работы с собственной системой Powerline? Есть еще вопросы? Пожалуйста, зайдите в раздел комментариев ниже и оставьте сообщение!

Как правильно подключить потолочный светильник

Итак, вы хотите узнать, как подключить потолочный светильник? Это довольно простой процесс, если вы готовы следовать инструкциям и правилам техники безопасности.

Это удобный навык. Знание того, как подключить свет, дает вам возможность вывести ваши украшения на новый уровень.

Не стесняйтесь проявлять фантазию и создавать новую атмосферу в своей гостиной или спальне, заменяя устаревшие светильники на современный вид, который дополняет ваш стиль.

Вы когда-нибудь мечтали бездельничать в своей постели, глядя на блеск очень гламурной люстры? Или мысль о новом сочетании света и вентилятора в вашей семейной комнате зовет вас по имени?

Что ж, теперь вы можете переделать свой дом, используя любой стиль потолочного освещения, который вам нравится.Изучение того, как правильно подключить потолочный светильник, сэкономит вам несколько серьезных банкнот.

Все, что вам нужно, это несколько инструментов и приятный помощник. Даже если это новая территория для вас, будьте уверены, что вы сможете научиться правильно подключать потолочный светильник.

Вы, наверное, заметили, что потолочные светильники бывают разных стилей и форм. Как их внешний вид, так и методы крепления их к потолку различаются.

Во многих случаях, особенно с люстрами, обычно используется полый стержень с центральной резьбой, чтобы установить и удерживать его на месте.Также потолочные светильники можно подвесить с помощью двух саморезов, которыми основание крепления крепится к розетке.

Его также можно прикрепить к монтажной ленте, которая находится в розетке. Независимо от того, как вы решите передать потолочный светильник, вы можете сделать глубокий вдох и расслабиться, зная, что монтажная часть проста.

Через коробку может проходить несколько проводов. Но, к счастью, вам придется иметь дело с тремя, а не со всем комплектом и кабудлем.

Черный провод, зеленый провод и белый провод — это те, с которыми вам нужно ознакомиться. Работая над своим проектом, вы заметите, что эти три провода соединены вместе с помощью винтовых соединителей.

С этими проводами лучше работать руками, свободными от чего-либо еще, например с потолочным креплением. После того, как вы ослабите винты, которые крепили существующее приспособление к потолочной коробке, вы избавитесь от лишнего бремени, связанного с попытками удерживать приспособление в равновесии при работе с проводами.

Даже если вы думаете, что можете самостоятельно манипулировать проводами и светильником, не дерзайте и не думайте, что вы можете сделать это с люстрой. У вас будет беспорядок на руках.

Вот почему вы хотите заручиться чьей-либо помощью. Ваша задача по монтажу потолка своими руками будет намного проще и быстрее, если вы попросите кого-нибудь помочь вам заменить светильник.

Хорошая новость заключается в том, что этот проект можно реализовать с помощью правильных инструментов, информации и помощи. Да, вы тоже можете узнать, как правильно подключить потолочный светильник!

Понимание того, как работает освещение в вашем доме

Прежде всего, вы хотите понять, как работает освещение в вашем доме.Это даст вам более полное представление о том, что вы берете на себя, прежде чем вы начнете. Вот как это работает.

Электроэнергия поступает в ваше жилище через главный герметичный предохранитель, который называется служебной головкой. Затем он будет перемещаться к вашему счетчику по одному большому красному и одному большому черному проводу.

Этот счетчик используется для измерения количества потребляемой вами электроэнергии. Не прикасайтесь к каким-либо частям счетчика или сервисной головки — это запрещено.

Следующая остановка — потребительский блок.Именно из этого источника электричество распределяется по вашему дому. Внутри этого поля у вас будут схемы.

Каждый из них защищен либо выключателем, если у вас есть устройство защитного отключения, либо предохранителем на номинальный ток. Вы сможете узнать, сколько электричества имеется в вашем распоряжении, проверив напряжение.


Вот как будет выглядеть автоматический выключатель в вашем доме. Это даст вам доступ к цепям, предохранителям и переключателям. Проект Creative Commons Patio 015 Роджера Моммартса / CC 2.0

Скорость, с которой течет напряжение по проводникам, измеряется в амперах. Мощность, необходимая для работы вашего потолочного светильника или любого другого прибора, измеряется в ваттах.

Если вам нужно выяснить, как определить правильный кабель и формулу предохранителя, то вам следует использовать этот простой метод: Вт / Вольт = Амперы. Это означает, что ватты, разделенные на вольт, равны амперам.

Эффективный способ визуализировать это — подумать о чем-то, катящемся с горы. Думайте о вольтах как о высоте горы.Теперь представьте, что сила тока — это скорость, с которой электричеству разрешено скатываться с горы.

Когда сила, такая как сопротивление, снижает скорость потока вниз с горы, она измеряется в омах. Ваш потребительский счетчик предназначен для измерения потребляемой энергии, а не вольт или ампер.

Эта потребляемая энергия отражается в количестве ватт, которое каждый час потребляет каждое отдельное устройство, которое вы используете в своем доме. Обычно это называется киловатт-часами или кВтч.

Вольт (общее количество потребляемой электроэнергии) измеряется в ампер / часах. Считайте, что это поток в час, если вы вспомните могущественную гору, упомянутую ранее.

Электричество движется по токоведущему проводу. Вот как он питает то, что требуется. С этого момента он возвращается к нейтральному проводу к своему местному трансформатору.

Этот поток можно остановить, вставив переключатель. Фактически, этот переключатель помещен в провод под напряжением.

Важно проявлять осторожность при работе с проводами под напряжением.Некоторые люди были шокированы, прикоснувшись к ним.


При работе с электропроводкой необходимо соблюдать осторожность, чтобы избежать поражения электрическим током. Как показано на рисунке выше, напряжение опасно для вашего здоровья. Он может путешествовать по вашему телу и причинять вам вред. Соблюдайте осторожность и отключите питание перед работой с оборудованием.

Теперь, когда вы знаете, как электричество работает в вашем доме, пора перейти к самому интересному — вашему проекту освещения своими руками. Для этого проекта вам понадобятся следующие предметы:

  • Потолочный светильник
  • Монтажные принадлежности
  • Гайки для проволоки
  • Отвертка крестовая

Теперь, когда у вас есть все инструменты, вы готовы приступить к подключению потолочного светильника.Вот девять шагов, которые вам нужно сделать.

Шаг 1 — Отключение питания

Отключите питание, отключив прерыватель, контролирующий проводку потолочного светильника. Выключив прерыватель, вытащите детектор напряжения, чтобы проверить провода.

Если вы обнаружите, что напряжение присутствует, отключите главный выключатель на панели выключателя. Затем вам нужно будет проверить провода, чтобы убедиться, что нет никакого напряжения.

Однако, если вы обнаружите, что напряжение все еще есть даже после того, как главный выключатель был отключен, вы должны остановиться.Забудьте о попытках самостоятельно повесить потолочный светильник.

Избавьте себя от головной боли и вызовите профессионального электрика, чтобы диагностировать проблему.

Шаг 2. Знайте свои провода

Если питание выключено, у вас будет зеленый свет, чтобы перейти к следующему шагу. На этом этапе вам нужно будет определить типы проводов, с которыми вы имеете дело, которые будут поддерживать потолочный светильник.

Если вы понимаете цветовую кодировку, вы справитесь с этим шагом. Нейтральные провода белые.Горячие провода черные. Провода заземления — неизолированные медные или зеленые.

По большей части вы будете работать с черным горячим проводом и белым нейтральным проводом. Имейте в виду, что в распределительной коробке может быть красный провод.

Это называется переключаемой горячей проволокой. Он управляется настенным выключателем, и этот красный провод станет вашим основным горячим проводом.

Шаг 3 — Знайте свою горячую проволоку

Вам нужно выяснить, какой провод на потолочном светильнике является нейтральным, а какой — горячим.Черный и белый провода легко отличить.

Однако, если вы имеете дело с золотыми или коричневыми, вам нужно будет ориентироваться не только на цвет. Обращайте внимание на то, чтобы края были квадратными, с мелкими надписями или даже выступами на пластиковой оболочке.

Если вы нашли какой-либо из этих контрольных знаков, вы наткнулись на провод под напряжением. Снимите оболочку с проводов лампы так, чтобы было видно около 1/2 дюйма оголенного провода.


Если вы не знакомы с тем, как выглядит проводка, это хороший пример.Вы ясно видите, как белые провода резко контрастируют с черными проводами. Кроме того, голый медный металл позволяет увидеть, как выглядит провод без оболочки. Creative Commons Можете ли вы заметить по ilovebutter / CC by 2.0

Обратите внимание, что провода с маркировкой UF-B, NM-B, THHN или THWN-2 одобрены для использования в приборах с более высокими температурами.

Однако, если у вас есть старый дом, построенный в начале 80-х, у вас вполне может быть проводка для светильников, рассчитанных на более низкую температуру.Это может создать проблему, поскольку более современные приспособления требуют использования проводов, способных выдерживать более высокие температуры.

По этой причине не подключайте прибор, выпущенный после 1985 г., к проводке, выпущенной до 1985 г. Это рецепт катастрофы. Тепло от прибора может расплавить изоляцию вокруг проводов, что приведет к серьезной опасности возгорания.

Шаг 4 — Осмотрите выходную коробку

Теперь вам нужно осмотреть розетку. Важно убедиться, что коробка надежно закреплена.Национальный электротехнический кодекс (NEC) требует, чтобы потолочный светильник тяжелее пятидесяти фунтов имел независимую электрическую коробку.

Шаг 5 — Снимите потолочный светильник

Снимите старый потолочный светильник с помощью отвертки Phillips, чтобы открутить крепежные винты. Этот процесс будет намного проще, если у вас будет небольшая помощь.

Если можете, найдите кого-нибудь, кто удержит потолочный светильник. Теперь откройте провода и удалите изоленту. Как только это будет сделано, пора открутить провода крепления от домашней проводки.

Шаг 6 — Выровняйте приспособление

Чтобы не напрягать руки и не тратить время зря, предварительно соберите как можно большую часть потолочного крепления на земле. Убедитесь, что вы уравновешиваете штангу.


Не пытайтесь собирать потолочный светильник после его установки. Вы должны найти время, чтобы собрать части вместе, а затем сложить их как одно целое. Новые потолочные вентиляторы Creative Commons 002 от Roger Mommaerts / CC by 2.0

Сделайте это, совместив навес с перекладиной.Оставьте немного винтовой резьбы снаружи, чтобы она могла проходить через купол. С помощью контргайки закрепите отрезок на месте.

Для каждой стороны перекладины вам нужно будет вплести шурупы в отверстия. Если вы работаете со стержнем, обязательно проденьте его в среднее отверстие перекладины.

Теперь вам нужно переместить провода к одной стороне электрической коробки. Отсюда вы установите перекладину на электрическую коробку.

Шаг 7. Подключите провода

А теперь пора подключить провода так, как они были в старом потолочном креплении.Это довольно простой шаг, на котором вы подключите черный провод к черному, а белый провод к белому.

Оголенный медный провод — это провод заземления. Его следует подключить к зеленому винту заземления на перекладине.

Пусть ваш прекрасный помощник будет держать остальную часть приспособления, чтобы вы могли сосредоточиться исключительно на соединении проводов. Когда закончите, вам нужно будет заправить провода в электрическую коробку.

Шаг 8 — Выровняйте ваш прибор

Совместите навес с крепежными винтами и затяните их.Если ваш светильник похож на большинство из них, вы увидите отверстие в форме замочной скважины.

Вам необходимо совместить головку винта с более широкой частью отверстия. Теперь подкручиваем потолочный светильник к более узкой части.

Вам нужно будет взять отвертку и совместить ее с головкой крепежного винта, как показано на рисунке. Затяните каждый винт, чтобы убедиться в надежности.

На этом этапе необходимо затянуть крепежные винты.При необходимости отрегулируйте штангу так, чтобы балдахин прилегал к потолку.

Шаг 9 — Завершите свой проект

Вставьте лампочки и поместите шар света так, чтобы можно было затянуть установочные винты на боковой стороне капюшона. Наконец, пора снова включить питание, и это официально — готово.

Но что, если вы хотите подключить потолочный светильник с вентилятором? Вам нужно будет внести некоторые изменения в свой подход. Вот как это сделать.

Как заменить осветительный прибор на новый потолочный вентилятор

Здесь следует помнить, что чем больше ваша комната, тем больше может быть ваш вентилятор. Чтобы узнать, сколько места вы можете использовать, вам нужно будет произвести измерения.

Для этого нужно измерить самую длинную стену в комнате. Теперь, если вы обнаружите, что эта стена меньше 12 футов, вам нужно будет купить вентилятор диаметром 36 дюймов.

Однако, если ваши измерения показывают, что эта стена имеет длину 12-15 футов, вам необходимо купить 42-дюймовый вентилятор.Если ваша комната довольно большая, а самая длинная стена превышает 15 футов, вы можете установить 52-дюймовый вентилятор.

Шаг 1 — Снимите текущий светильник

Можно заменить устаревший потолочный светильник или люстру в вашей комнате на потолочный вентилятор, который поставляется с собственным осветительным прибором. Но вам необходимо иметь четкое представление о том, как выполнять основные электрические работы в вашем доме.

С учетом сказанного, это будет сложнее, если в вашей комнате даже нет осветительной арматуры.В этом случае уровень сложности вашего проекта значительно возрастет.

Тебе придется прорезать потолок. Это также потребует установки новой проводки, а также переключателя.

Если все это звучит слишком сложно, лучше вызвать профессионального электрика. Однако, если у вас есть существующий осветительный прибор, вы обнаружите, что ваш маленький электрический проект не будет таким сложным.

Для того, чтобы выключить текущий прибор, вы должны сначала отключить питание.Вам нужно будет подойти к главной электрической панели вашего дома, чтобы получить доступ к цепи, которая питает ваш свет и его выключатель.

Чтобы получить доступ к цепи, которая питает ваш свет и его выключатель, вам нужно будет добраться до главной электрической панели вашего дома. Как вы можете видеть здесь, сбоку от него будут маленькие белые прямоугольники, указывающие, какой выключатель питает какую комнату. Убедитесь, что вы выбрали правильный переключатель. Коробка Creative Commons Breaker, Кертис Грегори Перри / CC by 2.0

Никогда нельзя быть слишком осторожным при работе с электричеством, поэтому, прежде чем идти дальше, было бы неплохо заклеить переключатель изолентой. Это поможет вам избежать неприятных происшествий, которые могут произойти, если выключатель снова будет включен, пока вы находитесь в процессе работы.

Теперь, когда об этом позаботились, вам нужно будет выломать старый добрый тестер цепей. В конце концов, вы хотите убедиться, что питание действительно отключено, прежде чем прикасаться к какой-либо части электрической проводки.

На этом шаге вы отключите провода крепления. Далее снимаем центральную гайку крепления. Удалите все винты, которые удерживают существующее приспособление на месте.

Теперь, когда ваш старый прибор находится вне пути, вам нужно попытаться выяснить, является ли электрическая коробка надежно крепятся к опорному кронштейну или потолочной балке.

Вам понадобится прочное крепление для вентилятора, потому что они обычно весят до 50 фунтов и должны быть закреплены. Все станет немного сложнее, если вы обнаружите, что ваша потолочная коробка закрыта другим материалом, например гипсокартоном.

В этом случае вам может потребоваться доступ к балкам сверху. Этот шаг вполне может включать поездку на чердак.

Оказавшись там, вам нужно будет изучить ситуацию. Если похоже, что нужна опорная скоба, вам придется ее прикрепить.

Шаг 2 — Установите опорную скобу

Здесь начинается самое интересное. Знаете ли вы, что вы можете изготовить и установить собственную поддерживающую скобу? Ага, вы не ослышались. Вы можете вывести DIY на новый уровень.

Для этого вам понадобится немного древесины. Вы можете установить свою собственную опорную скобу, используя брус 2 × 4 длины, прибитый к потолочным балкам с обеих сторон от места расположения коробки.

Если вы не уверены, как выглядит опорная скоба, обратите внимание на кусок металла выше. Это хороший пример поддержки скобки. Он защелкивается на балках-подвесках. Некоторые опорные скобы имеют L-образную форму, поэтому убедитесь, что вы выбрали подходящий для вашей работы. Creative Commons Модульная конструкция от jm3 на Flickr / CC by 2.0

Поместите скобу точно над потолочной коробкой. Идя под углом снизу, вам нужно будет с помощью шурупов надежно прикрепить потолочную коробку к распорке.

Но что, черт возьми, делать, если вам несправедливо отказано в доступе в пространство над потолком? Вам нужно будет использовать другой вариант, установив снизу расширяющуюся металлическую скобу.

Это обеспечит надежную опору как для потолочной коробки, так и для вентилятора. Вот что вам нужно сделать, чтобы это произошло.Сначала снимите существующий ящик.

Пройдя через отверстие, вставьте скобу и закрепите ее с помощью трещотки. Вы обнаружите, что по мере того как храповик поворачивается снизу, рычаги скобы будут вытягиваться, пока не коснутся потолочных балок с обеих сторон отверстия.

Шипы рук будут надежно сидеть в дереве. Вы можете встретить скобы, к которым уже прикреплена потолочная коробка.

Однако, если вы этого не сделаете, вы всегда можете прикрепить существующую потолочную коробку к распорке.Вы можете использовать этот же метод, если решите установить потолочный вентилятор в комнате, где раньше не было электрического оборудования.

Это делается путем проделывания отверстия в потолке. Далее убедитесь, что электропроводка проложена к отверстию от распределительной коробки (в идеале такой, которая удобно расположена рядом).

Если вы раньше не видели распределительную коробку, то изображенная выше — хороший пример. Как правило, у него будет крышка, но вот как он будет выглядеть после того, как крышка будет снята.Распределительная коробка Creative Commons от Мухаммеда Али / CC by 2.0

После того, как это будет сделано, вам нужно будет установить скобу и новую потолочную коробку, как описано выше.

Шаг 3 — Установите монтажный кронштейн вентилятора

К счастью, вы обнаружите, что большинство потолочных вентиляторов поставляются с монтажным кронштейном. Однако, если вы обнаружите, что ваш нет, не волнуйтесь.

Вы можете просто купить монтажный комплект отдельно. Следуйте инструкциям производителя и прикрепите кронштейн к потолочной коробке.

Этот кронштейн предназначен для установки круглого держателя для шаровой опоры либо на удлинительный стержень, либо на двигатель вентилятора. Для максимального комфорта обычно рекомендуется использовать удлинитель любой длины, чтобы не размещать вентилятор слишком близко к потолку.

В противном случае в комнате будет душно и не будет циркуляции воздуха. Какой смысл иметь потолочный вентилятор, который на самом деле вас не охлаждает?

Чтобы установить удлинительный стержень и подвесить вентилятор, вам необходимо временно склеить концы проводки двигателя вентилятора вместе.


На картинке выше вы можете увидеть, как обматывать проволоку лентой. Когда вы склеиваете концы проводки двигателя вентилятора вместе, убедитесь, что вы обернули лентой, как это сделал мужчина, чтобы ее было легко удалить, когда вы закончите. Creative Commons Ремонт проводки датчика аварии 1, Мауро Виктор Барбоза / CC by 2.0

Следующим шагом будет пропустить проводку через стержень. Как только это будет сделано, прикрепите шток к двигателю вентилятора. Надежно установите шаровую опору на верхнем конце стержня.

Шаг 4 — Закрепите проводку двигателя вентилятора

Теперь пора перейти к следующему шагу. Вот где вы хотите закрепить двигатель вентилятора на потолочном кронштейне. Для этого нужно вставить шарнирный шарнир в кронштейн.

Присоедините провода от двигателя вентилятора к домашней проводке. Обычно это означает соединение белого провода с белым («нейтраль») и черного с черным («горячий или находящийся под напряжением») проводом.

Вы можете обнаружить, что ваш вентилятор также имеет неизолированный медный или зеленый изолированный провод.Если это так, то вам нужно будет прикрепить его к существующему проводу заземления. Затем вам нужно будет подключить оба к металлической электрической коробке.

Если вы приобрели потолочный вентилятор с пультом дистанционного управления, который позволяет управлять вентилятором и освещением без использования тягово-тянущей цепи или переключателя, то вы найдете в упаковке дополнительные провода или приемное устройство.

Для правильной установки вы должны внимательно следовать инструкциям производителя по электромонтажу.Надежно закрепите все соединения проволочными гайками.


Вот как это будет выглядеть, когда вы закрепите свои соединения проволочными гайками. Желтые колпачки на концах проводов называются проволочными гайками. Creative Commons DSCF1083, Крис Барански / CC by 2.0

Шаг 5. Присоедините лопасти вентилятора

Теперь пора на скачки. Вы почти закончили. Это та часть, куда вам нужно будет поставить кожух вентилятора, который закрывает монтажный кронштейн и потолочную коробку.

Прикрепите монтажный кронштейн лопасти к каждой лопасти вентилятора. Найдите двигатель вентилятора и прикрепите монтажные кронштейны к вращающейся лицевой панели под ним.

Убедитесь, что все крепежные винты затянуты. Если у вас болтаются лопасти, вентилятор во время работы будет раскачиваться.

Шаг 6 — Наденьте светильник

Этот следующий шаг необходим только в том случае, если ваш вентилятор поставляется с осветительной арматурой. Если это так, вам нужно будет собрать приспособление и корпус переключателя.

Затем вы прикрепите светильник к двигателю вентилятора. С этого момента вам нужно будет следовать инструкциям производителя для успешного подключения проводки.

Наконец, вы можете надеть плафоны, лампочки или стеклянный купол.


Теперь вы можете нанести последние штрихи, прикрепив купол. На этом снимке купол — это закругленная деталь, расположенная у основания потолочного вентилятора.

Шаг 7. Установка настенного переключателя

В наши дни большинство продаваемых вентиляторов управляются настенным выключателем реостатного типа.Этот переключатель позволяет выполнять основные функции, такие как включение и выключение вентилятора и контроль скорости вентилятора.

Перед установкой нового настенного переключателя для вашего устройства обязательно перепроверьте существующую проводку переключателя. Вы можете сделать это с помощью надежного тестера цепей.

Этот шаг очень важен, потому что вы хотите быть уверены, что питание отключено. Чтобы установить переключатель управления вентилятором, вам необходимо обратиться к инструкциям производителя.

По завершении этого процесса вы можете снова включить питание.Проверьте вентилятор и освещение в каждом рабочем режиме.

Если все сделано правильно, у вас должен остаться потолочный светильник, которым вы можете гордиться долгие годы — или, по крайней мере, до тех пор, пока ошибка ремоделирования не ударит вас снова. Вот пять лучших потолочных вентиляторов для вашего вдохновения.

Prominence 80029-01 Домашний вентилятор со светодиодной подсветкой Alvina LED Globe Light

Этот потолочный вентилятор hugger отличается низким профилем, что делает его идеальным для помещений, где требуется дополнительное пространство. Он станет идеальным дополнением к гостиной среднего размера, спальне, столовой или семейным комнатам.

Plus, бесшумный реверсивный трехскоростной двигатель, который может работать зимой, помогает вращать теплый воздух и сокращает затраты на электроэнергию. В комплект входят тяговые цепи для быстрой и легкой регулировки включения / выключения, но они также совместимы с универсальными пультами дистанционного управления потолочными вентиляторами.

Только не ожидайте, что он выталкивает столько воздуха, как 42-дюймовый потолочный вентилятор.

Harbour Breeze Mazon Потолочный вентилятор для установки заподлицо 44 дюймов с матовым никелем для установки внутри помещений

44-дюймовый вентилятор Mazon

Harbour Breeze сочетает в себе производительность и современный стиль в компактном корпусе.Эта красавица отлично подойдет для небольших комнат. Он отлично впишется в современный вид.

Вы обнаружите, что интегрированный комплект освещения имеет регулируемую яркость и оснащен светодиодным модулем мощностью 18 Вт, обеспечивающим хорошее освещение. Кроме того, конструкция для скрытого монтажа идеально подходит для любых помещений с низкими потолками.

Однако этот вентилятор может быть немного шумным. Разместите этот потолочный вентилятор в комнате, где вы не против слышать низкочастотный гул.

Portage Bay 50254 Hugger 52-дюймовый потолочный вентилятор White West Hill с комплектом освещения чаши

Размеры потолочного вентилятора

Portage Bay — 11.5 дюймов от потолка до низа светильника, что делает его идеальным для низких потолков. Этот вентилятор прост в сборке и установке.

Освещение регулируется и имеет трехскоростной реверсивный регулятор для универсального использования летом и зимой. Мультиконденсатор делает этот потолочный вентилятор идеальным для тех, кто ценит тихую работу и максимальное движение воздуха.

Он действительно имеет тенденцию выделять химический запах при работе. Возможно, вам будет полезно открыть окна в первые несколько раз, чтобы выпустить запах.

Honeywell 50602-01 Ocean Breeze Contemporary, 30-дюймовый светодиодный потолочный вентилятор с матовым освещением

Потолочный вентилятор

Honeywell в современном стиле идеально подходит, если вы хотите модернизировать свое пространство. Этот небольшой потолочный вентилятор идеально подходит для кухонь, спален, ванных комнат и других небольших помещений.

Он оснащен бесшумным реверсивным двигателем, который может переключаться из режима нисходящего потока в режим восходящего потока для обеспечения оптимального воздушного потока, позволяющего легко контролировать температуру в помещении. Кроме того, у этого вентилятора есть двусторонние лопасти с двойным покрытием, каждая из которых имеет разный вид.

Вы можете выбрать отделку, которая лучше всего подходит вашему пространству и стилю. Просто убедитесь, что вы следуете инструкциям производителя при установке тройника. В противном случае, если коробка в потолке не идеально выровнена, у вас могут возникнуть проблемы с накладкой.

Hunter Fan Company Hunter 53237 Переходный потолочный вентилятор 52 дюйма

Классический потолочный вентилятор

Hunter в традиционном стиле оснащен многоскоростным реверсивным двигателем. Мотор бесшумного ветра обеспечивает сверхмощный воздушный поток при бесшумной работе.

Энергоэффективные долговечные светодиодные лампы с регулируемой яркостью позволяют управлять освещением и обстановкой в ​​жилом помещении. Благодаря низкопрофильному корпусу он идеально подходит для гостиной, гостиной, спальни и детских комнат.

Купите дополнительные фонари заднего хода, так как они обычно дуют быстрее, чем другие марки. Теперь, когда у вас есть прекрасные потолочные вентиляторы с самым высоким рейтингом, которые вдохновляют вас, пришло время затронуть еще одну важную тему.

Чтобы подключить потолочный светильник без головной боли, важно выделить несколько очень важных правил техники безопасности.

В конце концов, вы хотите уберечь себя, свою семью и свой дом от любых возможных травм или пожаров, которые могут возникнуть из-за неисправной проводки.

Почему так важна электрическая безопасность

Когда вы не знаете, что делаете, электромонтажные работы дома могут быть опасными. Вот почему так важно понимать, как выполнять электрические проекты наиболее безопасным способом. Ключевыми компонентами электробезопасности являются кабели и предохранители.

В Соединенных Штатах действуют электрические правила, которые должны соблюдаться законом.Если вы ознакомитесь с этими правилами и обнаружите, что недостаточно компетентны для выполнения работ, не пытайтесь выполнить электрический проект.


В США вы будете подчиняться правилам и постановлениям суда в отношении электробезопасности. Если вы не компетентны в проведении электромонтажных работ, то позаботьтесь об этом для профессионала, такого как лицензированный электрик, которого вы видите здесь.

Что именно означает компетентный? Она определяется как способность делать что-то успешно или эффективно.Если вы собираетесь выполнить какие-либо электромонтажные работы, крайне важно, чтобы вы были достаточно компетентны, чтобы соблюдать электрические правила.

Игнорирование требований электробезопасности может привести к несчастным случаям и, в худшем случае, смерти. Ежегодно более 2400 детей (семеро детей в день) получают лечение в отделениях неотложной помощи больниц в связи с травмами, вызванными электрическими авариями.

Обеспечение безопасности вашей семьи должно быть главным приоритетом. К счастью, существуют организации и программы, обеспечивающие соблюдение стандартов, обеспечивающих безопасность людей.

В США действует стандарт безопасной установки электропроводки и оборудования, известный как Национальный электротехнический кодекс (NEC) или NFPA 70.

NEC является частью серии национальных правил пожарной безопасности, которая публикуется и пересматривается Национальной ассоциацией противопожарной защиты (NFPA). Хотя NEC сама по себе не является законом США, использование этого кода обычно предписывается законодательством штата или местным законодательством.

Он также используется во многих юрисдикциях за пределами США и охватывает установку электрических проводов, оборудования и кабельных каналов.Кроме того, NEC обращается к проводникам сигнализации и связи, а также к оптоволоконным кабелям для следующих целей:

  • корпус
  • карнавалы
  • гаражей
  • механических цехов
  • дом на колесах
  • промышленные подстанции
  • паркомест
  • домов отдыха
  • транспорт для отдыха
  • строений
  • ярд
  • складов

NEC обеспечивает надзор и повышает осведомленность о том, как защитить вашу семью от несчастных случаев, вызванных электрическими сбоями, которые могут привести к ударам и пожарам.NEC делает это двумя способами.


Хотя дома не обязаны вывешивать знаки, предупреждающие об поражении электрическим током, подобные приведенному выше, это не означает, что вы можете играть с электричеством. Это опасно, поэтому NEC разработала инструкции по защите вас и вашей семьи.

Прерыватели цепи от дугового замыкания (AFCI)

Национальный электротехнический кодекс требует использования прерывателей цепи дугового замыкания (AFCI) для определенных электрических цепей в доме, чтобы предотвратить возникновение дугового замыкания.Что такое дуговое замыкание?

Это опасная электрическая проблема, вызванная перегревом, повреждением или напряжением электропроводки или устройств. AFCI были разработаны как средство устранения электрических проблем, таких как дуговые замыкания, которые вызывают пожары в домах.

AFCI — это автоматический выключатель. Таким образом, он разрывает цепь, когда обнаруживает электрическую дугу в цепи, которую он предназначен для защиты, чтобы предотвратить электрические возгорания.

Дуговые замыкания — опасное дело. Только в Соединенных Штатах они являются одной из основных причин электрических пожаров в жилых домах.

Ежегодно в США причиной более 40 000 пожаров является домашняя электропроводка. К сожалению, эти предотвратимые пожары ежегодно уносят более 350 жизней и более 1400 травм.

AFCI используются как практический инструмент для обеспечения повышенной противопожарной защиты. Они делают это, распознавая, когда в домашней проводке возникает опасная электрическая дуга, прежде чем она перерастет в опасность пожара.

AFCI может определять, является ли дуга нормальной или опасной. Как только он обнаруживает проблему, он немедленно отключает питание цепи, прежде чем может начаться пожар.

Предотвращая пожары, AFCI могут спасать жизни и имущество. По данным Комиссии по безопасности потребительских товаров США, AFCI могут предотвратить примерно 50% электрических пожаров, которые происходят каждый год.


Избегайте ненужных домашних пожаров, подобных тому, который вы видите здесь, следуя правилам электробезопасности. Не попадите в число 50% домохозяйств, которые могли бы легко избежать пожара. Creative Commons House of Fire от dvs / CC от 2.0

Самый лучший способ спасти жизни и имущество — это остановить пожар до того, как он начнется.AFCI делают возможным такой уровень превентивной защиты.

Однако, если у вас более старый дом, он может не быть защищен AFCI. Только в 1999 году национальные нормы требовали наличия AFCI во всех цепях в домах.

Если в вашем доме есть обычный автоматический выключатель, он будет реагировать только на перегрузки и короткие замыкания. Он не защитит от возникновения дуги, которая может вызвать возгорание.

Перед тем, как приступить к работе над своими электрическими проектами своими руками, проверьте, есть ли у вас автоматический выключатель AFCI или обычный автоматический выключатель.Если у вас нет AFCI, подумайте об обновлении, прежде чем начинать свой проект.

Прерыватели цепи при замыкании на землю (GFCI)

У NEC также есть инструкции по использованию устройств электрической безопасности, известных как прерыватели замыкания на землю (GFCI). Они работают, защищая людей от поражения электрическим током и поражения электрическим током в результате замыкания на землю.

Что такое замыкание на землю? Замыкание на землю — это случайный электрический путь, возникающий после того, как источник питания и заземленная поверхность соприкасаются друг с другом.


Повреждение прибора или контакт с чем-то влажным может создать проблемы. Ваши розетки могут вызвать электрический пожар. Creative Commons Right In the Sockets, Джек Лоуренс / CC by 2.0

Например, при повреждении или даже намокании электрического прибора электрический ток выйдет за пределы проводников цепи. Эта утечка тока может привести к серьезным проблемам.

GCRI был разработан для предотвращения ударов, которые могут оказаться фатальными.Он делает это, отслеживая поток электричества в цепи.

Если он указывает на потерю тока, обнаруживая, что поток электричества отличается — даже немного — он быстро отключит питание цепи.

С момента включения GFCI в NEC в 1971 году они спасли тысячи жизней. Более того, они помогли сократить вдвое количество смертей от электрического тока в домашних условиях.

Правила электробезопасности введены в действие для вашего блага, чтобы защитить вашу семью и место проживания.Но они принесут вам пользу, только если вы прислушаетесь к ним.

Как однажды мудро заметил Томас Эдисон: «Ценность идеи заключается в ее использовании». Эти коды не защитят вас или кого-либо в вашем доме, если их не применить.

Убедитесь, что ваш дом соответствует нормам электробезопасности, прежде чем приступать к выполнению любого электрического проекта своими руками.

При выполнении любых домашних работ по установке электрооборудования также не помешает провести проверку завершенного проекта у квалифицированного электрика и получить сертификат о мелких работах.

По закону вы, а не кто-либо другой, несете ответственность за безопасность электроустановки.

Наличие Свидетельства об электроустановке (EIC) или Свидетельства о малых электромонтажных работах (MEIWC) предоставит вам декларацию о том, что внесенные вами изменения были безопасными для использования на момент ввода в эксплуатацию.

Обязательно храните полученный сертификат в надежном месте. Он послужит основой для любых дальнейших проверок и испытаний.

Кроме того, в случае возникновения пожара или ранения человека сертификат будет служить доказательством того, что электромонтажные работы были выполнены в соответствии с удовлетворительными стандартами безопасности. Это защитит вас при подаче иска.

Отсутствие EIC или MEIWC может сделать вашу страховку дома недействительной. Возможно, вам даже будет сложно продать свой дом в будущем.

Если вы решили, что вам удобно заниматься электрическими проектами самостоятельно, то есть практические шаги, которые вы можете предпринять, чтобы обеспечить свою безопасность.

Электробезопасность 101

Прежде чем начать, убедитесь, что вы используете только одобренные материалы, чтобы избежать ненужных несчастных случаев. Также предупредите всех в своем доме, что вы выполняете электромонтажные работы и что никто не должен включать питание, пока вы работаете.

Начните с проверки всех стен на предмет наличия проводов и труб перед резкой на предмет новых коробок и кабелей. Вы можете облегчить себе задачу, установив детектор для идентификации кабелей в стене.

Если все в порядке, выключите питание и вытащите предохранитель из цепи, над которой работаете.

Когда дело доходит до безопасности себя, своей семьи и своего скромного жилища, главное правило заключается в том, что при подключении или замене осветительной арматуры, если у вас есть какие-либо сомнения, лучше обратиться к электрику. Помните — электричество убивает.

Если вы не знаете, как выбрать квалифицированного электрика, не беспокойтесь. Это не ракетостроение. Вот краткий контрольный список из пяти вещей, которые следует учитывать, когда вам нужно найти электрика, которому можно доверять.

  1. Убедитесь, что он действительно квалифицирован и имеет лицензию и страховку, необходимые для выполнения работы.
  2. Изучите и узнайте, что заряжают другие профессиональные электрики. Вы должны убедиться, что их расценки справедливы и конкурентоспособны.
  3. Обдумайте задачи, поставленные в вашем проекте. Если потребуется специализированная работа, убедитесь, что у электрика есть опыт работы в этой области.
  4. Сделайте домашнее задание и посмотрите, порекомендовал ли его кто-нибудь. Вы также можете спросить, может ли он показать вам рекомендации.
  5. Почувствуйте себя электриком, чтобы убедиться, что этот человек настроен и выглядит профессионально.

Как подключить комнату в доме

В этом посте я собираюсь поделиться с вами электрической схемой комнаты , на которой я показал полную установку электропроводки. Это простое и базовое руководство, и в этой электрической схеме в комнате я показал электрическую панель, которая состоит из двух электрических розеток, 3 переключателей и одного переключателя яркости. Электропитание поступает на плату и с платы подключается к патронам лампочек и потолочному вентилятору.Я также показал проводку розетки / 3-контактной розетки, для которой я получил еще одно соединение от платы DB, которое будет использоваться для электрических нагрузок.

Схема подключения комнаты / комнаты

Приведенная ниже разводка в комнате — это слишком простой пример подключения, сначала я хочу показать вам схему электропроводки в комнате, а после этого я объясню вам часть схемы.


Схема электрических соединений в помещении

На приведенной выше схеме электрических соединений в помещении я показал электрическую панель, на которой показаны две розетки, 3 односторонних переключателя и один переключатель освещения.Обратите внимание, что это простая схема установки проводки для одной комнаты, в которой я показал подключение проводки двух лампочек и одного подключения потолочного вентилятора. Я также показал подключение 3-х контактной розетки / розетки. Для полного понимания нижеприведенного помещения для подключения выполните следующие действия.
  • Прежде всего выключите главный выключатель в распределительном щите, а затем приступайте к работе.
  • Возьмите нейтральный и фазный провод для подключения помещения от распределительного щита.
  • Затем подключите нейтральный провод к розеткам, лампам и потолочному вентилятору, как показано на схеме выше.(На диаграмме выше я обозначил нейтраль буквой «N» и черным цветом).
  • Затем подключите фазу (горячий провод / красный провод) к переключателям и розеткам, как показано на схеме выше.
  • Затем подключите переключатель формы горячего провода к лампочке и сформируйте 2-й переключатель на лампу 2. Затем подключите горячий провод от одностороннего переключателя к переключателю регулятора скорости освещения, а затем от переключателя света подключите горячий провод к потолочному вентилятору, как показано диаграмма выше.
  • Если основание платы сделано из металла, подключите заземление (зеленый провод) к основанию платы.
  • Подключите электрическую розетку / трехконтактную розетку, как показано на приведенной выше схеме электрических соединений в помещении, но получите питание от распределительного щита.
  • Когда вы это сделаете, убедитесь, что вы выполнили все подключения правильно.
  • Теперь переключите одну главную схему с платы DB.

Однако после выполнения проводки в доме или комнате мы следуем некоторым методам тестирования, IN SHA ALLAH скоро я напишу об этом. Теперь, я надеюсь, вы узнали о электрической схеме помещения и сможете ли вы подключить проводку комнаты в доме.

.

No related posts.

Провод

Похожие записи

Сечение проводов по нагрузке: Калькулятор расчета сечения кабеля

03.09.2021

Соотношение тока и сечения провода: Соотношение сечения провода и мощности таблица

03.09.2021

Какой провод заземление в трехжильном проводе: Какой провод заземления в трехжильном проводе

02.09.2021

Проводка в деревянном: Электропроводка в деревянном доме своими руками

27.08.2021

Как подключить провода к автомату на щитке: Nothing found for Zashhita I Avtomatika Zashhita Do 1000V Kak V Shhitke Podklyuchit Avtomat 2480%23I

25.08.2021

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

+7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected]
Карта сайта
