Монтаж греющего кабеля для защиты от замерзания и обогрева трубопроводов

Цены на греющий кабель в нашем каталоге

См. также: Подбор и расчет греющего кабеля

Общие рекомендации по монтажу греющего кабеля

Установка греющего кабеля снаружи трубы

Установка греющего кабеля внутри трубы

Общие рекомендации по монтажу греющего кабеля

При прокладке трубопроводов с установкой системы защиты от замерзания, нет необходимости размещать трубопровод ниже уровня промерзания грунта.

Трубы после монтажа должны быть обязательно теплоизолированы, так как это значительно уменьшает теплопотери. Рекомендуемые значения минимальной толщины теплоизоляции см здесь.

На трубах и траншее с трубой должны быть сделаны отметки, указывающие на то, что установлены нагревательные кабели. Обязательна табличка с предупреждающей надписью.

Не рекомендуется монтировать кабель при температуре ниже -15°С.

Диаметр изгиба кабеля должен быть не менее шести диаметров самого кабеля.

Система защиты от замерзания должна быть снабжена устройством защитного отключения (УЗО), подобранным в соответствии с ПУЭ.

Использование греющего кабеля без защитной оплетки на неэлектропроводных трубах и поверхностях (синтетические трубы, трубы и поверхности с покрытием) в целях безопасности не разрешено!

После установки необходимо проверить омическое сопротивление нагревательного кабеля и изоляции.

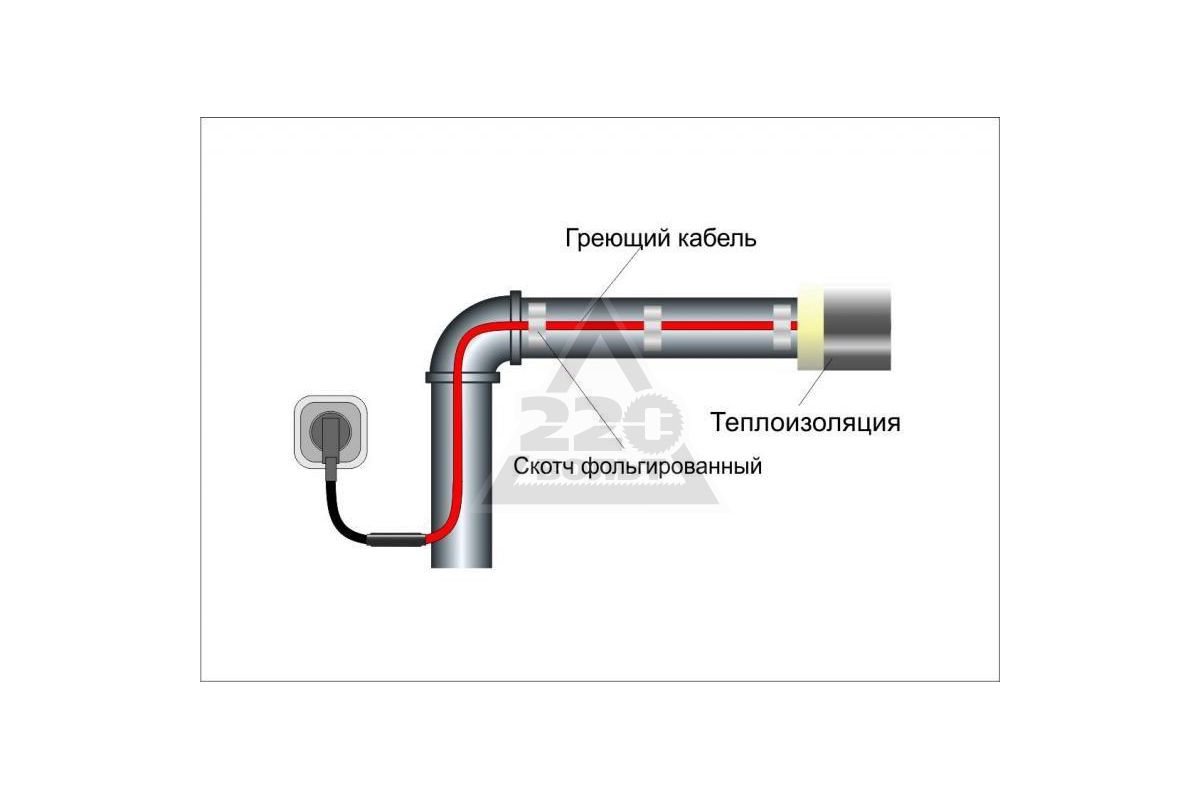

Установка греющего кабеля снаружи трубы

Кабель должен быть аккуратно, без усилия (натяжения) установлен на трубе во избежание повреждений. Он должен плотно прилегать к трубе по всей своей длине. Это можно сделать при помощи алюминиевой липкой ленты. Пластиковую ленту применять запрещено!

Вначале монтажа кабель крепят к трубе при помощи отрезков алюминиевой ленты, с интервалом приблизительно 30 см. Затем он должен быть закреплен алюминиевой лентой вдоль по всей длине. Таким образом, нагревательный кабель не будет иметь прямого контакта с теплоизоляционным материалом, и будет прочно закреплен к поверхности трубы и иметь хороший теплоотвод.

Перед установкой нагревательного кабеля на пластиковой трубе, её поверхность необходимо оклеить алюминиевой фольгой или лентой. Таким образом, тепло равномерно будет распределяться по всей длине трубы.

Соединительная муфта между нагревательным кабелем и подводящим холодным концом также должна быть установлена на поверхности трубы с помощью алюминиевой липкой ленты. Датчик терморегулятора должен быть приклеен алюминиевой лентой к поверхности трубы и размещен посередине между линиями кабеля.

Прокладывайте греющий кабель вдоль арматуры, вентилей и т.д., так чтобы при ремонте и обслуживании они были легко доступны и их можно было в любое время заменить, не перерезая при этом обогревательного контура. Проще всего этого можно добиться, сделав достаточно большую петлю кабеля.

Существует несколько способов установки нагревательного кабеля на поверхность трубы:

Установка греющего кабеля внутри трубы

Для этого типа установки необходимо точно измерить длину обогреваемого участка трубопровода. Длина кабеля должна быть равна длине этого участка.

Участок трубы, который будет обогреваться изнутри, должен быть выполнен с минимальным количеством фиттингов. Все повороты должны быть естественными изгибами трубы.

Нагревательный кабель для обогрева внутри труб нельзя прокладывать сквозь запорные вентили.

Нужно отметить место установки греющего кабеля предупреждающей надписью.

Запрещается фиксировать питающий кабель и соединительную муфту проходкой и сальником из комплекта для ввода кабеля в трубу.

Все действия должны осуществляться аккуратно и с особым вниманием, во избежание повреждения оболочки кабеля. Резьба на фитингах и другие острые предметы должны быть закрыты в процессе установки нагревательного кабеля, например, заводской лентой.

Ключевые слова: антиобледенение, обогрев трубопроводов, обогрев труб, монтаж греющего кабеля

Как правильно установить греющий кабель снаружи трубы

Владельцы частных домов борются с промерзанием водопровода. Образование льда ускоряет износ системы, приводит к разрывам, лишает возможности получать воду. Эту проблему решат утепление, размещение большей части линии ниже уровня промерзания грунта.

Если система залегает неглубоко или проходит через неотапливаемые помещения, покупают греющий кабель для водопровода снаружи трубы. При наличии доступа к трубопроводу монтаж можно выполнить самостоятельно. Что для этого нужно:

  • Достаточное количество провода.
  • Алюминиевая изоляционная лента. Полимерные аналоги не подходят.
  • УЗО.
  • Режущий инструмент.
  • Теплоизоляция. Она повысит эффективность работы греющего элемента, снизит эксплуатационные затраты.

Особенности монтажа

Перед тем как установить греющий кабель снаружи трубы, нужно выбрать один из четырех способов реализации данной задачи:

  1. Одна нитка параллельно линии. Провод прокладывают вдоль трубопровода. Он обязательно проходит через все наружные изгибы.
  2. Две параллельные нитки. Несколько проводов прокладывают вдоль трубопровода на максимальном расстоянии друг от друга. Один обязательно проходит через наружные изгибы.
  3. Волна. Кабель фиксируют в отдельных точках. Он должен находиться на равном расстоянии между ними, чтобы формировались свободно провисающие части, которые накручивают на водопровод.
  4. Спираль. Провод витками обматывают вокруг трубы. Этот способ требует значительного расхода материала, но обеспечивает максимальный прогрев. Цена греющего кабеля для водопровода снаружи трубы остается доступной. Поэтому он востребован жителями локаций со сложными климатическими условиями.

Специфические особенности монтажа

  • Провод долго и плотно прижимают к трубопроводу, фиксируют алюминиевой лентой по всей поверхности. Это предотвратит риск термического воздействия на теплоизолятор.
  • Вокруг соединений и запорной арматуры оставляют петли, чтобы обслуживать эти узлы, исключив необходимость разрезания греющего элемента.
  • Перед монтажом на пластиковые системы водоснабжения места контакта дополнительно проклеивают алюминиевой лентой. Благодаря этому тепло будет распределяться равномерно.

Избежать поражения током поможет подключение к УЗО. На улице устанавливают таблички, информирующие о том, что под теплоизолятором находится система обогрева.

Выбор кабеля

Найти и купить греющий кабель для водопровода снаружи трубы можно в этом каталоге. Если монтаж будет проводиться без посторонней помощи, выбирают саморегулирующиеся модели. Они не требуют установки датчика и контролирующей аппаратуры, в которых нуждаются резистивные аналоги. Их можно резать на элементы длиной от 20 см.

Каждый саморегулирующийся греющий кабель для обогрева труб снаружи подстраивается под температуру окружающей среды. Он дает определенное количество тепла, требуемое на конкретном участке, снижая затраты на электроэнергию. Выбор мощности обусловлен диаметром трубы, толщиной теплоизоляции, разницей температур транспортируемой среды и вокруг системы.

Что предпочесть для бытовых систем

  • СГК 10 Вт. Предел эффективности ограничен 25-миллиметровыми трубами с теплоизолятором толщиной 50 мм и разницей температур 50 °C. Подходит для более широких систем, если температурные различия меньше (например, для 114-миллиметровых труб при 20 °C).
  • СГК 16 Вт. Можно использовать для 25-миллиметровых труб с 50-миллиметровым теплоизолятором и разницей температур 80 °C.
  • GWS 40-2. Препятствует теплопотере в трубах толщиной до 114 мм с 50-миллиметровой теплоизоляцией и разницей температур 80 °C.

Минимизировать теплопотери в системах горячего водоснабжения и отопления поможет обогрев труб снаружи греющим кабелем. Это обусловлено высокими эксплуатационными характеристиками, компенсацией разницы температур до 80 °C.

Сопоставим ли срок службы греющего кабеля со сроком эксплуатации водопровода, который им обогревают

Этот вопрос возникает часто, поскольку владельцам водопровода естественно желательно, чтобы кабель работал столько, сколько прослужит обогреваемый водопровод.

В настоящее время выпускаются резистивные и саморегулируемые греющие кабели. Их сроки службы различны. Связано это с разницей в их устройстве и принципе действия.

Резистивный греющий кабель, применяемый для обогрева труб, может служить 15–20 лет при грамотной прокладке.

Саморегулирующийся кабель рассчитан на меньший срок службы — 10–15 лет. Срок его службы определяется техническими характеристиками и условиями эксплуатации изделия. Технически срок ограничивается количеством часов работы или числом запусков. Это связано с тем, что в процессе эксплуатации матрица теряет свои свойства «стареет». То есть срок его службы зависит от интенсивности использования.

Варианты обогрева водопровода саморегулирующимся кабелем

Можно использовать такие варианты монтажа при подземной прокладке:

  • Проложить дополнительную нитку греющего кабеля, то есть сделать стопроцентный резерв.
  • Использовать закладной элемент — по трубопроводу прокладывается кабель-канал, в котором и проходит нагревательный кабель. При выходе кабеля из строя, не нужно вскрывать трубопровод, все работы по замене кабеля проводятся только в закладном элементе.
  • Проложить обогреваемый водопровод по поверхности земли, обеспечив надежную и качественную теплоизоляцию.

Обогрев резистивным кабелем

При использовании резистивного кабеля особенно важно обеспечить герметичность его соединений. Одножильный кабель прокладывается в три нитки, соединенные «звездой», а при 100% резерве на трубе будет шесть ниток.

Применяя резистивный кабель, обязательно устанавливают датчики температуры и терморегуляторы для исключения перегрева секций кабеля.

Таким образом, срок службы греющего кабеля существенно меньше того, который указывается изготовителями трубопроводов — 50 лет. Это нужно учитывать при проектировании обогрева водопровода.

Обогрев водопроводных труб греющим кабелем

Одной из проблем загородных домов является промерзание водопровода с наступлением холодов. Замерзание воды в трубах может происходить по нескольким причинам – слишком низкие температуры в течение продолжительного времени или неправильно выполненный монтаж системы водоснабжения. Основной способ решить данную проблему – выполнить обогрев водопроводных труб греющим кабелем, что по силам любому начинающему электрику. В этой статье мы расскажем, как выполнить монтаж греющего кабеля для водопроводных труб своими руками. Для наглядности Вам будут предоставлены схемы укладки, инструкции и наглядные фото.

Как работает система кабельного обогрева?

Для начала необходимо понять, как происходит обогрев труб при помощи электричества. Саморегулирующийся или резистивный греющий кабель прокладывается в месте промерзания трубы и подключается к электросети и как следствие происходит нагрев кабеля и прогрев трубы. Монтаж греющего проводника для водопровода может быть выполнен как внутри трубы, так и снаружи. Каждый из этих вариантов обладает своими преимуществами и недостатками, о них мы поговорим ниже.

Важно знать, что в системах обогрева водопроводных труб применяется двухжильный проводник. Так как двухжильный проводник не надо закольцовывать, что бывает очень затруднительно в стеснённых условиях. Лучшим вариантом является прокладка саморегулирующегося греющего кабеля, работающего без термостата.

Способ монтажа греющего проводника
Давайте рассмотрим способы наружного и внутреннего монтажа греющего кабеля и поговорим о дополнительной теплоизоляцией всей системы.
Внешний монтаж по трубе
Внешний монтаж по трубе выполняется двумя способами вдоль трубы и по спирали вокруг. Рассмотрим более подробно каждый из способов.
Вдоль трубы
С технической точки зрения проще всего выполняется монтаж греющего кабеля вдоль трубы в одну линию. Но в этом случае проводник должен быть обязательно закреплен под трубой, что позволит более быстро прогревать водопроводную трубу снизу доверху.
Если вы прокладываете несколько греющих кабельных линий вдоль трубы, это следует выполнять как показано на схеме ниже:

Для крепления греющего кабеля лучше всего использовать алюминиевый скотч, который не только надёжно закрепит проводник, но и повысит теплоотдачу. Можно использовать для крепежа греющего кабеля клейкую ленту, оборачивая ей трубопровод по следующей схеме:

Выполняя прокладку, особое внимание следует уделить монтажу кабеля на углах. Чтобы радиус изгиба кабеля был как можно больше, рекомендуется выполнять его по внешнему радиусу трубы, как на рисунке выше.

Спиральный монтаж греющего кабеля

Если в вашем регионе зимой наблюдаются продолжительные низкие температуры, рекомендуется оборачивать греющий кабель вокруг трубы по спирали. При этом эффективность обогрева будет на порядок выше. Есле вы решили выполнить монтаж таким образом, то должны быть готовы к тому, что расход кабеля будет примерно в два раза больше длины трубопровода. В труднодоступных местах укладка кабеля по спирали может производится следующим образом:

При этом кабель крепят оставляя петли, после чего петли обматывают вокруг трубы. При таком способе трудозатраты получаются на порядок меньше чем при пошаговой обмотке трубы.

Обогрев отдельных узлов

При обогреве таких узлов как краны, фланцы и задвижки следует использовать больше кабеля, так как в таких местах наблюдается большой отвод тепла. Более подробно со схемой монтажа можно ознакомиться ниже:

Особое внимание следует уделить установке термодатчика. Для исправной работы обогрева, рекомендуется размещать датчик на некотором удалении от кабельной линии. Как правильно расположить датчик температуры, можно ознакомиться на схемах ниже:

Монтаж греющего кабеля внутри трубы

Монтаж греющего кабеля внутри трубы выполняется в том случае, если отсутствует возможность выполнить обогрев снаружи. Данный способ обогрева водопровода выбирается, если трубы уже смонтированы под землёй или других труднодоступных местах. Недостаток данного вида монтажа заключается в следующем:

  • Занижается диаметр трубы
  • Греющий кабель со временем обрастает налётом, что ведёт к засорам
  • На водопроводе добавляется новая точка, что ведёт к снижению общей надёжности.
  • Монтаж греющего кабеля возможно осуществить только на прямых или мало изогнутых участках трубопровода. Запрещается проводить греющий кабель через запорную арматуру.

К положительным моментам этой системы относится низкое электропотребление так как происходит прямой контакт с водой и менее трудоёмкий ремонт (кабель легко заменяется). Монтаж греющего кабеля внутри трубы производится следующим образом:

1. На кабель надевается сальниковый узел для размещения в трубе

2. На участке водопровода выполняется монтаж тройника, через который будет выполнен ввод греющего кабеля.

3. Греющий кабель необходимо проложить до проблемного места, которое должно быть подогрето.

4. Сальниковый узел с кабелем закручивается и герметизируется.

Как Вы поняли, внутренний монтаж греющего кабеля в водопроводной трубе не представляет особого труда. Теперь необходимо выполнить завершающие этапы монтаж: утепление труб и подсоединение к электрической сети.

Утепление труб
Утепление труб необходимо выполнить для лучшего сохранения тепла. В качестве теплоизоляции можно использовать специальные утеплители для труб из вспенённого полиуретана. Кроме сбережения тепла, слой теплоизоляции дополнительно защитит греющий кабель (при наружном монтаже).

Подключение к электрической сети
Выполняя подключение к электрической сети лучше использовать УЗО, которое защитит человека от поражения электрическим током.
Как видите, монтаж обогрева трубопровода достаточно трудоёмок, однако его можно выполнить своими силами.

Материалы, близкие по теме:

​Греющий кабель для водопровода | Блог

Если водопровод замерзает – жди неприятностей. Образующиеся в трубах сосульки могут достигать иногда в длину до нескольких метров. Для удаления таких пробок нужно приложить немало усилий. При низкой температуре и продолжительных заморозках обычная теплоизоляция не поможет, поэтому нужно искать дополнительный вариант. Самый действенный способ в данном случае — применение саморегулирующегося греющего кабеля для водопровода, способного поддерживать нужную температуру. Он обеспечит хороший обогрев, а также предотвратит образование конденсата.

Применение греющего кабеля

Для обогрева систем канализации и водоснабжения уже давно используются специальные провода. Что представляет собой греющий кабель? Это обычный кабель, нагрев которого регулируется путем непосредственного регулирования электрического сопротивления.

Греющий кабель для водопровода используется для того, чтобы при минусовой температуре вода не замерзала на участках труб, проходящих по улице. Провод обычно включают тогда, когда температура воздуха на улице понижается до 5°С, чтобы при дальнейшем похолодании он защитил водопровод от замерзания. А если включить подогрев, когда температура уже минусовая, потребуется какое-то время, чтобы успевшая замерзнуть жидкость растаяла. А пока вода будет постепенно таять, напор в водопроводе будет низким.

Устройство греющего кабеля

Кабель для нагрева труб состоит из холодного (электрического), горячего (нагревательного) проводников, термоограничителя и штепсельной вилки. Проводники соединены друг с другом лазерной спайкой.

Поскольку внешняя изоляция греющего кабеля бесшовная, он абсолютно защищен от проникновения влаги, от химического и высокотемпературного воздействия. Термоограничитель регулирует температуру трубы и отключает питание, при возрастании температуры до 15°С. При охлаждении до 5°С питание вновь включается. Так электроэнергия экономится по максимуму.

Ранее нагревающий кабель использовался только для подогрева трубопроводов промышленного назначения, сейчас же системы кабельного обогрева получили широкое применение в домашнем хозяйстве.

Преимущества использования греющего кабеля для водопровода:

1. Надежность. Правильно проведенный расчет и грамотная установка обогревающей системы предотвратят замерзание водопроводной трубы в течение всего времени ее использования.

2. Универсальность. Саморегулирующийся греющий кабель можно подключить к трубопроводу, расположенному на улице или под землей. Провод можно прокладывать как по поверхности водопровода, так и внутри него.

3. Безопасность. Греющий кабель используется также для подогрева водопровода с питьевой водой.

4. Экономичность. Мощность подогрева регулируется самостоятельно, в зависимости от температуры окружающей среды.

5. Легкость в эксплуатации. Приводится в действие очень просто: кабель закрепляют на сети водоснабжения и затем включается в розетку.

Как произвести монтаж греющего кабеля

Утепление водопровода – задача сложная, но не терпящая отлагательств. Для этой цели и используется греющий кабель. Температуру кабельного обогрева можно изменять, варьируя величину сопротивления устройства. Греющий кабель можно установить как внутри трубы, так и снаружи. В любом случае его подбирают с таким расчетом, чтобы потери тепла водопроводной сети не превышали количества тепла, выделяемого системой.

Кабель можно укладывать параллельными рядами либо спиралью. Крепление обеспечивается стягивающей металлической сеткой или липкой лентой. Для лучшего сохранения тепла снаружи трубу с нагревательным кабелем обматывают фольгой. С задачей монтажа греющего кабеля лучше всего, конечно, справятся специалисты.

Подбор греющего кабеля для водопровода

Греющий провод подбирают в соответствии с задачами, которые решает система обогрева. К примеру, греющие кабели могут быть использованы как для применения в частных домах, коттеджах и на загородных участках, так и в коммунальных системах обогрева – для защиты водопроводов, водостоков и канализационных систем от замерзания. В этом случае необходима система небольшого размера.

Для указанных целей, как правило, подходит греющий кабель мощностью 50-60 Вт/м. Этого будет достаточно для того, чтобы растопить снег и лед. Более высокая мощность в данном случае нерациональна.

В заключении хочется еще раз отметить важность установки греющего кабеля в системах водоснабжения, канализации и водостоков. Правильно подобрав провод, можно предотвратить замерзание водопровода, а также избежать низкого напора воды.

Саморегулирующий греющий кабель для водопровода. Выбор кабеля и подключение

С проблемой промерзания водопроводных труб сталкивался едва ли не каждый владелец частного дома или участка. Не всегда есть возможность проложить систему подачи воды ниже уровня промерзания почвы, да и у заморозки труб могут быть совсем другие причины: слишком холодная для данного региона зима, допущенные ошибки в монтаже. Решить этот вопрос можно при помощи установки греющего кабеля для водопровода: с этой процедурой без особых трудностей справится даже начинающий электрик.

Установка греющего кабеля — это эффективное решение проблемы замерзания водопровода в зимнее время

Как работает греющий кабель для водопровода?

Степень необходимости прокладки кабеля подогрева водопровода желательно предусматривать заранее. Не стоит устраивать уже смонтированной водопроводной системе «проверку на прочность»: дожидаться первых сильных морозов, и только после этого принимать решение об обогреве трубы. Своевременная процедура утепления сэкономит и денежные, и временные ресурсы.

Принцип работы кабеля для подогрева водопровода прост: саморегулирующийся провод укладывается в участке трубопровода или по всей его длине, затем подключается к электрической сети. Вследствие этого и происходит обогрев нужной площади. Способов монтажа существует всего два – шнур может крепиться снаружи или изнутри трубы.

Подключение электропровода к сети стоит производить тогда, когда температура воздуха в регионе приближается к 0 градусов. Нет необходимости ждать заморозков: если вода в системе застынет, для её размораживания потребуется некоторое время. Всё это время напор в трубопроводе будет понижен, что нежелательно. А полностью замороженный водопровод без утепления не только некомфортен с бытовой точки зрения, но и вполне может привести к аварийной ситуации. Трубы деформируются под действием льда, их стенки подвергаются разрыву. Это может произойти и со стальными, и с новомодными пластиковыми изделиями. Трубы с подогревом для наружного водопровода находятся под защитой на протяжении всего года.

Любой обогревающий шнур представляет собой электропровод с определенным показателем электрического сопротивления. Изделия для обогрева труб имеют несколько или одну нагревательную жилу, покрытую защитным изоляционным слоем.

Греющий кабель состоит из одной или нескольких жил, покрытых изоляционным слоем

Важно! Степень изоляции определяет качество кабеля греющего саморегулирующегося для водопровода, ведь системе придется работать в достаточно сложных условиях при постоянном электрическом напряжении от сети.

Выбор саморегулирующего греющего кабель для водопровода

В продаже существует масса готовых изделий для обогрева труб, имеющих различные технические характеристики. Выбор нагревающего кабеля для водопровода будет зависеть от показателей, касающихся самой системы:

  • диаметр используемой водопроводной трубы;
  • материал, из которого изготовлена труба;
  • толщина слоя теплоизоляции;
  • примерный расчет теплопотерь.

Данные параметры будут влиять на мощность обогревающего кабеля для водопровода и наличие в нем дополнительных элементов. При покупке готового подогревающего кабеля для водопровода необходимо обращать внимание на следующие характеристики:

  1. Мощность.
  2. Наличие или отсутствие термостата.
  3. Номинальное напряжение.
  4. Длина самонагревающегося кабеля для водопровода в бухте.
  5. Показатель максимальной рабочей температуры (оптимальный — 65 градусов).

Монтаж греющего кабеля для водопровода: метод утепления снаружи

Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.

Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе

Важно! Наиболее серьезным мероприятием в процессе подготовки шнура к монтажу является коммутация нагревательной части электропровода с «холодным» проводом.

Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.

Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:

  1. Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
  2. Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
  3. Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
  4. На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
  5. Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
  6. Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.

Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии

Полезный совет! Саморегулирующийся кабель ассоциируется у потребителей с более экономичным решением, так как расходы электроэнергии в теории находятся под контролем. Но, как показывает практика, саморегулирующийся нагревательный кабель для утепления водопровода нередко работает в одном и том же режиме независимо от температуры воздуха. Поэтому для полной уверенности в отсутствии лишних энергозатрат рекомендуется установить специальный термодатчик.

Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.

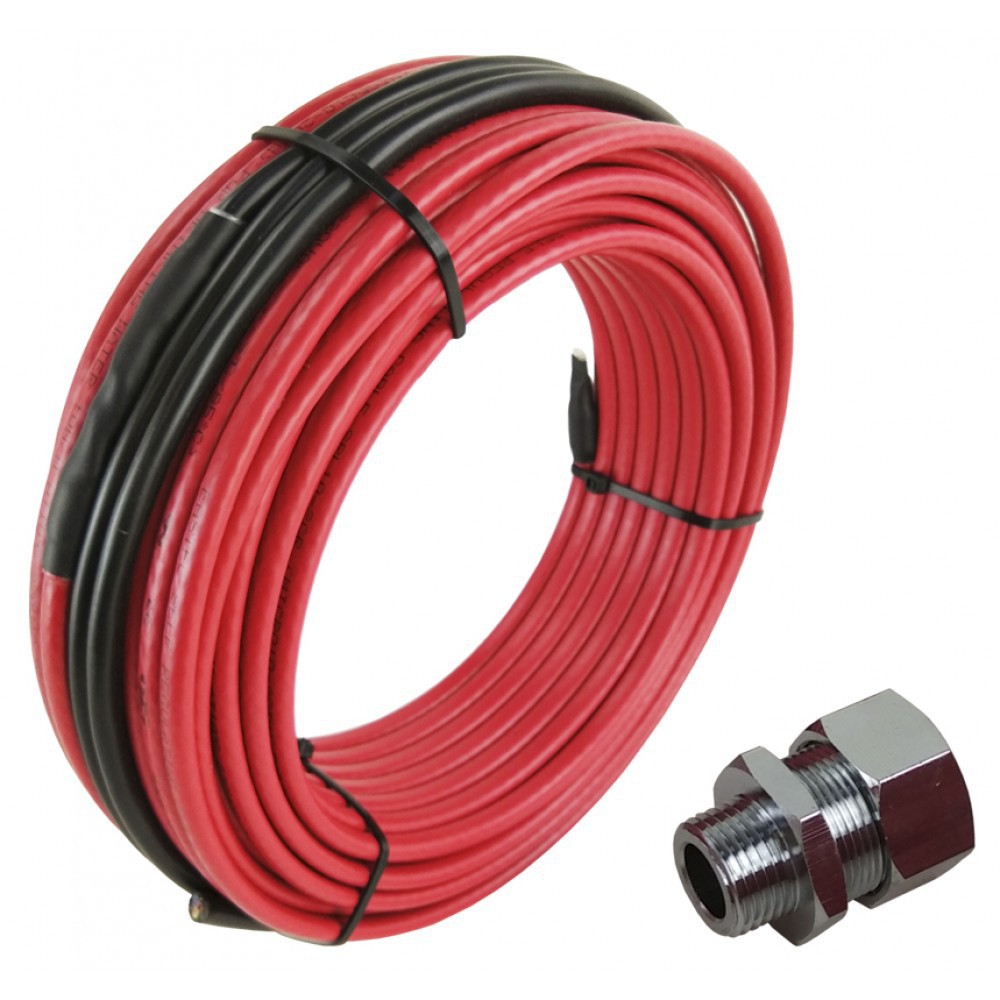

Установка обогрева водопроводных труб кабелем изнутри

Провод, расположенный внутри водопровода, более эффективен в действии, но его монтаж всегда сопровождается определенными трудностями. Этот метод предпочитают тогда, когда установка наружного кабеля для обогрева водопроводной трубы невозможна из-за прохождения системы через бетонные кольца или перекрытия.

Установка внутреннего кабеля для обогрева водопроводной трубы производится с помощью конструкции, предназначенной именно для утепления труб изнутри. У этого изделия более прочная изоляция, а в комплект к нему входят резьбовые втулки и шайбы с конусными или цилиндрическими уплотнителями.

Монтаж обогревающего кабеля для водопровода внутри трубы производится следующим образом:

  1. Все дополнительные приборы надеваются на внутренний шнур в соответствующей последовательности, и только после этого осуществляется коммутация нагревательного элемента с «холодным» проводом.
  2. В участке входа провода в полость трубы устанавливается тройник. В тройник вкручивается уплотняющая втулка.
  3. Греющий кабель для водопровода располагается внутри трубы на необходимую длину. Внутренний электропровод способен обогреть только прямые участки трубопровода, исключение – незначительные изгибы конструкции, в которых наличие провода не будет препятствовать прохождению жидкости. Проводка нагревательного кабеля для водопровода внутри трубы в месте расположения вентилей, кранов или задвижек запрещена: резьбовое соединение может повредить целостность слоя изоляции.
  4. После введения кабеля для обогрева водопроводной трубы сальниковый узел подвергается скручиванию и обжатию. Это необходимо для исключения возможности разгерметизации внутри водопроводной системы.

Перед тем, как принять решение о проводке электропровода внутри водопровода, необходимо убедиться в том, что материал изготовления провода соответствует санитарным нормам для питьевой воды. Обогрев водопровода изнутри кабелем возможен только при условии диаметра конструкции, превышающем 20 мм. В противном случае напор внутри системы будет ниже оптимального.

Греющий кабель также может располагаться и внутри трубы, но для такой установки понадобится шнур с влагостойкой изоляцией

Можно ли сделать греющий кабель для водопровода своими руками?

В том случае, если стоимость провода для обогрева водопроводных труб не приемлема для вашего бюджета, аналог покупного кабеля можно сделать своими руками. Для удачного результата необходимо иметь хотя бы поверхностный опыт работы с электрическим оборудованием.

Самый проверенный способ – создание самодельного греющего кабеля для водопровода из силового телефонного кабеля. Данный провод использовался для оптимизации полевой связи, он имеет маркировку П-274М. Именно эту модель применяют из-за наличия требуемой степени изоляции и достаточной жесткости. Телефонный жгут может использоваться даже как внутренний подогревающий провод. Правда, саморегулирующий  шнур сделать таким способом не получится.

Важно! Данный метод обогрева водопроводных труб кабелем своими руками предполагает оптимальную герметизацию входа провода в трубу. Герметичный заход можно организовать с помощью фланца от гибкой трубы для подвода. Можно также залить штуцер с проведенным проводом эпоксидной смолой, после чего затянуть соединение гайкой.

Если планируется обогрев водопровода не внутри трубы, а снаружи, то телефонный кабель расплетать не требуется. Соединять его следует в противоположной стороне участка, требующем утепления. Крепление на внутренней части трубопроводной конструкции осуществляется с помощью алюминиевой фольги и скотча. Трубопровод дополнительно утепляется термоизоляцией. Таким способом можно создать условия для подогрева не только водопровода, но и канализации. Однако, следует помнить, что сила тока не может достигать более 9А.

Наличие греющих кабелей для водопровода – неоспоримое преимущество, особенно для систем, пролегающих в холодных регионах. Однако, такой метод утепления и не является необходимостью. Если есть возможность обойтись без нагревательных кабелей для водопровода, то лучше поступить именно таким образом. Копка траншеи на достаточную глубину и хорошая термоизоляция должны решить проблему замерзания и без сложных манипуляций с электрическими проводами.

Греющий кабель для обогрева труб водопровода

Греющий кабель применяется для предотвращения замерзания воды в трубе, делается это путем нагревания.

Разберем какие бывают греющие кабели и что за механизм находится в основе их работы. Греющий кабель бывает резистивный и саморегулирующейся. Резистивный опять же бывает разных видов: одножильный и двужильный, а также еще один подвид – зонально-резистивный.





Слева резистивный, справа саморегулирующий греющий кабель.

Резистивный греющий кабель для водопровода

Резистивный кабель от слова резистивность, что означает сопротивляемость. Принцип его работы очень прост: внутри этого кабеля жила из сплава с большим сопротивлением. Когда по нему проходит ток, кабель выделяет тепло. Соответственно если жила одна, то к источнику питания необходимо подсоединить оба противоположных конца, то есть проложить кабель вдоль точки обогрева и вернуть второй конец к розетке (замкнуть “петлю”). На двужильный же кабель на конце просто устанавливается или уже установлена производителем концевая заделка.

Чтобы “не перестараться” с обогревом с резистивными кабелями обязательно устанавливать терморегулятор! Терморегулятор ограничивает температуру нагрева и не даст перегореть кабелю или расплавить трубу, также с помощью него можно настроить температуру включения.

На схеме подключение резистивного кабеля одножильного (слева) и двужильного (справа)…

К основным преимуществам резистивного греющего кабеля относится невысокая стоимость и высокое удельное тепловыделение.

Конструктив резистивных проводников не позволяет резать кабель на участки нужной длины. Также запрещается укладывать витки кабеля с пересечением или даже близко друг к другу, так как возможно произойдет перегрев металлических сердечников и выход изделия из строя.

Зонально-резистивный греющий кабель

Также его называют – секционный резистивный кабель. В этом кабеле проложена нагревательная спираль, в которой через равные промежутки есть контакт с токоведущими жилами, благодаря этому формируются зоны тепловыделения соединенные параллельно. Соответственно данный тип кабеля можно резать на куски необходимой длины, но только кратно этому промежутку! Кратность зависит от производителя, может быть и 1 метр и 10…

Схема секционно-резистивного нагревательного кабеля «RIM»

Саморегулирующий греющий кабель для водопровода

Саморегулирующийся кабель имеет следующий принцип работы: замкнутого контура (“петли”) как такового там нет, но между двух жил имеется сложный полимер, который при остывании образует мосты проводимости, то есть именно в точке охлаждения замыкается “петля”. Соответственно начинает “течь” ток и разогреваться жилы (и первая, и вторая), то есть по всей длине кабеля будет разная температура.

К достоинствам саморегулирующегося нагревательного кабеля относится надежность в эксплуатации, регулировка мощности на отдельных участках кабеля, возможность отрезать куски необходимой длины.

При использовании самрегов термостаты уже не нужны, из названия следует, что температуру регулирует сам кабель, перегрева не произойдет!

Различия греющих кабелей одного типа

Греющие кабели отличаются оболочками. Соответственно, те которые можно монтировать внутрь трубы с питьевой водой должны иметь специальную пищевую наружную оболочку, а для внутреннего обогрева канализации у кабеля должна быть химически стойкая внешняя оболочка. Экранированные или нет, экран – это заземление. Отличаются также и размерами, для внутреннего использования кабеля изготавливаются меньшего сечения – для удобства протаскивания и, чтобы занимать меньше пространства внутри трубы.

Как подобрать греющий кабель по мощности

По мощности кабели отличаются, начинаются они с 10 ватт. Точный расчет мощности кабеля включает в себя: температуру воды, теплопотери трубы и термоизоляцию трубы, но слишком утомителен и сложен для обычных граждан, поэтому, чтобы облегчить выбор опытным путем выведены следующие усредненные рекомендации для обогрева труб диаметром:

  • до 40 мм: 16 Ватт на метр;
  • от 40 до 60 мм: 24 Ватт на метр;
  • свыше 60 мм:  30 Ватт на метр;
  • свыше 100 мм: 40 Ватт на метр;
  • внутри труб до 40 мм достаточно будет 10 Ватт на метр.

Все рекомендации предоставлены учитываю теплоизоляцию труб, которую желательно предусмотреть, чтобы не греть воздух.

Сколько потребляет греющий кабель электричества

Резистивный греющий кабель потребляет постоянное количество электроэнергии, соответственно посчитать сколько именно в час – можно просто, перемножив паспортное значение мощности в Вт/м на количество метров. В случае с саморегулирующим кабелем многое зависит от температуры воздуха и теплоизоляции, как правило, если она имеется (хоть какая), то можно снижать теоретическое потребление самрега от номинальных паспортных значений приблизительно в два раза.

Температура нагрева греющего кабеля

Саморегулирующийся греющий кабель нагревается до температуры в зависимости от его исполнения и вне зависимости от его мощности:

  • Низкотемпературные – до +65 ºС;
  • Среднетемпературные – до +120 ºС;
  • Высокотемпературные – до +240 ºС.

Температура нагрева резистивных кабелей зависит от мощности и от производителя.

Температура нагрева греющих кабелей секционно-резистивного типа фирмы «RIM».

Обязательна ли теплоизоляция

Независимо от типа, способа монтажа греющего кабеля и температур по вашему региону на трубопровод следует смонтировать теплоизоляцию. Иначе на обогрев будет расходоваться больше количества энергии. В случае невозможности теплоизоляции труб с ограниченным доступом, кабель необходимо выбирать большей мощности, чем в указанных выше рекомендациях.

Причины поломки греющих кабелей

Если не брать в расчет брак при производстве некачественных кабелей, то к основным причинам выхода из строя можно отнести:

  1. Низкое напряжение в сети. Кабелю нужно паспортное значение напряжения, если у вас по факту оно сильно меньше, его может не хватить для обогрева;
  2. Саморегулирующиеся кабеля выходят из строя от частых включений/выключений. Количество зависит от производителя, однако все равно желательно держать этот тип кабеля постоянно включенным на период необходимого обогрева;
  3. Некачественное сращивание с питающим кабелем;
  4. Неправильная концевая заделка.

Концевая заделка

Концевая заделка выполняется для того, чтобы не было короткого замыкания между жилами. Подробная инструкция на схеме ниже. Кабель отрезается ступенькой (шаг 2), чтобы концы дальше развести друг от друга (доп. защита), также нужно добиться полной герметичности, в случае использования кабеля в контакте с водой, например внутри трубы.

На изображении представлена инструкция по выполнению концевой заделки секционно-резистивного нагревательного кабеля «RIM». Если у вас не секционный кабель, то и “точек контакта” в кабеле нет, соответственно шаг № 1 исключается.

Как подключить греющий кабель

Для подключения греющего кабеля необходимо произвести изоляцию оголенных концов кабеля, смонтировав на один конец концевую заделку, а на другой монтажный вывод. Монтажный вывод соединить с питающем кабелем на конце которого есть вилка для подключения в сеть. Используются для этого готовые комплекты термоусадочных трубок (обжимные муфты) для подключения греющего кабеля. Наглядная схема подключения саморегулирующего греющего кабеля к сети на видео ниже.

Подключение резистивного греющего кабеля к сети происходит через терморегулятор, схема ниже.

Схема подключения резистивного греющего кабеля через терморегулятор

Как проверить греющий кабель

Проверить греющий кабель на целостность можно мультиметром, для этого переводим устройство в режим измерения сопротивления (см. картинку ниже) и подсоединяем щупы к жилам:

  1. Чтобы проверить повреждение (не закоротились ли между собой жилы), подсоединяем один щуп к первой жиле, второй ко второй. Если показывает 0 (нуль) и зазвучал сигнал, то есть КЗ – кабель поврежден.
  2. Если хотим проверить целостность жилы по всей длине (нет ли разрыва), то подсоединяем щупы к двум разным концам одной жилы, в этом случае должно показать короткое (КЗ), то есть нуль и звуковой сигнал – это норма, кабель целостный.

    Режим проверки сопротивления греющего кабеля на целостность мультиметром.

Проверка мультиметром покажет только уже существующее замыкание, чтобы проверить потенциальное повреждение изоляции (еще не критическое) необходимо проверить сопротивление изоляции между токопроводящими жилами и землей (металлическая оплетка), используя мегомметр 2500 В постоянного тока (мин. 500В). Присоединить отрицательный (-) вывод к металлической оплетке греющего кабеля, а положительный (+) вывод – к токоподводящим жилам греющего кабеля. Какой бы ни была длина кабеля, минимальное сопротивление изоляции должно составлять 10 мега Ом.

Сопротивления изоляции необходимо проводить на трёх уровнях напряжения: 500, 1000 и 2500 В постоянного тока. Проверка сопротивления изоляции только 500 и 1000 В может не выявить серьезных повреждений.

Также до начала монтажа рекомендуется подключить греющий кабель к сети и проверить его на качество нагрева. Проверка кабеля должна быть проведена до монтажа, но после того, как будет выполнена изоляция концевой заделки.



Монтаж греющего кабеля на трубу снаружи

Среди способов монтажа греющих кабелей снаружи трубы существует линейная прокладка (при этом можно проложить несколько кабелей) и намотка по спирали. Последняя используется на трубах большого диаметра, когда линейная мощность, получаемая при прямой укладке, является недостаточной, или в случае, когда требуется равномерный нагрев.

Чем фиксировать нагревающий кабель:

  • алюминиевая клейкая лента
  • пластиковые хомуты-стяжки
  • стеклотканевый скотч

Основное правило монтажа – не допускайте пересечения нагревательных кабелей.

Не обязательно полностью закрывать нагревательный элемент алюминиевой клейкой лентой, но это рекомендуется, так как  будет улучшена теплоотдача за счет более плотного прилегания греющего кабеля и трубопровода.

Это исключает риск получения ожогов от нагревательного кабеля. Этот тип монтажа настоятельно рекомендуется на фланцах, клапанах, точках разбора. Для закрепления на крышах или на поверхности, где нельзя использовать крепёж, Тэн монтируется

После фиксации кабеля на трубу необходимо надеть кожух теплоизоляционный и желательно проклеить стыки теплоизоляции алюминиевым скотчем.

Монтаж греющего кабеля внутри трубы

Монтаж греющего кабеля внутри трубы водопровода в целом сложностей не доставляет. Необходимо приобрести специальный сальник (муфта), который обеспечивает герметичность ввода кабеля. И подобрать тройник, в который будет присоединяться греющий кабель через сальник. На видео ниже все предельно понятно.

Главное стараться избегать прямых и острых углов при укладке кабеля во внутрь трубы, чтобы не повредить целостность кабеля. И выбирайте качественный кабель и сальники.



Читайте также:

EasyHeat In-Line Внутри трубчатого нагревателя

EasyHeat In-Line Внутри трубчатого нагревателя

EASYHEAT In-Line Внутри Нагреватель труб


Мы являемся официальным дистрибьютором Easy Heat, Inc.


Соединения с другим нагревательным кабелем:
EasyHeat PSR Готовый саморегулирующийся кабель для труб.
Danfoss Ice Guard Саморегулирующаяся трубка Heat Trace
EasyHeat AHB Постоянная мощность с предварительной заделкой Кабель предотвращает замерзание труб до -40 при 120 В переменного тока, подходит для использования на пластиковые и металлические водопроводные трубы
Wrap-On Pipe Heating Кабель.Предотвращает замерзание водопроводных труб до 50F. Просто оберните, изолируйте и вставьте вилку. Для использования на металлических и жестких пластиковых трубах. Встроенный термостат включает кабель при 38F.


ВНУТРИ ТРУБНОГО НАГРЕВАТЕЛЬНОГО КАБЕЛЯ … ПОДДЕРЖИВАЕТ ВОДОСНАБЖЕНИЕ НА ПРОТЯЖЕНИИ ЗИМЫ В ВАШЕМ ДОМЕ, КОТТЕДЖЕ ИЛИ САЙТЕ.

НАГРЕВАТЕЛЬ ЛЕГКОГО НАГРЕВА обеспечивает экономичный, эффективный внутритрубная защита водопроводов от замерзания. Кабель состоит из двух провод сопротивления провод с П. V.C. изоляция, сплошная оплетка заземления и прозрачный внешний вид пищевого класса P.V.C. куртка. Энергосберегающий термостат на 12 А с / б Также имеется розетка прерывателя цепи замыкания на землю (G.F.C.I.).

ОСОБЕННОСТИ:

  • ** Примечание **: Для полиэтиленовой воды диаметром 1 дюйм или 1,25 дюйма только трубы.

  • Разработан для стандартного одобренного CSA 1-1 / 4 «PE трубы. Для труб 1 «доступны комплекты переходников (деталь № 10561-001).

  • Энергосберегающий термостат на 10 фут. датчик определяет температуру трубы и включает и выключает кабель при требуется

  • Защищено прерывателем цепи замыкания на землю GFCI с тестом / сбросом и контрольной лампой для обеспечения безопасной эксплуатации

  • Сертификат CSA для питьевого водоснабжения

  • Обширный выбор размеров от 10 футов. до 270 футов

  • Фитинг неограничивающий (без поворота на 90) В Т-образной сборке используется фитинг Philmac для устранения потенциальных проблем. переходники могут создавать

  • Не прожигает трубу в случае высыхания (см. инструкции)

  • Удобный подключаемый модуль, работа при напряжении 120 В (5 Вт / фут) подключить систему к любой розетке на 120 вольт

  • Максимальное потребление тока составляет 11,3 А (270 футов). модель)

  • Кабель нагревателя внутри трубы, обеспечивающий экономичная альтернатива поддержанию проточной воды всю зиму

  • Может использоваться в изолированных трубах

  • Упаковка служит раздаточной катушкой. обеспечивает плавный переход от бобины к трубе, а гибкость кабеля обеспечивает простой монтаж, кабель легко протягивается вокруг острых колен и кривые

  • Только для систем водоснабжения (не предназначены для дренажных линий или других применений)


SL-2G Термостат GFCI (в комплекте)

Управление термостатом

SL-2G Предназначено для использовать в пределах 12 ампер, SL-2G оснащен 6 футов (1. 8 м) капиллярный датчик для обнаружения и контроля изменений температуры. Регулируемый диапазон настроек температуры от 34-95F (1-35C), контроль температуры Дуплексная розетка GFCI общей мощностью 1440 Вт / 12 А. Поставляется с 4 футами (1,2 м) трехжильный шнур и вилка.


EasyHeat — зарегистрированная торговая марка EasyHeat, Inc.

[На главную] [Наверх]

Мы Дистрибьютор промышленных, коммерческих и Жилые обогреватели и элементы управления. Всегда консультируйтесь инструкции производителя по установке для правильной установки продукты или системы, представленные на этом сайте. © Авторские права 1999-2019 Mor Electric Heating Assoc., Inc.

MOR ELECTRIC HEATING ASSOC., INC.
5880 Alpine Ave. NW — Comstock Park, MI 49321 USA
Тел. 616-784-1121-800-442-2581 — Факс 616-784-7775
Эл. .com

Трубы | DEVI

Защита труб от замерзания

Системы подачи жидкости, такие как водопроводные трубы, по которым вода поступает, в наибольшей степени зависят от температуры конкретной трубы и состояния трубы с точки зрения качества подачи воды, что требует конкретных надежных решений.

Водопроводные и канализационные трубы являются важными частями каждого здания; любой сбой может быть очень хлопотным и дорогостоящим для исправления. Благодаря решениям для отслеживания труб вы можете легко избежать внезапных и неожиданных повреждений, вызванных морозом зимой.

Энергоэффективный электрический обогреватель обеспечивает питание только там, где это необходимо, адаптируя мощность к температуре окружающей среды.

Системы защиты от замерзания устанавливаются там, где необходимо предотвратить замерзание водопроводных и санитарных труб и их повреждение от льда. Системы поддержания температуры обеспечивают поддержание необходимой температуры в трубах с горячей водой или жидкостью.

Однако, помимо основных целей, мы видим много преимуществ, которые дает использование трассировки труб, таких как:
• Незамерзающие трубы
• Постоянный поток в трубах
• Уменьшение глубины подземных труб
• Отсутствие затрат на ремонт после сложного зима
• Отсутствие затвердевания жиросодержащих продуктов в трубных системах
• Эффективное горячее водоснабжение

Системы отслеживания труб состоят из электрических нагревательных кабелей, электронных термостатов и монтажных принадлежностей.
Цифровые термостаты с датчиками гарантируют достижение оптимальных результатов с минимальным потреблением энергии.

Рекомендации по установке электрооборудования DEVI

Трассировка трубы рекомендуется для поддержания заданной температуры жидкости в:

Системы отслеживания труб могут использоваться внутри и снаружи труб, для внутренних и наружных трубопроводных сетей, а также для труб над и под землей.

Системы отслеживания труб следует устанавливать на ранней стадии строительства.Это обеспечивает безопасность и предотвращает любую опасность повреждений, вызванных льдом.

Руководство по применению: Защита труб от замерзания
В данном руководстве по проектированию представлены рекомендации DEVI по проектированию и установке защиты от замерзания труб. В нем содержатся инструкции по прокладке нагревательного кабеля, электрическим характеристикам и конфигурации системы.

Видео

Труба для защиты от замерзания

Как установить трубные нагреватели UltraHeat RV

При установке нагревателей для резервуаров, труб и колен наружная температура и монтажная поверхность должны быть не менее 50 ° F (10 ° C).

Внимание: НЕ ИСПОЛЬЗУЙТЕ НА МЕТАЛЛИЧЕСКИХ ТРУБАХ — Нагреватели UltraHeat для труб и колен можно устанавливать только на жесткие / твердые пластиковые дренажные трубы, подобные ПВХ (если специально не заказаны металлические трубы и фитинги).

Тепловая панель трубопровода подачи пресной воды PH-513 может быть установлена ​​только на жестких пластиковых линиях подачи, таких как «Pex», не устанавливайте на линии подачи пресной воды, армированные винилом или винилом, они тают. (Если у вас виниловая линия подачи пресной воды, см. Наш выбор интеллектуальных нагревательных кабелей для защиты от замерзания)

Пожалуйста, прочтите все инструкции по установке, прежде чем пытаться установить трубные нагреватели UltraHeat RV.

Прямые трубы, размещение и подготовка поверхности.

Размещение дренажных труб. Найдите место размещения трубчатого нагревателя UltraHeat или комбинации трубных нагревателей, которое будет покрывать большую часть открытой дренажной трубы, и постарайтесь оставить зазоры не более 2–3 дюймов (5,08–7,62 см) между нагревателями или на концах защищаемого участка дренажной трубы.

Размещение трубопровода подачи пресной воды: Для защиты трубы подачи пресной воды ½ дюйма (1,27 см) используйте один трубчатый нагреватель PH-513 на каждые 12 дюймов трубы. Расположите первый трубный нагреватель PH-513 напротив резервуара с пресной водой и вдоль трубопровода. При необходимости повторите с другим PH-513 вдоль трубопровода, оставляя не более ½ дюйма (1,27 см) открытой трубы, пока не будет защищена вся трубка между сборным баком и через пол в кабину. Примечание: PH-513 Heat Панели могут быть установлены только на жестких трубках типа Pex.

Если у вас есть трубки, армированные винилом или винилом, вы будете использовать наш смарт-кабель UltraHeat.«Умный кабель» — это саморегулирующийся / самоограничивающийся нагревательный кабель, часто описываемый как кабель обогрева или нагревательная лента, однако этот кабель автоматически регулирует тепловую мощность по мере необходимости в зависимости от температуры поверхности. Идеально подходит для защиты от замерзания и поддержания низких температур технологического процесса, такого как трубопровод подачи пресной воды вашего дома на колесах, нуждающийся в тепловой защите, где меньший объем жидкости в этих линиях обычно первым замерзает и ограничивает поток в холодную погоду. Просто надежно закрепите кабель молнией по длине трубки, убедившись, что вся длина трубки вместе со всеми фитингами и разъемами находится в прямом контакте с кабелем, чтобы предотвратить замерзание.Если вы решите пойти дальше, оберните трубку фольгой (продается отдельно) и / или изолируйте трубку и кабель чем-то вроде изоляции трубной обертки, что позволит работать при еще более низких температурах.

Колена для труб.

Колена могут иметь угол 90 °, 45 °, 22,5 °, короткий, длинный и т. Д. Для каждого из этих колен потребуется отдельная тепловая панель для трубопровода 1,5 дюйма или 3 дюйма (3,8 см или 7,6 см).

Подготовка поверхности

  • Предварительно очистите пыль, грязь и другие посторонние предметы с поверхности, на которую будет устанавливаться нагревательная панель (панели), с помощью мыла и воды.Промойте чистой водой и дайте поверхностям труб полностью высохнуть.

  • Затем очистите ту же поверхность, используя только изопропиловый спирт (минимум 90% спирта) чистой тканью или тряпкой. Дайте поверхности полностью высохнуть или просохнуть. Поверхность ДОЛЖНА быть чистой и сухой, прежде чем переходить к следующему шагу.

Осторожно: Не используйте для очистки поверхностей трубы какие-либо другие растворители, кроме изопропилового спирта.

Поместите трубный нагреватель на поверхность трубы.

Для дренажных труб: поместите центр длины трубчатого нагревателя на дно трубы так, чтобы панель совпадала с длиной дренажной трубы. Прижмите центр вверх так, чтобы центральный участок соприкоснулся с поверхностью трубы. Затем сверните каждую сторону на место и плотно прижмите всю опорную поверхность, чтобы панель встала на место. Будьте осторожны, чтобы не растянуть трубчатый нагреватель за пределы его первоначального размера. Не оборачивайте трубчатые нагреватели UltraHeat® спиралью.Нагревательная панель должна находиться внизу сливной трубы, чтобы тепло поднималось в сливную трубу снизу.

Для одинарных труб подачи пресной воды: поместите центр нагревательной панели PH-513 на трубу подачи пресной воды так, чтобы длинные края трубчатого нагревателя совпадали с длиной трубы, затем оберните каждую сторону вокруг трубы, края утеплителя будут немного перекрываться. Плотно прижмите трубчатый нагреватель вниз так, чтобы трубчатый нагреватель полностью соприкасался с поверхностью трубы.Будьте осторожны, чтобы не растянуть трубчатый нагреватель за пределы его первоначального размера.

Внимание! Не наматывайте спиралью трубный нагреватель PH-513 на одну трубу подачи пресной воды.

Для двойных труб подачи пресной воды: Двойные трубы подачи пресной воды или любые две трубы подачи пресной воды, идущие параллельно друг другу, так что они соприкасаются. Оберните спиралью трубный нагреватель PH-513 с внешней стороны обеих труб подачи пресной воды, чтобы они были связаны вместе. Будьте осторожны, чтобы не растянуть трубчатый нагреватель за пределы его первоначального размера.

Для двойных труб подачи пресной воды с использованием интеллектуального кабеля: кабель UltraHeat Smart Cable можно прокладывать параллельно с двумя линиями подачи, помещая кабель между трубками и соединяя их все вместе.

Размещение нагревателя на колене или трубе.

Для трубных колен: Начните с размещения центральной точки длины колена на середине внешнего изгиба колена так, чтобы концы коленчатого обогревателя были перпендикулярны колену.Оберните конец локтевого нагревателя без проводов вокруг локтя до внутреннего изгиба локтя. Затем оберните конец локтевого нагревателя проводами вокруг локтя так, чтобы он перекрывал другой конец. Плотно прижмите локтевой нагреватель вниз так, чтобы весь локтевой нагреватель соприкоснулся с поверхностью локтя (это должно выглядеть примерно как пластырь на пальце).

Если ваш локоть длиннее и изгибается, установка нагревательной панели локтя по длине вдоль изгиба спины также приемлема.Будьте осторожны, чтобы не растянуть локтевой обогреватель за пределы его первоначального размера.

Для коротких дренажных труб (от 3 до +11 дюймов / от 7,62 до +27,94 см):

А). Для более коротких участков трубопровода начните с размещения центральной точки длины углового нагревателя на дне сливной трубы так, чтобы концы углового нагревателя были перпендикулярны длине участка трубы. Оберните концы локтевого нагревателя по направлению к верху сливной трубы по одной стороне за раз, начиная с конца без проводов.Концы локтевого нагревателя будут немного перекрывать друг друга.

В). Если участок дренажной трубы достаточно длинный для того, чтобы в него поместилась коленчатая тепловая панель, ее можно установить горизонтально вдоль дна трубы. Поместите центр тепловой панели вдоль дна и заверните стороны.

Внимание! При правильной установке нагревательные панели UltraHeat будет очень трудно снять, не повредив их.


Электромонтаж.

Рекомендуется, чтобы нагреватели постоянного тока UltraHeat питались от панели предохранителей постоянного тока 12-вольтового преобразователя питания жилого дома. Обогреватели не должны питаться напрямую от аккумулятора.

Мы рекомендуем, чтобы все цепи питания постоянного тока для нагревателей UltraHeat были предназначены только для питания нагревателей резервуаров, труб и колен.

Нагреватели

для труб и колен могут быть объединены в одной силовой цепи с нагревателями резервуаров постоянного тока в одной дренажной системе (т.е.е. Серый, Черный или Свежий) при соблюдении следующих условий:

Все тепловые панели должны быть подключены только параллельно, все выводы «горячего провода» (красного цвета) должны быть соединены вместе с положительным проводом, а все отрицательные выводы провода (белого цвета) должны быть соединены вместе с проводом заземления.

Суммарный ток, потребляемый всеми нагревателями резервуаров, труб и колен, которые должны быть объединены в одну цепь постоянного тока, должен быть меньше, чем максимальный номинал любого или всех компонентов (калибр провода, выключателя или предохранителя) в цепи.

Внимание! Не объединяйте тепловые панели постоянного тока в силовых цепях с устройствами, в которых используются электродвигатели (водяные насосы, двигатели печных нагнетателей и т. Д.).

Каждая цепь питания постоянного тока для нагревателей UltraHeat должна использовать предохранитель или автоматический выключатель на 20 ампер.

Установите предохранитель на 20 ампер в открытый слот предохранителя на панели предохранителей постоянного тока. Если у вас недостаточно разомкнутых цепей в текущей панели предохранителей для того количества нагревателей UltraHeat, которое вы хотите установить, вы можете добавить внешнюю панель плавких предохранителей постоянного тока или встроенный предохранитель, подключенный к выходной стороне преобразователя мощности.

В каждой силовой цепи постоянного тока должен использоваться многожильный провод сечением не менее 12 калибра в соответствии с Национальными правилами установки электрооборудования для цепей с номинальным током 20 ампер. Допускается использование многожильного провода большего сечения (10 AWG, 8 AWG и т. Д.) Для цепи с номиналом 20 ампер.

Используйте ползунковый соединитель (продается отдельно, входит в комплект переключателя UltraHeat) для подключения провода цепи от предохранителя к входной стороне переключателя питания (также входит в комплект переключателя UltraHeat)

Используйте гнездовой скользящий соединитель (также входит в комплект переключателя UltraHeat) для подключения провода цепи к выходной стороне «нагрузки» переключателя питания постоянного тока.

Используйте соединители с обжимными колпачками, входящие в комплект поставки трубного или углового нагревателя, для подключения выводных проводов нагревателя. Подключите положительный провод цепи, идущий от переключателя питания постоянного тока, к красному положительному проводу на нагревательной панели.

Для правильного подключения нескольких выводных проводов нагревателя к проводам цепи могут потребоваться более крупные разъемы

, рекомендуется использовать более крупные разъемы с обжимными колпачками, которые не входят в комплект.

Подключите провод цепи, который будет использоваться для стороны заземления или отрицательного возврата цепи, используя соединитель с обжимной крышкой, к белому отрицательному проводу тепловой панели.Протяните провод цепи обратно к шине заземления постоянного тока RV, которая обычно находится рядом с преобразователем мощности.

Также приемлемой практикой является подключение отрицательного провода цепи непосредственно к раме автофургона, чтобы использовать его в качестве заземления для тепловой панели. Рекомендуется использовать обжимную проушину, звездообразную шайбу, болт и гайку или другое подходящее оборудование для прикрепления отрицательного провода цепи к раме автофургона. Удаление небольшого количества краски с рамы автофургона в том месте, где будет располагаться заземление, поможет обеспечить хорошее заземление.После завершения и проверки системы полностью закройте это соединение рамы силиконовым герметиком для защиты от ржавчины.

Внимание! Не перекрещивайте более высокое напряжение переменного тока в цепях питания панели UltraHeat Heat 13,5 В постоянного тока, это приведет к необратимому повреждению нагревателя.

Как установить изоляцию труб и нагревательные кабели

Брр, здесь холодно! Если трубы находятся в местах, где они будут подвергаться воздействию низких температур, их следует изолировать, а нагревательные кабели часто являются разумным дополнением.И мы здесь, чтобы помочь вам в этом!

Последнее, с чем вам захочется иметь дело этой зимой, — это замерзшая труба. Лучшее, что нужно сделать, — это подготовиться к худшему, чтобы у вас было хорошее начало.

Прежде всего, мы расскажем вам все об электрических нагревательных кабелях. Затем мы коснемся герметизации трещин и отверстий в вашем доме, куда может проникнуть холодный воздух.

Электрические нагревательные кабели доступны в различных стилях. Они продаются в хозяйственных магазинах и домашних центрах длиной от 3 футов. до более чем 30 футов.

Нагревательный кабель можно прикрепить к трубам с помощью изоленты или кабельных стяжек.

Совет: нагревательные кабели наматываются на трубу. Вам нужно будет равномерно распределить кабели, как если бы вы натягивали праздничные огни. Нагревательные кабели можно изолировать, чтобы сохранить тепло в трубе, а не воздух.

Некоторые даже поставляются с собственной изоляцией! Это как шампунь 2 по цене 1, мне это нравится!

Вы можете купить изоляцию из пенопласта для труб в хозяйственных магазинах и домашних магазинах, которые выглядят как трубы.

Имейте в виду, что нагревательный кабель увеличивает объем, поэтому:

  • Если вы изолируете трубу с кабелем сверху, покупайте на следующий размер больше.
  • Если вы изолируете ½-дюймовую линию с присоединенным греющим кабелем, купите-дюймовую изоляцию.

Совет: большинство изоляционных материалов для труб имеют самоклеящееся уплотнение, но рекомендуется также заклеивать его лентой.

Герметизация отверстий и трещин в доме — не позволяйте холодному воздуху в

Трубы часто замерзают в местах, где ветер свистит сквозь отверстия и трещины.Обязательно примите следующие меры, чтобы не допустить холода на улице!

  • Если у вас есть трубы в неотапливаемом помещении, убедитесь, что все вентиляционные отверстия закрыты.
  • Если трубы находятся в наружных стенах, заделайте отверстия и трещины уплотнительной лентой, изоляционной пеной и герметиком.
  • Изолируйте трубы пенопластом, о котором мы только что говорили, его можно купить в самых популярных строительных магазинах и домашних центрах.

Теперь все ваши трубы готовы к зиме! Если у вас есть какие-либо проблемы или вам нужна дополнительная помощь, обратитесь к местному подрядчику.Чем раньше тебе станет тепло и уютно, тем лучше!

установка. Где используется электрический нагревательный кабель

Теплотрассы сегодня — явление обычное, особенно это актуально зимой, в мороз. Чтобы избежать обледенения как внутри, так и снаружи труб, использование некоторых теплоизоляционных материалов крайне неадекватно. Окончательно решить эту проблему можно с помощью систем электрообогрева на основе саморегулирующегося резистивного кабеля.

Применение нагревательного кабеля

Системы обогрева защищают трубопроводные сети от замерзания, нефтепроводы или трубопроводы для передачи химикатов от засорения.Нагревательный кабель для водопровода применяется для внешних и внутренних каналов, которые прокладываются как на поверхности земли, так и под ней. Он решает следующие задачи:

  • Защищает трубы от замерзания, предотвращает появление повреждений от налипания льда.
  • Регулирует температуру транспортируемых веществ.
  • Нагревает трубопровод до определенной температуры.

Кроме того, электрический нагревательный кабель можно использовать для утепления полов в жилых или промышленных зданиях.Также он нужен для уборки снега на открытых площадках, обогрева земли в парниках и т. Д.

Устройство и принцип работы нагревательного кабеля

Это гибкий нагревательный элемент, помещенный в изолятор. В зависимости от назначения система может быть предназначена как для сухих мест, так и для помещений с повышенной влажностью. Принцип его работы довольно прост: нагревательный кабель для водопровода выделяет тепло, которое появляется при прохождении по нему электрического тока. Чем больше потребляемая мощность, тем больше выделяется тепла.

Зачем нужен нагревательный кабель для труб?

Выше мы описали некоторые его функции. Но есть еще несколько задач, которые успешно решает нагревательный кабель для трубопровода. Основные преимущества системы следующие:

  • При использовании полностью отсутствует лед.
  • Отсутствует конденсат, наличие которого значительно сокращает срок службы теплоизоляционных материалов.
  • Обеспечивает бесперебойную транспортировку любых жидких материалов по трубам.
  • При использовании нагревательного кабеля трубопровод может быть проложен на любой глубине. Это не зависит от степени промерзания почвы.

Основные элементы кабельных систем обогрева

Как правило, греющий кабель для водоснабжения состоит из:

  • системы пуска, которая находится в шкафу управления;
  • Скотч алюминиевый для крепления и изоляции системы отопления;
  • материалы для теплоизоляции водопровода;
  • терморегулятор;
  • непосредственно греющий кабель.

Типы систем отопления

Они различаются в зависимости от области применения. Используется в различных устройствах. В зависимости от схемы отвода тепла системы делятся на кабельные с минеральной изоляцией, резистивные и саморегулирующиеся.

Резистивный кабель

Зонального или линейного типа. Последние модели кабеля отличаются теплотой, выделяющейся при прохождении электрического тока по жилам. Эти модификации могут быть одно- и двухжильными, а также состоять из нескольких линейных или спиральных частей.Резистивный нагревательный кабель для водопровода, цена которого намного ниже саморегулирующегося, — в среднем от 3000 рублей за 4 метра — требует для своей работы наличия специальных датчиков, которые автоматически реагируют на любое изменение температуры. Резать этот кабель на куски произвольного размера категорически запрещено.

Принцип действия зонального резистивного устройства такой же, как и в вышеупомянутых моделях, но имеет некоторые конструктивные отличия. Система состоит из двух параллельных изолированных проводов, по которым проходит ток.В их изоляции есть небольшие зазоры, расположенные с определенным шагом. Тонкая катушка из высоковольтного сплава накладывается на токопроводящую проволоку. В местах, где нет изоляции, спираль наматывается на жилы, а кабель , представляет собой набор резисторов , , которые подключаются параллельно проводникам. Зонный нагревательный кабель для труб можно разрезать на отрезки длиной не менее 1,5 м.

Саморегулирующийся кабель

Чем он отличается? По конструкции саморегулирующийся нагревательный кабель идентичен устройству зональной системы.В нем тоже есть токопроводящие жилы, но они не имеют изолирующего покрытия. Они заключены в полимерную матрицу или соединены спиралевидными полимерными проводящими нитями. Во время нагрева выделяющий тепло полимер увеличивает сопротивление. При установке саморегулирующегося нагревательного кабеля его тепловыделение варьируется по всей длине и зависит от температуры наружного воздуха. С увеличением градуса режима сопротивление полимера увеличивается, соответственно тепловыделение уменьшается, и наоборот.Это тот же процесс саморегулирования, при котором не происходит ни перегрева, ни подгорания кабеля. Такой нагревательный элемент можно разделить на части от 20 см до нескольких метров.

Кабели с минеральной изоляцией

Это провод из металла, который изолирован оксидом магния, то есть неорганическим минералом в единой оболочке из меди, никелевого сплава, нержавеющей или жаропрочной стали. Минеральный изолятор обладает рядом ценных качеств — благодаря ему структура становится более стабильной, он обеспечивает высокие диэлектрические свойства в широком диапазоне температур.Оксид магния в виде порошка известен как самый надежный и эффективный изолятор, имеющий высокий коэффициент теплопроводности.

Этот нагревательный элемент для труб разработан специально для мест, где:

  • преобладает высокая температура;
  • нужна прочная конструкция кабеля;
  • необходимо поддерживать высокую температуру;
  • нужен обогреватель с длительным сроком службы;
  • устойчивость к коррозии важна;
  • Требуется высокая выходная мощность.

Нагревательный кабель для водоснабжения: монтаж

Может осуществляться двумя способами: снаружи и внутри. Когда греющий кабель для желобов проложен внутри трубы, в случае промерзания он растает лед намного быстрее, чем тот, что расположен сверху. Но с возложенными на систему отопления обязанностями она справится в любых случаях со 100% гарантией.

Наружный обогрев можно осуществить двумя способами:

  • проложить несколько нагревательных жил в одну линию;
  • просто намотайте кабель на трубы с определенным шагом.

При намотке на трубу в зоне увеличивается нагрев, что отрицательно сказывается на уровне КПД всей системы. А как правильно выполнить наружный монтаж? Нагревательный кабель для водостоков плотно наматывается или укладывается в каналы, фиксируется в нескольких местах алюминиевой лентой. Также не забудьте установить датчики температуры между витками кабеля. Закрепите их также алюминиевой лентой. Следующий этап заключается в намотке полосы алюминия по всей длине нагретой водопроводной трубы.За счет этого элемент плотно прилегает к трубе, кроме того, обеспечивает защиту от высыхания и разрушения утеплителя, который впоследствии подойдет. Последний шаг — изолировать кабель от нежелательных потерь тепла.

В конце установки необходимо правильно подключить систему к электросети. Неважно, какой нагревательный кабель установлен на водопровод, цена на него не является главным фактором, необходимо поставить терморегулятор, который с помощью датчиков контролирует всю систему отопления.Он включит или выключит его автоматически, в зависимости от колебаний температуры. Необходимо помнить, что резистивный элемент имеет высокую чувствительность к различным повреждениям. Во время установки не перекрещивайте и не перекрещивайте кабель.

Внутренняя установка нагревательного кабеля сопряжена с некоторыми трудностями.

  1. Вставить внутрь трубы непросто. Желательно, чтобы при установке труб не использовались готовые поворотные приспособления, краны, фитинги.
  2. На этапе проектирования нужно помнить, что внутреннее расположение ТЭНа уменьшает диаметр трубы, поэтому нужно приобретать оборудование большего диаметра.
  3. Наличие элемента для обогрева постепенно приводит к зарастанию водными отложениями и может привести к более раннему выходу трубы из строя.
  4. Заменить нагревательный кабель на водопровод под землей практически невозможно.

Внутренний монтаж осуществляется с помощью дополнительного тройника, устанавливаемого в трубу, по которой прокладывается провод. Расположение греющего кабеля внутри трубы обычно используется для обеспечения работы таких сложных узлов, как насосы или краны.Использование системы внутреннего обогрева позволяет более эффективно использовать электроэнергию, поскольку в этом случае нагревается только движущаяся жидкость, а не труба и ее элементы.

Использование систем отопления для водоснабжения позволяет с минимальными затратами обеспечить круглогодичную и бесперебойную работу водопровода и другого оборудования.

Нагревание следа горячей воды

, прослеживание жары Термон ХСКС связывает горячую воду

Кабели электрообогрева Thermon HSX — Электрообогрев

Thermon HSX саморегулирующиеся кабели обогрева обеспечивают поддержание температуры горячей воды в трубопроводе, обеспечивая мгновенный сброс горячей воды к месту использования.

Кабели электрообогрева Thermon HSX

Температура горячей воды Отопление

Спецификация

Температура эксплуатации нагревательного кабеля для обогрева горячей воды Thermon HSX — 41ºC, 49ºC и 60ºC.

  • Номинальное напряжение питания: 208 В
  • Максимальная температура непрерывного воздействия: При включении: 65 ° C, при выключении 85 ° C
  • Защита цепи: Требуется защита от замыкания на землю 30 мА
  • Минимальный радиус изгиба кабеля: при -15ºC 10 мм; при -60ºC 32 мм

Саморегулирующиеся нагревательные кабели для горячей воды Thermon HSX увеличивают выходную мощность при понижении температуры, обеспечивая гарантированное поддержание температуры горячей воды в трубопроводе.

Системы обогрева для поддержания температуры горячей воды

  • Снижение затрат на установку — нет необходимости в обратном трубопроводе водопровода или теплоизоляции — меньше материалов, меньше труда
  • No Pipe Balancing — однотрубная система обогрева без возврата рециркуляционной системы горячего водоснабжения
  • Экономия места — уменьшенный размер распределительных трубопроводов горячей воды обеспечивает дополнительное место в служебных каналах
  • Предотвращение заражения легионеллой — кабели электрообогрева соответствуют CIBSE TM13, HS (G) 70 HN (90) 12
  • Remove Deadlegs — кабели электрообогрева подведены к месту использования / слива воды для дополнительной защиты здоровья
  • Средства для устранения — в сочетании с системой рециркуляции или нагревателями точек использования
  • Снижение эксплуатационных расходов — саморегулирующиеся нагревательные кабели требуют питания только там, где это необходимо
  • Мгновенная горячая вода — не нужно ждать, пока холодная вода станет горячей
  • Экономия воды — холодная вода без спуска, энергоэффективное распределение горячей воды

Hot Water Trace Heating: электрические обогревательные кабели обеспечивают поддержание температуры горячей воды в трубопроводах горячего водоснабжения в коммерческих и жилых зданиях.

Установка систем обогрева горячей воды

Полная система электрообогрева для поддержания температуры горячей воды обычно включает следующие компоненты Thermon :

Обзор системы

1. HSX саморегулирующийся водонагревательный кабель

2. PowerSnap1 или комплект для подключения питания PCA-COM для заделки нагревательного кабеля HSX

3. TeeSnap или PCS-COM позволяет соединять три нагревательных кабеля вместе

4. SpliceSnap или PCS-COM позволяет соединять два нагревательных кабеля вместе.

5. ET-6 Концевая заделка кабеля. Каждый PowerSnap1 и TeeSnap включает в себя две заделки ET-6.

6. FT-1 Крепежная лента для крепления кабеля к трубе; используйте с интервалом 300 мм (12 ″).

7. CL Этикетка «Электрический обогреватель» отклеивается и приклеивается к пароизоляции с интервалом 3 м (10 футов) или в соответствии с требованиями норм или технических требований.

8. Стекловолоконная теплоизоляция и пароизоляция.

Кабели электрообогрева Thermon HSX

Видео Thermon с обзором передовых методов прокладки кабелей обогрева к трубопроводам как в промышленных, так и во взрывоопасных зонах. В видеоролике рассказывается о выборе, испытании, проверке, проверке и подготовке трубопровода для кабелей теплового тракта перед прокладкой кабелей к трубам, клапанам, фланцам и неизолированным опорам труб.

КОНСТРУКЦИЯ КАБЕЛЯ THERMON HSX

Нагревательный кабель для трубопроводов горячей воды

Нагревательные кабели Thermon обеспечивают поддержание температуры и защиту от замерзания трубопроводов и механических систем во всех отраслях промышленности — типичные области применения включают технологические трубопроводы нагрева, трубопроводы приборов и резервуары для хранения для поддержания вязкости или предотвращения повреждений от замерзания, что является неотъемлемой задачей установки. .

TRACE HEATING UK & INTERNATIONAL

Безопасность и рабочие характеристики кабеля и системы электрообогрева в целом зависят от того, как система была спроектирована, установлена ​​и обслуживалась. Неправильное обращение, установка или техническое обслуживание системы может привести к недогреву или перегреву воды или повреждению нагревательного кабеля — обратитесь в T&D за советом по нагреву горячей воды с использованием электронагревательных кабелей.

Электрообогрев: защита крыш, водостоков, пандусов, труб и резервуаров от мороза, снега и льда

Полную техническую информацию, спецификации и информацию для заказа кабелей для горячего водонагревания можно найти в следующих разделах.

Типовые листы

Назначение, способы и варианты монтажа

Водяной нагревательный кабель

Перемерзание водопровода чревато неприятными последствиями. Сосульки, образующиеся в трубах, в некоторых случаях могут достигать нескольких метров в длину. И чтобы устранить такие пробки, придется приложить немало усилий.Если вы не понаслышке знаете суровые зимы, стоит решить проблему заранее. Обычная теплоизоляция малоэффективна при длительных морозах и низких температурах, поэтому приходится искать дополнительную опцию. Лучшее решение в этом случае — нагревательный кабель, который способен поддерживать заданную температуру, а также обеспечивать хороший нагрев и надежную защиту от образования конденсата.

Содержание

  • Функция нагревательного кабеля
  • Дизайн, приоритеты использования
  • Водяной нагревательный кабель: классификация
  • Варианты монтажа и укладки
  • Правильный выбор — рациональное использование

Функция нагревательного кабеля

На долгое время в в быту для обогрева канализации и водопровода использовались специальные провода.Нагревательный кабель — это самый распространенный кабель с регулируемым электрическим сопротивлением, который предназначен для регулирования нагрева самого кабеля.

Способы прокладки нагревательного кабеля

Нагревательный кабель для водостоков рекомендуется применять так, чтобы вода при минусовой температуре не замерзала на участках, проходящих по улице. Провод необходимо включать при понижении температуры воздуха до 5 градусов по Цельсию, потому что в случае дальнейшего охлаждения система защитит водопровод от замерзания.Но если включить нагрев уже при минусовых температурах, потребуется время, чтобы замерзшая жидкость оттаяла. И пока вода будет таять, давление в этом водопроводе снизится.

Дизайн, приоритеты использования

Греющий кабель для труб состоит из нескольких элементов, которые соединены в единое изделие. Это вилка, холодный (электрический) и горячий (греющий) проводники, а также ограничитель температуры. Проводники соединяются между собой лазерной пайкой.

Устройство нагревательного кабеля для наружного водоснабжения

Наружная изоляция кабеля бесшовная, поэтому идеально защищена от влаги, высоких температур и химических воздействий.Ограничитель температуры отвечает за температуру трубы и отключение питания при превышении 15 градусов Цельсия.

После охлаждения до 5 градусов питание снова включается. Таким образом, поверхность водопровода не перегревается, а экономия энергии максимальна.

Полезно знать! Раньше нагревательная проволока использовалась исключительно в промышленных целях для обогрева трубопроводов. И только недавно такие кабельные системы обогрева стали применять повсеместно в домашнем хозяйстве.

Основные преимущества использования нагревательного кабеля:

  • Надежность. Грамотный расчет и правильная установка системы отопления предотвратят замерзание водопровода на протяжении всего времени использования.
  • Безопасность. Нагревательный провод можно использовать для обогрева труб с питьевой водой.
  • Универсальность. Саморегулирующийся нагревательный кабель можно подключить к трубопроводу, который находится на открытом воздухе или под землей. Кабель прокладывается на поверхности водопровода или внутри трубы.
  • Удобство использования. Подключить изделие очень просто: к водопроводной сети крепится нагревательный провод, затем вставляется вилка в розетку.
  • Прибыльность. Мощность обогрева можно регулировать самостоятельно, ориентируясь на температуру окружающей среды, в которой он находится.

Водонагревательный кабель: классификация

Нагревательные провода для водоснабжения имеют развитую номенклатуру. По схеме тепловыделения они подразделяются на саморегулирующиеся и резистивные, а также изделия с минеральной изоляцией.

Нагревательные резистивные кабели делятся на зональные и линейные. В линейных моделях при прохождении тока через нагревательный сердечник выделяется тепло. Кабель может быть одно- или двухжильным, а также иметь несколько жил спиральной или линейной формы. Произвольная обрезка такого кабеля не допускается.

Принцип действия саморегулирующегося нагревательного кабеля

По конструкции саморегулирующийся нагревательный кабель напоминает резистивный кабель. В нем также есть два токопроводящих провода, но нет изоляционного покрытия.Теплоотдача изделия по длине может отличаться. С повышением температуры окружающей среды сопротивление полимера увеличивается, а тепловыделение уменьшается. Так проявляется эффект саморегуляции, при котором не происходит выгорания и перегрева изделия. Саморегулирующийся нагревательный кабель можно разрезать на секции длиной от 20 сантиметров до нескольких метров.

Варианты монтажа и укладки

Утепление водопровода — одна из самых сложных задач, требующая безотлагательного решения.Нагревательный провод используется как нагреватель канализации и водопровода. Изменяя степень сопротивления конструкции, можно изменять температуру, создаваемую нагревом кабеля.

Варианты монтажа провода снаружи внутри трубопровода

Нагревательный кабель можно установить внутри трубы или снаружи.

Но в любом случае кабель нужно подбирать так, чтобы тепловые потери водопровода не превышали тепло, которое выделяет система.

Спиральный монтаж нагревательного кабеля

Кабель следует прокладывать в несколько параллельных рядов.Также практикуется метод спиральной укладки. Для обеспечения крепления нужно использовать стягивающую металлическую сетку или скотч. Снаружи трубу с греющим кабелем необходимо обернуть фольгой. Монтаж греющего кабеля целесообразнее доверить специалистам.

Правильный выбор — рациональное использование

Выбирать нагревательный провод следует исходя из задач, которые решит система отопления. Кстати, нагревательные кабели предназначены для бытового использования на дачных участках, в коттеджах и частных домах.Также аналогичные изделия используются в системах отопления городского значения — защита канализационных сетей, водостоков и водопроводов от замерзания. Для такого использования вам понадобится небольшая система.

Нагревательный кабель и рукав для бытового применения

Как показывает практика, для вышеперечисленных целей подойдет нагревательный кабель для водоснабжения мощностью более 50 — 60 Вт на метр.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
