Содержание

Как правильно соединить алюминиевые и медные провода, кабели

При монтаже проводки перед мастером встает вопрос, как правильно соединить кабель (провод) между собой для создания безопасного и надежного контакта. В данной статье мы предлагаем рассмотреть способы соединения проводов и их особенности. Следует помнить, что качество сращивания напрямую влияет на надежность контакта и, соответственно, работоспособность системы.

Соединения электроконтактов силового кабеля АВБбШв 4х120 и других типоразмеров должны соответствовать нормативным требованиям, которые регламентируют проведение электромонтажных работ:

  • Контакт в первую очередь должен быть надежным. Независимо от того, как соединить два провода, сопротивление контакта не должно превышать сопротивление целого отрезка проводника;
  • Контакт должен обладать механической прочностью, чтобы в случае растяжения не было повреждения и разрыва.

Данные требования являются общими для проводников АВБбШв 4х240 и любых других типоразмеров.

Скрутка – самый популярный способ сращивания кабелей

Самым простым и популярным вариантом является скрутка кабелей. Из-за легкости выполнения такой вариант встречается чаще всего. Для создания контакта участок не менее 5 см оголяют и скручивают токопроводящие жилы.

В качестве изоляции применяется ПХВ-лента или специальные соединительные изолирующие зажимы в виде пластиковых колпачков, которые не только изолируют, но и дополнительно удерживают электрический контакт. Колпачки удобны тем, что позволяют создать надежное крепление без применения специальных инструментов.

Выбирая способ создания контакта методом скрутки, вы можете использовать разные варианты крепления: ответвление, параллельное или последовательное соединение.

Данный способ удобен, однако его нельзя назвать универсальным, поскольку он подходит только для кабелей из одинаковых материалов. Если вы ищете, как соединить алюминиевый провод с медным, скрутку использовать недопустимо из-за вероятного окисления контактов.

Современной альтернативой привычной скрутке выступают скотчлоки – специальные соединители с гидрофобным заполнителем. Благодаря их использованию нет необходимости удалять слой изоляции провода. Кабели вставляют в соединитель и производят опрессовку с помощью пассатижей. Благодаря водоотталкивающему заполнителю скотчлок помогает избежать промокания контактов.

Сращивание проводов методом пайки

Соединение ВБбШв 4х50 и проводов других типоразмеров возможно, если их спаять между собой. В этом случае монтаж проводки потребует больше времени и сил, но данный способ более долговечный по сравнению с предыдущим. Многие мастера задают вопрос, как соединить алюминиевые провода между собой, чтобы не нагревались места соединений. При скрутке кабелей нередко возникает подобная проблема, так как через участок протекает ток и нагревает контакт. Из-за перегрева может произойти оплавление изоляции, что увеличивает риск аварийной ситуации.

Пайка в этом отношении более безопасна. Этот метод крепления формирует контакт с низким сопротивлением, обладающий высокой надежностью. Вы можете выбрать метод пайки, если вас интересует, как правильно соединить провода разного сечения между собой, чтобы избежать поломок и короткого замыкания.

Крепление кабелей с применением клеммных колодок

При монтаже электрооборудования нередко возникает вопрос, как соединить два кабеля витой пары или провода из разных материалов. Оптимальным решением станет крепление посредством клеммных колодок – клеммников. Так называют изолирующую пластину с контактами, которая нашла широкое применение при выполнении электромонтажных работ. Если вас интересует, как соединить провода между собой, если материалами для изготовления кабелей являются алюминий и медь, применение клеммных колодок позволит создать надежный и безопасный контакт.

Конструктивно изолирующие пластины бывают с затягивающим винтом и с прижимающими пластинами. Когда провода прижимаются винтом, при подсоединении контакта необходимо соблюдать повышенную аккуратность, чтобы избежать повреждения кабеля. Это особенно актуально, если вы ищете надежный способ, как соединить медные провода разного сечения или многожильные кабели большого сечения.

Если при монтаже использовать колодки с прижимающими пластинами, получается прочное и надежное соединение, так как пластина прижимает кабель к клемме.

Клеммы пружинного типа

Применение таких изделий обеспечит быстрое и надежное подсоединение контактов при сращивании кабелей с одним или множеством токопроводящих элементов. Для соединения с токопроводящей жилой снимают изоляционное покрытие и вставляют проводок в специальное отверстие, где он фиксируется пружинным зажимом. По сравнению с клеммами винтового типа на монтаж уходит вполовину меньше времени!

Клеммы с пружинным соединением весьма популярны еще и потому, что благодаря им сращивание кабелей получается не только надежным, но и устойчивым к влаге и вибрации.

Как срастить провода при прокладке электропроводки?

При монтаже системы электроснабжения в доме или на другом объекте нужно выбрать правильный способ, как соединить провода в распределительной коробке, какие схемы использовать, если в качестве материалов для изготовления кабелей применяется алюминий с медью.

Для сращивания кабелей чаще всего прибегают к обычной скрутке или пайке. Также можно использовать специальные сжимы или клеммники из пластика. Если объект состоит из нескольких комнат, в каждой из них устанавливается своя распределительная коробка, от которой идут питающие провода к электротехническим приборам. Исключение составляют лишь душевые и другие помещения, где уровень влажности стабильно повышен. В целях безопасности в таких помещениях нельзя устанавливать распределительные коробки.

Монтаж данных устройств зависит и от способа прокладки проводки. Если она проложена открытым способом, без штробления стен, то коробка также крепится поверх стены. Для скрытой проводки коробку монтируют внутрь стены, а снаружи остается лишь верхняя панель, под которой находятся провода.

Как правильно соединять провода

В этой статье мы расскажем о том, как соединять провода между собой в квартире. Вопрос электропроводки очень актуален особенно для тех, кто решил самостоятельно делать ремонт. В основном людей интересует возможность и технология соединения проводов различных материалов и сечений между собой. Поговорим обо всем по-порядку.


СОДЕРЖАНИЕ:

  1. Можно ли соединять провода скруткой?
  2. Соединение одинаковых проводов
  3. Соединение проводов одного материала, но разного сечения
  4. Соединение алюминиевых и медных проводов разных сечений
  5. Соединительные колодки-защелки
  6. Как подсоединить люстру
  7. Важные замечания

Можно ли соединять провода скруткой

Очень часто, особенно в старых домах, мы начинаем снимать старые обои, откручивать старые розетки, разбирать полуразвалившиеся соединительные коробки и что же мы видим: много скрученных между собой и обмотанных в изоляцию проводов:

Знаю, что много электриков до сих пор делают скрутку проводов именно таким образом и считают ее самой надежной. Однако, с точки зрения пожарной безопасности, ни один пожарник не одобрит электрические соединения в квартире, выполненные только методом скрутки.

Дело в том, что иногда приходится соединять между собой провода различных сечений и различных материалов, например, медные и алюминиевые провода. И вот именно для таких случаев скрутка неприемлема. Например, при одной и той же нагрузке в сети она будет по разному действовать на скрученные вместе толстый и тонкий провода, один из которых будет чувствовать себя хорошо, а другой будет нагреваться.

Как соединить провода одного материала и сечения

Как соединить провода одного материала и сечения между собой, например, медный с медным на 2,5 квадрата? Это самый простой случай, и здесь вполне может подойти скрутка:

Только вместо обычной изоляционной ленты в магазине продаются колпачки для скрутки:

Нужно взять колпачок и навинтить на скрутку:

Можно ли соединять провода разного сечения одного материала

Если, к примеру, Вам нужно соединить провода разного сечения (для одинакового сечения также годятся) и одного материала (медь или алюминий), то в этом случае хорошо подойдут специальные соединительные колодки, представленные ниже.

Они имеют разное число входов: на рисунке, соответственно: 2, 4, 6.

Т. е. это «как-бы» скрутка для 2, 3, 4, 5 или 6 проводов.

Причем, если Вам нужно соединить между собой 3 провода, то для этого можно воспользоваться колодкой, имеющей 4 или 6 входов:




Колодка просто плотно насаживается на провода:

Нужно понимать, что после соединения проводов таким способом, обратно из колодки их уже не вынуть. Поэтому, если Вы ни разу не пробовали работать с подобными приспособлениями, купите их несколько штук в магазине с запасом и потренируйтесь дома. Они стоят копейки.

Как соединить провода медь и алюминий

Когда у Вас наступает необходимость в соединении проводов из разных материалов (медь и алюминий), да еще и разных сечений, в этом случае Вам помогут колодки, у которых входы заполнены специальной пастой, препятствующей окислению:



Эти же колодки, конечно, подойдут и для проводов одинакового сечения и одинакового материала. Как и в предыдущем случае, если Вы уже насадили на них провода, то их будет уже не вынуть из колодок. Поэтому заранее продумывайте все Ваши соединения.

Соединительные колодки — защелки

Есть также соединительные колодки, которые позволят Вам соединить провода между собой, но, в случае Вашей ошибки, Вы можете отсоединить любой из присоединенных проводов. Это так называемые защелки:

У продавца в магазине для защелок нужно обязательно уточнять возможность соединения проводов разного материала и сечения.

Один из вариантов подключения проводов в люстре

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать. В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Важные замечания по соединению проводов

Отметим важные моменты, касающиеся электрических проводов.

  1. Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
  2. Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
  3. Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.

На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.



Как правильно соединять электрические провода в электрических коробках и между собой

Процесс строительства и ремонта дома не заканчивается на отделке стен и пола, важным мероприятием является правильное расположение и монтаж электропроводки в доме. Однако не каждый знает алгоритм установки проводов и распределительных коробок. Как правило, для этого вызывают квалифицированного электрика, но, если это по какой-либо причине невозможно, можно соединить провода самостоятельно.

Важно! Если вы не обладаете необходимыми навыками и знаниями, то лучше не браться за монтаж проводки – это опасно для жизни.

Как соединить электрические провода

В зависимости от вида и способа крепления проводов, назначения проводки, в быту используют различные виды соединения. Это связано с правилами электробезопасности и особенностями эксплуатации сети.

Существует четыре вида соединения проводов, все регламентированы правилами ПУЭ. Это условие важно в связи с тем, что именно эти методы отвечают всем нормам безопасности.

Соединения клеммами

При монтаже электропровода необходимо выбирать качественные изделия – это залог безопасной и надежной эксплуатации. Как правило, используются медные. Однако в быту могут сложиться такие ситуации, когда приходится соединять между собой алюминиевые и медные каналы, как соединить их в этом случае? Именно тогда и используется данный вид соединения.

Клеммы представляют собой латунные устройства, которые заполняют гелием. Такой наполнитель предотвращает окисление металлов.

Клеммные соединения используют как для соединения однотипных проводов, так и разнотипных. Такие соединители классифицируют на три вида: пружинные, ножевые и винтовые, в зависимости от типа крепления.

Зажимы или пружинные клеммы используют для скрепления каналов. Механизм устройства прост: в конструкцию входит пружина, с помощью которой жила закрепляется в чехле, образуя безопасное и компактное соединение.

В продаже можно найти клеммные соединения различных типов, в зависимости от диаметра, силы тока и напряжения в сети. Эти параметры указываются производителем на корпусе изделия.

Винтовые клеммы применяют для соединения проводов различных по диаметру сечения, а также многопроволочных пучков, в случае если они имеют латунные наконечники. Конструкция представляет собой винт-штырь, на который закрепляется жила. Однако максимальное количество проводов в пучке не более трех.

Важно! Провод обязательно зачищают перед намоткой на винт клеммы.

Этот вид клемм удобен при монтаже медного кабеля в распредкоробку, в первую очередь, тем, что соединение получается компактным и без труда помещается внутри короба. К недостаткам можно отнести тот момент, что провода могут заламываться и терять контакт. Как следствие, данное устройство требует профилактических и диагностических мероприятий, в отличие от зажимов, которые гарантированно служат до 30 лет.

Ножевые соединители используют для врезки в основной канал ответвляющихся проводов. Как правило, такой способ используют для монтажа провода, идущего к розетке от коробки или земляной жилы. Название этот вид получил от особенностей конструкции, которая включает в себя нож, который прорезает оплетку провода, разделяя его.

Соединение проводов колпачками

Соединительные изолирующие зажимы (СИЗ) или колпачки используют для соединения проводов, изготовленных из одного материала. Применяют их как для многожильных, так и одножильных проводов. При монтаже каналы очищают от изоляции и скручивают между собой. Чтобы соединение было надежным необходимо подобрать оптимальный размер, который указан производителем. Если же размер не подходит, то качество скрепления снижается, собственно, как и уровень безопасности.

Сварка каналов проводки

Сварка – самый надежный способ. Особенностью его является то, что сваривать между собой можно только провода из одного материала. Однако этот способ имеет несколько недостатков. Во-первых, процесс требует использования специального оборудования. Во-вторых, навыка.

Процесс прост: каналы очищают от обмотки и скручиваются, затем конец отсекается до одинаковой длины каждого объекта. Только после этого производится сварка комплектующих.

В качестве изолятора оголенных концов используют СИЗ-колпачки. Применение этого способа — гарантия долгого срока эксплуатации и надежности конструкции.

Сжимы ответвительные

Этот тип соединения, как правило, используют вне помещения. «Орехи» или ответвительные сжимы используют для соединения второстепенного канала к основной жиле провода. Соединять можно и разнохарактерные изделия, например, медный и алюминиевый. Они представляют собой отдельные контейнеры, в котором расположена связка электропроводов.

Кроме этих способов, используют метод скрутки проводов, однако этот способ небезопасен, даже если концы будут обработаны изолирующим материалом.

Поэтому правила предусматривают скрепление каналов электросети только вышеуказанными и утвержденными ПУЭ методами.

Мы указали основные способы скрепления электрических проводов, а вот какой оптимален именно в вашей ситуации выбирать вам.

Как соединить провода в распределительной коробке самостоятельно в зависимости от индивидуального случая? В этом видео вы можете найти более подробный ответ.

Как правильно соединить провода между собой

Как соединить провода

Правильное соединение проводов обеспечит безопасное и бесперебойное электроснабжение. Оно нужно в тех случаях, когда во время выполнения работ потребовалось:

  • • удлинить уже смонтированную линию;
  • • заменить поврежденный участок проводки;
  • • сделать ответвление или подключение к уже проложенному кабелю;
  • • выполнить скрытый монтаж в распределительной коробке.

ПуГВВ

ПуГВВ используют для проводки силовых и осветительных электросетей. Подключение электроприборов производится при переменном напряжении 750 В и постоянном 1000 В. Монтаж осуществляется как на открытых, так и закрытых площадках. Изделие прокладывают в пустотных конструкциях, трубах или под штукатуркой.

Заказать

Существуют 4 способа соединения проводов:

  • • скрутка токопроводящих жил;
  • • пайка;
  • • зажимные клеммы;
  • • болтовые зажимы.

Пятый способ применяется только для устройства ответвлений от токоведущей линии. В этом случае используют специальный зажим «орешек», который только прокалывает изоляцию в нужном месте, обеспечивая контакт и практически не нарушая целостности покрытия жилы.

Провод ПВС

Провод ПВС предназначен для эксплуатации в электрических сетях переменного тока промышленной частоты с номиналом напряжения до 380 В. С его помощью подключают электрические приборы и технику, используемые в быту, а также электроинструмент с небольшой потребляемой мощностью.

Заказать

Скрутка

Обычно этот способ соединения проводов применяется как временная мера для восстановления электроснабжения. Чтобы сделать скрутку достаточно удалить изоляцию на концах двух проводов. После этого плотно скрутить их между собой и замотать поверхность изоляционной лентой или закрыть специальным зажимом СИЗ.

Основной недостаток метода заключается в том, что таким образом нельзя соединять кабель с медной жилой и алюминиевый провод. При соединении меди с алюминием усиливаются окислительные процессы, и увеличивается электрическое сопротивление. Это может привести к нагреву контакта и даже его возгоранию.

Пайка

Это надежный и безопасный способ соединения. Однако основным его недостатком является необходимость наличия паяльника, припоя, флюса и электроэнергии для подключения инструмента. Зато он позволяет соединять медь и силовой алюминиевый кабель, если оголенные концы проводов предварительно залудить припоем. Разнородные металлы не контактируют, и безопасность будет обеспечена.

Провод ПВАМ

Провод ПВАМ разработан для использования в автомобильной и тракторной технике. Он применяется для соединения отдельных электрических элементов в единую конструкцию. Изделие не подвержено действию масел и автотранспортного топлива. Провод гибкий и выдерживает сильные вибрационные нагрузки.

Заказать

Клеммы

Существует два типа клеммных колодок для надежного и безопасного соединения проводов: пружинные и винтовые. Пружинные зажимы упрощают выполнение соединений, но стоят дороже, а изнашиваются быстрее. Это связано с постепенным ослаблением пружин, а значит и контакта.

Дешевле и более надежно использовать винтовые зажимы, хотя сборка занимает больше времени. Клеммные контакты изготавливают из стали или биметаллических материалов.

Кабель КГПСН

Кабель КГПСН используется в автомобильной и тракторной промышленности. Он представляет собой свитые медные проволоки, которые не имеют внешней изоляции. С помощью этой марки можно создавать стационарные подключения мощных устройств. Монтаж должен проводиться соответственно норм и правил, описывающих такое подключение.

Заказать

Болтовые соединения

Это простые конструкции, состоящие из болта, накрученной на него гайки и двух шайб посередине. Концы проводов просто накручиваются на болт и зажимаются шайбами с помощью гайки. В случае соединения меди и алюминия потребуется третья шайба, которая разделит два разнородных металла. Собранный контакт необходимо хорошо изолировать.

Как соединить многожильные провода между собой: пайка, сварка, опрессовка

Очень часто монтаж современной электропроводки производится гибким многожильным проводом. Выполнить его одним куском кабеля невозможно, а место соединений и ответвлений проводов выходит из строя чаще всего. Поэтому важно произвести соединение многожильных проводов самым надёжным способом, обеспечивающим надёжный контакт и длительную безаварийную работу электропроводки.

Где используются многожильные провода

Все многожильные провода, по определению состоят из нескольких более тонких проводников. Благодаря этому такие кабеля отличаются повышенной гибкостью и способностью выдерживать большее количество перегибов по сравнению с одножильными проводами.

Эти качества определяют сферу применения таких кабелей:

  • изготовление удлинителей;
  • подключение бытовой техники;
  • протягивание проводов в трубах через большое количество изгибов;
  • автомобильная проводка;
  • монтаж светильников.

Как соединить многожильные провода между собой

При проведении электромонтажных работ многожильными кабелями для соединения и выполнения ответвлений используются различные способы соединения. Некоторые из них являются универсальными, другие допускается использовать только в отдельных ситуациях.

Скрутка многожильных проводов

Самым простым способом соединить провода — это скрутка. Такое соединение многожильных проводов производится без применения дополнительных элементов при помощи обычных плоскогубцев. В период использования для монтажа электропроводки одножильных алюминиевых проводов сечением 2,5мм² это был основной метод соединения.

Сейчас согласно ПУЭ п.2.1.21 она не входит в перечень способов соединения. Это связано с тем, что многожильные провода мягче одножильных и не обеспечивают надёжный контакт проводов между собой, особенно плохой контакт получается при соединении скруткой одножильных и многожильных токопроводящих жил.

Несмотря на недостатки этого способа, он широко применяется для временного сращивания кабелей между собой, а так же как промежуточный, перед пайкой или сваркой проводов. Перед тем, как соединить многожильные провода между собой, конец кабеля необходимо освободить от оболочки, а отдельные провода от изоляции на длину, достаточную для скручивания жил.

Существует несколько типов скрутки:

  • Параллельная. При этом виде соединений провода складываются параллельно и зачищенные концы проводов обвивают друг друга. Скрутка получается достаточно прочная, но грубая, намного больше диаметра соединяемого провода.
  • Встречно-параллельная. В этом случае провода располагаются навстречу друг другу, зачищенные концы укладываются внахлёст. Такая скрутка имеет небольшой диаметр и аккуратный внешний вид, но отличается низкой прочностью на разрыв.
  • Подключение к одножильному кабелю. При этом многожильный провод накручивается на 1/2 длины зачищенного конца жёсткого проводника, после чего он сгибается и прижимает жилы гибкого кабеля.
  • Навивка. Используется при выполнении ответвления от основного проводника. Для этого главная жила на небольшом участке освобождается от изоляции и на неё «навивается» присоединяемый провод. При необходимости подключиться к нескольким жилам в кабеле места соединений необходимо располагать со сдвигом.
Важно! Для обеспечения надёжного контакта длина скрутки должна быть не менее трёх витков.

Соединение опресовкой

Один из самых надёжных способов соединить многожильные кабеля — опрессование. Для этого зачищенные концы проводов необходимо вставить в монтажные гильзы и обжать специальными опрессовочными клещами или многофункциональным инструментом. При этом гильза деформируется и плотно сжимает провод. Соединение многожильных проводов опрессованием используется в переходных коробках и распредшкафах.

Промышленность выпускает разные типы монтажных гильз:

  • Гильзы соединительные. Самые простые устройства, после опрессования их необходимо изолировать при помощи изоленты или термоусадочной трубки.
  • Гильзы с термоусадкой. Более продвинутая модель. Внутри гильзы находится герметик, препятствующий проникновению влаги, снаружи находится термоусадочная трубка. После опрессовывания герметик запечатывает место соединения, а термоусадка изолирует гильзу.

Существуют и другие виды гильз, предназначенные для различных условий и видов кабелей.

Соединение с помощью сварки

Самый надёжный способ соединения медных проводов. Чаще применяется для одножильных проводов, но может использоваться так же для соединения многожильных проводов между собой или для соединения одножильных и многожильных токопроводящих жил. Во время сваривания концов кабелей жилы сплавляются в одно целое, что обеспечивает надёжный контакт.

Для соединения используется понижающий трансформатор или инверторный сварочный аппарат, а так же специальный угольный электрод. Допускатся использовать графитную щётку от электродвигателя большой мощности.

Работы выполняются в следующей последовательности:

  1. 1. Зачистить концы проводов и сделать параллельную скрутку. Обрезать конец скрученного пучка проводников.
  2. 2. Подключить один из выводов сварочного трансформатора к зачищенным концам кабелей. Он присоединяется возле изолированной части проводов.
  3. 3. Угольным электродом, зажатым в держатель сварочника, свариваются концы проводов. Признаком качественно выполненного соединения является капля металла на конце скрутки и отсутствие отдельно торчащих проводков.
Важно! Во время работы необходимо использовать средства индивидуальной защиты — рукавицы и сварочную маску (щиток).

Соединение многожильных проводов пайкой

Такое соединение получается достаточно прочным и долговечным. Оно используется для удлинения кабелей и выполнения ответвлений. В переходных коробках и щитках пайка проводов применяется редко из-за недостатка места, здесь целесообразнее выполнить соединение другими способами.

Для пайки необходимы канифоль (флюс) и оловянно-свинцовый припой. Сама пайка выполняется паяльником:

  1. 1. Перед пайкой необходимо скрутить концы проводов. Лучше использовать встречно-параллельную скрутку, она получается тоньше и имеет более привлекательный внешний вид.
  2. 2. Нагреть провод паяльником и погрузить в канифоль. Нужно, чтобы флюс полностью пропитал скрутку.
  3. 3. Нанести припой на жало паяльника и перенести его на скрутку. При необходимости операцию повторяют или используют паяльную проволоку.
  4. 4. Прогреть скрутку до полного пропитывания её припоем. Остывшую пайку необходимо заизолировать.
Важно! Использовать вместо канифоли ортофосфорную кислоту нельзя. Её пары проникают внутрь кабеля, под изолирующую оболочку и разрушают токопроводящую жилу.

Соединение многожильных проводов зажимами

Отдельным пунктом следует отметить соединение многожильных проводов прижатием токопроводящих жил друг к другу или к дополнительному элементу. Как правило, это разборные соединения, для выполнения которых достаточно иметь под рукой отвёртку и пассатижи. Чтобы жилы не повреждались при затягивании винтом ОБЯЗАТЕЛЬНО применение наконечников НШВИ.

Самозажимной клемник WAGO

Это современный удобный способ соединить между собой провода всех типов сечением до 6мм². Контакт разных проводов осуществляется за счёт прижатия концов проводников к лужёной шинке пружинными пластинками. Для подключения зачищенный конец провода необходимо вставить в специальное отверстие. В зависимости от модели самозажимные клеммы предназначены для соединения различного количества проводов — от 2 до 6.

Каждая клемма является отдельным полюсом, а все провода в ней соединены между собой.

Такие клеммники есть двух видов:

  • Одноразовые. Прижатие и фиксация проводника происходит при его вдвигании внутрь клеммы. Отключение проводов конструкцией не предусмотрено.
  • Многоразовые. В этих элементах прижатие провода происводится опусканием рычажка. Для отключения проводника рычажок необходимо поднять вверх и вынуть провод из клеммы.

Клеммная колодка

Самым простым и дешёвым способом соединить два провода являются полиэтиленовые клеммные колодки. Они состоят из нескольких изолированных элементов, внутри каждого из которых находится латунная трубка. При необходимости клеммник разрезается на куски из необходимого числа клемм.

В латунную трубку вкручиваются два винта, прижимающих вставленные в клеммник провода. Конструкция клеммника предназначена для подключения только одножильных проводов, поэтому на концы многожильных кабелей необходимо напрессовать наконечники типа НШВИ (КВТ).

Клеммники на пластиковых колодках

Это универсальные соединители, контактным элементом которых является стальная пластика с двумя болтами, по одному с каждой стороны клеммника.

Подключение кабеля к клеммам производится прижатием болтом с квадратной шайбой. Для подключения болт отпускается, зачищенный конец провода подсовывается под шайбу и прижимается болтом.

Под каждую из шайб допускается вставлять только два проводника одинакового сечения и типа — одножильные или многожильные.

Болтовое соединение

Раньше этот метод был широко распространён, сейчас из-за появления других соединительных элементов болтовое соединение применяется редко, но его использование может помочь при отсутствии клеммника и необходимости срочно соединить несколько проводов.

Для болтового соединения необходимо скрутить концы проводов кольцами, надеть на болт и зажать между двумя шайбами. При большом количестве проводов между некоторыми из них устанавливаются дополнительные шайбы. Они так же необходимы при соединении проводов разного типа и сечения.

Вывод

Современны гибкие кабеля более удобные и надёжные, чем старые одножильные, но требуют особого подхода при соединении. Поэтому знание того, как соединить многожильный провод, необходимо при монтаже электропроводки, а так же подключении светильников и других электроприборов.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



как соединить между собой медный и алюминиевый провод, какие бывают клеммники для многожильных и одножильных проводов, варианты крепления с пайкой и без нее

Около 70% ошибок при монтаже электропроводки связаны с проводами. Отсутствие электричества может быть обусловлено ненадежным контактом или его отсутствием в соединительной коробке, электроприборе. Далее в статье – все варианты соединения проводов, их монтаж и разновидности.

Способы соединения проводов и кабелей

Электричество – это сфера, в которой нужно тщательно подбирать материалы, следить за надежностью и работоспособностью.

Для качественного и бесперебойного электроснабжения в доме, электропровода должны быть соединены правильно.

В случае ошибки под угрозой будет не только работоспособность бытовых приборов, но и пожарная безопасность.

Когда потребуется соединять кабели

Соединение кабелей потребуется в случае некачественной разводки, выполненной ранее, либо по причине произведенных ошибок при монтажных работах. Чтобы восстановить подачу электричества в дом, требуется соединить электропровода. Сделать соединение можно способами, которые условно делятся на 2 группы:

  1. Для первой группы специальное оборудование не требуется.
  2. Для второй группы уже нужны определенные умения и профессиональные инструменты.

Работы по соединению кабелей должны производиться с соблюдением техники безопасности.

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

  • для тока в 6 А используется ПВС с сечением 0,75 мм.;
  • для 10 Ампер – сечение составляет 1 мм.;
  • для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

  • пайка;
  • сварка;
  • обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

  • соединение с помощью клеммных колодок;
  • пружинные зажимы;
  • колпачки СИЗ;
  • болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Со спайкой

Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:

  • зачистка изоляции;
  • очистка от окислов при помощи наждачной бумаги;
  • проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
  • проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
  • место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция. Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике.

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

Использовать только соединение скруткой по правилам ПУЭ запрещено.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Как заварить скрутку

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

  • надежность;
  • механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

  • зачистка изоляции;
  • зачистка проводов до чистого металла;
  • провода нужно скрутить и вставить в гильзу;
  • проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

  • зачистка изоляции;
  • зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
  • на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
  • конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

  • зачистка изоляции на 5-7 мм;
  • удаление оксидной пленки;
  • установка проводников в гнезда друг напротив друга;
  • фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

  • в первых соединение производится внутри изделия;
  • во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

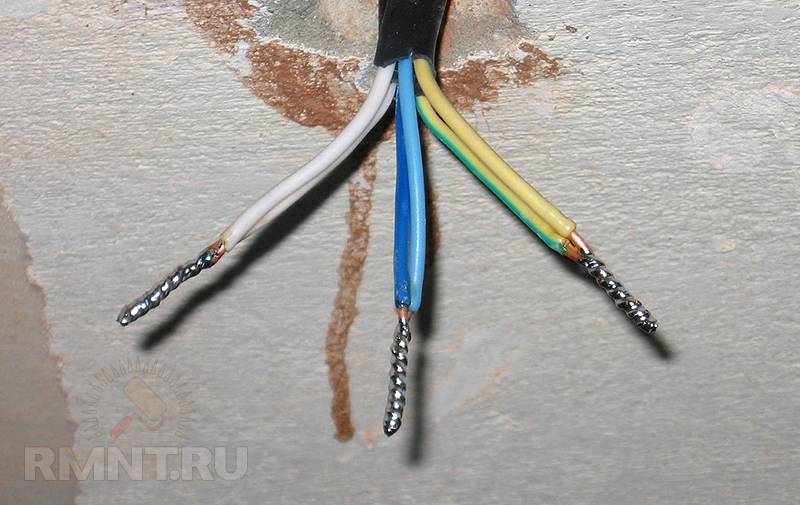

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Соединители для проводов и кабелей

Соединители – это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы.

Винтовые зажимы

Используются для соединения проводов разного материала и различного диаметра. Исключение – многожильные электропровода, которые обжимаются специальными наконечниками. Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать.

Винтовые клеммы

Позволяют соединить между собой алюминиевые и медные проводники. Отличаются простотой соединения.

Зажим силовой

В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки.

Клипсы

Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение. Плюс – можно внести коррективы.

Пружинные зажимы

В качестве пружинных зажимов используются колпачки СИЗ. Благодаря ним можно быстро выполнить контакт двух проводов схожих диаметров. Важно правильно подобрать зажим, иначе контакт будет ненадежным.

Пружинные клеммы

Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт. При этом со временем пружина может ослабнуть или перегреться.

Соединительные зажимы

Бывают двух видов – электрические и электротехнические. Разница лишь в токовой нагрузке. Соединение происходит внутри прибора.

Муфты

Выполняется в виде металлической трубки. Используются для проводников с сечением 0,25-16 мм. Фиксируется провод путем силового обжима. Не используются для одножильных проводов.

Соединительные колодки электропроводки при ее повреждении

При повреждении электропроводки с многожильными проводниками нельзя использовать зажимные колодки. Они дополнительно передавливают проводники, из-за чего жилы деформируются и повреждаются. В результате соединение греется, оплавляется и есть риск возникновения пожара.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Полезное видео

Морской флот —

description

bookmark access_time personadmin chat_bubble0

Для особо сильно нагруженных узлов с большим крутящим моментом, применяются эвольвентные шлицевые соединения. Они способны выдерживать динамические нагрузки и работать …

description

Отвертка — простейший инструмент, который всегда должен быть под рукой: дома, на даче, в гараже, ведь трудно представить какое-либо изделие, …

description

После заливки бетонного пола на его поверхности обычно появляются различные неровности, которые могут стать причиной некачественного монтажа напольного покрытия. Чтобы …

description

Современные угловые шлифмашины, более известные как приборы под названием «болгарки», используются для различных технологических процессов при строительстве и ремонте. Подбирая …

description

Шлифовка придаёт внутреннему пространству дома из бруса красоту и завершённость. Даже строганый брус после усушки покрывается ворсом, это свойство присуще …

description

Когда деталь готова, ее поверхность следует тщательно отшлифовать. У деталей из цельного дерева принято сглаживать спилы или удалять следы клея, …

description

Какие преимущества ручной шлифовки? Шлифование дерева вручную хоть и требует больших трудозатрат, но взамен обеспечивает ряд важных преимуществ: менее агрессивную …

description

При проведении различного типа ремонта, на момент производства мебели или деревянных вещей нередко приходится проводить шлифование древесины. Существует довольно много …

description

Рекомендованные сообщения Создайте аккаунт или войдите в него для комментирования Вы должны быть пользователем, чтобы оставить комментарий Создать аккаунт Зарегистрируйтесь …

description

Установки для автоматической сварки продольных швов обечаек – в наличии на складе! Высокая производительность, удобство, простота в управлении и надежность …

Как сращивать провода — Fine Homebuilding

Вы могли подумать, что соединить провода в электрической коробке просто, но люди слишком часто ошибаются. Я даже не говорю о том, чтобы выяснить, какие провода соединяются друг с другом; Я просто говорю о налаживании связей. Одна из наиболее распространенных ошибок — когда оголенные концы проводов не входят в полный контакт. Это часто случается, когда соединяется более двух проводов, хотя это также происходит при присоединении меньшего многожильного провода осветительной арматуры к основной проводке большего сечения.Обычно происходит то, что один провод скользит по изоляции других проводов, а не на их оголенные концы. Это может помешать работе вилки или лампы. Это также может вызвать искрение, которое, в свою очередь, может вызвать пожар. Чтобы избежать этого, вы должны крепко удерживать провода, скручивая их вместе, а затем следить, чтобы убедиться, что провода имеют хороший контакт. Если вы заметили провод, который не контактирует, лучше всего отрезать все скрученные концы, снять изоляцию и начать заново. Перекручивание проводов может сломать их, что приведет к разрыву цепи или возникновению дуги.

Гайки для проволоки бывают разных размеров, чтобы соединять провода разного количества и калибра. Использование неправильного размера может привести к неплотному соединению или оставить оголенный провод за пределами гайки. Кроме того, не используйте повторно проволочную гайку. Пружина внутри гайки при использовании растягивается, и старые гайки не обеспечивают такое хорошее соединение, как новые.

Прежде чем использовать проволочную гайку, загляните внутрь нее. В проеме может скапливаться мусор. Пучка щепы, набитая проводами в гайку, будет мешать соединению.Если электрическая коробка находится во влажной среде, нанесите на провода немного диэлектрического компаунда, прежде чем закручивать гайку. Это снизит вероятность появления коррозии, которая также может повлиять на соединение.

Знай свои проволочные гайки

Существует целый ряд размеров проволочных гаек, соответствующих разным калибрам проводов и количеству проводников, которые могут потребоваться сращивания. Использование слишком маленькой или слишком большой проволочной гайки может привести к плохому соединению или к тому, что оголенный провод не будет заключен в проволочную гайку, что увеличивает вероятность короткого замыкания и искрения.Прочтите информацию на упаковке проволочной гайки, чтобы убедиться, что у вас правильный размер.

Проволочные гайки отличаются не только размером. Некоторые из них, предназначенные для использования на открытом воздухе, содержат кусок незатвердевающего силикона, чтобы вода не попала в соединения. У других есть крылья для облегчения затяжки, хотя крылья могут затруднить установку проводов обратно в плотную электрическую коробку. Если вы встретите когда-то обычную алюминиевую проволоку, специальные гайки для проволоки, содержащие антиоксидант, позволят вам безопасно соединить ее с медью.Это важно, потому что окисленные соединения алюминиевых проводов могут привести к возгоранию. Проволочные гайки для заземляющих проводов имеют отверстие в верхней части для подключения гибкого провода к винту заземления.

Гайка с крыльчатой ​​проволокой

Гайка заземляющего провода

Стандартная проволочная гайка

Водонепроницаемая гайка для проволоки

От Fine Homebuilding # 252

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

1-Ровные концы. Держите незакрепленные провода рядом, как будто собираетесь их скрутить, и обрежьте концы даже с помощью плоскогубцев.

2-Зачистите провода. Удалите примерно 1 дюйм изоляции с проводов с помощью приспособлений для зачистки.

3-Подготовка к скручиванию. Соберите провода вместе так, чтобы изоляция была на одном уровне, и возьмитесь за оголенные концы линейными плоскогубцами.

4-Скрутите провода вместе по часовой стрелке. Чтобы обеспечить хорошее соединение, плотно скрутите неизолированную медь и скрутите изолированные секции на два-три витка.

5-Обрежьте концы проводов. Оставьте около 5⁄8 дюйма голой меди.

6-круглая скрутка. Обрезка концов проволоки оставляет группу сплющенной, из-за чего ее трудно вставить в проволочную гайку. Слегка сожмите и скрутите обрезанные концы проволоки, чтобы они стали круглыми.

7-Закрутите проволочную гайку. Используйте гайку подходящего размера и поверните по часовой стрелке, пока она не встанет на место.

8-Проверьте соединение. Отдельные жилы не должны двигаться при перетягивании, а оголенный провод не должен быть виден под гайкой.

Запустить слайд-шоу

Как использовать банановые штекеры с проводом динамика — Sewell Direct

Почему банановые пробки

Использование банановых вилок с проводом динамика дает много преимуществ.Они не только помогают вашей установке выглядеть чище, но и обеспечивают постоянное и высококачественное соединение.

Часто подключение неизолированных проводов громкоговорителей ненадежно. Со временем провода, как правило, выдергиваются или вьются, что может повлиять на качество звука. С банановыми пробками вы гарантируете, что этого никогда не произойдет. Еще одно преимущество появляется, когда вы выполняете установку за стеной и используете настенные пластины (а не просто оставляете в стене большое отверстие). На этих настенных панелях обычно есть гнездо для банановой вилки.

Штекеры типа «банан»

также улучшат внешний вид задней части динамиков и ресивера и уменьшат спутанность всех проводов.

1. Разрежьте провод

Первое, что вам нужно сделать, это отрезать провод до нужной длины. Если вы прокладываете провод за стеной, сделайте это перед тем, как вставлять банановые вилки. Когда у вас будет провод нужной длины, оторвите один конец, чтобы дать себе место для работы.

2. Отдельные провода

Вам необходимо уметь работать с каждым отдельным проводом в паре.Чтобы упростить задачу, вытяните провода друг от друга, чтобы у вас остался один или два дюйма кабеля.

3. Работа с отдельными проводами

Вам необходимо уметь работать с каждым отдельным проводом в паре. Чтобы упростить задачу, вытяните провода друг от друга, чтобы у вас остался один или два дюйма кабеля.

4. Снимите куртку

Поместите режущую кромку инструмента для зачистки проводов на расстоянии примерно 1/2 дюйма от конца кабеля.Позвольте усилию руки на стриппере оказывать давление на кабель, пока вы вращаете стриппер вокруг кабеля, чтобы снять оболочку.

5. Откройте оголенный провод

Снимите обрезанную оболочку с оголенного провода и удалите инструмент для зачистки кабеля. Это обнажит оголенный провод, и вы сможете прикрепить банановый штекер.

6. Повторите действия для другого провода

Повторите описанный выше процесс с другим проводом, используя инструмент для зачистки проводов, чтобы разрезать оболочку примерно на 1/2 дюйма от конца кабеля.

7.

Присоедините банановые заглушки

После снятия изоляции с обоих кабелей вы можете присоединять банановые штекеры. Инструмент для зачистки проводов больше не понадобится.

8. Скрутите медные нити

Чтобы легко вставить проволоку в банановые заглушки, вам нужно скрутить все медные жилы вместе. Поместите один из наборов проволоки между пальцем и большим пальцем, затем проведите пальцем по верхней части, чтобы провода скрутились друг вокруг друга.

9. Присоедините банановые заглушки

После того, как вы скрутите жилы вместе, вы готовы прикрепить банановые заглушки Strike. Каждая пара кабелей будет использовать банановый штекер с красной полосой и банановый штекер с черной полосой. Банановый штекер с красной полосой присоединяется к серому кабелю с напечатанной на нем красной полосой. Другой банановый штекер подключается к черному кабелю.

10. Протяните провод динамика

Возьмите банановый штекер с красной полосой, отвинтите нижнюю часть примерно наполовину и протяните провод динамика в нижнюю часть бананового штекера.

11. Вставьте кабель в банановый штекер

Продолжайте вдавливать кабель в банановый штекер до тех пор, пока вы не сможете протолкнуть его дальше. В передней части штекера имеется конус, который раздвигает провода в кабеле динамика, чтобы обеспечить хорошее соединение. Если вы не протолкните его достаточно далеко, у вас не будет столь же безопасного соединения.

12. Отвинтите заднюю часть банановой заглушки для фиксации

После того, как вы полностью вставили кабель, снова закрутите заднюю часть бананового штекера.Это приведет к тому, что провод будет дальше закручиваться в вилку, обеспечивая прочное соединение. Если вы правильно заправили достаточно проволоки в банановый штекер, она должна затянуть проволоку и не дать ей выпасть.

13. Повторите действия для второй банановой пробки

Повторите этот процесс для другого бананового штекера, вставив кабель как можно глубже, чтобы обеспечить надежное соединение.

14. Подключите банановые вилки к динамику

Вставив оба кабеля динамика и закрепив их в банановых штекерах, просто вставьте штекеры в заднюю часть динамика или ресивера.

Магазин банановых пробок


СОЕДИНИТЕЛЬНЫХ ПРОВОДОВ; Электрические шнуры, соединяемые сращиванием, пайкой и обмоткой лентой

КОГДА два электрических провода соединяются вместе, образованное соединение обычно называется сращиванием. Хороший стык должен быть не только механически надежным, он должен также образовывать электрическое соединение, которое является таким же эффективным проводником, как и сам провод.

В зависимости от техники, используемой при скручивании или связывании проводов, существует три вида сращиваний, обычно используемых в бытовой электропроводке и ремонтных работах: сращивание косички, сращивание Western Union и сращивание ответвлений (также называемое сращиванием ответвлений).

Соединение пигтейлов чаще всего используется, когда провода соединяются внутри электрической розеточной коробки или внутри соединительной коробки, где провода соединяются в электрическом приборе. Это самый быстрый и простой способ из всех соединений, но он никогда не используется там, где в дальнейшем может возникнуть напряжение или деформация соединения.

Соединитель Western Union используется везде, где два отрезка провода должны быть соединены встык. и он специально разработан для тех работ, где существует вероятность растяжения или растяжения проводов после того, как соединение было выполнено.Это единственно правильное соединение, которое следует использовать при удлинении удлинительных шнуров, шнуров ламп и других шнуров электроприборов, добавляя кусок к одному концу.

Ответвитель или ответвление используется всякий раз, когда второй провод должен быть подключен под прямым углом, или когда провод необходимо соединить с непрерывным основным проводом. Этот тип сращивания не должен использоваться там, где к проводу с ответвлениями будет приложена значительная нагрузка или деформация, хотя его прочность будет значительно увеличена, если стык будет припаян после завершения (как описано ниже).

Для обеспечения хорошего электрического контакта в месте стыка с проводов необходимо сначала удалить изоляцию, чтобы обнажить оголенный металл изнутри. Для большинства стыков потребуется оголить от одного до трех дюймов проволоки. Обычный острый нож окажется наиболее удобным инструментом для этой работы, но следует проявлять осторожность, чтобы не порезать металлический провод при снятии изоляции. Лучший способ избежать этой опасности — удалить изоляцию, разрезав ножом под углом, как если бы точили карандаш.Врезание изоляции под прямым углом к ​​проводу увеличивает опасность порезов и может в конечном итоге привести к разрыву в этой точке.

После снятия изоляции голый металл следует поскрести или отшлифовать, пока он не станет ярким и чистым. Грязь или окисление будут мешать хорошему электрическому соединению, и даже небольшая пленка также значительно затруднит последующую пайку соединения.

После того, как оголенные провода были очищены, соответствующий стык завершается путем наматывания проводов вместе, как показано на рисунках выше.На проводах небольшого диаметра стыковку можно выполнить, просто плотно обернув их пальцами. Однако на проводах большого диаметра первый виток можно сделать пальцами, но затем стыковку нужно будет завершить, плотно скручивая плоскогубцами. Обратите внимание, что показаны два метода выполнения ответвления или сращивания ответвлений: один используется при работе с одножильным проводом, а другой — при работе с многожильным проводом.

При сращивании шнуров ламп, удлинителей и других двухпроводниковых проводов обрежьте их так, чтобы отдельные сращивания не выходили из строя прямо напротив друг друга.Выполнение двух стыков таким образом, чтобы они находились непосредственно рядом друг с другом, в дальнейшем увеличивает опасность случайного короткого замыкания. Кроме того, если позже готовый стык будет обернут изолентой, в этом месте на шнуре появится некрасивая выпуклость или комок. Обрезая противоположные концы на несколько дюймов короче друг друга, стыки можно расположить так, чтобы они перекрывали друг друга, а не выстраивались прямо напротив друг друга.

Для действительно постоянного сращивания, которое будет таким же прочным и эффективным, как и исходный провод — и для каждого постоянного сращивания существует большая вероятность того, что позднее будет приложено напряжение — готовое соединение следует припаять перед обмоткой лентой.Паять можно с помощью небольшого электрического паяльника или с помощью паяльного котла, который нагревается отдельно с помощью паяльной лампы.

Для предотвращения коррозии в будущем следует использовать канифольный припой сердечника или припой в сочетании с некислотным флюсом. Приложите утюг к стыку, чтобы сам стык стал достаточно горячим, чтобы расплавить припой. Плохое соединение возникает, если паяльник непосредственно касается припоя, чтобы расплавить его. Когда это происходит, припой образует слабое кристаллическое покрытие на поверхности и не образует требуемого прочного соединения.

После пайки стыки необходимо обмотать изолентой, чтобы закрыть оголенный провод и предотвратить короткое замыкание. В настоящее время рекомендуются два метода тапинба. Старый метод требует использования первого слоя резиновой ленты, покрытого вторым слоем фрикционной ленты. В новом методе используется только один слой современной пластиковой электрической ленты. Они обладают очень высокой изоляционной способностью, поэтому для адекватной защиты от короткого замыкания требуется только один слой.

В любом случае ленту следует наматывать по спирали от одного конца стыка до другого, чтобы последующие витки перекрывали друг друга.Обычная процедура — начинать и заканчивать на конических концах изоляции с обеих сторон.

Для быстрого соединения и закрытия стыков косичек, которые так часто используются в бытовой электропроводке, большинство электриков предпочитают использовать пластиковые беспаечные разъемы, которые по внешнему виду напоминают негабаритные наконечники. Обычно они называются проволочными гайками, они имеют внутри воронкообразную пружинную вставку. В него вставляются соединяемые провода, после чего соединитель плотно скручивается, образуя соединение.Поскольку все оголенные провода заключены в эту пластиковую оболочку, никаких дополнительных лент или обмоток не требуется. Еще одним преимуществом этого типа беспаечного разъема является то, что, если позже потребуется переустановка проводки, соединение можно легко открыть и снова закрыть без необходимости резки или пайки.

Как соединить два провода

Клеммные колодки

Вот два простых правила использования клеммных колодок для макета в вашем комплекте:

  • Каждый ряд по 5 розеток электрически соединен
  • Каждый ряд из 5 розеток изолирован от всех остальных розеток

Итак, чтобы электрически соединить пару проводов или выводов — или до пяти одновременно — просто выберите один из рядов по 5 розеток и вставьте их в розетку.

Что делать, если вы хотите подключить другую пару проводов или выводов? Чтобы эти два вывода были электрически соединены друг с другом, но не с первой группой, просто выберите другой ряд из 5 розеток. Имейте в виду, что это ряды по 5 розеток, а не 10. Итак, если вы подключите один провод к (a, 16), а другой — к (j, 16), они не будут подключены. Это потому, что даже если они находятся в одном ряду, они не находятся в одном ряду из 5 розеток . Хотите, чтобы они были связаны? Добавьте провод, соединяющий два ряда.


Ряд розеток на левой стороне гнезда в центре клеммной колодки электрически изолирован от ряда розеток справа.

Итак, если ваша клеммная колодка имеет другое количество розеток в ряду, вы можете использовать слот в центре в качестве ориентира для подключения розеток. Допустим, клеммная колодка имеет 12 разъемов в ряду, причем 6 разъемов слева от разъема в центре и еще 6 разъемов справа.В этом случае для данной строки розетки в столбцах от a до f будут электрически соединены. Розетки в столбцах с g по l также будут электрически соединены, но они будут изолированы от розеток в столбцах с a по f.

Автобусные полосы

Макетная плата в этом комплекте также имеет три шины. Вместо 5 рядов каждая шинная полоса имеет две колонки по 25 розеток. Все 25 розеток в столбце у синей линии электрически соединены, но изолированы от всех остальных розеток.То же правило применяется для столбца из 25 розеток красной линией.

Колонны шинопровода также могут быть соединены проводами. Например, перемычка, вставленная в (-) столбец центральной и правой полосы шины, сделает так, что провод, подключенный к (-) столбцу центральной шины, можно будет подключить к проводу в (- ) колонна правого автобуса.

Электропроводка

— Barotrauma Wiki

Электропроводка , также называемая электричеством , представляет собой центральную игровую механику, используемую для подачи энергии к различным системам на подводной лодке и для создания сложных устройств.

Использование []

Некоторые элементы и устройства могут быть соединены друг с другом с помощью проводов (некоторые устройства заблокированы, и их соединения нельзя редактировать). Наиболее очевидное использование проводки — это передача энергии от реактора к различным устройствам, но провода также могут использоваться для создания комбинаторных и последовательных логических схем с использованием традиционных логических вентилей, таких как И и ИЛИ, которые можно комбинировать с внутриигровыми датчиками для создания ряд сложных систем.

Элементы, которые могут быть соединены с помощью проводов, имеют панель подключения, к которой можно получить доступ, выбрав элемент, удерживая отвертку в любой руке.На коммутационных панелях может быть несколько различных разъемов, каждый из которых отмечен этикеткой, описывающей его назначение.

Например, двери имеют три разъема: toggle, set_state и state_out. Если на «тумблерный» разъем поступает сигнал, дверь закрывается / открывается. Если «set_state» получает сигнал «0», дверь закрывается, а если он получает «1», дверь открывается. State_out просто отправляет «1» или «0» в зависимости от того, открыта дверь или закрыта.

Новую проводку можно разложить, выбрав предмет, удерживая отвертку и провод.Провод будет показан в нижней части панели подключения, и его можно перетащить к любому из разъемов на панели. После того, как провод вставлен в розетку, другой конец нужно подключить к какому-либо другому элементу. Это делается так же, как и при первом подключении: при выборе другого элемента другой конец провода будет показан в нижней части панели подключения, где его можно подключить к желаемому подключению.

Некоторые элементы и устройства имеют панель подключения, куда можно вставлять провода.Панели могут иметь несколько различных входов и выходов, некоторые отправляют сигналы в зависимости от состояния элемента, а некоторые так или иначе контролируют элемент.

Управление в игре []

Удерживая провод в одной руке и отвертку в другой, наведя указатель на установку, чтобы выделить ее, и нажав E, можно прикрепить провод к ней через соединительную панель. На коммутационной панели внизу показан новый провод, все еще незакрепленный. Подключение к розетке осуществляется перетаскиванием на розетку.После этого панель подключения можно безопасно закрыть, и ту же процедуру необходимо выполнить при второй установке. Таким же образом производится отключение провода от розетки. При прокладке провода через подводную лодку между двумя установками щелчок левой кнопкой мыши позволяет прикрепить провод к стене, а щелчок правой кнопкой мыши отменяет последнее из таких действий. Когда провод не подключен ни на одном из концов, перетаскивание его в инвентаре собирает провод.

Галерея []

  • Интерфейс проводки для двери.

Основы автомобильных электрических соединений и разъемов

На мой взгляд, это самая важная глава в этой книге. Ничто так не говорит о ваших навыках подключения, как качество и надежность ваших соединений. Кроме того, возможность подключения повышает или снижает надежность цепи, которую вы добавляете, добавляете или ремонтируете. Если есть что-то, в чем я чрезмерно разборчив, то вот оно. Лучше всего то, что эти навыки легко освоить и применить.


Этот технический совет взят из полной книги «АВТОПРОВОДКА И ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ». Подробное руководство по этой теме вы можете найти по этой ссылке:
УЗНАТЬ БОЛЬШЕ ОБ ЭТОЙ КНИГЕ

ПОДЕЛИТЬСЯ ЭТОЙ СТАТЬЕЙ: Пожалуйста, не стесняйтесь делиться этой статьей на Facebook, на форумах или в любых клубах, в которых вы участвуете. Вы можете скопировать и вставить эту ссылку, чтобы поделиться: https://musclecardiy.com/automotive-wiring / фундаментальные-автомобильные-электрические-соединения-и-соединители /


ВНИМАНИЕ: Очевидно, что для выполнения соединений необходимо удалить изоляцию с проводки.Само собой разумеется, что вы не должны пытаться подключаться к цепям под напряжением, потому что вы рискуете закоротить их в процессе создания подключения. Все методы в этой главе написаны с предположением, что вы не подключаетесь к цепи под напряжением — выключите ее перед подключением к ней!

Основные соединения

Основные соединения — это то же самое, что узлы для троса, — для проводки. Это любое соединение между двумя проводами, для установления которого не требуется специальный разъем или инструмент.Если вы находитесь дома, не выходя из гаража и небольшого ящика для инструментов, вы, как правило, предпочитаете делать вещи лучше. Если вы находитесь на обочине дороги и делаете быстрый ремонт, вам нужно знать, как это сделать правильно. Вообще говоря, эти типы соединений подходят для цепей с током 5 А или меньше, а также для проводки калибра 16 или меньше.

Скручивание и обвязка лентой

Из миллиона различных способов установить этот элементарный тип связи я видел только один, который выдержал испытание временем.Теперь, прежде чем показать вам, как это сделать, я должен отдать должное человеку, который показал мне, как это сделать: Б.Дж. Латтингу. Он владеет бизнесом в Литл-Роке, штат Арканзас, под названием Arkansas Car Stereo. Би-Джей настаивает, что это единственный способ, которым его сотрудники могут устанавливать подобные связи.

Вот как это сделать:

Шаг 1:

Возьмите два куска провода калибра 18 и снимите 3/4 дюйма изоляции с концов каждого провода.

Шаг 2:

Удерживайте два провода так, чтобы оголенные провода пересекались под углом.


Шаг 3:

Плотно скрутите два провода по часовой стрелке.




Шаг 4:

Согните витое соединение П-образной формы.




Шаг 5:

Проложите U-образное соединение над одним из проводов.

Шаг 6:

Плотно заизолируйте соединение лентой Super 33+.

Первый раз Б.J. показал мне это, он также показал мне силу соединения, заставив меня попытаться разорвать его за провода. Когда все сделано правильно, соединение не разорвется. Скорее порвёте провод пополам. Вперед, попробуйте и убедитесь сами.

Вестингауз Сплит

Это подключение реализуется, когда вам нужно врезаться в провод, не разрывая его, и нет под рукой паяльника. Правильно выполненное соединение также выдерживает испытание временем.Вот как это сделать:

Шаг 1:

Используйте пару инструментов для зачистки проводов, чтобы разрезать изоляцию на куске провода, в который вы собираетесь врезаться.

Шаг 2:

Затем продвиньтесь примерно на 1/2 дюйма вперед от этого разреза и сделайте второй идентичный разрез в изоляции.

Шаг 3:

Используйте лезвие бритвы, чтобы разрезать по длине от первого до второго разреза.

Шаг 4:

Удалите отрезок изоляции с провода.



Шаг 5:

Вставьте режущий инструмент в центр медного провода и откройте проход, чтобы вы могли пропустить через него второй провод.

Шаг 6:

Зачистите 3/4 дюйма изоляции с конца провода, который вы подключаете к этому.

Шаг 7:

Вставьте оголенный медный провод Вставьте оголенный медный провод через проход, сделанный на шаге 5.



Шаг 8:

Плотно оберните проволоку; убедитесь, что между двумя проводами имеется как можно больший контакт.

Шаг 9:

Плотно заизолируйте соединение с помощью Super 33+.


Шаг 10:

Используйте небольшую кабельную стяжку вокруг ленты, чтобы плотно прилегать к соединению, и вторую небольшую кабельную стяжку на расстоянии около 1 дюйма от места соединения в качестве снятия напряжения.


Я без единой проблемы установил тысячи подключений обоих этих типов. Как и все остальное, ключ в том, чтобы знать, когда их использовать и как делать правильно.Обратите внимание, что эти соединения не подходят для проводов калибра 14 и более.

Обжимные соединения

Это соединение легко освоить, но прежде чем я покажу вам основы самого соединения, давайте сначала поговорим о различных типах имеющихся обжимных соединителей. Обжимные соединители доступны в размерах, подходящих для проводов самого большого диаметра, включая действительно большие.

Соединители со швом и бесшовные

Хотя они могут выглядеть внешне похожими, на самом деле это не так.Проще говоря, бесшовные обжимные соединители вырезают из круглой заготовки, поэтому они имеют трубчатый характер. Более дешевые соединители шовного типа вырезаются из плоского материала и скручиваются в трубчатую форму, поэтому у них есть шов, который проходит по всей длине соединения. Это может быть трудно увидеть сквозь изоляцию разъема, но обычно вы можете посмотреть на его концы, чтобы определить, какой тип разъема у вас есть.


Справа я снял часть изоляции с разъема. Быстрый осмотр, чтобы определить, какой разъем вы обжимаете, гарантирует, что вы обжмете его правильно.

Да, я считаю, что это паршивый обжимной инструмент. Но если это все, что вам нужно, еще важнее правильно сориентировать соединитель в инструменте.

Это подходящий инструмент для обжима. Обратите внимание, что шов находится напротив колышка, чтобы колышек не раскрыл соединитель в процессе обжима, что приведет к сомнительному соединению.

Это особенно важно знать перед обжимом разъема.

Я обычно использую только бесшовные соединители именно по этой причине, но если вы обжимаете соединитель со швом, обязательно обжимайте его так, чтобы шов не открывался в процессе.Это легко сделать, убедившись, что шов перпендикулярен инструменту и противоположен колышку, если вы используете обжимной инструмент с разбивкой.

Неизолированные соединители

Очевидно, что этот тип разъема не имеет изоляции, поэтому он должен быть должным образом изолирован после того, как вы обжали его на месте, обычно с помощью термоусадочной трубки. Эти типы разъемов доступны в большом количестве — от стыковых до кольцевых, шовных или бесшовных.Подходящим инструментом для обжима разъемов этого типа является обжимной инструмент с кольцевым зажимом.


Любой из этих инструментов подходит для правильного обжима неизолированных разъемов. Я не покупаю неизолированные соединители, так как можно просто снять изоляцию с любого изолированного соединителя и получить неизолированный соединитель, если возникнет такая необходимость.

Изолированные соединители

Это самый распространенный из всех механических соединителей. Как и их неизолированные собратья, они широко доступны во всех различных типах и размерах, а также могут быть шовными или бесшовными.Они могут иметь виниловую или нейлоновую изоляцию, которая может быть прямой или расширяющейся на концах. Уловка здесь заключается в том, чтобы выбрать разъем, который соответствует как калибру, так и внешнему диаметру изоляции провода, на который вы его обжимаете.


Я предпочитаю изолированные разъемы, потому что они экономят время, когда не нужно изолировать разъем после обжима. У меня под рукой есть много разных типов обжима, чтобы выполнить любую работу по обжиму, с которой я могу столкнуться.

Обратите внимание, как пластиковая изоляция самого провода 8 AWG хорошо сочетается с изоляцией вокруг этого обжимного разъема. Некоторые разъемы имеют расширенные концы (например, этот), а другие — нет. Я считаю, что концевые соединители с раструбом обеспечивают более высокую вероятность идеальной подгонки. Это так же важно, как и провод, вставляемый в сам наконечник.

Термоусадочные изолированные соединители

Это самые красивые соединители для обжима.Используйте их один раз, и будет сложно вернуться к чему-либо еще. Но они очень дорогие. Механика их использования идентична типичным изолированным разъемам, но изоляция является термоусаживаемой, чтобы обеспечить герметичное соединение — идеально подходит для использования под капотом, под автомобилем или даже на море! Просто обожмите и нагрейте для долговечного водонепроницаемого соединения.

Эти разъемы обеспечивают исключительное соединение и изоляцию. Думайте о них как о комбинации обжимного соединителя с термоусаживаемой изоляцией, окружающей их.На некоторых, например, на изображенных на фото 3M, даже есть клей, чтобы обеспечить водонепроницаемое соединение!

Посмотрите внимательно на клей на каждом конце. Эти разъемы подходят даже для самых тяжелых условий эксплуатации. Клей помогает изолировать электрическое соединение и защитить его от элементов.

Различные виды обжимных соединителей

Одна из причин того, что обжимные соединители так популярны, — это разнообразие доступных соединителей.К тому же они относительно недорогие. Это позволяет легко иметь хороший выбор их под рукой — я покупаю их оптом, так что у меня никогда не кончится. Кроме того, мне нравится «запасать» все доступные размеры, чтобы у меня всегда было под рукой то, что мне нужно для задачи. Я предпочитаю изолированные соединители неизолированным.

Стыковые соединители: Предназначены для стыковых или сквозных соединений между двумя проводами. Это одно из наиболее распространенных обжимных соединений, и они легко доступны до 8 AWG, а даже большие размеры доступны по запросу.

Кольцевые клеммы: Кольцевые клеммы — второй по распространенности обжимной разъем. Они очень удобны для подключения провода к точке подключения, такой как шпилька или болт на задней панели типичного генератора переменного тока. Они также широко используются для подключения провода к точке заземления. Они легко доступны с кольцами любого диаметра и размером с проволоку.


Как видите, я держу под рукой кучу обжимных разъемов. Это примерно половина различных размеров и видов, которые вы найдете в моем гараже.

Обычно у меня под рукой имеются стыковые соединители от 18 AWG до примерно 6 AWG. Как видите, у меня есть как расширяющиеся, так и не расширяющиеся типы, которые позволяют мне выбрать правильный соединитель для работы. Хотя это очень простое соединение, для каждого разъема требуется два обжима, поэтому их правильная установка вдвое важнее.

Вилочные клеммы (лопаточные клеммы): Они популярны, потому что позволяют заделать провод до точки подключения и обеспечивают простое подключение к этой точке.Кольцевой зажим требует, чтобы вы полностью сняли гайку с болта или шпильки, к которой вы подключаетесь, чтобы установить соединение. Вилочный терминал позволяет вам просто ослабить указанный болт или шпильку и сдвинуть терминал под ним. Это особенно ценно при подключении к барьерной полосе с несколькими соединениями. Они легко доступны в зависимости от диаметра болта, вокруг которого они должны поместиться. Известно, что я иногда превращал кольцо в вилку!

Быстроразъемные соединители: Я часто их использую, потому что стараюсь изо всех сил учитывать удобство обслуживания при добавлении цепи к любому автомобилю.Я использую их везде, где мне нужно простое соединение, чтобы его можно было легко отключить. Хороший пример — установка переключателя или света на съемной панели приборов. При снятии панели быстроразъемное соединение переключателя или света позволяет быстро снять панель. Это хорошо окупается, если ваш дилер обслуживает ваш автомобиль, и ему необходимо снять указанную панель. Вместо того, чтобы разрезать вашу проводку, они просто отключают ее.

Кольцо, преобразованное в вилочный терминал. Просто и легко, это может спасти жизнь, если у вас нет вилки, достаточно большой для работы.

На приборной панели моего Мустанга есть два светодиода, которые контролируют работу установленной системы впрыска воды / метанола. Поскольку они установлены в накладку, окружающую кластер, быстроразъемные соединения позволяют легко снимать.

Быстроразъемные соединения доступны для проводов и кабелей любых размеров. Я предпочитаю полностью изолированный вставной соединитель вместо пулевого.

Заполнение корпуса быстроразъемного соединения литиевой смазкой всегда является отличной идеей при использовании этих разъемов под капотом или под автомобилем.Это мой старый фаворит.

Есть два типа: патроны и вставные соединители. Очевидно, они доступны в мужском и женском вариантах.

Вставной тип обеспечивает действительно хорошее соединение. Я обычно использую этот тип соединителя, а не штекерный соединитель, когда имею дело с менее чем четырьмя проводами. С четырьмя или более проводами вилка типа вилка и розетка — действительно правильный способ делать что-то. Этот разъем также подходит для слаботочного использования под капотом или автомобилем.Если вы используете их в такой среде, я рекомендую вам заполнить их белой литиевой смазкой, прежде чем сдвигать их вместе. Это помогает уберечь элементы от воздействия на электрическое соединение.

Основы обжима: как это сделать!

Выбор подходящего инструмента для работы

Прежде всего, вам нужен подходящий инструмент для работы. Большинство профессионалов, в том числе и я, предпочитают хороший обжимной инструмент для обжима как изолированных, так и неизолированных разъемов.При использовании высококачественных обжимных соединителей стержень не пробьет и не порвет изоляцию.


Что еще вам нужно знать об этом инструменте? Супер люкс, это не так.

Инструменты без ставок

Это любой обжимной инструмент с гладкой закругленной поверхностью с обеих сторон, такой как те, что входят в набор обжимных клещей / соединителей, доступных в вашей угловой аптеке.

Эти обжимные инструменты «обжимного типа» просто не дают вам достаточного рычага для обеспечения качественного обжима.Кроме того, их контактная поверхность обычно довольно узкая. Если вы настаиваете на использовании такого рода инструментов, купите одну из более хороших моделей от Snap-On или Klein, чтобы назвать пару.

Инструменты с традиционными кольцами

Это любой обжимной инструмент с колышком (или острием) с одной стороны губки и полукруглой поверхностью с другой. Это то, что используют профессионалы, потому что они предлагают отличное плечо и отлично справляются с обжимом. Кроме того, они доступны в нескольких различных размерах — до 8 AWG в портативном исполнении.У большинства инструментов ставок есть как минимум два отверстия. Вам нужно выбрать отверстие, которое лучше всего подходит для обжимаемого разъема. При правильном выборе это не деформирует разъем, и стержень полностью устанавливает разъем на провод, не повреждая медь внутри него. Я не знаю универсального инструмента.

Для универсального обжима малого диаметра мне всегда нравились обжимные инструменты Кляйна, потому что они имеют ручки с цветовой кодировкой — красная ручка обозначает сторону инструмента со стержнем.Обжимные устройства Klein (показанные на странице 21) могут легко обжимать изолированные разъемы до 14–16 AWG и неизолированные разъемы 10–12 AWG. Изображенные на фотографиях обжимные устройства с желтой ручкой относятся к модели Ideal 30-425 и могут обжимать изолированные разъемы до 8 AWG или неизолированные разъемы до 4 AWG. (Snap-On предлагает почти идентичный набор, P / N PWC30.)

Ручные комбинированные инструменты

Обжимные прессы с красной ручкой (показаны на странице 21) — это First Forever Model HD16L. Это составной инструмент для разметки, который обеспечивает повышенное усилие и может обжимать изолированные разъемы до 8 AWG или неизолированные разъемы 4 AWG.Однако их довольно сложно поместить в тесные места. Еще одним фаворитом являются составные обжимные инструменты со сменными матрицами, подобными показанному ниже от Paladin.

Обжимной инструмент сложного действия, такой как этот, имеет губки, которые подходят для самых разных матриц. При замене штампов этот инструмент может выполнять множество различных функций, таких как изолированные разъемы, узел штифт / свеча, провод свечи зажигания и многое другое. Сам инструмент довольно большой и громоздкий, и его трудно достать в труднодоступном месте под приборной панелью.

Сюда входят многочисленные матрицы, которые упрощают выполнение любых задач по опрессовке.

Изначально я купил этот набор для заделки коаксиального кабеля RG-59 и RG-6. Поскольку они универсальны, матрицы, поставляемые MSD (и другими), ввинчиваются прямо. Как показано на рисунке, у меня прикреплена матрица для обжима свечей зажигания от MSD, но доступно много разных матриц. Одним из таких доступных вариантов является штамп для обжима неизолированных разъемов, позволяющий получить достаточное усилие, как показано в наборе Tool Aid.

Обжим неизолированных разъемов

Теперь, когда вы знаете основы, давайте займемся обжимом неизолированной кольцевой клеммы на конце отрезка провода 16 AWG с помощью обжимного инструмента Кляйна. Вот как это сделать:

Шаг 1:

Снимите примерно 1/4 дюйма изоляции с конца провода.

Шаг 2:

Поверните зачищенный конец провода по часовой стрелке, чтобы все жилы провода можно было легко вставить в наконечник.

Шаг 3:

Наденьте кольцевую клемму на конец оголенного провода, убедившись, что весь провод находится внутри наконечника — на другом конце должно выступать не менее 1/16 дюйма провода.

Шаг 4:

Сориентируйте обжимной инструмент вокруг кольцевого зажима так, чтобы стержень находился напротив шва.



Шаг 5:

Полностью сожмите инструмент, сделав обжим.




После обжима возьмитесь за разъем и немного потяните за него, чтобы убедиться, что он правильно сидит на проводе.Если вы не обжали его должным образом, он сразу оторвется. Эта небольшая проверка является хорошей практикой и намного лучше, чем отсоединение разъема при движении по дороге!






Обжим изолированных соединителей

Это не сильно отличается от приведенного выше. Давайте займемся стыковым соединением двух проводов 10-го калибра вместе с бесшовным стыковым соединителем с помощью инструмента для обжима Ideal. Вот как это сделать:

Шаг 1:

Зачистите 1/4 дюйма изоляции с обоих проводов.

Шаг 2:

Два провода правильно подготовлены для подключения.




Шаг 3:

Закрутите зачищенные концы проводов по часовой стрелке.

Шаг 4:

Вставьте первый провод в обжимной соединитель так, чтобы медь полностью вошла в наконечник, а изоляция полностью вошла в нейлон (или винил).

Шаг 5:

Направьте обжимной инструмент вокруг стыкового разъема на той половине разъема, в которой находится провод.



Шаг 6:

Полностью сожмите инструмент, сделав обжим.









Шаг 7:

Повторите этот процесс для другой половины соединения.

При обжиме бесшовных стыков меняйте ориентацию обжимного инструмента для каждой половины обжима. Таким образом, с каждой стороны соединителя будет по одной стойке. Это сохраняет стыковое соединение красивым и прямым.Если поставить оба на одной стороне, то стык обычно получается слегка изогнутым.

Если вы обжимаете стыковой соединитель со швом, убедитесь, что стержень всегда находится точно напротив шва. Обе стойки находятся на одной стороне соединителя.

Обжимные термоусадочные изолированные соединители

Метод тот же, что и выше, с одним дополнительным шагом. Продолжите приведенный выше пример, как если бы вы использовали этот коннектор для начала:

Шаг 8:

После того, как соединитель был надлежащим образом обжат, нагрейте его с помощью термофена до тех пор, пока термоусадочная изоляция не закроет соединение.

Если вы хотите, чтобы качество изготовления под капотом вашего автомобиля отличалось качеством и выдерживало испытание временем, то этот разъем для вас.Это просто лучшее, что можно купить за деньги.

Обжим соединений проводов большого калибра

На самом деле есть только два способа сделать это правильно, и оба требуют специального инструмента для правильного выполнения работы. Вам понадобится либо молотковый обжимной инструмент (недорогой), либо шестигранный обжимной инструмент mack-daddy (очень дорогой). Имейте в виду, что вы не можете использовать молотковый инструмент для заделки заделки в автомобиле. Хотя вы можете использовать для этого гексагональный составной обжимной инструмент, оба инструмента легче использовать для выполнения соединений за пределами автомобиля, поэтому планируйте соответственно.

Большинство молотковых обжимных инструментов выглядят так. Этот недорогой инструмент представляет собой экономичный способ правильно заделать разъемы на концах проводов сечением 4 AWG и более.

Использование молоткового обжимного инструмента

Использовать этот инструмент просто, а кто не любит время от времени бить молотком по предмету? В этом примере мы обжимаем кольцевую клемму на конце отрезка провода 4 AWG. Вот как это сделать:

Шаг 1:

Снимите с провода необходимое количество изоляции с помощью лезвия бритвы; это зависит от разъема, который вы прижимаете к проводу, но всегда нужно, чтобы около 1/8 дюйма или около того провода выступало из конца любого большого открытого соединителя с наконечником (вспомните из предыдущей главы — царапина и разрыв).

Шаг 2:

Наденьте кольцевую клемму на конец оголенного провода, убедившись, что весь провод находится внутри наконечника. Из другого конца должно выходить не менее 1/8 дюйма проволоки.

Шаг 3:

Положите обжимной инструмент на твердую плоскую поверхность и вставьте провод / соединитель в обжимной инструмент так, чтобы стержень находился напротив шва.

Шаг 4:

Используйте молоток, чтобы плотно вбить кол в кольцевой зажим.





Обычно требуется всего один или два хороших удара от большого молотка, чтобы работа была выполнена должным образом.Если ударить слишком сильно, колышек может прорваться через нижнюю часть соединителя, что повредит целостность обжима.





Использование гексагонального обжимного инструмента

Этот инструмент действительно не сложнее обычного ручного обжимного инструмента. Однако, если вы обжимаете большие разъемы, для выполнения работы требуется много усилий.

В этом примере обожмите кольцевую клемму на конце отрезка провода 1/0 AWG.Вот как это сделать:

Шаг 1:

Установите плашки на губки в соответствии с калибром используемого соединителя — в данном случае 1/0 AWG. (С этим инструментом губки с цветовой кодировкой соответствуют диаграмме на самом инструменте.)

Шаг 2:

Удалите необходимое количество изоляции с провода с помощью лезвия бритвы — это зависит от разъема, который вы прижимаете к проводу, но вы всегда хотите, чтобы около 1/8 дюйма или около того провода выходили из конца любого большого открытый соединитель наконечника.

Шаг 3:

Полностью откройте губки инструмента, возьмитесь за инструмент за одну рукоятку, прижав другую рукоятку к полу. Другой рукой вставьте кабельный / кольцевой зажим в зажимы инструмента, следя за тем, чтобы шов соединителя попал в середину одной из плоских сторон шестигранного отверстия.

Шаг 4:

Когда вы начнете сжимать инструмент и обжим, вы должны иметь возможность отпустить кабель и использовать обе руки, чтобы полностью сжать инструмент.









Шаг 5:

По завершении окончание должно выглядеть так:

В зависимости от длины наконечника соединителя, который вы использовали, вы можете выполнить второй идентичный обжим непосредственно рядом с первым обжимом. Очевидно, вы должны принять это во внимание, прежде чем делать первый обжим.

Использование гексагонального обжимного инструмента

Если основы обжима кажутся вам довольно простыми (а они должны), то в какие ловушки попадают люди, выполняя плохие обжимные соединения? Вот несколько:

  • Использован неподходящий инструмент — опять же, плоскогубцы и тиски не являются обжимными инструментами!
  • Используется правый инструмент, но для обжима выбрано отверстие неправильного размера, что приводит к деформации разъема или повреждению проводки.
  • Использованы некачественные обжимные соединители.


Хорошо, согласитесь, у вас есть несколько соединений, которые выглядят так же, как те, которые сейчас скрываются в вашем автомобиле. Внимательно посмотрите на ошибки в этих окончаниях. Присмотритесь к следующему собранию под капотом, и вы увидите множество примеров. Сверху вниз плоскогубцами обжимались клеммы вилки, кольцо 10–12 AWG обжато на провод 16 AWG, разъем деформирован с помощью обжимного инструмента неподходящего размера, в шов разъема вбит колышек, разъем деформирован. Используя обжимной инструмент неподходящего размера и оголенную проводку, в боковую часть разъема вбили колышек.

  • Соединители со швом, опрессованные без учета ориентации шва, легко разъединяются.
  • Слишком большая часть изоляции провода снята, из-за чего изоляция провода не может правильно войти в изолятор обжимного соединителя и соединение остается неизолированным.
  • Используется соединитель неправильного размера — если у вас под рукой нет соединителя нужного размера, то магазин автозапчастей будет в ближайшем будущем!

Паяльники и пистолеты How-To

Если вы хотите обеспечить наилучшее соединение в автомобиле, пайка — это ваш шанс.Вопреки распространенному мнению, пайка очень проста, и ее можно освоить в кратчайшие сроки. Во-первых, давайте уберем очевидное и немного поговорим о безопасности.

Безопасность

ВНИМАНИЕ: Паяльник или пистолет — действительно отличный инструмент, но нагретый конец может вызвать серьезные ожоги, если вы соприкоснетесь с ним. Кроме того, паяльник или пистолет в транспортном средстве могут находиться только в ваших руках. Если вам необходимо установить его, положите его на пол за пределами автомобиля.Будьте осторожны при наведении на него, так как он может прожечь отверстия во всем, с чем соприкасается — пластмассе, сиденьях, дверных панелях, ковре и т. Д.

ВНИМАНИЕ! Паяльники с бутановым питанием настолько удобны, что возникает соблазн использовать их где угодно. Не забывайте, что в этом утюге есть открытое пламя, поэтому НЕ ДОПУСКАЙТЕ ЕГО ОТ АККУМУЛЯТОРА!

ВНИМАНИЕ: Большинство припоев содержат свинец. Любой, кто не жил под камнем последние 30 лет, осознает опасность свинца для здоровья. Старайтесь паять только в хорошо вентилируемом месте, чтобы не вдыхать пары припоя.Вы также должны не допускать попадания припоя в рот — мы все использовали свои зубы, чтобы вытащить еще немного припоя с рулона, так как у нас была только одна свободная рука — плохая идея! Также рекомендуется тщательно вымыть руки после работы с припоем или пайкой.

Основы пайки

Независимо от того, какой паяльный инструмент вы используете, вам понадобится припой. Как я упоминал в предыдущей главе, вам понадобится канифольный припой на основе свинца 60/40, предназначенный для использования в электронике — какой диаметр вы выберете — это личное предпочтение.Кроме того, вы должны быть уверены, что ваш наконечник правильно одет. Это называется «лужением» — см. Руководство пользователя вашего инструмента, чтобы узнать, как это сделать.

Самая важная вещь в пайке — это то, как вы вводите припой в соединение, и это волшебство. Правильный способ сделать это — нагреть соединение снизу и «влить» припой в соединение сверху. Как и все остальное, это требует немного практики и терпения.

Основы применимы как к паяльникам, так и к паяльникам.Паяльники отлично подходят для подключения проводов до 14 AWG, прежде чем они обычно не могут нагреть соединение достаточно, чтобы позволить припою течь в него. Паяльные пистолеты приходят на смену и обычно могут использоваться для проводки до 8 AWG. Паяльные пистолеты обычно имеют две настройки температуры, управляемые спусковым крючком, и могут довольно быстро нагреваться, что делает их удобными для использования в автомобилях.

Пайка двух проводов вместе встык

Это довольно просто, и есть два способа сделать это.Первый метод действительно подходит только для проводки 18-го калибра или больше. В этом примере мы используем паяльник, чтобы спаять два провода 18 AWG вместе встык. Вот как это сделать:

Шаг 1:

Зачистите 1/2 дюйма изоляции с обоих проводов и плотно скрутите их концы.


Шаг 2:

Залуживайте концы обоих проводов, зажимая их третьим зажимом и удерживая утюг под проводом, позволяя припою течь в провод сверху.




Шаг 3:

Согните концы обеих луженых проволок П-образными плоскогубцами.




Шаг 4:

Соедините их вместе встык и расплющите нас плоскогубцами.

Шаг 5:

Используйте утюг, чтобы нагреть соединение снизу, одновременно подавая небольшое количество припоя сверху, тем самым сплавляя два провода вместе.









Второй метод подходит для проводки до 12-го калибра, хотя я сделал это с проводкой 10-го калибра с очень большим количеством жил и мощным паяльным пистолетом.В этом примере мы спаяем два одинаковых провода 18 AWG вместе встык. Вот как это сделать:

Шаг 1:

Зачистите примерно 3/4 дюйма изоляции с обоих проводов.

Шаг 2:

Удерживайте их встык так, чтобы голые медные концы пересекались под небольшим углом.


Шаг 3:

Скрутите два провода вместе, намотав их друг на друга по часовой стрелке.


Шаг 4:

Держите паяльник под соединением и позвольте припою стекать в соединение сверху.



Это немного сложно и требует времени, чтобы научиться правильно скручивать провода. Преимущество в том, что вам не нужно предварительно лужить провода. Любое из этих подключений должно обеспечивать постоянное соединение.







Припаивание провода к уже существующему проводу в автомобиле

Это похоже на соединение Westinghouse Split, но вы припаяете соединение для лучшей связи и надежности.В этом примере подключите кусок провода 18 AWG к уже существующему проводу 18 AWG. Вот как это сделать:

Шаг 1:

Используйте пару инструментов для зачистки проводов, чтобы разрезать изоляцию на куске провода, в который вы собираетесь врезаться.

Шаг 2:

Затем продвиньтесь примерно на 1/2 дюйма вперед от только что сделанного надреза и сделайте второй идентичный надрез в изоляции.

Шаг 3:

Используйте лезвие бритвы, чтобы разрезать по длине от первого до второго разреза.

Шаг 4:

Удалите отрезок изоляции с провода.

Шаг 5:

Зачистите 3/4 дюйма изоляции с конца провода, который вы подключаете к этому.

Шаг 6:

Плотно оберните этот провод вокруг уже существующего.


Шаг 7:

Нагрейте соединение снизу, вливая припой сверху.


Шаг 8:

Плотно заизолируйте соединение лентой Super 33+.

Пайка различных клемм

Припаять клемму к концу куска провода не сложнее, чем спаять два провода вместе. Очевидно, что здесь лучше всего использовать неизолированные разъемы, и для меня не редкость иметь то, что мне нужно в изолированном разъеме — нет проблем, я просто снимаю изоляцию с помощью пары плоскогубцев. В этом примере мы заканчиваем кусок провода 8 AWG кольцевой клеммой с помощью паяльного пистолета. Вот как это сделать:

Шаг 1:

Зачистите 3/8 дюйма изоляции с конца провода.

Шаг 2:

Закрутите зачищенный конец провода по часовой стрелке.

Шаг 3:

Наденьте кольцевую клемму на конец оголенного провода, убедившись, что весь провод находится внутри наконечника — с обоих концов должно быть видно не менее 1/16 дюйма провода.

Шаг 4:

Зажмите провод третьим зажимом и нагрейте разъем снизу с помощью паяльника, вливая припой в открытый конец наконечника.

Шаг 5:

Когда вы видите припой в проводе на другой стороне наконечника, вы знаете, что у вас достаточно припоя для соединения.

Изоляционные соединения

Пока все соединения, кроме двух, не изолированы. Два типа изоляторов для постов — это изолента и термоусадочные трубки.

Лента электрическая

Используйте Super 33+ и следите за чистотой рук. При записи соединений я обычно:

  • Оторвите кусок нужной длины — разрыв изоленты требует практики — хватайте и щелкайте! Сделано быстро, лента не растягивается.
  • Очень плотно оберните ленту вокруг соединения.
  • Когда я подошел к концу, я ослабил натяжение ленты.

Это обеспечивает безотказный изолятор на долгие годы и не распутается, как если бы ленту было натянуто до конца. При закреплении паяных соединений дайте соединению остыть в течение нескольких секунд и заверните его, пока оно еще горячее. Лучшее в ленте — это то, что вы можете изолировать любое соединение после того, как оно было выполнено.


Нет, это не готовый пластиковый изолятор. Вот как выглядит правильно изолированный разъем после того, как вы его заклеите. Просто не забудьте немного ослабить натяжение, когда закончите работу с лентой, чтобы лента не ослабла со временем.

Термоусадочные трубки

В отличие от изоленты, термоусадочные трубки не подходят всем. Вы также не можете применить его к любому соединению после того, как соединение было установлено, как вы можете с лентой — нет, это требует некоторого размышления.Обычно я покупаю термоусадочные трубки длиной 3 фута, и у меня они есть разных диаметров и цветов, включая белый, который я использую для маркировки своей проводки.

При использовании термоусадочной трубки перед подключением проденьте ее по проводу. Кроме того, держите его подальше от источников тепла, чтобы он не сжимался на конце, ближайшем к соединению, во время его выполнения. Всегда лучше использовать немного больше, чем нужно для изоляции соединения, поэтому, если это произойдет, вы можете отрезать его бритвенным лезвием, и у вас все еще будет бизнес.Наденьте трубку на готовое соединение и нагрейте ее с помощью теплового пистолета до плотной усадки вокруг соединения.

Термоусадочные трубки, безусловно, пригодятся. Он бывает размером от 1/8 дюйма до более чем 3 дюймов в диаметре. Я использую его для самых разных вещей, поэтому держу под рукой много разных цветов.

Термоусадочные трубки придают вашей работе очень профессиональный вид. Просто не забудьте сдвинуть его вниз по проводу, прежде чем выполнять заделку.

Термоусадочная трубка обеспечивает самый профессиональный вид среди изоляционных материалов.Если вы хотите, чтобы люди смотрели на вашу работу и думали, вау, тогда термоусадочная трубка — единственный выход. У термоусадочных трубок есть много других применений, о некоторых из которых вы узнаете позже в этой книге.

Временные механические соединители

Этот тип разъема слишком распространен в автомобильной промышленности. Они относятся к любому разъему, который предназначен для установки на изолированный провод, например тройники или разъемы Scotchlok. Они подходят только для слаботочных приложений, потому что имеют довольно небольшую площадь контакта.Кроме того, поскольку они не являются водонепроницаемыми, вы никогда не увидите, чтобы я использовал их под капотом или под автомобилем, например, для подключения ремня безопасности прицепа. Мне нравится думать об этом как о временных соединителях, потому что они не обеспечивают надежность правильно обжатого или паяного соединения.


Временные механические соединители подходят только для кратковременных соединений. Если вам по какой-либо причине необходимо использовать T-Tap, то готовая установка должна выглядеть так. Кабельная стяжка действует как разгрузка от натяжения.

Между прочим, я исправлял больше «соединений», сделанных с их помощью, чем с любыми другими — я не могу сказать вам, сколько раз я решал серьезные проблемы при исправлении чужой работы, полностью удаляя их и используя другой метод подключения.

Разъемы Scotchlok

Это самые простые в установке разъемы. Убедитесь, что размер используемого разъема соответствует размеру подключаемого провода. Если вы используете этот разъем для соединения двух проводов разного диаметра, рекомендуется выбрать другой метод подключения.Они имеют цветовую маркировку по той же схеме, что и изолированные обжимные соединители.

Т-образные переходники

Они остаются фаворитом среди тех, кто выполняет автоматическую охрану и установку удаленного запуска, потому что гордится своей скоростью. Их установка немного сложнее — сам Т-образный переходник замыкается вокруг провода, к которому вы подключаетесь.

Затем обожмите штекерный разъем на проводе, который вы подключаете к проводу, указанному выше.Вставьте лопату в корпус T-Tap для быстрого соединения. По общему признанию, этот разъем может спасти вам жизнь, если вы пытаетесь подключиться к проводу, который находится в очень труднодоступном месте. Тем не менее, за время работы над автомобилями я использовал их меньше 10 штук. Они также имеют цветовую кодировку по той же схеме, что и изолированные обжимные соединители.

При использовании тройника важно использовать тот, который правильно подходит к проводу, к которому вы подключаетесь. Использование соединителя T-Tap или Scotchlok, который слишком мал, прорезает медь в проводе, к которому вы подключаете, и, таким образом, соединитель повреждает целостность провода и цепи, частью которой он является.

Это Т-образное соединение в основном. Обратите внимание, что в этом примере разъем и штыревой нажимной вывод имеют правильный размер для проводки 18 AWG.

Между разъемами Scotchlok и T-Tap я обнаружил ряд проблем. Обычно используется соединитель неправильного размера. Слишком маленький разъем может врезаться в проводку, к которой вы его подключаете, тем самым нарушив ее целостность. Слишком большой разъем не позволяет надежно закрепить провод.

Проволочные гайки и обжимные колпачки

Я вообще не рекомендую гайки для проволоки для использования в автомобилях. Есть много связей получше. Если вам нравится простота проволочной гайки, используйте вместо нее обжимной колпачок и будьте уверены, что он не отсоединится! Просто скрутите соединяемые провода вместе, наденьте колпачок на соединение и обожмите. Я не использую их слишком часто, потому что мне не нравится внешний вид готового продукта.

Проволочные гайки отлично подходят для домашней проводки с одножильным проводом, и этим все сказано.Если вам нужно соединить два провода, расположенные рядом на концах, используйте вместо них обжимной колпачок.

Отводы предохранителей

Держитесь подальше от этого! Эти разъемы предназначены для вставки под предохранитель в блоке предохранителей в автомобиле и обеспечивают съемную клеммную колодку для подачи питания.

Ребята, предохранители просто не способ делать вещи должным образом. Читайте дальше, чтобы узнать, как легко найти источник питания, что делает такое подключение совершенно ненужным.

У меня с этим много проблем; вот три моих главных возражения:

  • Номер 1: Производитель имеет довольно хорошее представление о текущей емкости панели предохранителей в вашем автомобиле. Прокладка проводки под предохранителем в панели — небезопасный способ включить ваш новый аксессуар, так как вы можете превысить допустимый ток цепи.
  • Номер 2: Большинство людей устанавливают их неправильно! Как так? Отвод предохранителя всегда должен устанавливаться под стороной нагрузки предохранителя, а не под стороной питания.Сдвиньте его назад, и длина провода от предохранителя к вашему аксессуару сгорит, если он будет защемлен или закорочен. Я только что был свидетелем этого в машине.
  • Номер 3: Если по какой-либо причине вынуть предохранитель, предохранитель больше не сможет обеспечить хороший контакт с блоком предохранителей, потому что точки контакта были разнесены, чтобы отвод предохранителя подошел. Чтобы исправить это, используйте небольшую отвертку с плоским лезвием, чтобы согнуть контакты туда, где они должны были начаться, но я не могу сказать вам, сколько раз мне приходилось брать с кого-то два часа работы, чтобы найти и отремонтировать это. !

С цифровым мультиметром слишком легко найти источник питания под приборной панелью автомобиля, не включающий предохранитель.Просто скажите им нет и будьте в безопасности. В конце концов, ты меня поблагодаришь.

Разъемы распределительного типа

Они обычно встречаются на вторичном рынке электроники, такой как коробки зажигания и усилители звука, но вы также можете приобрести их для электромонтажных работ. Я часто их использую, потому что они дают мне отличное место для разрыва соединения между различными компонентами. Они доступны в двух типах — барьерные ленты и типа «тюльпан». Оба доступны в большинстве магазинов автозапчастей, а также в Radio Shack разных размеров и длины.


Эти барьерные ленты используются во многих местах в автомобилях. Для их подключения требуются вилочные клеммы правильного размера, чтобы они подходили к барьерной полосе.

Разъемы и вилки

Работайте с автомобилями достаточно долго, и вы встретите всевозможные разъемы и вилки. Причина номер один, по которой производители используют их, — это ускорить сборку и разборку, когда дело доходит до обслуживания автомобиля после того, как он был построен. Представьте, как сложно было бы снять консоль или приборную панель без них.Приятно то, что вы также можете приобрести и установить их. Это дает вашему проекту электропроводки такую ​​же простоту обслуживания, как и остальную часть автомобиля.

Заглушки Molex

Слово Molex относится к этим типам соединителей, как Coca-Cola относится к безалкогольным напиткам. Есть много разных производителей таких вилок, и все они похожи в использовании. Для этого примера я купил в Radio Shack комплект с четырьмя штырями и розеткой, предназначенный для провода 18 AWG.Я видел, что они доступны для проводов сечением до 12 AWG в различных магазинах электроники.

Radio Shack — отличный источник разъемов всех типов, в том числе и этих. Я купил розетки марки Molex в местном магазине Fry’s Electronics. Штекеры поставляются в виде комплектов со штырями и корпусами штекерных / гнездовых разъемов для многих различных конфигураций и размеров проводов. Лучше всего то, что они стоили менее 5 долларов за пачку.

Необходимые инструменты

На самом деле, единственный инструмент, который вам понадобится, — это сам обжимной инструмент.На фото тот, который работает с этим разъемом, но в зависимости от приобретенного вами разъема может потребоваться специальный инструмент для обжима.

Это стандартный инструмент для обжима штифтов. Их можно легко приобрести в местном магазине Radio Shack или в местном магазине электроники.

Если у вас есть набор составных обжимных клещей со сменными матрицами, вы обычно можете купить только матрицу для этого инструмента, а не покупать совершенно новый обжимной инструмент. Также неплохо иметь приспособление для извлечения штырей на тот маловероятный случай, когда вам придется вытащить штифт из вилки.Они недорогие и обычно продаются в тех же местах, где вы покупаете щипцы для обжима.

Если у вас нет инструмента, вы можете использовать плоскогубцы для обжима и паяльник, чтобы убедиться в надежности соединения. Это мучительно медленно, но работает одинаково хорошо.

Сборка

Сборка всех типов разъемов аналогична — Molex, GM Weatherpack или Deutsch, поэтому я собираюсь рассмотреть только один из них. Сначала посмотрим на сам булавку.Обратите внимание, что есть две точки обжима — справа, где штифт обжимается с медным проводом, и слева, где штифт обжимается с изоляцией провода для снятия натяжения.

Присмотритесь. Крайний левый зажим для снятия натяжения обжимается вокруг изоляции провода. Провод подключается к штырю электрически через правую часть штифта. Обжимной инструмент изгибает обе стороны U-образной формы, чтобы надежно удерживать штифт на проводе.

Это контакты, доступные в наборах разъемов в Radio Shack.Вы должны разрезать их, прежде чем использовать. Также необходимо оставлять часть металла на месте во время резки и не допускать проталкивания штифта через заднюю часть разъема.

Также обратите внимание на то, что есть штекеры типа «папа» и «мама», а также вилки «папа» и «мама». Важно, чтобы они были правильно ориентированы, чтобы вы могли их собрать, поэтому обратите внимание!

Сборка разъемов

Сборка проста. Вот как это сделать:

Шаг 1:

Зачистите 1/8 дюйма изоляции с конца провода и вставьте провод в штифт, как показано.

Шаг 2:

Удерживая их вместе, вставьте их в инструмент для обжима и сначала прижмите штифт к изоляции провода. Это обеспечивает снятие напряжения в самом электрическом соединении.

Шаг 3:

Удалите штифт из инструмента и переориентируйте его в правильном месте, чтобы прижать штифт к проводу.


Шаг 4:

Правильно обжата, это выглядит так.

Шаг 5:

Вставьте штифт в корпус вилки, соблюдая правильную ориентацию.Убедитесь, что он «защелкнулся» или зафиксировался на месте, и подтвердите это, осторожно потянув за него, чтобы убедиться, что он не выходит.

Шаг 6:

Повторите то же самое для остальных штифтов — мужского и женского.

Завершенная сборка обычно выглядит так:

Вилка в сборе. Обратите внимание, что этот штекер имеет корпус с охватывающими контактами.

Это очень трудоемкий процесс и требует некоторой практики, чтобы освоить его. На самом деле я приложил все усилия, чтобы припаять штырь к меди после того, как обжал их, чтобы они никогда не расшатались, но я уверен, что вас это уже не удивляет.Наконец, некоторые из штекеров позволяют вам сориентировать штырьки «папа / мама» в разъемы «папа / мама» любым удобным для вас способом. Это очень удобно, если у вас есть несколько разъемов с одинаковым количеством контактов, и вы не хотите, чтобы они случайно подключились друг к другу.

Основы для AWG Wire 8 и более крупных

Когда вам приходится работать с большими кабелями, а вы часто это делаете при работе с системой зарядки транспортных средств, вам нужно знать кое-что еще.

Необходимые инструменты

  • Аккумуляторные кусачки для кабеля, предназначенные для резки большого кабеля из мягкой меди (хорошо, ножовка в крайнем случае подойдет).
  • Обжимной инструмент большого диаметра AWG — молотковый или шестигранный, или еще дешевле…
  • Пропановая горелка или газовая горелка MAPP — держу пари, у вас уже есть один из них в вашем ящике для инструментов!

При работе с проводкой и разъемами большого сечения можно обойтись только фонариком и парой кусачков для кабеля. Ножницы для кабеля Klein имеют номер модели 63050 и доступны в вашем местном магазине товаров для дома.

ВНИМАНИЕ: Носить факел в руках достаточно опасно.Поскольку у них есть открытое пламя, не используйте их рядом с батареей. На всякий случай рекомендую использовать их только на рабочем столе.

Пайка больших разъемов AWG

Допустим, нам нужно припаять ту же кольцевую клемму 1/0 AWG на конце того же куска провода, что и при помощи обжимного инструмента с шестигранной головкой, только у нас не было этого инструмента. Нет проблем, имея недорогой фонарик, мы справимся с работой — и лучше!

Вот как это сделать:

Шаг 1:

Наполните небольшую чашку холодной водой и поставьте рядом.

Шаг 2:

Удалите необходимое количество изоляции с провода с помощью лезвия бритвы, как и раньше.

Шаг 3:

Осторожно зажмите кабель в настольных тисках в вертикальном положении и наденьте кольцевую клемму на провод так, чтобы на каждом конце наконечника было видно около 1/8 дюйма провода.








Шаг 4:

Нагрейте кольцевую клемму и провод синим концом пламени в фонарике, стараясь не обжечь изоляцию провода — немного ничего не повредит, но и дышать этим тоже неприятно.





Шаг 5:

По мере того, как провод и кольцевой зажим нагреваются, вы можете заливать припой в соединение сверху. (Совет: чтобы припой не подгорел резаком, отодвиньте пламя резака от разъема.



Шаг 6:

Подайте припой снизу вверх в разъем, чтобы завершить соединение.

Шаг 7:

Когда ваше соединение выглядит так, снимите тепло с соединения и выключите фонарик.




Шаг 8:

Осторожно извлеките провод из тисков и окуните кольцо в чашку с водой, следя за тем, чтобы оно не упало, чтобы остыть и завершить соединение.

Это требует некоторой практики, чтобы довести это до уровня науки. Не беспокойтесь о прожигании изоляции на проводе горелкой, так как вы все равно сделаете это в первые несколько попыток. Кроме того, его легко накрыть термоусадочной трубкой или пластиковым изолятором, поставляемым с кольцевым зажимом, который вы в любом случае собираетесь использовать для изоляции соединения.

Разъемы распределительного типа большого размера AWG

Работа с проводом большого сечения может вызывать затруднения при их соединении. К счастью, сегодня доступно больше таких продуктов, чем когда-либо прежде. Распределительные блоки, аккумуляторные зажимы и распределительные блоки с предохранителями — вот лишь несколько примеров того, что доступно сегодня. Отличным источником их является местный магазин автомагнитол.


Распределительные устройства для проводов большого сечения теперь легко доступны благодаря индустрии автомобильной стереосистемы.Блок слева представляет собой распределительный блок с предохранителями ANL, который принимает провод до 1/0 AWG как для входа, так и для выходов. Блок справа — это распределительный блок MAXI с предохранителями. Его входы подходят для проводов сечением до 1/0 AWG и до 4 AWG для выходов. Они также доступны без предохранителей.

Подобную заделку несложно выполнить, и она имеет самое низкое сопротивление среди всех заделок большого калибра. Будьте уверены, это соединение не разорвется. Будьте осторожны, чтобы овладеть техникой сборки, нужно немного практики.

Коннектор Anderson — это функциональный и практичный сильноточный быстроразъемный соединитель, один из моих любимых на все времена. Пара очень сильноточных «штырей» замыкает конец проводки и затем вставляется в вилки. Наконечники этих штифтов обычно имеют длину 2 дюйма, поэтому они допускают двойную обжимку, чтобы гарантировать, что они не оторвутся.

Большие быстроразъемные соединения AWG

Думайте об этом как о гигантских вилках Molex, способных выдерживать невероятно высокие токи.Я всегда называл их коннекторами «Андерсон», и поиск в Google подтвердил это.

Доступны до 4/0 AWG и удобны, когда вам нужен надежный силовой разъединитель. Я использую эти коннекторы уже много лет и не могу сообщить ни о каких проблемах. Они используются в приложениях с очень сильным током — например, в самых больших лебедках и для подключения аккумуляторных батарей вилочных погрузчиков к соответствующим зарядным устройствам.

Обычно они обжимаются на концах кабеля и представляют собой однополые разъемы.Кроме того, (+) и (-) могут идти только в одну сторону, что исключает возможность их неправильного подключения.

Они обеспечивают быстрое соединение между зарядным устройством и аккумулятором в гоночном автомобиле — просто откройте багажник и соедините разъемы вместе. Не беспокойтесь о том, чтобы перепутать кабели — никогда!

Написано Тони Канделой и опубликовано с разрешения CarTechBooks

ПОЛУЧИТЕ СДЕЛКУ НА ЭТУ КНИГУ!

Если вам понравилась эта статья, вам понравится вся книга.Нажмите кнопку ниже, и мы отправим вам эксклюзивное предложение на эту книгу.

Как подключить одножильный медный провод к многожильному?

Если вы удерживаете концы сплошного провода и многожильного провода даже друг с другом при навинчивании на гайку соединителя провода , многожильный провод часто будет свободно наматываться на сплошные провода , что приводит к ослаблению соединение . Это особенно вероятно, когда вы соединяете несколько одножильных проводов с одним многожильным проводом .

Нажмите, чтобы увидеть полный ответ


Кроме того, как припаять сплошной медный провод к многожильному проводу?

Как припаять многожильный провод к сплошному проводу

  1. Отрежьте два провода, которые нужно припаять, до длины, необходимой для вашего проекта.
  2. Снимите примерно 1 дюйм изоляции с каждого конца двух проводов с помощью приспособлений для зачистки проводов.
  3. Включите паяльник / утюг в электрическую розетку и дайте ему нагреться примерно от трех до пяти минут.

Точно так же можно соединить серебряный провод с медным? Единственный способ, который считается безопасным для соединения меди и алюминия , — это соединитель . В частности, вы должны к соединить и провода по отдельности, чтобы они не были подвержены коррозии. Персонал CPSC оценил эффективность «пигтейла» с использованием навинчиваемых соединителей.

Еще люди спрашивают, можно ли подключить многожильный провод к одножильному?

Если вы удерживаете концы сплошного провода и многожильного провода даже друг с другом при навинчивании провода на гайку соединителя , многожильный провод часто будет свободно наматываться вокруг сплошного провода , что приводит к ослабленное соединение .Эту проблему легко предотвратить, удлинив концы всех многожильных проводов примерно на 1/8 дюйма.

Можно ли припаять одножильный провод к многожильному проводу?

Одна вещь , , которую я знаю , заключается в том, что простая пайка многожильного провода самого не делает таким же, как сплошной провод из-за «трещин», другими словами, припой будет медленно течь и со временем разрыхляйся.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
