Как правильно прокладывать проводку в квартире

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

• Кому полезно это руководство?
• Составление план-схемы
• Подбор и закупка комплектующих
• Выбираем тип устройства проводки
• Подготовка к работе
• Монтаж скрытой проводки
• Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

• Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
• Упрощает монтаж всей системы электроснабжения помещений.
• Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

• Повышенной пластичностью (меньше вероятность излома при укладке).
• Коррозионной стойкостью (медленнее окисляются).
• Большим сроком службы относительно алюминиевых.
• Выдерживают большую нагрузку при меньшем сечении.

Но стоимость медных проводов несколько выше.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
2. Освещение (от 1,5 мм, автомат – 16 А).
3. Мощные электроприборы (не менее 4 мм, 25 А).

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Выбираем тип устройства проводки

Электрические кабели можно прокладывать двумя способами:

• Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.
• Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
2. Набор отверток.
3. Пассатижи, кусачки.
4. Строительный уровень.
5. Индикатор фазы.
6. Сверла, насадки на перфоратор.
7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

• Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
• В местах расположения розеток и выключателей также сделайте соответствующие пометки.

Примерная схема размещения электропроводки в доме

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

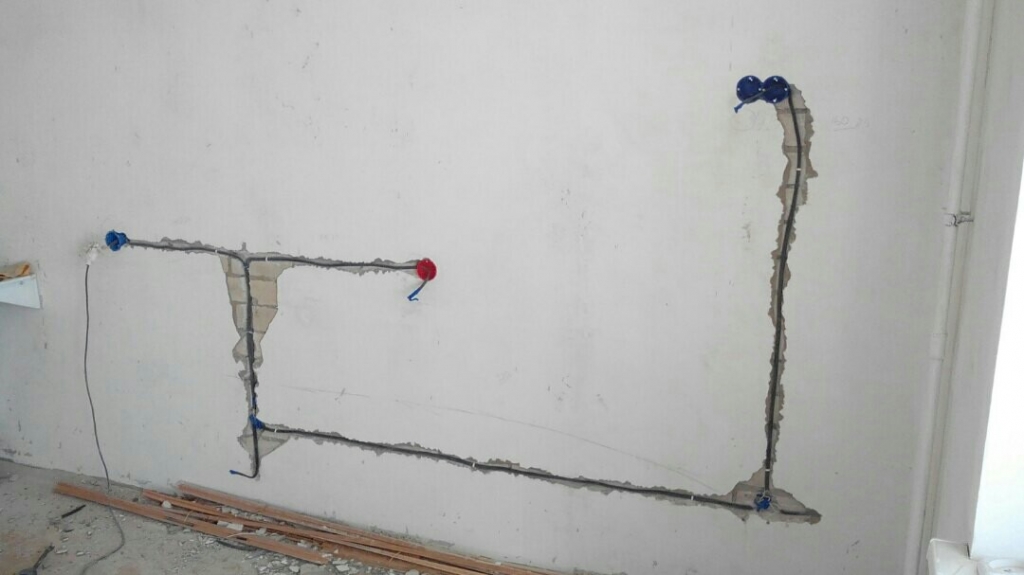

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

1. Отключите главный рубильник в распределительном щитке.
2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
4. На подходах к каждому помещению устанавливайте свою монтажную коробку.
5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
9. Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Силовые кабели на полу

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
3. Укладываем провода в каналы и закрываем крышкой.
4. Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Как видите, проводка в квартире своими руками – не такая уж и плохая затея. Используя пошаговую инструкцию вполне можно проделать эту работу самому, не прибегая к высокооплачиваемой помощи квалифицированных специалистов. Хотя времени уйдет гораздо больше, но гордость за себя превысит томительное ожидание конца ремонта.

Правила прокладки проводов электропроводки в квартире

В современной квартире находится большое количество разнообразной электроники и бытовой техники. При этом потребление мощности у отдельного электрооборудования существенно различается. Состояние электросети неудовлетворительное не только в домах старой постройки, но и более современных, поскольку она не успевает в полной мере справиться с наплывом новых электроприборов. Под рукой всегда надо иметь схему электроснабжения в каждом помещении квартиры и с новым приобретением бытовой техники следует оценивать изменение нагрузки. Прокладка электропроводки совмещается с ремонтом, поскольку здесь требуются строительные работы.

Прокладка электропроводки в квартире во время ремонта

Правила монтажа электропроводки

Качественную электропроводку можно сделать, если придерживаться следующих правил:

1. Нужно создать новый проект электроснабжения дома или квартиры. Здесь должна быть схема разводки и перечень нужных материалов. Определяются места ввода питающего провода от сети, установки щитка, распределительных коробок, розеток, выключателей, светильников, электроприборов. После этого можно будет сделать расчеты нагрузки и выбрать сечения проводников.
2. Проводка преимущественно выполняется кабелем с медными жилами. Самый дешевый – это ВВГ, с негорючей оболочкой ВВНнг, с пониженным газо,- и дымовыделением – ВВГнг-LS. В помещении применяются: ВВГнг(LS)-3х6 (3 жилы сечением по 6 мм 2 ) – для проводки в кабель-каналах; ВВГнг-3х2,5 – скрытая разводка по распределительным коробкам и розеткам; ВВГнг-3х1,5 – проводка к выключателям и светильникам; ПВС-3х2,5 – гибкий провод для подключения электроприборов. На каждое изделие есть свои стандарты, отражающие технические характеристики.

Типы кабелей для электропроводки в квартире

1. Автоматические выключатели: 25 А – для мощных электроприборов, 20 А – для розеток, 16 А – коммутация освещения.
2. Отдельные линии следует проложить к следующему оборудованию: стационарные мощные потребители (плита, стиральная и посудомоечная машины, титан), линии для розеток, линии к освещению.
3. Главный электрощит устанавливается около ввода сетевого кабеля, в доступном и удобном для обслуживания месте.
4. Выключатели располагаются на высоте от 0,8 до 1,5 м около дверей, которые не должны их перекрывать и касаться. Розетки устанавливаются на высоте от 0,3 до 1 м, из соображений удобства подключения, в соответствии с интерьером и требованиями безопасности. Нормой считается одна розетка на 6 м 2. Их количество в помещении зависит от его типа (максимальное количество на кухне – от 5 и больше). Электрическая фурнитура размещается с учетом будущего расположения мебели и электробытовых приборов.
5. Розетки располагаются на расстоянии не менее 50 см от металлических изделий: труб, батарей, раковин.
6. В помещении ванной комнаты установка розетки разрешается, но с определенными условиями. Подключение возможно только через отдельное УЗО с током срабатывания не более чем 30 мА или разделительный трансформатор (можно вместе). Рекомендуется сделать ее скрытой, с подключением через контакт заземления и без распределительной коробки. Кроме того, заземляются все токопроводящие элементы ванной комнаты, а розетку устанавливают на расстоянии от них не менее 60 см и на высоте не меньше 130 см.
7. Прокладка проводки производится строго в вертикальных или горизонтальных коробах или закрытых каналах. В стяжке по чердачным и межэтажным перекрытиям потолка кабели можно проложить по кратчайшим расстояниям.
8. Проводка должна плотно прилегать к основанию канавки, чтобы ее легче было заштукатурить. Одиночный провод крепится через 0,9 м, а пучок проводов – через 0,5 м. Расстояние горизонтальных трасс кабелей от потолка и пола составляет 15-20 см. Отступ от проемов и углов должен быть не менее 10 см.
9. Пересечения проводов следует избегать. Если этого сделать не удается, между ними сохраняется расстояние не менее 3 мм.
10. Скрытую проводку рекомендуется проложить в трубах или гофрах. чтобы при необходимости можно было заменить.
11. Разветвления делаются через распределительные коробки. Коммутация концов проводов производится следующими способами: пайкой, опрессовкой, через наконечники или клеммы. Изоляция соединений по надежности должна быть не хуже, чем целых кабельных жил.

Соединение медного и алюминиевого проводов делается через специальный клеммник.

1. Во время работ с проводкой электричество в помещении отключается.

Подготовка материалов

Подбирается необходимое количество кабелей, проводов, труб и кабель-каналов, выключателей, розеток, распределительных и монтажных коробок, элементов крепления. В качестве основных инструментов потребуются перфоратор и коронки для нарезки гнезд под фурнитуру, шуруповерт и набор инструментов для монтажа.

Способы прокладки электропроводки

Способов прокладки электропроводки в помещении всего два: открытый и закрытый. При их выборе надо знать особенности каждого, а также преимущества и недостатки.

Когда закончится прокладывание скрытой проводки, после к ней нет доступа. Она может быть под слоем штукатурки или любыми другими материалами отделки стены и потолка, чаще всего под гипсокартонными листами. Основным ее преимуществом является то, что она невидима и не портит интерьер. Недостаток – это невозможность доступа, а также трудоемкость подготовки и монтажа.

Открытую проводку можно прокладывать на поверхности стены и потолка. К ней всегда есть доступ. Обычно она находится в пластиковых коробах, не поддерживающих горение. Здесь преимущества следующие: возможность проведения ремонта и замены, нет необходимости в штроблении стен и последующей их заделке. На рисунке ниже изображена открытая электропроводка в деревянном доме, где кабели проложены в трубах, выходящих из распределительного щитка.

Открытая электропроводка в деревянном доме

Неудобством ремонта скрытой проводки можно пренебречь, если ее правильно подобрать и смонтировать, после чего она сможет служить не один десяток лет. Кроме того, в бетонных стенах есть ниши для ее прокладки, через которые можно произвести замену, если они не забиты мусором.

Способ прокладки является грязным и трудоемким из-за необходимости нарезки в стенах и потолке штроб, а также демонтажа напольного покрытия. Поэтому его совмещают с капитальным ремонтом. Если при этом приходится использовать старые каналы, их также нужно освобождать от штукатурки.

При любых способах прокладки составляется схема расположения электропроводки.

Открытую проводку делают, когда нет другой возможности. Ее прокладывание делают в коробах, кабель-каналах или крепят на стенах или потолке клипсами. В большинстве случаев проводка выглядит неэстетично.

Популярностью пользуется плинтус со встроенным кабель-каналом. Провода удается спрятать, не нанося вред интерьеру, но их количество ограничено из-за небольших размеров плинтуса. Сейчас стали появляться плинтусы, позволяющие вместить большее количество проводов и кабелей.

Плинтус с кабель-каналами

При качественном изготовлении эффектно выглядит ретро-проводка в виде скрученных жгутов, закрепленных на изоляторах. Способ может применяться в любом помещении, в том числе из дерева.

Инструкция по прокладке

Последовательность разводки кабелей по квартире следующая:

• составление схемы, расчет сечений жил в зависимости от мощности нагрузок и количества материалов, выбор защитных аппаратов;
• разметка стен и штробление каналов и выемок под распределительные коробки, розетки и выключатели;
• установка электрощитка, прокладка кабелей от щитка до нагрузок;
• установка электрической фурнитуры, монтаж электрических аппаратов в щиток.

Составление схемы

Схема делается на плане квартиры, где отмечают размещение проводки и электрооборудования.

Схема электропроводки в двухкомнатной квартире

Схема обязательно нужна по следующим причинам:

• проводка меняется или улучшается при любом ремонте, если он делается качественно;
• если не выполнить все по схеме, в дальнейшем трудно что-либо изменить;
• эффективный ремонт связан с изменением интерьера, где электричество играет важную роль.

Главным показателем правильной прокладки электропроводки является отсутствие переносок и сетевых адаптеров на полу.

Правильное размещение розеток и выключателей в помещении зависит от расстановки мебели. К ним должен быть обеспечен доступ и располагать их надо стараться в разных концах комнаты. Исключение составляет кухня, где около рабочего стола сосредотачивается до четырех розеток, и рабочий кабинет, где требуется подключение электронной техники в одном месте. Сдвоенная розетка нужна около телевизора, чтобы можно было подключить различные приставки.

На представленной схеме на кухне изображено всего 2 розетки. Здесь их надо не меньше пяти. На рисунке ниже изображен блок розеток с выключателями для рабочего стола кухни.

Блок розеток на кухне

Чем тщательнее будет проведена работа по совершенствованию схемы проводки, тем меньше проблем будет в дальнейшем.

О выборе кабелей уже упоминалось ранее. Приведенные примеры относятся к типовой квартире. Поэтому не помешает более точный расчет сечения жил и проводов для фактических условий их эксплуатации. Нужно только оставить запас по мощности на случай приобретения новых электробытовых приборов в дальнейшем.

Подготовка места

Глубина и ширина канала под кабели должны быть достаточными, чтобы проводка помещалась под ними и еще закрывалась слоем штукатурки толщиной не менее 10 мм.

Под розетки, выключатели и распределительные коробки нужно делать перфоратором и коронкой углубления до 50 мм в выбранных местах.

Горизонтальные канавки в несущих стенах делать запрещено, поскольку это снижает их прочность.

Под кабели целесообразно использовать следующие пространства в конструкциях домов:

1. Продольные пустоты в плитах межэтажных перекрытий. Особенно удобно использовать свободное пространство для прокладки освещения.
2. Укладка проводки в стяжке пола или под напольным покрытием. Здесь необходим гофрированный рукав для каждого кабеля или провода.
3. На стенах из горючего материала проводку можно прокладывать в гофрах, но лучше это делать в пластиковых или стальных заземленных трубах под обшивкой из листов гипсокартона (ГКЛ), фанеры, СМЛ или ГВЛ.
4. Для сложной разводки кабелей под перекрытиями часто используются возможности подвесного потолка (натяжного, из ГКЛ или комбинированного). Он надежно скрывает все магистрали.
5. Свободное пространство между досками деревянного потолка или пола. Там обычно находится утеплитель, но места для проводки в трубе хватит.
6. Свободные пространства полых перегородок и конструкций. Они представляют собой листы обшивки, закрепленной на металлическом или деревянном каркасе. Проводка в гофротрубе фиксируется на обрешетке.

Прокладка кабелей

Проводку крепят в выдолбленных штробах пластиковыми фиксаторами. Фурнитуру вставляют в выемки и крепят раствором алебастра. Если есть внешняя прокладка, для нее устанавливаются кабель-каналы. Концы проводов соединяются по схеме.

Распределительный щиток должен обеспечить разводку от сети по всей квартире, защитить ее от коротких замыканий и перегрузок, а людей – от поражения электрическим током. На рисунке ниже изображен квартирный щиток со счетчиком сверху и защитными автоматами снизу.

Распределительный щит в квартире

Конструкцию щитка лучше выбрать встроенной и разместить его в удобной нише с подходящим размером. Его габариты нужно предварительно оценить по количеству вмещаемой аппаратуры, оставив запас для следующих подключений.

Внешний кабель подключают специалисты электрослужбы, а электросчетчик – представители энергоснабжающей компании.

Подрозетники и распределительные коробки устанавливаются на раствор в подготовленные выемки и отверстия. Затем из них выводятся концы жил кабелей и подключаются к розеткам, которые затем устанавливаются на место и крепятся с помощью распорных лапок или резьбовых соединений.

Монтаж розеток в подрозетник

Освещение в каждом помещении распределяется равномерно. Особенно важно сделать это при использовании точечных светильников. Их применяют для подвесного потолка, за которым можно спрятать всю проводку.

Люстру в помещении вешают в середине. Сейчас к ней требуется провод заземления.

Прокладка проводки. Видео

Про особенности работы электромонтажника в части прокладки квартирной проводки рассказывает это видео.

Любой ремонт будет некачественным, если он не содержит работ по улучшению электропроводки. Можно сделать работу своими руками, если выполнить все правила монтажа электропроводки – от составления схемы до окончательного подключения.

Правила монтажа электропроводки

Во время ремонта в квартире или доме обычно возникает вопрос, как правильно заменить электропроводку. Если вы хотите сделать это самостоятельно, то нужно знать все тонкости правильного монтажа электропроводки .

Как и в остальных видах работ, монтаж электропроводки начинается с планирования, который основывается на принципах удобства и безопасности. В основном, конечно в разработке плана, упор делается на безопасность, ведь электричество, такая штука, где халатность недопустима.

Работы должны быть грамотными и аккуратными, что сбережет от проблем и обезопасит ваше жилище. Четкому плану нужно придерживаться на всех стадиях работы.

10 правил монтажа электропроводки

Рассмотрим главные моменты, учитываемые в разработки плана.

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).

В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.

Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В помещении, размером 6 м 2. по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.

Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками .

№ 8. Монтаж открытой прокладки кабелей (не путать с проводом) электропроводки разрешается во всех помещениях для приготовления и приема пищи, кроме кухонь квартир. Т.е. на кухнях квартир запрещена открытая прокладка кабелей. Установка и прокладка проводов в виде открытой проводки в этих помещениях запрещена. На кухнях квартир вид электропроводки должен (может) быть такой же, как и в жилых комнатах.

Сноски из ПУЭ на счет правила монтажа электропроводки открытого типа:

ПУЭ 7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей.

Источники: http://electricvdele.ru/montaj/elektroprovodka-v-kvartire-svoimi-rukami-poshagovaya-instrukciya.html, http://elquanta.ru/elektroprovodka/pravila-prokladki-ehlektroprovodki.html, http://electricvdome.ru/montaj-electroprivodki/pravila-montajia-elektroprovodki.html

Проводка в квартире: правила планирования электросети, монтаж системы и особенности укладки кабеля (85 фото)

Иметь навыки электрика ценно в условиях современной жизни, когда договорные цены являются основополагающими и могут в случае непредвиденной аварии в квартире существенно ослабить кошелёк за счёт своего достаточно высокого уровня.

Большинство людей, как известно, ограничивают свои познания в электрике, дойдя до простейшего процесса замены лампочки в светильнике. И лишь немногие дотошные и, стремящиеся познать как можно больше ценной информации, овладевают теорией и практикой проведения электромонтажных работ.

В будущем, когда вопрос как провести новую проводку в квартире становится актуальным, им не требуется решать, пригласить ли мастеров или сэкономить за счёт собственных навыков.

Основные риски при желании провести электротехнические работы

Существует выражение «сдать квартиру под ключ». Основная суть такого понятия строится на полном выполнении всех работ, включая и электрику, которую представляют типовые схемы проводки в квартире.

И, поскольку при таком стандартном выполнении общего спектра отделочных и монтажных процессов всё проводится согласно единому утверждённому проекту, то вполне естественно, что жильцам при заселении приходится вносить множество изменений в планировку, а также в порядок размещения электро точек.

Кого то не устраивает качество работ, кому-то хочется изменить шаблонный порядок и установить всё по новому, согласно собственным запросам. Это в свою очередь обязывает к дополнительным тратам и немалым. А ведь сама квартира уже обошлась в огромную сумму и лишние расходы мало кому понравятся.

Замена проводки в старой квартире

Практически такая же картина вырисовывается при необходимости провести капитальный ремонт в старой квартире. Помимо всех отделочных работ, заменить отслужившую своё проводку на новую с подведением к современным розеткам и выключателям.

Но, если выполнить отделку самостоятельно не представляется особо трудным занятием, то, как поменять старую проводку своими руками не обладая соответствующими знаниями? Сложно представить.

Работы, связанные с электричеством, имеют повышенную степень точности выполнения и если допустить ошибку, это может повлечь не только остановку жизненно необходимой деятельности в квартире (включение света, работа электроприборов и различной техники), но и создать риски для человеческой жизни.  А значит нужно либо самому быть специалистом, либо приглашать квалифицированных мастеров-электриков.

Не стоит полагаться на собственные силы и считать себя знающим в данной области человеком, всего лишь просмотрев пару учебных видеороликов в интернете. Это не тот случай. Здесь всё гораздо серьёзнее.

Только квалифицированные специалисты качественно проведут электромонтажные работы. Определят какие провода используются (для проводки), запросив линейные схемы в БТИ, аккуратно проведут штробовку стен и потолков не вызывая замыкания, и выполнят всю необходимую работу, по конкретным пожеланиям жильцов. Вплоть до подведения линии к щиткам.

Основные моменты в планировке домашней сети

Несмотря на все предосторожности, есть одна работа, связанная с электромонтажным процессом, которую могут и должны выполнить именно жильцы квартиры. Имеется в виду составление плана прокладки новой сети и определение мест расположения электро точек.

Только хозяева квартиры могут составить такую схему и обозначить на ней следующие моменты:

• Места, где удобнее всего будут расположены розетки и выключатели.
• Наиболее подходящие высоты от пола до нахождения электро точек.
• Количество потолочных и настенных светильников и участки их закрепления.
• Тип проводки (открытый или скрытый) и так далее.

Важно очень ответственно подойти к выполнению данной задачи. Сделать схемы отдельно на каждое помещение. Особое внимание обратить на помещения с повышенной влажностью (ванную комнату, кухню). Можно взять в качестве образца фото проводки в квартире, найденное в интернете, если планы размеров и планировок соответствуют.

Умеющие работать в специальных компьютерных программах типа CAD могут сделать более чёткие схемы, используя заложенные в программу обозначения различных деталей и элементов непосредственно относящиеся к электрике. Их обозначения всецело совпадают с утверждёнными официально. Такие схемы будут более понятны для профессиональных электриков.

Осторожно, дети!

Основное внимание у молодых родителей при решении задачи замены старой проводки на новую, сконцентрировано на безопасности детей. Для них важно, чтобы порой, не в меру любопытные малыши, не смогли нечаянно причинить себе вред, заинтересовавшись предметами электричества.

В таких случаях закупаются закрытые розетки со специальными блокираторами, если они будут устанавливаться в доступных для детей местах.

Провода скрываются в стенах или в электро коробах (если электропроводка имеет открытый тип). Самым лучшим вариантом в современных условиях жизни является дистанционное управление электричеством с помощью пульта.

Приёмы проведения и скрытия проводки в квартире

Два наиболее известных способа устройства проводки в квартире: скрытый и открытый. Первый, как уже было заявлено выше предполагает проведение штробовки стен и потолков.

Одновременно в момент прокладки проводов в штробах, для защиты и обеспечения удобства дальнейших работ, проводку протягивают через гофру. Закрепив её в углублении по всей линии выемки, поводят штукатурные работы.  Выравнивают места прокладки гофры и затем выполняют обычные отделочные работы (шпатлёвку и покраску или оклейку обоями).

В отличие от скрытого типа, открытый основан на обозримом распределении проводки по квартире. Такой способ устройства проводов по поверхностям может использоваться в случае блокирования определённого старого участка разводки или при необходимости проведения конкретно открытой формы электро проводки.

Здесь, вместо гофры, применяют пластиковые электро короба (кабель-каналы) различных сечений, которые крепят на поверхности стен вертикально или горизонтально. Проводка располагается внутри кабеля.

Прокладка проводов по полу и потолку

Открытый тип прокладки и защиты проводки в квартирах используется не так часто как скрытый. Стоит согласиться что, например, проводка по потолку в квартире гораздо выгоднее смотрится в скрытом состоянии, а наличие слишком большого количества кабель-каналов может создать в квартире ощущение тесноты.

Такой метод электромонтажа больше подходит домам частного характера, где подобный тип устройства проводов продиктован мерами пожарной безопасности.

Один из вариантов эстетичного оформления открытой проводки, это проведённая проводка в квартире по полу. В данном случае удобно прокладывать провода в полых пластиковых плинтусах, одновременно выполняющих функцию кабель-каналов.

Помещения приобретают внешнюю эстетичность.  Чаще всего, таким образом, скрывают телевизионные провода или слаботочку (телефонные провода и компьютерные)

Фото проводки в квартире

Правила прокладки проводов электропроводки в квартире

Главная > Электропроводка > Правила прокладки проводов электропроводки в квартире

В современной квартире находится большое количество разнообразной электроники и бытовой техники. При этом потребление мощности у отдельного электрооборудования существенно различается. Состояние электросети неудовлетворительное не только в домах старой постройки, но и более современных, поскольку она не успевает в полной мере справиться с наплывом новых электроприборов. Под рукой всегда надо иметь схему электроснабжения в каждом помещении квартиры и с новым приобретением бытовой техники следует оценивать изменение нагрузки. Прокладка электропроводки совмещается с ремонтом, поскольку здесь требуются строительные работы.

Прокладка электропроводки в квартире во время ремонта

Правила монтажа электропроводки

Качественную электропроводку можно сделать, если придерживаться следующих правил:

1. Нужно создать новый проект электроснабжения дома или квартиры. Здесь должна быть схема разводки и перечень нужных материалов. Определяются места ввода питающего провода от сети, установки щитка, распределительных коробок, розеток, выключателей, светильников, электроприборов. После этого можно будет сделать расчеты нагрузки и выбрать сечения проводников.
2. Проводка преимущественно выполняется кабелем с медными жилами. Самый дешевый – это ВВГ, с негорючей оболочкой ВВНнг, с пониженным газо,- и дымовыделением – ВВГнг-LS. В помещении применяются: ВВГнг(LS)-3х6 (3 жилы сечением по 6 мм2) – для проводки в кабель-каналах; ВВГнг-3х2,5 – скрытая разводка по распределительным коробкам и розеткам; ВВГнг-3х1,5 – проводка к выключателям и светильникам; ПВС-3х2,5 – гибкий провод для подключения электроприборов. На каждое изделие есть свои стандарты, отражающие технические характеристики.

Типы кабелей для электропроводки в квартире

1. Автоматические выключатели: 25 А – для мощных электроприборов, 20 А – для розеток, 16 А – коммутация освещения.
2. Отдельные линии следует проложить к следующему оборудованию: стационарные мощные потребители (плита, стиральная и посудомоечная машины, титан), линии для розеток, линии к освещению.
3. Главный электрощит устанавливается около ввода сетевого кабеля, в доступном и удобном для обслуживания месте.
4. Выключатели располагаются на высоте от 0,8 до 1,5 м около дверей, которые не должны их перекрывать и касаться. Розетки устанавливаются на высоте от 0,3 до 1 м, из соображений удобства подключения, в соответствии с интерьером и требованиями безопасности. Нормой считается одна розетка на 6 м2. Их количество в помещении зависит от его типа (максимальное количество на кухне – от 5 и больше). Электрическая фурнитура размещается с учетом будущего расположения мебели и электробытовых приборов.
5. Розетки располагаются на расстоянии не менее 50 см от металлических изделий: труб, батарей, раковин.
6. В помещении ванной комнаты установка розетки разрешается, но с определенными условиями. Подключение возможно только через отдельное УЗО с током срабатывания не более чем 30 мА или разделительный трансформатор (можно вместе). Рекомендуется сделать ее скрытой, с подключением через контакт заземления и без распределительной коробки. Кроме того, заземляются все токопроводящие элементы ванной комнаты, а розетку устанавливают на расстоянии от них не менее 60 см и на высоте не меньше 130 см.
7. Прокладка проводки производится строго в вертикальных или горизонтальных коробах или закрытых каналах. В стяжке по чердачным и межэтажным перекрытиям потолка кабели можно проложить по кратчайшим расстояниям.
8. Проводка должна плотно прилегать к основанию канавки, чтобы ее легче было заштукатурить. Одиночный провод крепится через 0,9 м, а пучок проводов – через 0,5 м. Расстояние горизонтальных трасс кабелей от потолка и пола составляет 15-20 см. Отступ от проемов и углов должен быть не менее 10 см.
9. Пересечения проводов следует избегать. Если этого сделать не удается, между ними сохраняется расстояние не менее 3 мм.
10. Скрытую проводку рекомендуется проложить в трубах или гофрах, чтобы при необходимости можно было заменить.
11. Разветвления делаются через распределительные коробки. Коммутация концов проводов производится следующими способами: пайкой, опрессовкой, через наконечники или клеммы. Изоляция соединений по надежности должна быть не хуже, чем целых кабельных жил.

Соединение медного и алюминиевого проводов делается через специальный клеммник.

1. Во время работ с проводкой электричество в помещении отключается.

Подготовка материалов

Замена электропроводки в квартире своими руками

Подбирается необходимое количество кабелей, проводов, труб и кабель-каналов, выключателей, розеток, распределительных и монтажных коробок, элементов крепления. В качестве основных инструментов потребуются перфоратор и коронки для нарезки гнезд под фурнитуру, шуруповерт и набор инструментов для монтажа.

Способы прокладки электропроводки

Способов прокладки электропроводки в помещении всего два: открытый и закрытый. При их выборе надо знать особенности каждого, а также преимущества и недостатки.

Когда закончится прокладывание скрытой проводки, после к ней нет доступа. Она может быть под слоем штукатурки или любыми другими материалами отделки стены и потолка, чаще всего под гипсокартонными листами. Основным ее преимуществом является то, что она невидима и не портит интерьер. Недостаток – это невозможность доступа, а также трудоемкость подготовки и монтажа.

Открытую проводку можно прокладывать на поверхности стены и потолка. К ней всегда есть доступ. Обычно она находится в пластиковых коробах, не поддерживающих горение. Здесь преимущества следующие: возможность проведения ремонта и замены, нет необходимости в штроблении стен и последующей их заделке. На рисунке ниже изображена открытая электропроводка в деревянном доме, где кабели проложены в трубах, выходящих из распределительного щитка.

Открытая электропроводка в деревянном доме

Неудобством ремонта скрытой проводки можно пренебречь, если ее правильно подобрать и смонтировать, после чего она сможет служить не один десяток лет. Кроме того, в бетонных стенах есть ниши для ее прокладки, через которые можно произвести замену, если они не забиты мусором.

Скрытая

Правила ремонта электрической проводки

Способ прокладки является грязным и трудоемким из-за необходимости нарезки в стенах и потолке штроб, а также демонтажа напольного покрытия. Поэтому его совмещают с капитальным ремонтом. Если при этом приходится использовать старые каналы, их также нужно освобождать от штукатурки.

При любых способах прокладки составляется схема расположения электропроводки.

Открытая

Электропроводка в квартире своими руками: пошаговая инструкция

Открытую проводку делают, когда нет другой возможности. Ее прокладывание делают в коробах, кабель-каналах или крепят на стенах или потолке клипсами. В большинстве случаев проводка выглядит неэстетично.

Популярностью пользуется плинтус со встроенным кабель-каналом. Провода удается спрятать, не нанося вред интерьеру, но их количество ограничено из-за небольших размеров плинтуса. Сейчас стали появляться плинтусы, позволяющие вместить большее количество проводов и кабелей.

Плинтус с кабель-каналами

При качественном изготовлении эффектно выглядит ретро-проводка в виде скрученных жгутов, закрепленных на изоляторах. Способ может применяться в любом помещении, в том числе из дерева.

Инструкция по прокладке

Последовательность разводки кабелей по квартире следующая:

• составление схемы, расчет сечений жил в зависимости от мощности нагрузок и количества материалов, выбор защитных аппаратов;
• разметка стен и штробление каналов и выемок под распределительные коробки, розетки и выключатели;
• установка электрощитка, прокладка кабелей от щитка до нагрузок;
• установка электрической фурнитуры, монтаж электрических аппаратов в щиток.

Составление схемы

Схема делается на плане квартиры, где отмечают размещение проводки и электрооборудования.

Схема электропроводки в двухкомнатной квартире

Схема обязательно нужна по следующим причинам:

• проводка меняется или улучшается при любом ремонте, если он делается качественно;
• если не выполнить все по схеме, в дальнейшем трудно что-либо изменить;
• эффективный ремонт связан с изменением интерьера, где электричество играет важную роль.

Главным показателем правильной прокладки электропроводки является отсутствие переносок и сетевых адаптеров на полу.

Правильное размещение розеток и выключателей в помещении зависит от расстановки мебели. К ним должен быть обеспечен доступ и располагать их надо стараться в разных концах комнаты. Исключение составляет кухня, где около рабочего стола сосредотачивается до четырех розеток, и рабочий кабинет, где требуется подключение электронной техники в одном месте. Сдвоенная розетка нужна около телевизора, чтобы можно было подключить различные приставки.

На представленной схеме на кухне изображено всего 2 розетки. Здесь их надо не меньше пяти. На рисунке ниже изображен блок розеток с выключателями для рабочего стола кухни.

Чем тщательнее будет проведена работа по совершенствованию схемы проводки, тем меньше проблем будет в дальнейшем.

О выборе кабелей уже упоминалось ранее. Приведенные примеры относятся к типовой квартире. Поэтому не помешает более точный расчет сечения жил и проводов для фактических условий их эксплуатации. Нужно только оставить запас по мощности на случай приобретения новых электробытовых приборов в дальнейшем.

Подготовка места

Глубина и ширина канала под кабели должны быть достаточными, чтобы  проводка помещалась под ними и еще закрывалась слоем штукатурки толщиной не менее 10 мм.

Под розетки, выключатели и распределительные коробки нужно делать перфоратором и коронкой углубления до 50 мм в выбранных местах.

Горизонтальные канавки в несущих стенах делать запрещено, поскольку это снижает их прочность.

Под кабели целесообразно использовать следующие пространства в конструкциях домов:

1. Продольные пустоты в плитах межэтажных перекрытий. Особенно удобно использовать свободное пространство для прокладки освещения.
2. Укладка проводки в стяжке пола или под напольным покрытием. Здесь необходим гофрированный рукав для каждого кабеля или провода.
3. На стенах из горючего материала проводку можно прокладывать в гофрах, но лучше это делать в пластиковых или стальных заземленных трубах под обшивкой из листов гипсокартона (ГКЛ), фанеры, СМЛ или ГВЛ.
4. Для сложной разводки кабелей под перекрытиями часто используются возможности подвесного потолка (натяжного, из ГКЛ или комбинированного). Он надежно скрывает все магистрали.
5. Свободное пространство между досками деревянного потолка или пола. Там обычно находится утеплитель, но места для проводки в трубе хватит.
6. Свободные пространства полых перегородок и конструкций. Они представляют собой листы обшивки, закрепленной на металлическом или деревянном каркасе. Проводка в гофротрубе фиксируется на обрешетке.

Прокладка кабелей

Проводку крепят в выдолбленных штробах пластиковыми фиксаторами. Фурнитуру вставляют в выемки и крепят раствором алебастра. Если есть внешняя прокладка, для нее устанавливаются кабель-каналы. Концы проводов соединяются по схеме.

Распределительный щиток должен обеспечить разводку от сети по всей квартире, защитить ее от коротких замыканий и перегрузок, а людей – от поражения электрическим током. На рисунке ниже изображен квартирный щиток со счетчиком сверху и защитными автоматами снизу.

Распределительный щит в квартире

Конструкцию щитка лучше выбрать встроенной и разместить его в удобной нише с подходящим размером. Его габариты нужно предварительно оценить по количеству вмещаемой аппаратуры, оставив запас для следующих подключений.

Внешний кабель подключают специалисты электрослужбы, а электросчетчик – представители энергоснабжающей компании.

Подрозетники и распределительные коробки устанавливаются на раствор в подготовленные выемки и отверстия. Затем из них выводятся концы жил кабелей и подключаются к розеткам, которые затем устанавливаются на место и крепятся с помощью распорных лапок или резьбовых соединений.

Монтаж розеток в подрозетник

Освещение в каждом помещении распределяется равномерно. Особенно важно сделать это при использовании точечных светильников. Их применяют для подвесного потолка, за которым можно спрятать всю проводку.

Люстру в помещении вешают в середине. Сейчас к ней требуется провод заземления.

Прокладка проводки. Видео

Про особенности работы электромонтажника в части прокладки квартирной проводки рассказывает это видео.

Любой ремонт будет некачественным, если он не содержит работ по улучшению электропроводки. Можно сделать работу своими руками, если выполнить все правила монтажа электропроводки – от составления схемы до окончательного подключения.

Как правильно провести электропроводку в квартире

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

• Кому полезно это руководство?
• Составление план-схемы
• Подбор и закупка комплектующих
• Выбираем тип устройства проводки
• Подготовка к работе
• Монтаж скрытой проводки
• Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

• Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
• Упрощает монтаж всей системы электроснабжения помещений.
• Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

• Повышенной пластичностью (меньше вероятность излома при укладке).
• Коррозионной стойкостью (медленнее окисляются).
• Большим сроком службы относительно алюминиевых.
• Выдерживают большую нагрузку при меньшем сечении.

Но стоимость медных проводов несколько выше.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
2. Освещение (от 1,5 мм, автомат – 16 А).
3. Мощные электроприборы (не менее 4 мм, 25 А).

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Выбираем тип устройства проводки

Электрические кабели можно прокладывать двумя способами:

• Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.
• Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
2. Набор отверток.
3. Пассатижи, кусачки.
4. Строительный уровень.
5. Индикатор фазы.
6. Сверла, насадки на перфоратор.
7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

• Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
• В местах расположения розеток и выключателей также сделайте соответствующие пометки.

Примерная схема размещения электропроводки в доме

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

1. Отключите главный рубильник в распределительном щитке.
2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
4. На подходах к каждому помещению устанавливайте свою монтажную коробку.
5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
9. Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Силовые кабели на полу

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
3. Укладываем провода в каналы и закрываем крышкой.
4. Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Как видите, проводка в квартире своими руками – не такая уж и плохая затея. Используя пошаговую инструкцию вполне можно проделать эту работу самому, не прибегая к высокооплачиваемой помощи квалифицированных специалистов. Хотя времени уйдет гораздо больше, но гордость за себя превысит томительное ожидание конца ремонта.

Электрика в квартире — монтаж и правила проложения, гарантирующие работоспособность сети и безопасность

Обилие современной бытовой техники в квартирах предъявляет высокие требования к энергосети. Зачастую электрика в квартире старого жилого фонда уже отслужила свое и плохо переносит высокие нагрузки от множества одновременно включенных в сеть приборов. Для новостроек это не так критично, так как можно все спланировать заранее и сделать с запасом, применяя современные технологии. Но если после приобретения квартиры Вы обнаруживаете старую или маломощную электропроводку, её замена потребует выполнения капитального ремонта всей квартиры. Для замены и монтажа можно пригласить специалистов, а можно все сделать самостоятельно.

Содержание

Электрика в квартире своими руками – дело, требующее повышенного внимания к выполняемой работе, неукоснительного исполнения норм техники безопасности и правил по монтажу.

[include id=»1″ title=»Реклама в тексте»]

Малейшие ошибки могут повлечь короткое замыкание и как следствие – пожар. Поэтому существует ряд определенных правил, придерживаясь которых можно сделать качественную электропроводку.

Так может выглядеть схема электропроводки в квартире

1. Первое, что необходимо создать, это проект энергоснабжения квартиры. Этот документ включает в себя схему разводки проводки, систему резервного питания, если таковая присутствует, перечень планируемой аппаратуры и расчеты мощностей и нагрузок. Также в проектной документации указывается тип проводов и кабелей, способ и схема их прокладки, количество материалов.

2. Для проводки в квартире можно использовать следующие типы проводов и кабелей с медной жилой и оболочкой из негорючих материалов или малой дымообразующей способностью: ВВГ-2*6 или ВВГ-5*6 для подключения к щиту В.Р.У. ВВГ-3*2,5 для основной проводки к распредкоробкам и розеткам, ВВГ-3*1,5 для проводки от распредкоробок до выключателей и приборов освещения. В квартире можно устанавливать автоматы следующей мощности: 16 А, 20 А и 25 А. 16 А можно устанавливать для освещения, а 20 А – для розеток. 25 А подойдет для высокомощных приборов.

3. Для стационарных высокомощных приборов следует проложить отдельные линии и установить отдельные автоматы. Также для повышения безопасности необходимо разделить линии для розеток и осветительных приборов с выключателями.

4. Все щитки освещения, автоматы, счетчики, розетки и выключатели должны находиться в легкодоступных местах.

5. Выключатели устанавливаются возле дверного проема рядом с дверной ручкой на высоте 80 см или 1,5 м.

6. Розетки размещаются на высоте до 1 м. Это делается для предотвращения короткого замыкания при затоплении помещения. Также рекомендуется определенное количество розеток: в жилых помещениях 1 розетка на 6 м 2. в коридорах не менее 1 розетки на 10 м 2. кухнях – минимум 5, но можно и больше, если запланировано большое количество техники. Установка розеток в туалете запрещена, в ванной можно поставить при условии прокладки отдельной линии и распределительного трансформатора. В целях безопасности розетки следует ставить в 50 см от газовых и электроплит.

7. Прокладка проводов и кабеля в квартире может осуществляться скрытым или открытым способом. При этом необходимо придерживаться следующих требований: укладка проводится строго в горизонтальных и вертикальных штробах или коробах, при горизонтальной прокладке высота от пола должна составлять минимум 200 мм, от потолка 150 мм, от балок и карнизов 50 – 100 мм. Выполняя вертикальную прокладку, необходимо отступать от дверных и оконных проемов минимум 100 мм.

8. Для возможности ремонта или замены проводки все провода рекомендуется прятать в специальную гофру.

9. При прокладке необходимо следить, чтобы провода не соприкасались с металлическими частями строительных конструкций.

Провода соединяются в распредкоробках и затем расходятся к потребителям

10. Разводка проводов проводится в специальных распределительных коробах, а оголенные концы соединяются между собой путем пайки, прессовки или специальными наконечниками СиЗ. Запрещается соединение медного и алюминиевого проводов.

11. При закрытом способе монтажа глубокие штробы запрещается делать в несущих стенах с целью сохранения их цельности и общей прочности.

12. Все работы проводятся при обесточенной сети в квартире.

Провести электрику в квартире не представляет особого труда для тех, кто умеет обращаться с инструментом. Монтаж электрики в квартире можно выполнить двумя способами: скрытым и открытым. К скрытому способу прокладки относится вмуровывание проводки в стены, потолочные перекрытия и пустоты, под напольное покрытие и за гипсокартонными листами. К открытому способу монтажа относят прокладку проводов и кабелей в специальных коробах, кабель – каналах, при помощи скоб и клипс. Оба эти способа имеют свои преимущества и недостатки. Для выполнения монтажа в первую очередь необходимо отодвинуть всю мебель и бытовую технику от стен, если проводится капитальный ремонт квартиры, то убрать весь строительный мусор.

Укладывать проводку скрытым способом принято в штробах, которые после установки заделывают штукатурной смесью или гипсом

Этот способ монтажа наиболее пыльный и грязный, так как придется штробить стены и потолок или срывать напольное покрытие. Поэтому выполнять его лучше всего во время проведения капитального ремонта квартиры. Если в проекте электроснабжения запланирована разводка по стенам, тогда наносим на стены и потолок места под проводку, берем в руки перфоратор или болгарку и вырезаем канавки определенной ширины и глубины. Глубину выбираем из расчета, что после укладки проводки или кабеля слой штукатурки будет не более 10 мм, ширина неограниченна. Места для розеток и распредкоробок вырезаем при помощи специальной коронки. Помним о несущих стенах и делаем в них штробы не слишком глубокие.

В квартирах панельных домов межэтажные перекрытия имеют внутренние пустоты, в которых также можно протянуть проводку для осветительных приборов. Сегодня более популярны монолитные конструкции с кирпичными межкомнатными перекрытиями, в таких квартирах штробы можно делать во всех стенах, главное, не зацепить несущие монолитные балки. Наиболее экономным вариантом скрытого монтажа является укладка проводки под напольным покрытием. Главное, на что следует обратить внимание в этом случае, — наличие гофры для каждого провода. Делается это для удобства в случае ремонта или замены проводов и для дополнительной изоляции.

[include id=»2″ title=»Реклама в тексте»]

После того, как будут оборудованы штробы, можно приступать к установке распределительного щитка освещения и укладке провода. Сам щиток может быть навесным или вмурованным в стену. В новых домах для него предусмотрена специальная ниша, а в старых его можно закрепить к стене при помощи саморезов. Внутри щитка устанавливаем автоматы, от которых и будут отходить провода ВВГ-3*2,5 на розетки и основную магистраль. От распредкоробок до выключателей и осветительных приборов прокладываем провод ВВГ-3*1,5. Для стационарных приборов большой мощности прокладываем отдельные линии из провода ВВГ-3*2,5.

В местах монтажа точек подключения делаем выпуск провода в 15 – 20 см. Теперь в распредкоробках соединяем провода в единую сеть. Самым простым и качественным соединением будет использование СиЗ. Чтобы во время соединения не перепутать провода, на них можно навесить бирки с определенной маркировкой. После этого при помощи тестера проверяем всю сеть на предмет повреждений и ошибок. Если все нормально, тогда замуровываем все провода, устанавливаем на места выключатели, розетки, осветительные приборы.

Монтировать электропроводку открытым способом можно в кабель-каналах, способ привлекает наличием защиты и возможностью без проблем найти и устранить поврежденный участок провода

Для помещений, где запрещено или невозможно проложить провода скрытым способом, применяют открытый монтаж проводки. Для этих целей используют короба, кабель – каналы или специальные клипсы. Прокладка довольно простая и проводится только по стенам и потолку. Первое, что делаем, это намечаем место прокладки проводов и засверливаем отверстия для крепежа с шагом 40 – 50 см, если место для провода меньше 0,5 м, тогда делаем шаг в 15 см для двух точек крепежа. После этого закрепляем к стене или потолку коробы, кабель – каналы или клипсы. Что это будет – выбор за Вами. В местах разводки устанавливаем внешние распредкоробки, а соединения проводов, разводку и установку точек подключения проводим так же, как и в скрытом способе монтажа. Преимуществом открытого монтажа является легкий доступ ко всей проводке, а недостатком – не слишком эстетический вид.

Монтаж электрики в квартире можно считать законченным. Осталось подключиться к общей энергосети. Для этого придется обращаться к электрикам из ЖКХ, только они имеют полное право осуществить подключение к счетчику. Если все было сделано правильно и без нарушений правил и норм, электрик без лишних вопросов даст добро на подключение.

Рекомендуем похожие статьи

Разводка электропроводки своими руками: от схемы до монтажа

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;
• освещение туалета и ванной;
• электроснабжение розеток жилых комнат и коридора;
• электроснабжение розеток кухни;
• электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

Монтаж скрытой электропроводки

Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

анониму от 16 марта,колпачки ставят на постоянно потому как они защищают скрутку,я их ставлю давно и нечего ещё не произошло,я их ещё ставил в далеком 78 году прошлого века.правда они были малость не такие кто тогда работал на стройках знают и помнят,но смысл был один защита скрутки,вот так то вот,да в статье есть некоторые неточности но для любителя пойдет,а потолок штробят если он монолитный, который сейчас повсеместно делают, вот если это плита,то тогда потеря времени,там специально каналы сделаны,а для человека малость с руками растущими от туда от куда надо,проложить проводку не проблема главное сперва прикинь свои знания и возможности а потом дерзай

Статьи по теме

Источники: http://electricvdele.ru/montaj/elektroprovodka-v-kvartire-svoimi-rukami-poshagovaya-instrukciya.html, http://strmnt.com/dom/comm/electric/elektrika-v-kvartire-montazh.html, http://strport.ru/elektrooborudovanie-svet-osveshchenie/razvodka-elektroprovodki-svoimi-rukami-ot-skhemy-do-montazha

Монтаж проводки в квартире — инструкция по разводке электрики своими руками

Рано или поздно любой домашний мастер сталкивается с ситуацией, когда необходима полная замена или же начальный монтаж электропроводки в квартире. Или, возможно, необходима разводка электрики в новостройке. И лишь немногие выполняют подобную работу своими руками — чаще приглашается профессионал, который и монтирует все необходимое.

Но проблема в том, что стоимость таких работ, как укладка проводки, невероятно высока. Конечно, можно оправдать цену тем, что все будет сделано надежно, т.к. профессиональные электрики знают свое дело. Возможно и так, но где гарантия, что проводка в новостройке будет производиться именно профессионалом своего дела? А ведь от этого зависит жизнь и здоровье всех, кто будет проживать в этой квартире.

Именно поэтому сейчас имеет смысл разобраться, насколько сложна квартирная проводка для выполнения своими руками, какие знания и навыки для этого пригодятся и вообще, возможно ли производство прокладки проводов без специального образования и как правильно это сделать.

Не стоит сейчас перечислять все необходимые инструменты, которые будут необходимы при выполнении подобных работ. Лучше пошагово разберем основные действия, которые нужно произвести при монтаже электропроводки своими руками, а так же вспомним правила монтажа.

Шаг 1: Схема

Пример схемы будущей электропроводки

Выполнение такой сложной задачи, как электропроводка в квартире своими руками, следует начинать с базовых задач.

Первое и основное, что требуется сделать перед тем, как выполнить электромонтаж в новостройке — это составить схему, по которой можно будет правильно провести линии, выполнить такую задачу, как прокладка проводов. Это должен быть своеобразный проект будущей проводки, с учетом местонахождения и мощности всех потребителей, которые будут установлены в помещениях.

Для этого не нужны знания проектировщика или инженера, т.к. данная схема составляется только лишь для частного пользования, а именно в качестве помощи в вопросе, как провести провода по квартире. Также по ней в последующем будет легко вспомнить, как уложена трасса. На нее необходимо нанести все будущие розетки, выключатели и распределительные коробки, указать места расположения приборов освещения, чтобы в последующем все правильно сделать.

Составляя схему электропроводки квартиры, необходимо учитывать и то, как будет расположена мебель, чтобы не устанавливать розетки и выключатели, которые после будут загорожены громоздкими шкафами, гарнитуром и т.п.

Также необходимо учесть и длину проводов, которые будут проложены.

Более развернутая схема домашней проводки

Подсчеты мощностей

Нарисовав схему, необходимо понять, какова будет силовая нагрузка на прокладываемые кабели. Это требуется для выбора нужного сечения проводов. Дело в том, что если потребляемая мощность бытовых электроприборов будет слишком высока, провода малого сечения могут не выдержать нагрузки. Это обязательно нужно учитывать и сделать это необходимо до того, как начнется прокладка электропроводки в квартире.

Все розетки и приборы освещения необходимо разбить на группы. Обычно по освещению квартира разбивается по 2 комнаты на группу. Что касается силовых линий, т.е. розеток, то правила прокладки говорят о том, что на каждую комнату необходима отдельная. Также прокладка проводов в квартире предусматривает то, что для электрооборудования мощностью более 2 кВт необходимо выделять отдельные группы (посудомоечная машина, электрический котел, электроплита и т.п.).

Общая потребляемая мощность бытовых приборов группы вносится в схему, после чего, согласно таблице или формуле, высчитывается необходимое сечение проводов.

Номинальную мощность электроприборов можно узнать из их технической документации или информации на корпусе. Если установлен диапазон значений, необходимо учитывать верхний предел.

Шаг 2: Приобретение материала

Таблица сечений по мощности и потребляемому току

К выбору кабелей для монтажа и электроприборов (розетки, распределительные коробки, выключатели, светильники и т.д.) необходимо подойти очень ответственно. Не стоит гнаться за дешевыми изделиями, в итоге можно в разы переплатить на постоянной замене. Но и слишком дорогое оборудование для монтажа электропроводки в квартире своими руками вряд ли себя оправдает, а потому средняя цена более приемлема.

По поводу металла кабелей, которыми решено провести электропроводку в квартире, конечно, решать каждому самостоятельно, но хотя цена у меди выше, все же такие кабели более предпочтительны за счет увеличенного срока службы. К тому же необходимое сечение медных кабелей меньше при той же возможной нагрузке, в результате чего снижается трудоемкость электромонтажа. Есть у медных кабелей и еще один плюс — в их линейке присутствуют гибкие кабели, так называемые КГ. А потому опытные мастера говорят, что провести проводку в квартире лучше медью.

Приобретение электрического вводного силового шкафа, а также автоматики и приборов учета электроэнергии для него лучше отложить на более позднее время. Ведь перед тем, как сделать подсоединение в щитке, необходимо провести полный монтаж в квартире.

Диммер или выключатель

В последнее время часто вместо обычных выключателей стали устанавливаться диммеры — устройства, позволяющие плавно включать или выключать освещение в помещении. Приобретая подобные устройства, следует знать, что если будет устанавливаться светодиодное освещение, то лампы, совместимые с диммером, немного дороже обычных, которые не могут работать с подобными приспособлениями.

К тому же, если планируется освещение на основе люминесцентных ламп или КЛЛ, то подобные устройства плавного пуска установить вряд ли получится.

В любом случае, прежде чем приобретать подобное оборудование, стоит посоветоваться с продавцом, который поможет в том или ином вопросе.

Шаг 3: проведение монтажных работ

Прокладка кабеля в штрабе

Когда необходимые материалы уже куплены, перед тем, как проложить электропроводку, нужно разметить трассы будущей прокладки кабелей. Для этого, разметив места для розеток, выключателей и распределительных коробок, при помощи специальной коронки и перфоратора делаются углубления. Важно, чтобы над каждой розеткой и выключателем была распределительная коробка, за исключением розеток, которые будут питаться от одной группы. Их объединяют между собой.

Между углублениями, согласно нарисованной схеме электропроводки квартиры, чертятся линии, по которым и делается канавка под провод, так называемая штраба — по ней и будет производиться прокладка провода.

Прокладка проводки должна производиться параллельно или перпендикулярно полу. Хотя по старым нормам и допускалось прокладывать, срезая углы при скрытой проводке, в наши дни подобное не практикуется. И к тому же, при производстве последующих ремонтов и бурении стены необходимо понимать, где скрыт кабель, иначе возникает риск его пробоя. А потому прокладка электрики по новым правилам более удобна. По этой же причине сохраняется схема прокладки кабеля.

Проводку в штрабы стен необходимо укладывать отрезками, с расчетом чуть большей длины, чтобы из распределительных коробок, розеток и выключателей они торчали примерно на 8–10 см. Делается это для удобства последующего монтажа.

Так же на свои места устанавливаются подрозетники и распределительные коробки.

Разводка

Расключение при помощи клеммников Wago

Конечно же, после прокладки электропроводки требуется правильная коммутация проводов в квартире. Наверняка все видели, что изоляция жил кабелей имеет различную расцветку, но некоторые не знают, для чего она делается. Подобная цветовая маркировка преследует конкретную цель — облегчить монтаж и обезопасить электрика.

Дело в том, что по общепринятым нормам, по желто-зеленому, желтому или зеленому проводу всегда проходит заземление. По синему или голубому — ноль, ну а все остальные расцветки приходятся на фазный провод. Если же сделать проводку не глядя на цветовую маркировку — возможны ошибки и, как следствие, короткое замыкание или срабатывание УЗО без причины. Это необходимо запомнить и учитывать, производя электромонтаж проводки в распределительных коробках. Разводя провода на выключатель, следует знать, что прерываться должна именно «фаза», тогда как нулевой провод идет напрямую к осветительным приборам. Ну а к розеткам, естественно, приходят и фаза, и ноль. Если квартирная электропроводка предусматривает заземление, к розеткам также подходит и желто-зеленая жила.

Соединения в распределительных коробках должны быть плотными. При применении метода скрутки желательно их пропаять. Конечно, это очень долгий и трудоемкий процесс, а потому более приемлемым будет использование специальных клеммников типа Wago, которые позволяют очень быстро, а главное качественно сделать соединение.

Необходимо понимать, что слабое, плохо скрученное соединение может послужить причиной перегрева или даже возгорания провода — такое испытание схема электропроводки вряд ли выдержит. И хорошо еще, если все закончится простой заменой проводки. Возможен и вариант пожара, а потому на это стоит обратить особое внимание.

Проверка

Но проложить проводку — еще не окончание работ. Ведь перед тем, как произвести подключение и сообщить обслуживающей организации о необходимости проверки, нужно же ее и протестировать. При проверке следует, для начала, воспользоваться прозвонкой мультиметра. Соединяя поочередно провода и проверяя на правильность соединения в распределительных коробках, можно в общих чертах понять, правильно ли разведена схема.

Цветовая маркировка кабелей

Чтобы полностью проверить проводку в доме, будет необходим обычный защитный автомат. Чем будет меньше его номинал, тем лучше, т.к. нагрузки на него не должно быть никакой. Алгоритм действий будет следующим.

Для начала необходимо проверить, не соприкасаются ли где-либо оголенные концы проводов. После этого проверяется каждая группа отдельно. Для этого нужно к концу линии присоединить вилку, с прохождением фазного провода через автомат. Подав на группу питание, можно определить, нет ли в нем короткого замыкания. При его наличии автоматика отключит напряжение.

Если все в порядке, при помощи мультиметра проверяются точки подключения потребителей.

При производстве данных действий необходимо быть особо внимательным, чтобы не допустить поражения электрическим током, т.к. данная процедура небезопасна.

Монтировать или нет

Электропроводка в новостройке — дело, конечно, очень сложное и ответственное. Оно требует аккуратности и крайней собранности. Но все же, соблюдая определенные правила монтажа электропроводки и технику электробезопасности, эта работа вполне по силам домашнему мастеру. Для этого и предоставлена вышеизложенная информация, а именно, пошаговая инструкция, как делается электропроводка в квартире своими руками. Ведь при этом можно сэкономить приличную сумму на работе профессионального электрика.

Но если все же имеются сомнения в том, что своими руками это возможно выполнить (проведение электропроводки в квартире — дело ответственное), конечно, стоит обратиться к специалистам еще перед началом работ. Ведь если половина работы сделана, редко уважающий свой труд профессионал возьмется ее доделывать, потому что проще все начать сначала. А потому — выбор за домашним мастером, и советов тут быть не может.

И все-таки лучше доверять подобную ответственность себе и сделать электрику лично, чем «вручить свою жизнь и здоровье» кому-то незнакомому.

Похожие статьи:

Как проложить электропроводку в квартире

Как правильно провести электропроводку в квартире

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

• Кому полезно это руководство?
• Составление план-схемы
• Подбор и закупка комплектующих
• Выбираем тип устройства проводки
• Подготовка к работе
• Монтаж скрытой проводки
• Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

• Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
• Упрощает монтаж всей системы электроснабжения помещений.
• Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

• Повышенной пластичностью (меньше вероятность излома при укладке).
• Коррозионной стойкостью (медленнее окисляются).
• Большим сроком службы относительно алюминиевых.
• Выдерживают большую нагрузку при меньшем сечении.

Но стоимость медных проводов несколько выше.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
2. Освещение (от 1,5 мм, автомат – 16 А).
3. Мощные электроприборы (не менее 4 мм, 25 А).

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Выбираем тип устройства проводки

Электрические кабели можно прокладывать двумя способами:

• Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.
• Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
2. Набор отверток.
3. Пассатижи, кусачки.
4. Строительный уровень.
5. Индикатор фазы.
6. Сверла, насадки на перфоратор.
7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

• Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
• В местах расположения розеток и выключателей также сделайте соответствующие пометки.

Примерная схема размещения электропроводки в доме

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

1. Отключите главный рубильник в распределительном щитке.
2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
4. На подходах к каждому помещению устанавливайте свою монтажную коробку.
5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
9. Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Силовые кабели на полу

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
3. Укладываем провода в каналы и закрываем крышкой.
4. Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Как видите, проводка в квартире своими руками – не такая уж и плохая затея. Используя пошаговую инструкцию вполне можно проделать эту работу самому, не прибегая к высокооплачиваемой помощи квалифицированных специалистов. Хотя времени уйдет гораздо больше, но гордость за себя превысит томительное ожидание конца ремонта.

Электрика в квартире — монтаж и правила проложения, гарантирующие работоспособность сети и безопасность

Обилие современной бытовой техники в квартирах предъявляет высокие требования к энергосети. Зачастую электрика в квартире старого жилого фонда уже отслужила свое и плохо переносит высокие нагрузки от множества одновременно включенных в сеть приборов. Для новостроек это не так критично, так как можно все спланировать заранее и сделать с запасом, применяя современные технологии. Но если после приобретения квартиры Вы обнаруживаете старую или маломощную электропроводку, её замена потребует выполнения капитального ремонта всей квартиры. Для замены и монтажа можно пригласить специалистов, а можно все сделать самостоятельно.

Содержание

Электрика в квартире своими руками – дело, требующее повышенного внимания к выполняемой работе, неукоснительного исполнения норм техники безопасности и правил по монтажу.

[include id=»1″ title=»Реклама в тексте»]

Малейшие ошибки могут повлечь короткое замыкание и как следствие – пожар. Поэтому существует ряд определенных правил, придерживаясь которых можно сделать качественную электропроводку.

Так может выглядеть схема электропроводки в квартире

1. Первое, что необходимо создать, это проект энергоснабжения квартиры. Этот документ включает в себя схему разводки проводки, систему резервного питания, если таковая присутствует, перечень планируемой аппаратуры и расчеты мощностей и нагрузок. Также в проектной документации указывается тип проводов и кабелей, способ и схема их прокладки, количество материалов.

2. Для проводки в квартире можно использовать следующие типы проводов и кабелей с медной жилой и оболочкой из негорючих материалов или малой дымообразующей способностью: ВВГ-2*6 или ВВГ-5*6 для подключения к щиту В.Р.У. ВВГ-3*2,5 для основной проводки к распредкоробкам и розеткам, ВВГ-3*1,5 для проводки от распредкоробок до выключателей и приборов освещения. В квартире можно устанавливать автоматы следующей мощности: 16 А, 20 А и 25 А. 16 А можно устанавливать для освещения, а 20 А – для розеток. 25 А подойдет для высокомощных приборов.

3. Для стационарных высокомощных приборов следует проложить отдельные линии и установить отдельные автоматы. Также для повышения безопасности необходимо разделить линии для розеток и осветительных приборов с выключателями.

4. Все щитки освещения, автоматы, счетчики, розетки и выключатели должны находиться в легкодоступных местах.

5. Выключатели устанавливаются возле дверного проема рядом с дверной ручкой на высоте 80 см или 1,5 м.

6. Розетки размещаются на высоте до 1 м. Это делается для предотвращения короткого замыкания при затоплении помещения. Также рекомендуется определенное количество розеток: в жилых помещениях 1 розетка на 6 м 2. в коридорах не менее 1 розетки на 10 м 2. кухнях – минимум 5, но можно и больше, если запланировано большое количество техники. Установка розеток в туалете запрещена, в ванной можно поставить при условии прокладки отдельной линии и распределительного трансформатора. В целях безопасности розетки следует ставить в 50 см от газовых и электроплит.

7. Прокладка проводов и кабеля в квартире может осуществляться скрытым или открытым способом. При этом необходимо придерживаться следующих требований: укладка проводится строго в горизонтальных и вертикальных штробах или коробах, при горизонтальной прокладке высота от пола должна составлять минимум 200 мм, от потолка 150 мм, от балок и карнизов 50 – 100 мм. Выполняя вертикальную прокладку, необходимо отступать от дверных и оконных проемов минимум 100 мм.

8. Для возможности ремонта или замены проводки все провода рекомендуется прятать в специальную гофру.

9. При прокладке необходимо следить, чтобы провода не соприкасались с металлическими частями строительных конструкций.

Провода соединяются в распредкоробках и затем расходятся к потребителям

10. Разводка проводов проводится в специальных распределительных коробах, а оголенные концы соединяются между собой путем пайки, прессовки или специальными наконечниками СиЗ. Запрещается соединение медного и алюминиевого проводов.

11. При закрытом способе монтажа глубокие штробы запрещается делать в несущих стенах с целью сохранения их цельности и общей прочности.

12. Все работы проводятся при обесточенной сети в квартире.

Провести электрику в квартире не представляет особого труда для тех, кто умеет обращаться с инструментом. Монтаж электрики в квартире можно выполнить двумя способами: скрытым и открытым. К скрытому способу прокладки относится вмуровывание проводки в стены, потолочные перекрытия и пустоты, под напольное покрытие и за гипсокартонными листами. К открытому способу монтажа относят прокладку проводов и кабелей в специальных коробах, кабель – каналах, при помощи скоб и клипс. Оба эти способа имеют свои преимущества и недостатки. Для выполнения монтажа в первую очередь необходимо отодвинуть всю мебель и бытовую технику от стен, если проводится капитальный ремонт квартиры, то убрать весь строительный мусор.

Укладывать проводку скрытым способом принято в штробах, которые после установки заделывают штукатурной смесью или гипсом

Этот способ монтажа наиболее пыльный и грязный, так как придется штробить стены и потолок или срывать напольное покрытие. Поэтому выполнять его лучше всего во время проведения капитального ремонта квартиры. Если в проекте электроснабжения запланирована разводка по стенам, тогда наносим на стены и потолок места под проводку, берем в руки перфоратор или болгарку и вырезаем канавки определенной ширины и глубины. Глубину выбираем из расчета, что после укладки проводки или кабеля слой штукатурки будет не более 10 мм, ширина неограниченна. Места для розеток и распредкоробок вырезаем при помощи специальной коронки. Помним о несущих стенах и делаем в них штробы не слишком глубокие.

В квартирах панельных домов межэтажные перекрытия имеют внутренние пустоты, в которых также можно протянуть проводку для осветительных приборов. Сегодня более популярны монолитные конструкции с кирпичными межкомнатными перекрытиями, в таких квартирах штробы можно делать во всех стенах, главное, не зацепить несущие монолитные балки. Наиболее экономным вариантом скрытого монтажа является укладка проводки под напольным покрытием. Главное, на что следует обратить внимание в этом случае, — наличие гофры для каждого провода. Делается это для удобства в случае ремонта или замены проводов и для дополнительной изоляции.

[include id=»2″ title=»Реклама в тексте»]

После того, как будут оборудованы штробы, можно приступать к установке распределительного щитка освещения и укладке провода. Сам щиток может быть навесным или вмурованным в стену. В новых домах для него предусмотрена специальная ниша, а в старых его можно закрепить к стене при помощи саморезов. Внутри щитка устанавливаем автоматы, от которых и будут отходить провода ВВГ-3*2,5 на розетки и основную магистраль. От распредкоробок до выключателей и осветительных приборов прокладываем провод ВВГ-3*1,5. Для стационарных приборов большой мощности прокладываем отдельные линии из провода ВВГ-3*2,5.

В местах монтажа точек подключения делаем выпуск провода в 15 – 20 см. Теперь в распредкоробках соединяем провода в единую сеть. Самым простым и качественным соединением будет использование СиЗ. Чтобы во время соединения не перепутать провода, на них можно навесить бирки с определенной маркировкой. После этого при помощи тестера проверяем всю сеть на предмет повреждений и ошибок. Если все нормально, тогда замуровываем все провода, устанавливаем на места выключатели, розетки, осветительные приборы.

Монтировать электропроводку открытым способом можно в кабель-каналах, способ привлекает наличием защиты и возможностью без проблем найти и устранить поврежденный участок провода

Для помещений, где запрещено или невозможно проложить провода скрытым способом, применяют открытый монтаж проводки. Для этих целей используют короба, кабель – каналы или специальные клипсы. Прокладка довольно простая и проводится только по стенам и потолку. Первое, что делаем, это намечаем место прокладки проводов и засверливаем отверстия для крепежа с шагом 40 – 50 см, если место для провода меньше 0,5 м, тогда делаем шаг в 15 см для двух точек крепежа. После этого закрепляем к стене или потолку коробы, кабель – каналы или клипсы. Что это будет – выбор за Вами. В местах разводки устанавливаем внешние распредкоробки, а соединения проводов, разводку и установку точек подключения проводим так же, как и в скрытом способе монтажа. Преимуществом открытого монтажа является легкий доступ ко всей проводке, а недостатком – не слишком эстетический вид.

Монтаж электрики в квартире можно считать законченным. Осталось подключиться к общей энергосети. Для этого придется обращаться к электрикам из ЖКХ, только они имеют полное право осуществить подключение к счетчику. Если все было сделано правильно и без нарушений правил и норм, электрик без лишних вопросов даст добро на подключение.

Рекомендуем похожие статьи

Разводка электропроводки своими руками: от схемы до монтажа

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;
• освещение туалета и ванной;
• электроснабжение розеток жилых комнат и коридора;
• электроснабжение розеток кухни;
• электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

Монтаж скрытой электропроводки

Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

анониму от 16 марта,колпачки ставят на постоянно потому как они защищают скрутку,я их ставлю давно и нечего ещё не произошло,я их ещё ставил в далеком 78 году прошлого века.правда они были малость не такие кто тогда работал на стройках знают и помнят,но смысл был один защита скрутки,вот так то вот,да в статье есть некоторые неточности но для любителя пойдет,а потолок штробят если он монолитный, который сейчас повсеместно делают, вот если это плита,то тогда потеря времени,там специально каналы сделаны,а для человека малость с руками растущими от туда от куда надо,проложить проводку не проблема главное сперва прикинь свои знания и возможности а потом дерзай

Статьи по теме

Источники: http://electricvdele.ru/montaj/elektroprovodka-v-kvartire-svoimi-rukami-poshagovaya-instrukciya.html, http://strmnt.com/dom/comm/electric/elektrika-v-kvartire-montazh.html, http://strport.ru/elektrooborudovanie-svet-osveshchenie/razvodka-elektroprovodki-svoimi-rukami-ot-skhemy-do-montazha

electricremont.ru

Как правильно прокладывать проводку в квартире

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

• Кому полезно это руководство?
• Составление план-схемы
• Подбор и закупка комплектующих
• Выбираем тип устройства проводки
• Подготовка к работе
• Монтаж скрытой проводки
• Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

• Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
• Упрощает монтаж всей системы электроснабжения помещений.
• Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

• Повышенной пластичностью (меньше вероятность излома при укладке).
• Коррозионной стойкостью (медленнее окисляются).
• Большим сроком службы относительно алюминиевых.
• Выдерживают большую нагрузку при меньшем сечении.

Но стоимость медных проводов несколько выше.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
2. Освещение (от 1,5 мм, автомат – 16 А).
3. Мощные электроприборы (не менее 4 мм, 25 А).

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Выбираем тип устройства проводки

Электрические кабели можно прокладывать двумя способами:

• Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.
• Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
2. Набор отверток.
3. Пассатижи, кусачки.
4. Строительный уровень.
5. Индикатор фазы.
6. Сверла, насадки на перфоратор.
7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

• Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
• В местах расположения розеток и выключателей также сделайте соответствующие пометки.

Примерная схема размещения электропроводки в доме

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

1. Отключите главный рубильник в распределительном щитке.
2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
4. На подходах к каждому помещению устанавливайте свою монтажную коробку.
5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
9. Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Силовые кабели на полу

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
3. Укладываем провода в каналы и закрываем крышкой.
4. Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Как видите, проводка в квартире своими руками – не такая уж и плохая затея. Используя пошаговую инструкцию вполне можно проделать эту работу самому, не прибегая к высокооплачиваемой помощи квалифицированных специалистов. Хотя времени уйдет гораздо больше, но гордость за себя превысит томительное ожидание конца ремонта.

Правила прокладки проводов электропроводки в квартире

В современной квартире находится большое количество разнообразной электроники и бытовой техники. При этом потребление мощности у отдельного электрооборудования существенно различается. Состояние электросети неудовлетворительное не только в домах старой постройки, но и более современных, поскольку она не успевает в полной мере справиться с наплывом новых электроприборов. Под рукой всегда надо иметь схему электроснабжения в каждом помещении квартиры и с новым приобретением бытовой техники следует оценивать изменение нагрузки. Прокладка электропроводки совмещается с ремонтом, поскольку здесь требуются строительные работы.

Прокладка электропроводки в квартире во время ремонта

Правила монтажа электропроводки

Качественную электропроводку можно сделать, если придерживаться следующих правил:

1. Нужно создать новый проект электроснабжения дома или квартиры. Здесь должна быть схема разводки и перечень нужных материалов. Определяются места ввода питающего провода от сети, установки щитка, распределительных коробок, розеток, выключателей, светильников, электроприборов. После этого можно будет сделать расчеты нагрузки и выбрать сечения проводников.
2. Проводка преимущественно выполняется кабелем с медными жилами. Самый дешевый – это ВВГ, с негорючей оболочкой ВВНнг, с пониженным газо,- и дымовыделением – ВВГнг-LS. В помещении применяются: ВВГнг(LS)-3х6 (3 жилы сечением по 6 мм 2 ) – для проводки в кабель-каналах; ВВГнг-3х2,5 – скрытая разводка по распределительным коробкам и розеткам; ВВГнг-3х1,5 – проводка к выключателям и светильникам; ПВС-3х2,5 – гибкий провод для подключения электроприборов. На каждое изделие есть свои стандарты, отражающие технические характеристики.

Типы кабелей для электропроводки в квартире

1. Автоматические выключатели: 25 А – для мощных электроприборов, 20 А – для розеток, 16 А – коммутация освещения.
2. Отдельные линии следует проложить к следующему оборудованию: стационарные мощные потребители (плита, стиральная и посудомоечная машины, титан), линии для розеток, линии к освещению.
3. Главный электрощит устанавливается около ввода сетевого кабеля, в доступном и удобном для обслуживания месте.
4. Выключатели располагаются на высоте от 0,8 до 1,5 м около дверей, которые не должны их перекрывать и касаться. Розетки устанавливаются на высоте от 0,3 до 1 м, из соображений удобства подключения, в соответствии с интерьером и требованиями безопасности. Нормой считается одна розетка на 6 м 2. Их количество в помещении зависит от его типа (максимальное количество на кухне – от 5 и больше). Электрическая фурнитура размещается с учетом будущего расположения мебели и электробытовых приборов.
5. Розетки располагаются на расстоянии не менее 50 см от металлических изделий: труб, батарей, раковин.
6. В помещении ванной комнаты установка розетки разрешается, но с определенными условиями. Подключение возможно только через отдельное УЗО с током срабатывания не более чем 30 мА или разделительный трансформатор (можно вместе). Рекомендуется сделать ее скрытой, с подключением через контакт заземления и без распределительной коробки. Кроме того, заземляются все токопроводящие элементы ванной комнаты, а розетку устанавливают на расстоянии от них не менее 60 см и на высоте не меньше 130 см.
7. Прокладка проводки производится строго в вертикальных или горизонтальных коробах или закрытых каналах. В стяжке по чердачным и межэтажным перекрытиям потолка кабели можно проложить по кратчайшим расстояниям.
8. Проводка должна плотно прилегать к основанию канавки, чтобы ее легче было заштукатурить. Одиночный провод крепится через 0,9 м, а пучок проводов – через 0,5 м. Расстояние горизонтальных трасс кабелей от потолка и пола составляет 15-20 см. Отступ от проемов и углов должен быть не менее 10 см.
9. Пересечения проводов следует избегать. Если этого сделать не удается, между ними сохраняется расстояние не менее 3 мм.
10. Скрытую проводку рекомендуется проложить в трубах или гофрах. чтобы при необходимости можно было заменить.
11. Разветвления делаются через распределительные коробки. Коммутация концов проводов производится следующими способами: пайкой, опрессовкой, через наконечники или клеммы. Изоляция соединений по надежности должна быть не хуже, чем целых кабельных жил.

Соединение медного и алюминиевого проводов делается через специальный клеммник.

1. Во время работ с проводкой электричество в помещении отключается.

Подготовка материалов

Подбирается необходимое количество кабелей, проводов, труб и кабель-каналов, выключателей, розеток, распределительных и монтажных коробок, элементов крепления. В качестве основных инструментов потребуются перфоратор и коронки для нарезки гнезд под фурнитуру, шуруповерт и набор инструментов для монтажа.

Способы прокладки электропроводки

Способов прокладки электропроводки в помещении всего два: открытый и закрытый. При их выборе надо знать особенности каждого, а также преимущества и недостатки.

Когда закончится прокладывание скрытой проводки, после к ней нет доступа. Она может быть под слоем штукатурки или любыми другими материалами отделки стены и потолка, чаще всего под гипсокартонными листами. Основным ее преимуществом является то, что она невидима и не портит интерьер. Недостаток – это невозможность доступа, а также трудоемкость подготовки и монтажа.

Открытую проводку можно прокладывать на поверхности стены и потолка. К ней всегда есть доступ. Обычно она находится в пластиковых коробах, не поддерживающих горение. Здесь преимущества следующие: возможность проведения ремонта и замены, нет необходимости в штроблении стен и последующей их заделке. На рисунке ниже изображена открытая электропроводка в деревянном доме, где кабели проложены в трубах, выходящих из распределительного щитка.

Открытая электропроводка в деревянном доме

Неудобством ремонта скрытой проводки можно пренебречь, если ее правильно подобрать и смонтировать, после чего она сможет служить не один десяток лет. Кроме того, в бетонных стенах есть ниши для ее прокладки, через которые можно произвести замену, если они не забиты мусором.

Способ прокладки является грязным и трудоемким из-за необходимости нарезки в стенах и потолке штроб, а также демонтажа напольного покрытия. Поэтому его совмещают с капитальным ремонтом. Если при этом приходится использовать старые каналы, их также нужно освобождать от штукатурки.

При любых способах прокладки составляется схема расположения электропроводки.

Открытую проводку делают, когда нет другой возможности. Ее прокладывание делают в коробах, кабель-каналах или крепят на стенах или потолке клипсами. В большинстве случаев проводка выглядит неэстетично.

Популярностью пользуется плинтус со встроенным кабель-каналом. Провода удается спрятать, не нанося вред интерьеру, но их количество ограничено из-за небольших размеров плинтуса. Сейчас стали появляться плинтусы, позволяющие вместить большее количество проводов и кабелей.

Плинтус с кабель-каналами

При качественном изготовлении эффектно выглядит ретро-проводка в виде скрученных жгутов, закрепленных на изоляторах. Способ может применяться в любом помещении, в том числе из дерева.

Инструкция по прокладке

Последовательность разводки кабелей по квартире следующая:

• составление схемы, расчет сечений жил в зависимости от мощности нагрузок и количества материалов, выбор защитных аппаратов;
• разметка стен и штробление каналов и выемок под распределительные коробки, розетки и выключатели;
• установка электрощитка, прокладка кабелей от щитка до нагрузок;
• установка электрической фурнитуры, монтаж электрических аппаратов в щиток.

Составление схемы

Схема делается на плане квартиры, где отмечают размещение проводки и электрооборудования.

Схема электропроводки в двухкомнатной квартире

Схема обязательно нужна по следующим причинам:

• проводка меняется или улучшается при любом ремонте, если он делается качественно;
• если не выполнить все по схеме, в дальнейшем трудно что-либо изменить;
• эффективный ремонт связан с изменением интерьера, где электричество играет важную роль.

Главным показателем правильной прокладки электропроводки является отсутствие переносок и сетевых адаптеров на полу.

Правильное размещение розеток и выключателей в помещении зависит от расстановки мебели. К ним должен быть обеспечен доступ и располагать их надо стараться в разных концах комнаты. Исключение составляет кухня, где около рабочего стола сосредотачивается до четырех розеток, и рабочий кабинет, где требуется подключение электронной техники в одном месте. Сдвоенная розетка нужна около телевизора, чтобы можно было подключить различные приставки.

На представленной схеме на кухне изображено всего 2 розетки. Здесь их надо не меньше пяти. На рисунке ниже изображен блок розеток с выключателями для рабочего стола кухни.

Блок розеток на кухне

Чем тщательнее будет проведена работа по совершенствованию схемы проводки, тем меньше проблем будет в дальнейшем.

О выборе кабелей уже упоминалось ранее. Приведенные примеры относятся к типовой квартире. Поэтому не помешает более точный расчет сечения жил и проводов для фактических условий их эксплуатации. Нужно только оставить запас по мощности на случай приобретения новых электробытовых приборов в дальнейшем.

Подготовка места

Глубина и ширина канала под кабели должны быть достаточными, чтобы проводка помещалась под ними и еще закрывалась слоем штукатурки толщиной не менее 10 мм.

Под розетки, выключатели и распределительные коробки нужно делать перфоратором и коронкой углубления до 50 мм в выбранных местах.

Горизонтальные канавки в несущих стенах делать запрещено, поскольку это снижает их прочность.

Под кабели целесообразно использовать следующие пространства в конструкциях домов:

1. Продольные пустоты в плитах межэтажных перекрытий. Особенно удобно использовать свободное пространство для прокладки освещения.
2. Укладка проводки в стяжке пола или под напольным покрытием. Здесь необходим гофрированный рукав для каждого кабеля или провода.
3. На стенах из горючего материала проводку можно прокладывать в гофрах, но лучше это делать в пластиковых или стальных заземленных трубах под обшивкой из листов гипсокартона (ГКЛ), фанеры, СМЛ или ГВЛ.
4. Для сложной разводки кабелей под перекрытиями часто используются возможности подвесного потолка (натяжного, из ГКЛ или комбинированного). Он надежно скрывает все магистрали.
5. Свободное пространство между досками деревянного потолка или пола. Там обычно находится утеплитель, но места для проводки в трубе хватит.
6. Свободные пространства полых перегородок и конструкций. Они представляют собой листы обшивки, закрепленной на металлическом или деревянном каркасе. Проводка в гофротрубе фиксируется на обрешетке.

Прокладка кабелей

Проводку крепят в выдолбленных штробах пластиковыми фиксаторами. Фурнитуру вставляют в выемки и крепят раствором алебастра. Если есть внешняя прокладка, для нее устанавливаются кабель-каналы. Концы проводов соединяются по схеме.

Распределительный щиток должен обеспечить разводку от сети по всей квартире, защитить ее от коротких замыканий и перегрузок, а людей – от поражения электрическим током. На рисунке ниже изображен квартирный щиток со счетчиком сверху и защитными автоматами снизу.

Распределительный щит в квартире

Конструкцию щитка лучше выбрать встроенной и разместить его в удобной нише с подходящим размером. Его габариты нужно предварительно оценить по количеству вмещаемой аппаратуры, оставив запас для следующих подключений.

Внешний кабель подключают специалисты электрослужбы, а электросчетчик – представители энергоснабжающей компании.

Подрозетники и распределительные коробки устанавливаются на раствор в подготовленные выемки и отверстия. Затем из них выводятся концы жил кабелей и подключаются к розеткам, которые затем устанавливаются на место и крепятся с помощью распорных лапок или резьбовых соединений.

Монтаж розеток в подрозетник

Освещение в каждом помещении распределяется равномерно. Особенно важно сделать это при использовании точечных светильников. Их применяют для подвесного потолка, за которым можно спрятать всю проводку.

Люстру в помещении вешают в середине. Сейчас к ней требуется провод заземления.

Прокладка проводки. Видео

Про особенности работы электромонтажника в части прокладки квартирной проводки рассказывает это видео.

Любой ремонт будет некачественным, если он не содержит работ по улучшению электропроводки. Можно сделать работу своими руками, если выполнить все правила монтажа электропроводки – от составления схемы до окончательного подключения.

Правила монтажа электропроводки

Во время ремонта в квартире или доме обычно возникает вопрос, как правильно заменить электропроводку. Если вы хотите сделать это самостоятельно, то нужно знать все тонкости правильного монтажа электропроводки .

Как и в остальных видах работ, монтаж электропроводки начинается с планирования, который основывается на принципах удобства и безопасности. В основном, конечно в разработке плана, упор делается на безопасность, ведь электричество, такая штука, где халатность недопустима.

Работы должны быть грамотными и аккуратными, что сбережет от проблем и обезопасит ваше жилище. Четкому плану нужно придерживаться на всех стадиях работы.

10 правил монтажа электропроводки

Рассмотрим главные моменты, учитываемые в разработки плана.

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).

В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.

Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В помещении, размером 6 м 2. по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.

Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками .

№ 8. Монтаж открытой прокладки кабелей (не путать с проводом) электропроводки разрешается во всех помещениях для приготовления и приема пищи, кроме кухонь квартир. Т.е. на кухнях квартир запрещена открытая прокладка кабелей. Установка и прокладка проводов в виде открытой проводки в этих помещениях запрещена. На кухнях квартир вид электропроводки должен (может) быть такой же, как и в жилых комнатах.

Сноски из ПУЭ на счет правила монтажа электропроводки открытого типа:

ПУЭ 7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей.

Источники: http://electricvdele.ru/montaj/elektroprovodka-v-kvartire-svoimi-rukami-poshagovaya-instrukciya.html, http://elquanta.ru/elektroprovodka/pravila-prokladki-ehlektroprovodki.html, http://electricvdome.ru/montaj-electroprivodki/pravila-montajia-elektroprovodki.html

electricremont.ru

Монтаж электропроводки в квартире

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Поэтому рассмотрим основные моменты монтажа электропроводки в квартире. Итак, сначала нужно ввести вводной кабель в распределительный щит. Электрический щит содержит прибор регистрации электроэнергии – электрический счетчик и устройства защиты – автоматические выключатели, узо, диф. автоматы и др. Электрический распределительный щит может находиться в нише (внутренней установки) или на стене (накладной). Наиболее оптимальное размещение электрощита сразу возле входа прихожей квартиры.

Оптимальное размещение электрощита сразу у входа электрощит — проводка для квартиры

Видео. Секреты сборки электрощита и проводки в квартире

Прокладывать нужно медный провод сечением не менее 6 мм2 . Установка электрического распределительного щита размещают на уровне 1,5 м от чистого пола. Благодаря этому обеспечивается доступ к различным приборам для их осмотра, снятия показания счетчика и профилактических работ. Работа приборов защиты оптимизируется в зависимости от потребляемой мощности.

Скрытый и открытый монтаж проводки в квартире

Сейчас в большинстве квартир используется скрытая под штукатуркой электрическая проводка. В перегородках гипсокартона, провод протягивают в специальном защитном рукаве. Наружная проводка в кабель-канале выглядит не эстетично, такой способ прокладки проводника больше подойдет для офисных помещений. В квартире кабель-канал прокладывают как исключение.

Электропроводка в кабель-канале

электропроводка в кабель-канале

Для установки скрытой проводки в стене делается углубление до 2 см. Такое действие осуществляется лишь при полной разметке стены. Наряду с этим, углубления для розеток и выключателей делают вертикально над этими установками, но не по диагонали, пытаясь сократить путь прокладки проводника. Проводник для потребителей должен быть уложен прямо – перпендикулярно. Предварительное крепление провода проводится с использованием дюбель — хомутов, а после этого штукатурится. Отличный вариант, когда провод протягивается в защитном рукаве, но это приводит к увеличению себестоимости электрической проводки. Защитный рукав дает возможность протянуть провода, не нарушая штукатурку в будущем, если понадобится замена или ремонт электропроводки. Наряду с этим, применение защитный рукав или труба создают защиту электрической проводки.

Электропроводка в защитном рукаве

электропроводка в защитных рукавах

В основном, для проведения электропроводки в квартире используется медный провод в ПВХ изоляции. Проводник должен быть одножильным, он намного меньше окисляется наряду с многожильным медным проводом. Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок. Крепление подрозеточных коробов проводится с помощью смеси алебастры или ротбанд.

Линии электропитания, стоит прокладывать, начиная от щита, который установлен при входе в квартиру отдельно для розеток и освещения. После этого через распределительные коробки  делается разводка электричества по всему помещению. В соединительных коробах остается небольшой запас провода до 10 см для последующего расключения. Необходимо отметить, что такой тип разводки используется довольно давно, и в большинстве старых жилых помещений он сохранился и поныне.

Распределительная коробка для расключения проводов

электропроводка заведена в распределительную коробку

Автоматика защиты для электропроводки в квартире

Современные аналоги квартир имеют несколько групп линий электрического питания. В такой схеме обязательна установка  УЗО, которая будет обеспечивать защиту семьи от поражения электрическим током.  В современном электромонтаже используется больше приборов защиты и проводов, поэтому ее себестоимость значительно увеличивается. Такие расходы оправдываются, повышая уровень надежности сети электропитания. Благодаря такой разводке образуются независимые линии, которые в дальнейшем приводят к легкому устранению неиспавностей.

узо для защиты человека от поражения током

Электропроводка для электроустановок

проводка для блока розеток

Любое из комнатных помещений должно быть оборудовано стандартным типом освещения, которое может дополняться местным освещением в виде торшера, бра, настольной лампы. Большинство специалистов считает, что достаточно использовать 1 розетку на 6 кв. метров площади комнаты. Для компьютеров и телевизоров можно предусмотреть блок розеток. В кухонном помещении домовладельцы имеют множество различных бытовых приборов, куда входит микроволновая печь, посудомоечная машина, соковыжималка и др. поэтому благоразумно предусмотреть достаточное количество розеток и проводников.

розетка 300 мм от чистого пола

Местоположение выключателей зачастую определено недалеко от двери на расстояние от дверного проема 10 см и уровня чистого пола 90 см. Главное, чтобы при открытии двери не перекрывался доступ к выключателю.  Уровень розеток должен достигать отметки 30 см от уровня пола. Большинство специалистов рекомендуют приобретать выключатели и розетки на керамической основе с медными контактами. Непосредственно перед выполнением установки розеток в помещениях необходимо определиться с их местоположением, а также актуальностью их установки, маршрутом прокладки кабелей, объемом проводов, а также местоположением распределительных коробок.

кабель для монтажа в квартире

Для оптимального подключения розеток используется медный кабель марки ВВГнг. Этот элемент необходим для внутренней прокладки, так как укрывается специальной изоляцией, которая препятствует горению. Размер сечения проводов в кабеле непосредственно связан с результатами мощности электрических приборов. В основном, этот показатель достигает отметки 2,5 мм. Он содержит несколько жил в виде фазы, ноля и земли. В старых строительных сооружениях, где заземление в электрораспределительных щитках отсутствует, используется двухжильный кабель (фаза, ноль).

Геометрия прокладки проводов в квартире

геометрия электропроводки

Всегда правильно прокладывать электропроводку по горизонтально-вертикальным линиям, независимо от того в кабель-канале или под штукатуркой. Но все же, нередко можно встретить  проводку, проложенную кратчайшим путем, произвольно. На такое ухищрение идут по нескольким причинам: из–за экономии электропроводки, незнание правил электромонтажа, небрежности электромонтажника, с целью с экономить время и силы.  Почему так важно соблюдать геометрию прокладки электропроводки?

Схема неправильной прокладки электропроводки

геометрия электропроводки

Сделали ремонт, произвели в доме перестановку мебели, на образовавшемся пространстве решили повесить новую картину, наметили, берем перфоратор, сверлим и  попадаем точно в то место, откуда вылетают искры. Такой сценарий не надуман,это обычное явление, я и сам однажды угодил в такое место, хотя был выбор просверлить в сантиметре влево или в сантиметре вправо. Пришлось исправлять ошибку и возмещать ущерб.

Итак, неправильно проложенная электропроводка повышает риск однажды обесточить часть линии. После хорошего ремонта не всегда так просто исправить разрыв провода.

Правило электромонтажа прокладки электропроводки очень прост: там, где установлена розетка или выключатель,проводка должна  опускаться строго по вертикали к электроустановкам. Если понадобится в будущем повесить картину, риск повредить электропроводку сводится к нулю.

Электропроводка должна прокладываться строго вертикально или горизонтально

электропроводка в штробе

Такие элементы прокладываются по гофрированным пластмассовым трубам с целью защиты от повреждений изоляции при выполнении отделки.  Маршрут прокладки должен содержать лишь горизонтального и вертикального типа зоны. Не рекомендуется использовать диагональные зоны. Кроме этого, повороты кабеля и пересечения с иными кабелями должны делаться под прямым углом. Дистанция от потолка должна достигать максимального показателя 15 сантиметров.

Схема правильной прокладки электропроводки.

геометрия электропроводки

Вертикально проложенные провода должны быть удалены от дверных и оконных проемов на расстояние не менее чем на 100 мм. Вблизи отопительных труб, прокладка должна осуществляться на расстоянии не менее 150-200 мм, при перпендикулярном пересечении электропроводка должна быть защищена асбестовыми прокладками. Параллельная прокладка вблизи трубопроводов с горючими веществами (газ) производится на расстоянии не менее 400 мм. Следить нужно так же за острыми углами бетона, металлическими частями и усадкой здания.

На какой высоте от основания потолка закладывается электропроводка? Минимум 150 мм, (зависит от высоты потолка), т.е. принцип такой: если планируется установка подвесного или натяжного потолка, провод должен остаться в доступной зоне. Если новый потолок от основного потолка будет опущен на 300 мм в квартире с высокими потолками, электропроводку стоит проложить на расстоянии 400 мм. Учитывать такое правило нужно даже в том случае, если вы на данный момент не планируете подвесные потолки.

Как правильно проложить электропроводку в панельном доме?

Чаще всего в панельных домах электропроводка к розеткам проложена в специальных технических каналах не вертикально, а с уклоном, в среднем под 450.

Схема электропроводки в панельном доме

как правильно проложить проводку в панельном доме

Если нужно перенести или опустить вниз выключатели и розетки в другое удобное место, достаточно проделать небольшое углубление в панели для утопления проводки. Если прежнее место розетки на высоте 1 метра не устраивает,  и вы решили перенести ниже, на расстояние от пола 300 мм и  чуть в сторону, принцип остается прежним- прокладываем прямо перпендикулярно.

Электропроводка в панельном доме

электропроводка в панельном доме

Как проложить электропроводку в полу и на потолке

Если планируется натяжной или подвесной потолок, электропроводку можно проложить на потолке произвольно, кратчайшим путем, например, кабель NYM не требует дополнительной защиты, так как имеет тройную изоляцию и не поддерживает горение. Кабель ВВГ, ВВГнг, прокладывают в ПВХ гофре. Крепится кабель к потолку на дюбель хомуты или в гофре закрепленные специальные держатели (клипсы).

Электропроводка уложенная в полу

электропроводка в полу

Под деревянным полом прокладывают также произвольно, в металло-гофре или металлических трубах. Если в стяжке, тогда провод прокладывают в ПВХ гофре, произвольно.

На потолке и в полу не должно быть распределительных коробок, т.е. соединение проводов и разводки проводников не должно быть. Все проложенные провода должны иметь непрерывность, от щитовой до потребителя или от распределительной коробки, установленной в стене, до потребителя. Если бы коробка оказалась в недоступном месте, то в случае сбоя в контактных соединениях, невозможно  устранить неисправность. Распределительные коробки должны оставаться доступными для ремонтных или профилактических работ.

Электропроводка на потолке в гофре

электропроводка на потолке

Электробезопасность во время монтажных работ электропроводки

Также стоит упомянуть о правилах безопасности при подключении розеток и прокладке кабеля. Большинство специалистов не рекомендуют заниматься прокладкой кабеля, когда он находится под напряжением. Это связано с тем, что человек может получить электрический ожог или вообще погибнуть. Поэтому перед работой с кабелем, необходимо проверить обесточен ли он. Для этого потребуется применение специального прибора. Для повышения уровня надежности кабель необходимо отсоединить от электрического щитка. Необходимо знать, что все электромонтажные работы в квартире проводятся после обесточивания сети. А провода подводятся к питанию на последней стадии. Такие действия можно осуществить и в самостоятельном режиме, но для этого необходимо придерживаться установленных правил. Однако все-таки проведение данной работы стоит поручить подготовленным людям.

Видео. Как правильно проложить электропроводку в квартире?

electric-tolk.ru

Электропроводка в квартире: как ее сделать правильно

В наше время огромное количество приборов работает от электричества. Поэтому часто возникает необходимость проведения электричества в квартиру или ремонта электропроводки. Это довольно сложное дело, и лучше всего поручить его профессионалу. Однако, не всегда люди, которые выдают себя за мастеров по электричеству, таковыми на самом деле являются. Поэтому часто приходится делать проводку самому. О большинстве тонкостей этого дела расскажет данная статья. Электропроводка в каждом помещении имеет свои особенности, поэтому не существует абсолютно универсальных способов её сделать. Однако основные моменты проведения электричества в дом похожи между собой.

Сначала нужно подключить вводной кабель (провод, по которому электричество от линии электропередачи идёт в дом) к распределительному щиту. Щит содержит в себе счётчик электроэнергии, различные устройства защиты, например, автоматические выключатели или стабилизаторы напряжения. На распределительном (электрическом) щите расположен также узел, от которого провода идут ко всем потребителям энергии в доме (приборы освещения, розетки). Причём желательно к розеткам подключать одни провода, а к приборам освещения – другие, т. к. не все лампы рассчитаны на напряжение, которое должно подаваться на розетку. Но большинство современных ламп всё же может работать с таким напряжением, поэтому распределять провода не обязательно. Все потребители следует подключать параллельно, иначе при выходе из строя одного прибора не будут работать все.

Щит может располагаться в нише или висеть на стене. Причём прямо на стену щит вешают только в крайнем случае – когда в доме не предусмотрено специального углубления для него. Оптимальное расположение распределительного щита – в прихожей, на высоте около полутора метров. Если вы установите щит именно так, то у вас всегда будет доступ к приборам щита для их осмотра и ремонта, будет удобно снимать показания счётчика.

Скрытый и открытый монтаж проводки в квартире

Проводка может быть открытая и скрытая. Последняя удобнее, т. к. все провода спрятаны и не портят внешний вид комнат. Именно поэтому она используется в большинстве квартир. И делается она в момент постройки здания – провод укладывают в специальный защитный «рукав» под гипсокартон, а потом поверхность оштукатуривается.

Если вы купили квартиру в новостройке, и проводки там нет совсем или она открытая, а вы хотите сделать скрытую, то нужно сначала сделать углубления в стене глубиной около 2 сантиметров, уложить в него провод и подключить к потребителю энергии. Однако нельзя укладывать короткие провода по диагонали для того, чтобы не пришлось использовать длинные – это запрещено техникой безопасности! Единственный правильный вариант – вертикальные и горизонтальные провода.

Идеально будет проложить провода в специальных защитных рукавах, как это делается при строительстве большинства домов – но это сильно увеличит стоимость работ. Защитные рукава стоят дорого, но зато позволяют произвести замену провода без нарушения штукатурки. Провод можно просто вытянуть из рукава, починить или заменить, а потом вернуть на место. Кроме того, защитный рукав не даст проводу повредиться раньше времени.

Входной провод должен быть сечением не менее 6 квадратных миллиметров. Обычно он делается медным, но иногда встречаются и алюминиевые. Медные намного лучше, т. к. их сопротивление в полтора раза меньше сопротивления алюминиевых.

Провода, которые подают напряжение на потребители энергии, могут быть тоньше, и тоже будет лучше, если они будут медными. Также желательно, если провод будет одножильным в ПВХ-изоляции – он окислится заметно медленнее, чем в случае с многожильным проводом.

Специальные розеточные коробки должны быть установлены в углубление в стене – они не должны выпирать, иначе это доставит множество хлопот при установке самой розетки. Коробки крепятся с помощью алебастра, который можно найти в строительных магазинах.

В распределительном щите обязательно должно находиться УЗО – устройство защитного отключения. Она защитит провода от перегрева в случае значительного повышения силы тока. Сейчас в щит устанавливаются несколько УЗО – это повышает стоимость монтажа проводов, но делает электропроводку в доме более надёжной. Также такое решение помогает быстрее и легче устранять возможные неисправности проводов – без отключения электричества во всём доме, достаточно лишь отключить ток на неисправной линии.

Электропроводка для электрооборудования

Каждая комната в квартире должна быть оборудована верхним освещением (таковы санитарные нормы), к которому может присоединяться местное освещение – торшер, настольная лампа и т. д.

Кроме того, в каждой комнате должна быть по крайней мере одна розетка, для компьютера можно или предусмотреть около пяти розеток на стене или сделать всего одну, но в дополнение к ней купить источник бесперебойного питания с несколькими розетками – второй способ дороже, но он поможет не потерять данные на компьютере в случае резкого отключения электричества. А в кухне в наши дни есть множество приборов, которые также требуют электрического питания, поэтому важно предусмотреть для них достаточное количество розеток.

Выключатели в любой комнате надо располагать недалеко от двери, на уровне примерно вашего роста, но таким образом, чтобы при открытии двери доступ к выключателю был свободным. Самые качественные выключатели и розетки – на керамической основе с медными контактами. К контактам должен быть присоединён кабель, тоже сделанный из меди, под маркой ВВГнг. Такой кабель имеет специальную изоляцию, которая препятствует его возгоранию. Толщина его около 2,5мм, у него есть три жилы – фаза, ноль и заземление.

Геометрия прокладки проводов в квартире

Электропроводка, как уже было сказано, должна быть проложена только по горизонтальным и вертикальным линиям, никаких диагоналей быть не может. Несмотря на это жёсткое правило, нередко провода прокладываются кратчайшим путём, для экономии или из-за незнания даже базовых правил электромонтажа.

Геометрия электропроводки

Такое правило было придумано не случайно. Часто встречаются ситуации, когда после изменения планировки комнаты, проведения ремонта нужно просверлить дырку, и сверло попадает точно в место прокладки провода. Во-первых, если при монтаже провода не были защищены специальным защитным рукавом, придётся всю штукатурку на участке повреждения снимать, ремонтировать провод и возвращать всё на место, а это отнимет много времени, сил и денег. Во-вторых, высокое напряжение провода может испортить инструмент и сверло, а вас может при этом ударить током.

Однако, даже если вы провели провода по стене к розетке не по диагонали, а по ломаной линии, может возникнуть такая же ситуация. Единственный правильный вариант расположения провода на стене – строго вертикально, провод должен заканчиваться розеткой – ни в коем случае нельзя оставлять хотя бы одну ветку проводов без потребителя энергии – иначе произойдёт короткое замыкание и может начаться пожар.

Вертикально проложенные провода должны быть удалены от дверных и оконных проемов на расстояние не менее чем на 100 мм. Вблизи отопительных труб, прокладка должна осуществляться на расстоянии не менее 150-200 мм, при перпендикулярном пересечении электропроводка должна быть защищена асбестовыми прокладками. Параллельная прокладка вблизи трубопроводов с горючими веществами (газ) производится на расстоянии не менее 400 мм.

Провод должен быть удалён от основания потолка не менее, чем на 150мм – в противном случае, если вы сделаете натяжные потолки, то провод может оказаться недоступным. Даже если вы не планируете делать натяжной или подвесной потолок сейчас, это может оказаться необходимым потом, и тогда придётся всё переделывать, что приведёт к дополнительным затратам времени и сил.

Как проложить электропроводку в панельном доме правильно

Чаще всего в панельных домах электропроводка к розеткам проложена в специальных технических каналах не вертикально, а с уклоном, в среднем под углом в 450. Но не всегда – иногда провода проложены вертикально. Это создаёт дополнительные неудобства при изменении положения розетки или выключателя – если нужно перенести их в другое место, нужно проделать небольшое углубление в панели для утопления проводки, и провести её вертикально вниз или вверх от старого места выключателя или розетки.

Именно поэтому при покупке квартиры в панельном доме лучше всего будет потребовать у продавца схему проводов на стенах. Если вы будете хотя бы примерно знать, как идут кабели, риск на них натолкнуться при сверлении стены будет сводится к нулю.

Как проложить электропроводку в полу и на потолке

В том случае, если вы будете делать у себя подвесной или натяжной потолок, проводку на потолке можно произвести и кратчайшим путём, ведь сверлить потолок не придётся. Кабель может быть любым, но лучше всего использовать NYM – он имеет тройную изоляцию и ему не нужна дополнительная защита – он не поддерживает горения. Если использовать кабели ВВГ или ВВГнг, то им нужна ПВХ защита. Любой тип проводки крепится на дюбель-хомуты к основному потолку.

Под полом провода можно проложить также произвольным образом, в специальных защитных трубах или в ПВХ-гофре.

Ни на потолке, ни под полом, распределительные коробки располагаться не должны – каждый кабель должен идти от электрического щита сразу до потребителя энергии. Это требование связано с тем, что в случае повреждения такой коробки придётся снимать весь пол или убирать натяжной потолок – иных способов до неё добраться и починить её просто не существует.

Безопасность во время электромонтажных работ

При прокладке кабеля следует соблюдать технику безопасности. Во-первых, ни в коем случае нельзя заниматься прокладкой проводов, если они находятся под напряжением – при любом неосторожном движении человек может получить удар током, который может привести к даже к летальному исходу. Поэтому перед проведением работ просто необходимо обесточить провода, лучше всего будет отсоединить их от распределительного щита. И подключать провода к питанию можно лишь после того, как все работы будут проведены и каждый конец каждого кабеля будет подключен к потребителю энергии. Во-вторых, кабели должны обязательно иметь изоляцию — иначе в том случае, если на проводах остались капельки воды, при подключении их к источнику питания может произойти короткое замыкание.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила прокладки кабеля, а также технику безопасности.

Видео: Электропроводка — монтаж в квартире

Мне нравится!4 Мне не нравится!1

www.allremont59.ru

Прокладка проводки по потолку — на что обращать внимание и какие ошибки наиболее распространены?

Главная / Монтаж, ремонт, уход / Ремонтные работы / На что следует обращать внимание при монтаже проводки по потолку?

В современных квартирах все реже можно встретить потолки в «первозданном» виде. Обычно, смонтированы натяжные или гипсокартонные конструкции. Они очень красивы и имеют множество преимуществ, одним из которых является возможность установки большого количества светильников. Всем им необходимо подключение к электросети и для этого, необходима прокладка проводки по потолку.

Основные ошибки

Самая главная ошибка, которую может совершить хозяин дома при монтаже проводки – доверить эту операцию непрофессионалу или сделать все самостоятельно, не имея необходимых знаний и опыта.

Очень часто можно увидеть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры. Это самая распространенная ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет короткое замыкание, могут загореться все соседние детали конструкции.

Согласно требованиям, которые применяются для наружной проводки, все провода необходимо прокладывать только в защитном металлорукаве или гофре из специального самозатухающего пластика.

Вторая распространенная ошибка – подключение всех осветительных приборов и прочих потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превышает расчетной, то такое подключение будет доставлять неудобства только при возникновении замыкания в одном из потребителей – они будут отключаться все сразу.

Более серьезным нарушением, когда осуществляется монтаж проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В этом случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. Например, при смене лампочки или подключении светильника.

Наконец, самой опасной и грубой ошибкой при монтаже проводов, будет неверный выбор их сечения. Из экономии часто выбирается не то сечение, которое необходимо, а тот вариант, который дешевле. Это приводит к тому, что неправильно выбранный провод постоянно греется и подвергается повышенной нагрузке. Вместе эти факторы могут привести к короткому замыканию и возгоранию и как следствие – к пожару.

Несмотря на то, что всех этих ошибок очень легко избежать, они встречаются постоянно. Некоторые просто экономят и сознательно их допускают, а некоторые совершают такие грубые нарушения по незнанию.

Как избежать нарушений и ошибок

На самом деле, это несложно. Есть свод основных правил, соблюдая которые, проводка в квартире легко прокладывается хоть по потолку, хоть по стенам, безо всяких сложностей и проблем.

Прежде всего, следует понять, что прокладывать все электротехнические составляющие в запотолочном пространстве следует в соответствии с требованиями к прокладке наружной проводки. Это значит, что все токопроводящие элементы системы должны быть уложены в специальную гофру из пластика или металлический короб. При этом, крепление проводки к потолку очень удобно осуществлять при помощи специальных монтажных клипс.

Еще до начала монтажа, необходимо составить подробный план размещения всех потребителей, которые будут подключены к этой проводке. В соответствии с этим планом, на каждую группу потребления электричества необходимо запланировать одну распределительную коробку.

На потолке нужно наметить все места, где такие коробки будут располагаться. Весь монтаж стоит начинать именно с установки распределительных коробов. От них, в гофре, прокладываются кабели, подводящие ток к светильникам и прочим потребителям электроэнергии. Все каналы или гофры, расположенные на потолке, должны проходить параллельно друг другу. Это упростит обслуживание в дальнейшем. Пересекаться провода не должны. В местах соединений нескольких линий, необходимо смонтировать распаечную коробку.

В ванных, кухнях и других помещениях с высоким содержанием влаги в воздухе, необходимо применять специальные распаечные коробки, которые дают достаточную защиту от воздействия влаги. То же самое относится и к гофротрубе, в которой будут уложены провода – она должна защищать уложенные кабели от воды.

Отдельного упоминания стоит монтаж электрических проводов с использованием скрытого метода. В этом случае, кабели укладываются в специально пробитый в перекрытии канал. Здесь необходимо соблюдать требования по безопасности, предъявляемые к скрытой проводке.

Лучше всего, скрытый тип проводки применять в кухнях, ванных и прочих влажных местах. Так будет намного безопаснее. Однако, даже при монтаже скрытым способом, необходимо использовать кабель каналы или гофрированные пластиковые трубки.

Учитывая, что после скрытого монтажа будет затруднен доступ ко всем составляющим системы, нужно заранее продумать и рассчитать нагрузку потребителей и подобрать соответствующее сечение проводов.

Проводка в квартире своими руками

Сегодня практически каждый старается возвести жилище по индивидуальному проекту. При этом многие будущие владельцы квартир хотят, чтобы проводка была проложена с учетом их требований. Поэтому предпочитают делать это самостоятельно. Но не всегда знают, как должна быть выполнена проводка в квартире своими руками правильно.

С чего начать

1. Начинать все электротехнические работы в квартире необходимо с составления схемы расположения основных бытовых осветительных приборов и мест их подключения к электросети.
2. Затем производится разметка на стенах: где конкретно будут проложены провода, а также места, где будут вмонтированы выключатели и розетки. В первую очередь необходимо отметить расположение основного прибора – распределительного щитка, с установленными на нем счетчиком и защитными устройствами.
3. Далее необходимо рассчитать необходимое количество выключателей и розеток, длину проводов.

Как правильно выбрать провода и устройства для защиты

Для электропроводки в жилом помещении лучше всего подойдут провода из меди. В отличие от проводов из алюминия они обладают большей гибкостью и высокой электропроводностью.

Чаще всего используют провода ПУПН или ВВГ с двумя или тремя жилами. Они имеют различное сечение. Для определения какого сечения необходим кабель, сложите мощность всей бытовой техники и разделите на 220. Если полученный результат не превышает 16 А, то достаточно провода с сечением 1,5 мм².

Обычно его используют для подведения тока к осветительным приборам, а для розеток желательно выбрать кабель сечением — 2,5 мм². Для современных автоматических машин и электроплит потребуется кабель сечением 4 мм².

Для защиты бытовой техники от перепадов напряжения, последствий короткого замыкания потребуются:

1. 1. УЗО 30 мА класса А – в ванной комнате.
   2. Пробка-автомат 25А тип В – для обеспечения безопасности работы электроприборов.
   3. Пробка-автомат 10А и 16А тип В – для осветительной сети.

Способы монтажа проводки в квартире

1. Наиболее простым является открытый способ. Для его выполнения не требуется подготовительных работ. Провода закрепляются на стене или потолке с помощью специальных скоб. Их можно декорировать установочными коробами. В деревянных строениях, в целях обеспечения пожарной безопасности, рекомендуется применять монтаж проводки в квартире открытым способом.
2. В большинстве городских квартир, рекомендуется скрытый способ монтажа, при котором проводка в квартире выполняется до начала отделочных работ. Так например для того что бы повесить люстру к потолку, а после подключить её к электросети, будет целесообразно использовать скрытую проводку. В кирпичных домах для этого делают штробы. В панельных домах укладка проводов осуществляется в специальные каналы, предусмотренные в плитах. Недостатком скрытой проводки является высокая вероятность ее повреждения во время ремонта стен и потолка.

Как проводится скрытый монтаж проводки в квартире

1. Закрепить на стене, на высоте 2 м от пола, распределительный щит и установить на нем предохранители и счетчик.
2. По намеченным на стене линиям, для размещения проводов, делаются бороздки – штробы. Для этого можно использовать болгарку, оснащенную специальным абразивным диском, долото или зубило.
3. С помощью специальных петель или хомутиков из пластика закрепить провода в штробах и закрыть их гипсом или алебастром.
4. Под розетки и выключатели сделать в стене углубления. Для этого можно воспользоваться перфоратором или буром. В них на алебастр установить подрозетники. Установить распаечные коробки.

Как выполняется замена проводки в квартире

По технике безопасности, перед тем, как приступить к работам по замене старой проводки, квартира должна быть полностью обесточена.

1. Замена проводки в квартире выполняется постепенным прокладыванием новых проводов параллельно устаревшим, с одновременным подключением к ним выключателей и всех розеток, с переходом из одной комнаты в другую. Работу рекомендуется начинать от распределительного щитка. При этом надо стараться не повредить старый кабель.
2. После того, как кабель протянули во все комнаты, его укладывают в штробы, из которых полностью удаляется старый провод. Если сделать это не удается, делают новые каналы над старыми или под ними на расстоянии 50 мм.
3. Соединяются концы кабеля в распаечных коробках посредством клеммников. При этом важно не перепутать провода, идущие на ноль и на фазу. Они должны различаться цветом.
4. Крепление проводов в штробах – на алебастре, с последующей шпатлевкой.
5. Подсоединение выключателей и розеток производится после того, как шпатлевка полностью высохнет. Оголенные концы проводов перед соединением обслуживаются с помощью паяльника.
6. Если замена проводки в квартире требует проведение ее через стену, вводные кабели надо протягивать через металлический рукав или гофрированную трубу, вставленные в проделанное в стене отверстие.

Видео инструкция по монтажу проводки в квартире своими руками:

[Всего:    Средний:  /5]

Монтаж электропроводки своими руками. Прокладка проводки

С чего нужно начинать монтаж проводки

Перед тем, как будут штробиться канавки для кабелей и устанавливаться подрозетники, нужно составить схему электропроводки. В этой схеме указывается точное размещение розеток, выключателей, распределительных коробок и проводов.

Желательно точно предусмотреть размещение и размеры мебели, и даже той, которую планируется покупать в будущем. Это очень важно для правильного размещения розеток и выбора их количества.

Совет! Если пока точно неизвестно, сколько электроприборов будет находиться в комнатах, то нужно ориентироваться на нормативные требования: в жилых комнатах — 1 розетка на 6 м2, ванной и кухне — 2 розетки на 6 м2.

При составлении схемы нужно особое внимание уделить ванной комнате, так как здесь всегда повышена влажность и нужно по максимуму защитить все электроустройства и проводку.

После создания схемы, где все размеры примерные, нужно сделать на стенах разметку, где точно будут указаны все параметры — это поможет правильно проложить кабельную трассу.

При разметке нужно обязательно соблюдать нормативные расстояния между горизонтальной проводкой и потолком (не менее 10.5 см от потолка) и между плинтусами (не менее 15-20 см). Проводка, расположенная вертикально, должна располагаться на расстоянии 10 см от оконных и дверных проемов.

Очень важно, чтобы проводка не соприкасалась с металлическими строительными конструкциями и газовыми трубами (расстояние не менее 40 см).

Все провода должны быть проложены или вертикального, или горизонтально — сокращать путь, прокладывая кабель по диагонали стены до ближайшей розетки, нельзя. Хаотично расположенная электропроводка, в дальнейшем станет сильной помехой во время сверления стен для каких-либо нужд.

Способы прокладки проводов

Существует 3 метода прокладки проводки:

1. Скрытый

2. Открытый

3. Комбинированный

Самым распространенным считается скрытый метод, когда проводка прокладывается под штукатурным слоем в штробах, либо же в гипсокартонных перегородках в специальном рукаве. Однако он и самый непрактичный, так как для ремонтных работ придется разрушать штукатурный слой.

Комбинированный способ наиболее распространен в офисных помещениях, а открытый — в домах (обычно очень старых или деревянных), где невозможна скрытая прокладка.

Как прокладывается скрытая проводка

Скрытая проводка располагается в специальных пустотах элементов здания: перегородках, подвесных потолках, в полу, плитах перекрытия. Для прокладки проводки в квартире нужно проштробить канавки глубиной до 2 см и сделать углубления для выключателей и розеток. Далее штроба заштукатуривается предварительно приготовленным раствором.

Очень удобно, когда провод проложен в защитном рукаве.

Это позволяет в дальнейшем без разрушения штукатурного слоя заменять или ремонтировать проводку.

При прокладке проводов в ванной, нужно обязательно защитить их ПВХ-оболочкой.

Важно! Защита проводов оболочкой из металла или стальными трубами — является грубейшим нарушением электробезопасности.

Как прокладывается открытая проводка

Открытая проводка располагается в плинтусах или пластиковых трубах на любой удобной высоте. Все, что нужно при прокладке такой проводки — это максимальная защита от возможного возгорания во время различных неполадок.

Обеспечить такую защиту можно, выполняя следующие правила:

• Не компонуйте вместе силовой, слаботочный и осветительный провода

• Выбирайте плинтус из электроизоляционных негорючих материалов

• Не размещайте провода в местах частого перемещения людей

Установка УЗО — устройств защитного отключения

Установка УЗО в современной квартире стала обязательной, поскольку благодаря им повышается электробезопасность и скорость ремонта неполадок в электросети.

1. Выбирая УЗО для ванной комнаты, нужно смотреть только на приборы класса А, которые могут выдержать силу тока до 30 мА.

2. Для розеток нужны автоматы класса B на 25 А и на 30 А.

3. Для осветительной линии нужны УЗО класса B на 10-16 А.

Наиболее удобными являются УЗО, совмещенные с автоматическим выключателем, который сможет обезопасить электролинию от кроткого замыкания и утечки.

Как правильно выбрать провод

Для прокладки электропроводки лучше всего выбирать медный провод, так как он обладает самой лучшей электропроводностью, лучше гнется и при этом считается менее ломким.

В квартире понадобится несколько типов таких проводов:

ВВГ-5*6 — 5-жильный провод с сечением в 6 мм2 (для 3-фазного питания).

ВВГ-3*2.5 — 3-жильный провод с сечением 2.5 мм2 (соединяет щиток с распределительной коробкой, а распределительную коробку с розетками).

ВВГ-3*1.5 — 3-жильный провод с сечением 1.5 мм2 (необходим для соединения распределительной коробки с выключателями и осветительными приборами).

ВВГ-2*6 — 2-жильный провод с сечением 6 мм2 (соединяет распределительный щит со щитом освещения).

Монтаж скрытой и открытой электропроводки

Монтаж скрытой проводки в квартире

Для монтажа скрытой проводки нужно проштробить отверстия в стенах. Для этого понадобятся соответствующие инструменты: болгарка с алмазным диском, режущим бетон, молоток и монтажное зубило.

При помощи этих инструментов выдалбливаются углубления в стене с такими параметрами:

После того как углубления будут подготовлены, необходимо нарезать все кабеля на нужные куски кабеля (+10 см к каждому куску для соединения их между собой). Все кабеля после нарезки затягиваются в гофру.

Теперь все кабеля нужно вставить в штробу и закрепить в ней при помощи строительной смеси. Смесь укладывается небольшими отрезками — через каждые 50 см.

В тех местах, где провода будут отходить к выключателям и розеткам, производится установка распределительных коробок.

После установки распределительного короба, в него заводятся, соединяются и изолируются все провода.

Затем провода протягиваются к розеткам и выключателям и заводятся в подрозетники, которые после этого обмазываются вокруг раствором.

Монтаж открытой проводки

При монтаже открытой проводки нужны будут специальные короба или же кабель-каналы. Именно в них будет укладываться провод.

Первое, что нужно сделать — это наметить места прокладки проводов и просверлить отверстия под дюбели на промежутках по 0.5 метра. Затем можно поставить короба, проложив в них провод, и закрепить их саморезами.

Далее устанавливаются розетки, выключатели и распределительные короба — все точно так же, как и в случае со скрытой проводкой, разве что не нужно штробить отверстия.

Важно! После соединения всех проводов (и для закрытой, и для открытой проводки), нужно обязательно проверить верность прокладки проводки тестером, а уже потом закрывать короба крышками и подключаться к общей сети.

Как устанавливаются розетки и выключатели

Монтаж розеток и выключателей также разделяется на: открытый и скрытый способы.

При скрытом при помощи специальных насадок на перфораторе выдалбливаются отверстия. Размер насадок подбирается в соответствии с размерами подрозтеника.

При открытом способе подрозетники просто крепятся к стене на клей или при помощи саморезов, шурупов.

Подключение к общей электросети

Чтобы в доме, наконец, появилось электричество, и все труды на прокладку проводку оправдали себя, нужно подключиться к общей электросети. Для этого нужно получить разрешение на подачу электроэнергии и напряжения. Как это сделать? Для этого потребуется заключить договор с компанией, которая проведет приемо-сдаточное испытания и вынесет решение о подключении дома к источникам электроэнергии.

Все приведенные здесь указания являются общими, поэтому каждый владелец квартиры или дома должен, прежде всего, ориентироваться на индивидуальные особенности своего жилища, и в соответствии с ними начинать прокладку электропроводки.

Видео по монтажу проводки

В помощь каждому хозяину 4 части видеоролика о правильной прокладке проводки. Подробный и понятный пошаговый курс.

Часть I:

Часть II:

Часть III:

Часть IV:

Больше информации

Задать вопрос

Какой кабель использовать для проводки в квартире? — RozetkaOnline.COM

В настоящее время, существует громадное количество кабелей и проводов, различных марок, типов, форм и предназначений. Достаточно тяжело разобраться в их разнообразии и выбрать правильный кабель для монтажа электропроводки в квартире или доме самому.

Более того, нередко, даже на специализированных форумах и порталах, всерьез обсуждаются проводки, выполненные из кабелей для этого совершенно не предназначенных и даже запрещенных к использованию во внутренних электросетях квартир.

В этой статье я постараюсь кратко, но с опорой на правила и нормы, дать вам верное представление о том, какие именно кабели и провода можно использовать в квартире или частном доме. Из всего многообразия возможных кабелей я укажу лишь самые оптимальные по доступности, удобству монтажа, качеству исполнения и конечно же цене.

ПРОВОДА ИЛИ КАБЕЛИ?



Много уже копий сломано в спорах при определении разницы между проводами и кабелями, порой их отличают лишь малозаметные, на первый взгляд, характеристики и нередко, лишь обозначение, принятое производителем, позволяет правильно идентифицировать кабельное изделие.

Думаю, эта тема, для лучшего понимания, достойно отдельной статьи, а сейчас я не буду усложнять, просто примите за правило:

Всю стационарную электропроводку квартиры делаем кабелями, проводами подключаем либо переносное электрооборудование, либо слаботочные системы, с напряжением до 24В включительно.


МЕДЬ ИЛИ АЛЮМИНИЙ



Любые применяемые вами провода или кабели в квартире, должны быть медными. Об этом нам говорит пункт ПУЭ 7.1.34., а так же СП 31-110-2003, п. 14.3

ПУЭ 7.1.34 «В зданиях следует применять кабели и провода с медными жилами»

СП 31-110-2003, п. 14.3 «Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»



ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

Согласно ГОСТ 31565-2012, который регламентирует использование кабельных изделий исходя из требований пожарной безопасности, во внутренних электроустановках зданий и сооружений, разрешено использовать кабели с типом исполнения:

нг-LS – не распространяющие горение с низким дымо- и газовыделением.

нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов.

В настоящее время, такого типа, нам доступны к использованию в электропроводках два вида кабелей:

ВВГнг-LS



ППГнг-HF



В условиях квартиры или частного дома, достаточно применять ВВГнг-LS, он более распространён и доступнее по цене, чем ППГнг-HF.

Но важно, чтобы вы понимали их принципиальное различие, если говорить простым языком, на бытовом уровне, получается следующее:

ВВГнг-LS – в случае пожара, при наличии открытого пламени, будет гореть и плавиться, выделяя в окружающее пространство опасные химические соединения – галогены, т.к. изоляция его выполнена из ПВХ. И хотя, в отличие от своих запрещённых к применению собратьев ВВГ и ВВГнг, количество выделений этих химически активных веществ, у кабеля с маркировкой LS (low smoking) значительно снижено, они все же очень опасны. Даже короткое воздействие их на организм человека может приводить к необратимым изменениям и часто именно эти соединения являются одной из причин гибели людей при пожаре.

ППГнг-HF – в кабеле этой марки, применена изоляция из безгалогенной композиции на основе полиолефинов, о чем свидетельствует приставка HF (Halogen-Free). При горении он не выделяет потенциально опасных химически активных элементов, что зачастую позволяет людям успеть эвакуироваться из горящего здания или помещения.
В любом случае, для монтажа электропроводки, можно применять обе указанных марки кабелей.

Наиболее распространен в настоящее время в электропроводках квартир кабель – ВВГнг(А)-LS.



СЕЧЕНИЕ КАБЕЛЕЙ



При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1.5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм.кв – Для групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.кв – На группы розеток, максимальная мощность до 5.9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.кв – На питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм.кв, лучше если 3х10мм.кв.



ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ



Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

«Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)»

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Если у вас есть какие-то вопросы по применению проводов различных видов и типов, при электромонтаже, обязательно оставляйте их в комментариях к статье, постараюсь оперативно вам помочь. Кроме того, пишите об опыте применения проводов других типов, положительном и «не очень».

Есть что добавить ?? – оставляйте комментарии!

Как установить и собрать электрощит в квартире

Самостоятельно смонтировать распределительную коробку

Важность распределительной коробки в квартире в электрической системе дома чрезвычайно высока. Электропроводка не может эффективно и исправно функционировать без правильного распределения электроэнергии потребителей, пожарная и электробезопасность будет сведена к минимуму при наличии необходимых элементов безопасности. Конечно будет лучше, если прокладкой проводов и установкой оборудования займутся специалисты, но изучив вопрос (в этом вам поможет данная статья) вы сможете смонтировать распределительную коробку своими руками без особых усилий. и обошлось, собрав простую схемотехнику.Главное понимать, какие схемы электроснабжения, какое оборудование необходимо выбрать, как рассчитать электрическую нагрузку, как правильно и равномерно.

Общие вопросы об электрических щитах

На данный момент существует два типа электрических панелей. Первый — старый и уходящий в небытие — щит с предохранителями (или пробками), которые были одноразовыми, и их нужно было откручивать для замены, и современные устройства, оснащенные системами пакетной коммутации (пушками).Конечно, лучше использовать современные технологии, потому что они превосходят устаревшие системы по надежности, безопасности и долговечности, да и занимают меньше места, но их нельзя отремонтировать. В магазинах можно купить плиты как уже со встороенными выключателями, так и пустую «коробку», и придется установить необходимое оборудование.

Электрощит в квартире, схема электроснабжения которого может меняться, а количество потребителей и их мощность со временем могут расти, необходимо подбирать дополнительные места под выключатели.

Вводный автомат

, обычно способный одновременно отключать и «фазу», и «ноль», следует выбирать исходя из общей загрузки квартиры. Величина тока и его защитные характеристики выше, чем у вспомогательных машин. Обычно для двух- и трехкомнатных квартир подходит автомат на 32-40 ампер (порядка 7 кВт), если нагрузка меньше, автомат может принимать 25 или 16 ампер.

Что касается вспомогательных машин, установленных на «фазу», то они необходимы для защиты отдельных помещений или устройств.Специалисты советуют ставить на каждого потребителя машину, мощность которой превышает 1,5 кВт (нагревательные баки, стиральные машины и т. Д.). Таблица примерных электрических нагрузок расположена ниже.

Таблица 1 — примерная мощность бытовых приборов.

электроприбор	Мощность, Вт
Телевидение	140
Освещение	500
Компьютер	500
микроволновая печь	800
Шайба	2600
Электрочайник	1300
Котел	1900
Пылесос	650
Утюг	1600
Холодильник	300

УЗО (выключатель) — чрезвычайно полезное устройство, если нужно в разы поднять уровень электрозащиты.Реагирует на малейшие токи и напряжения утечки, мгновенно обесточивая цепь. При наличии в доме санузлов и детских комнат, оборудованных электроприборами, выбор УЗО будет играть особо важную роль.

распределительное устройство УЗО

Монтажное и экранирующее устройство

Откидной электрический корпус или abb legrand бывает двух видов:

1. Закрытый (Встраиваемый в стену).
2. Открытый (экран крепится непосредственно к вертикальной поверхности).

Выбор типа установки в основном зависит от типа проводки — если установка с открытой проводкой является идеальной поверхностью — экран — экран не требует специальных учебных мест, крепление к стене обычными дюбелями, гвоздями или шурупами » саморезы »(все зависит от материала стены).

Если проводка скрытого типа (т.е. встроена в стену), лучшим вариантом будет установка встроенного экрана. Тут все сложнее, ведь придется клюнуть стену. Главное не забудьте убедиться, что это позволяет установить толщину стеновой панели. Создав нишу, ее смазывают крепежным раствором из гипса или алебастра, и в коробку строят «коробку». Удобнее использовать пластиковый щиток. В верхней части обязательно должен находиться вводный автомат, который находится под прилавком.Крепится саморезами. Монтаж счетчика производится после завершения электромонтажных работ. Это из-за свинцовой пломбы.

Монтаж распределительного щита должен производиться на твердой поверхности — в месте, где до него было легко добраться и обслужить.

По правилам устройства щита ставится в стороне от газо- и водопровода. Он должен располагаться на ровной поверхности стены с максимальным уклоном 1,5 градуса на высоте 1,5 метра от пола.Если нельзя расположить счетчик вдали от мест потенциального повреждения, его можно поставить в шкаф, оборудованный смотровым окном. Крепление проводов возможно с помощью бинтовой трикотажной ткани.

Для электромонтажа на чердаке необходимо оставлять провод небольшой длины, так как не допускается скручивание провода в пролете. Если вы делаете электропроводку на чердаке, кабель укладывают в металлическую трубку с заземлением.

Что касается материалов, из которых изготавливаются экраны, это может быть как металл, так и термостойкий пластик.Второй вариант удобнее в сборке и эксплуатации, безопаснее и привлекателен внешним видом.

Итак, при установке сам короб был разобран, теперь давайте посмотрим, как устроена электрическая плата.

В основном, все электрические схемы однотипны, но есть ключевые факторы, по которым они собираются, это включает:

• количество потребителей электроэнергии;
• суммарная потребляемая мощность электрической энергии;
• мощности каждого пользователя;
• место электромонтажа;
• количество фаз;
• наличие заземляющего проводника;
• узел наличия электрической энергии.

Напряжение подается на открывающий автомат (лучше, если биполярный) и поступает на однофазный узел учета электроэнергии, где поступает на УЗО. Далее идет прямое и разделение фазного распределения нагрузок с помощью автоматических выключателей и других УЗО. Например, станки будут отдельно для освещения, на розетке и мощных потребителей.

Коробка коммутационная аппаратура с трехфазной системой питания аналогична, только автомат размыкания, УЗО и трехфазный счетчик электроэнергии будут, а вся система будет больше как по размерам, так и по количеству автоматов и соединительных проводников .

Начинаем внутренний монтаж

Теперь посмотрим, как собрать электрический щит. В первую очередь, в щитке, на винтах, на DIN-рейке. Потому что это металлическая пластина, к которой позже будут крепиться все коммутационные устройства. Для создания нужной длины можно легко выпилить ножовку.

В дополнение к DIN-рейкам, установленным на клеммных колодках кожуха экрана (разные распределительные шины). Их роль заключается в подключении нулевого проводника. Если в квартире или старом доме и вся система выполняется только фаза (3 фазы) и работает на ноль (выполняется провод синего цвета), то только одна клеммная колодка.Если система спроектирована по правилам, и есть дополнительный желто-зеленый провод (Защитный ноль или земля), необходимо поставить другую шину. На данный момент коммерчески доступны шины, конструкция которых позволяет монтировать их на DIN-рейку, как в машинах.

После монтажа DIN-рейки приступаем к креплению автоматических выключателей. Современный дизайн позволит очень быстро, достаточно на верхней стороне плоской отвертки задержать защелкивающееся устройство автомата, поставить автомат на DIN-рейку и снять отвертку.Удаление проводится аналогично.

Инструкция по сборке

Далее идет пошаговое описание, как построить однофазный электрический щит:

1. Строго соблюдайте технику безопасности!
2. Изготавливаем необходимое количество крепления DIN-рейки к панели.
3. После их присоединения, схему устанавливают в соответствии с выбранным необходимым количеством автоматов, УЗО, нулевые шины. При этом следует помнить, что по правилам вводный автомат должен располагаться вверху слева.
4. Установить электросчетчик (если позволяет место). Это конкретное оборудование требует специальных знаний, поэтому лучше всего просто подвести к нему провод и вызвать контроллер из отдела продаж электроэнергии, который обеспечит правильное соединение и в то же время будет счетчиком действий и пломб.
5. Подключение вводной машины. Было бы лучше, если бы фаза суммировалась до минимума. В будущем это упростит задачу при установке перемычек между пушками.
6. Объедините все машины и специальные перемычки УЗО.Возникает вопрос: «Как построить электрический щит?» На этот момент стоит обратить внимание.

   Сборка распределительного щита

Состав можно производить тремя способами:

1. С медными многопроволочными жилами с наконечниками втулки типа НШВИ.
2. Самостоятельно изготовить перемычки П-образной формы из медной проволоки.
3. Используя специальные изолированные стержни, называемые гребнями. Эта шина удобна в установке и не занимает много места, плюс в несколько раз сокращает количество соединительных проводов.

Следующие действия:

1. После того, как вы выполнили все необходимые шаги для сборки электрического щита, переходите к обрезке и подключению проводов.
2. С перегородками все просто — счистите ножом лишнюю изоляцию.
3. после снятия желательно припаять оголенные концы или снабдить специальной опрессовкой, которую тоже лучше припаять.
4. Делаем провода подключения к машинам — клеммы нужно хорошо затянуть отверткой, слабый контакт впоследствии приведет к разрушению тепла и токоведущих частей.
5. Заземляющий провод всегда проходит мимо машины прямо к шине заземления.
6. Нулевой провод подключен к нулевой шине. Если используется защита обычная машина (кроме индукционной) — ноль идет напрямую, если защита сделана УЗО — ноль проходит на подключенную линию.

Что еще нужно знать?

Установка распределительной коробки и сборка — это не только умение собрать по правильной схеме. Также нужно знать некоторые нюансы, чтобы в дальнейшем не жалеть о потраченном времени и силах.

1. На покупке платы ни в коем случае не сэкономишь! Дешевизна щита однозначно свидетельствует о некачественных материалах, из которых он изготовлен. Дешевый пластик со временем желтеет и становится хрупким. Огнестойкость также может быть низкой.
2. Купите лучшие модули щита резерва. Он должен уметь сильно маневрировать.
3. Вы должны подписать установленные машины! Через какое-то время вы уже не можете вспомнить, какая машина используется для. Часто в комплекте с электрощитом идет клейкая бумага, служащая именно для этой цели.
4. Спустя полгода, после сборки, необходимо протянуть контакты.
5. Периодически проверяйте УЗО нажатием соответствующей кнопки.
6. Лучше покупать оборудование известных брендов. Такие рекламные щиты подготовлены для простой, качественной и безопасной прокладки кабелей и установки устройств безопасности. Например, сборка электрического щита Legrand или Abb, занимает меньше времени за счет наличия необходимых комплектующих.
7. Для удобства у нас есть разводка по обе стороны от шины.Заземление — снизу, ноль — сверху.
8. Если в доме есть дети, нужно купить щит с замком или оборудовать его.

Следует помнить, что производить сборку и установку электрощита Legrand, ABB или оборудования другой компании необходимо строго на отключенных линиях электропередач, предварительно проверив напряжение.

Для присоединения собранной панели к действующей системе необходимо привлечь сотрудников заинтересованных организаций.К многоквартирным домам относятся представители кондоминиумов или ЖЭК.

В конце концов, после всего процесса сборки и подключения, необходимо закрыть или закрепить крышку, чтобы проверить вашу работу, подав напряжение на проводящую часть вашего экрана.

Схема монтажа с тремя фазами ввода Схема однофазного подключения Схема подключения квартиры

Специально для выездного ремонта квартиры своими руками.

2021 Стоимость подключения или переподключения дома

Стоимость монтажа электропроводки

Стоимость обновления домашней электропроводки в доме колеблется от 2000 долларов до 9000 долларов в среднем, при этом большинство домовладельцев тратят долларов США.65 за квадратный фут . Стоимость электромонтажных работ зависит от доступности проводки, почасовой оплаты труда электрика, стоимости панелей, проводов и других материалов.

Мелкие электромонтажные работы, такие как установка розетки, обходятся всего в 125 долларов, тогда как ремонт большего дома стоит 9 400 долларов. Если получить доступ к проводке сложно, ее замена будет стоить дороже. При любой работе по замене проводки гипсокартон может потребоваться открыть в любом количестве мест, что увеличит сумму, которую вы заплатите.

Стоимость монтажа электропроводки

Средняя стоимость по стране	2115 долл. США
Минимальная стоимость	125 долларов США
Максимальная стоимость	11 400 долл. США
Средний диапазон	790 долл. США к 3 617 долл. США

Стоимость электропроводки на квадратный фут

Установка электропроводки стоит от 2 до 4 долларов за квадратный фут в среднем.Сама проводка стоит долларов от 6 до 8 долларов за погонный фут , в то время как структурированная проводка и кабели для передачи данных, предназначенные для работы с устройствами связи и развлечения, добавляют долларов на 2 доллара за фут . Электроустановка обычно оплачивается из расчета один час на каждые 100 квадратных футов. Если электрическое обслуживание в настоящее время доступно, электрики будут взимать установленную плату за открытие розеток, переключателей и монтажных коробок.

Содержание

1. Стоимость монтажа электропроводки
2. Стоимость ремонта дома

Средняя стоимость подключения нового дома

Затраты на электроэнергию нового строительства

Стоимость замены проводки ручки и трубки

Факторы затрат на электропроводку

Как узнать, нужно ли перепрошивать?

Электрики рядом со мной

Стоимость ремонта дома

Стоимость перепаяния 1 000 кв.футов дома составляет от 2000 до 6000 долларов , или около долларов от 2 до 4 долларов за квадратный фут . Ремонт дома площадью более 2500 кв. Футов, требующий вскрытия стен, стоит от $ 12 000 до $ 20 000 . Цена зависит от размера дома, доступности проводки и от того, модернизируете ли вы электрическую панель.

Стоимость ремонта дома

Работа	Средняя стоимость
Ремонт основного дома с 3 спальнями (Через чердак, подвал или перекрытия пола)	2500–6000 долларов
Установка проводки через основные стены (вскрытие стен, удаление старых проводов, изменение проводки и установка гипсокартона)	6000–10 000 долл. США
Снятие проводки ручки и трубки	4000–6500 долларов
Разрешение на демонтаж проводки ручки и трубки	200–600 долларов

Стоимость ремонта дома на квадратный фут

Стоимость ремонта дома за квадратный фут

Квадратные ноги	Средняя стоимость
1 000	1600–3800 долларов
1,200	1 900–4 500 долл. США
1,500	2300–5600 долларов
2 000	3200–7600 долларов
2 500	3900–9400 долларов
3 000	4800–11 400 долл. США

Повторный электромонтаж включает удаление как можно большей части устаревшей проводки и установку провода, заключенного в неметаллическую оболочку.Новая проводка безопаснее, не нагревается при контакте с изоляцией и будет соответствовать вашим потребностям в электричестве.

Стоимость ремонта дома по спальням

Ремонт одной спальни площадью 120 квадратных футов будет стоить около 190 долларов, если при установке не возникнет непредвиденных проблем. Стоимость ремонта дома с 2 спальнями составляет примерно , 380 долларов, 3 спальни — долларов, 570 долларов, а с 4 спальнями — в среднем , 950 долларов, долларов. Добавьте еще 1100 долларов к 2 500 долларов, если ваша электрическая панель нуждается в обновлении.

Обновление панели электрооборудования

Стоимость модернизации сервисной электрической панели составляет от 850 долларов до 1100 долларов для 100-ампер и от 1300 долларов до 1600 долларов для 200-ампер. Если требуется новая коробка, рассчитывайте, что на ее установку вы потратите от до 1 200 долларов США до 2 500 долларов США. Обновление панели включает в себя новый счетчик, сервисное отключение, разъединитель, панель, проводку, трубопроводы и погодозависимую головку.

Сегодня большинству домов требуется электрическая панель на 200 ампер, а в большинство старых домов подается только 60 ампер.Узнайте, сколько энергии получает дом, посмотрев на табличку с данными на главном автоматическом выключателе.

Отверстия в стенах и ходовые провода

Открытие стен, удаление старых проводов, установка новых проводов и закрытие стен новым гипсокартоном стоит от 4500 до 9000 долларов. для дома площадью 1200 квадратных футов. Для всего дома площадью более 2500 квадратных футов цена колеблется от $ 12 000 до $ 20 000 с учетом открытия стен.

Прокладка электропроводки через балки пола, чердак, подвал или доступное пространство для обхода обходится в –3000 долларов США. в том же доме.Самый простой доступ для электрика для работы с вашей системой — через чердак или пространство для ползания, минимальная высота которого составляет 1,5 — 3 фута, откуда они могут опустить провода вверх или вниз, вместо того, чтобы сверлить отверстия в гипсокартоне.

Стоимость открытия и закрытия гипсокартона должна быть включена в расценки электрика. Сколько зависит от того, насколько доступна проводка. Нечетные углы и скрытые стены могут стоить дороже. Вокруг каждой розетки и каждого выключателя света, а также в разных ключевых местах стены должны быть проемы из гипсокартона.

Добавление розеток и переключателей

Стоимость установки новой электрической цепи составляет от $ 100 до $ 150 за одну розетку или выключатель. Как правило, чем больше розеток или выключателей можно установить или добавить в комнату, тем более выгодную сделку вы сможете получить. Чтобы соответствовать требованиям кодекса, в большинстве областей требуется два или три выхода.

Полный прайс-лист на электрика можно найти в нашем справочнике по ценам на электромонтажные работы.

Вернуться к началу

Средняя стоимость подключения нового дома

Средняя стоимость подключения дома площадью 1000 квадратных футов составляет от 1600 до 3800 долларов , или около долларов от 2 до 4 долларов за квадратный фут .Размер и планировка вашего дома определят вашу окончательную стоимость. Чем больше у вас комнат, тем больше розеток и выключателей вам нужно будет установить, чтобы соответствовать требованиям строительных норм.

Подключить провода к новому дому дешевле, чем перемонтировать проводку в существующем доме, потому что стены открытые. Провода протягиваются через шпильки, не ломая гипсокартон, а розетки и розетки переключателей легко прикрепляются к шпилькам. При замене проводки провода не всегда легко доступны, а в некоторых домах даже не хватает одного.5 футов высотой на чердаке или в подвальном помещении, что могло бы облегчить доступ электрику к существующим приспособлениям и розеткам.

Средняя стоимость подключения дома на квадратный фут

Средняя стоимость подключения дома составляет $ 1,56–3,75 $ за квадратный фут , при этом большинство домовладельцев тратят примерно $ 2,65 за квадратный фут . Чтобы получить более точную оценку, рассчитайте погонные футы ваших стен и умножьте свой ответ на $ 7,79 за погонный фут , что является начальной стоимостью подключения дома.

1. Размер дома / 4,2 = приблизительный погонный фут стен
2. Линейные футы x 7,79 $ = начальная стоимость подключения дома

Если в вашем доме алюминиевая проводка, ваш электрик добавит медь, чтобы продлить эту цепь до светильников и электрических розеток. Расширение алюминиевой цепи медным проводом означает, что провод должен быть обжат и покрыт антиоксидантной смазкой для предотвращения будущих пожаров — алюминий со временем подвергается коррозии в точках соединения, вызывая искры, которые могут стать причиной пожара.Было бы целесообразно, чтобы ваш электрик проверил все точки подключения проводов в доме на предмет коррозии, почернения соединений или оплавления изоляции.

Прейскурант на материалы для электропроводки дома

Основные материалы, такие как розеточные коробки и панели переключателей, обычно включаются в вашу смету, если вы не предпочитаете сами покупать пластины переключателей, изготовленные по индивидуальному заказу. Для большинства электромонтажных работ требуются такие необходимые элементы, как распределительный шкаф, розетки, пластины переключателей и осветительные приборы.

Прайс-лист на электромонтажные материалы для дома

Арт.	Средняя цена
Обслуживание 100 А Включает в себя розетку для счетчика, главный выключатель, 1 GFCI и 5 однополюсных выключателей в коробке внешней панели с 20 выключателями	$ 1,180
Обслуживание на 200 А Включает в себя розетку для счетчика, главный выключатель, 1 GFCI и 5 однополюсных выключателей в коробке внешней панели с отсеком на 20 выключателей	1 950 долл. США
Медный провод (большинство цепей)	0 руб.30 — 0,66 доллара за фут
Медный провод (крупная бытовая техника)	0,49–0,99 доллара за фут
Медный провод (электрические диапазоны)	0,83 — 1,83 доллара за фут
Кабель передачи данных	0,11–0,22 доллара за фут
Розетки на 15 А	0,50 доллара США за каждый
Розетки 15 А Защита от несанкционированного доступа, зарядка через USB	20 долларов за штуку
Крышка выходной стенки	0 руб.38 штук
15-амперные переключатели	0,50 доллара США за каждый
Переключатель лопастного типа (с регулируемой яркостью)	28 $ за штуку
Умный переключатель диммера (совместимость с Alexa)	55 долларов США за штуку
Светильник Утопленный монтаж 13 ”	10 долларов за штуку
Светильник Современная подвеска с 3 лампами	$ 190
Светильник Хрустальная люстра на 16 ламп	$ 670
Потолочный вентилятор Basic 52 ”	$ 50
Потолочный вентилятор Мощный 72-дюймовый 8-лопастной вентилятор с дистанционным управлением	300 долл. США

Затраты на оплату электроэнергии

Электрик заряжает от 40–99 долларов в час, и установка 100 погонных футов проводки может занять от 40 до 60 минут.Плата за труд зависит от уровня опыта электрика (ученик, подмастерье или мастер) и от количества времени, которое он провел на своем текущем уровне. На это также может повлиять их уровень образования. Если вы наняли подрядчика для наблюдения за всей работой, которую вы выполняете в доме, он / она обычно увеличивает цену субподрядчика на 15–20%.

Вернуться к началу

Затраты на электроэнергию нового строительства

Затраты на электроэнергию нового строительства колеблются от до 2–4 долларов за квадратный фут .Электромонтажные работы для нового строительства обычно оплачиваются из расчета один час на 100 квадратных футов, что составляет от 45 до 100 долларов в час , не включая материалы, детали, плату за вызов или ремонт после вскрытия стен.

Средняя стоимость электромонтажа нового дома площадью 1600 кв. Футов с тремя спальнями составляет $ 2500–4000 $ . Чем больше у вас в доме светильников, тем дороже это будет стоить. Каждый прибор (розетки, осветительный прибор, прибор, розетка на 220 В и т. Д.) Стоит от 90 279 от 100 до 150 90 280 долларов на установку.

Стоимость также будет варьироваться в зависимости от типа провода, который вы решите использовать, а также от того, выберете ли вы высококачественные светильники или интеллектуальную технику. Если вы используете медный провод, он будет стоить значительно дороже, чем алюминиевый. Средняя стоимость проводки в новом доме обычно меньше, чем затраты на замену или установку проводки в старом доме, гипсокартон еще не установлен, и электрик имеет легкий доступ для установки.

Ориентировочная стоимость электрооборудования

Первичные затраты на электрооборудование составляют от 3 до 8 долларов за квадратный фут , или примерно от 3000 до 8000 долларов для дома площадью 1000 квадратных футов.Ценообразование зависит в основном от мощности, необходимой дому, и от количества запланированных розеток и осветительных приборов. Чем больше будет розеток и приспособлений, тем дороже это будет стоить.

Электрическая грубая наладка происходит после установки каркаса, и это просто означает, что провода протянуты через шпильки и вставлены в коробки, где будут выходить розетки и выключатели освещения. Гипсокартон не кладут, поэтому не устанавливают панели переключателей и освещение.

Стоимость запуска электрооборудования в сарай

Проведение электрички к сараю обойдется примерно в 900 долларов.Сараи — это отдельные здания, и к ним потребуется подвести электрическую линию, что составляет большую часть стоимости. В сарае не потребуется ничего, кроме одной-двух розеток и верхнего света, если только у вас нет больших планов по поводу электроинструментов.

Стоимость подвода электричества в гараж

Стоимость электромонтажа гаража может составлять от 1000 долларов до 4000 + долларов. Цены могут значительно варьироваться в зависимости от того, стоит ли ваш гараж отдельно или пристроенный. Если вы планируете работать в гараже с электроинструментом, вам нужно будет установить дополнительную панель на 100 А, но если вы планируете просто припарковаться в гараже, подойдет 60 ампер.

Добавить электричество в пристроенный гараж

Электромонтаж вашего пристроенного гаража будет стоить от $ 1000 до $ 2 500 в зависимости от размера, ваших потребностей в электроэнергии и количества розеток, которые будут установлены.

Стоимость запуска электричества в отдельно стоящий гараж

Стоимость подключения электричества к отдельному гаражу составляет около долларов США, 4 000 долларов США долларов США. Это больше, чем то, что стоит подключить к гаражу, потому что вам придется протянуть магистраль от дома до гаража, а затем подключить все освещение и розетки.

Электромонтаж подвала Стоимость

Затраты на электрическую проводку для отделки подвала составляют примерно от 800 до 1 500 долларов за площадь в 1000 квадратных футов. Более низкая цена — подвал как одно большое пространство без внутренних стен. Ценообразование зависит от количества розеток, размера электрической подпанели и предназначения подвала. Если вы строите роскошную мультимедийную развлекательную комнату, вам потребуется установить больше розеток, чем если бы она стала просто местом для хранения вещей.

Стоимость коммерческих электромонтажных работ

Стоимость коммерческой электропроводки колеблется от $ 5 до $ 12 за квадратный фут , что примерно на на 10% –30% выше, чем у , чем в жилых домах при проведении электромонтажных работ для проводов, кабелей, арматуры и электрических панелей. Электромонтажные работы на коммерческой недвижимости обходятся дороже, потому что в коммерческих зданиях потребность в электроэнергии выше, при использовании трехфазного питания (448 вольт) по сравнению с однофазным питанием дома (240 вольт), а проводка с высокой изоляцией проходит через кабелепроводы для большей защиты. .Электрическая система в коммерческой недвижимости тоже намного сложнее, особенно если электрику нужно провести электропроводку на многих этажах.

Вернуться к началу

Стоимость замены проводки ручки и трубки

Стоимость замены проводки ручки и трубки составляет от 1,56 доллара до 3,75 доллара долларов за квадратный фут или примерно долларов США за 2,65 доллара за квадратный фут . Одна из причин, по которой вам следует заменить проводку ручки и трубки, заключается в том, что в ней нет заземляющего провода, и многие страховые компании откажутся защищать дом от электрического пожара из-за этого.Первоначально этот провод был проложен еще в 1880-х годах.

Стоимость демонтажа проводки ручки и трубки

Удаление проводки ручки и трубки стоит от 4500 до 6000 долларов в среднем долларов. Перед тем, как можно будет начать работу, необходимо вытянуть ручку и разрешение на снятие проводки трубки, что составляет типичную стоимость от $ 200 до $ 500 .

Технически, ручку и проводку не нужно выносить из дома; просто убедитесь, что он отключен, прежде чем устанавливать новую проводку. Однако InterNACHI (Международная ассоциация сертифицированных домашних инспекторов) требует, чтобы «система проверялась квалифицированным электриком.Только эксперт может подтвердить, что система была установлена ​​и модифицирована правильно ». Они также будут знать требования местных строительных норм и правил относительно отключения или удаления.

Вернуться к началу

Факторы затрат на электропроводку

Помимо основных затрат на ремонт, в окончательную стоимость ремонта дома будут влиять следующие факторы:

1. Расходы на оплату труда в вашем районе
2. Новый уровень мощности необходимо принести в дом и в него
3. Простота или сложность доступа к арматуре и распределительным коробкам
4. Тип используемого провода
5. Стоимость ямочного ремонта или замены гипсокартона
6. Количество розеток и приспособлений
7. Необходимые разрешения и проверки
8. Стоимость установки и очистки

Разрешения и проверки на электрооборудование

Для большинства электромонтажных работ, связанных с заменой проводов в стенах или электрических соединительных коробках, требуется разрешение, соответствующее местным нормам, при средней стоимости от 250 долларов до 500 долларов .Стоимость разрешения сильно варьируется от штата к штату и даже от округа к округу. Лучше всего позвонить в местный строительный отдел, чтобы узнать, нужно ли вам разрешение и сколько оно стоит. Хорошая вещь в разрешении — это сопутствующий осмотр, который скажет вам, правильно ли была выполнена работа и безопасно ли это. Неправильно проложенная электрическая проводка очень опасна и может привести к пожару.

Подготовка к установке

Лучшее, что вы можете сделать до приезда электрика, — это обеспечить доступность.Переместите мебель и картины, висящие на стене. Положите пластиковый брезент, чтобы защитить ковер и паркетный пол. Очистите зону от безделушек и других личных вещей, чтобы электрик мог выполнять свою работу.

Очистка сайта

После завершения работы всегда будет проводиться очистка. Иногда это делает электрик, но не всегда. Спросите, включена ли уборка в полученную вами оценку.

Общие электрические коды

Национальный электротехнический кодекс (NEC) — это национально признанный кодекс, отвечающий за безопасную работу с электричеством.Когда ваша выполненная разрешенная работа будет проверена, инспектор будет следить за соблюдением руководящих принципов NEC, принятых в вашем штате. Лицензированные и опытные электрики следят за соблюдением всех требований кодекса.

• Электропроводка должна быть заземлена.
• Сращивания — наихудшее нарушение кода, потому что они наиболее опасны. Если соединение обязательно должно произойти, это должен сделать электрик, и соединение должно быть изолировано от другой проводки с помощью распределительной коробки.
• Перегорание — Установка лампы с более высокой мощностью в розетку может вызвать перегрев и потенциально возгорание. Используйте лампочку соответствующей мощности для розетки.
• Распределительные коробки без крышки — Возможно получение ударов от этого стыка в распределительной коробке. Покрытие этого стоит всего несколько долларов.
• Розетки — Кодекс требует, чтобы розетка располагалась в пределах 4 футов от дверного проема, а затем каждые 12 футов после этого. Если вы живете в старом доме, который не соответствует этому требованию кодекса, никто не заставит вас обновляться, но перегрузка цепей может вызвать пожар.Скорее всего, установка новой торговой точки на первом этаже будет стоить долларов, 100 долларов, а на втором этаже — долларов, 200 долларов долларов.
• GFCIs — Текущий кодекс требует, чтобы выход был выходом GFCI, если он находится в пределах 4 футов от источника воды, такого как раковина или ванна. Нет необходимости приводить ваш дом в соответствие с кодом, если это не так. Вы можете самостоятельно заменить стандартные розетки на розетки GFCI примерно за $ 12 .

Вернуться к началу

Как узнать, нужно ли перепрошивать?

Замена старой электропроводки может и не быть необходимостью, но дома умеют сообщать домовладельцам, когда что-то не так.Вы можете запланировать осмотр дома в местной электротехнической компании, чтобы выяснить, нужно ли вам менять проводку. Дополнительным преимуществом этого является то, что вы получите список всех проблем с электричеством, требующих ремонта, даже если ваша проводка на данный момент исправна. Обратите внимание на следующие признаки того, что вам нужно перемонтировать:

1. Запах гари или шипящие звуки.
2. Изменение цвета вокруг розеток или приспособлений.
3. На ощупь тепло в розетке или выключателе света.
4. Автоматические выключатели часто срабатывают.
5. Огни мигают.
6. Заглушки в розетках очень плохо закреплены.
7. Блок питания не подходит для устройств на 240 вольт.
8. Вашему дому больше 40 лет.
9. Вы получаете небольшой электрический шок, когда что-то подключаете к сети.
10. У вас слишком много удлинителей и дополнительных удлинителей.

Немедленно вызовите электрика, если

• Вы заметили запах гари.
• Жужжащий звук из вашей проводки или розеток.

Получите бесплатную оценку HomeGuide от надежных подрядчиков по электрике:

Получите бесплатные оценки

512 Запросы клиентов на HomeGuide

Национальный оценщик ремесленников 2018

Этот старый дом | https: // www.thisoldhouse.com/how-to/10-wiring-problems-solved

Полное руководство по подключению домашних сетей Ethernet — LazyAdmin

Хотя беспроводные сети и ячеистые сети становятся лучше с каждым годом, ничто не может сравниться с проводным сетевым подключением. Проводное подключение к сети Ethernet обеспечит максимальную пропускную способность (скорость), минимальную задержку и наиболее стабильное сетевое подключение, которое вы можете получить у себя дома.

Единственная проблема с проводными соединениями Ethernet заключается в том, что вам придется протянуть кабели через ваш дом, предпочтительно через стены.Если вы не ремонтируете свой дом, это может стать проблемой.

Я делал это дважды в своих домах, когда ремонтировал свой предыдущий дом. И в моем нынешнем доме, который был полностью закончен, когда мы его купили.

В этой статье я помогу вам выбрать подходящие материалы, проведу вас через процесс протяжки сетевых кабелей и дам несколько советов.

Планирование проводки домашней сети

Как и в любом проекте, вы должны начать с плана.Нам нужно не только знать, где нам нужны наши проводные соединения Ethernet, но также и где они объединяются и как туда добраться.

Я разбил планирование на пару этапов:

1. Составьте простой план дома .
   Это действительно помогает визуализировать все проводные сетевые соединения.
2. Определите расположение подключений Ethernet .
   Имейте в виду, что дети вырастают и, возможно, получают компьютер или игровую консоль в своей комнате.Подумайте о месте для сетевого принтера и, конечно же, не забудьте о точках доступа.
3. Где разместить роутер и коммутатор?
   Вы можете разместить выключатель на каждом этаже, если это удобнее, или проложить все кабели в одном месте. Я предпочитаю иметь все сетевые подключения в одном месте, так что вы можете использовать один больший коммутатор или использовать коммутаторы лучше.
4. Как вы собираетесь проложить кабель?
   Чердак и ползун — хорошие пути для прокладки кабелей через ваш дом.
5. Сколько портов Ethernet в одном месте?
   Настоятельно рекомендуется использовать два разъема Ethernet для каждого местоположения. Кабели UTP не так уж дороги, а дополнительные расходы на дополнительный порт Ethernet минимальны. Но добавление одного позже будет стоить вам намного больше работы и, возможно, денег.

   Разумеется, только для точек доступа хватит и одной сетевой розетки.

Вы можете пропустить кабели через воздуховоды HVAC или любой другой канал циркуляции воздуха. Но имейте в виду, что для этого вам может потребоваться использовать кабели статического давления Cat 6.

Средство проектирования домашней сети

Вы можете использовать Unifi Design Center, чтобы помочь вам спланировать установку домашней сети. Инструмент позволяет разместить сетевое оборудование и протянуть все провода. Это немного сложнее, но действительно может помочь вам в планировании разводки домашней сети.

Вы можете использовать план этажа в качестве подложки для рисования стен. Затем вы можете разместить в нем свое домашнее сетевое оборудование и проводку Ethernet. Кабели Ethernet расположены не так аккуратно, как хотелось бы, но это просто для того, чтобы дать вам представление о возможностях.

И одна из крутых и действительно полезных вещей Unifi Design Center — это то, что вы также можете видеть зону покрытия беспроводной сети. Таким образом, вы можете выбрать правильное место для своих точек доступа или, возможно, дополнительное место, если необходимо.

Если вы хотите узнать больше о размещении точек доступа, вам следует прочитать эту статью, в которой я объясню больше о лучших местах для точек доступа.

Лучший кабель Ethernet для проводки домашней сети

Итак, когда наш план выполнен, мы собираемся посмотреть, что нам нужно.И, конечно же, самая важная часть — это кабель Ethernet. Кабели Ethernet классифицируются по категориям (Cat). Категории определяют скорость кабеля, насколько быстро он может передавать данные по кабелю.

При выборе кабеля для домашней сети Ethernet важна не только скорость, но и качество кабеля. Не тратьте деньги зря на кабели CCA (алюминий с медной оболочкой). Чтобы получить максимальную производительность и скорость от кабеля UTP, он должен иметь действительно низкое сопротивление, чего можно достичь только с помощью полностью неизолированных медных кабелей.

С кабелями CCA не следует использовать PoE (Power over Ethernet). Из-за более высокого сопротивления кабели нагреваются, и при увеличении длины они будут передавать на устройство меньшую мощность. Еще одна проблема с кабелями CCA заключается в том, что они хрупкие и не очень гибкие. Это может привести к обрыву проводов внутри кабеля.

Cat 6 против Cat 6a

В наши дни кабели UTP категории 6 являются минимальным стандартом для использования в установках. Теперь всегда есть большая путаница между разницей между Cat 6 и Cat 6a.Последний дороже, почти в 2 раза, но действительно ли он вам нужен?

	Скорость	Пропускная способность	Цена 500 футов / 150 метров
Cat 6	10 Гбит / с до 55 метров / 1 Гбит / с	2 МГц ок. $ 55, —
Cat 6a	10 Гбит / с	500 МГц	ок. $ 99, —

Как видите, что-то происходит со скоростью кабеля Cat 6.Он поддерживает 10 Гбит / с, но только на расстоянии до 37-55 метров . Еще немного, и скорость снова упадет до 1 Гбит / с.

Но это еще не все, Cat 6 также имеет более низкую полосу пропускания, 250 МГц (Cat 5e имеет только 100 МГц). Почему это так важно? Вы можете сравнить пропускную способность с полосами движения на шоссе. По обеим магистралям вы можете двигаться со скоростью 70 миль в час, но Cat 6 имеет только 2 полосы, а Cat 6a — 5 полос. Таким образом, Cat 6a может передавать гораздо больше данных за одно и то же время, чем Cat 6.

Итак, какой из них вы должны купить? Для домашнего использования Cat 6 в большинстве случаев более чем достаточно.Длина кабеля не превысит 37 метров, поэтому вы получите 10 Гбит / с. 250 МГц более чем достаточно для вашей домашней сети.

Цельный против многожильного

Кабель

Solid UTP имеет по одному сплошному проводу на каждый проводник. В кабеле UTP 8 проводников, поэтому в сплошном кабеле UTP имеется 8 сплошных проводов.

В многожильных кабелях UTP провода в проводнике состоят из нескольких проводов, намотанных друг на друга. Это сделает кабели более гибкими.

Для разводки домашней сети вы хотите использовать сплошные кабели UTP, потому что сплошные кабели можно легко вставить в настенные розетки и патч-панели.Многожильные кабели используются только для изготовления коммутационных кабелей из коротких кабелей, которые вы используете между коммутатором и коммутационной панелью.

Еще одна причина выбрать твердый кабель UTP заключается в том, что вы можете покупать только твердые кабели UTP оптом (от 250 футов (75 метров) до 1000 футов (330 метров)).

Кабели статического давления Cat6

Как упоминалось ранее, вы можете провести домашнюю проводку Ethernet через воздуховоды HVAC или любые другие каналы циркуляции воздуха. Но для этого вам может потребоваться специальный тип кабеля Ethernet, кабели Plenum Cat6.Эти кабели Cat6 имеют специальную оболочку, предотвращающую распространение огня на расстояние не более 5 футов.

Убедитесь, что вы проверили местные нормы пожарной безопасности, чтобы узнать, есть ли требования к кабелям, которые вы можете использовать в воздуховодах HVAC. Пленум-кабели дороже, чем обычные кабели Cat6.

Кабель стояка Cat6

Как и в случае с кабелями статического давления для воздуховодов HVAC, в некоторых странах требуется, чтобы вы использовали кабель Riser Cat6 (CMR) в гипсокартоне или между этажами. Точно так же, как Plenum, кабели CMR огнестойкие, чтобы предотвратить распространение огня, например, между этажами.

Кабели

CMR дешевле, чем кабели Plenum Cat6, и в большинстве стран их достаточно для бытового использования. Опять же, убедитесь, что вы проверили местный пожарный кодекс на соответствие требованиям в вашем районе.

Лучшие бренды кабелей Ethernet

На рынке существует множество кабелей Ethernet разных марок, какой из них следует покупать? Имейте в виду, что вам понадобятся кабели Cat6 с твердыми неизолированными медными проводниками .

Также рекомендую приобрести кабель 23AWG .Медные провода кабеля 23AWG толще, что лучше при использовании Power over Ethernet. Провода 23AWG имеют ширину 0,57 мм, провода 24AG — 0,52 мм.

Я перечислил пару лучших брендов кабелей Ethernet, чтобы помочь вам начать выбор лучшего кабеля UTP:

Патч-панель для домашней сети

Вы можете подключить разъем RJ45 к твердому кабелю UTP, но это действительно не рекомендуется. Свисающие кабели Ethernet выглядят некрасиво, с ними нелегко работать, а найти правильный кабель сложнее.Но что еще более важно, кабели UTP с одножильными проводами хрупкие и не должны сильно изгибаться .

Патч-кабели

, которые вы используете между коммутационной панелью и коммутатором, имеют многожильные провода, что делает их гибкими и их легче сгибать (без разрыва проводов).

Так что лучше использовать патч-панель. Эти патч-панели не всегда должны быть большими и монтироваться в стойку. Для домашней сети также существуют патч-панели, которые можно монтировать на стене, и они намного меньше.

^{12-портовая патч-панель без крышки}

На рынке доступно несколько вариантов. На самом деле лучший вариант зависит от того, сколько у вас подключений. Для подключения до 12 Ethernet мне очень нравится использовать эти настенные патч-панели:

Экранированная патч-панель TRENDnet с 12 портами Cat6A, с поддержкой 10G, Cat5e, Cat6, Cat6A совместима, металлический корпус, цветная маркировка для проводки T568A и T568B, управление кабелями, настенный монтаж, черный, TC-P12C6AS

• 10G-Ready 12-портовая патч-панель
• Патч-панели Cat6A обеспечивают стабильное соединение с медными гигабитными и 10-гигабитными коммутаторами
• Экранированная конструкция для устранения электромагнитных помех и перекрестных помех
• Совместимость с кабелями Cat5e, Cat6 и Cat6A
• Металлический корпус для настенного монтажа

Если вам нужно более 12 портов, вы можете использовать два из них или выбрать 24-портовую коммутационную панель и использовать монтажный шарнир высотой 1U.

Настенные розетки Ethernet

Итак, для другого конца кабеля Ethernet нам понадобятся настенные розетки Ethernet. В целом розетки в США отличаются от розеток в ЕС. В США вы можете приобрести настенные розетки со съемными гнездами для трапецеидальных искажений. Это значительно упростит установку.

Поскольку мы используем сплошные провода, вам понадобятся гнезда для трапецеидальных искажений, которые можно пробить, например, эти гнезда для трапецеидальных искажений Cat6 на Amazon. Для ЕС вам понадобятся розетки Ethernet, подобные этим на Amazon.

Разъемы Ethernet для поверхностного монтажа

Вы не всегда можете использовать розетку для подключения к сети Ethernet. Например, с вашей точкой доступа вы можете использовать розетку для поверхностного монтажа. Вы можете разместить их в удобном месте, а затем использовать обычный патч-кабель между сокетом и точкой доступа.

^{Эта точка доступа находится на потолке в туалете.}

Использование штекеров RJ45 на твердом кабеле UTP

Кабели

Solid UTP на самом деле не предназначены для обжима разъема RJ45.Но это не значит, что это невозможно. Только нужно покупать подходящие штекеры RJ45, разница в лопастях разъема RJ45

Как вы можете видеть на изображении выше, лезвие посередине протыкает многожильный медный провод, что невозможно с сплошными медными проводами. В случае сплошных медных проводов лезвия должны снимать изоляцию сбоку, чтобы они соприкасались с медными проводами.

Инструменты, необходимые для домашней проводки Ethernet

У нас есть все наши сетевые продукты, но вам также понадобятся некоторые специализированные инструменты, чтобы начать с домашней проводки Ethernet:

• Инструмент для обжима Ethernet — если вы собираетесь подключать штекеры RJ45

Обжимной инструмент TRENDnet, инструмент для обжима, резки и снятия изоляции, для любого кабеля Ethernet или телефонного кабеля, встроенный резак и инструмент для снятия изоляции, 8P-RJ-45 и 6P-RJ-12, RJ-11, полностью стальная конструкция, черный, TC- CT68

Прокладка кабелей

Имея все инструменты и детали, мы можем начать с прокладки кабелей.В большинстве случаев вы подключаете два или более кабеля Ethernet к одному и тому же месту. Вы можете измерить длину необходимого кабеля, но это довольно сложно сделать правильно.

Более надежным является проложить один кабель, отрезать его до нужной длины, вытащить, сделать второй (или более) кабель и снова проложить их вместе.

Убедитесь, что вы k достаточно удлините каждый конец кабеля . Вы хотите правильно провести кабели к патч-панели. Также неплохо иметь дополнительную длину на стороне розетки на случай, если с подключением что-то не так.

Цвет кабеля Ethernet Заказ

После того, как вы вытащили весь кабель, пора подключиться к разъемам RJ45 (если вы их используете) и гнездам трапецеидального искажения. На гнездах трапецеидального искажения и патч-панели вы, вероятно, найдете два стандарта окраски , 568A и 568B (или просто A и B ).

568B — наиболее часто используемый стандарт как в США, так и в Европе. 568A больше используется в странах Тихоокеанского региона.

Порядок цветов кабеля Ethernet для 568B:

1. Белый / Оранжевый
2. Оранжевый
3. Белый / Зеленый
4. Синий
5. Белый / Синий
6. Зеленый
7. Белый / Коричневый
8. Коричневый

Если у вас в руке штекер RJ45, удерживайте зажим. то левая сторона — пин 1.

Разъемы для трапецеидального искажения

Разъемы для трапецеидального искажения с перфорацией довольно просто подсоединить. На них нанесен цветовой код, точно указывающий, куда должен идти провод. Просто проложите кабель над правильным проводником и подключите его с помощью перфоратора. Видео ниже объясняет / показывает, что это действительно хорошо:

Убедитесь, что вы следуете цветному коду на разъеме трапецеидального искажения или патч-панели, который соответствует 568B или 568A, если вы используете его у себя дома.

Подключение штекеров RJ45

Подключение штекеров RJ45 требует немного больше практики, но если вы не торопитесь, это действительно полезно. Просто убедитесь, что вы зачистили кабель достаточно далеко, на 5 см / 2 дюйма. Это упростит прокладку проводов в правильном порядке.

Это видео действительно хорошо объясняет, как подключать штекеры RJ45.

Тестирование проводки домашней сети Ethernet

После того, как вы вытащили и подключили все кабели Ethernet, пора их протестировать.Теперь есть два способа проверить кабель: с помощью кабельного тестера (лучший способ) или с помощью сетевого устройства (ноутбука и коммутатора).

Вы можете подумать, что самый быстрый способ — просто подключить ноутбук одним концом, а другой подключить к коммутатору. Если у вас есть доступ в Интернет, значит, кабель в порядке. Ну, почти. Проблема с кабелями Ethernet заключается в том, что они также работают, если правильно подключены только 4 провода.

Синий и коричневый провода используются только для сетевых подключений 1 Гбит. Итак, теоретически, когда оранжевый и зеленый провода подключены правильно, вы можете получить сетевое соединение.Но только при скорости сети 100Мбит.

Тестеры кабелей

Тестер кабеля проверит каждый отдельный провод в кабеле Ethernet. Это лучший способ проверить правильность подключения кабелей Ethernet и их исправность.

Каждый провод обозначается индикатором на кабельном тестере. Если индикатор не горит, значит, у вас неисправное соединение.

Лучшее решение — отрезать кожух трапецеидального искажения или разъем RJ45 и начать все сначала.

Подведение итогов

Я надеюсь, что эта статья помогла вам начать работу над домашним проектом проводки Ethernet.Убедитесь, что вы покупаете качественные кабели и гнезда для трапецеидальных искажений. Имейте в виду, что замена кабелей Ethernet — это большая работа.

Если у вас есть какие-либо вопросы или предложения, просто оставьте комментарий ниже.

Вам также могут понравиться следующие статьи:

Как повесить люстру в комнате без разводки потолочного освещения

Продукты, указанные ниже, были исследованы и протестированы в рамках этого проекта. Как партнер Amazon, мы зарабатываем на соответствующих покупках.

Это руководство — отличный способ добавить верхний свет без затрат или хлопот, связанных с добавлением или изменением существующей проводки внутри стен и потолков.

Это идеальное решение для съемщиков старых домов и отличный способ добавить забавный осветительный прибор в комнату с резким освещением (например, как во многих профессиональных офисах, где флуоресцентное освещение является единственным источником верхнего света).

Когда я продал свой дом и переехал в студию в районе Беллтаун в центре Сиэтла, я даже изменил метод, чтобы защитить залог за аренду.

В старых домах строители часто не прокладывали проводку для верхнего освещения в местах общего пользования, например в жилых комнатах.В то время было модно использовать лампы для теплого освещения гостиной, но в современной многоцелевой гостиной большинство людей предпочитают сочетание: лампы для создания настроения и верхний свет, чтобы полностью освещать комнату по требованию.

Гостиная Хок-Хилла выдержана в былых условиях. Застряв в том, чтобы гулять, включать и выключать несколько ламп, мне действительно нужен был один выключатель возле двери, чтобы управлять светом в моей гостиной, и я не собирался открывать ящик пандоры, чтобы электрик проводил новые провода через Ястреб. Хиллс 90-летняя штукатурка и токарные станки.Потребовалось немного исследований и творчества, но я придумал, как получить свой торт и съесть его — с помощью быстрого метода DIY, описанного ниже. Теперь, когда щелкают настенный выключатель в гостиной Хок-Хилл, люстра и лампа включаются и ярко освещают комнату. В восторге от результатов уже несколько месяцев, я подумал, что потрачу несколько минут, чтобы поделиться инструкциями по установке беспроводного переключателя для освещения вашего собственного логова тьмы.

Список поставок:

Шаг 1: Выберите светильник:

Я выбрал люстру (конечно!), Но любой светильник, предназначенный для подвешивания, должен работать (т.е.е. модифицированный подвесной или барабанный светильник должен работать).

В этом примитивном примере (буквально запасная люстра, которую я хранил — функционально! — в моем гараже в течение нескольких месяцев) вы можете увидеть, как подвесные светильники можно повесить с другой точки, чем они подключены. Уловка для большинства приложений заключается в том, чтобы скрыть шнур.

Шаг 2. Преобразование подключения проводки

У меня уже есть популярная запись в блоге о том, как преобразовать светильник в сменную лампу, но для оптимальной безопасности вы захотите преобразовать этот светильник в бит иначе, чем этот метод.

Так как для протяжки от потолка до розетки потребуется длинный шнур, вам действительно нужно будет соединить провода осветительной арматуры с штыревым концом удлинительного шнура для тяжелых условий эксплуатации. Электрик может помочь вам с этим проектом, или вы можете проконсультироваться с руководством эксперта (а я им не являюсь!) О том, как сращивать электрические провода и шнуры.

Как вы можете видеть на фотографии ниже, термоусадочные трубки позволяют легко сращивать проводку для получения гладкого, безопасного одиночного шнура.

Шаг 3.Установите прочный потолочный крюк

Для нового светильника вам нужно прикрепить крючок к потолку. Поскольку осветительные приборы могут быть тяжелыми и особенно опасными при падении, очень важно, чтобы вы использовали крюк хорошего качества и закрепили его на балке потолка или балке. Мне нравится этот простой в установке сверхмощный потолочный крюк.

Потолочные балки — это в основном просто «шпильки», но в потолке их можно использовать точно так же, как если бы вы устанавливали стенные балки. Любой поиск гвоздей или ряд уловок, которые вы можете найти через Google, должны помочь вам найти балку, чтобы установить крюк для вашего светильника.

Если вы не можете найти стойку или стойку там, где вам нужен свет, потолочные крючки с «переключаемыми крыльями» должны выдержать любой светильник весом менее 20 фунтов, если он установлен правильно на полой стене, штукатурке и токарный станок, или средний лист гипсокартона.

Шаг 4. Спрячьте или замаскируйте шнур

После того, как ваш светильник перемонтирован и установлен потолочный крюк, установка может быть такой же простой, как просто подвесить светильник, однако я предпочитаю подумать о том, как замаскировать или закрыть шнур.Если ваш светильник свисает с потолка, шнур будет хорошо виден. Для этого проекта я выбрал крышку шнура люстры на липучке, чтобы мой удлинитель не раздражал глаза.

Вариант № 2 для скрытия шнура: используйте один из удивительных удлинителей, замаскированных под манильскую веревку, которые можно приобрести в Haddock Industrial.

Накидка на шнур из мешковины придает стильный вид внешнему шнуру.

Затем вы должны подумать о том, как ваш шнур будет проходить по стене к розетке.Сможете ли вы скрыть это за молдингом? Заправить его в рамку для картины?

Вы можете покрасить удлинительный шнур, чтобы он лучше вписался в него. Чтобы легко нарисовать шнур, просто накройте руку полиэтиленовым пакетом для сэндвичей, наденьте старый носок на пластиковый пакет и затем налейте несколько столовых ложек краски в вашу в перчатке ладонь. Вы можете покрасить удлинитель в считанные секунды, протянув шнур через заполненную краской рукавицу. Открытая часть моего шнура окрашена в синий цвет Wythe Blue в тон стенам.

Шнур моего света идет по стене.Чтобы скрыть это, я расположил шнур так, чтобы он спускался по стене с дальней стороны молдинга окна. Затем шнур был окрашен в тот же цвет, что и стена.

Шаг 5. Добавление и настройка беспроводного коммутатора

На пятом шаге у вас будет потолочный светильник в вашей комнате, которая раньше освещалась лампами, но вы будете ограничены включением и выключением нового верхнего света, подключая его и вынимая из розетки. Чтобы добавить простой настенный выключатель, я обыскал Amazon и нашел этот драгоценный камень (которого у меня сейчас три, по всему дому!) Настенный выключатель Westek RFK100LC / RFK101LC и подключаемый приемник

Этот продукт состоит из двух частей: выключателя беспроводной связи (по сути, пульта дистанционного управления), который вы прикрепляете к стене, и розетки с дистанционным управлением, которая включает или выключает свет в соответствии с сигналом, отправляемым переключателем беспроводной связи.

Этот настенный выключатель на самом деле представляет собой беспроводной пульт дистанционного управления, стилизованный под выключатель света.

Вот несколько примеров того, как в моей гостиной работает установка для управления двумя источниками света. Во-первых, увеличенный вид:

Переключатель беспроводной связи управляет удлинителем, а удлинитель посылает питание на лампу на столе и люстру вместе, достаточно яркую, чтобы осветить всю комнату, а также верхний свет. (Что это? Ах да! Да, на потолке ЕСТЬ ветки 😉

Вот более подробный вид установки:

А вот панорама комнаты без мебели, сморщенная так, чтобы можно было видеть всю установку:

Как я освещаю свою гостиную, в которой нет проводки для верхнего света: беспроводной пульт дистанционного управления (выглядит как выключатель света) привинчен к стене с левой стороны фотографии, а выход беспроводного приемника (по центру под двойными окнами) поворачивается включить или выключить питание лампы и специально модифицированной люстры (щелкните здесь, чтобы получить инструкции), когда переключатель беспроводной связи повернут.

Я до сих пор считаю свою гостиную незавершенной (эти диваны исчезли на следующей неделе! Ой!), Но мне нравится, как все складывается вместе. Вот несколько снимков в незавершенной работе.

Наконец-то люблю свою каминную полку. Трофейные кубки, стремена и книги о лошадях делают его тематикой конного спорта, но когда эта белая фигура таксы вернулась домой, я точно знал, где она! Я люблю украшать животных и новое оборудование для ухода за животными. На этом снимке кожаный ошейник для собаки добавляет стиля дешевой декоративной подушке.

Обновление зимы 2019/2020: Использование этого метода для дополнительного освещения

В 2015 году я решительно окунулась в крошечную жизнь, и две люстры прошли «любовный инвентарь» и стали частью моей уменьшенной в размерах жизни. Хотя в моей квартире-студии в центре Сиэтла было верхнее освещение, оно никогда не казалось достаточно ярким, чтобы отодвинуть мрак зимы Сиэтла настолько, чтобы работать над любимыми мною произведениями искусства, рукоделия и DIY. Поэтому я повесил люстру в своей квартире и повторил этот метод еще раз, на этот раз с одним изменением: вместо того, чтобы устанавливать беспроводной пульт дистанционного управления в качестве выключателя света, я повесил его на командные ленты на липучке.Это позволяет мне носить пульт с собой в постели по ночам, когда я хочу, чтобы комната была полностью освещена, когда я готовлюсь ко сну, и выключать свет, не вставая, когда я буду готов ко сну. Это была такая маленькая роскошь — и такое наслаждение — устроиться в постели с книгой при теплом свете люстры.

Запрос

Если это руководство сэкономит вам расходы на привлечение и переоборудование вашего осветительного прибора электрика, не могли бы вы поблагодарить вас, став спонсором на 1 доллар, чтобы поддержать работу этого веб-сайта?

Другие люстры Похожие сообщения:

Электричество в квартире своими руками Схема, расчет, разводка, прокладка, монтаж и замена электропроводки в квартире (видео)

Счастливым обладателям новых квартир в доме кроме ремонта стоит задуматься о хорошей электропроводке.Ведь он будет закрывать корпус и отвечать за работу многих устройств.

Электропроводка в панельном доме часто бывает скрытой, то есть за гипсокартоном или штробом. Поэтому схему нужно подготовить заранее. Начнется она на лестничной площадке от силового щита, а распределительные коробки продолжат работу. установлен в каждой комнате.

Одним из важнейших вопросов является правильный расчет пиковой нагрузки. От него будет зависеть работоспособность системы и пожарная безопасность.

Схема электропроводки

в квартире дома или дома: проектирование и расчет

Каждый хозяин должен знать, как устроить квартирную электропроводку у себя дома. И если эту информацию досконально никто не заставляет изучать, азы любой чрезвычайной ситуации обязательно Как правило, схема подключения стандартная, и ничего особенного в ней нет.

первый и, пожалуй, самый важный компонент в

— это схема подключения квартирных квартирных щитов. Именно к нему, проходя через предохранитель, направляется кабель от главного силового щита, который находится на лестничной площадке.Он состоит из счетчиков электроэнергии, автоматических выключателей и нескольких защитных устройств. Все это собрано в единый блок с монтажными рельсами и одной или несколькими вспомогательными шинами. Количество внутренних линий питания

зависит от того, сколько места у вас есть. Хотя это все же влияет на энергопотребление определенных устройств. Для них может потребоваться дополнительная выделенная линия. Обычно проводится только две «фаза» и «ноль», но есть третий вариант, который «обоснован».

Расчет электропроводки в квартире можно проводить двумя способами.Первый — это формула P: U = I, где ток делится на напряжение источника питания. Второй вариант намного проще суммировать отдельно потребляемую всеми устройствами на одной линии электричество. Не забудьте сложить это число. к дополнительным десяти процентам «в резерве».

Электромонтаж в квартире (видео) как построить домашнюю электропроводку своими руками?

Монтаж провода в собственной квартире, это очень хлопотно. Для этого вы всегда будете уверены, что все сделано правильно, а не только быстро завершить проект.Существует три основных способа прокладки кабеля:

• в пластиковом ящике;
• в гофрированной трубе;
• просто штукатурка.

Любой из них сам по себе, поэтому выбор только за вами. Но помните, вам нужно точно знать, где проходит кабель, иначе каждый гвоздь, забитый в стену, может привести к отключению телевизора или, во многом, хуже, поражение электрическим током.

Если вы задумались, как провести проводку в квартире, вам стоит обзавестись надежным и исправным инструментом.В местах соприкосновения корпуса с металлом не должна нарушаться изоляция. Как минимум понадобятся: отвертка, плоскогубцы, кусачки, молоток и тестер.

После того, как составили схему электромонтажа квартиры и сделали просчет относительно мощности каждой ответвления, можно переходить к закупке материала. Старайтесь не покупать провод с уменьшенным сечением или слишком дешевую продукцию, он наверняка имеет очень низкое качество. . Вам необходимо купить:

• провод медного сечения;
• выключатели и розетки;
• дополнительная изоляция, если вы ее используете;
• монтажные коробки пластиковых стаканчиков;
• клеммы для проводки;
• зажимы для крепления к стене.

Теперь в зависимости от типа установки Канавки кюветы пробивают или прикрепляют к стене короба. В случае укладки в штукатурку следует протолкнуть кабель в негорючий рукав. После этого распределяет и закрепляет сам провод, с завода. в ящиках с одной стороны и розетка, а также автоматические выключатели с другой. Фактически, проводка готова, осталось только замерить ее сопротивление, и вы готовы к использованию.

Ремонт и замена электропроводки в панельном доме: в каких случаях нужно менять провода?

Если запах горелого пластика, розетка начала нагреваться при использовании или увидела искру из распределительной коробки, самое время достать проект электропроводки квартиры и приступить к ее ремонту.Причины этого явления могут быть вызваны простым физическим износом, устареванием системы из-за появления в вашем доме новой мощной бытовой техники.

Новая электропроводка в квартире, схема которой давно изжила себя, проводится в несколько этапов:

• определение количества необходимых изменений;
• просчет количества материала и закупки;
• учебных помещений, путем демонтажа старой электропроводки;
• прокладка нового кабеля и его проверка на нормальную работу.

Еще одной причиной ремонта электропроводки в квартире может быть отсутствие заземления. Его наличие не критично, но все же необходимо для правильной и безопасной работы многих устройств.

подробнее по схемам и вариантам подключения устройства

Какая схема подключения в квартире?

В высотном доме

кабель входит в корпус силового щита, расположенный на лестничной клетке. Теперь счетчик, пулеметы и защитное устройство размещены непосредственно в квартирах.Электросхема начинается с учета электроэнергии, проходит через коробки, идет к выключателям и розеткам. Прокладку кабелей можно производить своими руками Пазы, пластиковые короба или непосредственно под штукатурку протектор проводов горючие, влагостойкие гофрированные трубы . Электросхема дает возможность рассчитать стоимость работ, так как ее видят столь необходимые расходные материалы.

как правильно выполнить электропроводку в квартире своими руками?

Конечно, можно заказать выполнение работ «под ключ» у специалистов, но тогда в случае чего нет плана расположения проводов.Поэтому замену электропроводки лучше проводить самостоятельно, в предварительном проекте. Это будет схема и расчет необходимого количества материалов — розетки, выключатели, электропроводка. Помните, что особенно мощные приборы, которые подключаются через единый кабель, который необходимо провести на счетчике. Все провода спрятаны под гипсокартоном в пазах в гофрированной пластиковой трубе. Так вы можете быть уверены, что при попадании влаги на стену не возникнет проблем с электричеством.

Как проложена проводка в панельном доме?

В многоэтажных домах старой постройки счетчик обычно располагается в подъезде.В квартире есть кабель, утопленный в стене. Многие собственники для предотвращения краж счетчиков подключают к сторонним, устанавливают счетчики в своих домах. Это упрощает подключение приборов с повышенным энергопотреблением. В этом случае прокладывается отдельный кабель. на каждую единицу оборудования с большой емкостью. Все эти устройства должны быть заземлены, поэтому лучше брать кабель с 3-мя жилами — «фаза», «ноль», «земля». Тогда вы можете быть уверены, что никто не поражение электрическим током при прикосновении к работающей стиральной машине.

Какая может быть схема разводки в квартире?

Если печатная плата расположена за пределами корпуса, рекомендуется, чтобы кабель от медных проводников к главной распределительной коробке и от него уже производил жгут проводов. В этом случае все остальные провода также выбирают медь. будет использоваться для подключения мощных устройств, необходимо заземлить, а кабели питать их отдельно. После составления плана проведена разметка точек на стенах и с учетом разводки строго вертикально или горизонтально во избежание их повреждения при выполнении любая работа.Кабель разведен открытым или скрытым способом.

Какие есть варианты разводки?

предпочтительнее все-таки скрытая проводка. Этот вариант наиболее распространен. Вариантов три: в пазах, под штукатурку или гипсокартон. Но иногда применяется и наружная проводка, например, если стена несущая хрущевка, и выполнять канавки могут ослабить его. Затем с помощью специальных декоративных элементов, которые укладываются в стопку и проволоку. Панели имеют внутренние пустоты, через которые можно провести кабель от люстры в потолке.А если пол деревянный, придется использовать подвесной потолок или конструкции из гипсокартона.

Чем отличается прокладка электропроводки в новостройках?

, новостройки домовладельцы обычно обходятся без внутреннего оборудования квартир электропроводом. Остается только шнур питания, который идет в комплекте с жильем. Владелец выбирает схему подключения в зависимости от расположения устройств, которые он будет использовать. УЗО, торговые автоматы и счетчик, образующие узел учета, расположены возле кабельного ввода на территории квартиры.Чтобы потом не забыть, где проложены провода, нанесены графики. От них будет зависеть и расход материала, а, следовательно, и окончательная цена работ. При выборе предпочтение отдается медно-кабельной продукции.

Какая схема расчета проводки?

Перегрев подводящих электрических кабелей может привести к возгоранию. Поэтому для правильного проведения работ по установке розеток расчет проводится в домашней электропроводке. К этому добавляется максимальная потребляемая мощность всех устройств, которые находятся или планируют подключить к полученному количеству прибавляется еще не менее 10% акций.Под эту сумму и подобрано соответствующее сечение кабеля. При расчете разводки в доме следует отметить, что желательно использовать 3-х проводный кабель, так как особенно мощным устройствам необходимо хорошее заземление. прокладка электропроводки в квартире по ним производится отдельным кабелем.

Как спрятать шнуры на настенном телевизоре

Ищете идеи, как спрятать шнуры на настенном телевизоре? У меня для вас есть две идеи.Для одного требуется дрель и набор шнура. Это лучший способ. Если вы снимаете дом или квартиру и не можете просверлить стену, другая идея, которую я использую для скрытия шнура, использует ткань, ее легко сделать и снять.

Я превратил спальню в тренажерный зал. Одной из особенностей комнаты, которую я хотел, был телевизор для просмотра во время тренировки и видеорегистратор, чтобы следить за онлайн-уроками фитнеса.

Как спрятать шнуры на настенном телевизоре

В моем последнем посте о трансформации комнаты я оставил вам изображение настенного телевизора с оголенными шнурами, свисающими с него.Не очень красиво. Я рад сообщить вам, что теперь они вошли в историю.

Ну, собственно не история, но шнуры сейчас тянутся за стеной.

Как спрятать шнуры на настенном телевизоре

Я использовал упакованный комплект , чтобы безопасно проложить провода телевизора за стеной.

Примечание: Когда я впервые проложил шнуры за стеной, я сделал это без комплекта и получил много комментариев, в которых говорилось, насколько это небезопасно. Я удалил исходный пост и переписал его, указав этот правильный и безопасный способ.Все примерно так же, но теперь провода проходят внутри трубы, которую вы вставляете в стену.

В магазинах товаров для дома продаются комплекты Flat Screen In Wall Cover и Power . Я использовал этот комплект In Wall и Power Cable, чтобы проложить телевизионные провода «для кодирования» за стеной. В комплекте идут розетки. Наборы стоят около 50 долларов и представляют собой лучший и самый безопасный способ спрятать телевизионные шнуры за стенами.

Что входит в комплект для скрытия шнура телевизора?

• гофрированная пластиковая трубка с подключенными розетками, крышка, длинный удлинитель, коронка для дрели, проволочная змейка, бумажный шаблон

Обзор установки скрытия телевизионного шнура

Розетка подключается к пластиковой трубке, которую вы размещаете за стеной через два отверстия, которые вы просверливаете в стене за телевизором (одно отверстие в стене, другое выше в стене за телевизором). Шнуры телевизора проходят через пластиковую трубку.

В верхней розетке есть вилка. Сюда вы подключаете телевизор. В комплект входит шнур питания, который необходимо затем подключить к существующей розетке, расположенной ниже на стене. (Я поставил перед этой розеткой мебель, чтобы она была скрыта от глаз, но до нее было легко добраться, если необходимо.)

Пошаговая инструкция по установке комплекта для скрытия телевизионного шнура в стене

1. После размещения монтажного кронштейна телевизора (приобретается отдельно) на стене, вам нужно выяснить, где должны быть два отверстия, чтобы верхнее было скрыто за телевизором, а нижнее — ближе к полу и рядом с существующая розетка, к которой будут подключены шнуры и источник питания комплекта, выходящие из стены.

2. Просверлите отверстия круглым сверлом.

3. Следуя инструкциям набора, протолкните трубку и шнур через верхнее отверстие. Это выглядит сложно, но было довольно легко. Видите этот белый шнур вдоль черной трубки? Это часть шнура питания в комплекте и то, как вы подключите питание к телевизору.

4. В верхней части шнура питания комплекта имеется розетка. Вы подключаете телевизор к нему за телевизором. В нижнем отверстии вам нужно подключить питание к существующей розетке.

СОВЕТ ПО УСТАНОВКЕ: Попросите члена семьи дать второй набор рук, чтобы помочь схватить и вытащить трубку / шнур, когда он достигнет просверленного отверстия в нижней части стены.

5. С помощью винтов из комплекта прикрепите розетку к стене за телевизором. Сюда вы подключаете телевизор, остальные шнуры проходят через трубку.

6. Пропустите кабели через трубку и выведите их из нижнего отверстия и подключите к задней панели телевизора на стене и кабельной коробке / DVR ниже.

Когда вы решите, где разместить отверстия в стене, вам следует расположить нижнее отверстие как можно ближе к существующей розетке. После того, как трубка и шнуры вынуты из нижнего отверстия, в зависимости от того, насколько близко находится настенная розетка, вы просто вставляете вилки в розетку. Розетка в моей комнате была низко на стене и скрыта за столом.

Если у вас более двух вилок (обычная розетка), вы можете подключить удлинитель с несколькими розетками. Это у меня на столе.

Готово! От старта до финиша ушло около 2 часов.

ВАЖНО : Самым сложным было выяснить, где разместить отверстия в стене. Убедитесь, что все шнуры, соединяющие вашу электронику, имеют достаточную длину, чтобы пройти через стену и войти в заднюю часть телевизора. Возможно, вам придется приобрести более длинные кабели HDMI и т. Д.

*** ВАРИАНТЫ ***

Если вы не хотите прятать шнуры за стену, чтобы скрыть их при подвешивании настенного телевизора с плоским экраном, прочтите этот пост:

Как я спрятал шнуры на настенном телевизоре с плоским экраном в моей семейной комнате, не проложив их за стену.

Вы можете узнать больше о том, как я превратил эту неиспользуемую спальню в тренажерный зал, в этих сообщениях:

Защитный кожух для кабелей | Юридический

ЗАЩИТА КАБЕЛЯ

Sparklight® — это dba («ведение бизнеса как») псевдоним Cable One, Inc. (NYSE: CABO). В этом документе «Cable One» означает Cable One, Inc., а «Sparklight» означает Sparklight® и включает любую аффилированную или дочернюю компанию Cable One или Sparklight, уполномоченную предоставлять вам услуги.В частности, аффилированные лица или дочерние компании Cable One включают Cable One VoIP LLC.

Sparklight предлагает своим клиентам программу обслуживания проводов. Эта программа, Service Guard, охватывает сервисные посещения техническими специалистами Sparklight домов клиентов для решения проблем с электропроводкой и подключением оборудования. Service Guard является бесплатным для элитных клиентов Sparklight и доступен для всех остальных клиентов за 5 долларов в месяц. Подписка на Service Guard является полностью добровольной.

Sparklight взимает плату в размере 45 долларов за каждое посещение технического специалиста Sparklight, в котором обнаруживается, что неисправность связана с оборудованием заказчика или его использованием, либо с внутренней проводкой, принадлежащей заказчику.Как всегда, заказчик не несет ответственности за обнаружение неисправности в оборудовании или проводке Sparklight.

УСЛОВИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРОВОДА

План обслуживания кабелей

Sparklight (План) — это дополнительный ежемесячный план обслуживания внутренней проводки. Ваша внутренняя проводка состоит из линий видео (ТВ), голоса (телефон) и данных (Интернет), которые проходят от основного подключения или точки демаркации за пределами вашего дома до конечного устройства, такого как телевизор, компьютер или телефон.В План также включены все вопросы по обучению клиентов, связанные с использованием оборудования Sparklight.

В соответствии с условиями, описанными ниже, План охватывает ремонт, а не установку внутренней проводки, а также все обучение клиентов, связанное с использованием оборудования Sparklight. Sparklight определит проблемы и отремонтирует внутренние провода в вашем доме, а также произведет необходимый ремонт кабельных линий, которые активно используются для передачи видео, Интернета или телефонных услуг. Пока вы продолжаете подписываться на План и имеете право на него, оплачивая плату Cable Service Guard в своем ежемесячном счете, вам не придется платить текущую плату за такое обслуживание и ремонт.Некоторые ситуации не подпадают под действие Плана. Эти исключения следующие:

• Ремонт электропроводки, установленной неправильно сертифицированным установщиком или измененной таким образом, что она не соответствует принятым отраслевым стандартам или другим применимым нормам.
• Ремонт электропроводки после разрушения здания пожаром, наводнением, землетрясением, другой катастрофой или стихийными бедствиями.
• Новые установки, требующие новых розеток или домкратов.
• Повреждение внутренней проводки, вызванное умышленными действиями и / или возникшее прямо или косвенно в результате изменения первоначальной установки.
• Ремонт электропроводки с достаточной мощностью, для ремонта требуется квалифицированный электрик.
• Кабель или проводка, проходящая между отдельными зданиями или жилыми единицами в многоквартирной собственности.
• Проводка домашней системы безопасности и сопутствующее оборудование, если служба безопасности дома не предоставляется компанией Sparklight.
• Любое принадлежащее клиенту оборудование, такое как телевизор, DVD-плеер, объемный звук, факсы, сканеры, игровые системы, компьютеры, принтеры, внешние устройства, телефоны и т. Д.
• Повреждения из-за неправильной эксплуатации или модификации установки заказчиком.
• Любая проводка от распределительной сети Sparklight до точки подключения в модуле или настенной панели в многоквартирном доме, таком как квартира, кондоминиум или другое групповое сооружение. Его также можно охарактеризовать как проводку внутри стены жилого помещения.

План является необязательным и покрывает большинство обращений за услугами, связанными с внутренним кабельным подключением, в соответствии с условиями Плана, пока клиент подписывается на План. План может быть отменен в любой момент; однако, если план отменяется в течение 60 дней с момента обращения в службу поддержки, с клиента взимается полная стоимость этого обращения в службу поддержки. План не распространяется на первоначальную установку или установку основных или дополнительных выходов для подключения к Интернету, кабелям или телефонным розеткам, а также перенос или реконфигурацию существующих розеток для Интернета или кабелей и телефонных розеток.За выполненную работу, не покрываемую настоящим Планом, может взиматься дополнительная плата. План вступает в силу в тот день, когда клиент заказывает план. Плата за План может измениться в любое время с предварительным письменным уведомлением не менее чем за 30 дней. План не распространяется на ремонт провода, скрытого в стене. Если ремонт не покрывается Планом, заказчик может: 1) произвести ремонт самостоятельно, 2) нанять внешнего подрядчика или 3) попросить Sparklight выполнить ремонт по стандартному тарифу и в соответствии с отраслевыми стандартами установки, если это обслуживание обычно выполняется Sparklight.План не распространяется на замену электропроводки после того, как дом был разрушен или поврежден в результате пожара, наводнения, землетрясения, стихийных бедствий, вандализма, грубой небрежности или умышленного ущерба. Клиенты Sparklight, проживающие в нескольких жилых единицах, таких как квартиры, кондоминиумы или другие групповые объекты, обратите внимание, что в соответствии с законами некоторых штатов или применимыми соглашениями арендодатели, а не арендаторы, могут нести ответственность за ремонт и обслуживание части или всей внутренней проводки. . Заказчик должен связаться со своим домовладельцем или управляющим зданием, чтобы определить ответственность.За исключением случаев, прямо изложенных в настоящем документе, или случаев, когда это запрещено действующим законодательством, Sparklight не несет ответственности за любые убытки (включая косвенные, случайные, штрафные или косвенные убытки любого рода), возникшие в результате оказания услуг в рамках настоящего соглашения. Sparklight не дает никаких гарантий, явных или подразумеваемых, по настоящему соглашению, включая какие-либо гарантии товарной пригодности или пригодности для определенной цели.

No related posts.
