выбор пальника, припоя и последовательность действий

Пайка считается очень удобным и хорошо проверенным способом соединения проводников и радиодеталей. С её помощью также можно припаять провод к плате с расположенными на ней электрическими контактами.

Качеством пайки, в конечном счёте, определяется надёжность образовавшегося соединения, так что перед началом работ рекомендуется ознакомиться с особенностями этой не совсем простой процедуры.

Общие правила

Для того чтобы присоединить проводник к плате в первую очередь потребуется паяльник с мощностью, зависящей от толщины самого провода.

Обычно для этих целей используются паяльные устройства с рабочей мощностью в пределах от 25-ти до 40 Ватт.

Помимо этого, необходимо будет запастись комплектом расходного материала, заметно облегчающего условия пайки (припой, канифоль и флюс). Желательно также подготовить инструмент для отвода тепла, посредством которого можно защитить саму плату от сильного перегрева.

Подготовка проводов

Для получения качественного соединения крайне важно правильно подготовить провод к пайке, для чего необходимо проделать следующие обязательные операции:

1. Сначала рабочий конец провода очищается от поливинилхлоридной изоляции на длину чуть большую размера будущего контакта.
2. Затем из обнажившегося многожильного конца вручную или с помощью пассатижей формируется тугая скрутка, которая затем лудится в канифоли с припоем.
3. По завершении этой операции переходят к плате, контактный пятак которой также следует тщательно залудить.

На этом подготовка провода может считаться законченной. Но перед тем как паять его к плате необходимо будет учесть ещё один важный момент.

Установка теплоотвода

Для того чтобы не перегреть и не повредить расположенный на плате контакт рекомендуется к месту пайки прикладывать какой-нибудь металлический предмет, который в данном случае выполняет функцию теплоотвода.

В качестве такого вспомогательного приспособления традиционно используется пинцет, но, в крайнем случае, его может заменить мощная металлическая клипса или отвёртка.

Для обеспечения надёжного застывания расплавленного припоя необходимо на некоторое время зафиксировать проводник в зоне пайки (обездвижить его). В противном случае паяльную процедуру придётся повторить.

По завершении соединения отдельных проводников временное приспособление для отвода тепла удаляется из рабочей зоны.

Таким образом, зная процедуру пайки, можно отремонтировать многие электроприборы, в частности елочную гирлянду, плеер, светодиодную лампу.

Пайка шлейфа

Гибкие шлейфы из тонких проводников уже давно применяются в современной бытовой аппаратуре. Их можно встретить в обычном мобильном телефоне, а также в любом образце компьютерной техники, в которой имеются многожильные соединения.

Как правило, в шлейфе дорожки проводников очень тонкие и располагаются вплотную одна от другой, что накладывает на паяльные работы следующие ограничения:

• для припаивания шлейфа к плате потребуется паяльник, мощность которого не должна превышать 24-х Ватт;
• при пайке желательно использовать специальную увеличительную линзу, закреплённую на рабочей подставке-кронштейне;
• для обеспечения хорошего отвода тепла от рабочей зоны потребуется массивный пинцет.

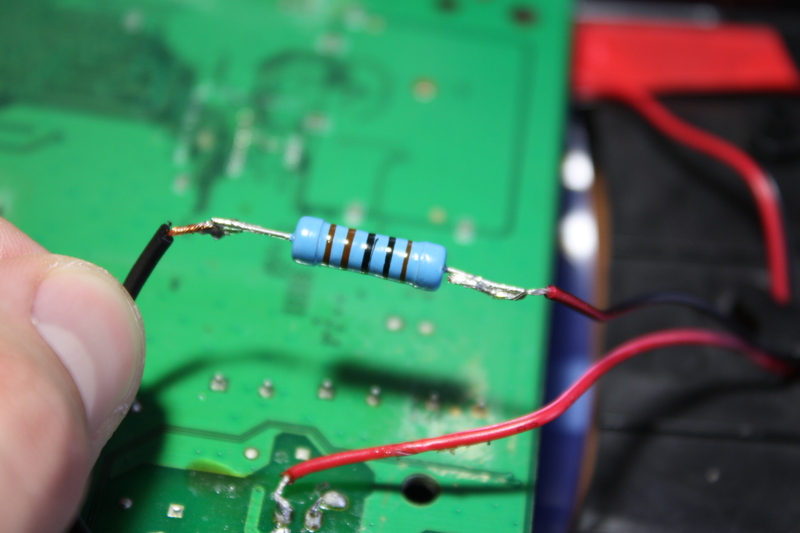

Нередко приходится соединять два тонких провода между собой (для устранения их обрыва в шлейфе, образованном из нескольких проводников). В этом случае сначала необходимо зачистить оборванные концы, а затем туго скрутить их между собой.

С целью изоляции места соединения на один из них перед этим натягивается подходящая по диаметру пластиковая трубочка (кембрик).

По завершении пайки места скрутки изолирующая трубка с небольшим натягом перемещается в зону соединения.

Можно ли обойтись без паяльника

Припаять без паяльника провода к плате – вполне выполнимая задача. Для этого следует взять небольшую по размерам металлическую ёмкость (типа плошки) и заполнить её мелко нарубленным мягким припоем, смешанным с тщательно растолчённой канифолью. Для этих целей удобнее всего использовать металлическую крышку от стандартной банки кофе.

Затем ёмкость с твёрдой паяльной смесью разогревается любым доступным способом до момента перехода последней в жидкую фазу. Все последующие операции должны выполняться очень быстро, чтобы не допустить остывания готового состава.

Нужно окунуть в расплавленный припой конец подпаиваемого проводника, а затем осторожно капнуть жидким составом на контакт платы. Быстро прижать конец провода к ещё не застывшей капле расплавленного припоя, и дождаться остывания зоны соединения.

В заключение обзора отметим, что в современных электронных устройствах обрыв проводника в контактной точке платы – это самая распространённая неисправность.

Так что после освоения технического приёма их соединения без паяльника можно будет легко восстановить любое повреждённое электронное изделие (такое, например, как клавиатура персонального компьютера).

Как правильно паять паяльником платы, чипы, алюминий

Способ соединения металлических изделий и заготовок в одно целое с помощью паяльника и припоя известен человечеству очень давно. Очевидно, первыми начали применять такой способ кузнецы — ювелиры (Goldsmith), поскольку способ кузнечной сварки не подходил для их тонких и изящных изделий. Позже технологию стали применять для ремонта металлической посуды, а с освоением электричества она надолго стала основным способом соединения проводников и электрокомпонентов. Научиться, как правильно паять электропаяльником, не очень сложно. Потребуются внимательность, аккуратность и терпение.

Как правильно паять

Что такое пайка

С точки зрения технологии, спаиванием называют операцию неразъемного соединения деталей из различных материалов, выполняемую с помощью легкоплавкого металла или сплава. Припой в расплавленном виде вводится между двух остающихся в твердом фазовом состоянии изделий, затекает в их мельчайшие поры и, застывая, прочно соединяет их.

Люди начали паять паяльником, нагревая его на открытом огне. Такая работа требовала большого навыка и даже определенного мастерства, чтобы научиться паять, у ученика уходили годы. В начале XX века появились электрические паяльники, поддерживающие постоянную температуру жала, и с тех пор освоить основы пайки по плечу любому за несколько часов. Пайка паяльником утратила тайны ремесла и превратилась в обычный навык домашнего мастера. Тем не менее, электропаяльник паяет не сам, и необходимо соблюдать определенные правила пайки.

Технология пайки паяльником

Профессионалы, занимающиеся паяльными работами весь рабочий день, применяют паяльные станции — достаточно сложный агрегат, позволяющий тонко настраивать режимы процесса. Домашний мастер обходится парой электропаяльников разной мощности.

Технологический процесс состоит из следующих основных операций:

• Подготовка поверхностей.
• Обработка поверхностей флюсом или лужение.
• Нагрев соединяемых предметов.
• Внесение припоя в рабочую зону.
• Прекращение нагрева и затвердевание.
• Проверка качества соединения.

Перечень операций выглядит коротким и простым, но в каждой из них скрываются свои подводные камни.

Как правильно паять

Чтобы научиться паять, необходимо три вещи:

1. Терпение.
2. Терпение.
3. Терпение.

Кроме того, для того, чтобы правильно паять, требуется

• Правильно оборудованное рабочее место.
• Качественный и исправный электропаяльник.
• Правильно выбрать подходящие к спаиваемым материалам паяльную проволоку и флюс.
• Правильно и тщательно подготовить поверхности.

Пайка проводов

Пайка для начинающих лучше получится, если взять для освоения относительно несложное задание, и обязательно на учебном материале. Не нужно осваивать процесс, пытаясь починить пылесос или материнскую плату компьютера — возьмите отрезки проводков и потренируйтесь на них.

Подготовка паяльника к работе

При первом включении нового электропаяльника с его поверхности идет дымок, и появляется характерный запах. Это сгорает тонкий слой смазки, нанесенный на кожух электронагревателя на производстве. Когда смазка выгорит, нужно выключить устройство и дождаться его остывания.

Заточка жала

Жало — это стержень из медного сплава, имеющий форму сильно вытянутого цилиндра. Требуется придать концу жала одну из используемых при паяльных работах форм.

• Сплющенная в виде лопатки. Применяется, чтобы паять массивные заготовки мощными электропаяльниками.
• Заточенная на острый конус или четырехгранную пирамиду. Используется при работе с тонкими проводниками и электронными компонентами.
• Тупой конус подходит для более толстых жил.

Заточка лопаткой позволяет одним жалом паять и тонкие, и более толстые провода и изделия, поворачивая его нужной стороной.

Лужение паяльника

Перед началом работы с паяльником на жало требуется нанести тонкий слой оловянного сплава (залудить). Применяется два основных способа:

• Разогретым жалом прикасаются к канифоли, расплавляют кусочек паяльной проволоки и деревянным шпателем втирают его в поверхность кончика жала.
• Разогретое жало трут о тряпку, пропитанную раствором хлористого цинка, далее действуют так же, как и в первом способе.

После того, как кончик жала покрылся слоем олова, подготовка паяльника к работе завершена.

Какие существуют виды паяльников

За тысячелетия совершенствования технологии люди разработали несколько видов устройств, причем большинство из них — за последнее столетие.

Молотковый

Это традиционный, проверенный временем вид — заостренная с одной стороны медная болванка, которую нагревали на углях или в пламени костра.

Молотковый паяльник

Работа требует отличной координации движений и чувства времени — остывает такое устройство довольно быстро.

Электропаяльник

Это тот самый прибор, который используют большинство домашних мастеров. За столетие изменился лишь материал ручки и изоляция сетевого шнура. Конструкция оптимальна для мощности 25-250 ватт. По цене конкурентов не имеет.

Керамический

Вместо нагревателя из нихрома применяется элемент из специальной электрокерамики. Такой прибор очень быстро нагревается и позволяет регулировать температуру нагрева.

Паяльник с керамическим нагревателем

Их делают маломощными и применяют на производствах.

Импульсный

Жало включается в цепь вторичной обмотки трансформатора, намотанной толстым проводом в несколько витков. В этой цени низкое напряжение, но очень сильный ток. Он разогревает жало за долю секунды. Нагревается жало не постоянно, а только в момент пайки, для чего на рукоятке имеется кнопка включения. Температура не регулируется, но для домашнего применения они удобны и экономичны.

Индукционные

В таких устройствах разогрев сердечника происходит с использованием явления высокочастотной индукции. Отличаются стабильностью рабочей температуры.

Газовые

Сзади жала расположена миниатюрная газовая горелка, а в рукоятке — баллончик с газом. Позволяет работать без электричества, может работать с высокотемпературными припоями, после снятия жала превращается в универсальную газовую горелку.

Газовый паяльник

Отличается повышенной пожароопасностью.

Выбор мощности

Выбор мощности зависит от тех объектов, которые собираются спаивать:

• Тонкие проводки и электронные компоненты : 25-40 ватт.
• Проводники и детали толщиной до одного миллиметра: 40-80 ватт.
• Изделия толщиной до 2 мм:  не менее 100 ватт.

Домашний мастер обычно покупает два электропаяльника:25-40 ватт для тонких работ и 60-100 ватт — для средних. Пайку кабелей и сосудов лучше поручить профессионалу, имеющему соответствующее оборудование и навыки.

Подготовка к пайке

Перед тем, как начать паяльные работы, следует подготовить спаиваемые поверхности. С кабелей удаляют изоляцию, с контактных площадок — загрязнения и лаковое покрытие, если оно имеется.

Далее нужно правильно удалить окисную пленку с поверхности металла. Для этого пользуются следующими способами:

• Механический — зачистка «бархатным» надфилем или мелкозернистой наждачной бумагой.
• Химический — обработка лака слабым раствором кислоты.
• Комбинированный.

Если требуется паять паяльником приводок или вывод электронного компонента к площадке на печатной плате, очистку проводят крайне осторожно, чтобы не повредить соседние участки. Правильно паять — это значит, прежде всего, тщательно готовиться к операции.

Обработка флюсом или лужение

Чтобы компоненты были правильно и надежно спаяны, а соединение обладало минимальным сопротивлением электрическому току, необходимо добиться полного разрушения оксидных пленок на поверхности. Для этого служат две операции: лужение и обработка флюсом.

Лужение

Чтобы залудить провод, понадобится:

• Канифоль.
• Кусочек паяльной проволоки.
• Прогретый электропаяльник.

Конец проводка прижимается жалом к канифоли и во время прогрева проворачивается несколько раз. До образования лужицы расплавленной канифоли.

На жало следует набрать немного припоя, проводок вынимают из канифоли и проводят по нему жалом. Он покрывается тонким слоем олова.

Обработка флюсом

Операция требует меньшей ловкости — нужно всего лишь смазать кончик проводка флюсом с помощью кисточки или загнутой в петельку проволочки. Однако достаточно важно правильно выбрать флюс. Для разных материалов рекомендованы свои составы флюса:

• Для спайки меди и алюминия применяют ЛТИ-120 на основе буры.
• Для меди с медью — ПОС-60, ПОС-50, ПОС-40.
• Для алюминия с алюминием — Ц12, П-250А, ЦА-15.

Флюсы на основе кислоты нельзя применять для работы с печатными платами. Для этого подойдут флюсы на основе воды или спирта.

Разогрев и выбор температуры

Для достижения оптимального режима температура соединяемых элементов должна быть на 60 -80 ⁰C выше температуры плавления припоя, а температура жала должна быть еще на 10-20 ⁰C выше.

На профессиональной паяльной станции выставляют температуру жала на 70-110 ⁰C больше температуры плавления. На обычном устройстве датчика температуры нет, поэтому пользуются следующим способом: при погружении жала в канифоль она должна бурно кипеть, с шипением и появлением характерного смолистого запаха, но не должна дымить и трещать — это означает, что жало перегрето.

Внесение припоя

В разогретую до требуемой температуры рабочую зону припой вносят двумя методами:

• В жидком виде, на кончике жала, применяется при соединении небольших элементов. Для этого касаются проволоки жалом, кусочек проволоки плавится и под действием сил поверхностного натяжения перетекает на жало, покрывая его тонким слоем. Капля при этом с жала свисать не должна.
• В твердом виде, поднося проволоку к рабочей зоне. Применяется при работе с крупными деталями.

Пайка твердым припоем

Важно следить за тем, чтобы не образовывались капли припоя — их надо сразу убирать

Какие существуют припои

В промышленности разработаны и применяются десятки различных марок для различных комбинаций спаиваемых материалов и различных методов спаивания. Правильно выбрать марку из этого разнообразия не так просто, для этого нужны систематические знания по материаловедению В домашней мастерской из всего этого многообразия можно вполне обойтись сплавами группы  ПОС ХХ (оловянно-свинцовыми). Две цифры после названия обозначают процентное содержание олова в сплаве.

Свойства припоев

Для ответственных спаек — печатные платы и электронные компоненты — применяют ПОС-60, для менее важных можно обойтись ПОС-30 .Для спайки алюминия правильно применять составы марки Авиа.

Как правильно паять паяльником несколько советов

Чтобы правильно и надолго припаять детали, следуйте нескольким советам:

• Тщательно готовьте поверхности.
• Правильно прогревайте рабочую зону, не допуская как недостаточного прогрева, так и перегрева.
• Не допускайте недостатка или излишка припоя в рабочей зоне. Его ровный слой должен полностью покрывать провода и контакты, но не должны образовываться капли и потеки.
• Правильно компонуйте рабочее место. Избегайте захламленности. Все должно быть под рукой.
• Придерживайте провода и выводы деталей пинцетом во избежание ожогов.

Как научиться паять паяльником

В качестве учебного задания прекрасно подойдет тренировка на обрезках проводов. Начать лучше с одножильных. Просто возьмите два проводка, и попробуйте их спаять. Когда удастся правильно спаять одножильные проводки (они перестанут отваливаться друг от друга), можно перейти на многожильные.

Признаки того, что вы научились паять правильно и у вас получилась качественное соединение:

• Поверхность затвердевшего припоя серебристая, с отблеском.
• Нет капель и потеков.
• Соединение прочное (не рвется руками).
• Изоляция не оплавлена.

Далее можно продолжать  тренироваться на многожильных кабелях, а потом — на жилах большого сечения.

После завершения пайки

В том случае, когда концы проводов и контактную площадку подвергали обработке флюсом, по окончании операции его остатки необходимо удалить.

Ветошь или губку следует смочить в мыльном растворе и протереть место соединения. Далее его надо просушить сухой ветошью либо феном.

Другие виды пайки

Сухая пайка паяльным карандашом, применяется в тех случаях, когда растекание припоя из рабочей зоны нежелательно — при изготовлении украшений и предметов художественного творчества. Жало берут бронзовое и лужению его не подвергают.

Скрученные жилы большого сечения пропаивают погружением в чашку, заполненную расплавившимся припоем, или футорку. Футорка имеет электроподогрев, на поверхности находится слой кипящего флюса, через который проходят концы жил  при окунании.

Для медных изделий большой массы, таких, как трубы, применяют пайку в пламени горелки. Высокая температура факела удаляет окисный слой.

Пайка горелкой

Вначале проводят лужение тугоплавким припоем, после чего детали можно спаивать низкотемпературными составами.

Как паять алюминий

Пайка алюминия возможна с применением специального флюса Ф-61А и сплавами марки Авиа. Для операции применяют специальное жало из бронзы, покрытое скрещивающимися насечками, напоминающими рисунок напильника. Этими насечками соскребают оксидную пленку, мгновенно образующуюся на поверхности любого алюминиевого изделия.

В тех случаях, когда необходимо создать только электрический контакт, а в прочном соединении нужды нет, применяют способ с предварительным омеднением. Для этого в рабочую область добавляют щепотку порошкообразного медного купороса и растирают его жесткой щеточкой. После появления медного пятна на алюминиевой поверхности ее залуживают и паяют.

Мелкая пайка

При впаивании в печатную плату мелких деталей, таких, как электронные компоненты, нужно избегать двух ошибок:

• Перегрев. Он может привести к выходу их строя деталей и к отслоению проводящих дорожек.
• Избыток припоя. Остаточного тепла, содержащегося в его крупной капле, может хватить на то, чтобы вывести из строя транзистор или микросхему. Массы капли также бывает достаточно для того, чтобы в условиях вибрации или сильного удара оторвать дорожку.

По окончании пропаивания печатную плату следует покрыть специальным лаком, предохраняющим места соединений, детали и проводящие дорожки от влажности и коррозии.

ИМС и чипы

Интегральная микросхема, или чип, обладает особо тонким внутренним устройством и чрезвычайной чувствительностью к перегреву. Паять их необходимо с особой осторожностью, тщательно обеспечивая отвод тепла. Микросхемы в корпусах стандарта DIP, выводы на которых идут через 2,51 миллиметра, паяют маломощными устройствами. Выводы у таких микросхем залужены еще на заводе, поэтому для соединения достаточно короткого и точного прикосновения жала с минимумом состава ПОС 61, в качестве флюса берут спиртоканифоль или состав ТАГС.

Большие чипы, например, процессоры в персональных компьютерах, вообще не паяют, а вставляют в специальные гнезда, припаянные к материнской плате. Самостоятельно правильно припаять процессор смартфона также очень маловероятно, даже если у вас есть паяльная станция.

Микросхемы выпайка

По техническим условиям производителей, микросхемы после выпайки из платы не подлежат дальнейшему использованию — слишком высок риск перегрева. Однако народные умельцы ухитряются выпаивать микросхемы, прикладывая проволоку из нихрома к выпаиваемым ножкам для обеспечения теплоотвода. Но вероятность необратимого повреждения микросхемы все равно остается весьма высокой.

Заземление паяльника

Для работы с  высокочувствительными электронными компонентами, которые могут быть выведены из строя зарядом статического электричества, следует использовать низковольтные электропаяльники. Их заземляют по специальной схеме, с применением понижающего трансформатора. Использование импульсных приборов недопустимо.

Кроме того, мастер должен надеть на запястье заземляющий браслет, подключенный гибким кабелем к массе печатной платы.

Меры безопасности при пайке

Паять правильно- это значит, в том числе, и паять безопасно.

Два основных фактора опасности при паяльных работах — это высокая температура и вредные для здоровья газы, выделяющиеся при плавлении паяльной прволокия и кипении флюса.

Исходя из этого, меры безопасности должны быть следующими:

• Перед началом работы следует осмотреть оборудование на предмет отсутствия механических повреждений, целостности кабеля питания и вилки, надежности крепления жала.
• Рабочее место должно хорошо вентилироваться, лучше всего — быть оборудованным вытяжной вентиляцией.
• Рабочее место недопустимо захламлять, в рабочей зоне должны быть только те предметы, которые будут паяться прямо сейчас.
• Каждый раз, выпуская электропаяльник из рук, кладите его на специальную массивную подставку, исключающую опрокидывание.
• Следует остерегаться брызг припоя и флюса, для чего надо обязательно использовать защитные очки или прозрачный щиток.
• Для фиксации деталей следует применять только инвентарные приспособления: пинцеты, зажимы, устройство «третья рука».

Недопустимо придавливать спаиваемые предметы локтем, кистью, корпусом прибора или другими тяжелыми предметами.

В случае, если брызги попали на кожу, необходимо промыть пораженное место струей холодной чистой воды и нанести антисептическую заживляющую мазь. При попадании брызг в глаза или на другие слизистые оболочки, а также в случае сильных ожогов следует немедленно обратиться к врачу.

При работе следует соблюдать и общие меры электробезопасности, а при использовании газовой паяльной горелки — дополнительные меры пожарной безопасности.

Как паять паяльником — примеры пайки на определенных деталях

Как паять паяльником — примеры пайки на определенных деталях.

Паять паяльником это не столь сложно, как это кажется с первого взгляда. Пользоваться паяльником начали еще в Египте более пяти тысяч лет назад.

И в технологии пайки от той поры практически ничего не изменилось.

Технология пайки паяльником на самом деле не сложная. Суть ее в том, что при использовании расплавленного металла, имеющего низкую температуру плавления, соединяются любые и в любом сочетании металлы, имеющие большую температуру плавления.

Перед тем, как приступить к пайке, нужно изначально подготовить поверхность тех деталей, что будут паяться. Нужно очистить поверхность от следов грязи, если таковы имеются и удалить оксидную пленку.

Оксидная пленка – это пленка, что образовывается на поверхности металла за счет определенных условий воздуха или не очень сильно окисленной среде. Толщина такой пленки может быть разной, поэтому от этого будет зависеть, при помощи чего ее можно будет удалить – напильника или наждачной бумаги. Если площадь пайки не большая или это

будут паяться круглые провода, то эту площадь можно зачистить лезвием обычного ножа. После очистки поверхность должна быть блестящей без всяких пятен, окислов и неровностей. Если на поверхности имеются жирные пятна, то их убирают при помощи ацетона или растворителя уайт-спирита (очищенного бензина).

Когда поверхность полностью подготовлена, то ее нужно залудить, то есть покрыть слоем припоя. Это делается следующим образом: вам нужно нанести на поверхность, что будет паяться, флюс и приложить жало паяльника с припоем.

Что бы жало паяльника хорошо передавало тепло к детали, его необходимо прикладывать таким образом к детали, что бы площадь соприкосновения жала паяльника и детали была максимальной. Для этого можно использовать паяльник с жалом, имеющим срез.

Главное в процессе пайки это прогреть те поверхности, что спаиваются до той температуры, которую имеет расплавленный припой. Если поверхности не были прогреты до нужной температуры, то пайка будет матовой и иметь низкую механическую прочность. Если в процессе пайки поверхности перегреть, то припой растечется, и вы вовсе не сможете выполнить процесс пайки.

Когда все описанные выше пункты выполнены, прикладываем детали друг к другу, и выполняем пайку электрическим паяльником.

Сколько будет длиться процесс пайки зависит от того какая толщина и вес детали, но приблизительно это от одной до десяти секунд. Большая часть радиоэлектронных компонентов паяются не дольше чем две секунды. Паяльник отводится в сторону, как только припой растекся по поверхности. Смещать детали нельзя до той поры, пока припой полностью не затвердеет. Ведь если сместить детали, то будет низким качество механической прочности и герметичности пайки. Если вы случайно сместили детали, все может быть, то нужно выполнить процесс пайки снова.

Когда жало паяльника горячее, то припой на нем, при ожидании, покрывается окислами и остатками сгоревшего флюса.

Поэтому перед пайкой жало паяльника нужно обязательно очищать. Для этого можно взять кусочек увлажненного поролона (плотность его может быть разной) и быстро жалом провести по этому поролону, тогда все остатки из жала останутся на поролоне.

Перед тем, как начать пайку нужно убедится в том, что поверхности или провода, что будут паяться уже облужены, это обязательно. Ведь пайка уже облуженых поверхностей и проводов будет действительно качественной, да и вы, выполняя пайку, будете получать удовольствие от работы.

Если Вы никогда раньше не работали с паяльником, то лучше всего перед тем, как выполнить ответственное задание по пайке паяльником необходимо потренироваться паять. Начните с самого простого, попробуйте паять одножильный медный провод, что используется для электропроводки. Первое, что стоит сделать, это снять с проводника изоляцию.

Как правильно залудить провода из меди.

Сняв изоляцию с провода, оцените, в каком состоянии находится проводник. Если провода новые, то их проводник не имеет оксидной пленки и такие провода можно паять, не выполняя зачистку. Возьмите небольшое количество припоя на жало паяльника, а потом коснитесь им канифоли и проведите жалом паяльника по поверхности проводника.

Если проводник имеет чистую поверхность, то по ней припой растечется тонким слоем. При нехватке припоя, берется еще одна порция с обязательным касанием канифоли. И так необходимо делать до той поры пока проводник полностью не будет залужен. Что бы работать с проводником было максимально комфортно, положите его на деревянную площадку, такая используется в качестве подставки для паяльника. Всегда в том месте, где выполняется лужение, скапливается определенное количество канифоли, что ускоряет процесс лужения, ведь припоя на жало можно взять больше, и каждый раз не касаться канифоли.

Бывают и такие случаи, что вроде и проводник без оксидной пленки, а лудится, он не хочет. В таком случае необходимо использовать паяльную кислоту. Но если у Вас под рукой, ее, не оказалось можно обойтись и таблеткой аспирина. Разогреть пару секунд, а потом лудить на площадке. Вот увидите, будет лудиться без всяких проблем. Если вы используете метод с аспирином для медного провода, на котором будет оксидная пленка, он сразу будет покрываться тонким слоем припоя. (Но этот метод желательно использовать в крайних случаях, поскольку запах от процесса будет не самый лучший)

Если у Вас получилось залудить проводник, то вас можно поздравить с первыми успехами в работе с паяльником.

Если первый раз работает с паяльником, то будьте готовы к тому, что хорошая пайка у вас не получится. На это есть пару причин. Очень сильно нагрет паяльник для данного вида припоя. Это определить можно по жалу паяльника, ведь на припое, что есть на нем, образовывается темная оксидная пленка. Если сильно нагреть жало паяльника, то рабочая часть жала будет покрыта черным окислом, из-за чего припой на жале держаться не будет. Жало паяльника не разогрето до необходимой температуры. В таком случае внешне пайка будет матовой и рыхлой. Чтобы правильно подобрать температуру можно использовать регулятор температуры. Еще может быть недостаточно прогрет провод во время обслуживания. Такое часто случается, если на рабочей части жала паяльника имеется небольшое количество припоя. Тогда площадь соприкосновения маленькая, и тепло не так как нужно передается на проводник. Тренироваться паять нужно до той поры, пока не получится правильно залудить провод.

Часто бывает такое, что по окончанию лужения паяльником проводов, на них можно увидеть остатки припоя, что похожи на наплывы. Что бы от них избавиться расположите провод вертикально, концом вниз, а паяльник наоборот – вертикально, чтобы его жало «смотрело» вверх, а потом аккуратно проведите жалом по проводам. Так, как припой тяжелый, то все образовавшиеся наплывы перейдут на жало паяльника.

Но, прежде, чем это сделать, удалите весь припой, что имеется на рабочей части жала паяльника. А для этого просто легонько ударьте жалом о подставочку. Аналогичным способом уберите лишний припой с мест паек на печатных платах.

Продолжить свою тренировку стоит на медном многожильном проводе. Его тоже нужно научиться лудить пальником. Здесь же все не будет так просто, как в предыдущем варианте, а особенно если этот провод еще нужно перед лужением очистить. Очистить провод, от оксидной пленки используя для этого механический способ, будет немного затруднительно. Для этого понадобится разделить проводники и выполнить зачистку каждого по отдельности. У меня был случай, когда сняв изоляцию с провода, используя для этого термический способ, то увидел следующее: верхний проводник был весь покрыт оксидной пленкой, а нижний проводник был расплетен. Именно такой случай является одним из самых сложных для лужения. Но, такие провода лудятся не хуже, чем простые одножильные.

Паяем правильно многожильные провода.

Для начала, проводник нужно обработать паяльной кислотой, и начинать прогревать их паяльником, продвигая их так, чтобы все проводники этого многожильного провода были смочены кислотой.

Потом нужно выполнить лужения на площадке с использование канифоли, все выполнять аналогично тому, что описано выше. Разница только в том, что вам необходимо будет прижимать провод к площадке и в процессе лужения поворачивать его в одну сторону. Это требуется чтобы проводники этого провода сплелись между собой.

Имея уже готовый залуженный провод такого типа, вы сможете, используя для этого круглогубцы, сделать кольцо. А это кольцо использовать потом, к примеру, в качестве резьбового присоединения, которое в дальнейшем можно будет использовать, например для контактов розетки или выключателей.

А еще его используют для патронов в люстрах, или же припаять такое кольцо к латунным контактам или печатным платам. Не поленитесь, в качестве тренировки попробуйте выполнить такого типа пайку паяльником.

Единственное, что нужно стараться не сместить детали, во время их соединения методом пайки, пока не застынет припой.

Если говорить о пайке паяльником любых других деталей, то она не сильно отличается от пайки проводов паяльником. И если вы попробовали лудить и паять провода, и у вас все получилось хорошо, то вы сможете выполнить любую пайку паяльником.

Учимся лудить тонкие медные провода, что покрыты лаком.

Если нужно залудить паяльником тонкий проводник, у которого диаметр жилы меньше 0,2 мм, что изолированный эмалью, нужно использовать хлорвинил. Данный вид пластика используется для изготовления изоляции и больших изолирующих трубок. Для этого необходимо положить провод на изоляцию и слегка прижать его жалом паяльника, после чего протаскивать провод, при этом постоянно поворачивая его. Вследствие нагрева хлорвинила выделяется хлор, именно он позволяет разрушить лак и без проблем залудить провод.

Такого рода технология будет просто незаменимой, если вам нужно паять паяльником провод, типа литцендрат. Это провод, что состоит из большого количества тоненьких проволок, что имеют эмалированное покрытие и представляют собой один проводник.

Тонкие провода покрыты эмалью, можно еще лудить применяя таблетки аспирина. Такой метод лужения паяльником я описывал выше. Необходимо взять провод, который вы будете лудить и поместите на подготовленную заранее таблетку аспирина, а потом протягивать его между аспирином и жалом паяльника. Но, стоит помнить, что на рабочей части жала, должно быть, необходимое количество припоя и канифоли.

Как паять паяльником радиодетали.

Часто технология пайки требуется, когда выполняется ремонт электрических приборов. Ведь там есть печатные платы, состоящие из радиоэл

ементов и тому подобное. И зачастую из этих плат нужно их выпаивать или запаивать назад. Это нельзя назвать сложной работой, но все же необходимо будет соблюдать определенную технологию пайки.

Пайка паяльником резисторов, диодов, конденсаторов.

Выпаять из платы необходимый вам радиоэлемент, а он может быть с двумя выводами, не составит труда и не требует высшего образования. В качестве таких элементов выступают практически всегда резисторы или диоды. Для качественного выпаивания с платы любого из таких элементов, нужно нагреть паяльником то, место где он запаян. Под высокой температурой припой расплавиться и вы легко достанете нужный вам элемент. Чтобы вынуть вывод резистора, можно использовать пинцет, но нужно делать все, не спеша, чтобы не соскакивал пинцет, а такое часто бывает, особенно в тех случаях, когда радиоэлемент имеет загнутый вывод и он находится со стороны пайки.

Что бы работать с пинцетом было удобнее, вы можете сточить его губки, но без фанатизма. Тогда при захвате вывода пинцет не будет соскальзывать.

Работая с печатной платой, особенно если речь идет о демонтаже радиоэлементов, очень хочется иметь еще одну руку, ведь при данной работе нужно работать паяльником, пинцетом и еще держать саму плату.

В качестве третей руки вам послужат настольные тиски. Используя данный инструмент, вы сможете зажать плату, и установить тиски на ту боковую грань стола, где вам удобнее будет работать. Лучше всего использовать инструмент придуманный китайцами Third-Hand Tool, что в переводе на русский означает «Третья рука». Используя «третью руку» вы сможете разместить плату в той плоскости, в которой с ней лучше всего будет работать.

Когда вы выполните демонтаж радиодетали, то место на плате, где был его вывод, заплывет припоем. Достать этот припой из образовавшейся луночки не сложно, просто возьмите зубочистку, заточенную спичку или обычную деревянную палочку.

Это делается следующим образом: жало паяльника нагревается и им расплавляется припой, потом в отверстие помещается зубочистка и проворачивается. Вынуть зубочистку можно будет уже когда застынет припой.

Перед тем, как запаять в плату новый радиоэлемент, нужно удостовериться в том, что его выводы будут хорошо паяться, особенно если вы не знаете, когда этот радиоэлемент был изготовлен. Рекомендую действенный способ в таком случае – залудите выводы радиоэлемента, а потом приступайте к процессу запаивания. И как результат вы получите надежную пайку и удовольствие от работы.

Пробуем паять паяльником SMD светодиоды и другие компоненты, не имеющие выводов.

Так, как технологии не стоят на месте, то сегодня уже выпускаются радиоэлектронные устройства, в которых стоят компоненты без выводов, именуются как SMD. У SMD нет привычных для нас проволочных выводов. Их соединяют с дорожками платы за счет пайки к ним контактных площадок, что находятся прямо на корпусе компонентов. Сложности в пайке такого компонента нет. Просто для этого нужно использовать маломощный паяльник на (10-12 Вт) и паять все контакты поочередно по отдельности.

Если говорить о ремонте, то часто стоит задача выпаивать SMD компонент для их проверки или замены на новые. Кроме того часто бывает такое, что SMD компоненты выпаивают из старых нерабочих плат для того, чтобы использовать их в качестве запчастей. Поэтому при процессе выпаивания нужно быть внимательным, ведь компоненты могут поломаться. Чтобы этого не произошло, прогревайте одновременно все выводы SMD компонентов.

Тем, кто часто сталкивается с работой, где нужно выпаивать SMD компоненты, рекомендую для своего паяльника сделать набор специальных жал. Под специальным имеется ввиду жало, что на конце разветвляется на два или три маленьких жала. Используя такие жала при выпаивании, вы не будете повреждать SMD компоненты, даже если они припаяны к плате.

Не всегда под рукой есть паяльник малой мощности, а в том, которым постоянно выполняется пайка нет возможности поменять жало на другое, так как оно прикипело. В таком случае нужно просто навить на жало паяльника медный провод. Его диаметр должен быть не больше одного миллиметра. Это будет так званая насадка, используя которую вы сможете легко выпаять SMD компоненты. Обратите внимание, что корпус светодиодов очень нежный, и он боится даже самых минимальных воздействий.

Удобство такой насадки в том, что она беспрепятственно снимается, и вы сможете использовать паяльник для обычной пайки. У этой насадки есть свои плюсы, и заключаются они в том, что вы можете менять ширину между концами самой насадки. Это позволит использовать ее для пайки SMD компонентов разных размеров. Еще такого рода насадку можно использовать, как маломощный паяльник, и с легкостью паять мелкие детали и тонкие провода, например для светодиодных лент.

Учимся паять паяльником светодиодную ленту.

Процесс пайки светодиодных лент практически не отличается от процесса пайки любой другой детали. Но, здесь все же есть свои тонкости. Вот, например из-за того, что печатная плата это тонкая и гибкая лента, то время пайки должно быть минимальным, чтобы не отслоились печатные дорожки платы.

Учимся паять паяльником микросхемы.

Выше я описывал, как запаивать или выпаивать резисторы или диоды. И как видите, сложного там практически нет ничего. А вот выпаять паяльником микросхемы, это уже на порядок сложнее. Ведь в микросхеме выпаять по отдельности выводы можно только после того, как их при помощи кусачек откусить от корпуса платы.

Но, все же есть и в данном случае выход, и, используя одну полезную технологию можно выпаять 24 выводную микросхему всего за минуту. Для этого вам понадобиться медицинская игла, что используется для инъекций. Диаметр такой иглы должен составлять 0,6 мм, ведь в микросхемах зачастую размер вывода равен 0,5 мм. Заправлять ее нужно на конус под прямым углом, так она легче войдет в отверстия печатной платы.

Следующие действия уже не сложные, ведь вам нужно будет просто смазать все выводы микросхемы, с той стороны, где будет выполняться пайка, специальным флюсом СКФ. Одевать иглу необходимо на все выводы микросхемы по очередности, при этом прогревать жалом паяльника припой. Но, стоит помнить, что иглу надо постоянно прокручивать то в одну, то в другую сторону. Если этого не делать, то иглу можно припаять к выводу. Паяльник отводим в сторону сразу, как только игла войдет в плату, а иглу в это время проворачиваем и не спеша снимаем с ножки. Все эти манипуляции проводим до той поры, пока все выводы микросхемы не будут освобождены от припоя. Если микросхема, с которой вы работаете, имеет загнутые выводы, то нужно первоначально расплавить припой и одновременно одеть на вывод иглу до упора. И тогда вывод выровняется. Для того, чтобы освободить вывод от припоя при помощи иглы, нужно приблизительно две секунды.

Когда вы выполните все выше описанное, со всеми ножками, то сможете легко извлечь микросхему, и даже не заметите, что она была припаяна. Могут быть такие случаи, что одна из ножек не выпускает микросхему, ну, все может быть. В таком случае нужно провести ее обработку паяльником и иглой еще раз.

Есть такие специалисты, которые используют при пайке микросхем технологию пайки с использованием медной оплетки от коаксиального провода. Эта технология тоже имеет право на жизнь, но у нее есть существенные минусы:

— нужно иметь уже хорошо «набитую» руку, то есть уметь хорошо

паять паяльником;

— иметь в своих инструментах и комплектующих оплетку. А она есть далеко не у всех;

— полностью удалить весь припой, которым припаяны выводы микросхемы.

А вот при использовании технологии пайки с иглой, припой остается на плате и тогда, чтобы запаять новую микросхему нужно только хорошо прогреть места пайки, при этом не добавлять новый припой.

Учимся

паять паяльником микросхемы в корпусе SOIC, что используются для поверхностного монтажа.

Новый рынок, новые технологии, новые разработки, и на сегодняшний день очень часто стали использовать при изготовлении электронных приборов микросхемы в корпусе SOIC.

Прямое назначение данных микросхем – поверхностный монтаж на печатные платы. Иметь дело с такими микросхемами приходится людям, что занимаются ремонтом радиоаппаратуры. В этой же аппаратуре эти микросхемы нужно менять на новые. И что бы это сделать вам придется изначально выпаять эту микросхему, так, чтобы все ее печатные проводники, не были оторваны.

Ремонтируя светодиодную лампу по типу трубки, мне довелось выполнить замену вышедшей из строя в драйвере микросхему BP2808 в корпусе SOIC. Чтобы без проблем и препятствий выпаять микросхемы в корпусах, которые разработаны для пайки напрямую к контактной дорожке печатной платы, нужно использовать специальную паяльную станцию. Паяльная станция – это специальный инструмент, что применяется в радиотехнической промышленности.

Во время работы паяльной станцией место, которое нужно паять, нагревается горячим воздухом. В домашних условия поставить паяльную станцию не у всех есть возможность.

Но, можно обойтись и без паяльной станции, используя для выпаивания микросхемы отрезок тонкой стальной проволоки, имеющей на конце небольшой крючок. Отсюда вопрос: где взять такую проволочку? Все очень просто, вы можете ее сделать сами, используя для этого пружинку от шариковой ручки, просто выпрямите пружинку и у вас будет тонкая стальная проволока.

Используя крючок на проволоке, подцепите вывод микросхемы на печатной плате и немного натяните. Посмотрите где находится место пайки и прогрейте его жалом паяльника. Обратите внимание, паяльник должен быть малой мощности. В следствии нагрева места пайки, крючок пройдет между выводом и печатным проводником, вывод на небольшое расстояние отогнется вверх, и тогда между ним и печатным проводником останется зазор.

Все, что я только что описал, нужно будет сделать с каждым выводом, что имеется на микросхеме. В итоге вы получите полностью освободившуюся микросхему и все выходы останутся целыми. Это очень удобно, ведь бывает такое, что диагностика была не точной и причина поломки не в сгоревшей микросхеме, тогда вы в большом выигрыше. Ведь покупать новую микросхему не нужно будет, вы сможете обратно запаять ту, что вы выпаяли.

Когда вы полностью удалили микросхему из печатной платы, пройдитесь по ее проводникам жалом паяльника. Это нужно для того, что бы в местах пайки убрать или выровнять лишний припой. На место старой микросхемы прикладывается новая, места, где будет выполняться пайка обрабатываются Далее новая микросхема прикладывается к печатным проводникам, места пайки смазываются флюсом СКФ, а ножки нужно прогреть паяльником. При пайке таких микросхем используйте жало паяльника с шириной, которая будет меньшей, чем шаг между ножками микросхемы, что будет паяться. Что бы было лучше понятно, приведу пример: если шаг микросхемы 1,25 мм, то жало паяльника должно быть с шириной рабочей части не больше одного миллиметра.

Учимся паять транзисторы в корпусе DPAK (TO-252)

Часто бывает, такое, что тот или иной бытовой прибор перестал работать. Причина в том, что на его рабочей плате перегорел транзистор и его нужно заменить, но, что бы это сделать необходимо его выпаять из платы. Как же это сделать, и какие сложности могут возникнуть?

Транзистор к плате припаян всей своей металлической поверхностью, и припаян он прямо к фольге этой печатной платы. Именно по этой причине требуется соблюдение некоторой последовательности действий во время выпаивания транзистора из платы.

Мы уже с вами знаем, что первое, что нам нужно сделать – это выпаять выводы транзистора. Если вы на 100% уверены в том, что проблема в транзисторе, то не нужно изобретать велосипед, просто возьмите бокорезы и перекусите ножки транзистора. Если же у вас стоит задача выпаять транзистор, что бы потом его опять использовать, вам нужно нагреть паяльником до нужной температуры место, в котором запаяны выводы транзистора. Когда вы увидели, что припой становиться жидким, берите шило, оно должно быть у вас под руками, и аккуратно приподнимите ножку над платой.

Следующее, что нужно сделать, это взять на рабочую часть жала максимально больше припоя и приложить к плате там, откуда торчит металлическое основание транзистора. Примерно, через секунд пять, припой, которым припаян транзистор, начнет плавиться, и вы легко сможете удалить транзистор, используя для этого пинцет. Может случиться так, что с первого раза у вас не получится изъять транзистор, в таком случае повторите все действия еще раз.

Сняв транзистор, вы увидите оставшийся припой, что держал этот транзистор. Выровняйте место, где был запаян транзистор к плате, используя горячее жало паяльника. Толщина слоя припоя должна быть не больше 0,5 мм.

Что касается вопроса как запаять транзистор на плату. Тут нет никаких сложностей. Для этого установите транзистор на плату и запаяйте его выводы. Потом прижмите транзистор, прилагая усилие, в плате и одновременно с этим прогревайте его жалом паяльника со стороны, где находится выступ металлического основания, это как при выпаивании. Когда припой полностью расплавится, транзистор просядет, так как на него прилагается давление, а паяльник можно будет отложить в сторону. Если паять нужно транзисторы в корпусе TO-252, то используйте для пайки мощный паяльник — 40 Вт.

Учимся паять паяльником радиодетали с толстым выводом.

Идем дальше. Как же выпаять микросхему, что имеет толстые выводы, а это их толщина составляет больше чем 0,8 мм. Такая работа уже более сложная, медицинская иголка нам не поможет, ведь такой иголки с таким диаметром нет. Но, если кому то повезет, и он найдет трубочку из нержавеющей стали, что имеет тонкие стенки и необходимый диаметр, то вполне возможно применить технологию с иголкой, что расписана выше, но в качестве иголки будет использоваться нержавеющая трубочка.

Но, есть и такие микросхемы, в которых радиоэлементы, у которых выводы закрепляются специальной термопластичной пластмассой. Это, как правило, разъемы, катушки индуктивности, трансформаторы. Для работы с такими радиоэлементами во время выпаивания используйте специнструмент , что предназначен для отсоса припоя. Называется такой инструмент оловоотсос.

Оловоотсос – это ручной инструмент, что используется для отсасывания олова, а для пайки используется в качестве припоя именно олово. Внешне оловоотсос похож на трубку из металла с наконечником, который изготовлен из фторопласта. Внутрь трубки помещен подпружиненный поршень на штоке и спусковой механизм. Если сравнивать, на что похож этот инструмент, то это будет ручной насос, что используется для накачивания колес велосипеда. Когда сжимается пружинка, поршень инструмента автоматически опускается вниз. Нажав пусковую кнопку, вы освобождаете поршень, и тут срабатывает пружина, под действием которой поршень быстро перемещается вверх, и при этом затягивает через наконечник воздух. Когда вы поднесете оловоотсос к жидкому припою, то его вместе с воздухом затянет внутрь инструмента.

Если перед вами стоит задача вытащить вывод из припоя, то вам надо нагреть припой паяльником, и как только он станет жидким, оперативно надеть на вывод оловоотсос и, не медля жмите пусковую кнопку, при этом убрав с места пайки, жало паяльника. Весь жидкий припой будет удален. Если же вам не удалось это сделать с первого раза, то повторите эту процедуру.

Использовать отсос можно при выпаивании любой радиодетали, будь то резисторы, диоды или микросхемы. Но, технология с медицинской иглой намного проще и быстрее, там ничего повторно не нужно делать. Пользоваться отсосом при выпаивании радиодеталей сложнее, если они имеют изогнутые выводы.

Учимся паять паяльником конденсаторы на материнской плате компьютеров.

В каждом компьютере есть рабочие электронные платы. К неисправности таких плат приводят вздутые электрические конденсаторы. В некоторых случаях плата может работать, но нестабильно. Конденсаторы заменить вроде не сложно, но, несмотря на простоту замены, нужно понимать, это серьёзная и ответственная задача. А сложность вся состоит в том, что плата имеет очень «нежные» и тонкие токоведущие дорожки, они еще и узкие и если вы неаккуратно проведете жалом паяльника, то очень легко эти дорожки повредите, а вот восстановить их не всегда получается. Кроме этого на печатной плате есть много бескорпусных элементов, и по неаккуратности их можно совершенно случайно повредить или разрушить. Сами конденсаторы на плате очень часто устанавливаются рядами очень плотно, иногда они расположены между разъемами. Именно по этой причине их выпаивать сложно, не говоря уже за впаивание назад, ведь это еще сложнее.

Перед тем, как приступить к самому процессу пайки, необходимо провести все необходимые подготовительные работы. А именно:

— достаньте из материнской платы все карты;

— отсоедините все провода;

— зарисуйте, в какой последовательности вставлены разъемы проводников, что идут от кнопок и светодиодов, установлены в системный блок. Как правило, они обычно установлены без ключей, и если вы не зарисуете или не запомните, как они расположены, то потом потратите много времени на то, что бы разобраться, как все было подключено. (можно сделать фото данной платы на имеющийся телефон или фотоаппарат)

— открутите все винты, на которых закреплена плата к основанию системного блока;

— достаньте плату из корпуса.

Для паяльных работ материнской платы нужно брать мощный паяльник (40 Вт). Ведь электролитические конденсаторы массивные. Прежде, чем начать пайку, необходимо правильно заправить жало паяльника. В торце жало не должно быть шире 3 мм, и ни в коем случае на нем не должно быть острых углов. Такие меры предосторожности необходимы, чтобы при случайном соскальзывании жала, вы не повредили токоведущие дорожки материнской платы.

В процессе пайки паяльником у вас будут заняты руки, и что бы правильно удерживать материнскую плату, используйте для ее фиксации тиски или «третью руку». Это просто необходимо, чтобы в процессе пайки можно было контролировать плату с обеих сторон. Обратите внимание, зажимайте плату за край, на котором нет никаких элементов, но не сильно, и, подкладывая при этом картонные прокладки, чтобы не повредить плату.

Все подготовительные работы выполнены, можно переходить непосредственно к выпаиванию неработающего конденсатора. Держа одной рукой конденсатор, другой прикасаетесь паяльником к его выводу. На рабочей части жала должно быть достаточно припоя, чтобы он мог слиться с тем припоем, которым припаяна ножка конденсатора. Прогревая место пайки, конденсатор легонько нужно отводить в сторону, чтобы достать его ножку из отверстия. Сразу после того, как конденсатор начнет поддаваться, его ножку вытаскивать полностью не нужно, только до посадки ее в плате. Аналогичную процедуру нужно выполнить со второй ножкой конденсатора. А тогда возвращаемся к первой ножке и уже достаем ее полностью из платы. Если использовать такой способ, то за два три приема вы полностью выпаяете конденсатор из материнской платы.

Когда материнская плата выходит из строя, то это точно из строя вышел не один, а несколько конденсаторов. Все непригодные конденсаторы выпаивать нужно по выше описанной схеме, но по очереди. Если у вас вышло из строя два конденсатора, но они оба имеют разные номиналы, то, очень важно запомнить, какой из них, где стоял.

Далее нужно подготовить отверстия, в которые будут запаиваться новые конденсаторы. Для начала необходимо удалить из этих отверстий старый припой. Как правило, я это делаю за два захода (этапа). Это сначала нагреваю место пайки, а потом при помощи зубочистки делаю в нем углубление.

После этого, в образовавшиеся углубления нужно вставить иголку для шитя, диаметром 0,5 мм. Эту иголку я закрепляю в цанговый зажим и уже с противоположной стороны прогреваю отверстие паяльником. Припой начинает плавиться, и в этот момент нужно проталкивать в отверстие иголку, не забывая ее постоянно проворачивать. Паяльник убираем в сторону, а иглу не прекращаем поворачивать и не спеша вынимаем ее. Таким образом, отверстия освобождаются от припоя и в них можно запаивать новые рабочие конденсаторы.

Если вы будете запаивать в плату конденсаторы, которые ранее уже были использованы, то нужно изначально подготовить их выводы, выровняв их и очистив от старого припоя. Если же это конденсатор, ранее не был использован, то его выводы нужно залудить, а вот если нужно укорачивать их, то это лучше всего сделать уже после запаивания конденсатора. Когда вы на плату устанавливаете конденсатор, то нужно учитывать его полярность. У конденсатора минусовой вывод отмечается, как правило, белой полоской сбоку на его корпусе, а на материнской плате отмечен белым сектором, или как дополнение на плате может быть специальная контактная площадка в виде квадрата. Еще может такое быть, что расстояние отверстий конденсатора и расстояние тех отверстий, что на плате не соответствуют. Чтобы не возникло проблем при пайке, следует заранее сформировать ножки конденсатора, ведь за счет того, что на материнской плате размещено еще много других деталей, это сделать не очень легко и не всегда удается с первого взгляда.

С легкостью можно сформировать ножки в том случае, если вставить его в отверстия ножками со стороны запайки выводов деталей. Таким образом, вам будет легче попасть ножками конденсатора в отверстия печатной платы, при его установке.

Учимся удалять оставшийся флюс с печатной платы по завершению пайки.

Что бы вам было легче паять конденсатор, то до того, как вы приступите к процессу пайки, обработайте его ножки специальным флюсом СКФ. Когда закончите паять, необходимо тщательно убрать с платы лишнюю канифоль.

Чтобы удалить лишнюю канифоль, необходимо взять любую кисточку и смочить ее в спирте. Потом этой кисточкой необходимо водить по месту на плате, где осталась застывшая канифоль, до той поры, пока канифоль не растворится.

Потом, стоит взять кусочек чистой ткани, она должна быть не синтетической, и положить ее на место растворившейся канифоли, потом провести кисточкой по самой ткани. Всю канифоль впитает в себя ткань, а плата останется чистой.

Ну, вот в принципе и все. Можно проверять работоспособность платы. А для этого вам нужно будет ее вставить в системный блок.

Учимся паять паяльником детали из стали и железа.

Пайка паяльником стальных и железных деталей, используя для этого мягкий припой, не особо отличается от пайки медных деталей или деталей из ее сплава. Разница здесь только в используемом флюсе. Ведь канифоль в такой пайке не используют, а используют хлористо-цинковый флюс.

Давайте попробуем на примере разобраться, как же паять железо. Вот, у нас есть лист кровельного железа, что уже проржавел и имеет глубокую коррозию.

Запомните! Самое главное, что вам нужно сделать, чтобы пайка получилась качественной, это правильно подготовить поверхность, на которой эта пайка будет проводиться. Что же для этого нужно сделать? Первое, это удалить всю ржавчину, используя для этого наждачную бумагу или щетку по металлу. Этот лист, может быть, покрыть маслом или консервантом. Такое делают для того, чтобы предотвратить его коррозию. Если у вас именно такой лист, то перед тем, как проводить пайку, его нужно очистить от жира. Для этого возьмите старую тряпочку и смочите е бензином. А затем протрите тщательно лист металла. Еще избавиться от жира на металлическом листе, можно используя для этого обычное моющее средство для посуды.

Если поверхность готова, тщательно очищена, то теперь нужно выполнить процесс лужения. Может быть такое, что вся ржавчина не удалилась, есть глубоки вкрапления, ничего страшного в этом нет если она занимает не больше одного процента площади от всего листа. Она не повлияет практически на процесс лужения.

На эту заранее подготовленную поверхность металлического листа, используя кисточку, тонким слоем наносим хлористо-цинковый флюс.

Уже через пять минут, вы покроете ржавую поверхность листа, при помощи паяльника необходимым слоем припоя и лист больше ржаветь не будет.

Не всегда под рукой есть кислотный флюс, но это не беда, ведь мы легко можем его заменить аспирином. Аспирин – это универсальный флюс, который всегда есть в аптечке каждого, если не в основной в доме, то в автомобильной аптечке точно найдется.

Как же это делается? Все очень просто, насыпьте вместо кислотного флюса раскрошенную таблетку аспирина, а дальше уже выполняем лужение при помощи паяльника. Припой растекается так же хорошо, как и при использовании кислотного флюса для лужения.

К детали железной или стальной, если она хорошо залужена, вам легко будет припаять любой провод, будь то он из меди или латуни. Он будет держаться на этом листе крепко, и будет обеспечиваться очень надежный электрический контакт.

Учимся паять трубки, радиаторы, радиаторы, теплообменники.

Если говорить о мастерах, то им часто приходится иметь дело с устранением течи, а это может быть или жидкость или газ, в металлических трубках, радиаторах и теплообменниках газовых колонок, холодильников, автомобилей или в других приборах, где они есть. В основном трубки бывают медные, латунные, железные, это может быть и нержавеющая сталь. Поэтому справиться с течью в таких трубах вам помогут паяльник и свинцово-оловянный припой ПОС-61, используя выше приведенную технологию.

Но, так как радиатор или теплообменник являются объемными и в них есть наличие жидкости, то технология их пайки имеет некоторые особенности, что отличают ее от обычной пайки.

Учимся ремонтировать железный кузов автомобиля методом пайки

В те времена, когда на дорогах ездило больше советских автомобилей, чем сейчас, очень сильно спасала технология пайки паяльником железа при коррозии кузова автомобиля. Когда появляется ржавчина, то первое что приходится делать, это зачищать ее и наносить новое лакокрасочное покрытие, но, со временем эта ржавчина все равно «вылезет» наружу. А вот если место, где появилась ржавчина хорошо подготовить, потом пройтись по нему паяльником, нанеся небольшой слой припоя, то это место больше ржаветь не будет никогда.

Часто приходилось хозяевам автомобилей паять сквозные дыры в порогах или в зоне колесных арок машины. Перед тем, как приступить к пайке, необходимо зачистить аккуратно поверхность вокруг образовавшейся дырки, диаметром приблизительно в сантиметр, а потом залудить эту поверхность припоем. Потом вам необходимо вырезать из картона выкройку по размерам необходимой вам заплатки. После чего по выкройке вырезаете заплатку из латуни. Ее толщина должна быть от 0,2-0,3 мм. Ту часть заплатки, что будет припаиваться необходимо залудить толстым слоем припоя. Может быть такое, что заплатке необходимо придать какую-то форму, если это так, то придаем ей нужную форму, а потом прикладываем ее на дырку в кузове автомобиля, и хорошенько прогреваем ее мощным паяльником. Отлично подойдет паяльник на 100 Ват. Прогревать необходимо по шву. Далее шпаклюем, грунтуем, красим и кузов вашего автомобиля словно новый. И еще большой плюс такого ремонта в том, что это место больше никогда не пустить ржавчину.

---

Часто задаваемые вопросы про Паяльники





Как паять паяльником на примере пайки деталей, проводов и возможности выпаять их с платы (провода, радиодетали на плате) (видео)

 Время не стоит на месте, оно бежит, несется, меняется, а вместе с ним меняется и все вокруг. Так еще в Советском Союзе, лет 30 назад, каждый второй умел наверняка паять, при этом делала это неплохо. Все это исходило из реалий того времени, когда люди чуть ли сами себе делали приемники, телевизоры, магнитофоны, всевозможные проигрыватели. Такую особенность можно связать с надлежащим развитием техники того времени, а вернее обеспечением последней населения нашей страны. Да, многим чего не хватало, сложные бытовые приборы мало того что стоили несколько зарплат, так еще и ждать их приходилось месяцами и годами. Такие реалии заставляли «дружить» с паяльником, тем самым, который мог порадовать своего хозяина новым, нужным и желанным прибором в доме. Достаточно вспомнить мое детство, когда засыпая в сумерках, я видел спину отца, склонившегося над письменным столом. В свете настольной лампы поднимался дымок от канифоли, столь приятный как помнится сейчас. Там что-то паялось… Однако с того времени много что изменилось. Техники стало пруд пруди, и стоит она при этом не так уж дорого. Канифоль на запах стала несколько другой, вонючей и химической… А паять умеет далеко на каждый второй. Но раз вы заглянули к нам на страничку, то наверняка не из праздного любопытства. Так вот и давайте поговорим о том, как паять паяльником радиодетали и провода.

 Здесь, прежде, хотелось остепенить тех, кто пришел к нам с целью узнать о том, как паять чайники, трубки и радиаторы. Нет, мы вовсе не уничижаем их цели и задачи, просто в этой статье не об этом. Мы хотели поговорить о пайке исключительно деталей и проводов, о подвесном монтаже и монтаже на плате. Ведь по сути пайка радиолюбителя несколько отличается от пайки жестянщика, а значит нам, чтобы не валить все в одну кучу, и не распыляться на необъятное, хотелось бы упомянуть лишь о пайке паяльником радиодеталей и проводов. Если что извиняйте, а я продолжу…

Какой паяльник выбрать для пайки радиодеталей и проводов

 По сути, здесь выбор будет состоять из поиска следующих критериев, это его мощность и тип жала. Вот давайте и разберем теперь возможные альтернативы.

Выбор паяльника по мощности

Для пайки радиоэлементов самым подходящим будет паяльник мощностью 25-40 Ватт, именно такая мощность обеспечит быстрый прогрев контактов, но не перегреет деталь. Перегрев детали может привести к выходу ее из строя, так скажем, что ножки можно греть 5-10 секунд, а есть и детали, которые выдержат и не более 2 секунд. Здесь надо исходить из опыта и конкретных условий, но чем быстрее вы сделаете пайку, тем лучше. При этом, используемая мощность паяльника должна использоваться оптимально, все на то, чтобы расплавить припой, но не предать лишнее тепло на корпус. Итак, с мощностью мы определились, теперь о видах, типах паяльника, вернее жал для них.

Выбор паяльника по типу жала

 Итак, о материале жала паяльника. Начнем снова со времен СССР, тогда паяльники были одного типа, просто с медным жалом, других никто и не видел. Плюсы здесь очевидны. Медь хорошо передает тепло, на медное жало можно набрать какое-то количество припоя и использовать его локально для пайки, вот, пожалуй, и все. Теперь о минусах. Медные жала паяльника довольно быстро обгорают. Проявляется это следующим образом. Они покрываются окалиной, которая облетает, при этом в месте отслоения окалины само собой образуется углубление, искривление формы. Это очень неудобно в тех случаях, если вы паяете много и часто, а также тогда, когда вам необходимо постоянную ровную поверхность для пайки на самом жале. Да и сам принцип пайки здесь получается несколько иной. При медном жале весь припой для пайки берется на жало, а затем переносится в место пайки.

 Однако есть и другая стратегия пайки, она возможно из-за несгораемых жал. Последние нашли обширное применение в наше время. Такие жала выполнены из композитного или тугоплавкого материла, часто покрыты твердым напылением, на которое не осаживается припой или осаживается очень ограниченно. В итоге, жало постоянно чистое и разогретое. Посмотрите на фото выше, медное жало справа выглядит совсем неказисто, если его сравнить с несгораемым жалом.
 Паять несгораемым жалом можно очень долго, почти пожизненно. Однако припой в этом случае пайки, подается проволокой и непосредственно в место пайки, где разогревается, растекается и затвердевает.
 Если подытожить эту главу, то надо сказать о том, что паяльник должен быть мощностью 25-40 Ватт, а жало выбирается в зависимости от привычки того, кто и с чем привык работать. Если же у вас нет навыков, то я бы посоветовал все-таки несгораемое жало, оно будет навсегда и не потребует обслуживания. О самих же особенностях пайки медным и несгораемым жалом мы поговорим чуть далее, а пока о подготовке к процессу пайки. А если точнее, то о применяемых флюсах, припое, кислоте, инструментах.

Что необходимо для пайки деталей и проводов (держатели, флюс, кислота, паяльный жир, инструмент, заточка жала)

 Прежде чем начать паять, надо для этого что-то иметь… О паяльнике мы уже сказали, но это еще не все. Так для выполнения пайки вам потребуются расходные материалы, будь то флюс, паяльный жир, канифоль или кислота. Давайте разберем каждый из этих реактивов отдельно. Наиболее популярный реактив для пайки деталей канифоль. Именно её в большинстве случаев использовали радиолюбители в СССР. Однако сегодня я бы не сказали что это оптимальный вариант. Быть может из-за того что канифоль стала какой-то другой, она действительно даже пахнуть стала по-другому при разогреве. Видимо по лесам уже никто «не лазит» чтобы раздобыть натуральную смолу, а отсюда и этот непонятный совсем не естественный едкий запах. Я бы посоветовал использовать вам паяльный жир. Не важно, активный или нейтральный. Он вовсе не имеет запаха, что очень хорошо, прекрасно обволакивает контакт, скажу даже более. Жир в советское время был дефицитом, он использовался только на заводах оборонки, а вот обыватель мог о таком только мечтать, отсюда и такая распространенность упоминания о канифоли.

 Теперь о флюсах и кислоте. Кислота и флюс наносятся с помощью кисточки или носика непосредственно в место пайки. Кислота фактически активный реактив, в ней находится кислота (соляная) и цинк. При попадании на металл, кислота съедает его поверхностный слой и продукты окисления на нем, а цинк остается после как коррозионно-сдерживающее. В любом случае, после пайки кислотой лучше промывать эти места от дальнейшего продолжения коррозии, используя соду или воду. Флюс в большинстве случаев это жидкий реагент вроде канифоли или паяльного жира, он не столь активен. Часто это канифоль растворенная в спирте, может еще какие-то добавки… Если резюмировать, то для пайки достаточно только паяльного жира или канифоли. Теперь о инструментах.
 Без хорошего инструмента паять хорошо вряд ли получится. По крайней мере, если вы решили паять много и все подряд. Для удержания радиодеталей в самый раз будут плоскогубцы или пинцет, иначе вы будете обжигать пальцы. Для зачистки проводов и для ровного их откусывания нужны маленькие и острые кусачки. Во время сложных операций пайки, где необходимо припаять несколько проводков или под определенным углом, незаменимы будут штативы «вторая рука». Ну, само собой потребуется подставка под паяльник, чтобы он не валялся на столе и не спал вам столешницу и площадочка для лужения, где будут подготавливаться провода для пайки.
 И вот сейчас мы наконец-то только подошли непосредственно к описанию операций процессов пайки. При этом, как мы уже и говорили, в зависимости от типа паяльника, процесс пайки будет несколько отличаться. Именно поэтому мы рассмотрим два варианта. Для паяльника с медным жалом и для паяльника с несгораемым жалом.

Пример пайки для паяльника с медным жалом

 Любая пайка начинается с лужения площадок, проводов, других элементов, которые необходимо будет соединить вместе. Лужение, это фактически поверхностное покрытия припоем поверхностей. Цель этой процедуры проста. Поверхностный слой обеспечит хорошую когезию для будущего наплавляемого припоя, а значит и надежное соединение при пайке.
 Здесь необходимо сказать и о материалах, которые вы собрались паять. Так скажем, будет паяться хорошо, черные металлы уже хуже, а вот паять алюминий я бы и вовсе вам не советовал. Так как дело это хлопотное и неблагодарное. Именно здесь необходимо сказать о том, что если у вас есть выбор, то выбирайте для пайки провода и коннекторы из меди, именно такой выбор позволит вам паять комфортно. Итак, о лужении медным паяльником.
Разогреваем паяльник, обычно это время 5-7 минут. Раньше даже не пытайтесь. Во время разогрева можно разово опустить паяльник в канифоль или паяльный жир, для предотвращения окисления меди.

Как только жало начнет уверенно плавить припой, то считайте он разогрет.

За это время пока можете зачистить от изоляции и окисла провод или площадку. Если это многожильный провод, то после того как сняли изоляцию, скрутите все проводки между собой. Также если соединение будет неразъемное, то тоже соедините проводки разных проводников между собой.
Теперь положите провод (а) на площадку и обработайте его кислотой, канифолью, либо жиром.

То есть теми реактивами, про которые я вам писал ранее. Именно они поспособствуют лужению, а как итог, и самой пайке. В нашем случае это паяльный жир, я разогрел его и обмакнул провод в него.
Теперь захватываем на жало излишнюю порцию припоя, по сути это будет капелька припоя. Подносим его к проводнику и водим вдоль него.

Проводник должен равномерно залиться.

Теперь он будет похож на нечто покрытое в металлической оболочке. Если припоя мало, то еще раз возьмите припой жалом и распределите его на месте пайки.

Такую же процедуру проводим и с другим проводником. Теперь можно спаять проводники между собой. Выставляем их так, как нам необходимо и каждый раз принося на жале пальника немного припоя, заливаем щель между проводниками.

При необходимости берем припой и приносим в место пайки.

В итоге получается красивый,  прочный и надежный контакт. При необходимости, проводники перед пайкой можно скрутить.

Место пайки изолируем.
Теперь о пайке на плату. Здесь опять же надо начать с лужение дорожек платы. Если вы монтируете что-то на универсальную монтажную плату, то сразу берите плату с лужеными контактами. Далее выпрямляем контакты радиодетали и вставляем их в отверстия, так , чтобы они выступали с другой стороны на 0,5-1 мм. Теперь, как и в случае с проводом берем припой на жало и подносим его к месту ножка-отверстие.

Прикасаемся, и припой растекается по ножке, заполняя при этом и отверстие. Так пропаиваем все ножки радиоэлемента (провода).

Теперь вы хотя и не научились паять паяльником с медным жалом, но знаете как это делается.

Обслуживание (лужение) медного жала паяльника при пайке и после нее

Как я уже рассказывал вам, медное жало со временем выгорает и в итоге меняет свою форму. В итоге необходимо время от времени приводить его форму в порядок. Лучше всего ковать жало, то есть использовать молоток и наковальню, так и выстукивать нужные формы. Но если этого нет, то вполне можно обойтись и простым надфилем.

Берем и обрабатываем жало таким образом, чтобы оно стало подходить под удобную для вас форму (размер). Для меня такой формой является форма под плоскую отвертку. Надфилем стачиваются две стороны, в итоге получается ровный, но «голый» металл – медь.

Надо сказать, что медь металл мягкий. Обрабатывает его соответственно легко. После такого придания формы необходимо защитить жало от окисления. Делается это просто, нанесением на поверхностный слой жала припоя, который выполняет две функции. Во-первых, с его помощью мы паяем, о чем мы уже рассказали. Во-вторых, он защищает жало от окисления и выгорания. Итак, когда мы на холодную обработали жало, то включаем паяльник. Пока он греется, но не прогрелся, можно окунуть жало в канифоль или паяльный жир.

Затем берем припой и наносим на разогретое жало. Припой сам растечется по его поверхности. Все жало готово к использованию.

Восстановление жала необходимо проводить с периодичностью, когда вы заметили, что площадка на нем стала не ровной, и паять в результате этого стало неудобно.

Пример пайки для паяльника с несгораемым жалом

Здесь вновь надо начать с описания того, чем отличается пайка таким жалом. Самое большое отличие в том, что несгораемое жало только разогревает, оно не является средством для переноса припоя на место пайки. То есть по итого, все раздельно – жало обособленно разогревает, припой подается отдельно. В этом случае между жалом и припоем не образуется должной адгезии, это связано, прежде всего, с материалом жала. Материал не способен переносить припой, зато он и не сгорает, то есть практически вечный. Ну, об этом я уже тоже говорил, сейчас ближе все-таки о самом процессе…
В этот раз процесс лужения провода будет проводить с использование флюса, а не жира. Капаем несколько капель на зачищенные от изоляции и окислов контакты под пайку.

 Укладываем провод на площадку и лудим. К слову, в качестве площадки для лужения прекрасно подходит деревянная вставка. Дерево со временем впитывает в себя жир и флюсы, а при необходимости может наоборот отдать их на проводник.

При разогреве провода жалом, подаем припой к месту лужения.

Припой распределяем по поверхности проводника, в то время пока водим его вдоль него, вместе с разогретым жалом.

Тоже самое делаем и со вторым проводником.
Теперь выставляем проводники друг относительно друга и используя припой, который подается проволокой, разогреваем его и заливаем в щель между проводников.

Все контакт готов, можно изолировать место пайки. Как и в предыдущем случае, провода можно скрутить между собой до пайки.
Теперь о пайке на плате. Здесь все аналогично. Ножки радиодетали вставляются в плату. Затем одновременно подносим припой и жало. Разогреваем место пайки, припой расплавляется и растекается по ножкам.

Как выпаять деталь из платы

На самом деле пайка в большинстве случае включает в себя не только соединение контактов, но и их разъединение. Если нам необходимо разъединить спаянные провода, то разогреваем место пайки и все готово. Однако с радиодеталями все сложнее. Ладно если это резистор или транзистор, когда вывода 2-3. В этом случае по переменке и оперативно разогреваем контакты, а затем вытаскиваем деталь из платы.  Можно использовать маленькие плоскогубцы или пинцет, чтобы не обжечь руки. А вот с микросхемами все куда сложнее. Часто их демонтаж бывает в одностороннем порядке, то есть когда им просто перекусывают ножки, еще на плате, а затем выпаивают по одной. Это оправдано в том случае, когда микросхема больше применяться не будет. Если же вам необходимо сохранить радиодеталь с большим количеством выводов, то здесь есть два способа.
 Первый это использовать иголку от шприца. Каждый раз разогревая припой, вы должны выставлять иголку на ножку таким образом, чтобы она отделяла припой от контакта. После того как такая процедуру будет проделана со всеми контактами радиодетали, то ее можно будет извлечь из платы.
 Второй вариант, когда используется отсос припоя.

В этом случае к разогретому припою приставляется конструкция, которая похожа на шприц. После нажатия на кнопку, она резко поднимает поршень, происходит разряжение и лишний припой попадает в емкость отсоса. Вот и все секреты того, как можно выпаять деталь с платы.

Подводя итог о пайке паяльником

Не смотря на то, что наша статья получилась не такая уж маленькая, но она определенно не охватила всех тонкостей и особенностей, про которые вы узнаете только лишь из своего собственного опыта. Это я к тому, что именно опыт и время помогут вам в полной мере овладеть пайкой, чтобы она была надежной и в тоже время красивой.
 Мне лишь еще раз хочется сказать, о том, что если вы не занимались пайкой совсем, то у вас есть альтернатива, по какому пути пойти. Взять паяльник с медным жалом или несгораемым жалом. Здесь справедливости ради надо сказать о том, что несгораемое жало все же по мне предпочтительнее. Оно вечное, оно очень маленькое, то есть можно разогревать маленькие детали, скажем smd радиодетали, которых в современной электронике не так уж мало. Хотя перейти на его использование было морально не просто. В руки так и просился мой старый верный паяльник с медным жалом. А вот медное жало это некий рудимент, от которого трудно отказаться тем, кто паял еще во времена СССР, и его все устраивает. Что же, они имеют право на свой выбор на свои предпочтения, на отстаивание своих интересов.  Тем более, что у медного жала есть небольшой плюс. При его использовании, как я уже несколько раз говорил, не надо подавать припой на место пайки, он приносится на самом жале. Эта особенность позволяет воспользоваться второй свободной рукой, для удержания радиодетали или провода. При пайке несгораемым жалом в большинстве случаев потребуется приспособление «вторая рука», как на фото выше.
 Что же, если у вас будут свои соображения и важные замечания по изложенному материалу, то вы можете написать о них в комментариях к статье. Мне лишь осталось пожелать поменьше обжигать пальцы и надежно и красиво паять соединения.

Видео о том как паять паяльником

Как правильно паять провода.

Умение правильно спаять два провода будет полезным далеко не только начинающим радиолюбителям. В быту этот навык тоже достаточно часто может пригодиться. Тот же самый случайно разорванный провод от наушников или другого устройства – лучше спаять, чем просто скрутить и замотать изолентой.
 Почему пайка всегда лучше скрутки?
 Вместо длинного лирического вступления кратко рассмотрим вопрос о том, что лучше: скрутка или пайка? У ремонта первым способом есть сразу несколько недостатков. Во-первых, скрученные на скорую руку провода достаточно легко рассоединить одним неосторожным движением.
 Во-вторых, такой ремонт отрицательно скажется на качестве работы прибора, устройства или какой-либо цепи, через которую проходит ток. Дело в том, что в месте скрутки двух проводников из-за слабого контакта может существенно увеличится сопротивление. Этот фактор уменьшит силу проходящего тока и, как следствие, музыка (если это наушники или колонки) заиграет не лучшим образом.
 Кроме того, слабый контакт – это возможные перебои с проходом тока через место соединения. На ряду с прерывистой работой прибора будет наблюдаться искрение и постепенное перегорание проводника. Итог у такой эксплуатации один – скрутка опять становится местом разрыва цепи.
 Есть у этого вопроса и эстетическая составляющая. Скрученные концы двух проводов выглядят неаккуратно. Ситуацию не исправляет даже намотанная изолента.
 Совсем другой результат получается тогда, когда спаять два провода между собой. Место такого соединения будет очень прочным, а сопротивление отремонтированного участка цепи не увеличится. Если спаянные провода еще и в термоусадочную трубку поместить, то будет не только надежно и правильно, но и красиво.
 Что нужно для правильной пайки проводов?
 Как правило, все необходимое для того, чтобы правильно спаять два провода между собой, есть практически у каждого. Если нет, в интернет-магазине «Квант» можно найти минимальный набор инструментов и материалов.
 Итак, для выполнения пайки проводов понадобится следующее:
 • паяльник;
 • канифоль;
 • припой;
 • канцелярский нож;
 • термоусадочная трубка.
 Самое дорогостоящее из этого списка – это паяльник. Заменить его, к сожалению, ничем другим нельзя.
 Вместо канифоли можно воспользоваться таблеткой аспирина или лимонной кислотой, которая есть на любой кухне. От последнего варианта, по возможности, лучше отказаться. Кислота хоть и облегчает пайку, но при длительном взаимодействии с металлическими проводниками ослабляет место соединения.
 Припой лучше купить новый. Хотя для небольшого бытового ремонта его можно выпаять из какой-либо ненужной электронной платы. Олово отлично прилипнет к луженному разогретому паяльнику, и его можно будет перенести в место соединения.
 Канцелярский нож понадобится для зачистки проводов. Снять изоляцию можно и с помощью специального инструмента. Но он есть далеко не у каждого, и стоит недешево.
 Термоусадочная трубка – отличная современная альтернатива традиционной изоленте. С ее помощью место соединения надежно защищается от агрессивной окружающей среды. Также этот материал является диэлектриком, что исключает поражение пользователей электрическим током. В конце концов – выглядит трубка более аккуратно, чем изолента.
 Как спаять два медных провода?
 Теперь пошагово рассмотрим процесс пайки двух стандартных проводов, имеющих многожильную структуру.

 Первым делом необходимо произвести снятие изоляции. Для надежного соединения достаточно будет зачистить около 50-100 миллиметров. Если на жилах имеется слой защитного лака, то его тоже необходимо удалить. Это легко сделать при помощи зажигалки или спичек – под воздействием огня покрытие выгорит за пару секунд.

 Второй шаг – закручивание очищенных проводов. Многочисленные жилы лучше собрать в один пучок, чтобы они не торчали и не отгибались при нагреве паяльником.

 Теперь нужно как следует залудить провода. Для этого уже необходим разогретый и залуженный паяльник. Очищенный провод погружается в расплавленную канифоль, после чего на него легко наносится припой. Флюс можно перенести на жилы и при помощи паяльника (если место пайки недвижимо).

 Слой нанесенного олова в итоге должен быть аккуратным и ровным. Лишнее лучше заранее удалить. На этом же этапе на один из проводов надевается термоусадочная трубка нужных размеров. Если этого не сделать, то после пайки придется все делать заново.
 Далее луженные проводники соединяются так, чтобы между ними был максимально плотный контакт. После этого необходимо провести паяльником вдоль линии соприкосновения, расплавив припой. Один из самых ответственных моментов, влияющих на качество пайки – это время остывания олова. В этот период нельзя двигать проводники, корректировать их положение и так далее. Чтобы ускорить процесс остывания припоя, достаточно подуть секунду-две на место соединения.

 Последний шаг – применение термоусадочной трубки. Она передвигается на место выполненной пайки и прогревается. Для этого можно использовать специальный фен или же обычные спички. Не рекомендуется использовать зажигалки, которые не гаснут при ветре, так как температура их пламени чрезмерно высокая, и трубка просто портится.
 Греть термоусадучную трубку нужно от середины к краям. Если поступить иначе, то внутри останется воздух, и аккуратности добиться не получится.

Технология спайки проводов без паяльника: способы и методы

Просмотров 30 Опубликовано 11.05.2018 Обновлено 11.05.2018

Домашний умелец всегда держит в своем арсенале набор инструментов, одним из которых является паяльник. Пайка самый удобный способ своими руками припаять провод, отремонтировав бытовую технику, компьютер, другое электрооборудование. Однако может не оказаться под рукой паяльника или отключена электроэнергия, а потребность спаять становится необходимой. Поэтому существуют способы соединения металлических изделий в домашних условиях без паяльника.

Как сделать самодельный прибор для пайки?

Сделать паяльник можно из подручных средств в любом месте, квартире, доме, на природе, при ремонте автомобиля и т.д. Оптимальным решением станет сооружение прибора из медной проволоки диаметром сечения 4-5 мм. Тоньше проводок может прогореть, а толще будет нагреваться дольше, а работать с ним станет сложнее. По длине достаточно будет 10-15 см. С одной стороны конец затачивается или сплющивается, это место которой будет осуществляться спайка элементов. С другой стороны можно сделать деревянную ручку, чтобы не обжечь руки или воспользоваться плоскогубцами.

Второй составляющей успешного паяния является наличие открытого огня. Можно воспользоваться зажигалкой, костром, горелкой, бензиновой лампой, другими подручными средствами, с помощью которых будет нагреваться конец проволоки.

Необходимо соорудить подставку для пайки, которая должна быть надежно закреплена. Важно, чтобы очаг нагрева находился вблизи места работы, чтобы она была удобной, а самодельный паяльник не успевал остывать. Под руками необходимо подготовить плоскую емкость с припоем и канифолью. С помощью такого простого способа можно легко отремонтировать и запаять многие вещи, соединять микросхемы к плате.

Еще один доступный способ изготовления самодельного паяльника представлен на видео.

Необходимый инструмент

Вроде бы на первый взгляд припаять без паяльника кажется абсурдным занятием, но ничего удивительного нет, особенно если потребность пайки становится необходимой. Для того чтобы работа была продуктивной, а результат достигнутым, помимо самодельного паяльника необходимо вооружиться подручным инструментом:

• плоскогубцы. Лучше запастись обычными пассатижами и с узкими носиками;
• напильник, надфиль;
• наждачная бумага;
• нож, ножницы;
• кисть.

Этот инструмент есть у каждого домашнего мастера не только дома, но и может быть в автомобиле, что делает возможным проведение паяльных работ независимо от места нахождения. Помимо необходимости паяльника дома он может понадобиться для ремонта авто электрики. Тем самым паяльник своими руками становится незаменимым помощником независимо от места потребности.

Лужение без паяльника

Для улучшения контакта проводов, увеличения качества паяния используется предварительное нанесение припоя на места соединяемых элементов. Эта технология называется лужением, может проводиться также без использования паяльника. Для этого понадобиться небольшая емкость, в роли которой справиться любая металлическая крышка из-под банки.

Производится подготовка проводов, на которых снимается изоляция с концов, подвергаемых лужению. В емкость помещается канифоль и олово-свинцовый припой. Далее понадобится разогреть содержимое на огне. Оголенные и зачищенные концы провода опускаются в кипящую канифоль, а после на несколько секунд в массу олова. Вынув провода необходимо сразу с помощью мягкой ветоши удалить лишние части припоя, чтобы в результате процедуры остался тонкий, равномерный слой.

Если целью лужения является не проводка, а ремонт посуды или иных не стальных поверхностей, то емкость не подойдет. Работа осуществляется непосредственно на детали. Для этого на место обработки настругивается припой с канифолью и подвергается нагреванию с нижней части. После содержимое растирается, а излишки удаляются тряпкой. Рекомендуется для качественного получения результата обработать поверхность специальной кислотой. Теперь луженые детали готовы к пайке.

Пайка проводов без использования паяльника

Провода небольшого диаметра можно спаивать за счет уже имеющегося олова от лужения. Для этого концы скручиваются и подвергаются нагреву. Использовать можно любой источник пламени, даже обычную зажигалку или спички. В случае работы с сечением провода более 1 кв. мм. содержащегося слоя от лужения будет недостаточно, поэтому на поверхность спаиваемых частей после их скрутки наносится небольшое количество струганного припоя. Используется нагрев участка до момента, пока расплавленная масса заполнит все поры скрутки. Этот вариант удобен при работе с тонким проводом, таким как у наушников, зарядного устройства для телефона.

Элементарная пайка двух концов провода является распространенным случаем, но иногда есть необходимость соединения провода к середине другого или припаять провод без паяльника к плате. В первом случае зачищается от обмотки участок соединения. Присоединяемый провод наматывается в месте припоя и зажимается, чтобы создать плотную, надежную скрутку. Далее спаивание элементов производится по принципу работы соединения двух концов. Припой к поверхности желательно делать после предварительного лужения, это позволит упростить задачу соединения. Кусок провода прикладывается на место и посыпается сверху мелкими частичками припоя. Нагрев участка производится снизу детали до момента, пока олово не станет одним целым с проводом и поверхностью.

Пайка посуды или емкостей

Паяльник может понадобиться не только для качественного соединения проводов, но и для ремонта бытовой, садово-огородной посуды. Это могут быть кастрюли, ведра, в которых образовались небольшие отверстия. Чтобы их паять необходимо подготовить место припоя, обработав отверстие изнутри наждачной бумагой и кислотой. Далее снизу емкости устанавливается пластина, чтобы предотвратить утечку расплавленного припоя, который в мелко нарезанном виде вместе с канифолью насыпается изнутри в отверстие. Заканчивается пайка без паяльника нагреванием снизу места запаивания огнем до полного заполнения ремонтируемого участка. Проблематичным будет ремонт алюминиевой тары, для которой потребуется специальный припой. В его составе должен кроме олова присутствовать цинк, висмут или алюминий. Приготовление сплавов осуществляется с помощью перемешивания и нагрева до высокой температуры.

Пайка с использованием пасты

Решить проблему без наличия паяльника можно с помощью специальной пасты, которая приготавливается самостоятельно или приобретается в магазине в готовом виде. Уникальность паяльной пасты в том, что ее можно долгое время хранить, а при необходимости использовать, имея под рукой источник нагрева. Для приготовления понадобится несколько компонентов: соляная кислота, вода, цинк, олово. Все составляющие перемешиваются, а после происхождения реакции вода выпаривается, вследствие чего масса получается пастообразной. Сделать пайку не составит труда, используя пасту и добавляемые компоненты, которые позволят без паяльника провести требуемые работы. Поверхность или участок перед пайкой зачищается и на него намазывается паста. С помощью нагрева на огне паста расплавляется, образуя прочное, защищенное соединение. Для правильного соединения элементов и получения нужной консистенции можно подробно изучить соответствующие рекомендации и посмотреть видео.

Пайка фольгой

Существует быстрый способ пайки с использованием фольги, которая играет роль припоя. Удобство метода заключается в том, что фольга при расплавлении принимает аккуратную форму, не размазывается, не растекается. Можно использовать для припаивания контактов и проводов, для чего место соединения подготавливается, удаляется изоляция. Далее фольга накручивается и подвергается нагреванию, которое должно быть планомерным, чтобы материал постепенно расплавлялся. Используется зажигалка, свеча или иной источник небольшого пламени.

Отсутствие паяльника не является в итоге большой проблемой, чтобы отремонтировать электротехнику, компьютер, посуду и т. д. Необходимо только запастись нужным набором инструментов и компонентами для удачной и результативной пайки. Важно соблюдать технику безопасности, а также не допускать детей к месту работы, потому что пайка проводится с материалом высокой температуры.

Как отпаять провод от платы

Пайка считается очень удобным и хорошо проверенным способом соединения проводников и радиодеталей. С её помощью также можно припаять провод к плате с расположенными на ней электрическими контактами.

Качеством пайки, в конечном счёте, определяется надёжность образовавшегося соединения, так что перед началом работ рекомендуется ознакомиться с особенностями этой не совсем простой процедуры.

Общие правила

Для того чтобы присоединить проводник к плате в первую очередь потребуется паяльник с мощностью, зависящей от толщины самого провода.

Обычно для этих целей используются паяльные устройства с рабочей мощностью в пределах от 25-ти до 40 Ватт.

Помимо этого, необходимо будет запастись комплектом расходного материала, заметно облегчающего условия пайки (припой, канифоль и флюс). Желательно также подготовить инструмент для отвода тепла, посредством которого можно защитить саму плату от сильного перегрева.

Подготовка проводов

Для получения качественного соединения крайне важно правильно подготовить провод к пайке, для чего необходимо проделать следующие обязательные операции:

1. Сначала рабочий конец провода очищается от поливинилхлоридной изоляции на длину чуть большую размера будущего контакта.
2. Затем из обнажившегося многожильного конца вручную или с помощью пассатижей формируется тугая скрутка, которая затем лудится в канифоли с припоем.
3. По завершении этой операции переходят к плате, контактный пятак которой также следует тщательно залудить.

На этом подготовка провода может считаться законченной. Но перед тем как паять его к плате необходимо будет учесть ещё один важный момент.

Установка теплоотвода

Для того чтобы не перегреть и не повредить расположенный на плате контакт рекомендуется к месту пайки прикладывать какой-нибудь металлический предмет, который в данном случае выполняет функцию теплоотвода.

В качестве такого вспомогательного приспособления традиционно используется пинцет, но, в крайнем случае, его может заменить мощная металлическая клипса или отвёртка.

Для обеспечения надёжного застывания расплавленного припоя необходимо на некоторое время зафиксировать проводник в зоне пайки (обездвижить его). В противном случае паяльную процедуру придётся повторить.

По завершении соединения отдельных проводников временное приспособление для отвода тепла удаляется из рабочей зоны.

Таким образом, зная процедуру пайки, можно отремонтировать многие электроприборы, в частности елочную гирлянду, плеер, светодиодную лампу.

Пайка шлейфа

Гибкие шлейфы из тонких проводников уже давно применяются в современной бытовой аппаратуре. Их можно встретить в обычном мобильном телефоне, а также в любом образце компьютерной техники, в которой имеются многожильные соединения.

Как правило, в шлейфе дорожки проводников очень тонкие и располагаются вплотную одна от другой, что накладывает на паяльные работы следующие ограничения:

• для припаивания шлейфа к плате потребуется паяльник, мощность которого не должна превышать 24-х Ватт;
• при пайке желательно использовать специальную увеличительную линзу, закреплённую на рабочей подставке-кронштейне;
• для обеспечения хорошего отвода тепла от рабочей зоны потребуется массивный пинцет.

Нередко приходится соединять два тонких провода между собой (для устранения их обрыва в шлейфе, образованном из нескольких проводников). В этом случае сначала необходимо зачистить оборванные концы, а затем туго скрутить их между собой.

С целью изоляции места соединения на один из них перед этим натягивается подходящая по диаметру пластиковая трубочка (кембрик).

По завершении пайки места скрутки изолирующая трубка с небольшим натягом перемещается в зону соединения.

Можно ли обойтись без паяльника

Припаять без паяльника провода к плате – вполне выполнимая задача. Для этого следует взять небольшую по размерам металлическую ёмкость (типа плошки) и заполнить её мелко нарубленным мягким припоем, смешанным с тщательно растолчённой канифолью. Для этих целей удобнее всего использовать металлическую крышку от стандартной банки кофе.

Затем ёмкость с твёрдой паяльной смесью разогревается любым доступным способом до момента перехода последней в жидкую фазу. Все последующие операции должны выполняться очень быстро, чтобы не допустить остывания готового состава.

Нужно окунуть в расплавленный припой конец подпаиваемого проводника, а затем осторожно капнуть жидким составом на контакт платы. Быстро прижать конец провода к ещё не застывшей капле расплавленного припоя, и дождаться остывания зоны соединения.

В заключение обзора отметим, что в современных электронных устройствах обрыв проводника в контактной точке платы – это самая распространённая неисправность.

Так что после освоения технического приёма их соединения без паяльника можно будет легко восстановить любое повреждённое электронное изделие (такое, например, как клавиатура персонального компьютера).

Способ соединения металлических изделий и заготовок в одно целое с помощью паяльника и припоя известен человечеству очень давно. Очевидно, первыми начали применять такой способ кузнецы — ювелиры (Goldsmith), поскольку способ кузнечной сварки не подходил для их тонких и изящных изделий. Позже технологию стали применять для ремонта металлической посуды, а с освоением электричества она надолго стала основным способом соединения проводников и электрокомпонентов. Научиться, как правильно паять электропаяльником, не очень сложно. Потребуются внимательность, аккуратность и терпение.

Что такое пайка

С точки зрения технологии, спаиванием называют операцию неразъемного соединения деталей из различных материалов, выполняемую с помощью легкоплавкого металла или сплава. Припой в расплавленном виде вводится между двух остающихся в твердом фазовом состоянии изделий, затекает в их мельчайшие поры и, застывая, прочно соединяет их.

Люди начали паять паяльником, нагревая его на открытом огне. Такая работа требовала большого навыка и даже определенного мастерства, чтобы научиться паять, у ученика уходили годы. В начале XX века появились электрические паяльники, поддерживающие постоянную температуру жала, и с тех пор освоить основы пайки по плечу любому за несколько часов. Пайка паяльником утратила тайны ремесла и превратилась в обычный навык домашнего мастера. Тем не менее, электропаяльник паяет не сам, и необходимо соблюдать определенные правила пайки.

Технология пайки паяльником

Профессионалы, занимающиеся паяльными работами весь рабочий день, применяют паяльные станции — достаточно сложный агрегат, позволяющий тонко настраивать режимы процесса. Домашний мастер обходится парой электропаяльников разной мощности.

Технологический процесс состоит из следующих основных операций:

• Подготовка поверхностей.
• Обработка поверхностей флюсом или лужение.
• Нагрев соединяемых предметов.
• Внесение припоя в рабочую зону.
• Прекращение нагрева и затвердевание.
• Проверка качества соединения.

Перечень операций выглядит коротким и простым, но в каждой из них скрываются свои подводные камни.

Как правильно паять

Чтобы научиться паять, необходимо три вещи:

Кроме того, для того, чтобы правильно паять, требуется

• Правильно оборудованное рабочее место.
• Качественный и исправный электропаяльник.
• Правильно выбрать подходящие к спаиваемым материалам паяльную проволоку и флюс.
• Правильно и тщательно подготовить поверхности.

Пайка для начинающих лучше получится, если взять для освоения относительно несложное задание, и обязательно на учебном материале. Не нужно осваивать процесс, пытаясь починить пылесос или материнскую плату компьютера — возьмите отрезки проводков и потренируйтесь на них.

Подготовка паяльника к работе

При первом включении нового электропаяльника с его поверхности идет дымок, и появляется характерный запах. Это сгорает тонкий слой смазки, нанесенный на кожух электронагревателя на производстве. Когда смазка выгорит, нужно выключить устройство и дождаться его остывания.

Заточка жала

Жало — это стержень из медного сплава, имеющий форму сильно вытянутого цилиндра. Требуется придать концу жала одну из используемых при паяльных работах форм.

• Сплющенная в виде лопатки. Применяется, чтобы паять массивные заготовки мощными электропаяльниками.
• Заточенная на острый конус или четырехгранную пирамиду. Используется при работе с тонкими проводниками и электронными компонентами.
• Тупой конус подходит для более толстых жил.

Заточка лопаткой позволяет одним жалом паять и тонкие, и более толстые провода и изделия, поворачивая его нужной стороной.

Лужение паяльника

Перед началом работы с паяльником на жало требуется нанести тонкий слой оловянного сплава (залудить). Применяется два основных способа:

• Разогретым жалом прикасаются к канифоли, расплавляют кусочек паяльной проволоки и деревянным шпателем втирают его в поверхность кончика жала.
• Разогретое жало трут о тряпку, пропитанную раствором хлористого цинка, далее действуют так же, как и в первом способе.

После того, как кончик жала покрылся слоем олова, подготовка паяльника к работе завершена.

Какие существуют виды паяльников

За тысячелетия совершенствования технологии люди разработали несколько видов устройств, причем большинство из них — за последнее столетие.

Молотковый

Это традиционный, проверенный временем вид — заостренная с одной стороны медная болванка, которую нагревали на углях или в пламени костра.

Работа требует отличной координации движений и чувства времени — остывает такое устройство довольно быстро.

Электропаяльник

Это тот самый прибор, который используют большинство домашних мастеров. За столетие изменился лишь материал ручки и изоляция сетевого шнура. Конструкция оптимальна для мощности 25-250 ватт. По цене конкурентов не имеет.

Керамический

Вместо нагревателя из нихрома применяется элемент из специальной электрокерамики. Такой прибор очень быстро нагревается и позволяет регулировать температуру нагрева.

Паяльник с керамическим нагревателем

Их делают маломощными и применяют на производствах.

Импульсный

Жало включается в цепь вторичной обмотки трансформатора, намотанной толстым проводом в несколько витков. В этой цени низкое напряжение, но очень сильный ток. Он разогревает жало за долю секунды. Нагревается жало не постоянно, а только в момент пайки, для чего на рукоятке имеется кнопка включения. Температура не регулируется, но для домашнего применения они удобны и экономичны.

Индукционные

В таких устройствах разогрев сердечника происходит с использованием явления высокочастотной индукции. Отличаются стабильностью рабочей температуры.

Газовые

Сзади жала расположена миниатюрная газовая горелка, а в рукоятке — баллончик с газом. Позволяет работать без электричества, может работать с высокотемпературными припоями, после снятия жала превращается в универсальную газовую горелку.

Отличается повышенной пожароопасностью.

Выбор мощности

Выбор мощности зависит от тех объектов, которые собираются спаивать:

• Тонкие проводки и электронные компоненты : 25-40 ватт.
• Проводники и детали толщиной до одного миллиметра: 40-80 ватт.
• Изделия толщиной до 2 мм: не менее 100 ватт.

Домашний мастер обычно покупает два электропаяльника:25-40 ватт для тонких работ и 60-100 ватт — для средних. Пайку кабелей и сосудов лучше поручить профессионалу, имеющему соответствующее оборудование и навыки.

Подготовка к пайке

Перед тем, как начать паяльные работы, следует подготовить спаиваемые поверхности. С кабелей удаляют изоляцию, с контактных площадок — загрязнения и лаковое покрытие, если оно имеется.

Далее нужно правильно удалить окисную пленку с поверхности металла. Для этого пользуются следующими способами:

• Механический — зачистка «бархатным» надфилем или мелкозернистой наждачной бумагой.
• Химический — обработка лака слабым раствором кислоты.
• Комбинированный.

Если требуется паять паяльником приводок или вывод электронного компонента к площадке на печатной плате, очистку проводят крайне осторожно, чтобы не повредить соседние участки. Правильно паять — это значит, прежде всего, тщательно готовиться к операции.

Обработка флюсом или лужение

Чтобы компоненты были правильно и надежно спаяны, а соединение обладало минимальным сопротивлением электрическому току, необходимо добиться полного разрушения оксидных пленок на поверхности. Для этого служат две операции: лужение и обработка флюсом.

Лужение

Чтобы залудить провод, понадобится:

• Канифоль.
• Кусочек паяльной проволоки.
• Прогретый электропаяльник.

Конец проводка прижимается жалом к канифоли и во время прогрева проворачивается несколько раз. До образования лужицы расплавленной канифоли.

На жало следует набрать немного припоя, проводок вынимают из канифоли и проводят по нему жалом. Он покрывается тонким слоем олова.

Обработка флюсом

Операция требует меньшей ловкости — нужно всего лишь смазать кончик проводка флюсом с помощью кисточки или загнутой в петельку проволочки. Однако достаточно важно правильно выбрать флюс. Для разных материалов рекомендованы свои составы флюса:

• Для спайки меди и алюминия применяют ЛТИ-120 на основе буры.
• Для меди с медью — ПОС-60, ПОС-50, ПОС-40.
• Для алюминия с алюминием — Ц12, П-250А, ЦА-15.

Флюсы на основе кислоты нельзя применять для работы с печатными платами. Для этого подойдут флюсы на основе воды или спирта.

Разогрев и выбор температуры

Для достижения оптимального режима температура соединяемых элементов должна быть на 60 -80 ⁰C выше температуры плавления припоя, а температура жала должна быть еще на 10-20 ⁰C выше.

На профессиональной паяльной станции выставляют температуру жала на 70-110 ⁰C больше температуры плавления. На обычном устройстве датчика температуры нет, поэтому пользуются следующим способом: при погружении жала в канифоль она должна бурно кипеть, с шипением и появлением характерного смолистого запаха, но не должна дымить и трещать — это означает, что жало перегрето.

Внесение припоя

В разогретую до требуемой температуры рабочую зону припой вносят двумя методами:

• В жидком виде, на кончике жала, применяется при соединении небольших элементов. Для этого касаются проволоки жалом, кусочек проволоки плавится и под действием сил поверхностного натяжения перетекает на жало, покрывая его тонким слоем. Капля при этом с жала свисать не должна.
• В твердом виде, поднося проволоку к рабочей зоне. Применяется при работе с крупными деталями.

Пайка твердым припоем

Важно следить за тем, чтобы не образовывались капли припоя — их надо сразу убирать

Какие существуют припои

В промышленности разработаны и применяются десятки различных марок для различных комбинаций спаиваемых материалов и различных методов спаивания. Правильно выбрать марку из этого разнообразия не так просто, для этого нужны систематические знания по материаловедению В домашней мастерской из всего этого многообразия можно вполне обойтись сплавами группы ПОС ХХ (оловянно-свинцовыми). Две цифры после названия обозначают процентное содержание олова в сплаве.

Для ответственных спаек — печатные платы и электронные компоненты — применяют ПОС-60, для менее важных можно обойтись ПОС-30 .Для спайки алюминия правильно применять составы марки Авиа.

Как правильно паять паяльником несколько советов

Чтобы правильно и надолго припаять детали, следуйте нескольким советам:

• Тщательно готовьте поверхности.
• Правильно прогревайте рабочую зону, не допуская как недостаточного прогрева, так и перегрева.
• Не допускайте недостатка или излишка припоя в рабочей зоне. Его ровный слой должен полностью покрывать провода и контакты, но не должны образовываться капли и потеки.
• Правильно компонуйте рабочее место. Избегайте захламленности. Все должно быть под рукой.
• Придерживайте провода и выводы деталей пинцетом во избежание ожогов.

Как научиться паять паяльником

В качестве учебного задания прекрасно подойдет тренировка на обрезках проводов. Начать лучше с одножильных. Просто возьмите два проводка, и попробуйте их спаять. Когда удастся правильно спаять одножильные проводки (они перестанут отваливаться друг от друга), можно перейти на многожильные.

Признаки того, что вы научились паять правильно и у вас получилась качественное соединение:

• Поверхность затвердевшего припоя серебристая, с отблеском.
• Нет капель и потеков.
• Соединение прочное (не рвется руками).
• Изоляция не оплавлена.

Далее можно продолжать тренироваться на многожильных кабелях, а потом — на жилах большого сечения.

После завершения пайки

В том случае, когда концы проводов и контактную площадку подвергали обработке флюсом, по окончании операции его остатки необходимо удалить.

Ветошь или губку следует смочить в мыльном растворе и протереть место соединения. Далее его надо просушить сухой ветошью либо феном.

Другие виды пайки

Сухая пайка паяльным карандашом, применяется в тех случаях, когда растекание припоя из рабочей зоны нежелательно — при изготовлении украшений и предметов художественного творчества. Жало берут бронзовое и лужению его не подвергают.

Скрученные жилы большого сечения пропаивают погружением в чашку, заполненную расплавившимся припоем, или футорку. Футорка имеет электроподогрев, на поверхности находится слой кипящего флюса, через который проходят концы жил при окунании.

Для медных изделий большой массы, таких, как трубы, применяют пайку в пламени горелки. Высокая температура факела удаляет окисный слой.

Вначале проводят лужение тугоплавким припоем, после чего детали можно спаивать низкотемпературными составами.

Как паять алюминий

Пайка алюминия возможна с применением специального флюса Ф-61А и сплавами марки Авиа. Для операции применяют специальное жало из бронзы, покрытое скрещивающимися насечками, напоминающими рисунок напильника. Этими насечками соскребают оксидную пленку, мгновенно образующуюся на поверхности любого алюминиевого изделия.

В тех случаях, когда необходимо создать только электрический контакт, а в прочном соединении нужды нет, применяют способ с предварительным омеднением. Для этого в рабочую область добавляют щепотку порошкообразного медного купороса и растирают его жесткой щеточкой. После появления медного пятна на алюминиевой поверхности ее залуживают и паяют.

Мелкая пайка

При впаивании в печатную плату мелких деталей, таких, как электронные компоненты, нужно избегать двух ошибок:

• Перегрев. Он может привести к выходу их строя деталей и к отслоению проводящих дорожек.
• Избыток припоя. Остаточного тепла, содержащегося в его крупной капле, может хватить на то, чтобы вывести из строя транзистор или микросхему. Массы капли также бывает достаточно для того, чтобы в условиях вибрации или сильного удара оторвать дорожку.

По окончании пропаивания печатную плату следует покрыть специальным лаком, предохраняющим места соединений, детали и проводящие дорожки от влажности и коррозии.

ИМС и чипы

Интегральная микросхема, или чип, обладает особо тонким внутренним устройством и чрезвычайной чувствительностью к перегреву. Паять их необходимо с особой осторожностью, тщательно обеспечивая отвод тепла. Микросхемы в корпусах стандарта DIP, выводы на которых идут через 2,51 миллиметра, паяют маломощными устройствами. Выводы у таких микросхем залужены еще на заводе, поэтому для соединения достаточно короткого и точного прикосновения жала с минимумом состава ПОС 61, в качестве флюса берут спиртоканифоль или состав ТАГС.

Большие чипы, например, процессоры в персональных компьютерах, вообще не паяют, а вставляют в специальные гнезда, припаянные к материнской плате. Самостоятельно правильно припаять процессор смартфона также очень маловероятно, даже если у вас есть паяльная станция.

Микросхемы выпайка

По техническим условиям производителей, микросхемы после выпайки из платы не подлежат дальнейшему использованию — слишком высок риск перегрева. Однако народные умельцы ухитряются выпаивать микросхемы, прикладывая проволоку из нихрома к выпаиваемым ножкам для обеспечения теплоотвода. Но вероятность необратимого повреждения микросхемы все равно остается весьма высокой.

Заземление паяльника

Для работы с высокочувствительными электронными компонентами, которые могут быть выведены из строя зарядом статического электричества, следует использовать низковольтные электропаяльники. Их заземляют по специальной схеме, с применением понижающего трансформатора. Использование импульсных приборов недопустимо.

Кроме того, мастер должен надеть на запястье заземляющий браслет, подключенный гибким кабелем к массе печатной платы.

Меры безопасности при пайке

Паять правильно- это значит, в том числе, и паять безопасно.

Два основных фактора опасности при паяльных работах — это высокая температура и вредные для здоровья газы, выделяющиеся при плавлении паяльной прволокия и кипении флюса.

Исходя из этого, меры безопасности должны быть следующими:

• Перед началом работы следует осмотреть оборудование на предмет отсутствия механических повреждений, целостности кабеля питания и вилки, надежности крепления жала.
• Рабочее место должно хорошо вентилироваться, лучше всего — быть оборудованным вытяжной вентиляцией.
• Рабочее место недопустимо захламлять, в рабочей зоне должны быть только те предметы, которые будут паяться прямо сейчас.
• Каждый раз, выпуская электропаяльник из рук, кладите его на специальную массивную подставку, исключающую опрокидывание.
• Следует остерегаться брызг припоя и флюса, для чего надо обязательно использовать защитные очки или прозрачный щиток.
• Для фиксации деталей следует применять только инвентарные приспособления: пинцеты, зажимы, устройство «третья рука».

Недопустимо придавливать спаиваемые предметы локтем, кистью, корпусом прибора или другими тяжелыми предметами.

В случае, если брызги попали на кожу, необходимо промыть пораженное место струей холодной чистой воды и нанести антисептическую заживляющую мазь. При попадании брызг в глаза или на другие слизистые оболочки, а также в случае сильных ожогов следует немедленно обратиться к врачу.

При работе следует соблюдать и общие меры электробезопасности, а при использовании газовой паяльной горелки — дополнительные меры пожарной безопасности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Уроки записи звука на компьютере. Редактирование аудио. Создание музыки.

Вывод BTC

Недавнее видео

Ссылка на эту тему

Рубрики

5 произвольных заметок

Облако меток

Облако тегов плагина WP Cumulus требует для просмотра Flash Player 9 или выше.

Статистика

Как научиться паять.

Как научиться паять. Именно такой, небольшой специальный урок, не относящийся напрямую к основной тематике, решил подготовить для тех, кому не только придётся паять шнуры, гнёзда, штекера, но и вообще, что угодно. Итак, начнём…

Что нам понадобится для пайки?

Конечно же паяльник (в идеале – паяльная станция), оловянный припой, канифоль, в идеале — проволочный припой, который представляет из себя намотанную на катушку, длинную, тонкую оловянную трубку, похожую на проволоку, в полости которой находится канифоль. Т.е. при пайке, в этом случае, нам не нужно, как по-старинке, опускать жало паяльника, то в канифоль, то в припой, а все это происходит одновременно в одной точке. Об этом подробнее чуть ниже…

Приобрести все необходимые компоненты можно в ближайшем магазине радиотоваров.

Если у Вас не паяльная станция, которая изначально готова к пайке сразу же после включения, а обычный паяльник, то перед работой (особенно если он новый) его нужно специальным образом подготовить — залудить, иначе паять не будет. Что это такое «залудить», сейчас разберём.

Как залудить паяльник?

Берём напильник и прикладываем плашмя к срезу жала паяльника. Теперь точим в той же плоскости, периодически посматривая на жало, до тех пор, пока оно не станет плоским, гладким и блестящим.

После этого разогретое жало опускаем в канифоль и сразу в припой (в олово). Прилипать припой к жалу почти не будет, поэтому сразу же после этой процедуры прикладываем жало к небольшой дощечке, желательно природного происхождения (не ДСП) лучше еловой или кедровой (смолянистой), но в принципе сойдёт и любая, только возиться придется дольше.

Итак, повторяем эту процедуру (канифоль → припой → дощечка) до тех пор, пока подготовленный предварительно напильником срез жала из жёлто – с переливом сизого цвета разогретой меди, не станет серебристым и блестящим от покрывающего его равномерно припоя. Вот это и называется «залудить», в данном случае паяльник.

Примерно так должно выглядеть залуженное жало паяльника.

Теперь мы будем учиться припаивать проводок (предварительно его, залудив) к латунной жестянке, тоже залудив её с начала.

Окунаем жало паяльника в канифоль, потом в припой, и сразу же, плоскостью жала параллельно плоскости подносим вплотную к нашей латунной подопытной, не дав испариться канифоли, прижимаем, потом притираем, елозим, в общем – лудим. Если канифоль испарилась или растеклась, процесс повторяем, и постепенно, постепенно наша жестянка покрывается качественно налипшим на неё припоем. Если материал чистый или без сильных окислов, то подобное лужение происходит быстро.

Если используется проволочный припой, то прислоняем жало паяльника к жестянке, а к точке их контакта подносим кончик проволочного припоя, стараясь больше прикасаться к залуженной части паяльника, и трём ею об эту часть, чтобы олово с канифолью обогатило собою место контакта.

Как залудить провод?

Теперь лудим проводок. Аккуратно снимаем изоляцию ровно настолько, чтобы нам хватило места для пайки, и для расположения термоусадочной трубки, (или другого изолятора) чтобы потом не возникло каких-нибудь «коротышей» (коротких замыканий)…

Провод лудить проще, т.к. обычно, под изоляцией металл чистый, не окисленный. Его мы окунаем в канифоль, приложив сверху него жало разогретого паяльника и по-потихоньку вытаскиваем провод из под паяльника наружу, после того, как канифоль расплавится и задымится. Это делается, как наверное поняли, для того, чтобы расплавленная канифоль обволокла контактную часть провода. Теперь обогащаем жало паяльника припоем, коснувшись олова, подносим жало к налипшей на проводке канифоли.

Если провод медный и чистый – лужение произойдёт сразу же.

Если нет, то придется, возможно, операцию повторить или воспользоваться вместо канифоли паяльной пастой – специальным химическим веществом, (типа паяльной кислоты, если кто знаком) позволяющей лудить, к примеру, даже железо.

Так выглядит паяльная паста.

Как припаять провод?

Есть у нас залуженная подопытная латунная жестянка и залуженный проводок, которые теперь мы обязаны соединить, запечатлеть разогретым припоем и потом остудить, чтобы навсегда сохранить их электрическую связь, что мы и делаем, поднеся залуженную часть провода к залуженной части жестянки.

К месту их контакта подносим обогащённое припоем жало паяльника так, чтобы припой качественно обволок залуженные части припаиваемых деталей. Этому будет способствовать участвующая в процессе канифоль. Если что-то не ладится — окунайте в неё. После того, как детали оказались в расплавленном припое, постарайтесь их больше не шевелить. Можно слегка подуть на место пайки, пока блеск припоя слегка не потемнеет, что будет свидетельствовать о затвердевании пайки.

Всё, поздравляю! У Вас получилось.

Как отпаять провод?

Отпаивать провода и различные паянные соединения, можно соответственно, обратным методом — разогревом места пайки (залуженным и обмокнутым в канифоль, разогретым) жалом паяльника до расплавления припоя.

…И наверное, последний штрих — можно ещё окунуть небольшую малярную кисть в растворитель и промыть остатки канифоли в местах пайки.

Что можно паять?

А точнее, какие металлы хорошо паять? На первом месте, это, конечно же медь, латунь, золото, серебро, свинец, само собой – олово. Хуже паять (лудить) железо, сталь, цинк. Для залуживания последних придётся воспользоваться специальной паяльной пастой (см. рисунок выше). Есть и такие металлы, которые совсем не поддаются пайке, например – алюминий.

Смотрите так же:

Понравилась статья? – Подпишись.

Или поделись полезным с миром:

Лучший способ припаять провода к печатной плате

Основным принципом пайки электроники является правильное нанесение припоя для создания проводящего соединения. Правильная пайка выполняется путем прикладывания паяльного жала к стыку, его нагревания и нанесения припоя на горячее соединение, чтобы расплавить его в поток.

Лужение паяльника
Вы должны лужить жало вашего паяльника каждый раз, когда вы готовы его использовать. Лужение производится расплавлением припоя непосредственно на жало паяльника.Он предохраняет наконечник от окисления, что может препятствовать передаче тепла паяемому соединению. Коснитесь припоем жала паяльника и нанесите на него достаточно припоя, чтобы покрыть его. Протрите жало влажной губкой, чтобы удалить излишки припоя и открыть блестящее серебристое паяльное жало.

Пайка
Используйте утюг, чтобы нагреть стык, прикоснитесь припоем к нагретому стыку, и припой равномерно потечет по нему. Расплавление припоя путем прикосновения к утюгу вместо стыка приведет к образованию «холодного припоя», что означает, что припой не сможет обеспечить правильное соединение, он легко потрескается или сломается и вызовет неисправность электроники.Холодный припой будет выглядеть тусклым и изъеденным. Хороший припой будет иметь ровное покрытие блестящего серебристого припоя на стыке.

Пайка для электроники
Подготовьте провод к пайке, сняв изоляцию, скрутив концы проводов и прикрепив радиаторы для защиты изоляции от плавления. Чтобы упростить пайку к кронштейну, залудите концы провода, нагревая их утюгом и касаясь припоя легкими движениями, пока провод не станет блестящим и серебристым.

При пайке электронных компонентов согните выводы, чтобы закрепить деталь, обрежьте выводы, приложите радиаторы к хрупким компонентам, припаяйте соединение и очистите спиртом и щеткой. Не перегревайте то, что вы паяете, потому что это может повредить электронные компоненты, привести к расплавлению изоляции проводов или отсоединению цепей от платы.

Наконечники
Очищайте жало паяльника влажной губкой каждый раз, когда вы кладете его обратно в держатель или поднимаете для использования, чтобы предотвратить окисление жала.

Плохая пайка может быть удалена с помощью медной оплетки или присоски для припоя. Медная оплетка накладывается на снимаемый припой. Когда железо нагревает медную оплетку, оно разжижает припой, который поглощается оплеткой. Присоска припоя поднимает расплавленный припой, чтобы удалить его.

Step by Step PCB Жала для паяльников для новичков

Традиционный, старый тип припоя представляет собой смесь свинца (Pb) и олова (Sn). Этот тип припоя (60/40 — Pb / Sn) плавится при 200 ° C и обычно состоит из 60 процентов олова и 40 процентов свинца.Однако сегодня желательно использовать бессвинцовый припой, чтобы избежать токсичной окружающей среды. Бессвинцовый припой — это более современный сплав, который по-прежнему содержит олово, но заменяет свинец нетоксичными металлами, такими как медь и серебро. Типичный бессвинцовый припой плавится при 220 ° C. Свинец ядовит при проглатывании, вдыхании или всасывании через кожу. Свинец может в конечном итоге вызвать повреждение мозга или смерть, поэтому используйте вентилятор для вентиляции рабочего места и мойте руки после работы с припоем на основе свинца.

Рисунок 1: Пайка компонентов со сквозным отверстием на печатной плате.(Изображение: Эрик Арчер, CC BY-SA 2.0 через Wikimedia Commons.)

Необходим приличный паяльник с контролем температуры . Убедитесь, что у выбранного вами утюга есть легко заменяемые наконечники. Если вы новичок в пайке, рекомендуется использовать термостойкий силиконовый кабель, чтобы он не расплавился при прикосновении к горячему утюгу. Кроме того, вам понадобится подставка для пайки, влажная губка для очистки паяльного жала и припой. Паяльная оплетка отводит излишки припоя в случае ошибки, а для «больших разливов припоя» есть ручной инструмент, называемый вакуумным насосом для удаления припоя или «присосой для припоя», который отсасывает излишки припоя.

Новички в пайке могут также захотеть использовать радиатор, так как тепло, вызванное процессом пайки, может повредить некоторые компоненты. Радиаторы устраняют некоторые проблемы, вызванные избыточным теплом, предотвращая чрезмерное повышение температуры таких компонентов, как герконовые переключатели, транзисторы и интегрированные микросхемы (ИС). Даже простой зажим из кожи аллигатора предпочтительнее, чем ничего, так как он легко ложится на кошелек и рассеивает тепло, поэтому вы можете дольше прикладывать тепло во время пайки и не повредить компоненты.Чтобы использовать зажим, прикрепите его к проводу, который находится между корпусом компонента и предполагаемым паяным соединением.

Внутри припоя для электроники вы можете найти небольшую сердцевину из флюса, которая улучшает текучесть припоя, но также вызывает коррозию. Флюс также является химическим очищающим средством. [1] При плавлении припой очищает металлические поверхности. Припой может правильно стекать по чистой металлической поверхности (т. Е. Не окисляться). Если окисление является проблемой, перед пайкой вы можете взять мелкозернистую наждачную бумагу и аккуратно стереть окисленный материал, чтобы соединения, выполненные припоем, были надежными.Окисленные покрытия возникают естественным образом и могут создавать барьер между припоем и выводами или проводами, который может мешать потоку электронов, действуя как изолятор. Однако припой доступен не только для электроники. Сантехники используют его, чтобы «пропотеть» трубы и арматуру, а в витражах используется свинец, который проникает между кусками стекла, стыки которых необходимо спаять, чтобы скрепить стекла вместе. Припой для сантехники или витражей нельзя использовать для электроники.

Рис. 3. Припой для электроники имеет канифольный флюсовый сердечник, который улучшает текучесть.Изображение: Кевин Хэдли (собственная работа) [CC-BY-SA-3.0], через Wikimedia Commons Обратите внимание, что для электроники припой подходящего размера имеет диаметр около 1 мм и канифольный стержень. Водопроводный припой имеет кислотный припой, а припой для витражей имеет твердый сердечник диаметром 1/8 дюйма (~ 3 мм). Однако не используйте ни один из них для электроники.

Независимо от того, что вы паяете (сантехнику, витражи или электронику), не кладите паяльник ни на что, кроме подставки для паяльника.Можно сделать самодельную подставку, которая отталкивает наконечник от поверхностей, но паяльники могут вызвать серьезные ожоги, возгорание и появление токсичных паров горючих материалов.

Препарат

Для чистки кончика утюга можно использовать губку. Намочите губку на подставке для пайки и отожмите лишнюю воду, так как она должна быть влажной, а не насквозь мокрой. Если на вашей подставке нет губки, подойдет обычная губка из продуктового магазина. Не покупайте губку, пропитанную моющими средствами.Не покупайте губку типа «волшебный ластик» с мелкопористой поверхностью. Вам нужно немного трения, чтобы стереть мусор, образующийся при пайке. Натуральные губки приемлемы, но излишне дороги и не подходят для протирки жала паяльника. Губку некуда положить? Вы можете намочить дешевую губку, сложить ее пополам и положить в банку с кормом для тунца или кошки краями вверх. Наконечник припоя хорошо очистит эти края.

Поместите паяльник на подставку и подождите от 30 секунд до нескольких минут (в зависимости от вашего паяльника), чтобы он нагрелся до 400 ° C.Ваш паяльник достаточно горячий, когда немного припоя быстро тает на жало, что вы все равно должны сделать перед запуском. Когда припой начинает плавиться, легкое лужение наконечника припоем способствует хорошей теплоотдаче при начале пайки.

Паяльные компоненты под заказ

Начните с какой-нибудь организации, разложив все свои компоненты и пометив их. Организация может сделать процесс менее напряженным. Многие компоненты имеют сквозное отверстие, что означает, что вы будете вставлять ножки компонентов через отверстие на печатной плате.

Перед тем, как приступить к пайке микросхем или других компонентов, которые также чувствительны к разряду статического электричества, обязательно заземлите себя и наденьте заземленный браслет, предназначенный для предотвращения накопления статического разряда. Это похоже на ремень безопасности; никто не хочет этого делать, но это должно быть привычкой ради безопасности. Большинство микросхем никогда не демонстрируют повреждения, вызванные статическим разрядом сразу после этого. Однако характеристики микросхем, безусловно, могут ухудшиться намного быстрее, если они будут заблокированы изношенным, скользящим по ковру наполнителем для печатных плат.Если вы должны припаять ИС без браслета, по крайней мере, заземлите себя перед тем, как брать ИС. (По своим масштабам статический разряд может сделать с чипсами во многом то же, что микробы могут сделать с людьми. Вы не можете этого увидеть, но он может нанести серьезный ущерб.)

Когда вы припаиваете компоненты к печатной плате, лучше начать с пайки компонентов, которые меньше всего подвержены тепловыделению. Начните с пайки разъемов IC (пока еще не добавляя чип в сокет). Далее припаиваем резисторы.Следующими будут конденсаторы, начиная с конденсаторов ниже 1 мкФ. Затем припаяйте любые колпачки на 1 мкФ или выше, которые, скорее всего, будут электролитическими (которые очень похожи на крошечную жестяную банку).

Затем припаиваем диоды, светодиоды, затем транзисторы. Транзисторы более склонны к повреждению из-за чрезмерного нагрева, поэтому, чтобы быть осторожным, закрепите радиатор (зажим из крокодила) на ножке транзистора рядом, но не касаясь банки, если это возможно. Затем добавьте провода, перемычки и любые другие компоненты. Плата уже может быть захламлена, но вам нужно разместить свои ИС в последнюю очередь.Установите микросхему на место, затем плотно и равномерно надавите на нее. Обратите внимание, что некоторые ИС будут в антистатической упаковке из-за статической чувствительности, и вы должны оставить их в упаковке до тех пор, пока они не понадобятся.

В процессе пайки

Держите паяльник за основание ручки, как карандаш, чтобы не обжечься наконечником. Паяльник должен контактировать с ножкой или выводом компонента и дорожкой на печатной плате. Затем удерживайте металлический наконечник на желаемом соединении / стыке на пару секунд и нанесите немного припоя на наконечник припоя, где он касается стыка.Припой должен плавиться и плавно течь. Используйте только столько припоя, чтобы образовалось крошечное соединение в форме вулкана. Затем удалите припой и утюг, оставив только что соединенные компоненты на несколько секунд, пока соединение не затвердеет. Стык должен быть конусообразным и блестящим. Если нет, повторно нагрейте и введите еще припой или средство для удаления припоя и попробуйте еще раз.

Удаление припоя

Если вы не являетесь хорошо испытанным роботом, вам нужно будет в какой-то момент удалить припой (отпаивать) стык.Будь то изменение положения, удаление или добавление компонента, есть два способа выполнить работу.

Первый метод — использовать демонтажный насос с соплом электростатического разряда (ESD). Электростатический разряд защищает ИС, которые могут быть повреждены статическим электричеством. Для начала вы нажимаете подпружиненный поршень вниз до фиксации, настраивая насос. Затем приложите железный наконечник и сопло к стыку и подождите несколько секунд, пока припой не расплавится. Чтобы освободить плунжер и всосать расплавленный припой, просто нажмите кнопку на насосе для удаления припоя.Удалите как можно больше припоя и повторите при необходимости. Наконец, не забывайте время от времени опорожнять насос, откручивая насадку и выбрасывая маленькие деформированные шарики припоя в мусор. (Никогда, никогда не позволяйте детям или домашним животным есть красивые, блестящие маленькие шарики припоя.)

Другой способ распайки стыка — это наложить припойную оплетку или фитиль. Устройство для снятия паяльной оплетки действует как фитиль для расплавленного припоя; она стекает из стыка на тесьму.

Сначала приложите железный наконечник и конец медной оплетки к стыку.Затем, когда припой начнет плавиться, он потечет из стыка на оплетку. Потом просто снимаем оплетку и потом пайку. (Если оплетка будет последней, припой может быстро затвердеть и прилепить всю оплетку к стыку, который вы пытаетесь очистить.) Отрежьте и выбросьте покрытую припоем часть оплетки.

В большинстве случаев вы сможете легко удалить провод или компонент после того, как он остынет. Если нет, снова примените паяльник, чтобы расплавить оставшийся припой, осторожно потянув за компонент, чтобы освободить его.(Постарайтесь не обжечься.)

Чипы больше не большие, поэтому их легко паять

К сожалению, большие чипы PDIP, которые были распространены десять или два года назад, сейчас очень трудно найти. Многие производители сейчас вообще не делают свои микросхемы в упаковке PDIP, поскольку большая часть пайки выполняется машинами для набивки печатных плат в больших объемах. Любая компания, которая до сих пор производит чип в корпусе, достаточно большом, чтобы его можно было легко припаять вручную, — это святая. Никто не зарабатывает деньги на больших упаковках, поскольку большая часть электроники должна быть как можно меньше, чтобы сэкономить деньги, особенно при больших тиражах.Тем не менее, не только любители должны создавать прототипы; Каждый продукт начинается с дюжины или около того прототипов, которые используются для тестирования и настройки в реальной жизни перед запуском в серийное производство.

Примечание. В этой статье вкратце описаны наиболее важные аспекты сквозной пайки. Однако на YouTube и на многих других сайтах есть сотни учебных пособий, демонстрирующих искусство пайки в видеороликах, которые невозможно описать в одной статье. Одной из наиболее сложных задач пайки является пайка очень маленьких устройств с крошечными ножками / выводами / контактами, которые расположены очень близко друг к другу и находятся на поверхности печатной платы, а не через отверстия в печатной плате, такие как устройства для поверхностного монтажа (SMD).

[1] https://en.wikipedia.org/wiki/Flux_ (металлургия)

Искусство пайки — Новый стек

Некоторое время назад я изучал основы пайки для обычных хакеров. Макетные платы отлично подходят для создания прототипов и проверки концепции, позволяя легко соединить все вместе с помощью коротких перемычек. Часто вам не нужно ничего паять, если вы используете макетную плату.

Если вы разрабатываете более «постоянные» прототипы, переход от макетов ко всем паяным соединениям дает прочную, надежную и гораздо более портативную конструкцию.Хотя паять каждое соединение в поле зрения — это здорово, вам все равно придется иметь дело с соединениями заголовка на многих печатных платах DIY / Maker.

На этот раз я поделюсь своей техникой пайки небольших многожильных и одножильных проводов к штырям вилки. Этот процесс позволяет легко подключить провод к заголовку Arduino. Это также работает для проводов, которые, возможно, еще нужно будет пройти в макетную плату, без использования перемычки. Если вы новичок в пайке, это отличный способ быстро получить ценный опыт работы с небольшими точными паяными соединениями.

Припаивание небольшого провода к контакту заголовка кажется очевидным опытным хакерам. Имейте в виду, что среди наших читателей много новичков, которые старательно работают над горбом «зажечь светодиод». Полезно снова и снова давать несколько советов по экономии труда, чтобы поддерживать высокий энтузиазм и помогать в изучении практического ремесла.

От макетов до контактов

Множество готовых хакерских проектов подключают провода к печатным платам через разъемы.

Например, традиционная полноразмерная плата Arduino имеет два ряда.Гнездовые разъемы 1 дюйм (2,54 мм) для подключения к универсальным интерфейсам ввода / вывода, питания и другим интерфейсам. Подключить так же просто, как вставить конец перемычки в разъем, а другой конец вставить в отверстие на макетной плате.

Вы также можете вставить конец оголенного провода в гнездовой разъем Arduino. Иногда я использую таким образом оголенные провода, если не хочу, чтобы проект превратился в птичье гнездо из перемычек. Они имеют тенденцию вырываться, хотя если вы переместите любую из плат или проводов.Это особенно проблематично для гаджетов, которые нужно транспортировать и демонстрировать публике. Для надежности и простоты модификации лучше всего припаять провода к отдельному штыревому контакту или многополюсному разъему, который затем можно подключить к гнезду Arduino. Одинарные штыревые контакты отлично подходят для одиночных проводов. Ряды штекерных разъемов с несколькими подключениями проводов тоже отлично работают и помогают обеспечить правильное расположение проводов. Вот как я припаиваю провод калибра 24 к стандартной вилке 0,1 дюйма (2.54 мм) штифт жатки.

Обычно я паяю утюгом в правой руке и держу рулон припоя в левой.

Рукопожатие, пайка, паяльник и позиционирование

Техника

Снимите примерно 1/8 дюйма изоляции с провода, который вы хотите припаять к штырю вилки. Закрепите провод на одной стороне установки «из третьих рук». Для меня это будет левая сторона. Если вы действительно хотите выглядеть элегантно, обратите внимание на это «четвероногое» устройство. Используя небольшой паяльник (25 Вт или около того), прикоснитесь к проволоке горячим наконечником, одновременно подавая конец припоя.Чтобы аккуратно покрыть кончик провода припоем, нужны твердые руки и немного практики. Не держите утюг на проводе слишком долго, иначе изоляция приведет к усадке провода, оставив на конце длинное оголенное пространство. Возможно, вам придется использовать боковые кусачки, чтобы обрезать провод обратно до рекомендованной мной длины голого провода 1/8 дюйма, смоченного припоем. Смачивание поверхности припоем называется лужением.

Затем закрепите штырь 0,1-дюймовой вилки заголовка с другой стороны третьей руки так, чтобы короткая сторона была направлена ​​к проводу.Используйте ту же технику «прикоснись к концу паяльника и припаяй», чтобы залудить короткую сторону штифта жатки. Это должна быть сторона к проводу. Одиночный 0,1-дюймовый штырь жатки с вилкой можно при необходимости отломать от большей части штифтов жатки. Я держу готовый запас в мусорном ведре для старых запчастей.

Многоконтактная вилка

Теперь вы можете отрегулировать третью руку, чтобы совместить конец провода и штырь жатки так, чтобы они плотно соприкасались. Осторожно поднесите кончик паяльника к стыку и слегка коснитесь им штифта и провода.Припой должен течь между ними и давать приятный гладкий результат. Обычно достаточно прикосновения. Ну и довольно твердая рука. Со временем вам даже не придется добавлять припой другой рукой.

Очевидно, мне следовало выпить на одну чашку кофе меньше, прежде чем я снимал видео.

Несколько проводов можно также подключить к ряду штыревых контактов разъема с помощью третьей руки, паяльника и припоя. Я люблю зачистить и залудить все провода и соответствующие штыри вилки перед окончательной установкой.Соединение провода на каждом конце жатки помогает получить длину прямо посередине, особенно при изготовлении кабеля. Немного сложнее паять ранее соединенные соединения. На следующем рисунке показано соединение контактов многопроволочного / штыревого ряда заголовков.

Разъем и провода Multiwire

Идем дальше

Припаивание небольших проводов к контактам заголовка может показаться тривиальным и несущественным. Ваши проекты не будут надежными и прочными без твердых паяных соединений.О, конечно же, все переходят на печи с обратным потоком и печатные платы своими руками. Угадай, что? Вам все равно нужно залудить крошечные компоненты, которые снова растекаются.

Добавление трюка с проводом к заголовку к вашему стандартному набору хакерских навыков гарантирует, что ваш проект будет работать, когда вы находитесь перед аудиторией, и вам нужно работать. Использование подключаемых контактов в ваших проектах также позволяет легко разбирать вещи для модификаций и перепрофилирования.

Поймайте колонку «Хакеры готового к употреблению» от доктора Торка каждую субботу только в The New Stack! Привлекайте его напрямую для консультирования и сдачи проектов в doc @ drtorq.com или 407-718-3274.

Как исправить паяные соединения с помощью паяльника

Печатные платы со временем выходят из строя. Будь то заводской дефект или физический износ, иногда паяное соединение выходит из строя и останавливает работу узла.

Однако надежда еще есть. Если у вас есть под рукой паяльник и несколько других материалов, вы можете спасти плату от места назначения на свалке металлолома.

Чтобы помочь вам добиться успеха, мы объясним пять легко поддающихся ремонту проблем с паяными соединениями, как их найти, какие расходные материалы вам понадобятся и что нужно делать, чтобы работа выполнялась качественно.

Мы также рассмотрим 5 ситуаций пайки, от которых вы захотите избежать. Их должен ремонтировать только тот, у кого есть соответствующие инструменты и опыт работы с печатными платами.

Плохие паяные соединения, которые можно исправить с помощью паяльника:

1. Недостаточное паяное соединение

Что это такое:
Когда паяльное соединение не содержит требуемого в отрасли количества припоя , он классифицируется как «недостаточный».Печатная плата может нормально функционировать на раннем этапе, но хрупкая природа этого дефекта может вызвать периодический или постоянный отказ в любой момент.

Как определить:
На компонентах со сквозными отверстиями эти стыки обычно выглядят как либо полностью лишенные припоя, либо заполненные им лишь частично. На компонентах для поверхностного монтажа любой имеющийся припой может выглядеть как нить, которая тоньше, чем вывод, который она соединяет, или может быть видна металлическая площадка под припоем.

Что вам понадобится:

• Паяльник
• Проволока для припоя
• Чистящее средство (рекомендуется)

Как исправить:
Недостаточно паяное соединение можно отремонтировать, добавив паяльник. небольшое количество припоя.Продолжайте до тех пор, пока зазор между выводом компонента и точкой соединения печатной платы не будет заполнен должным образом.

(Совет профессионала: если вы можете определить, использовался ли припой на сборке изначально: оловянный или бессвинцовый припой, мы рекомендуем использовать тот же припой. Тип припоя для создания максимально прочного соединения.)

Паяльная проволока пропитана флюсом, который может быть водорастворимым или не поддающимся очистке. Растворимые в воде остатки следует сразу же удалить водой и кистью. Остатки, не требующие очистки, можно безопасно оставить или, при желании, удалить спиртом или специальными чистящими средствами для печатных плат.

2. Холодное паяное соединение

Что это такое:
Холодное паяное соединение — это плохое соединение, которое по различным причинам не смогло закрепиться должным образом при охлаждении. Этот недостаток часто приводит к периодическим сбоям во всей сборке.

Как найти:
Холодные паяные соединения часто сложно найти. Обычным визуальным признаком соединений в сквозных отверстиях является припой, который «опускается вниз» вокруг вывода компонента, не имея заметного прочного соединения.Припой также может иметь необычную форму, например, однобокость или образование «сосулек».

На соединениях, устанавливаемых на поверхность, соединения холодной пайки могут быть еще менее заметными визуально, хотя они могут казаться шероховатыми, зернистыми или даже странной формы, как в соединениях со сквозными отверстиями.

Что вам понадобится:

• Паяльник
• Flux
• Чистящее средство

Как исправить:
Эти соединения обычно можно обновить. Добавьте флюс в рассматриваемый стык и повторно нагрейте его с помощью паяльника, пока стык не примет форму правильного припоя.Не нагревайте слишком долго, иначе дефект может снова появиться!

После завершения обязательно удалите весь оставшийся флюс с помощью подходящего растворителя: воды для «водорастворимых» и спирта или чистящего средства для печатных плат для «без очистки». (При нанесении непосредственно на плату оба типа флюса остаются активными после использования паяльника и, таким образом, могут вызвать повреждение со временем.) два или более соединения вместе называются «мостом».Этот дефект с большой долей вероятности приведет к неправильной работе и физическому повреждению сборки.

Как определить:
Паяные перемычки обычно выделяются как капля между паяными соединениями, но даже микроскопической полоски припоя достаточно, чтобы вызвать короткое замыкание.

Что вам понадобится:

• Паяльник
• Фитиль для припоя
• Флюс
• Чистящее средство

Как исправить:
Сначала добавьте флюс на мостик и небольшую область припой фитиль.Затем поместите пропитанный флюсом участок фитиля над нежелательным припоем и нагрейте оба паяльника. Фитиль начнет впитывать припой. Повторяйте процесс до тех пор, пока не будет удалено желаемое количество припоя.

Будьте осторожны! Держите фитиль горячим, пока он не будет отодвинут от паяного соединения, иначе он замерзнет на плате и может оборвать жизненно важные схемы.

Если вы случайно удалили слишком много припоя, используйте паяльную проволоку, чтобы снова заполнить соединение.

Когда вы закончите, очистите флюс от платы, используя воду для «водорастворимого» или спиртового / специального очистителя для печатных плат для «Без чистки».

4. Свободное соединение проводов с печатной платой

Что это такое:
Провода часто прикрепляются к печатным платам напрямую с помощью паяных соединений на основе сквозного или поверхностного монтажа. Эти соединения могут выйти из строя по разным причинам, от плохой пайки до механического напряжения.

Как обнаружить:
Обычным признаком этого дефекта является то, что провод в основном или полностью отсоединился от паяного соединения. Если виноват холодный или недостаточный паяный шов, отдельные жилы провода могут выглядеть тусклыми, сухими или даже разделенными.

Что вам понадобится:

• Паяльник
• Паяльная проволока (рекомендуется)
• Flux
• Чистящее средство

Как исправить:
Удерживайте оголенный провод напротив площадки для поверхностного монтажа или внутри сквозное отверстие. Осторожно добавьте припой в соединение, пока не будет создано прочное паяное соединение. Проволока также должна быть заполнена припоем возле стыка, чтобы жилы были менее заметными (хотя их не нужно полностью скрывать.)

Если на стыке уже достаточно припоя, просто нанесите на него флюс, а затем с помощью паяльника приклейте провод обратно к припою.

Осторожно! Не задерживайтесь, когда припой расплавится. Слишком большое количество тепла может расплавить изоляцию вокруг провода.

Как и при других ремонтах, обязательно удалите весь добавленный флюс, чтобы избежать порчи припоя.

5. Поднимаемые микросхемы для поверхностного монтажа

Что это такое:
На этапе сборки оплавлением поверхностного монтажа припой может не стекать на обе стороны микросхемы для поверхностного монтажа.В результате этого дефекта одна сторона микросхемы остается подвешенной над площадкой для пайки, а не соединяется с ней.

Как обнаружить:
Более очевидный пример этого дефекта (известный как «надгробие») — это компонент микросхемы, который поднимается вертикально на своем конце. Поскольку эта проблема вызывает проблему с гарантированным подключением, редко удается пройти этап тестирования производителя.

Менее заметная версия этой ситуации известна как дефект «голова в подушке». Вместо того, чтобы стоять прямо вверх, микросхема будет просто опираться на одно паяное соединение, а не соединяться с ним.Это может вызвать периодические электрические проблемы, которые с большей вероятностью не пройдут в процессе тестирования.

Что вам понадобится:

• Паяльник
• Пинцет
• Flux
• Чистящее средство

Как исправить:
Если вы ремонтируете дефект надгробной плиты, вы должны превратить его в Сначала дефект «голова в подушке». Используя пинцет, осторожно удалите компонент с прикрепленной площадки, нагревая паяное соединение своим утюгом.

Затем положите компонент на обе прокладки. Добавьте флюс и нагрейте первую сторону, чтобы соединить ее с платой.

Теперь, когда микросхема находится в стадии «голова в подушке», остальное просто. Добавьте флюс на отключенную площадку, расплавьте соединение паяльником, чтобы подключить его к микросхеме, и готово!

Как всегда, не забудьте удалить оставшийся флюс в целях безопасности и функциональности.

Плохие паяные соединения, которых следует избегать

Крепление паяльником :

1.Любое плохое паяльное соединение, несовместимое с вашим паяльником

Что это такое:
Размер жала паяльника невероятно важен при выполнении любых паяльных работ. У вас может возникнуть соблазн сразу погрузиться в то, что у вас есть, но использование неправильного размера наконечника может иметь разрушительные побочные эффекты.

Как определить:
Ваше паяльное жало должно быть почти такой же ширины, как металлическая площадка вокруг вывода. Если это не так, вероятно, наконечник неправильного размера.

Почему паяльник не работает:
Слишком маленькое паяльное жало не сможет достаточно быстро передать тепло в паяное соединение. К тому времени, когда припой окончательно расплавится, любой добавленный флюс может иссякнуть. В результате вы получите холодное паяное соединение.

Наконечник, который шире, чем земля, имеет противоположный риск слишком быстрой передачи тепла, что может привести к повреждению компонента. Кроме того, он выйдет за пределы земли и может нанести непоправимый ущерб окружающей территории.

2. Поднятые выводы

Что это такое:
Когда вывод компонента отсоединяется от хорошо спаянного соединения, он считается «поднятым выводом». Этот дефект чаще встречается среди компонентов с рядами хрупких выводов.

Как определить:
Поднятый провод обычно проявляется как неуместный перекрученный или приподнятый провод в последовательном ряду. Паяльная площадка под ним также может отличаться от других.

Почему паяльник не работает:
Хотя определенные паяльные жала могут повторно соединить вывод с паяным соединением, изгиб в любом направлении мог вызвать микроскопические трещины на выводе, что привело к его ослаблению (а в серьезных случаях — разрушению) возможность подключения. Лучше всего, чтобы квалифицированный техник провел доработку с помощью подходящих инструментов и, если возможно, заменил компонент.

3. Соединения компонентов с малым шагом

Что это такое:
Компоненты для поверхностного монтажа становятся все меньше и меньше по мере развития технологий.Многие микросхемы, QFP и другие общие компоненты сегодня имеют невероятно маленькие выводы, расположенные очень близко друг к другу.

Такие выводы расположены слишком близко друг к другу, чтобы паяльник мог успешно контактировать с одним паяным соединением за раз.

Как определить:
Для обнаружения дефектов на деталях с мелким шагом может потребоваться микроскоп. Поднятые выводы, недостаточное количество припоев и перемычки — все это распространенные дефекты из-за размера выводов и близости друг к другу.

Почему паяльник не работает:
Компоненты с мелким шагом требуют специального оборудования для правильного ремонта, такого как инструменты для оплавления горячим воздухом и жала специальной конструкции.Использование обычного паяльника, скорее всего, нанесет больше вреда, чем пользы, даже при самых благоприятных обстоятельствах.

4. Перекошенные стыки компонентов

Что это такое:
Компоненты могут «перекоситься» во время производства, в результате чего выводы будут отсоединены или даже вообще подключены к неправильному паяному стыку.

Как определить:
Выводы на компонентах для поверхностного монтажа с перекосом часто находятся между контактными площадками для пайки и могут ни к чему не подключаться или образовывать мост между двумя контактными площадками.В крайних случаях компонент может сместиться достаточно далеко, чтобы образовать твердые паяные соединения на неправильных выводах, в результате чего один или несколько выводов останутся открытыми.

Почему паяльник не работает:
Чтобы исправить перекошенный компонент и создать правильные паяные соединения, компонент сначала необходимо полностью удалить. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Для этого все паяные соединения на компоненте должны быть нагреты одновременно.

Паяльник не может безопасно нагреть одновременно более одного паяного соединения. Для отсоединения и поворота компонента необходимо использовать специальные инструменты для доработки.

5. Области тяжелой меди

Что это такое:
Некоторые выводы компонента могут быть прикреплены к так называемой «медной плоскости». Эти обширные участки металла могут поглощать большое количество тепла по сравнению с другими участками печатной платы.

Как определить:
Медные плоскости обычно отображаются в том же оттенке, что и следы на доске, но выглядят как большие сплошные области, а не маленькие дорожки.

Компоненты часто подключаются непосредственно к самолетам.Если вы не можете расплавить паяное соединение через несколько секунд, возможно, тепло слишком быстро рассеивается в медной плоскости.

Почему паяльник не работает:
Печатная плата, вероятно, поглощает тепло быстрее, чем паяльник. Поскольку утюг постоянно теряет тепло, повышение температуры не даст большого эффекта. Хранение паяльника в паяном соединении в течение длительного времени может привести к повреждению компонента.

Для доработки этого типа паяного соединения обычно требуются инструменты для предварительного нагрева, чтобы поддерживать температуру платы.

Заключение

Не всегда можно избежать неисправной схемы, но ее часто можно исправить. Зная, с какими паяльными соединениями справится ваш надежный паяльник, вы можете сразу же спасти плату. И, зная, когда отправить борьбу профессионалам, вы можете полностью спасти доску.

Вы когда-нибудь встречали паяное соединение, с которым не справлялся бы ваш паяльник? Или, может быть, вы нашли успешный трюк, о котором мы не упоминали? Помогите нам помочь медикам, работающим с печатными платами, в комментариях ниже!

Крис Мейер работает в сфере производства электроники более 15 лет и обнаружил множество способов как исправить, так и поджарить компонент.Он пишет, чтобы помочь людям пройти через кривую обучения и сразу же начать улучшать качество своих печатных плат.

Как паять | Паяльная проволока для электроники

Мэттью Вудсон

Для любителей, которые хотят создать свою собственную электронику с нуля, в каждом проекте наступает момент, когда две металлические поверхности должны слиться. Припой, который превращается из гибкого твердого вещества в жидкость, а затем обратно в твердое вещество за секунды, — это волшебный металлический клей, благодаря которому это происходит.

Припой тоже может быть неприятной путаницей. По эстетическим и функциональным причинам вы захотите научиться работать с ним чисто и аккуратно, потому что небрежная пайка означает, что ваш проект может не работать.

Профессиональные инструменты

Паяльная станция Weller

Веллер walmart.com

46,09 $

Ничего особенного не надо. Паяльник-карандаш мощностью от 15 до 40 Вт подойдет.Эта подставка очищает утюг и не дает ему скатиться к вам на колени, когда вы не паяете (это не весело).

Инструмент для зачистки проводов

Хороший прост в использовании и подходит для проводов разных размеров.

Нож для резки заподлицо

Вам нужен маленький, около 4 дюймов, который может резать прямо напротив доски.

Проволока для припоя с оловянным выводом

Чтобы избежать вязкого беспорядка, не покупайте слишком толстый припой — около 0.Диаметр 32 дюйма лучше всего подходит для работы с электроникой.

Доска для обучения навыкам пайки

Для дневного проекта ищите комплект, в который входят компоненты и печатная плата.

Знакомство с материалами

Мэттью Вудсон

Печатные платы (PCB) соединяют вместе электронные компоненты (конденсаторы, резисторы, светодиоды, микроконтроллеры, розетки и т. Д.)). Припой дает этим компонентам структурную и электрическую опору в местах их установки, называемых контактными площадками. Важно, чтобы эти поверхности изначально были чистыми, поэтому протрите печатную плату неабразивным скребком.

Выводы для компонентов

Мэттью Вудсон

Провода, выходящие из компонентов, называются выводами. Некоторые детали, такие как микроконтроллеры, поставляются с жесткими выводами, которые совпадают с контактными площадками на печатной плате, а другие, например резисторы, поставляются с более длинными выводами, которые изгибаются, чтобы соответствовать.Некоторые части имеют один вывод, некоторые два, некоторые 28 и более.

Добавить компоненты к плате

Мэттью Вудсон

Чтобы подключить компонент к плате, протолкните его выводы через отверстия в контактных площадках (только один вывод входит в каждую контактную площадку) и согните их примерно на 45 градусов, чтобы компонент не выпал. Затем возьмите утюг, как карандаш, и прижмите его к подушечке и грифелю на 1 секунду. Затем протолкните примерно 1–3 мм припоя между выводом и контактной площадкой, чтобы он расплавился о нагретые компоненты.

Удерживайте наконечник неподвижно еще одну или две секунды, чтобы припой мог стекать вокруг вывода. Важно нагревать сами компоненты, а не припой напрямую, что может вызвать холодное соединение; Компоненты, которые недостаточно нагреты, не будут прикрепляться к припою должным образом, в результате чего соединение станет слабым.

💡 Старайтесь не допускать попадания этого металла на руки — не только припой горячий, но и токсичный свинец. После пайки вымойте руки, чтобы не оставлять следов на коже.

Проверить соединения

Мэттью Вудсон

Идеальное соединение будет выглядеть как небольшая выпуклость вокруг провода и полностью закроет контактную площадку.Если часть площадки все еще открыта или соединение плоское, значит, вы использовали недостаточно припоя, и у вас может получиться неполное соединение. Чтобы исправить это, просто добавьте больше припоя, но не слишком много — это может создать нежелательное соединение, замкнув цепь и направив электричество по неправильному пути.

Отрежьте поводки

Мэттью Вудсон

Последний шаг — обрезка проводов. Если они останутся слишком длинными, они могут погнуться и коснуться друг друга, что может вызвать короткое замыкание.Используя кусачки, отрежьте каждый провод чуть выше насыпи припоя. Держитесь за конец поводка, чтобы не попасть в глаз летящей проволокой.

---

Как соединить два провода

Присоединить провод к проводу

Припой

также отлично подходит для плавления проводов. Совместите калибр каждого провода с маркировкой на приспособлении для зачистки проводов и удалите примерно 3 мм изоляции с его конца.

Олово до кончиков

Нагрейте оголенные провода с помощью паяльника и покройте концы тонким слоем припоя — процесс, называемый лужением, — чтобы обеспечить надежное соединение проводов.Затем соедините провода, прижав утюг к обоим кончикам проводов и сплавляя их вместе. Как только припой расплавится, снимите утюг и удерживайте провода, пока металл не остынет. Затем вы — и ваши провода — настроены.

---

Не забывайте убирать

Популярная механика

Поскольку паяльник нагревается почти до 400 F, жало быстро окисляется, образуя ржавчину припоя, которая блокирует поток тепла. Поэтому перед пайкой каждого соединения используйте влажную губку, чтобы очистить кончик утюга (он чистый, когда он светится), чтобы удалить любой налет.

Руководство по пайке светодиодов — LEDSupply BLOG

Пайка: вот что работает!
Бороться с пайкой и повреждением светодиода (ов) и печатной платы (PCB) или печатной платы с металлическим сердечником (MCPCB) легко обойтись без соответствующих инструментов, материалов и техники пайки. Чтобы избежать распространенных проблем при пайке светодиодов, мы оглянулись на наш более чем 20-летний опыт работы в области электроники и изложили здесь все «что можно и чего нельзя» при пайке светодиодов.Наше намерение — помочь вам сэкономить время, деньги и избежать разочарований, так что, возможно, вы попробуете второй светодиодный проект вместе с нами! Кроме того, в конце есть видео, которое показывает процесс в действии.

Начнем с простого…

MCPCB Светодиодная звезда

Припой — это проводящий материал, который плавится около 400 градусов по Фаренгейту и позволяет двум металлическим частям соединяться в цепь. Стандартное соединение «точка-точка» — это два вывода, скажем, катод светодиода и анод второго светодиода, скрученные и спаянные вместе; это более эффективно, чем просто скручивать вместе провода.Другой распространенный тип паяного соединения встречается на печатных платах и ​​MCPCB, где на плате есть токопроводящие дорожки, ведущие к компонентам, где выполняется паяное соединение. Большая часть пайки, с которой мы сталкиваемся, связана со светодиодами на MCPCB, которые вы можете видеть справа, и мы показываем пример на видео ниже.

Вот важный лакомый кусочек для запоминания…

Припой обычно на 60% состоит из олова и на 40% из свинца с сердечником из канифольного флюса (центр припоя). Следует упомянуть канифольный стержень, поскольку он удаляет загрязнения с контактов и улучшает электрическое соединение; в основном, это помогает припою прилипать к контактной площадке.Поскольку заставить припой течь и прилипать к поверхности иногда сложно, знание того, что флюс находится в центре припоя, означает, что вы можете помочь избежать этой проблемы, целенаправленно расплавив центр припоя непосредственно на поверхность. Это сначала приводит к попаданию канифольного флюса на поверхность и способствует прилипанию припоя к поверхности.

Наличие и поддержка правильных инструментов для торговли

Припой толщиной 0,20 мм

Припой: Мы предпочитаем припой с содержанием олова 60/40 вместо свинца и толщиной 0.20мм. Такая толщина припоя идеально подходит почти для всех наших применений, и это то, что мы рекомендуем. Подробная информация о припое, который мы используем, здесь.

Обычный паяльник

Утюг: Наличие качественного паяльника и наконечников разного размера делает любую работу проще и быстрее. Многие из проблем, которые мы видим от клиентов, связаны с дешевым утюгом и маленькими чаевыми. Если утюг недостаточно мощный или острие слишком маленькое, температура поверхности никогда не станет достаточно высокой для равномерного стекания припоя.Мы рекомендуем по крайней мере 30-ваттный утюг, к сожалению, это может быть дорого, и если вы не планируете много паять, эти расходы может быть трудно оправдать. Есть недорогие паяльники, которые подойдут для небольших работ, но если вам нужно много паять и вы хотите минимизировать хлопоты и увеличить срок службы, сделайте себе одолжение и купите хороший утюг. Для наших собственных светодиодных проектов и светодиодных комплектов, которые мы создаем для клиентов, мы используем такой утюг.

Жала паяльника

Паяльное жало: Поскольку не все поверхности паяльных площадок имеют одинаковый размер, часто паяльники поставляются со сменными размерами жала; у некоторых есть тонкие концы, а у других — более широкие клинья.Соответствие размера наконечника размеру поверхности может значительно облегчить нагрев паяльной площадки. Если припой не растекается по контактной площадке, вероятно, это связано с тем, что наконечник утюга слишком мал и не распределяет тепло по достаточно широкой площади.

Еще один лакомый кусок…

Если ваши мощные светодиоды подключаются к радиатору (что часто бывает), имеет смысл выполнить пайку перед закреплением светодиода на радиаторе. При попытке припаять светодиод, который уже находится на радиаторе, радиатор иногда может поглотить все тепло от утюга и сделать нагрев поверхности паяльной площадки практически невозможным.

Паяльное жало

Tin the Tip: Паять без луженого наконечника бесполезно. Чтобы правильно залудить кончик утюга, нанесите на него припой и нанесите толстый слой покрытия. Следующий шаг — стереть излишки припоя влажной губкой и, наконец, снова нанести немного припоя на наконечник.

Очистка паяльной поверхности

Чистая поверхность припоя: Очевидно, что чем более чистая поверхность, тем лучше. В идеале убедитесь, что на поверхности нет грязи, пыли, эпоксидной смолы или чего-либо еще.

Лужение паяльной площадки

Лужение поверхностей (проводов, паяльной площадки или печатной платы): В нашем видео мы показываем пример пайки проводов к светодиодной звезде Cree, но перед окончательным подключением выводы проводов сначала покрываются оловом. Подобно лужению утюга, на провода наносится тонкий слой припоя; Важно, чтобы припой прилипал к проводу. Помните приведенное выше предположение о том, что канифоль находится в середине припоя; использование середины припоя помогает ему лучше прилипать к проводу.Кроме того, в примере из нашего видео поверхность паяльной площадки тоже покрывается оловом. Примените луженый наконечник к контактной площадке и начните наносить припой на контактную площадку. Припой должен равномерно растекаться по всей контактной площадке, и как только он действительно удалит железо, пусть припой затвердеет.

Окончательное соединение: На этом вся тяжелая работа сделана. С красиво луженым наконечником и поверхностью просто прикоснитесь к двум припаяемым деталям утюгом. Припой на каждой поверхности должен течь; быстро удалите утюг, и когда припой затвердеет, оба компонента следует спаять вместе.

Может быть сложно паять?

Разрушенный светодиод от пайки

Да. Поначалу не расстраивайтесь, если вы испортите один или два компонента — мы все это сделали! Помните, что утюги горячие, а светодиоды не любят слишком много тепла. Будьте осторожны с настройками температуры на утюге и с тем, как долго вы прикладываете утюг к поверхности. В большинстве случаев припой не должен растекаться и прилипать к поверхности не дольше нескольких секунд. Если это займет больше времени, остановитесь, дважды проверьте этот пост и посмотрите видео еще раз.

Помощь Добавить подсказки?

Если у вас есть вопросы или предложения, оставьте комментарий, и мы сможем добавить их в сообщение!

Пайка светодиодов в видео!

Полное руководство по пайке для гитаристов | Guitar.com

Мы освещаем множество проектов электроники для усилителей и гитар в наших функциях «Сделай сам». Возможно, мы считаем само собой разумеющимся, что все умеют паять, но даже те из нас, кто занимается пайкой десятилетиями, могут узнать что-то новое.

Это руководство разделено на две части. В первой части я поделюсь некоторыми профессиональными советами по паяльному оборудованию и передовым практикам. Во второй части я применю эту информацию к простому проекту, показывая, как сделать высококачественный гитарный кабель.

Железный могучий

Существуют разные типы паяльников, и важно выбрать подходящий для себя. Утюги в виде карандашей представляют собой интегрированные блоки с утюгом на одном конце и дюбелем на другом.В большинстве из них есть подставка, на которой можно держать горячий утюг в перерывах между задачами. Это пригодится, если вы надеетесь избежать прожигания дыр на рабочем столе, ковре или в себе. Не спрашивайте меня, откуда я знаю … Я просто знаю.

Карандашные утюги либо включены, либо выключены, а их рабочая температура фиксирована. Напротив, паяльные станции включают в себя утюг и подставку, которые могут быть интегрированы, а могут и не быть, но станция позволяет вам установить рабочую температуру утюга. Некоторые взаимодействуют с датчиком в наконечнике, чтобы поддерживать эту температуру.

Изображение: Shutterstock

Паяльные пистолеты — еще один вариант. Они быстро нагреваются, но могут сильно нагреваться и не подходят для деликатной работы. Также доступны газовые паяльные горелки, но они лучше подходят для тонкой обработки металлов, и если у вас нет опыта, вы можете в конечном итоге поджечь что-то или кого-то. Для работы с гитарой и усилителем я бы порекомендовал паяльную станцию ​​с контролем температуры.

Электростанции

Для разных паяльных работ требуется разная мощность паяльника.Для пайки компонентов со сквозным отверстием на печатной плате не требуется много энергии, но пайка заземления на шасси усилителя выходит за рамки возможностей большинства паяльников. Обычные работы в гитарных мастерских, требующие более высокой мощности, включают пайку заземляющих проводов на корпусах потенциометров и пружинных зажимах Stratocaster. В здании усилителя также потребуется изрядное количество энергии для сборки проушины и револьверной головки.

Изображение: Shutterstock

Если у вас есть паяльник на 15 или 20 Вт, вы, вероятно, не сможете выполнять эту работу, потому что более крупные металлические части действуют как радиатор, рассеивая тепло от паяльника.Когда утюг не может поддерживать достаточную температуру, припой не может плавиться и течь должным образом, образуя прочное соединение. Вы также будете долго держать утюг на месте, и, несмотря на недостаточное количество тепла для пайки, вы все равно можете расплавить пластмассовые детали и повредить хрупкие электронные компоненты.

Все утюги могут достигать температуры, достаточной для расплавления припоя, и более высокая мощность не обязательно означает, что утюг станет более горячим; на самом деле это означает, что он может поддерживать свою температуру даже при рассеивании тепла.Как показывает практика, больше мощности всегда лучше, и для большинства работ должно хватить утюга мощностью от 50 до 60 Вт.

Правый, на провод

Припой для электроники бывает двух видов — на основе свинца и без свинца. Повышение осведомленности об опасности для здоровья, связанной со свинцом, привело к принятию законодательства, ограничивающего использование припоев на основе свинца в производстве.

Свинцовый припой обычно представляет собой смесь олова и свинца 60/40, плавящуюся при температуре около 190 ° C, и его использовали во всех винтажных гитарах, педалях и усилителях.Он по-прежнему широко продается, и это лучший вариант для реставрационных работ. Также доступен свинцовый припой 63/37, и его более быстрый переход из жидкого состояния в твердое может снизить риск «холодных» паяных соединений, когда детали перемещаются до того, как припой затвердеет.

Этот припой с свинцом имеет соотношение олова и свинца 60/40, с канифольным флюсовым сердечником и внешним диаметром 0,7 мм.

Бессвинцовый припой имеет более высокую температуру плавления, поэтому его немного сложнее использовать, и вам понадобится мощный паяльник. Это сплав олова, серебра и меди, и хотя бессвинцовые паяные соединения могут быть прочнее, они также могут быть более хрупкими.

Закон требует, чтобы производители использовали припой, не содержащий свинца, и вы можете сделать то же самое по соображениям здоровья. С другой стороны, если вы занимаетесь пайкой относительно мало и большая часть ее связана с обслуживанием и ремонтом старого оборудования, вы можете использовать свинцовый припой. Я использовал и то, и другое, и, поскольку предпочитаю этилированные, я часто использую небольшой вытяжной вентилятор, который втягивает пары припоя в угольный фильтр.

Электрический припой содержит канифольный флюс, который растворяет оксид металла, помогает припою течь и способствует сцеплению с металлическими частями.Припой для сантехники имеет кислотный флюс и не подходит для электроники. Доступны различные калибры паяльной проволоки, но я считаю, что 0,7 мм подходит для большинства применений.

Верхние наконечники

Паяльники более высокого качества позволяют менять жала. Это важно по двум причинам: во-первых, изнашиваются насадки, а во-вторых, в зависимости от выполняемой работы можно использовать насадки разной формы.

Тонкие и острые наконечники конической формы идеально подходят для точных работ, например, для пайки гнезд для печатных плат.Некоторые наконечники больше похожи на маленькие стамески, а другие на отвертки с плоской головкой. При пайке на корпусе потенциометра, где необходимо распределить тепло по более широкой площади, предпочтительнее использовать более плоский наконечник.

Какую бы насадку вы ни использовали, желательно поддерживать ее в хорошем состоянии. Когда вы пытаетесь сделать паяные соединения, а расплавленный припой отваливается от железа, это означает, что наконечник окислился. Если он выглядит тусклым и черным, а не серебристым и блестящим, это почти наверняка так.Загрязнения на наконечнике также могут попасть в паяное соединение и вызвать его выход из строя.

Этому наконечнику несколько лет, и он уже проделал много работы, но он в относительно хорошем состоянии и по-прежнему хорошо работает.

Возьмите за правило чистить наконечники припоя во время работы. У большинства держателей для утюга есть секция подноса с губкой, которую следует смочить водой перед началом работы. Протирая наконечник влажной (не мокрой) губкой после каждого паяного соединения, удаляет излишки припоя с наконечника.Некоторые предпочитают использовать вату из латуни или нержавеющей стали для очистки наконечников железа, чтобы предотвратить окисление.

После каждых нескольких стыков желательно протереть утюг, нанести свежий припой на наконечник и стереть излишки. Это предотвращает окисление наконечника, и это также следует делать в конце работы, прежде чем выключать утюг. Этот процесс называется «лужением», и здоровый железный наконечник должен выглядеть блестящим. Вы также должны залудить новые наконечники перед их использованием.

Если вы чувствуете, что наконечник больше не работает, а чистка и лужение не помогают, у вас есть несколько вариантов.Вы можете попробовать обработать его активатором наконечника или просто заменить его. Наконечники относительно недорогие, но вы должны выбрать подходящий для вашего утюга.

Не взорвать

Припой не следует рассматривать как «металлический клей», который просто протирают утюгом и дают застыть. Чтобы обеспечить хорошее соединение, припой должен стекать по деталям, а это требует правильной техники пайки.

Будь то ножка резистора, торчащая через проушину или отверстие в печатной плате, или выводные провода конденсатора, обернутые вокруг револьверной головки или бирки, утюг следует использовать для нагрева области, где выполняется соединение.Оставив предварительно нагретый участок и кончик утюга все еще соприкасающийся с изделием, поднесите припой к стыку.

Он должен плавиться и течь почти мгновенно, и главное здесь то, что припой течет в соединение, а не образует каплю на поверхности. Не пытайтесь расплавить припой на металлический наконечник, а затем перенести его на соединение, потому что флюс, который помогает припою склеиться, испарится, прежде чем выполнять свою работу.

Изображение: Shutterstock

Знать, какую температуру установить и как долго разогревать зону, приходит с опытом.Свинцовый припой плавится при температуре около 190 ° C, а не содержащий свинца — при температуре около 200 ° C. Для печатных плат температура утюга около 325 ° C должна быть безопасной отправной точкой, потому что совершенно необходимо не повредить плату. Если вы обнаружите, что этого недостаточно, поднимите температуру до 350 ° C и повторите попытку.

Для потенциометров, револьверных головок и проушин требуются более высокие температуры, и нет ничего плохого в том, чтобы начать с низкой температуры, а затем увеличивать ее, если припою требуется время для плавления и растекания.Опытные паяльщики часто предпочитают работать с утюгами, установленными на температуру 400 ° C или выше, чтобы входить и выходить за пару секунд.

После того, как припой растечет, удалите утюг и дайте стыку остыть естественным образом. Не поддавайтесь искушению подуть на припой, чтобы ускорить процесс. При пайке транзисторов и операционных усилителей попробуйте прикрепить к ножкам зажим «крокодил». Он будет действовать как радиатор, отводящий тепло от хрупких компонентов.

Проверьте свои новые навыки пайки, сделав гитарный кабель самостоятельно.

.

No related posts.
