Как самостоятельно подключить телефонную розетку | Полезные статьи

Многие задумываются, как правильно подключить телефонную розетку своими силами, и в данной статье мы расскажем, как смонтировать и подключать розетку для телефона.

Монтаж телефонной розетки разных видов

В настоящее время реализуется несколько видов розеток: внешние и встраиваемые. Первый вариант более прост в установке, однако встраиваемые розетки обладают более привлекательным внешним видом. Подключение обоих видов осуществляется аналогичным образом, различия заключаются только в способе монтажа.

Кроме того, существуют разные виды разъемов: RJ 11 с двумя контактами, розетка телефонная RJ 25(12) с 6-ю контактами, а также RJ 14 с 4-мя контактами. Чаще всего для подключения домашних аналоговых телефонов используется розетка телефонная RJ 11.

Кроме того, для подключения магистрального провода к нескольким розеткам используются двойные телефонные розетки, монтаж которых несколько отличается от одинарных.

Правильное подключение телефонной розетки открытой установки RJ11

Установка телефонной розетки требует ряда инструментов и комплектующих, включая:

розетку телефонную RJ 11, подключение которой будет осуществляться;
двухжильный кабель с сечением 0,3-0,5мм2, например, КСПВ 2х0,5 или ТРП;
приспособление для снятия изоляции;
отвертку;
мультиметр;
защитные перчатки.

Ответ на вопрос «как установить телефонную розетку накладного исполнения?», можно разделить на несколько пунктов:

Наденьте защитные перчатки – напряжение телефонной линии в момент покоя составляет около 60Вольт, а в момент звонка 100-120Вольт.

Снимите изоляцию с кабеля, стараясь не оставлять насечек на проводе.
Откройте корпус розетки. Телефонная розетка RJ 11, подключение которой мы осуществляем, включает необходимость присоединения телефонной линии к средним контактам. Схема телефонной розетки может включать 4 контакта, в таком случае они присоединяются согласно схеме.
Существуют также розетки немецкого производства, в которых подключать необходимо к 2 и 5 контактам, однако они встречаются редко. Для подключения такого аппарата вместо зеленого провода необходимо использовать черный, а вместо красного — желтый.
Определите полярность. Красный цвет – это «минус» в телефонной линии, а зеленый – плюс. Как правило, подсоединение телефонной розетки не требует определения полярность, однако некоторые аппараты могут плохо работать, если подключить их не по правилам. Определить полярность можно с помощью тестера.

Заглубите жилы кабеля между металлическими вилками внутри розетки с помощью кроссировочного или обычного канцелярского ножа. Края пазов имеют заострения и сужаются. При заглублении жилы, они прорезают изоляцию, что обеспечивает хороший контакт.
Закрепите розетку на стене и защелкните крышку.
Осуществите подключение телефона к розетке и проверьте, есть ли связь.

Метод, как подключить телефон к розетке такой – необходимо приобрести вилку RJ11 и с помощью специального приспособления обжать её в соответствии с расположением проводов в розетке. Если у вас телефонная розетка, схема подключения которой имеет 2 контакта, они будут расположены так же, как показано на схеме, а крайние контакты останутся свободными.

Установка телефонной розетки скрытого типа

Если вас интересует, как подключить RJ 11 скрытого вида, подключение будет аналогичным – различия заключаются в монтаже. Для начала вам необходимо сделать отверстие в стене, затем установить подрозетник и закрепить его с помощью саморезов.

После этого используйте вышеописанный метод «как подсоединить телефонную розетку накладного исполнения», поместите корпус розетки в коробку и закрепите с помощью распорных винтов, установите внешнюю рамку розетки и подключите обжатый кабель.

Как подключить розетку: 3 варианта

Особенности телефонной розетки

Несмотря на развитие сотовой связи, многие люди продолжают пользоваться проводной телефонной связью по разным причинам. Для того чтобы подключить стационарный телефон, требуется не только прокладка кабеля от телефонной станции до дома, но и установка розетки, к которой непосредственно подключается аппарат.

Особенности:

Традиционно корпус телефонной розетки выполняется из пластика, в редких случаях из керамики.
В корпусе телефонной розетки установлены клеммы, к которым подключается провод, проведенный в квартире от телефонного кабеля.
Вилка телефона надежно фиксируется, благодаря подпружиненным контактам.

Встречаются и более современные схемы подключения стационарных телефонов, которые используют для подключения не только устаревшие 4-канальные, но и более современные четырехжильные коннекторы. Для подключения в квартире или маленьком офисе, можно использовать 1 телефон и, как следствие, 1 двухжильный провод.

Если требуется установка нескольких телефонов на 1 номер, то этом случае в помещение от щитка вводится 4- или 6-жильный кабель.

Телефонная розетка может быть установлена практически в любом месте помещения, но с учетом того, чтобы к ней было удобно подключить телефонный аппарат. Телефонную розетку следует установить так, чтобы без особых проблем можно было к ней подключить телефонный аппарат. Телефонная розетка может быть установлена на полу, стене, и даже в электрощите на подъездной площадке. Телефонная розетка должна быть защищена от влаги, пыли, а также повреждений и обеспечивать надежное соединение телефонного аппарата с телефонной линией.

Советы: как подключить телефонную розетку

Телефонную розетку можно подключить без особых проблем, но следует сначала определить, какого типа она понадобится для подключения. Розетки могут быть встраиваемые (евророзетка) или внешние, устанавливаемые на какую-либо поверхность, чаще всего на стены.

Помимо установки розетки, следует соблюсти определенные условия:

Кабель, вводимый в помещение, следует зачистить от изоляции примерно на расстоянии в 3 см.
Оголенные провода заводятся в телефонную розетку (старого образца) и подключаются к 2 клеммам.
После чего крышка розетки закрывается, и штепсель от телефона вставляется в розетку.

Если телефон не работает, то можно попробовать переключить кабель на другую пару контактов. Если устанавливается телефонная розетка скрытого типа, которая монтируется в стену, для ее установки требуется сделать углубление, а также прошторбить для прокладки кабеля.

Сначала к розетке такого типа подключается провод, после чего коробка устанавливается к стене при помощи дюбелей и саморезов или же распорных винтов.

После этого контакты розетки проверяются с помощью мультиметра и, если все в порядке, то сверху закрепляется декоративная накладка. Если человек плохо разбирается в монтаже проводки не только электрической, но и телефонной, особенно при подключении нескольких телефонов, следует пригласить специалиста, который правильно присоединит все аппараты.

Правила подключения розетки

Розетка – это устройство, которое служит для подключения всей техники к электросети. Розетка состоит из 2 основных частей – это внешний пластиковый корпус и рабочая часть, которая установлена на изолирующую основу и включает в себя подпружиненные контакты, клеммы для подключения проводов, а также крепеж, который позволяет надежно ее фиксировать.

Расключение розетки включает в себя несколько основных этапов:

Сначала следует отключить напряжение, это выполняется путем выключения автоматов на щитке.
Если это по разным причинам невозможно, то следует надеть резиновые перчатки.
Электропровода следует провести через отверстие в подрозетнике (если его нет, то нужно просверлить).
После следует установить подрозетник, он фиксируется в стене с помощью строительного гипса.
Концы проводов зачищаются на расстоянии примерно 1–1,5 см, после чего их остается присоединить к клеммам и надежно зафиксировать.

Рабочая часть розетки ставится на место и, в зависимости от конструкции, она фиксируется винтами или специальными монтажными лапками. После остается установить декоративную рамку, и зафиксировать ее винтом.

Если розетка с заземлением, то тут следует быть внимательным, чтобы не перепутать провода.

Обычно провод «земля» имеет цвет оболочки желто-зеленый, желтый или зеленый. Провод «земля» подключается таким же способом, как и обычные – заводом в клемму. Установка двух розеток, расположенных рядом, выполняется следующим образом – часть кабеля, используемая для монтажа проводки, обрезается на необходимую длину. Сначала устанавливается первая розетка, питающие и провода от кабеля фиксируются в клеммниках. Обрезанный кабель через кабель-канал или штроб прокладывается до второй розетки, и его концы также фиксируются на месте. После остается зафиксировать розетки и установить декоративную накладку.

Нюансы подключения телефонной розетки

Подключить телефонную розетку обычно не составляет особого труда, главное сначала разобраться с их видами, так как сейчас их есть несколько, например, модели rj11, которые широко используются для домашнего телефона. Такая розетка имеет всего 2 контакта. Чтобы телефон работал, необходимо правильно выполнить подключение контактов к телефонному кабелю (распиновка).

Если телефон устанавливается после проведения всех ремонтных работ, то в этом случае телефонную розетку устанавливают непосредственно на стену:

В стене делаются 2 отверстия;
Вставляются дюбели;
Розетка прикручивается к стене;
Провод к ней убирается в кабель-канал, после чего присоединяется при помощи винтов к контактам.

Если требуется установить дополнительную для подключения второго телефонного аппарата, то следует проводом соединить 2 розетки, одну, например, в одном помещении, вторую в другом. Главное при подключении проводов следует соблюдать полярность, чтобы две розетки работали правильно.

Если нет возможности или желания выполнить монтаж новой линии и второй розетки, можно приобрести радиотелефон с 2 трубками, чтобы можно было разговаривать из разных помещений.

Все работы лучше всего проводить в резиновых перчатках, хоть и напряжение в телефонной сети небольшое, но в случае вызова, напряжение может достигнуть 120 вольт хоть конечно это не смертельно, но неприятные ощущения гарантированы.

Инструкция: как подключить домашний телефон

Если в дом заведены кабели телефонной линии, то подключить домашний телефон не составит особого труда. Для этого необходимо приехать в офис компании, в котором пишется заявление о подключении телефона. Помимо подключения, если в дом заведены универсальные оптоволоконные линии связи, можно подключить вместе с телефоном интернет и интерактивное телевидение.

Варианты:

Подключение стационарных телефонов выполняется путем соединения вилки и розетки, причем, сейчас используют современные модели.
Старый тип РШТК-4 практически нигде сейчас не используется.
Есть универсальные модели розеток и вилок, которые позволяют соединять между собой разных стандартов.

Прокладку телефонного провода от щитка до квартиры или иного помещения, как правило, выполняют связисты, а дальше, в зависимости от предпочтений, телефон устанавливается в любом месте помещения.

Но, следует учитывать, что если телефон многофункциональный, то ему понадобится электропитание, и желательно его устанавливать около электророзетки.

Если после подключения телефона он не работает, следует проверить все провода, иногда может быть виновата распайка в розетке, стоит их перепаять на другие контакты, так должно все заработать. Обычно схема подключения телефона отображена в инструкции, но иногда бывает, так что она отсутствует. В этом случае приходится обращаться к помощи специалиста.

Как установить телефонную розетку (видео)

Любой домашний мастер, владеющий элементарными навыками по работе с электрикой, может самостоятельно выполнить установку розеток, а также при необходимости, подсоединить провода. Можно получить из интернета дополнительную инструкцию, а также приобрести продукцию известных марок, например, rozetka Lezard или Legrand (Легранд).

Как подключить телефонную розетку

На сегодняшний день все розетки делятся на внешние и встраиваемые. Внешние – более простые в монтаже, но встраиваемые лучше выглядят в интерьере. Подключение любого вида розетки происходит по примерно одинаковому алгоритму, и различие только в самом способе. Разъемов розеток существует огромное множество:

Двухконтактная RJ 11
Шестиконтактная под телефон RJ 25, RJ 12
Четырехконтактная RJ 14

Среди телефонных розеток чаще всего используется RJ 11. Также в некоторых случаях используют двойные розетки, чтобы подключить магистральный провод сразу к нескольким розеткам. Монтаж розетки в этом случае значительно отличается.

Телефонная розетка

Монтаж телефонной розетки требует несколько инструментов и аксессуаров, таких как:

Телефонная розетка RJ 11, которая будет подключаться
Двухжильный кабель 0,3-,05 кв. мм в сечении
Устройство для снятия изоляции
Отверка
Мультиметр
Специальные перчатки для защиты

Итак, для начала нужно надеть защитные перчатки, так как даже в состоянии покоя напряжение в телефонной линии составляет примерно 60 кВт. Когда же телефон звонит, то напряжение достигает 120 кВт. Затем нужно снять изоляцию, не оставляя насечек. Теперь открываем корпус розетки.

Тот тип, который мы выбрали для подключения, нужно присоединить к телефонной линии по средним контактам. Чтобы все работало правильно, нужно определить полярность. В телефонном деле красный цвет – это «минус», а зеленый – «плюс». Теперь можно заглубить жилы кабеля ножом внутри розетки между металлическими вилками. Остается только закрепить розетку и ее крышку.

Что касается установки скрытой розетки, то разница только в подготовительных работах. Сначала нужно пробить дырку в стене, там поставить подрозетник и саморезами его закрепить. Затем идти по вышеописанному алгоритму.

Штепсельная розетка

Электрическая штепсельная розетка применяется для включения в сеть штепсельных вилок от электрических приборов. Розетки устанавливают минимум на высоте 50 см от уровня пола. Ни в коем случае нельзя монтировать штепсельные розетки рядом с заземленными газовыми и водопроводными трубами, батареями, раковинами, газовыми и электрическими плитами.

Розетки различаются по назначению для внутренней и внешней проводки. Штепсельная розетка делается из пластмассы или фарфора. Также существуют специальные, безопасные розетки, созданные специально для домов и квартир, где живут маленькие дети для того, чтобы ребенок не мог прикоснуться к ним или попытаться открутить.

Телефонная розетка rj

Опубликовано в рубрике Электромонтажные работы

Монтаж и установка информационных розеток может быть выполнен намного проще и удобнее, в отличие от установки силовых розеток. Это связано в первую очередь отсутствием опасного напряжения, и используются провода небольшого сечения. Подключение телефонной розетки может выполнить любой желающий, у которого есть время и соответствующий инструмент. (Съемник изоляции или канцелярский нож, набор отверток, мультиметр, резиновые перчатки) Важно знать! При наборе вызова абонента на телефонной линии возникает напряжение до 120 Вольт.

Перед началом подключения телефонной розетки необходимо рассмотреть более подробно схему подключения.

Схема телефонной розетки

Схема подключения телефонной розетки

Для советских телефонных аппаратов использовался стандарт РТШК-4. Розетка для телефонов штепсельного типа используется у многих и в настоящее время. Для ее подключения требуется посадить 2 провода на крайние контакты розетки, но при этом необходимо убедиться, как подключены провода на вилке от телефона. На смену морально устаревшему стандарту пришел международный стандарт RG (Registered Jack). Существуют также переходники с РТШК-4 на RG, либо готовые розетки к которым можно подключить и РТШК-4, и розетки RG.

На сегодняшний день используются 3 типа коннекторов для подключения телефонных розеток, соответственно к 3 типам телефонных розеток. RG11, RG14, RG25. Основное отличие заключается в количестве подключаемых контактов. Например для дома или квартиры, достаточно использовать двухжильный провод, а для офисов четырех, шести, или восьмижильные провода.

Установка телефонной розетки

При установке современных телефонных розеток, зачистка проводов от изоляции не требуется. Подключение провода производится путем поворота, или нажатия на механизм, как показано на рисунке. Для подключения телефона в квартире достаточно подключить два провода к центральным контактам розетки. После завершения всех монтажных работ необходимо проверить наличие гудка на аппарате. В случаи его отсутствия можно попробовать поменять полярность на розетке. Если это не помогло необходимо проверить схему подключения и надежность контактов проводов.

Розетка телефонная цена

Цена телефонных розеток зависит от фирмы изготовителя. В нашем интернет-магазине можно узнать стоимость, как на телефонные розетки известных брендов, так и на более простые варианты. Так же можно воспользоваться услугами электрика для подключения розеток и выключателей.

Комментарии и размещение обратных ссылок в настоящее время закрыты.

Как подключить параллельный телефон в квартире. Телефонная розетка

Розетки предназначены для подключения электроприборов разной мощности, в каком-либо помещении, также есть маломощные для включения специфических приборов, в частности, к ним относятся телефонные. Какое необходимо подключение и сколько проводов идет – подробности ниже.

Особенности телефонной розетки

Несмотря на развитие сотовой связи, многие люди продолжают пользоваться проводной телефонной связью по разным причинам. Для того чтобы подключить стационарный телефон, требуется не только прокладка кабеля от телефонной станции до дома, но и установка розетки , к которой непосредственно подключается аппарат.

Особенности:

Традиционно корпус телефонной розетки выполняется из пластика, в редких случаях из керамики.
В корпусе телефонной розетки установлены клеммы, к которым подключается провод, проведенный в квартире от телефонного кабеля.
Вилка телефона надежно фиксируется, благодаря подпружиненным контактам.

Если требуется установка нескольких телефонов на 1 номер, то этом случае в помещение от щитка вводится 4- или 6-жильный кабель.

Помимо установки розетки, следует соблюсти определенные условия:

Кабель, вводимый в помещение, следует зачистить от изоляции примерно на расстоянии в 3 см.
Оголенные провода заводятся в телефонную розетку (старого образца) и подключаются к 2 клеммам.
После чего крышка розетки закрывается, и штепсель от телефона вставляется в розетку.

Сначала к розетке такого типа подключается провод, после чего коробка устанавливается к стене при помощи дюбелей и саморезов или же распорных винтов.

Правила подключения розетки

Расключение розетки включает в себя несколько основных этапов:

Сначала следует отключить напряжение, это выполняется путем выключения автоматов на щитке.
Если это по разным причинам невозможно, то следует надеть резиновые перчатки.
Электропровода следует провести через отверстие в подрозетнике (если его нет, то нужно просверлить).
После следует установить подрозетник, он фиксируется в стене с помощью строительного гипса.
Концы проводов зачищаются на расстоянии примерно 1–1,5 см, после чего их остается присоединить к клеммам и надежно зафиксировать.

Если розетка с заземлением , то тут следует быть внимательным, чтобы не перепутать провода.

Нюансы подключения телефонной розетки

В стене делаются 2 отверстия;
Вставляются дюбели;
Розетка прикручивается к стене;
Провод к ней убирается в кабель-канал, после чего присоединяется при помощи винтов к контактам.

Если нет возможности или желания выполнить монтаж новой линии и второй розетки, можно приобрести радиотелефон с 2 трубками, чтобы можно было разговаривать из разных помещений.

Инструкция: как подключить домашний телефон

Варианты:

Подключение стационарных телефонов выполняется путем соединения вилки и розетки, причем, сейчас используют современные модели.
Старый тип РШТК-4 практически нигде сейчас не используется.
Есть универсальные модели розеток и вилок, которые позволяют соединять между собой разных стандартов.

Но, следует учитывать, что если телефон многофункциональный, то ему понадобится электропитание, и желательно его устанавливать около электророзетки.

Если требуется перенести стационарный телефон из одной комнаты в другую или заменить имеющийся аппарат на более современный, потребуется производить работы по монтажу телефонной розетки.
Эта операция занимает немного времени и может быть выполнена самостоятельно при наличии минимальных познаний в электрике, и умения обращаться с инструментами.

Рабочее напряжение телефонной линии заметно ниже электрической сети 220 вольт, но если производить монтажные работы без защитных перчаток, то можно получить ощутимый разряд электрического тока, особенно в тот момент, когда на телефон, подключение которого в данный момент происходит, поступит входящий звонок.

Для монтажа потребуются следующие инструменты:

отвёртка;
перфоратор;
клещи для очистки проводов от изоляции;
молоток;

Из материалов могут понадобиться.

строительный гипс;
кабель UTP;

Инструкция по подключению

Установка розетки открытого типа

Это наиболее простой вариант монтажа, занимает не более 10 минут.

Монтаж осуществляется в таком порядке:

К розетки заводятся 2 провода, зачищенные от изоляции, надёжно зажимаются.
Розетка устанавливается в нижней части стены или на пол с помощью шурупов.
Для того , чтобы скрыть наружную проводку, применяют электротехнические или панели, внутри которых устанавливается телефонная проводка.

При установке телефонных розеток следует соблюдать полярность. В системе передачи информации посредством телефонного сигнала, положительный проводник выполняется в изоляции зелёного цвета, а отрицательный – красного. Но даже если при монтаже проводники будут расположены неправильно, ничего такого, что могло бы причинить вред оборудованию, не произойдёт, просто телефонный аппарат не будет работать.

Установка розетки скрытого типа

Монтаж в этом случае сложнее и требует проведения работ по осуществлению углубления в стене для установки :

Для этого , перфоратором, со специальной насадкой подходящего диаметра, делается углубление в стене в том месте, где предполагается устанавливать телефонную розетку. Если нет перфоратора, то молотком и зубилом можно проделать эту же работу, но времени на это уйдёт, гораздо больше.
К месту установки следует прорубить в стене канал для укладки телефонного кабеля.
Витая пара подключается к клеммам розетки соблюдая полярность, затем устанавливается в подрозетник, который уже вмонтирован в углубления стены.
Равномерно закручиваются болты, которые надёжно фиксируют, специальными лапками, внутреннюю часть розетки.
Приготовленным гипсовым раствором устраняются зазоры между подрозетником и стеной, а также заделывается канал с телефонным кабелем.
После завершения “гипсовых” работ , на розетку устанавливается внешняя, декоративная часть.

Если установлен телефон старого образца, то для того, чтобы его продублировать таким же аппаратом, потребуется установка розетки РТШК – 4. Этот вид относится к категории внешних, поэтому его установка осуществляется описанным выше способом.

Различие современных образцов такого вида розеток в том, что в их конструкции отсутствует конденсатор, с помощью которого раньше можно было проверить работоспособность телефонной линии.

Сегодня, для проверки, используется тестер, который в состоянии “покоя” должен показать наличие постоянного тока величиной в 60 В. При отсутствии тестера или мультиметра, можно подключить к линии заведомо исправный телефонный аппарат и попытаться произвести звонок. Если это сделать не удастся, то неисправна телефонная сеть.

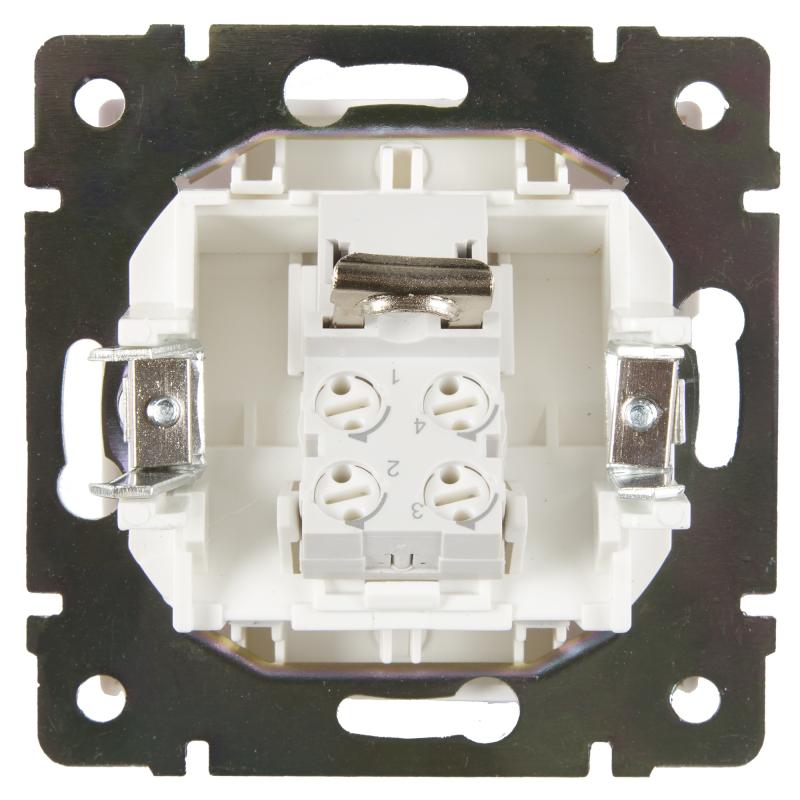

Как подключить телефонную розетку Legrand?

Продукция французской фирмы “Legrand” имеет высочайшее качество, а также особенность, которая облегчает процесс монтажа телефонной розетки. Для того, чтобы произвести крепление проводника к контактам розетки, не обязательно производить зачистку проводов от изоляции.

В конструкции розетки предусмотрены специальные ножи, которые производят срез изоляции при осуществлении зажима провода внутри клеммы. Для этого, достаточно повернуть специальный зажимной механизм на четверть оборота.

После того, как подсоединение проводов к розетке Легранд будет завершено, производится проверка качества соединения контактов с помощью мультиметра. Для этого, следует перевести прибор в режим работы с постоянным током и измерить напряжения на клеммах розетки, которое при отсутствии входящего звонка, должно быть в пределах 60 В.

Если напряжение отсутствует, следует зажимной механизм повернуть в обратном направлении, полностью освободив проводник, затем снова до упора повернуть его по часовой стрелке.

Виды

Телефонные розетки имеют несколько разновидностей:

РТШК-4 – этот стандарт, несмотря на свою “древность”, используется по сей день. В современном дизайне помещений выглядит не эстетично и, обычно, при проведении “евроремонта” меняется на более современные варианты.
RJ11 – наиболее распространённый вариант современных розеток для подключения телефона. Использует двужильную схему, что значительно облегчает монтажные работы.
RJ12 – часто бывает сдвоенного типа, что позволяет подключать два телефонных аппарата одновременно.
RJ14 – предназначены для подключения 2 телефонных линий, но практически это сделать невозможно по причине наличия в домах только одной телефонной линии, поэтому эта розетка может использоваться как стандарт RJ12.
RJ25 – практически не используется для подключения индивидуальных телефонных аппаратов, из-за наличия трёхконтактного разъёма.

Отключить телефонную линию во время проведения монтажных работ не представляется возможным, поэтому при работе обязательно используйте защитные перчатки, которые помогут избежать неприятных ощущений от воздействия электрического тока. Особенно это воздействие может быть ощутимо в моменты когда на телефон абонента поступает входящий звонок, приэтом, переменный ток напряжения может достигать значительных величин.
Если планируется проведения капитального ремонта в доме или квартире, установка современного встроенного телефонного разъёма займёт совсем немного времени, даже если в данный момент в нём нет необходимости.
Не следует экономить деньги и приобретать телефонные розетки низкого ценового диапазона. Такие изделия не всегда соответствуют нормам по качеству продукции, и часто выходят из строя ещё на стадии установки.

Уже более века люди общаются на расстоянии с помощью телефонов, конструкции которых все время улучшаются и модифицируются.

Современные модели отличаются от своих предшественников удобством пользования, эстетичным видом, надежностью.

Однако, принципы работы, заложенные в первых конструкциях, остались прежними:

обязательное наличие действующей линии связи от АТС;
электрическое подключение к ней стационарного телефона.

Функции телефонной розетки

Розетка в комплекте с вилкой являются современным способом подключения телефонного аппарата к сети связи. Их задача сводится к надежному и быстрому созданию стационарного соединения.

Электрические контактные гнезда у любой розетки всегда находятся под напряжением линии. Для защиты от случайных замыканий они утоплены в корпус. Контакты вилок оголены и изолируются от среды только после установки.

Конструктивные особенности

Общими элементами любой телефонной розетки являются 3 детали:

корпус из диэлектрического материала на основе пластических масс;
клеммы для подключения проводов связи;
подпружиненные латунные контакты, создающие электрическую цепь.

Телефонные розетки и вилки работают в слаботочных цепях, изготавливаются с учетом действующего в них напряжения до 120 вольт. Они могут использоваться:

скрыто внутри стены при закрытом способе прокладки телефонной линии;
открыто — накладным способом.

Вид монтажа влияет на дизайн комнаты и условия обслуживания. Его учитывают при подключении телефона конкретной модели.

Стандарты телефонных розеток

По мере совершенствования телефонов способы их подключения к сети связи претерпели несколько технических разработок.

Старые стандарты

В первых телефонных аппаратах для подключения их к линии розетками вообще не пользовались, а провода просто скручивали между собой или соединяли другими доступными методами. Для работы телефона достаточно создать замкнутый контур тока, которые образуется всего двумя проводниками — токоведущими жилами.

Этот способ вполне надежно работает для любой модели. Вилку и розетку можно просто обрезать, а провода скрутить и заизолировать. Связь будет обеспечена.

В восьмидесятых годах прошлого века в СССР стал внедряться стандарт розеток и вилок телефонов РТШК-4. Для соединения с линией АТС использовался двухжильный медный провод, называемый на жаргоне связистов «лапша» за свой внешний вид.

Этот метод надежно обеспечивает быстроразрывное подключение телефона.

Сокращение РТШК-4 расшифровывается как розетка для телефонов с четырьмя контактами штепсельного типа и добавочным конденсатором. Чтобы исключить неправильную установку вилки в розетку на их корпусах создано дополнительное пластиковое соединение — защитный ключ.

Схема подключения розетки

В состав РТШК-4 введено две пары контактов, а не одна, которой вполне достаточно для работы обычного телефона.

Вторая пара позволяет подключать дополнительную линию связи еще с одним абонентом по принципу общения между директором и секретарем, когда на двух аппаратах используется один телефонный номер.

Чтобы телефон работал, необходимо так подключить провода к розетке, когда через ее контакты с вилкой ток АТС проходит на телефонный аппарат. У старых моделей не требовалось соблюдать полярность.

Емкостное сопротивление в 1 мкф использовалось для проведения тестов сети связистами и формирования сигнала «занято». Его устанавливали только на оконечном аппарате при последовательном их подключении.

Сейчас от применения конденсатора в розетке отказались. На качестве связи это не сказывается.

Телефонные розетки серии РТШК-4 занимают много места. Они морально устарели, хотя успешно эксплуатируются и дорабатывают свой ресурс.

Современные стандарты

В результате бурного развития микропроцессорных технологий и создания под них стандартизированного оборудования введены в эксплуатацию корпуса вилок и розеток для слаботочных цепей, маркируемые символами RJ. Они позволяют подключать в схему до четырех пар рабочих контактов и выпускаются стандартами, описанными таблицей №1.

Таблица №1. Стандарты для слаботочных цепей

Краткие описания разъемов

Разъем RJ-11

Корпуса современных стационарных телефонов подключаются розетками и вилками с одной парой контактов. Они монтируются внутри пластикового модуля единой конструкции серии RJ и обозначаются RJ-11.

Латунные контакты, как видно на фотографии, расположены по центру пластикового модуля, называемого манипулятором. Остальные места на нем свободны. Через эти контакты на вилке и розетке образуется электрическая цепь между станцией АТС и телефоном.

С помощью интерфейса RJ-11 можно подключить к сети не один прибор, а несколько. Для этого достаточно розетки собрать последовательно в блоки, как показано на фотографии ниже.

Совмещенный разъем RJ-11 и РТШК-4

Метод подключения телефона основан на использовании переходника, сочетающего возможности соединения вилок старых и новых стандартов с линиями, оборудованными по современным технологиям. Такой модуль удобно использовать тогда, когда эксклюзивный старый телефон требуется скоммутировать с новой телефонной проводкой и вписать его в дизайн интерьера.

Разъемы с двумя и тремя парами контактов RJ-14, RJ-25

Этот стандарт манипуляторов для средств связи вполне позволяет применять их для работы телефона. Требуется просто использовать два средних контакта, которые уже задействованы в телефонной розетке аппарата.

У манипуляторов разных производителей встречаются неодинаковые пластмассовые замки. В этом случае вставлять вилку в розетку нельзя: можно разрушить хрупкий корпус.

Разъем RJ-45

Он имеет четыре пары контактов, разработан для компьютерных систем и устройств, сложных приборов связи.

Интерфейс разъема RJ-45 позволяет использовать его для телефонного аппарата. Электрическую цепь опять же требуется создавать через средние контакты. Но при этом необходимо обращать внимание на соответствие пластмассовых ключей.

Методы маркировки слаботочных розеток

Положение каждого контакта в разъеме необходимо учитывать и маркировать для удобного монтажа и ремонта. С этой целью маркировку создают:

цифрами около контакта или обозначением его позиции на схеме монтажа или заводском чертеже;
раскраской изоляции проводов строго назначенными цветами.

Производители телефонов и манипуляторов выпускают продукцию, промаркированную несколькими способами. Они сведены в таблицы №2, 3 и 4.

Таблица №2. Цветовая маркировка проводов витой пары у слаботочных розеток

Таблица №3.

Старая цветовая маркировка проводов у слаботочных розеток

Таблица №4. Цветовая немецкая маркировка проводов у слаботочных розеток

Способы подключения современных телефонных аппаратов

Все приведенные выше таблицы показывают, что соединение телефона с сетью выполняется по старому принципу: через два контакта. Просто у современных манипуляторов используются средние контакты, а остальные не задействованы.

В целях дизайна и удобства эксплуатации телефонные розетки принято не размещать отдельно на стене, а совмещать с другими электрическими блоками, слаботочными цепями.

Их можно встраивать внутрь элементов настенной мебели или прикрывать картинами либо техническими устройствами: мониторами, телевизорами.

Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Монтаж телефонных розеток

Обязательным условием работы телефона является надежное прохождение тока линии АТС через него. При монтаже цепей необходимо исключить обрывы проводов и их неправильной соединение. Для этого собранная схема до подключения должна .

Общие принципы размещения телефонных и электрических розеток на строительные конструкции комнат практически ничем не отличаются. Они описаны отдельной . Вначале потребуется выбрать метод размещения телефонной проводки: скрыто или открыто, а затем его выполнить.

Защиту открытых проводов можно осуществить помещением их в пластиковые декоративные кабель-каналы, которые комплектуются множеством аксессуаров, включая и телефонными.

Материал статьи удачно дополняет видеоролик автора Revastroy, в котором показываются приемы монтажа компьютерной розетки компании Viko. Смотрите и комментируйте его и статью.

Подключение телефонного провода к розетке. Схема подключения телефона к линии связис помощью советской вилки и RJ-11

Как подключить телефонную розетку к телефонному кабелю

Ремонт в квартире редко обходится без замены таких элементов, как электрические, телевизионные и телефонные розетки. С точки зрения сложности подключения, телефонная розетка является более простым элементом, нежели электрическая.

При этом работы по ее установке гораздо безопаснее, поскольку в этом устройстве отсутствует опасное для жизни напряжение. Конечно это не значит, что не следует соблюдать правила элементарной электробезопасности, ведь в ждущем режиме напряжение между проводами телефонной лини составляет около 60 В. Следует также учитывать тот факт, что отключить телефонную линию гораздо сложнее, чем часть силовой электропроводки. Еще одним неприятным моментом является появление в цепи напряжения 120 В в момент поступления вызова на устанавливаемый телефон от какого-либо абонента.

Чтобы понять как подключить телефонную розетку следует внимательно рассмотреть ее внутреннее строение и порядок выполнения работ по монтажу этого устройства.

Монтаж телефонной розетки

Установка телефонной розетки предусматривает выполнение такой последовательности действий:

Разобрать корпус. Для этого следует открутить отверткой болт, которым осуществляется крепление крышки к корпусу.
Если это изделие предназначено для внутренней установки, то следует предварительно установить для него монтажную коробку. Для этого в стене высверливается отверстие с помощью специальной коронки, надеваемой на дрель. Далее к этому отверстию подводится кабель (лучше отдать предпочтение четырехжильному), который выпускается из монтажной коробки примерно на 15 см. Для жесткого крепления подрозетника в бетонной или кирпичной стене используют алебастр, а при установке розетки на стену из гипсокартона – специальные крепления, смонтированные на самой коробке. Стоит также оговориться, что правильная прокладка телефонного провода должна осуществляться в стене под слоем штукатурки, при этом его пересечение или расположение вблизи кабелей силовой проводки не допускается.
Как правильно подключить телефонный кабель к розетке? Снять изоляцию на 5 мм от краев жил провода телефонной линии. Для этого может быть использован специальный инструмент или самый обычный нож. Если установка розетки выполняется профессионалами, то они делают обжимку конца каждой жилы с установкой на него специальной клеммы.
Подключение телефонного кабеля производится к тем клеммам телефонной розетки, к которым присоединены проводники красного и зеленого цвета. Схема подключения может отличаться в зависимости от типа разъема, используемого в данном устройстве. Однако цветовая маркировка в большинстве случаев соблюдается. При этом красный цвет изоляции проводника означает, что к нему должен быть подсоединен минус, а зеленый предусматривает подключение плюса. Для определения, какой из проводов линии является плюсом, а какой минусом можно прибегнуть к помощи обыкновенного тестера. Как правило, при подключении современных телефонных аппаратов полярность не важна. Впрочем, при монтаже розетки обычно используется метод проб и ошибок: если телефон не заработал – значит нужно поменять полярность.
Собрать корпус розетки.
Провести проверку работоспособности телефона.

Если эта несложная последовательность действий была выполнена правильно, то подключение телефонной розетки не представляет собой никакой сложности.

Выбор провода

Чтобы выполнить разводку линии согласно схеме размещения телефонных аппаратов в квартире, используют провод ТРП 2×0,4 или 2×0,4, который имеет две отдельных медных жилы, покрытых изоляцией из поливинилхлорида (ПВХ). Особенностью этого кабеля, называемого в простонародье «лапша», является наличие разделительной полосы между его жилами. В эту полосу очень удобно забивать мелкие гвозди для закрепления провода на поверхности.

Виды телефонных розеток

Несмотря на повсеместную унификацию штепсельных разъемов, используемых при подключении телефонов, все-таки существует несколько разновидностей телефонных розеток.

Розетка советского образца (РТШК-4).

В настоящее время такие модели встречаются все реже, однако они до сих пор используются. Применяются эти устройства в комплекте со старыми моделями телефонов. Они представляют собой розетку, имеющую 4 контакта ножевого типа и пластиковый язычок (ключ).

Это одинарная или двойная розетка (RJ11). Является одним из наиболее распространенных типов этих устройств. Использует двухжильное соединение. Она может применяться для подключения домашних или офисных телефонов. При этом для присоединения этой розетки к линейным проводам телефонной линии используются контакты, маркированные номерами 2 и 3 (зеленый и красный).

Разъем 6P2C. (Стандарт RJ12). Может выпускаться в одинарном или в двойном варианте. Чаще всего эти розетки используются для подключения мини-АТС в офисах.
(Стандарт RJ14). Такое изделие может быть применено для подключения двух телефонных линий или четырехпроводных телефонных аппаратов. Однако, поскольку в большинстве квартир присутствует только одна линия, то ее провода присоединяются к средним клеммам (номера 2 и 3) такой розетки.
6Р6С (RJ25). Имеет три пары контактов. Ее приобретение нецелесообразно для установки в частной квартире, имеющей всего одну линию с двухпроводным телефоном. Если все-таки приходится устанавливать такое устройство, то провода подключаются к верхним клеммам (3 и 4 номер).
8P8C (RJ45). Восьмипроводный разъем, использующийся для построения локальных вычислительных сетей.

Поскольку перечисленные разъемы могут использоваться в розетках разных стандартов (главное, чтобы совпадало количество жил в соединении) то существует значительная путаница в названиях разъемов и моделей розеток.

Чтобы установить несколько соединенных друг с другом телефонов, можно использовать схему параллельного подключения розеток. Для этого в каждое соединение, которое присутствует в одном устройстве, следует подключить одноименный провод из соседнего.

openfile.ru

Как подключить телефонную розетку к телефонному кабелю

Монтаж телефонной розетки

Установка телефонной розетки предусматривает выполнение такой последовательности действий:

Разобрать корпус. Для этого следует открутить отверткой болт, которым осуществляется крепление крышки к корпусу.
Если это изделие предназначено для внутренней установки, то следует предварительно установить для него монтажную коробку. Для этого в стене высверливается отверстие с помощью специальной коронки, надеваемой на дрель. Далее к этому отверстию подводится кабель (лучше отдать предпочтение четырехжильному), который выпускается из монтажной коробки примерно на 15 см. Для жесткого крепления подрозетника в бетонной или кирпичной стене используют алебастр, а при установке розетки на стену из гипсокартона – специальные крепления, смонтированные на самой коробке. Стоит также оговориться, что правильная прокладка телефонного провода должна осуществляться в стене под слоем штукатурки, при этом его пересечение или расположение вблизи кабелей силовой проводки не допускается.
Как правильно подключить телефонный кабель к розетке? Снять изоляцию на 5 мм от краев жил провода телефонной линии. Для этого может быть использован специальный инструмент или самый обычный нож. Если установка розетки выполняется профессионалами, то они делают обжимку конца каждой жилы с установкой на него специальной клеммы.
Подключение телефонного кабеля производится к тем клеммам телефонной розетки, к которым присоединены проводники красного и зеленого цвета. Схема подключения может отличаться в зависимости от типа разъема, используемого в данном устройстве. Однако цветовая маркировка в большинстве случаев соблюдается. При этом красный цвет изоляции проводника означает, что к нему должен быть подсоединен минус, а зеленый предусматривает подключение плюса. Для определения, какой из проводов линии является плюсом, а какой минусом можно прибегнуть к помощи обыкновенного тестера. Как правило, при подключении современных телефонных аппаратов полярность не важна. Впрочем, при монтаже розетки обычно используется метод проб и ошибок: если телефон не заработал – значит нужно поменять полярность.
Собрать корпус розетки.
Провести проверку работоспособности телефона.

Выбор провода

Виды телефонных розеток

Розетка советского образца (РТШК-4).

Это одинарная или двойная розетка (RJ11). Является одним из наиболее распространенных типов этих устройств. Использует двухжильное соединение. Она может применяться для подключения домашних или офисных телефонов. При этом для присоединения этой розетки к линейным проводам телефонной линии используются контакты, маркированные номерами 2 и 3 (зеленый и красный).

Разъем 6P2C. (Стандарт RJ12). Может выпускаться в одинарном или в двойном варианте. Чаще всего эти розетки используются для подключения мини-АТС в офисах.
(Стандарт RJ14). Такое изделие может быть применено для подключения двух телефонных линий или четырехпроводных телефонных аппаратов. Однако, поскольку в большинстве квартир присутствует только одна линия, то ее провода присоединяются к средним клеммам (номера 2 и 3) такой розетки.
6Р6С (RJ25). Имеет три пары контактов. Ее приобретение нецелесообразно для установки в частной квартире, имеющей всего одну линию с двухпроводным телефоном. Если все-таки приходится устанавливать такое устройство, то провода подключаются к верхним клеммам (3 и 4 номер).
8P8C (RJ45). Восьмипроводный разъем, использующийся для построения локальных вычислительных сетей.

mr-build.ru

Как правильно установить и подключить телефонную розетку

Однако, принципы работы, заложенные в первых конструкциях, остались прежними:

обязательное наличие действующей линии связи от АТС;
электрическое подключение к ней стационарного телефона.

Содержание статьи

Функции телефонной розетки

Конструктивные особенности

Общими элементами любой телефонной розетки являются 3 детали:

корпус из диэлектрического материала на основе пластических масс;
клеммы для подключения проводов связи;
подпружиненные латунные контакты, создающие электрическую цепь.

скрыто внутри стены при закрытом способе прокладки телефонной линии;
открыто — накладным способом.

Стандарты телефонных розеток

Старые стандарты

Этот метод надежно обеспечивает быстроразрывное подключение телефона.

Схема подключения розетки

В состав РТШК-4 введено две пары контактов, а не одна, которой вполне достаточно для работы обычного телефона.

Сейчас от применения конденсатора в розетке отказались. На качестве связи это не сказывается.

Современные стандарты

Таблица №1. Стандарты для слаботочных цепей

Тип	Использование для телефона	Примечание
RJ-11 (P6C4, Р6С2	Соединение телефона и линии	Одна пара контактов
RJ-14	Соединение телефона и линии	Две пары контактов
RJ-25	Соединение телефона и линии	Три пары контактов
RJ-45 (8р8с)	Соединение компьютерных сетей либо телефона и линии	Четыре пары контактов
РТШК-4	Старый стандарт для подключений телефона и линии
Совмещенный разъем RJ-11 c РТШК-4	Соединение компьютерных сетей либо телефона и линии
ТАЕ	Соединение немецких и французских моделей телефонов и линии

Краткие описания разъемов

Разъем RJ-11

Совмещенный разъем RJ-11 и РТШК-4

Разъемы с двумя и тремя парами контактов RJ-14, RJ-25

Разъем RJ-45

Он имеет четыре пары контактов, разработан для компьютерных систем и устройств, сложных приборов связи.

Методы маркировки слаботочных розеток

цифрами около контакта или обозначением его позиции на схеме монтажа или заводском чертеже;
раскраской изоляции проводов строго назначенными цветами.

Таблица №2. Цветовая маркировка проводов витой пары у слаботочных розеток

Порядковый номер контакта	Название разъема, расцветка провода			-/+	Тип
Порядковый номер контакта	RJ—11	RJ—14	RJ—25	-/+	Тип
1	—	—	Белая с зеленым	+	T
2	—	Белая с оранжевым	Белая с оранжевым	+	T
3	Синяя	Синяя	Синяя	—	R
4	Белая с синим	Белая с синим	Белая с синим	+	T
5	—	Оранжевая	Оранжевая	—	R
6	—	—	Зеленая		R

Таблица №3.

Старая цветовая маркировка проводов у слаботочных розеток

Порядковый номер контакта	Название разъема, расцветка провода			-/+	Тип
Порядковый номер контакта	RJ—11	RJ—14	RJ—25	-/+	Тип
1	—	—	Оранжевая	+	T
2	—	Черная	Черная	+	T
3	Красная	Красная	Красная	—	R
4	Зеленая	Зеленая	Зеленая	+	T
5	—	Желтая	Желтая	—	R
6	—	—	Синяя		R

Таблица №4. Цветовая немецкая маркировка проводов у слаботочных розеток

Порядковый номер контакта	Название разъема, расцветка провода			-/+	Тип
Порядковый номер контакта	RJ—11	RJ—14	RJ—25	-/+	Тип
1	—	—	Розовая	+	T
2	—	Зеленая	Зеленая	+	T
3	Белая	Белая	Белая	—	R
4	Коричневая	Коричневая	Коричневая	+	T
5	—	Желтая	Желтая	—	R
6	—	—	Серая	—	R

Способы подключения современных телефонных аппаратов

Скрытые опасности телефонной сети

Монтаж телефонных розеток

Общие принципы размещения телефонных и электрических розеток на строительные конструкции комнат практически ничем не отличаются. Они описаны отдельной статьей по способам установки розеток. Вначале потребуется выбрать метод размещения телефонной проводки: скрыто или открыто, а затем его выполнить.

Сейчас самое удачное время, чтобы поделиться этим материалом с друзьями в соц сетях.

Полезные товары

housediz.ru

виды, схема подключения, популярные модели розеток

На сегодняшний день сотовые телефоны имеются у каждого человека. Однако стационарные аппараты никуда не ушли из квартир, офисов и административных зданий. Для их правильной установки, а также установки модемов и факсов, требуется телефонная розетка. О ее видах, способах установки и схеме подключения расскажем ниже.

Виды телефонных розеток

Связная розетка для слаботочной сети является местом подключения телефона к сети связи. Внешне она представляет собой небольшую коробочку, обычно белого цвета. Иногда ее так и называют — «телефонная коробка».

По количеству разъемов различают одноразъемную и многоразъемную коробки. Из множества коннекторов стоит выделить некоторые:

RJ 11 — имеет в наличие два провода. В основном используется для подключения к линейным телефонным сетям.
RJ 14 — с четырьмя контактами и таким же количеством проводов. Этот коннектор применяется в большинстве типов телефонов. Для подключения аппаратуры в здании, где необходимо подключить несколько линий, используются контакт №1 и №4.
RJ 25 — здесь имеются три пары контактов. Самостоятельное подключение сопряжено с особыми трудностями, поэтому лучше обратиться к специалисту. В подключении участвуют третий и четвертый контакты.
RJ 9 — коннектор этого вида соединяет телефонную трубку с самим аппаратом.
РТШК 4 — в старых советских связных коробках имеются четыре контакта и ключ. Эта модель предполагает неразъемный тип подключения. Если в комнате есть несколько подобных розеток, то они обычно составляют малую цепь. Для ее замыкания используется конденсатор.

Для подключения розетки в квартире обычно используют двужильный провод. В административных и офисных помещениях может применяться четырехжильный или шестижильный кабель. Иногда к розетке может подходить и витая пара.

Схема подключения телефонной розетки RJ 11

Подробно опишем схему подключения самой распространенной связной коробкой. Она будет следующей:

Перед началом работ стоит принять меры предосторожности. Хоть обращаться приходится с малыми токами, однако, если монтаж проводить мокрыми руками можно получить небольшие удары тока — приятного мало. Напряжение в телефонной сети от 60 В., при прохождении вызова — 120 В.
Перед подключением с кабеля снимается изоляция необходимой длины. Важно не оставить насечек на жилах кабеля, иначе при монтаже они будут ломаться. Старые связисты проводят такую операцию с помощью зажигалки: подпаливают оболочку и стягивают размякшую изоляцию пальцами. Не стоит следовать их примеру потому, что: во-первых, для этого нужна определенная сноровка, во-вторых, можно пережечь жилу и она обломается при монтаже, и, в-третьих, обожженные пальцы будут долго болеть.
Подключение кабеля к телефонной коробке проводится согласно схеме. Кабель линии связи подключается к средним контактам. В стандартных телефонных коробках они обычно красного и зеленого цвета.
Для линии связи не принципиально определение полярности. Если такая задача стоит, то нужно знать, что в сетях связи для определения минуса используется красный цвет, а зеленый цвет обозначает плюс. Определение полярности можно произвести с помощью тестера или мультиметра.
Заглубляем жилы кабеля внутрь связной коробки. Крепим розетку на стене, закрываем крышку и подключаем телефон к розетке.

Подключение розетки скрытым способом

Для проведения работ по подключению понадобятся следующие материалы и инструменты:

Скрытая розетка.
Перфоратор с коронкой.
Крепежные элементы.
Бокорезы или инструмент с помощью которого можно деизолировать телефонный кабель.
Тестер или мультиметр.
Отвертка.

К месту установки сперва подводится связной кабель. Кабель можно провести по плинтусу, в пластиковом коробе или штрабе.

Действия по подключению:

Вначале подбираем для перфоратора коронку, диаметром равным размером телефонной коробке.
Карандашом намечаем контуры розетки, после чего высверливаем в стене отверстие.
Устанавливаем телефонную коробку в стену и фиксируем при помощи фурнитуры.
Для подключения понадобиться отрезок кабеля не более 10 см. Остальное можно срезать.
Зачищаем кабель и производим подключение. Установочный корпус телефонной коробки фиксируем распорными винтами.
Устанавливаем внешнюю раму и накладки.

Заключение

Связные розетки позволяют быстро поменять телефонный аппарат, факс или модем. Для этого достаточно выдернуть кабель из гнезда и подключить нужный. Установить и подключить саму розетку достаточно просто.

Оцените статью: Поделитесь с друзьями!

elektro.guru

ТОП-лучших моделей, монтаж и подключение своими руками

В некоторой степени многие пользователи телефона знакомы с его устройством. Практически у каждого на сегодняшний день имеется сотовый, но все же эра стационарных телефонов ещё не прошла. Подключить его без установки розетки, к сожалению, невозможно. Установить её самостоятельно под силу любому хозяину, и вместе с тем будет полезно подсмотреть инструкцию по установке телефонной розетки своими руками.

Краткое содержимое статьи:

Конструкция телефонных розеток

Не беря во внимание некоторые конструктивные особенности и варианты подключения, телефонная розетка включает в себя следующее:

корпус — изготавливается из диалектических материалов, например, керамики или пластики;
контакты из латуни пружинистой формы, благодаря которым осуществляется легкое прохождение электрического тока, по данной цепи;
клеммы или специальные зажимы — используют для подключения контактов.

Все контактные гнезда находятся внутри корпуса, для безопасности в случае замыкания. Существуют модели с одним или несколькими разъемами, соответственно для подключения необходимого количества устройств. Посмотреть модели можно по представленным фото телефонных розеток.

Чем отличается одна розетка от другой?

Основная классификация конструкций зависит от способа монтажа: внешние и внутренние устройства. Далее различают тот и другой тип по количеству разъемов: одноразьемные и многоразъемные модели.

Несколько лет назад не было большого разнообразия типов телефонных розеток, так как использовался только один — РТШК-4. Сегодня же они заменяются европейскими распространенными вариантами — RJ-11 и RJ-12.

Первый вариант подходит для жилых домов или квартир и имеет 2 контакта. Второй вид включает в себя 4 провода, что удобно, например, для офиса, где необходимо большее количество каналов. Если вы собираетесь монтировать розетку дома — удачным решением станет RJ-11.

Существуют и другие модели — RJ-14 также имеет по 4 контакта и проводника, считается универсальным прибором, подходит для многих приборов. В RJ-25 начисляется 3 пары контактов. Установить самостоятельно довольно сложно. RJ-9 ещё один вид соединения, отвечает за соединение трубки телефона и самого устройства.

Выбор лучшей телефонной розетки определяется в зависимости от применения, будь то частный дом, квартира или телефонная линия предназначается для крупной компании (офисе). Все эти нюансы следует учитывать при выборе.

Подробная инструкция по установке телефонной розетки

Рассмотрим основные схемы для правильного подключения распространенных розеток:

Конструкция имеет парное количество небольших контактов — 2 или 4. Посередине размещается отверстие для кабеля питания.
Телефонное устройство соединяется с двумя контактами в центре.

Монтаж, согласно правилам, обычно производятся с помощью специального кроссировочного ножа. Но если ваша деятельность не связана с систематическим ремонтом и установкой данных приспособлений и у вас его в наличии нет, можно воспользоваться обычным острым ножом. Применим он для заглубления жил, чтобы обеспечить контакт после разреза слоя изоляции.

Если вы используете внутреннюю прокладку специалисты советуют выбирать кабель КСПВ, так как она состоит из медной проводки, покрытой пластикатом белого цвета. В роли распределителя выступает кабель ТРП.

Для подключения проводов к телефонной розетке воспользуйтесь следующей инструкцией:

Так же как и во время монтажа любой розетки, следует отключить электропитание в щитовой. Для безопасности воспользуйтесь защитными перчатками, потому что напряжение всё же имеется.
Далее зачищаются внешние слоя контактов, оставить можно не более 4 см. Когда эти манипуляции произведены расправьте жилы.
Используйте тестер для определения полярности контактов.
Соедините контакты с проводниками. Удобно различить их по цветам. Зеленый провод отвечает за положительную полярность, красный за отрицательную. Необязательно делать акцент на полярности, но есть вероятность, что телефон может в будущем давать небольшие перебои.
Подключив кабели, зафиксируйте их с помощью представленных в комплекте винтов.
В случае монтажа 2-4 контактного типа розетки, подсоединяются 2 центральных контакта.
Монтаж розетки к стенке производится двухсторонним скотчем либо саморезами. Последний метод обеспечит более эффективный способ фиксации.
Завершение процесса установки — закрыть крышкой телефонной розетки.

Скрытая розетка подключается по подобному принципу, при этом есть ряд особенностей. Выберите месторасположение и отметьте его для дальнейшего монтажа. Понадобится углубление для подрозетника, поэтому воспользуйтесь перфоратором и саморезами для крепежа. Рабочая часть фиксируется в подрозетнике винтами.

Распиновка телефонных розеток

Рассмотрим схему распиновки (цоколевки) контактов на разъеме RJ-11 и RJ-45. Как упоминалось ранее питание в телефонной розетке имеет 2-4 контакта и фокусируется на двух средних разъемах. По стандарту телефонный кабель подключается к красному и зеленому кабелю в розетке, также в комплекте идут желтый и черный провод. Зеленый и черный провод — означает плюс, красный и желтый — минус.

Что касается розетки для коммуникации компьютера она несколько отличается от телефонной, хоть и похожи внешне. Кабель для интернета состоит из 8 проводов, скручены по двое. На выходе получается 4 витые пары, которые отличаются по цвету.

Различают одинарные, двойные, тройные, внутренние и наружные. RJ-45 одинарная самая простая из видов, но универсальным принято считать двойную RJ-45. Кабель устанавливается как в стене, так и в плинтусе.

Коммутация не требует больших усилий или знаний. Все клеммы различимы по цветам, каждый из них соединяется с соответствующим цветом жил. При распиновке RJ-45 важно соблюдать цветовую схему. Достаточно просто их совместить друг с другом. Она подходит для подключения компьютера, телевизора, роутера.

Цоколевку следует выполнять аккуратно, не повредив провода. Первое, что предстоит сделать — срезать обмотку, оставив примерно 5 см оголенного кабеля. Витые пары раскручиваем и соединяем согласно их цвету, далее погружаем провода в разъемы. В корпус розетки вводим жилы, каждый в свой канал.

Важно! Убедитесь, что жилы соприкасаются медными пластинами на коннекторе. Удерживая провод, прижмите по очереди жилы и зафиксируйте их вместе.

Фото телефонных розеток

electrikmaster.ru

Телефон стационарный – как подключить к линии связи

Телефон — это электротехническое устройство, позволяющее людям обмениваться информацией на расстоянии с помощью электрического сигнала. Слово телефон пришло к нам из древней Греции. Теле – переводится как «далеко», а фон – «голос».

Подключить стационарный или несколько параллельно телефонов, включая и радиотелефон, после прочтения статьи без затруднений сможет любой домашний мастер.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может. Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром, рассчитанного на измерение постоянного напряжения. Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки, и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Какой потечет токпри коротком замыкании проводов телефонной линии

В АТС установлена система защиты от выхода из строя оборудования и линий связи, которая ограничивает ток при коротком замыкании телефонной линии до 40 мА.

Если измерять ток короткого замыкания в квартире, то за счет сопротивления проводов линии связи и в контактах соединительных коробок его величина не превысит 25 мА.

Схема подключения проводного стационарного телефона к АТС

От автоматической телефонной станции (АТС) к каждому дому протянут сто парный телефонный кабель, который разветвляется десяти парными кабелями по подъездам дома. Концы десяти парных кабелей распаяны в десяти парных плинтах в подъездах дома. Плинты устанавливаются в боксах или закрепляются на стенах. На фотографии – плинт с отрытой крышкой.

Раньше корпуса плинтов делали из дюралюминия, сейчас – из пластмассы. В современных плинтах линейные провода линий связи подсоединяются запрессовкой в гребенки специальным инструментом. От одной из пар плинта в Вашу квартиру и протянута линия связи телефонным провод ТРП, который связисты называют лапшой. На конце этого провода в квартире устанавливается розетка РТШК-4 (старого образца), или современная RJ-11, и уже к ней с помощью вилки подключается проводной телефон.

Как видите, схема подключения проводного стационарного телефона простая: от АТС в Вашу квартиру протянута индивидуальная пара проводов, через которую и осуществляется связь. Как видно из схемы, вилка и розетка нужны исключительно для удобств эксплуатации ― и в работе телефона участия не принимают. Можно соединить телефонные провода, идущие от плинта с телефонным шнуром, и телефон будет успешно работать. Полярность подключения телефона значения не имеет.

Как подключить телефон к линии связи

Подключение телефонных аппаратов, в том числе и радиотелефонов к линии осуществляется посредством разъемного соединения – вилки и розетки. В настоящее время в эксплуатации применяются телефонные разъемы двух стандартов. Морально устаревшие советские, соответствующие требованиям ГОСТ 8810-81 (CT СЭВ 5396-85), который действовал до 01.01.92 (РТШК-4), и современные телефонные вилки и розетки RJ-11, соответствующие международному стандарту МЭК 60669-1 и 60884-1 (623K). Еще применяются универсальные телефонные вилки и розетки, которые дают возможность подключения вилок и розеток, выпущенных по новому и старому стандарту между собой.

Схема подключения телефона к советской телефонной розетке РТШК-4

Вопрос кажется неактуальным, но в эксплуатации находится еще много телефонов, подключенных давно, и при самостоятельном ремонте разъема или переносе телефона эта информация может быть востребована.

Конечно, советский телефонный разъем громоздкий, не соответствует современным эстетическим взглядам, но надежный и долгое время успешно выполнял, да и продолжает выполнять возложенные на него функции.

В телефонной розетке имеется четыре контакта для подключения вилки и два ― для коммутации конденсатора. Позиционирование вилки при вставлении обеспечивается за счет отверстий в крышке розетки. Линия подключается винтовым соединением к двум правым контактам. Для контроля целостности линии в розетке еще устанавливался конденсатор, который подключался к правому верхнему контакту и нижнему левому. Когда вилка вставлялась в розетку, она клиновидным штырем разрывала цепь, и конденсатор отключался. Когда нужно было проверить линию, достаточно было вынуть розетку, и связисты с АТС могли, подав на пару переменное напряжение, проверить состояние линии, и таким образом определить, что именно является причиной отсутствия связи, линия или телефонный аппарат. При параллельном подключении двух телефонов и извлечении вилки одного из них, линия сильно сажается, так как переменное напряжение хорошо проходит через конденсатор. Если у Вас случайно забыта такая подключенная к телефонной линии розетка, то обязательно отсоедините ее от линии или удалите конденсатор. Его желательно удалить из всех подключенных телефонных розеток, так как в современных телефонных линиях связи конденсатор участия не принимает ― и поэтому не нужен.

Телефонная вилка представляет собой пластмассовую коробку, состоящую из двух половинок, в одну из которых вставлено четыре плоских контакта, к ним на винтах подсоединяется шнур, идущий от телефона. На фото хорошо видно, к каким контактам его подключать. Для работы телефона не имеет значения, к каким контактам подключены провода, главное, чтобы контакты телефонной розетки, к которым приходят провода линии, соединялись с контактами вилки, на которые приходят провода от телефона. Штырь клиновидной формы служит для отключения от линии связи проверочного конденсатора.

С появлением в быту телефонов зарубежного производства, у которых шнур оканчивался вилкой RJ-11 6P4C, а розетки у всех были установлены РТШК-4, в продаже сразу появились переходники (адаптеры), позволяющие любому обладателю новинки без посторонней помощи подключить телефон к линии.

В адаптере два верхних плоских контакта соединялись с 3 и 4 контактами RJ-11 (стандартная схема обжима), на фото слева, а нижние плоские – с контактами 2 и 5 RJ-11, на фото в нижней части адаптера.

Подключение телефона к универсальной розетке РТШК-4 623K RJ-11

Еще одно творение переходного периода ― универсальная розетка, симбиоз розеток РТШК-4 и RJ-11. Не знаю, для чего их выпускали, но можно предположить, что ими заменяли пришедшие в негодность РТШК-4, тем самым обеспечивая возможность подключать телефоны с вилками любых стандартов.

3 и 4-й контакты обеих телефонных розеток RJ-11 подключены параллельно с правыми РТШК-4 (стандартное подключение), а контакты 2 и 5 телефонной розетки ― параллельно с левым РТШК-4.

Подключение телефона к розетке 623K RJ-11 6P4C

Современные розетки для подключения телефонов под вилку RJ-11 4P4C ― малогабаритные. Они выпускаются в разной цветовой гамме корпуса, бывают настенными, для внутренней разводки и комбинированными (для одновременного подключения телефонов к линии связи и компьютеров к локальным сетям и сети Интернет вилками RJ-45).

В представленной розетке линейные провода телефонной линии нужно подключить к зеленому и красному проводам, которые подключены к контактам 2 и 3 розетки RJ-11 4P4C.

Подключение телефона обжатием лапши в RJ-11

Можно и вовсе обойтись без стандартной розетки, подключив телефонный аппарат непосредственно к телефонному проводу, так называемой лапша. Для этого нужно конец лапши, подходящий к телефону, обжать в розетке RJ-11.

Диаметр изоляции проводников у лапши больше, чем нужно, и вставить их в разъем RJ-11 не получится. Для этого нужно полностью снять изоляцию. Без изоляции провода невозможно будет обжать в RJ-11, и поэтому на них следует предварительно надеть трубки, снятые с проводов витой пары или других проводов, подходящих по размеру.

Теперь останется только вставить провода лапши в контакты 2 и 3 разъема RJ-11 и обжать с помощью специальных клещей (кримпера) или вручную по технологии, описанной в статье «Как обжать кабель витых пар без клещей». Полярность проводов значения не имеет.

Для подключения телефона нужно будет вынуть из него штатный провод подключения и в разъем на корпусе вставить обжатый на лапше разъем RJ-11.

Цветовая схема обжатия линейной телефонной вилки RJ-11

Подключение стационарного телефона с трубкой к линии выполняется телефонным линейным шнуром с вилками RJ-11 4P4C на концах. Из них для подключения телефона задействованы, как правило, только два средних контакта. Остальные контакты часто отсутствуют, так как предназначены для подключения параллельно двух стационарных телефонов (телефонные аппараты должны поддерживать возможность работы в таком режиме) по системе директор – секретарь. Это когда при поднятии трубки одного из телефонов, второй автоматически отключается.

По стандарту подключения телефона к каждому номеру контакта должен подходить провод определенный цветовой маркировки. Это придумано для удобства ремонта и обслуживания. Не важно, какого цвета провод куда подключен. Главное, чтобы приходящие от АТС провода были подключены к двум средним контактам 2 и 3 телефонной вилки. Современный стандарт предусматривает нижеприведенную цветовую схему обжатия линейного провода к вилке RJ-11.

Ранее действовал другой стандарт, согласно которому обжатие вилки RJ-11 должно было выполняться по нижеприведенной цветовой схеме.

Полярность подключения для стационарного телефона, подключенного не по спаренной схеме, значения не имеет. Для опрессовки проводов в вилке RJ-11 существует специальный инструмент, но можно обойтись и одной отверткой.

При покупке вилки RJ-11 для подключения линии следует обратить внимание на то, что ее ширина должна иметь размер 9,5 мм. Дело в том, что вилка RJ-11 для шнура, соединяющего телефонный аппарат с трубкой, имеет точно такой же внешний вид, но ширина ее составляет 7,5 мм и можно купить не ту вилку.

Параллельное подключение телефонов

Иногда для удобства требуется к уже подключенному к линии связи телефонному аппарату параллельно подключить еще один или несколько аппаратов, включая и радиотелефоны. Такое подключение выполняется простым параллельным соединением розеток, точно так же, как подключаются к электропроводке электрические розетки. Полярность проводов значения не имеет. Современные телефоны очень незначительно нагружают телефонную линию и можно подключить параллельно хоть 10 телефонов. К недостаткам такого подключения следует отнести отсутствие конфиденциальности при разговоре. То есть, во время Вашего разговора, поднявший трубку на любом параллельно подключенном телефоне, может слышать Вашу беседу. Есть схемы блокираторов, позволяющие при поднятии трубки на одном из телефонов, блокировать все остальные телефонные аппараты.

После подключения нескольких телефонных аппаратов параллельно может возникнуть ситуация, когда поступает вызывной сигнал, звонит только один телефон, а все остальные только издают короткий негромкий звук. Причиной этому является наличие системы АОН (автоматическое определение номера) в звонящем телефоне, настроенной на определение телефонного номера звонящего абонента до поднятия трубки. Таким образом, АОН сразу же автоматически подымает трубку и уже сам генерирует вызывной сигнал. По этой причине все остальные подключенные параллельно телефоны и не звонят. Обычно в современных телефонах можно включать функцию АОН на определение номера после поднятия Вами трубки. Тогда, при поступлении вызывного сигнала все телефоны будут звонить. АОН, включенный в режим определения номера до поднятия трубки, плох еще и для тех, кто звонит Вам по межгороду. Связано это с тем, что даже если звонок поступает в Ваше отсутствие, отсчет времени соединения и начисление оплаты начинаются без подъема трубки. К плюсам системы АОН можно отнести тот факт, что если телефоны без АОН установлены в местах отдыха, а с АОН ― в другом помещении, то Вы не будете потревожены ночным звонком.

Существуют и готовые решения в виде радиотелефонного аппарата с несколькими трубками, позволяющими не только блокировать, но и переключать звонящего абонента с поднятой трубки на любую другую. Однако такие телефоны не каждому по карману и имеют существенный недостаток. При отключении электроэнергии они не работают; а в трубках у них установлены аккумуляторы, которые служат несколько лет, затем требуется замена аккумулятора, а это по стоимости сравнимо со стоимостью обыкновенного кнопочного телефона. Поэтому, для обеспечения бесперебойной связи, все равно нужно в резерве держать обыкновенный телефон.

Как подключить телефон напрямую к проводам линии связи

В жизни бывают ситуации, когда нужно подключить телефон к линии связи, а розетка не подходит или ее нет в наличии. В таком случае можно соединить провода телефона с проводами линии связи напрямую скруткой и покрыть оголенные участки изолентой. Такое соединение на качество связи не повлияет.

Телефонный шнур очень гибкий, это особенный провод с жилами, сделанными по специальной технологии. Очень тонкая медная ленточка навивается на хлопчатобумажную нить. Такой проводник называется мишура. Провода из мишуры широко применяются при производстве наушников, соединении телефонных трубок с базами, то есть в случаях, когда провода при эксплуатации постоянно изгибаются.

Проводников мишура в каждой жиле несколько и они свиты еще между собой. Паять мишуру очень сложно, а механическая прочность такой пайки получается низкой. Для получения надежного и механически прочного соединения скруткой, нужно его выполнить по следующей технологии.

Единственный недостаток, что придется развивать провода в случае необходимости отключения телефона от линии. Да и то, в современных телефонах шнуры с телефонными аппаратами стыкуются вилками RJ-11 и можно, в случае, например, ремонта телефона, его отсоединить, вынув из корпуса разъем. У меня так подключен один телефон, при этом весь шнур спрятан за дверной наличник, выходит в наружу только кусочек длиной 15 см с вилкой RJ11 на конце, которая сразу вставлена в розетку телефона.

Сначала освобождается от изоляции мишура телефонного шнура на длину 10-15 мм и проводники линейного провода на длину 20-25 мм со сдвигом с помощью ножа. Нитку мишуры удалять не надо. Затем оба провода складываются вместе, мишура загибается в сторону проводника, и жила линейного провода навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять витков.

Таким же образом выполняется скрутка со вторым проводником шнура. Как видите, получилось аккуратное соединение. Полученное соединение покрываете изоляционной лентой. При наличии полихлорвиниловой трубки подходящего диаметра, можно для изоляции надеть ее кусок на место скрутки. Соединение можно сделать и прямым, если перед изолированием согнуть линейный провод на 180°. Механическая прочность при этом существенно возрастет.

Ремонт телефонной линии связи

Если перестал работать стационарный телефон, то обычно вызывают связиста и ждут его прихода, часто в неудобное для себя время. Однако если ждать не хочется и есть желание, то восстановить связь можно своими руками.

Причин прекращения работы телефона может быть две: либо поломался телефонный аппарат, либо ― телефонная линия. Если у Вас есть запасной телефонный аппарат, подключите его вместо неработающего; если связь появилась, значит в поломке виноват телефон, а если связь не появилась ― линия.

Исправность линии можно проверить, измерив напряжение в телефонной розетке. Если прибора нет, нужно проверить надежность подсоединения линейного провода связи к контактам розетки. В случае если в розетке соединение надежное, то по проводу можно проследить, к каким контактам плинта подключена Ваша линия, и проверить надежность подсоединения к контактам в плинте. Если возможности проследить нет, то можно проверить надежность подсоединения к плинту всех подходящих линий, ведь одна из них Ваша. Если на контактах плинта напряжение есть, и Ваша пара подсоединена надежно, то значит провод, идущий к точке установки телефона, ― в обрыве. Если напряжение отсутствует, то нужно отсоединить один из проводников, идущих в квартиру, и через 5-10 минут измерять повторно. Если напряжение появится, то значит в проводе, идущем от плинта к розетке в Вашей квартире, произошло короткое замыкание. Для проверки этого факта достаточно опять присоединить провод линии к контактам плинта и измерить напряжение, оно должно опять пропасть.

ydoma.info

Как подключить телефонную розетку своими руками

Подключить своими руками телефонную розетку проще, чем электрическую. А главное, более безопасно, потому что в розетке присутствует безопасная для человека величина напряжения. Но при этом учитывайте, что при вызове абонента подается в линию напряжение 120 Вольт- при этом бьет прилично по рукам.

Для подключения телефонной линии используется всего 2 провода небольшого сечения. Сложности в подключении телефона своими руками абсолютно никакой нет. А как это сделать или подключить несколько телефонных розеток Вы узнаете далее из этой статьи. Если после правильного подключения телефон не работает, что мало вероятно, тогда необходимо поменять местами провода.

В своем доме или квартире Вы можете установить любое количество телефонных розеток— все они к линии подключаются параллельно, т. е. один провод подключается на первый контакт и оттуда уходит на первый контакт последующей розетки. Второй провод приходит на другой контакт розетки и с него же уходит также, но только на второй контакт последующей.

Разбирается накладная телефонная розетка довольно просто— выкручиваем болтик или поддеваем отверткой защелки, в специально обозначенных местах. Внутренняя розетка устанавливается в монтажную коробку или блок полностью аналогично электрической по этой инструкции.

Схема подключения телефонной розетки

Если у Вас старый телефонный аппарат, тогда покупайте универсальную телефонную розетку, в которой установлен как современный коннектор, так и старый 4 контактный разъем с пятым пластмассовым язычком. Подключается розетка старого образца очень просто- 2 провода садятся на правые контакты относительно пластикового язычка, который будет находится внизу. Но при этом необходимо убедится, что в вилке от телефонного аппарата провода подключены зеркально на те же контакты, что и в розетке.

Сегодня используется 3 современных телефонных типа коннекторов и соответственно 3 вида телефонных розеток:

RJ11 c 2 проводами. В своей практике не встречал.
RJ14 с 4 проводами и контактами. Именно под коннектор и выпускается большинство телефонных розеток. Для подключения одной линии в доме или квартире используется два средних контакта под номерами 2 и 3. При необходимости (например в офисе) подключения второй телефонной линии используются контакты 1 и 4. В накладной розетке необходимо подключать телефонную линию на 2 средних контакта, к которым подключаются провода красного и зеленного цветов.
Розетку RJ25 с тремя парами контактов не рекомендую покупать для подключения своими руками телефона в доме или квартире. Если все же купили, тогда для подключения одной телефонной линии используются контакты 3 и 4 с подключенными к ним красным и зеленным проводами.

В любой тип розетки может включаться телефонный кабель с любым типом коннектора RJ11, RJ14 или RJ25. Они по размерам одинаковы и отличаются лишь количеством контактов.

Учитывайте, что согласно общепринятой схеме цветовой маркировки- для подключения одной линии в накладной розетке используются те контакты, от которых к коннектору отходят провода красного и зеленного цветов.

Для подключения телефонной розетки в доме или квартире используется двухжильный провод. Телефонная розетка в офисах может подключаться как шести-, четырёх- или двужильным плоским телефонным кабелем, так и витой парой (для компьютерной сети).

Особенности подключения телефонной розетки Legrand

При установке телефонной розетки Легранд нет необходимости в зачистке проводов, благодаря встроенному механизму самозачистки. Подключение кабеля происходит методом поворота контактного механизма на четверть оборота, как показано на рисунке.

После завершения всех работ подымите трубку, если не появится гудок- поменяйте полярность методом замены местами проводов на контактах. Если не поможет, тогда проверьте схему подключения, а так же целостность и надежность контактов проводов.

jelektro.ru

схема и этапы установки —

Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 RJ-11). Также можно использовать переходник со старого стандарта на новый.

Перед началом работы следует узнать стандарты телефонных штекеров и розеток:

Советский РТШК-4 (розетка телефонная штепсельная с конденсатором) устанавливалась с 80-х годов до появления европейских стандартов. На вид как два спичечных коробка, соединенных 4 широкими контактами. Имеет модификацию, когда РТШК-4 совмещается с RJ-11, что позволяет одновременно подключить к одной сети телефон нового поколения и «винтажную» модель.
RJ-9, или микротелефонный стандарт – используется для соединения трубки с аппаратом. Этого стандарта как такового нет, ибо соединять трубку с аппаратом можно любым способом, не руководствуясь какими-либо стандартами, используя двужильный провод.
RJ-11 – самый популярный тип разъемов, используемый для подключения телефона к линии связи. Имеет два контакта, чего достаточно для работы обычного стационарного телефона.
RJ-12 – офисный вариант коннектора, имеет четыре контакта и предоставляет возможность подключения двух телефонов с разными номерами. Хотя на самом деле такого стандарта как такового не существует. Есть телефоны, работающие на 4 проводах, но к ним подключается шестипроводной коннектор RJ-25, перестраиваемый под 4 контакта. По сути, модифицированный RJ-25.
RJ-14 – универсальный коннектор, позволяющий подключаться одновременно к двум линиям.
RJ-25 имеет три пары контактов, сложен в сборке, но имеет преимущества перед предыдущими ввиду своей универсальности. Предназначен для офисного использования, где применяются схемы «директор – секретарь» и подобные.
RJ-45 и RJ-45S – компьютерный стандарт, используемый для подключения модемов и построения локальный сетей между компьютерами, а к телефонной линии. Сложно устроен, для сборки и наладки работы требуется специальное оборудование.

Производители розеток обычно предусматривают возможность непрофессиональной (самостоятельной) сборки и последующего подключения телефона. В комплекте с самим устройством поставляется техническое руководство. На внутренней стороне корпуса производитель ставит нумерацию штепселей. Если на самом корпусе нет каких-либо отметок, то нужно заглянуть в инструкцию. В том случае, если нет ни отметок, ни инструкции, то можно воспользоваться руководством, представленным ниже.

Схема подключения телефонной розетки 4-жильным проводом (RJ-12) на первый взгляд кажется сложной, но и с этим можно справиться вручную.

Открыв розетку, расположите ее гнездом вверх.

Красный и белый провода соединяются со штепселями, ведущими к центральным пазам. Красный (плюс) – снизу, белый (минус) – сверху.

На всякий случай перепроверяйте полярность тестером, чтобы потом не переделывать работу.Остаются провода желтый и зеленый.

Оставшиеся два провода соединяем со штепселями от «внешних» пазов. Зеленый (положительный) – снизу, желтый (отрицательный) – сверху.

https://www.youtube.com/watch?v=KY6Fbl3kaKY

Закрутите шурупы на штепселях до упора. Можно защелкивать коробку и крепить к стене.

Разные производители придерживаются разных стандартов цветовой маркировки. В повседневной жизни знание этих стандартов не важно. Но при самостоятельном подключении телефона к линии связи может возникнуть путаница в проводах разных цветов. Ниже приведены мировые стандарты, которым следуют все производители.

Старая маркировка:

зеленый, черный, оранжевый – плюс;
красный, желтый, синий – минус.

Современная маркировка:

синий, оранжевый, зеленый – минус;
бело-синий, бело-оранжевый, бело-зеленый – плюс.

Немецкая маркировка:

красный, зеленый, розовый – плюс;
белый, серый, желтый – минус.

При самостоятельной сборке розетки для телефона лучше пользоваться тестером для точного определения полярности, особенно если вы не знаете, что с проводкой в главном щитке.

Как и телефонные розетки, коннекторы к ним могут быть подключены с помощью двухжильного (система RJ-11) или четырехжильного кабеля (система RJ-12). Кроссировка коннектора проводом из 2 жил осуществляется следующим образом:

Наружная защитная оболочка удаляется, оставляя свободные концы длиной 10-12 мм
Проводники без зачистки изоляционного слоя заводятся в корпус коннектора на средние позиции 2,3. Первая и четвертая клеммы остаются свободными
Производится обжим (опрессовка) контактов с помощью специального инструмента или отвертки с тонким основанием.

Если используется провод старого образца (лапша), то его жилы зачищаются и помещаются в оболочку от витой пары, после чего осуществляются перечисленные выше мероприятия. При подключении 4-х жильного кабеля, на средние контакты 2,3 «сажаются» красный и зеленый провод (либо синий и бело-синий), а на 1,4 – черный и желтый (либо оранжевый и бело-оранжевый). После этого проводится обжим.

Цветовая схема кроссировки 4-х жильного кабеля в коннекторе телефонной линии

Обжим с помощью отвертки производится путем поочередного нажатия до упора на каждый из контактов коннектора. Встроенный нож пробьет изоляционный слой проводника и соединение будет обеспечено.

Существуют розеточные разъёмы
старого и нового типов. Телефон, как и любая техника прошёл свои ступени эволюции. Когда-то соединение с аппаратом осуществлялось напрямую. Во второй половине 20 века стали использовать соединение с помощью розеток (разъёмов). Такие разъёмы и вилки к ним обозначались буквами РТШК-4, то есть разъёмы телефонные штепсельного типа с четырьмя контактами. Эти разъёмы позволяли подключать к ним два аппарата.

Сейчас в жилых домах используются только два контакта. Обозначаются такие разъёмы буквами и цифрами: rj-9, rj-11, rj-12. Первый из них предназначается для подключения переговорной трубки к аппарату, а последний используется в офисных помещениях, так как может использовать несколько линий. Нас же интересует второй из разъёмов.

Подключать розеточный разъём rj-11 можно и самостоятельно, не вызывая специалиста. Главное – придерживаться схемы
и подготовить необходимые для работы инструменты:

несмотря на то что телефонная линия является токопроводящей, в работе нужно использовать резиновые перчатки; в данном случае не нужны перчатки, которыми пользуются электрики – достаточно взять те, что продаются в хозяйственных магазинах;
чтобы ничего не напутать с проводами необходимо иметь при себе тестер для проверки напряжения;
обязательно понадобятся как крестовая, так и плоская отвёртка;
снимать изоляцию помогут плоскогубцы и какой-нибудь нож;
следует запастись нужным метражом двужильного кабеля сечением от 0,3 до 0,5 миллиметров.

Когда подготовительные работы окончены, приступаем к сборке схемы всей линии. Основная работа осуществляется в несколько этапов:

Одеваем перчатки и начинаем снимать в нужных местах изоляцию. Изоляция снимается аккуратно, чтобы не повредились внутренние жилы. Повреждение жил может вызвать поломку и всё придётся делать заново.
Следующим этапом следует подключение кабеля к розетке. Здесь обязательно надо сверяться со схемой, которая есть либо в инструкции, либо внутри корпуса розеточного разъёма.
Тестером проверяем «плюс» и «минус». Если неправильно подсоединить провода, то в трубке всегда будут присутствовать помехи. Провода крепятся в специальных пазах и закрепляются винтами.
На последнем этапе крепится корпус розеточного разъёма. Как он крепится уже говорилось: или встраивается в стену, или крепится на неё.

На этом, можно сказать, что установка линии завершена. Если не возникло новых проблем – значит, всё сделано правильно.

Телефонные разъемы служат не только для подключения аппаратов в линию связи. Они применяются для соединения с другими аппаратами и устройствами связи.

Розетки выполняются с одним, двумя или большим количеством разъемов и могут обеспечить соединение одновременно нескольких абонентов.

В большом разнообразии коннекторов необходимо рассмотреть некоторые их разновидности:

RJ11 – двухпроводное исполнение, применяется для подключения к сетям линейного типа.
RJ14 – снабжена четырьмя проводниками и четырьмя контактами, совместим с большинством моделей современных телефонов. Для подсоединения одного абонента нужно задействовать 2-й и 3-й контакты. Если необходимо подключение нескольких дополнительных линий, нужно использовать 1-й и 4-йконтакты. Если используется накладная телефонная розетка, подключение линии производится проводами красного и зеленого цветов.
RJ25 – имеет три пары контактов, для ее подсоединения требуется участие квалифицированного специалист по телефонной связи.
РТШК-4 – наследие еще советского периода, однако производятся и применяются по настоящее время. Имеет в комплекте специальный ключ. Подключение производится неразъемным способом с коробкой отводного типа. При наличии в помещении нескольких точек такого типа, их замыкание происходит с использованием конденсатора.

Подробная инструкция по установке телефонной розетки

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

провода сечением 0,3-0,5 мм. с двумя жилами;
острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
плоская и крестовая отвертка;
тестер для измерения напряжения в проводах;
резиновые перчатки.

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где « », а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

Наличие действующей линии связи от АТС.
Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Галерея изображений

Фото из

Телефонная розетка требуется для создания прочного, но быстроразъемного подключения стационарного телефонного аппарата к стационарным телефонным линиям

Розетка для подключения телефона может устанавливаться обособленно или в формате блока силовых и коммутационных розеток

По сей день в домах старой застройки, бюджетных организациях, которым более 15-20 лет, встречаются линии с розетками советского стандарта Устаревший тип соединения РТШК-4

Сейчас слаботочные сети оснащаются совершенно другими разъемами, соответствующими группе стандартов RJ

Для облегчения процедуры монтажа и подключения розетки внутреннюю часть устройства оснащают метками и цветовыми обозначениями, помогающими верно подсоединить контакты

Серии розеток с разъемом RJ (9; 11; 14; 25) имеют схожую конструкцию и размеры, но снабжаются разными пластиковыми штекерами. Форма и габариты ступенек исключают подсоединение телефона к розетке RJ45

Для подключения двух конструктивно различающихся моделей телефонов, к примеру, устаревшей проводной и радио-модификации, используются комбинированные варианты с возможностью установки старой вилки и штекера RJ

В комбинированной розетке разъем RJ расположен сбоку, а контактные отверстия для подсоединения вилки на лицевой части

Цель установки розетки для подключения телефона к линии

Встраиваемый блок силовых точек с телефонной розеткой

Устаревший тип телефонного соединения РТШК-4

Телефонный разъем с соответствием стандарту RJ-11

Изображение схемы подключения на корпусе розетки

Пластиковый штекер к телефонной розетке типа RJ

Гибридный вариант конструкции телефонной розетки

Расположение гнезд комбинированной розетки

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

Корпус – выполнен из диэлектрического материала (керамики или пластика).
Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Старые стандарты

Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
Осуществление соединения модемов и факсов.
Подключение и организация работы мини-АТС.

Подготовка к работе

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Самостоятельное подключение телефонной розетки требует наличия следующих инструментов:

отвертка крестовая и минусовая;
нож или плоскогубцы;
вольтметр или тестер;
диэлектрические перчатки.

В состоянии простоя линии связи находятся под напряжением 40–60 Вольт. Во время звонка показатель поднимается до 120 Вольт и падает до 12 при поднятии трубки. 120 В – не смертельное напряжение, но удар болезнен, а при диагнозе эпилепсия удар тока приведет к приступу.. Работая с оголенными проводами, надевайте резиновые перчатки.

Схема подключения телефонной розетки

Бывают случаи, когда по незнанию куплена розетка с шестью контактами
. Такой стандарт идёт для RJ-25. В жилых домах и квартирах он не применяется, но подключить его всё-таки можно. Как правильно подключить телефонную розетку в этом случае, поможет схема:

к третьему и четвёртому контактам подключаются проводки – красный и зелёный, которые находятся на самом верху;
кабели ко всем розеточным разъёмам используются всегда одного типа.

Любая розетка под телефон состоит из таких частей:

Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами — накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

Ниже приведены разновидности коннекторов нового образца:

RJ 9 – один из коннекторов, который необходим для соединения трубки со стационарным аппаратом.
RJ 11 – подключает один телефон, наиболее распространенный вариант, используется, как правило, в многоквартирных жилых зданиях, где одна телефонная магистраль.
RJ 12 – в жилых домах не пользуются популярностью, так как обладают контактами с 4 проводами, что дает возможность подключения на 2 телефона отдельной линии. Для частных домов и квартир в этом необходимости нет, поэтому такая телефонная розетка популярна в офисных помещениях.
RJ 14 – считается универсальным, так как позволяет осуществить подключение как к одной линии (линии присоединяются к 2 и 3 контактам) так и к нескольким линиям (подсоединение к 1 и 4 контактам).
RJ 25 – отличается от предыдущего вида тем, что обладает 3 парами рабочих контактов. Установка и подключение такого коннектора очень сложная и требует навыков специалиста. Самостоятельно ее установить сложно.

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться диэлектрическими перчатками.

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, как снять изоляцию с кабеля, читайте в нашей статье.

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.

Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Схемы подключения

Методика определения полярности без прибора имеет ряд преимуществ. Она была проверена уже не один раз. Существует много вариантов цветовой маркировки проводов и когда происходит установка и подключение устройства, есть вероятность еще больше запутаться.

Для того чтобы упростить монтаж, производители осуществляют маркировку контактов (схема и обозначение должны прилагаться к устройству). Она может быть в виде цифр, которые пишутся возле контактов или на схеме. Либо же провода обозначают определенным цветом.

Ну и последнее, что хотелось бы вам предоставить — полезные советы по подключению телефонной розетки своими руками. Итак, учитывайте следующие нюансы при монтаже:

На сегодняшний день самой популярной считается внутренняя розетка для телефона. Так как она способна гармонично вписаться в любой интерьер помещения и ее не сильно заметно. Но при ее установке необходимо учитывать то, что может повредиться отделка стен. Да и времени потратиться больше.
Покупать продукцию следует у проверенных производителей. К ним относят компании Легранд и Вико. Ведь они уже положительно зарекомендовали себя на современном рынке.
Если на корпусе приобретенного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету. Так для обозначения положительных контактов используют зеленый, синий и оранжевый совместно с белым. Для отрицательных контактов используют такие же цвета, только без белого.
Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого приспособления, то необходимо знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвет. Для минуса – желтый, синий и красный.

Вот мы и рассмотрели технологию установки и подключения телефонной розетки к линии. Надеемся, предоставленная информация помогла вам выполнить монтаж своими руками!

Розетка Viko служит для подключения стационарного телефона к сети связи. Представляет собой небольшую коробку белого цвета. В зависимости от количества разъемов, она бывает одноразъемной и многоразъемной. Есть классификация и по видам коннекторов.

Наиболее популярны такие типы коннекторов:

RJ 11. Имеет два провода. Телефонные аппараты подключаются через комбинированные переходники, которые оснащены специальными разъемами.
RJ 14. Используется для большинства типов телефонов. Оснащен четырьмя проводами и контактами.
RJ 25. Имеет три пары контактов. В подключении сложен. Поэтому лучше обращаться к специалистам.
RJ 9. Служит для соединения телефонной трубки с аппаратом.
РТШК 4. Есть четыре контакта и ключ. Используется в старых советских моделях связных коробок. Тип подключения неразъемный.
RJ12. Подключается коннектор к четырем проводам. Имеет один порт. Применятся для разводки офисных АТС с большим числом каналов. Для обычных жилых квартир этот тип выбирают крайне редко.

Телефонные розетки с крышкой обычно монтируются так же, как и обыкновенные электрические. Чтобы правильно установить и подключить такую розетку, следует определиться с моделью, техническими характеристиками, габаритами. Важно также учитывать рекомендации специалистов. При наличии минимальных знаний легко подключить телефонную сеть всего за пять минут по фото.

Розетка Hyperline может быть встраиваемой и накладной. Первый тип применяется чаще, поскольку позволяет сохранить презентабельный вид интерьера комнаты. Такие изделия чаще устанавливают при наличии открытой проводки. В зависимости от типа розетки выделяют и два способа монтажа – закрытый и открытый.

Последний предполагает установку розетки на поверхности стены без удаления облицовочного слоя. Вариант подходит в том случае, когда ремонт уже проведен и нужно подключить телефон. Штепсельную розетку устанавливают прямо на краску или обои. При этом кабель-канал прячут под плинтус. Открытый метод часто осуществляется без монтажа на стене: розетка располагается на полу.

Суть внешнего монтажа евророзетки заключается в следующем. Имеется четыре винта: два винта, которые находятся ближе к разъему, не трогают, а крепят провод в двух оставшихся винтах. Затем прокладывают изоляцию. Для этого жилы присоединяют к зажиму, прижимают их винтами. Закрывают крышку корпуса. Важно проводить всю работу в латексных перчатках. Иначе может ударить током, когда на телефон попытаются позвонить, и появится напряжение.

Скрытый вариант установки предполагает прокладку телефонного провода до момента подключения розетки. Поэтому заранее необходимо определиться с местом расположения настенной коробки. Нередко провода скрывают в стене, а само изделие выносят наружу. Данный способ крепления визуально напоминает обыкновенные электрические розетки с накладкой.

Прежде чем приступать к подключению телефонной розетки ДКС, следует подвести к месту установки телефонный кабель. Обычно он прокладывается еще в ходе строительства здания. Наружу выводится лишь пара контактов. Если помещение уже находится в эксплуатации, тогда кабель витой пары прокладывают по плинтусу.

Правда, это не совсем практично: во время уборки есть риск повредить изделие. Чаще всего кабель укладывают под плинтус. При этом демонтировать изделие не нужно, его просто немного отодвигают, в щель прокладывают кабель и ставят на место. Кабель к месту установки подводят по стене либо укладывают его как скрытую проводку.

Корпус. Коробка, которая защищает соединение от внешних раздражителей. Обязательно создан из диэлектрического материала. Старые устройства выполнены из керамики, современные – из пластика;
Контакты. Пластинки, которые выполнены из латуни. Обеспечивают бесперебойное прохождение тока;
Клеммы. Элементы, которые используются, как переходники. Благодаря им провода подключаются к контактам устройства.

корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
клемм — переходников для соединения кабелей.

Особенности подключения розетки Легранд

Первый из этих типов изделий применяется для индивидуальных подключений в обычных телефонных сетях.
Второй применяется для сетей с большими нагрузками – в офисных либо общедоступных местах.

Эти виды соединительных устройств имеют два или четыре контакта, выполненных как металлическая вилка, подключаются к контактам, которые расположены в центре. Для монтажа желателен специнструмент – нож кроссировочный, позволяющий снять оплетку без повреждения провода и обжать вилку при установке на провод.

Для подключения необходимо:

снять оплетку с провода на длину 4 – 5 сантиметров;
расправить каждую жилу кабеля, число которых бывает от 4-х до 6-ти;
уложить все проводки в пазики розетки;
проверить наличие контакта между разъемом и кабелем телефона.

Начиная подключение нужно озаботиться о мерах без опасности при выполнении работ. Обязательно наденьте резиновые перчатки, способные уберечь от поражения электротоком.

Общие стандарты устройства розеток свидетельствуют о том, что красный цвет оплетки обычно означает положительный проводник, а зеленые говорит об отрицательном номинале. Убедиться в этом поможет тестер.

Способы подключения всех розеток идентичны, но они различаются способами по способам установки в зависимости от исполнения.

Практически также производится монтаж популярных розеток французского производства типа Legrnd. Линейка изделий этого типа весьма разнообразна, розетки выпускаются с любым видом установки: наружные, внутренние и любые прочие. Цветовая маркировка следует европейским стандартам и идентична в подобных изделиях других производителей.

корпус из диэлектрического материала на основе пластических масс;
клеммы для подключения проводов связи;
подпружиненные латунные контакты, создающие электрическую цепь.

Провода необходимо вставить в отверстие соответствующих контактов (не зачищая изоляцию на жилах) и повернуть на четверть оборота вид зажимного устройства. Это все. Остается закрыть крышку и работа выполнена.

Установка информационных коммуникаций не является опасной для жизни, в отличие от настройки электрических линий. Но существует одна трудность при подключении такой розетки. Перед тем, как подключить телефонную розетку к телефонному кабелю, необходимо точно узнать тип коннектора. Именно он определяет способ подключения. Наиболее распространенным являются стандарты RJ-11 и RJ-12. Об их подключении и пойдет речь.

Телефонные розетки — классификация, схемы и способы подключения

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

За время развития средств связи создано несколько стандартов подключения стационарных телефонных аппаратов к действующим линиям. Практически все они используются в той или иной мере в быту и на промышленных предприятиях.

Внутри сетей крупных организаций, существующих несколько десятилетий, можно встретить одновременно работающие модели различных конструкций, смонтированные в разное время. Особенности их устройства необходимо учитывать перед установкой и подключением телефонного аппарата.

Назначение и стандарты телефонных розеток

Основная задача розетки сводится к обеспечению быстроразнимаемого и надежного подключения телефонных аппаратов к действующим линиям связи, создаваемого стационарно размещенной частью — розеткой или «мамой—контактом» и подвижной, вставляемой в него вилкой: «папа— контакт».

Особенности конструктивного исполнения

1. корпуса-подставки из диэлектрических материалов: пластика или керамики;

2. подпружиненных металлических контактов, обеспечивающих надежное прохождение токов сети в телефонный аппарат через вилку и шнур;

3. клеммных зажимов, обеспечивающих подключение проводов от стационарной сети.

1. скрытым в стене способом;

2. накладным методом.

Особенности монтажа влияют на типы установки и подключения розеток, которые необходимо учитывать, сочетать с конструкцией используемых телефонных аппаратов.

Особенности основных стандартов

Для телефонной линии связи раньше использовалось всего два провода, создающие замкнутую цепь для контура прохождения тока, а внутри розетки для их подключения задействовалось тоже два контакта.

Если обрезать вилку и розетку и скрутить или иным способом соединить попарно металлические жилы проводов телефонного аппарата и работающей сети, а потом обмотать слоем изоленты, то связь будет работать. Этот принцип использовался для создания неразъемного соединения через специальную отводную коробку.

Он же надежно работает и сейчас. Только для его реализации применяются современные конструкции контактных систем и надежные способы их изоляции от вредных факторов окружающей среды.

В современных условиях происходит интеграция слаботочных цепей, систем телефонных линий и компьютерных сетей. Оборудование для них постоянно обновляется, модифицируется.

Внутри слаботочных систем устанавливают розетки, созданные по разным стандартам RJ с несколькими парами контактов. Они обладают технической возможностью подключения телефонного аппарата. Этим часто пользуются специалисты, задействуя всего два контакта из всех имеющихся.

Обзор типовых моделей разъемных соединений, их виды приведен в таблице №1.

Типы стандартов слаботочных разъемов

Таблица №1

Наименование	Назначение (для телефонов)	Примечания
Разъемы RJ-9 (P4C4)	Подключение телефонной трубки в аппарате	Аналог RJ10. RJ22
Разъемы RJ-11 (P6C4, Р6С2)		2 контакта подключения схемы
Разъемы RJ-14	Подключение телефонного аппарата к линии	4 контакта подключения схемы
Разъемы RJ-25	Подключение телефонного аппарата к линии	6 контактов подключения схемы
Разъемы RJ-45 (8р8с)	Подключение компьютерных сетей или телефонного аппарата к линии	8 контактов подключения схемы
РТШК-4	Стандарт СССР для подключения телефонного аппарата к линии
	Подключение телефонного аппарата к линии
Разъемы ТАЕ	Подключение немецких и французских моделей телефонных аппаратов к линии

Отличия разъемов

РТШК-4 — розетка телефонная на четыре контакта для штепсельного подключения с конденсатором

Стандарт работает с восьмидесятых годов. Пластиковый корпус вилки и розетки имеет диэлектрический ключ, исключающий неправильное подключение электрической схемы.

При установке нескольких телефонов на одной линии создавали соответствующее количество параллельно подключенных розеток РТШК-4. Конденсатор с емкостью в 1 стью в 1 мкф монтировали в конце линии для проведения технических тестов и создания эффектов «линия занята» на стороне звонящего пользователя.

Разъемы RJ-11

Сейчас телефонные аппараты, розетки и вилки снабжаются разъемом серии RJ, который имеет одинаковый корпус, габариты и конструкцию для подключения одной, двух, трех или четырех пар электрических цепей. Однако, они могут снабжаться разными конструкциями пластмассовых замков со специальными вырезами, исключающими установку отдельных вилок RJ11, 14, 25 в разъемы RJ45.

Их надо обязательно учитывать при соединении различных манипуляторов. Иначе можно не подучить электрический контакт или вообще нарушить разъем, сломать его корпус.

Интерфейс RJ11 создан исключительно для телефонной линии с двумя проводами. Он может использоваться не только для одного телефона, а применяться несколькими устройствами, собранными в блоки для различных приборов.

Разъем RJ11 широко применяется не только в стационарных моделях, но и для подключения базы радиотелефонов, позволяющих разговаривать на определенном удалении от нее за счет технологий радиопередачи сигналов между трубкой и базой по воздуху посредством электронного приемника и передатчика.

Совмещенный разъемы RJ-11 c РТШК-4

Способ подключения телефонных аппаратов через комбинированные переходники, оборудованные совмещенными разъемами реализован в составной конструкции, позволяющей упростить монтаж дополнительным аксессуаром.

Разъемы RJ-14, RJ-25

Внешний вид их соответствует предыдущей конструкции RJ11. Отличие заключается в количестве контактов и возможных различиях пластмассовых замков.

Разъемы RJ-45

Они создаются для слаботочных цепей с четырьмя парами контактов, позволяющими использовать схемы для подключения сложных средств связи и компьютерных систем, применяемых в модемах, ноутбуках и других подобных приборах.

Способы маркировки цепей коммутации

Контакты розеток подсоединяют в соответствии с заранее разработанной схемой. Конструкция телефонного аппарата чаще всего допускает не учитывать полярность подключения. Однако для некоторых устройств это технически неприемлемо: они могут некорректно работать или отказать.

2. выделением проводов определенным цветом.

На практике может встретиться несколько способов коммутации проводов. Они показаны таблицами №2, 3, 4.

Маркировка для подключения жил кабелей витой пары к розетке

Таблица №2

№ контакта				Тип T/R	/—
№ контакта	RJ—11	RJ—14	RJ—25	Тип T/R	/—
1	—	—	Бело-зеленый	Т
2	—	Бело-оранжевый	Бело-оранжевый	Т
3	Синий	Синий	Синий	R	—
4	Бело-синий	Бело-синий	Бело-синий	Т
5	—	Оранжевый	Оранжевый	R	—
6	—	—	Зеленый	R	—

Старая маркировка для подключения жил кабелей к розетке к розетке

Таблица №3

№ контакта	Наименование разъема, расцветка			Тип T/R	/—
№ контакта	RJ—11	RJ—14	RJ—25	Тип T/R	/—
1	—	—	Оранжевый	Т
2	—	Черный	Черный	Т
3	Красный	Красный	Красный	R	—
4	Зеленый	Зеленый	Зеленый	Т
5	—	Желтый	Желтый	R	—
6	—	—	Синий	R	—

Немецкая маркировка для подключения жил кабелей к розетке

Таблица №4

№ контакта	Наименование разъема, расцветка			Тип T/R	/—
№ контакта	RJ—11	RJ—14	RJ—25	Тип T/R	/—
1	—	—	Розовый	Т
2	—	Зеленый	Зеленый	Т
3	Белый	Белый	Белый	R	—
4	Коричневый	Коричневый	Коричневый	Т
5	—	Желтый	Желтый	R	—
6	—	—	Серый	R	—

Схемы подключения телефонных розеток и вилок

Разберем вопрос на примере разъема РТШК-4, используемого для связи не только с оконечным абонентом, но и для дополнительной линии — общения между секретарем и директором.

Одна пара контактов задействуется на линию, идущую от АТС, а вторая — для организации добавочной связи по служебному каналу.

На схеме показано место монтажа емкости в 1 мкф с рабочим напряжением 160 вольт. Сейчас от такого подключения отказались, конденсатор перестали монтировать. На качестве связи это практически не сказывается.

Конструкции разъемов РТШК-4 уже устарели. Они постепенно заменяются новыми, более удобными устройствами, которые занимают мало места. Но, электрическая схема подключения принципиально никак не изменилась. Для работы одного телефона по-прежнему достаточно просто создать замкнутую электрическую цепь с линией АТС из двух жил.

Современные телефонные розетки принято объединять в сводные блоки, используемые в составе с другими устройствами связи: компьютерным оборудованием, оптоволоконными кабельными сетями, электрическими устройствами.

Такие блоки концентрируются в одном удобном для обслуживания и скрытом от посторонних глаз месте.

Опасные факторы телефонной сети

Что бы ни говорили «опытные» электрики-связисты, которых «било» током от напряжения линии АТС, вопросам безопасности необходимо уделять внимание.

Подключение телефонной розетки обычно выполняется под напряжением покоя линии связи. Его величина составляет порядка 60 вольт. Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до 120 вольт.

Она вполне может создать путь тока через тело выполняющего подключение мастера. Если же руки влажные или на теле проступил пот, то проводимость резко возрастет. Болевые ощущения станут очень неприятными, вызовут судорожные реакции. Лучше их избегать защитой рук тонкими диэлектрическими перчатками и соблюдением других технических мероприятий правил безопасности.

Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

бокорезы – для разделки кабеля;
нож – для зачистки концов проводов;
отвертка – крепление концов в розетке;
винты – крепление основания устройства к стене;
дрель – сверление отверстий для фиксации наружного устройства;
сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
пластиковые вставки в отверстия;
«болгарка» с диском по бетону – для выполнения скрытой проводки;
перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
– для уточнения полярности контактов в разъеме при подсоединении;
защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.

Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
При подключении контактов нужно проверить тестером соответствие полюсов (расположение « » и «-»).

Все работы просты и доступны непрофессиональному исполнителю.

Заключение

Связные розетки позволяют быстро поменять телефонный аппарат
, факс или модем. Для этого достаточно выдернуть кабель из гнезда и подключить нужный. Установить и подключить саму розетку достаточно просто.

Хоть и нечасто, но бывает необходимость поменять телефонную розетку или установить дополнительную в другой комнате или, например, на кухне. Такая ситуация может возникнуть при проведении ремонта в квартире или покупке дополнительного аппарата с необходимостью проводки новой линии. Сделать подключение телефонной розетки просто и практически безопасно. Как это выполнить, расскажем ниже.

В зависимости от типа монтажа телефонной линии все устройства можно разделить на два основных вида:

наружные, когда монтаж проводится непосредственно на поверхности стены. Линия в таких случаях тоже обычно проводится открытым (наружным) способом;
внутренние, при монтаже в специально предусмотренное для этих целей углубление. Имеет смысл устанавливать при наличии скрытого монтажа кабеля.

Еще одним способом классификации является тип используемых для соединения с телефонным аппаратом коннекторов (соединителей). Можно выделить такие виды:

советского образца РТШК-4;
современные RJ-11, используемые обычно в домашних условиях;
современные RJ-14, применяемые в офисах для подключения факсов, прокладки модемной линии и для другой техники;
современные RJ-25, являющиеся коннекторами специального назначения;
универсальные или комбинированные, сочетающие в себе два и более вида коннекторов, например, РТШК-4 и RJ-11.

Старые советские РТШК-4 практически уже нигде не используются, так как все современные телефонные аппараты имеют коннекторы (соединители) под евророзетку RJ-11. Вилка для этих старых розеток имела четыре плоских металлических коннектора и пластмассовый плоский язычок.
Наверняка, многим визуально знакома эта конструкция. Подключение производилось посредством двухжильного провода.

Подключение аппарата в коннекторах типа RJ-11 также происходит двухжильным проводом. Этот же тип розеток в современных аппаратах используется для подсоединения телефонной трубки непосредственно к аппарату.

Коннекторы типа RJ-14 используют четырехжильный провод, а RJ-25 – уже шестижильный провод. Подсоединение последнего вида розеток необходимо поручать только квалифицированным специалистам.

Пользуясь приведенными в статье схемами и рекомендациями, вы сможете самостоятельно установить телефонную розетку нового стандарта и подключить к линии телефон. Подключение устройства с двумя контактами не представляет сложности, главное, при покупке выбирать модели известных производителей, а подключая розетку, проводить работы аккуратно и соблюдать полярность.

Как подключить телефонную розетку: схема и этапы установки

Конструкция имеет парное количество небольших контактов — 2 или 4. Посередине размещается отверстие для кабеля питания.
Телефонное устройство соединяется с двумя контактами в центре.

Для подключения проводов к телефонной розетке воспользуйтесь следующей инструкцией:

Так же как и во время монтажа любой розетки, следует отключить электропитание в щитовой. Для безопасности воспользуйтесь защитными перчатками, потому что напряжение всё же имеется.
Далее зачищаются внешние слоя контактов, оставить можно не более 4 см. Когда эти манипуляции произведены расправьте жилы.
Используйте тестер для определения полярности контактов.
Соедините контакты с проводниками. Удобно различить их по цветам. Зеленый провод отвечает за положительную полярность, красный за отрицательную. Необязательно делать акцент на полярности, но есть вероятность, что телефон может в будущем давать небольшие перебои.
Подключив кабели, зафиксируйте их с помощью представленных в комплекте винтов.
В случае монтажа 2-4 контактного типа розетки, подсоединяются 2 центральных контакта.
Монтаж розетки к стенке производится двухсторонним скотчем либо саморезами. Последний метод обеспечит более эффективный способ фиксации.
Завершение процесса установки – закрыть крышкой телефонной розетки.

Конструкция телефонной розетки

RJ11 — соединитель с двумя контактами, который устанавливается крайне редко (на специализированн ых станциях).

RJ14 – соединитель с четырьмя проводами и соответствующим количеством контактов. Именно под такой вариант коннектора производится основная часть телефонных розеток. Необходимо подсоединить 2 средних контакта, имеющих цифровые обозначения 2 и 3. Для дополнительной линии, подсоединяются контакты под номером 1 и 4. Розетка накладного типа подсоединяется к 2-ум средним контактам, путем подсоединения к ним зеленого и красного проводов.

RJ25 – соединитель, который плохо себя зарекомендовал на потребительском рынке, и покупать его для самостоятельного подключения не желательно. Данный вид подключается путем соединения красного и зеленного проводов в 3 и 4 контакты соответственно.

Уже более века люди общаются на расстоянии с помощью телефонов, конструкции которых все время улучшаются и модифицируются.

Однако, принципы работы, заложенные в первых конструкциях, остались прежними:

обязательное наличие действующей линии связи от АТС;
электрическое подключение к ней стационарного телефона.

корпус — изготавливается из диалектических материалов, например, керамики или пластики;
контакты из латуни пружинистой формы, благодаря которым осуществляется легкое прохождение электрического тока, по данной цепи;
клеммы или специальные зажимы — используют для подключения контактов.

Только 2 провода, подключенные к телефонной розетке

Результаты листинга Только 2 провода, подключенные к телефонной розетке

То, что кажется первой розеткой, имеет только 2 провода, подключенных

6 часов назад рассматриваемая розетка не является NTES типа, но почему это , только имеет 2 провода, подключенных , когда я понимал, что у него должно быть 4 проводов, подключенных к коробке, во всех других коробках, которые у меня были в других домах, было 4 проводов, подключенных .

Расчетное время чтения: 1 мин.

7 часов назад Если два кабеля должны быть подключены к розетке , второй провод нужно будет вставить в тот же разъем. Каждый провод должен вставляться индивидуально, а не одновременно.Убедитесь, что проводов полностью вставлены в вилку разъема, один поверх другого. Розетка будет только вмещает два …

Просто Теперь • 2 — розетки ВСЕ помечены как 2 . 2 .0 Важные примечания относительно Электропроводка • 2 – розеток — это , соединенные вместе ТОЛЬКО двумя проводами . • Один из этих двухпроводных — это , подключенный к слоту на одном из 3-контактных разъемов. Другой провод — это , подключенный к слоту на другом 3-контактном разъеме. • С одним проводом на слот, к любому разъему можно подключить —

2 часа назад Розетка — это 4-контактная с 6 контактами внутри, к которым провода подключены , но используются только 4 из них, пронумерованные от 1 до 4.Какой цвет подходит к какому номеру или не имеет значения? Контакты, к которым должен быть подключен телефонный кабель Australian 2 -Pair, White, Red, Black , должен быть подключен в розетку 6P4C (RJ14) , показаны на https: // en

5 часов назад • Телефон звонит постоянно — Терминалы 2 и 5 поменялись местами ( 2 на один разъем соединяет с 5 на другом и наоборот) • Очень плохое качество речи, возможно, плохой звонок — Терминалы 3 и 2 или 3 и 5 транспонированы • Звонит, но нет речи (или очень плохая речь) и невозможно набрать номер out — Провод между клеммами 2 …

Just Now Телефонные разъемы обычно имеют маркировку R (красный), G (зеленый), Y (желтый) и B (черный).Первый разъем теперь подключен к вашему первому телефону телефонной линии . Телефонная служба только требует двух телефонных проводов для подключения , хотя дома обычно имеют четыре или более проводов.

7 часов назад Если у вас 2 master розеток (легко ID, потому что лицевая панель разделена пополам по горизонтали), то у вас 2 строк.Как только вы выясните, что куда идет, откройте их и проверьте проводку . — это подключено. — у только 2 провода , которые необходимо подключить к каждому, так что это не слишком утомительно.

3 часа назад Он блокирует доступ к любым голосовым добавочным номерам , подключенным к 2 и 5 e) Я снял заднюю панель NTE5c и обнаружил, что W / O, W / G и G / W провода отключены.Таким образом, только подключает , идущий от главного разъема к расширениям, — это Ч / Б, Б / Б и О / Б. Телефоны на удлинителях работают как надо.

7 часов назад Я обнаружил, что у меня есть кабель с 4 провода , идущие в дом из дыры в земле.Этот кабель идет в распределительную коробку, где он распределяется на телефонных добавочных розеток . Дело в том, что согласно моим исследованиям, у меня должен быть кабель с , только 2 провода , идущие в дом, и он должен идти к главной розетке .

3 часа назад Это только требует двух проводов с по , соединяющих с телефоном , но большая часть проводки дома содержит четыре провода .Красный и зеленый провода находятся на двух центральных клеммах обычного телефонного разъема , а черный и желтый провода находятся на двух внешних клеммах . Такое расположение позволяет большинству обычных домов работать с двумя телефонами …

9 часов назад Ответ (1 из 5): США Ответ: 4- проводное соединение было первоначально разработано Bell Telephone для подачи «тока разговора» и «тока вызова».Эти и две функции были разделены, поскольку они были подключены к для отдельных энергосистем. Затем произошло чудо! И предприимчивый ученый из B

7 часов назад Два -линейных сотовых телефоны сейчас даже вариант. Во всех телефонах есть разъем для подключения кабеля phone .Разъем phone — это подключенный к настенной розетке, которая подключается к проводке компании phone . Разъем phone выровнен с контактами или проводниками, которые распознают проводов внутри шнура и устанавливают соединение с линией.

2 часа назад Хорошо, если это всего одна пара, обычно 2 , даже если только , подключены .тогда все, что вам нужно сделать, это взять пару два от JB на sofit к новому разъему на чердаке. в JB подключите существующую пару к одной паре нового кабеля, а подключите другую пару нового кабеля к входящей паре BT. теперь перейдите к старому мастеру socket замените его

Только сейчас Здесь показана схема подключения для главного разъема LJU .Обратите внимание, что графическое изображение, показанное выше , только служит для обозначения двух различных типов розеток , и , проводящих соединения . Вопреки тому, как может показаться, C1 — это , подключенный к терминалам 2 и 3, а не 1 и 4

7 часов назад Многожильные проводники не могут быть надежно подключены к разъемам IDC, поэтому одножильные проводники являются нормой.Пары клемм на розетках , соответствующие цвету провода : 2 и 5 (синяя пара) и 3 и 4 (оранжевая пара). Для телефонного номера добавочного номера розеток с фильтрами DSL на каждой розетке , необходимы только два провода, подключенные к клеммам 2 и 5.

2 часа назад Подключите к Проводам . Подключите зачищенные провода от кабеля phone к соответствующим винтовым клеммам на разъеме, используя следующие цветовые комбинации (каждая клемма разъема определяется цветом предварительно прикрепленного к нему провода ): Старый четыре — провод кабель: Линия 1 (первичный телефон линия): красный провод к красной клемме; зеленый провод к зеленой клемме.

8 часов назад Телефонные сигналы передаются по двум проводам ; оставшаяся отключенная пара (зеленый и белый) либо активна и является частью другой линии, либо полностью отключена / не завершена (наиболее вероятно). Розетка , вероятно, была частью отдельной линии / номера, который имеет…

2 часа назад Он позволяет осветительному устройству включаться и выключаться, когда звонит телефон и состоит из базового блока, содержащего два переключателя , подключенных с помощью изолированного шнура к комбинированной вилке / розетке .Вилка / розетка содержит вилку, электрическую розетку , телефонную розетку и телефонный провод .

1 час назад У меня был Sky Box подключил к разъему extion , выполненному установщиком.Проводка была немного некрасивой, и мы украсили проводку и пришлось ее удалить. Насколько я могу судить, телефонный провод имел только 2 «активных» внутренних проводов — белый с синими кольцами и синий с белыми кольцами.

Только сейчас Вы можете подключить собственный добавочный номер розеток к главной розетке VM только через съемную лицевую панель на главной телефонной розетке или с помощью плагина Комплект.VM владеет главной телефонной розеткой , и вам не следует удалять / менять проводку на нее. См. Условия и положения ниже, если не требуется изменять «оборудование» ВМ.

8 часов назад Протестируйте телефонную розетку . Поместите телефонную розетку в желаемое место. Подключите телефонный разъем к телефонному разъему .Запомните гудок для гнезда и позвоните на телефон , подключенный к нему . Он должен работать нормально, если вы смогли подключить медные концы к…

1 час назад Вы только используете два входящих проводов , A и B, подключили к 2 и 5.Если у вас есть расширения, отключите их, затем подключите широкополосный модем к главному сокету . Ваш master socket не похож на тот, что указан в ссылке, вровень или нет? Это стандартный главный разъем — но не тип NTE5 с тестовым разъемом .

9 часов назад Кроме того, поскольку мы , только нужно одно кольцо конденсатора на нашей линии, и он расположен в «главном» гнезде , мы должны провести три провода ко всем нашим расширениям, а не два провода , которые идут в дом.На большинстве современных проводов вы найдете исходный телефон сигнал , подключенный к «сине-белой» паре проводов (клеммы 2 и 5) и дополнительное кольцо

5 часов назад Это Цветовой код телефонной проводки для NTE5 BT Master Socket , с удлинитель питания кабеля розеток крепится к съемной передней панели заказчика.Вы можете увидеть тестовую Socket , чтобы вы могли проверить линию BT перед тем, как самостоятельно подключать . Так выглядит цветовой код Telephone Wiring с полосатым телефонным кабелем .

2 часа назад В большинстве жилых телефонных проводов кабель содержит четыре индивидуальные провода .Большинство телефонных проводов , установленных в США во второй половине 20-го века, относятся к следующему типу: Четырехжильный провод : Тип провода , показанный выше, недавно устарел. Для всей новой телефонной проводки …

4 часа назад Британская телефонная розетка были введены British Telecom в свою нынешнюю вилку и розетку 19 ноября 1981 года, чтобы позволить абонентам подключать свои собственные телефоны.Разъемы указаны в британском стандарте BS 6312. Электрические характеристики телефонного интерфейса указываются отдельными операторами сети, например. в SIN 351 компании British Telecom.

Только что я попытался подключить к добавочному номеру телефона сегодня, скопировав проводку в существующую розетку .Первая ошибка! Основной входящий провод идет к распределительной коробке и имеет только 2 соединенных провода . Затем 2 провода идут к розетке в холле, которая использовалась в течение долгого времени. Это должен быть ваш главный сокет , и все расширения должны быть подключены к нему .

3 часа назад «Кольцо» относится к одной стороне двухпроводной телефонной цепи , которая подключена к отрицательной стороне батареи в центральном офисе компании phone . Вообще говоря, компания phone подключает линии phone к их оконечному блоку в определенном порядке. Синяя пара — первая, оранжевая пара — вторая, зеленая пара — третья и коричневая пара — четвертая.

4 часа назад Телефонный разъем и телефонный разъем являются электрические соединители для подключения телефонного аппарата или другого телекоммуникационного устройства к телефонной проводке внутри здания, устанавливая соединение с телефонной сетью .Вилка вставляется в ее ответную часть, разъем, который обычно прикрепляется к стене или плинтусу. Стандарты для телефонных разъемов и вилок различаются от страны к

5 часов назад Телефонные провода обычно имеют как минимум четыре ядра, но используются только два или три, а запасные части обычно остаются незакрепленными при установке — они не отвалятся.Что касается провода , идущего в землю, есть ли у вас над головой провод к вашему дому от столба? Если нет, то это мог быть провод с биржи. Если голая, то это старая Земля.

Прямо сейчас Выше приведена схема подключения , которую мы используем в Crypto Museum для подключения до четырех аналогов телефонные линии через обычную проводку Ethernet с учетом общей витой пары , порядок подключения .Мы создали небольшие коммутационные боксы для обеспечения до 4 аналоговых линий, некоторые из которых мы модифицировали, закоротив линии 3-5 и 4-6, так что один из разъемов будет принимать любой тип 2 — провод …

6 часов назад Чтобы 4 пары работали для всех трех задач, вам необходимо к подключите одну пару для телефона ( 2 /5 на главном разъеме ) и 3 пары к розетке RJ45 .10baseT только требует 1/ 2 и 3/6, в то время как ISDN только требует 3/6 и 4/5, поэтому, подключив 1/ 2 , 3/6 и 4/5, вы можете использовать гнездо для любой цели.

9 часов назад Какие четыре провода в телефонной линии ? Провода , вилки и сетевой интерфейс.Самый распространенный тип — четырехжильный (витая пара 2 ). Он состоит из красного и зеленого проводов , составляющих пару, и желтого и черного проводов , составляющих вторую пару. Для одной телефонной линии требуется , всего 2 провода .

6 часов назад Вам как минимум понадобится модем DSL для включения интернет-сервисов.Модем подключается к маршрутизатору с помощью RJ-45. И модем использует RJ-11 для подключения к линии Phone , на которой включен DSL. На главном сокете вам необходимо подключить концентратор к широкополосному соединению. Это не сработает, если вы подключите к добавочному номеру или телефону

6 часов назад Когда мой кабель компания подключила мою кабельную службу, включая Интернет, телевидение и телефон службы, они просто протянули телефонный провод через fl oor и подключили к двойному разъему phone для поверхностного монтажа.Одна линия идет к моему телефону , а другая — к моему модему. Всего только 2 провода …

4 часа назад Двухканальный телефонный разветвитель Way RJ11 Line Splitter Изготовлен из пластика. Длина кабеля 12 см. Он может подключить два модема или телефонный кабель к телефонным устройствам .Адаптер подходит для стандартного телефонного кабеля , прост в использовании. В комплекте: 1 X RJ11 Телефон Разветвитель

3 часа назад Следовательно, сколько проводов может быть в телефонной розетке ? Для только требуется , два провода с по соединяют с телефоном , но большая часть проводки в доме содержит четыре провода .Красный и зеленый провода находятся на двух центральных клеммах обычного телефонного разъема , а черный и желтый провода находятся на двух внешних клеммах .

2 часа назад Проводка Проблемы Розетки . Главная розетка , используемая в Ирландии, рассчитана на 6-контактную вилку RJ11.Большинство кабелей, используемых для соединения с , телефоном и настенной розеткой , только используют 4 контакта (с 2 до 5). Точно так же розетка , используемая в Великобритании, представляет собой 6-контактную розетку , но она физически отличается, а также имеет другую проводку.

1 час назад Я недавно переехал в этот дом, в собственности 2 NTE5 master розеток, подключенных к входящей телефонной линии ; оригинальный со всеми 4-мя пристройками по всему дому, который установлен у парадного входа в коридор, и новый отдельный прямо в гостиной от розетки

Только сейчас Если вы только заменили вилку, то у вас все равно только 2 провода подключены сзади.Настенную пластину необходимо перемонтировать со всеми 8 проводами , подключенными к задней части. Вам понадобится перфоратор, чтобы получить правильное завершение, и шаблон соединения должен совпадать на обоих концах. Используйте шаблон A.

6 часов назад Каждая линия использует один пара ( 2 провода ) для голосового или факсимильного соединения.Первая линия использует красный и зеленый провода . В строке 2 используются черный и желтый провода . В однолинейной конфигурации (красный / зеленый) используются два контакта в центре разъемов. В конфигурации с двумя линиями вторая линия (черный / желтый) использует два контакта за пределами центра два

Страница рекомендаций по подключению домашнего телефона телефониста — Разъемы для двух линий
Подчеркнутый курсив = будущая горячая ссылка на дополнительную информацию
Вы можете комбинировать способы подключения проводов в разных местах в зависимости от ваших требований.Для настенные домкраты, такие как те, что есть на большинстве кухонь, вы захотите использовать первый метод, показанный ниже. Это ставит оба линии на одном гнезде, чтобы при желании можно было использовать двухлинейный телефон. Если вы хотите ограничить количество строк, доступ в определенном месте, например, чтобы предоставить подросткам доступ только к линии 2 в их спальне, вы захотите воспользуйтесь вариантом второго способа. Для большинства мест расположения домкратов я рекомендую использовать третий метод. Этот Метод позволит вам использовать либо существующие однострочные наборы, либо специальные двухстрочные наборы.Этот вариант также предоставляет вам с большой гибкостью, разрешая доступ к любой линии как к «линии 1» на контактах 4 и 5 разъема. Это предусматривает подключение однолинейного устройства, такого как факсимильный аппарат или модем, к любой линии без использования переходных штекеров.
У вас есть несколько вариантов подключения разъемов для двух линий:
Line 1 и Line 2 на одном разъеме (самый простой способ использовать «двухполюсные» телефоны и можно использовать существующие разъемы с переходниками)
Line 1 и Line 2 на отдельных разъемах (самый простой способ использовать существующие однолинейные телефоны)
Оба вышеперечисленных (это то, что я рекомендую — обеспечивает максимальную гибкость без использования дорогих переходных вилок)
Задняя часть большинства разъемов с винтовыми клеммами помечена буквами, обозначающими цвет провода для подключения к клемме. и иметь провода от терминала до самого гнезда.На некоторых схемах ниже я оставил провода от винта клеммы к фактическим гнездам для ясности. Оставьте их на винтовых клеммах, соответствующих маркировке.
Соединение линий на одном разъеме
Такое подключение разъемов может позволить использовать существующие разъемы. Вы даже можете обнаружить, что ваши домкраты уже связаны таким образом. Однако вы должны убедиться, что черная и желтая пара подключены к линии два.Я покажу соединения для винтовых клеммных колодок.
Это наиболее простое подключение. Чтобы подключить обе линии к одному разъему, просто подключите провода кабеля к разъему. соответствующий винтовой зажим. Чтобы использовать линию два с одним телефоном или другим однолинейным устройством на разъеме, подключенном таким образом, вам понадобится адаптер разветвителя A / B.
Соединительные линии на отдельных домкратах
Такое подключение разъемов потребует использования лицевых панелей с двумя разъемами, если только вы не хотите, чтобы одна линия отображалась в определенном месте.Я покажу соединения с винтовыми клеммами.
Чтобы подключить линию один к верхнему разъему, подсоедините зеленый провод к винтовой клемме, отмеченной зеленым, и красный провод. на винтовой клемме, отмеченной красным. Для подключения второй линии к нижнему разъему подключите черный провод к винту. клемма, отмеченная зеленым, и желтый провод на винтовой клемме, отмеченный красным. Если вы хотите, чтобы в появляются на одном разъеме, просто подключите пару для этой линии к винтовым клеммам, отмеченным зеленым и красным.Использовать небольшой кусок электротехнической ленты, чтобы изолировать оголенную медь на проводах другой пары, чтобы они не коротко друг к другу или к чему-то еще.
Соединение обеих линий двумя гнездами
Для подключения разъемов таким образом потребуется использовать лицевые панели с двумя разъемами. Я покажу оба винта терминальные гнезда сейчас. Я добавлю схему для 110-штекерных домкратов в будущем.
Чтобы подключить разъемы таким образом, сначала снимите примерно шесть дюймов крышки с конца кабеля.Около четырех в дюймах от конца каждого провода удалите примерно полдюйма изоляции. Этот разрыв в изоляции огибает винтовые клеммы на верхнем домкрате. Подключите петлю на каждом проводе к соответствующей винтовой клемме верхнего разъема.
Теперь подключите конец проводов к нижнему разъему следующим образом: черный провод к винтовой клемме, отмеченной зеленым, желтый провод к винтовой клемме, отмеченной красным, зеленый провод к винтовой клемме, отмеченной черным, и красный провод к винтовой клемме, отмеченной желтым.
«Двухлинейный» телефон, подключенный к верхнему разъему, будет подключен к обеим линиям. Двухстрочное устройство также будет подключен к обеим линиям на нижнем гнезде, но «вид линии» будет обратным.
Однолинейное устройство, подключенное к верхнему разъему, будет подключено к первой линии. На нижнем разъеме он будет подключен к строка вторая.
Вернуться на домашнюю страницу Phone-Man
Copyright © 1996-2019 Keith A. Michal. Все права защищены.
Все представленные здесь товарные знаки и логотипы являются собственностью соответствующих владельцев.
Разделенная телефонная линия — Как обсудить
Разделенная телефонная линия
Можно ли разделить цифровую телефонную линию?
Двухлинейные телефоны мгновенно распознают обе телефонные линии и ту, которая звонит. Эти устройства подключаются к стандартному двухпроводному соединению и совместно используют линию, при этом первая линия идет к одной розетке, а вторая линия — ко второй розетке.С разветвителем у вас есть только две телефонные линии, идущие от одного и того же соединения.
Люди также спрашивают: как вы делите телефонную линию DSL?
Подключите разветвитель линии DSL к разъему, используемому для подключения модема DSL. Сплиттер разделяет соединения на два, одно для телефона и одно для модема. Подключите телефонный кабель к одному из портов сплиттера. Подключите другой конец кабеля к порту на задней панели модема DSL.
И насколько вы можете заставить работать линию DSL?
Максимальное расстояние по телефону, вероятно, несколько километров.DSL зависит от того, как далеко вы находитесь от штаб-квартиры телефонной компании, так как DSL составляет около 10 000 (может быть 20 000) футов, если я правильно помню.
Можете ли вы также пользоваться Интернетом по телефонной линии?
DSL — это очень быстрое соединение, использующее те же кабели, что и обычная телефонная линия. Вы можете оставить подключение к Интернету открытым и продолжать использовать телефонную линию для голосовых вызовов. DSL не обязательно требует новых кабелей, он может использовать существующую телефонную линию.
Как активируется ADSL?
Подсоедините зеленый телефонный шнур, входящий в комплект поставки модема.
Подключите один конец телефонного кабеля к телефонной розетке.
Подключите другой конец телефонного кабеля к порту DSL на модеме. (
Подождите 4-6 минут, пока индикатор DSL не загорится зеленым.
Нужен ли ADSL телефонный контакт?
Интернет-соединение DSL — это технология, которая обеспечивает доступ в Интернет через телефонную линию. Поэтому в доме необходимо иметь телефонную линию / контактное лицо. Однако вам не нужно платить за телефонные услуги, если вы этого не хотите.
Как подключить телефонную розетку к ADSL?
Если вы соедините красный и зеленый провода от внешней телефонной сети с красным и зеленым проводами в проводах, у вас будет телефонная связь и / или услуга DSL на всех подключенных портах. Традиционно существует дополнительный набор ниток на случай, если вы захотите добавить вторую желто-черную линию.
Могу ли я подключить свой стационарный телефон к компьютеру?
Да, сэр. Стационарная линия связи — это аналоговая телефонная линия, которую обычно называют линией POTS (Plain Old Telephone Service).Вы можете вставить аналоговую телефонную карту в ПК со слотом для карты. Примерно так вы строите свою АТС со звездой.
Как подключить стационарный телефон к роутеру?
Как подключить домашний телефон к проводному роутеру
Как подключить два стационарных телефона к одной линии?
Как мне подключиться к телефону?
Сын в венке.
Есть ли беспроводная телефонная связь?
Беспроводное телефонное гнездо типа «тюльпан» RC926 превращает имеющуюся настенную розетку в телефонную розетку без использования инструментов или кабелей.Он также полностью расширяемый, поэтому вы можете добавить столько дополнительных блоков расширения RC926 RCA, сколько захотите.
Что такое беспроводное телефонное соединение?
Розетки для беспроводных телефонов полагаются на существующую телефонную линию в доме, чтобы добавить дополнительные розетки, когда розетка доступна. Эти системы состоят из передатчика и приемника, которые работают вместе, чтобы доставить телефонные услуги в ваш дом.
Могу ли я иметь дома два стационарных телефона?
Вы, вероятно, не знаете, но ваша домашняя телефонная линия уже может обрабатывать две отдельные линии.Для одной линии требуются два провода или проводника. Стандартный бытовой телефонный кабель содержит две пары проводов, которых достаточно для двух отдельных линий.
Как подключить телефонный контакт к Интернету?
Как мне подключиться к моему старому стационарному телефону?
Настройка фиксированной сети
Как я могу управлять телефонной линией извне?
Шаг
Как мне звонить с телефона?
Внутренний вызов:
Что мне делать со старым стационарным телефоном?
Как утилизировать стационарные телефоны
Как подключить двухлинейную телефонную розетку?
Могу ли я пользоваться Интернетом без стационарного телефона?
Хотя теоретически можно получить широкополосную связь по кабелю или оптоволокну без аренды соединений, может быть сложно найти провайдера, который действительно предлагает широкополосную связь без проводной связи.Virgin Media в настоящее время является единственным крупным интернет-провайдером, который позволяет вам подписаться на широкополосную связь без телефонной линии.
Является ли DSL лучшим способом подключения к Интернету?
Разделенная телефонная линия
Основы телефонной линии | Новости и обзоры
Основы телефонной линии
Журнал Radio Guide — июнь 1996 г.
Джо Клингер
Каждому инженеру в то или иное время приходилось иметь дело с телефонными линиями.Если приложение находится в вашей студии, вы можете не торопиться и сделать несколько звонков, чтобы определить подходящее оборудование купить и правильную конфигурацию телефонной линии на заказ. В дороге это другое история. Во многих офисах и магазинах установлена недорогая электронная АТС (Private Branch Exchange). или Ключевые телефонные системы.
Термины «УАТС» и «Ключ» относятся к оборудованию, которое позволяет использовать несколько телефоны должны быть подключены к меньшему количеству телефонных линий.Термин «Ключ» теперь используется для описания любой небольшой системы, но изначально он использовался для описания руководства клавиши или кнопки в таких системах, как телефон с ключом серии 1A. Сегодняшний «Ключ» системы больше похожи на небольшие УАТС с программируемыми функциями, такими как отличительный звонок, группы поиска и автоматический выбор линии. АТС состоит из коммутационной коробки и перфорационного блока. находится где-то в здании, где проходят телефонные линии.Специальные телефоны соединены точка-точка обратно с распределительной коробкой УАТС.
Электропроводка УАТС обычно составляет от 4 до 8 проводов с использованием модульного телефона RJ-11 или RJ-45. Джек. Это не стандартные телефонные провода! Даже простая аналоговая линия АТС не выглядит как стандартная телефонная линия. В электронной АТС два провода часто используются в качестве линий управления. которые отправляют данные нажатия клавиш на УАТС, а также данные звонка и светодиода на телефон.Этот контроль информация требуется, чтобы установить или ответить на звонок. К счастью, большинство установленных АТС все еще предоставить внешнюю линию для использования с факсимильными аппаратами и модемами.
Термин «внешняя линия», который относится к прямому подключению к телефону. линия за пределами здания вместе с термином «аналоговая линия» или «POTS линия »(Обычная старая телефонная связь), все относятся к стандартной телефонной линии жилого типа. Линия POTS — это линия, которая вам понадобится для вашей удаленной широковещательной консоли, гибридного телефона, аналоговый телефон, беспроводной телефон, факс или модем.Линия POTS состоит из двух провода называются наконечником и кольцом. Эти два провода обеспечивают: постоянный ток для питания телефона. электроника, переменный ток для звонка в телефонный звонок или электронный звонок, полнодуплексный балансный голосовой путь.
Это сбалансированная система с замкнутым контуром, не привязанная к заземлению. Телефонная линия POTS, со всеми телефонами должно быть около 48 вольт постоянного тока. Это падает с 3 до Диапазон 9 вольт, когда телефонная трубка снимается.Телефон с поднятой трубкой обычно потребляет около 20 миллиампер постоянного тока для работы при сопротивлении постоянному току около 180 Ом. В остаточное падение напряжения происходит на пути медных проводов и в сетях телефонной компании где обычно имеется последовательное сопротивление от 200 до 400 Ом для защиты от коротких замыканий. и разъединить аудиосхемы.
Чтобы позвонить на ваш телефон, телефонная компания на мгновение подает сигнал переменного тока 90 ВRMS 20 Гц. к строке.Даже с сопротивлением линии в тысячу Ом это все равно немного шокирует, поэтому будьте осторожны, когда пытаетесь найти линию POTS. Почему грунтовка на телефонные линии? Мир коммуникаций, безусловно, меняется, но есть еще миллионы аналоговых телефонов, беспроводных телефонов, факсов и модемов, использующих линию POTS. Несмотря на то, что линейка POTS существует уже много лет, ее старая технология все еще понимается неправильно. многими инженерами.Посмотрим правде в глаза, если вы не разработчик телекоммуникационных схем, нет много освещения «старых» технологий в школах, публикациях или журналах.
Довольно часто наши клиенты задают вопросы, которые больше касаются телефонной линии, чем любой конкретный продукт. Вопросы о полосе пропускания, соотношении сигнал / шум, уровнях сигнала и двух Гибриды между четырьмя проводами являются наиболее распространенными, поэтому давайте рассмотрим некоторые из них:
Характеристики линии POTS:
Полоса пропускания: от 180 Гц до 3.2 кГц
Низкие частоты откатываются раньше, чтобы держаться подальше от области 60 Гц. Кроме того, телекоммуникационная изоляция а гибридные трансформаторы были бы намного более громоздкими (и дорогими), если бы им приходилось передавать сигналы до, скажем, 20 Гц.
Отсечка верхнего края более критична. Голос в телефонной сети оцифрован на 8 частота дискретизации кГц, что означает, что любой сигнал выше 4 кГц будет возвращен как шум в голосовой полосе.Большинство голосовых кодеков имеют спад около -25 дБ на частоте 4 кГц с точкой понижения -3 дБ. около 3,2 кГц. Телефонная компания несколько лет назад решила, что диапазон от 180 Гц до 3,2 кГц будет быть достаточным для разборчивости речи, позволяя им мультиплексировать множество вызовов через коаксиальная и витая пара. Соотношение сигнал / шум: примерно 45 дБ
Это не так просто определить количественно, потому что шум может принимать разные формы, например, электрические помехи. от люминесцентных ламп или шипения от множества каскадов усилителей в тракте передачи голоса.Речь коррелированный шум может быть введен методами нелинейной оцифровки и сжатия речи. Перекрестные помехи от других разговоров — еще одна форма шума. Суть в том, что вы никогда нельзя рассчитывать на соотношение сигнал / шум более 45 дБ.
Уровни сигнала: -9 дБм в среднем для речи (на кончике / кольце) Речевые пики до +4 дБм являются обычными но начну зажимать. Федеральная комиссия по связи требует, чтобы все телефонное аудиоустройство ограничить речь до -9 дБм, в среднем за 3 секунды.См. Требования FCC Часть 68 для всех детали.
Гибриды и телефоны
Голос в паре наконечник / кольцо представляет собой полнодуплексный сбалансированный звук, для которого требуется двухпроводной четырехпроводная гибридная схема или трансформатор для преобразования ее в раздельную передачу и прием аудиотракты. В большинстве телефонов заменены громоздкие и дорогие гибридные трансформаторы. микросхемами, которые выполняют ту же функцию. Будь то трансформатор или ИС, гибрид должен также обеспечивают изоляцию 1500 вольт и защиту от перенапряжения от ударов молнии.
В телефоне основной причиной плохого качества звука является микрофон трубки. Имейте в виду, что этот микрофонный элемент рассчитан на долгие годы нахождения в непосредственной близости. плевки и крики, а также случайное падение на пол и крошки печенья. Это должен быть рассчитан на суровое использование, но по невысокой цене. К сожалению, в результате получился прочный элемент, который имеет значительные искажения, неровную кривую отклика и значительную динамику сжатие.Помимо микрофона, большинство телефонов хорошо справляются с широким диапазоном состояние телефонной линии.
Как ни странно, факсимильные аппараты и модемы сохраняют доступность аналоговых линий даже в зданиях. с ISDN и цифровыми АТС. Кроме того, передача данных менее терпима к сжатию. алгоритмы, линейный шум и искажения, поэтому телефонная компания должна помнить об этом, когда рассмотрение дальнейшего «сдавливания» голосовых каналов или ослабления передачи допуски оборудования.
Двухпроводная телефонная линия
Домашняя
Двухпроводная телефонная линия
Тип фильтра: Все время Последние 24 часа Прошлая неделя Прошлый месяц
Результаты листинга Двухпроводная телефонная линия
Почему четырехжильный и двухжильный телефонный кабель?
4 часа назад из проводов . Обычная телефонная линия просто берет у два провода , одну батарею — другую землю, поэтому, когда вы поднимаете трубку, на линии возникает короткое замыкание, и образуется полный путь для батареи, чтобы течь дальше, пока она не будет попадает на землю.. Старый телефон говорит, что здесь используется «место охоты за батареями». Возможно, это прояснит кое-что, но как

2 часа назад Если вы собираетесь купить два — линейный телефон , там ничего нет Вам нужно сделать больше, поскольку два — линейный телефон ожидает, что « Line 2 » будет работать на желто-черном проводах .Однако для обычного оборудования phone , такого как модем, необходимо преобразовать разъем « Line 1» в разъем « Line 2 ».

3 часа назад Две линии от одного Телефон Разъем Этот стиль телефона Разъем может быть предварительно подключен к телефонной линии 2 –, телефонной службе , что дает вам возможность иметь второй номер телефона , который можно использовать для служебной линии или факсимильного аппарата.Убедитесь, что провода находятся под винтовыми клеммами.

5 часов назад В зависимости от приложения вторичный контур может быть либо второй линией тонального сигнала набора номера на двухлинейном телефоне , либо данными / управлением Схема для электронного ключа , телефон . Пара 3 (T3 и R3) Третья цепь подключена к двум контактам (контакты 1 и 6) снаружи и представляет собой пару белый / зеленый и зеленый / белый (AKA: T3 & R3 -…

5 часов назад Два провода (обычно обозначаются как «пара») необходимы для большинства телефонных соединений .Один из проводов в паре называется «кончиком», а другой — «кольцом». Схемы цветового кода используются для идентификации проводов в кабеле. Вы можете столкнуться с двумя разными цветовыми схемами wire при работе с телефонной проводкой .

3 часа назад Домашний Подключение телефона Основы.НЕТ. Для начала: для одной телефонной линии voice линия требуется одна пара проводов . Это имеет смысл, если вы думаете об этом с точки зрения электричества — должно быть не менее двух проводов , чтобы образовать полную цепь. Два провода , которые образуют единую пару, называются кольцом и наконечником. Имена происходят с первых дней существования phone

2 часа назад Вторая пара проводов используется, если вы устанавливаете вторую линию , например, вторую телефонную линию . Затем определите отдельные проводов , которые вы будете использовать: Старые четыре — проводов Кабель: Линия 1 (основная телефонная линия ): красный и зеленый; строка 2 (вторичная строка ): черно-желтая; Кабель Cat-3 или Cat-5: Линия 1 (основная телефонная линия ): синий и белый с синей полосой

3 часа назад При подключении второй телефонной линии в дом, эта новая линия использует желтый и черный провода .Если у вас есть , две линии — , телефон , то телефон обычно готов автоматически принять вторую линию на желтом и черном проводах . Вы подключаете один шнур line к телефону и он разделяет на две линии внутри телефона .

LAN : он также будет подавать на целевое устройство стандартизованный ток (PoE — power over ethernet) для питания вашей IP-камеры, телефона IP , коммутатора PoE, IP-звонка или других устройств PoE.Камера PoE получает питание от блока питания на другом конце двух проводных линий — .

5 часов назад Подключение телефона . Телефонная проводка Схема , как подключить разъем установить проводов телефон сделать свой собственный цветовой код 12 шагов с домашними разъемами и кабелями Verizon homephone diy showmecables com домой или отремонтированы Распределение ooma все розетки и переключатели цифровой кабель, соединенный с этим 2 аварийное питание от производства…

2 часа назад Стандартные аналоговые телефоны, которые обычно подключаются к традиционным аналоговым телефонным службам , принимают электронные аналоговые сигналы через два медных провода внутри кабеля телефона . Эти 2 провода обычно называются парой провод . Один конец кабеля подключается к телефонной розетке , другой конец — к розетке, к которой подключен ваш

7 часов назад 2 .Кабель витая пара. Другой тип телефонного кабеля — это витая пара, которая содержит пару медных проводов — обычно с цветовой кодировкой — которые скручены друг с другом. Эти кабели имеют диаметр от 0,4 до 0,8 мм. В каждом кабеле витой пары количество витых пар может быть разным.

9 часов назад Большинство телефонных проводов представляют собой одну или несколько витых пар медных проводов .Самый распространенный тип — четырехжильный (витая пара 2 ). Он состоит из красного и зеленого проводов , составляющих пару, и желтого и черного проводов , составляющих вторую пару. Для одной телефонной линии требуется всего , для двухпроводной линии . Следовательно, 4-жильный телефонный провод может передавать

8 часов назад Телефон RJ11 Wiring Ссылка.RJ — это аббревиатура от Registered Jack. Зарегистрированный разъем типа 11 является стандартным для использования в телефоне в Северной Америке и во многих других частях мира. Имеются зарегистрированные обозначения разъемов от RJ11 до RJ48. Хотя у разъема RJ-11 всего 6 разъемов, обычно используются только 2 или 4.

9 часов назад Ответ (1 из 5): США Ответ: Соединение 4- провод было первоначально разработано Bell Telephone для подачи «тока разговора» и «тока вызова». Эти и две функции были разделены, поскольку они были подключены к разным энергосистемам.Затем произошло чудо! И предприимчивый ученый из B

Только сейчас ВНИМАНИЕ: 2 — провод Розетки имеют защитное покрытие на печатной плате и компонентах .Постарайтесь НЕ прикасаться к ним пальцами. Убедитесь, что у вас есть четкие маршруты и по возможности избегайте внешних стен. Этот Clipsal 2 — провод Jackpoint может быть подключен к телекоммуникационной сети PTC 223/98/003 Кабель с улицы Тестовая точка Линейные провода 2 — Проводной телефон

4 часа назад Любое использование телефонных каналов включает двух однонаправленных трактов , один для передачи и один для приема.Локальный шлейф, который соединяет телефон с местной АТС, представляет собой схему , два провода –, (2 Вт), которая передает сигналы в обоих направлениях передачи. Даже асимметричные цифровые абонентские линии (ADSL) используют те же местные 2 Вт

6 часов назад Ключ к этому Система должна подавать два телефонных и два коаксиальных кабеля от каждой настенной розетки к центральному коммуникационному центру, чтобы вы могли легко связать любые электронные компоненты в будущем.Это означает, что нужно покупать много кабеля, но не волнуйтесь — кабель относительно дешев.

5 часов назад Для подключения второй линии к нижней части разъем, подключите черный провод к винтовой клемме с зеленой маркировкой и желтый провод к винтовой клемме с красной маркировкой.Если вы хотите, чтобы на одном разъеме отображалась только одна линия , просто подключите пару для этой линии к винтовым клеммам, отмеченным зеленым и красным.

4 часа назад Телефонная линия или телефонная линия (или только линия или сеть по отрасли) является единой -пользовательский шлейф на системе связи телефон .Это физический провод или другая среда передачи сигналов, соединяющая телефонный аппарат пользователя с телекоммуникационной сетью и обычно подразумевающая единственный телефонный номер для выставления счетов

8 часов назад у меня около 200 м из телефонных проводов между двумя домами , и у меня уже есть старый PA211, взломанный операция.Это старый стандарт AV1 с 85 Мбит и по этой «кто знает сколько раз» обернул телефонную линию , я получил около 30 Мбит / сек. Теперь я получил этот комплект TP-Link PA411, который является стандартом AV500. Я надеюсь получить около 90 Мбит / сек, если все пойдет

7 часов назад Если два провода должны быть подключены к одному и тому же разъему, убедитесь, что цвета из проводов по от каждого кабеля совпадают друг с другом. После того, как вы выполнили три заделки на одной стороне розетки, e.грамм. 1, 2 , 3, как показано выше, поверните инструмент, чтобы сделать концы для 4,5,6 так, чтобы «лезвие» инструмента (более длинная кромка) снова было

3 часа назад Здесь проводов , помеченных как LINE 2W, представляют собой проводов из 2-проводного дуплексного линии . Провода , помеченные как RX и TX, относятся к 4 проводной линии .RX — это пара, куда приходит полученная звуковая форма , 2-проводная линия . TX — это пара, через которую передается аудиосигнал, который должен быть передан на 2-проводную линию .

Just Now 68.0 66. 4 мая 2006 г. # 2 . DSL использует только одну пару проводов , и обычно это та же пара, что и ваша обычная телефонная линия .Поэтому на телефонах нужны фильтры. В противном случае телекоммуникационная компания должна послать специалиста для установки разветвителя на границе. В этом случае вы получите выделенную пару для DSL-модема, которую технология будет запускать для вас.

Только сейчас Телефон — Телефон — Передача: Первые телефонные линии использовали тот же тип внешних цепей, что и телеграфные линии, а именно одиночный неизолированный железный или стальной провод , поддерживаемый деревянными опорами со стеклянными изоляторами.Поскольку электрические сигналы требуют двух проводов , второй « провод » был заземлением через землю. К сожалению, использование одного провода превратило телефонную цепь в

5 часов назад Стандартная установка телефона обычно требует ОДНОЙ ПАРЫ для каждого телефона , поэтому кабель выбирается в соответствии с работой, например. 22 телефона используют 30 пар с некоторыми запасными парами для дополнительных телефонов, которые могут быть добавлены. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, что некоторые телефонные системы используют ДВЕ пары для каждого телефона , т.е. голос и данные ТЕЛЕФОН 1 2 RJ11 OUTLET

4 часа назад Телефонный разъем и телефонный разъем представляют собой электрические разъемы для подключения телефонного аппарата или другого телекоммуникационного устройства к телефонной проводке внутри здания, устанавливая соединение с телефонная сеть .Штекер вставляется в его аналог, разъем, который обычно прикрепляется к стене или плинтусу. Стандарты для телефонных разъемов и вилок различаются от страны к

8 часов назад Жесткий медный провод был достаточно прочным для подвесных проводов , а медь заняла рынок телефонных проводов .В 1884 году между Бостоном и Нью-Йорком была проложена экспериментальная междугородная телефонная линия из меди . В 1885 году телефонная линия из жесткой меди …

5 часов назад На прямом кабеле проводов будут подключите к одинаковым металлическим контактам с обеих сторон кабеля. Контакт 1 к контакту 1, контакт 2 к контакту 2 и т. Д.На обратном кабеле все наоборот. Для RJ12 обратный кабель будет идти от контакта 1 к контакту 6, от контакта 2 к контакту 5 и т. Д. Круглые версии плоского шнура также существуют, но обычно используются для чего-то другого, кроме телефона .

3 часа назад Пара 2 — пара (зеленая или оранжевая) на контактах 3 и 6 , которая соответствует телефонной линии 2 пара 3 — это пара (оранжевая или зеленая) на контактах 1 и 2 , которая соответствует телефонной линии 3 пара 4 — коричневая пара на контактах 7 и 8, которая соответствует телефонная линия 4 Ethernet использует пару 2 и 3 (оранжевый и зеленый)

Подключение телефона Подключите телефонный провод к телефонной розетке .Телефонный провод должен подключаться так же, как разъем телефонной линии компании, подключенный к блоку сетевого интерфейсного устройства; вы услышите мягкий щелчок, когда разъем будет на месте. Подключите другой конец провода к приемнику стационарного телефона.

«Двухлинейный» телефон, подключенный к верхнему разъему, будет подключен к обеим линиям . Двухпроводное устройство также будет подключено к обеим линиям на нижнем разъеме, но «внешний вид линии» будет обратным.Однолинейное устройство, подключенное к верхнему разъему, будет подключено к первой линии.

Телефонная розетка — это розетка , в которую вставляется соединитель, используемый для подключения телефона к проводке здания . Он действует как аппаратный интерфейс между телефонной проводкой и телефоном и считается аналогом телефонной вилки. Обычно его крепят к стене или плинтусу.

Телефон и Подключение ISDN
телефон Электропроводка
Для подключения обычного добавочного номера к обычной телефонной сети требуется Вторичный разъем, подключенный к мастеру розетка и все другие вторичные розетки параллельно (все подключены вместе).При этом используются две пары для подключения от одного сокета к другому.
Для подключения добавочного номера телефона к УАТС обычно требуется ведущее устройство. сокет для каждого внутреннего абонента, подключенного к УАТС или распределению коробка. Это использует одну пару для каждого расширения.
Подключение разъемов расширения ISDN требуется Cat5 / ISDN RJ45 разъем. Каждая розетка подключена к предыдущей в гирляндной цепи обратная связь с точкой завершения сети главного сокета или офисной АТС, или распределительная коробка.
Распределительную коробку можно использовать для организации проводку при подключении дома / офиса к УАТС, так как каждый добавочный номер имеет быть подключенным к одной точке. Их также можно использовать для сети Кабельная разводка 10base-T.
Обычный телефонный кабель используется для ISDN или телефона сокеты и могут использоваться для работы в сети. Однако для сетевых кабелей Cat5 рекомендуется.
Хотя винтовые клеммы можно использовать на розетках, это часто проще и более надежен в использовании IDC (Insulation Displacement Connector) вместо.Для этого требуется инструмент, который вставляет кабель в разъемы.
Мастер розетки
Главные розетки используются для подключения внутренних абонентских АТС. На самом деле есть два типа — обычный мастер-сокет и мастер-сокет PABX, но либо будет работать на офисной АТС. Разница в том, что обычный главный сокет включает ограничитель перенапряжения и используется там, где пара кабелей, идущих к розетки находятся на конце длинного кабеля, который может воспринимать эффекты молнии рядом (это не надежная защита от молнии).
Пара проводов подключена к контактам 2 и 5 главного разъема. Затем расширения можно запускать, используя пары на 2/5 и 3/4.
Фактические соединения обычно имеют следующий цвет: —
Цвет Использование
1 Зеленый / Белый Запасной
2 Синий / Белый Телефон
3 Оранжевый / Белый Кольцо
4 Белый / Оранжевый Земля
5 Белый / Синий Телефон
6 Белый / Зеленый Запасной
Если используется земля (обычно только для некоторых типов таксофонов с импульсным счетчиком) или оборудование для регистрации звонков), тогда будет входящее заземление к главному гнезду (обычно устанавливается как главный гнездо BT).
Вторичные розетки
Разница между главным и вторичным сокетами в том, что главный включает в себя конденсатор и резистор для извлечения кольцевого тока на контакте 3. Без этого телефон не будет звонить.
Соедините все вторичные розетки вместе, соединив контакты 2 и 5 как одна пара, а 3 и 4 как другая, и всегда соединяя все провода к одним и тем же контактам на всех розетках и подключение всех провода обратно к главной розетке.
Разъемы ISDN
Разъемы ISDN — это 8-контактные разъемы RJ45, подключаемые следующим образом: — (RJ45 также используется для данных Cat5 и телефона)
Цвет Cat5
10baseT / Тел. ISDN
1 Белый / Оранжевый Tx +/- Мощность 3
опционально
2 Оранжевый / Белый
3 Белый / Зеленый Rx + TE-> NT +
4 Синий / Белый Телефон
A / B NT-> TE +
5 Белый / Синий NT-> TE —
6 Зеленый / Белый Rx- TE-> NT —
7 Белый / Коричневый Мощность 2
опционально
8 Коричневый / Белый
Внутренняя проводка для линии ISDN2 должна быть гирляндной цепью каждой розетки подключение к последнему обратно к блоку NT.У вас может быть один терминал до 800 м от блока NT или любое количество в пределах 150 м (общая длина кабеля длина). В последней розетке кабеля должны быть включены согласующие резисторы, и в NT должно быть отключено завершение. Для прокладки кабеля длиной более 150 м NT должен быть настроен на длительную прокладку кабеля (скорость света играет часть здесь!). Гнезда могут быть обычными гнездами данных RJ45, за исключением последний должен иметь согласующие резисторы 100 Ом через 3-6 и 4-5. Полярность следует сохранить.
На NT два переключателя (коробка подключения к линии BT), один для ВХОДА / ВЫХОДА, указывая на то, что согласующие резисторы в коробке внутрь или наружу. Другой отмечен буквой L / S, обозначающей длинные или короткие линии.
Вы можете подключить ISDN, используя только две пары (4/5 и 3/6) в качестве дополнительных пары — необязательные линии электропередач. Дополнительные линии питания не используются большинство телефонов ISDN, так как питание подается на 3/4/5/6. Обратите внимание, что на стандартной линии BT не хватает мощности для работы обычного телефона ISDN, но это актуально, когда проводка удлинителей от УАТС с внутренним Линии ISDN.
Мы поставляем розетки RJ45 / Cat5 в одинарном, двойном или двойном исполнении с телефоном. розетка на той же пластине.
Кабельная разводка 10base-T
Можно использовать обычный телефонный кабель для сетевой разводки 10base-T, но рекомендуется использовать соответствующие кабели Cat5. Также рекомендуется подключите все 4 пары к каждому разъему Cat5 RJ45.
См. На этой странице информацию о проводке разъема Cat5
Однако … При желании можно запустить обычный телефонный кабель 4 пары от ваш распределительный ящик в каждую точку в вашем доме / офисе и установите двойной разъем Cat5 / RJ45 и главный разъем (рисунок вверху страницы).Этот позволяет прокладывать сетевые кабели, внутренние номера ISDN и телефон.
Чтобы 4 пары работали для всех трех задач, необходимо подключить одну пару для телефона (2/5 на главной розетке) и 3 пары на розетку RJ45.
10baseT требует только 1/2 и 3/6, в то время как ISDN требует только 3/6 и 4/5, поэтому, подключив 1/2, 3/6 и 4/5, вы можете использовать розетку для любой цели. (Помните, однако, что вы должны использовать согласующие резисторы 100 Ом на конец внутреннего расширения ISDN, что может нарушить работу 10base-T).
Очевидно, что это решение не на будущее, поскольку полностью структурировано по категории Cat5. проводка, но для домашнего офиса это дешевое решение.
Инструмент IDC
Соединители смещения изоляции (IDC) — это быстрый и надежный способ подключение прочного телефонного кабеля к розеткам и разъемам.
Контакты не выходят из строя, как винтовые клеммы, и не рискуют короткое замыкание из-за снятия слишком большого количества изоляции. Вы можете нормально при необходимости вставьте четыре провода в каждую точку IDC.
Вы можете использовать простой пластиковый инструмент IDC, чтобы протолкнуть провода к контактам, или вы можете использовать профессиональный инструмент IDC с резаком, который аккуратно подрезает лишний провод, украдите его у инженера BT, если можете.
.
Поместите провод поперек контакта и с усилием прижмите инструментом. С профессиональным инструментом он щелкнет и отрежет лишнее, когда вы протолкнули провод домой с достаточным давлением. Раздевать не нужно изоляция каждого провода.Вам следует использовать только подходящий инструмент IDC, и никогда не отвертка Гэри.
Профессиональный инструмент также имеет крючок, позволяющий легко вытащить любую провода, которые вам нужны (пригодится при использовании распределительной коробки). Он также имеет зажим, который можно прикрепить к воротнику инструмента, чтобы остановить режущее действие (полезно, когда провод должен перейти к другому контакту вместо того, чтобы быть отрезанным).
Распределительная коробка
А распределительная коробка неоценима для организации проводки и внесения изменений на более позднем этапе.
Сам ящик имеет пластиковые панели по бокам, которые можно снять, что позволяет несколько коробок рядом, чтобы получилась распределительная коробка большего размера. Есть также разветвители разного размера для ввода кабелей в коробку с боков, и отверстия сзади для пропуска кабелей сзади.
Каждая соединительная полоса рассчитана на 10 пар, а коробка примет всего 5 полосок. Каждая пара пронумерована от 1 до 9/0, чтобы пары могли легко идентифицироваться. На полосках есть прорези и штифты сзади, чтобы кабели должны быть аккуратно подключены и привязаны к задней части полосы.
Каждая полоска имеет две стороны, соединенные вместе — хотя тест разъем может быть вставлен для разделения соединения между каждой стороной полоску и можно было использовать для тестирования.
Самый простой способ подключить эти коробки — установить все постоянные проводку с одной стороны полос, а затем проложите проводку с другой стороны к патч к другим полосам. например проводка в доме / офисе идет к один размер одной полосы, и проводка к УАТС идет с одной стороны от другой полосы, а затем между ними подключаются провода.Такое расположение позволяет соединения легко заменяются без необходимости перемещать фиксатор фиксированный проводка, которая была аккуратно обрезана до нужной длины и смонтирована на полосы.
Кабель
Стандартный телефонный кабель имеет цветовую кодировку в виде пар. Пары — это два провода скручены в кабель. Вы всегда должны использовать его парами, а не перепутайте провода от разных пар.
Окраска обычно выполняется одним проводом в паре белого цвета. с цветными полосами, а другой в паре с белыми полосами.
Вернуться в индекс

Все, что вам нужно знать о POTS (обычная телефонная служба) и аналоговых телефонных системах — Master 101, класс
В отрасли базовая телефонная служба известна как Обычная телефонная служба (POTS) , а также иногда называется индивидуальной телефонной линией или гудком.
Рисунок 1: Схема обслуживания POTS
Как показано на рисунке 1 выше, эта услуга включает телефон с дисковым набором номера, который подключен к линейной карте в телефонном коммутаторе через медную петлю с двумя проводами.
Телефон в системах POTS состоит из следующих основных компонентов:
Микрофон
Динамик
Гибридный преобразователь
Поворотный переключатель
Дисковый переключатель
Звонок
Защита
Наконечник и кольцо
Два провода петли иногда еще называют наконечником и кольцом.Эти названия произошли от первых телефонных коммутаторов, которые состояли из плат с гнездовыми разъемами. К этим доскам подключались стволы и петли.
Операторам приходилось вставлять один конец патч-корда в гнездо магистрали, а другой конец — в гнездо петли, чтобы соединить магистраль с петлей.
Разъемы патч-кордов были сконструированы таким образом, что один из проводов был прикреплен к металлическому кольцу под наконечником, а другой — к металлическому наконечнику вилочного разъема.
Два провода, составляющие петлю, были подключены, когда разъем был вставлен в гнездо.
Витая пара
При подключении двухпроводных цепей они действуют как рамочные антенны. Количество энергии, улавливаемой рамочной антенной, пропорционально ее площади, а с телефоном используется петля диаметром 3 мили (5 км)!
Провода покрыты пластиком, а затем скручены вместе, чтобы снизить уровень шума.
Подробнее о витых парах читайте в серии статей здесь.
Хотя с электрической точки зрения провода по-прежнему действуют как одна большая токовая петля с пластиковым покрытием, с точки зрения антенны они действуют как серия маленьких петель. Площадь маленьких петель меньше, чем у большой петли, что сводит к минимуму антенный эффект проводов.
Знаете ли вы? Вы можете расширить POTS-телефоны на расстояние более 3 миль (5 км) — до 20 км или даже 120 км, используя мультиплексоры Fiber PCM от AD-net.
Итак, в основном здесь происходит то, что вы сначала преобразуете аналоговый сигнал в оптический свет, а затем отправляете его в оптоволокно с помощью оптоволоконных мультиплексоров. Схема обычно будет выглядеть так:
Рисунок 2: Расширение POTS-линий за пределы ограничений по длине медных кабелей с использованием наших волоконных мультиплексоров.
Поскольку два провода скручены вместе, они называются витыми парами.Витые пары используются почти для всех кабелей, включая кабели для передачи данных, внутреннюю проводку и телефонные провода на опорах. Кабели LAN используют четыре витые пары.
Рисунок 3: Экранированная витая пара (ScTP)
Линейная карта
Петля витой пары завершается на линейной карте со стороны сети.Линейная карта состоит из небольшой стекловолоконной платы, заполненной компонентами, включая разъемы и интегральные схемы. Линейная карта вставляется в слот в ящике, который вставляется в полку в стойке. Все это является частью традиционного телефонного коммутатора или офисной АТС.
В более новых системах линейная карта часто является частью шлюза, который выполняет преобразование между POTS и передачей голоса по IP (VOIP).
Линейная карта имеет ряд функций и иногда обозначается аббревиатурой BORSCHT : аккумулятор, защита от перенапряжения, вызывной сигнал, контроль, кодек, гибрид и тестирование.
Микрофон и динамик
Микрофон — это преобразователь, который создает напряжение из волн звукового давления. Значение этого напряжения отражает силу волн звукового давления, исходящих от горла динамика.
Это напряжение передается от телефона по шлейфу к линейной карте на ближнем конце. Затем он оцифровывается кодеком и транспортируется по телефонной сети, где он воспроизводится линейной картой на дальнем конце, а затем отправляется на дальний телефон по шлейфу на дальнем конце.
Динамик работает с микрофоном, поскольку он использует полученное напряжение для создания волн звукового давления, которые посылаются в ухо пользователя.
Рис. 4: Схема предоставления услуг POTS, на которой показаны поворотный переключатель, рычажный переключатель, защита, провода для звонка и подсказки и звонка.
Сбалансированная сигнализация
Напряжение всегда измеряется как разница напряжений между двумя объектами.Один объект часто является землей, а другой — проводом, поэтому напряжение измеряется относительно земли. В телефонном шлейфе это не так, поскольку напряжение измеряется между двумя проводами шлейфа, а не между проводами и землей.
В этом случае используется симметричная сигнализация. Это означает, что если напряжение на одном проводе относительно земли положительное, напряжение на другом проводе относительно земли будет таким же, но отрицательным.
Поскольку добавленный шум будет одинаковым на двух проводах, сигнал удваивается, и шум подавляется, когда на приемнике измеряется напряжение между двумя проводами.
Двусторонняя одновременная
Два провода петли используются для одновременной передачи информации в обоих направлениях. И линейная карта, и телефон создают аналог напряжения звука по двум проводам контура.Таким образом, складываются напряжения от устройств на каждом конце.
Гибридный трансформатор
Устройство внутри телефона, называемое гибридом, разделяет напряжение для каждого направления. Гибрид имеет две цепи с одной стороны и двухпроводную петлю с другой стороны. Одна цепь для динамика, а другая для микрофона. Аналогичное расположение можно найти на линейной карте, соединяющей петлю с выводами приема и передачи кодека.
Аккумулятор
Помимо звукового аналога напряжения, который можно рассматривать как сигнал переменного (или переменного) тока, линейная карта также подает постоянное (или постоянное) напряжение на два провода контура.
В промышленности это напряжение называется аккумулятором, и оно используется для питания телефона. Номинальное значение -48 вольт, измеренное от кольца до наконечника.
Молниезащита
На схеме выше также показана схема защиты в контуре.Это необходимо для защиты пользователя телефона от поражения электрическим током в результате контакта высоковольтного провода электропередачи с петлей или удара молнии в петлю.
Фактически в систему встроено три уровня защиты:
Предохранитель на линейной карте POTS перегорит, если через него пройдет слишком большой ток;
Схема в точке разграничения, где провода телефонной компании соединяются с проводами клиента, подключатся к земле, если напряжение будет слишком высоким;
Если напряжение в шлейфе слишком высокое, цепь внутри телефона замкнет шлейф накоротко;
Надзор
Переключатель звонка и снятия трубки в телефоне используется для наблюдения.
Контроль означает, что вы должны указать на другом конце вашего шлейфа, что вы хотите начать использовать систему, независимо от того, с кем вы хотите поговорить или что вы собираетесь им сказать.
Рычаг-переключатель в телефоне обычно разомкнут, отсоединяя два провода, составляющих петлю, и в петле не течет ни ток, ни электричество.
Пользователь должен снять трубку (снимает трубку), чтобы начать связь.
Это замыкает рычажный переключатель и соединяет два провода, что позволяет линейному напряжению проталкивать ток по петле.
Этот тип контроля называется сигнализацией начала петли, поскольку два провода соединены, образуя петлю, и позволяет току течь.
Ток обнаруживается линейной картой на телефонном коммутаторе, и она подтверждается гудком.
Варианты этой темы используются в других приложениях, например, в коммутаторах POTS PBX.К ним относятся:
Wink start, сигнализирующий о том, что напряжение в сети меняется на обратное на короткий промежуток времени, а затем возвращается в нормальное состояние
Обратная сигнализация аккумуляторной батареи, когда отрицательное и положительное линейные напряжения меняются местами
Пуск с земли, сигнализирующий о том, что один из проводов соединен с землей, так что ток течет по одному проводу, а затем обратно через землю
Для контроля в обратном направлении коммутатор указывает, что он хочет инициировать обмен данными, используя линейную карту для подачи сигнала вызова в шлейф.
Это другое напряжение, которое изменяется 20 раз в секунду. Он наносится на линию в повторяющемся цикле, состоящем из двух секунд включения и затем четырех секунд выключения.
Когда телефон POTS звонит, это означает, что трубка положена, а рычаг снятия трубки разомкнут. Ток сигнала вызова проходит через звонок, как показано на рисунке ниже.
Оригинальные звонилки состояли из двух латунных колокольчиков с колокольчиком между ними, которые колебались 20 раз в секунду в течение двух секунд, а затем отдыхали в течение четырех секунд.Пользователь принимает вызов, снимая трубку.
Рисунок 5: Поднимите трубку на схеме POTS
Номинальные линейные напряжения следующие:
Поднятая трубка: От -7 до -12 В постоянного тока.
Звонок: -48 В постоянного тока, плюс 100 В (среднеквадратичное значение) при 20 Гц
На крючке: -48 В постоянного тока
Сигналы о ходе вызова
Тональный сигнал готовности к линии — это один из типов сигналов о прохождении вызова.К другим относятся сигналы «занято», «быстро занято», «перегруженность», «обратный звонок», «вой» и «звуковой сигнал».
No related posts.

	Цвет	Использование
1	Зеленый / Белый	Запасной
2	Синий / Белый	Телефон
3	Оранжевый / Белый	Кольцо
4	Белый / Оранжевый	Земля
5	Белый / Синий	Телефон
6	Белый / Зеленый	Запасной

	Цвет	Cat5 10baseT / Тел.	ISDN
1	Белый / Оранжевый	Tx +/-	Мощность 3 опционально
2	Оранжевый / Белый	Tx +/-	Мощность 3 опционально
3	Белый / Зеленый	Rx +	TE-> NT +
4	Синий / Белый	Телефон A / B	NT-> TE +
5	Белый / Синий	Телефон A / B	NT-> TE —
6	Зеленый / Белый	Rx-	TE-> NT —
7	Белый / Коричневый		Мощность 2 опционально
8	Коричневый / Белый		Мощность 2 опционально
