Содержание

Подключение вводного кабеля к счетчику

Общие правила подключения счетчиков

Первое, что необходимо сделать перед тем как выполнять подключение счетчика — это изучить его паспорт, в частности требования завода-изготовителя к месту установки, способу крепления и условиям эксплуатации электросчетчика (так, например, индукционные счетчики рассчитаны на эксплуатацию при температурах от -10 до +40 °С и следовательно не могут устанавливаться в неотапливаемых помещениях без оборудования их устройством обогрева в зимнее время, электронные же счетчики, как правило, имеют больший диапазон рабочих температур и могут устанавливаться в неотапливаемых помещениях без установки устройств для их обогрева).

Кроме того необходимо учитывать требования действующих нормативных документов регламентирующих требования к подключению электросчетчиков:

  • На каждый дом/квартиру должен быть установлен только один электросчетчик однофазный или трехфазный (п. 7.1.59. ПУЭ) за исключением случаев подключения электроустановок различных тарифных групп (например установки электронагревательных установок большой мощности)
  • Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику. При этом отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры. (п. 7.1.64. ПУЭ)
  • После счетчика, включенного непосредственно в сеть, должен быть установлен аппарат защиты. Если после счетчика отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется. (п. 7.1.65. ПУЭ)

    Схема подключения однофазного счетчика

    Однофазные счетчики являются наиболее распространенными приборами учета электрической энергии, применяются для учета электроэнергии при нагрузках, как правило, до 12 кВт (до 60 Ампер) в жилых домах/квартирах, на предприятиях малого бизнеса (торговые павильоны, ларьки) и т.п.

    Подключение однофазного счетчика не требует глубоких познаний в электрике так как имеет простейшую схему подключения. Все однофазные счетчики, как электронные так и индукционные имеют всего четыре вывода для подключения:

    Контакт 1 — для подключения фазного питающего провода; Контакт 2 — для подключения фазного, отходящего к электроприемникам, провода; Контакт 3 — для подключения нулевого питающего провода; Контакт 4 — для подключения нулевого, отходящего к электроприемникам, провода. Таким образом к выводам счетчика 1 и 3 подключается вводной питающий кабель, а к выводам 2 и 4 подключается нагрузка. То есть подключение проводов к счетчику выглядит следующим образом:

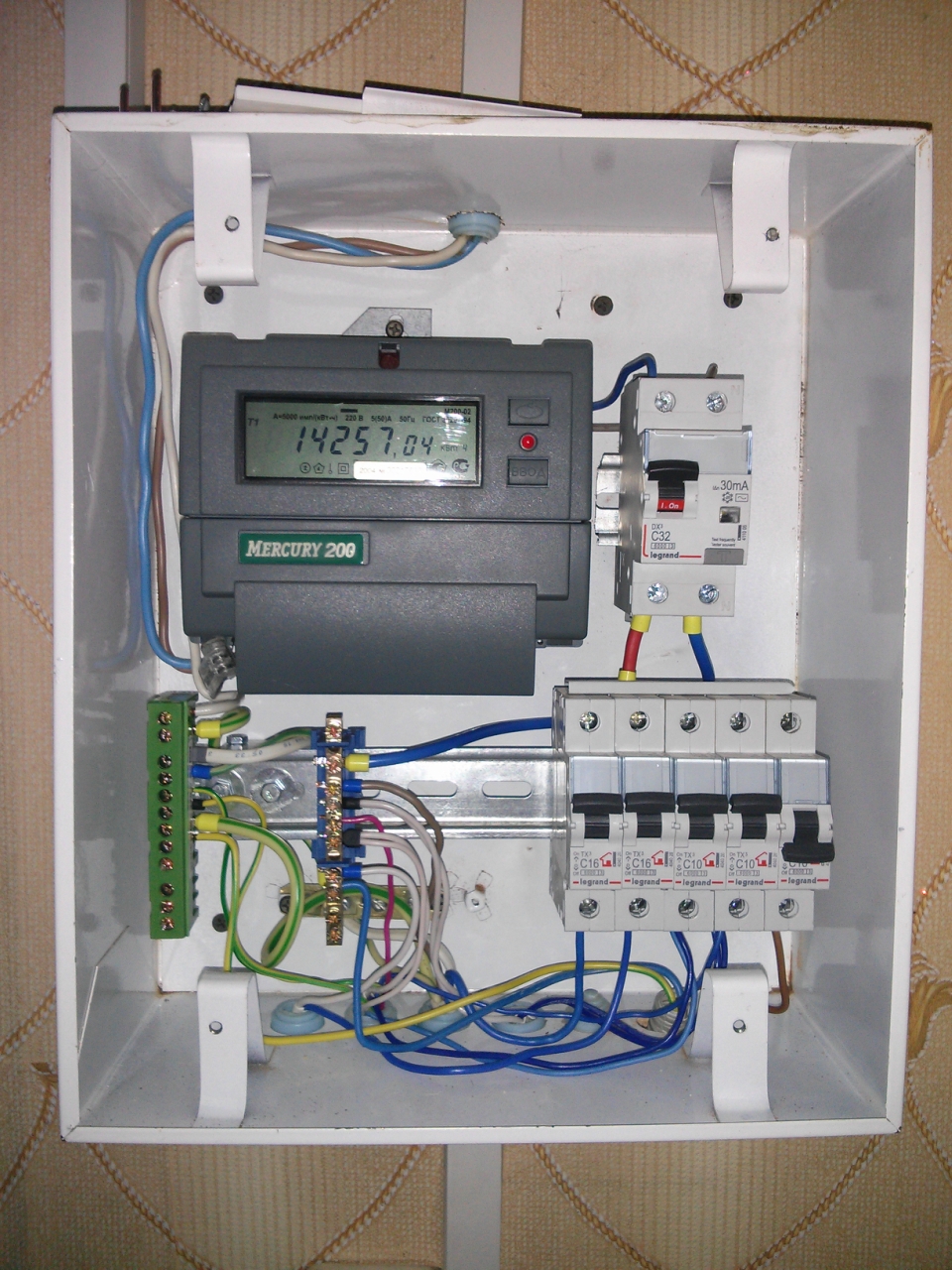

    С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид (так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком):

    1. Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены
    2. Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок
    3. УЗО — для защиты от поражения электрическим током и пожаров.

    3. Схема подключения трехфазного счетчика

    Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт (более 60 Ампер), а так же при наличии трехфазного электрооборудования вне зависимости от мощности.

    Подключение трехфазного счетчика аналогично однофазному, разница заключается лишь в количестве подключаемых фаз. Трехфазные счетчики имеют 8 выводов для подключения:

    Контакт 1 — вход фазы 1 от ввода; Контакт 2 — выход фазы 1 на нагрузку; Контакт 3 — вход фазы 2 от ввода; Контакт 4 — выход фазы 2 на нагрузку; Контакт 5 — вход фазы 3 от ввода; Контакт 6 — выход фазы 3 на нагрузку; Контакт 7 — вход нуля от ввода; Контакт 8 — выход нуля на нагрузку.

    Таким образом подключение проводов к трехфазному счетчику будет иметь следующий вид:

    Однако здесь следует оговориться, что подключение старого счетчика имеет некоторые особенности, а именно трехфазные пятиамперные индукционные счетчики которые раньше применялись как счетчики прямого включения имеют не 8 выводов для подключения, а 11 для возможности подключения их через измерительные трансформаторы:

    Прямое подключение такого счетчика в цепь производится следующим образом:

    Контакт 1 — вход фазы 1 от ввода; Контакт 2 — перемычка от контакта 1; Контакт 3 — выход фазы 1 на нагрузку; Контакт 4 — вход фазы 2 от ввода; Контакт 5 — перемычка от контакта 4; Контакт 6 — выход фазы 2 на нагрузку; Контакт 7 — вход фазы 3 от ввода; Контакт 8 — перемычка от контакта 7; Контакт 9 — выход фазы 3 на нагрузку; Контакт 10 — вход нуля от ввода; Контакт 11 — выход нуля на нагрузку.

    Так как такие счетчики все еще встречаются приведем так же и их схему подключения:

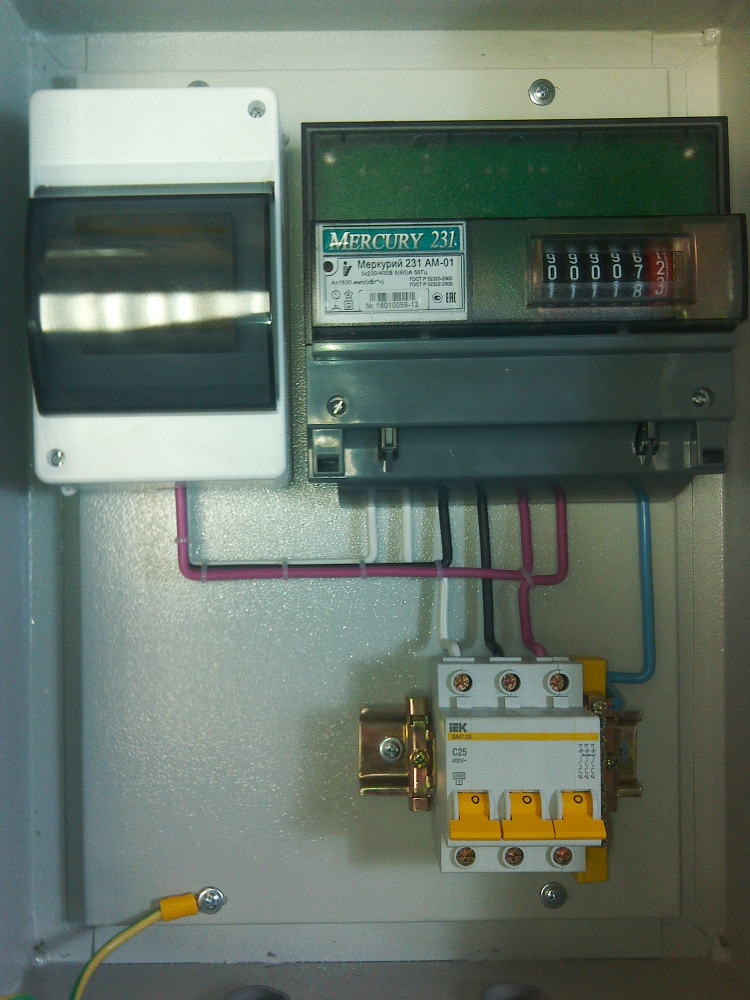

    С учетом всех изложенных выше требований схема подключения трехфазного счетчика будет иметь следующий вид:

    1. Трехполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены
    2. Трехполюсный автоматический выключатель — для защиты трехфазного электрооборудования от коротких замыканий и перегрузок
    3. Однополюсный автоматические выключатели — для защиты однофазного электрооборудования от коротких замыканий и перегрузок
    4. УЗО — для защиты от поражения электрическим током и пожаров.

    Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

    Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

    Начиная монтаж электропроводки в жилом доме или в квартире, необходимо понимать, что в любом случае не обойтись без установки прибора учета потребляемой энергии, то есть электросчетчика. Ведь схема учета электроэнергии подразумевает наличие этого устройства. По сути, он является «сердцем» всего энергообеспечения помещения. И многим кажется, что подобная работа под силу только лишь профессиональному электромонтеру. Данной статьей попробуем развеять этот миф и разобраться, насколько сложно в подключении подобное устройство.

    Имеет смысл раскрыть небольшой секрет. Не все знают, что по закону разрешается установка и замена электросчетчика самим жильцом. Затем вы обращаетесь в организацию, обслуживающую электросети, и показываете правильность включения для проверки работоспособности счетчика, а также его опломбировки. При этом будут сэкономлены средства, которые пришлось бы заплатить за работу электромонтера по установке прибора учета электроэнергии. Но как правильно произвести подключение однофазного счетчика электроэнергии, необходимо разобраться пошагово. Ведь от этого зависит работа всей сети помещения или квартиры.

    Итак, что же потребуется для подключения электросчетчика, каким образом производится подобное подключение и насколько сложным будет монтаж счетчика электроэнергии своими руками — будем разбираться.

    Виды счетчиков

    Перед тем, как подключить однофазный счетчик, следует выбрать подходящий прибора учета электроэнергии. Это же касается и трехфазного электросчетчика. В квартирах используется именно однофазный счетчик электроэнергии, который работает с напряжением в 220 вольт. Если посмотреть на контактные клеммы подобных устройств, то можно увидеть, что схема включения однофазного счетчика их содержит 4 — это вход и выход фазного провода, и вход-выход нулевого.

    В трехфазном счетчике подобных выводов 8 — 3 пары на «фазу» и пара для нулевого. Дело в том, что трехфазные счетчики используются для напряжения в 380 вольт и подключаются при условии необходимости питания станков и тому подобного оборудования. Иногда (намного реже), для подключения мощных электроплит. Двухфазной системы подключения не существует.

    Каждый из подобных видов приборов учета также может подразделяться на однотарифный и двухтарифный, у которых разнится лишь схема самого счетчика, но не порядок включения. Дело в том, что согласно действующему законодательству стоимость электроэнергии, затраченной в промежуток времени с 23 часов до 8 часов утра, значительно ниже «дневной» цены, а потому для тех, кто основной объем электричества тратит ночью, двух тарифный счетчик станет отличным решением в экономии на коммунальных услугах. Однотарифный прибор учета не имеет функции переключения по времени, а потому стоимость электроэнергии не меняется круглосуточно.

    Схема подключения однофазного счетчика ничем не отличается у однотарифного и двухтарифного приборов, как и схема подключения с тремя фазами, монтируются они совершенно одинаково.

    Также данные приборы могут быть электронные и аналоговые.

    Подготовка к монтажу

    Перед тем, как выполнить подключение счетчика, если конечно электропроводка помещения монтируется с «нуля», необходимо в удобном для обслуживания месте, желательно рядом с силовым вводом, установить вводной шкаф или бокс, в котором и будут закреплены защитные автоматы и однофазный электросчетчик. Они могут быть как металлическими, так и пластиковыми. Важно знать, что по правилам электрические боксы крепятся не ниже 0,8, и не выше 1,7 метров от пола. Делается это для удобства обслуживания и снятия показаний, а также и для электробезопасности.

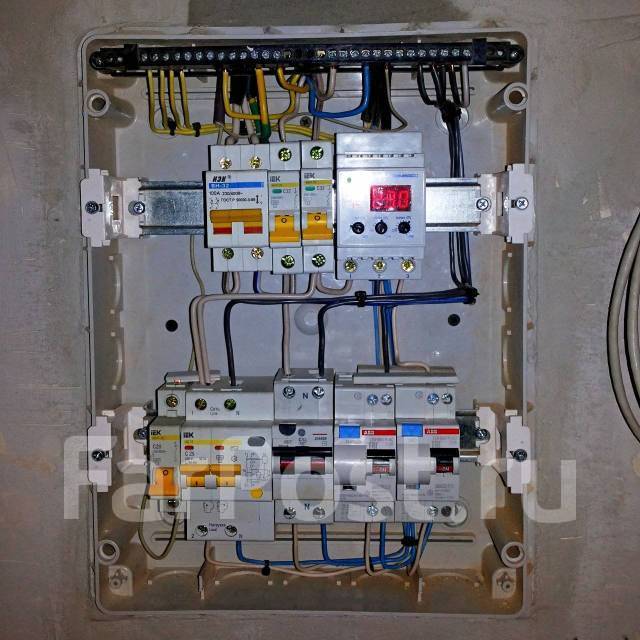

    Внутри подобных шкафов, которые производятся в наше время, уже оборудованы дин-рейки, обеспечивающие крепеж включаемых в схему устройств и зануляющие шины, а потому современный монтаж значительно упрощен.

    На дин-рейку устанавливается вводной автомат, обычно наиболее мощный, чем распределительные, которые будут отключать ту или иную линию питания квартиры, в зависимости от необходимости, а также непосредственно сам электросчетчик.

    Главное правило при монтаже подобных силовых щитов — сначала производятся все подключения от квартиры или помещения, и только в последнюю очередь подается нагрузка.

    Из инструмента, чтобы подключить счетчик электроэнергии, потребуется перфоратор и крепежная арматура для бокса, плоскогубцы, плоская и крестовая отвертки, нож для зачистки изоляции.

    Монтаж

    Закрепив силовой шкаф на необходимом уровне, в него нужно завести проводку из квартиры или помещения (провода должны заходить сверху). Обычно это делается либо скрытым способом, либо открытым. Во втором случае необходимо применение гофрированной пластиковой или металлической брони.

    Распределительные автоматы соединяются между собой сверху небольшими отрезками провода. От вводного автомата (обычно это двухполюсное устройство), один фазный провод подсоединен на 1-й контакт электросчетчика, а вторую клемму перемычка соединяет с распределительным автоматом (как подключить автомат, равно и как подключить счетчик, видно из прилагаемых схем). Учитывая, что все распределительные автоматические выключатели соединены между собой, питание на них будет одинаковым. Снизу к ним присоединяются провода, идущие внутрь квартиры или помещения.

    Схема включения однофазного счетчика в частном доме или квартире, не сложна, если, конечно, ее полностью понять.

    Нулевой провод от вводного автомата идет либо напрямую на второй контакт электросчетчика, либо на него же, но через устройство защитного отключения (УЗО). Необходимо помнить, что если при подключении УЗО ноль соединен с заземлением, то устройство защитного отключения будет «выбивать», и нормально оно работать не будет.

    Перемычка с третьего контакта прибора учета электроэнергии подключается к нулевой шине, с которой и соединяются все нулевые провода, идущие от квартиры или помещения.

    Вот, собственно, и все подключение прибора учета электроэнергии в общих чертах. После этого остается лишь подать фазу на вводной автомат. Вообще, подключение электросчетчика, схема которого известна, особого труда не составит.

    СВ подобной работе есть небольшой нюанс — провода от вводного автомата до счетчика однофазного или трехфазного и от прибора учета до распределительных автоматических выключателей должны иметь большее сечение, чем идущие из квартиры или помещения, и не меньшее, чем приходящий силовой кабель.

    Особенности некоторых моделей электросчетчиков

    Согласно вышеизложенной информации, контактные клеммы, обеспечивающие подключение однофазного электросчетчика, расположены следующим образом:

    1. ввод фазного провода;
    2. отходящий фазный провод;
    3. ввод нулевого провода;
    4. отходящий нулевой провод.

    Но для некоторых устройств схема подключения электросчетчика немного другая. В них «фазная» пара расположена на двух вторых контактах, а «нулевая» на первых (это касается, в основном, приборов старого образца). Узнать схему подключения того или иного электросчетчика достаточно просто. Перед подключением ведь все равно придется снять защитную крышку контактов, а именно на внутренней ее стороне и показано расположение подключаемых проводов. Электросчетчик, схема подключения которого является обратной, никак отдельно не маркируется, а потому узнать об этом можно только из информации на внутренней стороне крышки контактов. Некоторые могут спросить, а что будет, если я подключу счетчик неправильно?

    На современных устройствах имеется светодиод, который, при условии, что подключение однофазного счетчика электроэнергии правильное, без нагрузки будет ровно светиться, а при включении потребителей начнет моргать с определенным интервалом. Если светодиод не горит, это значит, что перепутаны местами пары фазы и нуля. Если же он светится, но при нагрузке не моргает — это говорит об обратном подключении фазной или нулевой пары, то есть о подключении входа на выход. В любом случае неправильное подключение электрического счетчика недопустимо. Последствия неправильного подключения 1 провода к счетчику может привести и к полному его выходу из строя по причине короткого замыкания. А что будет, если оно произойдет, объяснять, наверное, не нужно.

    Об удобстве монтажа и обслуживания

    Для упрощения монтажа и последующего обслуживания электрического бокса в целом и прибора учета в частности следует использовать проводку с разными цветами. Необходимо помнить, что при однотонной расцветке жил общепринятым считается: нулевой провод синего цвета и фазный — коричневого. При двухцветных — красно-белый — фаза, а сине-белый — ноль. Желто-зеленый провод всегда является заземлением. Но это основные цвета. Вообще, расцветка фазного провода может быть любой, кроме синего и желто-зеленого.

    Соблюдение цветов жил кабеля необходимо и для обслуживающих компаний. Ведь профессиональный электромонтер при работе также будет обращать на это внимание, и руководствоваться в первую очередь визуально. А потому пренебрегать этим правилом не стоит.

    Подключение трехфазного счетчика

    Поняв подключение однофазного счетчика, можно переходить к трехфазному. Несмотря на то, что контактных клемм в них больше в два раза, суть того, как правильно подключить электросчетчик к сети 380 вольт, от этого не меняется. Единственная разница в схеме для подобных приборов учета электроэнергии — это наличие трех пар фазных подключений. Последние же два контакта идут также на вход и выход нулевого провода.

    Единственное, что может быть немного сложнее в подключении трехфазных электросчетчиков — это если прибор учета является устройством вторичного включения. При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах. В остальном же монтаж подобных приборов учета не отличается от подключения устройства прямого включения, которые в настоящее время наиболее распространены.

    Важно, чтобы при производстве электромонтажа разводки электрического шкафа или бокса всегда была возможность отключения вводного напряжения, так как независимо от номинала, будет это 220 вольт или 380, оно опасно для жизни, а потому любая работа в этом направлении должна производиться при отключенном питании.

    Протяжка контактов

    Наверняка, если человек производил монтаж электропроводки в квартире самостоятельно, он уже знает, что контакты соединений должны быть достаточно плотными для предотвращения нагрева и выхода из строя проводов. Но напомнить об этом не помешает. Тем более что электросчетчика и автоматов силового шкафа это правило касается в первую очередь.

    Контактные клеммы прибора учета электроэнергии имеют по два крепежных винта. Сначала провод фиксируется в гнезде верхним винтом, после протягивается нижний. Важно запомнить, что после того, как силовой шкаф отработает под нагрузкой одну–две недели, необходимо повторно проверить затяжку фиксирующих винтов электросчетчика и автоматов. Особенное внимание стоит обратить на нулевую шину и ее контакты, так как при недостаточной затяжке «гореть» начинает именно «ноль».

    Некоторые советы и меры безопасности

    Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков:

    • Все работы производятся при снятом напряжении;
    • Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь;

    Если четко усвоить, как подключить однофазный или трехфазный электросчетчик, никаких особых трудностей при его монтаже не возникнет, а потому вполне возможно выполнить подключение электросчетчика своими руками. А при соблюдении всех перечисленных мер, электропроводка еще долгое время будет нести свет в квартиру, а ее обслуживание не доставит каких либо проблем.

    Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

    Один из вариантов корпусов для счетчика

    Подключение счетчика: правила и основные требования

    Точно все требования прописаны в ПУЭ, а основные правила такие:

    • Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
    • Закрепляется на высоте 0,8-1,7 м.
    • Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
    • Проводники используются изолированные, без скруток и ответвлений.
    • При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

    Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

    Комплектация входного щитка

    В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

    Установка счетчика на столбе

    Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

    Схема подключения однофазного электросчетчика

    Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

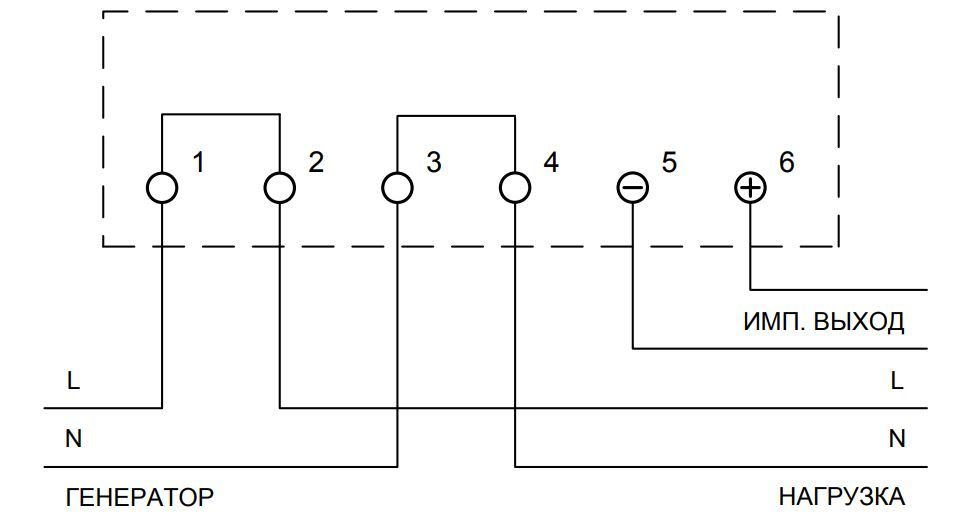

    Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

    Как подключить однофазный счетчик

    Если расшифровать схему, получается следующий порядок подключения:

    1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
    2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

    Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

    При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

    Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

    Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

    Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

    Схема подключения однофазного счетчика электроэнергии

    Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

    Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

    Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

    Как подключить трехфазный счетчик

    В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

    Как подключить трехфазный счетчик

    Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

    Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

    Схема подключения трехфазного счетчика

    Электрический счетчик – подключение, устройство, принцип работы

    Электрический счетчик – это измерительный прибор, предназначенный для учета количества израсходованной потребителем электроэнергии. Измеряется потребляемая электрическая мощность в кВт×час или А×час.

    По принципу действия и устройству электрические счетчики бывают: электромеханические, гибридные и электронные (статические), показан на фотографии.

    Как самостоятельно выбрать счетчик для дома

    Несмотря на кажущуюся сложность выбора для замены или установки нового электрического счетчика, домашнему электрику будет сделать это просто, если ознакомиться с основными критериями выбора.

    Типы счетчиков по принципу работы

    До недавних пор для учета расхода электроэнергии устанавливались только индукционные механические (электромеханические) счетчики. В них, потребляемый ток протекает через измерительную катушку медного провода, возбуждая магнитное поле. Это поле, воздействуя на диск, заставляет его вращаться со скоростью пропорциональной величине потребляемого тока. Через систему шестеренок вращательное движение передается на счетное устройство.

    На смену электромеханическим счетчикам пришли гибридные, которые встречаются в двух конструктивных исполнениях: Индукционный электронный и Электронный механический.

    В индукционном электронном счетчике, как и в механическом, имеется катушка, вращающая диск. Вращаясь, он воздействует на сенсор, который вырабатывает импульсы, поступающие на электронное устройство с цифровым дисплеем.

    В электронном механическом счетчике все наоборот. Датчиком тока служит твердотельный элемент, как в статическом счетчике, а счетное устройство установлено механическое, как в индукционном счетчике.

    В настоящее время вышеупомянутые счетчики вытесняются современными статическими счетчиками, не имеющие механических деталей. В качестве датчиков расхода электроэнергии в них применяется твердотельный электронный элемент, с которого сигнал подается на электронный блок с цифровым дисплеем.

    Выбор счетчика по принципу работы

    В таблице приведены основные технические характеристики счетчиков учета электрической энергии. Для установки в квартире или доме подойдет любой из них. Поэтому при выборе нужно исходить из объема и времени суток потребления электроэнергии.

    Если в ночное время электроэнергия потребляется в незначительных объемах, то лучшим выбором будет Индукционный механический или Индукционный электронный счетчик, так как недорогой, надежный, долговечный и практически не потребуется нести затраты на его ремонт.

    Стоит отметить, что индукционные счетчики, в отличии от электронных имеют меньшую чувствительность, и если ток потребления мал, например, включен только на зарядку сотовый телефон, то счетчик считать не будет.

    Хотя Статические счетчики в два раза дороже и менее надежны, но если в ночное время суток потребляется более 30% электроэнергии, то они быстро себя окупают и дают хорошую экономию, так как в них заложена функция тарификации. Это когда есть возможность вести учет потребляемой электроэнергии в ночное и дневное время отдельно. Стоимость ночной электроэнергии существенно ниже.

    Поставляющие электроэнергию компании тоже заинтересованы в установке статических электронных счетчиков по причине избыточных мощностей в ночное время и исключения снижения показаний индукционных счетчиков с помощью магнитов и укладкой в горизонтальное положение.

    На основании вышеизложенного можно сделать вывод, что

    для частного жилья подойдет однофазный двухпроводный электрический счетчик любого принципа работы, рассчитанный на напряжение 220 В и ток 60 А (максимальная мощность определяется умножением величины тока на напряжение и составит 13,2 кВт).

    Мощность потребления электроприборами

    Теоретическую максимальную мощность, которая будет потребляться в случае включения одновременно всех электроприборов в квартире не сложно подсчитать по данным приведенной в таблице. Для этого нужно сложить мощности всех имеющихся электроприборов. Но такой случай маловероятен.

    Для более точного расчета теоретической суммарной мощности потребления электроприборами ее нужно взять из этикеток или инструкций по эксплуатации на них. Мощность указывается в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

    Электрическая схема подключения


    электрического однофазного счетчика

    На чертеже изображена электрическая схема щитка и квартирой электропроводки. Электрический счетчик обычно устанавливается в электрическом щитке вместе с автоматическими выключателями и УЗО.

    На однофазный счетчик электрическая энергия подается из электросети через щиток, установленный в подъезде дома. В щитке на каждую квартиру устанавливается отдельный автоматический выключатель и с него провода идут непосредственно на счетчик. Один провод называется фазой, второй – нулем, а третий – заземлением.

    В квартирах и домах старой постройки электропроводка прокладывалась без заземляющего провода. Он непосредственно в работе электропроводки участие не принимает и предназначен исключительно для повышения безопасности при эксплуатации электроприборов.

    Согласно ГОСТ Р 52320-2005 на корпусе счетчика рядом с клеммами для подключения проводов обязательно должна быть нанесена схема его подключения. На фотографии это табличка желтого цвета.

    Согласно правил фазный провод L, идущий от электросети, подключается к первому (левому на фотографии) зажиму клеммы. А со второго подается в бытовую электропроводку. Третий и четвертый контакты клеммы соединены внутри счетчика между собой и предназначены для подключения нулевого провода N.

    Трехфазный счетчик подключается по такому же принципу. На первый контакт подается фаза А, а со второго – снимается. На третий подается фаза В, а с четвертого выходит. На пятый подается фаза С, а с шестого снимается. Нулевой провод N подается и снимается соответственно с седьмого и восьмого контакта.

    Внимание! Перед работой по замене или установке счетчика необходимо отключить подачу на него напряжения отключением автоматического выключателя в распределительном щитке на лестничной площадке и проверить отсутствие фазы на подводящих проводах с помощью индикатора фазы.

    Устройство электросчетчика

    У знакомого в счетчике перестал работать дисплей. Вызвал электрика и тот недолго думая, заменил счетчик новым. В результате мне для изучения устройства попал этот электроприбор.

    Лицевая панель счетчика фиксировалась на трех защелках. После ее снятия открылась картина, как на фотографии. Вся электрическая схема счетчика собрана на печатной плате с двухсторонним монтажом. С лицевой стороны припаян дисплей, кнопки управления и батарейка типа CR2032 на напряжение 3 В, такие же устанавливаются в компьютерах. Батарейка необходима для сохранения настроек и показаний счетчика в случае пропадания электроэнергии.

    Батарейка является узким местом в счетчике, так как срок ее годности составляет около 10 лет. Если она выйдет из строя, то настройки день-ночь и показания счетчика при пропадании электроэнергии обнулятся. Батарейка приварена к клеммам, которые впаяны в плату. Для замены батарейки придется заняться пайкой паяльником.

    Печатная плата зафиксирована на четырех защелках и легко снимается. Все остальные элементы схемы распаяны на обратной стороне печатной платы. Пайки выполнены аккуратно, следов флюса нет. Качество изготовления счетчика Меркурий мне понравилось.

    Измерительным датчиком потребляемой электроэнергии служит шунт, представляющий собой металлическую пластину с калиброванным сопротивлением очень малой величины.

    При протекании через шунт тока на нем, согласно Закона Ома, происходит падение напряжения, которое подается на микропроцессор.

    Аналоговый сигнал микропроцессором преобразуется в цифровой, который запоминаются, и текущие показания потребленной электроэнергии выводятся на дисплей. На фотографии шунт имеет цвет меди.

    Решил попробовать отремонтировать счетчик. Измерял величину напряжения на выводах электролитического конденсатора блока питания, оно составило 3,5 В. С учетом установленного конденсатора на 25 В, напряжение явно было ниже нормы.

    Блок питания имеет бестрансформаторную схему на токоограничительном конденсаторе. Проверка конденсаторов и диодов показала их исправность. Пришлось на выводы последнего электролитического конденсатора подать со стационарного БП напряжение 5 В с ограничением по току 300 мА.

    Прощупывание пальцами элементов схемы выявило, что левый нижний угол микропроцессора сильно нагревается. Стало понятно, что он неисправен, и устранить такую неисправность в домашних условиях не представляется возможным.

    Крепление счетчика в щитке на DIN-рейке

    В электрическом щитке все современные установочные электрические изделия, такие как счетчик, автоматы, УЗО и другие, крепятся легко съемным способом на DIN-рейке, которую электрики еще называют монтажной рейкой.

    DIN-рейка имеет ширину 35 мм и согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» обозначается Т35. Ранее DIN-рейки изготавливались из алюминиевого сплава, как на фотографии. Современные – из листовой стали методом штамповки.

    Некоторые модели счетчиков комплектуются своими DIN-рейками. Например, электросчётчик «Меркурий 200», который установлен в моей квартире, в комплекте имел нестандартную DIN-рейку, хотя посадочное место для крепления имело стандартный размер, 35 мм, что позволяет крепить его и на стандартной DIN-рейке.

    Установленный в щитке счетчик опломбирован и снять его можно, только после снятия пломбы и крышки. Под ней находятся два прямоугольных отверстия (на фотографии указаны стрелками). Для снятия счетчика нужно в эти отверстия одновременно вставить лезвия двух плоских отверток, подвижные защелки выйдут из зацепления DIN-рейки, и отвести нижний край счетчика от стенки щитка.

    Как надежно подключить провода к счетчику

    Надежность работы всей квартирной электропроводки зависит от качества подключения проводов к счетчику. Тут по неопытности домашние электрики могут допустить ошибку.

    Если не оставлена достаточная длина оголенного конца провода при снятии изоляции, то она попадет под зажимную планку клеммы и со временем приведет к нарушению контакта, что приведет к нестабильной подачи электроэнергии в квартирную электропроводку.

    Надежность подключения проводов к клеммам счетчика можно повысить, если концы проводов согнуть, как показано на фотографии. При таком подключении площадь соприкосновения провода с клеммой увеличится вдвое.

    На фотографии показан вид на клеммы со стороны ввода проводов. Для подключения проводов к счетчику нужно отвинтить винт клеммы, вставить провод до упора и закрутить винт с достаточным усилием.

    При заводе провода в отверстие клеммы можно не попасть в него, поэтому после затягивания винта нужно с достаточным усилием потянуть за провод, чтобы убедиться в надежности его закрепления.

    Порядок пломбировки счетчика

    Согласно требованиям ПУЭ, счетчик, для исключения хищения электроэнергии, должен быть опломбирован. Поэтому, перед заменой старого или отказавшего счетчика, необходимо пригласить представителя поставщика электроэнергии для составления Акта о снятии пломб. В случае аварийной ситуации, например, прекратилась подача электроэнергии в квартиру или дом по вине отказа счетчика, следует обратиться в аварийную службу. Их электрики имеют право срывать пломбы с оформлением акта.

    Сразу после самостоятельной установки счетчика в щиток по причине ремонта, поверки или замены, повторно приглашается уполномоченное лицо поставщика электроэнергии для пломбировки счетчика. Нужно будет предъявить Акт о снятии пломбы из аварийной службы и Паспорт на электросчетчик. На фотографии видна пломба желтого цвета.

    При установке электросчетчика следует соблюдать следующие правила. Подающие электроэнергию из подъезда в квартиру провода не должны иметь соединений. Электросчетчик должен быть установлен на высоте от 0,4 до 1,7 м и подлежит пломбировке вне зависимости от того в квартире он стоит или подъезде дома.

    Автоматический выключатель, включенный в электропроводку перед электросчетчиком, пломбируется только в случае, если он установлен в квартире. Конструкция автоматического выключателя, установленного перед счетчиком в квартире должна предусматривать возможность его пломбировки.

    Как установить и подключить однофазный счетчик

    Такая необходимость может возникнуть на даче или в гараже, когда электрика не дождешься, или стоимость установки сильно бьет по кошельку. Иногда бывает, что даже в квартирных многоэтажках или частных домах, энергетические службы, просят нанять мастера для установки счетчика, и только после опломбировать его.

    Сразу нужно напомнить, что работать с электричеством непрофессионалам опасно, поэтому нужно знать элементарную электротехнику, и соблюдать все правила безопасности при работе с электрооборудованием.

     Установка счетчика на даче.

    Это может быть не только дачный участок, но и жилой особняк. Чаще всего дом, подключается к сети посредством кабеля, подключенного на столбе, и опускающегося по стальной проволоке или тросике. Раньше эти провода шли на керамические изоляторы, а только потом по «гусаку» или вводной трубке, заходили в дом на щиток. Но из-за легкости подключения на скрутке изоляторов, участились кражи электроэнергии в частных домах. Поэтому сейчас, кабель со столба, неразрывно заходит прямо на счетчик в доме, или на улице.

    Подключать силовой кабель в этом случае, можно лишь отключив провода на столбе, или по договоренности, обесточив на время линию.

    Правильность подключения проводов.

    Независимо от типа счетчика, схемы подключения практически не отличаются друг от друга, и выглядят так, как на рисунке.

    Здесь фазный, приходящий провод подключен к первой клемме, а нулевой к третьей. Выход фазы на квартиру, подключается на вывод 2, а ноль на 4. В принципе где фаза, а где ноль на выходных проводах со счетчика, роли не сыграет, а вот вводные имеют значение. Во время принятия счетчика в эксплуатацию, контролер проверяет правильность подключения приходящих проводов, как написано выше. Если ноль подключен на первой клемме, а фаза на третьей, то такую работу он не примет, и счетчик не опломбирует. Связано это с возможностью, заставить счетчик крутиться в обратную сторону, при такой очередности подключения.

    Следует быть внимательным, чтобы не переделывать по сто раз, ведь вызов контролера, может быть не бесплатным.
    Итак, вы установили щиток со счетчиком и завели кабель к нему. Снимаем крышку счетчика. Обычно на крышке нарисована схема подключения. Сперва, откручиваем все восемь винтов крепления проводов на клеммнике. Откручивать нужно практически до конца. Далее зачищаем провода с помощью ножа. Не нужно этого делать кусачками или плоскогубцами, потому что, как бы вы ни старались, на проводе останутся канавки, которые впоследствии могут переломиться. И тогда снова нужно будет вызывать инспектора.

    Зачищать провод, необходимо на длину не менее 1 см, для того, чтобы два винта надежно зажали его. Поэтому вставив конец провода в клеммник, сначала зажимают верхний (дальний) винт, после, проверяют подергиванием его прижим, и только тогда закручивают нижний. Не нужно прилагать очень сильное усилие на винт, иначе если резьба сорвется, пиши пропало. Все делается с чувством.

    Также оголенный провод из-за слишком длинного снятия изоляции, не должен выходить больше двух миллиметров из клеммы. Если такое получилось, откусите лишнее и вставьте его снова. Это также одно из требований служб энергонадзора.

    Как определить где будет приходящая фаза, а где ноль?

    Хороший вопрос, ведь вы не будете подключать провода, находящиеся под напряжением, да еще и без защиты. Хотя есть и такие, кто так делает. Это в лучшем случае заканчивается испугом и пойманным «зайчиком», а в худшем, обгорелыми руками, лицом и погашенным районом.

    Есть два безопасных способа этой работы.

    Первый — развести концы возле щитка, и на короткое время накинуть провода на линию. Аккуратно сделать замеры, и запомнить какой провод фазный. Теперь откидываем концы на столбе, и спокойно подключаем провода в нужные места.

    Второй способ, предполагает подключение проводов к счетчику в свободной форме, с дальнейшим накидыванием на линию, и проверкой правильности подключения на счетчике. В первом и втором случае необходим электрик, или специальные когти.

    В многоэтажном здании все гораздо проще. На лестничной клетке в щитке на каждую квартиру, кроме автоматов, есть пакетный выключатель.

    Как правило, он подключен до счетчика. Поэтому отключив его, можно спокойно работать.

    Следует помнить, что после счетчика, провода обязательно (особенно фазный) должны идти на защитные автоматы, и только после к розеткам и освещению.

    Схема Подключения Однофазного Счетчика — tokzamer.ru

    Все остальные идут вправо по очередности. Такие приборы обычно ограничены по току и не превышают А.


    На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям.

    Для этого цельными кусками провода соответствующего нагрузке диаметра со специальных клеммников, которые есть в подъездных щитах, делается подключение вводного автомата к питающей сети.
    как подключить счетчик электроэнергии

    Из них два провода — это вход и выход фазы, а другие два вход и выход рабочего нулевого проводника.

    Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат.

    По типу работы электросчётчики бывают: электронные современный вариант ; Счётчики по типу работы. Электронные счетчики имеют цифровой интерфейс, который позволяет дистанционно считывать с них различные данные, а также программировать их на многотарифный учет по двум и более тарифам, которые распространяются на определенные временные промежутки.

    Выход нулевого провода.

    По сути, все эти схемы идентичны, отличаются друг от друга они лишь использованием трансформаторов. Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля.

    Как подключить счётчик

    Как правильно провести подключение электросчетчика своими руками

    Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально. Обратите внимание, что входной автомат и входное УЗО двухконтактные заходят два провода , чтобы размыкались оба контура — фаза и ноль нейтраль. Фиксируется провод в старых моделях одним винтом, в новых — двумя.

    Выход нулевого провода.

    Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Кроме активной потребляемой мощности электронные счетчики могут измерять и реактивную мощность, а также могут вести учет расхода электроэнергии в двух направлениях.

    Единственное, что может быть немного сложнее в подключении трехфазных электросчетчиков — это если прибор учета является устройством вторичного включения.

    Такие приборы обычно ограничены по току и не превышают А. Установка счетчика электроэнергии для гаража аналогична.

    Несанкционированный доступ к клеммам электросчетчика запрещен, все операции должны производиться только сотрудниками электроснабжающих организаций.

    Согласно ПУЭ, период между госповеркой и опломбировкой счетчика на месте установки должен быть не более года для 3-х фазного прибора и двух для однофазного. В зависимости от марки и функционала конкретного электрического счетчика, клеммы могут быть промаркированные по-разному, но при этом порядок подключения проводов к ним один.
    Монтаж щитка ввода СИП и счетчика своими руками

    Статья по теме: Монтаж электропроводки смета

    Подключение счетчика: правила и основные требования

    Схема подключения счетчика и автоматов защиты. Если индукционному счетчику придать горизонтальное положение, то он останавливается.

    Разнообразие электрических счетчиков учета очень большое, но при этом клеммы подключения на них располагаются в одинаковом порядке, как по месту расположения на панели, так и по порядку подключения. Через токовый трансформатор. Схема подключения двухфазного счетчика представляет собой обрезанный вариант трехфазной.

    Что нужно для монтажа счетчика в распределительном щите: Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее. Распределительные автоматы соединяются между собой сверху небольшими отрезками провода.

    Перед подключением ведь все равно придется снять защитную крышку контактов, а именно на внутренней ее стороне и показано расположение подключаемых проводов. Электрических потребителей в современном мире с каждым годом становится всё больше и больше.

    Если крепежных винта два, сначала закручивается дальний. Спасибо за внимание. А что будет, если оно произойдет, объяснять, наверное, не нужно. На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая.

    Схема подключения однофазного электросчетчика


    Это объясняется соображениями безопасности: все работы должны проводиться с полным снятием напряжения. Для каждого фазного провода группы электроприборов необходимо устанавливать отдельный автоматический выключатель. Как самостоятельно сделать проводку в доме читайте тут.

    Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. То есть подключение проводов к счетчику выглядит следующим образом: С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком : Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок УЗО — для защиты от поражения электрическим током и пожаров. Это не даст вам запутаться при соединении автоматов с последующим выводом проводов в квартиру или дом. Таким образом к выводам счетчика 1 и 3 подключается вводной питающий кабель, а к выводам 2 и 4 подключается нагрузка. К этой клемме подсоединяется нулевой провод, который подходит к дому или квартире.

    Если вы смотрите на лицевую панель счетчика электроэнергии, то первая клемма расположена с левого края. Посмотрите подключение счетчика в видео-формате. Тем более что электросчетчика и автоматов силового шкафа это правило касается в первую очередь. Входной Нейтральный провод подключается к клемме 7.
    УСТАНОВКА И КРЕПЛЕНИЕ СЧЕТЧИКА.ВВОДНОЙ АВТОМАТ.

    Навигация по записям

    Усилие затяжки должно быть не таким сильным, чтобы сорвать резьбу, но и достаточно плотным. Теперь о схеме подключения.

    При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа. Традиционно монтируются в специальные боксы короба из негорючего пластика. В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы с

    Кроме вводного автомата монтируют и другие устройства для распределения электроэнергии, защиты людей и оборудования. В некоторых видах этих приборов клеммы расположены снизу. Но установить все элементы, произвести подключение счетчика к нагрузке электроприборам , без подключения питания можно самостоятельно.

    Счётчики трансформаторного включения в основном применяются в узлах учёта промышленных предприятий. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. В современных сетях наиболее широкое распространение получили двухполюсные автоматические выключатели. Конкретная цифра указывается в сопроводительном документе.

    Рекомендуем: Составление смет на электромонтажные работы

    Посмотрите подключение счетчика в видео-формате. Известно, что пик электрических нагрузок приходится на утренние и вечерние часы. Вообще, подключение электросчетчика, схема которого известна, особого труда не составит.

    Ранее было нормально, что электросчетчик мог быть рассчитан на номинальный ток в 5 Ампер, но с широким распространением мощных бытовых приборов этого явно недостаточно, поэтому широкое применение нашли счетчики с более высоким номинальным током нагрузки. В некоторых видах этих приборов клеммы расположены снизу. В принципе, все аналогично, только фаз в данном приборе не одна, а три. Основные требования Основные правила монтажа и подключения приборов учета определяются п.

    Подготовка к монтажу

    Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике. На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. А соединительная схема остается той же самой.

    Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. Разберёмся в тонкостях установки Все работы по установке счетчиков должны вестись, во-первых, теми организациями, которые имеют на это полномочия, а во-вторых, квалифицированным персоналом, имеющим нужный допуск. Электронные счетчики имеют цифровой интерфейс, который позволяет дистанционно считывать с них различные данные, а также программировать их на многотарифный учет по двум и более тарифам, которые распространяются на определенные временные промежутки. От вводного автомата обычно это двухполюсное устройство , один фазный провод подсоединен на 1-й контакт электросчетчика, а вторую клемму перемычка соединяет с распределительным автоматом как подключить автомат, равно и как подключить счетчик, видно из прилагаемых схем.
    Установка и подключение электросчетчика СЕ101 S6 — Энергомера

    как подключить счетчик электроэнергии, трехфазный своими руками, что сделать

    Схема подключения электросчетчика является неотъемлемой деталью в том случае, если работа будет выполняться самостоятельноВ каждом доме или в квартире в обязательном порядке должен присутствовать электрический счетчик. Он отвечает за подсчет кВт, которые вы намотали и должны за них заплатить. С каждым годом сума оплаты за потребление электричества растет. По ряду разных причин необходимо проводить замену электрического счетчика. Такая замена может быть связана с переносом электрического щитка, не рабочим состоянием устройства. Если вы решили провести замену старого устройства собственноручно, то вам необходима схема подключения электрического счетчика.

    Схема подключения электросчетчика: какие бывают контакты

    Перед подключением счетчика, необходимо предельно внимательно ознакомится со схемой устройства, а нужно это чтобы ничего не выпустить из вида. Также при подключении необходимо учесть, то, что все контакты нужно зачистить и зажать контакты болтами. После зажатия болтов и начала работы счетчика необходимо отключить подачу электричества и подтянуть болты заново. Такие соединения проводов должно проводиться с максимальным качеством, так как в последствие доступ к этим болтам будет закрыт, крышкой и опломбирован. Подсоединение необходимо делать таким образом, что б потом несколько лет не подлизать к контактам.

    Также учтите, то, что счетчик нельзя переносить с квартиры в подъезд и наоборот. Счетчик должен находиться в том месте, где предусмотрено планом квартиры.

    Ниже проведем порядковое подключение к электрическому счетчику. Нумерация контактов считается с лева на право, так как в счетчиках много разных видов нумерации.

    Схема подключения электросчетчика

     Выполняем подключение проводов к счетчику в таком порядке:

    • К первому контакту счетчика выполняем подключение приходящего фазного проводника;
    • К 2му контакту подкидываем отходящий фазный проводник;
    • Нулевой проводник, который приходит, подключаем к третьему контакту;

    Нулевой отходящий проводник подключаем к 4 контакту на счетчике.

    Подключение счетчика электроэнергии своими руками: подготовительные работы

    Перед началом подключения электрического счетчика необходимо выполнить подготовительные работы. Установить щиток, в котором все оборудовано для выполнения подключения.

    Почти все современные счетчики модульные, а это означает, что установка таких счетчиков выполняется на рейку. Такая установка явно облегчает и упрощает проведение монтажных работ. Так же модулями являются и защитные оборудования.

    Перед началом подключения электрического счетчика необходимо провести подготовительные работы

    А именно:

    • Автоматы;
    • УЗО;
    • Автоматы дифференциалного типа;
    • Нулевые шины и различные клеммы;
    • Устройства для ограничения напряжжения;
    • Индикаторы.

    Все эти элементы монтируются в электрический щиток, который сделан из негорючей пластмассы. Такие боксы бывают навесными и встраиваемые, а также иметь разные размеры. Размеры таких щитков будут зависеть от того сколько предусмотрено установочных мест.

    Как подключить трехфазный счетчик

    Для того чтобы своими руками установить счетчик старого типа с однофазной системой, трехфазный или двухтарифный прибор учета электроэнергии вам в любом случае понадобится схема подсоединения прибора. Перед тем как сделать всю работу, вам нужно обратиться в компанию вашей сети, для того чтобы получить разрешение и саму схему электросчетчика.

    Самый простой способ подключения электрического счетчика похожа на всем знакомую схему монтажа однофазного счетчика, которая является прямым включением подсчета электричества. Отличается такое устройство большим количеством клеммных контактов. Сам процесс подключения трех фазного счетчика заключается в последовательном подключении.

    Схема подключения трехфазного счетчика

    А именно:

    1. Провода, которые подходят необходимо зачистить от изоляции и подключить к защитному автомату трех фазного типа.
    2. После автомата выполняем подключение фазных жил кабеля, а именно 3 жилы, подключение выполняется к парным клеммам контактов, начиная с правой стороны счетчика.
    3. Нулевой проводник соответственно подключается к оставшимся контактам.
    4. После счетчика проводим монтаж трехфазного защитного автомата.
    5. К такому счетчику могут быть подключены стандартные бытовые приборы. Для этого нужно выполнить отводку от одной фазы и провода нулевого.

    Если вы хотите использовать сразу несколько оборудований однофазного типа, то их необходимо разделить для подключения через разные фазы.

    Косвенная схема подключения счетчика электроэнергии

    В случае превышения параметров нагрузок всех приборов, которые проходят через счетчик, то необходимо в таких случаях устанавливать разделительный токовый трансформатор. Монтаж этого устройства выполняется в разрыве подающего фазного провода. На таком трансформаторе присутствуют 2 обмотки. Первичный контур выполняет функцию мощной проводящей ток шины, которая должна быть продета через середину счетчика и подсоединена в разрыв проводников питания электричества потребителями. Подключение этого контура выполняется к счетчику. Такой способ сложнее, чем прямой. И по той при чине если человек не имеет таких навыков, то лучше обратится к мастеру.

    Косвенная схема подключения счетчика электроэнергии

    Выполняется подключение таким образом:

    1. Подключаем три трансформатора, для каждой из фаз. Монтаж счетчика также выполняется в электрическом щитке.
    2. К фазной жиле выполняем подключение проводника 1.5 мм2, а свободный конец заводим в клемный контакт электрического счетчика.
    3. Также выполняем подключение 2х оставшихся трансформаторов к разным фазам на клемные контакты5 и 8.
    4. От вторичной обмотки трансформатора провода с сечением 1.5мм2 делаем подключение клемным контактом с номерами 1 и 3 при этом очень важно не перепутать фазы местами, а в противном случае показания счетчика будут не правильными.
    5. Подключение оставшихся обмоток выполняется таким же образом к нужным клемным контактам.
    6. Осталось подключить оставшийся клемный контакт к заземлению.

    Но при рассмотрение счетчика с косвенным включением, отметим, то, что они часто используются для подсчета электричества на мощных высоковольтных сетях, а никоем случае не в бытовых условиях дома или квартиры.

    Правильная схема подключения электросчетчика (видео)

    Такая важная деталь как схема подключения электрического счетчика должна быть у каждого мастера, который решил заняться этой работой самостоятельно. Если вы внимательно ознакомились с нашей статьей, то мы указали все этапы работы со счетчиком, однако в любом случае лучшим вариантом будет обратиться за помощью к специалистам, которые выполнять все работы быстро и правильно.


    Добавить комментарий

    Как подключить электросчетчик к бытовой домашней проводке

    Начнем с того, что любой электрический прибор при покупке проверяют на работоспособность. Даже обыкновенные лампочки накаливания продавец вкручивает в патрон и демонстрирует их свечение прямо за прилавком.

    Счетчик электроэнергии относится к измерительным устройствам, которые оцениваются по работе классом точности, выражающим в процентом отношении погрешность показаний. Если она больше допустимой величины, установленной действующими стандартами, то прибор бракуется и к работе не допускается. Его необходимо ремонтировать или заменять новым.

    Анализом исправности электрических счётчиков занимаются специалисты электротехнических лабораторий, находящихся в подчинении предприятий Энергонадзора. Они, на основе результатов поверки, выдают свидетельство об исправности измерительного прибора и ставят на нем клеймо и пломбу.


    Электромонтеры Энергонадзора осуществляют подключение электрического счетчика к домашней проводке, закрывают клеммную крышку и пломбируют ее — исключают доступ посторонних лиц к прибору для проведения несанкционированных работ.

    В отдельных случаях домашнему мастеру может потребоваться в личных целях подключить электрический счетчик для решения своих задач. Помочь ему понять технологию такой работы призвана эта статья.

    Содержание статьи

    Как устроен и работает электрический счетчик

    Конструктивно измерительный прибор состоит из диэлектрического корпуса, в котором расположены:

    • клеммник, на который подключаются входные и отходящие цепи;
    • измерители тока и напряжения, отслеживающие текущие параметры электроэнергии;
    • схема логики, обрабатывающая полученную от измерителей информацию и передающая ее на табло;
    • органы управления режимами просмотра, устанавливаемые на новые приборы, работающие по цифровым технологиям.

    Как работает внутренняя электрическая схема

    В корпусе электросчетчика вмонтированы две обмотки:

    1. последовательно подключенная к потенциалу фазного провода, называемая катушкой тока;
    2. параллельно соединенная с фазой и нулем — напряжения.


    Внутри прибора есть винт, при вворачивании которого создается электрический контакт катушки напряжения с потенциалом фазы. Он используется при проверках счетчика, а в обычном состоянии должен быть хорошо затянут.

    У любого однофазного индукционного счетчика клеммник представлен четырьмя винтовыми зажимами. К ним подключают провода строго определенным образом:

    • потенциал фазы подается на клемму №1, а снимается с №2;
    • ноль — соответственно на №3 и №4.

    Таким образом, клеммы №1 и №3 относятся ко входным цепям, а №2 и №4 — к отходящим.

    Это простое правило подключения проводов важно соблюдать потому, что электрический счетчик учитывает не только величину мощности, но и ее направление.

    В бытовой сети потребитель забирает электроэнергию у снабжающей организации и расходует ее на свои нужды. При нарушении правил подключения измерительный механизм будет вести отсчет тока в обратную сторону или остановится, если снабжен фиксирующим стопорным механизмом.

    Объяснять более детально дальнейшую работу внутренней схемы измерительного электросчетчика пока не будем. Это не требуется для правильного подключения прибора.

    Как подключить однофазный электрический счетчик своими руками

    Сейчас мы находимся в переходном периоде времени, когда энергоснабжающие организации постепенно модернизируют свою оборудование, переводя его на новые международные стандарты безопасности. В результате жилые здания эксплуатируются с разными типами заземлений.

    Поэтому рассмотрим две наиболее актуальных схемы подключения:

    • TN-C, характерная для старого оборудования;
    • TN-S, на которую осуществляется последовательный переход.

    Схема подключения однофазного счетчика по системе TN-C

    В зданиях со старой электропроводкой пока еще существует система подачи электроэнергии по двум проводам, именуемая схемой заземления TN-C.


    В электрическом щитке квартиры или дома напряжение на счетчик подавалось через пакетный переключатель или пробки с предохранителями.

    Оба вида этих коммутационных аппаратов устарели. У пакетников происходит усыхание внутреннего слоя изоляции и разрушение ее при вращении переключателя. За счет этого возможно создание тока короткого замыкания внутри корпуса.

    А любителей пользоваться пробками в наше время надо еще поискать, ибо современный автоматический выключатель значительно лучше выполняет защиту от тока перегрузок и коротких замыканий.

    Внутреннюю схему электрического щитка дополняют:

    • однополюсные автоматы, через которые подается потенциал фазы на разные группы потребителей;
    • клеммник разводки рабочего нуля.

    От них провода магистралями через распределительные коробки протягиваются к розеткам, выключателям и светильникам по различным принципам построения электрических схем.

    Больше никаких других дополнительных устройств, включая УЗО — защиту от токов утечек, в старой проводке не применялось, а монтаж электросчетчика выполнялся довольно просто.

    Схема подключения однофазного счетчика по системе TN-S

    Переход старых зданий на новую безопасную систему заземления TN-S происходит поэтапно. На первой стадии у многоэтажных зданий создается свой собственный контур заземления и к нему подключают главную шину заземления и РЕ-проводники. Эта схема называется TN-C-S.


    Аналогичным образом поступают при переходе на систему заземления ТТ.

    Во всех случаях в квартирный щиток будет приходить свой РЕ-проводник и выполняться его монтаж к собственной шинке.

    Схема подключения самого однофазного электрического счетчика по схеме TN-S и ее модификаций ничем не отличается от предыдущего способа.

    Как подключить трехфазный электрический счетчик своими руками

    У него более сложная конструкция. В состав прибора входят три цепи измерения мощности, которые суммируются.

    Как устроен трехфазный электрический счетчик

    На картинке показана поясняющая схема подключения проводов к клеммам типового счетчика, созданного по индукционному принципу. Она же характерна и для современных моделей, работающих по цифровым технологиям.


    Поскольку производителей подобного измерительного оборудования довольно много, а выпускаемая ими продукция отличается огромным ассортиментом, то нумерация клемм и их назначение у образцов последних выпусков может отличаться от стандартной схемы. Это надо учитывать при подключении прибора.

    В принципе трехфазный счетчик повторяет своим устройством конструкцию однофазного, но усложнен в три раза за счет получения и обработки информацию не по одному, а по трем каналам одновременно.

    Схема подключения трехфазного счетчика по схеме TN-S

    Сразу оговоримся, что отдельно объяснять монтаж по системе TN-C не будем.

    Если интересует подобный вопрос, то вполне достаточно из приведенной схемы исключить цепи РЕ-проводника, а все остальное не менять, выполнить как показано на картинке.


    Вводной кабель с тремя фазными проводниками и двумя нулями: рабочим N и защитным (РЕ), подключается непосредственно на клеммы четырехполюсного автомата. Его коммутации выполняются одновременно для всех подключенных цепей и заблокированы от одиночного применения в отдельной фазе.

    Другими словами: подать напряжение от вводного кабеля на счетчик или отключить его можно только сразу на все цепи.

    За счет осуществления этой функции обеспечивается одно из требований безопасного пользования электрическими приборами, включая и электросчетчик.

    Питание фаз и рабочего нуля подается на входные клеммы прибора по приведенной схеме, а снимается с выходных зажимов для передачи через автоматические выключатели фазных потенциалов и рабочего нуля к подключенной нагрузке. Ноль разводится через свой клеммник.

    Таким же способом, но минуя цепи счетчика, осуществляется разводка защитного РЕ-проводника в квартирном щитке.

    Однако домашний мастер может столкнуться с вопросом, когда имеется электрический счетчик, который ограничен возможностями измерения тока мощного потребителя. Например, владелец сварочного аппарата в частном доме при резке металла создает нагрузки, значительно превышающие 100 ампер.

    Чтобы их безопасно учитывать маломощными измерительными устройствами используют промежуточные элементы — трансформаторы тока (ТТ).

    Принцип работы бытовых трансформаторов тока

    В их конструкции используется общий магнитопровод и две обмотки: первичная и вторичная.


    При прохождении тока по первичной обмотке во вторичной цепи трансформируется ток, пропорционально уменьшенный по величине, но повторяющий направление силовой цепи.

    Небольшие погрешности преобразования векторных величин стандартизированы и определяются классами точности.

    Благодаря включению в схему токовых цепей измерительных ТТ удается подключать маломощные измерительные системы к проводке, в которой проходят большие энергетические потоки.

    Погрешность трансформатора тока добавляется к той, которую допускает электрический счетчик. В итоге общий класс точности комбинированной измерительной системы может измениться.

    Схема подключения электрического счетчика через измерительные трансформаторы

    После четырехполюсного автоматического выключателя силовые провода потенциалов фаз подаются на первичные обмотки трансформаторов тока и через них поступают дальше в схему общего электроснабжения.


    Подключать провода к обоим обмотка измерительного ТТ необходимо строго по разработанной производителем методике при отключенном напряжении.

    Вторичные вектора токов, пропорционально пониженные на значение коэффициента трансформации, поступают на токовые цепи электрического счетчика, который постоянно обрабатывает поступающую информацию.

    Пользователю остаются только ввести соответствующие поправки в выполняемый расчет и с их учетом расплачиваться за электроэнергию. У моделей измерительных приборов, использующих в своей конструкции микропроцессорные технологии, существует функция, позволяющая вручную вводить соответствующие поправки при первичном включении, сразу снимать конечные показания с дисплея без выполнения дополнительных пересчетов.

    Заканчивая изложение материала хочется порекомендовать к просмотру видеоролик Сергея Панагушина “Устройство этажного щитка”. В нем он показывает и рассказывает технические моменты, которые необходимо соблюсти, чтобы подключить электрический счетчик.

    Еще раз напоминаем, что подобные работы таят в себе повышенную опасность. В случае ошибки можно устроить короткое замыкание в электрощитке, которое сопряжено с токами очень огромных величин, а посему приводит к большим разрушениям.

    Такое подключение следует доверять только подготовленным работникам, имеющим не только теоретическую подготовку, но и практические навыки, необходимые защитные приспособления.

    Сейчас вам удобно поделиться материалом этой статьи с друзьями через кнопки соц сетей или задать вопросы в разделе комментариев.

    Полезные товары Полезные сервисы и программы

    Как подключить проводку к счетчику — советы электрика

    Как лучше подключить

    Источник: http://sovetnik36.ru/kak-luchshe-podklyuchit-elektrichestvo-k/

    Как сделать левую розетку в частном доме

    Принципиально существует только один способ как сделать левую розетку в частном доме – чтобы провод, которым она будет подключаться, подсоединялся к вводному кабелю до того, как он будет подключенный к электросчетчику.

    Другой вопрос: как и в каком месте это получится сделать – решается индивидуально.

    Всем возможным способам реализации этой затеи учат только в одном месте – на курсах контролеров – ведь найти «левое» подключение можно только при наличии навыков самостоятельного их изготовления.

    Подключение левой розетки снаружи дома

    Чтобы определить место, наиболее подходящее для установки левой розетки, в первую очередь надо просмотреть весь путь, по которому провод подходит к электросчетчику. Здесь будут некоторые различия между частным домом и квартирой, хотя последний вариант является только частным случаем первого.

    Вдоль улицы по столбам идут провода от которых ответвления проводятся к каждому дому. Делаются они двумя способами – по воздуху или под землей. Первый способ применяется чаще всего ввиду простоты и минимальной стоимости монтажа.

    Обратите внимание

    Под землей проводка прокладывается в тех случаях, когда площадь двора большая и хозяева дома озабочены тем, чтобы его ландшафт не был испорчен столбами.

    В таких домах крайне редко задумываются о том, как сделать левую розетку, предпочитая вместо воровства электричества просто за него платить, но случиться может всякое.

    Подключение к линии, что приходит по воздуху

    Прокладка проводов таким способом осуществляется алюминиевыми неизолированными проводами со стальным сердечником. Подведение электричества к дому выполняется таким же проводом или уже заизолированной жилой.

    Если подвод сделанный неизолированной проводкой, то это уже практически готовая неучтенная розетка – надо накинуть провода на входящий кабель и готово – счетчик получилось обойти.

    Таким способом часто пользуются когда надо подключить сварочный аппарат.

    Чтобы обнаружить такое подключение надо чтобы приходящий от столба провод просматривался с улицы по всей длине – тогда накинутую на них дополнительную проводку видно невооруженным взглядом.

    Если дом стоит достаточно глубоко во дворе и изоляторы скрыты от посторонних глаз, то необходимо только визуально осматривать провода на предмет подгорелостей, которые создадут наброшенные провода. Чтобы избавиться и от них, некоторые умельцы мастерят зажимы, которые цепляют на провод, а при визите контролера они снимаются в течение нескольких минут.

    Заметить подобное вмешательство очень сложно – это станет возможным только если зажимы подолгу не отключаются от проводов и то – при тщательном осмотре с близкого расстояния.

    Если подвод осуществляется изолированным проводом, то все делается точно так же, но с куска кабеля снимается изоляция.

    Важно

    Чаще всего это делается недалеко от изоляторов, а оголенный участок закрывается кембриком из резинового шланга.

    В случае чего хозяин всегда может сказать, что не знает почему так сделано: несмотря на то, что оголенный провод вызывает большие подозрения (хотя поврежденную изоляцию еще надо увидеть), нарушением это не является.

    Если кабель идет под землей

    Для врезки левой розетки придется проводить масштабные земляные работы. Связано даже не с подключением провода к вводному кабелю, а с обеспечением его дальнейшей бесперебойной работы. Под землей на него воздействует множество факторов: влага из почвы, ее кислотность, микроорганизмы и различные грызуны.

    Как итог – для подключения левой розетки помимо того, что кабель надо раскопать, с него придется снять изоляцию прикрутить на него провод и тщательно заизолировать соединение. Делается это с помощью муфты – самодельной, в которую заливается эпоксидная смола, или покупной – со специальным составом.

    Кроме того, в большинстве случаев все это приходится делать с проводом, который находится под напряжением.

    Обнаружить такое подключение практически нереально – хозяина дома может подвести только два фактора – хорошее оснащение бригады контролеров и собственная непредусмотрительность.

    Если не повезет в первом случае, то при подозрении на воровство электричества для осмотра участка прибудут электрики с чувствительными приборами способными засечь электромагнитное поле фазного провода на расстоянии около метра.

    Если левый провод будет прокладываться в стороне от основной магистрали, то его можно обнаружить.

    Более простым способом является отключение вводного автомата на счетчике и обход всех розеток с индикатором напряжения. Если левая розетка на виду, то наличие в ней напряжения выдаст ее, как говорится, головой.

    Совет

    Чтобы этого не случилось, предусмотрительные умельцы часть провода тянут рядом с основным, который всегда будет под напряжением, а в случае необходимости сделать ответвление, ставят там пускатель. При этом управляющую фазу, которая удерживает его во включенном состоянии, берут после вводного автомата.

    Получается, что при отключении электричества в доме, оно пропадает и в левой розетке. Это требует дополнительных монтажных работ, но в таком случае что-либо доказать контролеру получиться только путем перекапывания всей трассы, по которой вводной кабель идет к дому, на что нужны ну очень веские основания.

    Еще одна оплошность, которую может допустить человек, монтирующий левую розетку – взять для нее не домашний ноль, а из заземления. В таком случае левое подключение определяется отключением ноля – искомая розетка, в отличие от всех остальных, будет работать.

    Подключение левой розетки внутри дома

    Здесь применяется тот же самый принцип, что и при врезке в подземный кабель за тем исключением, что воспользоваться можно только тем обстоятельством, что часть провода прокладывается внутри стены. Любой другой способ будет гарантированно обнаружен при обычном визуальном осмотре.

    Перед тем, как сделать надежную левую розетку в частном доме или квартире потребуется частично разбить стену, что даст доступ к вводному кабелю до того, как он придет к счетчику. С кабеля снимается изоляция, на жилу вешается провод, а само соединение изолируется.

    Самой большой проблемой становится расположение левой розетки и ее дальнейшее использование. Чтобы она выглядела естественно, то проводку надо прокладывать внутри стены.

    Если подключение левой розетки делается не на этапе монтажа всей электропроводки, в большинстве случаев она будет располагаться недалеко от счетчика.

    Это с одной стороны сужает круг поиска для контролеров, а с другой – вынуждает для ее полноценного использования держать «на хозяйстве» длинную переноску.

    Обнаруживается такое подключение простукиванием стен, через которые проложен вводной кабель – если где-то обнаруживается ответвление, то это повод для более детального осмотра. Поэтому предусмотрительные монтажники левых розеток для заделывания провода используют цементную замазку, чтобы она после застывания не отличалась от стены.

    Если для маскировки незаконной врезки (чтобы ее нельзя было обнаружить после отключения вводного автомата) используется пускатель старых моделей, то он как раз и может выдать наличие левой розетки – при отключении и включении вводного автомата он будет щелкать контактами. Также его можно обнаружить простукиванием, если только он не спрятан глубоко в стену.

    В квартире незаметно сделать левую розетку возможно только в том случае, если счетчик перенесен внутрь нее из подъезда.

    Обратите внимание

    В противном случае надо подключение проводить внутри этажного щитка, что сделать незаметно просто невозможно.

    Некоторые в наглую бросают провод в квартиру, но так как это создает потенциальную опасность для других жильцов, то они вполне могут вызвать контролеров самостоятельно.

    Какой способ используется чаще всего

    Если хозяева дома уверены, что с обыском к ним никто не нагрянет, то не станут дополнительно маскировать левую розетку или оснащать проводку пускателем.

    Можно даже сделать не одну левую розетку, а электричество для всего дома пустить мимо счетчика – для этого врезка в кабель производится до него и после.

    В первой точке ставится переключатель и когда цепь идущая к счетчику размыкается, то мотать он не будет.

    Рассмотренные выше методы установки левых розеток являются самыми сложными для обнаружения их контролерами энергонадзора, а все остальные способы являются упрощенными вариациями перечисленных.

    Источник: https://YaElectrik.ru/jelektrojenergija/kak-sdelat-levuyu-rozetku

    Как подключить электросчетчики и автоматы правильно – однофазный и трехфазный, схема

    Под электросчетчиком понимается специальное устройство, основной функцией которого является измерение расходуемого количества электрической энергии. История этих приборов начинается в XIX веке, когда были изобретены и начала активно использоваться технические средства, являющиеся потребителями электроэнергии.

    Устройство электросчетчиков выглядит следующим образом:

    1. Основными механизмами являются катушка-обмотка напряжения и токовая катушка.
    2. Электромагниты указанных катушек располагаются таким образом, чтобы они могли находиться по отношению друг к другу строго под углом, равному 90°.
    3. В пространстве между катушечными электромагнитами размещен особый диск из алюминия. Снизу и сверху он зафиксирован при помощи подшипников и подпятников.
    4. Ось алюминиевого диска оборудована специальным червяком, который, благодарю наличию колес с зубцами, позволяет функционировать барабану счетного устройства, приводя его в движение.

    Принцип, по которому функционирует любая разновидность электросчетчиков, можно описать следующим порядком производимых действий:

    1. Токовая катушка имеет последовательное включение в систему электрической цепи. Состоит из малого числа витков, а наматывание происходит проводом с крупным диаметром.
    2. Вторая катушка, наоборот, имеет параллельный принцип подключения к электрической цепи. Количество витков у нее значительно больше, чем у токовой катушки, а наматывание происходит при помощи тонкого провода.
    3. Переменное напряжение в процессе работы передается только одному элементу счетчика – катушке с большим количеством витков и тонким проводом.
    4. Когда напряжение проходит через катушки, то в пространстве между ними сразу же возникают магнитные потоки переменного типа.
    5. Благодаря возникшим потокам между катушками, диск из алюминия создает внутри себя особые токовые вихри.
    6. Вихри и потоки встречаются в алюминиевом диске, вступая во взаимодействие друг с другом, что вызывает вращательный эффект по отношению к самому диску, и он начинает приходить в движение.
    7. Счетчик фиксирует все обороты диска за определенный установленный отрезок времени, считая и учитывая при этом потребляемую электроэнергию.
    8. Современные модели электросчетчиков осуществляют данный процесс путем преобразования аналоговых сигналов, которые были получены датчиками, в импульсный код, представляющий собой набор цифр. Микроконтроллер способен расшифровать данный код после его поступления, а также рассчитать и вывести на экран полученное значение количества потребляемой электроэнергии.

    Подготовительные работы

    Осуществить процесс подключения такого счетчика к сети возможно самостоятельно, без вызова квалифицированного электрика. Однако, прежде чем приступать к этому, необходимо предварительно провести подготовительные работы по монтажу специального бокса, внутрь которого нужно будет установить сам электросчетчик.

    Для соблюдения правильности технологии монтажа, нужно придерживаться следующего алгоритма действий:

    1. На настенном боксе откручиваются все болты или шурупы, держащие крышку на месте, после чего она снимается.
    2. Бокс устанавливается на стену, причем высота его монтажа должна быть в промежутке от 0,8 до 1,7 метра. Этот параметр регламентируется действующими официальными правилами по технике безопасности при работе с высоким напряжением.
    3. Выбор элементов для крепежа осуществляется на основании материала, из которого изготовлена стена.
    4. Закрепленный на стене бокс будет иметь несколько монтажных реек, как уже было сказано, и нулевую шину.

    Фактически, все современные модели счетчиков являются представителями модульной разновидности, поэтому тип подключения у них унифицирован: он производится на монтажную рейку. Их преимуществом является не только использование абсолютно безопасных и негорючих материалов в собственной структуре, но также и значительная легкость понимания и реализации технологии установки.

    Необходимые материалы и инструменты

    Желательно, если провода будут отличаться друг от друга не только толщиной, но и цветом.

    Заблаговременная подготовка инструментов и материалов, которые потребуются для подключения счетчика, также является одной из частей подготовительных работ.

    Приготовить заранее необходимо:

    • электрощит, который должен соответствовать всем параметрам и особенностям устанавливаемого счетчика;
    • сам электросчетчик, можно выбрать индукционный или наиболее распространенный электронный вариант;
    • несколько проводов с различным диаметром от 1,5 м. до 6 мм;
    • автоматический выключатель;
    • планки с рекомендуемой шириной 0,35 см;
    • материалы и инструменты для осуществления крепежа;
    • УЗО;
    • изоляционные элементы;
    • изолента;
    • нож с острым лезвием;
    • отвертки различного типа;
    • пассатижи;

    Важным условием, от которого зависит безопасность человека, осуществляющего установку и подключение электросчетчика, является обязательное наличие у всех отобранных инструментов изолирующей резиновой ручки, позволяющей избежать ударов электрического тока.

    Установка

    Если все подготовительные работы остались позади, а нужные инструменты и материалы заготовлены и соответствуют всем предъявляемым к ним требованиям, то можно приступать непосредственно к монтажу электросчетчика:

    1. ПУЭ дает предписание, согласно которому, установке счетчика должен предшествовать монтаж защитного оборудования, способному обезопасить от возникновения различных аварийных ситуаций. Такое устройство для защиты можно разместить в разных местах: цокольном щитке, на лестничной клетке, возле самого электросчетчика. Выбор месторасположения зависит от возможностей по установке пломб на оборудовании.
    2. После установки защитного оборудования, можно вернуться к вопросу монтажа счетчика. Первоначально, должен быть установлен автоматический выключатель с двумя полюсами. При помощи специального механизма на обратной стороне, его можно зафиксировать на верхней рейке внутри бокса.
    3. Устанавливается сам электросчетчик. Он имеет на обратной стороне точно такой же механизм, как и автоматический выключатель, поэтом, по такому же принципу подсоединяется к одной из ДИН-реек.
    4. Далее, необходимо добавить однополюсные автоматы. Их количество может различаться, но чаще всего монтируется два автомата на каждый счетчик.

    На этом, процесс монтажа электросчетчика закончен и, как можно убедиться на практике, ничего сложного в нем нет.

    Подключение

    Алгоритм действий, которые необходимо выполнить при подключении электросчетчика, напрямую зависит от его разновидности.

    Так, для подсоединения однофазного счетчика нужно:

    1. На первоначальном этапе, полностью отключить автомат или пробки, либо обесточить всю линию на время проведения работ по подключению устройства.
    2. На обратной стороне любого однофазного электросчетчика имеется схема, в соответствии с которой его и необходимо подключать.
    3. Подключить провода к контактам на клеммной планке, всего у однофазного устройства имеется четыре клеммы.

    Порядок подключения должен быть в обязательном порядке следующим (если смотреть на счетчик слева направо):

    1. Ввод фазы к квартире от сети.
    2. Выход фазы внутрь помещения.
    3. Ввод нуля к квартире от сети.
    4. Вывод нулевого изолятора внутрь помещения.

    Трехфазные электросчетчики делятся на несколько разновидностей: приборы прямого или косвенного подключения, соответственно, технология данного процесса у них различается. Устройства косвенного подключения рассматриваться не будут, поскольку они запрещены для монтажа в объектах жилищного фонда.

    Подобные приборы используются исключительно в промышленных целях, а их установка и подключение могут быть осуществлены только квалифицированными мастерами и электриками, имеющими подобный доступ.

    Если говорить об электросчетчиках прямого подключения, то они подходят для установки в жилых домах, алгоритм подключения не столь значительно отличается от технологии, используемой для однофазных моделей.

    Но с учетом того, что схема у трехфазных приборов гораздо сложнее, рекомендуется не осуществлять их подключение самостоятельно, а доверить этот процесс профессиональному электрику.

    Это обусловлено также еще и тем, что регистрация нового устройства все равно должна быть произведена специализированной организацией, которая и предоставит мастера, имеющего лицензию и допуск к проведению различных электромонтажных работ.

    Описание схемы подключения

    Если говорить об однофазной разновидности электросчетчиков, то схема подключения у них самая элементарная и традиционно указывается на обратной стороне крышки устройства.

    Если она все же отсутствует, то можно воспользоваться следующим описанием правильного подсоединения проводов:

    1. В первую клемму слева, входит фаза, ведущая от внешней сети к жилому помещению.
    2. Через вторую клемму, эта фаза выводится внутрь квартиры.
    3. Третья клемма подводит нуль от сети.
    4. Через последний контакт, располагающий справа, нуль имеет выход в квартиру.

    Схема подключения трехфазного электросчетчика несколько сложнее, но она также чаще всего приводится на обратной стороне крышки устройства или в инструкции по эксплуатации прибора. Самое важное в данном процессе – не перепутать провода и отслеживать порядок их подсоединения, опираясь на цвет.

    Также, важно помнить, что все нечетные номера контактов будут соответствовать вводу, а четные значения говорят о нагрузке.

    Схема трехфазного счетчика

    Правильная схема подключения трехфазного устройства будет выглядеть следующим образом:

    1. Желтый провод подключается на вход, соответствует фазе А.
    2. Второй желтый провод подключается на выход, соответствует той же самой фазе.
    3. Зеленый провод для входа фазы В.
    4. Второй зеленый провод должен быть подключен по аналогии с первым того же цвета.
    5. Красный провод подключается на вход фазы С.
    6. Второй красный провод необходимо подключить на выход той же самой фазы.
    7. Синий провод соответствует нулевому проводнику, он подключается на вход.
    8. Второй синий провод также соответствует нулю, но подключается на выход.

    Все провода трехфазных счетчиков имеют именно такую нумерацию, поэтому если четко следовать приведенному описанию, то устройство будет подключено правильно.

    Как подключить автоматы?

    Схема подключения однофазного автомата

    Подключение автоматов является не таким сложным, как, например, трехфазного счетчика, поэтому его может реализовать каждый, выполнив приведенный ниже алгоритм действий:

    1. В электрощите, автоматический выключатель крепится при помощи встроенного защелкивающегося механизма на ДИН-рейку в боксе.
    2. Провода вставляются в зажимы и подлежат надежной фиксации при помощи специальных болтовых контактов.
    3. Контакты необходимо затягивать надежно, но аккуратно, чтобы не повредить корпус устройства, что вызовет последующее смещение внутренних элементов, а это приведет к частым перегревам в процессе эксплуатации и в ближайшее время поспособствует поломке выключателя.
    4. Входное питание должно быть подключено строго сверху автомата, а с нижней части подсоединяется нагрузка или выход.
    5. Еще до подключения кабеля к контактным зажимам, его необходимо на 15 см. освободить от внешнего изоляционного слоя, чтобы добавить гибкости и подвижности. Внутреннюю изоляцию допускается устранять только на 0,5-1 см.
    6. При подсоединении к автоматическому выключателю проводов, обладающих малым сечением или многожильных кабелей, в процессе монтажа для них используются специальные наконечники.

    Что будет если неправильно подключить электросчетчик?

    Неправильное подключение данного устройства или защитного оборудования для него может привести к следующим нежелательным последствиям:

    1. Возникновение короткого замыкания, сгорание всех незаземленных электрических приборов.
    2. Перегрев самого оборудования, который в кратчайшие сроки выведет его из строя.
    3. Ответственная организация при осуществлении проверки, скорее всего, введет штрафные санкции за самопроизвольное неправильное подключение прибора, особенно, если на нем будет отсутствовать пломба.

    0,00, (оценок: 0)Загрузка…

    Источник: https://househill.ru/kommunikacii/electrika/pribory/kak-podklyuchit-schetchik.html

    Как подключить проводку в доме?

    Корректность работы электрической проводки в доме зависит не только от того, насколько грамотно выбраны все комплектующие, но и правильности ее подключения, схемы распределения и других нюансов.

    Если же при подключении допущены ошибки, то вполне возможно получение эффекта, когда одна часть схемы будет перегружена, а другая наоборот недогружена.

    Как подключить проводку к счетчику

    Ввод в дом или квартиру начинается от прибора учета, который обязательно пломбируется представителем энергоснабжающей организации, после установки и подключения к нему всех линий. Чтобы подключить проводку к счетчику, должны быть выполнены следующие условия:

    • · прибор учета должен находиться в месте согласованном с поставщиком электроэнергии и соответствующем всем нормативам ПУЭ и правилам пожарной безопасности;
    • · модель прибора учета должна иметь поверочные пломбы, а сам прибор быть занесенным в государственный реестр средств измерительной техники и согласованным с энергоснабжающей организацией;
    • · подключение должно выполняться строго согласно схеме для однофазных или трехфазных счетчиков.

    Подводимые с абонентской стороны провода подключаются к счетчику строго через автоматические выключатели и хотя допускается установка автомата только на фазный провод, рекомендуется все же использовать двухполюсный для однофазного подключения или трехполюсный автомат для трехфазного.

    В электрощит, где расположен счетчик, провода заводятся с небольшим запасом, чтобы после подключения они не натягивались, а когда подключение выполнено и протестировано, сам щит также пломбируется.

    Как подключить проводку к автомату

    Даже самая мощная и современная проводка нуждается в защите от короткого замыкания и перегрузок, поэтому невозможно представить ее функционирование без автоматического выключателя.

    Поскольку сам выключатель может стоить немало, особенно трехполюсный вариант, то необходимо точно знать, где установка защиты требуется однозначно.

    На вводе выключатели могут устанавливаться, как до счетчика, так и после него, однако следует иметь ввиду, что автоматы установленные не на абонентской стороне, как и прибор учета, должны пломбироваться энергоснабжающей организацией, что естественно предстоит оплатить дополнительно, в то же время, они позволят снять напряжение не только во всей квартире, но и с самого счетчика.

    Важно

    После вводных автоматов, выполняется внутренняя разводка, для чего обустраивается внутренний электрощит с дополнительными автоматическими выключателями, подающими напряжение на определенную группу потребителей.

    Наиболее простая схема энергоснабжения – это разделение нагрузки на осветительную и силовую, таким образом понадобится подключить всего два дополнительных автомата, хотя рекомендуется для мощных потребителей сделать выделенные линии непосредственно от электрощита или хотя бы распределительной коробки с установкой своего автоматического выключателя.

    Как подключить проводку к щитку

    Сегодняшние стандарты устройства схем электроснабжения не приемлют использования металлических распределительных коробок с множеством скруток, так как такое соединение при нынешних величинах протекания тока, достаточно ненадежно, особенно если от подающей линии следует запитать сразу несколько ответвлений.

    Для того чтобы сделать соединение надежным и удобным в эксплуатации, ведь иногда возникает необходимость разъединить провода или выполнить новое подключение, применяется различная электротехническая арматура.

    Целесообразно сделать централизованное управление энергосхемой, для чего после ввода линии в дом, обустраивается электрический щит, где размещается коммутационная аппаратура.

    Сам щит представляет собой металлический или пластиковый короб, с отверстиями для заведения туда проводки, дверцей и замком, на тот случай, если он располагается в общедоступном месте.

    Внутри щита располагается DIN-рейка – универсальное крепление, ширине которого соответствует крепежная часть любой современной электротехнической арматуры, таким образом отпадает необходимость прикреплять те же автоматы гвоздями или шурупами к стене.

    Для дополнительной защиты проводников, их прокладывают в специальной пластиковой гофрированной трубе и в ней же заводят в щиток, где уже непосредственно подключают к коммутационным аппаратам.

    Источник: http://euroelectrica.ru/kak-podklyuchit-provodku-v-dome/

    Ответственность за оборудование | Baltimore Gas and Electric Company

    При возникновении повреждений, связанных с обслуживанием, важно понимать, кто несет ответственность за ремонт. Различайте участки, принадлежащие BGE, и участки, принадлежащие заказчику.

    Электрооборудование

    В приведенной ниже информации проводится различие между оборудованием, принадлежащим BGE, и оборудованием, принадлежащим покупателю или собственнику.

    • BGE
      • Электропроводка, идущая от системы BGE (надземная или подземная)
      • Райзер — кабелепровод, защищающий кабели, идущие к счетчику
      • Корпус / коробка счетчика
      • Счетчик
    • Заказчик
      • Кабель служебного входа — линейная сторона счетчика.(Точка, где оборудование BGE прикрепляется к зданию заказчика к коробке счетчика.)
      • Кабель служебного входа со стороны нагрузки счетчика

    Жилые надземные службы

    BGE переустановит монтажную линию обслуживания заказчика на исходную точку подключения здание. Заказчик несет ответственность за любой ремонт своего служебного входного кабеля (со стороны линии и со стороны нагрузки)

    Жилые подземные службы

    • После завершения ремонтных работ на подземных кабелях BGE засыпает траншею до первоначального уровня.
    • Если заказчик причинил ущерб, заказчик несет ответственность за расходы на ремонт кабеля, повторную засыпку или повторную засыпку участка, а также за замену любых конструкций, заборов, террас, связанных с повреждением.
    • Если BGE несет ответственность за ремонт (обрыв кабеля и т. Д.), BGE повторно засеет или восстановит исходное состояние поврежденного газона или участка двора.
    • Подмостки не должны приближаться к деревьям, кустам, строениям, заборам, внутренним дворикам и т. Д. Восстановление подачи электроэнергии и ремонт кабеля могут быть отложены, если BGE не сможет безопасно получить доступ к своим объектам.

    Gas Services

    BGE обеспечивает надежное и безопасное обслуживание газа для наших клиентов. Мы рассчитываем на то, что наши клиенты понимают, что они могут сделать, чтобы поддерживать зоны, за которые они несут ответственность, и оставаться в безопасности в отношении природного газа.

    BGE владеет всеми трубами, подземными и надземными, до газового счетчика включительно. Внутренние счетчики могут быть расположены в гаражах, подвалах или других помещениях. Клиенты владеют и обслуживают все наземные и заглубленные трубы после счетчика, а также свои газовые приборы.

    Гофрированные трубки из нержавеющей стали

    Гофрированные трубки из нержавеющей стали (CSST) — это гибкие трубы из нержавеющей стали, используемые для подачи природного газа в жилые, коммерческие и промышленные сооружения. CSST часто покрывается желтым или черным внешним пластиковым покрытием.

    Если у вас дома или на работе есть CSST после газового счетчика, мы рекомендуем вам обратиться к лицензированному электрику для проверки трубопровода после того, как газовый счетчик подключен и правильно заземлен.BGE не предоставляет услуги по инспекции установок CSST. Если вы не уверены, содержит ли ваша собственность CSST, обратитесь к квалифицированному подрядчику для проведения профессионального осмотра.

    Защитите газовое оборудование и трубопроводы

    • Обеспечьте не менее трех футов свободного пространства вокруг каждого метра.

    • Соблюдайте осторожность при выполнении любых работ около счетчиков или движущихся транспортных средств или оборудования рядом с счетчиками или трубопроводами

    • Свяжитесь с BGE по телефону 1- 800-685-0123, чтобы сообщать о любых предполагаемых повреждениях или признаках износа счетчиков или трубопроводов.

    • Свяжитесь с Miss Utility по телефону 811 как минимум за два полных рабочих дня (но не более чем за 10 дней) до начала раскопок, чтобы убедиться, что подземные газовые трубы и другие коммуникации правильно расположены и промаркированы.

    Для получения дополнительной информации о безопасности природного газа посетите наш Безопасность природного газа стр.

    Ответственность за оборудование | Delmarva Power

    При возникновении сервисного повреждения важно понимать, кто несет ответственность за ремонт.Различайте участки, принадлежащие Delmarva Power, и участки, принадлежащие заказчику.

    Электрооборудование

    1. Delmarva Power — Электропроводка, идущая от системы Delmarva Power (надземная или подземная)
    2. Заказчик — Приставка (точка, где оборудование Delmarva Power присоединяется к собственности заказчика)
    3. Заказчик — Погодная головка и петля для защиты от атмосферных воздействий точка входа для проводов клиента, идущих к блоку счетчика)
    4. Заказчик — стояк / дорожка качения (кабелепровод, который физически защищает провода, идущие к блоку счетчика)
    5. Заказчик — корпус / блок счетчика (содержит и надежно закрепляет электрический счетчик)
    6. Delmarva Power — счетчик (измеряет количество электроэнергии, потребляемой клиентом)

    Жилые надземные службы

    Delmarva Power переустановит накладные электрические сети заказчика на исходную точку подключения здания.Заказчик несет ответственность за любой ремонт своего служебного входного кабеля (со стороны линии и со стороны нагрузки)

    Жилые подземные службы

    • После завершения ремонтных работ на подземных кабелях компания Delmarva Power засыпает траншею до первоначального уровня.
    • Если заказчик причинил ущерб, заказчик несет ответственность за расходы на ремонт кабеля, повторную засыпку или повторную засыпку участка, а также за замену любых конструкций, заборов, террас, связанных с повреждением.
    • Если Delmarva Power несет ответственность за ремонт (обрыв кабеля и т. Д.), Delmarva Power повторно засеет или восстановит исходное состояние поврежденного газона или двора.
    • В кладовках не должно быть деревьев, кустов, строений, заборов, патио и т. Д. Восстановление электропитания и ремонт кабеля могут быть отложены, если Delmarva Power не сможет безопасно получить доступ к своим объектам.

    Сообщить о повреждении счетчика

    Деловые и домовладельцам рекомендуется провести оценку ущерба, нанесенного их объектам после сильного шторма, такого как ураган.Во многих случаях может иметь место повреждение вашего электрооборудования, которое необходимо отремонтировать, прежде чем электроснабжение будет восстановлено в вашей собственности. Хотя мы отвечаем за линию обслуживания, которая входит в ваш дом или офис, и за электросчетчик, есть и другие компоненты, за которые несет ответственность владелец собственности. Если какой-либо из этих компонентов будет поврежден, мы не сможем восстановить электрическое обслуживание вашей собственности.

    Владелец собственности несет ответственность за следующие компоненты:

    • Weatherhead
    • Навесное оборудование
    • Riser
    • Meter box

    Overhead Service

    Если у вас есть потолочное обслуживание, проверьте погодную насадку и стояк на предмет повреждений.Это перевернутая металлическая крышка J-образной формы и труба, ведущая к вашему электросчетчику, где линии электропередач соединяются с вашим домом или офисом. Если он выглядит погнутым или неплотным, обратитесь к квалифицированному электрику для более тщательного осмотра и ремонта при необходимости. Также проверьте коробку счетчика, и, если она вытащена из здания, попросите электрика снова прикрепить коробку. В случае повреждения счетчика мы его отремонтируем или заменим. Ваш электрик может посоветовать вам, требуется ли разрешение или осмотр.

    Подземный сервис

    Если у вас есть подземный сервис, проверьте стояк (трубу, которая проходит под счетчиком в землю), а также сам корпус счетчика. Если вы заметили какие-либо повреждения, обратитесь к электрику, чтобы осмотреть их и при необходимости отремонтировать.

    Мы отвечаем за следующие компоненты:

    • Линия обслуживания — надземная или подземная
    • Электрический счетчик

    Если какой-либо из этих компонентов поврежден, позвоните по телефону 1-800-375-7117.

    Газовое оборудование

    Delmarva Power обеспечивает надежное и безопасное газовое обслуживание наших клиентов. Мы рассчитываем на то, что наши клиенты понимают, что они могут сделать, чтобы поддерживать зоны, за которые они несут ответственность, и оставаться в безопасности в отношении природного газа.

    Delmarva Power владеет всеми трубопроводами, подземными и надземными, вплоть до газового счетчика, который иногда находится в помещении. Заказчики владеют и обслуживают все наземные и заглубленные трубы после счетчик и их газовые приборы.

    Защита газового оборудования и трубопроводов

    • Обеспечьте не менее трех футов свободного пространства вокруг каждого метра.
    • Соблюдайте осторожность при выполнении любых работ около счетчиков или движущихся транспортных средств или оборудования рядом с счетчиками или трубопроводами.
    • Свяжитесь с Delmarva Power по телефону 800-375-7117, чтобы сообщить о любых предполагаемых повреждениях или признаках износа счетчиков или трубопроводов.
    • Позвоните по номеру 811 по крайней мере за два полных рабочих дня (но не более чем за 10 дней) перед копанием под землей, чтобы убедиться, что трубы для природного газа и другие коммуникации правильно расположены и промаркированы.

    Для получения дополнительной информации о безопасности природного газа посетите наш Страница безопасности природного газа.

    Что у вас? Что наше? | Центр Энтерги Шторм

    Вот что вам нужно знать об электрическом оборудовании, которое обслуживает ваш дом после сильных погодных явлений.

    К вашему дому или бизнесу прикреплено оборудование, необходимое для того, чтобы мы могли доставить вам электроэнергию. Часть оборудования — наша, часть — ваша. Если вы пострадали от урагана, вы должны поручить квалифицированному электрику отремонтировать поврежденное оборудование, принадлежащее вам, прежде чем мы сможем восстановить ваше питание. Вам также может потребоваться проверка ремонта в местных органах власти, прежде чем мы сможем восстановить ваше электроснабжение.

    Оборудование, которое вы должны отремонтировать на вашем предприятии, включает:

    • Основание счетчика, металлический ящик, в котором находится наш счетчик и защищает ваши подключения к нему.

    Для воздушных подключений:

    • Труба, поднимающаяся от основания счетчика, которая защищает линии, входящие в ваш дом или офис, и точку, где ваши линии соединяются с нашими.
    • Поглотитель, который находится наверху трубы. Он содержит соединительные провода и имеет форму кожуха с лицевой стороной вниз под углом.

    Для подземных подключений:

    • Подъемный трубопровод, ведущий к основанию счетчика, который защищает линии, входящие в ваш дом или офис, и точку, где ваша линия соединяется с нашей.

    В состав оборудования, которое отремонтируют рабочие Entergy, входят:

    • Наш сервисный провод, по которому энергия передается от служебной опоры (над головой) или постамента трансформатора, установленного на подставке (под землей), к вашему дому или офису.
    • Наш электросчетчик, который измеряет, сколько энергии вы потребляете.

    Для тех, чьи дома были повреждены, вот несколько советов по безопасности и шаги, которые необходимо предпринять, прежде чем Entergy сможет восстановить обслуживание вашего дома:

    • При необходимости вызовите квалифицированного электрика для консультации. Перед тем, как Entergy сможет восстановить подачу электроэнергии в доме или на предприятии, пострадавшим от воды в результате дождя или наводнения, может потребоваться квалифицированный электрик для проверки электропроводки в вашем доме.
    • Если вы все еще без электричества, проверьте, не повреждено ли электрическое оборудование, подключенное к вашему дому или офису, и обратитесь к электрику для ремонта.Если ваше электрическое оборудование выглядит неповрежденным, отправьте текст OUT на номер 36778 или позвоните по телефону 1-800-9OUTAGE.
    • Клиентам настоятельно рекомендуется оставаться в безопасности и держаться подальше от вышедших из строя линий электропередач и затопленных территорий. Не ходите по стоячей воде и не заходите в места с мусором, так как находящиеся под напряжением и опасные линии электропередач могут быть не видны. Если вы обнаружите или подозреваете повреждение линий электропередач, немедленно позвоните по телефону 1-800-9OUTAGE.

    Загрузите удобную листовку здесь.

    Инструкции по подключению и подключению 4-20 мА для тепловых массовых расходомеров — тактический расходомер

    См. Видеоинструкцию здесь

    Двухстраничная электрическая схема ниже, скачать здесь

    На этих схемах подробно описаны схемы соединений, необходимых для использования массового расходомера.Ниже представлены графические изображения и фотографии, показывающие подключения для тех, кто предпочитает фотографии.

    Загрузите изображения в формате PDF здесь

    Проводка для 4-20 с использованием внутреннего источника питания 24 В постоянного тока от массового расходомера. 0-5 В постоянного тока также показаны оранжевым (ПЛЮС) и белым (МИНУС) проводом.

    Проводка для 4-20 с использованием внутреннего источника питания 24 В постоянного тока от массового расходомера. Обязательно установите перемычку в положение INT.Это самый простой способ вывода 4–20 мА от 0 до полной шкалы. НЕ ИСПОЛЬЗУЙТЕ этот метод, если вы используете ПЛК или устройство с ПИТАНИЕМ. Этот метод можно легко прочитать с помощью цифрового вольтметра, сконфигурированного для чтения тока, как показано выше. Преимущество этого метода — практически невосприимчивость к шумам. Часто пользователи используют 4-20 мА для управления током через резистор 250 Ом и просто измеряют от 1 до 5 В постоянного тока для от 0 до полной шкалы.

    Внутренний 4-20 для управления 1-5 В постоянного тока на ПЛК или измерительном устройстве. Это то, что обычно используется, когда у пользователя есть устройство для считывания напряжения или устройство для считывания чистого тока.

    Электропроводка для 4-20 с использованием ВНЕШНЕГО источника питания 12 — 36 В постоянного тока. 0-5 В постоянного тока также показаны оранжевым (ПЛЮС) и белым (МИНУС) проводом.

    Проводка для 4-20 с использованием внешнего источника питания 12-36 В постоянного тока от вашего устройства. Убедитесь, что перемычка установлена ​​в положение EXT. ИСПОЛЬЗУЙТЕ этот метод, если вы используете ПЛК или устройство с ПИТАНИЕМ. Преимущество этого метода — практически невосприимчивость к шумам. Часто пользователи используют 4-20 мА для управления током через резистор 250 Ом и просто измеряют от 1 до 5 В постоянного тока для от 0 до полной шкалы.

    Внешние 4-20 для управления от 1 до 5 В постоянного тока на ПЛК или измерительном устройстве. Это то, что обычно используется, когда у пользователя есть устройство для считывания напряжения.

    CT Установка и подключение — Continental Control Systems, LLC

    ПРЕДУПРЕЖДЕНИЕ ПО БЕЗОПАСНОСТИ! Трансформаторы тока (ТТ) обычно устанавливаются в электрооборудование со смертельно опасным высоким уровнем напряжения. Перед тем, как пытаться установить трансформаторы тока, прочтите страницу безопасности при установке трансформаторов тока.

    ВНИМАНИЕ! Счетчики WattNode предназначены для работы только с трансформаторами тока, имеющими 0.Выход 333 В переменного тока. Этот тип ТТ имеет встроенный нагрузочный резистор, который выдает безопасный выходной сигнал низкого напряжения. Использование трансформаторов тока любого другого типа приведет к неправильным измерениям мощности и может необратимо повредить измеритель WattNode.

    • В отличие от трансформаторов тока с передаточными числами с токовыми выходами, эти трансформаторы тока имеют внутреннюю нагрузку для обеспечения безопасного выходного напряжения 0,333 В перем. Тока, поэтому закорачивающие блоки не требуются.

    Ключевые точки

    • Установите трансформаторы тока на фазный провод, соответствующий фазе входного напряжения.
    • Установите трансформаторы тока так, чтобы стрелка или этикетка «Эта сторона по направлению к источнику» была обращена к выключателю, питающему нагрузку.
    • Подключите белый и черный выводы ТТ к соответствующим входным клеммам ТТ с белыми и черными точками.

    Загрузить: Инструкция по установке и подключению ТТ (AN-130) (PDF, 3 страницы)

    Открытие и закрытие CT

    ТТ Accu-CT Series с разъемным сердечником открываются, сжимая рифленые панели, чтобы освободить защелку и потянуть / повернуть верхнюю часть.Убедитесь, что сопрягаемые поверхности чистые. Обломки увеличивают зазор, снижая точность. Оберните трансформатор тока вокруг проводника и поверните верхнюю часть обратно в закрытое положение, пока защелка не закроется. Закрепите проводник в нижней части U-образной секции ТТ, используя кабельную стяжку через окно ТТ и вокруг проводника.

    CTML Series ТТ с разъемным сердечником открываются, потянув за защелку. Убедитесь, что сопрягаемые поверхности чистые. Обломки увеличивают зазор, снижая точность.Оберните трансформатор тока вокруг проводника и сожмите его до тех пор, пока не услышите щелчок защелки.

    Модели ТТ с разъемным сердечником серии CTS и CTBL серии можно открывать для установки вокруг проводника или шины. Эти трансформаторы тока состоят из двух частей: С-образного корпуса и I-образного сечения, которое снимается для установки. Чтобы открыть ТТ с разъемным сердечником модели CTS, вытяните I-образную секцию прямо из C-образного корпуса. Чтобы открыть трансформатор тока шины модели CTBL, сначала удалите винты с накатанной головкой, которыми крепится I-образная секция.Требуется сильное усилие, особенно если ТТ новый.

    Съемная секция подходит только для одной стороны, поэтому при ее снятии обратите внимание на то, как части стального сердечника подходят друг к другу. При закрытии ТТ обязательно совместите концы таким же образом. Если кажется, что ТТ заклинивает и не закрывается, возможно, детали стального сердечника выровнены неправильно. Не применяйте чрезмерную силу! Вместо этого переместите или покачайте съемную часть, пока ТТ не закроется без чрезмерного усилия.

    После сборки трансформатора тока с разъемным сердечником модели CTS по периметру трансформатора тока можно закрепить нейлоновую кабельную стяжку, чтобы предотвратить случайное открывание.На моделях шин CTBL установите на место нейлоновые винты и затяните их пальцами. Не используйте отвертку!

    Обратите внимание, что С-образный корпус и съемная I-образная секция ТТ с открыванием калибруются как единое целое. Для большей точности эти детали не следует заменять местами с другими трансформаторами тока.

    ТТ с твердым сердечником требует, чтобы измеряемый фазный провод был отключен на одном конце, чтобы его можно было пропустить через отверстие в ТТ. Это несложно, когда калибр провода небольшой, но становится непрактичным с проводами большего калибра и несколькими параллельными проводниками.

    Фазовые проводники

    Для правильных измерений трансформаторы тока должны быть установлены на фазном проводе, соответствующем подключению входа напряжения. Подключения входа напряжения находятся на пятипозиционной зеленой клеммной колодке с винтовыми зажимами. Например, трансформатор тока ØA должен быть установлен на том же фазовом проводе, который подключен к входу напряжения ØA. Аналогично, ØB CT устанавливается на той же фазе, что и вход ØB Voltage, а вход ØC CT устанавливается на входе ØC Voltage. Для идентификации проводов может помочь использование цветной ленты или этикеток.

    Чтобы уменьшить магнитные помехи между трансформаторами тока на соседних фазах, рекомендуется разделять их примерно на 1 дюйм (25 мм). Это также помогает предотвратить образование перемычки между выводами фазных проводов или шин и пылью и мусором, что может вызвать пробой дуги.

    Для обеспечения максимальной точности отверстие ТТ не должно быть больше чем на 50% больше, чем фазовый провод. Если отверстие ТТ намного больше, чем проводник, расположите провод по центру отверстия ТТ.Если это невозможно, попробуйте расположить проводник в нижней части U-образной половины трансформатора тока, подальше от конца отверстия, где происходит утечка магнитного потока.

    Пластиковые кабельные стяжки могут использоваться для фиксации положения ТТ на фазном проводе. Кабельная стяжка также может быть закреплена по периметру некоторых моделей трансформаторов тока, чтобы предотвратить их случайное размыкание. Проводник находится вдали от открытого конца трансформатора тока.

    См. Страницу выбора ТТ для получения дополнительной информации о выборе ТТ.

    Ориентация и полярность

    ТТ помечены символом (стрелкой) или этикеткой, которая указывает правильную механическую ориентацию ТТ на измеряемом проводе. Найдите на ТТ стрелку или метку «Эта сторона по направлению к источнику» и установите ТТ этикеткой или стрелкой в ​​сторону источника тока: обычно счетчика электросети или автоматического выключателя.

    В дополнение к установке трансформаторов тока с правильной механической ориентацией, электрическая полярность, на что указывают их белый и черный провода, также должна быть правильной.Каждая пара проводов ТТ подключается к соответствующей клемме на черной шестипозиционной клеммной колодке с винтовыми зажимами. Клеммы обозначены ØA CT, ØB CT и ØC CT. Полярность каждой пары клемм обозначена белой и черной точкой на этикетке. Обязательно подключите белый провод к фазной клемме, совмещенной с белой точкой, а черный провод — к клемме с черной точкой.

    Помните, что для правильной работы и физическая ориентация, и электрическая полярность каждой фазы должны быть правильными.Если фаза перевернута электрически или механически, и ток течет в обратном направлении, измеритель WattNode будет измерять, в зависимости от модели, нулевую или отрицательную энергию для этой фазы.

    Провода отведения ТТ

    Если подводящие провода ТТ длиннее, чем необходимо, их можно укоротить. Короткие подводящие провода ТТ помогают свести к минимуму электрические помехи. Если подводящие провода ТТ должны быть длиннее 8 футов, их можно удлинить. Как правило, лучше установить WattNode рядом с измеряемыми проводниками, а не удлинять провода трансформатора тока.

    Однако можно удлинить провода трансформатора тока на 100 футов (30 м) или более, используя экранированный кабель витой пары. Чтобы свести к минимуму шум линии электропередачи от помех чувствительным сигналам трансформатора тока, удлинительные провода следует прокладывать в кабелепроводах (кабелепроводах) без каких-либо силовых проводов. Дополнительную информацию см. На странице «Удлинение провода трансформатора тока».

    Диаметр выводных проводов витой пары ТТ составляет около 0,213 дюйма. Это примерно диаметр изолированного проводника №8 AWG THWN или THHN.Три витые пары подойдут для кабелепровода диаметром 1/2 дюйма, но если вы бежите на любое расстояние и имеете изгибы, кабельный канал диаметром 3/4 дюйма может быть лучшим выбором.

    Установление соединений

    Поскольку входы трансформатора тока датчика WattNode чувствительны к повреждению электростатическим разрядом (ESD), всегда заземляйте себя на мгновение, прикоснувшись к электрическому корпусу или другому заземленному металлическому объекту, прежде чем прикасаться к датчику. Это хорошая практика для всего электронного оборудования, чувствительного к электростатическому разряду.

    Для подключения выводных проводов ТТ к входным клеммам ТТ сначала снимите примерно 6 мм изоляции с конца одного из проводов, скрутите оголенные жилы вместе, вставьте конец в клеммную колодку и надежно затяните винт. Подключить провода к клеммной колодке будет проще, если сначала вставить колодку в счетчик.

    Неиспользуемые входы ТТ могут вызвать электрические помехи, поэтому рекомендуется закоротить неиспользуемые входные клеммы ТТ, подключив проволочную перемычку длиной около 1 дюйма между белой и черной клеммами ТТ.Обычно это не вызывает беспокойства, если к соответствующей входной клемме напряжения не подключено сетевое напряжение.

    См. Также


    Ключевые слова: ТТ, трансформатор тока, установка, электромонтаж, подключение

    Советы по установке расходомера

    — Hydrawise

    Провода расходомера необходимо подключить обратно к контроллеру и подключить ко входам Sensor на контроллере. См. Схему подключения стандартных расходомеров Hydrawise (размеры включают 3/4 дюйма, 1 дюйм, 1 дюйм).5 дюймов, 2 дюйма)

    ПРОВОД ДЛЯ РАСХОДОМЕРА ВИНТ КЛЕММА КОНТРОЛЛЕР
    СИНИЙ SEN 1, 2 HC
    СИНИЙ SEN 1, 2 PRO-HC
    СИНИЙ SEN HPC-FP
    БЕЛЫЙ COM HC
    БЕЛЫЙ SEN COM PRO-HC
    БЕЛЫЙ SEN HPC-FP
    КРАСНЫЙ Не используется, крышка снята НЕТ

    Приведенные ниже советы включают все необходимые ключевые моменты установки, чтобы избежать ложных предупреждений или показаний.

    Расходомеры Приложение
    Этапы установки Описание
    Корпус расходомера предназначены для установки только горизонтально, , циферблатом вверх. Не вертикально. Аналоговый циферблат для ручных показаний в США показан в галлонах США (для международных клиентов циферблат показывает в кубических метрах). В приложении можно изменить единицы на галлоны или литры.
    Адаптер В комплект входят латунные штуцеры, подходящие для вашей системы орошения.
    Место входа

    Установите между главным клапаном и зонными клапанами. Счетчик должен быть установлен в 10 раз больше диаметра трубы до и в 5 раз после, с прямой трубой и без фитингов. См. Пример:

    Труба 10x-до 5x-после
    3/4 дюйма 7,5 « 3,75 дюйма
    1 « 10 « 5 «
    1.5 « 15 « 7,5 «
    2 « 20 « 10 «
    Используемый кабель (только экранированный кабель) 18 калибр — максимальная длина 1000 футов. Необходимо использовать экранированный кабель для прямой закладки. Кабель должен состоять из двух выделенных проводов и не должен находиться в одном кабелепроводе, кабельном пучке или траншее с проводами соленоида. НЕ используйте общий провод. Экранированный кабель широко доступен, вот некоторые производители (Paige & Regency. Дополнительную информацию о предотвращении электрических помех см. Ниже:
    Корпус расходомера Стрелка указывает направление потока.

    Подключение проводов

    Только синий / белый провод, красный не используется . См. Конфигурацию датчика для получения дополнительной информации в зависимости от модели контроллера.
    Войти в свой аккаунт Введите данные для входа.
    Создайте свой расходомер покажет варианты для всех счетчиков HC.
    Создание предупреждений См. Ссылку здесь
    Счетчик показаний См. Ссылку здесь
    Измеритель См. Ссылку здесь

    Избегайте электрических помех

    • Всегда используйте экранированный кабель между контроллером и расходомером HC.
    • На стороне контроллера, используя экран (пленку) и оголенный провод, подключите их к клемме GND контроллера (не требуется для контроллеров HC).
    • Не подключайте другой конец экрана или оголенный провод к земле или заземляющему стержню.
    • Используйте водонепроницаемые соединители проводов на расходомере, например 3M-DBOB.
    • Экранированный кабель широко доступен, вот некоторые производители. Пейдж и Регентство

    Если вы продолжаете получать неверные показания или ложные предупреждения, свяжитесь с нами по адресу support @ hydrawise.com

    Как проверить провода с помощью мультиметра?

    В то время как беспроводная зарядка и беспроводное электричество все еще в пути, многие из нас по-прежнему полагаются на старые добрые провода и кабели питания для питания и подзарядки наших электронных устройств. А иногда может случиться так, что один из этих проводов перестает работать.

    Вместо моментальной их замены лучше сначала проверить провода мультиметром. От вас, как от человека, разбирающегося в электричестве, ожидается, что вы проверите эти неисправные провода на целостность.

    Проверить электрические провода с помощью мультиметра очень просто. Основная идея состоит в том, чтобы проверить непрерывность между двумя концами провода с помощью мультиметра, который поддерживает проверку целостности. Большинство моделей (например, Fluke) имеют эту функцию, при которой измеритель издает звуковой сигнал при успешном подключении.

    Ниже приводится пошаговый процесс использования мультиметра для проверки проводов. Также ознакомьтесь с советами и рекомендациями в конце.

    Дополнительные практические руководства по работе с мультиметром:

    Как использовать мультиметр для проверки провода

    Как упоминалось выше, при проверке проводов основная идея состоит в том, чтобы обеспечить непрерывность через них.Это необходимо для подтверждения того, что ток может проходить от конца к концу провода без каких-либо препятствий или разрывов.

    На техническом языке разрыв будет означать полное сопротивление, которое будет препятствовать прохождению тока через проводник (проверяемый провод).

    Ниже процесс упрощен. В идеале, если провод функционирует нормально, он должен пройти проверку целостности и выдавать звуковой сигнал на мультиметре (если поддерживается). Для этого мы использовали цифровой мультиметр.

    Шаги по использованию цифрового мультиметра для проверки проводов

    Ниже приведены шаги для проверки проводов с помощью мультиметра:

    1. Отсоедините провод или кабель, который должен быть проверен
    1. Включите цифровой мультиметр и используйте шкалу / option, чтобы установить функцию проверки непрерывности.Обычно он находится в нижней правой части шкалы и обозначен символом объема и / или диодом
    1. . Если это еще не сделано, подключите измерительные щупы к общему заземлению и напряжению, как показано на изображении выше. (Щелкните изображение, чтобы увеличить его)
    2. Поместите один измерительный щуп на один конец провода, а другой — на противоположный конец. Не имеет значения, какой датчик (положительный / отрицательный) расположен там, где
    3. Если измеритель издает звуковой сигнал и / или если вы видите нулевое или близкое к нулю значение на дисплее, провод, который вы тестируете, достаточно хорош.Обратите внимание, что на дисплее отображается 65 Ом. Это из-за сопротивления из-за контакта с телом человека (пальцы касаются щупа и провода)
    1. Если нет, значит, провод неисправен и не подходит для использования в электрической цепи. Его необходимо заменить или отремонтировать в зависимости от требований.
    2. Во время тестирования провода, который является частью системы, вы также можете проверить целостность провода с системой. В таком сценарии один тестовый зонд может быть подключен к одному концу провода, а другой может быть помещен на покрытие системы (обычно металлическое).Если есть обрыв, следует быстро проверить все провода и отремонтировать их. Если оставить его без присмотра, это может быть опасно и опасно для жизни.

    Поскольку приведенный выше пример был выполнен в домашних условиях, тестер не использует достаточные меры предосторожности, такие как промышленная ручная перчатка. Прочтите приведенные ниже советы по безопасности для получения дополнительной информации.

    Использование вольтметра или аналогового мультиметра

    Если вы используете аналоговый мультиметр или вольтметр с аналоговым выходом, вы можете настроить измеритель на проверку сопротивления, а затем выполнить описанный выше процесс.Значение сопротивления, близкое к нулю, будет означать, что провод будет нормально работать.

    Хорошая причина, по которой электрики предпочитают цифровые мультиметры, заключается в том, что они подают звуковой сигнал при успешном подключении. Это не требует, чтобы они смотрели на дисплей, и, следовательно, может работать быстрее.

    Проверка проводов на наличие питания

    В случае, если вам нужно проверить, передает ли провод ток, вы можете сделать это, установив функцию тока / напряжения на мультиметре. Вы также можете ознакомиться с нашим подробным руководством по измерению напряжения или тока.

    Тестировать провода, когда они подключены к цепи, не рекомендуется, особенно в среде с высоким энергопотреблением. Это также может привести к повреждению мультиметра.

    Другие сценарии

    • Если вы проверяете проводку автомобиля, всегда перед этим всегда выключайте зажигание. Так как автомобильная проводка часто может иметь паразитный ток (из-за аккумулятора), всегда используйте перчатки при проверке.
    • Рекомендуется использовать сверхмощные мультиметры для проверки автомобильной проводки. Ознакомьтесь с нашим руководством по лучшему мультиметру для автомобильного использования
    • Тестирование домашней электропроводки также аналогично.Выключите сеть перед запуском, двигайтесь по очереди и проверьте целостность цепи от начальной точки до конца.
Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
