Содержание

Как делается электропроводка в загородном доме

Добрый день, дорогие друзья.
Сегодня мы немного расскажем Вам о такой теме, как электроснабжение малоэтажных построек. У многих, наверное есть дачи, загородные дома или коттеджи. Как делается электропроводка в доме — вопрос очень серьезный, и здесь нужно рассказывать все по порядку, обращая внимание на ряд нюансов.

Затевая серьезную электропроводку в здании, необходимо понимать, что в природе существует перечень строительных норм и правил СНиП, а также перечень правил устройства электроустановок (ПУЭ). Следовать нормам этих 2-х документов простому обывателю непросто, поскольку это техническая документация и для ее прочтения требуется специальная подготовка.

К сожалению, в большинстве случаев пожары в домах случаются по причине плохой или неправильно выполненной электропроводки. Поэтому, выхода особого нет. Если решили все делать самостоятельно, то достаточно детально погрузиться в тему электричества в любом случае придется.

Получаем разрешительную документацию

Чтобы получать электричество, необходим поставщик электроэнергии, например электрическая подстанция, которая обладает определенным ресурсом по предоставлению электроэнергии. Кроме того, у Вас есть собственные пожелания по возможным подключениям: электропечь, бойлер, пилорама, наружное освещение, джакузи и т. д. Необходимо соотнести возможности подстанции и Ваши  пожелания в едином документе, который называется «Технические условия (ТУ) на электроснабжение». В документе четко прописываются все условия предоставления электроэнергии и выдаваемой мощности. Владелец загородного дома, коттеджа или дачи должен получить такой документ в первую очередь. Важно отметить, что ТУ действуют только в течении года, а это значит, что до окончания их срока действия потребуется провести все работы связанные с электрикой на объекте.

При получении ТУ необходимо учитывать следующие моменты. Если Вы планируете делать однофазный ввод в здание, то здесь есть ограничение по мощности, которое составляет от 3 до 10 кВт.

Трехфазный ввод дает Вам неограниченные возможности по мощности, лишь бы технические возможности поставщика электроэнергии позволяли это делать !

Делаем проект электроснабжения

Итак, после того, как ТУ получены можно делать детальный проект электроснабжения всего Вашего дома. Для начала нужно определиться с прокладкой вводного питающего кабеля. Кабель пойдет от опоры линии электропередачи (ЛЭП) до электрощитка Вашего дома. В природе существует два способа прокладки такого кабеля: воздушный и подземный, каждый из которых имеет свои плюсы и минусы.

Воздушный способ прокладки вводного питающего кабеля

Преимущества:

— Более простой в исполнении.

— Более быстрый по скорости реализации.

— Более экономичный.

Недостатки:

— Нарушение эстетики фасада здания.

— Опасность повреждения при падении деревьев.

Подземный способ прокладки вводного питающего кабеля (в траншее)

Преимущества:

— Срок службы кабеля значительно выше.

— Эстетика фасадной части здания не омрачена подведенными проводами снаружи.

— Нет опасности повреждения от зеленых насаждений.

— Нет опасности повреждения в случае сильных штормовых ветров, торнадо.

Недостатки:

— Более трудоемкий.




— Более дорогой.

Далее в проекте электроснабжения указывается как пойдет распределение электричества по всему дому от вводного питающего кабеля, а именно указывается количество электрощитков и места их расположения, количество и расположение распределительных коробок, розеток и выключателей, а также как будут проложены провода.

Только после того, как проект будет согласован, можно приступать непосредственно к монтажу.

Проводим монтажные электротехнические работы

Как известно существует 2 вида прокладки электрических кабелей внутри дома — это открытая проводка и скрытая проводка. Здесь необходимо сделать акцент на следующем. Вспомним наши любимые деревянные дома. Дерево с давних пор считается популярным у большинства населения, поскольку  это поистине экологически чистый материал, и жить в деревянном доме — сплошное удовольствие. Однако, при этом нужно не забывать и о мерах безопасности.

Вот простой пример прокладки кабеля с печальными последствиями:

1. Мы сделали электропроводку, проложили кабель в деревянном доме.

2. Подключили электроприборы и при этом неправильно учли потребляемую мощность.

3. На кабель пошла нагрузка сверх нормы, и он начал нагреваться.

4. Длительное нагревание перешло к оплавлению проводов с дальнейшим воспламенением.

5. Если провод просто лежал на дереве, то неизбежно последовали возгорание и пожар.

Отсюда есть главный вывод! Прокладка должна осуществляться по правилам!

Отрытая проводка должна делаться в негорючих ПВХ кабель-каналах, либо ПВХ-гофре, либо, если просто крепится открыто, то оболочка кабеля должна быть негорючая.

Если Вы в деревянном доме решили делать скрытую проводку, то ее необходимо выполнять в металлических трубах (см. ПУЭ). Это достаточно долгий и трудоемкий процесс. Но, если подходить с точки зрения эстетики, то игра стоит свеч, ведь делать это Вы будете один раз и навсегда.

Прокладка металлических труб внутри стен, высверливание технологических отверстий под будущие электрические коробки и розетки выполняется до момента финишной отделки потолка и стен. Поэтому, нужно не 7, а 100 раз все отмерить, чтобы потом, занимаясь декорированием стен, Вы вдруг случайно не обнаружили, что где-то у Вас не хватает розетки! Когда ремонт у Вас будет на завершающей стадии, и вся электропроводка уже спрятана в стены, то очень трудно будет без серьезных разрушений в доме переделать какую-то часть электрики заново.

Несколько слов о материалах

Давайте немного приподнимемся и посмотрим на дом свысока или, что называется со стороны. Очень много внешних факторов влияет на наш дом, и электропроводка в доме зависит от этих факторов.  Это и температура (от самой низкой зимой до самой высокой летом), и влажность воздуха, и высота стояния грунтовой воды (для случая кабеля проложенного в траншее), и возможное образование плесени, и атака со стороны грызунов.

Универсального кабеля на все случаи жизни не существует, а если бы это было так, то такой кабель был бы очень дорогим и использовался неэффективно в тех местах, где явной угрозы не существует. Поэтому, при прокладке вводного питающего кабеля, а также кабелей внутри дома нужно учитывать возможные  негативные воздействия окружающей среды и подбирать марку кабеля в соответствии с этими условиями.

Думаю, что после прочтения этой статьи Вам показалось, что проект электроснабжения дома проще выполнить профессионалу, нежели простому обывателю. В действительности это так и есть. Но многие самостоятельно постигают мир электричества, делая шаг за шагом. Здесь нужно сделать важное замечание. Если Вы чего-то не знаете или в чем-то не уверены, не нужно махать рукой и делать на авось. Обратитесь  за помощью к другу-электрику, а если такого нет, то в профессиональную фирму, там Вам всегда помогут. В крайнем случае сделайте часть работ самостоятельно, где уверены на 100%, а остальное отдайте мастерам.

Электрика в загородном доме – ДоброСтрой

Электроснабжение загородного дома в большинстве случаев имеет значительно более сложную схему, чем в среднестатистической квартире. Прежде всего, это вызвано необходимостью подключения довольно большого числа потребляющих устройств, приборов и инструментов, обеспечивающих содержание и обслуживание не только самого дома, но и участка, на котором он расположен, а также бытовых и хозяйственных построек на нем.

Кроме того, при проектировании и устройстве систем электроснабжения коттеджа или даже небольшого дачного дома следует предусмотреть элементы электробезопасности, уже присутствующие в многоквартирном доме, такие как:

  • контур заземления;
  • молниезащита.

Также проект электрики под ключ в загородном доме включает в себя монтаж необходимого защитного оборудования, подбирающегося индивидуально с учетом не только устанавливаемых потребителей, но и качества и параметров сети, к которой будет подключаться дом.

Особенности прокладки электросети в частном доме

Есть еще один момент, без учета которого выполнить качественное электрообеспечение загородного дома просто невозможно. Он заключается в том, что перечень материалов и технологий, применяемых в индивидуальном строительстве, значительно шире, чем при возведении многоквартирных домов. И требования к прокладке электропроводки для разных домов существенно отличаются друг от друга. Она будет разной в кирпичном доме и деревянном, каркасном или бане из пеноблоков.

Поэтому, порой даже опытный электрик может не справиться в полной мере с данной работой, а ошибки в разводке электрики по дому могут стоить очень дорого, а то и нести опасность для жизни жильцов.

Индивидуальные аспекты электросети домов

В многоквартирных домах электропроводка унифицирована и рассчитана под определенный стандартный набор электропотребляющих устройств, поэтому при необходимости подключения некоторых мощных электроприборов требуется прокладка отдельного кабеля, а в некоторых случаях такое подключение невозможно из-за недостаточной мощности внутридомовой сети.

В частном же доме вы имеете возможность предельно точно и экономно рассчитать эту сеть с учетом любых возможных вариантов подключения.

Опытные инженеры-электрики компании «Добрострой» помогут вам, исходя из ваших потребностей, подобрать оптимальную схему электропроводки:

  • рассчитать необходимую мощность и количество фаз для подключения дома;
  • сбалансировать всю систему по нагрузкам;
  • предусмотреть необходимость стабилизации напряжения и подобрать нужное для этого оборудование;
  • рассчитать и выполнить контур заземления с учетом планировки участка и расположения подключаемого оборудования;
  • обеспечить дом и другие постройки надежной молниезащитой;
  • подобрать необходимые приборы системы электробезопасности (УЗО, ЗОУ, АВДТ прочие) т.п.

Какие способы защиты применить, и какие из них наиболее эффективны и оправданы в вашем случае, может определить только квалифицированный специалист.

В результате грамотного расчета и оптимизации всей системы электроснабжения, цена даже довольно сложной электросети загородного дома может быть существенно снижена без ущерба для ее параметров.

Электромонтажные работы в загородном доме

Все действия, касающиеся электричества, относятся к разряду наиболее серьезных и ответственных мероприятий. Правильная прокладка и разводка проводов является гарантией безопасности, поскольку именно неисправная электрика становится причиной примерно 70% пожаров. Поэтому электромонтажные работы в загородном доме являются достаточно сложными и трудозатратными. В таких случаях технические задания приходится составлять не только на внутреннюю электрификацию объекта, но и на всю прилегающую территорию.

Организация электромонтажных работ и составление проекта

Элементами внутренней электрики в доме, кроме силовых и слаботочных кабелей, а также потребителей электроэнергии, являются системы видеонаблюдения, пожарной охраны и сигнализации. Электромонтажные работы в частном доме начинаются с разводки проводов.

Наши электрики проводят этапы электромонтажных работ в следующей последовательности:

  • Устанавливается тип ввода, который может быть одно- или трехфазным, соответственно на 220 или 380 вольт.
  • Далее разрабатывается общая схема, рассчитывается мощность оборудования. На основании предварительных данных подаются документы и составляется проект по установленным техническим условиям. Подготовка документации на производство электромонтажных работ занимает много времени, поэтому ее нужно готовить заранее, еще до начала строительства.
  • Нормы энергопотребления устанавливают максимальную мощность для однофазной сети в пределах 10-15 кВт, для трехфазной – 15 кВт. Трехфазный ввод потребуется в том случае, когда планируется использование мощного оборудования, для работы которого требуется 380 В. Специалисты электрики не рекомендуют делать такие вводы без особой необходимости, поскольку в этих случаях существенно повышается вероятность тяжелого электротравматизма.
  • Следующим этапом будет разработка плана электрификации объекта. На плане дома, выполненном в масштабе, специалисты-электрики обозначат наиболее оптимальные места установки техники и оборудования, розеток и выключателей, с учетом расположения крупногабаритной мебели.
  • На плане отображается и расположение всех осветительных приборов – люстр, торшеров, бра и т.д. Для них могут потребоваться отдельные выключатели или розетки.

В завершении определяется бытовая техника и оборудование, которые будут работать постоянно или включаться по необходимости. От этого будет зависеть нагрузка на тот или иной участок и, соответственно, выбор нужного сечения кабеля.

Суммарная мощность и группы потребителей

Дальнейшие действия электриков связаны с расчетами суммарной мощности потребителей. Все расчеты должны проводиться с учетом пусковых нагрузок, существенно превышающих номинальную мощность. К полученным результатам добавляется примерно 20% запаса. В конечном итоге получится требуемая мощность, которая будет отражаться в документации на получение разрешения подключить электричество к данному участку. Однако заявленная мощность выделяется далеко не всегда и многим приходится довольствоваться стандартными 5 кВт, выделяемыми для частных домов.

Все потребители, имеющиеся в доме, условно разбиваются на отдельные группы. Сюда входят розетки, выключатели, прожекторы и лампы уличного освещения. Отдельная линия отводится осветительным приборам, а в зданиях с большими площадями и сложными планировками, таких линий может быть две и более.

Специалисты электрики нашей компании рекомендуют все розетки также разбить на отдельные группы. Индивидуальные линии выделяются и для мощных потребителей, что обеспечивает надежную электро- и пожарную безопасность. В результате, только на одну кухню может отводиться сразу несколько линий. Для каждой комнаты вполне достаточно 2-3 линий. В небольшом частном доме или на даче отдельных линий может быть всего не более трех. Их вполне достаточно для обеспечения нормальной работы электрооборудования.

Автоматы, устанавливаемые в распределительном щите, должны соответствовать группам потребителей. Специалисты-электрики компании рекомендуют к этому количеству добавить еще несколько единиц с учетом будущего развития домашней сети. В частных домах с несколькими этажами предлагается устанавливать один мощный автомат на каждый этаж, а уже к нему подключать отдельные автоматы каждой из групп.

Выбор кабелей и комплектующих

Существуют типовые схемы электропроводки, предназначенные именно для частных домов. На входе до счетчика устанавливается автоматический выключатель, обычно располагающийся на улице. Он опломбируется вместе со счетчиков во время ввода в эксплуатацию. УЗО устанавливается внутри дома после счетчика. Токи срабатывания обоих устройств подбираются таким образом, чтобы первым отключалось УЗО.

При расчетной нагрузке менее 15 кВт номинальный ток входного автомата составит 25 А. В соответствии с этими параметрами выбирается и электросчетчик. Если потребляемая мощность превышает указанное значение, дополнительно будет нужен трансформатор с параметрами, указанными в проектной документации.

В настоящее время поставщики электроэнергии требуют выполнять установку счетчиков и автоматических выключателей на улице, хотя это и не определено какими-либо нормативными документами. Если нет желания оспаривать их требования, придется покупать эти приборы по более высокой цене, поскольку корпус у них должен быть пыле- и влагозащищенным, с классом защиты не менее IP-55.

Наши специалисты рекомендуют клиентам использовать для линий загородного дома не провода, а кабели, обладающие технических преимуществ. Поскольку во внутренней разводке должно присутствовать защитное заземление, следовательно кабели выбираются с тремя медными жилами. В зависимости от количества фаз, жил в кабелях может быть и больше. Сечение определяется в соответствии с предполагаемой нагрузкой с использованием таблиц.

Основными критериями для выбора сечения служат номинальный ток или суммарная мощность всех нагрузок, подключенных к общему автомату. Специалисты компании используют в расчетах схему электрификации загородного дома, в которой четко просматриваются все группы. Каждую жилу определенного сечения рекомендуется изображать определенным цветом. После того как установлены диаметры для всех групп потребителей, вычисляется общая протяженность каждого из них. К каждой длине нужно прибавить 20-25% для запаса.

Особые требования к оболочкам кабелей предъявляются при монтаже линий в деревянных домах. В этих случаях рекомендуется использование проводников с двойной или тройной изоляцией. В каменных зданиях изоляция может быть любая, без повреждения. В помещениях с повышенной влажностью применяются кабели с усиленной защитой. Наши специалисты всегда обращают внимание клиентов на правильный выбор выключателей и розеток. Для приборов с высокой мощностью они подбираются в соответствии с максимальным пусковым током.

Прокладка кабельных линий

При проведение электромонтажных работ используется преимущественно скрытая проводка, укладываемая в заранее подготовленные штробы. После монтажа и закрепления, кабели замазываются раствором, а сами канавки оказываются выровненными с поверхностью стены.

Прокладка проводки выполняется исключительно горизонтально или вертикально, без закругленных и скошенных линий. Все соединения производятся в распределительных коробках. План расположения проводов должен сохраняться на будущее, для выполнения ремонтных работ и реконструкции. Это даст возможность избежать повреждений проложенных кабелей.

Специалисты компании всегда обращают особое внимание на качество соединения проводов. Основным способом является скрутка, которая подходит лишь для соединения жил из однородных материалов. Совместное соединение меди и алюминия категорически не допускается. Защита соединения осуществляется с помощью изоленты или специальных термоусадочных трубок. Соединения скрутками не должны замуровываться в стену. Электрики рекомендуют использовать для этих целей клеммные коробки с винтовыми зажимами.

По окончании прокладки проводов и завершении всех подключений к розеткам и выключателям, проверяется целостность каждой линии с помощью тестера. После проверки концы каждой линии подключаются к соответствующему автомату. Далее вызываются специалисты электролаборатории для проверки и замеров состояния проводников, изоляции и заземления. По результатам испытаний составляется протокол, без которого невозможен ввод в эксплуатацию.

Одним из преимуществ нашей компании является приемлемая стоимость электромонтажных работ в коттедже. Все предварительные расчеты можно выполнить на сайте с помощью онлайн-калькулятора, а окончательную стоимость работ электрики определят уже на месте, исходя из конкретных условий.

Электропроводка в коттедже — обязательна при строительстве загородного дома. Мы поможем!

Построить большой дом – мечта практически каждого человека. Так здорово иметь большой коттедж, где можно собираться с близкими людьми и друзьями. Многие бояться начинать строительство коттеджей, так как считают, что это очень сложно и проблематично. На деле же оказывается, что процесс строительства достаточно прост, важно все грамотно продумать и спроектировать.

С чего начинается строительство коттеджа

Первым делом необходимо определиться с земельным участком, где он будет располагаться: в черте города или за городом, и какого размера он будет. Этап выбора земельного участка – один из самых главных. Важно, чтобы участок подходил под строительство жилого объекта, чтобы не было проблем с канализацией, газом, электричеством. Заниматься покупкой земли лучшего вместе с проектировщиками, которые точно скажут, как будущий дом будет смотреться на данной земле. Когда участок куплен, можно непосредственно заниматься строительными работами.

Проект коттеджа и его воплощение в жизнь

Здесь начинается самый приятный этап работы. Вместе с архитекторами обговорите количество этажей, расположение комнат, материал, их которого будет построен дом. Сегодня самым популярным материалом для строительства коттеджей считается красный кирпич. Этот материал обладает такими свойствами, как: надежность, долговечность, прочность. Дом из красного кирпича, к тому же, всегда выглядит очень эффектным и красивым.

Дизайн коттеджа обговаривается параллельно с проектом, обсуждается интерьер будущих комнат, их размер, решается вопрос с сантехникой, проводкой. Электропроводка в коттедже имеет очень большое значение, ведь от грамотного подключения зависит функционирование всего дома, поэтому работу, связанную с электричеством, лучшего всего доверить профессионалам. Но об этом позднее.

После того, как выбран проект дома, необходимо оформить все юридические бумаги. Это очень долгий процесс, но один из важных. Без оформления документов и заключения договоров в будущем могут возникнуть проблемы с администрацией города.

Строительство

После оформления всех бумаг и заключения договоров со строительной компанией, начинается непосредственно этап возведения будущего коттеджа. Он включает в себя: подготовку фундамента, строительство стен, возведение лестниц и перекрытий, кровельные работу, внутренние отделочные работы, оснащение всем необходимым оборудованием.

После того, как фундамент заложен, возведены стены, выполнены все кровельные и отделочные, начинается самый главный этап в строительстве – оснащение дома всем необходимым оборудованием. Это водоснабжение, электропроводка в коттедже, система отопления, газ, сигнализация.

Электропроводка в коттедже

Электроснабжение – одна из главных задач, которую необходимо выполнить во время строительства любого объекта, так как сегодня человек не видит свою жизнь без света и электричества. Важно доверить работу специалистам, которые грамотно проведут электропроводку и дадут гарантию на свою работу. Самостоятельные действия могут привести к неблагоприятным результатам.

Итак, с чего начинается оснащение электричеством? В случае, когда электрические линии находятся на большом расстоянии от дома, строят специальные трансформаторные станции. Но это только в крайних случаях, чаще всего к дому тянут проводку от общей электрической сети. Для начала необходимо определиться со схемой электричества: она может быть однофазная и трехфазная. Но в нашей стране чаще всего используется однофазная электрическая схема дома, так как она удобнее и проще в использовании.

После того, как выбрана электрическая схема, необходимо провести расчет и монтаж электропроводки, эту работу доверить можно только профессионалам, особенно, если речь идет о трехфазной электрической схеме. Дилетант в этом деле может нарушить технику безопасности, что может привезти к проблемам со здоровьем.

Наружные электросети являются собственностью владельца дома, поэтому в обязанности владельца входит регулярный осмотр электрических сетей, обслуживание внутренней проводки и соблюдение ее рабочего состояния. В случае если кто-то к электросети подключился без разрешения владельца, это будет считать хищением электричества, что влечет за собой административное наказание.

Внешняя проводка в доме тянется от основного электрического щита по воздуху, поэтому ее называют воздушной линией.

Электропроводка в коттедже может прокладываться двумя способами: открытым и закрытым. Каждый из этих способов имеет ряд своих преимуществ и недостатков. Открытая проводка, как правило, прокладывается в деревянных домах для обеспечения безопасности, ее прокладывают в специальных кабельных каналах или ПВХ-трубах. Одним из плюсов данной проводки, бесспорно, можно назвать ее легкодоступность: в случае незначительной поломки решить проблему не составит труда. А минус у открытой проводки – эстетический, спрятать ее можно лишь в пластиковый корпус, который с эстетической точки зрения не выполняет никаких функций.

Скрытая проводка используется в домах из кирпича, одним из достоинств такой проводки можно назвать то, что она не портит внешний вид комнат, так как надежно спрятана в стенах. Скрытую проводку рекомендуется использовать в помещениях с повышенной влажностью во избежание неприятных ситуаций. Иногда скрытую проводку прячут в полу при помощи металлических труб или ПВХ-конструкций. При прокладывании скрытой проводки в стенах важно помнить правило: она должно проходить либо перпендикулярно, либо параллельно полу. Минусом такой проводки можно назвать то, что в случае повреждений ремонт займет очень много времени, так как необходимо будет отключать полностью электричество и искать причину поломки.

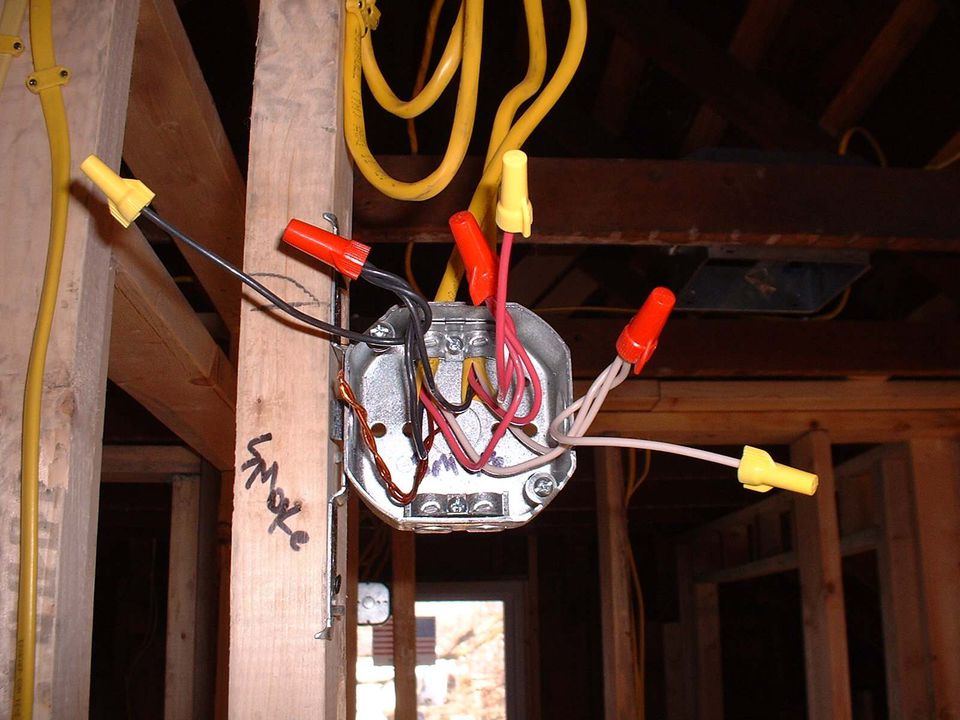

Соединение всех проводов осуществляется в специальной монтажной коробке, степень защиты которой должна составлять не менее IP 20.

Как только внутренняя проводка в доме проложена, следует подумать о ее грамотной работе. Необходимо огородить электролинию от перегрузок, а себя от нежелательных утечек тока. Опытные мастера без проблем справятся с этой задачей. Чтобы избежать проблем, специалисты на основном щитке устанавливают специальные выключатели, которые рассчитаны на максимальное количество тока в доме.

Распределительный щит должен быть выполнен из качественного материала, который не боится коррозии и других воздействий. Важно помнить, что отверстия для проводов в распределительном щитке должны быть оснащены резиновыми прокладками. Существуют механические и электронные распределительные щитки.

Одним из ключевых элементов электрической сети в доме является электрический счетчик, покупку которого лучше осуществить с профессионалом. При выборе счетчика важно помнить о том, какая электрическая схема у вашего дома – однофазная или трехфазная. Счетчик необходимо опломбировать, а в случае его нерабочего состояния покупатель имеет полное право на его бесплатную замену.

Всю работу, связанную с электричеством в доме, лучшего всего доверять специалистам и профессионалам, которые знают все тонкости в этом деле и выполнят свою работу грамотно и качественно.

Типы монтажа электропроводки в загородном доме

Специфика конструкции каркасного дома позволяет смонтировать в нем электропроводку любого типа: как открытую, так и закрытую. Выбор — исключительно за владельцем загородного дома.

Электропроводка открытого типа

Открытая электропроводка прокладывается по поверхности стен, пола, потолка.

Электропроводка открытого типа

Такой тип электрической проводки монтируется быстро и просто. Это, к тому же, более дешевый способ развести электричество по всем комнатам и другим помещениям в загородном доме.

К преимуществам открытой электропроводки также стоит отнести возможность легко вывести новые оветвления (поскольку распределительные коробки находятся не в стене) и то, что для проведения ремонта не понадобится нарушать целостность стены.

Но несмотря на все эти преимущества, открытая электропроводка не очень популярна среди владельцев загородных домов для постоянного проживания, а больше используется при строительстве дач и летних домов.

Многие опасаются, что такая электропроводка в загородном доме может представлять серьезную опасность, особенно для маленьких детей. Кто-то считает, что открытая электроповодка некрасиво смотрится в жилых комнатах, портит интерьер.

Это действительно так, если провода крепятся к стене простыми скобами. Но сейчас есть и другие способы: защитные гофры (гофрированные трубы), кабель-каналы, специальные плинтусы. Это все хорошие способы защиты, которые позволят обеспечить максимальную безопасность такого типа электропроводки. Кабель-каналы и специальные плинтусы выглядят вполне эстетично и легко могут вписаться в интерьер комнаты.

Электропроводка закрытого типа

Электрическая проводка закрытого типа (скрытая электропроводка) монтируется под отделкой стен, потолков, полов; то есть, электрические провода находятся непосредственно внутри стены.

Электропроводка закрытого типа

Такой тип электропроводки сложнее монтировать, чем открытую. Преимуществами скрытой электропроводки является высокая степень электро- и пожаробезопасности и большой срок службы: это обеспечивается за счет ограниченности доступа к ней. Но та же самая ограниченность доступа обуславливает и недостатки электропроводки закрытого типа. Во-первых, это сложность проверки состояния проводов; во-вторых, для замены электропроводки придется  разрушать отделку стен в тех местах, где проложены провода. Могут также возникнуть сложности при проведении ремонта или при необходимости просверлить дыру в стене: есть риск повредить электропроводку. Чтобы этого избежать, нужно знать (сохранять) точный план раскладки электропроводов или пользоваться детектором скрытой проводки. Также недостатком электропроводки закрытого типа является невозможность относительно быстро поменять расположение  выключателей и розеток.

Монтаж электропроводки в загородном доме от компании «ЮККА Дом»

Компания ЮККА Дом занимается строительством загородных домов под ключ, а это значит, что мы выполняем весь комплекс работ, в том числе электрику. Мы выполняем монтаж как открытого, так и закрытого типа электропроводки — по согласованию с заказчиком. Цены на данный вид работ представлены в описании каждого проекта каркасного дома.

Внимание! В настоящее время на все инженерные работы в компании действуют скидки в размере 6%!

Чтобы узнать подробности, обращайтесь в наш офис.

Электрика на даче

Дача, в отличие от квартиры и капитального дома, является местом летнего отдыха и нечастых поездок в выходные дни. Большинство дачных домов построены из дерева, а если и попадаются кирпичные строения, внутренняя отделка так же зачастую выполнена деревом. Всем известно, что дерево является горючим материалом, поэтому электропроводку в загородном доме следует выполнять с соблюдением всех норм и правил электромонтажа, используя качественные материалы и электроустановочные изделия.

Важные моменты при организации электропроводки на даче

1. Заземление.
Установив защитное заземление, Вы не только обеспечите свою безопасность, но и защитите используемые на даче электроприборы от преждевременного выхода из строя. Контур защитного заземления достаточно прост в изготовлении и вам не составит труда сделать его самостоятельно. (см. Как самому сделать заземление)

2. Ввод электричества в дом
Выполняя электрику на даче необходимо выполнить ввод электричества в дом. Сделать это возможно несколькими способами – по воздуху используя СИП (самонесущий изолированный провод) (см. Подключение частного дома проводом СИП) или выполнив прокладку бронированного вводного кабеля под землёй. Оба этих способа имеют свои достоинства и недостатки, поэтому принимать решение, каким именно способом будет выполнен подвод электричества к дому необходимо в каждом конкретном случае. На этом же этапе происходит организация узла учета электроэнергии (см. Установка щита учета на опоре).

3. Установка защитного оборудования
Защитное оборудование, как правило, включает в себя распределительный щит, с установленными в нем автоматическими выключателями, дифференцильными автоматами и / или УЗО. Устанавливаемое оборудование должно быть тщательно рассчитано в соответствии с учетом количества электропотребителей и электрической нагрузкой на сеть (см. Расчет автоматического выключателя).

4. Монтаж электропроводки на даче
После работ по выполнению электрического ввода в дом и установки распределительного щитка, приступают непосредственно к монтажу электропроводки на даче. Для выполнения этих работ необходимо иметь чёткое представление о расположении розеток и выключателей в помещениях. Как правило, ещё на этапе обсуждения электромонтажных работ, рисуется план дома, на котором обозначено расположения всех электроустановочных изделий по помещениям, места подключения силового оборудования, указывается наличие выводов для садовых построек и, при необходимости, ландшафтного освещения. При распределении розеток и выключателей следует учитывать расположение мебели, которая в последующем обязательно появится в дачном доме (см. Расположение электропроводки).
Монтаж электропроводки на даче производится, как правило, открытым способом в электротехнических коробах (см. Виды электропроводок), а сами розетки и выключатели монтируются на поверхность стены. На данный момент на рынке представлен широкий ассортимент таких изделий имеющих различные расцветки, в том числе и повторяющий рисунок дерева, что позволяет подобрать электротехнические короба практически под любую фактуру деревянного дома.

5. По окончанию работ по прокладке линий розеток и освещения, установке розеток, выключателей и светильников необходимо проверить работу всего установленного электрооборудования.

Компания «Электромонтаж-ST» быстро, качественно и с гарантией выполнит электропроводку на даче под ключ с соблюдением всех норм и требований по пожарной безопасности. При необходимости мы поможем Вам с выбором необходимых материалов и электроустановочного оборудования.
Ориентировочную стоимость по монтажу электропроводки на даче Вы можете в нашем прайс-листе или по телефону +7(967) 294-59-05

Электропроводка в доме, монтаж проводки в доме

Если Вам необходимо поменять проводку в загородном доме, произвести монтаж проводки, обращайтесь к нам.

В нашем штате только квалифицированные специалисты с огромным опытом работ в области электромонтажа и ремонта электрооборудования.

Цена зависит от площади дома, способа монтажа и индивидуальных особенностей. Точная цена определяется после выезда на объект. Выезд специалиста для составления сметы – БЕСПЛАТНЫЙ.

Наши электрики произведут как полную замену электропроводки, так и монтаж проводки под ключ. Мы работаем оперативно (даже в выходные дни), качественно и не дорого. При замене проводки мы используем только профессиональный инструмент.

При монтаже электропроводки в загородных домах существует ряд особенностей, по сравнению с электротехническими работами в квартирах.

В большинстве случаев электричество подводится к дому от стоящей рядом линии электропередач по воздуху, посредством кабеля сечением 16 мм.кв. Кабель обязательно нужно заизолировать, чтобы уберечь его от воздействия окружающей среды. Аккуратно и точно рассчитайте расстояние от кабеля до оконных и дверных проемов и стен.

Расстояние должно совпадать с проектом. Если провода снаружи дома можно использовать алюминиевые, то внутри помещения желательно использование медных. В местах перехода кабеля с улицы в дом используются металлические трубки чуть шире толщины кабеля. Следующим шагом будет установка распределительного электрощита. Его лучше сразу укомплектовать автоматической системой отключения электроэнергии.

Электропроводка в домах может проводиться тремя способами: закрытым, открытым и комбинированным. Но есть ряд нюансов. Так, например, при монтаже закрытым способом запрещено укладывать провода непосредственно в деревянные стены, так как это чрезвычайно пожароопасно.

Для этого провода укладываются в гофрированные трубы из металла и все это покрывается штукатуркой. При использовании открытого метода проводки провода нужно заизолировать двумя – тремя слоями. Сами провода кладутся в гофрированные короба, которые крепятся к стене. Короба прикрепляются к деревянным стенам при помощи скоб. Так мы уберегаем провода от перегрева и создадим дополнительную пожаробезопасность.

Также удобно будет заключить проводку в съемные пластиковые короба. Это позволит получить быстрый и удобный доступ к проводам для их ремонта. Крышка пластикового короба снимается и можно добавить провод или заменить неисправный.

Еще одной особенностью монтажа проводки в загородном доме является монтаж системы заземления для безопасной эксплуатации электрооборудования.

Заземление представляет собой сооружение, которое состоит из заземлителя и соединенных с ним элементов, которые проводят электрический ток в случае замыканий проводки.

Стоимость и качество наших работ по замене электропроводки в Вашем доме вас приятно удивят.

Компания «Служба мастеров ремонта» имеет огромный опыт в проведении монтажных и ремонтных работ в г. Ярославль и Ярославской области. Наши мастера имеют все необходимые навыки, а так же профессиональный инструмент, чтобы выполнить работу качественно и в срок.

Если Вам необходимо вызвать мастера или получить дополнительную консультацию звоните по тел. (4852)911-081 или оставьте заявку на нашем сайте.


Как правильно рассчитать электропроводку загородного дома, пример проекта энергоснабжения загородного дома. Как рассчитать длину кабеля для разводки дома или квартиры

Расчет электропроводки в квартире необходим для того, чтобы избежать лишних затрат, или наоборот, чтобы материал не заканчивался на высоте работы. В результате расчетов становится понятно, сколько нужно проводов и какого сечения.

Расчет длины проводки в квартире, расчет длины провода

Для расчета количества проводов для электропроводки понадобится калькулятор.Необходимая длина провода зависит от количества розеток, светильников, выключателей и их удаленности от распределительной коробки. Сначала карандашом на стенах и потолке размечаются будущие электрические точки, затем рулеткой измеряется длина проводки от них до коробки. Расстояния нельзя измерить по диагонали, так как провода укладываются по нормативам только вертикально и горизонтально.

К общей длине провода нужно добавить по 20-30 см к каждой точке, необходимой для скрутки в распределительных коробках и для монтажа розеток, выключателей и светильников.Расчет проводов для частного дома Делается так же, но добавляются счетчики, необходимые для подключения домашней электросети к контуру заземления.

При планировании денежных расходов нужно учитывать, что провод продается в бухтах по 50, 100, 200 метров. Проволока, проданная произвольным метром, встречается редко.

Расчет сечения провода

Правильный подбор сечения позволяет избежать лишних материальных затрат и короткого замыкания. Электрики подбирают сечение провода в зависимости от планируемой нагрузки на него:

  • нагрузка до 3.5 кВт (розетки для бытовой техники) — минимальное сечение 2,5 мм:
  • нагрузка до 2,3 кВт (освещение, компьютерные розетки) — минимальное сечение 1,5 мм;
  • отдельная линия на сплит-систему — сечение 2,5 мм;
  • линия электроплита — сечение 4-6 мм.

Подборка машин

Автоматы делятся по мощности. Обычно на квартиру хватает обычного автомата на 50 ампер. Общее количество машин зависит от количества распределительных коробок, дополнительно нужно добавить машины: одна (20-25 А) на сплит, одна (20-25 А) на стиральную машину, одна для электроплиты (25-32 А).Если освещение поставить на отдельную машину, для нее хватит 10-16 ампер.

Расчеты количества проводов и машин просты, их можно сделать самостоятельно. Расчет подачи электроэнергии на квартиру вы можете увидеть в нашем видео.

Площадь дома (м 2)

м 2

Укажите общую площадь коттеджа / квартиры

Строительный дом

Деревянный кирпич

Укажите материал, из которого построено здание

Заземление

Колодец №

Выбирайте, если нужно рассчитать систему заземления (только для коттеджей)

Отделочные работы

Скважина №

Выбирайте, нужно ли рассчитывать стоимость отделочных работ

Слаботочная система

Нет Да

Подбираем, нужно ли рассчитывать слаботочные системы.К слаботочным системам относятся: телевидение, телефон, интернет, пожарная сигнализация, видеонаблюдение, умный дом

.

Телевидение, телефон, Интернет

колодец №

Пожарная и охранная сигнализация, видеонаблюдение

колодец №

— «Умный дом»

колодец №

Расчет и выбор элементов электрической сети

Строительство дома требует больших расчетов.Перед началом работ по устройству любых коммуникаций в доме следует провести тщательные расчеты и проект электрики. Выполнение предварительных расчетов позволяет правильно выбрать оборудование и материалы.
Правильно выполненные расчеты позволяют сделать грамотную электропроводку, которая будет работать без сбоев.

Электропроводка в частном доме

Прокладку кабеля в частных домах лучше проводить до отделки. Перед тем, как приступить к монтажу электропроводки, следует продумать, где разместить бытовую технику, рассчитать, какова их общая мощность.Для расчета общей мощности потребляемую мощность установленных электроприборов можно найти на корпусе каждого устройства или в сопроводительных документах.
После расчета общей мощности всех электроприборов вычислите электрические токи, необходимые для потребления этими приборами. Метраж необходимого количества проводов определяется с помощью рулетки. При проведении замеров следует учитывать все углы и ниши, которые мешают будущему расположению проводов.Пересчитывается вся бытовая техника, которая будет подключена к электросети. Общий показатель проводки увеличен на 15%, это сделано для получения штатной подачи проводов.
Для выбора необходимого сечения кабеля рассчитывается электричество. Для проведения этих расчетов необходимо собрать некоторые исходные данные:
как будет проводиться монтаж;
из какого материала будет сделана проводка;
данные о потребляемой мощности устройств, подключенных к электросети.
Электромонтаж осуществляется открытым и закрытым способом.Открытый способ — это прокладка кабеля по поверхности стен, закрытый — прокладка проводов в заранее проделанные в штукатурке углубления. После прокладки кабеля их покрывают штукатуркой.
Материалы для изготовления электрических проводов — алюминий и медь. Алюминиевая проволока довольно хрупкая и быстро рвется при нескольких перекрутках. Хорошо зарекомендовала себя медная проволока, она бывает сплошной (одинарной) и жилистой, состоящей из нескольких тонких жил.
Электроприборы подключаются к сети с помощью проводов.Более крупный бытовой прибор требует большего сечения для подключения к сети. Чем больше проводов подключено к тросу через раздаточную коробку, тем больше сечение этого провода. После выбора способа монтажа электропроводки и необходимого сечения кабеля выбирается конструкция автоматических выключателей.

Электросхема и элементы

Расчет электричества в доме позволяет подготовить схему электропроводки, которая облегчит ее монтаж, а в дальнейшем понадобится при ремонтных работах, чтобы не повредить проводку.Для маленьких домов можно выполнить общую схему разводки, а в больших домах лучше делать поэтажно или отдельно для каждой комнаты.
Электрическая сеть состоит из следующих элементов: электрические панели, счетчики, провода или кабели, переключатели, раздаточные коробки, автоматические выключатели, розетки, изоляционный материал и материалы, соединяющие провода.
В щитах электроустановок АТ навесные устройства и сетевые компоненты, специальное электрооборудование. Для расчета потребляемой электроэнергии в сети устанавливаются однофазные приборы, измеряющие ток с параметрами 220В / 50Гц, и трехфазные счетчики, измеряющие ток индикаторами 380В / 50Гц.Автоматические выключатели предназначены для размыкания цепи при ее перегрузке и коротком замыкании. Материал для их изготовления — огнеупорный пластик. В частном доме применяется одно-, двух- и трехжильный медный кабель.
Кабели из разных металлов соединяются с помощью специальных соединительных колодок. Многожильные медные кабели можно соединять между собой пайкой. Компаунды утепляются изоляционной лентой ПВХ или специальной пропиткой из ватной ленты. Набирает популярность термоусадочная изоляция. Эта изоляция имеет форму трубки, которая при нагревании полностью сжимает и герметизирует соединение без возможности его отсоединения.

Электропроводка — важный элемент в обустройстве дома. От используемого материала и качества монтажа зависит ваша безопасность и безопасность вашей семьи. Очень важно выбрать и рассчитать сечение кабеля для разводки.

Какой материал использовать для электропроводки?

При строительстве нового дома или проведении в нем капитального ремонта стоит учитывать качество установленной в нем электропроводки.Согласно нормативным документам обслуживания линий электропроводки со скрытой прокладкой, до капитальной замены не должно превышать 40 лет.

Для электромонтажа используются алюминиевые или медные провода. Алюминий дешевле, медь надежнее. Итак, что выбрать? При правильном расчете сечения провода не имеет особого значения, какой провод вы будете использовать. Алюминиевая проволока легче, но, к сожалению, алюминиевые жилы выдерживают 7-9 перегибов-перегибов, после чего могут треснуть или оборваться.С медью легче работать — она ​​выдерживает до 20 перегибов. При аккуратном и правильном монтаже провод не должен испытывать таких нагрузок.

1. Щит электрический; 2. Клеммная колодка: 3. Клеммная колодка: 4. Клеммная колодка; 5. УЗО: 6. Автоматический выключатель ВА: 7. Потребители;

Следует отметить, что все современные электроприборы имеют заземляющий провод, а электрическая сеть, построенная в советское время, не оборудована контуром заземления. Современные дома имеют свой контур заземления, а если его нет, очень часто электрики подключают контур заземления к «нулю».

Как рассчитать электропроводку

В начале электромонтажных работ следует определить, какая общая нагрузка будет в доме: освещение, утюг, телевизор, компьютер, микроволновая печь, духовка, электрическая плита, чайник, обогреватель, разного рода инструменты. Для этого воспользуйтесь таблицей:


После расчета общей нагрузки необходимо выбрать входной кабель. Он принимает на себя всю электрическую нагрузку дома.

После выбора кабеля ввода переходим к расчету групп розеток и групп освещения.

Важно! Помните: освещение и все розетки в доме должны иметь отдельные цепи и автоматы.

При расчете каждой группы розеток максимальная прокладываемая мощность не должна превышать 4,5 кВт на каждую розетку. Для электропроводки с медными жилами это 2,5 мм2, для алюминиевых — 4 мм2. Защитный выключатель должен быть на 20А.


Если вы не планируете включать при прокладке розеточной группы мощные устройства 2-3кВт, и хотите сэкономить на участке провода, то не стоит, потому что через несколько лет интерьер дома может измениться и те розетки, где не было нагрузки станет под нагрузкой.

В последнее время мало кто использует алюминиевые провода для расчета и монтажа электропроводки. Специалисты все чаще используют медь. Его физико-химические свойства лучше, чем у алюминия; Сервисные линии служат на 10-15 лет дольше. Кроме того, согласно последней седьмой редакции ПУЭ запрещается использовать алюминиевые провода сечением менее 16 мм2.

Электропроводка своими руками

Был выбран кабель, рассчитана общая электрическая нагрузка. Вы можете начать установку.Помните, что рабочие линии всей разводки будут зависеть от качества монтажа. Монтаж электропроводки своими руками для жилых домов не так уж и сложен, несмотря на то, что проекты электроснабжения и монтажные работы стоят недешево.

При работе помните:

  • проводка должна быть безопасной в обслуживании;
  • огнестойкий;
  • обеспечивает минимальные затраты на установку и эксплуатацию;
  • минимальные электрические потери в кабеле;
  • линии эксплуатации до 40 лет;
  • кабель и надежность работы.

В начале монтажных работ следует определиться, какой тип проводки вы будете использовать:

Открытая проводка — прокладывается непосредственно на отделке стен или устанавливается в воздуховодах, электрических лотках или гофрах, даже под штукатуркой.


Скрытая проводка — кабели, проложенные прямо на стене в слое штукатурки.





Выберите провод:

Провод ПУНП, ВВГНГ, ВВГ, НИМ провод — применяется для групп розеток и освещения со скрытой проводкой.

Провода, ПУГВП, ПУГНП — для наружной установки.

Если у вас смешанный тип электропроводки, то также возможно использование для скрытой проводки гибких проводов. В этом случае особое внимание следует уделить качеству соединений проводов. Ведь надежная проводка — это надежно подключенная проводка.

Электроснабжение загородного дома

Первое, что вам потребуется сделать для организации энергоснабжения загородного дома, это получение нормативных документов и разрешений на подключение к ВЛ.В качестве основного входного кабеля используется СИП (самонесущий изолированный провод). Если от точки входа до ВЛ более 25 метров, требуется дополнительная опора. Высота входа должна быть не более 2,75 м, проход в стене должен быть выполнен в соответствии с требованиями пожарной безопасности.

Максимальное потребление для частного дома 15кВт. Для защиты воздушных линий на ответвлении к дому энергокомпании устанавливают индивидуальные ограничители мощности , отключают потребителя при достижении определенного тока.

Предлагается простая схема однофазного ввода в дом.

1.ВА-101-2 / 50; 2. Однофазный счетчик; 3.УЗО-01-2-63 / 30; 4. Клемник; 5. Клемник; 6.7.8. БА-101-1 / 16; 9.БА-101-1 / 32; Защитный провод PE; L фаза N равна нулю;

Количество жил входного кабеля зависит от того, какая у вас сеть — однофазная (2 жилы) или трехфазная (4 жилы).

Ответвление крепится с помощью зажимов для отжига.

Поскольку контур заземления на линиях электропередач не предусмотрен, необходимо сделать его самостоятельно.Для этого потребуются 3 стержня арматуры диаметром 16 мм и более, которые вбиваются в землю на глубину не менее 0,5 м. Бруски должны образовывать равносторонний треугольник со стороной 3 м. Между собой стержни соединяются лентой или проволокой 4 * 40мм, но не меньше сечения фазного провода. Соединения выполняются сваркой или болтовым соединением. Сопротивление контура заземления должно быть менее 30 Ом.

Внутренняя разводка проводки загородного дома не будет отличаться от принятых норм и стандартов.Все расчеты остаются прежними.

Сечение провода, однако без этого правильно рассчитать проводку не получится. Если вы живете в многоэтажном жилом доме, то прокладывать коммуникации нет необходимости — за вас это сделали строители. Но при строительстве частного дома придется делать это самому.

При строительстве частного дома обязательно возникнет вопрос, как рассчитать проводку

С чего начать?

Сегодня невозможно представить современную жизнь без электричества.Даже самый ярый любитель природы долго не сможет обойтись без света, электрочайника, компьютера и так далее. Что уж говорить о тех людях, которые привыкли жить в абсолютно комфортных условиях? Без электричества сегодня не обходится практически ни одна бытовая техника. Нельзя произвольно выбирать провода, чтобы протянуть их по всему дому для подключения электричества. Нужно знать, как рассчитать сечение провода, какие вообще бывают провода и так далее. Об этом мы и поговорим в этой статье.

По мощности и току можно определить, какие провода вам понадобятся для подвода электричества в дом. Из школьного курса физики вспоминаю формулу мощности (P), которую можно получить, умножив между собой напряжение (U) и силу тока (I):

Если у вас есть два значения, вы можете легко установить третье. Также следует ориентироваться на электрическую нагрузку (силу тока) на провод. Такой параметр следует учитывать в любом случае, ведь слишком малой толщины провод при большой нагрузке может просто выгореть.При таком напряжении разные типы проводов могут поддерживать разную емкость.


Расчет проводки вне дома

Если вы живете в частном доме, наверняка не раз задавались вопросом, как украсить свое личное пространство. Один из вариантов — установка наружного освещения. Кто-то использует фонарики с солнечными батареями, а кто-то рисует линии электропроводки. Провод можно прокладывать как глубоко под землей с помощью диэлектрических труб, так и над ним.

Есть несколько типов подключения:

  • однофазный;
  • двухфазный;
  • трехфазный.

Участок напрямую зависит от типа подводки от дома. В большинстве случаев двухпроводной системы достаточно для минимального потребления энергии. Один будет фазой, другой — нулем. Бывают ситуации, когда для подведения кабеля от дома к месту требуется три провода. Третья играет роль второй фазы. Если у вас на участке есть такой источник питания, как, например, трансформатор или машина, вам нужно будет использовать метод трехфазной разводки. Такой четырехжильный ввод допустим только после соответствующего разрешения организации, поставляющей вам электроэнергию.


Рассмотрим однофазное двухпроводное подключение на участке дома. Для начала дадим несколько рекомендаций:

  • Прежде чем приступить к расчетам, необходимо учесть длину кабеля. Если расстояние от источника до участка превышает 25 метров, то потребуется возведение дополнительного крепления для провода. Если в вашем районе наблюдаются сильные ветры, то это расстояние следует сократить до 15–20 метров;
  • , если трос проходит над проезжей частью дороги, его высота должна быть не менее 6 метров над землей;
  • рекомендуется подключать линию к дому на высоте не менее 3 метров.

Как известно, ток уходит от трансформатора при напряжении 220 В. Но бывают ситуации, когда случаются падения напряжения, и до вас он может доходить гораздо меньше — около 150 В. Для этого созданы стабилизаторы. по месту выдачи электроэнергии. Также оборудуйте систему автоматическими выключателями. Распределительный щит необходимо размещать в сухом месте.

Прокладывать провод можно как под землей, так и прямо по воздуху. Последний вариант будет намного экономичнее. В случае фонарей вдоль путей лучше обойтись подземной прокладкой кабеля.Лампочки необходимо включать в параллельную цепь. Так вы исключаете вариант отсутствия всего освещения в результате перегорания одного из них.

Провода, возьмите план участка и отметьте все подземные и воздушные линии электропередачи. Суммируйте их длину и умножьте на два. Это необходимо сделать, потому что вам понадобятся два провода.


Расчет электропроводки в квартире

В первую очередь необходимо помнить, что расчет разводки в квартире начинается с составления схемы подключения.Если вы решили сделать постинг самостоятельно, вам нужно обратить особое внимание на такие вопросы:

  • определение сечения жил провода;
  • , на каких условиях будет проложен провод;
  • как подключить счетчик;
  • заземление
  • Всего
  • ;
  • силовая защита.


Общая мощность 15 кВт приходится на среднюю однокомнатную квартиру. Рассчитывать потребляемую мощность удобнее, если условно разделить проводку на несколько групп.Например, розетки для:

  • ванна;
  • номера;
  • кухни;
  • коридор.

И рассмотрим отдельно. Так вам будет проще рассчитать максимальную нагрузку электроприборов в вашем доме. В случае сомнений воспользуйтесь специальным калькулятором, который можно найти в Интернете на строительных форумах.

Перед подключением нужно правильно рассчитать длину кабеля. Есть два способа провести правильный расчет.В первом способе вам нужно будет опираться на готовую схему, которую вы должны были составить заранее. Второй способ предполагает расчет длины кабеля по общей площади комнат.

Какой из этих методов выбрать — решать вам. В этой статье мы подробно рассказали, как рассчитать количество кабеля для электропроводки в частном доме.

Расчет длины кабеля по схеме

Расчет количества кабелей будет намного проще, если вы уже составили готовую схему.


Вот основные моменты, которые вы должны были указать на схеме:

  1. Необходимо указать точное количество всех выключателей, розеток и распределительных коробок, которые будут в комнате. Также для более точного расчета длины кабелей необходимо правильно указать их высоту от пола.
  2. Необходимо указать не только место установки основного освещения, но и место для установки дополнительного освещения. Дополнительное освещение включает: бра, точечные светильники.Перед тем, как рассчитать длину кабеля для разводки, нужно определить высоту потолка. Если потолок не опускается, то запас должен составлять 20 см. Если он опускается на 30 см, то запас должен составлять 50 сантиметров.
  3. При составлении схемы обязательно укажите, какой участок кабеля будет использоваться. Например, для освещения подойдет провод 3х1,5 мм. Для розеток лучше использовать мощный провод 3х2,5 мм. Для подключения мощной бытовой техники в вашем доме используйте провод 3х4 мм.

Как видите, чтобы правильно рассчитать длину провода, необходимо учитывать его сечение. Тогда вы точно сможете определить, сколько кабеля нужно для квартиры. С сечением для бытовой техники лучше определиться еще до составления схемы. Это все, потому что мощные устройства лучше подключать прямо с приборной панели. требует обязательного расчета схемы.

Подготовив наглядный проект, вы поймете, сколько кабеля нужно для питания дома или квартиры.Будет еще лучше, если вы сразу сделаете разметку на стенах. Для этого просто нарисуйте линии и посчитайте общее количество каждого из проводов.


Вам также следует внести некоторые корректировки в каждый расчет. Основные корректировки включают:

  1. Общее количество проводов нужно умножить на 1,2. Благодаря такому расчету у вас не будет ситуации с недостатком проводов.
  2. Для автоматических выключателей запас по длине должен быть не менее 15 см.
  3. Если вы еще не определились, какой потолок у вас будет, то лучше оставить 50 см в запасе.
  4. Для работы в распределительном щите запас прочности должен составлять 50 см.

Расчет количества кабеля с помощью расчетов

Если вы не хотите тратить свое время на составление схемы, то вы можете рассчитать длину кабеля по упрощенной схеме. является открытым и поэтому легко рассчитывается по этой схеме. Упрощенная схема расчета длины жил экономит ваше время.Иногда этот метод используют даже профессиональные электрики. Суть его заключается в том, что вам нужно будет рассчитать количество кабеля на площадь комнаты. Для этого нужно взять площадь своего дома и умножить это число на 2. Вот сколько кабеля вам понадобится для прокладки проводки.


Этот вариант расчета считается наиболее простым, но не стоит забывать и о дополнительных нюансах. Таким образом, вы рассчитываете длину только одной линии.Точно определить длину по этой схеме не представляется возможным. Чтобы расчет длины кабеля был правильным, нужно будет рассматривать изделия в соотношении 1: 1,5. Первое число выносится на свет для комнат, а второе на подключение розеток.

В интернете можно найти большое количество отзывов об этой схеме. Даже профессиональные электрики сообщают, что этот метод не только прост, но и верен. Если вы не уверены в правильности своего расчета, то лучше купить провода на 10 метров больше.Этого запаса вам точно должно хватить.

Электробезопасность на ферме

На протяжении многих лет с электроприводом сельхозтехника стала незаменимый элемент современного сельское хозяйство. При широком использовании электричество на ферме, больше внимания необходимо использовать электричество и безопасность электрооборудования.На национальном уровне примерно от 30 до 40 человек. в год на фермах бьют током. Лучше понимание принципов, использования, и опасности, связанные с электричеством мог бы предотвратить многие из этих летальные исходы.

Чтобы понять связанные с этим опасности с электричеством важно знать основные принципы электричества и как происходят потрясения.Основные принципы электричества можно объяснить терминами напряжение, ток (сила тока) и сопротивление. Напряжение — это сила, которая инициирует поток. электрического заряда. Фактический поток электрический заряд называется током. Оценка расхода измеряется в амперах. Сопротивление зависит от того, насколько материал препятствует прохождению тока и регулирует скорость потока.Электричество обычно идет по пути наименьшего сопротивления. Когда человеческое тело становится частью этот путь приводит к поражению электрическим током.

Два провода необходимы для завершения электрическая цепь — один провод для проведения ток к электрическому устройству, другой — к вернуть электричество к источнику питания и наконец на землю.Если защитный изоляция на любом из проводов или внутри часть электрооборудования неисправна, течение может идти другим путем к земля. При контакте с неисправным электрический объект, человек может действовать как проводник на землю и испытать шок.

Эффект определяется несколькими факторами. шок окажет на человеческое тело: продолжительность контакта, сила тока, путь, по которому ток проходит через тело, и электрическое сопротивление тела.Человек, стоящий в воде, лучше проводник, чем человек на сухой земле. Взятые вместе, эти факторы могут дают удивительные результаты. Для Например, ток от 7 1/2 ваттного Лампочка для новогодней елки (60/1000 шт. ампер) может убить человека, если ток проходит через сердце. На рисунке 1 показано физиологические эффекты различных текущие уровни.

Электроэнергия подается на ферму от линии электроснабжения энергокомпании через главный служебный вход. Обычно все мощность фермы измеряется на этом этапе. Главный выключатель должен быть расположен здесь, чтобы вся мощность фермы могла быть вручную выключил в какой-то момент.

От главного служебного входа, провода вести к каждому зданию или районному обслуживанию вход через подземный или надземный провода.Эти входы в службу должны также быть оснащены разъединителями, чтобы что питание может быть отключено на одном сайте не затрагивая другие области.

Главная распределительная система на усадьба всегда должна быть большой достаточно, чтобы вместить настоящее спрос и будущее расширение. Правильный установка электрической системы необходимо для безопасности.Местные коды должны всегда следовать, потому что их главный цель — предоставить пользователям безопасные системы. Если не существует электрического кода для вашего региона, Национальный электротехнический кодекс (NEC) — это минимальный стандарт, которому нужно следовать. Только квалифицированные электрики должны устанавливать электрические системы.

Защита цепи

Электрические системы имеют встроенные функции для защиты оборудования и проводки от чрезмерный ток.Самый распространенный Схема защиты — предохранитель. Когда избыток ток течет к предохранителю, часть его обрывы, отключение питания цепи. К восстановить питание, предохранитель необходимо заменить. Автоматический выключатель предлагает то же самое защита, но удобнее. Флип выключателя восстанавливает мощность после цепи выключатель сработал из-за перегрузки.

Когда перегорает предохранитель или автоматический выключатель отключен, помните:

  • Автоматический выключатель или предохранитель должны никогда нельзя обойти, потому что это может повредить оборудование или вызвать пожар, если цепь перегревается.
  • Никогда не заменяйте предохранитель на больше, чем указано для схема.Слишком большой предохранитель не защитить от перегрузки, которая может вызвать пожар.
  • Не заменять предохранители копейками, гвозди, пруток или другие предметы. Было много электрических пожаров. вызванные такими заменами.

Заземление — необходимая функция безопасности каждой электрической системы.Защищает от поражения электрическим током, пожара и повреждений к оборудованию и снижает опасность связанный с молнией. Правильный заземление как для системы, так и для электрическое оборудование особенно актуально для усадеб.

Заземление системы начинается от сети служебный вход. Нейтральный из основных услуга подключена либо к цельнометаллическому водопроводной трубе или металлическому стержню, имеющему был вбит в землю.Они действуют как заземляющие электроды. Если заземляющий стержень используется, он должен быть достаточно глубоким всегда находиться в контакте с влажной почвой (при минимум 10 футов). Чтобы обеспечить непрерывность заземление по всей системе, каждый служебный вход филиала должен быть заземлен с подключенным нейтральным проводом к заземленной основной рабочей нейтрали.

Заземление оборудования обеспечивает человек, который вступает в контакт с электрическое оборудование не подвергается ударам из-за замыкания на землю. Замыкание на землю может возникнуть при подключении проводов ослабнет или защитная изоляция сломанный или неисправный.

При утечке тока и электризации металлический ящик или приспособление, он следует за проводящий путь, чтобы завершить его цепь.An заземление оборудования служит проводником или путь с низким сопротивлением.

Электроинструмент лучше всего заземлить. использовать инструменты с трехжильным шнуром питания и трехконтактные вилки. Третий провод земля и подключается к системе заземление, когда он вставлен в правильную заземленная розетка. При использовании удлинитель, убедитесь, что у него есть третий провод для заземления.Чтобы подтвердить это сосуды сохранили свои земли, периодически проверяйте их с помощью тестер цепи. Мощность с двойной изоляцией инструменты также доступны, предлагая защита от замыканий на землю путем обеспечения слой изоляции между проводами и металлический корпус инструмента. Двойная изоляция электроинструменты не такие эффективно заземлены как трехпроводные инструменты потому что изоляция может выйти из строя, если она мокрый.

Любой металл, система или оборудование компонент, который может быть наэлектризован при возникновении неисправности необходимо заземлен. Это включает, но не ограничивается к, распределительным коробкам, корпусам двигателей и коробки предохранителей. Заземление электрической системы не заземляет эти металлические вольеры. Квалифицированный электрик должен установить все заземляющие соединения, чтобы сделать убедитесь, что система работает правильно.

Прерыватели цепи замыкания на землю (GFCI) также используются для защиты от ударов от замыканий на землю. GFCI обнаруживает утечка тока на очень низких уровнях (как всего 5 миллиампер) и быстро отключается сила. Обычно три типа доступные GFCI — это блоки, встроенные в схему выключатели, блоки, встроенные в розетки, и портативные GFCI, которые подключаются к любому емкость.

Блокировки

Цель блокировки — предотвратить оборудование от случайного начал и травмировать людей, когда это обслуживаются или ремонтируются. При обслуживании оборудования с электрическим приводом, на его выключатель. Например, если разгрузчик силоса требует ремонта, замок на блоке управления предотвратит запуск машины пока вы работаете внутри силоса.

Суровые условия фермы

Многие сельскохозяйственные предприятия имеют тяжелые среды, требующие особых внимание при установке и обслуживании электрические системы. Угрозы системе поступают из ряда источников. В пары из
отходы животных в изоляторе могут разъедают электрические компоненты.Высокая влажность в доильных установках может быстро испортить обычные металлические электрические коробки. Физические повреждения проводки, коробок, и светильники могут быть вызваны скот, оборудование и люди. К защитить ваши активы от пожара или стоимости перемонтаж, следуйте этим рекомендациям при установке вашей электрической системы.


В агрессивных и влажных средах

  • Используйте подземный питатель (UF) электрический кабель.
  • Убедитесь, что все блоки управления горят. приспособления, переключатели и розетки изготовлены из коррозионно-стойких материалы.
  • Установить водонепроницаемые крышки на розетки и переключатели и над лампочки.
  • Найдите распределительную панель подальше из суровых условий окружающей среды. Если чистый, сухая зона, например офис, не в наличии, смонтировать раздачу панель снаружи.
  • Убедитесь, что все электрические системный компонент или часть оборудование, расположенное снаружи, есть водонепроницаемость.
  • Провести проводники по горизонтали кабелепровода и загерметизируйте концы кабелепровода, чтобы влага не может попасть в распределение панель. Когда проводники бегут из теплая влажная среда до холода месте, может образоваться конденсат и войти в распределительную панель.
  • Внутри хозяйственных построек, монтаж электропроводки за пределами стен, чтобы обеспечить непрерывное осмотр.
В пыльной среде (например, зерно или зоны обработки кормов):
  • Поместите защитные кожухи на все лампочки, чтобы защитить их от пыли и уменьшить опасность пожара.
  • Используйте взрывозащищенные выключатели. Огонь от взрыва может произойти на участках там, где мелкая пыль или вредно, сильно легковоспламеняющиеся пары вступают в контакт с искрами от электрического выключателя.
В местах, где физическое повреждение электрическая система животноводством, оборудованием, или люди скорее всего:
  • Защита печатных коробок продуманно выбирая их местоположение. Размещение их за углом или вдали от животные делают коробки намного меньше уязвимы для злоупотреблений.
  • Проложите проводники в кабелепроводе для защиты их от физического повреждения домашним скотом.
  • Используйте неметаллический кабелепровод в коррозионных среды.
  • Поставьте охранников над расположенными лампочками. где они могут быть поражены оборудования, и используйте корпуса для не допускайте попадания влаги и пыли.
  • Используйте только квалифицированных электриков для ремонтировать повреждение электрического инсталляции.
Резервное питание

Многие владельцы ферм имеют резервный генераторы под рукой для использования во время подачи электроэнергии перебои. Когда резервный генератор установлен в однофазных системах, он должен быть подключенным к системе электропроводки фермы через двухполюсный, двойной бросок передаточный переключатель (см. рис.6). Когда генератор используется, этот переключатель отключает электросеть фермы от штатного блока питания. Есть две причины, почему это важно. Во-первых, это предотвращает питание генератора питание к линиям электроснабжения, где проводится ремонт люди могут работать. Во-вторых, нормальный источник питания не может подключиться к генератор и повредить его при подаче питания от электросети восстановлен.

Должен быть установлен безобрывный переключатель. так что генератор не более 25 футов от переключателя. Установка переключатель передачи всегда должен быть рассмотрено с местным электроснабжением Компания.

Воздушные линии электропередачи

Многочисленные случаи поражения электрическим током на фермах был вызван контактом с потолком провода.Транспортное оборудование, требующее высокий клиренс под низкими потолками провода могут быть особенно опасными. Смертельные случаи были приписаны переносным шнеки, контактирующие с верхней частью провода. Эти жизни могли быть сохраняется, если несколько минут было потрачено на опустите оборудование.

Прочие виды деятельности, например обрезка деревьев или движущаяся оросительная труба или металлические лестницы рядом с воздушными проводами также может быть опасно.Низкие воздушные провода часто встречается на фермах, а также сельскохозяйственные переулки между полями и дорогами. Любой, кто работает в таких ситуациях следует знать об опасностях воздушные провода присутствуют.

Опасности также связаны с похоронены проводники службы. Персона работа траншеекопателем или земляные работы оборудование может получить удар током, если машина вступает в контакт с подземные провода.Держите подробную карту всех подземных линий электропередач, чтобы избежать таких несчастные случаи.

Поражение электрическим током может вызвать респираторные заболевания. паралич, фибрилляция сердца и тяжелые ожоги. Если сердце перестанет биться и дыхание прекратилось, жертва получить повреждение мозга после четырех-шести минут.

Очень важно быстро ответить в случае поражения электрическим током.В потерпевший сначала должен быть отделен от источник шока. Лучший метод — это отключить источник питания. Никогда не трогай человек, пока он или она не отделен от источника питания, или вы также рискуете получить удар током. Отправить для незамедлительно профессиональная медицинская помощь. Если пострадавший не дышит, искусственный дыхание должно осуществляться быстро.Когда нет пульса, коронарный легочная реанимация (СЛР) должна быть начал.

Если вы один и не обучены проводя СЛР, вы все равно должны попытаться оживить жертву, потому что это может быть единственным шансом на выживание. Наклон запрокинуть голову пострадавшего, ущипнуть закройте ноздри пальцами, возьмите глубокий вдох, прикоснись своим ртом к его или ее рот и удар.Двигай головой прочь и позвольте человеку выдохнуть. Повторить. Положите пятку одной руки на нижняя половина взрослой жертвы грудины, положите другую руку поверх первый и нажмите на 1,5 — 2 дюйма. Пятнадцать сжатий до двух вдохов следует повторять до тех пор, пока не станет профессиональным помощь приходит.

Правильный монтаж электрооборудования фермы система имеет важное значение для электробезопасности. Это включает в себя заземление всей системы. и все электрооборудование. Защитить электрическая система и ваша жизнь с помощью только соответствующие предохранители и цепь выключатели. Соблюдайте местные электротехнические правила или Национальный электротехнический кодекс и наймите квалифицированного электрика при установке или изменении вашего электрическая система.

Наконец, поддерживайте свою систему незамедлительно устраняя любые повреждения или ухудшение. Электробезопасность имеет решающее значение составляющая продуктивной и безопасной фермы бизнес.

Безопасность коробки отбора мощности
Молниезащита для ферм
Эмблемы медленно движущихся транспортных средств
Более безопасная среда на ферме для детей
Безопасное обращение с животными

Настоящая публикация выпущена для дальнейшего сотрудничества. Расширение работ, санкционированных актами Конгресса 8 мая и 30 июня 1914 г.Он был произведен с сотрудничество Министерства сельского хозяйства США; Кооперативное расширение Корнелла; штат Нью-Йорк Колледж сельского хозяйства и наук о жизни, Нью-Йорк Государственный колледж экологии человека и Нью-Йорк Государственный колледж ветеринарной медицины в Корнелле Университет. Cornell Cooperative Extension предоставляет Программа равенства

Дизайнер: Денис Кулис
Редактор: Дэвид А.Польша
Иллюстрации Джима Хоутона

За дополнительной информацией обращайтесь по телефону 1-877-257-9777
Программа Cornell по охране здоровья и безопасности сельского хозяйства


Информация об отказе от ответственности и воспроизведении: Информация в NASD не представляет политику NIOSH. Информация включена в NASD появляется с разрешения автора и / или правообладателя. Более

Загородный дом для защиты от молний | MOTHER EARTH NEWS

Много лет назад, когда я только начинал жить в сельской местности, я разговаривал по телефону — трубка зажата между ухом, подбородком и плечом — и заменяла стиральную машину на смесителе на кухне.На улице моросил дождь, изредка я слышал далекий гром, но молний не видел. Внезапно я почувствовал треск ! мне в ухо и ошеломленно упал. Я никогда не слышал удара грома и не видел молнии, которая, должно быть, ударила по телефонной линии за много миль, прежде чем я нашел лучший путь к земле — моя открытая телефонная линия, буквально на расстоянии вытянутой руки от мокрой железной раковины.

Моё внешнее ухо было обожжено, но не сильно. Если бы болт был ближе или сильнее, я мог бы быть ранен или даже убит.Старый телефон Bell тоже не был поврежден, но в современном электронном телефоне можно было поджарить тонкие внутренности.

В 1990 году (типичный год) 72 человека погибли и 252 получили ранения молнией в США. Количество потерянного скота и построек по стране не указано в таблице, но оно значительно выше. И твердотельные электронные устройства, поврежденные переходными процессами, всплесками и скачками от молнии и других источников в линиях электропередач и телефонных линиях, еще более многочисленны.

Большинство этих потерь можно было бы избежать. Вот как вы можете снизить вероятность поражения электрическим током людей, животных и здания на вашем участке.

Как мы все узнали в школе — а потом сразу забыли, — электрический ток — это поток свободных электронов: отрицательно заряженные (-) атомные частицы, движущиеся со скоростью света к положительно заряженной (+) земле. Сила тока измеряется в амперах (амперах), энергия за ним — в вольтах. (Да, друзья-любители электроники, мы могли бы заняться переменным / постоянным током, потенциалом, нагрузкой и другими технологиями, но здесь это не актуально.) Важно то, что повреждение может быть вызвано несколькими амперами домашнего тока напряжением 110 вольт, не говоря уже о разряде молнии, который может развивать до 200 000 ампер при напряжении 100 миллионов и более вольт.

Молния возникает, когда сильный ветер внутри облаков разделяет (-) и (+) заряженные частицы воздуха на слои ((+) сверху облака и (-) снизу) с соответствующим (+) слоем. по земле. Когда накопится достаточно (-) зарядов, они пройдут через милю (непроводящего) воздуха. Ка-паф! У вас есть молния, которая заземлится на самый высокий проводник: дерево, здание, лошадь или человека, стоящие на открытом воздухе. И да, вы могли видеть полоску молнии вверх. Часто высокий объект, такой как церковный шпиль или дерево, действует как «лестница», посылая (+) заряд земли вверх, чтобы встретить (-) заряд, спускающийся с облаков.

Вы можете избежать повреждений от молнии или электрического тока, изолировав их или предложив лучший путь к земле.Некоторые материалы (изоляторы, такие как резина, кирпич, стекло и сухое дерево) плотно удерживают свои электроны и не пропускают ток. Другие (проводники, такие как ваше тело и мое, все влажное и большинство металлов) с радостью пропускают электрический ток. Сама Мать-Земля (заземленная в электрическом смысле) — лучший проводник из всех.

На улице в шторм

Научитесь читать местные погодные индикаторы. При приближении грозных облаков или первого отдаленного удара грома выведите детей из озера или из тренажерного зала в джунглях в здание, обнесенное стеной, или в автомобиль с резиновыми колесами.

Если вас застали сено во время внезапной грозы, не ищите укрытия под деревом (особенно если вы чувствуете запах озона с металлическим привкусом и чувствуете, как волосы на затылке поднимаются, что указывает на то, что вы находитесь в наземном поле). молниеотвода). Отгоняйте его от деревьев или телефонных столбов и направляйтесь в низину (но не к болоту или ручью). Если вы находитесь в лесу, по возможности найдите поляну. Отойдите от самых высоких бревен.

Бросьте цепную пилу или грабли и удалите весь открытый металл с вашего тела (наручные часы, пряжку ремня, даже кепку с металлической пуговицей, обтянутой тканью).Не лежите и даже не сидите, а присядьте на пятки резиновых сапог на сухом месте, приседая с поднятыми или опущенными коленями. Опасность от прямых ударов незначительна (боковые вспышки причиняют больше всего травм), но сделайте себя как можно более компактной мишенью, с минимальным соприкосновением с влажной землей, пока шторм не пройдет.

Молниезащита внутри дома

При угрозе грозы закройте все двери и окна. Молния может пройти через воздух до ближайшего проводника в доме (телевизор, радиатор), а сухое дерево и стекло являются эффективными изоляторами.

Удивительно, но молния с радостью прыгнет в дымоходы. Встречаясь с непроводящим деревянным полом, кирпичным камином или доской из сланцевой печи, он будет проходить через всю комнату к стереосистеме (проходя через любого на своем пути). Безопаснее всего сидеть на полу в центре комнаты без окон, без камина или печи. Никогда не вставайте между входящими и выходящими проводниками (например, между открытым окном или камином и открытой водопроводной трубой).

Вопреки расхожему мнению, не отключайте электроприборы во время грозы.Из розетки на вас может выскочить мощный шип. Не принимайте душ, не мойте и не мыть посуду. Металлическая водопроводная труба — такой же эффективный проводник, как и тяжелый электрический кабель.

Вы знаете, что поблизости от ванны или раковины не должно быть радио, бритвы или фена; Если какой-либо прибор упадет в воду, он может убить вас электрическим током, независимо от того, включен он или нет. В новой конструкции все розетки возле водопроводных кранов оснащены защитой от замыканий на землю согласно строительным нормам: розетка имеет пару маленьких цветных кнопок для сброса автоматического выключателя, который срабатывает, если хоть немного тока покидает пределы бытового контура.Для автоматической защиты в старом доме вложите 35 долларов в устройство защиты от замыканий на землю для каждой розетки в ванной и на кухне. Чтобы светильники были эффективными, они должны быть хорошо заземлены, поэтому попросите электрика установить их, если вы честно не знаете, что делаете.



Освещение и телефонные линии

Если у вас все еще есть выносливые телефоны для звонков старого образца, вы, возможно, слышали звон после того, как молния ударила по линиям высокого напряжения, несмотря на то, что громоотвод телефонной компании установлен между основными линиями и вашими домашними телефонами (в нашей зоне обслуживания , разрядник заключен в квадратный серый пластиковый корпус, подключенный к независимому заземлению).

Однако автоответчики, обычные телефоны, факсы и компьютерные модемы содержат хрупкую твердотельную электронику, которая может выйти из строя из-за скачка напряжения, недостаточно сильного для срабатывания ограничителя телефонной компании. В новом домашнем телефоне вы можете отсоединить свои телефоны от высоковольтных линий, вытащив модульную вилку из прозрачного пластика с зажимом из вашего «сетевого интерфейса» — небольшой пластиковой коробки, расположенной в вашем подвале или кладовке рядом с телефонной линией. Вход.

Для автоматической защиты в системе любой версии вы можете установить подавитель скачков напряжения телефона на служебном входе или на каждой телефонной розетке.(Когда современная электроника была молодой, мы, экспериментаторы, подключили пару держателей плавких предохранителей автоматического типа к красным и зеленым проводам телефонной линии. Загруженные плавкими предохранителями с малым током, они взорвались до того, как шипы могли повредить наше «телефонное уродливое» оборудование.) Сегодня в большинстве магазинов электроники или в каталогах продаются устройства для подавления скачков напряжения на телефонной линии стоимостью менее 15 долларов, которые можно установить на входе или между телефонной розеткой и оконечным оборудованием.

Для подавителей помех, устанавливаемых домовладельцами, требуется трехконтактная электрическая розетка для заземления.Лучшие конструкции содержат набор электроники для максимально быстрого и полного перехвата переходных процессов. Можно подумать, что в сочетании эти устройства устранят все электрические всплески, но они не на 100% эффективны. Молния невероятно мощная и может пройти через целую батарею разрядников, если вы предложите непреодолимый путь к земле (скажем, поговорите по телефону, нежась в ванне). Не звоните во время грозы и позвольте автоответчику взять на себя входящие звонки.

Молния часто поражает воздушные линии электропередач, вызывая дугу, которая может пройти через замкнутый выключатель вашей микроволновой печи, телевизора или компьютера и весело танцевать в их хрупких электронных мозгах. Кроме того, когда перегорает трансформатор электрической компании или когда крупный энергопотребитель выключает или включает тяжелое оборудование, по линиям может пройти менее мощный всплеск — возможно, не повредив компьютеру, но стирая что-либо во временной оперативной памяти. То же самое может сделать отключение при низком напряжении или полное отключение.

Лучшая защита от скачков напряжения — это ограничитель перенапряжения 110 В на главной электрической панели обслуживания. Попросите электрика установить его и убедитесь, что водозаборная труба или ваш насос заземлены.

Проще и, вероятно, дешевле местные подавители помех — по одному на каждую электрическую розетку, обслуживающую крупное твердотельное устройство. Версия с одним разъемом для микроволновой печи или стереосистемы стоит менее 10 долларов. Разветвитель питания с несколькими розетками для развлекательного центра или компьютера и периферийных устройств продается по цене до 50 долларов.

Защита домов и сараев от молний

Загородные дома и амбары — особенно когда они украшены силосами — часто являются высшими точками в пейзаже фермы и являются печально известными аттракционами молний. Громоотводы были проданы в течение нескольких поколений, и многие стержни с зелеными стеклянными шариками 100-летней давности (правильно называемые «точками» или «воздушными терминалами») и системы заземления эпохи Эдисона до сих пор эффективны.

Если вы переезжаете в место с существующей системой молниезащиты, обратитесь к профессионалу для проверки.Признанные эксперты по освещению размещают рекламу в Желтых страницах, имеют право покупать и устанавливать сертифицированные UL системы и имеют действующую лицензию, если этого требует ваш штат. Дополнительным плюсом является членство в Институте защиты от молний. Ваш домашний страховщик или местный фермерский кооператив могут дать рекомендации.

Если вам нужна новая система, покупайте внимательно. Ночные продавцы громоотводов все еще курсируют по проселочным дорогам, используя тактику запугивания, чтобы торговать самодельными системами, которые могут сжечь сарай.Требуйте (и проверьте) местные ссылки, а также квалификацию, перечисленную выше.

Джо Леванги из Quabbin Lightning Protection, Inc. в Венделле, штат Массачусетс, который устанавливает сертифицированные UL системы на юге центральной части Новой Англии, бесплатно проверит старую систему. Он оценит затраты на необходимый ремонт и установку надлежащего заземления для водяного насоса и электросети, если система будет предшествовать сельскому электроснабжению. Но не ждите, что ремонт или новая система будут дешевыми. Одна только репродукция старинного улавливателя молний в виде зеленого стеклянного шара стоит 50 долларов.«Медный кабель, необходимый для защиты от молний, ​​стоит дорого и продолжает расти», — говорит ЛеВанжи. «Многие люди звонят, ожидая, что заплатят сотню долларов или около того. Многие избавляют меня от необходимости ехать, когда я говорю им, что четырехточечная система для мыса длиной от 24 до 32 футов с дымоходом 4 × 4 ( по одной на каждом конце фронтона и пара по бокам дымохода — все с двойным грунтом) будет стоить около 1200 долларов «.

Но платите или обходитесь без, прежде чем приготовить собственную систему молниезащиты из медной водопроводной трубы и домашнего провода Romex.Я делал почти все — включая электропроводку от 110 до 220 вольт — вокруг усадьбы в течение 30 лет, но я не претендую на то, что знаю, как обращаться со 100 миллионами вольт. (Производители не будут продавать оборудование UL любителям, и нет никаких самодельных книг по этой теме — по уважительной причине. Высота и расстояние между точками должны быть точно рассчитаны, чтобы их конусы защиты перекрывались; двойное основание для каждый из них должен быть безопасным, эффективным и подходящим для вашей почвы, а цепи заземления могут быть очень сложными.) Если есть что-то, что я бы сам не пробовал, так это проектирование и установка системы молниезащиты. (Более подробное обсуждение систем молниезащиты см. В предыдущей статье МАТЕРИ «Молниезащита: защита для вас и вашего дома».)

Если в вашем недавно купленном загородном доме есть внешняя телевизионная антенна или спутниковая антенна, обратитесь к профессионалу для проверки заземления. Многие старые антенны не были должным образом заземлены и просто не были поражены молнией… пока.Любая новая система приема ТВ, которую вы устанавливаете самостоятельно, поставляется с комплектом заземления и указаниями. Точно следуйте инструкциям, особенно при установке заземляющего кола. (Обязательно замачивайте землю вокруг кола каждый раз, когда поливаете сад в сухой сезон.)

Защитите домашний скот и домашних животных от электрических штормов

Безопаснее всего занести всех животных внутрь, если ожидаются электрические бури. Если вы не можете попасть внутрь, не подгоняйте их под удар молнии. Сэмми и принцесса Ди были маленькими крутыми верховыми пони, принадлежавшими детям моих соседей.Они счастливо паслись на открытом холме, где они могли стоять бок о бок в худшую погоду, опустив головы и задняя часть тела против ветра. Но после особенно сильной грозы прошлой осенью оба были найдены мертвыми, как камень. Молния ударила в медное кольцо на недоуздке одного животного и попала в недоуздок другого, прежде чем достичь земли. Мораль: не надевайте недоуздок или ошейник с металлическими застежками на животное, которое будет оставлено на открытом воздухе в стране молний. Если благородный конь вашей дочери не принимает поводок или уздечку после того, как его уговорили к забору небольшим количеством зерна, закрепите его веревочным недоуздком.Не привязывайте и не стесняйте скот металлической цепью.

Если ваша собака находится на тросе, натянутом на открытой местности (настоящая антенна для молний), заземлите провод, прикрепив один конец к стальному стержню забора, забитому настолько глубоко в почву, насколько это возможно. Тогда убедитесь, что поводок и воротник сделаны из веревки или тканевой обвязки. Использование цепного поводка и металлического ошейника на незаземленной проводной трассе — это напоминание о мертвой собаке.

Дуб в центре пастбища может быть традиционным, но домашний скот будет укрываться под ним во время штормов.Одинокое дерево может притягивать молнии, и ваши звери могут пострадать. Если вы не решите рубить дерево на дрова, установите для него молниезащиту. Или поставьте прочный забор вокруг капельной линии, особенно если вы живете в зоне с суровой погодой. Вам также понадобятся громоотводы на любом дереве, которое находится в пределах 10 футов от здания.

Электрические ограждения дешевы, эффективны, быстро возводятся и являются методом сдерживания скота, принятым многими новичками в стране. Но слишком часто новички подводят провод прямо к зарядному устройству для забора, подключенному к электрической розетке в доме или сарае.Забор может притягивать небесные болты или собирать заряд земли, который может использовать дымоход дома или купол сарая и флюгер в качестве «дымохода», чтобы послать стрелу в небо. Потратьте пару долларов и замените молниеотвод для электрического забора и установите его между забором и зарядным устройством. Его предохранитель с тонкой металлической полоской плавится под воздействием высокой силы тока, отводя ток через заземляющий столб до того, как зарядное устройство сгорит — возможно, вместе с вашими зданиями. (Хорошая идея — поливать этот кол во время засухи.)

И вопреки расхожему мнению, молния действительно может поразить одно и то же место дважды. Эмпайр-стейт-билдинг в Нью-Йорке за год подвергался ударам 48 раз. Не позволяйте ударам молнии, скачкам, всплескам или отключениям от любого источника поразить вас — даже однажды.


Подключение защиты от шипов (и современной техники) к проводке старого дома

Устройство защиты от шипов, как и большинство современных бытовых приборов, предназначено для подключения к настенной электрической розетке с 3 штырями, подключенной к независимому заземлению, а также к линиям подачи и отвода питания.Проволочное заземление (предназначенное для предотвращения случайных коротких замыканий между линиями электропередач и металлическим корпусом устройства — при этом перегорает предохранитель или автоматический выключатель, но спасает вас от поражения электрическим током) необходимо для работы устройства защиты от всплесков напряжения.

Если в проводке вашего старого дома есть только двухконтактные розетки, установите трехконтактные. Если арматура не подверглась коррозии, электрик должен иметь возможность дотянуться до земли через металлическую розетку и двухжильный армированный кабель старого образца.

Если у вас под рукой есть домашняя проводка, вы можете изготовить собственную трехконтактную заземленную розетку.

1. Купите сменную розетку удлинителя с 3 контактами, сменную вилку с 2 контактами, фут изолированного двухжильного сплошного медного кабеля 14 калибра и достаточно одножильного изолированного сплошного медного провода 14 калибра выход в водопроводную трубу или наружный заземляющий столб.

2. Подключите две винтовые клеммы питания (серебристого / латунного цвета) внутри трехконтактной розетки к зачищенным концам проводов на одном конце двухжильного кабеля.

3. Зачистите и подсоедините другие концы проводов двухжильного кабеля к клеммам внутри сменного двухконтактного штекера.

4. Подключите заземляющий (окрашенный в зеленый цвет) винтовой зажим, прикрепленный к круглому отверстию в трехконтактной розетке, к одному из концов одножильного медного провода с зачищенной изоляцией.

5. Оберните хороший фут зачищенного провода на другом конце одиночной жилы медной проволоки вокруг отполированного конца металлического стержня заземления или металлической трубы подачи холодной воды, отполированной до блеска (лучше всего припаять) .

6. Заклейте все неизолированные соединения изоляционной лентой.


Джон Вивиан поделился своими с трудом завоеванными навыками самостоятельной жизни в десятках журнальных статей и книг, в том числе Wood Heat (Rodale ’78–’80).Он делит свое время между небольшой фермой в Беркшире и рыбацкой лодкой в ​​штате Мэн.


Первоначально опубликовано: апрель / май 1992 г.

Новый Орлеан Электромонтаж всего дома

Когда дело доходит до электромонтажа вашего нового дома в Новом Орлеане или просто обновления проводки в вашем старом доме, команда профессиональных электриков из Нового Орлеана из MK Electric Man — это команда, которой нужно позвонить, чтобы убедиться, что работа выполнена. правильно и сделано с соблюдением высоких стандартов качества.Мы предлагаем ряд различных высококачественных услуг по электромонтажу, призванных помочь вашему дому работать максимально эффективно и надежно в любое время. Когда дело доходит до электропроводки в вашем доме, вы всегда должны доверять эту работу команде профессионалов, которые снова и снова доказывают, что они знают, что нужно для безопасного выполнения работы, а вы не можете найти лучше, чем команда MK Electric Man.

Старая проводка

Если в вашем доме старая электропроводка, это может вызвать широкий спектр различных проблем с электрической системой вашего дома, о которых вы могли или не могли знать.Мало того, что старая проводка время от времени вызывает периодические потери мощности, наряду с проблемами цепи или проблемами панельной коробки, но это также может быть чрезвычайно опасным. Старая или устаревшая проводка сегодня является одной из основных причин домашних пожаров в стране, поэтому получите необходимое обслуживание сейчас и не позволяйте своему дому стать статистикой.

Прочитайте больше

Неисправность проводки

Неисправная проводка — одна из самых опасных проблем с электричеством, которые могут возникнуть в вашем доме. Неисправная проводка имеет тенденцию к перегреву, искру или короткому замыканию, что резко увеличивает риск пожара, а также снижает эффективность вашего дома в целом и создает ненужную нагрузку на вашу электрическую систему.Существует ряд причин, по которым со временем в проводке могут возникать неисправности, будь то неправильная установка, повреждение самой проводки или просто возраст. Однако независимо от того, в чем может быть причина, чрезвычайно важно как можно скорее заменить неисправную проводку.

Прочитайте больше

Алюминиевая проводка

Алюминиевая проводка раньше была широко распространена как чрезвычайно безопасная альтернатива электропроводке, и хотя она не слишком опасна, она может вызвать серьезные проблемы.Алюминиевая проводка может не только представлять потенциальную угрозу безопасности, но страховые компании часто отказываются писать полис для дома, в котором все еще есть алюминиевая проводка. Помимо этих недостатков, алюминиевая проводка — одна из самых неэффективных форм проводки, которая может быть у вас дома.

Прочитайте больше

Тканевый провод

В наши дни современная проводка покрыта пластиком, но до того, как это стало стандартом, время от времени использовалась проводка, покрытая тканью. Если ваш дом был построен до 1960 года, есть вероятность, что где-то в вашем доме есть тканевая проводка, и, хотя ее наличие по сути не опасно, это может вызвать проблемы, если она неисправна или повреждена в любом месте. способ.Если вы начинаете замечать проблемы с электрической системой вашего дома или если вы планируете отремонтировать свой дом, определенно стоит вложить деньги в то, чтобы профессионал заменил вашу тканевую проводку.

Прочитайте больше

Затопленная проводка

Если ваш дом был затоплен, весьма вероятно, что ваша электрическая проводка будет повреждена в процессе. Если электропроводка повреждена влагой, чрезвычайно важно снять и заменить ее.Работа с электропроводкой, поврежденной влагой, — чрезвычайно опасная задача, и ее всегда следует доверить профессионалам.

Прочитайте больше

Если вы ищете специалиста по электромонтажу всего дома в Новом Орлеане, позвоните нам сегодня по телефону 504-899-5483 или заполните нашу онлайн-форму запроса.

Как осмотреть собственный дом, часть 5: Электрооборудование

Для этой мега-серии домашних проверок, проводимых своими руками, я начал с проверки почти всего, что находится снаружи дома.Я покрыл крыши, дымоходы, водоотведение, сайдинг и все остальное между ними. Сегодня я расскажу об электричестве. Существует невероятное количество вещей, которые можно охватить этой темой, и многие из них требуют больших объяснений. Вместо того, чтобы пытаться охватить все это, чего я не мог сделать, я расскажу о вещах, которые требуют наименьшего количества объяснений и оказывают наибольшее влияние на безопасность.

Воздушные провода

Если в вашем доме есть воздушные провода для подачи питания, убедитесь, что ветви деревьев не трутся о провода.Домовладелец несет ответственность за поддержание в хорошем состоянии деревьев на участке, которые могут мешать воздушным проводам, идущим от опоры к дому.

Также внимательно посмотрите на точку соединения между воздушными проводами прямо перед тем, как они исчезнут в топе мачты. Один провод — нейтральный; Этот провод может быть оголенным, это нормально, но два других провода не должны иметь оголенных контактов. Если они есть, то это серьезная опасность поражения электрическим током или поражения электрическим током, которые должны быть устранены коммунальной компанией.На фото ниже показан пример оголенного наконечника на одном из горячих проводов. Прикоснитесь к этому предмету алюминиевой лестницей, рейкой на крышу или чем-то подобным, и на

погаснет свет.

Для получения дополнительных примеров открытых проводников в этом месте и для более подробного обсуждения этих проблем щелкните здесь: Ветви деревьев, Открытые линии электропередач: кто что исправляет

Розетки

Чтобы проверить розетки (или розетки) у себя дома, купите себе тестер розеток.Они продаются во всех магазинах товаров для дома и хозяйственных магазинах по цене около 5 долларов или немного больше, если тестер поставляется с тестером GFCI. Тестер GFCI значительно упрощает проверку того, что выходы, не относящиеся к GFCI, в вашем доме защищены GFCI, но это недопустимый способ проверки выходов GFCI. Подробнее по этой теме ниже.

Итак, теперь, когда у вас есть тестер, проверьте все розетки в вашем доме. Световые коды, отображаемые тестером, сообщат вам, правильно ли подключена розетка, или в чем проблема, если розетка не подключена должным образом.

Примечание: эти типы тестеров не идентифицируют все потенциальные проблемы с проводкой , такие как ложное заземление или розетка с обратной полярностью и открытым заземлением, но они, вероятно, выявят около 99% существующих проблем. .

Вот возможные показания, которые даст вам тестер розеток:

  • Открытое заземление — чаще описывается как незаземленная трехконтактная розетка. Щелкните эту ссылку, чтобы получить информацию о том, как исправить незаземленную трехконтактную розетку.Это состояние, которое должен устранить электрик.
  • Открытая нейтраль — это очень необычный дефект; это означает, что в розетке есть питание, но все, что подключено к розетке, работать не будет. Время от времени это происходит из-за переключаемого нейтрального провода.
  • Open Hot — нет «горячего» провода на выходе… или есть горячий провод и нет нейтрали и заземления. Что бы ни было подключено к розетке, работать не будет. Иногда это может быть результатом того, что розетка выключена, а выключатель просто выключен, но во многих случаях это просто означает, что розетка не работает.
  • Hot / GRD Rev — Это чрезвычайно пугающее состояние, с которым я даже не сталкивался. Подключение инструмента с помощью трехконтактного шнура мгновенно возбудит подачу напряжения на корпус инструмента, что приведет к опасности поражения электрическим током. Если вы обнаружите это состояние на выходе GFCI, нажмите кнопку «тест», а затем кнопку «сброс» на выходе и проверьте его снова. Розетки GFCI иногда дают забавные показания, которые не являются правильными.
  • Hot / Neu Rev — чаще называют обратной полярностью.Щелкните эту ссылку для получения информации об обратной полярности. Это опасность поражения электрическим током, которую должен устранить электрик.

Время от времени вы будете получать разные показания, например, загорятся все три лампочки или яркий средний свет и тусклый свет слева и справа. Эти показания указывают на проблемы, которые необходимо изучить специалисту-электрику.

Если есть незакрепленные розетки, ремонт обычно так же прост, как снятие крышки и затягивание винтов, удерживающих розетку на месте.

Проверьте все устройства GFCI в вашем доме, чтобы убедиться, что они работают, и замените их, если они не работают. Это то, что нужно делать каждый месяц … и я уверен, что каждый, кто читает этот блог, уже делает это, верно? Но на всякий случай вот небольшой видеоролик от Левитона, показывающий, как это сделать.

Также убедитесь, что есть защита от GFCI для розеток, где вы, скорее всего, получите удар током. Эти области включают ванные комнаты, гаражи, недостроенные подвалы, экстерьер и многие другие места у воды.Щелкните следующую ссылку, чтобы получить дополнительную информацию о тестировании выходов GFCI. Да, и если вы нажимаете кнопку тестирования, и розетка издает гудение, розетка вышла из строя и ее следует заменить.

Заглушки

Защитные пластины не только помогают предотвратить случайные удары, но и помогают сдерживать искрение или искрение, которые могут возникнуть в электрическом ящике, тем самым потенциально предотвращая возгорание. Пройдитесь по дому и убедитесь, что на всех розетках, переключателях и распределительных коробках установлены заглушки.Некоторые из наиболее распространенных мест отсутствия накладок — в недостроенных подвальных помещениях, за холодильниками, внутри кухонных шкафов и на потолках гаражей.

Хотя обычно это очень простой ремонт своими руками, на фото выше показана ситуация, когда исправить это не так просто; если крышка была установлена ​​над перфорированной доской, она оставила бы зазор между коробкой и крышкой, который мог бы позволить искрам выйти и потенциально вызвать пожар. Чтобы исправить эту ситуацию, на самом деле нужно немного отрезать перфорированную панель, чтобы крышка могла плотно прилегать к коробке, или установить удлинитель коробки.

Удлинители

Постоянно установленные приборы следует подключать непосредственно к их собственным розеткам, а не к удлинителям. Использование удлинителей увеличивает вероятность возгорания. Некоторые из наиболее распространенных мест, где можно найти удлинители, используемые вместо постоянной проводки, — это устройства для открывания гаражных ворот, смягчители воды и подвальное освещение.

Электропроводка

Провода без заглушек и неправильно заделанные концевые заделки представляют собой непосредственную опасность поражения электрическим током, с которой следует немедленно бороться.Всегда предполагайте, что эти провода находятся под напряжением.

Открытая разводка сращивания проводов представляет собой потенциальную опасность возгорания.

Деревянные ящики тоже не режут; соединения проводов должны производиться в соответствующих электрических коробках.

Дефекты проводки, вероятно, лучше оставить для ремонта электрику.

Отверстия в коробках и электрических панелях

Неиспользуемые отверстия в электрических коробках и электрических панелях всегда должны быть закрыты. Эти отверстия создают потенциальную опасность поражения электрическим током, они могут неправильно сдерживать возгорание, которое может возникнуть внутри коробки, и могут пропускать нежелательных посетителей, таких как мыши.

Эти дефекты в значительной степени требуют ремонта, сделанного своими руками; для получения информации о том, как исправить эти проблемы, щелкните здесь: Missing Knockouts

Дымовая сигнализация

Убедитесь, что в вашем доме установлены дымовые извещатели в каждой спальне, дымовые извещатели установлены в местах общего пользования на каждом уровне, и убедитесь, что они правильно расположены; На схеме ниже показано, где должны быть установлены дымовые извещатели на стенах и потолке.

Ежемесячно проверяйте дымовые извещатели и ежегодно заменяйте батареи.

Заменить все дымовые извещатели старше 10 лет. Чтобы проверить дату, снимите дымовую сигнализацию и посмотрите на ее спину. Если вы не можете найти дату, предположите, что ей больше 10 лет, и замените ее.

Пожалуйста, убедитесь, что в вашем доме установлены фотоэлектрические датчики дыма. Если вы не знаете, какой у вас тип дымовой сигнализации, я могу примерно гарантировать, что это , а не фотоэлектрические, поскольку я обнаружил, что подавляющее большинство дымовых извещателей таковыми не являются. Хотя фотоэлектрические дымовые извещатели не требуются, я считаю, что они должны быть, и считаю это важным вопросом безопасности жизни.Щелкните эту ссылку для получения дополнительной информации о важности фотоэлектрических дымовых извещателей: Фотоэлектрические дымовые извещатели.

Для получения дополнительных сведений и советов по безопасности дымовой сигнализации щелкните здесь: Четыре совета по безопасности дымовой сигнализации.

Сигнализация окиси углерода

В соответствии с действующим стандартом безопасности сигнализация CO должна быть установлена ​​в пределах 10 футов от каждой спальной комнаты. Раньше сигнализация CO работала в течение пяти или семи лет, но теперь Kidde предлагает сигнализаторы CO, работающие 10 лет. Если сигнализациям CO в вашем доме больше 10 лет, их обязательно нужно заменить.Если им больше пяти лет… может быть.

На следующей неделе темой будет проверка сантехники домовладельцами.

Щелкните любую из ссылок ниже, чтобы просмотреть прошлые темы этой серии:

Автор: Рубен Зальцман , Structure Tech Home Inspections

Tiny House Electrical Guide — Электропроводка и питание вашего крошечного дома


При строительстве крошечного дома обязательно возникнут вопросы по электрике.Я знаю, что у меня их был миллион:
  • Как крошечный дом получает электроэнергию?
  • Как подключить крошечный домик?
  • Какие провода, розетки и прерыватели мне нужны?
  • Сколько будет стоить подключение провода к моему крошечному домику?

Я хочу разобраться во многих этих более серьезных вопросах, а затем указать вам на отличный ресурс, в котором подробно рассказывается о электромонтаже вашего крошечного дома.

НАВИГАЦИЯ

Как крошечный дом получает электроэнергию?

По большей части крошечный дом устроен так же, как и обычный дом, но некоторые люди, которые более мобильны, предпочитают временное подключение, а не постоянное.Каким бы ни был ваш подход, есть некоторые технические детали, которым вы должны следовать.

Временные подключения к источнику питания — вилка на 50 А

Это мой предпочтительный метод и то, как я питаю свой крошечный дом. Я использую вилку на 50 ампер из магазина бытовой техники примерно за 30 долларов плюс удлинитель, который я собрал сам, купив концы и провод. Провод для шнура питания на 50 ампер довольно дорогой — 3 доллара за фут, если он изготовлен заранее, или 1,50 доллара за фут, если вы делаете это самостоятельно.

По сути, это просто гигантская розетка, через которую проходит много энергии.С помощью местного кодекса я обнаружил, что если я использую этот подход, то его «временность» является критическим фактором для соблюдения закона.

Если бы в моем крошечном домике была жесткая проводка, это открыло бы огромную банку червей с юридической точки зрения. Из-за того, что это «временное» соединение по своей природе, инспекторы строительства мгновенно потеряли интерес, а это именно то, что я хотел.
Другое преимущество этого подхода заключается в том, что вы можете заехать практически в любую парковку для автофургонов и подключить, что делает это беспроигрышным в моей книге.

Удлинители питания для миниатюрных домов

Если вы используете временное подключение к электросети в своем крошечном доме, вам понадобится способ подключить дом к источнику питания.Самый простой способ сделать это — купить шнур питания для дома на колесах. Имейте в виду, что его размер должен быть правильным, чтобы быть в безопасности.

Постоянное подключение к источнику питания

Единственная реальная разница в том, что линия электропитания подключается непосредственно к панели, без вилки. Сначала вам необходимо установить и проверить блок питания и доступ к источнику питания. Затем приходит время подключить электричество к вашему дому.

Обычно это делает энергетическая компания, которая подводит линию к вашему дому и подключает ее к вашему блоку питания.Главное помнить, что каждый муниципалитет будет делать это немного по-своему, и это нужно будет проверить.

Национальный электротехнический кодекс — NEC

Национальный электротехнический кодекс — это основной справочник по кодам, на который вы должны ссылаться, когда дело доходит до электромонтажа. Эта книга довольно объемная, но для большинства вещей вы сможете выяснить различные ключевые разделы, которые вам нужно знать, когда вы начнете подключать провода в своем крошечном доме.

Конечно, рекомендуется нанять электрика, который поможет вам разобраться в деталях, и всегда требуется осмотр.Электричество в крошечном доме — это большое дело, поскольку неправильные действия могут создать опасную ситуацию, которая может привести к пожару или даже смерти. Действуйте на свой страх и риск, так как я не несу ответственности.

Расчет потребности в электричестве вашего крошечного дома

Было бы неплохо выяснить, сколько энергии потребуется вашему крошечному дому и которое он будет использовать по нескольким причинам. Во-первых, вам нужно правильно рассчитать размер источника питания, входящего в ваш дом. Если вы живете в автономном режиме, убедитесь, что солнечные панели для вашего крошечного дома имеют правильный размер.Вам также необходимо убедиться, что ваши схемы, провода, прерыватели и т. Д. Имеют правильный размер, чтобы убедиться, что они безопасны и соответствуют требованиям.

Хорошая новость в том, что рассчитать это в крошечном доме действительно просто. Поскольку мы очень сознательно относимся к тому, что входит в наш дом, и мы часто сами проектируем и строим дом, мы точно знаем, что в нем будет происходить. Когда я проводил проводку в своем крошечном домике и разбирал свои солнечные батареи, у меня был буквально список всего, что требовало питания в моем крошечном доме.

Основы: амперы, вольт и ватты

Я не собираюсь вдаваться в подробное руководство по теории электричества, но нужно понять одну вещь, которая упростит все это:

Это кажется достаточно простым, но давайте сделаем еще один шаг. Если вы вспомните те времена, когда вы занимались алгеброй, то иногда ваш учитель давал вам уравнение, в котором вам нужно было решить одну переменную, но это требовало, чтобы вы передвигали его.Если вы решали для X, вам нужно было манипулировать формулой, чтобы X находился по одну сторону от знака равенства, а остальные переменные — по другую сторону.

Вы перемещали вещи путем деления, умножения и так далее, чтобы перемещать вещи туда, где они вам нужны. Это то, что нам нужно делать здесь во многих случаях, потому что мы можем знать две части уравнения, но не третью.
Например, если бы мы знали ватты и вольт, но не знали ампер, мы могли бы сделать это:

Другой пример, если мы знаем ватты и амперы, но нам нужно знать вольты:

Итак, единственное, что делает это намного проще, — это понимание взаимосвязи ватт, ампер и вольт.Взаимодействие между ними пропорционально другим.

Практический пример: если тостер говорит, что его мощность составляет 1200 Вт, и вам по какой-то причине нужно знать, что такое усилители, мы можем быстро выполнить вычисления. В домах чаще всего используются цепи на 120 вольт (подробнее об этом ниже). Это означает, что нам известны две переменные:

  • 1200 Вт
  • 120 вольт
  • Нам нужно решить для Ампер

Сколько электроэнергии потребляют предметы

Вот диаграмма обычных вещей, которые вы найдете в своем крошечном доме, и того, сколько энергии они потребляют.

120 Вольт против. 240 Вольт

Большая часть вашего дома в США работает от 120-вольтных цепей, но это будет отличаться в других странах. Также в домах в США вы обычно найдете схемы на 240 вольт, используемые для более крупных бытовых приборов, систем отопления, вентиляции и кондиционирования и других мощных источников питания.

Одна вещь, которая меня сначала смутила, — это то, что иногда люди говорят о 220 вольт, 230 вольт или 240 вольт, когда говорят об этих типах цепей. Есть технические различия, но в основном они относятся к одному и тому же.

Я говорю 240 вольт, но на самом деле это означает, что вместо одного 120-вольтного провода, идущего к этой розетке / прибору, на самом деле к нему идут два 120-вольтовых горячих вывода. Вывод на 120 вольт плюс еще один вывод на 120 вольт в сумме дает 240 вольт.

В 240-вольтовых проводах вы обычно найдете красный и черный провода, которые являются «горячими» выводами. Вы также найдете единственный белый провод, который является нейтральным, и голый медный или зеленый провод, который является заземлением.

Делаем математику

Я бы начал с того, что сначала составил полный список всех электрических устройств в вашем доме (с розеткой и проводом) и перечислил их в столбце электронной таблицы.Затем рядом с этим столбцом создайте еще один столбец для ватт, ампер и вольт. Если вы хотите использовать солнечную энергию, вы можете добавить дополнительный столбец с указанием часов, в которые вы будете использовать каждый элемент в течение дня.
Затем начните заполнять все, что вы знаете о каждом предмете. Чтобы найти эту информацию, вы можете сделать следующее:

  • Проверьте этикетку, на которой обычно указаны некоторые электрические номера.
  • Перейдите на веб-сайт производителя и найдите спецификацию или руководство для элемента.
  • Используйте штекер Kill-a-Watt или токоизмерительные клещи для непосредственного измерения.
Схема подключения крошечного дома

Давайте начнем с обзора того, как крохотный дом подключен к электричеству. Электромонтаж вашего крошечного дома зависит от вашего дизайна и использования, но в целом люди подключают свой крошечный дом следующим образом:

  • Левая сторона основного этажа
  • Правая сторона основного этажа
  • Лофт
  • HVAC
  • Кухня
  • Приборы
  • Другие крупные тиражи

Каждая цепь должна быть рассчитана на ожидаемую нагрузку + 25% (в соответствии с нормами).Обычно это означает автоматический выключатель на 20 А в каждой цепи вашего дома, за исключением приборов и систем отопления, вентиляции и кондиционирования воздуха, поскольку они часто требуют больших затрат.

Я сделал свой немного иначе. Вот функциональная схема того, как устроен мой крошечный домик:

Вот схема расположения электрических соединений, когда я строил свой крошечный дом. Вы можете увидеть, чем эта диаграмма отличается от функциональной, показав расположение розеток, освещения, вентиляторов и других соединений.Функциональная диаграмма просто показывает, как все они связаны.

Обозначения на электрическом чертеже

При чтении схемы или создании плана крошечного домика электрические символы — это сокращение, обозначающее, что и куда идет. Они могут быстро сказать вам, что происходит в доме.

Перечень электрических материалов для крошечных домов

Электропроводка в крошечном доме состоит из множества элементов. Выбор правильных компонентов и их правильное подключение — ключ к безопасной установке.NEC диктует многие, если не все из этих соображений, поэтому убедитесь, что вы следуете этим рекомендациям.

Вот некоторые из ключевых элементов и мои рекомендации по ним:

Крошечный дом, электрическая панель / блок выключателя

Блок выключателя — это центральный источник энергии для всего вашего крошечного дома. Электроэнергия поступает от источника питания (сеть, солнечные панели и т. Д.), А затем разбивается на более мелкие участки, называемые цепями. Я предлагаю, чтобы в вашем ящике было не менее 10 ячеек для примерно 100-амперного бокса.

Во многих случаях ваша энергетическая компания по умолчанию будет использовать услугу на 200 ампер, но вы можете запросить меньшую мощность. Хотя неплохо было бы иметь более крупную услугу и немного большую коробку, чем то, что, по вашему мнению, вам нужно, на случай, если возникнет такая необходимость в будущем. Часто разница в стоимости не составляет тонны.

Провод для крохотного домика

Электропроводка в вашем крошечном доме обычно выполняется с помощью Romex (торговая марка, широко используемая для описания этого типа провода), также известного как провод с неметаллической оболочкой, который обычно используется в бытовой электропроводке.

Одно небольшое замечание по поводу терминологии. У вас есть провода и кабели. Провод представляет собой один сплошной медный проводник, а кабель — это несколько жилок из более мелких медных проводников, объединенных в жгут. Для непрофессионала мы используем слово «провод» случайно, но для ясности осознаем, что то, что люди часто называют проводом, на самом деле часто является кабелем.


Размер проволоки

Этот провод / кабель бывает разных размеров, измеряемых калибром проводов. Что касается калибра провода, то нужно помнить, что чем больше число, тем меньше размер провода.Типичные размеры проводов для жилых помещений — 14, 12 и 10.

МАНОМЕТР НОМИНАЛЬНАЯ АМПЕРАЦИЯ ОБЫЧНОЕ ИСПОЛЬЗОВАНИЕ
14-2 Romex 15 А Цепи освещения
12-2 Romex 20 А Освещение и розетки, Холодильник
10-2 Romex 30 А Электрический водонагреватель, обогреватели плинтуса
10-3 Romex 30 А Электрическая сушилка для одежды
Что такое этикетки Romex

Romex также поставляется с разным количеством жил, которые объединяются в жгуты.Обычно у вас есть Romex с 2 проводниками (плюс заземляющий провод) или 3 проводниками (плюс заземляющий провод).

Этикетки для проводов на упаковке Romex представляют собой комбинацию калибра провода и количества жил, из которых состоит кабель. Например, кабель, состоящий из 2 проводов (плюс заземление) сечением 14 калибра, будет иметь маркировку 14-2.

Цветовая маркировка проводов

В большинстве случаев цвета проводов используются стандартным образом, но никогда не следует предполагать этого.Обычно жилы в проводе абсолютно одинаковые, только с разными цветными покрытиями, чтобы было легче отслеживать, какой из них какой.
Наиболее распространенным условным обозначением цвета проводов является следующее:

  • Черный для горячего свинца
  • Белый для нейтрального провода
  • Красный для второго горячего вывода на 240 В
  • Голая медь или зеленый цвет для вашей земли
Исключения цветовой кодировки

Цвета проводов часто практически не отличаются.Когда вы сталкиваетесь с проводом, они, вероятно, сделаны правильно, но опять же, если вы не подключили его, вы на самом деле не знаете наверняка. Так что будь умным.

Бывают и другие случаи, когда цвета будут отличаться. Главное, что приходит на ум, — это трехпозиционный переключатель, нередко можно обнаружить, что белый провод используется в качестве «путевого» в трехходовой цепи и на самом деле может быть горячим. Чтобы сигнализировать об этом, стандартной практикой является обматывание ленты вокруг белого провода на всех коробках, чтобы сигнализировать об этом, но это не всегда происходит.

Если вы знаете другие исключения или советы, напишите о них в комментариях!

Автоматические выключатели

Выключатели — это предохранительные устройства, которые останавливают поток энергии при перегрузке или коротком замыкании в цепи. Это означает, что их размер должен соответствовать приложению, для которого они используются. Ниже приведена диаграмма, чтобы дать вам представление об общих сочетаниях.

В моем крошечном доме у меня был двухполюсный автоматический выключатель на 30 ампер для моего мини-делителя, а остальные были однополюсными выключателями на 20 ампер.

GFCI — прерыватели цепи при замыкании на землю

Вы, наверное, знакомы с ними, потому что видите их в ванных комнатах. Это специальные выключатели, предназначенные для остановки электрического тока, если он обнаруживает «замыкание на землю» всего за 1/40 секунды. Идея здесь в том, что во влажной среде существует больший риск. Кодекс предписывает, где они используются, поэтому обязательно следуйте ему.
AFCI — Прерыватели цепи дугового замыкания

Возможно, вы не так хорошо знакомы с этим, но, как и GFCI, он останавливает поток электричества при обнаружении дуги.Дуга может возникнуть из-за неправильной проводки, забитого гвоздя в провода, нарушения изоляции или какой-либо другой проблемы. Теперь они обычно требуются во всех спальнях и, как было показано, значительно снижают риск возгорания в доме. Обратитесь к местным нормам для руководства.

Заземление крошечного дома

Заземление — это резервный путь, по которому электричество течет от источника к земле и рассеивается. Вы можете заземлить свой крошечный дом, соединив шину заземления блока выключателя с прицепом и заземляющим стержнем.

Заземляющий стержень — это 10-футовый медный стержень, вбитый в землю с привязанным к нему медным проводом. Вы должны убедиться, что есть прямой поток от заземляющего соединения на выходах к шине заземления в коробке выключателя, а оттуда к заземляющему стержню.

В качестве меры безопасности мы также заземлили дом на прицеп, чтобы, если вы едете по дороге, ток мог стекать в прицеп и либо рассеиваться через основание сцепного устройства, либо дугу на меньшем расстоянии от прицеп к земле.

Разводка 12 В для крошечного дома

Многие люди спрашивали меня о 12-вольтовой проводке для крошечного дома — в основном те, кто хочет быть вне сети. Во многом это связано с тем, что вы читаете в Интернете о том, что 12-вольтовая проводка постоянного тока более эффективна, чем мощность переменного тока, в основном из-за необходимости преобразовывать мощность из постоянного тока в переменный.

Это вообще плохая идея. Большинство советов по этому поводу пришло из того времени, когда инверторы не были такими эффективными, как сегодня.Солнечная энергия прошла долгий путь очень быстро, поэтому часто статьи и сообщения на форумах, которые вы читали, устарели. Даже что-то новое, что было 6 месяцев назад, считается устаревшим из-за темпов улучшения солнечной энергии.

Другой аргумент в пользу проводки постоянного тока на 12-вольтовой установке заключается в том, что постоянный ток в целом более эффективен. Это правда, но это еще не все. Учтите, что если вы проводите провод на 12 вольт, все ваши приборы должны быть на 12 вольт. Это означает, что бытовая техника, которую вам нужно купить, примерно в 3-5 раз дороже, а ваши возможности очень ограничены.

Любую неэффективность процесса преобразования постоянного тока в переменный можно преодолеть путем добавления одной или двух дополнительных панелей к вашей солнечной батарее. Переключение на переменный ток дает вам огромный выбор возможностей за небольшую часть стоимости устройств постоянного тока. Сама по себе экономия затрат, даже с учетом стоимости одной или двух дополнительных солнечных панелей, развеет любые мифы об использовании постоянного тока.

По этой причине я не рекомендую никому подключать дом к источнику постоянного тока напряжением 12 Вольт.

Сколько стоит подключить крошечный дом?

Стоимость электромонтажа вашего крошечного дома обычно составляет около 500 долларов на материалы и от 1000 до 3000 долларов на оплату труда, если вы нанимаете электрика.Сюда не входят осветительные приборы и приборы, поскольку они имеют широкий диапазон цен.

ПУНКТ КОЛИЧЕСТВО СТОИМОСТЬ КАЖДОГО
Romex-250 футов 1 42,65 долл. США
Розетки / переключатели 15 $ 14,49
Крышки розеток / переключателей 15 $ 0,49
Электрические коробки 15 0 руб.68
Скобы для проволоки — упаковка 225 1 $ 4.83
Блок выключателя 1 43,67 долл. США
Выключатели 10 $ 4,18
Выключатели GFCI 2 $ 46,15
Выключатели AFCI 1 $ 52,31
Светодиодные шайбы 3 $ 29,43
Вентилятор для ванны 1 24 доллара.56
Итого $ 625,31

Ваша очередь!

  • Какой у вас план по установке электропроводки в крошечном доме?
  • Вы собираетесь быть в сети или вне сети?
Райан Митчелл, 20 октября 2020 г. / Tiny House

Почему опасна разводка ручки и трубки?

Проводка с ручкой и трубкой обычно использовалась в домах по всей стране с 1880-х по 1940-е годы.Он настолько старый и устаревший, что многие современные домовладельцы даже не слышали о нем. К сожалению, из-за того, что эту проводку часто прячут из виду, опасность устаревшей ручки и трубки часто упускается из виду — несмотря на то, что это есть во многих исторических домах.

Что делает проводку ручки и трубки опасной?

Существует несколько причин, по которым проводка ручки и трубки может быть опасной, в том числе:

  • Возраст
    Хотя эта старая ручка и трубчатая проводка, возможно, какое-то время «работали» в вашем доме, современные дома потребляют гораздо больше электроэнергии, чем в среднем дома 1940-х годов.Проводка с ручкой и трубкой была популярна до того, как холодильники, телевизоры и другие современные удобства стали стандартными предметами домашнего обихода. Таким образом, ручка и трубка часто перегружаются, что создает опасность возгорания. Кроме того, прорезиненная ткань, используемая для покрытия проводов, может со временем сломаться, обнажая провода и, в некоторых случаях, разъедая медный провод из-за изоляционных добавок. Ручка и трубка также могут соприкасаться с окружающими горючими или проводящими строительными материалами, что может привести к серьезному возгоранию и поражению электрическим током.
  • Отсутствие провода заземления
    На ручке и трубке отсутствует провод заземления, что делает их несовместимыми с современными трехконтактными приборами и устройствами. Это подвергает электронику повышенному риску повреждения, а вашу семью и дом — большему риску поражения электрическим током и пожара.
  • Несовместимость с Moisture
    Ручка и трубка не предназначены для использования во влажной среде. Это делает ручку и трубку чрезвычайно опасными при использовании во влажных помещениях, таких как кухни, ванные комнаты, прачечные и подсобные помещения, а также на открытом воздухе.
  • Тенденция к игнорированию
    Ручка и трубка были разработаны для беспрепятственного отвода тепла в воздух. Однако из-за ремонта дома, который мог быть завершен за многие годы, ручка и трубка часто покрываются изоляцией и прижимаются к строительным материалам. Национальный электротехнический кодекс (NEC) требует, чтобы ручка и трубка не покрывались изоляцией или не использовались в полых пространствах стен, потолков или чердаков, где изоляционные материалы могут контактировать с проводкой и проводниками.
  • Частые неправильные модификации
    Неподходящие модификации, сделанные своими руками, часто встречаются с ручкой и трубной проводкой из-за увеличения возможностей, поскольку к ним легко получить доступ для сращивания. Любительские модификации проводки ручки и трубки настолько распространены, что часто встречаются соединения, выполненные с помощью малярной ленты или скотча (вместо изоленты). Хуже того, неподготовленные домовладельцы часто устанавливают предохранители, сила тока которых слишком велика для проводки ручки и трубки, что приводит к перегрузке цепи и значительно увеличивает риск возгорания.

Нужна помощь в устранении опасностей, связанных с проводкой ручки и трубки? Г-н электрический здесь

Живете в старом доме? Не думайте, что ваша электрическая система безопасна. Запланируйте проверку электробезопасности с Mr. Electric® сегодня. Запишитесь на прием онлайн или позвоните нам по телефону (844) 866-1367.

Этот блог предоставлен компанией Mr. Electric в образовательных целях, чтобы дать читателю общее представление о конкретной теме, указанной выше. Блог не должен использоваться в качестве замены лицензированного специалиста-электрика в вашем штате или регионе.Перед выполнением любого домашнего проекта сверьтесь с законами города и штата.

.
Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
