Разводка электропроводки в частном доме

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

Содержание статьи

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели.

При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в

бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего, придется вкладываться в стандартные 5 кВт — самый распространенный лимит электричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания.

Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть.

Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т. п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки электрощитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата.

Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт схема стандартная — УЗО+автомат, счетчик и дальше деление на группы. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключенных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

• Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
• Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.



Проводка в доме своими руками

При работе с электричеством крайне важно соблюдать ряд правил и предосторожностей, так как электрический ток способен нанести вред здоровью и жизни человека. Именно потому монтируя проводку в доме своими руками, важно помнить о них и хорошо представлять особенности обращения с токопроводящими устройствами.

Основы техники безопасности

Выбирайте медные провода

1. При проведении любых работ, связанных с электричеством, важно перед началом отключить электропитание в помещении.
2. Клемма для соединения медного и алюминиевого провода в случае необходимости Выбирая новые провода, обращайте внимание на то, что все провода должны быть из меди с двойной изоляцией для защиты. Если в доме где-то сохранились участки проводки из алюминия, их лучше сразу заменить. Соединение алюминиевых элементов с медными со временем может привести к короткому замыканию и плавлению.
3. При установке счетчика нужно выбирать место при входе для безопасности дальнейших работ. Желательно сразу предусмотреть установку УЗО – устройства защитного отключения, а также заземляющие контуры.
4. Все провода должны быть изолированы, даже те, что располагаются в труднодоступных местах. Соединения обязательно помещают в специальные изоляционные короба для безопасности эксплуатации.
5. Перед началом работ важно начертить подробный план укладки сетей, особенно если проводка будет скрываться под штукатуркой. Тогда в дальнейшем вы сможете проводить ремонт отдельных участков или добавлять розетки без риска повреждения существующих линий.
6. Схема правильного расположения проводки Есть правило размещения электропроводки, которого нужно строго придерживаться: все линии укладываются только прямо по горизонтали или вертикали, при этом категорически запрещено прокладывать проводку по диагоналям или кривым.
7. Если вы уложили проводку открытым способом, то она должна быть помещена в изоляционные короба для сохранности. Для удобства эксплуатации розеток и включателей их располагают на одном уровне, с одной стороны от дверей.

Виды проводки

Для укладки в помещениях используют 2 вида проводки: открытую и скрытую. У каждого из них есть свои преимущества и недостатки и это нужно учитывать при выборе.

Открытая проводка может протягиваться в любом месте стены, поскольку ее для удобства и безопасности накрывают специальными коробами и защитными элементами. К ней всегда есть доступ для ремонта или подключения дополнительных элементов электросети. Однако этот вид не очень эстетично смотрится в помещениях, а декорировать его обоями или карнизами нежелательно – это увеличивает опасность возгорания. Данный способ используют, только если нет возможности уложить кабели закрытым методом.

Штробление перфоратором

Скрытая проводка прячется в специальные штробы, которые пробивают в стенах. Иногда сети укладывают в короба и прячут под штукатуркой или другой стеновой отделкой. В дальнейшем такой вид электропроводки сложно ремонтировать, ведь найти поврежденный участок достаточно проблематично, для этого необходимо аккуратно демонтировать покрытие и только потом вести ремонтные работы. Если у вас выполнен закрытый монтаж, то при сверлении стен важно не повредить кабели. Такой способ не портит внешний вид стен в процессе эксплуатации, но при каждом ремонте нужно быть готовым к дополнительным расходам по восстановлению покрытия.

Прокладка скрытой проводки

Нередко используют комбинированный вид укладки, когда важные соединения оставляют на виду, а остальные провода прячут в штробы.

Подготовка к работам

Необходимый инвентарь

Перед началом работ составляется подробная схема укладки проводки и расположения электроприборов. Основными элементами здесь являются:

• провода;
• счетчики;
• выключатели;
• розетки;
• защитные устройства, предохранители и реле;
• короба установочные или монтажные.

Термоусадочная трубка

Дополнительно приобретают также переходники для соединения проводов, изоляционную ленту и тестеры. Из инструментов понадобятся отвертки с индикаторами, плоскогубцы, болгарка и диэлектрические перчатки, в которых необходимо вести работы по соединению кабелей.

Монтаж проводки в доме

Начинаются работы с монтажа счетчика, затем устанавливаются защитные устройства. После этого необходимо пробить штробы под сети, это делается при помощи болгарки или долота. В готовые углубления укладываются провода и крепятся специальными петлями. Сверху все закрывается гипсовой или алебастровой смесью.

Скобы для проводки

В случае открытого монтажа сети крепятся прямо на стены особыми электроустановочными скобами, а затем закрываются коробами.

Обратите внимание! В деревянном доме безопаснее и проще выполнять открытую проводку.

Штробление под розетку

Для розеток и выключателей выполняются углубления при помощи бура или перфоратора. Подрозетники также крепятся алебастром или на шпаклевку. Таким же образом крепят и короба для соединений и разводок. После соединения и подключения всех элементов необходимо проверить исправность сети.

Видео

Инструкцию по монтажу электропроводки смотрите ниже:

Фото

Крепление скобами Короб для проводки Открытая проводка в гофре Винтажная открытая проводка

Схемы

Простейшая схема подключения выключателя Схема подключения УЗО Схема подключения люстры к двухклавишному выключателю Соединение проводов в распредкоробке под розетку

Электропроводка в частном доме своими руками: проект и схема разводки

Один из важных и трудоемких процессов ремонта – электропроводка в частном доме. Чтобы выполнить ее самостоятельно, нужно тщательно подготовиться, понимать, какие материалы и инструменты для этого понадобятся, какие меры безопасности соблюдать. Тогда процесс будет не опасен для мастера, а результат даст возможность пользоваться светом и электричеством на протяжении длительного времени проживания в доме.

Достаточное и безопасное электричество в доме – важное условие комфортной жизни в нем.

Необходимые инструменты для работы

Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

От счетчика должны исходить самые мощные кабеля, выдерживающие необходимую нагрузку.

Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

• пассатижи;
• шуруповерт;
• штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
• молоток;

• зубило;
• ножницы или острый нож для нарезки кабеля;
• рулетка;
• шпатель.

Кроме того, нужно подготовить такие расходные материалы:

• электрический счетчик;
• кабеля различных сечений;
• УЗО – автоматическое устройство защитного отключения;
• клемники;
• розетки, выключатели, установочные коробки под них;

• распределительные коробки;
• алебастровая смесь для закрепления проводов в каналах;
• пластиковые короба – если электропроводка будет наружной;
• саморезы;
• клей.

Чтобы заранее подготовить все необходимые инструменты и материалы, нужно рассчитать, сколько их понадобится в процессе работы.

От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

Меры безопасности в процессе работы

Чтобы электрика в доме исправно и долго работала, не вызывая опасных ситуаций – короткого замыкания или возгорания проводов – стоит знать и понимать основные правила и особенности монтажа. Процесс укладки с нуля в новом доме немного проще, чем замена старой проводки, поскольку проводится до отделочных работ. Первое правило повторного монтажа электрики – необходимо заменить все элементы, провода и распределительные коробки, особенно если они служили не один десяток лет.

В процессе прокладки электропроводки необходимо использовать защитные средства и материалы.

Кроме того, следует помнить о таких мерах во время работы:

1. Дом необходимо разбить на несколько зон. За каждую будет отвечать отдельный предохранитель УЗО. Особенно это касается участков, где будут подключены мощные бытовые приборы – стиральная машина, электродуховка, котел нагрева воды и т.д.
2. Закладывая новые провода, лучше прятать их в гофрированный шланг. Это эффективная защита от возгорания.
3. Соединение проводов выполняется при помощи клемм. Следует избегать соединения низко и высокомощных кабелей.
4. Если невозможно спрятать провода в желобы и закрыть шпаклевкой, можно использовать пластиковые короба для безопасности и эстетики.
5. Даже если кажется, что какой-то участок старой проводки сохранился в хорошем состоянии, его все равно нужно заменить. Это предотвратит от проблем в дальнейшем.

Электричество в доме должно быть не только функциональным, но и безопасным для жильцов.

Лучшая мера безопасности во время работы – нанять специалиста, который профессионально сделает монтаж проводки в доме и учтет все нюансы. На этом лучше не экономить, поскольку работа новичка потребует много времени и усилий, а в дальнейшем может вызывать необходимость переделки каких-то участков.

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Как правило, производители электрики дают гарантийный срок – 10 лет. Хотя правильно смонтированная система может прослужить в 8-10 раз дольше этого срока.

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

• метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
• соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
• клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
• один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок. Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации.

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос:

Сколько линий нужно проводить для комнаты?

Ответ:

Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

Выбор кабелей и проводов

После подготовительного этапа и составления схемы электропроводки можно приступать к выбору кабеля. Они бывают алюминиевые и медные. У медных пропускная способность больше, они выдерживают более высокую нагрузку, поэтому для частных домов их используют чаще.

Выбор кабеля зависит от нагрузки, которая будет на него возложена при эксплуатации электросистемы в доме.

Разницы между круглыми и плоскими кабелями нет, но последние используют чаще из-за удобства монтажа и возможности скрыть его. Особенно, если электропроводка делается не с нуля в новом доме, а меняется со старой. Что касается выбора сечения кабеля, здесь нужно учитывать уровень нагрузки на него. Расчеты производятся исходя из таких факторов:

• кабель для питания осветительных приборов должен иметь сечение не менее 1,5 кв. мм;
• кабеля для розеток, в которые будут подключаться электроприборы – с сечением не менее 2,5 кв.мм.

Чтобы определить необходимую длину всех кабелей, нужно на схеме прорисовать всех потребителей электрической системы. Имея на бумаге размеры всех комнат и помещений, можно понять, какой длины будет каждый провод. При этом следует брать 10-15 см припусков на каждое соединение.

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

	Преимущества	Недостатки
Монтаж открытой электропроводки	простые подготовительные и монтажные работы; возможность ремонта в случае повреждения; возможность добавления новых ответвлений.	непривлекательный внешний вид; подверженность механическому воздействию и повреждению.
Монтаж скрытой электропроводки	более дешевый способ; не портит внешний вид помещения; не подвержена внешним повреждениям; пожаробезопасна; долговечность всех элементов системы.	сложнее в процессе монтажа; трудности при нахождении места повреждения; сложность ремонта с необходимостью повреждения отделочных материалов.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Процесс укладки кабеля и монтажа системы

Завершающим подготовительным этапом является разметка. Разметочные работы представляют собой нанесение на стены, потолок, пол линий прокладки кабелей, а также места расположения всех элементов. Выполняются при помощи мела. Чтобы сделать ровные линии, нужно использовать рулетку и уровень. Эта процедура также поможет проверить свои расчеты по закупке кабеля или расходных материалов.

Разметка стен и потолков во многом упростит дальнейшую прокладку электропроводки.

После этого можно приступать к самой процедуре монтажа электросистемы. Она состоит из нескольких этапов:

1. Штробление стен. Болгаркой и перфоратором прокладываются канавки для кабеля и вырезаются места под розетки, выключатели, распределительные коробки. Выключатели располагают на высоте 90-140 см от пола. Розетки – по желанию или в зависимости от расположения приборов, которые будут к ним подключаться.
2. Установка распределительных коробок и подрозетников. Эти элементы вставляются в круглые отверстия, Для закрепления используется асбест или саморезы.

   Сначала в стены устанавливаются подрозетники, а потом к ним прокладываются провода.

3. Прокладка линии. В сделанные канавки укладывается кабель, который сразу рекомендуется фиксировать раствором с шагом 40-50 см. После этого можно будет полностью закрыть шов с кабелем. Он высохнет за сутки. Затем его можно будет затереть и выровнять с общей поверхностью стены.
4. Подключение розеток и выключателей. Монтаж осветительных приборов. Важно изолировать все провода и убедиться в безопасности каждого элемента системы. После этого стоит их закрыть крышками или кусочками картона, приклеенного скотчем – до окончания всех отделочных работ. Когда ремонт будет завершен, можно будет установить сами розетки и выключатели.

В зависимости от размеров дома монтаж электропроводки может занять от нескольких часов до нескольких дней. Тщательное выполнение всех требований и мер безопасности – гарантия длительной и спокойной эксплуатации на протяжении нескольких десятилетий.

Проверка и ввод в эксплуатацию

Для проверки смонтированной системы электропроводки нужно пригласить в дом специалиста из энергонадзора, чтобы ввести ее в эксплуатацию. С помощью тестера необходимо “прозвонить” все жилы, целостность проводников, проконтролировать правильность изоляции. Кроме того, представитель энергонадзора проверит заземление и ноль.

По окончании всех работ нужно проверить систему электропроводки и убедиться в ее исправном функционировании.

Окончание всех работ и запуск системы подтверждается соответствующим документом – протоколом, который составляет представитель энергонадзора. Заключается договор на предоставление услуг, и дальнейшее пользование электричеством оплачивается согласно действующим тарифам.

Видеоролики о монтаже электропроводки в частном доме

Устройство электропроводки в доме своими руками продемонстрировано в видео:

Пошаговая инструкция проведения электропроводки в частном доме в ролике:

Монтаж электропроводки в частном доме – это длительный и сложный процесс, включающий в себя множество этапов. Вне зависимости от того, будет он выполняться руками профессионального электрика или самостоятельно, нужно тщательно подготовить, произвести все расчеты и соблюдать требования безопасности. Не стоит экономить на расходных материалах или услугах специалиста, ведь эксплуатация электропроводки предполагает не один десяток лет. Поэтому работы должны быть выполнены качественно и надежно.

Facebook

Twitter

ВКонтакте

Проводка в частном доме – особенности ее планирования, организации и установки

---

---

Содержание статьи (ссылки кликабельны):

1. Какой кабель является лучшим для проводки?
2. Виды электрофурнитуры.
3. Что надо учесть во время планирования проводки?
4. Особенности разводки или создания контуров.
5. Где устанавливать выключатели?
6. Как установить скрытую проводку?
7. Открытая проводка.
8. Использование инсталляционных коробов.
9. Использование напольной коробки.
10. Видео. Проводка в частном доме своими руками.

Обязательным условием жизни каждого из нас является наличие электричества в частном доме. Без него мы не смогли бы развлекаться, выполнять различные бытовые дела, создавать свет в ночное время и осуществлять еще много других дел.

Другими словами роль электричества является неоценимой и его отсутствие в некоторой степени ассоциируется с остановкой жизни. Именно поэтому очень важно обеспечить наличие электрического тока в нашем доме.

Для того чтобы им можно было пользоваться, нам нужно сделать две вещи:

1. Подключиться к общей электрической сети.
2. Организовать электрическую проводку в любом уголке частного дома, то есть проложить кабели, по которым будет проходить электрический ток.

Первый этап осуществляется специалистами той компании, которая обслуживает электрические сети. То есть здесь мы ничего не делаем. Работники этой компании для подключения к электросети осуществляют установку центрального автомата (рубильника), «защиты» и электросчетчика.

Все остальные работы по электропроводке осуществляются нашими руками. Конечно, это могут сделать и специалисты за определенную плату. Однако в любом случае мы должны четко знать, из каких компонентов состоит проводка в частном доме, как ее нужно организовывать и каким образом проводится ее монтаж?

Эти знания дадут возможность проверить качество работы наемного специалиста и уберечь от различных будущих проблем.
В том случае, если вы планируете сэкономить, то эти знания помогут проложить электрическую проводку в любой уголок частного дома с помощью своих же рук.

Перед тем, как рассмотреть все особенности монтажа электропроводки, следует рассмотреть, какие элементы необходимы для организации и установки домашней электрической сети.

Каким должен быть кабель?

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Различные виды кабеля

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая — нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Важной их характеристикой является поперечное сечение.

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Нужная электрофурнитура и требования к ней

---

---

Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл проводки, то она может состоять из:

• монтажных коробок;
• розеток;
• любых видов выключателей;
• переключателей;
• кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат — искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Стоит сказать и о том факте, что рекомендуется использовать двойные розетки. Они дадут возможность уменьшить количество двойников или тройников.
Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь.

Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры. Главная разница заключается в том, что частный дом может иметь несколько этажей и в нем кроме многих бытовых приборов могут использоваться и мощные электроприборы, которые являются частью систем отопления, водоснабжения или предназначены для некоторых производственных целей.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Как планировать проводку?

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами нужно составить схему.

Монтаж трех скрытых розеток в стену

Специалисты рекомендуют определиться со списком розеток, светильников, а также всех возможных механизмов и устройств, которые нуждаются в индивидуальном подключении.

Данный список нужно составить для каждой комнаты и каждого вспомогательного здания. При разработке этого списка стоит учесть то, что в будущем список электрических приборов будет только расширяться.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Не лишним будет определение мест подключения тех электрических установок, которые будут использоваться за пределами дома, то есть во дворе или на ландшафтном участке.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.
Какой должна быть разводка?

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Контуры электропроводки

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой — для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

Реальная схема элекстроснабжения частного дома

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Где устанавливать выключатели?

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности. Примером является ванная, туалет или прачечная.

Схема подключения выключателя

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка.

Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Скрытая электропроводка

Проводку можно монтировать открытым способом и скрывать под штукатуркой. Последний вариант является очень популярным.

Он заключается в установке каждого электрического провода на стену еще до того, как происходит процесс нанесения штукатурки. При этом прокладка должна осуществляться по определенным правилам.

Так, кабель можно прокладывать только в горизонтальном или вертикальном положении. Установка по диагонали нежелательна, а в ванной, туалете или на кухне является запрещенной.

Придерживаясь этого правила, в будущем можно будет легко угадывать место прохождения электропроводов на случай потери схемы.

Прокладку горизонтальной проводки рекомендуется делать под потолком на уровне, который находится на 30 сантиметров ниже. Конечно, в любой комнате будут размещаться розетки. Для них также можно использовать горизонтальную проводку. Однако она должна осуществляться уже на высоте 30 сантиметров от пола.

Что касается вертикальной прокладки кабелей возле угла стены или дверной коробки, то этот процесс может осуществляться на расстоянии 15 сантиметров от них.

После закрепления проводки монтируются распределительные коробки, наносится штукатурка и устанавливаются выключатели и розетки. Теперь вы знаете, как правильно сделать скрытую проводку в любой части частного дома.

Можно также использовать гофрорукава. Их монтируют на стену. Также у их выходов устанавливают распределительные коробки. После этого наносится штукатурка.

В конце через эти гофрорукава можно втянуть необходимое количество электропроводов. Этот вариант имеет много преимуществ. Главное из них состоит в возможности простой замены поврежденного (перегоревшего) электрокабеля без надобности вырывания его из-под штукатурки.

Монтаж открытой проводки

Также в частном доме с помощью своих рук можно установить и открытую проводку (ее фото приводится ниже).

Обычно такой тип электропроводки устанавливается в середине вспомогательных хозяйственных помещениях, на фасадах частного дома и в подвале. Также ее часто используют и в жилых помещениях.

Если говорить о вспомогательных зданиях, то в них может использоваться многожильный электрокабель или большое количество одножильных электрокабелей. Первый тип кабеля монтируется на стену и прикрепляется к ней специальными зажимами. Одножильные электропровода нужно втягивать в гофрорукава.

Использование инсталляционных коробов

Если говорить об открытой проводке электрических коммуникаций внутри частного дома, то для ее монтажа целесообразно использовать инсталляционные коробы.

Инсталляционный короб для розеток

Эти короба имеют достаточно эстетичный вид и используются для монтажа электрической сети после того, как владелец завершил отделку и покраску стен. Благодаря им можно менять электропроводку без разрушения штукатурки стен.

Такие короба могут монтироваться вдоль потолка, пола или дверной коробки. Они могут иметь один, два или больше каналов. Конечно, каждый из этих каналов может быть использован для прокладки различных кабелей.

Материалом, из которого изготавливают инсталляционные короба, является или пластмасса или алюминий. Внутренняя сторона алюминиевого короба покрывается пластмассой.

Нижнюю сторону перфорируют. Стоит отметить, что использование этих коробов является очень выгодным, поскольку их можно легко резать и сгибать. Это дает возможность подгонять их под любые размеры комнат.

Размеры этих коробов могут быть разными. Очень большие короба желательно использовать в тех случаях, когда используется проводка для питания различных видов аппаратуры.

Для того чтобы они не выделялись на фоне интерьера, можно подобрать обшивку или крышку, которые имеют такой цвет, которые соответствует дизайну.
Сверху над этими коробами устанавливаются розетки.

Следует иметь в виду, что каждая розетка, которая устанавливается вместе с открытой проводкой, должна обладать полностью защитным корпусом. Такая розетка монтируется прямо на стену. Такими же являются и требования к выключателям, которые будут использоваться в случае открытой электропроводки.

Использование напольной коробки

Довольно часто частные дома имеют комнаты с большой площадью. И в том случае, если есть необходимость размещения нескольких электроприборов на определенном расстоянии от стены и владелец не желает протягивать кабель по полу, можно встроить в пол напольную коробку. Конечно, кабель будет идти уже под полом.

Использование напольной коробки устранит наличие свободных проводов, которые могут валяться на полу и создавать препятствия во время движения. Такие коробки монтируют в полу и находятся на том же уровне, что и пол.

При этом крышка коробки может быть оформлена в стиле пола. В результате напольная коробка не будет препятствием и не станет вещью, которая портит дизайн. При этом она характеризуется герметичностью, что не создает никаких рисков при влажной уборке.

После того, как были сделаны все монтировочные работы, электропроводку нужно проверить. Этот процесс не должен ограничиваться простым включением светильника и проверкой, светится ли он.

Вам нужно определить, установлены ли все элементы, которые предусмотрены схемой, работают ли УЗО и автоматические выключатели, насколько качественным является соединение заземления. Также следует провести проверку надежности крепления выключателей, розеток и других элементов.

Когда этот процесс сделан, можно считать, что прокладка проводки является завершенной.

Видео. Проводка в частном доме своими руками

---

---

Кабель канал Legrand поможет организовать любые кабели в офисе Замена электропроводки в квартире, список необходимых инструментов и материалов Скрытая проводка в деревянном доме – преимущества и недостатки, а также особенности проведения Особенности и некоторые секреты монтажа открытой проводки в деревянном доме своими руками

монтаж своими руками, как сделать, пошаговая схема

Самостоятельная прокладка новой электропроводки требует грамотного подхода и аккуратности. Перед началом непосредственного монтажа чертится схема электропроводки. В частном доме это особенно актуально, так как ошибки при прокладке способны привести к пожароопасной ситуации. Нарисованная схема электроснабжения поможет быстро и точно устранить возникшие в будущем повреждения или провести модернизацию домашней сети.

Требования к проводке в частном доме

Электропроводка выполняется в виде объединения проводов и кабелей, а также их креплений и сопутствующих защитных элементов. Монтаж её допускается выполнять как открытого, так и закрытого типа. Открытого типа проводка прокладывается по поверхности стен, потолков или пола с использованием: тросов, роликов, рукавов. Скрытая электропроводка укладывается в середине различных элементов дома: под полом, в стенах, подвесных потолках или в других монолитных объектах.

Монтаж электропроводки в частном доме своими руками выполняется совсем несложно, если существует чёткая принципиальная схема. При этом все работы проходят намного быстрее и вероятность допуска ошибок меньше. Перед тем как приступить к планированию и составлению схемы, необходимо знать, какие требования предъявляются к монтажу.

Перечень требований устанавливается специальными правилами ПЭУ (правила эксплуатирования электроустановок), которые обязательны для исполнения. Вот основной список:

• электропроводка на объекте выполняется из проводников с изоляцией, препятствующей горению;
• монтаж проводов происходит в трубах, металлических рукавах, пластиковых коробах, гофрированных трубках;
• при использовании металлических каналов, создаётся надёжное их соединение друг с другом;
• металлические части, участвующие в монтаже, следует непременно заземлить для защиты от изоляционного пробоя;
• соединения и ответвления проводов выполняются в специально подготовленных местах с простым доступом для ревизии;
• все соединения проводников происходят при помощи обжимного инструмента, паяльных работ, а также прижимов с использованием винтов или болтов;
• места соединения и ответвления проводов не должны подвергаться механическому воздействию, вызывающему порыв или излом;
• части электропроводки, содержащие металл, защищаются от различных факторов среды;
• цветовое сочетание жил кабеля должно совпадать для однотипных жил;
• номинальная мощность провода и электрической фурнитуры не должна быть менее 15% от максимальной нагрузки подключённых к нему потребителей;
• кабель прокладывается с соблюдением вертикали и горизонтали без изгибов.

Этапы выполнения электропроводки

Соблюдение всех требований обеспечит правильность выполненной электропроводки в доме своими руками. Пошаговую схему составления плана можно представить в виде таких операций:

• выбор материала и его количество;
• чертёж схемы монтажа;
• прокладка и установка всех частей электропроводки;
• проверка работоспособности.

Самостоятельно выполнить пункты несложно. Но перед тем как правильно провести проводку в доме, понадобится выполнить подготовительный этап. Он включает в себя определение мест, в которых будут расположены точки подключения электроприборов и светильников, их количество.

Выбор материалов и способ монтажа

Энергоснабжающая компания подаёт электроэнергию по проложенным линиям с использованием столбов и опор или по силовому кабелю, зарытому в земле. От общей линии происходит ответвление кабеля на электрощит, расположенный на территории частного владения. Ответвление выполняется двухпроводным или трёхпроводным проводом. Соответственно, используется линия двухфазная или трёхфазная. Чаще отводится кабель, содержащий фазу и ноль. На конце этой линии устанавливается электросчётчик. Важно знать, что линия до счётчика полностью принадлежит энергоснабжающей компании, и выполнять какие-либо операции с ней запрещено.

Дальнейшая прокладка линии выполняется уже силами хозяина домовладения самостоятельно или электриком. Сама линия может быть проложена открытым или скрытым видом.

Проводка открытого типа выполняется по поверхности в видимом виде, что одновременно является как недостатком, так и преимуществом. Достоинство в простоте прокладки, свободном доступе к любой части электросети, а недостаток — плохая защищённость от механических повреждений. Кабель, прокладываясь по поверхности, крепится через изоляторы, напоминающие собой грибок. При этом конструкция розеток, выключателей, распределительных коробов используется накладного вида. Для защиты от повреждений и обеспечения электробезопасности применяются пластиковые короба. Они образовывают канал, в который и укладывается кабель.

Скрытая проводка располагается в выполненных, а после прокладки кабеля заштукатуренных, штробах. Спрятана в напольной стяжке или за фальшь панелями. Электрофурнитура используется внутреннего исполнения. Сам провод, если не прокладывается в бетонной или кирпичной стене, укладывается в металлорукаве. Недостаток в том, что при повреждении провода придётся извлекать его из монолитных конструкций. Возможно, использовать и комбинированный метод, одни участки делая скрытыми, а другие наружными. Обязательными частями электропроводки в доме будет:

1. Электрический щиток.
2. Автоматический выключатель.
3. Точка подключения электроприбора.
4. Выключатель.
5. Распределительная коробка.
6. Кабель.

Электрический щиток устанавливается такого размера, чтоб в него поместились все вводные элементы. Автоматический выключатель предназначен для быстрого разрыва провода при возникновении аварийной ситуации на линии. Основная его характеристика — значение номинального тока. На сколько ампер понадобится автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь.

При подборе автомата учитывается не только мощность подключаемых приборов, но и качество, а также сечение проложенной электропроводки. Несоответствие сечения кабеля, который будет использоваться для разводки электричества, может привести к его перегреву, в результате чего произойдёт короткое замыкание и пожар.

Сечение провода характеризуется величиной тока, которую он пропускает через себя без ухудшения своих электрофизических свойств. Например, медный провод сечением 1,5 мм/2 выдерживает продолжительную токовую нагрузку в 19 ампер. Поэтому применять автомат на 20 A при таком сечении нельзя, понадобится на 16А.

Распределительная коробка имеет вид пластикового контейнера с крышкой, по бокам которой выполнены отверстия для ввода кабеля. Основная её характеристика — размер и качество материала её изготовления. Выключатели и розетки рассчитываются на ток, не превышающий значения подключённых к ним приборов.

Построение схемы

После выбора материалов и расположения точек подключения электроприборов выполняется чертёж электрической схемы. Лучше всего использовать готовый план дома, на котором изображаются все элементы, участвующие в построении электрической сети.

Для упрощения разводки проводов потребители разделяются на группы, это также поможет распределить нагрузку и позволит сэкономить материалы. Если частный дом имеет много помещений, то на чертеже отдельно изображаются розеточные цепи и освещения. На схеме указывается следующее:

1. Точки выхода линий с привязкой к поверхностям помещения. Это розетка, выключатель, светильник. В качестве привязки указывается как минимум два размера, например, от пола и края стены.
2. Прокладка кабеля и установка элементов.
3. Линии, соответствующие прохождению проводов. Для наглядности лучше выполнять разными цветами и подписывать назначение, марку и сечение закладываемого провода.
4. Подключение группы к фазе.
5. Обозначения линиями, за какую часть освещения отвечает определённая кнопка выключателя.

Уходящий со счётчика кабель выходит и коммутируется на щитке распределения. В нём устанавливается ряд автоматической защиты, состоящий из вводного автомата и однополюсных выключателей. В совершенстве каждая электрическая точка оснащается своим автоматом, но по затратам это не невыгодно. Поэтому создаются группы, на каждую из которых устанавливается свой предохранитель.

В середине группы расключение происходит следующим способом. Силовой провод, выходящий из автомата, разветвляется в коробке распределения на каждую электрическую точку. Такая точка представляет собой место, к которому коммутируется электрический прибор. При этом к розетке подводится провод с двумя или тремя жилами, и подключается она параллельно. Выключатель устанавливается последовательно в разрыв силового провода.

Провод с тремя жилами подразумевает заземление, выполненное по одному из трёх проводов. Присутствие заземление важно, так как на металлических корпусах электрических приборов есть разность потенциалов, например, на холодильнике, чайнике, нагревательном котле и т. д. Это напряжение может быть опасно для жизни в случае пробоя изоляции. Выполненное заземление устраняет эту проблему. Для этого в розетке предусмотрен заземляющий контакт. Фактически это непрерывная связь металлических частей электроприборов с землёй.

Заземление выполняется с помощью контура в виде треугольника, сваренного из толстого металла, имеющего равные стороны. Контур заземления размещается на расстоянии не более 1 метра от фундамента дома. К треугольнику с помощью болта прикручивается большого сечения провод, другой конец которого подключается к заземляющей планке в щитке.

Прокладка кабеля и установка элементов

После составления схемы и закупки материалов происходит монтаж. Главное, соблюдать технику безопасности и в точности следовать начерченной схеме. Вначале по поверхностям стен и потолков проводятся линии, соответствующие прокладке провода. Затем размечаются местоположения электрофурнитуры. При скрытой проводке выполняется: штробление, подготовка углублений для розеток, выключателей, места для щитка. При наружном исполнении на равном расстоянии крепятся держатели кабеля и проделываются отверстия для крепежа накладной фурнитуры.

После прокладки и закрепления кабеля собирается щиток. Для этого на din рейку устанавливается вводный автомат и на каждую группу линий автоматические выключатели. При необходимости добавляется УЗО или вместо вводного ставится дифференциальный автомат. Это такой вид выключателя, сочетающий в себе одновременно функции автоматического выключателя и УЗО. В щитке также устанавливается планка заземления и нулевая.

После установки всех элементов в щитке подсоединяются провода. Общепринято для фазового провода применять коричневый цвет, синий для нулевого и жёлто-белый цвет для заземления. Все соединения происходят с помощью зажимов устройств. В распределительной коробке провода соединяются методом скрутки с дальнейшим изолированием или с помощью зажимов, в розетках и выключателях согласно их устройству.

Проверка на работоспособность

После того как сделана проводка в доме своими руками или с помощью специалиста, её необходимо проверить. Для этого с помощью мультиметр, в режиме прозвонки проверяют целостность проводки, отсутствие короткого замыкания в розетках и выключателях, работоспособность автоматов.

Только после успешной проверки соединяется вводный автомат с клеммами счётчика для подачи в систему электроэнергии. Если есть возможность, то обязательно при подключении отключается автомат, стоящий перед счётчиком. Следует помнить, что напряжение 220 вольт опасно для жизни и работа с ним требует допуска и знаний по защите, поэтому на заключительном этапе лучше пригласить электрика.

схема, проводка, оборудование и электрика

Любой дом или квартира должны иметь для комфортного проживания коммунальные системы. Если в квартирах при покупке уже всё установлено, то вот при постройке дома своими руками может потребоваться установка электрики. Электропроводка должна быть установлена правильно, и важно помнить не только о качестве освещения, но ещё и о безопасности, ведь при неправильной установке электрики есть большой шанс вызвать пожар, замыкание или просто будут постоянные перебои со светом.

Для установки проводки в частном доме всю работу требуется разбить на этапы. Так будет проще следовать всем правилам и схемам. В этапы работы входит:

• Анализ и подсчёт мощности оборудования;
• Составление схемы проекта;
• Установка автоматических выключателей, счётчика и щита распределителя;
• Установка кабелей и разводок;
• Монтаж разнообразных осветительных приборов, а также розеток и выключателей;
• Установка заземления и системы УЗО;
• Проверка конечного результата.

Проектировка электроснабжения в доме

Как видно по плану проведения работы, первым делом нужно выявить конечную мощность всего оборудования в квартире, а также спроектировать на бумаге начальный план установки проводки.

1. Определить расположение всех осветительных приборов, выключателей, розеток, а также места индивидуального подключения техники, и указать всё это на плане дома.
2. Примерно указать мощность всех индивидуальных и осветительных приборов на чертеже частного дома.
3. Всё осветительное оборудование требуется распределить по отдельным группам, которые относятся к электропитанию. Групп может быть несколько в зависимости от количества осветительных приборов и их мощности, но для небольшой деревянного дома, обычно всё оборудование входит в одну группу.
4. В план разметки осветительных приборов нужно включить и освещение, которое будет установлено во дворе дома, при этом обычно рекомендуется сделать отдельный автоматический выключатель. Это даст возможность отключать электричество в доме, без обесточивания внешнего осветительного оборудования.
5. Электроприборы, которые имеют мощные показатели стоит подключать к отдельной автоматизированной группе. Обычно к таким приборам относятся водонагреватели, электрические котлы, плиты и многие другие электроприборы.

Для каждой группы электроприбором требуется провести расчёт на мощность. Далее необходимо суммировать мощность электрооборудования, которое будет работать одновременно. Исходя из всех вышеперечисленных пунктов, можно завершать план проводки в деревянном доме.

Выбор типов аппаратуры и кабелей

При установке электрооборудования важным аспектом является подборка типа кабеля и остальной аппаратуры. Для установки проводки в деревянном доме необязательно проводить точные расчёты и выбирать самые дорогостоящие виды кабелей.

Так, например, чаще всего специалисты для небольших частных домов рекомендуют использовать медные кабеля марки ВВГнг-LS или NYM. Первый тип кабеля зарекомендовал себя на рынке за счёт своего качества и низкой стоимости. Второй тип медного кабеля отличается дополнительной изоляцией, а также своим высоким качеством и лёгкой разделкой. Можно воспользоваться и алюминиевыми типами кабелей, но их сечения, как правило, увеличены. Кроме того, алюминиевые кабели достаточно ломкие и во время установке при перегибах могут возникнуть проблемы.

При подключении розеток в частном доме, необходимо использовать трёхжильные кабеля так, как в них стоит заземляющий провод. Многие бытовые приборы особенно с большой мощностью требуют заземления. Рекомендуется устанавливать заземление в виде трёхжильного кабеля и на осветительные приборы, правда, даже многие специалисты пренебрегают этим правилом. В любом случае при использовании мощных осветительных приборов, например, прожектора во дворе дома, рекомендуется ставить заземление.

При выборе розеток в деревянном доме нужно учитывать несколько важных параметров:

• По мощности тока, на которые рассчитаны розетки;
• По типу установки: скрытая или внешняя проводка;
• Розетки требуется выбирать по количеству ячеек в то время, как выключатели по числу кнопок. Иной раз можно сэкономить деньги и место на стене, если, к примеру, совместить выключатели ванной комнаты и туалета.

Выбор вводного автомата и электропитания

Вводный кабель, как правило, выбирают с учётом максимальной мощности всего электрооборудования. При установке или реконструкции электропроводки на это стоит обратить особое внимание, так как мощность может быть больше заявленной для вводного кабеля. Если кабель будет иметь недостаточное количество сечений на вводе, тогда есть большой шанс возгорания. Вводный кабель при реконструкции нужно заменить, а при первичной установке привлечь к этому специалистов. Также вводный кабель могут установить во время пломбирования счётчика.

Выбор вводного автоматического выключателя, должен быть подобран с учётом максимальных нагрузок. Точнее говоря, если произошло замыкание автоматический выключатель должен отключиться. При этом автоматический выключатель должен работать при высоких нагрузках.

Установка розеток, выключателей и прокладка кабелей

Перед тем как начинать прокладывать кабель, нужно разметить основную трассу, по которой будут стоять розетки, выключатели и осветительные приборы. Проложить кабель можно своими руками с учётом плана одного из ниже указанных способов.

Прокладка проводки в трубе или металлорукаве

Прокладка проводки с помощью трубы необходима в случае полной установки обшивки на стены. Не рекомендуется в таком случае применять гофрированные трубы, так как при её деформации есть шанс возгорания проводки, до которой добраться будет просто невозможно.

Схема прокладки электропроводки с помощью трубы:

1. Необходимо подготовить трассу для проводки с помощью дробления стен. На местах соединения кабелей, устанавливают распределители открытого типа, к которым даже после обшивки стены должен быть постоянный и свободный доступ.
2. Устанавливаются своими руками металлические гильзы в проходках через стены, а также на места розеток и выключателей. Металлические гильзы должны иметь заглушки.
3. Для установки проводки необходимо использовать трубы с диаметром, который при установке кабелей будет свободен на 60%.
4. Для установки проводки лучше всего подойду трубы из медного материала, так как его легче всего обрабатывать, сгибать, резать и затачивать. Особенно важно на концах трубы заточить медный материал, чтобы во время прокладывания электропроводки острые кроя не повредили проводку.
5. Во время протягивания проводки нужно одновременно проверять изоляцию жил непосредственно к корпусу трубы. Такой способ может выявить ещё на момент установки проводки, повреждения изоляции об трубу.
6. Кабеля разделяют, но важно оставить около 20 см запаса проводки в распределительной коробке, на случай если потребуется повторный монтаж. Всю проводку скручивают и закрепляют колпачком СИЗ.
7. Остаётся только распределить проводку и подключить её к розеткам, выключателям и осветительным приборам.

Прокладка проводки внешнего типа

Прокладку электропроводки внешнего типа выполняют при использовании кабель-канала, который сделан из самозатухающего пластика. Кабель-каналы могут быть разными по размеру, но также отличаться и по цвету. Например, есть белый цвет или короб, выполненный под дерево, что особенно подойдёт при установке электропроводки в деревянном доме.

Схема прокладки электропроводки в кабель-канале:

1. Вначале размечают на стене трассу прокладки электропроводки. На кабель-каналах снимают крышку и с помощью саморезов устанавливают на деревянную поверхность согласно разметке с шагом равным 50 см. Размеры кабель-канала подбираются согласно количеству проводки и её сечениям.
2. Своими руками устанавливаются распределительные коробки, в местах где соединяются кабеля.
3. При использовании такого способа установки электропроводки, розетки и выключатели устанавливаются только на внешнюю проводку.
4. Вся электропроводка укладывается в кабель-канале, и закрывается крышкой. Остаток кабеля, можно удобно расположить в коробе если там есть достаточно места.
5. В распределительных коробках по схеме соединяются все кабеля. С помощью разводки подключаются все розетки, выключатели и осветительные приборы.

Установка заземления и системы УЗО

Заземление при установке электропроводки в частном доме нужно устанавливать в обязательном порядке на всём электрическом оборудовании с большой мощностью, чей корпус выполнен из металла. В частном доме заземление чаще всего выполняется своими руками.

Для установки заземления потребуется три штыря из металлического материала, и уголок, который будет иметь длину около 3 метров. Для соединения штырей также потребуется иметь обрезки уголков, длиной в один метр. Дальше необходимо выкопать яму, которая будет иметь около 40–50 см в глубину. Яма должна быть выполнена в виде равнобедренного треугольника, и каждая сторона при этом равна 1 метру в длину.

С помощью сварки штыри и обрезки треугольника соединяются и устанавливаются в яму, а от одной из линий вниз уходит проводник для заземления. Заземляющий проводник также требуется провести к распределяющими щитку и соединить его с шиной. Также к заземлявшей электропроводке подключаются все жилы разводки жёлто-зелёного цвета. Это цвет изоляции на кабеле.

В деревянном доме также можно установить и систему УЗО, а точнее, устройство защитного отключения. Такая система позволяет защищать человека от поражения электричества через бытовые приборы в том случае если изоляция была нарушена. УЗО может обнаружить даже самую незначительную утечку электрического тока и блокировать всю электропроводку до выявления проблемы. Систему УЗО различают по двум типам: ток утечки или номинальный ток.

Номинальный ток УЗО по своей силе немного выше, чем мощность электричества при котором срабатывает автоматический выключатель. Для деревянных домов лучше всего использовать ток утечки так, как можно будет выставить значение для любой комнаты или оборудования. Схему подключения УЗО лучше всего доверить специалистам.

Проверка электропроводки в деревянном доме

После того как монтаж всей электропроводки, автоматов, всех разводок и подключения электрооборудования будет закончено, необходимо вызвать специалистов из электролаборатории, которые смогут всё самостоятельно проверить на наличие дефектов или отклонений от норм установки. Специалисты проверят изоляцию, проводку, установку всех деталей от розетки до автоматического выключателя и если работа сделана качественно, тогда будет выдан протокол, который понадобиться при опломбировании счётчика.

На распределительном щитке желательно поместить схему электропроводки, а также примечание, где указано количество автоматических выключателей, и какую группу питает каждый из них.

На этом работа по монтажу проводки в деревянном доме может быть завершена.

Схема электропроводки в доме — 110 фото правильного размещения основных элементов

К проведению электричества в доме следует отнестись с должными вниманием и ответственностью. Особенно важно это в случае, если работа будет проводиться хозяином дома самостоятельно. Стоит также перед началом работы просмотреть фото схем электропроводки.

Как действовать

В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.

Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.

Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.

Самостоятельно этого сделать нельзя, такие действия может выполнять только специализированная организация, владелец дома может решить только, какого типа будет подводка – она может осуществляться по воздуху или под землей.

Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.

После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.

Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.

Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект. Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет.

Выбор типа

Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.

Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

После определения типа, можно разрабатывать план, по которому будет осуществляться электрификация. В таком плане нужно будет указать каждый из электрических приборов и места их расположения, определиться с выключателями и розетками.

После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.

После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

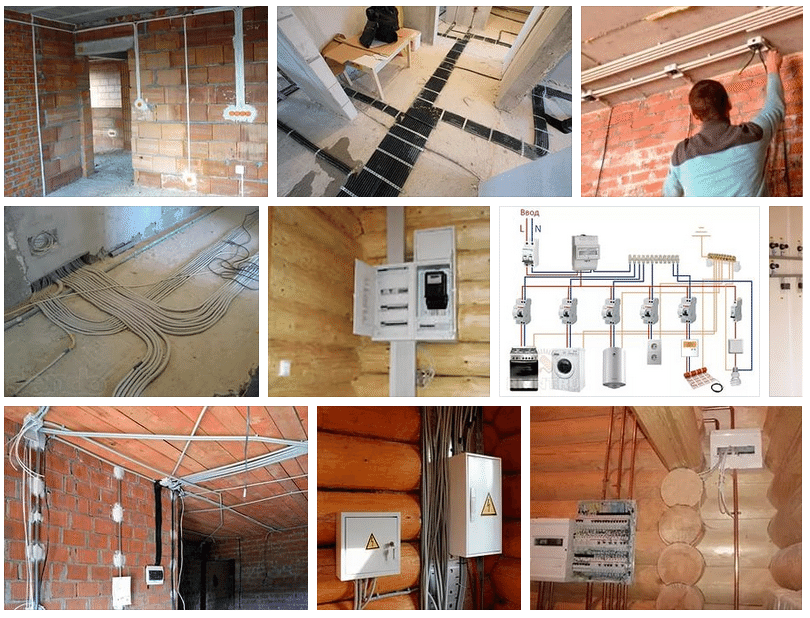

Фото схемы электропроводки в доме

Также рекомендуем посетить:

на открытом воздухе — Подключение к электрическому проводу под повышенным коттеджем

на открытом воздухе — Подключение к электрическому проводу под повышенным коттеджем — Обмен стеками для ремонта дома

Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 1 год, 11 мес назад

Просмотрено 160 раз

У меня есть приподнятый коттедж, который виден снизу.По одной из балок под ним проходит электрический провод, предназначенный для использования в помещениях, по стандарту nmd90 / Romex.

Я понимаю, что это не актуальный код, но сейчас он не будет изменяться.

Я хочу вставить этот провод и разделить его на две части.

Какая распределительная коробка подходит для этого, учитывая, что это не в помещении, и как это сделать?

Создан 11 июл.

GWRGWR

46533 золотых знака88 серебряных знаков1717 бронзовых знаков

1

Здесь есть несколько проблем:

• Во-первых, все будет зависеть от типа провода, о котором вы говорите о.Если это кабель UF (подземного питателя), он может быть идеально юридический. Если это кабель NM (неметаллический), предназначенный для использования в помещениях, также известный как «Romex», это уже не код, поэтому любое соединение, которое вы выберете, не будет все равно довести это до кода. Быть «правильным» в этом случае означает переделывать весь пробег.
• «Splice», кстати, означает, что он был разрезан пополам, и вы хотите снова соедините обрезанные концы. Вы имели в виду, что хотите подключиться к нему и получить 3 провода сейчас?
• Если он прикреплен к балке, шансы, что у вас достаточно провисание, чтобы можно было разрезать его и добавить линию отвода, тонкие, потому что вам понадобится дополнительный провод для подключения к чему-нибудь вроде «провод орехи ».Что вы могли бы сделать (если у вас есть подходящие инструменты), так это поставить «обжимные наконечники с кольцевым язычком» на концах каждого провода, затем используйте винты, гайки и стопорные шайбы, чтобы соединить кольца вместе, затем заклеить лентой их слоем лакированной батистовой ленты, затем изоленты над этим.
• Все это следует делать в герметичном электрическом ящике с крышка с прокладками. Дело в том, что резьбовые отверстия внутри и снаружи коробка, через которую должны проходить кабели, также должна быть запечатанный. Вот где тип провода имеет значение.Если это УФ кабель, они делают «UF Cable Seals» (ищите этот термин), которые вы можете купить в магазинах снабжения. Это штуцер, который вставляется в отверстия коробки, а затем кабель пропускается через резиновую втулку, которая затем прижимается к уплотнение вокруг кабеля, чтобы сделать водонепроницаемое уплотнение. Но никто не делает фитинг уплотнения для установки вокруг НМ, потому что, опять же, это не что-то это будет сделано на законных основаниях, поэтому они не делают частей для этого. если ты хотите установить что-то несовместимое с кодексом, вы все равно можете попробовать использовать кабельные уплотнения UF, а затем, чтобы убедиться, герметизируйте вокруг провода с силиконовым герметиком.

Создан 11 июл.

JRaefJRaef

11k11 золотой знак1515 серебряных знаков3535 бронзовых знаков

5 Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Коттедж-студия: за кулисами, часть I — Катрина Блэр | Дизайн интерьера | Маленький домашний стиль

У нас с мужем есть опыт замены осветительных приборов, обновления переключателей с помощью диммеров, но нет опыта в подаче электроэнергии в здание, перемещении усилителей в распределительной коробке и установке электрооборудования во всем здании или на вспомогательной панели. .Для этой работы было наиболее разумным нанять черновую часть работы, связанной с электричеством. Грубая электрическая проводка в основном означает электрическую проводку до того, как гипсокартон был покрыт и прошел проверку. Получив много предложений и поговорив с несколькими электриками, мы наняли для работы

Sconce Electric

, Грег, владелец Sconce Electric, просто фантастический! Мы с ним поработали над размещением розетки, убедившись, что все сделано в соответствии с кодом, и подробно обсудили мои планы относительно навеса.Я очень рекомендую их как на большой, так и на маленькой работе. Я не получаю денег и не получаю вознаграждения за то, что говорю это, я просто передаю других хороших подрядчиков.

Внутри у нас есть два переключателя: один для внутреннего освещения, один для внешнего светильника и шесть розеток, которые все работают! У нас также был электрик, работающий с электричеством для блока переменного тока (подробности в другом посте) и проводивший там телефонную линию.

На следующий день после установки электрооборудования я прошел грубый электрический осмотр, и мы прошли! Прохождение проверки означало, что мы были готовы к утеплению и гипсокартону! Инспектор, который все проверил, похвалил работу электриков, и ему понравилось, что мы также решили установить дополнительную панель в сарае.Это означает, что мы можем отключить питание как в сарае, так и в основном блоке выключателя. Чтобы сэкономить немного денег на этой работе, мы решили сделать готовую электрооборудование самостоятельно, то есть после того, как гипсокартон был повешен, мы сами установили розетки и осветительные приборы. Еще один способ сэкономить деньги на электричестве — это потратить время на получение разрешения самостоятельно, вместо того, чтобы платить электрикам, чтобы они это сделали.

Что следует знать перед электромонтажом своего сарая

Что должен знать каждый домовладелец перед электромонтажом сарая

Глубокая ночь.Ваш кондиционер не работает, и вы не можете спать из-за жары. К сожалению, ваша жена хранила коробчатый вентилятор в сарае. Умирая от небольшого движения воздуха, вы берете фонарик, в лучшем случае светящий тусклым лучом, и направляетесь на задний двор. Как только вы открываете дверь, фонарик гаснет, оставляя вас в темноте. Если вы просто хотите, чтобы свет помогал вам ориентироваться в темноте, или вам нужен полностью функциональный гараж, электромонтаж сарая не так сложен, как вы думаете. Вам просто нужно некоторое предварительное планирование, немного ноу-хау и выходные или два вашего времени.

Электромонтаж сарая — с чего начать

Планирование — важный первый шаг к электромонтажу навеса под открытым небом. «Вы сэкономите много денег, подумав об этом заранее», — сказал лицензированный электрик класса А Дэниел Стоддард из Bendanco Construction, Inc. в Элктоне, штат Вирджиния.

Для чего используется сарай?

Первый вопрос, который следует задать, — предлагает Стоддард, — это то, для чего вы используете сарай. Требования к электричеству сарая отличаются от требований к гаражу.

Если вам нужна простая линия, то, что Стоддард называет «шнуром и вилкой», это относительно простой проект «сделай сам» на выходные. Если вы хотите использовать свой сарай для гаража, в котором есть электроинструменты, сварочный аппарат, воздушный компрессор или аналогичные устройства для всасывания сока, вам нужно немного больше спланировать.

Какие инструменты вы будете использовать?

Одна электрическая цепь может работать только с таким количеством ампер. Поэтому, если вы планируете использовать инструменты, требующие большого тока, такие как настольная пила и пылеуловитель, вам необходимо запустить достаточное количество цепей, чтобы справиться с нагрузкой.Кроме того, хотя большинство инструментов и приборов работают от напряжения 110 В, некоторым требуется 220 В. Такие вещи, как сварочные аппараты, компрессоры и кондиционеры, часто требуют питания 220 В.

Зная, что вы будете использовать в своем гараже, вы подскажете, какой тип проводки и розеток и сколько цепей вам нужно установить. После того, как вы примете это решение, разумно обратиться к электрику, чтобы убедиться, что ваши цепи достаточно тяжелые.

Может ли панель дома выдержать дополнительную нагрузку?

В большинстве современных домов есть сеть на 200 ампер, которая должна обеспечивать достаточное количество энергии для работы вашего дома и дополнительную нагрузку на складское здание с освещением.Но если вы планируете добавить гараж с инструментами или иметь какое-то отопление и охлаждение в своем здании, вам нужно начать считать токи, чтобы убедиться, что у вас достаточно, чтобы покрыть его. В рамках проекта может потребоваться подключение дополнительной панели.

Если вы не разбираетесь в электричестве, Стоддард предлагает сфотографировать вашу текущую панель и показать ее электрику вместе со своими планами, чтобы увидеть, возможно ли то, что вы хотите сделать.

«Мне часто люди присылают мне свои планы и спрашивают:« Это выполнимо? »- сказал он.Быстрый расчет с его стороны подскажет домовладельцу то, что ему нужно знать.

Как вы подведете электроэнергию от дома к дому?

Для одиночной цепи лучший способ вывести электроэнергию вне помещения — использовать удлинитель. Поскольку дома, построенные после 1980 года, оснащены наружными розетками с защитой GFI, совершенно безопасно иметь единственную розетку в здании, подключенную к дому через удлинительный шнур, рассчитанный на внешний вид.

«Он фактически превращает ваш уличный навес в другой прибор», — сказал Стоддард.

Он предостерегает домовладельцев отсоединять и хранить удлинитель, когда он не используется, или, если вы хотите, чтобы он был постоянно подключен, используйте только шнуры, маркированные для использования вне помещений.

Если вы создаете гараж с несколькими цепями или вспомогательной панелью, лучший способ провести электричество на открытом воздухе — это закопать линии в землю. Конечно, размещение сарая повлияет на возможность прокладки линий захоронения. На вашем пути проложены другие инженерные коммуникации? Есть ли хардтоп или бетон для перехода? Это то, что нужно учитывать при планировании.Ваши ответы также повлияют на стоимость проекта.

Сколько времени займет проект?

Фаза планирования занимает больше всего времени. Если вы планируете установить проводку в навесе под открытым небом для использования в качестве гаража, некоторые эскизы и фотографии того, что вы хотите, помогут, когда вы дойдете до практического этапа. На этом этапе проконсультируйтесь с электриком об инструментах, которые вы планируете использовать, и о прочности ваших цепей.

Однако после того, как вы завершите свои планы, вы можете легко подключить простую работу «шнур и розетка» за полдень.Если вам нужно еще несколько емкостей, это может занять выходные. Электромонтаж в гараже занимает самое продолжительное время — два уик-энда или больше, в зависимости от того, как далеко ваше здание находится от вашего дома.

Что еще мне нужно знать?

Применительно к любому строительному проекту всегда уточняйте правила в местных органах власти и в ассоциации домовладельцев. Вы хотите убедиться, что вам не нужны разрешения и что вы соблюдаете все постановления.

Я не думаю, что смогу это сделать, что теперь?

Если вы уверены в своих силах подключить собственный сарай, но нуждаетесь в небольшом образовании, ознакомьтесь со следующими книгами:

Но если обучение электромонтажным ноу-хау пугает вас, у вас есть несколько вариантов.Вы можете нанять лицензированного электрика. Или вы можете купить сарай с уже проложенной проводкой. Byler’s предлагает несколько электрических пакетов в соответствии с вашими потребностями. Если у вас уже есть здание, в котором нет места для нового, подумайте о том, чтобы продать свою старую модель или продать ее до того, как появится новая.

Электропроводка навеса дает вам возможность выбора. Он дает свет в темноте. Вывозит из гаража деревообрабатывающий инструмент. Кроме того, он обеспечивает климатическую среду, в которой вы можете заниматься своими увлечениями.

Готовы начать? Есть еще несколько вопросов? В любом случае, мы можем помочь, когда дело доходит до электромонтажа сарая!

Как провести подземную электроэнергию в сарае

От определения того, сколько вольт и ампер, необходимых для сарая, до определения того, может ли существующее электроснабжение обеспечить это, и до рытья траншеи, соответствующей нормам, для кабелепровода, питание хозяйственной постройки, вероятно, является работой для профессионала.

В этом видео, Электрик этого старого дома Скотт Карон показывает нам, как он выполняет свою работу.

шагов для подачи электроэнергии в сарай:

1. Определите, какая будет потребность в электроэнергии флигеля. Потребуется ли ему питание 240 В или достаточно 120 В? Какие будут электрические нагрузки? Это определяет размер питающей проволоки, а также размер нового автоматического выключателя, необходимого на главной панели дома. Этот сарай требует 240 В и 60 ампер.
2. Найдите главную панель дома и определите, достаточно ли поступающей электроэнергии для нужд пристройки, а также достаточно ли места для установки нового автоматического выключателя.
3. Добавление дополнительной панели рядом с главным выключателем в доме упрощает подключение проводки.
4. Выйдя наружу, пора рыть траншею. Перед тем, как начать земляные работы, Скотт набирает 811, универсальный номер Call Before You Dig. Эта служба отправляет техника, который обнаружит и отметит все существующие подземные коммуникации, чтобы они не были повреждены копанием. Эта услуга не только бесплатна, но и требуется по закону.
5. Рытье траншеи достаточно глубокой (для мощности 240 В код требует, чтобы кабелепровод был на глубине не менее 18 дюймов) при использовании траншейной машины намного быстрее.Однако даже эта машина не может пройти через выступ или скалу, поэтому позже потребуется еще один шаг.
6. Чтобы защитить канал от острых камней, в траншею закладывают несколько дюймов песка. Важно вырыть траншею достаточно глубоко, чтобы даже с дополнительным материалом канал имел глубину 18 дюймов и более.
7. Использование кабелепровода из ПВХ диаметром 1 ½ дюйма оставит достаточно места для протягивания проводов. Для фиксации стыков используется специальный клей.
8. Там, где требуются плавные изгибы, тепло от специальной пропановой горелки используется для размягчения пластиковой трубы, достаточной для ее изгиба.Как только канал остынет, новая форма станет постоянной.
9. Вся труба проложена в траншее, она покрыта защитным слоем песка. На песке Скотт наклеивает красную ленту с предупреждением, чтобы в будущем всех, кто здесь копает, предупредить о наличии подземной энергии.
10. В одном месте, где траншеекопатель столкнулся с уступом и не смог выкопать достаточно глубоко, поверх трубопровода кладется слой бетона толщиной 2 дюйма, песок и предупреждающая лента.
11. После установки всех трубопроводов траншея засыпается грязью, которая вышла из нее.С небольшим количеством семян травы, мульчирующей соломой, водой и временем земляная земля снова превратится в лужайку.
12. Первый шаг в установке проводов в трубу — это протянуть электротехническую ленту с одного конца до другого. Здесь полезно иметь помощника, в данном случае домовладельца, чтобы знать, когда рыболовная лента достигает дальнего конца.
13. Пропуская рыболовную ленту через канал, Скотт привязывает веревку диаметром ¼ дюйма к концу рыболовной ленты и тянет ее обратно к дальнему концу.
14. В кабелепроводе код требует использования отдельных проводников, а не кабеля в оболочке (типичная домашняя проводка, где два или три проводника плюс заземляющий провод обернуты вместе во внешней оболочке).Здесь, поскольку это цепь 240 В, два проводника на 120 В, одна нейтраль и земля привязаны к веревке и протянуты через кабелепровод. Все провода тяжелые, калибра 6, для подачи требуемых 60 ампер.
15. Внутри сарая соединительная коробка прикреплена к кабелепроводу в том месте, где он проходит через стену. Отдельные провода от кабелепровода присоединяются к кабелю с неметаллической оболочкой того же диаметра, потому что его легче проложить внутри сарая к новой субпанели. С этим проводом большого сечения используются специальные соединители с винтовыми зажимами.
16. В дополнительной панели клеммы заземления и нейтрали разделены, в отличие от главной панели в доме, где они соединяются вместе. Отдельный стержень заземления вбивается в землю за пределами навеса, и к нему подключаются клеммы заземления.
17. Заземляющий и нейтральный провода подключаются к соответствующим клеммам, а один горячий провод подключается к каждой шине.
18. Выключатели и ограничитель перенапряжения устанавливаются в подпанели, а кабина подключается с использованием типичных методов внутренней проводки.
19. Вернувшись в дом, провода от кабелепровода соединяются с проводами от кабеля с неметаллической оболочкой в ​​распределительной коробке, как это было сделано в сарае. Оттуда кабель идет к новой панели, которая была установлена ​​под существующей главной панелью. Установлен двухполюсный выключатель на 60 ампер, и на сарай можно подавать питание.

Когда работа будет завершена, сарай будет иметь внутреннее и внешнее освещение, розетки и настроен для установки будущей станции зарядки электромобилей.

---

инструментов:

Освещение патио — Работа двора выходного дня, серия

Этот пост содержит партнерские ссылки.

Так как у всех были выходные? Я надеюсь, что те, кто был рядом с тропой урагана, все в безопасности и не пострадали. Я живу в штате Вашингтон, поэтому нам не приходится иметь дело с ураганами, торнадо и землетрясениями. Иногда бывают довольно сильные ветры, которые могут повалить столетние деревья, но не более того … Я благодарен за это.

На прошлых выходных я поделилась парой проектов рисования для моего внутреннего дворика. Вы можете увидеть мою новую дверь цвета кошачьей мяты здесь: Окрашенная внешняя дверь патио и мои украшенные кашпо здесь: Одетые цветочные горшки.

Сегодня я поделюсь следующим этапом модернизации — освещением!

Как видно из рисунков, у меня есть несколько новых вариантов освещения заднего дворика.

Первый — это новый свет на крыльце рядом с новой дверью прачечной цвета кошачьей мяты.

Так выглядел старый фонарь. Ха-ха !! Да! Это гнездо малиновки наверху! Они построили его в прошлом году, и здесь выросли 3 или 4 маленьких ребенка Робин: o) Они были такими очаровательными, если вы закроете раздвижную стеклянную дверь слишком сильно, их маленькие головы вылезут, а их рты широко открылись бы в ожидании для продуктов питания! Это меня взбесило!

В этом году они не используют гнездо, и свет не работает.Я думаю, что это были просто перегоревшие лампочки, но давайте посмотрим правде в глаза … весь свет просто уродлив … и необходимые лампы, вероятно, стоят больше, чем сам свет!

Мой папа помог мне заменить этот свет. Я попросил его помочь мне с этим проектом не потому, что я не могу заменить свет, я сделал много из них сам, это простой проект, с которым может справиться любой.

Я попросил его помочь, потому что хотел показать, насколько это просто, и я не могу одновременно разводить провода и делать снимки в одиночку.

Вот он тупит с гнездом!

Сегодняшний пост прост, но завтра я надеюсь получить еще один пост по теме, который поможет вам узнать, как определить, в порядке ли проводка, прежде чем вы возьмете на себя труд повесить новый свет, так что следите за обновлениями.

Итак, чтобы заменить старый прибор на новый, первое, что нужно сделать, это выключить прерыватель. Вы можете сделать это, просто выключив выключатель света, а не выключатель, но я бы не советовал этого делать, если вы не очень хорошо разбираетесь в электричестве, как мой отец.

Вот мы со старым светом, оторванным от дома.

А потом совсем выключился.
Затем вы хотите поставить свой новый свет.
Все очень просто … Прикрепите кронштейн к дому. Тогда у вашего нового светильника будет белый провод, черный провод и заземляющий провод. Электропроводка в доме тоже должна быть черной и белой. Черный провод — это горячий провод, белый — нейтральный, а заземление так же, как и звучит … для заземления.

Когда вы подключаете провода от вашего светильника к проводам в доме, вы подбираете цвета, от черного к черному и от белого к белому.Скрутите открытые концы проводов, которые не прикрыты, а затем навинтите на них проволочную гайку (оранжевые наконечники), чтобы скрепить их. После того, как вы натянули проволочную гайку, осторожно потяните за один из проводов, чтобы убедиться, что они надежно подключены.

Заземляющий провод наматывается на цветной винт на кронштейне, а затем винт затягивается на провод, чтобы закрепить его.

Затем просто прикрепите новое приспособление с помощью винтов на кронштейне и гаек из комплекта.Как видите, нам пришлось немного подрезать мой свет, чтобы он подошел к сайдингу и не имел больших зазоров по бокам.
Ставим плафон на свет, добавляем лампочку, и тадаааааа !!!
У тебя новый свет !! Включите выключатель и проверьте его!
Я выбрал светильник Hampton Bay Outdoor Zinc Wall Lantern.
Мне нравится, как это выглядит!
Это будет хорошо и для этой старушки … Мисс Роксана стареет, и ее зрение ухудшается, так что теперь у нее будет собственный свет на крыльце, чтобы осветить путь: o)

Следующий вариант освещения я добавил для своего патио… веселые струнные огни! Эти прозрачные гирлянды для светильников Room Essentials идут со шнурами разного цвета, я выбрал зеленый. Я использовал несколько универсальных световых зажимов, чтобы повесить их.
Эти зажимы подойдут для водостоков или черепицы … У меня не было ни одного из этих вариантов! Моя крыша внутреннего дворика металлическая, и я подумал, что, возможно, вариант с водосточным желобом подойдет, но этого не произошло: o (Но мне удалось придумать, как заставить их работать. Я просто сдвинул часть, которая будет проходить под черепицей между двориком. крыша и кромка.

Два комплекта (25 ламп в комплекте) были в самый раз!

И, наконец, третий вариант освещения, который у меня есть, — это моя Chimenea! Я купил свой на Amazon в прошлом году, и сейчас я не вижу точно такой же, но этот похож на La Hacienda Chimenea.
Я сделал для него небольшой кирпичный очаг: o)

У меня еще не было возможности использовать это, но скоро !! А я пофотографирую!

Итак, есть три различных варианта освещения, которые я могу использовать, когда выхожу на патио.Преобразование идет великолепно, и я надеюсь, что очень скоро смогу поделиться полным раскрытием!

Чтобы увидеть все прошлые проекты, посмотрите эти:

шт. Если вы сделаете покупку по одной из ссылок в этом посте, я заработаю небольшая комиссия, но это не будет стоить вам ни копейки больше! Нажмите здесь, чтобы увидеть мои полная Политика раскрытия информации.

Установка собственной небольшой удаленной автономной солнечной системы

Джеффри Яго, P.E., CEM
Выпуск № 116 • Март / апрель 2008 г.

Типичная установка солнечной системы в жилых помещениях будет включать в себя правильно подобранную и установленную электропроводку переменного и постоянного тока для снижения риска электрического пожара, надлежащую систему заземления для предотвращения поражения электрическим током и молнией, правильную установку батареи и вентиляцию для предотвращения газа взрывы и правильно установленная солнечная батарея для максимальной производительности, избегая повреждения крыши.

Почти во всех моих прошлых статьях я описал много различных типов солнечных энергетических систем, но не вдавался в подробности о том, как их установить самостоятельно, так как большинство систем должны быть рассчитаны и подключены лицензированными специалистами по солнечной энергии. Тем не менее, на веб-сайт Backwoods Home по-прежнему поступает множество вопросов по электронной почте, связанных с небольшими проектами самостоятельной работы на солнечной энергии для удаленных домиков на выходные или для отдыха в районах, где нет линий электропередач. Если это ваша ситуация, и вы готовы придерживаться основ, я покажу вам, как установить очень простую автономную солнечную систему на батарейках только для питания нескольких ламп и, возможно, скважинного насоса постоянного тока или морозильной камеры.

В противном случае — не пытайтесь сделать это дома.

Я остаюсь со всем 12-вольтовым оборудованием постоянного тока, которое имеет ограниченную опасность поражения электрическим током и позволяет использовать многие электрические компоненты, которые вы можете найти на месте. Однако одно предупреждение. То, что вся проводка будет такой же низковольтной, как в вашей машине или лодке, еще не означает, что нет никаких проблем с безопасностью.

Готовый комплект для солнечного освещения, включая солнечные модули, контроллер заряда, предохранители, освещение постоянного тока и герметичный аккумулятор

Любая глубоко разряженная батарея содержит сотни ампер накопленной энергии, которая может легко расплавить толстый провод или электрические компоненты, если они не соответствуют размеру и не установлены должным образом.Я видел, как электрический кабель размером с ваш большой палец быстро светился красным и плавился из-за неправильно установленной батареи. Этот светящийся кабель может легко воспламенить любые близлежащие стены, пол или крышу.

Это означает, что если я говорю использовать компонент определенного типа или размера, для этого есть действительно веская причина. Вы не должны предполагать, что можете заменить все, что у вас есть, «почти таким же». Если вы хотите действительно упростить выбор оборудования, все необходимые компоненты доступны в предварительно упакованных наборах для солнечного освещения различных размеров.

Размер батареи

Первое, что нам нужно сделать, это размер системы. Если вам нужно запитать только несколько источников света в двух или трех комнатах в удаленной кабине, вы можете обойтись одной или двумя 12-вольтовыми батареями. Если вы хотите также запитать небольшую морозильную камеру постоянного тока или скважинный насос постоянного тока, вам понадобятся от двух до четырех 6-вольтовых батарей. Ни при каких обстоятельствах не используйте стандартные автомобильные или грузовые аккумуляторы, так как они имеют очень тонкие свинцовые пластины для уменьшения веса и не прослужат долго при ежедневной езде на велосипеде.

Обычно в этом приложении я бы рекомендовал использовать 12-вольтовые батареи для автофургонов / морских судов или 6-вольтовые батареи для гольф-каров. Они доступны на местном уровне и стоят довольно недорого. Однако, если вы приобретете герметичную версию GEL или AGM, это значительно снизит любой риск выброса взрывоопасных газов или необходимость обслуживания батареи. Герметичные батареи стоят почти на 40% дороже, чем батареи того же размера с открытыми крышками, которые требуют полива, и их срок службы не увеличивается. Однако, поскольку вам не нужно будет строить специальную аккумуляторную комнату или вентилируемый корпус, это будет преимуществом при установке в кабине меньшего размера с ограниченным пространством для хранения.Независимо от типа батареи, батарейный блок должен быть изолирован в более холодных регионах, поскольку заряд батареи резко падает, когда он становится ниже 35 градусов.

Солнечная батарея

Размер и количество необходимых солнечных модулей зависит от емкости вашей аккумуляторной батареи и места расположения автономной кабины. Если возможно, вы хотите, чтобы солнечная батарея была обращена на юг. В моем географическом районе большинство утра бывает туманным, а поздно днем ​​- солнечно-голубым небом, поэтому я предпочитаю немного юго-западную ориентацию.

Солнечный модуль обеспечивает наилучшую круглогодичную производительность с углом наклона, равным вашей широте. Меньший угол улучшит производительность летом, а более крутой — зимой. Для большей части США это от 37 до 42 градусов. Если ваша кабина будет использоваться только часть года, вам следует использовать угол наклона, который будет производить больше энергии в течение этой части года.

Ваша солнечная батарея может быть установлена ​​на крыше вашей кабины, на ближайшей опоре, на земле на приподнятой раме или на ближайшем навесе для хранения.Солнечные модули довольно легкие, поэтому ваша основная задача при монтаже — это ветер, а не обрушение крыши. Любая система крепления должна использовать только болты из нержавеющей стали или стяжные винты, проникающие в стропила или блокировку, поскольку сильный ветер легко выдернет любые винты, которые только проникают сквозь фанеру.

Размер массива

RV / Marine 12-вольтовые люминесцентные светильники постоянного тока являются хорошими кандидатами для небольших автономных приложений.

Большинство продаваемых сегодня солнечных модулей на 12 В меньше 100 Вт. Текущая рыночная тенденция — это модули большего размера, для которых требуется номинальное выходное напряжение 24 В. Одна 6-вольтовая батарея глубокого цикла для тележки для гольфа или 12-вольтовая батарея для дома на колесах будет накапливать примерно 1 кВтч электроэнергии при разряде на 50%. По приблизительной оценке, это означает, что вам понадобится около 200 Вт солнечной батареи, чтобы зарядить одну батарею за один день, если предположить, что пять часов под прямыми солнечными лучами.

Это типично для большинства летних месяцев, но во многих частях северных Соединенных Штатов вы можете получить только три часа прямого солнечного света в короткие зимние дни. Это означает, что вам нужно будет увеличить соотношение солнечной батареи к батарее или просто уменьшить потребление энергии в периоды пасмурной погоды.

Есть много конструктивных проблем, связанных с несколькими «параллельными» проводными солнечными модулями и батареями, поэтому намного проще использовать солнечные модули и батареи большей емкости, чем меньшие.Помните об этом при покупке батарей и солнечных модулей. В долгосрочной перспективе будет лучше заказывать более крупные единицы, чем покупать более мелкие и дешевые бренды, которые обычно можно найти на месте.

Безопасность электромонтажа

Вы должны понимать, что электрические нагрузки той же мощности в ваттах при 120 вольт переменного тока требуют в 10 раз больше тока в амперах при 12 вольт постоянного тока. Ватты для данной нагрузки не меняются независимо от напряжения, поэтому две 100-ваттные лампочки, требующие 1,7 А при 120 В переменного тока (200 Вт / 120 В), могут быть подключены с помощью провода размера № 14, рассчитанного на 15 А. .Однако при 12 В постоянного тока эта же нагрузка потребляет 17 А (200 Вт / 12 В), что превышает номинальное значение 15 А для провода №14.

Кроме того, эти две 100-ваттные лампочки проработают всего около пяти часов, прежде чем разрядить аккумулятор глубокого цикла (5 часов x 100 Вт x 2 лампы = 1 кВтч). Таким образом, с самого начала вам нужно использовать только самые эффективные осветительные приборы постоянного тока и приборы постоянного тока, которые вы можете купить, и не основывайте размер проводов на нагрузках переменного тока на 120 вольт.

Тот факт, что мы используем низковольтное питание постоянного тока, не означает, что нам не нужны предохранители или автоматические выключатели.Каждый провод, питающий нагрузку в вашей кабине, должен иметь предохранитель или автоматический выключатель подходящего размера для предотвращения перегрузки и возможного возгорания.

Обычно вы обнаружите, что предохранитель или автоматический выключатель постоянного тока физически больше и дороже, чем устройство переменного тока того же размера. Также гораздо сложнее найти местного поставщика автоматических выключателей постоянного тока. Тем не менее, нам повезло, поскольку линейка автоматических выключателей переменного тока Square D «QO» также имеет двойной номинал на напряжение до 48 В постоянного тока, но это относится только к линии «QO» компании Square D.

Контроллер заряда солнечной батареи Morningstar 30 А постоянного тока также включает клеммы проводки нагрузки и предохранительный выключатель низкого напряжения для предотвращения повреждения батареи.

Мне не известно о каких-либо других недорогих автоматических выключателях, которые обычно можно найти в местных источниках питания, которые также рассчитаны на работу с низковольтным постоянным током. Я предлагаю использовать субпанель «QO» Square D с восемью цепями и однополюсные автоматические выключатели «QO» на 10 или 15 ампер для всей разводки нагрузки.У вас может возникнуть соблазн использовать более дешевые автомобильные предохранители постоянного тока, но они не одобрены для использования в жилых помещениях. В вашем местном магазине домов на колесах или лодках будет большой выбор осветительных приборов постоянного тока на 12 В, которые должны легко удовлетворить все ваши потребности в освещении. Они также доступны во всепогодном исполнении для наружного освещения. Приобретите светильники постоянного тока с внутренним переключателем включения / выключения, поскольку переключатели постоянного тока трудно найти, а монтаж проводки становится более дорогостоящим.

Водопровод

Напорный насос постоянного тока на 12 В на жилом доме или лодке по запросу может подавать воду под давлением в кухонную раковину или душ из резервуара для хранения.Это обычно упрощает расходы на водопровод и высокие требования к электричеству для глубинного насоса. Этот резервуар можно пополнить из дождевой воды, ближайшего ручья или родника. Во всех нижних точках должны быть предусмотрены легкодоступные сливные клапаны для быстрого опорожнения системы, чтобы предотвратить замерзание, когда они не используются. Очевидно, что эта вода не подходит для питья или приготовления пищи без надлежащей обработки, но вы всегда можете пить воду в бутылках, которую приносите во время каждого визита, и избежать затрат на бурение скважины или дополнительных затрат на солнечную энергию для питания скважинного насоса.

Холодильное оборудование

Для удаленной кабины, находящейся вне сети, наличие электрического холодильника или морозильной камеры значительно увеличивает размер и стоимость солнечной энергетической системы. Наиболее очевидное решение для более коротких периодов использования кабины — это взять с собой высококачественный контейнер для льда, полный льда. Я обнаружил, что модели с лучшей изоляцией могут удерживать лед до четырех дней.

Индустрия домов на колесах и лодок предлагает несколько холодильников и морозильников с питанием от постоянного тока и пропана на 12 В, но большинство из них имеют очень высокую ежедневную электрическую нагрузку.Вы можете просмотреть мою статью в выпуске № 102 (ноябрь / декабрь 2006 г.), в которой содержится гораздо больше

информация о холодильниках и морозильниках с питанием от постоянного тока. Если вы готовы потратить от 900 до 1500 долларов, есть несколько отличных 12-вольтовых холодильников и морозильников постоянного тока, разработанных специально для автономных солнечных домов, для работы которых требуется гораздо меньше солнечной энергии.

SunFrost и SunDanzer предлагают хороший выбор низкоэнергетических 12-вольтовых холодильников и морозильников постоянного тока для автономных солнечных батарей.Несмотря на свою дороговизну, эти сверхэффективные модели сэкономят тысячи долларов, поскольку вы можете обойтись гораздо меньшей солнечной батареей и батареей. Если вы будете использовать автономную кабину в течение длительного времени, солнечный холодильник должен стать вашей самой важной покупкой.

Размер проволоки

Подключите осветительные приборы и приборы постоянного тока, используя те же процедуры и материалы, которые указаны в Национальном электротехническом кодексе (NEC). Мое единственное исключение — увеличить размер провода, чтобы уменьшить сопротивление провода, поскольку мы работаем с током в 10 раз больше, чем требуется при 120 вольт переменного тока.В таблице на Рисунке 1 приведены номинальные значения усилителя NEC для домашней электропроводки наиболее распространенного размера, за которым следует рекомендуемый мной размер проводов для всех 12-вольтных проводов постоянного тока:

Если длина вашего троса превышает 50 футов, я бы выбрал трос следующего большего размера, даже если нагрузка все еще мала. Также используйте только медный провод. Алюминиевый провод менее дорогой, но его номинальный ток ниже, чем у медного провода того же диаметра. Для всех соединений алюминиевых проводов требуются специальные антикоррозионные соединения, поэтому оставайтесь простыми и используйте полностью медную проводку, а также сплошные медные устройства и соединители.

Вы можете упростить электромонтаж, разместив панель автоматического выключателя рядом с передней дверью и используя автоматические выключатели для включения и выключения нагрузок, не имеющих внутренних переключателей. Это связано с тем, что настенные переключатели переменного тока на 120 вольт, которые вы покупаете в любом оборудовании или источниках питания, не могут использоваться в электроснабжении постоянного тока. Из-за постоянной характеристики потока электричества постоянного тока, контакты переключателя переменного тока нередко «свариваются» вместе от дуги или даже плавятся при использовании в системах электропроводки постоянного тока.

Поскольку ваша простая электрическая система постоянного тока будет обслуживать только несколько источников постоянного тока и приборов постоянного тока, у вас не будет никаких розеток по периметру, поскольку большинство электрических нагрузок будет подключено к клеммам, установленным в каждом устройстве. Однако, если вам действительно нужно «отключить» прибор, они делают настенную розетку и вилку, предназначенные для работы с низковольтным постоянным током. Два контакта розеток и вилок постоянного тока повернуты на 90 градусов по отношению к стандартной 120-вольтовой розетке переменного тока, чтобы предотвратить случайное включение прибора в сеть с неправильным напряжением.

Электропроводка солнечных батарей и батарей

После установки модулей солнечной батареи приступите к электромонтажу. Солнечные модули большей мощности, продаваемые сегодня, поставляются с предварительно смонтированными штекерными и гнездовыми разъемами с несколькими футами провода. Меньшие модули по-прежнему имеют электрическую распределительную коробку на задней панели, поэтому вы можете использовать стандартные гибкие водонепроницаемые кабелепроводы из ПВХ и соединители кабелепровода между распределительной коробкой каждого модуля.

Помните, что эти солнечные модели будут подключены «параллельно», так как вы используете 12-вольтовую аккумуляторную систему.Это означает, что для вашей проводки может потребоваться отдельная проводка для каждого модуля обратно в центральную коробку сумматора, установленную на крыше. Вам также понадобится контроллер заряда от солнечной батареи, который контролирует скорость зарядки аккумулятора и предотвращает перезарядку. Вы не должны подключать какие-либо солнечные модули напрямую к батарее без промежуточного контроллера заряда.

Если вы используете герметичные гелевые или AGM аккумуляторы, очень важно использовать высококачественный контроллер заряда, который включает переключатель «GEL / AGM» или перемычку, которая переключается на более низкое напряжение зарядки.Это предотвратит повреждение вашей новой аккумуляторной батареи, поскольку стандартное заданное значение напряжения зарядки влажных элементов приведет к повреждению герметичных аккумуляторов.

Если вам нужно более четырех солнечных модулей, это затрудняет их параллельное соединение, поэтому вы можете рассмотреть возможность использования контроллера заряда, который позволяет использовать солнечную батарею более высокого напряжения с 12-вольтовой батареей.

Это означает, что вы можете соединить свои солнечные модули последовательно, чтобы уменьшить количество параллельной проводки, и получите солнечную батарею на 24 или 48 вольт, питающую батарею на 12 вольт.Все это будет зависеть от модели контроллера заряда солнечной батареи, которую вы покупаете.

Скорее всего, вы будете устанавливать от двух до четырех солнечных модулей мощностью менее 100 Вт каждый, но в более крупных системах вы можете добавить блок солнечного сумматора. Это похоже на панель предохранителя или автоматического выключателя, но она предназначена для установки снаружи рядом с солнечной батареей. Когда у вас несколько солнечных модулей, вы подключаете каждый отдельно к этой соседней коробке объединителя, у которой есть отдельные клеммы, чтобы упростить эту проводку.

Наконец, не забудьте включить предохранитель в положительный провод между солнечной батареей и контроллером заряда, а также между контроллером заряда и аккумулятором.В таких небольших системах вы можете использовать двухполюсный разъединитель с предохранителем Square D и использовать каждый предохранитель отдельно для каждого провода, что позволяет использовать один разъединитель для разрыва обоих соединений с контроллером заряда.

Заземление системы

Возможно, вы строите свою автономную систему, в которой никогда не будет проводиться электрическая проверка, а проводка с низким напряжением 12 В никого не ударит электрическим током, но это не причина не использовать безопасные методы подключения, в том числе заземление. Национальный электротехнический кодекс требует, чтобы все профессионально устанавливаемые солнечные батареи на крыше имели автоматический выключатель замыкания на землю и отдельный заземляющий провод, соединяющий каждый солнечный модуль непосредственно с заземлением.

Многие солнечные батареи, подключенные к сети, вырабатывают более 400 вольт, поэтому любое короткое замыкание на корпус может привести к поражению электрическим током, а короткое замыкание может вызвать дугу и вызвать электрический пожар. Меньшие 12-вольтовые солнечные системы постоянного тока, подобные этой и предназначенные для лодок, жилых автофургонов или кемпингов, обычно не включают это дополнительное устройство безопасности из-за гораздо более низкого напряжения, и я не могу рекомендовать оставлять его вне проводки вашей солнечной батареи. Однако, если вы решите, что ваша небольшая солнечная батарея имеет очень ограниченный риск для безопасности, по-прежнему важно обеспечить хорошее заземление массива, чтобы снизить риск повреждения молнией, поскольку вы прикрепляете большие металлические предметы высоко на крыше на открытой местности.

Типовая проводка от солнечного модуля к объединительной коробке. Обратите внимание на грозовой разрядник.

Каждый солнечный модуль имеет предварительно просверленное и помеченное отверстие в раме для провода заземления, и вы должны использовать неизолированный провод заземления из твердой меди для подключения каждого модуля. Не подключайте заземляющий провод только к монтажной стойке массива и предполагайте, что он заземлит всю группу модулей. Алюминий быстро корродирует при прикосновении к другим металлам, что приводит к очень плохому электрическому соединению.

Не обрезая оголенный медный провод, подключите к точке заземления каждого модуля с помощью винта из нержавеющей стали для листового металла, затем проложите вниз к стандартному 8-футовому ½-дюймовому стальному заземляющему стержню, покрытому медью, вбитому рядом с основанием кабины. Вам также необходимо добавить отдельный неизолированный медный провод от этого же заземляющего стержня к шине заземления внутри панели главного выключателя и к разъединителю с плавким предохранителем. Для такой небольшой системы нормам соответствует провод заземления №8 или №10 из чистой меди, но согласно нормам также требуется, чтобы провода заземления меньше №6 находились в кабелепроводе, чтобы предотвратить повреждение провода меньшего размера.Обычно проще использовать провод №6 большего размера и забыть о кабелепроводе.

Тестирование и настройка

Никогда, никогда не подключайте провода к новой батарее, пока вы не проверите каждый провод отдельно с помощью вольт-омметра, чтобы убедиться, что нет короткого замыкания, и что все положительные (+) выводы подключены только к положительной (+) батарее. штырь, а все отрицательные (-) выводы подключены только к отрицательному (-) полюсу батареи.

При использовании нескольких 6-вольтовых батарей или нескольких 12-вольтных солнечных модулей очень легко получить неправильное выходное напряжение, поэтому также проверьте, нет ли несоответствия напряжений.Типичный 12-вольтовый солнечный модуль фактически измеряет напряжение от 17 до 21 вольт, когда он находится на полном солнце и не подключен к какой-либо нагрузке, поэтому не позволяйте этому более высокому напряжению беспокоить вас. Однако, если вы измеряете более 21 вольт, у вас есть проблема, если вы не используете солнечное зарядное устройство, предназначенное для этих более высоких входных напряжений.

Я не рекомендую устанавливать инвертор на 120 В переменного тока в такой небольшой системе из-за ограниченной емкости солнечной батареи и батареи, а также дополнительных сложностей, связанных с наличием двух отдельных комплектов проводки.Будьте проще и купите радио или телевизор с питанием от постоянного тока, если вам нужны развлечения.

Теперь вы готовы включить каждый автоматический выключатель и начать пользоваться преимуществами, которые небольшая солнечная энергия может принести практически любому удаленному приложению.

[weaver_widget_area id = ’article_about_yago’ class = ’text3 ′]

10 советов по ремонту старого дома

Компьютеры, блендеры, телевизоры и даже холодильники — ничего из этого не существовало, когда были построены и впервые подключены провода.Поэтому модернизация электрических систем — важная задача для многих старых домов. Однако попытки обновить электрические системы часто могут привести к повреждению исторических зданий.

Беседы с ведущими электриками предоставили нам список шагов, которые необходимо предпринять для более плавного выполнения электромонтажа, с меньшим количеством дырок в стенах, полах и потолках или, не дай бог, в несущей балке.

Старые дома часто нуждаются в обновлении электрических систем; дом автора 1903 года не стал исключением.Следуйте этим советам, чтобы не нанести чрезмерного или непоправимого ущерба вашему зданию.

Джон Криспин

Шаги по безопасному ремонту вашего дома

Проведите «инвентаризацию электрооборудования»

Составьте список всех устройств, которые вы будете использовать в доме, и где именно. Ваша электрическая система должна соответствовать вашим потребностям; определение того, где и как вы будете использовать электроэнергию, упрощает определение параметров работы.

Англо-японская паутина загорается при включении старинного комбинированного газо-электрического потолочного светильника.

William Wright

Ознакомьтесь с местными правилами и разрешениями на выезд.

Коды устанавливают стандарты для всего, от количества розеток в каждой комнате до типа проводов, которые вы будете использовать. Неполучение разрешений может привести к тому, что законченные работы придется снести.

Решите, хотите ли вы использовать только электричество или передачу данных, пожарную безопасность и безопасность.

Современная проводка — это не только электричество, а беспроводные системы становятся все дешевле и сложнее.

Используйте свой список, чтобы составить подробный план действий.

После того, как вы сделаете начальное домашнее задание, сядьте и составьте список результатов, в котором основное внимание уделяется тому, что вы хотите сделать, и когда вы хотите его завершить; список должен быть основой ваших взаимоотношений с электриком.

Панели выключателей с беспорядочно старыми проводами (вверху) должны быть тщательно проверены электриком на наличие неповрежденных покрытий, следов ожогов или признаков дугового разрушения, а также прочных соединений.

Джон Робертс / Предоставлено Perfect Electric Services, Inc

Следите за существующей инфраструктурой

Чтобы избежать повреждений, нужно следить за тем, чтобы никто не пробивал дыры в водопроводе или существующей проводке.Такая осведомленность должна быть главным приоритетом при любой работе по замене проводки. «Спрашивай дважды, один раз пробуй» — одно из исторических кредо электрика — слова, которым нужно жить.

Всегда записывайте, но оставляйте гибкость

Сюрпризы неизменно появляются, особенно когда вы копаетесь глубоко в конструкции здания.

Найдите электрика, который знает и разбирается в старых зданиях

Работа в старых зданиях — сложный, ответственный и трудный процесс.

Сделайте снос и реконструкцию неотъемлемой частью работы

Если устранение ущерба, нанесенного при замене проводки, не входит в ваш список или не приближается к нему, вы просите о проблемах.Очистка и восстановление должны быть такими же важными, как и сама проводка.

Стремитесь к «домашним пробегам» для ключевых областей и устройств — это когда провод идет прямо от автоматического выключателя к розетке, и на этом выключателе нет других устройств.

Это может снизить нагрузку на энергосистему и сохранить выключатели до минимума. Кроме того, важно отслеживать, какие области питаются к каким выключателям, если задействовано более одной розетки. Создание «сбалансированной» системы облегчит жизнь по мере увеличения нагрузки и использования новой проводки.

Включите выключатели и панели в исторический облик дома.

Многие компании предлагают оборудование, которое соответствует внешнему виду и ощущениям практически любой эпохи, обеспечивая при этом гораздо больший запас прочности, чем у старого оборудования.

Новые системы электропроводки часто можно прокладывать рядом со старыми — как в этом старинном доме, который был успешно отремонтирован, с новой коробкой, размещенной рядом с ныне несуществующими керамическими ручками на потолке подвала.

Питер Минс

Современные требования

Требования современных технологий могут усугубить ситуацию, и они постоянно рискуют сделать это.Старые дома строились в то время, когда 60 ампер считалось достаточным количеством электричества для одного дома. Напротив, большинство новых домов построено на 150 или 200 ампер, но 100 ампер были стандартом в течение многих лет — и большинство экспертов сходятся во мнении, что мощность менее 100 ампер вряд ли удовлетворит электрические потребности современного дома.

Чтение Устранение устаревшего электрического беспорядка

Я могу засвидетельствовать это — в моем доме 100 ампер, и этого явно недостаточно. Услуги разделены между основной панелью в подвале и дополнительной панелью на третьем этаже.Панель в подвале настолько загружена, что нам придется провести модернизацию, когда придет время закончить кухню. В результате проведенных на сегодняшний день электромонтажных работ в наших стенах и потолках пробиты неровные дыры, которые трудно исправить.

Предотвращение — ключ к успеху

Создание чистого пропила с помощью кольцевой пилы или тщательной работы (внизу) упростит восстановление целостности стен или потолка. Неровные отверстия доступа, подобные той, что была пробита в доме автора (вверху), трудно заделать.

Тони Сейдеман / Питер Минс

Прежде всего, важно понять, что вы имеете дело со старым зданием, и если сохранение структуры этого здания в относительно неповрежденном виде является вашим главным приоритетом, вы должны сказать об этом заранее. Скорее всего, вам, возможно, придется заплатить немного больше, чтобы защитить свое здание, но несколько профилактических долларов и часов могут сэкономить большие суммы, потраченные на восстановление разрушенных стен и ослабленных конструкций.

Убедитесь, что каждый специалист сосредоточен на своей области знаний.«Старайтесь никогда не позволять водопроводчику или электрику вырезать дыры, особенно в историческом здании», — сказал нам исторический архитектор Роберт Габальский. «Когда вы проводите электрика по зданию, требуйте в спецификациях очень конкретных способов резки и ремонта или убедитесь, что генеральный подрядчик сделает это за них», — советует он.

Одна из самых больших ошибок, которую делают многие реставраторы, — это попытаться заменить каждую часть старой проводки в системе, — говорит Майкл Хедрик из Historic Electric Preservation в Фредериксбурге, штат Вирджиния.«Большинство усилий имеют тенденцию быть жесткими и заменяют больше, чем действительно необходимо для старой системы.

No related posts.
