Электропроводка в бревенчатом доме — компания «Экорон»

Итак, Вы сделали выбор — Ваш дом бревенчатый! Поздравляем и полностью одобряем Ваш выбор!

Деревянный дом из натурального бревна это гармония красоты, экологии, доступности! Наряду со всеми достоинствами дома из бревна у него есть, конечно же, и недостатки! Одним из существенных надо считать пожароопасность деревянного дома и всегда помнить об этом.





Наряду с такими мерами предосторожности, как соблюдения правил пожарной безопасности, обработка несущих и других деревянных конструкций огнезащитными средствами, замедляющими возгорание, нужно помнить о том, что неумолимая статистика говорит нам, что большая часть пожаров загородных домов приходится именно на неисправную или неправильно смонтированную электропроводку! Настоятельно рекомендуем Вам отнестись крайне серьезно к вопросу электроснабжения бревенчатого дома! Если у Вас нет должного опыта электромонтажных работ, обязательно воспользуйтесь услугами лицензированных специалистов!!!

Проводка электрических сетей в доме из бревна

Существует два основных способа прокладки кабеля в бревенчатом доме — это скрытая и наружная проводка.

Наружная проводка.

Это наиболее безопасный способ прокладки кабеля для деревянного дома. Кабель укладывается в специальный кабель канал из специального не возгораемого пластика. При этом кабель остается легко доступным для осмотра и возможных ремонтных работ.

Также наружную проводку можно выполнить специальным высоконадежным и защищенным от возгорания декоративным плетеным кабелем, закрепленным на керамические изоляторы. Такой способ подходит для монтажа кабеля в доме из оцилиндрованного бревна. Конечно же, этот способ менее эстетичный, чем скрытый способ прокладки кабеля, но более безопасный.

Скрытая проводка.

К этому способу нужно отнестись с большей степенью ответственности при выборе материалов и подрядчиков. Крайне не рекомендуем, при отсутствии должного опыта, выполнять эти работы самостоятельно! Скорее из этих соображений, нежели из каких либо других мы не будем публиковать тут статью типа «Электрика в бревенчатом доме своими руками»! Лишь остановимся на общем кратком обзоре

.

Основную прокладку электропроводов, при таком способе, осуществляют под чистовым поломобязательно в невозгораемом кабель канале.

  Монтаж розеток производится на втором по счету от пола бревне, первое при этом сверлится и сквозь него подводится кабель к розеткам.


Выключатели монтируются вплотную к дверным коробкам, кабель при этом прячется под дверной наличник в заштробленный паз коробки или окосячки.



Все соединения проводов должны быть надежны и доступны — соответственно выведены в специальные монтажные коробки!













Вся проводка первого и второго этажей «собирается» в одном месте, как правило, непосредственно вблизи входа в дом, в специальный электромонтажный шкаф или щиток. Щиток в любом случае монтажа обязательно снабжается автоматами защиты и заземлением!

Еще раз хотим предостеречь Вас от неквалифицированного монтажа электросетей в Вашем бревенчатом доме — доме Вашей мечты

Будьте осторожны! Берегите себя и свой дом!

Проводка в оцилиндрованном доме — как монтировать скрытую электропроводку в доме из оцилиндрованного бревна

Схема электропроводки в оцилиндрованном доме

Дом из оцилиндрованного бревна является одним из наиболее безопасных с точки зрения экологии, и позволяет создать в помещениях уникальный микроклимат, препятствующий развитию различного рода болезнетворных бактерий и микроорганизмов.

Но, как известно, дерево является легковоспламеняющимся материалом, в работе с которым необходимо использовать дополнительные меры предосторожности. Особенно данное утверждение верно в том случае, если необходимо осуществить монтаж проводки в доме, построенном из оцилиндрованного бревна. Как же это правильно сделать?

Основные правила монтажа скрытой электропроводки в деревянном доме

Наиболее безопасным и целесообразным способом создания в доме электрической сети является монтаж скрытой проводки. Данный вариант подразумевает сохранение внешней эстетики и дизайна интерьера дома. Вся проводка помещается в металлические трубы. Это позволяет компактно поместить кабель непосредственно в стенах и полу дома и, при этом, способствует снижению риска возникновения очагов возгорания. Основное, что должен запомнить владелец дома, это то, что к электричеству необходимо относиться очень серьезно, и схема сетей подключения должна быть разработана до мелочей. Итак, первое правило – монтаж скрытой проводки в домах из оцилиндрованного бревна осуществляется исключительно в металлических трубах.

Для того чтобы дом выглядел более эстетично, проводка должна укладываться исключительно в перекрытия дома до того момента, когда будут обустроены потолки, стены и полы в доме. Дом из оцилиндрованного бревна перестраивать крайне сложно (практически невозможно), поэтому все технологические процессы, которые связаны с монтажом проводки, должны быть завершены до того, как строительство здания вступит в финальную стадию. Для того чтобы сделать в помещениях отводы от общей сети к отдельным выключателям или розеткам, в стенах дома делают вертикальные отверстия (так называемые, технологические отверстия). Из всего вышесказанного проистекает второе важное правило создания линии электропроводки в доме из оцилиндрованного бревна: монтаж металлических труб с электрическим кабелем нужно осуществить до подшивки стен и потолка. Технологические отверстия в стенах (их месторасположение) необходимо продумать заранее.

Разработка плана расположения

Необходимо помнить и о том, что вносить какие-либо коррективы в расположение скрытой проводки в доме из оцилиндрованного бревна будет весьма затруднительно. Соответственно, нужно заранее продумать схему месторасположения электробытовых приборов, техники и всех других приборов, которые будут использовать электричество. После того, как план расположения будет продуман, можно приступать к созданию вертикальных технологических отверстий в доме. Давать какую-либо общепринятую схему скрытой проводки в жилых помещениях деревянного дома будет некорректно, потому что каждый владелец дома будет создавать систему электроснабжения, исходя из собственных предпочтений и надобностей. Третье правило монтажа скрытой проводки в доме: сначала разработать план-схему расположения бытовых приборов, а уже потом создавать линию электроснабжения в доме.

Для того чтобы облегчить дальнейшие технологические работы, бурение всех тех технологических каналов и отверстий, которые помогут создать проводку в доме из бревна оцилиндрованного, должны производиться либо в том цеху, где идет сборка основных блоков дома, их распил, либо уже на стадии сборки дома там, где он будет расположен.

Следовательно, четвертое правило гласит: всю систему проводки необходимо продумать еще на стадии проектных работ, а не тогда, когда проект уже начал воплощаться в жизнь. Переделка дома, даже на стадии его распила и компоновки, будет стоить очень дорого.

Установка розеток и выключателей

Кроме всего вышеперечисленного, необходимо заранее знать ту модель и тип розеток и выключателей, которые будут установлены в доме из оцилиндрованного бревна. Дело в том, что технологические отверстия под будущие розетки и выключатели прорезаются заранее. Получается, что владелец дома может обеспечить себе довольно большой объем дополнительной работы, которая абсолютно не нужна, когда начнет дополнительно расширять отверстия для розеток и выключателей непредусмотренного заранее типа. Хорошо, если они будут больше по своим габаритам, нежели заранее проделанные отверстия. Но не исключен вариант, что они будут и меньше. Поэтому и существует пятое правило создания качественной и безопасной проводки в бревенчатом доме – заранее выбрать розетки и выключатели, а уже потом выпиливать в стенах дома технологические отверстия под них.

Все вышеперечисленные правила обязательны для исполнения. Их соблюдение позволяет создать в доме действительно удобную и безопасную электропроводку. Причем сделать это с минимальными затратами времени, сил и денежных средств владельца дома из оцилиндрованного бревна (впрочем, как и владельца любого другого деревянного дома).

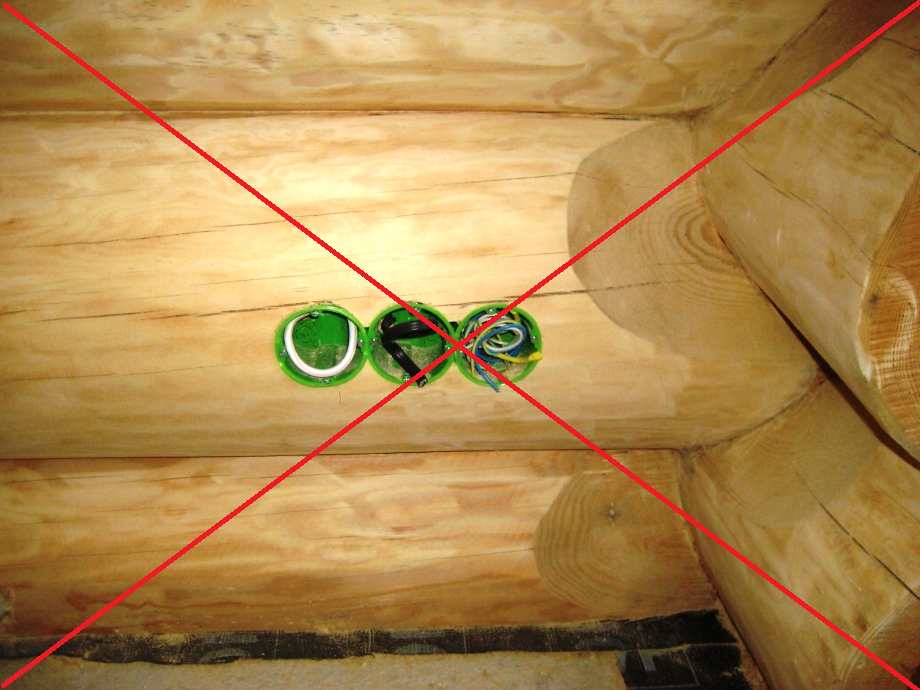

Основные ошибки, допускаемые при создании системы скрытой проводки

Если основываться на тех правилах, которые существуют для создания скрытой электропроводки в домах из оцилиндрованного бревна, существуют два основных требования к данному технологическому процессу:

  • либо металлические короба или трубы
  • либо в негорючей штукатурке, которая обязательно должна окружать электрический кабель со всех сторон слоем, толщина которого должна быть не менее 10мм

Это правила, которым следовать нужно неукоснительно. Но некоторые мастера стараются их видоизменить, что приводит в итоге к довольно печальным последствиям. Основные ошибки, которые могут привести к возгоранию дома, либо просто к выходу электропроводки из строя, это:

  • попытки уложить скрытую проводку непосредственно под плинтуса
  • производят монтаж под лицевую сторону дверей и окон
  • укладывают кабель в гофру

Основной проблемой может служить то, что грызуны очень любят оплетку электрического кабеля. Изоляция может быть съедена вредителями, и короткое замыкание станет всего лишь делом времени. Дерево, кроме всего прочего, подвержено сезонным изменениям в своей структуре. Она разбухает зимой и осенью, ссыхаясь в летний период времени. Эти изменения в структуре оцилиндрованного бревна (как и любого другого дерева) могут привести к возникновению напряжения в электрическом кабеле, его разрыву. Соответственно, нарушения в работе электроприборов и короткое замыкание, результаты которого могут быть очень плачевными, станет больше, нежели просто неприятным шансом.

Расположение проводки в гофре

Располагать проводку в гофре является тоже не самым правильным вариантом.

Дело в том, что гофра – не совсем безопасный материал с точки зрения соблюдения правил современной пожарной безопасности. Уплотнение в современной гофре и металлических рукавах создается с помощью специальной хлопчатобумажной нити, которая прекрасно поддерживает горение. Соответственно, гофра и металлический рукав абсолютно не подходят для того, чтобы служить изоляционным материалом для скрытой проводки в любом деревянном доме.

Для того чтобы обеспечить действительно качественную защиту для сетей электроснабжения дома, необходимо уделить особое внимание тем автоматическим системам, которые будут следить за безопасностью проводки в доме. Электропроводка должна постоянно находиться под контролем данных систем. Особенно в том случае, если дом сделан из легко воспламеняющихся материалов. Кроме того, что в доме существует основной щит защиты от повреждений проводки, на каждом из этажей дома, если он не является одноэтажным, необходимо поместить небольшой щит, дублирующий функции основного, по отношению к конкретному этажу.

Электропроводка будет защищена надежно данным дубляжом системы.

Для того чтобы сделать проводку в своем доме из оцилиндрованного бревна действительно качественно, следует прислушаться к тем советам, которые были озвучены в данной статье. Монтаж линий электрической проводки в здании не является той технической работой, к которой можно отнестись не слишком серьезно.

видео-инструкция как сделать своими руками, особенности скрытой проводки в постройке из оцилиндрованного бревна, цена, фото

Все фото из статьи

Всем известно, что древесина быстро воспламеняется и довольно активно горит. Так что любые постройки из бруса или бревен, даже при условии пропитки стройматериала антипиренами, все равно остаются в группе повышенной пожарной опасности. Вот почему при возведении строений из сруба на важном месте стоят вопросы пожаробезопасности и в частности под особым вниманием – электротехнические работы.

Важно соблюдать безопасность и эстетическую сторону рабочего процесса

Обеспечение электроснабжения деревянного дома

Задача обеспечения безопасного функционирования электросети дома должна решаться сначала на бумаге, то есть начинается все с проекта.

На этапе его разработки принимаются решения об:

  • Подключении к центральной электросети.
  • Организации вводного устройства.
  • Способе прокладки электрических кабелей.
    Это может быть:
    1. Скрытая проводка в бревенчатом доме.
    2. Открытая, располагающаяся поверх конструкций.
  • Методе монтажа электроприборов:

С помощью специальных коронок по дереву в бревнах делают углубления под электротехнические элементы (в данном случае на фото – под розетку)

    1. Выключателей.
    2. Светорегуляторов.
    3. Розеток.
    4. Светильников и пр.

Внимание!
Не имеющим квалификацию электрика, лучше не браться за разработку проекта и его реализацию своими руками.
Пригласите специалистов доброкачественной фирмы и для проектирования, и для монтажа электросети дома, чтобы раз и навсегда закрыть вопрос о безопасности.

Для тех, кто намерен выполнять электромонтажные работы самостоятельно, пригодится этот материал, как инструкция к поэтапному решению задачи.

Подвод электрокабеля к дому

Подключение к линии электропередач осуществляется двумя способами:

  1. Воздушным-менее затратным и быстро осуществимым. Для этого используют самонесущий кабель с расчетным количеством жил и их сечением.

В случае с воздушным подключением провода тянутся от ближайшего столба

К сведению!
Расчет мощности автономной электросети выполняется с учетом планируемой нагрузки, которая зависит от количества электрооборудования в доме.

  1. Подземным-более дорогостоящим и трудоемким, но имеющим ряд преимуществ:
    • Проложенный под землей кабель не нарушит экстерьера здания и подворья.
    • В этом случае кабель надежно защищен от повреждений, что пролонгирует срок его службы.

Для подземной прокладки вводной линии в деревянный дом следует использовать силовой медный кабель.

Уже на этапе возведения фундамента необходимо учитывать подводку кабеля подземным способом

К сведению!
Проект подключения частного домостроения к центральной электросети подлежит обязательному согласованию с соответствующей местной энергоснабжающей организацией.

Вводное устройство

Прием и распределение электроэнергии по конкретным потребителям внутри дома осуществляется через вводное устройство-распределительный щиток.

Его устанавливают в безопасном месте с обеспечением свободного доступа в любое время и оборудуют:

  • Автоматическими выключателями.
  • Аппаратами защитного отключения.

Внимание!
Ввод в дом силового кабеля осуществляется через встроенную металлическую гильзу.
При разводке электросети по помещениям в местах прохода кабеля через стены и перекрытия также устанавливаются жесткие металлические гильзы.

Вводно-распределительный щит должен быть максимально огражден от контакта с древесиной, обычно его помещают в специальный металлический ящик. Размеры таких ящиков подбираются на конкретное количество «автоматов» и других устройств.

Внутренняя разводка

После оборудования электрощитка, можно приступать к монтажу внутренней электропроводки.

Как уже говорилось, электропроводка в доме из оцилиндрованного бревна выполняется одним из двух существующих способов:

  • Открытым.
  • Скрытым.

Открытая проводка

Первый способ считается гораздо более безопасным в пожарном отношении, к тому же цена на такие электромонтажные работы гораздо ниже.

При открытой проводке кабеля его прокладывают непосредственно по внутренней поверхности:

  • Стен.
  • Перегородок.
  • Потолков и других конструкций.

Повышая эстетику внешнего вида электропроводов и для дополнительной защиты, их прячут в самозатухающие короба. Современные производители подобной продукции предлагают широкий ассортимент изделий в отношении дизайнерских решений:

Сегодня стало популярно осуществлять в доме из сруба проводку в стиле ретро

  • Различного цвета.
  • Имитации фактуры древесины.

В такие каналы обычно камуфлируется электропроводка в доме из оцилиндрованного бревна облицованного деревянной вагонкой из-за ровной поверхности стен.

Скрытая проводка

Скрытый способ прокладки электропроводки в деревянном строении небезопасный, трудоемкий и весьма затратный. Но по эстетическим соображениям многие склоняются именно так монтировать электросеть в своем доме. Поэтому очень важно разобраться, как сделать скрытую проводку в бревенчатом доме максимально безопасной.

Проложить кабеля под напольным покрытием – как один из вариантов скрытой проводки

Важно!
Главное правило устройства скрытой электропроводки в срубе – исключить контакт проводов с древесиной.

Все дело в том, что проблемой может стать не только короткое замыкание в сети, но и имеющий обыкновение греться под воздействием высоких нагрузок металлический стержень под слоем изоляции.

Предотвращение нагревания деревянных конструкций дома от кабелей можно обеспечить, упрятав все провода сети в кожухи из металла или подавляющего горение пластика.

В этом качестве используют специальные:

Такие элементы сливаются с интерьером

  • Кабель-каналы.
  • Трубы.
  • Гофрированные рукава.

Правила скрытой проводки таковы:

  • Закладка основных линий разводки при скрытом способе выполняется параллельно со сборкой сруба.
  • Подъемы к приборам освещения, розеткам и выключателям располагаются через подготовленные отверстия.
  • Внутри перекрытий провода прокладывают в негорючих пластиковых трубах таким образом, чтобы они не подвергались механическим воздействиям.
  • Скрытая проводка в доме из оцилиндрованного бревна должна проводиться с расчетом его естественной усадки. Все каналы и рукава с проводами должны быть защищены от давления подвижных бревен.

И скрытый и открытый способы разводки электрических проводов имеют свои недостатки и преимущества. В силу этого нередко используют комбинированный метод монтажа элементов электроснабжения деревянного дома.

Какой бы способ вы не выбрали, определитесь с местом расположения «головного офиса» всей вашей электросети

Выбор электрокабеля

Чтобы электропроводка в бревенчатом доме была действительно безопасной, выбирайте для электроснабжения определенный тип кабеля с буквами в маркировке:

  • НГ, что означает не поддерживающий горение.
  • LS, то есть имеет пониженное дымовыделение.

Теперь о сечении и количестве жил в проводах, которое напрямую зависит от мощности, потребляемой электрооборудованием.

Грамотные специалисты рекомендуют:

  • Для освещения прокладывается из трехжильных кабелей с сечением 1,5 мм квадратных (3х1,5).
  • Для разводки под розетки нужен кабель 3х2,5.
  • Кабель для электроплиты не менее 6 мм2.
  • К проводу, питающему блок розеток от 4 точек и более, дополнительно ничего не подключают.
  • Совершенно отдельно от остального оборудования подключаются: циркуляционный насос отопления и насос водоснабжения.
  • Также обязательному автономному подключению подлежат отопительный котел и водонагреватель (если в таковых есть нужда или при отсутствии газоснабжения).

Расчет электропитания отопительного оборудования довольно сложен.

Сначала рассчитывается мощность оборудования (котла) на:

  • Определенный объем помещений.
  • Требуемый температурный режим.
  • Потери тепла через конструкции дома (полы, окна, двери, стены и перекрытия).

Интересно!
Стоит отметить, что коэффициент теплопроводности оцилиндрованного бревна очень низкий по сравнению с камнем и бетоном.
Поэтому теплопотери через стены сруба будут минимальными, конечно же, это в том случае, если конопатка была произведена с соблюдением всех особенностей процесса.

Рассчитывать на полную пожарную безопасность жилища из древесины и эффективную, бесперебойную работу электросети можно лишь, когда соблюдена инструкция:

  • По выбору кабелей и кабель-каналов для деревянного дома.
  • Монтаж проведен по всем правилам и в соответствии с проектом.

Совет!
По окончании электромонтажных работ необходимо проверить, не повреждена ли изоляционная оболочка кабелей.
Для этого проводят измерение сопротивления изоляции жил.

Избежать повреждения «оболочки» кабеля можно запрятав в его защитный кожух

Электропроводка в доме из оцилиндрованного бревна должна повергаться профилактической проверке на повреждение изоляции с регулярностью раз в три года, для исключения возможных замыканий в сети.

Заземление

Наличие в деревянном доме способном к быстрому воспламенению молниеотвода и заземляющего контура еще одна важная часть противопожарной защиты. И заземлению здесь подлежат не только электрооборудование, но и металлические каналы и трубы, по которым проходят провода.

Вывод

Теперь остается лишь напомнить, что все работы должны проводиться в строгом соблюдении техники безопасности и с использованием качественных материалов. Наличие скруток кабеля с помощью изоленты должно быть исключено, сегодня есть множество вариантов, с помощью которых можно более надежно и безопасно соединить два провода под напряжением.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Скрытая проводка в бревенчатом доме, укладка, советы

Скрытая электрическая проводка является современным видом укладки коммуникации. Такой вид используют в кирпичных, а также деревянных домах. Чтобы обезопасить строение из дерева, необходимо знать, как правильно выполнить проводку электричества.

Преимущества скрытой проводки в доме из бревна

Скрытая проводка отличается рядом преимуществ.

  1. В первую очередь, стены, и перекрытия имеют красивый вид, без нависания проводов. Электрические приспособления не портят дизайн помещений.
  2. Выключатели, и розетки располагаются в стене с заглублением, и не мешают, при установке мебели или декоративных предметов.
  3. Скрытый вид проводки позволяет оформить помещение обоями.
  4. Если все действия будут выполнены правильно, то увеличивается пожарная безопасность.
  5. Такая проводка позволяет легко заменить старый кабель на новый провод путем извлечения его из трубы.
  6. Когда провода спрятаны, они не подвергаются механическому воздействию или повреждениям.
  7. Такой вид не требует постоянной уборки, так как на открытые провода садиться пыль, и образуется паутина.

Почему скрытая проводка считается опасной?

Скрытый вид проводки в деревянных строениях считается опасным из-за возникновения случайной искры, это может привести к серьезным последствиям, то есть к пожару. Такое возникает, при ошибках или неправильном монтаже.
Прокладывать проводку скрытого вида необходимо, зная все правила монтажа, которые соответствуют специальным документам. Если нет опыта работы в таком деле, то лучше обратиться к специалистам, которые отлично знают, как безопасно сделать скрытую коммуникацию.

Особенности укладки провода

  1. Обязательным условием является изоляция проводов медными или стальными трубами, их нужно прокладывать по плану разводки. В строениях из дерева запрещено оставлять даже небольшие участки провода открытыми. Все провода продеваются в трубу.
  2. Чтобы установить трубы в стену, нужно вырубить или просверлить штробы, это довольно нелегкое дело.
  3. Каналы вертикального вида выполняют на этапе возведения стен, а для горизонтальных отверстий берут специальное сверло, и делают работу уже на готовой поверхности, когда стройка окончена.
  4. Затем в полученные отверстия укладывают специальный провод, который помогает аккуратно продвигать кабель.
  5. Участки разводки, а также переходы из комнаты в комнату закрывают специальными коробами из металла или гильзами. То есть эти места тщательно изолируют.
  6. Если проводов слишком много, то используют трубу с крупным диаметром, но следует учитывать, то её сложно скрыть внутри бревна.
  7. При монтаже скрытого электричества, устанавливают короба отключения на нескольких участках, это позволяет обеспечить места с большой нагрузкой.

Основные правила проведения внутреннего электричества

Разводку по электричеству делают так, чтобы изгибов, и поворотов было как можно меньше, для этого предварительно составляют схему. При этом электрическую проводку необходимо укладывать только в негорючие материалы.

Во время выполнения работы, в некоторых случаях приходится нарушить эстетичный вид помещения, соблюдая пожарную безопасность. Углубления для кабеля делают в проемах дверей, окон, под плинтусом или накладными элементами потолка.

Если используются гофрированные трубы, их нужно защитить при помощи асбестовых прокладок. Трубы для изоляции, и короба соединяют сваркой или скручивают шурупами.

Для жилы провода из алюминия 2,8 миллиметра в 10мм2, а для медного материала 4мм2. При этом кабель должен занимать не более 40 процентов объема внутри трубы. До того как кабель будет протянут по трубе, и после этого замеряют сопротивление специальным прибором.
Коробки распределительного вида располагают так, чтобы к ним имелся доступ. При проводке скрытого вида приобретают кабеля с изоляционным покрытием тройного типа, они имеют маркировку «нг».

Проводка в бревенчатом доме

  1. Для проведения электричества кабель прячется в трубы. Самым удобным способом считается укладка проводки по элементам перекрытия. Углубления для труб под розетки и выключатели, будут опускаться от основной магистрали кабеля.
  2. При сложных разводках используют металлический лоток. Если кабель слишком часто поворачивается, и углы отличаются по величине, то трубы можно заменить медными лотками, в которые раскладываются несколько проводов одновременно. Такие лотки скрепляют друг с другом методом клепки. Но во время использования таких лотков может возникнуть необходимость их подрезки, чтобы обойти те или иные конструкции в помещении. Для каждого лотка выполняют заземление, на поворотных участках поверх лотка надевается гофрированная изоляция. Изоляцию для лотка также используют внутри перекрытия, а затем потолок обшивают гипсокартоном или доской.
  3. Самым обычным способом защиты проводки при монтаже является укладка электричества на алебастр или штукатурку на основе цемента. Для этого делают нижний слой, на него укладывают провод, а затем закрывают верхним слоем до 3 сантиметров. Такой метод используют очень редко, так как штукатурка может треснуть, и пожарная безопасность будет нарушена, возникает риск образования искры.

При работе лучше использовать проверенные способы, которые обеспечивают полную защиту от пожара.

Принцип укладки, и работы электрической проводки

Скрытый способ монтажа кабеля в углубления является дорогостоящим, и дорогим по сравнению с открытой системой, но при этом внешний вид стен выглядит аккуратно, а также это дает возможность выполнить дальнейшую декоративную отделку. При этом кабель защищен от механических действий, и не поддается повреждению, таким образом, срок его службы намного дольше. Чтобы сделать проводку под землей, применяют специальный кабель бронированного вида, жилы, и сечения определяются в зависимости от нагрузки, мощности, и числа фаз. Для кабеля делают траншея глубиной 80 сантиметров, насыпают подушку из песка около 20 сантиметров, а затем засыпают землей, и устанавливают опознавательные знаки, после чего яму заполняют полностью.

Электрический ток поступает через вводный провод на щит распределительного вида, а оттуда ко всем потребителям. Такие щиты должны иметь в наличии аварийные выключатели, которые срабатывают автоматически, элементы заземления, и другие приборы. Такая схема электрической проводки делается в многоэтажных загородных домах.

В домах из бревна такой вид выполнения работ производят в трубах из металла, согласно нормативному документу. Скрытая проводка позволяет не нарушать интерьер комнаты, а наоборот сделать его разнообразным, применяя различные отделочные материалы. Все магистрали кабелей помещаются в стальные трубы, которые прокладывают до финишного покрытия потолка, и пола. Для отведения проводки под выключатель, выполняют вертикальные углубления, в которые помещают кабель.

Перед выполнением работ, хозяин дома должен точно знать, где будут располагаться основные электрические приборы, которые обязательно требуют наличие розетки. По этой схеме выполняют всю работу, в противном случае, при переносе электрических точек, можно нарушить дизайн помещения. Поэтому вначале нужно составить план, где будут располагаться бытовые приборы, и выключатели, а затем приступать к расположению коробок, и сверлению углублений.

На участках, где планируется установка выключателей или розеток, выполняют отверстия, их прорезают дрелью со специальной насадкой, затем монтируются коробки, в которые помещают систему основного прибора. Чтобы коробки соответствовали размерам выключателя, необходимо знать виды всех приборов, и их параметры.

Также необходимо учесть, что электрическая проводка, которая сделана из трубы гофрированного вида, является сплошной, поэтому считается достаточно герметичной. Такой вид трубы используют для водопровода или газопровода. Короба, выключатели или розетки можно приобретать различного оттенка, который подходит к дизайну помещения, хотя выбор таких предметов не отличается большим разнообразием.
При приобретении всех компонентов проводки, необходимо учитывать не только дизайн, но и качество всех деталей.

Полезные советы

  1. При проведении электрической проводки в многоэтажных домах, используют более мощный кабель, который отличается от частного строения. Поэтому перед выполнением работ, необходимо рассчитать всю электрическую нагрузку, и приобрести необходимую проводку.
  2. Для бревенчатых домов самым подходящим считается кабель, имеющий изоляцию тройного вида, который имеет негорючую основу, это позволяет обезопасить помещение от возгорания.
  3. Самыми надежными приборами для защиты основной системы от аварийных ситуаций считаются дифавтоматы. Они способны соединять два устройства защиты, то есть выключатель автоматического вида, и устройство защитного отключения.
  4. Необходимо не забывать сделать заземление для каждой коробки распределения, и трубы. Это является обязательным действием, при правильно выполненной работе.
  5. Трубы должны соединяться надежно, чтобы сквозь отверстия не проникала возможная искра, для этого все швы сваривают или спаивают.
  6. При приобретении материалов, нужно учитывать, что трубы из медного состава лучше сгибаются, и образуют необходимую форму, с ними легче работать.
  7. Чтобы защитить кабель во время продевания его в трубу, используют втулки торцевого вида, которые выполнены из пластикового материала.
  8. Также при проведении проводки, учитывают возможную усадку строения, это позволяет предотвратить защемление электрических проводов.
  9. Если изнутри поверхность стен будет обшиваться вагонкой или обоями из деревянного материала, то углубления можно не сверлить, а трубы с кабелем проводят по сделанным заранее пазам. Это позволяет сэкономить время, при работе с электричеством.
  10. В некоторых случаях проводку скрытого вида комбинируют с открытым типом, это выполняют на участках подвода кабеля к розетке или выключателю.

Основным условием при проведении электричества в бревенчатом доме является скрытие кабеля в трубы из металла. Деревянный материал имеет высокий риск возгорания, и если основное условие не соблюдается, в проводке может возникнуть случайная искра, которая приведет к губительным последствиям. Каждый участок трубы или металлический лоток заземляют, на нескольких участках устанавливают распределительные коробки с аварийными выключателями. При правильно выполненной работе, скрытая проводка послужит много лет, а интерьер помещения сохранит свой внешний вид. Если есть сомнения в самостоятельном выполнении работ, лучше обратиться к специалистам.

Электропроводка в деревянном доме: правила установки.

Электричество в доме из бревна или бруса – не только необходимое удобство, но и вероятный источник возгорания.

Поэтому при проектировании проводки следует соблюдать нормативные стандарты. Качество проводки в деревянных домах проверяют на соответствие правилам ПУЭ и базовым требованиям:

  • Все элементы, сопряженные с деревом, должны быть изолированы.
  • Использовать только разрешенную защитную оболочку для кабелей.
  • Группы сети должны быть обеспечены автоматами на случай короткого замыкания.

Рекомендуют делать проводку в деревянном строении открытой – это упрощает диагностику неполадок и простой доступ к проблемному участку. В электрификации домов из бревна и бруса есть нюансы, о которых вы узнаете из нашей статьи.

Проект электрификации дома

При составлении схемы руководствуйтесь поэтажным планом и расположением электроприборов внутри каждой комнаты. Проект состоит из ввода кабеля в дом, распределительного щита и разводки изолированных проводов внутри здания.

На плане определяют точки базирования всех элементов (розеток, выключателей, распределительных коробок) и рассчитывают расстояние до пола, потолка и входных проемов. Правила проектирования проводки:

  • Провода располагаются перпендикулярно друг к другу, строго горизонтально или вертикально.
  • Выключатели должны располагаться на комфортной высоте.
  • При расположении розеток следует учесть примерную расстановку мебели, чтобы не пришлось пользоваться удлинителями.
  • Для соединения проводов всегда используют распределительные короба.
  • Сечение кабеля выбирают с запасом в 25-30%.
  • Сеть должна выдерживать пиковую нагрузку и иметь запас прочности.

Выбирайте сечение провода и кабеля с учетом плановой нагрузки. Если в комнате планируется разместить 3 розетки, то не следует «вешать» их на один провод – безопаснее провести отдельный провод для каждой розетки. Для дома площадью до 60 кв. м расчетная нагрузка часто составляет 5,5 кВт при отсутствии электроплиты и 9 кВт при ее наличии. Если площадь больше, расчетную нагрузку увеличивайте на 1% за каждый дополнительный квадратный метр сверх 60 кв. м.

Кабели NYM и ВВГ

Еще до начала монтажа купите расходные материалы – розетки и выключатели, крепежные элементы, УЗО, автоматы, распределительный щит, распределительные коробки, гофру или кабель-каналы.  Провода и кабели – это основной расход при монтаже электричества. Опытные электрики рекомендуют использовать кабель марок ВВГнГ и NYM. Какой из них лучше для строений из бруса или бревна? Чтобы это понять, следует разобраться в их особенностях и отличиях.

В многожильном негорючем кабеле ВВГнГ содержится 2-5 медных жил в изоляции из ПВХ. Изоляция каждой жилы отличается по цвету – это упрощает монтаж кабеля. Внешняя оболочка ВВГнГ выполнена из ПВХ, как и изоляция жил. В зависимости от количества и формы жил, кабель ВВГнГ может быть круглым, плоским, треугольным или пятиугольным. Кабель NYM делается в России по аналогии с ВВГнГ. Главное отличие – наличие между изолированными жилами и внешним слоем ПВХ дополнительной оболочки изоляции из негорючего материала.

Отличия в характеристиках:

  • ВВГнГ работает в диапазоне температур минус 50 – плюс 50 градусов.
  • NYM для работы в диапазоне минус 30 – плюс 40 градусов.
  • Согласно утверждениям изготовителей, ВВГнГ служит 30 лет, NYM – 40 лет.
  • ВВГнГ не горюч при прокладке групп кабелей, NYM термически устойчив при прокладке в одну жилу.
  • ВВГнГ рекомендуют для сетей без требований к герметичности уплотнения на входах в электрооборудование – то есть для деревянных домов он не подойдет. ВВГнГ используют для сетей, которые не требуют герметичности уплотнений на входах в коробки и другое электрооборудование; следовательно, он не подойдёт для домов из бруса и бревна.
  • NYM рекомендуют для сетей, где герметизация на входах обязательна – соответствует требованиям для деревянных построек.
  • ВВГнГ стоит дешевле.
  • NYM легче поддается нарезке и укладке за счет гибкости.

Для размещения в подготовленных металлических трубах лучше подойдет более гибкий NYM. Для соблюдения требования к герметичности уплотнений на входах, заказчику однозначно следует выбирать NYM.

Наружная проводка

К наружной проводке относится вводный кабель, электросчетчик, распределительный щиток и выключатель с автоматикой при входе. Как определить сечение вводного кабеля? Воспользуемся таблицами ПУЭ, где отражены длительные допустимые токи для проводов с разными видами изоляции. Поскольку недостаточное сечение может привести к пожару, поэтому приобретайте расходники с запасом прочности в 10-20%.

Тип вводного автомата зависит от фазы сети. Чаще встречается однофазная сеть, для нее подходит однополюсный или двухполюсный автомат-выключатель. Трехполюсный автомат требуется для трехфазной сети.

Распределительный щит по правилам безопасности монтируют на кирпичную, бетонную или газосиликатную поверхность. В деревянном помещении необходимо дополнительно оборудовать такую поверхность. Для установки в доме из бруса или бревна хватит щита на 10-15 модулей. После монтажа щита все модули следует промаркировать с учетом группы, которую контролирует каждый из них. Так вы сразу сможете увидеть, где произошел сбой – в жилой комнате, на кухне или в коридоре.

Ввод кабеля внутрь помещения защищён негорючей гильзой. Его ввод для удобства принято размещать недалеко от распределительного щита.

Воздушное и подземное размещение вводного кабеля

Ввод электричества в здание возможно выполнить воздушным или подземным путём. Второй вариант безопаснее – кабель с бронированной изоляцией в гофрированном канале располагается ниже глубины промерзания. Под землей проводник лучше защищен от повреждений, чем при воздушном монтаже. При подземной прокладке вводного кабеля роют траншею. Дно траншеи на 15 см заполняют песком, сверху прокладывают гофрорукав с бронированным кабелем. Сверху гофру засыпают песком на 15 см и утрамбовывают траншею слоем грунта.

Воздушная прокладка вводного кабеля актуальна для домов, значительно удаленных от подстанции. Расстояние от столба ЛЭП до здания должно быть менее 20 м. В противном случае устанавливают дополнительную опору. Далее от ЛЭП к дому тянут несущий трос вместе с вводным кабелем. Следующий этап – разводка проводов внутри здания.

Внутренняя проводка

Базовые требования к электропроводке в доме из бруса и бревна:

  • Запрещена укладка кабеля без несгораемой защиты – гофры, кабель-канала или дополнительной обмотки (для ретро-кабеля).
  • Каждый подрозетник и выключатель должен быть присоединен к шине заземления. Стык трубы и подрозетника подлежит герметизации.
  • Горизонтальные отрезки труб располагают под углом, для стока конденсата.

Открытая разводка – когда кабель монтируется по поверхности стены, а не зашивается внутрь. Есть несколько типов изготовления такой проводки:

  • Металлорукава и прямые металлические трубы диаметром до 2 см. Сечение металлорукова должно быть свободным не менее, чем на 60%, остальное пространство занимает кабель. Металлические трубы подходят для прокладки электричества под полом.
  • Керамические ролики используются для монтажа ретро проводки. Это ценят любители винтажного интерьера. Этот метод проверен временем и идеально подходит для деревянных строений. Минус – дороговизна расходников. К тому же электрики не рекомендуют прокладывать такую проводку в доме, где пик нагрузки превышает 4 кВт.
  • Крепить пластиковыми скобами дешево, но сердито: в связи с непрезентабельным видом этот способ используют только в хозпостройках.
  • Кабель-каналы удобно крепить к перегородкам, они могут быть любого цвета.
  • Гофру крепят на специальные клипсы. Используются соединительные муфты.
  • Электроплинтус – плинтус с желобом для укладки кабеля. Минус – хрупкость, в остальном подходит для монтажа в деревянном доме.

Скрытая проводка в доме из бревна или бруса непопулярна: слишком много дополнительных работ приходится сделать для прокладки кабельной трассы. Скрытый монтаж подразумевает наличие обшивки на стенах. Многие хозяева предпочитают не скрывать дерево стен за вагонкой или другим видом отделки, поэтому избегают скрытой разводки.

Монтаж накладных выключателей и розеток

Независимо от того, какой тип проводки в доме, установка накладных выключателей производится одинаково. Разберем монтаж выключателя Schneider Electric с классом защиты IP44:

  • Отключаем ток.
  • Разбираем выключатель, вытягиваем клавишу.
  • Демонтируем лицевую панель, отжав фиксаторы.
  • Вынимаем механизм выключателя из корпуса.
  • Горизонтально прикладываем механизм к точке монтажа в проводке.
  • Отмечаем точки крепежа на поверхности маркером или карандашом.
  • Рассверливаем крепежные отверстия.
  • Готовим площадку-основание для монтажа выключателя.
  • Крепим корпус к стене.
  • Заводим концы кабеля в корпус выключателя.
  • Зачищаем концы заведенного в корпус кабеля от изоляции на 10 см.
  • Подключаем провода к механизму и вставляем механизм в корпус.
  • Выводим провод из выключателя.
  • Собираем выключатель и проверяем его работоспособность.

Накладная розетка монтируется аналогично. Разница только в наличии третьей жилы заземления, которую необходимо присоединить к центральной клемме.

Соединение проводов

Чтобы кабеля всегда было достаточно, перед нарезкой нанесите разметку на стены. Замерьте суммарную длину отрезков кабеля, и после этого режьте с припуском в 20 см.

Куски провода, перемотанные изолентой – моветон при монтаже проводки в деревянном строении. В случае, когда соединение кабеля неизбежно, применяют клеммные колодки или прижимные клеммы. Последние более просты в монтаже и годятся для соединения медного и алюминиевого кабелей.

Заземление

При электрификации деревянного дома необходим полноценный контур заземления. Для чего он нужен? Если напряжение попадет на металлический корпус бытовой техники, это может привести к аварии и телесным увечьям. «Земля» – это защитный проводник, по которому ток уходит в почву. Сам контур заземления представляет собой равнобедренный треугольник со стороной 1-1,5 м на расстоянии 1-3 м от фундамента дома. В углах треугольника расположены заземлители, вбитые в грунт примерно на 3 м. На поверхности остается часть заземлителей длиной в 20 см.

По сторонам треугольника приваривается стальная полоса, соединяющая вертикальные заземлители. Контур заземления с корпусом распределительного щита на вводе кабеля соединяет стальная жила или полоса с сечением не менее 16 кв. мм. Жилу надежно крепят к распределительному щиту саморезами.

Не рекомендуется использовать в качестве заземлителей арматуру, поскольку она подвержена коррозии. Для этих целей лучше использовать металлоизделие из нержавейки или штырь с медным покрытием.

Заключение

Монтаж проводки – сложный поэтапный процесс, который следует продумать до мелочей. Не следует экономить на стоимости расходников – подбирайте материалы с запасом прочности. Вот рекомендации, которые помогут вам избежать типичных ошибок при проектировании и монтаже электричества в доме:

  • Для проводки в деревянном здании используйте ПВХ трубы, имеющие противопожарный сертификат.
  • При прокладке кабеля в межэтажных перекрытиях изолируйте его и проверьте соответствие сечения рабочей нагрузке.
  • При монтаже кабеля в электроплинтус используйте специальную конструкцию, которая обеспечивает зазор в 10-12 мм. Этот зазор предотвращает перегрев кабеля.

Вдумчиво подойдите к проектированию и установке электропроводки, и электричество в доме никогда не станет причиной пожара или травмы.

Правильный монтаж проводки в деревянном доме

Деревянные дома из бруса или бревна во многом требуют к себе особого подхода. Например, проводка в деревянном доме должна укладываться с соблюдением массы требований ПУЭ и СНиПов. И это не удивительно, ведь дерево, даже при самых современных способах обработки, так и остается горючим материалом. Поэтому с электропроводкой в любом случае возникнут трудности – минимизировать их может только обращение к профессионалу. Но если вдруг это невозможно, то разрабатывать ее схему и делать прокладку нужно очень внимательно.

Основные требования

К сожалению, главной причиной пожаров в жилье является электрика в домах из дерева. Из-за этого правила монтажа проводки в них отличаются от работ в зданиях из бетона или кирпича. И поэтому об эстетике этого процесса следует думать в последнюю очередь. Для электропроводки на первом и других местах стоит безопасность, но не дизайн интерьеров.

Задача заключается в том, чтобы свести к минимуму риск короткого замыкания и нагрева проводов, и одновременно сформировать негорючую преграду между деревом и искрами. Есть множество ГОСТов и СНиПов, которые так или иначе регламентируют укладывание электропроводки в деревянных домах. Однако самый важный документ – это ПУЭ, и если в других документах есть какие-то несостыковки в нормах, опираться нужно на него. ПУЭ серьезно ужесточили в последней редакции, и его требования гарантируют безопасность.

При этом, читая ПУЭ, нужно понимать, что никаких упоминаний о дереве там не будет. В формулировке значится – горючие материалы. То есть, правила относятся ко всем из них.

Варианты прокладки

Как уже говорилось выше, электропроводка в деревянном доме должна монтироваться специалистом. Это практически единственный способ обезопасить себя и свое жилище по максимуму. Поэтому приведенные ниже способы не руководство к действию, а наглядный пример того, что будет делать профессионал, если выбрать именно этот способ прокладки.

Открытый (наружный) метод

В таком варианте электропроводка укладывается по стенам на керамических изоляторах – результат выглядит достаточно эстетично. Кабель обычно используется витой, в двойной оплетке. Но для этого нужно, чтобы между стеной дома и проводом был зазор минимум 10 мм. Иначе между ними потребуется вложить прокладку из железа или дерева, и забыть про эстетику. В крайнем случае, это подойдет для подсобок, но не для жилых помещений.

Такую проводку еще называют — ретро проводка. Но в деревянном доме ее лучше не применять, если у вас есть маленькие дети.

Скрытый метод

Этот вариант считают самым сложным и дорогим. Пытаться воплотить его своими руками категорически не рекомендуется – малейшая ошибка обойдется слишком дорого. Скрытая проводка может прокладываться только в медных либо стальных трубах, а пластиковые и гофро-каналы использовать запрещено, потому что они не в состоянии остановить огонь. И нет нужды объяснять, что в домах из бревна и бруса любая искра может вызвать пожар.

Но проводов действительно будет не видно, так что этот способ еще и самый эстетичный. Само его название – скрытый – говорит о том, что проводка останется внутри перекрытий.

Кабель-каналы

В таких каналах проводку делать проще, потому что достаточно просто правильно найти элементы и сопоставить их между собой. Провода в них тоже не видны, так что интерьер не портится, но все же не все профессионалы однозначно рекомендуют их использование. Дело в том, что обычные короба и пластиковые плинтуса здесь не подходят – они горючи.

Следовательно, применение типичных кабель-каналов запрещено нормативами. Но есть и другие, специальные, негорючие разновидности этих изделий – их прокладывать можно.

Порядок действий при монтаже

Пошаговый алгоритм прокладывания электропроводки в деревянных домах выглядит так:

  1. Создание разметки на стенах – линии разведения проводов, места выключателей и розеток, а также распределительных коробок и т.д.
  2. Сверление отверстий – для каналов и электроустановочных изделий.
  3. Сборка вводного защитного электрощита и электросчетчика.
  4. Прокладывание и соединение проводов – на пайки или клеммы.
  5. Установка розеток и выключателей.
  6. Проверка изоляции и всей системы (на короткие замыкания).

Эта инструкция является стандартной, т. е., подходит для всех домов, независимо от того, из каких материалов они построены. Кажется, что достаточно иметь в наличии отвертку, дрель и пассатижи, и дело сделано. Но вначале упоминалось, что дома из дерева требуют особого отношения, и поэтому, хоть инструкция и не меняется, в ней появляются нюансы.

Во-первых, все проходы кабелей через перекрытия, перегородки и внешние стены делают только с помощью металлических трубок (гильз). Это касается и открытого монтажа, где используются керамические изоляторы, и кабель-каналов. В любом из случаев проводка должна укладываться исключительно с защитой из металла, иначе пожаров не избежать.

Во-вторых, скрутки жил быть не должно. Это самые нагревающиеся и опасные места, так что риск следует исключить. Для деревянных строений лучше всего подходит клеммный вариант соединения проводов, еще их можно спаять или сварить, но так дольше и труднее.

И, наконец, если проводка укладывает под навесной потолок или какой-то декор, монтаж обязательно должен вестись в металлических трубах. Открытый вариант допускается для незакрытых мест, где все провода будут на виду и любое замыкание будет сразу заметно. Также для навесных потолков подходит способ монтажа по специальным кабель-каналам.

Ввод в эксплуатацию

Недостаточно проложить электропроводку и соединить ее с щитком и розеткой в единую сеть. Важно проверить ее и подключиться к общей сети, иначе ничего не станет работать.

Под проверкой понимается тестирование каждой линии на соответствие сопротивления изоляции всем нормам. Ведь визуально нормальный кабель может быть как-то поврежден, а без теста выявить повреждения изоляционной оплетки и другие проблемы невозможно. Как и сделать это без специального образования и оборудования – здесь задача электрика.

Кроме того, профессионалу нужно доверить еще и расчеты сечения жил и УЗО, даже если сам монтаж электропроводки по каким-то причинам будет проводиться самостоятельно. В вопросе электричества экспериментировать вовсе не стоит – этот риск ничем не оправдан.

Подключиться к общей сети самостоятельно тоже не получится. Для этого обращаются в сбытовую организацию, которая и вышлет электромонтажников на объект. Они проверят проводку еще раз – на соответствие техническим условиям и нормативам. Если какие-то нарушения все же обнаружатся, то в подключении будет отказано до их устранения. Если же все будет в порядке, то внутридомовая электросеть успешно подключится к основной.

Правила безопасности

Так как желающие сделать электропроводку в деревянном доме самостоятельно находятся всегда, то уже выделен ряд самых распространенных ошибок:

  • жилы соединяются некачественно: в результате контакты начинают нагреваться.
  • металлические гильзы и распределительные коробки не используются.
  • используются кабели, не соответствующие требованиям.
  • медные и алюминиевые провода применяются одновременно: соединять их нельзя.
  • сечения жил и параметры защитных приборов подбираются неправильно.
  • при прокладке проводов за декором используется пластиковая гофра.

Само собой разумеется, что допускать ничего из перечисленного нельзя – итогом будет пожар. Поэтому, если есть хоть какие-то сомнения в своих умениях, рисковать не стоит. Не говоря уже о том, что в работе нужно использовать инструменты с изоляцией ручки, и обязательно обесточивать сеть до начала монтажа. Это элементарные меры безопасности.

Заключение

Проводка в деревянном доме – это не поле для экспериментов и проверки своих знаний и способностей. К ее монтажу нужно подходить со всей серьезностью – от проектирования до сборки и подключения к общей сети. Любое незначительное упущение может привести (и обязательно приведет) к большим последствиям. Так что укладывать электропроводку должен человек, обладающий необходимой квалификацией и опытом. Хотя это очевидно.

Электропроводка в доме из бревна. Электропроводка в загородном деревянном доме своими руками: пошаговая инструкция


Проводка в оцилиндрованном доме — как монтировать скрытую электропроводку в доме из оцилиндрованного бревна

Схема электропроводки в оцилиндрованном доме

Дом из оцилиндрованного бревна является одним из наиболее безопасных с точки зрения экологии, и позволяет создать в помещениях уникальный микроклимат, препятствующий развитию различного рода болезнетворных бактерий и микроорганизмов. Но, как известно, дерево является легковоспламеняющимся материалом, в работе с которым необходимо использовать дополнительные меры предосторожности. Особенно данное утверждение верно в том случае, если необходимо осуществить монтаж проводки в доме, построенном из оцилиндрованного бревна. Как же это правильно сделать?

Основные правила монтажа скрытой электропроводки в деревянном доме

Наиболее безопасным и целесообразным способом создания в доме электрической сети является монтаж скрытой проводки. Данный вариант подразумевает сохранение внешней эстетики и дизайна интерьера дома. Вся проводка помещается в металлические трубы. Это позволяет компактно поместить кабель непосредственно в стенах и полу дома и, при этом, способствует снижению риска возникновения очагов возгорания. Основное, что должен запомнить владелец дома, это то, что к электричеству необходимо относиться очень серьезно, и схема сетей подключения должна быть разработана до мелочей. Итак, первое правило – монтаж скрытой проводки в домах из оцилиндрованного бревна осуществляется исключительно в металлических трубах.

Для того чтобы дом выглядел более эстетично, проводка должна укладываться исключительно в перекрытия дома до того момента, когда будут обустроены потолки, стены и полы в доме. Дом из оцилиндрованного бревна перестраивать крайне сложно (практически невозможно), поэтому все технологические процессы, которые связаны с монтажом проводки, должны быть завершены до того, как строительство здания вступит в финальную стадию. Для того чтобы сделать в помещениях отводы от общей сети к отдельным выключателям или розеткам, в стенах дома делают вертикальные отверстия (так называемые, технологические отверстия). Из всего вышесказанного проистекает второе важное правило создания линии электропроводки в доме из оцилиндрованного бревна: монтаж металлических труб с электрическим кабелем нужно осуществить до подшивки стен и потолка. Технологические отверстия в стенах (их месторасположение) необходимо продумать заранее.

Разработка плана расположения

Необходимо помнить и о том, что вносить какие-либо коррективы в расположение скрытой проводки в доме из оцилиндрованного бревна будет весьма затруднительно. Соответственно, нужно заранее продумать схему месторасположения электробытовых приборов, техники и всех других приборов, которые будут использовать электричество. После того, как план расположения будет продуман, можно приступать к созданию вертикальных технологических отверстий в доме. Давать какую-либо общепринятую схему скрытой проводки в жилых помещениях деревянного дома будет некорректно, потому что каждый владелец дома будет создавать систему электроснабжения, исходя из собственных предпочтений и надобностей. Третье правило монтажа скрытой проводки в доме: сначала разработать план-схему расположения бытовых приборов, а уже потом создавать линию электроснабжения в доме.

Для того чтобы облегчить дальнейшие технологические работы, бурение всех тех технологических каналов и отверстий, которые помогут создать проводку в доме из бревна оцилиндрованного, должны производиться либо в том цеху, где идет сборка основных блоков дома, их распил, либо уже на стадии сборки дома там, где он будет расположен. Следовательно, четвертое правило гласит: всю систему проводки необходимо продумать еще на стадии проектных работ, а не тогда, когда проект уже начал воплощаться в жизнь. Переделка дома, даже на стадии его распила и компоновки, будет стоить очень дорого.

Установка розеток и выключателей

Кроме всего вышеперечисленного, необходимо заранее знать ту модель и тип розеток и выключателей, которые будут установлены в доме из оцилиндрованного бревна. Дело в том, что технологические отверстия под будущие розетки и выключатели прорезаются заранее. Получается, что владелец дома может обеспечить себе довольно большой объем дополнительной работы, которая абсолютно не нужна, когда начнет дополнительно расширять отверстия для розеток и выключателей непредусмотренного заранее типа. Хорошо, если они будут больше по своим габаритам, нежели заранее проделанные отверстия. Но не исключен вариант, что они будут и меньше. Поэтому и существует пятое правило создания качественной и безопасной проводки в бревенчатом доме – заранее выбрать розетки и выключатели, а уже потом выпиливать в стенах дома технологические отверстия под них.

Все вышеперечисленные правила обязательны для исполнения. Их соблюдение позволяет создать в доме действительно удобную и безопасную электропроводку. Причем сделать это с минимальными затратами времени, сил и денежных средств владельца дома из оцилиндрованного бревна (впрочем, как и владельца любого другого деревянного дома).

Основные ошибки, допускаемые при создании системы скрытой проводки

Если основываться на тех правилах, которые существуют для создания скрытой электропроводки в домах из оцилиндрованного бревна, существуют два основных требования к данному технологическому процессу:

  • либо металлические короба или трубы
  • либо в негорючей штукатурке, которая обязательно должна окружать электрический кабель со всех сторон слоем, толщина которого должна быть не менее 10мм

Это правила, которым следовать нужно неукоснительно. Но некоторые мастера стараются их видоизменить, что приводит в итоге к довольно печальным последствиям. Основные ошибки, которые могут привести к возгоранию дома, либо просто к выходу электропроводки из строя, это:

  • попытки уложить скрытую проводку непосредственно под плинтуса
  • производят монтаж под лицевую сторону дверей и окон
  • укладывают кабель в гофру

Основной проблемой может служить то, что грызуны очень любят оплетку электрического кабеля. Изоляция может быть съедена вредителями, и короткое замыкание станет всего лишь делом времени. Дерево, кроме всего прочего, подвержено сезонным изменениям в своей структуре. Она разбухает зимой и осенью, ссыхаясь в летний период времени. Эти изменения в структуре оцилиндрованного бревна (как и любого другого дерева) могут привести к возникновению напряжения в электрическом кабеле, его разрыву. Соответственно, нарушения в работе электроприборов и короткое замыкание, результаты которого могут быть очень плачевными, станет больше, нежели просто неприятным шансом.

Расположение проводки в гофре

Располагать проводку в гофре является тоже не самым правильным вариантом. Дело в том, что гофра – не совсем безопасный материал с точки зрения соблюдения правил современной пожарной безопасности. Уплотнение в современной гофре и металлических рукавах создается с помощью специальной хлопчатобумажной нити, которая прекрасно поддерживает горение. Соответственно, гофра и металлический рукав абсолютно не подходят для того, чтобы служить изоляционным материалом для скрытой проводки в любом деревянном доме.

Для того чтобы обеспечить действительно качественную защиту для сетей электроснабжения дома, необходимо уделить особое внимание тем автоматическим системам, которые будут следить за безопасностью проводки в доме. Электропроводка должна постоянно находиться под контролем данных систем. Особенно в том случае, если дом сделан из легко воспламеняющихся материалов. Кроме того, что в доме существует основной щит защиты от повреждений проводки, на каждом из этажей дома, если он не является одноэтажным, необходимо поместить небольшой щит, дублирующий функции основного, по отношению к конкретному этажу. Электропроводка будет защищена надежно данным дубляжом системы.

Для того чтобы сделать проводку в своем доме из оцилиндрованного бревна действительно качественно, следует прислушаться к тем советам, которые были озвучены в данной статье. Монтаж линий электрической проводки в здании не является той технической работой, к которой можно отнестись не слишком серьезно.

remont.youdo.com

Скрытая проводка в бревенчатом доме, укладка, советы

Скрытая электрическая проводка является современным видом укладки коммуникации. Такой вид используют в кирпичных, а также деревянных домах. Чтобы обезопасить строение из дерева, необходимо знать, как правильно выполнить проводку электричества.

Преимущества скрытой проводки в доме из бревна

Скрытая проводка отличается рядом преимуществ.

  1. В первую очередь, стены, и перекрытия имеют красивый вид, без нависания проводов. Электрические приспособления не портят дизайн помещений.
  2. Выключатели, и розетки располагаются в стене с заглублением, и не мешают, при установке мебели или декоративных предметов.
  3. Скрытый вид проводки позволяет оформить помещение обоями.
  4. Если все действия будут выполнены правильно, то увеличивается пожарная безопасность.
  5. Такая проводка позволяет легко заменить старый кабель на новый провод путем извлечения его из трубы.
  6. Когда провода спрятаны, они не подвергаются механическому воздействию или повреждениям.
  7. Такой вид не требует постоянной уборки, так как на открытые провода садиться пыль, и образуется паутина.

Почему скрытая проводка считается опасной?

Скрытый вид проводки в деревянных строениях считается опасным из-за возникновения случайной искры, это может привести к серьезным последствиям, то есть к пожару. Такое возникает, при ошибках или неправильном монтаже. Прокладывать проводку скрытого вида необходимо, зная все правила монтажа, которые соответствуют специальным документам. Если нет опыта работы в таком деле, то лучше обратиться к специалистам, которые отлично знают, как безопасно сделать скрытую коммуникацию.

Особенности укладки провода

  1. Обязательным условием является изоляция проводов медными или стальными трубами, их нужно прокладывать по плану разводки. В строениях из дерева запрещено оставлять даже небольшие участки провода открытыми. Все провода продеваются в трубу.
  2. Чтобы установить трубы в стену, нужно вырубить или просверлить штробы, это довольно нелегкое дело.
  3. Каналы вертикального вида выполняют на этапе возведения стен, а для горизонтальных отверстий берут специальное сверло, и делают работу уже на готовой поверхности, когда стройка окончена.
  4. Затем в полученные отверстия укладывают специальный провод, который помогает аккуратно продвигать кабель.
  5. Участки разводки, а также переходы из комнаты в комнату закрывают специальными коробами из металла или гильзами. То есть эти места тщательно изолируют.
  6. Если проводов слишком много, то используют трубу с крупным диаметром, но следует учитывать, то её сложно скрыть внутри бревна.
  7. При монтаже скрытого электричества, устанавливают короба отключения на нескольких участках, это позволяет обеспечить места с большой нагрузкой.

Основные правила проведения внутреннего электричества

Разводку по электричеству делают так, чтобы изгибов, и поворотов было как можно меньше, для этого предварительно составляют схему. При этом электрическую проводку необходимо укладывать только в негорючие материалы.

Во время выполнения работы, в некоторых случаях приходится нарушить эстетичный вид помещения, соблюдая пожарную безопасность. Углубления для кабеля делают в проемах дверей, окон, под плинтусом или накладными элементами потолка.

Если используются гофрированные трубы, их нужно защитить при помощи асбестовых прокладок. Трубы для изоляции, и короба соединяют сваркой или скручивают шурупами.

Для жилы провода из алюминия 2,8 миллиметра в 10мм2, а для медного материала 4мм2. При этом кабель должен занимать не более 40 процентов объема внутри трубы. До того как кабель будет протянут по трубе, и после этого замеряют сопротивление специальным прибором. Коробки распределительного вида располагают так, чтобы к ним имелся доступ. При проводке скрытого вида приобретают кабеля с изоляционным покрытием тройного типа, они имеют маркировку «нг».

Проводка в бревенчатом доме

  1. Для проведения электричества кабель прячется в трубы. Самым удобным способом считается укладка проводки по элементам перекрытия. Углубления для труб под розетки и выключатели, будут опускаться от основной магистрали кабеля.
  2. При сложных разводках используют металлический лоток. Если кабель слишком часто поворачивается, и углы отличаются по величине, то трубы можно заменить медными лотками, в которые раскладываются несколько проводов одновременно. Такие лотки скрепляют друг с другом методом клепки. Но во время использования таких лотков может возникнуть необходимость их подрезки, чтобы обойти те или иные конструкции в помещении. Для каждого лотка выполняют заземление, на поворотных участках поверх лотка надевается гофрированная изоляция. Изоляцию для лотка также используют внутри перекрытия, а затем потолок обшивают гипсокартоном или доской.
  3. Самым обычным способом защиты проводки при монтаже является укладка электричества на алебастр или штукатурку на основе цемента. Для этого делают нижний слой, на него укладывают провод, а затем закрывают верхним слоем до 3 сантиметров. Такой метод используют очень редко, так как штукатурка может треснуть, и пожарная безопасность будет нарушена, возникает риск образования искры.

При работе лучше использовать проверенные способы, которые обеспечивают полную защиту от пожара.

Принцип укладки, и работы электрической проводки

Скрытый способ монтажа кабеля в углубления является дорогостоящим, и дорогим по сравнению с открытой системой, но при этом внешний вид стен выглядит аккуратно, а также это дает возможность выполнить дальнейшую декоративную отделку. При этом кабель защищен от механических действий, и не поддается повреждению, таким образом, срок его службы намного дольше. Чтобы сделать проводку под землей, применяют специальный кабель бронированного вида, жилы, и сечения определяются в зависимости от нагрузки, мощности, и числа фаз. Для кабеля делают траншея глубиной 80 сантиметров, насыпают подушку из песка около 20 сантиметров, а затем засыпают землей, и устанавливают опознавательные знаки, после чего яму заполняют полностью.

Электрический ток поступает через вводный провод на щит распределительного вида, а оттуда ко всем потребителям. Такие щиты должны иметь в наличии аварийные выключатели, которые срабатывают автоматически, элементы заземления, и другие приборы. Такая схема электрической проводки делается в многоэтажных загородных домах.

В домах из бревна такой вид выполнения работ производят в трубах из металла, согласно нормативному документу. Скрытая проводка позволяет не нарушать интерьер комнаты, а наоборот сделать его разнообразным, применяя различные отделочные материалы. Все магистрали кабелей помещаются в стальные трубы, которые прокладывают до финишного покрытия потолка, и пола. Для отведения проводки под выключатель, выполняют вертикальные углубления, в которые помещают кабель.

Перед выполнением работ, хозяин дома должен точно знать, где будут располагаться основные электрические приборы, которые обязательно требуют наличие розетки. По этой схеме выполняют всю работу, в противном случае, при переносе электрических точек, можно нарушить дизайн помещения. Поэтому вначале нужно составить план, где будут располагаться бытовые приборы, и выключатели, а затем приступать к расположению коробок, и сверлению углублений.

На участках, где планируется установка выключателей или розеток, выполняют отверстия, их прорезают дрелью со специальной насадкой, затем монтируются коробки, в которые помещают систему основного прибора. Чтобы коробки соответствовали размерам выключателя, необходимо знать виды всех приборов, и их параметры.

Также необходимо учесть, что электрическая проводка, которая сделана из трубы гофрированного вида, является сплошной, поэтому считается достаточно герметичной. Такой вид трубы используют для водопровода или газопровода. Короба, выключатели или розетки можно приобретать различного оттенка, который подходит к дизайну помещения, хотя выбор таких предметов не отличается большим разнообразием. При приобретении всех компонентов проводки, необходимо учитывать не только дизайн, но и качество всех деталей.

Полезные советы

  1. При проведении электрической проводки в многоэтажных домах, используют более мощный кабель, который отличается от частного строения. Поэтому перед выполнением работ, необходимо рассчитать всю электрическую нагрузку, и приобрести необходимую проводку.
  2. Для бревенчатых домов самым подходящим считается кабель, имеющий изоляцию тройного вида, который имеет негорючую основу, это позволяет обезопасить помещение от возгорания.
  3. Самыми надежными приборами для защиты основной системы от аварийных ситуаций считаются дифавтоматы. Они способны соединять два устройства защиты, то есть выключатель автоматического вида, и устройство защитного отключения.
  4. Необходимо не забывать сделать заземление для каждой коробки распределения, и трубы. Это является обязательным действием, при правильно выполненной работе.
  5. Трубы должны соединяться надежно, чтобы сквозь отверстия не проникала возможная искра, для этого все швы сваривают или спаивают.
  6. При приобретении материалов, нужно учитывать, что трубы из медного состава лучше сгибаются, и образуют необходимую форму, с ними легче работать.
  7. Чтобы защитить кабель во время продевания его в трубу, используют втулки торцевого вида, которые выполнены из пластикового материала.
  8. Также при проведении проводки, учитывают возможную усадку строения, это позволяет предотвратить защемление электрических проводов.
  9. Если изнутри поверхность стен будет обшиваться вагонкой или обоями из деревянного материала, то углубления можно не сверлить, а трубы с кабелем проводят по сделанным заранее пазам. Это позволяет сэкономить время, при работе с электричеством.
  10. В некоторых случаях проводку скрытого вида комбинируют с открытым типом, это выполняют на участках подвода кабеля к розетке или выключателю.

Основным условием при проведении электричества в бревенчатом доме является скрытие кабеля в трубы из металла. Деревянный материал имеет высокий риск возгорания, и если основное условие не соблюдается, в проводке может возникнуть случайная искра, которая приведет к губительным последствиям. Каждый участок трубы или металлический лоток заземляют, на нескольких участках устанавливают распределительные коробки с аварийными выключателями. При правильно выполненной работе, скрытая проводка послужит много лет, а интерьер помещения сохранит свой внешний вид. Если есть сомнения в самостоятельном выполнении работ, лучше обратиться к специалистам.

Инстаграм

superarch.ru

Электропроводка в бревенчатом доме — компания «Экорон»

Итак, Вы сделали выбор — Ваш дом бревенчатый! Поздравляем и полностью одобряем Ваш выбор!

Деревянный дом из натурального бревна это гармония красоты, экологии, доступности! Наряду со всеми достоинствами дома из бревна у него есть, конечно же, и недостатки! Одним из существенных надо считать пожароопасность деревянного дома и всегда помнить об этом.





Наряду с такими мерами предосторожности, как соблюдения правил пожарной безопасности, обработка несущих и других деревянных конструкций огнезащитными средствами, замедляющими возгорание, нужно помнить о том, что неумолимая статистика говорит нам, что большая часть пожаров загородных домов приходится именно на неисправную или неправильно смонтированную электропроводку! Настоятельно рекомендуем Вам отнестись крайне серьезно к вопросу электроснабжения бревенчатого дома! Если у Вас нет должного опыта электромонтажных работ, обязательно воспользуйтесь услугами лицензированных специалистов!!!

Проводка электрических сетей в доме из бревна

Существует два основных способа прокладки кабеля в бревенчатом доме — это скрытая и наружная проводка.

Наружная проводка.

Это наиболее безопасный способ прокладки кабеля для деревянного дома. Кабель укладывается в специальный кабель канал из специального не возгораемого пластика. При этом кабель остается легко доступным для осмотра и возможных ремонтных работ.

Также наружную проводку можно выполнить специальным высоконадежным и защищенным от возгорания декоративным плетеным кабелем, закрепленным на керамические изоляторы. Такой способ подходит для монтажа кабеля в доме из оцилиндрованного бревна. Конечно же, этот способ менее эстетичный, чем скрытый способ прокладки кабеля, но более безопасный.

Скрытая проводка.

К этому способу нужно отнестись с большей степенью ответственности при выборе материалов и подрядчиков. Крайне не рекомендуем, при отсутствии должного опыта, выполнять эти работы самостоятельно! Скорее из этих соображений, нежели из каких либо других мы не будем публиковать тут статью типа «Электрика в бревенчатом доме своими руками»! Лишь остановимся на общем кратком обзоре

.

Основную прокладку электропроводов, при таком способе, осуществляют под чистовым поломобязательно в невозгораемом кабель канале.

  Монтаж розеток производится на втором по счету от пола бревне, первое при этом сверлится и сквозь него подводится кабель к розеткам.

Выключатели монтируются вплотную к дверным коробкам, кабель при этом прячется под дверной наличник в заштробленный паз коробки или окосячки.



Все соединения проводов должны быть надежны и доступны — соответственно выведены в специальные монтажные коробки!













Вся проводка первого и второго этажей «собирается» в одном месте, как правило, непосредственно вблизи входа в дом, в специальный электромонтажный шкаф или щиток. Щиток в любом случае монтажа обязательно снабжается автоматами защиты и заземлением!

Еще раз хотим предостеречь Вас от неквалифицированного монтажа электросетей в Вашем бревенчатом доме — доме Вашей мечты!

Будьте осторожны! Берегите себя и свой дом!

xn--80abbcobb6dxagkkq4c8cf.xn--p1ai

Электропроводка в бревенчатом доме | Строим дом сами

Итак, Вы сделали выбор — Ваш дом бревенчатый! Поздравляем и полностью одобряем Ваш выбор!

Деревянный дом из натурального бревна это гармония красоты, экологии, доступности! Наряду со всеми достоинствами дома из бревна у него есть, конечно же, и недостатки! Одним из существенных надо считать пожароопасность деревянного дома и всегда помнить об этом.





Наряду с такими мерами предосторожности, как соблюдения правил пожарной безопасности, обработка несущих и других деревянных конструкций огнезащитными средствами, замедляющими возгорание, нужно помнить о том, что неумолимая статистика говорит нам, что большая часть пожаров загородных домов приходится именно на неисправную или неправильно смонтированную электропроводку! Настоятельно рекомендуем Вам отнестись крайне серьезно к вопросу электроснабжения бревенчатого дома! Если у Вас нет должного опыта электромонтажных работ, обязательно воспользуйтесь услугами лицензированных специалистов!!!

Проводка электрических сетей в доме из бревна

Существует два основных способа прокладки кабеля в бревенчатом доме — это скрытая и наружная проводка.

Наружная проводка.

Это наиболее безопасный способ прокладки кабеля для деревянного дома. Кабель укладывается в специальный кабель канал из специального не возгораемого пластика. При этом кабель остается легко доступным для осмотра и возможных ремонтных работ.

Также наружную проводку можно выполнить специальным высоконадежным и защищенным от возгорания декоративным плетеным кабелем, закрепленным на керамические изоляторы. Такой способ подходит для монтажа кабеля в доме из оцилиндрованного бревна. Конечно же, этот способ менее эстетичный, чем скрытый способ прокладки кабеля, но более безопасный.

Скрытая проводка.

К этому способу нужно отнестись с большей степенью ответственности при выборе материалов и подрядчиков. Крайне не рекомендуем, при отсутствии должного опыта, выполнять эти работы самостоятельно! Скорее из этих соображений, нежели из каких либо других мы не будем публиковать тут статью типа «Электрика в бревенчатом доме своими руками»! Лишь остановимся на общем кратком обзоре

.

Основную прокладку электропроводов, при таком способе, осуществляют под чистовым поломобязательно в невозгораемом кабель канале.

  Монтаж розеток производится на втором по счету от пола бревне, первое при этом сверлится и сквозь него подводится кабель к розеткам.

Выключатели монтируются вплотную к дверным коробкам, кабель при этом прячется под дверной наличник в заштробленный паз коробки или окосячки.



Все соединения проводов должны быть надежны и доступны — соответственно выведены в специальные монтажные коробки!













Вся проводка первого и второго этажей «собирается» в одном месте, как правило, непосредственно вблизи входа в дом, в специальный электромонтажный шкаф или щиток. Щиток в любом случае монтажа обязательно снабжается автоматами защиты и заземлением!

Еще раз хотим предостеречь Вас от неквалифицированного монтажа электросетей в Вашем бревенчатом доме — доме Вашей мечты!

Будьте осторожны! Берегите себя и свой дом!

Источник

Тематические статьи

highlogistic.ru

Как правильно провести проводку в доме из оцилиндрованного бревна

Деревянный коттедж доступен в установке и даёт минимальную усадку в процессе эксплуатации, но среди его недостатков – горючесть основного материала. Вот почему проводка в доме из оцилиндрованного бревна должна проектироваться и монтироваться по особым правилам, которые исключат саму возможность тления леса. Ведь любые короткие замыкания, аварийная работа системы с высокой долей вероятности может привести к непоправимым последствиям.

Электрика в доме из оцилиндрованного бревна

К сожалению, «утопить» слаботочные и силовые кабели в стене, если это не было запланировано строительным проектом, не получится, так как древесину нельзя штробить. Заниматься монтажом системы можно сразу после возведения коттеджа, установки окон и дверей, либо перед финишной отделкой сооружения. Для работы требуется допуск к высоковольтным сетям, так как многие задачи по силам только профессионалам с профильным образованием.

Способы размещения проводки

  • Открытый (ретро-кабель). Вся проводка изолированного типа располагается на виду, что значительно упрощает её монтаж, сокращает расходы, но ухудшает внешний вид: её трудно включить в интерьер.
  •  В пластиковом коробе. Данный способ широко используется при возведении бюджетных коттеджей, так как такой элемент проще вписать в общий дизайн, однако многим клиентам этот вариант не нравится.
  • В металлической трубе. Традиционный метод также обладает своими преимуществами: к примеру, материал трудно пробить саморезом или гвоздём, повредить.
  • Заглублённый. Наконец, самый сложный способ – это подача электричества из стен. Реализовать данный метод можно лишь в том случае, если внутренние стены будут обшиваться декоративным материалом (вагонкой, гипсокартонными листами).

Частично проводка в доме из оцилиндрованного бревна может быть спрятана в плинтусе, если в нём предусмотрен специальный канал. Необходимо раздельно вести силовые и слаботочные кабели, избегать их перекрещивания и параллельной закладки, так как это ухудшит функционирование сети. Все углы должны быть под 90 градусов, что позволит добиться высокой точности при установке сетей.

Требования к электропроводке в деревянном доме

  • Однородность. Вся сеть коммуникаций должна быть выполнена на основе одного металла – меди или алюминия, которые ни в коем случае нельзя сращивать между собой.
  • Безопасная установка. Розетки, выключатели и другие элементы системы нельзя заглублять в древесину – они должны быть установлены сверху. В продаже есть специальные решения, которые используются в деревянных сооружениях, площадка которых выполнена из металла.
  • Наличие распределительного щита. Централизованная система, располагающая автоматикой для аварийного отключения, позволит предотвратить нештатную работу коммуникаций.

Если проводка в доме из оцилиндрованного бревна устанавливается сторонней организацией, с ней обязательно нужно заключить договор на оказание услуг. В этом случае вся ответственность за безопасное функционирование системы возлагается на подрядчика. Если по его вине произойдёт короткое замыкание, аварийная работа сети, он будет должен компенсировать заказчику убытки.

Этапы работы

  • Подготовка проекта. На основе расстановки мебели, места привязки светильников и розеток, создаются подробные чертежи, где с точностью до миллиметра указывается место расположения всех элементов системы.
  • Разведение черновых коммуникаций. Точка ввода электричества в дом располагается в наиболее безопасном месте – в коридоре или в котельной. Отсюда разводятся все провода, которые подаются в помещения выбранным способом.
  • Установка щитков, распределительных коробок. Элементы системы обеспечивают контроль за подачей электричества в каждую комнату, обеспечивают его быстрое выключение.
  • Монтаж розеток, выключателей. Элементы устанавливаются в соответствии с требованиями проекта, занимая свои места во всех комнатах.
  • Установка электроприборов. На завершающем этапе необходимо зафиксировать все люстры, бытовую технику, кондиционер и другие устройства.

Таким образом, проводка в доме из оцилиндрованного бруса должна быть безопасной для жильцов, иначе не избежать аварийной ситуации. В процессе монтажа необходимо отслеживать наличие защитной изоляции на силовых и слаботочных кабелях. Проходы через древесину в случае скрытого монтажа выполняются только через металлические гильзы, чтобы гарантировать отсутствие контакта древесины и сетей.

Компания «Экосруб» предлагает возведение современных коттеджей, при строительстве которых соблюдаются все требования противопожарной безопасности. В числе услуг, оказываемых клиентам – прокладка электропроводки различными методами. Заказчик получит идеальный результат, где учтена каждая мелочь, а готовый результат полностью соответствует ожиданиям клиента.

Другие статьи

Наши проекты

www.ecosrub.ru

пошаговая инструкция по монтажу, правила и требования к прокладке проводки в частном доме

Содержание статьи

Каждый хозяин должен знать, как монтируется электропроводка в деревянном доме своими руками, пошаговая инструкция которой не является сложной. Без электричества подобное осуществить не получится. Монтаж электрической проводки лучше доверить специалистам, однако если было принято решение выполнить данную работу, то будет необходима подробная инструкция.

Схема электрической проводки

Монтаж проводки в деревянном доме следует начинать с составления схемы. Проект можно подготовить самостоятельно, однако если нет опыта, лучше доверить выполнение данной работы специалистам. Проект будет состоять из схемы электропроводки и расчета необходимого количества материалов.

Он позволит правильно сделать проводку, при этом будут учтены все требования ГОСТа. В процессе составления схемы следует обратить внимание на такие рекомендации:

  1. Точки электричества схемы должны размещаться в месте, к которому всегда есть доступ.
  2. Выключатели следует размещать так, чтобы их не закрывали шкафчики, вешалки и двери. Расстояние от пола должно быть более 100 см. Выключатели должны устанавливаться на идентичной высоте.
  3. Розетки нужно размещать так, чтобы все электрические приборы могли работать без удлинителя. Розетки размещаются на расстоянии 30-45 см от пола. На 6 м² должна приходиться как минимум одна розетка. Данные детали можно устанавливать на расстоянии минимум 50 см от конструкций из металла.
  4. В схеме прокладки электропроводки допускаются лишь горизонтальные или вертикальные линии. Главная линия должна быть расположена на расстоянии 7-12 см от карнизных свесов и реек. Разводка кабеля может быть нижней или верхней.
  5. Все провода в комнатах следует соединять исключительно в специальных коробках.

Какие детали надо будет подготовить?

Перед тем как сделать проводку в деревянном доме, следует подготовить все необходимые элементы.

Прежде всего будут нужны приспособления с изоляцией на рукоятках для защиты. Электрощиток может изготавливаться из пластмассы или металла. Если планируется выполнить электропроводку в деревянном доме, то нужно использовать металлический щиток. Закрепляется он внутри помещения. Размер конструкции будет зависеть от количества электрокабелей, которые будут прокладываться.

Далее нужно подготовить электрический кабель. Сечение рассчитывается исходя из мощности электрической энергии в доме. Открытая или скрытая электропроводка в деревянном доме своими руками выполняется с использованием медного трехжильного кабеля ВВГ. В нем должен быть шнур для заземления.

Понадобится подготовить розетки и выключатели. Выбирать данные элементы нужно исходя из личных предпочтений и дизайна частного дома. Для построек из дерева подходят элементы с контактными группами из бронзы и латуни. Детали могут быть накладными или встроенными. Выбирать надо исходя из того, что будет выполняться — скрытая проводка в деревянном доме или открытая.

Внутренняя проводка в срубе не может быть выполнена, поэтому нужно приобрести плинтусы с каналами для кабеля. Чтобы была сделана открытая проводка, необходимы специальные коробки, зажимы с изоляцией, ваги и изолента.

Электрический счетчик рекомендуется выбирать с классом точности минимум 2,0. Для собственного частного дома рекомендуется выбирать двухтарифный счетчик.

Список элементов, которые надо будет подготовить:

  • шуруповерт;
  • щиток;
  • электрокабель;
  • коробки;
  • изолента;
  • счетчик;
  • самонарезающие винты;
  • лента из алюминия;
  • клипсы;
  • гофра.

Монтаж электропроводки в деревянном доме своими руками можно выполнять исключительно после того, как будут подготовлены все элементы.

Электрическая проводка в доме из дерева

Говоря о том, как провести проводку в деревянном доме, стоит знать, что процесс прокладки электропроводки состоит из таких этапов:

  1. Прежде всего выполняется прокладка электрокабеля.
  2. Далее монтируются распределительные коробки.
  3. На следующем этапе устанавливаются розетки.
  4. После этого монтируются выключатели.
  5. Затем выполняется монтаж осветительных приборов.
  6. Выполняется установка электрического щитка.
  7. В конце устанавливается контур заземления.
Как прокладывать кабель и устанавливать коробки?

Говоря о том, как проложить кабель правильно, стоит знать, что проводка электрокабеля выполняется в кабельных каналах плинтуса. Есть другой метод — установка на бочонки из керамики, однако удобнее всего укладывать электрокабель в плинтус.



С внешней стороны кабельные каналы не монтируются, в данном случае прокладка кабеля осуществляется в трубках из меди.

В случае внутреннего монтажа электропроводки кабель надо будет разрезать на отрезки. После укладки кабеля замки закрывать на данном этапе не нужно.

В местах, где от электрокабеля разветвления питания уходят к выключателям, осветительным приборам и розеткам, понадобится установить коробки. Внутри короба элементы можно зафиксировать следующим образом:

  1. Использование СИЗ. В данном случае кабель надо будет зачистить на 3 см, скрутить, установить на СИЗ и закрутить. Концы электрокабеля надо уложить в коробе так, чтобы они не контактировали между собой.
  2. Скрепление вагами. Понадобится подготовить ваги с необходимым количеством углублений для шнуров. Говоря о том, как правильно проложить кабель, стоит знать, что нужно лишь зачистить провод на 12 мм, после чего вставить в углубления до щелчка. Концы нужно развести и закрепить так, чтобы они не контактировали между собой.
  3. Бюджетным вариантом является соединение проводов с помощью скрутки и изоленты. Провода следует зачистить и скрутить между собой, после чего закрыть изолентой все оголенное основание. Провода укладываются в коробе так, чтобы они не соприкасались.
Установка розеток и осветительных приборов

Розетки в здании из дерева нужно крепить прямо к стенкам. Под розетки надо будет уложить материал для изоляции. В данном случае можно использовать асбест или алюминий. Розетки фиксируются крепко, чтобы они не двигались.

В процессе монтажа электрокабеля с несколькими проводами в розетки нужно подключать все.

Провода желтого и зеленого цвета надо зажать в контакт заземления, остальные зажимаются в контакт питания.

Выключатели монтируются по тому же методу, что и розетки. Светильники должны размещаться как внутри деревянного дома, так и снаружи. Для внутреннего освещения в большинстве случаев используются:

  • встроенные осветительные устройства;
  • накладные приспособления;
  • уличные конструкции.

Любой светильник можно подключить с помощью проводов желтого и зеленого цвета. На конструкции прибора есть контакты для подобного соединения.

Заключение

От правильности установки щитка зависит работоспособность всей конструкции.



В щитке устанавливаются такие элементы:

  • счетчик;
  • шина заземления;
  • автоматы отключения;
  • нулевая шина;
  • фаза и ноль, которые подсоединяются к автомату.

Автомат устанавливается с учетом лимита электрической энергии. Он указывается в договоре между энергетическим предприятием и пользователем. Автоматы устанавливаются согласно используемой мощности.

В постройке из дерева обязательно следует сделать заземление. Для этого надо отступить от угла здания и вырыть канавку длиной 3 м. Рекомендуемая глубина канавки — 0,5 м. В крайней точке ямы понадобится вбить 3 прутка из металла. С помощью проволоки из металла понадобится соединить элементы между собой. Далее провод нужно провести на стенку здания и приварить болт диаметром 8 мм. С помощью гайки нужно прикрепить к проводу РЕ кабель. Если планируется устанавливать систему для отвода грома, то ее тоже нужно закрепить на данной конструкции. В конце канаву нужно засыпать слоем песка. Сверху понадобится уложить слой почвы.

Говоря о том, как правильно провести проводку в деревянном доме, стоит знать, что сделать это несложно. Особое внимание нужно уделить изоляции всех элементов системы, так как от этого будет зависеть безопасность жильцов частного дома. Также важно учесть все требования ГОСТа.

chudesniydom.ru

Скрытая и открытая проводка роводка в доме из оцилиндрованного бревна

Как бы ни прекрасно было дерево как строительный материал, но и оно имеет определенные недостатки. Это не означает, что его не стоит использовать, ведь древесина – действительно прекрасный стройматериал – прочный, надёжный, тёплый, экологичный, натуральный. Просто при строительстве необходимо учесть все возможные опасности, чтобы их нейтрализовать. Какой должна быть проводка в бревенчатом доме? Вот он, недостаток дерева – не устойчивость к пожару. Из-за этого погибло множество уникальных памятников деревянной архитектуры. Иногда возгорание происходит по независящим от нас причинам и непредсказуемым. Но очень много пожаров возникает именно из-за неисправной проводки. Чтобы не произошло беды, нужно заранее позаботиться о мерах. ООО «СеверСтройЛес» не только возводит деревянные дома, но и проводит все внутренние работы с учетом существующих требований.

Электропроводка в бревенчатом доме

Жилье должно быть не только удобным, привлекательным и теплым, дом должен быть еще и безопасным. В противном случае есть риск не только потерять все свое имущество, но и лишиться жизни, например, при внезапном возгорании проводки ночью, когда все члены семьи спят. Электропроводка в бревенчатом доме по требованиям ПУЭ может проводиться открытым и закрытым способом. работы по электропроводке представляют повышенную сложность, поэтому их лучше доверить профессионалам. Компания ООО «СеверСтройЛес» имеет большой опыт строительства деревянных домов по различным технологиям под ключ. Поэтому мы осуществим монтаж электрической сети для вашего дома. При этом мы можем предложить несколько вариантов на ваше рассмотрение, из которых вы сможете выбрать тот, что вас наиболее удовлетворяет.

Скрытая проводка в бревенчатом доме

В деревянном доме согласно требованиям Правил устройства электроустановок (которые описывают требования к отдельным системам, узлам и элементам электрокоммуникаций) электропроводка делается только в металлическом коробе. Магистральные линии прокладываются в стальных или медных трубах за отделкой полов и потолков. К элементам электросети: розеткам, светильникам, выключателям кабель тянется по вертикальным технологическим отверстиям в стенах. В данном случае заказчик должен точно определиться с тем, где будут располагаться все элементы электрического потребления:  где будут расположены осветительные приборы, выключатели, розетки. В противном случае нельзя будет перенести проводку, не нарушая целостности стен, так как закладные отверстия делаются в условиях цеха согласно составленному проекту.

Открытая электропроводка в деревянном доме

Если упор делается на функциональность, а эстетическая составляющая относится на задний план, то в этом случае лучше использовать открытую проводку. Кабель проводится через специальный негорючий короб, гофрированную трубку из винила или ретрокабель, модный сегодня. Возможен подбор цвета короба от классического белого до такого, который имитирует цвет дерева. Открытая электропроводка в деревянном доме монтируется в срок от двух до десяти дней, в зависимости от площади дома из оцилиндрованного бревна и его оснащенности электрооборудованием. В зависимости от ваших требований ООО «СеверСтройЛес» предложит вам различные способы монтирования электропроводки на выбор.

06/05/2015

www.srubdacha.ru

Монтаж электропроводки в бревенчатом доме

Как провести электропроводку в бревенчатом доме?

ЭТО очень важный вопрос, и мы получаем его постоянно.

Бревенчатый дом отличается от обычного дома, но при правильном планировании вы можете разместить электрические приборы, выключатели и розетки там, где они вам нужны или нужны.

В этой фотогруппе, например, мы видим светильники, размещенные между тяжелыми бревнами на Tongue & Groove, трековое освещение на стороне тяжелых бревен и потолочный вентилятор, установленный непосредственно на нижней стороне открытой балки.

Сегодня мы собираемся показать вам, как опытный строитель Пол Флури размещает необходимую проводку для устройств в потолке первого этажа. К этой теме обращаются сразу после установки композитного пола, потому что именно там — композитный пол — будут спрятаны провода.

Прокладка электропроводки в бревенчатом доме

«Некоторые строители вырезают траншею в верхней части балки для проводки — иногда это единственный вариант, — но я отказался от этого много лет назад, когда укладывал композитный пол Timberhaven.Пол поясняет далее: «Мне легче:

  1. Оставить пробел в T&G. Это создает идеальную траншею для проводов. (Помните, что это первый из трех слоев, которые будут укладываться на пол. Эту область никто не увидит.)
  2. Пропустите необходимые провода в вышеупомянутом зазоре.
  3. Накройте его защитной металлической полосой 16-го калибра, чтобы никто не прострелил через нее крепеж ».

Пол также добавил: «В качестве дополнительной меры предосторожности, пока мы устанавливаем ¾» OSB, моя команда распыляет оранжевую краску на маркировку всех проводов.Это предупреждает всех, кто работает в этой области — сейчас или спустя годы — о том, что внизу есть проводка ». Умное мышление!

Проведение электропроводки в бревенчатом доме: скрытие работы

«Как уже упоминалось, сверху установлены и листы OSB. проводка, которая только что была установлена. Оба слоя композита следует склеить жидким гвоздем, чтобы исключить скрип », — предлагает Пол.

После завершения установки стандартных композитных полов и электропроводки Timberhaven нижеприведенная территория официально подготовлена ​​и готова для освещения путей.

Выполнение электропроводки в бревенчатом доме: предварительный план

Пора определить, какие приспособления вы хотите включить в свой дом и где вы хотите их, вместе с вашими выключателями и розетками подлежит размещению, до строительства… не после.Правильное предварительное планирование является ключевым в этом отношении! Работайте в тесном сотрудничестве со своим генеральным подрядчиком и / или строителем, чтобы разработать и выполнить хорошо продуманный план электроснабжения.

Советы по подключению бревенчатого дома

Прокладка электрических проводов в бревенчатом доме сильно отличается от прокладки их в доме с традиционным каркасом. Ключ к электромонтажу бревенчатого дома — это тщательно спланировать расположение всех розеток, выключателей и светильников.Оттуда вы должны определить, как вы будете доставлять провода к этим местам, используя стратегию предварительного сверления и предварительной разводки во время процесса сборки бревенчатой ​​стены. Вот несколько советов.

Электропроводка к бревенчатому дому

Поскольку бревенчатые стены прочные, проводка для розеток, выключателей и освещения часто проходит ниже уровня пола и проводится через каналы, просверленные во время строительства.Вот тут-то и пригодится планирование.

Следует заранее проконсультироваться с лицензированным электриком, чтобы разработать план расположения внешних настенных электрических коробок. Этот человек должен знать правила минимального расстояния между розетками. Перед началом строительства бревна на полу следует четко обозначить место, где именно будет происходить это сверление.

Бригада по строительству бревенчатого дома (или имеющий лицензию электрик) должна быть готова к вертикальному бурению каждого ряда бревен по мере их укладки в штабель.Это создаст желоб, через который можно будет пропустить провода внутри бревенчатых стен. Мы предлагаем использовать сверло диаметром 1 дюйм, чтобы оставить достаточно места для прокладки проводов. Провода можно протянуть сквозь стены во время или после строительства. Отводы можно прорезать в стене бревна с помощью кольцевой пилы или сабельной пилы.

Эту стратегию также можно использовать для подключения проводов к выключателям и светильников, прикрепленных к бревенчатым стенам. Для освещения и выключателей возле наружных дверей также обычно проводят провода вдоль дверных косяков и просверливают их сбоку к распределительной коробке.Позже этот провод закрывается аккуратно установленной дверной коробкой.

Провода на второй этаж

Поскольку на второй этаж будет проложено много проводов, предварительно просверливать для них бревенчатые стены непрактично и нет необходимости. Вместо этого выберите полую внутреннюю стену, которая соединяется с внешней стороной, и используйте эту стену для вывода всех необходимых проводов. После того, как провода подведены на второй этаж, их можно провести вдоль плинтуса, чтобы добраться до розеток наверху.

Электромонтаж деревянной кровельной системы

Когда используются бревенчатые и деревянные кровельные системы, бревенчатые крыши домов обычно изолируются во время процесса каркаса. Это затрудняет скрытие проводов внутри крыши после завершения кровли. Из-за этого провода, идущие к потолочным вентиляторам, осветительной арматуре и датчикам дыма, должны быть установлены до завершения кровли.Для этих участков лучше всего прикрепить провода к верхней части настила крыши до того, как будет установлена ​​изоляция. Опять же, вы должны спланировать расположение любых креплений, прикрепленных к крыше, чтобы гарантировать, что провода упадут в нужном месте.

Наконец, всегда имейте в виду, что грубая электромонтажная работа в бревенчатом доме на этапе создания каркаса подчиняется тем же правилам, что и другие электромонтажные работы. Это означает, что работа должна выполняться лицензированным электриком и проверяться местным должностным лицом.

Электропроводка для бревенчатой ​​хижины | Timber Living

Электрика в бревенчатых домиках? Ваш электрик будет рад услышать, что вам нужна проводка в бревенчатой ​​хижине.Это такая легкая, чистая и быстрая работа по сравнению с блочным домом.

Какая электрика мне понадобится в бревенчатом домике?

Нет никаких ограничений на то, что вы можете положить в бревенчатую хижину. С электрической точки зрения бревенчатый домик ничем не отличается от любого другого здания. Кто-нибудь в сауне? Джакузи? Электрические полы с подогревом? Мы сделали их все.

Но реально, в обычной бревенчатой ​​хижине ассортимент электрических элементов включает в себя все очевидные:

  • Морозильная камера
  • Холодильник
  • Охладитель воды
  • Кулинария
  • Плита
  • Двойная духовка
  • Микроволновая печь
  • Стиральная машина
  • Сушилка для белья
  • Посудомоечная машина
  • Водонагреватель
  • Панельные обогреватели
  • Нагреватели для хранения
  • Электрический душ
  • Душ с сильным напором
  • Погружной нагреватель
  • Вытяжной вентилятор
  • Тепловентилятор

Водяное отопление в срубе

При рассмотрении водяного отопления у вас есть два основных требования:

  • Вода для душа / ванны
  • Вода для ванной и кухонной раковины

Подогрев воды для душа, ванны и умывальника — это простая и несложная задача для вашей бревенчатой ​​хижины.Есть два основных варианта, особенно когда мы имеем дело с кабиной меньшего размера, и решающим фактором является душ. Вам нужно решить, собираетесь ли вы принять электрический душ или погружной душ с самотеком (с насосом в комплекте, в качестве опции).

ЭЛЕКТРИЧЕСКИЙ ДУШ И ПОДГОТОВИТЕЛЬ ВОДЫ

Установка электрического обогревателя в бревенчатую хижину — очень простое дело с точки зрения сантехники. Все усложняется только тогда, когда дело доходит до источника электричества.Если вы получаете электроэнергию от выходящего дома / счетчика / электрического щита, а в главном доме уже есть электрический душ, тогда все становится немного сложнее. Проблема в том, что электрические души потребляют много энергии. Обычно не хватает мощности на два электрических душа, идущих в один дом. (Обычно в любом доме вы найдете только один электрический душ — поспрашивайте — увидите!)

Если вам нужен электрический душ в кабине, а он уже есть в главном доме, вам необходимо установить выключатель.Это просто и гарантирует, что два душа нельзя будет включить одновременно.

После того, как у вас установлен электрический душ, все, что вам нужно, это проточный водонагреватель под раковиной для нагрева водопроводной воды для раковин на кухне и в ванных комнатах.

ПОГРУЖНОЙ НАГРЕВАТЕЛЬ

Погружной нагреватель также является опцией и может потребоваться, если вы устанавливаете радиаторы. Установка погружного нагревателя — опять же простая операция. Вы можете купить очень надежные водонагреватели на eBay по очень разумной цене.

Освещение бревенчатой ​​кабины

Из-за формы потолков в наших бревенчатых домиках встраиваемые светильники работают очень хорошо и используются многими нашими клиентами. Они очень экономичны, их стоимость составляет около 9 евро за лампу, и они чрезвычайно экономичны в эксплуатации. Благодаря использованию новейших светодиодных технологий эти светильники не нагреваются и потребляют очень мало электроэнергии. К сожалению, их нельзя затемнить, поэтому вам понадобятся другие лампы вокруг комнат для атмосферного освещения.На фотографии выше изображена гостиная в выставочном доме Log Cabin Showhouse в Бойле, графство Роскоммон. Не стесняйтесь приходить и навещать. Просто позвоните по телефону 086 817 0429, чтобы записаться на прием.

Стоимость электрики сруб

В зависимости от количества проводки / светильников / вилок / приборов / обогревателей, которые вы хотите установить в своей бревенчатой ​​хижине, стоимость проводки, конечно же, будет варьироваться. Но я могу вам сказать, что мне обошлось в 1900 евро, чтобы полностью подключить двухкомнатную бревенчатую хижину в Бойле, в том числе:

  • 11 двойных розеток
  • Соединения для плиты, погружной и стиральной машины
  • 16 встраиваемые потолочные светильники
  • Одно внешнее гнездо
  • Комплект наружных фонарей с датчиком
  • Однопанельный настенный обогреватель
  • Подключение одного вытяжного вентилятора
  • Однополосный светильник для кухни

Посетите наши выставочные залы бревенчатых домиков.

Вы можете получить подробную информацию обо всех наших выставочных залах бревенчатых домиков здесь: https://www.timberliving.ie/showrooms

Почему бы не приехать в гости? По телефону 0591 81039, если у Вас есть вопросы. Вы также получите много информации на странице нашего блога Log Cabin, страница .

Розетки на бревенчатой ​​стене

20 февраля 2012 г.

Walt:

Один из долгосрочных жилищных проектов Windward включает завершение бревенчатой ​​хижины, которую купил один из наших членов-основателей.Завершить его — давно назревшая задача, и эта зима, когда работа на улице отключена из-за снега, особенно хорошее время, чтобы передвигать хижину.

готовимся к первой розетке

Установка электрических розеток во внутренних стенах — это прямолинейная работа, но установка розеток во внешних бревенчатых стенах не так проста. После получения предложений от разных людей, был выбран маршрут: вырезать гнезда для металлических ящиков и провести проводку вдоль трещин, где одно бревно сидит на другом.
карандаш в блоке питания

Первый шаг заключался в том, чтобы разместить выпускную коробку над трещиной между двумя бревнами и сделать отметку вокруг нее карандашом.
с использованием лопаточного сверла для высверливания «отходов»

То, что мы здесь создаем, представляет собой своего рода «врезку», которая представляет собой слепой карман. Первый шаг в этом процессе — использовать сверло, чтобы отрезать как можно больше дерева внутри кармана.В этом случае стандартная лопаточная насадка по дереву — простой способ добиться этого.
сверление первых трех наборов отверстий

После того, как края и центр будут определены отверстиями, остается просто просверлить столько дерева, сколько вы сможете вонзить сверло. Здесь помогает использование лопаты, потому что заостренный центр позволит вам копаться в различных необычных формах и разъедать больше отходов.
бурение дополнительных «отходов»

Следующий шаг — это сильное острое долото. Один из неинтуитивных аспектов такого рода работы заключается в том, что острые инструменты безопаснее тупых. Острое долото режет легко, не нужно слишком сильно давить или отбивать молотком. Затупившийся инструмент требует большей силы, и слишком легко он может выскользнуть, нанеся личный ущерб.
подбор правого долота

Еще одна важная вещь — иметь хороший молоток, который можно катать запястьем, а не махать, как молот.С острым зубилом нужно больше постучать по нему, чем ударить по нему.
начало работы с долотом и деревянным молотком

Следуя линии карандаша, постучите по дереву, оставшемуся между отверстиями, часто останавливаясь, чтобы убрать стружку. Здесь есть два шага, первый — это работа долота с зерном. Часто даже нет необходимости стучать молотком по стамеске.Просто надавите на него твердой рукой и покачайте долото в сторону. Часто этого достаточно, чтобы «выскочить» из чипа.

Второй шаг — использовать долото для обрезки волокон поперек. Для этого требуется немного больше силы, но использовать слишком много — ошибка. Лучше потратить время, чтобы сделать еще несколько движений, чем пытаться откусить слишком большой кусок, прежде чем высвободить стружку.

обрезка до краев

Когда паз достигнет нужной глубины, возьмите кусок дерева, достаточно длинный, чтобы дотянуться от верхней точки одного бревна до верхней точки следующего.Это покажет, достаточно ли глубоко вы проделали паз.

Следующий шаг — закрепить металлическую коробку на месте парой шурупов диаметром 1 дюйм. Позже, когда мы будем делать отделку, мы добавим кусок фанеры, чтобы создать плинтус, выступающий из середины. точка бревна над ящиком вниз до пола.

проверка глубины

Следующим шагом было просверлить проход для провода цепи, чтобы выйти из-под пола.Важно сделать это достаточно глубоким, чтобы проволока всегда отходила более чем на дюйм и четверть от будущего плинтуса, чтобы гарантировать, что винт или отделочный гвоздь вряд ли попадут в провод.
подведение провода к первому ящику

Закрепив провод цепи в первом ящике, пора пропустить провод оттуда ко второму ящику. Используйте достаточно проволочных скоб, чтобы проволока оставалась в щели между двумя бревнами.
провод ко второму ящику

Когда пришло время проложить проволоку за угол к южной стене, просверлите шов между двумя бревнами, чтобы проволоку можно было держать достаточно глубоко, чтобы ее можно было безопасно снять с винтов или отделки гвозди.
за углом

Последний шаг — проложить провод ко второй коробке на южной стене.
разводка в двух последних коробках


Наветренный Дом | Заметки с наветренной стороны — Указатель — Том. 72

Ветви деревьев, соприкасающиеся с линиями электропередач

Кажется, каждый месяц мы видим очередную новость о домовладельце, получившем травму или поражение электрическим током во время стрижки деревьев возле линий электропередач. Печально то, что это можно предотвратить. С небольшими знаниями о работе вокруг ветвей деревьев, которые касаются или рядом с линиями электропередач, несчастных случаев не произошло бы.

В этой статье мы ответим на все ваши вопросы о деревьях, растущих возле линий электропередач, в том числе:

  • Опасны ли деревья возле ЛЭП
  • Что происходит, когда ветвь дерева касается линии электропередачи
  • Если вы можете (или должны) подрезать деревья, растущие рядом с линией электроснабжения, в свой дом
  • Кто несет ответственность за обрезку деревьев рядом с первичными и вторичными линиями электропередачи или рядом с ними
  • Убивает ли электричество деревья
  • Что можно и что нельзя сажать под линиями электропередач и рядом с ними (у нас есть несколько замечательных идей о кустарниках и деревьях для северной Вирджинии)
  • И многое другое!

Обрезка деревьев возле линий электропередач

Давайте начнем с подрезки деревьев возле электрических проводов.

Заманчиво попытаться подстричь собственные деревья и большие кусты. В конце концов, вам просто нужна лестница и обрезная пила, верно? (На самом деле это не так — дело не только в этом!)

Это достаточно опасно, когда домовладелец пытается сделать такую ​​работу своими руками. Но когда эти деревья или кусты находятся рядом с линиями электропередач, включая линию обслуживания от столба или улицы до дома, риски возрастают в геометрической прогрессии.

Многие домовладельцы, пытающиеся обрезать деревья возле электрических проводов, недооценивают потенциальную опасность.Ужасающие несчастные случаи могут произойти, когда домовладелец использует режущие инструменты с длинной ручкой и / или металлические лестницы, чтобы обрезать деревья и кустарники на заднем дворе. Слишком часто они не замечают провод под напряжением и в конечном итоге ударяют его своими инструментами для обрезки, что приводит к травмам или даже смерти.

Вот только два недавних примера домовладельцев, пострадавших при обрезке деревьев возле линий электропередач:

  • Мужчина был потрясен током и получил серьезные травмы в результате контакта пилы с высоковольтной линией электропередачи во время стрижки деревьев.Он получил серьезные ожоги рук и ног, с выходными ранениями на обеих ногах, и был доставлен по воздуху в ближайшую больницу. В результате полученных травм мужчина потерял правую руку.
  • Домовладелец поднялся по лестнице, чтобы обрезать ветку дерева, из-за которой листья падали в его бассейн и причиняли неудобства. Ветвь задела линию электропередачи, в результате чего мужчина был поражен электрическим током, что привело к остановке сердца. Он упал на землю с высоты 20 футов, но был оживлен медиками на месте происшествия.

Это не странные происшествия — они случаются слишком часто.

Надеюсь, приведенные ниже ответы на часто задаваемые вопросы помогут предотвратить хотя бы некоторые из этих трагических событий.

Часто задаваемые вопросы о деревьях и линиях электропередач

Опасно ли прикосновение ветвей деревьев к линиям электропередач?

Опасность представляют деревья, которые растут слишком близко к линиям электропередач. Они могут вызвать перебои в подаче электроэнергии или кратковременные перебои в подаче электроэнергии, когда ветви соприкасаются с воздушными линиями. Электрическая дуга и искра от провода к ближайшей ветке могут вызвать возгорание.А если вы встанете слишком близко к дереву, электричество может прыгнуть с дерева на вас, что приведет к серьезным травмам или даже смерти.

Никогда не взбирайтесь на дерево, которое касается электрического провода, и не подрезайте его, будь то основная линия электропередачи или линия электропередачи, ведущая к вашему дому. И научите детей никогда не лазить и не играть вокруг деревьев возле линий электропередач. Ветви деревьев легко могут случайно коснуться электрических проводов при лазании или игре вокруг дерева, что часто может привести к летальному исходу. Даже если ветви не касаются линии электропередачи, вес ребенка может согнуть ветку до такой степени, что она соприкоснется с линией электропередачи.

Почему это опасно? Действительно ли электричество проходит через деревья?

Живое дерево может проводить электричество; мертвое дерево обычно этого не делает (если оно не мокрое, например, во время ливня). Вода в тканях живого дерева является хорошим проводником электричества, позволяя ему перемещаться от ветвей к земле. Электричество легче проходит через дерево, если оно мокрое.

Что происходит, когда ветка дерева касается линии электропередачи?

Когда какая-либо часть дерева электрифицирована, ток проходит через ткани дерева в землю.Подобно тому, что происходит при ударе молнии, электричество перегревает любую влагу в дереве. Пар и кипящий сок могут извергаться из дерева, унося с собой кору, древесину и ветки.

Все, что касается дерева и земли (например, человека), также действует как проводник. Энергия будет течь через объект или человека с такими же результатами, как и дерево.

Это все еще опасно, если ветка дерева не касается линии электропередачи?

Да! Если ветви находятся рядом с линией электропередачи, электрическая дуга может передаваться от линии электропередачи к дереву.Обычно это не происходит при нормальных условиях, но возможно при скачке напряжения на линии электропередачи, например, в результате удара молнии поблизости.

Дуга может вызвать пожар, а электричество может убить любого в дереве или рядом с ним.

Также возможно, что ветка неожиданно коснется электрических линий, возможно, из-за порыва ветра или во время обрезки.

И любые инструменты для обрезки, которые вы можете использовать, например, обрезная пила с длинной ручкой или лестница, могут случайно соприкоснуться с линиями электропередачи.

Могут ли линии электропередач убивать деревья?

Электроэнергия, проходящая через линию электропередачи, не убивает ближайшие деревья. Но если ветви соприкоснутся с линиями или если от линии электропередачи возникнет дуга, дерево может загореться.

Можно ли обрезать дерево, которое касается линии электропередачи?

Если вы не планируете получить удар током, НЕ трогайте, не говоря уже о обрезке дерева, которое находится в контакте с линиями электропередачи! Простое прикосновение к ветке, касающейся проволоки, может привести к смертельной травме.Напряжение на типичной воздушной линии электропередачи может быть в сто раз больше, чем ток в вашем домашнем доме — и многие из нас не понаслышке знают, что получить электрический ток всего лишь 120 вольт — это не весело!

В соответствии с федеральными постановлениями, вы должны находиться на расстоянии не менее 10 футов при работе возле линий электропередач. Это гарантирует, что вы случайно не коснетесь проводов под напряжением.

А как насчет ветвей деревьев, которые касаются линии электропередач (вторичной линии), ведущей к моему дому — могу ли я их обрезать?

Не обманывайтесь напряжением в линиях.Вы можете подумать, что работать на деревьях или кустах возле линии электропередачи вашего дома безопаснее, чем работать возле линий вторичного распределения высокого напряжения на опоре у улицы, но это просто неправда.

Сервисные провода, идущие от столба к дому, могут нанести удар. Тип удара, который вы могли получить (и пережить) при замене домашнего выключателя света, отличается от удара, который вы получите при контакте с низковольтным сетевым проводом. Обычный домашний выключатель выдает 120 вольт, но электрический ток обычно ограничен 10, 15 или 20 ампер.Обычный «домашний провод» (рабочий провод) содержит 240 вольт и до 20 ампер и более.

При правильном стечении обстоятельств даже удар, который вы можете получить от обычного выключателя света, может убить. К счастью, прервать электрический контакт, стоя внутри дома, довольно легко. Но если вы поднимаетесь по лестнице или на дереве, может быть труднее разорвать контакт с проводом под напряжением. Это означает, что линия обслуживания в типичном дворе может легко вас убить.

Хорошо, а что, если дерево рядом, но не касается линии обслуживания?

Мы не рекомендуем работать на деревьях в пределах 10 футов от линии электропередачи.Всегда лучше позвонить в профессиональную компанию по обслуживанию деревьев, чтобы подрезать или подрезать деревья рядом с проводами.

Но если необходимо, вот несколько советов, как избегать деревьев в проводах или рядом с ними:

  • Прежде чем обрезать деревья и большие кусты, обратите внимание на линии электропередач. Если линии находятся где-то рядом с деревом, НЕ пытайтесь работать с деревом. Профессиональные альпинисты по деревьям имеют подготовку и оборудование, необходимые для безопасного выполнения этих задач.
  • Никогда не забирайтесь на дерево, чтобы подрезать его. Даже если провода в данный момент не касаются дерева, ветви дерева сместятся, как только вы начнете лазить или убирать конечности, соприкасаясь (и вас!) С линиями электропередач.
  • Ношение обуви на резиновой подошве или резиновых перчаток во время обрезки деревьев НЕ защитит вас от смертельного удара, если вы, ваши инструменты или дерево коснетесь электрических проводов.
  • Никогда не вставляйте пилы с длинной ручкой или секатор в дерево, не проверив наличие линий электропередачи. Их легко не увидеть в кроне лиственного дерева!
  • Электричество всегда пытается куда-то пойти, и оно легко проходит через металл, воду, деревья и / или землю.
  • Не перемещайте лестницы или инструменты для обрезки с длинной ручкой по двору, предварительно не взглянув вверх.Инструменты легко зацепить за электрические или электрические провода.
  • Держите все лестницы и другие инструменты в БЕЗОПАСНОЙ ЗОНЕ на расстоянии не менее 10 футов от любых линий электропередач. Всегда следите за тем, чтобы в случае падения лестницы она не касалась линий электропередач или другого электрического оборудования.
  • Помните, что ветви деревьев возле высоковольтных линий электропередачи могут проводить электричество. Никогда не прислоняйте лестницу к дереву или ветке дерева, которая соприкасается с линией электропередачи или находится рядом с ней.

Что делать, если мне нужно подстричь деревья или выполнить другую работу возле основных линий электропередач?

Если вы хотите подрезать или подрезать деревья или растительность, растущую рядом с линиями электропередач, вы (или ваша компания по обслуживанию деревьев) должны запросить помощь у Dominion для удаления или обрезки деревьев, которые находятся рядом с линиями электропередач.Не делайте этого сами! Приближение к линиям электропередач не только смертельно опасно, но и является нарушением закона (Закон о безопасности высокого напряжения VA).

Кто отвечает за обрезку деревьев возле линий электропередач?

Если дерево или ветка касается линии электропередачи, позвоните в Доминион, чтобы они могли оценить, следует ли их убирать. Если конечность упала на линию, вызовите Доминион, чтобы удалить ее. В целях безопасности не пытайтесь самостоятельно отсоединять деревья или их ветви от линий электропередачи!

Если вам интересно, что именно может случиться, если вы прикоснетесь к линии электропередачи, посмотрите это видео: На что способна линия электропередачи на 7200 вольт?

Когда следует звонить в коммунальную компанию по поводу деревьев возле линий электропередач?

Не ждите, пока ваше дерево не запутается в проводах.Позвоните в коммунальное предприятие, если:

  • Ветви быстрорастущего дерева приближаются к ЛЭП
  • Любая часть дерева касается проводов, в том числе сломанные ветви
  • Сломанная ветка застряла или свисает с линии электропередачи
  • Лозы выросли от вашего дерева до ближайшей линии электропередачи

В случае сомнений звоните в Dominion: Для вашей безопасности никогда не пытайтесь обрезать какие-либо растения или деревья, которые касаются или растут рядом с линиями электропередач.

Насколько близко могут быть ветви деревьев к линиям электропередач, прежде чем это станет проблемой?

Правильное расстояние между деревом и линией электропередачи зависит от высоты линий и зрелого размера дерева.

Тем не менее, есть несколько практических правил и рекомендаций, которым нужно следовать —

Не сажайте дерево непосредственно под линией электропередачи

Это может показаться очевидным, но многие люди все равно так поступают. Если вы когда-нибудь видели обрезанное дерево вокруг электрических проводов, то знайте, что результат неутешительный.Кроме того, существует риск отключения электроэнергии, когда дерево или его ветви соприкасаются с проводами.

По данным компании Dominion Virginia Power, которая обеспечивает электричеством большую часть северной Вирджинии, вы не должны сажать какие-либо деревья в пределах 15 футов от электрических проводов. Вместо этого сажайте низкорослые кустарники. Ниже приведены некоторые сорта, рекомендованные для северной Вирджинии.

Кустарники, рекомендуемые для посадки под ЛЭП
  • Abelia grandiflora — Абелия глянцевая
  • Berberis juliannae — Барбарис зимородный
  • Berberis thunbergi — Барбарис японский
  • Buddeia Davidii — Куст бабочки
  • Chaenomeles speciosa — Айва цветущая
  • Cornus sericea — Кизил ивник красный
  • Euonymous alatus ‘compacta’ — Карликовый крылатый euonymous
  • Forsythia x intermedia — Форзиция
  • Ilex crenata — падуб японский
  • Ilex glabra — Холли чернильный
  • Juniperus chinensis ‘pfitzeriana’ — Можжевельник Пфитцер
  • Mahonia bealei — Кожаная Mahonia
  • Nandina domestica — Нандина
  • Pinus mugo var.mugo — Сосна карликовая муго
  • Калина x burkwoodii compat
  • Spiraea prunifolia — Спирея свадебного венка
  • Spiraea x vanhouttei — Спирея Ванхутте
  • Viburnum x burkwoodii — Калина бурквуд
  • Viburnum carlesi — корейский пряный куст
  • Wiegela — Старомодная вейгела

Dominion Energy предлагает более полный список кустарников, рекомендуемых для посадки под линиями электроснабжения.

Учитывайте зрелую высоту дерева

Деревья становятся больше, чем вы можете себе представить, когда их сажаете! Эта тонкая «палка в земле» может быстро вырасти до 30 футов и более.Так что прочитайте любое дерево, которое вы планируете, чтобы узнать, какой оно вырастет, а затем посадите его в нужном месте.

Общие инструкции по посадке деревьев возле электрических проводов
  • Деревья, достигающие 20–45 футов в зрелом состоянии, следует сажать на расстоянии не менее 15–35 футов
  • Если высота зрелого дерева превышает 45 футов, посадите его на расстоянии не менее 50 футов от ближайших линий.

Примечание. Если вы планируете провести установку в пределах сервитута высоковольтной линии электропередачи, вы должны сначала подать запрос о вторжении в Dominion Energy.

Можно ли посадить деревья возле линий электропередач?

Хотя вы не должны сажать растения непосредственно под электрическими проводами, у вас есть возможности для посадки растений рядом с ними. Обязательно учитывайте взрослую высоту дерева и то, не будет ли оно представлять угрозу безопасности в будущем.

Лиственные деревья для посадки возле линий электропередач
  • Клен амурский (Acer tataricum sp. Ginnala)
  • Яблоневый ягодный (Amelanchier x grandiflora)
  • Красный бутон восточный (Cercis canadensis)
  • Дымовое дерево (Cotinus obovatus)
  • Кизил (Cornus sp.) — включает кусу, кизил и пагодский кизил
  • .
  • Магнолия (Magnolia sp.) — Магнолия крупноцветковая и звездчатая
  • Сирень японская (Syringa reticulata)
  • Яблоня карликовая (Malus sp.)
  • Граб американский (Carpinus caroliniana)
  • Черноголовая вишня (Prunus virginiana)
  • Снежный фонтан вишня (Prunus snofozam)
  • Боярышник (Crataegus sp.) — Зимний Королевский боярышник, Вашингтонский боярышник и Кокспурский боярышник
Маленькие или карликовые вечнозеленые растения
  • Туя западная (Thuja occidentalis)
  • Можжевельник прямостоячий (Juniperus sp.)
  • Ель карликовая (Picea sp.)
  • Сосна карликовая (Pinus sp.)

Если сомневаетесь, обратитесь за профессиональной помощью в выборе деревьев для вашего двора, которые не будут расти и мешать подаче электроэнергии. Мы будем рады помочь вам выбрать деревья, которые обеспечивают тень, цвет осени, весенние цветы и многое другое.

Округ Фэйрфакс также имеет несколько полезных рекомендаций по посадке растений вблизи линий электропередач.

И, конечно же, не забудьте позвонить по номеру 811, прежде чем выкопать большую яму для посадки.Служба поиска подземных коммуникаций отметит местонахождение любых подземных коммуникаций, чтобы избежать случайного контакта, повреждений и травм.

Итог

Посмотрите вверх, прежде чем делать какие-либо работы на деревьях! Есть ли провода в деревьях или рядом с ними? Насколько они близки? Можете ли вы выполнить работу, не опасаясь контакта с проводом под напряжением?

Есть так много вещей, которые могут пойти не так, как надо, если самодельцы попытаются обрезать ветки деревьев. Например, многие домовладельцы не знают правильных методов обрезки деревьев и не понимают физику и механику обрезки.При неправильном выполнении обрезанная ветка может раскачиваться в непредсказуемом направлении при падении и легко может приземлиться на провод под напряжением.

Если ваши ветки деревьев находятся рядом с линиями электропередач любого типа, лучший вариант — нанять застрахованного специалиста по уходу за деревьями, обладающего опытом, знаниями и оборудованием для безопасного сноса или обрезки деревьев в проводах. Требовать подтверждение наличия страховки гражданской ответственности. И, если работа вызвана повреждением урагана, проверьте, покрывает ли стоимость работы ваша страховая компания.

Важное примечание по безопасности: Всегда предполагайте, что вышедшие из строя линии и любые близлежащие объекты находятся под напряжением и опасны. Если вы видите пропавшие линии на своей собственности или на проезжей части, держитесь подальше и немедленно свяжитесь с Dominion Energy (или с местным коммунальным предприятием).

Что делать при обрезке деревьев вокруг проводов

Когда требуется удаление деревьев или обрезка опасных ветвей в непосредственной близости от электрических проводов, есть несколько вещей, которые можно сделать с помощью CL&P, чтобы значительно снизить любые риски и сэкономить деньги с помощью службы деревьев, поскольку она экономит время и снижает риски.Самое приятное то, что эти услуги предоставляются CL&P бесплатно, так как гораздо экономичнее быть активными, чем обращаться в службу экстренной помощи для ремонта вышедших из строя проводов.

Два типа электрических проводов

Необходимо рассмотреть два сценария электропроводки; служебные и высоковольтные провода. Они оба могут убить вас, но высокий провод убьет вас быстрее, так как он несет гораздо более высокое напряжение.

Высокие провода

Высоковольтные провода — это, как правило, провода в верхней части телефонной опоры, некоторые из них экранированы, но мне сказали, что если вы обеспечите заземление, он выйдет за пределы экрана, поэтому я верю им на слово.

Сервисные провода

Второй сценарий — это служебный провод, который соединяет ваш дом с опорой электросети. Эти электрические провода изолированы для контакта с листами и случайными ответвлениями. Обратите внимание, что они все равно будут поражать вас электрическим током, если в этой изоляции есть трещины, поэтому не подходите к ним!

Только коммунальные службы Обрезать деревья вокруг высоких проводов

Итак, теперь, когда вы знаете два типа проводов, вы поймете, почему CL&P будет обрезать деревья вокруг чрезвычайно опасных высоковольтных проводов, но не будет обрезать служебные провода, ведущие к вашему дому.Обрезка деревьев вокруг служебных проводов является обязанностью собственника. Но, учитывая опасность этих проводов, никогда не пытайтесь сделать это самостоятельно. Здесь вы нанимаете профессиональную службу деревьев (например, Barts Tree Service), которая будет координировать удаление / защиту проводов и устранение опасностей, связанных с деревьями.

Поскольку существует два набора проводов, в компании CL&P их обслуживают два отдельных отдела. Один отдел снимет служебные провода из дома, а другой отдел закроет и защитит провода высокого напряжения.

Процесс покрытия высоковольтных проводов

Если требуется как высокое покрытие проводов, так и удаление линии, я всегда делаю это в первую очередь, так как это занимает больше времени, и покрытие будет оставаться в рабочем состоянии до тех пор, пока я не позвоню, чтобы его сняли.

  1. Позвоните в CL&P, чтобы телефонная бригада прикрыла провода (звоните 800-286-2000)
  2. Укажите адрес службы
  3. Обеспечить перекресток
  4. Укажите номер полюса
  5. Опишите работы, которые необходимо завершить (например, убрать дуб рядом с опорой).
  6. Они могут закрывать провода и изоляторы на верхней части столба, поэтому уточняйте, что необходимо прикрыть.
  7. CL&P предоставит вам номер запроса линейной бригады и дату или диапазон дат, когда будут проводиться работы.
  8. Как только работа с деревом будет завершена, позвоните в CL&P Line Crew по телефону 800-286-2000, дайте им номер запроса и сообщите, что покрытие линии можно удалить.

Процесс удаления служебных проводов из дома

  1. Позвоните в службу удаления линии CL&P (звонок 888-544-4826)
  2. Предоставьте CL&P имя и адрес собственника недвижимости.
  3. Номер полюса, затронутого питанием
  4. Поставка ближайшего перекрестка
  5. CL&P предоставит доступные даты удаления линии (обычно неделя или две)
  6. CL&P присваивает запрос номер
  7. Если мы (Barts) настраиваем это для клиента, я прошу владельца дома отправить по факсу письмо в CL&P, которое содержит следующее; дата, номер запроса, имя, адрес: «Я знаю, что электричество будет отключено от моего дома числа года и подключено позже в тот же день, чтобы можно было провести работы на деревьях».Затем подпишите и отправьте факс по номеру 877-285-4448. Обратите внимание: если необходимо удалить несколько линий из разных домов, каждый владелец дома должен отправить факс.
  8. CL&P появится с 8 до 9 утра, чтобы убрать провода из дома, и кто-то должен быть там, чтобы их встретить.
  9. CL&P вернется для переустановки проводов между 12 и 12 часами дня, если их не вызовут за пару часов до того, как они отключат время позже в тот же день.

В Barts Tree Service у нас также есть сертифицированные электрики из Rodrigues Electric, которые могут отсоединить служебные провода от дома, если график CL&P не соответствует вашим потребностям.Мы также используем Rodrigues Electric для удаления кабеля и телефонных проводов из дома.

Для получения дополнительной информации перейдите по ссылке на страницу часто задаваемых вопросов CL&P www.cl-p.com/faq/category.aspx?name=Tree+Trimming

Связанные

Прокладка электропроводки в стенах из кордового дерева или на них

Раскрытие информации: Иногда я зарабатываю продукты или комиссионные от партнерских ссылок или партнерств в моем блоге. Я рекомендую только те продукты и услуги, которые я доверяю вам.Учить больше.

Есть много вариантов, которые следует учитывать при прокладке электропроводки в вашем бревенчатом доме. Здесь мы собираемся изучить ваши общие варианты, а также то, что МЫ решили делать и почему.

Для тех, кто еще не следил за нами, мы построили собственный автономный дом из бревенчатой ​​кладки. Большую часть работы мы выполнили сами, в том числе и электромонтажные работы. Более того, мы выполнили все наши электромонтажные работы под контролем нашего местного электротехнического инспектора.Он действительно помог нам сохранить соответствие требованиям NEC.

Для целей ЭТОЙ статьи я буду обсуждать только то, как мы обращались с проводкой в ​​отношении деревянных стен. Я предполагаю, что как собственник-строитель вы будете выполнять эту работу самостоятельно, а не сдавать ее внаем. И даже если вы наймете электрика, он, скорее всего, никогда раньше не видел кладки из дров. Вот что вам нужно знать.

Сначала рассмотрим код.

Перед тем, как выбрать метод прокладки проводки, вам необходимо знать действующие правила установки электрооборудования в жилых домах.Это не означает, что вам нужно обладать экспертным уровнем знаний о NEC, но это ДЕЙСТВИТЕЛЬНО означает, что вам нужно понимать некоторые базовые рекомендации и знать, что и где разместить.

Это особенно важно для строителей дров, которым требуется отчитываться перед строительным инспектором. Почему? Как собственник-застройщик, вы уже сталкиваетесь с немного большей проверкой, чем если бы вы наняли генерального подрядчика. Но, как человек, который также использует технику естественного строительства, вы, вероятно, привлечете еще больше внимания.Наши сотрудники, занимающиеся кодексом, были очарованы нашим проектом и использовали все предлоги, чтобы приехать посмотреть на него. Это может быть, а может и не быть для вас, но в любом случае разумно вооружиться знаниями.

Связанные — Естественное домостроение и Кодекс: как разговаривать с инспекторами

Во-первых, убедитесь, что у вас есть хорошее базовое руководство по электромонтажу.

Пошаговое руководство по домашней электропроводке был нашим постоянным ресурсом в течение почти 10 лет между реконструкцией нашего старого дома и постройкой нашего деревянного дома.У нас было так много возможностей ознакомиться с различными руководствами по электричеству, и это, безусловно, наиболее прямолинейное и легкое для понимания.

Во-вторых, попробуйте получить ссылку на текущий код.

На момент написания статьи это версия NEC 2017 года. Однако имейте в виду, что в вашем штате может быть другой год по сравнению с национальным изданием. Например, когда мы заканчивали сборку, NEC был в 2017 году, а в Кентукки все еще был в 2014 году. Чтобы быть уверенным, проконсультируйтесь с местными инспекторами.

Вы можете купить копию кода 2017 здесь. Это недешево, но наличие физической копии на сайте также было бы огромным подспорьем. Вы также можете бесплатно сослаться на него в Интернете (хотя вам необходимо создать учетную запись). Были случаи, когда возможность процитировать код и подкрепить его официальной цитатой была бы неоценимой.

Вы также можете посмотреть иллюстрированные справочники кодов.

Это не так сложно, когда имеешь дело с инспектором, но начинающему строителю легче ориентироваться.Я поискал несколько хороших вариантов, но отзывы о лучших до сих пор неоднозначны. В частности, в обоих лучших вариантах для домовладельцев-строителей рецензенты упомянули отсутствие ясности в отношении использования AFCI в . AFCI означает «прерыватель цепи дугового замыкания», который стал основой кода. Например, теперь они требуются почти в КАЖДОМ объекте дома, и их отсутствие упоминания вызывает беспокойство. Я дам ссылку на эти две книги, помня об этом, и, надеюсь, свяжу что-нибудь еще, если станет доступен лучший ресурс.

Ссылка на электрические коды DEWALT (2017)

Проверка кода: электрические (убедитесь, что вы получаете 8-е издание кодов 2017 г.)

Варианты электропроводки стен из кордового дерева

1. Внутри дров.

Представьте себе обычные настенные выключатели и электрические розетки. В стандартных домах с каркасом эти предметы обычно находятся заподлицо со стеной. Если вы хотите, чтобы розетки и выключатели были заподлицо с бревенчатыми поверхностями стен из бревна, прокладка проводки внутри стен — лучший вариант.

ЗА: Легче поставить мебель у стен, меньше шансов на удар, лучше выглядит

МИНУСЫ: Ваша электрическая схема должна быть полностью настроена заранее — из-за этого будет сложнее изменить параметры компоновки на более позднем этапе сборки, сложнее изменить или отремонтировать проводку в будущем, если это необходимо, займет больше времени и немного сложнее проложить вашу дрова вокруг ваших сосудов

Используется с разрешения. Кредит Ричарду Флэтэу.

Варианты дров:

А.Выдавите место для электрических коробок внутри бревен.

B. Закрепите электрические коробки на столбах.

C. Прикрепите проводку к стойкам / балкам / другим элементам каркаса с помощью утвержденных электрических скоб (следуя инструкциям по размещению)

D. Пропустите кабелепровод через стены и пропустите через него провода, вместо того, чтобы оставлять их открытыми.

У гуру Cordwood Ричарда Флэтэу есть прекрасно иллюстрированный пост, в котором показаны некоторые из этих вариантов.

Книга Роба Роя «Кордвуд-билдинг» также содержит несколько отличных диаграмм, а «Кордвуд и Кодекс» — ценный ресурс для начинающих строителей из древесины.

** ВАЖНОЕ ПРИМЕЧАНИЕ:

Уточните у своего электрика и / или квалифицированного электрика самый безопасный и наиболее подходящий способ прокладки проводки, если вы решите сделать это внутри компании. Например, в некоторых юрисдикциях требуется использование труб из ПВХ и запрещено использование металлических труб.Другие могут потребовать использования кабелепровода типа или и запретить просто прикреплять проволоку скобами к стойке и каркасу балки.

2. Накладывается на стены из бревна.

Это вариант, который мы выбрали, поскольку внесли небольшие изменения в планировку нашего дома. Увидев, как на самом деле оказались наши комнаты ПОСЛЕ того, как были построены дрова, а также после того, как мы обрамили внутренние стены, мы узнали, как лучше всего разместить наши сосуды.

Провода для поверхностного монтажа заключены в жесткий неметаллический ПВХ кабелепровод сортамента 40.Провода проходят через потолок и идут к блоку выключателя, а НЕ через кабелепровод. Они прикрепляются к элементам каркаса с помощью утвержденных проволочных скоб через определенные интервалы.

ЗА: Возможность лучше разместить розетки, увидев стены на месте, легче отремонтировать или изменить проводку позже, если это необходимо.

МИНУСЫ: не такой привлекательный, выступает из стены

Почему мы выбрали монтаж на поверхность

1.Мы хотели сделать наилучший выбор планировки после того, как увидели, как внутреннее обрамление на самом деле формирует комнаты.

Да, у нас были планы строительства, в которых все это было четко обозначено. Однако в нашем обрамлении были вещи, которые мы изменили по ходу дела. Мы также хотели быть абсолютно уверены в том, что размеры нашей комнаты на самом деле такие, как мы думали, прежде чем проложить сотни футов проводки.

Представьте, что вы думали, что устанавливаете розетку на краю комнаты, и оказалось, что ваши измерения были немного неточными, и теперь ваша розетка застряла за каркасом шпильки, заключена в дрова и стала непригодной для использования, потому что вы были отключены.

2. Нам нужен был легкий доступ в случае ремонта или изменений в будущем.

Это связано с нашим опытом переоборудования старого дома. В том маловероятном (но реальном) случае, когда нам потребуется отремонтировать провод или каким-либо образом изменить схему, мы не хотели, чтобы наши провода были заключены в 16-дюймовые бревна и раствор. Нам намного проще вносить изменения, если они установлены на поверхности.

Что выбрать?

Это действительно вопрос предпочтений. Спросите себя:

  1. Какой внешний вид я предпочитаю?
  2. Какому коду соответствует мой регион?
  3. Что вы физически способны построить?
  4. Есть ли у вас доступ из-под вашего строения? Будут ли провода проходить через предварительно проложенный канал или вы будете проходить сверху позже?

Это ни в коем случае не исчерпывающая информация, но это хорошая отправная точка. Если вы еще не составили свой план дома, это было бы хорошим вопросом, чтобы задать его своему чертежнику / архитектору и должностным лицам, ответственным за кодекс, прежде чем вы закончите их. В зависимости от полученных ответов вы можете создавать разные планы дома.

Готовитесь построить собственный бревенчатый дом? Получите наше краткое руководство по началу работы для владельцев-застройщиков ниже.

Заполнив форму, мы отправим вам бесплатное руководство в формате PDF, которое поможет вам сориентироваться при планировании сборки. Вы также будете подписаны на нашу электронную рассылку новостей.

Мы построили собственный автономный бревенчатый дом. Вы можете ознакомиться с нашими полными спецификациями здесь и прочитать каждое обновление прогресса строительства здесь.

Пока вы работаете, не забудьте подписаться на нас в Facebook, Instagram и Pinterest, чтобы увидеть больше отличных идей, которые не обязательно попадут в блог.

Спасибо за чтение!

.
Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
