Как штробить стены под проводку

Ни один ремонт не обходится без прокладки электрических сетей или замены старой проводки. Нередко приходится устанавливать новые розетки, чтобы упростить подключение бытовых приборов к сети. Тем самым устраняется необходимость в разветвителях. Лучшее решение — установить коммуникации в бетонную стену. Для этого выполняется создание штроб. Главное — учесть все тонкости подведения проводки, а также технологию создания канавок нужного размера.

Перед тем как штробить стены под проводку, необходимо узнать некоторые особенности работы. Чтобы ремонт прошел быстро, стоит соблюдать определенные правила.

Ограничения

Не стоит первым делом браться за перфоратор, молоток и зубило. Сначала создается план разводки. Перед тем как штробить бетонную стену, стоит запомнить следующие правила:

  • количество поворотов штроб на стене должно быть сведено к минимуму;
  • не стоит делать диагональные штробы на стене, так как это может привести к ее разрушению;
  • горизонтальные борозды разрешается проводить только в 150 мм от плиты перекрытия.

Также стоит помнить, что вертикальная штроба должна располагаться на расстоянии в 10 см от дверей. Не стоит создавать горизонтальные штрабы в несущих стенах, так как это тоже способствует разрушению конструкции.

Важно! Можно ли штробить несущие стены? Это зависит от региона — в каждом свои правила перепланировки. Общими правилами это запрещается для всех типовых многоэтажек.

Особенности процедуры

Ширина и глубина штробы в стене определяется толщиной кабеля. В любом случае она должна быть не меньше 20-30 мм. Например, кабель с тремя жилами толщиной 1 см требует соблюдения глубины 3-4 см.

При использовании штробореза глубина борозды в стене является фиксированной. Если использовать перфоратор или болгарку, она будет неравномерной по всей длине. При использовании перфоратора сначала осуществляется дробление стены под прямым углом, затем — под углом 45 градусов.

При монтаже подрозетников и выключателей используется перфоратор со специальными насадками.

Есть несколько способов сделать штробу в стене. Обычно используются следующие инструменты:

  1. Зубило и молоток. Борозда в стене получается неровной, усилий тратится достаточно много.
  2. Болгарка. Штроба в стене выходит ровная, однако пыли образуется достаточно много.
  3. Ударная дрель, перфоратор. Чисто, быстро, почти ровно.
  4. Штроборез. Этот специализированный инструмент имеет только один серьезный минус — высокая цена.

Как штробить бетонные стены без пыли? В этом помогает только штроборез с подключенным к нему промышленным пылесосом. Бетонная крошка, образующаяся в процессе штробления стен, сразу попадает в специальную камеру, а все, что попадает в рабочую зону, засасывается пылесосом.

Подготовка

Для начала стоит проверить наличие скрытой проводки в стене на пути предполагаемой штробы. Это выполняется с помощью специального прибора (сигнализатор Е-121, «Дятел» и др.). Затем на поверхность стен и потолка наносится разметка. Перед началом штробления важно занавесить двери влажной тканью или плотно заделать их пленкой. Это предотвратить распространение пыли по квартире.

Как происходит создание штробы

Зубило и молоток

При использовании молотка и зубила работа разбивается на несколько этапов. Сначала по краям штробы намечаются небольшие углубления. После этого, зубило ставится поперек борозды и с помощью молотка выбивается часть стены. Далее по намеченной линии выбивается поверхностный слой бетона.

Перфоратор

При использовании перфоратора используются две насадки (с коротким и широким буром). Также пригодится лопатка. По всей длине линии в стене проделываются отверстия 25 мм. Между ними оставляется расстояние, равное примерно 10-15 мм. Затем при помощи лопатки проводится выполнение штробы. Основное правило — не ставить лопатку поперек борозды. Это поможет избежать откола лишних фрагментов штукатурки или бетона.

Болгарка

Для работы с болгаркой необходимо приобрести алмазный диск. Сначала проделывается два надпила по намеченной линии. Бетон, находящийся между ними, выбирается перфоратором или зубилом.

При работе болгаркой производится очень много пыли. Чтобы эффективно устранять пыль, потребуется второй человек, использующий промышленный пылесос. Эффективное удаление пыли может происходит только в том случае, если помощник будет держать пылесос около места штробления.

Штроборез

Этот инструмент представляет собой более логичный вариант применения болгарки с пылесосом. В устройство устанавливается сразу два алмазных диска. Расстояние между ними легко регулируется. Корректируется и глубина борозды в стене. Для этого стоит изменить глубину погружения дисков в защитный кожух. Последний снабжен отводом, в который при использовании пылесоса засасывается пыль.

Благодаря этому инструменту борозды в стене получаются идеально ровными. Единственный существенный минус такого способа — дороговизна аппарата. Многие при проведении ремонта арендуют профессиональный инструмент.

После того, как все штробы выполнены, они зачищаются при помощи пылесоса или щетки. Затем их стоит прогрунтовать. Прокладка кабеля в стене также отличается множеством тонкостей, которые нужно учесть перед началом ремонта.

Штробление потолка

Можно ли штробить потолок? Делать это следует только в том случае, когда есть хороший инструмент, штроба выполняется не более чем на 10 мм в глубину, а на поверхность уже нанесен слой штукатурки. Выполнять такие работы самостоятельно не рекомендуется.

Перфоратор при выполнении штроб на потолке использовать нельзя. После работы с ним в плите могут образовываться микротрещины глубиной до 10 см. Потолок представляет собой несущую плиту, поэтому штробление в многоэтажном здании выполнять опасно.

Штробление под трубопровод

Как штробить бетонные стены под трубы? Проделывание таких отверстий — трудоемкое и затратное занятие. Этот вид работ актуален во время капитального ремонта. При этом часто появляется необходимость спрятать трубопровод как можно глубже. Использование штробореза здесь неоспоримо. Работа с такими объемами требует специальных навыков.

Поскольку штробление будет проводиться на достаточно большую глубину, нужно избегать несущих стен. Это позволит выполнить процедуру с учетом требований безопасности, избежав повреждения арматуры и появления трещин в стене.  При соблюдении этих нюансов можно штробить стену под проводку безо всяких опасений.

Полезные советы

Как правильно штробить бетонные стены? Перед началом ремонта стоит учесть несколько тонкостей, который подробно рассматриваются на видео.

Перед выполнением финишной отделки необходимо сфотографировать стены, чтобы запомнить расположение штроб. Это пригодится при последующем ремонте. Отверстия под коробки и подрозетники в стенах создаются следующим образом:

  • по центру в стене просверливается небольшое отверстие;
  • с помощью коронки выполняется небольшой надпил, которым обозначается контур будущего отверстия;
  • по контуру просверливается 8-10 небольших отверстий;
  • с использованием коронки отверстие в стене доделывается до конца.

При сверлении стен можно наткнуться на арматуру. Сверлить ее категорически запрещено. Это нарушит прочность несущей конструкции и дома в целом. При установке розеток на небольшой высоте от пола работы по штроблению можно минимизировать, проведя проводку под полом.

Штробление стен под проводку своими руками

Проведение капитального ремонта, перепланировки, новое строительство дома или хозяйственного помещения связаны с вопросом подведения или переноса розеток, выключателей, прокладкой нового кабеля, маскировкой трубопроводных систем. В стеновую панель прячут все коммуникации размером до 1/3 толщины перекрытия.

Оглавление:

  1. Обзор инструментов для штробления стен под проводку
  2. Советы профессиональных мастеров о правилах штробления стен под проводку своими руками
  3. Технологии штробления стен под проводку
  4. Некоторые правила штробления в бетонной стене
  5. Работы по штроблению в несущей стене
  6. Монтаж проводов в штробу и установка розеток

Обзор инструментов для штробления стен под проводку

  • Классический инструмент – молоток и стамеска. Вариант пригоден для долбления недлинных канавок в мягком податливом объеме. Использовать данный способ для бетона или кирпича не рационально. Недостатки: большие трудозатраты, длительное ведение работы, окончательный результат низкого качества.
  • Перфоратор со специальной насадкой. Выполняются работы в твердом объеме, армированном бетоне и кирпиче. Окончательный результат среднего качества: края канавок неровные, со сколами, требуется дополнительная доработка. Недостаток инструмента – издает высокий уровень шума более 100 дБ.
  • Болгарка с алмазным диском. Отличный вариант, идеальное качество штробы. Недостаток варианта – несоразмерное к качеству выделение пыли. Достоинства: идеальный результат, быстрое выполнение работы, продуктивность, малобюджетный метод. Простой в пользовании инструмент.
  • Штроборез. Считается наилучшим вариантом для прокладки проводки в стенах. Аппарат идет в комплекте со сменными дисками, с пылеуловителем. Недостаток метода: дорогостоящий инструмент.

Советы профессиональных мастеров о правилах штробления стен под проводку своими руками

  • Несущие стеновые конструкции, плиты перекрытия, горизонтальные швы – неподходящие объекты для прокладки проводки.
  • При составлении чертежа прокладки проводки учитывают важное условие – провода располагаются строго по горизонтали или вертикали. Ведение штробы намечается на поверхности уровнем или отвесом.
  • Горизонтальную прокладку проводов производят, выдерживая расстояние в 15 см от плиты перекрытия.
  • В конструкциях от 8 см провод прокладывается по кратчайшему пути.
  • Проводку не прокладывают в углах, впритык к оконным или дверным проемам. Рекомендуемое расстояние от таких мест к штробам не меньше 100 мм.
  • Для прокладки проводки в старых стенах производят проверку мест возможного прохождения токонесущего кабеля. Используют для контроля отвертку-индикатор или искатель.

Технологии штробления стен под проводку

Прокладка проводки в бетоне выполняется на раннем этапе ремонтных работ. Шторобление в заселенном помещении нежелательно из-за большой концентрации цементной пыли. Подготовка к работе в жилой комнате предусматривает плотную консервацию оргтехники, мебели, цветов, наличие строительного пылесоса для уборки мусора и пыли. До начала работ сверяются с планом прокладки старой проводки, обесточивают ее или обходят эти места. Технологий штробления бетона несколько:

  • Штробление с помощью молотка и зубила. Процесс для простоты разбивается на несколько этапов. На первом этапе зубилом отмечается углубление по краям штрабы на ширину одно или двух его остриев. Далее зубило ставится поперечно борозде и одна его часть вбивается в стену с помощью молотка. Вначале снимается верхний слой по разметке, а после углубляют сделанную канавку на 25 мм по всей ее протяженности. Данная последовательность действий не столь важна, так как допускается углубление сразу во время проделывания канавки. Этот способ совершенно не подходит для штробления бетонных стен под проводку, так как материал является слишком твердым для ручного изготовления отверстий.

  • Следующий способ – штробление стен под проводку перфоратором. Работы начинаются с разметки необходимого участка. Необходимые для выполнения штробы насадки – бур небольшой длины и лопатка. По всей протяженности линии, по которой будет выполняться штроба, делают отверстия глубиной 25 мм. От каждого сделанного отверстия отступают 10-15 мм и делают следующее. Далее по готовым отверстиям делают канаву.
    При ее обустройстве лопатку не ставят поперек намеченной линии, так как это приводит к откалыванию лишних кусков покрытия стены. С помощью перфоратора изготавливается канавка под проводку нужной ширины и глубины, и показатели эти получаются очень точными. Единственный недостаток – края штробы часто получаются рваными, она имеет не очень аккуратный внешний вид. При помощи перфоратора штробление проводится максимально быстро и аккуратно.
  • Штробление стен под проводку болгаркой. Для выполнения данных работ понадобится диск с алмазным напылением. Он позволяет легко выполнять работы по бетону и кирпичу, в отличие от обычных насадок, которые с данными видами материалов справляются с трудом. Даже если работа будет проводиться по штукатурке, алмазный диск сделает канавку быстрей и проще. В начале работ размечают необходимые линии, затем по разметке делают две параллельные линии, ширина между которыми равна необходимой ширине штробы. Между готовыми надрезами выбивают канавку любым удобным инструментом – зубилом или перфоратором.
    Канавка выбивается до необходимой глубины. Данный способ отличается от двух предыдущих только использованием болгарки, которая значительно облегчает процесс изготовления надрезов для штробы. Во время выпиливания надрезов болгаркой выделяется большое количество пыли. Рекомендуется применять для сбора пыли промышленный пылесос или же просто обезопасить все предметы в комнате от попадания на них строительного мусора.
  • Изготовление канавки для проводки с помощью штробореза. Как следует из самого названия данного инструмента, он предназначен как раз для изготовления штроб и применяется профессиональными строителями. Штроборез похож на модифицированную версию болгарки, он имеет разъемы для установки сразу двух алмазных дисков, с возможностью регулировки расстояния между ними. Кожух инструмента также регулируется, что обеспечивает фиксацию глубины, на которую диски будут вырезать канавку. Часто инструмент имеет на кожухе специальный отвод для пыли, к которому крепится труба пылесоса. Штробление проводится легко и быстро, при этом веделяется небольшое количество пыли.
    Когда готовы порезы по краям штробы, лишний материал между ними выбивают перфоратором или зубилом. Недостатком использования штробореза является то, что на штробление стен под проводку цена увеличивается, если применять этот аппарат. Стоит он достаточно дорого, а применяется только для специализированных работ. Для бытового штробления лучше всего останавливать свой выбор на том варианте, для которого имеются в наличии все необходимые инструменты.

Окончание работ имеет одинаковые действия, независимо от того, какая технология применялась для изготовления штробы. Когда канавка полностью готова, ее очищают от строительной пыли пылесосом или веником. Очищенную от мусора канавку обрабатывают грунтовкой. Прокладка кабеля в стену – это еще один сложный технологический процесс, к которому необходимо подойти с максимальным вниманием. Проложенный кабель фиксируют в штробе и заделывают ее штукатуркой, шпаклевкой или гипсом.

Некоторые правила штробления в бетонной стене

Большинство строений выполняется из бетона, потому при прокладке в стене электрических коммуникаций чаще всего приходится иметь дело именно с этим материалом.

Общий принцип работы по бетону ничем не отличается от описанных выше технологий. Для него подходят все описанные инструменты, кроме зубила. Однако существуют некоторые общие правила штробления по бетону.

При выборе технологии штробления, выбирая между вариантом выполнения работ болгаркой или перфоратором, лучше остановиться на втором варианте. Перфораторы являются более мощными машинами, которые рассчитаны на работу по твердым поверхностям. К тому же при изготовлении отверстий не будет выделяться такого количества пыли, как от работы с болгаркой. Работы в многоэтажных домах рекомендуется выполнять в дневное время и только по будним дням. Уровень шума от перфоратора настолько велик, что его работу будет хорошо слышно даже через несколько перекрытий.

Во время работа рекомендуется воспользоваться услугами помощника, который увлажнит рабочую поверхность при выполнении отверстий. Данный способ широко применяют строители, он позволяет снизить количество разлетающейся по помещению пыли. Недостаток такого метода – сложность выполнения работы, влажная стена менее поддается штроблению.

Для работы по бетону строители не рекомендуют использовать штроборез, так как в данной поверхности он не удалит значительной части материала и за ним придется дочищать остатки перфоратором. Потому для облегчения работ по бетону перфоратор сразу используют как основной инструмент.

Работы по штроблению в несущей стене

Возможность проведения работ по штроблению в несущей стене – это спорный вопрос. Законом и всеми архитектурными нормами запрещено проводить в несущей перегородке какие-либо работы, которые ослабляют ее несущую способность. Штробление же относится к такому типу работ. Во время снятия верхнего слоя оголяется арматура, она становится подверженной различным воздействиям и образованию коррозии. Если же начинается коррозия арматуры, ослабляется вся конструкция дома.

Для проведения таких работ в несущей стене, необходимо получить на это специальное разрешение. Если речь идет о панельном доме, то, скорее всего, в разрешении на работы будет отказано. В кирпичных домах такие работы чаще всего разрешают. После получения бумаг все работы выполняются очень осторожно, чтобы снизить ущерб стене до минимального уровня. Чтобы определить место расположения в стене элементов арматуры, используют стандартный металлоискатель. Более подробно рассказывает о том, как выполняется штробление стен под проводку, видео в конце статьи.

Монтаж проводов в штробу и установка розеток

Провода в штробу укладываются двумя способами. Первый предусматривает укладку кабель-каналов для проводки. В таком случае вначале укладывают в штробу саму трубу, а затем через нее тянут провода к месту размещения розеток или включателей. Провод в трубу затягивают с помощью плотной стальной проволоки. Если монтаж проводов проводится без использования трубы, то их фиксируют в канавке с помощью гипса, штукатурки или шпаклевки. Подведенные к подрозетникам провода подрезают, оставляя длину в 10-15 см, оставленный конец заправляется в отверстие для розетки.

Наиболее удобный монтаж розеток – блоками в одну рамку. В один блок размещают не только электрические розетки, но и разъемы для кабельного телевидения, телефона, интернета и т.д. Такие блоки позволяют значительно экономить место и создавать привлекательный эстетичный технический уголок в комнате. Блоки монтируют на специальные защелки, их объединяют еще до монтажа, и лишь затем цельным блоком устанавливают в подготовленные отверстия.

Отверстия для блока высверливаются цельными, между ними оставляют промежуток не более 1 мм, а центральные перегородки убирают. Таким образом блок монтируется в стену целиком. Рамки и металлические каркасы розеток должны плотно соприкасаться друг с другом. После оборудования блока и подведения к нему коммуникаций устанавливают пластиковые рамки розеток. Данная работа проводится после укладки отелочных материалов на стену, так как рамка розетки призвана скрыть все недостатки декорирующих элементов. При оклейке обоями под розетку заворачиваются их края, если же проводится окраска стены, то накладка скроет швы и сколы на месте изготовления проема для розеток.

Для установки распределительного щита штробят в стене отверстие прямоугольной формы. Размер отверстия в глубину, по ширине и по высоте подгоняют под размер будущего щита, оставляя небольшой запас. В нише сначала устанавливают корпус щита, его фиксируют раствором с гипсом. На данном этапе установка скрытой проводки считается завершенной. Оборудование распределительного щита относится к электрическим работам и проводится с учетом правил из руководства по эксплуатации.

Чем штробить стену под проводку | Инструменты: штроборез-бороздодел, болгарка, перфоратор

Чем лучше штробить стену под проводку? Каковы особенности работы с перфоратором, болгаркой и штроборезом? В какое время можно проводить подобные работы. Ответы на все эти вопросы в нашем небольшом обзоре.

Принимая решение заменить электропроводку, многие владельцы недвижимости сталкиваются с вопросом, как штробить стену. Эта операция нужна, чтобы уложить провода с учетом требований строительных нормативов.

После обустройства канавок в материале стен, кабели укладываются в металлические или полимерные трубки, либо замуровываются цементным или гипсовым раствором.

Для одиночной укладки используют провода марки NYM, для пучковой – марки ВВГнг.

Как и чем штробить стены?

Прежде чем приступать к обустройству штробы, необходимо разработать план, где и что будет располагаться. Следует продумать место для каждой розетки или осветительного прибора. Лучше подготовиться заранее, чем потом переделывать. Долбление стены из каменного материала – трудоемкая операция. Особенно сложно пробивать канавки в бетоне.

Составив план, нужно перенести его на местность. Прямо на стенах нарисовать маршрут, где будет проходить каждый провод для розеток, выключателей и светильников. Это поможет проверить удобство использования каждой электроточки. Теперь у вас есть разметка. Можно приступать непосредственно к трудовым операциям.

Инструменты для штробления стен под проводку

Существует четыре способа, как сделать штробление стен под проводку. Для каждого используется определенный ручной инструмент:

  • Молоток и зубило;
  • Перфоратор;
  • Углошлифовальная машина, или просто болгарка;
  • Штроборез.

Первый способ, несмотря на минимум материальных затрат и простоту выполнения, сегодня используется очень редко. Причины – большая трудоемкость и длительность процесса. К тому же выполнить штробление под проводку с помощью этих орудий труда в бетонной стене практически невозможно. Остальные три способа имеют свои сильные и слабые стороны.

Использование перфоратора

Наиболее частый способ, применяемый строителями, – обустройство выемок с помощью перфоратора. Для мелкой работы с мягкими материалами (ракушечник, гипсовый блок, пенобетон) можно использовать ударную дрель мощностью от 750 Вт.

Технология достаточно проста – сначала по трассе прокладки кабеля буром высверливается ряд отверстий требуемой глубины с шагом в 10-15 мм. На втором этапе перегородки между отверстиями разрушаются перфоратором с зубилом или лопаткой. В качестве вспомогательных средств можно использовать кувалду или молоток, зубило.

Достоинства способа – доступность оборудования, относительно небольшое количество пыли и приемлемая скорость. Из недостатков можно отметить тот факт, что края штробы получаются неровными. Также учтите, что уровень шума может превышать 100 дБ. В многоквартирных домах этим аппаратом можно работать только днем и в будни.

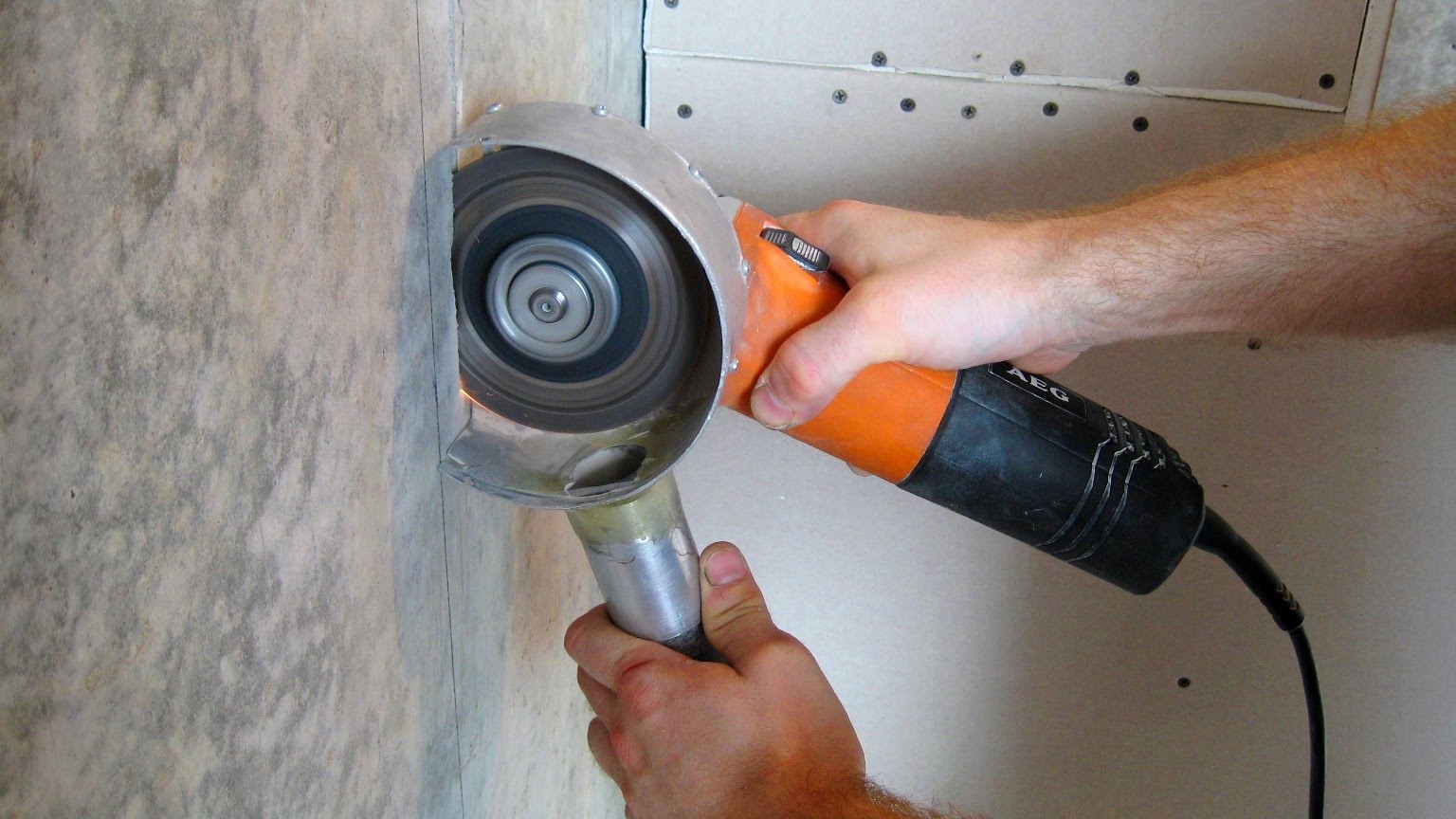

Штробление при помощи болгарки

Можно использовать другое устройство – углошлифовальную машину. Необходим режущий диск с напылением из промышленных алмазов. Сперва нужно сделать два параллельных реза на расстоянии равном нужной ширине штробы. Материал между прорезями удаляют молотком или ударной дрелью.

Работа «болгаркой» позволяет получить канавку с ровными краями. Одинаковую глубину реза выдержать сложнее, но при достаточном уровне навыков эта задача легко решается. Главным недостатком можно считать большое количество пыли, образующееся в результате работы этого агрегата. Уменьшить распространение мелких частиц можно, используя строительный пылесос.

Применение штробореза-бороздодела

Если использовать специализированную машину, результат окажется более качественным. Затраты времени будут оптимальными. Все это возможно, если штробить стеновые панели бороздоделом. Эта техника напоминает болгарку, но имеет существенные преимущества. В прибор устанавливается сразу два алмазных диска. Расстояние можно регулировать с помощью вставных шайб. Большинство моделей имеют в конструкции патрубок, к которому подключается пылесос профессионального класса.

Благодаря таким конструкционным особенностям штробореза работа выполняется быстро, точно, с минимальным выбросом пыли. Прорезав две параллельные линии, достаточно удалить остатки материала, чтобы получить штробу с ровными краями, равномерной глубины и постоянной ширины. Единственный недостаток – высокая цена данного электроинструмента. Покупать штроборез для разовых работ нецелесообразно.


Как штробить стены под проводку, что необходимо знать

Друзья, в этой статье речь пойдет о том, как правильно штробить стену под проводку. Мы предоставим вам сжатую но действенную информацию, чтобы вы могли быстро ее изучить и приступить к штробам.

Штробить стены необходимо по той причине, чтобы скрыть всю проводку внутри стен. Разумеется, это является более сложной схемой. чем монтаж открытой проводки, но во первых проводка в штробах — это безопаснее и долголетней, а во вторых это красивее. Открытая проводка смотрится красиво лишь в случае монтажа ее на деревянные стены, как элемент декора, по старину. В остальным случаях, а особенно в условиях современных интерьеров, открытая проводка — это враг всему.

Как подготовиться к штробам стен

Во-первых, если вы собираетесь делать штробы в условиях квартиры, то первым делом вам необходимо согласовать ваши действия с соседями, ведь шума от этого процесса будет много.

Далее переходим к разметки стен.

  • Нанесите разметку на стены согласно тому, сколько выключателей и розеток вы хотите иметь в каждой комнате. Наносите разметку сразу в тех местах где планируете штробить. Предварительно проверьте все рулеткой, чтобы высота выключателей и розеток была приемлемой и находилась на одном уровне во всех комнатах — это визуально украсит ваш дом или квартиру.
  • Штробы от выключателей и розеток делают строго по вертикальной линии от середины выключателей и розеток. Необходимость делать именно так заключается в том, чтобы в момент когда вы захотите повесить картину или полку вы понимали, что во всех комнатах проводка идет в определенных местах. Порядок в этом деле обеспечит сохранность проводки. Если для экономии кабеля вы решите сделать проводку абы как, то в будущем столкнетесь с тем, что повешенный на стену телевизор пробьет вашу проводку и придется вам делать ремонт.

Чем штробить стены

  1. Для штроб уже давно существует штроборез, которым мы и советуем штробить стены. Это максимально удобный инструмент для любого материала стен.
  2. В том случае если стены вашего дома выполнены из газосиликата, то сделать штробы можно обыкновенно болгаркой, после чего зубилом и молотком выбить сердцевину дорожек.

Болгаркой выполнить штробы можно и в условиях панельных домов, но делать это не совсем удобно.

Впрочем решать вам.

Меры предосторожности

  • Разумеется делая штробы, желательно обесточить те комнаты где вы штробите стены.
  • Мы также рекомендуем использовать защитные очки и респиратор, так как пыли будет очень много.
  • Если в комнатах находится мебель, то по возможности уберите ее, либо запакуйте в пленку, чтобы максимально обезопасить от пыли и крошек.

Выводы по теме штроб

Таким образом мы познакомились с темой штроб. Независимо от того, где вы будете выполнять эти работы, помните о мерах безопасности, а также о том, что шума и пыли будет много.

Не забудьте сделать грамотную разметку стен перед штроблением и при желании нарисуйте себе схему, чтобы вернуться к ней тогда, когда вы заходите повесить что-либо на стену.

Если у вас гипсокартонные потолки, то часть проводки можно пустить внутри потолков. Делать это нежелательно, ведь в случае если вас затопят соседи разное может случиться, но решать вам.

Удачно вам ремонта!

Как штробить стены под проводку перфоратором: пошаговая инструкция

Каждый житель знаком со словом проводка. Но мало кто знает, что это понятие включает в себя целую систему, состоящую из изолированных проводов, кабельной продукции, защищающих их конструкций, соединительных и крепежных элементов. Цель системы — доставка электричества по назначению.


Электрический комплекс, состоящий из проводов

В каких случаях штробят стены под проводку

Проводка подразделяется на 2 типа: внутреннюю и наружную. Внутренняя монтируется внутри зданий и сооружений. Наружная проводка в основном применяется для прокладки по внешним стенам строений. Внутренняя в свою очередь делится на открытую и скрытую. Для открытой используют трубы, рукава, короба. Скрытую в основном используют для пола и стен.

Прокладка бороздок необходима при изношенности проводки, переносе щитов распределения энергии, необходимости установки дополнительных электровыключателей и электророзеток, монтаже приборов с большим потреблением электроэнергии.

Прокладка электропроводов

Нормы штробления стен под проводку

Среди закрытого способа монтажа самым распространенным является стеновое штробление. После укладки проводки отверстия заделывают штукатуркой или цементным раствором, ровняя со стеной, которая затем покрывается отделочным материалом.

Обратите внимание! После покрытия стен декоративным материалом найти место прокладки электропроводки можно только специальным инструментом.

Чтобы во время проделывания отверстий в стенах не попасть на электрические провода, разработан ряд правил, которых необходимо придерживаться. Все штробы делаются в вертикальных и горизонтальных направлениях под углом 90 градусов. Прокладка под наклоном возможна только на чердачных помещениях и лестничных пролетах, имеющих скошенные стены.

Правила штробления

Инструменты для штробления

Раньше отверстия под проводку в панельных домостроениях прокладывали при помощи молотка и зубила. Современные строители-профессионалы в своей работе пользуются штроборезом, специальным инструментом с дисками, расстояние между которыми можно менять по своему усмотрению согласно заданным параметрам.

Преимущество штробореза — получение идеально ровных двух параллельных линий, отсутствие пыли при подключении к нему пылесоса. К тому же это самый быстрый способ проделывания канавок.

Его минус заключается в том, что позволить себе приобрести дорогостоящий инструмент могут только профессионалы. Домашние мастера пользуются в своей работе более дешевыми электроинструментами.

Как сделать штробу без штробореза? Для этого подойдут имеющиеся у многих в домашней мастерской перфоратор или угловая шлифмашина. Для монолитных домов со стенами из газобетона, пенобетона, пеноблоков и пескобетона, выложенных из кирпича подойдет фрезер, электрическая ударная дрель или шуруповерт с аккумулятором.

Обратите внимание! Штробление кирпичных стен намного легче, чем бетонных.

Конечно, все перечисленные инструменты имеют другое предназначение, тем не менее, они годятся для использования и в этих целях. Просто, перед их применением на поверхности стены делается небольшое углубление, к которому плотно прижимают электроинструмент. Далее просто нужно тянуть его по поверхности.

При наличии нескольких скоростей на инструменте для получения бороздок лучше применять самую большую скорость.

Штроба под электропроводку

Как штробить стены под проводку перфоратором или болгаркой? Первым делом при помощи уровня на поверхность стен наносят горизонтальные и вертикальные линии чертежа. Затем по разметке с расстоянием в 1-2 сантиметра проделывают дырочки глубиной до 2,5 сантиметров. Лопаткой, идя последовательно от одного отверстия к другому, прокладывают бороздку. Заключительный этап — зачистка канавки насадкой с полукруглым желобом.

Важно! Ни в коем случае нельзя устанавливать лопатку против направления бороздок. Это может привести к сколу поверхности стены.

Самые простые инструменты для штробы поверхностей

Особенности штробы по различным материалам

Прорезание бороздок в стенах часто бывает необходимо при реконструкции жилых помещений, установке кондиционеров, водонагревательных баков, другой бытовой техники, требующей отдельной проводки.

Штробы в бетоне и кирпиче

Приступая к проделыванию бороздок в кирпиче, необходимо знать его вид, относится ли он к силикатному, гиперпрессованному или керамическому. Самый хрупкий — белый кирпич, при работе с ним необходима особая осторожность. При прокладке канавок в кирпиче целесообразно использовать штроборез, перфоратор или шлифовальную машину с дисками.

По бетону применяют ударную дрель с победитовыми фрезами, перфоратор с напайкой из победита или угловую шлифмашину с алмазными дисками. В некоторых случаях возникает и необходимость в зубиле.

Работа с деревом и газобетоном

Древесина и газобетон относятся к самым податливым материалам. Отверстия в них легко поддаются долоту и стамеске. Правда на это уходит время. Гораздо проще бороздки проделать циркулярной пилой или фрезой.

Штробление гипсокартона

Обязательное условие проводки, проложенной под гипсокартоном, ее укладка в гофрированную оболочку. Это позволит избежать коротких замыканий и повреждения проводов саморезами.

  • При закладке проводов под бескаркасный гипсокартон в стене необходимо продолбить углубления, которые затем штукатурят.
  • При каркасном методе крепления гипсокартона, провода можно закрепить гипсовым клеем.

Штроба в кафельном полу

Для прорезания бороздок в кафеле пользуются болгаркой или штраборезом с алмазным диском. Перфоратор может повредить кафель, покрыть его трещинами.

Штробление стен под кондиционер

Канавки под кондиционер должны иметь глубину 50 миллиметров при ширине 60 миллиметров. Это связано с размерами утеплителя, электропроводов, отвода конденсата, уложенных в одну штробу.

Нюансы с несущими стенами

Согласно Приложению № 1 постановления правительства РФ № 508, пунктам 11.3 и 11.11 запрещено делать штробы в несущих стенах, чтобы избежать их повреждения. Для проведения работ оформляются документы равнозначные перепланировке.

Штробы по разным материалам

Способы штробления

Следует разобраться, какие бывают способы штробления и как правильно сделать штробу перфоратором.

Самый простой способ штробления, выполненный своими руками, использование зубила с молотком. Правда, он достаточно трудоемкий, требует много сил. Облегчить ручную работу может ударная дрель. Повысить качество работы, быстроту прокладываемых бороздок может перфоратор с набором насадок.

Ровная канавка получается при штроблении стен угловой шлифовальной машиной. С ее помощью прокладывают 2 параллельные линии, середина которых выбивается при помощи зубила или перфоратора. Стоит учесть, что такой способ требует использования довольно дорогих алмазных дисков.

Способы правильного прорезания канавок

Поэтапное описание штробления

Когда схема новой проводки составлена, можно переходить к самому процессу. Чертеж переносится на поверхность стен, отключается электричество, проемы дверей плотно завешиваются от распространения пыли, начинается штробление.

  • Исходя из материала, с которого сделаны стены, для нарезания бороздок используют подходящий инструмент.
  • Все штробы подлежат зачистке и грунтовке глубокого проникновения.
  • В предназначенных местах устанавливаются распределительные коробки, розетки, выключатели, соединение их с проводами, уложенными в гофрированный рукав.
  • Все пустоты замазывают штукатурной или смесью цемента с песком выравнивают с поверхностью стен.

По оштукатуренной поверхности перед применением электроинструмента лучше пройтись обычным зубилом с молотком.

Для штробления стен не обязательно иметь дома профессиональный инструмент. Часто можно обойтись инвентарем, который есть в домашней мастерской простого обывателя. Это болгарка, перфоратор, шуроповерт, молоток и зубило. Используя их и свою смекалку, вполне можно решить проблему, как проштробить стену без штробореза.

Как штробить стены под проводку перфоратором

Подробная инструкция на тему, как штробить перфоратором стены под проводку, окажется полезной для любого домашнего мастера. Ведь от того, насколько правильно будет выполнена эта процедура, зависит не только внешний вид поверхности, но и пожаробезопасность всей квартиры.

Порядок выполнения работ

Прокладка штроб под проводку при помощи перфоратора — один из наиболее удобных и быстрых способов. Для работы понадобятся две насадки: короткий бур по бетону и специальная лопатка. Процесс состоит из следующих этапов:

  1. На стену наносят разметку расположения будущих канавок. Делать это лучше ярким маркером, поскольку в процессе штробления линии будут покрываться пылью.
  2. По всей длине разметки коротким буром на расстоянии 3–5 см друг от друга делают отверстия глубиной 2,5 см.
  3. На перфоратор устанавливают насадку-лопатку. С её помощью соединяют подготовленные отверстия. При выполнении вертикальных штроб движения перфоратором делают сверху вниз. На горизонтальных линиях — слева направо.

Возможные ошибки

Основная ошибка, которую совершают новички, — попытка сделать канавку без предварительного сверления вспомогательных отверстий. Такой способ требует навыков и доступен только профессионалам.

Для получения максимально ровной штробы также стоит придерживаться ещё одного правила: лопатку нужно вести вдоль размеченной борозды. Если движение направить поперёк, из стены могут выпасть крупные куски, и поверхность впоследствии будет трудно восстановить.

Нельзя использовать перфоратор для проделывания штроб в гипсокартоне. От вибрации аппарата на покрытии образуются трещины, и оно приходит в негодность.

Штробление стены под проводку перфоратором — несложный процесс, но требующий определённых навыков работы с инструментом. Если при первых попытках не получается сделать ровную канавку, целесообразно обратиться за помощью к опытным мастерам.

Оцените статью: Поделитесь с друзьями!

Как штробить стены под проводку – основные способы прокладки

Категория: Стены и перегородки

Одним из этапов проведения работ по монтажу электрической проводки во время ремонта или строительства является штробление стен. Штроб – это паз или борозда в стене. Но многие ли знают как штробить стены под проводку? Ведь те, кто ни разу не сталкивался с подобным видом работ, имеют множество вопросов относительно правильности подготовки каналов для дальнейшей укладки в них линий электропроводки. В этом уроке будут кратко охарактеризованы способы штробления стен под проводку, и приведены их основные достоинства и недостатки.

Проложить новую электропроводку можно двумя способами:

  1. Пустить электропроводку поверх стен;
  2. Спрятать электропроводку внутри стен.

При использовании первого способа электропроводка укладывается в короба, но смотреться это будет неэстетично, особенно если стеновое покрытие будет дорогим и красивым. В таком случае остается использование второго варианта укладки электропроводки. И вот тут-то возникает вопрос как штробить стены под проводку правильно и с наименьшими затратами?

Перед началом рабочего процесса закройте от пыли пространство вокруг и в зависимости от выбранного Вами способа штробления приготовьте рабочий инструмент. Сначала сделайте схему разводки электропроводки на бумаге и только потом, когда все будет учтено, проводите разметку стены под штробление, соблюдая следующие правила:

  • перед разметкой, используя специальный индикатор или детектор, удостоверьтесь, что в местах прокладки новой линии отсутствует старая электропроводка;
  • штробление стен под проводку нужно проводить строго вертикально или горизонтально (параллельно основным линиям конструкции), исключение составляет при прокладке по наклонным стенам, например, на мансарде;
  • старайтесь, чтобы количество изгибов канала для проводов было минимальным;
  • горизонтальные штробы рекомендуется проводить на расстоянии 15-20 см от потолка (плит перекрытия). Запрещается прокладывать горизонтальные штробы в несущих конструкциях;
  • вертикальные штробы располагайте не менее 10-15 см от дверных и оконных проемов, и не менее 40 см от газовых труб;
  • габариты паза не должны быть больше 2,5 см в ширину и глубину. Не рекомендуется делать борозду по длине более 3 метров.

Самый простой способ штробления стены

При данном способе весь рабочий процесс осуществляется вручную: а именно с помощью молотка, зубила и Вашей рабочей силы. Несмотря на то, что этот способ самый простой и дешевый, он, тем не менее, является самым трудоемким. Сначала, ударяя молотком по зубилу, размечаем углубления по краям паза вдоль разметки, а затем, располагая инструмент поперек борозды, выбиваем часть стены на нужную глубину. Данный метод будет бесполезен при штроблении бетонной стены, для которой уже необходимо использование специального оборудования.

Как штробить стены под проводку перфоратором

Данный способ штрабления отлично подойдет для отштукатуренных стен. Для этого перфоратором сверлим по разметке отверстия на глубину 2,5 см с шагом 10-15 миллиметров друг от друга. Затем сменив на перфораторе бур на специальную лопатку для штробления формируем паз необходимых габаритов.
В этом способе также можно использовать зубило и молоток после того как насверлите отверстий по всей длине разметки.

Штробим стены под проводку болгаркой

Штробить стены данным способом очень просто и не требует каких-либо особых навыков. Для этого способа в болгарке используется диск с алмазным покрытием. Метод подходит для стен из кирпича и бетона.

Согласно разметки делаем болгаркой два параллельных надпила, затем пользуясь перфоратором или зубилом выдалбливаем середину, чтобы получился паз. Основным преимуществом этого способа является то, что пазы под проводку получаются ровными и аккуратными, которые потом очень легко заштукатурить.

Минусом использования болгарки для штробления, является много пыли во время самого процесса, если же конечно инструмент не оборудован пылесосом. Для защиты от пыли обязательно используйте перчатки, очки и респиратор!

Профессионально штробим стены с помощью штробореза

Штроборез существенно упрощает прокладывание электропроводки. Этот инструмент чем-то напоминает болгарку. Аппарат комплектуется двумя алмазными дисками и специальным кожухом, который закрывает опасную часть инструмента и отводит пыль в пылесос. Благодаря режущим кругам и кожуху можно регулировать ширину и глубину проходки.

Существенным минусом данного способа является высокая стоимость штробореза. Если есть возможность взять инструмент в аренду или в прокат, берите – не пожалеете!

После того как штробы будут готовы их нужно загрунтовать, уложить в них электропровод, а сверху — заштукатурить. Несмотря на трудоемкость процесса штробление стены под проводку сможет выполнить даже строитель-новичок. Если технологический процесс из описания для Вас остался непонятным, то можете посмотреть как штробить стены под проводку видео. Удачного Вам ремонта!

Как пропустить провод через шпильки за стеной | Руководства по дому

Электропроводка в доме обычно проходит под потолком и на чердаке, под полом и через внутренние стены. В новом строительстве до установки гипсокартона легче провести провода через внутренние стены, но это не всегда возможно. В некоторых домах меняют проводку в соответствии с новыми правилами электроснабжения, а иногда домовладельцу просто требуется дополнительная цепь для розетки или электроприбора. Если поверхностная проводка через кабелепровод неприемлема, вы можете пропустить новый провод через стены и закончить его почти незаметно после завершения работы.

Постучите молотком по стене в том месте, где будет проложена новая проводка. Каждый раз, когда вместо глухого стука вы слышите резкий стук, отмечайте место на стене карандашом. Резкий звук удара возникает, когда молоток ударяется о стену, в которой находится гвоздь.

Проколите гипсокартон острием пилы для гипсокартона слева или справа от одной из отметок карандаша на стене. Пила для гипсокартона — это длинный тонкий нож с острыми режущими зубьями. Сторона стойки, обращенная к вам, имеет ширину от 1 1/2 до 1 3/4 дюйма, поэтому вам нужно будет найти левую или правую сторону каждой стойки.Если кончик пилы задевает шпильку внутри, слегка переместите пилу и попробуйте еще раз, пока пила не пройдет сквозь гипсокартон.

Отрежьте гипсокартон на несколько дюймов прямо по краю стойки, затем разрежьте прямо поперек стойки. Продолжайте резку, пока не сможете удалить квадратный кусок гипсокартона со стороны стойки. Размер прорезанного отверстия не критичен; это точка доступа к стойке внутри стены. Сделайте отверстие настолько большим или маленьким, насколько вам нужно.

Вырежьте отверстие для доступа сбоку от каждой стойки, которую вы отметили на стене.

Просверлите слева направо или справа налево через стойку стены с помощью дрели и сверла диаметром 1 1/4 дюйма, работая через отверстия доступа, которые вы прорезали в гипсокартоне. Просверлите по одному отверстию в каждой стойке вдоль стены, где будет проходить проводка.

Пропустите проволоку через отверстие в первой шпильке из серии, которую вы просверлили. Продолжайте движение по стене, пока проволока не пройдет через каждую стойку.

Отремонтируйте отверстия доступа в гипсокартоне, вырезав заплатки для гипсокартона из нового листа гипсокартона. Завершите их составом для швов гипсокартона и шовной лентой, как и при любом другом ремонте гипсокартона.

Советы

  • Вам может понадобиться фонарик, чтобы вы могли видеть провод, когда вы протягиваете его через стену.
  • Если провод будет проходить из одной комнаты в другую, иногда легче провести провод через стену слева направо, прямо вверх вдоль последней стойки в углу, через потолок, а затем вниз между стойками в следующая комната.Это позволяет избежать просверливания шпилек двух или более толщин в углах между комнатами. В качестве альтернативы, вы можете пропустить провод по последней стойке в углу, под полом, в подвал или в подползти, а затем обратно вверх между стойками в следующей комнате.
  • Если ваши стены оштукатурены, вам понадобится вращающийся инструмент с универсальной режущей головкой или сабельная пила, чтобы распилить деревянную рейку за штукатуркой. Заделайте проемы гипсокартоном, как делаете ремонт гипсокартона.

Предупреждения

  • Проверьте свои местные строительные нормы и правила, чтобы узнать, существуют ли правила, регулирующие размер просверленных отверстий в несущих и ненесущих стенах.
  • Если ваши стены облицованы деревянными панелями, проконсультируйтесь с электриком, прежде чем добавлять новую проводку. Панели трудно исправить, и в большинстве случаев пятна очень заметны. Поверхностная проводка может быть лучшим выбором, чем прокладка проводов через обшитые панелями стены.

Писатель Биография

Кэрол Олдройд, писатель из Восточного Теннесси, является автором множества статей по домашнему благоустройству, кадрам, кадрам и юриспруденции своими руками. Помимо получения степени в области параюридических исследований, она имеет более чем 10-летний опыт ремонта новых домов и восстановления исторической собственности.

Опасно прокладывать кабели через стену?

Опасно ли прокладывать кабели через стену? Короткий ответ: ну, наверное, нет. На самом деле, определение того, опасно это или нет, зависит от нескольких факторов. И в зависимости от того, как кабели проходят через стену, это также может нарушать правила NEC (национальный электротехнический кодекс). Я не собираюсь слишком углубляться в NEC в этой статье. Моя основная цель — обеспечить эффективную и безопасную прокладку кабелей по всему дому.Я также не буду подробно рассказывать, как подключить весь дом, это предназначено исключительно для тех, кто хочет добавить аудио, видео или другое оборудование в свой уже построенный дом. Я проложил тысячи различных кабелей по домам и предприятиям клиентов, и вот некоторые из методов и идеалов, которые я использую при этом.

Эффективная и безопасная прокладка кабелей через стену

Есть несколько важных моментов, о которых следует помнить, если вы хотите безопасно провести кабели через стену. Вы можете просто пойти на это! Вырежьте два отверстия в стене и протяните проволоку между ними.Но давай, давайте разбираться в том, что мы делаем! Мы больше не пещерные люди, мы живем в 21 веке, так что давайте будем умными и составим твердый план, прежде чем что-либо делать.

  1. Прежде чем прокладывать кабели, узнайте, что находится за стеной.
  2. Избегайте прокладки силовых кабелей внутри стен!
  3. Избегайте прокладки кабелей рядом с электрическими линиями.
  4. Можно проложить кабели низкого напряжения и другие кабели в связках.
  5. Осмотрите кабели перед их прокладкой.
Прежде чем прокладывать кабели, узнайте, что находится за стеной.

Прежде чем вы начнете вырезать отверстия в своей драгоценной стене, сначала выясните, что за ней скрывается. Не стучите по стене, как сумасшедший. Некоторые люди могут предложить этот метод, но он непоследователен, если у вас нет тренированного слуха. Купите себе приличный искатель шпилек, он будет полезен для безопасной прокладки кабелей, а также для будущих проектов. Если вам нужен действительно хороший поисковик, обратите внимание на этот. Я использовал его, когда делал аудио / видео инсталляции, и он работает очень хорошо.Используйте прибор для поиска шпилек в том месте, где вы планируете проложить кабели. Обратите внимание на расстояние между шпильками и любые другие показания, выходящие за рамки обычных. Эти случайные показания могут относиться к небольшой трубе, электрическому проводу или, возможно, неправильному считыванию с помощью искателя гвоздей, в зависимости от типа стены и места его расположения в доме.

Есть ли стойки, проходящие горизонтально по стене? Это так называемые огненные блоки. Если есть противопожарный блок, просверлите его с помощью гибкого сверла. Это рекомендуется, если нижнее отверстие доступа расположено не слишком близко к земле.Вы также можете вырезать кусок гипсокартона, который находится прямо над противопожарным блоком, просверлить в нем отверстие, пропустить кабель и снова заделать отверстие. Оба метода работают очень хорошо, но резка гипсокартона определенно требует больше усилий, потому что вам нужно будет зашпаклевать стену, отшлифовать, а затем перекрасить область.

Не прокладывайте силовые кабели внутри стен!

Я настоятельно рекомендую не прокладывать силовые кабели через стены. Когда я говорю «силовые кабели», я имею в виду силовые кабели для телевизоров, приемников и т. Д.не актуальные электрические провода (Romax). Фактически это против одной из статей в NEC. Не следует прокладывать силовые кабели через стену вместо постоянной проводки, то есть проводных розеток. Это можно сделать, но если в результате этого возник пожар, то страховая компания может найти причину не возмещать ущерб. Если вы хотите безопасно прокладывать кабели, и вам нужно подключить питание к телевизору или другим устройствам, но вам нужна розетка. Тогда наймите электрика, чтобы он профессионально установил новую розетку. Или вы можете использовать это устройство для самостоятельной установки полупостоянной розетки (она соответствует нормам NEC и безопасна в использовании).Или, если вы действительно знаете, что делаете, сами установите настоящую розетку. Да, это немного больше работы, но это будет гораздо лучший метод для безопасной прокладки кабелей, при этом соблюдая правила NEC.

Избегайте прокладки кабелей рядом с электрическими линиями.

Низковольтные кабели и электрические линии не должны находиться рядом друг с другом. Это может вызвать помехи в сигналах, отправляемых на подключенную электронику. И любой неизолированный контакт между электрическим проводом и кабелем низкого напряжения может вызвать серьезное повреждение оборудования или даже пожар! Рекомендуется выдерживать расстояние не менее 6 дюймов между электропроводкой и проводкой низкого напряжения.Тем не менее, большинство кабелей теперь довольно хорошо экранированы, так что дюйм или около того, вероятно, будет вполне приемлемым. Помните, это также относится к осветительным приборам. Если вы прокладываете провод динамика к потолочным динамикам, убедитесь, что проводка находится на приемлемом расстоянии от осветительного прибора. Некоторые осветительные приборы создают сильные электромагнитные помехи (электромагнитные помехи), которые также могут вызывать проблемы с низковольтными кабелями.

Можно безопасно укладывать кабели низкого напряжения и другие кабели в связках.

При прокладке кабелей низковольтные кабели можно связывать вместе.Это значительно облегчает их прохождение сквозь стены. Пока кабели хорошо изолированы, между сигналами не должно быть помех. Убедитесь, что вы используете качественные кабели. Если это дешевые кабели, то в будущем вы можете столкнуться с проблемами с помехами и другими проблемами. Идите вперед и потратьте немного больше на эти кабели, чтобы убедиться, что у вас не возникнет проблем в будущем.

Осмотрите кабели перед их прокладкой.

Даже не думайте о том, чтобы проложить оборванные и оборванные провода.Просто убедитесь, что кабели в хорошем состоянии, прежде чем пропустить их через стену. Никаких порезов, разрывов и т. Д. Используйте чистые кабели хорошего качества, и вам не о чем беспокоиться!

Заключение

Провести большинство кабелей через стену совершенно безопасно! На самом деле, единственный кабель, который категорически нельзя прокладывать через стену, — это стандартный кабель питания, который подключается к розетке. Эти кабели нагреваются больше, чем большинство других кабелей. Они могут вызвать электрический пожар, если есть порез или другая проблема с кабелем или устройством.Установите электрическую розетку там, где расположены устройства, и избавьтесь от лишних забот.

Если вы хотите узнать больше о компонентах домашнего кинотеатра, ознакомьтесь с моей статьей о том, как домашний кинотеатр работает! Здесь рассматриваются различные части оборудования и то, как все они работают вместе!

Прокладка кабелей через существующие стены

Установка выключателей и розеток в уже готовые стены может быть сложной задачей. Но вот несколько советов, которые помогут уменьшить количество дырок в стенах и потолке.

При установке новой розетки или выключателя проще всего провести кабели от точки к точке у основания стены. Предположим, вы устанавливаете новую розетку, которая будет подключена к другой розетке в той же комнате. Сначала проведите линию вдоль верхней части карниза плинтуса, а затем снимите его. Если краска прижимает лепнину к стене, используйте канцелярский нож, чтобы сломать уплотнение.

Прокладка кабеля за обшивкой плинтуса

После снятия молдинга выключите питание и отрежьте стеновую панель, оставаясь под линией карандаша.Установите новую коробку, просверлите отверстия в шпильках и протяните кабель от существующей розетки к новой (оставьте около 6 дюймов провисания в каждой коробке). Подключите старую розетку к новой, затем замените отрезную стеновую панель и установите на место молдинг.

Если вам нужно провести провод вокруг существующей двери, но вы не хотите отрезать всю стеновую панель над коллектором и не можете пройти через чердак или подвал, пропустите кабель через прокладку вокруг двери. Снимите дверную обшивку и молдинг плинтуса.Выключите питание и протяните кабель через шпильки и прокладку. Вам нужно будет вырезать прокладки так, чтобы они подходили к кабелю, а затем защитить кабель от гвоздей и винтов с помощью металлических пластин толщиной 1/16 дюйма. После проложения кабеля установите на место снятые стеновые панели или обрезки.

Прокладка кабеля вокруг двери

Аналогичную систему можно использовать, если вы устанавливаете новый свет и выключатель в комнате и отключаете их от существующей розетки. Сначала выключите питание.Затем снимите плинтус и обрежьте стеновую панель ниже линии карандаша. Установите новую распределительную коробку и коробку для крепления к потолку. Отрежьте часть стеновой панели в верхней части стены, чтобы можно было просверлить двойную верхнюю пластину (если у вас есть доступный чердак, вам не нужно этого делать). Также отрежьте достаточно потолка, чтобы можно было протянуть кабель через пластину. Просверлите отверстия в шпильках и в пластине и проложите кабель от существующей розетки к распределительной коробке, затем проложите другой кабель от распределительной коробки к осветительной арматуре.Выполните соединения и замените все снятые части стены, потолка или молдинга.

Маршрутный кабель для нового потолочного светильника

Рисунки: Винсент Бабак

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Как установить телевизор с плоским экраном и спрятать шнуры в стене

У нас уже несколько лет есть телевизор с плоским экраном диагональю 55 дюймов, и я всегда хотел установить его и спрятать шнуры внутри стены, чтобы он выглядел аккуратно.Я никогда особо не занимался этим, потому что думал, что мне придется нанять электрика ($$$), чтобы сделать эту работу, а вырезание дыр в стене заставило меня немного нервничать. Однако после небольшого исследования, потрясающего уже сделанного электрического комплекта и видео с практическими рекомендациями я был уверен, что смогу попробовать! Я так рада, что сделала! Я покажу вам, как я это сделал, а также дам ссылки на использованные мной материалы. Серьезно, ребята, вы можете сделать это за пару часов! Просто убедитесь, что кто-нибудь поможет вам поднять телевизор 🙂 Разве это не красиво? Хотел бы я сделать это много лет назад!

Партнерские ссылки включены для вашего удобства.Покупка по этим ссылкам может принести мне небольшую комиссию без каких-либо дополнительных затрат для вас. Щелкните здесь, если хотите прочитать полное раскрытие.

Начну с настенного кронштейна. Это настенное крепление, которое я использовал. Это фиксированный низкопрофильный настенный кронштейн. Мне не нужно было, чтобы телевизор двигался или наклонялся, и я хотел, чтобы он располагался как можно ближе к стене. Инструкции в упаковке тоже очень хороши! Что мне больше всего нравится в этом кронштейне, так это то, что он может охватывать две стойки и позволять устанавливать телевизор в любом месте в пределах ширины кронштейна.Это важно, потому что стойки в стене не были точно отцентрованы (они вообще когда-либо?).

Я начал с того, что выбрал место на стене, где должен быть телевизор, и пометил стойки с помощью прибора для поиска стоек. Я использовал уровень и пометил карандашом, где будут входить винты. Будьте очень аккуратны и убедитесь, что вы вешаете его ровно, иначе ваш телевизор не будет кривым. Нет буэно.

Сначала я просверлил пилотные отверстия, затем прикрепил кронштейн винтами, прилагаемыми к настенному креплению для телевизора, к стойкам.

Как только скоба была наложена, я был готов позаботиться о ситуации со шнуром. Это самая захватывающая часть! Я использовал этот комплект от Amazon, чтобы скрыть шнуры. Я также посмотрел это видео, чтобы помочь мне с установкой. Я говорю тебе, видео — это бомба! хотя фоновая музыка немного напрягает

Чтобы спрятать шнуры, проделайте в стене два отверстия (ааааааа!), Одно прямо за телевизором (куда подключается телевизор), а другое прямо под ним, рядом с электрической розеткой.В комплекте идет шаблон. Убедитесь, что выбранное место находится между двумя гвоздиками.

Используйте пилу для гипсокартона или универсальный нож, чтобы обрезать его. Это тот, который я использовал.

Затем вырежьте еще одно отверстие прямо под ним. Не забудьте прорезать отверстия между шпильками!

Теперь вы будете продевать кабели через верхнее отверстие и выводить через нижнее отверстие. Кабели будут проходить через настенную пластину. Прикрепите настенную пластину, чтобы закрыть отверстия.Обе настенные пластины также входят в комплект.

Легко и просто!

Прикрепите скобы к задней части телевизора. Кронштейны идут в комплекте с креплением для телевизора. У всех телевизоров с плоским экраном отверстия уже есть на задней панели. Крепление для телевизора поставляется с винтами разного размера. Выберите те, которые подходят к вашему телевизору, и прикрутите их. Убедитесь, что они плотно прилегают! Это то, что будет крепиться к настенному креплению!

Теперь вы готовы к установке телевизора! Убедитесь, что вы подключили все шнуры к задней панели телевизора, прежде чем вставлять его, а также подключите телевизор к верхней розетке.Когда все ваши нижние шнуры подключены ко всем вашим устройствам, вы готовы смотреть телевизор.

Совсем не страшно !!! Я очень рекомендую вам посмотреть видео несколько раз, прежде чем устанавливать электрический комплект.

Надеюсь, это побудит вас повесить телевизор на стену и спрятать эти шнуры !! Вот еще несколько фото готового продукта! Никаких шнуров! Ура!

Спасибо, что заглянули!

Прикрепите это, чтобы не забыть!

Нравится? Поделиться!

Как надежно спрятать кабели за стеной

Существует множество продуктов, которые помогут сделать вашу комнату для развлечений безупречной, но нет лучшего способа спрятать кабели, чем проложить их за стеной.Это разрушительная и деликатная задача, которую может быть сложно исправить, но если вы стремитесь к самой красивой комнате, это очень необходимо.

Как и для большинства других задач, подготовка сделает все гладко. Чтобы сделать это правильно, нужно всего несколько шагов, но не начинайте, не прочитав их, иначе вы можете наблюдать, как шпаклевочный состав сохнет в течение 24 часов.

Инструменты для скрытия кабелей за стеной

Установка относительно проста.В конце концов, если вы проделаете два отверстия в стене и опустите кабели, все будет технически работать.

Однако важно обращать внимание на детали, если вы хотите, чтобы установка была безопасной и чистой. Прокладка необработанных силовых кабелей за стеной представляет собой опасность возгорания, но есть решения, позволяющие снизить этот риск. Кроме того, чем больше усилий вы приложите для поиска определенных заглушек для отверстий, тем лучше будет выглядеть ваша развлекательная система.

      1. Кабели питания, сертифицированные ETL для установки в стену — кабели питания телевизоров и игровых консолей не соответствуют требованиям пожарной безопасности.Готовые альтернативы легко найти на таких сайтах, как Amazon. Они созданы для работы за стеной и часто поставляются со всем остальным, необходимым для вашей установки.
      2. Заглушки для отверстий для проводов — Если вам не нужно прокладывать шнуры питания за стеной, вы можете выбрать базовые заглушки для отверстий в стене. Они заставляют отверстие в стене не так сильно походить на отверстие в стене и защищают вашу комнату от всего, что может скрываться внутри ваших стен.
      3. Электрическое регулируемое сверло — Вам понадобится специальная часть сверла, чтобы проделать отверстие идеального размера.Следовательно, вам также понадобится дрель, на которую можно прикрепить все типы сверл. Ищите что-то вроде этого. У него много хороших отзывов, у него низкая цена и, вероятно, хватит для этого небольшого проекта.
      4. Пила для гипсокартона — Эти сверла прикрепляются к сверлу, чтобы проделать отверстие идеального размера в стене. Вам нужно будет убедиться, что крышка отверстия и кольцевая пила имеют одинаковый размер, чтобы обеспечить хорошее прилегание.
      5. Комплект для вытягивания кабеля — Если вы не прокладываете кабели прямо вниз, вытащить конец из приемного отверстия может быть непросто.Подобные комплекты разработаны, чтобы помочь вам провести кабели через заднюю часть гипсокартона.
      6. Настенные крепления (дополнительно) — Настенные крепления имеют большое значение с точки зрения внешнего вида и организации. С их помощью ваш Apple TV / PS4 / Xbox Series X можно будет разместить ближе к телевизору или отверстию в стене, что упрощает работу с кабелями.
      7. Если вы приобретете полный комплект, такой как первый связанный, он будет включать в себя сверло идеального размера для резки отверстий для гипсокартона, крышки для кабелей, сертифицированные шнуры питания для установки в стену и, возможно, что-то, что поможет прокладывать кабели через стену.
В противном случае вам нужно будет убедиться, что крышка отверстия больше, чем самая большая часть вашего кабеля, ваша коронка для кольцевой пилы имеет тот же размер, что и крышка отверстия, а комплект тянущего толкателя имеет достаточную длину. Потенциально единственное, что вам может понадобиться приобрести отдельно, — это электродрель.
Шаг 1. Наметьте размещение отверстий

Если ваш телевизор в настоящее время закреплен на стене, вам необходимо удалить его или создать пространство между ним и стеной.В идеале ваша дырка будет скрыта телевизором, когда он находится в обычном положении.

Лучшее место для ваших отверстий будет зависеть от трех вещей: точка позади телевизора , где нет штифтов , и, если смотреть под этим местом, есть выход рядом с розеткой .

Вот еще одна причина, по которой может быть полезен изначально связанный комплект. Крышка отверстия прикреплена к удлинителю, который можно безопасно проложить за стеной, что позволяет увеличить провисание для доступа к ближайшей розетке.

Шаг 2 — Просверлите отверстия

Если выбранное местоположение соответствует трем критериям, указанным выше, вы готовы к бурению.

Если вы никогда раньше не прикрепляли сверло, это может немного запутать. Посмотрите это видео, в котором рассказывается о всех типах различных патронов и о том, как установить в них сверла.

Все, что вам осталось, это поднести сверло к стене и нажать на спусковой крючок. Если вы нервничаете, вот еще одно видео, показывающее, как этот шаг выполняется правильно.

Шаг 3 — Ловля кабелей

Если вы приобрели комплект, обязательно ознакомьтесь с его инструкциями, так как этот шаг может сильно отличаться в зависимости от оборудования. Эти инструкции охватывают только более общее представление о том, как завершить этот процесс.

Если в комплект входят силовые кабели и розетки, их необходимо установить в первую очередь. В них обычно есть отверстия, через которые можно пропустить AV-кабели после установки.

Если ваши верхнее и нижнее отверстия прямо перпендикулярны друг другу, их должно быть достаточно легко пропустить через верх и захватить пальцами снизу.Если они не перпендикулярны или зацепились за что-то внутри стены, просто вытащите тяговый стержень и прижмите их в своем направлении.

Промыть и повторить.

После этих шагов у вас будет надежный способ спрятать кабели за стеной. Этот способ можно использовать в любой комнате современного дома, если есть гипсокартон и есть оборудование. Только не срезайте углы.

На самом деле, ремонт этих отверстий не должен быть труднее, чем это, если у вас есть подходящие материалы.Все, что вам понадобится, это краска, самоклеящаяся сетка и шпаклевочный состав. Помимо ожидания высыхания вещей, это 10-минутный процесс, который стоит тех преимуществ, которые дает чистая развлекательная система.

Сводка

Название статьи

Как безопасно спрятать кабели за стеной

Описание

Нет альтернативы гладкому виду комнаты для развлечений с кабелями, проложенными за стеной. К сожалению, попасть туда — это непростой процесс.

Автор

Патрик Клис

Имя издателя

RackSolutions

Логотип издателя

Сверление стен для электропроводки — Электрик 101

Как сверлить стены

Как упоминалось в разделе «Электричество в жилых домах 101», основная идея этапа сверления при предварительном вводе электрической части состоит в том, чтобы обеспечить проход для всей проводки, которая будет проходить по всему дому.
Не только электрические провода, но и низковольтная проводка для дверных звонков, гаражных ворот, коаксиального кабеля для телефона и ТВ.
Ключевые моменты, которые мы узнали;
> Держите отверстия в центре шпильки.
> Просверлите как можно больше отверстий, не сверля ненужных отверстий.

> Чем больше отверстий (необходимых отверстий) просверливается перед протяжкой проволоки, тем меньше риск случайного просверливания проволоки.

> Держите отверстия в центре шпильки

> Попробуйте просверлить отверстия на одном уровне друг с другом, на одинаковой высоте от пола. Это не должно быть точным, просто несколько ровным.

> Избегайте места прибивания деревянной отделки, чтобы гвозди не задели проводку; Накладка прибивается вплотную к полу и близко к окнам и дверям.

> Избегайте крепежных винтов верхнего и нижнего кухонных шкафов, просверлив отверстия в задней части кухонной стойки.

> А если вы пропустили, Держите отверстия в центре шпильки!

Если вы его пропустили; что об этом говорилось 2 раза раньше, нужно обратить внимание.

Когда ученики-электрики не усваивают или не разъясняют инструкции, они в конечном итоге получают электрошок или причиняют боль кому-то другому. Обратите внимание, внимательно слушайте. Чтобы уточнить инструкции, вы можете задать вопросы об инструкциях или повторить инструкции своему боссу;

Вы спрашиваете: «Итак, вы хотите, чтобы я пробежал домой 14/2 от панели до чердака, через чердак и вниз к гидромассажной ванне, верно?»

Босс: «Да, но используйте 12/2, а не 14, и сначала направьте его в розетку GFI в туалете, а затем в гидромассажную ванну.”

You «Разве нельзя использовать выключатель GFI и направить 12/2 прямо в гидромассажную ванну?

Эта пластина для гвоздей используется для защиты проволоки
от шурупов и гвоздей, подобных тем, которые используются для крепления
каменной кладки и деревянной отделки.
Гвоздевые пластины прикрепляются к шпильке в том месте, где
проволока находится слишком близко к поверхности.

http://www.grainger.com

Втулка, выключатели GFI стоят 30 долларов, а розетки GFI стоят 10 долларов ″

Знание , почему что-то сделано, может помочь вам не забыть это сделать.Так почему мы должны сверлить отверстия в центре шпильки? Поскольку чем ближе отверстие к кромке гвоздя шпильки, тем выше риск того, что шуруп для листового камня или обрезной гвоздь пробьет вашу проволоку. Если с одной стороны от стойки есть бетонная стена подвала, вы можете просверлить отверстие не по центру ближе к бетону, где гвозди не могут войти в стойку. Идея не столько в «центре», сколько в том, чтобы быть как можно дальше от поверхности гвоздя. Код требует, чтобы гвоздь был прибит к шпильке проволокой, если отверстие находится слишком близко к поверхности гвоздя.Ногтевые пластины — это дополнительная плата, требующая дополнительного времени. Ученики, которые используют меньше материала за меньшее время и не пропускают электроосмотр, стоят больше долларов в час.

Бывают случаи, когда вы не можете просверлить отверстия в центре шпильки, когда это случается, используйте гвоздь для защиты проволоки.

Сверло с малым углом

Держите сверло близко к стене и указывайте в правильном направлении.

Оставайтесь в центре шпильки и следите за гвоздями.Если вы ударились о гвоздь, вытащите насадку и начните новую дыру поблизости.

Это сверло указывает неправильное направление. Угол от стены слишком большой. Отверстия во 2-й, 3-й и 4-й стойке не будут находиться в центре стойки. Этот бит не попадет в коробку, а окажется на заднем дворе.

Избегайте «встроенной» гладильной доски

Поскольку «встроенные» гладильные доски (встроенные в стену и заподлицо со стеной) не устанавливаются на место во время электрического пробоя, проводка, проходящая через отверстия, просверленные вдоль стены, может помешать установке гладильного блока.Проверьте, будет ли дом «встроенным», и отметьте положение кармана на подошве внизу на полу. Любые отверстия, просверленные в этом кармане, должны быть выше или ниже гладильной доски.

Обратите внимание на фотографиях ниже, как провод, идущий слева, опускается ниже высоты розетки, чтобы не попасть в блок. Для некоторых «встроенных» гладильных досок требуется розетка на стене рядом с устройством, для других требуется прямая проводка к верхней части устройства для питания света и розетки, которая включается и выключается с помощью таймера.В этом примере мы сделали розетку внизу и прямой провод к устройству, выходящему из той же розетки. Этот провод проходит прямо вверх по стойке с выпускным отверстием и входит в карман гладильной доски высоко над устройством. Проволока свободно прикреплена скобами внутри кармана, чтобы ее можно было легко удалить при вырезании листового камня.

Установлена ​​встроенная гладильная доска после листового камня.
Обратите внимание на то, как блок устанавливается глубоко в стену.
В большинстве блоков доска разворачивается прямо вниз.
Этот блок также поворачивается для выравнивания со стеной.
Стена, на которой встроенная гладильная доска будет
установлена ​​в третьем кармане слева. Отверстия
, входящие в этот карман, просверливаются ниже высоты гнезда
и высотой около 7 футов, чтобы не попасть в блок.

Как просверлить верхнюю пластину

Убедитесь, что сверху стены не прячутся провода или трубы.Надевайте защитные очки или хотя бы смотрите вниз и в сторону, чтобы предотвратить попадание в глаза осколков горячего металла (гвоздей) и опилок. Обратите внимание на признаки прорастания гвоздей и не сверлите их. Начните отверстие в центре верхней пластины. Положите ручку на шпильку, как показано на рисунке, чтобы она не повернулась и не ударила вас по голове. Держите сверло прямо вверх и начинайте сверление.

Как сверлить углы

Сверло под углом 45 градусов

С помощью шпилек размером 2 на 6 дюймов вы можете держать сверло под углом 45 градусов и просверливать отверстие в углу.Если отверстие во внутреннем углу находится в пределах 1 1/2 дюйма от поверхности гвоздя, возможно, вам придется использовать гвоздевые пластины, чтобы защитить провод от винтов, используемых для крепления листового камня.

Бывают случаи, когда я выходил на улицу и просверливал грубый фанерный сайдинг, чтобы получить хороший угол в узком углу. На этом фото⇒

.

Я в другой комнате, а не снаружи.

Просверлить отверстие для доступа

Иногда углы оформляются таким образом, чтобы не было доступа к пространству внутри угла.

В этом случае просверлите дополнительное отверстие, чтобы видеть слепую зону, и пропустите провод через отверстия.

Рукоятку этого и других сверл можно отвинтить и переместить на другую сторону для работы левой рукой.

Примечание: эти слепые зоны часто не изолированы. Если вы строите дом, вы можете просверлить больше этих отверстий и распылить немного расширяющейся изоляционной пены в эти скрытые углы для большей экономии энергии.

Сверление деревянных двутавров

Деревянные двутавровые балки обычно имеют предварительно пробитые выбивные отверстия, которые можно удалить, ударив по ним молотком.Если вам нужно просверлить двутавровую балку, оставайтесь в тонкой центральной части, а не в широких верхних и нижних опорах. Просверливание опор ослабит балку и потребует усиления или замены. Перед сверлением всегда проверяйте обратную сторону на предмет наличия сантехники или проводов.

Когда ваше сверло проходит через эти балки, тонкая панель зацепится за канавку сверла и резко потянет вас вперед. Приготовьтесь к этой силе тяги, чтобы не упасть с лестницы. Чтобы этого не произошло, старайтесь сверлить прямо и с легкостью толкайте сверло прямо перед тем, как оно пройдет.

Также обратите внимание, как скоба может проходить через тонкую центральную панель в ваши провода на другой стороне.

Посмотрите, прежде чем сшивать скобки, и посмотрите, прежде чем сверлить.


Сверление над панелями

Многие провода проходят через верхнюю пластину над электрическими панелями. Необходимо будет просверлить несколько отверстий.

Некоторым электрикам нравится просверливать одно большое отверстие диаметром 2 дюйма над панелью для всех домашних трасс (провод, по которому питание от панели подается в цепь), но это не рекомендуется.В коде есть ограничения на количество проводников (проводов), которые могут быть упакованы вместе, когда они проходят через отверстие, из-за тепла и сопротивления, создаваемых магнитными полями, окружающими проводник. Также большое отверстие в верхней части стены может ослабить прочность стены, по этим двум причинам лучше просверлить несколько отверстий в верхней пластине над панелями. Отверстия 5 x 1 дюйм — хорошее среднее значение для панели на 20 пространств и около 10 отверстий на 1 дюйм над панелью на 40 пространств.

Сначала просверлите большое отверстие для сервисных проводов, затем просверлите отверстия диаметром 1 дюйм.Когда все сверление и разводка завершены, у вас должно остаться хотя бы одно пустое отверстие для будущих проводов.

Лучше иметь слишком много отверстий над панелью, чем слишком мало. Никогда не нужно сверлить отверстие рядом с несколькими проводами, особенно если они горячие.

Некоторые инструменты для сверления

Во время сверления каркаса в доме удлинитель легко зацепится за что-нибудь и отсоединится от розетки. Некоторые электрики завяжут соединение в большой узел, но на этом все равно не получится.Этот продукт Qwiklok фиксируется на вашем буровом шнуре, оттягивая желтую секцию при вставке вилки. Когда вы отпускаете желтую ручку, ваш дрель фиксируется на удлинителе. Он отлично подходит для грубого сверления. Вам нужно отрезать охватывающий конец удлинительного шнура и прикрепить Qwiklok к своему шнуру.

Вставьте 17-дюймовое сверло в этот удлинитель, чтобы просверлить

на верхушках высоких стен без лестницы.Или вы

банка вставьте короткую 5-дюймовую коронку , чтобы она равнялась более

дорого долото 17 дюймов и сэкономьте деньги, когда

долото должно быть заменено на .

Вы либо любите это, либо ненавидите, это удлинительное сверло на 33 градуса от Milwaukee позволит вам сверлить потолочные балки без использования лестницы.Если вам нужно просверлить много потолочных балок, вам понравится эта модель, но возьмите ту, которая снабжена шнуром питания. Для бурения нового дома требуется много электроэнергии, что приведет к чрезмерному расходу заряда батарей, подобных показанному здесь. Автор фото http://www.milwaukeetool.com

Резка электрических пазов в кирпичной стене

Нидхи Патель получила степень бакалавра гражданского строительства (BE) в 2018 году и работает автором контента в Gharpedia. Она инженер (гражданский) в SDCPL — Gharpedia.Помимо того, что она блоггер, она участвует в оценке и расчете стоимости в SDCPL. С ней можно связаться через LinkedIn, Facebook и Instagram.

При строительстве здания систематический план электрооборудования также имеет важное значение. Электрический план должен быть разработан таким образом, чтобы гарантировать, что все розетки, системы освещения и потребности в электроэнергии работают эффективно.

Что такое электрическая погоня?

Электрический загон — это метод, используемый для вырезания правильных каналов в кирпичной кладке или бетоне.Чеканка — это непрерывная выемка в полу, потолке и стенах для необходимых трубопроводов и трубопроводов.

В электрическом отсеке каналы шириной от 50 до 100 мм и глубиной от 50 до 75 мм вырезаются в кирпичной кладке или бетонных элементах, чтобы разместить электрические кабели и другие службы дома и скрыть их в стенах для лучшей эстетики.

Также читайте: Типы каменной кладки, которые можно использовать для строительства дома вашей мечты.

Инструменты, используемые при работе с электротехническими работами.Вот некоторые из наиболее часто используемых инструментов для электрического чеканки:

  • Преследователь
  • Долото
  • Молоток
  • Большой валик
  • Средний валик

Как выполняется чеканка по стенам?

Во время обработки пола или стены ручные режущие инструменты, снабженные двойным алмазным диском, используются для прорезания двух щелей определенной глубины и ширины в кирпичной кладке. Центральная часть бетонной кладки удаляется с помощью небольшого отбойного молотка или перфоратора, как в ToolsFirst.Этот метод быстрый и беспыльный.

Как сократить электрическую погоню?

Обрезка электрического чека — простая работа, для которой требуются простые инструменты для чеканки. В основном используется угловая шлифовальная машина с двумя параллельными режущими лезвиями с регулировкой глубины. Ограничитель глубины просто устанавливает и перемещает шлифовальный станок вверх, вниз или поперек стены, делая два параллельных разреза. Отходы между пропилами выбивают с помощью стамески.

Согласно «DMRC» (Delhi Metro Rail Corporation Limited) Отдел стандартов и проектирования электрических систем, 2015, между двумя направляющими должна быть минимальная ширина 10 мм.Глубина полной толщины штукатурки над кабелепроводами должна быть не менее 6 мм.

Также прочтите: В чем основная разница между проводами и кабелями?

Указания по вырезанию электрических пазов в кирпичной стене

01. Нарезание электрических пазов в несущих стенах толщиной в один кирпич и большей толщины

(a) По возможности, службы должны планироваться с вертикальными погонами. Следует избегать горизонтальных электрических прогонов, так как они снижают прочность стены.

(b) Глубина вертикальных и горизонтальных желобов не должна превышать одной трети и одной шестой толщины кладки соответственно.

(c) Если горизонтальные выемки неизбежны, то они должны быть расположены на верхней или нижней трети этажа, и на любом участке стены не должно быть более трех выемок.

(d) Длина непрерывного горизонтального желоба не должна превышать 1 метр.

(e) Вертикальные выемки не должны быть ближе 2 метров на любом участке стены.

(f) Электрические заграждения не должны касаться опор балок и перемычек.

02. Нарезка электрических пазов в несущих стенах толщиной в половину кирпича

Стены толщиной в полкирпича обычно не используются в качестве несущих стен, но, если они вообще используются, в таких несущих стенах не допускаются пазы . В идеале в несущих стенах толщиной всего в полкирпича не должны быть предусмотрены утопленные трубопроводы и скрытые трубы.

Также прочтите: Какая несущая конструкция или рама лучше всего подходят?

03. Резка пазов наполовину кирпичной ненесущей стены

Планирование работ должно проводиться с использованием вертикальных пазов. Горизонтальный чейз должен предоставляться только тогда, когда вертикальный чейз невозможен.

Как заполнить электрический чейз?

После установки кабеля используйте малярную кисть, чтобы смочить стороны и заднюю часть желоба чистой водой, а затем нанесите слой аккуратного клея ПВА на боковые стороны / заднюю часть желоба и кабелепровода / трубы.Это улучшит адгезию наполнителя.

В качестве наполнителя используются следующие материалы:

  • Крепкая смесь песка и цемента (3: 1: 1 — 3 части мягкого песка: 1 часть острого песка: 1 часть цемента).
  • Один слой штукатурки или штукатурки для ремонта.
  • Штатный декоративный наполнитель.
  • При нанесении на глубокую выемку штукатурка и шпатлевка могут провисать, и поэтому их необходимо наращивать слоями.
Также прочтите: Основное руководство и типы штукатурки, которые можно использовать для дома вашей мечты!

Желобки должны заполняться сзади и вокруг канала / трубы спереди.Небольшой шпатель поможет протолкнуть наполнитель в задние углы и за кабелепровод / трубу. Используйте шпатель по сторонам поверхности стены, чтобы отрезать шпатлевку до линии стены. Если используется ченнелинг, нет необходимости пытаться заполнить стоящую за ним погоню.

Если стена должна быть привязана, нет необходимости придавать ей причудливую отделку. Но если стена должна быть окрашена или оклеена обоями, отрежьте поверхность шпатлевки примерно на 3 мм, прежде чем она полностью затвердеет.

Также читайте: Обои под покраску или анаглипта: все, что вам нужно знать

Электрические выемки также можно заполнить штукатуркой, называемой штукатуркой для ремонта, или штукатуркой в ​​один слой.Обычно это наносится слоями толщиной до 50 мм. Если есть глубокая погоня, создавайте заливку слоями. Если вы используете однослойную штукатурку, убедитесь, что вы хорошо намочили чейз перед нанесением. Штукатурка быстро высыхает и сильно трескается, если не поддерживать ее влажность. Волокна Recon с раствором также могут использоваться для заполнения бороздок.

В итоге, если вы будете следовать приведенным выше рекомендациям, вы не столкнетесь с какой-либо серьезной проблемой в будущем из-за зазоров в стене.

Также читайте:

Как выбрать цвет плитки в соответствии с цветовой схемой вашей комнаты?
Интересные советы по чистке ковров! — Инфографика
Что нужно помнить при планировании кухни для вашего дома!

Нидхи Патель получила степень бакалавра гражданского строительства (BE) в 2018 году и работает автором контента в Gharpedia.Она инженер (гражданский) в SDCPL — Gharpedia. Помимо того, что она блоггер, она участвует в оценке и расчете стоимости в SDCPL.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
