Чем отличаются кабель и провод, провод и шнур? Как расшифровать маркировку кабеля, шнура, провода? / Статьи

16.12.2009   |  ООО «ТК Энергофорум»   |  94554 просмотров

Давайте разберемся с этими вопросами по порядку.
Что такое кабель? Кабель — это одна или несколько скрученных вместе изолированных жил, заключенных, как правило, в общую оболочку.

Чем отличаются кабель и провод, провод и шнур? Как расшифровать маркировку кабеля, шнура, провода?

Давайте разберемся с этими вопросами по порядку.

Что такое кабель? Кабель — это одна или несколько скрученных вместе изолированных жил, заключенных, как правило, в общую оболочку. Оболочка может быть резиновой, пластмассовой, из сшитого полиэтилена (СПЭ) и даже металлической. Она служит для защиты изоляции жил от воздействия от внешних воздействий (света, влаги, различных химических веществ), а также предохраняет ее от механических повреждений.

Область применения кабелей:

- кабели с ПВХ изоляцией

· пониженной пожароопасности (-нг)

· не распространяющие горение, с низким дымо- и газовыделением (нг-LS)

· пожаробезопасные (-нг-HF; -нг-FRLS)

- кабели с изоляцией из сшитого полиэтилена

- кабели силовые с бумажной изоляцией

- кабели контрольные

- кабели радиочастотные

- кабели коаксиальные

- кабели связи

- кабели геофизические

- кабели оптические

- кабели судовые

- кабели для подвижного состава с изоляцией из термоэластопласта

Что такое провод? Провод — это одна неизолированная, либо одна или более изолированных жил, поверх которых имеется оболочка (ПВХ изоляция, сшитый полиэтилен и т.д.), обмотка или оплетка волокнистыми материалами или проволокой. Провода могут быть голыми и изолированными.

Область применения проводов:

- провода для воздушных ЛЭП

· самонесущие изолированные (СИП)

· с защитной изоляцией

· неизолированные

- провода с ПВХ изоляцией для электрических установок

- провода осветительные

- провода обмоточные

- провода гибкие неизолированные

- провода установочные для водопогружных двигателей

- провода со стальным несущим тросом

- провода для подвижного состава с изоляцией из термоэластопласта

- провода с ПВХ изоляцией кроссовые станционные

Что такое шнур? Шнур — это провод, состоящий из двух и более изолированных гибких или особо гибких жил сечением до 1,5 мм2, скрученных или уложенных параллельно, покрытых в зависимости от условий эксплуатации неметаллической оболочкой или другими защитными покровами.

Шнуры применяются для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети номинальным переменным напряжением до 380/660 В.

Номенклатура кабельно-проводниковой продукции обширна. Для каждой марки кабеля, провода и шнура существует своя аббревиатура. Она строго регламентирована нормативными документами.

Расшифровка маркировки кабеля.

В силу обширности кабельной номенклатуры давайте разберем маркировки кабелей, наиболее используемых в гражданском строительстве. Любая маркировка кабеля состоит из букв и цифр. Как расшифровать марку кабеля?

Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 — данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.

В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката.

В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жилаалюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.

В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

— АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.

— АВВГз. С заполнением, заполнение из резиновой смеси.

— АВВГнг-LS. нг— негорючий, ПВХ пластикат пониженной горючести. LS «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

— АВБбШв.

Б – броня из стальных лент

Ш— шланг защитный из ПВХ пластиката.

в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

— АСБ2лГ, АСКл, ЦСБ.

С – свинцовая оболочка.

2л – две лавсановые ленты

Г

– голый. Защитный покров из двух стальных оцинкованных лент.

К — защитный покров из круглых стальных оцинкованных проволок.

Ц – изоляция бумажная, пропитанная нестекаемым составом.

— АКВВГЭ.

К – контрольный

Э – экран общий из алюминиевой фольги поверх скрученных жил

— АПвБбШп.

П – изоляция из силанольносшитого полиэтилена.

п – наружная оболочка из полиэтилена.

— АПвПу2г.

у – усиленная оболочка из полиэтилена

– «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ – кабель гибкий.

Расшифровка маркировки проводов.

Теперь рассмотрим вопрос, как расшифровать маркировку проводов. Провода также, как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква

П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:

Р — резиновая изоляция,

В — ПВХ (поливинилхлоридная) изоляция

П — изоляция из полиэтилена

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой

Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

Провода для электрических установок марки

ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом:

СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена.

СИП-1 — с неизолированной нейтралью

СИП-2 — с изолированной нейтралью

СИП-4 — с равными по сечению изолированными жилами.

А – неизолированный провод, скрученный из алюминиевых проволок

АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок

Компания «ТК «ЭНЕРГОФОРУМ» (http://www.energoforum.org/) сотрудничает с ведущими заводами российскими и иностранными заводами, производящими кабельно-проводниковую и электротехническую продукцию. Предлагаем Вам весь ассортимент кабельной продукции, кабельные муфты, сцепную арматуру для СИП, светильники.

Ключевые слова:

Кабель

Провод

Шнур

Чем отличаются кабель и провод, провод и шнур?

Как расшифровать маркировку кабеля, шнура, провода?

АВВГ

АСБ

АВББШв

СИП

ПВ

АКВВГЭ

А

АС

их виды, отличия, применение в 2021 году

Электронное и электротехническое оборудование – ТВ, связь, бытовые и другие приборы, не могут работать без шнуров, кабелей и проводов. Но, все 3 вида соединений и токопроводящих элементов имеют отличия, у них разное применение и их много видов. Они отличаются мощностью, пропускной способностью, а также конструкцией, чем и обусловлены их разные названия.

Почему путают

В быту не нужны специфические электротехнические знания, а также понимание того, как работает электроника. Главное — все эти устройства функционируют, а когда происходит их поломка – вызывают мастера по ремонту. Техническая грамотность почти не нужна, поэтому понятия «шнур», «кабель», «провод» стали фактическими синонимами и их используют в качестве взаимозаменяемых слов.

Тем не менее, эти проводящие сигнал или энергию элементы желательно различать, так как у них категорически разное применение и почти никогда шнур не может заменить кабель, а его, по аналогии – провод. Знание разницы в этих термина нужно не только «ради интереса» или «общего развития», но и для упрощения процесса поиска замены вышедшего из строя компонента.

На заметку!

Когда вышел из строя какое-то бытовое устройство, к примеру — утюг, если проблема заключена в том, что отсутствует его питание, то проще найти пути ее решения, когда есть знания о правильном названии этого элемента.

То есть – как устранить повреждения шнура утюга узнать быстрее, чем в ситуации, когда не знаешь название этого элемента и путаешь его с другим термином.

В чем разница

Для тех, кто не работает с электрикой или электроникой, терминология и разница между понятиями не принципиальна и понятна мало. Тем не менее, отличия токопроводящих элементов достаточно большие. Эти проводники используют по-разному, к примеру – провода обеспечивают передачу электроэнергии из одной точки в другую, а кабеля применяют не только для электричества, но и для других типов сигналов.

Провод

Обычно это металлическая, не имеющая изоляции, жила. Но, кроме оголенных разновидностей, есть и изолированные, когда поверх жилы присутствует определенная оболочка из материала-диэлектрика. Жилу делают из токопроводящих металлов. Конкретный вид металла, из которого она изготовлена, зависит от ее назначения. Жилы обычно делают из таких металлов:

  • нихром;
  • медь;
  • алюминий;
  • сталь.

Тем не менее, такие проводники бывают не только одно-, но и многожильными – несколько жил малого сечения присутствуют в скрутке. Их обычно используют для ЛЭП (линии электропередач), они соединяют опоры между собой и сделаны из алюминия. Провода с единственной или несколькими скрученными жилами могут быть изолированными – в резиновой или ПВХ оплетке. То есть, все провода делят на 2 категории – изолированные и оголенные. Первую категорию используют для следующего:

  1. Электрического подсоединения отдельных элементов цепей или плат в электронных устройствах.
  2. Обеспечения внутренней проводки и создания электросетей внутри зданий любого назначения.
  3. Для подсоединения элементов, плат или запитки деталей внутри электроприборов.

Оголенный вариант без изоляции не используют для прокладки внутри зданий, подсоединения элементов электроцепи внутри электронных устройств или быттехники. Такой вид подходит только для обеспечения воздушной линии. Но, ни одну разновидность – изолированную или оголенную, нельзя использовать для обеспечения соединения между элементами под землей или под водой, так как они достаточно слабые и на такую механическую нагрузку не рассчитаны.

Кабель

Такой элемент называть проводом неправильно. Его используют для прокладки линий под водой или землей, у него мощная оболочка, защищающая его внутренние жилы от повреждений. Это проводниковый элемент, у которого многослойная сложная структура внешнего экранирования и изоляции с одной и свыше токопроводящей жилой. Кроме изоляции каждой жилы, у кабеля присутствует общая защитная оболочка, которая часто герметична. Она защищает от сторонних воздействий изолированные жилы. Есть 4 основных вида:

  1. Бронированный – используют для силовых линий, прокладывают под водой, по воздуху или под водой. В быту применяют редко.
  2. Коаксиальный – используют для передачи сигнала от антенны или станции кабельного ТВ к приемнику телевизора, также применяют в видеонаблюдении.
  3. Витая пара – используют для передачи сигналов, подсоединения электронной аппаратуры систем связи, видеонаблюдения, сигнализации.
  4. Оптиковолоконный – проводник с функциями, как и у витой пары, но с большей пропускной способностью.

Справка!

Есть другие виды, но они не применимы в домашних условиях – у них специфическое назначение.

Шнур

Шнур – один из видов проводов спецназначения. У этого проводника нет серьезной защитной оболочки, а максимальная токопроводность не превышает 660 В. Главное назначение такого соединительного элемента – обеспечение связи портативных устройств с электросетью. У такого соединительного компонента относительно небольшая длина, а также увеличенная гибкость. То есть шнур – это питающий провод, который подсоединен к электроприбору и обеспечивает его запитку от сети. В зависимости от мощности прибора, к которому подсоединен шнур, у него изоляция может быть толще или тоньше, но гибкость при этом все равно повышена.

Разница в понятиях шнуров, кабелей, проводов значительна. Они отличаются строением, а также назначением, их используют в разных условиях. Эти 3 разновидности соединительных проводников не могут заменить друг друга. Провода используют для ЛЭП, передачи электричества. Кабели применяют не только для транспортировки электроэнергии, но также для передачи видео- и звуковых сигналов. А шнур – это тоже провод, но у него есть четко определенное назначение – соединение разных портативных устройств с электросетью.

Загрузка…

РЕКОМЕНДАЦИИ ПО ВЫБОРУ ПРОВОДОВ И ШНУРОВ

⇐ ПредыдущаяСтр 17 из 28Следующая ⇒

. Провода, токоведущие жилы которых изготовлены из алюминия, имеют невысокую стоимость по сравнению с медными проводами, но они прихотливы при монтаже внутренней электропроводки и требуют более аккуратного обращения. Дело в том, что неотожженный при изготовлении провода алюминий со временем становится хрупким, а отожженный, наоборот, отличается пластичностью. Поэтому не следует использовать алюминиевые провода в тех местах, где время от времени приходится воздействовать на токоведущие жилы (например, при ремонте или замене того или иного электроустановочного изделия), так как хрупкие провода ломаются, а пластичные из-за давления прижимающего винта в этом месте уменьшаются в диаметре, что приводит к местному увеличению сопротивления и, как следствие, к нагреву провода и искрению.
Провода из алюминия лучше использовать вне зданий, например для выполнения ответвлений и вводов в здание или для подведения электропи-тания к отдельно стоящим постройкам.
Прежде чем подробнее рассмотреть провода, шнуры и кабели, которые чаще всего используют для монтажа домашней электропроводки, нужно обратить внимание на следующее:
1. Каждый шнур, провод, кабель имеет рабочее (номинальное) и испытательное напряжение.
Рабочее напряжение — наибольшее напряжение сети, при котором провод, кабель и шнур могут эксплуатироваться. Так, например, при рабочем напряжении 220 В провод подходит для сетей 220, 127, 42, 12 В (это стандартные напряжения). Но провод, рабочее напряжение которого 250 В, нельзя применять в сетях 380 В и выше.
Испытательное напряжение значительно выше рабочего, оно определяет запас электрической прочности изоляции.
2. Чем больше ток, проходящий через жилу шнура, провода или кабеля, тем больше должно быть их сечение, иначе неизбежен перегрев.
3. Провод, шнур или кабель одной и той же марки и одного того же сечения допускает различные нагрузки в амперах в зависимости от условий прокладки: чем лучше условия охлаждения, тем больше допустимая нагрузка.
4. Допустимая нагрузка (при прочих равных условиях) с увеличением сечения жил возрастает не пропорционально сечению, а медленнее. Например, при сечении 1,5 мм2 — не 17×1,5=25,5 А, а только 23 А.

Плоские провода

Такие провода и кабели широко используются для стационарной прокладки как открытой, так и скрытой электропроводки.
АППВ (алюминиевые жилы), ППВ (медные жилы) — это провода, изолированные ПВХ-пластинатом, имеют разделительное основание. Предназначены для неподвижной открытой прокладки в сухих и сырых помещениях. Они имеют 2—3 жилы с номинальным напряжением до 380 В (рис. 23).

АППВС, ППВС — это провода, аналогичные АППВ и ППВ, но не имеющие разделительного основания и предназначенные для скрытой прокладки под штукатуркой, в трубах и пустотных каналах строительных конструкций.
Сечение жил проводов марок АППВ и АППВС — от 2,5 до б мм2. Сечение жил проводов марок ППВ и ППВС — 0,75—4 мм2 (рис. 24).
АППР — алюминиевый провод с количеством жил 2, 3 и 4, сечением 2,5; 4; б или 10 мм2. Жилы имеют изоляцию с разделительным основанием из резины, которая не горит. Провод предназначен для монтажа электропроводки по деревянным основаниям и конструкциям жилых и производственных помещений, в том числе животноводческих и птицеводческих площадей, то есть в химически активной среде, где постоянно или длительное время содержатся активные газы и пары, об-разуются отложения, которые разрушающе действуют на изоляцию и токопроводящие жилы. Этот провод функционирует при температуре окружающей среды от -30 до +40 °С с номинальным напряжением до 660 В переменного тока.
АРТ, АВТВ (АДПТ), АВТВУ — эти провода объединяет то, что их жилы изготовлены из алюминия и все они имеют несущий стальной трос, заключенный в общую с токоведущими жилами изоляцию.
Провод АРТ изолирован резиной, количество жил 2 или 3, сечение от 2,5 до 3,5 мм2, рассчитан на номинальное напряжение до 660 В. Этот провод предназначен для монтажа электропроводки внутри помещений, где требуется повышенная стойкость к механическим воздействиям.
Провода АВТВ (АДПТ), АВТВУ имеют четыре алюминиевые жилы сечением от 4 до 16 мм2 в ПВХ-изоляции. Провода рассчитаны на номинальное напряжение 380 В и предназначены для электропроводок внутри помещений (в том числе и животноводческих). Буква У в маркировке провода говорит о том, что провод имеет усиленный несущий трос и используется там, где требуется повышенная механическая прочность (рис. 25).

Плоские шнуры

Шнур марки ШПП имеет две параллельно уложенные жилы сечением 0,2 мм2 в полиэтиленовой изоляции и рассчитан на переменное напряжение до 100/100 В. Изоляция может иметь белую, желтую, серую, зеленую или коричневую окраску. Предназначен шнур для питания от сети радиоприемников — при условии, что он будет редко подвергаться механическим деформациям (рис. 26).

Шнуры марок ШВП-1 и гибкий ШВП-2 имеют две параллельно уложенные жилы сечением 0,35— 0,75 мм2 в ПВХ-изоляции различного цвета с разделительным основанием.
Шнур ШВП-1 рассчитан на переменное напряжение до 380/380 В и предназначен для радиоприемников, телевизоров, бытовых трансформаторов, паяльников и других подобных приборов, при использовании которых шнур будет редко подвергаться механическим деформациям.
Шнур ШВП-2 рассчитан на переменное напряжение 220/220 В. Он имеет такое же предназначение, как и шнур ШВП-1.
Шнуры марок ШВП-3 и гибкий ШВП-4 имеют две (шнур ШВП-3 может иметь и три) параллельно уложенные жилы сечением 0,75 мм2. Белого, серого или черного цвета ПВХ-изоляция имеет разделительное основание. Шнуры рассчитаны на переменное напряжение до 220/220 В и предназначены для бытовых приборов, при эксплуатации которых шнур редко подвергается механическим воздействиям (рис. 27).

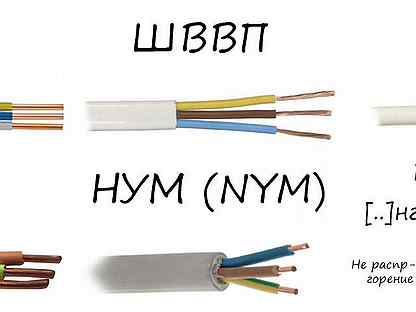

Гибкий шнур ШВВП имеет две или три скрученные жилы сечением от 0,35 до 1 мм2. Жилы покрыты ПВХ-изоляцией разного цвета и заключены в оболочку из ПВХ-пластиката. Шнур рассчитан на переменное напряжение до 220/220 В и предназначен для настольных, настенных и напольных светильников, вентиляторов, радиоаппаратуры, кофеварок, бытовых трансформаторов, удлинителей-разветвителей и других приборов; шнур выдерживает легкие механические деформации. Если в зоне соединения шнура с прибором температура превышает 70 °С, должна быть сделана вставка из нагревостойкого шнура или провода (рис. 28).

Круглые провода

Провода марок ПРД и ПРВД устроены так же, как и шнур ШРПЛ (см. ниже), но медные проволочки, которые образуют жилу, у этого типа проводов толще, поэтому они не такие гибкие, как шнур. Провод ПРД имеет оплетку из хлопчатобумажной пряжи, а провод ПРВД — ПВХ-оболочку. Они рассчитаны на номинальное напряжение 380 В и предназначены для прокладки на роликах в осветительных сетях сухих помещений (рис. 29).

Провода марок АПР и ПР имеют одну жилу и не обладают гибкостью провода ПРД. Жила покрыта резиновой изоляцией в оплетке, пропитанной противогнилостным составом. Эти провода прокладывают в кухнях и ванных комнатах, то есть там, где бывает сыро. Вместо оплетки провода ПРВ и АПРВ имеют пластмассовую оболочку (рис. 30).

Провода АПВ, ПВ-1, так же как и провода АПР и ПР, имеют жилу из одной проволоки сечением: от 0,5 до 95 мм2 — ПВ-1, от 2,5 до 120 мм2 — АПВ. Эти провода рассчитаны на номинальное напряжение до 380 В и имеют ПВХ-изоляцию. Предназначены они для монтажа вторичных цепей, осветительных и силовых сетей, а также для прокладки в трубах и пустотных каналах строительных конструкций (рис. 31).

Провода ПВ-2, ПВ-3 и ПВ-4 — это одножильные многопроволочные провода с изоляцией из ПВХ-пластиката. Сечение жилы провода ПВ-2 — от 2,5 до 95 мм2, ПВ-3 — 0,5—95 мм2; ПВ-4 — 0,5— б мм2; рассчитаны провода на номинальное напряжение до 380 В. Отличаются эти марки проводов количеством медных проволочек в токоведущей жиле, а следовательно — гибкостью. Предназначены провода для гибкого (ПВ-2), повышенной гибкости (ПВ-3) и особо гибкого (ПВ-4) монтажа при скрытой и открытой прокладке (рис. 32).

Гибких установочных проводов с алюминиевыми жилами не бывает.
В осветительной арматуре, например люстрах, провода к патронам проходят в сравнительно тонких трубках; кроме того, лампы нагреваются и провода подвергаются воздействию довольно высокой
температуры. Поэтому в подобных случаях необходимо применять специально предназначенные для этих целей провода, например ПРКА или ПРКС, одно- и двухжильные с изоляционно-защитной оболочкой из кремнийорганической резины повышенной твердости. Провод ПРКС имеет оплетку из стекловолокна, пропитанную кремнийорганическим лаком. Арматурные провода должны быть тонкими, поэтому выпускаются только с медными жилами (рис. 33).

У проводов марок АПРФ, ПРФ, ПРФЛ жилы имеют резиновую изоляцию в металлической (ПРФЛ — в латунной) фальцованной (со швом) оболочке, которая предохраняет провода от небольших механических повреждений. Жилы изолированы резиной и покрыты хлопчатобумажной пряжей. Поверх обеих жил навита бумажная лента.
Провода марки ПРФ и ПРФЛ могут иметь 1, 2 или 3 жилы сечением от 1 до 4 мм2. Провода марки АПРФ сечением от 2,5 до 4 мм2 могут иметь 2 или 3 жилы.
Эти провода являются установочными, их прокладывают открыто в сухих помещениях непосредственно по несгораемым и трудносгораемым основаниям. Шов металлической оболочки при вертикальной прокладке обращен в сторону опорной поверхности; при горизонтальной прокладке шов направляют вниз. Изгибают провода ПРФ и АПРФ с помощью специальных клещей (рис. 34).

В трубах прокладывают провода марки АПРВ, АПР и других марок, а также специальные многожильные (от 1 до 7) провода — для прокладки в стальных трубах — АПРТО с алюминиевыми жилами и ПРТО с медными жилами, в резиновой изоляции и общей оплетке из хлопчатобумажной пряжи. Эти провода рассчитаны на номинальное напряжение 660 В и имеют жилы сечением от 2,5 до 120 мм2 у АПРТО и от 0,75 до 120 мм2 — у ПРТО (рис. 35).

Провода АВТ и АВТУ со стальным несущим тросом имеют ПВХ-изоляцию жил и предназначены для наружной прокладки при выполнении ввода в жилые дома и хозяйственные постройки. Эти провода могут работать при номинальном напряжении до 380 В. Провод АВТ может быть двух- или трехжильным с сечением 2,5 и 4 мм2 и четырехжильным с сечением 4—16 мм2. Провод АВТУ — с
усиленным тросом, четырехжильным, с сечением 4—16 мм2.

Круглые шнуры

Шнур ШРПЛ свит из двух тонких проводов,
жила каждого из них состоит из множества медных проволочек. Оба провода изолированы резиной, которую защищает оплетка из хлопчатобумажной пряжи. Шнур используется для открытой прокладки на роликах. Рассчитан на напряжение до 220 В (рис. 29).

Шнур ШПС имеет 2 или 3 скрученные жилы. Каждая жила изолирована ПВХ-пластикатом разного цвета. Жилы бывают сечением 0,5 и 0,75 мм2, шнур имеет цветную (белую, желтую, синюю, голубую, зеленую, серую, коричневую, красную) ПВХ-оболочку. Он специально предназначен для светильников, которые нужно подвешивать на электрическом шнуре и рассчитан на переменное напряжение до 220/220 В (рис. 36).

Гибкий шнур ШВЛ по количеству жил, сечению, цвету изоляции и оболочки похож на шнур ШПС. Его изоляция и оболочка также изготовлены из поливинилхлорида, он рассчитан на переменное напряжение 220/220 В. Этот шнур предназначен для бытовых пылесосов, напольных отопительных систем, бойлеров, удлинителей-разветвителей и подобных приспособлений и приборов, в которых он подвергается действию влаги, в условиях легких механических воздействий (рис. 37).

Жилы шнура ШРС имеют различного цвета резиновую изоляцию в черной или серой резиновой оболочке. Шнур может быть двух- или трех-жильным с сечением жил 0,5 или 0,75 мм2 и рассчитан на номинальное напряжение до 380/380 Е Предназначение этого шнура такое же, как и шнура ШВЛ (рис. 38).

Шнур марки ШТР (ШБТР) имеет 2 или скрученные жилы повышенной гибкости, каждая из которых имеет кремнийорганическую резиновую изоляцию разного цвета. Белая ил красная оболочка этого шнура также сделан из кремнийорганической резины. Между оболочкой и изоляцией есть заполнение из хлопчатобумажной пряжи или синтетического волокна. Шнур рассчитан на переменное напряжение 220/220В и предназначен для электрических утюгов, электроплиток и других подобных приборов, в которых он подвергаете; легким механическим деформациям и нагрев’ (рис.39).

Вопрос 3

Расшифровка (маркировка) сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

А — (первая буква) алюминиевая жила, если буквы нет — жила медная.
АС — Алюминиевая жила и свинцовая оболочка.
АА — Алюминиевая жила и алюминиевая оболочка.
Б — Броня из двух стальных лент с антикоррозийным покрытием.
Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
б – Без подушки.
В — (первая (при отсутствии А) буква) ПВХ изоляция.
В — (вторая (при отсутствии А) буква) ПВХ оболочка.
Г — В начале обозначения — это кабель для горных выработок, в конце обозначения — нет защитного слоя поверх брони или оболочки («голый»).
г — Водозащитные ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — Защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный слой из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой. Если стоит в начале обозначения – контрольный кабель.
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горение.
LS — Low Smoke — низкое дымо- и газовыделение.
КГ — Кабель гибкий.

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня.
СБ — (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами (в конце обозначения).
У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного слоя («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный.
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

Подвесные провода:


А — Алюминиевый голый провод.
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод.
СИП — Самонесущий Изолированный Провод.
нг — Не поддерживающий горения.

Силовые, установочные провода и шнуры соединительные:

А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из ПВХ.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Двойной провод .
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.


Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка (маркировка) некоторых особых аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.



Расшифровка (маркировка) Кабели и провода зарубежного производства

Силовой кабель:
N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
Y – Изоляция из ПВХ.
H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M — Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

FROR — кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:

F — corda flessibile — гибкая жила.
R — polivinilclorudo — PVC — ПВХ-изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель.
R — polivinilclorudo — PVC — ПВХ-оболочка.

Контрольный кабель:

Y – ПВХ-изоляция.
SL — Кабель контрольный.
Li — Многожильный проводник выполнен по немецкому стандарту VDE (см.выше).

Кабель безгалогеновый огнестойкий :

N — Изготовлен по немецкому стандарту VDE (см.выше).
HX – Изоляция из сшитой резины.
C — Медный экран.
FE 180 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 — В случае пожара работоспособность кабеля при прокладке вместе с крепежной системой сохраняется в течение 90 минут.

Монтажные провода:

H — Гармонизированный провод (одобрение HAR).
N — Соответствие национальному стандарту.
05 -Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
V — ПВХ изоляция.
K – Гибкая жила для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:

N – Изготовлен согласно немецкому стандарту VDE (см. выше).
Y – ПВХ изоляция.
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольная герметизация.
(FL) — Продольная и поперечная герметизация.
E — Трехжильный кабель.
R — Броня из круглых стальных проволок.



Как расшифровать марку кабеля?

Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 — данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.

В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката.

В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.

В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

— АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.

— АВВГз. С заполнением, заполнение из резиновой смеси.

— АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

— АВБбШв.

Б – броня из стальных лент

Ш- шланг защитный из ПВХ пластиката.

в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

— АСБ2лГ, АСКл, ЦСБ.

С – свинцовая оболочка.

2л – две лавсановые ленты

Г – голый. Защитный покров из двух стальных оцинкованных лент.

К — защитный покров из круглых стальных оцинкованных проволок.

Ц – изоляция бумажная, пропитанная нестекаемым составом.

— АКВВГЭ.

К – контрольный

Э – экран общий из алюминиевой фольги поверх скрученных жил

— АПвБбШп.

П – изоляция из силанольносшитого полиэтилена.

п – наружная оболочка из полиэтилена.

— АПвПу2г.

у – усиленная оболочка из полиэтилена

2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ – кабель гибкий.


Расшифровка маркировки проводов.


Теперь рассмотрим вопрос, как расшифровать маркировку проводов. Провода также, как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:

Р — резиновая изоляция,

В — ПВХ (поливинилхлоридная) изоляция

П — изоляция из полиэтилена

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

Провода для электрических установок марки

ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом:

СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена.

СИП-1 — с неизолированной нейтралью

СИП-2 — с изолированной нейтралью

СИП-4 — с равными по сечению изолированными жилами.

А – неизолированный провод, скрученный из алюминиевых проволок

АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок



Вопрос 4

Поиск по сайту:

Провод бытовой (ШВВП; ПВС)

Где купить бытовой провод?

Бытовой провод  можно купить в компании «СтройТрэйд» заказав его по телефону или через форму обратной связи на сайте. Эти провода используются для подключения холодильного оборудования, компьютерной техники, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин и других подобных приборов, эксплуатируемых в жилых и административных помещениях.

Существует несколько разновидностей бытовых проводов: ШВВП, ПВС, ШБА.

Расшифровка провода ШВВП:

  • Ш — Шнур
  • В — Изоляция жил из поливинилхлоридного пластиката
  • В — Оболочка из поливинилхлоридного пластиката
  • П — Плоский

Элементы констркуции провода ШВВП:

1. Токопроводящая жила.
2. Изоляция.
3. Оболочка.

Где применяется ШВВП

Этот вид провода широко используется в самой разнообразной технике, такой как бытовая техника для дома, различный электроинструмент или стиральные машины. Отдельным пунктом можно выделить удлинители. Кроме того, в ряде случаев данный вид провода может прокладываться внутри стен, в желобах. Сложно представить себе любое электрооборудование без кабеля ШВВП.

Технические характеристики ШВВП

  • Номинальное напряжение (для сетей 380/380В), В380
  • Срок службы, не менее, лет6
  • Температура эксплуатации, °С-25/+40
  • Максимальная температура токопроводящей жилы, не более, °С+70
  • Минимальный радиус изгиба при эксплуатации, не менее, мм30

Структура шнура этой марки.

Шнур с параллельными многопроволочными медными жилами, с поливинилхлоридной изоляцией, с поливинилхлоридной защитой, эластичный, на напряжение до 380 В для систем 380/380 В. Обычно провод ШВВП производят в трех разных исполнениях: У, Т, УХЛ. «У» — для умеренного климата, «Т» для тропического и «УХЛ» для умеренного и холодного климата. Именно от варианта исполнения зависит диапазон температур, в которых работает ШВВП. Имеется также модификация ШВВПн, которая от обычного отличается тем, что его можно прокладывать с другими проводами. А изоляция, и оболочка сделана из ПВХ — поливинилхлорида, который устойчив к воздействию влаги, огня и УФ-излучения. Сопротивление кабеля зависит от сечения. Соответствует ГОСТам и требованиям ГОСТ 7399-97, МЭК 227. Существует двух- и трехжильный.

Сфера использования провода марки ПВС

Заказать провод марки ПВС можно в компании «СтройТрэйд». А теперь расскажем о нём более подробно. Бронированные кабели электропроводки с двойной резиновой изоляцией с гибкой металлической жилой применялись еще в начале 20-го столетия, с их помощью производилась передача электричества на большие расстояния и обеспечение работоспособности заводов и предприятий в период модернизации производства по всей стране.

Электрический кабель с полимерной изоляцией для электропроводки ПВС представляет собой провод с двумя или более жёсткими медными электрическими жилами, которые обмотаны специальной оболочкой из хлопка либо бумаги, которая была подвергнута обработке специальными веществами с низким дымовыделением. Также иногда используется деготь, который противостоит ржавлению нитей электропровода АППВС, ВВГ, ШВВП, ПУГНП, ПУНП, ППВС, ПВС3, ПВСН, ПВСНГ и прочим маркам.

Расшифровка провода ПВС:

  • П – Провод
  • В — Изоляция и оболочка из поливинилхлоридного пластиката
  • С – Соединительный

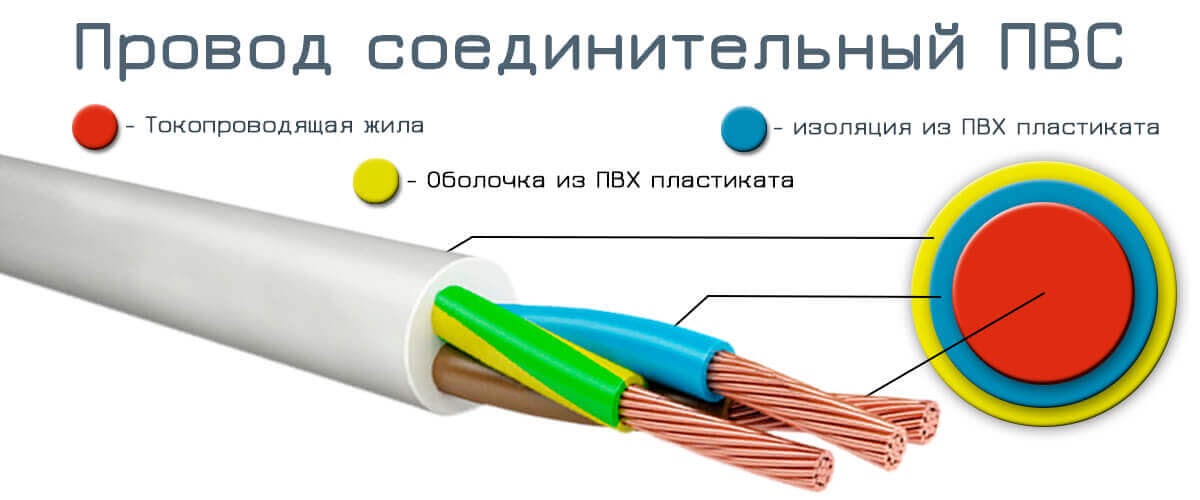

Элементы конструкции провода ПВС:

1. Токопроводящая жила.
2. Изоляция.
3. Оболочка.

Область применения провода ПВС

Провод с гибкими медными жилами, предназначен для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети, для электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и для изготовления шнуров удлинительных.

Технические характеристики провода ПВС

  • Электрическое сопротивление на 1 км — не более 270 Ом ПВХ изоляция и оболочка проводов стойка к деформации при температуре 70 оС и к растрескиванию.
  • Условия эксплуатации провода ПВС
  • Эксплуатация при температуре окружающей среды от -25 оС до +40 оС.
  • Максимальная рабочая температура жилы — 70 оС.
  • Радиус изгиба — не менее 40 мм.
  • Не распространяют горение. Провода стойки к поражению плесневыми грибами.
  • Срок службы — не менее 10 лет.
  • Онлайн заявка

  • Провод ШВВП таблица



  • Провод ПВС таблица



Количество и сечение жил, шт х кв.мм

Масса шнура, кг/км

Максимальный наружный размер, мм

ШВВП

2х0,5

27,1

3,4х5,4

2х0,75

33,7

3,6х5,8

3х0,5

38

3,3х7,4

Количество и сечение жил, шт х кв. мм

Масса провода, кг/км

Наружный диаметр, мм

ПВС

2х0,75

57,6

6,6

2х1,0

66,4

7

2х1,5

88,5

8,2

2×4,0

176,4

12,1

3х0,75

68,2

7

3х1,0

77,8

7,6

3х1,5

110,9

8,8

3х4,0

222,6

13,1

4х0,75

77,1

7,8

4х4,0

274

14,3

5х4,0

348,7

16,1

7×1,0

179

12

7×1,5

254

14

7×2,5

384

17

Как выбрать гитарный кабель | Полезные статьи для гитаристов Strunki.

ru
ГлавнаяО насСтатьи и обзорыКак выбрать гитарный кабель?

Сегодня мы обратимся к одной из самых сложных и насущных тем: выбор качественного гитарного кабеля.

В каждом музыкальном магазине можно найти десятки различных моделей инструментальных шнуров, которые имеют различные характеристики, изготавливаются по самым разным технологиям и, соответственно, ощутимо разнятся в цене. Как не запутаться в этом многообразии и выбрать самый качественный кабель для гитары?



Строение гитарного кабеля

Для начала нам следует понять строение инструментальных шнуров: для этого рассмотрим схематичный рисунок с поперечным сечением кабеля. В центре любого шнура находятся основные жилы проводов, которые покрываются изоляцией. Далее следует прокладка (обычно изготавливается из текстильных материалов) – ее назначение состоит в придании конструкции жесткости и в дополнительной защите от внешнего воздействия. Сверху прокладку покрывают экранирующим материалом для снижения микрофонного эффекта. Наконец, самый наружный слой – это дополнительная изоляция шнура.

Важнейшие характеристики гитарного кабеля

Теперь обратимся к важнейшим техническим характеристикам, по которым мы будем ориентироваться и делать выводы о качестве инструментального кабеля. Назначение гитарного шнура – осуществить перемещение электрического сигнала от одного устройства к другому с минимальными потерями сигнала, при этом не создавая большого количества фонового шума.

  • Сопротивление – при высоком сопротивлении кабель будет заметно «тушить» мощность сигнала, именно поэтому при производстве проводников используют медь или бескислородную медь, которые обладают низким сопротивлением
  • Индуктивность – параметр, характеризующий сопротивление переменному току. Влияет на полноту частотной картины звука: при высокой индуктивности звук станет более тусклым, особенно обрезаются высокие частоты
  • Электрическая емкость – параметр, зависящий от длины кабеля и материала изоляции, также влияет на полноту звука и по громкости, и по частотным характеристикам. Меньшая емкость кабеля гарантирует более полное воспроизведение высоких и средних частот.
  • Материал проводника – как уже говорилось выше, в основном применяется обычная медь либо ее более дорогая разновидность: бескислородная медь OFC. В самых дорогих кабелях жилы делаются из золота и серебра, а также из карбонового волокна.

Сразу же расскажем о некоторых мифах про гитарные кабели и характеристиках, которые не влияют или оказывают минимальное влияние на звук.

  • Бескислородная медь круче обычной – действительно, OFC-медь имеет меньшее сопротивление, но при выборе инструментального кабеля потери минимальны и вовсе некритичны. Другое дело, когда мы говорим о покупке качественного спикер-кабеля – в данном случае отказ от меди в пользу более дорогих материалов вполне обоснован. Но не будем забывать, что намного дешевле просто увеличить сечение кабеля.
  • Хорошие шнуры должны иметь исключительно золоченые штекеры – если вы любите яркие прибамбасы, то безусловно. И, хотя штекеры с позолотой и имеют меньшее сопротивление и меньшую склонность к коррозии, покрытие достаточно быстро изнашивается из-за частого включения-выключения штекера – обычно уже спустя несколько месяцев все плюсы покрытия сходят на нет, а переплата за подобный кабель будет весьма внушительная.
  • Хороший звук выдают только профессиональные многожильные шнуры – обычно имеется в виду, что вариант с множеством тонких жил намного круче, чем кабель с парой более толстых. К счастью, это утверждение работает только для сигнала высокой частоты: в случае аудио частот, с которыми нам предстоит иметь дело, разница практически не ощутима.

Резюмируя первую часть статьи: нам нужен достаточно прочный и гибкий кабель, изготовленный из хороших материалов при этом без ненужных изысков и обязательно с хорошей пайкой. И еще один важный момент: покупайте кабель только нужной для вас длины – слишком длинные шнуры убивают и мощность, и частотные характеристики сигнала. Именно поэтому мы крайне советуем при необходимости наличия кабеля более 5-6 метров задуматься о покупке беспроводной радиосистемы. Едем дальше!



Выбираем изоляцию по маркировке
  • PVC – стандартная оболочка из ПВХ, встречается наиболее часто, обладает достаточной гибкостью и низкой ценой. Недостатки – плохая устойчивость к агрессивным средам и открытому пламени
  • PUR-a-Flex – термопластичная смесь, в основе которой лежит полиуретан. Для нее характерна максимальная устойчивость к агрессивному внешнему воздействию (механические нагрузки, жара и холод, высокая влажность) и более высокая цена
  • FRNC – гибкая и устойчивая к коррозии и горению оболочка, имеющая высокую цену



Выбираем экранирование

Инструментальные кабели всегда имеют экран для защиты от различных источников внешних помех, сотни которых окружают нас и дома, и на концертной площадке, и на репетиционной базе. Слышали когда-нибудь радио через свой кабинет? Именно это и есть плохое экранирование инструментального кабеля при условии, что все остальное оборудование в полном порядке.

Экраны в современных кабелях изготавливают из следующих материалов:

  • Фольга, чаще всего алюминиевая или медная. Обеспечивает достаточно хорошее экранирование, однако имеет и некоторые минусы: слабая защита от механических повреждений. Так что кабели с экраном из фольги подойдут только для сугубо стационарного использования.
  • Проволочная сетка. Наиболее устойчивый к повреждениям и самый гибкий материал для экранирования, весьма популярен при производстве кабелей. Обеспечивает до 85% покрытия кабеля, имеет более высокую по сравнению с фольговым экранированием цену.
  • Проволочная спиральная обмотка – имеет очень весомое преимущество: высочайшая гибкость кабеля, однако при этом площадь покрытия проводника составляется у спиральной обмотки только около 75-80%. Обладает слабой устойчивостью к механическому воздействию и достаточно быстро изнашивается.



Проблемы, возникающие при эксплуатации кабеля
  • Излишняя жесткость – кабель, который недостаточно гибок может создавать множество проблем при передвижении музыканта на сцене и репетиционной базе, также его довольно сложно скручивать в небольшой моток при транспортировке
  • Помехи и шумы – одна из самых ощутимых проблем дешевых и некачественных кабелей. Не секрет, что большая часть электрической техники, которая находится у нас дома, присутствует на концертных площадках и репетиционных базах, может создавать ощутимые помехи и добавлять множество шумов во время игры. Повторимся, что покупка кабеля с хорошей экранировкой (проволочные сетки наиболее предпочтительны) помогает практически полностью избавиться от посторонних шумов
  • Технические поломки – в основном случаются с разъемами кабеля, однако в ходе эксплуатации можно повредить и экранировку, и даже сами жилы при резком механическом воздействии. В данном случае предпочтение лучше отдавать прочным и достаточно толстым шнурам
  • Некачественная пайка – как ни странно, но даже покупка кабеля в магазинах не дает гарантии хорошей пайки. Однако особенно это актуально в случае самостоятельного изготовления кабеля – используйте только качественный припой и внимательно проверяйте качество соединения элементов



Советы и рекомендации при покупке кабеля

Длина кабеля. Очень важно при покупке оценить то, насколько длинный кабель вам необходим – и приобретать только шнуры необходимой длины. Причина тому очевидна: чем длиннее шнур, тем больше сигнала мы потеряем по пути от гитары до кабинета – особенно это актуально при подключении в высококачественную аппаратуру. При использовании длинных некачественных шнуров звук теряет яркость, становится «замыленным» и зашумленным, именно поэтому для репетиций и домашних занятий вполне достаточно и кабеля длиной и 2-3 метра, а для концертов наиболее оптимальный вариант – покупка радиосистемы в сочетании с использованием качественных коротких патч-кабелей.

Качество разъемов. Хороший кабель – половина дела, но не будем забывать и о качественных коннекторах. Как уже говорилось выше, самые качественные материалы для изготовления штекеров: золото, серебро, чуть хуже себя проявляет медь, обладая более низкой ценой и более длительным сроком службы. Разъемы в дешевых шнурах изготавливаются из обычной стали или композитных материалов.

Качество жил. По большей части основу звука формируют именно жилы, находящиеся внутри кабеля и передающие звуковой сигнал в определенное оборудование: в гитарные педали, процессоры эффектов, комбоусилители, головы и кабинеты. В данном случае наилучшим проводником является медь, при этом чем толще жилы – тем чище и ярче будет выходной сигнал.

Экранирование. Про него мы уже достаточно сказали в рамках данной статьи: экранировочным материалом оборачиваются жилы, тем самым оберегая сигнал от попадания шумов и наводок. Наилучшим решением является экран из проволочной сетки, но при этом необходимо помнить о снижении гибкости инструментального шнура.

Внешняя защита кабеля. Защита кабеля от механического воздействия – важный аспект вне зависимости от того, в каком стиле вы играете и насколько подвижны на сцене. В данном случае не стоит делать упор на внешний вид кабеля – покупайте те модели, которые имеют достаточно толстую и надежную оболочку, при этом не забывая попробовать гибкость кабеля.

Не пытайтесь сильно экономить. На практике гитарный кабель меняется значительно реже, чем другое оборудование – именно поэтому следует сразу при покупке делать выбор в пользу действительно качественной и надежной модели. В любом случае, вы всегда сможете его продать (например, при возникновении необходимости изменить длину шнуров в своей цепи): а продать брендовый кабель намного проще, чем китайский товар категории «noname». Но не стоит и сразу же сильно тратиться – если вы не собираетесь выступать на крупнейших мировых площадках с лучшим оборудованием, то кабели за 300 и более долларов вам совершенно ни к чему.

Производители. Наконец, мы подошли к самому главному – какие же производители сегодня производят шнуры с неизменно высоким качеством, какой гитарный кабель купить среди такого огромного выбора в современных музыкальных магазинах?

Неизменно высокое качество шнуров демонстрируют следующие компании:

Planet Waves:


  • Профессиональная серия American Stage: 3-метровый кабель, 6-метровый кабель – низкая емкость, высококачественная медь, надежные и качественные разъемы GEO-Tip от легендарной компании Neutrik. Используют музыканты группы Metallica, Behemoth, Periphery, Meshuggah, Animals as Leaders, Steve Vai, Joe Satriani и многие другие
  • Качественная серия Classic: 3-метровый кабель, 4,5-метровый кабель, 6-метровый кабель – бескислородная медь, коаксиальная схема производства, никелированные разъемы с увеличенным сроком пользования
  • Патч-кабель серии Classic 0,3-метровый

Кабели Leem, сочетающие в себе высокое качество при доступной цене благодаря использованию высококачественных литых разъемов – отличный выбор для занятий дома и репетиций.

Хорошего вам звука!

Как выбрать кабель для зарядки смартфона

С заменой зарядного кабеля приходится сталкиваться практически каждому владельцу смартфона. Вариантов тут множество: от дорогих оригинальных аксессуаров до дешёвых шнуров сомнительного производства. Какой бы из них вы ни выбрали, есть несколько моментов, которые лучше учесть при покупке.

Определите тип шнура

Очевидный, но необходимый шаг. Кабели для зарядки смартфонов бывают нескольких типов. Наиболее распространённым является провод с разъёмом microUSB. Однако на некоторых современных телефонах используется USB Type-C. Этот штекер отличается от предыдущего тем, что его можно вставить в разъём любой стороной. На шнурах iPhone используется Lightning. Кстати, при покупке такого кабеля нужно искать на упаковке надпись MFi — она говорит о том, что продукт сертифицирован Apple.

Где это взять

Проверьте силу тока, которую способен проводить шнур

Оригинальные шнуры рассчитаны на ту силу тока, которую выдаёт зарядное устройство. При приобретении аксессуара подешевле обязательно проверьте, какую силу тока способен проводить этот кабель. Если, например, зарядное устройство выдаёт 2 А, а шнур может передать только 0,6–0,7 А, то время зарядки смартфона значительно увеличится, а в отдельных случаях гаджет может и вовсе не заряжаться. Иногда из-за таких шнуров выходит из строя аккумулятор смартфона.

Сила тока, которую проводит кабель, может быть указана на упаковке аксессуара или приведена в описании товара в интернет-магазине.

Определитесь с формой

Шнуры для зарядки в основном бывают трёх видов: круглые, плоские и витые. Первый вид наиболее распространён. Он характеризуется прочностью и долгим сроком службы. Второй удачно подходит для поездок, так как меньше запутывается и в сложенном виде почти не занимает места. Третий предназначен для зарядки в автомобилях: такой кабель не будет путаться под ногами.

Где это взять

Выберите материал оплётки

Оплётка шнура может быть выполнена из пластика, ткани, металла, силикона, кожи. Самые недолговечные — шнуры с пластиковой оплёткой. Наиболее прочные и надёжные — с металлической, но они стоят дорого. Шнуры с тканевой оплёткой менее склонны к повреждениям, поэтому хорошо подходят для постоянного ношения с собой.

Где это взять

Проверьте качество сборки

На хорошем кабеле не должно быть заломов, торчащего пластика, кривых контактов разного размера. Штекер не должен болтаться и выглядеть хлипким. Самое уязвимое для разрывов место — соединение кабеля и штекера, поэтому наиболее долговечны шнуры с плотной негнущейся пластмассовой гофрой в данном месте.

Читайте также

Провод ПВС. Виды и устройство. Характеристики и применение

В настоящее время широко используются различные бытовые приборы и устройства, которые соединяются с сетью питания с помощью безопасного, простого и надежного провода — это провод ПВС. Он производится в виде кабеля, имеющего токопроводящие скрученные жилы, и изолированные поливинилхлоридом, а также покрытые снаружи общей оболочкой ПВХ.

Провод ПВС может применяться для сетей напряжением до 380 вольт. Он отличается пластичностью, гибкостью, малым радиусом изгиба, который не вызывает повреждения изоляции или разрывов жил.

Устройство и виды

Конструкция провода ПВС включает в себя изолированные медные жилы, размещенные в оболочке ПВХ. Внешняя форма сечения кабеля круглая. Материал диэлектрической изоляции имеет в своем составе специальные добавки, которые защищают жилы, и не поддерживают возгорание.

Провод ПВС выпускается с числом жил от двух до пяти, каждая из которых состоит из скрученных тонких проволочек. Каждая жила изолирована цветной изоляцией. Это упрощает электромонтажные работы. Чаще всего провода фаз окрашены в голубой, коричневый или черный цвета, а заземляющая жила имеет желто-зеленый цвет изоляции. Внешняя изоляционная оболочка имеет широкую гамму цветов.

Провод ПВС расшифровывается следующим образом:
  • П – провод.
  • В – материал изоляции «поливинилхлорид».
  • С – соединительный.

Основными параметрами провода являются число и поперечное сечение жил.

Существует несколько видов этого провода:
  • Наружный. Он включает в себя три проводника: фаза, ноль, заземление, используется для подачи напряжения от внешнего питающего трансформатора к распределительному щиту в помещение.
  • Внутренний. Его устройство аналогично наружному проводу. Отличие состоит в том, что он менее защищен от климатических условий и влаги, так как чаще всего используется внутри помещений.
  • Медный. Этот провод имеет медные жилы, обладает малым сопротивлением, устойчив к коррозии, пластичен, имеет повышенную проводимость тока, высокую прочность.
  • Алюминиевый. В его конструкции вместо медных жил используются алюминиевые проводники. У такого провода есть свои преимущества, которые заключаются в экономии на материале жил, так как алюминий дешевле меди, а также окисление алюминиевых жил оксидом алюминия, что способствует повышению срока службы кабеля.
  • По числу жил и сечению кабель разделяется на типоразмеры, указанные в таблице.

  • Аналог кабеля ПВСнг – LS. Такой негорючий вариант кабеля применяется в различных областях с требованием высокой пожаробезопасности. Маркировка кабеля после первых трех символов расшифровывается: кабель негорючий, малое газо- и дымовыделение. По конструкции этот кабель практически не отличается от обычного, кроме специальной негорючей изоляции. Приведем некоторые технические параметры негорючего аналога кабеля ПВС:
    — при групповой укладке не способствует распространению горения;
    — кабель подвергается проверке: на один час кабель помещают в воду при температуре 20 градусов. После этого он проверяется напряжением 2000 вольт и частотой 50 герц;
    — допустимая наибольшая температура эксплуатации кабеля +70°С;
    — номинальная рабочая температура -40 +40°С;
    — исполнение кабеля по климату – УХЛ.
    Негорючий кабель ПВСнг поставляется в торговой сети намотанным на деревянном барабане, либо в бухтах, которые упакованы в полиэтиленовую пленку. Бухта или барабан имеют наклейку, на которой обозначается: дата производства, маркировка кабеля с числом токопроводящих жил и площади сечения, длина кабеля, вес бухты, сертификация, номер бухты.
Техническая характеристика
При приобретении кабеля необходимо обращать внимание на следующие параметры:
  • Число жил.
  • Диаметр жил.
  • Эксплуатационные данные.

Свойства ПВХ оболочки таковы, что кабель можно монтировать даже в помещениях с повышенной влажностью, где вода может попасть на его оболочку. В этом случае нужно придерживаться правил соединения проводов. Скрутки и соединения необходимо качественно изолировать. Оптимальным способом в этом случае считается изоляция с помощью термоусадочных трубок.

Особенности всех видов провода ПВС
  • Срок эксплуатации может составлять 6-10 лет, в зависимости от вида соединения (подвижное или неподвижное).
  • Провод обладает высокой механической прочностью в отношении усилия на изгиб. Благодаря особой структуре токопроводящих жил, выполненных из множества мелких проволочек, провод легко изгибается практически под любыми углами.
  • Защитная оболочка делает жилы невосприимчивыми к механическим воздействиям. Хорошие показатели кабеля при его внешней эксплуатации позволяют широко применять его в садоводстве и других наружных сетях.
  • Класс огнестойкости – стандартный. Материал диэлектрической изоляции не поддерживает горение, и не горит при воздействии наружного пламени.
  • Цветовая гамма изоляции жил упрощают его подключение и ремонт.
  • Простота самостоятельного электромонтажа провода дает возможность широкого использования в электрических и электронных устройствах.
  • Температура нагревания ограничивается показателем в 70°С.
  • Наибольшая величина напряжения – 380 вольт.
  • Доступная стоимость кабеля расширяет сферу его использования.
Применение

Чаще всего провод ПВС применяется в качестве токопроводящей линии для передачи электрической энергии к бытовым устройствам и приборам. Данный вид кабеля не рекомендован для прокладки стационарной электропроводки в помещении, так как срок его эксплуатации невелик, так же как и противопожарные свойства.

Провод ПВС целесообразно применять для временных соединений. Он широко используется в бытовых условиях в качестве сетевого шнура и различных удлинителей для подключения бытовых приборов.

Провод ПВС хорошо подходит для прокладки электропроводки в труднодоступных местах, там, где невозможно использовать для прокладки стационарный вид провода. Это особенно актуально при использовании мощных кабелей более 16 мм2. В таких случаях проведения электропроводки необходимо помнить, что срок службы такого провода намного меньше стационарной модели, даже, несмотря на качественную изоляцию.

Гибкие кабели и провода, оснащенные многопроволочными токопроводящими жилами и имеют общий недостаток. По правилам, определяющим подключение и электромонтаж проводов, все жилы в обязательном порядке необходимо опрессовывать наконечниками и пропаивать. Наличие соединительных клеммников не освобождает от этого правила. Только после пропайки и оконцовки гибкие проводники можно подключать к различным защитным и коммутирующим устройствам, счетчикам и другим аппаратам.

Проблему концевой заделки решает опрессовка наконечника. Эта работа не связана с большой трудоемкостью и стоимостью. Опрессовка наконечника выполняется с использованием специальных обжимных клещей. Также применяют прессы со съемными матрицами. Опрессовка выполняется методом сплошного обжатия, либо местного вдавливания.

Технические параметры этого вида провода позволяют применять его в некоторых областях промышленного производства. Из него выполняют переноски, удлинители различной длины, подключается наружное освещение, световая реклама.

Похожие темы:

Обзор разницы между проводом, шнуром и кабелем

Когда дело доходит до электрических проектов, терминология может стать сложной и технической. В частности, для тех, кто работает в отрасли на регулярной основе, слова провод, шнур, кабель и кабельный шнур имеют особое значение, и, если они не знакомы с конкретным продуктом, который обозначает каждый, может сбить с толку выполнение указаний в проект.

Таким образом, в этой статье будут выявлены различия между проводом, шнуром и кабелем и объяснено точное использование каждого из них в вашем доме, офисе или других строительных проектах.Чтобы усложнить ситуацию, в некоторых проектах проводки также используется компонент, называемый кабельным шнуром.

Что такое провод?
Электрический провод проще всего определить как среду, через которую проходит электрический ток. По самой природе этого определения любой материал, из которого состоит провод, должен быть способен проводить электричество. Конечно, есть проводка, используемая в других продуктах, таких как проволочный забор, но здесь мы конкретно рассматриваем использование и определение провода в домашних и строительных электрических системах.

Номер калибра определяет размер и ширину проводов. Эти числа находятся в диапазоне от 0000 до 40. Самый толстый провод — это самый высокий номер, номер 40, а самый тонкий провод, часто используемый в небольших электронных компонентах и ​​распределительных щитах, — 0000. В большинстве американских домашних хозяйств есть электрические провода сечением 10 или 20, которые питают приборы и электроника, например, ваш телевизор.

Самым распространенным материалом, используемым в домашней электропроводке, является медь, потому что этот металл отлично играет роль проводника, но его также легко формовать.Медь также устойчива к коррозии, нагреву и другим экстремальным явлениям, что делает ее надежным выбором при использовании во всем, от мобильных телефонов до телекоммуникационной проводки.

В определенных устройствах, например в портативной электронной или игровой системе, электрический провод может быть одножильным, соединяющим два других компонента. Однако чаще всего электрическая проводка представляет собой систему. Система в целом подключается к выключателям, распределительным щитам, розеткам и осветительной арматуре. Когда вы включаете выключатель или плату питания, система позволяет электричеству, уже проведенному по проводам, течь в устройство; при отключении электричества прекращается также движение электричества.

Что такое кабель?
По сути, кабель представляет собой группу из двух или более независимых электрических проводов. Отдельные провода становятся основными строительными блоками, а при группировке вместо этого называются кабелем. Таким образом, кабель можно рассматривать как электрическую единицу.

В одном кабеле всегда будет два провода, а может быть и третий. Первая проволока называется горячей. Это провод, по которому электрический ток идет к вашему устройству или прибору.Второй провод нужен для замыкания электрического контура. Многие кабели также имеют заземляющий провод, что делает установку и обслуживание кабеля более безопасными. Заземляющий провод помогает предотвратить поражение электрическим током людей, ремонтирующих кабель или устанавливающих новые кабели, путем возврата электричества к сервисной панели.

Для всех трех проводов медь по-прежнему является наиболее часто используемым материалом. Он встречается в большинстве кабелей, проложенных в американских домах, и нет никаких признаков того, что популярность этого материала снижается. Во-первых, существует несколько альтернатив меди в электрических кабелях, а во-вторых, она остается значительно менее дорогим вариантом по сравнению с серебром.

В среднем домашнем хозяйстве используются разные кабели. Некоторые примеры кабельного шнура или других кабелей, которые вы, вероятно, найдете на EWCS Wire или у других розничных продавцов, включают парный кабель, витую пару, несимметричный коаксиальный кабель и плоский кабель. Каждый из этих типов кабелей имеет определенное назначение.

Что такое шнур?
В отличие от кабеля или провода, шнур подключается к определенному прибору или устройству.По сути, шнур — это кабель, идущий от розетки, розетки или платы питания для питания одного конкретного оборудования. В доме мы часто видим шнуры, прикрепленные к лампам, телевизорам, пылесосам и стереосистемам. Альтернативой подключению этих устройств к электропроводке и кабелям с помощью шнуров является их питание от батареи, что редко случается в современных домах и офисах.

Есть много разных типов шнуров. Удлинители, шнуры для электроприборов и шнуры для стиральных / сушильных машин имеют разную конструкцию и дизайн, что делает их полезными по назначению.Помимо шнуров питания и удлинителей, кабельный шнур, который соединяет домашние сети и телекоммуникационные устройства с воздушными или наземными телефонными линиями через разъем, можно найти почти в каждом доме в Соединенных Штатах.

Найдите все на EWCS Wire
Если вы ищете кабельный шнур, электропроводку или кабели, вы можете найти то, что вам нужно, на EWSC Wire. В нашем интернет-магазине есть все необходимое для начала и завершения электрического проекта в вашем доме, офисном здании или новостройке.Посетите наш веб-сайт www.ewcswire.com или позвоните нам по телефону 800-262-1598.

Для получения дополнительной информации о кабелях пожарной сигнализации и кабеле судовой батареи посетите: Специалисты по электрическим проводам и кабелям (EWCS).

Комментарии

комментария

Жесткий или многожильный кабель

— плюсы и минусы каждого — FireFold

Если вы сомневаетесь, следует ли использовать одножильный или многожильный кабель, вы не одиноки. Люди во всем мире борются с этим решением, и нет однозначных ответов.Лучший вариант для вас зависит от нюансов вашей конкретной ситуации. Давайте посмотрим на различия между двумя типами кабелей и рассмотрим примеры, в которых один будет работать лучше, чем другой.

Жесткий или многожильный кабель: основы

Сплошной кабель состоит из одной жилы или жилы провода с изоляцией из непроводящего материала. Этот тип кабеля используется для домашней электропроводки, разводки макетных плат и в других ситуациях, когда провода не требуется постоянно изгибать.Многожильный кабель состоит из группы проводов небольшого сечения, которые изолированы и сжаты непроводящими материалами. Этот тип кабельной разводки обычно используется в ситуациях, когда провод необходимо проложить в ограниченном пространстве. Он также используется в областях, где наблюдается значительный прогиб или вибрация. Примеры включают провод динамика, кабели наушников и кабели приборов.

Ситуации, в которых многожильные кабели идеально подходят

Те, кому требуется разводка кабелей для сложных целей, таких как монтажные платы или электронные устройства, предпочтут многожильные провода, поскольку они останутся целыми и защищенными, даже если их скрутить или согнуть при подключении электрических компонентов.

Ситуации, в которых надежные кабели идеальны

Те, кто работает на открытом воздухе или работает в тяжелых условиях, могут подвергнуть кабели воздействию коррозионных частиц, неустойчивых движений и суровых погодных условий. Жесткие кабели лучше всего подходят для таких ситуаций.

Кабели для магазинов в FireFold

Преимущества твердых кабелей

Зачастую предпочтение отдается одножильным кабелям, поскольку они обычно более доступны по цене, чем многожильные, из-за более дешевых производственных затрат. Эти кабели простые, но довольно прочные.Как одиночные толстые жилы кабеля, они довольно устойчивы к угрозам и очень просты в изготовлении. Жесткие кабели также имеют гораздо более компактный диаметр по сравнению с многожильными кабелями. Тем не менее, этот уменьшенный размер не снижает токопроводящую способность жестких кабелей. Добавьте к этому тот факт, что твердые кабели не так подвержены выходу из строя в результате коррозии, и легко понять, почему они так высоко ценятся.

Недостатки надежных кабелей

Хотя твердые кабели обладают множеством похвальных характеристик, у них также есть несколько недостатков.Одна из основных проблем с твердыми кабелями заключается в том, что они обычно продаются только небольшого диаметра. Кроме того, при постоянном изгибе или вибрации кабель может со временем износиться и сломаться, что вызовет необходимость в замене. Поэтому жесткие кабели не оптимальны для таких приложений, как робототехника или транспортные средства, требующие значительного движения. Если кабель необходимо согнуть в неудобные формы, твердый кабель не будет обладать достаточной пластичностью и прочностью, чтобы оставаться полностью неповрежденным.

Преимущества многожильных кабелей

Многожильные кабели легче прокладывать по сравнению с одножильными кабелями. Они также очень гибкие. Многожильные кабели могут выдерживать невероятное количество вибраций и изгибов, не утомляя и не ломаясь. В результате вам не придется заменять многожильные кабели так часто, как это необходимо, на одножильные кабели.

Недостатки многожильных кабелей

Многожильные кабели далеки от совершенства. Их диаметр довольно велик, но они обеспечивают такую ​​же несущую способность, что и сплошные кабели.Они также более дороги, поскольку их стоимость производства значительно выше, чем у сплошных кабелей. Эти затраты выше из-за сложного производственного процесса, который требуется для разработки этих сложных проводов. Кроме того, многожильные кабели гораздо чаще выходят из строя в результате коррозии из-за капиллярного воздействия. Также стоит отметить, что многожильные кабели не идеальны для предотвращения электронных помех, поскольку воздушные каналы между каждой жилой усиливают «скин-эффект», создаваемый магнитными полями вдоль поверхности кабеля.Обязательно примите во внимание каждый из перечисленных выше факторов, прежде чем выбирать одножильный или многожильный кабель для вашего дома или бизнес-проекта.

В чем разница между разъемом, разъемом, вилкой и портом?

Обновлено: 01.02.2021, Computer Hope

Заглушка

Штекер является частью кабеля, который подключается к порту. Вилка всегда подключается к чему-то еще (например, к разъему или порту). Например, наиболее распространенной вилкой является вилка питания, с помощью которой компьютер, монитор и другие устройства подключаются к источнику питания.На рисунке изображен шнур питания для настольных ПК в США с вилкой, которая подключается к розетке, и с розеткой для компьютера или монитора.

Примечание

В нашем примере вилки шнура питания эта вилка отличается в разных странах мира.

Кабель и шнур

Кабель или шнур — это один или несколько проводов в пластиковом покрытии, которое позволяет передавать мощность или данные между устройствами. На картинке показан пример сетевого кабеля Cat 5.См. Наше определение кабеля для получения списка типов кабелей, используемых с компьютерами.

Провод

Провод — это одиночная жила из металла (например, меди) или оптического волокна, способного передавать энергию или данные из одной области в другую.

Разъем

Разъем — это уникальный конец вилки, гнезда или край карты, который подключается к порту. Например, все карты расширения настольных компьютеров имеют разъем, позволяющий подключать их к разъему на материнской плате.Говоря о кабелях, разъем — это конец кабеля, который подключается к порту. Например, конец USB-кабеля имеет разъем, который позволяет подключать его к USB-порту.

Порт

Порт имеет отверстия или слот, соответствующий штекеру или карте, подключенной к порту. На рисунке изображен компьютерный порт PS / 2 для клавиатуры и мыши с разъемом PS / 2 для подключения к компьютеру.

  • Полный список портов компьютера см. В нашем определении порта.

Джек

Гнездо похоже на порт и представляет собой отверстие или другое соединение, позволяющее совместимому штекеру подключаться к гнезду. В компьютерах разъем часто описывает аудиоразъем.

Адаптер

Адаптер — это устройство, способное преобразовывать мощность или данные из одного источника в другой. Например, адаптер переменного тока, используемый с портативными компьютерами и другими устройствами, принимает питание переменного тока и преобразует его в мощность постоянного тока.

Розетка

Розетка — это отверстие, которое подходит для другого конкретного устройства с соответствующими контактами или другими разъемами.Примером сокета является сокет ЦП, который является разъемом на материнской плате для процессора компьютера.

За время эволюции компьютеров появилось много различных розеток для компьютеров. Каждый сокет поддерживает набор компьютерных процессоров. Например, Socket 370 — это сокет, который поддерживал первые процессоры Intel Celeron и процессоры Coppermine.

Слот

Слот — это также соединение, используемое с компьютерами, которое описывает либо слот ЦП, либо слот расширения. Сегодня разъемы ЦП используются вместо разъемов ЦП, но разъемы расширения по-прежнему подключают карты расширения к компьютеру.

Серия 101: многожильные и сплошные патч-корды

Чем они отличаются?

Основное физическое различие между многожильным и одножильным кабелями — гибкость. Многожильные кабели намного более гибкие и могут выдерживать большее изгибание по сравнению с жесткими сплошными проводниками, которые могут выйти из строя при слишком большом изгибе. И чем больше жил у проводника, тем больше гибкость. Количество прядей также может повлиять на стоимость — чем больше прядей составляет провод, тем выше стоимость. Для снижения затрат в многожильном кабеле типа витая пара используется достаточно большое количество жил для обеспечения надлежащей гибкости, но не так много, чтобы это приводило к значительной разнице в цене. Другими словами, это тщательный баланс между стоимостью и гибкостью.

Конструкция кабеля также влияет на заделку. IDC на гнездах, патч-панелях и соединительных блоках выполнены на одножильный кабель. Отдельные жилы сплошного кабеля сохранят свою форму и будут правильно вставлены в IDC, в то время как многожильные жилы обычно ломаются и со временем могут отсоединиться.Сплошная проволока также считается более прочной и менее подверженной коррозии, поскольку имеет меньшую площадь поверхности, чем многожильный провод.

Еще одно ключевое отличие — электрические характеристики. Жесткие кабели являются лучшими электрическими проводниками и обеспечивают превосходные стабильные электрические характеристики в более широком диапазоне частот, предлагая меньшую подверженность высокочастотным воздействиям и меньшее сопротивление постоянному току, чем многожильные кабели. Именно поэтому стандарты TIA допускают увеличение затухания на 20% для многожильной конструкции.

Что мне выбрать?

Когда дело доходит до горизонтальной прокладки кабеля, выбора нет. Жесткий кабель является стандартом из-за его лучших электрических характеристик и способности подключаться к IDC. У вас есть выбор — это патч-корды, поскольку большинство производителей предлагают и то, и другое.

Поскольку многожильные кабели более гибкие и выдерживают изгиб, из них получаются отличные патч-корды для подключения оборудования и перекрестных соединений там, где кабели часто изгибаются и манипулируют ими.Патч-корды также короче по длине, поэтому более высокое сопротивление многожильной конструкции обычно не вызывает беспокойства.

Однако в современных локальных сетях есть основное применение, которое требует использования надежных патч-кордов — питание через Ethernet. Когда PoE передается по медным кабелям типа витая пара, часть мощности рассеивается в виде тепла. Когда мощность рассеивается в виде тепла, температура внутри кабеля может увеличиваться. Из-за более высокого сопротивления постоянному току многожильные коммутационные шнуры с большей вероятностью будут демонстрировать ухудшение характеристик передачи при повышенных температурах.

Хотя обычно это не вызывает беспокойства в помещениях с контролируемой средой, таких как TR, как только вы начинаете подключать устройства к потолку (например, точки беспроводного доступа, камеры безопасности и светодиодные фонари), скрученные патч-корды могут стать проблемой. Хорошее практическое правило состоит в том, что если окружающая среда не контролируется по температуре и не происходит особых манипуляций, выбирайте прочный патч-корд. Если вы используете многожильные коммутационные шнуры в неконтролируемой среде, лучше использовать короткие (около 5 метров или меньше).И если вы настроены скептически, проверьте это сами. Тестовые адаптеры патч-кордов серии DSX от Fluke Network можно использовать для тестирования медных коммутационных шнуров, или вы можете увидеть разницу при тестировании каналов.

Разница между кабелепроводом, оболочкой, рукавами и трубкой | Центр знаний

3.5 минут | 09 октября 2019

Компоненты, закрывающие кабели, не взаимозаменяемы. У каждого своя цель. Здесь мы описываем ваш выбор и когда каждый из них подходит для использования.

Кабельная муфта в оплетке

Гильза для укладки кабелей выполняет важную функцию и заслуживает внимательного рассмотрения. Во-первых, цель:

  1. Организует ваши провода, оптимизируя пространство в процессе
  2. Действует как покрытие для проволоки, обеспечивая защиту от влаги, перепадов температуры, истирания и, если снаружи, элементов
  3. В качестве гильзы для проводов предотвращает соприкосновение токов проводов с другими проводниками.

Плетеная кабельная муфта из сетчатого материала защищает ваши провода, сохраняя при этом неправильную форму.Он аккуратно режет горячим ножом, который прижигает новые края, чтобы предотвратить изнашивание.

Расширяемые рукава из полиэстера имеют конструкцию открытого переплетения, что делает установку быстрой и легкой, снижая затраты на сборку. Он также позволяет рассеивать тепло и влагу. Вы можете связать несколько проводов и при этом получить гибкость, позволяющую легко перемещать их при необходимости.

Расширяемые рукава также изготавливаются из полифенилена. Этот тип предназначен для высокотемпературных кабельных сборок и имеет высокую химическую стойкость, низкий износ, размерную и влагостойкость.

Самозакрывающийся плетеный рукав — еще один вариант. Легкий и устойчивый к истиранию, он изготовлен из полиэстера и имеет 25% перекрытия, что, в свою очередь, обеспечивает легкий доступ к свертке внутри. Его также можно монтировать поверх кабелей после их установки.

Другой вариант плетеной оплетки — термозащитная гильза. Изготовленная из волокна Nomex ™, это высокотемпературная проволочная оплетка, предназначенная для высокопроизводительных приложений. Он обеспечивает тепловую защиту и высокую стойкость к истиранию.

Идеальные приложения

Плетеные рукава Способность к изгибу подходит для:
станков
робототехники
автоматизированного оборудования
Рукав термозащитный Гидравлика (шланги)
Электропроводка военного назначения
Электропроводка аэрокосмической отрасли
Жгут


Термоусадочная трубка

Термоусадочные трубки — это процесс помещения проводов или кабелей в пластиковые трубки.Тепловой пистолет — иногда паяльная лампа — используется для усадки трубок, которые при нагревании образуют плотно прилегающий кожух.

Материал термоусадочных трубок чаще всего представляет собой полиолефин по следующим причинам:

  • Чрезвычайно прочный
  • Гибкий
  • Доступен в разных цветах для цветовой кодировки, помогающей упорядочить кабели
  • Высокая стойкость к УФ-излучению
  • Химическая стойкость
  • Отличные электрические свойства

Термоусадочная трубка выполняет то, чего не делают другие кабельные муфты, а именно обеспечивает снятие напряжения. Кабели и провода часто натянуты из-за того, что они либо недостаточно длинные, либо они запутаны в ограниченном пространстве, повреждая кабели и провода и сокращая срок их службы. Термоусадочные трубки могут значительно снизить нагрузку, чтобы ваши кабели и провода работали должным образом.

Помимо цветов можно получить прозрачные трубки. Это лучший вариант, когда не горючая способность важна, а важны электрическая изоляция и механические характеристики. Он имеет полированную поверхность, что добавляет эстетики окончательному нанесению.

Идеальные области применения

Термоусадочные трубки, цвета Беспроводная связь и телекоммуникации
Кабельное телевидение
Электроника
Автомобильная промышленность
Трубка термоусадочная, прозрачная Приборы
Электроника
Автомобильная промышленность

Обмотка кабеля

Спиральная кабельная обмотка или спиральная обмотка из проволоки, как ее называют некоторые, обеспечивает экономичную защиту кабеля и шланга. Он устойчив к раздавливанию, гибок и прост в установке.В любой точке спиральной намотки кабели можно разветвлять, поэтому это также удобное решение для организации кабелей.

Два самых популярных материала — термостабилизированный нейлон и полиэтилен. Термостабилизированный нейлон означает, что материал содержит стабилизатор, который замедляет потерю физических свойств при нагревании. Это делает кабельную обмотку из материала термостойкой кабельной муфтой.

Полиэтилен является прочным материалом, как спиральная пластиковая пленка. Его можно много раз сгибать и сгибать, при этом он сохранит свою прочность и целостность.Спиральная обмотка кабеля предназначена не только для промышленного использования, но также может использоваться в офисах и домах для организации компьютерных проводов.

Плетеная кабельная обмотка с крючками и петлями изготавливается из полиэстера и нейлона. Это одно из самых простых в сборке решений для управления кабелями. Вы просто отделяете застежки VELCRO® на липучке по краю, а затем кладете ленту вокруг или под свой кабель или жгут. Еще одно преимущество — экономичность — их можно использовать повторно. Подобно спиральной намотке, кабели могут обрываться, но кабели выводятся на крючок и петлю.

Идеальные приложения

Спиральная кабельная обмотка Автомобильная промышленность — связка кабелей для аккуратности
Крышка для гидравлических шлангов
Офисные помещения
Обмотка кабеля в оплетке с крючком и петлей Непромышленные применения:
Освещение
Фотография
Офисные и домашние компьютеры

Кабельный канал

Кабелепровод защищает и прокладывает кабели в зданиях, других конструкциях и машинах.Одним из преимуществ кабелепровода является то, что он обеспечивает безопасность при частой замене проводки. Преимущество металлического кабелепровода заключается в его заземляющих и связывающих качествах. Это очень важно для минимизации электромагнитных помех. Кабелепровод также может предотвратить излучение силовых кабелей, в которых он находится.

Трубопроводы также доступны из пластика. Гибкий кабельный канал, выбор из пластика обеспечивает высокую усталостную долговечность. Высокая ударная вязкость пластика обеспечивает быстрое восстановление после раздавливания. Он также обладает высокой устойчивостью к ультрафиолетовому излучению, поэтому его можно использовать для наружных работ.Мы расширяем эту таблицу, чтобы включить в нее различные пластиковые материалы.

Пластик Преимущество Заявка
Металл с ПВХ покрытием Коррозионностойкий
Герметичность для жидкости
Заводская электропроводка
Подключения к машинам
ПНД Устойчив к коррозии и химическим воздействиям, гибкий и очень прочный Используется при рытье траншей:
Энергетика
Телекоммуникации
CATV
нейлон Защита от истирания и ударов Защита жгутов на транспортных средствах
Разъемный кабелепровод для защиты жгутов и гидравлических шлангов
Полипропилен (ПП) Прочность на сжатие и высокая гибкость Кабельные сборки
Подпольная проводка
Встраивание в стены

Загрузите бесплатные CAD-ы и попробуйте перед покупкой

Бесплатные САПР доступны для большинства решений, которые вы можете скачать бесплатно. Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами решения именно то, что вам нужно. Если вы не совсем уверены, какой продукт лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

Запросите бесплатные образцы или загрузите бесплатные САПР прямо сейчас.

Вам также могут понравиться следующие статьи:

Купить SOOW Wire Интернет | Портативный шнур

Сервисный, маслостойкий и водостойкий (SOOW) кабель — отличный выбор для портативных источников питания.Он обеспечивает гибкость и необходимую долговечность для портативных приложений, например устойчивость к истиранию, химическим веществам и озону. Эти характеристики делают его подходящим для тяжелых условий эксплуатации, таких как зарядные устройства, промышленные инструменты и тяжелое оборудование, а также для менее требовательных работ, таких как провода двигателя.

Вы можете использовать кабель SOOW соответствующего номинала в помещении и на улице, а также для постоянного или временного использования. Он относительно прост в изготовлении и одобрен UL, поэтому легко найти доступные цены и надежность.

Давайте подробнее рассмотрим кабель SOOW и его возможности для ваших проектов.

Что такое кабель SOOW?

Кабель

SOOW — это многожильный силовой кабель, обычно используемый в качестве силового кабеля. Это похоже на обычный удлинитель, без заглушек на каждом конце. Многие покупатели используют этот провод для самостоятельного изготовления удлинителей. У других клиентов есть долгая работа, когда им нужно подавать электроэнергию на стройплощадку с большого расстояния. Применений много, и они поддерживаются различными размерами и конфигурациями.

Кабели

SOOW доступны с размерами от 2 до 18 AWG. Количество проводников, доступных для кабелей SOOW, может составлять от 2 до 60 в зависимости от выбранного вами размера кабеля SOOW American Wire Gauge (AWG).

Каждый провод в переносном шнуре SOOW изготовлен из гибких медных жил без изоляции и изоляции из поливинилхлорида (ПВХ) или этиленпропилендиенового мономера (EPDM). Затем проводники покрываются резиновой оболочкой из хлорированного полиэтилена (CPE) для защиты от погодных условий, масла и растворителей.Резина также защищает кабель SO от грубых ударов на стройплощадке. В некоторых кабелях SOOW, разработанных для легких применений, вы найдете оболочку из термопластичного эластомера (TPE), но этот материал не обладает маслостойкостью и не работает при высоких температурах.

Другие важные характеристики электрического кабеля SOOW включают его емкость 600 В и диапазон температур от минус 40 ℃ до 90 ℃. Он может нести значительные нагрузки и надежно работать в любых условиях: от холода и дождя до изнуряющей жары.Эти свойства делают его особенно универсальным и позволяют ему хорошо работать в различных средах, включая тяжелые промышленные зоны.

Портативные кабели

SOOW также имеют множество сертификатов таких организаций, как CSA Group, UL LLC и Управление по безопасности и охране здоровья в шахтах (MSHA). Большинство из них также будут иметь сертификат соответствия директивам об ограничении использования опасных веществ (RoHS) и Национальному электротехническому кодексу (NEC).

Что означает провод SOOW?

Буквы в аббревиатуре «SOOW» относятся к типу «служебного» кабеля и агентов, от которых он защищает:

  • S: Сервис
  • OO: Маслостойкая изоляция и куртка
  • W: Водонепроницаемость

Эти характеристики обеспечивают впечатляющую долговечность и надежность.Вы также можете увидеть такие обозначения, как кабели Service Oil (SO) и Service Junior Oil (SJO), которые не обладают атмосферостойкостью и водостойкостью. Кроме того, буква «О» означает маслостойкость только куртки, а не куртки и изоляции.

Когда использовать электрический кабель SOOW

Благодаря своей прочности портативный кабель SOOW — отличный выбор для различных коммерческих и жилых помещений. Вы часто обнаружите, что он поддерживает небольшие устройства, такие как:

  • Переносные системы освещения.
  • Переносные инструменты.
  • Проводка дистанционного управления.
  • Переносная техника.
  • Зарядные устройства.

Вы также можете найти провод SOOW в более крупных промышленных приложениях, например:

  • Краны.
  • Обрабатывающее оборудование.
  • Строительное оборудование.
  • Горное оборудование.
  • Локомотивы.
  • Подача электроэнергии на причале.

Где бы вы ни использовали SOOW, важно знать требования к работе.Кабель SOOW отличается высокой прочностью и доступен для самых разных условий эксплуатации. Его гибкость особенно полезна для многих из этих портативных приложений, где вам может потребоваться много перемещать кабель или вы знаете, что он может выдержать наступление и воздействие менее чем благоприятных условий. Это также помогает упростить хранение.

У них также есть много сертификатов для надежной работы. Если для вашего приложения требуется более 600 вольт или он не подходит по размеру кабеля SOOW, вам может потребоваться другой кабель.Ниже мы подробно расскажем о некоторых кабелях, используемых в подобных ситуациях.

В чем разница между SJOOW и SOOW?

Добавление буквы «J» просто добавляет слово «Junior» к миксу. Это означает снижение номинального напряжения с 600 до 300 вольт, что делает этот кабель более экономичным вариантом для менее требовательных приложений.

Это означает, что он поставляется с более тонкой оболочкой на случай, если она вам понадобится для вашего приложения. Большинство производителей не будут выпускать кабель SJOOW сечением выше №10 или любой кабель с пятью и более жилами.Эти кабели обычно имеют конфигурацию на 600 вольт, поэтому их не стоит делать, то есть они будут специальным заказом у производителя.

Большинство производителей сейчас производят только кабели SOOW и SJOOW, потому что делать SO и SJO не нужно. На каждый кабель было дешевле и проще поставить все согласования. Дополнительные «O» и «W» теперь присутствуют на всех кабелях, которые WesBell продает в области шнуров питания.

В чем разница между портативным шнуром SOOW и кабелем питания типа W?

После кабеля SO идет промышленный шнур питания, называемый кабелем типа W, который в основном такой же, как кабель SOOW, но намного больше и прочнее. Скорее всего, его будут таскать по стройплощадке и весь день переезжать тяжелая техника, поэтому он сделан с более жесткой резиновой оболочкой, чтобы выдерживать удары. Это также силовой кабель на 2000 вольт, обычно изготавливаемый в американском калибре проводов (AWG) размером №2 и выше. Тип W имеет заземляющий провод того же размера с зеленой изоляцией и учитывается при подсчете проводов.

Вы также можете встретить кабель типа G-GC, который аналогичен кабелю типа W, но с проводами заземления и проверкой заземления.

Кабели

типа W обладают теми же проводящими материалами и материалами оболочки, что и кабели SO.Хотя они могут показаться похожими, кабель типа W более гибкий и часто предпочитается крупными отраслями промышленности, поскольку он более долговечен, чем кабели SOOW. Кабель типа W можно купить как одножильный, так и многожильный, и вы можете найти много типов в зависимости от размера и количества проводников, которые вам нужны. Кабели типа W имеют размеры от 500 тысяч круговых милов (MCM) до 8 AWG и могут иметь до пяти проводников.

Несмотря на то, что кабели типа SOOW и типа W могут быть очень полезны для множества приложений, они во многих отношениях различаются.Кабели SOOW прочны, но если вы ищете более прочный и жесткий кабель для промышленных нужд, вам может понадобиться кабель типа W. Кабели SOOW предназначены для использования со средними типами оборудования или переносными инструментами, такими как небольшие двигатели или портативные приборы, которые есть у вас дома. Кабели типа W очень полезны в крупных промышленных приложениях, таких как приводные конвейеры, подъемные магниты, погрузчики, большие резаки, насосы, буровые установки, дизель-электрические локомотивы, краны и многое другое.

Преимущества WesBell для кабелей SOOW

Поскольку существует множество электрических кабелей, каждый из которых подходит для различных типов работ, вы должны знать, какой кабель соответствует вашим потребностям.Если вы все еще не уверены, подходит ли портативный кабель SOOW для работы, свяжитесь с нами. Мы будем рады рассказать о вашем проекте и помочь вам выбрать подходящий.

Если окажется, что вам нужен удлинитель, у нас есть в наличии для продажи, с той же конструкцией, что и портативный кабель SOOW, но с заглушками на концах. У нас также есть шнуры питания с вилкой на одном конце и зачищенной на другом конце, чтобы прикрепить его вручную для определенных приложений. И, конечно же, мы предлагаем широкий ассортимент стандартных кабелей SOOW размером от 18 до 2 AWG.

При использовании всех наших продуктов вы получите поддержку от экспертов WesBell Electronics. Мы поможем вам подобрать кабель для вашего применения и даже предложим широкий спектр услуг по подготовке проводки и кабелей для выполнения поставленной задачи. Просмотрите наши кабели SOOW выше или свяжитесь с нами, если у вас есть какие-либо вопросы.

Многожильный и одножильный кабель

Сетевые кабели категории 5e (CAT5e) и категории 6 (CAT6) выпускаются в формате многожильных и одножильных проводов. Люди часто спрашивают, какой проводник подходит для их применения.Мы подробно расскажем о различиях и поможем вам решить, какой кабель выбрать для вашего приложения.

В чем разница между многожильным и одножильным проводом?

Сетевые кабели категории 5e (CAT5e) и категории 6 (CAT6) выпускаются в формате многожильных и одножильных проводов. В сплошном проводе используется по одному сплошному проводу на провод, то есть в стандартном 4-парном (8-проводном) рулоне CAT5e / CAT6 всего будет 8 сплошных проводов. Однако в многожильном проводе используется несколько проводов, намотанных друг на друга в каждом проводе, в результате чего получается в общей сложности 56 многожильных проводов в типичной конфигурации 7-прядного рулона, каждый из которых состоит из 4-х пар или 8-проводников.

Одножильные кабели идеально подходят для структурированной проводки внутри здания. Их можно легко установить на настенные розетки и патч-панели, поскольку они состоят из одного провода. Провод правильно вставлен в разъем смещения изоляции. Жесткие кабели менее полезны при использовании стандартных разъемов RJ45, которые используются при создании соединительных кабелей. В большинстве разъемов RJ45 используются 2 штыря, которые проходят через сам проводник. Это нежелательно, так как твердый кабель имеет тенденцию ломаться при проникновении в штырь.Использование 3-контактных разъемов RJ45 создает гораздо лучшее соединение, поскольку не повреждает проводник — 3-контактное соединение оборачивается вокруг проводника, а не проникает в него.

Многожильные кабели гораздо менее полезны для проталкивания стенных домкратов, потому что жилы не сохраняют свою идеальную круглую форму, когда их вставляют в разъем смещения изоляции. Вместо этого для создания соединительных кабелей обычно используется многожильный кабель. Сам кабель более гибкий, хорошо скручивается.Терминаторы RJ45 имеют лучшее, более гибкое и полное соединение с многожильными проводами, чем сплошные провода.

Короче говоря, для достижения наилучших результатов используйте одножильный кабель для настенных розеток и многожильный кабель для обжимных соединителей.

Что такое многожильный кабель?

Используйте многожильные соединительные кабели для подключения сетевых интерфейсных плат рабочих станций (NIC) к настенной панели с коммутационными панелями и другим оборудованием, например концентраторами. Патч-кабели, сделанные из многожильных проводов, отлично подходят для приложений, требующих многократного изгиба без повреждения кабеля.Поскольку затухание в многожильных кабелях выше, чем в одножильных, кабели должны быть короткими, чтобы снизить вероятность еще большего затухания в системе. Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.

Многожильные проводники предпочтительнее для:

  • Гибкость проводника : Гораздо больше у многожильных проводов, что упрощает их установку.
  • Срок службы гибкого провода : больше по сравнению с одножильными проводниками.Многожильные проводники могут выдерживать большую вибрацию и изгиб перед разрывом. Вообще говоря, чем тоньше скрутка, тем гибче проводник.
  • Повреждение поверхности : Повреждение многожильных проводов, например царапины или надрезы, будет менее серьезным, чем аналогичное повреждение сплошных проводов.
  • Количество жил : влияет как на гибкость, так и на стоимость проводника. Для провода любого размера, чем больше жил, тем гибче и дороже становится проводник.

Просмотрите наши многожильные кабели

Что такое одножильный кабель?

Для прокладки между двумя центрами коммутации или от центра коммутации до настенной панели выберите обычный сплошной кабель UTP. Эти одножильные кабели, предназначенные для горизонтальной прокладки и прокладки магистральных кабелей, не должны многократно сгибаться, сгибаться или скручиваться.

Сплошные проводники

предпочтительны для:

  • Магистральная проводка : Жесткая проводка идеальна для распределенной магистрали, а именно прямая проводка для магистральных магистралей и шумных участков CAT6.Это идеально подходит для кабельных соединений между зданиями и внутри зданий при структурированной прокладке кабелей между входами, аппаратными и телекоммуникационными шкафами, поскольку магистральная кабельная сеть состоит из средств передачи, основных и промежуточных кросс-соединений и оконечных устройств в этих местах.
  • На открытом воздухе или в тяжелых условиях : подвергайте провод воздействию коррозионных элементов, неблагоприятных погодных условий или частого движения. Многожильный провод, напротив, лучше подходит для сложных применений, таких как электронные устройства и печатные платы, где провод будет защищен, но может подвергаться изгибу или скручиванию для соединения электронных компонентов.
  • Доступность по цене : Зачастую предпочтение отдается одножильным кабелям, поскольку они обычно более доступны по цене, чем многожильные кабели, из-за более низкой стоимости производства.
  • Прочность : Этот тип проволоки очень устойчив к повреждениям и чрезвычайно прост в изготовлении. Как одиночные толстые жилы кабеля, они довольно устойчивы к угрозам и очень просты в изготовлении. Жесткие кабели также имеют гораздо более компактный диаметр по сравнению с многожильными кабелями.

Просмотрите наши твердые проводные кабели

Вердикт: многожильный или сплошной провод, какой кабель выбрать?

Важно тщательно продумать, какой кабельный проводник лучше всего подходит для вашей конфигурации, в зависимости от требований вашего приложения и особенностей установки.Поскольку затухание в многожильных кабелях выше, чем в одножильных кабелях, многожильные кабели должны быть короткими, чтобы снизить вероятность еще большего ослабления в системе. Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.

Сплошной провод Многожильный провод
Применения, в которых важна гибкость проводов.
Применения, требующие защиты от коррозии.
Идеально подходит для наружного применения.
Применения, в которых провод периодически движется (например, для использования на двери).
Эффект близости необходимо минимизировать.
Ценовое преимущество (при типичных обстоятельствах).

Если вам интересно, какое кабельное соединение вам нужно, посетите нашу страницу руководства по выбору кабеля CATx. Это руководство поможет вам выбрать правильный патч или кабель CATx для вашего приложения.

Хотите узнать больше?


Загрузите наш информационный документ:
Определение кабельной системы ИТ

Загрузите нашу Белую книгу «Определение кабельной системы ИТ» и узнайте больше на:

  • Структурированные кабельные системы
  • Спецификации и стандарты структурированной кабельной системы
  • Требования к структурированной кабельной системе для вашего проекта
  • Конструкция структурированной кабельной разводки
  • Внедрение структурированной кабельной системы
.
Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
