Содержание

Таблица по калибру AWG для одножильного и многожильного провода

American Wire Gauge (AWG) является стандартом США на размер проводника. Стандарт AWG включает медь, алюминий и другие проволочные материалы. Типичная бытовая медная проводка — это калибр AWG 12 или 14. Телефонный провод обычно 22, 24 или 26. Чем больше номер калибра, тем меньше его диаметр и тоньше провод.

Одножильный провод
AWG Диаметр, мм Площадь сечения, мм² Погонное сопротивление, Ом/км Погонный вес, кг/км
4 5.189 21.15 0.815 188.0
6 4.115 13.30 1.297 118.2
8 3.264 8.37 2.061 74.38
10 2.588 5.26 3.277 46.77
11 2.304 4.17 4.134 35.05
12 2.052 3.
31
5.217 29.46
13 1.829 2.626 5.562 23.36
14 1.628 2.084 8.268 18.45
15 1.450 1.652 10.43 14.69
16 1.290 1.309 13.19 11.62
17 1.151 1.039 16.57 9.24
18 1.024 0.826 20.96 7.32
19 0.912 0.652 26.41 5.80
20 0.813 0.519 33.14 4.61
21 0.724 0.412 41.99 3.66
22 0.643 0.325 53.15 2.89
23 0.574 0.259 66.60 2.31
24 0.511 0.205 84.32 1.82
25 0. 455 0.163 106.3 1.44
26 0.404 0.128 134.5 1.14
27 0.361 0.102 168.8 0.91
28 0.320 0.081 214.2 0.72
29 0.287 0.065 266.4 0.58
30 0.254 0.051 341.2 0.45
31 0.226 0.040 427.0 0.359
32 0.203 0.032 538.0 0.238
33 0.180 0.025 679.0 0.226
34 0.160 0.020 856.0 0.179
35 0.142 0.016 1086.0 0.142
36 0.127 0.013 1361.0 0.113
Многожильный провод
AWG Диаметр, мм Суммарный диаметр, мм Погонное сопротивление, Ом/км Погонный вес, кг/км
4 19х7х0. 455 6.6 0.85 197.9
6 19х7х0.361
5.3
1.35 124.9
8 19х7х0.287 4.2 2.15 79.0
10 37х0.404 2.8 3.94 44.4
10 105х0.254 3.2 3.90 49.3
12 19х0.450 2.25 6.10 28.1
12 63х0.254 2.35 5.92 29.0
14 19х0.361 1.8 9.61 17.7
14 41х0.254 1.8 9.10 18.9
16 19х0.287 1.43 15.2 11.2
16 25х0.254 1.53
14.9
11.5
18 7х0.404 1.22 22.0 8.2
18 16х0.254 1.27 25.8 7. 4
18 19х0.254 1.27 19.7 8.8
20 7х0.320 0.96 33.2 5.2
20 10х0.254 1.02 37.3 4.6
20 19х0.203 1.01 31.0 5.6
22 7х0.254
0.76
53.3 3.3
22 19х0.160 0.80 49.5 3.5
24 7х0.203 0.61 83.4 2.1
24 19х0.127 0.63 78.5 2.2
26 7х0.160 0.48 134.1 1.28
26 19х0.102 0.50 121.6 1.42
28 7х0.127 0.381 212.9 0.807
28 19х0.079 0.390 208.0 0.821
30 7х0.
102
0.306 330.1 0.521

AWG (American Wire Gauge) — соответствие стандарта AWG сечению провода

Подбирая кабель необходимого сечения, обратил внимание, что часть кабелей имеет маркировку AWG без указания сечения кабеля. Поскольку при выборе кабеля отталкиваемся от планируемой мощности нагрузки, подбирая необходимое сечение кабеля, желательно иметь под рукой таблицу перевода и понимать, что  откуда и почему.

AWG (American Wire Gauge System) — это американская система оценки кабелей. Каждому значению AWG соответствует диаметр провода, выраженный в мм, и сечение, выраженное в мм

2. По факту, AWG — это «калибр» кабеля.  Чем больше калибр, тем тоньше кабель, но это имеет свое объяснение. По сути, AWG характеризует количество этапов обработки проволоки, когда она при изготовлении последовательно протягивается через отверстия все меньшего и меньшего диаметра. Таким образом, кабель 16 AWG окажется тоньше кабеля 12 AWG.

Также стоит обратить внимание на тот факт, что калибры AWG разнятся еще и в зависимости от типа кабеля — одножильный или многожильный.

А теперь мудреное правило соотношений: шестая степень отношения диаметров двух соседних калибров AWG очень близка к 2 (2.0050, что на четверть процента превосходит 2).

 Исходя из этого, вытекают следующие простые правила:

  • Удвоение диаметра провода ведёт к уменьшению калибра на 6 (то есть диаметр провода AWG 2 примерно вдвое больше чем диаметр AWG 8)
  • Удвоение сечения провода ведёт к уменьшению калибра на 3 (два провода AWG 14 имеют примерно такое же сечение, как AWG 11)

Формула пересчета AWG в миллиметры для одножильных кабелей выглядит следующим образом:



Множитель 0.127 – это ровно 0.005 дюйма. При разработке калибров AWG диаметр 0.005 дюйма, в то время самая тонкая проволока, был принят за AWG 36, а диаметр 0.

46 дюйма, в то время самый популярный толстый размер, за AWG 0000. Когда в обозначении калибра несколько нулей, это означает, что проволока толще проволоки AWG 0. Для удобства обозначения вместо 0000 часто пишут 4/0, вместо 000 – 3/0 и т.д.

Отношение между толщинами, выбранными в качестве границ – 92 раза, и в этом диапазоне уместилось еще 38 калибров, причем они создавались таким образом, чтобы отношение между соседними калибрами было постоянной величиной (корень 39 степени из 92 составляет примерно 1.1229322, это и есть отношение между соседними калибрами). Теперь понятно, откуда взялись в показателе степени значения 36 и 39.

Для толстых калибров, обозначаемых m/0, в качестве значения AWG берется отрицательная величина -(m-1). Для кабеля 4/0 это будет -3, для кабеля 3/0 – величина -2, и т.д.

Увеличение толщины проводника на 6 калибров практически соответствует увеличению толщины вдвое (шестая степень числа 1.1229322 равна 2.005…). Понятно также, что уменьшение толщины на три калибра уменьшает вдвое площадь поперечного сечения.

Соответствие стандарта AWG сечению провода (одножильный)
Значение AWG Диаметр, мм Сечение, мм2
000000 (6/0) 14,733 170,480
00000 (5/0) 13,120 135,197
0000 (4/0) 11,684 107,216
000 (3/0) 10,405 85,026
00 (2/0) 9,266 67,429
0 (1/0) 8,251 53,474
1 7,348 42,406
2 6,544 33,633
3 6,554 33,63
4 5,189 21,147
5 4,621 16,771
6 4,115 13,299
7 3,665 10,549
8 3,2 8,367
9 2,906 6,63
10 2,588 5,26
11 2,308 4,17
12 2,053 3,31
13 1,828 2,624
14 1,628 2,081
15 1,45 1,65
16 1,29 1,307
17 1,15 1,038
18 1,024 0,8235
19 0,912 0,652
20

0,812

0,517
21

0,723

0,4
22 0,644 0,325
23 0,573 0,258
24 0,511 0,205
25 0,455 0,162
26 0,405 0,128
27 0,361 0,1023
28 0,321 0,081
29 0,286 0,064
30 0,255 0,051
31 0,227 0,0405
32 0,202 0,032
33 0,18 0,025
34 0,16 0,0201
35 0,143 0,016
36 0, 127 0,0126
37 0,1131 0,0100
38 0,1007 0,00797
39 0,08969 0,00632
40 0,07987 0,00501



С многожильными проводниками все не так просто. Хотя многие источники приводят для многожильных кабелей точно такую же формулу, что и для одножильных, на самом деле это неправильно, так как в многожильном проводнике приходится рассчитывать суммарную площадь сечения через площади сечения маленьких жилок, а эквивалентный диаметр – через диаметр отдельных жилок, уложенных по принципу плотной упаковки. Например, для 7-жильного кабеля диаметр проводника геометрически равен трем диаметрам жил, для 19-жильного – 5 диаметрам, а для промежуточных отношений диаметр рассчитывается через промежуточный коэффициент.

Но в реальной жизни для многожильных проводников используются и «неправильные» количества жил, и тогда приходится определять фактический диаметр жилы эмпирическим путем.

В таблице, приводимой далее, диаметр отдельной жилы рассчитан по той же формуле, что и для одножильных проводников, затем рассчитано сечение жилы, затем суммарное сечение всех жил в проводнике, а затем для «правильных» конфигураций дан расчетный диаметр. Самый правый столбец – фактический диаметр, его еще в некоторых источниках называют «приведенным». Как видите, разница между теоретическим и фактическим диаметрами не так уж велика.

Соответствие стандарта AWG сечению провода (многожильный)
AWG Количество и диаметр жил, AWG (мм) Диаметр проводника,мм (ном.) Площадь сечения, мм² Погонный вес, кг/км Погонное сопротивление, Ом/км
4 7 х 12 (2,052) 6,16 23,2 212,0 0,78
4 19 х 17 (1,151) 5,75 19,8 181,0 0,92
6 7 х 14 (1,628) 4,88 14,6 131,0 1,24
6 19 х 19 (0,912) 4,56 12,4 114,0 1,46
8 7 х 16 (1,290) 3,87 9,15 83,8 1,98
8 19 х 21 (0,724) 3,62 7,82 71,6 2,32
8 49/25 (0,455) 3,734 8,00 70,7 2,20
10 37 х 26 (0,404) 2,921 4,77 42,1 3,64
10 49 х 27 (0,361) 2,946 5,04 44,5 3,58
10 105 х 30 (0,254) 2,946 5,37 47,3 3,22
12 7 х 20 (0,813) 2,438 3,66 32,3 4,76
12 19 х 25 (0,455) 2,370 3,10 24,43 5,58
12 65 х 30 (0,254) 2,413 3,32 29,26 2,74
14 7 х 22 (0,643) 1,854 2,28 20,2 7,58
14 19 х 27 (0,361) 1,854 1,95 17,2 8,86
14 41 х 30 (0,254) 1,854 2,09 18,5 8,30
16 7 х 24 (0,511) 1,524 1,44 12,7 12,0
16 19 х 29 (0,287) 1,473 1,24 10,9 14,0
16 26 х 30 (0,254) 1,499 1,33 11,7 13,1
18 7 х 26 (0,404) 1,219 0,90 8,0 19,2
18 16 х 30 (0,254) 1,194 0,82 7,2 21,3
18 19 х 30 (0,254) 1,245 0,97 8,6 17,9
20 7 х 28 (0,320) 0,960 0,56 5,2 32,0
20 10 х 30 (0,254) 0,889 0,51 4,5 33,9
20 19 х 32 (0,203) 0,940 0,62 5,5 28,3
22 7 х 30 (0,254) 0,762 0,36 3,2 48,4
22 19 х 34 (0,160) 0,787 0,38 3,4 45,1
22 26 х 36 (0,127) 0,762 0,33 2,9 52,3
24 7 х 32 (0,203) 0,610 0,23 2,2 76,4
24 10 х 34 (0,160) 0,582 0,20 1,8 85,6
24 19 х 36 (0,127) 0,610 0,24 2,1 69,2
26 7 х 34 (0,160) 0,483 0,142 1,25 122,4
26 10 х 36 (0,127) 0,533 0,128 1,13 136,1
26 19 х 38 (0,102) 0,508 0,156 1,37 113,0
27 7 х 35 (0,143) 0,457 0,112 0,99 178,7
28 7 х 36 (0,127) 0,381 0,072 0,79 212,9
28 19 х 40 (0,079) 0,406 0,093 0,82 186,0
30 7 х 38 (0,102) 0,305 0,057 0,50 338,6
30 19 х 42 (0,064) 0,305 0,061 0,53 286,4
32 7 х 40 (0,079) 0,203 0,034 0,30 538,1
32 19 х 44 (0,051) 0,229 0,039 0,34 447,5
34 7 х 42 (0,064) 0,191 0,022 0,20 777,6
36 7 х 44 (0,051) 1,152 0,014 0,13 1217,2

Таблица соответствия AWG метрической системе

AWG (American Wire Gauge System) — американская система оценки проводов. Стандарты на диаметр проводов. Каждому значению AWG соответствует диаметр провода, выраженный в мм.

AWG Number

Ø [mm]

Ø [mm²]

Ø [Inch]

Сопротивление [Ohm/m]

10 2.59 5.26 0.102 0.00328
11 2.30 4.17 0.0907 0.00413
12 2.05 3.31 0.0808 0.00521
13 1.83 2.62 0.0720 0.00657
14 1.63 2.08 0. 0641 0.00829
15 1.45 1.65 0.0571 0.0104
16 1.29 1.31 0.0508 0.0132
17 1.15 1.04 0.0453 0.0166
18 1.02 0.823 0.0403 0.0210
19 0.912 0.653 0.0359 0.0264

AWG Number

Ø [mm]

Ø [mm²]

Ø [Inch]

Сопротивление [Ohm/m]

20 0.812 0.518 0.0320 0.0333
21 0. 723 0.410 0.0285 0.0420
22 0.644 0.326 0.0253 0.0530
23 0.573 0.258 0.0226 0.0668
24 0.511 0.205 0.0201 0.0842
25 0.455 0.162 0.0179 0.106
26 0.405 0.129 0.0159 0.134
27 0.361 0.102 0.0142 0.169
28 0.321 0.0810 0.0126 0.213
29 0.286 0. 0642 0.0113 0.268

AWG Number

Ø [mm]

Ø [mm²]

Ø [Inch]

Сопротивление [Ohm/m]

30 0.255 0.0509 0.0100 0.339
31 0.227 0.0404 0.00893 0.427
32 0.202 0.0320 0.00795 0.538
33 0.180 0.0254 0.00708 0.679
34 0.160 0.0201 0.00631 0.856
35 0.143 0.0160 0.00562 1. 08
36 0.127 0.0127 0.00500 1.36
37 0.113 0.0100 0.00445 1.72
38 0.101 0.00797 0.00397 2.16
39 0.0897 0.00632 0.00353 2.73
40 0.0799 0.00501 0.00314 3.44
Примечание:
  • Диаметры и сечения указанные ниже, действительны для случая монолитного проводника.
  • Сопротивления указаны по стандарту International Annealed Copper Standard (IACS) при 20 °C.
  • Для очищенной безкислородной меди, указанные значения сопротивлений могут отличаться на несколько процентов
Повышенные требования к надежности электроснабжения в современных условиях обеспечивают устойчивый спрос на качественную кабельно-проводниковую продукцию. Основной специализацией ООО Атлас является поставка кабельной продукции и продажа кабеля оптом и в розницу в городе Москве.

Перевод сечений кабеля/наконечников из стандарта AWG в систему СИ

В последнее время широкое распространение получили импортные провода и инструменты с маркировкой AWG. American Wire Gauge – американский калибр проводников.

Калибр провода по стандарту AWG отражает размер токонесущей жилы. Характерной особенностью стандарта AWG является то, что чем толще провод, тем меньше его калибр. Значение AWG характеризует количество этапов обработки проволоки. В процессе изготовления медный провод последовательно протягивается через калибровочные отверстия все меньшего и меньшего диаметра. Например, кабель 24 AWG тоньше в диаметре и меньшего сечения, чем кабель, маркированный 15 AWG.

Таблица отражает перевод стандарта AWG в диаметр и площадь сечения в миллиметрах.

AWG приблизительный диаметр, мм площадь, мм² соответствие сечения по ГОСТ, мм² удельное сопротивление, Ом/м
40 0,08 0,005 3,44
39 0,09 0,0064 2,73
38 0,1 0,0078 2,16
37 0,11 0,0095 1,72
36 0,13 0,0133 1,36
35 0,14 0,0154 1,08
34 0,16 0,0201 0,856
33 0,18 0,0254 0,679
32 0,2 0,0314 0,538
31 0,23 0,0415 0,427
30 0,25 0,0503 0,05 0,339
29 0,29 0,0646 0,268
28 0,32 0,0804 0,213
27 0,36 0,102 0,1 0,169
26 0,4 0,128 0,14 0,134
25 0,45 0,163 0,106
24 0,51 0,205 0,2 0,0842
23 0,57 0,259 0,25 0,0668
22 0,64 0,325 0,32 0,053
21 0,72 0,412 0,042
20 0,81 0,519 0,5 0,0333
19 0,91 0,653 0,0264
18 1,02 0,82 0,75 0,021
17 1,15 1,04 1 0,0166
16 1,29 1,31 0,0132
15 1,45 1,65 1,5 0,0104
14 1,63 2,08 0,00829
13 1,83 2,63 2,5 0,00657
12 2,05 3,31 0,00521
11 2,3 4,15 4 0,00413
10 2,59 5,27 0,00328
9 2,91 6,62 6 0,0026
8 3,26 8,35 0,00206
7 3,67 10,6 10 0,00163
6 4,11 13,3 0,0013
5 4,62 16,8 16 0,00103
4 5,19 21,2 0,000815
3 5,83 26,7 25 0,000647
2 6,54 33,6 35 0,000513
1 7,35 42,4 0,000407
0 8,25 53,5 50 0,000323
2/0 9,26 67,4 70 0,000256
3/0 10,4 85 95 0,000203
4/0 11,7 107 120 0,000161

Как узнать в мм провод AWG, таблица соответствий сечений | Лучшие самоделки

Благодаря интернет магазинам мы можем сейчас заказывать электродетали и провода, кабеля хоть из Китая, хоть из США, зная, что качество таких электротоваров будет хорошим. Для наших самоделок как часто требуются различные провода разных сечений и изоляций, если с сечением или диаметром наших проводов всё предельно ясно то заказывая через интернет провод или кабель (мы, например заказываем на Алиэкспрессе сразу набор проводов в силиконовой изоляции и удобной упаковке, фото ниже, такие как по этой ссылке — http://ali.pub/4u48ps) мы натыкаемся на некий американский стандарт диаметров проводов AWG (американский калибр проводов) и встаёт вопрос, какой диаметр провода в этой системе соответствует стандартному диаметру в мм. Давайте разберёмся с этим.

Как узнать в мм провод AWG, таблица соответствий сечений

Американский калибр проводов (AWG) простыми словами это сколько раз через прокаточные отверстия прошёл провод и соответственно, чем больше будет число тем тоньше будет провод, например провод AWG 0 соответствует чуть больше 8 мм в диаметре, а AWG 24 значит, что он прокатан 24 раза и его диаметр уже будет составлять 0,511 мм. Для того чтобы высчитать диаметр из системы AWG существуют формулы но не всем они нужны, можно просто посмотреть нужное значение в таблице соответствий которую мы разместили ниже.

Вот подробная таблица соответствий для одножильных проводов калибров AWG в диаметры в мм и дюймах:

Как узнать в мм провод AWG, таблица соответствий сечений

Как найти диаметр многожильного провода AWG

Для обозначения многожильных проводов также используется обозначение калибра AWG, в данном случае общий диаметр или сечение соответствует общей площади сечения или диаметров отдельных проводников, при этом пространство между проводниками не включается в площадь сечения. Если в проводе используются проводники круглого сечения то количество пустого пространства занимает около 10 процентов площади провода. В связи с этим многожильный провод должен быть на 5 % толще, чем одножильный того же сечения

Многожильные провода маркируются тремя числами: калибр провода целиком, количество проводников и калибр проводника. Количество проводников и калибр проводника разделены косой чертой. Например, 22 AWG 7/30 — это многожильный провод размером 22 AWG, собранный из семи проводников 30 AWG.

AWG, SWG, номера медицинских игл и спиц. Поиск калибра по диаметру или площади сечения.

American Wire Gauge — это стандарт, использующийся в США с 1857г для проводов из меди, золота, серебра и т.п. Он также изветен как Brown & Sharpe wire gauge. Чем больше калибр, тем меньше диаметр провода. Провода, толще, чем для калибра 0, обозначаются 00 (или 2/0), 000 (или 3/0), и т.д.

Washburn & Moen Steel Wire Gauge используется в США для стали. Другие названия этого стандарта — US Steel Wire или Roebling Gauge.

British Standard Wire Gauge широко применялся до перехода на метрическую систему, но сейчас используется редко. Его также называют Imperial Wire Gauge или British Standard Gauge. SVG задаёт диапазон калибров от 7/0 до 50.

Birmingham Wire Gauge — устаревший стандарт. Его калибры заданы произвольно, без геометрической или арифметической прогрессии. B.W.G задаёт калибры от 5/0 до 36.

IEC 60228 — это международный стандарт, который среди прочего задаёт набор типовых сечений проводов, выраженные в квадртаных миллиметрах. ГОСТ 22483-2012 — это модицицированная версия IEC 60228, использующаяся в России, Беларуси, Кыргыстане и Узбекистане. В нём, по сравнению с международным стандартом, добавлено несколько более тонких типовых проводов.

Если для заданного сечения или диаметра точно соотвествующего калибра нет, показывается самый близкий, а также отличие его прощади сечения в процентах.

Единицы: Американский калибр проводов — American Wire Gauge, AWG  / Калибр стальных проводов Вошбурна и Моена — Washburn & Moen Steel Wire Gauge, W&M  / Британский стандартный калибр проводов — British Standard Wire Gauge, SWG  / Калибр железных проводов Бирмингема — Birmingham or Stubs’ Iron Wire Gauge, B.W.G.  / Калибр стальных проводов Стабса — Stubs’ Steel Wire Gauge  / Площадь сечения типового провода IEC 60228:2004 (мм²)  / Площадь сечения типового провода ГОСТ 22483-2012 (мм²)

Провода с Aliexpress — работа над ошибками

Недавно я опубликовал короткий отзыв о монтажных проводах. Я, прежде всего, хотел поделиться ссылкой, где я купил провода по хорошей цене и особенно не вдавался в технические подробности, предположив, что провод хороший. Но в комментариях разразилась буря. Многие писали, что в этом проводе нет меди, у него плохая изоляция, он наверняка ломкий, плохо лудится, и вообще никуда не годится.

Пришлось мне изучить купленные провода повнимательней.


Вот, что написано на проводах 26AWG: «STYLE 1007 26AWG 80°C 300V VW-1 CHENGXING I A 26AWG 80°C 300V FT1 TRIUMPHCABLE».

Продавец утверждает, что жилы проводов сделаны из чистейшей меди и пишет про это аж два раза: «Conductor material: pure copper oxygen-free copper», «Using 99.9% high precision oxygen-free copper».

Жилы проводов облужены по всей длине. Я счистил припой и обнаружил что-то, действительно очень похожее на медь.

Жилы гибкие и не ломаются при многочисленных сгибах (я попробовал согнуть и разогнуть одну жилу сто раз подряд). Провод легко лудится и хорошо паяется.

Простой способ проверить, из чего сделан провод — измерить его сопротивление.

Если пропустить через измеряемый элемент (в данном случае провод) фиксированный ток и измерять напряжение (обязательно отдельными проводами), можно весьма точно вычислить сопротивление, причём на точность не будут влиять потери в проводах и даже качество соединения щупов и измеряемого элемента. Принцип такого измерения просто и понятно описан здесь: Зажимы (крокодилы) Кельвина. Делаем самодельный Миллиомметр….

На самом деле, обычные крокодилы в данном случае ничем не хуже зажимов Кельвина, желательно только, чтобы крокодилы, подающие ток на измеряемый провод, были не с краю.

С помощью регулируемого источника питания с последовательно подключённым резистором (я использовал 72 Ом 2Вт) через провод пропускается фиксированный ток (в моём случае 100 мА). Для каждого измерения ток нужно подстраивать изменением напряжения источника. В статье, ссылку на которую я давал выше, используется стабилизатор тока, но при единичных измерениях вполне можно обойтись регулируемым источником питания и мультиметром в режиме миллиамперметра.

Второй мультиметр измеряет напряжение на проводе. Чтобы получить сопротивление, нужно измеренное напряжение разделить на ток, идущий через провод (в моём случае напряжение умножаем на 10, так как ток 0.1 A).

Измеряем сопротивление провода, точная длина которого 9.902 м (фактическая длина мотков проводов от 10.1 до 10.4 м, а от этого провода уже был отрезан и использован кусок). Его сопротивление составило 2.478 Ом, соответственно сопротивление одного метра — 0.2503 Ом.

Из таблицы сечений AWG видно, что метр медного провода 26AWG (0.129 мм²) должен иметь сопротивление 0.134 Ом. Исследуемый провод может иметь большее сопротивление по двум причинам: или он сделан не из меди или его фактическое сечение меньше.

Диаметр жилы был точно измерен с помощью микроскопа HAWK Dynascope на увеличении 500X.

Припой при лужении нанесён неравномерно — край жилы довольно неровный.

Диаметр жилы составил 0.113 — 0.114 мм. В проводе AWG26 семь таких жил.

Сечение провода: 7 x 0.113 x 0.113 x 3.14159 / 4 = 0.0702 мм² (можно также воспользоваться калькулятором).

Из той же таблицы видно, что реальное сечение провода не 26AWG, а среднее между 28AWG и 29AWG, ближе к последнему.

С помощью калькулятора, считаем, какое должно быть сопротивление метра провода при сечении 0.07 мм².

Должно быть 0.245 Ом, а у нас 0.25 Ом. Отличие всего 2% и оно скорее всего связано с тем, что жилы покрыты тонким слоем припоя, имеющего более высокое сопротивление, чем медь.

Итак, провод оказался действительно медным, но сечение его меньше, чем обещано — фактически это AWG29, а не AWG26.

У того же продавца есть точно такой же набор более толстых проводов AWG24, который стоит лишь немного дороже (к сожалению я, когда покупал, не нашёл этот лот). Конечно, лучше брать его — как раз будут «честные» AWG26. В ссылке на товар я дал как раз этот лот.

Там же я купил провода 22AWG и 18AWG. На проводах написано абсолютно то же самое, включая CHENGXING и TRIUMPHCABLE и отличается только указание толщины.

У провода 22AWG по $2.21 за 10 метров ($1.49+$0.72 доставка) 17 жил.

У провода 18AWG по $3.41 за 10 метров ($2.69+$0.72 доставка) 34 жилы.

Счистив припой, я обнаружил тот же красно-жёлтый металл.

С помощью того же микроскопа были измерены диаметры жил. У обоих проводов лужение оказалось более равномерным и край жилы практически ровный.

Измеренная толщина жилы провода 22AWG — 0.118 мм. Напомню, жил семнадцать.

Сечение провода: 17 x 0.118 x 0.118 x 3.14159 / 4 = 0.1859 мм². Это между 24AWG и 25AWG.

Сопротивление метра медного провода с сечением 0.186 мм² должно быть 0,092 Ом. Измеренное сопротивление отрезка 10,68 метра провода 22AWG составило 1.064 Ом, то есть сопротивление 1 метра — 0.0996 Ом.

Скорее всего за счёт того, что жил много, припой больше влияет на итоговое сопротивление.

Можно сделать вывод, что жилы этого провода также изготовлены из чистой меди, но сечение его также занижено — вместо 22AWG (0. 326 мм²) лишь 0.186 мм² (~24AWG).

Измеренная толщина жилы провода 18AWG — 0.14 мм. В проводе тридцать четыре жилы.

Сечение провода: 34 x 0.14 x 0.14 x 3.14159 / 4 = 0.5263 мм². Это чуть толще 20AWG.

Сопротивление метра медного провода с сечением 0.526 мм² должно быть 0,0326 Ом. Измеренное сопротивление отрезка 10,813 метра провода 18AWG составило 0.395 Ом, то есть сопротивление 1 метра — 0.0365 Ом.

Здесь отличие измеренного и расчётного значения составило уже 12%, но жил тут ещё вдвое больше, а значит и влияние сопротивления припоя выше.

Для проверки качества изоляции провода были помещены в морозильник, температура в котором составляет -18°. Провода слегка «задубели», но остались гибкими, изоляция не ломается.
На изоляции указана максимальная температура 80°. Этого вполне достаточно для большинства применений. При аккуратной пайке изоляция не оплавляется.

Вывод из этого всего простой. Монтажные провода, которые я купил, сделаны из меди, они хорошего качества, отлично паяются, но сечение у них меньше, чем заявляет продавец.

P.S. Выиграл на Али диспуты и вернул по $0.5 за провода 22AWG, $1 за 18AWG и $2.5 за комплект проводов 26AWG, ибо нефиг! 🙂

P.P.S. По ГОСТ 15845-80 такой провод нужно называть не многожильным, а многопроволочным, а жила — любой проводник (в том числе и состоящий из нескольких проволок), но я, и наверняка многие другие, привыкли называть такой провод многожильным и, соответственно, составляющие его проволочки жилами. Да, это некорректно. Зато понятно. 🙂

© 2018, Алексей Надёжин

Справочный центр

— Справочная таблица калибра проводов (AWG)

Все размеры калибра на этом веб-сайте относятся к американскому калибру проводов (AWG). Имеющиеся манометры выделены жирным шрифтом ниже. Информация о диаметре в таблице относится только к сплошной проволоке. Сечения многожильных проводов следует измерять путем расчета эквивалентной площади поперечного сечения меди. Сначала измерьте чистый диаметр одной пряди и найдите значение круглого мил в строке, которая соответствует вашему измерению. Во-вторых, умножьте круглые милы на количество жил кабеля.Наконец, найдите в таблице строку с круговым числом милов, которое наиболее точно соответствует вашему расчету.

Американский калибр проводов (AWG) — это система числовых размеров проводов, которые начинаются с наименьших цифр (6/0) для наибольших размеров. Размеры датчиков разнесены на 26% в зависимости от площади поперечного сечения. AWG также известен как Brown & Sharpe Gage.

SWG = Standard or Sterling Wire Gauge, британская система измерения проволоки.

BWG = Birmingham Wire Gauge, старая британская система измерения проводов, которая широко использовалась во всем мире.

Cir Mils или CMA = Круглая миловая площадь, равная 1/1000 (0,001) дюйма в диаметре или 0,000507 мм.

4/0 8 15 ,6 4 4 900,20 AWG 9 ММ ,4 9008 0,015 4 3 мм.

0

0

1,5 4 8 6

0

,4 9 8
AWG / SWG / BWG / MM Открытый диам. (Дюймы) Диаметр без оболочки. (ММ) AWG SWG ​​ BWG Круглые фрезы
6/0 AWG 0,580000 14,73200 6/0 — — — — 336,390,338592
5/0 AWG 0. 516500 13,11910 5/0 7/0 — — 266,764,588301
7/0 SWG 0,500000 12,70000 5/0 7/0 — — 249,992,820000
6/0 SWG 0,464000 11,78560 4/0 6/0 4/0 215,289,816699
4/0 AWG 0,460000 11,68400 4/0 4/0 211 593.
4/0 BWG 0,454000 11,53160 4/0 4/0 4/0 206,110.080348
5/0 SWG 0,432000 10. 4 / 0 5/0 3/0 186,618,640159
3/0 BWG 0,425000 10,79500 3/0 3/0 3/0 180,619,812450
3/0 AWG 0.409600 10,40384 3/0 3/0 3/0 167,767,341584
4/0 SWG 0,400000 10,16000 4/0 4/0 4 / 0 159,995,404800
2/0 BWG 0,380000 9,65200 2/0 2/0 2/0 144,395,852832
3/0 SWG 0,372000 9,44880 3/0 3/0 3/0 138,380. 025612
2/0 AWG 0,364800 9,26592 2/0 2/0 2/0 133,075,217970
2/0 SWG 0,348000 8,83920 2 / 0 2/0 2/0 121,100,521893
0 BWG 0,340000 8,63600 0 0 0 115,596,679968
0 AWG 0.324900 8,25246 0 0 0 105,556,978317
0 SWG 0,324000 8,22960 0 0 0 104,972.985089
7,62000 1 1 1 89,997,415200
1 BWG 0,300000 7,62000 1 1 1 89,997.415200
1 AWG 0,289300 7,34822 1 1 1 83,692,086294
2 BWG 0,283000 7,18820 2 2
2 SWG 0,276000 7,01040 2 2 2 76,173,812225
1,5 AWG 0. 273003 6, 1,5 2 2 74,528,497489
3 BWG 0,259000 6,57860 2 3 3 67,079,073434 6.55320 2 2 3 66 562.088282
3 SWG 0.252000 6.40080 2 3 3 63 502.176165
2,5 AWG 0,243116 6,17515 2,5 3 4 59,103,6
4 BWG 0,238000 6,04520 3 4 6,04520 3 4
4 SWG ​​ 0,232000 5,89280 3 4 4 53,822,454175
3 AWG 0.229000 5,81660 3 4 5 52,439,4
5 BWG 0,220000 5,58800 3 5 5 48,398. 609952 48,398.609952
5,49913 3,5 4 6 46 871,336818
5 SWG 0,212000 5,38480 4 5 5 44 942.709208
4 AWG 0,204000 5,18160 4 5 6 41,614.804788
6 BWG 0,203000 5,15620 4 6 5,15620 4 6
4,5 AWG 0,1 4,89712 4,5 6 7 37,170,772425
5 AWG 0.182000 4,62280 5 7 7 33,123,048679
7 BWG 0,179000 4.54660 5 8 7 32,040.079782
5,5 4,36100 5,5 7 8 29,477,639627
8 BWG 0,164000 4,16560 6 8 8 26,895. 227547
6 AWG 0,162023 4,11538 6 7 8 26,250,698587
6,5 AWG 0,152897 3,88358 6,5 9 9
9 BWG 0,147000 3,73380 7 9 9 21,608,379390
7 AWG 0.144285 3,66484 7 9 9 20,817,563327
9 SWG 0,144000 3,65760 7 9 9 20,735.404462 9 20,735.404462
3,46606 7,5 9 10 18,620,523884
10 BWG 0,134000 3,40360 8 10 10 17,955.484304
3,35 мм 0,131890 3,34999 8 9 10 17 394,340630
8 AWG 0,128500 3,26390 16 8 10
10 SWG 0,128000 3,25120 8 10 10 16,383,529452
3,15 мм 0. 124016 3,14999 8 10 11 15379,402531
8,5 AWG 0,121253 3,07983 8,5 10 11 14,701,867759 14,701,867759

00

3,04800 9 11 11 14,399,586432
3 ММ 0,118110 2,99999 9 10 11 13,949.571457
11 SWG 0,116000 2, 9 11 11 13,455,613544
9 AWG 0,114400 2, 9 11 11 11 11
2,8 мм 0,110236 2,79999 9 11 12 12,151,626691
12 BWG 0.109000 2,76860 10 12 12 11,880,658778
9,5 AWG 0,107979 2,74267 9,5 11 12 11,659. 129581
2,64999 10 11 12 10,884,540617
12 SWG 0,104000 2,64160 10 12 12 10,815.689364
10 AWG 0,101900 2,58826 10 12 12 10,383,311783
2,5 мм 0,098425 2,50000 10 12 13
10,5 AWG 0,0 2,44241 10,5 12 13 9,246,0
13 BWG 0.0 2,41300 11 13 13 9,024,740802
2,36 мм 0,0 2,36000 11 12 13 8,632,614798
2,33680 11 13 13 8,463,756914
11 AWG 0,0
2,30378 11 13 13 8,226. 253735
2,24 мм 0,088189 2,24000 11 13 14 7,777,041082
11,5 AWG 0,085800 2,17932 11,5 13
2,12 мм 0,083464 2,12000 12 14 14 6,966,105995
14 BWG 0.083000 2,10820 12 14 14 6,888.802148
12 AWG 0,080800 2,05232 12 14 14 6,528,45249714
2,03200 12 14 14 6,399,816192
2 ММ 0,078740 2,00000 12 14 15 6,199.809536
12,5 AWG 0,076400 1, 12,5 14 15 5,836,7
1,9 MM 0,074803 1,

13 15 1,

13 15
13 AWG 0,072000 1,82880 13 15 15 5,183,851116
15 SWG 0. 072000 1,82880 13 15 15 5,183,851116
15 BWG 0,072000 1,82880 13 15 15 5,183,851116
0,015 мм 1,80000 13 15 16 5,021,845724
13,5 AWG 0,068100 1,72974 13,5 15 16 4637.476808
1,7 мм 0,066929 1,70000 14 16 16 4,479,362390
16 BWG 0,065000 1,65100 14 16 16
14 AWG 0,064100 1,62814 14 16 16 4,108,6
16 SWG 0.064000 1,62560 14 16 16 4,095,882363
1,6 мм 0,062992 1,60000 14 16 17 3,967,88103
1,53670 14,5 16 17 3,660,144878
1,5 мм 0,059055 1,50000 15 17 17 3,487. 3
17 BWG 0,058000 1.47320 15 17 17 3,363,6
15 AWG 0,057100 1,45034 15 17 1760
17 SWG 0,056000 1,42240 15 17 17 3,135,
1,4 мм 0.055118 1,40000 15 17 18 3,037,
15,5 AWG 0,053900 1,36906 15,5 16 18 2,905.126562 9002 1,32000 16 17 18 2,700,637034
1,3 MM 0,051200 1,30048 16 18 18 2,621.364712
16 AWG 0,050800 1,29032 16 18 18 2,580,565884
1,25 ММ 0,049213 1,25000 16 18 18
18 BWG 0,049000 1,24460 16 18 18 2,400,3
18 SWG 0. 048000 1,21920 16 18 18 2,303,9
16,5 AWG 0,048000 1,21920 16,5 17 19 2,303,914
1,19888 17 18 19 2,227,776016
1,18 MM 0,046457 1,18000 17 18 19 2,158.153700
17 AWG 0,045300 1,15062 17 18 19 2,052,031064
1,15 MM 0,045275 1,14999 17 18
1,12 мм 0,044094 1,12000 17 19 19 1,944,260271
1,1 мм 0.043300 1,09982 17 19 20 1,874,836153
17,5 AWG 0,042700 1,08458 17,5 18 20 1,823,237635 1,06680 18 19 19 1,763,8
1,06 ММ 0,041732 1,06000 18 19 20 1,741. 526499
18 AWG 0,040300 1,02362 18 19 20 1,624,043356
19 SWG 0,040000 1.01600 18 19 19
1 мм 0,039370 1,00000 18 20 20 1,549,
18,5 AWG 0.038000 0, 18,5 19 21 1,443,
,95 мм 0,037402 0, 19 20 21 1,398,832027
SW 1398,832027 0,014 0,0 0, 19 20 20 1,295,9
19 AWG 0,035900 0, 19 20 21 1,288.772985
,9 мм 0,035433 0,

19 20 21 1,255,461431
20 BWG 0,035000 0,88900 19 20 2024
19,5 AWG 0,033900 0,86106 19,5 20 22 1,149,176995
,85 мм 0. 033465 0,85000 20 21 21 1,119,840598
20 AWG 0,032000 0,81280 20 21 21 1,023,1

0

21 1,023,1

0

21 0,81280 20 21 21 1,023,1
,8 мм 0,031496 0,80000 20 21 22 991.
21 BWG 0,031000 0,78740 20 21 21 960.0
20,5 AWG 0,030200 0,76708 20,5 21
,75 мм 0,029528 0,75000 21 22 22 871,848216
21 AWG 0.028500 0,72390 21 22 22 812,226672
22 SWG 0,028000 0,71120 21 22 22 783,977484
22 BWG

0

0

0,71120 21 22 22 783,977484
,71 ММ 0,027953 0,71000 21 22 22 781. 330997
,7 мм 0,027600 0,70104 21 22 23 761,738122
21,5 AWG 0,026900 0,68326 21,5 2215 ,5
, 65 мм 0,025600 0,65024 22 23 23 655,341178
22 AWG 0.025300 0,64262 22 23 23 640,071617
23 BWG 0,025000 0,63500 22 23 23 624,982050
.63 ММ 0,63000 22 23 23 615,176101
23 SWG 0,024000 0,60960 22 23 23 575.983457
22,5 AWG 0,023900 0,60706 22,5 23 24 571,1
,6 ММ 0,023622 0,60000 23 23 7 23 23
24 BWG 0,023000 0,58420 23 24 24 528,984807
23 AWG 0. 022600 0,57404 23 24 24 510,745331
.56 MM 0,022100 0,56134 23 24 24 488,3
0,55880 23 24 24 483,986100
.55 ММ 0,021700 0,55118 24 25 25 470.876476
23,5 AWG 0,021300 0,54102 23,5 24 25 453,676970
24 AWG 0,020100 0,51054 25 24 25 0,51054 24 25
25 SWG 0,020000 0,50800 24 25 25 399,988512
25 BWG 0.020000 0,50800 24 25 25 399,988512
,5 мм 0,019685 0,50000 24 25 25 387,488096
24,519 AWG

0

0,48260 24,5 25 26 360,989632
26 SWG 0,018000 0,45720 25 26 26 323. 9
26 BWG 0,018000 0,45720 21 22 26 323,9
25 AWG 0,017900 0,45466 25 26 26
.45 мм 0,017717 0,45000 25 26 27 313,865358
25,5 AWG 0.016900 0,42926 25,5 26 27 285.601797
,425 мм 0,016732 0,42500 26 27 27 279.
0,41656 26 27 27 268,5
27 BWG 0,016000 0,40640 26 27 27 255.9
26 AWG 0,015900 0,40386 26 27 27 252. 802739
,4 мм 0,015748 0,40000 26 27 7 28
26,5 AWG 0,015000 0,38100 26,5 27 28 224,9
28 SWG 0.014800 0,37592 27 28 28 219,033709
27 AWG 0,014200 0,36068 27 28 28 201,634209
.355 0,05 0,35500 27 28 29 195,332749
29 SWG 0,013600 0,34544 27 29 29 184.
28 BWG 0,013500 0,34290 28 28 28 182,244766
27,5 AWG 0,013400 0,34036 27,5 29
29 BWG 0,013000 0,33020 28 29 29 168,9
28 AWG 0. 012600 0,32004 28 30 29 158,755440
,315 мм 0,012402 0,31500 28 30 30 153,7
0,014 8 9 0,0013 8 5 0 900G 900
0,31496 28 30 30 153,755584
30 BWG 0,012000 0,30480 29 30 30 143.9
28,5 AWG 0,011900 0,30226 28,5 30 30 141.605933
,31 ММ 0,011800 0,29972 29 31 13900 31
31 SWG 0,011600 0,29464 29 31 31 134,556135
29 AWG 0.011300 0,28702 29 31 30 127,686333
,28 мм 0,011024 0,28000 29 32 32 121,516267
32 0,0G 0,27432 29 32 32 116,636650
29,5 AWG 0,010600 0,26924 29,5 32 31 112. 356773
30 AWG 0,010000 0,25400 30 33 31 99.9
33 SWG 0,010000 0,25400 30 33 33
31 BWG 0,010000 0,25400 30 33 31 99,9
,25 мм 0,009843 0.25000 30 33 32 96,872024
30,5 AWG 0,009500 0,24130 30,5 33 32 90,247408
34 SWG ​​ 0,009200 900 31 34 34 84,637569
32 BWG 0,009000 0,22860 31 31 32 80.997674
31 AWG 0,008900 0,22606 31 34 32 79. 207725
,224 мм 0,008819 0,22400 31 35 77
35 SWG 0,008400 0,21336 32 35 35 70,557974
31,5 AWG 0.008400 0,21336 31,5 34 33 70,557974
32 AWG 0,008000 0,20320 32 35 33 63,998162
33 BWG 0,20320 32 35 33 63,998162
,2 мм 0,007874 0.20000 32 36 34 61.998095
36 SWG 0,007600 0,19304 32 36 36 57,758341
32,5 AWG 0,007500 0,19050 32,5 35 56 56
33 AWG 0,007100 0,18034 33 36 34 50,408552
,18 MM 0. 007087 0,18000 33 36 35 50,218457
34 BWG 0,007000 0,17780 33 36 35 48,998593 37 0,17272 33 37 34 46,238672
33,5 AWG 0,006700 0,17018 33,5 36 34 44.888711
34 AWG 0,006300 0,16002 34 37 34 39,688860
,16 ММ 0,006299 0,16000 34 37 367158 900
38 SWG 0,006000 0,15240 34 38 36 35,998966
34,5 AWG 0.005900 0,14986 34,5 37 35 34.809000
35 AWG 0,005600 0,14224 35 38 35 31,35
. 1455 MM 0,14000 35 38 35 30,379067
35,5 AWG 0,005300 0,13462 35,5 38 35 28.089193
39 SWG 0,005200 0,13208 36 39 35 27,039223
36 AWG 0,005000 0,12700 36 39 35
35 BWG 0,005000 0,12700 36 39 35 24,999282
.125 MM 0.004921 0,12500 36 39 35 24,218006
40 SWG 0,004800 0,12192 36 40 35 23,039338
36,5 AWG 0,11938 36,5 39 35 22,089366
37 AWG 0,004500 0,11430 37 40 35 20. 249418
,112 мм 0,004409 0,11200 37 40 36 19,442603
41 SWG 0,004400 0,11176 37 41 36
37,5 AWG 0,004200 0,10668 37,5 41 36 17,639493
38 AWG 0.004000 0.10160 38 42 36 15.999540
42 SWG 0.004000 0.10160 38 42 36 15.999540
36 BWG 0,10160 38 40 36 15,999540
,1 мм 0,003937 0,10000 38 42 — — 15.499524
38,5 AWG 0,003700 0,09398 38,5 42 — — 13,689607
43 SWG 0,003600 0,09144 39 43 12.
, 09 MM 0,003543 0,09000 39 43 — — 12,554614
39 AWG 0.003500 0,08890 39 43 — — 12,249648
39,5 AWG 0,003300 0,08382 39,5 43 — — 10,889687
0,003200 0,08128 40 44 — — 10,239706
0,08 мм 0,003150 0,08000 40 44 — — 9.
40 AWG 0,003100 0,07874 40 44 — — 9,609724
40,5 AWG 0,003000 0,07620 40,5 44 — 8.999742
41 AWG 0,002800 0,07112 41 45 — — 7,839775
45 SWG 0. 002800 0,07112 41 45 — — 7,839775
0,071 мм 0,002795 0,07100 41 45 — — 7,813310
41,5 0,002600 0,06604 41,5 45 — — 6,759806
42 AWG 0,002500 0,06350 42 46 — — 6.249821
0,063 ММ 0,002480 0,06300 42 46 — — 6,151761
46 SWG 0,002400 0,06096 42 46 — — 5,759835
42,5 AWG 0,002400 0,06096 42,5 46 — — 5,759835
43 AWG 0.002200 0,05588 43 46 — — 4,839861
43,5 AWG 0,002100 0,05334 43,5 47 — — 4,409873
44 AWG 0,002000 0,05080 44 47 — — 3,999885
47 SWG 0,002000 0,05080 44 47 — — 3. 999885
0,05 мм 0,001969 0,05000 44 47 — — 3,874881
44,5 AWG 0,001866 0,04740 44,5 47 3,481856
45 AWG 0,001761 0,04473 45 47 — — 3,101032
45,5 AWG 0.001662 0,04221 45,5 48 — — 2,762165
48 SWG 0,001600 0,04064 45,5 48 — — 2,559926
46 AWG 0,001568 0,03983 46 48 — — 2.458553
46,5 AWG 0,001480 0,03759 46,5 48 — — 2.1
47 AWG 0,001397 0,03548 47 48 — — 1. 3
47,5 AWG 0,001318 0,03348 47,5 48 — — 1,737074
48 AWG 0,001244 0,03160 48 49 — — 1,547492
49 SWG 0.001200 0,03048 48 49 — — 1,439959
48,5 AWG 0,001174 0,02982 48,5 49 — — 1,378236
49 AWG 0,001108 0,02814 49 49 — — 1,227629
49,5 AWG 0,001045 0,02654 49,5 49 — — 1.0
50 SWG 0,001000 0,02540 49 50 — — 0,999971
50 AWG 0,000986 0,02505 50 50 — — 0,
50,5 AWG 0,000931 0,02364 50,5 50 — — 0,866364
51 AWG 0. 000878 0,02231 51 — — — — 0,771389
51,5 AWG 0,000829 0,02105 51,5 — — — — 0,687055
0,000782 0,01987 52 — — — — 0,611819
52,5 AWG 0,000738 0,01875 52,5 — — — — 0.544776
53 AWG 0,000697 0,01769 53 — — — — 0,485238
53,5 AWG 0,000657 0,01670 53,5 — — 0,432031
54 AWG 0,000620 0,01576 54 — — — — 0,384761
54,5 AWG 0.000585 0,01487 54,5 — — — — 0,342683
55 AWG 0,000552 0,01403 55 — — — — 0,305137
0,000521 0,01324 55,5 — — — — 0,271746
56 AWG 0,000492 0,01249 56 — — — — 0. 241959
56,5 AWG 0,000464 0,01179 56,5 — — — — 0,215475
57 AWG 0,000438 0,01113 57 — — 0,1
57,5 ​​AWG 0,000413 0,01050 57,5 ​​ — — — — 0,170895
58 AWG 0.000390 0,00991 58 — — — — 0,152174
58,5 AWG 0,000368 0,00935 58,5 — — — — 0,135494
0,000347 0,00882 59 — — — — 0,120683
59,5 AWG 0,000328 0,00833 59,5 — — — — 0.107450
60 AWG 0,000309 0,00786 60 — — — — 0,0

Что такое American Wire Gage (AWG) и почему это важно?

.

.. а когда это важно и почему?

Размеры сечения провода немного сбивают с толку, и мы получаем много вопросов по ним. Почему один кабель динамика 12 AWG выглядит меньше другого? Калибр провода — хороший индикатор качества кабеля? Что такое калибр проводов, когда и почему это важно? Давайте посмотрим на эти вопросы.

Что такое AWG (американский калибр проводов)?

Калибр проволоки — это индекс, который косвенно (обратно и логарифмически) показывает площадь поперечного сечения круглой проволоки. В случае сплошных проводников, измерение этой площади довольно просто: площадь — это радиус провода в квадрате, умноженный на пи, и для простоты выражения вместо этого часто используется мера, называемая «Круговая площадь MIL». ; один круговой мил — это площадь круга диаметром в один мил (1/1000 дюйма), а круговой мил сплошной проволоки, следовательно, всегда представляет собой квадрат диаметра проволоки в милах.

Многожильный провод — другое дело. Для любого заданного размера AWG многожильный провод будет занимать больше места, чем сплошной провод, поскольку калибр провода измеряется путем суммирования площадей поперечного сечения жил. Поскольку между жилами есть воздушные карманы, любая заданная площадь поперечного сечения провода будет занимать больше места в многожильной конфигурации, чем в одножильном. Следовательно, когда мы говорим о «диаметре» относительно калибра проволоки, следует помнить, что диаметр будет варьироваться не только в зависимости от калибра, но и от скрутки.В этой статье, когда мы говорим об относительных диаметрах, для простоты наши примеры основаны на сплошной проволоке.

Отношение калибра к сечению провода для многих противоречит здравому смыслу. Чем больше номер калибра, тем меньше размер провода. Более того, соотношение не линейное, а логарифмическое. Два провода 16 AWG, вместе взятые, составляют проводник 13 AWG. Если вы знакомы с децибелами (дБ), это будет иметь смысл. Если мы увеличим или уменьшим размер датчика на 10, мы увеличим или уменьшим площадь проводника в 10 раз.Если мы увеличиваем или уменьшаем размер на 3 шкалы, мы увеличиваем или уменьшаем площадь примерно в 2 раза. По какой-то причине (мы не совсем уверены, почему) соотношение неточно, но оно достаточно близко для большинства целей. , к прямой логарифмической формуле. Например, сплошной провод 40 AWG имеет круглую площадь в миле, как указано Национальным бюро стандартов, 9,61; провод 30 AWG имеет круговую площадь 100,5 мил, провод 20 AWG — 1020, а провод 10 AWG — 10380.

Между прочим, важно помнить, что в AWG измеряется размер ПРОВОДА, а не размер провода с его изоляцией.Иногда нам звонит клиент, который убежден, что наш акустический кабель 12 AWG не может быть 12 AWG, потому что он выглядит меньше, чем другой кабель 12 AWG, которым он владеет. Многие акустические кабели имеют очень толстую полупрозрачную оболочку из ПВХ, которая не только делает общий профиль громоздким, но и создает эффект увеличительного стекла, благодаря чему провод выглядит немного больше, чем он есть на самом деле.

Как калибр проводов связан с электрическими свойствами провода?

Наиболее значительное влияние Wire Gage на электрические свойства провода — это сопротивление провода. Любой данный материал проволоки (медь, сталь, алюминий и т. Д.) Имеет сопротивление, а сопротивление постоянному току обратно пропорционально площади в миллиметрах. Если наш провод медный, этот провод 40 AWG с площадью 9,61 имеет сопротивление 1080 Ом на 1000 футов; 10 AWG, площадь которого примерно в 1000 раз больше, имеет сопротивление ровно около одного Ом.

Сопротивление — это свойство проводника, которое описывает, как ток, протекающий по проводнику, преобразуется в тепло.В проводнике с очень низким сопротивлением относительно небольшое количество энергии будет потеряно на тепло; по мере увеличения сопротивления все больше и больше преобразуется в тепло. Однако то, как это влияет на электрические цепи, зависит от типа используемой цепи, и мы вернемся к этому чуть позже.

Но разве это не «сопротивление постоянному току»? Разве это не сигналы переменного тока?

Одно из наиболее распространенных заблуждений, с которыми мы сталкиваемся по поводу сопротивления, заключается в том, что сопротивление каким-то образом не имеет отношения к аудио- и видеосигналам, потому что эти сигналы представляют собой переменный ток (AC), а сопротивление провода выражается как «сопротивление постоянному току», что относится, конечно, к постоянному току, а не к переменному току. Итак, нас часто спрашивают, если сопротивление — постоянный ток, а сигнал — переменный, какое отношение сопротивление может иметь к чему-либо?

Сопротивление действует как на переменный, так и на постоянный ток. Причина, по которой сопротивление выражается в технических характеристиках как «сопротивление постоянному току», не в том, что сопротивление неприменимо к переменному току. Скорее, это из-за того, что называется «скин-эффектом». По мере увеличения частоты сигнала ток в проводе концентрируется по направлению к внешней стороне или «коже» проводника.Это означает, что для любого данного провода, если мы измеряем сопротивление на разных частотах, мы обнаружим, что сопротивление увеличивается с частотой. Сопротивление выражается в спецификациях как «сопротивление постоянному току», потому что значение сопротивления одного провода при постоянном токе можно осмысленно сравнить с сопротивлением любого другого провода при постоянном токе. Теоретически, если кто-то хочет это сделать, можно указать сопротивление проводов на любой частоте; мы могли бы составить таблицы «сопротивления 1 МГц» вместо сопротивления постоянному току. Этого не происходит, потому что (1) нет удобной «эталонной» частоты, которая широко применима для всех видов использования проводов, и (2) труднее правильно измерить сопротивление на более высоких частотах, потому что трудно разделить потери. к другим факторам, которые становятся важными с увеличением частоты, например емкостью, индуктивностью и обратными потерями.Но не заблуждайтесь: сопротивление преобразует электричество в тепло в проводе независимо от того, является ли электричество постоянным или переменным. И, кстати, в случае многожильного провода рассматриваемая «кожа» все же находится снаружи жгута; это не кожа каждой отдельной пряди, как часто думают люди.

Итак, AWG относится к сопротивлению. Что означает сопротивление для качества сигнала?

Какое отношение сопротивление имеет к качеству сигнала? Ну, это во многом зависит от приложения.Принято считать, что AWG является хорошим индикатором качества кабеля, и это предположение восходит к самым ранним дням маркетинга акустических кабелей для вторичного рынка; коммерческий шаг, который положил начало всему кабельному бизнесу на вторичном рынке потребительских товаров, был, по сути, «чем больше провод, тем лучше». И это, как мы увидим, безусловно, верно для акустического кабеля (в определенных пределах), но не обязательно для других приложений.

Прежде, чем мы перейдем к этому, пара предварительных. Во-первых, важно помнить, что в первую очередь нас интересует качество сигнала, а не его амплитуда.Если потери в системе не зависят от частоты, их очень легко отрегулировать; например, типичные схемы ввода видеосигналов, будут просто принимать слабые сигналы и усиливают их к стандартному опорному уровню для использования в дисплее. В таком случае мы хотим быть уверены, что качество сигнала будет чистым, но это не имеет значения — по крайней мере, это относительно мало, в разумных пределах, — высокая или низкая амплитуда сигнала.

Во-вторых, для понимания следующего обсуждения полезно немного узнать о так называемом законе Ома.Немецкий физик Георг Ом открыл простой принцип сопротивления, который является фундаментальной идеей, лежащей в основе всех видов электрических цепей. Если цепь содержит серию сопротивлений — то есть, если ток будет проходить через один резистор, затем через другой, а затем через другой — энергия электрического потока будет поглощаться этими резисторами пропорционально их сопротивлению ( которые, конечно, мы измеряем в Омах в честь работы Георга Ома). Вы также, вероятно, будете знакомы с другим использованием термина «ом»: импеданс.Импеданс — более сложное явление, чем сопротивление, и о нем можно много сказать; но для целей следующих примеров мы можем рассматривать сопротивление в омах как эквивалентное сопротивление, как если бы сопротивление и сопротивление были одним и тем же.

Итак, чтобы проиллюстрировать закон Ома, давайте рассмотрим схему динамика, и мы предположим, для этого примера, что установщик решил использовать кабель динамика значительно меньшего размера. Каждый провод этого кабеля имеет сопротивление четыре Ом, а динамик — восемь Ом.Сигнал, идущий от одной клеммы динамика и идущий к другой, проходит через четыре Ом сопротивления провода динамика, через динамик на восемь Ом, а затем через еще четыре Ом сопротивления провода динамика. Что это значит? Общее сопротивление цепи составляет 16 Ом (для упрощения мы предполагаем, что «выходной импеданс» равен нулю; это нереально, но достаточно хорошо, чтобы проиллюстрировать принципы работы здесь). Итак, из энергии, сжигаемой в цепи, одна четверть (4 Ом на 16 Ом) сжигается на пути от плюсовой клеммы к динамику; одна половина (8 Ом на 16 Ом) подводится к динамику; и одна четверть выгорела на другой стороне кабеля динамика, между динамиком и «минусовой» клеммой усилителя.

Очевидно, что в акустическом кабеле сжигается много энергии. В нашем обсуждении ниже мы объясним, почему это плохо (помимо пустой траты электроэнергии). Но прежде чем мы поговорим об этом, давайте представим себе другое приложение. Предположим, мы берем кабель с такими же характеристиками сопротивления (4 Ом на выходе, 4 Ом сзади), подключаем его к разъемам RCA и используем его для аналогового аудиосоединения линейного уровня между устройством-источником (например, проигрывателем компакт-дисков). ) и усилитель. Входная цепь усилителя не будет иметь низкий импеданс, как у динамика; 10 000 Ом, а не 8 Ом — это примерно нормально.Теперь, когда мы подключим эту схему, что мы обнаружим? Общее сопротивление цепи составляет 10 008 Ом. Из энергии, доставляемой источником, 8/10008 энергии — почти ничего — сгорает в кабеле, а 10000/10008 ее передается в усилитель. Сопротивление, которое было ужасно чрезмерным в кабеле динамика и потребляло половину энергии, подаваемой в цепь, в межблочном соединении незначительно.

Урок здесь в том, что одно приложение не похоже на другое.Калибр проводов критически важен, если вы доставляете электроэнергию от гидроэлектростанции в город; это критически важно, если вы управляете автомобильным стартером; это несколько важно, если вы управляете динамиком; и это практически не имеет значения, если вы соединяете несимметричный линейный звук. Поскольку здесь нас мало интересуют гидроэлектростанции и шестерни Bendix, давайте пройдемся по списку распространенных аудио- и видеоприложений и поговорим о том, какое значение имеет датчик проводов для этих приложений.

Акустические схемы:

В кабеле для акустических систем, за исключением некоторых действительно странных методов строительства, безусловно, наиболее важным аспектом кабеля является калибр. Зачем? Что ж, вспомните еще пару абзацев к тому примеру закона Ома. По общему признанию, это крайний случай, но там половина энергии усилителя сжигается в проводе динамика, а не доставляется в динамик. Теперь можно подумать: «В чем разница? Система будет на несколько дБ тише, но в остальном она будет звучать так же.«Это было бы правдой, но для одного фактора, который мы не учли в нашем примере. Импеданс динамика может номинально составлять восемь Ом, но на самом деле он зависит от частоты, начиная с высоких на низких частотах и ​​заканчивая падением. Подумайте, что происходит с нашими Ом Теперь пример закона. Если на одной частоте сопротивление действительно составляет шесть Ом, а на другой — десять, закон Ома будет распределять эти разные частоты по-разному в цепи. Если сопротивление динамика низкое, большая часть энергии поглощается кабелем; где импеданс динамика высокий, большая часть энергии передается динамику.В результате чрезмерное сопротивление в кабеле динамика приведет к большей потере высоких частот, чем сигнала низких частот; система будет звучать иначе, чем система, подключенная к акустическому кабелю подходящего размера.

Аудиоразъемы:

Аудио межкомпонентные соединения, как мы указывали, обычно работают в цепях с очень высоким импедансом. Следовательно, калибр провода сам по себе не является значимым фактором качества кабеля. Однако калибр может иметь какое-то отношение к качеству кабеля в косвенном смысле — и этот косвенный смысл указывает, как ни странно, на то, что желателен провод меньшего, а не большего размера.

В цепях с высоким импедансом емкость становится важным фактором качества кабеля; Емкость — это тенденция кабеля накапливать часть сигнала в себе и медленно высвобождать ее, а не немедленно доставлять к месту назначения. Емкость кабеля с одним центральным проводником и внешним экраном будет определяться внешним диаметром центрального проводника, внутренним диаметром экрана и типом материала (диэлектрика), который их разделяет.В несбалансированном аудио межблочном соединении существуют практические ограничения на то, что можно сделать с внутренним диаметром экрана (кабель должен быть такого размера, который удобен для подключения штекеров RCA) и типами материалов, которые можно использовать в качестве диэлектрика, и поэтому лучший способ уменьшить емкость — это уменьшить AWG центрального проводника. Вот что мы сделали с нашим аудиокабелем LC-1; центральный провод имеет диаметр 25 AWG, что довольно мало, но при этом остается достаточно большим, чтобы иметь хороший срок службы при изгибе (т.е.е., не ломаться при изгибе) и быть восприимчивым к твердому окончанию обжима. Нас иногда спрашивают, почему AWG такой маленький, при негласном предположении, что центральный проводник большего размера был бы лучше; но даже при пробеге на 50 футов сопротивление центрального проводника составляет всего 1,6 Ом, что является исчезающе малым значением по сравнению с типичным импедансом цепи несимметричного аудиовхода.

Межкомпонентные соединения аналогового видео, последовательного цифрового видео и цифрового аудио S / PDIF:

Аналоговые видеосхемы межсоединений, будь то модулированные RF, композитные, s-video, компонентные или RGB, представляют собой цепи с сопротивлением 75 Ом.Поскольку все эти сигналы работают в радиочастотном диапазоне, скин-эффект увеличивает сопротивление используемых проводов, и поскольку длины кабеля часто бывает достаточно, чтобы получить характеристический импеданс кабеля (который не связан с его сопротивлением — это функция От емкости и индуктивности кабеля), наиболее важным аспектом конструкции кабеля с точки зрения поддержания качества сигнала является то, что кабель должен иметь характеристическое сопротивление 75 Ом во всем диапазоне используемых частот.

При длительных межсоединениях затухание, вызванное, среди прочего, сопротивлением центрального проводника, в конечном итоге станет достаточным для ухудшения качества сигнала; но для прогонов средней длины это редко вызывает беспокойство. Следовательно, калибр провода имеет некоторое значение для качества сигнала, но не является основным фактором. Однако, как и в случае с аналоговым аудио, калибр проводов имеет второстепенное значение для конструкции кабеля; характеристический импеданс кабеля связан с его индуктивностью и емкостью, а калибр провода влияет на оба из них, потому что центральный проводник должен быть в надлежащей пропорции с другими физическими размерами кабеля.Если мы вставим провод 16 AWG в центр кабеля RG-6, где должен находиться провод 18 AWG, мы намотаем наш характеристический импеданс слишком низким; если бы мы воткнули провод 20 AWG в то же место, волновое сопротивление было бы слишком высоким. Таким образом, несмотря на то, что в большинстве приложений не может быть серьезных соображений, влияющих на конкретный выбор калибра проводов, тем не менее важно, чтобы все внутренние размеры кабеля были в правильных пропорциях по отношению друг к другу, включая калибр центрального проводника.

Параллельное цифровое видео (например, DVI и HDMI):

Преобладающими потребительскими форматами цифрового видео являются HDMI и DVI. В HDMI и DVI цифровые сигналы передаются с битрейтом, который зависит от разрешения и может быть довольно высоким; в настоящее время наиболее часто используемое разрешение HDMI составляет 1080p / 60, что предполагает скорость передачи сигнала 1,485 Гбит / с. Какое отношение имеет калибр проводов к такого рода приложениям?

Как и в случае с аналоговым видео — и даже в большей степени из-за задействованных очень высоких частот — действительно важным атрибутом кабеля является его характеристический импеданс.Здесь мы имеем дело не с коаксиальным кабелем, а с витыми парами, характеристическое сопротивление которых намного сложнее контролировать и оно может значительно меняться от одного дюйма к другому.

Используемые здесь частоты делают интересную вещь для значения калибра проводов, для понимания которого требуется немного трехмерного мышления. В битовом потоке 1,485 Гбит / с наша основная частота обычно считается примерно половиной этого битрейта, или 742,5 МГц, и потому что мы пытаемся передать некоторые гармоники этой основной частоты, чтобы края наших битов не округлялись слишком сильно, чтобы их можно было распознать. от приемной схемы, ширина полосы, необходимая для обработки, примерно в три раза больше, чем частота, или 2.2275 ГГц. Помните «скин-эффект»? Что ж, говорим ли мы о 742 МГц или 2,2 ГГц, скин-эффект на этих частотах очень велик. По сути, сигнал не проходит через середину жилы кабеля HDMI — он скользит по поверхности.

Для калибра проводов это означает, что увеличение размера больше не так значительно, как было бы при более низких частотах, потому что увеличение площади поверхности провода пропорционально диаметру, а не квадрату диаметра.Давайте рассмотрим, например, разницу между кабелем 24 и 22 AWG. Если бы мы покупали провод 24 или 22 AWG для питания постоянного тока и хотели знать, какие потери мы увидим при запуске, нас бы в первую очередь интересовала площадь поперечного сечения. Провод 24 AWG имеет круглую площадь 404 мил; провод 22 AWG имеет круглую площадь 640,4 мил. Поскольку сопротивление постоянному току обратно пропорционально этой площади, это имеет большое значение — сопротивление провода 22 AWG немного меньше, чем 2/3 сопротивления провода 24 для любого заданного расстояния.

Но если мы смотрим на скин-эффект, картина меняется. Площадь поперечного сечения практически не имеет значения, потому что «глубина кожи» практически равна нулю. Вместо площади поперечного сечения потери на сопротивление будут обратно пропорциональны количеству меди, через которую на самом деле проходит сигнал, то есть обратно пропорционально площади поверхности кабеля — или, говоря поперечно -сечение, его периметр. Провод 24 AWG имеет диаметр 0,0201 дюйма, а провод 22 AWG — 0,5 мм.0253 дюйма. Поскольку периметры — это просто эти числа, каждое из которых умножается на число Пи, мы можем увидеть соотношение периметров без этого умножения. 22 AWG «больше», чем 24 на 0,0253 / 0,0201, или в 1,259 раза. Когда нас интересовала площадь поперечного сечения, а не периметр, соотношение круглых милов было намного больше: 640,4 / 404, что делало 22 AWG «больше» в 1,585 раза. Вместо использования сопротивления падения 22 AWG примерно до 63% от сопротивления провода 24 AWG, как это происходит при постоянном токе, сопротивление падает только примерно до 80% от значения 24 AWG.

Любое снижение сопротивления — это хорошо; Дело здесь просто в том, чтобы показать, что это не так хорошо, как можно было бы ожидать. Если бы все остальное было равным, можно было бы ожидать, что кабель HDMI 22 AWG будет полезен на расстоянии примерно на 20% длиннее, чем аналогичный кабель 24 AWG (это почти наверняка преувеличивает преимущество, потому что, конечно, все остальное не равно. Более длительный период покажет большие потери производительности из-за других факторов, включая емкость, перекрестные помехи, перекос и возвратные потери).

Факторы качества кабеля, которые действительно важны для кабеля HDMI, — это, в первую очередь, контроль импеданса на парах TMDS (которые делают тяжелую работу в кабеле HDMI) и перекос, который является мерой разницы в электрической длине проводников и пары (под «электрической длиной» мы подразумеваем длину провода, измеряемую временем, которое требуется импульсу для прохождения по линии; это может отличаться от физической длины по ряду причин, большинство из которых, но не все, связанных с контролем импеданса). Эти параметры, как известно, трудно контролировать, и они не имеют ничего общего с калибром проводов, за исключением того, что иногда легче контролировать допуски для большего кабеля, чем для меньшего кабеля. Итак, калибр провода что-то значит в кабеле HDMI; но обычно это не главный фактор при измерении качества кабеля. Кабель с превосходными обратными потерями и перекосом может легко превзойти кабель большего диаметра на расстоянии.

Вывод:

Калибр провода может быть важным фактором качества кабеля; но поскольку это очень важно для некоторых приложений, таких как провод динамика, имеет лишь умеренное значение для других, таких как аналоговое и цифровое видео, и практически бессмысленно для третьих, важно понимать требования приложения, прежде чем делать выводы о качестве кабеля на основе калибр проводов.Когда производители не публикуют подробные спецификации на продукты, может быть ошибкой основывать суждения об относительном качестве на любых предоставленных ограниченных характеристиках, будь то калибр проводов или что-то еще.

Еще статьи о кабелях

Вернуться к Blue Jeans Cable Home

Многожильный провод: белый, 20 AWG, 40 футов

Мы производим многожильный соединительный провод различных размеров и цветов:

Доступны альтернативы с вариациями этих параметров: цвет калибра провода Выбрать вариант…

Многожильный провод более гибкий, чем сплошной, и подходит для проектов, где вам нужно, чтобы провод мог изгибаться.Проволока поставляется на небольших пластиковых катушках, длина которых зависит от калибра (дополнительную информацию см. В таблице ниже). На одной стороне катушки есть выступ с прорезью, которую можно использовать для подвешивания.

У вас должен быть под рукой хороший инструмент для снятия изоляции и резки, если вы собираетесь получить такую ​​катушку с проволокой. Если вы хотите изготавливать собственные кабели, вы можете обжать концы разъемов, например, наши обжимные штыри с вилкой и розеткой для 0. 1 ″ корпуса (убедитесь, что ваш обжимной инструмент и обжимные штифты подходят для выбранного вами калибра провода).

Провода соответствуют спецификации UL 1007 и рассчитаны на температуру до 80 ° C и 300 В переменного тока. В следующей таблице приведены более подробные сведения о составе и размерах проводов:

Калибр провода
(AWG)
Пряди
кол-во
Диаметр пряди
(мм / мил)
Ср. Толщина изоляции
(мм / мил)
Наружный диаметр
(мм / дюйм)
Длина на катушку
(м / фут)
30 7 0.101 / 3,97 0,38 / 15 1,1 / 0,043 30/100
28 7 0,127 / 5,00 0,38 / 15 1,2 / 0,047 27/90
26 7 0,160 / 6,30 0,38 / 15 1,3 / 0,051 21/70
24 11 0,160 / 6,30 0. 38/15 1,4 / 0,055 18/60
22 17 0,160 / 6,30 0,38 / 15 1,6 / 0,063 15/50
20 26 0,160 / 6,30 0,38 / 15 1,8 / 0,071 12/40

В следующем видео рассказывается о некоторых из наших различных вариантов проводов и кабелей:

Люди часто покупают этот товар вместе с:

Калибры для электрических проводов

Провод AWG Размер
(сплошной)
Площадь
CM *
Сопротивление на
1000 футов (Ом) при 20 ° C
Диаметр
(дюймы)
Максимальный ток **
(амперы)
0000 211600 0. 049 0,46 380
000 167810 0,0618 0,40965 328
00 133080 0,078 0,3648 283
0 0,0983 0,32485 245
1 83694 0.124 0,2893 211
2 66373 0,1563 0,25763 181
3 52634 0,197 0,22942 158
4 0,2485 0,20431 135
5 33102 0.3133 0,18194 118
6 26250 0,3951 0,16202 101
7 20816 0,4982 0,12428 89
0,6282 0,12849 73
9 13094 0. 7921 0,11443 64
10 10381 0,9989 0,10189 55
11 8234 1,26 0,09074 47
12 1,588 0,0808 41
13 5178.4 2,003 0,07196 35
14 4106,8 2,525 0,06408 32
15 3256,7 3,184 0,05707 28
2582,9 4,016 0,05082 22
17 2048.2 5,064 0,04526 19
18 1624,3 6,385 0,0403 16
19 1288,1 8,051 0,03589 14
20 1021,5 10,15 0,03196 11
21 810. 1 12,8 0,02846 9
22 642,4 16,14 0,02535 7
23 509,45 20,36 0,02257 4,7
404,01 25,67 0,0201 3.5
25 320,4 32,37 0,0179 2,7
26 254,1 40,81 0,01594 2,2
27 201,5 51,47 1,7
28 159,79 64.9 0,01264 1,4
29 126,72 81,83 0,01126 1,2
30 100,5 103,2 0,01002 0,86
31 130,1 0,00893 0,7
32 63.21 164,1 0,00795 0,53
33 50,13 206,9 0,00708 0,43
34 39,75 260,9 0,0063 0,33 31,52 329 0,00561 0,27
36 25 414. 8 0,005 0,21
37 19,83 523,1 0,00445 0,17
38 15,72 659,6 0,00396 0,13
397 831,8 0,00353 0,11
40 9.89 1049 0,00314 0,09

Калибры проводов США (называемые калибрами AWG) относятся к размерам медных проводов. Эта таблица соответствует удельному сопротивлению

для меди при 20 C. В этой таблице используется это значение удельного сопротивления, но известно, что оно может варьироваться на несколько процентов в зависимости от чистоты и процесса производства.

* В системе AWG площади круглых медных проводов указываются в «круглых милах», которые представляют собой квадрат диаметра в милах.1 мил = 0,001 дюйма.

Эти данные взяты из Флойда, Основы электрических цепей, 2-е изд.

** Максимальный ток для проводки шасси. Данные из Справочника электронных таблиц и формул для американского калибра проводов. Максимальный ток для передачи мощности меньше.

Свойства медного провода Размер измерения Сопротивление Ток AWG

Представленные здесь значения являются стандартами, доступными для многих независимых публикаций, но в конечном итоге все они происходят от системы American Wire Gauge (AWG) (также известной как Калибр Брауна и Шарпа).Он существует с середины 1800-х годов в США и Канада. Размеры относятся к большинству прочных цилиндрических стержней независимо от материала — медь, алюминий, пластик, углеродное волокно и др.

Обратите внимание, что при увеличении калибра проволоки диаметр проволоки уменьшается. Несмотря на то что это может показаться несколько отсталым, на то есть веская причина. Первоначально это было связано к количеству раз, когда проволоку нужно было протянуть через фильеру для извлечения, чтобы добиться окончательного размера проволоки.

По определению, диаметр 36 AWG составляет 0,0050 дюйма, а диаметр 0000 (четырехгранник) равен 0,4600. дюймов в диаметре. Соотношение этих диаметров составляет 92, а существует 40 типоразмеров. от # 36 до # 0000, или 39 шагов. При использовании этого соотношения диаметры проволоки меняются геометрически. по следующей формуле: Диаметр провода 36 AWG составляет:

Соответственно, ASTM B 258-02 Стандарт определяет соотношение между последовательными размерами как корень 39-й степени из 92, или приблизительно 1.1229322.

Обозначение скрутки a / b означает количество проволок калибра b. Например, 7/44 означает 7 нитей. из одножильного провода 44 AWG.

Примечание: изменение мощности всего на 3 дБ означает удвоение (или уменьшение вдвое) мощности, изменение 3 размера проводов представляют собой примерно удвоение (или уменьшение вдвое) площади поперечного сечения.

См. Таблицу преобразования калибра провода внизу страницы. Значения даны при 25 ° C и являются исходя из идеальных параметров чистой меди.

Круглый мил — это площадь поперечного сечения круга диаметром 1 мил. (1/000 дюйма).

40 0,003145 0,07988 9,888 0,0299 0,0445 1049 3442 0,09
39 0,003531 0,08969 12,47 0.0377 0,0562 832 2729 0,11
38 0,003965 0,1007 15,72 0,0476 0,0708 660 2164 0,13
37 0,004453 0,1131 19,83 0,0600 0.0893 523 1716 0,17
36 0,005000 0,1270 25,00 0,0757 0,113 415 1361 0,21
35 0,005614 0,1426 31,52 0,0954 0,142 329 1079 0. 27
34 0,006304 0,1601 39,75 0,120 0,179 261 856 0,33
33 0,007080 0,1798 50,13 0,152 0,226 207 679 0,43
32 0.007950 0,2019 63,21 0,191 0,285 164 538 0,53
31 0,007950 0,2268 79,70 0,241 0,359 130 427 0,7
30 0,01003 0,2548 100.5 0,304 0,453 103 339 0,86
29 0,01126 0,2860 126,7 0,384 0,571 81,8 268 1,2
28 0,01246 0,3211 159,8 0,484 0. 720 64,8 213 1,4
27 0,01419 0,3604 201,5 0,610 0,908 51,5 169 1,7
26 0,01594 0,4049 254,1 0,769 1,14 40,8 134 2.2
25 0,01790 0,4547 320,4 0,970 1,44 32,4 106 2,7
24 0,02010 0,5105 404,0 1,22 1,82 25,7 84,2 3,5
23 0.02257 0,5733 509,5 1,54 2,29 20,4 66,8 4,7
22 0,02535 0,6439 642,4 1,95 2,89 16,1 53,0 7
21 0,02846 0,7229 810. 1 2,45 3,65 12,8 42,0 9
20 0,03196 0,8118 1022 3,09 4,60 10,2 33,3 11
19 0,03589 0,9116 1288 3,90 5.80 8,05 26,4 14
18 0,0403 1.024 1624 4,92 7,32 6,39 20,9 16
17 0,04526 1,150 2048 6,20 9,23 5,06 16.6 19
16 0,05082 1,291 2583 7,82 11,6 4,02 13,2 22
15 0,05707 1,450 3257 9,86 14,7 3,18 10,4 28
14 0. 06408 1,628 4107 12,4 18,5 2,53 8,28 32
13 0,07196 1,828 5178 15,7 23,3 2,00 6,57 35
12 0,08081 2,053 6530 19.8 29,4 1,59 5,21 41
11 0,09074 2.305 8234 24,9 37,1 1,26 4,13 47
10 0,1019 2,588 10380 31,4 46,8 0.999 3,28 55
9 0,1144 2,906 13090 39,6 59,0 0,792 2,60 64
8 0,1285 3,264 16510 50,0 74,4 0,628 2,06 73
7 0. 1443 3,665 20820 63,0 93,8 0,498 1,63 89
6 0,1620 4,115 26250 79,5 118 0,395 1,30 101
5 0,1819 4,620 33100 100 149 0.313 1.03 118
4 0,2043 5,189 41740 126 188 0,249 0,815 135
3 0,2294 5,827 52640 159 237 0,197 0,646 158
2 0.2576 6.543 66370 201 299 0,156 0,512 181
1 0,2893 7,348 83690 253 377 0,124 0,407 211
0 0,3249 8,252 105500 320 475 0. 098 0,323 328
00 0,3648 9,266 133100 403 599 0,078 0,256 283
000 0,4096 10,40 167800 508 756 0,062 0,203 245
0000 0.4600 11,68 211600 641 953 0,049 0,161

Преобразование калибра проволоки в диаметр в дюймах

Все единицы указаны в дюймах

7/0 0,6513 0,490 0,500 0,5000
6/0 0,5800 0.460 0,464 0,4688
5/0 0,5165 0,430 0,432 0,4375
4/0 0,4600 0,3938 0,400 0,454 0,4063
3/0 0,4096 0,3625 0. 372 0,425 0,3750
2/0 0,3648 0,3310 0,348 0,380 0,3438
1/0 0,3249 0,3065 0,324 0,340 0,3125
1 0,2893 0,2830 0,300 0.300 0,2813
2 0,2576 0,2625 0,276 0,284 0,2656
3 0,2294 0,2437 0,252 0,259 0,2391
4 0,2043 0,2253 0,232 0,238 0.2242
5 0,1819 0,2070 0,212 0,220 0,2092
6 0,1620 0,1920 0,192 0,203 0,1943
7 0,1443 0,1770 0,176 0,180 0,1793
8 0. 1285 0,1620 0,160 0,165 0,1644
9 0,1144 0,1483 0,144 0,148 0,1495
10 0,1019 0,1350 0,128 0,134 0,1345
11 0,0907 0.1205 0,116 0,120 0,1196
12 0,0808 0,1055 0,104 0,109 0,1046
13 0,0719 0,0915 0,092 0,095 0,0897
14 0,0641 0,0800 0.080 0,083 0,0747
15 0,0571 0,0720 0,072 0,072 0,0673
16 0,0508 0,0625 0,064 0,065 0,0598
17 0,04526 0,054 0,056 0. 058 0,0538
18 0,04030 0,0475 0,048 0,049 0,0478
19 0,03589 0,0410 0,040 0,042 0,0418
20 0,03196 0,0348 0,036 0,035 0.0359
21 0,02846 0,03175 0,032 0,032 0,0329
22 0,02535 0,0286 0,028 0,028 0,0299
23 0,02257 0,0258 0,024 0,025 0,0269
24 0.02010 0,0230 0,022 0,022 0,0239
25 0,01790 0,0204 0,020 0,020 0,0209
26 0,01594 0,0181 0,018 0,018 0,0179
27 0,01420 0. 0173 0,0164 0,016 0,0164
28 0,01264 0,0162 0,0148 0,014 0,0149
29 0,01126 0,0150 0,0136 0,013 0,0135
30 0,0103 0,014 0.0124 0,012 0,0120
31 0,00893 0,0132 0,0116 0,010 0,0109
32 0,00795 0,0128 0,0108 0,009 0,0102
33 0,00708 0,0118 0,0100 0.008 0,0094
34 0,00630 0,0104 0,0092 0,007 0,0086
35 0,00561 0,0095 0,0084 0,005 0,0078
36 0,00500 0,0090 0,0076 0,004 0. 0070
37 0,00445 0,0085 0,0068
38 0,00396 0,0080 0,0060
39 0,00353 0,0075 0,0052
40 0.00314 0,007 0,0048
41 0,00279 0,0066 0,0044
42 0,00249 0,0062 0,0040
43 0,00221 0,0060 0.0036
44 0,00198 0,0058 0,0032
45 0,00176 0,0055 0,0028
46 0,00157 0,0052 0,0024
47 0. 00140 0,0050 0,0016
48 0,00124 0,0048 0,0012
49 0,00111 0,0046 0,0010
50 0,00099 0,0044
51 0.00088
52 0,00078
53 0,00070
54 0,00060
55 0.00050
56 0,00040
  • AWG = Американский калибр проводов (Brown & Sharpe)
  • W & M = Washburn & Moen (калибр стальной проволоки)
  • SWG = Имперский стандартный калибр проволоки
  • BWG = Birmingham or Stubs Wire Gauge
  • Стандарт США = Стандарт США (пересмотренный)

Работа с проводом — учимся.

sparkfun.com Добавлено в избранное Любимый 39

Толщина проволоки

Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения силы тока, с которой провод может безопасно справиться. Калибр провода может относиться как к электрическому, так и к механическому. В этом руководстве рассматривается только электрическая часть. Существуют две основные системы измерения толщины проволоки: американский калибр проволоки (AWG) и стандартный калибр проволоки (SWG).Различия между ними не важны для этого руководства.

Примерный масштаб проволоки разного калибра

Сила тока, который может пропускать провод, зависит от нескольких различных факторов, например, от состава провода, длины провода и состояния провода. Как правило, более толстый провод может пропускать больше тока.

Приблизительная толщина провода в соответствии с таблицей допустимых значений

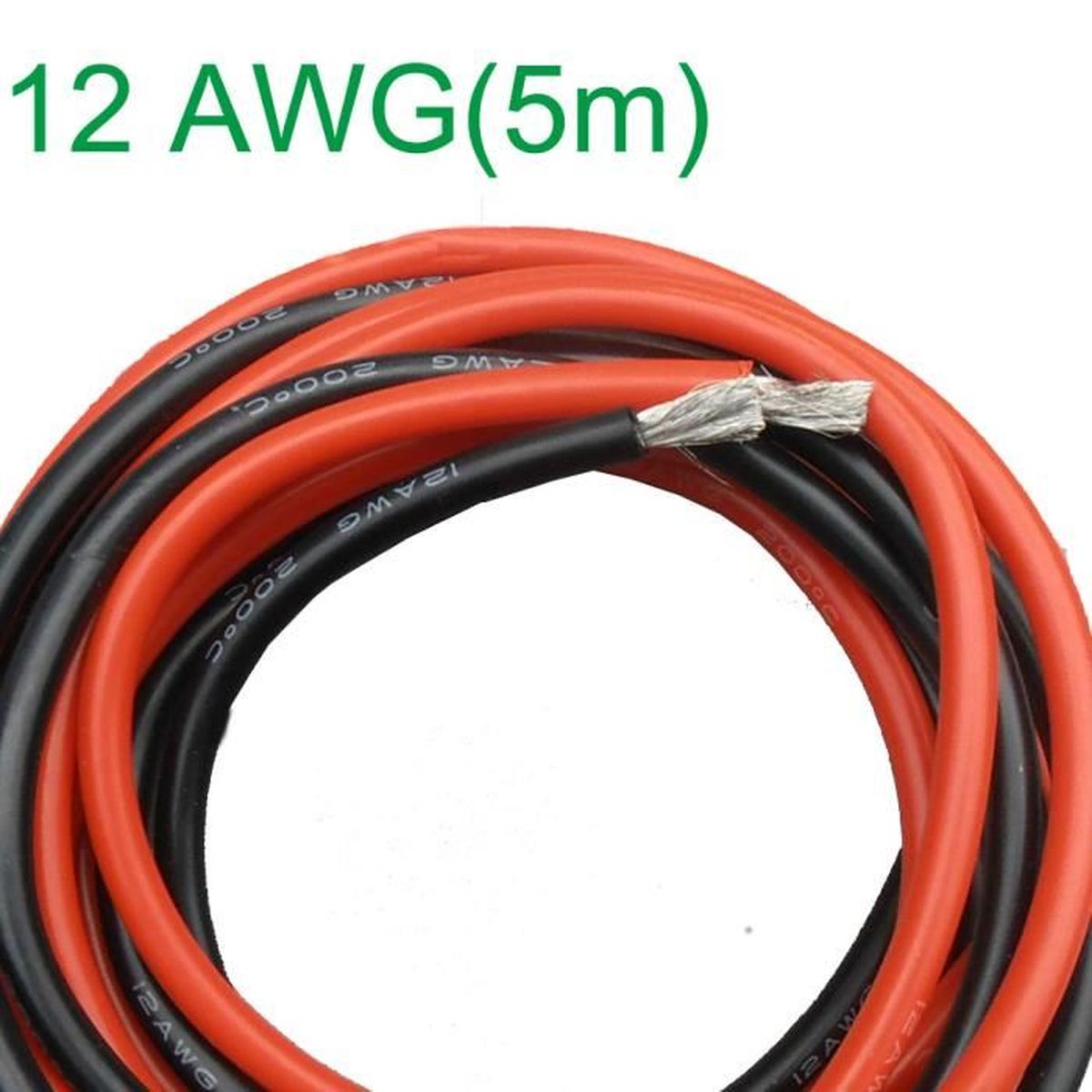

Здесь, в SparkFun, мы обычно используем провод 22 AWG для прототипирования и макетирования. При использовании макета или печатной платы сплошной сердечник идеально подходит, потому что он хорошо входит в отверстия. Для других прототипов / сборок, связанных с пайкой, многожильный сердечник — №1, просто убедитесь, что не пропускаете слишком большой ток через один провод. Он станет горячим и может расплавиться!

SparkFun поддерживает как одножильные, так и многожильные провода 22 AWG.

Нажмите, чтобы просмотреть больше вариантов проводов!

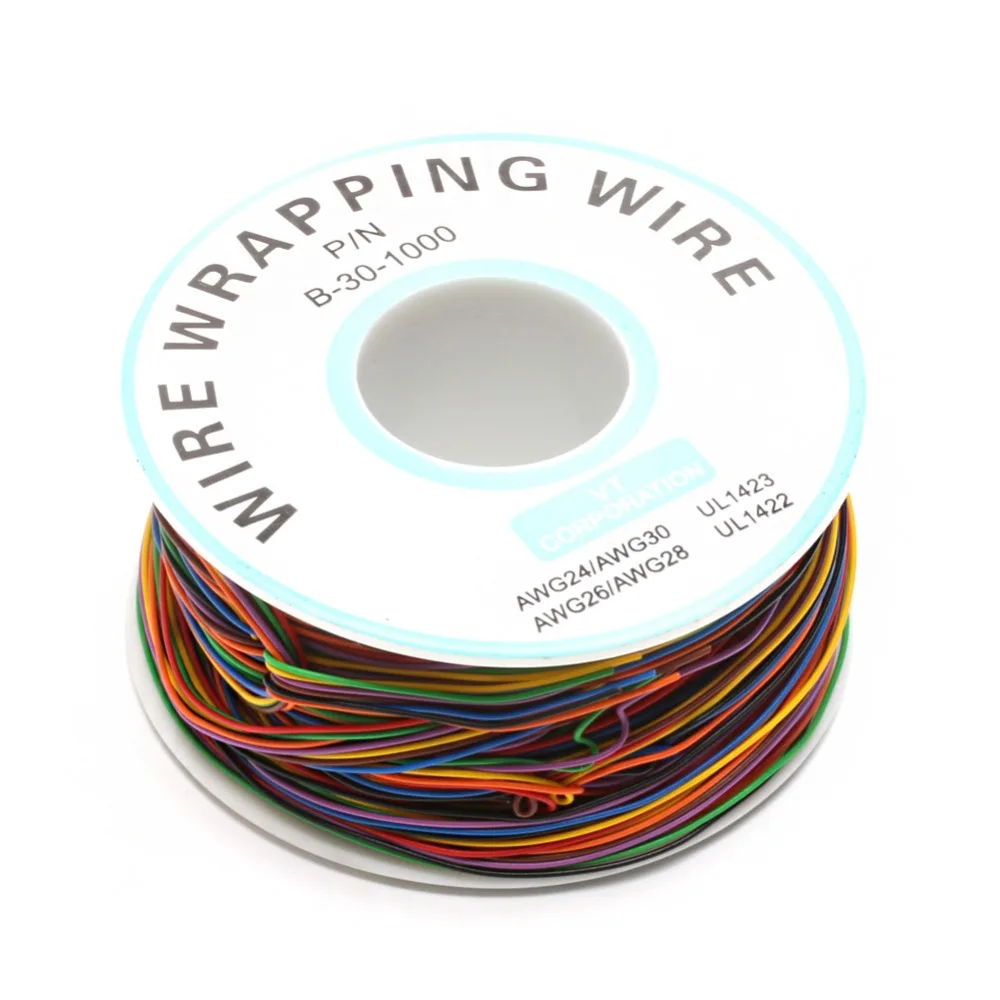

Тем не менее, есть возможность использовать обмотку 30 AWG , если вам нужно уменьшить размер.

Совет: Намотка проводов была впервые использована для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к маленьким контактам на компоненте поверхностного монтажа или печатной плате, проектах с ограниченным пространством или ремонте плат (например, «зеленый» ремонт проводов). Работа с толстым проводом? Обмотка проводов также полезна, когда сращивание толстой проволоки. Для получения дополнительной информации ознакомьтесь с руководством по созданию автомобиля с автономной мышью.
← Предыдущая страница
Многожильный и одножильный провод

Свойства медного провода AWG

Свойства медного провода AWG
Размеры центровочного сверла
Размер сверла и десятичные эквиваленты
Imperial Tap Chart
Размеры шпоночного паза
Точки плавления
Метрическая диаграмма отводов
Размеры уплотнительного кольца
Трубная резьба
Винтовые экстракторы
Калибры и веса для листового металла
Винты с головкой под торцевой ключ
Расчет конуса
Конические пальцы
Размеры конического хвостовика
Размеры шайб
Калибры проводов
Размеры шурупа
.
Провод

Добавить комментарий

Ваш адрес email не будет опубликован.
