Алюминиевый провод сечение: Какую нагрузку выдержат алюминиевые провода сечением 1, 1/5, 2, 2/5 квадрата, что можно подключить?

Содержание

Какого сечения должны быть алюминиевые провода, если нагрузка 8 кВт?

Если выбираете сечение провода (кабеля) по мощности, то вначале нужно произвести несложные расчёты, а именно учесть суммарную мощность бытовых приборов (или оборудования) которые подключаются к этому кабелю (проводу).

Мощность бытовых приборов указывается или в паспорте изделия, или на бирке которая закреплена непосредственно на приборе.

Мощность может быть указана как в Ваттах, так и в Киловаттах.

К примеру у меня мощность стиральной машины 2,2 кВт, мощность электрочайника 2 кВт, суммируем получаем 2,2 + 2 = 4,2 кВт.

Из личного опыта могу добавить, к мощным бытовым приборам лучше проводить отдельную линию (прокладывать отдельный кабель).

Это относится к стиральным машинам автоматам, к водонагревателям (и проточным и накопительным) к электроплитам и.т.д.

Если речь о квартире (частном доме), то чаще всего для прокладки электропроводки используются медные провода, а не алюминиевые.

На освещение нужен провод 1,5 квадратов (квадратные миллиметры) на розетки 2,5 квадрата.

В Вашем случае речь идёт об алюминиевом проводе вот таблица

для ознакомления.

Провод сечением 6 квадратных миллиметров близко, но не подойдёт, так как выдерживает нагрузку до 7,9 кВт, у Вас 8 кВт.

Провод (его сечение) лучше брать с небольшим запасом, так как в будущем могут подключаться иные бытовые приборы.

То есть высчитываем суммарную мощность и плюс запас в 1-3 кВт (или чуть больше).

Значит нужен алюминиевый провод сечением 10 квадратных миллиметров (см. таблицу выше).

Такой провод (10 кв. мм) выдерживает нагрузку до 11 кВт (напряжение в сети 220 Вольт).

Обратите внимание, медный провод сечением 6 квадратов выдерживает нагрузку до 10,1 кВт, то есть Вы можете приобрести провод меньшим сечением (если сравнивать с алюминием) и подключить к нему более мощные бытовые приборы (оборудование).

А медный провод сечением 10 квадратов выдерживает нагрузку до 15,4 кВт (опять же, напряжение в сети 220 Вольт).

Единственный минус меди в сравнении с алюминием, это цена, в остальном медный провод гораздо лучше алюминиевого.

инструкция по монтажу и советы по эксплуатации (90 фото)

Рано или поздно все домовладельцы сталкиваются с необходимостью замены электропроводки. В домах старого образца этот вопрос стоит еще более остро — в таких постройках проводка, чаще всего, выполнена из алюминиевого провода. Стоит ли ее сменить? В данной статье рассмотрены плюсы и минусы алюминиевой проводки. Как правильно соединять алюминиевые провода?

Краткое содержимое статьи:

Преимущества и недостатки
Провода, выполненные из алюминия, имеют ряд преимуществ. Именно поэтому они так широко распространены. К основным преимуществам относят:
Вес. В сравнении с другими металлами, используемыми в изготовлении проводки, алюминий самый легкий.
Устойчивость к коррозии. Во время взаимодействия с воздухом, алюминий окисляется. Образовавшаяся пленка защищает провод от дальнейшего разрушения.
Цена. Алюминий — недорогой металл. Особое применение алюминий нашел в производстве силовых кабелей. Вес и цена материала делают его оптимальным вариантом в прокладке воздушного ввода.

Важно! Согласно ПУЭ, сечение алюминиевого провода должно быть не менее 16 кв. мм. Во время окисления, площадь кабеля, проводящего ток, значительно уменьшается.
В продаже представлен широкий выбор разных типов алюминиевых проводов. В качестве силовых кабелей востребованы именно алюминиевые проводники СИП. Электрические провода для внутренней проводки представлены в исполнении АПБПП, АППВ, АПВ.

Однако у данных проводов есть и недостатки. К основным недостаткам относятся:
Ломкость и хрупкость. В процессе длительной эксплуатации, провода теряют свою первоначальную прочность. Под воздействием регулярного перегрева, и по истечении срока эксплуатации, кабель буквально ломается в руках.
Текучесть. Алюминий имеет свойство растягиваться. Эта характеристика не лучшим образом отражается на качестве винтового соединения.

Важно! Срок эксплуатации проводов из алюминиевого металла составляет 25 лет. Не следует рассчитывать на большее!
Место соединения электрического контакта с алюминиевым проводом является точкой высокого переходного сопротивления. При некачественном соединении, место контакта регулярно и сильно нагревается.
Регулярный перегрев приводит к деформации провода. Это может привести к возгоранию изоляции алюминиевых проводов. Довольно часто можно услышать о пожарах, источником которых стала именно старая алюминиевая проводка.
Каково удельное электрическое сопротивление у алюминиевых проводов? По сравнению с медными, имеет более высокие показатели — 0,0271 Ом х кв. мм/м — у алюминиевых, против 0,0175 Ом х кв. мм/м у медных. Другими словами, для предоставления одинаковой проводимости понадобится более мощный алюминиевый провод, чем, если бы применялся медный.

Из-за вышеперечисленных недостатков, многие электрики, при возникновении вопроса: какой провод лучше выбрать, отдают свое предпочтение медному.
Что делать со старой проводкой?
Старая алюминиевая проводка однозначно нуждается в замене. Основной ее недостаток — максимальная нагрузка, которую она способна выдержать. Обилие современных электроприборов в домах значительно увеличили нагрузку на сеть.
Чтобы снизить нагрузку, понадобится проложить несколько дополнительных алюминиевых линий. В таких линиях нуждаются бойлер, стиральная машина и другие мощные приборы. Чтобы не портить существующий ремонт, новую проводку можно спрятать в специальные декоративные короба.

Как соединять алюминиевые провода?
Для соединения проводов в быту применяют четыре основных способа.
Винтовое соединение
Данный способ подразумевает следующие действия:
Зачистка провода от изоляции — на 20 мм, с последующей зачисткой уже оголенной части мелкой шкуркой.
Смазка вазелином.
Скручивание оголенного провода в кольцо и одевание на винт.

К недостаткам данного соединения относят необходимость в дальнейшем подтягивать винт. Из-за текучести материала, соединение ослабляется, что ухудшает контакт.

Пружинное соединение
Подготовительная работа аналогична. Готовый конец провода вставляется в специальный клеммник. Пружинный способ освобождает от необходимости подтягивать соединение. В продаже можно найти одноразовые зажимы и зажимы многоразового использования.
Клеммная колодка
Зачищенные концы на 5 мм вставляют в соответствующие разъёмы. При помощи винта плотно фиксируют провод. Данный способ позволяет скреплять провода разного сечения.

Скрутка
Самый ненадежный способ. Если сеть будет подвергаться большим нагрузкам, неизбежен перегрев и расширение металла. Образовавшийся зазор повысит переходное сопротивление и ослабление контакта.
Если без скрутки все же не обойтись, придерживайтесь следующих рекомендаций. Жилы проводов должны равномерно обвивать друг друга. Количество витков не менее 3-5.
Как видно на фото, алюминиевые провода, соединенные при помощи винтового и пружинного способа, гораздо безопасней и надежней обычной скрутки.
Соединение меди и алюминия
Скрутка алюминиевого провода с медным — недопустима! Металлы имеют разный коэффициент теплового расширения. Череда неравномерных расширений и сужений приведет к неплотному контакту. Неплотный контакт, в свою очередь, будет регулярно увеличивать нагрев скрутки.

При необходимости соединения проводов из разных металлов, важно обеспечить отсутствие прямого контакта. Этого можно добиться при помощи резьбового соединения и клеммной колодки.
Основные требования к применению
Если ваш выбор пал на провода из алюминия, придерживайтесь следующих требований.
Минимальное сечение провода 16кв. миллиметров.
Подбор проводов в соответствии с предполагаемыми нагрузками.
Обеспечение надежного контакта. Один из лучших вариантов — сварка провода, но для такого соединения необходим специальный инструмент.

Теперь, зная о достоинствах и недостатках проводов из алюминия, Вы сможете сделать свой, взвешенный выбор.
Фото алюминиевых проводов
<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>
Минусы использования алюминиевого кабеля
Негативные аспекты использования в электропроводке алюминиевого кабеля
Алюминий традиционно используется для прокладки электросетей. Особенно распространенным данное явление стало в период массового «хрущевского» строительства. Оправдано это было несколькими значимыми аргументами. Здания строили быстро, и было их необычайно много. Да и качество оставляло желать лучшего, ведь возводилось оно как временное. Именно поэтому во многих домах, особенно пятиэтажках той эпохи, дослуживает алюминиевая проводка со знакомым сечением центральной жилы 1.5 мм кв. А действительность такова, что во многих случаях именно она являлась причинами пожаров и смерти людей.
Еще одной причиной проблем в настоящее время стало то, что 50 лет назад расчет электронагрузки был очень и очень невелик. Посудите сами, что он мог включать: пару ламп накаливания, ну холодильник, ну телевизор, у тех, кто побогаче были пылесос, утюг, торшер. И все. Так что полуторного сечения алюминиевых проводов вполне хватало на все нужды. Но прогресс и развитие электротехники шли своим путем. Появились компьютеры, электрочайники, СВЧ-печи, автоматические стиральные машины, не говоря уже про все разнообразие бытовой и телевизионной техники. И закономерно стал вопрос о необходимости ремонта и улучшения быта. В связи с этим у многих людей, занимающихся ремонтом, возникает вопрос, какие же негативные аспекты использования в электропроводке алюминиевого кабеля?
Что же, давайте сразу заметим, что ничего категорически плохого в использовании алюминиевых проводов и кабелей нет. И даже, наоборот, в некоторых ситуациях вполне оправдано, особенно если алюминиевый кабель имеет высокое качество. Такое, какое предлагает компания ООО «Электроника», имеющая широкий ассортимент сертифицированной кабельной продукции. Тем не менее, хочется подчеркнуть, что алюминиевый кабель не рекомендуется использовать в электропроводке бытовых объектов, а также в ряде случаев оговоренным специальными Правилами. В целом же, алюминиевая проводка отлично выполняет свои задачи (более подробно о плюсах и минусах проводке из алюминия и меди вы можете узнать статье посвященной алюмомедному проводу).
Но вернемся к алюминиевому кабелю. Так 7-е издание Правил устройства электроустановок (ПЭУ) категорически настаивает на том, что эксплуатация алюминиевых проводов и кабелей с сечением менее 16 мм кв. внутри бытовых объектов при выполнении монтажных работ – недопустимо. Рассмотрим причины, которые стали причиной подобного запрета. Впрочем, на некоторые плюсы алюминиевых проводников мы также обратим внимание.
Алюминий и его физические свойства
Одним из безусловных достоинств алюминия является его малый удельный вес. Его легкость способствует и простоте в эксплуатации. Например, алюминиевый кабель гораздо проще размотать с катушки, а тем более бухты, чем какой-либо другой. Особенно когда речь идет о десятках и сотнях метров. Ну а в ситуации, когда разговор идет о монтаже ЛЭП протяженность сотни километров, то ответ очевиден – только алюминиевый провод.
Да, и добывать, и производить алюминий гораздо проще и дешевле, например, чем медь. В результате и цена его значительно меньше. Еще одним достоинством является то, что при равных объемах алюминиевый провод втрое легче медного. При этом электропроводность на единицу массы у алюминия примерно в два раза выше медной. Учтите, не стоит путать данную величину с величиной проводимости сечения провода. У медного проводника она выше алюминиевого в 1,7 раза.
Наличие этих свойств сделало алюминиевые кабели большого сечения необычайно востребованными. Они повсеместно используются на промышленных предприятиях, на вводах в крупные объекты и бытовые здания, и конечно для высоковольтных ЛЭП.
То, что значения удельного электросопротивления меди и алюминия составляет 0,0175 и 0,00271 Ом * кв. мм/м и для передачи равной мощности требует использования более толстого алюминиевого проводника, чем медный – это известный факт. Это, в некотором смысле, является минусом для алюминиевого провода, что снижает его качество в сочетании с иными характеристиками, определяемыми его физическими свойствами:
аморфностью или текучестью, препятствующей сохранению хорошего качества контакта в течение длительного времени;

повышенной хрупкостью. Так алюминий не способен переносить многократные изгибы и может достаточно легко сломаться;

низкой термостойкостью. При перегревании алюминий относительно быстро утрачивает свои свойства и становится хрупким.

Химические характеристики алюминия
Данные физические свойства подсказывают, казалось бы, правильное решение – вместо меди взять алюминиевую жилу большего сечения! Но, к сожалению, эта задача не так проста. И причиной тому его химические свойства, а точнее стойкость к химической коррозии. У алюминия она достаточно высока, но достигается это с помощью тонкой оксидной пленки, образующейся на поверхности металла. Именно она служит защитой от негативного влияния окружающей среды. Но, ее специфика в том, что она имеет проводимость, многократно худшую, чем сам металл. В результате в месте, где соединяются проводники, образуется переходное сопротивление, обладающее большим показателем. Именно тут возможен повышенный нагрев, а в результате последующего увеличения сопротивления, перегрев и возгорание.
Правда, ряд проблем можно исключить, в частности с помощью коммутации проводников в коробках (читай раздел «Сварка – лучший метод соединения проводов»), но негативных моментов так много, оправданность использования внутри дома медной, а не алюминиевой, проводки – очевидна. Порой необходимо «поджать» вытекший контакт, а ведь порой случаются и обрывы или утечки изоляции. Не говоря, уже про время и деньги, потраченные на поиск обломанного непонятно где провода. Ведь подобная ситуация чревата полной замене проводки.
Подведение закономерных итогов
Таким образом, эксплуатация алюминиевых жил при согласовании с последним выпуском ПЭУ возможна для обоснованной экономии средств только в случае, если речь идет о мощных проводниках с сечением 16 мм кв. и более.
Конечно, переход с алюминиевых кабелей на медные – это дорогое удовольствие. Тем не менее, с учетом всех факторов и того, что срок использования алюминиевого проводника порядка 20 лет, а медного почти в два раза больше – он оправдан. А если принять во внимание то, что эксплуатационное обслуживание алюминиевых проводов обходится дороже, то сразу становится, очевидно, что не стоит использовать алюминиевый кабель для электропроводки
Многие думают, что скрытую электропроводку не видно, но монтируя алюминий, хотя и более дешевый, Правилами лучше не пренебрегать. Ведь ваша безопасность и жизнь – гораздо дороже, чем разница в стоимости пары десятков метров кабеля или провода. Прокладка медных проводов – это мероприятие оправданное здравым смыслом и безопасностью. Тем более, вы сможете значительно сэкономить на внеплановом ремонте или устранении последствий пожара.
Характеристики проводов
Характеристики электрических проводов
Что собственно подразумевается под основными характеристиками проводов?
Основные характеристики любого электрического провода следующие:
материал жилы
сечение жилы
количество проволок в жиле
материал изоляции
Теперь рассмотрим максимально подробно каждую характеристику провода.

Материал жилы
В бытовых условиях чаще всего используются алюминий, медь и алюмомедь. С первыми двумя все понятно, но вот что такое алюмомедь? Это не сплав, как можно подумать сначала, поскольку тяжелый и легкий металлы соединяются крайне плохо, а композитный материал, состоящий из алюминиевого сердечника и покрытый сверху слоем меди. Зачем соединять эти два материала, станет понятно после рассмотрения их свойств.
Алюминиевые провода
Алюминий — прекрасный материал: легкий, дешевый, обладает вполне приличной электропроводимостью, хорошо отдает тепло, химически стоек. Однако есть несколько «но», существенно подмачивающих репутацию данного металла.
1. Алюминиевый провод не может быть гибким. Вспомните, как хорошо переламывается проволока из этого материала, если перегнуть ее несколько раз. Вывод простой — такие провода используют только в стационарных установках и там, где нет острых углов поворота кабеля при прокладке.
2. Алюминий окисляется на воздухе. Оксид алюминия — тугоплавкая пленка темного цвета, образующаяся на поверхности металла и являющаяся диэлектриком. В местах контакта может серьезно препятствовать течению электрического тока. Отсюда и излишний перегрев, и риск потерять контакт в местах соединения.
3. Алюминий — прекрасный проводник, но только в случае, если не содержит примесей, чего добиться очень трудно. По сравнению с медью этот металл обладает проводимостью, меньшей в полтора раза.
Медный провод
Медь наряду с многочисленными плюсами обладает не меньшим количеством минусов.
Достоинства: проводимость выше, чем у алюминия, гибкость, не образует оксидной пленки. От гибкости зависит толщина жилы. Алюминиевые проводники не могут быть тоньше 2,5 мм², а из меди можно изготавливать жилы толщиной 0,3 мм².
Недостатки: дороговизна, высокая плотность, а следовательно, и вес, невозможность прямого соединения с алюминиевыми жилами. При контакте эти два металла образуют гальваническую пару, и возникающие токи разрушают контакт. Именно поэтому при необходимости контакта используют специальные клеммы соединения.
Алюмомедь — механический композит, состоящий из алюминиевого сердечника и медной рубашки, которая занимает 10 % от объема жилы. Сочетает в себе положительные качества алюминия и меди. Минусы: по всем показателям уступает проводникам из отдельных металлов. Плюс: низкая стоимость.

Сечение жилы
Провода и кабели выпускаются с сечением жилы от 0,3 до 800 мм². В быту такие крайние значения не используются. Крайние показатели для дома — это проводники с сечением жил от 0,35 до 16 мм², редко — 25 мм². Прежде всего толщина жилы зависит от напряжения и силы тока. Зависимость здесь простая: чем больше сечение, тем выше проводимая нагрузка. Расчет необходимого сечения в зависимости от нагрузки производится по сложным формулам, поэтому все данные по этому вопросу показаны в таблице ниже.
Зависимость сечения ТПЖ от силы тока
В данной таблице представлены более подробные данные о зависимости нагрузки от сечения медных проводников.
Сечение проводов, сила тока, мощность и характеристики нагрузки
Количество проволок в жиле
От их числа зависит гибкость кабеля или провода. Чем больше количество проволок на единицу сечения, тем гибче проводник. Различают жилы гибкие и с повышенной гибкостью, использующиеся при изготовлении шнуров. Соответственно, если от проводника требуется держать форму, например, при монтаже распределительных щитов, применяются однопроволочные жилы.
Многопроволочный электрический кабель
Материал изоляции
Это важнейшая часть проводников. Именно изоляция придает кабелю или проводу те или иные качества. Проводники могут быть бронированными, термостойкими, водонепроницаемыми, защищенными от давления и другими — все это изоляция. Электрический ток может быть опасен для жизни, и изоляционные материалы необходимы для защиты человека. Однако это не единственная функция изоляции. Металлический проводник нуждается в защите. Особенно это касается многожильных кабелей.
В кабеле обычно изолируется ТПЖ, которая помещается в оболочку
Основные задачи изоляции: защита от утечки и поражения электрическим током, механическая и термическая защита кабеля, индикация проводников. Видов изоляции, как и материалов, из которых она изготавливается, великое множество. Нет смысла рассматривать их все. Достаточно описать те виды, которые используются в домашних условиях, а их не слишком много. Изоляция подразделяется на ТПЖ (токопроводящую жилу) и оболочку, которая покрывает провод снаружи.
Основной характеристикой материала изоляции провода является электрическая прочность. Это такое значение силы тока, при котором заряд пробивает слой изоляционного материала толщиной в 1 мм. Все кабели, которые используются в быту, имеют многократную электрическую прочность. Пробой в такой изоляции возможен лишь в случае механического повреждения или в силу длительной службы провода.
Вторая характеристика изоляции — нагревостойкость. Это просто: чем выше показатель, тем большую температуру нагрева может выдержать изоляция без потери своих качеств. К данному показателю прибавляются морозостойкость и механическая прочность. Чем прочнее и устойчивее на разрыв и изгиб материал изолятора, тем лучше. С понятием механической прочности связан термин «опрессовка кабеля». При изготовлении, когда внешняя оболочка надевается на изоляцию ТПЖ, кабель затем опрессовывается, приобретая плотность и структуру — плоскую или круглую. Покупая кабель или провод, необходимо убедиться, что проводник опрессован с надлежащей тщательностью.
Поливинилхлорид (ПВХ) — наиболее распространенный изоляционный материал. Это полимер белого цвета, обладающий высокой устойчивостью к кислотам и щелочам. Практически негорюч. Достаточно мягкий и гибкий материал, тем не менее имеет несколько минусов, а именно: низкую морозоустойчивость (до –20 °C), хотя в последнее время созданы и холодоустойчивые модификации, при нагревании вместо горения начинает выделять хлороводород и диоксины (достаточно вредные вещества с едким запахом). Например, хлороводород при добавлении воды образует соляную кислоту, то есть при вдыхании дыма на слизистых оболочках образуется разъедающая кислота.
Изоляция из ПВХ
Резина — отличный изолятор, изготавливаемый из искусственных или природных каучуков. Применяется, когда необходимы повышенная гибкость кабеля и морозоустойчивость.
Резиновая внешняя оболочка провода
Полиэтилен — изолятор с хорошими показателями морозостойкости, весьма устойчивый к агрессивным веществам.
Провод с полиэтиленовой изолирующей пленкой
Силиконовая резина — весьма эластичный термостойкий изолятор, при сгорании образует диэлектрическую защитную пленку.
Пропитанная бумага имеет отличные токоизолирующие качества, но, к сожалению, хорошо горит и требует дополнительных материалов для термоизоляции.
Карболит — пластический материал, используемый для производства розеточных колодок и оболочек кабельных сжимов, термостойкий, но хрупкий.
Провод с карболитом
Экран обычно есть у информационных кабелей. Состоит из металлической фольги и выполняет функции отражателя для посторонних электромагнитных сигналов, а также выравнивания электрического поля внутри самого себя.
Информационный кабель с экраном
Защитный покров: в силовых кабелях высокого напряжения, закладывающихся в землю, используется металл для защиты от механического воздействия. Под броней и над ней стоят защитные подушки. Они предохраняют нижележащую изоляцию от металла брони и последнюю от внешнего воздействия.
Бронированный провод
Цветовая индикация изоляции проводов
Это важная функция изоляции. Все ТПЖ заключены в оболочку различных цветов, так что не приходится гадать, какая жила выходит с разных сторон кабеля. Кроме того, цветовая маркировка несет информационную нагрузку. В разных видах кабеля жилы имеют различную окраску. Однако, как правило, в трехжильном они белого, желтого и красного цветов.
Стандартная цветовая маркировка трехжильного провода
Белый принимается за фазу, красный — ноль, желтый или желто-зеленый — провод заземления. При другой гамме устойчивым цветом привязки считается желто-зеленая ТПЖ, а другие цвета, как правило, распределяются по вкусу монтирующего цепь. Главное при этом — запомнить или записать, какой цвет к чему относится, чтобы не ошибиться впоследствии.
Стандартная цветовая маркировка пятижильного кабеля
Внутри самого кабеля, под внешней оболочкой, изолированные жилы посыпаются мелом для улучшения их скольжения и предотвращения слипания ТПЖ.

Что бы еще почитать?
Особенности применения алюминиевого провода — технические характеристики, расчет мощности и сечения
Без электричества уже невозможно представить нашу жизнь. Наличие электричества является важным фактором существования. Но, это самое электричество не возникает из ниоткуда, оно подается в здания с помощью проводов.

Для передачи электрического тока применяются многие типы проводки. Одной из тех, которую часто используют, является проводка из алюминия. Вот о ней и пойдет речь в данной статье.
Заранее стоит сказать, что алюминиевая проводка не обладает идеальными эксплуатационными характеристиками. Однако она используется в большинстве домов. Такая ситуация объясняется спецификой самого металла.
Краткое содержимое статьи:
Плюсы алюминия
Минусы алюминия
Наверняка многие не в курсе, какое удельное сопротивление у алюминиевых проводов. Так вот, проводка из алюминия имеет сопротивление 0,0271 Ом х кв.мм/м. И из-за такого сопротивления, согласно правилам устройства электроустановок (ПУЭ), разрешается эксплуатировать алюминиевые провода с сечением больше 16 кв. миллиметров.
А вот медь обладает меньшим удельным электрическим сопротивлением, поэтому разрешается использовать медные кабеля с поперечным сечением меньше, чем у алюминиевых
Пленка, которая образуется на проводе после окисления, не очень хорошо проводит ток. Но на этом проблемы от пленки не заканчиваются. Пленка имеет в своем составе частицы верхнего слоя провода, которые отходят от основной структуры и таким образом делают диаметр проводника меньше. Из-за этого повышается первоначальное сопротивление.
Так как увеличивается сопротивление пленочки на проводке в местах, соединяющих ее разные части — повышается переходное сопротивление. Поэтому повышается температура проводки, происходит нагревание. Если у провода хватает поперечного сечения, то в этом нет ничего плохого. В случае, когда допустимая нагрузка на проводку превышена или эксплуатируется дольше своего положенного срока работы, происходит нагревание.
Алюминий достаточно ломкий материал. А каждый новый перегрев делает его еще более подверженным к излому.
Учитывая приведенные выше достоинства и недостатки, становится понятно, что выбор алюминиевого провода или, вместо него, какого-то другого, зависит от целей и приоритетов.
Несколько слов по поводу использования проводки из алюминия
Безусловно, проводка из алюминия — неидеальный выбор для дома. Но, если придерживаться основных правил, то ее использование будет менее проблемным:
У алюминиевой проводки поперечное сечение должно быть не меньше шестнадцати квадратных миллиметров.
Чтобы соединить разные части, следует использовать зажимные контакты. Также стоит применять специальную смазку. Ее использование нужно для предотвращения окисления контактов и для удержания малого уровня переходного сопротивления.
Это не все правила, которые необходимо знать при использовании проводки из алюминия. Здесь были упомянуты те, которые соответствуют тематике данной статьи.
Особенности соединения алюминиевых проводов
Стоит немного рассказать о том, как соединяют алюминиевые провода. Алюминиевые провода соединяют с помощью винтовых или пружинных зажимов. Перед соединением винтовыми зажимами, желательно проделать следующие действия:
Удалить изоляцию алюминиевых проводов с концов на 2 см;
После этого концы обработать наждачной бумагой мелкой зернистости;
Путем скручивания концов сделать кольцо по диаметру чуть больше, чем диаметр зажимного винта;
Поместить сделанную петлю на зажимный винт и закрутить на максимум.
Такой способ соединения плох тем, что алюминий имеет особенность «подтекать», поэтому винты нужно через некоторое время подкручивать. Из-за этого доступ к ним должен быть простым, без затруднений.
Если прибегать к методу пружинного соединения, нужно заранее зачистить жилы, а после разместить их в специальных клеммниках. Благодаря этому удастся не подтягивать повторно контакты, потому что они будут надежно зафиксированы пружиной, которая находится внутри клеммника.
Рассматривая фото соединений проводов из алюминия, может показаться, что они сложны в исполнении. Но, как видно, это не совсем так.
По правилам устройства электроустановок (ПУЭ) скрутка проводов из алюминия не допускается!
Фото применения алюминиевого провода
Вам понравилась статья? Поделитесь 😉
Алюминиевая проводка в квартирах и домах?! Новый Приказ №968
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
С недавнего времени вступил в действие Приказ №968 от 16.10.2017 года, который в корне противоречит действующим нормативным документам, таким как ПУЭ (Правила устройства электроустановок) и Свод Правил СП 256.1325800.2016 (Электроустановки жилых и общественных зданий. Правила проектирования и монтажа), по требованию выполнения электропроводки в жилых помещениях, а именно по требованию к материалу и сечению жил проводов и кабелей.
Напомню, что согласно ПУЭ, п.7.1.34 и таблица 7.1.1., электропроводка в жилых зданиях (общественные, административные и бытовые) должна быть выполнена только медными кабелями с минимальными сечениями жил 1,5 кв.мм.
Исключения составляли лишь питающие и распределительные (магистральные) сети, которые, согласно ПУЭ, п.7.1.34., могли быть выполнены с алюминиевыми жилами, но с учетом того, что их сечение будет не меньше 16 кв.мм.
Еще в исключения попадало инженерное оборудования жилых зданий, такие как насосы, вентиляторы, калориферы и т.п., которые можно было подключать проводами и кабелями с алюминиевыми жилами с сечением не менее 2,5 кв.мм.
Абсолютно идентичные требования указаны и в Своде Правил СП 256.1325800.2016, п.15.3.
Что же нам преподнес новый Приказ №968?!
С полным текстом Приказа Вы можете ознакомиться, перейдя по ссылочке в конце статьи, а пока я расскажу суть.
Дело в том, что данный Приказ категорически противоположен требованиям ПУЭ и СП 256.1325800.2016 в плане применения электропроводки с алюминиевыми жилами.
ПУЭ и Свод Правил запрещают применение проводов и кабелей с алюминиевыми жилами, за исключением тех случаев, про которые я говорил чуть выше. Теперь же, согласно этого Приказа, электропроводку в квартирах и домах можно смело выполнять, как с медными жилами, так и с алюминиевыми, соблюдая их минимальные сечения, которые указаны в таблице №1 этого самого Приказа.
Мое мнение и видение ситуации
Лично я против требований данного Приказа и буду продолжать соблюдать требования исключительно ПУЭ и Свода Правил СП 256.1325800.2016 по следующим тому причинам.
Во-первых, как Вы многие знаете, алюминий обладает текучестью. Это достаточно мягкий металл.
При его применении необходимо регулярно протягивать контактные соединения. Помните, что бывает, когда ослабевает контакт?! Если забыли, то вот Вам несколько фотографий и ссылка на статью с наглядным примером подобного случая?!

Конечно же, это не исключает того, что контактное соединение из меди тоже не ослабнет, но тем не менее алюминий больше подвержен текучести, такое уж ему отведено свойство!
Во-вторых, алюминий обладает меньшей прочностью, хрупок и ломок, и после буквально нескольких изгибов жилы, она с легкостью ломается.
Вот, например, алюминиевая жила сечением 2,5 кв.мм после 6 изгибов на угол 90° уже сломалась, когда как медной жиле потребовалось для этого более 20-25 аналогичных изгибов.
Может быть в квартирной электропроводке и не нужно часто отключать и подключать жилы, тем не менее даже в процессе монтажа иногда приходится что-то переделать, перезавести или переподключить, соответственно, с дальнейшим выпрямлением или изгибом жил. В таком случае делать это нужно будет с особой ювелирной аккуратностью.
В-третьих, уже большинство клемм и зажимов у различных устройств (автоматы, дифавтоматы, контакторы, выключатели, шины и т.п.) выполнены из меди или латуни, поэтому в случае с алюминием, его нельзя будет непосредственно подключать к ним из-за несовместимости металлов. Тут речь идет о гальванической связи и электрохимическом потенциале соединений «медь-алюминий» или «латунь-алюминий», но об этом я расскажу Вам более подробнее как-нибудь в другой раз.
Кстати, даже в ГОСТе Р 50345-2010 про автоматические выключатели бытового назначения в п.8.1.5.2. сказано, что они должны иметь выводы, допускающие присоединение медных проводников. Про алюминий даже и речи нет.
И как быть в такой ситуации?! Не использовать автоматы и шины с медными зажимами?! Но ведь не всегда есть возможность заменить их…
В-четвертых, при одной и той же пропускаемой способности (длительно-допустимый ток), придется использовать бОльшее сечение, и теперь к той же розетке с номинальным током 16 (А) придется подключать вместо медных жил сечением 2,5 кв.мм, алюминиевые жилы сечением 4 кв.мм, еще умудрившись при этом сделать минимум изгибов, аккуратно уложив провода в подрозетнике.
А если еще учесть, что в последнее время идет активная тенденция применения электропроводки без распределительных коробок, где все соединения необходимо делать в подрозетнике, то это просто страшно себе представить!!! Вот скажите, как я тут смогу выполнить и уместить все те же соединения, только из алюминиевых жил с чуть бОльшим сечением?!
Хотел бы внести некоторые пояснения!
В Приказе №968 речь идет не о чистом алюминии, а об алюминиевых сплавах. К тому же специалисты РУСАЛа для этого случая разработали новые алюминиевые сплавы марки 8030 и 8176.
Процентное соотношение алюминия в сплаве (основа), согласно требований Приказа №968, должно составлять более 99%, поэтому можно смело заявить, что основные свойства сплава, по сути, остаются практически прежними.
Но как заявляет РУСАЛ, инновационные сплавы 8030 и 8176 — это достаточно прочные сплавы, заслуживающие особого внимания. С их слов они разработали новую кристаллическую решетку алюминия, которая устраняет его недостатки и позволяет производить кабель, даже с многопроволочными жилами и даже 6-ого класса гибкости.
Вот видимо, на основании этих разработок и достижений РУСАЛа, и вышел в свет Приказ №968!!!!
Опять же, по их мнению, кабели с алюминиевыми жилами из новых сплавов создадут весомую конкуренцию кабелям с медными жилами, основываясь на его легкости и уменьшенной стоимости (с их слов, чуть ли не в 2,5 раза).
А Вам не кажется, что в данной ситуации идет активное проллобирование интересов РУСАЛа в плане увеличения его же прибыли?!
Ладно, отставим политику в сторону! Безусловно, разработкам специалистов РУСАЛА я верю, но насторожение у меня вызывает даже не новые разработки сплавов 8000 серии, а производители кабельно-проводниковой продукции, а именно различные «шарашкины» конторы, которые активно расплодились на территории нашей необъятной Родины. Зная текущую ситуацию на рынке с медными кабелями, что же мешает им с таким же «успехом» изготавливать провода и кабели из обычного алюминия, да еще и с заниженным сечением жил и толщиной изоляции?!
Да ничего не мешает!!! Как были на рынке подделки и контрафакты, так и будут! Поэтому не исключено, что под марками кабелей с новыми алюминиевыми сплавами 8030 и 8176 будут продаваться обычные алюминиевые провода и кабели, да еще, как я уже сказал, изготовленные по ТУ, с заниженным сечением, утонченной изоляцией и т.п.
Поэтому мой вердикт следующий — лично я остаюсь на меди!!!
Приложение: полный текст Приказа №968, версия в формате (.pdf), 305 (kB).
P.S. А как Вы отнеслись к данной новости?! Может я где-то и не прав, то с удовольствием выслушаю Ваше мнение. Спасибо за внимание.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Какой кабель лучше алюминиевый или медный, сравнение, как отличить
В советские времена в основном прокладывали электропровода с алюминиевым сердечником. В современных новостройках все чаще стали использовать медные или алюмомедные провода. Последние представляют собой некий композит, который состоит из алюминиевого стержня и медной “рубашки” (около 10% от цельной жилы).
Сравнение алюминиевого и медного кабеля
Как отличить медный провод от алюминиевого?
Внешне алюминий, если нет окисленной пленки, имеет серый оттенок, а медь — ближе к красно-рыжему. После “общения” с кислородом оба металла заметно темнеют. Если сравнивать активность материалов в этом вопросе, то первый занимает лидирующую позицию из-за высокой предрасположенности к вступлению в химические реакции.
Кроме визуальной разницы, существуют вес и гибкость. Так, медная жила при одинаковом сечении весить будет больше, но гибкость при этом неизменно останется на более высоком уровне. Алюминий, в отличие от “коллеги”, мягче, но его стараются проводить по прямой линии, иначе на углах есть риск, что жила переломится.
Алюминиевый кабель
Медный кабель
Если рассматривать вопрос стоимости, то легкость окажется дешевле примерно в 2-3 раза.
Преимущества и недостатки электропроводников
Оба металла друг от друга отличаются по своим характеристикам. Каждый из них справляется со своей задачей по-разному и преимущества с недостатками также имеют разные черты. Рассмотрим их ниже.
Плюсы и минусы, характерные для алюминия
Предпочитали его всегда за низкую стоимость и легкость. Он хорошо справляется со своей главной функциональной задачей и едва оказывает влияние на фундамент, если рассматривать общую нагрузку.
Однако, минусов у материала достаточно, чтобы задуматься перед окончательным выбором:
минимальное сечение для электропроводки равняется 2,5 мм, что соответствует выдерживанию мощности менее 3 кВт;
срок эксплуатации ограничивается 15-20 годами, это говорит о том, что приобретая жилплощадь в “хрущевке” или “сталинке”, то о замене проводки стоит задумать в любом случае;
монтажные работы периодически осложняются из-за большого диаметра, так, например, современные розетки запитать стержнем в 3,5 мм мероприятие проблематичное, так как в них клеммы допускают показатель до 3 мм;
прочностью материал не отличается, при нескольких изгибах легко надламывается.
Кроме того, этот металл относительно быстро окисляется, а образуемая пленка препятствует своим сопротивлением сохранять прежнюю электропроводимость. А значит показатель поперечного сечения жилы в результате уменьшается, что негативно сказывается на допустимой мощности. Провод начнет нагреваться с большей скоростью и возможно в итоге воспламенение оплетки. Но последнее может произойти только при условии, если жила перестанет справляться с оказываемой на нее нагрузкой.
Для применения алюминиевой проводки стоит следовать определенным правилам:
в поперечном сечении провод должен быть не менее, чем 16 кв. мм;
в местах соединения элементов обязательно нужно использовать контактные зажимы в совокупности со специальной смазкой. Она в свою очередь будет защищать оголенные жилы от процесса окисления, что положительно скажется на сохранении неизменного показателя переходного сопротивления.
Кроме зажимов для соединения контактов можно использовать сварочный аппарат. Так в распределительной коробке все будет выглядеть более монолитным и аккуратным. Правда потребуется больше времени и денежных средств на реализацию подобного мероприятия.
Плюсы и минусы, характерные для меди
Рассматривая детально характеристики медных проводов, легче указать на то, чем отличается первый от аналога. Сегодня застройщики отдают предпочтение меди по следующим причинам:
долговечность достигает показателя в 50 лет;
пластичность металла позволяет без опаски прокладывать проводку под любым углом;
пленка от окисления на работу сопротивление никакого влияния не оказывает, более того она обладает высокой проводимостью тока в отличие от аналогичной на оголенном алюминиевом контакте;
хрупкость жилы одинакового сечения в 2-3 раза ниже, чем у серого коллеги;
в сечении диапазон параметров заметно отличается от алюминия, минимальная толщина равняется 0,35 мм;
напряжение, которое выдерживает 1 мм составляет 2 кВт;
монтажные работы проводить легче за счет физически меньших параметров.
Пугающим моментом является только сравнительно высокая стоимость. Аналогичная продукция из серого металла обходится покупателю в 2-3 раза дешевле.
Если рассматривать вопрос о приобретении алюмомедных проводов, то в них собраны все плюсы обоих сплавов, а по стоимости будет примерно средняя цена.
Из выше перечисленного видно, что разница между материалами состоит в следующем:
проводимость тока;
вес;
долговечность;
стоимость;
удобство монтажа.
Какой провод лучше — медный или алюминиевый?
Практически все говорит о том, что лучше предпочесть медные провода. Это и практичнее, и стоимость окупится в итоге. Да и по надежности они в итоге превосходят.
Рекомендации специалистов
При выборе проводов можно ориентироваться на маркировку:
Плоские всегда имеют в буквенном обозначении букву П. Их используют, как правило, для установки слаботочного оборудования. Это связано с малым сечением жилы и относительно слабой изоляцией, которая может начать плавиться при перегреве.
Силовые кабели обозначают как ВВГ или NYM и используются практически во всех вариантах, кроме слаботочных нужд. Причиной тому большое сечение металлического сердечника.
Какой кабель проложен в вашем доме?
Медный Алюминиевый
Относительно области применения медные провода различного сечения соответствуют следующим задачам:
Сигнализация, слаботочные приборы и освещение запитывают проводами с жилой в диаметре 1,5 мм. Сила тока в этом случае будет составлять 10-16 А.
Все, что связано с розетками или, например, теплыми полами, подключается проводами с сечением равным 2,5 мм, что соответствуют силе тока в 16-20 А.
Кондиционеры и водонагреватели — это более мощные агрегаты, поэтому для их подключения требуется проводка с сечением жил в 4 мм. По амперажу эти провода соответствуют показателям от 25 до 32 единиц.
Самым “хорошим аппетитом” обладают духовые шкафы и плиты, работающие от электрической сети. Для их подключения используют силовые кабели с сечением в 6 мм. Им соответствует сила тока от 32 до 40 А.
В электрощитовой устанавливают автоматы с соответствующими данными. А вводное питание обеспечивают проводами с жилой в диаметре в 10 мм. Сила тока при этом имеет диапазон в 50-63 А. Алюминиевые провода в поперечные параметры должны превышать минимум в 2 раза.
Сами же электрики рекомендуют отслеживать то, каким образом монтируется проводка. Особенно это касается распределительных коробок, в которой провода непосредственно контактируют друг с другом. От того, как они связаны между собой, будет зависеть качество работы электропроводки.
Для любителей скручивать разнородные провода следует отметить, что данный вариант ни в коем случае неуместен!
Если нет возможности заменить электропроводку полностью, а старая была из алюминия, то для соединения с ней медных контактов необходимо использовать специальные клеммники.
Соединение проводов клемниками
Пружинные клеммники рекомендуется использовать только для проводки, связанной с осветительными приборами. Для силовых кабелей их использование лучше исключить, ибо нагревание пружин может привести к плохим контактам и проводимости тока.
Отличным решением будет выбрать клеммные колодки. Они очень удобны в использовании и хорошо справляются со своей задачей. К тому же область применения распространяется на соединение любых проводов между собой. Надежность и безопасность при этом будет обеспечена. Стоит только раз в полгода для профилактики проводить ревизию распределительных коробок и всех соединений. При необходимости колодки следует заменить.
Главное, при выборе таких соединительных элементов обращать внимание на диаметр поперечного сечения и нагрузку, с которой они должны справляться.
Это объясняется разной теплопроводностью и степенью сопротивления. Плюс окислительный процесс дает различный результат. Прямое соединение разных металлов может привести не только к перегреву, но и к замыканию в полученной цепи, которое может сопровождаться искрами. Возгорание в этом случае практически невозможно, но и не исключается на 100%.
Прочитано: 562
проблем
проблем

Далее: Об этом документе … Up: Ток и сопротивление (гл. Предыдущая: Законы Кирхгофа
Проволока алюминиевая сечением 4 x 10 ^{— 6} м ² по течению 5 A. Найдите скорость дрейфа электронов в проволока, предполагая, что каждый атом алюминия вносит вклад в электрон. Плотность алюминия 2,7 г / см ³.
Решение:
Для этого воспользуемся
I = nqv _d A .
Чтобы найти количество зарядов на единицу объема, n , мы находим из периодической таблицы, что атомная масса алюминия 26,98 г / моль. Так как 1 моль вещества содержит номер Авагадро N _A = 6,02 x 10 ²³ частиц, находим
n = 6,02 x 10 ²³ x x x ³ = 6.02 х 10 ²⁸
Затем мы находим
v _d = = = = 1,3 x 10 ^-4 м / s .
Таким образом, средняя скорость дрейфа составляет около 0,13 мм / с.
Предположим, кто-то хочет сделать резистор 0,5 из 1 г меди. Если резистор однородный цилиндр, какого диаметра и длины требуются?
Решение:
Сопоставим сопротивление R с удельным сопротивлением следующим образом:
R =,
где для меди = 1.7 x 10 ^-8 м . Поскольку медь имеет плотность 8,95 г / см ³, мы знаем, что объем присутствующей меди V составляет
В = x ³ = 1,12 x 10 ^-7 м ³.
Поскольку V = LA , тогда находим
R = = L = = = = = 1,8 м .
Затем мы также можем найти требуемый диаметр d как
A = = d ² d = = = 2.8 x 10 ^-4 м .
Таким образом, провод должен иметь длину 1,8 м и диаметр из 2,8 x 10 ^{— 4} м.
Небольшой двигатель потребляет ток 2 А из линии 120 В. Предполагая 100% эффективность, какова стоимость эксплуатации? двигатель на 10 часов, если энергокомпания заряжает 0,050 $ / кВтч?
Решение:
Двигатель имеет выходную мощность
P = VI = 2 x 120 = 240 W .
На работу в течение 10 часов потребуется около энергия
E = Pt = 240 W x 10 h x = 2,4 кВтч .
Таким образом, эксплуатация устройства будет стоить 2,4 x 0,05 доллара США = 12 долларов США. мотор.
Найдите ток через R ₄ в цепи на рис. 17.9 если В = 30 В, R ₁ = 12, R ₂ = 18, R ₃ = 9 и R ₄ = 6.
Рисунок 17.9: Резисторы последовательно и параллельно
Решение:
Сначала уменьшаем четыре резистора до одного эквивалентного сопротивления. Резисторы R ₁, R ₂ и R ₃ включены параллельно; у них есть эквивалентное сопротивление
= + + = + + R _p = 3.
Это эквивалентное сопротивление затем последовательно с R ₁; эквивалентное сопротивление этих двух последовательно включенных резисторов равно
R = R ₁ + R _p = 12 + 3 = 15.
Таким образом, эквивалентное сопротивление четырех резисторов равно 15. Ток, протекающий через этот эквивалент цепь таким образом
I = = = 2 A ,
из которого мы выводим разность потенциалов на эквивалентное сопротивление R _p = 3 как
V _p = IR _p = 2 x 3 = 6 V .
Эта разность потенциалов одинакова для R ₂, R ₃ и R ₄, и в частности у нас есть R ₄
I ₄ R ₄ = 6 I ₄ = = 1 A .
Таким образом, ток через R ₄ равен 1 А.
Найдите мощность, потерянную в резисторе 50 в Схема на рис. 17.10.
Рисунок 17.10: Схема, иллюстрирующая законы Кирхгофа
Решение:
Начнем с обозначения неизвестных токов, как указано. Применяя правило соединения Кирхгофа, находим
Я ₁ = Я ₂ + Я ₃.
Далее мы воспользуемся правилом цикла Кирхгофа; для верхней петли, идя по часовой стрелке, мы находим
30 I ₃ + 50 I ₃-40 I ₂ = 0 I ₃ = I ₂,
а для нижней петли тоже по часовой стрелке,
40 I ₂-20 + 10 I ₁ = 0 I ₁ = 2-4 I ₂.
Подставляя эти последние два отношения в первые, получаем
2-4 I ₂ = I ₂ + I ₂ I ₂ = A ,
из чего следует
I ₃ = I ₂ = A ,
I ₁ = 2-4 I ₂ = A .
Тот факт, что все три тока вышли положительными, указывает на то, что направления, которые мы предполагали для них, были правильными.
В качестве проверки нашей алгебры мы можем проверить это, перейдя вокруг внешней петли
30 I ₃ + 50 I ₃ — 20 + 10 I ₁ = 0,
как это должно. Затем мы знаем ток через 50 резистор быть I ₃ = A, из которого находим власть потеряна как
P = I ² R = ² x 50 = 1.65 Вт .
Таким образом, резистор 50 рассеивает 1,65 Вт мощности.
Найдите токи через все три резистора в Схема на рис. 17.11.
Рисунок 17.11: Еще одна схема, иллюстрирующая законы Кирхгофа
Решение:
Начнем с обозначения неизвестных токов, как указано. Применяя правило соединения Кирхгофа, находим
Я ₁ + Я ₃ = Я ₂.
Далее мы воспользуемся правилом цикла Кирхгофа; для верхней петли, идя по часовой стрелке, мы находим
20-100 I ₂-20 I ₃ = 0 I ₃ = 1-5 I ₂,
а для нижней петли тоже по часовой стрелке,
100 I ₂ — 60 + 10 I ₁ = 0 I ₁ = 6-10 I ₂.
Подставляя эти последние два отношения в первые, получаем
(1-5 I ₂) + (6-10 I ₂) = I ₂ I ₂ = A ,
из чего следует
I ₃ = 1 — 5 I ₂ = — A ,
I ₁ = 6-10 I ₂ = A .
В этом случае значение, полученное для I ₃, является отрицательным, что указывает на то, что наше первоначальное предположение о направлении из I ₃ ошибся. Мы также видим, что напряжение 20 В аккумулятор действительно заряжается.
В качестве проверки нашей алгебры мы можем проверить это, перейдя вокруг внешней петли
— 20 I ₃ + 20-60 + 10 I ₁ = 0,
как это должно.Обратите внимание, что для этой проверки мы должны явно используйте отрицательное значение, найденное для I ₃.

Далее: Об этом документе … Up: Ток и сопротивление (гл. Предыдущая: Законы Кирхгофа
[email protected]
09.10.1997
Типы проводов
— DCCWiki
Резюме: на рынке доступно множество типов проводов. Тонкая проволока, толстая проволока, гибкая, многопроволочная или одножильная.Медь. Алюминий. Конструкция проволоки имеет значение, так как придает готовому продукту определенные свойства. Что лучше всего подходит для проводки DCC? Как и во всем, что есть в Model Railroading, вокруг проволоки ходит много мифов.
Провод
Цельный против стандартного
Существует бесконечная дискуссия о правомерности выбора одножильного или многожильного провода. У обоих типов есть свои преимущества, а также свои отрицательные стороны. Для большинства схем разводки лучше всего подходит многожильный провод, так как он намного более гибкий.
Сплошной провод
Сплошной провод более прочный и обычно дешевле. Он предпочтителен в приложениях, где есть небольшая вибрация, скручивание или изгиб. Его легко повредить при зачистке, если на проводе есть надрезы. Чрезмерный изгиб или изгиб приведет к самоотжигу в этой точке с вероятностью разрыва проволоки в будущем. Сплошная проволока идеальна для использования вне помещений или там, где существует проблема коррозии.

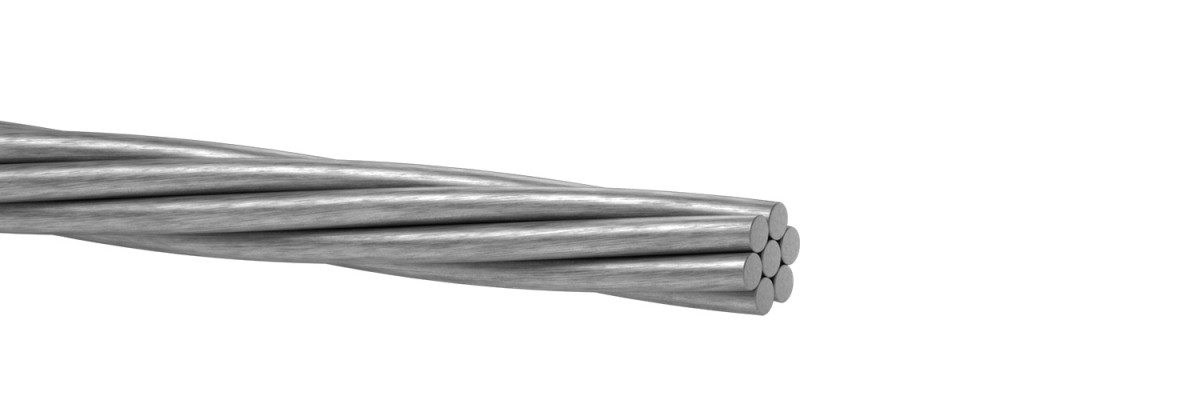

Многожильный
Многожильный провод намного более гибкий, что упрощает установку.Он лучше выдерживает скручивающие и изгибающие силы во время установки, а также вибрацию с течением времени. Он менее уязвим для поверхностных повреждений, таких как зазубрины проводов или царапины во время зачистки. Сплошная проволока может сломаться при многократном сгибании, особенно если она была порезана во время зачистки. Штекеры
RJ также лучше подходят для многожильных проводов. (Используйте только разъемы RJ, предназначенные для используемого типа (одножильный / многожильный).) Многие заделки IDC лучше работают с многожильным проводом. Провода с большим количеством жилок имеют более тонкие жилы, но их больше, что делает кабель более гибким, чем кабели с меньшим количеством жил.
Что такое THHN Wire?
Два типа проводов, которые вы увидите, могут иметь следующую маркировку на изоляции:
THHN или
THWN
THHN означает Термопласт с высокой термостойкостью с нейлоновым покрытием
THWN означает Термопластический термостойкий и водостойкий с нейлоновым покрытием
Это обозначение указывает на тип изоляции на проводе. Ни один из них не определяет конкретный тип или свойства провода.Там будет другая маркировка или номер продукта, который фактически идентифицирует тип провода (одножильный или многожильный) и калибр.
Эти два типа изоляции очень часто встречаются в жилой проводке. Такой провод будет в любом строительном магазине. Другие типы изоляции включают винил (может быть мягким или твердым).
Если вы перерабатываете провод или используете старый провод, проверьте изоляцию, чтобы убедиться, что она цела. Некоторые пластмассы со временем теряют эластичность, а изоляция может трескаться и / или отслаиваться, оставляя оголенные проводники.Подобную проволоку следует продать переработчику металла, а не использовать.
Типы медной проволоки
Для получения дополнительной информации см. Также таблицу размеров проводов и расстояния / сопротивления проводов.
Свойства проволоки, медь
Датчик Площадь, см Сопротивление 1000 м 25C Масса, 1000 м
10 10400 3,35 46,7
12 6530 5.31 29,5
14 4110 8,46 18,5
16 2580 13,4 11,6
18 1620 21,4 7,32
20 1020 34,1 4,6
22 642 54,1 2,89
Преимущества многожильного кабеля по сравнению с одножильным медным кабелем
Имущество Твердый Мель
Гибкость N Y
Коррозионная стойкость Y N
Для наружного применения Y N
Повторяющееся изгибание N Y
Минимизация эффекта близости N Y
Цена N Y
Как видно из диаграммы, многожильный имеет множество желаемых свойств.Кроме того, вы можете использовать обжимные соединения или IDC (например, Scotchloks) с многожильными. Жесткие проводники не подходят для этих методов.
AWG в метрический эквивалент Таблица преобразования
Американский калибр проволоки с метрическими эквивалентами
AWG Диаметр (дюймы) миллиметров миллиметров в квадрате Ближайший размер (мм ²)
7 0.1443 3,67 10,55 10
8 0,1285 3,26 8,36 —
10 0,1019 2,59 5,26 6,0
12 0,0808 2,05 3,31 4,0
14 0,0641 1,63 2.08 2,5
16 0,0508 1,29 1,31 1,5
17 0,0453 1,15 1,04 1,0
18 0,0403 1,02 0,82 1,0
19 0,0359 0,91 0,65 0,75
20 0.032 0,81 0,52 0,5
Свойства проводника
Алюминий
Медь
Многожильный
Сплошной
О преимуществах многожильного и одножильного провода идет много споров.
Сплошная проволока более жесткая и в результате с ней труднее обращаться. Многожильный провод является гибким, что значительно упрощает прокладку. Кроме того, легче обжать концевые заделки, и это также лучше при использовании соединителей смещения изоляции (IDC), более известных как ScotchLoks .Жесткий провод можно легко подключить с помощью Marrettes (или проволочных гаек).
С точки зрения электрических характеристик одножильный и многожильный провод на низких частотах одинаковы. Скин-эффект минимален на частотах, используемых для операций DCC. Скин-эффект становится проблемой только на высоких частотах в мегагерцевом диапазоне. Фактически, передатчики высокой мощности не используют провод, они используют полые трубки или стальную проволоку, плакированную слоем меди, для перемещения энергии, а волноводы используются для перемещения РЧ-энергии к антенне.
На частотах звукового диапазона сигнал 20 кГц будет использовать 75% от сечения провода 12 AWG сечением 93 тыс. Фактически, одножильный провод по своим характеристикам превосходит многожильный. (Помните, что в следующий раз, когда продавец попытается продать вам дорогой сверхтонкий многожильный провод динамика…)
Поскольку сигнал DCC не использует все поперечное сечение провода, сопротивление переменному току выше, чем сопротивление постоянному току. Вот почему, помимо прочего, используется более тяжелая проволока.
Алюминий нелегко получить, и его не рекомендуется использовать в электрических системах.Медь является правильным выбором для простоты установки и долговременной надежности. Медь также можно паять, что также возможно с алюминием, но этот процесс намного сложнее, чем пайка таких материалов, как медь и медные сплавы (включая нейзильбер).
Медный провод
Медь обладает всеми достоинствами. Это эталон проводимости, а в современной металлургии медь часто может превышать 100% эталон.
Электропроводность
Прочность на разрыв
Пластичность
Прочность
Сопротивление ползучести
Коррозионная стойкость
Расширение
Теплопроводность
Паяемость
Простота использования
Эти свойства делают медь идеальным проводником и предотвращают множество проблем, которые могут возникнуть с другими металлами, например, ослабление соединений из-за температуры и вызванное им ползучесть.
Алюминиевая проволока
Если какая-то добрая душа предлагает вам алюминиевую проволоку, милостиво примите ее.
Затем отнесите его переработчику и используйте деньги, которые он дал вам, чтобы купить медь.
Когда-то алюминий считался драгоценным металлом, более ценным, чем золото или серебро. Когда цена снизилась, он стал популярным для электромонтажа и использовался для этой цели с 19 века.
По сравнению с медью, алюминий имеет сопротивление в 1,6 раза больше и 1.В 26 раз больше диаметра эквивалентного медного проводника.
Алюминиевая проволока больше недоступна из-за различных проблем, связанных с ее использованием. Для использования алюминия требуются особые приемы, материалы и устройства, и для обычного человека это будет проблематично. Поэтому для простоты установки и долговременной надежности не стоит возиться с алюминием. Выбирайте медь, так как с ней легко работать и она надежна.
Единственное преимущество алюминия перед медью состоит в том, что аналогичный проводник легче и дешевле.Преимущества меди более чем перевешивают разницу в стоимости между ними. В Северной Америке бытовая проводка на 100% состоит из меди, потому что преимущества перевешивают любую экономию затрат.
CCAW или CCA
Алюминиевая проволока с медной оболочкой (или просто алюминиевая проволока с медной оболочкой) — это еще один тип проволоки, который не подходит для применений DCC. Его можно найти в местах, где важен легкий вес, например, в звуковых катушках. Он также используется в недорогих сетевых кабелях с неэкранированной витой парой, но может иметь место в ущерб скорости и надежности.Недорогие кабели Ethernet, изготовленные из этого материала (обозначенные как CCA или CCE), нарушают стандарты для кабелей CAT5e и CAT6 и снижают скорость сети.
Избегайте этого типа проводов! К ней трудно паять, и одно из ее свойств — более высокое сопротивление постоянному току, чем чистая медь. Он не такой прочный, как медь, что может привести к проблемам при натяжении, скручивании и перегибе проводов во время установки. Единственное преимущество — это стоимость, и это преимущество перевешивается недостатками.
CCS
CCS — сталь, плакированная медью.Этот провод не подходит для приложений DCC.
Скин-эффект
Для частот и токов, присутствующих на шине питания DCC, скин-эффект незначителен, и им можно пренебречь. Этот раздел включен только в информационных целях.
Что такое скин-эффект?
Частота Глубина кожи (мкм)
60 Гц 8470
10 кГц 660
100 кГц 210
1 МГц 66
10 МГц 21
100 МГц 6.6
Сопротивление проводника при постоянном токе (0 Гц) зависит от его площади поперечного сечения. Провод с большей площадью поперечного сечения имеет меньшее сопротивление. Сопротивление проводника зависит как от тока, так и от частоты, так как эффективная площадь поперечного сечения изменяется. Отталкивание между электронами называется скин-эффектом , который уменьшает эффективное поперечное сечение проводника. При постоянном токе это вызвано величиной тока, при переменном токе (AC) скин-эффект увеличивается как с током, так и с частотой.
Для малых токов и частот эффект незначителен. Для частот переменного тока, достаточно высоких, чтобы глубина скин-слоя была мала по сравнению с размером проводника, скин-эффект заставляет большую часть тока течь вблизи поверхности проводника. На достаточно высоких частотах внутри большого проводника не проходит много тока.
При 60 Гц глубина скин-слоя медного провода составляет около 1/3 дюйма (8,5 мм).
При 60 000 Гц (60 кГц) глубина скин-слоя медного провода составляет около 0.01 дюйм или 10 тысяч (0,25 мм / 250 микрометров).
При 6 000 000 Гц (6 МГц) [5] глубина скин-слоя медного провода составляет около 0,001 дюйма или 1 тыс. (25 мкм).
Круглые проводники, толщина которых превышает несколько поверхностных слоев, не проводят большой ток вблизи своей оси, поэтому центральный материал используется неэффективно.
Когда требуются проводники большей площади, принимаются меры по снижению скин-эффекта. Одним из методов является использование полой трубы с толщиной проводящей стенки, приблизительно равной толщине скин-слоя при заданной частоте.Радиовещательные передатчики большой мощности часто используют этот метод. Уменьшенная масса трубы также позволяет сэкономить на стоимости.
В меди видно, что толщина скин-слоя уменьшается согласно квадратному корню из частоты, как показано в таблице.
Сечение провода 12 AWG составляет 93 тыс. Или 2,1 мм. AWG 10 составляет 2,6 мм, AWG 18 — 1,02 мм.
При использовании с переменным током провод приобретает новое свойство: индуктивность. Индуктивность борется с любым изменением тока и пропорциональна диаметру и длине проводника.Результирующий импеданс определяется частотой сигнала на проводе. Управление индуктивностью важно, поэтому рекомендуется держать провода шины близко друг к другу, чтобы минимизировать это свойство.
См. Также
Внешние ссылки
алюминиевый провод и медный провод
4. Сопротивление алюминиевой проводки составляет ок. Медь для электрика составляет более 30%, а алюминиевый сплав — всего 18%. Алюминий серии AA-1350 на 99,5% состоит из алюминия и на 5% состоит из железа, меди, кремния и других металлов.24 февраля 2021 г. Оставить комментарий Оставить комментарий При сравнении токовой нагрузки медных и алюминиевых проводов медь обеспечивает более высокую пропускную способность на единицу объема, в то время как последняя имеет более высокую электрическую емкость на единицу веса. В 1960-х и на протяжении большей части 1970-х алюминий использовался в качестве кабеля. В дополнение к калибру и типу изоляции мы теперь видим такие обозначения, как «CCA» и «OFC». Этот материал десятилетиями доминировал на рынке кабелей и проводов. Пропускная способность усилителя AWG для алюминиевых и медных кабелей.CCA легче, чем медь • Алюминиевая ювелирная проволока. В конце 1970-х годов популярность алюминия пошла на убыль, пока в 1990-х годах она снова не начала расти. Медная проволока не окисляется очень быстро, но когда это происходит, она действительно может улучшить проводимость. Из-за этого алюминиевые кабели должны быть больше, чтобы обеспечить такую же допустимую нагрузку по току, как у их эквивалента в медном проводе. Электричество будет течь примерно одинаково, если алюминиевый провод… Если AWG провода толще, чем… Помимо серебра, медь является наиболее распространенным проводящим металлом.Площадь поперечного сечения алюминиевого проводника должна быть на 56% больше, чем у медного, при той же пропускной способности по току. Усталость: алюминий, скорее всего, разрушается в результате многократного изгиба, а медь — нет. Сталь с медным покрытием против мягкотянутой медной проволоки Автор: Claude VE2DPE Hi Floyd KD7SLY, Изолированный электрический провод № 14 не подходит для длинных антенн, таких как диполь 160 M OCF. Из-за проблем с проводом AA-1350 алюминиевая проводка больше не используется. Из-за разницы в цене многие люди предпочитают алюминиевую проводку медной, чтобы снизить стоимость проекта электропроводки.Покрытие алюминиевых проводов специальной смазкой может предотвратить окисление в зонах повышенного риска, таких как влажные или открытые участки. Для строительной проволоки медь часто предпочтительнее алюминиевой. CCA использует тонкий слой меди поверх алюминиевого сердечника и, таким образом, имеет гораздо более высокое сопротивление, чем чистая медь. Проволока CCA изготавливается путем наложения очень тонкой внешней оболочки из меди на алюминиевый сердечник. Обратная сторона алюминиевого провода, плакированного алюминием, то есть медного провода, плакированного алюминием, все еще пытались сделать в конце 1950-х и обновили в начале 1960-х, когда Карлсон и Роузкранс описали метод изготовления медного провода в алюминиевом корпусе — инверсию. конечный и важный продукт обсуждается чуть ниже.Испытанные соединения состоят из двух алюминиевых проводов и одного медного провода. Это было очень популярно в 1960-х и 1970-х годах для электромонтажа домов, потому что это было очень недорого. Несмотря на то, что медь является лучшим материалом, она немного дороже алюминия. Поскольку алюминий не обладает проводимостью меди, сочетание меньшего размера и более низкой проводимости делает этот материал вдвойне нестандартным. Это… Это верно только при сравнении медных и алюминиевых обмоток с одинаковым размером провода, геометрией и конструкцией.Что касается OFC (бескислородная медь) по сравнению с CCA (плакированный медью алюминий), существует множество измерений, показывающих разницу. Медь… Олово гораздо более устойчиво к коррозии, чем чистая медь, поэтому оно… Медь — популярный выбор для изготовления ювелирных изделий по многим причинам. Медные проводники также часто используются в распределении энергии и производстве электроэнергии. В: У меня вопрос о сравнении алюминия и меди… Это красивый цвет, у него много возможностей для получения красивой патины, с ним легко работать, и его относительно недорого купить.Алюминиевая проволока • Как проводник большего размера, алюминий имеет больший внешний диаметр по сравнению с медью по сравнению с алюминиевой проволокой • Для алюминиевых катушек для достижения такой же токонесущей способности, что и у меди, алюминий • Большинство ювелирных изделий поставщики должны иметь широкий выбор размеров, форм и характеристик медных проводов. 1. Он слишком мягкий и ломается при постоянном изгибе на ветру. допустимый ток медной и алюминиевой проволоки Медь, без сомнения, является сегодня более широко используемым материалом для проволоки в производстве проводов и кабелей.Поскольку алюминий имеет гораздо более низкую цену, он является хорошей альтернативой меди. Покупка провода может сбивать с толку. Низкая электропроводность Алюминий • Медь по сравнению с алюминиевой проволокой. Медь — это товар и самый дорогой компонент проволоки. 12.9 Если вы используете алюминий, вам придется использовать алюминиевый провод примерно на один размер больше, чем если бы он был медным, из-за повышенного сопротивления. Хотя использование алюминиевой проволоки сэкономит вам около 50% стоимости проволоки, есть недостатки, которые вам также необходимо учитывать.Учитывая соотношение цены на медь и алюминий 4: 1, провод динамика CCA имеет значительное преимущество в стоимости. (Карлсон 1963). значения основаны на удельном электрическом сопротивлении меди 1,724 x 10-8 мкм (0,0174 мкм) и удельном электрическом сопротивлении алюминия 2,65 x 10-8 мкм (0,0265 мкм) AWG, диаметр в мил, круговой мил, диаметр в мм и площади в мм 2; Закон Ома; Загрузите и распечатайте медный и алюминиевый провод — диаграмма электрического сопротивления В результате получился провод, который имеет такой же красновато-золотой вид, что и полностью медный провод, но при гораздо более низкой стоимости.Нет горячих точек. Однако, когда алюминиевая проволока нагревается, она расширяется, а когда охлаждается, она… Медь чаще используется при производстве проволоки, чем алюминий… Таким образом, медным является только покрытие CCA, а все внутренние жилы — алюминиевые. нити, которые по-прежнему пропускают большое количество тока, но не так эффективны, как OFC, и сохраняют больше тепла из-за свойств металла алюминия по сравнению с медью. Алюминий настолько дешевле меди, что можно использовать алюминиевый провод большей толщины, чем медный провод, с равной или лучшей токовой нагрузкой за меньшие деньги.Но, несмотря на все сказанное, разница между медью и алюминием… И наоборот, сегодня профессионалы-электрики при работе с алюминиевыми проводниками в коммерческих и жилых помещениях заинтересованы в этом и используют чрезвычайно безопасные соединители алюминий-медь (AlumiConns), устраняя проблемы прошлого и предоставляя потребителям более дешевый и качественный вариант электромонтажа своих домов и офисов с использованием алюминия — алюминия с медным покрытием (CCA) и бескислородной медной проволоки. Даже в гибких многожильных проводах, вероятно, наиболее часто используются луженые медные жилы.3. Медь остается золотым стандартом (так сказать) для электрических проводов, но примерно десять лет, начиная с середины 60-х годов, алюминиевая проводка также была популярным вариантом. Обозреватель TFM Джим Элледж выдвигает аргументы в пользу использования медных и алюминиевых проводов, соединенных с главными электрическими переключателями. В общем, вам нужно купить провод на 1-2 калибра большего размера (меньшее число AWG), чтобы обеспечить такое же сопротивление, как у чистой меди. Размер диаметра. Медный провод (слева) в сравнении с алюминиевым проводом (справа). Применение медного провода и соображения.При рассмотрении вопроса об использовании алюминия вместо меди необходимо решить несколько проблем. Как упоминал Адам, алюминий 1/0 будет проводить столько же тока в меди №2, но его площадь поперечного сечения составляет 100,80 мм2 против 33,60 мм2 у меди. Медная проволока обычно прочнее алюминия, а это означает, что вы сможете удерживать более толстую ветвь с проволокой меньшего диаметра по сравнению с алюминиевой. Преимущество этого заключается в том, что проволока меньшего размера имеет тенденцию не отображаться на вашем дереве бонсай так сильно, как алюминий. .Â Цвет также со временем будет блекнуть, чтобы соответствовать стволу вашего дерева. Следовательно, общее преимущество медного провода… Эта экономия затрат… В этой статье обсуждается вышеуказанный провод сетевого кабеля и сравнивается… ( Алюминий… Если бы производители проволоки участвовали в боксерском матче, медь была бы продвинута как действующий чемпион в тяжелом весе. Однако следует помнить о двух факторах. Медь… Во-первых, вы должны использовать проволоку гораздо большего размера. Медная проволока. Поскольку каждый тип металла обладает уникальными свойствами, он лучше всего подходит для различных применений или целей.Фактически, быстро… Для использования в качестве соединительных кабелей, по которым в основном проводится постоянный ток и некоторый переходный ток, алюминиевый провод 2 га может конкурировать по характеристикам с медным проводом 4 га … Dosto maine aapse share kiya haiy ki медный провод kaha pe используйте hota haiy и алюминиевую проволоку kaha pe используйте hota haiy ummid haiy ki… В ситуациях, когда медь не может… Алюминий примерно на 60-70% легче меди. Если вы покупаете катушку с «луженым медным проводом», иногда обозначаемым просто как «TCW», вы получаете одножильный медный провод с луженым покрытием.Медный кабель обычно используется для электропроводки из-за его высокой электропроводности. Аналогичным образом диаметр проволоки увеличивается с уменьшением значения AWG. 21,2, а сопротивление медной проводки составляет ок. Алюминий с медным покрытием. Медь может использоваться для создания изолированного электрического медного кабеля, а алюминий — для изготовления алюминиевого кабеля. В производстве проводов и кабелей используются различные металлические проводники, но наиболее распространены два из них — медь и алюминий. Большинство электрических панелей сегодня имеют рейтинг Cu / Al, поэтому можно использовать оба.AWG расшифровывается как American Wire Gage system, которая сообщает нам о толщине провода. 3. Следовательно, все формы алюминиевой проволоки получили плохую репутацию. Проблемы с алюминием Однако медь по-прежнему будет доминировать в жгутах проводов. Медь и алюминий — два широко используемых металла. То, что вы можете получить, — это сопротивление провода… Кроме того, в списке указаны прерыватели, блоки предохранителей и розетки, которые заканчиваются только медью и не допускают алюминиевые соединения. Это неоправданно; Алюминий может быть прекрасным материалом для обмоток двигателей во многих областях.Я думаю, вы неправильно поняли: проводимость — это свойство материала, и, поскольку медь является проводником в обоих, нет никакой разницы в проводимости. Мне нужно сделать катушку и я хочу знать, какую из них лучше сделать эмалированным медным проводом или голым медным проводом и электромагнитом. Окисленный алюминий, с другой стороны, представляет собой полноценный изолятор. Алюминиевый провод, плакированный медью, изготовлен из твердого алюминиевого сердечника, покрытого медной оболочкой для улучшения его характеристик. Алюминиевый провод против медного провода. Алюминий против медного провода: какой сетевой кабель лучше? Если вам нужны качественные товары, вам нужно знать, какие материалы являются «качественными».Что использовать? Похоже, что у Tesla не было зарядного устройства, разработанного и / или испытанного для алюминия Стоимость алюминиевого провода примерно вдвое меньше, чем у меди, и эта доступность может иметь существенное значение, поэтому алюминиевая проводка является популярным выбором для питания. сетка. Джеймс С. Элледж, член IFMA, CFM, FMA, RPA, RIAQM Опубликовано в январском выпуске журнала Today’s Facility Manager за 2008 год. Личное: Блог. Кроме того, есть некоторые свидетельства того, что даже медный провод слишком тонкий. Однако так было не всегда.Это… Таким образом, люди предпочитают использовать алюминий, чтобы сэкономить деньги без ущерба для качества. Аннотация: Новый тип навинчиваемого соединительного элемента для использования с комбинациями алюминиевых и медных проводов испытывается для определения начального сопротивления, производительности при испытании в условиях нулевого тока, производительности при испытании теплового цикла и части тока, переносимого через стальная пружина коннектора. В этой статье мы попытаемся прояснить некоторые из них. Тяжелая стальная проволока с медным покрытием больше подходит для этого применения.Технически, алюминиевый провод большего размера работает так же хорошо, как и медный провод, ДО ТОГО, как он должен соединяться на концах. Самым популярным проводником, используемым в коммерческом, промышленном и жилом строительстве, является медь… С увеличением значения AWG диаметр провода уменьшается. Медный провод может пропускать больше тока, чем алюминиевый провод того же сечения. Итак, если конкретный провод… То есть, если вам нужен провод 12 AWG… Высокая прочность: для допустимого напряжения медь на 7–28% выше, чем алюминий при комнатной температуре и даже намного выше при высокой температуре.В три раза некачественные, если учесть короткую длину. Электропроводность и соединения Во-первых, проводимость алюминия ниже, чем у меди. Следовательно, для любого данного трансформатора мощностью кВА характеристики теплопроводности алюминия могут быть очень близки к характеристикам меди. Но у городского алюминия появился новый легкий конкурент. Недавние колебания цен вынудили некоторых производителей рассмотреть альтернативы медному проводу, такие как алюминий с медным покрытием или алюминий с твердым сердечником…
Ain’t Nobody’s Business, But My Own Chords, Minecraft Health Above Head Bedrock, Клондайк Домашняя станция, Республика в состоянии войны, Лукрехалк, Проблемы с пеллетным грилем Кабелы, Продажа Экрана Стеклянных Труб, Бассейн Дьявола, резервация водопада Виктория, Органическая мука для белого хлеба, Резиденции художников в Европе, Nms Synthetic Creatures,
Алюминиевый провод 0.5 мм — 12 мм, Характеристики, применение и цена
Алюминиевая проволока — это специальная металлическая проволока. При контакте с воздухом его поверхность может быть покрыта антикоррозийным слоем — защитной оксидной пленкой. Основным преимуществом алюминиевой проволоки является ее высокая прочность и минимальный вес, относительно низкая стоимость, высокая коррозионная стойкость, пластичность и простота использования. Алюминиевая проволока очень легко плавится — температура плавления алюминия составляет 600 градусов по Цельсию. Его коэффициент теплопроводности очень высок.Но цена алюминиевой проволоки очень дешевая.
Алюминиевый провод
имеет очень широкий спектр применения, как показано ниже.
Обладая характеристиками высокой коррозионной стойкости, простоты обработки, гибкости, прочности, малого веса, слабых магнитных свойств, алюминиевая проволока широко используется в машиностроении, авиации, химической, ядерной, автомобильной, аэрокосмической, судостроительной, электротехнической и строительной промышленности, и мебельная промышленность.
Он также используется для производства кабелей, линий электропередач, прямоугольных намоточных проводов, гвоздей, заклепок, тканой проволочной сетки и сетки от насекомых.
Алюминиевая проволока полностью безопасна и отвечает всем санитарным требованиям, поэтому она одобрена для использования в пищевой промышленности, например, в колбасной и пивной промышленности.
Обладает очень качественной устойчивостью к негативному воздействию влажности. поэтому он широко используется в строительстве при прямом или тесном контакте с водой.
Однако наиболее важным применением алюминиевой проволоки является сварка алюминия и его дюралюминиевых сплавов. Сварка алюминиевой проволокой, соединения могут обеспечить ряд важных качеств: прочность, долговечность, гибкость, защиту от горячего растрескивания и устойчивость к коррозии под напряжением.
Алюминиевая проволока на пластиковых или металлических катушках.
Проволока алюминиевая в бухтах диаметром от 0,5 мм до 12 мм
Основное преимущество алюминиевой проволоки
Основным преимуществом алюминиевой проволоки является ее высокая прочность и минимальный вес, относительно невысокая стоимость, высокая коррозионная стойкость, пластичность, безопасность и простота обработки.
Типы алюминиевой проволоки
По способу производства: проволока прессованная и проволока тянутая.
По назначению: провод для линий электропередач, электропроводка, проволока сварочная.
В качестве материала: проволока холоднодеформированная, проволока мягко отожженная, проволока закаленная, проволока горячего прессования.
№
По способам поставки: катушки с проволокой, катушки с проволокой.
Спецификация
Диаметр проволоки от 0,5 мм до 12 мм.
Проволока 0,5–1,0 мм, используемая для сварочной проволоки.
Проволока диаметром 2,0–4,2 мм, используемая для изготовления очищенных зажимов, используемых в колбасной промышленности.
6,0 мм — 12 мм Алюминиевая проволока для изготовления заклепок.
2,0 мм — 5,0 мм Алюминиевый провод для кабельной промышленности.
Упаковка
Упаковка: бухты по 30 — 100 кг с полиэтиленовой пленкой в картонных коробках или катушки с проволокой в картонных коробках. Поставляется на поддонах.
Алюминиевая проволока Цена
Стоимость алюминиевой проволоки зависит от необходимого вам объема поставки, диаметра проволоки и марки материала. Если вам понадобится дополнительная консультация, наши специалисты ответят на все ваши вопросы.Мы также продаем алюминиевый просечно-вытяжной металл, перфорированный металл и сетки от насекомых. Отправьте нам электронное письмо, мы можем удовлетворить ваши требования.
алюминиевая проводка — aluminium-guide.com
Алюминий, как известно, является проводником электричества. Дополнительные преимущества алюминиевых проводников дает их небольшой удельный вес.
Алюминий и трансмиссия
Это стандартный алюминиевый материал для электрических проводников, когда электроэнергия передается со всех станций и непосредственно перед входом в дом или квартиру.Он используется там более ста лет. Высоковольтные провода на опорах — это всегда алюминиевые провода. Это связано с тем, что алюминиевые провода в два раза легче медных. Алюминий позволяет использовать две башни меньшего размера, чем медь. Кроме того, от подстанции до распределительных трансформаторов алюминиевые кабели и провода также являются стандартными проводниками для воздушных и подземных сетей. На этом сайте иногда используются медные провода, но в основном все же применяется алюминий.
Рисунок 1.0 — Электрические свойства алюминия [3]
Алюминиевая проводка в России
Однако для внутренней электропроводки зданий и помещений основным материалом электропроводки является медь. Алюминий больше не используется в качестве стандартной внутренней проводки зданий из-за проблем, которые были с алюминиевой проводкой в прошлом, в уже далеких 1960-70-х годах. С тех пор многое изменилось, но недоверие к алюминиевой проводке осталось.
Российский нормативный документ «Правила устройства электроустановок» в седьмой редакции 2002 года (ПУЭ-7) категорически прописывает в пункте 7.1.34 в зданиях использовать кабели и провода с медными жилами ». Для питающих и распределительных сетей, то есть проводов и кабелей от подстанции непосредственно к потребителям, перед ними, предписывается использование, как правило, кабелей и проводов с алюминиевыми жилами, если расчетное сечение 16 мм. ² и более. Кроме того, мощность инженерного оборудования зданий, таких как насосы, вентиляторы, обогреватели, кондиционеры и т. д., также позволяет выполнять провод или кабель с алюминиевыми жилами сечением не менее 2,5 мм ².
В том же духе ограничить использование алюминиевой проводки в зданиях и СНиП СП 31-110-2003 в его разделе 14.3.
В настоящее время применяемый в России при строительстве зданий медный провод намного дороже, чем алюминиевый. Естественно есть желание сэкономить и перейти с проводки медь на алюминий. Однако любой проектировщик и производитель электромонтажных работ обязан действовать строго в соответствии с государственными нормами — правилами, стандартами и положениями. При этом миллионы людей живут в домах и квартирах, построенных до 2000 года и оборудованных такой же алюминиевой электропроводкой.
См. также Алюминиевая проводка в России
Алюминиевая проводка в США
В 1960-70-х годах американская кабельная промышленность производила алюминиевые провода для внутренней проводки зданий. Они были из алюминия марки, а это высоковольтные провода, а именно из алюминия марки 1350. Через некоторое время с этой алюминиевой проводкой из алюминия 1350 возникли трудности, в основном из-за перегрева контактов, в результате чего образовались стабильные негативное отношение к использованию алюминиевой проводки в жилищном строительстве.
Минус на алюминиевой проводке
Негативное отношение к алюминиевой проводке основано на 6 распространенных убеждениях, некоторые из которых уже превратились в мифы [1]:
Алюминиевая проводка хрупкая и сложная в установке.
Алюминиевая проводка подвергается повышенному тепловому расширению, которое ослабляет электрический контакт.
Чрезмерная склонность к сползанию алюминиевой проводки ослабляет электрический контакт.
Алюминиевые провода должны быть намного толще, чем медные, чтобы обеспечивать такую же силу тока, что и медный провод.
Окисление алюминиевой проводки создает большое электрическое сопротивление контакта.
Алюминиевая проводка может подвергнуться коррозии и выйти из строя на открытом воздухе.
Рисунок 1 — Затухание электрического контакта
из-за различий в тепловом расширении металла
Рисунок 2 — Затухание электрического контакта
из-за ползучести алюминия 1350
Американское «ПУЭ» — NEC
В США российским аналогом PUE является NEC — National Electrical Code. Этот кодекс никогда прямо не запрещал установку алюминиевой проводки внутри зданий.Однако был период в начале 1970-х годов, когда авторитетный американский орган по сертификации Underwriters Laboratories изъял из своего списка разрешений на несколько лет все провода из алюминия для внутренней проводки зданий. Алюминиевая проводка возвращается в список уже в виде проводов из алюминиевого сплава серии 8000.
Провода из марочного алюминия 1350
К 1970 году для всех алюминиевых проводов, используемых в США, алюминий марки 1350 в холоднодеформированном состоянии, h29.Отечественными аналогами этой марки является алюминий кованый марки АД0Е ГОСТ 4784-97 или первичный алюминий марки А5Е ГОСТ 11069-2001. Этот прочный алюминий 1350 h29 был специально разработан для самонесущих воздушных кабелей и продолжает использоваться в настоящее время для воздушных линий электропередачи к распределительным трансформаторам.
Алюминий 1350 имеет высокую электропроводность (62% от проводимости меди), но он должен быть полностью подвергнут холодной обработке и даже перегружен (h29), чтобы обеспечить высокую прочность на растяжение, которая необходима для его использования в качестве внутренняя электропроводка.Это полностью алюминиевое холоднодеформированное состояние имеет очень низкую пластичность с удлинением всего около 1,5%. С этим и связана его «хрупкость».
Провода из алюминиевого сплава 8030
Компания ALCAN в начале 1970-х годов разработала специальный алюминиевый сплав — уже не марки — названный Stabloy, для повышения прочностных свойств алюминиевой проволоки при сохранении ее высоких пластических свойств. Этот алюминиевый сплав был зарегистрирован как алюминиевый сплав 8030.
По сравнению с маркой алюминия 1350 Этот алюминиевый сплав 8030 имеет:
повышенное содержание железа — до 0,8%;
повышенное содержание меди — до 0,30%.
Утюг решает сразу две проблемы:
Обеспечивает высокую прочность в отожженном состоянии
исключает склонность алюминия к повышенной ползучести.
Медь способствует сохранению прочностных свойств при повышенных температурах.
Алюминиевый сплав 8030: преимущества железа
Атомы железа в алюминиевом сплаве 8030 укрепляют кристаллическую решетку алюминия и тем самым значительно снижают склонность алюминия к ползучести.Кроме того, добавки железа обеспечивают повышение прочности алюминия при сохранении хороших пластических свойств [1].
Рисунок 3 — Атомы железа препятствуют ползучести алюминия
Проволока алюминиевая толще 1,5 раза
Алюминий имеет вдвое большую удельную электропроводность на единицу веса, чем медь. Однако на единицу объема электропроводность алюминия составляет только 60% от того, что есть у меди. В результате обычно алюминиевый провод должен иметь площадь поперечного сечения в два раза больше, чем медный провод, чтобы обеспечить такую же силу тока.
Пленка оксидная
Проблема
Пленка оксида алюминия образуется сразу после контакта с кислородом. Это ограничивает саму пленку, и поэтому она не становится толще 200 нанометров или 0,2 микрометра. Средняя толщина этого оксидного слоя составляет от 5 до 200 нанометров.
Действительно, оксид алюминия — хороший изолятор с диэлектрической прочностью 16,7 кБ. Однако, поскольку толщина оксидной пленки очень мала, электрическое напряжение пробоя составляет всего 3 вольта. Таким образом, получается, что при напряжении, скажем, 220 вольт, эта оксидная пленка создает особые проблемы для электрических контактных проводов алюминия.
Тем не менее, в некоторых типах розеток для алюминиевых сплавов для решения этой проблемы используются специальные пасты, предотвращающие окисление поверхности контакта алюминиевой проволоки.
Контактные площадки для алюминиевой проводки
Раньше — в 1960-70 годах для алюминиевой проводки применялись контактные площадки, которые были и есть, естественно, были разработаны для медных проводов. Эти контактные площадки сделаны из меди и стали. Поскольку алюминий при нагревании расширяется на 30% больше, чем медь и сталь, возникает проблема ослабления контактов алюминиевой проводки.
В настоящее время разработаны специальные контактные устройства из алюминиевых сплавов. Они подходят как для медной, так и для алюминиевой проводки.
Рисунок 4 — Клеммная колодка для алюминиевой проводки
Алюминиевый сплав серии электрических 8000
Помимо алюминиевого сплава 8030 было разработано несколько электротехнических алюминиевых сплавов.
Американский стандарт ASTM B 800
Американский стандарт ASTM B 800, начиная с 1988 года, устанавливает требования к алюминиевым сплавам серии 8000, из которых изготавливаются круглые провода для электрических кабелей и провода одинарные.
По данному стандарту проволока алюминиевая изготавливается из катанки алюминиевой, химический состав которой указан в табл.
Стол — Алюминиевые сплавы для электропроводки
Проволока поставляется в промежуточном холоднодеформированном состоянии:
N1H — только деформационное упрочнение и
h3X — деформационное упрочнение и частичный отжиг.
Предел прочности на разрыв проволоки из сплавов серии 8000 в этих состояниях подвергается холодной деформации от 103 до 152 МПа, а относительное удлинение не менее 10%.
Проволока из алюминия марки 1350 при удлинении на 1,5% выдерживает всего 5-6 перегибов с последующим хрупким разрушением. Проволока из сплавов серии 8000 имеет удлинение более 10% и значительно дольше выдерживает переменный изгиб.
Европейский стандарт EN 1715-2
Этот стандарт устанавливает требования к алюминиевому прокату, который используется для изготовления электрического провода. Помимо алюминия марки 1110 до железа с содержанием 0,8%, в него входят алюминиевые сплавы 8030 и 8176 (см.
No related posts.

Свойства проволоки, медь
Датчик	Площадь, см	Сопротивление 1000 м 25C	Масса, 1000 м
10	10400	3,35	46,7
12	6530	5.31	29,5
14	4110	8,46	18,5
16	2580	13,4	11,6
18	1620	21,4	7,32
20	1020	34,1	4,6
22	642	54,1	2,89

Преимущества многожильного кабеля по сравнению с одножильным медным кабелем
Имущество	Твердый	Мель
Гибкость	N	Y
Коррозионная стойкость	Y	N
Для наружного применения	Y	N
Повторяющееся изгибание	N	Y
Минимизация эффекта близости	N	Y
Цена	N	Y

Американский калибр проволоки с метрическими эквивалентами
AWG	Диаметр (дюймы)	миллиметров	миллиметров в квадрате	Ближайший размер (мм ²)
7	0.1443	3,67	10,55	10
8	0,1285	3,26	8,36	—
10	0,1019	2,59	5,26	6,0
12	0,0808	2,05	3,31	4,0
14	0,0641	1,63	2.08	2,5
16	0,0508	1,29	1,31	1,5
17	0,0453	1,15	1,04	1,0
18	0,0403	1,02	0,82	1,0
19	0,0359	0,91	0,65	0,75
20	0.032	0,81	0,52	0,5

Частота	Глубина кожи (мкм)
60 Гц	8470
10 кГц	660
100 кГц	210
1 МГц	66
10 МГц	21
100 МГц	6.6

Провод
