Выключатель легранд двухклавишный схема подключения: Legrand 672304 Etika, Выключатель двухклавишный, с подсветкой, слоновая кость

Содержание

774408 Переключатель на 2 направления двухклавишный Valena

Назначение

Выключатель для управления двумя нагрузками до 10А 250В (2500 Вт) из 2-х мест. Монтаж на захватах. Также называется: Проходной выключатель.

Механизм переключателя поставляется с лицевой панелью. Декоративная рамка приобретается отдельно.

Артикул двухклавишного переключателя на 2 направления в индивидуальной упаковке 69466.

Габаритные размеры двухклавишного переключателя на 2 направления Valena

Монтаж двухклавишного переключателя на 2 направления Valena

Двухклавишные переключатели на 2 направления серии Valena устанавливаются в стандартные монтажные коробки скрытого монтажа. Для настенного монтажа двухклавишного проходного выключателя следует использовать специальные коробки открытого монтажа (776131).

Рамка защелкивается на механизме.

Ее конструкция позволяет регулировать глубину посадки до 2 мм.

Демонтаж

Для демонтажа рамок и клавиш следует использовать отвертку, которая вставляется в специальные пазы.

Захваты

Расстояние между захватами от 50 до 71 мм.

Подсоединение проводников

Зажимы для подсоединения

Механизм двухклавишного проходного выключателя оснащен безвинтовыми зажимами для подсоединения медных проводников и соответствуют стандарту EN/МЭК 60669-1.

Требуемая длина снятия оболочки кабеля составляет 12 мм для всех механизмов. Шаблон для замера длины снятия оболочки (12 мм) расположен на задней панели каждого механизма, он позволяет точно определить необходимую длину снятия оболочки подсоединяемых проводников.

Пружина подключения с двойной пластиной состоит из 2-х симметричных частей, что позволяет одновременно подсоединить 2 проводника разного диаметра и гарантирует надежность подключения (диаметр от 1 мм² до 2,5 мм²).

Конструкция зажимов также позволяет подсоединить гибкие проводники (жилы кабеля) без применения специального инструмента.

Достаточно вручную расплести жилы (без оконцовки кабельными наконечниками). Отдельная жила кабеля вводится в зажим нажатием на защелку. В корпусе механизма имеется специальный желоб (конической формы) для проводников, а кабельные выводы расположены под углом 35⁰.

При воде проводников заглушка обеспечивает электрическое разделение между органом управления и кабельным вводом.

Схема подключения двухклавишного переключателя на 2 направления Valena

Технические характеристики

Механические характеристики

Cтепень защиты от механических ударов: IK 04 (0,5 Дж) – согласно норме EN 62262

Огнестойкость

Самозатухание: 8500 С/30 с (механизм)

Самозатухание: 6500 С/30 с (клавиши, лицевые панели)

Степень защиты (IP)

Степень защиты согласно стандарту МЭК 60529:2001: IP31-D (механизм в сборе), кроме кат. 77ХХ34 (IP20) и механизмов IP44.

Характеристики используемых материалов

— суппорт – оцинкованная сталь

— крышка – поликарбонат

— корпус – поликарбонат

— механизм подсоединения – поликарбонат

— захваты – оцинкованная сталь

— пружина захватов – из стальной рояльной проволоки

— винты – оцинкованная сталь

— безвинтовые зажимы – CuZn 15 / X12 CrNi 177

— контакты – AgNi (без содержания кадмия, являющегося загрязняющим элементом)

— белый RAL 9003 — поликарбонат

— слоновая кость RAL 1013 — поликарбонат

— алюминий RAL 7040 (наиболее близкий цвет) – поликарбонат

Хорошая стойкость к воздействию ультрафиолета.

Температурные характеристики

Температура хранения и эксплуатации: от минус 5⁰ С до плюс 40⁰ С.

774305 Выключатель двухклавишный Valena — Legrand. Слоновая кость

Назначение

Выключатель для включения / выключения 2-х нагрузок до 10А 250В (2500 Вт), имеющих одну линию питания . Монтаж на захватах.

Механизм выключателя поставляется с лицевой панелью. Декоративная рамка приобретается отдельно.

Артикул двухклавишного выключателя Valena в индивидуальной упаковке 695605.

Габаритные размеры двухклавишного выключателя Valena

Монтаж двухклавишного выключателя Valena

Выключатели серии Valena устанавливаются в стандартные монтажные коробки скрытого монтажа. Для настенного монтажа выключателя следует использовать специальные коробки открытого монтажа (776131).

Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм.

Демонтаж

Для демонтажа рамок и клавиш следует использовать отвертку, которая вставляется в специальные пазы.

Захваты

Расстояние между захватами от 50 до 71 мм.

Подсоединение проводников

Зажимы для подсоединения

Механизм двухклавишного выключателя Valena оснащен безвинтовыми зажимами для подсоединения медных проводников и соответствуют стандарту EN/МЭК 60669-1.

2 до 2,5 мм²).

Схема подключения двухклавишного выключателя Valena

Технические характеристики

Механические характеристики

Cтепень защиты от механических ударов: IK 04 (0,5 Дж) – согласно норме EN 62262

Огнестойкость

Самозатухание: 8500 С/30 с (механизм)

Самозатухание: 6500 С/30 с (клавиши, лицевые панели)

Степень защиты (IP)

Степень защиты согласно стандарту МЭК 60529:2001: IP31-D (механизм в сборе), кроме кат. 77ХХ34 (IP20) и механизмов IP44.

Характеристики используемых материалов

— суппорт – оцинкованная сталь

— крышка – поликарбонат

— корпус – поликарбонат

— механизм подсоединения – поликарбонат

— захваты – оцинкованная сталь

— пружина захватов – из стальной рояльной проволоки

— винты – оцинкованная сталь

— безвинтовые зажимы – CuZn 15 / X12 CrNi 177

— контакты – AgNi (без содержания кадмия, являющегося загрязняющим элементом)

— белый RAL 9003 — поликарбонат

— слоновая кость RAL 1013 — поликарбонат

— алюминий RAL 7040 (наиболее близкий цвет) – поликарбонат

Хорошая стойкость к воздействию ультрафиолета.

Температурные характеристики

Температура хранения и эксплуатации: от минус 5⁰ С до плюс 40⁰ С.

Проходной выключатель Legrand: схема подключения (видео, фото)

Еще со времен появления первых лампочек, для их включения и отключения использовались простенькие выключатели. Для небольших помещений было вполне достаточно обычных одно- или двухклавишных моделей этих устройств. Проходной выключатель Легранд стал удобным решением в больших или длинных комнатах.

Информация о компании и ее продукции

Торговая марка Легранд принадлежит французской компании, производящей большое количество наименований электротехнического оборудования. Товары этого бренда всегда отличались высоким качеством, надежностью и долговечностью, чем и заслужили доверие большого круга покупателей.

Компания выпускает продукцию в разных ценовых категориях, от эконом до премиум класса, что позволяет удовлетворить любой спрос. А количество форм и расцветок изделий бренда Легранд значительно расширяет возможности использования в различных интерьерных решениях. Также следует упомянуть о наиболее популярных сериях электротехнических изделий:

Legrand Celiane

Это продукция класса премиум. Характерные черты серии Celiane – необычные круглые формы изделий. Стильный дизайн в сочетании с изысканными цветами (стандартный белый, слоновой кости, графит, титан и др.), способны вписывать их в самые шикарные интерьеры. Legrand Celiane оснащаются передовыми технологиями управления: бесконтактное, сенсорное, бесшумное управление клавишами, кнопками или рычажками с подсветкой либо индикацией. Коллекцию Legrand Celiane отличает полная взаимозаменяемость внешних декоративных рамок на панели других расцветок. Выбрав серию Celiane, вы сможете менять внешний вид своих выключателей буквально по настроению.

Примеры внешних панелей серии ЛеграндCeliane

Legrand Valena

Изделия этой серии выполняются в классическом стиле с квадратными формами. Коллекция Valena – это наиболее удачная разработка французских инженеров. Предлагаемые расцветки: белый, кварц, алюминий, светлое или темное дерево, терра и др. Могут быть как с подсветкой, так и без нее. Выключатели серии Легранд Валена отлично вписываются в любые интерьерные решения и достойно смотрятся в разнотипных помещениях. Только на территории России Valena присутствует уже более 20 лет, а в странах Европы давно занимает первые позиции. Более доступная цена устройств серии Valena, но в то же время современный дизайн, вот чем заслужили особое внимание эти приборы.

Дизайн декоративных рамок Легранд Valena

Но заинтересовались ими не только обычные покупатели. С некоторых пор, китайские подпольные заводики начали усердно штамповать контрафактное оборудование под маркой Legrand Valena, так как они более дешевые. Поэтому не рискуйте покупать электрооборудование на рынках, а обращайтесь в специализированные магазины. Только оригинальная продукция, будь то серия Valena, Celiane или другие, принесет истинный комфорт и убережет от неприятностей.

Это лишь малая часть всего ассортимента товаров под маркой Легранд. Каждая из серий отличается от других внешним дизайном и расцветками. Помимо моделей Celiane и Valena, также обратите внимание на следующие интересные серии: Legrand Oteo, Mosaic, Quteo, Anam.

Устройство, принцип работы и предназначение

Чтобы самостоятельно подключить проходной переключатель нужно представлять, как он устроен. Внешне он практически не отличается от обычного, основная разница заключается во внутренней конструкции. Стандартный выключатель замыкает/размыкает электрическую цепь, проходной, разъединяя одну линию, соединяет другую.

Так, если у обычного одноклавишника задействуются только два контакта, то у проходного три. То есть второй выходной контакт соединяется с парным выключателем. Если подключаете двухклавишный прибор, то контактов будет уже шесть.

Схема подключения проходного одноклавишного выключателя Легранд

Схема подключения двухклавишного устройства компании Легранд

Главное предназначение проходных переключателей – это управление одним источником света с разных сторон помещения. Понять принцип работы будет легче всего на следующих примерах:

Длинный проходной коридор. Нередко в планировках помещений можно встретить комнаты значительной длины или площади с двумя проходами. При входе с одной стороны вы нажимаете выключатель, но доходя до противоположного конца уже неудобно возвращаться чтобы выключить свет. Поэтому на другой стороне устанавливают параллельный переключатель, которым вы успешно выключаете освещение.

Лестничные марши или разные этажи. В больших домах, с длинными лестницами и несколькими этажами, довольно удобно включить свет, например, на первом, а поднявшись по лестнице, выключить на втором или третьем.

Комнаты. Представьте, что вы легли на кровать и решили немного вздремнуть, но, чтобы погасить свет нужно подниматься, идти к переключателю. Так и сон перебить можно. А что, если провести параллельный выключатель куда-нибудь к изголовью, тогда можно не вставая отключить освещение и спокойно отдыхать.

Как видите, проходные переключатели заметно повышают комфорт жильцов, позволяя избегать лишних движений.

Схемы подключения разных типов выключателей

Схема подключения одноклавишного проходного выключателя

Это самая простая конструкция подобных переключателей. Здесь нулевой (синий) провод приходит в распределительную коробку, а затем идет прямиком на лампу. Фазный кабель (оранжевый) из коробки подводится на входной контакт первого выключателя. Далее, на выходе, два черных кабеля соединяются с соответствующими входными контактами второго выключателя, а потом один провод уже идет на лампу.

Цвета проводов на схеме указаны условно, у вас может быть другая расцветка кабелей.

Схема подключения

Как видно из схем, все основные соединения производятся в распределительной коробке. Для этого лучше всего использовать специальные клемники либо зажимы, это гораздо надежнее и безопаснее скруток.

Внимание! При любых электромонтажных работах не забывайте отключать электричество.

Legrand etika выключатель с подсветкой схема подключения

Схемы подключения разных типов выключателей

Схема подключения одноклавишного проходного выключателя

Цвета проводов на схеме указаны условно, у вас может быть другая расцветка кабелей.

В этом случае просто увеличивается количество проводов, а принцип соединения остается подобным предыдущему. На первый выключатель подводится двухжильный кабель (фаза), а на выходе две группы контактов также соединяются со входными на втором переключателе. На первый взгляд схема кажется очень сложной, но по ходу дела все становится предельно ясным.
Как видно из схем, все основные соединения производятся в распределительной коробке. Для этого лучше всего использовать специальные клемники либо зажимы, это гораздо надежнее и безопаснее скруток.

Внимание! При любых электромонтажных работах не забывайте отключать электричество.

Электроаксессуар, регулирующий освещение, — обязательный элемент электросети. Он есть в каждой квартире и в каждой комнате. Важно, чтобы он был безопасным, легко монтировался и без проблем обслуживался. Всем этим критериями соответствуют выключатели Legrand: как подключить провода к этому устройству мы расскажем отдельно.

Особенности

По своем строению модели от французского производителя не отличаются от аналогов. Они включают:

основу: на ней расположены все крепежные детали, за счет которых устройство и монтируется к стене;
корпус и раму;
контакты и клавиши;
клеммы.

Основа делается из оцинкованной стали. Это обеспечивает надежность крепления. Декоративные панели пластмассовые или керамические. Последние выдерживают большую нагрузку. У некоторых устройств есть светодиоды: они отвечают за внешнюю подсветку.

Как подключить двухклавишный выключатель Legrand

Конструкция устройств с двумя клавишами — это, по сути, две одинарные модели, заключенные в один корпус. Когда пользователь нажимает кнопку, цепь разрывается. Важно, что происходит разрыв фазного провода, который соединен с определенным светильником. При правильном подключении нулевой и защитный проводники подсоединены напрямую к светильникам, а фаза проходит сквозь сам выключатель.

На рисунке видно, как подключить выключатель Legrand с двумя клавишами:

Как подключить проходной выключатель Legrand с одной клавишей

Приборы такого типа используются, когда нужно регулировать свет из разных мест. Например, включить освещение, когда находитесь в начале длинного коридора, а выключить — в конце. Логично, что в этом случае требуется установка двух устройств.

Проходные изделия работают совместно. На месте входа у них предусмотрен контакт, а на месте выхода — пара. К тому же, в отличие от традиционных моделей, у них три контакта, а фаза переключается с первого на второй.

При монтаже учитывайте, что в отличие от обычных устройств, будет использоваться сразу три провода, а не два. Один нужен, чтобы подавать фазу, а оставшиеся два — выполняют функцию перемычки между электрооборудованием.

Ответ на вопрос, как подключить выключатели Legrand, схематично выглядит так:

Как подключить выключатель Legrand с подсветкой

Существует два вида моделей со светодиодами. Первые работают в режиме индукции, и свечением оповещают, что нагрузка включена. Подключаются они так:

Вторые выполняют функцию ночной подсветки, позволяя легко обнаружить устройство в темноте. Схема их подключения отличается от предыдущей:

Перед тем, как подключить выключатель Legrand Etika с подсветкой, убедитесь, что тип монтажа соответствует назначению устройства.

Как подключить духклавишный выключатель с подсветкой Legrand Etika

Как подключить духклавишные выключатели с подсветкой Legrand Etika 672404, 672204, 672304, 672604

смотрите на схемах приведенной ниже.

Схема подключения выключателя Legrand Etika в режиме индикации

(лампа в выключателе свечением показывает, что нагрузка включена).

Схема подключения выключателя Legrand Etika в режиме ночной подсветки

(лампа в выключателе свечением помогает, найти выключатель в темноте).

Купить розетки и выключатели Legrand Etika

Как подключить духклавишный выключатель с подсветкой Legrand Etika

Как подключить одноклавишный выключатель с подсветкой Legrand Etika

Как подключить выключатели с подсветкой Legrand Etika 672403, 672203, 672303, 672603

смотрите на схемах приведенной ниже.

Схема подключения выключателя Legrand Etika в режиме индикации

(лампа в выключателе свечением показывает, что нагрузка включена).

Схема подключения выключателя Legrand Etika в режиме ночной подсветки

(лампа в выключателе свечением помогает, найти выключатель в темноте).

Купить розетки и выключатели Legrand Etika

Подключение одноклавишного выключателя с подсветкой Legrand Etika

Во многих жилых и нежилых помещениях, где есть коридоры, лестничные пролеты и просто большие комнаты, стандартные коммутаторы могут быть неудобны и непрактичны. Использование проходных выключателей, которые заметно упрощают управление освещением, возможностью включения и выключения света из различных мест, становится наиболее оптимальным решением.

Проходные выключатели Legrand

Одним из ведущих поставщиков электропродукции в мире является французская промышленная группа Legrand, которая пользуется популярностью и на российском рынке, предоставляя широкий ассортимент серий проходных выключателей, таких как:

Вся линейка выключателей Легранд имеет однотипное устройство и правила подключения. Подсоединение происходит обычно путем крепления зажимов или винтов. Фирма также выпускает полностью безвинтовые клавишные проходные выключатели, которые облегчают процесс крепления медных проводков.

При изготовлении устройства используется пластик ABS или же поликарбонат, что делает выключатель долговечным, прочным и безопасным в использовании. Корпус прибора имеет защиту от влаги – IР44, антибактериальную защиту (покрытие ионами серебра), а также может быть декорирован в различном дизайне и иметь LED-индикатор.

Как правило, мощность этих устройств составляет до 2,2 кВт и рассчитан на силу тока в 10 A.

Самые востребованные серии подобных приборов марки Legrand у потребителей: Valena, Celian, Mosaik и Galea Life.

Схема подключения

В зависимости от области применения и предназначения, проходные устройства можно подсоединять несколькими различными способами:

Установка клавишных проходных приборов для управления одним источником света с двух мест.
Подключение одноклавишного коммутатора для управления группой ламп освещения с трех мест или больше.
Установление двухклавишного выключателя для управления двумя независимыми источниками света одним двойным прибором.

Прежде чем описывать схему подключения проходного выключателя, вспомним о том, как работает стандартный.

Схема подключения стандартного выключателя

Схема подключения стандартного выключателя: N– фаза ноль, которая подключается напрямую к светильнику; L – фаза под напряжением, проходящая через выключатель и обеспечивающая зажжение света путем соединения контактов в цепи. Выключение, соответственно, происходит при прерывании напряжения. Распредкоробка – место соединения главного кабеля с «ветками» освещения и распределения тока.

Таким образом, обычный выключатель позволяет зажечь/потушить свет от одной контрольной точки с одного места по принципу прерывания/соединения тока.

Проходной коммутатор имеет немного другой принцип действия: он снабжен тремя контактами (а двойной выключатель такого типа – шестью) и функционирует по принципу переключения с одного контакта цепи на другой.

Схема подключения проходного выключателя Легранд

Схема подключения проходного выключателя Легранд: N – нулевой провод подключен напрямую к светильнику; L – фаза под напряжением подводится к лампе, поочередно проходя через переключатели и, в отличие от стандартного выключателя, подача/отключение света происходит не за счет замыкания/разъема контакта цепи, а за счет их переключения.

Подключение двухклавишного проходного выключателя. Двухклавишный выключатель – распространенный вид проходных устройств. Как правило, применяется для включения/выключения света в двух различных помещениях из одного места. Часто используется в квартирных домах.

По сути, это два самостоятельных одноклавишных устройства, соединенные в одном корпусе. Фазы приборов совмещены и работают по принципу «переключения». Это значит, что в момент подачи питания одной клавиши другая прерывает цепь и отсоединяется.

Двухклавишные проходные приборы Легранд оснащены двумя независимыми группами контактов, благодаря чему клавиши работают независимо друг от друга – при нажатии на одну из них переключение происходит с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Отсюда следует, что эти устройства имеют две независимые группы контактов: правая и левая. Теперь, когда мы прояснили этот момент, будет проще понять, как подключить данный вид устройства.

Самыми популярными моделями этого вида устройства являются серии legrand etika и valena. Ниже можно рассмотреть схему подключения двухклавишного проходного выключателя.

Схема подключения двухклавишного проходного выключателя

Двухклавишный проходной выключатель Legrand Etika/Valena. Схема подключения: контакты правой группы соединены между собой перемычкой; ко второму из них подсоединяется фазный провод. Контакты левой группы проводят подачу тока к двум независимым друг от друга осветительным устройствам, при этом они не должны быть связаны между собой.

Преимущество и область использования

Основным и отличительным преимуществом проходного выключателя Легранд является удобство в эксплуатации – выключатель не локализован только в одной точке, и вы можете устанавливать его и управлять им с разных мест.

Схема подключения проходного выключателя Legrand для управления одного источника света двумя выключателями, которые находятся в разных местах.

длинные коридоры;
дорожки;
лестницы;
спальни;
большие комнаты.

Если раньше проходные выключатели использовались исключительно для облегчения управления светом в больших помещениях с длинными коридорами или лестничными пролетами, то сегодня такой способ освещения применяется повсеместно для наиболее комфортной жизнедеятельности человека.

Особенности

По своем строению модели от французского производителя не отличаются от аналогов. Они включают:

основу: на ней расположены все крепежные детали, за счет которых устройство и монтируется к стене;
корпус и раму;
контакты и клавиши;
клеммы.

Как подключить двухклавишный выключатель Legrand

На рисунке видно, как подключить выключатель Legrand с двумя клавишами:

Как подключить проходной выключатель Legrand с одной клавишей

Ответ на вопрос, как подключить выключатели Legrand, схематично выглядит так:

Как подключить выключатель Legrand с подсветкой

Каждый из нас четко знает, что в каждой комнате любого дома должны находиться выключатели. Они являются обязательным элементом электросети, а также должны быть надежными, безопасными и простыми как в пользовании, так и в монтаже. Собственно такими чертами наделены все выключатели, которые выпускаются французской компанией Legrand.

Стоит отметить, что французский производитель пытается достичь совершенства как в самом механизме выключателя, так и его внешнем виде. Благодаря такому подходу любой выключатель Legrand, который может быть как одноклавишным, так и двухклавишным, воспринимается как один из лучших в своем сегменте.

Особенности

Рассмотрим более подробно, чем может похвастаться каждый включатель от этой компании. Для этого следует рассмотреть строение этого оборудования.
Как все выключатели, так и продукт компании Legrand включает такие элементы, как:

Основу, на которой находятся все детали и благодаря которой происходит прикрепление к стене или монтажной коробке.
Контакты и клавиши.
Корпус.
Рамку.
Клеммные колодкки.

Для того чтобы выключатель надежно прикреплялся к стене, производитель делает его основу из оцинкованной стали. Особенностью этой основы является то, что она не поддается деформации и имеет четыре специальные удлиненные отверстия для крепления.

Крепление осуществляется с помощью винтов. Форма этих отверстий дает возможность регулировать положение самого выключателя. То есть его можно наклонять в разные стороны и центрировать.

Это очень удобно во время его выравнивания. Благодаря такой основе выключатель Legrand, который может продаваться с пультом ду, можно устанавливать в любую монтажную коробку. В зависимости от модели металлическая основа может иметь некоторые вырезы.

На этой пластине закреплен основной механизм, корпус которого сделан из высокопрочного пластика. Этим пластиком является поликарбонат. Также он используется для создания рамок и клавиш.

Особенность большинства выключателей этой компании заключается в том, что рамки и крышки клавиш легко демонтируются. Для этого организация Legrand делает в них небольшие пазы. В эти пазы вставляется отвертка и с помощью нее снимается рамка и крышка клавиши.

Полезный совет: механизмы одной серии одинаковы и в результате для одного и того же механизма можно использовать рамку и крышки клавиш с различными цветами.

Это дает возможность не только подбирать нужный цвет на этапе подключения, но и изменять цвет, а также вид выключателя Legrand через некоторый промежуток времени.

Некоторые серии выключателей предусматривают использование рамок, которые изготавливаются из фарфора, дерева, а также покрываются кожей.
Что касается контактов, то они сделаны из такого элемента как ArNi.

Преимуществом в этом является то, что они не содержат в себе кадмия. Как известно, этот элемент вызывает загрязнения контактов. В результате у них растет сопротивление, и они начинают гореть. Благодаря отсутствию кадмия включатели от Legrand безопаснее и служат намного дольше.

Все мы четко знаем, что к выключателю подключаются провода. Для того чтобы это подключение было очень простым и главное надежным, оборудование оснащается автоматическими клеммами. Вам достаточно зачистить провод и вставить его в эти клеммы.

Примечательно то, что во многих моделях клеммы размещаются под углом 35 градусов. А это упрощает процесс подключения проводов. Клеммы являются достаточно прочными и рассчитаны для тех медных и алюминиевых проводов, сечение которых колеблется в пределах 1,5-4 кв. миллиметра.

Обратная сторона выключателя

Стоит отметить, что профессионализм специалистов компании Legrand на этом не иссяк. Сзади на корпусе они нарисовали специальный маркер, который имеет определенную длину и указывает о том, сколько миллиметров изоляции провода нужно снять, чтобы провести качественное подключение.

Кроме вышеупомянутого маркера специалисты Legrand также наносят на тыльную часть включателя схему подключения, которая также объясняет принцип работы. Конечно, это значительно упрощает процесс подключения нужных проводов.

Как видно, нанося такую маркировку, компания заботится о тех людях, которые хотят приобрести, но не знают, как правильно установить выключатель Legrand, как подключить его при этом также является вопросом, на который они не имеют ответа.

Еще одна особенность многих моделей выключателей от компании Legrand заключается в том, что они могут оснащаться крышкой для защиты, подсветкой, диммером, датчиком движения, а также микросхемой, которая может анализировать команды пульта ду.

Если говорить о подсветке, то она выполняется с помощью светодиодов. Их очень просто заменять. Для этого достаточно снять крышку клавиши, вытянуть непригодный светодиод и вставить новый.

Все продукты компании разделяются на серии, в них объединяются как одно-, так и двухклавишные включатели. При этом во многих сериях есть проходные включатели.

Преимущества

Итак, мы рассмотрели конструктивные особенности устройства для включения света от Legrand и теперь можно отметить, какими плюсами они обладают. Эти плюсы такие:

простота в использовании и в монтаже;
наличие дополнительных функций;
экологичность;
надежность;
широкий выбор внешнего оформления.

Что касается минусов, то это немного высокая цена на большинство моделей. Однако она вполне оправдана, поскольку соответствует качеству.

В дальнейшем остановимся на сериях включателя, которые выпускаются в стенах организации Legrand. Итак, она выпускает такие серии:

Особенности серии Valena

Наиболее популярными выключателями являются те, которые объединены серией Valena. Они предназначены для использования во внутренних помещениях и монтируются путем установки в монтажную коробку.

Для производства рамки и крышки клавиш каждого устройства используется поликарбоната. В основном они выполняются в белом цвете, цветах слоновой кости, алюминия и титана.

Что касается технических возможностей, то большинство устройств этой серии рассчитано на ток, сила которого равняется 10 амперам. Есть и модели, которые рассчитаны на 16 ампер.

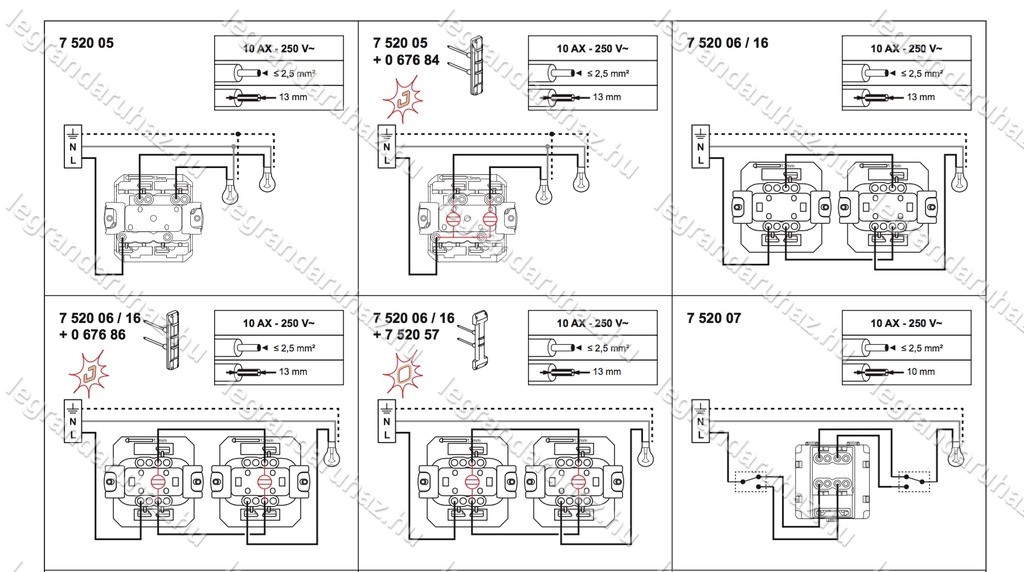

Сами выключатели серии Valena от компании Legrand имеют простую схему подключения и могут быть одно- или двухклавишными, кнопочными, жалюзийными, карточными, а также могут иметь индикацию, подсветку или диммер. Также категория объединяет в себе и проходные включатели.

Модели имеют защиту корпуса IP20 или IP44. Последняя маркировка свидетельствует о том, что включатель может использоваться в помещениях с повышенной влажностью, поскольку он защищен от воды.

Серии Galea Life и Gealine

Legrand Galea Life серия

Что касается линейки Galea Life, то ее называют элитной. Это потому, что она объединяет в себе дорогие приборы. Они предназначены для внутреннего использования и монтируются в подрозетники. Степень защиты составляет IP20.

Виды являются такими же, как и в предыдущей серии.

Главная особенность этой линейки от Legrand кроется во внешнем дизайне каждого выключателя. Он создается благодаря оригинальным рамкам и клавишам.

Они изготавливаются из дерева, металла, кориана (искусственного камня), прочного дюропласта, а также покрываются кожей. Каждый материал может быть окрашен в разный цвет и может иметь различный узор.

Как видно, оборудование, входящее в эту линейку, идеально подходит для подчеркивания изысканных интерьерных стилей.

выключатель Legrand Celiane

Очень интересной является категория Gealine, которая объединила в себе оригинальные по форме устройства для включения светильников. Эти выключатели Legrand (некоторые из них имеют диммер) характеризуются сочетанием квадратных рамок и округлых клавиш.

Благодаря грамотному использованию цветов такие устройства выглядят очень красиво. Они могут иметь разные текстуры. Эти текстуры выполняются не только из пластика, но и из дерева, фарфора, стекла и натуральной кожи. Конечно, благодаря таким материалам цена является достаточно высокой.

Для тех людей, которые хотят приобрести экономный вариант выключателей, следует обратить внимание на серию Etika. Конечно, рамка и поверхность клавиш изготавливается из пластика.

Также к выделяющим особенностям относится способ, который определяет то, как можно подключить одно или двухклавишный выключатель Legrand. Он заключается в использовании специальной гайки, с помощью которой осуществляется фиксация проводов. Как видно, модели этой серии не имеют клеммников.

Наружные включатели Quteo и Plexo

Серия накладных выключателей Легранд Quteo

Также стоит обратить внимание на таких сериях, как Quteo и Plexo. Описанные выше линейки включают такие устройства, которые нужно устанавливать в монтажную коробку. Однако мы знаем, что часто нужно использовать включатели, которые монтируются на поверхность стены.

Именно таковыми являются модели линейки Quteo. Их особенностью является то, что корпус выполнен из ударопрочного пластика ABS. Корпус может иметь защиту IP20 и IP44.

Cерия защищенных выключателей Легранд Plexo

Модели предполагают наличие одной или двух клавиш. Что касается цветового оформления, то оно предусматривает использование одного из трех цветов. Так, включатель может напоминать собой дерево, может быть белым, а может выглядеть как слоновая кость.

Несколько похожими являются выключатели линейки Plexo. Они также монтируются на поверхность стены. Однако их главной особенностью является наличие защиты IP55 и IP66. Другими словами они предназначены для использования во влажных помещениях.

В основном они используются в производственных помещениях, ресторанах, школах, подсобных помещениях, дворах, гаражах.

Видео подключение выключателя Legrand:

Делаем отверстия под розетку в бетоне и плитке самостоятельно Шнайдер Электрик – высококачественные розетки от мирового лидера Устанавливаем розетку или выключатель в гипсокартоновую стену, краткая инструкция Высота установки розеток в современной квартире

“>

Подключение двухклавишного выключателя: схемы, ошибки подключения

Практически в каждой комнате квартиры или дома устанавливаются осветительные приборы и средства их коммуникации. В некоторых случаях помещение оснащается сразу несколькими светильниками или существующий разделяется на несколько независимых групп. Для полноценного разделения осветительного оборудования выполняется подключение двухклавишного выключателя. Что представляет собой данный вид коммутационного оборудования, и какими особенностями он обладает, мы рассмотрим в данной статье.

Особенности и устройство двухклавишного выключателя

Существует огромное количество коммутаторов, оснащаемых двумя клавишами, но на практике это на является единственным критерием. Так как подобные особенности присущи некоторым типам проходных и перекрестных выключателей. Поэтому, чтобы не путаться в таких устройствах, необходимо детально разобраться в их конструктивных и функциональных особенностях.

Основная задача двухклавишного выключателя заключается в разделении питающего проводника на две независимые линии, коммутируемые двумя отдельными клавишами. Поэтому при подключении устройства вы обнаружите сзади три вывода, как показано на рисунке 1 ниже:

Рис.

1. Особенности двухклавишного выключателя

Три зажима предназначены для:

1 – передачи электроэнергии к первой группе осветительного оборудования;
2 – передачи электроэнергии ко второй группе осветительного оборудования;
L – используется для подключения фазного проводника от электропроводки;

На самом корпусе выключателя также приведена схема двухклавишного выключателя, на которой показан принцип действия и переключения контактов.

Рис. 2. Устройство двухклавишного выключателя

Конструктивно двухклавишный выключатель состоит из следующих элементов:

Клавиши – предназначены для ручного управления процессом коммутации. В соответствии с п.10.2 ГОСТ Р 51324.1-2012 выполняются из изоляционного материала, для предотвращения контакта человеческих рук с токоведущими частями.
Переключатель контактной группы – переводит контакты выключателя во включенное или отключенное положение. Конструкция каждого переключателя в конкретной модели обеспечивает возможность непосредственного соединения с клавишей.
Модуль выключателя – основной блок коммутатора, содержащий контактную группу и механизм, приводящий их в движение.
Фиксатор – в данной модели выполнен отдельной деталью и применяется для крепления фальшпанели к модулю выключателя. Также может изготавливаться в форме замков на модуле или фальшпанели, как их неотъемлемая часть.
Фальшпанель – используется для декоративного украшения выключателя. Может подбираться по цвету для дизайна интерьера.

Некоторые модели могут компоноваться световой индикацией отключенного состояния. Внутри самих клавиш выключателя или в фальшпанели устанавливается светодиод, который горит в отключенном положении. Такая опция позволяет легче обнаружить двухклавишное устройство в темноте, но вносит свои коррективы при эксплуатации светодиодных и люминесцентных ламп.

Нюансы и схема подключения

При подключении двухклавишного выключателя важно соблюдать ряд рекомендаций, которые позволят вам избежать грубых ошибок и лишних трат на их устранение.

Наиболее важными нюансами для всех типов подключения двухклавишных выключателей являются:

Все электромонтажные работы производятся с обязательным отключением напряжения. Поэтому, перед началом подключения, установки или пуско-наладочных опробований обязательно отключите соответствующий автоматический выключатель в распределительном щитке.
Установка двухклавишного выключателя производится в монтажную коробку. Как правило, все современные модели выполняются из диэлектрических материалов, хотя могут встречаться и устаревшие металлические. Сам коробка закрепляется в стене при помощи шпаклевки, цементного раствора, монтажной пены или других средств.
Подключаемые к двухклавишному выключателю провода зачищаются на 10 – 20 мм от края. Недостаток отрезка может проскальзывать в зажиме, а их излишек может создать угрозу соприкосновения с соседними проводами. Слой изоляции удаляется специальными клещами, при их отсутствии, аккуратно срезаются ножом или кусачками, чтобы не повредить жилу.
Фиксация двухклавишного выключателя производится с помощью лапок, которые регулируются винтовыми зажимами. Поджимание лапок производится до тех пор, пока конструкция не приобретет жесткое крепление в стене.
После подключения двухклавишного выключателя выполняется опробование соответствия клавиш коммутируемому осветительному оборудованию. Если допущена ошибка, ее можно исправить до окончания отделочных работ.

В остальном, нюансы подключения будут отличаться, в зависимости от поставленных целей. Поэтому далее рассмотрим несколько вариантов использования двухклавишных выключателей для решения бытовых задач.

На 2 лампочки

Одним из распространенных вариантов подключения является подсоединение к цепи двух ламп или светильников независимо друг от друга. Схема подключения в этом случае будет выглядеть следующим образом (смотрите рисунок 3):

Рис.

3. Схема подключения на две лампы

От распределительной коробки к двухклавишному выключателю подводится фазный проводник L. От выводов клавишного выключателя фазный проводник подводится отдельно к патрону каждой лампочки. Нейтральный проводник N и защитный проводник PE от распределительной коробки подводятся напрямую к отдельному патрону и корпусу каждого светильника, как показано на рисунке ниже:

Рис. 4. Подключение провода защитного заземления к корпусу

На люстру

Многие люстры содержат три и более лампы в одном изделии. Но, в бытовых целях не всегда требуется работа всех лампочек. Поэтому в целях экономии электроэнергии их разделяют на две группы и подключают к разным клавишам выключателя, как показано на схеме ниже.

Рис. 5. Схема подключения люстры к двухклавишному выключателю

Как и в предыдущем случае, от распределительной коробки нейтральный проводник N и защитный проводник PE от распределительной коробки подводятся к люстре напрямую. Фазный проводник L подключается к двухклавишному выключателю и от каждого из выводов подводится к отдельной группе освещения люстры. В результате подключения каждый патрон люстры должен подключаться параллельно в сеть.

С розеткой в одном корпусе

Помимо функции коммутации приборов освещения в бытовых помещениях часто требуется подключать какое-либо оборудование при помощи штепсельной вилки. Поэтому розетки в комнате лишними не бывают, такой дуэт используют в гаражах, мастерских и прочих помещениях, где стараются оптимизировать пространство и вместить максимум.

Рис. 6. Схема подключения с розеткой в одном корпусе

Как видите на рисунке, от распределительной коробки фазный проводник L и нейтральный проводник N напрямую подключаются к розетке. Затем, от фазного вывода розетки проводник подключается к соответствующему зажиму двухклавишного выключателя. Дальнейшая процедура подсоединения питающих и защитных проводов к осветительному оборудованию аналогична предыдущим схемам.

С подсветкой

Наличие подсветки на клавишах выключателя или на фальшпанели улучшает его видимость в темное время суток. Поэтому ночью проще нажать клавишу и включить свет.

Рис. 7. Схема подключения выключателя с подсветкой

Схема подключения двухклавишного коммутатора с подсветкой ничем не отличается от предыдущих вариантов. Так как все современные модели комплектуются заводским набором элементов, позволяющих осуществлять такую функцию. Однако заметьте, что некоторые двухклавишные выключатели комплектуются светодиодом, который станет причиной мерцания люминесцентных и газоразрядных ламп. Поэтому для включения осветительного оборудования с блоком стабилизации используется вышеприведенная схема с диодом VD1и токоограничивающим резистором R1.

Почему на разрыв выключателя подключают «фазу»?

В соответствии с п.6.6.28 ПУЭ устанавливается требование о необходимости включения в разрыв любого выключателя фазного проводника. Что обусловлено следующим явлением:

Рис. 8. Подключение нейтрального проводника в разрыв двухклавишного выключателя

При необходимости замены вышедшей со строя электролампы, можно отключить клавишу выключателя и приступить к демонтажу и установке нового оборудования. Но, как показано на рисунке, при отключенном положении коммутатора, его контакты разорвут нейтральный проводник. А напряжение с фазного проводника будет беспрепятственно поступать на патрон лампы. В случае прикосновения к оголенным токоведущим частям, человек получит удар электрическим током, что может привести к электротравме, и даже летальным последствиям.

ТОП 5 ошибок, которые не стоит повторять

На практике часто встречаются ситуации, когда ошибки подключения явно мешают комфортному использованию электрооборудования. Поэтому чтобы избежать подобных неприятностей, мы рассмотрим наиболее частые огрехи:

Фазный проводник подключается к одному из выводов осветительного оборудования. В таком случае коммутация будет включать только все лампы и только при нажатии обеих клавиш.
Обязательно подключайте в разрыв двухклавишного коммутатора фазный проводник, а не нейтральный. Такая ошибка может обернуться серьезными неприятностями.
Чтобы обеспечить полноценное соответствие фазных и нейтральных проводников в распредкоробке, используйте цветовую маркировку. Если же подключение осуществляется к уже смонтированным проводам, обязательно прозвоните их.
Некачественный монтаж клавиш – в виду наличия двух независимых кнопок, их нередко устанавливают не до конца или с небольшим смещением. От этого переключение происходит не до конца и может возникнуть перегревание контактов.
Расположение коммутатора выбирается на уровне ваших рук для удобства переключения. Двухклавишное устройство не должно закрываться дверью или монтироваться непосредственно на дверной лудке.

Список использованной литературы

Бартош А.И. «Электрика для любознательных» 2019
Е.Д. Тельманова «Электрические и электронные аппараты» 2010
О.Коновалов «Управление освещением из нескольких мест» 2013
Кузнецов Р. С. «Аппараты распределения электрической энергии на напряжение до 1000В» 1970
Буль Б.К. «Основы теории электрических аппаратов» 1970

Легранд этика двухклавишный выключатель схема подключения

Как подключить духклавишные выключатели с подсветкой Legrand Etika 672404, 672204, 672304, 672604

смотрите на схемах приведенной ниже.

Схема подключения выключателя Legrand Etika в режиме индикации

(лампа в выключателе свечением показывает, что нагрузка включена).

Схема подключения выключателя Legrand Etika в режиме ночной подсветки

(лампа в выключателе свечением помогает, найти выключатель в темноте).

Особенности

По своем строению модели от французского производителя не отличаются от аналогов. Они включают:

основу: на ней расположены все крепежные детали, за счет которых устройство и монтируется к стене;
корпус и раму;
контакты и клавиши;
клеммы.

Как подключить двухклавишный выключатель Legrand

На рисунке видно, как подключить выключатель Legrand с двумя клавишами:

Как подключить проходной выключатель Legrand с одной клавишей

Ответ на вопрос, как подключить выключатели Legrand, схематично выглядит так:

Как подключить выключатель Legrand с подсветкой

Для современных жилых построек характерно наличие длинных лестничных пролетов и таких же коридоров внутри квартиры, не очень удобных в плане управления освещением. С целью решения этой проблемы производителями установочных изделий были разработаны современные образцы переключателей, называемые проходными. Они позволяют включать и выключать освещение в общем коридоре или в квартире сразу из двух мест. Под эту категорию подпадают и распространенные модели от фирмы Легранд (Cariva, Etika и им подобные), ценящиеся большинством отечественных пользователей за их надежность и привлекательный дизайн.

Сферы применения двухклавишных выключателей

Для решения проблемы длинных коридоров фирмой разработаны не только проходные, но и так называемые «перекрестные» двухклавишные модели, входящие в состав системы управления светом из трех точек. Перед тем как подключать выключатели от Legrand этого типа потребуется разобраться с их устройством и схемой включения. Как проходные, так и перекрестные модели из ряда Cariva, Life и др. имеют несколько групп коммутируемых контактов, посредством которых удается реализовать нужную функцию.

При нажатии клавиши каждый из двух механизмов, входящих в комплект выключателей, замыкает одну из соединительных линий, размыкая одновременно другую. Указанный порядок работы позволяет реализовать раздельное управление осветительным прибором с помощью двух различных переключателей, разнесенных на значительное расстояние.

Самым наглядным примером их применения является установка одного из выключателей во входном тамбуре в подъезде, а второго – на каждой лестничной площадке.

При входе в здание пользователь одной клавишей включает освещение на всех площадках, а при подходе к своей квартире – выключает его.

Двухклавишный выключатель с подсветкой

Подключение двухклавишного выключателя Легранд в простейшем случае производится по классической схеме. В нижней части его корпуса имеется входной рабочий контакт, к которому подводится фазный провод. В то же время сверху от него «отходят» два проводника – каждый к своему осветителю или группе лампочек.

Нередко эти провода прокладываются до распределительной коробки, откуда их разводят по нужным нагрузкам. В ряде случаев в качестве таких нагрузок используются заранее сформированные группы осветителей.

Особенности подключения подсветки

Подсветку, имеющуюся в некоторых моделях от Легранд, принято подключать параллельно разомкнутому контакту, что вызывает ее свечение после выключения осветительного прибора. Единственным недостатком такого включения является не очень приятное мигание энергосберегающих ламп, возникающее из-за попадания на них небольшой части напряжения. С лампами накаливания и их галогенными аналогами такого эффекта не наблюдается.

В качестве подсветки в изделиях от Легранд используются полупроводниковый светодиод или неоновая лампочка. Внешне они практически не отличаются, но пропускают через себя токи различной величины. Для светодиодов они составляют порядка 2 мА, а для неоновых лампочек – около 0,1 мА.

Порядок демонтажа лампочки подсветки

Для отключения мешающей пользователям встроенной в клавишный прибор подсветки потребуется:

Выключить вводный автомат на квартирном щитке.
Снять корпус и декоративную крышку выключателя и обеспечить доступ к светодиоду (неонке).
Взять отвертку и ослабить винтовое крепление проводов, соединяющих лампочку с двумя контактами выключателя.
Удалить ее вместе с ограничивающим резистором.

После всех этих операций светодиодный осветительный прибор, управляемый выключателем, перестанет мигать в выключенном положении.

Порядок монтажа обычных моделей Легранд

Перед тем как установить выключатель Легранд в обычном исполнении, следует подготовить простейший инструмент: отвертку, бокорезы и острый нож.

Порядок монтажа двухклавишных моделей:

Отключается вводный автомат.
Подводимые к изделию проводники подготавливаются к подключению – изоляция на их концах зачищается.
С прибора демонтируются клавиши и декоративная крышка.
Далее можно подсоединить к его клеммам зачищенные концы проводников, а затем вернуть на место декоративное обрамление и клавиши.

При монтаже двойных выключателей от Легранд особое внимание обращается на разводку отходящих проводов. Каждый из них предназначен для подсоединения отдельной нагрузки, размещенной в пределах обслуживаемого помещения. При монтаже изделия нужно учитывать нанесенную на его корпусе маркировку, указывающую места подключения подводящих и отводящих одиночных жил кабеля.

Нюансы подключения выключателей от Легранд

При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд особое внимание уделяется следующим важным деталям:

согласно инструкции для проходных моделей типа Quteo, Etika и других при их установке применяются распределительные коробки открытого или закрытого типа;
для соединения проводов в них используются специальные зажимы типа «орех» либо они крепятся посредством винтов, входящих в комплект каждого изделия;
перед монтажом выключателя в открытом исполнении для него подготавливается пластиковая или деревянная подложка, на которой удобно крепить корпус.

При необходимости убрать подсветку с выключателя сделать это лучше до его установки.

Перед монтажом проходных выключателей из серии «Этика» и им подобных необходимо основательно подготовиться к рабочим операциям. Для этого потребуется:

снять с корпуса декоративную рамку и клавиши – в них предусмотрены специальные пазы;
в паз вставить отвертку с тонким жалом, а затем с усилием нажать в нужную сторону;
таким же образом удалить рамку изделия.

По завершении всех подготовительных операций выключатель полностью готов к монтажу.

Непосредственная установка

Установку проходных изделий рекомендуется проводить в следующем порядке:

Перед тем как устанавливать каждый из выключателей, с линии снимается электропитание – отключается вводный автомат.
Корпус первого выключателя размещается в монтажной коробке и надежно фиксируется в ней.
К его контактам с двух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой инструкции.
Те же операции проделываются со вторым выключателем.

У большинства моделей выключателей от Легранд в сопроводительной документации обязательно имеется электрическая схема.

На завершающем этапе монтажных работ на уже установленные приборы возвращаются декоративная рамка и двойная клавиша.

Выключатель Легранд двухклавишный ничем не отличается от обычного клавишного устройства. Известные модели этого прибора Life, Quteo или Valenon интегрируются с бытовой электропроводкой точно таким же образом, как и отечественные изделия. Проблемы, связанные с особенностями их монтажа, легко решаются после ознакомления с инструкцией по применению.

Проходной двухклавишный переключатель Legrand Valena (Белый)

Механизм выключателя двухклавишного для помещений с повышенной влажностью 770098 продается без рамки. установочная рамка приобретается отдельно.Переключатель Legrand Valena двухклавишный проходной 770098 устанавливается в стандартную монтажную коробку скрытого монтажа. Выключатель 770098 — универсальный выключатель, может применяется для включения/выключения двумя группами света, а так же может применяется в схемах как двухклавишный проходной (коридорный) переключатель. Выключатель имеет степень защиты IP44 и используется в местах с повышенной влажностью (ванные комнаты, санузлы и т.п.). Конструктивно механизм выключателя оборудован специальной защитной прокладкой из полипропилена, которая уплотняет монтажные поверхности и не дает проникать влаге и пыли в середину механизма.
Для настенного монтажа механизма следует использовать специальные коробки открытого монтажа (артикул 776181). Механизмы всех выключателей оснащены надежным креплением на винтах и на захватах. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием).
Чистка клавиш выключателя и рамки нужно производить влажной тканью.
Запрещается использование агрессивных и коррозийных химических веществ.
Суппорт выключателя изготовлен из оцинкованной стали. Контактная группа — AgNi (без содержания кадмия, являющегося элементом загрязняющим окружающею среду). Цвет клавиши выключателя: Белый (RAL 9003).

Габаритные размеры выключателя 2-кл. IP44 770098.

Демонтаж выключателей IP44.

Для демонтажа рамок и клавиш следует использовать отвертку, которая вставляется в специальные пазы.

Механизмы серии Valena оснащены винтами с мелким шагом резьбы. Для быстроты и надежности монтажа механизмы серии Валена оснащаются
комбинированными винтами Pozidriv со шлицем под плоскую отвертку. Размер инструмента для механизмов Valena с винтами с комбинированным шлицем и диаметром 3 мм:
— Отвертка / Шлиц PZ1 шлиц 0,8х4

Чтобы избежать повреждения механизмов из-за сильно затянутых винтов, следует учитывать максимально допустимый момент затяжки по норме EN/МЭК 60669-1. В случае использования электрической отвертки рекомендуется выбрать момент затяжки равный 0,5/0,6 Нм.

Схема подключения 1 вариант;

Схема подключения 2 вариант;

Характеристики

Тип устройства Выключатели

Тип устройства

Тип механизма

Общие сведения о трехпозиционных настенных переключателях

Настенные переключатели, используемые для управления потолочными светильниками или другими приборами, бывают трех типов. Наиболее распространенным является однополюсный переключатель , тип, используемый для управления осветительной арматурой из одного места. Следующим по распространенности является трехпозиционный переключатель . При использовании в сочетании с другим типом переключателя — четырехпозиционным переключателем — вы можете расположить переключатели для управления осветительными приборами из трех или более мест.

Что такое настенный трехпозиционный переключатель?

Трехпозиционные переключатели обычно используются для управления осветительной арматурой из двух разных мест.Например, в длинном коридоре или на лестнице можно использовать пару трехпозиционных переключателей на каждом конце, чтобы свет можно было включить при приближении к одному концу коридора или лестницы, а затем выключить с другого конца.

Когда оба переключателя подняты или оба опущены, цепь замкнута и светильник будет гореть. Когда переключатели находятся в противоположных положениях, цепь прерывается, и светильник выключается. Это позволяет любому переключателю управлять включением-выключением осветительной арматуры в любое время.

Есть два явных признака, которые идентифицируют коммутатор как трехходовой:

На переключателе нет маркировки ВКЛ / ВЫКЛ. Такая маркировка не нужна для этого типа переключателя, как для однополюсного переключателя.
В дополнение к зеленому винту заземления на корпусе коммутатора есть три винтовых клеммы. Один винт, известный как common , имеет более темный цвет, чем другие. Два других винта, обычно более светлого цвета латуни, известны как клеммы Traveller .

Смотреть сейчас: объяснение 5 основных типов электрических переключателей

Детали трехпозиционного переключателя

Трехпозиционный переключатель имеет четыре различных винтовых зажима на корпусе:

Зеленый винт, прикрепленный к металлической планке переключателя, всегда предназначен для заземляющего провода (это неизолированный медный или зеленый изолированный провод внутри цепи). Винты заземления на переключателях не всегда требовались, поэтому, если вы заменяете старый трехпозиционный переключатель, вы можете найти один без винта заземления.

Два более легких винта латунного цвета называются винтами Traveller . Провода перемещения, подключенные к этим винтам, будут обеспечивать два разных пути передачи энергии от одного переключателя к другому. На некоторых марках переключателей эта пара винтов будет расположена на противоположных сторонах корпуса переключателя, но есть некоторые бренды, в которых винты-ходовые части находятся на одной стороне переключателя.

Последний винт — это общая клемма . Это более темный цвет, чем у путешественников, обычно темный латунный, медный или черный.Этот винт служит одной из двух целей в зависимости от того, где он расположен в цепи: либо он принимает входящий черный (горячий) провод от источника питания, либо подключается к черному (горячему) проводу, который ведет к осветительной арматуре. .

Иллюстрация: Ель / Хайме Нот

Винтовая клемма заземления

В целях безопасности всегда устанавливайте трехпозиционный переключатель с винтом заземления. Он подключается непосредственно к металлической планке переключателя и может располагаться внизу переключателя, как показано здесь, либо сбоку, либо в другом месте.Если вы наткнетесь на старый коммутатор без винта заземления, его следует заменить новым заземленным переключателем.

Тимоти Тиле

Подключение трехпозиционного переключателя

Трехпозиционные переключатели могут быть подключены различными способами, в зависимости от того, где они расположены относительно осветительной арматуры на трассе кабеля. Например, они могут быть расположены так, чтобы питающий кабель шел к первому трехпозиционному переключателю, затем к коробке осветительной арматуры, а затем ко второму трехпозиционному переключателю.

Или, как показано здесь, их можно подключить так, чтобы кабели проходили через оба трехпозиционных переключателя, а затем к осветительной арматуре. Это относительно распространенная конфигурация, в которой электрические соединения выполняются следующим образом:

В месте первого переключателя подводящий провод от источника питания представляет собой двухжильный кабель с заземлением. Это означает, что имеется черный провод под напряжением, белый нейтральный провод и неизолированный медный провод заземления. На этом первом переключателе черный подводящий провод подсоединен к общему винту переключателя.Заземляющий провод подключается как к коммутатору с помощью гибкого провода, так и ко второму кабелю, идущему к следующему коммутатору. Если распределительная коробка металлическая, ее также необходимо подключить к заземляющим проводам.
Кабельная трасса, соединяющая два переключателя, выполнена с 3-проводным кабелем. Черный и красный провода являются «путевыми» и подключены к клеммам ходовых винтов на двух переключателях. Это обеспечивает два альтернативных пути для протекания горячего тока между переключателями — это то, что позволяет переключателям гибко включать и выключать свет.
Поскольку переключатели не имеют соединений белых нейтральных проводов, нейтральные провода в распределительных коробках просто соединяются вместе, так что они проходят через коробку с осветительной арматурой.
В месте расположения второй распределительной коробки электропроводка аналогична проводке первого переключателя, с подвижными клеммами, подключенными к бегущим проводам, идущим от первого переключателя. Однако у этого второго переключателя общая винтовая клемма подключена к черному горячему проводу, который ведет к осветительной арматуре.И снова белые нейтральные провода просто соединяются вместе, а заземляющие провода соединяются вместе с помощью косичек, соединяющих выключатель и коробку, если она металлическая.
Для прокладки кабеля от осветительной арматуры требуется двухжильный кабель с заземлением. В осветительной арматуре завершение электромонтажа сводится к простому подключению черных и белых проводов схемы к соответствующим проводам на осветительной арматуре. Заземляющий провод подключается к выводу светильника и присоединяется к коробке, если он металлический.

Тимоти Тиле

Обратите внимание, что конфигурации проводки могут сильно различаться в зависимости от того, как устроена схема. Но если вы помните путь электрического потока и помните, что бегущие провода должны соединять два переключателя, будет достаточно легко правильно подключить осветительную арматуру, управляемую двумя трехпозиционными переключателями.

Преобразование трехпозиционных переключателей в однополюсные

В выходной коробке со стороны линии (слева) снимите один из бегущих проводов с переключателя 3- и установите на него соединитель проводов, чтобы сделать его запасным.Другой конец этого провода будет заглушен в коробке со стороны нагрузки.

В коробке со стороны нагрузки снимите переключатель. Присоедините соединительный элемент к другому концу запасного бегунка. Подсоедините общий провод переключателя 3- к другому проводу бегунка, чтобы подать коммутируемое линейное напряжение на свет. Установите заглушку.

Однополюсный переключатель на стороне нагрузки

В боковом блоке линии снимите 3- -позиционный переключатель.Используя соединительный элемент, подключите линейный провод к одному из бегущих проводов, чтобы подать линейное напряжение на 3- -позиционный переключатель в коробке со стороны нагрузки. Установите на него соединитель провода другого путешественника, чтобы сделать его запасным. Установите на коробку заглушку.

В коробке со стороны нагрузки отсоедините запасной провод от переключателя и присоедините к нему соединитель.

Варианты подключения 2 и 3 см. На стр. 2

Как преобразовать 3-

-позиционные переключатели в однополюсные

Чтобы преобразовать 3- -позиционные переключатели в однополюсные, с переключателя снимают один из бегущих проводов. Для того, чтобы переключатель 3- работал как однополюсный, провода должны быть подключены к общей и одной из подвижных клемм. Это не сработает, если провода подключены к двум клеммам бегунка. Другой пассажирский терминал остается неподключенным.

3- позиционные переключатели могут быть преобразованы в однополюсные в нескольких конфигурациях.

1. Однополюсный выключатель со стороны линии (левая сторона схемы), заглушка со стороны нагрузки (для освещения).

2. Заглушка со стороны линии, однополюсный выключатель со стороны нагрузки

3. Однополюсный выключатель на линии, розетка на стороне нагрузки.

4. Розетка на стороне линии, однополюсный выключатель на стороне нагрузки.

На следующих схемах показана каждая конфигурация проводки. Не обрезайте провода короче шести дюймов.

Схема заземления показана отдельно.

Схема обычного трехпозиционного переключателя

Однополюсный переключатель на стороне линии

Схема подключения четырехпозиционного переключателя

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На схемах подключения на этой странице используется один или несколько 4-х позиционных переключателей, расположенных между двумя 3-х позиционными переключателями, для управления освещением из трех или более точек.Сюда включены несколько схем, которые можно использовать для обозначения 4- и 3-сторонних схем освещения в зависимости от расположения источника относительно переключателей и огней. В комплект входит схема 4-позиционного переключателя диммера и устройство, которое можно использовать для управления освещением комнаты из четырех разных мест. Здесь вы найдете информацию об устранении неполадок с 4-х позиционным переключателем и помощь по 3-х позиционным переключателям здесь. Для цепей, которые управляют освещением только из двух мест, проверьте электрические схемы по этой ссылке.

Подключение 4-позиционного переключателя с подсветкой на конце

В этой базовой схеме 4-стороннего освещения 3-проводной кабель проходит между всеми переключателями, а 2-проводный кабель проходит от последнего переключателя к свету.

Источник электричества находится на первом трехпозиционном переключателе, и там горячий провод подключается к общему проводу. Нейтраль цепи соединяется в каждой распределительной коробке с осветительной арматурой с помощью белого провода. Черный и красный провода, идущие между коробками, подключены к путешественникам на каждом переключателе. Общая клемма на трехпозиционном переключателе в конце цепи подключается к черному проводу, идущему к горячей клемме на фонаре.

Обратите внимание, что бегущие провода от SW1 подключены к паре T1 на 4-ходовом переключателе, а бегущие провода, идущие к SW2, подключены к паре T2. Каждая пара контактных клемм на 4-х канальном переключателе должна быть подключена только к одному 3-стороннему переключателю. Не путайте пары, иначе схема не будет работать должным образом.

Электропроводка 4-позиционного переключателя с подсветкой

На этой схеме показано подключение четырехпозиционной цепи с источником электричества на осветительной арматуре и переключателями, идущими после. Двухжильный кабель проходит от источника света до SW1, а трехжильный кабель проходит между тремя переключателями. Нейтральный провод источника подключается непосредственно к осветительной арматуре, а горячий соединяется с белым проводом кабеля, идущим к SW1.На SW1 он соединен с белым проводом, идущим к 4-позиционной распределительной коробке, где он соединен с белым проводом, идущим к общей клемме на SW2. Белый провод отмечен черным на каждом стыке, чтобы определить его как горячий.

На SW1 общая клемма подключена к черному проводу, идущему к горячей клемме светильника. Черный и красный провода, проходящие между переключателями, используются для подключения путешественников к каждому переключателю.

Обратите внимание, что бегущие провода от SW1 подключены к паре T1 на 4-ходовом переключателе, а бегущие провода, идущие к SW2, подключены к паре T2.Каждая пара контактных клемм на 4-х канальном переключателе должна быть подключена только к одному 3-стороннему переключателю. Не путайте пары, иначе схема не будет работать должным образом.

Схема 4-позиционного переключателя Свет между переключателями

Здесь источник схемы находится у первого трехпозиционного переключателя, а осветительный прибор находится между ним и другими переключателями. Между светом и всеми выключателями проложен трехжильный кабель.

Горячий провод источника подсоединяется к общему проводу на SW1, а нейтральный провод соединяется непосредственно с нейтральным выводом осветительной арматуры.Черный и красный провода от SW1 используются в качестве переходных, а в осветительной арматуре они соединяются с красным и белым проводами, идущими к 4-позиционному переключателю. Черный провод, идущий к 4-позиционному переключателю, подключен к горячей клемме на светильник, а в распределительной коробке он соединен с черным проводом от общего на SW2. Красные и белые используются в качестве путешественников между маршрутом 4 и SW2. Белый провод отмечен черным на каждом конце, чтобы обозначить его как горячий.

4-проводной источник и середина света

На этой схеме показаны осветительный прибор и электрический источник вместе в одной коробке, расположенной между переключателями.Трехжильный кабель проходит по всей цепи, и горячий источник соединяется с черным проводом, идущим к общей клемме SW1. Нейтраль подключается непосредственно к светильнику. Четвертый путь идет сразу после осветительной арматуры, но перед вторым трехходовым переключателем, при необходимости он оказывается между двумя тремя направлениями. Его также можно установить с другой стороны источника света, и эффект будет таким же.

Красный и белый провода от SW1 используются в качестве перемещающихся, у светового короба они соединены с красным и белым, идущими к 4-позиционному переключателю. Белый провод имеет черную маркировку с обоих концов, чтобы обозначить его как горячий. Черный провод, идущий на 4-канальный провод, подключается к горячему источнику на приспособлении, а в распределительной коробке он соединяется с черным проводом, идущим к общему проводу на SW2. Красный и белый провода, идущие к SW2, используются как путешественники, и снова белый отмечен черным на концах.

Подключение 4-позиционного переключателя с четырьмя переключателями

Здесь два четырехпозиционных и два трехпозиционных переключателя используются для управления освещением из четырех разных мест. Два 4-проводных провода расположены между двумя 3-проводными проводами, и бегущие провода проходят от SW1 к T1 на первом 4-канальном.Т2 от этого переключателя подключается к Т1 на втором 4-канальном пути, а Т2 подключается к путешественникам на SW2.

Источник находится на SW1, а горячий провод подключен к общей клемме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет от последнего переключателя до осветительной арматуры. Черный и красный провода, проходящие между переключателями, в этой схеме используются как путешественники. Белый нейтральный провод от источника сращивается на каждой распределительной коробке, чтобы провести его к нейтрали на осветительной арматуре.Черный провод от SW2 используется для подключения общей клеммы к горячей клемме светильника.

Схема подключения 4-позиционного переключателя яркости

Это схема подключения диммера по 4-х позиционной схеме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет к свету. Чтобы эта схема работала, можно использовать трехпозиционный диммер вместо одного или обоих стандартных трехпозиционных переключателей. Фактически, диммер можно использовать таким образом вместо любого из трехпозиционных переключателей на этой странице.

3-полосный диммер имеет 4 многожильных провода: один общий, два дорожных и заземляющий. Эти многожильные провода присоединяются к проводам кабеля от домашней цепи. В таком диммере общий провод обычно черный, а переходники красные. В любом случае путевые провода будут окрашены в один цвет, чтобы отличать их от обычных.

На этой схеме источник находится на SW1, а горячий подключен к общей клемме там. Нейтраль источника соединяется с каждой распределительной коробкой, чтобы пропустить ее напрямую к нейтрали на осветительной арматуре.Черный и красный провода, проходящие между переключателями, используются в этой цепи в качестве переходных. Черный провод, идущий к свету, используется для соединения общего провода от диммера с горячим выводом на светильник.

Поиск и устранение неисправностей в цепях 4-позиционного переключателя

Наиболее вероятная причина отказа цепи — это ошибка в монтажной схеме. Убедитесь, что схема подключена правильно, используя следующие инструкции.

4-позиционный переключатель должен быть подключен между двумя 3-ходовыми переключателями , как показано на схемах на этой странице.Четырехпозиционный переключатель имеет пять клемм: одна клемма заземления и 4 клеммы цепи, разделенные на две совпадающие пары, называемые дорожными. Каждая пара контактных выводов должна быть подключена к подвижным проводам от одного из трехпозиционных переключателей в цепи. Путешественники с одного трехходового соединения могут быть подключены к любому терминалу в паре, но не путайте пары на четвертом пути, иначе схема не будет работать правильно.

Для того, чтобы четырехпозиционная схема работала, трехпозиционные переключатели должны быть правильно подключены в начале и в конце пути.Поэтому убедитесь, что общая клемма на одном из трех выводов подключена к горячему источнику, а общая клемма на втором трех выводах подключена к горячей клемме нагрузки.

Убедитесь, что бегунковые провода подсоединены только к клеммам бегунка на всех переключателях. Четырехпозиционный переключатель можно подключать только к бегущим проводам, никогда к источнику горячего питания или проводу нагрузки и никогда к нейтральному проводу. Также убедитесь, что каждая пара путешественников на 4 пути подключена только к одному коммутатору на пару. Убедитесь, что нейтраль от источника подключена только к клемме нейтрали на нагрузке.Нейтральный провод никогда не будет подключен к стандартным 3- и 4-позиционным переключателям , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что ваша схема подключена правильно, а свет по-прежнему не работает, возможно, неисправен один или несколько переключателей. Вы можете проверить переключатели, используя процедуру, описанную ниже.

Контрольные переключатели

Если у вас есть существующие переключатели, которые перестают работать, они могут быть изношены или винты клемм со временем ослабнут.Выключив питание и вынув устройство из розетки, с помощью отвертки проверьте надежность затяжки всех соединений. Если соединения выполняются с помощью зажимов, а не винтов, сильно потяните за провода, чтобы убедиться, что все они по-прежнему затянуты.

Если у вас старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь по-прежнему не работает, возможно, коммутатор неисправен. В этих случаях вы можете протестировать внутреннюю функциональность с помощью простой процедуры. Выключите питание и снимите выключатель с цепи, отсоединив провода.Используйте тестер целостности или мультиметр с настройкой сопротивления, чтобы определить, правильно ли он проводит электричество.

Чтобы проверить трехпозиционный переключатель, подключите один измерительный щуп к общей клемме, а другой — к одному из переходников. Поверните тумблер в одну сторону, а затем в другую. Если измеритель показывает непрерывность с тумблером в одном направлении, а не в другом, переместите зонд с этого путевого терминала на другой и проверьте снова. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно.Если, однако, вы не обнаружите непрерывности или постоянной непрерывности независимо от того, где находится датчик или как вы переключаете тумблер, вероятно, переключатель неисправен и его следует заменить.

Для проверки 4-позиционного переключателя подключите один датчик к одному разъему перемещаемого устройства в паре, а другой датчик — к одному разъему перемещаемого устройства в другой паре. Переведите тумблер переключателя и убедитесь, что вы видите непрерывность в одном направлении, но не в другом. Переместите один зонд к другому терминалу в его паре и снова проверьте те же результаты.Переместите второй зонд к другому терминалу в его паре и снова проверьте оба устройства. Если вы обнаруживаете переменную непрерывность при переключении тумблера во всех возможных положениях, ваш переключатель, вероятно, работает правильно. Если вы не обнаружите непрерывности или постоянной непрерывности ни в одной из возможных схем, когда вы щелкаете тумблером, скорее всего, переключатель неисправен. Одно замечание об этой процедуре: если вы имеете дело с интеллектуальным электронным переключателем или таймером, внутренняя схема не может быть протестирована таким образом.

Еще подобное на Do-It-Yourself-Help.

com

Замена выключателя света и / или установка регулятора освещенности

Установка выключателя освещения — относительно простой и недорогой проект по улучшению дома. Они не только создают атмосферу, но и помогают экономить энергию. Я в значительной степени верю, что общее головное освещение в доме должно быть на диммер. Настроение освещение так важно!

Недавно я заменил несколько выключателей в своем доме благодаря Legrand, одному из спонсоров HGTV Smart Home.И сегодня я собираюсь провести вас через простой пошаговый процесс установки.

Обещаю, это не сложный проект своими руками. Основная правда в том, что если я могу это сделать, то сможет и обезьяна. Серьезно. Это идеальный вариант для поделок на выходные, так как установка занимает менее 30 минут от начала до конца. Итак, приступим!

Важная справочная информация

Я не электрик, но за годы работы над проектами по благоустройству дома я кое-чему научился.

Вы захотите начать с проверки того, является ли переключатель, который вы хотите заменить, однополюсным ( один переключатель управляет прибором ) или трехпозиционным ( можно включить / выключить из двух мест. ). Это часто определяет тип переключателя, который вам нужно купить. Выключатели Whisper из коллекции Adorne могут использоваться для однополюсной или трехпозиционной установки.

(Legrand Adorne Collection Whisper Light Switch, Whisper Dimmer Switch)

Необходимые инструменты

Тебе много не понадобится.

Отвертка
Инструмент для зачистки проводов
Детектор напряжения (Не обязательно, но хорошая рекомендация по безопасности.)

Процесс установки

Любые электромонтажные работы всегда начинайте с отключения питания на выключателе . Вы даже можете сделать дополнительный шаг и использовать детектор напряжения после выключения питания, чтобы быть в большей безопасности.

Удаление старых выключателей

Отвинтив выключатель от стены перед отключением проводов , вам нужно внимательно посмотреть, как все соединено, чтобы идентифицировать провода.К однополюсному переключателю будут подключены три провода, а к трехполюсному — четыре. У обоих будет заземляющий провод, который будет легко идентифицировать, поскольку он будет медным и подсоединен к зеленому винту. Помимо обозначения провода заземления, вы также должны отметить, какой провод является горячим. Горячий провод обычно подключается к нижнему правому винту. На трехпозиционном переключателе горячий провод будет подключен к винту с шариковой головкой странного цвета.

Подключение новых коммутаторов

С маркировкой горячего провода установка нового переключателя — легкий ветерок.Переключатели Legrand Adorne Collection немного отличаются от обычных переключателей, поскольку заземляющий провод подключается к пластине, а не к переключателю. Кроме того, их настенные пластины безвинтовы, поэтому переключатели прикреплены к задней пластине, которая позволяет пластине передней стенки защелкнуться на месте. Это простой, цельный дизайн, и если вы новичок в установке продуктов Legrand, вы будете приятно удивлены очень подробными и очень подробными super easy , чтобы следовать инструкциям, прилагаемым к их продуктам.

* Возможно, вам придется использовать инструменты для зачистки проводов, чтобы обнажить еще немного заземляющего провода от пластины перед подключением.

После того, как заземляющие провода подсоединены, закрыты колпачками и вставлены обратно в коробку, вы можете подключить остальные провода. Legrand позволяет очень легко узнать, где именно подключить каждый провод, поскольку задняя часть их переключателей четко обозначена. Если вы используете стандартный переключатель, вы подключите провода к новому переключателю так же, как они были подключены к старому переключателю.

После подключения переключателей вы готовы установить настенную пластину. С Legrand ваша тарелка просто встанет на место. Отвертка не требуется!

До и после

Замена выключателей в моем вестибюле была в моем списке дел с тех пор, как я оклеил здесь стены обоями. В то время как Legrand делает настраиваемую настенную пластину, которая идеально подходит для комнат с обоями, я решил вместо этого использовать настенную пластину Ashen Tan.Я очень доволен новым внешним видом и думаю, что он действительно хорошо сочетается.

Я большой поклонник более современного вида этих переключателей и пластин. И я рад, что, наконец, у моего входа в фойе и на наружном крыльце появился диммер!

Надеюсь, вы нашли этот пост с практическими рекомендациями полезным! Обещаю, вы никогда не пожалеете об установке диммера!

* Большое спасибо Legrand за спонсирование этого поста! Все мнения и мысли как всегда на 100% правдивы.Я сотрудничаю только с брендами, которым доверяю и которым верю.

Введение и объяснение типов переключателей

Переключатель — это электрический компонент, который может включать или отключать электрическую цепь автоматически или вручную. Переключатель в основном работает с механизмом включения (разомкнут) и выключен (замкнут). Многочисленные схемы содержат переключатели, которые контролируют работу схемы или активируют различные характеристики схемы. Классификация переключателей зависит от выполняемого ими подключения. Два важных компонента, которые подтверждают, какие типы соединений выполняет переключатель, — это полюс и бросок.

Они классифицируются на основе выполняемых ими соединений. Если у вас создалось впечатление, что переключатели просто включают и выключают цепи, угадайте еще раз.

Термины «полюс» и «ход» также используются для описания вариаций контактов переключателя. Количество «полюсов» — это количество отдельных цепей, которые управляются переключателем. Количество «бросков» — это количество отдельных положений, которые может принимать переключатель. Однопозиционный переключатель имеет одну пару контактов, которые могут быть замкнутыми или разомкнутыми.Двухпозиционный переключатель имеет контакт, который может быть подключен к любому из двух других контактов; тройной переключатель имеет контакт, который может быть подключен к одному из трех других контактов и т. д.

Полюс: Количество цепей, управляемых переключателем, указано полюсами. Однополюсный переключатель (SP) управляет только одной электрической цепью. Двухполюсный переключатель (DP) управляет двумя независимыми цепями.

Бросок: Количество бросков показывает, сколько различных выходных соединений каждый полюс переключателя может подключить к своему входу.Однопозиционный переключатель (ST) — это простой переключатель включения / выключения. Когда переключатель находится в положении ON, два контакта переключателя подключены, и между ними течет ток. Когда переключатель выключен, клеммы не подключены, поэтому ток не течет.

4 типа переключателей

Основными типами переключателей являются SPST, SPDT, DPST и DPDT. Они кратко обсуждаются ниже.

Работа переключателя SPST
Однополюсный однопроходный переключатель (SPST) — это базовый переключатель включения / выключения, который просто соединяет или разрывает соединение между двумя клеммами.Электропитание схемы переключается выключателем SPST. На рисунке ниже показан простой переключатель SPST.
Переключатели этого типа также называются тумблерами. Этот переключатель имеет два контакта: входной и выходной. Согласно типовой схеме выключателя света, он управляет одним проводом (полюсом) и выполняет одно соединение (ход). Это переключатель включения / выключения, когда переключатель замкнут или включен, ток течет через клеммы, и лампочка в цепи будет гореть. Когда переключатель разомкнут или выключен, в цепи нет тока.Схема SPST
Работа переключателя SPDT
Однополюсный двухпозиционный переключатель (SPDT) представляет собой трехконтактный переключатель, один для входа, а два других — для выходов. Он соединяет общий вывод с одним или другим из двух выводов.
Для использования SPDT в качестве переключателя SPST просто используйте терминал COM вместо других терминалов. Например, мы можем использовать COM и A или COM и B.
SPDT
Схема четко демонстрирует, что происходит, когда переключатель SPDT перемещается вперед и назад.Эти переключатели используются в трехсторонней схеме для включения / выключения света из двух мест, например, сверху и снизу лестницы. Когда переключатель A замкнут, ток течет через клемму, и загорается только свет A, а свет B гаснет. Когда переключатель B замкнут, ток течет через клемму, и только индикатор B горит, а индикатор A гаснет. Здесь мы управляем двумя цепями или путями через один путь или источник. Цепь
SPDT
Работа переключателя DPST
DPST — это сокращение от двухполюсного, одноходового.Двойной полюс означает, что устройство содержит два идентичных переключателя, расположенных рядом и управляемых одним переключателем или рычагом. Это означает, что двумя отдельными цепями одновременно управляют одним нажатием.
DPST
Переключатель DPST включает или выключает две цепи. Переключатель DPST имеет четыре контакта: два входа и два выхода. Чаще всего переключатель DPST используется для управления устройством на 240 вольт, где обе линии питания должны быть переключены, а нейтральный провод может быть подключен постоянно. Здесь, когда этот переключатель включен, ток начинает течь по двум цепям и прерывается при его выключении.
Работа переключателя DPDT
DPDT — двухполюсный переключатель двойного направления; это эквивалентно двум переключателям SPDT. Он направляет две отдельные цепи, соединяя каждый из двух входов с одним из двух выходов. Положение переключателя определяет количество способов, которыми может быть проложен каждый из двух контактов.
DPDT
Независимо от того, находится ли он в режиме ВКЛ-ВКЛ или ВКЛ-ВЫКЛ-ВКЛ, они работают как два отдельных переключателя SPDT, управляемых одним и тем же приводом. Одновременно могут быть включены только две нагрузки. DPDT можно использовать в любом приложении, где требуется открытая и закрытая система проводки, примером которой является моделирование железных дорог, в котором используются небольшие поезда и железные дороги, мосты и автомобили.Закрытый позволяет системе быть включенным все время, в то время как открытый позволяет включить или активировать другой элемент через реле.
На схеме ниже соединения A, B и C образуют один полюс переключателя, а соединения D, E и F — другой. Подключения B и E общие на каждом из полюсов.
Если положительный источник питания (Vs) поступает на соединение B и переключатель установлен в крайнее верхнее положение, соединение A становится положительным, и двигатель вращается в одном направлении.Если переключатель установлен в крайнее нижнее положение, электропитание меняется на противоположное и соединение D становится положительным, тогда двигатель будет вращаться в противоположном направлении. В центральном положении источник питания не подключен к двигателю и он не вращается. Этот тип переключателей в основном используется в различных контроллерах двигателей, в которых скорость этого двигателя должна быть изменена.
DPDT-Circuit
Наряду с этими переключателями в этой статье также обсуждается герконовый переключатель
Геркон
Геркон получил свое название от использования двух или трех маленьких металлических частей, называемых язычками, с гальваническими контактами на их концах. и разошлись немного врозь.Геркон обычно представляет собой неподвижную стеклянную трубку, заполненную инертным газом. Поле от магнита или электромагнита избегает язычков, замыкая или размыкая контакт переключателя.
Герконовый переключатель
Контакты геркона замыкаются переносом небольшого магнита рядом с переключателем. Два геркона имеют нормально разомкнутые контакты, которые замыкаются при активации. Три версии язычка имеют пару открытых и закрытых контактов. Работа переключателя заставляет эти части переходить в противоположное состояние.Типичные герконовые переключатели коммерческого класса работают с токами в миллиамперном диапазоне до примерно 1 ампер постоянного или переменного тока. Однако специальные конструкции могут достигать 10 ампер и более. Герконовые переключатели часто встраиваются в датчики и реле. Одним из важных качеств переключателя является его чувствительность, количество магнитной энергии, необходимое для его приведения в действие.
Герконы используются в системах безопасности, например, для проверки того, закрыты ли двери или нет. А также у него много приложений; это бытовая электроника, автоматические измерительные приборы, клавишный выключатель и герконовые реле.Стандартные герконы — это SPST (простое включение-выключение), однако также доступны версии SPDT (переключаемые).
Характеристики герконового переключателя:
Герметичные контакты, герметично закрепленные в стеклянной трубке с инертным газом, не подвержены влиянию внешней среды
Состоит из рабочих и электрических частей, расположенных коаксиально, герконовые переключатели подходят для высокочастотных приложений
Компактный и легкий
Низкое и стабильное контактное сопротивление
Герконы экономично и легко превращаются в бесконтактные переключатели.
Применение герконового переключателя:
Точка, когда герконовый переключатель должен быть подключен к индуктивной нагрузке или нагрузке, где протекает прямой ток или большой ток (например, емкостная нагрузка, лампа, длинный кабель и т. Д.).
Цепь герконового переключателя
В случае, если в качестве нагрузки в цепи используется электромагнитное реле, имеющее индуктивность, энергия, накопленная в индуктивности, вызовет обратное напряжение при размыкании герконов. Напряжение, хотя и зависит от значения индуктивности, иногда достигает нескольких сотен вольт и становится основным фактором ухудшения состояния контактов.
Кредит на фото
Трехпозиционный переключатель видео
Совет по безопасности:
Отключите питание или прерыватель цепи, питающий проводку, над которой вы работаете. Избегайте поражения электрическим током.
Трехпозиционные переключатели позволяют управлять светом или огнями из двух разных мест. Трехпозиционный переключатель имеет три винта и винт заземления. Это на единицу больше, чем стандартный выключатель света. Черный винт — важный. Если провода подключены не к тому винту, трехходовая схема работать не будет.
В этом примере питание поступает на первый трехпозиционный переключатель по желтому проводу. От этого переключателя есть старый белый провод, который, как оказалось, представляет собой провод 12-го калибра, который немного толще других проводов, который идет к другому переключателю. От второго переключателя идет желтый провод, идущий к светильнику. Это основная проводка для этой схемы.
Современные нормы и правила требуют, чтобы внешнее покрытие кабелей было разного цвета, чтобы инспекторы могли быстро увидеть, какой калибр проводов используется в работе.У меня в подвале был старый частичный рулон кабеля 12/3 wg , сделанный до того, как требовалось, чтобы внешнее покрытие было желтым.
Обычная электропроводка состоит из трех проводов — черного, белого и неизолированного (заземления). Для трехпроводной схемы требуется четыре провода — черный, белый, заземляющий и красный. Входящий провод питания (желтый в этом примере) состоит из трех проводов. Между переключателями проложен белый кабель с четырьмя цветными проводами. Белый от желтого и белого кабелей соединяются друг с другом с помощью гайки.Он посылает нейтраль прямо на лампочку. Черные провода и красный провод подключаются к переключателям.
Два провода заземления соединяются вместе, а затем подключаются к винту заземления на первом переключателе.
Черный провод от панели автоматического выключателя прикрепляется к черному винту на трехпозиционном переключателе. Черный и красный провода от белого кабеля, проходящего между переключателями, подключаются к любому из двух латунных винтов на переключателе.
На другом конце два белых провода скреплены гайками.Один из черных проводов прикрепляется к латунному винту. Красный провод, проходящий между переключателями, подключается к другому латунному винту. У черного винта есть черный (общий) провод, идущий к свету через желтый кабель. Два заземления соединяются вместе, а затем к зеленому винту заземления на переключателе.
Подводя итог, на черный винт попадает либо провод от электрического щитка, либо провод идущий к свету. Медные винты привязывают к ним путешественников.В этом примере это были черный и красный цвета. Быть в безопасности.
% PDF-1.5 % 66 0 объект > endobj xref 66 81 0000000016 00000 н. 0000002390 00000 н. 0000002489 00000 н. 0000003291 00000 н. 0000003433 00000 н. 0000003708 00000 н. 0000004294 00000 н. 0000004919 00000 н. 0000005032 00000 н. 0000005145 00000 н. 0000005256 00000 н. 0000005301 00000 п. 0000005337 00000 н. 0000005512 00000 н. 0000005558 00000 н. 0000023263 00000 н. 0000040526 00000 п. 0000058662 00000 п. 0000078054 00000 п. 0000081498 00000 п. 0000081767 00000 п. 0000082234 00000 п. 0000084951 00000 п. 0000085326 00000 п. 0000088924 00000 п. 0000089320 00000 п. 0000093437 00000 п. 0000093920 00000 н. 0000094121 00000 п. 0000096781 00000 п. 0000097140 00000 п. 0000097570 00000 п. 0000098123 00000 п. 0000098748 00000 п. 0000099334 00000 п. 0000099610 00000 п. 0000100226 00000 н. 0000100774 00000 н. 0000101047 00000 н. 0000101628 00000 н. 0000101771 00000 н.
No related posts.

Подключен
