Терморегулятор подключение: Как подключить терморегулятор к обогревателю?

Терморегулятор подключение: Как подключить терморегулятор к обогревателю?

Содержание

Как подключить терморегулятор к обогревателю?

Терморегуляторы для обогревателей торговой марки terneo бывают двух видов в зависимости от способа монтажа — с установкой их непосредственно в электрическую розетку (rz, srz, rzx, pro-z) либо в предварительно смонтированный подрозетник (rol, vt,  pro и sen).

Далее подробнее разберем — как нужно подключать терморегуляторы к обогревателям? Подключение терморегуляторов, предназначенных для розеток, делается следующим образом. Вилку регулятора вставляют в ответную часть стандартной розетки (расчетный ток которой не менее 16 А) с заземляющей клеммой (соединенной с соответствующим контуром здания). Важно обеспечить надежные контакты во всех парах клемм. К штатной розетке терморегулятора нужно подключить вилку, к примеру, от инфракрасного нагревателя (нагрузки). В свою очередь, его ток не может превышать те же 16 А.

Важно помнить, что все терморегуляторы terneo предназначены для эксплуатации исключительно внутри помещений. При этом риски от попадания влаги и водяных брызг в месте монтажа этих регулирующих устройств должны быть сведены к минимуму. Монтировать регуляторы в бассейнах, ванных и туалетных комнатах, кухнях следует так, чтобы полностью исключить случайные попадания брызг на них. Не рекомендуется устанавливать терморегуляторы рядом с нагревательным / охладительным оборудованием или на уровне пола. Также регулирующие устройства нельзя подвергать воздействию сквозняка и прямого солнечного света.

От короткого замыкания цепь питания нагревателя защищает автоматический выключатель (АВ). Его обязательно устанавливают перед терморегулятором. АВ должен быть рассчитан на номинальный ток до 16 А. Его подключают в разрыв фазного проводника в соответствии со схемой 2. Устанавливают АВ внутрь распределительного щитка. Аналогично, чтобы защитить пользователей от поражения током утечки, поставьте также в щит устройство защитного отключения (УЗО). Важно — ток, коммутируемый терморегулятором, должен быть не более 2/3 от максимальной величины, приведенной в паспорте устройства.



Теперь рассмотрим, как подключить обогреватель через терморегулятор, который смонтирован в подрозетник.

Для устройств моделей rol, vt и pro важно отметить следующее. При первом включении нужно обязательно внести в настройки этих терморегуляторов мощность, которую нагреватель (нагрузка) потребляет от электросети. Это позволит термодатчику более правильно измерять температуру, а терморегуляторы моделей pro и pro-z за счет этого правильнее ведут статистику энергопотребления нагрузки.

Все терморегуляторы, устанавливаемые в подрозетник (rol, vt, pro и sen), надо монтировать на внутренних стенах помещений, не освещаемых напрямую солнцем и вдали от мощных потоков воздуха (сквозняков). Это делается для корректного измерения температуры встроенным датчиком. Допустимая высота установки терморегуляторов равна 0,4 – 1,7 м относительно уровня пола (рис.1). Перед установкой в стене делают круглое углубление под монтажную коробку (стандартный диаметр 60 мм) и канавки, в которые укладывают и фиксируют провода питания. Их с запасом заводят в подрозетник.

Затем для терморегуляторов выполняют электрические соединения. С регулятора демонтируют декоративную лицевую панель, помещают его внутрь подрозетника и закрепляют там винтами. Соединительные клеммы терморегуляторов рассчитаны на провода сечением до 2,5 мм² (рекомендуется не меньше, чем 2 × 1 мм²). Чтобы уменьшить механические усилия на клеммах, используют многожильный провод из мягкого металла (медь). Алюминий крайне не желателен. Жилы обжимают в клеммах с помощью отвертки с плоским лезвием (ширина не более 3 мм), момент затяжки не должен превышать величину 0,5 Н × м. Более широкое лезвие инструмента может повредить клеммы. Это ведет к отказу в гарантийном ремонте терморегулятора.

Важно контролировать, чтобы коммутируемый регулятором к обогревателю ток не превышал 2/3 паспортного. В противном случае нагреватели подключают посредством контактора (схема 3). В его качестве может выступить подобранное (на соответствующий ток) силовое реле либо магнитный пускатель. Это делается в нескольких случаях:

  • Если питающее напряжение может сильно превысить 230 В, что приведет к возрастанию мощности, потребляемой нагрузкой.
  • К регулятору надо подключить один или несколько нагревателей, суммарная мощность которых больше 3000 ВА. При этом мощность нагрузки в терморегуляторе надо устанавливать минимальной для правильных показаний датчика температуры воздуха.



Оцените новость:

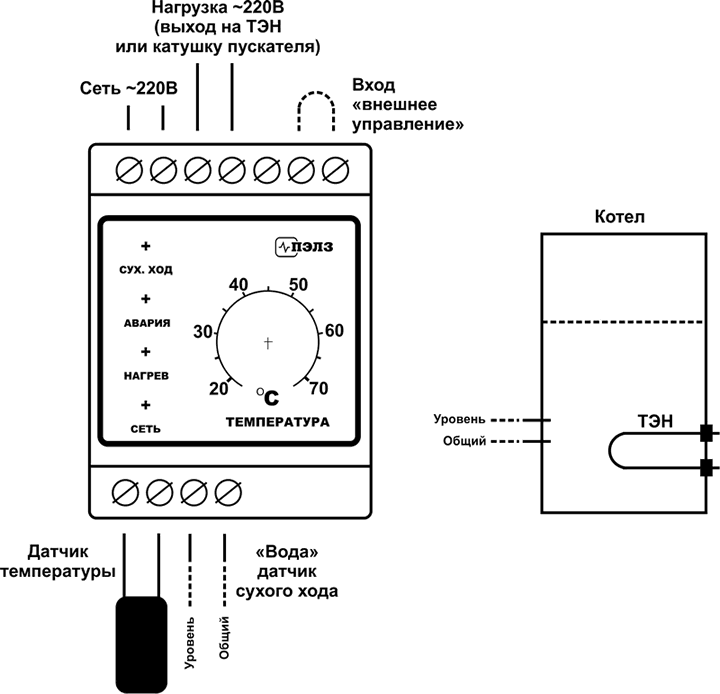

Подключение терморегулятора (термостата) к тену: схема подсоединения

Для создания комфорта внутри жилого помещения существует множество устройств, среди которых различные приборы, принимающие на себя функцию по регулировке температуры воды или окружающего воздуха. К данному типу устройств относится терморегулятор, это изделие призванное после настройки самостоятельно поддерживать температуру тена или другого нагревательного элемента путем включения и выключения электрического питания. В данной статье рассмотрен вопрос, как подключить терморегулятор, а также приведена схема подсоединения контролера к системе теплого пола.

Как подключить термостат

Виды терморегуляторов

Существует два основных типа терморегуляторов, которые различаются в зависимости от принципа работы:

  1. Механические приборы – это термостаты, которые регулируют температуру исполняющего устройства размыканием контакта между двумя пластинами разной плотности. При нагревании датчика сигнал поступает в корпус контактора и передает импульс на размыкание или замыкание пластин;

Электронный термостат

  1. Электронный термостат. В данном случае информация, поступающая от датчика температуры, анализируется в цифровом процессоре, только после этого выполняется команда на подачу питания на нагревательный элемент.

В обоих случаях управление осуществляется вручную, методом выставления необходимой температуры на корпусе контролера. Также можно выделить классификацию терморегуляторов на основании визуализации и клавиш управления. Термостаты бывают с проворачиваемыми дисками со шкалой, кнопками настройки или сенсорным экраном. Принцип работы всех перечисленных изделий существенно не отличается друг от друга.

Также существует классификация термостатов по типу размещения: наружные или внутренние. В зависимости от решаемой задачи, устройство может устанавливаться в стену в предварительно проделанную нишу. Строительный размер такого прибора совпадает с обыкновенной розеткой, поэтому его часто монтируют в прорубленное коронкой отверстие.

Терморегулятор с наружным расположением имеет более толстый корпус, который закрыт со всех сторон пластиковыми пластинами. Минус такого устройства – его габарит, в связи с невозможностью расположить прибор внутри стены он будет выступать на плоскости, к тому же при подключении к нему кабеля придется устраивать дополнительный канал из гофрированной трубы или пенала.

Сферы применения терморегуляторов

Термостаты получили широкое распространение в различных сферах, как в промышленности, так и в обычном быту. Чаще всего указанные приборы можно встретить в системах теплого пола с нагревательным элементом в виде греющего жгута, который располагается в стяжке. При подаче питания на электроды провода нагреваются и отдают тепло всем окружающим слоям, для правильной работы система оборудована датчиком температуры, встроенным в стяжку. Контроллер может использоваться для электрического или водяного теплого пола, принцип его работы от этого не меняется.

Термостат с датчиком для теплого пола

Также термостат применяется в нагревательных или отопительных котлах для автоматической регулировки уровня нагрева внутренней среды. Данными приборами многие производители укомплектовывают нагревательные приборы уже на стадии изготовления, но даже если конструкцией котла это не предусмотрено, контролер на линию можно установить самостоятельно.

Подключение терморегулятора

Так как терморегуляторы можно использовать как для контроля нагревательных элементов, так и управления охладителем, в конструкции прибора имеется два типа контактов и клемм. Во время самостоятельного подключения устройства в систему необходимо строго соблюдать полярность контактов и не допускать противоречий в схеме.

Схема подключения термостата

Для подсоединения механического термостата не требуется подводки электричества, так как все управление и размыкание выключателя осуществляется путем физического изменения характеристик нагревающейся пластины. Для подключения данного прибора нужно следовать приведенному ниже алгоритму:

  1. В документациях к приборам имеется обозначение клемм по номерам, в соответствии с этими показателями необходимо осуществлять сборку системы. В первую очередь, нужно подсоединить нулевой кабель к электродам коробки и отвести его сразу на потребляемые нагревательные элементы, например, теплый пол;
  2. Фаза заводится в контроллер напрямую, без подключения к бытовым приборам. Коробка сама будет распределять электричество в момент включения контактов. В некоторых устройствах необходимо проложить перемычку внутри термостата от плюсового провода на индикатор работы, который показывает сигнал в момент включения нагревателя и на протяжении всего периода работы;
  3. В управляющем устройстве расположены клеммы для подключения охладительного нагревательного элемента, а также для внешнего датчика температуры. Все устройства должны подсоединяться последовательно, ток при этом должен быть отключен полностью. Это типичная схема подключения терморегулятора, которая наиболее распространена в системах теплого пола или инфракрасного отопления помещения;
  4. Датчик температуры присоединяется в последнюю очередь, после чего выполняется тестовый запуск системы и проверка напряжения на всех элементах.

Схема с использованием автомата

Существует также схема подключения термостата с использованием магнитного автоматического выключателя, чаще всего данную схему применяют при наличии нескольких управляемых устройств, требующих для работы ток с высоким напряжением. При этом автомат подключается в разомкнутую сеть плюсового кабеля параллельно с термостатом, дополнительно имеется связующий кабель с устройством управления. Ток на потребляющие приборы подается через автоматический выключатель, но управление им осуществляет термостат. Нагревательные элементы связаны с контролером только на параллельной линии и через автомат, это позволяет эксплуатировать систему с высоким напряжением без перебоев и в безопасном режиме. В случае возникновения аварийной ситуации сработает выключатель и полностью обесточит все устройства.

Таким образом, из схемы видно, что терморегулятор подключается к нагревательным или охладительным приборам непосредственно перед подачей на них напряжения, то есть контролер будет первым элементом в системе. Многие термостаты оборудованы электронной микросхемой и процессором, которые, кроме показателей температуры, дают дополнительные данные о различных показателях, таких как состояние влажности в помещении, давление и время, необходимое для достижения заданных параметров. Такие устройства имеют стоимость гораздо выше, чем механические терморегуляторы бытового назначения.

Подключение термостата к системе теплого пола

В зависимости от типа нагревательного кабеля в системе теплого пола, схема подключения будет разной. Существует два типа пола: с одножильным и двух жильным жгутом, принцип работы между ними схож, но у многожильного кабеля ресурс работы, а также технические показатели по скорости и высоте нагрева намного выше.

Подключить термостат к одножильной системе проще – достаточно присоединить два нулевых кабеля в одну клемму, а фазу – в соответствующее гнездо. При этом ток будет проходить через всю длину последовательно по кольцу закладки жгута.

В двухжильном кабеле все провода выходят с одной стороны, поэтому подключение осуществляется последовательно – один провод в одну клемму. Ток при данной схеме проходит по всей длине нагревательного элемента и возвращается по тому же пути в одном направлении.

Таким образом, при соблюдении всех правил и алгоритма подключения термостата к любой схеме останется только настроить прибор на нужные параметры путем вращения колеса по шкале температуры.

Видео

Оцените статью:

Подключение терморегулятора к теплому полу

Соединение теплого пола к терморегулятору происходит при помощи кабеля ПВ-3 сечением 2,5 мм². Один конец кабеля подключается к соответствующему контакту терморегулятора, а второй подсоединяется к медной шине при помощи специальных коннекторов.

В нашем интернет-магазине вы можете приобрести готовый набор для подключения пленочных теплых полов.

Коннектор необходимо вставить между медной шиной и изоляцией пленочного теплого пола так, чтобы одна пластина соприкасалась с медной шиной. Далее обе пластины коннектора плотно прижимаются друг к другу, а в ответную часть вставляется электрический провод.

Для обжатия рекомендуется использовать специальный инструмент или пассатижи.

Все места подключений или пайки и открытые участки медной шины изолируются бутилкаучуковой лентой. Места среза сплошного пленочного пола изолируются полимерной лентой.

При одновременном подключении нескольких греющих элементов к одному терморегулятору применяется параллельное соединение. Для удобства рекомендуется использовать распаечную коробку. Приходящие от теплого пола провода с помощью распределительной колодки, методом скрутки или пайки, соединяются параллельно, т.е. фазы с фазами, ноли с нолями. Из распаечной коробки выходит всего два провода к соответствующим контактам термостата (ноль и фаза). Данный способ позволяет аккуратно подвести провода к терморегулятору и, в случае необходимости, легко обнаружить неисправность нагревательных элементов.

В случае если суммарная мощность теплого пола превышает максимальную мощность нагрузки терморегулятора, необходимо распределить нагревательные элементы между несколькими термостатами. Например, если максимальная мощность нагрузки терморегулятора составляет 3520 Вт, и Вы подключаете 2 пленки метровой ширины длиной в 10 метров и мощностью в 220 Вт/м², то суммарная мощность такого пола будет составлять 4400 Вт, что превышает максимальную мощность терморегулятора и недопустимо. В данной ситуации необходимо использование двух терморегуляторов.

Установка терморегулятора теплого пола своими руками

Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

Установка терморегулятора теплого пола

При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

Содержание статьи

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

Температурный датчик

Температурный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

Терморегулятор ELECTROLUX ETA-16

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция

Терморегулятор Thermoreg TI-200

Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

UTH-150 Euro type

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

  • гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр.
    Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
  • отвертку;
  • крепежные винты;
  • монтажную коробку;
  • уровень;
  • индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Нюансы монтажа разных видов терморегуляторов

Изучая инструкцию к выбранному терморегулятору, обратите внимание на заявленный производителем показатель площади обслуживания. Если вы планируете установить прибор в большом помещении, целесообразно будет разделить пространство на несколько областей и установить для каждой из них свой температурный регулятор. В противном случае устройство может попросту не выдержать подаваемую нагрузку и в его использовании не будет никакого смысла.

Регуляторы могут иметь разную конструкцию и функциональность. В зависимости от этого будет несколько различаться порядок установки устройства. Информация по этому поводу приведена в таблице.

Таблица. Отличия основных параметров терморегуляторов

ПараметрыПояснения
Конструкция термостатаВ продаже представлены встраиваемые и накладные устройства. Монтаж встраиваемого регулятора предполагает необходимость создания технологического отверстия в выбранной стене. В случае с накладным прибором отверстие делать не придется.
Особенности управленияПроизводители предлагают приборы с выносными и встроенными температурными датчиками. Также доступны комбинированные модели, оснащенные датчиками обоих типов.
Функциональные возможностиРанее отмечалось, что регулятор может иметь функции программирования либо же быть без таковых. Специалисты рекомендуют по возможности пользоваться настраиваемыми приборами, т.к. они обеспечивают более комфортные, экономные и в целом эффективные условия использования теплого пола.

Полезная информация об электропроводах

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см. Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматривается подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

Установка термодатчика — размещение в гофротрубке

Установка термодатчика

Ключевые положения техники безопасности

Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

  • перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
  • не включайте в электросеть разобранное устройство;
  • не используйте регулятор при температуре выше +40 и ниже -5;
  • не допускайте запыления термостата;
  • не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
  • не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
  • не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегулятором

Штроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системы

Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Видео – Установка терморегулятора теплого пола

Подключение терморегулятора



Подключение терморегулятора является важным моментом, от которого зависит безопасность эксплуатации системы теплый пол и ее надежная работа в течение многих лет. Поэтому такие работы должен проводить квалифицированный электрик.

Система кабельного обогрева является стационарной системой отопления и, согласно ПУЭ, должна подключаться к сети питания с помощью отдельной линии, имеющей дифференциальную защиту и защиту от сверхтока. Система заземления должна быть TN-S или TN-C-S. Давайте рассмотрим эти пункты более подробно.

От щита должна идти отдельная линия питания в каждое помещение, где установлен теплый пол. Современные бытовые сети имеют систему заземления TN-S, в которой нейтраль сети и заземляющий проводник разделены. В случае однофазной сети это будет трехпроводная линия (фаза-L, ноль-N и «земля»-PE), рис. 1А. Фаза и ноль в этом случае подключаются к нагревательным жилам кабеля или мата через терморегулятор, а «земля» — к защитному экрану напрямую, на отдельной клемме или надежной скруткой.

Выбор параметров защитного автоматического выключателя определяется исходя из номинального тока нагревателя теплого пола (а не сечения питающей линии, как в случае розеточной сети). Рекомендованное значение — не менее 125 % номинального тока нагрузки. Дифференциальный ток срабатывания УЗО или дифференциального автомата должен быть не более 30 мА. Сечение питающей линии должно соответствовать току нагрузки.

Как быть, если в вашем доме старая двухпроводная сеть c совмещенными нулем и «землей» (это двухпроводная сеть TN-C)? Так как при подключении нагревательных элементов теплого пола все равно необходимо УЗО (или дифференциальный автомат), то с помощью этих приборов можно превратить сеть TN-C в TN-C-S, см. рис. 1В. При этом нейтраль сети, проходящая через дифференциальный автомат или УЗО, становится «силовым нулем», а идущая «мимо» дифференциального прибора защитным нулем — «землей». Такая схема подключения отвечает всем требованиям безопасности.

Подключение к конкретному терморегулятору трудностей не представляет. Клеммники всех терморегуляторов имеют соответствующую маркировку с обозначениями подключения сети (Mains — сеть, L- фаза, N- ноль (нейтраль)), нагревательного кабеля/мата (Load — нагрузка, L- фаза, N- ноль (нейтраль)) и датчика температуры пола (Sensor — датчик или NTC — Negative Temperature Coefficient — отрицательный температурный коэффициент, тип датчика температуры, который используется c терморегуляторами теплого пола).

Цветная маркировка питающих проводов нагревательных кабелей и матов является общепринятой:

Фаза — черный или коричневый

Нейтраль (ноль) — синий

Экран (земля) — желто-зеленый

Пример подключения для терморегулятора DEVIreg 530 представлен на рис. 2.

Необходимо иметь в виду, что при подключении сети надо строго соблюдать «фазировку» питающих проводов. При подключении фазы и нуля «наоборот» терморегулятор будет работать, но существенно ухудшится безопасность системы, т. к. фаза сети будет постоянно присутствовать на плате терморегулятора и выносном датчике температуры пола. Соблюдение этого правила при подключении кабеля или мата не имеет «физического» значения. При подключении датчика температуры порядок подключения проводов (черный, белый) не имеет значения.

Что делать, если мощность подключаемых нагревателей превосходит коммутирующую способность терморегулятора? Обычно такая ситуация возникает при устройстве теплого пола в помещении большой площади. Установка нескольких терморегуляторов — не всегда оптимальное решение. Можно использовать вариант с релейным усилением, т. е. установить контактор (магнитный пускатель) с соответствующей нагрузочной способностью. Принципиальная схема такого варианта приведена на рис. 3.

На выход терморегулятора подключается катушка контактора, а кабели подключаются через его силовые контакты. При больших мощностях лучше использовать трехфазную сеть. Схема для этого варианта приведена на рис. 4. В этом случае, для удобства подключения, желательно выбирать количество нагревательных элементов кратное трем.

Аппараты защиты и коммутации (автоматические выключатели и контактор) размещаются в щите питания, а нагреватели и терморегулятор — в помещении, где смонтирован теплый пол. При этом силовые линии питания кабелей идут непосредственно из щита к нагревательным элементам, а терморегулятор связан со щитом дополнительной сигнальной четырехпроводной линией. Если эту линию проложить невозможно, можно попробовать разместить компактный контактор непосредственно в монтажной коробке под терморегулятором. Необходимо выбрать «глубокую» монтажную коробку и компактный контактор, например, В7 фирмы АВВ, рис. 5.

Рис. 5

как правильно подключить регулятор, схема, как соединить с датчиком

Содержание:

Одной из разновидностей системы «теплый пол» являются электрические модели. В отличие от водяных аналогов теплый пол электрического типа более компактный, что позволяет выполнить монтаж и подключение своими руками.

Электрические модели могут устанавливаться в любых помещениях и практически не имеют ограничений по использования. При обустройстве системы важно правильно расположить нагревательные элементы, подключить систему к терморегулятору и к электрической сети.

В зависимости от используемого нагревательного элемента и формы помещения схема подключения электрического теплого пола к терморегулятору может иметь свои особенности.

Виды электрического теплого пола

Все модели электрического теплого пола имеют общий источник питания, однако, устройство нагревательных элементов у них разное. Следовательно, для правильного подключения системы необходимо знать, какое устройство будет использоваться, и изучить схему подключения регулятора теплого пола.

В качестве нагревательного элемента в электрических системах теплого пола может использоваться следующее:

  • Одножильный или двухжильный резистивный кабель.
  • Кабель с функцией саморегулирования.
  • Тепловые маты.
  • Углеродная или биметаллическая пленка.
  • Карбоновые стержни.

Каждый из перечисленных элементов подключается по своей индивидуальной схеме, поэтому важно знать, как правильно подключить терморегулятор к той или иной системе.


Качество монтажа теплого пола зависит от правильно выбранного шага укладки. В этом случае система будет равномерно нагреваться, и выдавать нужное количество тепла.

При покупке нагревательных матов и пленки необходимо внимательно изучать рекомендации производителя, размещенные на упаковке.

Способы монтажа терморегулятора

Прежде чем подключать любую разновидность электрического пола, следует выбрать место установки терморегулятора. С помощью этого устройства в процессе эксплуатации будет осуществляться управление системой, и поддерживаться комфортная температура в помещении. Также термостат необходим для подключения нагревательных элементов к сети электропитания. Терморегуляторы выпускаются в широком ассортименте, это могут быть простые механические приборы или интеллектуальные устройства. В любом случае важно понимать, как подключить регулятор теплого пола.

Устройства, оснащенные встроенным датчиком для регистрации температуры воздуха в помещении, необходимо располагать в местах, защищенных от источников тепла, на расстоянии 1,5 метра от пола.


Перед началом монтажных работ следует выбрать способ подключения регулятора теплого пола. Это может быть входящая в комплект розетка или стандартное подключение к электрощиту.

На каждом температурном регуляторе теплого пола изображена схема подключения. С ее помощью установка термодатчика теплого пола становится доступной для простого домашнего мастера.


После установки термостата можно приступать к подключению кабелей, к распределительной коробке вначале подводят фазу, а затем заземление и ноль. В стене делают углубление в виде канавки, где будут размещены две пластиковые трубки. В одной из них будут уложены силовые провода нагревательного кабеля, в другой — провода внутреннего датчика, который устанавливают под напольным покрытием. После выполнения указанных мероприятий приступают к монтажу и подключению теплого пола к терморегулятору.

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.


Последующие работы предполагают выполнение таких действий:

  • Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
  • Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку. Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
  • На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
  • Далее берут датчик и помещают его в пластиковую трубу.
  • Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
  • Заливается бетонная стяжка.

Решать вопрос, как соединить терморегулятор с теплым полом, можно только после полного высыхания бетонного раствора. В процессе работы необходимо присоединить электропроводку, провода от датчика и нагревательного кабеля к терморегулятору. Для этого используются специальные винтовые зажимы. Для безопасности и качества работы подобного типа рекомендуется доверить профессионалам.

Установка нагревательных матов

Системы теплого пола из нагревательных матов устанавливаются и подключаются по аналогии с кабельными системами. Однако некоторые особенности все-таки существуют, и о них следует знать.

Тепловые маты представляют собой кабель, зафиксированный с определенным шагом на термостойкой пленке. Эта особенность во многом упрощает процесс монтажа, так как необходимо лишь рассчитать удельную мощность нагревательного элемента и площадь обогрева.


Укладка теплого пола из нагревательных матов выполняется следующим образом:

  • Пленку с кабелем распределяют на черновом бетонном полу.
  • Поверх мата заливают бетонную стяжку тонким слоем или плиточный клей.
  • Укладывают финишное напольное покрытие.

Очень важно понимать, что использование теплоизоляционного слоя в этом случае может стать причиной перегрева системы.

Чтобы разместить термодатчик, необходимо сделать углубление в полу, так как толщина конструкции не превышает полутора сантиметров.


После выполнения этих действий можно приступать к подключения теплого пола к термостату. При этом если длины кабеля недостаточно, можно вырезать его из мата. Соединительная муфта также располагается в бетонной стяжке.

Преимуществом нагревательных матов перед кабельной системой можно назвать быструю установку, а также простую схему подключения датчика теплого пола. Объем работы снижается за счет отсутствия теплоизоляционного слоя и заливкой более тонкого слоя стяжки. Использование меньшего количества материалов приводит к снижению стоимости системы теплого пола из нагревательных матов. Кроме того системы являются идеальным вариантом для помещений, в которых подъем пола по высоте имеет ограничение.

Монтаж пленочных полов

Модели теплого пола, которые в качестве нагревательного элемента используют специальную пленку, относятся к системам нового поколения. Их устройство имеет некоторые особенности, с которыми следует ознакомиться, прежде чем самостоятельно выполнять подключение.

Система представляет собой термоустойчивый материал, в который запаяны карбоновые или биметаллические нагревательные элементы. Вдоль кромки такой пленки расположены медные проводники, с их помощью система подключается к сети.

Укладывают теплый пленочный пол по аналогии с нагревательными матами, но при этом есть одна особенность. Нагревательную пленку следует укладывать на специальную подложку, распределенную по всей поверхности. Подложка представляет собой материал с покрытием из фольгированной пленки. Она отражает инфракрасные лучи и направляет тепло непосредственно в помещение.


Датчики в этом случае помещают в пластиковую трубку, ее в свою очередь укладывают в углубление, предварительно сделанное в полу.

Преимуществом пленочного пола является возможность резки. Для этого производитель наносит специальные линии с шагом 20-30 см. один край токопроводящих полос полностью изолирован, другой – остается открытым. Это позволяет подключать систему к электропитанию.

Пленку расстилают на поверхности, соединяя части параллельным способом. Один из двух проводов подсоединяют к соседней части, другой провод используют для подключения пленочного пола к терморегулятору.

В качестве финишного напольного покрытия на пленочный теплый пол можно укладывать любой материал. Однако предпочтение лучше отдавать ламинату, он предотвратит повреждение пленки в результате давления на пол.


Как подключить терморегулятор | Строительный блог

Сегодня мы будем подключать терморегулятор для теплого пола. Конечно я вскользь затронул эту тему в статье — монтаж теплого пола, но сегодня более подробно. Если честно меня попросил об этом друг, чтобы я подробнее рассказал именно о терморегуляторе. Ну что же, можно и подробнее, причем как я считаю с подключением терморегулятора много нюансов …

Будем считать, что у нас уже заложены все основные провода, от теплого пола, также заложено и электричество.

Напомню от пола должны идти – силовой провод (по нему течет ток), провод термодатчика (регулирует уровень нагрева), а также должен быть и электрический кабель который устанавливается непосредственно в терморегулятор. Вот у меня эти провода сделаны с запасом.

Далее нам нужно взять сам регулятор и посмотреть основные гнезда для подключения. Кстати на нем все уже нарисовано, можно даже и не брать инструкцию, а подключить по схеме на регуляторе.

Итак, если судить по фото то (идем слева направо):

1 – «L» — line (или фаза) – это от линии электропередач вашей квартиры

2 – «N» — ноль – также от вашей линии квартиры

3 – «N1» — ноль от теплого пола (то есть кабеля теплого пола)

4 – «L1» — фаза от теплого пола

5 – пустой

6 и 7 контакты – это подключение терморегулятора

Все с этим разобрались, теперь мы знаем, куда какой провод подсоединять (лично у меня они уже заложены в стену).

Теперь нужно крепить терморегулятор на стену в отведенный подрозетник.

Снимаем декоративную крышку, там покажется основное крепление. Как видно на фото есть еще и нижнее черное крепление. Именно его нужно закрепить на стену, а затем уже крепить к нему регулятор. Для этого отстегиваем скобу и снимаем эту платформу.

снимаем пластиковую рамку

Теперь нам нужно отрезать лишние провода (слишком коротко не режьте, будет неудобно подключать), отчистить от лишнего мусора подрозетник и закрепить черную рамку. Рамка прикручивается на болты, как обычная розетка, вот фото смотрим.

Отлично рамка у нас закреплена, провода подогнаны. Теперь очищаем изоляцию самих проводов, нужно все делать при отключенном электричестве.

Переходим к подключению проводов терморегулятора. Для начала отмечу, что у меня на самом терморегуляторе нет крепления для «земли» (обычно полосатый провод). Есть только «фаза» и «ноль» — основные провода. Но что делать с землей, ведь она ест у основного провода питания и у провода от теплого пола! Ничего страшного, просто соединяем эти провода между собой, таким образом статическое электричество будет уходить по этому проводу минуя сам терморегулятор! Ну и конечно изолируем это соединение! Вот фото смотрим.

Теперь зачищаем основные провода, от основного питания от теплого пола и от терморегулятора.

Далее нам нужно все подключить.

Для начала подключаем основное питание.

Основное питание

Затем питание теплого пола (не перепутайте провода, иначе работать не будет)

В самую последнюю очередь подключаем терморегулятор, его не перепутаете, это самые тонкие провода

Все основные провода подключены, еще раз напомню – НЕ ПЕРЕПУТАЙТЕ ПРОДА ОТ ТЕПЛОГО ПОЛА И ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ!

Теперь устанавливаем терморегулятор на платформу (напомню, она у нас уже закреплена). Аккуратно прячем провода и устанавливаем регулятор.

Затем закрываем металлическую скобу и все готово.

Теперь включаем электричество и проверяем работоспособность. Если включился уже хорошо. Далее проверяем нагрев, как видите у меня на начало было 25,7 градусов Цельсия, а затем повысилось до 26,3 градусов. То есть нагрев идет и самое главное термодатчик его фиксирует. Значит, все работает правильно! Осталось только закрыть пластиковую рамку (лично я пока не буду, на стену еще обои буду клеить)

А на этом все, думаю моя статья вам была полезна.

Как подключить термостат? (2,3,4,5 Направляющая)

Термостаты — это самые совершенные узлы управления для устройств HVAC, таких как печи и кондиционеры . Подключение термостата — полезный навык, чтобы знать, нужно ли вам заменить старый термостат или просто проверить, что с новым термостатом что-то не так. С небольшой помощью вы сможете узнать, как установить термостат самостоятельно.

LearnMetrics разработал это руководство как маленькую помощь.Мы рассмотрим все, что вам нужно знать о подключении термостата ; в том числе, куда идет каждый цветной провод.

Очевидно, существует множество различных типов термостатов. 100% рекомендаций не подходят для 100% термостатов. В конце концов, существует много разных типов термостатов с разной схемой подключения: проводка термостата Honeywell , проводка гнезда , старые термостаты и так далее.

Мы рассмотрим наиболее распространенные схемы подключения термостатов для 2-проводных, 3-проводных, 4-проводных и 5-проводных термостатов .На каждом этапе мы будем указывать, какие 2-проводные или 5-проводные термостаты используются для подключения, например, чтобы получить более полное представление о том, куда идут эти цветные провода и как они обеспечивают функции кондиционеров и печей.

Во всех случаях мы будем использовать этот базовый термостат Honeywell для справки:

Это стандартный термостат Honeywell; идеально подходит для изучения проводки термостата. Протоколы применимы к проводке термостата Honeywell, а также к другой проводке термостата.

Мы также постараемся ответить на все распространенные вопросы, касающиеся подключения термостата, например:

«Провод какого цвета идет куда на термостате?» (проверьте схему ниже)

«Сколько проводов нужно термостату?» (Не менее 2)

«Что такое R и RC на термостате?» (цветовая кодовая диаграмма ниже)

«Для чего нужен черный провод на термостате?»

«Что делать, если у термостата нет провода C?» (старый термостат; можно оставить без него или добавить)

Давайте рассмотрим систематический и практический подход. Мы будем следовать этому общему порядку, чтобы узнать, как подключить термостат:

  1. Снимите панель управления термостата и обнажите цветные провода.
  2. Узнаем, что означает каждый цвет провода. Понимание цветовой кодировки даст вам хорошее представление о том, как на самом деле работает термостат.
  3. Замена старого термостата на новый.

Важное примечание: Имейте в виду, что работа с электрическими цепями может быть вредна для вас.Вот почему всегда соблюдайте соответствующие меры безопасности при работе с электрическими цепями под напряжением.

Начнем сразу с демонстрации цветных проводов:

Снятие панели управления термостата (переход к цветным проводам)

Первым этапом подключения термостата является подключение к проводам . Вероятно, ваш термостат закреплен на стене. Оголить провода легко; он начинается со снятия панели управления термостата.

Перед тем, как начать: Переведите выключатель питания на термостат устройства в положение «выключено».

Большинство панелей управления можно снять, просто слегка подтолкнув их снизу или сверху. Некоторые термостаты Honeywell также могут иметь несколько винтов; просто откручиваем их, чтобы оголить клеммы провода .

Под панелью управления вы найдете основание и провода, торчащие из стены. В базовом термостате Honeywell вы найдете:

  • 8 розеток слева.
  • 8 розеток справа.

Прежде чем мы возьмем винт с плоской головкой, чтобы открутить их, давайте сначала познакомимся с важной частью проводки любого термостата: кодами и цветами проводов.

Вот где идут провода термостата:

Цветовые коды проводки термостата

Как вы можете видеть на основании термостата, у вас 16 розеток с буквами C, R, W1, W2, O / B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC. С 2-проводным, 3-проводным и 4-проводным термостатами всего этого нет.Это нормально. Вы также можете заметить, что все розетки не подключены к ним. Это тоже стандарт.

Для каждой из этих клемм термостата есть специальный провод, обозначенный цветом:

Термостат состоит из 16 розеток с кодами (C, R, W1, W2, O / B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC) и обозначенных цветных проводов.

Если ваш термостат не выглядит так или даже что-то подобное, не волнуйтесь. Нам просто нужно понять, что такое каждый цвет провода и для чего он нужен.

Давайте посмотрим на каждый из этих проводов по очереди:

Черный или синий провод термостата (провод «C»)

Черный или синий провод (используется любой цвет) — это C — «Общий» провод . Что делает провод C? Провод C подключается к трансформатору, и замыкает электрическую цепь 24V . Более новые термостаты имеют цепь 24 В с непрерывным замкнутым контуром; в старых моделях петля замыкается только тогда, когда требуется питание (например, при включении переменного тока).

Чаще всего черный или синий провод, подключенный к клемме C, встречается в более новых «умных» термостатах. У старых термостатов может не быть провода «C»; они работают по запросу, а новые работают постоянно (круглосуточно, без выходных).

Вот почему новые цифровые термостаты потребляют энергию, даже когда печь или кондиционер не работают.

Красный провод термостата (провод «R» или «Rc»)

Красный провод или провод «R» — это провод питания. Они берут начало в трансформаторе (кондиционеры; в кондиционере) и обеспечивают 24-часовое напряжение переменного тока.

Все термостаты кондиционеров имеют красный провод для подачи питания. У вас также могут быть клеммы Rc или Rh для систем с двумя трансформаторами; это особые случаи в проводке термостата.

Белый провод термостата (провод «W1» или «W2»)

Белые провода для обогрева. Вы найдете их, например, в термостатах газовых печей, но не найдете их в термостатах кондиционеров.

Вт провода идут непосредственно к источнику нагрева; это может быть печь (газовая, электрическая, масляная, вы называете ее) или тепловые насосы (включая тепловые насосы мини-сплит).

W2 предназначен для двухступенчатого нагрева. Большинство тепловых насосов включают в себя обогрев второй ступени и требуют белого провода W2.

Оранжевый провод для O и темно-синий провод для B (провод «O / B»)

«O» или оранжевый провод термостата предназначен для охлаждения обратного клапана. Большинство крупных производителей тепловых насосов, таких как Trane, Goodman, Lennox и т. Д., Имеют оранжевый провод, идущий к конденсатору (расположенному в наружном блоке тепловых насосов).

«B» — для обогрева реверсивного клапана. Некоторые производители, такие как Rheem, включают реверсивный клапан, когда в тепловых насосах включен режим отопления.Для клеммы t-stat необходим темно-синий провод «B».

Зеленый провод термостата (провод «G»)

Зеленый провод — для вентилятора. Мини-сплит имеет комнатный кондиционер с вентилятором; потребляемая мощность вентилятора регулируется зеленым проводом или проводом «G».

Желтый провод термостата (провода «Y1» и «Y2»)

Y-клеммы предназначены для подключения к реле компрессора. Чаще всего это провода к кондиционеру (комнатному блоку сплит-системы). Y1 — для обычного или одноступенчатого охлаждения; это то, что у большинства из нас есть дома.Y-провод с кодом «Y1» обычно желтого цвета.

«Y2» только для кондиционеров с охлаждением второй ступени. Этот терминал требуется только в том случае, если у вас есть:

  • 2 компрессора.
  • Двухступенчатый компрессор.

Другие провода (BK, RS1, RS2, ODT1, ODT2, AUX NO, AUX C, AUX NC)

Некоторые другие клеммы, которые редко используются, все клеммы с правой стороны термостата. В будущем мы планируем создать отдельную статью о деталях, которые специфическая функция у всех них есть.

Имейте в виду, что с таким большим количеством разных термостатов каждый код провода может иметь провод разного цвета. Например, провод «О» не обязательно всегда оранжевый. Если техник, который установил ваш термостат, использовал другой цвет, у вас могут возникнуть проблемы с повторным подключением проводов. Вот почему так важен следующий раздел:

Снятие старого термостата (сделайте снимок)

Если вы планируете заменить старый термостат, не удаляйте старый термостат сразу.Прежде всего, убедитесь, что вы сможете правильно подключить новый термостат.

Специалисты по ОВКВ знают цветовую кодировку наизусть; они могут просто снять любой термостат Honeywell, заменить его новым и снова подключить клеммы.

Если вы собираете проводку термостата своими руками, вот что проще всего сделать, прежде чем снимать старый термостат:

Сделайте снимок.

Если вы открутите клеммы и сразу удалите провода, у вас могут возникнуть проблемы с повторным подключением проводов к новой клемме.Прежде чем продолжить, убедитесь, что у вас есть представление о том, как выглядит проводка к старому термостату.

Убедитесь, что провода проложены (вы не хотите терять их в стене)

Когда вы сфотографировали старый термостат, вы можете его удалить. Но будьте осторожны:

Термостат удерживает провода вне стены; провода подвешены к термостату. Если сразу снять термостат, провода потеряются внутри стены. Вам нужно будет либо:

  • Вытолкните провода из стены.
  • Разбейте стену, чтобы добраться до проводов.

Чтобы предотвратить эти два сценария, обязательно разложите провода. Возьмите каждую проволоку и загните ее наружу. Вот логика этого:

  • Отверстие в стене примерно 2 × 2 дюйма.
  • Сами провода размером примерно 1 × 1 дюйм.
  • Раздвинув их, вы получите поперечное сечение не менее 2х2 дюймов, и провода будут висеть на стене (а не на термостате).

Когда вы это сделаете, можете безопасно удалить старый термостат.

Установка нового термостата (повторное подключение провода)

После того, как вы удалите старый термостат, возьмите новый термостат и поместите его в то же место, что и старый термостат. Провода, которые вы закрепили на стене, нужно продеть через отверстие в новом термостате.

Теперь вы начинаете переподключение провода по проводам. Здесь очень полезно иметь фотографию старого термостата. Есть два способа узнать, куда идет каждый провод:

  1. Используйте фотографию и соответствующим образом повторно подключите провода.
  2. Используйте цветовую кодировку и повторно подсоедините провода.

Если вы используете цветовую кодировку, вы можете проверить, что означает каждый провод, в разделе выше. Вот краткое описание:

  • Красный провод: питание (в большинстве случаев вход 24 В).
  • Зеленый провод: Вентилятор.
  • Белый провод: Нагрев.
  • Синий провод: Охлаждение.
  • Rh: Мощность обогрева.
  • Rc: Мощность охлаждения.

Чтобы повторно подключить провод, просто наденьте провод на правую клемму и затяните установочный винт. Слегка потяните за провод, чтобы убедиться, что он надежно закреплен.

Пример: повторно подсоедините красный провод к R, затяните винт, проверьте и переместите к новому проводу.

После того, как вы переподключили все провода, наденьте плату управления и проверьте, все ли в порядке.

Теперь, когда мы знаем основы правильного подключения термостата и основы цветовой кодировки, давайте посмотрим, как подключать 2, 3, 4 и 5-проводные термостаты в пошаговых руководствах:

2-проводное подключение термостата (печи)

Самый простой термостат имеет 2 провода; обычно красный и белый провод.Двухпроводная проводка термостата используется только для печей и обычно не требует «C» или «общего» провода. Поэтому нам нужно всего два провода:

  1. Красный провод для питания (24ч).
  2. Белый провод для обогрева.

Подключить 2-проводный термостат довольно просто.

Вот пошаговое руководство по монтажу двухпроводного термостата своими руками:

  1. Снимите панель управления старого термостата печи.
  2. Обратите внимание на то, куда идут провода; обычно красный провод R идет к R, а белый провод идет к Rh или W1.Вы также можете сделать фото.
  3. Откручиваем два провода от клемм.
  4. Снимите материнскую плату старого двухпроводного термостата и установите на его место новый двухпроводной термостат.
  5. Подсоедините красный и белый провода, затяните установочный винт и снова установите панель управления.
  6. Проверить проводку 2-проводного термостата, включив печь.

Если вы правильно переподключили 2 провода, новый 2-проводный термостат должен управлять печью так же, как ваш старый 2-проводный термостат.

3-проводная проводка термостата (котлы, обогреватели)

3-проводные термостаты чаще всего используются для управления нагревателями; в частности котлы и водонагреватели. 3 провода, которые вы найдете, обычно имеют коды R, G и W.

Разница между двухпроводным и трехпроводным термометрами — это «G» или зеленый провод, который обычно используется для вентиляторов. В трехпроводной схеме подключения термостата зеленый провод используется как перепрофилированный провод C или «Общий». Вот 3 провода:

  1. Красный провод для питания (24В).
  2. Белый провод для обогрева (подключается к клемме W или W1).
  3. Зеленый провод как перепрофилированный провод C.

Вот как подключить 3-проводный термостат:

  1. Снимите панель управления старого термостата.
  2. Сфотографируйте 3 провода. Обратите внимание на цвет — красный, белый и зеленый — и на клеммы — R, W или W1, G.
  3. Полностью снимите материнскую плату старого термостата и закрепите провода. Вы же не хотите, чтобы они прятались глубоко внутри стены.
  4. Поместите новую материнскую плату на место старой и протяните провода через трехпроводной термостат.
  5. Правильно подключите провода — красный к R, белый к W или W1, зеленый к G — и затяните винты клемм.
  6. Установите панель управления и проверьте, правильно ли работает ваш бойлер или водонагреватель, подключенный к 3-проводному термометру.

Знать, как подключить 3-проводный термостат, довольно просто по сравнению с 4-х и 5-ти проводным термостатами:

4-проводная проводка термостата (тепловые насосы, HVAC)

4-проводные термостаты

обладают большей гибкостью.Для правильной работы интеллектуальных термостатов, таких как термостаты Nest и Ecobee, требуется 4-проводная проводка термостата.

Помимо нагрева (2-проводные термостаты) и C или вентилятора (3-проводные термостаты), 4-проводные термостаты включают охлаждающий провод, обычно синего или желтого цвета. Вот провода в 4-проводных термостатах с кодами клемм и цветовыми кодами:

  1. Красный провод для питания (24В).
  2. Белый провод для обогрева (подключается к клемме W или W1).
  3. Зеленый провод для вентиляторов.
  4. Синий или желтый провод для охлаждения (подключен к Y).

Эти термостаты типичны для тепловых насосов: устройств HVAC, которые могут охлаждать и нагревать. Для обдува необходим вентилятор (зеленый провод).

Вот как можно самостоятельно подключить 4-проводный термостат:

  1. Снимите панель управления и обнажите провода в старом 4-проводном термостате.
  2. Сделайте фото проводов; вы также можете отметить место каждого из них, но сделать снимок будет намного проще.
  3. Снимите материнскую плату и закрепите провода; если не держать их, четыре провода потеряются в стене.
  4. Прикрутите новую материнскую плату и протяните 4 провода через отверстие.
  5. Подсоедините 4 провода к соответствующим клеммам — красный к R, белый к W или W1, зеленый к G и синий или желтый к Y — и прикрутите их на место. Потяните за каждый провод, чтобы убедиться, что он зафиксирован на месте.
  6. Включите тепловой насос или любое другое устройство HVAC, которое подключается к 4-проводному термостату.

Рассмотрим один из самых распространенных термостатов. Вот стандартная проводка 5-проводного термостата Honeywell:

5-проводная проводка термостата (любое устройство HVAC — кондиционеры, тепловые насосы, печи и т. Д.)

5-проводной термостат

— это, по сути, 4-проводный термостат с проводом «C» или «Общий». Все новые цифровые термостаты для устройств HVAC требуют подключения провода 24 В C. 5-проводные термостаты — самый универсальный термостат; они управляют чем угодно: от умных кондиционеров, тепловых насосов, печей и так далее.

Вот 5 цветов проводов и коды клемм:

  1. Красный провод для питания (24В).
  2. Белый провод для обогрева (подключается к клемме W или W1).
  3. Зеленый провод для вентиляторов.
  4. Синий или желтый провод для охлаждения (подключен к Y).
  5. Черный провод для «C» или «общего» провода.

Вот как выглядит проводной 5-проводный термостат:

Давайте посмотрим, как заменить старый 5-проводной термостат на новый:

  1. Снимите панель управления и обнажите провода в старом 5-проводном термостате.
  2. Сделайте фото проводов; вы также можете отметить место каждого из них, но сделать снимок будет намного проще.
  3. Снимите материнскую плату и закрепите провода; если не держать их, четыре провода потеряются в стене.
  4. Прикрутите новую материнскую плату и протяните 5 проводов через отверстие.
  5. Подсоедините 5 проводов к соответствующим клеммам — красный к R, белый к W или W1, зеленый к G, синий или желтый к Y, черный к C — и прикрутите их на место. Потяните за каждый провод, чтобы убедиться, что он зафиксирован на месте.
  6. Включите любое интеллектуальное устройство, которое подключается к 5-проводному термостату, и попробуйте использовать приложение для смартфона или пульт дистанционного управления, чтобы проверить, все ли работает должным образом.

Это основы подключения термостата. Если у вас есть немного технических навыков, вы, вероятно, сможете заменить термостат своими руками.

Разъяснение провода смарт-термостата C — что делать, если у вас его нет?
