Содержание

Как подключить телефонную розетку

Установив дополнительную телефонную розетку, вы избавитесь от кучи лишних шнуров и упростите процесс подключения телефона, если вдруг решите его заменить. В данном материале описывается, как подключить телефонную розетку своими руками имея минимальный набор инструментов.

В процессе подключения придется воспользоваться:

  • телефонной розеткой;
  • приспособлением, позволяющим снять изоляцию;
  • отвёрткой;
  • тестером (мультиметром).

Процесс подключения телефонной розетки

Для начала, следует позаботиться о защитных перчатках. В состоянии «покоя» значение напряжения, которым обладает телефонная сеть, составляет примерно 60 В. Конечно это не смертельно, но приятных ощущений тоже ожидать не следует. При звонке значение напряжения возрастает до 100 — 120 В, а это уже серьезно!

Далее, специальным приспособлением или бокорезами следует снять изоляционный слой с телефонного шнура. Постарайтесь не повредить жилы, поскольку даже в том месте, где есть царапина, в будущем может возникнуть обрыв.

Теперь открываем розетку. Тут следует выполнить подключение телефонной линии к проводам красного и зеленого цвета – это стандартное размещение.

Однако, не обойтись и без исключений, к примеру, подключение выполняется к третьему и четвертому контакту (в розетках RJ-11), а иногда даже ко второму и пятому. Но, это очень редкое явление.

Провод красного цвета — это «минус», а зелёного цвета – плюс. Стоит отметить, что в общем случае, значение полярности не является принципиальным, однако, бывают и такие телефоны, которые работают только в том случае, если все подключено верно.

Определение полярности в телефонной сети осуществляется тестером (если провода подключены неправильно, напряжение на тестере будет отрицательным).

Если тестер вам не доступен, то данную проверку можно осуществить, воткнув провода в обыкновенную картошку, провод с «плюсом» окрасит картофель.

Но в реальных условиях, перед тем как подключать телефонную розетку, проверка полярности производиться крайне редко.

Чаще всего, телефонная розетка имеет в комплекте 2-х сторонний скотч. При помощи данного материала, следует закрепить телефонную розетку и затем зафиксировать при помощи саморезов.

Теперь осталось только защелкнуть розетку и опробовать её работу.

Установка скрытой телефонной розетки

В установке вам придется пользоваться:

  • скрытой розеткой;
  • перфоратором, и коронкой к нему;
  • крепежом;
  • приспособлением, позволяющим снять изоляцию;
  • отвёрткой;
  • тестером (мультиметром).

При подключении скрытой телефонной розетки, то в порядке, с которым она подключается, ничего не меняется. Перед подключением, нужно выполнить подвод телефонного провода к месту, в котором будет расположена розетка при помощи штроб, плинтуса либо кабеля-канала и сделать следующее:

  • Первым делом нужно выполнить подбор насадки под перфоратор, таким образом, чтобы её диаметр совпадал с диаметром коробки, и проделать в стене требуемое углубление.
  • После этого, следует выполнить установку коробки в углубление и закрепить её дюбелями и саморезами.
  • Теперь выполняем обрезку телефонного кабеля, так, чтобы он обладал запасом длины, укладываемым в коробке, там же, где и корпус розетки (примерно 10 см).
  • Далее, выполняем подключение кабеля, таким же способом, как в третьем пункте предыдущего руководства.
  • После этого, нужно поместить собранный корпус и небольшой запас шнура в полость коробки и хорошенько закрепить при помощи распорных винтов.
  • Теперь, дело осталось за установкой внешней рамки и накладки.
  • Проверьте розетку.

Ну, на этом все! Теперь вам известно как подключить телефонную розетку своими руками, и эта работе не введет вас в замешательство.

Подключение к телефонной сети. Подключение телефонной розетки rj11, схема

Эти изделия представляют собой слаботочные контакты, размещенные в пластиковых корпусах различной формы, дизайна и размера. Подключение может быть произведено способом закрепления контактов винтами или с применением специально разработанного разъема. В старых изделиях применяются специальные вилки.

Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.


Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

  • бокорезы – для разделки кабеля;
  • нож – для зачистки концов проводов;
  • отвертка – крепление концов в розетке;
  • винты – крепление основания устройства к стене;
  • дрель – сверление отверстий для фиксации наружного устройства;
  • сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
  • пластиковые вставки в отверстия;
  • «болгарка» с диском по бетону – для выполнения скрытой проводки;
  • перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
  • – для уточнения полярности контактов в разъеме при подсоединении;
  • защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.


Порядок выполнения работ

  1. Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
  2. При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
  3. Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
  4. При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
  5. При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
  6. При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Все работы просты и доступны непрофессиональному исполнителю.


Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

Телефонные разъемы служат не только для подключения аппаратов в линию связи. Они применяются для соединения с другими аппаратами и устройствами связи.

Розетки выполняются с одним, двумя или большим количеством разъемов и могут обеспечить соединение одновременно нескольких абонентов.

В большом разнообразии коннекторов необходимо рассмотреть некоторые их разновидности:

  • RJ11 – двухпроводное исполнение, применяется для подключения к сетям линейного типа.
  • RJ14 – снабжена четырьмя проводниками и четырьмя контактами, совместим с большинством моделей современных телефонов. Для подсоединения одного абонента нужно задействовать 2-й и 3-й контакты. Если необходимо подключение нескольких дополнительных линий, нужно использовать 1-й и 4-йконтакты. Если используется накладная телефонная розетка, подключение линии производится проводами красного и зеленого цветов.
  • RJ25 – имеет три пары контактов, для ее подсоединения требуется участие квалифицированного специалист по телефонной связи.
  • РТШК-4 – наследие еще советского периода, однако производятся и применяются по настоящее время. Имеет в комплекте специальный ключ. Подключение производится неразъемным способом с коробкой отводного типа. При наличии в помещении нескольких точек такого типа, их замыкание происходит с использованием конденсатора.

Об устройствах для подключения RJ11 и RJ12 поговорим подробнее:

  • Первый из этих типов изделий применяется для индивидуальных подключений в обычных телефонных сетях.
  • Второй применяется для сетей с большими нагрузками – в офисных либо общедоступных местах.

Эти виды соединительных устройств имеют два или четыре контакта, выполненных как металлическая вилка, подключаются к контактам, которые расположены в центре. Для монтажа желателен специнструмент – нож кроссировочный, позволяющий снять оплетку без повреждения провода и обжать вилку при установке на провод.


Для подключения необходимо:

  • снять оплетку с провода на длину 4 – 5 сантиметров;
  • расправить каждую жилу кабеля, число которых бывает от 4-х до 6-ти;
  • уложить все проводки в пазики розетки;
  • проверить наличие контакта между разъемом и кабелем телефона.

Начиная подключение нужно озаботиться о мерах без опасности при выполнении работ. Обязательно наденьте резиновые перчатки, способные уберечь от поражения электротоком.

Общие стандарты устройства розеток свидетельствуют о том, что красный цвет оплетки обычно означает положительный проводник, а зеленые говорит об отрицательном номинале. Убедиться в этом поможет тестер.

Способы подключения всех розеток идентичны, но они различаются способами по способам установки в зависимости от исполнения.

Практически также производится монтаж популярных розеток французского производства типа Legrnd. Линейка изделий этого типа весьма разнообразна, розетки выпускаются с любым видом установки: наружные, внутренние и любые прочие. Цветовая маркировка следует европейским стандартам и идентична в подобных изделиях других производителей.

Примеры цен на телефонные коннекторы

Таблица 1

Изображение Модель, описание Цена (руб) Производитель
Reksant. С функцией переходника для использования евро розеток совместно со старыми отечественными 60 Россия
Телефонная розетка внутренняя Reksant 2 – 6р-4с (2 порта), цвет молочно-белый 380 Россия
Телефонная розетка внутренняя Reksant 1 – 6р-4с (1 порт), цвет молочно-белый 290 Россия
Телефонная розетка Proconnect 2-6р-4с 55 Брэнд
Телефонная розетка RJ12 1 модуль 6 контактов ABB Zenit N2117. 6AN 500 Брэнд
Телефонная розетка 2 RJ11Legrand Suno 774839 490 Легранд Франция
  1. При производстве работ по прокладке телефонного кабеля нужно помнить о правилах безопасности:
    • Выполняя штробление паза для кабеля по кирпичу или бетону, обязательно воспользуйтесь защитными очками или защитной маской для предохранения глаз и лица.
    • При сверлении отверстий для крепления кабеля или основания розетки примите такие же меры безопасности.
    • Производя вырубку материала из штробленных каналов, из глухого отверстия для коробки розетки, установите на зубило защитный диск, предотвращающий повреждения рук.
    • Работы с проводкой нужно производить в защитных перчатках.
  2. Если в наличии нет прибора для проверки полярности проводов, воспользуйтесь срезом картофелины. Воткните в мякоть концы проводов, поверхность мякоти вокруг плюсового провода скоро начнет темнеть.
  3. Современные розетки исполняются в безопасном варианте. Тем не менее, устанавливать их нужно в недоступном для детей месте.
  4. При зачистке концов кабеля для подключения нужно избегать повреждения изоляции внутренних проводов и, тем более, самих проводников. Это приводит к ухудшению качества связи и возможности обрыва линии.
  5. Если используется старый советский двухжильный провод в виде пластиковой ленточки с проводками по краям, недопустимо крепить его, вбивая гвозди между проводками. Это часто ведет к обрыву линии при монтаже. При контакте гвоздя с проводком может образоваться заземляющая пара, ухудшающая качество связи.

Ведя все работы вдумчиво и аккуратно, можно успешно справиться с несложной задачей выполнения проводки и установки розеток. Беритесь без сомнений и будет вам успех!

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

розетка RJ-11

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

  1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
  2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
  4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.


схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

  1. Отвертка , которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать .
  2. Кабель , если происходит не замена старого устройства, а прокладка абсолютно нового.
  3. Перфоратор , также как и кабель, понадобится, если происходит монтаж новой розетки.
  4. Сама розетка.
  5. Нож с острым лезвием.
  6. Саморезы.
  7. Кусачки.
  8. Изоляционная лента.
  9. Универсальный или тестер.
  10. Защитные перчатки.
  11. Односторонняя и двухсторонняя клеящая лента.
  12. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

  1. Первоначально , потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
  2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
  3. При помощи тестера определить полярность контактов.
  4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
  5. Осуществить подключение кабельных жил , после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
  7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
  8. Защелкнуть крышку данного приспособления.

Существуют разновидности телефонных розеток скрытого типа. Процесс подключения для них не имеет принципиальных различий с подсоединением классических вариантов устройств.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

  1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
  2. Предварительно , потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
  3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
  4. Надеть внешний защитный корпус , после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток


При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

  1. Устройства для внешней установки.
  2. Устройства , обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов.

маркировка телефонных проводов

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

  1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
  2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
  3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
  4. Если происходит установка телефонной розетки старого образца , то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Для подключения телефонной розетки понадобится следующее:

И, конечно же, понадобится сама розетка.

Виды розеток

От того, какой вид розетки будет выбран, зависит способ ее установки.

Розетки разделяются на следующие типы:

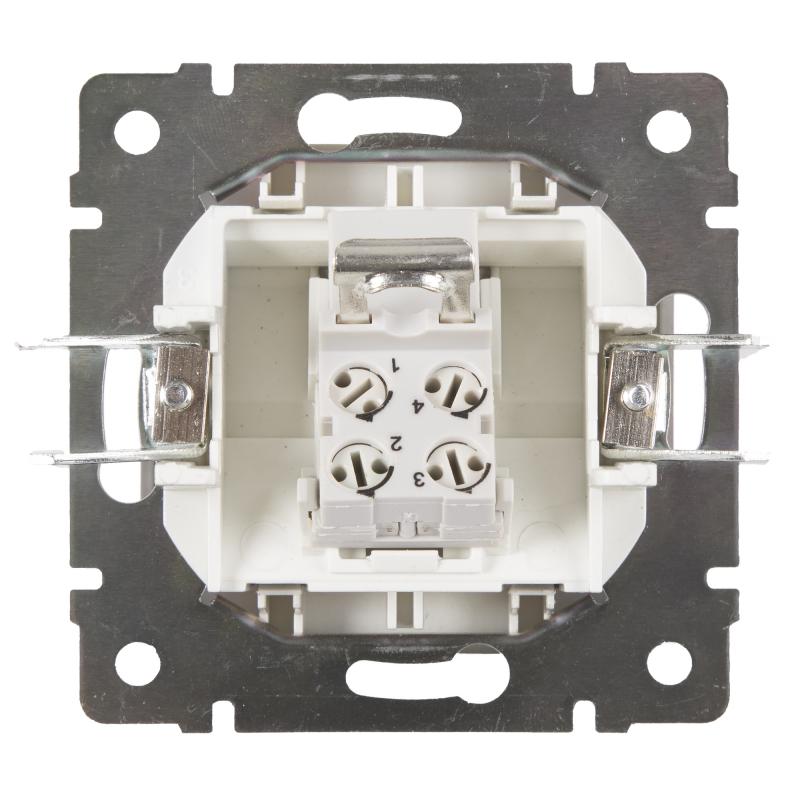

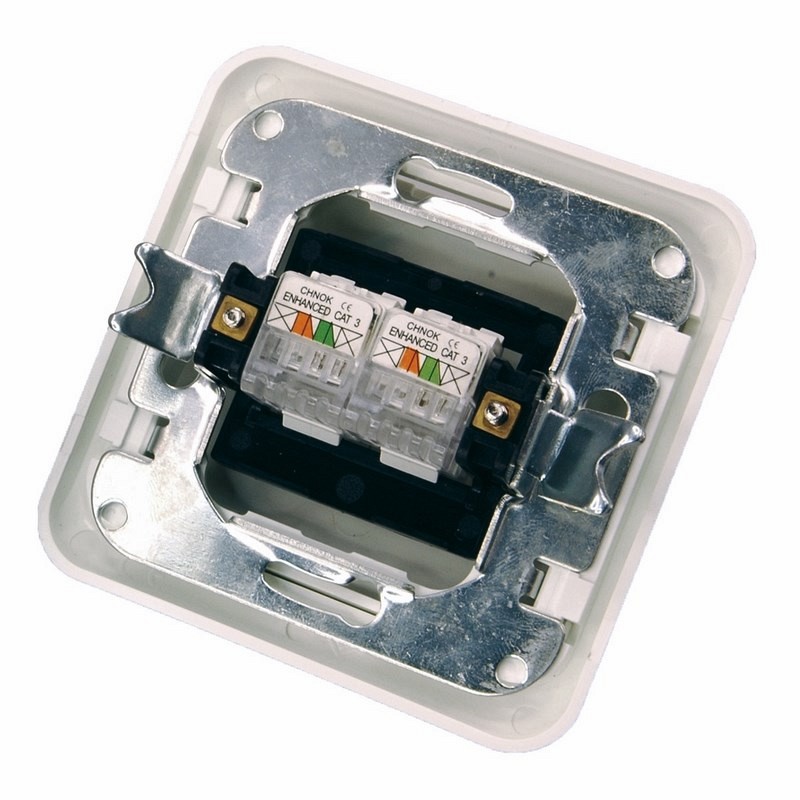

    Встраиваемые в стену розетки «евро»

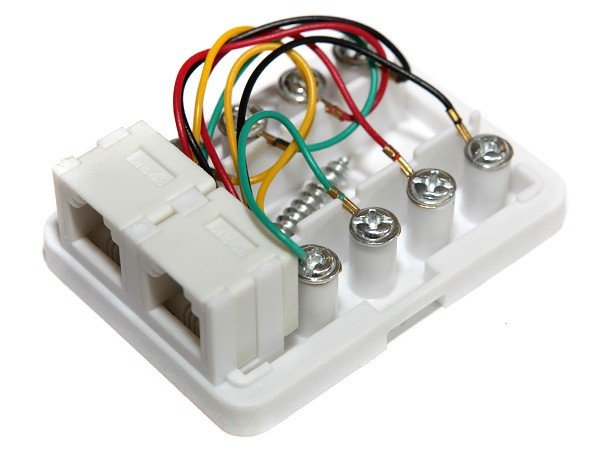

    Розетки внешнего типа

    Розетки советского образца

Установка розеток советского образца — РТШК-4 ранее осуществлялась вместе с конденсатором, который проверял линию и в момент звонка оповещал о ее занятости. Сейчас же розетки устанавливаются без конденсатора, что существенно упрощает этот процесс.

Для того чтобы более наглядно осветить процесс подключения телефонной розетки, рассмотрим пример установки внешней универсальной розетки — RJ-11.

Как подключить розетку внешнего типа

Перед тем как приступить к установке нужно обязательно одеть защитные перчатки.

Важно! Во время звонка напряжение в телефонной линии возрастает на 100-120 Вольт, поэтому работа с розеткой без перчаток представляет серьезную угрозу для жизни и здоровья.

Теперь нужно при помощи бокорезов или же специального инструмента для работы с кабелем оголить провод телефонной линии, зачистив его от изоляции на 4 см. Жилы должны быть ровными, поэтому их нужно будет расправить.


Важно! Изоляцию нужно снимать очень аккуратно, стараясь не сделать насечек на медных жилах, иначе они могут легко переломиться.

Когда провод подготовлен к предстоящей работе, можно приступать к подключению. Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым.

Внутри розетки можно увидеть следующее:

Для подключения телефона для домашнего пользования достаточно только двух клемм и двух проводов. Потому на первый взгляд содержимое коробки может показаться странным, ведь здесь целых 4 клеммы. Но оставшиеся 2 используются для подключения еще одной телефонной линии.

В нашем случае понадобятся 2 клеммы (на рисунке они обведены красным цветом), к которым и будет подключаться телефонная линия. Далее следует подключить провод к красному («минус») и зеленому («плюс») проводам, прикручивая жилы к металлическим винтам.

Для того чтобы соблюдать правильность подключения нужно проверить полярность линии при помощи мультиметра или тестера.

Совет! Если под рукой вдруг не оказалось тестера, можно воспользоваться обычным картофелем. Для этого нужно разрезать картофелину пополам и вставить в нее концы кабеля: около «плюса» цвет изменится.

Не все телефонные аппараты требуют строго соблюдения полярности, в большинстве случаев она не важна.

После того как все операции завершены — крышка возвращается обратно и защелкивается. Затем коробка крепится к стене при помощи саморезов или двусторонней клеевой площадки.

После подключения нужно обязательно проверить, есть ли связь.

Установка розетки скрытого типа

Еще один распространенный вид телефонных розеток — розетки скрытого типа.

Они выглядят вот так:

Они очень удобны, поскольку не выступают из стены и аккуратно смотрятся. И хотя процесс их подключения ничем не отличается от подключения внешних розеток, повозиться все-таки придется, так как нужно будет смонтировать отверстия в стене.

Для подключения скрытой розетки, кроме всех уже перечисленных инструментов (отвертка, мультиметр, бокорезы, кабель), понадобится также подрозетник, перфоратор и крепежи.

Прежде чем приступить к устройству отверстия для закладки кабеля, нужно подготовить перфоратор, подобрав к нему соответствующую насадку с диаметром равным диаметру самой коробки. Далее нужно просверлить круглое отверстие и установить в него соответствующий подрозетник.


Для того чтобы подвести к подрозетнику кабель, нужно продолбить в стене углубление, которое, после устройства в нем провода, заштукатуривается. Готовая бороздка должна быть заполнена кабелем так, чтобы в подрозтенике осталось в запасе еще примерно 10 см провода.

Затем следует тот же самый процесс присоединения жил кабеля к клеммам, как и в случае с внешней телефонной розеткой.

После, коробка устанавливается в подрозетник и надежно крепится к стене при помощи распорных винтов. Сверху закрепляется декоративная накладка — процесс установки окончен.

Хорошо чувствовать себя хозяином своего дома и мастером на все руки. Но если процесс подключения телефонной розетки своими руками показался вам слишком сложным, то не бегите к мастерам.

Видео, рассказывающее о процессе установки телефонной и электрической розетки, прояснит все непонятные моменты установки:

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

розетка RJ-11

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

  1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
  2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
  4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.


схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

  1. Отвертка , которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать.
  2. Кабель , если происходит не замена старого устройства, а прокладка абсолютно нового.
  3. Перфоратор , также как и кабель, понадобится, если происходит монтаж новой розетки.
  4. Сама розетка.
  5. Нож с острым лезвием.
  6. Саморезы.
  7. Кусачки.
  8. Изоляционная лента.
  9. Универсальный или тестер.
  10. Защитные перчатки.
  11. Односторонняя и двухсторонняя клеящая лента.
  12. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция


Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

  1. Первоначально , потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
  2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
  3. При помощи тестера определить полярность контактов.
  4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
  5. Осуществить подключение кабельных жил , после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
  7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
  8. Защелкнуть крышку данного приспособления.

Существуют разновидности телефонных розеток скрытого типа. Процесс подключения для них не имеет принципиальных различий с подсоединением классических вариантов устройств.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

  1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
  2. Предварительно , потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
  3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
  4. Надеть внешний защитный корпус , после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

  1. Устройства для внешней установки.
  2. Устройства , обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов.

маркировка телефонных проводов

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

  1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
  2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
  3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
  4. Если происходит установка телефонной розетки старого образца , то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

В настоящее время получили широкое распространение сотовые телефоны. Однако в эксплуатации еще находятся десятки миллионов проводных телефонных аппаратов и радиотелефонов, да и многие люди предпочитают их сотовым.

Звонки по междугородней и международной связи со стационарного домашнего телефонного аппарата обходятся гораздо дешевле, не надо постоянно следить за степенью заряда батареек и периодически менять их.

Подключение одного или нескольких параллельных стационарных телефонов и радиотелефонов к линии связи своими руками простейшая задача, под силу практически любому человеку, даже не знающего тонкостей связного дела.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может. Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно, рассчитанного на измерение постоянного напряжения. Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки, и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Схема подключения проводного стационарного телефона к АТС

От автоматической телефонной станции (АТС) к каждому дому протянут сто парный телефонный кабель, который разветвляется десяти парными кабелями по подъездам дома. Концы десяти парных кабелей распаяны в десяти парных плинтах в подъездах дома. Плинты устанавливаются в боксах или закрепляются на стенах. На фотографии – плинт с отрытой крышкой.

Раньше корпуса плинтов делали из дюралюминия, сейчас – из пластмассы. В современных плинтах линейные провода линий связи подсоединяются запрессовкой в гребенки специальным инструментом. От одной из пар плинта в Вашу квартиру и протянута линия связи телефонным провод ТРП, который связисты называют лапшой. На конце этого провода в квартире устанавливается розетка РТШК-4 (старого образца), или современная RJ-11, и уже к ней с помощью вилки подключается проводной телефон.

Как видите, схема подключения проводного стационарного телефона простая: от АТС в Вашу квартиру протянута индивидуальная пара проводов, через которую и осуществляется связь. Как видно из схемы, вилка и розетка нужны исключительно для удобств эксплуатации ― и в работе телефона участия не принимают. Можно соединить телефонные провода, идущие от плинта с телефонным шнуром, и телефон будет успешно работать.

Как подключить телефон к линии связи

Подключение телефонных аппаратов, в том числе и радиотелефонов к линии осуществляется посредством разъемного соединения – вилки и розетки. В настоящее время в эксплуатации применяются телефонные разъемы двух стандартов. Морально устаревшие советские, соответствующие требованиям ГОСТ 8810-81 (CT СЭВ 5396-85), который действовал до 01.01.92 (РТШК-4), и современные телефонные вилки и розетки RJ-11, соответствующие международному стандарту МЭК 60669-1 и 60884-1 (623K). Еще применяются универсальные телефонные вилки и розетки, которые дают возможность подключения вилок и розеток, выпущенных по новому и старому стандарту между собой.

Вопрос кажется неактуальным, но в эксплуатации находится еще много телефонов, подключенных давно, и при самостоятельном ремонте разъема или переносе телефона эта информация может быть востребована.

Конечно, советский телефонный разъем громоздкий, не соответствует современным эстетическим взглядам, но надежный и долгое время успешно выполнял, да и продолжает выполнять возложенные на него функции.

В телефонной розетке имеется четыре контакта для подключения вилки и два ― для коммутации конденсатора. Позиционирование вилки при вставлении обеспечивается за счет отверстий в крышке розетки. Линия подключается винтовым соединением к двум правым контактам. Для контроля целостности линии в розетке еще устанавливался конденсатор, который подключался к правому верхнему контакту и нижнему левому. Когда вилка вставлялась в розетку, она клиновидным штырем разрывала цепь, и конденсатор отключался. Когда нужно было проверить линию, достаточно было вынуть розетку, и связисты с АТС могли, подав на пару переменное напряжение, проверить состояние линии, и таким образом определить, что именно является причиной отсутствия связи, линия или телефонный аппарат. При параллельном подключении двух телефонов и извлечении вилки одного из них, линия сильно сажается, так как переменное напряжение хорошо проходит через конденсатор. Если у Вас случайно забыта такая подключенная к телефонной линии розетка, то обязательно отсоедините ее от линии или удалите конденсатор. Его желательно удалить из всех подключенных телефонных розеток, так как в современных телефонных линиях связи конденсатор участия не принимает ― и поэтому не нужен.

Телефонная вилка представляет собой пластмассовую коробку, состоящую из двух половинок, в одну из которых вставлено четыре плоских контакта, к ним на винтах подсоединяется шнур, идущий от телефона. На фото хорошо видно, к каким контактам его подключать. Для работы телефона не имеет значения, к каким контактам подключены провода, главное, чтобы контакты телефонной розетки, к которым приходят провода линии, соединялись с контактами вилки, на которые приходят провода от телефона. Штырь клиновидной формы служит для отключения от линии связи проверочного конденсатора.

С появлением в быту телефонов зарубежного производства, у которых шнур оканчивался вилкой RJ-11 6P4C, а розетки у всех были установлены РТШК-4, в продаже сразу появились переходники (адаптеры), позволяющие любому обладателю новинки без посторонней помощи подключить телефон к линии.

В адаптере два верхних плоских контакта соединялись с 3 и 4 контактами RJ-11 (стандартная схема обжима), на фото слева, а нижние плоские – с контактами 2 и 5 RJ-11, на фото в нижней части адаптера.

Подключение телефона к универсальной розетке РТШК-4 623K RJ-11

Еще одно творение переходного периода ― универсальная розетка, симбиоз розеток РТШК-4 и RJ-11. Не знаю, для чего их выпускали, но можно предположить, что ими заменяли пришедшие в негодность РТШК-4, тем самым обеспечивая возможность подключать телефоны с вилками любых стандартов.

3 и 4-й контакты обеих телефонных розеток RJ-11 подключены параллельно с правыми РТШК-4 (стандартное подключение), а контакты 2 и 5 телефонной розетки ― параллельно с левым РТШК-4.

Подключение телефона к розетке 623K RJ-11 6P4C

Современные розетки для подключения телефонов под вилку RJ-11 4P4C ― малогабаритные. Они выпускаются в разной цветовой гамме корпуса, бывают настенными, для внутренней разводки и комбинированными (для одновременного подключения телефонов к линии связи и компьютеров к локальным сетям и сети Интернет вилками RJ-45).

В представленной розетке линейные провода телефонной линии нужно подключить к зеленому и красному проводам, которые подключены к контактам 2 и 3 розетки RJ-11 4P4C. Полярность подключения телефона значения не имеет.

Подключение телефона обжатием лапши в RJ-11

Можно и вовсе обойтись без стандартной розетки, подключив телефонный аппарат непосредственно к телефонному проводу, так называемой лапша. Для этого нужно конец лапши, подходящий к телефону, обжать в розетке RJ-11.

Диаметр изоляции проводников у лапши больше, чем нужно, и вставить их в разъем RJ-11 не получится. Для этого нужно полностью снять изоляцию. Без изоляции провода невозможно будет обжать в RJ-11, и поэтому на них следует предварительно надеть трубки, снятые с проводов витой пары или других проводов, подходящих по размеру.

Теперь останется только вставить провода лапши в контакты 2 и 3 разъема RJ-11 и обжать с помощью специальных клещей (кримпера) или вручную по технологии, описанной в статье «Как обжать кабель витых пар без клещей» . Полярность проводов значения не имеет.

Для подключения телефона нужно будет вынуть из него штатный провод подключения и в разъем на корпусе вставить обжатый на лапше разъем RJ-11.

Подключение стационарного телефона с трубкой к линии выполняется телефонным линейным шнуром с вилками RJ-11 4P4C на концах. Из них для подключения телефона задействованы, как правило, только два средних контакта. Остальные контакты часто отсутствуют, так как предназначены для подключения параллельно двух стационарных телефонов (телефонные аппараты должны поддерживать возможность работы в таком режиме) по системе директор – секретарь. Это когда при поднятии трубки одного из телефонов, второй автоматически отключается.

По стандарту подключения телефона к каждому номеру контакта должен подходить провод определенный цветовой маркировки. Это придумано для удобства ремонта и обслуживания. Не важно, какого цвета провод куда подключен. Главное, чтобы приходящие от АТС провода были подключены к двум средним контактам 2 и 3 телефонной вилки. Современный стандарт предусматривает нижеприведенную цветовую схему обжатия линейного провода к вилке RJ-11.

Ранее действовал другой стандарт, согласно которому обжатие вилки RJ-11 должно было выполняться по нижеприведенной цветовой схеме.

Полярность подключения для стационарного телефона, подключенного не по спаренной схеме, значения не имеет. Для опрессовки проводов в вилке RJ-11 существует специальный инструмент, но можно обойтись и одной отверткой.

При покупке вилки RJ-11 для подключения линии следует обратить внимание на то, что ее ширина должна иметь размер 9,5 мм. Дело в том, что вилка RJ-11 для шнура, соединяющего телефонный аппарат с трубкой, имеет точно такой же внешний вид, но ширина ее составляет 7,5 мм и можно купить не ту вилку.

Иногда для удобства требуется к уже подключенному к линии связи телефонному аппарату параллельно подключить еще один или несколько аппаратов, включая и радиотелефоны. Такое подключение выполняется простым параллельным соединением розеток, точно так же, как подключаются к электропроводке электрические розетки. Полярность проводов значения не имеет. Современные телефоны очень незначительно нагружают телефонную линию и можно подключить параллельно хоть 10 телефонов. К недостаткам такого подключения следует отнести отсутствие конфиденциальности при разговоре. То есть, во время Вашего разговора, поднявший трубку на любом параллельно подключенном телефоне, может слышать Вашу беседу. Есть схемы блокираторов, позволяющие при поднятии трубки на одном из телефонов, блокировать все остальные телефонные аппараты.

После подключения нескольких телефонных аппаратов параллельно может возникнуть ситуация, когда поступает вызывной сигнал, звонит только один телефон, а все остальные только издают короткий негромкий звук. Причиной этому является наличие системы АОН (автоматическое определение номера) в звонящем телефоне, настроенной на определение телефонного номера звонящего абонента до поднятия трубки. Таким образом, АОН сразу же автоматически подымает трубку и уже сам генерирует вызывной сигнал. По этой причине все остальные подключенные параллельно телефоны и не звонят. Обычно в современных телефонах можно включать функцию АОН на определение номера после поднятия Вами трубки. Тогда, при поступлении вызывного сигнала все телефоны будут звонить. АОН, включенный в режим определения номера до поднятия трубки, плох еще и для тех, кто звонит Вам по межгороду. Связано это с тем, что даже если звонок поступает в Ваше отсутствие, отсчет времени соединения и начисление оплаты начинаются без подъема трубки. К плюсам системы АОН можно отнести тот факт, что если телефоны без АОН установлены в местах отдыха, а с АОН ― в другом помещении, то Вы не будете потревожены ночным звонком.

Существуют и готовые решения в виде радиотелефонного аппарата с несколькими трубками, позволяющими не только блокировать, но и переключать звонящего абонента с поднятой трубки на любую другую. Однако такие телефоны не каждому по карману и имеют существенный недостаток. При отключении электроэнергии они не работают; а в трубках у них установлены аккумуляторы, которые служат несколько лет, затем требуется замена аккумулятора, а это по стоимости сравнимо со стоимостью обыкновенного кнопочного телефона. Поэтому, для обеспечения бесперебойной связи, все равно нужно в резерве держать обыкновенный телефон.

Подключение телефонного шнура к линии скруткой проводов

В жизни бываю ситуации, что нужно подсоединить телефон к линии, а розетки нет. В таком случае можно выполнять соединение проводов скруткой без ухудшения качества связи. Такое соединение даже надежнее, чем разъемное. Единственный недостаток, что придется обрезать провод в случае необходимости подключения другого. Да и то, в современных телефонах шнуры с телефонными аппаратами стыкуются вилками RJ11 и можно, в случае, например, ремонта телефона, всегда легко его отсоединить от линии. У меня так подключен один телефон, при этом весь шнур спрятан за дверной наличник, выходит в наружу только кусочек длиной 15 см с вилкой RJ11 на конце, которая сразу вставлена в розетку телефона.

Телефонный шнур очень гибкий, это особенный провод с жилами, сделанными по специальной технологии. Очень тонкая медная ленточка навивается на хлопчатобумажную нить. Такой проводник называется мишура. Провода из мишуры широко применяются при производстве наушников, соединении телефонных трубок с базами, то есть в случаях, когда провода при эксплуатации постоянно изгибаются.

Проводников мишура в каждой жиле несколько и они свиты еще между собой. Паять мишуру очень сложно, а механическая прочность такой пайки получается низкой. Для получения надежного и механически прочного соединения скруткой, нужно его выполнить по следующей технологии.

Сначала освобождается от изоляции мишура телефонного шнура на длину 10-15 мм и проводники линейного провода на длину 20-25 мм со сдвигом с помощью ножа. Нитку мишуры удалять не надо. Затем оба провода складываются вместе, мишура загибается в сторону проводника, и жила линейного провода навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять витков.

Таким же образом выполняется скрутка со вторым проводником шнура. Как видите, получилось аккуратное соединение. Полученное соединение покрываете изоляционной лентой. При наличии полихлорвиниловой трубки подходящего диаметра, можно для изоляции надеть ее кусок на место скрутки. Соединение можно сделать и прямым, если перед изолированием согнуть линейный провод на 180°. Механическая прочность при этом существенно возрастет.

Ремонт телефонной линии связи

Если перестал работать стационарный телефон, то обычно вызывают связиста и ждут его прихода, часто в неудобное для себя время. Однако если ждать не хочется и есть желание, то восстановить связь можно своими руками.

Причин прекращения работы телефона может быть две: либо поломался телефонный аппарат, либо ― телефонная линия. Если у Вас есть запасной телефонный аппарат, подключите его вместо неработающего; если связь появилась, значит в поломке виноват телефон, а если связь не появилась ― линия.

Исправность линии можно проверить, измерив напряжение в телефонной розетке. Если прибора нет, нужно проверить надежность подсоединения линейного провода связи к контактам розетки. В случае если в розетке соединение надежное, то по проводу можно проследить, к каким контактам плинта подключена Ваша линия, и проверить надежность подсоединения к контактам в плинте. Если возможности проследить нет, то можно проверить надежность подсоединения к плинту всех подходящих линий, ведь одна из них Ваша. Если на контактах плинта напряжение есть, и Ваша пара подсоединена надежно, то значит провод, идущий к точке установки телефона, ― в обрыве. Если напряжение отсутствует, то нужно отсоединить один из проводников, идущих в квартиру, и через 5-10 минут измерять повторно. Если напряжение появится, то значит в проводе, идущем от плинта к розетке в Вашей квартире, произошло короткое замыкание. Для проверки этого факта достаточно опять присоединить провод линии к контактам плинта и измерить напряжение, оно должно опять пропасть.

Устройство трубки и ремонт шнура трубки телефона

Устройство трубки стационарного телефона

Внешний вид телефонной трубки всем хорошо известен. Она состоит из двух пластмассовых разъемных частей: основания, в котором закреплены микрофон и телефонный капсюль, и крышки, которая обычно привинчена к основанию одним или двумя саморезами. Как видно из приведённой ниже электрической схемы телефонной трубки, микрофон и телефонный капсюль соединены между собой тремя цветными приводами.

Один провод общий для микрофона и телефонного капсюля (на схеме черный), второй ― для микрофона (зеленый) , и третий ― для телефонного капсюля (красный). При замене микрофона или капсюля следует соблюдать полярность их подключения, иначе появится микрофонный эффект. Это когда говорящий слышит свой голос в трубке или может появляться свист.

Ремонт шнура трубки стационарного телефона

В стационарных телефонных аппаратах трубки соединяются с корпусом телефона витым шнуром с двумя вилками RJ-11 4P4C на концах. Во время разговора витой шнур трубки постоянно изгибается и в конечном итоге перетирается в месте выхода из вилки, как правило, со стороны телефонной трубки. Телефон сначала начинает «хрипеть», и настает момент, когда Вы с собеседником не слышите друг друга. Наиболее вероятной причиной плохой связи является повреждение витого телефонного шнура. Хотя причиной также может быть угольный микрофон или телефонный капсюль.

Для проверки шнура, нужно его пошевелить в месте выхода из трубки или корпуса телефона. Если заметили, что в каких то положениях связь становится устойчивой, значит в этом месте и перетерся телефонный шнур. Шнур лучше заменить новым. Но можно обойтись и без похода в магазин, воспользовавшись технологией обжима RJ-11, RJ-45 клещами или без клещей.

Для извлечения вилки RJ-11 из телефонной трубки, нужно прижать пальцем фиксатор вилки RJ-11 к ее основанию и вынуть вилку из трубки. Затем немного вытащить ламели и извлечь из вилки шнур, укоротить его на 1,5-2 см (отрезать поврежденный кусок шнура), снять изолирующую трубку на длину 5 мм. Снимать изоляцию с проводников не надо. Затем необходимо вставить подготовленный шнур в вилку RJ-11 до упора, соблюдая цветовую схему подключения проводов. Если не запомнили, как был вставлен шнур в вилку RJ-11, то можно посмотреть, как он вставлен в нее на другом конце шнура. Если вынули из вилок RJ-11 оба конца шнура и не знаете, как вставить правильно концы провода, то Вам поможет цветовая схема обжатия, представленная ниже.

Цветовая схема обжатия телефонной вилки RJ-11

Вилки RJ-11 на шнуре для телефонной трубки обжаты по цветовой схеме с разворотом на 180 градусов. Например, если на 1-м контакте вилки RJ-11 на одном конце шнура был белый провод, а на 4-м ― желтый, то на втором конце шнура на 1-м контакте вилки RJ-11 должен быть желтый, а на 4-м контакте ― белый. На фотографии показана цветовая схема обжатия витого шнура для стационарного телефона.

Такой ремонт витых телефонных шнуров я делал неоднократно, особенно во времена, когда такие стационарные телефоны с трубками, соединенными витыми шнурами только появились, и купить новый витой шнур не представлялось возможным.

При покупке вилки RJ-11 для шнура обратите внимание на ее ширину, которая должна быть 7,5 мм, так как вилка RJ-11 для линии, имеют точно такой же внешний вид, но ширина ее 9,5 мм.

Фон во время разговора

Если разговор по телефону сопровождается низкочастотным фоном 50 Гц или радиопередачей, то одной из причин этого явления может быть плохая изоляция между одним из проводников телефонной пары с землей. Тогда симметрия проводов нарушается, и наводимые на них сигналы помех от проходящих рядом электро- и радиопроводов на концах телефонной пары взаимно не уничтожаются. Чаще такое можно наблюдать в дождливую погоду, когда влажность высокая, из-за чего сопротивление изоляции проводов уменьшается. Самостоятельно найти эту неисправность без высоковольтного омметра сложно, лучше вызвать связистов. Они должны бесплатно устранить неисправность.

Телефонный удлинитель

Иногда возникает необходимость переставить телефон в другое место, а длина шнура, подключаемого к розетке, не позволяет этого сделать. Демонтировать и устанавливать розетку на новом месте не каждому захочется. Следы демонтажа в дополнение могут испортить внешний вид стены. Решить такую задачу позволит простейший телефонный удлинитель. Можно купить готовый удлинитель, они бывают разных цветов, любой длины и с разными типами вилок и розеток на концах. Не сложно смастерить телефонный удлинитель и самостоятельно из вилки, розетки и куска любого провода.

Слева на фото самодельный телефонный удлинитель, который я сделал очень давно для удобства ремонта телефонов. Розетка прикручена к катушке, на которую навивается провод удлинителя для удобства хранения. Провод взят многожильный, и два его куска свиты вместе вручную. Справа ― телефонный удлинитель заводского изготовления для современных телефонов с вилками RJ11 на концах. Для его установки нужно вынуть штатный провод из телефонного аппарата и розетки, а затем вставить более длинный.

Если под рукой нет вилки и розетки, можно нарастить, или удлинить, штатный провод, сделав в любом его месте вставку из любого двойного провода или двух свитых вместе одинарных проводников. Для вставки подойдет провод любого сечения, многожильный или одножильный. Для этого разрезается на две части штатный провод, лучше всего на расстоянии 10-15 см от вилки, если вдруг в будущем понадобится восстановить его в первоначальном виде, напрессовав разъем. Соединение концов делается по вышеописанной технологии. Если вставка делается из многожильного тонкого провода или толстого одножильного, то мишура не загибается, а складывается с зачищенным проводником параллельно и обвивается проводом диаметром около 0,5 мм.

Современные шнуры для телефонов стали делать не из мишуры, а обыкновенного многожильного провода довольно малого сечения. У провода, который я разрезал для демонстрации технологии фотографиями, оказалось всего 6 проводников диаметром по 0,2 мм. Такие тонкие провода нужно соединять по специальной технологии.

Снимается изоляция со сдвигом, как показано на фото. Далее провода нужно залудить и более тонкий проводник навить вокруг более толстого. Если провода приблизительно одинакового диаметра, то делается их простая скрутка. Затем пропаивается место скрутки припоем. Если Вы не знакомы с технологией пайки, то можете посетить страничку сайта Как паять паяльником. Теперь нужно заизолировать соединение несколькими витками изоленты. Для придания эстетического вида, можно один из проводников загнуть и потом уже заизолировать. Точно так же выполняется соединение и второй пары. Как видите, получилось надежное и красивое соединение.

Для примера решил продемонстрировать, как можно выполнить удлинение телефонного шнура с помощью одножильного провода для электропроводки, диаметр жилы которого составляет 1 мм.

Соединение телефонных проводов выполняется точно по такой же схеме, как описано выше.

По приведенной выше технологии можно соединять провода любых электрических цепей, проводников в любых устройствах и приборах, включая и компьютерные сети Интернет.

Прокладка телефонной линии связи в квартире

Величина тока, протекающего по проводам линии для связи, не превышает 10 мА, поэтому требования к сечению жилы практически отсутствуют, достаточно, чтобы проводник был диаметром 0,1 мм. Толстыми жилы делают для уменьшения потерь сигнала при большой длине линии и обеспечения достаточной механической прочности при коммутации. Исходя из этого, линии связи можно прокладывать практически любым проводом. Главное, чтобы проводники шли параллельно друг другу, или были свиты вместе.

При прокладке линий связи внутри жилых и производственных зданий обычно используют двойной провод ТРП 2×0,4 (диаметр жил ― 0,4 мм., сечение ― 0,12 мм 2 , сопротивление ― 148 Ом/км) или ТРП 2×0,5 (диаметр жил ― 0,5 мм., сечение ― 0,21 мм 2 , сопротивление ― 94 Ом/км), с изоляцией из ПВХ (полихлорвинила) категории CAT1 . Связисты его именуют «лапша».

Применение такого провода обусловлено его низкой ценой и простотой монтажа. Так как соединительная полоска пластмассы межу проводниками довольно широкая, можно крепить провод к стенам, пробивая его по центру гвоздиками.

Если нужно сделать в прокладке поворот, то провод ТРП просто перегибается, как показано на фотографии. Иногда прорезают перемычку и проводники на месте поворота разводят в стороны, но это хуже, так как нарушается симметрия линии.

Гораздо лучше выглядит провод, закрепленный на стене с помощью специальных пластмассовых скобок с дюбель-гвоздиками. Скобки выпускаются под разные размеры проводов и кабелей, бываю предназначенные для крепления как круглого, так и плоского провода.

Дюбель-гвоздики скобок сделаны из каленой стали и забиваются, не сгибаясь даже в бетонные стены.

В последнее время часто провод связи лапшу, прокладывают в кабель-канале, это позволяет все провода (Интернет, телевизионный кабель, домофона и др.) проложить вместе, что упрощает монтаж и красиво выглядит. Кабель-каналы выпускаются разных размеров, что позволяет уложить в них практически неограниченное количество проводов.

Удобно проложить телефонный провод и провода другого назначения внутри напольного плинтуса, в котором предусмотрен кабель канал.

Использование витых пар кабеля Интернет


для телефонной линии связи

Сейчас у многих в домах проложен кабель для Интернета. В этом кабеле обычно используется всего две пары из 4-х имеющихся. Свободные пары можно использовать для телефонной лини связи. Разобраться в том, какие из пар свободны, Вам поможет статья сайта Обжим кабеля витых пар RJ-45 для Интернета. Для линии связи берется одна из свободных пар, коричневая или синяя. Витая пара состоит из двух свитых между собой проводников. Изоляция одного из них окрашена сплошным цветом, а изоляция второго – белая с полосками цвета первого.

Это очередная статья из рубрики про. На сегодняшний день практически каждый человек имеет в своем доме домашний телефон. Каждый телефон подключают к специальной розетке. В этой статье мы расскажем, как выполнить подключение телефонной розетки.

Подключение телефонной розетки встречается не так часто. По сравнению с обычными розетками их устанавливают достаточно редко. Если вам необходимо установить телефонную розетку, тогда об этом мы поговорим в статье.

Виды телефонных розеток

Телефонные розетки могут иметь несколько видов. К основным видам можно отнести:

  1. Встраиваемые евро розетки телефонные.
  2. Внешние телефонные розетки.
  3. Телефонные розетки старого образца.

Эта продукция может отличаться только внешним видом. Подключение телефонной розетки в этом случае практически ничем не отличается. Теперь изучить телефонные розетки можно будет наглядно:


На этом фото вы сможете увидеть, что эта розетка имеет 4 контакта. К этим проводам вам необходимо будет подключить телефонный контакт. Подключение телефонной розетки этого типа должно выполняться на стену. Также на сегодняшний день вы можете встретить встраиваемые телефонные розетки. Этот тип устройства вы можете увидеть на фото ниже:


Как видите, эта конструкция является сложной. Здесь вы можете увидеть не только сложность конструкции, но и сложность подключения. Если вам необходимо, тогда можете прочесть про.

Особенности подключения телефонной розетки

Установка телефонной розетки самостоятельно предполагает в себе соблюдение определенных особенностей. Если вы установите телефонную розетку Ленгард, тогда у вас больше не возникнет необходимости зачищать провода. Эта продукция имеет специальную функцию самозачистки. Подключение кабеля в этом случае будет проходить методом поворота механизма на половину оборота. Увидеть этот процесс вы сможете на фото ниже:


После завершения этого этапа вы можете поднять трубку и проверить наличие гудка. Если гудок не появится, тогда вам следует проверить полярность. Если телефон все равно не будет работать, тогда проверьте целостность контактов.

Подключение телефонной розетки по схеме

В большинстве телефонных розеток находится всего два контакта. Телефонный кабель будет иметь столько же контактов. Обыкновенная телефонная розетка содержит всего два контакта, то есть 3 и 4. Иногда телефонная розетка может иметь непронумерованные контакты. В любом случае вам необходимо руководствоваться цветовой маркировкой, которая изображена ниже.

За время развития средств связи создано несколько стандартов подключения стационарных телефонных аппаратов к действующим линиям. Практически все они используются в той или иной мере в быту и на промышленных предприятиях.

Внутри сетей крупных организаций, существующих несколько десятилетий, можно встретить одновременно работающие модели различных конструкций, смонтированные в разное время. Особенности их устройства необходимо учитывать перед установкой и подключением телефонного аппарата.

Назначение и стандарты телефонных розеток

Основная задача розетки сводится к обеспечению быстроразнимаемого и надежного подключения телефонных аппаратов к действующим линиям связи, создаваемого стационарно размещенной частью — розеткой или «мамой-контактом» и подвижной, вставляемой в него вилкой: «папа- контакт».

Особенности конструктивного исполнения

Любая электрическая розетка систем связи состоит из:

1. корпуса-подставки из диэлектрических материалов: пластика или керамики;

2. подпружиненных металлических контактов , обеспечивающих надежное прохождение токов сети в телефонный аппарат через вилку и шнур;

3. клеммных зажимов, обеспечивающих подключение проводов от стационарной сети.

Все эти устройства относят к слаботочным цепям. Они могут изготавливаться для монтажа:

1. скрытым в стене способом;

2. накладным методом.

Особенности монтажа влияют на типы установки и подключения розеток, которые необходимо учитывать, сочетать с конструкцией используемых телефонных аппаратов.

Особенности основных стандартов

Для телефонной линии связи раньше использовалось всего два провода, создающие замкнутую цепь для контура прохождения тока, а внутри розетки для их подключения задействовалось тоже два контакта.


Если обрезать вилку и розетку и скрутить или иным способом соединить попарно металлические жилы проводов телефонного аппарата и работающей сети, а потом обмотать слоем изоленты, то связь будет работать. Этот принцип использовался для создания неразъемного соединения через специальную отводную коробку.

Он же надежно работает и сейчас. Только для его реализации применяются современные конструкции контактных систем и надежные способы их изоляции от вредных факторов окружающей среды.

В современных условиях происходит интеграция слаботочных цепей, систем телефонных линий и компьютерных сетей. Оборудование для них постоянно обновляется, модифицируется.

Внутри слаботочных систем устанавливают розетки, созданные по разным стандартам RJ с несколькими парами контактов. Они обладают технической возможностью подключения телефонного аппарата. Этим часто пользуются специалисты, задействуя всего два контакта из всех имеющихся.

Обзор типовых моделей разъемных соединений, их виды приведен в таблице №1.

Типы стандартов слаботочных разъемов

Таблица №1

Наименование Назначение (для телефонов) Примечания
Разъемы RJ-9 (P4C4) Подключение телефонной трубки в аппарате Аналог RJ10. RJ22
Разъемы RJ-11 (P6C4, Р6С2) 2 контакта подключения схемы
Разъемы RJ-14 4 контакта подключения схемы
Разъемы RJ-25 Подключение телефонного аппарата к линии 6 контактов подключения схемы
Разъемы RJ-45 (8р8с) Подключение компьютерных сетей или телефонного аппарата к линии 8 контактов подключения схемы
РТШК-4 Стандарт СССР для подключения телефонного аппарата к линии
Подключение телефонного аппарата к линии
Разъемы ТАЕ Подключение немецких и французских моделей телефонных аппаратов к линии

Отличия разъемов

РТШК-4 — розетка телефонная на четыре контакта для штепсельного подключения с конденсатором

Стандарт работает с восьмидесятых годов. Пластиковый корпус вилки и розетки имеет диэлектрический ключ, исключающий неправильное подключение электрической схемы.

При установке нескольких телефонов на одной линии создавали соответствующее количество параллельно подключенных розеток РТШК-4. Конденсатор с емкостью в 1 стью в 1 мкф монтировали в конце линии для проведения технических тестов и создания эффектов «линия занята» на стороне звонящего пользователя.

Разъемы RJ-11

Сейчас телефонные аппараты, розетки и вилки снабжаются разъемом серии RJ, который имеет одинаковый корпус, габариты и конструкцию для подключения одной, двух, трех или четырех пар электрических цепей. Однако, они могут снабжаться разными конструкциями пластмассовых замков со специальными вырезами, исключающими установку отдельных вилок RJ11, 14, 25 в разъемы RJ45.

Их надо обязательно учитывать при соединении различных манипуляторов. Иначе можно не подучить электрический контакт или вообще нарушить разъем, сломать его корпус.

Интерфейс RJ11 создан исключительно для телефонной линии с двумя проводами. Он может использоваться не только для одного телефона, а применяться несколькими устройствами, собранными в блоки для различных приборов.


Разъем RJ11 широко применяется не только в стационарных моделях, но и для подключения базы радиотелефонов, позволяющих разговаривать на определенном удалении от нее за счет технологий радиопередачи сигналов между трубкой и базой по воздуху посредством электронного приемника и передатчика.

Совмещенный разъемы RJ-11 c РТШК-4

Способ подключения телефонных аппаратов через комбинированные переходники, оборудованные совмещенными разъемами реализован в составной конструкции, позволяющей упростить монтаж дополнительным аксессуаром.


Разъемы RJ-14, RJ-25

Внешний вид их соответствует предыдущей конструкции RJ11. Отличие заключается в количестве контактов и возможных различиях пластмассовых замков.


Разъемы RJ-45

Они создаются для слаботочных цепей с четырьмя парами контактов, позволяющими использовать схемы для подключения сложных средств связи и компьютерных систем, применяемых в модемах, ноутбуках и других подобных приборах.


Способы маркировки цепей коммутации

Контакты розеток подсоединяют в соответствии с заранее разработанной схемой. Конструкция телефонного аппарата чаще всего допускает не учитывать полярность подключения. Однако для некоторых устройств это технически неприемлемо: они могут некорректно работать или отказать.

Для облегчения монтажа и поиска неисправностей в схеме производители выполняют маркировку контактов. Она может осуществляться:

1. нанесением цифр около контактов или обозначением их на монтажной схеме:

2. выделением проводов определенным цветом.

На практике может встретиться несколько способов коммутации проводов. Они показаны таблицами №2, 3, 4.

Маркировка для подключения жил кабелей витой пары к розетке

Таблица №2

№ контакта Тип T/R +/-
RJ-11 RJ-14 RJ-25
1 Бело-зеленый Т +
2 Бело-оранжевый Бело-оранжевый Т +
3 Синий Синий Синий R
4 Бело-синий Бело-синий Бело-синий Т +
5 Оранжевый Оранжевый R
6 Зеленый R

Старая маркировка для подключения жил кабелей к розетке к розетке

Таблица №3

№ контакта Тип T/R +/-
RJ-11 RJ-14 RJ-25
1 Оранжевый Т +
2 Черный Черный Т +
3 Красный Красный Красный R
4 Зеленый Зеленый Зеленый Т +
5 Желтый Желтый R
6 Синий R

Немецкая маркировка для подключения жил кабелей к розетке

Таблица №4

№ контакта Наименование разъема, расцветка Тип T/R +/-
RJ-11 RJ-14 RJ-25
1 Розовый Т +
2 Зеленый Зеленый Т +
3 Белый Белый Белый R
4 Коричневый Коричневый Коричневый Т +
5 Желтый Желтый R
6 Серый R

Схемы подключения телефонных розеток и вилок

Разберем вопрос на примере разъема РТШК-4, используемого для связи не только с оконечным абонентом, но и для дополнительной линии — общения между секретарем и директором.


Одна пара контактов задействуется на линию, идущую от АТС, а вторая — для организации добавочной связи по служебному каналу.

На схеме показано место монтажа емкости в 1 мкф с рабочим напряжением 160 вольт. Сейчас от такого подключения отказались, конденсатор перестали монтировать. На качестве связи это практически не сказывается.

Конструкции разъемов РТШК-4 уже устарели. Они постепенно заменяются новыми, более удобными устройствами, которые занимают мало места. Но, электрическая схема подключения принципиально никак не изменилась. Для работы одного телефона по-прежнему достаточно просто создать замкнутую электрическую цепь с линией АТС из двух жил.

Современные телефонные розетки принято объединять в сводные блоки, используемые в составе с другими устройствами связи: компьютерным оборудованием, оптоволоконными кабельными сетями, электрическими устройствами.


Такие блоки концентрируются в одном удобном для обслуживания и скрытом от посторонних глаз месте.


Опасные факторы телефонной сети

Что бы ни говорили «опытные» электрики-связисты, которых «било» током от напряжения линии АТС, вопросам безопасности необходимо уделять внимание.

Подключение телефонной розетки обычно выполняется под напряжением покоя линии связи. Его величина составляет порядка 60 вольт. Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до 120 вольт.

Она вполне может создать путь тока через тело выполняющего подключение мастера. Если же руки влажные или на теле проступил пот, то проводимость резко возрастет. Болевые ощущения станут очень неприятными, вызовут судорожные реакции. Лучше их избегать защитой рук тонкими диэлектрическими перчатками и соблюдением других технических мероприятий правил безопасности.

Способы монтажа телефонных розеток

С учетом определённых технических моментов телефонные розетки монтируются такими же методами, как и обыкновенные электрические. Эти моменты уже описаны в статье: . Ознакомьтесь с ней: там уже раскрыты методики подготовки и крепления для открытой и закрытой систем проводки.

Также полезный материал по этому вопросу вы найдете в статье для монтажа электропроводки и слаботочных цепей. Этот метод используется в том случае, когда ремонт закончен, грязные работы выполнять нельзя, а телефонную проводку надо проложить красиво и аккуратно.

Современные пластиковые кабель-каналы можно подобрать под любой дизайн помещений. Они комплектуются многочисленными аксессуарами, включая электрические и телефонные розетки.

Таким образом, чтобы установить и правильно подключить телефонную розетку, необходимо подобрать ее модель по габаритам и техническим характеристикам, соответствующим вашему телефонному аппарату, а также учесть рекомендации, изложенные в предложенном материале.

На сегодняшний день сотовые телефоны имеются у каждого человека. Однако стационарные аппараты никуда не ушли из квартир, офисов и административных зданий. Для их правильной установки, а также установки модемов и факсов, требуется телефонная розетка. О ее видах, способах установки и схеме подключения расскажем ниже.

Виды телефонных розеток

Связная розетка для слаботочной сети является местом подключения телефона к сети связи. Внешне она представляет собой небольшую коробочку , обычно белого цвета. Иногда ее так и называют — «телефонная коробка».

По количеству разъемов различают одноразъемную и многоразъемную коробки. Из множества коннекторов стоит выделить некоторые:

  • RJ 11 — имеет в наличие два провода. В основном используется для подключения к линейным телефонным сетям.
  • RJ 14 — с четырьмя контактами и таким же количеством проводов. Этот коннектор применяется в большинстве типов телефонов. Для подключения аппаратуры в здании, где необходимо подключить несколько линий, используются контакт №1 и №4.
  • RJ 25 — здесь имеются три пары контактов. Самостоятельное подключение сопряжено с особыми трудностями, поэтому лучше обратиться к специалисту. В подключении участвуют третий и четвертый контакты.
  • RJ 9 — коннектор этого вида соединяет телефонную трубку с самим аппаратом.
  • РТШК 4 — в старых советских связных коробках имеются четыре контакта и ключ. Эта модель предполагает неразъемный тип подключения. Если в комнате есть несколько подобных розеток, то они обычно составляют малую цепь. Для ее замыкания используется конденсатор.

Для подключения розетки в квартире обычно используют двужильный провод. В административных и офисных помещениях может применяться четырехжильный или шестижильный кабель. Иногда к розетке может подходить и витая пара.

Схема подключения телефонной розетки RJ 11

Подробно опишем схему подключения самой распространенной связной коробкой. Она будет следующей:

Подключение розетки скрытым способом

Для проведения работ по подключению понадобятся следующие материалы и инструменты:

К месту установки сперва подводится связной кабель. Кабель можно провести по плинтусу, в пластиковом коробе или штрабе.

Действия по подключению:

  1. Вначале подбираем для перфоратора коронку, диаметром равным размером телефонной коробке.
  2. Карандашом намечаем контуры розетки, после чего высверливаем в стене отверстие.
  3. Устанавливаем телефонную коробку в стену и фиксируем при помощи фурнитуры.
  4. Для подключения понадобиться отрезок кабеля не более 10 см. Остальное можно срезать.
  5. Зачищаем кабель и производим подключение. Установочный корпус телефонной коробки фиксируем распорными винтами.
  6. Устанавливаем внешнюю раму и накладки.

Розетки предназначены для подключения электроприборов разной мощности, в каком-либо помещении, также есть маломощные для включения специфических приборов, в частности, к ним относятся телефонные. Какое необходимо подключение и сколько проводов идет – подробности ниже.

Особенности телефонной розетки

Несмотря на развитие сотовой связи, многие люди продолжают пользоваться проводной телефонной связью по разным причинам. Для того чтобы подключить стационарный телефон, требуется не только прокладка кабеля от телефонной станции до дома, но и установка розетки , к которой непосредственно подключается аппарат.

Особенности:

  1. Традиционно корпус телефонной розетки выполняется из пластика, в редких случаях из керамики.
  2. В корпусе телефонной розетки установлены клеммы, к которым подключается провод, проведенный в квартире от телефонного кабеля.
  3. Вилка телефона надежно фиксируется, благодаря подпружиненным контактам.

Встречаются и более современные схемы подключения стационарных телефонов, которые используют для подключения не только устаревшие 4-канальные, но и более современные четырехжильные коннекторы. Для подключения в квартире или маленьком офисе, можно использовать 1 телефон и, как следствие, 1 двухжильный провод.


Если требуется установка нескольких телефонов на 1 номер, то этом случае в помещение от щитка вводится 4- или 6-жильный кабель.

Телефонная розетка может быть установлена практически в любом месте помещения, но с учетом того, чтобы к ней было удобно подключить телефонный аппарат. Телефонную розетку следует установить так, чтобы без особых проблем можно было к ней подключить телефонный аппарат. Телефонная розетка может быть установлена на полу, стене, и даже в электрощите на подъездной площадке. Телефонная розетка должна быть защищена от влаги, пыли, а также повреждений и обеспечивать надежное соединение телефонного аппарата с телефонной линией.

Телефонную розетку можно подключить без особых проблем, но следует сначала определить, какого типа она понадобится для подключения. Розетки могут быть встраиваемые (евророзетка) или внешние, устанавливаемые на какую-либо поверхность, чаще всего на стены.

Помимо установки розетки, следует соблюсти определенные условия:

  1. Кабель, вводимый в помещение, следует зачистить от изоляции примерно на расстоянии в 3 см.
  2. Оголенные провода заводятся в телефонную розетку (старого образца) и подключаются к 2 клеммам.
  3. После чего крышка розетки закрывается, и штепсель от телефона вставляется в розетку.

Если телефон не работает, то можно попробовать переключить кабель на другую пару контактов. Если устанавливается телефонная розетка скрытого типа, которая монтируется в стену, для ее установки требуется сделать углубление, а также прошторбить для прокладки кабеля.

Сначала к розетке такого типа подключается провод, после чего коробка устанавливается к стене при помощи дюбелей и саморезов или же распорных винтов.

После этого контакты розетки проверяются с помощью мультиметра и, если все в порядке, то сверху закрепляется декоративная накладка. Если человек плохо разбирается в монтаже проводки не только электрической, но и телефонной, особенно при подключении нескольких телефонов, следует пригласить специалиста, который правильно присоединит все аппараты.

Правила подключения розетки

Розетка – это устройство, которое служит для подключения всей техники к электросети. Розетка состоит из 2 основных частей – это внешний пластиковый корпус и рабочая часть, которая установлена на изолирующую основу и включает в себя подпружиненные контакты, клеммы для подключения проводов, а также крепеж, который позволяет надежно ее фиксировать.

Расключение розетки включает в себя несколько основных этапов:

  1. Сначала следует отключить напряжение, это выполняется путем выключения автоматов на щитке.
  2. Если это по разным причинам невозможно, то следует надеть резиновые перчатки.
  3. Электропровода следует провести через отверстие в подрозетнике (если его нет, то нужно просверлить).
  4. После следует установить подрозетник, он фиксируется в стене с помощью строительного гипса.
  5. Концы проводов зачищаются на расстоянии примерно 1–1,5 см, после чего их остается присоединить к клеммам и надежно зафиксировать.

Рабочая часть розетки ставится на место и, в зависимости от конструкции, она фиксируется винтами или специальными монтажными лапками. После остается установить декоративную рамку, и зафиксировать ее винтом.


Если розетка с заземлением , то тут следует быть внимательным, чтобы не перепутать провода.

Обычно провод «земля» имеет цвет оболочки желто-зеленый, желтый или зеленый. Провод «земля» подключается таким же способом, как и обычные – заводом в клемму. Установка двух розеток, расположенных рядом, выполняется следующим образом – часть кабеля, используемая для монтажа проводки, обрезается на необходимую длину. Сначала устанавливается первая розетка, питающие и провода от кабеля фиксируются в клеммниках. Обрезанный кабель через кабель-канал или штроб прокладывается до второй розетки, и его концы также фиксируются на месте. После остается зафиксировать розетки и установить декоративную накладку.

Нюансы подключения телефонной розетки

Подключить телефонную розетку обычно не составляет особого труда, главное сначала разобраться с их видами, так как сейчас их есть несколько, например, модели rj11, которые широко используются для домашнего телефона. Такая розетка имеет всего 2 контакта. Чтобы телефон работал, необходимо правильно выполнить подключение контактов к телефонному кабелю (распиновка).

Если телефон устанавливается после проведения всех ремонтных работ, то в этом случае телефонную розетку устанавливают непосредственно на стену:

  • В стене делаются 2 отверстия;
  • Вставляются дюбели;
  • Розетка прикручивается к стене;
  • Провод к ней убирается в кабель-канал, после чего присоединяется при помощи винтов к контактам.

Если требуется установить дополнительную для подключения второго телефонного аппарата, то следует проводом соединить 2 розетки, одну, например, в одном помещении, вторую в другом. Главное при подключении проводов следует соблюдать полярность, чтобы две розетки работали правильно.

Если нет возможности или желания выполнить монтаж новой линии и второй розетки, можно приобрести радиотелефон с 2 трубками, чтобы можно было разговаривать из разных помещений.

Все работы лучше всего проводить в резиновых перчатках, хоть и напряжение в телефонной сети небольшое, но в случае вызова, напряжение может достигнуть 120 вольт хоть конечно это не смертельно, но неприятные ощущения гарантированы.

Инструкция: как подключить домашний телефон

Если в дом заведены кабели телефонной линии, то подключить домашний телефон не составит особого труда. Для этого необходимо приехать в офис компании, в котором пишется заявление о подключении телефона. Помимо подключения, если в дом заведены универсальные оптоволоконные линии связи, можно подключить вместе с телефоном интернет и интерактивное телевидение.


Варианты:

  1. Подключение стационарных телефонов выполняется путем соединения вилки и розетки, причем, сейчас используют современные модели.
  2. Старый тип РШТК-4 практически нигде сейчас не используется.
  3. Есть универсальные модели розеток и вилок, которые позволяют соединять между собой разных стандартов.

Прокладку телефонного провода от щитка до квартиры или иного помещения, как правило, выполняют связисты, а дальше, в зависимости от предпочтений, телефон устанавливается в любом месте помещения.

Но, следует учитывать, что если телефон многофункциональный, то ему понадобится электропитание, и желательно его устанавливать около электророзетки.

Если после подключения телефона он не работает, следует проверить все провода, иногда может быть виновата распайка в розетке, стоит их перепаять на другие контакты, так должно все заработать. Обычно схема подключения телефона отображена в инструкции, но иногда бывает, так что она отсутствует. В этом случае приходится обращаться к помощи специалиста.

Как подключить телефонную розетку rj11

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования


С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

  • RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
  • RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
  • RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
  • RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
  • RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа


Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Устройство телефонной розетки


Телефонная розетка состоит из нескольких основных элементов:

  • корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
  • контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
  • клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11


RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

  • двужильные кабели толщиной 0,3-0,5 мм,
  • отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
  • дрель,
  • инструмент для удаления изоляции,
  • тестер,
  • инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения


Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования


С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

  • RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
  • RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
  • RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
  • RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
  • RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа


Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Устройство телефонной розетки


Телефонная розетка состоит из нескольких основных элементов:

  • корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
  • контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
  • клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11


RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

  • двужильные кабели толщиной 0,3-0,5 мм,
  • отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
  • дрель,
  • инструмент для удаления изоляции,
  • тестер,
  • инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения


Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

  • провода сечением 0,3-0,5 мм. с двумя жилами;
  • острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
  • плоская и крестовая отвертка;
  • тестер для измерения напряжения в проводах;
  • резиновые перчатки.

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

  • резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
  • затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
  • на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
  • далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
  • следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
  • последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
  • Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Подробнее о подключении телефонной розетки можно посмотреть на видео:

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

  • РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
  • КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
  • ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Как подключать телефонные розетки к кабелю правильно

Если требуется перенести стационарный телефон из одной комнаты в другую или заменить имеющийся аппарат на более современный, потребуется производить работы по монтажу телефонной розетки.
Эта операция занимает немного времени и может быть выполнена самостоятельно при наличии минимальных познаний в электрике, и умения обращаться с инструментами.

Рабочее напряжение телефонной линии заметно ниже электрической сети 220 вольт, но если производить монтажные работы без защитных перчаток, то можно получить ощутимый разряд электрического тока, особенно в тот момент, когда на телефон, подключение которого в данный момент происходит, поступит входящий звонок.

Для монтажа потребуются следующие инструменты:

  • отвёртка;
  • перфоратор;
  • клещи для очистки проводов от изоляции;
  • молоток;
  • мультиметр;

Из материалов могут понадобиться.

  • строительный гипс;
  • кабель UTP;

Инструкция по подключению

Установка розетки открытого типа

Это наиболее простой вариант монтажа, занимает не более 10 минут.

Монтаж осуществляется в таком порядке:

  1. К клеммам розетки заводятся 2 провода, зачищенные от изоляции, надёжно зажимаются.
  2. Розетка устанавливается в нижней части стены или на пол с помощью шурупов.
  3. Для того, чтобы скрыть наружную проводку, применяют электротехнические плинтуса или панели, внутри которых устанавливается телефонная проводка.

При установке телефонных розеток следует соблюдать полярность. В системе передачи информации посредством телефонного сигнала, положительный проводник выполняется в изоляции зелёного цвета, а отрицательный – красного. Но даже если при монтаже проводники будут расположены неправильно, ничего такого, что могло бы причинить вред оборудованию, не произойдёт, просто телефонный аппарат не будет работать.

Установка розетки скрытого типа

Монтаж в этом случае сложнее и требует проведения работ по осуществлению углубления в стене для установки подрозетника:

  1. Для этого, перфоратором, со специальной насадкой подходящего диаметра, делается углубление в стене в том месте, где предполагается устанавливать телефонную розетку. Если нет перфоратора, то молотком и зубилом можно проделать эту же работу, но времени на это уйдёт, гораздо больше.
  2. К месту установки следует прорубить в стене канал для укладки телефонного кабеля.
  3. Витая пара подключается к клеммам розетки соблюдая полярность, затем устанавливается в подрозетник, который уже вмонтирован в углубления стены.
  4. Равномерно закручиваются болты, которые надёжно фиксируют, специальными лапками, внутреннюю часть розетки.
  5. Приготовленным гипсовым раствором устраняются зазоры между подрозетником и стеной, а также заделывается канал с телефонным кабелем.
  6. После завершения “гипсовых” работ, на розетку устанавливается внешняя, декоративная часть.

Установка розетки советского образца

Если установлен телефон старого образца, то для того, чтобы его продублировать таким же аппаратом, потребуется установка розетки РТШК – 4. Этот вид относится к категории внешних, поэтому его установка осуществляется описанным выше способом.

Различие современных образцов такого вида розеток в том, что в их конструкции отсутствует конденсатор, с помощью которого раньше можно было проверить работоспособность телефонной линии.

Сегодня, для проверки, используется тестер, который в состоянии “покоя” должен показать наличие постоянного тока величиной в 60 В. При отсутствии тестера или мультиметра, можно подключить к линии заведомо исправный телефонный аппарат и попытаться произвести звонок. Если это сделать не удастся, то неисправна телефонная сеть.

Как подключить телефонную розетку Legrand?

Продукция французской фирмы “Legrand” имеет высочайшее качество, а также особенность, которая облегчает процесс монтажа телефонной розетки. Для того, чтобы произвести крепление проводника к контактам розетки, не обязательно производить зачистку проводов от изоляции.

В конструкции розетки предусмотрены специальные ножи, которые производят срез изоляции при осуществлении зажима провода внутри клеммы. Для этого, достаточно повернуть специальный зажимной механизм на четверть оборота.

После того, как подсоединение проводов к розетке Легранд будет завершено, производится проверка качества соединения контактов с помощью мультиметра. Для этого, следует перевести прибор в режим работы с постоянным током и измерить напряжения на клеммах розетки, которое при отсутствии входящего звонка, должно быть в пределах 60 В.

Если напряжение отсутствует, следует зажимной механизм повернуть в обратном направлении, полностью освободив проводник, затем снова до упора повернуть его по часовой стрелке.

Виды

RJ11

Телефонные розетки имеют несколько разновидностей:

  1. РТШК-4 – этот стандарт, несмотря на свою “древность”, используется по сей день. В современном дизайне помещений выглядит не эстетично и, обычно, при проведении “евроремонта” меняется на более современные варианты.
  2. RJ11 – наиболее распространённый вариант современных розеток для подключения телефона. Использует двужильную схему, что значительно облегчает монтажные работы.
  3. RJ12 – часто бывает сдвоенного типа, что позволяет подключать два телефонных аппарата одновременно.
  4. RJ14 – предназначены для подключения 2 телефонных линий, но практически это сделать невозможно по причине наличия в домах только одной телефонной линии, поэтому эта розетка может использоваться как стандарт RJ12.
  5. RJ25 – практически не используется для подключения индивидуальных телефонных аппаратов, из-за наличия трёхконтактного разъёма.

Блиц-советы

  1. Отключить телефонную линию во время проведения монтажных работ не представляется возможным, поэтому при работе обязательно используйте защитные перчатки, которые помогут избежать неприятных ощущений от воздействия электрического тока. Особенно это воздействие может быть ощутимо в моменты когда на телефон абонента поступает входящий звонок, приэтом, переменный ток напряжения может достигать значительных величин.
  2. Если планируется проведения капитального ремонта в доме или квартире, установка современного встроенного телефонного разъёма займёт совсем немного времени, даже если в данный момент в нём нет необходимости.
  3. Не следует экономить деньги и приобретать телефонные розетки низкого ценового диапазона. Такие изделия не всегда соответствуют нормам по качеству продукции, и часто выходят из строя ещё на стадии установки.

Подключение розетки легранд rj 11. Пошаговая инструкция по подключению телефонной розетки своими руками

С одной стороны, работы по монтажу информационных коммуникаций вести значительно проще, чем электрических линий, так как в них нет опасного для жизни напряжения 220/50. Но простота установки (а если точнее, подключения) телефонной розетки кажущаяся, если учесть, сколько разновидностей стационарных аппаратов (телефонов, модемов и ряда других приборов) находится в эксплуатации.

Для каждого из них необходимо подбирать свое соединительное устройство, с соответствующими конструктивными особенностями. Рассмотрим все варианты телефонных розеток и специфику их самостоятельного подключения.

В прошлом веке активно использовались розетки, которые характеризовались неразъемными соединениями (модель РТШК 4). Они в обиходе уже не встречаются, поэтому и говорить о таких телефонных розетках не имеет смысла. Даже если у кого-то она и найдется в старых «запасах», то ставить ее вряд ли будет желание.

Виды телефонных розеток

RJ 9

Этот вариант изделия служит только для соединения составных частей аппарата – самого телефона с трубкой.


RJ 11

Для подключения 1 телефонного аппарата. Эти модели розеток чаще всего встречается в многоквартирных жилых зданиях, причем не только старой планировки.


RJ 12, 14

В такой розетке 2 пары контактов для присоединения 4-х проводов. Следовательно, ее можно использовать для подключения 2-х телефонных аппаратов на отдельные линии. В домах, где у абонентов редко бывает по два номера, они практически не устанавливаются и считаются офисным вариантом розеток.

Особенности присоединения линий
  • Первая – к контактам №№ 2 и 3 (основная группа).
  • Вторая – к №№ 1 и 4.

RJ 25

Конструкция такой розетки аналогична предыдущей модели. Разница лишь в том, что в ней не 2, а 3 группы контактов.

Порядок подключения

Первое, на что необходимо обратить внимание – схемы внутренней коммутации. Она прилагается к любой телефонной розетке. Как выбрать место для ее установки, чем сверлить стену (или ) и фиксировать изделие на ней – подобные детали объяснять человеку, который знает, что такое отвертка и эл/дрель, вряд ли уместно.


А вот моменты, которые необходимо учесть, отметить целесообразно.

На линии могут быть наводки, до 60 В. В тот момент, когда кто-то звонит абоненту, напряжение может повыситься до 110 – 120. Не смертельно, но вряд ли «приятно». Именно поэтому, чтобы избавить себя от таких «сюрпризов», работы по разделке телефонных кабелей и их подключению к розетке рекомендуется вести в прорезиненных перчатках.

При снятии изоляции с проводников при помощи ножа или бокорезов часто повреждается жила, тем более, если нет достаточного опыта в проведении подобных операций. Это место потом легко ломается. Именно поэтому нужно при прокладке телефонного кабеля делать некоторый запас по его длине. Сколько раз придется повторять разделку, зависит от аккуратности мастера, но в итоге кончики проводов должны быть целыми, без каких-либо дефектов. Используйте .

Есть общепринятое правило: красный проводник – линия (+), зеленый – (–). Во многих статьях указывается, что необходимо делать . И это правильно, так как неизвестно, придерживался ли данного «стандарта» тот, кто подключал телефонную линию на другом конце трассы. Но, во-первых, прибор не всегда есть под рукой, во-вторых, не все умеют им пользоваться. Как быть? Присоединить все по схеме. Самое страшное, что случится – не будет связи. В этом случае на контактной группе нужно лишь «перебросить» провода.

Типовые схемы подключения


Такая методика (без прибора) опробована многократно и имеет большое преимущество в отличие от тех, где говориться о порядке проверке кабелей с его помощью. Дело в том, что можно просто запутаться в цветовой маркировке проводников – вариантов множество. Причем часто встречаются на одной линии изделия от разных производителей, в том числе, российских и зарубежных.

Установка дополнительной телефонной розетки не только избавит вас от мотков проводов, но и упростит подключение телефонного аппарата при его замене. В данной статье мы расскажем, как подключить телефонную розетку самостоятельно при наличии минимального набора инструментов.

Инструменты и материалы:

  • розетка телефонная
  • отвёртка
  • тестер (мультиметр)

Устаревший, но самый распространённый на просторах бывшего СССР стандарт телефонных розеток это — РТШК-4. Телефонные розетки типа подключаются при помощи двухпроводного кабеля сечением 0,3-0,5 мм2. Примером такого кабеля может быть КСПВ 2×0,5 или ТРП.

Ранее выпускались и устанавливались с конденсатором в 1 мкФ. Конденсатор нужен был для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Мог включаться только в одну розетку.

В настоящее время выпускается и устанавливается без конденсатора, что линию только улучшает. Как правило, устанавливают такие розетки только при наличии старых телефонных аппаратов, так как все новые телефоны имеют розетку RJ-11. RJ-11 (еще обозначают «4p2с» или «4p4с». «4p» значит, что разъем имеет 4 посадочных места для ножей-контактов, а «2с» и «4с» обозначает, что в эти посадочные места вставлено соответственно 2 или 4 ножа-контакта). Разъемы RJ-11 чаще всего используются для соединения телефонных аппаратов с телефонными трубками.

1. Наденьте защитные перчатки. В момент «покоя» напряжение в телефонной линии около 60 Вольт. Убить не убьёт, но если руки мокрые — ощущения будут крайне не из приятных. В момент звонка там появляется переменное напряжение около 100-120 Вольт, а это уже существенно!
2. С помощью специального приспособления или бокорезов аккуратно снимите изоляцию с проводов телефонной линии, стараясь не делать насечек на жилах. В месте насечки провод может сломаться.
3. Откройте корпус розетки. Подключите телефонную линию к красному и зеленому проводам в розетке (на снимке это верхние клеммы) — это стандарт. Бывают исключения, когда подключаться необходимо к средним 3 и 4 контактам (для розеток RJ-11) или даже к 2 и 5. Но такое встречается крайне редко.

Красный цвет провода в розетке соответствует «минусу» в телефонной линии, а зелёный — плюсу. В принципе полярность включения не важна в подавляющем большинстве случаев, хотя и встречаются некоторые капризные телефонные аппараты, желающие, чтобы «всё было правильно». Определить полярность в телефонной линии можно подключением тестера (при включении наоборот он покажет отрицательное значение напряжения). А если его нет под рукой — воткните оголённые концы кабеля в свежеразрезанную картофелину, около «плюсового» конца поменяется цвет. На практике на полярность внимание никто не обращает.

4. Обычно к телефонной розетке прилагается кусочек 2-х стороннего скотча. С его помощью корпус розетки закрепите в нужном месте и зафиксируйте саморезами.
5. Защелкните крышку розетки и опробуйте ее в работе.

Телефонная розетка скрытой установки

Инструменты и материалы

  • скрытая розетка
  • перфоратор с коронкой по кирпичу, бетону или гипсокартону
  • крепеж
  • приспособление для снятия изоляции с проводов или бокорезы
  • отвёртки
  • тестер (мультиметр)

Если вы решили подключить телефонную розетку скрытой установки, то порядок ее подключения не изменится. Предварительно необходимо провести телефонный провод до места расположения розетки по штробе, плинтусу или кабель-каналу и выполнить следующие действия:

1. Подберите насадку для перфоратора диаметром равным диаметру коробки и сделайте круглое отверстие достаточной глубины.


2. Установите коробку в отверстие и закрепите его с помощью дюбелей и саморезов.


3. Отрежьте телефонный кабель с таким расчётом, чтобы имелся запас по длине, который можно уложить в коробку вместе с корпусом розетки (около 10 см).
4. Подключите кабель, как указано в пункте 3 инструкции по монтажу накладной телефонной розетки.
5. Смонтированный корпус розетки с небольшим запасом провода поместите в коробку и надёжно закрепите распорными винтами заподлицо с поверхностью.


6. Установите внешнюю рамку и накладку.


7. Опробуйте в работе.

Особенности подключения розеток стандарта RJ11 и RJ12

RJ-11 обычно применяются в телефонии общего назначения — вы можете встретить такой разъем на шнурах современных телефонных аппаратов. и RJ-12 обычно используется в телефонных аппаратах, предназначенных для работы с офисными мини-АТС, а также для подключения кабеля к сетевым платам ARCnet

Розетка может содержать от двух до четырех контактов в виде небольших металлических вилок, между которыми необходимо заглубить жилы кабеля. Телефонные аппараты подключаются к двум центральным контактам. Для установки розеток такого типа профессионалы используют специальный инструмент — кроссировочный нож. Но если процедуру необходимо проделать 1 — 2 раза, от его покупки можно отказаться и воспользоваться обычным ножом.

1. Снимите внешнюю оплетку с кабеля на 4 см и расправьте жилы.
2. Вложите жилы в пазы и заглубите их при помощи кроссировочного или обычного ножа. Края пазов розетки заострены и сужаются к низу. При заглублении жилы они прорезают изоляцию, что обеспечивает контакт.

Подготовительная и завершающая части монтажа аналогичны вышеописанным.


РТШК-4 — советский стандарт розетки 80-х годов (4 широких контакта + ключ).

КСПВ — это кабель состоящий из медной однопроволочной жилы с изоляцией из композиции полиэтилена. Обычно оболочка у такого провода ПВХ пластикат белого цвета. Предназначается провод для внутренней стационарной прокладки.

ТРП — это распределительный телефонный провод. ТРП является однопарным, имеет медные однопроволочные жилы, которые изолированы с помощью полиэтилена, и разделительное основание.

Механизм телефонной розетки 774438 продается без рамки. На фотографии изделие представлено в комплекте для большей информативности, а сама установочная рамка приобретается отдельно .
Розетка Legrand Valena телефонная один выход 774438 имеет выход стандарта RJ11 (4 контакта). Подключение телефонного кабеля к розетке происходит путем поворота контактного механизма на 1/4 оборота. Механизм розетки оснащен самозачищающимися контактами, благодаря которым нет необходимости зачищать жилы проводов при монтаже.
Устанавливается розетка в стандартную монтажную коробку скрытого монтажа. Для настенного монтажа механизма следует использовать специальные коробки открытого монтажа (артикул 776181). Механизмы всех розеток оснащены надежным креплением на винтах и на захватах. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием).
Чистка лицевой панели розетки и рамки нужно производить влажной тканью. Запрещается использование агрессивных и коррозийных химических веществ.
Суппрот розетки изготовлен из оцинкованной стали. Контактная группа — AgNi (без содержания кадмия, являющегося элементом загрязняющим окружающею среду). Цвет лицевой панели розетки: белый (RAL 9003).

Как подключить телефонную розетку legrand

Cхема подключения телефонной розетки legrand 774438.

Схема подключения нескольких телефонных розеток 774438.

Телефонные розетки Legrand подключать к проводу удобно и просто. Если вы используете для подключения телефонных розеток кабель «витая пара», то для телефонии достаточно только одной пары, как правило это синий и сине-белый провод. Подключаются эти провода до центральных контактов телефонных разъемов и розеток. При монтаже обращайте внимание, как сделано подключение кабеля на ответной стороне. Обычно для подключения телефонов используют центральные контакты разъемов. В случае с телефонными розетками Легранд, подключение кабеля к механизму происходит удобно и быстро: нужно всего лишь до упора вогнать провод в гнёзда контактов 2 и 3 и провернуть отверткой по ходу часовой стрелки на 1/4 оборота. Контакт проводника и клемм будет надежным и долговечным.

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

  • Характеристики устройств
  • Подготовка к подключению
  • Непосредственный процесс

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

  1. RJ 11 с двумя проводами.
  2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

  1. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

  • Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

  • Крестовая и плоская отвертка.
  • Тестер для измерения напряжения в сети.
  • Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее , рукам будет чувствительно и неприятно работать.

  • Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.


Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

  1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

  1. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

  1. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
  2. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

виды коннекторов, установка розетки RJ 11, схема разводки кабеля

Хотя мобильные телефоны получили в последние годы широкое распространение, многие люди продолжают использовать стационарные аппараты. Подключение телефона является простым делом, но проблемы могут возникнуть. Чаще всего эти затруднения связаны с большим разнообразием используемых аппаратов и коннекторов для их подсоединения.

Особенности конструкции

Современные телефонные аппараты превосходят старые по многим параметрам. Они стали более надежными и приобрели новые функции. Чтобы обеспечить бесперебойную работу устройства, должны соблюдаться 2 условия:

  • Наличие рабочей линии между абонентом и АТС.
  • Возможность электрического подсоединения телефона к электросети.

Технический прогресс серьезно изменил конструкцию стационарных телефонов и способы их подключения. Однако принцип их работы остался прежним. Телефонная розетка RJ 11 имеет три основных элемента:

  • Корпус — чаще всего изготовлен из пластика.
  • Контакты — латунные детали, с помощью которых обеспечивается прохождение электротока.
  • Клеммы — нужны для подсоединения проводов.

Для защиты от случайного замыкания, контактные гнезда розетки утоплены в корпус.

Виды устройств

Сегодня в продаже можно найти не только одноразъемные, но и многоразъемные модели. Процесс подключения двойной телефонной розетки не имеет серьезных отличий от установки одиночной. Существует большое количество типов коннекторов, но наиболее распространенными являются следующие:

  • RJ 11 — используется для подсоединения к линейной телефонной сети с помощью двух проводников.
  • RJ 14 — имеет 4 контакта.
  • RJ 25 — так как содержит сразу 6 контактов, то процесс ее подключения довольно сложный и лучше обратиться к специалисту.
  • RJ 9 — коннектор необходим для соединения аппарата и трубки.
  • РТШК 4 — розетка старого образца, использовавшаяся в советские времена.

В домах максимальной популярностью пользуется розетка для телефона стандарта RJ 11. В офисных помещениях зачастую применяются RJ 14 и RJ 25.

Методы установки

Подключить телефонную розетку значительно проще в сравнении с ее электрическим аналогом. Однако во время установки придется проявить осторожность и внимательность. Сначала необходимо определиться с типом монтажа:

  • Открытый — установка проводится накладным способом.
  • Закрытый — провода скрыты в стене.

Выбирая метод прокладки, необходимо ориентироваться на условия обслуживания линии, конструкцию стен, а также дизайн помещения. Если важна эстетика, то накладная розетка будет не лучшим выбором. При этом она легко обслуживается, так как ее работоспособность можно проверить за несколько секунд.

Для защиты открытой проводки от механических повреждений применяются специальные кабель-каналы, изготовленные из пластика. Они бывают не только настенными, но и напольными, внешне напоминая плинтус. Состояние проводников в них можно контролировать благодаря защелкивающимся панелям. Отдельного упоминания заслуживает выбор розеток, встроенных в плинтус. Лучшим вариантом станут устройства, лицевая часть которых плотно соприкасается с плинтусом.

Если монтаж розетки выполняется скрытым методом, то рекомендуется использовать кабель КСВП. Он имеет одну медную жилу, а его внешняя оболочка изготовлена из белого полиэтилена. Также можно применять кабель ТРП.

Рекомендации по монтажу

Процесс установки розетки не требует серьезных знаний в области электротехники. Так как в квартирах чаще всего используются коннекторы RJ 11 и RJ 12, особенности подключения устройств следует рассматривать на их примере.

Подготовительный этап

Сначала нужно внимательно изучить схему внутренней коммуникации, которая должна быть приложена к устройству. Во время подключения розетки RJ 11 (RJ 12) необходимо лишь соединить проводники соответствующей полярности. Если планируется подключить розетку RJ 25, то в домашних условиях необходимо задействовать только контакты 3 и 4. Иногда планируется использовать телефонный аппарат устаревшего образца и в такой ситуации придется купить универсальную розетку. Также потребуется провод сечением от 0,3 до 0,5 мм.

Если разводка телефонного кабеля выполняется скрытым методом, то предстоит предварительно проштробить в стене канал для проводника, а также вырезать отверстие для монтажа розетки. Для этого используется штроборез и перфоратор с коронкой. Однако поставленная задача может быть решена с помощью молотка с зубилом, но времени придется затратить значительно больше.

Подключение проводов

Телефонный кабель можно легко повредить, при его зачистке нужно проявить осторожность. Даже опытные мастера не всегда могут выполнить разделку кабеля с первого раза. Поэтому во время прокладки проводника стоит сделать некоторый запас по длине. Лишний кабель затем можно будет спрятать. Для подключения розетки достаточно зачистить около 4 см провода.

После этого необходимо раздвинуть жилы и присоединить их к клеммам коробки, ориентируясь на схему, расположенную на лицевой стороне внутреннего бока. Если проводка выполнялась скрытым способом, то для удобства подключения провода должны выступать за плоскость стены на 60−80 мм. Чтобы проверить полярность проводников, стоит воспользоваться тестером. В противном случае телефонный аппарат будет функционировать со сбоями.

Следует помнить, что напряжение в готовой к работе телефонной линии составляет от 60 до 80 В. Подведенные жилы кабеля необходимо приложить к зажиму и плотно стянуть с помощью специальных винтов. При открытой проводке на финальном этапе подключения розетки достаточно лишь закрыть крышку и закрепить ее на стене. Если монтаж кабеля проводился скрытым способом, то нужно убедиться в отсутствии переплетения проводников в подрозетнике и установить внутренний блок в стену.

Когда ему будет придано желаемое положение, остается зафиксировать конструкцию с помощью саморезов либо распорных винтов. На финальном этапе нужно замазать раствором гипса подрозетник и канал с проводниками. Когда гипс приобретет достаточную твердость, устанавливается защитная окантовка и монтируется лицевая панель.

Подключение телефонной розетки

Это очередная статья из рубрики про розетки. На сегодняшний день практически каждый человек имеет в своем доме домашний телефон. Его необходимо подключить к телефонной розетки, а как это сделать, мы и расскажем в этой статье. Отметим, что ничего сложного в этом нет, однако следует придерживаться определенных правил и соблюдать рекомендации.

Как выполнить подключение телефонной розетки в домашних условиях

Виды телефонных розеток

Телефонные розетки могут иметь несколько видов. К основным видам можно отнести:

  1. Встраиваемые евро розетки телефонные.
  2. Внешние телефонные розетки.
  3. Телефонные розетки старого образца.

Эта продукция может отличаться только внешним видом. Подключение телефонной розетки в этом случае практически ничем не отличается. Теперь изучить телефонные розетки можно будет наглядно:

Телефонная розетка с 4 контактами

На этом фото вы сможете увидеть, что эта розетка имеет 4 контакта. К этим проводам вам необходимо будет подключить телефонный контакт. Подключение телефонной розетки этого типа должно выполняться на стену. Также на сегодняшний день вы можете встретить встраиваемые телефонные розетки. Этот тип устройства вы можете увидеть на фото ниже:

Встраиваемая телефонная розетка серьезно экономит врем во время установки

Как видите, эта конструкция является сложной. Здесь вы можете увидеть не только сложность конструкции, но и сложность подключения. Если вам необходимо, тогда можете прочесть про установку розетки в гипсокартон.

Особенности подключения телефонной розетки

Установка телефонной розетки самостоятельно предполагает в себе соблюдение определенных особенностей. Если вы установите телефонную розетку Ленгард, тогда у вас больше не возникнет необходимости зачищать провода. Эта продукция имеет специальную функцию самозачистки. Подключение кабеля в этом случае будет проходить методом поворота механизма на половину оборота. Увидеть этот процесс вы сможете на фото ниже:

Схема подключения телефонной розетки Ленгранд

После завершения этого этапа вы можете поднять трубку и проверить наличие гудка. Если гудок не появится, тогда вам следует проверить полярность. Если телефон все равно не будет работать, тогда проверьте целостность контактов.

Помните! Во время установки следует соблюдать схему и не вносить в нее никаких изменений.

Подключение телефонной розетки по схеме

В большинстве телефонных розеток находится всего два контакта. Телефонный кабель будет иметь столько же контактов. Обыкновенная телефонная розетка содержит всего два контакта, то есть 3 и 4. Иногда телефонная розетка может иметь непронумерованные контакты. В любом случае вам необходимо руководствоваться цветовой маркировкой, которая изображена ниже:

Цветовая маркировка проводов, которую нужно учитывать во время подключения розетки

Как видно на схеме телефонная розетка может иметь три типа коннекторов:

Отличие между ними будет заключаться только в количестве проводов. Для обычного домашнего телефона вам будет достаточно всего два контакта. Подключение телефонной розетки в этом случае не составит труда. Если вы увидите 4 контакта, тогда остальные могут быть задействованы для подключения второй телефонной линии. При необходимости можете прочесть про розетку с таймером.

Коннектор для соединения проводов во время подключения розетки

Также при подключении этого устройства вам обязательно необходимо учитывать его полярность. В некоторых случаях устройство не будет работать. Если у вас возникла подобная ситуация, тогда полярность необходимо поменять местами. Если вам необходимо подключить несколько телефонных розеток параллельно, тогда просто сделайте перемычку между ее контактами.

Видео по теме

В сети мы нашли несколько интересных видео, которые помогут установить телефонную розетку в доме самостоятельно.

Надеемся, что наша информация поможет выполнить качественное подключение розетки своими руками.

Рекомендуем прочесть: уличная розетка.

Подключение к телефонной сети. Подключение телефонной розетки rj11, схема

Эти изделия представляют собой слаботочные контакты, помещенные в пластиковые корпуса различных форм, конструкций и размеров. Подключение может быть выполнено путем закрепления контактов винтами или с помощью специально разработанного разъема. В более старых изделиях используются специальные заглушки.

Подключение своими руками

Перед тем, как говорить о подключении, необходимо подвести телефонный кабель к месту, предназначенному для установки розетки.

В новых жилых помещениях прокладывается при строительных работах скрытой проводкой. Выводится только пара контактов, но можно установить и розетку.

В бывших помещениях кабель часто прокладывают по плинтусам, но это непрактично, так как при уборке он может быть поврежден. Телефонный кабель принято прокладывать под плинтусами, для этого нет необходимости их демонтировать, достаточно немного сдвинуть его и уложить кабель в образовавшийся зазор. Затем установите цоколь на место.

Кабель можно подвести к месту установки прямо по стене, а можно проткнуть канал и проложить скрытую проводку.


Материалы и инструмент

Основные аксессуары, которые могут понадобиться при прокладке телефонной проводки:

  • бокорезы — для обрезки кабеля;
  • нож — для зачистки концов проводов;
  • отвертка — закрепление концов в розетке;
  • ,
  • саморезы — крепление основания прибора к стене;
  • сверло — сверление отверстий для крепления наружного блока;
  • Сверло из карбида вольфрама — обычно 4.Диаметром 2 мм;
  • пластиковые вставки в отверстия;
  • «Шлифовщик» с диском по бетону — для выполнения скрытой проводки;
  • перфоратор с корончатым сверлом, размер сверла в соответствии с размером ящика;
  • — для уточнения полярности контактов в разъеме при подключении;
  • перчатки защитные латексные — при случайном звонке в телефон во время работы разность потенциалов может достигать 120В, что уже небезопасно при прямом контакте.


Заказ на работу

  1. Если вы решили установить скрытую проводку, необходимо предварительно сделать канал для прокладки телефонного кабеля. При помощи болгарки отшлифовать канал по всей длине и уложить в него проволоку, заделать канал цементным раствором.
  2. При проведении открытой проводки потребуются специальные пластиковые скобы для крепления кабеля к стене и электродрель с дрелью. Вставьте пластиковые вставки в отверстия на глубину около 20 мм и закрепите проволоку под кронштейном с помощью гвоздя или шурупа.Все крепежи продаются в комплекте, проблем с совместимостью комплектующих нет.
  3. Установка под плинтус потребует использования стамески, с помощью которой плинтус снимается со стены для прокладки провода. После этого плинтус забивается на место обычными гвоздями.
  4. При установке уличного бокса его сначала необходимо подключить к кабелю. Затем закрепите его на стене. Здесь возможны варианты, определяемые конструкцией самих ящиков.Если в его основании есть отверстия для крепления, нужно прикрепить его к месту установки и разметить расположение отверстий на стене. С помощью дрели просверлите отверстия, установите вставки и закрепите основание коробки саморезами из комплекта. Затем установите крышку, на которой для этого есть специальные защелки. Основание без монтажных отверстий можно закрепить на стене с помощью двустороннего скотча. Крепление достаточно надежное, но при отключении разъема корпус желательно придерживать.
  5. При установке внутреннего ящика нужно использовать перфоратор и корончатое сверло по диаметру ящика.Сделав глухое отверстие в стене, установите в него коробку, подсоедините к кабелю и закрепите в отверстии. Заменить крышку.
  6. При подключении контактов тестером проверить соответствие полюсов (расположение «+» и «-»).

Все работы просты и доступны непрофессиональному исполнителю.


Типы разъемов. Особенности применения RJ11, RJ12 и других типов

Телефонные разъемы используются не только для подключения устройств к линии связи.Они используются для связи с другими устройствами и устройствами связи.

Розетки бывают с одним, двумя или несколькими разъемами и могут обеспечивать одновременное подключение нескольких абонентов.

В большом разнообразии разъемов необходимо учитывать некоторые их разновидности:

  • RJ11 — двухпроводной вариант, применяется для подключения к линейным сетям.
  • RJ14 — оснащен четырьмя проводниками и четырьмя контактами, совместим с большинством современных моделей телефонов.Для подключения одного абонента нужно использовать 2-й и 3-й контакты. Если вам нужно подключить несколько дополнительных линий, вам нужно использовать 1-й и 4-й контакты. Если используется телефонная розетка, линия подключается красным и зеленым проводами.
  • RJ25 — имеет три пары контактов, для подключения требуется участие квалифицированного специалиста по телефонной связи.
  • РТШК-4 — наследие советских времен, но производится и используется по сей день. В комплекте специальный ключ.Подключение осуществляется неразъемным способом с отводной коробкой. Если в помещении несколько точек такого типа, их закрывают с помощью конденсатора.

Поговорим подробнее об устройствах для подключения RJ11 и RJ12:

  • Первый из этих типов изделий используется для индивидуального подключения в обычных телефонных сетях.
  • Второй используется для сетей с большими нагрузками — в офисных или общественных местах.

Эти типы соединительных устройств имеют два или четыре контакта, выполненные в виде металлической вилки, которые подключаются к контактам, расположенным в центре.Для установки желателен специальный инструмент — поперечный нож, позволяющий снимать оплетку, не повреждая провод, и обжимать вилку при установке на провод.


Для подключения необходимо:

  • снять оплетку с провода на длину 4 — 5 сантиметров;
  • выпрямить каждую жилу кабеля, количество которых колеблется от 4 до 6;
  • уложить всю проводку в пазы розеток;
  • проверить контакт между разъемом и телефонным кабелем.

При запуске подключения нужно позаботиться о технике безопасности при выполнении работ. Обязательно наденьте резиновые перчатки, которые защитят вас от поражения электрическим током.

Общие стандарты розеток указывают, что красная оплетка обычно положительна, а зеленая — отрицательна. Проверить это поможет тестер.

Способы подключения для всех розеток идентичны, но отличаются способами установки в зависимости от версии.

На практике также осуществляется установка популярных розеток Legrnd французского производства.Линейка продукции этого типа очень разнообразна, розетки доступны с любым типом установки: внешним, внутренним и любыми другими. Цветовая кодировка соответствует европейским стандартам и идентична аналогичной продукции других производителей.

Примеры цен на телефонные разъемы

Таблица 1

Изображение Модель, описание Цена, руб) Производитель
Рексант.С функцией переходника для использования евророзеток вместе со старыми бытовыми 60 Россия
Розетка телефонная внутренняя Рексант 2-6п-4с (2 порта), цвет молочно-белый 380 Россия
Розетка телефонная внутренняя Рексант 1-6п-4с (1 порт), цвет молочно-белый 290 Россия
Телефонная розетка Proconnect 2-6p-4s 55 Марка
Телефонная розетка RJ12 1 модуль 6 контактов ABB Zenit N2117.6AN 500 Марка
Телефонная розетка 2 RJ11 Legrand Suno 774839 490 Legrand Франция
  1. При проведении работ по прокладке телефонного кабеля нужно помнить о правилах безопасности:
    • При прорезании кабельной канавки в кирпиче или бетоне обязательно используйте защитные очки или маску для защиты глаз. и лицо.
    • Примите такие же меры предосторожности при сверлении отверстий для крепления кабеля или основания розетки.
    • При вырезании материала из желобов, из глухого отверстия для розеточной коробки, установите на долото защитный диск, чтобы не повредить руки.
    • Работы с электропроводкой производить в защитных перчатках.
  2. Если тестер полярности недоступен, используйте нарезанный картофель. Воткните концы проводов в мякоть, поверхность мякоти вокруг плюсового провода скоро начнет темнеть.
  3. Современные розетки выполнены в безопасном исполнении.Однако их необходимо устанавливать в недоступном для детей месте.
  4. При зачистке концов кабеля для подключения необходимо избегать повреждения изоляции внутренних проводов и тем более самих жил. Это приводит к ухудшению качества связи и возможности обрыва линии.
  5. Если используется старый советский двухжильный провод в виде пластиковой ленты с проводами по краям, то скрепление путем забивания гвоздей между проводами недопустимо.Это часто приводит к разрыву строки во время установки. Когда гвоздь соприкасается с проводом, может образоваться пара заземления, ухудшающая качество соединения.

Проведя все работы продуманно и аккуратно, вы успешно справитесь с несложной задачей по электромонтажу и установке розеток. Бери его без сомнений и у тебя все получится!

Телефонная розетка по своей сути является слаботочным типом розеточных устройств, основными функциями которых являются:

  1. Подключение проводных и беспроводных устройств к соответствующей сети и обеспечение телефонной связи.
  2. Реализация подключения модемов и факсов.
  3. Подключение и организация мини-АТС.

На практике подключить телефонную розетку намного проще, чем электрическую версию. Однако этот процесс все же требует осторожности и аккуратности, так как для его выполнения необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Установка и подключение таких устройств идеально подходит для людей с небольшим опытом в этой области или новичков, которые только набираются опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регулирующий установку таких устройств. Сегодня существует несколько европейских стандартов под названием Registered Jack (RJ). Есть несколько способов подключения телефонных розеток, независимо от того, что происходит с устройствами RJ-14 и RJ-25.

Характеристики и схема подключения

Розетка RJ-11

Телефонные розетки имеют свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то у них есть следующие нюансы подключения:

  1. В конструкцию прибора могут входить 2-4 контакта, которые представляют собой небольшие металлические заглушки.Между этими элементами требуется углубление жил питающего провода.
  2. Подключение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для крепления фурнитуры по указанному стандарту профессиональные мастера используют специальный вид рабочего инструмента, называемый кроссоверным ножом. Однако если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обычным ножом с заточенным клинком.Такой инструмент используется для заглубления стержней; при разрезании изоляционного слоя контакт будет обеспечен.
  4. Перед рихтовкой жил необходимо снять с провода внешние слои, для проведения такой зачистки достаточно 4 см.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в конструкции однопроволочную жилу, чаще всего медную. Внешний кожух обычно изготавливается из пластика белого цвета. Кабель TRP чаще всего используется в качестве распределителя.


схема подключения

Необходимые инструменты и материалы

В зависимости от типа телефонной розетки и стандарта могут потребоваться различные инструменты и материалы.

  1. Отвертка , которая по типу рабочей поверхности и габаритам соответствует винтам, используемым для крепления устройства. Ручка отвертки должна быть изолирована, чтобы избежать этого.
  2. Кабель , если это не замена старого устройства, а прокладка совершенно нового.
  3. Перфоратор , а также кабель понадобятся при установке новой розетки.
  4. Сама розетка.
  5. Нож с острым лезвием.
  6. Саморезы.
  7. Кусачки.
  8. Изолента.
  9. Универсальный или тестер.
  10. Перчатки защитные.
  11. Односторонняя и двусторонняя клейкая лента.
  12. Графитный карандаш и яркий маркер, который понадобится для разметки.

Пошаговая инструкция

Вначале будет рассмотрен простой способ подключения универсальной телефонной розетки. Сегодня наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для их подключения необходимо придерживаться следующего алгоритма действий:

  1. Изначально потребуется отключить питание и надеть защитные перчатки, так как показатель напряжения в телефонной сети 60В , а в рабочем состоянии может достигать 110-120В.
  2. С помощью бокорезов удалите изоляционный слой с проводников, при этом важно не касаться самих жил. Зачищенный кабель должен быть длиной около 4 см.
  3. С помощью тестера определите полярность контактов.
  4. Подсоедините проводники к контактам. В телефонной розетке красный провод — отрицательный, а зеленый — положительный. Соблюдать правила подключения с учетом полярности не обязательно, но есть определенный риск, что в будущем телефонный аппарат будет время от времени давать свои в процессе эксплуатации.
  5. Соедините жилы кабеля , затем затяните и обеспечьте надежную фиксацию специальными винтами для запрессовки.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые имеют форму вилки, эти элементы выполнены из стали. В такой ситуации используются 2 центральных контакта.
  7. Выполните фиксацию и закрепите телефонную розетку на поверхности стены. Сделать это можно с помощью двустороннего скотча, но наиболее эффективным способом является использование саморезов.
  8. Защелкните крышку этого устройства.

Существуют разновидности скрытых телефонных розеток. Процесс подключения для них принципиально не отличается от подключения классических версий устройств.

Существуют существенные отличия только в процессе их установки и заключаются в следующем:

  1. Нанесите разметку на поверхность стены будущего расположения телефонной розетки.
  2. Предварительно , вам нужно будет проделать дырокол в поверхности, он понадобится для последующей установки розетки.Фиксация и крепление этого элемента достигается с помощью саморезов.
  3. Крепление устройства внутри задней коробки может быть выполнено с помощью специальных распорных винтов.
  4. Надеть внешний защитный кожух , после чего напряжение может быть возвращено в сеть и установленное устройство может быть проверено.

При этом нужно знать, что абсолютно любые телефонные розетки могут быть не обычными одинарными, а двойными устройствами.Такие устройства обычно устанавливают в офисах или других помещениях, где есть несколько телефонов с разными номерами, но иногда может возникнуть необходимость установить их дома.

Процесс установки или подключения принципиально не отличается от работ, проводимых с единичной конструкцией. Единственное изменение — это увеличение количества проводников, которые необходимо подключить.

Типы телефонных розеток


При рассмотрении различных типов таких устройств одной из основных классификаций является их разделение по способу установки:

  1. Устройства для наружной установки.
  2. Аппараты с внутренней разводкой.

Вторичной классификацией, применимой к обоим типам, является разделение этих устройств по количеству доступных разъемов:

  1. Однопроцессорные модели , предназначенные для подключения 1 устройства, являются наиболее востребованным вариантом для установки в частных домах или жилых помещениях. квартиры.
  2. Мультиразъемные модели позволяют подключать сразу несколько разных устройств, чаще всего в офисах и офисных помещениях.

Также на современном рынке есть розетки с разными разъемами.

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 — один из самых распространенных вариантов, подразумевает наличие 2-х проводников в конструкции. Такие устройства чаще всего встречаются и рекомендуются к установке при наличии телефонной магистрали линейного типа, к которой подключено устройство.
  2. RJ-12, реже встречаются, так как они редко используются в бытовых целях.Основное назначение — подключение к офисным мини-АТС или сетевым картам ряда типов.
  3. RJ-14 имеет в своей конструкции 4 проводника и такое же количество контактов. Это универсальный разъем, разработанный и подходящий для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии используются контакты 2 и 3, если по каким-то причинам требуется несколько линий, то подключение производится через контакты 1 и 4. В розетках необходимо использовать зеленый и красный кондукторы, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в себя сразу 3 пары рабочих контактов. Устройства этого типа чрезвычайно сложны и не подходят для самостоятельной сборки. Для выполнения этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 — это особый вид разъемов, основная задача которых — подключить телефонную трубку напрямую к устройству.
  6. РТШК 4 — это уже технически устаревший вид розеток, которые в прошлом были широко распространены в СССР, в конструкцию включены 4 широких контакта и ключ.Разработан для конкретного варианта подключения универсальным способом; для его реализации обязательно наличие короба разветвительного типа. Наличие нескольких телефонных розеток в одной комнате способствует созданию особой электрической схемы; для его замыкания требуется дополнительный конденсатор.

Независимо от типа телефонной розетки внутри этого устройства необходимо проложить специальный кабель питания. Разные версии не имеют конструктивных отличий, все вилки имеют одинаковые размеры и разъемы, но могут отличаться количеством имеющихся контактов.

Маркировка телефонных проводов

Все основные вопросы по установке и подключению телефонных розеток рассмотрены, резюмируя, можно дать ряд следующих полезных рекомендаций:

  1. Самый популярный на сегодняшний день — это прибор встраиваемого типа, так как он гармонично вписывается в любую комнату и является крайне незаметным элементом. Однако необходимо учитывать, что его установка займет больше времени и пострадает отделка стен.
  2. Лучше всего покупать устройства, которые выпускаются известными и проверенными производителями, сумевшими положительно зарекомендовать себя в этой сфере. Сегодня такими компаниями являются Legrand и Vico.
  3. На некоторых моделях нумерация контактов, обычно наносимая на корпус устройства, может отсутствовать. В этом случае может помочь знание правил цветовой кодировки: зеленый, оранжевый или синий в сочетании с белым используются для обозначения положительных контактов; те же цвета, только однообразные и без добавления белого, указывают на отрицательный контакт.
  4. Если вы устанавливаете телефонную розетку старой модели , то не помешает также знать правила цветовой кодировки, которые использовались раньше: оранжевый, черный или зеленый провод положительный; красный, желтый или синий провод должен быть отрицательным.

Для подключения телефонной розетки необходимо:

Ну и, конечно, сама розетка.

Типы розеток

Способ его установки зависит от того, какой тип розетки будет выбран.

Розетки делятся на следующие типы:

Установка розеток советского образца — РТШК-4 ранее производилась вместе с конденсатором, который проверял линию и в момент звонка оповещал о ее занятости. Теперь розетки устанавливаются без конденсатора, что значительно упрощает этот процесс.

Чтобы более наглядно осветить процесс подключения телефонной розетки, рассмотрим пример установки внешней универсальной розетки — RJ-11.

Как подключить внешнюю розетку

Перед установкой всегда надевайте защитные перчатки.

Важно! Во время разговора напряжение в телефонной линии увеличивается на 100-120 Вольт, поэтому работа с розеткой без перчаток представляет серьезную угрозу для жизни и здоровья.

Теперь нужно использовать кусачки или специальный инструмент для работы с кабелем, чтобы зачистить провод телефонной линии, сняв с него изоляцию на 4 см. Вены должны быть ровными, поэтому их нужно будет расправить.


Важно! Изоляцию необходимо снимать очень осторожно, стараясь не порезать медные проводники, иначе они могут легко сломаться.

Когда провод подготовлен к предстоящим работам, можно приступать к подключению. Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым.

Внутри сокета вы можете увидеть следующее:

Для подключения домашнего телефона достаточно двух клемм и двух проводов.Поэтому на первый взгляд содержимое коробки может показаться странным, ведь терминалов целых 4. Но оставшиеся 2 используются для подключения другой телефонной линии.

В нашем случае необходимо 2 терминала (на рисунке они обведены красным), к которым будет подключена телефонная линия. Далее подключите провод к красному («минус») и зеленому («плюс») проводам, прикрутив провода к саморезам по металлу.

Для того, чтобы соблюсти правильность подключения, нужно проверить полярность линии с помощью мультиметра или тестера.

Совет! Если вдруг под рукой не оказалось тестера, можно использовать обычную картошку. Для этого нужно разрезать картошку пополам и вставить в нее концы кабеля: вокруг «плюса» цвет изменится.

Не для всех телефонов требуется строгое соблюдение полярности, в большинстве случаев это не важно.

После завершения всех операций крышка возвращается на место и встает на место. Затем ящик крепится к стене с помощью саморезов или двусторонней липкой накладки.

После подключения обязательно проверьте, есть ли подключение.

Установка скрытой розетки

Другой распространенный тип телефонных розеток — розетки скрытого типа.

Выглядят они так:

Они очень удобны, так как не выступают из стены и выглядят аккуратно. И хотя процесс их подключения ничем не отличается от подключения внешних розеток, повозиться все же придется, так как вам нужно будет смонтировать отверстия в стене.

Для подключения скрытой розетки, помимо всех уже перечисленных инструментов (отвертка, мультиметр, бокорезы, кабель), вам также потребуются розетка, перфоратор и крепеж.

Прежде чем приступить к устройству отверстия для прокладки кабеля, необходимо подготовить перфоратор, подобрав для него подходящую насадку с диаметром, равным диаметру самой коробки. Далее необходимо просверлить круглое отверстие и установить в него соответствующую розетку.


Для того, чтобы подвести кабель к розетке, нужно выдолбить в стене выемку, которая после установки в нее провода заштукатуривается.Готовую канавку следует заполнить кабелем так, чтобы в подкровельной части оставалось около 10 см проволоки.

После этого следует такой же процесс подключения жил кабеля к клеммам, как и в случае внешней телефонной розетки.

После этого коробка устанавливается в розетку и надежно крепится к стене с помощью распорных шурупов. Сверху закрепляется декоративная накладка — процесс установки окончен.

Приятно чувствовать себя хозяином своего дома и мастером на все руки.Но если процесс подключения телефонной розетки своими руками показался вам слишком сложным, то не бегите к мастерам.

Видео с описанием процесса установки телефона и розетки прояснит все непонятные моменты установки:

Телефонная розетка по своей сути является слаботочным типом розеточных устройств, основными функциями которых являются:

  1. Подключение проводных и беспроводных устройств к соответствующей сети и обеспечение телефонной связи.
  2. Реализация подключения модемов и факсов.
  3. Подключение и организация мини-АТС.

На практике подключить телефонную розетку намного проще, чем электрическую версию. Однако этот процесс все же требует осторожности и аккуратности, так как для его выполнения необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Установка и подключение таких устройств идеально подходит для людей с небольшим опытом в этой области или новичков, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регулирующий установку таких устройств. Сегодня существует несколько европейских стандартов под названием Registered Jack (RJ). Есть несколько способов подключения телефонных розеток, этот процесс можно выполнить независимо с помощью устройств RJ-14 и RJ-25.

Характеристики и схема подключения

Разъем RJ-11

Телефонные розетки

имеют свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то у них есть следующие нюансы подключения:

  1. В конструкцию прибора могут входить 2-4 контакта, которые представляют собой небольшие металлические заглушки.Между этими элементами требуется углубление жил питающего провода.
  2. Подключение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для крепления аксессуаров по указанному стандарту профессиональные мастера используют специальный тип рабочего инструмента, называемый кроссоверным ножом. Однако если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обычным ножом с заточенным клинком.Такой инструмент используется для заглубления стержней; при разрезании изоляционного слоя контакт будет обеспечен.
  4. Перед рихтовкой жил необходимо снять с провода внешние слои, для проведения такой зачистки достаточно 4 см.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в конструкции однопроволочную жилу, чаще всего медную. Внешний кожух обычно изготавливается из пластика белого цвета. Кабель TRP чаще всего используется в качестве распределителя.


схема подключения

Необходимые инструменты и материалы

В зависимости от типа телефонной розетки и стандарта могут потребоваться различные инструменты и материалы.

  1. Отвертка , которая по типу рабочей поверхности и габаритам соответствует винтам, используемым для крепления устройства. Ручка отвертки должна быть изолирована, чтобы избежать этого.
  2. Кабель , если это не замена старого устройства, а прокладка полностью нового.
  3. Перфоратор , а также кабель понадобятся при установке новой розетки.
  4. Сама розетка.
  5. Нож с острым лезвием.
  6. Саморезы.
  7. Кусачки.
  8. Изолента.
  9. Универсальный или тестер.
  10. Перчатки защитные.
  11. Односторонняя и двусторонняя клейкая лента.
  12. Графитный карандаш и яркий маркер, который понадобится для разметки.

Пошаговая инструкция


Вначале пойдет речь о простом способе подключения универсальной телефонной розетки. Сегодня наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для их подключения необходимо придерживаться следующего алгоритма действий:

  1. Изначально , нужно будет отключить питание и надеть защитные перчатки, так как индикатор напряжения в телефонной сети 60В, а в рабочем состоянии может достигать 110-120В.
  2. С помощью бокорезов удалите изоляционный слой с проводов, при этом важно не касаться самих жил. Зачищенный кабель должен быть длиной около 4 см.
  3. С помощью тестера определите полярность контактов.
  4. Подсоедините проводники к контактам. В телефонной розетке красный провод — отрицательный, а зеленый — положительный. Соблюдать правила подключения с учетом полярности не обязательно, но есть определенный риск, что в будущем телефонный аппарат будет время от времени давать свои в процессе эксплуатации.
  5. Соедините жилы кабеля , затем затяните и обеспечьте надежную фиксацию специальными винтами для запрессовки.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые имеют форму вилки, эти элементы выполнены из стали. В такой ситуации используются 2 центральных контакта.
  7. Выполните фиксацию и закрепите телефонную розетку на поверхности стены. Сделать это можно с помощью двустороннего скотча, но самый эффективный способ — использовать саморезы.
  8. Защелкните крышку этого устройства.

Существуют разновидности скрытых телефонных розеток. Процесс подключения для них принципиально не отличается от подключения классических версий устройств.

Существуют существенные отличия только в процессе их установки и заключаются в следующем:

  1. Нанесите разметку на поверхность стены будущего места расположения телефонной розетки.
  2. Предварительно нужно будет проделать дырокол в поверхности, он понадобится для последующей установки розетки.Фиксация и крепление этого элемента достигается с помощью саморезов.
  3. Крепление устройства внутри задней коробки может быть выполнено с помощью специальных распорных винтов.
  4. Надеть внешний защитный кожух , после чего напряжение может быть возвращено в сеть и установленное устройство может быть проверено.

При этом нужно знать, что абсолютно любые телефонные розетки могут быть не обычными одинарными, а двойными устройствами.Такие устройства обычно устанавливают в офисах или других помещениях, где есть несколько телефонов с разными номерами, но иногда может возникнуть необходимость установить их дома.

Процесс установки или подключения принципиально не отличается от работ, проводимых с единичной конструкцией. Единственное изменение — это увеличение количества проводников, которые необходимо подключить.

Типы телефонных розеток

При рассмотрении различных типов таких устройств одной из основных классификаций является их разделение по способу установки:

  1. Устройства для наружной установки.
  2. Аппараты с внутренней разводкой.

Вторичной классификацией, применимой к обоим типам, является разделение этих устройств по количеству доступных разъемов:

  1. Однорычажные модели , рассчитанные на подключение 1 устройства, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Мультиразъемные модели позволяют подключать сразу несколько разных устройств, чаще всего в офисах и офисных помещениях.

Также на современном рынке есть розетки с разными разъемами.

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 — один из самых распространенных вариантов, подразумевает наличие в конструкции 2-х проводников. Такие устройства чаще всего встречаются и рекомендуются к установке при наличии телефонной магистрали линейного типа, к которой подключено устройство.
  2. RJ-12, реже встречаются, так как они редко используются в бытовых целях.Основное назначение — подключение к офисным мини-АТС или сетевым картам ряда типов.
  3. RJ-14 имеет в своей конструкции 4 проводника и такое же количество контактов. Это универсальный разъем, разработанный и подходящий для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии используются контакты 2 и 3, если по каким-то причинам требуется несколько линий, то подключение производится через контакты 1 и 4. В розетках необходимо использовать зеленый и красный кондукторы, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в себя сразу 3 пары рабочих контактов. Устройства этого типа чрезвычайно сложны и не подходят для самостоятельной сборки. Для выполнения этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 — это особый вид разъемов, основная задача которых — подключить телефонную трубку напрямую к устройству.
  6. РТШК 4 — это уже технически устаревший вид розеток, которые были широко распространены в СССР в прошлом, в конструкцию включены 4 широких контакта и ключ.Разработан для конкретного варианта подключения универсальным способом; для его реализации обязательно наличие короба разветвительного типа. Наличие нескольких телефонных розеток в одной комнате способствует созданию особой электрической схемы; для его замыкания требуется дополнительный конденсатор.

Независимо от типа телефонной розетки внутри этого устройства необходимо проложить специальный кабель питания. Разные версии не имеют конструктивных отличий, все вилки имеют одинаковые размеры и разъемы, но могут отличаться количеством имеющихся контактов.

Маркировка телефонных проводов

Все основные вопросы по установке и подключению телефонных розеток рассмотрены, подводя итоги, можно дать ряд следующих полезных рекомендаций:

  1. Самый популярный на сегодняшний день , это прибор встраиваемого типа, так как он гармонично вписывается в любую комнату и является крайне незаметным элементом. Однако необходимо учитывать, что его установка займет больше времени и пострадает отделка стен.
  2. Лучше всего приобрести устройства, которые выпускаются известными и проверенными производителями, успевшими положительно зарекомендовать себя в этой сфере. Сегодня такими компаниями являются Legrand и Vico.
  3. На некоторых моделях нумерация контактов, обычно нанесенная на корпус устройства, может отсутствовать. В этом случае может помочь знание правил цветовой кодировки: зеленый, оранжевый или синий в сочетании с белым используются для обозначения положительных контактов; те же цвета, только однообразные и без добавления белого, указывают на отрицательный контакт.
  4. Если вы устанавливаете телефонную розетку старой модели , не помешает также знать правила цветовой кодировки, которые использовались раньше: оранжевый, черный или зеленый провод — плюс; красный, желтый или синий провод должен быть отрицательным.

Сотовые телефоны получили широкое распространение. Однако десятки миллионов проводных телефонов и радиотелефонов все еще работают, и многие люди предпочитают их сотовым телефонам.

Междугородняя и международная связь со стационарного домашнего телефона намного дешевле, вам не нужно постоянно следить за состоянием заряда аккумуляторов и периодически их менять.

Подключение одного или нескольких параллельных стационарных телефонов и радиотелефонов к линии связи своими руками — простейшая задача, по силам практически любому человеку, даже не разбирающемуся в тонкостях слаженного бизнеса.

Какое напряжение в телефонной линии

Телефонная линия находится под напряжением 40-60 В постоянного тока, если телефон не подключен или подключен, но трубка находится на телефонном аппарате. Во время разговора напряжение в линии связи становится переменным с амплитудой до 120 В.Когда вы поднимаете трубку, напряжение падает до 6-12 В. Это напряжение не опасно для жизни, но может вызвать неприятные ощущения. Невозможно отключить линию связи или повредить телефонный аппарат при подключении. Телефонная линия может быть отключена на несколько минут, если трубку поднимают в течение длительного времени без набора номера или при коротком замыкании проводов линии связи. Телефонная линия автоматически отключается АТС (АТС) для экономии энергии.Так что можете смело начинать самостоятельно подключать телефон к линии связи.

Перед подключением стационарного телефона или радиотелефона к линии связи рекомендуется, но не обязательно, проверить наличие линии связи. Линейное напряжение может быть рассчитано для измерения постоянного напряжения. Если телефон не подключен к линии или подключен, а приемник на телефоне, прибор должен показывать напряжение 40-60 В. Если нет вольтметра, можно проверить картошкой, а этого нет. шутка, но реальный способ проверки.Достаточно воткнуть отрезанные от изоляции провода лапши в разрез картофеля. Батарейки не нужны, так как провода уже находятся под напряжением.

Схема подключения проводного стационарного телефона к АТС

100-парный телефонный кабель протянут от АТС до каждого дома, который разветвляется десятью парными кабелями вдоль входов в дом. Концы десяти парных кабелей впаяны в десять парных плинтусов в подъездах дома.Плинтусы устанавливаются в коробки или крепятся к стенам. На фото плинтус с открытой крышкой.

Раньше плинтусы делали из дюралюминия, теперь — из пластика. В современных плинтусах линейные провода линий связи соединяются путем вдавливания в гребни специальным инструментом. От одной из пар плинтусов до вашей квартиры протянута линия связи телефонным проводом РВП, который связисты называют лапшой. На конце этого провода в квартире устанавливается розетка РТШК-4 (старого образца), или современная RJ-11, и к ней с вилкой подключается проводной телефон.

Как видите, схема подключения проводного стационарного телефона проста: от АТС к вашей квартире протянута отдельная пара проводов, по которым и осуществляется связь. Как видно из схемы, вилка и розетка нужны исключительно для удобства использования — и не участвуют в работе телефона. Вы можете подключить телефонные провода от основной платы к телефонному кабелю, и телефон будет работать успешно.

Как подключить телефон к линии связи

Подключение телефонов, в том числе радиотелефонов, к линии осуществляется с помощью разъемного соединения — вилки и розетки.В настоящее время в эксплуатации используются телефонные разъемы двух стандартов. Морально устаревшие советские, отвечающие требованиям ГОСТ 8810-81 (СТ СЭВ 5396-85), действовавшего до 01.01.92 (РТШК-4), и современные телефонные вилки и розетки RJ-11, соответствующие международному стандарту. IEC 60669-1 и 60884-1 (623K). Также используются универсальные телефонные вилки и розетки, позволяющие соединять между собой вилки и розетки, изготовленные по новым и старым стандартам.

Вопрос кажется неактуальным, но в эксплуатации еще много телефонов, которые подключены давно, и эта информация может быть востребована, если самостоятельно ремонтировать разъем или переносить телефон.

Конечно, советский телефонный разъем громоздок, не соответствует современным эстетическим представлениям, но он долгое время был надежен и успешно выполнялся, и продолжает выполнять возложенные на него функции.

Телефонная розетка имеет четыре контакта для подключения вилки и два для включения конденсатора.Позиционирование вилки при установке обеспечивается отверстиями в крышке розетки. Леска прикручена к двум правым шпилькам. Для контроля целостности линии в розетку также был установлен конденсатор, который подключали к правому верхнему контакту и левому нижнему. Когда вилку вставили в розетку, она разорвала цепь клиновидным штифтом, и конденсатор отключился. Когда необходимо было проверить линию, достаточно было вынуть розетку, и связисты с АТС могли по напряжению пара переменного тока проверить состояние линии и таким образом определить, в чем именно причина отсутствия связь, линия или телефон.При параллельном подключении двух телефонов и снятии вилки одного из них линия сильно загрязняется, так как переменное напряжение хорошо проходит через конденсатор. Если вы случайно забыли такую ​​розетку, подключенную к телефонной линии, обязательно отключите ее от линии или снимите конденсатор. Желательно удалить его со всех подключенных телефонных розеток, так как конденсатор не участвует в современных телефонных линиях — и поэтому не нужен.

Телефонная вилка представляет собой пластмассовую коробку, состоящую из двух половинок, одна из которых вставляется в четыре плоских контакта, к которым винтами крепится шнур, идущий от телефона.На фото хорошо видно, к каким контактам его подключать. Чтобы телефон работал, неважно, к каким контактам подключены провода, главное, чтобы контакты телефонной розетки, к которой идут провода линии, были подключены к контактам вилки, к которой идут провода от телефона. Штифт клиновидной формы служит для отключения тестового конденсатора от линии связи.

С появлением в обиходе телефонов иностранного производства, у которых шнур оканчивался вилкой RJ-11 6P4C, а в розетки были установлены все розетки РТШК-4, в продаже сразу же появились переходники (переходники), позволяющие любому владельцу новинка для подключения телефона к линии без посторонней помощи.

В адаптере два верхних плоских контакта были подключены к 3 и 4 контактам RJ-11 (стандартная схема обжима), на фото слева, а нижние плоские контакты подключены к контактам 2 и 5 RJ-11. , на фото внизу адаптера.

Подключение телефона к универсальной розетке РТШК-4 623К RJ-11

Еще одно творение переходного периода — универсальная розетка, симбиоз розеток РТШК-4 и RJ-11. Не знаю, зачем они были произведены, но можно предположить, что они заменили изношенные РТШК-4, тем самым предоставив возможность подключения телефонов с вилками любых стандартов.

Контакты 3 и 4 обеих телефонных розеток RJ-11 подключены параллельно с правым РТШК-4 (стандартное подключение), а контакты 2 и 5 телефонной розетки — параллельно с левым РТШК-4.

Подключение телефона к розетке 623K RJ-11 6P4C

Современные розетки для подключения телефонов под вилку RJ-11 4P4C имеют небольшие размеры. Доступны в разных цветах корпуса, настенные, для внутренней разводки и комбинированные (для одновременного подключения телефонов к линии связи и компьютеров к локальным сетям и Интернету с помощью разъемов RJ-45).

В представленной розетке линейные провода телефонной линии должны быть подключены к зеленым и красным проводам, которые подключены к контактам 2 и 3 разъема RJ-11 4P4C. Полярность телефонного соединения не имеет значения.

Подключение телефона выдавливанием лапши в RJ-11

Можно вообще обойтись без стандартной розетки, подключив телефонный аппарат напрямую к телефонному проводу, так называемая лапша. Для этого нужно выдавить конец лапши, который подходит к телефону, в гнездо RJ-11.

Диаметр изоляции жил у лапши больше необходимого, и воткнуть их в разъем RJ-11 не получится. Для этого нужно полностью удалить утеплитель. Без изоляции обжать провода в RJ-11 будет невозможно, поэтому их нужно предварительно надеть на трубки, снятые с проводов витой пары или других проводов подходящего размера.

Теперь остается вставить провода лапши в контакты 2 и 3 разъема RJ-11 и обжать их специальными плоскогубцами (обжимными клещами) или вручную по технологии, описанной в статье «Как обжать кабель витой пары без зажимы ».Полярность проводов значения не имеет.

Для подключения телефона потребуется снять с него штатный провод подключения и вставить обжатый на лапке разъем RJ-11 в разъем на корпусе.

Стационарный телефон с трубкой подключается к линии с помощью телефонного кабеля с разъемами RJ-11 4P4C на концах. Из них, как правило, для подключения телефона задействованы только два средних контакта. Остальные контакты часто отсутствуют, так как они предназначены для параллельного подключения двух стационарных телефонов (телефоны должны поддерживать возможность работы в этом режиме) по системе директор-секретарь.Это когда вы берете в руки один из телефонов, второй автоматически выключается.

Согласно стандарту подключения телефона к каждому контактному номеру должен подходить определенный цветовой код провода. Это сделано для удобства ремонта и обслуживания. Неважно, к какому цвету подключен провод. Главное, чтобы провода, идущие от АТС, были подключены к двум средним контактам 2 и 3 телефонной вилки. Текущий стандарт предусматривает следующую цветовую схему для обжима линейного провода к вилке RJ-11.

Раньше действовал другой стандарт, согласно которому обжим штекера RJ-11 должен был выполняться по приведенной ниже цветовой схеме.

Полярность подключения для стационарного телефона без сопряжения не имеет значения. Есть специальный инструмент для обжима проводов в штекере RJ-11, но можно обойтись и одной отверткой.

При покупке вилки RJ-11 для подключения линии следует обратить внимание на то, что ее ширина должна быть 9,5 мм. Дело в том, что штекер RJ-11 для шнура, соединяющего телефонный аппарат с трубкой, имеет точно такой же внешний вид, но его ширина равна 7.5 мм, и вы можете купить не тот штекер.

Иногда для удобства требуется подключить одно или несколько других устройств параллельно к телефонному аппарату, уже подключенному к линии связи, в том числе радиотелефонам. Это соединение выполняется простым параллельным подключением розеток, как при подключении электрических розеток к проводке. Полярность проводов значения не имеет. Современные телефоны очень незначительно нагружают телефонную линию, и параллельно можно подключить не менее 10 телефонов.К минусам такого подключения можно отнести отсутствие конфиденциальности во время разговора. То есть во время вашего разговора человек, снимающий трубку на любом параллельно подключенном телефоне, может слышать ваш разговор. Существуют схемы блокировки, которые позволяют, когда вы снимаете трубку на одном из телефонов, блокировать все остальные телефоны.

После параллельного подключения нескольких телефонов может возникнуть ситуация, когда поступает вызывной сигнал, звонит только один телефон, а все остальные издают только короткий тихий звук.Причиной этого является наличие системы идентификации вызывающего абонента (автоматического определения номера) в вызывающем телефоне, настроенной для определения номера телефона вызывающего абонента перед поднятием трубки. Таким образом, АОН сразу автоматически поднимает трубку и уже генерирует сигнал вызова. По этой причине все остальные подключенные параллельно телефоны не звонят. Обычно в современных телефонах вы можете включить функцию идентификации вызывающего абонента, чтобы определить номер после того, как вы поднимете трубку. Затем, когда поступит сигнал вызова, все телефоны зазвонят.АОН, включенный в режим набора до снятия трубки, тоже плохо для тех, кто звонит вам на дальние расстояния. Это связано с тем, что даже если звонок поступает в ваше отсутствие, отсчет времени соединения и зарядка начинается без снятия трубки. К плюсам системы АОН можно отнести то, что если телефоны без АОН будут установлены в местах отдыха, а с АОН — в другой комнате, то ночной звонок вам не помешает.

Есть и готовые решения в виде радиотелефона с несколькими трубками, позволяющие не только заблокировать, но и переключить звонящего с поднятого телефона на любой другой.Однако такие телефоны доступны далеко не всем и имеют существенный недостаток. Во время отключения электроэнергии они не работают; а в трубках у них есть аккумуляторы, которые служат несколько лет, потом нужно менять батарею, а это по стоимости сопоставимо со стоимостью обычного однокнопочного телефона … Поэтому для бесперебойной связи вам все равно нужно держать в запасе обычный телефон.

Подключение телефонной линии к линии путем скручивания проводов

В жизни бывают ситуации, когда нужно подключить телефон к линии, а розетки нет.В этом случае можно выполнить соединение с помощью витого провода без ухудшения качества связи. Такое соединение даже надежнее разъемного. Единственный недостаток — вам придется перерезать провод, если вам нужно подключить другой. И даже тогда в современных телефонах шнуры с телефонными аппаратами соединяются вилками RJ11 и, например, в случае ремонта телефона всегда легко отключить его от линии. У меня таким образом подключен один телефон, при этом весь шнур спрятан за обшивкой двери, выходит только кусок длиной 15 см с вилкой RJ11 на конце, которая сразу вставляется в телефонную розетку.

Телефонный шнур очень гибкий, это особый провод с жилами, изготовленными по специальной технологии. На хлопковую нить наматывается очень тонкая медная лента. Такой проводник называется мишурой. Провода с мишурой широко используются при производстве наушников, для подключения телефонных трубок к базам, то есть в тех случаях, когда провода постоянно гнутся во время работы.

В каждой жилке несколько мишурных проводников, и они тоже переплетены между собой. Паять мишуру очень сложно, а механическая прочность такой пайки невысока.Для получения надежного и механически прочного скрученного соединения его необходимо выполнять по следующей технологии.

Сначала мишуру телефонного шнура освобождают от изоляции на длину 10-15 мм и жилы линейного провода на длину 20-25 мм сдвигом ножом. Нить мишуры снимать не нужно. Затем оба провода складываются вместе, мишура загибается в сторону проводника, а сердечник линейного провода наматывается на мишуру, прижимаясь к изоляции.Достаточно сделать от трех до пяти оборотов.

Скрутка со вторым проводником шнура производится аналогично. Как видите, это отличное соединение. Оберните полученный стык изолентой. Если у вас есть трубка из ПВХ подходящего диаметра, вы можете положить ее кусок вместо скрутки для изоляции. Соединение также может быть выполнено прямым, если линейный провод перед изоляцией изогнуть на 180 °. В этом случае механическая прочность значительно возрастет.

Ремонт телефонной линии

Если перестает работать стационарный телефон, то обычно звонят связисту и ждут его приезда, часто в неудобное для себя время.Однако если вы не хотите ждать и возникнет желание, то вы можете восстановить связь своими руками.

Может быть две причины отключения телефона: либо телефонный аппарат вышел из строя, либо телефонная линия. Если у вас есть запасной телефонный аппарат, подключите его вместо неиспользуемого; если связь появилась, значит в поломке виноват телефон, а если связь не появилась — виновата линия.

Проверить исправность линии можно, измерив напряжение в телефонной розетке.Если устройства нет, нужно проверить надежность подключения провода линейной связи к контактам розетки. Если соединение в розетке надежное, то по проводу можно отследить, к каким контактам печатной платы подключена ваша линия, и проверить надежность подключения к контактам на плате. Если нет возможности отследить это, то вы можете проверить надежность подключения к плинтусу всех подходящих линий, ведь одна из них ваша.Если на контактах плагина есть напряжение, и ваша пара подключена надежно, значит провод, идущий к точке, где установлен телефон, обрыв. Если нет напряжения, то нужно отключить один из проводников, идущих в квартиру, и провести повторный замер через 5-10 минут. Появление напряжения означает короткое замыкание … Для проверки этого факта достаточно повторно подключить линейный провод к контактам печатной платы и измерить напряжение, оно должно снова исчезнуть.

Ремонт телефонной трубки и телефонной трубки

Трубка стационарного телефона

Внешний вид телефона известен всем.Он состоит из двух пластиковых съемных частей: основания, в котором закреплены микрофон и телефонный капсюль, и крышки, которая обычно прикручивается к основанию одним или двумя саморезами. Как видно из схемы подключения телефонной трубки ниже, микрофон и телефонный капсюль соединены друг с другом с помощью трех цветных исполнительных механизмов.

Один провод является общим для микрофона и телефонной капсулы (черный на схеме), второй — для микрофона (зеленый), а третий — для телефонной капсулы (красный).При замене микрофона или капсюля необходимо соблюдать полярность их подключения, иначе появится микрофонный эффект. Это когда говорящий слышит собственный голос в трубке или может появиться свист.

Ремонт шнура стационарной телефонной трубки

В стационарных телефонах трубки соединяются с корпусом телефона витым шнуром с двумя вилками RJ-11 4P4C на концах. Во время разговора спиральный шнур телефонной трубки постоянно изгибается и, в конечном итоге, истирается в месте выхода из вилки, обычно на боковой стороне трубки.Телефон сначала начинает «хрипеть», и наступает момент, когда вы и ваш собеседник не слышите друг друга. Наиболее вероятная причина плохого соединения — повреждение витого телефонного кабеля. Хотя это также могло быть вызвано угольным микрофоном или телефонной капсулой.

Чтобы проверить шнур, нужно пошевелить его в том месте, где он выходит из трубки или чехла для телефона. Если вы заметили, что в некоторых положениях связь становится стабильной, то в этом месте телефонный шнур изношен.Лучше заменить шнур на новый. Но можно обойтись без похода в магазин, применив технологию опрессовки RJ-11, RJ-45 клещами или без них.

Чтобы снять штекер RJ-11 с трубки, прижмите фиксатор штекера RJ-11 к основанию пальцем и снимите штекер с трубки. Затем немного вытяните ламели и снимите шнур с вилки, укоротите его на 1,5-2 см (отрежьте поврежденный кусок шнура), снимите изоляционную трубку на длину 5 мм. Снимать изоляцию с жил не требуется.Затем нужно вставить подготовленный шнур в вилку RJ-11 до упора, соблюдая цветовую схему подключения проводов. Если вы не помните, как шнур был вставлен в вилку RJ-11, вы можете увидеть, как он был вставлен в него на другом конце шнура. Если вы вынули оба конца шнура из вилок RJ-11 и не знаете, как правильно вставить концы провода, то представленная ниже цветовая схема обжима вам поможет.

Цвет обжима телефонного штекера RJ-11

Штекеры RJ-11 на шнуре телефонной трубки имеют цветовую маркировку и повернуты на 180 градусов.Например, если на 1-м контакте вилки RJ-11 на одном конце шнура был белый провод, а на 4-м — желтый, то на втором конце шнура на 1-м контакте RJ-11 штекер там должен быть желтым, а на 4-м контакте — белым. На фото представлена ​​цветовая схема обжима спирального шнура для стационарного телефона.

Я делал этот вид ремонта скрученных телефонных шнуров много раз, особенно в то время, когда такие стационарные телефоны с трубками, соединенными скрученными шнурами, только появились, и было невозможно купить новый скрученный шнур.

При покупке вилки RJ-11 для шнура обратите внимание на ее ширину, которая должна быть 7,5 мм, поскольку вилка RJ-11 для линии имеет точно такой же внешний вид, но ее ширина составляет 9,5 мм.

Фон во время разговора

Если разговор по телефону сопровождается низкочастотным фоном 50 Гц или радиопередачей, то одной из причин такого явления может быть плохая изоляция между одним из проводов телефонной пары с землей. Тогда симметрия проводов нарушается, и наводимые на них сигналы помех от соседних электрических и радиолинией на концах телефонной пары взаимно не отменяются.Чаще это можно наблюдать в дождливую погоду, при высокой влажности, из-за чего снижается сопротивление изоляции проводов. Самостоятельно найти эту неисправность без высоковольтного омметра сложно, лучше вызвать связистов. Они должны решить проблему бесплатно.

Телефонный удлинитель

Иногда возникает необходимость перенести телефон в другое место, а длина шнура, подключенного к розетке, не позволяет этого сделать.Не всем захочется демонтировать и устанавливать розетку на новом месте. Следы демонтажа дополнительно могут испортить внешний вид стены. Решить эту проблему позволит простейший телефонный удлинитель. Вы можете купить готовые удлинители, они бывают разных цветов, любой длины и с разными типами вилок и розеток на концах. Сделать телефонный удлинитель своими руками из вилки, розетки и куска любого провода несложно.

Слева на фото самодельный телефонный удлинитель, который я сделал очень давно для удобства ремонта телефонов.Розетка прикручивается к катушке, на которую наматывается удлинитель для удобного хранения. Провод берется многожильным, и два его отрезка скручиваются вручную. Справа — заводской удлинитель для современных телефонов с разъемами RJ11 на концах. Для его установки необходимо вынуть штатный провод из телефонного аппарата и розетки, а затем вставить более длинный.

Если у вас нет вилки и розетки под рукой, вы можете построить или удлинить стандартный провод, сделав вставку в любом месте из любого двойного провода или двух одинарных проводников, скрученных вместе.Для вставки подойдет провод любого сечения, многопроволочный или одножильный. Для этого стандартный провод разрезают на две части, желательно на расстоянии 10-15 см от вилки, если вдруг в будущем потребуется восстановить его в первозданном виде, нажав на разъем. Соединение концов производится по указанной выше технологии. Если вставка сделана из многожильного тонкого провода или толстого одножильного провода, то мишура не изгибается, а складывается параллельно зачищенному проводнику и наматывается на провод диаметром около 0.5 мм.

Современные шнуры для телефонов стали делать не из мишуры, а из обычного многожильного провода довольно небольшого сечения. В проводе, который я разрезал для демонстрации технологии с фотографиями, оказалось всего 6 жил диаметром 0,2 мм. Такие тонкие провода нужно соединять по особой технологии.

Утеплитель снимается со сдвигом, как показано на фото. Далее провода нужно залудить и более тонкую жилу намотать на более толстую.Если провода примерно одинакового диаметра, то они просто скручены. Затем место скрутки припаивается припоем. Если вы не знакомы с техникой пайки, вы можете посетить страницу сайта Как паять паяльником. Теперь нужно заизолировать соединение несколькими витками изоленты. Чтобы придать эстетичный вид, один из проводов можно согнуть, а затем заизолировать. Подключение второй пары производится аналогично. Как видите, в результате получилось надежное и красивое соединение.

В качестве примера я решил продемонстрировать, как можно удлинить телефонный шнур с помощью одножильного провода для электропроводки, диаметр жилы которого составляет 1 мм.

Телефонные провода подключаются точно так же, как описано выше.

Используя вышеуказанную технологию, вы можете соединять провода любых электрических цепей, проводники в любых устройствах и устройствах, в том числе в компьютерных сетях в Интернете.

Прокладка телефонной линии в квартире

Величина тока, протекающего по проводам линии связи, не превышает 10 мА, поэтому требований к сечению проводника практически нет, достаточно, чтобы провод был равен 0.1 мм в диаметре. Толстые сердечники предназначены для уменьшения потерь сигнала при большой длине линии и обеспечения достаточной механической прочности во время переключения. Исходя из этого, линии связи можно проложить практически любым проводом. Главное, чтобы жилы проходили параллельно друг другу или были скручены вместе.

При прокладке линий связи внутри жилых и промышленных зданий обычно используют двухпроводную ТРП 2 × 0,4 (диаметр жилы — 0,4 мм, сечение — 0,12 мм 2, сопротивление — 148 Ом / км) или ТРП 2 × 0,5. (диаметр жилы — 0.5 мм., Сечение — 0,21 мм2, сопротивление — 94 Ом / км), с изоляцией из ПВХ (поливинилхлорида) категории CAT1. Связисты называют его «лапшой».

Использование такого провода обусловлено его невысокой ценой и простотой монтажа. Поскольку соединительная полоса из пластика между проводниками достаточно широкая, можно прикрепить провод к стенам, пробив его по центру шпильками.

Если нужно сделать поворот прокладки, то провод ГТО просто гнется, как показано на фото.Иногда перерезается перемычка и в точке поворота проводники разводятся, но это хуже, так как симметрия линии нарушается.

Намного лучше смотрится провод, прикрепленный к стене с помощью специальных пластиковых скоб на шпильках. Доступны кронштейны для разных размеров проводов и кабелей, иногда они предназначены для крепления как круглых, так и плоских проводов.

Дюбель-шпильки скоб изготовлены из закаленной стали и забиваются, не прогибаясь, даже в бетонные стены.

В последнее время часто коммуникационный провод — это лапша, проложенная в кабельном канале, это позволяет проложить все провода (Интернет, телевизионный кабель, домофон и т. Д.) Вместе, что упрощает монтаж и красиво выглядит. Кабельные каналы выпускаются разных размеров, что позволяет прокладывать в них практически неограниченное количество проводов.

Телефонный провод и провода другого назначения удобно прокладывать внутри цоколя пола, в котором предусмотрен кабельный канал.

Использование витой пары Интернет


для телефонной линии

Многие люди теперь имеют дома кабель для подключения к Интернету.Этот кабель обычно использует только две пары из 4 имеющихся. Бесплатные пары можно использовать для телефонной линии. Разобраться, какая из пар свободна, поможет статья с сайта Обжимка кабеля витой пары RJ-45 для интернета. За линию связи берется одна из свободных пар, коричневая или синяя. Кабель витой пары состоит из двух скрученных вместе жил. Утеплитель одного из них окрашен в сплошной цвет, а утеплитель второго — белого цвета с полосами первого цвета.

Это очередная статья из раздела про. Сегодня почти у каждого есть домашний домашний телефон … Каждый телефон подключается к специальной розетке. В этой статье мы покажем вам, как подключить телефонную розетку.

Подключение телефонной розетки встречается не так уж и часто. По сравнению с обычными розетками их устанавливают редко. Если вам необходимо установить телефонную розетку, то об этом мы поговорим в статье.

Типы телефонных розеток

Телефонные розетки бывают нескольких типов.К основным типам относятся:

  1. Встраиваемые телефонные розетки евро.
  2. Внешние телефонные розетки.
  3. Телефонные розетки старого образца.

Эти изделия могут отличаться только внешним видом … Подключение телефонной розетки в этом случае практически ничем не отличается. Теперь можно будет визуально осмотреть телефонные розетки:


На этом фото видно, что розетка имеет 4 контакта. К этим проводам нужно будет подключить телефонный контакт.Этот тип телефонной розетки должен быть настенным. Также сегодня можно встретить встроенные телефонные розетки. Этот тип устройства вы можете увидеть на фото ниже:


Как видите, это сложная конструкция. Здесь можно увидеть не только сложность конструкции, но и сложность подключения. Если нужно, то можно прочесть.

Особенности подключения телефонной розетки

Самостоятельная установка телефонной розетки предполагает соблюдение определенных особенностей.Если вы устанавливаете телефонную розетку Langard, то зачищать провода больше не нужно. Этот продукт имеет специальную функцию самоочистки. В этом случае подключение кабеля будет осуществляться поворотом механизма на пол-оборота. Вы можете увидеть этот процесс на фотографии ниже:


После завершения этого шага вы можете снять трубку и проверить наличие гудка. Если звуковой сигнал не появляется, следует проверить полярность. Если телефон все равно не работает, то проверьте целостность контактов.

Подключение телефонной розетки по схеме

Большинство телефонных розеток имеют всего два контакта. Телефонный кабель будет иметь такое же количество контактов. Типичная телефонная розетка содержит только два контакта, то есть 3 и 4. Иногда телефонная розетка может иметь ненумерованные контакты. В любом случае нужно ориентироваться на цветовую кодировку, которая показана ниже.

В процессе развития связи было создано несколько стандартов для подключения фиксированных телефонов к существующим линиям.Практически все они в той или иной степени используются в быту и на промышленных предприятиях.

В сетях крупных организаций, существующих несколько десятилетий, можно встретить одновременно работающие модели разной конструкции, смонтированные в разное время. Перед установкой и подключением телефонного аппарата необходимо учесть особенности их устройства.

Назначение и стандарты телефонных розеток

Основная задача розетки — обеспечить быстросъемное и надежное подключение телефонных аппаратов к существующим линиям связи, создаваемое стационарной частью — розеткой или «матерью-контактом» и вставленной в нее подвижной вилкой: «папа» -контакт».

Особенности конструкции

Каждая электрическая розетка для систем связи состоит из:

1. Корпуса подставок из диэлектрических материалов: пластмассы или керамики;

2. подпружиненные металлические контакты, обеспечивающие надежное прохождение сетевых токов в телефонный аппарат через вилку и шнур;

3. Клеммные колодки для подключения проводов от стационарной сети.

Все эти устройства относятся к слаботочным цепям.Их можно изготовить под установку:

1. скрытым в стене способом;

2. накладным методом.

Особенности установки влияют на типы установки и подключения розеток, которые необходимо учитывать в сочетании с конструкцией используемых телефонов.

Особенности основных стандартов

Для телефонной линии раньше использовались только два провода, создавая замкнутую цепь для пути тока, а внутри розетки также использовались два контакта для их соединения.


Если отрезать вилку и розетку и скрутить или иным образом попарно соединить металлические жилы проводов телефонного аппарата и работающей сети, а затем обмотать их слоем изоленты, то соединение заработает. Этот принцип использовался для создания постоянного соединения через специальную ответвительную коробку.

Надежно работает и сейчас. Только для ее реализации используются современные конструкции контактных систем и надежные методы их изоляции от вредных факторов окружающей среды.

В современных условиях интеграция слаботочных цепей, телефонных линий и компьютерных сетей … Оборудование для них постоянно обновляется и модифицируется.

Внутри слаботочных систем устанавливаются розетки, созданные по разным стандартам RJ с несколькими парами контактов. У них есть техническая возможность подключить телефонный аппарат. Этим часто пользуются специалисты, используя только два из всех доступных контактов.

Обзор типовых моделей разъемных соединений, их типы приведены в таблице 1.

Типы стандартов на слаботочные соединители

Стол № 1

Имя Назначение (для телефонов) Заметки (править)
Разъемы RJ-9 (P4C4) Подключение телефонной трубки к машине Аналог RJ10. RJ22
Разъемы RJ-11 (P6C4, P6C2) 2 штыря подключения цепи
Разъемы RJ-14 4 контакта для подключения цепи
Разъемы RJ-25 Подключение телефонного аппарата к линии 6 контактов для подключения цепи
Разъемы RJ-45 (8p8s) Подключение компьютерных сетей или телефона к линии 8 контактов для подключения цепи
РТШК-4 Стандарт СССР на подключение телефонного аппарата к линии
Подключение телефонного аппарата к линии
Разъемы TAE Подключение немецких и французских моделей телефонных аппаратов к линии

Различия между соединителями

РТШК-4 — розетка телефонная на четыре контакта для штекерного соединения с конденсатором

Эталон действует с восьмидесятых годов.Пластиковый корпус вилки и розетки имеет диэлектрический ключ, что исключает неправильное подключение электрической цепи.

При установке нескольких телефонов на одну линию было создано соответствующее количество параллельно соединенных розеток РТШК-4. Конденсатор емкостью 1 мкФ был установлен в конце линии для технических испытаний и для создания эффектов «занято» на стороне вызывающего абонента.

Разъемы RJ-11

Теперь телефоны, розетки и вилки оснащены разъемом серии RJ, который имеет такой же корпус, размеры и конструкцию для подключения одной, двух, трех или четырех пар электрических цепей.Однако они могут поставляться с различными конструкциями пластиковых замков со специальными вырезами, исключающими установку отдельных заглушек RJ11, 14, 25 в коннекторы RJ45.

Их нужно учитывать при подключении различных манипуляторов. В противном случае вы можете не узнать электрический контакт или даже сломать разъем, сломать его корпус.

Интерфейс RJ11 разработан исключительно для двухпроводной телефонной линии. Его можно использовать не только для одного телефона, но и для нескольких устройств, собранных в блоки для различных устройств.


Разъем RJ11 широко используется не только в стационарных моделях, но и для подключения базы радиотелефонов, позволяя разговаривать на определенном расстоянии от нее за счет технологии радиопередачи сигналов между трубкой и базой по воздуху. через электронный приемник и передатчик.

Комбинированные разъемы RJ-11 с РТШК-4

Способ подключения телефонных аппаратов через комбинированные адаптеры с комбинированными разъемами реализован в композитной конструкции, что упрощает установку с дополнительным аксессуаром.


Разъемы RJ-14, RJ-25

Их внешний вид соответствует предыдущему дизайну RJ11. Отличие заключается в количестве контактов и возможных отличиях пластиковых замков.


Разъемы RJ-45

Они созданы для слаботочных цепей с четырьмя парами контактов, что позволяет использовать цепи для подключения сложных коммуникационных и компьютерных систем, используемых в модемах, портативных компьютерах и других подобных устройствах.


Методы маркировки коммутационных цепей

Контакты розеток подключаются по заранее разработанной схеме. Чаще всего конструкция телефонного аппарата позволяет не учитывать полярность подключения. Однако для некоторых устройств это технически неприемлемо: они могут работать некорректно или выходить из строя.

Для облегчения установки и поиска неисправностей в цепи производители маркируют контакты. Всего может быть проведено:

1.нанесение цифр возле контактов или их обозначение на схеме подключения:

2. Подсветка проводов определенным цветом.

На практике существует несколько способов переключения проводов. Они приведены в таблицах № 2, 3, 4.

Маркировка для подключения жил кабеля витой пары к розетке

Таблица 2

Контактный № T / R тип +/-
RJ-11 RJ-14 RJ-25
1 Бело-зеленый Т +
2 бело-оранжевый бело-оранжевый Т +
3 Синий Синий Синий R
4 бело-голубой бело-голубой бело-голубой Т +
5 Оранжевый Оранжевый R
6 Зеленый R

Старая маркировка подключения жил кабеля к розетке к розетке

Таблица 3

Контактный № T / R тип +/-
RJ-11 RJ-14 RJ-25
1 Оранжевый Т +
2 Черный Черный Т +
3 Красный Красный Красный R
4 Зеленый Зеленый Зеленый Т +
5 Желтый Желтый R
6 Синий R

Немецкая маркировка для подключения жил кабеля к розетке

Таблица 4

Контактный № Название разъема, цвет T / R тип +/-
RJ-11 RJ-14 RJ-25
1 розовый Т +
2 Зеленый Зеленый Т +
3 Белый Белый Белый R
4 Коричневый Коричневый Коричневый Т +
5 Желтый Желтый R
6 Серый R

Схемы подключения телефонных розеток и вилок

Разберем вопрос на примере коннектора РТШК-4, который используется для связи не только с конечным абонентом, но и для дополнительной линии — связи между секретарем и директором.


Одна пара контактов используется для линии, идущей от АТС, а вторая используется для организации дополнительной связи по служебному каналу.

На схеме показано место установки конденсатора 1 мкФ с рабочим напряжением 160 вольт. Сейчас от такого подключения отказались, перестали монтировать конденсатор. Это практически не влияет на качество связи.

Конструкции разъемов РТШК-4 уже устарели.Их постепенно заменяют новые, более удобные устройства, занимающие мало места. Но принципиально схема подключения не изменилась. Для работы одного телефона все же достаточно просто создать замкнутую электрическую цепь с двухжильной линией АТС.

Современные телефонные розетки принято объединять в консолидированные блоки, которые используются в сочетании с другими устройствами связи: компьютерным оборудованием, волоконно-оптическими кабельными сетями, электрическими приборами.


Такие блоки сконцентрированы в одном месте, удобном в обслуживании и скрытом от посторонних глаз.


Опасности телефонной сети

Какими бы ни были «опытные» электрики связи, которых «избил» ток от напряжения АТС, на вопросы безопасности нужно обратить внимание.

Телефонная розетка обычно подключается к напряжению покоя линии связи. Его значение около 60 вольт. Если удастся поймать момент входящего звонка, то по сети проходит переменная синусоида амплитудой до 120 вольт.

Это вполне может создать путь тока через тело соединяющего мастера. Если руки мокрые или на теле появится пот, то проводимость резко возрастет. Болезненные ощущения станут очень неприятными, вызовут судорожные реакции. Их лучше избегать, защищая руки тонкими диэлектрическими перчатками и соблюдая другие технические меры правил безопасности.

Способы установки телефонных розеток

Телефонные розетки с учетом некоторых технических моментов монтируются так же, как и обычные электрические.Эти моменты уже были описаны в статье :. Проверьте это: там уже раскрыты способы подготовки и крепления для открытых и закрытых систем электропроводки.

Также вы найдете полезный материал по этому вопросу в статье по монтажу электропроводки и слаботочных цепей. Этот способ применяется, когда ремонт закончен, грязную работу проводить нельзя, а телефонную проводку нужно проложить красиво и аккуратно.

Современные пластиковые кабельные каналы можно подобрать под любой дизайн помещения.Они оснащены множеством аксессуаров, включая электрические и телефонные розетки.

Таким образом, для установки и правильного подключения телефонной розетки необходимо выбрать ее модель по размерам и техническим характеристикам, соответствующую вашему телефонному аппарату, а также учесть рекомендации, изложенные в предлагаемом материале.

Сегодня сотовые телефоны есть у каждого человека. Однако стационарные устройства никуда не делись из квартир, офисов и административных зданий.Для их правильной установки, а также установки модемов и факсов необходима телефонная розетка. О его типах, способах установки и схеме подключения мы расскажем ниже.

Типы телефонных розеток

Коммуникационная розетка для слаботочной сети — это место, где телефон подключается к коммуникационной сети. Внешне он представляет собой коробочку , обычно белого цвета. Иногда его так и называют — «телефонная будка».

По количеству разъемов различают розеточные и многосетевые коробки.Из множества разъемов стоит выделить некоторые:

  • RJ 11 — имеет два провода. В основном используется для подключения к линейным телефонным сетям.
  • RJ 14 — с четырьмя контактами и таким же количеством проводов. Этот разъем используется в большинстве типов телефонов. Для подключения оборудования в здании, где необходимо подключить несколько линий, используются контакты №1 и №4.
  • RJ 25 — здесь три пары контактов. Самостоятельное подключение сопряжено с особыми трудностями, поэтому лучше обратиться к специалисту.Третий и четвертый контакты задействованы в подключении.
  • RJ 9 — этот тип разъема соединяет телефонную трубку с самим устройством.
  • РТШК 4 — в старых советских ящиках связи четыре контакта и ключ. Эта модель предполагает соединение типа «все-в-одном». Если таких розеток в комнате несколько, они обычно образуют небольшой контур. Для его закрытия используется конденсатор.

Двухжильный провод обычно используется для подключения розетки в квартире.В административных и офисных помещениях может применяться четырехжильный или шестжильный кабель. Иногда к розетке может подойти еще и витая пара.

Схема подключения телефонной розетки RJ 11

Подробно опишите схему подключения наиболее распространенную подключаемую коробку. Он будет иметь следующий вид:

Скрытое подключение розетки

Для проведения работ по подключению вам потребуются следующие материалы и инструменты :

Кабель связи сначала подключается к месту установки.Кабель можно проложить по цоколю, в пластиковом ящике или по ножке.

Этапы подключения:

  1. Сначала подбираем коронку для перфоратора с диаметром, равным размеру телефонной будки.
  2. Карандашом намечаем очертания розетки, после чего просверливаем отверстие в стене.
  3. Встраиваем телефонную будку в стену и фиксируем фурнитурой.
  4. Для подключения понадобится отрезок кабеля не более 10 см. Остальное можно отрезать.
  5. Зачищаем кабель и производим подключение. Крепим установочный корпус телефонной будки распорными винтами.
  6. Установить внешнюю раму и накладки.

Розетки предназначены для подключения электроприборов разной мощности, в любом помещении, есть и маломощные для включения конкретных устройств, в частности, телефонных. Какое подключение необходимо и сколько в них проводов — подробности ниже.

Характеристики телефонной розетки

Несмотря на развитие сотовой связи, многие люди продолжают пользоваться проводной телефонной связью по разным причинам.Для подключения стационарного телефона требуется не только проложить кабель от АТС до дома, но и установить розетку, к которой устройство напрямую подключается.

Особенности:

  1. Традиционно корпус телефонной розетки изготавливается из пластика, в редких случаях из керамики.
  2. В корпусе телефонной розетки есть клеммы, к которым подключается провод, протянутый в квартире от телефонного кабеля.
  3. Штекер телефона надежно фиксируется благодаря подпружиненным контактам.

Существуют и более современные схемы подключения стационарных телефонов, в которых для подключения используются не только устаревшие 4-х канальные, но и более современные четырехпроводные разъемы. Для подключения в квартире или небольшом офисе можно использовать 1 телефонный и, как следствие, 1 двухжильный провод.


Если нужно установить несколько телефонов на 1 номер, то в комнату от приборной панели вставляется 4- или 6-жильный кабель.

Телефонную розетку можно установить практически в любом месте комнаты, но с учетом того, что к ней удобно подключать телефон. Телефонная розетка должна быть установлена ​​так, чтобы к ней можно было без проблем подключить телефон. Телефонную розетку можно установить на полу, на стене и даже в электрическом щите на подъездной дорожке. Телефонная розетка должна быть защищена от влаги, пыли, а также повреждений и обеспечивать надежное соединение телефона с телефонной линией.

Телефонную розетку можно подключить без проблем, но сначала необходимо определить, какой тип подключения вам понадобится. Розетки могут быть встроенными (евророзетка) или внешними, устанавливаться на любой поверхности, чаще всего на стенах.

Помимо установки розетки должны быть соблюдены определенные условия:

  1. Кабель, вводимый в комнату, должен быть очищен от изоляции на расстоянии 3 см.
  2. Оголенные провода вставляются в телефонную розетку (старая модель) и подключаются к 2 клеммам.
  3. Затем закрывается крышка розетки и в розетку вставляется вилка от телефона.

Если телефон не работает, то можно попробовать переключить кабель на другую пару контактов. Если вы устанавливаете телефонную розетку скрытого типа, которая монтируется в стену, нужно сделать выемку для ее установки, а также выбить для прокладки кабеля.

Сначала к розетке этого типа подключается провод, после чего коробка устанавливается на стену с помощью дюбелей и саморезов или распорных шурупов.

После этого с помощью мультиметра проверяются контакты розетки и, если все в порядке, то сверху закрепляется декоративная накладка. Если человек плохо разбирается в монтаже проводки не только электрики, но и телефонной, особенно при подключении нескольких телефонов, следует пригласить специалиста, который правильно подключит все устройства.

Правила подключения розеток

Розетка — это устройство, служащее для подключения всего оборудования к электросети.Розетка состоит из 2-х основных частей — внешнего пластикового корпуса и рабочей части, которая установлена ​​на изолирующем основании и включает подпружиненные контакты, клеммы для подключения проводов, а также крепления, позволяющие надежно фиксировать ее.

Отключение розетки включает несколько основных шагов:

  1. Сначала следует отключить напряжение, это делается выключением автоматов на панели приборов.
  2. Если это невозможно по разным причинам, наденьте резиновые перчатки.
  3. Провода нужно пропустить через отверстие в розетке (если его нет, просверлите).
  4. После этого устанавливается розетка, она фиксируется в стене с помощью строительной штукатурки.
  5. Концы проводов зачищаются на расстоянии примерно 1–1,5 см, после чего остается подключить их к клеммам и надежно закрепить.

Рабочая часть розетки устанавливается на место и, в зависимости от конструкции, фиксируется винтами или специальными монтажными проушинами.После этого остается установить декоративную рамку, и закрепить ее саморезом.


Если розетка заземлена, то нужно быть осторожным, чтобы не перепутать провода.

Обычно провод заземления имеет желто-зеленый, желтый или зеленый цвет оболочки. Провод «массы» подключается как обычно — заводом-изготовителем к клемме. Монтаж двух розеток, расположенных рядом друг с другом, осуществляется следующим образом — часть кабеля, используемая для проводки, отрезается до необходимой длины.Сначала устанавливается первая розетка, блок питания и провода от кабеля закрепляются в клеммных колодках. Обрезанный кабель направляется через кабельный канал или канавку ко второму выходу, а его концы также фиксируются на месте. После остается закрепить розетки и установить декоративную планку.

Нюансы подключения телефонной розетки

Подключить телефонную розетку обычно не сложно, главное сначала разобраться в их типах, так как сейчас их несколько, например, модели rj11, которые широко используются для домашнего телефона.У этой розетки всего 2 контакта. Для работы телефона необходимо правильно подключить контакты к телефонному кабелю (распиновка).

Если телефон устанавливается после проведения всех ремонтов, то в этом случае телефонная розетка устанавливается прямо на стене:

  • В стене проделано 2 отверстия;
  • дюбелей вставлены;
  • Розетка прикручивается к стене;
  • Провод к нему втягивается в кабельный канал, после чего крепится саморезами к контактам.

Если для подключения второго телефонного аппарата необходимо установить дополнительную, то следует соединить проводом 2 розетки, одна, например, в одной комнате, вторая — в другой. Главное при подключении проводов — соблюдать полярность, чтобы две розетки работали правильно.

Если нет возможности или желания провести установку новой линии и второй розетки, можно приобрести радиотелефон с 2 трубками, чтобы можно было разговаривать из разных комнат.

Все работы лучше проводить в резиновых перчатках, хотя напряжение в телефонной сети небольшое, но в случае звонка напряжение может достигать 120 вольт, хотя конечно это не смертельно, но неприятные ощущения гарантированы.

Инструкция: как подключить домашний телефон

Если в дом подведены телефонные кабели, то подключить домашний телефон не составит труда. Для этого вам необходимо прийти в офис компании, где вы пишете заявку на подключение телефона.Помимо подключения, если в дом подведены универсальные оптоволоконные линии связи, вместе с телефоном можно подключить Интернет и интерактивное телевидение.


Возможные варианты:

  1. Подключение стационарных телефонов осуществляется путем подключения вилки к розетке, при этом сейчас используются современные модели.
  2. Старый тип РШТК-4 в настоящее время практически нигде не используется.
  3. Существуют универсальные модели розеток и вилок, позволяющие соединять между собой разные стандарты.

Прокладка телефонного провода от приборной панели до квартиры или другого помещения, как правило, осуществляется связистами, а затем, в зависимости от предпочтений, телефон устанавливается в любом месте комнаты.

Но, следует учитывать, что если телефон многофункциональный, то для него потребуется блок питания, и желательно устанавливать его рядом с электрической розеткой.

Если после подключения телефона он не работает, следует проверить все провода, иногда может быть виновата распайка в розетке, стоит перепаять их на другие контакты, чтобы все заработало.Обычно в инструкции приведена схема подключения телефона, но иногда бывает так, что ее нет. В этом случае придется обратиться за помощью к специалисту.

Цветовой код телефонной проводки — телефонная внутренняя розетка BT Помощь для самостоятельной работы

Цветовой код телефонной проводки BT NTE5 Master Socket

На следующих рисунках показан стандартный цветовой код телефонной проводки BT, используемый с главной розеткой BT NTE5. Обратите внимание, что вы должны использовать правильный инструмент для вставки, чтобы вставить провода в разъемы IDC телефонной розетки.В противном случае лезвия откроются, что приведет к необратимому повреждению разъема. Он больше не будет удерживать провода, и у него нет другого выхода, кроме как выбросить розетку. При заделке телефонного кабеля не снимайте изоляцию с проводов. Лезвия предназначены для прокалывания изоляции и создания соединения.

Чтобы найти новые розетки, запасные части и подходящий инструмент для вставки, щелкните здесь Розетки и детали

Кабель телефонной линии, входящий в собственность от опоры

На этом рисунке показан внешний кабель Dropwire от телеграфного столба или провод, подключенный непосредственно к задней части BT Master Socket NTE5.Клеммы имеют маркировку «A» и «B» и могут быть винтовыми или вставными IDC, как показано на фотографии.

Цветовой код внешнего телефонного кабеля BT

Обычно первая пара, используемая для вашей телефонной линии, сплошного оранжевого цвета и сплошного белого цвета. Это относится к объектам с подземным питанием со старым кабелем BT и воздушным каналом BT «Dropwire».

Вторая телефонная линия с другим номером будет оканчиваться сплошным черным и сплошным зеленым светом.

Внешний контактный кабель

BT содержит 3 красных или 3 желтых провода. Их нельзя использовать в качестве проводников. Это стальные опорные тросы, которые предотвращают провисание или растяжение телефонного кабеля при подвешивании над головой. ОСТОРОЖНО, обрезая или зачищая этот кабель — провода ЧРЕЗВЫЧАЙНО острые и оставят неприятный укол или порез. При резке BT Dropwire необходимы хорошие кусачки. Этот кабель рассчитан на работу в любую погоду.

На картинке я отрезал кабель, отрезал стальные опорные тросы длиной примерно 1 см, загнул и обмотал лентой.Это защитит ваши пальцы от болезненных уколов при прекращении. Не стоит недооценивать опасность стальных опорных тросов. Следуйте моему цветному коду телефонной проводки, и у вас все должно заработать с первого раза.


Провода для главной телефонной розетки

Это цветовой код телефонной проводки для главного разъема NTE5 BT, при этом удлинительные разъемы для подачи кабеля прикреплены к съемной передней панели заказчика. Вы можете увидеть тестовое гнездо, открытое, чтобы вы могли проверить линию BT перед собственной проводкой.

Так выглядит цветовой код телефонной проводки с полосатым телефонным кабелем. Обратите внимание, что это последний тип, доступный с фильтром контура колокола (цилиндрический выступ рядом с выводами)

Цветовой код телефонной проводки — для чего нужны провода?

Разъемы телефонных внутренних линий

имеют 6 соединений, обозначенных от 1 до 6. Следует использовать только 3 соединения — соединения 2, 3 и 5.
2 и 5 выдают тональный сигнал готовности и позволяют совершать и принимать звонки.Клемма 3 зарезервирована для цепи звонка, чтобы связать розетки расширения с главной розеткой. Без него другие телефоны не звонили бы при входящем звонке.

Увеличьте скорость интернета

Изменение в этой практике произошло вместе с широкополосной связью, поскольку фильтр ADSL теперь имеет компонент, позволяющий каждому телефону звонить. Следовательно, цепь Bell Circuit, вывод 3, не следует подключать, если вы хотите более быструю широкополосную связь. Удалив его со всех телефонных розеток в вашем доме, вы почти наверняка заметите мгновенное увеличение скорости интернета!

BT Stripey Телефонный провод Цветовой код

На этом рисунке показана обычная телефонная розетка, правильно подключенная с помощью полосатого кабеля.

BT Сплошной цвет телефонной проводки Цветовой код

Этот разъем подключается к новейшему внутреннему кабелю BT с однотонной кодировкой (который, как ни странно, имеет тот же цветовой код, что и самый ранний кабель BT). Нет необходимости терминировать коричневый провод. Всегда оставляйте слабину, чтобы в случае ошибки вы просто вытащили провода и снова подключили. Любой провисший кабель необходимо заправить внутрь коробки, прежде чем закрепить переднюю пластину винтами.

Щелкните здесь, чтобы просмотреть коды цветов телефонного соединения и описание того, что делают провода.

Изображения, используемые на этом веб-сайте, защищены авторским правом и не могут быть скопированы без письменного разрешения. Цветовой код телефонной проводки, телефонная внутренняя розетка и главная телефонная розетка NTE5, предоставленные вам Джеффом Гроувом.

Проблемы с электропроводкой


Розетки

Используемая основная розетка в Ирландии используется 6-контактная вилка RJ11. Большинство кабелей используется только для подключения телефона к розетке используйте 4 контакта (от 2 до 5).Точно так же сокет, используемый в Великобритании это 6-контактная розетка, но она физически другая, а также по разному распаян.

Телефонная розетка всегда четырехполюсная. RJ-11.

В Великобритании линия от телефона обмен заканчивается на выводах 2 и 5 6-контактного разъем. В Ирландии линия от телефонной станции заканчивается на контактах 3 и 4, которые являются центральными контакты разъема RJ11. Контакты 3, 5 и 4 закольцованы к контактам 1, 2 и 6 соответственно через перемычки.Эти перемычки позволяют преобразовать розетку в полную. 6-контактная розетка. Одна или несколько вторичных розеток могут быть заканчивается на контактах 1, 2 и 6. Входящий вызывной ток (75 В AC) отключается конденсатором в главной розетке. к терминалу R. Когда появился этот сокет, большинство в телефонах использовался циклический импульсный набор, что означало, что другие телефоны, подключенные параллельно, будут « звенеть », поскольку цифры были набраны. Старые телефоны используют третий провод для звонка, однако, новые телефоны используют только два провода, разъединяющие внутри вызывной сигнал.Я упал телефоны используют два провода и набор DTMF, покалывание проблема больше не существует, что устраняет необходимость в третий провод между розетками.

Рисунок 2.

На рисунке 2 показан главный разъем и первая вторичная розетка. Схема звонка трехпроводная телефон подключен к L2 и R. Если вторичный розетка неправильно подключена, L1 и L2 поменяны местами, цепь звонка теперь будет подключена к L1 и R главный сокет, которые фактически одинаковы.В цепи передачи и приема телефона по-прежнему будут работать, поскольку они останутся подключенными через L1 и L2.

Это становится важным при подключении телефон, предназначенный для рынка Великобритании и Ирландии телефонная система. В британской системе используется один и тот же мастер / вторичное расположение, но L1 и L2 находятся снаружи пара британской 4-контактной вилки, а R — один провод внутри пары.

Простая замена 4-контактная вилка BT с вилкой RJ-11 не означает, что телефон будет работать.Необходимо поменять местами внутренняя пара с внешней парой. Усложнять вещи далее провод R от розетки нужно подключить к правильные контакты телефона.

Короче золотое правило — заменить штекер BT на штекере BT к кабелю RJ-11 с RJ-11 вилку, поменяв местами внутреннюю пару с внешней парой, и перевернуть вилку вверх дном.

Может возникнуть одна сложность, особенно с более новыми модемами.

Многие модемы имеют только одна розетка RJ-11 из-за снижения затрат на производство, и во многих случаях модем предназначен для использования в качестве только устройство, подключаемое к телефонной розетке.

Некоторые модемы завершить линию на внутренней паре сокет, оставляя внешнюю пару отключенной. Другие модемы используют реле для переключения линии на внешняя пара, когда линия не используется модемом.Такое расположение требует особого шнур адаптера, который вставляется в розетку модема, наличие двух розеток, одно для линии, прочее для телефона.
На первый взгляд это свинец, показанный на рисунке 3, может показаться похожим на небольшие телефонные адаптеры, которые легко доступный. А вот проводка другая. В переходник обычно поставляется в коробке с модем, но часто считается ненужным и выбросили вместе с коробкой.


Рисунок 3.

Потому что контакты 2 и 5 зациклены в неизмененных мастер-сокетах, подключение модема к розетке приведет к короткому замыканию замкнуть линию, то есть если розетка подключена согласно рисунку 2, а четырехжильный кабель использовал. Это частая причина появления « Там нет сигнала набора. Убедитесь, что ваш модем подключен к телефонной линии правильно. «сообщение, при попытке подключиться к Интернету. А временным решением является замена одной из заглушек с помощью только два необходимых провода.

Тестовая страница | Информация о тестах | Лесли Домашняя страница Лонга | Электронная почта
Авторские права Лесли Лонг, 1997-2000

A Руководство по телефонным розеткам

Основная розетка — это точка, в которой ваша телефонная линия входит в вашу собственность.К нему можно подключить беспроводной маршрутизатор, чтобы получить максимальную производительность и максимальную скорость широкополосного доступа. Основная телефонная розетка обычно находится в коридоре или рядом с входной дверью, и она будет больше, чем любая другая розетка в вашем доме.

Розетка одинарная / стандартная

Если ваша основная розетка имеет одну розетку (например, те, что изображены ниже), вам необходимо использовать микрофильтр для каждой другой телефонной розетки с подключенным телефоном или широкополосным оборудованием. Это включает беспроводной маршрутизатор, телефоны, автоответчики и т. Д. ТВ-боксы, системы сигнализации и все остальное, что использует соединение.Они фильтруют вашу телефонную линию и позволяют вашему широкополосному каналу и телефону работать одновременно. Когда вы присоединяетесь к вашему беспроводному маршрутизатору, вы получаете микрофильтр. Если вам нужны другие, их можно приобрести в большинстве магазинов электроники.

Двойная розетка с предварительной фильтрацией

Если у вашего главного телефонного разъема 2 порта, это означает, что это главный разъем с предварительной фильтрацией, поэтому ваша линия уже разделена между телефоном и широкополосным подключением. Вы можете просто подключить свой телефон и беспроводной маршрутизатор прямо к этим розеткам без использования каких-либо микрофильтров.

Что такое тестовая розетка и лицевая панель?

Если у вас возникли проблемы со скоростью широкополосного доступа, наша команда технической поддержки может попросить вас попробовать подключение к тестовой розетке, чтобы исключить любые проблемы с внутренней проводкой в ​​вашем доме. Главные сокеты, которые имеют два порта или один порт с горизонтальной линией на передней панели, содержат тестовый сокет.

ПРИМЕЧАНИЕ. Пропустите этот шаг и не откручивайте лицевую панель, если на передней пластиковой крышке нет горизонтальной линии.

Вот как подключить маршрутизатор к тестовой розетке:

  • Отключите все телефоны, ПК, маршрутизаторы, удлинители и адаптеры, а также двойные адаптеры от всех телефонных розеток. Если у вас есть широкополосный доступ, не забудьте отключить все микрофильтры и маршрутизатор от телефонных розеток.
  • Осторожно открутите лицевую панель главного гнезда отверткой. Если у него нет винтов, сожмите боковые стороны лицевой панели, чтобы отсоединить ее. Передняя пластиковая крышка может не сниматься полностью, поэтому ее не следует снимать с чрезмерным усилием.
  • После снятия лицевой панели главный тестовый разъем теперь должен быть виден с правой стороны разъема
  • Вставьте один из ваших микрофильтров в это тестовое гнездо
  • Подключите серый широкополосный кабель беспроводного маршрутизатора к порту микрофильтра, помеченному ADSL
  • .
  • Теперь запустите тест скорости и запишите полученные результаты.

Если теперь вы получаете более высокие скорости широкополосного доступа в тестовой розетке, вероятно, ваша внутренняя домашняя проводка является источником проблемы и, в свою очередь, приводит к снижению вашей скорости.Возможно, вам придется обратиться к специалисту или электрику для ремонта или переустановки неисправной проводки. Более низкие или похожие скорости указывают на неисправность телефонной проводки за пределами вашего дома или сети.

Телефонное соединение и проводка RJ11

RJ11 — это регистровый разъем с 6 разъемами (6P6C), обычно используемый для аналоговых телефонных линий, факсимильных линий и модемов. Настоящий RJ11 — это разъем 6P2C. Зарегистрированный разъем — это стандартизация, созданная для описания физического разъема, а также его проводки, и конкретно относится к разъему, но в значительной степени используется в промышленности также для обозначения модульных вилок.В 1934 году, когда Bell Company имела монополию на телефонную промышленность, телефонная компания владела всем, что связано с телефонами. Это означает, что Белл владел кабелем, проводкой внутри дома и самим телефоном; когда они сделали это, не было возможности подключить что-либо к телефонной линии, потому что телефоны были подключены напрямую к сетевому кабелю.

Поскольку Белл владел всем, не было необходимости стандартизировать кабельные соединения, чтобы другие компании могли создавать свои собственные продукты.В конце концов, в результате усилий двух компаний, пытающихся закрепиться в телефонной индустрии, Carter Phone (1956) и Hush-a-Phone (1968), правительство США пришло к выводу, что Bell Company действительно имеет незаконную монополию и что правила должен был быть установлен на месте. Теперь телефонная компания владеет только кабелем, который обеспечивает услугу, и из-за этого Bell пришлось разработать универсальный стандарт для соединения глобальной сети (WAN) с локальными сетями (LAN) в каждом здании.Ответственность телефонной компании заканчивается прекращением связи в месте, называемом Минимальная точка входа (MPOE). Именно в MPOE телефонная компания завершает свой кабель, после чего частные компании создают подключения к этому кабелю, чтобы включить телефонные и / или интернет-услуги.

Наконечник и кольцо

Наконечник и звонок — это термин, который все еще используется сегодня, и его все еще можно встретить сегодня, но он возник в первые дни телефонии. Когда появились телефонные сети, вместо машины был человек-оператор.Оператор получал вызов от кого-то в сети, к которой он был напрямую подключен, а затем подключал этот вызов к другой сети. У оператора было две вилки для подключения телефонного кабеля, называемые наконечником и кольцом, очень похоже на то, как есть два разъема на современном RJ11, наконечник был заземляющим кабелем, а кольцо передавало напряжение. Сегодня у нас есть маршрутизаторы и коммутаторы, которые выполняют работу первоначального человека-оператора.

Подключение разъема RJ11

6 проводов в разъеме RJ11 разделены на 3 пары: первая — с синими и белыми полосами, вторая — оранжево-белыми, а третья пара — зелено-белыми.Комбинация этих проводов обычно передает данные или голос. В одной телефонной линии используется только одна пара проводов. Для двух телефонной линии используются две пары, а третья пара проводов может использоваться для третьей линии. Большинство модемов коммутируемых компьютеров обычно подключаются к разъему RJ11 для подключения к Интернету или локальной сети. Гнезда RJ11 обычно используются для подключения факса, модема и телефона. Штекер RJ11 также можно вставить в гнездо RJ45.

Соединительная розетка

UAE, блок соединения для телефона и технологий передачи данных, ISDN, RJ11 / 12, RJ45, с угловым выводом, 8-полюсный, 2 отдельных разъема

Соединительная розетка UAE, блок соединения для телефона и передачи данных, ISDN, RJ11 / 12, RJ45, с угловым выводом, 8-полюсный, 2 отдельных разъема — Heinrich Kopp GmbH

Соединительная розетка UAE Универсальный соединительный блок для телефона и передачи данных, совместим с ISDN, RJ11 / 12, RJ45, с угловым выводом, винтовые клеммы, поверхностный монтаж, 8-полюсное соединение, 2 отдельных разъема

Характеристика Значение
Артикул

33369405

УЕ

1

EAN

4008224606417

С устройством снятия натяжения

Соответствует степени защиты (IP)

IP20

прозрачный

Тип крепления

Крепление винтом

Цвет

Белый

Обработка поверхности

Глянцевый

Защита поверхности

Без обработки

Без галогенов

Есть

Материал

Пластик

Качество материала

Термопласт

С отпечатком

Способ монтажа

Накладной (штукатурка)

Этикетка для печати

Без поля индикации

С откидной крышкой

С пылезащитной крышкой

Кольцо опорное

Есть

Использование

ОАЭ / IAE (ISDN)

Монтажное устройство

Базовый элемент в сборе

Терминал люстра

2019 © Копп.Alle Rechte vorbehalten. HUAWEI SUN 2000-5KTL-M1: трехфазный бестрансформаторный гибридный инвертор с WLAN, … DUOversal PLUS 2 = 4, 2 порта USB 2100 мА, переключатель с подсветкой, с заслонкой, 35 ° … Пролистать наверх Предпочтение конфиденциальности

Здесь вы найдете обзор всех используемых файлов cookie.Вы можете дать свое согласие на использование целых категорий или отобразить дополнительную информацию и выбрать определенные файлы cookie.

Имя Политика конфиденциальности Cookie
Провайдер Eigentümer dieser Веб-сайт
Назначение Speichert die Einstellungen der Besucher, die in der Cookie Box von Borlabs Cookie ausgewählt wurden.
Имя файла cookie Borlabs-печенье
Срок действия файла cookie 1 Яр
Имя Quform
Провайдер Eigentümer dieser Веб-сайт
Назначение Speichert die Inhalt der vom Nutzer über das PlugIn Quform in Formulare eingegebenen Daten für die Dauer der Browser-Session.»Save IP» ist deaktiviert / «Ubermittelte Formulardaten in der WordPress-Datenbank speichern» ist deaktiviert. / Speichert nur eine Sitzungs-ID (im Cookie werden keine persönlichen Daten gespeichert) / Wird zur Gewährleistung der Sicherheit benötigt (Schutz vor Cross Site Request Forgery) / Wird für die ordnungsgemäße Funktion des Plugins. CAPTCHA-Lösung korrekt ist)
Имя файла cookie quform_session
Срок действия файла cookie Сессия

Ваш гид по основным телефонным розеткам

Ваша основная телефонная розетка — это белая пластиковая коробка, встроенная в стену, обычно в коридоре или рядом с входной дверью.Она больше, чем обычная телефонная розетка, потому что это точка, откуда внешняя телефонная линия входит в ваш дом.

Лучше всего подключить маршрутизатор к основной телефонной розетке. Вы также можете использовать основную телефонную розетку для устранения проблем с Интернетом, особенно если в ней есть тестовая розетка.

Не во всех домах он есть, но если он есть у вас, он будет выглядеть как один из следующих:

FTTC

NTE 2000

NTE 5C MK 4

Openreach может заменить или переместить вашу основную телефонную розетку и телефонную линию за определенную плату.Если вам нужна новая основная телефонная розетка или вы хотите переместить или заменить существующую, свяжитесь с нами, чтобы организовать визит инженера.


Есть два типа основных телефонных розеток. Способ подключения телефона и широкополосного доступа зависит от того, какой из них у вас есть.

Стандартная основная телефонная розетка

Стандартные основные телефонные розетки имеют один порт на передней панели, что означает, что вам понадобится микрофильтр для подключения телефона или маршрутизатора. Вам также нужно будет использовать микрофильтры в каждой другой розетке, которую вы используете в своем доме.

Основная телефонная розетка с предварительной фильтрацией

Основные телефонные розетки с предварительной фильтрацией имеют два порта на передней панели, что означает, что ваша линия уже разделена между телефоном и широкополосным подключением. Вы можете подключить свой телефон и маршрутизатор прямо к предварительно отфильтрованной основной телефонной розетке без использования каких-либо микрофильтров.


Подключение к тестовой розетке

Ваша тестовая розетка находится внутри вашей основной телефонной розетки. Он позволяет обойти внутреннюю проводку в вашем доме и подключиться напрямую к внешней телефонной линии, что делает его идеальным местом для проверки внутренней проводки на наличие неисправностей.

  • Основные телефонные розетки, которые имеют два порта или один порт с горизонтальной линией на передней панели, содержат тестовое гнездо.
  • Основные телефонные розетки с одним портом без горизонтальной линии не имеют тестового разъема. Если это похоже на ваше, пожалуйста, не пытайтесь открутить лицевую панель.

Вот как подключить маршрутизатор к тестовой розетке:

  1. Осторожно открутите лицевую панель на основном разъеме телефона с помощью отвертки.Если у вашего основного телефонного разъема нет винтов, сожмите боковые стороны лицевой панели, чтобы отсоединить ее
  2. Теперь осторожно потяните лицевую панель на себя
  3. После снятия лицевой панели вы увидите тестовое гнездо внутри. Он похож на телефонный порт на передней панели основного телефонного разъема, но без сдвижной крышки
  4. Если вы тестируете свой роутер, подключите микрофильтр к тестовой розетке
  5. Затем подключите серый широкополосный кабель маршрутизатора к порту ADSL / DSL микрофильтра
  6. .

Если ваше соединение улучшается, пока вы подключены к тестовой розетке, то проблема, вероятно, в вашем доме.

Подключен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
