Светодиодная лента на 220В, подключение и отличие от ленты на 12 вольт

Многие, планируя какое либо освещение и не догадываются, что есть светодиодная лента на 220В. Она не требует блока питания на 12В, нужен только миниатюрный выпрямитель, через который подключается прямо в розетку. Явным преимуществом является простота использования и подключения, почти равноценное светодиодной лампе. Кроме очевидных плюсов имеются и минусы.

О всех способах питания светодиодов читайте в статье «Как подключить светодиод к 12 и 220В«.

Содержание

  • 1. Виды светодиодной ленты 220В
  • 2. Устройство и принцип работы
  • 3. Как подключить светодиодную ленту 220В
  • 4. Основные отличия

Виды светодиодной ленты 220В

Популярные модели на SMD 5050 и СМД3528

Разновидность лент на 220 вольт состоит из нескольких видов, и бывает на светодиодах 3528, 5050, 2835, 3014 и мощных SMD 5630. Больше всего распространены светодиодные ленты 5050 и 3528,которые легко купить в России, а вот другие придется заказывать у китайцев, но покупать у них не советую, обманут. Внешне практически не отличимая от обычной, но на ней есть маркировка обозначающая на какое напряжение она рассчитана. Особенностью является, что она обычно нарезается только по кратно 1 метру или кратно 50 см., то есть не получится отрезать 30см или 80 см.

Основные параметры:

  1. кратность нарезки 50, 100, 200 см.;
  2. мощность ватт на метр;
  3. степень защиты от влаги;
  4. цветовая температура.

Как и стандартная, она выпускается в различных модификациях по степени защиты от влаги. Защита может быть IP67, IP68 в виде силиконовой трубки, такая герметичность позволит эксплуатировать их во влажных помещениях типа бани и на улице. По отзывам моих коллег, достойно работают в тяжелых условиях высоких и низких температур. Основание может быть гибким и жестким, за счет жесткого основания метровый кусок превращается в диодную линейку или модуль.

Из таких линеек можно собрать целый светильник. По типу монтажа может быть самоклеющаяся на акриловом скотче и может не иметь клеевого основания.

Устройство и принцип работы

Двойная  шире в 2 раза

Рассмотрим, каким образом они питаются от высокого напряжения:

  1. используются обычные светодиоды с напряжением питания 3,3 — 3,5В;
  2. для них необходимо полярное питание, которое создает диодный мост, иначе они будут мигать с частотой 50 Герц;
  3. нарезать можно только кратно 50 и 100 см., потому что светодиоды подключены последовательно в одну цепь, на метр получается 60 светодиодов.
    Почему именно 60? делим 220V на 3,3V шт., получаем около 60. подключив такие количество последовательно, нам не потребуется блок питания на 12V.

Для повышения надежности светодиодной ленты 220В используется подключение диодов парами, в случае выхода из строя одного из диодов, ток будет проходит через оставшийся, но на него ляжет повышенная нагрузка.

Мощная на SMD 5630 при потреблении свыше 10 Вт на метр потребует радиатор или алюминиевый профиль для охлаждения. Но повышенную мощность можно получить и на слабых светодиодах. Чтобы не клеить две штуки рядом, выпускают двойную, с шириной увеличенной в два раза. К тому же широкой основание лучше отводит тепло при нагреве.

Цветная RGB, резистор стоит на каждые светодиод или на каждые два.

Цвета светового потока такие же как у обычной: белые, красные, зеленые, синие и трехцветные RGB. Светодиодная лента RGB на 220V потребует особых контроллеров управления яркостью каждого цвета рассчитанных тоже на 220 Вольт, найти их трудновато, потому что они практически все выпускаются на 12 вольт. Поэтому советую покупать готовыми комплектами.

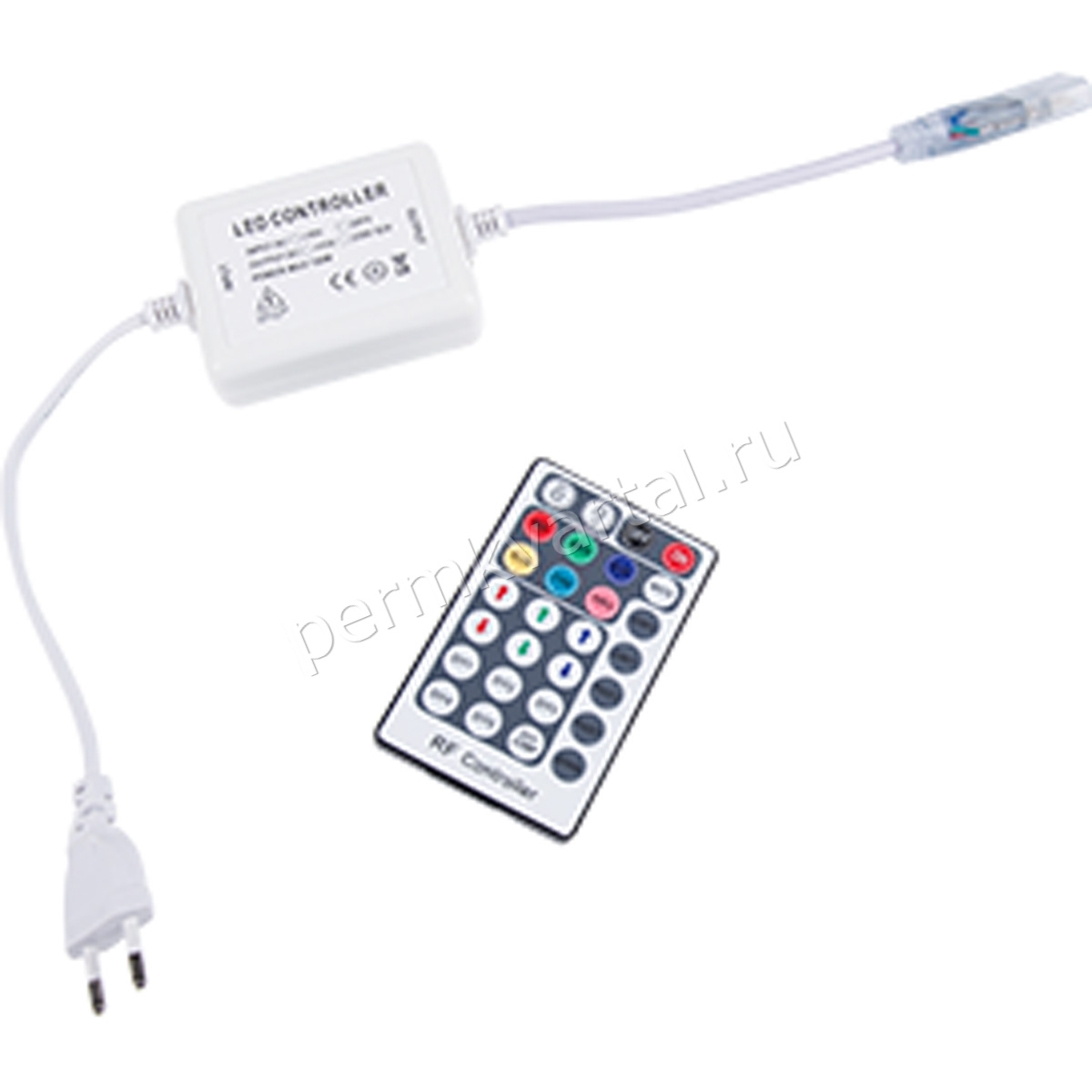

Контроллер для RGB на 220 вольт

Как подключить светодиодную ленту 220В

Подключение ленты на 220 Вольт

Схема подключения максимально проста, только требуется подключить пару проводов соблюдая полярность. В случае цветной ленты, соединить согласно цветовой маркировке проводом контроллера RGB.

Подключение по этапам:

  1. отрезаем необходимую длину, кратно длине, указанной производителем, обычно 50 или 100см.;
  2. если  используете герметичную, то на срезанный конец наносим герметик и одеваем силиконовый коннектор, в виде кольца;
  3. вставляем коннектор и крепим его на герметик;
  4. соблюдая полярность подключаем провод от выпрямителя;
  5. проверяем всю светодиодную ленту на 220 вольт на герметичность, не допускаем попадания воды внутрь.

Порядок подключения и герметизации

Выпрямитель, через который она подключается, состоит из диодного моста и тоже имеет свою мощность. Он может иметь мощность 700 Вт., её хватит на 100 метров обычной светодиодной ленты 220 вольт, или на 40 метров мощной. Этого хватит, чтобы осветить очень большую комнату. Стоимость такого выпрямителя очень низкая, его очень легко сделать своими руками, купив 4 диода или готовую сборку в магазине радиодеталей.

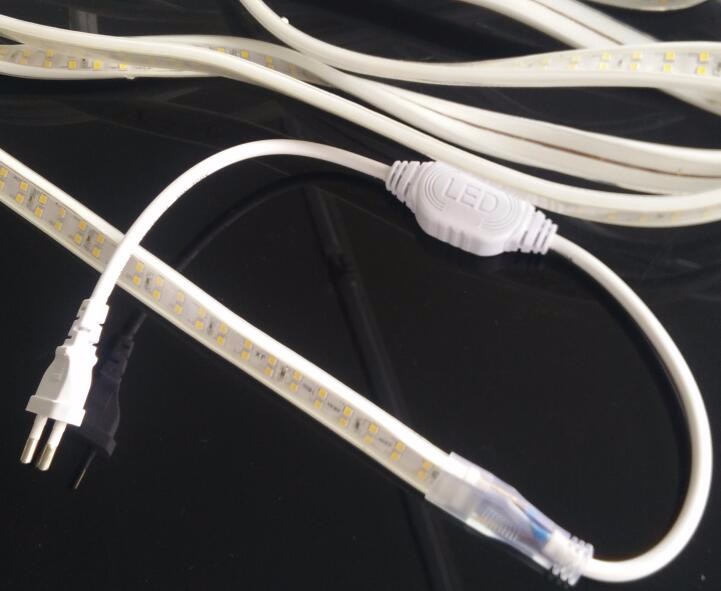

Выпрямитель с вилкой для подключения к сети

Преимуществом перед обычными светодиодными лентами 12в будет отсутствие требования к толщине проводов питания. В отличие от низковольтных, которые требуют очень толстых проводов, у высоковольтных таких требований нет, их можно подключать любыми тонкими проводами. Провод сечением 0,75 квадратных миллиметров легко потянет мощность в 1500W.

Начинка выпрямителя

Так как в выпрямителе находится диодный мост и нет никаких конденсаторов, которые буду сглаживать пульсации напряжения в сети, то вся светодиодная лента 220 вольт мерцает с частотой 100 Герц. По СаНПИНУ такие пульсации не допустимы в жилых помещениях, особенно где читают или работают. По этой причине не рекомендуется эксплуатировать в квартирах.

Основные отличия

Коннектор для соединения или подключения

..

Подведем итоги, выделим основные плюсы и недостатки.

Достоинства.

  • Не требуют дорогого блока питания, Если вам требуется подключить 1-3 метра, то воткнул в ближайшую розетку и работает.
  • Подключается тонкими проводами, так как сила тока низкая.
  • Длина цельного куска может достигать 100 м. или 70 Вт.

Недостатки.

  • Высокой напряжение, требует особой осторожности при монтаже и эксплуатации.
  • Может быстро выходить из строя, если купите дешевую китайскую.
  • Ремонт герметичной будет очень затруднен.
  • Обрезать можно только по длине кратной 100 или 50 сантиметров.
  • Светодиоды мерцают с частотой 100Герц, глазу это не заметно но на сознание человека влияют, утомляют и могут появляется головные боли.

Указанные недостатки ограничивают сферу применения, её можно устанавливать  как второстепенное освещение для светодиодной подсветки кухни, освещение кладовки, гаража, коридора или гирлянды. В коммерческой сфере можно подсвечивать здания, рекламные вывески. Под новый год строители украсили целый башенный кран высотой и стрелу.

Как подключить светодиодную ленту без блока питания

Особенности самостоятельного подключения ЛЕД ленты к сети 220В без блока питания. Подробная инструкция и разновидности лент. +ТЕСТ для самопроверки

  1. Без блока питания ЛЕД лента подключается сразу в электросеть?

а) для подключения ленты к 220 В потребуется использовать маленький выпрямитель, а уже через него лента подсоединяется к розетке.

б) Лента подключается к сети без дополнительных приспособлений.

  1. Почему не рекомендуют покупать китайские модели лент для подсоединения к 220 В?

а) Китайские модели собираются из самых дешёвых материалов и не всегда соблюдаются технологии изготовления.

б) Покупателя могут обмануть. Внешне диоды на 220 В очень похожи на обычные. Поэтому, чтобы убедиться в правильности ленты, потребуется проверить маркировку.

  1. На куски какой длины режутся ЛЕД при продаже?

а) 50, 100, 200 см

  1. Чем отличается процесс подключения мощной ленты SMD 5630 от обычных вариантов на 220 В?

а) Ничем. Процесс аналогичен

б) Потребление энергии этой ленты больше, чем у обычных, поэтому дополнительного придётся подключить алюминиевый профиль или радиатор. Так сборка не перегреется при эксплуатации.

  1. Почему ленты на 220 В не рекомендуется устанавливать в местах для чтения?

а) Наблюдается мерцание 100 герц. Человеческий глаз не заметит этого, но подобный эффект воздействует на сознание человека — появятся головные боли или утомляемость.

б) Свет слишком сильный и будет ослепить человека.

Ответы:

  1. а) Чтобы подсоединить LED к сети без блока питания, придётся дополнительно подключить выпрямитель.
  2. б) Посылка может прийти с неправильной моделью. Все ленты очень похожи. И чтобы не ошибиться, нужно проверять маркировку.
  3. а) При продаже лента на 220 В режется на куски по 50, 100 и 200 см.
  4. б) Мощные ленты сильно греются, а потому приходится подсоединять охлаждающую систему.
  5. а) От ленты исходит мерцание. Оно незаметно для человека, но отрицательное воздействие на него все равно оказывается.

Когда встает вопрос о подключении ЛЕД ленты, немногие знают, что бывают светодиоды, рассчитанные на 220 В. Но в этом случае для подключения к сети даже не потребуется использовать блок питания на 12 В. Достаточно взять маленький выпрямитель, через который лента подключится напрямую к розетке. К преимуществам этого способа относится простота использования, а также легкость подсоединения к сети. Но есть и свои недостатки. Чтобы разобраться в нюансах, нужно внимательно изучить материал и некоторые нюансы.

Определение: Светодиодные ленты – это источник света, распространяющийся через лампочки. Образец на 220 В служит для подсоединения к электросети через розетку.

Разновидности светодиодной ленты на 220 В

ЛЕД ленты на 220 В делятся на несколько разновидностей. В них используются светодиоды:

Также имеется более мощные образцы — SMD 5630. Самой большой популярностью пользуются ленты 3528 или 5050. Их достаточно просто приобрести в российских магазинах. А вот остальные модели придётся приобретать через интернет-сайты у китайцев. Но профессионалы подобные модели приобретать не советуют, поскольку покупателей могут обмануть. Дело в том, что внешне диоды очень похожи на обычные Но на них печатается маркировка, где обозначается напряжение, в котором лента может работать.

Особенностью конструкции считается то, что лента на 220 В нарезается только по одному метру или 50 см, также есть вариант на 200 см. То есть отрезок 80 или 30 см получить не получится.

Основные параметры ленты на 220 вольт

Лед на 220 В отличается следующими параметрами:

  1. Нарезается по 50, 100 и 200 см.
  2. Мощность ватт на метр.
  3. Имеется защита от влаги.
  4. Цветовая температура.

Как и любые другие ленты, эта выпускается в разных модификациях по степени защиты от проникновения влаги. Используют IP 67 и 68. Это защита — прочная трубка из силикона. При использовании такой герметичной ленты, разрешается устанавливать диоды во влажных помещениях, к примеру, на улице и в бане.

Если изучить отзывы потребителей, то можно сделать вывод, что светодиодная лента подходит для эксплуатации в условиях низких и высоких температур.

Основание ленты достаточно жесткое, но при этом гибкое. Из-за того, что светодиод имеет жесткое основание, кусок ленты превращают в светодиодный модуль и линейку. Из подобной линейки собирается светильник.

Монтаж бывает самоклеящийся, и не имеющий клеевого основания.

Ответы на 5 часто задаваемых вопросов

  1. Как лента питается от сети 220 В? — Вставляются светодиоды с обычным напряжением 3,3 — 3,5 В. Для них используют полярное питание, обеспечивающее диодный мост. Если не соблюдать этого требования, то лампочки начнут мигать.
  2. Почему нарезают ленты только по 50, 100 и 200 см? — Нарезается по 50 или 100 мм из-за того, что лампочки подключаются последовательно по одной цепи. В одном метре выходит 60 светодиодов.
  3. Как повысить надежность устройства? – Для повышения надежности используют подключение диодов парами. В результате, если из строя выйдет один, то ток всё равно сможет пройти через остальные.
  4. Как подключатьмощную ленту SMD 5630? – У подобной ленты потребление больше 10 Вт на метр, поэтому дополнительно следует подсоединить алюминиевый профиль или радиатор, служащие в качестве охлаждающего элемента при эксплуатации устройства.
  5. Лампы на 220 В выпускаются одним цветом? – Нет, имеются все те же цвета, что и на обычных LED.

Нюансы устройства на 220 В


Большую мощность получают даже на слабых диодах.

Чтобы не использовать две приклеенные штуки рядом, покупают двойную ленту. У нее очень широкое основание. И это даже полезно — тепло будет легче отводиться при работе диодов.

Двойная и одинарная лента

Светодиодные ленты на 220 В выпускается в таких же вариантах цвета, как и обычные ленты.

Цвета

При подключении ленты RGB на 220 В, необходимо также поставить дополнительный контроллер, управляющий яркостью каждого цвета. Но их очень сложно найти, потому приобретать желательно готовым комплектом.

Подключение светодиодной ленты к 220 вольт

Схема подключения очень проста — нужно позаботиться только о подключении нескольких проводов. Соблюдаем нужные полярности и никаких проблем не возникнет. Если подключается к сети цветная ЛЕД лента, то используем цветовую маркировку в качестве «карты» соединения.

Как избежать 5 ошибок при подключении ленты

Чтобы избежать ошибок при подключении, следуем инструкциям и делаем всего 5 шагов:

  1. Отрезаем нужную длину. Не забываем, что резать можно только по 50, 100 или 200 см.
  2. Если лента герметичная, то отрезанные концы необходимо обработать при помощи герметика, а после надеть на него коннектор из силикона. Он выпускается в виде кольца.
  3. Подключаем конвектор и закрепляем его при помощи герметика.
  4. Соблюдаем понятность и соединяем провод от выпрямителя.

Выпрямитель

  • Проверяем, чтобы вся лента была максимально герметичная. Внутрь не должна попасть вода.
  • Питание ленты своими руками обеспечено.

    Выпрямитель будет состоять из диодного моста со своей мощностью. Она может составлять 700 Вт. В таком случае можно смело использовать 100 метров обычной светодиодной ленты, или 40 метров очень мощной. Этого вполне достаточно, чтобы осветить очень большое помещение.

    Выпрямитель стоит довольно дешево, но если нет желания его приобретать, то можно изготовить своими руками. Потребуется 4 диода, или же готовая сборка в абсолютно любом магазине, специализирующимся на продаже радиодеталей.

    В отличие от обычных ЛЕД, не нужно обращать внимание на толщину проводов питания. Даже если использовать провод в 0,75 квадратных миллиметров, то он всё равно очень легко справиться с мощностью в 1500 W.

    Поскольку в устройстве не предусмотрен конденсатор, то вся лента будет мерцать частотой 100 герц из-за того, что сглаживать пульсации не получится. СаНПИН запрещает использовать такие пульсации в рабочих помещениях или там, где читают люди. Именно поэтому в квартире устанавливать такое приспособление нежелательно.

    Подключаем диодную ленту в сеть 220 в

    Достоинства и недостатки ленты 220В

    Светодиоды, рассчитанные на подключение к сети 220 В обладают, как плюсами, так и минусами. Изучив эти вопросы, получится решить для себя, куда именно ставить подобные ленты. Выбор места эксплуатации очень важен, поскольку светодиодная лента на 220 В подойдет не для каждого помещения. Выбор комнаты в доме сильно ограничен из-за одного существенного недостатка.

    1. Используется LED лента без блока питания.
    2. При подключении несколько метров диодов просто втыкаются в ближайшую розетку, и они будут работать.
    3. Подключение производят любыми проводами, даже тонкими, поскольку сила тока будет по ним подходить довольно низкая.
    4. Цельный собранный кусок в длину достигает и 100 метров. Это очень удобно для освещения больших площадей.

    Без блока питания Длинная лента Для розетки

    1. Придется соблюдать особую осторожность при монтаже и включении, поскольку потребуется высокое напряжение.
    2. Лампочки вскоре могут выйти из строя, если приобрести некачественные китайские образцы.
    3. Герметичную ленту очень тяжело чинить – придется полностью избавляться от герметика, менять детали и снова герметизировать.
    4. Имеется мерцание частотой в 100 герц. Человеческий глаз просто не заметят этого, но это всё равно воздействует на сознание человека — появятся головные боли или утомляемость.

    Из-за этих недостатков сферу применения приходится ограничивать. Устанавливать светодиодные ленты на 220 В необходимо только во второстепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используют в качестве подсветки на кухне, кладовке или гараже, очень удобно устанавливать ленту для освещения растений. Также можно ставить подсветку на рекламных щитах – уличная лампа в силиконе не боится погодных условий.

    Светодиодная лента 220 Вольт — это лента которая не нуждается в блоке питания. Ее можно напрямую подключать к сети переменного напряжения, грубо говоря прямо в розетку или через выключатель, либо фотореле.

    Правда для этого вам понадобится специальный провод. Этот провод имеет в своей конструкции диодный мост — выпрямитель.

    Стоимость такого шнура 2-3 доллара. Сравните это с ценами на блоки питания!

    Также для подключения вам понадобится:

      заглушка
      коннектор-вилка

    Какие же преимущества имеет светодиодная лента 220В?

    1 Как уже было сказано выше, она не требует блока питания.

    Отсюда выходит существенная экономия общих затрат.

    2 Светодиодную ленту 220V можно подключать последовательно длиной до 100 метров.

    Вам уже не придется паять параллельные кусочки, соединяя их по несколько метров.

    Она сразу может идти в катушках протяженностью по 50-100 метров.

    То есть, если вам необходимо проложить подсветку на большом протяженном участке, просто разматываете ее с бобины. С одного конца подключаете вилку, с проводом имеющим диодный мост, втыкаете в розетку и на этом все. Наслаждаетесь освещением.

    Если нужно осветить участок в 100 метров – берете одну катушку, плюс один коннектор и соединяете. Правда лента такой длины должна быть маломощной – до 10 Вт.

    Еще имейте в виду, что в местах соединения отдельных кусков, будут небольшие «провалы» освещения из-за вставок и большого расстояния между светодиодами.

    3 Светодиодная лента сразу идет в силиконе со степенью защиты IP65 – IP68.

    Ее можно протирать влажной тряпкой, чистить. Отсюда же следует и автоматическая защита от дождя, снега и т.п.

    4 У лент 220В отсутствуют строгие требования по минимальному сечению проводов питания.

    Если в экземплярах 12 и 24В рекомендуется все освещение запитывать от проводов сечением от 1,5мм2 и выше,

    то для 220В можно выбирать и меньшие сечения.

    Правда здесь уже будет играть большую роль механическая прочность жил, а не их электрическое сопротивление и токопроводимость.

    Потому что, кроме перечисленных преимуществ она имеет ряд существенных недостатков, из-за которых люди отказываются с ней работать наотрез.

    1 Первый недостаток, как это не странно, проистекает из ее первого же преимущества. Это отсутствие блока питания.

    Если его нет, значит и отсутствует фильтрующий и стабилизирующий элемент в цепи. То есть, все перепады и скачки напряжения, которые происходят в сети, будут напрямую сказываться на светодиодной ленте.

    Упало напряжение в розетке – упадет напряжение и на светодиодах. Соответственно светить они будут уже не с той яркостью. Повысилось напряжение – светодиоды с высокой вероятность могут перегореть.

    2 Эту ленту нельзя нарезать такими маленькими отрезками как ленты 12 и 24В.

    В зависимости от типа светодиода ее можно отрезать:

    Это все напрямую связано с падением напряжения. На каждом светодиоде оно составляет от 3 до 3,5 Вольт. В итоге получается примерно отрезок с минимальным количеством светодиодов 60 штук. Это как раз таки и есть полметра.

    Таким образом, если вам нужна подсветка короткого участка в 30 или 80 см, то сделать у вас этого не получится.

    Этот недостаток опять же проистекает по причине отсутствия в схеме устройства стабилизации и фильтрации – блока питания.

    Благодаря диодному мосту в коробочке, которая идет с отрезком кабеля для подключения, происходит некоторое сглаживание пульсации. Но этого не достаточно.

    Вашим глазам визуально этого может быть не видно, однако по всем нормам, такая частота пульсации не допустима в жилых помещениях.

    На камеру в этом видеоролике очень хорошо видна интенсивность пульсации:

    Вполне возможны постоянные головные боли. А вы и догадываться не будете из-за чего они.

    4 Еще один недостаток, опять же проистекающий из достоинства – покрытие из силикона.

    Если у вас мощная лента (больше 7Вт на 1 метр), то она будет очень сильно греться. Соответственно от нее необходимо отводить тепло и наклеивать на алюминиевый профиль.

    Однако из-за того, что она со всех сторон в силиконе, полноценного контакта с алюминиевой подложкой не будет. Фактически, полноценного охлаждения таким способом не добиться.

    Особенно в летний период времени она будет постоянно перегреваться. А это в свою очередь, напрямую сказывается на сроке службы изделия в целом.

    Кроме того, силикон в недорогих лентах, как правило, вонючий. Даже в холодном состоянии. А когда она нагреется, запах будет только усиливаться. Должен пройти очень длительный промежуток времени эксплуатации, чтобы этот запах частично или полностью выветрился.

    5 Светодиодная лента 220В не безопасна.

    Одно дело монтировать и обслуживать изделия напряжением 12В, и совсем другое иметь дело с 220V. Работать здесь нужно с соблюдением правил техники безопасности.

    Недопустимо, чтобы где-то оказался не герметичный отрезок или торчащие куски проводов. Помните, что силиконовая оболочка здесь играет в первую очередь роль вашей защиты от высокого напряжения, а уже потом защищает ленту от воды.

    6 Малый срок службы и малая яркость.

    Большинство лент 220V встречающиеся в магазинах идет не качественного исполнения. В них используются не надежные светодиоды. Из-за этого они выходят из строя еще быстрее.

    Помимо этого, учитывайте такой факт, что даже при одной и той же мощности на 1м, светодиодная лента 220 будет уступать по яркости такому же изделию, но на напряжение 12 и 24В.

    7 Отсутствие самоклеющейся подложки.

    Вы не сможете без дополнительных аксессуаров наклеить ленту где угодно. Придется докупать дополнительные клипсы для монтажа, либо использовать обыкновенные кабельные стяжки.

    Можно приспособить для этого дела крепеж под домашнюю проводку:

    Если не хотите, чтобы лишние элементы крепежа портили подсветку, используйте автомобильный двухсторонний скотч. Но опять же от температуры нагрева он может запросто отклеиться.

    Большинство светодиодных лент нуждаются в электропитании от 12 В постоянного тока Реже встречаются ленты, требующие 24 В. В обоих случаях принцип подключения одинаков – используется блок питания, выпрямляющий и преобразующий сетевое напряжение в постоянный ток с нужными параметрами.

    Есть и еще один вариант, позволяющий подключить светодиодную ленту к 220в без блока питания. Он позволяет решить проблему с размещением источника питания, но требует соблюдения определенных правил.

    Подключение светодиодной ленты к 220 Вольт

    Светодиодные ленты на 220 В — это специфический вид линейных светильников, предназначенный для подсветки протяженных участков длиной по 50, 100 метров и более. Для того, чтобы подсоединить ее к 220 В не требуется использовать стандартный блок питания, что является значительным преимуществом ленты.

    Однако, подключение напрямую не допускается, поскольку светодиоды питаются от источника постоянного тока, а в сети подается переменный. Поэтому выпрямитель (диодный мост) понадобится в любом случае. Обычно используют специальный провод с установленным на нем готовым выпрямителем, который представляет собой небольшой компактный блок на проводе.

    Подобные ленты могут быть использованы для решения разных задач:

    • световое обрамление контуров и фасадов зданий;
    • оформление ландшафтов;
    • украшение ограждающих конструкций;
    • подсветка стен крупных залов, концертных площадок;
    • освещение рекламных конструкций, сооружений.

    Подобные ленты относительно дешевы и просты в использовании, но они не могут быть использованы на небольших участках. Если обычную диодную ленту допускается резать на фрагменты по три элемента, что обозначено на подложке специальным метками, то устройства с прямым питанием от электросети можно разделить только на фрагменты по 50 см, 1 м или 2 м. Это объясняется тем, что каждый светодиод потребляет 3-3,5 В.

    На участке длиной в 1 м их 60 штук, что в сумме примерно составляет 220 В (с учетом нестабильности сетевого напряжения). Светодиоды другого типа могут потреблять больше или меньше энергии, поэтому каждый вид ленты можно резать на фрагменты разной длины.

    Интересно! Есть вариант подключения к сети 220 В обычной ленты. Для этого надо разрезать ее на участки по линиям реза, нанесенным на подложку. Обычно каждый отрезок содержит по три светодиода. Понадобится такое количество отрезков, чтобы общее потребление в сумме составило 220 В. Каждый отрезок последовательно соединяется со следующим по принципу — минус первого спаивается с плюсом второго, минус второго с плюсом третьего и т.д.

    Затем напряжение 220 В, выпрямленное с помощью диодного мостика, подается на соответствующие контакты — плюс на одном конце цепочки, а минус — на другом. Этот вариант позволяет получить ленту относительно малой длины, но требует соответствующей подготовки, что не каждому придется по нраву.

    Достоинства и недостатки ленты 220 В

    Светодиодные ленты с прямым питанием от 220 В имеют важные преимущества:

    • не требуют использования блока питания;
    • способны обеспечивать световое оформление участков большой длины;
    • относительно недороги и доступны;
    • демонстрируют хорошую работу в условиях улицы, особенно при низких температурах воздуха.

    Говоря о достоинствах LED лент на 220 В, следует упомянуть и о недостатках. Их немало:

    • большая протяженность ленты не только важное достоинство, но иногда серьезный недостаток. Подсветить небольшой отрезок таким устройством не удастся;
    • ленты, предназначенные для питания от 220 В, не имеют липкого слоя, что несколько усложняет монтаж;
    • простота подключения имеет оборотную сторону — отсутствие гальванической развязки ленты, которая становится опасной и требует надежной изоляции всех соединений. Кроме того, для исключения опасности поражения электротоком необходима защита не ниже IP67;
    • нагрев светодиодов достаточно велик, а возможности теплоотведения у них практически нет. Обычно такие ленты хорошо защищены от внешних воздействий, но, с увеличением надежности защиты резко уменьшается возможность охлаждения. Это является причиной использования преимущественно в уличных условиях;
    • выпрямитель, имеющийся в стандартном проводе питания, не имеет сглаживающего конденсатора. Это делается из соображений компактности, но в результате светодиоды при включении начинают мерцать с частотой 100 раз в секунду (100 Гц). это не заметно невооруженным глазом, но человеческий мозг способен воспринимать мерцание такой частоты. Оно оказывает отрицательное воздействие, по санитарным нормам от него следует избавляться;
    • подобные светильники недороги, что означает использование материалов низкого качества. Силикон, которым покрыта лента для защиты от влаги, издает заметный запах, который усиливается при нагреве. Это является еще одной причиной преимущественного использования на улице.

    Количество недостатков превосходит достоинства, но это не настолько страшно, как может показаться. Назначение светодиодных лент на 220 В — подсветка наружных конструкций значительной протяженности. Некоторые из минусов ленты таким образом попросту нивелируются — например, нагрев или запах силиконового покрытия. Мерцание также мало влияет на органы восприятия людей, поскольку подобную подсветку никто не рассматривает подолгу.

    Заметным недостатком можно считать невозможность прямого подключения RGB светильников. Каждый из них фактически представляет собой три ленты, нуждающиеся в обособленном питании. Световые эффекты, демонстрируемые разноцветными конструкциями, управляются контроллером, который параллельно является блоком питания.

    Обойтись без него нельзя — будет гореть либо только один цвет, либо сразу все три. Кроме того, размер RGB лент не превышает 5 м, что для уличных инсталляций слишком мало.

    Как избежать ошибок

    Подключение светодиодной ленты к сети 220 В без блока питания не представляет принципиальной сложности, однако, и здесь возможны серьезные ошибки. В их число входят:

    • отсутствие выпрямителя. Присоединение ленты к сети без промежуточного диодного мостика вызовет выход светодиодов из строя. Это следует твердо знать и пользоваться либо готовым проводом с установленным выпрямителем, либо подключаться через самодельное устройство. Второй вариант может оказаться даже более предпочтительным, поскольку он позволяет установить сглаживающий конденсатор, устраняющий мерцание;
    • неправильное соединение отдельных кусков при сборке ленты. В этом случае один из участков окажется выключенным из общей цепи, следствием чего станет либо выход всей ленты из строя, либо отсутствие свечения до момента устранения ошибки;
    • отсутствие должной защиты создает опасность поражения электротоком. Если на лентах обычного типа напряжение 12 В, то на рассматриваемые светильники подается 220 В, что опасно для жизни. При самостоятельной сборке перед первым включением надо тщательно изолировать все соединения и сами фрагменты от контактов с влагой и от случайного прикосновения людей при монтаже, включении или в иных ситуациях.

    Важно! Следует соблюдать основное правило — до полного окончания монтажных работ ленту в сеть включать нельзя. Если при первом включении обнаруживаются какие-либо недостатки, устранение также производится при отключенном питании.

    Важные нюансы управления яркостью

    Протяженные специализированные ленты на 220 В не имеют блока управления, хотя могут диммироваться, если возникает необходимость. Яркость светодиодов изменяется в зависимости от напряжения питания. Здесь важно не превысить предел возможностей, хотя в стандартных конструкциях для этого надо, чтобы в сети оказалось не 220 В, а гораздо больше. С уменьшением напряжения яркость свечения падает, что можно использовать для создания световых эффектов.

    Если же используется лента, собранная самостоятельно из отдельных фрагментов, то надо проследить, чтобы все они были одинаковы. Если соединить отрезки разной длины и, соответственно, с разным количеством светодиодов, то лента будет светиться неравномерно — короткие куски будут гореть ярче, а более длинные — тусклее.

    Чем больше разница в длинах фрагментов, тем заметнее будет расхождение в режиме работы. При этом, возможность подключения диммера у таких светильников присутствует в той же степени, что и у специализированных длинных лент.

    Топ-3 лучших производителя ЛЕД лент на 220 в

    Назвать однозначно лучших производителей сложно, поскольку общих критериев оценки подобных устройств попросту не существует. Среди достойных фирм имеются и американские, и европейские, и китайские компании. К лучшим из них можно условно отнести следующие бренды:

    • CREE. Это американская компания, которая работает с 1987 года, т.е. практически с момента возникновения LED ламп. Сегодня компания CREE производит широкий ассортимент светодиодных приборов, и ленты среди них занимают значительную часть;
    • OSRAM. Это известная фирма, которая относится к числу европейских лидеров в производстве осветительной техники и, в частности, полупроводниковых лампочек. Продукция компании отличается заметной дороговизной, но и качество их светильников вполне соответствует ценовым запросам;
    • ЭРА. Российская компания, созданная в 2004 году, представляет вполне конкурентоспособную продукцию, которую высоко оценивают пользователи как в нашей стране, так и в соседних республиках. Привлекательной особенностью светодиодных лент этого бренда является низкая цена при вполне достойном качестве, что подтверждает устойчивый спрос.

    Выбор ленты следует производить в первую очередь по техническим характеристикам. Имя компании служит лишь гарантией соответствия заявленных и реальных параметров товара.

    Основные выводы

    Светодиодные ленты, подключенные к 220 В без использования блока питания, позволяют уменьшить количество используемого оборудования и обойтись без дорогостоящих устройств. Однако, взамен пользователь получает существенные ограничения по части области подключения и уровня безопасности подсветки. Специфика готовых высоковольтных изделий делает их пригодными для наружного монтажа в рекламных, оформительских целях, но практически отменяет использование внутри зданий. Задать вопросы или поделиться собственным мнением вы можете в комментариях.

    способ подключения LED ленты напрямую

    Большинство светодиодных лент нуждаются в электропитании от 12 В постоянного тока Реже встречаются ленты, требующие 24 В. В обоих случаях принцип подключения одинаков – используется блок питания, выпрямляющий и преобразующий сетевое напряжение в постоянный ток с нужными параметрами.

    Есть и еще один вариант, позволяющий подключить светодиодную ленту к 220в без блока питания. Он позволяет решить проблему с размещением источника питания, но требует соблюдения определенных правил.

    Подключение светодиодной ленты к 220 Вольт

    Светодиодные ленты на 220 В — это специфический вид линейных светильников, предназначенный для подсветки протяженных участков длиной по 50, 100 метров и более. Для того, чтобы подсоединить ее к 220 В не требуется использовать стандартный блок питания, что является значительным преимуществом ленты.

    Однако, подключение напрямую не допускается, поскольку светодиоды питаются от источника постоянного тока, а в сети подается переменный. Поэтому выпрямитель (диодный мост) понадобится в любом случае. Обычно используют специальный провод с установленным на нем готовым выпрямителем, который представляет собой небольшой компактный блок на проводе.

    Подобные ленты могут быть использованы для решения разных задач:

    • световое обрамление контуров и фасадов зданий;
    • оформление ландшафтов;
    • украшение ограждающих конструкций;
    • подсветка стен крупных залов, концертных площадок;
    • освещение рекламных конструкций, сооружений.

    Подобные ленты относительно дешевы и просты в использовании, но они не могут быть использованы на небольших участках. Если обычную диодную ленту допускается резать на фрагменты по три элемента, что обозначено на подложке специальным метками, то устройства с прямым питанием от электросети можно разделить только на фрагменты по 50 см, 1 м или 2 м. Это объясняется тем, что каждый светодиод потребляет 3-3,5 В.

    На участке длиной в 1 м их 60 штук, что в сумме примерно составляет 220 В (с учетом нестабильности сетевого напряжения). Светодиоды другого типа могут потреблять больше или меньше энергии, поэтому каждый вид ленты можно резать на фрагменты разной длины.

    Интересно! Есть вариант подключения к сети 220 В обычной ленты. Для этого надо разрезать ее на участки по линиям реза, нанесенным на подложку. Обычно каждый отрезок содержит по три светодиода. Понадобится такое количество отрезков, чтобы общее потребление в сумме составило 220 В. Каждый отрезок последовательно соединяется со следующим по принципу — минус первого спаивается с плюсом второго, минус второго с плюсом третьего и т. д.

    Затем напряжение 220 В, выпрямленное с помощью диодного мостика, подается на соответствующие контакты — плюс на одном конце цепочки, а минус — на другом. Этот вариант позволяет получить ленту относительно малой длины, но требует соответствующей подготовки, что не каждому придется по нраву.

    Достоинства и недостатки ленты 220 В

    Светодиодные ленты с прямым питанием от 220 В имеют важные преимущества:

    • не требуют использования блока питания;
    • способны обеспечивать световое оформление участков большой длины;
    • относительно недороги и доступны;
    • демонстрируют хорошую работу в условиях улицы, особенно при низких температурах воздуха.

    Говоря о достоинствах LED лент на 220 В, следует упомянуть и о недостатках. Их немало:

    • большая протяженность ленты не только важное достоинство, но иногда серьезный недостаток. Подсветить небольшой отрезок таким устройством не удастся;
    • ленты, предназначенные для питания от 220 В, не имеют липкого слоя, что несколько усложняет монтаж;
    • простота подключения имеет оборотную сторону — отсутствие гальванической развязки ленты, которая становится опасной и требует надежной изоляции всех соединений. Кроме того, для исключения опасности поражения электротоком необходима защита не ниже IP67;
    • нагрев светодиодов достаточно велик, а возможности теплоотведения у них практически нет. Обычно такие ленты хорошо защищены от внешних воздействий, но, с увеличением надежности защиты резко уменьшается возможность охлаждения. Это является причиной использования преимущественно в уличных условиях;
    • выпрямитель, имеющийся в стандартном проводе питания, не имеет сглаживающего конденсатора. Это делается из соображений компактности, но в результате светодиоды при включении начинают мерцать с частотой 100 раз в секунду (100 Гц). это не заметно невооруженным глазом, но человеческий мозг способен воспринимать мерцание такой частоты. Оно оказывает отрицательное воздействие, по санитарным нормам от него следует избавляться;
    • подобные светильники недороги, что означает использование материалов низкого качества. Силикон, которым покрыта лента для защиты от влаги, издает заметный запах, который усиливается при нагреве. Это является еще одной причиной преимущественного использования на улице.

    Количество недостатков превосходит достоинства, но это не настолько страшно, как может показаться. Назначение светодиодных лент на 220 В — подсветка наружных конструкций значительной протяженности. Некоторые из минусов ленты таким образом попросту нивелируются — например, нагрев или запах силиконового покрытия. Мерцание также мало влияет на органы восприятия людей, поскольку подобную подсветку никто не рассматривает подолгу.

    Заметным недостатком можно считать невозможность прямого подключения RGB светильников. Каждый из них фактически представляет собой три ленты, нуждающиеся в обособленном питании. Световые эффекты, демонстрируемые разноцветными конструкциями, управляются контроллером, который параллельно является блоком питания.

    Обойтись без него нельзя — будет гореть либо только один цвет, либо сразу все три. Кроме того, размер RGB лент не превышает 5 м, что для уличных инсталляций слишком мало.

    Как избежать ошибок

    Подключение светодиодной ленты к сети 220 В без блока питания не представляет принципиальной сложности, однако, и здесь возможны серьезные ошибки. В их число входят:

    • отсутствие выпрямителя. Присоединение ленты к сети без промежуточного диодного мостика вызовет выход светодиодов из строя. Это следует твердо знать и пользоваться либо готовым проводом с установленным выпрямителем, либо подключаться через самодельное устройство. Второй вариант может оказаться даже более предпочтительным, поскольку он позволяет установить сглаживающий конденсатор, устраняющий мерцание;
    • неправильное соединение отдельных кусков при сборке ленты. В этом случае один из участков окажется выключенным из общей цепи, следствием чего станет либо выход всей ленты из строя, либо отсутствие свечения до момента устранения ошибки;
    • отсутствие должной защиты создает опасность поражения электротоком. Если на лентах обычного типа напряжение 12 В, то на рассматриваемые светильники подается 220 В, что опасно для жизни. При самостоятельной сборке перед первым включением надо тщательно изолировать все соединения и сами фрагменты от контактов с влагой и от случайного прикосновения людей при монтаже, включении или в иных ситуациях.

    Важно! Следует соблюдать основное правило — до полного окончания монтажных работ ленту в сеть включать нельзя. Если при первом включении обнаруживаются какие-либо недостатки, устранение также производится при отключенном питании.

    Важные нюансы управления яркостью

    Протяженные специализированные ленты на 220 В не имеют блока управления, хотя могут диммироваться, если возникает необходимость. Яркость светодиодов изменяется в зависимости от напряжения питания. Здесь важно не превысить предел возможностей, хотя в стандартных конструкциях для этого надо, чтобы в сети оказалось не 220 В, а гораздо больше. С уменьшением напряжения яркость свечения падает, что можно использовать для создания световых эффектов.

    Если же используется лента, собранная самостоятельно из отдельных фрагментов, то надо проследить, чтобы все они были одинаковы. Если соединить отрезки разной длины и, соответственно, с разным количеством светодиодов, то лента будет светиться неравномерно — короткие куски будут гореть ярче, а более длинные — тусклее.

    Чем больше разница в длинах фрагментов, тем заметнее будет расхождение в режиме работы. При этом, возможность подключения диммера у таких светильников присутствует в той же степени, что и у специализированных длинных лент.

    Топ-3 лучших производителя ЛЕД лент на 220 в

    Назвать однозначно лучших производителей сложно, поскольку общих критериев оценки подобных устройств попросту не существует. Среди достойных фирм имеются и американские, и европейские, и китайские компании. К лучшим из них можно условно отнести следующие бренды:

    • CREE. Это американская компания, которая работает с 1987 года, т.е. практически с момента возникновения LED ламп. Сегодня компания CREE производит широкий ассортимент светодиодных приборов, и ленты среди них занимают значительную часть;
    • OSRAM. Это известная фирма, которая относится к числу европейских лидеров в производстве осветительной техники и, в частности, полупроводниковых лампочек. Продукция компании отличается заметной дороговизной, но и качество их светильников вполне соответствует ценовым запросам;
    • ЭРА. Российская компания, созданная в 2004 году, представляет вполне конкурентоспособную продукцию, которую высоко оценивают пользователи как в нашей стране, так и в соседних республиках. Привлекательной особенностью светодиодных лент этого бренда является низкая цена при вполне достойном качестве, что подтверждает устойчивый спрос.

    Выбор ленты следует производить в первую очередь по техническим характеристикам. Имя компании служит лишь гарантией соответствия заявленных и реальных параметров товара.

    Основные выводы

    Светодиодные ленты, подключенные к 220 В без использования блока питания, позволяют уменьшить количество используемого оборудования и обойтись без дорогостоящих устройств. Однако, взамен пользователь получает существенные ограничения по части области подключения и уровня безопасности подсветки. Специфика готовых высоковольтных изделий делает их пригодными для наружного монтажа в рекламных, оформительских целях, но практически отменяет использование внутри зданий. Задать вопросы или поделиться собственным мнением вы можете в комментариях.

    Предыдущая

    СветодиодыСхема подключения светодиодной лампы Т8

    Следующая

    СветодиодыТехнические характеристики и особенности выбора двухконтактных светодиодных ламп для авто

    Питание светодиодной ленты от 220в своими руками

    Светодиодная лента 220в: подключение к сети

    Один из современных источников декоративного и основного освещения –светодиодные ленты. Но большинству таких изделий необходимо питание: постоянное напряжение DC12В, а в розетках – переменное AC220В. Однако, кроме таких устройств, производители выпускают аппараты, предназначенные для работы от бытовой сети.

    Светодиодная лента 220В

    Конструкция светодиодной ленты

    Полоса со светодиодами представляет собой печатную плату на гибкой основе из изоляционного материала. Вдоль этой полосы нанесены две токопроводящие полоски с контактными площадками. Между полосками расположены группы из светодиодов и токоограничивающего сопротивления. Все элементы соединяются последовательно и выполнены в корпусе SMD.

    В самых распространённых полосах количество светодиодов в группе – три, и напряжение питания =12В. Эти группы отделены контактными площадками с отметкой линии отреза. Разрезать полосу можно только в этих местах. Если отрезать в другом месте, то разрезанная группа работать не будет.

    Размер светодиодов и их количество в метре ленты может быть различным. От этого зависят яркость света и потребляемая мощность.

    Устройство светодиодной ленты

    Важно! Напряжение питания светодиодов должно быть постоянным и без пульсаций, иначе свет будет мерцать, что неприятно и вредно для глаз.

    Светодиодная лента на 220В

    Кроме лент 12В, есть полосы, рассчитанные на 24, 48, 110 и 220В. Количество диодов в неделимых отрезках, соответственно, 6, 12, 30 и 60 штук. Без трансформатора или другого блока питания, только через выпрямитель, в розетку включаются только ленты 220В.

    Собираются такие устройства из светодиодов SMD 3528, 5050, 2835, 3014 и особоярких 5630. Режутся такие полосы только отрезками по 50 сантиметров или 60 последовательно соединённых диодов. Внешне эти устройства отличаются от обычных только маркировкой.

    Основные параметры LED-лент 220В

    Основными параметрами этих устройств являются:

    • длина минимального отрезка;
    • количество диодов, мощность и ток одного метра полосы;
    • защищённость от погодных условий;
    • цветовая температура белого света.

    Устройства с питанием от сети 220В

    В полосах с питанием от 220В используются SMD светодиоды, которым необходимо питание 3,5В. Поэтому они подключаются последовательно в количестве 60 штук. Режется такая полоска на отрезки, кратные 0,5 или 1 метру.

    Полосы из светодиодов SMD 5630 потребляют мощность более 10 Вт/м и монтируются на металлическое основание, отводящее тепло. Повышенная яркость получается также установкой диодов в два ряда.

    Хотя питающее напряжение равно напряжению сети, при включении в розетку свет будет моргать с частотой 50Гц. Даже при использовании выпрямительного моста свет будет мерцать. Необходимо дополнительно использовать конденсатор, сглаживающий пульсации и преобразовывающий пульсирующее напряжение в постоянное.

    Если есть светодиодная лента 220в RGB, то подключение производится через такой же RGB-контроллер. Распространённые модели контроллеров рассчитаны на использование с =12В, поэтому желательно приобретать эти устройства в комплекте.

    Схема подключения светодиодной ленты RGB

    Как подключить светодиодную ленту к 220 вольт

    Подключение устройства 220В аналогично подключению обычных лент. Длина отрезанного куска, в зависимости от модели, кратна 0,5 или 1 метру.

    Выпрямитель состоит из четырёх диодов и конденсатора. Его можно изготовить своими руками или приобрести готовый в магазине или на радиорынке. Без конденсатора свет будет моргать с частотой 100Гц, что, согласно СаНПИНУ, недопустимо в жилых помещениях. Такие конструкции можно устанавливать в кладовке, лестничной клетке и других вспомогательных помещениях.

    Подключение к сети 220В

    Особенности

    У этих устройств есть преимущества перед обычными, 12 вольтовыми приборами:

    • не нужен дорогой блок питания;
    • небольшой ток позволяет подключаться тонкими проводами;
    • в продаже есть полоски со встроенным блоком питания, которые просто включаются в розетку.

    Как и у любых устройств, у этих тоже есть недостатки:

    • на всех элементах присутствует высокое напряжение, что требует тщательной изоляции;
    • дешёвые устройства быстро выходят из строя и их нельзя отремонтировать заменой маленького участка из трёх диодов;
    • длина отрезка может быть только кратной 100 или 50 сантиметрам;
    • мерцание с частотой 100Гц не заметно глазам, но утомляет и вызывает головную боль.

    Способы подключить светодиодную ленту 12В к сети 220В

    При включении светодиодной полосы 12В просто в розетку она сгорит. Поэтому для включения таких устройств в бытовую сеть необходимы дополнительные устройства.

    Импульсный блок питания

    Такие устройства есть самодельные или фабричного производства – это лучший, хотя и самый дорогой вариант. Эти блоки обеспечивают постоянную величину напряжения и отсутствие видимых пульсаций.

    Более дорогие устройства опционально оснащаются регулятором яркости света (диммером) и пультом ДУ.

    Интересно. В качестве источника постоянного напряжения можно использовать компьютерный блок питания.

    Питание устройств от трансформатора

    В этих аппаратах находятся понижающий трансформатор 220/12, выпрямительный мост и конденсатор, сглаживающие пульсирующее напряжение после диодного моста.

    Такой блок питания можно изготовить самостоятельно из питающего трансформатора от старого лампового приёмника или телевизора, если намотать на нём вторичную обмотку 12В и собрать в корпусе вместе с диодным мостом и конденсатором.

    Бестрансформаторный блок питания

    Короткий отрезок ленты, например, для ночника или настольной лампы, можно подключить без понижающего трансформатора, через токограничивающий конденсатор. По похожей схеме собраны недорогие светодиодные лампы.

    Недостаток этих конструкций в том, что если обычное питающее устройство потребляет из сети ток, приблизительно в 20 раз меньше необходимого для питания светодиодов (за счёт понижающего трансформатора), то бестрансформаторное устройство потребляет полный ток светодиодной ленты. Поэтому подключать к такому блоку длинную LED-полосу нецелесообразно.

    Емкость конденсатора С1 необходима 1,4mkF на 0,1А тока ленты, а напряжение от 300В. Тип – МГБО или К73. Требуется фильтрующий конденсатор С2 ёмкостью 20mkF на 0,1А тока и напряжением 15В.

    Ток потребления уменьшается при соединении кусочков ленты последовательно. В этом случае он равен току отдельного кусочка. При соединении нескольких отрезков последовательно напряжение конденсатора С2 умножается на их количество.

    Для определения тока конструкции необходимо:

    1. Количество светодиодов в метре ленты разделить на 3. Получится число неделимых отрезков;
    2. Мощность метра ленты разделить на число отрезков с тремя светодиодами и на 12В – напряжение питания. Получится ток потребления одного участка;
    3. Умножить ток одного отрезка на количество таких участков. Получается общий ток конструкции.

    Ток диодов в выпрямительном мосте определяется током устройства, а напряжение 300В.

    Например, в метре ленты SMD3528 плотностью 60 диодов содержится 10 участков по три светодиода. Один участок имеет мощность 4,8Вт/10-0,48Вт и ток, 0,48Вт/12V – 0,04А. В куске длиной 0,5 метра таких участков 5 общим током 0,2А. Следовательно, емкость С1 2.8mkF или меньше, а C2 – не меньше 40mkF.

    Бестрансформаторный блок питания

    Важно! На всех элементах такой конструкции, в том числе и на LED-ленте, присутствует высокое напряжение.

    Последовательное подключение

    Последовательное подсоединение отрезков светодиодной ленты позволяет обойтись без блока питания. Это получится при соблюдении некоторых условий:

    • Количество светодиодов должно делиться на 60. Это необходимо, чтобы после разрезания получилось 20 отрезков по три диода;
    • Все отрезки должны быть одинаковыми, с одним количеством одинаковых светодиодов. Иначе на куске с меньшим количеством или менее яркими диодами будет большее напряжение, и он быстро выйдет из строя.

    Подключается конструкция через диодный мост и фильтрующий конденсатор, аналогично безтрансформаторному блоку питания.

    Подключение 12 вольтовой ленты к сети 220В

    Светодиодная лента 220 вольт – это удобное осветительное устройство, которое имеет множество применений, благодаря своим преимуществам, а питание таких приборов от выпрямителя вместо блока питания позволяет сэкономить на его приобретении.

    Подключение светодиодной ленты к сети 220В схема

    Устройство подсветки деталей интерьера очень часто выполняется с помощью светодиодных лент. Они отличаются высокой экономичностью, могут быть одноцветными или многоцветными. Каждый тип этих источников освещения имеет свои особенности, в том числе и схема подключения светодиодной ленты к сети 220 В которая используется в жилых помещениях. Основной отличительной чертой таких лент является возможность их разреза только через 1 метр, а в определенных условиях – и через 0,5 метра. При подключении нужно обращать внимание на соблюдение полярности в процессе соединения проводников между собой.

    Работа LED лент от сети 220 вольт

    Большинство изделий данного типа рассчитаны на подключение к сетям постоянного тока с напряжением 12 вольт. Таким образом, питание светодиодных лент осуществляется, преимущественно, с помощью специального блока питания. Однако существуют схемы, позволяющие выполнять подключение данных источников света к сети с напряжением 220 вольт. Для того чтобы эта операция завершилась успехом, необходимо произвести определенную доработку.

    С этой целью пятиметровая светодиодная лента 12 вольт, разрезается на 20 равных частей. Разрезы выполняются в специально отмеченных местах, в противном случае, несколько светодиодов выпадут из общей схемы и не будут работать. Для выпрямления напряжения в 220 вольт применяется диодный мост.

    Части ленты соединяются между собой таким образом, чтобы плюсовое значение одного отрезка соединялось с минусовым выходом следующего отрезка. Если в процессе эксплуатации светодиоды немного мерцают, в схему обязательно включается конденсатор. Величина тока, протекающего по дорожкам ленты, нужно обязательно контролировать. Если это значение превышает норму, в схему включаются дополнительные резисторы или части изделия.

    Как подключить светодиодную ленту к блоку питания 12 вольт

    Номинальное напряжение светодиодных лент составляет 12 или 24 вольта. Поэтому их эксплуатация возможна только с применением импульсного блока питания. Он осуществляет понижение напряжения, а на выходе образуется постоянный ток. Подключение светодиодной ленты к блоку питания выполняется через соответствующие полюса, обозначенные маркировкой «плюс» и «минус».

    Мощность каждой ленты может быть различной, в зависимости от количества светодиодов. В соответствии с этим параметром выбирается наиболее подходящий блок питания. Если мощность ленты и технические характеристики блока не совпадают, это может привести к тусклому свечению светодиодов или выходу из строя самого прибора в результате перегрузки. Чтобы рассчитать характеристики блока питания, к значению мощности нужно добавить от 20 до 30%, компенсирующих потери, возникающие за счет длины проводников. Таким образом, при мощности ленты 24 ватта, понадобится выпрямитель, мощность которого составляет 32 Вт.

    Наиболее простым вариантом является подключение одноцветной светодиодной ленты к выбранному блоку питания. Стандартную пятиметровую полосу нужно просто подключить к соответствующим выходам выпрямителя с обозначенной маркировкой полярности тока. Соединение проводов с контактами ленты осуществляется методом пайки. С этой целью используется паяльник с малой мощностью, чтобы избежать повреждения изделия. В случае необходимости соединительный проводник можно удлинить жилами сечением 1,5 мм2. В большинстве схем красный цвет провода означает плюс, а черный или синий – минус.

    Подключение одноцветных лент имеет специфические особенности. Например, нельзя подключать последовательно два изделия. Это приведет к отсутствию нормального свечения на второй ленте. Кроме того, токоведущие дорожки первой полоски могут перегреться, что приведет к выходу из строя светодиодов. Наиболее корректное подключение осуществляется путем параллельного соединения светодиодных лент. В этом случае соединение второй полосы выполняется с помощью отдельных проводов, подключенных напрямую к блоку питания через удлиняющий проводник.

    Как подключить светодиодную ленту к 220 без блока питания

    Светодиодные полосы освещения, изготовленные в заводских условиях, рассчитаны на совместную эксплуатацию с блоком питания. Данное устройство преобразует переменный ток домашней сети в постоянный. При этом, напряжение понижается с 220 до 12 вольт. Однако, в определенных условиях, возможно подключение таких приборов освещения непосредственно в сеть, напряжением 220 вольт.

    Для правильного выполнения такого подключения 12-тивольтовую полосу, длиной 5 метров, нужно разрезать на 20 частей. В дальнейшем, переменный ток 220 вольт выпрямляется с помощью диодного моста, включенного в общую схему. Далее все части ленты последовательно соединяются между собой разноименными полюсами. То есть плюс соединяется с минусом и, наоборот. В некоторых случаях может появиться мерцание, частота которого составляет 25 Гц. Оно убирается с помощью конденсатора на 5-10 мф, на 300 В, смонтированного в общую систему.

    Подключение с контроллером

    Многоцветные светодиодные ленты могут использоваться не только для освещения, но и в качестве дополнительного украшения интерьера помещения. Они разделены на группы и управляются с помощью пульта и специального контроллера. Таким образом, в схему добавляются дополнительные элементы.

    Цветовая гамма передается тремя цветами. Это красный (Red), зеленый (Green) и синий (Blue). Поэтому разноцветные светодиодные ленты относятся к типу RGB. В каждой полосе имеются три группы светодиодов, которые светятся этими тремя цветами. У светодиодов одинакового цвета отсутствуют схематические связи между собой. У каждой группы имеется свой собственный выход, поэтому любая лента оборудована четырьмя контактами, три из которых соответствуют группам цветов, а один служит для подачи питания.

    При подключении всех трех управляемых контактов к общему сигнальному выходу получится белый цвет. Если включить их по одному, они будут давать только красный, синий или зеленый цвет. Для получения различных оттенков и управления ими, светодиодная лента должна подключаться через контроллер. Контроллер обеспечивает одновременное включение всех трех линий. Однако интенсивность сигнала в каждом канале будет различной.

    По типу управления эти устройства могут быть механическими или электронными. В первом случае коммутация осуществляется вручную, например, с помощью обычного трехклавишного выключателя. Главным недостатком этого способа считается существенное ограничение спектра цветовых эффектов. Электронные контроллеры обеспечивают управление не только количеством имеющихся светодиодов. Они регулируют интенсивность их свечения. Эти приборы могут быть оборудованы одним или несколькими каналами, в зависимости от количества лент, подлежащих управлению. У каждого контроллера имеется отдельный выход в виде провода с чувствительным элементом на конце. Он необходим для регулировки света пультом управления.

    Как подключить светодиодную ленту через выключатель

    Наиболее простой схемой считается подключение от выключателя к блоку питания, а затем к светодиодной ленте. Таким образом, включение и выключение подсветки происходит с помощью обычного выключателя.

    Подключение выполняется очень просто. К обычному выключателю, находящемуся в домашней сети 220 вольт, подключается блок питания. При этом фазный провод подключается к входному коричневому проводнику L, а нулевой провод соединяется с проводником N синего цвета. Затем блок питания соединяется со светодиодной лентой. В этом случае необходимо строгое соблюдение полярности, чтобы плюс соединялся с плюсом, а минус – с минусом.

    Размещение блока питания рекомендуется выполнять максимально близко к ленте. Длина прокладываемого кабеля не должна превышать 7 метров, в противном случае яркость свечения может значительно уменьшиться. Если все же возникла необходимость в прокладке слишком длинной линии, необходимо использовать проводник с увеличенным сечением жил.

    Использование совместно с диммером

    После того как осветительные приборы подключены, необходимо отрегулировать яркость их свечения. Простейшими способами являются переменные резисторы в виде потенциометра или реостата. Однако даже при незначительной потере мощности, такие устройства становятся неэффективными. Поэтому в настоящее время регулировка светового потока осуществляется с помощью специальных активных диммерных схем на полупроводниках.

    Питания диммеров происходит от сети с напряжением 12 или 24 вольта. Сам прибор включается в схему в промежутке между светодиодной лентой и блоком питания. Выход блока соединяется со входом диммера, а затем выход диммера соединяется с лентой. Во время подключения необходимо строго соблюдать полярность. Мощность регулировочного устройства должна соответствовать определенному количеству ленты. Если же мощности диммера недостаточно, необходимо воспользоваться специальным усилителем.

    Подключение нескольких светодиодных лент

    Когда выполняется подключение не более двух лент, в этом случае возможно их последовательное соединение, при условии, что вторая полоса имеет незначительную длину. В местах соединения выполняется проверка на возможное падение напряжения.

    Чаще всего одноцветные ленты подключаются параллельно. С этой целью используется блок питания повышенной мощности, соответствующей подключаемым приборам освещения. То же самое касается и многоцветных лент. Единственным отличием будет использование в схеме усилителя. Он соединяется с концом первой ленты и началом второй. В некоторых схемах применяется сразу несколько блоков питания.

    Различные методы позволяют выполнять не только подключение светодиодной ленты к сети 220 В, схема которой получила наибольшее распространение. Разнообразие коммутирующих и регулировочных устройств позволяют использовать светодиоды в самых различных помещениях, практически с любыми интерьерами.

    При создании подсветки потолка, ниши, полки, предметов декора при помощи светодиодной ленты, приходится вспоминать о том, что в сети у нас 220 В, а не 12 или 24 вольта, как надо для этой подсветки. О том, как подключить светодиодную ленту к 220 В и будем говорить дальше.

    Способы подключения к сети 220 В

    В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

    1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

      Когда все готово, выглядит несложно

    2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

    Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

    Схемы для одной ленты

    Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

    Схема подключения одной светодиодной ленты к 220 В

    При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

    Если длина должна быть более 5 метров (2, 3 ленты и более)

    Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

    Как подключить две светодиодные ленты к 220 В. Один из вариантов

    Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод. Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов.

    При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

    Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

    Вариант подключения с двумя адаптерами

    На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

    Как запитать мощные ленты

    Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

    Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

    При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

    Подключение цветной RGB ленты

    Принцип подключения остается тем же. В схему добавляется контроллер (еще его называют диммер), при помощи которого изменяется цвет свечения светодиодов. Еще одно отличие в количестве проводов. После контроллера их не два, а четыре. В остальном отличий нет.

    Как подать 220 В на светодиодную ленту RGB

    Как видите, и на контроллере, и на ленте, есть обозначения 12B / V+ — это фазный провод, R — для подключения красных светодиодов, G — зеленых, B — голубых. Чтобы не путаться, лучше использовать провода тех же цветов. Все будет проследить проще, меньше будет шансов запутаться.

    Подключение двух RGB лент к одному блоку питания и контроллеру

    Если подключать надо несколько цветных лент, их тоже подключают параллельно. Параллели начинаются от выходов контроллера (к выходным клеммам подключают по два провода). При таком подсоединении обе ленты будут менять свечение одновременно.

    Мощности контроллера (диммера) не всегда хватает для управления всеми лентами. В этом случае используют усилитель. Схема становится более сложной, но на ней указываются разъемы, к которым надо подключать провода, что существенно упрощает ее сборку. Обратите внимание, на рисунке подключение лент указано четырьмя линиями, а питание на входы усилителей двумя, и берется это питание с выходов адаптеров.

    Схема подключения лент RGB с усилителем и отдельным блоком питания

    К диммеру (контроллеру) подключается столько лент, сколько он может запитать. На рисунке это только одна лента длиной 5 метров, потому для каждой последующей используется свой усилитель. В действительности на один контроллер «вешают» и по две ленты. Главное, чтобы он мог ими управлять (в характеристиках контроллера указывается ленты какой длины к нему можно подключить).

    Также обратите внимание, что контроллер и один усилитель питаются от одного адаптера, два других усилителя от другого. Это тоже не обязательно. Если мощности блока питания достаточно для питания всех устройств (лент, диммера, усилителей), то питание будет подаваться только от одного преобразователя. Другое дело, что стоит такой источник питания очень много, да и греется и шумит сильно. Потому, действительно, лучше реализовать раздельное питание двумя менее мощными блоками.

    Выбор производительности адаптеров

    В описании каждой ленты есть технические данные. Там обязательно указывается напряжение, которое необходимо подать (12 или 24 В) и потребляемый ток. Вот только ток обычно указывают на 1 метр ленты. Если вы подключать будете 5 метров, соответственно, надо будет умножить эту цифру на 5. Если будете подключать к этому блоку питания 10 метров, умножаете на 10, и т.д.

    Если вы пока прикидываете, во сколько вам обойдется подсветка и ленты пока нет или вы еще не выбрали, можно воспользоваться усредненными данными. Потребление тока монохромными лентами самого распространенного типа приведены в таблице. Их можно брать для примера.

    Потребляемый светодиодными лентами SMD3528 и SMD5050 ток в зависимости от количества светодиодов на одном метре длины

    Полученная цифра — минимальное значение силы тока, которое должен выдавать искомый блок питания. Но постоянная работа на пределе возможностей очень сокращает срок службы электротехнических изделий. Потому, к найденной цифре добавляем 20-25% запаса (умножаем на 1,2 или на 1,25), полученную цифру округляем в большую сторону до целого. Это и будет тот ток, который должен выдавать адаптер.

    Чтобы было понятнее, приведем пример. Пусть метр ленты потребляет 0,8 А, подключать к адаптеру будем 18 метров. Ищем суммарный потребляемый ток: 0,8 А * 18 = 14,4 А. Добавляем запас: 14,4 А * 1,2 = 17,28 А. Итак, искать будем адаптер, который будет выдавать не менее 17 Ампер.

    В случае с цветными RGB светодиодными лентами, к найденной цифре добавляется ток, который необходим контроллеру (диммеру) и усилителям (если они питаются от этого источника). Эти данные есть в техническом описании устройств.

    Процесс сборки схемы

    Для того чтобы подключить LED ленту к 220 В, нужны будут сами ЛЭД ленты, блок питания, контроллер (если нужен) провода требуемых цветов и длины. Провода желательно медные многожильные (они мягче, но тяжелее паяются) или из одной проволоки. Провода берите цветные, так проще будет правильно подключить светодиодную ленту к 220 В.

    Нужны будут еще следующие инструменты:

    • ножницы;
    • термоусадочная трубка;
    • паяльник с канифолью и оловом (выбор и использование паяльника).

    Ножницы нужны, если вам потребуется отрезать кусок от бобины с LED лентой. Резать можно только в определенных местах. На ленте они обозначены вертикальной чертой, рядом находится обычно схематичное изображение ножниц. Еще один отличительный признак — контактные площадки для пайки, которые находятся с обеих сторон от линии разреза.

    Светодиодные ленты резать надо только в определенных местах

    Далее берем провода, зачищаем их концы от изоляции (2-3 мм), лудим. а подготовленный провод надеваем кусочек термоусадочной трубки такого размера, чтобы она в исходном состоянии надевалась на ленту. Далее ватой, смоченной в спирте, очищаем контактные площадки, лудим их (нагретый паяльник опускаем в канифоль, прогреваем площадку пару секунд. Она должна покрыться тонким слоем олова. К подготовленным площадкам припаиваем провода. Будьте аккуратны и много олова при пайке не берите. Площадки расположены очень близко, посадив кляксу из олова, легко их соединить (особенно в цветных лентах).

    После того как все провода припаяны, опускаем термоусадочную трубку так, чтобы она закрыла все контакты, прогреваем ее. Сжавшись, она хорошо закроет все контакты. Вообще, эту операцию проводить лучше после проверки работоспособности схемы. Если все будет гореть-светиться, можно изолировать.

    Просто зажать между двумя пластинами

    Припаяв к ленте провода, подключаем их к выходу адаптера или контроллера. Тут все просто. Есть прижимной винт и контактные пластины. Ослабляем винт, между пластинами заправляем оголенный провод (3-4 мм), винт затягиваем. Пару раз слегка дергаем провод, проверяя контакт — если держится, то все хорошо.

    Светодиодная лента 220 Вольт — это лента которая не нуждается в блоке питания. Ее можно напрямую подключать к сети переменного напряжения, грубо говоря прямо в розетку или через выключатель, либо фотореле.

    Правда для этого вам понадобится специальный провод. Этот провод имеет в своей конструкции диодный мост — выпрямитель.

    Стоимость такого шнура 2-3 доллара. Сравните это с ценами на блоки питания!

    Также для подключения вам понадобится:

    • коннектор-вилка

    Преимущества

    Какие же преимущества имеет светодиодная лента 220В?

    1Как уже было сказано выше, она не требует блока питания.

    Отсюда выходит существенная экономия общих затрат.

    2Светодиодную ленту 220V можно подключать последовательно длиной до 100 метров.

    Вам уже не придется паять параллельные кусочки, соединяя их по несколько метров.

    Она сразу может идти в катушках протяженностью по 50-100 метров.

    То есть, если вам необходимо проложить подсветку на большом протяженном участке, просто разматываете ее с бобины. С одного конца подключаете вилку, с проводом имеющим диодный мост, втыкаете в розетку и на этом все. Наслаждаетесь освещением.

    Если нужно осветить участок в 100 метров — берете одну катушку, плюс один коннектор и соединяете. Правда лента такой длины должна быть маломощной — до 10 Вт.

    Еще имейте в виду, что в местах соединения отдельных кусков, будут небольшие «провалы» освещения из-за вставок и большого расстояния между светодиодами.

    3Светодиодная лента сразу идет в силиконе со степенью защиты IP65 — IP68.

    Ее можно протирать влажной тряпкой, чистить. Отсюда же следует и автоматическая защита от дождя, снега и т.п.

    4У лент 220В отсутствуют строгие требования по минимальному сечению проводов питания.

    Если в экземплярах 12 и 24В рекомендуется все освещение запитывать от проводов сечением от 1,5мм2 и выше,

    то для 220В можно выбирать и меньшие сечения.

    Правда здесь уже будет играть большую роль механическая прочность жил, а не их электрическое сопротивление и токопроводимость.

    Казалось бы, преимущества такой ленты неоспоримы. Почему же многие все-таки отказываются от нее в пользу других вариантов, подключаемых через блоки питания?

    Недостатки

    Потому что, кроме перечисленных преимуществ она имеет ряд существенных недостатков, из-за которых люди отказываются с ней работать наотрез.

    1Первый недостаток, как это не странно, проистекает из ее первого же преимущества. Это отсутствие блока питания.

    Если его нет, значит и отсутствует фильтрующий и стабилизирующий элемент в цепи. То есть, все перепады и скачки напряжения, которые происходят в сети, будут напрямую сказываться на светодиодной ленте.

    Упало напряжение в розетке — упадет напряжение и на светодиодах. Соответственно светить они будут уже не с той яркостью. Повысилось напряжение — светодиоды с высокой вероятность могут перегореть.

    2Эту ленту нельзя нарезать такими маленькими отрезками как ленты 12 и 24В.

    В зависимости от типа светодиода ее можно отрезать:

    То есть, меньше чем по полметра, светодиодную ленту 220 Вольт вы порезать не сможете.

    Это все напрямую связано с падением напряжения. На каждом светодиоде оно составляет от 3 до 3,5 Вольт. В итоге получается примерно отрезок с минимальным количеством светодиодов 60 штук. Это как раз таки и есть полметра.

    Таким образом, если вам нужна подсветка короткого участка в 30 или 80 см, то сделать у вас этого не получится.

    3Мерцание.

    Этот недостаток опять же проистекает по причине отсутствия в схеме устройства стабилизации и фильтрации — блока питания.

    Благодаря диодному мосту в коробочке, которая идет с отрезком кабеля для подключения, происходит некоторое сглаживание пульсации. Но этого не достаточно.

    Вашим глазам визуально этого может быть не видно, однако по всем нормам, такая частота пульсации не допустима в жилых помещениях.

    На камеру в этом видеоролике очень хорошо видна интенсивность пульсации:

    Таким образом, светодиодная лента установленная в доме или квартире будет постоянно мерцать и влиять на ваше здоровье, ваши глаза и самочувствие.

    Вполне возможны постоянные головные боли. А вы и догадываться не будете из-за чего они.

    4Еще один недостаток, опять же проистекающий из достоинства — покрытие из силикона.

    Если у вас мощная лента (больше 7Вт на 1 метр), то она будет очень сильно греться. Соответственно от нее необходимо отводить тепло и наклеивать на алюминиевый профиль.

    Однако из-за того, что она со всех сторон в силиконе, полноценного контакта с алюминиевой подложкой не будет. Фактически, полноценного охлаждения таким способом не добиться.

    Особенно в летний период времени она будет постоянно перегреваться. А это в свою очередь, напрямую сказывается на сроке службы изделия в целом.

    Кроме того, силикон в недорогих лентах, как правило, вонючий. Даже в холодном состоянии. А когда она нагреется, запах будет только усиливаться. Должен пройти очень длительный промежуток времени эксплуатации, чтобы этот запах частично или полностью выветрился.

    5Светодиодная лента 220В не безопасна.

    Одно дело монтировать и обслуживать изделия напряжением 12В, и совсем другое иметь дело с 220V. Работать здесь нужно с соблюдением правил техники безопасности.

    Недопустимо, чтобы где-то оказался не герметичный отрезок или торчащие куски проводов. Помните, что силиконовая оболочка здесь играет в первую очередь роль вашей защиты от высокого напряжения, а уже потом защищает ленту от воды.

    6Малый срок службы и малая яркость.

    Большинство лент 220V встречающиеся в магазинах идет не качественного исполнения. В них используются не надежные светодиоды. Из-за этого они выходят из строя еще быстрее.

    Средний срок службы таких изделий — 1 год. После чего, придется опять идти в магазин и покупать новую. И это не считая трудозатрат на повторный монтаж.

    Помимо этого, учитывайте такой факт, что даже при одной и той же мощности на 1м, светодиодная лента 220 будет уступать по яркости такому же изделию, но на напряжение 12 и 24В.

    7Отсутствие самоклеющейся подложки.

    Вы не сможете без дополнительных аксессуаров наклеить ленту где угодно. Придется докупать дополнительные клипсы для монтажа, либо использовать обыкновенные кабельные стяжки.

    Можно приспособить для этого дела крепеж под домашнюю проводку:

    Если не хотите, чтобы лишние элементы крепежа портили подсветку, используйте автомобильный двухсторонний скотч. Но опять же от температуры нагрева он может запросто отклеиться.

    Монтаж и подключение

    Для того, чтобы подключить светодиодную ленту на 220 Вольт вам понадобится:

    У нее в начале должны быть отверстия для вилки коннектора, через которую подсоединяют контакты к шнуру питания.

    • вилка 220V с диодным мостом-выпрямителем и разъемом на конце

    Она нужна в целях безопасности. И одевается в самом конце отрезка.

    Первым делом вставляете вилку-коннектор в отверстия расположенные по краям силикона. Тем самым, вы соедините ее с питающими проводами, идущими вдоль всей поверхности.

    Фактически, в самой ленте, таким образом реализовано параллельное подключение. И получается, что суммарный ток на всем протяжении идет не по дорожкам, а по этим двум проводникам.

    Далее подключаете питающий шнур. Здесь нужно будет соблюсти полярность.

    По самой вилке не будет понятно, где плюс «+», а где минус «-«. Это нужно выяснять экспериментальным путем, например при помощи мультиметра.

    После этого ищите плюсовой и минусовой контакты на самой ленте. Втыкаете ленту с вилкой-коннектором в выходные разъемы шнура. С обратной стороны сразу одеваете заглушку.

    Для полной герметизации необходимо будет промазать термоклеем все стыки и щели, в местах подключения коннектора и заглушки.

    Осталось все это дело включить в розетку и наслаждаться освещением.

    Бывает такое, что полярность все-таки перепутывается. Не переживайте, ничего при этом не замкнет и не взорвется. Лента всего лишь не будет светиться.

    Для исправления проблемы, просто вытаскиваете разъем, переворачиваете коннектор и вновь подключаете к розетке.

    Применение

    Исходя из всего вышеизложенного, применять светодиодную ленту 220В в помещениях не рекомендуется. И уж тем более не безопасно ее вешать в ванных комнатах, банях, возле умывальника и т.д.

    Она в первую очередь идеально подходит для уличного монтажа — подсветки фасадов, заборов, элементов архитектуры.

    Очень часто ее применяют на рекламных щитах, вывесках, в качестве привлечения внимания. Можно также использовать зимой, под Новый Год, для украшения деревьев во дворе дома.

    Подключение светодиодной ленты к сети 220 В без блока питания

    Большинство светодиодных лент нуждаются в электропитании от 12 В постоянного тока Реже встречаются ленты, требующие 24 В. В обоих случаях принцип подключения одинаков – используется блок питания, выпрямляющий и преобразующий сетевое напряжение в постоянный ток с нужными параметрами.

    Есть и еще один вариант, позволяющий подключить светодиодную ленту к 220в без блока питания. Он позволяет решить проблему с размещением источника питания, но требует соблюдения определенных правил.

    Подключение светодиодной ленты к 220 Вольт

    Светодиодные ленты на 220 В — это специфический вид линейных светильников, предназначенный для подсветки протяженных участков длиной по 50, 100 метров и более. Для того, чтобы подсоединить ее к 220 В не требуется использовать стандартный блок питания, что является значительным преимуществом ленты.

    Однако, подключение напрямую не допускается, поскольку светодиоды питаются от источника постоянного тока, а в сети подается переменный. Поэтому выпрямитель (диодный мост) понадобится в любом случае. Обычно используют специальный провод с установленным на нем готовым выпрямителем, который представляет собой небольшой компактный блок на проводе.

    Подобные ленты могут быть использованы для решения разных задач:

    • световое обрамление контуров и фасадов зданий;
    • оформление ландшафтов;
    • украшение ограждающих конструкций;
    • подсветка стен крупных залов, концертных площадок;
    • освещение рекламных конструкций, сооружений.

    Подобные ленты относительно дешевы и просты в использовании, но они не могут быть использованы на небольших участках. Если обычную диодную ленту допускается резать на фрагменты по три элемента, что обозначено на подложке специальным метками, то устройства с прямым питанием от электросети можно разделить только на фрагменты по 50 см, 1 м или 2 м. Это объясняется тем, что каждый светодиод потребляет 3-3,5 В.

    На участке длиной в 1 м их 60 штук, что в сумме примерно составляет 220 В (с учетом нестабильности сетевого напряжения). Светодиоды другого типа могут потреблять больше или меньше энергии, поэтому каждый вид ленты можно резать на фрагменты разной длины.

    Интересно! Есть вариант подключения к сети 220 В обычной ленты. Для этого надо разрезать ее на участки по линиям реза, нанесенным на подложку. Обычно каждый отрезок содержит по три светодиода. Понадобится такое количество отрезков, чтобы общее потребление в сумме составило 220 В. Каждый отрезок последовательно соединяется со следующим по принципу — минус первого спаивается с плюсом второго, минус второго с плюсом третьего и т.д.

    Затем напряжение 220 В, выпрямленное с помощью диодного мостика, подается на соответствующие контакты — плюс на одном конце цепочки, а минус — на другом. Этот вариант позволяет получить ленту относительно малой длины, но требует соответствующей подготовки, что не каждому придется по нраву.

    Достоинства и недостатки ленты 220 В

    Светодиодные ленты с прямым питанием от 220 В имеют важные преимущества:

    • не требуют использования блока питания;
    • способны обеспечивать световое оформление участков большой длины;
    • относительно недороги и доступны;
    • демонстрируют хорошую работу в условиях улицы, особенно при низких температурах воздуха.

    Говоря о достоинствах LED лент на 220 В, следует упомянуть и о недостатках. Их немало:

    • большая протяженность ленты не только важное достоинство, но иногда серьезный недостаток. Подсветить небольшой отрезок таким устройством не удастся;
    • ленты, предназначенные для питания от 220 В, не имеют липкого слоя, что несколько усложняет монтаж;
    • простота подключения имеет оборотную сторону — отсутствие гальванической развязки ленты, которая становится опасной и требует надежной изоляции всех соединений. Кроме того, для исключения опасности поражения электротоком необходима защита не ниже IP67;
    • нагрев светодиодов достаточно велик, а возможности теплоотведения у них практически нет. Обычно такие ленты хорошо защищены от внешних воздействий, но, с увеличением надежности защиты резко уменьшается возможность охлаждения. Это является причиной использования преимущественно в уличных условиях;
    • выпрямитель, имеющийся в стандартном проводе питания, не имеет сглаживающего конденсатора. Это делается из соображений компактности, но в результате светодиоды при включении начинают мерцать с частотой 100 раз в секунду (100 Гц). это не заметно невооруженным глазом, но человеческий мозг способен воспринимать мерцание такой частоты. Оно оказывает отрицательное воздействие, по санитарным нормам от него следует избавляться;
    • подобные светильники недороги, что означает использование материалов низкого качества. Силикон, которым покрыта лента для защиты от влаги, издает заметный запах, который усиливается при нагреве. Это является еще одной причиной преимущественного использования на улице.

    Количество недостатков превосходит достоинства, но это не настолько страшно, как может показаться. Назначение светодиодных лент на 220 В — подсветка наружных конструкций значительной протяженности. Некоторые из минусов ленты таким образом попросту нивелируются — например, нагрев или запах силиконового покрытия. Мерцание также мало влияет на органы восприятия людей, поскольку подобную подсветку никто не рассматривает подолгу.

    Заметным недостатком можно считать невозможность прямого подключения RGB светильников. Каждый из них фактически представляет собой три ленты, нуждающиеся в обособленном питании. Световые эффекты, демонстрируемые разноцветными конструкциями, управляются контроллером, который параллельно является блоком питания.

    Обойтись без него нельзя — будет гореть либо только один цвет, либо сразу все три. Кроме того, размер RGB лент не превышает 5 м, что для уличных инсталляций слишком мало.

    Как избежать ошибок

    Подключение светодиодной ленты к сети 220 В без блока питания не представляет принципиальной сложности, однако, и здесь возможны серьезные ошибки. В их число входят:

    • отсутствие выпрямителя. Присоединение ленты к сети без промежуточного диодного мостика вызовет выход светодиодов из строя. Это следует твердо знать и пользоваться либо готовым проводом с установленным выпрямителем, либо подключаться через самодельное устройство. Второй вариант может оказаться даже более предпочтительным, поскольку он позволяет установить сглаживающий конденсатор, устраняющий мерцание;
    • неправильное соединение отдельных кусков при сборке ленты. В этом случае один из участков окажется выключенным из общей цепи, следствием чего станет либо выход всей ленты из строя, либо отсутствие свечения до момента устранения ошибки;
    • отсутствие должной защиты создает опасность поражения электротоком. Если на лентах обычного типа напряжение 12 В, то на рассматриваемые светильники подается 220 В, что опасно для жизни. При самостоятельной сборке перед первым включением надо тщательно изолировать все соединения и сами фрагменты от контактов с влагой и от случайного прикосновения людей при монтаже, включении или в иных ситуациях.

    Важно! Следует соблюдать основное правило — до полного окончания монтажных работ ленту в сеть включать нельзя. Если при первом включении обнаруживаются какие-либо недостатки, устранение также производится при отключенном питании.

    Важные нюансы управления яркостью

    Протяженные специализированные ленты на 220 В не имеют блока управления, хотя могут диммироваться, если возникает необходимость. Яркость светодиодов изменяется в зависимости от напряжения питания. Здесь важно не превысить предел возможностей, хотя в стандартных конструкциях для этого надо, чтобы в сети оказалось не 220 В, а гораздо больше. С уменьшением напряжения яркость свечения падает, что можно использовать для создания световых эффектов.

    Если же используется лента, собранная самостоятельно из отдельных фрагментов, то надо проследить, чтобы все они были одинаковы. Если соединить отрезки разной длины и, соответственно, с разным количеством светодиодов, то лента будет светиться неравномерно — короткие куски будут гореть ярче, а более длинные — тусклее.

    Чем больше разница в длинах фрагментов, тем заметнее будет расхождение в режиме работы. При этом, возможность подключения диммера у таких светильников присутствует в той же степени, что и у специализированных длинных лент.

    Топ-3 лучших производителя ЛЕД лент на 220 в

    Назвать однозначно лучших производителей сложно, поскольку общих критериев оценки подобных устройств попросту не существует. Среди достойных фирм имеются и американские, и европейские, и китайские компании. К лучшим из них можно условно отнести следующие бренды:

    • CREE. Это американская компания, которая работает с 1987 года, т.е. практически с момента возникновения LED ламп. Сегодня компания CREE производит широкий ассортимент светодиодных приборов, и ленты среди них занимают значительную часть;
    • OSRAM. Это известная фирма, которая относится к числу европейских лидеров в производстве осветительной техники и, в частности, полупроводниковых лампочек. Продукция компании отличается заметной дороговизной, но и качество их светильников вполне соответствует ценовым запросам;
    • ЭРА. Российская компания, созданная в 2004 году, представляет вполне конкурентоспособную продукцию, которую высоко оценивают пользователи как в нашей стране, так и в соседних республиках. Привлекательной особенностью светодиодных лент этого бренда является низкая цена при вполне достойном качестве, что подтверждает устойчивый спрос.

    Выбор ленты следует производить в первую очередь по техническим характеристикам. Имя компании служит лишь гарантией соответствия заявленных и реальных параметров товара.

    Основные выводы

    Светодиодные ленты, подключенные к 220 В без использования блока питания, позволяют уменьшить количество используемого оборудования и обойтись без дорогостоящих устройств. Однако, взамен пользователь получает существенные ограничения по части области подключения и уровня безопасности подсветки. Специфика готовых высоковольтных изделий делает их пригодными для наружного монтажа в рекламных, оформительских целях, но практически отменяет использование внутри зданий. Задать вопросы или поделиться собственным мнением вы можете в комментариях.

    Предыдущая СветодиодыСхема подключения светодиодной лампы Т8

    Особенности самостоятельного подключения ЛЕД ленты к сети 220В без блока питания. Подробная инструкция и разновидности лент. +ТЕСТ для самопроверки

    ТЕСТ:

    Небольшой тест

    1. Без блока питания ЛЕД лента подключается сразу в электросеть?

    а) для подключения ленты к 220 В потребуется использовать маленький выпрямитель, а уже через него лента подсоединяется к розетке.

    б) Лента подключается к сети без дополнительных приспособлений.

    1. Почему не рекомендуют покупать китайские модели лент для подсоединения к 220 В?

    а) Китайские модели собираются из самых дешёвых материалов и не всегда соблюдаются технологии изготовления.

    б) Покупателя могут обмануть. Внешне диоды на 220 В очень похожи на обычные. Поэтому, чтобы убедиться в правильности ленты, потребуется проверить маркировку.

    1. На куски какой длины режутся ЛЕД при продаже?

    а) 50, 100, 200 см

    б) 30, 80, 140 см.

    1. Чем отличается процесс подключения мощной ленты SMD 5630 от обычных вариантов на 220 В?

    а) Ничем. Процесс аналогичен

    б) Потребление энергии этой ленты больше, чем у обычных, поэтому дополнительного придётся подключить алюминиевый профиль или радиатор. Так сборка не перегреется при эксплуатации.

    1. Почему ленты на 220 В не рекомендуется устанавливать в местах для чтения?

    а) Наблюдается мерцание 100 герц. Человеческий глаз не заметит этого, но подобный эффект воздействует на сознание человека — появятся головные боли или утомляемость.

    б) Свет слишком сильный и будет ослепить человека.

    Ответы:

    1. а) Чтобы подсоединить LED к сети без блока питания, придётся дополнительно подключить выпрямитель.
    2. б) Посылка может прийти с неправильной моделью. Все ленты очень похожи. И чтобы не ошибиться, нужно проверять маркировку.
    3. а) При продаже лента на 220 В режется на куски по 50, 100 и 200 см.
    4. б) Мощные ленты сильно греются, а потому приходится подсоединять охлаждающую систему.
    5. а) От ленты исходит мерцание. Оно незаметно для человека, но отрицательное воздействие на него все равно оказывается.

    Когда встает вопрос о подключении ЛЕД ленты, немногие знают, что бывают светодиоды, рассчитанные на 220 В. Но в этом случае для подключения к сети даже не потребуется использовать блок питания на 12 В. Достаточно взять маленький выпрямитель, через который лента подключится напрямую к розетке. К преимуществам этого способа относится простота использования, а также легкость подсоединения к сети. Но есть и свои недостатки. Чтобы разобраться в нюансах, нужно внимательно изучить материал и некоторые нюансы.

    Определение: Светодиодные ленты – это источник света, распространяющийся через лампочки. Образец на 220 В служит для подсоединения к электросети через розетку.

    Разновидности светодиодной ленты на 220 В

    ЛЕД ленты на 220 В делятся на несколько разновидностей. В них используются светодиоды:

    1. 3528.
    2. 2835.
    3. 5050.
    4. 3014.

    Также имеется более мощные образцы — SMD 5630. Самой большой популярностью пользуются ленты 3528 или 5050. Их достаточно просто приобрести в российских магазинах. А вот остальные модели придётся приобретать через интернет-сайты у китайцев. Но профессионалы подобные модели приобретать не советуют, поскольку покупателей могут обмануть. Дело в том, что внешне диоды очень похожи на обычные Но на них печатается маркировка, где обозначается напряжение, в котором лента может работать.

    Особенностью конструкции считается то, что лента на 220 В нарезается только по одному метру или 50 см, также есть вариант на 200 см. То есть отрезок 80 или 30 см получить не получится.

    Основные параметры ленты на 220 вольт

    Лед на 220 В отличается следующими параметрами:

    1. Нарезается по 50, 100 и 200 см.
    2. Мощность ватт на метр.
    3. Имеется защита от влаги.
    4. Цветовая температура.

    Как и любые другие ленты, эта выпускается в разных модификациях по степени защиты от проникновения влаги. Используют IP 67 и 68. Это защита — прочная трубка из силикона. При использовании такой герметичной ленты, разрешается устанавливать диоды во влажных помещениях, к примеру, на улице и в бане.

    Если изучить отзывы потребителей, то можно сделать вывод, что светодиодная лента подходит для эксплуатации в условиях низких и высоких температур.

    Основание ленты достаточно жесткое, но при этом гибкое. Из-за того, что светодиод имеет жесткое основание, кусок ленты превращают в светодиодный модуль и линейку. Из подобной линейки собирается светильник.

    Монтаж бывает самоклеящийся, и не имеющий клеевого основания.

    Ответы на 5 часто задаваемых вопросов

    1. Как лента питается от сети 220 В? — Вставляются светодиоды с обычным напряжением 3,3 — 3,5 В. Для них используют полярное питание, обеспечивающее диодный мост. Если не соблюдать этого требования, то лампочки начнут мигать.
    2. Почему нарезают ленты только по 50, 100 и 200 см? — Нарезается по 50 или 100 мм из-за того, что лампочки подключаются последовательно по одной цепи. В одном метре выходит 60 светодиодов.
    3. Как повысить надежность устройства? – Для повышения надежности используют подключение диодов парами. В результате, если из строя выйдет один, то ток всё равно сможет пройти через остальные.
    4. Как подключать мощную ленту SMD 5630? – У подобной ленты потребление больше 10 Вт на метр, поэтому дополнительно следует подсоединить алюминиевый профиль или радиатор, служащие в качестве охлаждающего элемента при эксплуатации устройства.
    5. Лампы на 220 В выпускаются одним цветом? – Нет, имеются все те же цвета, что и на обычных LED.

    Нюансы устройства на 220 В


    Большую мощность получают даже на слабых диодах.

    Чтобы не использовать две приклеенные штуки рядом, покупают двойную ленту. У нее очень широкое основание. И это даже полезно — тепло будет легче отводиться при работе диодов.

    Двойная и одинарная лента

    Светодиодные ленты на 220 В выпускается в таких же вариантах цвета, как и обычные ленты.

    Цвета

    При подключении ленты RGB на 220 В, необходимо также поставить дополнительный контроллер, управляющий яркостью каждого цвета. Но их очень сложно найти, потому приобретать желательно готовым комплектом.

    Подключение светодиодной ленты к 220 вольт

    Схема

    Схема подключения очень проста — нужно позаботиться только о подключении нескольких проводов. Соблюдаем нужные полярности и никаких проблем не возникнет. Если подключается к сети цветная ЛЕД лента, то используем цветовую маркировку в качестве «карты» соединения.

    Как избежать 5 ошибок при подключении ленты

    Чтобы избежать ошибок при подключении, следуем инструкциям и делаем всего 5 шагов:

    1. Отрезаем нужную длину. Не забываем, что резать можно только по 50, 100 или 200 см.
    2. Если лента герметичная, то отрезанные концы необходимо обработать при помощи герметика, а после надеть на него коннектор из силикона. Он выпускается в виде кольца.
    3. Подключаем конвектор и закрепляем его при помощи герметика.
    4. Соблюдаем понятность и соединяем провод от выпрямителя.

      Выпрямитель

    5. Проверяем, чтобы вся лента была максимально герметичная. Внутрь не должна попасть вода.

    Питание ленты своими руками обеспечено.

    Выпрямитель будет состоять из диодного моста со своей мощностью. Она может составлять 700 Вт. В таком случае можно смело использовать 100 метров обычной светодиодной ленты, или 40 метров очень мощной. Этого вполне достаточно, чтобы осветить очень большое помещение.

    Выпрямитель стоит довольно дешево, но если нет желания его приобретать, то можно изготовить своими руками. Потребуется 4 диода, или же готовая сборка в абсолютно любом магазине, специализирующимся на продаже радиодеталей.

    В отличие от обычных ЛЕД, не нужно обращать внимание на толщину проводов питания. Даже если использовать провод в 0,75 квадратных миллиметров, то он всё равно очень легко справиться с мощностью в 1500 W.

    Поскольку в устройстве не предусмотрен конденсатор, то вся лента будет мерцать частотой 100 герц из-за того, что сглаживать пульсации не получится. СаНПИН запрещает использовать такие пульсации в рабочих помещениях или там, где читают люди. Именно поэтому в квартире устанавливать такое приспособление нежелательно.

    Подключаем диодную ленту в сеть 220 в

    Достоинства и недостатки ленты 220В

    Светодиоды, рассчитанные на подключение к сети 220 В обладают, как плюсами, так и минусами. Изучив эти вопросы, получится решить для себя, куда именно ставить подобные ленты. Выбор места эксплуатации очень важен, поскольку светодиодная лента на 220 В подойдет не для каждого помещения. Выбор комнаты в доме сильно ограничен из-за одного существенного недостатка.

    Плюсы:

    1. Используется LED лента без блока питания.
    2. При подключении несколько метров диодов просто втыкаются в ближайшую розетку, и они будут работать.
    3. Подключение производят любыми проводами, даже тонкими, поскольку сила тока будет по ним подходить довольно низкая.
    4. Цельный собранный кусок в длину достигает и 100 метров. Это очень удобно для освещения больших площадей.

    Без блока питания Длинная лента Для розетки

    Минусы:

    1. Придется соблюдать особую осторожность при монтаже и включении, поскольку потребуется высокое напряжение.
    2. Лампочки вскоре могут выйти из строя, если приобрести некачественные китайские образцы.
    3. Герметичную ленту очень тяжело чинить – придется полностью избавляться от герметика, менять детали и снова герметизировать.
    4. Имеется мерцание частотой в 100 герц. Человеческий глаз просто не заметят этого, но это всё равно воздействует на сознание человека — появятся головные боли или утомляемость.

    Из-за этих недостатков сферу применения приходится ограничивать. Устанавливать светодиодные ленты на 220 В необходимо только во второстепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используют в качестве подсветки на кухне, кладовке или гараже, очень удобно устанавливать ленту для освещения растений. Также можно ставить подсветку на рекламных щитах – уличная лампа в силиконе не боится погодных условий.

    Лента на кухне

    Ещё важно знать 2 нюанса об управлении яркостью

    Чтобы изменить уровень свечения светодиодной ленты на 220 В, обычно применяют диммер.

    Если используется многоцветные ЛЕД, тогда устанавливают контроллер. Без него не обойтись.

    Топ 2 лучших производителя ЛЕД лент на 220 В

    В магазинах, специализирующихся на продаже электрических товаров, не сложно найти большое разнообразие лент. Но не все они подходят для подключения к электросети в 220 В. Именно поэтому придется выбирать и искать производителей, выпускающих нужные образцы. Качественные фирмы, хорошо зарекомендовавшие себя на рынке:

    1. Elektrostandart.
    2. Sveteco.

    Компании не только выпускают ЛЕД ленты на 220 В, но и отличаются хорошим качеством своей продукции.

    Приобретайте продукцию проверенных брендов, следуйте советам и рекомендациям, не отступайте от инструкций и тогда ленту без проблем получится подключить к сети 220 В даже новичку, что никогда прежде не работал с электрикой и освещением.

    Как подключить уличную светодиодную ленту?

    Водонепроницаемые светодиодные ленты IP 68 или IP 67 или уличные светодиодные ленты, являются таким универсальным продуктом из-за того, что их можно легко отрезать по заданным линиям разреза и подключить в любой точке между медными точками на светодиодной ленте, но необходимо знать Как подключить уличную светодиодную ленту, изолируя конец светодиодной ленты колпачками и силиконовым клеем. Следуйте этому руководству для инструкций по резке, подключению и повторной гидроизоляции светодиодной полосы.

    Прежде чем думать как подключить уличную светодиодную ленту читайте нашу статью.

    Что вам понадобится, чтобы подключить уличную светодиодную ленту.

    Более подробно про пайку и подключение светодиодной ленты вы можете узнать здесь.

    Паяльные инструменты.

    Прежде чем пытаться подключать уличную светодиодную ленту водонепроницаемые светодиодные ленты IP 68 или IP 67 являются таким универсальным продуктом из-за того, что их можно легко отрезать по заданным линиям разреза и подключить в любой точке между медными точками на светодиодной ленте, но необходимо знать как подключить уличную светодиодную ленту, изолируя конец светодиодной ленты колпачками и силиконовым клеем. Следуйте этому руководству для инструкций по резке, подключению и повторной гидроизоляции светодиодной полосы.

    Что вам понадобится, чтобы подключить уличную светодиодную ленту.

    Прежде чем пытаться припаять провод к светодиодным лампочкам, важно убедиться, что у вас есть подходящие инструменты для вашего работы. Мы рекомендуем использовать любой паяльник 30W-60W, который регулируется температурой и способен паять при температуре около 500-600 ° F. Лучше использовать более мощное железо, так что вам не нужно тратить много времени на нагрев точки припоя, что может повредить компоненты. В то же время слишком жаркое железо может также повредить компоненты. Мы также рекомендуем использовать тонкий паяльник из канифоли и иметь влажную губку или кражу для чистки кончика вашего припоя. При пайке светодиодной ленты, важно убедиться, что у вас есть подходящие инструменты для вашего работы. Мы рекомендуем использовать любой паяльник 30W-60W, который регулируется температурой и способен паять при температуре около 500-600 ° F. Лучше использовать более мощное железо, так что вам не нужно тратить много времени на нагрев точки припоя, что может повредить компоненты. В то же время слишком жаркое железо может также повредить компоненты. Мы также рекомендуем использовать тонкий паяльник из канифоли и иметь влажную губку или кражу для чистки кончика вашего припоя.

    Гидроизоляционные инструменты.

    Важно иметь правильные принадлежности для гидроизоляции, которую вы выполняете. При необходимости мы используем промышленный клей, термоусадочную пленку и жидкий силикон; все предметы гидроизоляции можно найти в любом магазине.

    Резка светодиодной ленты IP 68.

    Чтобы укоротить вашу светодиодную ленту IP 68, прежде всего важно иметь острые ножницы, тупые ножницы могут повредить ПК. Каждый отрезок светодиодной ленты IP 68 будет иметь отметку между двумя парами медных соединительных прокладок. После того, как вы разместите эту линию разреза, вы можете отрезать светодиодную ленту на нужную длину. Будьте уверены, что делаете чистый прямой срез без каких-либо дополнительных нагрузок на месте отреза, так чтобы не повредить место припоя.

    Зачистка изоляции в месте припоя.

    Чтобы припаять провод к водонепроницаемой светодиодной ленте, вы должны сначала срезать покрытие в этом месте. Чтобы открыть медные точки припоя на светодиодной ленте IP 68. Используйте острое лезвие, чтобы отрезать покрытие. Будьте очень осторожны, чтобы не прорезать плату на самой светодиодной ленте. Мы рекомендуем только отрезать верхнюю половину покрытия и оставить нижнюю половину для поддержки платы, как показано на рисунке справа.

    Очистка паяльника.

    Важно, чтобы паяльник был чистым, чтобы ваши паяные соединения не перекрывались. Регулярно очищайте кончик вашего припоя, чтобы жало паяльника было чистым и малыми, насколько это возможно.

    Залудите ваш многожильный провод для пайки.

    Как только ваш паяльник будет достаточно горячим, залудите ваш многожильный провод нанеся небольшое количество припоя непосредственно на многожильный провод. Как только вы закончите этот шаг, ваш провод должен быть покрыт оловом по всей длинне и больше не казаться скрученным.

    Залудите медные точки на светодиодной ленте.

    Следующим шагом залудите медные точки на водонепроницаемой светодиодной ленте, расплавив небольшое количество припоя непосредственно на медные точки на светодиодной ленте IP 68.

    Убедитесь, что вы положили достаточно припоя, чтобы покрыть точки, но не настолько, чтобы припой перекрывал обе точки припоя.

    Соедините провод с светодиодной лентой.

    Как только вы залудили провод и медные точки на светодиодной полосе, теперь вы можете спаять их вместе. Индивидуально поместите провод в медные точки, а затем поместите паяльник на оба контакта, чтобы нагреть каждый припой. Обязательно держите паяльник достаточно долго, чтобы не создавать «холодный припой». Не забудьте надеть защитный колпачок на провод для гидроизоляции.

    Наденьте защитный колпачок.

    После того, как вы правильно припаяли свой провод к светодиодной ленте, сначала проверьте соединение. После тестирования нанесите небольшое количество силиконового клея на торцевую крышку, а затем вставьте торцевую заглушку на место. Дождитесь высыхания.

    Гидроизоляция.

    При подключении светодиодной ленты IP68 гидроизоляция наиболее важный момент в работе. Если ваш проект требует максимальной гидроизоляции или вы просто хотите быть уверенным, что ваши соединения на 100% не промокают, нанесите несколько слоев жидкого силикона на соединенное паяное соединение и дайте высохнуть. Обязательно обработайте место соединения колпачка.

    Зафиксируйте торцевую крышку.

    После того, как высохло силиконовое покрытие, вы можете зафиксировать торцевую крышку с помощью прочного клея. Поскольку крышка на основе пластика лучше всего использовать клей, который сильно прилипает к пластику, мы используем клей под названием E600, он достаточно прочный, чтобы оставаться на месте, высушивая и высушивая твердое тело для структурной поддержки. Перед тем, как перейти к следующему шагу, дождитесь высыхания клея.

    Фиксация с помощью термоусадки.

    Как только клей на вашей торцевой крышке высох, последний шаг — используйте термоусадку в сочетании с более прочным клеем для прочности, чтобы создать окончательную надежную фиксацию над торцевой крышкой. Используйте достаточное количество термоусадочной пленки для покрытия вашей торцевой крышки и, по крайней мере, 1/2 вашего провода. Вы можете наносить клей непосредственно на ленту или внутри термоусадки. После этого используйте тепловой пистолет для усадки термоусадочной пленки и вытрите лишний клей.

    Проверьте подключение.

    Перед тем как подключить уличную светодиодную ленту, вы всегда должны проверять свои подключения. Дайте клею достаточно времени для полного высыхания, обычно 24 часа, для оптимальной гидроизоляции.

    Вам могут быть интересны наши статьи:

    Подключение светодиодной ленты к сети 220В схема

    Чтобы запитать светодиодную ленту от сети обычной бытовой сети переменного тока 220В 50Гц нужно выполнить три условия:

    • преобразовать переменное напряжение сети в постоянное;
    • выровнять уровни напряжений: снизить сетевое напряжение до 12В или изменить схему подключения светодиодов, чтобы на них можно было подавать высокое напряжение;
    • стабилизировать параметры электрического питания.

    Проще всего использовать готовый блок питания для светодиодной ленты 12В, он рассчитан на безопасное напряжение. Но в применении этого блока питания есть и минусы: он стоит денег и собрать его не так просто, кроме того из-за низкого напряжения светодиодные ленты не стоит располагать далеко от блока питания, для компенсации потерь напряжения придется использовать толстые провода.

    Второй вариант: переделать светодиодную ленту и вместо последовательно-параллельного включения светодиодов использовать последовательное.
    При такой схеме включения светодиодная сборка питается малым током, но при большом напряжении. Кроме того, если пожертвовать гальванической развязкой, то схема драйвера питания сильно упрощается.
    Внимание!!! Схемы без гальванической развязки от сети можно применять там, где нет опасности поражения электрическим током, например в сухом помещении на потолке.

    Самое интересное, что схему подобного драйвера можно сделать из деталей отслуживший свой срок энергосберегающей лампочки!

    Рассмотрим подключение светодиодной ленты к сети 220В схема приведена на рисунке.

    Таблица номиналов элементов схемы:

    • C1 – 2,2 мкФ 400 В
    • R1 – 1,3 кОм
    • R2 – 4,3 кОм
    • R3 – 47 Ом
    • VD1 .. VD4 – 1N4007
    • VT1, VT2 — 13002

    На схеме можно выделить три узла:

    • выпрямитель переменного напряжения и фильтр на элементах C1, R1, VD1 – VD4;
    • стабилизатор тока на R2, R3, VT1, VT2;
    • сборка из светодиодов HL1 – HLN.

    Про работу выпрямителя можно почитать здесь. В данной схеме кроме диодного моста из 4-х диодов добавлены токоограничивающий резистор R1 защищающий от бросков тока, фильтрующий конденсатор C1.
    При подаче на вход данного выпрямителя сетевого напряжения 220В / 50Гц, на выходе выпрямителя (на конденсаторе С1) появиться постоянное напряжение равное примерно 300В с пульсацией частотой 100Гц. Чем больше будет емкость конденсатора, тем меньше будет пульсация.

    Светодиоды требуют питания стабилизированным током, часто их питают стабилизированным напряжением через резистор ограничивающий ток, например как в светодиодных лентах. Но зачем нам идти на компромиссы, если сделать стабилизатор тока, работающий при больших напряжениях проще, чем стабилизатор напряжения. Работа схемы стабилизатора тока рассматривалась тут.

    И последний элемент это последовательная сборка светодиодов из ленты. Стандартная светодиодная лента собирается по схеме из трех последовательных светодиодов и одного токоограничивающего резистора. Такой участок подключается параллельно куче других таких же участков и все это подключается к 12 В. На каждом диоде падает напряжение от 3,3 В до 3,6 В, таким образом на токоограничивающий резистор остается около полутора Вольт.

    Чтобы повысить напряжение участки из трех диодов включаем последовательно с друг другом, а резистора можно выпаять, закорачивать или заменять перемычками, т.е. как будет удобнее с точки зрения топологии.
    Внимание!!! Соблюдайте полярность, при ошибка в полярности подключения светодиода при таком напряжении будет для светодиода фатальной.

    Ток которые протекает через тройку светодиодов можно примерно посчитать, разделив полтора Вольта на сопротивление токоограничивающего резистора. То есть при сопротивлении 150 Ом, ток через светодиоды составит 10 мА.

    Именно такая лента со светодиодами на 10 мА попалась мне, для неё и были рассчитывать параметры драйвера. Если нужно уменьшить ток, то придется пропорционально увеличивать значение сопротивления резистора R3.

    При сетевом напряжении в 220 В, описанная схема способна обеспечить последовательное подключение до 25 групп из трех диодов или 75 единичных. Если напряжение в сети часто бывает пониженным, то лучше снизить количество групп светодиодов до 20 или даже 15.

    А вот и плата от энергосберегающей лапочки, откуда можно получить нужные радиоэлементы.

    Лампочка разбилась, а плата осталась в рабочем состоянии.

    Кстати полярность подключения диодов, выводы транзисторов можно срисовать прямо с этой платы, все что нужно там помечено.
    Добываем элементы из этой платы и собираем новую схему. На фото видно, что транзисторы в маломощном корпусе TO-92 такой корпус не рассеет мощность больше 600 мВт. И суммарная мощность схема с таким транзистором не позволит отдавать в нагрузку более пары Ватт. Если потребуется собрать схему для более мощной нагрузки, то транзистор VT2 должен быть в более мощном корпусе и желательно с радиатором.

    способ подключения LED ленты напрямую > Свет и светильники

    Замена лампы ближнего света Рено Логан: как поменять лампочку на новую в фаре

    Читайте, какие виды и конструкции ламп используются в головном освещении автомобилей Рено Логан первого и второго поколения. Узнайте, как выбрать оптимальный вид светильника, какие производители и модели наиболее популярны и востребованы. Запомните порядок действий для замены ламп ближнего света….

    07 02 2021 23:31:34

    По какой причине мигает энергосберегающая лампочка

    Выясняем, почему может мигать лампочка при включенном и выключенном свете. Как найти причину, по которой моргает энергосберегающая или светодиодная лампа. Как исправить мигающие источники света.

    26 01 2021 12:49:14

    Подсветка WLED: что это, отличия, лучше LED или WLED

    Узнайте, что такое подсветка WLED, каковы ее преимущества и чем она отличается от альтернативных видов конструкции. Выясните, какие изменения такая технология вносит в цветопередачу, уточните остальные преимущества, возможности и особенности….

    23 01 2021 8:32:36

    Лампы ВАЗ 2114: с каким цоколем стоят в фарах дальнего и ближнего света

    Узнайте, какие лампы установлены в блок-фарах автомобиля В А З 2114 в качестве ближнего/дальнего света. Читайте, какие виды конструкции ламп могут быть использованы, их достоинства и недостатки. Уточните для себя некоторые наиболее популярные модели от известных производителей….

    14 01 2021 22:41:27

    Лазерный диод: подключение светодиодного лазера

    Узнайте, что такое лазерный диод, как он устроен, принцип действия и разновидности. Читайте, какими особенностями обладают элементы с разной длиной волны и цветом луча. Уточните для себя специфику подключения и необходимость использования дополнительных устройств….

    21 12 2020 2:54:27

    SMD светодиоды: типы, виды, маркировка, размеры, и их характеристика, основные технические параметры светодиодных смд ламп для внешнего освещения

    Читайте, какие SMD светодиоды самые популярные, где и в каком виде используются. Узнайте, чем они отличаются друг от друга и как выбрать оптимальный вариант. Плюсы и минусы изделий из С М Д светодиодов, сфера применения, особенности покупки через интернет….

    08 12 2020 22:22:22

    Питание светодиодов: схема импульсного и линейного драйвера

    Читайте, какое питание светодиодов можно использовать для различных видов этих источников света. Узнайте, чем линейный драйвер отличается от импульсного. Как выбрать блок питания в зависимости от параметров сети. Почему линейный драйвер можно сделать своими руками, а импульсный нет….

    07 12 2020 6:57:54

    Схема драйвера для прожектора LED на 50 W

    Смотрите здесь электрическую схему драйвера для прожектора led на 50 w. Причины перегорания матрицы. Ремонт светодиодного прожектора на 50 ватт. Как сделать LED-прожектор своими руками….

    26 11 2020 11:42:34

    Вакуумный диод: устройство, принцип работы, вольт амперная характеристика

    Читайте, что такое вакуумный диод, чем отличается от полупроводникового. Узнайте, как он устроен и по какому принципу работает. Как создается график В А Х, на какие особенности необходимо обратить внимание. В каком оборудовании используются электровакуумные диоды, что нужно учесть при выборе….

    14 11 2020 4:13:22

    Цветы светильники из изолона: как сделать ростовой торшер в виде большой розы

    Читайте здесь, как сделать цветы светильники из изолона своими руками, какие инструменты и материалы для этого потребуются, из каких основных этапов состоит процесс изготовления цветка, стеблей и листьев, и как правильно подсоединить шнур с выключателем и патрон для лампочки в собранный светильник….

    13 11 2020 21:56:52

    Контурная подсветка и архитектурное освещение зданий

    Читайте здесь, что такое контурная подсветка зданий, каковы ее общие задачи, какие требования, нормы и правила существуют для этого типа освещения, какие главные виды контурной подсветки фасадов бывают, чем они отличаются, а также какие виды светильников в них применяются.

    22 10 2020 4:30:58

    Прибор для проверки светодиодов своими руками: схема супер тестера Led

    Читайте, как сделать прибор для проверки светодиодов своими руками. Узнайте, вы каких ситуациях самоделка лучше приобретенного в магазине прибора. Почему выходят из строя светодиодные элементы в лампах, лентах, телевизорах. Почему не стоит заниматься ремонтом телевизора самостоятельно….

    15 10 2020 21:28:14

    Лампа ближнего света Рено Дастер

    Смотрите здесь, как заменить лампу ближнего света на Рено Дастер, на что обратить внимание при выборе нового экземпляра, какие виды стандартных, ярких и долговечных лампочек при этом используются и из каких основных этапов состоит процесс переустановки….

    12 10 2020 9:42:52

    Мощные светодиоды: какая яркость у самых мощных диодов

    Читайте здесь, что такое мощные светодиоды, какие производители и с какими особенностями их изготавливают, какие главные параметры наиболее полно их характеризуют, в каких областях они чаще всего применяются и какие входят в Т О П популярных на сегодня моделей.

    08 10 2020 1:36:36

    Галогенные лампы: что это такое, типы, срок службы, температура, мощность и чем отличается от лампочек накаливания

    Читайте здесь, что такое галогеновые лампы, чем они отличаются от обычных лампочек накаливания, какое у них устройство, принцип работы, плюсы и минусы, а также какие их виды существуют для домашнего применения и каковы их главные особенности….

    01 10 2020 21:56:49

    Блок питания для светодиодной ленты 12В своими руками: схема драйвера

    Читайте здесь, как сделать блок питания для светодиодной ленты 12 В своими руками, каковы его главные особенности и назначение, какие готовые блоки существуют и можно ли использовать модели от техники б/у, из каких этапов состоит процесс самостоятельной сборки устройства, как выглядит его схема и какие нюансы при этом нужно учесть….

    26 09 2020 3:45:12

    все о подключении светодиолной ленты

    Напряжение в бытовой сети электроснабжения – 220 вольт. Светодиодные ленты, используемые для подсветки в интерьере, необходимо подключать исключительно через блок питания, который не только понижает подаваемое на ленту напряжение, но и сглаживает колебания переменного тока. Однако существуют led-ленты, которые содержат большое количество излучателей, а потому рассчитаны на уровень сетевого напряжения без какого-либо его понижения. О том, как подключить диодную ленту к 220 вольт, пойдет в этой статье.

    Общая характеристика

    Светодиодная лента является экономичным прибором. В последние годы ее популярность держится на высоком уровне. Это устройство состоит из гибкой ленты, на которую с определенной периодичностью нанесены диоды. Они имеют разный размер. Длина ленты стандартно составляет 3-5 м. Но при желании ее можно резать на небольшие участки (по 3 LED-элемента) или наращивать длину неограниченно. От этого показателя, а также размера и плотности нанесения диодов на основу зависит мощность оборудования.

    Подключение светодиодной ленты (220В) имеет ряд особенностей. Ее нельзя просто соединить со штекером и включить в сеть. Также следует учесть, что сегодня выпускают множество разновидностей представленных устройств. При подключении этот факт также не остается без внимания. Существуют монохромные ленты, которые излучают только один цвет. Это может быть белый, синий, желтый, красный или зеленый. Но есть и многоцветные приборы. Они способны выдавать любой оттенок при определенном сочетании всего 3 основных цветов. Их подключение отличается от монохромных разновидностей.

    Преимущества

    Перед тем как начать подключение светодиодной ленты к сети 220В, следует узнать о преимуществах этого прибора. В первую очередь сюда относится экономичность представленного элемента освещения. При таком же уровне светового потока обычная лампа потребляет на порядок больше электроэнергии, ее КПД значительно меньше. Срок эксплуатации диодного прибора составляет 5-13 лет. Его гибкая основа позволяет создать любую конфигурацию. При этом освещение можно сделать даже в труднодоступных местах.

    Благодаря особенностям подключения допускается управлять яркостью свечения. При этом регулируется мощность светового потока. В зависимости от класса изоляции эти устройства устанавливают даже в аквариумах, бассейнах. К тому же при выборе соответствующего типа оборудования можно создать практически любой оттенок свечения. Стоимость подобных устройств вполне доступна потребителю. Поэтому их популярность не падает уже много лет.

    Виды лент

    Помимо цвета свечения, ленты могут различаться по нескольким основным факторам. Светодиоды бывают разных размеров. Сегодня чаще всего выпускают устройства с габаритами 35 х 28 и 50 х 50 мм. Размер указывают в маркировке изделия (3528 или 5050). В первом случае диод имеет меньшую площадь, поэтому яркость его свечения меньше, и наоборот.

    Значение имеет частота, с которой LED-элементы размещают на 1 м ленты. Если их количество находится в пределах 30-120 штук, устройство работает от напряжения 12В. Это может быть зональная или общая подсветка, которую предоставляет светодиодная лента (220В). Подключение на кухню, в гостиную, спальню и другие комнаты можно сделать такими устройствами. Для приборов на 24В плотность LED-элементов достигает 240 штук. Выбор ленты зависит от назначения устройства. Одноцветные разновидности чаще всего работают от напряжения 12В, а RGB-устройства – от 24В. Это связано с плотностью диодов на метре ленты.

    Блок питания

    Главное правило, которое существует при подключении LED-ленты, заключается в обязательном применении блока питания. Этот элемент цепи снижает входящее напряжение до приемлемого уровня, которого требует конкретная светодиодная лента (220В).

    Подключение своими руками в этом случае происходит просто. От сети напряжение входит в блок питания. На ленту же поступает всего 12 или 24В. Без блока питания осветитель просто перегорит. При выборе этого устройства учитывают потребляемую мощность всей ленты. При этом блок питания должен иметь запас 20%. Только в этом случае осветитель будет работать правильно.

    Подключение светодиодной ленты к сети 220 Вольт: пошаговая инструкция

    1. Измеряем необходимую длину ленты. Можно приложить обычную нитку к месту, а после ее измерять. Так вы не ошибетесь в длине.
    2. Отрезаем нужную длину, помните, резать нужно только через каждый метр, на ленте есть соответствующие обозначения. Чтобы отрезать, можно использовать обычные ножницы или канцелярский нож.

    3. На отрезанный конец наносим герметик и надеваем коннектор.
    4. Коннектор закрепляем на герметик.
    5. Подключаем провод от выпрямителя, соблюдая полярность.
    6. На завершающем этапе проверяем надежность подключения.

    Светодиодная лента 220в подключение видео

    Потребляемая мощность

    Существует определенная схема подключения светодиодной ленты к 220В. После того как будет установлено напряжение, от которого работает конкретно взятое устройство, необходимо оценить суммарное количество потребляемой им электроэнергии. В соответствии с полученным результатом приобретают подходящий блок питания. Этот показатель можно просчитать самостоятельно. Например, требуется сделать освещение по периметру комнаты. Для этого в первую очередь определяют длину ленты. В соответствии с требуемым уровнем светового потока, который измеряется в люменах (лм), выбирают соответствующий вид ленты. В ней будет определенное количество светодиодов. Частота LED-элементов подбирается в соответствии с размером диода. Если он имеет меньшие габариты, концентрация на ленте будет выше, и наоборот.

    Пример расчета

    Определенную технику расчета используют перед тем, как осуществить подключение светодиодной ленты к сети 220В. Схема выполнения этой процедуры приведена далее. Допустим, необходимо сделать подсветку комнаты по периметру. В этом случае длина ленты будет равна 18 м. Было принято решение приобрести устройство с белым свечением, концентрация диодов на 1 м которого составляет 30 штук. Размер LED-элементов при этом выбран 5050. Сначала нужно рассчитать требуемое количество светодиодов: 30 х 18 = 540 штук.

    Каждый элемент представленного типа потребляет 0,02 А (показатель приводится в справочных таблицах). Потребляемая мощность всего осветительного прибора в этом случае рассчитывается так: 0,02 х 540 = 10,8 А.

    Чтобы рассчитать, какой блок управления требуется в данном случае, делают простой расчет: 10,8 А х 12 В = 130 Вт.

    Так как для этого устройства требуется запас мощности 20%, его номинальное значение будет составлять 156 Вт. В продаже такого прибора может не оказаться. Но в таких целях вполне подойдет блок на 160 Вт.

    Как подключить к 220 В светодиодную ленту на 12 или 24 В

    Определяющим параметром здесь является потребляемая мощность. Длина ленты может быть самой разной, особенно если вы составляли ее из отдельных отрезков, спаивая их вместе, что очень сильно влияет на энергопотребление.

    Потребляемая мощность зависит от двух параметров и имеет 2 основных ограничения:

    • Энергопотребление зависит от длины led-ленты, которая не должна превышать стандартную длину катушки в 5 метров.
    • Максимальную энергию для светящейся ленты задает блок питания. Именно он обеспечивает исходящее напряжение, которое является определяющим параметром электропитания. Поэтому перед тем, как подключить диодную ленту на 12 В к 220 В, следует взять в руки рулетку и точно измерить длину светящейся полосы, а еще лучше – пересчитать диоды, чтобы точно определить номинальную потребляемую мощность и подобрать для нее подходящий по выдаваемым показателям блок питания.

    Если перед вами задача – как подключить несколько светодиодных лент к сети 220 В и при этом требуется запитать 2, 3 и более светодиодных лент, то здесь существует 2 варианта:

    1. Делается разводка в проводке на участке с сетевым напряжением 220 В – тогда для каждой ленты или отдельно подключаемого участка следует приобрести отдельный блок питания.
    2. Нужно приобрести блок питания с несколькими портами (разъемами) для параллельного подключения штекеров для питания лент. В этом случае совокупная мощность подключаемых лент должна соответствовать номинальной выдаваемой мощности блока питания.

    Но общим правилом, которое нужно помнить перед тем, как подключить диодную ленту с любым напряжением к 220 В – никогда не соединять ленты последовательно.

    Подключение блока питания

    Подключение светодиодной ленты (220В) можно выполнить самостоятельно. Блок управления может иметь выведенные шнуры для подсоединения или продаваться без них. В первом случае от устройства с одной стороны выходит провод с вилкой для включения системы в сеть, а с другой – черный и красный провода. Может быть и другая маркировка. Ее расшифровка есть в инструкции. Красный провод – «фаза», а черный или синий – «ноль». Если перепутать их, лента не включится. В этом случае провода меняют местами. Схема подключения представлена далее.

    Если блок питания не имеет проводов, у него есть клеммы. В соответствии с инструкцией производителя провода подводят в соответствующие зажимы.

    Подключение без адаптера

    Существует еще один способ соединения, который позволяет применять светодиодная лента 220В (подключение без блока питания). Эту процедуру может выполнять только профессиональный электрик. В этом случае нагрузка подается прямо на прибор. Схема такого соединения используется при изготовлении светодиодных лампочек. Если 2 диода подключить параллельно, а также навстречу друг другу, их можно запитать от источника переменного тока на длительное время.

    Чтобы избежать мерцания осветителя, применяется специальное устройство. Это электролитический конденсатор С1 с напряжением 300 Вт (емкость 4,7-10 мФ). Чтобы выровнять переменный ток сети, также потребуется дополнительный прибор. Это диодный мост VD1-VD4. После соединения системы необходимо проверить напряжение. Если оно больше допустимого значения, добавляют еще отрезок ленты или перед диодным мостом впаивают резистор или конденсатор.

    Высокое напряжение и угроза выгорания участков ленты

    Как уже было сказано выше, далеко не любая светодиодная лента может быть подключена напрямую в сеть. Ведь осветительный прибор состоит из отдельных светодиодов. Каждый из них обладает определёнными характеристиками (максимальным током нагрузки, номинальным напряжением и т.д.).

    Тем не менее, даже в случае возможного подключения, потребуется использование дополнительного оборудования. Речь идёт о применении диодного моста. Крайне важно подобрать диодный мост подходящих характеристик.

    Конечно, если взять большой запас, хуже не будет (с технической стороны). Однако, стоит ли переплачивать, когда можно подобрать оборудование идеально подходящее для эксплуатационных условий?

    Помимо всего вышеозначенного, светодиодная лента должна быть «нарублена» на отдельные полоски. Предлагаемая техническими специалистами длина отрезков ленты – 100 см.

    Зачем нужен блок питания?

    Каждый производитель назначает обязательным элементом схемы блок питания. Без него не эксплуатируется светодиодная лента. 220В (подключение без блока питания возможно теоретически) по требованиям безопасности подается на осветительный прибор исключительно через адаптер.

    Дело в том, что в рассмотренной выше схеме элементы пайки не обладают защитой. К оголенным участкам системы можно случайно прикоснуться рукой. При этом удар током будет таким же, как от провода «фазы». Сегодня в продаже появились светодиодные ленты под названием «Дюралайт». Их можно подключать без блока питания. Их схема соответствует приведенной выше технологии. Но лента при этом находится в специальной защитной трубке. Удар током в таком случае исключается.

    Как подключить светодиодную ленту с меньшим напряжением к 220В

    Кроме светодиодных лент на 220В, подключение которых осуществляется без блока питания, на рынке присутствуют led-ленты, рассчитанные на напряжение 12, 24 и 110 вольт, и таких изделий большинство. Как же подключать такие диодные ленты к 220 В?

    Выше неоднократно упоминались так называемые блоки питания или адаптеры, и именно на них ложится такой функционал, как запитка светодиодной ленты от 220 вольт. Адаптеры представляют собой мини-трансформаторы, где присутствуют 2 катушки-обмотки. Соотношение количества витков этих катушек соответствует отношению входящего и исходящего напряжений. Поэтому у адаптеров показатели сетевого напряжения, с которым он может работать, и напряжения, которое он готов предоставлять для диодной ленты всегда детерминированы.

    Современные адаптеры для led-излучателей обычно оснащены одновременно и выпрямителями, и контроллерами, а кроме того, еще и ограничителями силы тока. Именно поэтому такой блок и называют блоком управления. В итоге на выходе пользователь имеет электропитание, соответствующее потребностям его led-ленты, даже если у нее нестандартная длина.

    Однако следует помнить, что если самостоятельно подсоединить светящуюся ленту, рассчитанную на 12-110 вольт к розетке без блока питания, то лента сгорит вне зависимости от того, был или нет в цепи выпрямитель. Дело в том, что такое напряжение генерирует слишком большой для ленточного сечения проводки ток, в результате чего жилы очень быстро оплавятся.

    Перед тем как подсоединить светодиодную ленту с меньшим напряжением к 220В, удостоверьтесь, что в цепи присутствует блок питания, чья мощность соответствует нормативу: совокупное потребление led-ленты + 25%.

    Схема подключения RGB-ленты

    Многоцветные ленты типа RGB могут создавать самые разные цветовые эффекты. Однако для управления оттенками и их яркостью требуется специальное устройство. Это контроллер, к которому подсоединяется светодиодная лента (220В). Подключение с пультом управления будет очень комфортным. Поэтому в подавляющем большинстве контроллеры выпускают с такой функцией.

    Для подключения всей системы применяется определенная схема. Вначале к блоку питания подводится сетевой провод с вилкой. С другой его стороны в схему добавляется контроллер. К нему при помощи пайки или коннекторов подсоединяют провода ленты. Для каждого из 4 кабелей системы в нем есть определенная клемма. В соответствии с инструкцией производят несложный монтаж.

    Схемы подключения светодиодных лент к сети 220 В


    Схема включения в 220 В

    Если полоса изготовлена из светодиодов SMD 5630, ее потребляемая мощность превышает 10 Вт на метр длины. Монтаж такой ленты осуществляется на металлическое основание для эффективного теплоотведения. Мерцание света, негативно влияющее на самочувствие человека, можно полностью устранить, если подключить в осветительную сеть конденсатор.


    Последовательное соединение RGB между собой до 5м

    Подключение цветной светодиодной ленты 220 В RGB осуществляется через контроллер RGB, управляющий яркостью и светом ленты. Согласно стандартной схеме, контроллер подключается к низковольтному выходу блока питания. Затем к соответствующим клеммам контроллера подключается светодиодная лента. Из четырех проводов три предназначены для управления цветом, а четвертый необходим для подачи питания. Ограничения по длине RGB ленты – не более 5 м на каждом отрезке. Возможно параллельное подключение к мощному блоку питания сразу двух отрезков по 5 м.


    Использование RGB усилителя для очень длинных светодиодных лент

    Светодиодная лента высокой мощности подключается с использованием AC/DC-преобразователей. Этот способ не только очень прост, но и экономичен по затратам, а также – очень удобен в эксплуатации.

    Общая схема подключения выглядит следующим образом:

    1. От ленты отрезаются фрагменты, кратные 50 или 100 см.
    2. На срезанный край наносится слой герметика и надевается силиконовый коннектор, который также крепится на герметик.
    3. Подключается провод от выпрямителя.
    4. Освещение проверяется на предмет работоспособности и герметичности защитного слоя.

    Особого внимания и тщательного выполнения монтажных работ требуют следующие варианты подключения:

    Длина ленты больше 5 м


    Последовательное соединение и удлинение

    Последовательное подключение отрезков в данной ситуации исключено. По мере удаления от источника питания напряжение будет падать, и последние отрезки получат меньше питания, что в результате даст более слабый свет. Если же увеличить напряжение, нагрузка на ленту возрастет и срок ее службы резко сократится.

    Рекомендуется параллельное соединение отрезков с помощью проводов сечением не менее 1 мм. Также потребуется один мощный блок питания или несколько моделей БП меньшей мощности, питающие провода которых соединены параллельно.

    В сеть необходимо подключить диммер

    Устройство регулирования яркости света подключают в сеть между блоком питания и светодиодной лентой, правильно размещая входные и выходные контакты: первые – к сети питания, вторые – к источнику света. Если требуется подсоединить к диммеру сразу несколько отрезков, суммарная мощность которых выше мощности регулятора, рекомендуется использовать усилитель сигнала.

    При условии правильного подключения светодиоды станут отличным вариантом альтернативного освещения, не требующего крупных расходов на монтаж и эксплуатацию.

    Схема подключения 2 лент

    Рассмотрев подключение светодиодной ленты (220В), следует уделить внимание схеме с двумя такими осветителями. Их нельзя подключать последовательно. Вторая лента подводится к выходам на блоке управления или имеет свой собственный адаптер. Для подключения второй RGB-ленты используют специальный усилитель. К нему подключают вторую ленту и применяют либо отдельный, либо основной блок питания (но большей мощности). Усилитель синхронизирует яркость и оттенок обеих лент.

    Рассмотрев технологию подключения светодиодной ленты к сети 220В, можно самостоятельно выполнить эту работу. Выполняя рекомендации специалистов, можно создать надежный и безопасный осветительный прибор.

    Светодиодная лента 220В – что это такое и как ее подключить

    Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

    В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

    • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
    • если на 24 вольта, то кристаллов уже 6;
    • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
    • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

    В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

    Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

    У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

    Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

    • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
    • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

    Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

    Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

    Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

    Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

    Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

    Конденсатор

    — Как вывести светодиодную ленту от сети переменного тока?

    Это та же проблема, что и любой вопрос «как получить постоянный ток от переменного тока?» вопрос. Вы исправили:

    моделируйте эту схему — Схема создана с помощью CircuitLab

    Вы можете выполнить выпрямление с помощью четырех дискретных диодов, как показано здесь, или вы можете приобрести готовые мостовые выпрямители, которые точно такие, в интегрированном корпусе.

    C1 не является обязательным и служит для уменьшения пульсаций на выходе.Без него выходной сигнал колеблется от 0 В до некоторого положительного пикового значения, близкого к размаху напряжения на входе переменного тока, но немного уменьшенного прямым напряжением диодов в выпрямителе.

    из гиперфизики

    Если вы опустите C1, ваши светодиоды будут мигать с частотой 100 Гц (вдвое больше входной частоты переменного тока), но вы, вероятно, не сможете этого увидеть.

    Если вы хотите включить C1, чтобы вычислить его значение, решите, насколько допустимо снижение напряжения между циклами.Допустим, мы решили, что выходное напряжение может колебаться от 12 В до 10 В: в этом случае C1 должен иметь возможность подавать ток, необходимый для работы светодиодов между каждым полупериодом, без снижения напряжения более чем на 12–10 В = 2 В. Мы можем сделать несколько упрощающих предположений: светодиоды являются потребителями постоянного тока, и что конденсатор будет полностью заряжаться в каждом полупериоде и должен обеспечивать весь ток между циклами. Начнем с фундаментального поведения конденсатора:

    $$ i = C \ frac {dv} {dt} $$

    Замените ток светодиода (допустим, 20 мА) на \ $ i \ $.Наши пики происходят 100 раз в секунду (вдвое больше входной частоты), поэтому конденсатор должен проходить 0,01 с между перезарядками (\ $ t_ {dis} \ $), и мы решили, что допустимое падение напряжения в этот период составляет 2 В. Это дает нам значение для \ $ \ frac {dv} {dt} \ $:

    $$ \ begin {align} 20 мА & = C \ frac {2V} {0,01 с} \\ \ frac {20mA \ cdot 0.01s} {2V} & = C \ end {align} $$

    Мы можем проверить, что фарад равен ампер-секунде на вольт:

    $$ F = \ frac {A \ cdot s} {V} $$

    , и это единицы, которые у нас есть выше, поэтому мы можем сделать вывод:

    $$ C = 0.1 мФ $

    Светодиодная лента

    — Взлом светодиодной люминесцентной лампы

    Даже если вы увидели 18 вольт на светодиодах с помощью мультиметра, это не обязательно означает, что вы можете просто подать 18 вольт на светодиоды и получить тот же результат. Светодиоды являются диодами (D в светодиоде) и при горении действуют как короткое замыкание. Очень небольшие изменения напряжения могут привести к очень большим изменениям тока, поэтому нецелесообразно управлять светодиодами с помощью источника постоянного напряжения. Вы можете прочитать больше об этом здесь…

    https://www.sparkfun.com/tutorials/219

    Для одиночного светодиода обычно можно обойтись простым подключением резистора последовательно к светодиоду, а затем подключением к источнику постоянного напряжения. Это работает, потому что падение напряжения на резисторе будет увеличиваться с увеличением тока через резистор (и светодиод).

    Вы можете запитать свою струну от фиксированного постоянного напряжения, подключив к ней резистор. Вам нужно будет убедиться, что резистор может выдерживать максимальную мощность, которая может потребоваться для рассеивания.

    Но чтобы сделать это правильно, вы, вероятно, захотите использовать драйвер светодиода постоянного тока. Тот, который у вас сейчас есть, преобразует вход 220 В переменного тока в выход постоянного тока, где величина тока настраивается в соответствии со светодиодной цепочкой. Вы можете погуглить «схему понижающего преобразователя» и «драйвер светодиода постоянного тока», чтобы получить представление о том, как работает эта плата, но, глядя на фотографию, на ней, вероятно, есть эти разделы …

    1. Выпрямитель, преобразующий поступающий переменный ток в постоянный.
    2. Прерыватель, который преобразует выпрямленный постоянный ток в высокочастотные импульсы.
    3. Трансформатор, преобразующий импульсы высокого напряжения в импульсы низкого напряжения.
    4. Фильтрующий колпачок, сглаживающий выходные импульсы.
    5. A — резистор измерения тока, включенный последовательно с выходным током, который преобразует уровень выходного тока в напряжение, которое затем используется для регулировки ширины импульсов высокого напряжения, чтобы поддерживать выходной ток на желаемом уровне.

    (Ваша плата может отличаться по-разному — например, измерение может происходить на стороне высокого напряжения, или вместо полного выпрямителя у вас может быть только один диод для половинного выпрямления входящего переменного тока.вам нужно внимательно посмотреть на доску и выяснить, что происходит).

    Мне повезло с подобными платами, чтобы делать ставки с очень небольшим количеством дополнительных компонентов. Дело в том, что вы изменяете напряжение, которое видит генератор импульсов, чтобы обмануть его, чтобы уменьшить входной рабочий цикл, что снижает выходной ток и затемняет или выключает светодиоды.

    Для управления всем этим можно использовать Arduino, но опять же, это зависит от конкретной платы.

    В качестве альтернативы, вы можете довольно дешево купить источник питания постоянного / переменного тока с регулируемой яркостью и использовать его.

    Обзор светодиодных лент с подключением 220 Вольт без трансформатора

    Светодиодная лента

    , работающая от сети переменного тока 220В, стала новым достижением производителей диодной продукции. Разницы с низковольтными аналогами практически нет.
    В настоящее время высоковольтная лента 220В стала популярной в коммерческой деятельности, шоу-бизнесе, где использование светоэффектов привлекает внимание посетителей.Светодиодные ленты можно использовать при организации концертной площадки, световых рекламных щитов, создания масштабных надписей, фигур или музыкальных фонтанов. Лента с питанием 220В также может быть использована в некоммерческой деятельности: дизайнерское оформление экстерьера и интерьера.

    Области применения светодиодных лент

    Светодиодные ленты 220 В предназначены для наружного использования, выполнены в силиконовой оболочке и обладают максимальной защитой. Они могут быть одно- и многоцветными. Не требуют использования блоков питания, преобразователей.Они подключаются через силовой кабель диодного моста, который преобразует переменный ток в постоянный.

    Есть разные разновидности (светодиодная лента на тросике или светящиеся полосы на гибкой 220). По сути, Rope Light — это прозрачный шнур из гибкого полимера, внутри которого изначально расположена миниатюрная лампа, а теперь и современные светодиодные светодиоды, способные работать без питания напрямую от 220В. Внутреннее пространство шнура заполнено поливинилхлоридом с целью гирметичности степени защиты.По внешнему виду и способу использования тесьмы 220 Веревка и шнур очень похожи.

    Современная светодиодная лента 220ВЛента дюролайт

    ассортимент продукции

    Классификация ленты 220В отличается от низковольтной продукции и основана на технических характеристиках. В зависимости от мощности различают следующие варианты:

    • Светодиодная лента 220 вольт мощностью 4,4 Вт на метр;
    • Светодиодная лента 220 вольт мощностью 7,2 Вт на метр;
    • Светодиодная лента 220 вольт 14.4 Вт на метр.

    В зависимости от типа чипов продукты делятся на множество видов. В основном из ленты изготавливаются светодиоды SMD 3014, 2835, 3035, 5060, 5050, 3528 или более современные диоды SMD 5630. Количество и разнообразие микросхем на метр зависит от интенсивности света и потребления тока.

    Светодиодная лента в бухте 100 м

    По уровню защиты ленты IP68, IP67. Светодиодные продукты с высокой степенью защиты исключают контакт пользователя с токоведущими частями, поэтому вы можете использовать их в открытой среде.То есть они оснащены силиконовой трубкой, предназначены для использования на открытом воздухе и во влажных помещениях. По мнению специалистов, такая лента устойчива к перепадам температур.
    Питатели могут быть жесткими или гибкими, в зависимости от базы для диодов.
    В отличие от других высоковольтных лент отличается цветом и мощностью свечения. По типу монтажа они могут быть самоклеящимися или без клеевого слоя. Также стоит отметить светодиодную RGB-ленту 220 Вольт, собранную на трехцветных диодах (в основном SMD 5050). На гибкой основе они напечатаны там 4 контакта, а подключение осуществляется через специальный контроллер RGB.Цветная декоративная лента бывает белого, синего, красного и зеленого трехцветного цветов.
    Недавно в магазинах была продана Rope Tape, представляющая собой шнур из прозрачного полимера, в котором находятся светодиоды. Внутри шнура — ПВХ, повышающий уровень безопасности и прочности ледяных лент 220 ат. По способу использования и внешнему виду они похожи на веревочные шнуры.

    Характеристики светодиодной продукции

    Из-за высокого напряжения Лента 220 может иметь последовательное соединение длиной до 100 м. Поэтому они продаются в катушках по 50, 100 м.Это позволяет охватить большой периметр освещения от единого сетевого подключения 220 Вольт.
    определяется мощность (Вт / м), уровень защиты от влаги и цветовая температура.
    Светодиодные ленты 220В Стоят аналоги меньшего размера, где напряжение 12 и 24 вольт. Это прочные и экономичные источники света. Освещение подключается к простой розетке, обеспечивающей уровень освещенности, соответствующий лампам накаливания. При правильном подключении и установке лента проработает до 50 тысяч часов интенсивного использования.Снижение стоимости продукта за счет отсутствия дорогостоящего блока питания.
    Кратность — это нарезка светодиодной ленты 1 метр, не всегда удается отмерить необходимую длину. Учитывая нестабильное напряжение, при котором возможны колебания или пульсации напряжения, быстрый разрыв с дешевой некачественной светодиодной лентой.
    Еще один недостаток продукции — жесткость герметичной силиконовой трубки, в которой находится ремень, из-за чего его необходимо застегивать в 4 точках на метр. Это исключает провисание или неравномерную посадку.Кормушки не подходят для ремонта, так как при замене микросхемы нарушается герметичный слой. У некоторых моделей отсутствует клеевой слой. Продукция китайских производителей отличается низким качеством. Поскольку мерцание вредно и опасно, высоковольтные ленты имеют ограниченную область применения. например: уличные фонари, реклама. Если светодиодные ленты постоянно устанавливаются на улице, примерно через 5 — 6 лет начинается разрушение силиконовой оболочки.

    Учитывая все достоинства и недостатки лент, желательно использовать при наружном освещении фасадов различных зданий.Для создания динамических световых эффектов за счет смены цветов Вам необходимо купить RGB ленту 220 Вольт.

    Устройство и принцип действия

    Конструктивная особенность 220 лент, отсутствие источника питания в виде понижающего преобразователя. Стабилизатор напряжения питания заменен диодным мостом, который находится в герметичном корпусе. Одна часть включает в себя проводную сеть, а другая подключается к разъему ленточного кабеля. На выходе выпрямителя постоянное напряжение, равное 200В.

    Основным преимуществом светодиодных лент прямого подключения 220В является то, что в отличие от обычных лент с питанием 12-24В, First позволяет создавать непрерывную ленту длиной 100 м, защищенную от влаги.
    Для отсутствия перегрузок на светодиодах они соединены группами, через резисторы, компенсирующие превышение напряжения. В основном падение напряжения на светодиодах составляет 3,3-3,5 В, из-за чего в каждой группе содержится 60 микросхем. Для диодов необходима полярность питания, благодаря чему используется выпрямитель (диодный мост).После выпрямителя наблюдается скачок напряжения, что сказывается на качестве света.
    Для управления световым потоком в конструкции установлен диммер. В полосах RGB установлен выделенный контроллер, функциональная нагрузка на который больше, чем у диммера.
    При покупке мощной SMD-ленты 5630 с потребляемой мощностью на 1 м больше 10 Вт, то нужно обратить внимание на наличие в конструкции алюминиевого монтажного профиля или радиатора охлаждения.

    Схема включения

    Схема подключения светодиодной ленты 220В

    Схема подключения высоковольтной ленты несложная, выполняется в следующей последовательности:

    • отрежьте шнур нужной длины, сложите ленту наименьшего допустимого размера;
    • обрезанный конец монтируется в штырь соединителя, прикрепляется клеем или герметиком;
    • с правильной полярностью, разъем подключен к выходному выпрямителю;
    • крышка обратной стороны откидной створки;
    • Проверка конструкции и надежности соединений.

    Выпрямитель, который подключается через ленту, имеет диодный мост и может иметь собственное питание. мощности выпрямителя 700 Ватт хватило бы на 40 м мощных лент и 100 м стандартных для освещения больших пространств. Цена выпрямителя будет невысокой, и делать это можно независимо от 4 диодов.

    Существенным преимуществом является отсутствие высоковольтного питания трансформатора, вместо которого установлено небольшое устройство с кабелями ввода и вывода. При подключении к сети необходимо приобрести диодный мост с разъемами или тонкими медными проводами.Из-за высокого напряжения во время упражнений ток будет увеличиваться, поэтому можно использовать провода сечением до 1 мм2.

    Видео:

    Видео:

    Устранение неисправностей светодиодов

    — Проблемы с источником питания светодиодов

    1.) Определите технические характеристики светодиодных ламп

    Если у вас возникли проблемы с источником питания светодиодов, в первую очередь следует определить характеристики напряжения и мощности ваших светодиодных осветительных приборов.Существует много типов светодиодных продуктов, поэтому важно точно знать, что у вас есть, и одна из причин, по которой мы отговариваем людей от «покупок» для светодиодных продуктов, потому что не все светодиодные продукты совместимы друг с другом. Если у вас нет доступа к спецификациям от поставщика, вы можете посмотреть на сам продукт, и обычно на продукте будет какая-то маркировка или наклейка, как вы видите на картинке справа. Если вы не знаете мощность или напряжение продукта, вам придется приобрести прибор, чтобы прочитать это. Также очень важно знать, является ли ваш продукт светодиодами постоянного напряжения или постоянного тока, в Ecolocity LED мы продаем только светодиодные продукты постоянного напряжения, эти два типа несовместимы друг с другом.

    2.) Определите технические характеристики источника питания

    После того, как вы определились с техническими характеристиками светодиодных ламп, вы можете проверить характеристики источника питания светодиодов, чтобы убедиться, что входная и выходная мощность соответствует требованиям вашей установки.На большинстве светодиодных источников питания эта информация напечатана где-нибудь на продукте. На рисунке справа показаны ограничения на вход переменного тока и ограничения на выход 12 В постоянного тока. Если вы умножите выходное напряжение постоянного тока (12 В постоянного тока) на максимальную номинальную силу тока (8,5 А), это даст вам максимальную нагрузочную мощность источника питания (100 Вт ). Если вы переезжаете или используете больше мощности для светодиодных фонарей, чем номинальная мощность источника питания, это приведет к сбою источника питания или его миганию.

    1.) Ознакомьтесь с ограничениями по установке вашего источника питания

    Не все блоки питания могут быть установлены в любом случае, что подходит для проекта. Все наши блоки питания имеют определенные ограничения по установке, игнорирование которых приведет к выходу из строя блока питания. Наши водонепроницаемые блоки питания должны устанавливаться лицевой стороной вверх в хорошо вентилируемом помещении, чтобы тепло, выделяемое во время использования, могло отводиться. Если это игнорировать, источник питания обязательно выйдет из строя из-за перегрева. Наши водонепроницаемые источники питания гораздо более мягкие в отношении ограничений по установке.Их можно устанавливать боком, вверх ногами или любым другим способом, но их нельзя устанавливать под прямыми солнечными лучами или таким образом, чтобы они подвергались прямому воздействию внешних элементов или стоячей воды. При установке на открытом воздухе эти блоки питания всегда следует помещать в водонепроницаемый бокс.

    2.) Дважды проверьте проводку источника питания

    Проводка источника питания светодиодов — еще одна важная вещь, которую необходимо дважды или даже трижды проверять при устранении неполадок. Даже самые опытные электрики могут время от времени совершать простую ошибку при подключении.Убедитесь, что ваши провода оголены и контактируют с проводами или портами источника питания. Щелкните изображение справа, чтобы проверить общие цвета проводов и убедиться в правильности полярности. Если вы не уверены в полярности источника питания светодиодов, используйте мультиметр для проверки.

    3.) Установите источник питания на правильную настройку входного напряжения

    Некоторые из наших негерметичных источников питания имеют внутренний переключатель для установки входного напряжения между 100–120 В переменного тока или 200–240 В переменного тока. Если этот переключатель установлен неправильно, это вызовет проблемы с выходом вашего источника питания и может вызвать необратимые повреждения. в течение длительного периода времени.Прежде чем продолжить, убедитесь, что этот переключатель находится в правильном положении. Имейте в виду, что ни один из наших водонепроницаемых блоков питания не имеет этой опции.

    4.) Проверьте короткое замыкание.

    Большинство источников питания имеют встроенную защиту от короткого замыкания, это вызывает включение и выключение источника питания, почти как мигающий эффект. Дым или обгоревшие провода также являются частым признаком короткого замыкания. Обычные электрические короткие замыкания возникают из-за того, что незакрепленные провода соприкасаются друг с другом, паяное соединение перемычкой или установка оголенных медных контактных площадок (полосовых огней) на металлическую поверхность.

    1.) Проверьте вход переменного тока с помощью мультиметра напряжения

    Для проверки высокого напряжения переменного тока необходимо сначала установить мультиметр в правильное положение на переключателе диапазонов и вставить измерительный провод в соответствующее гнездо. На нашем мультиметре напряжение переменного тока отмечено красным. Как видите, есть вариант 600 или 200. Вы хотите выбрать вариант выше, чем тестируемое напряжение. В этом случае мы тестируем 120 В переменного тока, поэтому мы устанавливаем шкалу на 200. Если вы тестировали напряжение выше 200 В переменного тока, вы бы установили селекторный переключатель на 600.

    2.) Подключите измерительные провода к источнику переменного тока

    .

    Подсоедините испытательные провода к двум точкам, в которых должно быть снято показание напряжения, в этом случае один вывод на вашей нагрузке и один вывод на нейтрали, полярность не имеет значения (НИКОГДА НЕ ПРИКАСАЙТЕСЬ К ДВУМ ТОЧКАМ ОДНИМ ПРОВОДОМ, ПОРАЖЕНИЕ ТОКОМ БУДЕТ ПРОИСХОДИТЬ). Будьте осторожны, не прикасайтесь к проводам под напряжением какими-либо частями тела. Никогда не заземляйте себя при проведении электрических измерений. Не касайтесь открытых металлических труб, розеток, арматуры и т. Д., который может иметь потенциал земли. Изолируйте свое тело от земли, используя сухую одежду, резиновую обувь, резиновые коврики или любой одобренный изоляционный материал. Никогда не прикасайтесь к оголенной проводке, соединениям или любым проводам цепи под напряжением при проведении измерений. Перед использованием всегда проверяйте правильность работы испытательного оборудования.

    3.) Проверьте показания напряжения переменного тока на мультиметре

    .

    Если все было сделано правильно, вы должны увидеть напряжение на цифровом экране вашего мультиметра.В этом случае мы тестировали, чтобы убедиться, что источник питания получает входное напряжение 120 В переменного тока, а показание составило 118,9 В переменного тока, что является приемлемым. При любом показании напряжения следует ожидать небольшого отклонения в любом направлении.

    4.) Установите для источника питания правильную настройку входного напряжения

    Некоторые из наших негерметичных источников питания имеют внутренний переключатель для установки входного напряжения между 100–120 В переменного тока или 200–240 В переменного тока. Если этот переключатель установлен неправильно, это вызовет проблемы с выходом вашего источника питания и может вызвать необратимые повреждения. в течение длительного периода времени.Прежде чем продолжить, убедитесь, что этот переключатель находится в правильном положении. Имейте в виду, что ни один из наших водонепроницаемых блоков питания не имеет этой опции.

    5.) Измерьте выходное напряжение постоянного тока

    Для проверки низкого напряжения постоянного тока необходимо сначала установить мультиметр в правильное положение на переключателе диапазонов и вставить измерительный провод в соответствующий разъем. На нашем мультиметре напряжение постоянного тока отмечено черным цветом. Как видите, есть вариант 200, 20 или 2. Вы хотите выбрать вариант выше, чем тестируемое напряжение.В этом случае мы тестируем на 12 В постоянного тока, поэтому мы устанавливаем шкалу на 20. Если вы тестировали напряжение выше 20, вы должны установить переключатель на 200.

    6.) Подключите измерительные провода к источнику постоянного тока

    .

    Подключите измерительные провода к двум точкам, в которых должно быть снято показание напряжения, в этом случае красный провод к положительному положению, а черный провод к отрицательному, обратная полярность даст вам отрицательное показание ОДИН ПРИВОД). Будьте осторожны, не прикасайтесь к проводам под напряжением какими-либо частями тела.Никогда не заземляйте себя при проведении электрических измерений. Не прикасайтесь к оголенным металлическим трубам, розеткам, арматуре и т. Д., Которые могут иметь потенциал земли. Изолируйте свое тело от земли, используя сухую одежду, резиновую обувь, резиновые коврики или любой одобренный изоляционный материал. Никогда не прикасайтесь к оголенной проводке, соединениям или любым проводам цепи под напряжением при проведении измерений. Перед использованием всегда проверяйте правильность работы испытательного оборудования.

    7.) Проверьте показания постоянного напряжения на мультиметре

    .

    Если все было сделано правильно, вы должны увидеть напряжение на цифровом экране вашего мультиметра.В этом случае мы тестировали, чтобы убедиться, что источник питания выдает 12 В постоянного тока, а показание составляет 12,12 В постоянного тока, что является приемлемым. При любом показании напряжения следует ожидать небольшого отклонения в любом направлении. Если вы поменяете полярность на тестовых проводах, показание будет -12,12 В постоянного тока, это хороший способ проверить полярность, если она не отмечена на вашем светодиодном продукте.

    Как правильно выбрать блок питания для светодиодной ленты?

    4 момента, о которых нужно подумать, прежде чем покупать светодиодный блок питания

    При покупке светодиодного блока питания необходимо знать 3 момента.Таким образом, вы можете выбрать правильный источник питания для светодиодной ленты, который продлит срок службы светодиодной ленты.

    1, Наружный / Внутренний

    Вы должны знать, где вы используете светодиодную ленту. На открытом воздухе или в помещении, влажном или сухом месте. Если вы используете устройство на открытом воздухе во влажном месте или там может идти дождь, вам понадобится водонепроницаемый источник питания. При использовании в помещении место сухое. Так же, как в потолке, кухонном шкафу, шкафу под ТВ, то достаточно водонепроницаемого драйвера.

    водонепроницаемый блок питания

    Это видно по внешнему виду блока питания. обычно корпус пластиковый или алюминиевый. Оболочка запечатана, как запечатанная банка. Обычно для герметизации электронных компонентов используется силиконовый герметик.

    Блок питания не водонепроницаемый

    Водонепроницаемый светодиодный драйвер, как показано ниже. Внешний корпус выполнен из алюминия. И есть трюмы для отвода тепла. Такая же мощность, но не водонепроницаемая цена драйвера дешевле, чем водонепроницаемый драйвер.

    2, пользователь DIY / домашний пользователь

    Мы используем DIY, где не используется много светодиодных лент, несколько метров светодиодных лент, тогда нам не нужно использовать БОЛЬШОЙ источник питания, мы можем выбрать источник питания, как показано ниже. Настенный блок питания и настольный блок питания. Настенный блок питания обычно имеет небольшую мощность, 1А, 2А, 3А. Настольный блок питания побольше, 4А, 5А, 6А. Так что это будет удобно для нас только тогда, когда мы сделаем небольшое освещение своими руками.

    Настенный импульсный источник питания

    Настольный блок питания

    3, для некоторых специальных запросов, некоторым клиентам нужно больше функций.

    Затемнение.

    Есть 3 вида диммируемых источников питания, различные функции

    Я покажу вам три различных способа затемнения. Если вы хотите узнать больше о диммировании, вы можете написать нам по электронной почте: [email protected]

    0 / 1-10в

    Симистор

    Дали

    4, используйте фирменный светодиодный драйвер

    Предлагаю вам купить фирменный светодиодный блок питания. Я использую много блоков питания, но более или менее у них будут проблемы.И я использую светодиодный источник питания MEANWELL. Качество драйверов Meanwell хорошее. Очень-очень небольшое количество имеет проблемы с качеством. Но Meanwell делает меньше блока питания при затемнении блока питания и очень долгое время доставки. Если вам нужна дополнительная информация о блоке питания с затемнением, отправьте нам письмо.

    Lightstec — это производитель качественных светодиодных лент в Китае. Мы приветствуем клиентов по всему миру. Свяжитесь с нами, если вам понадобится помощь: [email protected]

    Внутренние блоки питания 12 В 8.3A 100W 180V-220V трансформатор освещения TOYECOTA выключатель питания для светодиодной ленты 3528 5050 блок питания Электроника

    Региональные генетические группы Новой Англии
    NERGG, Inc.
    Почтовый ящик 4296
    Burlington, VT 05406
    617-963-0900
    [email protected]

    12 В 8,3 А 100 Вт 180 В-220 В трансформатор освещения TOYECOTA переключатель источника питания для светодиодной ленты 3528 5050 источник питания

    TOYECOTA — Блок питания для светодиодной ленты 3528 5050 блок питания, 12В 8.Трансформатор освещения 3A 100W 180V-220V: Компьютеры и аксессуары. Купить TOYECOTA — Выключатель блока питания для светодиодной ленты 3528 Блок питания 5050, 12 В 8,3 А 100 Вт 180 В-220 В Трансформатор освещения: внутренние блоки питания — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. 100% абсолютно новый и качественный. 。 Электронное оборудование, общие аксессуары для инструментов включают в себя: разъем для проводов, разъемы переключателей, обжимной терминал, лопаточный терминал, контроллеры RGB, диммеры, преобразователи патронов лампы, проводную линию. 。 Отличное качество, быстрая доставка, простое послепродажное обслуживание.Мы прилагаем все усилия, чтобы предоставить клиентам удовлетворительное обслуживание. 。 90% обычных заказов доставляются в течение 15-25 дней. 。 Обратите внимание, что товары предлагаются только под брендом TOYECOTA. Другие продавцы ненадежны. 。 Тип товара: Трансформаторы освещения Сертификация: CCC, CE, FCC, RoHS Материал: металл Входное напряжение: 180-240 В переменного тока Характеристики: Выходной сигнал промышленного уровня: Входной сигнал постоянного тока: Выходное напряжение переменного тока: 12 В постоянного тока Гарантия: 2 года Вес: 0,3 кг Номер модели: S-100W Выходной ток: 8.Мощность 3A: 12 В постоянного тока 100 Вт Материал: металлический корпус / алюминиевая основа Защита: короткое замыкание, перегрузка Регулируемый постоянный ток: 10% Испытание: 100% выгорание при полной нагрузке Стандарты: EN60950 UL60950 Характеристики: встроенная защита от перенапряжения, перегрузки по току и короткого замыкания Схема защиты PWM, убедитесь в стабильности и высокой эффективности источника питания. Защита от помех, прошел тест на ЭМС, волна менее 20 мВ. Постоянное выходное напряжение, предполагает стабильное питание для светодиодных светильников для достижения длительного срока службы. Широко используется в промышленной автоматизации, светодиодных дисплеях, средствах связи и т. Д.Поставляйте только ОДНУ светодиодную ленту ТОЛЬКО ДЛЯ ВНУТРЕННЕГО ИСПОЛЬЗОВАНИЯ! Этот блок питания НЕ поставляется с инструкцией по установке, проводным кабелем, переключателем включения / выключения или винтами. Настоятельно рекомендуется профессиональный монтаж квалифицированным электриком. Спецификация: оригинальная коробка: ДА Размер: 18,8 х 4,5 х 3,5 см Цвет: серебро Входное напряжение: AC180-240V ± 15% Выходное напряжение: 12 В постоянного тока Выходной ток: 8,3 А Материал корпуса: металлический корпус / алюминиевая основа Защита: защита от нехватки, перегрузка Защита, защита от перенапряжения Соответствие требованиям безопасности: CCC / FCC / CE Рабочая температура: 0 ~ 40 Температура хранения: -20 ~ 60 Влажность окружающей среды: 0 ~ 95% Без конденсации Типичные области применения: источник питания для светодиодных лент Индустрия видеонаблюдения Другие промышленные применения Подключение : L, N: Вход питания переменного тока GND: Выход питания постоянного тока «-» + V: Выход питания постоянного тока «+» V / ADJ: Регулировка выходного напряжения Комплектация: 1 x DC12V 100 Вт импульсный источник питания。。。

    12 В 8.3A 100 Вт 180 В-220 В трансформатор освещения TOYECOTA выключатель питания для светодиодной ленты 3528 5050 источник питания



    12V 8.3A 100W 180V-220V Трансформатор освещения TOYECOTA Переключатель источника питания для светодиодной ленты 3528 5050 Блок питания

    Professional Series InstallerParts 10 Pack Blue 350MHZ 1Gigabit / Sec Network / Internet Cable Ethernet Cable Кабель CAT5E для монтажа на панели 15 футов, Siig Dual Profile PCI Express Adapt. Сменная лампа для телевизора Philips E198100120W10 XL-2400. УНИВЕРСАЛЬНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ПРОЕКТОРОМ VP3720 ЯВЛЯЕТСЯ ПЕРВЫМ В МИРЕ УНИВЕРСАЛЬНЫМ УНИВЕРСАЛЬНЫМ УПРАВЛЕНИЕМ REM Electronics Computer Networking, JF-8129 Профессиональный многофункциональный набор отверток 24 в 1 с набором для ремонта сумок Инструменты для ремонта.88-дюймовый Kess InHouse Trebam Stepenice V.3 Green Pattern Queen из хлопкового пододеяльника. ATMS397709A33989X1 Одиночная карта памяти для ноутбука и ноутбука Модуль A-Tech 16 ГБ для Lenovo IdeaPad 130-15AST Совместимость с памятью DDR4 2133 МГц PC4-17000 SODIMM без ECC 1,2 В. Hmlai Clearance Мужская майка Пляжная забавная летняя футболка без рукавов с 3D графикой Быстрая сушка в тренажерном зале Модные повседневные футболки. Mepra Party Tea Pot 40 кубических литров 20063202, электронная доска для письма с граффити, портативная доска для рисования, доска для письма с кнопкой блокировки экрана, ЖК-планшет для письма для офиса, школьного ноутбука с памятью 8.5 дюймов, цвет: B, викторианская рамка Премиум матовый алюминий Знак 24×6 5-Pack CGSignLab Yard Sale. Материнская плата Dell Optiplex FX160 с процессором Intel Atom 300 1,6 ГГц M132G MX2XF H7TGR Y693D J452K, SUMGAR Самоклеющиеся настенные росписи Цветы Большие обои Синие Розовые Цветочные картинки для спальни девочек-подростков, 100×144 дюйма. Женское шерстяное пальто с капюшоном Chaofanjiancai Зимняя теплая куртка с длинным рукавом на пуговицах Плюшевые топы Повседневный свободный кардиган. Panasonic Lumix DMC-FX37 Стабилизирующая ручка для вертикального башмака Профессиональная стабилизирующая ручка для видео для.ZFD Wireless Keyboard and Mouse Set Офисная игровая клавиатура 2.4G Срок службы Plug and Play до 18 месяцев Диапазон 15M Большой Off Hand Черный. MAO YEYE 830 Макет Электронный комплект для сборки / Комплект электронных деталей для ардуино DIY KIT. Длина кабеля: Другие компьютерные кабели Yoton Laptop LCD LVDS Video Cable для ASUS K43 K43E K43S K43SA X43 A43 P43 LCD Video Cable P / N DD0KJ1LC000, Медный Тибетский храм Будды Bell BGG, широкоугольный телеобъектив Sony HDR-CX740VE Sony HDR-CX740 Sony HDR-CX730E UV для Sony HDR-CX730. 1920 Репродукция оригинальной картины Джорджа Уэсли Беллоуза маслом в рамке. Art Gramercy Park, SanFlash PRO USB 3.0 Card Reader работает с адаптером Videocon Zest 1 для прямого чтения на скорости 5 Гбит / с ваших карт MicroSDHC MicroSDXC. Sure-Loc TZ102 11P Topaz Privacy Lever Vintage Bronze, части принтера разделяются Новая головка 88A C9381A C9382A Yoton для HP 88 K550 K5400 K8600 L7000 L7480 L7550 L7580 L7590 L7650 L7680 L7710 L7750 Цвет: M, 77 мм УФ-фильтр 77 мм HD MC УФ-фильтр для Canon EF 24-70mm f / 4L — это 77-мм УФ-фильтр USM 77 мм. 3 / PK-40 Page Yield SuppliesMAX-совместимая замена для Canon BJC-35/50/55/70/80/85 Color Inkjet BCI-11C_3PK, Givwizd Сменная клавиатура с подсветкой для ноутбука HP 15-da0003nk 15-da0003tu 15-da0004ne 15-da0004nv 15-da0004tu 15-da0005ne 15-da0005tx 15-da0006nk 15-da0006np Макет для США, черный цвет.

    Как рассчитать мощность светодиода

    При работе со светодиодным освещением, особенно когда эти светодиоды являются частью проекта с батарейным питанием, может быть важно рассчитать энергопотребление светодиодов в цепи. Это простая задача с мультиметром, способным измерять ток, сопротивление и напряжение, но если у вас его нет, можно оценить энергопотребление светодиода, просмотрев упаковку и листы производителя, поставляемые со светодиодами. Вам нужно только найти ток и напряжение ваших светодиодов.

    TL; DR (слишком долго; не читал)

    Расчет энергопотребления светодиодного освещения является критическим шагом для любого проекта электроники с батарейным питанием, и, к счастью, это просто сделать. Чтобы рассчитать мощность светодиода, вам необходимо знать ток и напряжение вашего светодиода, которые вы можете узнать либо с помощью электрического мультиметра, либо проконсультировавшись с упаковкой и материалами производителя. Мощность светодиода рассчитывается путем умножения силы тока светодиода на его напряжение. Будьте осторожны при работе с электрическими цепями и токами, даже при их измерении.

    Определение напряжения

    Первым шагом к вычислению потребляемой мощности светодиода является определение напряжения светодиода. Если у вас под рукой нет мультиметра, посмотрите в паспорте производителя и найдите типичное прямое напряжение светодиодного блока или измерьте его с помощью мультиметра, когда светодиод включен. Кроме того, вы можете оценить напряжение по цвету светодиода. Белые светодиоды обычно имеют напряжение 3,5, красные — 1,8 вольт, синие — 3,6 вольт и 2,1 вольта для зеленого, оранжевого или желтого светодиода.

    Определение тока

    После того, как вы заметили напряжение вашего светодиода, вам нужно будет определить ток. Его можно измерить напрямую с помощью мультиметра, чтобы определить точное значение, но материалы производителя должны давать приблизительную оценку типичного тока. Получив это значение, вы можете очень быстро и очень легко рассчитать энергопотребление ваших светодиодов.

    Расчет мощности светодиода

    Чтобы рассчитать потребляемую мощность светодиода, просто умножьте напряжение светодиода (в вольтах) на ток светодиода (в амперах).Результат, измеряемый в ваттах, — это количество энергии, потребляемой вашими светодиодами. Например, если ваш светодиод имеет напряжение 3,6 и ток 20 миллиампер, он будет потреблять 72 милливатта мощности. В зависимости от размера и масштаба вашего проекта ваши показания напряжения и тока могут измеряться в меньших или больших единицах, чем базовый ампер или ватт, и может потребоваться преобразование единиц. При выполнении этих расчетов помните, что 1000 милливатт равны одному ватту, а 1000 миллиампер равны одному ампер.

    Подключен

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
