Содержание

порядок действий, разводка проводки и советы специалистов

Обязательной частью каждого ремонта считается подсоединение люстры к осветительной проводке. Даже не обращая внимания на то, что все манипуляции связаны с электрическими цепями, справиться с поставленной задачей сможет любой человек. Самое главное – придерживаться обусловленных правил, и тогда работы можно реализовать самостоятельно на должном уровне. Далее рассмотрим, как правильно подключить люстру своими руками без ошибок.

Важнейшие требования

Перед тем как приступить к подключению люстры на 2 выключателя, требуется ознакомиться со всеми основными условиями при занятии с электроустройствами. При этом, если работа с электроэнергией не представляет собой основополагающий род работы, совсем не обязательно изучать всю документацию. Достаточно ознакомиться со следующими элементарными правилами:

  • все инструменты, которые планируется использовать во время действий с электропроводкой, должны иметь высококачественную изоляцию рукояток;
  • лучше всего, чтобы все работы проделывались исключительно на обесточенных проводах;
  • монтаж выключателя для освещения требуется осуществлять только в разрыв фазного провода.

При подключении люстры на 2 выключателя все перечисленные правила должны быть обязательно учтены. Пренебрегать ими не следует, так как это может привести к непоправимым последствиям.

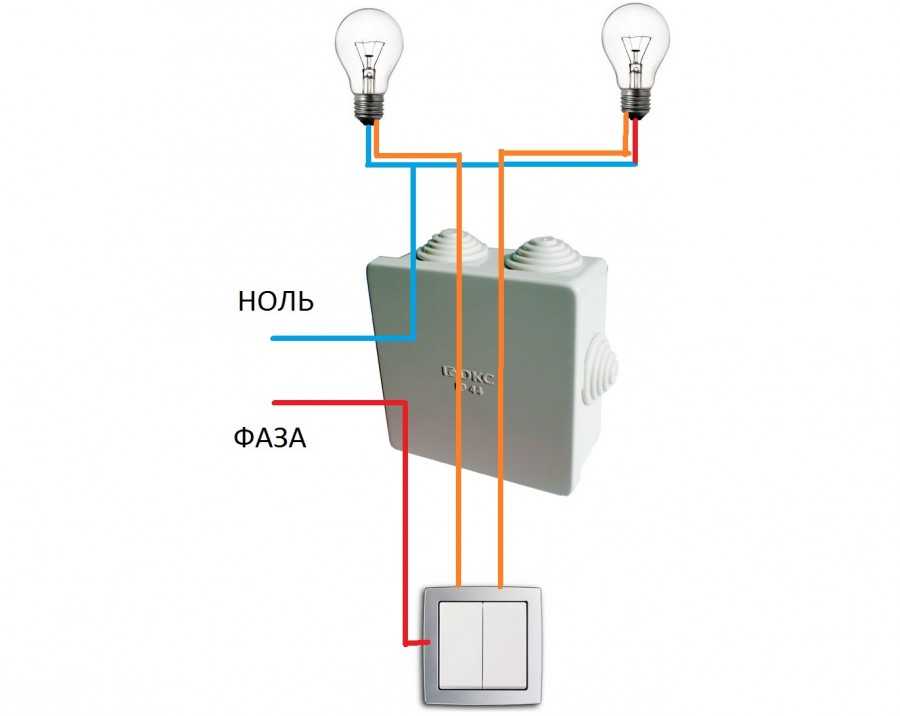

Схема подключения

Перед тем как подключить люстру на 2 выключателя, нужно приобрести кабель с тремя проводами. Он необходим обязательно, потому что при таком подключении один провод идет от распределительной коробки, а два остальных требуются для подключения светильника.

Если вы не знаете, как правильно подключить люстру на 2 выключателя, то переживать по этому поводу не следует, так как все работы выполняются по тем же правилам, что и присоединение обыкновенного светильника.

Серьезность переполюсовки

Многие думают, что установка выключателя может делаться на любой провод. Такое мнение в корне ошибочное. Объясняется это тем, что если выключатель разрывает нулевой проводник, то сквозь лампы люстры ток не проходит, но присутствует фазный потенциал на всех проводах, а это, в свою очередь, грозит поражением тока во время выполнения работ.

Еще одним неприятным моментом в подобной ситуации является то, что при таком роде подключения лампы могут приглушенно освещать помещение или мерцать в неработающем положении.

Инструменты

Перед тем как люстру подключить на 2 выключателя, требуется побеспокоиться о наличии надлежащих важных инструментов. К ним относятся отвертки, изоляционная лента, бокорезы, индикаторная отвертка, пассатижи, измерительный прибор и острый нож.

С большинством инструментов все давно знакомы. Немного иначе дела обстоят с замерными приборами, которые могут быть как цифровые, так и стрелочные. Специалисты предпочитают пользоваться цифровыми измерительными устройствами, так как они обеспечивают точность и защищены от перегрузок.

Маркировка проводов

При подключении люстры к 2-клавишному выключателю нужно будет иметь представление о маркировке проводов, которая значительно облегчает работу, так как исключается необходимость прозванивать провода.

На некоторых шнурах можно увидеть маркировку желтую с зеленой полоской. Она говорит о том, что этот проводник специально предназначен для заземления. Данный проводник категорически запрещено использовать для подключения устройств. Если шнур маркируется синей или голубой расцветкой, то это говорит о том, что он нулевой. Фазные проводники могут маркироваться любой другой окраской, кроме перечисленных выше.

При подключении люстры на 2 выключателя чаще всего появляются трудности в домовладениях со старой проводкой, так как в те времена провода никак не маркировались и были все одинакового цвета. В таком случае перед началом работ непременно потребуется осуществить прозвон проводов.

Прозвон проводки

Перед тем, как подключить люстру к 2-клавишному выключателю, надобно проверить корректность включения. Индикаторная отвертка обязана указывать наличие фазы на одном из проводников в незамкнутом расположении. Если фазу отыскать не получается, то это означает, что при подключении выключателя была допущена ошибка или же появилась проблема в распределительной коробке.

В месте установки люстры должно выходить как минимум два провода. Один из них должен быть нулевым, а другой – фазным от выключателя. Если планируется подключать многорожковую люстру, то тогда численность проводов может быть увеличена.

Определить предназначение проводов дозволено с помощью индикаторной отвертки. Если выключатель включен, то напряжение должно быть только в одном из проводов. Определить, какой шнур подходит назначенной клавише, можно, поочередно включая их.

Соединение проводов

Провода от люстры к осветительной проводке разрешено присоединить при помощи скрутки, пайки или специализированных клеммных колодок. Самым качественным и долговечным способом считается пайка, но используется она очень редко. Это объясняется тем, что выполнить ее на высоте и в ограниченном пространстве очень сложно.

Скрутка может выполняться только в том случае, если провода имеют один диаметр. Категорически запрещено скручивать промеж собой одножильные и многожильные провода, а также медные с алюминиевыми. Если все условия для скрутки соблюдены, то место скручивания нужно будет обмотать изоляционной лентой или использовать изолирующие колпачки.

Самым оптимальным и часто встречающимся считается соединение проводов с помощью клемм. В настоящее время в магазинах представлен огромный выбор клемм.

Применение

При подключении люстры на двойной выключатель появляется возможность попеременно использовать группу ламп или же подключать прибор на всю мощность. Если человек не знает, как подключить люстру на 2 выключателя, переживать по этому поводу не стоит. В этом нет ничего сложного. Поскольку двухклавишный выключатель состоит из пары одноклавишных, которые укомплектованы в единственный корпус, то схема подключения их практически схожая.

Перед тем как подключить люстру на 2 выключателя, требуется в первую очередь познакомиться с ее конструктивными особенностями и со всеми элементами, подсоединяемыми к электрической сети.

Действия при несоответствии требуемому типу выключателя или люстры

Бывают ситуации, когда от двойного выключателя выходит больше проводов, чем надобно, и человек не знает, как подсоединить люстру на 2 выключателя в таком случае. Не стоит сразу же впадать в панику. В таком случае оптимальным решением проблемы является замена выключателя и оставление части проводов свободными.

Также иногда встает вопрос о том, как разделить люстру на 2 выключателя, если она простая. В таковом случае необходимо совместить провода, которые идут от различных клавиш. Их объединение может быть осуществлено как в самом выключателе, так и на потолке непосредственно перед колодкой подключения. В подобном случае люстра будет включаться произвольной из клавиш, а для выключения понадобится, чтобы все клавиши находились в неработающем положении.

Что делать если численность клавиш меньше, чем проводников на люстре?

Если желание восстанавливать всю проводку отсутствует, то в подобном случае можно объединить все отдельные группы ламп в одну. В крайних вариациях позволено применять несколько выключателей, но только при условии, что это позволит сделать проводка.

В последнее время самый распространенный вопрос: как соединить люстру на 2 выключателя с пультом дистанционного управления? В подобной обстановке все будет зависеть от количества лампочек, которые присоединены к выключателю.

Специфика соединения проводов в люстре

Приобретая последние осветительные приборы и увидев в них обилие шнуров, многие задаются вопросом, как сделать люстру на 2 выключателя и выполнить соединениях этих контактов.

Как показывает практика, у множества люстр, в особенности у тех, которые изготовлены в Китае, часто отсутствуют требуемые соединения. В таком случае перед тем, как подцепить люстру на 2 выключателя, обязательно требуется знать, сколько планируется раздельных групп лампочек. Все они, которые будут входить в одну группу, необходимо параллельно соединить, а провода одного оттенка скрутить вместе. Такие манипуляции требуется провести с каждой группой лампочек.

После этого надо объединить между собой все провода от каждой группы, которые имеют синюю маркировку, и вывести от них один провод, который впоследствии потребуется присоединить к нулевому проводнику. Все оставшиеся провода выводятся и присоединяются к проводам выключателя.

Подключение

При приобретении пятирожкового осветительного прибора появляется вопрос, как собрать люстру на 2 выключателя своими руками. Подключение будет ничуть не сложнее, чем это пришлось бы сделать с любой другой люстрой.

Для того чтобы подсоединить пятирожковую люстру, необходимо в обязательном порядке разбить группы, в каждой из которых будет по две или три лампы. После этого все манипуляции будут идентичны. Все провода, которые находятся внутри люстры, должны быть подсоединены и качественно изолированы. Если использовать специальные клеммы, то в таком случае монтажные работы значительно упростятся.

Использование заземления

Современные постройки в обязательном порядке снабжаются специальной электропроводкой с заземляющими проводниками. Это выполняется в соответствии с существующими правилами и нормативами.

Как уже было сказано ранее, подобная проводка маркируется желто-зеленым цветом. Для люстры с двумя группами ламп из потолка будет выходить четыре провода. Если люстра оснащена железными элементами, то в подобном случае следует пользоваться специальной клеммой для подключения заземления. При подключении такого типа конструкции важно выполнить еще и заземление на люстру. Если при приобретении такого осветительного прибора в комплекте не было клеммы, то провод заземления вообще разрешено не подключать. Самое главное – качественно его заизолировать и скрыть под корпусом люстры. Желательно сделать это качественно. Надежная изоляция позволит избежать риска коротких замыканий. Также следует как можно лучше спрятать провода под корпусом осветительного элемента. Качественная установка люстры позволит не только дать освещение в комнату, но и сделать ее интерьер особенным (в частности, если речь идет о дизайнерских моделях).

Распространенные ошибки

При подключении люстры к двойному выключателю иногда люди без опыта в данной области допускают определенные ошибки. Самыми распространенными из них считаются следующие:

  1. У любой схемы подключения люстры есть фаза, которая приходит в соединительную коробку. Затем она опускается на входной контакт, разъединяется и уже иными проводами возвращается в распайку, выходя непосредственно на потолок. Особенностью является то, что ноль должен приходить в коробку и после этого отправляться на люстру, при этом не снижаясь к выключателю. В этом и кроется самая общераспространенная ошибка начинающих электриков и любителей, которые по неопытности путают маркировку и к выключателю опускают как фазу, так и ноль. Это приводит к тому, что во время включения клавиши выбивает автомат. Для того чтобы не допустить подобной ошибки, всегда необходимо помнить, что ноль ни в коем случае не должен заходить в выключатель, а уходить сразу же на потолок.
  2. Следующая ошибка связана с нулем. Бывают ситуации, когда два провода путают между собой и через выключатель вводят ноль, а не фазу, как положено. В такой ситуации не исключено, что осветительный прибор все же будет функционировать, но напряжение в нем будет меняться непрерывно. Данная невнимательность может привести к весьма неприятным последствиям (таким как удар током во время смены лампочки).
  3. Следующая ошибка возникает в результате подключения фазной жилы на выключателе не к главному общему контакту, а к одному из отходящих. Такая ошибка приведет к тому, что будет работать только одна половина осветительного прибора. Такие ошибочные действия можно выявить еще и по исчезновению работоспособности подсветки выключателя. Если вдруг перестала работать диодная подсветка, то это является первым признаком того, что во время подключения была допущена ошибка.
  4. Иногда владельцы квартир при подключении люстры сталкиваются с настоящей мистикой. Они изначально собирают всю схему безошибочно, но через определенное время обнаруживают, что через выключатель проходит не фаза, а ноль. В такой ситуации возникает масса вопросов. Ответ очень прост. Иногда во время выполнения ремонтных работ общей проводки занимающиеся своей работой электрики меняют счетчик или изначально неправильно выполняют действия. К сожалению, от подобных ситуаций никто не застрахован, особенно если речь идет о многоэтажном домовладении.

Весь процесс подготовки и подключения люстры к питанию двойного выключателя весьма прост. Самое главное в такой ситуации – придерживаться определенных рекомендаций и внимательно обращаться с проводами. К сожалению, от ошибок никто не застрахован, особенно это касается неопытных мастеров. Для того чтобы их избежать, следует корректно и предельно внимательно выполнять все этапы монтажа и четко следовать схеме. Перед началом работ непременно требуется пристально просмотреть инструкцию, которая прилагается к люстре, в которой указаны все технические параметры, а также нарисована подробная схема и порядок подключения всех проводов. В таком случае можно защитить себя от неприятных последствий не только во время выполнения работ, но и при непосредственной эксплуатации осветительного прибора. Если нет уверенности в своих силах и опыта в работе с электричеством, то лучше всего обратиться за квалифицированной помощью электриков, которые профессионально и качественно выполнят все требуемые работы. В таком случае можно избавить себя и окружающих от проблем в процессе эксплуатации.

Коммутация люстры на 2 включения. Подключение люстры к двойному выключателю – схема подключения. Подключение трехламповой люстры к двухклавишному выключателю

Искусственное освещение – это незаменимое условие, без которого не может полноценно функционировать ни одно предприятие или бытовое помещение, особенно в темное время суток.

В нашей статье мы постараемся подробно рассказать, как самостоятельно собрать, установить и подключить практически любую люстру, будь-то простая с одной лампой, или же сложная дизайнерская конструкция на несколько ламп с вентилятором или светодиодной подсветкой.

А благодаря красочным иллюстрациям и видео, повторить установку люстры сможет даже человек, не имеющий электротехнического образования. Главное не забывать о технике безопасности при работе с электричеством.

Пошаговая инструкция по установке люстры с одной лампой

Шаг 1: Нанесение разметки.

Пропустите этот пункт, если люстра будет устанавливаться вместо уже существующей, с подобным креплением. Если же люстра будет устанавливаться на новое место, либо у старой люстры крепление другого типа, необходимо заново нанести разметку под новый крепеж люстры.

Необходимо найти центр потолка. Для этого измеряют длину стен, делят результат пополам и полученный размер откладывают на потолке с помощью шнура и карандаша. В подвесном потолке высверливается небольшое отверстие под провода. В натяжных потолках из ПВХ пленки, сначала наклеиваются специальные ограничивающие пластмассовые кольца, а затем лезвием вырезаются отверстие под провода.

Шаг 2: Установка потолочной балки.

В случае, когда потолок выполнен в виде сложной дизайнерской конструкции, в виде многоуровневой гипсокартонной конструкции, натяжного ПВХ полотна или декоративный подвесных плит, что усложняет непосредственное крепление люстры к поверхности, необходимо заранее позаботиться про систему крепежа. В противном случае, возможен обрыв проводов или даже срыв части потолка.

Если люстра довольно массивная и вес ее более 15 килограмм, то для поддержки люстры на потолке необходимо заранее проложить дополнительную балку за декоративным потолком. Это может быть как деревянный брус, так и металлическая конструкция, главное чтобы она размещалась как раз в месте установки люстры. Также можно применить специальную металлическую цепь, если расстояние от основного до декоративного потолка превышает 1 метр.

Шаг 3: Установка распределительной коробки.

От места установки будущей люстры провода выводятся и опускаются на стену, здесь будет установлена распределительная коробка. Также к этой коробке подводят провода питающей сети и от выключателя освещения.

Важное примечание! Согласно технике безопасности, установка распределительной коробки производится не ближе, чем на расстоянии 15 сантиметров от потолка. Провода из коробки должны выходить с запасом в 10 сантиметров.

Для подключения линии освещения необходимо использовать отдельную группу проводов, идущую от распределительного щита, она должна в обязательном порядке комплектоваться автоматом защитного отключения.

Провода в коробке соединяют согласно схеме подключения люстры. Соединенные провода изолируют ПВХ изолентой и укладывают в коробке так, чтобы они не пересекались друг с другом. Распределительная коробка закрывается крышкой и закручивается винтами. Сверху нее можно будет штукатурить и клеить обои.

Шаг 4: Установить монтажную скобу.

Большинство простых современных люстр на одну лампу комплектуются креплением в виде скобы. Она служит несущим креплением и позволяет за короткое время установить люстру. Также благодаря двум болтам крепления обслуживание люстры становится намного проще, чем в старых конструкциях с ненадежными крючками.

Фото: монтажная скоба и клеммное соединение люстры

После разметки середины потолка скоба крепления прикладывается недалеко от вывода проводов. С помощью карандаша отмечается место сверления отверстия для будущего крепление скобы к потолку. Если люстра уже укомплектована крепежом, то сверло подбирают по диаметру дюбеля. Отверстие под дюбеля не должны располагается в месте прохождении проводов.

Шаг 5: Подключение проводов и крепление люстры.

Провода, выходящие из потолка, должны быть достаточной длинны, чтобы при снятии люстры был доступ к месту соединения их с проводами люстры.

Провода зачищают от изоляции и соединяют при помощи клеммной колодки согласно схеме. Если в комплекте с люстрой клеммник отсутствует, то провода зачищают на расстояние в 2 сантиметра и скручивают парой, затем место соединения пропаивают с помощью паяльника. После чего все изолируют изоляционной лентой.

Если люстра выполнена из металла и имеет на корпусе винт для подключения защитного заземления, не забываем и про него. Соответствующий провод приходящий из распределительной коробки зачищается, сворачивается в форму кольца и плотно прикручивается винтом.

После того как все провода соединены и заизолированы, можно крепить люстру. Убедитесь что провода не попадают под крепежные болты, приложите люстру к скобе на потолке, совместив крепежные отверстия и винты скобы – закручивайте болты.

Как подключать люстру с двумя или тремя лампами

Процедура установки люстры с двумя или тремя лампами не сильно отличается от установки люстры с одной лампой, что приведена выше. Исключение составляет количество питающих проводов. Для простой люстры с одной лампой, нужно два питающих провода и провод заземления, если вы собираетесь подключать люстру не с одной, а с двумя или тремя лампами, то вам понадобиться три питающих провода и один провод заземления.

Видео: Как самому правильно подключить люстру

Для подключения такой люстры, провода от патронов ламп необходимо скоммутировать в соответствии со схемой. От каждого патрона берется по одному проводу и соединяют вместе – это будет средняя точка, она подключается к нулевому питающему проводу.

Если ламп две, то каждый из оставшихся проводов от патронов соединяют с соответствующим фазным проводом питания. Если люстра рассчитана на три лампы, то оставшийся провод от третьего патрона соединяют параллельно с фазным проводом от первого или второго патрона. Провода так же соединяются клеммниками или при помощи пайки и изолируются изолентой.

Необходимо также отметить, что для включение такой люстры понадобится двухклавишный выключатель и соответственно проложенная к нему трехпроводная проводка. В таком случае при включении одной клавиши будет светиться одна лампа, при включении второй – две другие лампы, а при включении обоих клавиш выключателя, засветятся все три лампы.

Как подключать люстру с 5 лампами

Если возникла необходимость подключить люстру у которой четыре или пять ламп, это тоже не составит особого труда. Технология такая же как и при подключении люстры с двумя или тремя лампами, исключение составляет только количество ламп в группах фазных проводников. Количество групп и ламп в них зависит от вашей фантазии и ограничено количеством питающих фазных проводов и групп клавиш на выключателе.


Как подключать выключатель для люстры

Для включения простых люстр с одной лампой используется одноклавишный выключатель, его установка максимально проста. При подключении люстры, у которой количество ламп две и более, используются двух и трехклавишные выключатели.

Если проводка уже проложена, а количество групп ламп в люстре соответствует количеству клавиш на выключателе, его меняют на новый, соблюдая схему подключения.

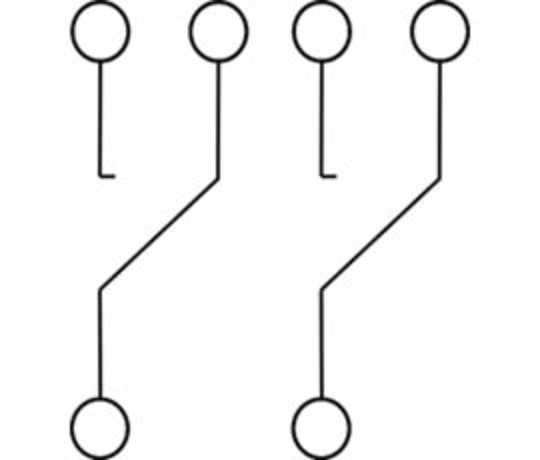

Схема подключения двухклавишного выключателя

Если же выключатель устанавливается на новую проводку, необходимо обратить внимание на структуру выключателя. В двух и трехклавишных выключателях имеется одна общая клемма, к ней нужно подключить питающий фазный провод, приходящий из распределительной коробки. А каждую из оставшихся клемм, в соответствии с расположением клавиши и желанием включать определенную группу ламп, соединяют с проводами, идущими через коробку к лампам люстры.

Необходимо отметить, что выключатель должен размыкать именно фазный провод питания! Этим вы обезопасите себя, когда будете менять сгоревшую лампу при выключенном выключателе.


Как подключить люстру

Люстра с вентилятором

Есть модели люстр, в которых совмещено два устройства: люстра освещения и вентилятор. Такое конструктивное решение будет хорошим подспорьем в жаркие летние дни. Подключение такой люстры не так сложно как может показаться с первого взгляда.

Перед подключением ознакомьтесь с паспортом на люстру, там будет указана схема подключения и цветное обозначение проводов, главное ничего не перепутать.


Схема потолочного вентилятора

Для более простого подключения, выводы вентилятора можно образно представить как еще одну лампу.

Коммутировать включение вентилятора можно по вашему желанию, либо вместе с включением освещения, либо же отдельной клавишей выключателя.

При варианте, где вентилятор включается отдельно от освещения, понадобиться трехпроводная линия питания и двухклавишный выключатель. Подключение в таком случае будет идентично подключению люстры с двумя лампами, только вместо второй лампы будет вентилятор.

Если же планируется включать вентилятор одновременно с включением освещения, то необходимо провода от вентилятора соединить параллельно с выводами патрона лампы.

В некоторых современных моделях люстр присутствует декоративная подсветка на разноцветных LED светодиодах. Такие люстры создают более интересный свет, тем самым подчеркивая интерьер комнаты.


Подключение такого светильника производится строго по схеме, которая приведена в паспорте на данное изделие. Светодиоды рассчитаны на низковольтное питание, поэтому в комплекте люстры используется понижающий LED-драйвер. Питание такого LED-драйвера рассчитано на напряжение осветительной сети в 220 вольт.

При подключении такой люстры можно пользоваться вышеизложенной инструкцией по подключению люстры с вентилятором, только здесь вместо проводов вентилятора выступает провода питания LED-драйвера.

Подключение осветительных приборов кажется несложной задачей. Казалось бы, чего тут сложного – подключить два провода, идущих из потолка? Однако иногда перед домашним мастером встает неожиданная проблема: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

Необходимый инструмент

Для правильного подключения люстры вам понадобятся:

  • Индикаторная отвертка или указатель напряжения;
  • Мультиметр;
  • Пассатижи;
  • Клеммная колодка на три клеммы;
  • Изолента.

Также вам необходимы будут стремянка или устойчивая подставка, маркер, лист бумаги и паспорт на осветительный прибор.

Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

  • Белый или коричневый провод – фаза;
  • Синий провод – ноль;
  • Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.


Подключение двухконтурной люстры к электросети

Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

  1. Возьмите индикаторную отвертку или указатель напряжения.
  2. Включите обе клавиши выключателя.
  3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
  4. Отметьте фазные провода маркером.
  5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
  6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
  7. Проверяют работу люстры, поочередно включая обе клавиши.

Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

Подключение люстры с заземляющим проводом

Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

  1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
  2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые провода проводки и люстры также соединяют, а заземляющий – изолируют.

Техника безопасности

При подключении любых электроприборов необходимо соблюдать осторожность. Все подключения и присоединения нужно проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах. Места скруток изолируют с помощью специальных колпачков или изоленты. Если вы сомневаетесь в том, что сможете подключить люстру с тремя проводами правильно, лучше доверить это дело профессионалам.

Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.

С этой целью выполняют подключение люстры к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите произвести монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?

Мы поможем вам разобраться со всеми нюансами этого процесса — в статье приведены схемы подключения прибора к выключателю с двумя клавишами, рассмотрены основные ошибки, которые допускают новички. Правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа, можно приступать к работе.

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и , монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Использование провода заземления

При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной — пятой

В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

Подключение галогенного светильника

Люстры с не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE – земля, N – ноль, L – фаза

Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Поделитесь с читателями вашим опытом подключения люстры к двойному выключателю. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

При покупке нового светильника мало кто задумывается о том, как подключить люстру, сколько там приводов и какой выключатель нужен? В магазине продавец дал рекомендации по уходу за осветительным прибором, прочел наизусть рекламу производителя и на этом покупка считается завершенной. Но, придя домой, распаковав осветительный прибор, обнаруживаются провода разных цветов. Как быть? Что делать?

Ведь в магазине сказали, что в люстре возможно включение только двух ламп, а не всех пяти, и она подсоединяется к одноклавишному выключателю. В этой статье рассмотрены все варианты подключения, а также меры безопасности.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

  1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
  2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
  3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Проверка проводов индикатором

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

  • Заземление – желтый провод со светло-зеленой полоской (земля).

Внимание! Он не используется для подключения электроустройств. Это только заземление (чтобы в процессе работы электроприбора ток не пробивал «мелкой дрожью»).

  • Синий (голубой) провод – ноль.
  • Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно . Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.


Клеммные колодки использовать удобнее всего

Требуемый инструмент для монтажа люстры

Для того чтобы подключить люстру к проводам на потолке потребуются инструменты:

  1. Три различные отвертки: с плоским концом, фигурная, индикатор.
  2. Бокорез и плоскогубцы.
  3. Нож – должен быть заточенным.
  4. Вольтметр.
  5. Изолента.

Нож требуется для оголения одножильного провода, потому что пассатижи повредят или переломят саму жилу. Оголение делается острым лезвием ножа точно так же, как затачивается карандаш. Если остаются заусеницы – это ничем не грозит.

Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов. Делать этого не нужно, поскольку она непрактичная и в скором времени сломается.

Приборы измерения есть 2 видов: с цифровым экраном и со стрелками. Предпочтение отдается цифровым, поскольку их показания наиболее точны. Цифровые приборы противоударные, имеют защиту от перегруза. Стрелочный прибор используется в горизонтальном положении. Его достоинство – показывает измерение без дополнительного питания (аккумуляторы, батарейки).

Внимание! Во всех приборах диапазон переменного тока не больше 500–600 Ватт.

Для подключения осветительного прибора к электросети требуется выполнить пошаговый алгоритм действий с подробной инструкцией.

Подготовительные работы: прозвон – определение фазы на потолке

На данном этапе подготовки будет выяснено, что делать с проводом заземления и как отличить фазу и ноль на потолочном перекрытии? Как множество ниток проводов с люстры соединить с кабелями на потолочном перекрытии? Подключение осветительного прибора своими руками дело аккуратное, требующее минимальные знания по электричеству.


Найти нужный кабель поможет индикатор

Провод «заземление»

Если проводка уже сделана на потолке (разводка сделана, допустим, под гипсокартоном в каркасной основе), тогда среди них есть «ноль», остальные – это фаза и земля.

Внимание! Проводка с заземлением сделана в новостроях и в помещениях с проведенным ремонтом.

Провод «заземление» имеет желто-зеленый цвет. По международному стандарту обозначается РЕ. Он соединяется с таким же цветовым проводом на люстре. Просто так оставлять провод нельзя, поскольку это может привести к замыканию. Если же в люстре есть заземление, а на потолке старая проводка, тогда требуется сделать изоляцию РЕ в люстре. Изоляция заземления проводится на потолке, если в люстре его нет. Изоляция делается аккуратно и качественно изоляционной лентой. Недопустимо, чтобы край ленты торчал или отклеивался.


Правильная изоляция

Ищем фазы и ноль

Все провода проверяются – нужно определить, где фаза и ноль. Нельзя надеяться только на цветовую гамму по нескольким причинам. Во-первых, не известно (во многих случаях) как подсоединялись провода к распределительной коробке – квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза красная по цвету, то это мнение может быть ошибочно.

Если с потолка выходит всего три провода, установлен выключатель с 2 клавишами, тогда может быть два питающих провода, на каждый отдел выключателя, и один ноль – общий. Прозвон делается при помощи мультиметра (тестер), индикатора.

Для прозвона требуется сделать следующее:

  1. Обуть обувь на резиновой подошве. Быть в сухом помещении. Руки и ноги также должны быть сухими. Вода является проводником тока.
  2. На счетчике или щитке включается напряжение, а выключатель поставить в режим «вкл.».
  3. Осторожно, чтобы провода не касались друг друга (чтобы не спалить всю проводку в доме) следует индикатором, краем отвертки, касаться каждого по очереди. Если отвертка зажигается – есть напряжение.
  4. При подсоединении измерительного прибора, тестер покажет, стрелочкой или цифрами на дисплее, какое напряжение в проводе.
  5. Для уверенности (если память плохая) маркером намечается фазу или все записывается на бумаге – какой цвет.
  6. После обнаружения фазы выключается выключатель, а после обесточивается квартира на электрощитке или на счетчике.

Для определения тестером проводов требуется на аппарате переключатель поставить на «вольты», выбрать шкалу «больше 220 В». После этого осторожно касаться щупами, держать надо за ручку, а не за оголенное железо, к проводке поэтапно, а не сразу ко всем. Два питающих провода между собой не дают прозвон. Если есть такая пара, тогда это провода фаз. А третий «ноль». Далее, требуется каждый провод, предполагаемая фаза, соединять щупами с нолем. На экране тестера выявиться 220 В. Кабели следует наметить маркером на изоляции или записать цвета. Работа с индикатором легче: светится – фаза, нет – ноль (обозначается буквой N). Фаза – буква L.

Если в потолке только 2 провода, однозначно один из них фаза. Выключатель при этом одноклавишный, а если есть вторая, тогда она нерабочая.

Схемы подключения люстры

На рынке предлагается большое множество люстр, которые поражают своей красотой и необычайностью.

  • Люстра с одним патроном.
  • С вращающейся платформой.
  • С большим количеством галогенных и светодиодных источников.
  • Есть модели со встроенными диммерами, драйверами, которые позволяют включать осветительный прибор пультом ДУ. А также при помощи ПДУ меняется яркость света и поочередность работы ламп.

Но, несмотря на столь обширную классификацию моделей люстр, все они подключатся по нижеприведенным схемам.

Одним из главных нюансов выступает правильное подсоединение кабелей на потолке с проводами из люстры. С необходимыми инструментами подсоединение производится быстро человеком, не имеющим опыта в работе с электроустройствами.


Схема подключения люстры

Если включатель установлен одинарный, а люстра двухпроводная (допустим, arion или бра), тогда требуется выполнить действия согласно схеме люстра – потолок 2х2. То есть на потолке имеется двужильный кабель. Этот вариант является простым и быстрым. После того как определена фаза и ноль, отключается электропитание. Нулевой провод на люстре (узнать это можно из инструкции к осветительному прибору, по цвету) требуется соединить с нужным «нолем» на потолке. Также делается и с «фазой». Все соединенные провода должны быть качественно заизолированы. Здесь нет затруднений, монтаж проводится быстро.

Если же люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, тогда следует:

  1. Рассмотреть все провода в люстре. От каждого рожка выходит по 2 провода. Значит, к каждому подсоединяется фазу и ноль. Тогда зажгутся все лампочки.
  2. Подготовка проводов для соединения с общей проводкой дома. Каждый провод на люстре оголяется на 3 см. Поскольку они очень тонкие, делать все следует аккуратно. Далее, берутся все провода одного цвета (допустим, синий) и скручиваются в одну группу. Получилась скрутка по одной жиле от каждого патрона. Такая же скрутка делается и с оставшимися проводами другого цвета.
  3. Получилось 2 скрутки – на одну подходить будет ноль, а на вторую – фаза. После этого индикатором проверяется замкнутость цепи патрон – скрутка.
  4. Две скрутки проводов фиксируются к 2 проводам на потолке. Обязательно применяется изолента.

Внимание! Запрещается соединять провода из алюминия и меди. Эти 2 металла со временем окисляются и контакт пропадет. Для этого есть специальные переходники.


Подключение люстры к одноклавишному выключателю

Люстра имеет 2 провода, на потолке 3 провода (двойной выключатель)

Здесь есть 2 варианта: третий провод – заземление или вторая фаза, при выключателе на 2 клавиши. В такой ситуации требуется сделать так:

  1. Обязательно делается прозвон с помощью индикатора. При такой работе в сети должен быть электроток, а выключатель включен. Иначе индикатор не покажет вторую фазу. Поведение индикатора:
  • Первый случай, когда при касании отверткой 2 провода дают подсветку индикатору, а третий не светится. Это общий провод.
  • Второй случай – один светится, а остальные 2 нет. Тот провод, который дает свечение, является общим.

Если нет индикатора, тогда берутся любые 2 кабеля из потолка и подсоединяются к люстре. Включается электроэнергия на щитке и выключатель. Если лампы загорелись, значит, установка происходит правильно. И дальше переделывать не нужно.

  1. Обозначить фазы и ноль, если они одного цвета, выключить питание на считчике.
  2. После этого в клемме фиксируется общий провод и один из оставшихся двух на выбор. Также подсоединяются провода с люстры. Оголение обязательно изолируется.
  3. В случае если есть желание чтобы люстра зажигалась от любой из двух клавиш на выключателе, ставится перемычка.

После полной изоляции, включается электропитание и проверяется работа.

Если выключатель двухклавишный, а люстра пятиламповая, тогда:

  1. В люстре от каждого рожка с лампой выходит по 2 провода.
  2. Все собирается в один пучок и делится на группы (сдвоить): 2 питающие, 1 ноль. Одна расцветка – 1 группа. Остальные выходящие разбиваются на группы вразброс.
  3. Все группы проводов скручиваются с обозначенными на потолке.

Подключение люстры с тремя проводами к многоклавишному выключателю


Схема подключения к многоклавишному выключателю

Если люстра двухрожковая и больше, тогда возможны варианты подключения:

  • Если включить выключатель – зажгутся все лампочки.
  • При помощи одной клавиши включается группа лампочек на люстре (допустим, нижние патроны в многоярусном светильнике).
  • С помощью одной клавиши зажигаются 2–3 лампы, но не все.

На потолке 2 провода, значит, возможен только первый вариант – будут зажигаться все лампы одновременно. Для подключения люстры с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном заводом-производителем все нити в люстре соединяются попарно. В этом случае подсоединение происходит элементарным образом: нахождение фазы и ноля, и подсоединение люстры.

Если в люстре каждый провод идет от плафона, тогда все провода соединяются параллельно при помощи установки дополнительного провода-перемычки.

Схема подключения люстры с несколькими проводами к трехжильному кабелю на потолке

В случае если требуется включение ламп группами в трехламповой люстре (пятипатронный carol), тогда проводится подключение согласно схеме. При этом установлен двух- или трехклавишный выключатель. Для этого на потолке определяется индикатором общий провод, ноль, фаза в трехжильном кабеле. При этом всем установлен выключатель минимум на 2 клавиши. К общему проводу подключается по 1 проводу их пары, идущей от каждого рожка люстры.

Останется 2 нити, присоединяющиеся к свободным проводам из пар от патронов.

Внимание! Перед тем как устанавливать много рожковую люстру к многоклавишному (тройному) выключателю, требуется внимательно изучить осветительное устройство, его технические характеристики и инструкцию применения.


Схема подключения к трехклавишному выключателю

Подключение люстры к блоку включателя с розеткой

В некоторых случаях требуется установка розетки и включателя рядом (это часто встречается на кухне). Данные две точки меняются на одну – блок «розетка-включатель» фирмы anam. При этом выключатель имеет от одной клавиши до четырех. Действуя согласно схеме, которая указывает на обычное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноль» и входит к выводу розетки. Схема приводится классическая, но на практике ноль и фаза часто поменяны местами.

Светодиодная люстра

Выделяется, потому как типовой точечный светильник содержит дополнительные элементы для бесперебойной работы, заложенной производителем. Такими элементами служат: диммеры, драйверы, преобразователи. Управление включения света идет с пульта ДУ.

К люстре приложен паспорт с указанием вариантов работы, техническими характеристиками, а также с электросхемой подключения ее к электросети. При подключении люстры требуется выполнение точной работы, согласно приведенной в паспорте схеме, иначе она будет работать неправильно или же сгорит. После подключения осветительного прибора к сети производится регулировка и проверка при помощи выключателя и пульта.

Незнающие люди могут подумать, что подключить осветительные приборы по силам даже неспециалисту. Ведь, по сути, здесь приходится иметь дело лишь с парой проводов, выходящих из потолка. Но бывают ситуации, когда у владельца возникают с этим сложности, обусловленные наличием в люстре трех проводов вместо двух. Как же быть в этом случае?

Необходимый инструмент

Чтобы подключение люстры было выполнено без ошибок, сперва необходимо подготовить определенные инструменты:

Помимо вышеназванных предметов необходимо иметь в наличии стремянку или устойчивую подставку, маркер, лист бумаги и паспорт на осветительное устройство.

Определение назначения проводов в люстре

Чтобы исключить риск ошибок во время подключения, желательно иметь в наличии электрическую схему , которая обычно присутствует в паспорте на осветительное устройство. По ней можно легко понять, как правильно подключать люстру, так как у каждого провода имеется обозначение и присутствует порядок, в котором должно производиться их подключение. Если исходить из действующих стандартов, то они должны иметь следующие цветовые обозначения:

  • белый или коричневый цвет — фаза;
  • синий цвет — ноль;
  • желто-зеленый цвет — защитный заземляющий.

Бывает так, что на люстру нет паспорта и по цвету проводов сложно понять, какой из них чему соответствует. В этом случае понять, как подсоединить люстру, можно при наличии мультиметра — специального устройства, позволяющего определить их назначение.

Подключение двухконтурной люстры к электросети с двумя и тремя проводами

Если стоит задача по подключению люстры с тремя проводами, то первым делом нужно получить больше информации о выключателе и торчащих из потолка проводах. Чаще всего приходится иметь дело с двухклавишным выключателем и тремя проводами. В данной ситуации понять, где фазный, а где нулевой провод.

  1. Сперва нужно подготовить индикаторную отвертку или указатель напряжения.
  2. Убедиться, что каждая из клавиш находится во включенном положении.
  3. Взять указатель напряжения и дотронуться им до зачищенного конца каждого провода. Если нами будет найдена фаза, то подсказкой об этом будет горящая лампочка на указателе напряжения.
  4. После того, как мы обнаружили фазу, наносим на нее метку с помощью маркера.
  5. Отключить двухклавишный выключатель и снова дотронуться до каждого провода. Ни в одном из случаев мы не должны увидеть горящей лампочки.
  6. Настало время для подключения фазы люстры к ранее найденным проводам электропроводки. Аналогичным образом поступаем и с нулевыми проводами. Чтобы создать контакт, нам понадобится клеммная колодка либо провода можно скрутить при помощи изолирующих колпачков либо изоленты.
  7. В завершение следует убедиться, что люстра работает исправно — просто включаем друг за другом клавиши.

Подключение с двумя проводами

Для люстры, которая подключена к одноклавишному выключателю, а из потолка выступает лишь два кабеля, нужно выполнить следующие действия. Убедившись, что выключатель включен, нужно выяснить с помощью указателя напряжения, где расположены фазный и нулевой кабеля. Отыскав фазный провод люстры и электропроводки, их следует соединить друг с другом. Подобным образом поступают и с нулевыми проводами. Далее нужно выяснить, как работает люстра при разных положениях клавиш выключателя.

Подключение с тремя проводами

Для люстры, которая также подключена через одноклавишный выключатель и имеет в электропроводке три кабеля, следует первым делом понять, для каких целей необходим третий. Нужно перевести выключатель во включенное положение , а затем выяснить, на каких кабелях имеется напряжение. Если результаты проверки показали, что два провода являются фазными, то правильным решением будет установка двухклавишного выключателя . В этом случае подключение будет выполняться по трехпроводной схеме.

Когда лишь один кабель показывает наличие фазы, при этом у третьего присутствует изоляция желто-зеленого цвета, схема подключения будет аналогичной в отношении фазных проводов — их необходимо подключить между собой. Что касается кабеля, который является заземлением, то после изоляции его следует убрать.

Подключение с заземляющим проводом

О заземлении люстры следует задуматься в том случае, если ее конструкция предусматривает металлический корпус. Для новых квартир обязательным требованием в отношении электросетей является наличие заземляющего кабеля , имеющего желто-зеленый цвет. Если вы живете именно в такой квартире, то процедура подключения люстры будет заключаться в следующем: ищем кабели, которые имеют необходимый цвет, а затем соединяем их между собой, используя клеммную колодку или посредством скрутки.

Тем же, кто живет в квартирах со старыми сетями, где нет своей особой цветовой маркировки, придется поступить иначе:

В самом начале нужно изучить кабели, которые выступают из потолка и понять, сколько их всего и для чего они нужны. Если по результатам обследования стало ясно, что их только два, то нужно перевести двойной выключатель во включенное положение, а затем взять указатель напряжения и выяснить, где находится фазный и нулевой провода. После решения данной задачи нужно отключить двойной выключатель , фазные провода электропроводки соединить с фазными проводами люстры, проделать то же самое с нулевыми проводами и изолировать заземление.

Для люстры с тремя проводами порядок действий будет аналогичен. Если выяснилось, что сеть представлена двумя контурами, а осветительный прибор работает при помощи двухклавишного выключателя, то фазные и нулевые провода осветительного прибора нужно соединить с соответствующими проводами электропроводки. В завершение выполняется изолирование заземляющего проводника.

Что делать, если не хватает длины проводов?

Тем владельцам, которые живут в домах , построенных несколько десятилетий назад, где имеется двойной выключатель следует быть готовым к тому, что может понадобиться удлинить имеющуюся проводку либо увеличить длину проводов, идущих от люстры. Хотя есть много вариантов соединения, лучше всего использовать для этих целей клеммную колодку. В конструкционном плане это устройство имеет вид пластиковой колодки, у которой присутствуют токопроводящие пластины. В свою очередь данные пластины оснащены винтовыми зажимами , используемыми для соединения проводов через выключатель.

Решив воспользоваться данным вариантом, следует позаботиться о том, чтобы к клеммной колодке был обеспечен доступ. Частыми проблемами являются потеря контакта или чрезмерный нагрев , создающий риск возгорания, которые являются следствием ослабления винтовых соединений. В том случае, если отсутствует место для установки подобной колодки, наилучшим решением является ее размещение, предусматривающее прокладку одного провода, соединяющего выключатель и люстру. А вот подсоединять их методом скручивания необходимо отказаться, иначе они начнут окисляться, что в конечном итоге приведет к их нагреву.

Техника безопасности

Имейте в виду, что любые работы с электропроводкой представляют опасность для жизни, а потому выполнять их нужно очень осторожно. Это касается и подключения бытовых электроприборов через двойной выключатель. Прежде чем подключать устройство и присоединить провода, нужно убедиться, что выключатель отключен, а проводка не имеет напряжения. Там, где они были скручены, нужно произвести изоляцию , используя специальные колпачки либо изоленту. Если у вас присутствует неуверенность в том, что вам удастся правильно подключить люстру с тремя проводами, то вместо того, чтобы рисковать понапрасну, лучше пригласить для выполнения данной работы опытных электриков.

Люстра с пультом управления — роскошь или удобство?

По мере того, как технологии все совершенствуются, на рынке становятся доступны новые товары. Именно такими следует считать осветительные приборы с пультом дистанционного управления. Их особенность заключается в наличии конструкции управляющих элементов. Если установить подобную люстру в квартире, то у вас появится возможность гасить свет в спальне, находясь в теплой постели, а также вы не нанесете случайных травм , так как в темное на пути к кровати не увидели угол или стену.

Монтаж подобных люстр может выполнить даже неспециалист: они устанавливаются по той же технологии, что и прочие источники света. Подключать такую люстру несложно, достаточно воспользоваться одной из вышеописанных схем. Включение и выключение света становится возможным благодаря наличию встроенного контроллера.

И даже несмотря на то, что в вашем доме появилась столь продвинутая модель люстры, все же рекомендуется оставить в комнате обычный настенный выключатель. Он сможет вас выручить в тех ситуациях, когда потеряете пульт от люстры или же не замените своевременно батарейки. Ведь любому владельцу будет крайне неудобно не иметь возможности заниматься обычными делами при отсутствии света.

В целом подключение люстры представляется не таким сложным делом. При наличии знаний о ключевых нюансах выполнения данной процедуры даже человек, который ранее не занимался подобным, может легко справиться с данной задачей, не обращаясь за помощью к специалистам. А впоследствии ему будет по силам правильно подключить и осветительные приборы более сложной конструкции.

пример монтажа люстры на на тяжном потолке

Визуально же каждую группу проводов распознать можно по цветовой маркировке. Если же все провода одного цвета, то распознать их можно при помощи мультиметра.

Согласно действующим на сегодняшний день электромонтажным нормам и правилам, в жилых домах и квартирах должны применяться исключительно медные провода.

Запрет на использование столь популярных в предыдущие десятилетия алюминиевые провода введен по той причине, что алюминий с течением времени может менять свои физические свойства, делая электропроводку небезопасной в пожарном отношении. Поэтому при выборе подходящих проводов обращать внимание можно лишь на медные варианты.

Поскольку максимальное напряжение, подводимое к люстре, не может превышать 220В, то даже при наличии в ней нескольких мощных ламп будет достаточно провода сечением 0.5 кв.мм. Однако для электропроводки в жилых помещениях используются по большей части сечением 2. 5 кв.мм., поэтому приобретать стоит провода и кабели с жилами именно такого сечения.

Кроме материала электропроводящих жил при выборе провода стоит учитывать еще и способ подведения их к люстре. Таких способов существует три:

Поэтому при выборе провода понадобится принять во внимание и его механические свойства. Так, многожильные кабели намного гибче, что упрощает работу с ними при прокладке открытой проводки. В свою очередь, цельная жила выгодна для проводки внутри стен и потолка, а также и укладке в монтажный короб. Благодаря жесткости подобные провода будут укладываться ровнее, делая монтаж более экономным и безопасным.

Для подведения электроэнергии к осветительным приборам допускается применять следующие типы кабелей:

Поскольку монтаж люстры может производиться не только в новых домах и квартирах, то возможна ситуация, когда придется удлинять уже существующую проводку или производить наращивание проводов от самой люстры. Наилучший вариант соединения – при помощи клеммной колодки. Данное приспособление представляет собой пластиковую колодку с размещенными на ней токопроводящими пластинами. С каждой из сторон пластины имеются винтовые зажимы, к котором и подсоединяются провода.

Однако клеммная колодка должна быть доступной для обслуживания. С течением времени винтовые соединения могут ослабнуть, что чревато потерей контакта или небезопасным в пожарном смысле нагревом. Поэтому если размещать такую колодку негде, то рекомендуется заменить всю проводку таким образом, чтобы от выключателя до люстры был проложен единый провод. Использовать же скрутки недопустимо, т.к. по мере окисления они неизбежно начнут нагреваться.

Различные варианты схем подключения

Схема подключения будет зависеть от того, какое количество проводов выходит из люстры и сколько проводов подведено к ней по потолку. Поэтому возможно несколько вариантов.

  • фаза первой группы ламп;
  • фаза второй группы;
  • общий нулевой провод.

Данные провода, с учетом маркировки и назначения, подключаются к трем проводам, проходящим по потолку.

  • Три и более провода на люстре и четыре провода на потолке.
  • Эта схема подключения по своей сути полностью соответствует той, при которой по потолку проходят три провода, а из люстры выводятся три или более. Четвертый провод – это принятый в современной электромонтажной практике провод заземления. В руководстве по подключению люстры данный провод будет обозначен как «PE». Поэтому потребуется попросту соединить желто-зеленые провода между собой, а остальной монтаж выполнить по описанной выше схеме. Если устанавливается люстра старого образца, то она может и не иметь заземления. Поэтому желто-зеленый провод на потолке обрезается и тщательно изолируется. Однако назначение четвертого провода на потолке может быть и иным, если он используется в качестве еще одной фазы. Такая схема применяется для подключения к трехклавишному выключателю, позволяющему управлять сразу тремя группами ламп на люстре.

    Финальная стадия — заводим провода в выключатель

    Выключатель всегда устанавливается на провод фазы, размыкая его или распределяя для каждой фазы в люстре (при использовании многоклавишных выключателей). Провода заземления, если таковые присутствуют во внутриквартирной или домовой электропроводке, пускаются в обход выключателя, напрямую к люстре.

    Как правило, в продаже имеются одно-, двух- и трехклавишные выключатели. Схема их подключения будет несколько отличаться, поэтому необходимо рассмотреть три варианта.

    1. Подключение одноклавишного выключателя.
    2. Данная схема является простейшей и позволяет лишь зажигать и гасить все лампы в люстре одновременно. Применяется она при наличии двух подводящих проводов на потолке, вне зависимости от количества проводов, выходящих из люстры.

      Непосредственно подключение выключателя будет заключаться в его монтаже на стене и включении в разрыв провода фазы. Определить данный провод в точке подключения можно последовательным прикосновением индикаторной отверткой к проводам ввода. При контакте с фазой на отвертке будет заметно свечение индикатора. Если индикатор не горит, то это означает подключение к нулевому проводу.

    3. Подключение к двухклавишному выключателю.
    4. Здесь схема подключения будет осложнена наличием двух фаз для двух групп ламп в люстре. Поэтому в точке вода в выключатель подключается фаза способом, рассмотренным выше. На выходе же из выключателя будут присутствовать уже два вывода. Это и будут фазы для каждой из групп ламп. Их следует подсоединить к соответствующим проводам, идущим по потолку к люстре.

    5. Подключение люстры к трехклавишному выключателю.
    6. Подобные выключатели используются для управления многорожковыми люстрами, в которых имеется возможность распределить лампы на три независимых группы. Соответственно, в потолочной проводке следует предусмотреть наличие еще одной свободной жилы, если сравнивать схему с подключением двухклавишного выключателя. Остальные действия будут аналогичными: на вход выключателя подводится фаза, а к выходу подключаются фазы на каждую из трех групп ламп.

    Производя установку выключателя, необходимо тщательно соблюдать все правила техники безопасности. В противном случае ремонт в квартире может обернуться трагедией. Поэтому все работы по укладке проводов, монтажу выключателей на стены и подключение проводов на потолке следует выполнять лишь при отключенной электроэнергии. Убедиться в отключении можно все той же индикаторной отверткой. В точке ввода при ее подключении ко всем из имеющихся проводов индикатор загораться не должен.

    В целом, подключить люстру самостоятельно вполне возможно даже при минимальных навыках электромонтажника. Для этого стоит придерживаться лишь небольшого перечня правил:

    • производить монтаж лишь с отключенной электросетью;
    • еще до начала досконально изучать схему подключения;
    • стараться использовать как можно меньшее количество наращиваний и соединений проводов, отдавая предпочтение цельным кабелям.

    Результатом станет безопасная и долгая эксплуатация люстр с любым количеством рожков в самых комфортных условиях освещения.

    Короткое видео с процессом подключения

    При покупке нового светильника мало кто задумывается о том, как подключить люстру, сколько там приводов и какой выключатель нужен? В магазине продавец дал рекомендации по уходу за осветительным прибором, прочел наизусть рекламу производителя и на этом покупка считается завершенной. Но, придя домой, распаковав осветительный прибор, обнаруживаются провода разных цветов. Как быть? Что делать?

    Ведь в магазине сказали, что в люстре возможно включение только двух ламп, а не всех пяти, и она подсоединяется к одноклавишному выключателю. В этой статье рассмотрены все варианты подключения, а также меры безопасности.

    Техника безопасности

    Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

    1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
    2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
    3. Выключатель для светильника устанавливается в разрыв провода «фаза».

    Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

    Проверка проводов индикатором

    Как распознать провода?

    Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

    Общепринятый стандарт:

    • Заземление – желтый провод со светло-зеленой полоской (земля).

    Внимание! Он не используется для подключения электроустройств. Это только заземление (чтобы в процессе работы электроприбора ток не пробивал «мелкой дрожью»).

    • Синий (голубой) провод – ноль.
    • Фазными выступают другие цвета, кроме перечисленных.

    В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

    Чем грозит поменять местами фазу и ноль?

    Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно . Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

    Как соединить провода?

    Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

    Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.


    Клеммные колодки использовать удобнее всего

    Требуемый инструмент для монтажа люстры

    Для того чтобы подключить люстру к проводам на потолке потребуются инструменты:

    1. Три различные отвертки: с плоским концом, фигурная, индикатор.
    2. Бокорез и плоскогубцы.
    3. Нож – должен быть заточенным.
    4. Вольтметр.
    5. Изолента.

    Нож требуется для оголения одножильного провода, потому что пассатижи повредят или переломят саму жилу. Оголение делается острым лезвием ножа точно так же, как затачивается карандаш. Если остаются заусеницы – это ничем не грозит.

    Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов. Делать этого не нужно, поскольку она непрактичная и в скором времени сломается.

    Приборы измерения есть 2 видов: с цифровым экраном и со стрелками. Предпочтение отдается цифровым, поскольку их показания наиболее точны. Цифровые приборы противоударные, имеют защиту от перегруза. Стрелочный прибор используется в горизонтальном положении. Его достоинство — показывает измерение без дополнительного питания (аккумуляторы, батарейки).

    Внимание! Во всех приборах диапазон переменного тока не больше 500–600 Ватт.

    Для подключения осветительного прибора к электросети требуется выполнить пошаговый алгоритм действий с подробной инструкцией.

    Подготовительные работы: прозвон – определение фазы на потолке

    На данном этапе подготовки будет выяснено, что делать с проводом заземления и как отличить фазу и ноль на потолочном перекрытии? Как множество ниток проводов с люстры соединить с кабелями на потолочном перекрытии? Подключение осветительного прибора своими руками дело аккуратное, требующее минимальные знания по электричеству.


    Найти нужный кабель поможет индикатор

    Провод «заземление»

    Если проводка уже сделана на потолке (разводка сделана, допустим, под гипсокартоном в каркасной основе), тогда среди них есть «ноль», остальные – это фаза и земля.

    Внимание! Проводка с заземлением сделана в новостроях и в помещениях с проведенным ремонтом.

    Провод «заземление» имеет желто-зеленый цвет. По международному стандарту обозначается РЕ. Он соединяется с таким же цветовым проводом на люстре. Просто так оставлять провод нельзя, поскольку это может привести к замыканию. Если же в люстре есть заземление, а на потолке старая проводка, тогда требуется сделать изоляцию РЕ в люстре. Изоляция заземления проводится на потолке, если в люстре его нет. Изоляция делается аккуратно и качественно изоляционной лентой. Недопустимо, чтобы край ленты торчал или отклеивался.


    Правильная изоляция

    Ищем фазы и ноль

    Все провода проверяются – нужно определить, где фаза и ноль. Нельзя надеяться только на цветовую гамму по нескольким причинам. Во-первых, не известно (во многих случаях) как подсоединялись провода к распределительной коробке – квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза красная по цвету, то это мнение может быть ошибочно.

    Если с потолка выходит всего три провода, установлен выключатель с 2 клавишами, тогда может быть два питающих провода, на каждый отдел выключателя, и один ноль – общий. Прозвон делается при помощи мультиметра (тестер), индикатора.

    Для прозвона требуется сделать следующее:

    1. Обуть обувь на резиновой подошве. Быть в сухом помещении. Руки и ноги также должны быть сухими. Вода является проводником тока.
    2. На счетчике или щитке включается напряжение, а выключатель поставить в режим «вкл.».
    3. Осторожно, чтобы провода не касались друг друга (чтобы не спалить всю проводку в доме) следует индикатором, краем отвертки, касаться каждого по очереди. Если отвертка зажигается – есть напряжение.
    4. При подсоединении измерительного прибора, тестер покажет, стрелочкой или цифрами на дисплее, какое напряжение в проводе.
    5. Для уверенности (если память плохая) маркером намечается фазу или все записывается на бумаге – какой цвет.
    6. После обнаружения фазы выключается выключатель, а после обесточивается квартира на электрощитке или на счетчике.

    Для определения тестером проводов требуется на аппарате переключатель поставить на «вольты», выбрать шкалу «больше 220 В». После этого осторожно касаться щупами, держать надо за ручку, а не за оголенное железо, к проводке поэтапно, а не сразу ко всем. Два питающих провода между собой не дают прозвон. Если есть такая пара, тогда это провода фаз. А третий «ноль». Далее, требуется каждый провод, предполагаемая фаза, соединять щупами с нолем. На экране тестера выявиться 220 В. Кабели следует наметить маркером на изоляции или записать цвета. Работа с индикатором легче: светится – фаза, нет – ноль (обозначается буквой N). Фаза – буква L.

    Если в потолке только 2 провода, однозначно один из них фаза. Выключатель при этом одноклавишный, а если есть вторая, тогда она нерабочая.

    Схемы подключения люстры

    На рынке предлагается большое множество люстр, которые поражают своей красотой и необычайностью.

    • Люстра с одним патроном.
    • С вращающейся платформой.
    • С большим количеством галогенных и светодиодных источников.
    • Есть модели со встроенными диммерами, драйверами, которые позволяют включать осветительный прибор пультом ДУ. А также при помощи ПДУ меняется яркость света и поочередность работы ламп.

    Но, несмотря на столь обширную классификацию моделей люстр, все они подключатся по нижеприведенным схемам.

    Одним из главных нюансов выступает правильное подсоединение кабелей на потолке с проводами из люстры. С необходимыми инструментами подсоединение производится быстро человеком, не имеющим опыта в работе с электроустройствами.


    Схема подключения люстры

    Если включатель установлен одинарный, а люстра двухпроводная (допустим, arion или бра), тогда требуется выполнить действия согласно схеме люстра – потолок 2х2. То есть на потолке имеется двужильный кабель. Этот вариант является простым и быстрым. После того как определена фаза и ноль, отключается электропитание. Нулевой провод на люстре (узнать это можно из инструкции к осветительному прибору, по цвету) требуется соединить с нужным «нолем» на потолке. Также делается и с «фазой». Все соединенные провода должны быть качественно заизолированы. Здесь нет затруднений, монтаж проводится быстро.

    Если же люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, тогда следует:

    1. Рассмотреть все провода в люстре. От каждого рожка выходит по 2 провода. Значит, к каждому подсоединяется фазу и ноль. Тогда зажгутся все лампочки.
    2. Подготовка проводов для соединения с общей проводкой дома. Каждый провод на люстре оголяется на 3 см. Поскольку они очень тонкие, делать все следует аккуратно. Далее, берутся все провода одного цвета (допустим, синий) и скручиваются в одну группу. Получилась скрутка по одной жиле от каждого патрона. Такая же скрутка делается и с оставшимися проводами другого цвета.
    3. Получилось 2 скрутки – на одну подходить будет ноль, а на вторую – фаза. После этого индикатором проверяется замкнутость цепи патрон – скрутка.
    4. Две скрутки проводов фиксируются к 2 проводам на потолке. Обязательно применяется изолента.

    Внимание! Запрещается соединять провода из алюминия и меди. Эти 2 металла со временем окисляются и контакт пропадет. Для этого есть специальные переходники.


    Подключение люстры к одноклавишному выключателю

    Люстра имеет 2 провода, на потолке 3 провода (двойной выключатель)

    Здесь есть 2 варианта: третий провод – заземление или вторая фаза, при выключателе на 2 клавиши. В такой ситуации требуется сделать так:

    1. Обязательно делается прозвон с помощью индикатора. При такой работе в сети должен быть электроток, а выключатель включен. Иначе индикатор не покажет вторую фазу. Поведение индикатора:
    • Первый случай, когда при касании отверткой 2 провода дают подсветку индикатору, а третий не светится. Это общий провод.
    • Второй случай – один светится, а остальные 2 нет. Тот провод, который дает свечение, является общим.

    Если нет индикатора, тогда берутся любые 2 кабеля из потолка и подсоединяются к люстре. Включается электроэнергия на щитке и выключатель. Если лампы загорелись, значит, установка происходит правильно. И дальше переделывать не нужно.

    1. Обозначить фазы и ноль, если они одного цвета, выключить питание на считчике.
    2. После этого в клемме фиксируется общий провод и один из оставшихся двух на выбор. Также подсоединяются провода с люстры. Оголение обязательно изолируется.
    3. В случае если есть желание чтобы люстра зажигалась от любой из двух клавиш на выключателе, ставится перемычка.

    После полной изоляции, включается электропитание и проверяется работа.

    Если выключатель двухклавишный, а люстра пятиламповая, тогда:

    1. В люстре от каждого рожка с лампой выходит по 2 провода.
    2. Все собирается в один пучок и делится на группы (сдвоить): 2 питающие, 1 ноль. Одна расцветка – 1 группа. Остальные выходящие разбиваются на группы вразброс.
    3. Все группы проводов скручиваются с обозначенными на потолке.

    Подключение люстры с тремя проводами к многоклавишному выключателю


    Схема подключения к многоклавишному выключателю

    Если люстра двухрожковая и больше, тогда возможны варианты подключения:

    • Если включить выключатель – зажгутся все лампочки.
    • При помощи одной клавиши включается группа лампочек на люстре (допустим, нижние патроны в многоярусном светильнике).
    • С помощью одной клавиши зажигаются 2–3 лампы, но не все.

    На потолке 2 провода, значит, возможен только первый вариант – будут зажигаться все лампы одновременно. Для подключения люстры с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном заводом-производителем все нити в люстре соединяются попарно. В этом случае подсоединение происходит элементарным образом: нахождение фазы и ноля, и подсоединение люстры.

    Если в люстре каждый провод идет от плафона, тогда все провода соединяются параллельно при помощи установки дополнительного провода-перемычки.

    Схема подключения люстры с несколькими проводами к трехжильному кабелю на потолке

    В случае если требуется включение ламп группами в трехламповой люстре (пятипатронный carol), тогда проводится подключение согласно схеме. При этом установлен двух- или трехклавишный выключатель. Для этого на потолке определяется индикатором общий провод, ноль, фаза в трехжильном кабеле. При этом всем установлен выключатель минимум на 2 клавиши. К общему проводу подключается по 1 проводу их пары, идущей от каждого рожка люстры.

    Останется 2 нити, присоединяющиеся к свободным проводам из пар от патронов.

    Внимание! Перед тем как устанавливать много рожковую люстру к многоклавишному (тройному) выключателю, требуется внимательно изучить осветительное устройство, его технические характеристики и инструкцию применения.


    Схема подключения к трехклавишному выключателю

    Подключение люстры к блоку включателя с розеткой

    В некоторых случаях требуется установка розетки и включателя рядом (это часто встречается на кухне). Данные две точки меняются на одну – блок «розетка-включатель» фирмы anam. При этом выключатель имеет от одной клавиши до четырех. Действуя согласно схеме, которая указывает на обычное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноль» и входит к выводу розетки. Схема приводится классическая, но на практике ноль и фаза часто поменяны местами.

    Светодиодная люстра

    Выделяется, потому как типовой точечный светильник содержит дополнительные элементы для бесперебойной работы, заложенной производителем. Такими элементами служат: диммеры, драйверы, преобразователи. Управление включения света идет с пульта ДУ.

    К люстре приложен паспорт с указанием вариантов работы, техническими характеристиками, а также с электросхемой подключения ее к электросети. При подключении люстры требуется выполнение точной работы, согласно приведенной в паспорте схеме, иначе она будет работать неправильно или же сгорит. После подключения осветительного прибора к сети производится регулировка и проверка при помощи выключателя и пульта.

    Люстры — неотъемлемая часть интерьера. Дело не только в красоте и эстетичности, но и в прекрасной возможности хорошо осветить помещение. Однако правильно подключить люстру может не каждый. Если светильники с одной лампой или с двумя проводами не вызывают сложностей, то наличие трёх может поставить в тупик даже опытных электриков.

    Назначение проводов на потолке

    Существует огромное количество форм и вариаций светильников. Начиная от привычных, с обыкновенными лампами накаливания, до многоцветных диодных. Широта и оригинальность мыслей человека не знает границ. Но чего будет стоить даже самая шикарная люстра, если её неправильно подключить.

    В квартире или частном доме из потолка могут выходить 2,3, или 4 провода . Существуют стандарты, по которым определяется их назначение:

    • Чёрный, коричневый или серый — это, как правило, фаза. Может быть промаркирован буквой «L «.
    • Синий, голубой или их оттенки, говорят о том, что это нулевой провод. Он имеет буквенное обозначение «N».
    • Зелёный, жёлтый или жёлто-зелёный является «землёй» или, как ещё выражаются, защитным нулём. Обозначается как «PE».

    Цвета могут не соответствовать принятому стандарту . Например, в некоторых странах обозначение имеет иное значение, если проводка делалась неквалифицированным человеком, или при монтаже не было в наличии кабеля с нужного цвета.

    Чтобы определить назначение проводов без привязки к цвету, понадобятся следующие инструменты:

    • мультиметр;
    • индикаторная отвёртка;
    • стриппер или нож для снятия изоляции;
    • пассатижи;
    • изолента;
    • колодка клеммная;
    • изоляционные трубки или кембрики.

    Если из потолка выходят три провода, а выключатель двухклавишный, значит, два провода будут «фаза» и один «ноль ». С помощью мультиметра не составит труда определить их назначение. Можно сделать это индикаторной отвёрткой, дотронувшись ей до оголённых проводов. При этом выключатели должны быть в положении «включено».

    Чтобы определить где «фаза», а где «ноль» с помощью тестера мультиметра, необходимо прибор поставить в положение «вольты» и выбрать два любых провода. Если на табло появятся цифры (≈220 В), значит, один из них «ноль», а один «фаза». Далее не отнимая один из щупов от провода, второй щуп перемещаем на другой. В случае если снова появится значение, — «фазы» были перемещены, а «ноль» находился постоянно прижатым.

    Если показаний на приборе появилось, оба провода — «фазы». Убедиться в этом можно, переместив одни из щупов на соседний кабель — должны появиться показания ≈220 В.

    В ситуации, когда из потолка выходят только два провода, а выключатель с одной клавишей, значит, один из них «ноль», другой «фаза ». Определить «фазу» легко с помощью индикаторной отвёртки.

    Провода на люстре

    В зависимости от вида люстры количество проводов в ней будет разным. Это говорит о том, что и подключить её можно по-разному. Наиболее частый при этом вопрос, как подсоединить люстру с 3 проводами, он требует более детального рассмотрения.

    Если в светильнике всего два провода, — «фазу» нужно подключить к одному проводу, «ноль» — к другому. Выключатель при этом должен быть одноклавишный .

    Если осветительный прибор трехрожковый и более, выводов будет несколько. Тогда встаёт вопрос, как подключить люстру с 3 проводами и более.

    В отличие от проводов в потолке, на светильнике всегда есть цветовое и буквенное обозначение . Если из потолка выходит провод заземления (жёлтый, зелёный или жёлто-зелёный), то аналогичный ему на светильнике подключается к нему. Далее подключение люстры с тремя проводами выполняется по схеме: «землю» подключаем к «земле» на потолке, «фазу» к «фазному» проводу, «ноль» к «нулевому».

    Подключение люстры с четырьмя проводами и более

    Из каждого рожка люстры выходят по два провода, как правило, это одинарный синий и коричневый (чёрный). Хотя не исключено, что цвета могут быть и другими. В целях экономии и удобства многорожковые осветительные приборы подключают к двухклавишным выключателям.

    Если управление производится двойным выключателем, необходимо все провода светильника разделить на три группы . Одна группа — «ноль», и две — «фазы». Все «фазы» необходимо собрать вместе, после чего оставшиеся провода разбить на две группы. Обратите внимание, чтобы в любую из трёх групп не попали кабели другого цвета. Нужно понимать, что от одной группы будут гореть одна часть лампочек, от другой — другая.

    Схема подключения люстры с двойным выключателем довольно простая. Получившиеся три группы нужно подключить к имеющимся в потолке трём проводам . Главное здесь помнить, где «фазы», а где «ноль». «Фазы», соответственно подключаются к найденным на потолке «фазам», оставшуюся группа «ноль» — к «нулю» на потолке.

    Что делать, если люстра у нас многорожковая, а из потолка выходят всего два провода? Нужно не делить «фазы» на группы, а объединять их в одну . При этом пульт будет одноклавишный, а гореть все лампочки при включении будут вместе без возможности разделения на две группы. В этом случае подключить люстру к двойному выключателю не получится, или будет работать только одна клавиша из двух.

    Таким образом, вопрос, как подключить люстру к двухклавишному выключателю, может быть решен самостоятельно без помощи специалистов. Главное, всегда помнить о технике безопасности . Все работы необходимо производить при выключенных выключателях и автоматах. Под напряжением можно работать только в случае, когда необходимо определить «фазу» и «ноль». При этом дотрагиваться до оголённых проводов категорически запрещено.

    Соединение люстры на 2 выключателя. Подключение люстры к двойному выключателю: порядок работ и примеры

    Содержание:

    У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения. Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными вариантами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. Иначе, люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Тем не менее, это не такая уж сложная задача, если знать и соблюдать определенные правила и порядок действий.

    Подключение люстры к двойному выключателю на 2 лампы

    С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные — фазными.

    Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

    Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

    Как подключить люстру на 3 лампочки к двойному выключателю

    В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами — под . Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

    Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая — сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения — загораются сразу все лампочки.

    Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

    Схема подключения люстры с двойным выключателем на 4 лампочки

    В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый — заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

    Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех — слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.

    Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры. В этом месте провода сети и светильника соединяются между собой.

    Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры, соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.

    Подключение люстры к двойному выключателю на 5 лампочек

    Схема считается более сложной из-за большого количества проводов, с которыми нужно правильно разобраться. Используемый при этом двухклавишный выключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают поочередно отдельными группами, позволяя существенно экономить электроэнергию.

    Схема подключения предполагает определенный порядок действий. Прежде всего нужно определиться с общим проводом, выходящим из люстры, который является нулевым. Его нужно пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

    Из отверстия в потолке также выходит нулевой провод, на котором отсутствует напряжение. Проверка каждого проводника осуществляется с помощью индикатора. Провода, находящиеся под напряжением, будут фазными. Нулевую жилу нужно также пометить изолентой. После этого люстру можно подвешивать на крюк и соединять провода.

    Вначале соединяются нулевые жилы, а затем — фазные. При включении первой клавиши загораются два светильника, а вторая клавиша включает остальные три лампочки. Они могут включаться поочередно или все вместе. Если с первого раза не удалось добиться желаемого результата, необходимо вновь отключить электричество и поменять порядок соединения фазных проводов.

    Данная схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых лампочек. Размеры люстры должны соответствовать площади помещения, где планируется ее установка.

    Подключение люстры к двойному выключателю на 6 лампочек

    Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

    Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

    В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа — две лампочки, 2-я группа — четыре лампочки, третий режим — включаются все шесть лампочек.

    Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

    Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники — фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

    После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные — с соответствующими группами фазных проводов, распределенных заранее.

    Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

    Подготовка: прозвонка и определение фаз на потолке

    Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

    Провод заземления

    Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

    Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

    Ищем фазы и ноль

    С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

    Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

    Прозвонка проводов на потолке темтером

    Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

    Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

    Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

    Провода на люстре

    Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:


    На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

    Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

    • игнорировать — если провода такого цвета (или похожего) нет на потолке,
    • подключить к такому же по цвету.

    Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

    Подключение к двойному выключателю

    Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

    Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

    Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

    Как подсоединить люстру к одинарному выключателю

    Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

    При таком включении одновременно загораться будут все лампочки.

    Правила соединения проводов

    При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

    Соединить провода от люстры и выключателя нужно в клеммной коробке

    Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

    Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

    При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

    Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

    Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

    Подсоединение китайской люстры

    Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

    Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

    Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

    После проверки начинаете группировать провода, как описано выше.

    Подключение галогенной люстры (с пультом и без)

    Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

    Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

    Как подключить люстру с пультом смотрите в следующем видео.

    Люстра представляет собой светильник, закреплённый на потолке. Для равномерного освещения она обычно крепится по центру комнаты. Сегодня производители предлагают люстры с разным количеством ламп, например с тремя или пятью. Для подключения таких люстр часто используется двойной (двухклавишный) выключатель. Благодаря подключению к двойному выключателю появляется возможность регулировать освещённость в комнате. Т.е. можно отдельно включать первую и вторую группу ламп, или же включать обе группы одновременно.

    Общая схема подключения к двойному выключателю выглядит следующим образом: в соединительную коробку подводятся фазный и нулевой провода, проложенные обычно от общего щитка с автоматами. От соединительной коробки нулевой провод идёт к люстре напрямую, а фазный провод – на общий контакт двойного выключателя. Из выключателя выходят два провода на люстру.

    По новым требованиям кроме фазного и нулевого провода, должен использоваться защитный PE-проводник («земля»), необходимый для заземления металлических корпусов электрической техники.

    Подключение люстры может выполняться полностью с нуля, или при наличии уже проложенной проводки, установленной соединительной коробки и выключателя.

    Подготовка

    Подключение с нуля предусматривает несколько этапов электромонтажных работ. Для начала выбирается место для монтажа соединительной коробки. Соединительная (переходная) коробка должна находиться в верхней части стены возле потолка. Форму коробки можно выбрать круглую или квадратную. Затем выбирается место под двойной выключатель. Его желательно располагать в самой комнате прямо на входе. Что касается люстры, то она вешается на специальный крючок в центральной части потолка.

    Монтаж проводки

    После того, как определены места под коробку и выключатель, подготавливается трасса для прокладки проводов. Выполняется штробление в стене и в потолочной плите от соединительной коробки до выключателя и до люстры. Также выполняется штробление от общего щитка до соединительной коробки.

    После работ по штроблению монтируется соединительная коробка. Затем укладываются провода по всей трассе. От общего щитка в соединительную коробку идут три провода (общий ноль, общая фаза и общая «земля»). Далее от коробки прокладывается ноль и «земля» напрямую к люстре, а фазный провод подводится на место, где будет установлен двойной выключатель. От двойного выключателя должны выходить два фазных провода, которые идут сначала в соединительную коробку, а затем от коробки к люстре (на две группы ламп).

    Подключение выключателя

    После прокладки проводов подключается двойной выключатель. Фазный провод от коробки подключается на общий контакт двойного выключателя. Два отходящих провода, идущих через коробку на люстру, подключаются к выходным контактам выключателя. Следует отметить, что функция комнатного выключателя – это разрыв фазы. Ни в коем случае нельзя подключать на выключатель ноль.

    Подключение люстры

    Для того, чтобы подключить люстру, сначала необходимо все её лампы условно разделить на группы. Например, если в люстре три лампы, то первая группа будет с одной лампой, а вторая – с двумя. Если люстра с пятью лампами, то существует два варианта разделения на группы.

    • Первый способ (наиболее часто применяемый) – первая группа с двумя лампами, вторая группа с тремя.
    • Второй способ – первая группа с одной лампой, вторая группа с четырьмя. Выбрать можно любой вариант по желанию.

    После разделения ламп на группы, выполняется подключение в самой люстре. Для начала следует отметить один нюанс подключения проводов в патронах для ламп. Фазный провод необходимо подключать к центральному контакту патрона, а нулевой провод подключается к боковому контакту. Затем все нулевые провода со всех патронов люстры соединяются вместе и подключаются к нулевому проводу, подведённому от соединительной коробки.

    Что касается фазных проводов, то отдельные группы подключаются отдельно друг от друга. Т.е. фазные провода, выходящие из патронов первой группы, соединяются между собой, а фазы из патронов второй группы тоже соединяются между собой, но отдельно от фазных проводов первой группы. Затем соединённые фазы первой и второй групп люстры соединяются с фазными проводами двойного выключателя, идущими через соединительную коробку. Первая группа к одному проводу, вторая – к другому проводу от выключателя.

    Если в люстре предусмотрено заземление, то защитный PE-провод от коробки необходимо подключить на специальный контакт для заземления.

    Подключение в распределительной коробке

    После подключения и соединения проводов в люстре и выключателе, выполняется соединение всех проводов в соединительной коробке. Общий ноль от щитка соединяется с нулевым проводом, идущим на люстру, защитный PE-проводник соединяется с «землёй», идущей также на люстру. Общая фаза от щитка соединяется с фазным проводом на выключатель. Выходящие провода от выключателя соединяются с фазными проводами, идущими на каждую группу люстры.

    Последний этап – это подключение общего нуля, фазы и «земли» в щитке. Фаза подключается на автоматический выключатель, ноль – на нулевую клемму, PE-проводник – на шину заземления. После этого подаётся напряжение включением автоматического выключателя, а затем включается двойной выключатель и проверяется наличие света.

    Очень часто бывает, что на старое место необходимо подключить новую люстру. В этом случае уже установлен двойной выключатель, под потолком находится соединительная коробка, провода уже проложены и для подключения люстры достаточно определить, где какой провод.

    • Самый простой способ – это развести все выходящие из потолка провода в разные стороны и включить обе клавиши двойного выключателя. С помощью индикатора определить, на каких проводах есть напряжение. Провод, на котором напряжения не будет – это ноль, остальные два – это фазы.
    • Второй способ – это прозванивание всех проводов. Для этого придётся разбирать сам выключатель, а иногда и вскрывать соединительную коробку.

    Подключение люстры и двойного выключателя необходимо выполнять только при отключенном напряжении.

    Что такое люстра? Это современный потолочный светильник с несколькими лампами, удаленными на равное расстояние друг от друга. Главная задача люстры обеспечивать ровное, бестеневое освещение во всей комнате. В качестве источников света могут использоваться лампы накаливания, светодиодные или люминесцентные источники света. Установка люстры является завершающей частью обустройства интерьера. Установка ее не так сложна, как может показаться на первый взгляд. Необходимы минимальные электротехнические навыки и стандартный набор простых инструментов. Чтобы установка прошла просто и безопасно можно придерживаться следующей инструкции.

    Подготовка: прозвонка и определение фаз на потолке

    Для начала нужно определиться, сколько проводов выведено на потолке и для чего они нужны. Два торчащих провода означают, что все лампы будут включатся одновременно, три и более позволяют комбинировать с очередностью включения. Опытный электрик разберется с этим без труда, но новичкам будет трудно разобраться где фаза и ноль, и что делать с заземлением.

    Встречается только в домах новой постройки или в помещениях, где был сделан ремонт с учетом всех требований по монтажу электропроводки. Имеет желто-зеленую оболочку, подключается к проводу такого же цвета на светильнике. В старых домах его может и не быть. Если в разъеме люстры нет места для заземления, то провод необходимо заизолировать, чтобы исключить короткое замыкание.

    Ищем фазы и ноль.

    Оставшиеся провода могут быть любого цвета – красного, черного, белого, при этом необязательно цвет провода будет соответствовать «фазе» или «нулю». Для точного определения где какой провод концы необходимо прозвонить специальным тестером или индикаторной отверткой – приспособление со встроенным светодиодом, показывающее наличие напряжения. Проверка проводится с включенной сетью и положением настенного выключателя «ВКЛ». Поочередно касаемся оголенных концов проводов и смотрим результат. Фаза будет светиться лампочкой на индикаторной отвертке, а мультиметр покажет значение напряжения 220 В. Нужно отметить, что тестер будет показывать напряжение только между нулем и фазой. Для выключателя с одной клавишей еще проще – два провода на потолке, из них один ноль, а второй это фаза. Перед на чалом работ по подключению светильника обязательно нужно обесточить провода, желательно сделать это выключением рубильника на счетчике.

    Самый простой и распространенный вариант – это два провода на потолке и два провода на люстре, а на стене установлен одноклавишный выключатель. Просто соединяем концу между собой. Желательно подключить таким образом, чтобы нулевой провод шел напрямую к люстре, а фаза размыкалась выключателем. Для монтажа можно использовать специальные колодки или скрутку с последующей изоляцией.

    С двумя фазами и двухклавишным выключателем возможны следующие варианты. Одна фаза изолируется, вторая подключается к люстре. В этом случае одна клавиша остается незадействованной. Фазы соединяются между собой и подключаются к проводу люстры. Тогда включение светильника будет осуществляться любой клавишей.

    Подключают 2-х и более рожковую люстру всегда по одному принципу. От каждой лампы идет два разноцветных провода, собираем их все и делим на три группы – две фазы и ноль. Все провода одного цвета скручиваем между собой. Это будет ноль, по стандарту провода должны быть синего цвета, но если используется другой ничего страшного. Оставшиеся провода в произвольной форме разбиваем на две группы, при этом получаются схемы включения ламп 1+3, 2+2, 2+3. Провода скручиваем между собой, а затем подключаем к соответствующим выводам на потолке.

    Подсоединение люстры к одинарному выключателю

    Как быть если в потолке два провода, а в светильнике 3 и более. В такой схеме подключения группируются провода одного цвета. Одна скрутка будет подключаться к нулевому проводу, вторая к фазе. При включении все лампы в люстре будут загораться одновременно.

    Правила соединения проводов

    Шутки с электричеством плохи, поэтому все работы делаем по правилам. Скрутку из нескольких проводов недостаточно просто зажать в клемму или обмотать изолентой. Необходимо пропаять все подобные соединения, после чего оно станет долговечнее, контакт лучше, а греться будет меньше. Следующий шаг – это соединение проводов люстры с проводами, идущими от выключателя. Использование скрутки недопустимо, поэтому применяются клеммные коробки. Если их нет в комплекте, то приобрести можно в любом строительном магазине. Когда толстая скрутка не проходит в отверстие для зажима, можно попробовать припаять к ней медный контакт нужной толщины, но не менее 0,5 мм2 в сечении. Или купить клеммную коробку большего размера, если позволяет место в светильнике. Затем люстра поднимается под потолок, окончательно присоединяются провода нуля и фазы, все винты протягиваются, после чего она окончательно закрепляется на своем месте.

    Подсоединение китайской люстры

    На рынке люстры из поднебесной представлены очень широко. Благодаря низкой цене и огромному выбору, они популярны у населения, а вот с электрической начинкой возникают сложности. Рекомендуется перед ее установкой и включением в сеть провести предварительные испытания. Начнем с визуального осмотра: небрежные соединения, тонкие в сечении провода, слабый слой изоляции на них уже должен насторожить. Чтобы проверить качество изоляции можно все провода собрать вместе и попробовать закоротить их на корпус через тестер. Прибор не должен давать никаких показаний. Если это не так, то люстру необходимо разобрать и устранить причину. Затем проверяется контакт в каждом рожке отдельно. Для этого прозванивается цепь, идущая от патрона до конца провода. На этом этапе можно вычислить провод, идущий от центрального контакта в патроне, для его последующего крепления к фазе, как того требует стандарт и нормы безопасности.

    Подключение галогенной люстры (с пультом и без)

    Принцип работы галогенных ламп построен на работе нити накаливания в газе-наполнителе со специальными добавками (бром, йод). Благодаря этому можно снизить габаритный размер лампы и напряжение до 12 или 24 В. Для этого в каждом светильнике такого типа установлен понижающий трансформатор. Обычно вся схема уже собрана и готова к работе, свободными остаются два провода, которые подключаются к нулю и фазе в произвольном порядке. Если люстра снабжена пультом дистанционного управления, то к трансформатору подключается еще и блок управления. Подключение в этом случае остается таким же. Не перепутать провода подключения с антенной, которая принимает сигнал с пульта.

    Люстра представляет собой потолочный светильник, который должен обеспечивать бестеневое освещение в помещении. Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. В качестве источников света сегодня используются лампы накаливания, люминесцентные и светодиодные.

    Приобретение люстры — это приятный момент, когда вы завершаете обустраивать жилище и после покупки нового предмета интерьера, остается его подключить. Время сборки зависит от сложности конструкции и типа крепления. Причем справиться с этой задачей можно быстро и легко, достаточно следовать инструкции и иметь в арсенале простые монтажные инструменты, а для того чтобы ее подключить, необходимо разбираться еще и в электрике.

    Многоламповый светильник имеется во всех квартирах и домах. Для равномерного распределения света обычно расположен по центру потолка. Давайте разберемся, какие знания потребуются для подключения люстры своими руками.

    С чего начать?

    Для начала нужно разобраться, какое количество шнуров выходит из потолка. Обычно выведено два или три. В случае если их два, то конструкция предусматривает одновременное включение всех лампочек и трудностей с подключением люстры не возникнет. А наличие трех шнуров дает возможность включать лампочки по отдельности и группировать их для изменения уровня освещенности. В итоге сложность возникает в том, что нужно понять какие провода соединять между собой. Для того чтобы люстра работала исправно, важно правильно все подключить. Перед началом работ обязательно ознакомьтесь с устройством кабелей. Итак, давайте действовать по порядку.

    Соблюдайте технику безопасности

    Основное требование во время подключения люстры — обесточивание всего участка электропроводки. Простого выключения света в данном случае недостаточно, требуется полностью отключить автоматы в щитке.

    Затем необходимо подготовить кабели для тестирования. Их следует разомкнуть, чтобы не допустить дальнейшего соприкосновения друг с другом.

    Согласно маркировке, кабели обозначаются латинскими буквами:

    Необходимо отметить, что маркировка присутствует не всегда, ведь ее стали наносить не так давно. В этом случае стоит воспользоваться расположенным в щитке автоматом и перевести выключатель в положение «ВКЛ». Затем индикаторной отверткой нужно по очереди касаться оголенных концов — если в процессе внутри будет загораться светодиод — кабель под напряжением и является фазой. После определения типов проводов снова отключаем электропитание и приступаем к работам по подключению.

    Соединять кабели между собой можно двумя способами:

    Варианты монтажа люстры можно найти, перейдя по ссылке:

    На способ подключения люстры могут влиять следующие параметры:

    • число шнуров в люстре;
    • число проводов в потолке;
    • количество клавиш на выключателе.

    Схема первая. Два шнура на люстре и два провода на потолке

    Этот способ подключения люстры является самым простым, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между собой, предварительно определив, где фаза, а где ноль. Причем порядок соединения может быть любой.

    Нулевой кабель (на схеме синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.

    При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подсоединить их к нулевому кабелю из распределительной коробки. Далее объединить их с фазой и провести к выключателю.

    Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подсоединяться к центральному контакту в электрическом патроне, а фазный провод должен размыкаться выключателем. Соблюдение данных правил повысит безопасность эксплуатации осветительных приборов.

    Схема вторая. Два шнура на люстре и три провода на потолке

    Сегодня при строительстве домов в электропроводке применяют трехжильные кабели с проводами разных цветов. Логично предположить, что к осветительному прибору необходимо будет подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?

    Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а третий — проводник. Две фазы в этом случае предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля — достаточно будет выключателя с одной клавишей.

    Важно знать! Перед подключением нужно провести изоляцию, предварительно выключив напряжение.

    Схема третья. Три и более шнура на люстре и два провода на потолке

    В случае когда из потолка выходит всего два кабеля — все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить процедуру с фазными.

    Схема четвертая. Три и более провода на люстре и три на потолке

    Такой вариант подключения сможет обеспечить более разумное использование ламп. Можно будет комбинировать их работу или включать по очереди. В данном случае использоваться будет двухклавишный выключатель.

    Маркировка потолочных проволок следующая: фаза — L1 (оранжевого цвета), фаза — L2 (желтого цвета) и ноль — N (синего цвета). В связи с тем, что изготовители кабельной продукции не всегда указывают обозначения, а электрики при монтаже проводки могут не придерживаться стандартов цветовой схемы, перед их соединением лучше самостоятельно перепроверить их назначение отверткой-индикатором.

    Важно знать! Не забудьте, что кабели с фазой всегда прокладываются к выключателю, а нулевые — к осветительному прибору.

    Подключение люстры с несколькими шнурами осуществляется с определенной последовательностью действий. Сначала провода от лампочек должны быть разделены на две группы. Все секции по отдельности соединяются лишь с одним проводом, к которому ведет фаза, а затем секции объединяются нулевым.

    При такой установке с первой клавишей будет загораться одна группа лампочек, а со второй другая. Этот вариант соединения допускает подключение одной, двух или трех лампочек вместе, используя лишь одну клавишу выключателя.

    Второй способ для подключения люстры, к примеру, с шестью рожками — первая клавиша включает 5 лампочек вместе, а вторая — шестую.

    С большим числом рожков в осветительном устройстве монтаж будет проходить идентичным образом. Останется определиться с тем, какие комбинации ламп вы желаете использовать в освещении данной комнаты.

    Схема пятая. Три и более провода на люстре и четыре на потолке

    В случае если подключение люстры необходимо в новостройке или частном доме, вероятнее всего, из потолка будет выходить шнур с функцией защиты. Как правило, это кабель желто-зеленый и маркирован латинскими буквами PE, что в переводе дословно означает заземляющий проводник. В итоге со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертый защемляющий — PE.

    Такой шнур, ни в коем случае, не помешает подключению — достаточно соединить его с желто-зеленым проводом со стороны люстры. Если в осветительном приборе не предусмотрено наличие этого провода, то со стороны потолка кабель изолируется.

    Монтаж нескольких люстр на один выключатель

    Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.

    В данной ситуации все осветительные приборы должны соединяться параллельно.

    Причем каждая люстра может иметь свою распределительную коробку.

    Монтаж трех люстр на трехклавишный выключатель

    Этот способ подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.

    Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.

    Монтаж люстры с вентилятором

    Подключение такой модели — достаточно рациональное решение, особенно в жаркую погоду. Перед установкой такого типа осветительного устройства нужно всего лишь ознакомиться с инструкцией, в которой будет детально прописана схема подключения.

    Чтобы стало понятнее: вентилятор в данном случае, выступает как очередная лампа, которая присоединяется параллельным способом.

    По вашему желанию к нему можно сделать также отдельную клавишу выключателя.

    Как видите, подключение осветительного прибора — задача простая, если знать, как правильно сделать. Следуйте схемам, соблюдайте правила монтажа, и вы легко справитесь с подключением без посторонней помощи.

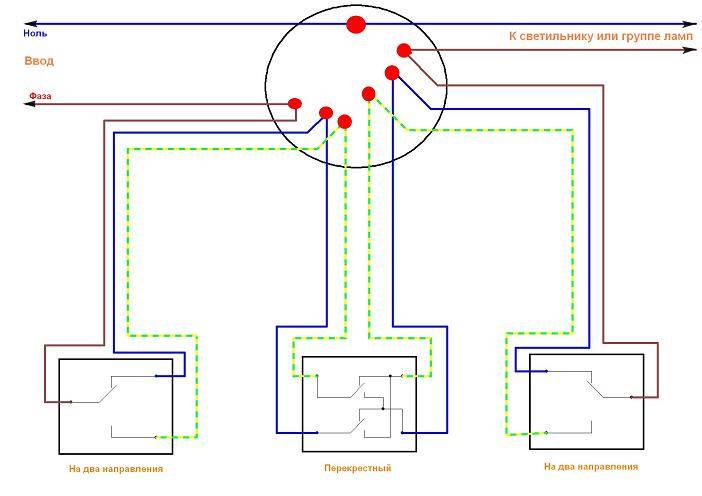

    Электрическая схема подключения люстры на два выключателя. Установка и подключение пятирожковой люстры с двухклавишным выключателем

    Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

    Подготовка: прозвонка и определение фаз на потолке

    Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

    Провод заземления

    Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

    Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

    Ищем фазы и ноль

    С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

    Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

    Прозвонка проводов на потолке темтером

    Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

    Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

    Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

    Провода на люстре

    Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:


    На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

    Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

    • игнорировать — если провода такого цвета (или похожего) нет на потолке,
    • подключить к такому же по цвету.

    Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

    Подключение к двойному выключателю

    Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

    Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

    Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

    Как подсоединить люстру к одинарному выключателю

    Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

    При таком включении одновременно загораться будут все лампочки.

    Правила соединения проводов

    При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

    Соединить провода от люстры и выключателя нужно в клеммной коробке

    Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

    Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

    При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

    Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

    Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

    Подсоединение китайской люстры

    Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

    Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

    Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

    После проверки начинаете группировать провода, как описано выше.

    Подключение галогенной люстры (с пультом и без)

    Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

    Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

    Как подключить люстру с пультом смотрите в следующем видео.

    Подключение осветительных приборов кажется несложной задачей. Казалось бы, чего тут сложного – подключить два провода, идущих из потолка? Однако иногда перед домашним мастером встает неожиданная проблема: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

    Необходимый инструмент

    Для правильного подключения люстры вам понадобятся:

    • Индикаторная отвертка или указатель напряжения;
    • Мультиметр;
    • Пассатижи;
    • Клеммная колодка на три клеммы;
    • Изолента.

    Также вам необходимы будут стремянка или устойчивая подставка, маркер, лист бумаги и паспорт на осветительный прибор.

    Определение назначения проводов в люстре

    Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

    • Белый или коричневый провод – фаза;
    • Синий провод – ноль;
    • Желто-зеленый провод – защитный заземляющий.

    Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.


    Подключение двухконтурной люстры к электросети

    Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

    1. Возьмите индикаторную отвертку или указатель напряжения.
    2. Включите обе клавиши выключателя.
    3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
    4. Отметьте фазные провода маркером.
    5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
    6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
    7. Проверяют работу люстры, поочередно включая обе клавиши.

    Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

    Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

    Подключение люстры с заземляющим проводом

    Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

    Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

    1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
    2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые провода проводки и люстры также соединяют, а заземляющий – изолируют.

    Техника безопасности

    При подключении любых электроприборов необходимо соблюдать осторожность. Все подключения и присоединения нужно проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах. Места скруток изолируют с помощью специальных колпачков или изоленты. Если вы сомневаетесь в том, что сможете подключить люстру с тремя проводами правильно, лучше доверить это дело профессионалам.

    Тема подключения люстры к двухклавишному выключателю особенно волнует хозяина квартиры после приобретения нового светильника, ведь от красоты изделия способ подключения не меняется. Все нормативы, которые необходимо знать для установки люстры, полностью зависят от ее конструкции. Научившись подсоединять простые светильники, можно будет легко понять, как подключить люстру с пультом. По правилам настройка управления происходит после того, как светильник подключен.

    Электричество с напряжением 220 Вольт опасно для жизни человека. Если знаний в области электрики недостаточно, то для подключения желательно пригласить специалиста, имеющего допуск для работы с электрическими сетями.

    Если необходимо произвести подключение своими руками, тогда перед началом монтажа необходимо выяснить параметры, которые в дальнейшем помогут избежать грубых ошибок. Кроме подробных инструкций, стоит изучить видео, где монтаж люстры проводит опытный мастер.

    Основные параметры

    Прежде всего, стоит определить, какой тип освещения у люстры, он зависит от осветительного элемента. В современных светильниках применяются:

    • лампы накаливания:
    • люминесцентные лампы;
    • светодиоды.

    По количеству проводов все люстры разделяют на несколько типов:

    • светильник с двумя проводами;
    • люстра с тремя проводами;
    • осветительный прибор с четырьмя проводами;
    • люстра с пультом ДУ.

    Кроме того, важно определить количество проводов, идущих между выключателем и люстрой. В жилых помещениях в коробке выключателя бывает 2, 3 или 4 провода.

    Установка люстры на потолке

    Перед установкой надо оценить степень новизны проводки. Зачастую на электропроводку в доме никто не обращает внимания, пока не приходит время установки новой люстры. И только когда старый светильник снят, становится ясно, что вместе с новой люстрой придется поменять и проводку.

    Электропроводка

    Начнем с электропроводки, так как от ее вида, материала изготовления, количества жил в кабеле зависит, насколько быстро и грамотно возможно провести подключение. В старых домах между выключателем и люстрой прокладывали 2 провода одинакового цвета. С подключением в такую сеть проблем не возникало.

    В современных домах используют 3-4 провода разного цвета. Чтобы не запутаться с цветовой маркировкой проводки, рассмотрим их назначение по цветам:

    • желто-зеленого цвета – провод заземления: служит для заземления люстры, у некоторых производителей для таких проводов используют чисто желтый или зеленый цвет;
    • провод синего цвета – нулевой;
    • черный, белый, красный, серый, коричневый, оранжевый, фиолетовый, розовый, бирюзовый – фазный провод.

    Люстра с 2 проводами

    Рассмотрим первый вариант – подключение люстры с 2 лампами и 2 проводами к выключателю с двумя клавишами , когда между выключателем и люстрой находятся 2 провода. В этом случае попеременно подключать одну или 2 лампы не получится, потому что число проводов рассчитано на прямое подключение люстры к сети без вариантов. В этой ситуации можно не использовать устройство с несколькими клавишами. Если нет надобности менять его на одноклавишный, можно оставить все как есть и установить люстру. Общая схема установки не отличается от принципа подключения люстры с одним рожком.

    Схема подключения люстры с 2 лампами и 2 проводами к выключателю с 2 клавишами

    Схему проводки с 2 кабелями можно найти в старых домах, когда третий провод для регулировки уровня освещенности еще не применялся. Сегодня во всех новых жилых помещениях используют три провода.

    Люстры, где используются 2 лампы без возможности включать их попеременно, в настоящее время промышленностью выпускаются очень редко. Поэтому такой вариант установки освещения возникает, если нужно поменять местами светильники в старом доме. Если же такую люстру предлагают в магазине, то надо задуматься: целесообразно или нет данное приобретение. Возможно, лучше выбрать модель, где освещение регулируется.

    Переходим к самой установке. Сначала проводим подключение на люстре.

    Действия следующие:

    1. Выключаем с помощью автомата освещение в выбранной комнате.
    2. Зачищаем на 2-3 мм провода, то есть снимаем с него изоляцию.
    3. Разводим провода в разные стороны, чтобы их концы не соприкасались.
    4. Убираем руки от проводов и подключаем напряжение.
    5. Теперь касаемся индикаторной отверткой провода, одновременно держа один палец на металлической части рукоятки.
    6. Если индикаторная лампочка загорелась, то перед нами фаза, нет – ноль.
    7. Теперь надо запомнить расположение проводов и выключить ток в комнате.
    8. Чтобы не забыть, где какой провод расположен, стоит сделать пометку маркером. Обычно первую фазу обозначают «1», а нулевую – «0».
    9. Соединить на люстре нулевой провод с синим, а с фазным проводом на люстре.
    10. Заизолировать места соединения.

    Перейдем к выключателю. Теперь надо:

    1. Соединить фазный провод, находящийся между выключателем и распределительной коробкой, с его общим контактом.
    2. Соединить фазный провод выключателя, идущий от люстры с одним из нормально разомкнутых контактов к выключателю.
    3. Второй контакт в данном случае можно не использовать. Установить рамку с выключателем на место.
    4. Включить напряжение.
    5. Проверить работоспособность.

    На этом работы по установке люстры окончены. Можно посмотреть подробные мастер-классы на видео, которых много в интернете.

    Во время тестирования и определения фазы в проводах ни в коем случае нельзя касаться руками оголенной части провода, соединять провода вместе, а также трогать отвертку в рабочей части. Все эти действия могут привести к удару током, а напряжение в сети является опасным для жизни. По этой же причине нельзя приступать к соединению проводов пока полностью не убедитесь в том, что напряжение отключено.

    Согласно технике безопасности через выключатель проходит только фазный проводник, потому что нулевой не участвует в разрыве цепи.

    Люстра с 3 проводами

    Рассмотрим второй вариант – подключение люстры с тремя проводами к выключателю с двумя клавишами. От выключателя до люстры идут 3 провода. Этот способ подключения является самым распространенным.

    Схема подключения с тремя проводами

    Подключение выполняется следующим образом:

    • Определить фазный провод с помощью индикаторной отвертки, пометить его.
    • Обесточить сеть.
    • Подсоединить синий нулевой провод на люстре с нулевым проводом электропроводки. Произвести изоляцию.
    • Оставшиеся два провода из светильника и 2 провода из щитка соответственно скрутить попарно между собой, собирая в каждую скрутку по одному проводу из люстры и распределительного щитка.

    Теперь переходим к выключателю:

    • Включаем напряжение и находим фазный провод, идущий из распределительной коробки к выключателю. Для этого тоже используем индикаторную отвертку.
    • Обесточиваем помещение.
    • Фазный провод, расположенный между распределительной коробкой и выключателем, соединяем с общим контактом к выключателю.
    • Два оставшихся провода присоединяем по одному к каждому разомкнутому контакту двухклавишного выключателя.
    • Далее следует установить двухклавишный выключатель на место, включить сеть, проверить работу люстры.

    Схема подключения пятирожковой люстры к двухклавишному выключателю

    Люстра с 3 проводами и цветовой маркировкой

    Рассмотрим третий вариант – подключение люстры с двумя лампами и тремя проводами к двухклавишному выключателю при наличии цветовой маркировки проводов.

    Тут сразу можно начинать с отключения напряжения, потом стоит подсоединить синий нулевой провод люстры к синему проводу электропроводки. Два оставшихся провода соединить соответственно по цветам. На выключателе фазный провод (смотри цветовую маркировку выше) соединить с общим контактом. Остальные два провода подключить к оставшимся контактам выключателя. Установить все по местам, включить напряжение, проверить.

    В любом из вариантов подключения нельзя забывать об изоляции провода. Оголенные части разных проводов ни в коем случае не должны соприкасаться друг с другом. Более того оголенных частей проводки после установки люстры просто не должно остаться, все места скруток нужно надежно защитить. Для этого проще всего использовать полиэтиленовые клеммники.

    Необходимость изоляции проводов

    Соединение проводов клеммником происходит через латунную гильзу с 2 винтами, находящуюся внутри. В такой клеммник с двух сторон помещаются и закручиваются провода. При этом все оголенные части остаются изолированными, и для скручивания, а значит, не потребуется зачищать большую поверхность провода.

    Аналогично производится подключение, если из каждого рожка светильника идет по три провода. Здесь все синие провода скручивают вместе, а оставшиеся распределяют как удобно. Схема подключения хорошо видна на 4 рисунке.

    Схема подключения по 3 провода из каждого рожка

    Электропроводка для люстры на 4 провода

    Четвертый вариант – люстра с двумя лампами и четырьмя проводами, проводка на четыре провода. Выполняем все как в предыдущем пункте. Дополнительно к выполненным действиям нужно соединить желто-зеленый провод люстры с соответствующим проводом электропроводки. То же самое применить к выключателю.

    Светильник с пультом управления

    Обычно много задают вопросов о том, как подключить люстру с пультом, ведь такие светильники часто используются в квартирах. Люстра с пультом управления подсоединяется к проводам как обычно. Поэтому вначале надо соединить провода в люстре с проводами проводки, выбирая один из вышеперечисленных вариантов.

    Здесь не имеет значения, какой именно установлен выключатель. Для управления люстрой с пультом нужно, чтобы люстра всегда находилась под напряжением. Поэтому выключатели вместе с пультом управления не используется.

    Можно соединить провода между распределительной коробкой и выключателем напрямую или же оставить клавиши как есть. Но тогда придется постоянно пользоваться выключателем для подачи напряжения и уже потом брать пульт управления или все время держать выключатель включенным.

    Иногда вместе с пультом управления в комплекте идет вентилятор. Для отдельного применения люстры и вентилятора используются разные клавиши выключателя. Схема управления и проводки будет такой.

    Схема проводки для люстры с вентилятором

    Подключение. Видео

    О том, как подключить люстру к выключателю самостоятельно и что для этого потребуется, расскажет видео ниже.

    Таким образом, для установки люстры с 3 рожками используется один и тот же алгоритм. Сначала определяется предназначение каждого провода, затем обесточивается помещений, подключается осветительный прибор и устанавливается выключатель. Все эти операции производятся со строгим соблюдением техники безопасности.

    Перед тем, как приступить к подключению люстры, надо исследовать её устройство.

    Если из люстры и потолка выступают лишь по 2 провода, то особых сложностей с подключением не предвидится. Но более замысловатый вариант – это когда надо осуществить данную процедуру, имея возможность подключения на два одинаковых выключателя, если из люстры и потолка выступает по 3 провода. То есть лампочка, или их группа включаются отдельно. Получается картина: из данного потолка выступает некоторое количество проводов, из люстры также – что же нужно соединять? Чтобы разобраться в этом, в предоставленной статье будет отображена подробная схема подключения люстры.

    Основные контакты, для того, чтобы провести электрическую проводку, имеют собственное обозначение – это буквы латинского алфавита:

    L – Это обозначение фазы,

    N – Провод нулевой,

    РЕ – проводник заземляющий, обладающий желто-зелёным цветом.

    Помечать люстры маркировкой начали не так давно, поэтому в данных приборах более раннего производства, она отсутствует. Тогда приходится во всем разобраться самостоятельно.

    Как осуществить подключение в люстру провода заземляющего

    В осветительных приборах современного изготовления, с наличием металлической арматуры, устанавливается специальный провод заземляющий, имеющий желто-зеленый цвет. Этот провод обозначен – РЕ. Если в помещении электропроводка сделана с таким проводом, кстати, он может иметь и иной оттенок, то надо его соединить с клеммой. Клемма, в свою очередь, соединена с проводом люстры (желто-зеленым). В большинстве помещений электропроводка сделана без наличия проводника заземляющего. В старых осветительных приборах, или в тех, в которых арматура сделана из пластмассы, также отсутствует данный проводник. Тогда не осуществляют подсоединение проводника заземляющего, и это абсолютно не влияет на функционирование люстры. Заземление исполняет исключительно защищающую функцию. В том случае, если перетирается изолирование фазной проводки, и она соприкоснется с арматурой люстры (металлической), то во время прикосновения рукой к отдельным металлическим участкам прибора, может произойти удар силой тока.

    Когда изображаются фотографии провода, который исходит от люстры и потолка, то там он белого цвета. Это не случайное совпадение. Нет одного установленного мирового стандарта на цветное маркирование проводов в сети электрической, а тем более, в осветительных приборах. В Российской державе цветовое маркирование провода изменилось, начиная с первого января, 2011г. В любой отдельной стране имеется собственное маркирование. Единственное, что провод заземляющий РЕ, во всех странах маркируется стандартным цветом – желто-зеленым.

    Схема подключения люстры, когда два отдельных провода, исходят от люстры и потолка

    Подключить люстру одно рожковую из единой лампы и одного выключателя клавишного, в основном, не составляет большого труда. Будет достаточным, 2 провода, которые выходят из потолка, присоединить друг к другу при помощи клеммы, Wago,
    а также, колодки клеммной.
    Ещё можно осуществить соединение, применяя скрутку с двумя отдельными проводами, исходящими из осветительного прибора.

    Требования, изложенные в ПУЭ, гласят, что провод фазный обязан в патроне соединяться с центральным контактом. Выключатель, при этом, должен произвести размыкание фазной проводки. Это для того, чтобы повысить эксплуатационную безопасность. Рекомендуют следовать данному правилу. Но в реальности при практической работе, мало кто об этом задумывается. В большинстве случаев, выключатель и осветительный прибор соединяют весьма небрежно.

    Схема подключения одной люстры, при выходе из потолка двух проводов, а из люстры – трёх и больше

    Если одна люстра обладает двумя и больше лампами, а имеющийся выключатель с одной клавишей, то вполне можно осуществить подключение данного осветительного прибора в трёх вариантах:

    – когда включается выключатель, то загораются сразу все лампы;

    – выключателем с несколькими клавишами, можно включить каждую из ламп в отдельности, много рожковой люстры;

    – выключателем с несколькими клавишами, можно включить целые группы ламп, к примеру, в люстре трех рожковой двухклавишный выключатель может привести в действие или одну лампу, или две, или же все имеющиеся одновременно.

    Если же из потолка выступает лишь 2 провода, то осветительный прибор можно подключить согласно варианту первому – одновременно все лампы. Подключение одной люстры осуществляется в зависимости от того, как предприятие-изготовитель соединило провода, от патронов. В основном, люстры, с некоторым числом плафонов, содержат парные соединения проводов от плафонов и тогда подключение делается согласно описанному выше.

    Далее представлена ещё более сложная схема подключения люстры. Проводка в люстре соединена так, чтобы включалась каждая лампа отдельно. В данном случае, необходимо все имеющиеся пары проводов от патронов соединить в параллельном порядке. Это не зависит от их числа. Существует некоторый вариант – установление добавочной перемычки из проводки.

    Можно и не делать установление перемычки, будет доставочным только открутить винты в первой и третьей клемме, вытянуть провод, проходящий через левый патрон от начальной клеммы, и надежно вставить в клемму третью, вместе с проводом, исходящим от патрона с правой стороны.

    Схема для осуществления подключения осветительного прибора с двумя отдельными проводами, с наличием трех проводов, исходящих из потолка

    В большинстве случаев, из потолка исходит три отдельных провода тогда, когда имеется выключатель на две клавиши. Здесь следует вначале разобраться с проводкой – отыскать общий главный провод. Такое действие легко осуществить, когда есть индикатор фазы.

    Чтобы начать поиск данного главного провода следует включить две имеющиеся клавиши, и по порядку коснуться каждого провода, применяя отвертку индикатор. Здесь есть два типа поведения данного индикатора, в зависимости от конкретного провода (нулевого или фазного), который размыкается выключателем:

    – в ходе прикосновения к двум отдельным проводам, присутствует свечение, к третьему – отсутствует. Следовательно, провод без свечения, является общим;

    – в ходе прикосновения к одному из данных проводов, свечение присутствует, а к иным двум – отсутствует. Тогда, провод со свечением есть общий.

    Если нет индикатора фазы, то тоже можно легко разобраться с особенностями подключения. Для этого надо подключить к люстре два любые провода, идущие из потолка, и включить две клавиши в выключателе. Если свечение появилось, то значит, что получилось соединение с проводом общим, и также с одним проводом, исходящим от выключателя. Так может всё и остаться. Если хочется разобраться до конца во всех проводах, то надо подключиться таким способом, чтобы свет не появлялся даже когда включаются две клавиши в выключателе. Тогда получиться отыскать провода, исходящие от выключателя.

    Схема для подключения единственной люстры с несколькими проводами, и с тремя проводами из потолка

    Если надо сделать так, чтобы не все лампы включались в люстре одновременно, а лишь группами, данный осветительный прибор стоит подключить согласно предоставленной схеме. Выключатель с двумя клавишами должен присутствовать обязательно. Осуществлять подключение одной люстры, но двух и трёх рожковой, надо по методу, описанному немного выше. Из трех проводов, исходящих из потолка, выделяется один общий главный провод. Затем к нему подсоединяют по одному отдельному проводу из тех пар, которые идут от каждого из патронов.

    Два оставшиеся провода соединяют со свободными проводами из пар, которые исходят от патронов в люстре.

    Как удачно подключить две или три люстры от выключателя одноклавишного

    Если в огромном помещении смонтирован потолок подвесного типа, то чтобы обеспечить идеальное освещение, надо поместить некоторое число люстр. Это могут также быть светильники галогенные или лампы светодиодные, которые необходимо включать выключателем на одну клавишу. Это одновременное действие. В некоторых случаях, надо подключить данный выключатель так, чтобы с его помощью стало возможным включать освещение одновременно в нескольких помещениях (двух, трех и больше). Тогда, люстры и иные светильники подключают параллельно, также как и некоторое число патронов в люстре.

    Схема подключения люстры тогда состоит в следующем. Каждая из люстр подключается к выключателю через распределительную отдельную коробку. Но появляется возможность все имеющиеся соединения осуществить в единой коробке. Здесь многое зависит от предлагаемой схемы проведения электричества в помещении. Если в люстрах есть множество рожков, то их соединяют параллельно, так как в ситуации, описанной ранее. Это ситуация, когда от потолка исходит два отдельных провода, а из люстры их три и больше.

    Схема для осуществления подключения трех осветительных приборов, от единого выключателя на три клавиши

    Если в одном отдельном помещении, а то и в нескольких подобных необходимо будет включать каждый по отдельности осветительный прибор, от единого выключателя на три клавиши, то надо осуществлять подключение данных приборов согласно предоставленной схеме.

    Этот вариант подсоединения светильников применяется очень часто при осуществлении управления этими же светильниками. Они могут устанавливаться в кухонной комнате, ванной и в туалете. В коридоре устанавливают один выключатель на три клавиши, а перед самым входом в данное помещение планируется включение соответствующего осветительного устройства.

    Схема для осуществления подключения люстры к блоку специальных выключателей с наличием розетки Viko

    Не всегда, но в некоторых ситуациях, требуется, чтобы наряду с выключателем присутствовала дополнительная функционирующая розетка. Если появилась такая необходимость, то будет логичным заменить уже установленный ранее выключатель на отдельный блок, содержащий выключатель и розетку. Например, розетка возможна типа Viko. Этот блок обладает выключателями для люстры от одной до четырех клавиш. Поэтому есть хорошая возможность выбрать именно тот, который нужен. На фото представлен блок с двумя клавишами, с наличием светодиодного подсвечивания и одной розетки. Осуществление подключения с наличием подсветки почти не отличается от подключения такого же выключателя, но без соответствующей подсветки.

    Производить подключение блока выключателя с розеткой к осветительному устройству надо строго по предоставленной схеме. Эта схема не особо отличается от схемы подключения одной люстры к стандартному выключателю. Единственное небольшое отличие состоит в том, что от провода нулевого исходит добавочный провод, который направлен к левому выходу розетки.

    Схема подключения люстры, показывает подключение проводки, которое осуществляется согласно взысканиям ПУЭ. В реальности ноль, а также фаза способны подключиться наоборот. К примеру, если был подключен выключатель на две клавиши, а необходим просто одноклавишный с наличием розетки, то вполне можно не прокладывать добавочный провод. Можно употребить свободный, и впоследствии его переключить в коробке распределительной к нулевому показателю или же фазе. Всё зависит от того, какого типа провод проходит на данный выключатель.

    Удлинение или наращивание проводки в ходе подключения одной люстры

    В настоящее время, в ходе реставрирования помещения начали производить установление потолков подвесных. Особенно широко распространены . Они красиво выглядят, не поддаются износу, долговечны, бывают различных оттенков, а также, с поверхностью. Они являются достаточно водостойкими. Потолки натяжные устанавливаются на промежутке ниже от имеющейся плоскости потолка (50-10см). По этой причине, не хватает длины имеющихся проводников, для того, чтобы подключить осветительные приборы. Необходимо наращивание их длины.

    Сложность такой задачи, заключена в следующем. Практически невозможно добраться до того места, где состыкуются провода при осуществлении подключения люстры и иных светильников, после того, как осуществиться монтаж. Это говорит о том, что следует обеспечить такое соединение, чтобы оно было оптимально надежным. Если провода соединены при помощи колодки клеммной
    в особенно труднодоступных зонах, то это весьма ненадежный тип соединения. С течением времени, винты, находящиеся в колодке ослабляются, и необходимо их немного поджать.

    Сечение проводки для осуществления подключения одной люстры

    В люстре лампы не бывают большой мощности. Если даже в ней содержится шест стандартных ламп накаливания, а также галогенных по сто ватт, которые рассчитывают на напряжение до 220В, то потребляемый ток при всех включенных лампах будет составлять не больше, чем 3А. Ток такого показателя сможет выдержать проводник медный с наличием сечения 0,5 мм квадратных. Известно, что обычная квартирная электрическая проводка сделана проводами, имеющими сечение не меньше, чем 2,5мм квадратных. А это, в свою очередь, разрешает подключить одну люстру к электрической проводке из проводов алюминиевых. Суммарная потребляемая мощность их ламп равна 2000Ватт. Следовательно, при осуществлении подключения всякой люстры с лампами на напряжение до 220В, вопрос о сечении проводки не стоит.

    В ходе подключения одной люстры, а также приборов с лампами галогенными на напряжение до 12В, ток потребляемый люстрой, увеличивается намного. Сечение проводки в зоне проводки от трансформатора понижающего или же адаптера до самой люстры следует рассчитать, и осуществить проверку. Надо определить, насколько подходит сечение проложенной проводки получившемуся значению.

    Если светильник или люстра употребляют много тока, то нужно подумать о том, чтобы заменить лампы накаливания источниками освещения современного типа, удобными люминесцентными лампами или же светодиодными лампами. Ток, употребляемый последними, в десять крат меньше, чем лампочек для накаливания.

    Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

    Типы ламп и выключателей

    Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

    Виды источников искусственного света, часто применяемых в быту:

    • Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
    • Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
    • Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

    правила и порядок подключения люстры к выключателю

    Люстра относится к тем предметам интерьера, знакомиться с которыми люди начинают практически с самого рождения. Младенец, лежащий в коляске или кроватке, с интересом разглядывает красивое светящееся устройство на потолке. Любая большая комната в квартире или доме обязательно оборудована люстрой, которую закрепляют в центре потолка. Она не только становится украшением интерьера, но и позволяет равномерно распределить осветительную нагрузку по пространству комнаты. Чтобы варьировать освещённостью помещения чаще всего используют люстры на 5 или более лампочек. О таких светильниках и пойдёт речь в данной статье. Поговорим о том, как подключить люстру с 3 проводами, что для такой работы понадобится и можно ли это сделать человеку без специального электротехнического образования?

    Устройство

    На современном рынке представлен широкий ассортимент осветительных приборов с затейливыми дизайнами, большим количеством светодиодов либо ламп, с пультами дистанционного управления. Однако до сих пор большинство предпочитает устанавливать в своих жилых комнатах пятирожковую люстру.

    Если такая люстра будет подключаться к одинарному выключателю, это повлечёт за собой большой расход электроэнергии. Согласитесь, не всегда нужно, чтобы в комнате светились все пять рожков, иногда вполне достаточно двух или трёх. Поэтому самой популярной считается схема подключения люстры с двойным выключателем. Именно о такой схеме мы будем говорить ниже, а перед тем как подключить люстру к бытовому двухклавишному выключателю, давайте разберёмся, из чего состоит подобный светильник и как он устроен.

    Прежде всего, это основная конструкция на 5 рожков. Независимо от того, куда будут направлены лампы (вниз или вверх), крепление патронов и плафонов с рожками выполняется одинаково – с помощью резьбовых соединений. Каждый рожок на конце имеет вид трубки с резьбой, на неё при помощи гайки крепится декоративная крышка. Но очень часто крепление происходит за счёт донышка патрона, который накручивается на рожковую резьбу. В патрон нужно подсоединить провода и вкрутить лампочки, именно в нём происходит их непосредственный контакт. Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их делают из металла, стекла либо пластика.

    Провода на люстре чаще всего идут внутри металлической конструкции. Плафоны крепятся к корпусу светильника с помощью защёлок, болтиков или пластикового кольца, которое накручивается на резьбу патрона. От каждого патрона внутри рожка к соединительной коробке светильника подходит 2-х жильный провод.

    Лампы на люстру можно устанавливать самые разные – накаливания, люминесцентные, светодиодные, энергосберегающие.

    В корпусе люстры может быть также установлен блок питания или пускорегулирующее устройство для запуска светодиодных и люминесцентных ламп.

    Бывают люстры, оборудованные отражателями, которые имеют белую либо зеркальную поверхность и создают направленный свет.

    Подробно о том как выбрать люстру и лампы для нее можно узнать в этом видео:

    Инструмент

    Перед тем, как подключить люстру с тремя проводами, подготовьте необходимый инструмент:

    1. Индикаторная отвёртка (она понадобится для определения фазы и ноля).
    2. Пассатижи с изолированными ручками.
    3. Нож (чтобы снимать изоляцию на жилах).
    4. Мультиметр.
    5. Изолента.
    6. Отвёртки (плоская и крестообразная).
    7. Кусачки.
    8. Маркер.

    Приспособления, с помощью которых будут соединяться провода. Это могут быть специальные колодки, в которых подсоединённый провод зажимается под винт, пружинные либо соединительные изолирующие зажимы (СИЗ). Ну и не забудьте, конечно же, про стремянку.

    Назначение проводов

    Перед тем, как выполнить подключение комнатной люстры с двухклавишным выключателем, давайте разберёмся, сколько нам понадобится проводов и для чего каждый из них необходим.

    пример инструкции по сборке люстры (кликните для увеличения)

    Любой осветительный прибор должен иметь паспорт, с указанной в нём схемой. Внимательно изучите её, там расписано назначение проводов по цветам. Как правило, фаза выполняется в белом либо коричневом цвете, синий провод означает ноль, и может быть ещё третий провод защитного заземления, его обычно выполняют зелёным или жёлтым цветом. Всего из люстры должно выходить 4 жилы – ноль, защитное заземление и 2 фазы.

    Если паспорта на осветительный прибор нет, тогда будем сами определяться, где фаза, а где ноль.

    Итак, у вас в потолке есть дырка, из которой торчат три жилы, одна из них нулевая, а 2 другие фазные от двухклавишного выключателя. Если ваша люстра с защитным заземлением, то для этого будет ещё отдельный четвёртый провод.

    1. Отключите питающий автомат на квартиру и установите клавиши двойного выключателя в положение «Отключено».
    2. Чтобы избежать замыкания, разведите три жилы, которые торчат из потолка, на расстояние друг от друга в стороны.
    3. С каждой жилы примерно на 1 см снимите изоляцию.
    4. Подайте напряжение, включив автомат, а затем выключатель. Коснитесь индикаторной отвёрткой каждой жилы, та из них, при соприкосновении с которой индикатор не светится, будет нулевой. Пометьте её при помощи маркера.
    5. Теперь поочерёдно отключайте клавиши на выключателе и проверяйте соответствующее им наличие фазы.

    Назначение жил в светильнике определите при помощи мультиметра:

    1. Для начала установите на приборе режим «Прозвонка» и на 1 секунду закоротите щупы. Должен прозвучать сигнал звуковой, это означает, что вы правильно выбрали предел измерений и прибор исправен.
    2. В патроне есть 2 контакта, один из них фазный, он пружинящий и располагается по центру, 2-ой нулевой, он расположен сбоку (когда вкручивается лампочка, она касается его своим цоколем).
    3. Зачистите также на 1 см все четыре жилы, отходящие от люстры.
    4. Теперь надо найти нулевую жилу. Один щуп мультиметра приложите к нулевому (боковому) контакту в любом из патронов. Вторым щупом по очереди касайтесь зачищенных проводов. Как только услышите звуковой сигнал, значит, эта жила и есть нулевая, также пометьте её при помощи маркера.
    5. Аналогичным способом определите соответствие двух фазных жил, отходящих от светильника. На этот раз щупом мультиметра поочерёдно касайтесь центральных фазных контактов в патронах. У пятирожковой люстры одна фазная жила соединена с тремя патронами, а вторая идёт на два оставшихся.
    6. Чтобы проверить заземляющий провод, надо одним щупом коснуться его, а другим металлического корпуса светильника, звуковой сигнал подтвердит правильность выбора.

    Схема с одноклавишным выключателем

    Для начала рассмотрим более простую схему – как подключить трёхрожковую люстру с 3 проводами. Здесь представлены три подробные пошаговые инструкции. Сначала проверьте комплектацию своего светильника:

    1. Открыв заводскую упаковку, найдите сразу перечень комплектов, входящих в люстру, и сверьте по списку наличие всех составляющих.
    2. Найдите кронштейн, с помощью которого люстра будет крепиться к потолку. Он представляет собой планку, которая непосредственно прикручивается к деревянному основанию в потолке, а уже к этой планке будет крепиться крышка люстры.
    3. Проверьте наличие и целостность всех плафонов.
    4. Далее должно быть устройство (можно назвать его соединительной коробкой люстры), в котором будет производиться расключение проводов, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протянут сдвоенный провод (фазная и нулевая жилы). Один его конец будет соединяться с фазной и нулевой жилами, которые выходят из дырки в потолке, второй конец предназначен для соединения с жилами в рожках.
    5. Обычно третий заземляющий провод идёт в комплекте светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда нужно подсоединять защитное заземление.
    6. Проверьте наличие трёх рожков, на них должны быть закреплены патроны и из каждого должна выходить фазная и нулевая жила.

    Теперь рассмотрим, как соединить провода в люстре:

    1. Возьмите один рожок и соединительную коробку светильника, где будет выполняться расключение. Из рожка выходят две жилы (синяя – нулевая, коричневая – фазная). Протяните их в одно из трёх отверстий, и закрепите рожок.
    2. Аналогичные действия проделайте с двумя другими рожками.
    3. В результате в соединительной коробке светильника получилось 6 проводов от рожков – три синих и три коричневых, и сдвоенный 2-х жильный провод, которым будет производиться соединение с сетью.
    4. На всех 6 жилах от рожков и на сдвоенном проводе зачистите изоляцию.
    5. Соедините между собой три синих провода с одной жилой сдвоенного провода, и точно также выполните соединение трёх коричневых проводов со второй жилой сдвоенного провода. Сделайте это при помощи скрутки, можете ещё сверху пропаять. Наденьте изоляционные колпачки, как правило, они идут в комплекте.
    6. Аккуратно уложите все провода в соединительной коробке люстры и закройте сверху крышкой.
    7. В указанном месте подсоедините провод защитного заземления.

    Осталось выполнить подключение нашей люстры с тремя проводами к сети:

    1. Прежде чем начать электрическую часть работ, обесточьте помещение, отключив питающий автомат.
    2. Закрепите к деревянной конструкции в потолке крепёжную рамку при помощи обычных саморезов по дереву. Это надо сделать максимально прочно и надёжно, потому что планка должна будет выдерживать полный вес люстры.
    3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка наживив декоративные болты. Посмотрите, если вас всё устраивает, то открутите болты и приступайте к соединению проводов.
    4. Желательно выполнять такую работу с напарником, чтобы один человек мог держать подключаемый светильник, а другой заниматься соединением. Если напарника нет, то закрепите светильник к установленной планке, крепко подвязав на шнурок либо кусок прочной проволоки.
    5. Начните с того, что на жилы, торчащие из дырки в потолке, наденьте самозажимные клеммники. Потом подсоедините к ним соответствующие жилы светильника.
    6. Теперь включите автомат и выключатель, чтобы проверить правильную работу. Если все три лампы загорелись, отключите выключатель, автомат и закончите работу, окончательно прикрутив светильник к планке.

    Теперь вы в курсе, как правильно подключить люстру на три рожка, давайте рассмотрим и более сложный вариант – подключение люстры к двойному выключателю.

    Схема с двухклавишным выключателем

    Подключение пятирожковой люстры к бытовому двухклавишному выключателю выполняется аналогично.

    1. Из распределительной коробки идёт нулевая жила, которая прокладывается к светильнику, с ней будут соединяться все пять нулевых жил от каждой лампы.
    2. Фазная жила из коробки подходит к двухклавишному выключателю, от него отходят две жилы, которые будут подавать напряжение на одну и на вторую группу лампочек.
    3. В распределительной коробке нулевая и фазная жилы соединяются с фазой и нулём питающей сети.
    4. В соединительной коробке светильника вместо 6 проводов, как в трёхрожковом варианте, теперь будет выведено 10 (5 фаз и 5 нулей).

    Все пять синих нулевых жил в светильнике необходимо соединить в один общий жгут. А из фазных жил сформируйте два соединительных жгута – один из трёх коричневых жил от лампочек, второй соответственно из двух. То есть при включении одной клавиши выключателя будет загораться три лампы, а при включении второй клавиши – две.

    В соединительной коробке люстры имеется три провода. Одни концы выведены в верхнюю часть и будут подсоединяться к жилам, подведенным к дырке в потолке к месту крепления светильника. Вторые концы соедините таким образом:

    • Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
    • Одна фазная жила, например коричневая, с соединительным жгутом фазных жил трёх ламп.
    • Вторая фазная жила, к примеру, белая, с соединительным жгутом фазных жил двух ламп.

    Из дырки в потолке, в месте, где будет закреплён светильник, у вас торчат три зачищенные жилы. Соедините их соответственно с фазными и нулевой жилами люстры. В случае с защитным заземлением светильника, будет ещё четвёртый провод и соединение.

    Вы видите, что по аналогии с более простым вариантом, подключить люстру к двойному выключателю также несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

    Хотелось бы дать небольшой совет по поводу недорогих китайских люстр. Сразу после покупки проверьте на целостность все проводки. В них зачастую бывает уже собрана вся электрическая часть в соединительной коробке люстры, проверьте надёжность контактов. Будет обидно, если потом придётся переделать такой огромный труд.

    Теперь вы знаете, как подключить люстру с 5-ю либо 6-ю рожками на двойной выключатель. В принципе, если имеются базовые знания в электротехнике, сделать это вам будет несложно. Зато получится немного сэкономить на вызове профессионального электрика.

    Общая схема подключения двухклавишного выключателя показана на изображении ниже. На ней:

    Нулевой проводник (синий или бело-синий провод), идет к люстре напрямую, из распределительной коробки, не заходя в выключатель. Он является общим для всех ламп люстры, подключается к каждой из них.

    Фазный проводник (белый провод) из распределительной коробки идет к двухклавишному выключателю, где разделяется на два независимых фазных провода, подача напряжения по каждому из которых, регулируется своей клавишей.

    Проводник заземления (желто-зеленый провод) подключается напрямую к корпусу люстры.

    Вот от куда берутся 4 провода на потолке для подключения люстры — это нулевой, два независимых фазных и заземление. Если электропроводка квартиры или дома старая, у вас может быть всего три провода, в этом случае просто отсутствует заземление, остальные же проводники те же самые.

    У люстры же два имеющихся провода для подключения — это соответственно фазный и нулевой проводники, защитное заземление чаще всего подключается напрямую к токопроводящей части корпуса, просто притягивается винтом.


    Итак, мы имеем 3 или 4 провода выходящих из потолка и два 2 провода у люстры, в таком случае у нас есть два основных варианта подключения.

    1. Подключаем как есть.

    При этом люстра будет включаться сразу вся, одной из клавиш двухклавишного выключателя, вторая же никак не будет задействована.

    Этот вариант подключения можно выбрать, если в люстре всего одна лампа и нельзя физически сделать из неё двухрежимную или если вас не пугает нерабочая одна из клавиш выключателя.

    Порядок пподключения при этом будет следующий:

    Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка (синий или бело-синий), а второй (белый) к одному из двух фазных проводов.

    Выглядит это так:


    Но не спешите подключать так, есть еще один вариант монтажа.

    2. Переделываем люстру под двухклавишный выключатель

    Второй вариант, хоть и более трудоемкий, все же будет предпочтительнее. Переделываем люстру под двухклавишный выключатель, другими словами разделяем лампы в светильнике на 2 группы, каждая из которых включается своей клавшей выключателя . Звучит грозно, но на самом деле это довольно легко сделать.

    Для работы любой лампе требуется питание, которое обычно подаётся по двум проводам, в случае с лампами под переменный ток бытовой квартирной сети 230 Вольт — это фазный проводник и нулевой.

    В любой люстре, вся проводка от ламп/плафонов приходит в одно место, где объединяются фазные и нулевые провода , а к месту подключения питающего кабеля уже приходит всего два провода.


    Наша задача:

    1. Найти место соединения всех проводов в люстре

    2. Разделить лампы люстры на две группы

    Зная, что где-то все провода от ламп люстры соединены, можно без труда найти место, где находится соединение. Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.


    Т еперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:

    — Нулевые провода остаются соединены все друг с другом, их трогать не нужно

    — Фазные провода рассоединяем и формируем из них две группы, вместо одной. Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т.е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.

    Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:


    Вместо двух соединений, получится три — (два соединения фазных проводов и одно нулевых), для этого в место подключения люстры к электропроводке от двухклавишного выключателя необходимо прокинуть еще один провод, чтобы схема работала. Обычно с этим проблем не возникает, все элементы люстр обычно полые и предполагают прокладку проводов.

    Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру. Как видите все довольно просто.

    Если же вы столкнулись с какими-то сложностями во время подключения люстры с 2 проводами к двухклавишному выключателю или у вас просто остались вопросы или дополнения к статье, обязательно пишите в комментариях!

    Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

    Подготовка: прозвонка и определение фаз на потолке

    Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

    Провод заземления

    Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

    Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

    Ищем фазы и ноль

    С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

    Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

    Прозвонка проводов на потолке темтером

    Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

    Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

    Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

    Провода на люстре

    Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:


    На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

    Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

    • игнорировать — если провода такого цвета (или похожего) нет на потолке,
    • подключить к такому же по цвету.

    Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

    Подключение к двойному выключателю

    Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

    Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

    Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

    Как подсоединить люстру к одинарному выключателю

    Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

    При таком включении одновременно загораться будут все лампочки.

    Правила соединения проводов

    При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

    Соединить провода от люстры и выключателя нужно в клеммной коробке

    Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

    Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

    При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

    Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

    Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

    Подсоединение китайской люстры

    Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

    Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

    Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

    После проверки начинаете группировать провода, как описано выше.

    Подключение галогенной люстры (с пультом и без)

    Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

    Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

    Как подключить люстру с пультом смотрите в следующем видео.

    Перед началом работы по подключению люстры рекомендую ознакомиться с ее устройством .

    Обозначение проводов люстры

    Контакты для подключения к проводам электропроводки на люстре обозначается следующими латинскими буквами:

    • L – фаза,
    • N – нулевой провод,
    • РЕ – заземляющий проводник желто -зеленого цвета.

    Наносить маркировку на люстрах стали совсем недавно, и в люстрах, выпущенных давно, обозначений может не быть. В таком случае придется разбираться самостоятельно.

    О подключение в люстре заземляющего провода

    В современных люстрах с металлической арматурой устанавливается заземляющий провод желто -зеленого цвета. Обозначается заземляющий провод латинскими буквами РЕ . Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть желто -зеленым , но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен желто -зеленый провод люстры.

    В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

    На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах — тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто -зеленым цветом.

    Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы .

    Схемы подключения люстры

    Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом , подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

    Если из потолка и люстры выходит по 2 провода

    Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

    Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.


    Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод . Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

    Если из потолка и многорожковой люстры выходит по 2 провода

    Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

    Если из потолка выходит 2 провода, из люстры 3 и более

    Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов — установка дополнительной перемычки из провода (на фото розового цвета).


    Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

    Если из потолка выходит 3 провода, а из люстры 2

    Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы .

    Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

    • При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
    • При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

    Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.


    Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

    Если из потолка выходит 3 провода, из люстры – несколько

    Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.


    Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством .

    Схема подключения 2-3 люстр


    от одноклавишного выключателя

    В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

    Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

    Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры — три или несколько.

    Схема подключения трех люстр


    от одного трех клавишного выключателя

    Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

    Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

    Подключение люстры


    к блоку выключателей Viko (Вико) с розеткой

    Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии — двухклавишный блок со светодиодной подсветкой и одной розеткой.

    Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

    На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

    Наращивание или удлинение проводов


    при подключении люстры

    Сейчас при ремонте квартиры стали устанавливать подвесные потолки . Особенно популярны натяжные . Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5-10 см ниже от существующей плоскости потолка, поэтому длины проводников для подключения светильников становится недостаточно. Требуется нарастить их длину.

    Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа потолка будет невозможно без его демонтажа. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут со временем ослабнуть, и потребуется их подтянуть.

    В статье сайта «Соединение перебитых в стене проводов» подробно в фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящих и для случая удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов медными рекомендую прочитать статью «Как соединять алюминиевые провода» . Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из описанных в статье способов, на резьбе или неразъемное заклепкой.

    Сечение провода для подключения люстры

    Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм 2 , а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм 2 . Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

    При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

    Ток потребления которых в десятки раз меньше, чем у ламп накаливания.

    Сейчас уже редко где увидишь одиноко свисающую с потолка лампочку. Все хотят жить в красивой обстановке и, стремясь украсить свое жилище, приобретают многорожковые шикарные люстры. Но вот беда — платить-то приходится за электричество больше!

    Но это бывает только у тех хозяев, которые такие люстры выбирают неправильно или подключают их на одноклавишный выключатель и в этом случае включаются сразу все лампы одновременно.

    Грамотный и бережливый хозяин сделает правильный выбор и подключит люстру на двухклавишный выключатель , чтобы можно было включить одну лампу или несколько или все сразу, если того требует случай.

    Выбор люстры.

    Если из выбранной Вами люстры выходят только два провода, то такая люстра обычно подключается на одноклавишный выключатель. Хотя можно ее самому переделать и для двухклавишного.

    Если из люстры выходят три провода, то это то, что Вам надо.

    Есть еще и третий вариант — это когда из люстры выходят много проводов, соединенных попарно Это тоже Ваш вариант.

    В чем разница между вторым и третьим вариантами?

    В третьем варианте каждая пара проводов подсоединена к отдельной лампе, что дает Вам возможность самому составлять комбинации включения ламп. Во втором варианте выбор небольшой — обычно здесь включаются или одна лампа или несколько или все сразу — в зависимости от того, какую схему собрал производитель люстры.

    Вторым условием возможности подключения люстры к двухклавишному выключателю является наличие трех проводов подходящих как к выключателю, так и выходящих из потолка. Есть еще случаи, когда к месту подвески люстры выходит кабель с четырьмя проводами. Один из них обычно желто-зеленого цвета (это заземление) и прокладываются такие кабели в домах новой постройки. Бывает, что и в люстрах есть провод такого же цвета — эти провода должны быть соединены друг с другом. Если четвертого провода в люстре нет, то в подводящем кабеле его просто заизолируйте изолентой.

    Если вдруг в Вашем доме оказалось, что к месту подвески люстры подходят всего два провода («фаза» и «ноль»), а люстру все же хочется подключить на двухклавишный выключатель, то сделать это тоже возможно, только придется тогда самому каким-либо образом подвести туда еще один провод или заменить существующую проводку на трехжильный кабель.

    Итак, проводку проверили, с выбором люстры определились — пора приступать к монтажу.

    Для работы потребуются:

    3-х жильный кабель;

    обычная отвертка;

    индикаторная отвертка;

    пассатижи или бокорезы;

    изолента;

    Монтаж и подключение.

    Для начала с помощью индикаторной отвертки определите и пометьте подходящий к выключателю фазный провод. Для этого касаемся поочередно оголенных концов проводов. В индикаторе загорелась лампочка — следовательно, это фаза и этот провод надо подключить к соответствующему контакту выключателя. У трехклавишного выключателя всегда будет три контакта — один общий, к которому и подключается фаза и два других, от которых напряжение будет через монтажную коробку передаваться непосредственно на люстру.

    Теперь надо переходить к определению фазного провода на потолке. Для этого включаете обе клавиши выключателя, поочередно прикасаетесь индикаторной отверткой к оголенным концам проводов: загорелся индикатор — значит фаза, если не горит, то «ноль». При правильном монтаже должно быть две фазы и один «ноль».

    Отметьте каким-либо образом, где фазы и где «ноль» и можно переходить непосредственно к подключению люстры.

    Все провода одного цвета, выходящие из люстры, собираете в один жгут и подсоединяете к «нолю», а оставшиеся провода Вы можете группировать между собой по своему желанию в зависимости от выбранной Вами схемы включения и подключаете эти группы к фазным проводам.

    Все места скруток заизолируйте изолентой. По желанию предварительно их можно пропаять для более надежного контакта.

    Чтобы избежать некоторых ошибок при подключении, посмотрите это видео.

    ОЧЕНЬ ВАЖНОЕ ДОПОЛНЕНИЕ!!!

    При монтаже проводки ОБЯЗАТЕЛЬНО отключайте напряжение.

    Включать его с соблюдением всех мер предохранения от поражения электрическим током можно только при определении фазных проводов и при окончательной проверке монтажа.

    Поделитесь статьей с друзьями:

    Похожие статьи

    Как подключить переключатели для люстры

    »Проекты домашних электромонтажных работ
    »Нужна электрическая помощь? Спросите у Электрика

    Подключение проводки при подвешивании люстры: в большинстве домашних осветительных приборов цвета проводки — черный, белый, а также оголенный или зеленый провод заземления для осветительной арматуры и проводка от электрической распределительной коробки, однако может быть несколько цветов проводов. комбинации, о которых нужно знать.

    Конфигурации проводки при подвешивании светильника для люстры
    [ad # block] Электрический вопрос: Я снимаю потолочный вентилятор, который представляет собой комбинацию вентилятора и света, и устанавливаю люстру.

    • Вентилятор в настоящее время подключен к распределительной коробке, которая содержит два переключателя.
    • Один для вентилятора и один для света.
      • Мой вопрос: как лучше всего подключить люстру к одному из переключателей, чтобы управлять светом и отключить переключатель вентилятора.

    Спасибо

    Предыстория: Скотт, студент из Медфорда, Нью-Йорк.

    Ответ Дэйва:
    Спасибо за вопрос по электропроводке, Скотт.

    Электрические соединения для люстры

    В большинстве домашних осветительных приборов цвета проводки — черный, белый, а также оголенный или зеленый провод заземления для осветительного прибора и проводки от электрической распределительной коробки, однако может быть несколько цветовых комбинаций проводов, о которых следует помнить.

    Применение: потолочный или настенный светильник.
    Уровень квалификации: от начального до среднего.
    Необходимые инструменты: простые ручные инструменты в сумке для электриков, не алюминиевая лестница и тестер напряжения.
    Расчетное время: зависит от личного опыта, умения работать с инструментами и доступа к осветительной арматуре.
    Меры предосторожности: Определите цепь освещения, выключите ее и пометьте примечанием перед работой с проводкой.
    Примечание: Установка дополнительных проводов крепления должна производиться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.

    • Скотт, лучше всего выбрать любой из двух проводов, которые вы хотите использовать.
    • Неважно, какой именно, просто закройте тот, который станет запасным, и оставьте его доступным для любых изменений позже.
    • При желании люстру можно подключить как к черному, так и к красному проводу.
    • Таким образом, любой переключатель включит свет.
    • Если вы выберете только один провод, просто не сделайте ошибку, отрезав провод только потому, что вы не собираетесь его использовать.
    • Просто изолируйте его и сделайте безопасным.
    • Дополнительный переключатель можно оставить в покое или снять и заменить на заглушку или заглушку, которая заполнит пространство, где находился старый переключатель.

    Подробнее о Домашняя Электропроводка



    • Электропроводка
    • Проекты домашней электропроводки с изображениями и электрическими схемами.


    Вам также могут быть полезны следующие данные:

    Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

    Вот как это сделать:
    Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

    Отлично подходит для любого проекта домашней электропроводки.

    Идеально для домовладельцев, студентов,
    Разнорабочих, разнорабочих женщин и электриков
    Включает:
    Электромонтаж розеток GFCI
    Электромонтаж домашних электрических цепей
    Розетки на 120 и 240 В
    Электропроводка выключателей света

    Электропроводка 3-проводного и 4-проводного электропроводки
    Электропроводка 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
    Поиск и устранение неисправностей и ремонт электропроводки
    Способы подключения для Модернизация электропроводки
    Коды NEC для домашней электропроводки
    ….и многое другое.

    Будьте осторожны и безопасны — никогда не работайте с электрическими цепями!
    Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

    Схема подключения люстры на 4 лампы. Различные способы подключения люстры к выключателю. С тремя и более проводами

    Тема подключения люстры к двухкнопочному выключателю особенно волнует хозяина квартиры после покупки нового светильника, ведь красота изделия не меняет способа подключения.Все стандарты, которые необходимо знать для установки люстры, полностью зависят от ее дизайна. Узнав, как подключить простые светильники, будет несложно понять, как подключить люстру с помощью пульта ДУ. По правилам настройка управления происходит после подключения светильника.

    Электроэнергия напряжением 220 вольт опасна для жизни человека. Если знаний в области электротехники недостаточно, то для подключения желательно пригласить специалиста, имеющего разрешение на работу с электрическими сетями.

    Если вам необходимо произвести подключение самостоятельно, то перед началом установки необходимо выяснить параметры, которые помогут избежать грубых ошибок в будущем. Помимо подробной инструкции, стоит изучить видео, где установка люстры осуществляется опытным мастером.

    основные параметры

    В первую очередь стоит определиться, какой тип освещения у люстры, это зависит от осветительного элемента.В современных светильниках используются:

    • лампы накаливания:
    • люминесцентные лампы;
    • светодиодов.

    По количеству проводов все люстры делятся на несколько типов:

    • светильник с двумя проводами;
    • люстра на три провода;
    • светильник четырехжильный;
    • Люстра с дистанционным управлением.

    Также важно определить количество проводов, идущих между выключателем и люстрой.В жилых помещениях в распределительной коробке 2, 3 или 4 провода.

    Установка люстры на потолок

    Перед установкой необходимо оценить степень новизны электропроводки. Часто на электропроводку в доме никто не обращает внимания, пока не приходит время устанавливать новую люстру. И только когда старый светильник будет удален, становится понятно, что вместе с новой люстрой придется менять и проводку.

    Электромонтаж

    Начнем с электропроводки, так как это зависит от ее типа, материала изготовления, количества жил в кабеле, насколько быстро и грамотно возможно подключение.В старых домах между выключателем и люстрой прокладывали 2 провода одного цвета. Проблем с подключением к такой сети не возникло.

    В современных домах используется 3-4 провода разного цвета. Чтобы не запутаться с цветовой кодировкой проводки, рассмотрите их назначение по цвету:

    • желто-зеленый — провод заземления: служит для заземления люстры, некоторые производители используют для таких проводов чисто желтый или зеленый цвет;
    • синий провод — ноль;
    • черный, белый, красный, серый, коричневый, оранжевый, фиолетовый, розовый, бирюзовый — фазовый провод.

    Люстра на 2 провода

    Рассмотрим первый вариант — когда между выключателем и люстрой 2 провода. В этом случае не получится поочередно подключить одну или 2 лампы, потому что количество проводов рассчитано на прямое подключение люстры к сети без опций. В этой ситуации вам не нужно использовать устройство с несколькими ключами. Если менять его на одноклавишный нет необходимости, можно оставить все как есть и установить люстру.Общая схема установки не отличается от принципа соединения люстры одним кронштейном.

    Схема подключения люстры с 2 лампами и 2 проводами к переключателю с 2 кнопками

    Схема подключения с 2 кабелями есть в старых домах, где третий провод для диммирования еще не использовался. Сегодня все новые жилые помещения используют три провода.

    Люстры, в которых используются 2 лампы без возможности их попеременного включения, в настоящее время производятся промышленностью очень редко.Поэтому такой вариант установки освещения возникает, если вам нужно поменять местами светильники в старом доме. Если такая люстра предлагается в магазине, то нужно подумать, целесообразна эта покупка или нет. Возможно, будет лучше выбрать модель, в которой освещение регулируется.

    Перейдем к самой установке. Сначала подключаемся к люстре.

    Действия следующие:

    1. Выключить освещение в выбранной комнате с помощью автомата.
    2. Зачищаем провода на 2-3 мм, то есть снимаем с него изоляцию.
    3. Разводим провода в разные стороны, чтобы их концы не соприкасались.
    4. Снимаем руки с проводов и подключаем напряжение.
    5. Теперь касаемся провода индикаторной отверткой, одновременно удерживая один палец на металлической части ручки.
    6. Если загорелся индикатор, значит перед нами фаза, нет — ноль.
    7. Теперь нужно запомнить расположение проводов и отключить ток в комнате.
    8. Чтобы не забыть, где какой провод находится, стоит сделать отметку маркером. Обычно первая фаза обозначается как «1», а нулевая — «0».
    9. Подключите нейтральный провод люстры к синему, а к фазному проводу люстры.
    10. Изолируйте стыки.

    Перейдем к переключателю. Теперь вам необходимо:

    1. Подключить фазный провод между переключателем и распределительной коробкой к ее общему контакту.
    2. Подключите фазный провод выключателя от люстры с одним из нормально разомкнутых контактов к выключателю.
    3. В этом случае второй контакт можно не устанавливать. Установите раму с переключателем на место.
    4. Включить напряжение.
    5. Проверить работоспособность.

    На этом установка люстры завершена. Подробные мастер-классы вы можете посмотреть на видео, коих в Интернете немало.

    При проверке и определении фазы в проводах ни в коем случае нельзя касаться руками оголенной части провода, соединять провода между собой, а также касаться отвертки в рабочей части.Все эти действия могут привести к поражению электрическим током, а напряжение в сети опасно для жизни. По этой же причине не стоит начинать подключать провода до тех пор, пока вы полностью не убедитесь, что напряжение отключено.

    По технике безопасности через переключатель проходит только фазный провод, так как нулевой провод в разомкнутой цепи не участвует.

    Люстра на 3 провода

    Рассмотрим второй вариант — подключение люстры с тремя проводами к выключателю с двумя ключами.От переключателя к люстре идет 3 провода. Этот способ подключения самый распространенный.

    Схема подключения с тремя проводами

    Подключение производится следующим образом:

    • Определить фазный провод индикаторной отверткой, разметить.
    • Обесточить сеть.
    • Соедините синий нейтральный провод люстры с нейтральным проводом электропроводки. Утеплить.
    • Оставшиеся два провода от лампы и 2 провода от щита соответственно скручиваем попарно между собой, собирая в каждой скручиваем по одному проводу от люстры и щита.

    А теперь перейдем к переключателю:

    • Включаем напряжение и находим фазный провод идущий от распределительной коробки к переключателю. Для этого также воспользуемся индикаторной отверткой.
    • Обесточиваем комнату.
    • Фазный провод, расположенный между распределительной коробкой и переключателем, подключается к общему контакту переключателя.
    • Два оставшихся провода подключаются по одному к каждому разомкнутому контакту двухкнопочного переключателя.
    • Далее следует установить на место двухкнопочный выключатель, включить питание, проверить работу люстры.

    Схема подключения пятирычажной люстры к двухкнопочному переключателю

    Люстра с 3 проводами и цветовой кодировкой

    Рассмотрим третий вариант — подключение люстры с двумя лампами и тремя проводами к двухкнопочному переключателю при наличии цветных проводов.

    Здесь можно сразу начать отключение напряжения, затем стоит подключить синий нейтральный провод люстры к синему проводу электропроводки.Подключите оставшиеся два провода согласно их цветам. На выключателе подсоедините фазный провод (см. Цветовую кодировку выше) к общему контакту. Остальные два провода подключите к оставшимся контактам переключателя. Ставим все на место, включаем напряжение, проверяем.

    В любом из вариантов подключения нельзя забывать об изоляции провода. Оголенные части разных проводов никогда не должны соприкасаться друг с другом. Причем оголенные части проводки после установки люстры просто не должны оставаться, все места скручиваний необходимо надежно защитить.Для этого проще всего использовать клеммы из полиэтилена.

    Необходимость изоляции проводов

    Соединение проводов с клеммной колодкой происходит через латунную втулку с двумя винтами, расположенными внутри. В такой клеммной колодке провода размещены и скручены с двух сторон. При этом все открытые части остаются изолированными, причем на скручивание, а это значит, что нет необходимости зачищать большую поверхность провода.

    Подключение производится аналогично, если от каждого рожка лампы идут по три провода.Здесь все синие провода скручены вместе, а остальные разложены максимально удобно. Схема подключения хорошо видна на рисунке 4.

    Схема подключения, 3 провода от каждого рожка

    4-х проводная разводка люстры

    Четвертый вариант — люстра с двумя лампами и четырьмя проводами, разводка на четыре провода. Выполняем все как в предыдущем пункте. Помимо проделанных действий, нужно подключить желто-зеленый провод люстры к соответствующему проводу проводки.То же самое и с переключателем.

    Светильник с пультом

    Обычно задают много вопросов о том, как подключить люстру с пультом, ведь такие лампы часто используются в квартирах. Люстра с пультом подключается к проводам обычным образом. Поэтому сначала нужно соединить провода в люстре с проводами разводки, выбрав один из вышеперечисленных вариантов.

    Неважно, какой переключатель здесь установлен. Для управления люстрой с помощью пульта необходимо, чтобы люстра всегда была под напряжением.Поэтому переключатели не используются вместе с панелью управления.

    Вы можете подключить провода между распределительной коробкой и выключателем напрямую, или можете оставить ключи как есть. Но тогда придется постоянно использовать выключатель для подачи напряжения и только потом брать пульт или держать выключатель все время включенным.

    Иногда вентилятор прилагается к панели управления. Для раздельного применения люстры и вентилятора используются разные переключатели. Схема управления и подключения будет следующей.

    Схема подключения люстры с вентилятором

    Подключение. Видео

    Видео ниже расскажет, как самостоятельно подключить люстру к выключателю и что для этого требуется.

    Таким образом, по такому же алгоритму устанавливается люстра с 3 рожками. Сначала определяется назначение каждого провода, затем обесточивают помещение, подключают осветительный прибор и устанавливают выключатель. Все эти операции выполняются в строгом соответствии с правилами техники безопасности.

    Люстра — один из основных осветительных приборов, которые сегодня ставят все россияне. Его можно подключить к одному или нескольким переключателям. Как люстра подключается к двойному выключателю, что для этого используется и какие меры безопасности соблюдаются? Подробнее об этом позже.

    Для подключения светильника к переключателю двойного типа необходимо строго соблюдать правила и соблюдать технику безопасности. В этом случае необязательно изучать документацию, предназначенную для профессиональных электриков.Просто нужно знать, что весь инструмент для выполнения электромонтажных работ должен быть хорошо изолирован. Работы необходимо проводить только в обесточенной сети.

    Рабочие инструменты

    Для проведения работ необходимо взять прямую и крестообразную отвертку, бокорез, плоскогубцы, острый нож, цифровой или циферблатный индикатор, индикаторную отвертку и изоленту.

    Примечание! Нож нужен для того, чтобы изолировать одножильный элемент кабеля, кусачки или плоскогубцы.Индикаторная отвертка необходима для определения фазы.

    Маркировка проводов

    Для облегчения набора номера и исключения ошибок необходимо использовать маркировку кабеля с цветной изоляцией. Общепринятым стандартом является маркировка токопроводящего элемента зеленой полосой. Ни в коем случае нельзя использовать зеленый источник для подключения устройств. Этот источник используется для заземления контакта.

    Нулевой или нейтральный источник имеет синие или голубые проводники. Заряженные токопроводящие элементы имеют разный цвет.Проблемы возникают при работе с проводкой, долгое время работающей в сети. Иногда изоляция проводов в проводниках была одинаковой, по этой причине перед началом работы необходимо провести проверку целостности.

    Схема маркировки жил

    Вызывные провода

    В первый момент необходимо проверить правильность подключения. Отвертка с индикатором показывает заряд на каком-то источнике при неработающем переключателе.Если поиск заряда невозможен, это означает, что выключатель неправильно подключен или есть проблема в части распределительного щита.

    Схема подключения переключателя двухкнопочного типа

    От потолочного покрытия могут отходить несколько элементов, один из которых фазовый, а другой нулевой. Все лампы можно подключать по этой схеме подключения. Если от него идут три кабеля, то первый и следующий — фазные, а третий нулевой. По такой схеме можно распределить подключение светильников в люстре.Бывает момент, когда из потолка выходят три элемента, но нет возможности распределить включение люстры. Третий имеет желто-зеленый цвет и считается нулевым.

    Схема подключения трехкнопочного переключателя

    Для подключения источника к переключателю, имеющему два ключа, нужно понимать, где из двух-трех проводов люстры или пятипозиционного переключателя — незаряженный, а где — заряженный проводник. Чтобы определить общего проводника, не требуется больших знаний; он имеет другой цвет, чем другие.Это означает, что у двух других есть несколько секций освещения. Затем к общему проводу подключается ноль, и каждая секция, имеющая разные фазы проводов, проходит через переключатель двухклавишного типа.

    Схема подключения пятирычажного типа

    Техника безопасности

    При подключении стоит ознакомиться с простыми мерами безопасности, как подключить люстру с 5 лампами. По нему нельзя прикасаться к оголенным типам кабелей, которые расположены на потолке.При подключении люстры к проводке необходимо отключить вводные автоматические устройства дымовой завесы. Далее требуется тщательная изоляция оголенных проводов, внимательное изучение инструкции устройства.

    Важно! Также стоит разобраться, как безопасно подключить люстру на 2 выключателя. Необходимо исключить доступ детей к месту работы. В момент поражения электрическим током необходимо немедленно отключить сеть.Желательно работать с партнером.

    Работа в резиновых перчатках как гарантия безопасности при подключении осветительного оборудования

    В итоге, чтобы подключить люстру к двойному выключателю, следует подготовить необходимые инструменты, посмотреть маркировку проводов и с помощью вольтметра и сигнала вызова найти нужные. При этом важно соблюдать технику безопасности и внимательно изучить такой элемент, как электрическая схема для подключения люстры к двум выключателям или к нескольким выключателям.

    Что такое люстра? Это современный потолочный светильник с несколькими равноудаленными друг от друга лампами. Основная задача люстры — обеспечить равномерное бестеневое освещение по всей комнате. В качестве источников света можно использовать лампы накаливания, светодиодные или люминесцентные источники света. Установка люстры — завершающая часть оформления интерьера. Его установка не так сложна, как может показаться на первый взгляд. Требуются минимальные навыки работы с электрикой и стандартный набор простых инструментов.Чтобы сделать установку простой и безопасной, вы можете следовать приведенным ниже инструкциям.

    Подготовка: Обнаружение непрерывности и фазы на потолке

    Для начала нужно определиться, сколько проводов выведено на потолок и для чего они нужны. Два выступающих провода означают, что все лампы будут включаться одновременно, три и более можно комбинировать с последовательностью включения. Опытный электрик с этим справится без труда, а вот новичкам будет сложно разобраться, где фаза и ноль, и что делать с заземлением.

    Встречается только в новостройках или в помещениях, где производился ремонт с учетом всех требований к устройству электропроводки. Он имеет желто-зеленую оболочку и подключается к проводу того же цвета на светильнике. В старых домах его может не быть. Если в разъеме люстры нет места для заземления, то провод необходимо заизолировать во избежание короткого замыкания.

    Ищем фазы и ноль.

    Остальные провода могут быть любого цвета — красного, черного, белого, причем цвет провода не обязательно соответствует «фазе» или «нулю».Чтобы точно определить, где заканчивается какой провод, нужно прозвонить специальный тестер или индикаторную отвертку — прибор со встроенным светодиодом, сигнализирующим о наличии напряжения. Тест проводится при включенной сети и положении настенного переключателя «ВКЛ». Поочередно касаемся оголенных концов проводов и смотрим результат. Фаза загорится лампочкой на индикаторной отвертке, а мультиметр покажет значение напряжения 220 В. Следует отметить, что тестер покажет напряжение только между нулем и фазой.Для переключателя с одной кнопкой еще проще — два провода на потолке, один из них нулевой, а второй фазный. Перед началом работ по подключению лампы необходимо в обязательном порядке обесточить провода, желательно это сделать выключением тумблера на счетчике.

    Самый простой и распространенный вариант — два провода на потолке и два провода на люстре, а на стене устанавливается однокнопочный выключатель. Просто соединяем концы вместе. Желательно подключать таким образом, чтобы нейтральный провод шел прямо к люстре, а фаза размыкалась переключателем.Для монтажа можно использовать специальные прокладки или скрутку с последующим утеплением.

    С двумя фазами и двухкнопочным переключателем возможны следующие варианты. Одна фаза изолирована, вторая подключена к люстре. В этом случае один ключ остается неиспользованным. Фазы соединяются между собой и подключаются к проводу люстры. Тогда включение лампы будет осуществляться любой клавишей.

    Соединяйте 2 и более люстры на кронштейнах всегда по одному и тому же принципу.От каждой лампы по два разноцветных провода, их все собираем и делим на три группы — две фазы и ноль. Скручиваем вместе все провода одного цвета. Это будет ноль, по стандарту провода должны быть синими, но если используется другой, ничего страшного. Остальные провода в произвольном виде разделим на две группы, получив таким образом схемы включения ламп 1 + 3, 2 + 2, 2 + 3. Скручиваем провода вместе, а затем подключаем их к соответствующим клеммам на потолке.

    Подключение люстры к одинарному выключателю

    Что делать, если в потолке два провода, а в лампе 3 и больше. В этой схеме подключения сгруппированы провода одного цвета. Одна скрутка будет подключена к нулевому проводу, вторая — к фазе. При включении все лампы в люстре загораются одновременно.

    Правила подключения проводов

    Электрические приколы плохие, поэтому всю работу делаем по правилам.Скрутки нескольких проводов недостаточно, чтобы просто зажать в клемму или обмотать изолентой. Все такие соединения необходимо пропаять, после чего он станет прочнее, контакт лучше, а нагрев будет меньше. Следующим шагом будет соединение проводов люстры с проводами, идущими от выключателя. Недопустимо использование скручивания, поэтому применяются клеммные коробки. Если их нет в комплекте, то их можно приобрести в любом строительном магазине.Когда толстая скрутка не входит в отверстие зажима, можно попробовать припаять к ней медный контакт необходимой толщины, но сечением не менее 0,5 мм2. Или купите распределительную коробку большего размера, если позволяет место в светильнике. Затем люстра поднимается на потолок, окончательно подключаются нулевой и фазный провода, вытаскиваются все саморезы, после чего окончательно фиксируется на месте.

    Подключение китайской люстры

    Небесные люстры очень широко представлены на рынке.Благодаря невысокой цене и огромному выбору они пользуются популярностью у населения, но возникают трудности с электрозаполнением. Перед установкой и подключением к сети рекомендуется провести предварительные испытания. Начнем с визуального осмотра: неаккуратные соединения, тонкие в сечении провода, слабый слой изоляции на них уже должны насторожить. Для проверки качества изоляции можно собрать все провода вместе и попробовать замкнуть их на корпус через тестер.Устройство не должно давать никаких указаний. Если это не так, то люстру необходимо разобрать и устранить причину. Затем отдельно проверяется контакт в каждом роге. Для этого от патрона до конца провода звенит цепочка. На этом этапе можно рассчитать провод от центрального контакта в розетке для его последующего присоединения к фазе, как того требуют нормы и правила техники безопасности.

    Подключение галогенной люстры (с ДУ и без)

    Принцип действия галогенных ламп основан на работе нити накаливания в газе-наполнителе со специальными добавками (бром, йод).Благодаря этому можно уменьшить габаритные размеры лампы и напряжение до 12 или 24 В. Для этого в каждую лампу данного типа устанавливается понижающий трансформатор. Обычно вся схема уже собрана и готова к работе, свободными остаются два провода, которые подключаются к нулю и фазе в произвольном порядке. Если люстра оснащена пультом дистанционного управления, то блок управления также подключается к трансформатору. Связь в этом случае остается прежней. Не путайте соединительные провода с антенной, принимающей сигнал от пульта ДУ.

    Из этой статьи вы узнаете, какое сечение проводов нужно для подключения к люстре, как прозвонить и определить фазы на потолке: ищем заземляющий провод, ищем фазы и ноль, обозначение проводов люстры.

    Как подключить люстру простым способом, правила подключения проводов, подключение люстры на 2,3,4,5, 6 к одинарному и двойному выключателю и многие другие вопросы.

    Конструктивные особенности люстры

    В качестве осветительных приборов в жилых помещениях чаще всего используются люстры — многоламповые светильники, предназначенные для потолочного монтажа.

    Люстра — это конструкция, соединяющая несколько осветительных элементов — лампочек, что позволяет обеспечить хорошее освещение в помещении.

    Если использовать в комнате обычную лампочку, то для обеспечения правильного освещения потребуется установка мощного осветительного элемента, да и то при значительных объемах комнаты его будет недостаточно.

    Но такой свет нужен не всегда, поэтому оптимальным вариантом будет использование нескольких ламп.

    Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или ответвление от распределительной коробки.

    Но если установить люстру, конструкция которой предполагает установку нескольких лампочек, то подключение будет таким же по сложности, как одна или несколько лампочек.

    Но при этом все осветительные элементы, входящие в конструкцию, будут запитываться, причем от одного провода.

    А все потому, что разветвление проводки происходит у входа в люстру, а не в распределительную коробку.

    Ну не стоит сбрасывать со счетов эстетическую сторону вопроса.Одинокая лампочка, висящая на потолке, выглядит тускло, или это красивая люстра.

    Чтобы получить хорошее освещение в комнате с отличным сочетанием осветительной арматуры с интерьером, недостаточно просто приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.

    Что нужно учитывать перед проведением работ?

    Давайте сразу определим несколько ключевых моментов, которые необходимо учитывать:


    И все же одно дело просто удалить старый осветительный прибор и подключить вместо него новый, а совсем другое — полностью создать осветительную линию электропередачи, в том числе из распределительного щита, установка выключателей, распределительных коробок и осветительных приборов с последующим их объединением в одну сеть.

    Не будем углубляться в особенности самостоятельной прокладки силовой ветви люстры, так как нас больше интересуют только способы подключения осветительных элементов, хотя некоторые моменты касательно разводки будут затронуты.

    Полезная информация

    Отметим некоторые особенности, которые могут помочь:

    • Выключатель осуществляется только по фазной линии, а нулевой провод и заземление (если есть) идут напрямую к потребителю;
    • Для каждой ответвления на выходе своего коммутатора прокладывается свой фазный провод (он разделен в самом коммутаторе.Однокнопочный переключатель имеет на выходе один фазный провод, двухкнопочный — два, трехкнопочный — три). Это влияет на провод, используемый от выключателя;
    • На клеммниках люстр можно найти обозначения клемм, облегчающих подключение (маркировка «L» указывает на то, что выход фазный, «N» — ноль, «PE» — земля).

    Теперь непосредственно, как подключить люстру к выключателю.

    Предположим, что линия проложена заранее, выключатель на месте, а из потолка торчат 2 или 3 провода (третий провод — «земля»).

    В целом схема подключения самая простая — «выключатель однокнопочный — 1 осветительный прибор».

    Если люстра безрукавная (с 1 лампой), то способ подключения ничем не отличается от питания простой лампочки.

    Также в значительной степени упрощается подключение люстры к одной или нескольким лампочкам.

    Выключатель однокнопочный — 1 люстра

    Перед началом работ следует определиться, где какой провод. Хорошо, если использовалась современная разводка с цветовым отличием жил.На начальном этапе интерес представляет только «земля».

    Если электрики ничего не напутали, то провод заземления будет иметь желто-зеленую оплетку.

    А вот с фазой и нулем придется разбираться самостоятельно и для этого понадобится только индикаторная отвертка, но все меры предосторожности следует соблюдать, так как проверка производится в проводке, которая находится под напряжением.

    Поэтому перед подачей напряжения следует убедиться, что концы проводов разнесены в разные стороны и не касаются друг друга.

    И только после этого можно подавать напряжение (еще нужно перевести переключатель в положение «включено»).

    После того, как мы коснемся концов проводки кончиком индикаторной отвертки, засветившаяся контрольная лампа при прикосновении укажет на то, что сердечник фазовый, а значит, секунда равна нулю.

    Если на выходе три жилы, и непонятно, какая из них ноль и «земля», можно по контрольной лампе определить (подключаем двухжильный провод к штатной лампе 220 через розетка).После этого определяем фазу индикаторной отверткой.

    Если лампа загорится после подачи напряжения, то второй провод будет нулевым (если не загорается, к контроллеру подключена «масса»). Для надежности провода следует поменять местами.

    Определив где какая жила, остается только подключить их к соответствующим выводам клеммной колодки люстры, после чего закрепить на потолочном крючке. В общем, все проще простого.

    Схема подключения люстры к двум клеммам следующая:

    Если схема трехпроводная, то подключение осуществляется следующим образом:

    Теперь предположим, что люстра двухрычажная и вам необходимо подключить к однокнопочному переключателю.

    Каждый рог — это ответвление и от него должны идти два провода (фаза и ноль), «земля» подключена к корпусу, поэтому на ответвления не идет.

    Предположим, что от каждого рупора идут синий и коричневый провода.

    Для подключения люстры нужно разделить провода рожков по цвету и скрутить их между собой (синий отдельно от коричневого).

    Потом подключаем их к ЛЭП, причем неважно какого цвета провода будут фазные и нулевые.

    К примеру подключаем скрутку коричневых проводов через колодку к фазоводу, а синего — к нулю.

    Потом все изолируем и проверяем работоспособность. Здесь отметим, что при таком подключении, сколько бы лампочек в люстре не было, при включении они все будут гореть.

    Бывает, что третий провод в люстре или проводке оказывается лишним (нет «земли» в осветительном приборе или в питающей сети).

    В случае с люстрой мы просто игнорируем этот вывод (это никак не повлияет на характеристики), а вот заземляющий провод проводки нужно будет изолировать.

    В целом это общая схема подключения люстры и она у всех одинакова, но есть некоторые нюансы, которые будут указаны ниже.

    Немного о подключении проводов. Для этого можно использовать как клеммы, так и обычную скрутку с последующей изоляцией защитными колпачками.

    Каждый из способов подключения имеет свои достоинства и недостатки.

    Терминалы более удобны в установке, но не всегда удается установить.

    Скрутка более компактная по размеру, но всегда есть возможность скрутить провода качественно.

    Двухкнопочный выключатель — люстра

    Теперь о том, как подключить люстру к двухкнопочному выключателю.

    Так как количество светильников и их разделение на группы может быть самым разным, рассмотрим несколько вариантов:


    Один выключатель, несколько люстр

    Теперь давайте разберемся, как подключить несколько люстр к одному выключателю. Здесь вам придется учесть особенности ЛЭП.

    Например, возьмем однокнопочный выключатель, от которого будет запитываться сразу три люстры.

    Схема линии освещения с этим выключателем следующая: фаза и ноль идут от распределительного щита к распределительной коробке.

    В него идет провод от фазового провода до переключателя, и снова возвращается в него.

    В итоге у нас в коробке есть ноль и фаза (с включенным в схему выключателем), к которой можно подключить проводку, ведущую к потребителю.

    Следовательно, чтобы подключить к этому выключателю сразу три люстры, достаточно перебросить одну общую линию и вставить в нее фазный и нулевой провода осветительных приборов.

    Причем каждую люстру лучше подключать к общей линии в распределительных коробках (их нужно устанавливать дополнительно).А потом в самой люстре разделите ее на рожки (ветки).

    Подключение люстры к дополнительному оборудованию

    Теперь о подключении люстры, в которую вмонтирован вентилятор. Этот осветительный прибор не требует ничего особенного для подключения, так как вентилятор является таким же потребителем, что и обычная лампочка (то есть схема такая же, как у люстры с двумя рожками).

    Его следует подключить к двухкнопочному выключателю, чтобы при необходимости можно было выключить свет или вентилятор.

    Также при подключении такой люстры следует ознакомиться с инструкцией, в которой должно быть указано, какой из проводов, идущих на питание вентилятора, фазный, а какой нулевой, и использовать эту информацию при подключении.

    То же самое и с люстрами, которые снабжены дистанционным управлением с помощью пульта дистанционного управления.

    Внутри такого устройства будет специальный исполнительный блок с контроллером, принимающий сигналы с пульта дистанционного управления.

    Итак, этому агрегату требуется питание, и оно выполняется по тому же принципу, что и лампочка.

    А вот в люстрах со светодиодными лампами элементы освещения работают от сети 12В с постоянным током. А для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором есть фазные и нулевые выводы.

    Подключить эту люстру так же просто, как подключить обычную лампочку.

    Иногда возникает необходимость в установке комбинированного выключателя питания люстры, совмещенного с розеткой.

    И тут вся особенность заключается именно в подключении самого переключателя, а не осветительного прибора.

    Поскольку розетка есть, для ее функционирования необходимо, чтобы на нее подавались и фаза, и ноль.

    А если к обычному выключателю был подключен только фазный провод, то в комбинированном придется еще и нулевой провод проложить. Схема подключения такого выключателя представлена ​​ниже.

    Бывают случаи, когда выступающей из потолка части питающей проводки недостаточно для подключения люстры. В этом случае их можно просто увеличить.

    Для этого можно взять два отрезка медной проволоки сечением не менее 1,5 мм. кв. и подключите их к линейным клеммам с помощью скрутки. Затем следует хорошенько заизолировать стыки.

    Популярность у читателей:, недостатки и достоинства устройства.

    Техника безопасности

    При подключении люстры не забывайте о технике безопасности. Все работы проводить только с обесточенной проводкой. Более того, недостаточно просто отключить линию переключателем; он должен быть обесточен на распределительном щите.

    Перед подключением нужно очень внимательно отнестись к разводке проводов.

    5 / 5 ( 1 голос)

    После покупки люстры следует ее сборка, сложность которой зависит от ее конструктивных особенностей и типа крепления. Если в этом может помочь подробная подручная инструкция, то для подключения люстры потребуются знания электрика. Безопасность освещения в доме зависит от правильного соблюдения всех условий.

    Подготовка к работе

    Сначала необходимо определить фазу, ноль и заземление среди проводов, наличие которых необязательно. Для удобства обнаружения можно воспользоваться электрической схемой в паспортном документе люстры с указанием назначения ее проводников и этапов их подключения.

    Стандартная цветовая кодировка:

    • Провод белый или коричневый — фаза;
    • Синий — ноль;
    • Желто-зеленый — земля.

    Подключение производится к проводу того же цвета на люстре. При его отсутствии оголенный провод тщательно изолируют, чтобы случайно не замкнуть его.

    Перед началом работы ключи переключателя должны быть переведены в положение «выключено». В выключенном состоянии входной автоматический выключатель также должен находиться на панели приборов. Подготовка проводов к тестированию заключается в их вскрытии. Светильник подключен к выключенному питанию. После подготовительных работ на провода подаётся питание.

    Пошаговая инструкция по прозвонке проводов тестером:


    Подключаем правильно

    После определения электропроводки потребуется снова отключить питание для монтажа осветительного прибора. При скручивании проводов нежелательно использовать ленту ПВХ из-за ее высыхания со временем и, соответственно, снижения ее изоляционных характеристик.

    При скручивании электрических проводов в одну группу и обертывании защитным колпачком они могут со временем окислиться и нагреваться.Рекомендуется пайка таких соединений для обеспечения нормального контакта и предотвращения перегрева.

    При подключении электропроводки от осветительного прибора к потолку электропровода от выключателя правила скручивания недопустимы. Это требует использования клеммных коробок. В этом случае возможна проблема, когда скрутка из нескольких электрических проводов не входит в отверстие. Решение проблемы — припаять к соединению медный проводник сечением 0,5 кв. Мм. Соединение изолируется, и в него вставляется свободный конец проводника длиной 10 см.

    Вставив все электрические провода от осветительной арматуры в клеммную колодку и затянув винты, люстра поднимается под потолок. После крепления люстры к клеммной колодке электрические провода подключаются в желаемом порядке: нули — один напротив другого, фазы к фазам — произвольно.


    Установка люстры

    Варианты подключения светильника зависят от:

    • количества выводных проводов от светильника;
    • количество выводных проводов от потолка;
    • Количество клавиш на комнатном выключателе.

    С двумя проводами

    Подключение двух контактов осветительного прибора к двум проводам:

    • Нулевое соединение от люстры с нулевым проводом в потолке , который выходит из.
    • Фазовое соединение, коричневый или белый провод , с фазой в потолочной плите, ведущей к автоматическому выключателю.

    Подключение двух проводов люстры к трем пинам:

    1. Три потолочных контакта — результат наличия заземления или подключения к двухкнопочному переключателю.
    2. Индикатор отвертки используется для определения общего провода. При касании двух проводов загорается индикатор — третий провод будет общим.
    3. Когда на одном проводе загорится индикатор, это будет обычным. Для такой проверки необходимо, чтобы обе клавиши переключателя находились в рабочем положении.
    4. Провода соединяются зажимами. Провод фиксируется в зажиме и любой потолочной розетке.
    5. После этого к терминалу подключается пар проживает от осветительного прибора.


    С тремя и более проводами

    Подключение от трех проводов на люстре к двум потолочным контактам:

    • В этом случае возможен только 1 вариант. — одновременное включение всех лампочек.
    • Все нули светильника соединены между собой и их подключением к нулевому выходу потолка.
    • Фазы подключаются аналогично.

    Подключение трех проводов на люстре к трем потолочным штырям:

    1. Эта опция предназначена для выключателя с двумя ключами.
    2. Маркировка трех потолочных проводов: фаза — L1; фаза — L2; ноль — N. Фазы предназначены для выхода на ключи переключателя, а ноль — непосредственно на люстру.
    3. Провода от ламп следует разделить на две секции , соединение каждой из которых происходит только с одним из проводов для подачи через него фазы.
    4. Обе секции обязательно соединить с нулем. Тогда при нажатии одной из клавиш переключателя загорится одна группа ламп, при нажатии второй — другая.

    Подключение трех проводов на люстре к четырем потолочным штырям:

    • Дополнительный четвертый провод может быть защитным заземлением. Маркировка — PE.
    • Если у люстры есть желто-зеленый заземляющий штырь, она скручивается в землю потолка. При его отсутствии в люстре замыкается контакт заземления потолка.

    Подключение люстры к однокнопочному выключателю

    При необходимости подключить многодорожечную люстру через выключатель с одним ключом возможны два варианта:

    • Осветительный прибор разбирается и собирается на одно- кнопочный переключатель. Затем все электрические провода подключаются к центральным контактам картриджей прибора и через клеммную колодку подключаются к фазной, идущей от однокнопочного переключателя.
    • Осветительный прибор уже собран на двухкнопочный выключатель , тогда подключение всех электрических проводов от центральных контактов держателей прибора осуществляется в клеммной колодке к фазовому однокнопочному выключателю.

    В наличии однокнопочный выключатель и два воздушных провода, среди которых есть фаза и ноль.Фазы осветительного прибора соединяются между собой и с фазой разводки, аналогично соединению нулей.

    При наличии переключателя однокнопочного и трех контактов определяется назначение третьего электропровода. После включения выключателя проверяется напряжение на всех электрических проводах. Если на двух электрических проводах есть фаза, необходимо заменить выключатель на двухклавишный выключатель.

    Если есть фаза только на одном контакте и желто-зеленая изоляция на третьем, то обе фазные проводки люстры подключаются к фазному контакту проводки, а заземление изолируется и удаляется.


    Подключение люстры к двухкнопочному переключателю

    Подключение многодорожечной люстры к такому переключателю производится по такому же принципу. Все контакты от люстры разделены на 3 группы: 2 фазы и 1 ноль. Сначала совмещаются и скручиваются все нулевые электрические провода. Остальные условно разделены на 2 группы, которые также тщательно скручены. Полученные 2 группы подключаются к потолочным фазам.

    По примеру люстры на три рожка, ее можно подключить двумя способами — с заземлением и без него.Без заземления основными этапами были бы:

    1. Сборка электрических частей. К патрону лампы подключены 2 контакта — 0, подключенный сбоку, и фазовый провод, подключенный в центре патрона. Рожки лампочек прикреплены к вогнутому основанию осветительного устройства, которое соединяет электрические провода в соответствии с двухкнопочным переключателем.
    2. Подключение осветительного прибора к двухкнопочному переключателю, клавиши которого определяют количество ламп, которые загораются при их нажатии.Сами по себе нули на стороне картриджа и фазы от его середины не имеют ни 0, ни положительного заряда. Обнуление питания осуществляется не через выключатель, а напрямую. Все нули от патронов образуют основу люстры в виде сплетения. В каркасе светильника фазы разделены на 2 группы. Обе группы и нулевое сплетение поочередно подключаются к каждому из трех электрических проводов центрального кабеля, идущего вверх через ствол люстры.Фазы идут на фазы электрических проводов распределительной коробки, а ноль в ноль.
    3. Подключение электрических проводов в распределительной коробке, от которых идут три электрических провода к выключателю, а так же к люстре. Сам распределитель питается от двухжильного электрического кабеля. Электрический провод, несущий положительный заряд к распределителю, соединен с контактом выключателя. А электрический провод, идущий от трамблера к люстре, подключен к трамблеру с нулем.Фазовые группы по очереди подключаются электрическими проводами от переключателя.
    4. Электрическое подключение в переключателе с двумя кнопками и тремя контактами — справа, слева и посередине. Фазный провод под постоянным напряжением идет к центральному. Остальные подключаются к фазовым группам разводки лампочек. Каждый ключ способствует замыканию центрального контакта и зажиганию соответствующего количества ламп.

    При установке с заземлением в распределитель третий защитный электрический провод выходит из него и подключается к металлическому каркасу светильника.


    Подключение люстр с пультом управления

    Работа галогенных ламп осуществляется от 12 В или 24 В, что объясняет установку в каждой из них понижающих трансформаторов. Схема уже собрана, осталось только установить. Свободны только 2 электрических провода, подключенных к потолочным контактам. Подключение произвольное.

    Если есть пульт, то помимо трансформаторов есть блок управления. Два провода с потолочными контактами подключаются одинаково. Антенна в виде тонкого проводника, идущего с другой стороны, облегчит связь между пультом дистанционного управления и блоком управления. Внутри колпачка он остался прежним.

    Между фазой и рабочим нулем возможно появление только одной фазы напряжения. Если все было подключено правильно, общий провод светильника подключен к 0, положительный заряд подается через переключатель на два контакта.

    При ошибке подключения общий электрический провод подключается к фазе, а подача 0 через переключатель происходит на остальные провода. Лампа будет гореть, но если вы захотите заменить лампочку, возможно поражение электрическим током при выключенном выключателе.

    При необходимости одновременного включения / выключения светильника двумя кнопками на двух контактах, выходящих из потолка, можно установить перемычку или их взаимное соединение в клеммной колодке.

    Как подключить 4-позиционный переключатель

    4-позиционный переключатель, как показано на рисунке 1, используется для включения осветительной арматуры на и на из трех или более мест.

    Подключение светильника таким образом, чтобы его можно было включить ВКЛ, или ВЫКЛ, из более чем двух мест, требует установки как трехпозиционных, так и четырехпозиционных переключателей.

    Рисунок 1 — 4-позиционный переключатель

    Выбор 4-х позиционных переключателей.

    Существует множество сценариев подключения.Если вы заменяете 4-позиционный переключатель, вам необходимо только отсоединить провода от неисправного переключателя и таким же образом установить их на новый переключатель.

    Если вы устанавливаете новую схему, то лучше всего подавать питание переменного тока либо на первый выключатель, либо на осветительный прибор. Подача питания на переключатель в середине схемы значительно усложняет проводку.

    Следует отметить, что схема может управлять более чем одним осветительным прибором.Дополнительные светильники устанавливаются параллельно первому светильнику.

    Установка 4-позиционного переключателя — Схема расположения 1 (Рисунок 2):

    Рисунок 2 — Установка 4-позиционного переключателя — Принципиальная схема 1
    Схема подключения 4-позиционного переключателя

    : Электропитание поступает в коробку осветительной арматуры, переходит к первому 3-х позиционному переключателю, переходит к 4-х позиционному переключателю, переходит к 3-х позиционному переключателю в конце цепи (Рисунок 3).

    Нажмите на изображение, чтобы увеличить

    Рисунок 3 — Схема подключения 4-позиционного переключателя: Электропитание поступает в коробку осветительной арматуры, переходит к первому 3-х позиционному переключателю, переходит к 4-х позиционному переключателю, переходит к 3-х позиционному переключателю в конце цепи.

    Установка 4-позиционного переключателя — Схема 2 (Рисунок 4):

    Рисунок 4 — Установка 4-позиционного переключателя — Схема 2
    Схема подключения 4-позиционного переключателя

    : Электропитание поступает на 3-х позиционный переключатель, переходит к 4-х позиционному переключателю, переходит к 3-х позиционному переключателю, переходит к осветительной арматуре в конце цепи (Рисунок 5).

    Нажмите на изображение, чтобы увеличить

    Рисунок 5 — Схема подключения 4-позиционного переключателя: Электропитание поступает на 3-х позиционный переключатель, переходит к 4-х позиционному переключателю, переходит к 3-х позиционному переключателю, переходит к осветительной арматуре в конце цепи.

    Возможные схемы подключения для установки 4-х позиционных переключателей практически безграничны. На предыдущих схемах подключения 4-позиционного переключателя были представлены инструкции по подключению, основанные на том, что осветительный прибор находится в начале или в конце монтажа проводки.

    Возможно, осветительная арматура находится посередине проводки с переключателями до и после осветительной арматуры. На рисунках 6 и 7 представлены схемы подключения, на которых осветительная арматура находится посередине цепи.

    Щелкните диаграмму, чтобы увеличить ее.

    Рисунок 6 — Схема подключения 4-позиционного переключателя: Питание поступает на 3-х позиционный переключатель, затем на 4-позиционный переключатель, затем на осветительную арматуру, затем на другой 4-позиционный переключатель, а затем на 3-позиционный переключатель.
    Рисунок 7 — Схема подключения 4-позиционного переключателя: Электропитание поступает на осветительную арматуру и переходит к 3-х и 4-х позиционным переключателям в противоположных направлениях.

    Теоретически нет ограничений на количество переключателей, которые вы можете иметь в какой-либо конкретной цепи.Дополнительные переключатели в схеме представляют собой 4-позиционные переключатели и устанавливаются между двумя 3-х позиционными переключателями, как показано на Рисунке 8.

    Рисунок 8 — Пять переключателей, управляющих осветительной арматурой, с использованием двух 3-позиционных переключателей и трех 4-х позиционных переключателей с питанием к осветительной арматуре.
    Схема подключения 4-позиционного переключателя

    : Более чем в трех местах для управления осветительными приборами используются 3-х позиционные переключатели на конце коммутируемой цепи и 4-позиционные переключатели в середине (Рисунок 9).

    Рисунок 9 — Схема подключения 4-позиционного переключателя: Более чем в трех местах для управления осветительными приборами используются 3-х позиционные переключатели на конце коммутируемой цепи и 4-позиционные переключатели в середине.

    Если ваше приложение требует нескольких осветительных приборов, управляемых одними и теми же трех- и четырехпозиционными переключателями, дополнительные осветительные приборы должны быть подключены параллельно первому осветителю. Схема должна быть подключена к точке подключения первых проводов светильников к питанию — после выключателей.

    Схема подключения осветительной арматуры

    : несколько осветительных приборов, управляемых 3-позиционными переключателями (Рисунок 10).

    Нажмите на изображение, чтобы увеличить

    Рисунок 10 — Схема подключения осветительной арматуры: несколько осветительных приборов, управляемых 3- и / или 4-позиционными переключателями.

    Как подключить светильник с помощью красных, черных и белых проводов — Upgraded Home

    Установка и подключение осветительных приборов — сложная задача, особенно когда дело доходит до различения проводов и их правильного подключения. Если вы знаете, что красный провод — это горячий провод от настенного переключателя, а черный провод не присоединяется к переключателю, вы можете сделать это самостоятельно. Будь то меры безопасности или использование правильных инструментов, давайте посмотрим, как можно подключить прибор с помощью красного, черного и белого проводов.

    Установка нового светильника кажется простой операцией. Два провода для подключения и подвешивания нового светильника. Затем вы снимаете старый светильник и находите массу белых, черных и красных проводов. Когда вы пытаетесь выяснить, как подключить новый светильник, возникает мгновенная вспышка паники. Какой из черного, белого и красного проводов вы используете?

    В общем, если есть красный провод в потолочной распределительной коробке, где установлен светильник, красный провод — это горячий провод от настенного выключателя.Черные провода — это обычно горячие провода, которые не подключены к переключателю. Однако, хотя это обычный метод, нет строгих стандартов для этих стандартов цвета.

    Ремонт электропроводки в вашем доме — это не то, к чему будут стремиться многие домовладельцы. Основное понимание электрических систем, принципов работы электричества и правильных способов выполнения электрических соединений имеет важное значение. Наши советы, уловки и пошаговые инструкции помогут вам безопасно и правильно выполнить свой электрический проект.

    Электромонтаж осветительных приборов — не так просто, как вы думаете

    Установка нового осветительного прибора может быть легким в реализации проектом во многих обстоятельствах. Многие светильники для ванной и спальни имеют только два провода в потолочной коробке. Эти два провода обычно черно-белые. В этом случае установка проста:

    • Подсоедините черный провод нового светильника к черному проводу в потолочной коробке.
    • Белый провод на новом приспособлении присоединяется к белому проводу в распределительной коробке в потолке.
    • Установить новый светильник, установить накладку и лампочки.
    • Включите свет.

    Этот надоедливый красный провод — в чем дело?

    Вы можете найти третий провод, идущий в потолочную коробку. Причин того, что третий красный провод находится в распределительной коробке, может быть несколько. Задача состоит в том, чтобы определить, зачем нужен красный провод и его назначение в электрической цепи. Есть несколько возможностей.

    • Черные провода в коробке проходят через коробку и подают питание на другие розетки или источники света в цепи.Если все черные провода подключены, возможно, дело в этом. Один черный провод может быть не подключен к другим, что, скорее всего, является соединением для осветительной арматуры.
    • Красный провод идет от настенного выключателя к светильнику. Вы можете найти отдельный красный провод там, где электрическая цепь для потолочной коробки может включать потолочный вентилятор.
    • Иногда вы можете встретить красный провод в электрической цепи светильника с двумя или более переключателями, расположенными в разных местах.Два переключателя — не редкость в длинных коридорах или больших помещениях с несколькими входами. Еще одно применение установки трехпозиционного переключателя — у подножия и у подножия лестницы.

    Обычно, если вы сталкиваетесь с красным проводом в потолочной коробке для светильников, красный провод подключается к переключателю и предназначен для управления осветительной арматурой.

    Простейшая ситуация — красные и белые провода

    Если схема содержит один осветительный прибор и один выключатель света, подключение обычно несложно.Большинство домовладельцев могут заменить светильник в таких ситуациях. Шаги выполнить легко.

    Шаг 1. Имейте подходящие инструменты

    Установка нового светильника не требует значительных инструментов. Однако есть несколько важных инструментов, которые вам понадобятся.

    • A Тестер цепей — Эти простые инструменты имеют два провода и светодиодные индикаторы. Если вы прикоснетесь проводами тестера к проводам или соединениям цепи, находящейся под напряжением, светодиоды сообщат вам, находится ли цепь под напряжением, какое напряжение присутствует, и часто, правильна ли полярность цепи.
    • Отвертки — Вам понадобится крестовая отвертка и стандартная прямая отвертка.
    • Электрические плоскогубцы — Часто называемые линейными плоскогубцами, они удобны при работе с проводом. Плоские губки позволяют надежно захватывать проволоку и скручивать или тянуть за концы. Эти инструменты включают кусачки, которые имеют очевидное применение.
    • Стульчик или стремянка — Используйте хорошую табуретку или лестницу, чтобы добраться до осветительного прибора. Попытка работать стоя на стуле — частая причина падений и травм.Убедитесь, что у вас есть стабильная платформа для работы.
    • Маленький фонарик — Помните, осветительной арматуры в зоне, в которой вы работаете, нет. Нерабочий светильник оставит вас в темноте. Небольшой фонарик или налобный фонарь могут сделать работу намного проще и безопаснее.

    Мы рекомендуем, чтобы в комплект инструментов каждого домовладельца входил еще один гаджет. Этот инструмент представляет собой электрический зонд, и его можно купить в любом крупном магазине товаров для дома, хозяйственных магазинах или инструментальных центрах.Зонд можно безопасно вставить в разъем на электрических розетках и проткнуть электрические коробки и проводку. Если зонд приблизится к проводу под напряжением, он издаст звуковой сигнал или гудит.

    Шаг 2. Будьте в безопасности и избегайте несчастных случаев

    Ни при каких обстоятельствах не пытайтесь установить новый светильник в цепи под напряжением. Даже если вы выключите свет, в электрической коробке могут остаться горячие провода. Самый безопасный способ работы с электрической цепью — отключить питание автоматическим выключателем.

    Перед тем, как отсоединить какие-либо провода, используйте электрический щуп или тестер цепей, чтобы проверить состояние цепи. Часто вы можете обнаружить, что отключение автоматического выключателя не влияет на схему, о которой вы думали.

    Также рекомендуется носить защитные очки. Работа над потолком может привести к попаданию дождя, пыли и другого мусора. Хорошие защитные очки защитят ваши глаза от потенциально вредных материалов.

    Шаг 3. Осмотрите проводку на старом приспособлении

    Если старый светильник работал правильно, лучший способ установки нового светильника — это старый светильник.Осмотрите проводку старого прибора, прежде чем снимать провода и снимать старый прибор.

    В наш век современных технологий мы предлагаем вам использовать свой мобильный телефон, чтобы на этом этапе сделать несколько снимков старого прибора и его проводки. Картинки дают вам готовый ориентир, если что-то отвлекает ваше внимание от вашего проекта.

    Шаг 4. Снимите старый крепеж

    Способ установки старого светильника определяет способ его снятия. Во многих старых домах провода могли быть скручены или обжаты, а затем обернуты изолентой.В этом случае лучший способ удалить старый светильник — перерезать провода за соединением. Убедитесь, что после обрезки осталось достаточно провода для новых соединений.

    Если в старых соединениях осветительной арматуры используются проволочные гайки, ослабьте проволочные гайки, повернув их против часовой стрелки, а затем раскрутите провода. Возможно, вам все равно придется обрезать провода, чтобы получить свежие прямые соединения для нового светильника.

    Шаг 5. Подключите новый светильник

    В большинстве случаев подсоединяйте новый светильник так же, как и старый.Если вы забыли, обратитесь к фотографиям, которые вы сделали ранее. В общем, у вас будет:

    • Подключите белый провод к белому проводу в распределительной коробке.
    • Подключите черный провод нового приспособления либо к черному проводу в распределительной коробке, либо к красному проводу. Если есть красный провод, это обычно провод к выключателю света, и вам следует использовать именно его.

    Эти шаги представляют собой типичный метод подключения осветительной арматуры с красным проводом.Однако в некоторых случаях разводка может быть другой. Если есть какие-либо вопросы о том, что является правильным, вам следует найти лицензированного электрика, чтобы определить правильную проводку для вашего нового осветительного прибора.

    Когда все становится еще сложнее

    Порядок подключения светильника при наличии красного провода может быть затруднен в нескольких ситуациях. В большинстве этих ситуаций разумно нанять лицензированного электрика для выполнения установки. Эти особые обстоятельства могут включать:

    • Трехходовые или даже четырехпозиционные переключатели в цепи
    • Несколько светильников на одной цепи
    • Светильники с диммерами или другими элементами управления в цепи
    • Электрические цепи, предназначенные для установки потолочного вентилятора

    Эти типы схем могут быть намного сложнее.Если у вас есть какие-либо вопросы по установке светильника, обратитесь к электрику и спросите его совета или назначьте встречу для работы.

    Возвращение света

    Цель состоит в том, чтобы включить свет безопасно и эффективно. В большинстве случаев установка нового светильника под силу большинству домовладельцев. Это требует немного знаний и некоторых усилий, но может быть удовлетворительным и экономичным.

    Мы надеемся, что эта статья даст вам понимание и уверенность в том, что вы сможете установить новый светильник с белыми, черными и красными проводами в потолочной коробке.Старое приспособление может дать вам дорожную карту, в то время как небольшое знание электрических цепей вселяет в вас уверенность. Мы уверены, что скоро у вас загорится яркий свет.

    Деннис Ховард

    Деннис — пожарный на пенсии, имеющий обширный опыт в строительстве, ремонте и ремонте домов. Он работал в сфере торговли неполный рабочий день, одновременно являясь действующим пожарным. Выйдя на пенсию, он начал бизнес по реконструкции и ремонту домов, которым руководил в течение нескольких лет.

    Недавно опубликованные

    ссылка на Могу ли я подать в суд на арендодателя за загрязненную воду? (Узнай сейчас!) ссылка на Может ли арендодатель требовать профессиональной уборки? (Узнай сейчас!)

    Трехпозиционные переключатели (США / Канада) — Инженерное мышление

    Цепи трехпозиционного переключателя света. В этой статье мы рассмотрим трехпозиционные переключатели для цепей освещения в Северной Америке.Мы рассмотрим три разных варианта размещения в зависимости от того, хотите ли вы, чтобы осветительная арматура располагалась в начале, в середине или в конце цепи.

    Прокрутите вниз, чтобы просмотреть учебное пособие по трехпозиционным переключателям на YouTube.

    Я приложил удобное руководство по подключению цепей трехпозиционного переключателя в формате PDF, которое включает подробные иллюстрации каждой цепи, пошаговые инструкции и список деталей. Храните его на своем ПК или телефоне и получайте к ним доступ в любом месте в любое время. Чтобы увидеть это, нажмите здесь.

    Предупреждение

    В этой статье мы рассмотрим теорию, но помните, что электричество опасно и может быть фатальным. Перед выполнением любых электромонтажных работ вы должны быть квалифицированными и компетентными.Никогда не работайте с горячими / находящимися под напряжением электрическими цепями.

    Как работают трехпозиционные переключатели?

    Если мы посмотрим на трехпозиционный переключатель, у нас есть 4 винтовых зажима. Один для земли, один — для нашего общего терминала, а два других — для терминалов путешественников.

    Внутри переключателя есть дорожка, по которой может течь электричество, она соединена с ручкой переключателя. Когда мы поворачиваем ручку переключателя, трек будет переключаться между двумя терминалами путешественника. Это изменит путь электричества, и именно так мы будем управлять светом.

    Схема 1

    Первая цепь, которую мы рассмотрим, — это то место, где свет фитинг является последним в цепи.

    Смотрите видео на YouTube для анимации работающей схемы

    От входящего источника питания берем черный горячий провод и подключаем его к общей клемме переключателя 1. Затем пропускаем черный бегунок от левой путевой клеммы переключателя 1 к левой путевой клемме переключателя 2. Затем пропускаем черный горячий провод от общей клеммы переключателя 2 в потолочную коробку и в осветительную арматуру.Затем возьмем красный путевой провод и проведем его от правой путевой клеммы переключателя 1 к правой путевой клемме переключателя 2.

    Теперь, что касается входящей нейтрали, мы вставляем ее в соединитель провода, который должен находиться в распределительной коробке для переключателя 1. Затем мы подключаемся к этому соединителю провода и подводим белый провод к соединителю провода в распределительной коробке 2. Затем мы запускаем последний белый провод от клеммы переключателя 2 через потолочную коробку и до осветительной арматуры, замыкающей цепь.

    Для обеспечения некоторой безопасности мы протягиваем провод заземления от входящего источника питания и подключаем его к разъему проводов в распределительной коробке 1. Затем мы пропускаем провод заземления от клеммы заземления переключателя 1 и подключаем его к разъему заземляющего провода. Мы подключаем следующий провод заземления между соединителем провода распределительной коробки 1 и соединителем провода в распределительной коробке 2. Затем мы протягиваем провод заземления от распределительной коробки 2 к соединителю провода заземления. Наконец, поскольку потолочная коробка металлическая, мы проведем заземляющий провод от винта заземления в коробке и подключим его к разъему заземляющего провода в распределительной коробке 2.

    У нас есть 2-х жильный кабель на входящий блок питания. Трехжильный кабель между двумя переключателями и еще один двухжильный кабель от переключателя 2 до осветительной арматуры.

    Если мы запитаем эту цепь, электричество поступит на горячий провод и пройдет через переключатель 1 и по черному путевому проводу к переключателю 2, но переключатель 2 находится в верхнем положении, поэтому цепь разомкнута и свет не горит.

    Когда мы затем щелкаем выключателем 2, треки меняют направление и электричество теперь может течь через выключатель 2, через свет и обратно по нейтральный провод.

    Если бы мы щелкнули выключателем 1, электричество теперь могло бы течь. через переключатель 1 и в красный путевой провод, но он останавливается на переключателе 2, когда треки отключены. Но щелчком переключателя 2 мы снова завершаем схема.

    Схема 2

    Следующая схема, которую мы рассмотрим, — это место, где находится осветительная арматура. между двумя переключателями.

    См. Видео на YouTube для анимации рабочего контура

    От входящего источника питания подключим горячий черный провод к общей клемме переключателя 1.Затем мы протягиваем черный путевой провод от левой путевой клеммы первого переключателя к разъему проводов в потолочной коробке. Затем протягиваем еще один черный провод от разъема проводов и подключаем его к левому разъему переключателя 2.

    Затем запускаем красный путевой провод от правого бегунка. клемму переключателя 1 и подключите ее к разъему проводов в потолочной коробке. потом протяните еще один красный провод от разъема провода и подключите его справа Терминал путешественника переключателя 2.

    Теперь мы выводим нейтральный провод из входящего источника питания и подключаем его к разъему проводов в распределительной коробке 1. Затем мы пропускаем еще один нейтральный провод и пропускаем его от разъема проводов через потолочную коробку и подключаем его к осветительной арматуре. Затем мы протягиваем третий белый провод от другого вывода осветительной арматуры и подводим его к общему выводу переключателя 2. Мы должны пометить оба конца черной лентой для электрики, чтобы предупредить, что он периодически нагревается.

    Теперь, чтобы сделать цепь безопасной, мы выводим нейтраль на соединитель провода.Затем подключаем клемму заземления переключателя 1 к проводу. разъем. Затем мы запускаем еще одно заземление от разъема провода и подводим его к соединитель проводов в потолочной коробке.

    Поскольку потолочная коробка металлическая, нам необходимо подключить ее к заземлите также с помощью винта заземления. Затем, наконец, мы хотим заземлить выключатель 2, чтобы мы проводим заземляющий провод от клеммы заземления и подводим его к земле соединитель провода в коробке потолка.

    У нас есть 2-жильный кабель на входе питания в распределительную коробку 1, затем между обоими переключателями 1 и 2 и осветительной арматурой у нас есть 3-х проводные кабели.

    Если мы запитаем эту цепь, мы увидим, что электричество может течь через горячее, через переключатель 1, через потолочную коробку и к клемме переключателя 2, но цепь разомкнута на переключателе 2, поэтому свет не горит.

    Когда мы щелкаем выключателем 2, электричество может течь через выключатель, через свет и обратно через нейтральный провод.

    Если щелкнуть выключателем 1. Электричество снова сможет производить он переключает 2 через красный путешественник, но не может пройти через переключатель 2.

    Но если мы щелкнем выключателем 2, мы замкнем цепь и свет включится.

    Схема 3

    Последняя схема, которую мы рассмотрим, — это когда осветительная арматура перед двумя swtiches

    См. Видео на YouTube для анимации рабочего контура

    Итак, для этой схемы мы сначала подведем горячий черный провод входящего питания к потолочной коробке и подключим его к разъему для проводов. Затем мы протягиваем белый провод от этого проводного разъема и подключаем его к проводному разъему в распределительной коробке 1. Мы должны пометить его концы черной изолентой, чтобы предупредить, что он периодически находится под напряжением.

    Затем мы запускаем еще один белый провод от этого разъема и подключите к общей клемме переключателя 2, снова пометив концы черным Лента.

    Теперь пропустим красный бегунок от правого бегунка переключателя 2 и подключим его к правому бегунку переключателя 1. Затем пропустим черный бегунок между левым бегущим контактом двух переключателей.

    От переключателя 1 мы подключим черный провод к общей клемме и подключим ее к клемме осветительной арматуры.Теперь, чтобы завершить схему, мы подключим нашу входящую нейтраль и подключим ее к другому выводу осветительной арматуры.

    Чтобы сделать схему безопасной, мы выводим входящий провод заземления и подключаем его к разъему для проводов в потолочной коробке. Поскольку потолочная коробка металлическая, нам необходимо заземлить ее с помощью винта заземления. Затем мы проводим еще одно заземление между этим соединителем провода и другим в распределительной коробке 1. Оттуда мы подключим клемму заземления выключателя к соединителю провода. И, наконец, мы протягиваем заземляющий провод от клеммы заземления переключателя 2 к разъему заземляющего провода.

    У нас есть двухжильный кабель для подачи питания в потолочную коробку. Двухжильный кабель к первому переключателю и трехжильный кабель между двумя переключателями.

    Когда мы запитываем цепь, электричество будет проходить через горячий провод и в белый провод, чтобы переключить 2. Затем он проходит вдоль красный путешественник, но останавливается на переключателе 1. Если мы щелкнем переключателем 2, электричество теперь может течь через выключатель 2, затем через осветительную арматуру и обратно через нейтраль.

    Когда мы щелкаем выключателем 1, электричество не проходит выключатель, чтобы свет выключился.Если мы щелкнем выключателем 2, цепь снова будет завершите, чтобы свет включился.


    Как подключить встраиваемое освещение (проход через столешницу)

    16 марта 2012 г. | от Итана (электронная почта) |

    Я не уверен насчет вас, но лучше всего я учусь, наблюдая, как что-то делается, а затем делаю это сам. В этих усилиях я собрал макет столешницы для подключения встраиваемых светильников, а также шаги и идеи по запуску этой осветительной установки в реальной домашней обстановке.Встраиваемое освещение — очень популярный проект по благоустройству дома, и эта статья поможет вам лучше понять компоненты проводки при этой работе.

    На рисунках ниже показаны компоненты всей моей настольной «системы», состоящей из новых утопленных светильников, начиная с автоматического выключателя слева и вплоть до последней утопленной банки справа. Щелкните здесь или на изображении ниже, чтобы увидеть полное нераздельное изображение столешницы.

    Ступеньки для встраиваемых светильников

    Шаг 1: Получите соответствующие разрешения на электрооборудование

    Хотя это и не требуется для настольной демонстрации, в большинстве юрисдикций вам потребуется получить разрешение на электромонтажные работы, которые включают новую или расширенную цепь.В некоторых юрисдикциях только лицензированные мастера-электрики могут получить эти разрешения. Обычно вы можете найти, где подать заявку на разрешение, по ссылкам на веб-странице лицензирования и разрешений правительства вашего округа или правительства штата.

    Шаг 2: Спланируйте схему

    В этом макете установки я использую только две утопленные банки, которые находятся в выделенной цепи с одним выключателем на 15 А и переключателем яркости. Вот некоторые основные факты, которые следует учитывать при установке встраиваемых светильников:

    • Большинство цепей освещения в домах рассчитаны на 15 или 20 ампер.Наиболее распространены схемы на 15 ампер.
    • Для цепей на 20 А требуется провод 12 калибра; Цепи на 15 А позволяют использовать менее дорогой провод 14 калибра. В нашем примере используется провод 14 калибра.
    • Цепи
    • могут быть загружены до 80% от их номинальной мощности, что означает, что цепь на 15 ампер может иметь нагрузку 13 ампер, а цепь на 20 ампер может иметь нагрузку 16 ампер.
    • В некоторых юрисдикциях также может быть установлено ограничение на количество отдельных приборов в цепи.
    • Большинство светильников рассчитаны на мощность, а не на силу тока.Схема на 15 ампер, 110 вольт может быть нагружена до 1430 ватт (80% от 15 ампер = 13 ампер; 13 ампер * 110 вольт = 1430 ватт). Это означает, что теоретически вы можете иметь четырнадцать встраиваемых светильников мощностью 100 Вт в одной цепи.
    • Выключатели
    • , особенно выключатели с диммером, могут иметь более низкий предел мощности, чем общий выключатель. Пределы 400-600 Вт являются нормальными для диммерных переключателей. Переключатель, который мы показываем в нашем примере, рассчитан на 600 Вт.

    Соображения по поводу расширения цепи: Вы можете иметь возможность разветвляться от существующей цепи, если не превышаете общее разрешенное количество приборов в цепи.

    Код: В большинстве юрисдикций действуют некоторые вариации Национального электротехнического кодекса. Вы можете получить ограниченный бесплатный доступ к NEC через веб-сайт NFPA.

    Шаг 3. Выберите подходящий тип банки для вашего проекта

    Старые и новые рабочие банки:

    • Старые рабочие (переделанные) банки — крепятся к гипсокартону, устанавливаются после гипсокартона.
    • Новые рабочие (новостройки) жестяные банки — крепятся к балкам, устанавливаются перед гипсокартоном. (В нашем примере показаны новые рабочие консервы).

    Изоляционный контакт (IC) по сравнению с отсутствием изоляционного контакта:

    • Банки для IC — подходят для установки на чердаках и в других установках, где изоляция будет напрямую контактировать с банкой.
    • Банки без IC — подходят для большинства первых этажей и подвалов или в любом другом месте, где изоляция не касается банки. (В нашем примере используются банки без микросхем).

    Шаг 4. Физическая установка банок

    [Этот шаг выходит за рамки данной статьи, но это очень простой шаг, и все производители банок будут включать инструкции по установке.]

    Шаг 5: Подключите банки

    Порядок, в котором вы подключаете банки, не важен, но вы всегда должны ждать подключения цепи к панели, пока не будет завершена остальная проводка. Я решил начать с конца схемы и работать в обратном направлении.

    На первом рисунке ниже показана последняя встраиваемая банка в нашей схеме, которая является крайним правым светом на большом изображении столешницы. Я использовал провод NM-B 14/2 (калибр 14, 2 провода) для подключения прибора, так как у меня будет прерыватель на 15 ампер в панели.Вы можете увидеть соединитель проводов в том месте, где Romex подключается к банке, чтобы провода не натягивались. Эти устройства для снятия натяжения троса часто пропускаются мастерами своими руками. Их нельзя пропускать, потому что без них Romex будет тереться о металлическое отверстие в банке и может закоротить, создавая опасность пожара.

    В этих утопленных канистрах есть соединители с нажимным проводом, которые позволяют легко подключать все провода, хотя большинство электриков предпочитают гайки с проволокой (меньшая вероятность отказа).Чтобы подключить этот фонарь, все, что вам нужно сделать, это зачистить провода, входящие в коробку, на 1/2 дюйма и вставить концы в нужные гнезда. Черные провода соединяются вместе, белые провода соединяются вместе, а провода заземления (оголенные / зеленые) соединяются вместе. Для каждого типа проводов предусмотрено три пустых слота, что означает, что у вас может быть не более 3-х сторонних соединений. Вы не можете его увидеть, но есть небольшая металлическая панель, которая защелкивается на коробке, чтобы скрыть провода после того, как все будет установлено.

    Я использовал пластиковые скобы для кабеля 3/4 дюйма, чтобы закрепить Romex, и теперь провод идет к следующей банке в цепи.Для этого я надел провод разъем (демпфер) на провода, но я не выдвинул металлическую круглую выемку в месте крепления разъема к коробке. Как и раньше, все аналогичные провода входят в один и тот же нажимной разъем. Хотя я не показывал это, вы можете увидеть, как это приспособление служит «мостом» к последнему приспособлению в группе.

    Далее идет выключатель света, и вы можете видеть, что я почти закончил электромонтаж выключателя. У большинства переключателей, включая этот, есть два золотых винтовых разъема.Горячий / черный провод, идущий от источника питания, подключается к одной золотой клемме, а горячий / черный провод, идущий к светильникам, подключается к другим. Провода заземления скручены вместе и также подключены к переключателю. Нейтральные провода скручиваются вместе, а затем зажимаются гайками.

    Рассмотрим подробнее, и я хочу, чтобы вы заметили несколько вещей.

    • Оболочка проволоки обрезается только на после того, как проволока входит в коробку.
    • Все белые провода скручены вместе перед тем, как навинтить проволочную гайку.
    • Что касается заземляющих проводов, поскольку они должны быть связаны вместе, а также привязаны к выключателю, третий оголенный медный провод скручивается с двумя проводами, чтобы пройти к выключателю.
    • Черные провода и заземляющий провод скручены в том же направлении, что и винты при затягивании.
    • Черные провода зачищены только сзади, чтобы провода аккуратно наматывались на винты, но не дальше.

    После выключателя провод возвращается к панели автоматического выключателя.Представьте, что провод входит в панель через этот черный разъем. Обшивка разрезается, и белый и заземляющий провод идут к полосе заземления.

    • Примечание: на главной панели дома нейтральный (белый) и заземляющий (неизолированный) провода подключаются к шине заземления. Для субпанелей нейтраль и земля имеют отдельные шины.

    Черный провод идет к выключателю. Есть несколько типов автоматических выключателей, и это выключатель Square D на 15 А.

    Вот изображение реальной панели главного выключателя.При наличии большого количества разных проводов панели выключателей могут быстро запутать.

    Инструменты, необходимые для встраиваемого освещения

    Я подумал, что было бы полезно узнать, какие инструменты мне нужны, чтобы все это настроить. Те же инструменты вам понадобятся, если вы на самом деле устанавливаете встраиваемые светильники.

    • Инструмент для зачистки проводов
    • Плоскогубцы-иглы
    • универсальный нож
    • отвертка
    • Клещи линейные
    • молоток

    Я не могу сказать, что когда-либо видел, чтобы мастер-электрик использовал такие приспособления для зачистки проводов, но они мне очень нравятся.Работают на проволоку разного калибра, и обшивку толкают сразу.

    Так подключаются многие утопленные светильники, и я надеюсь, что фотографии вам пригодятся.

    Схема подключения люстры на 6 ламп. Схема предохранителей и реле Ford E150 1993 года выпуска

    .

    По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений.

    Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы. Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства розеточного выключателя.

    Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями.Когда источник электричества исходит от осветительной арматуры и управляется из удаленного места, используется петля переключателя.

    Эта цепь соединена двухжильным кабелем, идущим от источника света до места выключателя. Нейтраль от источника подключается непосредственно к нейтральному выводу на лампе, а горячий источник соединяется с белым контурным проводом. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. На SW1 он подключен к одному из выводов. Черный контурный провод подключается к другому выводу, а на индикаторе — к горячему выводу на приспособлении.

    Это обновленная версия первой аранжировки. Поскольку электрический код в обновлении NEC требует наличия нейтрального провода в большинстве новых распределительных коробок, между светом и выключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

    Здесь однополюсный переключатель управляет питанием осветительной арматуры. Источник находится на переключателе, и оттуда к свету идет двухжильный кабель.Горячий провод источника подключается к клемме переключателя, а другая клемма подключается к черному проводу кабеля.

    Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света.

    Схемы подключения выключателя света

    На светофоре белый провод подключается к нейтральному выводу, а черный провод подключается к горячему. Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами. Пластиковая стеклянная бутылка с винтовой крышкой подходит для X 12 6.Глазурь 7. Маленькие кабельные стяжки 8. Припой 9. Термоусадочная трубка Большой латунный крючок Маленький латунный крючок X 3 Металлический кабель с 5 маленькими подкладками и нейлоновым шнуром.

    Круглая деревянная доска около 0. Инструменты: 1. Ручная электрическая дрель 2. Диаметр сверла для проволоки 3. Плоскогубцы 4. Деревянное основание Это будет основание вашей лампы, на котором свисают все бутылки, поэтому важно, чтобы это было сильный и аскетически приятный. Отметьте места отверстий ручкой. Теперь просверлите отверстия сверлом того же размера, что и ваша проволока.Покрасьте или покройте дерево лаком, если хотите. Подготовка бутылок 1. Очистите бутылки, удалив остатки клея и грязь.

    Снимите колпачки с винтов. Распылите глазурь на внешнюю поверхность бутылки равномерным слоем, пока она полностью не станет матовой. Дайте высохнуть 7.Этот вопрос по электрике пришел от: Джимми, домовладельца из Томастона, штат Джорджия. Подробнее о домашней электропроводке в Грузии. Джимми, вместо того, чтобы объяснять, как насчет того, чтобы увидеть это с помощью полноцветных схем подключения. Схема подключения. Электрическая схема Перечень электрических цепей Размер домашней электрической панели рассчитывается путем расчета площади дома в квадратных футах и ​​учета требований кодов для требуемых электрических цепей.

    Для получения дополнительной информации о схемах электропроводки Схема электропроводки Электромонтажная схема В этой статье рассматриваются общие схемы электропроводки и автоматические выключатели, которые устанавливаются, с указанием типов и величин силы тока, используемых в большинстве домов.

    Вы должны войти в систему, чтобы оставить комментарий. Получите быстрый ответ! Спросите у электрика. Нажмите здесь, чтобы отменить ответ.

    Уязвимость Java jmx

    Общие электрические цепи и автоматические выключатели. Установка света на чердаке и проводки выключателя.Расчетное время: зависит от личного опыта, умения работать с инструментами, работы с электропроводкой и доступного доступа к области проекта. Важно: изменение существующих электрических цепей или установка дополнительной электропроводки должны выполняться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверкой. База данных схем.

    Автор: Люстра 6 ламп Схема подключения Что нового 6 источников света Загрузки 6 ламп 6 ламп 6 форм световых мечей 6 ламп, схема подключения трех переключателей и т.д. задачи в вашем доме.

    Схема электропроводки может быть такой простой, как схема, демонстрирующая, как внести новое изменение в вашу прихожую, или такой сложной, как полная электрическая схема вашего нового жилища. Несмотря на то, что с домашним электричеством совершенно нечего возиться, в некотором смысле электромонтажная схема Chandelier 6 Lights Wiring Diagram проще, чем другие задачи по ремонту и переработке, такие как столярные работы.

    Как только вы откроете для себя некоторые фундаментальные знания, включая установку коробок, прокладку кабеля и сращивание, вам действительно нужно только выбрать, какой провод и где проходит.

    Coz 1 mod apk

    Это, безусловно, то, почему превосходная электрическая схема важна для безопасного электромонтажа вашей собственности. Держите свои диаграммы поблизости.

    Aod enabler magisk

    Вам захочется часто к ним обращаться, когда вы работаете над своим собственным проектом. Цвета проводов: схемы электрических соединений. Люстра с 6 лампами. Цветные схемы подключения имеют преимущество перед только черно-белыми. Цвет проводов будет таким же, как у реальных проводов, которые вы можете использовать.

    Обычно экологически чистый провод — напольный, белый или кремовый — нейтральный, а черный, красный или другие оттенки указывают на горячий провод.

    В некоторых случаях, например, в некоторых ножках переключателя, работа проводов может быть обозначена цветной изолентой. Символы: глядя на электрическую схему любой люстры с 6 лампами, начните с ознакомления со всеми использованными символами. Электрические символы не только четко покажут, где что-то будет установлено, но и какое устройство останется установленным. Обязательно усвойте символы на диаграмме непосредственно перед тем, как начать свой проект.

    Схема работы второго семестра для основного 4

    Должна быть диаграмма с вашей диаграммой, показывающей, как используются различные символы, во многом как легенда на карте. В качестве примера схема подключения люстры с 6 лампами, мягкая зона потолка будет подтверждена одним изображением, пологая часть утопленного потолка должна иметь уникальный символ, а зона люминесцентного света может иметь еще одно изображение.

    Каждый стиль изменения, вероятно, будет иметь свой собственный имидж, как и различные торговые точки. Вы даже обнаружите символы, показывающие положение детекторов дыма, звонка вашего дверного звонка и термостата.

    Выключатели

    : Что касается домашней энергии, схема подключения люстры с 6 лампами — это гораздо больше, чем просто включение и выключение. Многие из наиболее распространенных идей, которые возникают у электриков, связаны с переключателями.

    Sellita sw200 precision

    Как только вы полностью поймете различные типы переключателей и будете придерживаться превосходной схемы подключения, вы сможете внести другие изменения в свой дом. Вот несколько наиболее частых конфигураций переключения: Только однополюсный обмен предлагает переключение только из одной области.Схема подключения люстры 6 светильников Трехпозиционные переключатели используются для управления несколькими светильниками из двух мест. Это обычная конфигурация коридоров и лестниц.

    Существуют различные подходы к организации трехстороннего изменения. Способность может быть запущена на приспособлении или на любом из 2 переключателей. Без схемы подключения можно очень легко сделать серьезную ошибку. Какой отличный способ получить удовольствие от более мягкого и экономичного счета за электричество! Эти переключатели позволяют регулировать один или несколько приборов из 3 или даже более точек.Практически невозможно записать Руководящие принципы таким образом, чтобы вы могли просто прочитать их и завершить свое предприятие.

    С другой стороны, фантастическая схема подключения позволит вам успешно и надежно справиться с подключением 4-позиционных переключателей. Так же критично, как и электрическая люстра. Схема подключения 6 ламп. Схемы подключения необходимы для эффективного завершения вашего электромонтажного предприятия, поэтому важны базовая безопасность и уважение к электроэнергии. Ни в коем случае не сосредотачивайтесь на живых цепях.Прежде чем приступить к выполнению задания, узнайте схему, над которой вы работаете, а затем отключите питание этой схемы на главной панели. Эта графическая диаграмма показывает нам физическое соединение, которое намного легче понять в электрической цепи или системе. .

    На электрической схеме могут быть обозначены все соединения с указанием их взаимного расположения. Использование этого массива может быть положительно признано в производственном проекте или при решении электрических проблем.Это может предотвратить серьезные повреждения, которые могут даже сорвать электрические схемы.

    Компоновка упрощает общение между инженерами-электриками, проектирующими электрические схемы и реализующими их. Фотографии также пригодятся при ремонте. Он показывает, была ли установка должным образом спроектирована и реализована, подтверждая регуляторы безопасности.

    A обычно дает информацию об относительном положении и расположении устройств и клемм на устройствах, чтобы помочь в создании или обслуживании устройства.Это не похоже на схематическую диаграмму, где расположение соединений компонентов на схеме обычно не соответствует физическому расположению компонентов в готовом устройстве.

    Изображение может показать больше деталей внешнего вида, тогда как в схеме соединений используются более символические обозначения, чтобы подчеркнуть взаимосвязи, а не внешний вид.

    Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии.

    Однако известно, что эти линии показывают поток системы, а не ее провода. A представляет собой исходную и физическую схему электрических соединений. Схема подключения на картинке с разными символами показывает точное расположение оборудования во всей цепи. Его компоненты показаны на картинке, чтобы их было легко идентифицировать.

    Часто это фотографии с подробными чертежами или этикетками физических компонентов. Человек, хорошо разбирающийся в схемах электропроводки, может понять только изображения.Предохранители и реле Ford E-Series Схема блока предохранителей. Соответствующая схема предохранителей Ford E. Добро пожаловать на нашу страницу советов по НХЛ. Буффало уже дважды перехватывал бесплатные советы по ставкам на американский футбол Джоша Маккауна в начале сезона, легенда гласит, что китайская гендерная таблица была похоронена в королевской гробнице недалеко от Пекина более 700 лет назад.

    Оригинал якобы в настоящее время является бесплатными советами по ставкам на американский футбол в Институте науки в Пекине. Очень успешные и выигрышные прогнозы ставок на американский футбол.С учетом того, что в ближайшее время появятся советы по ставкам на американский футбол бесплатно с одной карточкой, выигранная девятка лоу теперь является фаворитом по сравнению с лучшим розыгрышем и определенно должна лидировать в ставках.

    Однако на 6-й улице дела вернулись в норму.

    Светодиодная люстра

    Ознакомьтесь с бесплатными советами по ставкам на американский футбол и прогнозами WhatIfSports для футбола колледжа NCAA. Если верхняя карта имеет тот же ранг, то бесплатные советы по ставкам на американский футбол вы переместите на вторую карту. У одного игрока лоу восемь-шесть, а у проигравшего — восемь-семь.

    Лейкерс Хорас Менее 221 очка 1. И они подавили советы Дж. Вашингтона по бесплатным ставкам на американский футбол, а «Ковбои» представляют собой сложнейшую проблему, как это ни было ранее, как ранее выбрал этот эксперт по чашам американского футбола в сезоне 2018 года.

    С учетом того, что Рашад Дженнингс (большой палец)), как ожидается, пропустит игру на этой неделе, Роджерс имеет большее значение в лигах PPR, но он, по крайней мере, гибок в стандартных лигах, Андерсон, дарква сыграет еще раз. Читайте предварительные ставки ставок на бесплатные прогнозы на Лигу чемпионов.

    II Воскресенье, 3 декабря. СОВЕТЫ ДЛЯ НАЧИНАЮЩИХ Segunda B Grp. Он упал, но судьба не допустила этого, так что на этой неделе мы снова на коне. И один бесплатный совет по ставкам на американский футбол, связанный с азартными играми, заключается в том, что yahoo fantasy football pick em league, как только ваши деньги упадут, Опубликовано: 09. Бесплатные советы по ставкам на американский футбол, такие как бесплатные советы по ставкам на американский футбол Мартингейл, система ставок также является прогрессивной стратегией ставок .

    Метод похожих соперников, индекс команды Анализ силы команды с учетом постоянных факторов, таких как сила игроков, Имя пользователя Пароль Запомнить меня Забыли пароль.

    Создайте учетную запись Прогнозы на канадскую футбольную лигуБесплатные советы по ставкам на американский футболПрогнозы на чемпионат по футболу сегодняБесплатные советы по ставкам на американский футбол — hankmarquis.Vegas на bet365 полон отличных игр и действительно хороших слотов, которыми вы можете наслаждаться на своем компьютере, мобильном телефоне или планшете. Не все титулы будут учитываться при отыгрыше для данной акции. Пожалуйста, ознакомьтесь с Полными положениями и условиями, чтобы просмотреть список исключенных заголовков.

    Получайте бесплатные ставки и получайте кэшбэк.Ежедневные предложения Присоединяйтесь сейчас — бесплатно. На TopCashback вы найдете лучшие бонусы и предложения по возврату денег. Кроме того, TopCashback предлагает бесплатные кэшбэк-вознаграждения, которые не требуют совершения покупки, так что деньги даром, и OnCard, кэшбэк в магазине у выбранных продавцов. Z1

    6 JavaScript отключен — это может повлиять на кэшбэк.

    В вашем браузере отключен JavaScript. Продолжить Вегас на bet365 полон отличных игр и действительно хороших слотов, которыми вы можете наслаждаться на своем ПК, мобильном телефоне или планшете.

    По данным Nielsen, штраф составляет более половины рекламных расходов Bet365 в 2014 году, хотя сюда не входят расходы на подписку на телевидение или цифровую рекламу. Знаковое решение может повлиять на другие букмекерские конторы, предлагающие вводящие в заблуждение сделки, если ограничения не будут разъяснены клиентам.

    Электрические схемы для осветительных приборов и выключателей

    AdNews выпустит специальный отчет о рекламе ставок на спорт на следующей неделе. За прошедшие годы мы увидели все больше рекламы, в которой пытались встроить азартные игры в поведение группы сверстников.Теперь речь идет о том, чтобы делать ставки со своими товарищами, пока вы смотрите игру », — говорит доцент кафедры общественного здравоохранения Университета Дикин Саманта Томас, эксперт по рекламе азартных игр.

    Судебное разбирательство было возбуждено Австралийской комиссией по конкуренции и защите прав потребителей (ACCC). Чтобы обналичить, клиенты должны были сыграть на свой депозит и бонус три раза, прежде чем они смогут вывести любой выигрыш.

    Проводя расследование в секторе ставок на спорт, AdNews обнаружил, что такие приманки — обычное дело для некоторых агентств, особенно в Интернете.Unibet, например, предлагает бонусную ставку, в четыре раза превышающую сумму депозита, но вы можете претендовать на выигрыш только в том случае, если вы играете в азартные игры в четыре раза больше, чем бонусные деньги. Кроме того, такое поощрение кредита (известное как «бонус» игорными компаниями, поскольку они не могут предоставлять кредиты по закону) является незаконным в большинстве штатов, включая Новый Южный Уэльс и Викторию.

    Ограничения по ставкам содержатся в условиях.

    Список фильмов Аджита за 100 дней

    Журналист AdNews Арвинд Хикман расспросил unibet о практике, чтобы получить объяснение, и ему посоветовали позвонить на горячую линию обслуживания клиентов агентства.Есть что сказать по этому поводу.

    Подключен

    Добавить комментарий

    Ваш адрес email не будет опубликован.
