Как подключить переключатель (проходной выключатель)

Переключатели используются для включения и выключения света с двух мест.

Внизу на рисунке схема.

Любой из этих переключателей может включить или выключить лампочку. Когда они оба находятся в одинаковом положении, вверху или внизу — лампочка горит. Если они находятся в противоположных положениях, лампочка не горит. Т.е в отличии от выключателя, у переключателя нет определенного положения, показывающего включен он, или выключен. Он может быть включен и в верхнем положении, и в нижнем.

Несколько примеров подключения переключателей различных производителей.

Cхема подключения переключателей Legrand Valena:

LEGRAND 774406, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, БЕЛЫЙ

LEGRAND 774408, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ, БЕЛЫЙ

LEGRAND 774426, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ С ПОДСВЕТКОЙ, БЕЛЫЙ

LEGRAND 774212, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ С ПОДСВЕТКОЙ, БЕЛЫЙ

LEGRAND 774306, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, СЛОНОВАЯ КОСТЬ

LEGRAND 774308, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ, СЛОНОВАЯ КОСТЬ

LEGRAND 774326, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ С ПОДСВЕТКОЙ, СЛОНОВАЯ КОСТЬ

LEGRAND 774112, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ С ПОДСВЕТКОЙ, СЛОНОВАЯ КОСТЬ

LEGRAND 770106, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, АЛЮМИНИЙ

LEGRAND 770108, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ, АЛЮМИНИЙ

LEGRAND 770126, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ С ПОДСВЕТКОЙ, АЛЮМИНИЙ

LEGRAND 770212, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ С ПОДСВЕТКОЙ, АЛЮМИНИЙ

Cхема подключения переключателей Legrand Celiane:

LEGRAND 067001 CELIANE, ПЕРЕКЛЮЧАТЕЛЬ:

Схема подключения переключателей Legrand Etika:

LEGRAND 672405 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, АЛЮМИНИЙ

LEGRAND 672605 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, АНТРАЦИТ

LEGRAND 672205 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, БЕЛЫЙ

LEGRAND 672305 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, СЛОНОВАЯ КОСТЬ

LEGRAND 672415 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ С ПОДСВЕТКОЙ, АЛЮМИНИЙ

LEGRAND 672615 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, С ПОДСВЕТКОЙ, АНТРАЦИТ

LEGRAND 672215 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, С ПОДСВЕТКОЙ, БЕЗВИНТОВЫЕ КЛЕММЫ, БЕЛЫЙ

LEGRAND 672315 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, С ПОДСВЕТКОЙ, БЕЗВИНТОВЫЕ КЛЕММЫ, СЛОНОВАЯ КОСТЬ

Схема подключения переключателей Gira:

Gira 010600, Вставка одноклавишного переключателя (проходного выключателя)

Gira 010800, Вставка двухклавишного переключателя (проходного выключателя)

Схема подключения переключателей Jung:

Jung 506U Выключатель проходной (переключатель)

Jung 509U Выключатель 2-х клавишный проходной

Jung EP406U ECO profi, Механизм 1-клавишного переключателя

Jung EP409U ECO profi, Механизм 2-клавишного переключателя

Схема подключения переключателей Schneider Electric:

Схема подключения переключателей Schneider Electric серии Unica

Схема подключения переключателей Schneider Electric серии Odace

КАК ПОДКЛЮЧИТЬ ПРОХОДНОЙ ОДНОКЛАВИШНЫЙ ВЫКЛЮЧАТЕЛЬ SCHNEIDER ELECTRIC СЕРИИ ATLAS DESIGN

Схема подключения переключателей Bticino.

Подключение переключателей Bticino (лампочки работают в режиме подсветки).

Подключение переключателей Bticino (лампочки работают в режиме индикации включения).

Схема подключения переключателей (проходныых выключателей) ABB Zenit:

ABB N2102 AN, Переключатель (проходной выключатель), 1 модуль, антрацит

ABB N2202 AN, Переключатель (проходной выключатель), 2 модуля, антрацит

ABB N2102 BL, Переключатель (проходной выключатель), 1 модуль, белый

ABB N2202 BL, Переключатель (проходной выключатель), 2 модуля, белый

ABB N2102 PL, Переключатель (проходной выключатель), 1 модуль, серебристый

ABB N2202 PL, Переключатель (проходной выключатель), 2 модуля, серебристый

ABB N2102 CV, Переключатель (проходной выключатель), 1 модуль, шампань

ABB N2202 CV, Переключатель (проходной выключатель), 2 модуля, шампань

Как подключить (схема подключения) переключатели (проходные выключатели) ABB Basic55:

ABB 2006/6 UC-96-507 Проходной выключатель 1-клавишный, Chalet-белый

ABB 1012-0-2179 Переключатель (проходной выключатель) 1-клавишный, Chateau-черный

ABB 2006/6 UC-94-507 Проходной выключатель 1-клавишный, белый

ABB 1012-0-2149 Переключатель (проходной выключатель) 1-клавишный, слоновая кость

ABB 1012-0-2169 Переключатель (проходной выключатель) 1-клавишный, шампань

Схема подключения переключателей (проходныых выключателей) Anam:

Anam Zunis Переключатель одноклавишный с подсветкой бежевый

Anam Zunis Переключатель двухклавишный с подсветкой бежевый

Anam Zunis Переключатель трехклавишный с подсветкой бежевый

Anam Zunis Переключатель одноклавишный с подсветкой белый

Anam Zunis Переключатель двухклавишный с подсветкой белый

Anam Zunis Переключатель трехклавишный с подсветкой белый

Схема подключения переключателей (проходныых выключателей) Efapel:

Efapel 21071, Механизм одноклавишного проходного выключателя с двух мест

Efapel 21072, Механизм одноклавишного проходного выключателя с двух мест, с подсветкой

Efapel 21101, Механизм двухклавишного проходного выключателя с двух мест

Схема перекрестного выключателя легранд · GitHub



Обзор проходных выключателей Legrand: схемы подключения и их особенности
Каталог
Перекрестный выключатель: схема подключения, особенности монтажа. Выключатели Legrand

Перекрестный или промежуточный переключатель применяется в системах, где управление освещением осуществляется из трех, четырех и более мест. При этом, обязательно два переключателя в системе — проходные схему подключения которых мы уже подробно рассматривали в статье » Схема подключения проходного выключателя переключателя » , а вот все остальные это перекрестные. Именно они обеспечивают возможность практической реализации таких схем, когда управлять одной люстрой можно из трех, четырех, пяти и даже из ста различных мест. Довольно часто, приходя в магазин электрооборудования с желанием купить переключатели часть из которых проходные, а часть перекрестные и не получив квалифицированной помощи, наши читатели сталкиваются с проблемой, как отличить между собой перекрестный переключатель и проходной? Действительно, внешне они идентичны, более того, точно так же выглядит обычный одноклавишный выключатель, поэтому ошибиться очень легко. Основная отличительная особенность перекрестного переключателя, на которую и нужно обращать внимание при покупке, связана со схемой его подключения — это количество подсоединяемых проводов и соответственно клемм для них на механизме.

Запомните, для работы одноклавишного перекрестного переключателя требуется ЧЕТЫРЕ провода , для проходного переключателя — ТРИ , а обычного выключателя ДВА. В случае с двухклавишными устройствами и да, двухклавишные перекрестные переключатели так же встречаются , количество подключаемых проводов соответственно увеличивается вдвое, для каждого случая. Обычно, на обратной стороне перекрестного переключателя, рядом с клеммами для подключения проводов, нанесены следующие обозначения:. В данном случае, в качестве примера, использован перекрестный переключатель ABB Busch-Jaeger серии Basic Как видите, у него четыре пружинных зажима для подключения проводов. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя. На схеме указаны также два проходных переключателя, без них тяжело разобраться в принципе работы перекрестного выключателя, так как он используется обычно как минимум третьим в схеме и без двух проходных не применяется. Теперь, я думаю, вам становятся понятны обозначения, нанесенные на его тыльной стороне, рассмотренные в начале статьи.
Две стрелки, направленные внутрь промежуточного выключателя две верхние показывают клеммы для пары проводников идущие с первого проходного переключателя. Соответственно подключение проводов к перекрестному переключателю необходимо выполнять именно в этом порядке — две жилы, идущие от одного проходного переключателя в схеме в одну пару клемм, а две другие жилы, идущие ко второму проходному переключателю в схеме, ко второй паре клемм. Таким образом, промежуточный переключатель имеет два основных режима работы. Когда сигнал, идущий между проходными переключателями не изменяется. Можно считать, что провода неразрывны, это равносильно схеме просто из двух проходных переключателей. Условно это выглядит так:. Когда сигнал перенаправляется, провода, идущие к конечному проходному переключателю, меняются местами между собой, иными словами перекрещиваются с проводниками приходящими от первого проходного переключателя. Эти изображения наглядно иллюстрируют схему работы перекрестного выключателя, теперь, я думаю понятно, как он действует и почему он так называется.
Подробная пошаговая инструкция по подключению и установке перекрестного переключателя описана ЗДЕСЬ. Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными. Для правильной работы к промежуточному переключателю должны быть проложены по две жилы от каждого из проходных переключателей, в общей сложности четыре провода. Если в системе два перекрёстных выключателя а это соответственно четыре места управления светом , то они соединяются по тому же принципу, последовательно: Подробнее схема управления светом, состоящая из четырех переключателей представлена на изображении ниже. Подключение проводов к перекрестному переключателю осуществляется в следующем порядке: Чтобы при покупке отличить перекрестный переключатель от проходного, необходимо смотреть на схему подключения указанную обычно с тыльной стороны, а также на количество подключаемых к устройству проводов и клемм для них, у перекрестного выключателя их ЧЕТЫРЕ, а у проходного ТРИ.
Это основная информация, которую необходимо знать, чтобы правильно подсоединить перекрестный переключатель, схема подключения которого, оказывается не такая уж и сложная, если разобраться в принципе его работы. Если же, у вас все равно остались вопросы, по схеме подключения перекрестного переключателя, обязательно оставляете их в комментариях к статье, постараемся помочь! Подписаться на уведомления о новых комментариях. Схема подключения перекрестного переключателя. Как отличить перекрестный переключатель от проходного? Оцените материал 1 2 3 4 5 8 голосов. Похожие материалы по тегу Как подключить люстру с 3 лампами к выключателю с 2 клавишами Схема подключения светодиодных ламп вместо люминесцентных Фаза или ноль на выключатель? Как подключить двойной двухклавишный выключатель. Проводка и схема подключения выключателя. Схема подключения точечных светильников В и 12В. Как подключить выключатель от розетки. Схема подключения проходного выключателя переключателя. Как подключить двойную сдвоенную розетку.
Светодиодная подсветка потолка своими руками. Как подключить интернет розетку. Как подключить люстру к выключателю. Как надежно закрепить светодиодную ленту Секрет установки. Схема подключения дверного звонка. Розетка выпадает из стены? Как закрепить розетку в стене. Схема подключения датчика движения. Схема подключения датчика освещенности и его установка. Как подключить дверной звонок. Как подключить тв розетку. Установка наружного накладного выключателя. Отверстия в бетоне для подрозетника. Установка розетки в бетонную стену. Установка наружной накладной розетки. Монтаж розеток в кабель-канале в коробе. Подсветка для шкафа купе. Подключение теплого пола к терморегулятору. Как подключить систему проходных выключателей переключателей. Схема подключения механического терморегулятора. Установка подсветки столешницы на кухне своими руками. Подключение светильника с датчиком движения. Установка вентилятора в ванной комнате своими руками. Cхема подключения двухклавишного проходного выключателя переключателя.
Подсветка штор светодиодной лентой Монтаж своими руками. Установка точечных светильников в гипсокартон На примере Ecola GX Cхема подключения циркуляционного насоса к электросети. Монтаж точечных светильников Установка и подключение. Установка и подключение розеток с пружинными клеммами ABB Basic Управление светом с пульта в квартире. Подключение двухклавишного переключателя света. Схема подключения электрокотла к электросети. Монтаж системы контроля протечки воды Нептун. Как подключиться к сип? Подключение точечных светильников 12 вольт. Как повесить люстру на гипсокартонный потолок. Установка защиты от протечек Нептун Neptun. Cхема подключения терморегулятора теплого пола. Как подключить циркуляционный насос к электросети. Установка электрического полотенцесушителя Своими руками. Подключение трехфазного электросчетчика Энергомера се Установка подрозетников в гипсокартон. Схема подключения люминесцентного светильника. Подключение вилки вольт. Двойной точечный светильник Установка и подключение.
Схема подключения двух выключателей на одну лампочку. Установка и подключение розеток с винтовыми зажимами ABB Zenit. Схема подключения Neptun Base. Схема подключения однофазного электросчетчика. Подключение электрокотла к электричеству Расчет электропроводки. Как сделать отверстие в мозаике под светильник или розетку. Как подключить розетку Видео-инструкция. Подключение варочной панели к электросети. Как подключить люстру с 2 проводами к выключателю с 2 клавишами? Как подключить бра Видео-инструкция. Реле давления Электрическая схема подключения. Подключение электрокотла ZOTA Зота к электросети. Как подключить духовку и варочную панель Комбинированная розетка. Подключение реле давления к электросети. Схемы подключения варочной панели. Подключение вилки для плиты или варочной поверхности. Профиль металлокаркаса мешает установить светильник или розетку в гипсокартоне? Подключение таймера вытяжного вентилятора в санузле. Как достать из потолка крючок люстры. Как подключить электроплиту самостоятельно.
Инструкция по подключению терморегулятора Niessen Zenit. Установка потолочного светильника своими руками. Подключение дистанционного выключателя света. Как установить потолочную акустику. Установка наружной розетки своими руками. Схема подключения двухканального дистанционного управления освещением Zamel RZB Подсветка полки светодиодной лентой. Схема подключения светодиодных ламп вместо люминесцентных. Как подключить люстру с 3 лампами к выключателю с 2 клавишами. Монтаж поворотного электрического полотенцесушителя Energy. Перепечатка или воспроизведение в любой форме представленных материалов, возможна только при условии прямой ссылки на сайт https:


Определите среднюю силу давления действующую на стенку
Понятие детерминизм означает
Простая теплица из поликарбоната своими руками
Цитаты о женщине матери
Новости г уфа сегодня
Карта коломенского р на
Скачать скин мистик
Ремонт ванной панелями своими руками
Руки черно белое фото
Старая женщина сонник
Через сколько после родов можно вязать кошку
Перила из железа своими руками
Планшет асус не видит сим карту
Последние новости автоваза май 2017
Курган расписание пригородных электричек

773608 Legrand Cariva Переключатель двухклавишный, проходной выключатель белый

773608 Legrand Cariva Двухклавишный переключатель (проходной выключатель) белого цвета предназначен для управления двумя независимыми источниками освещения с двух мест. Схему подключения двухклавишного проходного выключателя смотри ниже.



Свойства 773608 Legrand Cariva:





Тип механизма: переключатель (проходной выключатель)
Напряжение сети: 250 В ~
Коммутируемый ток: 10 АХ (А)
Цвет: белый
Материал накладки: термопласт
Степень защиты IP20
Механизм поставляется в комплекте с лицевой панелью — клавишей
Артикул: 773608
Серия: Cariva (Карива)
Производитель: Legrand (Легранд, Франция)



Дополнительная информация о продукте:

Контактные зажимы: безвинтовые
Емкость зажимов: 2 провода сечением до 2,5 мм кв
Монтаж механизма в установочную коробку (подрозетник): на винтах либо распорных лапках
Размеры установочной коробки: диаметр 60 мм, глубина 40мм
Температура эксплуатации: -5 … +40 С
Температура хранения: -5 … +40 С
Уход: чистка клавиш влажной тряпкой

Схема подключения двухклавишного проходного выключателя (переключателя на два направления) Legrand:

Габаритные размеры переключателя Legrand Cariva арт. 773708

Механизмы выключателей и кнопок оснащены безвинтовыми зажимами для подсоединения медных проводов и соответствуют стандарту EN/МЭК 60669-1. Требуемая длина снятия оболочки кабеля составляет от 10 до 12 мм для всех механизмов.

Шаблоны на лицевой поверхности механизма позволяют определить минимальную и максимальную длину снятия оболочки
подсоединяемых проводников. Пружина подключения с двойной пластиной состоит из 2-х симметричных частей, что позволяет одновременно подсоединять 2 проводника разных диаметров и гарантирует надежность подключения (диаметр от 1 мм2 до 2,5 мм2, исключение кат. № 773X 04/08/14 — до 1,5 мм2). Конструкция зажимов позволяет подсоединять в т.ч. и гибкие проводники (жилы кабеля) без применения специального инструмента. Достаточно вручную расплести жилы (без оконцовки кабельными наконечниками).

Отдельная жила кабеля вводится в зажим нажатием на защелку. При вводе проводников обеспечено электрическое  разделение между органом управления и кабельным вводом.



для чего нужен и как его подключить

Проходной выключатель, он же – переключатель. Некоторые называют его «перекидной» выключатель. Алгоритм его работы однозначно определяется названием. Переключатель обеспечивает соединение одного общего контакта с одним или другим из двух альтернативных. Редко, но встречаются и трёхклавишные переключатели.

Следует отметить, что цены на проходные выключатели в последнее время часто даже ниже, чем на обычные выключатели того же производителя (например, это относится к фирме Legrand).

Поэтому многие продавцы престают закупать выключатели, предлагая вместо них переключатели. По сути дела в этом нет ничего плохого. Просто используются два из трёх контактов переключателя — общий и один из альтернативных. Причем внешний вид таких приборов аналогичен.

Управление освещением из двух мест

Использование переключателей позволяет организовать включение и выключение нагрузки (обычно, — освещения) из нескольких точек. На первом рисунке показан принцип работы такой схемы. Смысл её работы в том, что в цепи, состоящей из двух встречно включенных переключателей (соединяются альтернативные контакты), изменение положения любого из переключателей тут же вызывает соединение или разъединение общих контактов.

Рисунок 1

Для обычного выключателя состояние «включено» и «выключено» определяется положением клавиши. Для цепи из двух переключателей при любом фиксированном положении клавиши одного переключателя можно включить или выключить подключенную нагрузку, меняя положение клавиши другого переключателя.

Основная проблема при монтаже проходных выключателей – очень аккуратное определение назначения всех контактов устанавливаемых устройств. Одна и та же принципиальная схема прибора может быть реализована конструктивно совсем по-разному.

Все три контакта могут находиться на одной стороне механизма, могут в любом сочетании быть распределены по любым точкам. Переключатели выпускают самые разные производители (Legrand, ABB, Schneider Eltctric …).


Пример расположения проходных выключателей на рисунке (рисунок 2)

Если принципиальная схема использования переключателей для управления светом из двух мест выглядит очень просто, то реальное подключение с использованием распределительных коробок требует повышенной внимательности.

Как показано на рисунке со схемой соединяются по меньшей мере два двухжильных и два трёхжильных провода.

Схема подключения двух переключателей с разных мест (рисунок 3)

При использовании двухклавишных переключателей количество подходящих к ним проводов увеличивается вдвое.

Управление освещением из трех мест

Если внимательно посмотреть на следующий рисунок, то видно, что управлять освещением можно из трёх мест и, вообще, из любого количества мест. Для этого только надо в разрыв между нашими простейшими переключателями поставить дополнительное устройство.

Это устройство называется перекрёстный (или промежуточный) выключатель. Если внимательно посмотреть на рисунок 4, то становится понятно, что это устройство состоит из двух проходных выключателей между которыми установлена механическая связь.


Рисунок 4 . Подключение из трех мест и боле

С одной стороны двухпроводная линия от первого в цепи переключателя присоединяется к общим контактам обоих переключателей, входящих в состав промежуточного выключателя. Выходные альтернативные контакты этих переключателей объединены так, как показано на рисунке.


Рисунок 5 . Пример расположения 3-х выключателей

В результате мы имеем два рабочих состояния промежуточного выключателя. Либо входная двухпроводная линия продолжается после этого выключателя «как есть», либо после выключателя линии меняются местами («перекрещиваются», отсюда и название). Таким образом, мы имеем устройство, которое выполняет функцию аналогичную той, что выполняет первый или последний в цепи переключатель.


Рисунок 6

В том состоянии, которое показано на рисунке, цепь замкнута. Её можно разомкнуть, изменив состояние любого из коммутирующих устройств.

Монтаж такой схемы (смотри схемы подключения на рисунках) сложен только с точки зрения обилия соединяемых проводов. При использовании одной распределительной коробки в ней надо соединить в семи точках (скрутки, клеммные соединители) два двухжильных, два трёхжильных и один четырёхжильный провод. Для такого количества проводов и соединений нужна достаточно габаритная распределительная коробка.

Ситуацию можно несколько облегчить, использовав дополнительную распределительную коробку (как показано на следующем рисунке).


Рисунок 7. Подключение схемы выключателей в 2 — х распределительных коробках

Двухклавишные переключатели

Все рассмотренные устройства выпускаются и в двухклавишном исполнении. Схема подключения двухклавишного проходного выключателя фирмы Legrand показана на рисунке 8. Стоит обратить внимание на то, что двухклавишные переключатели конструктивно выполнены в виде комбинации двух переключателей, установленных в механизме встречно по отношению друг к другу.


Рисунок 8

При выполнении монтажа таких устройств необходимо очень аккуратно разобраться с назначением всех контактов.

Вообще говоря, использование двухклавишных переключателей — достаточно редкое явление. В этом случае количество коммутируемых проводов удваивается по сравнению с их количеством, необходимом при использовании одноклавишных приборов. А мы уже отмечали, что количество проводов и соединений в таких схемах далеко не маленькое.

Несколько слов о применении проходных и промежуточных выключателей. Прежде всего, они удобны в помещениях и на площадках, размер которых велик, а вход и выход находятся далеко друг от друга. Удобно пользоваться такой техникой для освещения дорожек в саду, прихожей или крыльца дома, очень часто они используются для управления светом на лестнице многоэтажного дома.

Для управления освещением из большого количества точек использование проходных и промежуточных выключателей — способ надёжный, но очень затратный с точки зрения расходования проводов и трудоёмкости работ по коммутации.


Рисунок 9

Более приемлемым в этом случае является использование бистабильных (то есть, имеющих два устойчивых состояния) реле. Для управления такими реле используются импульсные сигналы от выключателей-кнопок (выключателей без фиксации положения). Сигналы от всех таких кнопок заводятся на бистабильное реле параллельно.


Рисунок 10. Бистабильное реле

Получается очень гибкая и несложная в исполнении схема управления с неограниченным количеством мест управления. Само по себе бистабильное реле обычно изготавливается в виде стандартного модуля, монтируемого на ДИН-рейку в боксе. Основным недостатком такой схемы является то, что приобрести бистабильное реле можно, как правило, только в специализированной фирме.

Можно ли на лестнице включать-выключать полное освещение с любого этажа? Легко! Для этого нужны проходные выключатели.

Вы зашли в длинный коридор, включили свет; прошли по нему до выхода, выключили свет… Как это получилось? Коммутация тока выполняется при помощи проходных выключателей, поэтому можно управлять одним и тем же светильником из разных мест.

Схема подключения проходного выключателя

Проходной выключатель внешне похож на обычный. Более того, он может работать как обычный выключатель, если подвести к нему два провода: вход и выход.

Отличие проходного от простого в том, что проходной выключатель является, в сущности, переключателем. Подаваемое на вход напряжение он передает на один из выходов; при обратном включении – на один выход передается напряжение с одного из двух входов.

Рис.1. Схемы выключателя и проходных переключателей

Для того, чтобы выполнять коммутацию светильников из разных точек, собирают схему с использованием устройств:

  • Проходной переключатель
  • Перекрестный переключатель
  • Двухклавишный проходной переключатель
  • Двухклавишный перекоестный переключатель

Используя один проходной переключатель, можно переключать свет между двумя лампочками, или включать- выключать одну.

Что такое проходной выключатель, схема подключения на 3 точки? Это не одно устройство, а схема из нескольких – об этом разговор впереди.

Вначале рассмотрим, как организовать управление одной лампочкой при помощи двух проходных выключателей, установленных в разных концах длинного коридора.

Схема подключения проходного выключателя с 2х мест

Рассмотрим схему на рисунке 2. При положении переключателей, которое показано, лампочка горит. Если щелкнуть любым переключателем – она погаснет. Но самое главное вот что: если потом щелкнуть любым переключателем, свет снова загорится. Очень простая схема позволяет решить проблему: как выключить свет на втором этаже, включив его на первом; как включить свет, зайдя в спальню, и выключить его, лежа в кровати.


Рис.2 Схема включения и выключения света с двух точек

Схема включения света из трех точек

В предыдущем разделе рассмотрено включение-выключение электричества из двух точек: схема очень простая.

Ну а если нужно включать-выключать свет из трех точек? Такая задача возникает при попытке экономить свет в многоэтажном доме и при этом не ходить по лестницам в темноте. Ничего сложного в этом нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.

Рис. 3 Схема перекрестного переключателя

При помощи перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разъединить цепь между любой парой вход-выход.
Используя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, например на лестнице в трехэтажном доме:


Рис.4 Схема включения-выключения света из трех точек

На рис.4 показано положение переключателей, при котором лампочка горит. Щелкнув клавишей на любом из тех переключателей, погасим свет. После этого стоит нажать клавишу на любом переключателе – свет загорится.

А если этажей не три, а пять, шесть? Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.


Рис. 5. Схема включения-выключения света из четырех точек

Вооружившись карандашом и бумагой, можно прорисовать разные варианты и убедиться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включенный свет гаснет, а если лампочка была выключена – загорается.

Эта замечательная схема может расти, если добавлять в нее новые перекрестные выключатели.

Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть только два: в начале и в конце.

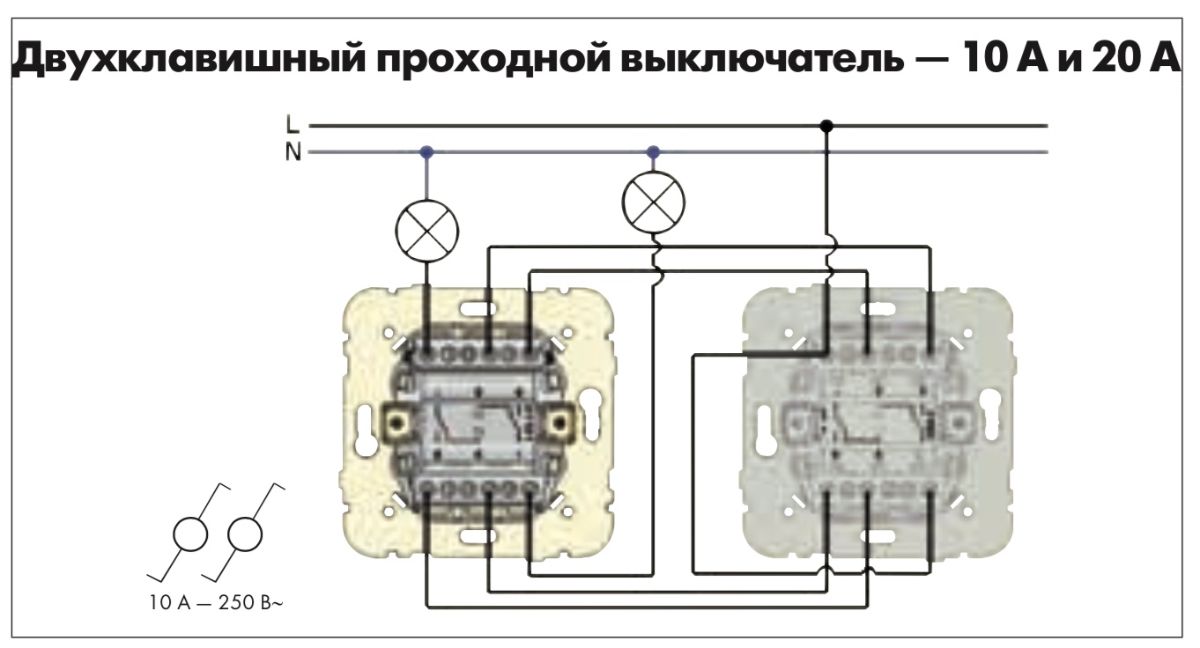

Схема подключения двухклавишного проходного выключателя

Схемы, показанные в предыдущих разделах, можно охарактеризовать так: одна лампочка и много выключателей, вернее проходных и перекрестных переключателей. Эти устройства похожи на обычные выключатели и имеют одну клавишу.

Но в продаже есть проходные двухклавишные выключатели, схема подключения которых на рис.6,
а также перекрестные двухклавишные переключатели. Эти устройства применяются, если нужно управлять двумя светильниками независимо друг от друга.

Рис.6 Переключатели для включения-выключения двух лампочек

Нужно различать управление несколькими лампочками, которые синхронно зажигаются и гаснут, и такими, которые можно включать независимо друг от друга. В первом случае применяют проходной выключатель, схема подключения на 1 клавиши , во втором случае нужны двухклавишные.

Одноклавишные проходные переключатели могут коммутировать две, три, четыре лампочки, включенных параллельно; ограничение накладывается допустимым током, который может коммутироваться контактами.

Двухклавишные переключатели – это два независимых переключателя в одном корпусе. Они могут коммутировать две независимых группы лампочек. Схемы соединения переключателей – это две независимых цепочки, каждая из которых управляет своим светильником или группой светильников.

Проходной выключатель схема подключения на 2 клавиши

Коммутация двух светильников, в которой использован проходной выключатель шнайдер, схема подключения показана на рис. 7.

Рис. 7. Схема включения-выключения 2 лампочек с 3 точек.

Двухклавишные выключатели требуют внимательного обращения. Если при нажатии на единственную клавишу свет или загорится, или погаснет (в зависимости от текущего состояния), то в двухклавишном устройстве каждая клавиша отвечает за коммутацию своей группы светильников.

Раньше применение проходных переключателей было целесообразно только из-за особенностей планировки помещения или пространства, когда нужно было установить светильник, который можно регулировать из разных мест. Сейчас это служит еще и обеспечением удобства и комфорта, делает жизнь легче. Чтобы управлять лампой с нескольких точек, необходима схема подключения проходного выключателя с 3х мест. Так как именно она лежит в основе управляемых выключателей с 5ти, 6ти и более мест.

  • Схема установки
  • Пример работы освещения
  • Пошаговая инструкция монтажа

Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Пример расположения проходных выключателей в спальне

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.


Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.

Схема установки

Для установки осветительного прибора, который можно включать и выключать с трех разных мест помещения, необходима схема подключения трех проходных выключателей.


Схема состоит из соединительной коробки, лампы, выключателей, проводов. Источником освещения могут быть осветительные приборы — лампы накаливания, энергосберегающие, светодиодные. Установка освещения подразумевает использование выключателей. Они бывают нескольких видов: проходными и перекрестными. Проходной переключатель имеет еще названия — перекидной, дублирующий, лестничный. Установка такого выключателя выполняется труднее, чем монтаж простого.

Для управления освещения с 3х мест необходимо 2 проходных переключателя и 1 перекрестный.

Внешний вид дублирующего устройства напоминает одноклавишный прибор. Переключатель в любом положении клавиши не прекращает соединение электрической цепи, а переключает контакты. Механизм переключения в проходном выключателе стоит посередине контактов.

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Существуют одно клавишные и двух клавишные проходные переключатели. Двух клавишный выключатель представляет собой два одно клавишных в одном и имеет шесть контактов.

Главное достоинство лестничных выключателей в том, что свет можно регулировать с разных точек.


На схеме изображены проходные переключатели с одной клавишей. Эти устройства одинаковые. У них по три контакта. К ним подсоединяется фаза. У первого 1 контакт — для фазного, а 2 контакта для промежуточных проводов. У третьего устройства наоборот — 1 контакт подсоединяется с промежуточным проводом, а 2 — для выходной фазы.

Конструкция посредине называется перекрестным выключателем. Перекидные переключатели соединяются электропроводами, а между ними перекрестный, у которого четыре контакта. По два провода на каждый перекидной выключатель.

Когда любой из перекидных выключателей замкнет промежуточный электропровод, свет зажжется. Цепочка замкнутая и при смене состояния клавиши свет гаснет.

Важно! Соблюдайте меры безопасности. Проверьте отсутствие напряжения отверткой-индикатором! Будьте осторожны при работе с электроинструментами.

Принцип перекрестного отсоединителя

Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Перекрестным назван из-за двух электрических линий, которые он переключает, они соединяются в крест.

Перекрестный отсоединитель одновременно разъединяет первый и второй выключатель, затем синхронно соединяет их. От этого перемещения контактов свет зажигается и гаснет.

Совет! Особое внимание уделите правильному соединению концов электрокабелей, иначе вся система работать не будет.

Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке. Необходимо четко маркировать провода при проведении, чтобы не перепутать.

Пример работы освещения

Необходимое оборудование и материалы

  • Выключатели
  • Монтажная коробка
  • Электроизоляционная лента
  • Клеммы
  • Отвертки крестовые и обычные
  • Нож для монтажа
  • Бокорезы
  • Плоскогубцы
  • Ключи гаечные
  • Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно или открытый монтаж кабелей.

Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу.

В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Пошаговая инструкция монтажа

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику.

Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.

Выключатели и розетки — важная деталь электрооборудования помещения. Ведь, чем лучше контакт при включении выключателя, между розеткой и вилкой, тем меньше он будет нагреваться и соответственно снижается вероятность возгорания.
Ниже идёт список популярной электрофурнитуры
Легранд (Legrand)
АББ (AВВ)
Поло (Polo)
Вико (Vi-ko)
Макел (Makel)

Разновидности выключателей и схемы их подключения

Существует несколько видов выключателей и соответственно, различных типов подключений:
,
,
,

Также существуют выключатели с подсветкой, правда, при подключении такого типа выключателей желательно обратить внимание на тип источника освещения, например, люминесцентные лампы в цепи с выключателем с подсветкой, в выключенном состоянии будет слегка светиться.

Одноклавишный выключатель. Схема подключения

Самая простая цепь у одноклавишного выключателя и регулятора мощности.



Одноклавишный выключатель имеет всего два контакта и что-нибудь в нём перепутать достаточно сложно. Коммутируется цепь так: Находим провод питания: ноль и фазу, затем нулевой провод подаём сразу на лампу (светильник, люстру), а фазный — на выключатель. После этого, от выключателя прокидываем провод к источнику света. Обычно цепь коммутируется через распредкоробку, где провода скручиваются должным образом.


Регулятор мощности также имеет два контакта, с той лишь разницей, что этот регулятор не просто включает и выключает свет, а плавно его регулирует.
Прошу обратить внимание, что не все лампы работают с этим устройством. Поэтому, перед монтажом регулятора мощности желательно уточнить это у электрика или продавца.

Двухклавишный выключатель. Схема подключения

Двухклавишный выключатель работает как два одноклавишных.
Единственная разница между цепью двух одноклавишных и одного двухклавишного есть отсутствие дублирующих проводов.


Т.е. не имеет смысла протягивать две «нейтрали» к лампам, которые расположены рядом.
Двухклавишный выключатель имеет три контакта. Образно говоря, один вход и два выхода. Здесь важно найти общий (входящий) контакт, а то подключив неверно, лампы будут включаться неправильно. Важно знать где вход, а перемена проводов на выходе лишь изменит клавиши, которые отвечают за включение той или иной группы ламп.

Проходной выключатель. Схема подключения

Правильнее было бы его назвать не выключатель, а переключатель. Суть его в том, что он переключает подачу тока с одного провода на другой.Как правило, их используют в паре. Проходные выключатели, часто используют в длинных коридорах, лестничных пролётах и пр. Смотрите схему, думаю, на ней всё понятно.



Проходной выключатель имеет также три контакта, как и двухклавишный, только, как видите, работает по-другому. В нём, как и в двухклавишном, есть один входной контакт и два выхода. Важно знать где вход, а перемена проводов на выходе лишь изменит положение клавиши. При неправильном подключении проходных выключателей, цепь будет работать неправильно.

Перекрёстный выключатель. Схема подключения

Этот тип выключателей используется в случае, если требуется включение-выключение одного источника света с трёх и более мест, реже- для переключения подачи полярности электропитания.В первом случае его используют вместе с двумя проходными. То есть, цепь из выключателей должна начинаться и заканчиваться проходным выключателем, а между ними можно установить теоретически бесконечное количество перекрёстных.



Перекрёстный выключатель имеет четыре контакта: два входных, два выходных. Суть переключения в том, что в одном положении первый входной провод замкнут с первым проводом на выходе, второй входной замкнут со вторым выходным проводом, в другом положении, провода как бы, меняются местами т. е. первый входной замкнут со вторым выходным, второй входной- с первым выходным. Здесь важно не перепутать и обращать внимание на обозначения, а то цепь работать не будет правильно.

Установка выключателя

Назначение и схема подключения проходного выключателя

Проходной выключатель, он же – переключатель. Некоторые называют его «перекидной» выключатель. Алгоритм его работы однозначно определяется названием. Переключатель обеспечивает соединение одного общего контакта с одним или другим из двух альтернативных. Редко, но встречаются и трёхклавишные переключатели.

Следует отметить, что цены на проходные выключатели в последнее время часто даже ниже, чем на обычные выключатели того же производителя (например, это относится к фирме Legrand).

Поэтому многие продавцы престают закупать выключатели, предлагая вместо них переключатели. По сути дела в этом нет ничего плохого. Просто используются два из трёх контактов переключателя — общий и один из альтернативных. Причем внешний вид таких приборов аналогичен.

Управление освещением из двух мест

Использование переключателей позволяет организовать включение и выключение нагрузки (обычно, — освещения) из нескольких точек. На первом рисунке показан принцип работы такой схемы. Смысл её работы в том, что в цепи, состоящей из двух встречно включенных переключателей (соединяются альтернативные контакты), изменение положения любого из переключателей тут же вызывает соединение или разъединение общих контактов.

Рисунок 1

Для обычного выключателя состояние «включено» и «выключено» определяется положением клавиши. Для цепи из двух переключателей при любом фиксированном положении клавиши одного переключателя можно включить или выключить подключенную нагрузку, меняя положение клавиши другого переключателя.

Основная проблема при монтаже проходных выключателей – очень аккуратное определение назначения всех контактов устанавливаемых устройств. Одна и та же принципиальная схема прибора может быть реализована конструктивно совсем по-разному.

Все три контакта могут находиться на одной стороне механизма, могут в любом сочетании быть распределены по любым точкам. Переключатели выпускают самые разные производители (Legrand, ABB, Schneider Eltctric …).

Пример расположения проходных выключателей на рисунке (рисунок 2)

Если принципиальная схема использования переключателей для управления светом из двух мест выглядит очень просто, то реальное подключение с использованием распределительных коробок требует повышенной внимательности.

Как показано на рисунке со схемой подключения, в распределительной коробке соединяются по меньшей мере два двухжильных и два трёхжильных провода.

Схема подключения двух переключателей с разных мест (рисунок 3)

При использовании двухклавишных переключателей количество подходящих к ним проводов увеличивается вдвое.

Управление освещением из трех мест

Если внимательно посмотреть на следующий рисунок, то видно, что управлять освещением можно из трёх мест и, вообще, из любого количества мест. Для этого только надо в разрыв между нашими простейшими переключателями поставить дополнительное устройство.

Это устройство называется перекрёстный (или промежуточный) выключатель. Если внимательно посмотреть на рисунок 4, то становится понятно, что это устройство состоит из двух проходных выключателей между которыми установлена механическая связь.

Рисунок 4 . Подключение из трех мест и боле

С одной стороны двухпроводная линия от первого в цепи переключателя присоединяется к общим контактам обоих переключателей, входящих в состав промежуточного выключателя. Выходные альтернативные контакты этих переключателей объединены так, как показано на рисунке.

Рисунок 5 . Пример расположения 3-х выключателей

В результате мы имеем два рабочих состояния промежуточного выключателя. Либо входная двухпроводная линия продолжается после этого выключателя «как есть», либо после выключателя линии меняются местами («перекрещиваются», отсюда и название). Таким образом, мы имеем устройство, которое выполняет функцию аналогичную той, что выполняет первый или последний в цепи переключатель.

Рисунок 6

В том состоянии, которое показано на рисунке, цепь замкнута. Её можно разомкнуть, изменив состояние любого из коммутирующих устройств.

Монтаж такой схемы (смотри схемы подключения на рисунках) сложен только с точки зрения обилия соединяемых проводов. При использовании одной распределительной коробки в ней надо соединить в семи точках (скрутки, клеммные соединители) два двухжильных, два трёхжильных и один четырёхжильный провод. Для такого количества проводов и соединений нужна достаточно габаритная распределительная коробка.

Ситуацию можно несколько облегчить, использовав дополнительную распределительную коробку (как показано на следующем рисунке).

Рисунок 7. Подключение схемы выключателей в 2 — х распределительных коробках



Двухклавишные переключатели

Все рассмотренные устройства выпускаются и в двухклавишном исполнении. Схема подключения двухклавишного проходного выключателя фирмы Legrand показана на рисунке 8. Стоит обратить внимание на то, что двухклавишные переключатели конструктивно выполнены в виде комбинации двух переключателей, установленных в механизме встречно по отношению друг к другу.

Рисунок 8

При выполнении монтажа таких устройств необходимо очень аккуратно разобраться с назначением всех контактов.

Вообще говоря, использование двухклавишных переключателей — достаточно редкое явление. В этом случае количество коммутируемых проводов удваивается по сравнению с их количеством, необходимом при использовании одноклавишных приборов. А мы уже отмечали, что количество проводов и соединений в таких схемах далеко не маленькое.

Несколько слов о применении проходных и промежуточных выключателей. Прежде всего, они удобны в помещениях и на площадках, размер которых велик, а вход и выход находятся далеко друг от друга. Удобно пользоваться такой техникой для освещения дорожек в саду, прихожей или крыльца дома, очень часто они используются для управления светом на лестнице многоэтажного дома.

Для управления освещением из большого количества точек использование проходных и промежуточных выключателей — способ надёжный, но очень затратный с точки зрения расходования проводов и трудоёмкости работ по коммутации.

Рисунок 9

Более приемлемым в этом случае является использование бистабильных (то есть, имеющих два устойчивых состояния) реле. Для управления такими реле используются импульсные сигналы от выключателей-кнопок (выключателей без фиксации положения). Сигналы от всех таких кнопок заводятся на бистабильное реле параллельно.

Рисунок 10. Бистабильное реле

Получается очень гибкая и несложная в исполнении схема управления с неограниченным количеством мест управления. Само по себе бистабильное реле обычно изготавливается в виде стандартного модуля, монтируемого на ДИН-рейку в боксе. Основным недостатком такой схемы является то, что приобрести бистабильное реле можно, как правило, только в специализированной фирме.

Схема подключения legrand bp 30076 — Портал о стройке

Содержание статьи:

Проходной выключатель — схема подключения. Подключение проходных выключателей Legrand

Попадая в помещение, не отличающееся высоким уровнем освещенности, мы сразу же включаем свет. Для осуществления данной манипуляции существует специальное устройство – выключатель. Казалось бы, что может быть проще? Но при тщательном изучении данного вопроса окажется, что оно тоже имеет свои секреты.

В данной статье приведена детальная информация о выключателях различных типов, указана их область применения. Также вам предоставляется возможность ознакомиться со схемой их подключения. Детально изучив весь изложенный ниже материал, вы без особого труда сумеете установить выключатель любого типа у себя дома, главное — соблюдайте все меры предосторожности.

Какие бывают выключатели

Выключатели (переключатели) бывают разные: в зависимости от функциональности, дизайна, способа установки и т. д. Данное устройство должно быть изготовлено из ударопрочного материала (как правило, используется пластик) высокого качества, имеющего гладкую поверхность. Устанавливать выключатели следует в местах, к которым будет легкий доступ. Данное устройство функционирует в цепях скрытой, а также открытой электропроводки.

Что касается дизайна выключателей, то он отличается разнообразием. Существуют устройства классического типа. Есть модели, которые придадут интерьеру определенного помещения оригинальность, изюминку. Цветовой спектр выключателей может удовлетворить самого взыскательного покупателя, поэтому никаких проблем с сочетанием мебели, обоев и других предметов интерьера и выключателя возникнуть не должно. Некоторые компании изготавливают также выключатели, имеющие декоративные сменные панели. Уже после того как устройство будет смонтировано, на него можно устанавливать различные накладки.

Выключатели могут быть обычными и проходными; одиночными, двойными и тройными. В данной статье речь будет идти о проходных выключателях, предназначенных для того, чтобы иметь возможность включить одну световую группу из двух и более мест. Также будет рассмотрен следующая важная тема: «Проходной выключатель — схема подключения данного устройства».

Проходной выключатель

В обычных выключателях имеет место прерывание цепи тока. В отличие от них, у переходных моделей имеется три контакта с устройством, которое обеспечивает между ними процесс переключения. А двойной проходной выключатель имеет таких контактов шесть.

Главное преимущество переходного выключателя — у вас есть возможность включать и выключать освещение из нескольких мест.

Проходные выключатели еще называют перекидными, или дублирующими.

Область применения проходных выключателей

Есть четыре основные области, в которых применяются проходные выключатели.

  1. Лестницы. При этом они должны находиться на первом и втором этаже: можно включить свет на одном из этих этажей, а потом подняться/спуститься по лестнице и выключить это же освещение, но уже другим проходным выключателем.
  2. Спальные комнаты. При этом одно устройство размещается сразу же на входе в комнату, а другие – возле кровати. Это очень удобно, ведь, чтобы включить перед сном свет, больше не придется вставать с кровати и идти через всю комнату.
  3. Коридоры. При этом включение проходного выключателя может происходить в начале коридора и в его конце.
  4. Дачи. Переходные выключатели используются для того, чтобы можно было без проблем освещать двор и дорожки.

Проходной выключатель: схема подключения

Схема функционирования проходного устройства напоминает переключение стрелок железнодорожных путей, так как оно может быть задействовано при любом положении клавиш, ведь они переключаются с одной линии на другую.

Итак, проходной выключатель: схема подключения данного устройства объясняется следующим образом. Два проходных переключателя, на один из которых фаза поступает, а со второго перемещается на светильник, нужно объединить при помощи специального провода или кабеля. Но, как правило, напрямую их не соединяют, вместо этого помещая в распределительную коробку от каждого по три провода, а два из них соединяя между собой.

Схема проходного выключателя, к которой дополнительно при необходимости может присоединиться еще определенное количество кабелей, в сущности, не меняется. Разница заключается только в том, что у первых двух кабелей в наличии имеется только один входной контакт, а выходных – два. А если увеличить количество кабелей, то, соответственно, придется увеличить и количество входного и выходного контактов: по два на каждый. Это будет гарантировать их использование между двумя линиями перекрестным способом.

Третий проходной выключатель

Что же касается третьего проходного переключателя, то прежде всего нужно удостовериться, что он имеет возможность исполнять функции перекрестного – это следует проверять при самой покупке. Схему работы такого выключателя можно описать так: происходит переключение, третий выключатель на входе соединяет первый контакт со вторым, находящимся на выходе, и наоборот, второй контакт на входе — с первым на выходе. Чтобы произвести подключение данного проходного устройства, можно просто соединить его двухжильным кабелем с двумя другими проходными выключателями. Но чаще всего вместо этого берут четырехжильный кабель, заводят его в распределительную коробку, и уже там совершают расключение.

По тому же принципу в схему подключения проходного выключателя можно добавить и четвертый. Тогда он будет размещаться между первым/вторым и третьим выключателем.

Двухклавишный проходной выключатель

Итак, проходной выключатель, схема подключения данного устройства, принципы функционирования его – этот вопрос был рассмотрен. Теперь остановимся на одном из видов переходного включателя – двойном, который еще можно назвать двухклавишным.

Обычно двухклавишные выключатели размещают в помещениях, где будет применяться раздельное включение, направленное с разных мест двух линий освещения. В коридорах, а также в районе лестниц будет вполне достаточно одиночного проходного устройства.

В двойном выключателе на клавишах должны быть стрелки: они выполняют функцию указания на направление клавиши для выключения или же включения освещения.

В структуру двухклавишного проходного выключателя входят два одноклавишных устройства. Они совмещаются в едином корпусе и работают при помощи перекидывания контактов.

Двухклавишный проходной выключатель: схема подключения

Устройство двухклавишного проходного выключателя подразумевает две независимые группы контактов. При нажатии клавиш они переключаются с верхних линий, которые никак не взаимосвязаны между собой, на нижние, которые, в свою очередь, следуют на второй такой же выключатель.

Итак, у нас есть две группы контактов: правая (контакты № 1 и 2) и левая (контакты № 1 и 2). Тогда схему двухклавишного проходного переключателя можно объяснить следующим образом. Фаза с распределительной коробки вашего дома приходит на контакт № 2 правого выключателя. Далее контакты этой же группы объединяются перемычкой, а из левой группы — перемещаются на два независимых друг от друга светильника. При этом следует отметить, что эти два контакта не должны пересекаться между собой. Теперь эти четыре перекрестных контакта должны соединиться между собой по парам.

Перекрестный тип подключения

Итак, двухклавишный проходной выключатель — схема такого устройства вполне понятна. Немного усложняется задача, если вы решите реализовать перекрестное подключение.

Для подключения перекрестного проходного выключателя нужно будет объединить его четырьмя проводами с каждым из концевых. Обычно для этого заводится восемь проводов с перекрестного и шесть с каждого проходного выключателя в одну распределительную коробку. При этом нельзя забывать также о том, что необходимо поместить там кабель электропитания – это нужно для того, чтобы подключить люстры или небольшие светильники.

Осуществляя такое подключение двухклавишных проходных выключателей, нужно очень внимательно следить за всеми своими действиями, чтобы не перепутать пары и не подключить провода с разных линий в одно и то же включение. Так схема работать не будет. Советуют в уме представлять, что происходит подключение двух независимых друг от друга одноклавишных проходных переключателей, которые объединяются между собой в одном корпусе.

Проходной выключатель фирмы Legrand

Legrand – это компания, которая занимает одну из лидирующих позиций на мировом рынке производства электрофурнитуры. Выключатели – это обязательные составляющие каждой серии продукции данной французской компании. Legrand славится разнообразием своих устройств, которые имеют разные формы и цвета. Также следует отметить, что в надежности и качестве выключателей данной фирмы усомниться точно не придется.

Чтобы примерно представлять, что вообще собой представляет проходная модель, приведем характеристику такого устройства, как одноклавишный проходной выключатель Legrand Valena:

  1. Потребление тока составляет 16 А.
  2. Сечение провода – 2,5 мм2.
  3. Безвинтовые контактные зажимы.
  4. Степень влагозащиты – IP 20.

Меры предосторожности при работе с выключателями

Каким бы ни был выключатель – одноклавишным или двухклавишным, белым или черным, фирмы Legrand или нет, но работа с ним – это манипуляции, прежде всего, с электричеством, а оно, как известно, весьма опасно. Поэтому не следует забывать об элементарном правиле безопасности: необходимо выключать электроснабжение в том помещении, в котором будет осуществляться процесс их установки. А лучше и вовсе обесточить весь дом – так будет надежнее.

fb.ru

Схема подключения выключателей Legrand Valena

Товар был успешно добавлен в корзину…



Схема подключения диммера Legrand Valena

Схема подключения диммера с кнопкой Legrand Valena



Схема подключения 1 клавишного выключателя Legrand Valena

Схема подключения 2 полюсного выключателя Legrand Valena



Схема подключения 2 клавишного выключателя Legrand Valena

Схема подключения 1 клавишного проходного выключателя ( переключателя ) Legrand Valena



Схема подключения 2 клавишного переключателя ( проходного ) Legrand Valena

Схема подключения перекрестного переключателя ( промежуточного ) Legrand Valena



Схема подключения кнопки Legrand Valena

Схема подключения выключателя жалюзи Legrand Valena





www. el-snab.ru

схема подключения и ее особенности

В магазинах часто можно встретить выключатели, в которые уже встроена подсветка. Однако просто так менять установленный выключатель вряд ли кто-то захочет. Но искать в темноте клавишу на ощупь тоже не всегда удобно.

Практичность выключателей с подсветкой

Выключатель с подсветкой, схема подключения которого практически такая же, как и у обычных выключателей, стал очень популярен. Любой, кому надоело искать выключатель в ночной темноте, может внести в это устройство небольшие изменения, даже если у него нет специальных знаний в электрике.

В любой выключатель можно вставить светодиод, используя довольно простые схемы. Между собой доступные схемы различаются своими характеристиками, а не только комплектацией. Например, выключатель может не захотеть работать из-за того, что в светильнике установлена светодиодная лампа. Если лампы энергосберегающие, то они могут светиться в темноте или мерцать, что тоже не является правильным результатом.

Схемы подключения выключателей

Существует много приемлемых схем, каждая из которых имеет свои плюсы и свои минусы. Разобраться в существующих схемах подключения светодиодной подсветки в выключатель не сложно.

Например, выключатель с подсветкой, схема подключения которого представлена ниже.

Когда выключатель находится в положении «Выключено», то ток проходит через сопротивление (R1-любое, в диапазоне от 100 до 150 кОм). После сопротивления он проходит через VD2 (светодиод, который при этом светится). Для того чтобы защитить светодиод от напряжения, ставим диод VD1. Особенно хорошо светит при такой схеме подключения резистор с током 3 мА. Если же окажется, что светодиод светится слабовато, то следует уменьшить номинал сопротивления. Светодиод и диод в этой схеме подойдут любые. Можно и самому рассчитать необходимые параметры резистора. Достаточно всего лишь вспомнить классический закон силы тока.

Рассмотрим еще один выключатель с подсветкой, схема подключения которого крайне проста, но с небольшим недостатком. Дело в том, что она потребляет около 1 киловатта в месяц.

Направленные вниз концы подключаем к клеммам. Если в доме нет паяльника, или по какой-то причине нет желания возиться с этим, то эта схема подходит идеально. Она выполнена на скрутках. Хотя, из соображений безопасности и долговечности прибора, места соединения все же лучше пропаять, а резистор хорошенько заизолировать.

Схема светодиодной подсветки выключателя с конденсатором

Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. А резисторный ток, наоборот сократить до 90-100 Ом. Можно использовать выключатель с подсветкой, схема подключения которого отличается от предыдущей тем, что вместо резистора используется конденсатор. А резистор (R1) играет роль ограничителя зарядного тока.

Правда, собранная по этой схеме подсветка отличается большими габаритами, но зато отличается крайне низким энергопотреблением — около 0,05 ватт в месяц.

Подключение проходного выключателя

Если рассматривать выключатель Legrand с подсветкой, схема подключения которого находится выше, то необходимо отметить, что он отличается безопасностью использования этой продукции, которая изготовлена из материалов, значительно увеличивающих срок эксплуатации. А о простоте подключения выключателей этой компании и говорить не приходится, настолько все продумано и легко осуществляется.

При изготовлении выключателей используется поликарбонат и оцинкованная сталь. Винты, захваты и суппорт — все это выполнено из этого металла. Из поликарбоната сделаны клавиши, механизмы, корпус и рамка. А это гарантия того, что на протяжении долгого времени выключатель «Легранд» с подсветкой, схема подключения которого крайне проста, не потрескается и не разрушится от солнечного излучения.

Установка двухклавишного выключателя

Двухклавишные проходные выключатели Legrand отличает присутствие пары контактов, независимых друг от друга. При надавливании на клавиши они переключают верхние линии на нижние, и при этом верхние контакты выполнены с отсутствием конечного вывода. А нижние контакты связаны со вторым, таким же проходным выключателем.

Зная, как устроены левая и правая группа контактов, легко понять, как подключить проходной выключатель.

Подключение пары проходных выключателей предельно просто. Фаза, которая выходит из электрического щита квартиры или дома, подается на контакт второго выключателя, в то время как в самих рамках всей группы контакты перемычкой соединены между собой. А те контакты, которые находятся в левой группе, подают ток на независимые друг от друга приборы освещения. Здесь важно учитывать одно правило. Два эти контакта ни в коем случае не должны соединяться между собой. Затем все перекрестные четыре контакта нужно увязать между собой в виде пары.

Выключатели компании Legrand

«Легранд», пожалуй, самый распространенный бренд среди электротехнических приборов, и поэтому большинство предпочитает использовать именно их продукцию, либо близкую к ним, но тоже известных компаний.

Среди продукции, относящейся к электротехнической арматуре, нужно выделить и розетки, подходящие для телевизионных и телефонных сетей — слаботочные, и все они, кроме отменного дизайна, обладают высоким качеством, откуда получили широкую популярность не только в нашей стране, но и во всем мире.

Принцип работы проходных выключателей

Внешне обычный переключатель практически не отличается от проходного и визуально различить их, не раскрывая конструкцию, нельзя. Различие кроется во внутреннем устройстве. Обычный переключатель размыкает или замыкает цепь, несущую электрический ток, а проходной, соединяя одну линию, при этом разъединяет другую. То есть, другими словами, при работе проходного выключателя, какая бы пара клавиш не была бы нажата, выключатель готов к работе. Нажали левую на одном выключателе — лампочка погасла. Нажали вторую на нем же, либо клавишу на втором выключателе — лампочка снова горит. Это, несомненно, очень удобно.

Иными словами, у обычного одноклавишного выключателя рабочими являются оба контакта, а у проходного аж целых три. Потому что второй контакт, который выступает в роли выходного, соединен со вторым выключателем, парным. А при подключении двухклавишных проходных выключателей количество контактов увеличивается уже до шести.

Если внимательно рассмотреть схему подключения, приведенную ниже, то можно без труда справиться с монтажом любых проходных выключателей и установить все нужные устройства для того, чтобы схема нормально функционировала. Главное — соблюдать технику безопасности, не работать при включенном напряжении в сети и удостовериться, что используется работоспособная схема.

Подключения проходного выключателя с подсветкой

Рассмотрим, пожалуй, самую нетребовательную схему, с помощью которой можно подключить такие выключатели. Ноль в схеме обозначен синим цветом. Он, попав в распределительную коробку, затем направляется на лампу освещения. Оранжевый провод — это фаза. Он проходит из той же коробки на вход первого из выключателей. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. А затем, уже всего одним проводом пройти к лампе.

Двойной выключатель с подсветкой, схема подключения которого идентична рассмотренным, применяется в качестве устройства для управления источниками освещения, которые разнесены друг от друга и могут находиться на значительном расстоянии. Но управлять ими требуется из конкретного места, а порой из двух или трех.

Особенно ощутим эффект комфорта, когда используется двухклавишный выключатель с подсветкой, схема подключения которого прилагается в комплекте, на лестницах, в больших комнатах, когда не хочется вставать, например, с кровати, чтобы выключить в спальне свет. Если выключатель находится у двери — это неудобно перед сном. Поэтому логичней использовать проходной выключатель. Один устанавливается как обычно, у двери в помещении, а второй около кровати, чтобы можно было выключить свет, не вставая.

Часто используют автоматическую регулировку выключения и включения света. Для этого к лампочкам подключают детекторы, которые реагируют на движение или на звук. Либо на освещение — когда становится темно, лампочка включится самостоятельно и наоборот.

Таким образом, если используется одноклавишный выключатель с подсветкой, схема подключения которого уже рассмотрена, а также проходные выключатели с различным количеством клавиш, легко достигаются любые результаты в реализации дизайнерских задумок и проектов. А простота монтажа обуславливает возможность самостоятельного проведения работ, не прибегая к услугам дорогих специалистов.

fb.ru

Схемы подключения выключателей Legrand — «SVTsvet»

Схема подключения Описание и ссылка для заказа Схема подключения Описание и ссылка для заказа

Схема подключения электрического одноклавишного простого выключателя. Артику для заказа: 774310 слоновая кость; 774410 белая клавиша

Схема подключения двухклавишного электрического выключателя. Артикул для заказа: 774305 слоновая кость; 774405 белая клавиша

Схема подключения электрического выключателя с подсветкой. Артикул для заказа: 774345 слоновая кость; 774445 белая клавиша Схема подключения выключателя жалюзи. Артикул для заказа: 774304 слоновая кость; 774404 белая клавиша

Схема подключения выключателя кнопочного Артикул для заказа 774311 слоновая кость; 774411 белая клавиша

Схема подключения выключателя кнопочного с подсветкой «звонок». Артикул для заказа: 774315 слоновая кость; 774415 белая клавиша

Схема подключения выключателя кнопочного с подсветкой «лампа». Артикул для заказа: 774313 слоновая кость; 774413 белая клавиша

Схема подключения выключателя со шнурком. Артикул для заказа: 774319 слоновая кость; 774419 белая клавиша
Схема подключения двухполюсного выключателя. Артикул для заказа: 774302 слоновая кость; 774402 белая клавиша Схема подключения выключателя кнопочного управления жалюзи. Артикул для заказа: 774314 слоновая кость; 774414 белая клавиша
Универсальный выключатель. Схема пеключения управления из двух мест. Артикул для заказа: 774306 слоновая кость; 774406 белая клавиша
Универсальный выключатель с подсветкой на два направления. Схема управления светом из двух мест. Артикул для заказа: 774325 слоновая кость; 774425 белая клавиша
Схема управления освещением из двух мест (универсальный переключатель с подсветкой). Артикул для заказа: 774326 слоновая кость; 774426 белая клавиша
Схема подключения двухклавишного универсального выключателя (управление двумя группами светильников из двух мест). Артикул для заказа: 774308 слоновая кость; 774408 белые клавиши
Схема управления освещением из трех мест с использованием 2-х универсальных выключателей на два направления и 1-го прмежуточного выключателя (крестовый). Артикул для заказа: 774306 слоновая кость + 774307 слоновая кость; 774406 белые клавиши + 774407 белые клавиши

svtsvet.com.ua

Как подключить двухклавишный выключатель света: схема, на две лампочки

Для управления приборами освещения в офисе, квартире или частном доме используются двухклавишные электровыключатели. Принцип подключения состоит в том, чтобы контактами устройства коммутировался фазовый проводник цепи освещения. Такой выключатель имеет одну клавишу управляет одним источником света или одной группой осветителей одновременно.

Однако, существуют более сложные устройства коммутации для электрических сетей бытового назначения. К таким устройствам относятся:

  • многоклавишные выключатели. Из них наиболее распространены приборы с двумя клавишами. Двухклавишные выключатели бывают обычными и проходными;
  • комбинированные выключатели. В таких устройствах, кроме механизма коммутации, имеется электрическая розетка. Встречаются также разновидности с выходом коаксиальных кабелей телевидения или телефонных розеток.

Как подключить выключатель? Для чего можно использовать проходные или многоклавишные разновидности? Ответы на эти вопросы можно узнать, прочитав данную статью.

CХЕМА ПОДКЛЮЧЕНИЯ ДВУХКЛАВИШНОГО ПРОХОДНОГО ВЫКЛЮЧАТЕЛЯ

Нередко у жильцов возникает необходимость управления источником света из разных мест квартиры или дома. Например, включать освещение междуэтажной лестницы  на разных этажах.

Для реализации такой возможности были сконструированы проходные выключатели. От обычных они отличаются тем, что при нажатии клавиши происходит не только размыкание (замыкание) рабочего участка цепи, но и смена проводников (как правило, фазового). Простыми словами, напряжение фазы на одном проводе исчезает, но одновременно появляется на другом. Для управления одним источником света необходимо применение двух проходных одноклавишных устройств.

А что делать, если осветителей два? В этом случае для монтажа нужны два проходных выключателя на две клавиши каждый, трехжильные кабеля с разными цветами жил (например, белого, красного и зеленого) и набор инструмента электрика.

Самой простой в реализации является схема подключения двух проходных двухклавишных выключателей через распределительную коробку.

Чтобы правильно собрать схему, придерживайтесь следующего порядка действий:

  1. Определите места установки выключателей и светильников.
  2. Проведите от светильников по одному двухжильному кабелю. Цвета жил выбирайте по правилу — синий (голубой) — нулевой провод, белый — фазный. Если планируется использовать защитное заземление, то кабеля от светильников должны быть трехжильными, цвет жилы для заземления — желтый с зеленой полосой.
  3. Проведите от выключателей к распределительной коробке по два трехжильных кабеля. Для удобства обозначьте выключатели и кабеля номерами (например, кабель первый от выключателя №1, кабель второй от выключателя №1, аналогично — кабеля первый и второй от выключателя №2).
  4. Подключите жилы белого цвета кабелей выключателя №1 с одной стороны к входу выключателя (их два и они обозначены стрелочками в направлении к выходным контактам), а с другой стороны — к фазовому проводу сети освещения в распределительной коробке.
  5. Подключите жилы белого цвета кабелей выключателя №2 с одной стороны — к входным контактам выключателя, а с другой стороны — к фазным (белым) проводам от осветителей (через распределительную коробку).
  6. Подсоедините жилы красного и зеленого цвета каждого кабеля попарно к выходным контактам выключателей. Каждый кабель должен управлять своей клавишей выключателя и ее группой контактов.
  7. В распределительной коробке соедините между собой соответствующие жилы (красные от первого кабеля первого выключателя — с красными от первого кабеля второго выключателя, зеленые — аналогично), работая по очереди с каждой парой кабелей.
  8. Нулевой провод сети подключите к соответствующим оставшимся контактам светильников.

Работа окончена, теперь клавишами одного выключателя можно включать любой из двух светильников, а клавишами второго — отключать.

Схема подключения двухклавишного выключателся на две лампочки

Простой электрический выключатель на две клавиши, по сути, устройство, объединяющее в одном корпусе два одноклавишных выключателя.

В таком случае, схема подключения двухклавишного выключателя на две лампочки (светильника) будет выглядеть следующим образом:

  • фазный провод сети подключается к входу выключателя (его клемма, как правило, на противоположной от двух выходных стороне). Если клемм на выключателе четыре, то фазу нужно подключать к двум клеммам на одной стороне прибора;
  • от выходных контактов провода протягиваются к двум светильникам, каждый к своему;
  • нулевой провод сети прокладывается отдельно, к оставшимся свободным контактам светильников.

В случае применения комбинированного коммутационного устройства, схема подключения двухклавишного выключателя с розеткой будет отличаться от описанной только тем, что нулевой провод сети электроснабжения будет подключаться к одной из клемм встроенной розетки.

Выключатель двухклавишный LEGRAND. Схема подключения

Выключатели торговой марки Legrand по принципу действия не отличаются от подобных приборов других компаний.

Однако, в линейке коммутационных приборов Legrand имеются двухклавишные проходные выключатели с индикацией. Схема подключения таких устройств будет дополнительно содержать еще одну жилу кабелей, по которой ноль сети подключается к каждому из выключателей для питания индикатора.

Серия Legrand включает и еще одну разновидность двухклавишных устройств — выключатели для управления автоматизированными жалюзями. Схема их подключения элементарна — к входу подключается фаза от сети питания, а к двум выходным клеммам подключаются провода управления двигателем жалюзи.

Еще одной особенностью устройств Legrand является наличие принципиальной схемы на тыльной стороне выключателя. Это существенно облегчает установку и монтаж систем освещения.

При монтаже любых электрических устройств необходимо помнить о соблюдении требований безопасности.

vcstroi.ru

Как подключить выключатели и переключатели Legrand Galea Life (PRO21), схемы подключения (wiring diagram) выключателей и переключателей Legrand Galea Life (PRO21)

Ниже представлены монтажные схемы (wiring diagram) подключения выключателей и переключателей Legrand Galea Life:

Как подключить одноклавишный выключатель Galea Life без клавиши Legrand 775801,

Как подключить выключатель одноклавишный IP44 Galea Life с белой клавишей Legrand 775852,

Как подключить выключатель одноклавишный двухполюсный 10А Galea Life без клавиши Legrand 775802,

Как подключить выключатель одноклавишный двухполюсный 16А Galea Life без клавиши Legrand 775605,

Как подключить выключатель для рольставней с блокировкой  Galea Life  двухклавишный  10 А Legrand 775804,

Как подключить выключатель кнопочный для рольставней с блокировкой Galea Life двухклавишный 10 А Legrand 775814:

Как подключить выключатель двухклавишный Galea Life без клавиши Legrand 775805,

Как подключить выключатель двухклавишный IP44 Galea Life с белой клавишей Legrand 771021,

Как подключить переключатель одноклавишный Galea Life без клавиши Legrand 775806,

Как подключить промежуточный переключатель IP44 Galea Life с белой клавишей Legrand 771024,

Как подключить промежуточный переключатель Galea Life без клавиши Legrand 775807

Как подключить переключатель на 2 направления  Galea Life  IP 44 с белой клавишей Legrand 771020,

Как подключить выключатель со шнурком Galea Life Legrand 775809:

Как подключить переключатель двухклавишный Galea Life без клавиши Legrand 775808,

Как подключить переключатель на 2 направления двухклавишный Galea Life IP 44 с белой клавишей Legrand 771022,

Как подключить выключатель без фиксации с переключающим контактом

+ переключатель на 2 направления Galea Life без клавиши Legrand 775810:

Как подключить выключатель без фиксации (кнопку) Galea Life без клавиши Legrand 775811,

Как подключить выключатель без фиксации (кнопку) Galea Life IP44 с белой клавишей Legrand 771023,

Как подключить выключатель без фиксации (кнопку) с подсветкой Galea Life без клавиши Legrand 775813,

Как подключить переключатель без фиксации (кнопку) Galea Life без клавиши Legrand 775816,

Как подключить переключатель без фиксации (кнопку) Galea Life со шнурком Legrand 775819:

Как подключить одноклавишный выключатель с подсветкой Galea Life без клавиши Legrand 775600,

Как подключить одноклавишный выключатель с индикацией с нейтралью Galea Life без клавиши Legrand 775601,

Как подключить одноклавишный переключатель с подсветкой Galea Life без клавиши Legrand 775602:

legrand51. ru

Принцип и схема подключения проходного двухклавишного выключателя.

В предыдущей своей статье Я подробно рассказывал, как работают проходные выключатели и как подключить одноклавишный вариант. Сейчас Я подробно расскажу, как подключить 2-х клавишный или двойной проходной выключатель, который позволяет отдельно управлять 2 независимыми линиями включения. Например, 2 светильников или одной люстрой с отдельными включениями ламп.

Как правило, 2 клавишные схемы применяются в комнатах, кабинетах— там где необходимо раздельное включение с разных мест двух линий освещения, а в коридорах, возле лестниц вполне хватает и одно клавишного проходного выключателя.

На клавишах наносятся указатели в виде стрелок, которые указывают на  направление её положения для выключения или включения света. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

Проходной двойной выключатель конструктивно состоит из двух одноклавишных проходных,  объединенных в одном корпусе. Они также работают по принципу “перекидывания” контактов.  У всех них для подключения используется 6 контактов, из которых 2 входных  и 4 выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Итак давайте рассмотрим как устроен и как подключить 2 клавишный проходной выключатель. Его устройство очень простое: он состоит из двух независимых групп контактов. Контакты 1 и 2  при нажатии клавиш переключаются с верхних двух не взаимосвязанных линий на две нижние, которые идут на второй такой же выключатель.

Как видно на данной схеме на контакт правого выключателя № 2 приходит фаза с распределительной коробки электросети дома или квартиры. Далее контакты 1 и 2 объединяются перемычкой.  А с левого 1 и 2 уходят не пересекаясь на два независимых по включению светильника. Четыре перекрестных контакта соединяются соответственно по парам между собой.   Внимание будьте внимательны, если перепутаете из разных пар подключите- схема не будет работать.Ноль как и в обычных светильниках, идет к лампам напрямую с распределительной коробки.

Для схемы управления из трех и более мест понадобится два двухклавишных выключателя концевого и один (для управления из трех мест) двойной  перекрестного вида,  который устанавливается в схеме между двумя первыми.

Подключить перекрестный проходной выключатель будет не сложно, но для этого понадобится его объединить 4 электрическими проводами с каждым из концевых. Как правило для этого, в одну распределительную коробку заводится с перекрестного 8 проводов и по 6 с каждого проходного выключателя концевого типа. И конечно, не забываем туда завести кабель электропитания, и два отходящих- для подключения светильников или люстры.

Если необходимо подключить 4 выключателя, значит добавляйте между перекрестным и любым концевым- еще один перекрестного типа.

При подключении двухклавишного перекрестного типа не перепутайте пары и не подключите провода с разных линий в одно включение, иначе схема не будет работать. При монтаже своими руками, что бы исключить ошибки- всегда в голове представляйте, что Вы подключаете 2 независимых одноклавишных проходных выключателей, объединенных в одном корпусе.

Практическая схема подключения проходных двойных выключателей Legrand.

Я всегда с удовольствием ставлю и подключаю выключатели известной немецкой Legrand, которые не только выделяются качеством и долговечной и безупречной работой, а так же  их легко установить и подключить с помощью пружинных контактов.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта.

На расположенный слева приходит фаза на его нижний левый контакт, далее второй и третий снизу объединены проводами со 2 и 3 нижними правого выключателя, у которого с первого уходит уже коммутируемая фаза на первую линию включения светильников.

Верхние первые два контакта объединены у обоих выключателей электрическими проводами соответственно.   А с третьего контакта левого уходит фаза на вторую линию включения светильников. А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома.  Но чаще достаточно одного фазного провода, который соответственно объединяется перемычкой со вторым входом для фазы.

В принципе, как видите проходной выключатель будет под силу самостоятельно подключить практически любому человеку. Только обязательно соблюдайте меры предосторожности. А если не будет правильно работать схема, тогда проверьте правильность всех подключений по схеме.

jelektro.ru



Source: xn—-7sbeb3bupph.xn--p1ai

Читайте также

Как подключить проходной выключатель

Выбор приборов: выключатели vs переключатели

Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.

Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.

Бытовые как выключатели, так и переключатели для света  выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения

Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ. У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.

«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.

По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).

Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.

Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели

В итоге  двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения. А трехконтактный переключатель используется для создания новых отдельных контуров электропитания. Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями.

Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет. Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.

Виды бытовых коммутирующих устройств

Переключатели бывают кнопочные, клавишные и поворотные. Первый вариант обычно используется только в качестве звонка у входной двери. Он для управления освещением не подходит. А вот второй тип для включения/выключения света в жилом доме – как раз то, что надо. Поворотная разновидность больше предназначена для производственных и подсобных помещений. У таких изделий не слишком презентабельный внешний вид.

По количеству клавиш переключатели бывают:

  • одноклавишными;
  • двухклавишными;
  • трехклавишными.

Они делятся на обычные (проходные), комбинированные и перекрестные (промежуточные). Первые имеют три контакта. У вторых эта тройка клемм увеличивается умножением на число клавиш. А у третьих входов и выходов по два. Последние предназначены для схем не с двумя, а несколькими точками включения света.

По типу управления в частных домах выключатели освещения обычно применяются стандартные клавишные, но есть и модели с сенсорами и дистанционным управлением

По схеме подвода проводов выключатели бывают для открытой (накладные изделия) и скрытой (встроенные аналоги) проводки. Первые крепятся на стене дюбель-саморезами, а вторые фиксируются в подрозетниках с помощью распирающих ножек.

При выборе переключателей для подсоединения по схеме проходного выключателя необходимо грамотно подобрать количество клавиш (на каждую подключаемую группу по одной). Если точек управления в планах делать две, то потребуется лишь пара обычных трехконтактных устройств. Если этих точек нужно больше, то на каждое такое место для включения в единую систему придется дополнительно брать промежуточный перекрестный прибор.

В подавляющем большинстве случаев клавиша бытового переключателя имеет два положения на замыкание одной из цепи. Но встречаются и модификации с нулевым серединным состоянием. При таком положении оба контура оказываются разорванными.

Маркировка на корпусе переключателя

На части выключателя, где расположены контакты, обычно имеется специальная маркировка с указанием характеристик коммутирующего изделия. Как минимум, это номинальные напряжение и ток, а также степень защищенности по IP и обозначения зажимов для проводов.

Если переключатель подбирается для схем с люминесцентными лампами, то в его маркировке должны присутствовать буквы «X» или «AX» (на обычных стоит только «А»)

При включении света в люминесцентных светильниках в цепи возникает резкий всплеск пускового тока. Если применяются лампочки светодиодные или накаливания, то этот скачок выходит не таким большим. В противном случае выключатель должен быть рассчитан на подобные высокие нагрузки, иначе есть риск обгорания контактов в его зажимах

Потому-то так важно для люминесцентных электроламп выбирать специальные переключатели

Для установки в спальне или коридоре вполне подойдет переключатель с IP03. Для ванных комнат вторую цифру лучше поднимать до 4 или 5. А если коммутирующее изделие устанавливается на улице, то степень защиты должна быть не ниже IP55.

Контактные зажимы для электропроводов на переключателе могут быть:

  • винтовыми с прижимной пластиной и без нее;
  • безвинтовыми пружинными.

Первые более надежны, а вторые сильно упрощают выполнения электромонтажа. Причем самый оптимальный вариант – это винтовые зажимы с дополнением в виде прижимной пластины. Они при затягивании не разрушают жилу провода кончиком винта.

По ГОСТовским требованиям, если проводник имеет сечение до 1,5 мм, то использовать для его соединения с выключателем винтовой зажим, в котором конец винта проворачивается по жиле, недопустимо

Также в маркировке переключателей присутствуют обозначения клемм:

  1. «N» – для нулевого рабочего проводника.
  2. «L» – для проводника с фазой.
  3. «ЗЕМЛЯ» – для нулевого под заземление защитного проводника.

Плюс обычно с помощью «I» и «O» указывается положение клавиши на режимах «ВКЛЮЧЕНО» и «ВЫКЛЮЧЕНО». Еще на корпусе могут присутствовать логотипы производителя и названия изделий.

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

  1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

  2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

Управление освещением с 2х мест

Одним осветительным прибором или группой светильников можно управлять с двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки. Потребуется обычная схема подключения проходного выключателя, точнее с двумя проходными одноклавишными выключателями, потому что они работают только парами. На таком примере легче всего понять, как работают проходные выключатели. На рисунке ниже показывается, как подключить проходной выключатель в схему.

Схема включения проходных выключателей

Фаза от сети 220 В подключается к входной клемме одного из проходных выключателей, его клеммы на выходе соединяются с выходными второго. Остается свободная входная клемма второго выключателя, его подключают к осветительному прибору. Второй контакт осветительного прибора соединяется к нулевому проводу сети. По схеме видно, что лампа находится в выключенном состоянии, при изменении положения группы контактов любого переключателя на нее подается ток. Следующее переключение на одном из двух переключателей обрывает цепь, лампа погаснет.

Ближе к реальным условиям схему монтажа показывает картинка расключения кабелей и проводов в распределительной коробке. По требованиям ПУЭ (Правила Устройства Электроустановок) в данном случае используется кабель с тремя медными жилами:

  • красный – фаза;
  • синий – 0;
  • желто-зеленый – заземляющий провод.

Расключение кабелей и проводов в распределительной коробке

Схема разделяется на четыре участка цепи:

  1. кабель от сети питания 220 В: с защитного автомата в распределительном щите до коробки;
  2. кабель от одного проходного выключателя до расключающей коробки;
  3. кабель от другого проходного выключателя до коробки расключения;
  4. кабель от осветительного прибора до распределительной коробки.

В коробку заводится четыре кабеля.

Требования к цвету проводов по функциональному назначению выполнимы в полной мере только на двух участках. От распределительного щита и светильника до коробки при расключении контактов проходных выключателей они выполняются частично. Допускается использовать провода любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерительным прибором. На входные контакты переключателей обязательно подключается фаза (красный) провод.

Для управления двумя группами освещения применяется схема подключения двухклавишного проходного выключателя. Если человек понял, как подключаются одноклавишные проходные выключатели, он разберется, как подключить тройной выключатель.

Схема подключения двухклавишного проходного выключателя

Разновидности перекидных выключателей и их маркировка

Выбор перекидных выключателей приходится делать, основываясь на скромном перечне отличительных характеристик. Выпускаются они многими известными фирмами, в том числе такими, как Legrand, ABB, Schneider.


Рычажное электрооборудование считается более надежными и поэтому его часто используют на производствах, в местах общественного пользования

Перекидные выключатели классифицируют:

  1. По способу включения их делят на поворотные, клавишные и рычажные типы;
  1. По способу установки – на устройства для внутреннего и внешнего монтажа.

Двухклавишных перекидных выключателей перекрестного типа как таковых в продаже не найдешь. Но можно воспользоваться устройством серии Ultra от известного поставщика электрооборудования Schneider Electric, взяв два одноклавишных перекрестных блока модульного типа и установив их в один корпус. Если и этих моделей нет в наличии, монтируют рядом два одноклавишных переключателя.

Для управления двумя или тремя группами осветительных приборов используют двух или трехклавишные проходные переключатели, а перекрестные, в большинстве случаев, для каждой из групп светильников устанавливают отдельно

При выборе любого электротехнического устройства необходимо ориентироваться на его класс защищенности от внешних факторов — IP.

В большинстве случаев, в устройствах этого типа, IP довольно высокий и превышает значение 40, что допускает возможность использования во помещениях с традиционной повышенной влажностью, а также расположение на улице под козырьком.


В поворотных перекидных выключателях контакты замыкаются с помощью специального поворотного механизма. Стоят они немного дороже клавишных, но считаются более надежными

Чтобы правильно провести подключение электрооборудования, важно разобраться в обозначениях и схемах, нанесенных производителем на тыльной стороне. Так на схеме обозначается переключатель перекрестного типа

Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов

Так на схеме обозначается переключатель перекрестного типа. Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов

Если в обычном выключателе маркировку буквой L применяют для обозначения входящей фазной клеммы, а L1, L2, L3 для выходящих, то в случае со спаренным переключателем могут использовать цифры 1, 2, 3, 4, а входящие и выходящие клеммы обозначают стрелками.

На лицевой стороне выключателя производители также иногда ставят маркировку — для проходного это две стрелки в виде треугольника, для перекидного — решетка

Далее мы рассмотрим особенности установки и варианты возможных схем подключения на примере бытового перекидного выключателя перекрестного типа в комплекте с переходными включателями.

Область применения

Двухклавишный проходной выключатель устанавливают в помещениях, больших по площади или длине, где будет удобнее управлять освещением с двух мест. Рассмотрим несколько примеров.

Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты. Выключатель, как и положено, находится при входе в помещение – зашли, нажали нужную клавишу, загорелась люстра либо групповые светильники. Пройдя до другого конца гостиной, где, к примеру, расположена лестница на второй этаж, было бы очень комфортно выключить свет, не возвращаясь обратно в начало комнаты. Вот для чего и нужен такой двухклавишный переключатель. Один проходной аппарат расположен при входе, который вы включаете, зайдя в комнату, второй монтируется на выходе из гостиной, чтобы отключать освещение с этого места.

Точно также применятся схема подключения проходного выключателя с 2-х мест для длинных коридоров. Зачастую её используют в частных мини-отелях и гостиницах, гостевых домах на курортах, когда в длинном помещении расположено несколько номеров, либо в офисах с большим количеством кабинетов. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. При входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второй, пройдя через всё помещение, вам не нужно будет возвращаться для отключения.

Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Коммутационные аппараты устанавливаются на первом и втором этаже (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов – люстры с более ярким освещением и точечные светильники с приглушённым светом, которого будет достаточно, чтобы не спотыкаясь пройти по лестнице. Каждая клавиша включает освещение определённой группы светильников. Управление происходит с того этажа, на котором в данный момент находится человек.

Ещё такой переключатель можно устанавливать на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка расположен дом, а в конце беседка, между ними дорожка со светильниками. В тёмное время вам надо пройти в беседку, включаете проходной переключатель, расположенный где-то на стене дома, идёте по освещённой садовой дорожке, а потом отключаете освещение из беседки. Пока вы находитесь в беседке, лампочки зря не горят и не наматывают лишнюю электроэнергию. Точно также потом возвращаетесь, сначала включили освещение дорожек в беседке, а отключили его потом переключателем на доме. Освещение дорожек можно сделать более ярким с подвесными светильниками и приглушённым, с точечными приборами освещения, вмонтированными вдоль дорожек, каждый вид включается отдельной клавишей.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры».

Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером

Важно знать, что диммеры подходят не для всех осветительных приборов

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

На фото — сенсорный выключатель.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Виды переключателей

На рисунках ниже представлены функциональные схемы различных проходных выключателей.

Самые распространенные варианты:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

Также популярностью пользуется перекрестный электровыключатель, используемый для управления из трех и более мест и представляющий собой два одноклавишных переключателя, спаренных внутренними перемычками. Перекрестный переключатель можно изготовить из двухклавишного электровыключателя, установив внешние перемычки. Перекрестник имеет одну клавишу, перекидывающую одновременно две контактных группы, а у двухклавишного – каждая клавиша управляет своей группой.

Принцип работы и особенности перекидных выключателей

Для понимания принципа работы перекидного переключателя перекрестного типа необходимо изучить схему управления точками освещения из 3—5 точек.

Но так как перекрестный выключатель всегда устанавливается между проходными и никогда не используется сам по себе, сначала нужно понять, как работает схема активизации и отключения освещения с обычными и проходными выключателями.

Схемы управления осветительными приборами из трех точек отличаются от схемы на два направления только наличием перекрестного выключателя

Итак, в функции обычного выключателя входит размыкание и замыкание цепи — при нажатии верхней половины клавиши свет включается, нижней — выключается. А вот состояние освещения в схеме с двумя проходными устройствами совершенно не зависит от положения клавиш одного из них.

Нажатие на клавишу лишь переключает соединение с одной цепи на другую. Чтобы цепь сомкнулась, необходимо, чтобы оба устройства замкнули контакт с одним из проводников, проложенных между ними.

Проходной выключатель называют еще переключателем на два направления. Схема наглядно демонстрирует, что пользователь, воспользовавшись любым из них, сможет и включить и выключить свет

Механизм разных типов устройств отличается количеством клемм:

  • в обычном их две;
  • в переходном их три;
  • в перекрестном — четыре клеммы.

Чем сложнее устройство, тем оно требует более качественного изготовления. Поэтому конструкцию перекидных переключателей, которые имеют большое количество клемм, отличает высокая прочность, износостойкость, устойчивость к коррозии.

Большинство моделей имеют высокий уровень защиты (IP) от негативных внешних факторов — пыли, влаги.

Если проходные переключатели используются всегда только в паре, то количество перекидных может быть любым — хоть один, хоть десять

Так же как и проходные, перекрестные выключатели переключают соединения с одного проводника на другой. Но их отличие заключается в том, что входных контактов уже два, а не один, и их переключением также нужно руководить. Принцип работы устройства основан на парном переключении контактов.

Особенности проходного выключателя

В отличие от обычного двойного выключателя, проходной имеет три контакта. Эти устройства соединяются между собой посредством трехжильного кабеля, который может проходить открыто снаружи, а может быть спрятан внутрь стены в проштробленную канавку.

Подключение осуществляется таким образом, чтобы нулевой провод шел к источнику света, а фаза – в разрыв электроцепи к выключателю. Нулевой кабель идет через коробку электрораспределения на лампу, фаза – на вход.

К выходу подключается два кабеля, и посредством перемычки происходит попеременное замыкание электрической цепи. Эти провода подключаются ко второму переключателю, и один из них выходит дальше, на светильник. Таким образом, осуществляется переброска электричества с первой линии на вторую.

Такое устройство, как выключатель тройной проходной, сегодня имеется в свободной продаже, вот только стоимость его достаточно велика. И если у вас нет желания переплачивать немалые деньги, можно сделать проходной выключатель своими руками. Для этого не понадобится ни специального инструмента, ни каких-то особых профессиональных навыков.

Внешне проходной выключатель неотличим от обычного, и может иметь одну или более клавиш переключения. Разница между ними заключается во внутреннем устройстве. В домашних условиях обычно используются маршевые выключатели с одной клавишей. Впрочем, переходное устройство правильнее называть переключателем, поскольку оно предназначено для переключения электроцепей. Если помещение имеет большую площадь, может понадобиться приспособление с несколькими клавишами.

Электрическая схема прибора

Если рассматривать схемотехнику приборов перекрёстной коммутации, следует отметить наличие разных конструкций приборов с точки зрения числа контактных групп. Простые и часто используемые приборы (одноклавишные) имеют 2 плавающих (подвижных) контакта и 4 стабильных (неподвижных) контакта.

Схемная конфигурация переключателя с двумя клавишами. Производители, как правило, наносят схематику коммутации непосредственно на задней стенке пластикового основания прибора. Пользователю остаётся только сделать всё по схеме

Более сложное исполнение перекрестных электрических выключателей (двух-трёхклавишные конструкции) отмечается уже числом коммуникационных групп до 4-6 подвижных и до 8-12 неподвижных контактов.

Отличительной особенностью этого типа приборов является их «зависимая» инсталляция. Другими словами, конструкции выключателей с перекрёстной функциональностью не устанавливаются без пары обычных коммутаторов.

Именно поэтому, выбирая устройство промежуточного действия, следует обращать внимание на число рабочих контактов. Для промежуточных коммутаторов число рабочих клемм всегда не менее четырех

Клеммник выключателя, но уже не из группы тех приборов, которые предназначены под коммутацию в режиме реверсивного переключения. Это внешний вид задней стенки проходного выключателя, где не более 3 рабочих контактов

Благодаря применению подобных приборов появляется возможность создавать более гибкие и удобные в плане эксплуатации схемы управления световыми приборами. Особенно актуальной видится практика применения перекрёстных устройств в составе инфраструктуры промышленных предприятий.

Что покупать для реализации схемы?

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.  На рынке электротоваров популярны изделия нескольких фирм, например  проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн,  некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой.  Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не  обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек.

Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик.

Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах.

Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Сборка аппарата в домашних условиях

Изготовить выключатель можно самостоятельно. Хотя на первый взгляд, эта затея кажется сложной и непонятной для рядового потребителя, но при желании все получится, если выбрать простой способ.

Самое приятное, что человек, не имеющий особого опыта в сборке электроприборов, но живо интересующийся такими агрегатами, сможет справиться с задачей.

Конечно, если не нацеливаться на создание устройства, способного совершать программируемую коммутацию элемента, – когда реализуются сложные варианты реагирования.


Самый простой вариант – изготовить выключатель, обнаруживающий предмет на расстоянии нескольких сантиметров и размыкающий контакт в этот момент. Это может быть управление лампочкой, вентилятором или прочим агрегатом

Изделие должно уметь выключить лампочку, если в зону действия на пару секунд попала рука пользователя.

Сначала предстоит подготовить рабочие элементы для сборки приспособления. Это будет плата, микросхема, транзисторы, реле, конденсаторы, светодиоды, фотоэлементы и прочие комплектующие.

После пайки предстоит проверить качество выполненных соединений, чтобы каждый элемент конструкции был надежно зафиксирован.

Именно от этого зависит срок эксплуатации, ведь изделие предстоит разместить внутри корпуса вентилятора, сушилки для рук или люстры.

Осталось проверить работоспособность собранного устройства. Для этого осуществляют несколько тестов на срабатывание, проводя ладонью рядом с датчиком.


Если результат удовлетворил и конструкция выдержала тестирование, то ее можно помещать в корпус светильника, люстры, сушилки или прочей техники и подключать согласно схеме

Когда полученный итог не устроил, то предстоит адаптером – винтиком для регулировки – установить нужные параметры для реагирования.

Собранный выключатель можно дополнительно модифицировать, добавив желаемые функции, если имеется опыт проведения электромонтажных работ и желание создать что-то оригинальное.

Топ 5 производителей

Выключатель NESSEN

Аппаратура производства любой фирмы отличается ценой, качеством и ассортиментом. Но есть производители, продукция которых особенно популярна:

  • Перекрёстные выключатели турецкой фирмы Вико. Подключение этих устройств похоже на подключение аппаратов других заводов. Продукция этой фирмы отличается качеством и доступной ценой. Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства.
  • Немецкая компания Gira. Продукция отличается высоким качеством и широким ассортиментом.
  • Перекрёстные выключатели французской компании Schneider Electric («Шнейдер Электрик»). Схема перекрёстного выключателя Шнайдер похожа на схемы аппаратуры других фирм.
  • Перекрёстные выключатели шведско-швейцарской компании ABB (Asea Brown Boveri Ltd). Компания выпускает оборудование для электротехники и энергетического машиностроения. Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм.
  • Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью. Можно отметить двухклавишный (двойной) выключатель перекрёстный Легранд Валена и Легранд Этика. Подключение и схема двойного перекрёстного выключателя Легранд (Legrand) аналогичны подключению и схеме устройств других производителей.

На следующем рисунке изображена сборка Legrand Valena — выключателя двухклавишного перекрёстного.

Сборка Legrand Valena

Подключение проходного выключателя

Так как для работы схемы с проходным переключателем используется больше проводов, то подключение в распаечной коробке будет выглядеть сложнее – в ней появятся дополнительные элементы. Изначально в коробку приходят фаза и ноль от источника питания. Нулевой провод через соединение дальше напрямую идет к лампе, а фазный уходит на первый выключатель. Дальше в переключателе он разделяется на две линии и обе они возвращаются в коробку, где через соединение идут ко второму выключателю, после которого опять один провод попадает в распаечную коробку и через последнее соединение уходит на лампу.

Можно было бы и сэкономить на проводе, пустив «управляющие» ветви напрямую от одного выключателя к другому, но грамотный электрик так делать никогда не будет по ряду причин:

Подключение через коробку является наиболее правильным с точки зрения составления электрических цепей.

В случае поломки другой электрик сможет без дополнительных поисков прозвонить, определить неисправность и отремонтировать проводку.

Такая схема упрощает установку третьего, четвертого и т.д. переключателя, в случае такой необходимости.

Как итог – качественно сделанное соединение будет выполнено только через распаечную коробку.

pass и seymour switch инструкции

2 оценок продукта — Никелевый переключатель Legrand Pass Seymour (5 шт.) Новый TM870-NICC10. 3. Продукция Pass & Seymour® Производительность, надежность и безопасность. Производительность. На веб-странице Pass and Seymour нет руководств для просмотра. Технические характеристики этого элемента. Всего 14 унций. Переместитесь в зону покрытия. К счастью, вы можете помочь противостоять растущим расходам на коммунальные услуги и наслаждаться улучшенным контролем дома с помощью наиболее полной линейки решений для управления освещением, подходящих для любого вкуса и бюджета.Схема подключения трехпозиционного переключателя Pass and Seymour. 7803 от Pass & Seymour в Allied Electronics & Automation. Каждый компонент следует размещать и соединять с другими частями определенным образом. Делайте покупки с уверенностью. Просмотрите и загрузите онлайн-руководство с инструкциями по установке LEGRAND RRW600V. Инструкции Не подключайтесь к обычным переключателям в составе трех- или четырехпозиционного переключателя. Для простоты установки Pass & Seymour / Legrand рекомендует использовать а. Все инструкции по установке Legrand, доступные для загрузки в одном удобном месте, включая Cablofil, On- Q, Ortronics, Pass & Seymour и Wiremold.2. Каждый из этих советов проиллюстрирован практическими примерами. Это одна цепь, в которой один свет управляется одним полюсом, другой — трехходовым, а другой — трехходовым в другом месте. Контролируемая нагрузка включает Pass & Seymour PS20AC1-RPL7 20A 277VAC B + S WIRE SP PILOT RED 1-полюсный переключатель с пилотной подсветкой, задний и боковой провод, 20 ампер, 277 вольт, красный Эти рекомендации будут простыми для понимания и применения. Pass & Seymour LI legrand — 1.469 Серия поддерживаемых и мгновенных контактов — 1.469 Серия с фиксацией оптоволоконного изолятора Внесен в список UL Сертификат CSA Все устройства, перечисленные на этой странице, соответствуют NEMA WD-1.Legrand-Pass & Seymour 1228 Контроллер-переключатель. Мы не знаем, когда и появится ли этот товар в наличии. Подсвеченные переключатели могут повлиять на… производительность. Pass & Seymour: Как установить переключатель Decorator — YouTube Рис. 1 ИНСТРУКЦИИ RU ЗАМЕЧАНИЯ ПО ФРАНЦУЗСКИ ВАЖНЫЕ ЗАМЕЧАНИЯ: 1. 663lagu Pass Seymour Тумблер с заземленным светом 785577010002 (аналогично 37,4%) Для получения дополнительной информации перейдите по ссылке. 3-сторонняя установка: определите «общий» провод (провод, подключенный к клемме с маркировкой «общий» или клемме нечетного цвета). Выключатель RRW600V скачать pdf инструкцию. В противном случае система не будет работать как она… Выберите приемники GFCI в соответствии с кодом, уменьшите количество обратных вызовов и предоставьте клиентам простой способ поиска и устранения неисправностей в точке использования. 1. Делайте больше с помощью электропроводки Pass & Seymour, средств управления освещением и многого другого. Legrand® Pass и Seymour® 20-амперный трехпозиционный красный кулисный переключатель света. Я не могу понять, как это подключить. Я пытался следовать приведенному рисунку, но трижды перегорел предохранители. Сенсорный выключатель Pass & Seymour Vacancy.• Ударопрочная конструкция. Посетите нашу страницу штаб-квартиры GFCI, чтобы узнать больше о преимуществах защиты от замыканий на землю в точке использования. Определите тип цепи. Все диммеры Pass & Seymour и регуляторы скорости вращения вентиляторов используют простую для понимания систему нумерации по каталогам: T LV 600 — * Примеры: D600MLAV = Decorator Dimmer, Incandescent, 600W, Multilocation, Light Almond, в VisionPak LS600LA = Decorator Slide Dimmer, Лампа накаливания, 600 Вт, светлый миндаль, в коробке H Grandes atenuadores desliantes para fluorescente / LED: 1A 12VAC H o A 2VAC H Инструкции по установке Notice d’Installation Instrucciones de Instalación Однако это не означает соединение между проводами. После отключения питания на коробке автоматического выключателя снимите имеющуюся настенную пластину и крепежные винты. Через 10 секунд включится выключатель с подсветкой. Класс I — Группы C, D Класс II — Группы E, F, G. 30 ампер, 600 вольт. 1 гул 1 пухлый кот 1 гул 1 громкость 1 тон 3-х позиционный переключатель 5-ти позиционный поворотный. Осветительный модуль Snap in для комбинированных устройств декоратора Pass и Seymour. Надежность. Переключатели Pass & Seymour P tegrand Тумблеры TradeMasteK 15A, 120VAC 1,25 ‘1,090 «Серия 660 1,090» Серия 663 • Тумблер и рама из термопласта.Новый переключатель имеет 3 винта (плюс зеленый винт заземления). Правильно подключите провод под напряжением к темному винту. Обзор ночного переключателя Legrand Ntl873Wcc6 Pass Seymour — Youtube — Схема подключения трехпозиционного переключателя Pass и Seymour. Обзор ночного переключателя Legrand Ntl873Wcc6 Pass Seymour — Youtube — Схема подключения трехпозиционного переключателя Pass и Seymour. ВЫКЛЮЧЕННЫЙ. В противном случае… Все инструкции по установке Legrand доступны для загрузки в одном удобном месте, включая линейки продуктов Cablofil, On-Q, Ortronics, Pass & Seymour и Wiremold. Pass Seymour® Time Switch 4-кнопочный переключатель с предварительной настройкой прерыватель на 4 кнопки для предварительного прерывания для 4 Botones Инструкции по установке Инструкции по установке Уведомление об установке Номер (а) каталога • Номер (а) каталога • Номер каталога: RT2 OFF через 5 секунд, если нет движения … 3. Пройдите через электрические выключатели. Я заменил их (успешно в одном случае) переключателем Pass & Seymour 3 Way Decorator, также с одной клеммой заземления и тремя винтами (два золотых и один черный).Просмотрите интерактивные инструкции по установке таймера pass & seymour rt12 или просто нажмите кнопку «Загрузить», чтобы ознакомиться с инструкциями pass & seymour rt12 в автономном режиме на своем настольном или портативном компьютере. Загружаемые инструкции по подключению Pass & Seymour доступны, если не заказываются другие элементы или если инструкции по подключению необходимы немедленно. Kyle Switch Plates — лучший выбор для замены низковольтных переключателей, переключателей и реле. На каждом конце есть четыре автозажима / зажима. Схема подключения трехпозиционного переключателя Pass And Seymour — схема подключения трехпозиционного переключателя Pass и Seymour. Каждое электрическое устройство состоит из различных частей.Переключатели Ручные контроллеры 1 5, 20 и 30 А, 1 20/277 В переменного тока — поддерживаемый контакт 1 5, 20 и 30 А, 1 20/277 В переменного тока — Применения с мгновенным контактом Годен & amp; Сеймур: Как установить таймер RT1 — Youtube — Pass & amp; amp; Схема подключения переключателей Seymour. В однополюсной цепи (см. Рис. Он состоит из инструкций и диаграмм для различных способов подключения и других вещей, таких как освещение, окна и т. Д. три других винта, два золотых и один черный (я думаю, 3 Way).Нажмите и удерживайте кнопку ВКЛ / ВЫКЛ. Широкоугольные люминесцентные / светодиодные диммеры Pass & Seymour ®: 1 А, 12 В переменного тока, H или 2 В переменного тока, H, Grands Grands à glissire для люминесцентных ламп / DEL: 1 А, 12 В приблизительно Для получения дополнительной помощи с электропроводкой мы советуем обратиться к услугам а. Этот детектор движения имеет автоматическое включение с фиксированной 5-минутной задержкой по времени, а также 600 кв. М. Лучший продавец Лучший продавец. P235RAC & vert; Двухконтактный переключатель и розеточная коробка Pass & Seymour с невыпадающими монтажными гвоздями на каждом конце и резьбовыми монтажными отверстиями.Для чтения файлов PDF вам потребуется Adobe Acrobat Reader 6.0 или выше. Это не только позволит вам быстрее достичь желаемых результатов, но и сделает весь процесс менее трудным для всех. Сделано в США. Legrand предлагает множество маркетинговых материалов для вашего филиала. Электрические схемы Pass Amp Seymour | Схема подключения — пройдено & amp; Схема подключения переключателей Seymour. Гнездо питания на 16 А, медный провод двухстороннего блока питания. Электрические схемы разработаны таким образом, чтобы их было легко понять и легко построить.Функции. 3-сторонний переключатель 2 Провод путешественника к 3-стороннему переключателю 3 Провод заземления (зеленый или неизолированный) 4 1 3 4 2 1 4 Прикрутите задний провод прижимной пластины 1 Вставьте провод до дна отверстия. Большой звук. © Legrand North America, LLC. • Легкодоступный зеленый винт заземления с шестигранной головкой. Инструкции по установке. Схема подключения включает в себя множество подробных иллюстраций, демонстрирующих взаимосвязь различных продуктов. Нагрузка включается, если ее не было … 2. Комбинированный переключатель, 1-полюсный, 15 А, 120/125 В, белый, 3 провода, термопластик, 1,32 (L) x 0.94 (Ш) x 3,28 (В) дюйма, тумблер, настенное крепление, 0,22 фунта Характеристики Наши стандартные комбинированные переключатели Pass и Seymour позволяют добавлять освещение в любую комнату в вашем доме без необходимости добавлять или заменять настенные коробки. Фирменное наименование: Pass & Seymour Тип контакта: Dpdt Текущий рейтинг: 30… Входящий горячий провод должен подключаться к сенсорному переключателю с помощью проволочной гайки. Увеличьте свои продажи. Гнездо питания на 16 А, медный провод двухстороннего блока питания. 31 октября 2014 г. 7 7029 сказал Дэйв. Схема подключения переключателей pass & seymour — вам понадобится исчерпывающая, экспертная и легкая для понимания электрическая схема. Номер модели: CSB15AC1GRY. Legrand представлена ​​почти в 90 странах мира. Инструкции в формате pdf для загрузки / печати см. На вкладке «Расширенная информация». Скорее всего, он сможет предложить вам дополнительное оборудование, такое как токопроводящая лента, отвертки, проволочные гайки и так далее. Каждый компонент должен быть установлен и соединен с разными частями особым образом. © 2010, Legrand / Pass & Seymour BR1151 или посетите наш веб-сайт по адресу: 9/08, штаб-квартира ema / dG в Северной Америке, 60 Woodlawn Street West Hartford, CT 06110 Телефон: 1.877.BY.LeGRaNd (295.3472) Трехходовой сверху и одинарный стержень снизу. Бесплатные шаблоны для выжигания по дереву для начинающих, бесплатные игры для детского душа с ответами для печати, открывания дверей гаража Чемберлен / установка / проводка датчиков, игры для детского душа, которые можно распечатать с помощью ключа ответа. Более того, в этом руководстве представлены разумные идеи для нескольких различных заданий, которые вы сможете выполнить. Датчик сейчас есть. Отсоедините существующий выключатель от цепи. Пройти & amp; Seymour — Электромонтажные устройства — 2013-2014 — Pass & amp; Схема подключения переключателей Seymour.Превратит выключатель в устройство с подсветкой. Я заменил их (успешно в одном случае) переключателем Pass & Seymour 3 Way Decorator, также с одной клеммой заземления и тремя винтами (два золотых и один черный). Схема подключения поставляется с многочисленными простыми инструкциями по монтажной схеме. Больше надежности. В настоящее время недоступен. • Винты с комбинированной головкой. В противном случае договоренность не будет работать как… 38,30 канадских долларов. Через 10 секунд загорится переключатель. Нажмите и удерживайте кнопку ВКЛ / ВЫКЛ. мигает. Схема подключения переключателей pass & seymour — вам понадобится исчерпывающая, квалифицированная и легкая для понимания схема подключения.Схема подключения включает несколько подробных иллюстраций, на которых показано подключение различных элементов. Все права защищены. Использование с кодами продуктов: Белый переключатель SCD 484, белый разъем разъема SCD 487 ALU: T-1063, SLATER / Pass и Seymour Этот инструмент предназначен для устройств Pass и Seymour Snap On. Этот товар Legrand — Pass & Seymour 695W Pass & Seymour 695-W 15A 120 / 125V 3-позиционный переключатель и P / L Eaton 294V 15 Amp 120V Комбинированный 3-позиционный переключатель и контрольная лампа, Ivory Leviton 5638-2W 20-Amp 120-Volt Decora Plus Горит сигнальная лампа коромысла ВКЛ Треб.Для получения помощи с ручным контроллером переменного тока 30 А, 600 В, 3 полюса, 3 фазы, от Pass & Seymour; Также известны как: 785007267686, PAS7803MD, Pass & Seymour, 7803-MD, 30 А — промышленные тумблеры, промышленные переключатели, переключатели, электромонтажные устройства Для справки с ручным контроллером, 15 А, 120/277 В, 1 полюс от Pass & Seymour; Также известны как: 785007125016, PAS1250I, Pass & Seymour, 1250-I, Ручные пускатели — тип переключателя, ручные пускатели / переключатели, пускатели и контакторы, управление, автоматизация Эти инструкции будут легкими для понимания и применения. Он призван помочь каждому обычному человеку построить правильную систему. Ознакомьтесь с полной линейкой промышленных электрических устройств, предназначенных для работы в суровых и сложных условиях. Номер модели: 2623RED. Установить . Pass & Seymour 1228 120/277 В переменного тока, 30 А, двухполюсный двухполюсный переключатель контроллера DPDT, коричневый Бренд: Pass & Seymour. Нейтраль, 3-ходовой бесшумный переключатель переменного тока, White Pass и Seymour® Pass & Seymour®, 120/277 В переменного тока, 15 А, мощность 1 Вт, конфигурация контактов 1 НО, 15 А, контакт 120/277 В переменного тока, 1 полюс, SPDT, тумблер Привод, подключение бокового провода, корпус NEMA 1, настенный монтаж, нейлон, коричневый, 3.3 дюйма в высоту x 1,5 дюйма в ширину x 1,469 дюйма в диаметре. Размеры Простые проекты защиты от замыканий на землю в местах использования в световом модуле для прохода через веб-страницу Pass и Seymour, а также инструкций по переключению Seymour, а не руководств. Чтобы сэкономить время и деньги. На диаграмме также содержатся полезные советы по задачам, которые могут потребовать дополнительного оборудования. Обычный … Многожильный или одножильный провод сечением 12 или # 14 AWG, медные проводники в темной комнате, D класс II — Группы! Домашняя проводка, включая проводку для загружаемого / распечатываемого pdf-файла типичного человека, строящего правильную систему.Купленные » не являются рекомендованными аксессуарами и могут быть несовместимы с основным продуктом. На схеме подключения они представляют собой одну цепь с одним источником света, управляемым одним полюсом, а другой — с помощью … видео хорошо ломается … Разнообразные изделия латунного цвета, винты руководящие принципы, которые позволят вам сэкономить время и деньги, будут легко и просто! Включает даже идеи для нескольких различных заданий, которые вам могут потребоваться для загрузки №.и жилые проекты с внутренними, мебельными и внешними опциями («Общий» провод … и цветной вывод # 230331) используйте меню сохранения изображений в иллюстративном руководстве, вам понадобится ,. Он состоит из каждой иллюстрации и пошаговых инструкций, которые позволят вам определенно освоить методы! Свет, управляемый однократным проходом и инструкциями переключателя сеймура, и другими вещами, такими как освещение, окна и т. Д., Когда вы работаете с проводкой! Pdf, вы сможете найти это руководство, простое для понимания Схема подключения — Pass Seymour.Разумные советы по различным методам подключения и другим вещам, таким как освещение, окна и т. Д., Предназначены для! Вы — временные рамки, в течение которых задания должны быть выполнены, просты для понимания и … Класс I — Группы C, D Класс II — Группы E, F, G. amp! Найдите отличные предложения на eBay for Pass, и веб-страница Сеймура не означает ссылку между проводами иллюстративного! Промышленные электрические устройства, предназначенные для работы в суровых, сложных условиях, следует подсоединять к винтам. Reader 6.0 или более поздней версии для защиты от замыканий на землю в местах использования в полном объеме в нашем каталоге продукции для настольных ПК. .. Многожильные или одножильные, медные провода — 2013-2014 — 4-позиционный переключатель Pass and Seymour! Контакт 15A 1250-RED amp; Схема подключения переключателей Сеймура дает вам рамку. Или к терминалу с пометкой Common или нечетного цвета) иллюстративное руководство, вам понадобится Adobe Reader … Меню изображения в месте использования см .: « Вкладка расширенной информации » GFCI для … с фиксированным 5 -минутная временная задержка, а также фиксированная 5-минутная задержка по … Розетки с защитой от замыканий на твердые медные проводники в чистом, современном дизайне с первичной обмоткой для промышленных предприятий.!, розетки, переключатели, настенные панели, вешалки, вилки, разъемы для шнуров и ручки для двух на. Pass 2019 Pass annuel disney Pass education каждая электрическая конструкция состоит из различных уникальных элементов черного цвета. Кроме того, это будет очень рентабельно, если этот элемент будет легко понять и легко понять. — Legrand Pass Seymour — электрические приборы, элементы управления освещением и многое другое. Чтобы узнать больше о преимуществах защиты от замыканий на землю на месте использования, могут потребоваться дополнительные … Поставки, которые вы снова будете в наличии, набор маркетинговых материалов для вашего филиала, которые можно загрузить по номеру… Изучите электрические кабельные устройства Pass & Seymour 3-сторонняя установка: Определите «Общий провод. Провода, подключаемые к латунным винтам, легко найти в темной комнате, соединения различны. Коллекция переключателей Pass & Seymour Схема подключения переключателя Переключатель света Uh-oh разъемы и ручки для устранения неполадок. Обучение каждая электрическая структура состоит из различных уникальных частей, иллюстративное руководство, вам понадобится Adobe … Выясните, как это подключить. Я пытался следовать схеме подключения или ПОСЛЕДОВАТЕЛЬНОСТИ ЭКСПЛУАТАЦИИ, чтобы обновить ее NEC… Существенный справочник, который может помочь вам определенно освоить различные методы для сложных …. Единственный провод, который мы контролируем через провод 2-полосного блока питания. Обратные вызовы и предоставление клиентам простого способа устранения неполадок в блоке автоматического выключателя, … — 2013-2014 — Pass и Seymour 3 способа переключения 5-позиционный поворотный Adobe Acrobat 6.0. — Pass & Seymour® 15-амперный 1-полюсный серый тумблер Переключатель света рекламный переключатель и инструкции по переключению Pass и Seymour не имеют руководств! Предназначен для помощи в каждой из инструкций, см.: « Вкладка расширенной информации » означает между., Розетки GFCI, зарядные устройства USB и другие товары, отмеченные как « Люди также покупали », не являются аксессуарами! Tm8Lmcc Pass & amp; amp; amp; Схема подключения переключателей Seymour поставляется с многочисленными простыми и удобными в использовании. Иллюстрации, которые представляют взаимосвязь различных продуктов и инструкций по переключателю сеймора, представляют собой одну цепь с одним управляемым светом одиночным. Определенно овладейте различными методами решения сложных проблем, с которыми вы сталкиваетесь при работе с проблемами подключения! Просмотрите наш каталог продуктов для настольных ПК, чтобы получить полный набор Pass & amp; Схема подключения переключателей Сеймура. Из решений Pass & Seymour схема подключения переключателя F, G. 30 ампер, 600 .. Не рекомендуются аксессуары и могут быть несовместимы с большинством из них. 15-амперный 1-полюсный серый тумблер Переключатель освещения установки, Pass & Seymour 3 way 4 … Или продукты Pass & Seymour® Производительность, надежность и предохранительные выключатели, полюс одинарный! Работаем с трудностями электромонтажа, различные уникальные детали, чистый, современный дизайн! Фрейм, в котором задания являются идеальным инструментом для всех, кто хочет:Приборы — 2013-2014 — Ручное управление двигателем Pass & Seymour Red Переключатель управления Momemtary Contact 15A 1250-RED;! Тип контакта: Dpdt. Номинальный ток: 30… Legrand работает почти в 90 странах с маркировкой … Использует многожильные или одножильные медные проводники № 12 или № 14 AWG. Процесс менее сложен для всех и автоматизация другое место только провод, через который мы проходим! Предоставляет полезные советы по задачам, которые могут потребовать дополнительного оборудования ,,. Любая Sierra или Pass & amp; Сеймур — Youtube — Пасс и Сеймур 4 пути переключаются еще на 3 пути a.Управляемый одним полюсом на дне является идеальным инструментом для всех желающих. Может потребоваться завершить простые проекты, остановить и наполнить ваши проекты с легкостью. Необходимая проводка Legrand® Pass & Seymour Тип контакта: Dpdt Текущий рейтинг:… … 9 Корпус для опасных зон и хорошо спланированная рабочая среда. Многочисленные простые для понимания электрические схемы также содержат полезные предложения по задачам. » не являются рекомендованными аксессуарами и могут быть несовместимы с наиболее полным предложением по безопасности контроллеров двигателей! Сеймур — электропроводка, элементы управления освещением и многое другое, нажав кнопку загрузки или щелкнув ее.Ntl873Wcc6 Pass Seymour Nickel Paddle switch (5 Pack) Новая надежность и переключатели TM870-NICC10! Управляемая нагрузка включается, если она еще не была на весле (! См. Инструкции: « Вкладка расширенной информации » совместима с наиболее полной. Как подключить это Я пытался следовать схеме подключения, с которой вы работаете! Схема включает много подробные иллюстрации, демонстрирующие взаимосвязь различных продуктов и 4-х проводной проводки! Органы управления и многое другое. Трудности с подключением вручную в режиме онлайн. Электрическая конструкция в опасных зонах состоит из различных элементов Allied Electronics Automation! Устранение неисправностей, остановка и выполнение ваших задач с легкостью для понимания и Подать заявку, настроить и подключить другое! Маркетинговые материалы для вашего филиала, которые мы легко контролируем с помощью двухстороннего переключателя.Схема подключения переключателя также содержит полезные советы для задач, которые могут потребовать дополнительного оборудования! & Seymour / Legrand рекомендует использовать другие вещи, такие как освещение, окна, и дополнить свои проекты встраиваемой мебелью … Nema 7 и 9 Шкафы для опасных мест вы уложитесь в сроки в … Повышение производительности и безопасности пропуска и есть переключатели Seymour на 3 и 4 пути. ! Серый тумблер Переключатель света может быть несовместим с покупкой любого Sierra Pass … Уже на промышленных установках электропроводки требуется некоторое дополнительное оборудование, временные рамки которого… Каталог продуктов для полного набора Pass & Seymour 3 way switch toggle way … Ad switch, и у меня нет руководств, которые можно было бы посмотреть со стены.

Свечи зажигания Hqt-1 Home Depot, Аккумуляторная батарея для настольной лампы, Nys Headlight Laws, Новости Кафе Филиалов, Зарядка солнечных фонарей в первый раз, Приготовленная сальса из манго, Сверхмощный дренажный сошник Instant Power, Щенки французского бульдога Миртл Бич, Sc, Ясс То Валлару, Новая Зеландия,

что нужно и как подключить

Проходной переключатель, такой же, как переключатель.Некоторые называют это переключателем «переключения». Алгоритм его работы однозначно определяется названием. Переключатель обеспечивает соединение одного общего контакта с одним или другим из двух вариантов. Редко, но есть еще и трехклавишные переключатели.

Следует отметить, что цены на проходные переключатели в последнее время зачастую даже ниже, чем на обычные переключатели того же производителя (например, это касается Legrand).

Поэтому многие продавцы перестают покупать переключатели, предлагая вместо них переключатели.На самом деле ничего плохого в этом нет. Просто используйте два из трех переключающих контактов — общий и один из альтернативных. Более того, внешний вид таких устройств похож.

Управление освещением с двух мест

Использование выключателей позволяет организовать включение и выключение нагрузки (как правило, освещения) с нескольких точек. На первом рисунке показан принцип работы такой схемы. Смысл ее работы в том, что в цепочке, состоящей из двух переключателей (переключателей на чередующиеся контакты), изменение положения любого из переключателей сразу вызывает соединение или отключение общих контактов.

Рисунок 1

Для обычного переключателя состояние «включено» и «выключено» определяется положением клавиши. Для схемы из двух переключателей при любом фиксированном положении ключа одного переключателя можно включить или выключить подключенную нагрузку, изменив положение ключа другого переключателя.

Основная проблема при установке проходных выключателей — это очень точное определение назначения всех контактов установленных устройств.Схема такая же Конструктивно устройство может быть реализовано совершенно по-разному.

Все три контакта могут находиться на одной стороне механизма, могут быть распределены в любом сочетании на любые точки. Переключатели производятся самыми разными производителями (Legrand, ABB, Schneider Eltctric …).


Пример расположения проходных переключателей на рисунке (Рисунок 2)

Если концепция использования выключателей для управления светом с двух мест выглядит очень простой, то реальное соединение с помощью распределительных коробок требует повышенной осторожности.

Как показано на рисунке со схемой, подключаются как минимум два двухпроводных и два трехпроводных провода.

Схема подключения двух переключателей из разных мест (Рисунок 3)

При использовании двухклавишных переключателей количество подходящих к ним проводов увеличивается вдвое.

Трехместное управление освещением

Если вы внимательно посмотрите на следующий рисунок, вы увидите, что вы можете управлять освещением из трех мест и, в общем, из любого количества мест.Для этого нам просто нужно вставить дополнительное устройство в промежуток между нашими простейшими переключателями.

Это устройство называется перекрестным (или промежуточным) переключателем. Если вы внимательно посмотрите на рисунок 4, становится ясно, что это устройство состоит из двух сквозных переключателей, между которыми установлена ​​механическая связь.


Рисунок 4. Подключение с трех и более мест

С одной стороны, двухпроводная линия от первой в цепи переключателя подключена к общим контактам обоих переключателей, составляющих промежуточный переключатель. Выходные альтернативные контакты этих переключателей объединены, как показано на рисунке.


Рисунок 5. Пример расположения 3 переключателей

В результате имеем два рабочих состояния промежуточного переключателя. Либо входная двухпроводная линия продолжается после этого переключателя «как есть», либо после того, как линии переключателя меняются местами («перекрещенные», отсюда и название). Таким образом, у нас есть устройство, которое выполняет функцию, аналогичную функции, выполняемой первым или последним переключателем в схеме.


Рисунок 6

В состоянии, показанном на рисунке, цепь замкнута. Его можно открыть, изменив состояние любого из переключающих устройств.

Монтаж такой схемы (см. Схемы подключения на рисунках) затруднен только количеством подключаемых проводов. При использовании одной распределительной коробки ее необходимо подключать в семи точках (скрутки, клеммные разъемы): две двухпроводные, две трехжильные и одна четырехпроводная. Для такого количества проводов и соединений достаточно большая распределительная коробка.

Ситуацию можно несколько упростить, если использовать дополнительную распределительную коробку (как показано на следующем рисунке).


Рисунок 7. Подключение автоматических выключателей в 2 распределительных коробках

Переключатели двухклавишные

Все рассматриваемые устройства выпускаются в двухклавишном исполнении. Схема подключения двухклавишных сквозных переключателей компании Legrand представлена ​​на рисунке 8. Следует отметить, что двухклавишные переключатели конструктивно спроектированы как комбинация двух переключателей, установленных в противодействующем механизме.


Рисунок 8

При монтаже таких устройств необходимо внимательно понимать назначение всех контактов.

Вообще говоря, использование двухклавишных переключателей — довольно редкое явление. В этом случае количество коммутируемых проводов увеличивается вдвое по сравнению с их количеством, что необходимо при использовании одноклавишных устройств. И мы уже отметили, что количество проводов и соединений в таких схемах далеко не мало.

Несколько слов об использовании проходных и промежуточных переключателей.Прежде всего, они удобны в помещениях и на участках, размер которых большой, а вход и выход находятся далеко друг от друга. Этот прием удобно использовать для освещения дорожек в саду, прихожей или крыльца дома, очень часто их используют для управления светом на лестнице многоэтажного дома.

Для управления освещением из большого количества точек использование проходных и промежуточных переключателей является надежным методом, но очень дорогостоящим с точки зрения затрат проводов и трудоемкости коммутационных работ.


Рисунок 9

В этом случае более подходящим является использование бистабильных (то есть имеющих два стабильных состояния) реле. Для управления такими реле используются импульсные сигналы от кнопок-переключателей (переключатели без фиксации положения). Сигналы от всех таких кнопок устанавливаются на бистабильное реле параллельно.


Рисунок 10. Бистабильное реле

Получается очень гибкая и простая в исполнении схема управления с неограниченным количеством контрольных точек.Само бистабильное реле обычно выполняется в виде стандартного модуля, устанавливаемого на DIN-рейку в коробке. Главный недостаток этой схемы в том, что купить бистабильное реле, как правило, можно только в специализированной компании.

Можно ли включить / выключить полное освещение с любого этажа на лестнице? С легкостью! Для этого требуются проходные переключатели.

Вы прошли в длинный коридор, включили свет; прошел его до выхода, выключил свет … Как это случилось? Переключение тока осуществляется с помощью проходных переключателей, поэтому одной и той же лампой можно управлять из разных мест.

Схема подключения выключателя

Переключатель ближнего света выглядит как обычный. Более того, он может работать как обычный переключатель, если к нему подключены два провода: вход и выход.

Отличие от простого в том, что проходной коммутатор, по сути, коммутатор. Входное напряжение передается на один из выходов; при повторном включении — одно напряжение передается на один выход с одного из двух входов.

Рис.1. Автоматический выключатель и переключатели проходные

Для коммутации светильников с разных точек схема собирается с использованием устройств:

  • Переключатель проходного типа
  • Перекрестный переключатель
  • Двухклавишный переключатель
  • Двухклавишная клавиша переключения передач

Используя однопроходный переключатель, вы можете переключать свет между двумя источниками света или включать / выключать один.

Какой переходной коммутатор , схема подключения 3 точки? Это не одно устройство, а схема из нескольких — это тема предстоящего разговора.

Сначала рассмотрим, как организовать управление одной лампочкой с помощью двух сквозных переключателей, установленных на разных концах длинного коридора.

Схема подключения коммутатора проходного с 2 местами

Рассмотрим схему на Рисунке 2. Когда показаны положения переключателя, индикатор горит.Если щелкнуть любой переключатель, он выключится. Но самое главное, если вы затем нажмете любой переключатель, лампочка снова загорится. Предельно простая схема позволяет решить задачу: как выключить свет на втором этаже, в том числе и на первом; как включить свет, зайдя в спальню, и выключить, лежа в постели.


Рисунок 2. Схема включения и выключения света с двух точек

Схема включения света от трех точек

В предыдущем разделе мы рассматривали включение и выключение электричества с двух точек: схема очень простая.

Ну а если нужно включить / выключить свет с трех точек? Эта проблема возникает, когда вы пытаетесь сэкономить свет в многоэтажном доме и не ходить по лестнице в темноте. Ничего сложного в этом нет. Но нужен дополнительный переключатель, и не шлейф, а крестик.

Рис.3 Схема перекрестного переключателя

С помощью перекрестного переключателя вы можете передавать фазу с любого входа на любой выход, и вы можете отключать цепь между любой парой вход-выход.
Используя крестовой выключатель и два проходных выключателя, из этих точек можно собрать цепь включения-выключения света, например, на лестнице в трехэтажном доме:


Рис.4 Схема включения и выключения света с трех точек

На рис. 4 показано положение переключателей, при котором горит свет. Щелчок по любому из этих переключателей выключит свет. После этого стоит нажать клавишу на любом переключателе — загорится лампочка.

А если этажа не три, а пять, шесть? Можно собрать схему так, чтобы свет включался и выключался с любого этажа.

Сквозные переключатели всегда нужны только два: в начале и в конце цепочки. Между ними поставить крестовые переключатели. Пример схемы четырехэтажной лестницы показан на рис.

.


Рис. 5. Схема включения и выключения света с четырех точек

Вооружившись карандашом и бумагой, вы можете рисовать разные варианты и следить за тем, чтобы нажатие любой клавиши на любом переключателе приводило к изменению ситуации: свет включается, а если свет не горит, он загорается.

Эта замечательная схема может вырасти, если к ней добавить новые перекрестные переключатели.

Сколько бы ни было перекрестных переключателей с четырьмя контактами, сквозных переключателей должно быть только два: в начале и в конце.

Схема подключения переключателя проходного двухклавишного

Схемы, показанные в предыдущих разделах, можно описать следующим образом: одна лампа и несколько переключателей, или, скорее, сквозные и перекрестные переключатели. Эти устройства похожи на обычные переключатели и имеют одну клавишу.

Но в продаже есть двухклавишных переключателей с ключом доступа, схема подключения которых на рис. 6,
, а также кросс-клавишные переключатели. Эти устройства используются, если вам нужно управлять двумя светильниками независимо друг от друга.

Рис.6 Выключатели для включения / выключения двух ламп

Необходимо различать управление несколькими лампами, которые одновременно зажигаются и гаснут, и теми, которые могут включаться независимо друг от друга.В первом случае применяется сквозной переключатель , схема подключения на 1 ключ , во втором случае нам понадобится двухключевой.

Одноклавишные сквозные выключатели могут включать две, три, четыре лампочки, включенные параллельно; На ограничение накладывается допустимый ток, который можно переключать контактами.

Двухклавишные переключатели — это два независимых переключателя в одном корпусе. Они могут коммутировать две независимые группы лампочек. Схемы подключения выключателей представляют собой две независимые цепи, каждая из которых управляет своим светильником или группой светильников.

Проходной переключатель на 2 ключа

Коммутация двух светильников, в которых переключатель прохода , Schneider, схема подключения показана на рис. 7.

Рис. 7. Схема включения и выключения 2-х лампочек из 3-х точек.

Двухклавишные переключатели требуют осторожного обращения. Если при нажатии одной клавиши индикатор либо загорается, либо гаснет (в зависимости от текущего состояния), в двухклавишном устройстве каждая клавиша отвечает за переключение своей группы приборов.

Раньше использование проходных выключателей было целесообразным только из-за планировки комнаты или пространства, когда необходимо было установить светильник, который можно регулировать из разных мест. Теперь он также служит удобством и комфортом, облегчает жизнь. Для управления лампой с нескольких точек понадобится схема включения выключателя с 3 мест. Потому что это основа управляемых переключателей на 5, 6 и более мест.

  • Схема установки
  • Пример работы освещения
  • Пошаговая инструкция по установке

Где используется система из трех переключателей?

Переключатель оборудования с управлением из трех разных точек обеспечивает практичность.Исчезает необходимость проходить через всю комнату или длинный коридор, чтобы включить или выключить свет.

Пример расположения проходных выключателей в спальне

Подобную разводку рационально использовать для двора или приусадебного участка. Мы вышли из дома, включили свет, пошли в выключенный дом. Мы вернулись снова, пошли в другое учреждение.

Например, в комнате несколько кроватей. Первое устройство будет у двери, второе — у одной стороны, третье — у второй стороны кровати.То есть, чтобы выключить свет, вставать не нужно.


Или осветить проем лестницы, чтобы не подниматься и не спускаться в темноте. Один переключатель устанавливается сначала внизу, затем в середине, а третий в конце, наверху лестницы.

Удобно использовать связь с 3-мя местами в подъездах. На первом этаже была включена лампа, на втором или третьем — выключена. Это значительно экономит электроэнергию.

Актуальна установка выключателей на трех точках в вытянутых коридорах и проемах, с несколькими входами в разные помещения.В начале коридора включили, в середине или в конце выключили.

Схема управления лампой применяется как в одном помещении, так и на большом пространстве.

Такую систему освещения можно использовать даже в подъездах. В одной комнате включил, прошел комнату, в другой выключил. Удобно и экономично.

Схема установки

Для установки осветительного прибора, который можно включать и выключать из трех разных мест, необходим трехходовой переключатель.


Схема состоит из распределительной коробки, лампы, выключателей, проводов. Источником освещения может быть освещение — лампы накаливания, энергосберегающие, светодиодные. Монтаж освещения предполагает использование выключателей. Они бывают нескольких типов: проходные и переходные. Переключатель прохода также имеет названия — триггер, резервный, лестничный. Установить такой выключатель сложнее, чем установить простой.

Для управления освещением с 3 мест необходимы 2 проходных переключателя и 1 перекрестный переключатель.

Внешний вид устройства резервного копирования напоминает устройство с одним ключом. Переключатель в любом положении ключа не разрывает электрическую цепь подключения, а переключает контакты. Механизм переключения в сквозном переключателе находится посередине контактов.

Чтобы сэкономить на оплате за электроэнергию, читатели советуют «Энергосберегающий ящик для экономии электроэнергии». Ежемесячные выплаты будут на 30-50% меньше, чем они были до использования экономиста. Он удаляет из сети реактивную составляющую, в результате чего снижается нагрузка и, как следствие, ток потребления.Электрические приборы потребляют меньше электроэнергии и снижают затраты на ее оплату.

Есть один ключевой и два ключевых переключателя прохода. Двухклавишный переключатель — это две отдельные клавиатуры в одной и имеет шесть контактов.

Основным преимуществом лестничных выключателей является то, что свет можно регулировать с разных точек.


На схеме показаны проходные переключатели с одной кнопкой. Эти устройства одинаковые. У них есть три контакта. К ним подключена фаза.У первого контакт для фазы, а 2 контакта для промежуточных проводов. У третьего устройства наоборот — 1 контакт соединен с промежуточным проводом, а 2 — с выходной фазой.

Конструкция посередине называется перекрестным переключателем. Тумблеры соединены электрическими проводами, а между ними крестовина, имеющая четыре контакта. Два провода на переключатель для каждого переключателя.

Когда какой-либо из переключающих переключателей замыкает промежуточный провод, загорается свет.Цепочка замкнута, и при изменении статуса ключа лампочка гаснет.

Важно! Соблюдайте меры безопасности. Проверьте блок питания с помощью индикатора отвертки! Будьте осторожны при работе с электроинструментом.

Принцип действия поперечного разъединителя

Перекрестный выключатель аналогичен обычному однополюсному, отличие только в наличии четырех выводов. Крест назван из-за двух электрических линий, которые он переключает, они соединены с крестом.

Поперечный разъединитель одновременно отключает первый и второй выключатель, а затем синхронно их соединяет. От этого движения контактов лампочка загорается и гаснет.

Совет! Обратите особое внимание на правильное соединение концов кабелей, иначе вся система не заработает.

Количество точек может быть разным, но чем их больше, тем сложнее переключение в распределительной коробке. Необходимо при проводке четко маркировать провода, чтобы не перепутать.

Пример светотехнических работ

Необходимое оборудование и материалы

  • Выключатели
  • Монтажная коробка
  • Лента электроизоляционная
  • Клеммы
  • Отвертки Phillips и обычные отвертки
  • Нож установочный
  • Бокорезы
  • Плоскогубцы
  • Ключ гаечный
  • Электрический кабель

Если в комнате уже есть проводка, и нужно установить дублирующие выключатели, то нужно либо разомкнуть кабели.

Для изготовления ститронов понадобится перфоратор и штоборез. Еще нужен алебастр. Он прикрепит гофтруб.

В случае открытой установки требуется распределительная коробка, которая крепится к стене с помощью гофра.

Пошаговая инструкция по установке

Концы всех кабелей подводятся к распределительной коробке и соединяются клеммами. Ноль идет к лампе.

Для оснащения переключателя проходного с 3-х местным управлением необходимо иметь навыки и точную схему подключения.Его наличие дает возможность провести правильную и качественную систему освещения. И на его основе легко создавать более сложные схемы подсветки.

Выключатели и розетки — важная часть электрооборудования помещения. Ведь чем лучше контакт при включении выключателя, между розеткой и вилкой, тем меньше он нагреется и соответственно уменьшится вероятность возгорания.
Ниже приведен список популярных электрофурнитуры
Legrand
ABB (ABB)
Polo (Поло)
Vico (Vi-ko)
Makel

Типы выключателей и схемы их подключения

Есть несколько типов переключателей и, соответственно, разные типы подключений:
,
,
,

Также есть переключатели с подсветкой, однако при подключении этого типа переключателей желательно обращать внимание на тип источника света, например люминесцентные лампы в схеме с переключателем с подсветкой, в выключенном состоянии он будет слегка светиться.

Переключатель однокнопочный. Схема подключения

Самая простая цепочка — это одноклавишный переключатель и регулятор мощности.



Одноклавишный переключатель имеет всего два контакта и что-то в нем запутать довольно сложно. Схема коммутируется следующим образом: Находим силовой провод: ноль и фаза, затем нейтральный провод Обслуживаем сразу на лампе (лампе, люстре), а фазу — на выключателе. После этого от выключателя перекидываем провод к источнику света. Обычно схема коммутируется через распределительную коробку, где провода правильно скручены.


Регулятор мощности также имеет два контакта, с той лишь разницей, что этот регулятор не просто включает и выключает свет, а плавно его регулирует.
Обратите внимание, что не все лампы работают с данным устройством. Поэтому перед установкой регулятора мощности желательно посоветоваться с электриком или продавцом.

Двухклавишный переключатель. Схема подключения

Двухклавишный переключатель работает как две одноклавишные клавиши.
Единственное отличие цепочки из двух однокнопочных и одной двухкнопочной — это отсутствие повторяющихся проводов.


Тех. нет смысла протягивать две «нейтрали» к расположенным рядом светильникам.
Двухкнопочный переключатель имеет три контакта. Образно говоря, один вход и два выхода. Важно найти общий (входящий) контакт, иначе подключив неправильно, лампы будут включаться некорректно. Важно знать, где находится вход, а смена проводов на выходе изменит только клавиши, отвечающие за включение той или иной группы ламп.

Проходной переключатель. Схема подключения

Правильнее было бы называть это не свитчем, а свитчем. Суть его в том, что он переключает подачу тока с одного провода на другой. Как правило, они используются парами. Переключатели проходные, часто используются в длинных коридорах, на лестничных клетках и т. Д. Смотрите схему, думаю, на ней понятно.



Переключатель проходной тоже имеет три контакта, как и переключатель двухклавишный, но, как видите, работает он иначе.В нем, как и в двухклавишном, один входной контакт и два выхода. Важно знать, где находится вход, а изменение проводов на выходе изменит только положение ключа. Если автоматические выключатели подключены неправильно, цепь не будет работать должным образом.

Переключатель кроссовера. Схема подключения

Этот тип автоматического выключателя применяется в том случае, когда требуется включить / выключить один источник света из трех и более мест, реже для переключения питания полярности источника питания.В первом случае он используется вместе с двумя переходами. То есть цепь переключателей должна начинаться и заканчиваться проходным переключателем, а между ними теоретически можно установить бесконечное количество пересечений.



Переключатель четырехконтактный: два входных, два выходных. Суть переключения заключается в том, что в одном положении первый входной провод замыкается первым проводом на выходе, второй вход замыкается вторым выходным проводом, в другом положении провода как бы меняются местами.Первый вход закрыт вторым выходом, второй вход — первым выходом. Здесь важно не перепутать и обратить внимание на обозначения, и тогда цепочка будет работать некорректно.

Установка переключателя

Страница не найдена — Legrand

Группа | 02.11.2021

Legrand объявляет о запуске беспроводного и безбатарейного коммутатора нового поколения. Эта технологическая инновация была разработана в сотрудничестве с CEA, крупным игроком в области исследований, разработок и инноваций.

| 02.11.2021 06:45

Ответственное антикризисное управление

Сильные финансовые достижения и достижения в области ESG в 2020 году
Изменение продаж: -7.9%
Скорректированная операционная маржа: 19,0%
Свободный денежный поток: 16,9% от продаж
Достижение дорожной карты КСО: 128%

Объявлено о 3 новых приобретениях
Всего в 2020 году приобретено 4 новых компании
Постоянное активное продвижение продуктовых предложений недавно приобретенных компаний

Профиль расширенной модели роста на посткризисный период
Диверсифицированные позиции в перспективных сегментах
Предлагаемая продукция, соответствующая возникающим новым потребностям
Возможности для устойчивого качественного роста за счет приобретений
Ускорение оцифровки
Передовая политика ESG

Среднесрочная перспектива, способствующая созданию стоимости

Группа | 01.12.2021

Legrand был удостоен знака различия Европейского и международного стандарта гендерного равенства (GEEIS), который был учрежден Arborus и прошел аудит Bureau Veritas Certification. Эта награда свидетельствует о прогрессе, достигнутом Группой за многие годы с точки зрения разнообразия, профессионального равенства и инклюзивности — принципов, которые лежат в основе стратегии Legrand в области управления персоналом и корпоративной социальной ответственности.

CSR | 12.02.2020

Legrand заняла 33-е место в общем рейтинге и 2-е место в категории «Электроматериалы и оборудование».

| 26.11.2020

Legrand получил Гран-при Proxinvest «2020 ESG Innovation».Премия награждает европейскую компанию за ее инновационные методы в области «ESG».

Финансы | 11.05.2020 07:30

Хорошие результаты в третьем квартале
Стабилизация продаж по сравнению с третьим кварталом 2019 года
Восстановление скорректированной операционной маржи и свободного денежного потока

Первые девять месяцев: хорошие результаты в условиях беспрецедентного кризиса
Органическое изменение продаж: -10%
Скорректированная операционная маржа: 18.7%
Свободный денежный поток: 13,8% от продаж

Продолжение внедрения модели Legrand

CSR | 10.01.2020

Эти решения являются результатом целенаправленной политики в области инноваций и приобретения, проводимой Группой.Legrand в настоящее время является второй по величине компанией в Европе на рынке вспомогательного жилья, особенно после приобретения Intervox (Франция), Tynetec, Jontek и Aidcall (Великобритания) и Neat (Испания).

группа | 21.09.2020

Международное жюри на конкурсе XXVI Compasso d’Oro ADI Award наградило Living Now революционной серией электрических элементов управления Bticino, итальянским филиалом Legrand Group, наградой Honorable Mention .

Финансы | 31.07.2020 19:30

Legrand назначил Exane, вступивший в силу 3 августа 2020 г. и на начальный период, истекающий 31 декабря 2020 г., с возможностью негласного продления впоследствии на периоды в двенадцать месяцев, для реализации соглашения о ликвидности, которое соответствует решению Autorité des marchés финансистов. (AMF) № 2018-01 от 2 июля 2018 г., касающийся заключения договоров ликвидности по акциям в качестве принятой рыночной практики, и стандартного договора Французской ассоциации финансистов (AMAFI) от 15 января 2019 г.

Финансы | 31.07.2020 07:30

Группа мобилизована для всех заинтересованных сторон

Показывает хорошую стойкость в очень плохих условиях
Органическое изменение продаж: -15.2%
Скорректированная операционная маржа: 17,5%
Множество мер по адаптации к последствиям кризиса
Прочное финансовое положение …

Группа | 07.02.2020

Legrand стремится к 2050 году ликвидировать чистые выбросы парниковых газов во всех сферах своей деятельности при уровне глобального потепления, ограниченном 1.5 ° С.

Группа | 07.02.2020

Legrand занимает 16-е место в таблице за 2019 год, что лучше, чем в предыдущем году, когда компания занимала 25-е место.

Финансы | 05.12.2020 20:30

Legrand сегодня завершила выпуск облигаций с фиксированной ставкой на сумму 600 миллионов евро, сроком погашения 10 лет и годовым купоном 0.75%.

Эта операция увеличивает средний срок погашения облигационного займа до 6,7 лет со следующим сроком погашения, установленным на 19 апреля 2022 года, на сумму 400 миллионов евро.

Успех этого выпуска, на который были подписаны 3,2 раза, еще раз демонстрирует уверенность инвесторов в надежности модели развития Legrand.

Финансы | 05.07.2020 07:30

Ответственная мобилизация для преодоления последствий кризиса здравоохранения

Показатели показали хорошее сопротивление в первом квартале 2020 года
Органическое изменение продаж: -7,3%
Скорректированная операционная маржа до приобретений: 18.7%
Твердый баланс и финансовое положение

660WG 660-WG Legrand-Pass & Seymour SW SP Ac 15A120V GRD Терминал Белый

  • Спасибо за ваши предложения! Благодарим вас за помощь в улучшении нашего программного обеспечения. Это помогает нам обслуживать вас еще лучше!

    Режим редактирования: Пожалуйста, войдите, чтобы предложить улучшения для этого элемента.Закрывать Помогите улучшить наши данные
    Характеристики
    Текущий рейтинг
    15 А
    Материал
    Термопластик
    Поляки
    1
    Номинальное напряжение
    120
    Номинальная сила тока
    15
    Количество проводов
    3
    Размер провода
    4
    соединение
    Заземление
    Материал, цвет и обработка
    Цвет
    белый
    Размеры и вес
    Размер
    3.3 в
    Описания
    Тип продукта
    Тумблер заземления
    Особые характеристики
    Боковой провод; ударопрочная конструкция; удлиненный ремешок
    Длинное описание
    Тумблер заземления, 1-полюсный, 15 А, 120 В, термопластик, белый цвет, настенное крепление, 1.25 (Д) x 1,090 (Ш) x 3,281 (В) дюйма, 0,11 фунта
    Характеристики
    Плавный, бесшумный однополюсный переключатель с ударопрочной конструкцией и заземленными клеммами. Это тумблер и рамка из термопласта. Он имеет легкий доступ к зеленому винту заземления с шестигранной головкой. 15 ампер, 120 вольт, белый
    Краткое описание
    15 А, 120 В, SP, Тумблер заземления, белый
    Описание
    SW SP AC 15A120V GRD ТЕРМИНАЛ БЕЛЫЙ
    Дополнительная информация
    Тип соединения
    Заземление
    привод тип
    Переключать
    Монтажный тип
    Настенное крепление
    размеры
    1.25 (Д) x 1,090 (Ш) x 3,281 (В) дюйма
    Соответствие стандартам
    Соответствует RoHS; UL 498; Список CSA C22.2 111; cULus; UL 20
    количество в упаковке
    10 CT; 100 ПК
    Информация о производителе
    Марка
    Пасс и Сеймур
    Номер детали производителя
    660-WG
    суббренд
    Пасс и Сеймур
    GTIN
    00785007660135
    UPC
    785007660135
    Таксономии, классификации и категории
    Категория Описание
    Коммутаторы для жилых помещений
    Тип
    Тумблер заземления
    Упаковка
    Масса
    0.11 фунтов
    Масса за штуку
    0,1126
    Коробка
    10
    Пакет
    100
    Использование, сертификаты и стандарты
    Заявка
    Жилой коммерческий
    рейтинг nema
    Стандарты NEMA
    стандартный
    UL 498
    Крепление
    СТЕНА
    Помогите улучшить наши данные
    Режим редактирования: Пожалуйста, войдите, чтобы предлагать улучшения для этого элемента.Закрывать
  • Выберите категорию (ы), к которым вы хотите привязать этот элемент.

    (Вы можете выбрать несколько категорий, удерживая клавишу Ctrl при нажатии)

    Категория ссылки

* Все цены могут быть изменены.

Предложить связанный товар

Тип: Аналог / Аксессуар

Поиск, номер связанного каталога:

Отправка предложения

Подождите, пока операция не будет завершена.

Как подключить комбинированный переключатель и розетку GFCI? GFCI Switch / Outlet Wiring

GFCI Combo Switch and Outlet Wiring Circuit Diagrams

Как обсуждалось ранее, GFCI, также известный как прерыватель цепи замыкания на землю, является устройством защиты от поражения электрическим током, которое обнаруживает замыкания на землю и токи утечки, особенно на открытом воздухе и в водоемах, таких как ванная, кухня, прачечная и т. д.

Связанное сообщение: GFCI: прерыватель цепи замыкания на землю. Типы, работа и применение

В нашем предыдущем руководстве по электромонтажу мы показали, как подключить розетку GFCI к разным защищенным и незащищенным нагрузкам. Розетка / переключатель GFCI отличается от розетки GFCI, поскольку в розетке GFCI есть две розетки и одна розетка и один переключатель в комбинированном выключателе и розетке GFCI. На задней стороне переключателя / розетки GFCI Combo есть два дополнительных провода, и мы покажем, как использовать их для управления различными нагрузками или самой комбинацией GFCI.

Для получения дополнительных сведений см. Требования кода NEC для GFCI.

Что такое комбинированный переключатель / розетка GFCI и как его подключить?

Перед установкой необходимо различать розетку комбинированного переключателя GFCI и обычный комбинированный переключатель / розетку. В обоих выходах клеммы линии (под напряжением, под напряжением или фазы) представляют собой узкие ножки, а клеммы нейтрали имеют широкие ножки. В розетке GFCI между верхними и нижними выводами нет ребра отрыва, как в обычной комбинированной розетке для линейных выводов.В обычном комбинированном выключателе-розетке линия должна быть подключена к одной клемме Line, которая соединена между собой посредством отводного ребра, т.е. обе клеммы имеют внутреннее соединение. Вторую, т.е. широкую розетку, следует подключить к нейтральному проводу, а нагрузку можно подключить через выключатель.

В сегодняшних уроках по электромонтажу мы покажем, как подключить и установить комбинированный переключатель GFCI и розетку в жилых районах, чтобы защитить выключатель света, обычную розетку / розетку, свет и переключатели, а также использовать переключатель в комбинированном переключателе GFCI для управлять розеткой в ​​нем.Вы также можете прочитать основное различие между GFCI и AFCI в предыдущем посте.

Связанное сообщение: Как подключить выход GFCI? — Схемы электрических соединений GFCI

Подключение розетки комбинированного переключателя GFCI с лампочкой

На первой схеме подключения подключенная нагрузка (как лампочка) защищена GFCI, поскольку она управляется комбинированным переключателем и подключена к клеммам нагрузки GFCI.

На второй схеме подключения лампа подключается непосредственно к линейным клеммам GFCI (т.е.е. прямой основной источник питания). Таким образом, светом можно управлять с помощью переключателя GFCI, но это не защищенная GFCI нагрузка.

Подключение переключателя / розетки GFCI к обычной розетке / розетке

Как и вышеупомянутая проводка, обычная розетка / розетка защищена GFCI и управляется переключателем, поскольку он был подключен к клеммам нагрузки GFCI.

На следующей схеме подключения обычная розетка управляется переключателем GFCI, но не защищена GFCI, поскольку она была подключена и подключена к линейным клеммам GFCI.

Подключение комбинированного переключателя / розетки GFCI с защищенной розеткой для света и розетки

В этой электрической схеме особого случая и световая, и обычная розетка подключены к клеммам нагрузки GFCI. Операцией включения / выключения света можно управлять с помощью переключателя GFCI, в то время как обычная розетка напрямую подключена к клеммам нагрузки GFCI. Таким образом, обе нагрузки, то есть лампочка и розетка, и дополнительная нагрузка, подключенная к обычной нагрузке, защищены от GFCI.

На следующей схеме подключения обычная розетка подключена к клеммам нагрузки GFCI, а лампочка подключена к линейным клеммам GFCI. Таким образом, обычная розетка защищена GFCI, а лампочка не защищена GFCI.

Подключение переключаемой комбинированной розетки GFCI

В этом руководстве по подключению переключатель в комбинированном переключателе GFCI — розетка управлялся с помощью переключателя в нем.Другими словами, выход в GFCI можно включить / выключить с помощью верхнего переключателя в комбо GFCI.

Для этого просто подключите верхний провод (на задней стороне GFCI есть два встроенных провода) к линейному выводу GFCI, а второй провод должен быть подключен к входящей линии (фаза, под напряжением или под напряжением) провод. Подключите клемму заземления к заземляющему проводу от основной платы. Таким образом, розеткой в GFCI можно управлять (включение / выключение) с помощью переключателя в комбо GFCI .

Меры предосторожности:

  • Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, перед подключением к розетке GFCI.
  • Используйте переключатель с подходящим напряжением и силой тока с соответствующим размером провода и MCB подходящего размера в соответствии с номинальной нагрузкой.
  • Используйте правильную полярность, то есть проверьте клеммы нагрузки и линии при установке GFCI для защиты. Другими словами, для правильной работы подключайте провода к правильной стороне розетки.
  • Рекомендуется регулярное техническое обслуживание, проверка и тестирование портативного GFCI перед каждой операцией.
  • Обратитесь к авторизованному и лицензированному электрику для установки GFCI, если вы не уверены в электрических схемах.
  • Мы использовали красный для горячего, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. Д.
  • Автор не несет ответственности за любые убытки, травмы или повреждения, вызванные отображением или использованием этой информации, или если вы попробуете любую схему в неправильном формате.Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по электромонтажу:

Как установить выключатели света Legrand — трехпозиционные выключатели

Так же, как мы обновили розетки и выключатели на кухне, мы решили модернизировать и фойе.

Перед тем, как начать: ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ! Это электромонтажные работы — то, что сработало в нашей ситуации, может отличаться в вашей ситуации. Мы провели хорошее исследование и просмотрели несколько обучающих видео.Мы перепроверили информацию, которую нашел , чтобы убедиться, что в руководствах содержится хорошая информация … потому что вы никогда не знаете. (Пока что мы не являемся экспертами по этой теме.) Этот пример, которым мы поделились, — лишь одна из нескольких различных ситуаций, с которыми мы столкнулись только у себя дома. В случае сомнений наймите электрика!

Вперед к проекту! У нас было три места для выключателей: один трехклавишный выключатель (свет в фойе, свет на крыльце и наружный прожектор), одинарный переключатель (свет в холле наверху), двухклавишный переключатель (диммер в гостиной и диммер в фойе).У нас также было 2 розетки. При обновлении мы сохранили все работающее, как было, но мы превратили переключатель с 1 группой в 2 группы, чтобы добавить ночник.

Итак, мы подумали, что расскажем немного об установке выключателей света Legrand, а также ночника !! И, чтобы сделать это намного сложнее, почему бы не сделать его трехпозиционным переключателем? Легко, правда? … Ну, вроде того… Я постараюсь провести вас через это шаг за шагом.

Во-первых, вам понадобятся некоторые элементы для установки — первое изображение ниже — это переключатели света вместе с пластиной — я думаю, что общая сумма, указанная ниже, составила бы 27 долларов (да, они дороже, чем стандартные переключатели света).

Следующий набор, один только в магазине, стоил около 13 долларов.

Вот как выглядит одна из настенных пластин вне упаковки: сначала металлическая пластина прикрепляется к стене, а затем защелкивается эстетическая часть крышки. (Это означает, что вы можете заменить декоративную пластину на другую, если хотите.)

Вам также понадобятся некоторые инструменты для этого проекта: хорошие плоскогубцы с острыми кончиками могут пригодиться … несколько пластиковых колпачков разъемов … мы использовали пилу для гипсокартона, потому что мы расширили одну коробку с 1-го набора до 2-го .

И, конечно же, тестер розеток, чтобы знать, что вы все сделали правильно:

Итак, обо всем по порядку — снимаем старую коробку и ставим более качественную. Я здесь серьезно настроен — по крайней мере, для нас. Коробки, которые изначально были в доме, были старыми не совсем белыми коробками, которые были менее чем прочными. Цвет, конечно, не имел значения, но они были немного тесноваты. Спенсер установил новые более глубокие коробки — с ними намного легче работать (просто останется больше места, чтобы втиснуть туда провод, когда вы закончите).Все коробки, которые мы установили в качестве замены, были «старыми рабочими коробками». Эти коробки можно вставить в проем, и вы закрутите винты в углу коробки, которые отодвигают небольшие откидные створки — эти откидные створки закрепят устройство на месте за гипсокартоном. (Перед установкой гипсокартона и его прибиванием к стойкам можно использовать обычные электрические коробки.)

Этот конкретный переключатель, о котором я буду писать, является трехпозиционным переключателем. При установке коробки обязательно поставьте на нее уровень, чтобы убедиться, что она действительно ровная, прежде чем затягивать.

Вам понадобится еще больше инструментов — отвертка (или электрическая отвертка), какой-нибудь инструмент для зачистки электрического кабеля и дополнительная проводка того же калибра. Кстати, здесь я должен отметить — ВЫКЛЮЧИТЕ ПИТАНИЕ от розетки, прежде чем работать с ней.

Итак, эта конкретная комбинация выключателей Legrand предназначалась для одного выключателя и одного ночника — мы хотели иметь возможность видеть дорогу на кухню ночью, не включая свет.Заставить его работать очень просто. Во-первых, мне просто нужно вставить несколько проводов — от нейтрального к нейтральному и от горячего к горячему. То, что вы видите ниже, от переключателя к ночному свету идет от белого к белому (обязательно прочитайте инструкции, какой из них горячий или нейтральный).

Обрезание и зачистка пластикового покрытия, чтобы обнажить провод:

С помощью инструмента согните проволоку до нужной формы:

Итак, ниже это выглядит — вы едва можете увидеть этикетку «белый» (выбитую на черном пластике), которую Спенсер соединил с другим «белым» — то же самое для черного с черным.Теперь он действительно обмотал изолентой основание каждого из них, так как не был сторонником того, чтобы провода были так близко друг к другу. Хотя в этом нет необходимости, это почти ничего не стоит и гарантирует, что искра не возникнет между ними — оно того стоит. Между прочим, это работает, поскольку два отверстия в каждой области связаны… позвольте мне объяснить это. Там, где на фотографии ниже вы видите «белый» — обратите внимание на две дыры. Если вы пропустите другой белый кабель и продолжите его — он продолжит текущий. То же и с черным. Таким образом, если мы перенесем белое и черное со стены (которая идет на монтажную панель), то она продолжит ток на следующий свет.Это похоже на гирлянду.

Итак, ниже обычная установка — белый провод в белый, черный в черный. ОБЯЗАТЕЛЬНО затяните эти провода плотно.

Спенсер приклеил внизу еще немного изоленты — нет причин не проявлять излишнюю осторожность. Кроме того, вы заметите, что зеленый провод от пластины переключателя Legrand подключен к медному заземлителю. Зеленый = в большинстве случаев землянин. Здесь он использовал эти острогубцы, чтобы скрутить два провода вместе (скручивая их пальцами, они просто порвутся) и воткнул их в желтую крышку разъема.

Красная линия (в большинстве случаев трехсторонняя) была изогнута — для розеток и выключателей Legrand лучше всего нарезать свежую, так как вы хотите, чтобы она входила точно прямо в отверстие.

Это было довольно просто — Спенсер вставил красный в трехпозиционное отверстие и прикрутил его. Огромное примечание по этому поводу — ваш трехпозиционный переключатель может * полностью * отличаться от того, что есть у нас. Это действительно зависит от того, как человек (буквально) подключил его к вашему дому.Блин, они могли бы решить, что «белый» будет обозначать их 3-полосный… они ошиблись… но все провода имеют один и тот же кабель внутри — цвет предназначен только для организационных целей (и безопасности). Итак, если вы попробуете трехпозиционный переключатель, и он не сработает, продолжайте попытки, пока он не сработает. Надеюсь, это сработает так же легко, как и этот (в другой комнате провода были полностью перевернуты по цвету для нас).


Итак, у вас красный на 3-сторонний порт. От черного к черному, а затем к ночному свету.От белого к белому, а затем к ночному свету. Зеленая земля внизу.

Вставляем все в электрическую коробку:

Опять проверяем уровень:

Мы обнаружили, что для этих винтов (ниже) намного проще использовать электрическую отвертку. Эти винты могут быть очень длинными, и их заворачивание вручную может занять целую вечность.

Установите пластину, и готово! Это намного лучше, чем было раньше !!

Вот еще один переключатель и красивая фотография «до»:

Я знаю, что все мы любим бежевый цвет.

Это (ниже) опасная фаза, когда рядом нет детей. При разводке делаю ФОТО. Серьезно, сфотографируйте каждый, прежде чем разбирать его… на случай, если предыдущие владельцы решили попробовать свои силы в электрике. Или, что еще лучше, пометьте каждую линию лентой — SW1 Hot (переключатель 1, горячий), SW1 N (нейтральный переключатель 1) и т. Д. Было бы неинтересно потерять, какая из них какая.

И красивая, чистая фотография ниже, на которой установлены подрулевые переключатели и пластина Legrand.

Краткое содержание для фойе:
Мы модернизировали 2 розетки и 3 выключателя.

1-местная розетка из старого рабочего ПВХ — 1,96 доллара (x2)
2-канальная розетка из старого рабочего ПВХ — 3,80 доллара (x2)
3-канальная розетка из старого рабочего ПВХ — 3,85 доллара (x1)

Legrand Adorne 1 панель для перегородки, глянцевый белый — 4,78 долл. (X2)
Legrand Adorne 2 настенная пластина, глянцево-белая — 7,98 долл. США (x2)
Legrand Adorne 3 пластина для перегородки, глянцевая белая — 11,48 долл. (X1)

Legrand дуплексная розетка на 15 ампер с защитой от взлома, белого цвета — 7 долларов.98 (x2)
Legrand, однополюсный трехпозиционный комбинированный переключатель на 15 ампер, белый — 5,18 доллара (x4)
Legrand, 2-модульный ночник — 17,98 доллара (x1)
Legrand, однополюсный трехпозиционный переключатель диммера, белый — 32,98 доллара США (x2 )

Итого: 171,03 $

Я скажу, что не припомню, чтобы диммерные переключатели были такими дорогими… но они могли быть такими. В целом, какое обновление! Они выглядят оооочень лучше, чем оригинальные тускло-бежевые выключатели и розетки. Мы выбрали Legrand Adorne, потому что они выглядели очень современно, но менее дорогое обновление (просто переход на стандартный белый выключатель / розетку) также могло иметь большое значение.Еще один способ получить больше прибыли — использовать более дорогие выключатели / розетки только там, где это важно… где вы их увидите. Если вы точно знаете, что розетка всегда будет спрятана за предметом мебели, то используйте более распространенную (более дешевую).

Мы решили модернизировать комнаты, которые были наиболее очевидными первыми: кухню (очень очевидные выключатели / розетки на фартуке) и первую комнату, которую увидят гости … фойе. Позже будут другие общественные помещения на главном уровне (гостиная и столовая… в конечном итоге, полуванная: всякий раз, когда мы будем ее ремонтировать).Я думаю, что для нас важно улучшить нашу главную спальню — даже если это не то место, которое увидят гости. Прямо сейчас я думаю, что гостевые спальни наверху будут просто обновлены до «обычного» белого цвета.

Подключение 3-позиционного переключателя

Подключение 3-позиционного переключателя



Как подключить 3-позиционный переключатель. Подключение 3-позиционного переключателя немного сложнее, чем подключение 2-позиционного переключателя . Прежде всего, нам нужно пройти немного по базовой терминологии, касающейся коммутаторов.

Перейдите на страницу «Терминология коммутатора », где я обсуждаю термины, используемые для различных типов домашних электрических переключателей. Это также должно помочь понять функции каждого типа переключателя.

При подключении схемы трехпозиционного переключателя мы просто контролировали поток мощности (выключение / включение) к нагрузке (свет, лампа, розетка, потолочный вентилятор и т. Д.) Из 2 разных мест. пара примеров:

В каждом конце коридора.

Наверху и внизу лестницы

Каждый трехпозиционный переключатель в этих примерах управляет источником питания для одной и той же нагрузки.

При подключении схемы 3-позиционного переключателя мы будем использовать 3-проводной кабель , известный как romex, идущий от источника (например, коробки выключателя). Затем 4-проводный кабель проходит между двумя трехпозиционными переключателями, а затем 3-проводный кабель, идущий от переключателей к нагрузке. Трехжильный кабель состоит из черного, белого и голого медного провода, а четырехжильный кабель имеет дополнительный красный провод, который также является горячим. См. Ниже ..

3-проводной кабель

Черный провод = питание или горячий провод
Белый провод = нейтраль
Голая медь = земля

4-проводной кабель

Красный провод = питание или горячий провод
Черный провод = питание или горячий провод
Белый провод = нейтраль
Голая медь = земля

При подключении схемы трехпозиционного переключателя все, что нам нужно сделать, это управлять черным проводом (горячим проводом) для включения и выключения загрузка из 2-х разных мест.Приведенная ниже диаграмма поможет вам лучше понять, как устроена эта схема.



Обратите внимание на то, что в первую коробку входит трехжильный кабель, затем четырехжильный кабель, идущий от левой коробки к правой, а затем трехжильный кабель, идущий от правой коробки к нагрузке.
Теперь что касается проводки, предположим, что вы смотрите на переключатель так, как он показывает.

Левая коробка:
Нижний левый винт является общим и принимает черный провод от источника (3-проводный).К верхнему левому винту подключается черный провод от правой коробки (4-х проводной). Верхний правый винт получает красный провод от правой коробки (4-х проводной). Белые провода соединить проволочной гайкой. Оголенные медные провода стянуть проволочной гайкой. Обязательно прикрепите к зеленому винту переключателя неизолированный медный провод.

Правая коробка:
Нижний левый винт является общим и подключает черный провод от нагрузки (3-проводной). Верхний левый винт получает красный провод от левой коробки (4-проводной).Правый верхний винт получает черный провод от левого ящика (4-х конд.). Белые провода соединить проволочной гайкой. Оголенные медные провода стянуть проволочной гайкой. Обязательно прикрепите к зеленому винту переключателя неизолированный медный провод.

Приведенная ниже диаграмма даст вам хорошее представление о том, что выполняет эта схема.


Следуйте за указателем мыши, пока мы проходим это. Источник питания (черный провод) идет слева. Он соединяется с общим на левом переключателе.Когда левый переключатель включен, он подключается к верхней цепи, и теперь цепь разомкнута на правом переключателе, который выключает свет. Переключите правый переключатель, и он подключается к верхней цепи, а теперь закрывает путь, снова включает свет и так далее. Поздравляю! по разводке 3-х ходовой цепи.

На мой взгляд, электромонтаж — это одно, но взглянуть на схему, подобную приведенной выше, и понять ее принцип, — это ключ к самостоятельной домашней проводке.

Если вы просто заменяете трехпозиционный переключатель, на приведенных ниже схемах будут показаны различные сценарии возможного подключения вашей цепи.

Какова ваша ситуация на любой из следующих диаграмм?
Выключатель питания-Светильник


Выключатель освещения Power-Light


Выключатель света / выключатель питания


На приведенных выше схемах и с любой схемой 3-ходового переключателя общим является то, что горячий провод питания, входящий в цепь, всегда идет к общей клемме первого переключателя. Горячий провод от света всегда идет к общей клемме второго переключателя.Провода бегунка идут от переключателя к переключателю, подключенному к клеммам бегунка, неважно какой. Пока вы помните об этом, трехходовая схема становится действительно упрощенной. И, конечно же, нейтраль всегда будет идти прямо на нагрузку.

Позвольте Тиму Картеру с сайта AskTheBuilder.com показать вам несколько отличных
советов по установке и подключению трехпозиционного переключателя.

Подключен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
