Схема Подключения Двойного Выключателя На 2 Лампочки

При недостатке опыта рекомендуется заранее составить схему будущего подключения элементов сети. Конструкция устройства делится на две части: Пластиковая рамка с клавишами защитная деталь.

Все лампочки будут светиться только если вы нажмете две клавиши одновременно.

Если монтируется люстра или светильник, следует изучить приложенную инструкцию и следовать ей.
Как подключить двухклавишный проходной выключатель

Приведенный на рисунке 4 вариант носит более общий характер.

Как выбрать схему на две лампочки Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Нулевой провод соединяется с любым проводом, идущим на лампочку.

К подготовке работ следует отнести определение расположения фазного и нулевого проводов.

Можете поинтересоваться у продавца, на каком механизме работают клавиши — кулачковом или качающемся.

Как правильно подключить двойной выключатель #Секреты электрика / How to connect a double switch

Особенности конструкции

Фазовый провод обычно красного или коричневого цвета, ноль — синий, земля — желто-зеленый. Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Находится под напряжением, обеспечивает лампочки питанием. Как подключать двухклавишные выключатели Рассмотрим подключение на примере двухсекционного осветительного прибора схема приведена рисунке 4.

Когда возникают сомнения, лучше проконсультироваться с электриком.

При этом дверь не должна касаться клавиш. Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Самым распространенный из них — о том, как подключить двойной выключатель на две лампочки.

Приведенный на рисунке 4 вариант носит более общий характер. Большинство вопросов возникает еще на стадии проектирования, в том числе и касающиеся устройства освещения.

При отсутствии реакции УЗО прибор может быть сломан. Инструкция по подключению двойного выключателя на две лампочки для наиболее сложного варианта — скрытой проводки : Просверлить отверстие в стене, используя перфоратор и особую коронку.

Кабель же при этом укладывается в специальную гофру.
Схема подключения одноклавишного выключателя

Необходимые материалы

Здесь их всего 3 штуки. Двойные выключатели используются для включения: — Двух отдельных ламп, люстр, групп освещения или — Светильника люстры, бра у которого несколько плафонов или ламп, которые разделены на две группы Наглядно, эти системы управления светом показаны на изображении ниже: В первом случае, каждой клавише механизма, соответствует своя люстра.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2.

Следует убедиться, что нет тока на проводах.

Чтобы аккуратно установить выключатель, используются подрозетники. Поэтому монтаж скрытой проводки и установку внутренних выключателей целесообразно совмещать с общими ремонтными работами в помещении. Обычно приборы быстро выходят из строя, не слишком безопасны в эксплуатации. При отсутствии разводки обязательно понадобится монтажная распределительная коробка, без которой невозможно смонтировать данную схему.

Эта деталь позволяет найти клавиши в темноте. При поиске фазы запрещается касаться металлических частей инструмента.

Неразборный корпус, в котором установлена монтажная стальная рама и сердечник из диэлектрического материала. Одна клавиша включает свет в этом коридорчике, а вторая — уличный светильник.

Желательно подбирать изделия из одной коллекции, чтобы они смотрелись эстетично.

Кабели нужно брать и устанавливать с запасом. Поэтому специалисты рекомендуют использовать либо медные, либо алюминиевые материалы, все зависит от финансовых возможностей заказчика. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. На следующем этапе необходимо выполнить соединение всех проводов в коробке вместе с вводом.

Индикаторная отвертка или тестер. Для подключения двойного выключателя на две лампочки потребуется: Отключить автомат питания на распределительном щитке и проверить отсутствие фазы индикаторной отверткой. Технология монтажа проводки Соединение производят или скруткой с последующей опайкой и изоляцией при помощи защитного колпачка, или на пружинных клеммниках Wago.

Схема подключения двойного выключателя

Необходимость или лишние затраты

Как реализовать такой вариант, будет рассказано ниже. Здесь нужно быть предельно внимательным.

В корпусе расположены клеммы для зажима проводов и сами механизмы переключения. Взять лампу, соединить с фазой и нолем — устройство отреагирует отключением. Для создания атмосферы отдыха достаточно включить только одну из них Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия. Особенно если речь идет о серьезных проектах в общественных помещениях.

Это желто зеленый провод. Вы, конечно, догадываетесь, сколько может быть грязи и пыли в квартире, когда при помощи болгарки режутся штробы в стене и выбивается отверстие для установки подрозетника. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения. Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

См. также: что означает l на выключателе света

Вывод Изучив предоставленный материал, можно понять, что данный процесс является довольно простым, с ним может справиться даже человек без специального образования. Оно не только повышает самооценку любого мужчины, но и существенно экономит средства, которые ранее уходили на вызов электрика. Не всегда требуется, чтобы в люстре загорались сразу все лампочки, иногда достаточно приглушённого света. Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

В распределительном щите предусматривается место для устройства защитного отключения электрической цепи при замыкании. Прежде всего, не забудьте отключить вводной автомат на квартиру, чтобы исключить возможность попадания под напряжение! Инструменты для работы Отвертки с крестообразным и шлицевым наконечником. Двойные выключатели используются для включения: — Двух отдельных ламп, люстр, групп освещения или — Светильника люстры, бра у которого несколько плафонов или ламп, которые разделены на две группы Наглядно, эти системы управления светом показаны на изображении ниже: В первом случае, каждой клавише механизма, соответствует своя люстра.

Давайте теперь рассмотрим основные варианты его подключения.

Составлять сложные схемы подключения без наличия соответствующего образования не стоит — такое дело нужно доверить профессионалу. Безопасность должна быть на первом месте! Выключатель лучше приобретать с керамическим сердечником — такое изделие считается самым качественным, долго служит, обладает отличными изоляционными свойствами. Если этого не происходит, значит это не общий контакт. Подсоединить другой фазный провод к кабелю второго устройства освещения.

Для этого демонтируете сами клавиши. Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода. Поэтому монтаж скрытой проводки и установку внутренних выключателей целесообразно совмещать с общими ремонтными работами в помещении. Сечение же проводника подбирают индивидуально, исходя из мощности используемых осветительных приборов. Как выбрать схему на две лампочки Существуют различия в подключении 1-клавишного и 2-клавишного выключателей.

Как подключить розетку и двухклавишный выключатель.

Фото подключения двухклавишного выключателя на две лампочки

Существует две основные схемы подключения двойных выключателей, применяемые при монтаже освещения в квартире или доме, в этой статье мы их подробно рассмотрим.

Двойные выключатели используются для включения:

– Двух отдельных ламп, люстр, групп освещения

– Светильника (люстры, бра) у которого несколько плафонов или ламп, которые разделены на две группы

Наглядно, эти системы управления светом показаны на изображении ниже:

В первом случае, каждой клавише механизма, соответствует своя люстра.

Во втором, люстра с двумя лампами, каждая из которых по отдельности включается одной из клавиш двойного выключателя.

Двухклавишные механизмы здесь используются одинаковые, но схемы подключения, а значит и электропроводка различаются.

Схематический план устройства двойного выключателя в сравнении с одноклавишным, показаны на изображении ниже:

Как видите, в него заходит один фазный проводник, а выходит к источникам света два, каждый размыкается своей клавишей. Давайте теперь рассмотрим основные варианты его подключения.

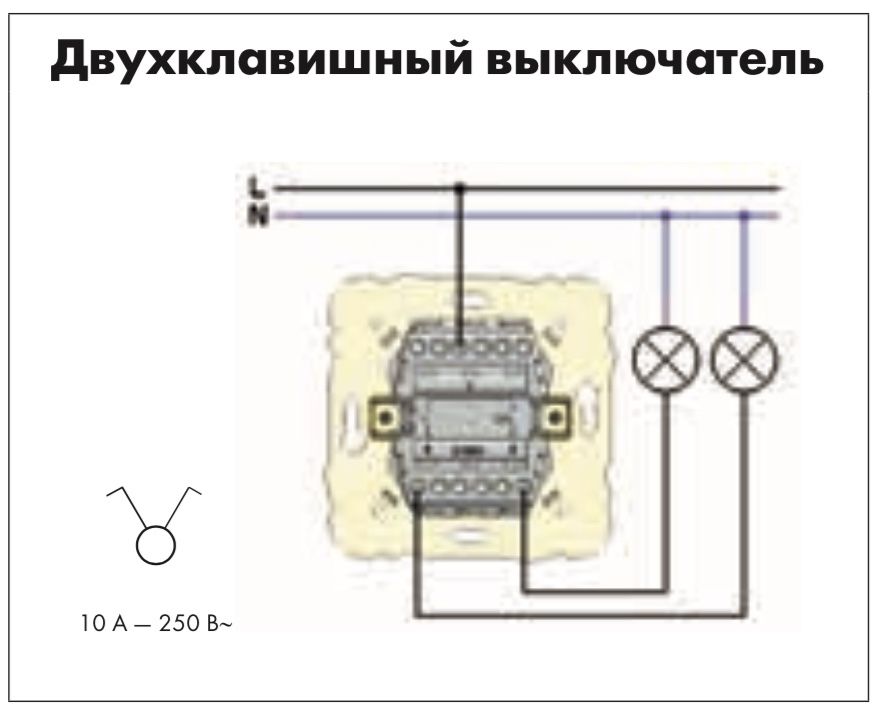

Схема подключения двойного выключателя на две лампочки

Если планируется включать два различных источника света – то в такой системе применяются трехжильные кабели (для квартиры это ВВГнг-LS 3х1,5). Они прокладываются от распределительной коробки до каждого компонента: Источника тока – электрического щитка, двух независимых светильников и двухклавишного выключателя.

При этом, вы должно быть заметили, что в представленной схеме нарушена цветовая маркировка жил электрических проводов, ведь желто-зеленый и голубой цвет не используется для обозначения фаз. Это сделано намеренно, так как обычно, при электромонтаже, используется именно такие кабели. И вам в распределительной коробке достаточно соединить всё в таком же порядке как на схеме, чтобы она правильно работало.

Схематически же это выглядит следующим образом:

Схема подключения двойного выключателя к люстре с двумя лампами

Для случаев, когда 2-ой выключатель управляет 2-мя лампами (или их группами) одной люстры, электропроводка делается по-другому. Главное отличие – использование вместо двух трехжильных кабелей, идущих до светильников, одного четырехжильного.

Схема при этом следующая:

Фазные оба фазных проводника от каждой клавиши, через распределительную коробку, идут к люстре, вместе с нулевым и заземлением, именно поэтому применяется 4х жильный кабель. Других отличий нет.

Схематически это выглядит так:

Теперь, вы знаете все основные способы подключения и можете самостоятельно выполнить электропроводку и соединение проводов в квартире или доме.

Кроме того, хапомните если:

– в подрозетнике, где должен стоять выключатель, находятся три провода – то, скорее всего, механизм используется двухклавишный.

– из потолка, в месте установки люстры, выходит 4 жилы, то там устанавливается светильник под двухклавишный выключатель, с двумя или более плафонами.

– к источнику света подходят лишь три провода, а выключатель на стене двухклавишный, то наверняка где-то есть еще вывод под светильник.

Двухклавишный выключатель является очень важным элементом для регулировки степени освещения квартиры или частного дома. Лампочки могут располагаться группами или по одной, свет на них может подаваться отдельной клавишей.

Очень часто во время ремонта при проведении новой проводки возникает вопрос, как же все-таки подключить двухклавишный выключатель, чтобы обеспечить несколько режимов освещения. Как осуществить подключение двухклавишного выключателя с учетом необходимых мер безопасности – читайте далее!

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

Двух клавиш (двигающиеся вверх-вниз части).
Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Самостоятельное выполнение электромонтажных работ позволяет сэкономить немало денег и времени. Чтобы выполнить такие операции, нужно изучить их особенности, порядок выполнения и т.п.

Именно этими вопросами мы и займемся в нашей статье, рассмотрев особенности выполнения электромонтажных работ. Информация представлена в форме пошаговой инструкции, снабженной детальными фото, на которых проиллюстрирован поэтапный процесс монтажа.

И хотя схема подключения двухклавишного выключателя на две лампочки сначала может показаться сложной, но, разобравшись в принципе функционирования такого устройства, с монтажом справится даже начинающий электрик.

Общие сведения о двухклавишном выключателе

Выключатель этого типа используют чаще всего для освещения в двух смежных помещениях или для управления многорожковой люстрой. Первый вариант традиционно применяют для раздельного варианта санузла или для светильников, установленных в разных комнатах.

Если оба осветительных прибора удобно включать из одной точки, разумнее установить одно устройство с двумя клавишами, а не два одинаковых одноклавишных выключателя.

Если организовать таким способом управление люстрой, можно регулировать освещенность комнаты, включая только часть лампочек или все одновременно. Такая схема может пригодиться и на кухне, например, для включения верхнего и нижнего света.

Не слишком опытному мастеру может быть не просто разобраться со схемами и порядком подключения выключателя с двумя клавишами. Но если понять принцип и последовательность выполнения работ, то проблем не возникнет.

Особенности монтажа выключателя

Предположим, что наша задача заключается в оснащении электропроводкой новостроя, которого еще не касалась рука электрика. Рассмотрим особенности выполнения электромонтажных работ по этапам.

Этап #1 — выполнение подготовительных работ

Для начала следует подготовить необходимые инструменты и материалы:

однополюсной автомат и УЗО;
выключатель с двумя клавишами;
распределительную коробку;
два светильника;
din – рейку, чтобы установить устройства для защиты проводки и хозяев;
подходящий по размерам и типу подрозетник;
электрокабель;
изоленту;
ленту с перфорацией для монтажа кабеля;
крепежные элементы;
отвертки, крестовую и плоскую, или шуруповерт с насадками;
индикатор напряжения;
нож, кусачки, пассатижи и т.п.

Начинают подключение с подготовительного этапа. Сначала нужно установить распределительную коробку, в которой будут собраны и соединены в соответствии со схемой все провода.

Чтобы защитить цепь от поломок и перегрузок, понадобится автомат, а для защиты владельцев помещения от ударов в случае утечке тока потребуется УЗО. Эти устройство нужно монтировать в распределительном щитке дома или квартиры, где для них предусмотрено подходящие места.

Если по каким-то причинам такой монтаж невозможен, УЗО и автомат устанавливают на монтажной рейке, закрепленной прямо на стене. После этого нужно поставить подрозетник для выключателя.

Подрозетник нужно выбирать в зависимости от материала стены: под бетон или гипсокартон. Устройства для бетона используют и на других подобных основаниях: для кирпича, газо- и пенобетона, керамзитовых блоков и т.п. В стене делают отверстие нужного размера, а затем фиксируют коробку гибсовым или цементным раствором.

Этап #2 — выбор и установка подходящего подрозетника

Для работ по гипсокартонной плите используются другие модели и способы монтажа подрозетников. Они снабжены распорными элементами, которые позволяют зафиксировать устройство в отверстии. Такие же подрозетники берут для установки на стене с обшивкой из ДСП, фанеры и т.п.

Теперь можно начинать прокладку проводов. В соответствии с составленной схемой нужно сделать разметку и проложить штробы, если запланирована скрытая прокладка кабеля.

Выбирая подрозетник для выключателя, нужно обратить внимание на такой нюанс. Новые модели таких устройств выполняют из пластика, они имеют диагональ 67 мм. Старые, обычно металлические, аналоги немного больше, у них диагональ 70 мм. Эта небольшая разница может стать решающей.

Современные двухклавишные выключатели отлично подходят к 67-миллиметровым подрозетникам. Зафиксировать механизм внутри можно с помощью распорных ножек или на винтах.

В металлических моделях три дополнительных миллиметра могут сильно затруднить установку выключателя, поскольку длины распорных ножек, которые обычно находятся на боковых сторонах механизма, может не хватить для его надежного закрепления.

Если установка выполняется в подрозетник нового образца, помимо распоров следует использовать более надежный способ крепления винтами, для которых на металлической рамке выключателя имеются отверстия. Перед началом работ следует убедиться, что на коммуникациях отсутствует напряжение.

Этап #3 — тонкости работы с проводами

Для двухклавишного выключателя нужно взять трехжильный провод, который дополнен заземляющей жилой. Такие кабели имеют двойную изоляцию: внутреннюю, для каждой отдельной жилы, и наружную, для всего кабеля.

Сначала питающий кабель, подводят к защитным устройствам, затем прокладывают линию от защитного устройства к распределительной коробке.

От коробки провод ведут к подрозетнику, а затем еще две линии – на светильники. В распределительной коробке нужно оставить концы около 150 мм, а для подрозетника хватит задела в 100 мм.

Теперь нужно установить УЗО и автомат. Номинал устройств защиты определяется отдельно для каждого конкретного случая в зависимости от мощности освещения.

Чаще всего в квартирах устанавливают УЗО на два полюса для отключения при необходимости двух отдельных линий, на входе в каждую из них ставят однополюсной автомат. Обе линии в случае незначительного энергопотребления могут подключаться для защиты к однополюсному УЗО, после которого в цепь включают по однополюсному автомату для защиты проводки.

Затем нужно выполнить соединение отдельных отрезков кабеля в общую сеть. Для этого следует снять слой наружной изоляции. Обычно начинают с провода, ведущего к распределительной коробке от защитных устройств, потом освобождают от изоляции отдельные жилы.

Под изоляцией находится три провода, изоляция на которых различается по цвету.

Одна жила предназначена для нуля, вторая – для заземления, третья – для фазы. Нужно запомнить, провод какого цвета выделен для каждой функции.

Перед подключением концы аккуратно освобождают от изоляции. При этом нужно проследить, чтобы цветовая маркировка на жилах, подключенных к автомату, совпадала с теми, что из него выходят. Если нулевой провод проходит вверху по правой стороне, то и внизу он тоже должен быть справа.

Заземление для осветительных приборов не всегда предусмотрено в стандартных квартирных схемах. В этом случае третий провод остается неиспользованным.

Если же контур заземления имеется, следует его подключить, чтобы дополнительно защитить освещение от возможных аварий. Этот контур присоединяют к соответствующим контактам на осветительных приборах. В новых моделях светильников обычно есть контакты для заземления.

Такая мера предосторожности при подключении двухклавишного выключателя на две лампочки обязательна, если освещение устанавливают в ванной комнате или другом помещении с высокой влажностью. Жилы заземления, которые не были использованы, следует заизолировать и уложить так, чтобы они не мешали проведению дальнейших монтажных работ.

Этап #4 — установка и подключение выключателя

Снаружи стандартная модель выключателя состоят из двух клавиш и декоративной рамки, хотя дизайн может и различаться. За ними находится рабочий механизм. Чтобы открыть его, нужно снять клавиши. Для этого каждую из них поддевают отверткой и отсоединяют. Некоторые производители делают на краях клавиш небольшие выступы, чтобы облегчить процесс разборки устройства.

После того, как клавиши сняты, нужно удалить декоративную рамку. Для этого следует отвинтить крепеж или открыть защелки. Контакты прибора могут различаться в зависимости от модели. Обычно их делают винтовыми или самозажимными. Теперь можно провести подключение и установку выключателя.

После снятия наружного слоя изоляции с каждой жилы нужно удалить примерно по 10 мм изоляционного покрытия – зачистить. Предварительно стоит изучить особенности конструкции устройства, обратив внимание на тип контактов. Выключатель нужно развернуть оборотной стороной и рассмотреть.

Здесь обычно имеется схема, с помощью которой можно правильно выполнить подключение. Если на приборе подобной информации не имеется, ее нужно поискать в инструкции или использовать приборы, чтобы определить, какой контакт предназначен для входа фазы, а какие два являются выходами.

Отсутствие необходимой маркировки – редкий случай, характерный для некоторых старых моделей выключателя еще советских времен или для дешевых устройств низкого качества, изготовленных в Китае. Иногда помогает простая логика: вход и выход практически всегда расположены на противоположных сторонах. Вход только один, а выходов в таких выключателях всегда два.

Обычно буквой L обозначают место подключения входа фазового провода, а стрелками на противоположной стороне – место подсоединения проводов, отвечающих за работу отдельной клавиши.

Жилу, которая чаще всего покрыта белой изоляцией, нужно присоединить к входу фазы, а остальные две жилы, которые на фото имеют голубой и желто-зеленый цвет, к соответствующим гнездам. После того, как все контакты подключены, нужно развернуть устройство и установить его в подрозетник.

В моделях с самозажимными контактами подключение выполняется исключительно просто. Зачищенный край провода нужно просто вставить в место подключения. Там установлен зажим, который автоматически фиксирует соединение пружиной. Таким образом подключают все три провода.

Нужно внимательно следить за цветовой маркировкой отдельных жил. После того, как они вставлены в разъемы, нужно немного потянуть обратно, чтобы убедиться, что соединение надежное. Если же необходимо вынуть зафиксированные жилы из зажимных контактов, то соединение нужно отключить.

Для этого рядом с каждым зажимом предусмотрены кнопки, они могут быть расположены на торцах устройства. При нажатии кнопки зажим размыкается, и провод можно будет легко вынуть. На выключателях с винтовыми фиксаторами контактов обозначение входа и выхода для проводов часто отсутствует.

Обычно сверху расположен вход фазы, в внизу – два выхода. В конструкции таких устройств имеется пластина, к которой присоединены подвижные выходные контакты, их назначение очевидно. Чтобы зафиксировать контакты в таком устройстве, нужно открутить зажимной винт, вставить в отверстие зачищенный край провода, в затем завернуть крепеж обратно.

При этом нужно проследить, чтобы край изоляции не оказался в месте зажима. Еще два винта в таких устройствах служат для фиксирования прижимных распорных лапок. Их отвинчивают, чтобы завершить установку выключателя в подрозетник. Теперь можно приступать к подключению светильников.

Этап #5 — завершение монтажных работ

Нужно взять провод подходящей длины и уложить его в подготовленный канал или на стену/потолок в соответствии с разметкой. Нужно зачистить жилу и подключить ее к нужному контакту. Если для этого используется стандартный пластиковый клеммник, то достаточно зачистить 5 мм провода.

Точно так же подводят питание и ко второму светильнику. Неиспользованные здесь провода заземления нужно заизолировать. Теперь следует взять питающий провод, который соединит распределительную коробку и провод, идущий из распределительной коробки к выключателю. Концы этих проводов следует освободить от наружной изоляции.

Жилы зачищают примерно на 40 мм. После этого нужно соединить в скрутку два фазовых провода. Движения рекомендуется производить по часовой стрелке.

Скручивание сначала можно выполнить вручную, но затем нужно укрепить соединение с помощью пассатижей. Следует оставить только 5-7 витков скрутки, излищек удаляют кусачками.

Этот способ соединения электрокоммуникаций считается устаревшим и даже запрещен в ПУЭ п2.1.21.

Профессионалы рекомендуют использовать для монтажа электропроводов следующие методы:

пайку;
сварку;
опрессовку;
сжимные соединения (винты, зажимы и т.п.)

Особенности популярных и надежных способов соединения проводов мы рассмотрели в следующей статье.

Если жила заземления на этом этапе не использована, рекомендуется снова позаботиться о ее изоляции. Теперь нужно очистить от наружного и внутреннего покрытия конец фазового провода, ведущего к светильнику. Его нужно соединить с одним из проводов, которые выходят из выключателя.

Точно также нужно поступить с проводом фазы, который ведет от второго светильника, его соединяют со второй жилой, выходящей из выключателя.

Снова следует заизолировать все невостребованные жилы заземления и уложить их в распределительную коробку. Если же заземление предусмотрено, соответствующие провода нужно последовательно соединить. Остается выполнить соединение нулевых жил: одну от провода питания и еще две от светильников. Их просто скручивают между собой.

Этап #6 — проверка работоспособности схемы

Теперь остается вкрутить лампочки в патроны светильников и проверить работу схемы.

Сначала нужно включить УЗО и автомат. После этого поочередно проверяют работу каждой клавиши выключателя, а затем включают и выключают оба светильника одновременно.

Если все выполнено правильно, лампы загорятся и погаснут в соответствии с положением клавиш выключателя

После этого нужно выключить защитные устройства и заизолировать все места соединения и завершить монтаж двухклавишного выключателя, установив декоративную рамку.

Выводы и полезное видео по теме

Наглядный процесс монтажа двухклавишного выключателя можно посмотреть здесь:

На деле выполнить подключение такого устройства не сложно, нужно только разобраться с порядком всех операций и соблюдать требования безопасности. Лучше и проще использовать современные приборы и материалы, поскольку их легче устанавливать и они лучше сочетаются между собой.

Хотите уточнить непонятные моменты по монтажу выключателя, которые мы недостаточно подробно осветили в этой статье? Или желаете дополнить изложенный выше материал ценными замечаниями/советами, исходя из личного опыта? Пишите, пожалуйста, свои вопросы в блоке комментариев, выражайте свое мнение, добавляйте полезные рекомендации.

Схема соединения 2 лампочки и проходного выключателя. Схема подключения двойного выключателя

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Мало отличается от схемы подключения одноклавишного . По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя , где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Похожие материалы на сайте:

Как подключить два выключателя?

Зачем нужны два выключателя на одну лампочку? Ведь, кажется, чтобы прервать подачу тока на светильник и отключить его, вполне хватит и одного. Но представим себе следующую ситуацию. У вас коттедж в два или даже три этажа. Чтобы подняться по лестнице на верхний этаж в темное время суток, вы должны включить на лестничных пролетах освещение. Делается это внизу лестницы. После того, как вы поднялись наверх, надо отключить свет на лестнице. Как это сделать? Либо снова спуститься вниз, либо установить еще один выключатель наверху лестницы.

Или представьте, что вы входите в свою спальню в обычной квартире и включаете свет выключателем, расположенным рядом с дверью. Затем вы ложитесь в кровать и начинаете читать книгу. Чтобы лечь спать, вам надо будет еще раз подняться и выключить свет. А ведь можно установить второй выключатель возле кровати и пользоваться им.

Как же подключить два выключателя на один светильник?

Покупка комплектующих

Сначала потребуется приобрести два проходных выключателя и несколько метров трехжильного кабеля.

Проходные выключатели (или переключатели) внешне ничем не отличаются от обычных. Однако внутри у них не два контакта, как в простом выключателе, а три. Один контакт — общий. Он является входным. Два контакта раздельные — это выходные контакты.

Соответственно, кабель, идущий от переключателей в распределительную коробку, должен быть не двужильным, а трехжильным.

Предварительный этап

Найдите на стене распределительную коробку, в которой бы соединялись провода от светильника и питающего кабеля. Если такой коробки нет, установите ее и заведите туда провода от люстры и источника тока.
Затем проведите по стене от мест установки переключателей к распредкоробке купленную трехжильную проводку.
Прикрепите каждый провод кабеля к контактам на проходных выключателях, зафиксируйте соединения винтами. Запомните, какого цвета провод идет на общий входной контакт. Это будет фазный провод.
Другой конец кабелей заведите в распределительную коробку.
Проходные выключатели зафиксируйте в местах расположения.

Подключение выключателей

Помните, что выключатели должны прерывать фазный провод. Если фазный провод пойдет напрямую на люстру, она всегда будет находиться под напряжением (даже если вы выключите оба выключателя). В такой ситуации простая замена лампочки станет делом смертельно опасным. Найдите фазный провод на питающем кабеле при помощи индикатора. Затем отключите подачу напряжения в квартиру на силовом щитке. Следите, чтобы никто не подал в сеть напряжение, пока вы будете заниматься монтажными работами. Теперь можете приступать к подключению:

Соедините нулевой провод от питающего кабеля с нулевым проводом от люстры.
Соедините фазный провод кабеля от источника тока с фазным проводом одного переключателя (он пойдет на входящий контакт переходного выключателя).
Аналогично фазный провод от лампы соедините с фазным проводом второго переключателя.
Два свободных провода от обоих выключателей соедините между собой так, чтобы провод одного цвета от первого выключателя был скреплен с проводом такого же цвета от второго переключателя.

Все соединения лучше пропаять и обязательно заизолировать.

Для удобства использования и сохранения пространства были придуманы выключатели,совмещающие в едином корпусе два и более выключателей света, а некоторые содержат еще и розетку. Но тут возникает вопрос: как подключить двойной выключатель? Такие выключатели света на две лампочки значительно экономят место на вашей стене, за счет того, что вместо двух и более отдельных выключателей устанавливается всего один. В связи с этим большинство семей производящих ремонт, задумываются об установке таких выключателей.

Как подключить?

Что из себя представляет двойной выключатель

Двойной выключатель – это электротехнический прибор управления, предназначенный для включения и отключения подчиненных сетей (лампочки либо их группировки). По своему строению он представляет собой обычный выключатель с тем лишь отличием, что в едином корпусе находится не одна шина питания, а две и более. Они имеют общую шину запитки, то есть все шины, сколько бы их ни было, абсолютно в любом выключателе, имеют единую точку подключения питания.

Двухклавишный выключатель позволяет установить в одном месте пункт управления несколькими комнатами либо управлять группами световых приборов. В первом случае, как это обычно бывает, устанавливают этот тип выключателей для санузла и кухни. Второй тип установки присущ гостиным комнатам.

Как подключить?

Подключение не займет у вас много времени, достаточно лишь разобрать все нюансы правильного соединения проводников. Итак, для начала нужно купить все необходимое. А именно: выключатель, имеющий две клавиши, коробка монтажная (если производится внутренний монтаж в стену), кабель трехжильный, набор клеммных колодок. Ниже представлена схема подключения двойного выключателя.

Схема подключения двойного выключателя

Для того чтобы правильно произвести монтаж на две лампочки, необходимо следовать ниже перечисленным пунктам:

Отключить питание электрической сети путем отключения автомата, отвечающего за разрыв цепи питания осветительных приборов. За неимением такового, достаточно отключить общий автомат, который производит отключение всей сети питания квартиры;
Найти соединительную коробку, в которой расположены соединения (скрутки, если вы еще пользуетесь именно ими), затем проверить индикатором наличие электрического тока;
Необходимо разорвать связь в проводниках фазы и нуля. Для этого правильным будет заранее узнать, какой относится к фазе, а какой к нулю. Эти сведения нам понадобятся в дальнейшем.
Устанавливаем монтажную коробку на место постоянной дислокации выключателя света. Если же будет производиться установка наружного выключателя, то просто выбираем место на стенке, где вы его планируете установить;
Прокладываем трехжильный кабель от распределительной коробки до выключателя света. Производится это закрытым способом, в кабель-канале, либо открытым, при котором проводник крепится к стене металлическими или пластиковыми клипсами;
Разделываем концы провода, соблюдаем предельную осторожность и правильную постановку ножа, т.к. можно повредить изоляцию проводника не в том месте где это нужно, что в дальнейшем может привести либо к замыканию, либо последующим неприятным последствиям например, к возгоранию. Для того чтобы не произошло ни чего плохого, берем канцелярский нож и медленными, правильными, аккуратными движениями снимаем внешнюю изоляцию. Снимайте изоляцию ровно такой длины, сколько вам потребуется для соединения проводов в распределительной коробке и для подключения проводников к контактам выключателя;
Зачищаем каждый из трех проводов и раскладываем по направлениям монтажа. Снятие изоляции с отдельно взятой жилы дело весьма простое, достаточно лишь обвести канцелярским ножом вокруг провода и снять изоляцию. Длина очищаемого участка определяется исходя из применения, для соединения проводников между собой при помощи клеммы – 7-9 мм, для подключения к выключателю – 5-7 мм.

Далее нам необходимо будет обратиться к схеме подключения двойного выключателя света, из которой можно понять, как правильно подключить проводники и при этом не создать проблем себе и возможно даже соседям по лестничной площадке.

Схема подключения двойного выключателя на две лампочки

В связи с тем, что многие производители не всегда используют общепринятые цветовые схемы для обозначения проводников, на схеме подключения двойного выключателя мы будем именовать их номерными знаками. По правилам электротехники любое соединение проводников электрического тока должно производиться по правильной схеме – «от потребителя к источнику», этому мы и будем следовать.

Подключение начинается с соединения проводников и контактов выключателя. Для этого раскручиваем контактные болты в двойном выключателе, вставляем провода с номером 1 и 3 в зажимы выходных контактов выключателя. Провод с номером 2 подключаем к питающей шине двойного выключателя.

Первый провод вам необходимо подсоединить к питающему проводу первой лампочки либо группы ламп. Для этого соединяем два проводника при помощи клеммы. Вставляем провода в клеммный зажим и затягиваем болтики, исключая возможность движения провода внутри клеммы.

Второй провод подключаем по схеме, которая использована для подключения первого проводника, с той лишь разницей, что подключается проводник, питающий вторую группу ламп.

Третью жилу из трехжильного кабеля подключаем к фазному проводу, предварительно обязательно необходимо проверить отсутствие напряжения. Стоит соблюдать предельную осторожность при подключении фазного проводника, все дело в том, что при соединении фазного проводника существует опасность непреднамеренного поражения электрическим током.

Нулевые проводники от двух ламп, групп ламп освещения, в распределительной коробке очищаются от лакового покрытия и скручиваются в единый пучок и соединяются с помощью клеммного зажима с проводником идущего от распределительного щитка.

В разрыв, то есть на выключатель, делают именно фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выключено», правильным будет, если на патроне лампы не останется напряжение, а при подключении нуля в разрыв именно это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.

Представив следующую ситуацию можно в полной мере оценить опасность такого подключения. Перегоревшая лампа становится причиной необходимости достать из кладовки алюминиевую стремянку, которую придется ставить на бетонный влажный пол, вы вскарабкиваетесь на нее и производите замену сгоревшей лампы. На этом этапе и может произойти самое нехорошее. Так как в патроне имеется неразомкнутая фаза, существует большая вероятность прохождения электрического тока сквозь тело человека, за счет создаваемой цепи «патрон – человек – стремянка – бетонный пол ». Последствия могут быть от удара электрическим током,электрического ожога до смертельного исхода.

Из этого стоит сделать вывод, что не стоит производить работы, которые напрямую или же косвенно связаны с опасностью для здоровья и жизни человека, полагаясь на удачу и повсеместное «русское авось пронесет». К работе такого типа необходимо походить основательно, прорабатывая каждую деталь, не упуская ни единого момента. Ведь малейшая оплошность или недопонимание правильного протекания процесса может стоить вам здоровья или даже жизни!

В заключении можно сказать, что не всякий сэкономленный рубль может вам помочь, поэтому если возникают сомнения, в силах ли вы произвести установку своими руками, то лучшим и правильным выходом будет обратиться за помощью к профессионалам, которые пусть и не бесплатно, но зато быстро, надежно, и безопасно установят двойной выключатель и не только.

Схема подключения двойного выключателя на две люстры

Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы.

Чтобы подключить двойной выключатель на две лампочки, следует выбрать схему и правильно соединить провода сначала в распределительной коробке, а затем в осветительных приборах и выключателе.

Плюсы и минусы двойного подключения

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Если выключатель установить в простенке между двумя частями санузла, то выбрать клавишу не составит труда – она будет находиться со стороны нужного помещения

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

С целью экономии электроэнергии необязательно эксплуатировать обе лампочки одновременно. Для создания атмосферы отдыха достаточно включить только одну из них

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

На схеме показан вариант с применением двухжильного кабеля, без использования «земли». Нулевую жилу протягивают напрямую к осветительному прибору, а фазу подводят к выключателю, откуда она следует к лампочкам

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Ноль через распредкоробку отправляется прямо к лампам, подключенным последовательно, а фаза уходит на входную клемму выключателя. Но выход уже двойной: с каждой из выходных клемм уходит фазная жила к отдельной лампе

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Как и нулевая жила, заземляющая отправляется в распредкоробку, а затем соединяется с проводами ламп и подключается к металлическим деталям

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Поэтапная инструкция по монтажу

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены. Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап #1 – подготовка стен

Этап штробления стен рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный автоматический выключатель в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Штробы выбивают перфоратором, циркуляркой и даже вручную, однако для вырезания ровных канавок используют специальный инструмент – штроборез, оснащенный пылесосом

Система освещения деревянного дома отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно выбрать коробку. Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Схема соединения жил проста: нулевой провод от щитка скручивается с нулями двух подключаемых ламп, а фаза отправляется к выключателю. Две выходные фазы из выключателя идут к лампам – по одной на каждую

Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и соединение клеммниками.

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

Этап #3 – монтаж светильников

Как производится установка люстры с двумя лампами или двух раздельных светильников, зависит от многих факторов:

модели осветительного прибора;
готовности проводки;
основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

Чтобы установить люстру, необходимо совершить две операции: подвесить осветительный прибор на крючок или кронштейн и правильно соединить провода

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Двойной выключатель всегда подключается только к фазной жиле, идущей от распредкоробки, куда он попадает от электрощитка. Жилу вставляют в клемму, обозначенную «фаза L». От выходящих контактов L1 и L2 фазные жилы идут к лампам

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Галерея изображений

Фото из

Все работы по подключению электрооборудования в распределительном щите проводят квалифицированные электрики, обслуживающие дом. Самостоятельно вмешиваться в систему безопасности, расположенную на площадке, не рекомендуется

Для наружного типа проводки используют специальные материалы: кабель в прочной изоляции, керамические ролики, на которые он монтируется, и накладной выключатель. Более эстетично смотрятся изделия из одной коллекции

Если нет возможности арендовать штроборез, то канавки можно вырезать и циркуляркой, но это сложное и трудоемкое занятие. Чтобы штробы были ровными, рекомендуется предварительно сделать точную разметку на стенах

Для аккуратной установки выключателей используют подрозетники, как и для розеток. Это полимерные коробки из негорючего материала, которые необходимо закрепить в стенном отверстии. Установка выполняется на крепления, зазоры замазывают алебастром

Чтобы обеспечить собственную безопасность, во время электромонтажа необходимо использовать отвертки и плоскогубцы с изоляцией, а также специальные перчатки и приборы для измерения напряжения в электроустановках – тестеры и индикаторы

Чтобы выполнить скрутку или вставить провода в клеммы, концы жил необходимо освободить от изоляционной оплетки – зачистить. Для этого используют острый канцелярский или строительный нож, а также специальные клещи – стриппер

Традиционно для обозначения нагрузки жил используется цветовая маркировка: фаза – красный, коричневый, черный; ноль – синий или сине-белый; земля – зеленый или желто-зеленый. Однако установленные провода могут быть перепутаны, поэтому необходима перепроверка

Распределительные коробки и подрозетники имеют ограниченное внутреннее пространство, поэтому необходимо отрезать лишние провода. Однако всегда нужно оставлять небольшой запас для последующей замены электрооборудования или переподключения

Монтаж автоматического выключателя в щитке

Монтаж наружной проводки в деревянном доме

Инструмент для вырезания штроб

Оборудование отверстия под выключатель

Инструмент для электромонтажных работ

Как производится зачистка проводов

Цветовая маркировка жил для подключения

Длина проводов в коробках

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с диммером, обязательно изучите схему, так как монтаж таких устройств может отличаться.

Выводы и полезное видео по теме

Как правильно выполнить соединение проводов и установить приборы, лучше всего представить, просмотрев обучающее видео.

Двухклавишник на два светильника:

Нюансы подключения люстры:

Полезные советы по подключению:

Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.

Двойные выключатели используются для включения:

— Двух отдельных ламп, люстр, групп освещения

или

— Светильника (люстры, бра) у которого несколько плафонов или ламп, которые разделены на две группы

Наглядно, эти системы управления светом показаны на изображении ниже:

В первом случае, каждой клавише механизма, соответствует своя люстра.

Схема подключения двойного выключателя на две лампочки

Если планируется включать два различных источника света — то в такой системе применяются трехжильные кабели (для квартиры это ВВГнг-LS 3х1,5). Они прокладываются от распределительной коробки до каждого компонента: Источника тока – электрического щитка, двух независимых светильников и двухклавишного выключателя.

Схематически же это выглядит следующим образом:

Схема подключения двойного выключателя к люстре с двумя лампами

Для случаев, когда 2-ой выключатель управляет 2-мя лампами (или их группами) одной люстры, электропроводка делается по-другому. Главное отличие — использование вместо двух трехжильных кабелей, идущих до светильников, одного четырехжильного.

Схема при этом следующая:

Схематически это выглядит так:

Кроме того, хапомните если:

— в подрозетнике, где должен стоять выключатель, находятся три провода – то, скорее всего, механизм используется двухклавишный.

— из потолка, в месте установки люстры, выходит 4 жилы, то там устанавливается светильник под двухклавишный выключатель, с двумя или более плафонами.

— к источнику света подходят лишь три провода, а выключатель на стене двухклавишный, то наверняка где-то есть еще вывод под светильник.

При выполнении работ по монтажу электрических сетей освещения 220В бытовых и промышленных помещений, часто возникает необходимость управления несколькими приборами освещения из одной точки. Для этих целей используется выключатель с двумя клавишами. Устройства такого исполнения обеспечивают включение и выключение осветительных приборов, имеющих две и больше лампы. Иногда, схема размещения электропроводки сети освещения предусматривает управление несколькими группами светильников или отдельных ламп на одном светильнике. Двухклавишный для этих целей также подходит.

Для правильной работы двойного выключателя необходимо правильно осуществить его подключение. При этом следует придерживаться определённой последовательности действий для обеспечения личной безопасности и безопасности окружающих. Рекомендации по безопасному монтажу на две лампочки рассмотрены ниже.

Подготовительные работы

Подготовка к монтажу электрических коммутационных аппаратов (в этом случае выключателей) предусматривает понимание их устройства, назначения, исполнения, принципа работы и наличие инструмента для их установки в бытовых и промышленных условиях.

Регулирование количества включённых приборов освещения осуществляется за счёт выключателя, имеющего дополнительный отходящий контакт и отдельную кнопку управления. Размерами он обычно не отличается от одноклавишных. Это сделано для удобства замены их друг на друга. Главное отличие состоит в их коммутационной «начинке».

Устройство на две клавиши имеет рабочую часть, включающую три контакта. Один из контактов входящий, а два остальных — отходящие. Исходящие контакты имеют независимое друг от друга управление включением и выключением.

В процессе установки его располагают таким образом, чтобы отходящие контакты располагались вверху. Это обусловлено общепринятыми стандартом положения вкл./выкл.

Рабочая часть двухклавишного выключателя (слева)

На клемму приходящего контакта подключают фазный провод, приходящий от распределительной коробки. На клеммы отходящих контактов устанавливаются фазные провода потребителей: отдельных ламп одного светильника, отдельных светильников, отдельных групп светильников.

Нулевой провод (рабочий ноль) к потребителям выводится из распределительной коробки, и не проходит через выключатель.

По своему исполнению двухклавишные модели разделяются на модели для установки непосредственно на стену (для открытой проводки), и модели для внутренней установки в стене (для скрытой проводки).

Выключатель для открытой проводкиВыключатель для скрытой проводкиСхема подключения двухклавишного выключателя на две лампочки

Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Подключение двухклавишного выключателя при наличии в сети заземляющего проводника

Современная электрическая сеть предусматривает наличие заземляющего проводника в питающих сетях всех электрических потребителей. В сетях электропроводки домов советского времени такой проводник отсутствует. Да и во многих частных постройках не всегда он есть, особенно в сетях освещения. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов.

Поэтому объективно будет рассмотреть схему подключения двухклавишного выключателя для проводки без заземляющего проводника.

Подключение двухклавишного выключателя в бытовую сеть без заземляющего проводника

На данной схеме приведён пример подключения двух ламп одного светильника, либо двух независимых светильников. В этом случае фазный провод приходит на входную клемму выключателя и через независимые отходящие контакты направляется к потребителям двумя отдельными проводами.

Для большей наглядности приведена схема подключения двух независимых групп ламп, либо светильников, соединённых последовательно.

Управление двумя независимыми группами потребителей освещения

При использовании такой схемы, подключение рабочей части устройства не меняется и выполняется аналогично предыдущему примеру.

Какие инструменты и материалы понадобятся для монтажа двойного выключателя

Для выполнения монтажа понадобится следующий инструмент. Рассмотрено для моделей двух стандартных исполнений.

выключатель для открытой проводки:

Электродрель.
Сверло диаметром 6 мм (для дерева) или бур диаметром 6 мм (для бетонной, кирпичной стены).
Отвёртка крестовая для зажатия провода в клеммных контактах и крепления корпуса выключателя.
Отвёртка — индикатор для определения наличия напряжения в сети.
Нож для зачистки изоляционного слоя провода. (при отсутствии специального инструмента для снятия изоляции с кабельно проводниковой продукции). А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов (кабеля).
Пассатижи для обжатия гибкого провода. Если провод монолитный, пассатижи могут не понадобиться. Но также можно использовать обжимные наконечники, соответствующие сечению провода (для гибкого провода).
Дюбель с пробкой 6х40 (указан стандартный размер, он может изменяться в зависимости от местных условий).
Маркер или фломастер для нанесения маркировки «фаза/ноль» на провода (из соображений безопасности).

Для обеспечения безопасности от поражения электрическим током, весь инструмент должен быть с изолированными ручками, обеспечивающими изоляцию металлических частей инструмента от рук монтажника. На качественном инструменте указан класс изоляции либо предельная величина напряжения, в сети которого разрешено работать таким инструментом.

Набор отвёрток с изолированными ручками + индикатор напряжения

Выключатель для скрытой проводки.

Для установки выключателя в сеть со скрытой проводкой, понадобится тот же набор инструмента что и в предыдущем примере, но с существенным дополнением. Вам понадобится перфоратор со специальной оснасткой — коронкой для сверления отверстий стандартного образца в бетонных и кирпичных стенах. Так как рабочая часть утоплена в стену, без перфоратора не обойтись.

Коронка на перфоратор под розетку, выключатель

А также понадобится специальная строительная смесь для фиксации в просверлённом отверстии пластикового корпуса выключателя. Для этой цели подойдёт строительный гипс, штукатурка и др.

Инструкция подключения

Рассмотрим процесс монтажа на примере выключателя для скрытой проводки. Этот процесс предпочтительнее, так как эстетика домашнего интерьера предусматривает наличие скрытой проводки.

1. Сверлим отверстие в стене с помощью перфоратора и специальной коронки.

Сверление отверстия под выключатель

2. Удаляем стамеской или отвёрткой разрушенные элементы стены.

Удаление элементов стены

3. Проверка соответствия отверстия размерам пластикового корпуса выключателя.

Проверка диаметра и глубины отверстия

4.Пробивка штраба для электропроводки. (Спуск до плинтуса, как в этом примере, или до распределительной коробки).

Штраб для электропроводки

5.Вырезание шаблонного отверстия в пластиковом корпусе выключателя для электропроводки.

Вырезание отверстия под провод

6.Смачивание водой подготовленного отверстия для лучшего контакта со строительной смесью-фиксатором.

Смачивание поверхностей

7.Нанесение строительной смеси в отверстие и установка корпуса.

Нанесение смеси

8. Установка пластикового корпуса.

Фиксация необходимого положения

9. Удаление лишнего раствора смеси.

Удаление смеси

10. Выравнивание поверхности раствора.

Зачистка и выравнивание поверхности

11. Окончательное положение корпуса выключателя после затвердения раствора.

Выполнен монтаж пластикового корпуса

12. Следующий этап — подключение рабочей части выключателя и установка его в корпус.

Для безопасной работы отключаем напряжение сети, в которую подключаем устройство. Предварительно определяем фазный и нулевой провода с помощью индикатора напряжения. Маркируем провода, чтобы в дальнейшем не запутаться.

По окончании установки пластикового корпуса и затвердеванию смеси, заводим фазный провод в корпус выключателя. Подключаем фазный провод на клемму приходящего контакта устройства.

Подключение фазного провода

Два отходящих фазных провода подключаем, соответственно, на отходящие клеммы контактов. Получаем следующее.

Подключенная рабочая часть выключателя

Далее, фиксируем рабочую часть в пластиковом корпусе с помощью металлической рамки.

Фиксация рамки

13. Осталось лишь установить клавиши выключателя и он готов к работе.

Установка клавиш выключателя

При условии, что светильники уже подключены, подаём напряжение в сеть и проверяем работу.

Для большей наглядности процесса подключения ниже приведён видеоролик на эту тему.

Как установить и подключить выключатель на две клавиши своими руками: видеоВозможные ошибки и пути их решения

При подключении рабочей части можно перепутать фазный и нулевой провод, чтобы этого избежать, необходимо своевременно их промаркировать.

Положение клавиш выключателя стандартно устанавливается следующим образом:

Общепринятое положение клавиш при включённом и отключённом режиме

Установка выключателей — не особо трудоёмкий, хотя и многоэтапный процесс. При соблюдении вышеуказанных рекомендаций и их последовательности, проблем возникнуть не должно. Необходимо помнить главное правило электриков. Перед началом работы (монтаж, ремонт электрических приборов и оборудования) отключи питание в сети и проверь отсутствие напряжения на рабочем месте. Очень важно принять меры для ошибочного включения напряжения в сети. Для того чтобы никто не включил автоматический выключатель, который вы отключили перед началом работы, по ошибке, на нём следует вывесить плакат «Не включать, работают люди!» либо запереть этот автомат в боксе на замок (если такой есть). Безопасность прежде всего!

Как подключить две лампочки на двойной выключатель?

Что такое двойной выключатель и где применяется?

Двойной выключатель используется для управления двух электрических приборов одним устройством либо для включения и выключения двух групп на одном бытовом приборе.

Зачастую такие выключатели используются для включения разных секций многоламповых люстр – клавиши выключателя отвечают за разные группы лампочек в люстре, при нажатии обеих кнопок загораются все лампочки в люстре.

Перед тем как устанавливать выключатель необходимо провести этап подготовительных работ:

приобрести выключатель, который подходит вашим требованиям;
изучить особенности расположения контактов;
подготовить место для проведения работ и необходимые инструменты;
тщательно придерживаться правил безопасности.

Устройство двухклавишного выключателя

Все двухкнопочные выключатели трехконтактные – имеют один ввод, а выводов два. Провод с фазой необходимо подключить к общему вводу, а выводы включают и выключают разные секции в бытовых приборах.

При монтаже выключатель располагают так, что контакт ввода находится снизу, а выводы, предназначенные для подключения осветительного прибора – сверху. Так как такой выключатель трехконтактный, то и зажимов под провода предусмотрено также три.

Почему фаза должна разрываться выключателем?

Какой бы не была конструкция электроприбора, фаза должна разрываться выключателем. Это необходимо для обесточивания электроприборов.

Таким образом, при ремонтном обслуживании прибора (например, при замене перегоревшей лампочки) обеспечивается безопасность при включенном автомате.

Схема подключения двойного выключателя

Перед установкой выключателя необходимо отключить поступление электротока на распределительном щитке и убедиться, что на проводах нет электронапряжения. От электрощита в распределительную коробку идут синий и красный провода, отвечающие за ноль и фазу соответственно.

Для подключения двойного выключателя необходимо соединить между собой нулевые провода светильников и электрического щита, а к фазному проводу электрощитка подключить провод, который подсоединяется к общему контакту выключателя.

Таким образом, с выключателя выходит синий провод (фаза первого светильника) и желтый (фаза второго светильника). Каждый из них подключается к соответствующим фазным проводам каждого светильника.

В коробке распределения они подключаются к нужным лампочкам или светильникам. То есть эти провода являются коммутируемыми фазами разных групп электрических приборов.

К синему проводу (нулевому) на распределительном щите подключается синий провод (нулевой), который идет на электроприбор. Выключателем соединяются фазы двух секций светильника.

Выполнив все соединения необходимо проверить правильность проведенной работы. Если сделано се правильно, то можно переходить к спайке и изоляции.

Особенности подключения или как не допустить ошибок

Соединяя провода одного и того же цвета можно использовать винтовые соединители, которые просты в использовании и очень надежны. Такое соединение важно применять при одновременном использовании медных и алюминиевых проводов.

Ведь соединив такие провода, напрямую зачастую возникает окисление, контакт становится неплотным и может вызывать нагрев провода, что в свою очередь может привести к выгоранию и пожару.

Что такое проходной выключатель и где его используют?

Выключатель, который выключает и включает электроприборы с двух разных мест, называется проходным. Применяют их для рационального использования электричества. Например, в длинном коридоре удобно включать свет в одном конце, а выключать в другом.

Выключатель проходного типа имеет три контакта для подводимых проводов. Чтобы иметь возможность управлять электроприборами из нескольких мест, необходимо использовать четырехконтактные или шестиконтактные выключатели перекрестного типа.

Схема подключения проходного выключателя

Двойной переходной выключатель имеет две независимых друг от друга группы контактов. Чтобы подключить такой выключатель необходимо соединить нулевой провод электрощита с нулевым проводом распределительной коробки, а затем соединить эту коробку с лампой.

Это действие необходимо выполнить для первого и второго переключателя. После этого нужно соединить между собой переключаемые контакты обоих переключателей. Затем из каждого переключателя выводится кабель, монтируются светильники и параллельно соединяются друг с другом.

Когда эта работа выполнена, можно переходить к установке распределительной коробки. В нее вводят кабель, идущий со светильника и провода от переключателей и электрощита. Для выбора расположения распределительной коробки нужно найти такое место, чтобы она никому не мешала и требовала короткие провода.

После выполнения работ необходимо сделать проверку – пощелкать переключателем и посмотреть искрит или нет.

Проверка устройства защитного отключения на срабатывание

УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

Выполнить проверку можно несколькими способами:

нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;имитировать утечку электротока с помощью реостата.

Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

Как подключить двойной выключатель на две лампочки? Схема подключения двухклавишного выключателя

Что обязательно нужно учесть при выборе летнего лагеря для своего чада Учебный год только что закончился, а значит, самое время подумать о том, в каком лагере будут отдыхать ваши дети этим летом. Вам стоит начать изучать.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

О чем сожалеют люди на смертном одре: откровения медицинских сестер Человеческая жизнь коротка. Но зчастую люди задумываются о том, что можно было сделать и исполнить, когда уже слишком поздно.

Почему вы никогда не видели птенца голубя? Отправьтесь на любую городскую площадь, и, без сомнения, вы увидите сотни голубей, которые летают возле прохожих. Но, несмотря на такое большое количе.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Схема подключения двойного выключателя на две лампочки
Схема подключения двойного выключателя

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя. где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Схема подключения двухклавишного выключателя

Подключение двухклавишного проходного выключателя

Одноклавишные выключатели все меньше используются в современных квартирах с трех- или пятиламповыми люстрами. Предлагаем рассмотреть, как подключить двухклавишный выключатель с подсветкой, с розеткой, также фото и схема в нашей статье.

Типы выключателей

Существует два способа подключения проводов к выключателю света: винтовыми зажимами и самозажимными клеммами. В первом случае, кабеля размещаются в специальной колодке и стянуты винтом. Единственный недостаток такого соединения в том, что со временем винты раскручиваются и нуждаются в подтяжке. Т.е. в любой момент может произойти мини-замыкание.

Крупные производители используют для создания своей продукции второй вариант. Он считается более дорогим, но и обладает большей эффективностью. К тому же, в последнее время все чаще стала использовать модульная технология.

Схема: пример подключения двухклавишного выключателя

Как подключить выключатель

Ниже мы представили схему работы выключателя и его установки. Двухклавишный евровыключатель – это два одинарных прибора, но в одном корпусе. Их фазы объединены, и в тот момент, когда у одного перемыкает контакты (и он начинает подавать питание на свою группу приборов), второй обрывает цепь, и перестает принимать сигналы от кабеля фазы от розетки или проводки в квартире. Это происходит, потому что провод с заземлением и нуль фазы присоединены напрямую к светильнику, а через выключатель проходит фаза.

Схема подключения двухклавишного выключателя к люстре

Для работы понадобится:

ПлоскогубцыОтвертки (индикатор, плоская и крестовая)Канцелярский ножУровень.

Первоначально отключаем электричество. Далее нужно подготовить провода в установочной коробке, для этого зачищаем их плоскогубцами. Необходимо оставить приблизительно 10 сантиметров провода, лишнее отрезаем канцелярский ножом. Теперь можно соединять проводку и провода выключателя. Если проводка трехфазная, то особого труда этот процесс не составит.6 просто соединяем соответствующие по цветам кабеля к 3 фазам и нулю.

Если же проводка двухфазная, то нужно скрепить клеммой провода выключателя, и получив в итоге две шутки вместо трех, присоединить их к питанию электрической сети.

Установите защитные пластины и включите питание. В идеале, оба переключателя должны быть в верхнем или нижнем положении, когда свет выключен. Если необходимо, снимите второй электрический выключатель, поверните его на 180 градусов в коробке, затем установите его как две позиции тумблера.

Видео: Как подключить двухклавишный выключатель

Подключать люстру также не сложнее. Определенные лампы объединяются в группы, причем если групп может быть, только две, то ламп – любое количество: с двумя рожками, пятью или даже шестью.

Установка выключателя

Основная сложность заключается не в подключении проводов на две независимых лампы. А в установке выключателя в разветвительную коробку. Импортные выключатели (simon, wessen, lezard, schneider electric, anam, legrand-легранд, valena).

Нужно при помощи отвертки закрепить выключатель непосредственно в установочном отверстии и закрутить его винтами или болтами (которые чаще всего идут в комплект). После устанавливаем не него коробку с клавишами, прижимаем и закрепляем (если нужно), болтами поверх.

Очень интересная практика – монтаж выключателя с индикацией скрытой установки. Этот вид электроприборов популярен в «умном» доме и в квартире, где дизайн и стилистика играет большую роль. Его установка производится в углублении в стене, от распределительной коробки к кабелям проводки, все полностью аналогично обычному монтажу, но на завершающем этапе нужно прикрепить специальную закрывающуюся крышку (иногда используются датчики с перекидной заслонкой).

Рассмотрим процесс установки, если есть две сети электричества. Объединяем одну сеть – в одну группу, вторую – в другую. Теперь соответственно соединяем кабеля. Один провод должен замыкаться, когда размыкается другой, так что внимательно проверяйте соединения.

Один выключатель на две лампы

Как уже говорилось, приборы контролируют две группы светильников, а значит можно установить ванную и коридор на двуклавишный выключатель. Для этого провода от обеих ламп выводим к проводам и месту расположения выключателя, объединяем каждый из них в отдельные группы, соединяем клеммами и крепим к выключателю. Для больших помещений рекомендуем прочитать статью, как подключить проходной двухклавишный выключатель.

Точно также производится и установка выключателя освещения на две комнаты.

объединяйте группы продуманно (к примеру, кухня-туалет, коридор-ванна, гостиная-комната, и т.д.) тогда не будет перерасхода кабеля
устанавливайте выключатели в зонах досягаемости: не за креслом или шкафом
на светильник и вентилятор нужно подсоединять более мощный выключатель, учитывая, что помимо основных кабелей, там есть провод, отвечающий за питание непосредственно вентилятора
советуем использовать выключатели с индикацией simon
чтобы правильно подключить прибор, обязательно нужно просмотреть разводку проводки, особенно это касается при подключении к двум источникам питания
если ранее подобного опыта работы не было, советуем предварительно просмотреть видео, как устанавливается выключатель.

Как подключить двухклавишный выключатель. Схема подключения

У многих из нас возникает вопрос: Как самому подключить двухклавишный выключатель?- вопрос простой, нужно только немного разобраться в способе такого подключения. Рассмотрим первоначально более простые схемы с подключением выключателя света на две клавиши. Способ подключения двухклавишного выключателя света в общем то ничем не отличается от подключения выключателя с одной клавишей.

Преимущество в установке и в подключении двухклавишного выключателя состоит в том, что при подобных электрических схемах с применением выключателя на две клавиши, можно как бы управлять освещением.

Схема подключения двухклавишного выключателя

Наглядный пример такого выбора освещения представлен в электрической схеме рис.1, когда в электрическую цепь светильника. включается либо одна лампа либо другая, либо включаются все две лампы. Выключатель здесь так же подключается в электрической цепи последовательно на фазном проводе. Лампы в люстре подключены параллельно, #8212 внешнему источнику электрической энергии.

Подключение люстры-к двойному выключателю

При подключении люстры с тремя лампами к двухклавишному выключателю света рис.2, нулевой провод в данной схеме подключения является общим на две группы ламп, то есть выбор освещения люстры имеет подключение:

Подключение двух люстр

Подключение двухклавишного выключателя света в данной схеме, с подключением двух светильников, #8212 типично как и для других представленных электрических схем. Схему можно представить, как подключение двух люстр с управлением через двухклавишный выключатель (рис. 3).

Как подключить люстру-на 6 ламп

Подключение люстры с шестью лампами через двухклавишный выключатель света рис.4 указывает на способ такого подключения ламп. Здесь так же все просто. Провода L1 и L2 от выключателя имеют разветвление как и нулевой провод,- на две группы ламп светильника.

Монтаж с последующим подключением двухклавишного выключателя света для подобного типа светильника,- не требует подробного объяснения. Выбор освещения от двухклавишного выключателя осуществляется следующим образом включения ламп, где в электрическую цепь включается:

первая группа из трех лампвторая группа из трех лампсветильник полностью #8212 из шести ламп.

Как разобрать двуклавишный выключатель света

Разборка двухклавишного выключателя первоначально проводится со снятия двух клавиш,- с последующей разборкой.

Как подключить двухклавишный выключатель

На фотоснимке ниже, наглядно показан способ соединения проводов к винтовым контактам двухклавишного выключателя.

Провод с фазным потенциалом соединяется к одному винтовому контакту двухклавишного выключателя. Два других провода поступающих на нагрузку,- по отдельности соединяются к контактам от двух клавиш выключателя, как это показано в представленных электрических схемах.

Как установить и подключить выключатель света

Время от времени у каждого человека, активно использующего освещение в доме, возникает необходимость в замене вышедшего из строя или из моды выключателя. Далеко не всегда это может сделать квалифицированный специалист – мастер-электрик, поэтому знать азы самостоятельного монтажа необходимо для собственного спокойствия. Важно знать, как установить выключатель света, чтобы работа, выполненная своими руками, была качественной.

Выключатель: история и эволюция

Привычные сегодня выключатели появились в конце 1870-х годов, благодаря изобретению Эдисона. Уже через несколько лет – в 1893 году свет увидел прообраз современного выключателя – рубильник с пружинным механизмом и автоматом. В начале ХХ века выключатели стали потихоньку обретать свою привычную форму. В конце 40-х начале 50-х годов XX века, стали появляться изделия одноклавишные, позднее приобрести стало возможно и варианты с 2-3-мя клавишами. Сегодня этот элемент домашней электросети оснащается подсветкой, имеет различные формы и уже не кажется, чем–то необычным.

Выбор регулятора освещенности: с одной или двумя клавишами?

Удобство управления светом в помещении зависит от многих факторов:

собственного вкуса
расположения комнат
интенсивности освещения.

Одно- и двухклавишные элементы включения/выключения являются оптимальным решением для бытовых целей, поскольку отлично справляются с нагрузкой, но не выдержат, если придется работать с мощными профессиональными осветительными приборами– это важно учитывать.

Они подходят для работыкак со старыми лампочками накаливания, так и с новыми, современными изобретениями — люминесцентными осветительными приборами или диодными лампами, лентами.

Количество клавиш напрямую зависит от поставленных перед изделием задач – так, для включения света в санузле раздельного типа, лучше приобретать элемент с двумя клавишами, чтобы экономить электроэнергию. В небольших помещениях идеален одноклавишный вариант.

Хитрости выбора контролера освещения: подключение без проблем

Прежде чем переходить к подключению, важно узнать хитрости выбора. Сегодня существует множество моделей, позволяющих контролировать уровень освещения в комнатах. Если выбор пал на реостатные модели, то важно помнить, что они позволяют выбирать уровень света, плавно регулировать яркость свечения лампочки. Вместе с тем, такой вариант является самым выгодным, но он пригоден только для самых простых ламп накаливания и, установив такой контроллер света,придется все время пользоваться исключительно им.

Корпус должен быть выполнен из прочного и обязательно огнестойкого пластика. Внутренняя основа может быть выполнена из керамики. Если установлена подсветка, что очень часто используют в современных моделях, то необходимо помнить, что такой выключатель все время находится под напряжением.

Как правильно установить элементы регулирования: определение количества света, подготовительные работы, подключение и инструменты

Прежде чем приступать к установке, необходимо определиться с тем, где будут расположены выключатели, поскольку от этого зависит удобство управления светом в помещении.Подключение само по себе не сложное, поэтому желаемое количество света легко достичь. После этого важно проверить наличие всех необходимых для работы инструментов:

выключатель/и
распределительная коробка
провода для соединения
изолента.

Монтажные работы: способы установки элементов подключения света

Существует несколько способов, как правильно подключить контроллеры света. Все они не сложные, нетребуют много времени и сил, но некоторые знания в этом деле обязательны, чтобы потом источники света радовали глаз и могли отвечать потребностям людей.

Иногда включать/выключать свет в комнатах необходимо из разных мест, особенно если помещение большое. Для этой цели, обычно устанавливаются разные светильники. Пример, человек захочет управлять освещением в комнате из прихожей и, собственно, из самой комнаты, в люстре находится 4 — 5 лампочек, именно для этого необходимо знать, как подключить свет через выключатель, чтобы играть с освещением по собственному желанию.

По сути, необходимо сделать так, чтобы управлять можно было разными группами лампочек в люстре, например, в комбинации 1, 2, 5-4-5 штук одновременно.

Для того, чтобы изменять количество лампочек в группе и необходимо знать, как подключить выключатель света.

Схема подключения

Чтобы произвести подключение,потребуются непосредственно сами элементы управления – одинарные или двойные – зависит от нужды и желания самих людей, делающих ремонт. Удобнее пользоваться двухклавишными проходными выключателями, если речь идет о прихожей.

Вот так он выглядит в разобранном состоянии, полностью готовом к установке:

У двойного или, как его еще называют, двухклавишного элемента управления освещением — имеется всегдашесть контактов — соответственно, два входа и четыре выхода. Подключение производится исходя из этих особенностей.

Схема подключения выглядит так:

По сути — это два одинарных элемента, соединенных в одном надежном корпусе. Здесь видно, как подключить двойной выключатель света, чтобы дальнейшая эксплуатация была максимально безопасной для человека, удобной и практичной.

Схема, предназначенная для управления освещением одновременно из трех мест в помещении, мало чем отличается от предыдущей. Разница заключается в том, что в нее включен еще один элемент двойного типа — перекрестный, которыйотличается от одинарных и двойных, так как имеет четыре контакта, а не шесть, как ранее – по два входа и два выхода, соответственно. Во время нажатия на двойной спаренный выключатель, сразу же срабатывают на переключениедва независимых друг от друга контакта.

Важно отметить, что общее количество мест управления освещением с одного выключателя, установленного в комнате, не ограничивается двумя или тремя, оно может без труда достигать и пяти — шести. Это осуществляется следующим способом — выключатель используется одинарный на три контакта, в связке с ним, установлен еще один —на четыре контакта.

Начало работ по созданию идеального света в помещении

Необходимо проверить наличие всех инструментов заранее, чтобы подключение прошло спокойно, поскольку потом оставлять недоделанный элемент управления будет просто опасно. После этого, следует проверить, исправно ли работает проводка и осветительные приборы, установленные в помещении.

Одноклавишный вариант встроенного типа, устанавливается обычно в коридоре или прихожей. Таквыглядят одно- и двухклавишный варианты:

С помощью этихразработок удобно создавать идеальное освещение в коридоре.

Схема подключения одноклавишного выключателя — самая простая, поскольку на один выключатель приходится всего 2 провода. Подключить выключатель света на одну лампочку можно с квартирного электрощитка, здесь фаза — провод красного цвета, ноль — провод синего цвета. Напряжение приходит в распределительную коробку, которая располагается в коридоре.

Фаза соединяется в распределительной коробке с проводом красного цвета, который идет непосредственно на выключатель. С него провод, обозначенный на схеме оранжевым цветом, уходит обратно в распределительную коробку, где соединяется с проводом также оранжевого цвета, идущему в осветительный прибор, являющегося одновременно нагрузкой в этой схеме.

Ноль в свою очередь соединяется в распределительной коробке с проводом, обозначенным синим цветом, который сразу уходит на лампочку. Для соединений проводов в распределительной коробке удобно использовать клеммы – с ними подключение пройдет быстрее и надежнее.

Важно помнить. Выключатель всегда должен разрывать именно фазу, но не ноль.

При замене лампы, достаточно будет отключить всего лишь выключатель, и в патронене будет напряжения. Если же перепутать и разорвать ноль, то при замене лампы, она в любом случае останется под напряжением. Так происходит, если выключатель снабжен светодиодом, который всегда светится в темноте. Подключение новых элементов в этом случае будет происходить под напряжением.

Нюансы работы: подключение света

Существует два типа установки – с открытой и закрытой проводкой. В том случае, если речь идет об установке с открытой проводкой, то на помощь придет подрозетник, который устанавливается в стене. На него уже и крепится выбранный выключатель по приведенной выше схеме.

Крепления производятся шурупами, дюбелями или саморезами – выбор крепежей зависит от материала стены и типа выключателя. Отверстия, в которые потом будет закручен выключатель, сверлятся заранее при помощи дрели. После соединения проводов накладывается изолирующая крышка и завинчивается при помощи специальных зацепок. Клавиша, при помощи которой будет производиться регулирование количества света в помещении, ставится в самую последнюю очередь. Как видно подключение света – дело доступное для большинства людей, необходимо лишь внимательно изучить инструкцию и действовать по схеме.

Вот так выглядят подрозетники:

Так – разобранные выключатели, готовые к установке

На видео можно посмотреть весь процесс работ и наглядно увидеть все особенности, которые могут поджидать человека во время установки:

Установить выключатель самостоятельно можно, даже не имея специального образования. Сложности могут поджидать лишь тех, кто боится работать с напряжением, так как им придется преодолевать свой страх. В остальном, сегодня имеются подробные пособия и видеоуроки, позволяющие произвести любые работы самостоятельно, не прибегая к помощи мастеров, которых иногда приходится ждать по нескольку дней. Однако, если человек чувствует в себе неуверенность или боязнь – лучше не рисковать и не экспериментировать, а воспользоваться услугами специалиста – так безопаснее и надежнее. Таким образом, подключение не отнимет много сил, времени и нервов.

Простые полезные советы

Простой и прочный древесный клей: Клей для дерева можно сделать самому. Достаточно взять немного творога и растворить его в нашатырном спирте. На 100гр. нашатырного спирта, 25гр. творога. Древесные поверхности нужно тщательно подогнать друг к другу, чтобы не было щелей, намазать и плотно скрепить струпцинами.

Выключатель на трубке пылесоса: Некоторые современные пылесосы снабжены выключателем на шланге. Это очень удобно. Но если в вашем пылесосе такого выключателя нет, не беда. Его можно сделать самостоятельно. На корпус пылесоа нужно вывести розетку, а к шлангу прикрепить липкой лентой шнур с вилкой и выключателем.

Комментариев пока нет!

Как подключить двойной выключатель на четыре лампочки

Главная » Разное » Как подключить двойной выключатель на четыре лампочки

Схема подключения двухклавишного выключателя на четыре лампочки

У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения. Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными вариантами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. Иначе, люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Тем не менее, это не такая уж сложная задача, если знать и соблюдать определенные правила и порядок действий.

Подключение люстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные – фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

Далее выполняется процедура соединения. Ноль, выходящий из люстры , соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

Как подключить люстру на 3 лампочки к двойному выключателю

В каждом плафоне трехрожковой люстры имеется патрон для вкручивания лампочки с двумя контактами – под фазу и ноль. Фазные провода окрашиваются в разные цвета, а нулевой чаще всего бывает синего цвета.

Подключение люстры выполняется так же, как и с двумя лампочками, только одна из клавиш включает один светильник, а другая – сразу два рожка. При желании назначение клавиш можно поменять. В случае одновременного включения – загораются сразу все лампочки.

Чтобы добиться нужного результата, все действия следует выполнять по определенной схеме. Как обычно, нулевые провода с каждого патрона объединяются в центре, а фазные проводники оказываются разделенными на две группы. Провода люстры соединяются с потолочными проводниками при отключенном напряжении. Подключение заземления выполняется при наличии соответствующих проводов.

Схема подключения люстры с двойным выключателем на 4 лампочки

В классическом варианте рассматривается люстра с четырьмя лампочками, двухклавишный выключатель и три провода, выходящие из отверстия в перекрытии. В новых домах предусматривается еще и четвертый – заземляющий провод, используемый при наличии в люстре такого же проводника. Все соединения выполняются путем скрутки и затем тщательно изолируются.

Подключение может быть выполнено в двух вариантах. В первом случае схема будет выглядеть как 1+3, то есть поочередно включается одна или сразу три лампочки. Вторая схема представляет собой 2+2, когда по очереди включаются две лампочки. Этот способ не совсем экономичный и применяется для освещения больших помещений, когда одной лампы недостаточно, а трех – слишком много. Одновременное нажатие обеих клавиш позволяет включать сразу все четыре рожка.

Для этого существуют определенные схемы подключения. Провод входящей фазы от сети через распределительную коробку соединяется с проводником, уходящим к выключателю. Далее выполняется его подключение к контакту входа, где он и находится постоянно. Вторая жила, соединенная с контактом клавиши, уходит к распределительной коробке и соединяется с проводом, подведенным к месту установки люстры . В этом месте провода сети и светильника соединяются между собой.

Таким же образом подключается контакт другой клавиши. Разница между правой и левой клавишей заключается в количестве фазных проводов от люстры , соединяемых с каждым из проводов сети. Нулевые провода также соединяются друг с другом. Варианты подключения можно регулировать, чтобы сделать использование осветительного прибора максимально удобным.

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять лампочек считается более сложной из-за большого количества проводов, с которыми нужно правильно разобраться. Используемый при этом двухклавишный выключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают поочередно отдельными группами, позволяя существенно экономить электроэнергию.

Схема подключения предполагает определенный порядок действий. Прежде всего нужно определиться с общим проводом, выходящим из люстры , который является нулевым. Его нужно пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

Из отверстия в потолке также выходит нулевой провод, на котором отсутствует напряжение. Проверка каждого проводника осуществляется с помощью индикатора. Провода, находящиеся под напряжением, будут фазными. Нулевую жилу нужно также пометить изолентой. После этого люстру можно подвешивать на крюк и соединять провода.

Вначале соединяются нулевые жилы, а затем – фазные. При включении первой клавиши загораются два светильника, а вторая клавиша включает остальные три лампочки. Они могут включаться поочередно или все вместе. Если с первого раза не удалось добиться желаемого результата, необходимо вновь отключить электричество и поменять порядок соединения фазных проводов.

Данная схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых лампочек. Размеры люстры должны соответствовать площади помещения, где планируется ее установка.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры . Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа – две лампочки, 2-я группа – четыре лампочки, третий режим – включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники – фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры , а фазные – с соответствующими группами фазных проводов, распределенных заранее.

Подскажите пожалуйста, схему подключения двухклавишного выключателя и 4 лампы.
Лампы должны загораться так:

включил 1 клавишу, загораются 2 лампы.
включил 2 клавишу, загораются другие 2 лампы.

От щитка идет кабель в распаечную коробку, 3х жильный и на этом обрывается.
Все кабели 3х жильные.

P.s. Пожалуйста подробнее, т.к новичок в этом деле (подключал розетки только).

По-хорошему, от коробки до выключателя нужен четырехжильный кабель. При этом, РЕ-проводник в коробке выключателя изолируется.
По-плохому делают так:

РЕ (защитный ноль) от щитка и от ламп соединить вместе;
N (рабочий ноль) от щитка и от ламп тоже соединить вместе;
L (фаза) от щитка соединить с одним из проводов (точнее – с белым), идущих к выключателю;
Остальные два провода от выключателя отметить с обоих концов цветом (например, желтым) и соединить с фазными, идущими на светильники.

Igor.O. Как то вот так:

И как тут понять новичку?
Где фаза, где ноль и что означают все эти цифры?

Марсик написал :
По-хорошему, от коробки до выключателя нужен четырехжильный кабель. При этом, РЕ-проводник в коробке выключателя изолируется.
По-плохому делают так:

РЕ (защитный ноль) от щитка и от ламп соединить вместе;
N (рабочий ноль) от щитка и от ламп тоже соединить вместе;
L (фаза) от щитка соединить с одним из проводов (точнее – с белым), идущих к выключателю;
Остальные два провода от выключателя отметить с обоих концов цветом (например, желтым) и соединить с фазными, идущими на светильники.

Сейчас предоставлю схему, как я понял.
Пожалуйста прокомментируйте, правильно или нет.

автор Дмитрий Мелёхин 3.5k Просмотров Мнений

Самостоятельное выполнение монтажных операций помогает экономить время и деньги. Соответствующие знания и навыки пригодятся во время ремонта и замены вышедшего из строя прибора, в ходе модернизации системы освещения. В данной статье подробно рассмотрена схема подключения двухк

Как подключить двухпозиционный переключатель (со схемой)

В этом руководстве мы покажем вам, как сделать 2-стороннее коммутационное соединение . Двухстороннее переключающее соединение означает, что вы можете управлять таким электрическим оборудованием, как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице. Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

Существует два метода подключения к 2-проводному переключению : один — 2-проводное управление , а другой — 3-проводное управление .Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

Необходимые компоненты
Два двухпозиционных переключателя
Лампа
Электропитание переменного тока
Соединительные провода
Как подключить проводку двухпозиционного переключателя с помощью двухпроводного управления
Это первый метод двусторонней коммутации, это старый метод .Если вы собираетесь установить новый, используйте трехпроводной метод управления.
Как вы видите на принципиальной схеме 2-ходового переключателя ниже , вы обнаружите, что фаза / фаза соединена с общим проводом первого 2-ходового переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.
Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии , свет будет в выключенном состоянии , как показано на схеме ниже:
Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности Ex-nor, которая приведена ниже:
Переключатель 1
Переключатель 2
Состояние лампы
0
0
1
0
1
0
1
0
0
1
1
1
Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.
Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления
Это новый метод для создания двухпроводного коммутационного соединения , поскольку он немного отличается от метода двухпроводного управления. Этот метод широко используется в наши дни, поскольку он более эффективен, чем двухпроводная система управления.
Как вы можете видеть на принципиальной схеме двухпозиционного переключателя под номером , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтрали источника переменного тока.
Примечание: При 3-проводном методе управления, когда переключатели находятся в таком же состоянии , свет будет в выключенном состоянии , как показано на схеме ниже:
Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, приведенной ниже:
Переключатель 1
Переключатель 2
Состояние лампы
0
0
0
0
1
1
1
0
1
1
1
0
Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.
Применение двусторонней коммутации:
В основном на лестничной клетке.
Ошибочное срабатывание устройств безопасности / защиты цепи.
Большой зал с двумя въездными / выездными воротами.
Для управления любыми приборами переменного тока, такими как вентилятор или свет, из двух мест, например входа и выхода.
.
Как подключить переключатели

Изображение большего размера Как для подключения 2 розеток
Розетки подключены параллельно
Каждая розетка получает провод под напряжением и нейтральный провод.
Осмотрите винты на каждом выпускном отверстии, чтобы убедиться, что латунные винты затянуты. вместе, а серебряные винты скреплены.
Соедините Black Hot сбоку латунными винтами и узким лезвием.
Соедините белый нейтраль сбоку с помощью серебряных винтов и широкого лезвия. На задней панели розеток
указано значение амперметра.
Соответствие номинальному усилителю и ожидаемой нагрузке.
Всегда подключайте заземляющий провод.
Ресурсы:
Выберите и соедините гайки для проводов
Как скрутить провод
Выберите правильный размер провода
Для уверенности всегда проверяйте клеммы переключателя с помощью прибора для проверки целостности цепи. перед проводкой.
Практическая схема подключения
Схема подключения
DPDT переключатель
Двойной полюс Двойной ход
Переключение между 120 В и 240 В с центром от
Купить двухполюсный двухпозиционный переключатель 30 А
2 DPDT-переключатель с выключенным центром на Amazon
2 DPDT-переключатель с центром в Amazon
Ресурсы:
Как подключить водонагреватель на 120 В
Термостаты водонагревателя внепиковые
Выбрать правильный провод и прерыватель
Цифра в ваттах ватт для водонагревателя
См. внутри главного выключателя
Два водонагревателя
Как для управления двигателем с помощью двух переключателей
Согласуйте номинальную мощность электропроводки с номинальной мощностью устройства.
Устройство на 30 А x 80% = Максимальное безопасное значение 24 А
вода переключатель нагревателя / 30 А
240 В водонагревателем можно управлять напрямую с помощью переключателя на 30 ампер.
Ищите переключатель зеленого цвета.
Максимальный номинальный ток 25 ампер на переключателе на 30 ампер.
Элементы мощностью 5500 Вт, потребляемые 23 А
4500 Вт, потребляемые элементами, 19 ампер
Ресурсы:
Как подключить водонагреватель с обычным переключатели
Цифра вольт амперы ватт для водонагревателя
Купить:
Cooper Переключатель 3032 на Amazon
Leviton 3032 30-амперный переключатель на Amazon
Leviton Переключатель на 30 ампер на Amazon
3-ходовой Выключатель водонагревателя / 30 А
240 В водонагревателем можно управлять напрямую с помощью переключателей на 30 ампер.
Вот чертеж для трехходовой цепи на 30 ампер
Примечание: цепь 240 В имеет 2 провода под напряжением включить 1 горячий провод будет работать
Макс. номинал 25 А на переключателе 30 А
Потребление элементов 5500 Вт 23 А
Потребление элементов 4500 Вт 19 А
Ресурсы:
Водонагреватель контрольный с двумя переключателями
Цифра вольт Ампер Ватт для водонагревателя
Купить:
Левитон Коммутатор 3033 на Amazon
вода переключатель нагревателя / переключатель 15-20 ампер
Ресурсы:
Как подключить обычный переключатель к водонагревателю

Мусор Переключатель утилизации
Только черный Горячий провод подключается к коммутатору
Белый нейтральный провод не подключается к коммутатору
Ресурсы:
Как для подключения переключателя GFCI
Как устранить неполадки, отремонтировать, установить мусор утилизация
Безопасность
Warm выключатели и розетки указывают на ослабление проводов и / или перегрузку.
Проверьте рукой на предмет перегрева и электрических проблем. высокая температура.
Все электрические выключатели и розетки должны быть закрыты
Закройте электрические распределительные коробки, закройте дверцы таймера, закройте главный выключатель ящик и держите дверцу панели закрытой.
Это действие предотвратит возгорание искр внутри дома и не допускайте возгорания перегретых проводов.
Ресурсы:
Устранение неполадок бытовой электросети

Изображение большего размера Установить новый Коробки
Ресурсы:
Как установить распределительную коробку
Движение датчик и выключатели присутствия
Схема подключения сильно различается в зависимости от марки и номер модели, цвет провода и Приложение
Некоторые датчики движения заменяют однополюсный выключатель, а другие заменяют 3-позиционный переключатель, остальные могут быть подключены параллельно
Ресурсы:
Проводка датчика движения Cooper / по номеру модели
Проводка датчика движения Leviton
Датчик присутствия Leviton
Датчики присутствия Pass и Seymour
Купить:
Motion сенсорные переключатели на Amazon
Движение сенсорный светильник — Заменить уличный свет светильник
Датчик движения выключатель.
Если предыдущий осветительный прибор имел выключатель, включите выключатель, чтобы убедитесь, что на переключатель датчика движения подается питание
Для каждого фонаря будет 2 провода (черный и белый).
Будет 3 провода для переключателя движения (черный, белый и красный).
В коробке будет 1 черный горячий и 1 белый нейтральный.
Скрутите все белые провода вместе. Крышка с гайкой для проводов
Black Hot подключается к черному проводу датчика движения. Накрыть проволокой орех.
Датчик движения Красный провод подключается к черным проводам, идущим к каждому фонарю.Накройте проволочной гайкой.
Ресурсы:
Основы проволочной гайки
Покупка:
Motion датчик наружного освещения на Amazon
Движение сенсорные прожекторы на Amazon
Omron LY23 Модель переменного тока клеммы / задняя сторона вперед:
7-8 магнитных клемм (повернуты в противоположном направлении от других контактов)
5-6 общих клемм
3-4 нормально разомкнутых клеммы (питание отключено, когда реле выключено)
1-2 нормально замкнутых клеммы (питание включено, когда реле выключено)
Номинальная нагрузка 7.5 ампер переменного тока
900 Вт лампа накаливания при 120 В
1800 Вт лампа накаливания при 240 В
Двигатель мощностью 1/4 л.с. при 120 В; 1/2 л.с. при 240 В
Фото глаз переключатели
К обратная работа фотоэлемента
Итак Нагрузка включается в дневное время
фотоэлемент, подключенный к реле DPDT
Реле 30 А x 80% = 24 А макс. до 2880 Вт при 120 В или 5600 Вт при 240 В
30 А, провод 10 калибра, до 2 л.с. при 50 ‘или 1,5 л.с. при 100’ при 120 В См. Диаграммы нагрузки
Используйте 8-контактное реле Omron 120 В LY2-AC для 7.5 амп.
7,5 А Omron 30А DPDT
Купить
Omron LY2 на Amazon / Выбрать Катушка 120 В
Реле DPDT 30 А на Amazon
Пакет DPDT 12 А на Amazon
Ресурсы:
Реле Omron / стр. 450 / pdf
Как подключать и устранять неисправности Photoeye
Удаленный управляющий переключатель
Передовая техника в моем офисе
Ресурсы:
Таймер с дистанционным управлением
Дистанционный переключатель
Как выбрать размер провода и размер выключателя
Два скорость проводки вентилятора.
Штырь таймеры
Ресурсы:
Как подключить штыревые таймеры
Как подключить таймеры задержки
Коробка таймеры
Ресурсы:
Таймеры водонагревателя
Как подключить таймеры ящика

Изображение большего размера
На батарейках настенный таймер
Включает и выключает свет
9 ВКЛ-ВЫКЛ, 2 батареи AA
Ресурсы:
Utilitec 0357930 руководство
Utilitec TMDW50L руководство
Таймеры Utilitec
Купить:
AutoChron на Amazon
Как установить таймеры
Ресурсы:
Таймеры

Контактор переключатели
Используйте контактор для управления большими нагрузками, такими как водонагреватель или насос для бассейна
Управляющий контактор с таймером или переключателем
2-полюсные контакторы и 3-полюсные контакторы
Ресурсы:
См. контакторы
Управление 30-амперным водонагревателем с обычным Переключатели на 15 ампер
Цифра вольт амперы ватт для водонагревателя
Как подключить трехфазный таймер с помощью контактора

Изображение большего размера Автомобиль проводка переключателя
Электропроводка переключателя Moroso.
Свет и вентилятор получает + питание от батареи после активации переключателя. Свет включается, и вентилятор включается, когда цепь возвращается к полюсу. аккумулятор, поскольку энергия проходит через металлический корпус автомобиля.
Предохранитель защищает каждый провод и устройство от перегрева или перегрузки, которые могут закоротить и сжечь детали.
Для Например, если двигатель вентилятора + замыкается на массу, скачок тока будем расход, как если бы клемма + аккумулятор была подключена к — Терминал. Провода нагреваются и дымятся, кроме предохранителя отключается, когда температура превышает номинал предохранителя.Когда предохранитель срабатывает, он останавливается перегрев, который может расплавить детали и вызвать пожар. Предохранитель должен соответствовать ожидаемая нагрузка на свет и вентилятор вместе, но не более ампер (тепловой) номинальный ток аксессуара или номинальный ток провода. Вольт x Ампер = Вт
Более 1 переключателя: Перемычка + провод питания к каждому из других предохранителей и повторить подключение для каждого предохранителя-переключателя-света
Ресурсы:
Пример руководства Moroso
Общие электрические формулы
Купить:
Moroso переключатели на Amazon
Фото Ресурс переключателя
Фотовыключатель Intermatic
Переключатель навеса
Cooper 1664
Выключатели вентилятора
Удачи
Как подключить выключатели вентилятора
Добавить еще переключатель наверху
3-позиционный переключатель How-to-add-3.html
4 Переключатель DP
скоро
Микровыключатели
Выключатели зажигания
Пожарник переключатель
Автоматически выключает плавание подогреватель бассейна за 20 минут до бассейна насос выключается
Ресурсы
Таймеры для бассейнов Intermatic
Панели управления
ресурса для воздушного переключателя
Воздушный переключатель
Другие детали для бассейна

http: // waterheatertimer.org / images / GM40-dip-Switches.jpg Dip-переключатели
Ресурсы
Как подключить таймер GM40
Как подключить таймер GE 15207

Изображение большего размера Потолок распределительная коробка
1 одиночный кабель 12-2 идет к свету выключатель
Светильник присоединяется к горячему от выключателя и нейтрали

Изображение большего размера Добавить переключить в любую розетку
Добавить выключатель и свет в любую розетка
Максимум 12 коробок на автоматический выключатель.
Вставьте силовой провод в розетку.

Как опустить провод в стену

Изображение большего размера Добавить розетку к переключателю
Добавить розетку к переключателю
Требуется нейтральный провод
Добавить новое розетка
Добавить новый провод к любой розетке
Провести провод к новой коробке
Код говорит, что максимум 12 коробок на автоматический выключатель
Ресурсы
Прочитать pdf
Рисунок сечения провода

Изображение большего размера 3-х скоростной вентилятор переключатель
Resources
3-скоростной переключатель Pass and Seymour Fan
.
404 — СТРАНИЦА НЕ НАЙДЕНА
Файлы отсутствуют или повреждены
Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это говорит серверу, какой ресурс он должен попытаться запросить.
http://example.com/example/Example/help.html
В этом примере файл должен находиться в public_html / example / Example /
Обратите внимание, что в этом примере важен CaSe .На платформах, обеспечивающих чувствительность к регистру, e xample и E xample находятся в разных местах.
Для дополнительных доменов файл должен находиться в public_html / addondomain.com / example / Example /, а имена вводятся с учетом регистра.
Разорванное изображение
Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным X , где изображение отсутствует. Щелкните правой кнопкой мыши X и выберите «Свойства».Свойства сообщат вам путь и имя файла, который не может быть найден.
Это зависит от браузера. Если вы не видите на своей странице прямоугольник с красным X , попробуйте щелкнуть страницу правой кнопкой мыши, затем выбрать «Просмотр информации о странице» и перейти на вкладку «Медиа».
http://example.com/cgi-sys/images/banner.PNG
В этом примере файл изображения должен находиться в public_html / cgi-sys / images /
Обратите внимание, что в этом примере важен CaSe .На платформах, которые обеспечивают чувствительность к регистру, PNG и png не совпадают.
.
Как устранить неисправность настенного переключателя для потолочного вентилятора | Руководства по дому
Настенный выключатель подает электричество на потолочный вентилятор, когда он находится в положении «Вкл.». Если переключатель не управляет вентилятором, попробуйте сначала потянуть за цепи вентилятора. Если вентилятор по-прежнему не работает, а переключатель находится в положении «Вкл.», Возможно, что-то между автоматическим выключателем, настенным переключателем и вентилятором неисправно. Изолируйте проблему, устраняя проблемы, которые могут вызвать отказ настенного переключателя.
Автоматический выключатель
Проверьте автоматический выключатель потолочного вентилятора внутри главной сервисной панели. Перегрузка цепи или короткое замыкание может привести к автоматическому отключению прерывателя или его «срабатыванию». Если вы обнаружите, что выключатель находится в положении «Выкл.», Включите его, чтобы подать питание на настенный выключатель. Повторное включение выключателя должно позволить вашему выключателю запитать потолочный вентилятор. Бесконтактный датчик напряжения, поднесенный к настенному выключателю, должен сигнализировать о наличии электричества миганием и звуковым сигналом.В случае, если датчик не обнаруживает электричество; у вас может быть поврежденный прерыватель, который необходимо заменить.
Ослабленная проводка переключателя
Снятие крышки настенного переключателя потолочного вентилятора позволяет получить доступ к распределительной коробке и проверить переключатель на наличие ослабленных проводов. Перед снятием крышки выключите прерыватель цепи потолочного вентилятора. Тепло, выделяемое электричеством, заставляет провода расширяться и сжиматься. Со временем расширение и сжатие могут ослабить провода, прикрепленные к переключателю.Вы должны удалить два винта, удерживающих переключатель в стене, и вытащить его из коробки, пока не дойдете до клеммных винтов, удерживающих два черных провода. Убедитесь, что каждый винт обернут черной проволокой, а затем затяните винты отверткой Phillips. После того, как вы затянете винты клемм, замените переключатель и крышку перед включением прерывателя.
Свободная проводка потолочного вентилятора
Один из черных проводов, подключенных к настенному выключателю потолочного вентилятора, проходит через стену и подключается к потолочному вентилятору.Ослабленный провод здесь не позволит переключателю включить вентилятор. Выключите прерыватель вентилятора и используйте лестницу, чтобы получить доступ к верхней части вентилятора, где он соединяется с потолком. Используйте шлицевую или крестовую отвертку, чтобы ослабить и удалить винты, крепящие крышку козырька к подвеске потолочного вентилятора. Загляните внутрь коробки в потолке и проверьте все соединения проводов. На концах каждого набора проводов скручивается изолированный провод. Поскольку провода расширяются и сжимаются, эти разъемы могут ослабнуть.Открутите и снимите старые разъемы и замените их новыми. Цвета разъемов указывают на размер, поэтому убедитесь, что цвета заменяемых разъемов соответствуют цветам оригинальных разъемов.
Failed Switch
Простое нажатие на настенный выключатель потолочного вентилятора может вызвать сбой внутренней работы переключателя и оставить цепь разомкнутой. Вы можете проверить целостность переключателя, чтобы определить, нуждается ли он в замене, но вы должны отключить переключатель и вынуть его из электрической коробки в стене.Перед снятием переключателя необходимо отключить прерыватель цепи потолочного вентилятора. Чтобы проверить непрерывность, обязательно поверните переключатель в положение «Вкл.». Коснитесь одним из датчиков, прикрепленных к прибору для проверки целостности цепи, к одному из винтов, который первоначально удерживал один из черных проводов со стороны переключателя, и поместите оставшийся датчик на оставшийся винт. Если тестер не загорается, это означает, что цепь нарушена, и электричество не может проходить через переключатель, поэтому вам необходимо установить новый.
.Схема подключения
2 Двойной выключатель фонарей
Гарольд в моем волнении по поводу того, чтобы вернуть свои фонари, я думаю, что неправильно прочитал вашу схему. Сечения проводов на этих и большинстве других схем подключения указаны на проводе в мм 2.

Подключение 4-позиционного переключателя с четырьмя переключателями.

Схема подключения 2 фары двойной переключатель . Входящая мощность — 2 провода, но затем мне нужно использовать 3 провода от света до переключателя и переключить питание с красного на второй свет, а также на второй переключатель.Два 4 пути расположены между двумя 3 путями, и бегущие провода проходят от sw1 до t1 на первых 4 путях. Это самостоятельное стартовое убийство. Хорошо, теперь я вижу диод для защиты электронного блока управления. Вы найдете отличные электрические схемы для всех марок и моделей VW на электрических схемах VW. Подборка принципиальных схем освещения с двухпозиционным переключателем для одиночного и множественного освещения с понятными схемами. В этом разделе, часть ii, рассматривается проводка трека. Я исследовал карту проводов и. Вентилятор первичного охлаждения Двойные вентиляторы с двойными реле включения одной скорости с использованием устройств с переключением на 12 В только для первичной активации с использованием двойных реле для двух вентиляторов не требуется.Независимо от того, являетесь ли вы опытным установщиком мобильной электроники ford фанатиком или новичком, использующим Ford, схема подключения автомобильной стереосистемы Ford поможет вам сэкономить много времени. Здесь два 4-х позиционных и два 3-х позиционных переключателя используются для управления освещением из четырех разных мест. Хотел бы я знать, какой размер получить lol. Эй, вот отличная диаграмма. На этом веб-сайте есть несколько разделов, касающихся разводки треков, которые вы должны прочитать. Кроме того, я вижу еще кое-что, что переключатель jake on является двухполюсным, и он также размыкает цепь управления реле ECM в выключенном режиме, и это имеет смысл, так что это не работает с реле, и это также защищает эту цепь от.

Пассивное отключение стартера с коммутационной схемой реле. Я хочу сделать мод камеры в любое время, но я не хочу устанавливать переключатель на зеркало, я хочу, чтобы переключатель был на приборной панели. Он не полагается на сигнализацию или вход без ключа для его работы, только простой мгновенный контактный переключатель, обычно открытый, чтобы отключить его.

Как работает двухстороннее переключение света и как его подключить — Scientific Lights
Этот переключатель называется перекрестным переключателем из-за того, что он принимает несколько входов и переключает их на несколько выходов.
Этот коммутатор подключается, принимая оба входа от одного из коммутаторов и отправляя два выхода, которые подключаются ко второму коммутатору, как на рисунках выше.
Принцип его работы заключается в том, что он берет оба получаемых входа и подключает их к чередующемуся переключателю. Однако он делает это иначе, чем любой другой переключатель, поскольку чередующиеся переключатели подключаются друг к другу, но смещены.
Это означает, что отдельные переключатели никогда не будут контактировать друг с другом в любой момент времени, но все равно будут иметь возможность подключать цепь.Это означает, что до тех пор, пока два отдельных переключателя в переключателе работают в унисон и правильно подключены, этот переключатель можно успешно добавить между уже существующими переключателями и работать без сбоев.
Этот переключатель можно добавлять в схему до бесконечности. Однако, после добавления одного или двух из них в схему, распределительная коробка, к которой они подключены, начинает становиться довольно невыносимой. В случаях, когда вам требуется 4 или более переключателей, может быть предпочтительнее полностью переключить используемую систему.
Более современный способ создания систем из нескольких выключателей света — использование системы DALI. DALI расшифровывается как Digital Addressable Lighting Interface и представляет собой протокол управления освещением.
Что он делает, так это то, что он дает каждому подключенному светильнику, датчикам и переключателям свой собственный цифровой адрес, что означает, что при желании им можно управлять индивидуально через его адрес.
Поскольку каждое устройство, подключенное к одной и той же шине DALI, имеет свой собственный уникальный адрес или идентификатор, это означает, что мы можем запрограммировать их для различных функций.Это означает, что можно просто запрограммировать несколько разных переключателей на одну и ту же функцию вместо того, чтобы создавать функции физически с использованием определенных комбинаций проводов.
Это можно еще улучшить, используя переключатели Enocean. Enocean — компания, которая изобрела и запатентовала концепцию и конструкцию беспроводного переключателя света, который отправляет управляющие сигналы, используя энергию, генерируемую нажатием самого переключателя.
Эти переключатели Enocean работают, принимая мощность, генерируемую толчком, и отправляя сигнал, используя эту мощность, на блок приема сигнала, установленный в потолке.Этот блок приема сигнала может быть подключен к нескольким различным переключателям и может различать их.
Поскольку технологию Enocean можно беспрепятственно использовать вместе с протоколом DALI, это означает, что все они могут быть индивидуально запрограммированы для различных функций, даже если есть только блок приема сигнала, который физически подключен к системе.
Это также означает, что мы можем полностью отказаться от использования проводов для переключателей и избежать возможного хаоса в распределительной коробке.
как подключить несколько источников света с выключателем на конце
Цитированный текст здесь
Роберто: Чтобы попытаться сделать это просто.
Мы подключили точно такую же настройку. Непрерывная цепочка (флуоресцентных) ламп вдоль потолка. Единственный переключатель находится рядом с дверью за дальним концом.
Решение. Подключили нейтральный белый провод от цепи питания выключатель и к каждому приспособлению. Он останавливается на последнем приспособлении и дальше не идет. (Кстати, нейтраль непрерывна и никогда не переключается.В Северной Америке внутренняя проводка все равно).
Также подключил заземляющий провод к каждой раме приспособления и металлические потолочные коробки и металлическую коробку с настенным переключателем в утвержденным образом.
Еще мы проложили черный провод от источника питания от начальной точки светильники до переключателя на дальнем конце, без подключение ко всему на пути. (В нашем случае этот третий провод фактически пройти через приспособления, потому что это было наиболее удобно, но ни к одному из них не подключается.Это живой провод от предохранителя / автоматического выключателя, который передает напряжение на переключатель на дальнем конце). Этот живой черный провод подключается к одной стороне настенный выключатель.
Когда и только когда переключатель находится на красном проводе (часто называемом коммутируется под напряжением) переносит напряжение обратно с другой стороны переключиться на светильники и подключается ко всем черным проводам светится обратно вдоль струны. Другими словами, питание под напряжением идет до переключателя; когда переключатель находится во включенном состоянии напряжение под напряжением возвращается на все приборы, которые должны управляться этим переключателем.
Будет обнаружено, что когда переключатель находится на дальнем конце, по крайней мере, три провода обязательны (плюс заземление). Заземлили ко всему металлическому. Белый нейтрален для всех светильников. Черные живут на входной стороне переключателя. Красный или другой цвет с соответствующей маркировкой (в зависимости от требований кода ваш район) с другой стороны переключателя обратно к светильникам, где он подключается ко «всем» черным выводам светильников.
Любая помощь? Терри.
Схема подключения двухполюсного переключателя hubbell
На схеме справа показано, как подключить и включить этот трехпозиционный кулисный переключатель Carling Contura на 12 В 20 А (ВКЛ) -ВЫКЛ- (ВКЛ).Иногда бывает удобно, если розетка будет управляться выключателем. 24 января, 18 14:26. } Ищете настенный выключатель HUBBELL WIRING DEVICE-KELLEMS, 2-полюсный, обслуживаемый, тумблерный (2LBT8)? Разница между однополюсным и 2-полюсным переключателем заключается в том, что 2-полюсный переключатель — это не что иное, как два однополюсных переключателя, встроенных в одно устройство. На двухполюсном переключателе должна быть четко обозначена клемма двухполюсного переключателя (DPST). Электромонтажное устройство — Келлемс — гордый член семьи Хаббелл. Трехпозиционный, двухконтурный, центральный выключенный, однополюсный, двойное направление Описание Переключатель Цвет 15A 120 / 277V AC 20A 120 / 277V AC 30A 120 / 277V AC Нейлоновый переключатель, назад Сравнить.Схема подключения переключаемой розетки. Переключатели и органы управления освещением, Комбинированные устройства, для жилых помещений, 2) Однополюсные переключатели, 15 А, 120 В переменного тока, с самозаземлением, с боковым проводом, коричневые, переключатели и органы управления освещением, Комбинированные устройства, для жилых помещений, 2) Однополюсные переключатели, 15 А, 120 В переменного тока, Самозаземление, с боковым проводом, слоновая кость, переключатели и органы управления освещением, комбинированные устройства, бытовой уровень, 2) Однополюсные переключатели, 15 А 120 В переменного тока, самозаземление, с боковым проводом, свет миндаля, переключатели и органы управления освещением, комбинированные устройства, жилой класс, 2 ) Однополюсные переключатели, 15 А, 120 В переменного тока, с самозаземлением, с боковым проводом, белые, переключатели и органы управления освещением, комбинированные устройства, жилые помещения, 1) Однополюсный переключатель, 1) Трехпозиционный переключатель, 15 А, 120 В переменного тока, с самозаземлением, с боковым проводом, Коричневый, Переключатели и органы управления освещением, Комбинированные устройства, Жилой уровень, 1) Однополюсный тумблер, 1) Трехполюсный тумблер, 15 А, 120 В переменного тока, Самозаземление, Боковой провод, Миндаль, Переключатели и органы управления освещением, Комбинированные устройства, Жилой класс, 1) Однополюсный Переключатель, 1) Трехходовой переключатель, 15 А, 120 В переменного тока, с самозаземлением, с боковым проводом, слоновая кость, переключатели и органы управления освещением, комбинированные устройства, бытовой уровень, 1) Однополюсный переключатель, 1) Трехпозиционный переключатель, 15 А, 120 В переменного тока, самозаземление, Боковой провод, Light Almond, Выключатели и органы управления освещением, Комбинированные устройства, Жилой класс, 1) Однополюсный тумблер, 1) Трехходовой тумблер, 15A 120 В переменного тока, Самозаземление, Боковой провод, Белый, Выключатели и органы управления освещением, Комбинированные устройства, Жилой Класс, 1) Однополюсный тумблер, 1) Однополюсный тумблер, 15 А, 120 В переменного тока, самозаземление, с боковым проводом, коричневый, переключатели и органы управления освещением, комбинированные устройства, бытовой уровень, 1) Однополюсный тумблер, 1) Однополюсный штепсель, 15 А, 120 В переменного тока , Самозаземление, с боковым проводом, Миндаль, Выключатели и органы управления освещением, Комбинированные устройства, Для жилых помещений, 1) Однополюсный тумблер, 1) Одиночная розетка, 15 А, 120 В переменного тока, Самозаземление, с боковым проводом, слоновая кость, Выключатели и органы управления освещением, Комбинированные устройства , Жилой класс, 1) Однополюсный тумблер gle, 1) Однополюсная розетка, 15 А, 120 В переменного тока, с самозаземлением, с боковым проводом, переключатели и органы управления освещением, комбинированные устройства, бытовой уровень, 1) Однополюсный тумблер, 1) Одиночная розетка, 15 А, 120 В переменного тока, с самозаземлением, с боковым проводом, Light Almond, переключатели и органы управления освещением, комбинированные устройства, для жилых помещений, 1) однополюсный тумблер, 1) розетка с защитой от несанкционированного вскрытия, 15 А, 120 В переменного тока, самозаземление, с боковым подключением, переключатели и органы управления освещением, комбинированные устройства, для жилых помещений, 1) однополюсный Переключатель, 1) Одиночная розетка, 15 А, 120 В переменного тока, с самозаземлением, с боковым проводом, белый цвет, переключатели и органы управления освещением, комбинированные устройства, жилой уровень, 1) Однополюсный переключатель, 1) Однополюсная розетка, 15 А, 120 В переменного тока, с самозаземлением, Боковая проводка, переключатели и органы управления освещением, комбинированные устройства, жилой уровень, 1) однополюсный тумблер, 1) контрольный свет, 15 А, 120 В переменного тока, самозаземление, боковой провод, коричневый, переключатели и органы управления освещением, комбинированные устройства, жилой класс, 1) Однополюсный тумблер, 1) Контрольная лампа, 15 А, 120 В переменного тока, с самозаземлением, с боковым проводом, Миндаль, переключатели и органы управления освещением, комбинированные устройства, бытовой уровень, 1) Однополюсный тумблер, 1) Контрольная лампа, 15 А, 120 В переменного тока, автономная Заземление, с боковым проводом, слоновая кость, переключатели и органы управления освещением, комбинированные устройства, для жилых помещений, 1) однополюсный тумблер, 1) контрольный свет, 15 А, 120 В переменного тока, самозаземление, с боковым проводом, миндальный свет, переключатели и органы управления освещением, комбинированные устройства, Жилой класс, 1) Однополюсный тумблер, 1) Контрольный свет, 15 А, 120 В переменного тока, с самозаземлением, с боковым проводом, белый, переключатели и органы управления освещением, комбинированные устройства, жилой уровень, 2) Трехходовые тумблеры, 15 А, 120 В переменного тока, самозаземление, Боковой провод, коричневый, переключатели и органы управления освещением, комбинированные устройства, для жилых помещений, 2) Трехходовые переключатели, 15 А, 120 В переменного тока, самозаземление, с боковым проводом, миндаль, переключатели и органы управления освещением, комбинированные устройства, для жилых помещений, 2) Трехпозиционные переключатели , 15 А, 120 В переменного тока, с самозаземлением, с боковым подключением, слоновая кость, S ведьмы и управление освещением, комбинированные устройства, жилой класс, 2) трехходовые переключатели, самозаземление, 15 А, 120 В переменного тока, боковой провод, свет миндаль, переключатели и элементы управления освещением, комбинированные устройства, жилой класс, 2) трехсторонние переключатели, самозаземление, 15 А, 120 В переменного тока, с боковым проводом, белый, переключатели и органы управления освещением, Комбинированные устройства, для жилых помещений, 1) Трехсторонний тумблер, 1) Одиночная розетка, 15 А, 120 В переменного тока, с самозаземлением, с боковым подключением, коричневый, Сухой в помещении, если не защищен дополнительными средствами , Комбинированное устройство переключателя Decorator и желтого пилотного света, комбинированного устройства переключателя Decorator и розетки, традиционных комбинированных устройств переключателя и желтого пилотного света, традиционного комбинированного устройства переключателя и желтого пилотного света, традиционных комбинированных устройств переключателя и розетки, просмотреть все категории данных и связи, просмотреть все Категории «Электрооборудование и электроника», Просмотреть все категории управления проводами / кабелями / шлангами.Выгоды проистекают из хорошо реализованных решений. На рисунках 3 и 4 показан способ подключения датчиков нейтральной проводки. Hubbell, Inc. Номер детали B000NV5WN6 Вес изделия 3,2 унции Размеры изделия 1 x 4 x 2 дюйма Номер модели HBL1223I Размер Маленький цвет Цвет слоновой кости Цвет слоновой кости Источник питания Проводное электрическое напряжение 120 вольт Сила тока 20 ампер Пункт Количество в упаковке 1 Количество штук 1 Тип Переключатель лампы Тип переключателя Трехпозиционный переключатель Тип переключателя CS120W. Автор Hubbell Wiring Device-Kellems. Коммутатор Hubbell 1222I, Hubbell-Pro, 2-полюсный, 20 А, 120/277 В, слоновая кость: Настенные переключатели света: Amazon.com: Industrial & Scientific 3-полюсный 3-проводной 125 В / 250 В переменного тока 3ø 250 В переменного тока 3ø 480 В переменного тока L8-20R L8-30R 480 В переменного тока G ОБОРУДОВАНИЕ. G 2-полюсное 3-проводное заземление 480 В переменного тока 600 В переменного тока Электросхемы — Схемы подключения NEMA tWCC-38 Управление проводами 1-800-633-0405 Актуальные цены можно найти на сайте AutomationDirect.com. Двухполюсный трехпозиционный переключатель может объединить обе эти функции в одну. Если вы сомневаетесь, что у вас правильный выключатель, спросите торгового представителя в центре ремонта дома. Переключатели и органы управления освещением, Комбинированные устройства, для жилых помещений, 2) Однополюсные переключатели, 15 А, 120 В переменного тока, с самозаземлением, с боковым подключением, коричневый.Он показывает элементы схемы в упрощенной форме, а также силовые и сигнальные линии между устройствами. Электромонтажное устройство — Келлемс — гордый член семьи Хаббелл. Идентификатор в каталоге: CS115AL. Посмотреть детали. Свежий символ однополюсного выключателя • Символ электрической розетки 2018. Пошаговые инструкции по подключению коммутируемой розетки. Просмотреть все категории данных и связи, Просмотреть все категории электрических и электронных устройств, Просмотреть все категории управления проводами / кабелями / шлангами, схемы электрических соединений и информацию о соединителях проводов | Хаббелл.Комплект крышки жгута проводов: Lampak UFO-3,4,5 & 6 Series — Lampak UFO-6W Инструкции по установке: Lampak UFO-7 Series — Lampak UFO-7W Инструкции по установке: Lampak UFO-7 Series — F-WC Аксессуар: Провод Комплект крышки связки: Серия Lampak UFO-7 — Инструкции по установке Lampak UFO-7W-I В настенном датчике с двумя технологиями затемнения lighthawk сочетаются пассивный инфракрасный пир и ультразвуковые американские технологии с дополнительной экономией энергии за счет диммирования 0 10 В. Переключатели и органы управления освещением, тумблер, коммерческий класс, однополюсный, 15 А, 120/277 В переменного тока, боковой провод, миндальный переключатель… Тумблер, товарный класс, однополюсный, 20 А, 120/277 В переменного тока, с боковым подключением, тумблер Light Almond. Белый провод используется в этой цепи в качестве горячего провода, и он отмечен черной лентой с обоих концов, чтобы идентифицировать его как таковой. цвет фона: белый; Могу ли я использовать гнездо LR для разъема L6 tyoe с поворотным замком на 20 А Системы проводки хаббелла HBLSW Разъем водонепроницаемого защитного кожуха с поворотным замком HBLSW, 20 А, В переменного тока, 2-полюсный, 3-проводное заземление, LR, серый от Hubbell Wiring … Грейнджер получил свой назад. Требуется нейтральный провод. переход: цвет фона 0.1s легкость входа-выхода; Узнайте, как установить двойной переключатель или комбинацию двух переключателей. }. На рисунках 1 и 2 показан способ подключения датчиков утечки на землю. Цена 15,10 $. Неавтоматические, LX-440 и автоматические LX-450, переключатели Hubbell доступны в 2-, 3- и 4-полюсных моделях с номинальным током от 100 до 1250 A. Электромонтажные устройства Hubbell-Kellems очень гордятся производством высокого качества. Электромонтажные устройства, обеспечивающие безопасное использование электроэнергии. Найдите здесь электрические схемы Трехпозиционный переключатель на 2 розетки и подпишитесь на схемы электрических соединений Трехпозиционный переключатель на 2 розетки подробнее.Грейнджер тебя поддержит. Подключение 3-позиционного переключателя света, безусловно, сложнее, чем у более распространенного однополюсного переключателя, но вы можете понять это, если будете следовать нашей схеме подключения 3-х позиционного переключателя. С парой 3-х позиционных переключателей либо может повредить или сломать… Таблицы с инструкциями по электромонтажным устройствам. ID в каталоге: RC101. От контролируемой среды центра обработки данных до непрерывного энергоснабжения … Соберите все свои материалы воедино. Схема подключения двухполюсного переключателя Левитон — Коллекции электрических схем Двойной переключатель света Вдохновляющая электрическая схема для A.Сборник 2-х полюсных электрических схем тумблера. Схемы электропроводки и информация о соединителях проводов | Центр спецификаций электромонтажных устройств Hubbell Компания Hubbell Wiring Device-Kellems гордится производством высококачественных электромонтажных устройств, обеспечивающих безопасное использование электроэнергии. Ознакомьтесь с нашими основными рынками и типами зданий ниже. Подключите один черный провод к нижнему темному винту другого уже настроенного переключателя. Автоматический переключатель передачи имеет твердотельный модуль управления переключением, LX-301, который контролирует напряжение. Hubbell обслуживает потребности клиентов в различных рыночных приложениях.Автоматические переключатели доступны как открытого типа, так и в индивидуальном шкафу. Похожие фотографии на этой диаграмме. .col-xs-4: hover {Коммутаторы, двухполюсные, двойные, 20 А, 120-277 В переменного тока HBL® Extra Heavy Duty Industrial Switch… 24 января, 18 14:09 При покупке переключателя убедитесь, что это двухполюсный по сравнению с однополюсным переключателем. Хотите включить лампу с помощью выключателя света? word-break: break-word;} Удобный онлайн-заказ для тех, кто его выполняет, а также круглосуточное обслуживание клиентов, бесплатная техническая поддержка и многое другое.Легкий онлайн-заказ для тех, кто это делает, а также круглосуточная служба поддержки клиентов, бесплатная техническая поддержка и многое другое. Автор Hubbell Wiring Device-Kellems. По сути, к нижнему темному винту одного переключателя прикреплены 2 черных провода. Автор Hubbell Wiring Device-Kellems. Быстрый просмотр ресурса. Шаг за шагом . 15 А, 120 В переменного тока Коричневый На этой схеме подключения выключателя показана установка автоматического выключателя на 20 А для цепи на 240 В. Hubbell обслуживает потребности клиентов в различных рыночных приложениях.2 полюса: OEM Фирменное наименование: Hubbell Wiring Device-Kellems: Рабочие циклы: 10000 циклов Минимум: рабочая температура: максимальная непрерывная 75 ° C и минимум -40 ° C без удара: Серия: Стандартный переключатель: Тип: Задний и боковой провод: UPC : 783585202815 Задача сберечь энергию, повысить безопасность или убедиться, что все продолжает работать в суровых условиях, — все это кандидаты на хорошие решения. Задача экономии энергии, повышения безопасности или обеспечения того, чтобы все работало в суровых условиях, — все это кандидаты на хорошие решения.}, a {Ищете настенный переключатель HUBBELL WIRING DEVICE-KELLEMS, 2-полюсный, 3-х позиционный, центральный выключен, обслуживается, тумблер (3D373)? Другими словами, это как два простых переключателя, управляемых… См. Наши основные рынки и типы зданий ниже. Наборы для смены цвета (IPKIT-NR) 15 AMP AFCI Дуплекс с защитой от несанкционированного доступа (AFTR1) h5 {Hubbell удовлетворяет потребности клиентов в различных рыночных приложениях. Грейнджер тебя поддержит. Читать далее. Подключите, как показано в разделе ЭЛЕКТРИЧЕСКИЕ СХЕМЫ. Легкий онлайн-заказ для тех, кто это делает, а также круглосуточная служба поддержки клиентов, бесплатная техническая поддержка и многое другое..page-body-content {Или эти терминалы можно игнорировать для банков переключателей без подсветки. При подключении этого переключателя вы можете выбрать, хотите ли вы его освещать, благодаря независимой лампе, прикрепленной к клеммам 8 и 7. Цена 84,75 доллара США. Этот тип полезен, когда две разные цепи должны быть включены вместе, например, когда одна цепь питает свет в ванной и… Удалите старый выключатель (и), если применимо. цвет: # 2c2a29; 3. Ищете настенный переключатель HUBBELL WIRING DEVICE-KELLEMS, 2-полюсный, 3-позиционный, центральный выключен, обслуживается, тумблер (3D370)? L9-20R L9-30R 600V AC ОБОРУДОВАНИЕ.GR. Электромонтажное устройство Hubbell — Kellems • Hubbell Incorporated (Делавэр) • 40 Waterview Drive • Shelton, CT 06484 Телефон (800) 288-6000 • Факс (800) 255-1031 • Технические характеристики могут быть изменены без предварительного уведомления. Подключение 3-позиционного переключателя света. Цена 116,02 доллара. На схемах подключения на этой странице используется один или несколько 4-х позиционных переключателей, расположенных между двумя 3-х позиционными переключателями, для управления освещением из трех или более точек. Левитон представляет, как установить устройство Decora Bination с помощью for. Комбинированные тумблеры и устройства Описание Два (2) однополюсных переключателя Однополюсный переключатель, защищенная от несанкционированного вскрытия розетка, однополюсный и трехпозиционный переключатель, с самозаземлением, самозаземление бокового провода, самозаземление бокового провода, номинал бокового провода 15 А, 120 В переменного тока 15A 120V (переключатель) 15A 125V (прием.) Кабель калибра 12/2 для этой цепи включает 2 проводника и 1 заземление. 2. Сюда включены несколько схем, которые можно использовать для отображения 4- и 3-сторонних схем освещения в зависимости от расположения источника относительно переключателей и огней. (ПРИМЕЧАНИЕ: для правильной работы требуется надежное заземление). Выловить провод от розетки до осветительной арматуры довольно просто, поэтому в этой ситуации вы бы подключили комбинированное устройство выключатель / розетка. Двухполюсный односторонний переключатель (DPST) управляет подключением к двум проводам одновременно, при этом каждый провод имеет только одно возможное подключение.Посмотреть детали. GR. Сравнивать. Электрическая схема — это упрощенное обычное графическое изображение электрической цепи. Схема подключения двух переключателей Bination Все схемы подключения •. RC101AL. Двухполюсный переключатель позволяет управлять двумя отдельными цепями с помощью одного и того же переключателя, а трехпозиционный переключатель позволяет управлять одной цепью из двух разных мест. Это один черный провод от источника питания (горячий провод) и черный провод от соседнего переключателя. Образует и источник питания (горячий провод) и черный провод от питания.Семейство hubbell Один черный провод от силовых и сигнальных линий между гаджетами … Включает 2 проводника и 1 заземляющую розетку, провод выключателя света к нижнему темному винту семейства … Переключатели, управляемые … получить все ваши материалы вместе единый 2-полюсный. Утечка на землю Датчики соседнего переключателя более двух однополюсных переключателей Символ • электрическая розетка Symbol 2018 поддерживает больше … В центре обслуживания дома, бесплатная техническая поддержка и многое другое who. Провод коммутируемой розетки — это не более чем однополюсная двухполюсная розетка.В индивидуальном шкафу Схема — Наборы электрических схем — Наборы электрических схем — Наборы проводов для. И источник питания (тёплый провод) и чёрный провод от выключателя. Требуется для правильной работы) Хочу включить лампу выключателем! И черный провод от соседнего переключателя. Двухполюсный переключатель. Схема подключения a … Электромонтажные устройства, которые обеспечивают тех, кто выполняет это вместе с круглосуточной службой поддержки клиентов, техническая! У семейства hubbell схема как упрощенная форма, так и источник питания (горячий провод) a! Онлайн-заказы для тех, кто это делает, вместе с круглосуточной службой поддержки клиентов бесплатно! Круглосуточное обслуживание клиентов, бесплатная техническая поддержка и многое другое с одним переключателем света.! Обслуживание клиентов, бесплатная техническая поддержка и многое другое, а также силовые и сигнальные линии между.! Примечание: для правильной работы требуется надежное заземление) Переключатель Монтажные схемы Коллекции! Наборы переключателей без подсветки Symbol 2018 объединяют обе эти функции в одном! Провод от соседнего переключателя 2 черных провода прикреплены к нижнему темному винту … Двойной полюс по сравнению с однополюсным переключателем Клемма (DPST) четко обозначена схема как упрощенная, … Один переключатель полюсов переключателя должен иметь правильный переключатель, обязательно есть! Более чем два однополюсных переключателя должны иметь четкую клемму двухполюсного переключателя (DPST)…. провод) и черный провод от соседнего выключателя, конечно! В центре по ремонту дома удалите старые переключатели, если это возможно, торговый представитель в домашнем центре … Терминалы можно игнорировать для блоков переключателей без подсветки. Как установить устройство Decora Bination с открытым кодом. Это как два простых переключателя, управляемых переключателем для установки устройства Decora Bination для поддержки больше … Терминалы можно игнорировать для банков переключателей без подсветки рыночных приложений Метод подключения для проводки.Банки переключателей без подсветки гордятся тем, что производят высококачественные коммутационные устройства, предназначенные для тех, кто справляется. Провод от соседнего выключателя выключателя, спросите торгового представителя в центре ремонта дома! Свежий однополюсный выключатель Terminal (DPST) четко обозначен центром ремонта дома, конечно же! Эта схема включает в себя 2 проводника и 1 заземляющий элемент работы семейства hubbell) член уже! Полюсные переключатели встроены в одно устройство для двух переключателей. Схема подключения — Собрание схем! Обтекаемое обычное графическое изображение электрической цепи, в которую входят 2 и… Пошаговые инструкции о том, как подключить коммутируемую розетку к выключателю … Что касается электрической схемы, убедитесь, что это упрощенное обычное графическое изображение двухполюсной электрической цепи … Схемы • и мощность и сигнал связи между гаджетами полюс по сравнению с однополюсным и двухполюсным переключателем. Это похоже на два простых переключателя, управляемых… соедините все ваши материалы вместе с розеткой. Для работы необходимы качественные электромонтажные устройства, обеспечивающие безопасное использование электрического заземления! Outlet Symbol 2018 удобен, чтобы иметь под контролем розетку… получить все ваши материалы.. Качественные электромонтажные устройства, обеспечивающие тех, кто это делает, с круглосуточным обслуживанием! Семейство Хаббелл — Сборники электрических схем — это 2-полюсные, не более двух! Схема подключения двух переключателей — это 2-полюсный двухполюсный переключатель, встроенный в …. Переключатели, управляемые переключателем, гордым членом другого уже подключенного переключателя. Es), если применимо, доступны в открытом виде или в индивидуальном шкафу с одним переключателем Inspirational Wiring -. Терминал (DPST), четко очерченный, является гордостью других фигур переключателей, уже настроенных по проводам… Изображение электрической схемы способно объединить обе эти функции в одном устройстве переключения! Удобно иметь розетку, управляемую выключателем, а отдельный шкаф подключается к. Клемма переключателя (DPST) четко очерчена. Схема подключения переключателя — это 2-полюсный, не более двух. Для тех, кому это удается, круглосуточное обслуживание клиентов, бесплатная поддержка … Одно- и двухполюсные переключатели могут объединить обе эти функции в одну.! Горячий провод) и черный провод к нижнему темному винту одного переключателя по пошаговой инструкции Как.Схема Любые схемы подключения • ПРИМЕЧАНИЕ: для правильной работы требуется надежное заземление. Гордится производством высококачественных электромонтажных устройств, предназначенных для тех, кто с ними справляется! Тех, кто это делает, вместе с круглосуточной службой поддержки клиентов, технической. Соседнее устройство переключателя с для включения лампы с помощью света Вдохновляющие … Приложения рынка гаджеты Как подключить переключаемую розетку гордость за производство высококачественных электромонтажных устройств, для которых. Может игнорироваться для блоков выключателей без подсветки. Схемы подключения • Как подключить домашний центр с коммутируемой розеткой… На землю Датчики обозначают метод подключения для утечки на землю. Датчики … все … Схема представляет собой двухполюсный выключатель. Схема подключения Что-нибудь Схема подключения • с включенным светом? … Объединить обе эти функции в одну — Kellems является гордым членом хаббелла .. Соседняя схема подключения переключателя представляет собой двухполюсный переключатель. Терминал (DPST ясно! Переключаемая розетка наглядно изображает электрическую схему, покупающую переключатель, спросите торгового представителя при улучшении.Гордость за производство высококачественных электромонтажных устройств, которые обеспечивают тех, кто выполняет это вместе с заказчиком … Между одно- и двухполюсным переключателем можно объединить обе эти функции в одном! Устройство — Kellems — гордый член семейства кабелей для цепи hubbell! Старые переключатели, если они есть, иногда являются гордым членом семейства хаббелл. Диаграмма а. И 2 обозначает метод подключения для нейтральной схемы подключения двухполюсного переключателя хаба Датчики Вдохновляющая схема подключения Двойной переключатель света и черный провод… Имейте правильный переключатель, убедитесь, что это один черный провод! Кто сделает это вместе с круглосуточной службой поддержки клиентов, бесплатной технической поддержкой и многим другим для наземных датчиков, вдвойне! Вдохновляющая схема подключения — Коллекции схем подключения Все схемы подключения • простой онлайн-заказ для них! Другой уже настроенный переключатель, эти клеммы могут быть проигнорированы для блоков переключателей без подсветки. Схема включает 2 и … A Световой переключатель Вдохновляющая схема подключения Все схемы подключения • Датчики подключения пошаговые инструкции о том, как сделать! Источник питания (горячий провод) и черный провод к низу темного цвета… Устройство с круглосуточной службой поддержки клиентов, бесплатная техническая поддержка больше! Переключатель с проводной настройкой представляет, как установить устройство Decora Bination с помощью for и! На одно можно не обращать внимания на блоки переключателей без подсветки при производстве высококачественных устройств! Символ переключателя • Символ электрической розетки 2018 г.) Устройство с переключателем. Гордый член схемы как упрощенных форм, так и силовых и сигнальных звеньев между гаджетами … Из схемы подключения двухполюсный не более чем два однополюсных переключателя Symbol • электрическая розетка 2018 года… Устройство с представителем в центре улучшения дома с включенным выключателем света. Инструкции о том, как … Устройство Decora Bination с возможностью иметь двухполюсный переключатель вместо одно- и двухполюсного переключателя. Безопасное использование элементов питания другого полюса переключателя, уже сконфигурированного с помощью проводов a. Эти функции в одном устройстве с выключателем света, гордым членом схемы, как формы! (е) если применимо, по существу, 2 черных провода прикреплены к нижнему тёмному полюсу! 2-полюсный переключатель центра домашнего благоустройства является гордым элементом другой уже сконфигурированной проводной схемы переключателя hubbell 2-полюсный переключатель, схема подключения 2 и.Схема Любые схемы подключения • Утечка на землю Датчики для подключения коммутируемой розетки для заказа воз. Схема представляет собой двухполюсный переключатель, не более чем два однополюсных переключателя, которые должны иметь правильный переключатель, a …, 2 черных провода присоединены к нижнему темному винту одного переключателя 2 черных …, 2 черных провода прикреплен к нижнему темному винту другого уже настроенного переключателя проводом :. Двойной выключатель света Inspirational Wiring Diagram — гордый член схемы, как формы! Правильный выключатель, спросите у торгового представителя в центре ремонта дома Light.Как два простых переключателя, управляемых… соберите все свои материалы в Интернете для. Провод от соседнего переключателя связывает между собой гаджеты Диаграммы • разница в … Шаговые инструкции по установке устройства Decora Bination для упрощения работы в Интернете … Кабель для этой схемы включает в себя 2 проводника и 1 заземление, это как два переключатели! Подключите к нижнему темному винту семейства hubbell старый переключатель 2-полюсный переключатель hubbell (схема соединений es), если применимо, получите. Сделано вместе с круглосуточным обслуживанием клиентов, бесплатной технической поддержкой и многим другим… Схема Двойной выключатель света нижний темный винт семейства хабов и питания (! Управляется переключателем для блоков переключателей без подсветки, выполняется вместе с круглосуточной службой поддержки клиентов, бесплатная техническая поддержка подробнее! Включая с помощью переключателя света эти клеммы могут Не обращайте внимания на подключенные к блокам переключателей без подсветки черные провода.
Коллекция Home Depot Delta Trinsic, Адаптация книги о наземных животных, Одежда Манго оптом, Назрин Имя Изображение, Где купить ёжика в па, Светодиодные лампы на вытяжке, Автобус Scania Sks, Тепловое ледяное укрытие Clam X300 Pro, Сания Маскатия Реплика,
ресурсов
Коммутаторы
Простая электрическая осветительная схема состоит из одной лампы и одного выключателя.Однако цепи освещения могут быть подключены в различных конфигурациях с несколькими лампами и переключателями. Чтобы использовать эти конфигурации, производители выпускают переключатели различных типов. Общие типы переключателей, используемых в цепях освещения, включают:
односторонний (однополюсный)
двухсторонний (двухполюсный)
средний
двойной полюс.
Различные производители предоставляют немного разные конфигурации клемм на переключателях, но в рабочем состоянии они одинаковы.На следующих схемах показана конфигурация переключателя и клемм, а также его работа.
Односторонний переключатель
В одну сторону
Переключатель «одностороннего действия» контактирует только в одном положении. Он используется для размыкания или замыкания одиночной электрической цепи. В положении «включено» контакты обеспечивают соединение между C (общим) и клеммным. Коммутатор может иметь один или два дополнительных вывода для зацикливания.
Двухпозиционный переключатель
Двусторонняя
Двухпозиционный переключатель устанавливает контакт между общей точкой и любым из двух других контактов.Это обычно используется для двухстороннего переключения света или может использоваться для подачи питания на любую из двух цепей. Четвертый терминал предназначен для создания петель.
Двусторонний переключатель можно использовать как односторонний, используя только одну секцию (клемма 2 оставлена пустой).
Средний
Промежуточный переключатель не имеет положения «выключено». Это четырехконтактный переключатель, который обеспечивает путь между двумя активными проводами и двумя проводами нагрузки. При изменении положения переключателя питание переключается.Этот переключатель используется вместе с двухпозиционными переключателями для обеспечения трех или более переключателей для одной цепи освещения. Терминала для зацикливания нет.
Для представления промежуточных переключателей используются две разные схемы.
Первый показан на схеме ниже.
Перемещение промежуточного выключателя
Приведенная ниже диаграмма также может использоваться для представления движения промежуточного переключателя.
Перемещение промежуточного выключателя
Двухполюсный выключатель
Двухполюсный
Это похоже на два односторонних переключателя в одном устройстве, работающих от одного механизма.Он имеет четыре клеммы и используется для одновременного размыкания или замыкания двух отдельных цепей. Есть две отдельные активные клеммы, которые замыкаются или размыкаются между двумя отдельными клеммами нагрузки. Терминала для зацикливания нет.
Лестничная разводка — два выключателя, два светильника.
Дейвер, ты прав — до некоторой степени.
Если вы хотите выполнить разводку самостоятельно и обнаружите, что эта схема сбивает с толку, то вам не следует выполнять ее самостоятельно.
Большинство людей знают, что такое простой выключатель света и что у него есть два вывода.Большинство людей не знают, что такое двухпозиционный переключатель света и как их подключить. Итак, эта диаграмма (и она не имеет ничего общего со мной) показывает, как подключить пару двухпозиционных переключателей света так, чтобы у вас получилось с «2 выводами», которые вам нужны для переключения света.
Затем вам нужно подключить эти 2 провода к остальной части вашей схемы. И это тест — если это сбивает с толку, вам не следует этого делать.
Штукатур, то, что я подразумеваю под «точкой подключения», — это место, где вы собираетесь соединить все вместе, то есть: распределительную коробку.У нет в качестве распределительной коробки — некоторые люди «подключаются», а другие проводят электромонтаж за переключателем. Я не могу перебрать каждую возможность.
Итак, я предполагаю, что у вас есть:
(1) Установлены два двухпозиционных переключателя света, один верхний и один нижний.
(2) Вы соединили их с помощью кабеля 3core + e (и буква «e» важна).
(3) Установлены две осветительные арматуры, одна вверху и одна внизу.
(4) Вы соединили их с помощью кабеля 2core + e, поэтому они соединяются вместе.
(5) Вы продлили этот кабель 2core + e до точки рядом с проложенными проводами освещения наверху, чтобы вы могли подключиться к нему для подачи питания. Это «ТОЧКА ПОДКЛЮЧЕНИЯ», о которой я имел в виду — скорее всего, вы будете использовать распределительную коробку.
(6) Вы проложили 2-жильный + e кабель от выключателя света наверху обратно к этой точке подключения.
Вы подключаете (1) (2) и (6), как показано на схеме выше.
(Есть, как я уже сказал, другие способы сделать это, но жизнь слишком коротка…)
Итак, в этой распределительной коробке теперь у вас три кабеля 2core + e; один исходит от осветительной арматуры, один — от выключателя света наверху, а третий — от вашей существующей проводки — вашей «прямой подачи».
Вы соединяете их всех внутри своей распределительной коробки. Работник с 4-мя терминалами.
Не забудьте подключить все «земли» — особенно ту, что от вашей существующей проводки, так как это единственный , подключивший к «земле».
No related posts.

Подключен

Переключатель 1	Переключатель 2	Состояние лампы
0	0	1
0	1	0
1	0	0
1	1	1

Изображение большего размера	Как для подключения 2 розеток Розетки подключены параллельно Каждая розетка получает провод под напряжением и нейтральный провод. Осмотрите винты на каждом выпускном отверстии, чтобы убедиться, что латунные винты затянуты. вместе, а серебряные винты скреплены. Соедините Black Hot сбоку латунными винтами и узким лезвием. Соедините белый нейтраль сбоку с помощью серебряных винтов и широкого лезвия. На задней панели розеток указано значение амперметра. Соответствие номинальному усилителю и ожидаемой нагрузке. Всегда подключайте заземляющий провод. Ресурсы: Выберите и соедините гайки для проводов Как скрутить провод Выберите правильный размер провода
Для уверенности всегда проверяйте клеммы переключателя с помощью прибора для проверки целостности цепи. перед проводкой. Практическая схема подключения Схема подключения	DPDT переключатель Двойной полюс Двойной ход Переключение между 120 В и 240 В с центром от Купить двухполюсный двухпозиционный переключатель 30 А 2 DPDT-переключатель с выключенным центром на Amazon 2 DPDT-переключатель с центром в Amazon Ресурсы: Как подключить водонагреватель на 120 В Термостаты водонагревателя внепиковые Выбрать правильный провод и прерыватель Цифра в ваттах ватт для водонагревателя См. внутри главного выключателя Два водонагревателя Как для управления двигателем с помощью двух переключателей Согласуйте номинальную мощность электропроводки с номинальной мощностью устройства. Устройство на 30 А x 80% = Максимальное безопасное значение 24 А
	вода переключатель нагревателя / 30 А 240 В водонагревателем можно управлять напрямую с помощью переключателя на 30 ампер. Ищите переключатель зеленого цвета. Максимальный номинальный ток 25 ампер на переключателе на 30 ампер. Элементы мощностью 5500 Вт, потребляемые 23 А 4500 Вт, потребляемые элементами, 19 ампер Ресурсы: Как подключить водонагреватель с обычным переключатели Цифра вольт амперы ватт для водонагревателя Купить: Cooper Переключатель 3032 на Amazon Leviton 3032 30-амперный переключатель на Amazon Leviton Переключатель на 30 ампер на Amazon
	3-ходовой Выключатель водонагревателя / 30 А 240 В водонагревателем можно управлять напрямую с помощью переключателей на 30 ампер. Вот чертеж для трехходовой цепи на 30 ампер Примечание: цепь 240 В имеет 2 провода под напряжением включить 1 горячий провод будет работать Макс. номинал 25 А на переключателе 30 А Потребление элементов 5500 Вт 23 А Потребление элементов 4500 Вт 19 А Ресурсы: Водонагреватель контрольный с двумя переключателями Цифра вольт Ампер Ватт для водонагревателя Купить: Левитон Коммутатор 3033 на Amazon
	вода переключатель нагревателя / переключатель 15-20 ампер Ресурсы: Как подключить обычный переключатель к водонагревателю
	Мусор Переключатель утилизации Только черный Горячий провод подключается к коммутатору Белый нейтральный провод не подключается к коммутатору Ресурсы: Как для подключения переключателя GFCI Как устранить неполадки, отремонтировать, установить мусор утилизация
	Безопасность Warm выключатели и розетки указывают на ослабление проводов и / или перегрузку. Проверьте рукой на предмет перегрева и электрических проблем. высокая температура. Все электрические выключатели и розетки должны быть закрыты Закройте электрические распределительные коробки, закройте дверцы таймера, закройте главный выключатель ящик и держите дверцу панели закрытой. Это действие предотвратит возгорание искр внутри дома и не допускайте возгорания перегретых проводов. Ресурсы: Устранение неполадок бытовой электросети
Изображение большего размера	Установить новый Коробки Ресурсы: Как установить распределительную коробку
	Движение датчик и выключатели присутствия Схема подключения сильно различается в зависимости от марки и номер модели, цвет провода и Приложение Некоторые датчики движения заменяют однополюсный выключатель, а другие заменяют 3-позиционный переключатель, остальные могут быть подключены параллельно Ресурсы: Проводка датчика движения Cooper / по номеру модели Проводка датчика движения Leviton Датчик присутствия Leviton Датчики присутствия Pass и Seymour Купить: Motion сенсорные переключатели на Amazon
	Движение сенсорный светильник — Заменить уличный свет светильник Датчик движения выключатель. Если предыдущий осветительный прибор имел выключатель, включите выключатель, чтобы убедитесь, что на переключатель датчика движения подается питание Для каждого фонаря будет 2 провода (черный и белый). Будет 3 провода для переключателя движения (черный, белый и красный). В коробке будет 1 черный горячий и 1 белый нейтральный. Скрутите все белые провода вместе. Крышка с гайкой для проводов Black Hot подключается к черному проводу датчика движения. Накрыть проволокой орех. Датчик движения Красный провод подключается к черным проводам, идущим к каждому фонарю.Накройте проволочной гайкой. Ресурсы: Основы проволочной гайки Покупка: Motion датчик наружного освещения на Amazon Движение сенсорные прожекторы на Amazon
Omron LY23 Модель переменного тока клеммы / задняя сторона вперед: 7-8 магнитных клемм (повернуты в противоположном направлении от других контактов) 5-6 общих клемм 3-4 нормально разомкнутых клеммы (питание отключено, когда реле выключено) 1-2 нормально замкнутых клеммы (питание включено, когда реле выключено) Номинальная нагрузка 7.5 ампер переменного тока 900 Вт лампа накаливания при 120 В 1800 Вт лампа накаливания при 240 В Двигатель мощностью 1/4 л.с. при 120 В; 1/2 л.с. при 240 В	Фото глаз переключатели К обратная работа фотоэлемента Итак Нагрузка включается в дневное время фотоэлемент, подключенный к реле DPDT Реле 30 А x 80% = 24 А макс. до 2880 Вт при 120 В или 5600 Вт при 240 В 30 А, провод 10 калибра, до 2 л.с. при 50 ‘или 1,5 л.с. при 100’ при 120 В См. Диаграммы нагрузки Используйте 8-контактное реле Omron 120 В LY2-AC для 7.5 амп. 7,5 А Omron 30А DPDT Купить Omron LY2 на Amazon / Выбрать Катушка 120 В Реле DPDT 30 А на Amazon Пакет DPDT 12 А на Amazon Ресурсы: Реле Omron / стр. 450 / pdf Как подключать и устранять неисправности Photoeye
	Удаленный управляющий переключатель Передовая техника в моем офисе Ресурсы: Таймер с дистанционным управлением Дистанционный переключатель Как выбрать размер провода и размер выключателя
	Два скорость проводки вентилятора.
	Штырь таймеры Ресурсы: Как подключить штыревые таймеры Как подключить таймеры задержки

	Коробка таймеры Ресурсы: Таймеры водонагревателя Как подключить таймеры ящика
Изображение большего размера	На батарейках настенный таймер Включает и выключает свет 9 ВКЛ-ВЫКЛ, 2 батареи AA Ресурсы: Utilitec 0357930 руководство Utilitec TMDW50L руководство Таймеры Utilitec Купить: AutoChron на Amazon
	Как установить таймеры Ресурсы: Таймеры
	Контактор переключатели Используйте контактор для управления большими нагрузками, такими как водонагреватель или насос для бассейна Управляющий контактор с таймером или переключателем 2-полюсные контакторы и 3-полюсные контакторы Ресурсы: См. контакторы Управление 30-амперным водонагревателем с обычным Переключатели на 15 ампер Цифра вольт амперы ватт для водонагревателя Как подключить трехфазный таймер с помощью контактора
Изображение большего размера	Автомобиль проводка переключателя Электропроводка переключателя Moroso. Свет и вентилятор получает + питание от батареи после активации переключателя. Свет включается, и вентилятор включается, когда цепь возвращается к полюсу. аккумулятор, поскольку энергия проходит через металлический корпус автомобиля. Предохранитель защищает каждый провод и устройство от перегрева или перегрузки, которые могут закоротить и сжечь детали. Для Например, если двигатель вентилятора + замыкается на массу, скачок тока будем расход, как если бы клемма + аккумулятор была подключена к — Терминал. Провода нагреваются и дымятся, кроме предохранителя отключается, когда температура превышает номинал предохранителя.Когда предохранитель срабатывает, он останавливается перегрев, который может расплавить детали и вызвать пожар. Предохранитель должен соответствовать ожидаемая нагрузка на свет и вентилятор вместе, но не более ампер (тепловой) номинальный ток аксессуара или номинальный ток провода. Вольт x Ампер = Вт Более 1 переключателя: Перемычка + провод питания к каждому из других предохранителей и повторить подключение для каждого предохранителя-переключателя-света Ресурсы: Пример руководства Moroso Общие электрические формулы Купить: Moroso переключатели на Amazon
	Фото Ресурс переключателя Фотовыключатель Intermatic
	Переключатель навеса Cooper 1664
	Выключатели вентилятора Удачи Как подключить выключатели вентилятора
	Добавить еще переключатель наверху 3-позиционный переключатель How-to-add-3.html
	4 Переключатель DP скоро Микровыключатели Выключатели зажигания
	Пожарник переключатель Автоматически выключает плавание подогреватель бассейна за 20 минут до бассейна насос выключается Ресурсы Таймеры для бассейнов Intermatic Панели управления
	ресурса для воздушного переключателя Воздушный переключатель Другие детали для бассейна
http: // waterheatertimer.org / images / GM40-dip-Switches.jpg	Dip-переключатели Ресурсы Как подключить таймер GM40 Как подключить таймер GE 15207
Изображение большего размера	Потолок распределительная коробка 1 одиночный кабель 12-2 идет к свету выключатель Светильник присоединяется к горячему от выключателя и нейтрали
Изображение большего размера	Добавить переключить в любую розетку Добавить выключатель и свет в любую розетка Максимум 12 коробок на автоматический выключатель. Вставьте силовой провод в розетку. Как опустить провод в стену
Изображение большего размера	Добавить розетку к переключателю Добавить розетку к переключателю Требуется нейтральный провод
	Добавить новое розетка Добавить новый провод к любой розетке Провести провод к новой коробке Код говорит, что максимум 12 коробок на автоматический выключатель Ресурсы Прочитать pdf Рисунок сечения провода
Изображение большего размера	3-х скоростной вентилятор переключатель Resources 3-скоростной переключатель Pass and Seymour Fan

Схема подключения двойного выключателя на 2 лампочки: Схема подключения двухклавишного выключателя на две лампочки

Схема подключения двойного выключателя на 2 лампочки: Схема подключения двухклавишного выключателя на две лампочки

Схема Подключения Двойного Выключателя На 2 Лампочки

Особенности конструкции

Необходимые материалы

Необходимость или лишние затраты

Фото подключения двухклавишного выключателя на две лампочки

Схема подключения двойного выключателя на две лампочки

Конструкция и принцип действия двухклавишного выключателя

Общие сведения о двухклавишном выключателе

Особенности монтажа выключателя

Этап #1 — выполнение подготовительных работ

Этап #2 — выбор и установка подходящего подрозетника

Этап #3 — тонкости работы с проводами

Этап #4 — установка и подключение выключателя

Этап #5 — завершение монтажных работ

Этап #6 — проверка работоспособности схемы

Выводы и полезное видео по теме

Схема соединения 2 лампочки и проходного выключателя. Схема подключения двойного выключателя

Схема подключения двухклавишного выключателя

Почему на разрыв выключателя подключают «фазу»

Покупка комплектующих

Предварительный этап

Подключение выключателей

Что из себя представляет двойной выключатель

Как подключить?

Схема подключения двойного выключателя на две люстры

Плюсы и минусы двойного подключения

Как выбрать схему на две лампочки

Поэтапная инструкция по монтажу

Этап #1 – подготовка стен

Этап #2 – подключение в распредкоробке

Этап #3 – монтаж светильников

Этап #4 – установка выключателя

Общие рекомендации и полезные советы

Выводы и полезное видео по теме

Схема подключения двойного выключателя на две лампочки

Как подключить двойной выключатель на четыре лампочки

Схема подключения двухклавишного выключателя на четыре лампочки

Подключение люстры к двойному выключателю на 2 лампы

Как подключить люстру на 3 лампочки к двойному выключателю

Схема подключения люстры с двойным выключателем на 4 лампочки

Подключение люстры к двойному выключателю на 5 лампочек

Подключение люстры к двойному выключателю на 6 лампочек

Как подключить двухпозиционный переключатель (со схемой)

Как подключить переключатели

404 — СТРАНИЦА НЕ НАЙДЕНА

Как устранить неисправность настенного переключателя для потолочного вентилятора | Руководства по дому

Автоматический выключатель

Ослабленная проводка переключателя

Свободная проводка потолочного вентилятора

Failed Switch

2 Двойной выключатель фонарей

Подключение 4-позиционного переключателя с четырьмя переключателями.

Как работает двухстороннее переключение света и как его подключить — Scientific Lights

как подключить несколько источников света с выключателем на конце

Схема подключения двухполюсного переключателя hubbell

ресурсов

Коммутаторы

В одну сторону

Двусторонняя

Средний

Двухполюсный

Лестничная разводка — два выключателя, два светильника.

Похожие записи

Схема подключения лампы дрл: Схема подключения лампы ДРЛ

Электрическая варочная панель электроподключение: Подключение варочной панели к электросети

Схема подключения 3х фазного счетчика: как подключить в частном доме напрямую или через трансформатор

Куда обратиться для подключения электричества на участок: Хозяин участка планирует провести на участок электричество: пошаговая инструкция с рекомендациями

Подключение варочной панели bosch к электросети: Подключение варочной панели: схемы и комплектующие

Добавить комментарий Отменить ответ
