Содержание

Подключение теплого пола к терморегулятору

Подключение электрического теплого пола к терморегулятору — это заключительный и поэтому очень ответственный этап установки системы теплых полов.

Для того, чтобы вы смогли с легкостью самостоятельно выполнить такой монтаж, представляем нашу пошаговую фото инструкцию – установка и подключение терморегулятора к теплому полу.

В качестве примера для установки будем использовать достаточно популярный, проверенный временем терморегулятор Devi Devireg 535 (D535).

Комплект поставки терморегулятора Devireg 535, кроме инструкции и брошюры на различных языках, включает механизм терморегулятора с рамкой и датчик температуры теплого пола.

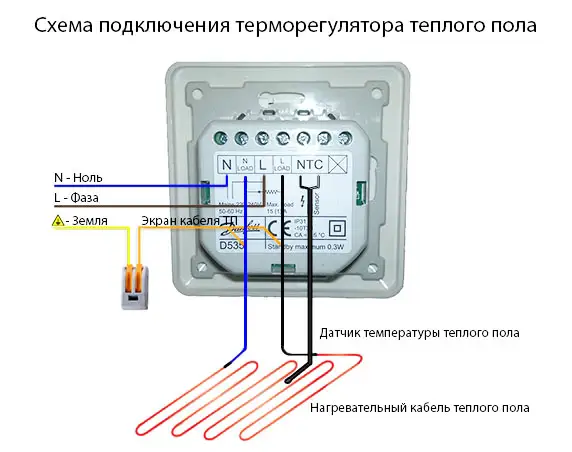

Для подключения теплого пола к терморегулятору, воспользуемся стандартной монтажной схемой (см. изображение ниже), достаточно подробно мы описывали ее в нашей статье «Схема подключения терморегулятора теплого пола».

Для удобства, производители всегда указывают схему подключения на тыльной стороне терморегулятора или рядом с клеммами, поэтому во время монтажа, схема всегда остается на виду.

Перед подключением терморегулятора, был выполнен монтаж теплого пола Devi, концы нагревательного кабеля выведены в подрозетник. Так же туда подведен трехжильный питающий кабель и гофрированная труба (гофра), для датчика температуры.

Перед установкой, в первую очередь, отключаем подачу электрического тока. Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!





Приступаем к установке терморегулятора теплого пола



1. Устанавливаем датчик температуры теплого пола.

Для этого:

          1.1.Отрезаем гофрированную трубу (гофру) в подрозетнике.

Второй конец гофры находится возле нагревательных матов в полу. Это сделано для того, чтобы после выполнения всех отделочных работ, была возможность поместить датчик температуры теплого пола, контролирующий степень нагрева, от терморегулятора к нагреваемой поверхности.



          1.2.Помещаем датчик температуры теплого пола в гофру, как показано на изображении ниже.

Затем проталкиваем его до упора, датчик должен обязательно попасть в определенное для него при монтаже теплого пола место.

2. Подключаем заземление к теплому полу.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

          2.1. Для этого отрезаем по длине (60мм – 80мм) и снимаем изоляцию с проводов, идущих от нагревательного кабеля.

          2.2. Для большего удобства необходимо скрутить жилы экрана между собой, как показано на изображении ниже

          2.3.Соединяем, с помощью клеммника экраны концов нагревательного кабеля, с заземлением (защитным нулём) питающего кабеля – желто-зеленый провод.

Для соединения удобно использовать клеммник WAGO 222-412, как в нашем примере. После фиксации проводов, соединение убирается в подрозетник и в последствии находится за терморегулятором.

3.Подготавливаем терморегулятор к установке.

Снимаем лицевую панель с рамкой. Для этого необходимо поместить прямую отвертку в паз в нижней части лицевой панели и надавить, как показано на изображении ниже.



 После чего щелкнет фиксатор, а лицевая панель подастся вперед, и вы сможете с легкостью разобрать терморегулятор, на составные части.

4.Подключаем провода к терморегулятору.

Обрезаем по длине (60мм – 80мм) и снимаем изоляцию с концов проводов (8мм – 10мм) необходимых при подключении терморегулятора. После чего, зажимаем их в соответствующих клеммах, по схеме установки.

5. Подгибаем провода за терморегулятор.

Так-как при подключении теплого пола к терморегулятору используется большое количество проводов, для успешной установки его в подрозетник они должны быть аккуратно уложены и в дальнейшем не препятствовать монтажу.

6. Выставляем по уровню и фиксируем механизм терморегулятора в подрозетнике.

7. Устанавливаем рамку.

8.Защелкиваем лицевую панель.

Для этого вставляем её в посадочное место и аккуратно, до щелчка, надавливаем. После фиксации, лицевая панель так же удерживает собой декоративную рамку.

Теперь можно включить подачу электричества и протестировать работу терморегулятора и всей системы теплого пола. Для этого нажимаем на кнопку включения (с левой стороны терморегулятора), после чего должен зажечься красный индикатор, а на ЖК экране появится текущая температура поверхности, куда установлен теплый пол.

На этом установка завершена. Только не ждите мгновенного нагрева поверхности пола, в свой стандартный режим работы теплый пол, подключенный к электронному терморегулятору, выходит только после нескольких часов, после первого включения.

Любые возникшие вопросы при подключении автоматического терморегулятора теплого пола оставляйте в комментариях к статье, постараемся вам помочь!


Подключение терморегулятора к теплому полу

Соединение теплого пола к терморегулятору происходит при помощи кабеля ПВ-3 сечением 2,5 мм². Один конец кабеля подключается к соответствующему контакту терморегулятора, а второй подсоединяется к медной шине при помощи специальных коннекторов.

В нашем интернет-магазине вы можете приобрести готовый набор для подключения пленочных теплых полов.

Коннектор необходимо вставить между медной шиной и изоляцией пленочного теплого пола так, чтобы одна пластина соприкасалась с медной шиной. Далее обе пластины коннектора плотно прижимаются друг к другу, а в ответную часть вставляется электрический провод.

Для обжатия рекомендуется использовать специальный инструмент или пассатижи.

Все места подключений или пайки и открытые участки медной шины изолируются бутилкаучуковой лентой. Места среза сплошного пленочного пола изолируются полимерной лентой.

При одновременном подключении нескольких греющих элементов к одному терморегулятору применяется параллельное соединение. Для удобства рекомендуется использовать распаечную коробку. Приходящие от теплого пола провода с помощью распределительной колодки, методом скрутки или пайки, соединяются параллельно, т.е. фазы с фазами, ноли с нолями. Из распаечной коробки выходит всего два провода к соответствующим контактам термостата (ноль и фаза).

Данный способ позволяет аккуратно подвести провода к терморегулятору и, в случае необходимости, легко обнаружить неисправность нагревательных элементов.

В случае если суммарная мощность теплого пола превышает максимальную мощность нагрузки терморегулятора, необходимо распределить нагревательные элементы между несколькими термостатами. Например, если максимальная мощность нагрузки терморегулятора составляет 3520 Вт, и Вы подключаете 2 пленки метровой ширины длиной в 10 метров и мощностью в 220 Вт/м², то суммарная мощность такого пола будет составлять 4400 Вт, что превышает максимальную мощность терморегулятора и недопустимо. В данной ситуации необходимо использование двух терморегуляторов.

схема подключения, разновидности и функции

На чтение 6 мин. Просмотров 3 Опубликовано Обновлено

Одной из разновидностей обогрева помещений является система «Тёплый пол», которая позволяет владельцу сберечь необходимый микроклимат в комнатах. При это он собственноручно может выставить требуемую температуру. Каждая из таких систем оснащается специальным устройством, посредством которого осуществляется подобная регулировка – датчик тёплого пола.

Принцип работы

Датчик теплого пола и терморегулятор нужно устанавливать для защиты покрытия от разрушения

Гарантия правильного функционирования терморегулятора обеспечивается термостатом и датчиком температуры. Принцип функционирования заключается в фиксации температурным датчиком напольной поверхности либо же воздуха в комнате, после чего подача электричества блокируется термостатом. После понижения температуры до заданного значения система опять включается на обогрев. Благодаря таким циклам происходит экономия электроэнергии, а установленная в комнате температура поддерживается постоянно.

Особенности и преимущества использования

В состав системы обогрева пола, кроме самого терморегулятора, входит специализированный датчик пола, а точнее температуры. Монтаж второго устройства осуществляется с применением пластиковой гофры. Данный прибор размещается непосредственно в напольной стяжке.

Термостаты последнего поколения обладают возможностью программирования, что чрезвычайно выгодно и удобно. К примеру, хозяин помещения может настроить устройство таким образом, что при его отсутствии тёплый пол будет работать в энергосберегающем режиме, а за установленное до прихода владельца время система автоматически перейдёт на полноценный обогрев, обеспечивая комфортную температуру в доме.

Стоимость программируемых регуляторов выше, нежели устройств без наличия такой функции. Тем не менее, за счёт экономичности в расходе электроэнергии, разница в стоимости будет компенсирована максимум за 3 отопительных сезона.

Виды термодатчиков для тёплого пола

Термодатчик бывает нескольких типов, вот основные из них:

  • С режимом энергосбережения – позволяют осуществлять понижение температуры в помещении на установленное число градусов на определённый период, когда владельцы дома отсутствуют.
  • С таймером программирования – контроль температурного режима выполняется при помощи заранее настроенного таймера. Он посылает сигналы на температурный регулятор, корректируя мощность нагрева в определённое время.
  • Интеллектуально программируемые – дисплей устройства позволяет выставлять чередование установленных обогревательных режимов.
  • С ограничительным датчиком – позволяет задавать минимальную и максимальную мощность нагрева при установленной температуре окружающей среды.

Каждый из вышеуказанных датчиков позволяет обезопаситься от потенциального перегрева, который может нанести вред целостности напольной стяжки.

Функции и выбор терморегулятора

При выборе термодатчика для тёплого пола необходимо учесть такие характеристики:

  • Технические параметры: механический, электронный или электронный с возможностью программирования. Водяной датчик может быть встроенного типа или выносного.
  • Мощность устройства – лучше избрать терморегулятор с немного большей мощностью, чем требуется для системы, чтобы он не испытывал максимальную нагрузку.
  • Способ монтажа – накладной, встраиваемый или для подсоединения с DIN-планки.
  • Стилистика – регулятор может быть различного цвета и формы (квадрат, круг).
  • Количество каналов: одноканальный или двухзонный.
  • Тип управления – может быть механическим, электронным или сенсорным.

Наиболее распространёнными являются встраиваемые одноканальные терморегуляторы. Именно они будут идеальным вариантом для квартир.

Плюсы и минусы

Терморегуляторы для обогрева полов – вещь нужная и незаменимая. Их востребованность объясняется целым набором достоинств:

  • лояльная стоимость;
  • простота в управлении;
  • экономичность в потреблении электроэнергии;
  • лёгкий монтаж;
  • высокий уровень эргономичности;
  • включение/выключение отопительной системы в автоматическом режиме;
  • надёжность и долговечность;
  • возможность внесения настроек в память устройства.

Минусов терморегулятор практически не имеет. Основной его недостаток заключается в сложности первичного программирования. Но это не столь критично, потому что настройки температурного режима вносятся в устройство один раз.

Выбор датчика тёплого пола в зависимости от напольного покрытия

Под каждый тип напольного покрытия устанавливается отдельный тип датчиков.

Устройство бывает таких видов:

  • Монтирующееся под покрытием мягких типов: ковролин, линолеум. Датчик в таком монтаже представлен небольшим цилиндром, который крепится на конце отрезка кабеля. Устанавливается он только после того, как бетонная стяжка полностью высохнет. В готовой стяжке для датчика делается узкая канавка.
  • Монтирующееся под покрытие твёрдого типа – датчик здесь более крупный, покрытый гелевой оболочкой, которая защищает устройство от механических повреждений.

Датчики в гелевой оболочке являются самыми надёжными, потому что выдерживают высокие нагрузки. Они идеальны для укладки под ламинат и паркет.

Монтаж терморегулятора и датчика

Практически каждый тёплый пол комплектуется термостатом. В противном случае его необходимо подбирать в индивидуальном порядке. Мощность таких устройств, как правило, колеблется в пределах 3-3,5 кВт.

Если обогреваемая площадь имеет большие размеры, электрический тёплый пол монтируется отдельными блоками, каждый из которых имеет свою систему контроля.

Прежде чем осуществлять монтаж и подсоединение термостата, в обязательном порядке необходимо обесточить помещение.

Схема установки:

  1. В стене делается отверстие для монтажной коробки, в которую будет устанавливаться терморегулятор. Ниже делается штроба для укладки проводки. Коробка монтируется на штатное место.
  2. Проводится укладка проводки. Кабели питания и провода датчика температуры подключаются к монтажной коробке.
  3. Регулятор температуры монтируется в коробке и надёжно фиксируется, производится его соединение с проводкой.
  4. Главные узлы системы должны подключаться в соответствии с приложенной к устройству инструкцией.
  5. В завершение осуществляется установка лицевой панели и фиксируется при помощи винтов. Устанавливать её необходимо по уровню.

Установить терморегулятор с датчиком можно и самостоятельно. Главное – чётко придерживаться прилагающейся инструкции.

Замена температурного датчика

Причину неисправности датчика температуры можно проверить при помощи тестера. Он обнаруживает две причины, обе связаны с проблемами в контактах – он либо есть, либо его нет, там где он должен быть.

Вначале проводится тест входной проводки. Нужно подключить питание и проверить наличие напряжения в проводке. Если проблема не выявлена, тест проводится на выходной проводке. Тепловой контур отсоединяется от регулятора при включённом питании. Если напряжение на проводке отсутствует, это значит, что температурный датчик вышел из строя. Старый датчик для тёплого пола демонтируется, а на его место устанавливается новый.

Применение и эксплуатация

Основные правила эксплуатации датчиков тёплого пола:

  • устройство необходимо монтировать на внутренних стенах;
  • высота монтажа не должна превышать 1 м;
  • на терморегулятор не должен попадать прямой солнечный свет;
  • нельзя устанавливать устройство около двери;
  • терморегулятор не должен накрываться шторами или гардинами.

При соблюдении правил эксплуатации тёплый пол прослужит владельцу не менее 10 лет. Неквалифицированные действия при монтаже и дальнейшей эксплуатации могут уменьшить этот срок в два раза.

Меры предосторожности

Основные меры безопасности следующие:

  • Перед тем как выполнять подключение устройства, необходимо обесточить помещение.
  • Устройство в разобранном виде нельзя подсоединять в электросети.
  • Регулятор нельзя использовать, если температура окружающей среды превышает +40 градусов.
  • Термостат нужно регулярно чистить от пыли.
  • Мыть устройство растворителями категорически запрещено.

Человеку, который далёк от электрики, лучше не производить операцию монтажа или ремонта терморегулятора самостоятельно. Так можно обесточить всю многоэтажку, но и нанести вред собственному здоровью.

Как быть если датчик не установлен

Пользоваться тёплым полом при отсутствии температурного датчика можно, но это крайне рискованно – напольное покрытие может разрушиться. Проблема решается несколькими методами. Систему можно оснастить датчиком воздуха, но она подходит только для систем кабельного типа. При этом мощность контура нагрева не должна быть больше 170 Вт/м2.

Регулятор теплого пола: подключение, установка, схема

Электрический теплый пол набирает большую популярность. За счет своей универсальности  эта отопительная система может быть установлена практически в любой комнате или на застекленный балкон. Регулятор теплого пола — важный элемент системы, управляющий температурным режимом, он также позволяет существенно оптимизировать расход электроэнергии.

В отличие от водяного теплого пола, где можно обойтись без подобного элемента, в электрических системах схема подключения,  в обязательном порядке, предусматривает установку регулятора. Для справки, в системах теплого пола, где вода является носителем тепловой энергии, иногда используются терморегуляторы, управляющие насосом или клапанами. Но, такая реализация скорее является исключением, чем правилом.

На рисунке показан принцип, как осуществляется подключение регулятора температуры для управления нагревом термоэлементов.

Упрощенная схема подключения

На схеме обозначено:

  • А — тепловой регулятор;
  • В – датчик, отслеживающий уровень температуры;
  • С – нагревательные элементы (нагревательный кабель или инфракрасные панели).

Такой принцип подключения практически у всех устройств, контролирующих режим работы теплого пола (ABB, Bticino, Caleo, Schneider, Devi, Terneo, Тhermoreg и т.д.).

Классификация

В зависимости от конструктивных особенностей терморегулятор может быть:

  • механический, в таком устройстве уровень температуры выставляется вручную. Заметим, что такой тип приборов более надежен в эксплуатации;
Терморегулятор Легранд (Legrand) с механическим таймером
  • электронный (цифровой), такой тип устройств обладает большими функциональными возможностями. В частности, дисплей прибора отображает текущий статус устройства, включая температуру нагревательных элементов. Существенный минус электронных приборов — это стоимость, они значительно дороже механических аналогов.
Фотография цифрового устройства Priotherm

К электронным регуляторам, также необходимо отнести сенсорный и программируемый регулятор температуры. Программирование режимов позволяет задать алгоритм работы для определенного времени суток или дней недели, что существенно снижает расход электроэнергии.

В качестве примера можно привести продукцию таких брендов, как: Devireg, Din, I-warm, Eberle, Gira, RTC и т.д. Многие производители выпускают модели, оснащенные дистанционным пультом, позволяющим управлять прибором посредством инфракрасного излучения (Energy, Roomstat, Oventrop, Unica, Rehau и т.д.).

Программируемый прибор Microlin

Двухзональный (двухканальный) регулятор температуры позволяет задать необходимые параметры нагрева пола для двух разных помещений. Соответственно для управления используются два независимых коммутирующих реле, срабатывающих от двух датчиков температуры.

Подобная схема реализации позволяет управлять температурным режимом в каждом из помещений с одного устройства (Jung, Ensto, Menred, Merten, Valena).

В зависимости от способа монтажа, устройства принято разделять на накладные и встраиваемые. Первые крепятся непосредственно на стену, для вторых необходимо сделать отверстие, наподобие такого, как для встроенных розеток.

Встроенное устройство Nexans со снятой накладной фальш панельюФото: подготовленное место для установки устройства встроенного типа

Как выбрать

В первую очередь, необходимо определиться с типом устройства. Механические приборы просты в управлении, стоят недорого, но у них слабый функционал. Как правило, их устанавливают в небольших помещениях, например, в ванной комнате или застекленном балконе.

Видео: выбор терморегулятора для теплого пола.

Электронные устройства предпочтительнее, поскольку позволяют управлять работой теплого пола в более широком диапазоне. В зависимости от мощности нагревательного кабеля (пленочного нагревательного элемента), подбирается соответствующий терморегулятор.

Отдельно заметим, что программируемый регулятор скорее подходит для больших офисных помещений, чем для обычной квартиры. В таком случае можно задать разные режимы работы на тот период, когда есть люди в помещении или их нет. Согласитесь, нет смысла отапливать пустое помещение до комфортной температуры.

Выбирая регулятор, следует обращать внимание на изготовителя, продукция, выпущенная известными брендами, славится высоким качеством и надежностью, в отличие от устройств неизвестных китайских компаний.

Учитывая, что электронные регуляторы температуры довольно сложные устройства, убедитесь, что в вашем городе есть дипломированный сервисный центр, обслуживающий продукцию данного производителя.  В противном случае, когда возникнут неисправности, выполнить ремонт вышедшего из строя устройства может стать проблематичным.

Подключение

Как правило, к каждому регулятору температуры теплого пола прилагается инструкция, следуя которой выполнить подключение своими руками не составит труда. Помните, что устройство контроля работы нагревательных элементов подключается к системе в последнюю очередь.

Собственно все, что для этого необходимо, так это правильно подключить питание, датчик и нагревательный кабель (или нагревательную панель).

Пример подключения к регулятору одножильных и двужильных нагревательных кабелей

Как правило, клемник имеет соответствующее подписи, поэтому проблем с подключением не должно возникнуть. Устройства всегда комплектуются датчиком температуры, следовательно, вопрос с его выбором также не будет вас волновать.

Рисунок, демонстрирующий пример подключения

В частности, на верхнем рисунке видно, как выполнить подключение к контактной группе устройства:

  • группа контактов «1» и «2» – помечена соответствующим символом, чтобы было понятно – к ним подключается датчик, снимающего показания температуры с нагревательных элементов;
  • контакты «3» и «6» предназначены для подключения к ним нагревательных элементов;
  • к контактам «4» и «5» подается питание от электросети.

После того, как произведена установка теплорегулятора механического типа, он сразу готов к эксплуатации. Монтаж программируемого устройства не обозначает готовность к работе, его потребуется настроить.

Прежде, чем делать пробное включение теплого пола, убедитесь в надежности и правильности подключения теплорегулятора, в противном случае прибор может функционировать неправильно или даже выйти из строя. Причем, на этот случай гарантия не распространяется.

Обзор цен в различных городах СНГ

Если вам необходимо купить регулятор для контроля системы отопления теплый пол, приведенная в таблице информация о средней стоимости прибора Теплолюкс ТР-515 в различных городах России и СНГ может быть полезна.

ГородСтоимость (USD)ГородСтоимость (USD)
Екатеринбург43,4Казань43,5
Донецк45,2Минск45
Москва42,3СПб42,3



Учитывая распространенность этой модели и широкую дилерскую сеть производителя, разброс стоимости в различных регионах незначителен, уверены, что в Новосибирске или других городах на регулятор теплого пола цена будет примерно такая же.

как установить и подключить термодатчик своими руками в квартире или доме? как правильно произвести монтаж и какие нюансы бывают во время установки

Как проверить теплый пол

Проверка пола на наличие неисправностей начинается с определенной подготовки. Она включает в себя проверку наличия электроэнергии в доме, выявления, есть ли ее подача на регулятор температуры (обычно достаточно посмотреть на лампочку-индикатор, которая имеется на устройстве).

Далее, если электроток имеется, проверяются настройки температуры. Бывает, что регулятор просто установлен на минимум и кажется, что система не греет. Следует внимательно оценить положение регулятора, чтобы исключить этот вариант. Только после того как удастся убедиться, что с подачей электричества все в порядке, а уровень температуры стоит нужный, но пол все-таки не нагревается, можно переходить к более серьезным методам диагностики.

Как подключить терморегулятор

Если есть хотя бы какие-то знания об электричестве, то можно попытаться провести диагностику самостоятельно. Для этого потребуется приобрести мультиметр, отвертку. Заменить мультиметр помогает индикатор напряжения, но он не всегда достаточно информативен для точной диагностики.

Индикатор напряжения

Иногда в проверке нуждается и только что купленное оборудование

Но важно помнить, что не залитый стяжкой электрокабель (особенно – смотанный) включать на воздухе нельзя. Проверить перед заливкой его, конечно, можно, но подача питания производится не дольше 5 минут, а провод при этом должен быть полностью развернут

Почему нельзя делать пол без подключения терморегулятора

Несмотря на то, что технически это возможно, опытный специалист не станет так делать. Для такого решения есть объективные причины, среди которых выделяют комфорт, безопасность и экономию электроэнергии.

Дискомфорт

Помимо того, что теплый пол без терморегулятора придется каждый раз включать и выключать вручную, есть еще один момент, который доставит дискомфорт.

Дело в том, что температура нагрева элементов системы может достигать 60 градусов. Таким образом, температура поверхности может составить около 50 градусов. А если схема использует двужильный кабель, то он накаляется до 70 градусов.

Устройство ТП

Если же кабель проложен под керамической плиткой, которая обладает крайне высокой теплопроводностью, ходить по ней станет не очень приятно. Естественно, что удобства такая система явно не добавит.

Влияние на напольное покрытие

Постоянное воздействие высокой температуры способно испортить практически любое напольное покрытие. Ведь для каждого вида есть предельно допустимая температура, до которой их можно нагревать. Например, для ламината она составляет около 35ºС, в зависимости от класса.

Ламинат

Влияние постоянной высокой температуры на напольное покрытие:

  • Если на полу постелен линолеум, он может начать расслаиваться и пузыриться.
  • Постоянно нагреваемый ламинат начнет расходиться по швам, отдельные планки станут коробиться.
  • Деревянные полы будут рассыхаться и появятся щели на покрытии.
  • У ковролина может повредиться верхний синтетический слой.

Единственный материал, который может переносить высокие температуры – это керамогранит. Однако с ним тоже не все так просто. Ведь от сильного нагрева будет расширяться клей, на который посажена плитка, так что со временем и он начнет портиться.

Кроме того, есть вероятность разрушения самого нагревательного элемента: у кабеля может начать плавиться его оплетка, а это рано или поздно приведет к неприятным последствиям. Поэтому перед подключением теплого пола без реле стоит хорошо подумать.

Как правильно подключить своими руками?

Чтобы правильно подключить терморегулятор к теплому полу своими руками, нужно строго следовать рекомендациям монтажных работ:

  1. В подготовленный карман уложить монтажную коробку и подсоединить силовой электрокабель.
  2. В отверстие установочного стакана необходимо вывести термодатчик.
  3. Подведите электропровода для включения трехходового клапана или нагревательных кабелей.
  4. Используя инструкцию термоприбора, произвести подключение нагрузки и температурного устройства.
  5. Далее, подсоединяется питающий кабель к входным электроклеммам терморегулятора.
  6. Подается электропитание и включается обогрев. Для контролирования нагрева пола устанавливается температурный режим 26-28 градусов. В случае расположения датчика в стене применяют температуру 20-22 градуса.

После всех монтажных работ необходимо протестировать системы на функционирование. Области с неравномерным обогревом отключают от сети и проводят проверку на сопротивление. Обнаруженные неполадки устраняют и восстанавливают функционирование системы теплого пола. Правильность установленной системы определяется при получении необходимого климата при нескольких этапах включения/отключения нагревательных элементов.

Установка температурных датчиков

Установка датчика теплого пола выполняется с учетом правил безопасности. Несанкционированный доступ к нему нужно ограничить, в первую очередь, для маленьких детей. Рекомендуемая высота установки — 1,7 м. Производитель поставляет терморегуляторы, которые предназначены для скрытой и открытой проводки. Приборы первого типа при установке необходимо заглубить в стену.

Порядок действий:

  1. В стеновой перегородке делают полуотверстие: его глубина должна быть достаточной для установки монтажной коробки;
  2. От выемки вниз и в стяжке полов пробивается канал (штроба) для прокладки кабелей и сигнальных проводов;
  3. От посадочного места вверх и до распределительного щита пробивается канал для входных проводов.
  4. Сигнальные провода и силовой кабель упаковывают в пластмассовый защитный шланг: его диаметр выбирают таким образом, чтобы в случае необходимости прибор можно было извлечь. Изгиб тубы должен быть достаточно округлым (от 5 см) — он не должен со временем стать препятствием для возможного продвижения прибора и кабеля.
  5. Датчик размещают на равноудаленном расстоянии от всех тепловых элементов и не ближе 0,5 м от стеновой перегородки.

Подключение температурного датчика

Подключение датчика теплого пола — многооперационный процесс, соблюдение которого требует тщательности. До того как подключить датчик к электросети, необходимо выполнить подготовительные работы:

  1. Обесточить сеть;
  2. В распределительной коробке на дин-рейке закрепить дополнительно защитное отключающее устройство и автоматический прерыватель. Внешне приборы похожи, но принцип работы их различен. Первый девайс предназначен для отключения напряжения в случае повреждения изоляции и появлении «пробоя» на стены. Второй необходим для отключения сети при коротком замыкании;
  3. К месту монтажа датчика от распределительной коробки проложить трехжильный кабель.

Как подключить датчик теплого пола? В распределительной коробке подключить провода следующим образом:

  • черный: к промежуточному автомату (снизу), от него — к УЗО (снизу), далее — к вводному автомату;
  • голубой (синий): к УЗО (снизу), далее — к колодке с нулевыми проводами;
  • желтый с зеленой полоской — к земляной шине.

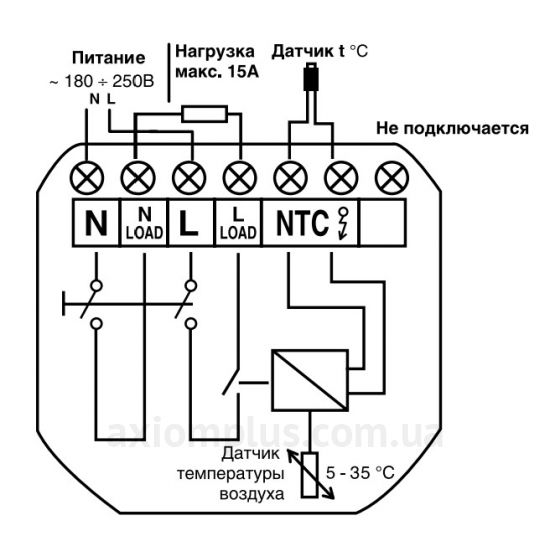

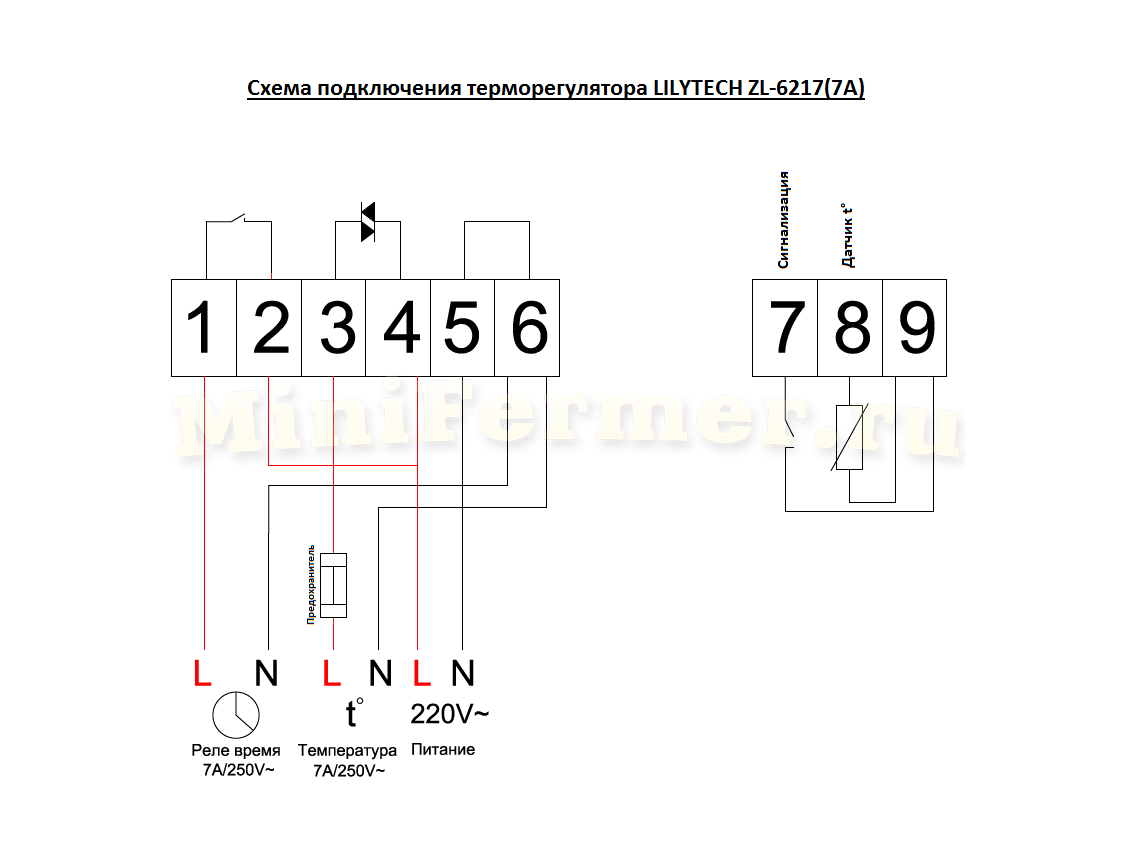

В монтажной коробке нужно подсоединить провода к терморегулятору в соответствии со схемой. Порядок подключения и схему определяет инструкция.

Все устройства оснащены стандартной колодкой с шестью клеммами, на которую нанесена соответствующая маркировка. У каждого разъема стоит марка, которая обозначает:

  • L: «фазный провод» от сети;
  • N: «нулевой» провод от сети;
  • L1: «фазный провод» к тепловому контуру;
  • N1: «нулевой» провод к тепловому контуру;
  • PE: заземляющая шина.

Следует обратить внимание:

  1. На колодках некоторых терморегуляторов может отсутствовать клемма для подключения «земляного провода». В этом случае, соответствующие провода скрепляют напрямую — с помощью подходящего разъема или болтового соединения;
  2. Маркировка проводов, которые подключаются к рабочим элементам нагревателя, может иметь другой вид, например: «L» и «N» соединены перемычкой со значком резистора (прямоугольником).

На что стоит обратить внимание при установке датчика?

При монтаже любой нагревательной системы, датчик температуры обязательно заводится в веерную зону прогрева. Минимальное расстояние датчика от стены составляет 0,5 метра, между второй веткой нагревательных элементов или тонким нагревательным матом. Это позволит корректно отслеживать температуру пола именно в этой точке. Показания, которые снимаются с веерной зоны, максимально отвечают действительности, даже если речь идет о сотых.

Расположение датчика терморегуляторы между первой линией укладки кабельного нагревательного элемента приведет к фиксации неправильных данных и, как следствие, уменьшение срока службы теплого пола. Это будет спровоцировано перегревами проводника или частыми циклами включения/выключения в минимальном временном промежутке.

Если речь идет об установке интеллектуального терморегулятора с выведенным датчиком, который вычисляет скорость нагрева и остывания стяжки, игнорирование упомянутого размещения нарушит функцию «предугадывания». Также стоит отметить, что значительная разница в показаниях между фактических и фиксируемым нагревом может привести к выбросу такой ошибки, как обрыв датчика. На самом деле, с датчиком все в порядке, просто он расположен в более холодной зоне и не видит изменений теплового фона при нагревании и остывании стяжки над нагревательным кабелем теплого пола.

Отсутствие информации по сопротивлению для терморегулятора чревато не только износом всей системы, но и сбоем внесенных программ прогнозирования, которые устранить можно лишь путем обращения в сервисный центр.

С механическими регуляторами ситуация обстоит проще. Никаких программ и настроек, лишь механические кнопки управления, которые задают нужную температуру по данным из датчика. Размещение последнего в первой линии или холодной зоне укажет на недостаточный нагрев. Переход из комфортного режима на усиленный нагрев спровоцирует не только износ матов и кабеля, но и оплавление контактов в узловой коробке, где соединяется бытовая сеть с самим потребителем.

Подбор оборудования исходя из имеющегося напольного покрытия

На сегодняшний день регулятор теплого пола без датчика температуры или, наоборот, с полным комплектом различных модификаций следует выбирать исходя из того, какой материал применяется в качестве облицовки поверхности пола. Многие устройства получили определенную конструкцию именно из-за особенностей пола, в который они будут монтироваться.

К примеру, внутренние датчики температуры могут быть монтированы только под покрытие с минимальной нагрузкой на основание, а значит керамогранитная или керамическая плитка уже не могут быть использованы. Обычно датчики монтируются не в пол, а в непосредственной близости от него с последующим подключением к термостату. В таком случае устройство собирает и оперативно предоставляет информацию о нагреве воздуха на управляющую часть системы.

На сегодняшний день производители выпускают следующие виды приборов:

  1. Под легкие варианты напольных покрытий (ламинат, линолеум, ковролин и т.д.) устанавливают датчики цилиндрической формы из пластика. Закрепляются они на конце силового кабеля. Устанавливать такое устройство можно только после того, как в перекрытиях уложены любые влагосодержащие слои. Особенно это касается бетонной стяжки, которая должна досконально высохнуть прежде, чем можно будет работать с ней. Под датчик штробится отверстие, в которое закладывается гофрированная трубка с устройством внутри. С одной стороны трубка запаивается для защиты от раствора, которым заливается стяжка, а с другой датчик всегда можно будет изъять, если появится такая необходимость.
  2. Под массивные материалы (кафель, камень, древесина и т.д.) устанавливаются большие по размерам устройства с дополнительной защитной оболочкой.

Функции и выбор терморегулятора

Терморегулятор – тоже очень важное устройство, которое используется при монтаже системы нагрева полов. Он будет обрабатывать показатели, которые передает ему термодатчик, и, в зависимости от них, управлять системой

Основные виды терморегуляторов

Функции терморегулятора:

  • управление системой подогрева;
  • контроль и поддержание оптимальной температуры пола;
  • процесс контроля затраченной электроэнергии;
  • оптимизация и улучшение работы подогрева полов.

Терморегулятор Warmehaus TOUCHSCREEN

Компактный удобный терморегулятор теплого пола Termo+ A008 16A с программированием на неделю

Таблица. Типы терморегуляторов.

Опытные мастера рекомендуют при монтаже устанавливать терморегулятор программируемый. Затраты на него быстро окупятся во время отопительного сезона, когда счета за электроэнергию будут в разы увеличиваться по сравнению с теплым периодом года.

Терморегулятор для теплого пола TOP FLOOR M6.716

Есть регуляторы и с сигнализацией. Если датчик зафиксирует перегрев покрытия, то устройство сообщит о нарушении владельцу дома при помощи специального сигнала.

Схема подключения механического термостата для водяного теплого пола

Процесс монтажа

Шаг первый – разметка места установки терморегулятора и штробления углубления под датчик

Оптимальная высота размещения регулятора – 0,5 метра. Прибегнув именно к такому значению, штатного провода датчика хватит для протяжки в ближайшую веерную зону, минуя частую ошибку – установку в холодной зоне.

В случае с кабельным нагревательным проводником или готовыми тонкими матами на синтетической сетке, место установки может быть лишь одним, так как определяется выводом кабелей питания от крайней точки кабеля.

Используя дрель с насадкой-коронкой, выполнятся углубление, в которое устанавливается подрозетник. Именно в нем будет происходить соединение кабеля датчика с регулятором и, собственно, кабеля питания с вводом бытовой сети.

От полученного углубления, на глубину нижнего входного сквозного отверстия подрозетника, выполняется вертикальное углубление перфоратором. Аналогичное дублируется и на полу.

Шаг второй – установка подрозетника и подвод сети электропитания

Монтаж подрозетника (коробки) выполняется на стартовую или финишную шпаклевку. После схватывания последней, в верхнее отверстие заводят провод 220 В. На данном этапе не стоит спешить с отделкой подвода сети, так как длины провода может не хватить для установки соединительной клеммной колодки.

Шаг третий – укладка гофры с температурным датчиком

В первую очередь, необходимо протянуть датчик с проводом по всей длине гофры. Именно в данном случае понадобится упомянутая ранее внутренняя протяжка. Сам датчик должен выступать за пределы гибкой трубки на несколько сантиметров. Верхнюю часть проводника в гофре заводят в подрезетник, в котором будет находится регулятор.

Стоит сразу отметить, что при условии установки нескольких систем теплых полов с аналогичными датчиками, можно использовать один регулятор. Достаточно выполнить сквозное штробление стены и завести кабель с другой комнаты на место установки регулятора. Выполнить это необходимо до момента установки подрозетника.

Шаг четвертый – герметизация

Все соединения гофрированной трубы, начиная от коробки на стене, и заканчивая выводом датчика в свободный выпуск, необходимо герметизировать. Части гофры соединяют изолентой, а сам датчик закрывают заглушкой. Соединение последней также дублируют изолентой.

Тщательная герметизация необходима для защиты внутреннего пространства от попаданий раствора бетона или шпаклевки, что позволит произвести замену датчика, если, конечно, такая необходимость возникнет в процессе эксплуатации.

Таким образом, становится совершенно ясно, что гофрированная мягкая труба служит проходным элементом для быстрой замены датчика теплого пола без удаления плитки или другого напольного покрытия.

Шаг пятый – выбор заглушки на датчик

Как правило, в комплекте с теплым полом уже имеется все необходимое, в том числе и заглушка. Если она пластиковая или резиновая, ее стоит заменить на медную, которая обладает более высокими показателями теплопроводности.

Если и такую заглушку найти достаточно сложно, можно изготовить ее самостоятельно. Для этого необходимо взять кусочек медной трубки на 15 и, соответственно, заглушку по ее размеру. Не нужно использовать никакие герметики и уплотнители. Это может влиять на актуальные показатели в процессе нагрева и остывания стяжки.

Шаг шестой – крепление датчика

Уже упакованный в гофру и заглушку датчик теплого пола необходимо закрепить. Для этого, край размещенный на полу, непосредственно перед заглушкой, крепят к полу строительной металлической лентой, точнее сказать ее небольшим кусочком. Проложенный рядом силовой провод питания нагревательного кабеля или тонкого мата скрепляют с гофрированной трубой пластиковыми стяжками.

Шаг седьмой – замазка канавки с датчиком

Используя плиточный клей, можно замазать датчик на уровень с черновой бетонной стяжкой. Для начала последующих кладочных работ не нужно выдерживать никакой временной промежуток.

Последовательность монтажа

Прежде чем устанавливать регулятор, непременно ознакомьтесь с прилагаемой технической документацией. Термостат лучше всего монтировать рядом с розетками на высоте от пола 60–100 см. Перед установочными работами отключите электричество в домашней сети.

Напрямую

Чтобы установить термодатчик подобным методом, регулятор и нагревающий кабель соединяют напрямую. При таком типе подключения сам греющий элемент идет в одной связке с термостатом.

С применением распаечной коробки

Эту деталь используют в качестве промежуточной между термоустройством и нагревающим элементом. Схема подсоединения такая: от регулятора до распаечного блока протягивается один кабель, а к нагревающему проводу – другой.

Для того чтобы смонтировать регулятор потребуется: гофротрубка, отвертка, крепежные винты, монтажная коробка, уровень, индикатор.

Пошаговая инструкция по установке:

  1. В стенке вырезается отверстие под коробку для монтажа термоустройства. Ниже проделывается штроба для протяжки электропроводов. Коробка ставится на нужное место.
  2. Выполняется протяжка электропроводки. Кабель питания и элемент термодатчика подсоединяются к распаечной коробке.
  3. Электропровода подключаются к термостату, после чего он монтируется в коробку и крепится.
  4. Основные системные узлы подсоединяются соответственно техдокументации к изделию.
  5. По окончанию устанавливается по уровню лицевая панель и крепится посредством винтов.

Постоянная эксплуатация системы обогрева должна начинаться не ранее чем через 3–4 недели после заливки стяжки. А если выбрали плитку – после ее укладки. Под действием тепла стяжка может просто полопаться.

Особенности выбора в зависимости от напольного покрытия

Подразделяются датчики для системы «теплый пол» и от того, под какой тип покрытия они устанавливаются. При этом различается монтаж.

Под мягкое покрытие

Температурный датчик, монтируемый под ковролиновое, линолеумное, пробковое покрытие – цилиндр небольшого размера, крепящийся на конце отрезка кабеля. Ставят его, когда стяжка полностью схватится. Для этого в ней проделывают узкую канавку.

Под твердое покрытие

Монтируются, например, под дерево, плитку. Термодатчик здесь габаритнее, покрыт гелем, защищающим от повреждений. Монтаж его несколько сложнее и может быть прямой или с применением монтажной коробки.

Монтаж термодатчика теплого пола

Произвести монтаж датчика теплого пола можно с использованием защитной коробки, которая располагается между кабелем и термостатом, либо произвести соединение с терморегулятором напрямую. По отзывам потребителей, второй вариант более удобен и надежен для проведения самостоятельных работ, без услуг специалиста.

Монтаж датчика можно выполнить несколькими способами, которые зависят от выбранной модели теплого пола. Поэтому, чтобы не допустить ошибок, которые могут привести к не поправимым последствиям, необходимо каждый вариант рассмотреть отдельно.

Монтаж датчика с нагревательным кабелем

Установку температурного датчика теплого пола в совокупности с электрическим кабелем, можно разделить на семь главных этапов:

  • определить место расположения термостата;
  • штробление стен для проводов;
  • покрытие теплоизоляционного слоя;
  • крепление демпферной ленты;
  • укладка кабеля;
  • монтирование термодатчика и термостата;
  • заливка бетонной стяжки.

Установка терморегулятора для пленочного теплого пола

Место для терморегулятора должно быть защищено от прямых солнечных лучей и других нагревательных элементов. Так же для безопасности детей и домашних животных, место его расположения не должно быть менее 0,5 – 1 метра от уровня пола. Помещается изделие в специально изолированную коробку.

Кабель от датчика просовывается в гофрированную трубку

К месту расположения термостата прокладывается трехжильный электрокабель. От пола к коробке в стене проделываются две штробы, в которые монтируются пластиковые трубки.  В одной трубе будут располагаться провода кабельной системе, во второй провод датчика.

Закрепить кабель с датчиком к теплому полу

Выполнив эти работы, на основании помещения укладываются теплоизоляционный и паронепроницаемый материал слоем в 20 мм. Далее для фиксации электрического кабеля крепится монтажная лента. Перед тем как на нее уложить нагревательные элементы теплого пола, все провода протягиваются к термостату.

Другой конец провода в оболочке провести к терморегулятору

Уложив и закрепив кабеля электрической системы с определенным шагом, выполняется бетонная стяжка. Но перед ее заливкой, необходимо убедиться в том, чтобы соединяющая муфта элементов, находилось непосредственно в самой стяжке.

Подключить к терморегулятору и заделать штробу шпаклевкой

Монтаж датчика с нагревательными матами

Установка датчика теплого пола на основе нагревательных матов производится намного быстрее, чем при первом методе. Выполняется монтаж следующим способом:

  1. Установка терморегулятора. Он устанавливается на стене в наиболее удобном месте, но не менее 30 см. от пола. В намеченном участке перфоратором проделывается отверстие для установки термостата. От штробы вниз по стене и вдоль основания помещения выдалбливаются канавки для прокладки концов нагревательного мата и термодатчика.
  2. Подводка питания. К установке терморегулятора подводится электрическое питание. При этом сечение проводника силовой линии должно совпадать с силой тока нагревательного мата.
  3. Подготовка основания. Червонный пол для укладки нагревательной модели должен быть ровный. Для этого с него щеткой убирается весь мусор и пыль, а трещины заделываются грунтовкой.
  4. Составление схемы. На основании помещения помечаются разметки нахождения габаритной мебели и напольной электротехники.
  5. Укладка матов. На заранее подготовленном свободном пространстве пола расстилаются маты. Чтобы электрическая система занимала всю отапливаемую площадь помещения, ее необходимо раскроить на удобные фрагменты. Разрезается нагревательный материал по строго намеченным линиям, без повреждения кабелей.
  6. Место расположения датчика. Участок для датчика теплого пола должен располагаться между витками нагревательного кабеля.
  7. Фиксация проводов электрической системы. Через заранее подготовленную штробу, к коробке термостата выводятся монтажные провода нагревательных матов.
  8. Установка термодатчика. Перед соединением датчика, с помощью специального оборудования необходимо проверить его сопротивление с нагревательными матами. Если их значения совпадают, термодатчик помещают в специальную гофрированную трубу, где один конец будет располагаться под напольным покрытием, а второй подведен к термостату. Сам трубопровод укладывается в проделанную нишу таким образом, чтобы радиус изгиба у стены был не менее 5 см.

Для закрепления монтажа датчика, на штробу укладывается тонкий слой цементного раствора. Затем для подключения датчика теплого пола его концы необходимо облудить и подсоединить к термостату.

https://youtube.com/watch?v=v-RNyu5cOPU

Виды датчиков для теплого пола

Регулировкой режима работы системы «теплый пол» занимается терморегулятор (термостат) и подключаемый к нему датчик (или два) температуры. Их может и не быть вовсе, но такой режим нежелателен, т. к. появляется риск перегрева напольного покрытия. В первую очередь это относится к ламинату, паркету, линолеуму.

Работа датчика состоит в том, что он расположен рядом с нагревательными элементами теплого пола. Погрешность измерения мала и позволяет точно поддерживать температуру нагрева, не допуская отрицательного воздействия на финишное покрытие.

Датчики измерения уровня нагрева для системы «теплый пол» разделяют по месту установки:

  • Монтаж в пол. Термоэлемент устанавливается вместе с нагревательным кабелем.
  • Внешний монтаж. Предназначены для измерения температуры воздуха в помещении. Могут быть встроены в терморегулятор, или подключаться к нему отдельно.

Датчики, предназначенные для установки под напольное покрытие, классифицируют в зависимости от типа этого покрытия:

  • Для мягких покрытий. Это – ламинат, паркет, линолеум. Датчик представляет собой пластиковый цилиндр с проводом.
  • Для твердых покрытий. Это – керамическая плитка, искусственный и натуральный камень. В данном случае учитываются особенности укладки такого покрытия (чаще всего на клей или в бетонную стяжку), и тот факт, что измеряющее температуру устройство должно быть расположено в стяжке. Поэтому он немного большего размера и имеет защитную оболочку, предохраняющую от механических и химических воздействий смесей, используемых при заливке раствора.

Сами терморегуляторы различаются по количеству подключаемых термодатчиков – только для контроля нагрева пола или можно доукомплектовать еще и устройством измерения температуры воздуха. Второй вариант предпочтителен в тех случаях, когда система “теплый пол» является основной отопительной системой. Это позволит контролировать температуру в комнате и, одновременно, не допускать перегрева напольного покрытия.

Существует вариант, называемый датчиком-ограничителем, следящим за тем, чтобы температура не опускалась ниже установленного значения.

Некоторые виды могут иметь систему, контролирующую исправность всех подключенных устройств, и сигнализирующую при появлении неполадок, при неисправности контролирующего нагрев датчика.

Чаще всего терморегуляторы разделяют по принципу действия:

  • Механические. Самые простые, наиболее дешевые. Регулировка осуществляется поворотом колесика. Нет возможности установить точное значение желаемой температуры. Данный вид ориентирован на работу с одним датчиком, как правило, установленным в полу.
  • Электронные. Управление осуществляется при помощи механических или сенсорных кнопок. Значение желаемой температуры отображается на небольшом дисплее. Может быть предусмотрена возможность контроля нагрева воздуха и пола.
  • Программируемые. Наиболее функциональный вариант, при помощи которого можно запрограммировать режим работы обогрева на сутки или неделю вперед. Такие терморегуляторы позволяют устанавливать время включения и величину нагрева.Можно заметно сократить затраты на электричество, если отключать нагрев в то время, когда дома никого нет (например, в рабочее время), и включать к приходу людей. Следует только помнить, что полу нужно некоторое время для разогрева, поэтому включать нагрев надо заранее.

Для водяных систем терморегуляторы также разделяются на:

  • Механические. Управление каждым контуром осуществляется вручную.
  • Электронные. Более удобное и наглядное управление теплым полом.

Как правильно подключить пленочный теплый пол своими руками

Сведем действия в пошаговую инструкцию.

Проектирование

На плане помещения в масштабе чертим схему расположения всех деталей. От пленки до стен нужно выдерживать расстояние 10-15 см и укладывать ее только на свободных от мебели участках. Не допускается нахлест листов термопленки друг на друга.

Фото: Instagram centr_teplih_polov

Пленочный теплый пол укладывают только на свободных от мебели участках. Если в помещении есть зона отдыха, пленку лучше расположить вдоль диванов и кресел. Благодаря этому ноги будут находиться на разогретой поверхности.

Подготовка основания

Поверхность должна быть ровной, без выступающих острых частей и впадин. Если нужно, дополнительно выравниваем ее: на дощатый настил укладываем фанеру, а по бетонному перекрытию заливаем цементно-песчаную стяжку.

Укладка теплоотражающего слоя

Раскатываем по поверхности изофол фольгированной частью вверх. В углах крепим его двусторонним скотчем или строительным степлером. Отдельные полосы материала склеиваем между собой скотчем в единое полотно.

Укладка термопленки

Раскатываем нагревательную ленту по поверхности медной полосой вниз в соответствии с чертежом. При необходимости разрезаем ее на элементы.

Фото: Instagram buran_siberia

Фото: Instagram o_remonte_ufa

Фото: Instagram art__objects

Сборка электрической цепи

Соединяем детали в соответствии со схемой подключения пленочного теплого пола.

Фото: Instagram teplona5

Инфракрасные пленочные нагреватели всегда соединяют параллельно друг другу. Если один из элементов выходит из строя, остальные продолжают функционировать. При этом обязательно нужно учитывать рекомендации производителей терморегуляторов.

Провода фиксируем контактными зажимами с помощью плоскогубцев. Специальной битумной изоляцией защищаем места присоединения проводки и медные контакты в местах среза.

Фиксируем свободные элементы скотчем к изофолу, чтобы избежать их сдвига.

Фото: Instagram o_remonte_ufa

Фото: Instagram o_remonte_ufa

Фото: Instagram o_remonte_ufa

Подключение терморегулятора

При помощи битумной изоляции фиксируем термодатчик на нижнюю сторону термопленки под графитовой (черной) полосой. Чтобы выровнять основание, делаем в теплоотражающей подкладке вырезы в местах прокладки проводов, установки контактных зажимов и крепления датчика. Незакрепленные детали фиксируем скотчем.

Согласно схеме производителя, подключаем проводку к терморегулятору. Устанавливаем его в подрозетник или на монтажную площадку. Только после этого присоединяем систему к электричеству, предварительно обесточив цепь в щитке на лестничной клетке.

Тестируем систему инфракрасного отопления

Запускаем терморегулятор и тщательно проверяем работу каждого нагревательного элемента. Они должны равномерно нагреваться. Без искрения и перегрева в местах присоединения проводов. Холодные участки термопленки свидетельствуют об отсутствии контакта в электроцепи.

Фото: Instagram tsentr_teplyh_polov

Даже если стык бронирующих листов фанеры попадает на нагревательный элемент, дюбеля нужно забивать в промежутках между графитовым напылением. Чтобы избежать смещения и повреждения пленки, ее следует прикрепить к полу двусторонним скотчем.

Укладка защитного покрытия

Перед монтажом ламината раскатываем по поверхности полиэтиленовую пленку или подложку, рекомендованную производителем напольного покрытия.

Перед укладкой ковролина или керамической плитки, термопленку нужно защитить прочными листовыми материалами. Раскладываем их так, чтобы при креплении дюбель-гвоздями не повредить рабочие части нагревательных элементов.

Для наглядности приводим видео подключения пленочного теплого пола своими руками.

Техника безопасности

Любые работы по установке электрооборудования должны осуществляться с соблюдением элементарных правил техники безопасности. Несоблюдение таковых может привести к плачевным последствиям.

К основным правилам можно отнести следующие:

  • до проведения работ убедитесь, что все помещение, либо отдельная комната, в которой осуществляется установка датчика, обесточена;
  • не проводите запуск устройства, которое находится в разобранном состоянии;
  • эксплуатация регулятора подразумевает температурный режим от -5 до 40 оС;
  • проводите своевременную очистку термостата от пыли;
  • очистка аппарата должна проводиться средствами, не содержащими растворитель или бензол;
  • ремонт проводите, если только вы на 100 % уверены в своих способностях, при этом вам понадобится разобраться в том, как снять терморегулятор теплого пола;
  • следите за тем, чтобы мощность системы не выходила за допустимые пределы, предусмотренные изготовителем термостата.

Схема подключения электричества

Эта часть монтажа является самой ответственной. Подключение электричества требует последовательных действий:

  1. Испытание кабеля и проводов на сопротивление системы (при помощи мультиметра) и изоляции матов (с помощью мегаомметра).
  2. Подсоединение датчика температуры, терморегулятора и кабеля питания. Это необходимо выполнять по инструкции, входящей в систему ЭТП.
  3. Дополнительное заземление кабеля и шнура питания, которое выполняется за счет фиксации этих элементов защитной клеммой.

В зависимости от модели электрического пола, используемого в качестве обогрева, схемы подключения различаются. Подключение ЭТП намного проще, чем подключение водяного пола. Никаких лишних подсоединений не требуется (например, к электрокотлу), а только к электросети.

Нагревательные маты:

  1. Для начала определяется область расположения терморегулятора.
  2. Укладываются маты согласно инструкции по монтажу.
  3. Температурный датчик, уложенный в гофтрубу, закрепляется между витками системы.

Подключение пленочного пола:

  1. В первую очередь, необходимо соединение всех рядов пленки. Использовать можно только те клеммы, которые шли в комплектации теплого пола. Полоски пленки подключаются параллельно. Все контакты необходимо заизолировать накладками.
  2. В центре теплоизоляционной подложки делается карман для монтажа термодатчика.
  3. Подключение температурного датчика и термопленки к терморегулятору и всей системы к электросети через автоматический выключатель.

Выводы и полезное видео по теме

Видеоролики с обзорами видов и примерами установки терморегуляторов позволят лучше разобраться в их принципе работы и критериях выбора.

Видео #1. Классификация и принцип действия терморегуляторов:

Видео #2. Подробная настройка программируемого терморегулятора:

Видео #3. Монтаж датчика температуры в полу:

Анализ различных терморегуляторов позволяет сказать, что их максимальная функциональность не всегда оправдана как с финансовой, так и эксплуатационной точки зрения. Поэтому это оборудование необходимо подбирать под каждую СТП отдельно.

А как вы выбирали, крепили и подключали терморегулятор для системы напольного обогрева? Поделитесь, что для вас стало решающим ориентиром? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте полезные рекомендации и фото по теме статьи.

Как подключить датчик теплого пола? Как правильно установить терморегулятор пола

Поставьте лайк, поблагодарите автора за его труд!



  — — — Если вас интересует подключение самого терморегулятора или термостата с датчиком, внизу страницы вы можете найти ИНСТРУКЦИИ



Сделать систему напольного обогрева безопасной и рациональной поможет термо-датчик. Это обязательный элемент для оптимальной работы напольного отопления. Детальный контроль температуры поможет уменьшить расходы на подогрев теплоносителя (счета за электричество или газ будут меньше), продлить срок эксплуатации термочувствительных напольных покрытий. Например, ламинат и ковролин во избежание деформации не должен нагреваться свыше 30°C.

Проблема замена сенсора часто возникает из за дешевизны регулятора.

Как работает это работает? Как только температурный фон не соответствует заданным параметрам, устройство сбора информации дает сигнал терморегулятору. Модуль включает/выключает обогрев. Изменения температуры на пол градуса активизирует нагреватели. Когда элемент (терморезистор с медным проводником) выходит из строя, погрешности превышают 5°, что не дает объективную картину нагрева.

Обычно в среднем длинна сенсора составляет 2,5-3 м\п

Зеленый проводок это — сенсор





Правильная установка сенсора — ключ к бесперебойной работе всей цепочки «теплый пол».



Необходимые материалы и нормы монтажа



Подключение меряющего устройства пройдет быстро, если соблюдены правила установки. Для нее потребуются:



  • сам термодатчик в гелевой оболочке и стеклянной колбе (в модификациях для плиточного пола). Это может быть устройство, которое работает на минимальную/максимальную температуру (датчик-ограничитель рекомендован для кабельных нагревательных систем) или датчик с термостатом;
  • инструменты для проделывания штробы;
  • изоляционные материалы;
  • монтажная лента.



Подключение датчика теплого пола


осуществляется посредством надежно изолированного проводника нужной длины (до 50 метров). Модуль устанавливается не ближе 50 см от стены между витками петли обогрева. Проводник датчика проходит рядом возле терморегулятора.



Монтаж блока зависит от особенностей финишного напольного покрытия. Под мягкие отделочные материалы, а также под паркет, ламинат небольшой цилиндр, закрепленный к концу кабеля, нужно укладывать в защитную трубку с герметичной заглушкой. Под твердые покрытия сенсор дополнительно защищен гелевой оболочкой, смягчающей механические удары при эксплуатации. Прокладывается он по поверхности пола или в специальной штробе между греющих жил, фиксируется монтажной лентой или скотчем.



Если система напольного обогрева предполагает обустройство стяжки, элемент помещается в защитную трубку (гофру, металлопластиковый отрезок) и герметизируется. Чем меньше поворотов и изгибов этого контура, тем проще провести замену модуля при уже сформированной системе обогрева

1 — фаза, 2 — ноль от 220 ; 3 и 4 — подключение пола фазировка не имеет значение, 5 — игнорируем, 6 и 7 — датчик пола, фазировка не имеет значение


Сам сенсор должен находиться в муфтированной гофре с возможностью дальнейшей замены




Как надежны терморегуляторы? Ремонт терморегулятора

Подключение к электропитанию осуществляется 2-мя способами:



  • прямым. Греющий кабель и термостат объединяются;
  • посредством распределительной коробки, подключенной к щитку с автовыключателями. От коробки к полу проходит штроба для установки 2-х трубок — для термодатчика и силового кабеля нагревателя. Провод датчика от нее идет до нагревательных контуров.



Тестирование системы проводится не включением нагревателей, а замером сопротивления. Допускаются расхождения до 10 % от указанных параметров в документации. После этого приступают к монтажу напольного покрытия, либо заливки стяжки.



Помните, что заменить неработоспособный сенсор самостоятельно можно только с условием его укладки в специальной трубке. Если его невозможно извлечь, придется разбирать весь слоистый пирог напольного отопления. Подключение устройства требует элементарных знаний электротехники. Если вы далеки от этой сферы, для своей же безопасности доверьте этот процесс специалистам.

Кроме прочего есть способ использовать временное реле. Его можно подключать если вы точно знаете что больших перепадов температуры не будет. Если это так — вперед. Поставьте реле вместо термостата, и экспериментируйте с временными настройками включиться / выключиться. Главное в таком способе не довести кабель до перегрева.

Можно поставить так же термо-реле, но тут необходимо обеспечить его прямой доступ к нагревателю.  С методами подключения нагревателя без датчика стоит быть очень аккуратными и понимать механизм роботы всех элементов.

Несколько нюансов

  • нужно не допустить попадания в трубку раствора, ведь извлечь такой датчик для замены после застывания стяжки просто не получится. Обязательно герметизируем конец трубки;
  • питать автоматику лучше через контактор;
  • после установки на ровной отдаленности между витками нагревателя, нужно зафиксировать его;
  • для пленочного пола модуль контроля устанавливается под греющим листом.

       ***СКАЧАТЬ ИНСТРУКЦИЮ ПО ПОДКЛЮЧЕНИЮ

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

  1. Heattherm — теплый пол двужильный кабель и мат
  2. ThermoPEX для теплого пола — оптимальный вариант для дома
  3. Бобышки для теплого пола. Маты с бобышками что это?
  4. Боится ли теплый пол воды. Может ли ударить током?
  5. Виды электрических теплых полов
  6. Показать больше
  7. Во сколько обойдется отопление теплым полом в месяц
  8. Водяной теплый пол в деревянном доме
  9. Водяной теплый пол под ламинат. Стоит ли?
  10. Водяной теплый пол. Преимущества и недостатки.
  11. Время монтажа теплого пола. Сколько займет?
  12. Выбор электрического и водяного теплого пола
  13. Где установить гребенку или коллектор теплого пола?
  14. Для какого теплого пола подходит инфракрасная пленка?
  15. Для чего нужен кислородный барьер?
  16. Для чего нужен насос в коллекторе?
  17. Для чего нужна демпферная лента в теплом полу
  18. Для чего нужны расходомеры в теплом полу?
  19. Зачем нужны расходомеры, смесительный узел и евроконус?
  20. Как выбрать мощность теплого пола
  21. Как выбрать нагревательный мат теплого пола
  22. Как выбрать насос для водяного теплого пола?
  23. Как выбрать насос теплого пола. База насоса
  24. Как делать первое включение теплого пола?
  25. Как дешево, экономно сделать теплый пол?
  26. Как заменить датчик теплого пола если он замурован?
  27. Как купить надежный теплый пол?
  28. Как надежны терморегуляторы? Ремонт и замена регулятора
  29. Как отличить стержневой теплый пол от подделки?
  30. Как подключить датчик теплого пола?
  31. Как проверить роботу монтажников по теплому полу?
  32. Как работает система водяного теплого пола? Принцип работы
  33. Как рассчитать количество контуров гребенки?
  34. Как рассчитать количество контуров коллектора?
  35. Как рассчитать количество трубы на квадратный метр?
  36. Как рассчитать материалы на водяной теплый пол?
  37. Как сделать теплый пол если нельзя сделать стяжку!?
  38. Какая должна быть стяжка для теплого пола
  39. Какие бывают виды теплого пола?
  40. Каким должен быть бетон и стяжка теплого пола?!
  41. Какого цвета выбрать трубу теплого пола?
  42. Какое напольное покрытие можно использовать для теплого пола?!
  43. Какое напольное покрытие можно использовать для теплого пола?!
  44. Какое напольное покрытие можно использовать для теплого пола?!
  45. Какой должна быть температура теплого пола
  46. Какой кабель подходит под плитку, а какой в стяжку?
  47. Какой котел лучше использовать для теплого пола?
  48. Какой крепеж используется в водяных теплых полах
  49. Какой теплый пол лучше выбрать под плитку?!
  50. Какой теплый пол лучше? Какой выбрать водяной или электрический
  51. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
  52. Какую подложку для теплого пола выбрать?
  53. Калькулятор теплого пола
  54. Когда целесообразен монтаж водяного теплого пола ?
  55. Контура теплого пола, какие бывают?
  56. Куда девать остаток нагревательного кабеля . Можно ли резать?
  57. Латунь или нержавейка? Какая гребенка лучше?
  58. Лучшие водяные теплые полы и их рейтинг
  59. Лучшие электрические теплые полы и их рейтинг!
  60. Маты с бобышками для водяного теплого пола. Что это?
  61. Минусы и недостатки водяного теплого пола
  62. Можно ли … теплый пол? Ответы!
  63. Можно ли подключить радиатор к коллектору?
  64. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
  65. Монтаж
  66. Монтаж ламината на теплый пол своими руками
  67. Монтаж стержневого теплого пола?
  68. Монтаж электрического и водяного теплого пола своими руками
  69. Обзор стоимости теплых полов за м2, стоимость монтажа
  70. Основание под водяной теплый пол. Виды и способы укладки.
  71. Основные составляющие водяного теплого пола.
  72. Особенности конструкции бойлеров Ento
  73. Отличие двужильного от одножильного нагревательного кабеля?
  74. Отличие механического терморегулятора от программируемого
  75. Отличие сплошной пленки от классической полосочной?
  76. Отопление дома теплым полом. Стоит ли?
  77. Отопление теплым полом
  78. Отчет об отправке
  79. Официальный сайт теплого пола
  80. Перегревается ли стержневой теплый пол?
  81. Плиточный клей для теплого пола, какой использовать?
  82. Плюсы и минусы электрических и водяных теплых полов
  83. Подключение электрического и водяного теплого пола
  84. Подложка под водяной теплый пол. Для чего она нужна?
  85. Почему мат теплого пола, не кабель?
  86. Почему электрический теплый пол не греет
  87. Правильный водяной и электрический теплый пол
  88. Правильный шаг укладки водяного и электрического теплого пола
  89. Преимущества водяного теплого пола перед радиаторным отоплением.
  90. Преимущество стержневого теплого пола
  91. Прогреет ли теплый пол 5-6 см стяжки?
  92. Проектные работы
  93. Расчет теплого пола водяного и электрического
  94. Ремонт нагревательного кабеля теплого пола
  95. Ремонт электрического и водяного теплого пола
  96. С чего состоит система водяного теплого пола
  97. Система водяных и электрических теплых полов
  98. Система управления водяным теплым полом. Что такое сервопривод?
  99. Сколько потребляет нагревательный кабель? Его мощность.
  100. Сколько потребляет теплый пол?
  101. Сколько энергии потребляет пленочный теплый пол?
  102. Способен ли терморегулятор экономить электричество?
  103. Справочная
  104. Стандартная пленка Felix Excel и ее конструкция
  105. Стоит ли экономить на терморегуляторе?
  106. Схема укладки теплого пола
  107. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
  108. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
  109. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
  110. Теплоизоляция под плитку для теплого пола
  111. Теплые полы в гипермаркете
  112. Теплый пол 27 ua или 24 на 7, длительность работать?
  113. Теплый пол без стяжки
  114. Теплый пол в бане и сауне, как реализовать?
  115. Теплый пол в ванной и санузле. Как реализовать?
  116. Теплый пол в ванную электрический и водяной
  117. Теплый пол в стяжку водяной и электрический
  118. Теплый пол в частном доме
  119. Теплый пол и его эпицентр температуры
  120. Теплый пол из металлопластиковых труб
  121. Теплый пол на балконе и лоджии. Как осуществить?
  122. Теплый пол на кухне. Где можно размещать?
  123. Теплый пол от печки или камина, как сделать?
  124. Теплый пол от Розетки
  125. Теплый пол от центрального отопления или котла
  126. Теплый пол под деревянный пол
  127. Теплый пол под ковролин
  128. Теплый пол под ламинат
  129. Теплый пол под линолеум
  130. Теплый пол под линолеум на деревянный пол
  131. Теплый пол под плитку
  132. Теплый пол своими руками
  133. Теплый пол, цена на 2020 год. Обзор цен теплых полов
  134. Терморегулятор водяного теплого пола. Какой выбрать?
  135. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
  136. Труба для теплого пола 16 диаметра
  137. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
  138. Укладка теплого пола, как осуществить? Как правильно сделать
  139. Управление теплым полом. Какие бывают системы?!
  140. Устройство теплого пола водяного и электрического
  141. Утепление и подложки под теплый пол
  142. Чем гребенка отличается от коллектора?
  143. Чем зафиксировать трубу теплого пола?
  144. Чем и как закрепить нагревательный кабель теплого пола
  145. Чем отличается нагревательный мат от кабеля?
  146. Что лучше водяной теплый пол или электрический?
  147. Что подобрать для теплого пола без стяжки?
  148. Шаг укладки теплого пола электрического и водяного?! Расчет
  149. Электрический теплый пол плюсы и минусы
  150. Консультация
  151. Тестовая статья
  152. Доставка и оплата
  153. Сотрудничество теплый пол оптом
  154. Документация
  155. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
  156. Как сделать замер площади под теплый пол самостоятельно?
  157. Можно ли укорачивать нагревательный кабель или мат теплого пола?
  158. Связаться с нами

Как подключить регулятор теплого пола?

Теплые полы все чаще входят в нашу жизнь. Причем первоначально они рассматривались как элемент комфортности или необходимости в доме, где живут маленькие дети. Сегодня задачи теплых полов значительно расширились. Они начинают выступать как элемент дополнительного обогрева, а в последнее время многие применяют их и в качестве основного отопления, при этом полностью освобождается пространство (которое крадут обычные пристенные приборы нагрева).

Давайте рассмотрим принцип работы теплого пола на примере его управления с помощью радиоуправляемого регулятора для теплых полов бренда Nobo и то, как им пользоваться.

Как известно, любой теплый пол продается уже с регулятором температуры теплого пола. Обычно прилагается электрическая схема, на которой показано как подключить и как подсоединить термостат к теплому полу, работающий на обычное размыкание электрического тока. Разница может заключаться только в температурном датчике, который измеряет температуру пола, и по его показаниям происходит включение/выключение подачи электричества. Разные производители комплектуют оборудование датчиками различного сопротивления и не всегда термостат от одного бренда подходит в теплому полу другого бренда.

В этом плане термостаты бренда Nobo можно считать универсальными. Кроме того, что термостат продается в комплекте со своим температурным датчиком, он может работать и с другими температурными датчиками, которые имеют другое сопротивление. Это датчики с сопротивлением 10, 15, 22 кОм.

Так же как и другие термостаты для теплого пола, термостат Nobo работает по принципу замыкания/размыкания подачи электрического тока. Однако есть и множество отличий в его работе. Часто потребитель сталкивается с вопросом – где установить и как подключить такой термостат.

Как установить?


В стене сверлится отверстие размером под обычную электрическую розетку, в него устанавливается стандартная распаячная коробка или подрозетник. Высота установки не регламентируется, но обычно, с целью удобства управления и доступности, он располагается на высоте 90-100 см от пола.


Подключение теплых полов электрических к регулятору осуществляется на задней поверхности термостата, где имеются клеммы. К клеммам А и С подводится электричество от автомата на щитке. К другим клеммам В и Д подсоединяются контакты теплого пола, а в их цепи имеется электрическое реле, которое и замыкает/размыкает подачу электричества на теплый пол. Подключение температурного датчика осуществляется на той же задней поверхности термостата, где есть клеммы М и Л. Все электрические провода прокладываются вдоль стены и скрываются под штукатуркой.



Монтаж температурного датчика производится также. Он прокладывается и скрывается в стене. На случай замены температурного датчика он должен легко вытаскиваться. Для этого предварительно в стене прокладывается гофра, а уже в нее вставляется датчик. Продолжение этой же гофры прокладывается и в теплом полу.

Как и большинство существующих регуляторов для теплого пола, термостат Nobo электронный. На передней поверхности есть экран, на котором отображается настройка режимов работы теплого пола, а также числовое значение температуры теплого пола, которая должна поддерживаться. Регулятор теплого пола Nobo марки NTB-2R может работать как обычный термостат в ручном режиме, а также в режиме удаленного управления через Интернет.


Для удаленного управления требуется дополнительный блок EcoHub. Данный блок управления подключается к роутеру, который должен иметь возможность каким-либо способом выходить в Интернет. Потребитель на свой смартфон или планшет должен установить программу управления и настройки Nobo Energy Control. Программа скачивается совершенно бесплатно и ее использование не требует дополнительных затрат или платного обслуживания. Первоначальное включение системы требует настройки согласования работы блока управления EcoHub с термостатом NTB2R. В программе следует ввести 12-ти числовой код, который высвечивается при включении термостата в сеть.

Как настроить и как проверить правильность настройки и работу регулятора?


Это не составит труда, так как на каждом этапе такой настройки всплывают подсказки на русском языке. Управление работой термостата происходит по радиосигналу, без проводного соединения между ними. На смартфоне вводятся параметры работы, он, в свою очередь, выходит в Интернет, связывается с роутером, по стандартному кабелю с разъемом RJ45 сигнал поступает на EcoHub и уже он по радиосигналу передает все настройки термостату для теплого пола.

Вопрос куда ставить EcoHub и роутер относительно термостата имеет важное значение. При слишком удаленном расположении термостата от EcoHub радиосигнал может теряться. Производитель гарантирует бесперебойную работу при расстоянии между ними до 100 метров прямой видимости. Если имеются препятствия, то расстояние уменьшается. В деревянных домах сигнал проходит значительно хуже, нежели в кирпичных или монолитных. В каждом отдельном случае рабочие расстояния определяются практическим путем. Технические параметры регулятора для теплых полов Nobo позволяют к одному термостату подключить теплые полы с общей нагрузкой до 16 А. При напряжении в сети 220В общая нагрузка считается по формуле:

Р=U*I=220*16=3520 Вт
где Р – максимальная мощность подключения, Вт;
U – напряжение в сети, В;
I – сила тока, а.
Тогда
Р=U*I=220*16=3520 Вт

Причем, если мощность одного теплого пола намного меньше 3520 Вт, то можно подсоединить и два теплых пола на один регулятор или значительно больше двух, главное, чтобы их суммарная мощность не превышала 3520 Вт.

Как при ручном, так и при удаленном способе управления есть возможность устанавливать несколько режимов работы теплого пола. Это: «комфортный режим», «экономичный режим», режим «не замерзания» (или +8 С) и режим «все выключено». Под «комфортным режимом» подразумевается работа теплого пола при максимально допустимой для потребителя температуры, она чаще всего колеблется от 26С до 30С. Причем 30С для полноценного режима отопления. Такой режим рекомендуется применять, когда в помещении присутствуют люди и требуется обогреть помещение.

Под «экономичным режимом» имеется ввиду более низкая температура, чем комфортная, которая может составлять от 15С до 18С. Такой режим рекомендуется применять, когда в помещении какое-то время будут отсутствовать люди и максимальная температура не требуется.

Под «режимом незамерзания» (+8С) имеется в виду поддержание минимальной температуры + 7С — + 8С. Такой режим рекомендуется применять, когда в помещении в зимний период долгое время отсутствуют люди, а оборудование, имеющее отношение к работе с водой, необходимо обезопасить от замерзания. Под режимом «все выключено» понимается полное отключение подачи электричества на все подключенные нагревательные элементы, а термостат переходит в режим ожидания.

Хотелось бы отметить еще одно важное отличие в работе регулятора для теплых полов Nobo. Это вопрос о том, как работает и какую температуру он берет за основополагающую для своего включения/выключения. Здесь есть три варианта работы.

  • Первый вариант – это классическая работа от датчика температуры, который закладывается в пол. Такой вариант мы рассмотрели выше, и он является основным не только для термостата Nobo, но и для всех других брендов.
  • Есть еще один вариант. У термостата NTB-2R дополнительно имеется встроенный датчик, который замеряет температуру воздуха в помещении в том месте, где он расположен. При желании, можно управлять включением/выключением теплого пола по температуре воздуха, что часто используется, когда теплый пол применяется в качестве основного способа отопления. Переключение между работой первого и второго способа производится без всяких сложных настроек и без отсоединения проводного датчика температуры. Просто в настройках вводятся соответствующие изменения.
  • Есть и третий – смешенный способ. Здесь измеряется и температура воздуха и температура пола. Регулирование температуры происходит по ее среднему  значению.

Производитель Nobo всегда заботится о своих потребителях и поэтому его продукция универсальна и может работать не только с брендом Nobo. Так, например, у термостата NTB-2R есть особенный режим работы, который не принимает во внимание температуру воздуха и пола. Такой режим включения/выключения настраивается самим производителем. За основу берется период в 20 минут и устанавливается время, в течение, которого данный термостат будет подавать электричество на теплый пол. Например, 2 минуты пол будет нагреваться, а 18 минут электричество на него подаваться не будет, и так с периодичностью в каждые 20 минут. Настроить можно любое соотношение времени включено/выключено.

Термостат для теплых полов Nobo можно использовать как центральный пульт управления для подключения через него одного или нескольких электрических конвекторов или любых нагревательных и электрических  приборов. Это могут быть не только теплые полы, но и бойлеры, насосы, осветительные приборы, однако в качестве центрального пульта управления для конвекторов он применяется чаще всего. При этом на клеммы Б и Д вместо теплого пола подключается провод, раздающий питание электричества на конвекторы и их работа настраивается по любому режиму, которые были описаны выше.

Конечно, такая многофункциональность термостата для теплого пола Nobo марки NTB-2R не может не отразиться на его цене. Она немного выше регуляторов температур других производителей, но если принять во внимание надежность его изготовления – Норвегия, многофункциональность, ручное и удаленное управление, то цена вполне оправдана.


Установка регулятора теплого пола через Nobo EcoHub

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные электрические схемы для контроллеров I-Link

Важное примечание: Помимо электрокотла, t здесь нет прямого электрического соединения между реле I-Link и любой моделью водонагревателя по запросу. Единственное электрическое соединение с водонагревателем по требованию / без резервуара,… это питание (вилка) к / от агрегата (независимо от количества зон) . Водонагреватель срабатывает, когда блок обнаруживает как минимум 1/2 галлона в минуту потока. Водонагреватель активируется, когда какая-либо или все зоны требуют тепла, и насос (ы) циркулирует жидкость через агрегат, создавая «поток», который сигнализирует водонагревателю о включении!

Краткое руководство по электромонтажу для многозонных систем. Для получения более подробной информации прокрутите страницу вниз, чтобы увидеть больше схем.

Мы предлагаем неограниченную техническую поддержку ~ бесплатный звонок 866-теплые пальцы ног (927-6863)

Базовый контроллер одной зоны

Итак…..Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте схеме ниже.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 провод термостата от термостата в зоне подключается к клеммам R / W. Красный или Белый могут попасть на любой терминал. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Электрический провод 14/2 Romex рекомендуется для питания системы лучистого отопления (реле / ​​насос).

ПРИМЕЧАНИЕ: «Питание термостата» на приведенной выше схеме указывает на напряжение 24 В переменного тока, поступающее от контроллера для подачи питания на цифровой дисплей на термостатах, которые не используют батареи для этой цели. В термостатах , которые мы продаем, используются батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах. Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)


Базовый «многозонный» контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле.Как и SP-81, описанный выше, контроллеры с несколькими зонами используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (для работы циркуляционных насосов). Ряд оранжевых выступов в верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонного насоса.

Конечно, во всех приложениях релейный блок должен получать питание по линии 110 В (см. Схему ниже) от вашей монтажной панели.Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также неплохо подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было выключить в одном центральном месте. Если ваша релейная коробка подключена через выключатель, вам не придется полагаться только на термостаты, чтобы отключить систему во время сезона охлаждения. Эта функция может помешать кому-либо «играть» с вашими термостатами и отправлять тепло на ваш пол летом.

В этом примере подключения термостата выполняются в верхнем ряду «Т», клеммы T1, T2, T3 и т. Д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т. д. на блоке на 120 вольт. Линии от источника питания (монтажная панель) подключены к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы.Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «XX» для включения бойлера, и нет «приоритетной зоны» для косвенного водонагревателя.

Базовая схема подключения по существу одинакова для всех контроллеров с несколькими зонами. Многозонный контроллер может содержать от двух до шести реле, но порядок подключения остается неизменным. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)


Специальные схемы подключения контроллеров i-Link

В определенных ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. На следующих схемах показаны три распространенных специализированных приложения.

Активация котла с помощью контроллера одной зоны

Контроллер одной зоны активирует бойлер каждый раз, когда зона требует тепла

Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат зоны излучения требует тепла.Эти клеммы не подают напряжение на котел. В котле есть трансформатор, который срабатывает при замыкании этой цепи.
(вернуться наверх)


Используйте приведенную выше «многозонную» схему, если у вас более одной зоны и вам нужно использовать «концевой выключатель» ( XX, соединения ) на контроллере i-Link для включения котла всякий раз, когда любая из излучающих зон призыв к теплу.

Активировать газовый клапан с зонного контроллера

Контроллер включает газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)


Подключение теплообменника / системы первичного контура

Активация «системного насоса» всякий раз, когда какая-либо зона требует тепла

Это схема для использования с теплообменником или системой первичного контура . Насос, работающий в теплообменнике / первичном контуре, называется системным насосом . Очевидно, он должен работать, когда любая зона требует тепла.

Для (любого) подключения насоса первичного контура или насоса теплообменника, нейтраль (белый провод) и нагрузка (черный провод) к разъемам «Системный насос» в нижней части блока реле (эти подключения находятся слева от зоны. соединения насоса.Все провода заземления будут соединены гайкой внутри коробки реле. Заземляющие провода будут заземлены на / от источника питания, протекать через релейный блок (через гайку) и заканчиваться на каждом насосе.

Установленная на заводе перемычка остается на месте.
(вернуться наверх)


Подключение термостата

Honeywell Pro 1000 Термостат (6 контактов)

Pro Th2000 — это универсальный, многофункциональный термостат, очень простой в использовании и подключении. Но вы никогда не узнаете этого, просмотрев РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую к ней фотографию, чтобы сделать процесс быстрым и простым.

STEP 1 : Рекомендуется провод термостата калибра 18. Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устраните необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C).Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».

ШАГ 2 : Установите (2) батарейки AAA и снова установите крышку. Этот шаг не требуется при 3-проводном подключении (см. Выше)

ШАГ 3 : Деактивируйте функцию «Пятиминутная задержка». и v) и удерживая их в течение трех секунд. Это переведет вас в «программный» режим.

B) Находясь в «программном» режиме, нажмите обе кнопки одновременно и переходите по номерам вверх в режим программирования №5.

C) Заводская установка — «1» (5-минутная задержка «включено»), и вы хотите установить этот режим на «0», чтобы отключить функцию 5-минутной задержки.

D) Нажмите кнопку «вниз» («v»), и на экране отобразится «0».

E) Нажмите обе кнопки переключения еще раз, чтобы выйти из «программного» режима.Отображается текущая «заданная» температура.

ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.

Положения проводов для Honeywell Pro 1000 (6-контактная модель)

Подключение и настройка термостата Honeywell Pro 1000 (8 контактов)

Версия Pro 1000 с 8 контактами также проста в подключении и программировании, но ее конфигурация немного отличается. Вместо (2) 3-контактных блоков, левой и правой, эта версия имеет (1) вертикальный 8-контактный блок посередине.Выглядит это так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».

ШАГ 2: Установите (2) батарейки AAA и снова установите крышку.и v) переход по различным функциям. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание: Вам не нужно переключаться четырнадцать раз, чтобы перейти к функции №15. Фактически, вам нужно будет переключиться всего три раза. Это потому, что разработчики термостатов не учитывают последовательно, как все мы. Они инженеры, и в их непостижимом квантовом мире числа представляют собой эзотерические концепции дизайна, а не упорядоченную систему расположения.Для нас, удалив банан из шести пучков, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана к грозди можно выразить как «функция № 23», или, говоря языком непрофессионала, 6 бананов.

Роберт Шоу термостат марки

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Схема Роберта Шоу

(вернуться наверх)


Управление насосом с помощью «датчика пола»

Термостат / датчик температуры пола AZEL D-508F (показан ниже) может использовать температуру пола или окружающего воздуха для управления зоной.Используйте эту ссылку для получения дополнительной информации и инструкций по установке: http://azeltec.com/images/D-508Finstruction. pdf

Четыре (4) провода (калибр 18) необходимы для напольного датчика / термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммные соединения термостата «R&W / TT» на реле подключаются к клеммам № 1 и 2 на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. Эти (удлиненные) соединения проводов должны быть ЗАПЫПАННЫМИ и изолированы (заклеены лентой и т. Д.).) друг от друга, чтобы обеспечить абсолютную непрерывность, поскольку это датчик сопротивления «ОМ».

Датчик / реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставляемый в короткую трубку из полиэтиленгликоля, отлитую в излучающую плиту. Конечно, датчик также может быть установлен в полости балки, чтобы контролировать температуру пола в системе скоб. Этот датчик отслеживает фактическую температуру пола и игнорирует температуру воздуха в помещении.Это очень полезно в излучающих зонах, где имеется более одного источника тепла.

Если система принудительной подачи воздуха или дровяная печь используются регулярно в излучающей зоне, например, стандартный термостат контроля воздуха, обычно используемый для контроля пола, будет большую часть времени отключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер уставки» Запорный и температурный термистор:

Коробка Джонсона
Датчик пола
Схема подключения

Правильно подключенный датчик температуры пола

Датчик / реле отключения также доступен в модели с низким напряжением (24 В переменного тока). В этом случае датчик температуры пола не питает напрямую циркуляционный насос. Вместо этого он работает как стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Подключения приложений, использующих датчик / реле отключения низкого напряжения , показаны на фотографиях ниже.

Макет, показывающий низковольтный датчик пола, подключенный к реле I-Link.
Соединения проводов крупным планом

Другие области применения датчика столь же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном / резервном баке. Датчик прикрепляется к одной из труб, входящих или выходящих из резервуара для хранения, изолированной пеной или стекловолокном, затем линия термостата 18 калибра проходит от датчика к реле.

Когда температура в баке падает до заданного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Такая установка может быть полезна для системы, использующей дровяной котел на открытом воздухе, подключенный к постоянно активному теплообменнику.В зависимости от установленных вами параметров накопительный бак забирает тепло от теплообменника для поддержания постоянной температуры в баке.

Таким способом можно нагреть любой носитель тепла, включая гидромассажные ванны, грядки для выращивания в теплицах, аквариумы, фермы для червей, полотенцесушители…

Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может быть активировано, когда температура в резервуаре с водой поднимается на до заданного значения, и резервуар необходимо охладить.

Чаще всего этот подход используется в системе «Тепловой отвод» , водопроводной системе, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки — перемычка 1 и перемычка 2 — расположены в «снятом» положении на своих штырях), а датчик прикреплен к выпускной трубе HOT солнечного накопителя. Когда достигается высокая уставка в накопительном баке, включается циркуляционный насос теплового сброса.

Пружинный таймер для систем снеготаяния

(вернуться наверх)


Дифференциальный контроллер солнечной энергии

Resol DeltaSol BS

В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером .Как следует из названия, это реле активирует насос или насосы при достижении диапазона (или разницы) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне солнечного резервуара, дифференциальный контроллер активирует необходимый насос (-ы) и втягивает это полезное тепло в систему.

Передача тепла от более горячего к более холодному резервуару для выравнивания температуры в обоих резервуарах и увеличения общей емкости хранения — еще одно распространенное применение дифференциального регулятора.

Два датчика (резервуарный и солнечный) необходимы для правильного «дифференциала». Датчик резервуара прикреплен к трубе около дна резервуара для хранения солнечной энергии или в специальный «колодец» в некоторых резервуарах.

Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, прикрепленный к горячей трубе, НЕ будет точно определять фактическую температуру воды.Фактически, вода обычно на 15-20 градусов теплее, чем показывает датчик.

К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком теплая для горячего душа). Важна разница в и температур воды в двух местах. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.

СТАНДАРТНЫЙ РЕЖИМ ДИСПЛЕЯ

Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайний правый), НАЗАД (крайний левый) и кнопкой УСТАНОВИТЬ (в центре).

В СТАНДАРТНОМ РЕЖИМЕ ДИСПЛЕЯ, то есть не в РЕЖИМЕ ПРОГРАММЫ, пользователь может переключаться между тремя основными полями:

1. COL (датчик коллектора)
2. TST (температура датчика резервуара)
3. HP (накопленные часы солнечной энергии)

ПРОГРАММИРОВАНИЕ

Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).

Примечание. Удерживая кнопку «Вперед», начнется быстрое переключение между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку BACKWARD, чтобы вернуться назад.

Delta T — это разница между температурой в ваших солнечных коллекторах и температурой на дне резервуара для хранения. Когда достигается значение Delta T , контроллер Resol включает солнечный насос и перекачивает нагретую жидкость из солнечных коллекторов.

См. ВЫБОР ДЕЛЬТА Т (ниже), чтобы узнать, как лучше всего подходит Дельта Т для вашей ситуации.

Чтобы установить температуру Delta T ON, войдите в РЕЖИМ ПРОГРАММЫ и нажмите центральную кнопку SET.Значок SET начнет мигать на экране. Переключайтесь вверх или вниз до желаемой разницы температур. Снова нажмите SET, чтобы заблокировать программу.

Та же процедура используется для следующего экрана, DT-F, параметра насоса ВЫКЛ.

Это поле позволяет вам решить, когда выключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже, чем температура насоса ВКЛ
.

Как правило, когда жидкость в вашем солнечном контуре всего на несколько градусов выше температуры вашего резервуара, от циркуляции жидкости мало что можно получить.Выключите насос и дайте коллекторам снова нагреться. Разница температур от 3 до 5 градусов, вероятно, подходит для этой области.

S MX , следующее поле, позволяет вам установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ БАКА. Заводская настройка по умолчанию — 140 градусов. Это слишком мало. Установите это поле как минимум на 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагреть бак до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным терморегулирующим клапаном (обязательным для любой солнечной системы) для защиты вашего дома от ожогов вы также можете сохранить как можно больше тепла.

Однако, если вы хотите более низкую максимальную температуру, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Снова нажмите SET, чтобы зафиксировать желаемую температуру.

Следующее поле — EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к нагреванию компоненты, эта настройка отключит насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая — 285 градусов, потому что ничто в нашей системе не находится даже близко к опасной зоне при этой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть хорошо.

ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не понадобятся. Остальные поля входят в эту категорию и полезны для специальных приложений. Для обычной системы солнечного нагрева воды игнорируйте эти поля. Заводская установка по умолчанию для этих настроек ВЫКЛЮЧЕНА.

Однако, несмотря на это, тщательное чтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.


Краткое руководство

В основном режиме доступны только поля температуры коллектора (COL), температуры резервуара (TST) и накопленного солнечного усиления (HP).

Удерживайте кнопку FORWARD две секунды , чтобы войти в режим программирования.

Перейдите к желаемому полю, нажмите SET, используйте FORWARD или BACKWARD, чтобы найти желаемое значение, затем снова нажмите SET для подтверждения.

Примечание. Примерно через 45 секунд бездействия подсветка дисплея гаснет. Нажмите кнопку ВПЕРЕД, чтобы снова засветить дисплей, нажмите еще раз, чтобы переключиться на желаемое поле.

Кроме того, после нескольких МИНУТ простоя контроллер RESOL автоматически выйдет из РЕЖИМА ПРОГРАММЫ и вернется в ПЕРВИЧНЫЙ РЕЖИМ.

Если вы хотите выйти из РЕЖИМА ПРОГРАММЫ до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно на COL (поле номер один).


Выбор дельты Т

Почему обычно лучше использовать широкий дифференциал

Коллекторная петля — это общая длина медной трубы 3/4 дюйма, как подающей, так и обратной, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы расположены на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинным (коллекторы заземлены в шестидесяти футах от дома). Длина трубы в короткой петле составляет тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).

В обоих случаях жидкость в коллекторном контуре должна быть нагрета до температуры, прежде чем система будет «работать» в течение какого-либо периода времени.Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора остается холодной. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшей к датчику коллектора, быстро нагревается и запускает систему. Но как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.

Это вызывает совершенно нормальное состояние, известное как «короткий цикл». Ожидайте, что солнечный насос будет работать с коротким циклом, пока вода в общем контуре коллектора не нагреется.Если коллекторная петля длинная, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем любое полезное тепло может быть передано в резервуар для хранения. Это может занять время.

Практическое правило: держите коллекторную петлю короткой… и хорошо изолируйте ее.

Из приведенного выше описания видно, что «жесткий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла. Особенно, если коллекторная петля длинная, а массив небольшой (т.е. ограниченная теплопроизводительность).Максимально возможная разница в этой ситуации сведет к минимуму тенденцию системы отключаться и включаться каждые несколько секунд.

Однако, если ваша система имеет высокую пропускную способность (много плоских пластинчатых коллекторов или более 48 вакуумированных трубок), а ваша коллекторная петля короткая , более узкий дифференциал активирует систему раньше и получает больше полезного тепла.

Большая теплопроизводительность и короткий коллекторный контур = плотный дифференциал (от 8 до 15 градусов)

Малая теплопроизводительность и длинный коллекторный контур = широкий дифференциал (от 20 до 24 градусов)

(вернуться наверх)

электрический термостат для теплого пола

Руководство по эксплуатации и установке термостата

Важно: Гарантия производителя не распространяется на неисправности устройства, вызванные механическими повреждениями, неправильной установкой или эксплуатацией в целях или при условиях, не предусмотренных Руководством по эксплуатации и установке.Имейте в виду, что инструкция по установке и схема подключения не так хороши, как профессиональные навыки установщика устройства. Рекомендуем обратиться к специалистам по установке термостатов и систем отопления. Попросите квалифицированного электрика выполнить все подключения и сетевое питание устройства. Отключите питание перед подключением проводов к термостату или отключите его для тестирования устройства.

Введение

Поздравляем! Выбрав термостат I • WARM, вы попадаете в мир комфорта, уюта и удобства использования электрического теплого пола.Устройство I • WARM 710 открывает новую серию комнатных термостатов Orange Box, отличительными чертами которых являются высокая надежность, простая настройка, простой дисплей и современный дизайн. Все наши намерения — сделать отопление вашего дома максимально комфортным, уютным, простым и энергосберегающим. Получите удовольствие от его использования!

Пожалуйста, внимательно изучите данное руководство перед установкой устройства!

Базовые функции

Термостат I • WARM 710 предназначен для электрических систем теплого пола (нагревательные маты или секции).

Устройство автоматически поддерживает заданную вами температуру на основе приема данных от напольного датчика температуры (входит в комплект). Отображаются как реальная температура пола, так и заданное вами желаемое значение. Или, по вашему желанию, температура воздуха в помещении может отображаться с помощью встроенного датчика устройства. Обеспечивается непрерывная самодиагностика с отображением предупреждающих сообщений. В случае неисправности датчика можно активировать ручной режим управления нагревом, когда нагрев должен продолжаться до тех пор, пока проблема не будет решена.

Пуск управления системой отопления

Термостат можно включить после завершения подключения и проверки всех соединений.

Важно: новостройку не включать до истечения срока, рекомендованного производителем сухих строительных смесей для полного закрепления клеящей смеси для плитки или

Слой цементно-песчаного раствора. Более раннее включение системы отопления может привести к повреждению декоративного покрытия пола и выходу из строя нагревательных матов или секций. В случае сомнений обратитесь к вашему дилеру или производителю отопительной системы.

Светодиодный дисплей

с подсветкой и три кнопки управления расположены на передней панели термостата.

Для включения электрического теплого пола через термостат, нажмите центральную кнопку (I / MODE) и удерживайте ее не менее трех секунд.

Загорится дисплей и появится основной экран устройства. Большие цифры показывают текущую температуру пола, а цифры в правом верхнем углу — заданную температуру пола для поддержания.Вы можете изменить заданную температуру, нажав кнопку «+» для увеличения и кнопку «_» для уменьшения.

Органы управления и дисплей

1. Текущая температура пола (° С)

2. Заданная температура пола для выдерживания (° С)

3. Система отопления запитана

4. Предупреждающий знак (подробности см. На стр. 11)

5. «+» кнопка удержания повышения температуры

6. «I / MODE» кнопка включения / выключения прибора и изменения режима индикации температуры

7. «_» кнопка удержания понижения температуры

Когда система отопления запитана, отображается соответствующий знак, указывающий, что система отопления включена. Когда термостат выключает нагрев, знак исчезает.

Режим отображения температуры воздуха

Термостат может отображать температуру воздуха в вашей комнате вместо температуры пола (режим по умолчанию).При этом устройство продолжает регулировать нагрев, не говоря уже о режиме отображения.

Для переключения термостата в режим отображения температуры воздуха необходимо кратковременно нажать центральную ручку ( i / MODE ). На больших цифрах теперь отображается температура воздуха, при этом появляется знак (рис.3), информирующий о том, что прибор перешел в этот режим. Для возврата в режим индикации температуры пола еще раз нажмите кнопку I / MODE . Знак исчезнет.

Регулировка показания встроенного датчика температуры воздуха

Температура воздуха, отображаемая встроенным датчиком, может незначительно отличаться от реальной температуры в помещении из-за небольшого тепловыделения внутри корпуса устройства.

Вы можете исправить эту разницу, введя реальную комнатную температуру, измеренную вашим термометром.

Мы рекомендуем производить эту корректировку не ранее, чем через два часа непрерывной работы термостата.

Для настройки показаний встроенного датчика температуры необходимо:

1. Перевести прибор в режим индикации температуры воздуха, если использовался другой режим.

2. Одновременно нажмите ручки «+» и «_» и удерживайте их не менее 3 секунд.

При этом мигают большие цифры, отображающие текущую температуру воздуха, и появляется знак (рис.4), указывающий на режим настройки показаний датчика.

Нажатием кнопок «+» и «_» установите текущую температуру, равную температуре, показываемой термометром воздуха в помещении. При этом соответствующий сдвиг данных отображается в правом верхнем углу экрана.

Завершив настройку, вы можете выйти из этого режима, одновременно нажав кнопки «+» и «_» и удерживая их не менее 3 секунд.Устройство автоматически выйдет из этого режима через 40 секунд после последнего нажатия любой кнопки.

Контроль рабочего состояния системы электрического теплого пола

Термостат I • WARM постоянно контролирует рабочее состояние системы отопления. Если нагрев поверхности пола до заданной температуры невозможен, отображается знак «ВНИМАНИЕ». Термостат постоянно контролирует работоспособность датчика температуры. В случае его неисправности (отрезать

Короткое замыкание соединительных проводов) нормальная работа системы отопления невозможна.Термостат отключает нагрев и отображает предупреждающее сообщение (рис. 5).

Вам следует обратиться к производителю или вашему местному дилеру для ремонта или замены датчика температуры.

Ручной режим управления обогревом (аварийный режим)

В случае выхода из строя датчика температуры термостат отключает нагрев. Если электрические тёплые полы в помещении всё же необходимы (если это

, например, основная система отопления и холодное время года), можно управлять отоплением вручную в течение периода времени до восстановления работы датчика.Для перехода в этот режим одновременно нажмите кнопки «+» и «_» и удерживайте их не менее 15 секунд.

На этом знаке (рис.6) отображается ручной режим управления, а большие цифры показывают процент установленного

Энергопотребление по системе отопления в среднем

. Вы можете настроить этот процент, нажимая кнопки «+» и «_» , сделанные вами изменения отражаются в отображаемом значении.

Гарантийная политика

Гарантийный срок — один год со дня продажи.

В течение гарантийного срока заказчик имеет право отремонтировать или заменить товар в случае обнаружения неисправностей по вине производителя и при соблюдении руководств Руководства по установке и эксплуатации данного устройства.

Гарантия не распространяется на термостаты, имеющие механические повреждения, а также случаи, когда выход из строя возник в результате несоблюдения условий эксплуатации, приведенных в данном Руководстве, а также инструкций, приведенных в Руководстве по установке устройства и электрическому подключению.

Рекламации

В случае появления неисправности в течение гарантийного срока устройства покупатель должен немедленно обратиться в сервисный центр Производителя или его регионального уполномоченного представителя.

Приложение

Комплект поставки

1. I • WARM 710 Термостат

2. Датчик температуры для напольного монтажа с соединительным кабелем длиной 2 м.

3. Внешняя клеммная колодка для подключения линии заземления

4.Руководство по эксплуатации и установке

5. Упаковочная коробка

I • WARM 710 Руководство по установке

Важно: отключите питание перед подключением или отключением проводки к термостату. Квалифицированный электрик, знакомый с действующими правилами по внутреннему электрическому оборудованию, должен установить всю проводку; невыполнение этого может привести к аннулированию гарантии. Настоятельно рекомендуем НЕ устанавливать термостат в помещениях с повышенной влажностью воздуха. Запрещается устанавливать устройство в ванных комнатах, саунах, душевых кабинах, бассейнах.Термостат, регулирующий отопление в этих помещениях, должен быть установлен в соседнем сухом помещении. Пожалуйста, полностью изучите это руководство перед началом установки.

Инструменты и материалы, необходимые для установки термостата:

1. Гофрированная пластиковая трубка диаметром не менее 16мм; длина зависит от расстояния между термостатом и нагревательным элементом.

2. Стандартная пластиковая распределительная коробка для настенного монтажа

3. Отвертка

4.Индикатор фазного напряжения

Монтаж датчика температуры пола

Датчик температуры пола устанавливается при установке электрического элемента теплого пола (мата или кабельной секции).

Поместите датчик в гофрированную пластиковую трубку возле ее конца и закройте этот конец трубки, чтобы предотвратить проникновение воды, раствора для фиксации плитки или цементного раствора при устройстве теплого пола. Трубка с датчиком температуры должна располагаться на одном уровне с нагревательным кабелем между двумя соседними проходами этого кабеля.Поместите трубку в заранее подготовленную канавку в полу, а другой конец выведите к месту, выбранному для установки термостата или распределительной коробки. Отрежьте трубку слишком большой длины на глазах.

Установка термостата

Подготовка электрических подключений.

Установить пластиковую распределительную коробку в стену, где планируется установка термостата. Подвести к коробке кабель питания, холодные провода нагревательного мата или секции, кабель датчика температуры.Включите кабель питания и найдите фазный провод с помощью индикатора фазы; пометьте этот провод.

Выключите кабель.

Все работы по подключению термостата должны выполняться только при полном отключении электросети.

Подключите все необходимые провода к термостату с помощью его клемм с винтовым креплением.

Если у вас двухпроводная сеть (без заземляющего провода), используйте схему подключения, показанную на рис.9. Экран греющего кабеля подключается к нулевому (нейтральному) проводу сети, к клемме № 5.

Если у вас трехпроводная сеть (с отдельным заземляющим проводом), используйте схему подключения, показанную на рис.10. Экран греющего кабеля подключается к заземлению

провод сети с помощью внешней клеммной колодки (входит в комплект), с винтовым креплением.

Установка термостата

Первым делом разбери термостат. Снимите переднюю крышку, для этого тонкой отверткой осторожно нажмите по очереди фиксаторы, расположенные на верхней и нижней сторонах передней крышки, слегка потянув ее наружу (рис.11). Снимите крышку (рис. 12). Снимите раму (рис.13).

Поместите устройство в распределительную коробку и закрепите как минимум двумя винтами (желательно на одном горизонтальном уровне). (рис.14).

Соберите термостат, действуя в обратном порядке. Осторожно установите рамку, убедившись, что она плотно прилегает к корпусу устройства.Затем верните переднюю крышку на место и нажмите на нее

, убедившись, что оба замка зафиксировали его. Убедитесь, что передняя крышка закреплена правильно.

Напряжение питания 240 \ 120 В переменного тока, 50 \ 60 Гц

Максимальный ток нагрузки 16А

Потребляемая мощность 0,45 Вт

Вес 150 гр

Размер 80 х 80 х 52 мм

Срок хранения набора при отключении питания 12 месяцев

Степень защиты IP20

Класс защиты II

Датчик температуры напольный NTC 6,8 кОм

Длина соединительного кабеля датчика 2 м

Встроенный датчик температуры воздуха NTC 6,8 кОм

Допустимая температура окружающего воздуха +5 ° С +40 ° C

% PDF-1.5 % 21 0 объект > эндобдж xref 21 131 0000000016 00000 н. 0000003364 00000 н. 0000003475 00000 н. 0000004972 00000 н. 0000005431 00000 н. 0000006049 00000 п. 0000006608 00000 п. 0000007226 00000 н. 0000007764 00000 н. 0000008075 00000 н. 0000008614 00000 п. 0000009221 00000 н. 0000009824 00000 н. 0000010199 00000 п. 0000010665 00000 п. 0000011074 00000 п. 0000011593 00000 п. 0000011628 00000 п. 0000011673 00000 п. 0000011718 00000 п. 0000012046 00000 п. 0000012159 00000 п. 0000012270 00000 п. 0000038974 00000 п. 0000039360 00000 п. 0000068808 00000 п. 0000101516 00000 н. 0000131191 00000 н. 0000163566 00000 н. 0000196811 00000 н. 0000197217 00000 н. 0000197678 00000 н. 0000198073 00000 н. 0000198635 00000 н. 0000199013 00000 н. 0000199303 00000 н. 0000199655 00000 н. 0000199987 00000 н. 0000200384 00000 н. 0000232041 00000 н. 0000255658 00000 н. 0000258307 00000 н. 0000261161 00000 н. 0000263018 00000 н. 0000266145 00000 н. 0000270501 00000 н. 0000271773 00000 н. 0000276446 00000 н. 0000277205 00000 н. 0000277862 00000 н. 0000280300 00000 н. 0000280628 00000 н. 0000281040 00000 н. 0000283055 00000 н. 0000283387 00000 н. 0000283799 00000 н. 0000285752 00000 н. 0000286060 00000 н. 0000286442 00000 н. 00002 00000 н. 00002 00000 н. 0000292248 00000 п. 0000292588 00000 н. 0000293358 00000 н. 0000293661 00000 н. 0000294882 00000 н. 0000295176 00000 н. 0000334974 00000 н. 0000335011 00000 н. 0000341916 00000 н. 0000341953 00000 п. 0000348858 00000 н. 0000348895 00000 н. 0000383996 00000 н. 0000384033 00000 н. 00003

00000 н. 00003

  • 00000 н. 0000426976 00000 н. 0000427013 00000 н. 0000433918 00000 н. 0000433956 00000 п. 0000486364 00000 н. 0000486403 00000 н. 0000514688 00000 н. 0000514727 00000 н. 0000548124 00000 н. 0000548163 00000 н. 0000583264 00000 н. 0000583303 00000 н. 0000618399 00000 н. 0000618438 00000 п. 0000625344 00000 н. 0000625383 00000 н. 0000669721 00000 н. 0000669760 00000 н. 0000676666 00000 н. 0000676705 00000 н. 0000713131 00000 н. 0000713170 00000 н. 0000749589 00000 н. 0000749628 00000 н. 0000785630 00000 н. 0000785669 00000 н. 0000792575 00000 н. 0000792614 00000 п. 0000799269 00000 н. 0000799308 00000 н. 0000806650 00000 н. 0000806689 00000 н. 0000841786 00000 н. JDFXƘv1-N / a ق tMZz n24? 2r T; i> CBy2XX; {Q # f1lU ފ S0 / mYwr + Un ݣ

    % PDF-1.5 % 93 0 объект > эндобдж xref 93 80 0000000016 00000 н. 0000002329 00000 н. 0000002456 00000 н. 0000003631 00000 н. 0000003776 00000 н. 0000003922 00000 н. 0000004068 00000 н. 0000004094 00000 н. 0000004157 00000 н. 0000004269 00000 н. 0000004383 00000 п. 0000004933 00000 н. 0000004960 00000 н. 0000005515 00000 н. 0000005542 00000 н. 0000006192 00000 п. 0000008370 00000 н. 0000010738 00000 п. 0000013536 00000 п. 0000016174 00000 п. 0000018028 00000 п. 0000019998 00000 п. 0000020151 00000 п. 0000020586 00000 п. 0000020613 00000 п. 0000022555 00000 п. 0000024800 00000 п. 0000024870 00000 п. 0000024992 00000 п. 0000028555 00000 п. 0000028853 00000 п. 0000032210 00000 п. 0000032310 00000 п. 0000032380 00000 п. 0000032515 00000 п. 0000036398 00000 п. 0000036696 00000 п. 0000037221 00000 п. 0000037291 00000 п. 0000037737 00000 п. 0000037807 00000 п. 0000037899 00000 н. 0000040162 00000 п. 0000040466 00000 п. 0000040779 00000 п. 0000041205 00000 п. 0000041504 00000 п. 0000041735 00000 п. 0000041818 00000 п. 0000041873 00000 п. 0000078525 00000 п. 0000078564 00000 п. 0000115216 00000 н. 0000115255 00000 н. 0000151907 00000 н. 0000151946 00000 н. 0000188598 00000 н. 0000188637 00000 н. 0000225049 00000 н. 0000225088 00000 н. 0000230551 00000 п. 0000230590 00000 н. 0000267242 00000 н. 0000267281 00000 н. 0000267308 00000 п. 0000267652 00000 н. 0000267799 00000 н. 0000267826 00000 н. 0000268186 00000 н. 0000268333 00000 п. 0000301051 00000 н. 0000301090 00000 н. 0000302458 00000 н. 0000302485 00000 н. 0000302889 00000 н. 0000303036 00000 н. 0000303407 00000 н. 0000309941 00000 н. 0000326375 00000 н. 0000001896 00000 н. трейлер ] / Назад 1029051 >> startxref 0 %% EOF 172 0 объект > поток hb»c` -Ab, wHo»k {> ~ QLCbbòs) t @ 6 ~ ̋mhJerIŢ-c0kZˣYB! ‘h7 @ M ( OPg`pqq @ (; * f

    % PDF-1.4 % 173 0 объект > эндобдж xref 173 75 0000000016 00000 н. 0000002530 00000 н. 0000002661 00000 н. 0000003847 00000 н. 0000003994 00000 н. 0000004141 00000 п. 0000004288 00000 п. 0000004452 00000 п. 0000004515 00000 н. 0000004627 00000 н. 0000004741 00000 н. 0000004768 00000 н. 0000005278 00000 н. 0000005305 00000 н. 0000005877 00000 н. 0000005904 00000 н. 0000006580 00000 н. 0000007203 00000 н. 0000007857 00000 н. 0000008477 00000 н. 0000009088 00000 н. 0000009785 00000 н. 0000010011 00000 п. 0000010181 00000 п. 0000010552 00000 п. 0000011447 00000 п. 0000012398 00000 п. 0000013104 00000 п. 0000013174 00000 п. 0000013292 00000 п. 0000016518 00000 п. 0000016816 00000 п. 0000017232 00000 п. 0000017302 00000 п. 0000017402 00000 п. 0000020853 00000 п. 0000021152 00000 п. 0000021598 00000 п. 0000021668 00000 п. 0000021800 00000 п. 0000026176 00000 п. 0000026474 00000 п. 0000027024 00000 п. 0000028623 00000 п. 0000028854 00000 п. 0000028937 00000 п. 0000028992 00000 п. 0000029214 00000 п. 0000029510 00000 п. 0000066162 00000 п. 0000066201 00000 п. 0000102853 00000 п. 0000102892 00000 н. 0000139914 00000 н. 0000139953 00000 н. 0000175215 00000 н. 0000175254 00000 н. 0000175281 00000 н. 0000175625 00000 н. 0000175772 00000 н. 0000175799 00000 н. 0000176165 00000 н. 0000176312 00000 н. 0000209030 00000 н. 0000209069 00000 н. 0000210443 00000 п. 0000210470 00000 н. 0000210897 00000 п. 0000211044 00000 н. 0000211429 00000 п. 0000227921 00000 н. 0000238492 00000 н. 0000278620 00000 н. 0000285154 00000 н. 0000001796 00000 н. трейлер ] / Назад 1180798 >> startxref 0 %% EOF 247 0 объект > поток hb«d«og`c`Ab,>} 湾 KԧS00m # WatC% Ջ F7 / _ + $ ¹wH% Kyd868pJȾI

    5Kh8LP: bj @ Z) xyiYj_P \ vEʎB: | er> ~ Ti ‘= ws: ܧ ; $ * 5t ($ \ yZRLe ~) OH5r4ˮK˱ ЕСЛИ && {= | -J> ~ 9yqwvk4 ~ c8_, xʹ; P

    Системы подогрева полов DITRA-HEAT (пошаговая установка): 13 шагов (с изображениями)

    Наша ванная комната в этом уроке была довольно большой и требовала использования рулона DITRA-HEAT.

    Смешайте тонкую смесь так, чтобы она была немного рыхлой, но все еще держала гребень шпателя. Если вы используете систему Mapei, добавьте Keralastic в 5-галлонное ведро, а затем Kerabond.

    Затем перемешайте разбавитель, пока он не приобретет кремово-гладкую текстуру, которая будет немного тоньше, чем та, которую вы использовали для укладки плитки.

    Насухо установите первый лист мембраны. Держите мембрану DITRA-HEAT на расстоянии не менее 1/8 — 1/4 дюйма от стен.

    Разрежьте мембраны или маты с помощью канцелярского ножа.

    Если вы используете рулон, неплохо было бы противостоять ему.

    Противодействие перекатыванию предотвращает вытягивание мембраны из тонкого слоя.
    Очистите черный пол влажной губкой и водой.

    Применение влажной губки также предотвратит всасывание древесным черным полом влаги из разбавителя.
    Пригните раствор к деревянному основанию плоской стороной кельмы.

    Вернитесь к пригоревшему тонкому слою с помощью шпателя и на этот раз сделайте все гребни в одном направлении, т. Е. Направленным шпателем.

    Раскатайте мембрану в тонкую пленку и заделайте ее резиновой или деревянной теркой.

    Затем оттяните мембрану и проверьте 100% тонкое покрытие флиса.

    Если на верхней части мембраны DITRA-HEAT образовалась тонкая пленка, удалите ее. Высушенная тонкая проволока помешает нагревательному кабелю правильно защелкнуться на шпильках.

    Мы разместили мембрану в центре дверных проемов, потому что эта ванная комната примыкает к ковровым покрытиям.

    Дважды проверьте покрытие под длинными кусками мембраны. Это предотвратит прилипание мембраны к черному полу.

    Уложите соседние части мембраны так, чтобы шпильки на каждой части совпали друг с другом.

    PRO СОВЕТ: Мембрана DITRA-HEAT должна покрывать весь пол, даже если вы не собираетесь обогревать определенную площадь. Таким образом пол остается ровным.

    Владение арендуемой недвижимостью научило нас тому, что туалетная зона должна быть водонепроницаемой. DITRA-HEAT и DITRA упрощают этот процесс. Поместите мембрану DITRA-HEAT на фланец унитаза и обрежьте ее универсальным ножом.

    Уплотнить фланец унитаза и мембрану DITRA-HEAT с помощью KERDI-FIX. Это помогает сохранить пол водонепроницаемым.

    SunTouch SunStat Устранение неисправностей термостата — Центр знаний

    Кажется, что термостат ничего не делает.
    1. Убедитесь, что на термостат подается питание.
    2. Проверьте прерыватель цепи и попробуйте сбросить прерыватель.
    3. Измерьте напряжение на «стороне линии», исходящее от панели выключателя на блоке управления, и проверьте от «L1» до «L2.”
      • Проверьте все соединения между выключателем и блоком управления. Проверьте напряжение на каждом соединении, начиная с панели выключателя и двигаясь к органу управления.
        • Система обогрева пола на 120 В имеет черный и белый провода питания (с заземляющим проводом).
        • Система обогрева пола на 240 В имеет черный и синий провода питания (с заземляющим проводом).
    4. Подключение проводов может быть неправильным. См. Электрическую схему на задней панели блока управления.Провода со стороны линии подключаются к входящему питанию от панели выключателя, а провода со стороны нагрузки подключаются к проводам питания системы обогрева пола.
      • Если элемент управления по-прежнему не показывает никаких доказательств подачи питания на него, когда было доказано, что он получает надлежащее напряжение, попробуйте заменить элемент управления.

    Система управления показывает на дисплее код ошибки.

    Проверьте соединения проводов компонента, на который указывает код ошибки.При необходимости удалите и переустановите этот компонент.

    Ошибка 2:

    Если вы получаете код «ER 2», возможно, провода датчика имеют слишком много оголенных медных проводов на клеммных соединениях с системой управления. Это может привести к соприкосновению оголенных проводов датчика.

    1. Отключите питание блока управления на панели выключателя. Отсоедините провода датчика от клемм 1 и 2 и проверьте сопротивление с помощью цифрового омметра, установленного на шкале 20 кОм (20 000 Ом), как описано в руководстве по установке.
      • Если тест датчика показывает, что он находится в диапазоне для текущей температуры пола, обрежьте оголенные концы до длины не более 3/16 дюйма и установите заново. Снова включите выключатель.

    Ошибка 6:

    Если вы получаете код «ER 6», это означает, что регулятор стал слишком горячим внутри. Есть несколько возможных причин срабатывания ответа ER 6.

    1. Система обогрева пола может потреблять ток более 15 ампер, что приводит к внутреннему перегреву регулятора.
      • Проверьте нагрузку по усилителю на элементе управления. Каждый регулятор SunTouch SunStat рассчитан на максимум 15 ампер, будь то 120 или 240 В. Любую нагрузку выше 15 А необходимо разделить и использовать реле SunStat или дополнительный термостат для переноса части системы. Обратите внимание: для работы с дополнительным термостатом потребуется еще один датчик температуры пола.
    2. Другой источник тепла может создавать дополнительное тепло, которое толкает регулятор за пределы его внутреннего температурного предела. Есть ли рядом с регулятором лампа, обогреватель, теплоотвод или другой источник тепла? Может ли прямой солнечный свет попасть на пульт?
      • Постарайтесь удалить все внешние источники тепла в непосредственной близости от регулятора.
    3. Контроллер может не иметь достаточной вентиляции для отвода выделяемого тепла.
      • Элементы управления SunTouch не следует устанавливать внутри шкафов. Шкафы, как правило, плохо вентилируются, что может привести к перегреву внутри блока управления. Панель управления не должна быть покрыта тяжелыми занавесками или чем-либо подобным, что препятствует рассеиванию тепла.
    4. Если 120-вольтовая система была подключена к 240-вольтовой сети, произойдет серьезный перегрев кабеля для обогрева пола, а также в системе управления, что приведет к гораздо более высокому току тока и температуре провода, чем рассчитаны кабели для обогрева пола на 120 В.
      • Черно-белые провода питания (с заземляющим проводом) обозначают кабель 120 В.
      • Черно-синие провода питания (с заземляющим проводом) обозначают кабель 240 В.
    5. Выключение и повторное включение элемента управления с помощью переключателя на элементе управления не приведет к удалению всех кодов ошибок.

    Примечание. После внесения определенных типов изменений в систему или элемент управления вам может потребоваться отключить питание элемента управления на панели выключателя, а затем снова включить его, чтобы элемент управления прошел полный «перезапуск» в чтобы очистить некоторые коды ошибок.

    Если код ошибки не указан выше, обратитесь к соответствующему руководству по установке здесь: https://warmyourfloor.ca/knowledge-center/product-installation-manuals/

    Система управления показывает отключение GFCI.
    1. Попробуйте выключить элемент управления и снова включить его, чтобы сбросить GFCI.
    2. Если GFCI снова отключается, возможно, управление подключено неправильно. См. Схему подключения на задней панели блока управления.
      • Провода со стороны линии подключаются к источнику питания, идущему от панели выключателя.
      • Провода со стороны нагрузки подключаются к проводам питания системы обогрева пола.
    3. Кабель обогрева пола может иметь короткое замыкание на массу, что приведет к отключению GFCI.
      • Отсоедините силовые провода системы от блока управления. Используйте цифровой мультиметр для проверки на замыкание на массу или короткое замыкание. Если вы обнаружите короткое замыкание на провод заземления, обратитесь к производителю, прежде чем пытаться определить местонахождение повреждения или произвести ремонт.
    4. Если GFCI не срабатывает сразу, когда начинает подавать питание на пол, в системе может быть «конфликт GFCI» с компонентом в цепи питания или устройством, которое использует эту цепь питания совместно с системой обогрева пола.
      • Некоторые электродвигатели и другие электрические устройства могут вызывать неприятные срабатывания GFCI, если с системой обогрева пола все в порядке. Попытайтесь определить, происходит ли отключение GFCI элемента управления одновременно с тем, что в доме только что включилось что-то еще. По возможности мы рекомендуем использовать выделенную цепь для подачи питания на систему обогрева пола, чтобы избежать большинства проблем, связанных с отключением GFCI.

    Датчик температуры пола не работает должным образом.

    Датчик температуры пола может быть поврежден или находиться в неправильном месте, если наконечник датчика находится посередине между нагревательными проводами. Установить новый датчик обычно проще, чем перемещать или ремонтировать существующий датчик.

    1. Попробуйте временно подключить к контроллеру новый датчик. Для этого теста датчик можно оставить висеть в воздухе. Если кажется, что это дает элемент управления лучший сигнал для работы, вам нужно будет определить, какой из следующих двух вариантов может лучше подойти для вашей установки.
      • Возможно, проще всего установить новый датчик в шов раствора. Избегайте размещения датчика над кабелем для обогрева пола или слишком близко к кабелю для обогрева пола, что часто приводит к «короткому циклу» системы, а пол не нагревается обычным образом.
      • Новый датчик можно установить снизу пола, если у вас есть доступ к этому пространству.
    2. Убедитесь, что к системе управления подключен только один датчик. К контроллеру можно подключить только один датчик температуры пола.
    3. Датчик температуры пола может быть поврежден. Проверьте это с помощью цифрового мультиметра.
    4. Датчик температуры пола можно проверить только после его отключения от блока управления. Если ваш цифровой мультиметр имеет несколько настроек для измерения сопротивления, его необходимо установить на шкалу 20 кОм (20 000 Ом) или ближайший эквивалент вашего измерителя.
      • Датчик должен измерять около 7 кОм при 91 ° F (33 C), или около 10 кОм при 77 ° F (25 ° C), или примерно до 20 кОм при 48 ° F (9 ° C). Если ваш датчик не соответствует текущей температуре пола, его необходимо заменить.
  • Подключен

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
