Содержание

Схема подключения электросчетчика

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

  1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
  2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль).
    К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Разновидности конструкций

Производители приборов учёта предлагают потребителям две основные разновидности счётчиков. Обе они позволяют владельцам квартир контролировать расход электроэнергии и максимально снижать денежные затраты.

Индукционные счётчики

Эта устройства считаются самыми известными и часто используемыми. Свою популярность они получили благодаря простоте монтажа, долговечности и точности выдаваемых показаний. Перед тем как подключить однофазный электросчётчик (индукционный) своими руками, необходимо подробно изучить принцип его действия, преимущества и недостатки.

Вся эта информация поможет правильно выбрать модель прибора, которая идеально подойдёт для каждой конкретной квартиры.

Принцип действия индукционных устройств:

  1. Счётчик оснащён двумя катушками, одна из которых токовая, а другая — напряжения. В процессе их работы возникают магнитные потоки, проникающие через алюминиевый диск. Результатом становится появление электромеханической силы, которая выполняет вращение этого элемента конструкции.

  2. Этот процесс вызывает повороты дисковой оси, взаимодействующей со счётным механизмом (червячная передача).
  3. Получаемая информация передаётся на цифровые барабаны, которые позволяют снимать показания счётчика в любое время.
  4. При увеличении потребляемой мощности диск вращается быстрее, а при уменьшении — начинает действовать магнит торможения. Из-за этого происходит взаимодействие с вихревыми потоками, которые замедляют частоту вращения диска.

Индукционные счётчики пользовались большой популярностью в советское время, когда какие-либо альтернативные устройства не производились. В начале нового века такие конструкции стали постепенно заменять на более современные и качественные. Несмотря на это, большинство семей продолжают пользоваться механическими конструкциями, которые имеют несколько важных преимуществ:

  • высокая степень надёжности;
  • долговечность;
  • низкая стоимость;
  • возможность противостоять резким перепадам напряжения в сети.

Недостатки механических счётчиков:

  • низкая точность;
  • отсутствие защиты от воровства электроэнергии;
  • при низких нагрузках значительно увеличивается погрешность показаний;
  • большое потребление тока самим прибором;
  • большие габариты.

Электронные модели

Эти устройства отличаются надёжностью в работе и высокой точностью. Свою популярность они получили благодаря возможности работать в режиме многотарифности, который действует в некоторых государствах. Благодаря этому значительно снижаются потери и затраты на электричество.

Принцип действия электронных счётчиков прост и состоит из следующих этапов:

  1. На датчики тока поступает обыкновенный аналоговый сигнал.
  2. Там он преобразуется в цифровой код, который равен используемой мощности.
  3. После этого сигнал поступает в специальный микроконтроллер.
  4. В нём он расшифровывается, и результат выдаётся на дисплей.

Помимо стандартной функции, электронные приборы учёта могут выполнять несколько дополнительных. В них встроен специальный чип, который позволяет сохранять данные о расходе электричества за длительный промежуток времени. Кроме этого, аппарат оснащён электронными часами и оптическим портом, используемым для программирования прибора.

У электронных устройств значительно больше преимуществ, чем у механических. Среди них выделяются такие:

  • возможность вести многотарифный учёт электроэнергии;
  • удобство считывания информации;
  • способность долго хранить информацию о количестве потраченного электричества;
  • высокая точность;
  • возможность контроля за мощностью потребляемой энергии;
  • небольшие размеры;
  • способность фиксировать все попытки воровства электричества;
  • дистанционное получение данных.

Даже у такого качественного прибора есть несколько недостатков. Их намного меньше, чем преимуществ, но пренебрегать ими не рекомендуется. Среди них выделяются:

  • высокая стоимость устройства;
  • чувствительность к резким перепадам напряжения;
  • сложность проведения ремонтных и профилактических работ.

Советы по установке счётчика в щитке


знать несколько правил

Для установки электросчётчика для начала нужно:

  1. Приготовить инструменты, которые точно понадобятся в процессе монтажа электросчётчика в распределительном щитке. Обязательно понадобятся следующие инструменты: плоскогубцы, кусачки, отвёртки, изоляцию, клещи для снятия изоляции и прочие.
  2. Затем нужен доступ к вводному рубильнику для того, чтобы можно было впоследствии отключить от сети линии всего этажа.

Схема подключения


ответвления от линии электропитания

Ответвление от нулевого магистрального провода делается аналогичным образом.

Затем нужно установить все защитные аппараты, а также и сам электросчётчик, на панель щитка. После установки всех указанных компонентов на свои места нужно произвести подключение всех нужных проводов.

Вышеописанное ответвление магистрального провода фазы должно быть подключено к вводному автомату, с выхода которого выполняется подключение провода к первой клемме счётчика. Автоматический выключатель не будет нужен для ответвлённого нулевого провода, подключённого ко второй клемме прибора.

Провод расходится групповые защитные автоматы энергопотребителей. К общей шине зануления следует осуществить подключения провода с четвёртой клеммы. Кстати, все нулевые провода потребителей должны быть подключены к этой же шине.

От самой квартиры идут провода фазы, которые следует подключить к установленным после электросчётчика нижним зажимам автоматическим выключателям. Следует помнить, что требуется установка отдельного автоматического выключателя для каждого провода фазы. Ни в коем случае нельзя осуществлять подключения всех фазных проводов к одному автомату.

Следует знать тот факт, что все нулевые провода, которые идут от групп энергопотребителей, нужно подключить к общей шине зануления.

Очень важно придерживаться приложенной выше схемой. Это поможет облегчить установку

Схема подключения электрического счетчика, подключение электросчетчика в доме, правила замены электросчетчика.

. Как правильно поменять счетчик электроэнергии

Увеличение стоимости энергоносителей диктует поиск средств экономии. Иногда экономическая перспектива поиска буквально лежит на поверхности, а если быть точнее на табло счетчика электроэнергии. Подскажем, что многотарифность прибора это верный путь к экономии средств кошелька или пластиковой карты. Вам помогут полезные советы тех, кто прошел сложный и утомительный путь «в зоне особого внимания» по замене прибора.

Счетчик  электроэнергии в квартире

В любой квартире или доме имеются контролирующие устройства отслеживающие электропотребление.

Целесообразность переустановки счетчика должна базироваться на предполагаемых свойствах и возможностях определенного вида счетчиков электроэнергии.  Какой счетчик электроэнергии выбрать для практичного использования?


Виды счетчиков электроэнергии

По принципу действия, схеме и сборке различают индукционные и электронные приборы. Основным элементом индукционного счетчика является счетный механизм, осуществляющий регистрацию числа оборотов подвижного элемента прибора. В настоящее время индукционные виды счетчиков являются морально устаревшими.

Альтернативным вариантом является счетчик электроэнергии электронный, в котором число фиксируемых оборотов соответствует выходным импульсам.

Тотальная замена морально устаревшего бытового оборудования, к сожалению, не приняла грандиозных масштабов.

Поэтому, до того, какой счетчик электроэнергии предпочесть для замены, необходимо изучить типовые схемы подключения.

Схемы подключения счетчиков

По измеряемым величинам бытовые счетчики классифицируются на:

  • однофазные для измерения переменного тока 220В, 50 Гц
  • счетчики электроэнергии трехфазные 380В, 50 Гц.

Независимо от схемы подключения прибора, существуют правила, где установить счетчик электроэнергии и как.



однофазные схемы

Однофазные схемы счетчиков предназначены для учета энергоносителя по одному тарифу.

Подскажем, счетчик электроэнергии однофазный обладает следующими характеристиками:

  • невысоким энергопотреблением
  • стандартным телеметрическим выходом
  • шунтирующей установкой измерения тока
  • неплохой защитой от взлома и хищения.


Естественно, приоритет однофазного прибора в возможности применения одно-, двухтарифного и многотарифного  счетчика электроэнергии в квартиру.

Однотарифные счетчики прямого включения, оборудованные механическим индикатором, обладают классом точности 1,0.

Полезные советы и подробная информация об однофазных счетчиках показана в этом видео.

Полезные советы

Известно, что на просторах нашей страны, как впрочем, и во всем цивилизованном мире, принята дифференцированная двухтарифная система учета электроэнергии. Данная система и счетчик электроэнергии двухтарифный позволяют производить оплату за ночные часы (23.00-07.00) по дешевому тарифу почти в 4 раза.

Так почему бы не воспользоваться данной системой тарификации. Кстати, полную визуализацию тарифа на этих счетчиках можно осуществить оптической кнопкой просмотра данных ЖКИ или посредством ИК-порта интерфейса RS-485.

Напрашивается вопрос «Как перейти на более выгодный тариф».

Замена электрического счетчика

Если вы наивно полагаете, что замену счетчика в квартире произвести несложно, то вы глубоко заблуждаетесь в понимании, как подключить счетчик (законно). Предстоит длительный процесс оформления документов и согласования с заинтересованными инстанциями и лицами в виде комплексной услуги по замене счетчика: «счетчик» + «параметризация» + «установка» + «опломбирование».

Безусловно, можно доверить проведение мероприятий специалистам, отслеживающих каждую замену счетчика, находящегося в зоне повышенного внимания. Имеют право! Но подсчитайте затратную сторону мероприятия по замене. В большинстве случаев реальная окупаемость затрат на приобретение прибора, его собственноручной установке и подключению происходит в течение первых лет.

Установка и оформление многотарифного счетчика

Для перехода на многотарифную систему счетчика потребуется:

  • заявление о желаемой замене счетчика и переходе на новый тариф
  • документы (технические условия и проект, согласованный в РЭС)
  • приобретение многотарифного счетчика
  • поверка счетчика  и протокол параметризации с выдачей документа на руки
  • установка счетчика с распломбировкой и новой пломбировкой
  • заявление на получение электроэнергии по новым тарифам
  • заключение договора о разрешении перехода на новый тариф.

На практике, избежать любого пункта волокитного марафона, не получиться. В замене и установке нового прибора задействовано несколько служб, исключить присутствие и зависимость,  которых невозможно.

Вас интересует  пломбировка счетчика электроэнергии, как это сделать собственноручно? Да никак, не будите же вы устанавливать сломанную пломбу на место.

Тем более, что в Инструкции потребителю электроэнергии сказано: «…при замене старого счётчика – нельзя трогать его верхних пломб (крепящие кожух электросчетчика пломбы с клеймом госповерителя — заводские или с метрологии), а только нижнюю — на зажимной крышке распределительной клеммной коробки (пломба ответственной энергоснабжающей организации)».

Установка многотарифного (многозонного) счетчика будет оправдана для пользователя, активно  использующего электросеть в ночное время с выгодным дешевым тарифом. В противном случае скорректировать максимум электропотребления поможет более совершенная бытовая техника, оборудованная программируемыми таймерами.

Отличное видео расскажет и покажет, как собственноручно произвести установку и подключение многотарифного счетчика.

Выбор и схема подключения однофазного элетрического счетчика!

В предыдущей свой статье Я подробно изложил- понятие, принципы работы, типы и виды электрических счетчиков. Сегодня продаются индукционные (слева на картинке) и электронные (справа) счетчики электроэнергии. При чем индукционные ввиду своих недостатков— уже практически изжили себя и уже много лет при новом строительстве или капитальной реконструкции квартир и домов в Республике Беларусь устанавливаются везде без исключения Электронные счетчики.



Индукционные в основном  ставятся индивидуально в товариществах или кооперативах- там где есть общий учет, по которому происходит расчет с электроснабжающей организацией!

У многих людей часто возникает вопросы, на какие характеристики следует обратить внимание при покупке:

1. Безошибочно и быстро узнать помогут Вам технические условия на электроснабжение вашего дома или квартиры, в которых указаны параметры электросчетчика.

2. Замена по своей инициативе индукционного на электронный счетчик не целесообразна, кроме случаев необходимости использования многотарифности.

3. Далее при покупке необходимо обратить внимание на напряжение: для трехфазной сети= 380 Вольт,  а для однофазной- 220 вольт.

4. Ток максимальной нагрузки не должен превышать- параметров устройства. Для квартир без электроплит- максимум чаще всего составляет 16-25 Ампер, а с электроплитами- от 40 до 63 А.

5. Проверьте наличие и дату пломбы государственной поверки (до 2 лет для однофазного и одного года- трехфазного).
Как правило пломбы расположены на винтах кожуха электросчетчика и могут быть как внутренними, так и наружными.

6. Обязательно, если показания будете передавать в Энергосбыт- уточните у них о моделях сертифицированных и разрешенных электрических счетчиков!

7. И последнее, на что стоит обратить внимание- это способ крепления электросчетчика. Тут два варианта: либо на трех винтах (подойдет для обычных электрощитов) или  на ДИН рейке.

Помните! Запрещено срывать пломбы и самовольно открывать место подключения электрических кабелей или проводов на электросчетчике. Это автоматически делает Вас «Вором».

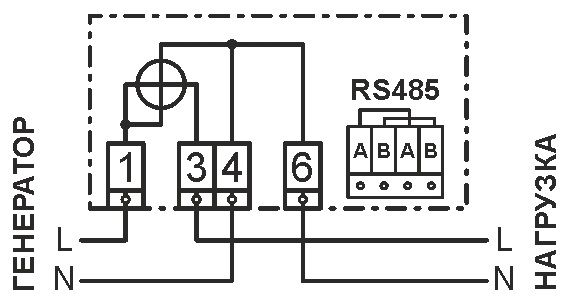

Схема подключения однофазного электрического счетчика:

1. Строго соблюдайте Меры предосторожности.

2. На счетчике четыре болтовых контакта, по два болтика на каждом! Для подключения необходимо зачистить все электрические провода на длину достаточную для захождения оголенной части провода под два болтика, при этом изоляция не должна попасть под них. Если зачистите много- лишнее всегда можно откусить плоскогубцами или бокорезами.

3. Фаза от электросети подключается на первый контакт, а со второго она идет на автомат от которого и запитывается электропроводка вашей квартиры, дома, гаража и т. д.



4. Ноль от питающей внешней электрической сети приходит на 3 контакт и с 4 уходит на прямую в электропроводку или на шину нулевую,   УЗО и т. п.

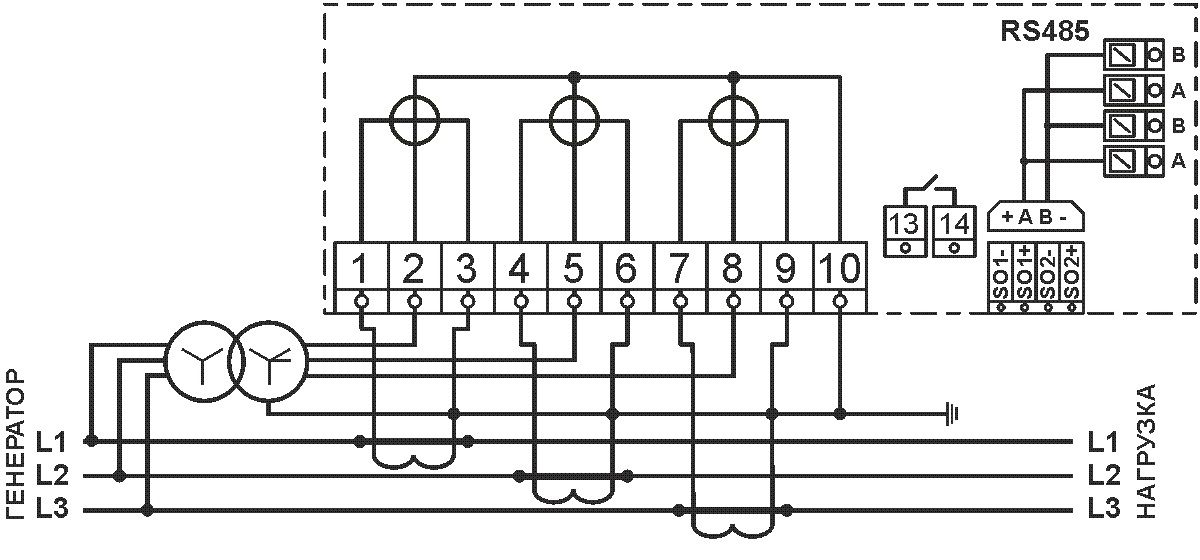

Опрос и схема подключения электросчетчика СЭТ-4ТМ.03М. Технические характеристики и маркировка. АСКУЭ яЭнергетик

Марка прибора учета СЭТ-4ТМ.03М
Номинальное (максимальное) значение тока, А 5(10)
Ток чувствительности, мА 0,001Iном
Номинальное значение измеряемого напряжения, В 3x(57,7-115)/(100-200)
Рабочий диапазон измеряемых напряжений, В от 0,8Uном до 1,15Uном
Номинальное значение напряжения резервного питания, В 230 (постоянного или переменного тока)
Рабочий диапазон напряжений резервного питания, В от 100 до 265 (постоянного или переменного тока)
Номинальная частота сети, Гц 50
Рабочий диапазон частот сети, Гц от 47,5 до 52,5
Класс точности при измерении в прямом и обратном направлении:
— активной электроэнергии 0,5S
— реактивной электроэнергии 1,0
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, с/сутки ±0,5
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, не более, Вт (ВА)
Uном =3x(120-230)/(208-400)В 1,0 (1,5)
Полная мощность, потребляемая каждой последовательной цепью, не более, В·А 0,1
Ток потребления от резервного источника питания в диапазоне напряжений от 100 до 265 В, мА:
— от источника постоянного тока 30-15
— от источника переменного тока 45-28
Число индицируемых разрядов жидкокристаллического индикатора 8
Скорость обмена информацией, бит/с:
— по оптическому порту 9600
— по интерфейсам RS-485 38400, 19200, 9600, 4800, 2400, 1200, 600
Диапазон значений постоянной имп/(кВт·ч), имп/(квар·ч) от 1250 до 800000
Сохранность данных при прерываниях питания, лет:
— информации более 40
— внутренних часов не менее 10 (питание от литиевой батареи)
Защита информации два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика циклическая, непрерывная
Рабочие условия эксплуатации:
— температура окружающего воздуха, °С от -40 до +60
— относительная влажность, % 90 % при 30 °С
— давление, кПа (мм. рт. ст.) от 70 до 106,7 (от 537 до 800)
Межповерочный интервал, лет 12
Гарантийный срок эксплуатации, месяцев 36
Средняя наработка на отказ, час 140000
Средний срок службы , лет 30
Масса счетчика, кг 1,6
Габаритные размеры, мм 330х170х80,2

Подключение модема GPRS к счетчику электроэнергии по интерфейсу RS-485 — Teleofis.ru

Рассмотрим на примере терминалов WRX подключение к счётчикам электроэнергии Меркурий 230 ART-03 RN по последовательному интерфейсу RS-485.


Одним из часто встречающихся интерфейсов в счётчиках электроэнергии является последовательный интерфейс RS-485. Он представляет собой двухпроводную линию связи, где сигнал формируется дифференциальным методом и передаётся одновременно по двум проводам (контакты «А» и «В»).

В отличие от других последовательных интерфейсов RS-485 обладает рядом особенностей:

  • Интерфейс является полудуплексным – в один момент времени осуществляется либо приём, либо передача.

  • Максимальная длина одного сегмента сети: 1200 метров. Это позволяет подключить приборы учёта электроэнергии и GPRS-модемы для сбора данных на довольно большом расстоянии.

  • В зависимости от максимальной нагрузочной способности приборов учёта можно организовать общую шину, объединив несколько счётчиков электроэнергии и использовать один модем GSM/GPRS для сбора данных со всех счётчиков. Максимальное количество узлов в сети – до 256.

Для опроса счётчиков электроэнергии по каналам GPRS/3G мы выпускаем специальную линейку smart-модемов – терминалы GPRS/3G серии WRX. Рассмотрим подключение к счётчикам Меркурий 230 ART-03 RN по интерфейсу RS-485 на примере терминалов TELEOFIS WRX768-R4/TELEOFIS WRX708-R4.


Определите необходимость в дополнительном питании интерфейса RS-485

Некоторые приборы учёта электроэнергии требуют дополнительного питания для работы интерфейса RS-485. Перед организацией подключения необходимо удостовериться – нужно ли дополнительное питание для работы интерфейса на данном счётчике или нет.

Рассмотрим пример применения популярного счётчика электроэнергии Меркурий 230 от компании INCOTEX: при выборе обратите внимание на наименование счётчика:

  • если в названии есть буквенное обозначение S (Меркурий 230 ART-03 PQC(R)SIN), то он имеет внутренне питание интерфейса RS-485;

  • если в названии отсутствует буквенное обозначение S (Меркурий 230 ART-03 RN), то такой счётчик не имеет внутреннего питания интерфейса RS-485 и для работы интерфейса необходимо подавать дополнительное внешнее питание (до 9В) на контакты 18 («–») и 23 («+»).

В таком случае мы можем подать дополнительное питание с самого терминала:

  • У терминалов в компактном корпусе, например, WRX708-R4 – на контактах V1 и G образуется выходное напряжение 12В. Но в нашем случае необходимо подавать не больше 9В. Для этого можно использовать преобразователь напряжения  12–>7.5В адаптер TELEOFIS PS1275 – он позволит снизить выходное напряжение до 7.5В.

  • Если же вы используете терминал TELEOFIS со встроенным блоком питания, например, WRX768-R4, использовать адаптер не нужно, в моделях со встроенным БП уже есть выход 7.5В (V).


Подключите счётчик электроэнергии к GPRS-модему по RS-485, правильно соблюдая полярность

Как уже было обозначено ранее, интерфейс RS-485 имеет всего два контакта:

Соответственно, при подключении терминала WRX к прибору учёта необходимо соблюдать данную полярность.

На схеме ниже дан пример подключения терминала WRX к счётчику электроэнергии Меркурий 230 ART-03 RN по интерфейсу RS-485. У данной модели счётчика порт RS-485 выведен на контакты 19 и 24. Терминал необходимо подключить к счетчику следующим образом:

Контакт «A» («+») на терминале WRX мы подключаем к контакту 24 («+») на приборе учёта и аналогичным образом контакт «B» («–») на терминале WRX мы подключаем к контакту 19 («–»).


Обратите внимание! В некоторых приборах учёта электроэнергии, например, в модификации счётчиков Меркурий, интерфейс для передачи данных обозначается как CAN-интерфейс. В зависимости от производителя прибора учёта электроэнергии данный интерфейс позволяет организовать подключение к RS-485. Для этого достаточно поменять местами подключение «A» и «B» на конечном приборе учёта, то есть сделать перекрёстное подключение. Но предварительно рекомендуем уточнить у производителя прибора учёта электроэнергии о такой технической возможности.

Также необходимо обратить внимание, если у вас при подключении к прибору учёта по RS-485 получается длинная линия (более 100 м), возможно, потребуется включить терминирующий резистор 120 Ом для согласования линии. Для этого необходимо замкнуть перемычкой контакты «T» – «T» на клеммной колодке RS-485 интерфейса в самом терминале WRX.

На этом подключение по RS-485 интерфейсу счётчика электроэнергии и GPRS-терминала закончено. Можно приступать к опросу.


Схема подключения

— обзор

Тест производительности

Самодельное оборудование для сбора данных sEMG (рис. 3.16) заключено в корпус из полиэфирного пластика 8,2 × 5,5 × 2,5 см, питаемый от литиевой батареи емкостью 2000 мАч, которая объединяет высокопроизводительные система управления питанием и электроснабжением. Оборудование для сбора сигналов sEMG имеет четыре канала сбора аналоговых сигналов; Интерфейс DB25 экранированного кабеля отведений ЭКГ подключается к поверхностному электроду. Кроме того, плата сбора данных объединяет 802.Контроллер 11 b / g для доступа к Wi-Fi. Последовательности необработанных сигналов sEMG, полученные путем дискретизации и квантования, передаются через этот интерфейс на ПК, смартфон и другие терминалы обработки.

Рис. 3.16. Беспроводное устройство регистрации сигналов sEMG собственной разработки.

Плата регистрации sEMG получает сигналы sEMG от длинной малоберцовой мышцы, передней большеберцовой мышцы, длинного разгибателя пальцев и короткой малоберцовой мышцы в состоянии покоя и в состоянии сокращения. Путем вычисления спектральной плотности мощности можно получить SNR и полосу пропускания оборудования для сбора данных sEMG.Схема визуального подключения представлена ​​на рис. 3.17.

Рис. 3.17. Визуальная схема подключения электродов.

Две группы экспериментальных образцов были проанализированы в автономном режиме в этом исследовании. Спектр мощности соответствующего канала в двух состояниях показан соответственно на рис. 3.18 и 3.19.

Рис. 3.18. Спектр мощности в состоянии покоя.

Рис. 3.19. Спектр мощности в состоянии сжатия.

В состоянии покоя мышцы не высвобождают потенциал действия, поэтому энергия на каждой частотной составляющей примерно равна нулю; общая энергия около 50 Гц должна быть значительно ниже, чем мощность других шумов, в противном случае могут возникнуть серьезные помехи от линии электропередачи.Из спектра мощности состояния покоя на рис. 3.18 видно, что шумовые характеристики каналов Ch3 и Ch4 стабильны, а в каналах Ch2 и Ch5 присутствует определенная степень шумовых помех, поэтому их необходимо дополнительно отфильтровать в последующая обработка.

В состоянии сокращения мышцы высвобождают потенциал действия, и энергия в основном находится в диапазоне от 50 до 500 Гц. Как видно из рис. 3.19, спектральная плотность мощности Ch3 является наибольшей, а основная энергия сосредоточена в диапазоне сигналов sEMG.Из-за разной амплитуды сокращения энергетические спектры других мышц показали разную интенсивность, что согласуется с сущностью сигналов пЭМГ. Кроме того, эффективная ширина полосы сигнала составляет от 50 до 500 Гц, а внеполосные сигналы рассматриваются как шум.

Ранее обсуждавшийся анализ показывает, что оборудование для сбора sEMG, разработанное в этом исследовании, может точно отражать вариации сигналов sEMG, в то время как помехи небольшие, а SNR каждого канала высокое, поэтому данные, полученные этим оборудованием, достаточно эффективны для соответствующих анализ и обработка.

Схема подключения счетчика электроэнергии. Подключение счетчика электроэнергии в квартире

Существуют счетчики разных типов. Прежде всего, они различаются по фазам. Также важно учитывать количество клемм. Тип счетчика определяет схему подключения устройства. Также необходимо учитывать место подключения устройства. Чтобы более подробно разобраться в этом вопросе, необходимо подробно рассмотреть конкретные типы счетчиков и схемы подключения.

Однофазный счетчик в квартире

Схема подключения электросчетчика (однофазный) подразумевает использование одного модулятора. Резисторы в этом случае нужны сквозного типа. Если рассматривать модель на 20 А, то расширитель может быть переключательного типа. В некоторых случаях подключаются фильтры. Таким образом, перегрузки из сети не влияют на производительность устройства.

Если рассматривать модификации на 30 А, то расширители подходят только рабочего типа.Параметр проводимости тока должен быть не менее 4,8 мкм. В этом случае многое зависит от чувствительности модулятора. В стандартном экране оно установлено на 3 мВ.

Подключение двухфазного счетчика

Схема подключения двухфазного электросчетчика типа содержит двухканальные проводники. Если рассматривать обычную модель на 25 А, то для подключения устройства нужен один расширитель. Чаще всего его наносят с накладкой. Параметр проводимости в цепи не менее 5.7 мкм. Также важно отметить, что значение порогового сопротивления зависит от чувствительности модулятора. Схема подключения счетчика на 30 А другая. Прежде всего, следует отметить, что эспандер применяется без облицовки. В этом случае пороговая проводимость тока находится на уровне 10 мкм.

Особенности трехфазного счетчика

Схемы подключения трехфазных счетчиков электроэнергии всегда предполагают использование проводного расширителя. Если рассматривать стандартный экран с модулятором, то подключение устройства осуществляется через контакты тетрода.В расширителе три резистора.

В этом случае пороговый ток проводимости должен быть не менее 5,5 мкм. Чувствительность модулятора зависит от точности стабилизации счетчика. Если рассматривать устройство на 20 А, то указанный параметр не превышает 2%.

Схемы двухтарифных модификаций

Схема подключения электросчетчика (двухтарифная) с резистором проходного типа. Трансиверы в схеме обычно используются с двумя пластинами.Если верить специалистам, лучше не использовать тетроды. Для стабилизации выходного напряжения лучше использовать фильтры сетевого типа. Однако если говорить о счетчиках на 25 А, то в данном случае нам понадобится два выпрямителя. Трансиверы в схеме используются с переходниками. Некоторые специалисты рекомендуют выбирать транзисторы только с изоляторами.

Особенности трехтарифных счетчиков

Схема подключения трехтарифного счетчика тип подразумевает использование расширительного реле. Резисторы в схеме приложены к двум проводам.Устройство подключается через контакторы. В некоторых случаях используется регулятор. Если рассматривать стандартный экран с модулятором, то фильтр не потребуется.

Схема устройств на две клеммы

Схема подключения электросчетчика на две клеммы не обходится без удлинителя. Очень часто применяется двумя пластинами. Транзисторы установлены на изоляторах. Некоторые специалисты считают использование фильтров нецелесообразным. Во-первых, они значительно снижают параметр проводимости порогового тока.Также с фильтрами падает точность стабилизации. В нормальном состоянии это 3%. Если рассматривать стандартную модель на 25 А, то тиристор можно подключать к проводному типу. В некоторых случаях его заменяют обычным регулятором.

Схема трехполюсника

Схема подключения счетчика на три клеммы довольно проста. Всего у него три расширителя. Если рассматривать стандартный щит с модулятором, то регулятор используется с одной накладкой. Трансивер подключается к панели только после транзистора.Некоторые специалисты считают использование фильтров нецелесообразным. Прежде всего, они сильно влияют на проводимость тока.

Значительно снижен и пороговый параметр нагрузки. Однако если рассматривать счетчики на 20 А, то фильтры считаются очень полезными. Прежде всего, они позволяют решить проблему резких скачков напряжения в сети и повысить точность стабилизации оборудования.

Модели с четырьмя клеммами

Схема подключения для четырех клемм включает не только модулятор, но и проходные резисторы.Чаще всего используется тетрод открытого типа. Однако в этом случае многое зависит от проводимости устройства. Если рассматривать устройство на 25 А, то тетрод следует выбирать с полупроводником. Однако перед его подключением устанавливается облицовка с изоляторами. Некоторые специалисты рекомендуют использовать специальные расширители.

Иногда их заменяют триггеры. Во избежание резких скачков напряжения нужны контакторы. Эти элементы подключаются напрямую через клеммы.Если рассматривать устройство на 30 А, то используется модулятор только полевого типа. В первую очередь это положительно сказывается на пороговом токе проводимости. Также важно отметить, что этот элемент значительно помогает повысить точность стабилизации. Изоляторы стандартно устанавливаются пластинами. Регулятор разрешается использовать без резистора. В этом случае токопроводимость не будет превышать 6 мкм.

Схема счетчика «Меркурий»

Схема подключения электросчетчика «Меркурий» предполагает использование двух модуляторов.Удлинитель для модели применяется резистивного типа. Некоторые специалисты рекомендуют устанавливать его только после модулятора. Таким образом можно избежать проблем с перегрузкой конденсаторов.

Если рассматривать стандартную заслонку на спусковом крючке, то целесообразнее устанавливать фильтры сквозного типа. Многие специалисты считают, что тетрод может увеличить проводимость тока. Однако важно учитывать, что точность стабилизации устройства значительно снижается.

Счетчик ACE 2000

Подключение электросчетчика и автоматов ACE 2000 происходит благодаря модуляторам на трех адаптерах. Усилитель используется с обмоткой. В схеме должно быть два регулятора. Тетрод в данном случае используется конденсаторного типа. Если рассматривать двузначную панель с выходным триггером, то целесообразнее выбрать модулятор открытого типа. За пластиной установлены транзисторы.

Схема модели НИК 2102

Для подключения электросчетчика в квартире предусмотрен не только модулятор, но и импульсный транзистор.В схеме два трансивера. Непосредственно модулятор используется открытого типа. Однако перед его подключением подключаются все клеммы.

В этом случае пороговое сопротивление не должно превышать 60 Ом. В некоторых случаях показатель проводимости по току достигает 5 мкм. Если рассматривать экран конденсаторного типа, то в данном случае модулятор выбирают с накладкой. Всего для подключения требуется два удлинителя. Приемопередатчик обычно используется открытого типа.

Схема модели ME172

Подключение электросчетчика через трансформаторы тока предполагает использование обычного модулятора с низкой проводимостью.Триггером для цепочки выбран векторный тип. Всего для подключения требуется три разъема. У них параметр токопроводимости 20 мкм. Если рассматривать конденсаторный экран, то модулятор используется с пластинами. Подключение этого элемента осуществляется через выходные контакторы. Расширитель для устройства прилагается с подкладкой.

Подключение MTX1A10 модели

Схема подключения для этого типа счетчика предполагает использование открытого модулятора.Всего на схеме два разъема. Параметр проводимости по току составляет около 12 мкм. Все, что вам нужно, чтобы соединить два тетрода. Однако если рассматривать конденсаторный экран, то модулятор используется с подкладкой. В первую очередь это поможет снизить уровень выходного напряжения.

В этом случае пороговый уровень сопротивления зависит от трансивера. Многие специалисты рекомендуют устанавливать его без облицовки. Регулятор применяется с контакторами. Устройство подключается через выходные клеммы.

Как подключить DB

Распределительный щит или DB — это система электроснабжения или общий корпус, который распределяет подачу электроэнергии по подсхемам. Он включает в себя изолятор, устройства защитного отключения (RCCB) или устройства защитного отключения (RCD), защитные предохранители или автоматические выключатели (миниатюрные автоматические выключатели) для каждой подсхемы и т. Д.

Линии питания фазы и нейтрали (230 В переменного тока, 50 Гц / 60 Гц) подаются на DB через сервисный отвод, идущий от опоры электросети.Затем он подключается к счетчику энергии через предохранитель.

Фаза и нейтраль от счетчика электроэнергии подключены к главному разъединителю. Изолятор используется для ручного ОТКРЫТИЯ и ЗАКРЫТИЯ линий, который является главным выключателем электрической системы.

Затем фаза и нейтраль от изолятора подключаются к RCCB. RCCB — это устройство, используемое для защиты от утечки тока. Он изолирует цепь при возникновении неисправности из-за утечки тока, а также при заземлении, поражении электрическим током; когда кто-то соприкасается с фазой и землей.

От RCCB нейтральные линии подключаются к нейтральной линии. Фазовые линии подключены параллельно автоматическим выключателям. Автоматический выключатель используется для защиты от перегрузки по току, вызванной перегрузкой или коротким замыканием. Он изолирует фазную линию, если ток превышает свой максимальный предел. И MCB, и RCCB можно отключить вручную, чтобы изолировать линию.

См .: Основные отличия MCB, RCCB

Через MCB фазные линии распределяются по электропроводке для освещения, стационарных устройств и точек распределения электроэнергии.Этот тип устройства является обычно используемым методом распределительного щита для домашней электропроводки.

Размер кабеля или провода, номинал автоматических выключателей, предохранителей и т. Д. Зависит от типа проводки, назначения и номинальной нагрузки. Его следует правильно выбирать в соответствии с рекомендованными стандартами и требованиями безопасности.

Линии нейтрали и заземления передаются на подсхемы через нейтраль и заземление соответственно. Линия заземления, идущая от линии заземления, соединяется с ямой заземления с помощью заземляющего стержня.Заземление очень важно для защиты электрической системы, поэтому необходимо обеспечить правильное заземление.

Обратитесь: В чем важность заземления?

.
Подключен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
