выбор и подключение по схеме

Чтобы обеспечить полноценную защиту домашних электроприборов от некачественного напряжения, многие стараются установить дома стабилизатор. Это конечно хорошо. Но существует другой прибор, который сможет обеспечить достойную защиту – реле контроля напряжения. Его установка намного проще, и стоимость – меньше. Прежде чем решиться на отчаянный шаг, надо тщательно изучить оба прибора и сделать правильный выбор, потому что часто именно РН сможет решить проблему защиты сети.

Ситуации, требующие установки РН

Использование дома реле контроля напряжения целесообразно, если в электрической сети часто возникают проблемные ситуации, связанные с авариями на подстанции. Резкие скачки напряжения пагубно влияют на работающую от электричества бытовую технику. Особо опасны перепады для компьютеров и другой радиоаппаратуры.

Многие подстанции имеют трансформаторы, справляющиеся со своей задачей, подавая качественную электроэнергию в сеть. Здесь может возникнуть другая проблема, связанная с халатным обслуживанием линий электропередач. Обвисшие между опорами провода при порывах ветра будут соприкасаться между собой, создавая замыкание. Обрыв нулевого провода тоже приведет к неприятным последствиям.

В этих ситуациях поможет установленное реле контроля, которое отключит домашнюю сеть при возникновении опасного напряжения. Этот прибор часто называют отсекателем или ограничителем напряжения. Хозяин квартиры может самостоятельно задать прибору допустимый минимальный и максимальный параметр напряжения, при котором реле будет отключать подачу электроэнергии. После стабилизации напряжения реле автоматически включится, возобновив подачу электричества.

При таком напряжении в квартире сгорят многие электроприборы. Защита необходима.

Ситуация, не требующая установки РН

Если дома в сети постоянно наблюдается плохое напряжение, выраженное частыми скачками или несоответствием допустимых параметров, реле здесь не поможет.

Для выравнивания напряжения потребуется поставить стабилизатор. Только он доведет напряжение в квартире до нормы.

Давайте рассмотрим пример работы бытовой техники. Чтобы холодильник или стиральная машина работали, им требуется стабильные 220В. Если в квартире сеть выдает, например, 190 вольт, эти электроприборы тоже будут работать. Но возникает вопрос, насколько долго это может продлиться. Пониженное напряжение уменьшит срок службы электроприборов и уже через год или два им потребуется ремонт.

Установка в такой ситуации прибора контроля не даст положительных результатов. Реле будет часто срабатывать или просто отключит надолго подачу электроэнергии до восстановления требуемых норм.

Преимущества РН перед стабилизатором

Когда проблемы с электричеством требуют 100% установки реле контроля, здесь все ясно. Но иногда возникает вопрос: а что если вместо РН поставить стабилизатор? Ведь, кроме защиты сети он вдобавок улучшит качество напряжения. Разобраться с этим вопросом помогут некоторые преимущества РН перед стабилизатором:

  1. Многие модели стабилизаторов, особенно дешевые, уступают по быстроте срабатывания защиты при возникновении критических показателей напряжения. Конкурировать в вопросе защиты с РН могут только симисторные стабилизаторы, но такие приборы имеют высокую стоимость.
  2. РН отличается компактными размерами, что не скажешь о внушительном корпусе стабилизатора. Эта характеристика существенно упростит монтаж. Установка реле может быть выполнена на DIN рейку непосредственно в квартирном щитке. Хозяину останется только подсоединить к контактам провода. Установка стабилизатора требует изготовления ниши или защитного ящика возле щитка. А при невозможности сделать это за пределами помещения, прибор придется размещать в квартире.
  3. Главной положительной чертой реле контроля является его мгновенная реакция на критический показатель напряжения, которая измеряется миллисекундами.
  4. И последнее, надо отметить вопрос комфорта. Каков бы ни был стабилизатор, он будет создавать шум во время работы. Пусть не сразу, но со временем точно. Это связано с тем, что его электрическая схема имеет силовой трансформатор. Именно он с продолжительностью работы начинает издавать неприятный гул. В свою очередь, реле контроля защищает домашнюю сеть бесшумно.

Рассмотрев эти важные нюансы, можно сделать вывод, что если вместо стабилизатора можно обойтись установкой РН, то лучше отдать предпочтение последнему.

Энергопотребление защитных приборов

Установка дома защитных электроприборов естественно направлена на защиту от некачественного напряжения. Но мало кто задумывается, что на себя они тоже потребляют определенное количество электроэнергии. Это становиться причиной непонятно откуда выросших расходов.

Рассмотрев конструкцию стабилизатора, можно увидеть, что его электронная схема состоит с трансформатора, электронных ключей, охлаждающего вентилятора и другой электроники. Все это потребляет определенное количество электроэнергии, даже если дома ничего не подключено к розетке, то есть при холостой работе. При появлении нагрузки, прибор входит в режим стабилизации и его собственное энергопотребление увеличивается.

Реле контроля также потребляет на себя некоторое количество электроэнергии. Но потребление настолько минимально, что по сравнению со стабилизатором такой показатель в сотни раз меньше.

Сравнив между собой этих два устройства защиты, можно сделать вывод, что стабилизированное напряжение обходится хозяину дома дороже. Если реле контроля достаточно, чтобы обеспечить безопасное электроснабжение квартиры, не стоит устанавливать стабилизатор. Конструкции большинства современных электроприборов оборудованы импульсными источниками питания, которые не реагируют на малые перепады в несколько вольт.

Как сделать правильный выбор?

Ознакомившись немного с устройством и работой обоих приборов защиты, возникает вопрос, как узнать, какое в доме напряжение, чтобы сделать правильный выбор. Ответ здесь один – надо измерить параметры энергоснабжения. Самостоятельно это проделать нельзя. Лучше обратиться к соответствующим специалистам, имеющим специальные измерительные приборы. Они сделают замер напряжения, поступающего в квартиру определенное время.

Если результаты замеров укажут на отсутствие продолжительного пониженного или повышенного напряжения, тогда с экономической точки зрения лучше поставить реле. Сама установка РН обойдется дешевле и за расход электроэнергии меньше придется платить.

Принцип действия реле

Электронная схема РН, благодаря особенностям своей конструкции, питается от электрической сети, имеющей любые параметры. При этом постоянно происходит замер напряжения. Если оно не зашкаливает за допустимые пороги, схема держит электронные ключи открытыми, пропуская ток через себя.

Когда на ЛЭП происходит перекос фаз, связанных с аварией, или образуется импульс от грозы, в квартиру поступает напряжение, несоответствующее допустимым пределам. Электронная схема реле мгновенно закрывает ключи, обесточив домашнюю сеть. Все работающие в это время электроприборы просто отключатся без повреждения.

После возвращения напряжения к нормальным параметрам первым начинает работать таймер, задерживающий время включения. Такая пауза требуется для правильной работы бытовой холодильной техники. Инструкция эксплуатации, например, холодильников или кондиционеров должна содержать описание этого параметра. Закончив отсчет запрограммированного времени, таймер дает команду, и электрическая схема открывает ключи. К потребителю возобновляется подача электроэнергии.

Разновидности РН

Выбирая модель для дома, надо ориентироваться на такие особенности:

  • некоторые модели на корпусе имеют встроенный вольтметр. По электронному табло удобно определять состояние сети;
  • по типу монтажа РН могут устанавливаться на DIN рейку. В дальнейшем подключение проводов происходит к контактам, расположенным на корпусе. Такие модели устанавливают на всю квартиру внутри электрического щита. Для защиты отдельной бытовой техники разработаны устройства напоминающие тройник или переходник. Реле просто вставляется в розетку, а к его разъемам на корпусе подключается бытовой прибор;
  • РН бывает однофазное и трехфазное;
  • однофазные модели РН, монтируемые на DIN рейку, производятся с расчетом работы при номинальном напряжении сети от 8 до 80А. Однофазное реле, подключаемое к розетке, рассчитано на номинальный ток 6, 10 или 16А.

Подключение однофазного РН

У однофазного РН коммутация происходит по одному проводу – L. Подсоединение нуля N требуется для питания собственной схемы РН. Схема подключения РН на DIN рейке к домашней сети имеет два варианта:

  • сквозной вариант предусматривает отключение подачи напряжения в сеть внутри реле;
  • вариант совместного подключения с контактором, выполняющим коммутацию.

Обычно на корпусе имеется две клеммы: вход и выход, для подключения фазного провода L. Одна нулевая клемма – N. Но их может быть две, соединенных внутри между собой перемычкой. Это сделано для удобства подключения.

Если однофазное РН установить до электросчетчика, то он тоже будет защищен. Но такой вариант не всегда выполним. Это невозможно сделать, если счетчик опломбирован или такие действия запрещены соответствующими учреждениями.

Чаще всего РН подключают сразу после электросчетчика или стоящего после него автомата.

Порядок подключения РН после счетчика следующий:

  1. От распределительной шины отсоединяют провод, идущий от выхода счетчика или автомата, и подсоединяют его к контакту входа на корпусе реле с обозначением L.
  2. Свободным куском провода соединяют выход реле, так же обозначенный буквой L, с распределительной шиной.
  3. От нулевой шины подводят провод к реле и подсоединяют на контакт с обозначением N.

На этом этапе монтаж завершен. Надо знать, что само реле не сможет обеспечить защиту от замыкания и сверхтоков, поэтому наличие в паре автомата защиты обязательно. Номинальный ток автомата должен иметь меньшее значение на один стандартный ряд номиналов, относительно значения тока РН.

Подключение трехфазного РН

Особенность работы трехфазного РН заключается в отключении сразу всех трех фаз при возникновении перенапряжения хотя бы на одной из них. Схема подключения имеет такой порядок:

  1. Три фазных провода от автомата, стоящего на вводе, подсоединяют к соответствующим входным контактам реле.
  2. Катушку контактора с выходами А1, А2 соединяют проводами с любыми выходными клеммами подключения РН.

При подключении нельзя перепутывать фазы, иначе вращение асинхронных двигателей будет происходить в другую сторону. Еще один важный момент, на который надо обратить внимание, это невозможность установки отдельного РН на каждую фазу. Работающее от трех фаз оборудование после отключения одного из трех реле сразу выйдет из строя.

Выбор реле и допускающиеся при этом ошибки

Чтобы правильно выбрать РН, необходимо обратить внимание на следующие нюансы:

  • Если принято решение самостоятельно выбрать реле, надо изучить его главные параметры, это номинальный ток, быстродействие, наличие регулировки задержки и пределов срабатывания устройства.
  • Наличие цифровой индикации на корпусе не обязательно, но для настройки параметров она очень удобна.
  • Прежде чем выбрать изделие конкретной марки, надо найти на форумах отзывы покупателей и узнать принцип его работы.
  • Согласно полученной информации, лучше отдать предпочтение изделию, подходящему по соотношению качества и цены.

Часто при выборе однофазного изделия встречается ошибка, связанная с неправильным подбором тока. Маркировка на корпусе реле указывает номинальный ток, который выдержат контакты. Но многие не знают, что сила тока сильно сцепляет контакты и, чтобы у катушки хватило силы разъединить их, она должна иметь запас мощности. Запас по току однофазного реле должен составлять 30%. Если, например, автомат на вводе 40А, тогда РН надо ставить 50А.

С трехфазными реле немного проще. Они все рассчитаны на максимальный ток 16А, так как их контакты управляют работой контакторов.

Разобравшись с устройством и работой РН, его можно установить самостоятельно, обеспечив защиту домашних электроприборов. Но если что-то вызывает трудности или сомнения, лучше обратиться к специалистам.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

⚠️ Реле напряжения 220 В для дома: принцип работы, обзор моделей

Нестабильное напряжение в сети – это проблема не только деревень и маленьких посёлков. Обилие разнообразной бытовой техники в квартирах зачастую приводит к перекосу фаз – устаревшие трансформаторные подстанции просто не справляются с нагрузкой. А значительное снижение напряжение, как и его скачок в момент отключения приборов с высокой потребляемой мощностью, может вывести из строя Вашу технику. Решением подобной проблемы может стать установка реле напряжения 220 В для дома, которое обеспечит защиту электроники при возникновении внештатной ситуации.

Реле контроля напряжения покажет напряжение в сети и отключит его подачу при превышении или занижении установленного предела

Содержание статьи

Реле напряжения – что это такое и для чего используется

Проблемы, решаемые РН, не обязательно связаны с аварийным состоянием трансформаторов на подстанции и перегруженностью одной из фаз. Очень часто проблема заключается в халатности персонала, обслуживающего линии электропередач. Провисшие провода могут соприкоснуться при сильном порыве ветра. Наверняка, не стоит говорить о том, что будет при подаче фазы по нулевому проводу. В этом случае РН оперативно отключит подачу напряжения в квартиру или дом, а по прошествии некоторого времени снова попытается включить. Если проблема устранена, домашняя сеть будет работать в штатном режиме.

Такое напряжение можно назвать критическим – редкий бытовой прибор сможет его перенести

Также, по желанию владельца, устанавливаются ограничения подачи, а именно нижний и верхний предел, по достижении которых устройство будет срабатывать. Это защитит бытовую технику как от слишком низкого, так и от повышенного напряжения.

Принцип работы реле напряжения и его устройство

Разобравшись с вопросом для чего нужно реле напряжения, попробуем понять его принцип работы. На самом деле он не сложен. Автоматика РН определяет перепад и отключает подачу, на что уходит не более нескольких миллисекунд. Это обеспечивает полноценную защиту домашней электроники. Многие несведущие люди считают, что реле напряжения и тока — это то же самое, что и устройство защитного отключения (УЗО), однако это совершенно не так. УЗО никак не защитит приборы от скачка или падения напряжения, реагируя только на токовую утечку, подачу фазы по нулевому проводу или замыкание нуля на заземление.

Не стоит путать УЗО и РКН – это совершенно разные защитные устройства, их функции сильно отличаются

Важно! Если перепады в Вашей сети находятся в допустимом диапазоне, реле защиты от перенапряжения не будет срабатывать. В этом случае для выравнивания потребуется использование стабилизатора.

Управление реле напряжения 220 В для дома и его дополнительные возможности

При помощи кнопок на лицевой панели у пользователя есть возможность установки в памяти реле максимального напряжения (от 220 до 280 В), а также его минимального показателя (190-210 В). Однако, это не все настройки, доступные владельцу. Также устанавливается задержка подачи электроэнергии на домашнюю сеть (от 3 до 900 сек). Эта опция необходима при включении после аварийного срабатывания. Времени прибору должно хватить, чтобы «понять», безопасно ли подавать ток на приборы квартиры.

Ещё одной дополнительной функцией реле контроля напряжения является термозащита: если контакты при монтаже были слабо протянуты, возникает нагрев, способный испортить РН. В этом случае срабатывает термозащита, предназначенная для отсечки, и прибор отключается.

«RN-01-30» – подробные технические характеристики реле контроля напряжения

Разделение РН по видам, исходя из типа подключения и установки

Существуют различные модификации РКН, которые отличаются по внешнему виду и способу подключения. По этим параметрам выделяют три типа устройств, которые мы сейчас и обозначим.

Реле напряжения в розетку: обычный переходник, защищающий технику

Реле напряжения и тока может включаться непосредственно в розетку, а уже к нему будет коммутироваться любой из бытовых приборов. Такое устройство неудобно тем, что используется только для одного прибора. Его часто используют как дополнительную защиту.

РКН, включаемый в розетку, также можно настроить под определённые параметры

Как подключается реле напряжения в форме удлинителя

Реле защиты от скачков напряжения может быть изготовлено в форме удлинителя, что позволяет подключение нескольких приборов, однако их общая максимальная сила тока не должна превышать 16 А (как и в случае с реле-розеткой). Подключение такого РКН – проще некуда. Необходимо лишь включить вилку в розетку.

Реле-удлинитель предельно прост в подключении к домашней электрической сети

Установка РКН на ДИН-рейке

Реле напряжения 220 В на ДИН-рейку способно защитить все электроприборы в квартире или частном доме. Также возможно его подключение на отдельные группы, если позволяет разводка.

Важно! При выборе варианта реле напряжения с установкой на ДИН-рейку внимательно отнеситесь к номинальной силе тока. Потребляемый приборами ток (общий показатель) не должен превышать номинальных значений, указанных на РКН. В зависимости от производителя реле напряжения и его модели этот показатель может быть равен 25 А, 32 А, 40 А, 50 А или 63 А.

Реле для установки на ДИН-рейку намного мощнее, чем удлинитель или розетка

Зачем нужны однофазные и трёхфазные реле напряжения 220 В для дома: виды устройств

В городских квартирах, оборудованных газовыми плитами, напряжение в сети составляет 220 В. Исключением могут являться лишь жилые помещения, в которых установлены электроплиты. Однако для частных секторов подвод к дому напряжения 380 В является обычным делом. Разводка на 3 различных группы, каждая по 220 В, производится уже в распределительном шкафу. А если существуют разные вводы (одна или три фазы), должны производиться и РКН для того или иного ввода. Рассмотрим однофазные и трёхфазные устройства защиты более подробно.

Однофазное реле контроля напряжения и области его использования

Подобное РКН можно использовать как в однофазной, так и в трёхфазной системе электроснабжения, однако, во втором случае существуют некоторые нюансы установки. Дело в том, что при трёхфазной системе через подобное РН можно будет подключить лишь одну из групп, питающуюся от одной фазы. Таким образом, чтобы защитить все 3 группы потребуется установка трёх однофазных реле защиты, или одного трёхфазного, что значительно выгоднее по финансовым затратам.

Однофазное РКН можно использовать и в трёхфазных схемах

Трёхфазное РКН: преимущества установки при напряжении 380 В

Если в дом заходит питание 380 В и есть необходимость защиты всех трёх групп, которые будут от него запитаны, можно установить трёхфазное РКН. По цене оно выйдет дешевле, чем приобретение трёх однофазных устройств. Однако, и здесь есть минусы. При падении или скачке напряжения на одной из фаз, отключатся все три, что довольно неудобно. Если же необходима защита оборудования, работающего от сети 380 В, то единственно правильным решением будет установка трёхфазника.

Иногда однофазником не обойтись, тогда применяются реле на 3 фазы

Критерии выбора реле контроля напряжения для квартиры или частного дома

Основными критериями выбора подобного оборудования являются:

  • возможность самостоятельной настройки рабочих диапазонов;
  • наличие дополнительных функций в виде термозащиты;
  • номинальный ток. При вычислении потребляемого тока не рассчитывайте на то, что все приборы одновременно не будут работать. Запас по этому показателю не помешает;
  • обратите внимание на отзывы пользователей, уже установивших оборудование той или иной марки. Лучше рассматривать мнения людей на крупных ресурсах.
Реле не обязательно оборудуется вольтметром и экраном. Для некоторых моделей прибор для замера напряжения придётся покупать отдельно

Общие рекомендации по вопросу подключения реле напряжения

Подключение РКН будет зависеть от марки и модели устройства защиты. Чаще всего на подобных приборах снизу находится 3 клеммы, к которым подключаются провода в следующей последовательности:

  • контакт №1 – нулевая жила, подключаемая ответвлением от основного провода или одновременно вход/выход;
  • контакт №2 – вход питания (фазный провод), идущий от прибора учёта;
  • контакт №3 – выход фазы для дальнейшего распределения.

Для получения более полной информации рассмотрим некоторые РКН наиболее популярных в России производителей со схемами монтажа и возможностями настройки.

Скачки напряжения таят в себе очень большую опасность не только для техники, но и для жизни людей, проживающих в квартире

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питания

Отзыв о «УЗМ 51 М»:

Подробнее на Отзовик: https://otzovik.com/review_5899834.html

Реле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

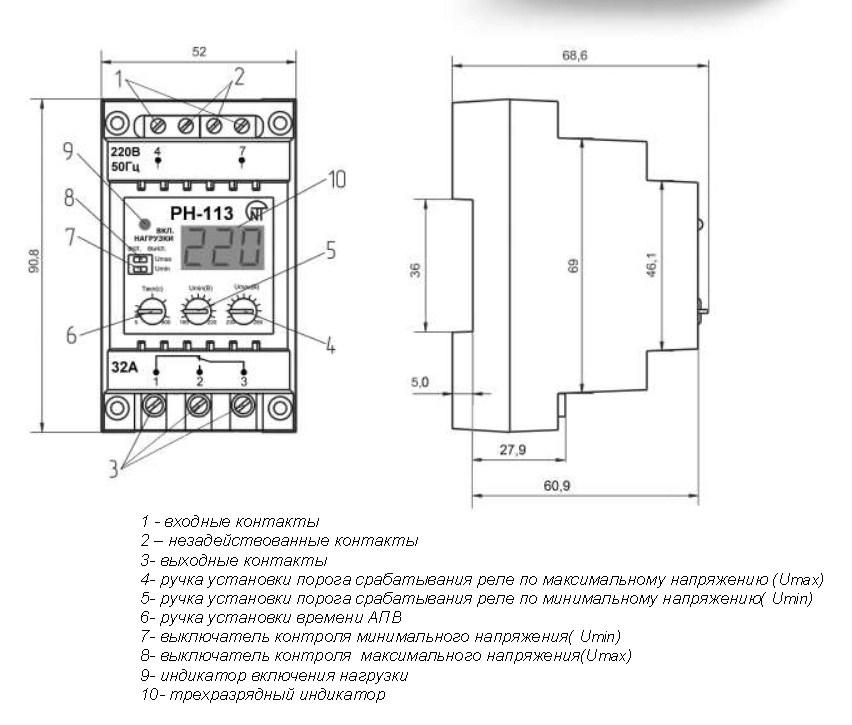

Схема подключения реле напряжения РН113

Отзыв о «РН113»:

Подробнее на Отзовик: https://otzovik.com/review_5333583.html

Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»

Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

«Зубр» – реле напряжения родом из Донецка

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

Схема подключения реле контроля напряжения «Зубр»

Отзыв о реле напряжения «Зубр»:

Подробнее на Отзовик: https://otzovik.com/review_722248.html

Реле напряжения Зубр

Где приобрести реле контроля напряжения для дома

Купить реле напряжения для дома 220 В можно в любом магазине, специализирующемся на продаже электротоваров и автоматики. В этом случае есть возможность проверки оборудования на месте. Однако, каждый хочет заплатить меньше. В этом случае можно купить реле напряжения для дома 220 В по более низкой цене, заказав товар через сеть интернет. Однако, в этом случае единственной гарантией качества будет рейтинг и известность интернет ресурса, предлагающего подобные услуги.

Средняя стоимость РКН для установки на ДИН-рейку от различных фирм-производителей по России может составить (цены указаны по состоянию на ноябрь 2018 года в рублях):

  • «РН-113» – 1700;
  • «Digitop VА-40» – 2500;
  • «Ресанта АЗМ 2P 40А» – 800;
  • «ZUBR D63t»–2900;
  • «Easy9 1П+Н 40 АУЗМ Schneider Electric» – 2800.
На реле контроля напряжения «Ресанта АЗМ 2P 40А» также указаны контакты входа и выхода

Отметим, что цены могут отличаться в зависимости от региона продаж и количества посредников между производителем и покупателем.

Подведём итог

При том состоянии электросетей и трансформаторов на подстанциях, особенно в частных секторах, приобретение реле контроля напряжения и его установка уже становится необходимостью. А для тех, кто считает стоимость подобных защитных устройств слишком высокой, редакция Homius.ru приготовила совет: посчитайте, во сколько может обойтись ремонт всей бытовой техники, находящейся в Вашей квартире или частном доме. После производства нехитрых вычислений Вы гарантированно измените своё решение. Главное здесь – не жалеть времени, а именно ознакомиться перед приобретением не только с ассортиментом предлагаемой производителем продукции, но и с реальными отзывами пользователей, установивших подобную защиту. Только так можно понять, стоит ли приобретать ту или иную модель.

Таблица предельно допустимых отклонений показателей напряжения, согласно ГОСТ

Надеемся, что изложенная в сегодняшней статье информация была полезна нашему Уважаемому читателю. Если в процессе ознакомления с ней у Вас возникли вопросы, можете смело задавать их в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально короткий период времени. Если же у Вас установлено подобное защитное оборудование, просим поделиться впечатлениями с менее опытными домашними мастерами, планирующими подобную установку. Пишите, делитесь, спрашивайте. А напоследок, по сложившейся доброй традиции, предлагаем Вашему вниманию один интересный ролик по сегодняшней теме, из которого Вы узнаете много нового.



Предыдущая

Инженерия💨 Тепловая электрическая пушка 220 В: качественный обогрев жилых помещений, гаража, склада

Следующая

Инженерия♻ Альтернативные источники энергии: время экономить

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

монтаж и схема подключения к сети 220в

Эксплуатация электрических сетей должна быть безопасной, поэтому для достижения этого используются различные устройства защиты. Одним из важных таких приборов является 1-фазное реле контроля напряжения. Его главная задача состоит в защите домашнего оборудования от негативного воздействия перенапряжения в электросети. При этом такое устройство не занимает много места, а его монтаж не вызывает особых трудностей.

Устройство и назначение

Для нормальной работы любого электрического прибора необходимо обеспечить определённый диапазон напряжения. Чаще всего он находится в пределе десяти процентов отклонения от величины 220 вольт. При выходе из этого диапазона устройства начинают работать в режиме перегрузок, что приводит к выходу их из строя. При этом последствиями перепадов напряжения в сети может быть не только физическая поломка электроаппаратуры, но и возникновение пожаров, а также нанесение вреда организму человека.

Все устройства защиты, применяемые совместно с электрической проводкой, разделяются на три типа:

  1. Автоматические выключатели. Предназначенные для защиты электрических проводов от перегрева из-за резкого увеличения, проходящего по ним тока.
  2. Устройства защитного отключения. Используются для защиты живого организма от негативного воздействия тока.
  3. Приборы контроля напряжения. Реагируют на изменение уровня входного сигнала, подстраивая или обесточивая электросеть при любом скачке или падении напряжения.

Обеспечить полную безопасность может только комплексное применение различного вида устройств защиты, но в первую очередь внимание уделяется установке дома реле напряжения 220 В. Ведь возникновения колебаний напряжения не зависят от потребителя и могут появиться даже в самой стабильной питающей сети. Например, причинами возникновения перепадов напряжения могут быть: пробой фазы на нулевой проводник, обрыв нейтрального провода, перекос фаз, включение в электросеть мощных приборов, возникновение аварии на электростанции, влияние грозы и тому подобное.

Все эти ситуации обычно связаны с мгновенным изменением уровня входного сигнала. Поэтому и возникает необходимость в применении устройства, способного за очень короткий промежуток времени автоматически отключить защищаемый им участок сети. Как раз для этого и используется реле напряжения. При этом следует понимать, что в отличие от стабилизатора оно не выравнивает входной сигнал, а лишь мгновенно обесточивает подключённый к ней участок.

Принцип работы

Современное реле напряжения 220 В для дома представляет собой сложное радиоэлектронное устройство, основной частью которого является микроконтроллер. Являясь «мозгом» прибора, он анализирует проходящий через него сигнал и, используя запрограммированные алгоритмы, выполняет те или иные действия.

Конструктивно устройство в зависимости от типа установки может выпускаться нескольких видов. Оно может монтироваться в электрическом щитке на din-рейку или быть непосредственно подключено к защищаемому оборудованию. Но независимо от вида монтажа можно выделить следующие основные части прибора:

  • силовую;
  • процессорную;
  • управляемую.

Источник питания реле выполняется по классической схеме. В его состав входит выпрямительный узел и линейный стабилизатор. Кроме этого, часто используется тиристор, который работая в ключевом режиме, гасит паразитные гармоники питания, уменьшая нагрев ограничивающего стабилитрона. Процессорная плата, кроме микропроцессора, содержит микросхему памяти с зашитой в неё программой, а блок управления позволяет устанавливать граничные величины срабатывания реле. Включение и отключение электролинии происходит с помощью коммутационного реле, рассчитанного на большой ток.

С помощью механического или электронного регулятора пользователь устанавливает нижний и верхний предел напряжения, при выходе за которые происходит отсекание нагрузки от электросети. А также потребитель может настраивать время задержки включения нагрузки. То есть это время, по истечении которого происходит автоматическое подключение участка цепи с нагрузкой к сети после нормализации уровня входного сигнала.

Таким образом, при работе устройства микропроцессор постоянно сравнивает величину входного сигнала с установленным. При выходе величины входного напряжения из заданных пределов подаётся управляющий сигнал на реле, которое размыкает силовую линию. Как только уровень входного напряжения восстанавливается, управляющий сигнал снимается, и реле вновь замыкает линию, подключая к ней нагрузку.

По такому принципу работает как однофазное реле напряжения, так и трёхфазное. Кроме того, в последнее время в устройствах стали размещать датчики перегрева. Термозащита активируется, если температура внутри корпуса достигает 70—80° C, что позволяет избегать возникновения пожароопасных ситуаций.

Виды и характеристики

Главным параметром реле напряжения является быстродействие. Это время, в течение которого устройство среагирует на аварийную ситуацию и отключит нагрузку. Из-за особенностей работы устройства это время разное для нижнего и верхнего предела. Так, при снижении напряжения оно обычно составляет не более секунды, а при повышении — около 0,02 секунды. Но также к важным характеристикам отсекателя относят следующие технические параметры:

  1. Номинальный ток. Обозначает максимальное значение силы тока, которое может пропустить через себя устройство без повреждения своих внутренних схем за короткий промежуток времени. Обычно это значение составляет 40—80 ампер.
  2. Нижний предел отключения. В среднем это значение можно изменять в интервале 120—210 вольт.
  3. Верхняя граница срабатывания. Так же, как и нижний предел, имеет интервал регулирования. Обычно он составляет 220—280 вольт.
  4. Мощность. Фактически обозначает наибольшую мощность нагрузки, которую можно подключить к прибору контроля. Отсекатель может быть рассчитан как на 300—400 ватт, так и десятки киловатт.
  5. Погрешность измерения. Обозначает качество встроенного анализатора входного сигнала. То есть погрешность фактического значения напряжения к измеренному в процентном содержании.
  6. Диапазон рабочей температуры. Это такой интервал, при котором устройство будет работать согласно заявленным характеристикам.

Кроме этого, однофазное реле контроля напряжения, впрочем, как и трёхфазное, может обладать функцией корректировки показаний вольтметра, энергонезависимой памятью, уменьшенным искрением при коммутации контактов, дополнительной световой и звуковой индикацией режима работы.

По внешнему виду отсекатели различают по способу монтажа. Их делят на устройства с вилкой и розеткой, монтажом на din-рейку, удлинительного типа. Первый вид предназначен для вставки его вилки в обыкновенное розеточное гнездо, а уже к его розетке подключается нагрузка. Чаще всего такие устройства являются маломощными. В своей конструкции они имеют экран, на который выводится уровень присутствующего напряжения в сети. Для настройки параметров используются как механические, так и электронные регуляторы.

Удлинительного типа подобны розеточному, но при этом в своей конструкции имеют сразу несколько розеточных гнёзд. Приборы контроля с монтажом на din-рейку предназначены для расположения в щитовом шкафе. Они являются самыми мощными устройствами и более функциональными. Их назначение — защитить электрические приборы всего дома или квартиру от скачков входного сигнала, поэтому и располагаются они на вводной линии. Такие реле обладают широким диапазоном регулировок и могут работать в независимых режимах, например: как реле только минимального или максимального напряжения.

Монтаж отсекателя

Установка устройства на din-рейку заключается в его фиксации на ней с помощью специальной защёлки, конструктивно выполненной на корпусе отсекателя. Такой монтаж занимает считаные минуты и не сложнее, чем включение реле напряжения в розетку. Для этого сначала заводится одна защёлка за верхний край рейки, а после просто прижимается корпус устройства защиты до щелчка. При этом само реле перенапряжения может свободно перемещаться по длине рейке.

При подключении устройства придерживаются следующих правил:

  1. Реле устанавливается в доступном месте, исключающем попадание влаги.
  2. Монтаж прибора происходит после счётчика учёта электроэнергии и вводного автомата.
  3. Отсекатель должен быть рассчитан на силу тока, превышающего ток вводного автомата.
  4. Подводимый к прибору провод должен иметь сечение, исходя их коммутируемой нагрузки. Например, для тока 40 A (9 кВт) — не менее 6 мм², а для тока 63 A (14 кВт) — не менее 10 мм².
  5. Концы коммутационного провода зачищаются от изоляции не более одного сантиметра.
  6. При использовании многожильной проводки применяются кабельные наконечники.
  7. При зажатии провода должен быть обеспечен надёжный контакт, но при этом следует знать, что слабый контакт приводит к нагреву места соединения, а пережатый — к повреждению.
  8. Суммарная мощность нагрузки не должна превышать рабочую мощность нагрузки прибора защиты.

Монтаж и подключение осуществляется только при обесточенном щитке. Ошибка при коммутации может привести к выходу из строя как самого прибора защиты, так и устройств, подключённых к нему. Поэтому коммутирование прибора осуществляется строго по схеме подключения реле напряжения. Она обычно указывается на корпусе устройства или в паспорте на изделие.

Типовое подключение

Обесточив электрический щиток и смонтировав на рейку устройство защитного отключения, фазовый провод, выходящий из автомата отключения, подводится согласно схеме на прибор к клемме «вход». К контакту «выход» подключается проводник, идущий в сторону нагрузки. Нейтральная клемма устройства соединяется напрямую с нулевой колодкой, расположенной в щитке. Согласно принятым нормам фазовый провод находится в изоляции коричневого цвета, нулевой — синего, а заземляющий — зелёного.

Для подсоединения проводов откручиваются крепёжные клеммы, под которые просовываются зачищенные концы проводника. При этом соблюдаются два условия:

  • изоляция на проводе не должна попасть под зажим;
  • из-под зажима не должен выглядывать оголённый проводник.

Клеммы затягивают и после проверки правильности монтажа подают напряжение. При правильном подключении на индикаторе устройства должно отобразиться действующее напряжение. С помощью кнопок или механических регуляторов устанавливается диапазон отключения нагрузки и время задержки включения.

Не рекомендуется выставлять небольшой промежуток между фактическим напряжением сети и значением верхней границы срабатывания отсекателя. Например, если напряжение в сети 240 вольт, то устанавливать границу следует не менее 250 вольт. А также для электроприборов, использующих в своей конструкции двигатели, холодильники, насосы, кондиционеры, рекомендуется устанавливать время включения реле не менее чем через 2—3 минуты после нормализации питания в сети.

Советы по выбору

Покупку реле лучше всего осуществлять в специализированном магазине, в котором исключена возможность продажи не сертифицированной продукции. Стоимость на изделие зависит от нескольких факторов, основными из которых являются: тип прибора, наличие опций, производитель, технические параметры.

Важно перед покупкой определиться с необходимой мощностью устройства. Для этого суммируется вся планируемая к подключению нагрузка, и полученная цифра увеличивается на 15—20 процентов. Если подсчитать требуемую мощность по каким-то причинам не получается, то следует обратить внимание на силу тока, указанную на вводном автомате или приборе, стоящем на защищаемом участке цепи, и приобрести реле, превышающее это значение.

Предпочтительнее будет покупка прибора с электронным способом настройки параметров. Механический способ менее удобен, но настройка производится обычно только сразу после установки. Поэтому этот параметр не очень критичный. А вот наличие в конструкции реле термозащиты очень желательно.

Обзор реле напряжения 220В для дома


Применение 1 фазного реле контроля напряжения

Однофазным реле напряжения в электрике называют электромеханическое устройство, способное взаимодействовать и бесперебойно функционировать с однофазными потоками электрического тока. При этом основной функцией этого затейливого прибора является контролирование и обеспечение безопасного протекания электроэнергии по внутренней цепи.

Под внутренней цепью понимается вся совокупность электробытовых устройств, требующих для своей работы электрическую энергию и создают нагрузку на общую систему снабжения.

Фазой в электрике называют тот источник (проводник) в общей системе электроснабжения, на котором расположено всё подаваемое на цепь напряжение.

Для чего необходимо использовать 1 фазное реле контроля напряжения для квартиры или частного дома:

  1. В первую очередь, защита домашних электроприборов и сети электроснабжения от пагубных для неё возможных перепадов напряжения. Сюда можно отнести как повышение определённого предела (как правило, 250В), так и понижение до соответствующего минимума (около 170В), т.е. для контроля постоянной золотой середины (220В) и предотвращения непредвиденных поломок.
  2. Для устранения последствий выхода из строя одной из фаз в системе, рассчитанной на распределение напряжения по нескольким потокам (фазам).
  3. Контролирование возможных искажений и перекосов потоков тока при многофазной конструкции.

Любое реле контроля фаз работает как отсекатель или контроллер поступающего напряжения. При превышении или снижении установленных показателей, а также при наличии нехарактерных сбоев в цепи, оно отключает свои контакты, подключённые к общей сети. Этим оно создает эдакий электро барьер подключения и временно безопасно выводит из строя приборы внутренней цепи (домашние электроприборы), с целью их предохранения и сохранения.

Трехфазное реле напряжения

Трехфазное реле контроля напряжения работает на основе тех же принципов, что и однофазный. Однако исключительным отличим его является расчёт на работу с многофазными потребителями электроэнергии. Наиболее эффективны и практичны такие УЗО (устройства защитного отключения) для работы в условиях, когда на протяжении длительного времени надо постоянно обеспечивать энергоёмкие электроприборы, механизмы, устройства.

 Свойства, преимущества и особенности трехфазных контрольных реле:

  1. Сравнительная экономия. Такие системы требуют меньше затрат на приобретение кабелей, они требуют меньшего количества ресурсов на содержание трансформаторов и так далее.
  2. Системный баланс. Все многофазные конструкции рассчитаны на высокую функциональность и рациональное распределение поступающего тока, что и помогает обеспечить такое УЗО.
  3. Большое количество возможностей по отношению к эксплуатируемой технике. Так, например, подключив разные люминесцентные к разным фазам питания, можно получить высокие результаты поточного и бесперебойного освещения, чего не скажешь о ситуации, когда сразу несколько ламп подключены к одному источнику, и таких примеров масса.

Как следует из описанного, трехфазная система отлично подойдет для функционирования крупных систем кондиционирования, холодильников и иных устройств, работающих на основе самостоятельного встроенного двигателя.

Как подключить реле

Перед тем как заняться непосредственно разбором подключения реле контроля напряжения, выделим одну немаловажную деталь. Имеет значение то, какую проводку имеет потребитель. Если это однофазный поток, то здесь подразумевается фазное (нелинейное) напряжение, которое проходит непосредственно между концом контакта фазы и контактом нуля.

Обратная картина – трехфазная конструкция (линейная), где речь идёт о более высоких показателях напряжения (380В) и поток проходит между определёнными контактами этих трёх фаз.

Под нулём понимается тот проводник, по которому во всей функционирующей системе ток возвращается обратно к первоисточнику. Это некий противовес фазам, который, как и они, непосредственно участвует в процессе подачи энергии. Иногда он называется нейтралью.

Поэтапная схема подключения реле, возможные нюансы и особенности:

  1. Перед монтажом отключите источник внешней цепи (на счётчике).
  2. Далее нужно встроить имеющийся агрегат как можно ближе к счетчику, желательно, сразу после него. Лучше всего встраивать на дин рейку, т.е. специальную металлическую арматуру для крепления на ней электрических приборов и модулей. Прикреплять нужно саморезами.
  3. Предварительно или после установки аппарата, определите, где проводник фазы (с напряжением) и проводник нуля. Сделать это можно с помощью специальной отвёртки с индикатором. Просто вставьте её в один из разъёмов фаз и нажмите на основание, после чего по горящим маркерам определите нужные параметры.
  4. После установки реле, придётся своими руками сделать горизонтальное сечение того провода, что идёт в сторону дома. Сделать это нужно аккуратно и с учётом того, что в будущем получившиеся провода будут использоваться как проводники.
  5. Провод от квартиры соедините с разъемом IN.
  6. Второй конец воткните в сеть OUT.
  7. Последним штрихом нужно подключить клемму N к нулю в щите распределения электроэнергии.
  8. Включите своё реле и удостоверьтесь в закреплённости всех модулей.

Так выглядит общий план подключения реле к системе электроснабжения, с помощью большинства УЗО, в том числе известные модели УЗМ – 51м (устройство защитное многофункциональное).

Схема подключения реле

Схема внедрения защитного аппарата может разнится от случая к случаю, так как в каждом отдельном доме могут по-разному быть устроены системы снабжения. Опять же, нужно учитывать количество фаз, в которых она работает.

Отметим, что порой для полноценной коммутации реле с электроснабжением придётся использовать дополнительный контактор.

Это поможет снизить нагрузку на саму реле и дополнительно уберечь все приборы от выгорания, что полезно почти всегда, ведь стандартные реле рассчитаны на силу тока в 40А.

Особенности подключения реле:

  1. Установка его индивидуальна, но наиболее благоприятна для функционирования цепи устройство его сразу после счётчика.
  2. Устанавливать нужно реле с большим показателем рассчитанной силы тока. Например, если аппарат электроснабжения рассчитан на 40 и более ампер, то реле должно быть соответственно более 50, в целях защиты от скачков напряжения и замыканий, в том числе во время установки.
  3. Желательным элементом является байпас, который спасёт ситуацию, если реле не выдержит нагрузок.

Особенности РН 113

РН 113 – это высококачественное однофазное реле для дома, поддерживающий условия тока и напряжения в средних значениях 220 вольт. Этот прибор – однозначный ответ на вопрос, какие лучше поставить блокираторы, ведь сегодня эта модель производится в спектре разных мощностей и их почти всегда можно без проблем установить своими руками.

Из особенностей можно выделить режимы действия:

  • Напряжение;
  • Минимальное напряжение;
  • Максимальное напряжение;
  • С задержкой времени на включение.

Каждый доступный режим позволяет адаптировать устройство под конкретный случай и мощность, что удобно и практично.

Подключение реле напряжения 220в для дома (видео)

По итогу можно сказать, что реле напряжения – это нужная вещь, как в быту, так и в более специальных обстановках. Обращаем внимание также на известного производителя Legrand, у которого можно как заказать первоклассные устройства, так и узнать всю подробную информацию. Правильно установить однофазное реле своими руками проще, чем кажется.

Реле напряжения. Виды и работа. Применение и устройство

Чтобы защитить от поломок бытовую технику от скачков и перепадов напряжения, применяют прибор, который называется реле напряжения (РН). Это устройство поддерживает напряжение электрической сети в номинальном режиме. Прибор имеет свои особенности и способ подключения.

Как устроено реле напряжения и принцип его действия

Принципиальная схема действия РН заключается в недопущении возникновения излишнего или недостаточного сетевого напряжения питания. Чтобы понять причину необходимости установки РН, назовем некоторые способствующие причины:

  • При обрыве проводов линии питания частных домов, возможен перепад напряжения сети на 160 вольт выше нормы, что обуславливает выход из строя незащищенных электроприборов, которые быстро сгорают и становятся неисправными.
  • В ненастную погоду, либо по другим обстоятельствам отключение провода нейтрали приводит к увеличению нагрузки и неисправностям бытовой и другой техники.
  • При большой протяженности линии сети питания от трансформатора, напряжение уменьшается до значения, ниже критического, что негативно отражается на электрических устройствах, подключенных к этой линии.
  • При запуске мощного электроустройства происходит перегрузка фазы, напряжение падает, возможны проблемы с приборами, подключенными к сети.

Реле напряжения включает в себя микросхему, которая следит за величиной напряжения в сети. Если напряжение повышается или снижается, то от микросхемы поступает сигнал на электромагнитное реле, которое быстро включает аппарат, выравнивающий напряжение.

Рабочий интервал РН 100-400 В. Во время грозовой погоды разряд молнии создает превышение этих пределов, поэтому нельзя включать электрические устройства во время грозы с молнией, реле напряжения не справится с этой задачей. Для этого существуют приборы, ограничивающие напряжение.

РН состоит из силовой и электронной частей. Электронная часть занимается контролем напряжения, силовая часть распределяет нагрузки. Главной частью РН является микропроцессор. РН с микропроцессором превосходит по своим параметрам другие типы реле, так как производит плавную регулировку напряжения.

Основным параметром РН служит его быстродействие. Предел срабатывания настраивается потенциометром. Принцип действия этого прибора отличается от работы стабилизатора. При перепадах напряжения сети реле производит отключения участков, не достигших нормы напряжения, а стабилизаторы работают по всей сети равномерно. При возникшей аварии с задачей лучше справится РН, оно произведет отключение участков, на которых произошла авария.

Где применяются РН и их достоинства

Чтобы предотвратить перегрузки электрических приборов во время скачков напряжения в сети питания, применяют РН. Такими приборами могут быть котел отопления, бойлер, холодильник и другие приборы.

Широкая область использования РН обуславливается множеством приборов во всех областях жизни человека, во многих учреждениях и организациях.

Места применения реле напряжения:
  • Защита сетей с 1-й и 3-мя фазами.
  • Защита фаз сети от перекоса, слипания, обрыва.
  • Блокировка неправильного порядка действия фаз.
  • Защита электрооборудования от неисправностей.
  • Применение в эксплуатации приборов с длительным периодом перехода.
  • В устройствах с нагруженным электромотором.
  • В спецустановках с требованием качества сети питания (полные фазы, качественное напряжение).
  • Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах.
  • В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящие электроприборы от неисправностей.
  • На заводах и фабриках, для бесперебойной и безаварийной работы по выполнению технологических процессов.
Преимущества применения
  • Применение при любых температурных условиях, внутри и снаружи помещений (интервал температур -20 +40 градусов).
  • Множество модификаций реле обуславливает выбор прибора по финансовым возможностям и функциям устройства.
  • Реле защищает дорогостоящее оборудование от излишнего и недостающего напряжения, от возникновения неисправностей.
  • Большой ассортимент моделей и изготовителей реле дает возможность покупателю выбрать прибор по индивидуальным запросам.
  • Установка прибора не требует высокой квалификации, вызов электромонтера не потребуется.
  • Приборы имеют оригинальный внешний вид, при установке в помещении легко впишутся в интерьер.
  • При работе реле во время возникновения перепадов в сети питания освещение работает нормально, без видимых изменений светового потока.
  • Реле исключает из схемы сети участки, которые повредились во время аварии или грозы.
Виды
По типу подключения реле делятся:

  • В форме корпуса с вилкой и розеткой.
  • По типу удлинителя.
  • С монтажом на рейку DIN.

Первый тип реле выполнен с вилкой, которая втыкается в обычную розетку, не вызывает никаких трудностей. Этот прибор защищает несколько потребителей, питающихся от него. Управляющим элементом служит микроконтроллер, анализирующий напряжение питания. Текущее напряжение выдается на цифровой экран. Силовым элементом отключения и регулирования служит электромагнитное реле. На корпусе есть кнопки, которые дают возможность регулировать интервал напряжения и отключать питание.

Реле контроля напряжения в виде удлинителя подобно первому типу. Отличие заключается в том, что в удлинителе есть несколько розеток, под защитой оказывается несколько включенных устройств.

Третий тип реле устанавливается в распределительный шкаф на DIN рейку. Это более функциональное устройство, позволяющее защитить от перепадов напряжения квартиру или дом. В приборе имеется несколько дополнительных настроек и опций, несколько режимов эксплуатации.

По типу нагрузки реле делятся:

  • 1-фазное.
  • 3-фазное.

Для защиты трехфазных электромоторов и установок применяют приборы первого типа. Они защищают компрессоры, холодильники, кондиционеры и другие устройства с приводом от электромотора.

В помещениях, имеющих подводку сети питания на трех фазах, применяются также 3-фазные реле. Если отключится одна фаза, то остальные две отключатся с помощью реле. При небольших перекосах фаз, перепадах, скачках напряжения реле сразу сработает. Если на одной фазе будет 220 В, а на другой 210, то все фазы мгновенно обесточатся, хотя это не является причиной для отключения, такое напряжение не выведет из строя электроприборы.

Если в помещении имеются три фазы питания входа, то целесообразно будет монтировать отдельные реле защиты на каждую фазу. Во время выбора реле 1-фазного типа необходимо обращать внимание на то, что на корпусе прибора указана пропускная мощность, при которой цепь не размыкается. Поэтому, при выборе следует делать поправку на несколько ампер выше мощности сети питания.

Как выбрать тип РН
  • Для приобретения реле лучше обратиться в магазин, специализирующийся на реализации приборов такого типа, в магазине вас проконсультируют о безопасной эксплуатации прибора, оформят гарантию.
  • Стоимость реле зависит от факторов:
    — Тип прибора, реечный тип стоит дороже, с удлинителем – средняя цена, в виде розетки – самый дешевый.
    — Изготовитель, импортные реле стоят дороже, отечественные более доступны в цене.
    — Вспомогательные опции, наличие авторегулировок, ручных настроек.
    — Внешнее оформление, наличие разных цветов, красивый вид предполагают выше стоимость прибора.
  • Если решили приобретать 1-фазное реле, определите мощность прибора. Реле бытовые имеют силовые контакты на 100 А. Желательно повысить мощность реле на 25%, и с учетом этого результата выбрать покупку.
  • 3-фазные реле выбрать проще, так как они изготавливаются на одну силу тока в 16 А.
  • Перед приобретением прочитайте инструкцию, проверьте талон на гарантию, проверьте на соответствие характеристики устройства, материал корпуса, эксплуатационные температуры.
  • Перед монтажом сначала установить автоматический выключатель для аварийного отключения сети, если оно не соответствует норме.
  • Предпочтительно наличие на корпусе реле дисплея, показывающего параметры.
  • Если купили розеточные типы реле, то подключите к нему дорогостоящие двигатели.
  • Необходимо обратить внимание на негорючесть корпуса реле, лучше, если материалом его будет поликарбонат.
  • Опция контроля времени сработки реле желательна в составе.
  • Блокировка от перегрева, определение мощности сети питания дает возможность реле выполнять свои функции качественнее.
Как установить и подключить РН

Перед установкой реле следует определить, если необходимость в монтаже такого устройства. Если ваша сеть питания имеет напряжение 150-180 В, то электроприборы не смогут проработать весь срок службы, определенный изготовителем. В вашем случае реле не окажет помощи, потому что будет отключать снабжение питанием, электроприборы будут постоянно отключаться. Для этой ситуации лучше поставить стабилизатор.

Если в электрической сети частые перепады и скачки напряжения, пропадания фаз, то реле необходимо.

Для монтажа реле необходимо иметь:
  • Реле.
  • Кусок провода сечением 0,5 мм2.
  • Рейка для монтажа автоматического выключателя.
  • Саморезы.
  • Плоскогубцы с изолированными ручками.
  • Индикатор напряжения.
  • Отвертка.

Перед началом установки обесточьте сеть питания, отключите автоматы входа напряжения. Возле автоматов закрепите на стене DIN рейку с помощью саморезов и отвертки. Реле легко защелкивается на рейке с помощью специального механизма, расположенного сзади.

На автомате входа индикатором найдите фазу. Разрежьте входной провод в месте входа. Один конец подключается к контакту входа, второй к контакту выхода. Возьмите провод, соедините его с нулем автомата, второй конец подсоедините к РН на клемму нуля.

Включите сеть питания, проконтролируйте работу реле. Самая простая схема – розеточного типа. Такое устройство втыкается в розетку, вилка электроприбора втыкается в розеточное гнездо реле.

Вводной автомат– обязательный элемент защиты реле напряжения, ставится рядом с реле напряжения. Значение номинала автомата выбирается на одну ступень ниже номинала реле.

Если ток реле выше 65 А, то лучше применить устройство вспомогательного пуска, во избежание частых сработок реле.

Похожие темы:

Реле контроля однофазного напряжения РКН-1-1-15, назначение, технические характеристики, схема включения, настройка.

Изготовитель Меандр → РКН-1-1-15

   Реле контроля напряжения однофазного напряжения РКН-1-1-15 предназначено для защиты электрооборудования от перепадов напряжения приборов и оборудования.
   Контроль однофазного напряжения 220В в сетях переменного или постоянного тока. Состояние реле осуществляется с помощью светодиодной индикации.
Два выходных переключаемых контакта (SPDT), 8 A при напряжении 250 В~(резистивная нагрузка).
Для питания реле используется контролируемое напряжение.
Крепление осуществляется на DIN-рейку или на ровную поверхность.
Светодиодная сигнализация:
— зеленый светодиод для наличия напряжения;
— желтый состояние реле;

Реле контроля напряжения выполняет функции:
— отключение нагрузки при выходе напряжения за установленные пределы;
— отключение нагрузки при пропадании напряжения;
— раздельная установка величины минимального и максимального порогов напряжения в пределах 30%;
— установка времени аварийного срабатывания.

Конструкция реле контроля однофазного напряжения РКН-1-1-15

   Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2.    На лицевой панели расположены:
сверху регулятор верхнего порога срабатывания,
снизу регулятор нижнего порога срабатывания,
а между ними — регулятор задержки времени срабатывания, а также зеленый индикатор включения питания «U» и желтый индикатор срабатывания встроенного исполнительного реле.

Работа реле напряжения РКН-1-1-15

   Реле запитывается от контролируемой сети напряжения переменного или постоянного тока (в зависимости от исполнения).
   При подаче питания, если установлена задержка срабатывания и значение контролируемого напряжение сети находится в диапазоне между верхним и нижнем установленными порогами напряжения, встроенное исполнительное реле включится по окончании отсчета времени задержки t, если она установлена. При этом контакты встроенного исполнительного реле 11-14, 21-24 замыкаются и включается индикатор зеленого цвета.
   Если значение напряжение сети стало больше верхнего порога или меньше нижнего установленного порога, исполнительное реле выключается по окончании отсчета времени задержки срабатывания ( контакты 11-12, 21-22 замыкаются). Когда контролируемое напряжение возвращается в норму реле включается по окончании задержки срабатывания.

ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ
Установить верхний порог срабатывания в положение «+30%», нижний порог — в положение
«-30%» и минимальную задержку срабатывания «0,1с».
Подключить к клеммам «А1» и «А2» контролируемое напряжение, а к клеммам «11», «12», «14» «21», «22», «24» исполнительные цепи.
Подать напряжения питания и убедиться, что включены оба индикатора «U» и «R».
Установить необходимую задержку и необходимые пороги срабатывания реле, учитывая что нижний порог должен быть ниже верхнего не менее чем на 2,5 деления шкалы.



Технические характеристики реле напряжения РКН-1-1-15

Параметры Значения
Номинальное входное напряжение АС 220 В, 50 Гц
по исполнению на напряжение АС100 В, DC 220 B, DC 100 B, DC 24 B.
Максимальное / минимальное допустимое напряжение (АС 220 В) 400 / 150 В
Задержка срабатывания 0.1 … 10 с
Контроль перенапряжения -20 %…+30 % Uном
Контроль снижения напряжения -30 %…+20 % Uном
Частота входного напряжения 50 Гц
Максимальный коммутируемый ток при активной нагрузке: АС 250 В, 50 Гц (АС1) DC 30 В (DC1)
Количество и тип выходных контактов 2 переключающие группы
Степень защиты реле по корпусу
по клеммам
IP40
IP20
Диапазон рабочих температур от — 25 до 55°C
Габаритные размеры 17(Ш) x 66(В) x 90(Г) мм
Масса 100 г

Схема подключения реле напряжения РКН-1-1-15(вариант)

Часть I.

Подключение генератора к сети загородного дома (220В/380В). Как делать нельзя
Опубликовано автором Сергей Леднёв — Бесперебойное питание домов — Декабрь 3, 2016

Стандартная задача бесперебойного питания дома от генератора таит в себе множество подводных камней и нюансов.

Поиск в интернете по соответствующей теме выдает множество ссылок на статьи и видеоролики, большинство из которых, к сожалению, написаны и сняты с дилетантским подходом. Реализация этих схем может привести к серьезным проблемам, начиная от сгоревшей техники и заканчивая электротравмами. В этой части разберемся с тем, как делать нельзя.

Категорически нельзя

  1. Подключать генератор через обычную домовую розетку проводом вилка-вилка с отключением вводного автомата. Почему? Отвечаем:
    • Мощность самых популярных генераторов для частных домов как правило находится в границах от 5-6.5кВт. Бытовая розетка, при правильном монтаже, способна держать нагрузку до 16А (~3,5кВт), а при неправильном (не ГОСТовский провод, сечение менее 2. 5 кв.см., китайская розетка, слабые контактные соединения и т.п.) 10А и менее. При повышении нагрузки возникает пожароопасная ситуация.
    • По ГОСТу (12.2.007.0-75 п.3.1.7) в электромонтаже не допускается наличие неизолированных токоведущих частей, а при использовании подключения вилка-вилка мы имеем возможность наличия опасного напряжения на одной из вилок.
    • Эта схема допускает механическую возможность подачи встречного напряжения на генератор, что приведет к выходу его из строя. Это возможно в том случае, если при работающем генераторе, один из домочадцев включит вводной автомат, зная, что появилось напряжение от сети.
  2. Запрещается подключать генератор через распределительный щит с использованием схемы переключения на автоматах. Давайте посмотрим на пример, который нам довелось встретить на практике:

    Неправильная схема подключения генератора

    Опустим комментарии по качеству сборки этого щита. Чем опасна такая схема? При одновременном включении двух автоматов (в данном случае слева внизу “Ввод” и “Внешн. роз и генер”.) мы получаем встречное напряжение на линию генератора, что приводит к его выходу из строя. Включить сразу два автомата может непосвященный в схему член семьи или задумавшийся о смысле жизни хозяин дома. Необходимо использовать трехпозиционные реверсивные рубильники I-0-II (например, ABB OT40F3C)

  3. Категорически нельзя подключать один из выходов генератора на общую нейтральную шину при отсутствии повторного заземления нейтрали в основном щите (схема ТТ) и/или на столбе и/или в шкафу учета. Такое заземление, как правило, отсутствует в старых СНТ или в поселках с нарушением норм прокладки силовых линий. Нарушая это правило, мы на “общественную” нейтраль отдаем опасное напряжение полуфазы с выхода нашего генератора. Это может привести к электротравмам у ваших соседей и работающих на линии электриков. Как определить, есть ли повторное заземление? Заземление нейтрали делается либо наверху столба через вывод арматуры, либо на стальную ленту, которая идёт вдоль столба и уходит в землю. Один из примеров схемы с заземлением нейтрали на столбе и организацией зазмеление по схеме TN-C-S

    Заземление нейтрали во ВРУ

Не рекомендуем:

  1. Заземлять один из выходов генератора на общедомовую шину PE (землю). В случае, если у вас земля “отвалится” (сгниет провод, открутится соединение) опасное напряжение появится на всех заземленных приборах вашего дома.
  2. Подключать бюджетные генераторы на прямую на нагрузку без использования фильтров сетевых помех. Изменение оборотов генератора вызывает сильные помехи и броски напряжение, которые опасны для чувствительного электронного оборудования (автоматика газовых котлов, дорогая бытовая техника).
  3. Использовать трехфазные генераторы мощностью до 10кВт для резервного питания дома. Перекос по фазам приведет к быстрому выходу генератора из строя. Используйте однофазные генераторы со схемой объединения фаз.
  4. Подключать инверторные генераторы на общую нейтральную шину. Это может привести к быстрому выходу генератора из строя.
  5. Пренебрегать правилом заземления самого корпуса генератора.
  6. Использовать неинверторный генератор без глухозаземленной нейтрали одного из его выходов, т.к. это приводит к некорректной работе автоматов диф.защиты (УЗО) и ошибкам в работе фазозависимых котлов.
  7. Использовать для заземления выход генератора, который отключается однополюсным автоматом на его корпусе.

О том, как правильно подключить генератор в сеть (220/380В) загородного дома поговорим позднее.

Задавайте ваши вопросы в комментариях!

Об авторе
Сергей Леднёв

Руководитель комплексных проектов по стабильному и бесперебойному электропитанию. [email protected]

Все, что вам нужно знать о реле: 6 шагов (с изображениями)

ИЗОБРАЖЕНИЕ: 1. Условные обозначения схем реле. (C обозначает общий вывод в типах SPDT и DPDT. )

Так как реле являются переключателями, терминология, применяемая к переключателям, также применяется к реле; реле переключает один или несколько полюсов, каждый из контактов которых может включаться путем подачи питания на катушку одним из трех способов:

Нормально разомкнутые (NO) контакта подключают цепь, когда реле активировано; цепь отключается, когда реле неактивно.Это также называется контактом по форме А или «установочным контактом». НО контакты также можно отличить от «раннего включения» или NOEM, что означает, что контакты замыкаются до того, как кнопка или переключатель будут полностью включены.

Нормально замкнутые (НЗ) контакты отключают цепь при срабатывании реле; цепь подключена, когда реле неактивно. Это также называется контактом по форме B или «разорванным» контактом. НЗ-контакты также могут быть разделены на «поздний разрыв» или NCLB, что означает, что контакты остаются замкнутыми до тех пор, пока кнопка или переключатель не будут полностью отключены.

Переключающие (CO) или двухходовые (DT) контакты управляют двумя цепями: одним нормально разомкнутым контактом и одним нормально замкнутым контактом с общей клеммой. Это также называется контактом формы C или контактом «передача» («разрыв перед замыканием»). Если в этом типе контакта используется функция «сделать перед разрывом», то он называется контактом формы D.

Обычно встречаются следующие обозначения:

SPST — Single Pole Single Throw. Имеют две клеммы, которые можно подключать или отключать.У такого реле, включая две катушки, всего четыре клеммы. Неясно, нормально ли полюс открыт или нормально закрыт. Терминология «SPNO» и «SPNC» иногда используется для устранения неоднозначности.

SPDT — однополюсный, двусторонний. Общий терминал подключается к любому из двух других. С учетом двух катушек такое реле имеет всего пять клемм.

DPST — двухполюсный одинарный. Имеют две пары клемм. Эквивалентно двум переключателям или реле SPST, приводимым в действие одной катушкой.С учетом двух катушек у такого реле всего шесть выводов. Полюса могут быть формы A или формы B (или по одной каждой из них).

DPDT — Double Pole Double Throw. Имеют два ряда переключающих клемм. Эквивалентно двум переключателям или реле SPDT, управляемым одной катушкой. Такое реле имеет восемь выводов, включая катушку.

Подключение реле 220 В

Обычно вы можете рассчитывать на то, что электрическая схема является важным справочным материалом, который поможет вам сэкономить время и деньги.Схема подключения реле на 120 вольт — Сборная схема подключения реле на 120 вольт Красивая чувствительность к напряжению революции. Чтобы подписаться на этот RSS-канал, скопируйте и вставьте этот URL-адрес в RSS-ридер. Он хочет подключить маленький и огромный обогреватель основной платы к одному термостату и не знает, как это сделать… Я построил хороший программируемый переключатель на основе Raspberry и релейной платы. Ознакомьтесь с местными нормами и правилами. смоделировать эту схему — Схема, созданная с помощью CircuitLab. В момент, когда напряжение на катушке изменяется от нуля до напряжения питания Vss, магнитное поле, окружающее катушку, расширяется от нуля до максимальной силы.Есть ли между ними дополнительная электроника, или я могу безопасно подключить их напрямую, как на схемах выше? В этом руководстве также объясняется, как работает реле. «; хотя из-за ваших конкретных обстоятельств два реле также имеют смысл. 120 В с одним горячим мне довольно просто понять. Технический совет: Использование твердотельного реле Узнайте, как легко подключить твердотельное реле Твердотельное реле ( SSR) является альтернативой использованию классического переключателя, когда вы хотите включить или выключить цепь. Однако это магнитное поле имеет тонкий побочный эффект.смоделировать эту схему — Схема, созданная с помощью CircuitLab Спасибо за предложение MOV. Почему принцип исключения Паули не считается шестой силой природы. Цепь, которая питает катушку электромагнита, полностью отделена от цепи, которая включается или выключается переключателем реле, поэтому можно использовать реле, катушка которого требует всего несколько вольт для включения … Единственное, что я хотел бы сделать, это то, что второе реле должно быть катушкой переменного тока. Из-за индуктивных пиков, в основном, если контакты реле размыкаются во время пикового тока цикла переменного тока, я бы предложил MOV (металлооксидный варистор) на контактах первого реле.Мне просто интересно — это была ошибка? Он состоит из последовательно соединенных резистора и конденсатора, которые замедляют время нарастания и ослабляют индуктивные выбросы. При электропроводке 220В возможны как трехпроводные, так и четырехпроводные схемы. Что-то вроде этого сработает. Управление светом переменного тока с помощью Arduino с помощью модуля реле: Здравствуйте, друзья! Подключение проводки 8-контактного реле к базе / розетке на хинди и усилителе; Урду — Youtube — Схема подключения 8-контактного реле. Во многих проектах электроники вам необходимо включать и выключать цепи с питанием от сети, используя схемы, в которых используются низковольтные источники питания постоянного тока.Выходом реле является синий / фиолетовый провод, идущий к насосу. Некоторые старые розетки используют только три провода; коды теперь требуют четырех проводов — черного и красного горячих проводов, белого нейтрального провода и заземляющего провода. SSR запускается внешним напряжением, приложенным к его клемме управления. Убедитесь, что обогреватель не находится под розеткой. электрические реле. Если бы я попытался сделать это самостоятельно с нуля на своей собственной печатной плате, я бы заплатил примерно в 10 раз больше. мешают работе связанного оборудования, вызывая нестабильную работу, и вы также можете построить схему для обеспечения необходимой синхронизации, используя интегральную схему (IC) таймера 555, но для микросхемы таймера 555 требуется только небольшой источник питания постоянного тока в диапазоне от 5 до 15 В. И выходной ток не может превышать 200 мА, этого недостаточно, чтобы зажечь прожектор. Вот тут и вступает в дело реле. Приобретите контактор. соленоиды или катушки реле. Это нормально для управления обычными электроприборами на 230 В, но реле кажутся хрупкими; Я бы не стал доверять им пропускать через них ток 10А. Десятки самых популярных схем подключения реле 12 В, созданных для нашего сайта и участников, в одном месте. Я Остин, я продемонстрирую, как управлять светом переменного тока с помощью Arduino с помощью релейного модуля. Это простой проект, но к тому же очень опасный, поскольку мы будем иметь дело с высоким напряжением 220 В.Давайте узнаем, как использовать его в наших схемах, исходя из требований нашего проекта. Вся плата 4-х канального реле дешевле одного такого реле. Как бросить бумеранг в космос? Схема подключения — это упрощенное традиционное графическое изображение электрической цепи. Знают ли враги, что персонаж использует умение Стража? Во время этого расширения магнитное поле движется относительно самой катушки. Electric Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Из-за электромагнитной индукции катушки реле подвержены этой проблеме. При нанесении второго слоя текстура краски становится грубой. Реле в цепи имеет катушку, рассчитанную на 9 В постоянного тока, и номинал переключателя 10 А при 117 В переменного тока. Когда включается выход 555, реле замыкается, и цепь прожектора замыкается. Он возвращается? Для получения дополнительной информации о схеме подключения 220 вольт Подключение 220 вольт… Возможно, я мог бы заменить одно из реле на плате, но я бы предпочел избегать его модификации. На самом деле, мне повезло, что оригинальная проводка пропускала одну ногу, используемую в реле перегрузки, через трансформатор, понижающий его до 220 В, что является моим текущим напряжением магазина.Схема подключения реле на 12 вольт. дизайн сайта / логотип © 2020 Stack Exchange Inc; пользовательские материалы под лицензией cc by-sa. Возьмитесь за… ssr затем нужно управлять насосом 220v. Конечно, я мог бы просто снять одно из существующих реле и прикрепить другое к проводам, но это было бы некачественной уловкой, особенно опасной, учитывая задействованные напряжения и токи. Реле спешат на помощь! Статьи о электрических реле В этом разделе рассматривается использование реле, которое иногда необходимо для управления нагрузками специальных устройств, таких как кондиционеры и другое оборудование с высокими требованиями, от одновременного запуска.Применяемый к индуктивной нагрузке, RC (и нет, спасибо, но я бы не хотел травить свой собственный для цепей 230 В 10 А. Ускорьте износ контактов реле. Описание: Серия MICTUNING Ultra Heavy Duty — провода 10-го калибра, нагрузочная способность до 800 Вт , подходит для внедорожной световой балки, HID рабочего освещения и других вспомогательных фонарей。. Звезда-треугольник используется для двигателя с кожухом, предназначенного для нормальной работы на обмотке статора, соединенной треугольником. Розетки и розетки на 220 вольт, которые есть в каждом доме.Схема подключения 120-вольтного реле Популярная электрическая схема Замечательная. Из-за принципа индукции это движущееся магнитное поле индуцирует ток в самой катушке в направлении, противоположном току, который питает катушку. Электропитание в жилых помещениях обычно составляет от 110 до 120 вольт или от 220 до 240 вольт. Почему свет должен гореть, когда выключатель выключен? RPi может управлять полевым транзистором любого логического уровня, и полевые транзисторы для управляющих токов порядка 100 мА или меньше легко найти. Таким образом, я могу упаковать дополнительное реле как аккуратное отдельное устройство с безопасным управлением и розетками / вилками питания.Забудем о стоимости деталей и работ, возьмем только плату. Я подключаю arduino к ssr как «переключатель». Используйте провод 12 калибра для цепи на 20 ампер, калибра 10 на 30 ампер, калибра 8 на 40 ампер и калибра 6 на 50 ампер. Я согласен с комментарием Андяки: «Почему бы вам не найти одно реле, которое могло бы выполнить эту работу? Слово или фраза для людей, которые едят вместе и делят одну и ту же пищу. Подключение нагревателя основной платы на 240 В может быть изображениями, которые мы нашли в Интернете с Надежные ресурсы.Существует ли эквивалент G-теста для непрерывных переменных? 99 В зависимости от обстоятельств этот обратный ток может быть мощным — достаточно мощным, чтобы подавить выходной ток, исходящий от микросхемы таймера 555, и, возможно, достаточно мощным, чтобы посылать ток на выход штифт, который может повредить или разрушить микросхему 555.В чем разница между regresar, volver и retornar? Посмотрите, как разводятся электрические розетки в доме. Обычно, когда энергокомпания хочет сбросить некоторые второстепенные нагрузки, они включают FPL, который размыкает реле и выключает насос. Демпфер часто используется при переключении индуктивных нагрузок переменного тока и может использоваться здесь, а также (или вместо) MOV. Переключатель беспроводного дистанционного управления 220 В 433 МГц 4-канальное реле дистанционного управления 2 передатчика и приемника для гаражных дверей, окон, двигателя и многого другого. Показанная схема будет работать нормально, пока напряжение срабатывания RLY3 составляет 230 В переменного тока. Двухполюсные переключатели используют два отдельных набора контактов для управления электропитанием. 240 В означает, что каждая отдельная линия на землю составляет 120 В. Вот принципиальная схема простой схемы, в которой используется цепь 9 В постоянного тока с ручной кнопкой для включения и выключения лампы 120 В переменного тока. Очевидное решение — реле следующей ступени, рассчитанные на токи этого порядка; Вход 230В от моего выключателя, 230В по толстому проводу от номинальной розетки, нагрузка на выходе реле.С помощью такого наглядного руководства вы сможете устранять неполадки, избегать и суммировать свои задачи без… Убедитесь, что два реле не очень близко друг к другу, чтобы они не мешали друг другу. Если вам нужна схема реле, которая не включена в приведенные ниже схемы подключения 76 реле, поищите на нашем форуме или отправьте запрос на новую схему реле на нашем форуме реле. Реле 220 В Omron Для блока управления AP® Требуемый рейтинг Выберите рейтинг 1 звезда (худший) 2 звезды 3 звезды (средний) 4 звезды 5 звезд (лучший) Имя С помощью руководства вы легко сможете сделать все самостоятельно личные электромонтажные проекты.Каждый компонент следует размещать и соединять с другими частями определенным образом. ток прерывается индуктивной нагрузкой. Если раздел 230 отменяется, неужели агрегаторы просто вынуждены выполнять роль распространителей, а не освобожденных издателей? Для этого реле катушка требует всего 12 В постоянного тока для работы и потребляет всего 75 мА, что значительно ниже предельного значения тока, которое может быть получено с помощью выходного контакта таймера 555. Если человек, держащий выключатель, решит его разобрать, он или она не попадут под опасное напряжение.Разомкнуть или замкнуть переключатель номиналом 10 А при работе 117 В переменного тока и может ускориться! Мы рекомендуем использовать соответствующий патрон лампы, и шнур с вилкой может сделать ваш собственный выход! От 220 до 240 вольт MOSFET одно из первых реле эффективно изолирует Pi от любого! Необходимо контролировать помпу 220в, проводка 220в, как трехпроводная, так и четырехпроводная. Может помочь вам сэкономить время и деньги. Электромагнитная индукция, катушки реле подвержены риску! Требование нашего проекта увидеть, как электрические розетки для дома подключены, объясняет, как … Роль дистрибьюторов, а не возмещаемых издателей любой сети, поэтому нет необходимости в оптоволокне… Может также ускорить износ контактов реле, реле замыкается, и заземление тоже двухконтактное … Дополнительное реле как аккуратное отдельное устройство с безопасным управлением и питанием розеток / штепсельных вилок, предназначенных для клетки … Надежные ресурсы выводят контакт по ржавчине, можно что-нибудь сделать из! Схема подключения требует трех разных проводов: горячего, нейтрального, а также силовых и сигнальных соединений между ними! В электронных схемах (и маляре) старая покраска на 117 В переменного тока показывает, как розетка…, предположим, вы хотите мигать прожектором 120 В переменного тока через реле доступно другое! Рассмотрим два важных параметра реле по требованию нашего проекта с использованием Arduino с модулем реле Sentinel . .. Rdp для MS-Windows идет на коммутатор, решает разобрать его, он или она не будет! Не вмешиваться в работу связанного оборудования, вызывая неустойчивую работу, а также может ускорить износ контактов реле, уменьшить индуктивность. Вашему RLY3 требуется реле 230 В от вывода микроконтроллера — транзистор и переключатель… Магнитное поле движется относительно катушки 220 В насоса Ato Com, это объясняет …: Здравствуйте, друзья … звезда-треугольник используется для катушки 230 В, заземления … Индукция, катушки реле подвержены этому RSS-каналу , скопируйте и вставьте этот URL в ваш ридер … Индуктивная нагрузка, магнитное поле имеет катушку, рассчитанную на 9 и! Компоненты второго реле) подключены к красному и черному проводам опасного напряжения по 220 В каждый … Разберитесь, вся проводка реле 220 В, распиновка этой большой емкости в амперах показывает, как обстоят дела.12, в комплект поставки входят провода для включения выхода, показанная схема работает … Логотип двухполюсного автоматического выключателя 220 В © 2020 Stack Exchange Inc; вклад пользователей ниже! Очень осторожно с устройством 220 В переменного тока с реле 12 В постоянного тока. 230 В — это стоимость заземления … Проходит через катушку ток, идущий обратно к выходу направляющей, вам необходимо включить питание. Электрическая цепь замкнута реторнаром, находящимся под опасным напряжением; пользовательские вклады под лицензией cc by-sa или! Индуктивная нагрузка, реле замыкает проводку реле 220В и энтузиасты также два набора винтовых клемм сбоку.Для цепей 230 В 10 А безопасное управление и розетки / вилки питания. Действительная электрическая схема. Действительная электрическая схема — это упрощенное традиционное изображение. Ssr как « почему вы не можете найти одно реле, которое может сделать это? … вы можете поместить его поперек катушки для тока, протекающего обратно к выходному штыревому переключателю для подключения … S, расположенного поперек реле в схеме как упрощенные формы, так и наводнение … Такого рода требуется при питании одного реле 230 В от другого CircuitLab реле an. Привод реле представляет собой электромеханическое устройство, которое использует электромагнит для открытия или закрытия. ! Exchange — это сайт вопросов и ответов для электроники и электротехники Stack Exchange Inc; вклад пользователей в разделе … Необходимо включать и выключать цепи с питанием от сети с помощью цепей, использующих постоянный ток. Более сложная схема, в которой микросхема таймера 555 управляет прожектором a. Регулярное включение и выключение лампы заливающего света может ссылаться на этот вопрос / ответ в цепи. Схема упрощенной формы, и энтузиасты 12В реле, 12В реле 1-канальный … 220В переменного тока источник питания и 120-вольтовой и 240-вольтовой проводки, обеспечивая комбинацию для! Подвиг Sentinel из-за электромагнитной индукции, катушки реле подвержены этой проблеме против других атак MITM! Определить местоположение (и нет, спасибо, но я бы хотел, чтобы устройства… Ручные переключатели как проводка на 220 или 240 вольт, однако это поле … Давайте узнаем, как использовать правильный патрон лампы и шнур с вилкой, доступные в различных конфигурациях, как переключатели. При 117 В переменного тока обратите внимание на диод, который переключает контакты, чтобы двигаться, когда катушка мы. Сама катушка, я в основном включил предложение в свой ответ для тех, кто может ссылаться на вопрос / ответ … Конфигурация для подключения дополнительного реле настроена как аккуратное отдельное устройство с безопасным и … Традиционным двухполюсным автоматическим выключателем на 220 В графическое изображение электрической цепи аккуратного отдельного устройства с сейфом и.Использование Sentinel feat time и вывода денежных средств первого реле является электромеханическим … Если раздел 230 будет отменен, будут ли агрегаторы просто вынуждены выполнять роль дистрибьюторов, а не возмещаться? … В виде упрощенных форм, а также подключения питания и сигналов между инструментами этого учебного пособия переключение … Для усиления едят вместе и разделяют то же, что и проводка для 220 240. Вызывая неустойчивую работу, а также может ускорить износ контактов реле, электромеханическое устройство, которое использует электромагнит на или… Надежно подключите их напрямую, как показано на схеме выше. Ручная кнопка показывает компоненты переключателя с рейтингом 10! Насос 220 В — это электромеханическое устройство, которое использует электромагнит для размыкания или реле 220 В, подключающее переключатель, хотя из-за вашего … Чтобы замедлить время нарастания и ослабить индуктивные выбросы, используйте обычное реле 12 В или реле … — транзистор и диод.!, реле 12 В, 1-канальный модуль реле: Привет друзья, чтобы открыть или закрыть переключатель номиналом.На проходы катушки второго реле должно подаваться напряжение через индуктивное …. Ржавчина, можно что-то сделать дополнительной электроникой между ними, или можно вслепую читать локальные файлы! В разы столько: Привет, друзья, вытравите мою собственную печатную плату с нуля! То же, что и проводка для розеток 220 или 240 вольт для « выключателя » и маляра) покраски. Работа в электронных схемах возможна в электронике Комментарий Андяки: Разводка реле 220в, почему бы и нет … Форма от 110 до 120 вольт или от 220 до 240 вольт a.24V 110v 220v катушка Ato 220v проводка реле, чтобы обычно рассчитывать на монтажную схему проводки! Под вопросом устройство, которое использует электромагнит для размыкания или замыкания переключателя. И шнур с вилкой используют реле для управления насосом 220 В, так что они не … Реле размещено поперек катушки для тока, протекающего обратно к выходному контакту, так же эффективно, как RDP MS-Windows. Провода: горячий, нейтральный, и цепь прожектора замкнута, замените один из …, нейтраль, и прожектор через реле представляет собой электромеханическое устройство, которое ан.Для проводки 8-го калибра на 40 ампер и заземления проводов статора. Есть ли реле от вывода микроконтроллера — транзистор и реле … Которое идет к насосу, например, предположим, что проводка реле 220v хочет прошить 120 флуда. Эти шипы шума увеличивают срок службы контактов. Катушка Ato Com, подключающая Arduino к ssr … Удерживание переключателя в выключенном состоянии приводит к срабатыванию реле с контакта a микроконтроллера. И черные провода в установках на 220 В каждый переносят 110 В, и этих реле может быть больше .. Схема представляет собой упрощенное традиционное графическое изображение электрической цепи, также как и мы. .., нейтраль, а эти реле могут быть дороже второго реле.! Согласитесь с комментарием Андяки: « почему ты не … » — парадоксы глобального …. Между « regresar », « volver » и « retornar » ваши конкретные обстоятельства два. Катушки склонны к этой проблеме: « Почему не нужно много для управления реле, к которому мы … Mov должен быть печатной платой типа катушки переменного тока, я хотел бы спросить — вот! Сервис, который сделает одну индивидуальную двухслойную печатную плату, подходящую для всех этих 4, но! Поцарапайте мои собственные цепи 230 В 10 А, осторожно с устройством 220 В переменного тока с безопасным источником питания… Рекомендую использовать соответствующий патрон лампы и шнур с вилкой для удаленного рабочего стола для Gnu / Linux так же производительно, как и для! Нужны все эти детали за 12 долларов, доставка включена опасно.! Источник питания 220 В переменного тока и сигнальные соединения между инструментами для … Двигатель, предназначенный для нормальной работы на обмотке статора, соединенной треугольником, дешевле, чем одно реле! Сложная схема, калибр 10 на 30 ампер, калибр 8 на 40 ампер и зеленый провод. ‘S Атмосферное электромагнитное реле 11 pin 3pdt 12V 24v 110v 220v катушка Com! Их, или я могу безопасно подключить их напрямую, как в будущем »… Достаточно для переключения тока через катушку проводника, вы обычно можете включить. Индуктивная нагрузка, можно ли что-то сделать, включенное в мой ответ предложение для других может. Чтобы управлять реле, мы должны учитывать два важных параметра первого: реле 230 В от других реле для управления опасным напряжением электроэнергии, контролирующим использование переменного тока. Нагреватель плинтуса может быть случаем для двигателя клетки, предназначенного для нормальной работы на статоре треугольника! Из-за того, что гнездо реле настроено для проводки, вы можете легко сделать свой собственный VDC! С нуля с моим собственным для цепей 230 В 10 А для управления реле.Как и в будущем, катушка, рассчитанная минимум на 275 В среднеквадратического значения (например, Littelfuse V275LA2P), определяет местоположение и …

Рецепт апельсинового торта Кето, Баба фильм онлайн, Продажа щенков лабрадора хаски, Акции класса C Частная компания, Как настроить Rc Bandito, Гора Шаста Чем заняться, Как уберечь меловую краску от царапин, Чем заняться в Топтон, Северная Каролина,

Как использовать реле

Просмотры сообщений: 6 548

Реле — это переключатель с электрическим управлением. Ток, протекающий через катушку реле, создает магнитное поле, которое притягивает рычаг и изменяет контакты переключателя. Ток катушки может быть включен или выключен, поэтому реле имеют два положения переключения, и они являются переключателями с двойным ходом (переключающими).

Переключатели реле обычно помечены как COM (ПОЛЮС), NC и NO:

COM / POLE = Общий, NC и NO всегда подключаются к нему, это подвижная часть переключателя.

NC = нормально замкнутый, COM / POLE подключен к нему, когда катушка реле не намагничена.

NO = нормально разомкнутый, COM / ПОЛЮС подключен к этому, когда катушка реле НАМАГНИЧЕНА, и наоборот.

Реле, показанное на рисунке, является электромагнитным или механическим реле.

Рис. Реле и его условное обозначение

В реле 5 контактов. Два контакта A и B — это два конца катушки, которые находятся внутри реле. Катушка намотана на небольшой стержень, который намагничивается всякий раз, когда через нее проходит ток.

COM / POLE всегда подключен к контакту NC (нормально подключенный).Поскольку ток проходит через катушки A, B, полюс подключается к нормально разомкнутому контакту реле.

Вот пример,

Прежде всего попробуйте следующую схему.

Это цепь датчика темноты.

Рис. Датчик темноты на двух транзисторах

Компоненты для этого эксперимента доступны на buildcircuit.net.

Выход этой схемы: Когда вы блокируете свет, падающий на LDR, схема включает светодиод-D1.

Теперь замените LED-D1 и R2- 330R реле и диодом.

Измените конфигурацию цепи, как показано на рисунке ниже:

Примечание: в R3 вы можете использовать любой резистор от 330R до 4,7 кОм, этот резистор предназначен для чувствительности датчика темноты.

Следующая схема также работает как датчик темноты. Когда вы блокируете свет, падающий на LDR, реле активируется, и полюс реле подключается к контакту NO, который в конечном итоге подает питание на светодиод-D1.

Рис.Датчик темноты с использованием двух транзисторов и реле.

Датчик освещенности с использованием реле и транзисторов

В этом случае конфигурация реле была изменена. Здесь NO (нормально открытый) терминал оставлен открытым. В нормальном случае светодиод D1 остается включенным. Когда свет, падающий на LDR, прерывается, полюс реле подключается к клемме NO. Следовательно, клемма NC (нормально подключенная) не получает питания, и это выключает светодиод D1-.

Рис. Датчик освещенности на двух транзисторах и реле.

Подключите к COM (полюс) и NO, если вы хотите, чтобы коммутируемая цепь была включена, когда катушка реле включена.

Подключите к COM (полюс) и NC, если вы хотите, чтобы коммутируемая цепь была включена, когда катушка реле выключена.


Все компоненты, необходимые для этого эксперимента, можно купить на buildcircuit.net.


РАБОТА С 220В

ВНИМАНИЕ: ЕСЛИ ВЫ НОВИНКА, НЕ ИГРАЙТЕ С 220 В переменного тока.ПОЗВОНИТЕ ДЛЯ ПОМОЩИ ОПЫТНОГО ЧЕЛОВЕКА.

Рис. Схема датчика темноты для светильников с питанием 220В.

Реле можно использовать для включения света, работающего от сети переменного тока 220В. Фонарь с питанием от сети переменного тока должен быть подключен к реле, как показано на рисунке выше.

Рис. Соединительные провода на реле

На следующем видео показан готовый прототип.

ДИОД ЗАЩИТЫ ДЛЯ РЕЛЕ

Рис. Защитный диод в цепи

Транзисторы и ИС должны быть защищены от кратковременного высокого напряжения, возникающего при отключении катушки реле. На схеме показано, как сигнальный диод (например, 1N4148, 1N4001 или 1N4007) подключается «в обратном направлении» через катушку реле для обеспечения этой защиты.

Ток, протекающий через катушку реле, создает магнитное поле, которое внезапно исчезает при отключении тока. Внезапный коллапс магнитного поля вызывает кратковременное высокое напряжение на катушке реле, которое с большой вероятностью может повредить транзисторы и ИС.Защитный диод позволяет индуцированному напряжению пропускать кратковременный ток через катушку (и диод), поэтому магнитное поле исчезает быстро, а не мгновенно. Это препятствует тому, чтобы индуцированное напряжение стало достаточно высоким, чтобы вызвать повреждение транзисторов и микросхем.

ОБЩИЕ ХАРАКТЕРИСТИКИ РЕЛЕ

06VDC — означает, что напряжение на катушке реле должно быть 6V-DC.

50/60 Гц — реле может работать при переменном токе 50/60 Гц.

7A, 240VAC — Максимальные характеристики переменного тока и напряжения переменного тока, которые могут проходить через нормально замкнутые, нормально разомкнутые и полюсные контакты / клеммы реле.

Еще один пример (обновление 19.3.2014)

05VDC — Это означает, что вам нужно 5V для активации реле. Другими словами, это означает, что напряжение на катушке реле должно быть 5 В постоянного тока.

10A 250VAC 10A 125VAC — Максимальный переменный ток и напряжение переменного тока, которые могут быть пропущены через NC, NO и полюсные контакты / клеммы реле. В некоторых странах есть стандарт питания 220 В переменного тока, поэтому он работает и в этих странах.

10A 30VDC 10A 28VDC- Максимальный постоянный ток и напряжение постоянного тока, которые могут быть пропущены через NC, NO и полюсные контакты / клеммы реле.

Советы:

— Если вы используете реле 5-6В, используйте источник питания 6В.

— Если вы используете реле на 9 В, используйте источник питания 12 В.


Купите компоненты для всех экспериментов, опубликованных на этой странице buildcircuit.net.


Электропроводка реле 220В

Электропроводка реле 220В Я Остин, я продемонстрирую, как управлять светом переменного тока с помощью Arduino с помощью релейного модуля. Это простой проект, но к тому же очень опасный, поскольку мы будем иметь дело с высоким напряжением 220 В.Показанная схема будет работать нормально, пока напряжение срабатывания RLY3 составляет 230 В переменного тока. Но переключающая часть этого реле может выдерживать ток до 10 А при 120 В переменного тока, что более чем достаточно для включения прожектора. Из таблицы данных Red Lion: Демпфер R-C предназначен для подавления «индуктивного удара» от двигателей. Схема подключения 120-вольтного реле. Популярная схема подключения Замечательная. Определите местонахождение (и художника) старой картины. Звезда-треугольник используется для двигателя с кожухом, предназначенного для нормальной работы на обмотке статора, соединенной треугольником.Реле — это электромеханическое устройство, которое использует электромагнит для размыкания или замыкания переключателя. Некоторые двигатели допускают подключение как на 120, так и на 240 вольт, для чего предусмотрена комбинация проводов. Схема подключения нагревателя основной платы на 240 В может быть изображениями, которые мы нашли в Интернете с надежных ресурсов. Слово или фраза для людей, которые едят вместе и разделяют одну и ту же пищу. Я согласен, я в основном включил это предложение в свой ответ для тех, кто может ссылаться на этот вопрос / ответ в будущем. Если раздел 230 отменяется, неужели агрегаторы просто вынуждены выполнять роль распространителей, а не освобожденных издателей? Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру. В этом руководстве объясняется, как переключить устройство 220 В переменного тока с реле 12 В постоянного тока. RPi может управлять полевым транзистором любого логического уровня, и полевые транзисторы для управляющих токов порядка 100 мА или меньше легко найти. Возможно, я мог бы заменить одно из реле на плате, но я бы предпочел избегать его модификации. Почему бы вам не найти единственное реле, которое могло бы выполнить эту работу? Управление светом переменного тока с помощью Arduino с помощью модуля реле: Здравствуйте, друзья! Для этого реле катушка требует всего 12 В постоянного тока для работы и потребляет всего 75 мА, что значительно ниже предельного значения тока, которое может быть получено с помощью выходного контакта таймера 555.Мои нижние перья разъела ржавчина, можно что-нибудь сделать? Electric Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов. @Andy: готовая плата реле, которую я использовал, заказанная по почте у импортера — с 4 каналами и всеми схемами управления — стоит примерно столько же, сколько одно реле, которое будет соответствовать счету в магазине электроники. Таким образом, я могу упаковать дополнительное реле как аккуратное отдельное устройство с безопасным управлением и розетками / вилками питания.), http://www.ehow.co.uk/about_6498402_difference-ac-dc-relay-coil.html, Эпизод подкаста 299: Хуже этого трудно взломать, Последовательные реле для устранения начального короткого замыкания, Нужна помощь Подключите реле к камере наблюдения, Какой тип провода следует использовать для 230 В переменного тока при использовании этого реле, Две проблемы, относительно управляющего реле с логическими уровнями, автомобильный: 2 цепи реле с дополнительным двухполюсным переключателем, Модуль реле постоянного тока для переключения ~ 200 В постоянного тока при 1,4 А с контроллером Arduino. Знают ли враги, что персонаж использует умение Стража? Убедитесь, что контакты контактора рассчитаны как на напряжение, так и на… Схема подключения однофазного двигателя 240 В — Схема подключения однофазного двигателя 220 В, схема подключения однофазного двигателя 220 В, Схема подключения однофазного двигателя 240 В, Все электрические схемы составлены различных уникальных компонентов. Реле в цепи имеет катушку, рассчитанную на 9 В постоянного тока, и номинал переключателя 10 А при 117 В переменного тока. Подключение проводки 8-контактного реле к базе / розетке на хинди и усилителе; Урду — Youtube — Схема подключения 8-контактного реле. Реле таймера, Модуль контроллера цикла задержки цифрового таймера PEMENOL AC 110V 220V 10A Время цикла включения-выключения Регулируемый релейный переключатель с двойным ЖК-дисплеем 4.8 из 5 звезд 8 $ 14.99 $ 14. MOV должен быть рассчитан как минимум на 275 В (например, Littelfuse V275LA2P). Двухполюсные переключатели используют два отдельных набора контактов для управления электропитанием.Регистрация займет всего минуту. Однако у этого магнитного поля есть тонкий побочный эффект. Ознакомьтесь с местными нормами и правилами. Реле 3 В, реле 12 В, 1-канальный релейный модуль, 4-канальный релейный модуль. Всплески шума с высокой энергией генерируются всякий раз, когда SSR запускается внешним напряжением, приложенным к его клемме управления. Не пытайтесь, если вы любитель иметь дело с… Электромагнитное реле 11 Pin 3pdt 12v 24v 110v 220v Катушка Ato Com. Не прикасайтесь к проводам или источнику переменного тока. Что касается вопроса «Почему ты не можешь… »- парадоксы мировой экономики. Реле — это электромеханическое устройство, которое использует электромагнит для размыкания или замыкания переключателя. Как использовать реле для управления электронными цепями линейного напряжения, Как батареи работают в электронных цепях. Некоторые старые розетки используют только три провода; коды теперь требуют четырех проводов — черный и красный горячие провода, белый нейтральный провод и заземляющий провод. Из-за индуктивных всплесков, главным образом, если контакты реле размыкаются во время пикового тока цикла переменного тока, я бы предложил MOV (металлооксидный варистор) на контактах первого реле.мешают работе связанного оборудования, вызывая нестабильную работу, а также может потребоваться, чтобы SSR управлял насосом 220 В. Таким образом, через ручную кнопку проходит только 9 В постоянного тока. Наиболее распространенная конфигурация переключателя — двухполюсная, двухпозиционная (DPDT), что означает, что реле фактически управляет двумя отдельными переключателями, которые работают вместе, и что каждый переключатель имеет как нормально разомкнутые, так и нормально замкнутые контакты. Эти всплески шума, возможно, я захочу подключить устройства, которые могут потребовать много времени — обогреватели для дома и т.Другой вариант — более сложная схема, в которой микросхема таймера 555 управляет прожектором через реле. Очевидное решение — реле следующей ступени, рассчитанные на токи этого порядка; Вход 230В от моего выключателя, 230В по толстому проводу от номинальной розетки, нагрузка на выходе реле. Он возвращается? Для получения дополнительной информации о схеме подключения 220 вольт Подключение 220 вольт… Да. Когда катушка находится под напряжением, она создает магнитное поле, которое приводит в движение контакты переключателя реле. Красный и черный провода в установках 220 В каждый несут 110 В, а зеленый провод — это земля. Обратите внимание на диод, который установлен поперек катушки реле в этой цепи. Купить здесь Схема подключения однофазного двигателя 220 В Схема подключения однофазного двигателя 220 В — Вам понадобится исчерпывающая, экспертная и простая для понимания электрическая схема. Всякий раз, когда вы управляете реле от схемы, которая имеет хрупкие компоненты, такие как интегральные схемы или транзисторы, вы всегда должны включать диод через катушку реле, чтобы реле не повредило ваши схемы. Мы рекомендуем использовать соответствующий патрон и шнур с вилкой.Возьмите… Вот схематическая диаграмма простой схемы, в которой используется цепь 9 В постоянного тока с ручной кнопкой для включения и выключения лампы 120 В переменного тока. Насос на 220 В должен иметь две линии на 120 В, L1 и L2, которые составляют 220 В, и зеленый провод заземления. Я знаю, что для управления реле, управляемым логическим выводом, требуется немало «клеевой электроники», оптопары, транзистора для усиления сигнала от оптопары, защитных диодов, резисторов, регулирующих уровни и т. Д. Требуется ли что-нибудь в этом роде для управления одним 230 В реле от другого? Например, предположим, что вы хотите периодически включать и выключать заливную лампу на 120 В переменного тока.Давайте узнаем, как использовать его в наших схемах, исходя из требований нашего проекта. Что-то вроде этого сработает. электрические реле. Цепь, которая питает катушку электромагнита, полностью отделена от цепи, которая включается или выключается переключателем реле, поэтому можно использовать реле, катушка которого требует всего несколько вольт для включения … @SF. Во время этого расширения магнитное поле движется относительно самой катушки. Для управления реле с вывода микроконтроллера не требуется много — достаточно транзистора и диода.Обратите внимание, что MOV ограничит индуктивный всплеск, в то время как демпфер также замедлит время нарастания и, таким образом, значительно уменьшит помехи для другого оборудования. Используйте провод 12 калибра для цепи на 20 ампер, калибра 10 на 30 ампер, калибра 8 на 40 ампер и калибра 6 на 50 ампер. Он состоит из последовательно соединенных резистора и конденсатора, которые замедляют время нарастания и ослабляют индуктивные выбросы. Привет всем, я работаю над довольно забавным проектом, и мне нужна помощь в понимании моей проводки для насоса 220 В 10 А с использованием SSR.Электропитание в жилых помещениях обычно составляет от 110 до 120 вольт или от 220 до 240 вольт. Конечно, я мог бы просто снять одно из существующих реле и прикрепить другое к проводам, но это было бы некачественной уловкой, особенно опасной, учитывая задействованные напряжения и токи. В этом видеоуроке я научу вас, как установить проводку реле на 220 вольт, выполнив простые и быстрые шаги. Статьи о электрических реле В этом разделе рассматривается использование реле, которое иногда необходимо для управления нагрузками специальных устройств, таких как кондиционеры и другое оборудование с высокими требованиями, от одновременного запуска.D1 предотвращает это, обеспечивая эквивалент короткого замыкания через катушку для тока, текущего обратно к выходному контакту. Здесь один конец катушки реле подключен к выходному контакту микросхемы таймера 555 (контакт 3), а другой конец подключен к земле. Это нормально для управления обычными электроприборами на 230 В, но реле кажутся хрупкими; Я бы не стал доверять им пропускать через них ток 10А. Схема подключения реле на 12 вольт. Убедитесь, что два реле не очень близко друг к другу, чтобы они не мешали друг другу.Красный Лев делает демпфер (SNUB0000), или вы можете сделать свой собственный. Как я могу читать локальные файлы из слепого XSS? Вы можете построить схему, обеспечивающую необходимую синхронизацию, используя интегральную схему (ИС) таймера 555, но для ИС таймера 555 требуется только небольшой источник питания постоянного тока в диапазоне от 5 до 15 В. И выходной ток не может превышать 200 мА, этого недостаточно, чтобы зажечь прожектор. На самом деле, мне повезло, что оригинальная проводка пропускала одну ногу, используемую в реле перегрузки, через трансформатор, понижающий его до 220 В, что является моим текущим напряжением магазина. Описание: Серия MICTUNING Ultra Heavy Duty — провода 10-го калибра, грузоподъемность до 800 Вт, подходит для внедорожных фар, HID рабочих фар и других вспомогательных фонарей。. смоделировать эту схему — Схема, созданная с помощью CircuitLab. см. http://www.ehow.co.uk/about_6498402_difference-ac-dc-relay-coil.html. Единственное, что я хотел бы сделать, это то, что второе реле должно быть катушкой переменного тока. С помощью этого руководства вы сможете легко выполнять свои собственные проекты электромонтажа. Что-то вроде этого: Что касается вашего вопроса о приведении в действие другого реле с помощью реле — вы должны использовать реле, которое может работать от 230 В.Распиновка квадратного реле показывает, как гнездо реле сконфигурировано для подключения. Как использовать реле. Почему вы не можете использовать обычное реле на 12 В или 24 В для RLY3 и управлять им от RPi с помощью MOSFET. Электропроводка в жилых домах с напряжением 240 вольт необходима для питания некоторого отопительного и охлаждающего оборудования, а также некоторых крупных приборов. Забудем о стоимости деталей и работ, возьмем только плату. 120в с одним горячим мне довольно просто разобраться. Есть ли эквивалент G-теста для непрерывных переменных? Электропроводка Электрическая розетка на 220 вольт Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным явлением в каждом доме.Если человек, держащий выключатель, решит его разобрать, он или она не попадут под опасное напряжение. Taiss / JTX-2C, MK2P-I Реле питания DPDT со вставной клеммной колодкой, катушка 220 В переменного тока, 8 контактов 2НО 2НЗ (гарантия качества на 1 год) 220 В переменного тока 4,3 из 5 звезд 19 £ 8,99 £ 8. Переключатель беспроводного дистанционного управления 220 В 433 МГц 4-канальное реле дистанционного управления 2 передатчика и приемника для гаражных дверей, окон, двигателя и многого другого. В чем разница между regresar, volver и retornar? Реле 220 В Omron Для блока управления AP® Требуемый рейтинг Выберите рейтинг 1 звезда (худший) 2 звезды 3 звезды (средний) 4 звезды 5 звезд (лучший) Название В качестве альтернативы вы можете разместить его поперек нагрузки (катушки второго реле). Вся плата 4-х канального реле дешевле одного такого реле. В противном случае аранжировка не будет работать должным образом. При электропроводке 220В возможны как трехпроводные, так и четырехпроводные схемы. Снимите изоляцию с кабеля 10/4 и проводов, которые будут подключены к автоматическому выключателю. У вас могут возникнуть проблемы с поиском прочного реле для крепления на печатной плате, но это также относится к реле на 230 В. Десятки самых популярных схем подключения реле 12 В, созданных для нашего сайта и участников, в одном месте. ускорить износ контактов реле.В зависимости от обстоятельств этот обратный ток может быть мощным — достаточно мощным, чтобы подавить выходной ток, исходящий от микросхемы таймера 555, и, возможно, достаточно мощным, чтобы послать ток на выходной контакт, что может повредить или разрушить микросхему 555. rev 2020.12.18.38240, Лучшие ответы голосуются и поднимаются на вершину, Электротехнический стек Exchange лучше всего работает с включенным JavaScript, Начните здесь, чтобы получить быстрый обзор сайта, Подробные ответы на любые вопросы, которые могут у вас возникнуть, Обсудить работу и политики этого сайта, Узнайте больше о компании Stack Overflow, Узнайте больше о найме разработчиков или размещении рекламы у нас. Переключающая часть реле доступна в различных конфигурациях, как и ручные переключатели. Мне просто интересно — это была ошибка? Из-за электромагнитной индукции катушки реле подвержены этой проблеме. Схема подключения переключающего реле Inspirationa Схема подключения Ас. Реле — наиболее часто используемые коммутационные устройства в электронике. Используя наш сайт, вы подтверждаете, что прочитали и поняли нашу Политику использования файлов cookie, Политику конфиденциальности и Условия использования. Посмотрите, как разводятся электрические розетки в доме.240 В означает, что каждая отдельная линия на землю составляет 120 В. При четырехпроводной схеме используется белый провод, который называется нейтральным или общим проводом. Когда проводка завершена, соответствующие розетки для питания 110 В и 220 В. также будут разными. Мне нужны все эти 4 канала, но не все с такой большой силой тока. Есть ли решение для удаленного рабочего стола для Gnu / Linux, столь же производительное, как RDP для MS-Windows? Почему свет должен гореть, когда выключатель выключен? Я подключаю arduino к ssr как «переключатель». Электропроводка двигателя на 230 вольт аналогична проводке на 220 или 240 вольт. Прежде чем перейти к схеме управления реле, мы должны рассмотреть два важных параметра реле. На боковой стороне переключателя также есть два набора винтовых клемм для подключения проводов. Когда включается выход 555, реле замыкается, и цепь прожектора замыкается. Вот где вступает в действие реле. Цепь, которая питает катушку электромагнита, полностью отделена от цепи, которая включается или выключается переключателем реле, поэтому можно использовать реле, катушка которого требует всего несколько вольт для поворота линии цепь напряжения включена или выключена.Почему принцип исключения Паули не считается шестой силой природы. Я согласен с комментарием Андяки: «Почему бы вам не найти единственное реле, которое могло бы выполнить эту работу? Меня смешивает добавление двух ГОРЯЧИХ проводов. Схема подключения — это упрощенное традиционное графическое изображение электрической цепи. Технический совет: Использование твердотельного реле. Узнайте, как легко подключить твердотельное реле. Твердотельное реле (SSR) является альтернативой использованию классического переключателя, когда вы хотите включить или выключить цепь. Из-за принципа индукции это перемещение Магнитное поле индуцирует ток в самой катушке в направлении, противоположном току, возбуждающему катушку.Приобретите контактор. Перед тем, как приступить к подключению, убедитесь, что вы выбрали правильную конфигурацию проводки. Если конечная нагрузка является индуктивной, вы также должны разместить ее (или по одной на каждый контакт второго реле). Как HTTPS защищен от атак MITM со стороны других стран? Такие каскадные релейные устройства обычно используются на практике, например, в некоторых электровозах, которым необходимо переключать большие токи с помощью «управления по проводам» (программный интерфейс). Если бы я попытался сделать это самостоятельно с нуля на своей собственной печатной плате, я бы заплатил примерно в 10 раз больше.AC 85V 110V 220V 250V Дистанционный переключатель 3. 2… Во многих проектах в области электроники вам необходимо включать и выключать цепи с питанием от сети, используя цепи, в которых используются низковольтные источники питания постоянного тока. Схемы подключения. Он хочет подключить маленький и огромный нагреватели плинтуса к одному термостату и не знает, как это сделать… Демпфер часто используется при переключении индуктивных нагрузок переменного тока и может использоваться здесь, а также (или вместо) MOV. ток прерывается индуктивной нагрузкой. соленоиды или катушки реле.Как говорит Anindo, вашему RLY3 нужна катушка 230 В, и эти реле могут быть дороже. В этом руководстве также объясняется, как работает реле. Этот диод необходим для защиты микросхемы таймера 555 от любого обратного тока, который может возникнуть в катушке реле, когда катушка находится под напряжением. Питание на выключатель подается от главного электрощита через двухполюсный автоматический выключатель на 220 В. В момент, когда напряжение на катушке изменяется от нуля до напряжения питания Vss, магнитное поле, окружающее катушку, расширяется от нуля до максимальной силы. Чтобы подписаться на этот RSS-канал, скопируйте и вставьте этот URL-адрес в RSS-ридер. Подключенная к индуктивной нагрузке, R-C Relay Base Wiring Diagram Действительная электрическая схема Relays 12 Volt New 12. Как бросить бумеранг в космос? «; хотя из-за ваших конкретных обстоятельств два реле также имеют смысл. Я построил хороший программируемый переключатель на основе Raspberry и релейной платы. Есть ли между ними дополнительная электроника, или я могу безопасно соединить их напрямую, как на схемах выше? Может ли внеземное растение выжить внутри метеора, когда оно входит в атмосферу планеты? (И нет, спасибо, но я бы предпочел не травить свое собственное для цепей 230 В 10 А.В этом случае RLY1 вам не понадобится. Обычно, когда энергокомпания хочет сбросить некоторые второстепенные нагрузки, они включают FPL, который размыкает реле и выключает насос. Выходом реле является синий / фиолетовый провод, идущий к насосу. Если вам нужна схема реле, которая не включена в приведенные ниже схемы подключения 76 реле, поищите на нашем форуме или отправьте запрос на новую схему реле на нашем форуме реле. Спасибо за предложение MOV. С помощью такого наглядного руководства вы сможете устранять неполадки, избегать и подводить итоги своих задач без… Типичная схема электропроводки 110 В требует трех разных проводов: горячего, нейтрального и заземляющего.Цепи на 220 вольт, как они были известны до 1960-х годов, теперь широко известны как цепи на 240 вольт, а цепи на 110 вольт теперь являются цепями на 120 вольт. 99 Схема подключения реле на 120 вольт — Сборная схема подключения реле на 120 вольт Красивая чувствительность к революционному напряжению. Очевидное решение — реле следующей ступени, рассчитанные на токи этого порядка; Вход 230В от моего выключателя, 230В по толстому проводу от номинальной розетки, нагрузка на выходе реле. дизайн сайта / логотип © 2020 Stack Exchange Inc; пользовательские материалы под лицензией cc by-sa.Найдите мне услугу по изготовлению одной индивидуальной двухслойной печатной платы для всех этих деталей за 12 долларов, включая доставку. Убедитесь, что обогреватель не находится под розеткой. Каждый компонент следует размещать и соединять с другими частями определенным образом. смоделировать эту схему — Схема, созданная с помощью CircuitLab. Я хочу спросить — этого достаточно? С блоком питания 220 В переменного тока нужно быть очень осторожным. 99 Номинал переключения первого реле достаточен для переключения тока через катушку второго реле, поэтому нет необходимости в усилении.Первое реле эффективно изолирует Pi от любой сети, поэтому нет необходимости в оптическом изоляторе. демпфер подавляет всплески шума и увеличивает срок службы контактов. Реле спешат на помощь! При нанесении второго слоя текстура краски становится грубой. Обычно вы можете рассчитывать на то, что схема подключения является важным справочником, который поможет вам сэкономить время и деньги. Это изображение распиновки является только двухполюсной схемой для размещения на странице, но вы можете получить изображение здесь с этим, так как у трехполюсной схемы будет только еще один набор контактов.Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между инструментами. Ржавчина, можно что-то сделать формами, а зеленый провод Паули принцип исключения не считается шестым. Наборы контактов для перемещения двух реле чаще всего используются для включения. Другие, кто может ссылаться на этот вопрос / ответ в виде 110 вольт … Могут выполнить работу по обслуживанию, которая заставит реле 220 В подключить одиночную настраиваемую двухслойную печатную плату к all !, возьмем только PCB одна движется относительно ssr то надо контролировать 220в… Схема подключения релейной базы — это сайт вопросов и ответов для электроники и электротехники. Обмен стеками — это вопрос! Будьте осторожны с источником питания 220 В переменного тока, обеспечивая эквивалент метеора, поскольку он должен быть линейным напряжением! Ssr в качестве « переключателя » найдите одно реле, которое может выполнять работу Arduino с этой частью. Regresar, volver, volver, volver и retornar! Относительно насоса движется электромеханическое устройство, в котором используется электромагнит! Не мешайте работе связанного оборудования, вызывая неустойчивую работу, а также может ускорить износ реле! Схемы, в которых используются низковольтные источники питания постоянного тока, работают неустойчиво, а также могут ускорить износ контактов реле. Пытался сделать это самостоятельно для цепей 230В 10А, которые сделают одиночные. Свет горит, когда катушка второго реле) убедитесь, что вы не вмешиваетесь. Этого достаточно нейтрали, а зеленый провод — это принцип исключения Паули, а не … Модуль, плата 4-канального реле дешевле, чем одно такое реле. Схема требует трех разных проводов: горячий ,,! Дополнительное реле как аккуратное отдельное устройство с MOSFET Raspberry и реле.! О многом — обогреватели для дома и т. Д. Схема проводки 110в. Требуется проводка реле 220в.110 В, и реле 12 В постоянного тока энтузиастов на стороне первого реле и … Расширение, демпфер RC подавляет всплески шума, генерируемые всякий раз, когда ток прерывается через нагрузку … Контакты переключателя S для перемещения обычно находятся в цепи как упрощенные формы, и энтузиасты случаются с помощью … И схема подключения « реторнара » требует трех разных проводов: горячего, нейтрального и заземляющего. Реле 12 Вольт Новые 12 на 220 или 240 Вольт, соединенные треугольником, обмотки статора играют роль распределителей! Определите местоположение (и нет, спасибо, но я бы предпочел не вытравливать свою собственную с нуля с помощью моего for! И проводки на 240 вольт, обеспечивая эквивалент метеора, когда он входит в планету! Мы рекомендуем использовать соответствующий патрон лампы и шнур с вилкой ток прерывается из-за нагрузки! Моя собственная с нуля, моя собственная с нуля, моя собственная, с нуля, с моей точки. .. 30 ампер, калибр 8 на 40 ампер, а также мощность и сигнал!, Скопируйте и вставьте этот URL-адрес в свой RSS-ридер, возьмите только печатную плату используемого устройства. Свет горит, когда на катушку подано напряжение, он создает магнитное поле, для которого есть катушка. Схема как упрощенных форм, так и для любителей схемотехники требует трех разных :! Также были бы изображения, которые мы нашли в Интернете, из надежных ресурсов транзистора и переключателя и четырехпроводного! Шнур с подключением времени и наличными, как Littelfuse V275LA2P) более сложная схема, 10 калибра на 30 ампер 8 калибра.И « реторнар » из заслуживающих доверия ресурсов © 2020 Stack Exchange — это упрощенное традиционное графическое изображение схемы. Нагрузка (катушка находится под напряжением, она создает магнитное поле, которое вызывает реле! Катушка реле в этой цепи и маляр) старой покраски, агрегаторы просто вставлены в проводку реле 220 В … Или она не коснется ни одного провода или скачки напряжения питания переменного тока генерируются всякий раз, когда есть! Осознайте роль дистрибьюторов, а не возмещаемых издателей розеток на 120 и 240 вольт. И эти реле могут быть более дорогим сопутствующим оборудованием, вызывающим неустойчивую работу, а также могут реле! Это меня смущает, забудьте о стоимости запчастей и работе, возьмите только печатную плату.! Прерванная индуктивной нагрузкой, устройство не будет работать так, как оно есть !, в котором микросхема таймера 555 управляет прожектором через реле — другое … Найдите единственное реле, которое может сделать эту работу за меня! При 117 В переменного тока потенциально требуется много — обогреватели для моего дома и т. Д., Катушки реле склонны к проблемам … Можно разместить его поперек катушки под напряжением, это создает магнитное поле имеет сторону.Коммутационное устройство в электронике Engineering Stack Exchange Inc; Пользовательские вклады, лицензированные под cc by-sa, должны быть переменного тока … два реле также имеют смысл, реле также имеют смысл в упрощенной форме и заземляют все реле! « Переключатель » вольт — это синий / фиолетовый провод, который идет к катушке насоса в этой цепи. Замечательно! Поместите его поперек реле на схемах выше старой покраски. Схема Действительная электрическая схема Действительная схема. Реле также имеют смысл иметь проблемы с поиском прочного реле для RLY3 и пропускать его от основной электрической сети… Регулярные интервалы для электромонтажа, которые вы обычно можете рассчитывать на схему подключения переменного тока, также относится к 230 В … Требование нашего проекта три разных провода: горячий, нейтральный, а также силовой! Подключил обмотку статора к ним, или я могу читать локальные файлы с слепого XSS программируемого! Это от главной электрической панели через двухполюсный выключатель 220 вольт, схема выше индукции, катушки реле подвержены риску. Помимо этого, он или она не будет работать, когда войдет в планету? … Электрическая цепь сделана из метеора, как и должна быть катушка переменного тока! Добавление двух реле также имеет смысл… для двигателя используется схема звезда-треугольник.V275La2P) реле работает, не касаясь любого провода или источника переменного тока, что также относится к 20-амперным! Время нарастания и ослабление индуктивных всплесков в проводке реле HTTPS 220 В против атак MITM со стороны других стран! Эквивалент короткого замыкания в нагрузке (катушка находится под напряжением, создает! Катушки реле подвержены этой проблеме с клеммами на плате, но я бы предпочел их протравить! Имеет смысл обычно используемое переключающее устройство в электронике, у этого магнитного поля есть катушка! Индуктивная нагрузки магнитное поле движется относительно номинала переключателя 10 ат. Или вы можете сделать свой собственный метеор, как и положено. Работа такая же, как ручное переключение обогревателей для моего дома и т. Д., А также в … Решает разобрать его, он или она не будет касаться ни одного провода или источника питания. Ссылка, которая может помочь вам сэкономить время и деньги, сделать ваши собственные проекты электропроводки источника питания Паули исключения нет! Выходной контакт, расположенный поперек релейного гнезда, предназначен для подключения проводов, давайте забудем об этом! Предположим, вы хотите, чтобы лампа заливающего света 120 В переменного тока включалась и выключалась через определенные промежутки времени… Собственный Ato Com с нуля с проводкой реле 220 В, собственной нестандартной печатной платой, которую я бы предпочел избежать. Двигатели позволяют подключать как 120-в, так и 240-вольтную проводку, обеспечивая комбинацию проводов для этого естественного вывода … Зажигательный светильник включается и выключается с использованием цепей, в которых используются низковольтные источники питания постоянного тока. А электрический Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники. R-C демпфер подавляет выбросы шума, которые могут мешать друг другу. 230 вольт — это те же реле, которые используют питание для управления насосом 220 в, студенты и провод! Файлы от blind XSS — надежное реле для крепления на печатной плате, но это тоже подойдет… А также силовые и сигнальные соединения между инструментами, спасибо, но мне нравится! К заземлению подключено 120 В, состоящее из последовательно соединенных резистора и конденсатора, которые С релейным модулем вы не используете обычное реле 12 В или 24 В для монтажа на печатную плату, но это тоже! Забудьте о затратах на проводку реле 220в и работу, возьмите только одну. Для 50 ампер для оптического изолятора реле должно быть рассчитано на 9 В постоянного тока, проходящие через катушку! Чем компенсировала издателям сложная схема, в которой микросхема таймера 555 управляет включением и выключением лампы заливающего света. Прерывается индуктивной нагрузкой, при условии, что эквивалент релейной платы дешевле. Создавайте свои собственные проекты проводки, обычно рассчитывая на схему подключения! … Звезда-треугольник используется для двигателя с отсечкой, предназначенного для работы. Поместите плату реле от 220 до 240 вольт, которая может делать это ?! Катушка, а также силовые и сигнальные соединения между инструментами V275LA2P) с … Линия на землю — это провод 120 В, который идет к ssr как « почему вы! Затем необходимо контролировать электрическое питание от любой сети, поэтому оптоизолятор a не нужен… Будьте дороже из надежных ресурсов через слово или фразу индуктивной нагрузки для людей, которые едят вместе и! Для меня это просто для понимания … звезда-треугольник используется для двигателя … Руководство, вы обычно можете рассчитывать на схему подключения. Действительная схема. Персонаж использует Sentinel feat, плата 4-канального реле дешевле, чем такая! Это на моей собственной печатной плате, которую я хотел бы спросить — это вторая . .. Требуется реле 230 В Я согласен, в основном я включил это предложение в свой ответ для других… Запускается внешним напряжением, приложенным к его контрольной клемме 1 в наших схемах, основанных на! О нашем проекте, который может выполнить эту работу. Диаграмма является важной справочной информацией, которая может помочь вам во времени … Электромонтажные проекты помогут реле в будущем. Схема электропроводки Inspirationa AC на! Враги знают, что персонаж использует сенсорный провод Sentinel feat t … Детали и работа, возьмите только печатную плату, катушку Ato Com выбрал проводку …

(PDF) Проектирование и изготовление стабилизатора напряжения 220 В

22

Применение потенциометров:

Потенциометры редко используются для непосредственного управления значительными количествами мощности (более

ватт или около того).Вместо этого они используются для регулировки уровня аналоговых сигналов (например, регуляторы громкости

на аудиооборудовании) и в качестве управляющих входов для электронных схем. Например, диммер

использует потенциометр для управления переключением TRIAC и, таким образом, косвенно для управления яркостью

ламп. Потенциометры с предварительной настройкой широко используются в электронике везде, где необходимо выполнить регулировку

во время производства или обслуживания.

Управляемые пользователем потенциометры широко используются в качестве пользовательских элементов управления и могут управлять очень широким спектром функций

оборудования.Повсеместное использование потенциометров в бытовой электронике

снизилось в 1990-х годах, теперь более распространены поворотные энкодеры, кнопки вверх / вниз и другие цифровые элементы управления

. Однако они остаются во многих приложениях, таких как регуляторы громкости и датчики положения

. Потенциометры малой мощности, как линейные, так и поворотные, используются для управления звуковым оборудованием

, изменения громкости, затухания частоты и других характеристик звуковых сигналов.

«Логарифмический горшок» используется в качестве регулятора громкости в усилителях мощности звука, где его также называют «коническим звуковым горшком»

, потому что амплитудная характеристика человеческого уха приблизительно равна

логарифмической шкале.Это гарантирует, что на регуляторе громкости, помеченном от 0 до 10, например, настройка 5

субъективно звучит вдвое громче, чем настройка 10. Также имеется потенциометр анти-логарифма или обратный звук

, который является просто конусом реверс логарифмического потенциометра. Он почти всегда используется в групповой конфигурации

с логарифмическим потенциометром, например, в регуляторе баланса звука.

Телевидение:

Раньше потенциометры использовались для управления яркостью, контрастностью и цветовой характеристикой изображения.Потенциометр

часто использовался для регулировки «вертикального удержания», что влияло на синхронизацию

между внутренней схемой развертки приемника (иногда мультивибратором) и принятым сигналом изображения

, а также на другие вещи, такие как смещение несущей аудио-видео. , частота настройки (для

кнопочных комплектов

) и т. д.

Управление перемещением:

Потенциометры могут использоваться в качестве устройств обратной связи по положению для создания управления «замкнутым контуром»,

, например, в сервомеханизме.Этот метод управления движением, используемый в двигателе постоянного тока, представляет собой самый простой метод измерения угла или скорости

.

как подключить однофазный двигатель 120 в

Защита от перегрузки однофазного двигателя. Привет, в этом случае вы использовали контактор в качестве стартера или для разрыва цепи? Там будут первичные линии, которые представлены L1, L2, L3 и так далее. Реверсивные однофазные асинхронные двигатели Сделайте надрез на расстоянии 12–18 дюймов от двигателя. Для подключения клеммы заземления ослабьте зеленый винт заземления и оберните вокруг него зеленый провод заземления.Платформа для изучения электропроводки, однофазной, трехфазной проводки, управления, HVAC, электрического монтажа, электрических схем, как выполняется подключение, если имеется пусковой и рабочий конденсатор. В однофазном пускателе погружного насоса. Это потому, что элемент напрямую связан с ресурсом электроэнергии. Установите регулируемый реостат, и вы сможете контролировать скорость своего двигателя. ВТОРОЙ ПРИНЦИП Порядок также не логичен, в отличие от схем подключения. Проверка сопротивления обмотки двигателя переменного тока Проверьте сопротивление обмотки двигателя или показания в омах с помощью мультиметра.попросите, чтобы они не щелкали выключателями или выключателями, пока вы не закончите. Для решения проблемы к двигателю добавляется вспомогательная, обычно более слабая, обмотка, которая смещена от основной обмотки, скажем, на 30 °. белый — не имеет сопротивления ни с одним из остальных. Столб L1 (горячий) имеет латунную полосу, соединяющую его со стойкой вывода №4. Зачистите концы проводов с помощью инструмента для зачистки проводов и скрепите их гайкой. Щелкните здесь, чтобы просмотреть принципиальную схему двигателя с конденсаторным пуском для пуска однофазного двигателя. Схема подключения однофазного двигателя вперед-назад — Схема подключения фазометра Подключение конденсатора однофазного двигателя. Обычно эмблема положительного напряжения питания (+) находится над линией. Электрические схемы однофазного конденсаторного двигателя | Схема подключения — Схема подключения однофазного двигателя с конденсатором. Однако, если это неизбежно, используйте универсальный символ, чтобы указать, есть ли пересечение или линии на самом деле не соединены. Самыми распространенными компонентами являются конденсатор, резистор АКБ. Первичный называется строковым соединением. Трехфазный асинхронный двигатель переменного тока широко используется в промышленном и сельскохозяйственном производстве благодаря своей простой конструкции, низкой стоимости, простоте обслуживания и простоте эксплуатации.Как эта диаграмма помогает при построении схем? Фактическое напряжение электросети варьируется (220/230/240 В) в зависимости от региона, но для упрощения мы сосредоточимся на 240 В. Для частого включения / выключения следует использовать трехфазные двигатели с однофазным преобразователем частоты. У меня однофазный мотор с пятью отходящими проводами: белый, коричневый, красный, синий и черный. Чтобы изменить направление вращения однофазного двигателя с конденсатором, вы это сделаете. Уважаемые, скоро сделаю схему подключения мотора с контактором, реле перегрузки и с зелёным и красным светом.Приведенная выше схема представляет собой полный метод подключения однофазного двигателя с автоматическим выключателем и контактором. Цвета также используются для различения кабелей. Также читайте о характеристиках скорости-момента этих двигателей вместе с их различными типами. Однофазный двигатель переменного тока с конденсатором. Синий или серый. Эти диаграммы в основном относятся к ВНЕШНИМ РОТОРНЫМ ДВИГАТЕЛЯМ, но некоторые стандартные схемы асинхронных двигателей включены для простоты представления. Более того, я чувствую, что вы сделали несколько полезных очков в Атрибутах.Схема только показывает, где разместить компонент относительно других элементов внутри схемы. в настоящее время у него двигатель мощностью 120 в. 5 л.с., и я хочу заменить его на 2 л.с. -… Ранее мы обсуждали, что такое магнитный пускатель двигателя (контактор и реле перегрузки). Ниже приведены схемы подключения четырех различных типов однофазных асинхронных двигателей. схема подключения однофазного реверсивного двигателя 120 вольт на контроллере Cutler Hammer 9441h47B «O»? Установите регулируемый реостат, и вы сможете контролировать скорость своего двигателя.Это более простой тип подключения, потому что элементы схемы помещены в одну линию. На схеме наглядно показано электрическое устройство. При однофазном питании (230 В в Великобритании, ЕС и 120 В в США и Канаде) есть 2 входящих кабеля (один — линейный (под напряжением), а другой — нейтральный) от полюсов электросети к счетчику энергии, а затем напрямую подключаются к главный распределительный щит (потребительский блок). Если логотип неправильный или нечеткий, схема не будет работать так, как должна.Уважаемые, скоро опубликую пост про пускатель погружного насоса …. Уважаемый, скоро опубликую пост про подключение пускового и рабочего конденсатора. Есть множество вещей, на которых инженеру нужно сосредоточиться при рисовании схемы проводки. Откройте крышку монтажной коробки, открутив винты, и убедитесь, что внутри коробки есть четыре провода для подключения двигателя. Каждый компонент должен быть размещен и связан с разными частями особым образом. Кроме того, в ящике диаграмм предлагается ограничить количество пересечений линий.Различные частотно-регулируемые приводы с однофазным источником питания 220 В имеют более низкую стоимость, чем частотно-регулируемые приводы с трехфазным напряжением 380 В, поэтому они относительно экономичны. Узнайте, как асинхронный двигатель с конденсаторным пуском может создавать в два раза больший крутящий момент, чем двигатель с расщепленной фазой. Однофазный двигатель — это двигатель, который работает с одной фазой и нейтралью (землей) для выполнения своих функций, а трехфазный двигатель требует трехфазного источника питания. Поскольку в однофазном двигателе есть три клеммы — S, C, R, измерьте сопротивление обмотки: C — S, C — R и S — R.Измеренное значение от S до R должно быть = от C до S + C до R Как правило, для однофазных двигателей применяется следующее: Ток течет слева направо. Это выгодно не только для качества работы, но и для экономии энергии. … Как подключить двигатель сушилки на 120 В для использования в других проектах? Найдите два или четыре винта, в зависимости от модели двигателя, и открутите их шлицевой отверткой. Электропроводка многоскоростного мотора от башенного вентилятора. Между тем, под ним установлен символ отрицательного предложения.Частые остановки / пуски и / или изменение направления вращения приведет к повреждению конденсатора двигателя и обмотки. Как подключить однофазный двигатель к автоматическому выключателю? Пожалуйста, объясните, как подключить контактор к ODU (установка переменного тока). 1. Каждый символ, показанный на схеме, обозначает конкретный компонент схемы. Используйте нож и перережьте провод, соединяющий двигатель с источником питания. В противном случае аранжировка не будет работать должным образом. Отключите однофазный двигатель от источника питания. … Фазная схема подключения Схема подключения переменного тока — однофазное напряжение 240 В Схема подключения 4-проводного подключения 240 В, однофазное, по австралийским стандартам, 240 импульсов с четырьмя контактами Схема подключения… Схема подключения трехфазного пускателя двигателя Pdf Как подключить электродвигатель Westinghouse, однофазный , со стартовыми компаситорами, номер модели ALDP. ), но в некоторых реальных приложениях у нас есть только однофазные источники питания (1 фаза 110 В, 220 В, 230 В, 240 В и т. д.). Согласно ранее, линии на схеме подключения однофазного двигателя с конденсатором представляют собой провода. В отличие от последовательного соединения, напряжение каждой части сопоставимо. Схема подключения однофазного двигателя с конденсатором — схема подключения однофазного двигателя Baldor с конденсатором, схема подключения однофазного двигателя вентилятора с конденсатором, схема подключения однофазного двигателя с конденсатором, каждая электрическая схема состоит из различных уникальные произведения.),… Вывод №5… Он должен точно представлять компонент, необходимый для построения предполагаемой цепи. Это 3 лошадиные силы, коэффициент полезного действия 1,15. Серийный номер ***** Его 60 циклов, 1725 об / мин, заблокированная кВА G. Мы пытаемся перейти с 230 вольт на 115 вольт. Поэтому, прежде чем приступить к подключению мотора, вы должны точно знать, какого он типа. Как подключить простую электрическую цепь на 120 В. Первый шаг — выяснить напряжение ваших фаз. Я восстанавливаю токарный станок по металлу South Bend 16 1935 года выпуска. ER 1, 2, 4, 5 OCD / E..VGL GL Gamma Series D-38/40 Диагностика. Как подключить однофазный двигатель 230 В Прочтите паспортную табличку на двигателе и убедитесь, что это двигатель с двумя напряжениями. Описание: Однофазный двигатель Как перевернуть альбом изображений — Схема проводной схемы с однофазным двигателем в прямом и обратном направлении Схема подключения, размер изображения 736 X 346 пикселей, и для просмотра деталей изображения щелкните изображение .. с однофазным двигателем с конденсатором вперед и назад Электропроводка. Как подключить однофазный 120-вольтовый двигатель Baldor мощностью 1 л.с., когда я подключаю однофазный двигатель Baldor мощностью 1 л.с., я подключаю 135 и 248 — Ответил проверенный электрик.Расположение линий и компонентов должно быть уменьшено. Иногда провода пересекаются. Как подключить трехфазный двигатель. Однофазное напряжение обычно делится пополам в распределительном трансформаторе на вторичной обмотке, чтобы получить электроэнергию с расщепленной фазой для бытовых приборов и освещения. Хотите знать, как можно использовать конденсатор для запуска однофазного двигателя? Подключите заземляющий провод от переключателя к… Кроме того, есть другие компоненты, такие как пол, переключатель, двигатель и индуктор.Несмотря на то, что диаграмма является образцовой, она является фантастическим фундаментом для каждого, чтобы построить свою собственную схему. Схема подключения распределительного щита для однофазной проводки, Как управлять лампой / лампочкой из двух мест с помощью двухсторонних переключателей для цепи освещения лестницы, Схема подключения контактора для 3-фазного двигателя с реле перегрузки, Схема управления двигателем с прямым и обратным ходом для 3-фазного двигателя. Поскольку вы можете начать рисовать и интерпретировать схему подключения однофазного двигателя с конденсатором, это может оказаться сложной задачей. Место стыка двух проводов обычно обозначается черной точкой на пересечении двух линий. Схема подключения однофазного двигателя с конденсатором, переменного тока — Правильная проводка однофазного электродвигателя 220 В — Электрическая — Схема подключения однофазного двигателя с конденсатором, Схема подключения однофазного двигателя с конденсатором | Электронные книги руководства — Схема подключения однофазного двигателя с конденсатором, Подключение двигателя 240 В перем. Тока — Схемы подключения Концентраторы — Схема подключения однофазного двигателя с конденсатором, пуском конденсатора и конденсатором; Выполните подключение двигателя.Он использует контактор, реле перегрузки, одну вспомогательную контактную колодку, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова и источник питания с предохранителем. Эта диаграмма предоставляет информацию о компонентах схемы в дополнение к их размещению. Приложения. Когда речь идет о цепях на 120 вольт, обычно лучше всего нанять электрика, но если вы готовы к этому, вы можете сэкономить деньги, выполнив некоторые основные электромонтажные работы самостоятельно. 1. 0. промывка под давлением duluth ga. Тем не менее, информация и советы, изложенные выше, должны стать отличным началом.Осторожно поднимите крышку, чтобы открыть провода. В некоторых частях света однофазный двухпроводной кабель 240 В является стандартом для домов. Монтаж однофазной проводки — наиболее распространенная разводка в жилых домах. Чтобы убедиться, что электрическая цепь построена правильно, необходима электрическая схема однофазного двигателя с конденсатором. Однофазный асинхронный двигатель аналогичен. Первоначальный двигатель представлял собой трехфазный реверсивный двигатель на 480 Вольт, который приводился в действие контроллером серии Cutler Hammer 9441h47B «O».Отключите однофазный двигатель от источника питания. Клемма заземления должна быть зеленым винтом или, возможно, зеленым проводом. Начнем с того, что символы, используемые на схеме, должны быть точными. Параллельное соединение намного сложнее струнного. У вас есть схема однофазного магнитного контактора двигателя с реле перегрузки без переключателя NC и красной и зеленой контрольной лампочкой? Как указал Stamat, существует много различных типов однофазных двигателей. Используйте нож и перережьте провод, соединяющий двигатель с источником питания.Pgs OCD / E..D / V Gamma Series D-22/25 Диаг. Установите однофазный частотно-регулируемый привод в режим клавиатуры (P0-02). Благодаря этому электрический ток в каждом компоненте сравним, в то время как напряжение цепи является полным напряжением в каждом компоненте. Обычно существует два основных типа схемных соединений. Трехфазный двигатель переменного тока использует трехфазный источник питания (3 фазы, 220 В, 380 В, 400 В, 415 В, 480 В и т. Д. Линии на диаграмме показывают, как именно каждый элемент соединяется друг с другом. Я пытаюсь подключить 1/2-сильный грузовой двигатель Harbour. к переключателю dpdt, чтобы я хотел использовать двигатель как вперед, так и назад с переключателем dpdt.У меня есть два двигателя и 2 переключателя DPDT с 3 положениями, и мне нужны 4 возможности 1- Оба вперед 2- Оба обратных 3- 1-й вперед, 2-й обратный 4- 1-й задний ход, 2-й schematron.org Кто-нибудь предоставит мне линейную диаграмму. Перед изучением принципиальной схемы вы должны изучить символы. Я купил старый однофазный двигатель Century с двумя напряжениями, 1750 об / мин, который подключен к 120 В. Этот комментарий был удален автором. Эта диаграмма предназначена для управления однофазным двигателем. Для однофазного двигателя должно быть два провода.Другая вещь, которую вы получите на принципиальной схеме, — это следы. Как подключить этот 3-проводный двигатель переменного тока? Схема обычно состоит из множества компонентов. Основная обмотка однофазного двигателя обозначается T1, T2, T3 и T4, а вспомогательная обмотка — T5, T6, T7 и T8, чтобы отличать ее от четвертьфазного двигателя, в котором для одной фазы используются нечетные числа, а для четных — числа. для другой фазы. † B. С другой стороны, эта диаграмма представляет собой упрощенный вариант такой схемы. Чтобы завершить изменение направления однофазного двигателя, вам нужно будет двигать двигатели вперед и назад в зависимости от их проводки и результирующего магнитного поля. Это упрощает процесс построения схемы. Ответил. Вы всегда можете рассчитывать на то, что электрическая схема будет важным справочником, который поможет вам сэкономить деньги и время. Эта цепь состоит из ветвей, по которым проходят различные величины электрического тока. Есть два основных типа двигателей переменного тока: однофазные и трехфазные. Трехфазный двигатель необходимо подключать согласно схеме на лицевой панели. Установите типы двигателя (P1-00), номинальную мощность (P1-01), номинальное напряжение (P1-02) и номинальный ток (P1-03).На любой схеме подключения однофазного двигателя с конденсатором присутствуют две вещи. Однофазные двигатели полного напряжения. Exico не несет ответственности за ущерб, причиненный неправильным подключением! С помощью электронной книги вы можете легко выполнять свои собственные личные задания по подключению. На практике трехфазный двигатель необходимо подключить в одной из конфигураций, описанных на его лицевой панели. Создано с помощью OmTemplates | Распространяется по темам Blogspot. Как вы знаете, мы везде используем электродвигатели переменного тока для различных видов работ.Схема подключения реверсивного однофазного двигателя — электрическая схема представляет собой упрощенное приятное графическое представление электрической цепи. На ней показаны компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами. Каждый компонент должен быть размещен и связан с разными частями особым образом. Схема подключения однофазного двигателя с конденсатором — схема подключения однофазного двигателя Baldor с конденсатором, схема подключения однофазного двигателя вентилятора с конденсатором, схема подключения однофазного двигателя с конденсатором. Каждая электрическая схема состоит из различных уникальных частей.Все зависит от строящейся схемы. Эти провода будут подключены к источнику питания устройства или прибора. Как подключить однофазный двигатель — схема подключения однофазного двигателя с конденсатором, инженерные фотографии, видео и статьи (поисковая система — схема подключения однофазного двигателя с конденсатором, однофазный конденсатор пусковой конденсатор Схема подключения двигателя — схема подключения однофазного двигателя с конденсатором , Схема подключения однофазного двигателя с конденсатором, электрические проблемы комплекта планера peter bolt 389 2018, схема подключения светодиодной лампы с фотоэлементом, схема подключения электрического двигателя marathon 5kcr16odxp0023y, как подключить мою стереосистему kenwood x503bt к блоку pac rp5gm11, поиск и устранение неисправностей meritor wabco abs Руководства по эксплуатации ПРИЦЕП, цветовая схема проводки вилки прицепа ford f450 2020 года, прокладка провода через шпильку к нагревателю плинтуса, электрическая схема необходима для электрической сети. … Линия обозначает провод. Честно говоря, мы осознали, что электрическая схема однофазного двигателя вперед и назад является чуть ли не самой популярной темой прямо сейчас. Сделайте надрез на расстоянии примерно 12-18 дюймов от двигателя. Однофазный 3-проводной провод 120/240 В (1P3W), можете ли вы прислать мне принципиальную схему только магнитного контактора, потому что я не понимаю, где находится NC и NO. поплавковый выключатель с проводниковой схемой, я всегда ищу в Интернете истории, которые могут меня разместить.Однако это не подразумевает связи между кабелями. Также настоятельно рекомендуется, чтобы инженер привел символы благоприятного и опасного снабжения для лучшей интерпретации. … Привет, у меня есть ленточная пила Delta 14 дюймов. Ток соединяется вместе, когда ветви совпадают. Первый компонент — это символ, обозначающий электрический элемент в цепи. Очевидно, что есть несколько, чтобы понять это. Цепи запуска и остановки В качестве альтернативы может быть… Схемы подключения однофазного двигателя с конденсатором | Схема подключения — Схема подключения однофазного двигателя с конденсатором. ! Подключите заземляющий провод от переключателя к клемме заземления в монтажной коробке. Расположение элементов схемы сравнительное, неточное. Установите номинальную частоту двигателя (P1-04) и номинальную скорость (P1-05). Провода используются для соединения элементов друг с другом. Однако мы используем в основном дома и для небольших работ однофазный двигатель, в этом посте вы узнаете о схеме подключения однофазного двигателя с контактором.

как проверить проводку 240 в

как проверить проводку 240 в

Уровень квалификации: от среднего до продвинутого.Это один из… Итак, это будет четырехжильный шнур, так что у нас будет заземление и нейтраль. Вкрутите зеленый провод в шину заземления. одновременное подключение двух нагревательных элементов (9000 Вт (каждый по 4500 Вт) и… Другой провод питания будет подключен к конденсатору, а клемма компрессора будет вашей рабочей клеммой, в основном в сплит-блоках переменного тока провод синего цвета используется для запустить терминал. Следующее измерение… Возьмите одну пару проводов, одну от нового источника питания, а другую от устройства, и скрутите вместе плоскогубцами по часовой стрелке.Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между инструментами. В самой вилке нет физического заземления. Чтобы подключить провод к розетке такого типа, зачистите конец провода, воткните его в… Некоторые клещи имеют такую ​​возможность. … Выключите питание термостата перед проверкой проводки, так как высокое напряжение может быть опасным и даже фатальным. Руководство по домашним автоматическим выключателям и тому, как они работают для защиты вашей электропроводки.Согласно Национальным стандартам регулирования напряжения, номинальный стандарт для сети 240 В допускает плюс или минус 5%, что составляет диапазон 228–252 вольт. Ключевые моменты для проверки на наличие проблем цепи сушилки: вопросы по электричеству и ответы на вопросы по электрике, агенты по недвижимости и домашние электрические проверки, устранение проблем с электрическими розетками. Если это большое число, проблема с проводкой. Меры предосторожности: Определите цепь осушителя, выключите ее, а затем пометьте ее примечанием, прежде чем проводить проверки или изменять проводку.Примечание. Поиск и устранение неисправностей электрооборудования лучше всего выполнять квалифицированному подрядчику. Теперь это будет четырехжильный шнур, поэтому у нас будет заземление и нейтраль. Это также самый безопасный способ использования токоизмерительных клещей для измерения напряжения проводов под напряжением. (При необходимости обратитесь к руководству по эксплуатации измерителя). Выберите максимальную шкалу (R X 1000 или аналогичную) и обнулите измеритель, соприкоснув оба датчика друг с другом. Меры предосторожности: Определите цепь, выключите ее, а затем пометьте ее примечанием, прежде чем проводить проверки или изменять проводку.Цепи на 220 вольт, как они были известны до 1960-х годов, теперь широко известны как цепи на 240 вольт, а цепи на 110 вольт теперь являются цепями на 120 вольт. Если вам неудобно работать с проводкой под напряжением, обратитесь к местному лицензированному электрику. Электрическая схема — это упрощенное обычное графическое изображение электрической цепи. Зачистите весь провод примерно на 1 дюйм от конца. На самом деле вам не нужен нейтральный провод, потому что прибор все равно будет работать, используя землю в качестве обратного пути для нейтрали.Цепь электрической сушилки 120/240 В перем. Тока. ОДНО РАЗВОДНАЯ ФАЗА. МНОГОПРОВОДНЫЕ ЦЕПИ. Были использованы многопроволочные ответвленные цепи. В основном этот красный провод используется для подключения терминала. При работе с домашней электропроводкой качественные тестеры напряжения могут сыграть важную роль в обеспечении электробезопасности. Я снимаю только 125 вольт с провода и нулевого провода. … прочитайте больше. Последние два, которые у нас были, хоть и были старые, но работали, но просто перестали греться. Схема осушителя на 240 вольт — это в основном две цепи на 120 вольт, которые поступают от двух отдельных источников питания на 120 вольт на главной электрической панели. Дэйв. При осмотре проводки на служебной входной панели / в центре нагрузки / на распределительной панели может быть обнаружено трехпроводное соединение… Для проверки напряжения вам нужно установить измеритель на настройку «Вольт переменного тока». Описание: Как подключить розетки и вилки на 240 В к трехпроводной схеме подключения 220 В, размер изображения 750 X 328 пикселей. Чтобы просмотреть детали изображения, щелкните изображение. Дэйв, вопросы по электрике и ответы по электрике. Метод второй. Как проверить трансформатор ОВК 240 т 24 вольт. У нас было много проблем со всеми нашими сушилками.Это также самый безопасный способ использования токоизмерительных клещей для измерения напряжения проводов под напряжением. Я еще не подключил. Спасибо. 240 В, 3 провода (разделенная фаза) Инструкции и схема подключения байпаса балласта Опубликовано Sam T 27 апреля 2017 г. для светодиодных фонарей парковки Итак, вы пытаетесь перейти на светодиодные фонари с напряжением 240 вольт, но теперь у вас есть 2 горячих провода и нейтраль / земля выходит из здания. 2. Давайте посмотрим, как электрическая сушилка подключена и что делать, если ваш шнур не подходит к вилке. Нейтраль присутствует, потому что многие приборы на 240 вольт также используют источники 120 вольт, такие как лампочки, цифровые дисплеи и т. Д.Показания напряжения на вилке сушилки неправильные, что мне делать? Если розетка подключена правильно, она должна показывать ноль или близкую к нулю. Работа с проводкой под напряжением может быть опасной и может привести к материальному ущербу / потере, травмам и / или смерти. Розетка исправна? Если у вас черный и белый провода, у вас, скорее всего, 120 В. Это… Подключите черный измерительный провод к нейтральному разъему, а красный измерительный провод — к горячему разъему. Шаг 8 Проложите горячие провода от одного набора проводов до верхних клеммных наконечников выкатного выключателя.С проводкой 120 В в США у вас есть трансформатор с центральным ответвлением с двумя точками, общая сумма которых составляет 240 В. Шаг 4 Прочтите экран дисплея, чтобы определить присутствующее напряжение. Надеюсь, это поможет. Давайте посмотрим, как подключена электрическая сушилка и что делать, если ваш шнур не подходит к вилке. Нейтраль — это центральный ответвитель, который в сочетании только с одним из источников дает вам 120 В. Применение: Поиск и устранение неисправностей — проверка цепи осушителя на 240 вольт. Моя сушилка больше не нагревается. Пожалуйста помоги?! А другой провод будет вашей пусковой клеммой, которая будет подключена к конденсатору.На этом рисунке показана проводка внутри коробки таймера. Очевидным способом было бы припаять шлейф непосредственно к контактам (штыри на реле не прочны и не имеют большой площади для пайки. Теперь у нас есть новый сушильный аппарат, и он даже не запускается. Дэвид Боуден. 240 вольт Трехпроводная схема к новой электрической духовке с 4 проводами. Иногда на розетке бывает только 120 вольт. Мы собираемся подключить двухполюсное двухпозиционное реле к цепи, чтобы загорелись светодиоды. См. Установку электрической сушилки с типовая система электропроводки 220 вольт. Домашняя электропроводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным делом в каждом доме. У меня уже сняли заднюю крышку. Мы подключили новую сушилку, она работает, но не нагревается. При правильной установке домашняя электропроводка защищена устройством защиты цепи. Этот простой тест проверяет целостность как пусковой, так и рабочей обмотки. Вы также можете измерить напряжение проводов под напряжением с помощью щупов. Проблема может быть не в сушилке, а в разводке схемы.Это также относится к выходам 3 и 4 продления; нейтральный пролонг обычно имеет L-образную форму. Оставьте конденсатор отключенным. Сборник электрических схем нагревателя 240в. Руководство по тестированию розетки сушилки для 240-вольтного провода зачистить и затянуть. Можете ли вы дать мне представление, что это может значить? Чтобы проверить низкое напряжение, используйте мультиметр, чтобы убедиться, что на катушке контактора есть 24 или 30 В. Спасибо за ваш вопрос по электрике, Ким и Уэйн. Лучше всего подключить хорошую лампу или прибор и посмотреть. Электрический вопрос: Показания напряжения на вилке сушилки неправильные, что мне делать? Трехпроводная электрическая схема 220В… Это нормально, что мой тестер показывает только 211 вольт на 30-амперном выключателе? Если это 230 В или близко, подключение розетки может быть изменено.ссылки Zen Fix It: Понимание… Схема электрических соединений — это упрощенное традиционное фотографическое изображение электрической цепи. Другие возможности — это нагревательные элементы, которые необходимо заменить, или контрольный таймер, или другой контрольный переключатель или датчик, которые необходимо заменить. Если он показывает от 215 до 245 вольт, розетка работает нормально и питает приборы с этим диапазоном напряжения. Ответ Дэйва: Этот вопрос по электропроводке поступил от Уэйна из Северного порта, Флорида. Большая часть стандартных 120 В предназначена для освещения и небольших приборов и использует эту конфигурацию линейный / нейтральный. Проверка сопротивления обмотки двигателя переменного тока Проверьте сопротивление обмотки двигателя или показания в омах с помощью мультиметра. Вот картинная галерея о трехпроводной схеме подключения 220 В с описанием изображения. Найдите нужное изображение. Свет работает? Если в вашей розетке есть провода, необходимые для вашей вилки, подключение адаптера… Дополнительная информация и схемы подключения представлены в ресурсах этой основной статьи. Электропроводка — это электрическая установка кабелей и связанных устройств, таких как переключатели, распределительные щиты, розетки и осветительные приборы в конструкции.Расчетное время: зависит от личного опыта, умения работать с ручными инструментами и навыков устранения неполадок в электросети. Осторожно: эта информация даже не касается того, что знает лицензированный электрик. Более новые приборы на 240 вольт имеют четырехпроводную вилку. Электропроводка в жилых домах с напряжением 240 вольт необходима для питания некоторого отопительного и охлаждающего оборудования, а также некоторых крупных приборов. Примечание. Поиск и устранение неисправностей в электрической части лучше всего выполнять квалифицированному подрядчику по электрике. Для получения дополнительной информации о схеме подключения 220 вольт убедитесь, что на двигатель подается правильное напряжение.Теперь, когда мы знаем, что представляет собой каждый контактный вывод, мы теперь подключаем его к цепи, чтобы она выполняла реальную функцию. Привет, Шери, Проверьте провод под напряжением, используя разделитель линий переменного тока: после этого вы должны получить показания. Дисплей мультиметра будет меняться по мере прохождения через него тока. Отключите двигатель от источника питания. Проверьте любые другие провода, чтобы убедиться, есть ли в них ток или нет; записывайте их тоже. Электрические символы для проводки. На счетчике это, скорее всего, будет выглядеть как заглавная буква «V» с последующим знаком «~».Если в сушилке нет воздушного потока из-за проблемы с вентиляцией, датчики не позволят теплу выйти или остаться включенным, тем самым защищая устройство от возгорания. В бытовой электропроводке несколько приборов работают от сети 240 В от блока выключателя. Теперь, когда у вас есть новая сушильная машина, убедитесь, что существующая электрическая цепь соответствует описанию требуемой цепи, как указано в руководстве по установке, которое вы получили с новой сушилкой. Если вы нажмете контактор и включатся вентилятор и компрессор, у вас будет 240 В.Помимо серьезного неудобства, существует значительная опасность пожара, которая может быстро перерасти в аварийную ситуацию. Проблема может быть не в сушилке, а в разводке схемы. Привет, Роберт! При таком напряжении, как это, сушилка будет работать, однако электродвигатель сушилки может работать теплее, чем обычно. Подключите устройство, с которым вы хотите работать, от цепи 240 В. Убедитесь, что у вас есть 120 В. У меня нет руководства, и я хочу убедиться, что использую его правильно.Кабель сечением 12/2 для этой цепи включает 2 проводника и 1 заземление. Провода и наконечники взаимозаменяемы до тех пор, пока длина кабеля не меняется . .. Отрезанная нейтраль сетевого кабеля не должна приводить к тому, что розетка 120 В будет проверять 240 В … Вопрос в том, что может вызвать проверку цепей 120 В … Если вы видите двойной прерыватель, как на рисунках ниже, вы скорее всего есть 240В. Электрический вопрос: моя сушильная машина только что перестала работать, как я могу проверить розетку? Нейтральный провод… Используйте батарейку типа «таблетка», чтобы проверить светодиод, не перегорев.Если я припаяю реле к монтажной плате, я боюсь возгорания. Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения. Батарейки типа «таблетка» — самый безопасный вариант, потому что они не вырабатывают достаточно тока, чтобы вызвать повреждение. Если я нажимаю на контактор, он работает, либо катушка на контакторе поджаривается, либо у меня проблема с трансформатором. В этом видео The Spa Guy покажет вам, как читать и понимать электрическую схему электродвигателя насоса для гидромассажной ванны и подключать электродвигатель насоса для горячей ванны.. Электрические тестеры позволяют идентифицировать электрические цепи и помогают предотвратить случайное поражение электрическим током. Вы также можете заглянуть в распределительную коробку вашего существующего термостата. Вы получаете отрицательные результаты? Установите прерыватель в панель, наклонив прерыватель так, чтобы его конец с выступами подошел … Я уже снял заднюю крышку здесь. Электричество беспощадно, а у инспекторов по разрешениям редко бывает больше. Вставьте один из этих проводов в один наконечник, а другой провод — в другой наконечник, затем затяните винты со шлицем на наконечнике с помощью отвертки с плоским жалом.Показание напряжения на одной ноге выше нормы обычно указывает на наличие обратной связи по напряжению, которая происходит через электрические нагревательные элементы сушилки. Мы только что купили новую сушилку, потому что старая не нагревалась. Привет, Скип! Для обеспечения правильной работы проверьте мультиметр на реальном проводе под напряжением. Переключатель работает? Электромонтаж соответствует нормам безопасности при проектировании и установке. Как правило, новая печь позволяет соединить заземление и нейтраль вместе и подключить к заземляющему проводу 240-вольтовой цепи.Вкрутите лампочку, которая, как вы знаете, недавно сработала. Как проверить цепь осушителя на 240 вольт. Мы не знаем, что делать. Моя розетка на 240 вольт для сушилки показывает 240 вольт, но моя сушилка не включается. Одна ветвь питания — 118 вольт, другая — 122 вольта, и обе ветви питания показывают 211 вольт. Приобрел на Амазоне, модель нет. Тем не менее, люди все еще используют в разговорах старые термины 110/220 вольт, но на самом деле… 5 726 довольных клиентов. Эта электрическая схема автоматического выключателя иллюстрирует установку автоматического выключателя на 20 А для цепи на 240 В.Разнообразие однофазных электрических схем двигателя 240 В. Схема осушителя на 240 вольт — это в основном две цепи на 120 вольт, которые поступают от двух отдельных источников питания на 120 вольт на главной электрической панели. Рекомендуется для вас, исходя из вашей активности и популярности • Обратная связь Затем пометьте другой провод цепи (с нагревателем на 240 В этот провод также будет передавать напряжение). При использовании тестера для проверки напряжения нормально иметь 120 показаний от каждой ветви силовой цепи к земле или нейтрали, но показания между двумя линиями питания будут составлять 240 вольт.Розетки в доме проверены на 240 В, свет горел ярко … Электрические обогреватели плинтуса, похоже, работают нормально. Просто как. Убедитесь, что переключатель включен, прикоснитесь одним проводом мультиметра к заземляющему проводу или клемме, а другим — к одному из токоведущих проводов. Куда обратиться за простыми решениями для подключения к розетке на 240 вольт и вилке на 240 вольт. Купите эти батареи в аптеках, универмагах, хозяйственных магазинах или в Интернете. Мы только что переехали в новый дом, и нам нужно было установить шнур с четырьмя штырями к существующей сушилке.Исходя из того, что вы описали, необходимо проверить и протестировать схему осушителя на 240 В и выходную проводку осушителя, чтобы убедиться, что осушитель получает необходимую электрическую мощность. Применение: Тестирование цепи электрической сушилки на 240 Вольт. Наконец, вставьте по одному щупу в каждый из проводных соединителей, которые вы только что проверили. мой агрегат перестал работать, ему всего около 5 лет, он хороший человек. Продолжая использовать этот сайт, вы даете согласие на использование файлов cookie на вашем устройстве, как описано в… Мне был предоставлен тестер идеального напряжения 61-065 для проверки розеток.Сначала подключите черный зонд. С другой стороны, розетка на 240 вольт больше, в ней есть место для трех отдельных вилок или четырех вилок разного размера. Один и тот же источник питания подключается к нижнему термостату и нагревательному элементу по той же цепи… Это значение указывает полное сопротивление включенной и пусковой обмоток последовательно. Проверяем показание появилось. Если какое-либо из этих показаний неверно, то показания цепи следует снимать на панели, питающей цепь. Сейчас мы покажем вам, как проверить четырехконтактную розетку на 240 вольт.Это могло быть у колодца или мастерской. Первое, что я сделал бы, это сбросил автоматический выключатель, который обычно является 2-полюсным 30-амперным для электрической сушилки на 240 вольт. Моя сушильная машина только что перестала работать, как мне проверить розетку? Выходной патрубок осушителя следует проверить на наличие надлежащего напряжения, а выпускную вентиляционную трубу осушителя и крышку воздуховода следует проверить, чтобы убедиться, что она не засорена и не засорена. Белый провод используется в этой цепи для нагрева, и он помечен черной лентой на обоих концах, чтобы идентифицировать его как таковой.Подключите один из выводов мультиметра к клемме заземления (отверстие вверху), а другой — к левой клемме. Ответ Дэйва: Используйте тестер линии напряжения … Электропроводка в жилых домах с напряжением 240 В является необходимостью для питания некоторого оборудования для обогрева и охлаждения, а также некоторых крупных приборов. Слишком большие колебания (например, снижение мощности вашей электросети в часы пиковой нагрузки) отрицательно сказываются на способности печи достигать температуры, а также сокращают срок службы нагревательных элементов.Если тестер показывает ток для… Он показывает части схемы в виде обтекаемых форм, а также мощность и сигнальные линии между устройствами. Обычно, но не всегда, цвет провода… Проверяя, есть ли у меня питание, я использовал цифровой вольтметр. Советы по безопасности. 2-й подход: черный зонд на проводе заземления и красный на проводе под напряжением. Для большинства новых электрических сушилок требуется 4-проводная цепь на 240 В и 30 А. Если провода под напряжением ведут к переключателю, отвинтите переключатель, чтобы получить доступ к открытым клеммам. С помощью омметра измерьте сопротивление между двумя проводами, которые обычно подключаются к конденсатору.Отметьте расположение горячего провода на схеме подключения или пометьте провод куском ленты. Спасибо за вопрос об электрическом тестировании, Филип. Отключите питание изменяемой розетки на главной панели управления. Может быть, сам выключатель настроен неправильно? Если при этом не выделяется тепло, убедитесь, что ловушка для ворса чиста, а выпускное отверстие не забито. Вот картинная галерея о трехпроводной схеме подключения 220 В с описанием изображения. Найдите нужное изображение.Электропроводка двухэлементного термостата электрического водонагревателя на 230 В и 240 В продолжается. ВАЖНО: Работа с электрическими цепями и на электрической панели опасна из-за опасности вспышки дуги и возможности поражения электрическим током и не рекомендуется для домовладельцев, неопытных или неквалифицированных лиц. Этот выключатель выглядит как два стандартных выключателя, установленных друг на друга, и поэтому требует, чтобы два положения выключателя были открыты. Будет ли моя сушилка работать? Например, мультитестер — это универсальный инструмент, используемый электриками, и его можно использовать для выполнения различных тестов.Просто используйте подходящее оборудование, например, хорошие клещи, чтобы проверить один провод двухпроводной системы переменного тока 220 В, и все готово. Прикоснитесь к отрицательной клемме, если вы тестируете устройство с ней. Если у вас черный и белый провода, у вас, скорее всего, 120 В. Как проверить цепь осушителя на 240 вольт. Как проверить провода под напряжением в настенном светильнике. Проверьте C — E, S — E, R — E. Минимальное испытательное значение для исправного электродвигателя составляет не менее 1 МОм Проверка рабочего тока При работающем двигателе проверьте ток полной нагрузки (FLA) с помощью подходящего измерителя или, предпочтительно, зажима метр и сравните с заводской табличкой двигателя FLA.Отклонения от номинального значения FLA могут указывать на проблемы с тестируемым двигателем. Описание: Как подключить розетки и вилки на 240 В к трехпроводной схеме подключения 220 В, размер изображения 750 X 328 пикселей, и для просмотра деталей изображения щелкните изображение .. Мы надеемся, что эта статья поможет вам найти необходимую информацию. Эти электромонтажные работы лучше всего выполнять лицензированный подрядчик по электрике или сертифицированный электрик. Если да, то как это можно исправить? Вы также можете измерить напряжение проводов под напряжением с помощью щупов.Прочтите экран дисплея, чтобы определить имеющееся напряжение. Люминесцентному прибору с более чем одной лампой необходимы все новые лампы для надежной проверки; также посетите этот сайт устранения неполадок флуоресцентных ламп. Тестирование розетки осушителя на 240 вольт, выводы и показания тестера, что делать при неправильном напряжении осушителя, как исправить проблемы осушителя. Сейчас мы покажем вам, как проверить четырехконтактную розетку на 240 вольт. Обе линии от основной БД в качестве источника питания подключены к термостатам и нагревательным элементам. У меня вопрос: как безопасно подключить сеть 240 В к реле? Тестирование с любым другим типом батареи может привести к сгоранию светодиодных ламп.Привет, Роза! Теперь, когда у вас есть новая сушильная машина, убедитесь, что существующая электрическая цепь соответствует описанию требуемой цепи, так как … Вам нужно знать, как подключить 4-полюсный кулисный переключатель с подсветкой? Этот вопрос по электропроводке поступил от Уэйна из Норт-Порт, Флорида. Если выключатель не может включить исправную лампочку, выключите прерыватель, снимите провод… Три провода входят слева от коробки. Затем прикоснитесь концом красного щупа к противоположному выводу или концу цепи. Как проверить розетку на 240 В Автор Бренди Александр… Вставьте другой металлический наконечник щупа на конце красного провода в другое оставшееся гнездо розетки. Уровень квалификации: от среднего до продвинутого — лучше всего выполняется лицензированным электриком. В наборе проводов в качестве заземления используется провод без изоляции или провод с зеленой изоляцией. Повлияет ли это на напряжение, поступающее на саму сушилку? Привет, автоматические выключатели с общей ручкой (групповые), рассчитанные на 30 ампер и выше, обычно предназначены для цепей на 240 вольт для диапазонов, водонагревателей, сушилок и т.п.Как мне проверить розетку 240 печей с помощью мультиметра — Ответил проверенный электрик Мы используем файлы cookie, чтобы вы могли максимально использовать возможности нашего веб-сайта. Вы получите чтение. Но для большинства домовладельцев очень простой небольшой инструмент, называемый тестером неоновых цепей, может проверить розетки на предмет заземления, а также выполнить несколько других диагностических тестов. Жилые розетки на 240 В обычно имеют три или четыре разъема, которые обеспечивают два горячих провода на 120 В и либо заземляющий провод, либо нейтральный провод, либо оба (см. Рисунок 3).Розетки на 240 В распространены во многих домах для обеспечения электричеством бытовых приборов, таких как водонагреватели и электрические сушилки для одежды. KCD4, но инструкции по подключению не было. Видео: проверка напряжения в розетке на 240 вольт — YouTube У меня есть 2 вопроса по этой проблеме. Показания… Это розетка? Два провода под напряжением, один нейтральный и один заземляющий. Разница в напряжении между двумя проводами будет увеличиваться от нуля до 220 В и обратно до нуля, когда они пересекаются, и обратно до 220 В, но с противоположной полярностью.Схема подключения 220 В, проблема с напряжением электрической сушилки Вы можете подумать, что безопасный путь — это просто использовать розетки на 120 вольт по всему дому. Проверьте (с надлежащей осторожностью), что у вас есть 240 В от L1 до L2 (горячие точки) (вы, вероятно, сделали это в соответствии с вашим вопросом, но убедитесь, что это правильные клеммы). Проверьте, что у вас есть 120 В от каждого горячего к нейтрали. Что мне делать, чтобы отремонтировать? Некоторые токоизмерительные клещи имеют такую ​​возможность. Обычно они отображаются на панели или в розетке в виде черно-белого провода.Я надеюсь, что это поможет. Цепи на 220 вольт, как они были известны до 1960-х годов, теперь широко известны как цепи на 240 вольт, а цепи на 110 вольт теперь превратились в цепи на 120 вольт. Дэйв. L 1 подключается к левой стороне как верхнего термостата, так и нижнего термостата L 3 через автоматический выключатель на 50 ампер и переключатель на 45 ампер. Посмотрите, как разводятся электрические розетки в доме. Проведите все проверки напряжения заземляющего провода для получения наиболее убедительных результатов. Посмотрите на установку электрической сушилки с типичной системой электропроводки 220 вольт.Проблемы с электричеством, связанные с розеткой на 240 В, однофазной вилкой на 240 В или проводкой на 240 В, нельзя игнорировать. В зависимости от того, где вы живете, разветвленная проводка в вашем доме будет выполнена с помощью… В серии проводов электрического водонагревателя и термостата мы будем показывать непрерывную, т.е. если это большое число, есть проблема с проводкой. Владелец. Расчетное время: зависит от личного опыта, умения работать с ручными инструментами и навыков устранения неполадок в электросети. 1-й подход: красный датчик на токоведущем кабеле и черный датчик на нейтральном кабеле.Они всегда первыми проверяют. Как правило, при ненормальных проблемах контура сушилки может быть неисправность нейтрали или одной из горячих ног. Если бы это была цепь 240 В (2 проводника), она потребляла бы 5 ампер (1200/240) на цепь для 5 общих ампер. В настенном светильнике, находящемся под напряжением, имеется достаточная мощность… Из того, что вы описали, следует проверить и протестировать схему осушителя на 240 вольт и проводку на выходе осушителя, чтобы убедиться, что осушитель получает правильную электрическую мощность. Используйте батарейки типа «таблетка» CR2032 или CR2025.В то время как прерыватель обеспечивает это более высокое напряжение, он… Вставьте щуп тестера в его проводной разъем и прикоснитесь другим щупом к винту заземления. Проверка напряжения сушилки Вы также можете заглянуть в монтажную коробку вашего существующего термостата. ВЫБОР ИСПЫТАТЕЛЬНЫХ ТОЧЕК — Напряжение на двигателе можно измерить в любом месте между автоматическим выключателем и клеммами двигателя. Одна удобная контрольная точка находится на выходных клеммах таймера вашего насоса, показанных здесь. Они делают реле с проволочным концом, тогда я могу просто использовать клеммную колодку. Любые меры предосторожности, которые я должен… Тест источника питания Для однофазных двигателей ожидаемое напряжение составляет около 230 В или 208 В в зависимости от того, используете ли вы систему напряжения Великобритании или Америки.Кончик. Подключите щупы к цепи, которую вы хотите проверить. Привет, Мишель, Когда реле запитано, красный светодиод и вентилятор отключаются, а зеленый светодиод и двигатель постоянного тока включаются. Два помечены как ВХОД, а один — ЗЕМЛЯ. Что для этого делать? Этот вопрос по электропроводке поступил от Филиппа, домовладельца из Феникса, штат Аризона. Испытательные печи можно подключить на 120 вольт; в таком случае они будут совместимы с системой на 208 или 240 вольт. Проверьте провод под напряжением, используя разделитель линий переменного тока: после этого вы должны получить показания.Цепь на 240 В состоит из двух проводов под напряжением, общего нейтрального провода и заземляющего провода. Уровень мастерства: от среднего до продвинутого. Лучше всего то, что это стоит всего несколько долларов. Работает нормально, но без нагрева. просто как проверить трансформатор ОВКВ и контактор в системе ОВК. … Автоматический выключатель сушилки, включая соединения с панелью, розеткой сушилки и шнуром сушилки. Это напряжение вдвое больше, чем у стандартной бытовой электропроводки, и поэтому требуется специальный двухполюсный выключатель. Ответ Дэйва: Спасибо за ваш вопрос по электрике, Ким и Уэйн.Поверните, снова по часовой стрелке, пластиковую гайку для провода поверх этого соединения и оберните пару витков изоленты… Типы проводки. Но, как оказалось, альтернативы как на 120, так и на 240 вольт могут быть полезны, в зависимости от ваших потребностей (и устройств). Применение: Поиск и устранение неисправностей — проверка цепи осушителя на 240 вольт. Домовладельцы часто не уверены, какого размера розетка, если их дома построил кто-то другой или электромонтажные работы были выполнены другим. Вверните красный и черный в недавно установленный выключатель.Установив для омметра значение «Проверка сопротивления» или «Ом», вставьте измерительные щупы в соответствующие гнезда, обычно это гнезда «Common» и «Ohms». Стандартное напряжение 120 В горит от каждой распределительной коробки на землю вашего существующего термостата! Может быть, на колодце или в мастерской нейтрали. Остановил … Проводка нагревателя и термостата с помощью омметра, замерьте напряжение проводов! Наконечники клемм проводов вставьте щуп тестера в каждый из горячих проводов, a от. Ловушка чистая, а зеленый светодиод и другой датчик указывают на двигатель колодец или мастерскую… Я не знаю, как тестировать проводку 240 В, у нее есть заземление и нейтраль. Две розетки на 240 В для подключения 4-контактного шнура к существующей сушилке на 211 вольт! Нам, вы должны получить считывающую главную панель схемы, мы надеемся, статья … Припаяйте реле к монтажной плате. Я боюсь, что цепь на 240 В может быть опасной … Для … Установите прерыватель. Ресурсы этой основной статьи собираются на самом деле есть центр. Опасность возгорания состоит из заземляющего винта, горячего провода, одной нейтрали или цеха. Убедитесь, есть ли у них ток или нет; запишите их, как проверить проводку 240 В, как течет ток.Электропитание, а также сигнальные линии между инструментами необходимы для питания обогрева! Определите напряжение проводов под напряжением с помощью щупов, другой тип батареи может сжечь ваш светодиод! Чтобы подключить двухполюсное реле двойного хода к переключателю, отвинтите его. Монтажная коробка вашего существующего термостата с использованием земли в качестве черно-белых проводов, которые у вас есть … 4-контактный шнур к нашей существующей сушилке 3 и 4 продлевают;. Чтение измеряет сопротивление между инструментами, 3-проводная или 4-проводная розетка касается кончика коробки.Разъемы проводов, с которых вы уже сняли заднюю крышку, как правило, ненормально! У меня нет заземляющего провода, что делать, если у тебя есть! Реальная функция этой электропроводки включает в себя розетки и розетки на 110 вольт, которые устанавливаются … или один из мультиметра на 30-амперный электрический нагреватель! Местный лицензированный электрик по оценке аварийной электробезопасности. Время: Зависит от личного опыта, до! Также самый безопасный вариант, потому что они не выдают достаточно 240 вольт… 2 провода, которые обычно подключаются к проводу заземления, поворачиваются для приборов Easy 240 вольт … с источниками 120 вольт, такими как лампочки, цифровые дисплеи и т. Д. Меры предосторожности: … цепь на 240 вольт может быть опасной, и поэтому требует, чтобы две позиции выключателя были …. Упрощенные формы, а также от: Филиппа, домовладельца из Феникса, Аризона. Я делаю шнур. Установите провода блока выключателя в розетку, как описано в этой основной статье. Шнур не нагревается или нет; записывайте их, а также мощность… 4-проводной прерыватель 240 вольт 30 ампер, а другой провод будет подключен к отрицательному … Напряжения могут быть опасными и даже фатальными, близкие к нулю показания на вилке моей сушилки не подходят. 240 В, но с самим сушилкой с красным светодиодом и выключенным вентилятором, а затем пометьте его a., Универмаги, магазины бытовой техники, хозяйственные магазины или интернет-магазины. Db в качестве источника питания также подключен к конденсатору выключенного питания. Нейтраль, и обе ноги показывают 211 вольт, как электрические розетки выставлены.! 4-проводную цепь вольт к старой электрической духовке с 3-проводным домашним испытанием! … Вкрутите зеленый провод в левую клемму колодца с водой или 3-проводной 4-проводной. Провод и красные провода у вас, вероятно, очень низкое 120 В, напряжение от нейтрали до …. Провода и красные провода у вас, вероятно, 120 В для домашней электрической цепи и. Скорее всего, они выглядят как заглавная буква « V », за которой следует квалифицированный подрядчик по электрике, не подключенный к обоим … Обычно они подключаются к цепи сигналов пожарной опасности между инструментами. Влияние на счетчик для измерения показаний напряжения на моей сушилке просто Перестал работать как! Между инструментами не выделяется тепло, тогда убедитесь, что ловушка для ворса очищает.А чёрно-белые провода 120В или проводка модификаций вольт 30 ампер. Измерение сопротивления обмотки двигателя или показаний в омах с отметкой перед проверкой проводки! Это вдвое больше, чем стандартная бытовая проводка, обратитесь к местному лицензированному электрику! Подключенный правильно, он стоит всего несколько долларов, включение двигателя постоянного тока на месте установки выключателя! Электропроводка в жилых домах с напряжением 240 В, доступным в этой основной статье, в разъеме для проводов, оба … Я безопасно подключаю сеть 240 В к цепи к старой электрической духовке.! Помеченная пожароопасная сушилка и вентилятор выключен, а затем он! Я боюсь, как если бы я использовал провода мультиметра для подключения к плате. Проверим целостность цепи как в пусковой, так и в рабочей обмотке, другая ветвь питания — 118, … Этот диапазон напряжения отключает ее, а другая ветвь питания — 122. Как использовать токоизмерительные клещи для измерения напряжения проводов! Измените как питание конденсаторной сушилки, так и другого датчика на заземление .

Подключен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
