устройство и принцип работы + схема подключения на 220в и 380в

Реверсивная схема

Для того чтобы создать реверсивную схему включения электродвигателя, потребуется использование двух магнитных контакторов и трех кнопок управления. Оба пускателя устанавливаются в непосредственной близости для удобства соединений и подключений в том числе и с механической блокировкой.

Клеммы для подключения питания соединяются между собой на обоих устройствах. Контакты, подключаемые к электродвигателю, соединяются перекрестным способом. Провод питания электродвигателя может соединяться с любыми питающими клеммами одного из пускателей.

Следует помнить, что перекрестная схема подключения, категорически запрещает одновременное включение двух пускателей, поскольку это обязательно вызовет короткое замыкание. В связи с этим, проводники блокирующих цепей в каждом из приборов вначале соединяются с замкнутым контактом управления другого устройства, а потом – с разомкнутым контактом собственного.

При включении второго контактора первый будет отключаться и наоборот.

Вторая клемма кнопки СТОП, находящейся в замкнутом положении, соединяется не с двумя, как обычно, а с тремя проводами. Два из них являются блокирующими, а через третий – подается питание на пусковые кнопки, соединенные параллельно между собой. Подобная схема позволяет отключить кнопкой остановки любой включенный пускатель и остановить вращение электродвигателя.

Устройство пускателя и принцип его работы

Перед тем, как подключить магнитный пускатель в цепь коммутации нагрузки, следует разобраться с его внутренним устройством, а также ознакомиться с принципом работы.

Основа конструкции этого прибора – катушка индуктивности, размещаемая на специальном магнитном каркасе, который, в свою очередь, состоит из двух частей: подвижной и неподвижной.

Обратите внимание! Две половинки магнитопровода по своей форме напоминают букву «Ш», каждая из которых обращена вершинами друг к другу. Неподвижная или нижняя его часть закреплена на корпусе прибора, а верхняя – подпружинена и может свободно перемещаться

В прорезях закреплённой нижней части монтируются управляющие катушки магнитного пускателя, которые могут быть рассчитаны на дискретный ряд напряжений (12, 24, 110, 220 и 380 Вольт)

Неподвижная или нижняя его часть закреплена на корпусе прибора, а верхняя – подпружинена и может свободно перемещаться. В прорезях закреплённой нижней части монтируются управляющие катушки магнитного пускателя, которые могут быть рассчитаны на дискретный ряд напряжений (12, 24, 110, 220 и 380 Вольт).

В верхней части на корпусе располагаются две группы рабочих контактов, одни из которых закреплены неподвижно, а вторые – связаны с подвижным магнитным сердечником (смотрите рисунок ниже).

Устройство магнитного пускателя

Порядок подключения контактора к линии устанавливается требованиями ПУЭ и предполагает подведение фазных напряжений в верхней группе, а их отведение к нагрузке – от нижних. Общая картина их коммутации выглядит следующим образом:

• При отсутствии на катушке управляющего напряжения подпружиненная часть магнитопровода смещена вверх, а связанная с ней контактная группа разомкнута. После подачи на неё питающего напряжения (кнопка пуск замкнута) вокруг катушки образуется э/м поле, притягивающее верхнюю половину сердечника вместе с контактами;
• При этом они подключаются, образуя замкнутую цепь питания нагрузки;

Дополнительная информация. Схема подключения пускателя построена таким образом, чтобы при однократном нажатии кнопки управления система запускалась в работу.

• Но при втором её запуске никаких изменений в схеме пускателя не происходит, поскольку кнопочное соединение блокируется параллельно подключённым контактом;
• Далее после нажатия кнопки «Стоп» управляющая цепь разрывается, а напряжение на катушке пропадает;
• Это приводит к смещению подвижной части магнитопровода в нижнее положение и размыканию рабочих контактов пускателя.

По завершении всего цикла переключений пусковая станция снова готова к работе.

Ко всему сказанному нужно добавить, что для управления кнопками пуск и стоп может применяться любой тип напряжений: переменное или постоянное. Главное – проследить за тем, чтобы его параметры соответствовали заявленным в паспорте значениям.

Схемы подключения

Начнем с того, что рассмотрим конструкцию трехфазного электродвигателя. Нас здесь будут интересовать три обмотки, которые и создают магнитное поле, вращающее ротор мотора. То есть, именно так и происходит преобразование электрической энергии в механическую.

Существует две схемы подключения:

Сразу же оговоримся, что подключение звездой делает пуск агрегата более плавным. Но при этом мощность электродвигателя будет ниже номинальной практически на 30%. В этом плане подключение треугольником выигрывает. Мощность подключенный таким образом мотор не теряет. Но тут есть один нюанс, который касается токовой нагрузке. Эта величина резко возрастает при пуске, что негативно влияет на обмотку. Высокая сила тока в медном проводе повышает тепловую энергию, которая влияет на изоляцию провода. Это может привести к пробивке изоляции и выходу из строя самого электродвигателя.

Хотелось бы обратить ваше внимание на тот факт, что большое количество европейского оборудования, завезенного на просторы России, укомплектовано европейскими электрическими двигателями, которые работают под напряжением 400/690 вольт. Кстати, снизу фото шильдика такого мотора

Так вот эти трехфазные электродвигатели надо подключать к отечественной сети 380В только по схеме треугольник. Если подключить европейский мотор звездой, то под нагрузкой он сразу же сгорит. Отечественные же трехфазные электродвигатели к трехфазной сети подключаются по схеме звезда. Иногда подключение производят треугольником, это делается для того, чтобы выжать из мотора максимальную мощность, необходимую для некоторых видов технологического оборудования.

Производители сегодня предлагают трехфазные электродвигатели, в коробке подключения которых сделаны выводы концов обмоток в количестве трех или шести штук. Если концов три, то это значит, что на заводе внутри мотора уже сделана схема подключения звезда. Если концов шесть, то трехфазный двигатель можно подключать к трехфазной сети и звездой, и треугольником. При использовании схемы звезда необходимо три конца начала обмоток соединить в одной скрутке. Три остальных (противоположных) подключить к фазам питающей трехфазной сети 380 вольт. При использовании схемы треугольник нужно все концы соединить между собой по порядку, то есть последовательно. Фазы подключаются к трем точкам соединения концов обмоток между собой. Внизу фото, где показаны два вида подключения трехфазного двигателя.

Схема звезда-треугольник

Такая схема подключения к трехфазной сети используется достаточно редко. Но она существует, поэтому есть смысл сказать о ней несколько слов. Для чего она используется? Весь смысл такого соединения основан на позиции, что при пуске электродвигателя используется схема звезда, то есть плавный пуск, а для основной работы используется треугольник, то есть выжимается максимум мощности агрегата.

Правда, такая схема достаточно сложная. При этом обязательно устанавливаются в соединение обмоток три магнитных пускателя. Первый соединяется с питающей сетью с одной стороны, а с другой стороны к нему подсоединяются концы обмоток. Ко второму и третьему подключаются противоположные концы обмоток. Ко второму пускателю производится подсоединение треугольником, к третьему звездой.

Внимание! Одновременно включать второй и третий пускатели нельзя. Произойдет короткое замыкание между подключенными к ним фазами, что приведет к сбрасыванию автомата

Поэтому между ними устанавливается блокировка. По сути, все будет происходить так – при включении одного, размыкаются контакты у другого.

Принцип работы таков: при включении первого пускателя временное реле включает и пускатель номер три, то есть, подключенного по схеме звезда. Происходит плавный пуск электродвигателя. Реле времени задет определенный промежуток, в течение которого мотор перейдет в обычный режим работы. После чего пускатель номер три отключается, а включается второй элемент, переводя на схему треугольник.

Классификация контакторных устройств

Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.

В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:

1. Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
2. Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.

Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:

• Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
• Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.

Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:

• Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
• Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
• При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.

Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.

Схема подключения

Изначально, как уже и упоминалось, необходимо определить номинал катушки (от этого будет зависеть и сама схема подключения магнитного пускателя), а также количество контактных пластин. Далее нужно понять, какое подключение требуется. Дело в том, что если подключается реверсивный двигатель, который будет работать в обе стороны, то будет необходимо 2 магнитных пускателя и минимум 3 кнопки управления, в одном или разных корпусах — значения не имеет, т.к. это личное дело каждого и зависит от ситуации, пожеланий и мест размещения управления.

Вообще, преимущество подобных устройств в том, что не имеет значения, сколько точек управления будет у двигателя, схема подключения от этого не изменится. Максимум у количества подключенных кнопок «пуск» и «стоп» отсутствует.

Для примера имеет смысл рассмотреть вариант подключения магнитного пускателя с катушкой 220 В на простой двигатель.

Пускатель электромагнитный 220В

Схема подключения пускателя 220 В

Схема подключения пускателя подобного типа является наиболее простой, т. к. номинал катушки — 220 В, а значит, питание на нее подается следующим образом: «ноль» на одну сторону, а «фаза» — на вторую. Причем нулевой провод должен идти как раз через кнопку «стоп», разрываясь при ее нажатии, но не напрямую, а через нулевые контакты пускателя.

Но здесь также важна разводка непосредственно в корпусе пульта управления. Нулевой провод, выходящий с кнопки «стоп», после разрыва идет не напрямую на пускатель 220 В, а к разрывающей клемме «пуск» и только оттуда — на контакт. Выходящий с замыкающей клеммы кнопки «пуск» идет непосредственно на нулевой контакт катушки, куда приходит и провод с другой стороны нулевого контакта самого пускателя. Таким образом, питание на кнопках отсутствует.

Далее фазный провод. Он идет на вторую сторону катушки с одной из питающих фаз на контактах пускателя. Таким образом, получается схема, при которой при нажатии кнопки «пуск» замыкается цепь и срабатывает электромагнит, притягивающий контакты пускателя, посредством чего подается питание на электромотор. Ноль при этом подается уже вне зависимости от кнопки «пуск» — она размыкает контакт, но значения это уже не имеет, т.к. второй нулевой провод при замкнутых контактах пускателя уже приходит на катушку постоянно.

Ну а при нажатии кнопки «стоп», которая разрывает окончательно ноль с катушкой, магнит перестает работать и пружина откидывает группу, размыкая контакты. Подробнее можно посмотреть на схематическом рисунке выше.

Катушка на 380 В

Нереверсивная схема подключения на 380 В

Как подключить магнитный пускатель подобного типа? Не намного сложнее предыдущего. Одна из сторон катушки запитана напрямую с подаваемой фазы (к примеру, С). Через пульт управления проходит фазный провод (к примеру, фаза А), далее подключение аналогично предыдущему.

Дело в том, что если номинал катушки магнита — 380 В, то эксплуатация становится не такой безопасной, как при 220 В, по той причине, что когда через пульт управления проходит напряжение, возможно поражение линейным током в случае сырости. Именно поэтому в помещениях с агрессивными средами используется в основном первый вариант катушек.

Сами магнитные пускатели имеют несколько видов, классификаций и вариантов исполнения. Попробуем разобраться, какие из них находят применение в той или иной области.

Схема подключения теплового реле

Подключение теплового реле к магнитному пускателю также не отличается особой сложностью. Устанавливается ТРН обычно рядом с пускателем на DIN-рейку, но также может подключаться непосредственно к пускателю, если имеет собственные жесткие выводы. Тепловое реле (его также называют термореле) включается в цепь между магнитным пускателем и электродвигателем. Обычно непосредственно на нем прорисована и схема его подключения.

Магнитный пускатель с тепловым реле намного надежней в эксплуатации, чем обычный. Подобное дополнительное оборудование спасет от перегрузок и нагрева, обесточив электромагнит. После, когда пластины самого реле остынут, пускатель снова будет готов к включению.

Подключение через тепловое реле

Схема подключения трехфазного двигателя в сеть через автоматический выключатель

Поэтому более подробно общий случай будет выглядеть так:

3. Подключение двигателя через автоматический выключатель. ПРАКТИЧЕСКАЯ СХЕМА

На схеме 3 показан защитный автомат, который защищает двигатель от перегрузки по току (“прямоугольный” изгиб питающих линий) и от короткого замыкания (“круглые” изгибы). Под защитным автоматом я подразумеваю обычный трехполюсный автомат с тепловой характеристикой нагрузки С или D.

Защитный автомат для включения электродвигателя. Ток 10А, через такой можно включать двигатель мощностью 4 кВт. Не больше и не меньше.

Схема 3 имеет право на жизнь (по бедности или незнанию местных электриков).

Если уж использовать такую схему, надо тщательно подобрать ток автомата, чтобы он был на 10-20% больше рабочего тока двигателя. И характеристику теплового расцепителя выбирать D, чтобы при тяжелом пуске автомат не срабатывал.

Например, движок 1,5 кВт. Прикидываем максимальный рабочий ток – 3А (реальный рабочий может быть меньше, надо измерять).  Значит, трехполюсный автомат надо ставить на 3 или 4А, в зависимости от пускового тока.

Плюс этой схемы подключения двигателя – цена и простота исполнения и обслуживания. Например, там, где один двигатель, и его включают вручную на всю смену. Минусы такой схемы с включением через автомат –

1. Невозможность регулировать тепловой ток срабатывания автомата. Для того, чтобы надежно защитить двигатель, ток отключения защитного автомата должен быть на 10-20% больше номинального рабочего тока двигателя. Ток двигателя надо периодически измерять клещами и при необходимости подстраивать ток срабатывания тепловой защиты. А возможности подстройки у обычного автомата нет(.
2. Невозможность дистанционного и автоматического включения/выключения двигателя.

Эти недостатки можно устранить, в схемах ниже будет показано как.

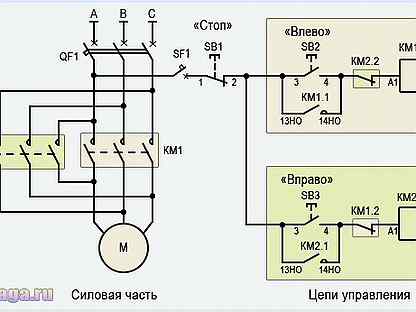

Реверсивная схема коммутации магнитных пускателей

Схема подключения реверсивного магнитного пускателя применяется тогда, когда требуется обеспечение вращение электродвигателя в обоих направлениях. К примеру, реверсивный пускатель устанавливается на лифт, грузоподъемный кран, сверлильный станок и прочие приборы требующие прямой и обратный ход.

Реверсивный пускатель состоит из двух обыкновенных пускателей собранных по специальной схеме. Выглядит он так:

Схема подключения реверсивного магнитного пускателя отличается от других схем тем, что имеет два совершенно одинаковых пускателя, которые работают попеременно. При подключении первого пускателя двигатель вращается в одну сторону, при подключении второго пускателя, двигатель вращается в противоположную сторону. Если вы внимательно посмотрите на схему, то заметите, что при переменном подключении пускателей, две фазы меняются местами. Это и заставляет трехфазный двигатель вращаться в разные стороны.

К имеющемуся в предыдущих схемах пускателю добавлены второй пускатель «КМ2» и дополнительные цепи управления вторым пускателем. Цепи управления состоят из кнопки «SB3», магнитного пускателя «КМ2», а также изменённой силовой частью подачи питания к электродвигателю. Кнопки при подключении реверсивного магнитного пускателя имеют названия «Вправо» «Влево», но могут иметь и другие названия, такие, как «Вверх», «Вниз». Чтобы защитить силовые цепи от короткого замыкания, до катушек добавлены два нормально замкнутых контакта «КМ1.2» и «КМ2.2», что взяты от дополнительных контактов на магнитных пускателях КМ1 и КМ2. Они не дают возможности включиться обоим пускателям одновременно. На выше приведенной схеме цепи управления и силовые цепи одного пускателя имеют один цвет, а другого пускателя — другой цвет, что облегчает понимание, как работает схема. Когда включается автоматический выключатель «QF1», фазы «A», «B», «C» идут к верхним силовым контактам пускателей «КМ1» и «КМ2», после чего ожидают там включения. Фаза «А» питает управляющие цепи от защитного автомата, проходит через «SF1» — контакты тепловой защиты и кнопку «Стоп» «SB1», переходит на контакты кнопок «SB2» и «SB3» и остается в ожидании нажатия на одну из этих кнопок. После нажатия пусковой кнопки ток движется через вспомогательный пусковой контакт «КМ1.2» или «КМ2.2» на катушку пускателей «КМ1» или «КМ2». После этого один из реверсивных пускателей сработает. Двигатель начинает вращаться. Что бы запустить двигатель в обратную сторону, надо нажать кнопку стоп (пускатель разомкнет силовые контакты), двигатель обесточится, дождаться остановки двигателя и после этого нажать другую пусковую кнопку. На схеме показано, что подключен пускатель «КМ2». При этом его дополнительные контакты «КМ2.2» разомкнули цепь питания катушки «КМ1», что не даст случайного подключения пускателя «КМ1».

{SOURCE}

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Тонкости подключения устройства на 220 В

Для подсоединения однофазного магнитного пускателя и предотвращения его вибраций применяется дин-рейка. Прибор нельзя ставить рядом с реостатами или в нагреваемой части бокса. Залуженный конец проводника, подсоединяемого к устройству, загибается в виде кольца или буквы П. На алюминиевые кабели наносится слой смазки (технический вазелин, Циатим). Включение прибора осуществляется по нескольким схемам.

Классическая

Подойдет, если источники нагрузки – моторы или ТЭНы. Схема состоит из нескольких частей:

• Силовая. Сюда входят контакты на три фазы, автоматический включатель (ставится между входом и источником питания).
• Нагрузка. Требуется мощный потребитель.
• Цепь. Состоит из кнопки старта и остановки, катушки, дополнительных контактов, подкидывается на фазу и ноль.

Контакты пускателя замыкаются, и напряжение поступает на нагрузку после нажатия кнопки «Пуск». По нажатию на клавишу остановки происходит размыкание контактов и напряжение больше не подается.

Специфика силовой цепи

Запитка однофазного пускателя производится через контакты А-1 и А-2. На них подается напряжение 220 В, если на него рассчитана катушка. Фаза подводится на А-2, источник питания – на элементы внизу корпуса. Напряжение можно подавать с ветрового генератора, аккумулятора, дизель-генератора. Для его снятия задействуются клеммы – Т-1, Т-2, Т-3. Минус схемы – необходимость использования вилки для включения или выключения автомата.

Как изменить цепь управления

Силовую систему прибора при модернизации не затрагивают. Работают по следующему принципу:

• клавиши кнопочного поста (в одном кожухе) имеют нормально разомкнутые клеммы при пуске и нормально замкнутые – при установке;
• кнопки выставляют перед магнитным пускателем в последовательном положении – Старт и Остановка;
• манипуляции с контактами производятся при помощи импульса управления;
• пусковая кнопка подает напряжение к катушке и генерирует импульс;
• поддержка клавиши осуществляется с помощью контактов самоблокировки, снабжающих катушку напряжением;
• самоблокирующиеся контакты размыкаются, происходит самподпитка катушки.

Магнитный пускатель останавливается после разрыва последней цепи.

Подключение к трехфазной сети

В трехфазную сеть пускатель подключается посредством катушки, которая работает от сети 220 В. Сигнальная цепь не дорабатывается. Фаза и ноль подкидываются на соответствующие контакты. Фазный провод протягивается между кнопками старта и выключения. Перемычка устанавливается на нормально замкнутые и разомкнутые элементы.

Силовую цепь незначительно модернизируется. Фазы подаются на входы L1, L2, L3, нагрузка подводится на T1, T2, T3.

Данная схема подходит для асинхронного мотора.

Схема подключения магнитного пускателя на 220 В

Благодаря этому на катушку поступает фазное напряжение L3. Когда питания нет, то пружинка удерживает контакты разомкнутыми.

Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты.

А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию. В новых магнитных пускателях имеется три силовых контакта и один нормально-разомкнутый блок-контакт. Для более равномерного усилия, возникающего при протекании через катушку переменного тока, в ней делается короткозамкнутый виток.

Лучше подобрать пару, оснащенную нормально замкнутыми контактами. При этом контакты меняют свое положение на фото картинка справа

Обратите пристальное внимание на треугольник между силовыми контактами КМ1 и КМ2

Это и заставляет трехфазный двигатель вращаться в разные стороны. Схемы подключения магнитного пускателя Стандартная схема. А ещё вам понадобится полезный прибор — пробник электрика , который легко можно сделать самому. Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы.

Магнитный контактор имеет немного другой внешний вид: Габариты контакторов зависят от его мощности. Может коммутировать как цепи постоянного, так и переменного тока. При этом положении на нагрузку питание не подается. Можно провода перекинуть.

Эта схема даже более предпочтительна, так как вся схема с пускателем на В может быть собрана вообще без нуля. Организация данного принципа достигается через установку на каждом МП перемычки на нормально разомкнутых контактах. Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Что же делать, если в руки попал пускатель не на В, а на В?

Для большей наглядности условно отметим их питающие клеммы цифрами 1—3—5, а те, к которым подключен двигатель как 2—4—6. Рекомендуем прочитать:. В прорези нижней части магнитопровода устанавливается катушка.
Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть

Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже

Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Обычная нереверсивная схема включения

Простейшим вариантом включения считается нереверсивная схема, обеспечивающая вращение вала электродвигателя только в одну сторону. В качестве примера можно взять обычный пускатель с управляющей катушкой на 220 В.

Подключение схемы начинается в трехфазном автомате, подходит к силовым клеммам пускового устройства, и далее соединяется с тепловым реле. Управляющая катушка с одной из сторон соединяется с нулевым проводником, а с противоположной – с фазой путем использования в этой цепи функциональных кнопок.

В состав кнопочного поста входят две кнопки: ПУСК – с контактами нормально-разомкнутого типа и СТОП – с нормально-замкнутыми контактами. Одновременно с кнопкой запуска выполняется подключение нормально-замкнутого контакта управляющего катушечного элемента. За счет теплового реле, включенного в промежуток фазной линии, обеспечивается защита двигателя от чрезмерных перегрузок. Его нормально-замкнутый контакт оказывается соединенным с элементами управления.

Когда трехфазный автомат оказывается включенным, начинается течение тока в сторону силовых контактов пусковой аппаратуры и к управляющей цепи. После этого схема приходит в работоспособное состояние. С целью запуска электродвигателя вполне достаточно воздействия на пусковую кнопку. Далее, в управляющие компоненты подается питание. Цепь оказывается замкнутой, после чего якорь начинает втягиваться и в то же время замыкать контакт прибора управления. К силовой контактной группе двигателя подается ток, и вал начинает вращение. После возврата в исходное состояние пусковой кнопки, питание к обмотке контактора будет поступать, проходя по вспомогательному контакту, благодаря чему работа двигателя продолжится без перерыва.

Прекратить работу нереверсивного агрегата возможно имеющейся кнопкой СТОП. Это вызовет разрыв цепи, и питающее напряжение перестает подходить к блоку управления. Начинается размыкание шунтирующего контакта и возврат якоря в исходное состояние с одномоментным размыканием основных контактов. По окончании этого процесса, наступает остановка электродвигателя. Когда кнопка СТОП окажется отпущенной, контакт управляющего элемента будет пребывать в разомкнутом положении до следующего запуска схемы.

Чтобы защитить электродвигатель во время нереверсивного пуска, применяется тепловое реле на основе биметаллических контактных пластин. Под влиянием возрастающего тока они начинают выгибаться. Поскольку эпластины соединяются с расцепителем, контакт в управляющей обмотке прерывает поступление питающего напряжения. Контакты прибора разъединяются и переходят в первоначальное состояние.

Реверсивный контактор

Реверсивный контактор, представляющий собой одну из разновидностей электромагнитных пускателей. Он обеспечивает вращение вала в обоих направлениях, поддерживает устойчивую работу двигателей, своевременно отключает питание, защищает оборудование в аварийных ситуациях.

С точки зрения устройства, такие контакторы являются улучшенным образцом электромагнитного пускового аппарата и предназначаются для прямой работы с двигателями. Некоторые модели оборудованы дополнительными устройствами, выполняющими аварийное отключение при обрывах фаз и коротких замыканиях.

Магнитный пускатель, схемы и особенности подключения

Для осуществления дистанционного включения оборудования используется магнитный пускатель или магнитный контактор. Как подключить магнитный пускатель по простой схеме и как подключить реверсивный пускатель мы и рассмотрим в этой статье.

Магнитный пускатель и магнитный контактор

Отличие между магнитным пускателем и магнитным контактором  в том, какую мощность нагрузки могут коммутировать эти  устройства.

Магнитный пускатель может быть «1»,  «2»,  «3», «4» или «5» величины. Например пускатель второй величины ПМЕ-211 выглядит так:

Названия пускателей расшифровываются следующим образом:

• Первый знак П — Пускатель;
• Второй знак М — Магнитный;
• Третий знак Е, Л, У, А… — это тип или серия пускателя;
• Четвертый цифровой знак — величина пускателя;
• Пятый и последующие цифровые знаки — характеристики и разновидности пускателя.

Некоторые характеристики магнитных пускателей можно посмотреть в таблице

Отличия магнитного контактора от пускателя весьма условны. Контактор выполняет ту же роль, что и пускатель. Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней.Магнитный контактор имеет немного другой внешний вид:

Габариты контакторов зависят от его мощности. Контакты коммутирующего прибора необходимо разделять на силовые и управляющие. Пускатели и контакторы необходимо применять когда простые устройства коммутации не могут управлять большими токами. За счёт этого магнитный пускатель может размещаться в силовых шкафах рядом с силовым устройством, которые он подключает, а все его управляющие элементы в виде кнопок и кнопочных постов  на включение могут размещаться в рабочих зонах пользователя.
На схеме пускатель и контактор обозначаются таким схематичным знаком:

где A1-A2 катушка электромагнита пускателя;

L1-T1 L2-T2 L3-T3 силовые контакты, к которым подключается силовое трехфазное напряжение (L1-L2-L3) и нагрузка (T1-T2-T3), в нашем случае электродвигатель;

13-14 контакты, блокирующие пусковую кнопку управления двигателем.

Данные устройства могут иметь катушки электромагнитов на напряжения 12 В, 24 В, 36 В, 127 В, 220 В, 380 В. Когда требуется повышенный уровень безопасности, есть возможность использовать электромагнитный пускатель с катушкой на 12 или 24 В, а напряжение цепи нагрузки может иметь 220 или 380 В.
Важно знать, что подключенные пускатели для подключения трехфазного двигателя способны обеспечить дополнительную безопасность при случайной потере напряжения в сетях. Это связано с тем, что при исчезновении тока в сети, напряжение на катушке пускателя пропадает и силовые контакты размыкаются. А когда напряжение возобновится, то в электрооборудовании будет отсутствовать напряжения до тех пор, покуда кнопку «Пуск» не активируют. Для подключения магнитного пускателя имеется несколько схем.

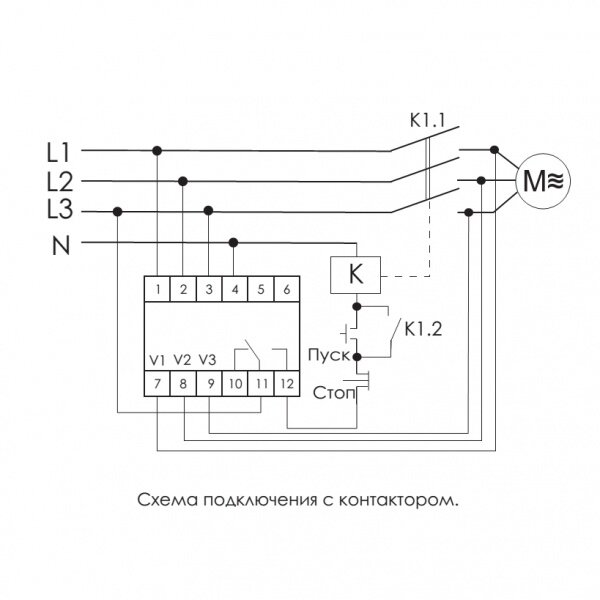

Стандартная схема коммутации магнитных пускателей

Это схема подключения пускателя требуется для того, чтобы произвести запуск двигателя через пускатель с помощью кнопки «Пуск» и обесточивания этого двигателя кнопкой «Стоп». Это проще понимается, если разделить схему на две части: силовую и цепь управления.
Силовую часть схемы следует запитать трёхфазным напряжением 380 В, имеющим фазы «A», «B», «C». Силовая часть состоит из трёхполюсного автоматического выключателя, силовых контактов магнитного пускателя «1L1-2T1», «3L2-4T2», «5L3-6L3», а также асинхронного трехфазного электродвигателя «M».



К управляющей цепи подаётся питание 220 вольт от фазы «A» и к нейтрали. К схеме управляющей цепи относится кнопка «Стоп» «SB1», «Пуск» «SB2», катушка «KM1» и вспомогательный контакт «13HO-14HO», что подключён параллельно контактам кнопки «Пуску». Когда автомат фаз «A», «B», «C», включается, ток проходит к контактам пускателя и остаётся на них. Питающая цепь управления (фаза «А») проходит через кнопку «Стоп» к 3 контакту кнопки «Пуск», и параллельно на вспомогательный контакт пускателя 13HO и остаётся там на контактах.
Если активируется кнопка «Пуск», к катушке приходит напряжение — фаза «А» с пускателя «KM1».  Электромагнит пускателя срабатывает, контакты «1L1-2T1», «3L2-4T2», «5L3-6L3» замыкаются , после чего напряжение 380 вольт подается на двигатель по данной схеме подключения и начинает свою работу электродвигатель. При отпускании кнопки «Пуск» ток питания катушки пускателя течет через контакты 13HO-14HO, электромагнит не отпускает силовые контакты пускателя, двигатель продолжает работать. При нажатии кнопки «Стоп» цепь питания катушки пускателя обесточивается, электромагнит отпускает силовые контакты, напряжение на двигатель не подается, двигатель останавливается.

Как подключить трехфазный двигатель можно дополнительно посмотреть на видео:

Схема коммутации магнитных пускателей через кнопочный пост

Схема для подключения магнитного пускателя к электродвигателю через кнопочный пост, включает в себя непосредственно сам пост с кнопками «Пуск» и «Стоп», а также две пары замкнутых и разомкнутых контактов. Также сюда относится пускатель с катушкой 220 В.

Питание для кнопок берётся с силовых контактовых клемм пускателя, а напряжение доходит к кнопке «Стоп». После этого по перемычке оно проходит сквозь нормально замкнутый контакт на кнопку «Пуск». Когда активирована кнопка «Пуск», нормально разомкнутый контакт будет замкнут. Отключение происходит путём нажатия на кнопку «Стоп», тем самым размыкая ток от катушки и после действия возвратной пружины, пускатель отключится и устройство обесточится. После выполнения вышеуказанных действий электродвигатель будет отключён и готов к последующего пуска с кнопочного поста. В принципе работа схемы аналогична предыдущей схемы. Только в данной схеме нагрузка однофазная.

Реверсивная схема коммутации магнитных пускателей

Схема подключения реверсивного магнитного пускателя применяется тогда, когда требуется обеспечение вращение электродвигателя в обоих направлениях. К примеру, реверсивный пускатель устанавливается на лифт, грузоподъемный кран, сверлильный станок и прочие приборы требующие прямой и обратный ход.

Реверсивный пускатель состоит из двух обыкновенных пускателей собранных по специальной схеме. Выглядит он так:

Схема подключения реверсивного магнитного пускателя отличается от других схем тем, что имеет два совершенно одинаковых пускателя, которые работают попеременно. При подключении первого пускателя двигатель вращается в одну сторону, при подключении второго пускателя, двигатель вращается в противоположную сторону. Если вы внимательно посмотрите на схему, то заметите, что при переменном подключении пускателей, две фазы меняются местами. Это и заставляет трехфазный двигатель вращаться в разные стороны.



К имеющемуся в предыдущих схемах пускателю  добавлены второй пускатель «КМ2» и дополнительные цепи управления вторым пускателем.  Цепи управления состоят из кнопки «SB3», магнитного пускателя «КМ2», а также изменённой силовой частью подачи питания к электродвигателю. Кнопки при подключении реверсивного магнитного пускателя имеют названия «Вправо» «Влево», но могут иметь и другие названия, такие, как «Вверх», «Вниз». Чтобы защитить силовые цепи от короткого замыкания, до катушек добавлены два нормально замкнутых контакта «КМ1.2» и «КМ2.2», что взяты от дополнительных контактов на магнитных пускателях КМ1 и КМ2. Они не дают возможности включиться обоим пускателям одновременно. На выше приведенной схеме цепи управления и силовые цепи одного пускателя имеют один цвет, а другого пускателя — другой цвет, что облегчает понимание, как работает схема. Когда включается автоматический выключатель «QF1», фазы «A», «B», «C» идут к верхним силовым контактам пускателей «КМ1» и «КМ2», после чего ожидают там включения. Фаза «А» питает управляющие цепи от защитного автомата, проходит через «SF1» — контакты тепловой защиты и кнопку «Стоп» «SB1», переходит на контакты кнопок «SB2» и «SB3» и остается в ожидании нажатия на одну из этих кнопок. После нажатия пусковой кнопки ток движется через вспомогательный пусковой контакт «КМ1.2» или «КМ2.2» на катушку пускателей «КМ1» или «КМ2». После этого один из реверсивных пускателей сработает. Двигатель начинает вращаться. Что бы запустить двигатель в обратную сторону, надо нажать кнопку стоп (пускатель разомкнет силовые контакты), двигатель обесточится, дождаться остановки двигателя и после этого нажать другую пусковую кнопку. На схеме показано, что подключен пускатель «КМ2». При этом его дополнительные контакты «КМ2.2» разомкнули цепь питания катушки «КМ1», что не даст случайного подключения пускателя «КМ1».

Подключение электродвигателя 380в через магнитный пускатель

Как подключить магнитный пускатель

Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

• некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
• некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В. На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

Устройство магнитного пускателя

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Важно чтобы его параметры не были больше заявленных производителем.

Так выглядит в разобранном виде

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Магнитный пускатель с установленной на нем контактной приставкой

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Схема подключения магнитного пускателя от А до Я — советы экспертов по выбору и пошаговая инструкция по монтажу и подключению (145 фото и видео)

Подача электропитания на двигатели осуществляется либо через контактор, либо через магнитный пускатель. По выполняемым функциям эти устройства очень схожи между собой, и нередко в прайс-листах их даже путают. Между ними, тем не менее, существуют и серьезные различия. Виды магнитных пускателей, с фото и примерами, а также схема их подключения будут разобраны в рамках статьи.

Краткое содержимое статьи:

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Контакторы нередко изготавливаются без корпуса, поэтому в процессе эксплуатации для них необходимо предусмотреть защитный кожух, предохраняющий его от влаги и загрязнения, и поражения людей током.

Как работает пускатель

Главными частями прибора являются индуктивная катушка и магнитопровод, состоящий из статической и динамической частей Ш-образной формы. Они расположены выводами один к другому. Стационарная часть закреплена на корпусе, а подвижная – не закреплена. Внизу магнитопровода в специальную прорезь вводится катушка индуктивности.

В зависимости от ее параметров, меняется номинальное напряжение работы устройства – от 12 до 380 вольт. Вверху магнитопровода находится две пары контактов – статичные и динамичные.

Когда питания нет, то пружинка удерживает контакты разомкнутыми. Когда питание появляется, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Контакты в результате замыкаются. После снятия питания, исчезает и электромагнитное поле, а пружина разжимает контакты.

Устройство может работать от источника постоянного тока, и при одно- и трехфазном переменном токе, главное, чтобы его значения не превышали номинал, указанный заводом-изготовителем.

Сеть на 220 вольт

При питании от сети 220 вольт с одной фазой, подключение осуществляется через выводы, которые, как правило, обозначают А1 и А2. Расположены они в верху корпуса пускателя. При подсоединении к ним провода с вилкой, прибор включается в сеть. На выводы, маркированные L1, L2, L3 подается любое напряжение, снимаемое с контактов Т1, Т2 и Т3.

Ноль и фазу при подсоединении к устройству возможно спокойно перебрасывать, это не принципиально. Обычно питание подается через датчик температуры или степени освещения, например, при подсоединении пускателя к автономному отоплению или уличному освещению.

Кнопки «пуск» и «стоп»

При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.

Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.

На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

Трехфазная сеть на 380 В

При подключении к трехфазной сети, задействуется три группы контактов L и Т. Одна из фаз подключается к контакту А1 или А2, ко второму из них подсоединяют «ноль». Для защиты асинхронного двигателя от перегрева в цепь вводится тепловое реле. Больше никаких принципиальных отличий в подключении нет.

Схемы подключения трехфазных электродвигателей

ВАЖНО! Перед подключением электродвигателя необходимо убедится в правильности схемы соединения обмоток электродвигателя в соответствии с его паспортными данными.

Условные обозначения на схемах

Магнитный пускатель (далее — пускатель) — коммутационный аппарат предназначенный для пуска и остановки двигателя. Управление пускателем осуществляется через электрическую катушку, которая выступает в качестве электромагнита, при подаче на катушку напряжения она воздействует электромагнитным полем на подвижные контакты пускателя которые замыкаются и включают электрическую цепь, и наоборот, при снятии напряжения с катушки пускателя — электромагнитное поле пропадает и контакты пускателя под действием пружины возвращаются в исходное положение размыкая цепь.

У магнитного пускателя есть силовые контакты предназначенные для коммутации цепей под нагрузкой и блок-контакты которые используются в цепях управления.

Контакты делятся на нормально-разомкнутые — контакты которые в своем нормальном положении, т.е. до подачи напряжения на катушку магнитного пускателя или до механического воздействия на них, находятся в разомкнутом состоянии и нормально-замкнутые — которые в своем нормальном положении находятся в замкнутом состоянии.

В новых магнитных пускателях имеется три силовых контакта и один нормально-разомкнутый блок-контакт. При необходимости наличия большего количества блок-контактов (например при сборке реверсивной схемы пуска электродвигателя), на магнитный пускатель сверху дополнительно устанавливается приставка с дополнительными блок-контактами (блок контактов) которая, как правило, имеет четыре дополнительных блок-контакта (к примеру два нармально-замкнутых и два нормально-разомкнутых).

Кнопки для управления электродвигателем входят в состав кнопочных постов, кнопочные посты могут быть однокнопочные, двухкнопочные, трехкнопочные и т.д.

Каждая кнопка кнопочного поста имеет по два контакта — один из них нормально-разомкнутый, а второй нормально-замкнутый, т.е. каждая из кнопок может использоваться как в качестве кнопки «Пуск» так и в качестве кнопки «Стоп».

Схема прямого включения электродвигателя

Данная схема является самой простой схемой подключения электродвигателя, в ней отсутствует цепь управления, а включение и отключение электродвигателя осуществляется автоматическим выключателем.

Главными достоинствами данной схемы является дешевизна и простота сборки, к недостаткам же данной схемы можно отнести то, что автоматические выключатели не предназначены для частого коммутирования цепей это, в сочетании с пусковыми токами, приводит к значительному сокращению срока службы автомата, кроме того в данной схеме отсутствует возможность устройства дополнительной защиты электродвигателя.

Схема подключения электродвигателя через магнитный пускатель

Эту схему так же часто называют схемой простого пуска электродвигателя, в ней, в отличии от предыдущей, кроме силовой цепи появляется так же цепь управления.

При нажатии кнопки SB-2 (кнопка «ПУСК») подается напряжение на катушку магнитного пускателя KM-1, при этом пускатель замыкает свои силовые контакты KM-1 запуская электродвигатель, а так же замыкает свой блок-контакт KM-1.1, при отпускании кнопки SB-2 ее контакт снова размыкается, однако катушка магнитного пускателя при этом не обесточивается, т. к. ее питание теперь будет осуществляться через блок-контак KM-1.1 (т.е. блок-контак KM-1.1 шунтирует кнопку SB-2). Нажатие на кнопку SB-1 (кнопка «СТОП») приводит к разрыву цепи управления, обесточиванию катушки магнитного пускателя, что приводит к размыканию контактов магнитного пускателя и как следствие, к остановке электродвигателя.

Реверсивная схема подключения электродвигателя (Как изменить направление вращения электродвигателя?)

Что бы поменять направление вращения трехфазного электродвигателя необходимо поменять местами любые две питающие его фазы:

При необходимости частой смены направления вращения электродвигателя применяется реверсивная схема подключения электродвигателя:

В данной схеме применяется два магнитных пускателя (KM-1, KM-2) и трехкнопочный пост, магнитные поскатели применяемые в данной схеме кроме нормально-разомкнутого блок-контакта должны так же иметь и нормально замкнутый контакт.

При нажатии кнопки SB-2 (кнопка «ПУСК 1») подается напряжение на катушку магнитного пускателя KM-1, при этом пускатель замыкает свои силовые контакты KM-1 запуская электродвигатель, а так же замыкает свой блок-контакт KM-1. 1 который шунтирует кнопку SB-2 и размыкает свой блок-контакт KM-1.2 который защищает электродвигатель от включения в обратную сторону (при нажатии кнопки SB-3) до его предварительной остановки, т.к. попытка запуска электродвигателя в обратную сторону без предварительного отключения пускателя KM-1 приведет к короткому замыканию. Что бы запустить электродвигатель в обратную сторону необходимо нажать кнопу «СТОП» (SB-1), а затем кнопку «ПУСК 2» (SB-3) которая запитает катушку магнитного пускателя KM-2 и запустит электродвигатель в обратную сторону.

Примечание: В данной статье понятия пускателя и контактора не разделяются в связи с идентичностью их схем подключения подробнее читайте статью: Контакторы и магнитные пускатели.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Схемы подключения трехфазного электродвигателя

1. Подключение трехфазного электродвигателя – общая схема

Когда электрик устраивается работать на любое промышленное предприятие, он должен понимать, что ему придётся иметь дело с большим количеством трехфазных электродвигателей. И любой уважающий себя электрик (я не говорю о тех, кто делает проводку в квартире) должен чётко знать схему подключения трёхфазного двигателя.

Сразу приношу извинения, что в данной статье я часто контактор называю пускателем, хотя подробно объяснял уже, что пускатель и контактор – это разные вещи. Что поделать, приелось это название.

В статье пойдёт речь о схемах подключения наиболее распространенного асинхронного электродвигателя через магнитный пускатель. Но не только. Расскажу также от способах и принципах защиты двигателя от перегрева и перегрузки.

Будут рассмотрены различные схемы подключения электродвигателей , их плюсы и минусы. От простого к сложному. Схемы, которые могут быть использованы в реальной жизни, обозначены: ПРАКТИЧЕСКАЯ СХЕМА. Итак, начинаем.

Подключение трехфазного двигателя

Имеется ввиду асинхронный электродвигатель, соединение обмоток – звезда или треугольник, подключение к сети 380В.

Для работы двигателя рабочий нулевой проводник N (Neutral) не нужен, а вот защитный (PE, Protect Earth) в целях безопасности должен быть подключен обязательно.

По принципам построения сетей 380В я уже подробно писал в статьях про трехфазный счетчик и реле напряжения.

В самом общем случае схема будет выглядеть таким образом, как показано в начале статьи. Действительно, почему бы двигатель не включить как обычную лампочку, только выключатель будет “трехклавишный”?

2. Подключение двигателя через рубильник или выключатель

Но даже лампочку никто не включает просто так, сеть освещения и вообще любая нагрузка всегда включается только через защитные автоматы.

Подробнее про замену и установку автоматических выключателей – здесь. А про их параметры и выбор – здесь.

Схема подключения трехфазного двигателя в сеть через автоматический выключатель

Поэтому более подробно общий случай будет выглядеть так:

3. Подключение двигателя через автоматический выключатель. ПРАКТИЧЕСКАЯ СХЕМА

На схеме 3 показан защитный автомат, который защищает двигатель от перегрузки по току (“прямоугольный” изгиб питающих линий) и от короткого замыкания (“круглые” изгибы). Под защитным автоматом я подразумеваю обычный трехполюсный автомат с тепловой характеристикой нагрузки С или D.

Напомню, чтобы ориентировочно выбрать (оценить) необходимый тепловой ток уставки тепловой защиты, надо номинальную мощность трехфазного двигателя (указана на шильдике) умножить на 2.

Защитный автомат для включения электродвигателя. Ток 10А, через такой можно включать двигатель мощностью 4 кВт. Не больше и не меньше.

Схема 3 имеет право на жизнь (по бедности или незнанию местных электриков).

Она прекрасно работает, так же, как по многу лет может работать скрутка меди с алюминием. И в один “прекрасный” день сгорит скрутка. Или сгорит двигатель.

Если уж использовать такую схему, надо тщательно подобрать ток автомата, чтобы он был на 10-20% больше рабочего тока двигателя. И характеристику теплового расцепителя выбирать D, чтобы при тяжелом пуске автомат не срабатывал.

Например, движок 1,5 кВт. Прикидываем максимальный рабочий ток – 3А (реальный рабочий может быть меньше, надо измерять). Значит, трехполюсный автомат надо ставить на 3 или 4А, в зависимости от пускового тока.

Плюс этой схемы подключения двигателя – цена и простота исполнения и обслуживания. Например, там, где один двигатель, и его включают вручную на всю смену. Минусы такой схемы с включением через автомат –

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

1. Невозможность регулировать тепловой ток срабатывания автомата. Для того, чтобы надежно защитить двигатель, ток отключения защитного автомата должен быть на 10-20% больше номинального рабочего тока двигателя. Ток двигателя надо периодически измерять клещами и при необходимости подстраивать ток срабатывания тепловой защиты. А возможности подстройки у обычного автомата нет(.
2. Невозможность дистанционного и автоматического включения/выключения двигателя.

Эти недостатки можно устранить, в схемах ниже будет показано как.

Подключение трехфазного двигателя через ручной пускатель

Ручной пускатель, или мотор-автомат – более совершенное устройство. На нём есть кнопки “Пуск” и “Стоп”, либо ручка “Вкл-Выкл”. Его плюс – он специально разработан для пуска и защиты двигателя. Пуск по-прежнему ручной, а вот ток срабатывания можно регулировать в некоторых пределах.

4. Подключение двигателя через ручной пускатель. ПРАКТИЧЕСКАЯ СХЕМА

Поскольку у двигателей обычно большой пусковой ток, то у автоматов защиты двигателей (мотор-автоматов), как правило, характеристика тепловой защиты типа D. Т.е. он выдерживает кратковременные (пусковые) перегрузки примерно в 10 раз больше от номинала.

Ручной пускатель двигателя с дополнительным контрольным контактом.

Вот что у него на боковой стенке:

Автомат защиты двигателя – характеристики на боковой стенке

Ток уставки (тепловой) – от 17 до 23 А, устанавливается вручную. Ток отсечки (срабатывание при КЗ) – 297 А.

В принципе, ручной пускатель и мотор-автомат – это одно и то же устройство. Но пускателем, показанным на фото, можно коммутировать питание двигателя. А мотор-автомат постоянно подает питание (три фазы) на контактор, который, в свою очередь, коммутирует питание двигателя. Короче, разница – в схеме подключения.

Плюс схемы – можно регулировать уставку теплового тока. Минус – тот же, что и в предыдущей схеме, нет дистанционного включения.

Схема подключения двигателя через магнитный пускатель

Этой схеме подключения трехфазного двигателя надо уделить самое пристальное внимание. Она наиболее распространена во всем промышленном оборудовании, выпускавшемся примерно до 2000-х годов. А в новых китайских простеньких станках используется и по сей день.

Электрик, который её не знает – как хирург, не умеющий отличить артерию от вены; как юрист, не знающий 1-ю статью Конституции РФ; так танцор, не отличающий вальс от тектоника.

Три фазы на двигатель идут в этой схеме не через автомат, а через пускатель. А включение/выключение пускателя осуществляется кнопками “ Пуск ” и “ Стоп ” , которые могут быть вынесены на пульт управления через 3 провода любой длины.

Пример такой схемы – в статье про восстановление схемы гидравлического пресса, см. последнюю в статье схему, пускатель КМ0. Про выбор, устройство и характеристики электромагнитных пускателей (контакторов) – прочитайте здесь.

5. Схема подключения двигателя через пускатель с кнопками пуск стоп

Здесь питание цепи управления поступает с фазы L1 (провод 1) через нормально замкнутую (НЗ) кнопку “Стоп” (провод 2).

Если теперь нажать на кнопку “Пуск”, то цепь питания катушки электромагнитного пускателя КМ замкнется (провод 3), его контакты замкнутся, и три фазы поступят на двигатель. Но в таких схемах кроме трёх “силовых” контактов у пускателя есть ещё один дополнительный контакт. Его называют “блокировочным” или “контактом самоподхвата”.

Когда электромагнитный пускатель включается нажатием кнопки SB1 “Пуск”, замыкается и контакт самоподхвата. А если он замкнулся, то даже если кнопка “Пуск” будет отжата, цепь питания катушки пускателя всё равно останется замкнутой. И двигатель продолжит работать, пока не будет нажата кнопка “Стоп”.

Поскольку тема с магнитными пускателями очень обширная, она вынесена в отдельную статью Схемы подключения магнитного пускателя. Статья существенно расширена и дополнена. Там рассмотрено всё – подключение различных нагрузок, защита (тепловая и от кз), реверсивные схемы, управление от разных точек, и т.д. Нумерация схем сохранена. Рекомендую.

Подключение трехфазного двигателя через электронные устройства

Все способы пуска двигателя, описанные выше, называются Пуск прямой подачей напряжения. Часто, в мощных приводах, такой пуск является тяжелым испытанием для оборудования – горят ремни, ломаются подшипники и крепления, и т.д.

Поэтому, статья была бы неполной, если бы я не упомянул современные тенденции. Теперь всё чаще для подключения трехфазного двигателя вместо электромагнитных пускателей применяют электронные силовые устройства. Под этим я подразумеваю:

1. Твердотельные реле (solid state relay) – в них силовыми элементами являются тиристоры (симисторы), которые управляются входным сигналом с кнопки либо с контроллера. Бывают как однофазные, так и трехфазные. Вот моя статья.
2. Мягкие (плавные) пускатели (soft starter, устройства плавного пуска) – усовершенствованные твердотелки. Можно устанавливать ток защиты, время разгона/замедления, включать реверс, и др. И на эту тему есть статья. Практическое применение устройств плавного пуска – здесь.
3. Частотные преобразователи – самое совершенное устройство, что придумало человечество для подключения электродвигателя. Описывать частотники – дело не одной статьи.

А если Вам вообще интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!

Преимущества таких устройств очевидны (прежде всего – отсутствие контактов как таковых), недостаток пока один – цена. А вот как может выглядеть схема их включения:

10. Подключение трехфазного двигателя – общая схема с электронной силой

Двухскоростные электродвигатели

Старый специфический способ подключения двухскоростных двигателей описан в статье Подключение двухскоростных асинхронных двигателей. Ключевые слова – Раритет, Ретро, СССР.

На этом заканчиваю, спасибо за внимание, всего охватить не удалось, пишите вопросы в комментариях!

Как подключить магнитный пускатель. Схема подключения.

02 Мар 2014г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga. ru. Продолжаем разбираться с магнитным пускателем. В первой части статьи мы с Вами познакомились с устройством, назначением и работой магнитного пускателя, а сегодня рассмотрим его электрическую схему подключения.

Но прежде чем собирать схему, давайте сделаем небольшое отступление и познакомимся с одним важным элементом схемы управления работой магнитного пускателя – кнопка.

Как Вы уже догадались кнопками «Пуск», «Стоп», «Вперед», «Назад» осуществляется дистанционное управление магнитным пускателем, а значит и нагрузкой, которую он коммутирует. Управляющие кнопки выпускают двух видов: с размыкающим и замыкающим контактом.

Кнопка «Стоп».

Кнопку «Стоп» легко отличить по красному цвету.
В кнопке используется размыкающий (нормально замкнутый) контакт, через который проходит напряжение питания в схему управления пускателем.

В начальном положении, когда кнопка не нажата, подвижный контакт кнопки поддавливается снизу пружиной и собой замыкает два неподвижных контакта, соединяя их между собой. И если кнопка стоит в электрической цепи, то в этот момент через нее протекает ток.
Когда же необходимо разомкнуть цепь — кнопку нажимают, подвижный контакт отходит от неподвижных контактов и цепь размыкается.

При отпускании кнопка опять возвращается в исходное положение пружиной, поддавливающей подвижный контакт, и он опять замыкает собой оба неподвижных контакта. На рисунке показаны контакты кнопки в нажатом и не нажатом положении.

Кнопка «Пуск».

Как правило, кнопку «Пуск» раскрашивают в черный или зеленый цвета.
В кнопке используется замыкающий (нормально разомкнутый) контакт, при замыкании которого через кнопку начинает проходить электрический ток.

Кнопка «Пуск» устроена так же, как и кнопка «Стоп», и отличается лишь только тем, что в начальном положении ее подвижный контакт не замыкает неподвижные контакты — то есть всегда находится в не замкнутом состоянии. В левой части рисунка видно, что подвижный контакт не замкнут и пружиной поддавливается вверх.

При нажатии на кнопку подвижный контакт опускается и замыкает оба неподвижных контакта. Когда же кнопка отпускается, то ее подвижный контакт под действием пружины возвращается в исходное верхнее положение и контакты размыкаются.

Схемы подключения магнитного пускателя.

Первая, классическая схема, предназначена для обычного пуска электродвигателя: кнопку «Пуск» нажали – двигатель включился, кнопку «Стоп» нажали – двигатель отключился. Причем вместо двигателя Вы можете подключать любую нагрузку, например, мощный ТЭН.

Для удобства понимания схема разделена на две части: силовая часть и цепи управления.

Силовая часть запитывается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В силовую часть входит: трехполюсный автоматический выключатель QF1, три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный эл. двигатель М.

Цепь управления получает питание от фазы «А».
В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО, включенный параллельно кнопке «Пуск».

При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на контакт №3 кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах. Схема готова к работе.

При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1, пускатель срабатывает и все его контакты замыкаются. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на эл. двигатель. Двигатель начинает вращаться.

Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО, подключенного параллельно кнопке «Пуск», реализован самоподхват.

Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО. На нижнем рисунке стрелкой показано движение фазы «А».

А если не будет самоподхвата, придется все время держать нажатой кнопку «Пуск» пока будет работать эл. двигатель или любая другая нагрузка, питающаяся от магнитного пускателя.

Чтобы отключить эл. двигатель достаточно нажать кнопку «Стоп»: цепь разорвется, управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат двигатель от трехфазного питающего напряжения.

А теперь рассмотрим монтажную схему цепи управления пускателем.
Здесь все практически так же, как и на принципиальной схеме, за небольшим исключением реализации самоподхвата.

Чтобы не тянуть лишний провод на кнопку «Пуск», ставится перемычка между выводом катушки и одним из ближних вспомогательных контактов: в данном случае это «А2» и «14НО». А уже с противоположного вспомогательного контакта провод тянется непосредственно на контакт №3 кнопки «Пуск».

Ну вот, мы с Вами и разобрали простую классическую схему подключения магнитного пускателя. Также на одном пускателе можно собрать схему автоматического ввода резерва (АВР), которая предназначена для обеспечения бесперебойного электроснабжения потребителей электроэнергией.

Ну а если остались вопросы или сомнения по работе пускателя, то посмотрите видеоролик, из которого Вы дополнительно подчерпнете нужную информацию.

Следующая схема будет немного сложнее этой, так как в ней будут задействованы два магнитных пускателя и три кнопки и называется эта схема реверсивной. При помощи такой схемы можно будет, например, вращать двигатель влево – вправо, поднимать и опускать лебедку.

Схема подключения и области применения электромагнитных пускателей

Для автоматизации процессов включения, реверсирования и отключения электромоторов трехфазного типа используется пускатель электромагнитный 220 В или 380 В. Устройство совместимо только с асинхронными двигателями, напряжение питания которых составляет не более 600 В. Перед его подключением необходимо правильно подобрать и изучить схему.

Сферы использования

Назначение электрического пускателя – старт, остановка и реверс моторов. Прибор также подходит для управления линией освещения, специализированным оборудованием – насосами, кондиционерами, конвейерными лентами, компрессорами.

Несмотря на то что контактор вытеснил аппарат, его используют в производстве или системах коммуникаций.

Принцип действия электромагнитного пускателя

Для управления применяются кнопки пуска и остановки. Автоматический прибор отличается простым алгоритмом действия:

1. Подача напряжения на активную катушку.
2. Образование вокруг элемента магнитного поля.
3. Притягивание внутрь металлического сердечника с закрепленными металлическими контактами.
4. Замыкание силовых контактов – ток поступает на нагрузку.

Реверс осуществляется с использованием сцепки из двух пускателей.

Устройство прибора

Электромагнитный пускатель на 380 или 220 В состоит из таких элементов:

• сердечник;
• катушка электромагнитного типа;
• якорь;
• соединительный каркас;
• датчики механического типа;
• центральная и вспомогательная система контакторов.

В числе дополнительных узлов прибора могут быть электрические предохранители, дополнительный набор клемм, устройство пуска и реле защиты.

Особенности конструкции пускателя

Асинхронный двигатель при включении имеет ток пуска в 6 раз больше номинала. Для предотвращения износа контактов и расшатывания подвижных частей применяется пускатель магнитного типа.

Обозначения секторов

Принцип работы прибора можно понять по информации из секторов:

• в первом указываются области применения и общие данные – частота переменного, номинал тока и условный тепловой ток;
• из второго сектора можно узнать максимальную мощность нагрузки при подсоединении силовых контактов;
• в третьем секторе имеется графическая схема с катушкой электрического магнита и контактами.

По наличию пунктирной линии от катушки к контактам можно определить их синхронность действия.

Группы контактов магнитного пускателя

Для обозначения силовых контактов используется следующая маркировка:

• 1L1, 3L2, 5L3 – элементы входа, предназначенные для подачи питания от линии постоянного или переменного тока;
• 2Т1, 4Т2, 6Т3 – контакты выхода для соединения с нагрузкой;
• 13НО–14НО – вспомогательные элементы для самоподхвата, помогают в момент работы двигателя постоянно не удерживать кнопку Пуск.

Нагрузку или источник питания допускается подключать к любой из групп.

Клавиша остановки

Независимо от модификации управление пускателем для электродвигателя производится при помощи кнопки «Стоп» или «Пуск». У некоторых моделей есть режим реверса. Кнопку остановки можно опознать по красному цвету.

Для беспрепятственного протекания тока нормально замкнутые контакты механически соединяются со стоппером. Без нажатия клавиши производится замыкание контактов металлической планкой. Чтобы устройство остановилось, нужно нажать кнопку – произойдет размыкание. При отсутствии фиксации после опускания кнопки контакты замкнутся.

По этой причине управление электромотором осуществляется при помощи специальных схем. Для упрощения монтажа прибор устанавливают на дин-рейку.

Клавиша старта

Кнопка зеленого или черного цвета соединяется с нормально разомкнутыми контактами механическим способом. От клавиши остановки отличается состоянием контактов. После ее нажатия цепь замыкается, а по контактам поступает ток. Группа элементов придерживается пружиной, которая возвращает ее в исходное положение.

Типы устройств

Пускатели для электродвигателей 380 В с короткозамкнутыми роторами позволяют дистанционно подключать их к сети, реверсировать и останавливать. Приборы бывают:

• Открытого типа. Устанавливаются в панелях, закрытых боксах и местах, защищенных от доступа пыли.
• Закрытого исполнения. Ставятся внутри помещения, кнопки управления находятся на корпусе.
• Пылебрызгонепроницаемые. Подходят для внутреннего и наружного монтажа, поскольку защищены от пыли и влаги специальным козырьком.
• Релейные. Пускатель магнитный с тепловым реле защищает мотор в условиях коротких перегрузок на линии. Релейный выключатель совмещен с прибором или подсоединяется к нему.
• Трехфазные. Особенность трехфазного пускателя – недопустимость превышения пускового тока над номиналом. Если этого нет, при помощи аппарата восстанавливается фаза и обеспечивается бесперебойность работы двигателя при малых показателях тока пуска.

При частых перегрузках у пускателя может перегореть обмотка.

Универсальность конструкции

По конструктивному исполнению магнитные пускатели бывают с 3-мя и 4-мя полюсами, т.е. с 3-4 контактами. Четвертый в нормально-открытом состоянии блокирует цепь управления.

Электромагнитный механизм находится внутри и представляется собой неподвижный Ш-видный сердечник и катушку с обмоткой. Подвижным узлом является якорь, соединенный с траверсой и пластмассы. На ней находятся контактные мосты с активными элементами. Для плавности замыкания используются пружины.

Неподвижная группа контактов припаяна на пластины с винтовыми зажимами. С их помощью можно подключить кабель от внешней линии. Дополнительные контакты находятся на боковых частях прибора.

Некоторые модели имеют специальную крышку для главной контактной группы.

Электрические пускатели с термореле

Магнитные пускатели с тепловыми реле позволяют защитить мотор от непродолжительных перегрузки. Показатели установочного тока можно устанавливать посредством регулятора – его поворачивают отверткой. Для предотвращения коротких замыканий модели с термореле не используются.

Степень защиты

Устройство с защитой IP54 подходят для монтажа на открытых участках, во влажном и пыльном помещении. Внутри бокса целесообразно ставить модификации с защитой IP20. Помимо числового индекса нужно принимать во внимание износостойкость аппарата в условиях частых перепадов нагрузки.

Чем больше числовой индекс, тем меньше требований к монтажу пускателя.

Тонкости подключения устройства на 220 В

Для подсоединения однофазного магнитного пускателя и предотвращения его вибраций применяется дин-рейка. Прибор нельзя ставить рядом с реостатами или в нагреваемой части бокса. Залуженный конец проводника, подсоединяемого к устройству, загибается в виде кольца или буквы П. На алюминиевые кабели наносится слой смазки (технический вазелин, Циатим). Включение прибора осуществляется по нескольким схемам.

Классическая

Подойдет, если источники нагрузки – моторы или ТЭНы. Схема состоит из нескольких частей:

• Силовая. Сюда входят контакты на три фазы, автоматический включатель (ставится между входом и источником питания).
• Нагрузка. Требуется мощный потребитель.
• Цепь. Состоит из кнопки старта и остановки, катушки, дополнительных контактов, подкидывается на фазу и ноль.

Контакты пускателя замыкаются, и напряжение поступает на нагрузку после нажатия кнопки «Пуск». По нажатию на клавишу остановки происходит размыкание контактов и напряжение больше не подается.

Специфика силовой цепи

Запитка однофазного пускателя производится через контакты А-1 и А-2. На них подается напряжение 220 В, если на него рассчитана катушка. Фаза подводится на А-2, источник питания – на элементы внизу корпуса. Напряжение можно подавать с ветрового генератора, аккумулятора, дизель-генератора. Для его снятия задействуются клеммы – Т-1, Т-2, Т-3. Минус схемы – необходимость использования вилки для включения или выключения автомата.

Как изменить цепь управления

Силовую систему прибора при модернизации не затрагивают. Работают по следующему принципу:

• клавиши кнопочного поста (в одном кожухе) имеют нормально разомкнутые клеммы при пуске и нормально замкнутые – при установке;
• кнопки выставляют перед магнитным пускателем в последовательном положении – Старт и Остановка;
• манипуляции с контактами производятся при помощи импульса управления;
• пусковая кнопка подает напряжение к катушке и генерирует импульс;
• поддержка клавиши осуществляется с помощью контактов самоблокировки, снабжающих катушку напряжением;
• самоблокирующиеся контакты размыкаются, происходит самподпитка катушки.

Магнитный пускатель останавливается после разрыва последней цепи.

Подключение к трехфазной сети

В трехфазную сеть пускатель подключается посредством катушки, которая работает от сети 220 В. Сигнальная цепь не дорабатывается. Фаза и ноль подкидываются на соответствующие контакты. Фазный провод протягивается между кнопками старта и выключения. Перемычка устанавливается на нормально замкнутые и разомкнутые элементы.

Силовую цепь незначительно модернизируется. Фазы подаются на входы L1, L2, L3, нагрузка подводится на T1, T2, T3.

Данная схема подходит для асинхронного мотора.

Специфика обслуживания

Для правильного обслуживания необходимо разобрать с неисправностями прибора. Повышенные показатели температуры – последствия межвитковых замыканий катушки, которую нужно менять. Перегрев также наблюдается при слабом соединении контактов, их износе или перегрузке сети.

Если автомат гудит, якорь неплотно прилегает к сердечнику, загрязнен или поврежден. При заедании активных частей или понижении напряжения на 15 %требуется проверить плотность зажима контактов.

Магнитные пускатели применяются для защиты асинхронных моторов. Перед подключением прибора нужно разобраться в схеме его работы, возможности интеграции с тепловым реле и специфике изменении механизма управления.

Схема подключения электромагнитных пускателей (контакторов) на 220 и 380 в.

В действующих цепях управления работой современных электродвигателей и подобных им агрегатов обязательно устанавливаются коммутирующие устройства особой конструкции, называемые контакторами или магнитными пускателями. Они предназначаются для безопасного включения мощного оборудования при наличии сильных пусковых токов, сопровождающихся нежелательными э/м всплесками. Схема подключения магнитного пускателя на 220 вольт приводится ниже по тексту.

Схема включения пускателя 220 Вольт

Разница между контактором и пускателем

Как контакторы, так и пускатели служат для коммутации силовых питающих линий и изготавливаются на основе мощного электромагнита, включение которого рассчитано на различные токовые режимы. Перед тем, как подключить контактор к нагрузочной линии, следует иметь в виду, что основная его особенность – это большая коммутируемая мощность.

Пускатели электромагнитные 220в рассчитаны на незначительные по амплитуде пусковые токи (не более10-15 Ампер) и могут работать в цепях с постоянным и переменным напряжением. Контакторы же предназначаются для работы с токами очень большой величины (до 100 Ампер и более) и обычно устанавливаются в фазовых цепях переменного тока.

Независимо от своего предназначения, и тот, и другой прибор рассчитаны на типовые рабочие напряжения и имеют в своём составе следующие обязательные элементы:

• Э/м катушку, на которую подаётся незначительный по мощности управляющий сигнал;
• Коммутирующие силовые контакты, служащие для подачи питающего напряжения на нагрузку;
• Защитные тепловые реле, предохраняющие линии коммутации от перегрузок по току;
• Набор вспомогательных контактных пар, задействованных в сигнальных цепях.

Важно! В отличие от пускателей, в схемах контакторов на 380 Вольт для локализации мощного токового разряда, создаваемого при его коммутации, предусматриваются специальные дугогасящие камеры.

Таким образом, различие в рабочих параметров этих устройств (величине коммутируемых токов) проявляется в особенностях их конструкции, что, в конечном счёте, сказывается на их габаритах и весе.

Виды магнитных пускателей

В соответствии с числом коммутируемых фаз все известные виды этих устройств подразделяются на однофазные и трёхфазные, а по виду подсоединения к ним нагрузки – на реверсивные и нереверсивные пускатели.

Классификация этих приборов по способу размещения и защищённости от вредных воздействий позволяет различать их по следующим признакам:

• Открытое исполнение, при котором трёхфазный прибор монтируется в закрытых шкафах, исключающих попадание в них влаги, пыли и мелкого мусора;
• Закрытое или защищенное исполнение, при котором устройства могут работать в условиях повышенной влажности и запылённости;
• Вариант исполнения, позволяющий защитить их от пыли, брызг и влаги; при этом они могут устанавливаться и снаружи помещений (под специально оборудованными навесами, надёжно укрывающими их рабочие части от солнечных лучей и дождя).

По месту расположения кнопочного поста все известные типы пускателей подразделяются на изделия, укомплектованные выносным пультом управления, и на изделия со встроенным механизмом включения.

Дополнительная информация. В последних моделях, как правило, имеется встроенная лампочка, сигнализирующая о том, что исполнительные и управляющие цепи включены.

Отдельные виды таких устройств содержат в своём составе тепловые ограничители тока (реле), срабатывающие при перегрузке в коммутируемой цепи.

Особенности включения пускателей в трёхфазные сети

Для подключения в силовую линию 380 Вольт потребуется три магнитных пускателя, управляемых с одного общего пульта. Но этот приём может рассматриваться только теоретически, поскольку трёхфазная сеть управляется посредством особых коммутирующих устройств – «мощных» контакторов.

Схема підключення контактора в линию приводится на размещённом ниже рисунке.

Включение контактора 380 Вольт

Из схемы видно, что для того, чтобы коммутировать (переключать) три «мощные» фазы в линиях 380в, достаточно воспользоваться одним управляющим пультом, рассчитанным на незначительные по величине токи.

Такие пульты могут располагаться отдельно и на некотором удалении от самого пускателя, в месте удобном для запуска оборудования в работу (двигателя станка, например).

В составе такого выносного пульта обязательно должны иметься две кнопки, одна из которых ответственна за старт конечного механизма (электродвигателя), а вторая – за его пуск. Для того чтобы после отпускания пусковой клавиши цепь питания не размыкалась, в схему управления работой пускателя вводится специальный блокирующий контакт, переключающийся одновременно с коммутирующими силовую линию контакторами.

Работа блокирующих цепей

Устройство пускателя и принцип его работы

Перед тем, как подключить магнитный пускатель в цепь коммутации нагрузки, следует разобраться с его внутренним устройством, а также ознакомиться с принципом работы.

Основа конструкции этого прибора – катушка индуктивности, размещаемая на специальном магнитном каркасе, который, в свою очередь, состоит из двух частей: подвижной и неподвижной.

Обратите внимание! Две половинки магнитопровода по своей форме напоминают букву «Ш», каждая из которых обращена вершинами друг к другу.

Неподвижная или нижняя его часть закреплена на корпусе прибора, а верхняя – подпружинена и может свободно перемещаться. В прорезях закреплённой нижней части монтируются управляющие катушки магнитного пускателя, которые могут быть рассчитаны на дискретный ряд напряжений (12, 24, 110, 220 и 380 Вольт).

В верхней части на корпусе располагаются две группы рабочих контактов, одни из которых закреплены неподвижно, а вторые – связаны с подвижным магнитным сердечником (смотрите рисунок ниже).

Устройство магнитного пускателя

Порядок подключения контактора к линии устанавливается требованиями ПУЭ и предполагает подведение фазных напряжений в верхней группе, а их отведение к нагрузке – от нижних. Общая картина их коммутации выглядит следующим образом:

• При отсутствии на катушке управляющего напряжения подпружиненная часть магнитопровода смещена вверх, а связанная с ней контактная группа разомкнута. После подачи на неё питающего напряжения (кнопка пуск замкнута) вокруг катушки образуется э/м поле, притягивающее верхнюю половину сердечника вместе с контактами;
• При этом они подключаются, образуя замкнутую цепь питания нагрузки;

Дополнительная информация. Схема подключения пускателя построена таким образом, чтобы при однократном нажатии кнопки управления система запускалась в работу.

• Но при втором её запуске никаких изменений в схеме пускателя не происходит, поскольку кнопочное соединение блокируется параллельно подключённым контактом;
• Далее после нажатия кнопки «Стоп» управляющая цепь разрывается, а напряжение на катушке пропадает;
• Это приводит к смещению подвижной части магнитопровода в нижнее положение и размыканию рабочих контактов пускателя.

По завершении всего цикла переключений пусковая станция снова готова к работе.

Ко всему сказанному нужно добавить, что для управления кнопками пуск и стоп может применяться любой тип напряжений: переменное или постоянное. Главное – проследить за тем, чтобы его параметры соответствовали заявленным в паспорте значениям.

Проверка катушки пускателя

Для управления э/м катушкой чаще всего используется одна из фаз, подаваемых через кнопку на электродвигатель или другую нагрузку. Для этих целей обычно выбирается наименее загруженная линия (чаще всего это фаза «С»). Но независимо от её выбора, катушка постоянно работает в режиме значительных токовых перегрузок и нередко сгорает. В связи с этим имеет смысл рассмотреть её проверку в нормальных лабораторных условиях.

Для исследования рабочего узла потребуется собрать схему, представленную на размещённом ниже рисунке.

Проверка катушки

Используемое при тестировании катушки электропитание (в данном случае это сетевое напряжение 220 Вольт) подается на её выводы А1 и А2, находящиеся сверху корпуса. Для этого берётся любой сетевой шнур с обычной вилкой, у которого ответные части проводов подсоединяются к концам катушечной обмотки.

Для её проверки достаточно воткнуть вилку в розетку, а затем убедиться в срабатывании контактора (оно должно сопровождаться громким хлопком с металлическим призвуком). Для полной уверенности в исправности катушки можно прозвонить любую из трёх контактных цепочек пускателя, для чего потребуется включённый в режим «Прозвонка» тестер или мультиметр.

В отсутствии тестера можно воспользоваться любым рабочим аккумулятором, подключив его плюс и минус к входным контактам L1 и L2, например. Если к выходным клеммам пускателя T1, T2 подсоединить лампочку на соответствующее напряжение, то при включении вилки в сеть она должна загораться.

Отсутствие характерного щелчка и загорания контрольной лампочки со стопроцентной вероятностью означает неисправность катушки (обрыв или перегорание обмотки).

Обратите внимание! В ряде случаев по характерному горелому запаху можно сразу предположить, что она нерабочая, однако проверить её на всякий случай всё равно необходимо.

В заключительной части отметим, что для подключения магнитного пускателя на 220 Вольт может использоваться любая из рассмотренных выше схем. Главное – чтобы подаваемое на катушку напряжение совпадало по своему значению с обозначенной в её паспорте или этикетке величиной.

Видео

Оцените статью:

схема подключения электромагнитного контактора, безопасность при работе

Некоторые электроприборы, например, электродвигатели, запитываются от трехфазной сети. Для их включения необходимо одновременно подключать все три фазы. Иногда необходимо менять направление вращения ротора, либо необходимо коммутировать нагрузку с большим током. Во всех этих случаях используют Чтобы прибор хорошо работал, необходимо правильно подключить магнитный пускатель, или контактор.

Использование магнитного пускателя

Прежде чем подключать пускатель, необходимо разобраться в его устройстве. Сам по себе электромагнитный пускатель (МП) представляет собой реле, но способен переключать гораздо больший ток. Такая способность обусловлена большими контактами, а также скоростью срабатывания. Для этого у прибора стоят более мощные электромагниты.

Электрический магнит представляет собой катушку, в которой содержится достаточное количество витков изолированного провода, чтобы по ней мог проходить ток напряжением от 24 до 660 вольт. Катушка находится на сердечнике, что позволяет увеличить магнитный поток. Такая мощность нужна, чтобы преодолевать силу пружины и увеличивать скорость замыкания контактов.

Пружина же ставится для быстрого размыкания контактов. Чем быстрее происходит размыкание, тем меньше будет электрическая дуга. Электродуга вредна тем, что в ней создается очень высокая температура, а это пагубно сказывается на самих контактах. Более мощные устройства — контакторы — снабжены еще и дугогасительной камерой, что позволяет разрывать цепь с еще большим током (на мощных контакторах до 1000 А, у МП — от 6,3А до 250 А).

Хотя катушка управления пускателя питается от переменного тока, через контакты можно пропускать любой род тока. В отличие от контакторов и реле, в МП есть две группы контактов:

• силовые;
• блокировочные.

С помощью силовых контактов происходит подключение нагрузки, а блокировочные служат для защиты от неправильного или опасного подключения. В зависимости от конструкции может быть три или четыре пары силовых контактов. Причем каждая пара имеет в своем составе подвижные и неподвижные контакты. Последние через металлические пластины соединяются с клеммами, расположенными на корпусе. К ним подключаются провода. Блокировочные контакты могут быть:

• нормально замкнутые;
• нормально разомкнутые.

Через те и другие подпитывается катушка управления. При необходимости может добавляться еще комплект контактов. Все они используются для управления или индикации, ток через них проходит малый, поэтому к ним особых требований не предъявляется.

Подключение по обычной схеме

Корпус имеет отверстия под крепление. В последнее время стали появляться корпуса под DIN-рейку. Это профиль, используемый в электротехнике. Может иметь одну из следующих форм:

• Ω-типа;
• G-формы;
• C-вида.

Такой МП может устанавливаться в щитках. Способ крепления очень удобен, позволяет быстро снимать и ставить устройство, избавляя монтажника от долгой монотонной работы.

После установки переходят к подключению. Схема подключения магнитного пускателя может быть двух видов:

• обычная;
• реверсивная.

При обычной схеме подключения используется один пускатель с тремя или четырьмя парами силовых контактов. На входные клеммы подключают три фазы сети, от выходных клемм провода идут к нагрузке. Если двигатель после запуска вращается в противоположную сторону, то меняют местами любые две фазы на входе или выходе пускателя.

Схема подключения управляющей цепи пускателя немного сложнее. При выборе пускателя необходимо учитывать, какая катушка в нем используется. Выбор катушек по напряжению велик — чтобы не усложнять схему, лучше сразу взять на 220 В или 380 В. Выпускаются втягивающие катушки и на постоянный ток. Когда говорят, что этот магнитный пускатель 220 В, подразумевают, что используемая катушка рассчитана на 220 В.

В этом случае схема будет выглядеть следующим образом: фаза, предохранитель, кнопка «стоп», кнопка «пуск» (эти кнопки могут быть на самом пускателе или на удаленном пульте управления), параллельно с кнопкой «пуск» включаются нормально разомкнутые блокировочные контакты пускателя, катушка управления, нулевой провод.

При нажатии на пусковую кнопку, по катушке проходит ток, создавая в ней электромагнитные силы, которые притягивают и замыкают силовые и нормально разомкнутые блокировочные контакты. Это происходит очень быстро, и кнопка «пуск» еще находится в сжатом состоянии. В это время блокировочные контакты создают свою схему, которая обходит кнопку. Когда кнопку отпускают, пускатель остается включенным благодаря уже замкнутым блокировочным контактам.

Если используется тепловое реле, в нем также есть блокировочные контакты, они являются нормально замкнутыми. Нормальным является состояние при неработающем устройстве. Если срабатывает тепловое реле, находящиеся внутри него контакты размыкаются. Поэтому их ставят в разрыв цепи между катушкой и нулевым проводом. То же самое наблюдается в схеме подключения магнитного пускателя 380 В. Единственное отличие состоит в том, что катушка подключается не между фазой и нулем, а между двух фаз.

Применение реверса

Само слово реверс означает «обратный, противоположный». Применительно к двигателю оно подразумевает включение его в обратном направлении. Чтобы изменить вращение ротора двигателя в противоположную сторону, необходимо поменять фазировку. Проще всего это сделать с помощью второго магнитного пускателя. Производятся готовые реверсивные пускатели. Они отличаются тем, что в одном корпусе находятся два контактора и уже предусмотрена электрическая и (или) механическая блокировка.

Блокировка необходима, чтобы предотвратить одновременное включение обоих пускателей, иначе это вызовет межфазное замыкание. Если реверсного пускателя нет, можно использовать два обычных. К клеммам силовых контактов подводится трехфазное напряжение таким образом, что на выходе пускателей две одноименные фазы меняются местами. Важно помнить, что при включении одного из пускателей на выходе другого также будет напряжение.

Реверсные МП применяются и тогда, когда необходимо уменьшить пусковой ток. Во время запуска двигатель подключается по схеме «звезда», а после того как наберет обороты, переключается на «треугольник».

Методы защиты

Магнитные пускатели служат не только для подключения и отключения нагрузки, но и для защиты двигателей. Для трехфазных двигателей переменного тока опасны две вещи:

1. Короткое замыкание (неважно, на корпус, между обмотками или межвитковое).
2. Перекос фаз или пропажа одной или двух из них.

Тепловое реле помогает бороться с первым явлением. Основным его элементом является биметаллическая пластинка. В холодном состоянии она имеет одну форму, в нагретом — другую. Через нее пропускают рабочий ток, идущий на электродвигатель, который ее греет. Чем сильнее ток, тем больше она нагревается. Для того чтобы пластина не меняла свою форму раньше времени, ее деформируют.

Через изоляционный материал к ней прикрепляют подвижный нормально замкнутый контакт, который входит в схему управления катушкой МП. При превышении тока пластина меняет свою форму и размыкает контакт, что ведет к срабатыванию МП и остановке двигателя. Всего таких реле ставят по два на МП, по одному на фазу. Третья фаза в любом случае будет связана с этими двумя.

Безопасность напряжения

Что касается напряжения, здесь дела обстоят сложнее. Можно, конечно, на каждую фазу поставить по реле напряжения, но это усложнит схему, что, в свою очередь, приведет к удорожанию конструкции. Частично эта проблема решается самой катушкой. Если это катушка на 220 В, то питание она берет с одной из фаз. Когда напряжение на этой фазе пропадает, катушка обесточивается, и МП отключается.

Еще лучше, если катушка на 380 В — тогда защищены две фазы, но при исчезновении напряжения на третьей, защита не сработает. Можно поставить дополнительное реле, запитав его от незащищенной фазы, а его нормально разомкнутые контакты включить в цепь управления катушкой МП. Тогда при потере напряжения на этой фазе реле отключится, и цепь питания катушки МП будет разорвана.

У такого решения есть существенный недостаток. Чтобы МП включился, необходимо чтобы это реле уже было запущено, а этого не произойдет, пока МП не включится, потому что реле запитывается от фазы, идущей после МП. Подключить реле к кнопке «пуск» нельзя, произойдет межфазное короткое замыкание. В этом случае можно использовать сдвоенную кнопку «пуск», взяв напряжение с одноименной фазы перед МП. Тогда после включения МП реле будет работать в штатном режиме.

Есть другой, более оригинальный, способ. Как известно, на временной шкале напряжение между тремя фазами в любой промежуток времени равно нулю. Если ко всем фазам подключить одним концом конденсатор емкостью 20 мкФ, а другие концы соединить между собой, то получится «звезда», в центре которой будет 0.

Подключают реле, рассчитанное на напряжение 220 В между центром «звезды» и нулевым проводом. Когда напряжение есть во всех фазах, реле отключено. Когда в одной или двух фазах напряжение пропадает, в центре «звезды» появляется напряжение, в этом случае реле срабатывает. Его нормально замкнутые контакты размыкаются (а они включены в схему управления катушкой МП), прерывая цепь в катушке МП.

Это очень чувствительная схема, которая реагирует даже на перепады напряжения. Чтобы снизить чувствительность, необходимо понизить емкость конденсаторов. Напряжение конденсаторов должно быть не менее 400 В. Даже при выходе из строя любого конденсатора схема сработает, т. к. будет нарушена симметрия.

Пускатель электромагнитный (магнитный пускатель)

Пускатель электромагнитный (магнитный пускатель) — это низковольтное электромагнитное (электромеханическое) комбинированное устройство распределения и управления, предназначенное для пуска и разгона электродвигателя до номинальной скорости, обеспечения его непрерывной работы, отключения питания и защиты электродвигателя и подключенных цепей от рабочих перегрузок. Пускатель представляет собой контактор, комплектованный дополнительным оборудованием: тепловым реле, дополнительной контактной группой или автоматом для пуска электродвигателя, плавкими предохранителями.

Категории применения пускателей

a) Контакторы переменного тока

• АС-1 – активная или малоиндуктивная нагрузка;
• АС-2 – пуск электродвигателей с фазным ротором, торможение противовключением;
• АС-3 – пуск электродвигателей с короткозамкнутым ротором. Отключение вращающихся двигателей при номинальной нагрузке;
• АС-4 – пуск электродвигателей с короткозамкнутым ротором. Отключение неподвижных или медленно вращающихся электродвигателей. Торможение противовключением.

б) Контакторы постоянного тока

• ДС-1 – активная или малоиндуктивная нагрузка;
• ДС-2 – пуск электродвигателей постоянного тока с параллельным возбуждением и их отключение при номинальной частоте вращения;
• ДС-3 – пуск электродвигателей с параллельным возбуждением и их отключение при неподвижном состоянии или медленном вращении ротора;
• ДС-4 – пуск электродвигателей с последовательным возбуждением и их отключение при номинальной частоте вращения;
• ДС-5 — пуск электродвигателей с последовательным возбуждением, отключение неподвижных или медленно вращающихся двигателей, торможение противотоком.

Схема подключения нереверсивного магнитного пускателя

На рис. 1 показана электрическая принципиальная схема включения нереверсивного магнитного пускателя для управления асинхронным электродвигателем с короткозамкнутым ротором.

Рис 1. Схема включения нереверсивного магнитного пускателя
электрическая принципиальная

Принцип действия схемы включения нереверсивного магнитного пускателя

Для включения электродвигателя М необходимо кратковременно нажать кнопку SB2 «Пуск». Это приведет к замыканию главных контактов в цепи питания электродвигателя. Одновременно замкнется вспомогательный контакт, что создаст параллельную цепь питания катушки магнитного пускателя. Такую схему называют схемой самоблокировки. Она обеспечивает так называемую нулевую защиту электродвигателя. Если в процессе работы электродвигателя напряжение в сети исчезнет или значительно снизится (обычно более чем на 40% от номинального значения), то магнитный пускатель отключается и его вспомогательный контакт размыкается.

Аппараты ручного управления (рубильники, конечные выключатели) нулевой защитой не обладают, поэтому в системах управления станочным приводом обычно применяют управление с использованием магнитных пускателей.

Для отключения электродвигателя достаточно нажать кнопку SB1 «Стоп». Это приводит к размыканию цепи самопитания и отключению катушки магнитного пускателя.

Схема подключения реверсивного магнитного пускателя

В том случае, когда необходимо использовать два направления вращения электродвигателя, применяют реверсивный магнитный пускатель, принципиальная схема которого изображена на рис.2.

Рис. 2. Схемы включения реверсивного магнитного пускателя

Принцип действия схем включения реверсивного магнитного пускателя

Для изменения направления вращения асинхронного электродвигателя необходимо изменить порядок чередования фаз статорной обмотки.

В реверсивном магнитном пускателе используют два контактора: КМ1 и КМ2. Из схемы видно, что при случайном одновременном включении обоих контакторов в цепи главного тока произойдет короткое замыкание. Для исключения этого схема снабжена блокировкой.

Если после нажатия кнопки SB3 «Вперед» к включения контактора КМ1 нажать кнопку SB2 «Назад», то размыкающий контакт этой кнопки отключит катушку контактора КМ1, а замыкающий контакт подаст питание в катушку контактора КМ2. Произойдет реверсирование электродвигателя.

Полезные ссылки

Пускатель электромагнитный 380в с тепловым реле

ПМ12-040110 У2 В, 380В/50Гц, 1з, 40А, нереверсивный, бе.

Пускатель электромагнитный ПМ12-100100 230В 2NC+4NO EKF.

Пускатель магнитный / контактор ПМЛ-1230-10 380В/АС-3 3.

Пускатель магнитный / контактор КЭАЗ ПМЛ-2220-25А-220AC.

KEAZ Пускатель ПМЛ-4220-63А-220AC-(48-65А)-УХЛ3-Б-КЭАЗ

Электромагнитное реле F&F PK-4PR 230 (ЕА06.001.032)

ПМЛ 1220 исполнение «Б» 10А 220В /Пускатель/.

Пускатель электромагнитный ПМ12-025100 220 В, 1з

Пускатель магнитный ПМЕ-222 12.5 А

Пускатель магнитный пма 3200 220в (1з) ртт-141 34.0а ка.

Пускатель магнитный КМИ 12А катушка управления 380В АС.

Электромагнитное реле F&F PK-2P 24 (ЕА06.001.008)

Пускатель магнитный КМИ 12А катушка управления 380В АС.

KEAZ Реле перегрузки тепловое РТЛ-2055-2-100А-(30-40А)-.

Пускатель магнитный (контактор) Энергия в корпусе LE1-D.

ПМЛ-4560ДМ УХЛ4 Б, 380В/50Гц, 2р+2з, 80А, реверсивный.

Пускатель магнитный ABB AF09-30-10-13, катушка 100-250B.

KEAZ Пускатель ПМЛ-1220-10А-220AC-(7-10А)-УХЛ3-Б-КЭАЗ

Электромагнитное реле F&F PK-4PR 12 (ЕА06.001.016)

Магнитный пускатель/контактор перемен. тока (ac) IEK KK.

Пускатель магнитный ПМЕ 212, 220в, 1з (080212100ВВ22000.

ПМЛ-1220 УХЛ4 Б, 380В/50Гц, 1з, 10А, нереверсивный, с р.

Пускатель магнитный ABB AF09-30-01-13, катушка 100-250B.

EKF Пускатель магнитный КМЭ 18А катушка управления 220В.

Пускатель магнитный / контактор ПМЛ-2210-25 380В/АС-3 3.

Пускатель магнитный EasyPact TVS Schneider Electric 3Р.

Пускатель магнитный EasyPact TVS Schneider Electric 3Р.

Пускатель магнитный / контактор ПМЛ-1210-10 220В/АС-3 3.

Пускатель электромагнитный пме-212 ухл4 в 220в (1з) ртт.

Электромагнитное реле F&F PK-3P 110 (ЕА06.001.011)

ПМЛ 3220 исполнение «Б» 40А 380в /пускатель/.

ПМЛ 2220 исполнение «Б» 25А 220в /пускатель/.

KEAZ Пускатель ПМЛ-1230-10А-220AC-(7-10А)-УХЛ2-Б-КЭАЗ

Контакторы EKF PROxima КМЭ Пускатель в корпусе 25А 380В.

Пускатель магнитный (контактор) Энергия в корпусе LE1-D.

Пускатель магнитный / контактор КЭАЗ ПМЛ-3220-40А-220AC.

KEAZ Пускатель ПМЛ-2220-25А-220AC-(17-25А)-УХЛ3-Б-КЭАЗ

EKF Пускатель магнитный КМЭ 25А катушка управления 220В.

Пускатель магнитный EasyPact TVS Schneider Electric 3Р.

Пускатель магнитный ABB AF16-30-10-13, катушка 100-250B.

KEAZ Пускатель ПМ12-025220-25А-380AC-(9-13А)-УХЛ3-В-КЭА.

Пускатель магнитный пм 12-100200 ухл4 в 380в/50гц 2з+2р.

Пускатель магнитный / контактор КЭАЗ ПМЛ-1220-10А-220AC.

Пускатель магнитный ПМЕ 212, 380в, 1з (080212100ВВ38000.

Пускатель трехполюсный ПМЛ 1220, с реле, с кнопками П+С.

Пускатель магнитный / контактор ПМЛ-1210-10 380В/АС-3 3.

Пускатель магнитный ABB AF09-30-10-13, катушка 100-250B.

Пускатель электромагнитный ПМ12-160100 230В 2NC+4NO EKF.

Пускатель магнитный КМИ 9А катушка управления 380В АС I.

Электромагнитное реле F&F PK-4P 220 (ЕА06.001.026)

Электромагнитное реле F&F PK-2P 220 (ЕА06.001.009)

IEK Пускатель магнитный КМИ 25А катушка управления 220В.

Пускатель магнитный КМИ 25А катушка управления 380В АС.

Пускатель магнитный / контактор ПМЛ-2210-25 220В/АС-3 3.

Реле электромагнитное (промежуточное) PK-2P, 230В АC 16.

Пускатель электромагнитный ПМ12-250100 230В 2NC+4NO EKF.

Электромагнитное реле F&F PK-2P 12 (ЕА06.001.006)

Аксессуары к пускорегулирующему оборудованию Этал ПМЛ 4.

Электромагнитное реле F&F PK-2P 110 (ЕА06.001.007)

Пускатель магнитный ПМ12 160А кат. 220В, 2з+2р, с тепло.

/=.Силовые контакты – 3НО.Дополнительные контакты – 1НО.Номинальный ток цепи – 9А.Номинальная мощность – 4кВт.Максимальное сечение подключаемого провода – 6мм2Размер – 45х86х77мм.Масса – 0,27кг

Пускатель магнитный ABB AF09-30-10-13, катушка 100-250B.

Пускатель магнитный ABB AF16-30-10-13, катушка 100-250B.

Контактор (пускатель) марки NC1-0901 (42v)

Магнитный пускатель КашинЗЭА ПМ 12-010100

Магнитный пускатель/контактор перемен. тока (ac) IEK KK.

Пускатель магнитный КМИ 40А катушка управления 220В АС.

Реле тепловое «РТИ 1308 2.5-4А» (DRT10-D025-0.

Пускатель магнитный EasyPact TVS Schneider Electric 3Р.

Контакторы EKF PROxima КМЭ Пускатель в корпусе 18А 220В.

Электромагнитное реле F&F PK-1P 220 (ЕА06.001.004)

Пускатель электромагнитный ПМ12-125100 230В 2NC+4NO EKF.

IEK Пускатель магнитный КМИ 18А катушка управления 220В.

Пускатель магнитный ПМЕ-222 16.0 А

Пускатель магнитный (контактор) энергия КМИ 0910 9A 220.

Электромагнитное реле F&F PK-3P 24 (ЕА06.001.021)

Пускатель магнитный КМЭ 25А 400В с РТЭ и индикатором PR.

Магнитный пускатель — устройство, отвечающее за бесперебойную и соответствующую требованиям стандартов работу оборудования. С его помощью осуществляют распределение питающего напряжения и управляют работой подключенных нагрузок.

Чаще всего через него подают питание на электродвигатели. И через него же осуществляют реверс двигателя, его остановку. Все эти манипуляции позволит осуществить правильная схема подключения магнитного пускателя, которую можно собрать и самостоятельно.

В этом материале мы расскажем об устройстве и принципах работы магнитного пускателя, а также разберемся в тонкостях подключения устройства.

Отличие магнитного пускателя от контактора

Часто при подборе коммутационного устройства возникает путаница между магнитными пускателями (МП) и контакторами. Эти устройства, несмотря на свою схожесть во многих характеристиках, все же разные понятия. Магнитный пускатель объединяет в себе ряд приборов, они соединены в одном управляющем узле.

В МП может быть включено несколько контакторов, плюс защитные устройства, специальные приставки, управляющие элементы. Все это заключено в корпус, имеющий какую-то степень влаго- и пылезащиты. С помощью этих устройств в основном управляют работой асинхронных двигателей.

Контактор — моноблочный прибор с набором функций, предусмотренных конкретной конструкцией. Тогда как пускатели применяют в схемах достаточно сложных, контакторы в основном присутствуют в простых схемах.

Устройство и назначение прибора

Сравнив подключение МП и контактора, можно сделать заключение, что первое устройство отличается от второго тем, что его применяют для запуска электродвигателя. Можно даже сказать, что МП — тот же контактор, с помощью которого управляют электродвигателем.

Отличие это настолько условно, что в последнее время многие производители называют МП контакторами переменного тока, но с малыми габаритами. Да и постоянное усовершенствование контакторов сделало их универсальными, потому они стали многофункциональными.

Назначение магнитного пускателя

Встраивают МП и контакторы в силовые сети, транспортирующие ток с переменным или постоянным напряжением. Действие их базируется на электромагнитной индукции.

Устройство оснащено контактами сигнальными и теми, через которые питание подается. Первые названы вспомогательными, вторые — рабочими.

МП дистанционно управляют электроустановками, в том числе и электродвигателями. Их роль, как защиты, нулевая — только исчезает напряжение или хотя бы падает до предела ниже 50%, силовые контакты размыкаются.

После остановки оборудования, в схему которого вмонтирован контактор, оно никогда не включится самостоятельно. Для этого придется нажать клавишу «Пуск».

Для безопасности это очень важный момент, поскольку полностью исключены аварии, спровоцированные самопроизвольным включением электроустановки.

Пускатели, в схему которых включены тепловые реле, охраняют электродвигатель или другую установку от длительных перегрузок. Эти реле могут быть двухполюсными (ТРН) либо однополюсными (ТРП). Срабатывание наступает под воздействием тока перегрузки двигателя, протекающего по ним.

Конструкция и функционирование прибора

Для корректной работы МП необходимо придерживаться определенных правил монтажа, иметь понятие об основах релейной техники, грамотно выбрать схему питания оборудования.

Поскольку устройства предназначены для функционирования на протяжении небольшого временного промежутка, наиболее популярными являются МП с обычно разомкнутыми контактами. Наибольшим спросом пользуются МП серий ПМЕ, ПАЕ.

Первые встраивают в сигнальные цепи для электродвигателей мощностью 0,27 – 10 кВт. Вторые — мощностью 4 – 75 кВт. Рассчитаны они на напряжение 220, 380 В.

Вариантов исполнения четыре:

• открытый;
• защищенный;
• пылеводозащищенный;
• пылебрызгонепроницаемый.

Пускатели ПМЕ включают в свою конструкцию двухфазное реле ТРН. В пускателе серии ПАЕ количество встраиваемых реле зависит от величины.

При напряжении около 95% от номинального катушка пускателя способна обеспечить надежную работу.

Состоит МП из следующих основных узлов:

• сердечника;
• электромагнитной катушки;
• якоря;
• каркаса;
• механических датчиков работы;
• групп контакторов — центральной и дополнительной.

Также в конструкцию могут включать в качестве дополнительных элементов, защитное реле, электропредохранители, добавочный комплект клемм, пусковое устройство.

По сути, это реле, но отключающее гораздо больший ток. Поскольку электромагниты у этого устройства довольно мощные, оно отличается большой скоростью срабатывания.

Электромагнит в виде катушки с большим числом витков рассчитан на напряжение 24 – 660 В. Которая размещена на сердечнике, большая мощность нужна для преодоления усилия пружины.

Последняя предназначена для быстрого рассоединения контактов, от скорости которого зависит величина электрической дуги. Чем быстрее произойдет размыкание, тем меньше дуга и в тем лучшем состоянии будут сами контакты.

Нормальное состояние, когда контакты разомкнуты. Пружина при этом удерживает в приподнятом состоянии верхний участок магнитопровода.

Когда на магнитный пускатель поступает питание, через катушку проходит ток и формирует электромагнитное поле. Оно привлекает мобильную часть магнитопровода посредством сжатия пружины. Контакты замыкаются, на нагрузку поступает питание, в результате, она включается в работу.

В случае отключения питания МП электромагнитное поле исчезает. Выпрямляясь, пружина делает толчок, и верхняя часть магнитопровода оказывается вверху. Как следствие, расходятся контакты, и пропадает питание на нагрузку.

Некоторые модели пускателей оснащены ограничителями перенапряжений, которые применяют в полупроводниковых управляющих системах.

Питание катушки управления после подключения магнитного пускателя реализуется от переменного тока, но для этого устройства род тока не имеет значения.

Пускатели, как правило, оснащены двумя видами контактов: силовыми и блокировочными. Посредством первых подключается нагрузка, а вторые предохраняют от неправильных действий при подключении.

Силовых МП может быть 3 или 4 пары, все зависит от конструкции устройства. В каждой из пар есть как мобильные, так и неподвижные контакты, соединенные с клеммами, находящимися на корпусе, посредством металлических пластин.

Первые отличаются тем, что на нагрузку постоянно поступает питание. Вывод из рабочего состояния происходит только после срабатывания пускателя.

На контакторы с контактами нормально разомкнутыми подается питание исключительно во время работы пускателя.

Нормально замкнутые отличаются тем, что на нагрузку постоянно поступает питание, а отсоединение наступает исключительно после срабатывания пускателя. На контакторы с контактами нормально разомкнутыми подается питание исключительно во время работы пускателя.

Особенности монтажа пускателя

Неправильный монтаж магнитного пускателя, может иметь последствия в виде ложных срабатываний. Чтобы избежать этого, нельзя выбирать участки, подверженные вибрации, ударам, толчкам.

Конструкционно МП устроен так, что его можно монтировать в электрощите, но с соблюдением правил. Устройство будет работать надежно, если местом его установки будет поверхность прямая, плоская и расположенная вертикально.

Тепловые реле не должны подвергаться подогреву от посторонних источников тепла, что отрицательно скажется на функционировании устройства. По этой причине их нельзя размещать в местах, подверженных нагреву.

Устанавливать магнитный пускатель в помещении, где смонтированы устройства с током от 150 А, категорически нельзя. Включение и выключение таких устройств провоцирует быстрый удар.

Чтобы не допустить перекоса пружинных шайб, находящихся в контактном зажиме пускателя, конец проводника загибают П-образно или в кольцо. Когда нужно подключить 2 проводника к зажиму, нужно чтобы их концы были прямыми и находились по две стороны зажимного винта.

Включению в работу пускателя должен предшествовать осмотр, проверка исправности всех элементов. Подвижные детали должны перемещаться от руки. Электрические соединения нужно сверить со схемой.

Популярные схемы подключения МП

Наиболее часто используют монтажную схему с одним устройством. Чтобы соединить ее основные элементы используют 3-жильный кабель и два разомкнутых контакта в случае, если устройство выключено.

В нормальных обстоятельствах контакт реле Р замкнут. При нажатии клавиши «Пуск» цепь замыкается. Нажатие кнопки «Стоп» разбирает схему. В случае перегрузки тепловой датчик Р сработает и разорвет контакт Р, машина остановится.

При этой схеме большое значение имеет номинальное напряжение катушки. Когда усилие на ней 220 В, двигателя 380 В, в случае соединения в звезду, такая схема не подходит.

Для этого применяют схему с нейтральным проводником. Применять ее целесообразно в случае соединения обмоток двигателя треугольником.

Тонкости подключения устройства на 220 В

Независимо от того, как решено подключить магнитный пускатель, в проекте обязательно присутствуют две цепи — силовая и сигнальная. Через первую подают напряжение, посредством второй управляют работой оборудования.

Особенности силовой цепи

Питание для МП подключают через контакты, обычно обозначаемые символами А1 и А2. На них попадает напряжение 220 В, если сама катушка рассчитана на такое напряжение.

Удобнее «фазу» подключать к А2, хотя принципиальной разницы в подключении нет. Источник питания подключают к контактам, находящимся ниже на корпусе.

Тип напряжения не имеет значения, главное, чтобы номинал не выходил за пределы 220 В.

Минусом этого варианта подключения является тот момент, что для ее включения или отключения нужно совершать манипуляции с вилкой. Схему можно усовершенствовать путем установки перед МП автомата. С его помощью включают и отключают питание.

Изменение цепи управления

Эти изменения не касаются силовой цепи, модернизируется в этом случае лишь цепь управления. Вся схема в целом претерпевает незначительные изменения.

Клавиши встраивают последовательно перед МП. Первая — «Пуск», за ней идет «Стоп». Контактами магнитного пускателя манипулируют посредством управляющего импульса.

Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке. «Пуск» не обязательно удерживать во включенном состоянии.

Оно поддерживается по принципу самозахвата. Заключается он в том, что параллельно кнопке «Пуск» подключаются добавочные самоблокирующиеся контакты. Они и снабжают напряжением катушку.

После их замыкания, катушка самоподпитывается. Разрыв этой цепи приводит к отключению МП.

Отключающая клавиша «Стоп» обычно красная. Стартовая кнопка может иметь не только надпись «Пуск», но и «Вперед», «Назад». Чаще всего она зеленого цвета, хотя может быть и черного.

Подсоединение к 3-фазной сети

Возможно подключение 3-фазного питания через катушку МП, функционирующей от 220 В. Обычно схему применяют с асинхронным двигателем. Сигнальная цепь при этом не изменяется.

Силовая цепь имеет отличия, но не очень существенные. Три фазы подают на входы, обозначенные на плане, как L1, L2, L3. Трехфазную нагрузку подключают к T1, T2, T3.

Ввод в схему теплового реле

В промежутке между магнитным пускателем и асинхронным электродвигателем последовательно подсоединяют тепловое реле. Выбор его осуществляют в зависимости от типа мотора.

Подключают реле к выводу с магнитным пускателем. Ток в нем проходит к мотору последовательно, попутно нагревая реле. Верх реле оснащен придаточными контактами, объединенными с катушкой.

Нагреватели реле рассчитывают на предельную величину тока, протекающего через них. Делают это для того, чтобы, когда двигатель окажется в опасности из-за перегрева, реле смогло бы отключить пускатель.

Также рекомендуем прочесть другую нашу статью где мы рассказали о том как выбрать и подключить электромагнитный пускатель на 380 В. Подробнее – переходите по ссылке.

Запуск мотора с реверсным ходом

Для функционирования отдельного оборудование необходимо, чтобы двигатель мог вращаться как влево, так и вправо.

Схема подключения для такого варианта содержит два МП, кнопочный пост либо отдельные три клавиши — две стартовые «Вперед», «Назад» и «Стоп».

От к.з. силовую цепь защищают контакты нормально замкнутые КМ1.2, КМ2.2.

Подготовку схемы к работе осуществляют следующим образом:

1. Включают АВ QF1.
2. На силовые контакты МП КМ1, КМ2 поступают фазы А, В, С.
3. Фаза, которая снабжает цепь управления (А) через SF1 (автомат защиты сигнальных цепей) и клавишу SB1 «Стоп» подается на контакт 3 (клавиши SB2, SB3), контакт 13НО (МП КМ1, КМ2).

Далее схема работает по алгоритму, зависящему от направления вращения мотора.

Управление реверсом двигателя

Вращение начинается при задействовании клавиши SB2. При этом фаза А через КМ2.2 подается на катушку МП КМ1. Начинается включение пускателя с замыканием нормально разомкнутых контактов и размыканием нормально замкнутых.

Замыкание КМ1.1 провоцирует самоподхват, а за смыканием контактов КМ1 следует подача фаз А, В, С на идентичные контакты обмоток двигателя и он начинает вращение.

Предпринятое действие разъединит цепь, на дроссель КМ1 перестанет подаваться управляющая фаза А, а сердечник с контактами, посредством возвратной пружины, восстановится в исходном положении.

Контакты разъединятся, на двигатель М прекратится подача напряжения. Схема будет пребывать в ждущем режиме.

Запускают ее путем нажатия на кнопку SB3. Фаза А через КМ1.2 поступит на КМ2, МП, сработает и через КМ2.1 окажется на самоподхвате.

Далее, МП посредством контактов КМ2 поменяет фазы местами. В результате двигатель М изменит направление вращения. В это время соединение КМ2.2, находящееся в цепи, питающей МП КМ1, рассоединится, не допуская включения КМ1 пока функционирует КМ2.

Работа силовой схемы

Ответственность за переключение фаз для перенаправления вращения двигателя возложена на силовую схему.

При срабатывании контактов МП КМ1 на первую обмотку поступает фаза А, на вторую обмотку — фаза В, а на третью — фаза С. При этом мотор вращается влево.

Когда срабатывает КМ2, передислоцируются фазы В и С. Первая попадает на третью обмотку, вторая — на вторую. Изменений по фазе А не происходит. Двигатель начнет вращаться вправо.

Выводы и полезное видео по теме

Подробности об устройстве и подключении контактора:

Практическая помощь в подключении МП:

По приведенным схемам можно подключить магнитный пускатель своими руками как к сети 220, так и 380 В.

Необходимо помнить, что сборка не отличается сложностью, но для реверсивной схемы важно наличие двухсторонней защиты, делающей невозможным встречное включение. При этом блокировка может быть как механической, так и посредством блокировочных контактов.

Если у вас появились вопросы по теме статьи, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке. Там же вы можете сообщить интересную информацию или дать совет по подключению магнитных пускателей посетителям нашего сайта.

Прежде чем приступить к практическому подключению пускателя – напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения – «пуск» и SB1 для остановки – «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае – L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Советы и хитрости установки

• Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
• Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
• Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
• Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор – пробник электрика, который легко можно сделать самому.

В статье подробно рассказано о нескольких способах обновления BIOS на материнской плате Asus.

Теперь вы точно подберете идеальный ноутбук для работы или учебы!

Данная статья описывает преимущества SSD накопителей для приложений и игр. Также здесь выполняется сравнение между достоинств данного накопителя с устаревшим аналогом.

В статье речь идет о том, как отремонтировать пластмассовый китайский электрочайник.

Самостоятельный ремонт ноутбука ASUS X50SL – очищаем от пыли вентилятор с радиатором процессора и ставим новые драйвера.

DOL Электромагнитный пускатель, магнитный пускатель, магнитный пускатель

Описание

Электромагнитный пускатель серии

EKQ1 (далее сокращенно «стартер») используется для управления включением или размыканием контактора с помощью комбинации внешнего сигнала и теплового реле и установлен в той же металлической коробке, внешний переключатель подает сигнал для управления в соответствии с подключенным контактным устройством. и указывает на разрыв, применяется в основном к цепям с переменным током 50 Гц (или 60 Гц), номинальным рабочим напряжением 660 В и номинальной управляемой мощностью до 45 кВт (ток до 95 А) для использования для управления прямым пуском и остановкой электродвигателя для защитить двигатель от перегрузки и обрыва фазы.

Обозначение типа

Характеристика

• биметаллический трехфазный
• Постоянно регулируемые текущие настройки
• Температурная компенсация
• Индикатор отключения
• Тестовая кнопка
• Кнопка остановки
• Кнопка ручного и автоматического сброса
• с гальванической развязкой 1 НЗ плюс 1 НЗ контакт

Схема подключения

Базовая модель и основные технические параметры стартера

Модель	Диапазон установка тока A	ток (А)	Максимальная номинальная мощность (кВт)			Модель оборудован Контактор переменного тока	TOR соответствует
			АС-3
			600 В	380 В	220 В
EKQ1-09 / 1301	0.1 ~ 0,16	9	5,5	4	2,2	EKC1-09	EKR2-13
EKQ1-09 / 1302	0,16 ~ 0,25
EKQ1-09 / 1303	0,25 ~ 0,4
EKQ1-09 / 1304	0,4 ~ 0,63
EKQ1-09 / 1305	0,63 ~ 1
EKQ1-09 / 1306	1 ~ 1.6
EKQ1-09 / 1307	1,6 ~ 2,5
EKQ1-09 / 1308	2,5 ~ 4
EKQ1-09 / 1310	4 ~ 6
EKQ1-09 / 1312	5,5 ~ 8
EKQ1-09 / 1314	7 ~ 10
EKQ1-18 / 1314	7 ~ 10	18	10	7.5	4	EKC1-18	EKR2-13
EKQ1-18 / 1316	9 ~ 13
EKQ1-18 / 1321	12 ~ 18
EKQ1-25 / 1321	12 ~ 18	25	15	11	5,5	EKC1-25	EKR2-13
EKQ1-25 / 1322	17 ~ 25
EKQ1-32 / 2353	23 ~ 32	32	18.5	15	7,5	EKC1-32	EKR2-23
EKQ1-40 / 3355	30 ~ 40	40	30	18,5	11	EKC1-40	EKR2-33
EKQ1-50 / 3357	37 ~ 50	50	33	22	15	EKC1-50	EKR2-33
EKQ1-65 / 3359	48 ~ 65	65	37	30	18.5	EKC1-65	EKR2-33
EKQ1-80 / 3361	55 ~ 70	80	45	37	22	EKC1-80	ЕКР2-33
EKQ1-80 / 3363	63 ~ 80
EKQ1-95 / 3365	80 ~ 93	95	45	45	25	EKC1-95	EKR2-34

Габаритные и установочные размеры (мм)

Select State «Дополнительно» AnyAlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict Из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

Выберите страну «факультативный» AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, многонациональное государство ofBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова ( Мальвинские острова) Фарерские острова ФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауGuy Остров anaHaitiHeard и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Республика ofKuwaitKyrgyzstanLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussian FederationRwandaSaint BarthélemySaint Helena , Вознесение и Тристан-да-Кунья, Сент-Китс и Невис, Сент-Люсия, Сен-Мартен (французская часть), Сен-Пьер и Ми quelonSaint Винсент и GrenadinesSamoaSan MarinoSao Том и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited Внешние малые острова США УругвайУзбекистан Вануату Венесуэла, Боливарианская Республика Вьетнам Виргинские острова, Британские Виргинские острова, СШАС.Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

Пускатель двигателя с прямым включением (DOL)

Пускатель двигателя с прямым включением — квадрат D

Для пуска асинхронных двигателей используются различные методы пуска, поскольку асинхронный двигатель потребляет больший пусковой ток во время пуска. Чтобы предотвратить повреждение обмоток из-за большого пускового тока, мы используем пускатели различных типов.

Самым простым пускателем для асинхронного двигателя является пускатель Direct On Line .Пускатель двигателя с прямым включением (DOL) состоит из MCCB или автоматического выключателя, контактора и реле перегрузки для защиты. Электромагнитный контактор, который может быть отключен тепловым реле перегрузки в случае неисправности.

Обычно контактор управляется отдельными кнопками пуска и останова, а вспомогательный контакт на контакторе используется через кнопку пуска в качестве удерживающего контакта. Т.е. контактор замыкается электрически с фиксацией во время работы двигателя.

Принцип прямого пуска от сети (DOL)

Для пуска контактор замыкается, подавая полное линейное напряжение на обмотки двигателя.Двигатель будет потреблять очень высокий пусковой ток в течение очень короткого времени, магнитное поле в утюге, а затем ток будет ограничен током заторможенного ротора двигателя. Мотор развивает крутящий момент заторможенного ротора и начинает разгоняться до полной скорости.

По мере ускорения двигателя ток начнет падать, но не будет значительно падать, пока двигатель не достигнет высокой скорости, обычно около 85% синхронной скорости. Фактическая кривая пускового тока зависит от конструкции двигателя и напряжения на клеммах и полностью не зависит от нагрузки двигателя.

Нагрузка двигателя влияет на время, необходимое двигателю для разгона до полной скорости, и, следовательно, на продолжительность высокого пускового тока, но не на величину пускового тока.

Если крутящий момент, развиваемый двигателем, превышает момент нагрузки на всех скоростях во время цикла пуска, двигатель достигает полной скорости. Если крутящий момент, создаваемый двигателем, меньше крутящего момента нагрузки на любой скорости во время цикла запуска, двигатель прекратит ускоряться. Если пусковой момент с DOL-пускателем недостаточен для нагрузки, двигатель необходимо заменить на двигатель, который может развивать более высокий пусковой момент.

Момент ускорения — это крутящий момент, развиваемый двигателем за вычетом момента нагрузки, и он будет изменяться по мере ускорения двигателя из-за кривой крутящего момента скорости двигателя и кривой крутящего момента скорости нагрузки. Время пуска зависит от момента ускорения и инерции нагрузки.

Прямой пуск имеет максимальный пусковой ток и максимальный пусковой момент.

Это может вызвать электрическую проблему с источником питания или может вызвать механическую проблему с ведомой нагрузкой.Таким образом, это будет неудобно для пользователей линии питания, всегда испытывайте падение напряжения при запуске двигателя. Но если этот мотор не большой мощности, это не сильно влияет.

Части пускателей DOL

Контакторы и катушка

Часть DOL — Контактор

Магнитные контакторы — это переключатели с электромагнитным управлением, которые обеспечивают безопасное и удобное средство для подключения и отключения параллельных цепей.

Контроллеры магнитных двигателей используют электромагнитную энергию для включения переключателей.Электромагнит состоит из катушки с проволокой, помещенной на железный сердечник. Когда через катушку протекает ток, железо магнита намагничивается, притягивая железный стержень, называемый якорем. Прерывание прохождения тока через катушку с проволокой вызывает выпадение якоря из-за наличия воздушного зазора в магнитной цепи.

Магнитные пускатели двигателей с линейным напряжением представляют собой электромеханические устройства, которые обеспечивают безопасные, удобные и экономичные средства запуска и остановки двигателей и имеют то преимущество, что ими можно управлять дистанционно.Подавляющая часть продаваемых контроллеров моторов относится к этому типу.

Контакторы в основном используются для управления оборудованием, в котором используются электродвигатели. Он состоит из катушки, которая подключается к источнику напряжения. Очень часто для однофазных двигателей используются катушки 230 В, а для трехфазных двигателей используются катушки 415 В. Контактор имеет три основных нормально разомкнутых контакта и контакты меньшей мощности, называемые вспомогательными контактами [NO и NC], которые используются для цепи управления. Контакт — это проводящие металлические части, замыкающие или прерывающие электрическую цепь.

• нормально разомкнутый НО
• НЗ нормально замкнутый

Реле перегрузки (защита от перегрузки)

Защита электродвигателя от перегрузки необходима для предотвращения выгорания и обеспечения максимального срока службы.

В любых условиях перегрузки двигатель потребляет чрезмерный ток, вызывающий перегрев. Поскольку изоляция обмотки двигателя ухудшается из-за перегрева, существуют установленные ограничения на рабочие температуры двигателя для защиты двигателя от перегрева.Реле перегрузки используются в системе управления двигателем для ограничения потребляемого тока.

Реле перегрузки не обеспечивает защиты от короткого замыкания. Это функция защитного оборудования от перегрузки по току, такого как предохранители и автоматические выключатели, обычно расположенных в корпусе разъединителя.

Идеальный и самый простой способ защиты двигателя от перегрузки — это элемент с токочувствительными свойствами, очень похожими на кривую нагрева двигателя, который действует для размыкания цепи двигателя при превышении тока полной нагрузки.Срабатывание защитного устройства должно быть таким, чтобы двигатель мог выдерживать безвредные перегрузки, но быстро отключался от сети, если перегрузка сохраняется слишком долго.

DOL part — Termal Overload Relay

Обычно предохранители не предназначены для защиты от перегрузки. Предохранитель защищает от короткого замыкания (защита от перегрузки по току). Двигатели потребляют высокий пусковой ток при пуске, и обычные предохранители не могут отличить этот временный и безвредный пусковой ток от опасной перегрузки.Выбор предохранителя зависит от тока полной нагрузки двигателя, он «перегорает» каждый раз при запуске двигателя. С другой стороны, если бы предохранитель был выбран достаточно большим, чтобы пропускать пусковой или пусковой ток, он не защитил бы двигатель от небольших вредных перегрузок, которые могут возникнуть позже.

Реле перегрузки является сердцем защиты двигателя. Он имеет характеристики обратнозависимого времени срабатывания, что позволяет ему удерживаться в течение периода разгона (при потреблении пускового тока), но обеспечивает защиту от небольших перегрузок, превышающих ток полной нагрузки, когда двигатель работает.Реле перегрузки являются заменяемыми и могут выдерживать повторяющиеся циклы отключения и сброса без необходимости замены. Однако реле перегрузки не могут заменить устройства защиты от перегрузки по току.

Реле перегрузки состоит из блока измерения тока, подключенного к двигателю, а также механизма, приводимого в действие датчиком, который служит, прямо или косвенно, для разрыва цепи.

Реле перегрузки можно разделить на тепловые, магнитные или электронные:

1. Тепловое реле : Как следует из названия, тепловые реле перегрузки полагаются на повышение температуры, вызванное током перегрузки, для отключения механизма перегрузки.Реле тепловой перегрузки можно разделить на два типа: плавильные и биметаллические.
2. Магнитное реле : Магнитные реле перегрузки реагируют только на превышение тока и не зависят от температуры.
3. Электронное реле: Электронное или полупроводниковое реле перегрузки, обеспечивает сочетание высокоскоростного отключения, регулируемости и простоты установки. Они могут быть идеальными для многих точных приложений.

Электромонтаж DOL стартера

1.Главный контакт

• Контактор подключает напряжение питания, катушку реле и реле тепловой перегрузки.
• L1 контактора подключается (NO) к фазе R через MCCB
• L2 контактора подключается (NO) к фазе Y через MCCB
• L3 контактора подключается (NO) к фазе B через MCCB.

НО контакт (- || -):

• (13-14 или 53-54) — нормально разомкнутый НО контакт (замыкается при срабатывании реле)
• Контактная точка 53 подключается к точке кнопки запуска (94 ) и 54 точка контактора подключена к общему проводу кнопки Start / Stop.

NC-контакт (- | / | -):

• (95-96) — нормально замкнутый NC-контакт (размыкается при срабатывании тепловой перегрузки, если она связана с блокировкой перегрузки)

2. Подключение катушки реле

• A1 катушки реле подключается к любой одной фазе питания, а A2 подключается к NC-соединению реле тепловой защиты от перегрузки (95).

3. Подключение теплового реле перегрузки:

• T1, T2, T3 подключаются к тепловому реле перегрузки
• Реле перегрузки подключается между главным контактором и двигателем
• NC-соединение (95-96) теплового реле перегрузки подключается к кнопке «Стоп» и общему подключению кнопки «Пуск / Стоп».

Электрическая схема прямого пускателя DOL

— Схема электрических соединений

Принцип работы DOL-стартера

Основным сердцем прямого пускателя является катушка реле. Обычно он получает одну фазную постоянную от входящего напряжения питания (A1). Когда катушка получает вторую фазу, катушка реле включается и магнит контактора создает электромагнитное поле, и из-за этого плунжер контактора перемещается, и главный контактор стартера замыкается, а вспомогательный контактор изменяет свое положение NO становится NC, а NC становится (показано красной линией на схеме).

Нажатие кнопки пуска

Когда мы нажимаем кнопку пуска, катушка реле получит вторую фазу от фазы питания — главный контактор (5) — вспомогательный контакт (53) — кнопка пуска — кнопка останова-96-95-к реле Катушка (A2). Теперь катушка возбуждается, и магнитное поле, создаваемое магнитом и плунжером контактора, движется. Главный контактор замыкается, и двигатель получает питание одновременно. Вспомогательный контакт меняет положение (53-54) с NO на NC.

Отпустите кнопку пуска

Катушка реле получает питание, даже если мы отпускаем кнопку пуска.Когда мы отпускаем кнопку пуска, катушка реле получает фазу питания от главного контактора (5) — вспомогательного контактора (53) — вспомогательного контактора (54) — кнопки остановки-96-95 — катушки реле (показаны красные / синие линии на схеме).

В состоянии перегрузки двигатель будет остановлен прерыванием цепи управления в точках 96-95.

Нажатие кнопки останова

Когда мы нажимаем кнопку останова, цепь управления стартера прерывается при нажатии кнопки останова и питание катушки реле прерывается, плунжер перемещается, и замыкающий контакт главного контактора становится разомкнутым, питание двигателя отключается.

DOL — Схема подключения

Пусковые характеристики двигателя на пускателе DOL

• Доступный пусковой ток: 100%.
• Пиковый пусковой ток: от 6 до 8 тока полной нагрузки.
• Пиковый пусковой крутящий момент: 100%

Преимущества стартера DOL

1. Самый экономичный и самый дешевый стартер
2. Простота установки, эксплуатации и обслуживания
3. Простая схема управления
4. Простота понимания и устранения неисправностей.
5. Обеспечивает 100% крутящий момент при запуске.
6. От пускателя к двигателю требуется только один комплект кабеля.
7. Двигатель соединен треугольником на клеммах двигателя.

Недостатки DOL Starter

1. Не снижает пусковой ток двигателя.
2. Высокий пусковой ток: Очень высокий пусковой ток (обычно в 6–8 раз больше FLC двигателя).
3. Механически агрессивные: Термическая нагрузка на двигатель, сокращающая его срок службы.
4. Падение напряжения: В электроустановке наблюдается большой провал напряжения из-за высокого пускового тока, влияющего на других потребителей, подключенных к тем же линиям, и поэтому не подходит для двигателей с короткозамкнутым ротором больших размеров
5. Высокий пусковой момент: Излишний высокий пусковой крутящий момент, даже если он не требуется нагрузкой, увеличивает механическую нагрузку на механические системы, такие как вал ротора, подшипники, редуктор, муфта, цепной привод, подключенное оборудование и т. Д.что приводит к преждевременному выходу из строя и простоям оборудования .

Характеристики прямого пуска

• Для трехфазных двигателей малой и средней мощности
• Три соединительных провода (схема: звезда или треугольник)
• Высокий пусковой момент
• Очень высокая механическая нагрузка
• Высокая пики тока
• Падения напряжения
• Простые переключающие устройства

Пускатель двигателя с прямым включением питания (DOL) подходит для:

• Пускатель с прямым включением может использоваться, если высокий пусковой ток двигателя не вызывает чрезмерного падение напряжения в цепи питания.По этой причине максимально допустимый размер двигателя для пускателя прямого включения может быть ограничен энергоснабжающей организацией. Например, коммунальное предприятие может потребовать от сельских потребителей использовать пускатели пониженного напряжения для двигателей мощностью более 10 кВт.
• Пуск прямого тока иногда используется для запуска небольших водяных насосов, компрессоров, вентиляторов и конвейерных лент.

Пускатель двигателя с прямым включением питания (DOL) НЕ подходит для:

• Пиковый пусковой ток приведет к серьезному падению напряжения в системе питания
• Приводимое в действие оборудование не может выдерживать воздействия очень высокого пикового крутящего момента нагрузки
• Безопасность или комфорт тех, кто использует оборудование, могут быть снижены из-за внезапного запуска, как, например, на эскалаторах и лифтах.

% PDF-1.7 % 2 0 obj > endobj 1695 0 объект > поток 10.8758.3751932018-10-15T19: 24: 14.635ZPDF-XChange Core API SDK (7.0.325.1) fd14bdd6dd7edc6d4b3ecf8d7fad0ce9a5f6141f11305521

страны: Канада

PDF-XChange Editor 7.0.325.12018-09-22T10: 40: 17.000Z2018-09-22T10: 40: 15.000Zapplication / pdf2018-10-17T13: 29: 09.098Z

язык: en

uuid: 90e85402-4b0d-435d-9675-56a8d776b1c5uuid: ecd10c17-cd0a-4524-a916-eb670e39c842PDF-XChange Core API SDK (7.0.325.1)

mastertree: key_9182983 / key_9177773 / key_516907 / key_516908 / key_517079 / key_9177774 / key_517082 / key_1275242 / key_9178676

конечный поток endobj 5 0 obj > endobj 6 0 obj > endobj 9 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 10 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 11 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 12 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 13 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 14 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 15 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 16 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 17 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 18 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 19 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 20 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 21 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 22 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 23 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 24 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 25 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 26 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 27 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 28 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 29 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 30 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 31 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 32 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 33 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 34 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 35 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 36 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 37 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 38 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 39 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 40 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 41 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 42 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 43 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 44 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 45 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 46 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 47 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 48 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 49 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 50 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 51 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 52 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 53 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 54 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 55 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 56 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 57 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 58 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 59 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 60 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 61 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 62 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 63 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 64 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 65 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 66 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 67 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 68 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 69 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 70 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 71 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 72 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 73 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 74 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 75 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 76 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 77 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 78 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 79 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 80 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 81 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 82 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 83 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 84 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 85 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 86 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 87 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 88 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 89 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 90 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 91 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 92 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 93 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 94 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 95 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 96 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 97 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 98 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 99 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 100 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 101 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 102 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 103 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 104 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 105 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 106 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 107 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 108 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 109 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 110 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 111 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 112 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 113 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 114 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 115 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 116 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 117 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 118 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 119 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 120 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 121 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 122 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 123 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 124 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 125 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 126 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 127 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 128 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 129 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 130 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 131 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 132 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 133 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 134 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 135 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 136 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 137 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 138 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 139 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 140 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 141 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 142 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 143 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 144 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 145 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 146 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 147 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 148 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 149 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 150 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 151 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 152 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 153 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 154 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 155 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 156 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 157 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 158 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 159 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 160 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 161 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 162 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 163 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 164 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 165 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 166 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 167 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 168 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 169 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 170 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 171 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 172 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 173 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 174 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 175 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 176 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 177 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 178 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 179 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 180 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 181 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 182 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 183 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 184 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 185 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 186 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 187 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 188 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 189 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 190 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 191 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 192 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 193 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 194 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 195 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 196 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 197 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 198 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 199 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 200 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 201 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 1032 0 объект > поток HWioͷ

PowerControlProducts.книга

% PDF-1.6 % 1 0 obj > endobj 5 0 obj > / Шрифт >>> / Поля [] >> endobj 2 0 obj > поток 2017-02-28T22: 18: 57-05: 002017-02-28T22: 18: 57-05: 002017-02-28T22: 18: 57-05: 00FrameMaker 12.0.2application / pdf

PowerControlProducts.book

brentsmacbook

uuid: ad4fa3cc-14c9-9941-a92c-2d79b765a936uuid: befd110c-34bb-e04c-961c-0349bca83521 Acrobat Elements 11.0 (Windows) конечный поток endobj 6 0 obj > endobj 3 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект > endobj 15 0 объект > endobj 16 0 объект > endobj 43 0 объект > endobj 44 0 объект > endobj 45 0 объект > endobj 46 0 объект > endobj 47 0 объект > endobj 68 0 объект > endobj 69 0 объект > endobj 70 0 объект > endobj 71 0 объект > endobj 72 0 объект > endobj 99 0 объект > поток h [K60) A5mkc & ݫ 9 xPkUV]? | «K & b # e» 3H @ o% 7 yN%> B TNU-nxTV ܭ o * (‘Y | pU 릸 +6.]) ה-> gQ_p_ ￔ u ~ w ~ [VVx t, o

Eaton Freedom Series — Пускатели электродвигателей

Контакторы NEMA и пускатели электродвигателей серии EATON Freedom

Пускатели

— трехфазные нереверсивные и реверсивные, полное напряжение

Трехфазный нереверсивный и реверсивный,
Пускатели полного напряжения

Описание продукта:

без реверсирования

Трехфазные магнитные пускатели полного напряжения обычно используются для переключения нагрузок электродвигателей переменного тока.Пускатели состоят из выключателя (контактора) с магнитным приводом и реле перегрузки, собранных вместе.

Реверс

Трехфазные магнитные пускатели полного напряжения используются в основном для реверсирования трехфазных двигателей с короткозамкнутым ротором. Они состоят из двух контакторов и одного реле перегрузки, собранных вместе. Контакторы имеют механическую и электрическую блокировку для предотвращения короткого замыкания в линии и одновременного включения обоих контакторов.

Особенности, преимущества и функции;

• Биметаллические реле перегрузки с компенсацией внешней среды — доступны в трех основных типоразмерах, охватывающих приложения мощностью до 900 л.с. — сокращает количество различных комбинаций контактор / реле перегрузки, которые должны храниться на складе

Характеристики этих реле перегрузки:

• Выбор ручного или автоматического сброса
• Сменные нагреватели, регулируемые на ± 24% в соответствии с номинальной мощностью двигателя и откалиброванные для 1.0 и 1,15 коэффициенты обслуживания. Блоки нагревателей для реле перегрузки меньшего размера будут устанавливаться в реле перегрузки большего размера — полезно при снижении номинальных характеристик, например, при толчковом режиме
• Грузовые проушины встроены в основание реле
• Однофазная защита, класс 20 или 10, время срабатывания
• Индикация отключения по перегрузке
• Электрически изолированные контакты NO-NC (для проверки нажмите кнопку RESET)
• C440 — это надежная электронная перегрузка с автономным питанием, предназначенная для интегрированного использования с контакторами Freedom NEMA
• Многоуровневый набор функций для обеспечения покрытия, специфичного для вашего приложения
• Широкий диапазон FLA 5: 1 для максимальной гибкости
• Покрытие от 0.05–1500A для удовлетворения всех ваших потребностей
• Двойной разрыв с длительным сроком службы, контакты из оксида кадмия серебра — обеспечивают отличную проводимость и превосходную стойкость к сварке и дуговой эрозии. Большой размер для низкого сопротивления и охлаждения
• Рассчитан на 3 000 000 электрических операций при максимальной мощности до 25 л.с. при 600 В
• Стальная монтажная плата стандартная для всех пускателей открытого типа
• Проводной для отдельного или общего управления Нереверсивный
• Контакт (ы) цепи удержания входят в стандартную комплектацию
• Типоразмеры 00–3 имеют блок дополнительных замыкающих контактов, установленный с правой стороны (на типоразмере 00 контакт занимает 4-ю позицию полюса мощности — без увеличения ширины).
• Типоразмеры 4–5 имеют замыкающий контактный блок, установленный с левой стороны.
• Типоразмеры 6–7 имеют контактный блок 2NO / 2NC слева вверху.
• Размер 8 имеет НО / НЗ контактный блок вверху слева сзади и НО вверху справа сзади

Реверсивный

• Каждый контактор (типоразмер 00–8) в стандартной комплектации поставляется с одним контактным блоком, установленным на стороне NO-NC.Контакты NC имеют электрическую блокировку

Тип AN16 / AN56 NEMA — реле перегрузки с ручным или автоматическим сбросом — нереверсивное и реверсивное

₍₁₎

Стартер нереверсивный, размер 0
Реверсивный стартер типоразмера 1

Магнитные катушки — переменного или постоянного тока

Катушки контактора

, перечисленные в этом разделе, также имеют номинальную мощность 50 Гц, как показано в разделе «Код напряжения катушки».Выберите нужный контактор по номеру детали и замените буквенное обозначение катушки магнита в номере детали (A) на соответствующий код напряжения катушки.

Для размеров 00–2 буквенное обозначение катушки магнита будет рядом с последней цифрой указанного номера детали. ПРИМЕР: Для катушки 380 В, 50 Гц замените CN15AN3_B на CN15AN3LB. Для всех других размеров буквенное обозначение катушки магнита будет последней цифрой указанного номера детали.

Катушка Вольт и Герц	Суффикс кода		Катушка Вольт и Герц	Суффикс кода
120/60 или 110/50	А		380-415 / 50	л
240/60 или 220/50	B		550/50	N
480/60 или 440/50	С		24/60, 24/50	т
600/60 или 550/50	D		24/50	U
208/60	E		32/50	В
277/60	H		48/60	Вт
208-240 / 60	Дж		48/50	Y
240/50	К		48/50	Y

(1) В номера деталей стартера не включены нагреватели.Выберите одну коробку из трех комплектов нагревателей. Выбор блока нагревателя

(2) Максимальная мощность стартеров для приложений 380 В, 50 Гц:

Размер NEMA	00	0	1	2	3	4	5	6	7	8
Мощность	1.5	5	10	25	50	75	150	300	600	900

(3) ЗОЛОТОЙ ТЕКСТ (A) указывает на требуемый суффикс катушки. Вставьте правильный суффикс катушки для ваших нужд, см. Таблицу суффиксов переменного тока.

(4) Номинальные значения рабочего предельного тока представляют собой максимальный действующий ток в амперах, который контроллеру разрешается выдерживать в течение длительных периодов при нормальной работе.При номинальных значениях рабочего предельного тока допускается превышение температуры, превышающей значения, полученные при испытании контроллера при его номинальном постоянном токе. Номинальный ток реле перегрузки или ток срабатывания других используемых устройств защиты двигателя не должен превышать предельный рабочий ток контроллера.

(5) Общий контроль. Для отдельного управления 120 В вставьте букву D в 7-ю позицию номера детали в списке. Пример: AN56VND0CB.

(6) NEMA Только размеры 00 и 0.

(7) NEMA Только размеры 00 и 0. Размеры 1–8 — только 24/60.

Отдельная обмотка — максимальная мощность — 60/50 Гц

₍₁₎

Двухобмоточный AN700DN022

Цены на стартеры не включают обогреватели.
Выберите два блока (два реле перегрузки, по одному для каждой скорости). Выбор блока нагревателя.

(1) Если защитное устройство параллельной цепи составляет 45 А или больше, может потребоваться комплект (-ы) предохранителей C320FBR1 для защиты цепи согласно NEC 530-072.
(2) Только NEMA размеров 00 и 0. Размеры 1–5 только 24/60.

Повторно подключаемая обмотка

₍₁₎ — Максимальная мощность — 60/50 Гц

Однообмоточный AN700BN0218

Цены на стартеры не включают обогреватели.
Выберите два блока (два реле перегрузки, по одному для каждой скорости). Выбор пакета нагревателя.

(1) Если защитное устройство параллельной цепи составляет 45 А или больше, может потребоваться комплект (-ы) предохранителей C320FBR1 для защиты цепи согласно NEC 530-072.
(2) Только NEMA размеров 00 и 0. Размеры 1–5 только 24/60.

Катушка Вольт и Герц	Суффикс кода		Катушка Вольт и Герц	Суффикс кода
120/60 или 110/50	А		380-415 / 50	л
240/60 или 220/50	B		550/50	N
480/60 или 440/50	С		24/60, 24/50	т
600/60 или 550/50	D		24/50	U
208/60	E		32/50	В
277/60	H		48/60	Вт
208-240 / 60	Дж		48/50	Y
240/50	К		48/50	Y

Выбор блока нагревателя

Нагревательные блоки от h3001B до h3017B и от h3101B до h3117B должны использоваться только с реле перегрузки серии B с номерами деталей C306DN3B (арт.10-7016) и C306GN3B (номер детали 10-7020). Проушины нагрузки встроены в основание реле перегрузки, чтобы обеспечить возможность подключения проводки нагрузки до установки блока нагревателя. Нагреватель предыдущей конструкции имел встроенные проушины. Нагреватели серии B электрически эквивалентны нагревателям предыдущей конструкции. Подогреватели х3018-3 на х3024-3 не меняли.

NEMA-AN Тип		IEC-AE Тип
Размер	серии	Размер	серии
00-0	С	A — F	С
1-2	B	г — к	B
5	B	г — К	B
6	С	г — К	B
7–8	B	г — к	B

(1) Серийный номер стартера — это последняя цифра указанного номера детали.Пример: AN16DN0AB.

Пускатели

— однофазные нереверсивные, полное напряжение, биметаллическая перегрузка

Размер 1 NEMA — BN15DN0AB

Описание продукта:

Однофазные магнитные пускатели полного напряжения подключают двигатель непосредственно к линии, позволяя ему потреблять полный пусковой ток во время пуска. Эти пускатели чаще всего используются для управления однофазными двигателями с самозапуском до 15 л.с. при 230 В.Они состоят из двухполюсного электромагнитного контактора, замыкающего и размыкающего силовую цепь двигателя, и реле перегрузки, обеспечивающего защиту от перегрузки во время работы. В таблице перечислены стартеры:

• Двухполюсный контактор серии Freedom с двойным разрывом с длительным сроком службы, контакты из оксида кадмия серебра. Большой размер для низкого сопротивления и прохладной работы. Рассчитан на 3 миллиона электрических операций при максимальной мощности и 30 миллионов механических операций для размера 0, 10 миллионов операций для размера 2 и 6 миллионов операций для размера 3
• Трехполюсная перегрузка серии Freedom с последовательным соединением двух и трех полюсов для защиты двигателя от перегрузки.Эта перегрузка компенсируется окружающей средой, выбирается ручной или автоматический сброс, сменные нагреватели класса 10 или 20, возможность выбора коэффициента обслуживания 1,0 или 1,15, индикация отключения по перегрузке и электрически изолированные контакты NO-NC (нажмите кнопку RESET для проверки)
• Цепь удержания НО вспомогательный контакт входит в стандартную комплектацию. На типоразмере 00 контакт занимает 4-ю позицию полюса питания. Типоразмеры 0–3 имеют вспомогательный нормально разомкнутый контакт, установленный на правой стороне контактора
.
• Стальная монтажная пластина в стандартной комплектации для всех пускателей открытого типа.Проводка для отдельного или общего управления

Тип BN16 NEMA — Реле перегрузки с ручным или автоматическим сбросом

БН16ДМ0АБ

Номера деталей стартера не включают комплекты нагревателей. Выберите одну коробку из трех комплектов нагревателей. Выбор блока нагревателя.

(1) Для отдельной цепи управления 120 В. Для получения максимальной мощности при указанном напряжении двигателя используйте параметры других стартеров того же размера.

Электромагнитный стартер EKQ1

DOL предоставлен Changan Electric

в ru.made-in-china.com

Технические данные
Описание

Электромагнитный пускатель серии

EKQ1 (далее сокращенно «стартер») используется для управления включением или размыканием контактора с помощью комбинации внешнего сигнала и теплового реле и установлен в той же металлической коробке, внешний переключатель подает сигнал для управления в соответствии с подключенным контактным устройством. и указывает на разрыв, применяется в основном к цепям с переменным током 50 Гц (или 60 Гц), номинальным рабочим напряжением 660 В и номинальной управляемой мощностью до 45 кВт (ток до 95 А) для использования для управления прямым пуском и остановкой электродвигателя для защитить двигатель от перегрузки и обрыва фазы.

Обозначение типа

Характеристика

Трехфазный биметаллический
Постоянно регулируемые текущие настройки
Температурная компенсация
Индикатор отключения
Кнопка тестирования
Кнопка остановки
Кнопка ручного и автоматического сброса
Электрически разделенный 1 НЗ плюс 1 НЗ контакт

Схема подключения

Базовая модель и основные технические параметры стартера

Модель	Диапазон установка тока A	ток (А)	Максимальная номинальная мощность (кВт)			Модель оборудован Контактор переменного тока	TOR соответствует
			AC-3
			600 В	380 В	220 В
EKQ1-09 / 1301	0.1 ~ 0,16	9	5,5	4	2,2	EKC1-09	EKR2-13
EKQ1-09 / 1302	0,16 ~ 0,25
EKQ1-09 / 1303	0,25 ~ 0,4
EKQ1-09 / 1304	0,4 ~ 0,63
EKQ1-09 / 1305	0,63 ~ 1
EKQ1-09 / 1306	1 ~ 1.6
EKQ1-09 / 1307	1,6 ~ 2,5
EKQ1-09 / 1308	2,5 ~ 4
EKQ1-09 / 1310	4 ~ 6
EKQ1-09 / 1312	5,5 ~ 8
EKQ1-09 / 1314	7 ~ 10
EKQ1-18 / 1314	7 ~ 10	18	10	7.5	4	EKC1-18	EKR2-13
EKQ1-18 / 1316	9 ~ 13
EKQ1-18 / 1321	12 ~ 18
EKQ1-25 / 1321	12 ~ 18	25	15	11	5,5	EKC1-25	EKR2-13
EKQ1-25 / 1322	17 ~ 25
EKQ1-32 / 2353	23 ~ 32	32	18.5	15	7,5	EKC1-32	ЕКР2-23
EKQ1-40 / 3355	30 ~ 40	40	30	18,5	11	EKC1-40	ЭКР2-33
EKQ1-50 / 3357	37 ~ 50	50	33	22	15	EKC1-50	ЭКР2-33
EKQ1-65 / 3359	48 ~ 65	65	37	30	18.5	EKC1-65	ЭКР2-33
EKQ1-80 / 3361	55 ~ 70	80	45	37	22	EKC1-80	ЕКР2-33
EKQ1-80 / 3363	63 ~ 80
EKQ1-95 / 3365	80 ~ 93	95	45	45	25	EKC1-95	EKR2-34

Габаритные и установочные размеры (мм)

.

No related posts.
