Просмотров 58 Опубликовано 13.06.2018 Обновлено 13.06.2018

Просматривая Интернет, а вернее форумы и блоги, которые посвящены электрике в квартире и доме, я сравнительно часто сталкиваюсь вот с этим вопросом, заданным посетителями этих самих блогов и форумов — «А можно ли подключить выключатель света от расположенной поблизости розетки?». Ответов на данный вопрос масса, в большинстве они расплывчаты или совсем неверны, поэтому решил написать статью на данную тему: «Подключение выключателя от розетки».

Итак, нам необходимо подключить источник света (люстра, бра, светильник и т.д.) через выключатель от электрической розетки, которая расположена рядом. Задача эта, сравнительно, не сложная и под силу любому домашнему мастеру, хотя бы немного знающего основы электричества — где расположены автоматические выключатели в электрощите, как отключить ток в квартире, что такое изолента и как ею пользоваться, и т.д.

Для источника света нам необходимо напряжение в 220 вольт, которое и присутствует в электрической розетки. Выключатель необходим для замыкания и размыкания электрической цепи: горит свет — не горит. На практике это делается так: берём от контактов на розетке фазу и ноль; открытая электропроводка — прокладываем провод в кабель-канале, закрытая — прокладываем его в штробе (канал в штукатурке), а затем заделываем; ноль напрямую ведём до осветительного прибора (люстра, бра, светильник и т.д.), а фазу до выключателя, которым её и прерываем, т.е. от выключателя ведём ноль дальше до осветительного прибора.

Для проводки нам понадобится электрический провод — медный, лучше гибкий (многожильный), сечением не менее 1,5 мм.кв. Для электробезопасности лучше всего использовать провода в двойной изоляции.

Конечно, согласно всем правилам, книгам, учебникам данный способ подключения источника освещения от розетки неправильный. Подключение бытовых потребителей тока (электроприборов и электрооборудования) должно осуществляться либо от автоматических выключателей напрямую (непосредственно), либо от основного провода в распределительных коробках. Также соединение проводов допускается только в распределительных коробках.

И ещё. Если у нас перестанет работать электрическая розетка — перерыв провода, ослабление контактов и т.д., то мы лишимся и источника света, который от неё запитан. Вот так. Это нужно помнить.

Но скажу вам по секрету, я сам иногда пользуюсь данным способом, ведь проводить новую линию электропроводки до осветительного прибора иногда нет времени, а иногда просто лень.

Как подключить блок розетка выключатель или блок розеток

В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются  блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.

Учитываете, что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.

Перед началом работ по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.

Как подключить блок розетка выключатель

Чаще всего блок, состоящий из двойного выключателя и розетки устанавливается в квартирах на перегородке между дверями санузла и ванной комнаты. Один цельный блок используется для включения света в двух этих помещениях, а так же для подключения в розетку электроприборов, используемых в ванной комнате- электробритва, фен и т. п. Почему электрическую розетку выносят из ванной комнаты- Я уже рассказывал в статье под названием «Установка электрических розеток и выключателей в ванной комнате«.

В схеме подключения блока розетки и двухклавишного выключателя используется 5 проводов от распределительной коробки до блока.

Если Вы не знаете, что такое фаза, ноль и заземление в электропроводке, тогда прочитайте обязательно эту статью.

Заземляющий проводник (на схеме светло-зеленного цвета) и ноль (синего цвета) от ответвительной коробки  подключаются напрямую только к розетке в блоке. Фаза (красного цвета) подключается к розетке и далее перемычкой подключается на общий контакт входящей фазы выключателя.

Оставшиеся два провода подключаются на два коммутируемых контакта, через которые фазы подключаются к 2 светильникам при нажатии клавиш, находящихся в туалете и ванной комнате. Т.е. получается, что на розетке всегда будет фаза, ноль и заземление, а так же фаза будет на нижнем контакте выключателя. А на верхних контактах она будет появляться только при нажатии клавиш.

В распределительной коробке электропроводки делаются 2 скрутки из двух проводов (на схеме желтого и бежевого цветов). Скручиваются коммутируемые фазы с выключателя на отходящие на светильники фазные проводники.

Необходимые для работы светильников ноль и заземляющие проводники берутся с ответвительной коробки с тех же самых соединений, от которых подключается розетка из блока.

Для того что бы поменять включение клавиш на блоке, необходимо желтый и бежевый провод поменять местами на выключателе.

Схема подключения блока, состоящего из розетки и одноклавишного выключателя полностью аналогична, с той лишь разницей, что выпадает из схемы один провод бежевый или желтый.

Для подключения трех клавишного выключателя понадобится шестой провод или 6 жила кабеля, которая будет подключаться на третий коммутируемый контакт сверху рядом с желтым и бежевым проводом.

Как подключить 3 или 4 розетки в одном блоке

Если в одном месте необходимо установить больше 2 розеток для подключения электроприборов, бытовой техники или телефона, компьютерной сети, тогда используется блок розеток, т. е. все розетки будут под одной крышкой.

Электрические розетки в блоке все подключаются параллельно. Перед началом подключения необходимо сделать и завести перемычки из 3 проводов в каждое посадочное место. Не делайте перемычки очень длинными, потому что потом провода будут мешать и не позволять плотно сесть розетке в монтажной коробке.

Блок розеток устанавливается и подключается в следующем порядке:

1. Разбираются все розетки.
2. Зачищаем провода или кабель электропитания и все перемычки между коробками. Кабель от распределительной коробки электропроводки всегда оставляйте с запасом, что бы потом при необходимости возможно было бы зачистить провода заново и сделать повторное подключение.
3. Подключаем первую розетку с приходящим кабелем электропитания по этой инструкции.
4. Устанавливаем электрическую розетку по уровню в монтажной коробке.
5. Подключаем по цветам параллельно провода и устанавливаем вторую, и аналогично последующие розетки в монтажных коробках. На последней будет подключаться только 3 провода.
6. Ставим крышку и закручиваем крышки с прорезями под вилку на каждой розетке.

Рекомендую дополнительно более подробно прочитать нашу инструкцию по установке внутренних блоков розеток.

Как подключить розетки и выключатели к домашней проводке

Во время монтажа или ремонта электропроводки домашний мастер сталкивается с техническими вопросами сборки электрической схемы внутри квартиры.

Они могут выполняться различными способами. Основная часть их систематизирована в этой статье.

Она позволит учесть особенности конкретных условий здания, чтобы:

Виды схем подключения электрических потребителей

На практике подать напряжения питания на несколько приборов домашней проводки от квартирного щитка можно всего тремя техническими приемами:

1. последовательным подключением;
2. параллельным соединением;
3. по смешанной, комбинированной схеме.

Последовательный метод

На розетки подаются фаза и рабочий ноль от квартирного щитка проводами, подключёнными последовательно к каждому очередному объекту от предыдущего. Этот способ позволяет экономно использовать кабели для проводки за счет сокращения их общей протяженности.

Но, его недостатком является пониженная надежность схемы. Если на первой или второй розетке возникает неисправность, связанная с разрывом электрической цепи, то все подключенные за ними розетки тоже обесточиваются.

Параллельное подключение

Схема обеспечивают повышенную надежность эксплуатации потребителей. Когда к любому из них прекращается подача питания, то все остальные продолжают работать. При этом она требует расхода максимальной длины кабеля для монтажа.

Смешанные соединения

Они по надежности и стоимости занимают промежуточное место, встречаются довольно часто, сочетают приемы обоих методов.

Защитный РЕ-проводник

Обратите внимание на метод его прокладки. Какая бы ни была смонтирована схема подключения потребителей, он во всех случаях подводится одинаково: самым надежным параллельным методом.

В качестве экономии места и материалов допускается альтернативная прокладка шины РЕ-проводника по всем комнатам с подключением к ней потребителей индивидуальными магистралями.

Способы разводки проводов в домашней электросети

Рассмотренные выше схемы на практике реализуются прокладкой силовых и осветительных кабелей методами:

• последовательной установки распаечных (распределительных) коробок;
• применения схемы «звезда»;
• использования шлейфа.

Способ распаечных коробок

Он относиться к старым, проверенным временем методам. Распределительные коробки перед началом монтажа схемы устанавливаются во всех комнатах. Их места заранее определяются проектом прокладки проводки.

Между квартирным щитком, распределительными коробками, выключателями, розетками, светильниками прокладывают кабель, концы которого подключают только внутри этих мест, не допуская посторонних сращиваний, ответвлений к другим устройствам.

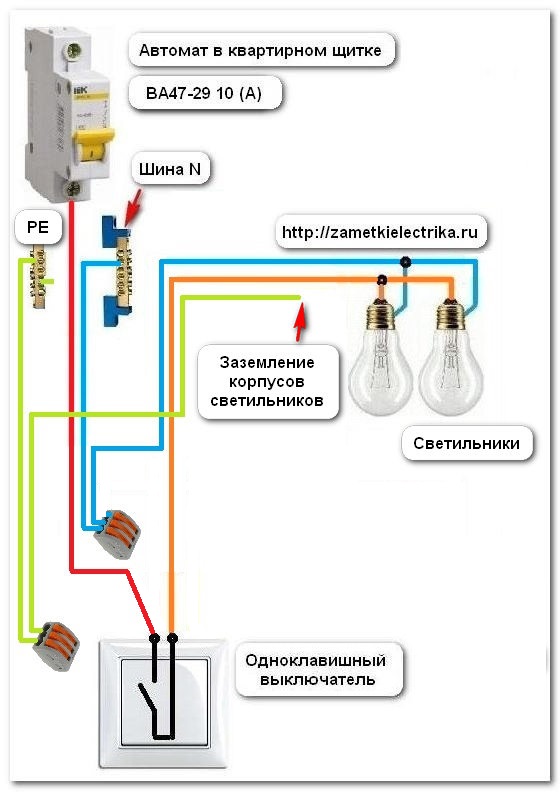

Разводка электропроводки схемой звезды

Этот метод исключает применение розеточных коробок. Концы кабелей подключают с одной стороны непосредственно к автоматическим выключателям или устройствам защитного отключения, расположенным внутри квартирного щитка и прямо на розетки и выключатели с другой.

Кабель полностью закрыт заводским слоем внешней изоляции, которая нигде не нарушается, а вводится в электрический щиток и корпус розетки или выключателя. За счет этого метод является наиболее надежным для эксплуатации, но не считается экономичным. К каждому электрическому потребителю требуется подводить собственную линию от щитка, иметь в нем свои защиты.

В среде электриков этот метод называют еще радиальным способом.

Шлейф в домашней проводке

Этот метод позволяет подключить розетки и выключатели по принципам схемы звезды, но экономит место внутри квартирного щитка за счет комплектования потребителей на группы с учетом выполнения ими определенных функций и места расположения внутри квартиры или комнаты.

Каждая группа учитывается по номинальным и аварийным током и подключается в электрический щиток к своим автоматам.

Подбор технических характеристик защит под розетки и выключатели

На этом пункте следует заострить внимание: внутри электропроводки в любой момент может возникнуть аварийная ситуация. Причинами могут стать:

Для ликвидации токов перегрузок или коротких замыканий внутрь квартирного щитка устанавливают автоматические выключатели, номиналы которых необходимо правильно рассчитывать и проверять.

Возникающие в схеме при нарушениях изоляции токи утечек бывают очень опасны. Они могут стать причиной электрических травм. Правильно подобранные УЗО и дифференциальные автоматы защищают человека при их появлении.

Реле и ограничители напряжения блокируют схему от появления в ней высоковольтных импульсов при обрыве нуля или возникновении грозовых разрядов.

Защиты, которые используются для работы каждой розетки, устанавливают в электрический щиток. Они должны, как и выключатель, соответствовать параметрам подключенной к ней нагрузки.

Видеоролик дополняет материал статьи, но в нем есть небольшие спорные моменты. Если заметили их и возникли вопросы, то задавайте их в комментариях.

Сейчас у вас самое благоприятное время поделиться статьей в социальных сетях с друзьями.

Полезные товары Полезные сервисы и программы

Как подключить розетку с выключателем

Схемы Подключения Розеток И Выключателей Своими Руками

К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Помимо подготовленных инструментов понадобится достать кусок дополнительного провода.

Отечественные модели имеют округлую форму, два или три гнезда, рассчитаны на напряжение или В. Элементы электрической сети нуждаются в правильной установке.

Для этого необходимо на соединённые между собой контакты нанести раствор паяльной кислоты или канифоли, затем провести процедуру лужения при помощи паяльника, покрыв припоем соединения.
Электропроводка в квартире. Проводка в квартире своими руками. Схемы.

Подготовительные работы Планировка — важное дело перед непосредственным монтажом электропроводки и установкой розеток.

Поэтому для штробления можно использовать только болгарку или штроборез.

Его можно на штатных креплениях установить в углу, под подоконником или в любом подходящем месте. Их общая мощность около 3.

Кроме того, запрещена установка выключателей в чердачных помещениях. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Электропроводка как разделить на группы. Электропроводка своими руками

Схема выключателя и розетки питания через одну распределительную коробку.

Ранее элементы электрической сети монтировались согласно правилам советского стандарта. Ещё один двухжильный провод прокладывается от распределительной коробки к розетке. В доме или квартире ставятся обычно одинарные или двойные розетки под скрытую электропроводку под двуштекерную штепсельную вилку.

Схема подсоединения розетки к электросистеме Поскольку действующие нормы не регламентируют взаимное расположение нулевого и фазового проводников, то можно подключать их в любом порядке. Схема подключения такого устройства к общей сети предельно проста, и справиться с этим можно самостоятельно.

Кроме этого, устройства могут обладать и другими дополнениями. Коммутационный аппарат должен работать только на разрыв фазы.

Провода к розетке питания подсоединяются, так же, как к выключатель, через резьбовые контакты. Работаем с арматурой Замена подгоревшей В таком случае оптимальный вариант — установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.

Но последние пользуются не такой популярностью, как первые два варианта.

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза.

В старых их всего два — фаза и ноль.
Разводка электропроводки под розетки

Устройство розетки

Для монтажа на бетон — коронка по бетону диаметром мм и высотой 45 мм. Последний вариант более надёжен.

Монтажный нож. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников.

Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Съемники изоляции и изолирующие колпачки Съемников изоляции, ручных и автоматических, существует много видов. Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку.

По скрутке еще раз проходят пассатижами со скольжением при легком нажиме. Расстояние от края двери до выключателя должно составлять не менее 10 см. Например, фирма ANAM — специализированные подрезетники. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами зависит от модели.

Установка в гипсокартон Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими слева на рис. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению. Вывод Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ. Эти стандарты предполагают соблюдение основных нормативов при выборе, монтаже и эксплуатации приборов. Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии.

Некоторые советы Важные нюансы При монтаже розеток и выключателей следует придерживаться некоторых правил по установке. Проводка протягивается под панелями в толще перегородки. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.

Делать нужно именно в такой последовательности. Розетка прикрепляется в месте, где выходит силовой кабель. Прежде всего, это количество розеток и выключателей, и место их расположения.
Установка и подключение розеток своими руками

Важно к важному

Сборный тип двойных розеток немного сложнее установить.

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Главное, попытайтесь разобраться в этой самой простой схеме.

Для фиксации понадобиться специальная коробка, для установки в неё устройства.

После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Затем на полтора см очищаются от изоляции. Некоторые советы Важные нюансы При монтаже розеток и выключателей следует придерживаться некоторых правил по установке.

Конструктивные особенности прибора

Подготовленные подрозетники и выведенные провода Особенности установки розетки в кирпичную стену Кирпичная кладка имеет свои особенности. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже.

Самое главное, чтобы они друг другу не мешали. Она составляет от 15 до 20 см. По застывании припоя в раструб колпачка выдавливают силикон. От этого в конечном счете зависит вся сложность работ.

Правила безопасности и соединения проводников, выбор сечения кабеля

Обычно они идут наборами кругов с различным диаметром. Делать нужно именно в такой последовательности. При помощи ножа необходимо равномерно снять зачистить изоляцию с каждого конца провода, на 3 — 4 см. Накладные розетки и особенности их монтажа Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции.

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании если здание проседает или его поведет. От качества материалов будет зависеть долговечность конструкции, а от инструментов — насколько легко можно будет собрать всё вместе. Негласно минимальной считается высота в 25 см; при меньшей резко возрастает вероятность аварии во время влажной уборки. Без гофр, если поведет стену, жилу может порвать, что приведёт к замыканию и не рабочему состоянию розетки и выключателей.
Как подключить розетки. Схема подключения трёх и более розеток.

Подключение розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.

Схема подключения розетки с одноклавишным выключателем

Выключатель отключен (на его вход через лампочку приходит ноль)

Выключатель включен (через него фаза поступает на лампочку)

Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .

При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой

Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.

Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.

Схема подключения розетки с двухклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.

Фото косоплета на четыре жилы.

Схема подключения розетки с трехклавишным выключателем

Выключатель отключен (на его входа через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Фото косоплета на пять жил.

Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.

На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.

Как подключить розетку с выключателем | Видео пояснение

Если что-то не ясно задайте вопросы либо в комментариях, а еще лучше на форуме.

Схема подключения розетки и выключателя от одного двухжильного провода

Как правило, ни одна перепланировка или капитальный ремонт не обходятся хотя бы без частичных изменений в электропроводке. При монтаже схемы эл/снабжения жилых помещений в основном используются двужильные провода, то есть подразумевается, что подаются лишь одна фаза и ноль. А в домах старой постройки – исключительно они.

Разберемся, как и по какой схеме грамотно подключить розетку и выключатель одновременно от одного двухжильного провода.

Подразумевается, что схема электропроводки уже смонтирована. То есть осталось лишь произвести подключение розеток.

Основные правила монтажа

Выключатель – устанавливается только в фазной жиле, идущей к потребителю от распределительной коробки. Чем это обусловлено? Когда прибор переводится в положение «выкл», его контакты размыкаются и разрывают электрическую цепь. Тем самым обесточивается данный участок схемы, то есть с нагрузки снимается напряжение.

Это значит, что с ней можно производить некоторые манипуляции без риска получить поражение эл/током. Например, заменить лампочку в люстре, не отключая автомат на вводе в квартиру.

Розетка – для обеспечения функционирования любого оборудования, которое запитывается от промышленной сети через нее, на его вход необходимо подать фазу и ноль. Не нужно быть великим электротехником, чтобы понять – розетка подключается к двужильному проводу в параллель, то есть между нулем и фазой.

Это правило соблюдается независимо от того, как территориально в помещении располагаются розетка и выключатель – рядом друг с другом или они разнесены.

Что учесть при подключении

Если устанавливается блочная конструкция, то все имеющиеся в сборке розетки соединяются параллельно, то есть фаза и ноль являются общими.

Выключатель устанавливается в цепь питания конкретного потребителя. Значит, общим для нескольких он быть не может. Для этого существуют вводные или групповые защитные устройства (автоматы).

Для подключения розеток и выключателей используются разные фазы. То есть одна нагружена осветительными приборами, другая – бытовыми (холодильник, пылесос и так далее). К чему может привести пренебрежение такой особенностью составления схемы? Если не учитывать вероятную перегрузку на линии, то неудобств точно не избежать.

При выходе из строя какого-либо изделия (например, внутреннее короткое замыкание) вся квартира, в добавок, останется и без света. Искать и устранять неисправность в таких условиях – не самая приятная перспектива, особенно ранним утром или поздним вечером.

Ну а какие провода выбрать для подключения розеток, решать вам, уважаемый читатель. Все варианты кабеля для электропроводки рассмотрены здесь. При этом принимается во внимание особенность схемы эл/снабжения помещения, тип проводки (закрытая или открытая), удобство пользования перечисленными изделиями и специфика их монтажа (накладной способ установки или скрытный). Возможно, провод придется где-то удлинить, или сделать от него отвод. Но это уже детали, не имеющие принципиального значения для всей схемы.

Как подключить выключатель от розетки и наоборот

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

• Демонтируем действующий выключатель, не трогая монтажную коробку.
• Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
• Аккуратно сверлим отверстие для подрозетника.
• В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Видео по теме

Как подключить розетку от выключателя

В любой момент может возникнуть потребность в подключении дополнительной розетки. В этом случае лучший и самый простой выход — отведение дополнительной электророзетки от выключателя или распределительной коробки. Это можно сделать самостоятельно, имея некоторые знания в области электричества, а также обладая нужными для работы инструментами.

Необходимые действия и инструменты

Для того чтобы подключить выключатель от розетки, в первую очередь в целях безопасности необходимо отключить питание в помещении. Если розетка подключается в распределительной коробке, внутри которой идут провода сразу на несколько электроустройств, можно перепутать провода, особенно если они не отличаются цветами. Отличить нулевой провод от фазного можно с помощью индикаторной отвертки.

Для работы потребуются:

• резиновые перчатки,
• плоскогубцы с резиновой ручкой,
• индикаторная отвертка,
• коврик из резины,
• провода.

Для того чтобы в дальнейшем не путаться, где какой провод у вас находится, рекомендуется использовать стандартную цветовую схему двухпроводного кабеля: красный – фазный, синий – нулевой провод.

Выбор розетки и способ монтажа

Перед тем как провести подключение розетки и выключателя, необходимо подобрать подходящее устройство. При подключении неподходящего типа он может в скором времени выйти из строя, особенно при больших нагрузках.

Необходимо обращать внимание на такой критерий, как номинальный ток. Производители предоставляют выбор 6, 10, 16 А. Более мощные устройства также можно встретить, но достаточно редко.

Важный фактор – выбор способа проведения монтажных работ. Можно протянуть проводку скрытым образом, утопив в стену, либо открытым – при помощи наружной коробки или кабель-канала. Выбор зависит от удобства монтажа в конкретном помещении и от эстетических предпочтений. Исключение составляет ванная комната, где нужно использовать исключительно скрытый тип проводки.

Степень защиты (IP) должна составлять не меньше 44, тогда оно будет иметь высокий уровень влагозащиты, пылезащиты. Стоимость таких устройств выше, чем обычных. Однако выбор оптимальной модели влияет на надежность и безопасность ее эксплуатации. Предназначенная для электророзетки нагрузка не должна быть меньше показателей нагрузки, потребляемой пользователями.

Учитывайте также при выборе изделия показатель влажности в помещении. При повышенной рекомендуются модели с высокой защитой от влаги.

Рекомендуется рассмотреть особенности того, как сделать розетку от выключателя одноклавишного типа.

Бытовые выключатели предназначены для замыкания и размыкания электроцепи, в результате чего происходит включение и выключение прибора. Они используются для люстр, бра и других видов светильников. К ним могут подсоединяться как одно-, так и многоламповые приборы.

Такие устройства делятся по своим конструктивным особенностям:

• Предназначенные для кирпичных или деревянных стен, крепятся на подрозетнике обычно шурупами.
• Предназначенные для бетонных стен, устанавливаются в коробку, вмонтированную в специально подготовленное отверстие в стене, — более современный тип.

Этапы

Подключение выключателя от розетки проводят в несколько ключевых этапов:

1. Подготовка устройства к прикреплению провода. Для этого снимается панель с клавишей и защитная накладка.
   Откручиваются винты (которыми крепятся пластины), коробка выключателя аккуратно вынимается из гнезда.
2. Подбирается место для расположения электророзетки. Она должна находиться на высоте не менее 1 м от пола, не менее 1,5 м от любых нагревательных приборов.
3. На стену монтируется подрозетник. На проводах оголяют контакты и соединяют их с кабелем, идущим от выключателя. Подрозетник закрывается, к нему прикручивается корпус устройства.
4. Проводка прикрепляется к поверхности (стене, плинтусу и пр.).

Процесс очень прост и не требует каких-либо усилий. С помощью видео можно лучше разобраться с этапами монтажа и его особенностями. При проведении подобных работ соблюдайте меры предосторожности, проводите все действия в резиновых перчатках и стоя на резиновом коврике, предварительно обесточив электросеть в помещении. Если вы не уверены в своих силах, лучше доверить монтаж специалисту.

Как правильно и безопасно провести розетку от выключателя

В старых квартирах, которые все еще активно продаются, проводка проведена довольно давно. И зачастую полноценные работы по ее новой прокладке мы провести не в состоянии. Однако порой возникает необходимость создания дополнительного места для питания электроприборов. И вопросы о том, можно ли к розетке подключить выключатель, задаются довольно часто. Сегодня мы попытаемся на эти вопросы ответить.

Помните о важности соблюдения правил безопасности!

Не важно, собираетесь ли вы работать с розеткой или с выключателем света, помните, что речь идет об электричестве. Поэтому работать с ним необходимо, соблюдая все правила безопасности, а также имея специальное оборудование. Если не уверены в своих силах, то процесс лучше всего доверить профессионалам своего дела.

Важно! Все работы с проводкой необходимо осуществлять только в условиях отключенного электричества. Как правило, в подъезде или даже в квартире стоит автомат, где это можно сделать либо для одного помещения, либо для всей квартиры в целом.

Можно ли из выключателя сделать розетку?

Нужно отметить, что в данной статье речь пойдет о том, как провести розетку от выключателя. То есть – мы отводим от этого элемента проводку, которая в свою очередь будет оканчиваться розеткой. Существует еще вариант сделать розетку непосредственно в гнезде от выключателя, но такой подход, как правило, не приносит удовлетворительных результатов по причине того, что такая розетка располагается слишком высоко и в не самом лучшем месте.

В каких случаях могут понадобиться такие действия?

• Порой в комнате появляются дополнительные потребители электроэнергии, и мы вынуждены искать способ их питания. При этом использовать уже существующие розетки, нагруженные электроприборами, мы не можем;
• В помещении сломалась одна или несколько розеток. Порой вышедшая из строя точка подключения была единственной, и в этом случае, одним из выходов будет создание розетки именно из выключателя.

Важно! Проведение розетки от выключателя, хоть и разрешенная правилами процедура, но все же является временным решением проблемы. Впоследствии данная проводка должна быть приведена к исходному распределению.

Какие инструменты нам необходимы?

Перечень инструментов не очень большой: индикаторная отвертка, розетка (более подробно о покупках читайте далее), плоскогубцы (наличие резиновой ручки крайне важно), а также подходящий для этого провод. При этом в целях безопасности лучше приобрести еще и прорезиненные перчатки.  Ну а если работа проводится без выключения тока (чего нужно всячески избегать), то критически важным фактором станет еще и резиновый коврик под ноги.

Монтаж розетки в случае с одинарным выключателем

• Необходимо снять с выключателя клавиатуру и накладку, обнажив металлический каркас и механизм переключения;
• После этого откручиваем болты, которые держат выключатель, и вытаскиваем его;
• Намечаем место для установки будущей розетки, делая ее не ниже, чем в полуметре от пола, а также не менее полутора метров от радиаторов и прочих приборов для обогрева помещения. Держаться подальше стоит и от водопроводных и газовых коммуникаций. Соответствующим образом определяется и длина провода, который мы будем проводить между двумя точками;
• Устанавливается подрозетник, после чего в соответствии с инструкциями проводится монтаж розетки и подключение к нему проводов. Инструкция по установке розетки будет приведена нами в конце материала;
• Далее нам необходимо посетить распределительную коробку, которая имеется в любой квартире, и в которой проводится коммутация всей проводки. В коробке и проводим коммутацию таким образом, чтобы на новую розетку подавался ноль (N) и две фазы (L). Те же провода, что ранее отходили на лампочку, мы будем изолировать.

Проводка розетки от двойного выключателя

Если в первом случае мы получали вполне работоспособную розетку, однако при этом, по сути, теряли освещение в комнате, то в случае со спаренным выключателем все происходит иначе. Ведь так мы можем оборудовать лишнюю розетку, при этом сохраняя освещение в помещении.

Основной задачей в рамках данной операции является перераспределение назначения одного из трех проводов, который подводится к выключателю. Делать это мы, как и в верхнем случае, будем при помощи распределительной коробки. Задача – назначить этому третьему проводу роль нулевого проводника. Всего же задача разделяется на несколько этапов:

• Обесточивание сети, демонтаж двойного выключателя, подготовка места для розетки и ее установка;
• Идем в распределительную коробку и переподключаем один из отходящих со стороны выключателя проводов к общему нуль проводнику. Соответствующий провод, уходящий непосредственно на прибор освещения, отключается и изолируется от общей сети;
• В ходе работ с розеткой одну жилу соединяем с созданным кулевым проводом, а вторую – с фазовым, который прокладывается до выключателя;
• После установки двойного выключателя, проводники подсоединяются к клеммам. Прибор и дальше выполняет свою функцию, однако в этом случае он превращается в одинарный выключатель.

Как установить розетку в стену

Приобретаем соответствующие материалы: розетка (не стоит экономить на качестве, предпочтительной является основа из керамики), кабель, короб для розетки и алебастр. Последний, как вы догадались, необходим для надежной фиксации самой коробки в стене. Об этом мы поговорим ниже. Сам по себе процесс состоит из следующих задач:

• Размечается место на стене согласно озвученным выше указаниям. При этом работа по штроблению бетона обычно производится зубилом или перфоратором. То же самое касается и создания канала от розетки для распределительной коробки. Перед этим необходимо использовать индикаторную отвертку, которая поможет нам удостовериться, что в месте работы уже нет никакой проводки;

Важно! При работе электроинструментом, что происходит практически постоянно, вам нужно будет озаботиться вопросами питания. Чаще всего в этом случае отключают электричество только в одном помещении, а из второго тянут удлинитель. В случае отсутствия возможности сделать это, придется воспользоваться помощью соседей.

• Подготовка к установке короба под розетку. На этом этапе нам необходимо предварительно высверлить или вытащить из короба кусок пластика, по которому в будущем пройдет кабель. Параллельно разводим алебастр, разводя его согласно инструкции. Так как этот способ штукатурки схватывается очень быстро, не рекомендуется разводить сразу большое количество;
• Установка короба. Поместите алебастр в отверстие в стене, после чего утопите в нем короб, добившись его ровного положения, а также того, чтобы его торцы  находились заподлицо с плоскостью стены;
• Прокладка кабеля. Перед этим квартира обесточивается полностью. Подготовленный кабель одним концом помещается в короб, а вторым – в место коммутации проводов, сам при этом частично фиксируясь алебастровым раствором в проштробленном канале. Старайтесь взять с избытком, дабы не обнаружить факт недостаточной длины в случае с перерасходом кабеля. После этого стену можно отделать полностью;
• Коммутация. Необходимо снять примерно 7 сантиметров изоляции, после чего ноль, фаза и заземление монтируются к местам питания проводников. Коммутировать можно как при помощи специальных клемм, так и методом скрутки с последующей изоляцией;
• Установка розетки. Снимаем с предварительно подготовленной розетки декоративную часть и помещаем ее в короб, подключая все три провода в соответствующие части, помещенные буквами PE, N, L. При помощи разводных лапок или же шурупов производится закрепление розетки в коробе, после чего можно проводить монтаж декоративной части, давать напряжение и проверять качество работы.

Как подсоединить двойной выключатель и розетку. Схемы подключения выключателей и розеток. Наружная розетка. Как подключить выключатель света.

Чтобы подключить блок выключатель + розетка, следует соединить пять проводов в распределительной коробке.

1. Зеленый цвет, указанный в схеме, обозначает кабель заземления, а синий – ноль от распределяющей точки. Они подсоединяются к розетке в блоке напрямую.
2. Красным обозначается фаза, которую подключают к розетке, а потом в объеденный контакт кабеля напряжения прибора.
3. Остальные два кабеля присоединяют к двум контактам, которые, в свою очередь, отведены к двум светильникам и подключаются нажатием кнопки в санузле.

Устройство прибора предполагает, что в розетке есть три кабеля: фаза, ноль и заземление, выключатель же имеет только подключенную к нижнему контакту фазу (ноль идет на осветительный прибор). Однако верхняя часть контакта фазу будет иметь только после кнопок включения.

Электрические провода в коробке распределения делятся на две скрутки проводков, как на схеме (желтый и бежевый цвет). На провода с напряжением от световых ламп скручиваются аналогичные провода выключателя. Кабеля с нулевым напряжением и заземлением для работы осветительных приборов подаются с распределяющей коробки и соединений подключения розетки.

Обратите внимание! Если хотите обратный порядок для срабатывания клавиш просто поменяйте местами кабели желтого и бежевого цвета на переключателе.

Монтаж блока с одноклавишным выключателем и розеткой подключается по такой же схеме, только выпадает один кабель, желтый или бежевый. Для работы трехклавишного выключателя необходим шеститижилый кабель, дополнительный проводок которого будет подключаться рядом с желтым и бежевым на третий контакт.

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

1. Разбор на составляющие розеток.
2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
3. Первая розетка, она же распределительная, подключается к электросети.
4. Установка электророзетки в монтажную коробку.
5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
7. Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

ПУЭ 6.2.4

6.2.5

Рабочее освещение, освещение безопасности и эвакуационное освещение допускается питать от общих линий с электросиловыми установками или от силовых распределительных пунктов (исключение п. 6.1.28). При этом должны соблюдаться требования к допустимым отклонениям и колебаниям напряжения в осветительной сети в соответствии с ГОСТ 13109-87.

6.2.6

6.2.7

При использовании шинопроводов в качестве линий питающей осветительной сети вместо групповых щитков могут применяться присоединяемые к шинопроводу отдельные аппараты защиты и управления для питания групп светильников. При этом должен быть обеспечен удобный и безопасный доступ к указанным аппаратам.

6.2.8

В местах присоединения линий питающей осветительной сети к линии питания электросиловых установок или к силовым распределительным пунктам (п. 6.2.5) должны устанавливаться аппараты защиты и управления.

При питании осветительной сети от силовых распределительных пунктов, к которым присоединены непосредственно силовые электроприемники, осветительная сеть должна подключаться к вводным зажимам этих пунктов.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

И последнее. Если у вас установлен в стене советский блок выключатели+розетка и в розетку не лезит евровилка, то можно просто рассверлить входные отверстия розетки.

Каждое жилое помещение – домашнее, офисное или стояночное, не обходится без электропроводки и электромонтажных изделий. Поэтому старательный собственник всегда помнит о ключевых компонентах электропроводки и способах подключения оборудования, соединенного в едином блоке. Как вариант, это может быть розетка с выключателем в одном корпусе, со способом установки которой следует досконально разобраться.

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

Коммутация розетки через выключатель — популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания

С каждым годом сохранность денежных средств и экономия пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

Способы подключения соединенного выключателя и розетки

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным. Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

• Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
• Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
• Высококачественные приборы могут использоваться снаружи и внутри помещений.
• Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно сетевое гнездо это или рубильник. Практически всегда потребуется полная его замена. Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Установка и подключение блока розетка-выключатель производится по схеме, аналогичной стандартным процессам монтажа элекроустановочных изделий. Сначала монтируется подрозетник, затем механизм, производится подключение проводов и установка защитно-декоративной крышки

Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, как подключать розетку с выключателем в цельной конструкции. Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
5. Далее, нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если рубильник включён. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию «посадочных мест», выравниванию положения блока

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

Монтаж соединенного блока с розеткой и выключателем

Объединенные блоки конструкции, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно. Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий.

1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций

Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и двухклавишный рубильник, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света. Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного рубильника задействуется четыре (4) кабеля, а для двухклавишного выключателя – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

• основной;
• дополнительные источники света;
• декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой трехклавишный блок украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в комнатах с большой площадью и сложной формой;
• в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

• клавиши не западают;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя на горище или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

• пассатижи для зажима и захвата деталей;
• стриппер для удаления изоляции с края провода;
• плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

1. Перед началом работ надо убедиться, что сеть полностью обесточена.
2. Нулевые и фазные кабели необходимо распределить.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоединить кабель к распределительному боксу.
5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска кабеля с нулем и фазой. Обычно, определенный провод имеет свой цвет. Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Как подключить розетку и выключатель:

Надежная электрика в доме или квартире: подключаем правильно:

Тонкости в процессе установки розетки с выключателем и скрытой проводкой:

Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, пожалуйста, обратитесь к профессионалам, чтобы избежать случаев поражения током или короткого замыкания.

Подбор и монтаж электроприборов в жилых помещениях не являются наиболее важной частью ремонтных работ, но все-таки имеют огромное значение в вопросах визуальной отделки. Ассортимент различных устройств сегодня достаточно широкий, чтобы можно было найти для себя наиболее подходящее изделие по форме, цвету, размеру и конструкции. Можно экономно разместить выключатель с розеткой в одном корпусе. Подобное комбинирование стало пользоваться популярностью последнее время у многих покупателей.

Преимущество объединения в один корпус розетки и выключателя

Главным преимуществом монтажа объединительного блока для выключателя и розетки является легкость подключения. В этих случаях не возникает необходимости делать два отверстия в стенке и вести контакты в несколько мест, как при отдельном подключении розеток и выключателей. Штробы при этом обязательно приходится маскировать посредством небольшого косметического ремонта. Дополнительным удобством, естественно, можно считать расположение на одной и той же высоте выключателя и розетки. Для правильного соблюдения европейских стандартов характерен именно такой принцип монтажа.

Благодаря доступности этих устройств всегда есть возможность купить самый дешевый выключатель и розетку и повести монтаж в одной схеме. Простота установки этих электроприборов облегчает выполнение работ своими руками. При необходимости блок легко переносится в другое место. При этом две отдельных подводки подкладывать не нужно. Не возникнет необходимости выравнивать выключатель и розетку на одном уровне.

Особенности монтажа

Подключить тройной выключатель с розеткой в одном корпусе можно практически на любых поверхностях, будь то пеноблок, гипсокартон, камень или кирпич. Установка таких приборов возможна как внутри помещений, так и с наружной стороны любого здания. Для уличного монтажа рекомендуется использовать модели с предусмотренной защитой от влаги.

Какие присутствуют недостатки?

К негативным сторонам таких устройств относится необходимость замены всего блока при его частичной неисправности. Не удастся, например, вынуть поврежденный элемент выключателя и вставить новый. И все же данный недостаток не настолько важен, если сравнивать его с преимуществами использования комбинированных корпусов.

Как выбрать походящий блок?

Розетка с выключателем в одном корпусе доступны в продаже на современном рынке в различных комбинациях, которые классифицируются по двум основным принципам. Первый — количество клавиш выключателя и а второй — внешний вид блока. Так, например, в одном корпусе можно приобрести одиночную розетку и тройной выключатель или любую другую комбинацию, которых для выбора предоставляется огромное количество.

Кроме того, различают, как известно, внутренние и наружные розетки. Первые используются для скрытой подводки, а вторые — для открытой. Наружный выключатель с розеткой в двойном корпусе по сравнению с внутренним выглядит более громоздко. Однако это будет единственным возможным вариантом в том случае, если жилое помещение оборудовано открытой системой проводки, и ее замена будет затруднительной.

Как устанавливается розетка с выключателем в одном корпусе?

Подключение блока осуществляется примерно таким способом. После отключения электропитания делается разметка для последующего монтажа корпусов. Стена проверяется коронкой в нужном месте. Перфорированные отверстия, которые предназначаются для заводки кабелей, обязательно необходимо сломать.

Установочные коробки соединяются между собой, а в пазы вставляются специальные соединители. Кабель предварительно зачищается и заводится в коробки. Конструкция закрепляется на стене при помощи винтов крепления. Провода необходимо подготовить к подключению.

Крышка с розетки снимается, и контакты подсоединяются к ее клеммам. Розетка устанавливается в коробку после выворачивания винтов. Провода выключателя изолируются, а затем подключаются. Устанавливается общая для розетки и выключателя накладка блока, а крышка закрывается. Включается питание и проверяется качество работы устройства.

Подходящие места для установки

Такие приборы удобно устанавливать в коридорах, ванных комнатах, а также других помещениях, где возникает необходимость в компактных электрических устройствах. В таких местах розетки в основном служат временными источниками питания для самых разных электроприборов.

Теоретически выключатель с розеткой в одном корпусе можно устанавливать в любом уголке дома или квартиры, но следует уделять планировке больше внимания. Лучше всего подобрать подходящее место для монтажа в соответствии с планом жилого помещения. Можно выбирать количество клавиш, в зависимости от определенного места. Если планируется установка блоков выключателей с розетками во влажных помещениях, понадобится устройство со специальными шторками для защиты. Также потребуется соблюдение основных правил и требований по установке.

Монтаж блока с одноклавишными выключателями

Современный выключатель с розеткой в одном корпусе пользуется все большей популярностью у покупателей. Для монтажа такого блока выполняется несколько простейших действий. К распределительной коробке от центрального щитка необходимо проложить фазу и ноль. В также должны входить два три провода от блока и два от лампочки, в которых объединяются отдельные приборы.

Фазный контакт из щитка скрепляется с проводом, выведенным на розетку, которая объединена с клеммой на выключателе при помощи перемычки. Остальные два фазных контакта от выключателя и патрона потребляющего источника освещения скручиваются и изолируются. В том случае, если в блоке предусматривается заземление, необходимо подключить его при помощи дополнительных проводов.

Благодаря этой схеме розетка, объединенная с коммутатором в одном корпусе, будет функционировать независимо от выключателя, который будет выполнять свои главные функции по выключению и включению электрической лампочки.

Схема с выключателем с двумя клавишами

Далее приводится еще одно описание того, как подключается розетка с выключателем в одном корпусе. Фото устройств данного типа вы можете видеть в обзоре. В основном блоки, объединяющие и розетку монтируются на перегородках между дверьми в туалет и ванную. Возможность управлять освещением в двух помещениях появляется при использовании только одного блока. При этом всегда есть возможность запитать любой потребитель электричества от розетки.

Розетка с выключателем в одном корпусе наружная требует прокладки пяти проводников к электрической спаренной системе из распределительного блока. Нулевой провод из щитка распределения, а также заземляющую жилку необходимо подключить только к розетке. Для вывода фазы на двойной выключатель предусмотрены специальные перемычки в коммутирующих блоках. Две свободных жилки подключаются к коммутирующим контактам выключателей, через которые будут производиться подача фазы к приборам в ванной и туалете.

В распределительных коробах делаются скрутки контактов, подающих через коммутатор фазу, а также свободных жилок, направленных на патроны лампочек в туалете и ванной комнате. Заземление от потребляющего прибора и нулевые провода берут в распределительных коробках методом соединения оголенных концов со скрутками, предназначенными для питания розетки. Если возникает необходимость изменить последовательность кнопок, подающих питание на лампочки в ванной и туалете, на коммутирующих контактах нужно просто поменять жилки местами.

Чем отличается один способ от другого?

Можно заметить, что схема подключения одинарного и двойного коммутатора, совмещенных в корпусе с розеткой, отличается только необходимым количеством контактов. Для первого варианта понадобится четыре провода, а также заземление, а второй предусматривает наличие целых пяти.

Заключение

Розетки, светильники и выключатели являются основными составляющими любой квартире, служебном помещении или гараже. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или собственноручного возведения новых сооружений своими руками. Двойная розетка с выключателем в одном корпусе будет весьма кстати в вопросах решения задач размещения приборов на небольшой площади или на одинаковом расстоянии от пола.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про .

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и , размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — . Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять ( , п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Блок с розеткой и выключателем



На  нашем сайте про электричество  вы уже читали о том, как подключить розетку и выключатели.   Теперь давайте рассмотрим подключение  блока,  который состоит из одинарной розетки и двухклавишного выключателя.  В основном, такие блоки  ставят  на ванную комнату и туалет,   ну и розетка в прихожей точно не помешает.



При подключении  распределительных устройств такого типа  с  дозовой коробки  должно приходить  полноценное напряжение в 220 вольт.  Обязательно заведите в блок  заземление,  так как вы от его розетки наверняка будете пользоваться электроприборами в ванной комнате.   Помимо заземления через розетку  прочитайте  о правильном заземлении в ванной комнате.



Давайте  посчитаем провода,  которые  идут от дозовой коробки  к блоку с розеткой и двухклавишным  выключателем.

1. Провод — Фаза
2. Провод — Ноль
3. Провод — Заземление
4. Провод,  идущий от выключателя на освещение ванной комнаты
5. Провод, идущий от выключателя на  освещение туалета.



Всего мы  насчитали  пять  проводов, для того чтобы все работало их необходимо правильно  подключить в блоке.   Ниже вы видите  наглядную схему подключения  с поясняющими  записями.   Под этой схемой  я расскажу о назначении  каждого провода и о том,  куда его нужно подключить.





Для того что бы вы лучше все поняли  на схеме все  провода  разных цветов  для пояснения читаем список ниже.   Вполне возможно, что у вас на блок  заходят  провода другого  цвета или вообще одноцветные.  Если у вас  такая ситуация то прозвоните и отмаркируйте все  провода  для удобства подключения.

Итак, вот список расцветок провода на схеме:

1. Синий – Ноль
2. Красный – Фаза
3. Жёлто-зелёный  — Заземление
4. Бежевый – уходящая фаза освещения ванной
5. Жёлтый  — уходящая фаза  освещения  туалета



А теперь подробно,  первым делом убедитесь в отсутствии напряжения.   В блоке состоящем из розетки  и выключателя  питание с дозовой коробки подключается  к розетке.  Подключаем  фазу, ноль и заземление  к  розетке на специальные  контакты.





В зависимости от производителя  от розетки может идти  перемычка  на входящий  контакт  выключателя.  О  том, как подключить выключатель и принцип его работы,   вы тоже можете прочитать на нашем сайте.  Если заводской перемычки нет, то изготавливаем её самостоятельно.  Отрезаем кусок кабеля  и соединяем   фазный провод на розетке с входящим  контактом выключателя.





У нас  остаются два провода, которые подсоединяются  к выходящим контактам выключателя и от туда идут в дозовую коробку.    Соединение в дозовой коробке тоже простое и  описывалось в предыдущей статье.



Для того что бы вы все поняли до конца вкратце напишу  что куда подсоединять  в дозовой коробке.   Три провода  (фаза, земля и ноль)   соединяем с основными  скрутками  питания коробки.   Два  провода идущих от  блочного  выключателя соответственно соединяем   с   проводами,  идущими  в ванную и туалет.



Для тех кто не очень  понял вот хорошая статья про подключения в дозовых коробках,  при  возникающих  вопросах  спрашивайте в комментариях  отвечу в самый короткий срок.

< Силовые и распределительные щиты		Соединение в распределительной коробке >

< Предыдущая		Следующая >

Где я могу подключить переключатель к моему компьютеру? : Spectronics

Home Support Часто задаваемые вопросы (FAQ)

Это наш наиболее часто задаваемый вопрос!
Ответ заключается в том, что в стандартных компьютерах нет розетки, в которую можно было бы включить выключатель!

Итак, это варианты:

1. Мышь с переключателем
2. Интерфейс коммутатора порта USB
3. Интерфейс коммутатора последовательного порта
4. Интерфейс переключателя портов клавиатуры
5. Switch Adapted Keyboard или IntelliKeys
6. Откройте для себя коммутатор / Откройте для себя Ke: nx
7. Донглы

---

1. Мышь, адаптированная к коммутатору

   Мышь, адаптированная для переключателей, — это мышь (или мышь с трекболом или джойстиком), имеющая гнездо переключателя (обычно 3.Фонокорректор 5 мм), установленный в устройство. Разъем подключается параллельно (параллельно) левой кнопке мыши. Когда переключатель вставлен в розетку, переключатель выполняет ту же функцию, что и левая кнопка мыши, то есть Mouse Click

   .

   Многие разработанные программы для одиночного переключателя работают с щелчком мыши. Эти программы иногда называют программами «Причинно-следственная связь», что означает, что они используются для создания представления о том, что человек нажимает переключатель (Причина), чтобы что-то произошло (Следствие).

   Мышь, адаптированная к коммутатору, — это относительно недорогой способ подключения коммутатора к компьютеру. Ограничение состоит в том, что некоторые программы, активируемые переключателем, требуют, чтобы переключатель имитировал что-то, кроме щелчка мыши.

   Spectronics предлагает мышь с переключателем по запросу.

---

2. Интерфейс USB-порта коммутатора (проводной и беспроводной)

   Большинство современных ПК и Mac теперь имеют порты USB. Этот интерфейс коммутатора USB-порта подключается к одному из USB-портов вашего компьютера.Crick USB Switch Interface, DJ Switch Interface Pro 5.0 (USB), JoyBox USB Switch Adapter, JoyCable 2 USB Switch Adapter, Simple Switch Box — это примеры интерфейсов переключателя портов USB, которые позволяют подключать переключатель к компьютеру. IntelliSwitch — еще один, который поддерживает беспроводное соединение , что позволяет размещать коммутатор подальше от компьютера и без беспорядочных проводов.

---

3. Интерфейс коммутатора последовательного порта

   * Теперь заменен интерфейсами USB Switch (см. Выше)

   Интерфейс коммутатора последовательного порта подключается к последовательному порту компьютера.Последовательные порты могут иметь 25 или 9 контактов. Вот почему некоторые интерфейсы коммутаторов поставляются с переходником с 25 на 9 контактов. На ноутбуках последовательные порты обычно имеют 9 контактов. Crick Software предлагает интерфейс последовательного переключателя Clicker, который подключается к последовательному порту и имеет два разъема, имитирующих клавиши со стрелкой влево и стрелкой вверх на клавиатуре.

---

4. Интерфейс переключателя порта клавиатуры

   Ряд из них имеется в продаже. Они подключаются к тому же порту, что и клавиатура.Клавиатура обычно подключается к разъему на интерфейсе переключателя. Они пытаются предложить эмуляции переключателей, чтобы обслуживать как можно больше программ, активируемых переключателем.

   Примером интерфейса коммутатора для компьютеров Apple и ПК является интерфейс DJ Switch PRO для Windows и Macintosh

   .

   Другой пример — Inclusive SwitchBox для ПК.

   Примечание: для имитации щелчка мышью на ПК необходимо включить клавиши мыши в параметрах доступности на панели управления.Это объясняется в нашем разделе часто задаваемых вопросов в разделе Интерфейс переключателя DJ PC: Технические советы

   На старых компьютерах Apple Mac интерфейсы коммутатора подключаются к порту ADB (Apple Desktop Bus), к которому подключаются клавиатура и мышь. Более современные компьютеры Apple (iMac и iBooks) имеют только USB-порты для подключения периферийных устройств, таких как клавиатура, мышь и т. Д. В этих компьютерах необходимо использовать адаптер ADB-USB для подключения интерфейса коммутатора. Самый надежный адаптер — iMate от Griffin Technology.Griffin iMate должен быть доступен в вашем местном компьютерном магазине Apple. Для получения дополнительной информации щелкните iMacs и iMates

---

5. IntelliKeys

   Не забывайте, что IntelliKeys имеет два разъема для переключателей с левой стороны клавиатуры.
   IntelliKeys — это удобный и гибкий интерфейс коммутатора, который работает с широким спектром программного обеспечения коммутатора. Это идеальный инструмент для интеграции пользователя коммутатора с IntelliKeys и пользователями мыши. IntelliKeys Classic имеет кабели для подключения к Mac и ПК, а новая версия IntelliKeys USB подключается к iMac и ПК, которые имеют порт USB.

---

6. Откройте для себя Switch / Откройте для себя Ke: nx

   * Теперь заменено IntelliSwitch (см. Выше)

   Discover: Switch предлагает сложный набор инструментов для управления компьютером с помощью коммутатора, в то время как Discover: Kenx предлагает то же самое для доступа к коммутатору, но позволяет подключать и другой интерфейс.

---

7. Донглы

   Что такое донгл? Нет, это не то, чем скауты завязывают свой зеленый шарф.

   Донгл, используемый, например, в Word + Scanning WSKE, — это аппаратное обеспечение, которое подключается к компьютеру (обычно к порту принтера). Переключатели могут быть подключены к ключу для сканирования экранной клавиатуры.

Как подключить Nintendo Switch ™ к телевизору, звуковой панели или AV-ресиверу

Спросите любого на улице, и он наверняка слышал о Nintendo ^® . Будь то классические игры, такие как Super Mario Bros. ^® , или одна из ее многочисленных консолей, например Nintendo Entertainment System ^® (NES ^® ), Super NES ^® , N64 ™ или Nintendo Wii ^® — Nintendo стала нарицательным с тех пор, как ее первая консоль была выпущена в США.С. в 1985.

Чтобы выделиться среди конкурирующих продуктов, таких как Microsoft Xbox ™ и Sony PlayStation ^® , в 2017 году Nintendo выпустила консоль Nintendo Switch . Это невероятно универсальная консоль, которая позволяет геймерам использовать свои сменные части для игры с телевизором или без него. и играйте в игры на ходу.

С момента своего запуска Nintendo Switch продала более 51 миллиона консолей по всему миру . Его популярность привела к постоянному потоку новых и переизданных игр кинематографического качества, которые практически требуют от игроков подключения консоли к внешним устройствам, чтобы в полной мере насладиться контентом.Хотите знать, как это сделать? Вот как настроить Switch на телевизор, саундбар или AV-ресивер.

Настройка ТВ

Nintendo Switch в коробке.

Если вы новичок в Nintendo Switch, настройка с помощью телевизора выполняется быстро и легко. Просто распакуйте коммутатор, соберите консоль, док-станцию ​​и контроллеры Joy-con, а затем найдите место для док-станции Nintendo Switch рядом с телевизором. Это может быть шкаф под телевизором, например, в котором размещаются ваши домашние развлекательные устройства.

Затем вам нужно подключить блок питания, затем взять кабель HDMI ^® , который идет в комплекте с коммутатором, и подключить его непосредственно к входу HDMI на телевизоре.В зависимости от того, какой источник HDMI вы используете, вам может потребоваться использовать пульт дистанционного управления телевизора, чтобы переключиться на этот вход, чтобы начать воспроизведение Switch. Затем все, что вам нужно сделать, это следовать инструкциям по настройке на экране, чтобы начать играть.

Инструкции по подключению Nintendo Switch TV, после подключения.

Прослушивание через динамики телевизора обеспечивает стереозвук, но одной из лучших особенностей Switch является то, что его можно использовать с любым устройством, обеспечивающим полный 5.1-канальный объемный звук — подробнее об этом чуть позже.

Коммутатор работает с любым стандартным видеоформатом, включая стандартное разрешение, 1080p HD и 4K UHD (нажмите здесь, , чтобы узнать о различиях между ними), но он выводит видео с разрешением не более 1080p. Есть способы повысить качество вывода видео до 4K, о которых мы поговорим чуть позже в этой статье.

Настройка звуковой панели

Чтобы вывести звук на новый уровень, подумайте о добавлении звуковой панели, которая обеспечивает усиление большего количества динамиков с дополнительным диапазоном, а также функциями, которые могут улучшить качество звука в ваших любимых играх.Звуковые панели также могут обеспечивать возможности объемного звука с такими технологиями, как DTS Virtual: X ™ виртуальный трехмерный объемный звук , который имитирует звук, исходящий от вас вокруг и над вами. Саундбар Yamaha YAS-109 предлагает эту опцию и оснащен входами HDMI, встроенными сабвуферами для более глубоких басов и технологией Clear Voice для повышения четкости диалогов.

Настроить звуковую панель так же просто, как подключить телевизор к коммутатору — просто подключите кабель HDMI, поставляемый с коммутатором, к разъему HDMI IN звуковой панели, затем возьмите второй кабель HDMI (который можно приобрести в Интернете или не более того. магазинов электроники), чтобы подключить выход HDMI на звуковой панели к входу HDMI на телевизоре.

Звуковая панель Yamaha YAS-109 Вход и выход HDMI.

Настройка AV-ресивера

AV-ресивер (AVR) также можно подключить к Nintendo Switch и вашему телевизору. Если вы не знаете, что такое AV-ресивер, а , что он делает , подумайте о нем как о универсальном концентраторе для вашей домашней развлекательной системы, который не только направляет сигнал к различным аудио и видео компонентам и от них, но также может улучшить внешний вид и звук контента, который вы просматриваете или слушаете.

Одно устройство, которое хорошо сочетается с коммутатором, — это AV-ресивер Yamaha RX-V485 , который предлагает 5 штук.1-канальный объемный звук и четыре входа HDMI для нескольких игровых консолей, потоковых устройств или проигрывателей Blu-ray ^® , а также MusicCast Surround , что позволяет использовать беспроводные динамики Yamaha MusicCast 20 или MusicCast 50 в качестве беспроводные тылы. Еще одним преимуществом использования RX-V485 является апскейлинг , который принимает видеоконтент ниже 4K и преобразует его в качество 4K, если вы играете или смотрите на телевизоре 4K.

Чтобы воспроизвести Switch с помощью AVR, подключите телевизор и консоль Nintendo Switch к AV-ресиверу так же, как к звуковой панели, используя вход HDMI для подключения Switch и выход HDMI для подключения телевизора.

Yamaha RX-V485 Входы и выход HDMI.

Поскольку большинство AVR имеют несколько входов HDMI (чего не предлагает большинство саундбаров), вам, вероятно, будет несколько вариантов источника на выбор, поэтому вам нужно будет нажимать кнопку Input на пульте дистанционного управления AVR, чтобы переключаться между ними. различные входы.

Подключив коммутатор к телевизору, звуковой панели или AV-ресиверу, вы можете приступить к работе над своей новой игрой!

Ознакомьтесь с этими статьями, чтобы узнать больше об аудио для игр:

Три причины обновить звуковую систему для современных игр

Игры в Dolby Atmos ^® : Интервью с Джошем Осирисом

Домашний кинотеатр для игр с Google Stadia ™

Как подключить Nintendo Switch к телевизору

Знание того, как подключить Nintendo Switch к телевизору, может полностью изменить ваш игровой процесс.

Вся привлекательность коммутатора, как следует из названия, заключается в том, что он может трансформироваться из портативной консоли в ТВ за секунды. Возможность игр 720p на встроенном 6,2-дюймовом экране и 1080p при выводе на телевизор через HDMI, если вы ограничиваетесь портативной игрой, вы определенно упускаете из виду.

Шаги по подключению Nintendo Switch к телевизору довольно просты, и мы изложили их ниже. Но сначала важный нюанс: они не работают на более дешевом Nintendo Switch Lite .Switch Lite не только не поставляется с док-станцией, но и не распознается ею — просто нет оборудования для вывода на экран телевизора.

Предположим, у вас оригинальная модель, а не Lite (если Joy-Cons несъемные, это Lite), вот как подключить Nintendo Switch к телевизору.

1. Найдите свой коммутатор. иногда были заблокированы с помощью неофициальных решений

, так что продолжайте на свой страх и риск.

2. Откройте заднюю крышку

(Изображение предоставлено Tom’s Guide)

На задней панели вы найдете откидную крышку. Откройте его, и вы увидите три помеченных порта: адаптер переменного тока, USB и выход HDMI.

3. Подключите адаптер переменного тока

Адаптер переменного тока входит в верхний порт, а другой конец — в розетку.

4. Подключите кабель HDMI

(Изображение предоставлено Tom’s Guide)

Подключите один конец к выходу HDMI на док-станции Switch, а другой конец подсоедините к свободному порту на телевизоре.

5. Пропустите кабель через выемку в док-станции

Как только это будет сделано, вы можете закрыть заднюю крышку.

6. Поместите Nintendo Switch в док-станцию ​​

Сделайте это осторожно, вставив коммутатор в слот так, чтобы порт зарядки совпал с разъемом внутри док-станции.

7. Снимите Joy-Cons

(Изображение предоставлено: Tom’s Guide)

Если вы собираетесь использовать Joy-Cons для игры в пристыковке, снимите их с боковых сторон консоли, удерживая маленькую черную кнопку на задней панели. каждого и осторожно снимая их с коммутатора.Они будут заряжаться, если оставить коммутатор прикрепленным к док-станции, что полезно.

8. Выведите коммутатор из спящего режима

Это можно сделать с помощью выбранного контроллера.

9. Настройте телевизор на правильный канал HDMI

После этого вы готовы играть в Mario Kart так, как это должно быть.

Если коммутатор не выводит сигнал на экран, убедитесь, что шнур питания и кабель HDMI надежно вставлены в док-станцию. Если они потеряются, коммутатор будет продолжать думать, что используется в портативном режиме, и будет вести себя соответствующим образом.

Еще советы по Nintendo Switch

Лучший на сегодняшний день набор аксессуаров для Nintendo Switch предлагает

Как подключить коммутатор TP-Link Smart Plug Switch к моей домашней сети через Kasa?

Интеллектуальными устройствами TP-Link можно управлять с помощью Kasa App локально и удаленно. Таким образом, мы можем легко сделать дом умным. В этой статье рассказывается, как подключить интеллектуальную розетку / коммутатор TP-Link к домашней сети.

Примечание. Если на вашем устройстве Apple установлена ​​операционная система iOS 14 или выше, сначала включите «Локальную сеть», следуя часто задаваемым вопросам

.

Прежде чем мы начнем:

1.Загрузите Kasa Smart из App Store или Google Play и установите его на свой смартфон.

2. Подключите смартфон к домашней сети Wi-Fi (только 2,4 ГГц).

3. Подключите интеллектуальную розетку к розетке.

Вот, например, HS100.

Шаги по настройке TP-Link Smart Plug через приложение Kasa.

1. Откройте приложение Kasa и войдите в свою облачную учетную запись.

a.Если у вас нет учетной записи, зарегистрируйтесь с ней, см. Как создать облачную учетную запись TP-Link на Kasa?

г.Войдите в приложение Kasa со своей облачной учетной записью.

2. Добавьте Smart Plug в приложение kasa. Нажмите «+» и « Добавить устройство» , затем нажмите «Умная розетка» и выберите значок в соответствии с номером вашей модели.

3. Следуйте инструкциям в приложении Kasa, чтобы включить HS100, дождитесь, пока индикатор Wi-Fi не замигает оранжевым и зеленым.

Если индикатор не мигает оранжевым и зеленым, выполните сброс HS100 в соответствии с UG / QIG.

4. Подключите телефон к Smart Plug Wi-Fi. На этом этапе есть разница между телефоном Android и iOS.

Для Android: Kasa автоматически выполнит поиск Kasa Cam, это займет около минуты.

Если на этом этапе у вас возникнут проблемы, перейдите в «Настройки» -> «Wi-Fi» на своем смартфоне и вручную подключитесь к сети Wi-Fi HS100 (как и в iOS).

Для iOS : вам необходимо подключиться к сети Wi-Fi HS100 вручную, перейдите в Настройки-> Wi-Fi на вашем смартфоне и подключитесь к сети Wi-Fi HS100 (которая называется TP-LINK_Smart Plug_XXXX) и затем вернитесь в приложение Kasa, чтобы продолжить процесс установки.

5. Подключите умную розетку к домашней сети. Здесь мы выбираем «Deco M5» в качестве домашней беспроводной сети. Если вы не можете найти свою домашнюю сеть в списке Wi-Fi, нажмите «Присоединиться к другой сети» , который находится внизу списка Wi-Fi, затем введите SSID и пароль домашней сети вручную. После этого шага ваша умная розетка будет подключена к вашей домашней сети.

6. Назовите свою умную розетку.

7. Настройте значок для этой интеллектуальной розетки.Мы можем выбрать значок из списка или выбрать из «Альбомов» вашего смартфона или сделать снимок.

Тогда наслаждайтесь умной розеткой.

8. Щелкните значок Smart Plug, вы увидите страницу, как показано ниже, и сможете настроить дополнительные параметры, такие как Расписание / Нет на месте / Таймер.

9. Нажмите, чтобы войти в интерфейс настроек устройства, нажмите «Имя и значок», чтобы изменить имя и значок умной вилки, нажмите «Информация об устройстве», чтобы просмотреть основную информацию об умной вилке.

Примечание: Если вы столкнетесь с какой-либо проблемой во время вышеуказанных шагов, вы можете нажать кнопку сброса, чтобы сбросить интеллектуальный штекер / переключатель в соответствии с UG / QIG.

Другие дела, которые вы, возможно, захотите сделать

После завершения подключения Smart Plug к домашнему Wi-Fi вы можете использовать Amazon Echo или Google Home для управления устройством. Для этого вы можете обратиться к часто задаваемым вопросам ниже для инструкций по настройке:

Как управлять смарт-устройствами с помощью Amazon Echo?

Как управлять смарт-устройствами с помощью Google Home?

Чтобы получить более подробную информацию о каждой функции и конфигурации, перейдите в центр загрузки , чтобы загрузить руководство для вашего продукта.

Как подключить комбинированный переключатель и розетку? Подключение комбинированного устройства

Коммутатор и розетка Комбинированные схемы подключения и установка

Что такое комбинированный переключатель / выходное устройство и как его подключить?

Комбинированное устройство — это комбинация выключателя и розетки в одном корпусе. Встроенный переключатель может быть подключен для управления розеткой в ​​корпусе. Переключатель также может быть подключен через перемычку, где переключатель будет управлять дополнительной точкой нагрузки, например точкой освещения.

Перед монтажом комбинированного устройства необходимо знать основные различия между Combo GFCI и комбинированной розеткой переключателя. На линейных клеммах обычного комбинированного переключателя и розетки есть отрывной язычок на плавниках, тогда как его нет в комбинированном устройстве GFCI или AFCI. Кроме того, есть кнопки тестирования и сброса на комбинированном переключателе / ​​розетке GFCI, и одна сторона может использоваться как линейный (источник) терминал, а вторая — как терминалы нагрузки, т.е. те точки нагрузки, которые необходимо защитить, должны подключаться к нагрузке. терминалы GFCI.

В комбинированном устройстве Switch и Outlet узкое лезвие предназначено для линии (горячего), а более широкое лезвие — для нейтрали. На линейной (горячей) стороне имеется неповрежденный язычок плавника, который может быть удален, если переключатель необходим для управления дополнительной нагрузкой, в противном случае можно добавить перемычку между клеммой нагрузки переключателя и клеммой нижней линии (при удалении разрыва fin tab), следовательно, он будет управлять розеткой в ​​корпусе.

В сегодняшних уроках по электромонтажу мы покажем, как подключить и установить комбинированный переключатель и розетку в жилых районах для управления точкой освещения, добавив розетку к существующему комбинированному устройству, подключив выключатель и розетку из разных источников, добавив Комбинированный переключатель / розетка с защитой GFCI и используйте переключатель в комбинированном устройстве для управления розеткой в ​​нем.

Подключение лампочки с комбинированным переключателем и розеткой

На этой простой схеме подключения комбинированный переключатель и розетка подключены к источнику переменного тока 120 В через выключатель. Отрывной выступ ребра не поврежден, поэтому линия (горячая) подключена к (единственной) латунной клемме на стороне линии. Нейтраль подключена к нейтральной серебряной клемме. Латунная клемма нагрузки переключателя и нейтраль подключена к лампочке.

Таким образом, встроенный переключатель управляет точкой освещения и розеткой, может использоваться для других нагрузок и может быть подключен через вилки.

Кроме того, не забудьте правильно выполнить заземление в соответствии с кодами вашей местности.

Соответствующая проводка:

Подключение розетки к комбинированному переключателю и розетке

На этой схеме подключения встроенный переключатель в комбинированном устройстве управляет точкой освещения, тогда как розетка может использоваться для других нагрузок. Чтобы добавить дополнительную розетку к комбинированному устройству, просто подключите клеммы линии, нейтрали и заземления, как показано на рисунке ниже.Используйте тугие гайки для соединения кабелей и проводов.

Связанные сообщения:

Подключение комбинированного устройства, в котором переключатель и розетка контролируются разными источниками

На этой схеме подключения встроенный переключатель управляется отдельным источником (т. Е. Проводами от разных CB), в то время как розетка подключена к второй источник. Для этого просто удалите перемычку между линейными клеммами и подключите верхнюю клемму к первому источнику, а нижнюю линейную клемму — к второму источнику.

Нижняя нейтраль должна быть подключена к двум нейтральным проводам источника, а нагрузка переключателя должна быть подключена к точке нагрузки, то есть к вентилятору, лампочке и т. Д.

Имейте в виду, что если отрывной выступ ребра недоступен в Ваш существующий или новый комбинированный выключатель-розетка, то такое подключение проводки невозможно.

Связанные сообщения:

Подключение комбинированного устройства, в котором встроенный переключатель управляет розеткой в ​​нем

В этом проводном соединении встроенный переключатель управляет розеткой розетки в корпусе комбинированного устройства.Для этого просто удалите перемычку между двумя горячими клеммами (горячая сторона). Теперь возьмите перемычку и соедините клемму нагрузки переключателя и нижнюю клемму под напряжением со стороны линии (как показано на рисунке ниже). Наконец, подключите нейтральный и заземляющий провод, как показано на рис.

Таким образом, встроенный переключатель управляет включением / выключением розетки в комбинированном устройстве. Обратите внимание, что если между двумя линейными клеммами нет отрывного выступа, это соединение невозможно.

Подключение комбинированного переключателя и розетки с защитой GFCI

Как обсуждалось в предыдущем посте, любая розетка розетки, переключатель и комбинированное устройство, подключенные к стороне нагрузки GFCI, защищены от замыканий на землю.

Как показано на следующей схеме подключения, комбинированный выключатель и розетка, обычная розетка и выключатель подключены к стороне нагрузки GFCI, следовательно, все они защищены GFCI.

Имейте в виду, что если мы подключим все эти розетки и переключимся к линии GFCI, они вообще не будут защищены от GFCI.

Общая информация об электрических розетках:

Примечание: мы использовали красный для горячего, черный для нейтрального и зеленый для заземления только в целях иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. Д.

• Используйте провода калибра 14 и 12 для автоматических выключателей на 15 А и 20 А.
• 15A и 20A GFCI можно установить только на выключатели 15-20A и 20A (не 15 и 30A) соответственно.
• Латунные винты должны быть подключены к горячему (линейному, фазовому или фазному) проводу (черному, коричневому или красному).
• Серебряные винты должны быть подключены к нейтральному проводу (белый или синий)
• Зеленый винт должен быть подключен к заземляющему проводу (зеленый / желтый или оголенный)
• Если на розетках нет винтов с цветовой кодировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется для проводки розеток 240 В.
• Если в розетке четыре штыря, тогда необходим нейтральный провод, а четыре провода от выключателя должны быть подключены к розетке i.е. 2 горячая линия (линия 1 и линия 2), нейтральный и заземляющий провод.
• Используйте переключатель подходящего напряжения и тока с соответствующим размером провода и MCB подходящего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

• Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать электрическую розетку.
• Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие руководства по монтажу электропроводки

Как использовать коммутатор D-Link | Small Business

Коммутатор D-Link позволяет подключать к одному Интернет-каналу больше устройств, чем обычный маршрутизатор.С помощью коммутатора вы можете расширить свою бизнес-сеть, предоставив достаточно портов для подключения, чтобы не только включить компьютеры в вашу систему, но и включить любые сетевые устройства, которые может использовать ваш бизнес, от принтеров до камер видеонаблюдения. Наряду с расширенными возможностями подключения коммутатор помогает беспрепятственно направлять трафик через вашу сеть; с точным контролем, который отправляет пакеты данных в другие системы в сети или в Интернет и из Интернета без коллизий, замедляющих работу сети.Все, что требуется, — это правильная установка и настройка коммутатора.

Включите питание коммутатора и всех сетевых устройств, которые вы собираетесь подключить к коммутатору.

Подключите кабель Ethernet к сетевому порту Ethernet на каждом из компьютеров или других сетевых устройств, которые вы хотите подключить к своей сети. Подключите другие концы кабелей к свободным портам Ethernet на передней панели коммутатора. Количество доступных портов на коммутаторе зависит от модели коммутатора.Светодиодные индикаторы рядом с номерами портов загораются, когда соединение установлено успешно. Зеленый свет на индикаторе Link / Act указывает на успешное соединение между коммутатором и ПК и мигает, когда данные передаются по этому соединению. Индикатор скорости горит зеленым, если соединение установлено на скорости 1000 Мбит / с, желтым — при 100 Мбит / с, и отсутствие индикатора указывает на скорость 10 Мбит / с.

Создайте цепочку коммутаторов, чтобы увеличить количество устройств в сети, когда на одном коммутаторе недостаточно портов для размещения всех сетевых устройств.Подключите кабель Ethernet к одному из портов коммутатора, а затем вставьте его в открытый порт второго коммутатора. Для подключения можно использовать любые порты.

Подключите кабель Ethernet от интернет-модема или маршрутизатора к одному из свободных узлов коммутатора, чтобы обеспечить совместное использование Интернета для всех устройств, подключенных к коммутатору. Устройства, подключенные к коммутатору, обнаружат наличие доступного сетевого подключения, что позволит вам получить доступ.

Щелкните сферу Windows, затем «Панель управления» после выполнения физических подключений.Нажмите «Выбрать домашнюю группу и параметры общего доступа», чтобы назначить домашнюю группу компьютерам, подключенным к коммутатору. Находясь в домашней группе, подключенные к сети компьютеры могут видеть друг друга в сети и совместно использовать ресурсы между собой.

Щелкните кнопку «Создать домашнюю группу». Поставьте галочку в каждом поле рядом с типами ресурсов, которыми вы хотите делиться с ПК среди членов HomeGroup. Щелкните кнопку «Далее».

Запишите пароль домашней группы, сгенерированный ПК, для использования при доступе к другим компьютерам, а затем нажмите кнопку «Готово», чтобы начать использовать коммутатор для подключения к другим устройствам в сети через коммутатор.

Справочные материалы

Советы

• Выберите кабель Ethernet для соединения между сетевым устройством и коммутатором, достаточно длинный, чтобы соединить два устройства, не создавая опасности споткнуться из-за растягивания над уровнем пола. Вы можете использовать 2-парный кабель Ethernet UTP Cat 3 для скорости Ethernet 10 Мбит / с, но переключитесь на кабель Cat 5 для соединений 100 Мбит / с и до 1000 Мбит / с. Используйте 4-парный кабель UTP Cat 5e только при подключении на скорости 2000 Мбит / с.
• Чтобы установить коммутатор в стойку, используйте отвертку с крестообразным шлицем, чтобы вставить винты через отверстия в кронштейне и в соответствующие отверстия на боковой стороне коммутатора. Затем прикрутите коммутатор к раме стойки для использования. Расположите кронштейны так, чтобы выступающие концы L-образного кронштейна были на одном уровне с передней частью устройства.

Писатель Биография

Ларри Симмонс — писатель-фрилансер и эксперт в области слияния компьютерных технологий и бизнеса. У него есть B.С. по экономике, магистр. в информационных системах, M.S. в области коммуникационных технологий, а также значительную работу по направлению к MBA в области финансов. Он опубликовал несколько сотен статей в Demand Studios.

Как подключить коммутатор к телевизору без док-станции

Nintendo Switch, несомненно, одна из самых популярных консолей Nintendo всех времен. И хотя с точки зрения продаж она еще не совсем на уровне Nintendo DS, не похоже, что скоро она обгонит ее и в целом продаст больше.

Одна из основных причин такой популярности Nintendo Switch заключается в том, что вы можете использовать его как в качестве портативной консоли, так и в док-станции. Это означает, что вы можете легко подключить его к телевизору.

Но что делать, если у вас нет док-станции, с которой идет Switch? Вы все еще можете подключить его к телевизору и воспроизводить его в режиме док-станции? Что ж, мы собираемся показать вам, как вы можете это сделать.

Как подключить коммутатор к телевизору без док-станции

Если вы хотите подключить коммутатор к телевизору без док-станции, вам понадобится преобразователь HDMI в USB-C.Затем все, что вам нужно сделать, это подключить конец USB-C к коммутатору, а конец HDMI — к задней части телевизора.

Итак, вы можете легко использовать Nintendo Switch без док-станции. Но вам понадобится адаптер, так как ваш коммутатор подключается к док-станции через порт USB-C. Вам просто нужно подключить выход коммутатора через USB-C к входу телевизора — обычно лучшим вариантом для этого является HDMI.

Найти адаптер для этого довольно легко, и они не будут слишком дорогими.Определенно стоит взять его в руки, если вам не нравится носить док-станцию ​​с собой повсюду — вы даже можете держать ее в сумке, готовой к использованию, если хотите использовать коммутатор в дороге.

Некоторые старые адаптеры USB-C могут не работать, поэтому вам может потребоваться более новый, чтобы правильно подключить коммутатор к телевизору. Вот мой коммутатор, подключенный к моему телевизору;

Имейте в виду, что для этого тоже нужен источник питания. Вам понадобится дополнительный штекер и кабель USB-USB или USB-Micro USB для использования с ним, так как адаптер должен быть запитан.Ваш Switch будет заряжаться, когда вы его тоже используете.

Как видите, я играл Селесту на большом экране. Вы можете сделать это только с полной версией, но не с Switch Lite, так как у него нет возможности вывода HDMI.

Вот ссылка на адаптер Nintendo Switch USB-C, который я купил для работы с моим телевизором. Это немного дороже, чем другие адаптеры USB-C, но некоторые из более дешевых имеют множество отрицательных отзывов о том, что они не работают.

Это самый простой способ подключить коммутатор к телевизору без док-станции. Но есть ли другие способы сделать это? Вот на что мы сейчас и посмотрим.

Можно ли подключить коммутатор Nintendo к телевизору по беспроводной сети?

Итак, теперь мы знаем, что вам нужен кабель HDMI и адаптер, чтобы вы могли соединить телевизор и коммутатор вместе. Играть на Switch на 75-дюймовом телевизоре может быть очень весело. Но можете ли вы сделать это по беспроводной сети или для этого нужен кабель?

К сожалению, вы не сможете сделать это без провода.Коммутатор не имеет возможности выводить видеоконтент через беспроводное соединение, поэтому вам всегда понадобится кабель для подключения его к другому устройству, если вы не хотите использовать его в портативном режиме.

Конечно, вы можете установить Switch самостоятельно и использовать два джойстика в качестве контроллеров, если хотите. Но многие люди находят, что этот экран на два экрана невелик для нескольких людей, играющих.

Могу ли я заряжать свой Nintendo Switch без док-станции?

Если док-станция сломана или ее нет с собой, возможно, вас беспокоит возможность зарядки устройства.

К счастью, вы можете легко зарядить любой коммутатор с помощью кабеля USB-C. Для зарядки коммутатора не требуется док-станция — вы можете просто подключить этот кабель прямо к стене, чтобы зарядить его. Таким образом, вы можете не только подключить Nintendo, но и зарядить ее без док-станции.

Вы также можете подумать о том, чтобы использовать внешний аккумулятор для вашего Nintendo Switch, некоторые из них дадут вам более 15 часов дополнительного игрового времени.

Почему моя док-станция Switch не работает?

Скорее всего, если вы ищете помощь с этой проблемой, то, вероятно, у вас проблемы с самой док-станцией.Вот несколько вещей, которые можно проверить, если док-станция Switch не работает должным образом.

Кабели — Одна из основных причин, по которой ваша док-станция может не работать, на самом деле может лежать не в самой док-станции, а в кабелях, которые вы с ней используете.
