Hansa подключение плиты. Самостоятельное подключение электрической плиты

Hansa подключение плиты. Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
3. Для подключения розетки используйте только медный кабель.
4. Сечение кабеля должно соответствовать таблице приведенной выше.
5. Розетка устанавливается на ровную, не горючую поверхность.
6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Как подключить варочную панель hansa. Подключение варочной панели в теории

На сегодняшний день существует много изготовителей варочных панелей. Практически каждое устройство имеет одинаковое подключение.

Варочная панель встраиваемого типа подключается к отдельной линии с розеткой. Эта линия способна выдержать ток от 30 до 40 А. Варочная панель также должна иметь заземление.

Провод, который будет подведен к варочной панели, обязательно должен иметь три медных провода и сечение в 4 мм.

Розетка для подключения варочной панели может быть двух видов:

С тремя контактами:

С четырьмя контактами:

Подключение варочной панели к электросети самостоятельно не составит для вас никакого труда. Но если вы решите проводить подключение напрямую, тогда вам могут потребоваться определенные знания.

Например, если от вашей варочной панели отходит провод, который имеет 4 жилы, а со стены выходит кабель с тремя жилами.

Это может означать, что вашей варочной панели необходимо подключение из двух фаз, а в квартире имеется только одна фаза.

Подключение варочной панели bosch к электросети в этом случае будет происходить следующим образом. Коричневый и черный провод из кабеля нужно скрутить вместе.

Затем их следует подключить их к фазному проводу вашей электросети. Синий провод вам следует подключить к нулевому проводу питания. Желтый провод подключается к защитному проводу в линии питания.

Иногда вы можете встретить ситуацию, когда все провода будут иметь один цвет.

В этом случае с помощью мультимера, вам потребуется определить какой из проводов будет нулем, а какой фазой.

Если ваша варочная панель уже имеет вилку, тогда ее все равно необходимо разобрать. Дело в том, что иногда соединения проводом могут не совпадать с проводами в розетке.

Вот основные советы электриков. Они помогут произвести качественное подключение варочной панели:

1. Подключение электрической варочной панели подразумевает в себе подключение дополнительных защитных устройств. Помните, что нельзя подключать несколько устройств к одной линии питания.
2. Корпус вашей варочной панели обязательно должен иметь заземление.
3. На данный момент многие производители продают панели, которые уже имеют шину заземления.

Эти советы вы можете использовать и при .

Как подключить электроплиту в германии.

Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе.

Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так.

Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

• для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
• плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
• подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт).  При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

• L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
• N – нулевые клеммы. Это клеммы 4 и 5;
• И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Подключение электроплиты напрямую. Особенности и условия процесса подключения

Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

В доме или квартире должна быть проложена медная многожильная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.

Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

Обязательно к распределительному щитку должно быть подведено заземление.

Также посредством вилки и розетки можно подключать не особо мощные электроплиты.

Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.

Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.

Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.

Видео плита Hansa подключение

Как подключить варочную панель hansa к электросети

Подключение варочной панели к электросети

Довольно часто, заказав новую кухню со встроенной техникой вы, после монтажа, обнаруживаете, что техника, в том числе варочная панель, не подключена.

Зачастую, монтажники кухонных ганрнитуров не берут на себя ответственность за подключение даже гораздо более простых кухонных электроприборов, которые достаточно просто включить в розетку или же выставляют за эту услугу необоснованно высокую цену.

Сегодня я расскажу, как просто подключить электрическую варочную панель к электросети самостоятельно. Это будет полезно знать не только тем, кто хочет выполнить монтаж своими руками, но и тем, кто хочет полностью контролировать процесс установки плиты мастером.

Итак, после ухода монтажников кухни вы, коре всего, увидите следующую картину:

Либо же варочная поверхность будет вмонтирована в столешницу, но опять же не подключена к сети.
Сейчас мы вместе, пошагово, очень подробно рассмотрим все этапы подключения электрической варочной панели к сети, на примере модели Gorenje ECT6SY2W, чтобы вы могли подключить её сами.

В первую очередь узнаём, какие условия для подключения у нас имеются:

1. Какой электрический кабель проложен на кухню, его марку, сечение и количество жил? (Подробно, какой должна быть электропроводка для электроплиты или варочной панели, мы рассказывали ЗДЕСЬ)

На этом этапе мы выясняем, какой тип подключения нам доступен (Количество фаз, максимальная мощность и т.д.)

В нашем случае, для подключения заложен трехжильный кабель сечением 6мм.кв . Таким образом, нам доступно однофазное подключение плиты, с максимальной мощностью около 9кВт.

2. Смотрим как оформлен вывод электри.ческого кабеля из стены. Обычно бывает несколько вариантов:

— установлена силовая розетка

— установлена распределительная коробка, в которой прячется соединение

— сделан простой электрический вывод из стены

Таким образом решаем, как именно будем выполнять подключение.

В нашем случае, заранее установлена комбинированная розетка, включающая в себя и силовую розетку для электрической плиты и «евро» розетку для отдельной духовки. Подробнее о монтаже такой розетки мы писали ЗДЕСЬ.

Если у вас будет стоять распределительная коробка, посмотрите ЭТУ нашу статью, в которой подробно расписан аналогичный пример подключения электроплиты.

3. Переходим к осмотру варочной панели. В первую очередь, нас интересует доступные варианты подключения и наличие в комплекте поставки проводов для подсоединения к сети .

Для этого смотрим схему подключения, которая чаще всего располагается рядом с клеммной коробкой, на тыльной стороне.

Наша плита Gorenje поддерживает одно- и двухфазное подключение, это видно из схемы монтажа.

Кабеля для подключения варочной поверхности к сети в комплекте нет, поэтому его необходимо приобрести отдельно. Какой марки и сечения провод лучше купить, вы узнаете из ЭТОЙ статьи.

В нашем случае, мы будем использовать для монтажа трехжильный провод ПВС сечением 6мм. кв.

Кроме того, так, как у нас для подключения установлен силовой разъем — розетка, заранее подготавливаем шнур питания, устанавливая на него соответствующую силовую вилку, подробнее об этом читайте ЗДЕСЬ.

Выполнив все эти пункты, можно переходить непосредственно к подключению варочной панели. В нашем случае, необходимо подключить к ней трехжильный питающий провод ПВС с силовой вилкой на конце, которую затем просто воткнуть в розетку.

Главная сложность, в подключении варочной поверхности заключается в том, что очень важно не просто правильно подсоединить провода к разъемам плиты, но и грамотно организовать прокладку питающего кабеля.

У нас в примере, монтаж осложняется тем, что плита располагается в столешнице кухни на стыке напольных кухонных шкафов, при этом сразу под плитой находятся выдвижные ящики и места для прокладки провода остается очень мало. Кроме того, велика вероятность того, что кухонная утварь в выдвижных ящиках, может повредить кабель, в процессе эксплуатации кухни.

Поэтому, в первую очередь, нам необходимо продумать, как удачнее всего проложить провод. Розетка для плиты располагается в цоколе кухни (нижняя часть кухонного гарнитура, в месте расположения ножек напольных шкафов), кабель необходимо протянуть к ней.

Обычно, напольные кухонные шкафы устанавливаются не вплотную к стене, за ними всегда оставляют технологический зазор, вот там, и лучше всего проложить питающий кабель.

Для его защиты от повреждений, мы будем прокладывать провод в электротехнической ПВХ трубе, диаметром 16мм. Для этого делаем сквозное отверстие в задней стенке кухонного шкафа , как показано на изображении ниже.

После чего, устанавливаем варочную плиту на место и снимаем выдвижные ящики шкафа под ней , для того, чтобы удобнее было выполнять монтаж. Теперь становится видно, куда необходимо подвести питающий провод.Замеряем длину защитной трубы и устанавливаем крепления для неё , прикручивая их к стенке шкафа. Далее, отрезаем кусок ПВХ трубы необходимой длины и фиксируем его в креплениях , предварительно проложив в нем питающий провод. Второй конец провода, с силовой вилкой, подводится к розетке, в цоколе кухни . Если же ваша силовая розетка, обязательно читайте о том, как можно перенести розетку для электроплиты.Подготавливаем провода к подключению к контактам варочной панели. Снимаем защитную изоляцию так, чтобы длины жил хватало для подключения к клеммам. За точку отсчета принимаем фиксатор-скобу, которым зажимается провод. Затем, н ам необходимо снять изоляцию с жил , чтобы можно было подключить проводники в клеммам электроплиты.

Так как провод многожильный, крайне желательно обжать его, используя наконечники НШВИ или пропаять . Если же у вас нет для этого специализированного инструмента, продолжайте монтаж, только будьте особенно аккуратны с подключением проводов к клеммам.

Приступаем к подсоединению проводов к контактам панели. Схема, представленная рядом с клеммной коробкой, сообщает о всех возможных способах подключения варочной панели Gorenje.

Панель поддерживает одно- и двухфазное подключение, но так как у нас однофазная подводка на кухню, мы выбираем однофазный вариант монтажа (правый вариант на схеме).

— Клеммы 2 и 3 соединяются перемычкой и к ним подключается фазу (КОРИЧНЫВЫЙ провод). (Перемычка находится в коробке подключения плиты)

— К клемме 4 подключается ноль (СИНИЙ провод).

— К клемме со значком заземления подключаем защитный ноль – заземление (ЖЕЛТО-ЗЕЛЕНЫЙ провод).

После чего, зажимаем провод скобой-фиксатором , как показано на изображении ниже. От надежности крепления провода напрямую зависит безопасность всех соединений в будущем.

Закрываем контакты подключения крышкой и устанавливаем варочную панель на место. На этом её подключение завершено.

Теперь можно подсоединить силовую вилку к разъему розетки и включить варочную поверхность , проверив правильность подключения.

Как видите, ничего особо сложного в монтаже варочной панели нет и вы, вполне, обладая минимальными навыками и инструментом, сможете сделать это сами.

Если же у вас остались вопросы или замечания по подключению и монтажу варочной панели или вы столкнулись с проблемой не описанной в данной статье – обязательно пишите об этом в комментариях, постараюсь оперативно ответить.

Как правильно подключить варочную индукционную панель по схеме

Варочные поверхности, которые интегрируются в столешницу, превосходят классические газовые и электрические плиты по разным характеристикам. Они славятся обширным набором функций, простотой управления и экономичностью. Поэтому многие люди желают реализовать подключение варочной панели к электросети своими руками.

Монтаж электрической варочной панели

Чтобы разобраться, как подключить варочную поверхность к источнику электроснабжения, следует ознакомиться с принципом ее работы и конструктивным исполнением. По показателям производительности ведущие модели индукционных плит практически не отличаются от традиционных электроплит. Поэтому для их работы требуется силовая линия в 380 В и подходящая разводка. Под панель протягивается отдельный кабель, который должен соответствовать ряду требований.

• Если в жилище используется однофазная сеть, придется приобрести медный кабель сечением 6 мм². Для трехфазных сетей подходят модели сечением 2,5 мм².
• При наличии отдельной линии потребуется монтаж УЗО — специального защитного устройства на 32 или 40 А.

Схема подключения варочной панели определяется ее типом. На рынке доступны зависимые и независимые модели. Первые используются вместе с духовкой, а вторые — в качестве самостоятельного оборудования. Их подключают к электрической сети с помощью специальной коробки на входе. Еще этот прибор используется для разводки проводов к зонам нагрева.

В продаже есть интегрируемые плиты с рапидными нагревателями. Они предусматривают отдельную разводку для каждого нагревательного элемента.

Особым спросом пользуются индукционные панели. Для них характерна высокая производительность и функциональность. Однако установка электрических приборов требует особых навыков и знаний. Поэтому подключение индукционной плиты лучше доверить специалистам, чтобы минимизировать ошибки.

Как правильно подобрать сечение кабеля

Чтобы подключить варочную панель к электросети, необходимо проложить отдельную линию электропроводки с распределительного щитка. При этом нельзя подключать ее к общей коробке или схеме смонтированных розеток.

В качестве кабеля используются трехжильные медные модели марки ВВГнГ-LS или NYM. Особое внимание уделяется сечению проводников. Оно подбирается с учетом стандартов ГОСТа и ПУЕ (свод правил СП31-110-2003), которые предусматривают, что минимальное сечение составляет 6 мм².

Если мощность варочной поверхности составляет меньше 7 кВт, а в будущем вы не собираетесь покупать более мощную плиту, расчет можно проводить по такой таблице:

1. До 3,5 кВт — ВВГнГ-Ls 3*2,5.
2. До 5,5 кВт — ВВГнГ-Ls 3*4.
3. До 7,2 кВт — ВВГнГ-Ls 3*6.
4. До 8,8 кВт — ВВГнГ-Ls 3*10.

Если в помещении уже проложен кабель 3*2,5 мм², но его сечения недостаточно для производительности панели (7,2 кВт), необязательно повторно штробить стены.

Для повышения безопасности подключения можно выполнить 2 действия:

1. Поставить в щитке выключатель, руководствуясь номинальным сечением кабеля.
2. Выбрать оптимальный режим работы, при котором вероятность включения всех конфорок будет минимальной.

Если вы не определились с моделью варочной поверхности, используйте кабель сечением 6 мм².

Как выбрать розетку и вилку

Если при подключении панели Электролюкс, Bosch, Gorenje, Hansa или любой другой модели не предусмотрено прямое соединение с кабелем, потребуется приобрести и установить отдельную розетку. Применение вилки считается наиболее удобным вариантом в плане обслуживания и эксплуатации. Это обусловлено тем фактом, что при влажной уборке вы сможете обесточить панель изъятием вилки. Если розетка отсутствует, вам придется постоянно отключать автомат в распределительном щитке.

Специалисты рекомендуют устанавливать розетку на удобной высоте. Оптимальное расстояние от напольного покрытия должно составлять не больше 90 см. Однако фиксировать розетку у самого пола тоже нельзя, поскольку это повышает вероятность короткого замыкания при затоплении или протечках водопровода.

• Подрозетник не нужно ставить на одном уровне с панелью. Лучше закрепить его справа или слева от прибора.
• Если вы планируете приобрести духовой шкаф, то розетка размещается ниже уровня духовки.

Для подключения электрической варочной панели невысокой мощности (до 3,5 кВт) разрешается монтаж евророзетки с подходящей вилкой. Однако она будет подвергаться перегреву из-за больших нагрузок.

Если изначально использовался кабель сечением 3*6 мм², подключить его к контактам вилки будет проблематично. Поэтому оптимальное решение — покупка специальной вилки и розетки для варочных поверхностей, которые рассчитаны на ток до 40 А.

• При подключении панели Electrolux, Bosch или другого прибора мощностью от 3,5 кВт использование простой вилки и розетки запрещается.
• Специфика размещения проводов фазы и нуля в розетке не влияет на работу оборудования. Главное — правильно соединить жилу заземления.

Что касается монтажа вилки, то здесь важно придерживаться «полярности». Ведущие производители указывают ее с помощью маркировки. Чтобы не перепутать ноль с фазой, следует воспользоваться мультиметром или индикаторной отверткой.

В процессе подключения вилки потребуется подходящий провод. В большинстве случаев он продается в комплекте. Но если штатный кабель отсутствует, вы можете воспользоваться трехжильным проводом ПВС. Его сечение подбирается с учетом мощности устройства.

Варианты подключения к сети

Варианты соединения плиты с системой электроснабжения определяются особенностями ее модели и указываются в инструкции. Так, при подключении панели Bosch к электросети используются схемы в 3 или 4 провода.

На этапе монтажа разводки к сети 220 В у пользователей возникает масса сложностей. Проблема усугубляется в тех случаях, если число кабелей в панели не сопоставимо с количеством проводов в сети. В качестве примера можно рассмотреть плиту Hansa, которая подключается по схеме 6 проводов.

Если электрическая сеть состоит из 3 линий, подключить ее достаточно просто. Для этого понадобится приобрести несколько перемычек или изготовить их своими руками.

В процессе подключения плиты необходимо тщательно изучить инструкцию и соблюдать такую последовательность действий:

1. Для начала нужно найти крышку на обратной стороне панели и открыть ее с помощью отвертки.
2. Под крышкой расположены клеммы.
3. Если количество клемм составляет 6 шт., а кабелей всего 3, понадобится выполнить стыковку контактов. Для этого 3 провода с соответствующими фазами подключаются друг к другу. Потом производится монтаж одного нулевого кабеля к следующему для получения 3 линий.
4. При наличии перемычек подключение индукционной варочной панели будет максимально простым. Достаточно состыковать провода сети и прибора между собой.

Схемы подключения индукционной варочной панели

При монтаже панелей принято использовать 2 основные схемы:

1. В 3 провода.
2. В 4 провода.

Вариант трехфазного подключения предусматривает использование специальных проводов с 5 медными элементами сечением 2,5 мм². При этом тип кабеля особой роли не играет. Для этой схемы подходят одножильные и многожильные модели.

• Перед подключением варочной поверхности к электросети следует убедиться, что сеть обесточена. Перемычку используют только для 2 кабелей с нулевой полярностью и маркировкой N.
• Фазные провода подключаются по одному к каждой схеме. Подробные изображения или видеоинструкции упрощают процесс монтажа плиты.
• В большинстве случаев используются разноцветные кабели с красной, желтой или зеленой расцветкой.

Ведущие производители варочных поверхностей практикуют схему подключения в 4 провода и поставляют в комплекте с оборудованием подходящий шнур. Но это не всегда является преимуществом, поскольку кабели путаются в процессе монтажа. Шнур состоит из 4 проводов:

1. Ноль.
2. Земля.
3. 2 линии фазы.

Процесс монтажа начинается с открытия крышки на тыльной стороне прибора. Под ней расположены все рабочие элементы и клеммы.

Дальше нужно найти выход «земля» с привычным желто-зеленым цветом. Возле него находится перемычка с 2 входами, которая используется для объединения 2 выходов под фазы. Они имеют латинскую маркировку L1 и L2 и отличаются цветом — черный и коричневый. Первые нуждаются в тщательной изоляции, а последние применяются только для подключения вилки.

Подключение индукционной варочной панели в щитке

Индукционная плита и духовка подключаются к щитку только с помощью УЗО и диффузного или дифференциального автомата с током 30 мА. Запрещено устанавливать панель с помощью простого автомата с тепловым расцепителем.

Если к плите уже проведен кабель, но его сечение не соответствует требуемому значению, можно поставить специальный выключатель, используя номинальное сечение провода. Однако плита не сможет работать на полную мощность, и вы не сможете одновременно запустить все конфорки.

Индукционная панель подключается по следующей схеме:

1. В щитке провод фазы подводится к нижней клемме с маркировкой 2.
2. Нулевая жила (в большинстве случаев имеет синий цвет) соединяется с нижней клеммой, где указана маркировка N.
3. Желто-зеленая жила выполняет функции защитного заземления и подключается по аналогичному принципу.

Частые ошибки при подключении

При самостоятельном подключении плиты возможны различные ошибки и просчеты. Нередко они вызывают сбои в работе оборудования или приводят к воспламенениям. Чтобы исключить их, следует учитывать такие требования:

1. Категорически запрещено использовать простую вилку и розетку в 16 А для индукционных панелей мощностью от 3,5 кВт.
2. Если сечение кабеля составляет 2,5 мм, его нельзя использовать для плит мощностью от 7 кВт.
3. При отсутствии фазной перемычки на одной из клемм часть конфорок перестанет функционировать, или плита не включится.

Нередко пользователи жалуются на странную работу варочной панели, утверждая, что она произвольно включается и выключается. Подобная проблема возникает не из-за ошибочного подключения проводов, а по причине срабатывания защиты от детей. Такая функция присутствует на большинстве современных плит и запускается при хаотичном нажатии клавиш управления. Кроме того, в продаже доступны приборы с опцией распознавания посуды — если на конфорке отсутствует кухонная утварь, она не запустится.

Если во время запуска плиты срабатывает только половина конфорок, а другие демонстрируют остаточное тепло, возможно, были допущены ошибки при подключении. Такое явление возникает при однофазном подключении трехфазных систем. Панель автоматически ограничивает подачу тока.

Для устранения проблемы необходимо ознакомиться с инструкцией и схемой, а потом внести изменения.

Подключить индукционную варочную плиту в квартире или частном доме несложно. Однако такой процесс требует от каждого пользователя повышенного внимания и ответственности. Перед началом работ следует учесть ряд факторов, включая мощность сети, число фаз и параметры проводов, проложенных между плитой и распределительным щитком.

Подключение электроплиты ханса самостоятельно. Как подключить плиту Hansa

Подключение электроплиты ханса самостоятельно. Как подключить плиту Hansa

Плиты торговой марки Hansa очень распространены на современном рынке. Но зачастую у покупателей этих плит возникают вопросы с установкой, поскольку неправильное их подключение может послужить отказом в гарантийном ремонте.

Инструкция

1

Непосредственно перед подключением плиты Hansa, распакуйте ее, тщательно осмотрите внешнюю панель и убедитесь в отсутствии механических повреждений, которые могли возникнуть при транспортировке.

2

Если у вас нет времени или вы не дружите с электричеством, обратитесь к специалистам, занимающимся установкой и подключением электроплит Hansa. Для установки газовых плит также следует обратиться к специалистам, поскольку самостоятельно делать это категорически запрещается. При использовании услуг мастеров, потребуйте заполнения талона на установку электроплиты, заверенного печатью организации, на случай если возникнут какие-либо проблемы.

3

Убедитесь, что плита Hansa укомплектована шнуром питания с вилкой и розеткой и визуально осмотрите их исправность перед подключением к электрической сети. Если сетевой шнур и кабель отсутствуют, приобретите их отдельно в магазине электротоваров.

4

Далее займитесь монтажом силовой розетки, помните, она должна иметь заземляющий контакт, электрический кабель и вилку. В том случае если у вас уже была плита, используйте прежнюю розетку с проводом от старой плиты. Если в старой розетке, где прежде была подключена плита 3 контакта и соответственно 3 провода, то это однофазная схема подключения , а если 5 контактов и 5 проводов — трехфазная схема подключения.

5

При подключении плиты Hansa к однофазной линии необходимо выполнить ряд действий. После установки силовой розетки с тремя контактами, подсоедините их. Далее подсоедините силовую вилку с тремя контактами к трехжильному проводу сечением 4мм. И наконец, подсоедините провод к плите. Плита Hansa подсоединена, можете ее включать в розетку! Если необходимо проложите трехжильный провод сечением 4 мм до электрощита и установите однополюсный автомат защиты номиналом 40 А.

6

Для подключения плиты Hansa к трехфазной линии установите силовую розетку с пятью контактами к трехфазной линии, затем подсоедините силовую вилку с пятью контактами к пятижильному проводу сечением 1,5мм, а потом подсоедините провод к вашей плите и включите ее в розетку.

7

Не забудьте также перед подключением плиты отрегулировать ножки, путем их вывинчивания или завинчивания, если пол в доме неровный.

Подключение варочной панели Hansa. Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать. Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:

• количество жил;
• толщина.

Варианты выбора кабеля для подключения варочной поверхности

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора.

Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм². При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства.

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора

Обратите внимание! При самостоятельной установке варочной поверхности, кроме провода для подключения, потребуется приобрести отдельно сетевой кабель. Такие элементы не реализуются в комплекте с плитами, так как нет никакой возможности узнать заранее количество фаз в конкретной постройке.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

• NYM;
• ВВГНГ;
• ВВГНГ-LS.

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Как подключить электроплиту к обычной розетке. Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

1. Прокладываем кабельный канал.
2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
3. Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

• ПВС 3х4 — подключение электрической плиты однофазное на 220В.
• ПВС 4х4 — подключение однофазное на 380В.
• ПВС 5х4 — подключение трехфазное на 380 В.

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

• желто-зеленый – заземляющий;
• синий – нулевой;
• фазные — все остальные цвета.

Если вы решили подключить электроплиту к общей сети квартиры, то, с учетом суммарной мощности всех электроприборов, номинал УЗО на распределительном щите должен быть не менее 40А.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.
Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

• удаленность от источников влаги;
• удаленность от источников огня;
• доступность для контроля и обслуживания;
• недоступность для детей.

Советуем составлять план размещения розеток на вашей кухне только после утверждения дизайн-проекта. В противном случае можете столкнуться с проблемой их недоступности.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Источник: https://detali-interera.ru-land.com/novosti/podklyuchenie-elektroplity-hansa-samostoyatelno-kak-podklyuchit-plitu-hansa

Подключение электроплиты без розетки. #1: Подготовка к установке силовой розетки

Первым делом надо определить место установки электрической плиты. Хорошо сразу же выбрать модель, чтобы знать ее габариты и, самое главное, потребляемую мощность. Именно от этой характеристики будет зависеть, какой провод в качестве питающего предстоит прокладывать.

Силовую розетку для плиты или электрической варочной поверхности можно установить на высоте 10 см от пола. Главное, чтобы дистанционно она находилась подальше от мойки и посудомоечной машины (+)

Определившись с моделью прибора и местом его установки предстоит от щитка проложить отдельную линию питающего кабеля на кухню. Для этого надо подобрать провод с сечением 6 мм2. Обязательно медный. Проводку лучше брать качественную, соответствующую ГОСТу, ведь от ее качества зависит безопасность и долговременность эксплуатации.

Для плиты важно проложить отдельный кабель, чтобы в будущем не произошел несчастный случай

Выбирая провод и осуществляя его укладку, следует руководствоваться нормами, прописанными в своде правил СП 31-110-2003, п.9.2. Согласно им, на питающую линию для электрической плиты нельзя подключать дополнительные розетки, выключатели или светильники. Для однофазной сети используется трехжильный провод диаметром 6 мм2, а для трехфазной – пятижильный, но меньшим диаметром.

При монтаже силовых разъемов в бетонных и кирпичных стенах следует использовать скрытый вариант установки

Подобрав правильный провод, нужно защитить его. Для этого в щитке для него устанавливается автоматический выключатель на 32 А. Также, для дополнительной электробезопасности предстоит сразу же после автоматического выключателя установить устройство защитного отключения на 40 А.

УЗО и автомат защиты поможет уберечь жилище от печальных последствий, которые могут возникнуть в случае перенапряжения сети (+)

Следующий шаг – покупка силовой розетки правильной мощности. Ее номинальный ток непременно должен соответствовать техническим характеристикам автомата. Если в доме трехфазная сеть, то целесообразнее покупать трехфазную розетку для устанавливаемой электрической плиты.

При выборе силовой розетки следует учитывать какой тип установки предстоит – открытый или скрытый. Также, обязательно следует покупать вилку, подходящую конкретной выбранной розетке. Ведь ко многим розеткам иностранного производства не подходят отечественные вилки. И наоборот.

Видео плита Hansa подключение

Подключение варочной панели Hansa в Москве

На сервисе Юду вы быстро найдёте опытного специалиста, который недорого выполнит подключение варочной панели Hansa. Квалифицированные исполнители YouDo соблюдают все технические стандарты и правила безопасности, поэтому гарантируют качественный результат работы.

Мастера оказывают оперативную помощь в подключении встраиваемой бытовой техники — специалисты работают ежедневно, поэтому вы всегда получите быстрый отклик на заявку.

Особенности работы с электропанелями

Сотрудники специализированных фирм и частные электрики, зарегистрированные на Юду, обладают большим профессиональным опытом. Выполняя установку и подключение варочной поверхности Ханса по одно-, двух- или трехфазной схеме, мастера учтут все технические детали:

• характеристики кабеля (толщина, тип материала)
• заземление варочной электропанели
• работоспособность электрического автомата, УЗО
• соответствие шнура питания параметрам силовой кухонной розетки
• качество коннектора
• прочность подключения проводов и др.

Специалисты имеют необходимые приборы (тестеры, мультиметры) для поиска фазы и нуля — они пригодятся, если на проводах панели нет цветной маркировки. После окончания установки и подключения Hansa исполнитель YouDo проконсультирует вас по вопросам грамотной эксплуатации варочной электропанели, чтобы устройство прослужило как можно дольше.

Как мастера Юду подключают электропанели

Покупку варочных поверхностей и установку в столешницу можно выполнить самостоятельно, но монтаж и подключение устройства стоит доверить опытному электрику, чтобы исключить нестабильную работу оборудования в дальнейшем. Специалист Юду подключит варочную поверхность в несколько этапов:

• открутит металлическую пластину (детали располагаются на обратной стороне панелей)
• найдет клеммы устройства, вставит кабельный зажим и закрепит шнур питания
• удалит медную перемычку, соединит провода в соответствии со схемой подключения
• проверит натяжение кабеля
• подкрутит крепеж
• протестирует работоспособность панели

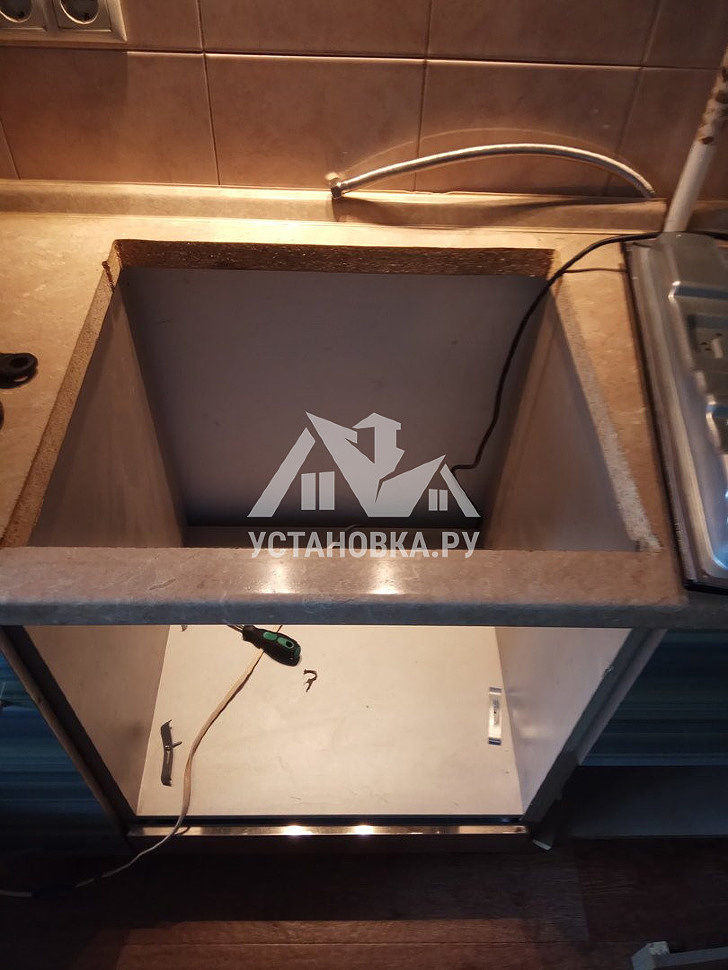

Фотографии, сделанные во время установки и подключения варочных индукционных, стеклокерамических и других типов поверхностей, вы можете найти в личных профилях исполнителей YouDo. Просмотрите их, чтобы сделать вывод о качестве работы понравившихся специалистов.

Закажите вызов мастера, специализирующегося на технике Ханса, в любой район Москвы, оставив заявку на этой странице или по телефону.

Сколько стоят услуги мастеров YouDo

Вызов исполнителя, зарегистрированного на Юду, не приведет к большим расходам – на сервисе нет посредников, поэтому стоимость услуг мастеров минимальна. Чтобы узнать, сколько стоит подключение варочной панели Hansa, просмотрите персональные страницы исполнителей или задайте прямые вопросы во внутреннем чате Юду.

На стоимость работы мастеров повлияют следующие факторы:

• удаленность вашей квартиры или частного дома (при вызове за пределы МКАД)
• необходимость оказания дополнительных услуг (подготовка выреза под варочную поверхность Ханса, демонтаж старой электрической плиты и др.)
• объем и сложность работ по монтажу защитного автомата, заземлению и т.д.

Заказать установку и подключение панелей Hansa можно несколькими способами. Разместите заявку на этой странице, указав желаемую стоимость и другие детали работы. Дождитесь откликов проверенных специалистов и выберите одного из них или сделайте предложение напрямую понравившемуся мастеру.

Преимущества исполнителей YouDo

Найти телефоны электриков можно на бесплатных досках объявлений, в городских газетах или соцсетях, но это не гарантирует хорошего результата работы. Специалиста сервиса Юду стоит вызвать по следующим причинам:

• все исполнители, зарегистрированные на сайте, проверены модераторами, поэтому вы можете не сомневаться в надёжности мастеров
• профессионалы оказывают услуги в удобное время и предлагают выгодные расценки

Сотрудники специализированных фирм и частники, зарегистрированные на Юду, дорожат мнением каждого клиента, поэтому качественно справляются с поставленными задачами. Прежде чем оформить заказ на подключение варочной панели Hansa в Москве, сравните стоимость услуг и другие условия мастеров.

Как подключить варочную панель к духовому шкафу: подключение на видео

Современный, актуальный выбор любой хозяйки – варочная поверхность и духовой шкаф, функционирующие от электричества. Сегодня практически каждый производитель бытовой техники предлагает свою версию электроплит. Это оборудование оснащается множеством функциональных дополнений, позволяющих готовить кулинарные шедевры, даже тем хозяйкам, которые чувствуют себя на этом поприще неуверенно. Кроме того, варочные панели и духовые шкафы от ведущих производителей, идеально вписываются в современный дизайн оформления кухонь. Допустим, вы сделали удачный выбор и приобрели подходящую модель электропечи. Возникает вполне логичный вопрос: как осуществить подключение варочной панели и духового шкафа?

Подключаем к электричеству

Подключаем духовой шкаф

Выбрав подходящее место для размещения духовки на вашей кухне, следует установить розетку, а также учесть такие моменты:

• Для обеспечения безопасного использования электрооборудования, необходимо, чтобы от распределительного щитка к розетке шел отдельный провод с заземляющим элементом.
• Если в квартире проведена старая проводка, рекомендуется специально для новой электропечи провести новый трехжильный провод и установить автомат, на случай экстренного отключения устройства.
• Для выбора автомата, подходящей мощности нужно знать объем потребляемой энергии духовым шкафом. Если этот показатель от 3,5 до 5 кВт, автомат может быть рассчитан на 25 Ампер.
• Для стабильной работы духовки не стоит на один автомат подключать другие приборы. Перегрузка линии приведет к отключению электроэнергии по всей квартире.

Подключаем варочную панель

Если процесс подключения духовки предельно прост, то с варочной поверхностью придется повозиться. В тех квартирах, где изначально была предусмотрена установка электроплиты, проблем не возникнет. Ведь на кухне уже вмонтирована розетка, предназначающаяся для мощной плиты. Если же электрическая варочная панель устанавливается впервые, необходимо от щитка провести медный кабель к месту подключения оборудования. Сечение данного кабеля должно быть не менее 6 мм². На щитке дополнительно нужно установить автомат, рассчитанный на 32 А.

Те, кто уже использовал варочную электропанель знают, что нагревание конфорок происходит быстро. Это обусловлено объемом потребляемой мощи. Как правило, стандартная модель варочной поверхности работает при 7 кВт. Учитывая такую высокую нагрузку на обычные бытовые электросети, производители электропечей предусмотрели возможность подключения техники к трехфазной сети в 380В. Перед тем, как осуществить подключение ознакомьтесь с инструкцией от производителя.

При стандартной 220-вольтной сети, фазный проводник подсоединяется к первым трем контактам, соединенных перемычками. Два последующих контакта необходимы для подсоединения нулевого провода. Не забываем, что заземление нужно подключить под индивидуальный болтик в самом верху клеммной коробки.

Подключение к одному проводу и розетке

Некоторые задаются вопросом, можно ли подключить варочную панель к духовому шкафу к одному проводу? Ведь такой вариант значительно облегчает процесс монтажа. Опытные электрики не рекомендуют делать этого, поскольку мощность потребляемой энергии духовкой и варочной панелью разная. Духовой шкаф используется реже варочной панели, и электроэнергии он потребляет в разы меньше. В тоже время варочная поверхность используется ежедневно и требует больше мощности. Чтобы не перегружать сеть, идеально для каждой единицы бытовой техники подвести от распределительного щитка индивидуальный провод. Установив дополнительные автоматы, вы без труда сможете обесточить тот или иной прибор, не затрагивая при этом остальные.

А вот подключить варочную панель и духовой шкаф к одной розетке, можно. При условии, что будет использована розетка с несколькими гнездами, и к ней будут подсоединяться отдельные медные провода от распределительного щитка. Не нужно экспериментировать, и на один автомат большей мощности подключать два сильных бытовых прибора. Подробнее о том, как подключить варочную панель и духовой шкаф, на видео, в одну розетку. Данные рекомендации от специалистов помогут подсоединить приборы правильно.

Несколько советов

Опытные электрики, чаще не используют розетки для подключения варочной панели. По мнению специалистов, лучшим вариантом, является прямое подсоединение проводника к клеммнику устройства. Уменьшение ненужных контактов значительно увеличит надежность и срок эксплуатации печи. При таком варианте, запуск агрегата осуществляется непосредственно с панели управления, расположенной на варочной поверхности.

Перед тем, как приступить к монтажным работам, удостоверьтесь, что проводка в доме позволяет осуществить подключение и дальнейшее использование мощного духового кафа и варочной панели. Если проводка старая, ее нужно заменить на новые, надежные проводники.

Таким образом, для того чтобы подсоединить электроплиту и духовку, необходимо знать некоторые нюансы. Для опытных электриков, разумеется, эта работа не составит особого труда. Для тех же, кто впервые сталкивается с подобной задачей, необходимо изучить инструкцию от производителя и подробные рекомендации профессионалов. Следуя советам, которые нужно в точности применять на практике, вы сможете своими руками установить электроприборы.



Козырьки и навесы. Наружные и внутренние лестницы. Комплектующие

Вы знаете, что есть особые требования по электропитанию, которые нужно соблюдать при покупке любой новой техники. Например, чтобы выполнить правильное подключение варочной панели к электросети, нужно продумать оптимальный вариант розетки и запланировать выделенную линию.

Такая конструкция является эргономичным и стильным решением для любого интерьера

Как проводится установка варочной панели в столешницу своими руками: видео обзор

Чтобы провести монтаж и подсоединение, воспользуйтесь следующими советами:

• для панели требуется свое УЗО и защитный автомат. Нельзя использовать одну линию для подсоединения нескольких силовых приборов;
• корпус устройства должен быть заземлен к клемме от розетки. Многие приборы уже продаются с заземляющими устройствами, их просто соединяют с приводом заземления.

Установка варочной электропанели для кухни способствует экономии полезного пространства. Кроме того, монтаж подобной конструкции не сложен и легко производится при заготовке подходящих инструментов. Есть некоторые нюансы монтирования панели в столешницу:

• выполняются замеры, для этого прибор замеряется с помощью рулетки;
• делается разметка на поверхности столешницы;
• просверливаются отверстия, а затем производится вырез. Для данного действия лучше подобрать пилку с миниатюрными зубцами. Подойдет и ручной фрезер;
• когда нужное отверстие сделано, необходимо произвести предварительную примерку варочной поверхности.

Все срезы обрабатываются герметичным составом. Это послужит защитой от загрязнения и переувлажнения предмета мебели. Для уплотнения кромок может использоваться лента из алюминия.

При использовании электролобзика следите, чтобы поверхность стола не была задета. Также нельзя допускать перегрева кухонных предметов мебели. Для этого варочную панель нужно располагать на некотором удалении от данных элементов.

Обратите внимание! Если неправильно подсоединить провода, то регулировка конфорок будет выполняться с проблемами. В связи с большой мощностью подобного оборудования специалисты рекомендуют завести отдельно пару.

Статья по теме:

В нашем обзоре мы хотим рассказать вам что из себя представляет индукционная варочная панель. Также предлагаем вам разобраться в технологии устройства этого оборудования.

Подключение варочной панели к электросети: схемы

Как подключить электроплиту самостоятельно определяется числом фаз в определенном помещении. Традиционно применяется стандартные решения. Это сеть 220 В с одной фазой и трехфазный вариант 380 В. Востребованы такие схемы:

• пара проводников присутствуют в строениях устаревшего образца. Фаза отыскивается при помощи пробника. Если светодиод загорится – то это фаза, а нет, то нейтраль или 0;
• три провода различаются по цветам. Фазу определяет коричневая или красная цветовая палитра, зелено-желтый – земля, а нейтраль – голубой или синий;
• в новых здания используется сеть 220 В с парой фаз, которая при этом обозначается черным или коричневым;
• 380 в с тремя фазами, которые могут быть различного цвета.

Варочные устройства подсоединяются по различным схемам, которые предполагают применение от 3 до 6 проводов. Также понадобится сетевой кабель.

Обратите внимание! Даже если видны все расцветки, лучше еще раз удостоверьтесь в их правильности и подпишите. Так вы избавитесь от возможных неприятностей.

Вариант с однофазной сетью

Часто возникают проблемы с подключением варочной панели к электросети 220 В. Панель оборудуется шестью выводами. Это 3 фазных, 2 нейтрали и заземление. Если присутствует во всем доме только два провода, то устанавливаются перемычки.

На обороте прибора располагается крышка, под которой размещается разъем с шестью контактами. Если в помещении тройка проводов, то контакты в панели объединяются: два нуля вместе, фазные кабеля и земляные. В покупной конструкции предусмотрены специальные перемычки, которые нужны для соединения нужных магистралей.

Нельзя ошибаться с разведением проводов. Земляной элемент подсоединяется к верхнему контакту розетки. Если кабелей от счетчика только два, то можно соорудить дополнительный контур с заземлением, либо не задействовать подобный вариант.

Обратите внимание! Гарантия на оборудование действительна при применении способа с заземлением.

Как подключить варочную панель самостоятельно: видео, 4 провода

В отдельных устройствах присутствует шнур, имеющий четыре провода. При этом подключение варочной панели к электросети с тремя кабелями имеет свои тонкости.

Разъемы располагаются на обратной стороне конструкции. Выход зеленой или желтой цветовой гаммы – это земля, рядом располагается перемычка на входы, с ее помощью соединяются фазные выходы. Контакты следует затянуть.

Схема подключения к трехфазной сети

Чтобы подсоединить устройства к сети с тремя фазами, понадобятся проводки из меди. При этом востребована перемычка, которая задействуется на элементах нуля. К фазам ведутся кабели. Магистраль может иметь разную окраску. Нужно четко подсоединить провода к вилке и розетке. Нельзя ничего перепутать. Ноль подсоединяется вверху, фазные провода посередине, а земля снизу. Если в механизме 4 проводника, то одну из фаз на вилке применять не стоит.

Что делать с двумя фазами

Если от приборов тянется четыре провода, то следует соединить соответствующие цвета. Если проводка оснащена пятью выводами или имеет шесть выходов, то случаются трудности. При этом соединяются две фазы, а также нули. Расположение выполняется по аналогии с предыдущей схемой.

Как выбрать автоматы и кабели

От панели к щитку протягивается отдельная линия. Это же нужно сделать и при подключении индукционной варочной панели. Чтобы замаскировать провода используется короб или гофротрубу.

При выборе медной магистрали, стоит учитывать, что для однофазного варианта подойдет кабель 6 мм, а для трехфазного 5 мм. На выходах из счетчика монтируется автомат. Для создания требуемой безопасности применяется УЗО. Для сети с одной фазой подойдет автомат на 40 А, а для трех фаз 16 А.

Нюансы подбора вилки и розетки

Используются специальные силовые розетки для варочной панели. Они выполняются из качественного пластика. Показатель номинального тока не должен иметь меньший показатель, чем ток автомата.

Конфигурация подобных механизмов может быть разнообразной, но нужно, чтобы показатели электросети и контакты соответствовали изделию. Можно подвести провод от устройства к коробке с клеммами.

Для схемы с тремя фазами применяется коробка Schneider Electric. Она дорого стоит, но прочная. Ее применяют и для сети в 220 в. Для подсоединения фаз применяется три пары контактов. С одного края подводится провода для питания, а с другого для устройства.

Для экономии можно приобрести колодку с контактами повышенного качества и еще специальную коробку. Магистрали в клеммниках подсоединяются так: из медного кабеля выполняются колечки, в которые устанавливаются винтики с пластинками. Контакт нужно подтянуть с помощью отвертки.

Совет! Если кабель многожильный и сложно сделать кольцо, то применяются наконечники. Их обжимают при помощи специальных обжимных клещей.

Зная основные правила и нюансы, вы сможете самостоятельно подключить варочную панель.

Видео: как подключить варочную поверхность

Возможно Вам также будет интересно:

Коптилка холодного копчения своими руками: видео, фото примеры и советы Какой фирмы стиральная машина лучше – грамотный подход к выбору

Подсказки и советы. Как правильно подключить варочную панель и выносной духовой шкаф Electrolux, Zanussi, Bosch, AEG, Hansa, Samsung. Инструкция по подключению варочной панели (поверхности) и встраиваемого духового шкафа

ОБЩАЯ ИНФОРМАЦИЯ

Если вы купили отдельный встраиваемый духовой шкаф, то вам достаточно внимательно просмотреть электрические характеристики шкафа и установить розетку для его подключения. Если потребляемая шкафом мощность составляет величину около 3-3,5 кВт, то максимальный потребляемый ток (необходимая сила тока) будет порядка 16 ампер. При большей мощности необходимо рассчитывать на потребляемый ток порядка 32 ампер.
Розетка для шкафа (Евро-стандарт) должна быть рассчитана именно на такой ток. Если на вашей кухне старая проводка, то для подключения духового шкафа к нему следует провести новую линию электропроводки медным проводом сечением не менее 2,5 мм2 при 16 амперном варианте и 4,0 мм2 — при 32 амперном.

Современная встраиваемая техника имеет евро-вилку (штепсель евро-стандарт):
Духовые шкафы требуют меньшей силы тока (измеряется в амперах), если у Вас в доме старая проводка и автоматы-выключатели в распределительном щитке в подъезде (специальном помещении, электрощитвой, просто рядом с электрическим счетчиком и т.п.) — то во избежании срабатывания выключения автомата — следует установить 3-жильную новую проводку («земля», «ноль», «фаза») — в таких случаях нужно приглашать электрика с энергосбыта — во избежание поломок их оборудования.
Если у вас нет проблем с проводкой и дом (квартира) относительно новый, то наверняка у Вас дома имеются евро-розетки. На кухне эти розетки рассчитаны по ГОСТу на электронагревательные приборы (чайники, кипятильки, духовки и т.п.)
К духовому шкафу должна в комплекте идти евро-вилка (шнур со штепселем на конце), чаще всего она уже подключена (Hansa, LG, Samsung и т.п.). Достаточно напрямую — без всяких удлинителей или сетевых фильтров включить вилку в розетку и прогреть шкаф на 180 градусах минут 30 — предварительно вынцв все пласмассовые детали и металлические противни, предметы упаковки(скотч, бумагу, картон, пенопласт). Будет выгорать заводская краска, полировка — первое время неприятно всё это пахнет. Если проблем с электричеством и с духовым шкафом не наблюдаете — всё сделали правильно!

Варочные поверхности должны подключаться на специальную розетку с заземлением силой тока (32-40А), сечение проводов (3 медные или алюминиевые жилы) не менее 4 мм². В современных квартирах эти стандарты соблюдаются, отличие только в том, что бывают

• трехжильный провод или трехконтактная розетка (однофазное подключение)
• четырехжильный провод или четырехконтактная розетка (двуфазная подключение)

Если от вашей варочной панели идет просто провод без вилки, то посмотрите количество жил. Если в стене 3 провода, а у варочной панели четыре, то это означает, что вашей плите необходимо 2-х фазное подключение, но у вас в квартире одно-фазное. Поступайте так: 2 провода от варочной панели черный и коричневый это фаза их стоит скрутить или соединять вместе и подключать к фазе (обычно это белый, коричневый или черный провод из стены), желто-зелёный провод — это «земля», синий — «ноль».
Проверить, если провода из стены все одного цвета сложно, можно легко различить только фазу, с помощью индикаторной отвертки или тестера. Всегда разбирайте розетку под плиту, т.к. провода могут не совпадать и собирайте вилку и розетку в соответствии их расположения
Обязательно они должны совпасть! «Фазу» к «фазе», «ноль к нолю» и «землю» к «земле»!
Будьте внимательны: иногда в домах есть розетки напряжением 380 В, а на варочных поверхностях бывает требуется напряжение только 220 В!

Подключать духовой шкаф к электрическому щитку следует через отдельный автомат на 25 ампер при 16 амперной розетке и на 40 ампер — при розетке 32 амперной. Для заземления корпуса духового шкафа следует использовать в квартире с трёхпроводной разводкой отдельную заземляющую жилу (в изоляции зелёно-жёлтого цвета), которая подсоединяется к отдельной заземляющей клемме розетки. Кабель питания (шнур) духового шкафа уже содержит заземляющую шину с присоединённым к корпусу духового шкафа (а также выведенным на вилку) контактом.

Если заземляющей шины в вашей квартирной электропроводке нет (двухпроводная разводка) — необходимо организовать отдельную линию заземления, ведущую в подъездный силовой шкаф

Подключить варочную поверхность можно и самостоятельно, ничего сложного в этом нет. Всё, что нужно сделать с одним концом кабеля, прилагаемого к покупке — это оформить его в виде вилки, которая служит для подключения панели к сети. Если сеть в вашей квартире двухпроводная, то подключать к вилке следует только два провода, фазный и нулевой, третий провод (заземление) можно оставить свободным (изолировать). При 3-х проводной сети третий провод подключается к специальному (заземляющему) контакту вилки. Для того, чтобы определить, какой провод фазный, какой нулевой, а какой — заземляющий нужно прежде всего разобраться с другим концом этого кабеля, служащим для подключения к клеммнику панели.

В инструкции имеется схема подключения электропитания к плите. Первые 3 клеммы с перемычками — это фазный контакт (L1), к нему подключаем «фазный» (коричневый) провод. Следующие 2 клеммы с перемычкой — нейтраль (N). Сюда подключаем синий провод (без «фазы»). Назначение же шестой клеммы (РЕ) понятно сразу — это защитный заземляющий контакт. К нему подсоединяем заземляющий зелёно — жёлтый провод — этот провод при 2-х проводной сети оставляем на стороне вилки свободным (приведены варианты однофазного — 1N, 2-х фазного — 2N и 3-х фазного- 3N подключения).

Электрическая мощность, потребляемая варочной поверхностью, может составлять величину порядка 3 кВт, а комплектуется изделие вилкой «евро» на 16 ампер. Устанавливать розетку под поверхность мы будем также на расчётный максимальный ток 16 А. Естественно, розетка должна быть в исполнении «евро». В случае, если ваша плита рассчитана на большую мощность, следует выбрать расчётный ток величиной в 32 ампера и устанавливать розетку, рассчитанную на этот ток.

Самым эффективным вариантом подключения варочной панели можно считать прямое подключения подводящего кабеля к её клеммнику. В этом случае можно обойтись и без вилки и без розетки, а значит и повысить надёжность цепи по причине устранения ненужных контактов (поскольку контакты — это самое слабое место в электрических цепях). При этом включение и выключение варочной поверхности можно будет производить непосредственно с панели управления.

Если проводка у вас на кухне старая, то нужно провести новую линию электропроводки специально для варочной поверхности. Линия монтируется медным проводом сечением не менее 2,5 мм2 для случая малой мощности и 4,0 мм2 для повышенной мощности. Подключается такая линия к отдельному автоматическому выключателю соответственно на 25 ампер или на 40 ампер.

Справка по предельно допустимому току для различных сечений (диаметров) проводников (данные приблизительные):

Для меди (алюминия) 1.5 мм2 — это диаметр 1.4мм, макс. ток- 19 (15)А;
2.5 мм2 -это диаметр 1.8мм, макс. ток- 27 (24)А;
4.0 мм2-это диаметр 2.2мм, макс. ток- 36 (32)А;
6.0 мм2- это диаметр 2.8мм,макс.ток 46 (39)А.

Инструкция по подключению варочной панели (поверхности) и встраиваемого духового шкафа

1. Прежде, чем заняться подключением духовки и варочной панели внимательно ознакомьтесь техническими характеристиками и основными конструкционными особенностями.

2. Различают два вида варочных поверхностей:
— связанную, которая управляется посредством размещенных на электрической духовке рукояток,
— не связанную, которая снабжена отдельным электропитанием и собственным управлением.

3. Проанализируйте электроснабжение кухни, его мощности должно хватать для подключения приборов и быть автономным. Если параметры электросети не совпадают с необходимыми, то потребуется подводка дополнительного кабеля.

4. При монтаже электропроводки для электрической духовки и варочной панели, применяйте расходные материалы с учетом того, что духовка рассчитана (в среднем) на потребление 2-3кВт электроэнергии, а варочная панель будет потреблять до 7кВт. Поэтому, для обеспечения полной безопасности при последующей эксплуатации приборов, проложите электрический провод сечением как минимум 4мм для варочной панели и 1-2,5мм для духовки.

5. В обязательном порядке произведите заземление приборов, что будет служить гарантией безопасной, стабильной и бесперебойной работы.

6. Как правило, варочная панель, в отличие от электрической духовки рассчитана на 1-2-3-х фазное подключение к электросети, что обусловлено большой энергопотребляемостью панели. Поэтому, внимательно изучите паспортные данные перед установкой обоих приборов, поскольку особенности электрического питания зависят от их класса.

ПРИМЕР:
Если у вашей варочной панели есть кабель с четырьмя проводами (жилами), а из стены торчит 3-х жильный провод или есть розетка на 3 клеммы, то это означает, что вашей плите необходимо 2-х фазное подключение, но у вас в квартире одно-фазное. Провода черный и коричневый это фаза их стоит скрутить вместе и подключить к фазе (обычно это белый или черный провод из стены), остальные желто-зелый — это «земля», синий — «ноль»

7. Несвязанную панель и духовку подключайте в разные предварительно установленные розетки.

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными. Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции. Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила (ПУЭ), которые следует соблюдать.

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Обратите внимание! Очень важно обеспечить правильное подключение устройства к линии. Ни в коем случае нельзя подсоединять к одной линии несколько бытовых приборов, так как это может спровоцировать перегрузку в сети.

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты. Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе. Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать. Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:

• количество жил;
• толщина.

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм². При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства.

Обратите внимание! При самостоятельной установке варочной поверхности, кроме провода для подключения, потребуется приобрести отдельно сетевой кабель. Такие элементы не реализуются в комплекте с плитами, так как нет никакой возможности узнать заранее количество фаз в конкретной постройке.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

• ВВГНГ;
• ВВГНГ-LS.

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Схемы подключения варочных панелей : выбор моделей плиты

Современные модели плит, которые интегрируются в столешницу, чаще всего имеют совместимость со всеми типами фаз. В России существует два строго определенных стандарта сетей:

• однофазная – 220 В;
• трехфазная – 380 В.

Отдельно следует сказать, что в некоторых домах сеть на 220 В может иметь две фазы. Перед началом работы по подключению варочной поверхности необходимо изучить особенности каждого вида сети, чтобы понимать нюансы работы. Каждый тип системы имеет свои характерные отличия.

Однофазная. Чаще всего такой вариант сети можно встретить в жилых сооружениях, которые были построены достаточно давно. Однофазные сети подразделяются на два типа: двухпроводные и трехпроводные. В домах старого образца однофазные системы имеют напряжение 220 В.

В первую очередь необходимо разобраться с двухпроводной сетью. Стоит отметить, что ее отличительной особенностью являются провода одного цвета. Обнаружение фазы в этом случае производится посредством использования пробника (отвертки, оснащенной светодиодом) или специального тестера.

Трехпроводные однофазные сети включают в себя разноцветные провода. Определенной электрической линии соответствуют следующие оттенки:

• фаза – красный, коричневый;
• ноль – синий, голубой;
• земля – желто-зеленый.

Однофазная схема включения является довольно распространенной. В редких случаях такая сеть может иметь провода одного цвета. В такой ситуации рекомендуется воспользоваться тестером, который позволит более точно определить назначение каждого провода.

Двухфазная сеть, которая имеет стандартное напряжение 220 В, встречается крайне редко. Как правило, такую коммуникацию можно увидеть в новостройках. Для обозначения фазы в этом случае применяется черный цвет (реже – коричневый). Ноль имеет привычный синий оттенок, земля определяется желто-зеленым проводом.

Последняя схема подключения – трехфазная. В такой системе ноль и земля имеют стандартные расцветки. В свою очередь, провод, соответствующий фазе, может обозначаться желтым, красным или зеленым цветом.

Полезная информация! По другой шкале оттенков расцветка фаз может быть следующей: белой, черной или коричневой.

Подключение варочной поверхности к электросети : однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Обратите внимание! Однофазные сети могут состоять всего из двух проводов. В этом случае необходимо действовать по-другому. В такой ситуации обязательным пунктом является покупка отдельного контура, который будет использоваться для заземления. Если проигнорировать подключение заземления, то тогда устройство может довольно быстро выйти из строя.

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм². Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты.

Статья по теме:

Сколько розеток нужно. Правила размещения, схемы, нормы и рекомендации. Особенности установки розеток для различных приборов.

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение варочной панели Электролюкс (4 провода) к электросети трехфазной

Большинство моделей варочных панелей, изготовленных компанией Электролюкс, реализуются в комплекте со шнуром. Однако не всегда это является преимуществом, так как многие путаются при подключении устройства к трехфазной электрической сети. Это связано с тем, что шнур содержит 4 провода: ноль, землю, и две фазных линии. Перед началом установки необходимо изучить все нюансы работы.

Подключение варочной панели Электролюкс следует начинать с открытия крышки, которая располагается на тыльной стороне устройства. Это позволит получить доступ к клеммам. На следующем этапе потребуется отыскать выход «земля», который имеет традиционный желто-зеленый цвет. В непосредственной близости к нему должна находиться перемычка, имеющая 2 входа.

Обратите внимание! Дать ответ на вопрос о том, как подключить варочную панель Электролюкс, поможет инструкция, которая прилагается к устройству.

Затем с помощью перемычки, которая была обнаружена ранее, нужно объединить два выхода под фазы. Они обозначаются латинскими буквами L1 и L2 (черный и коричневый цвет). Важно запомнить, что для присоединения вилки используется только коричневый кабель. В свою очередь, черную линию потребуется тщательно заизолировать.

Особенности подключения электрической варочной панели

Все современные варочные плиты подразделяются на виды в зависимости от принципа действия. По этому показателю выделяют электрические, индукционные и газовые приборы. Подключение каждого из этих типов техники имеет свои особенности. Панели, функционирующие от электросети, требуют обязательного обустройства заземления при любом числе фаз.

При самостоятельном монтаже такой панели пригодятся минимальные познания в области электрики. Новичку, не имеющему подобного опыта, будет гораздо сложнее. Потребуется подробно изучить конструктивные особенности устройства и следовать инструкции подключения электрической варочной панели. Как правило, электронные модели имеют все детали, необходимые для выполнения работы.

Важно запомнить, что при работе с электротехникой следует помнить о правилах безопасности. Перед началом подсоединения обязательно нужно обесточить квартиру (отключение выполняется на щитке). Всю работу нужно выполнять аккуратно. Проверка конечного результата позволяет избежать многих проблем.

Подключение варочных панелей Bosch к электросети, а также других современных устройств производится, как правило, посредством четырехжильного кабеля. Стоит отметить, что электрические модели постепенно отходят на второй план. На смену им пришли более функциональные индукционные устройства. Их особенность заключается в том, что они не нагреваются сами, а воздействуют непосредственно на посуду.

Как подключить индукционную варочную панель : алгоритм действий

Подключение индукционной варочной поверхности напоминает аналогичный процесс с участием . Однако имеются и некоторые нюансы, которые требуют рассмотрения. В первую очередь требуется подготовить инструменты и материалы, необходимые для установки прибора.

Подключение индукционного устройства начинается с проводки самостоятельной электролинии от распределительной коробки. Далее следует установить подрозетник. Здесь очень важен правильный подбор высоты.

Полезная информация! Дистанция от пола до электроприбора не должна превышать 90 см. Провести кабель к данному устройству можно двумя способами: скрытым и в монтажном коробе, фиксирующемся на стене.

Следующим этапом подключения индукционной варочной панели является подвод кабеля от устройства к щитку. Подсоединение производится к отдельному автоматическому выключателю. Не стоит также забывать о контуре заземления, который является очень важным в этом случае.

После того как будет произведен монтаж подрозетника, необходимо зачистить окончания кабелей. Далее их нужно вставить в клеммы розетки и зафиксировать в таком положении с помощью специальных зажимов. Затем необходимо установить силовую розетку для варочной панели в подрозетник. Вилка варочного интегрируемого агрегата подключается аналогичным методом.

Для однофазной сети, напряжение в которой составляет всего 220 В, используются медные перемычки. В качестве альтернативы подойдут детали, изготовленные из латуни. Перед началом присоединения прибора рекомендуется начертить собственную схему, соответствующую конкретным условиям. Соблюдение парности кабелей – обязательное правило при подключении индукционной варочной панели. Как завершается процесс подключения?

Три линии фазы соединяются между собой. То же самое необходимо выполнить с двумя проводами, соответствующими нулю. После подключения всех кабелей можно закрыть коробку с клеммами. Очень важно по окончании работы выполнить проверку устройства.

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов. Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А.

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

Обратите внимание! Существует возможность подключения двух электроприборов к одной розетке.

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности. Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Советы специалистов по подключению варочных панелей и духовых шкафов

Перед началом установки и подключения поверхности для варки рекомендуется ознакомиться с советами специалистов. Во время монтажа необходимо использовать специальный герметик, который наносится на все стыки. Очень важно, чтобы состав обладал хорошей устойчивостью к высоким температурам.

Правильно выбранная розетка должна соответствовать мощности варочной поверхности. Только в этом случае эксплуатация устройства будет безопасной. Розетка под варочную панель также должна быть изготовлена из качественных материалов. Не рекомендуется приобретать самые дешевые варианты, так как они чаще всего реализуются с элементами брака.

Обратите внимание! От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок. Профилактические чистки способствуют продлению этого времени, а также позволяют предотвратить различные неполадки.

Для подключения такого оборудования настоятельно рекомендуется провести отдельную силовую линию от щитка. Для того чтобы проверить, насколько правильно выполнено подсоединение техники, необходимо воспользоваться специальным прибором –мультиметром.

При желании можно выполнить подключение варочной панели и духового шкафа в одну розетку. Для этой цели используется специальный электроприбор, который имеет два входа под силовые вилки.

Не рекомендуется самостоятельно комбинировать устройства разных производителей. Это связано с тем, что новичок может допустить ошибку при выборе проводников. Для самостоятельного подключения лучше всего выбрать предметы техники, изготовленные одной компанией.

Распространенные ошибки при самостоятельном подключении варочной панели к электросети

В некоторых случаях просчеты, допущенные во время подсоединения варочного прибора к сети, могут привести к серьезным последствиям. Плита может попросту выйти из строя или стать причиной пожара. Для того чтобы исключить возможность допущения ошибки при самостоятельной установке плиты, рекомендуется обратить внимание на распространенные упущения.

Довольно часто у людей, которые не разбираются в электричестве, возникают сложности при выборе розетки для варочной поверхности. Важно запомнить, что категорически запрещается стыковать плиты индукционного типа, мощность которых превышает 3,5 кВт, со стандартными вилками и розетками на 16 А. Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства.

Довольно часто пользователи таких панелей жалуются на то, что приборы самостоятельно включаются и выключаются. Как правило, такое поведение устройства расценивается как ошибка в подключении проводки, однако это не всегда так. Наиболее вероятная причина в этом случае – работа программы, входящей в набор функций той или иной модели. Например, при нажатии большого количества кнопок может срабатывать режим «защита от детей».

Для подключения варочной панели Bosch (или любой другой), мощность которой превышает 7 кВт, нельзя использовать провода, сечение которых составляет 2,5 мм². Если панель не включается, то рекомендуется проверить клеммы. В этом случае на одной из них может отсутствовать фазная перемычка.

Еще одна распространенная ошибка – однофазное подключение трехфазных устройств. Такая погрешность идентифицируется довольно просто. В этом случае при включении плиты функционирует только половина горелок. Для того чтобы решить эту проблему, необходимо внимательно изучить инструкцию, идущую в комплекте с конкретным устройством. Для починки плиты потребуется выполнить повторное подключение клеммников.

Как подключить варочную панель Bosch : инструкция

Устройства, выпускаемые немецкой компанией Бош, чаще всего подключаются посредством четырехжильного кабеля. Причем это правило работает даже в том случае, когда розетка имеет меньшее количество контактов. Жилы провода присоединяются к клеммам, расположенным в коробке, которая находится на обратной стороне панели для приготовления пищи.

Обратите внимание! Какая розетка нужна для варочной панели Бош? В этом случае работают стандартные правила подбора электрического устройства. Розетка должна быть силовой, так как обычные варианты могут не выдержать высокой мощности плиты.

Каждая поверхность для приготовления пищи имеет на своем корпусе рисунок, на котором обозначается схема ее подключения. Руководствуясь ею, можно избежать установочных ошибок. Еще один важный момент – провода должны быть хорошо зафиксированы в клеммах.

Для подключения четырехконтактной вилки к проводу необходимо изучить маркировку, которая находится на ее крышке. Если в стене установлена трехконтактная розетка, то тогда необходимо соединить две линии фазы в одну. Эти контуры окрашиваются в традиционные цвета: черный и коричневый. Все эти рекомендации позволяют дать ответ на вопрос о том, как подключить варочную панель Бош к электрической сети.

При желании можно выполнить подключение панели для приготовления пищи напрямую к щитку. В этом случае вилка и розетка не используются. Однако такой вариант имеет некоторые недостатки. Например, усложнится процесс полного отключения прибора от питания.

При подключении варочной поверхности к электрической системе необходимо изучить инструкцию, которая прилагается к оборудованию. Перед началом работы стоит определить количество фаз в сети и выбрать необходимый вариант вилки и розетки. Еще одно важное условие – в обязательном порядке нужно соблюдать правила безопасности.

Большинство современных потребителей отдают предпочтение варочным электрическим панелям. Подсоединение этого бытового устройства зачастую ограничивается включением вилки в розетку. Большинство покупателей приобретают только верхнюю рабочую часть панели, комплектация которой не предусматривает наличие шнура. По этой причине обязательно нужно знать, как производится правильное подсоединение варочной панели без вилки.

Варочная панель без вилки со штатным питающим проводом

Подсоединение варочной панели к сети без вилки

Схемы подключения варочной панели к электросчетчику

Для предотвращения поражения электрическим током, корпус устройства обязательно должен быть заземлен или «занулен», если это предусмотрено инструкцией по эксплуатации.

Пошаговый алгоритм подключения;

1. Наиболее современным вариантом подключения встраиваемой панели является схема в 4 провода;
2. Целесообразно для подключения приобрести кабель сечением, которое не будет слишком велико, для предотвращения потерь электрических ресурсов. При слишком маленьком размере сечения (менее 2,5 мм 2) кабель будет нагреваться.
3. На тыльной стороне панели находим прямоугольник штатного контактного соединения. Применив отвертку, откручиваются четыре болта, снимается крышка.
4. После вскрытия крышки определить наличие медной перемычки между черными и коричневыми проводами, затем подключаем кабель на любой из зажимов. При отсутствии перемычки ее необходимо установить. Зафиксировать шнур при помощи зажима для предотвращения выпадения из клеммной коробки. Ослабить винты.
5. Провод «заземление» имеет желто-зеленую расцветку и всегда подключается в первую очередь, после него подключаем синий провод «нейтраль». Фазный провод коричневого либо черного цвета соединить в последнюю очередь на соответствующую клемму. Затянуть винты.
6. Проконтролировать целостность контактных соединений в клеммной и распределительной коробке. Сильное натяжение и провис провода не допускается. Если монтаж выполнен открытым способом, расположение вблизи нагревательных элементов запрещено. Также не рекомендуется расположение поблизости с газовым оборудованием (газовые колонки, котлы, водонагревающие приборы).

Выбор кабеля, автомата, УЗО для подсоединения панели марки Electrolux

Расчет выбора токовой нагрузки автомата для подключения варочной поверхности, рассчитывается следующим образом:

• панель, имеющая электроснабжение на 220 В, потребляет 5 кВт;
• рассчитать токовые нагрузки можно по закону Ома;
• следовательно показатель потребляемой мощности устройства составит 5 кВт/220 В=22,7 А;
• номинал автоматов для модели Electrolux идет в следующей последовательности – 16/25/30 Ампер.

Осуществление электропитания к варочной панели, где не предусмотрена вилка, необходимо установить автомат номиналом на 25 Ампер.

Максимальный ток автоматического выключателя, А	Мощность, кВт	Ток,1 фаза, 220В	Сечение жил провода, мм 2
16	0-3	0-15	1,5
25	3-5	15-24	2,5
32	5-6	24-31	4
40	6-7,5	31-39	6
50	7,5-9	39-48	10
63	9-11,5	49-61	16
80	11,5-15	61-78	25
100	15-18	78-96	35

Кабель выбирается с учетом метода монтажа проводки — скрытая или открытая. Для открытой проводки необходим кабель сечением 6 мм 2 , для скрытой соответственно — 10 мм 2 по меди. Для надежности и безопасности рекомендовано выбирать кабель с усиленной либо двойной изоляцией.

При открытом способе прокладки проводки используется гофрированная изоляция, которая защищает провод от механических повреждений и повышенного нагрева. В случае перегрузки питающего проводника гофрированный рукав обеспечивает защиту от возможного возгорания, так как он препятствует горению. При скрытом монтаже дополнительные меры безопасности не применяются.

При выборе УЗО необходимо учитывать номинальный ток автомата, он должен быть на порядок меньше. При автомате с номиналом 25 Ампер, устанавливается УЗО на 40 Ампер.

Схема подключения УЗО и автоматического выключателя

Установка варочной панели: последовательность и правила

Должна производиться в соответствии со следующими правилами и рекомендациями:

• крепление варочной панели необходимо выполнить на горизонтальной ровной поверхности, игнорирование этого требования может привести к деформации металлических частей устройства и нарушению функционирования керамической поверхности.

• короткие шурупы привинтить к штатным отверстиям, которые расположены с боковых сторон;
• для максимально ровной установки панели в кухонный гарнитур необходимо легким нажатием на центр аппарата выровнять горизонтальную поверхность лазерным уровнем;
• после полной установки зафиксировать при помощи крепежных элементов. Болты центровочных пластин должны остаться доступными;
• если варочная поверхность будет смонтирована без соблюдения указаний в инструкции по эксплуатации, это может отразиться на эффективности работы этого устройства.

Варианты подключения одной из моделей

Включение индукционной плиты после монтажа

После установки выполняется согласно важным правилам:

• перед вводом в эксплуатацию изделие необходимо очистить от загрязнений, остатков клея и консервационной смазки с использованием специальных моющих средств, не имеющих в своем составе абразивов;
• включение плиты производится нажатием на кнопку «Сеть»;
• если выполнение подсоединения панели проведено правильно, то после подачи напряжения срабатывает звуковой сигнал;
• через несколько часов работы устройства может появиться неприятный запах жженой резины или пластмассы, который скоро сжигается и исчезает;
• включение одной из варочных зон происходит при помощи кнопки и регулятора мощности с градуировкой от 0 до 9;
• при одновременной работе нескольких варочных зон, дисплей показывает отсчет времени на той зоне, которая ближе к завершению процесса. Индикация смежных варочных зон мигает.

Установку варочной панели стоит доверить профессионалу

Возможные причины неисправностей и их устранение

Какие могут быть неисправности при установке варочной панели? Необходимо рассмотреть самые основные:

Электрические варочные панели пользуются большой популярностью. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественной электропанели обойдется вам в немалую сумму. Из-за такой высокой стоимости не каждый может решиться на дополнительные услуги мастера по подключению варочной панели. Если вы уверенны в своих силах и готовы попробовать произвести подключение варочной панели к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Выбираем вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как штепсельная вилка.

Выбирать штепсельное соединение нужно в зависимости от номинального тока. Для однофазной сети силовая розетка должна иметь три вывода, а для трехфазной пять.

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда они имеют крышку. Розетки для однофазной и трехфазной сети будут существенно отличаться. Для однофазной, нужна установка 32А, а для трехфазной 16А.

Внешний вид и строение розетки и вилки не имеет особого значения. Однако очень важно, чтобы она могла выдержать протекающий ток.

Не следует использовать розетки обычного назначения. Они не смогут выдержать силу тока необходимую для варочной панели, и рано или поздно возгорятся.

Шнур варочной панели должен быть настолько длинным, чтобы совершенно спокойно доставать до розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в проводке. Для укрепления мелких проводков в кабеле используйте втулочный изолированный штыревой наконечник.

Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.

Подключение варочной панели к электричеству:

1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод. Поэтому бывает очень сложно определиться, куда их подключать, если в квартире, лишь 3 провода.

Варочные панели марки Электролюкс идут уже с проводом. Это облегчает процесс установки, однако в этом случае нужна правильная схема подключения.

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подсоединить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

1. Найдите место, где располагаются клеммы. Они обычно находятся с тыльной стороны корпуса. В отличие от панелей марки Бош, Электролюкс имеет пластиковый корпус. Чтобы его открыть, нужно просто поддеть крышку отверткой.
2. Найдите в открытой коробке выход «земля», обычно он имеет желто-зеленый цвет. Возле этого выхода должна располагаться перемычка на два провода. В нее вставляются фазные провода, они имеют черный и коричневый цвета. Для этого нужно проверить винты отверткой, подсунуть перемычку и все затянуть.
3. При подключении вилки вам нужно будет использовать лишь коричневый, а провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия, когда вы будите подключать двухфазное оборудование, производятся точно так же, как вы бы подключали однофазную электропанель.

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.

Советы по подключению индукционной панели:

1. Определите, какое количество проводов имеется в вашей квартире.
2. Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
4. Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.

Подключение индукционной варочной панели самостоятельно (видео)

Каким из описанных нами способов подключения вам придется воспользоваться, зависит от типа панели и типа проводки. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

Как установить и подключить варочную панель к газу (поверхность)

С виду газовая варочная поверхность выглядит как простое устройство для приготовления пищи, которое при подключении не должно вызывать особых трудностей в исполнении работ. Но не так всё просто. Суть в том, что данный вид техники подключается к газотранспортной системе, поэтому работа по подключению варочной панели к газу должно  выполняться с соблюдение всех государственных норм и мер технической безопасности. Мы максимально правильно попытаемся изложить весь процесс, но настоятельно рекомендуем не заниматься установкой самостоятельно, а прибегнуть к помощи профессионалов.

Вам потребуется:

1. Газовый шланг;
2. Два разводных ключа — можно газовых;
3. Лента-фум для герметизации резьбовых соединений;
4. Мыло или любое другое мыльное средство, для проверки герметизации подключения.

Немного теории о подключении варочной панели.

Варочная панель должна устанавливаться в сухом и хорошо проветриваемом помещении. Кухня должна иметь вентиляционный канал для отвода продуктов сгорания. Такая система отвода состоит из решетки и вентиляционной вытяжки.

В помещение, где будет установлена поверхность, должно быть хорошо обеспечена притоком воздуха. Количество требуемого воздуха для плиты 2 м³/ч на 1 кВт мощности горелки. Минимальное пространство от газовой панели до стены должно составлять не менее 130 мм. При несоблюдении этого расстояния есть вероятность обгорания и оплавление пластика или мебели.

Шаг №1. Прежде чем приступить к монтажу варочной панели, будь-то газовая или электрическая, нужно освободить и очистить поверхность вокруг монтажного отверстия, в столешнице от опилок и сора. Обезжирить мылом, и вытереть бумажным полотенцем. Дать высохнуть.

Шаг №2. Нанесите прямоугольную прокладку вокруг края монтажных отверстий. Нажмите на прокладку по всем четырем краям до полного прилипания к поверхности столешницы. Изоляционная поролоновая прокладка поставляется вместе с поверхностью. Не используйте в этих целях двусторонний липкий скотч. Если при установке варочной панели вы утеряли липкую ленты, то её всегда можно приобрести в интернет-магазине компании ГазСервис.

Шаг  №3. Как подключить варочную панель к газу? Все просто. Проденьте подводящие коммуникации, такие как газовый шланг, электрический шнур через монтажные отверстия в столешнице.

Шаг №4. Медленно опустите поверхность в заранее вырезанное отверстие, следите за тем, чтобы края газовой панели равномерно легли на прокладку по всем четырем краям. Небольшой зазор может пропускать воду и прочую жидкость на духовой шкаф — быть причиной короткого замыкания. Присутствие сырости под панелью может развивать плесень и отслоение краев мебели.

Шаг №5. Установите фиксаторы поверхности на резьбовые болты, чтобы длинная часть скобы заходила под столешницу. Держите скобы на месте, другой рукой заворачивайте болты отверткой по часовой стрелки до полного упора. Не переусердствуйте и не проверните болт.

Подсоединение панели к баллонам содержащие газ или к существующей газовой системе, а также последующий капитальный ремонт варочных панелей может выполнять исключительно квалифицированный специалист, имеющий право работать с газовым оборудованием при соблюдении всех правил безопасности.

Шаг №6. Для герметичного подключение к газотранспортной системе следует нанести фум-ленту на все резьбовые соединения, как на варочной поверхности, так и на газовом стояке. В газовый шланг с двух сторон вставить паронитовые прокладки.

Шаг №7. Закрутите разъемы шланга к варочной поверхности и газовой трубе, крутите по часовой стрелке до упора гайки, затем заверните на пол оборота гайку ключом. В этом случае не стоит прилагать много усилий, так как есть вероятность продавить паронитовую прокладку и оставить утечку газа.

Газовая панель имеет трубное резьбовое соединение диаметром G1/2”, которое служит для подключения к газовой системе. Для жидкого газа (пропанбутан) на конце накручен наконечник для шланга Ø 8 x 1 мм. Провод, проводящий газ, не должен касаться металлических элементов покрытия.

Шаг №8. После окончания установки поверхности необходимо проверить на герметичность всех соединений, используя для этого, например, мыльный раствор. Для приготовления мыльного раствора смешайте жидкое мыло и воду в ведре и перемешивайте губкой до образования однородной пены.

Шаг №9. Откройте газовый вентиль, повернув ручку крана на опуске к плите, так что бы ручка была параллельно с трубой. Сожмите губку и нанесите пену на шланг. Если пена начинает пузыриться, или если вы чувствуете запах сернистого запаха газа, закройте кран и доверните гайку. Проверьте еще раз, повторяйте эти действия, пока утечка не исчезнет.

Шаг №10. Включите электрический шнур поверхности в розетку. Электроэнергия нужна для включения электроподжига поверхности. Розетка обязательно должна иметь заземление.

Как подключить плиту Hansa 🚩 как прикрепить электрическую плиту Hansa 🚩 Кухня

13 ноября 2011 г.

By EasyHow

Плиты марки Hansa сегодня очень распространены на рынке. Но часто у покупателей этих плат возникают проблемы с установкой, так как неправильное подключение может стать отказом в гарантийном ремонте.

Инструкция

Непосредственно перед соединительной пластиной Hansa распакуйте ее, внимательно осмотрите внешний вид панели и убедитесь в отсутствии механических повреждений, которые могут возникнуть при транспортировке.

Если у вас нет времени или вы не дружите с электричеством, обратитесь к специалистам, занимающимся установкой и подключением электроплит Hansa. По вопросам установки газовых плит также следует проконсультироваться со специалистами, так как делать своими руками категорически запрещено. При использовании услуг мастеров потребуйте заполнить карточку на установку электроплит, заверенную печатью, на случай возникновения проблем.

Убедитесь, что плита Hansa укомплектована шнуром питания с вилкой и визуально проверьте их исправность перед подключением к электросети.Если шнур питания и кабель недоступны, их можно купить отдельно в магазине электроники.

Тогда займитесь установкой розетки, помните, она должна иметь заземляющий контакт, электрический кабель и вилку. Если у вас уже была плита, используйте ту же розетку с проводом от старой плиты. Если старая розетка, которая раньше была подключена к пластине с 3 контактами и 3 проводами, это однофазная схема подключения, а если 5 контактов и 5 проводов — это трехфазная схема подключения.

Когда варочная панель подключена к однофазной сети Hansa, необходимо выполнить несколько шагов. После установки розеток с тремя контактами, подключите их. Затем подключить вилку питания с тремя контактами на трехжильный провод сечением 4мм. наконец, подключите провод к пластине. Плита Hansa подключена, можно подключать! Если перед электрощитом проложить трехжильный провод сечением 4 мм и установить однополюсный выключатель номиналом 40 А.

Для подключения пластины трехфазных линий Hansa установите розетку с пятью контактами, трехфазную линию, затем подключите вилку питания с пятью контактами для пятижильного провода сечением 1,5 мм, а затем подключите провод к свою тарелку и превратите ее в розетку.

Не забудьте перед подключением плиты отрегулировать ножки, открутив или привинтив их, если пол в доме неровный.

См. Также

• Плиты газовые для баллонного газа: установка и подключение

Обзор лучших моделей, типы, описание и отзывы

Hansa — известный производитель кухонного встраиваемого оборудования.Одной из самых востребованных областей можно назвать встраиваемые варочные поверхности, ведь сегодня они, а не плиты, являются основным элементом современной кухни.

Компания Hansa

История польской компании Amica Wronki S.A. началась с создания угольно-газовых печей в середине прошлого века. И на протяжении 20 лет основным потребителем ее продукции был Советский Союз.

Электрические плиты производятся с 1981 года, когда производитель вышел на рынки Восточной Германии.А в 1992 году открылся новый завод, на котором начали производить встраиваемую бытовую технику, отличавшуюся оригинальным дизайном. Эти продукты легли в основу будущего бренда Hansa, созданного немецкой компанией Magotra Handelsgeselshaft, которая запустила производство бытовой техники на базе предприятий польской компании. Сегодня встраиваемые технологии под этим брендом продаются во многих странах мира.

В Россию встраиваемая техника Hansa поставляется с начала этого века.Специалисты компании изучают рынок, особенности предпочтений и вкусов отечественных потребителей, используют новые технологии, обращают внимание на безопасность и качество. Поэтому сегодня варочная поверхность Hansa в русской кухне не редкость.

Преимущества продукции Hansa

Одним из многих преимуществ варочных поверхностей Hansa является разнообразие дизайнерских решений, позволяющих выбрать модель практически для любой кухни, будь то в классическом стиле, ретро или даже фьюжн.

Рабочая поверхность может быть нержавеющая или из стеклокерамики в разных цветах: черный, белый, антрацит или слоновая кость. Варочная панель Hansa — это функциональность. Поскольку компания постоянно инвестирует в новые технологии, ее продукция оснащается все более новыми опциями и отвечает требованиям эргономики и безопасности.

Например, газовые плиты Hansa, кроме электрического розжига, оснащены системой защиты от перегрева, горелками разной конфигурации и мощности, в том числе элементами с тройным кольцом пламени для сковороды WOK, системой контроля газа, которая автоматически останавливает подачу газа. подавать, если пламя гаснет (от сквозняка или жидкости).Модели из керамики имеют цифровые индикаторы нагрева и систему защиты от детей. Важное преимущество — демократичная цена на продукцию этого бренда.

Ассортимент варочных панелей

Варочная панель Hansa может использоваться как нагревательная, электрическая и индукционная. Также выпускаются комбинированные панели: газоэлектрические, газокерамические и индукционные керамические. Бывают случаи, когда сложно определить тип поверхности, каждая из которых наделена своими достоинствами. Именно комбинированные плиты позволяют решить эту проблему.

Различайте варочные поверхности и количество конфорок. В зависимости от модели их может быть от 2 до 5, а значит, и габаритные размеры поверхности могут быть разными. Стандартная четырехконфорочная поверхность имеет размеры 60х50 см, компактная модель с двумя конфорками — 30х50 см, а плита на пять конфорок — 80х50 см.

Газовые варочные панели

Газовая плита Hansa оснащена мощными горелками, которые можно быстро готовить, с электрическим розжигом, обеспечивающим использование без зажигалки и спичек, и обязательно системой газового контроля.В этих отопительных приборах используется еще одна замечательная система — ECO-Gas, позволяющая экономить более 10% от общего объема газа.

Самая дешевая модель Hansa BHGI 32100020 с двумя конфорками разной мощности, из нержавеющей стали, с эмалированными решетками стоит чуть больше 6 тысяч рублей.

Одна из самых дорогих, новая панель Hansa BHGI 83030 с Х-образным расположением горелок и трехрядной горелкой по центру из нержавеющей стали и чугунных решеток стоит в шесть раз дороже — 26.5 тыс. Руб.

Отзывы покупателей о газовых поверхностях

Варочная панель газовая Hansa BHGI 63112015, цена менее 10 тысяч рублей, со стальной решеткой и всеми необходимыми функциями, разной мощностью конфорок (900, 2х1800 и 2700 Вт), судя по По отзывам, такое сочетание привлекло внимание многих покупателей.

Главный недостаток — необходимость часто протирать панель, так как остаются следы даже от капель чистой воды. Но это особенность всех поверхностей из нержавеющей стали, независимо от производителя.Отметьте и тонкую решетку, на которую нельзя ставить тяжелые сковороды. Это ограничение указано в паспорте товара. В этом же документе указано и давление газа, необходимое для качественной работы панели — 20 мбар. Не все квартиры поддерживают такую ​​стоимость. Стандартным для России является давление 13 мб.

Достоинствами считают электроподжиг, для которого в комплектацию входит длинный кабель, защита от утечки газа, срабатывающая даже при отсутствии напряжения в бытовой сети (защита построена на использовании элементов электроподжига).Деловым людям нравится изогнутый газовый патрубок, обеспечивающий точный монтаж.

Электрические плиты

Электрические плиты Hansa работают по принципу (не новому) нагревательных змеевиков. Этот бренд отличается высокой безопасностью использования. А для керамических панелей — еще и экономично, так как при понижении температуры они быстрее нагреваются и остывают, то есть потребляют меньше электроэнергии.

Электрические варочные поверхности снабжены индикатором остаточного тепла, показывающим для каждой конфорки степень нагрева, таймером для установки определенного времени приготовления блюда и поддержания его разогретым в каждой зоне нагрева.

Безопасность гарантирует защиту от перегрева. Функция автоматического кипячения обеспечивает работу горелки на максимальной мощности в течение определенного периода времени с последующим понижением температуры.

Самая дешевая электрическая плита HansaBHEI 30130010 из нержавеющей стали номинальной мощностью 3 кВт, разделенная на две конфорки (1,2 и 1,8 кВт), с механическим управлением стоит немногим более 5 тысяч рублей. Модель с такими же данными, но из стеклокерамики (BHCS 38120030) стоит вдвое дороже.

Самая современная панель из стеклокерамики HansaBHCI 63708 с четырьмя конфорками, одна из которых двухконтурная, а другая с овальной зоной расширения суммарной мощностью 7,4 кВт и сенсорным управлением, стоит около 25 тысяч рублей. На сегодняшний день это самая востребованная варочная поверхность Hansa.

Отзывы покупателей об электрических поверхностях

Одна из самых популярных и недорогих моделей — панель Hansa BHCI 63306. Стоит чуть больше 13 тысяч рублей, стильно смотрится (сочетание черного стекла и рамки из нержавеющей стали) , все четыре конфорки типа HiLight, сенсорная панель управления, полный набор функций.

Покупатели оценили это хорошо, нравится современный стильный вид, доступная цена. В отличие от поверхностей из нержавеющей стали, их легко мыть, что тоже считается достоинством. К тому же панель легко подключается и быстро нагревается.

Недостатками датчика настроек считают тот, что он медленно переключается, и необходимо каждый раз прикасаться ко всем конфоркам при регулировке температуры одной. Но все согласны с тем, что замечания некритичны, просто менеджмент требует определенных навыков.

Индукционная плита

Индукционная плита Hansa, как и нагревательные устройства других производителей, которые создают электромагнитное поле при контакте с металлическим дном посуды, остается холодной во время работы.Множество различных функций облегчают работу с панелью и делают ее безопасной.

Функция Booster увеличивает мощность нагрева, ускоряя процесс приготовления. Если вдруг ситуация складывается так, что процесс приготовления на время прерывается, функция Stop & Go позволяет это сделать. Система блокировки от детей защищает не только от своевременного включения и выключения устройства, но и от сброса настроек.

Индукционная панель сама распознает наличие посуды и ее размеры.Он автоматически включает конфорку и выбирает ее мощность в соответствии с диаметром сковороды.

Естественно, наличие таких современных функций отражается на цене. Самая дешевая индукционная плита Hansa BHI 68300 номинальной мощностью 7,0 кВт и с сенсорным управлением стоит более 16 тысяч рублей.

Новая индукционная панель Hansa BHI 69307 с четырьмя конфорками одинаковой мощности, сенсорным управлением и электронным дисплеем стоит почти 46 тысяч рублей.

Отзывы клиентов

Варочная панель Hansa BHI 68014 мощностью 7 кВт с четырьмя конфорками и сенсорным управлением также относится к новым разработкам компании, но уже стала популярной и вызывает множество отзывов.Стоит немногим больше 18 тысяч рублей, но готовится быстро, не дает забыть о блюде, которое на нем готовится, легко моется, не нагревает кухню и отлично смотрится.

Из недостатков пользователи отмечают, что таймер устанавливается только на одну конфорку, панель при работе достаточно громко гудит, как и все индукционные плиты. Есть еще один существенный недостаток для определенной категории людей: по отзывам, эта панель не производит блины из-за энергосберегающего режима работы.

Подводя итог, можно сказать, что среди надежных и качественных товаров Hansa вы можете выбрать варочную поверхность на любой вкус и достаток, с разными условиями эксплуатации и дизайном кухни.

▶ ▷ ▶ ▷ Руководство для электрических духовок hansa

▶ ▷ ▶ ▷ Руководство для электрических духовок hansa

Имя файла:	Руководство для электрических духовок hansa.pdf
Размер:	4855 KB
Тип:	PDF, ePub, eBook, fb2, mobi, txt, doc, rtf, djvu
Категория:	Книга
Загружено	4 мая 2019 г., 21:53 PM
Интерфейс	Английский
Рейтинг	4.6/5 из 644 голосов
Статус	В НАЛИЧИИ
Последняя проверка	1 минуту назад!

руководство по эксплуатации электрических духовок hansa

Если вашей духовки нет в этом списке, воспользуйтесь окном поиска в верхней части веб-сайта, возможно, ваши духовки попадают в другую категорию. Важно не сломать и не повредить предохранительные блокировки. (b) Не помещайте какие-либо предметы между передней поверхностью печи и дверцей и не позволяйте грязи или остаткам чистящего средства накапливаться на уплотняемых поверхностях.Устанавливайте или размещайте эту печь только в 1. Опасность поражения электрическим током 3) Длинный шнур следует располагать так, чтобы при прикосновении к некоторым внутренним компонентам он не падал на столешницу и не мог вызвать серьезные травмы или смерть. Если вы сомневаетесь, вы можете протестировать рассматриваемую посуду для защиты от травм, следуя приведенной ниже процедуре. Энамальный лоток никогда не должен быть ограничен. Во время приготовления всегда используйте эмалированный противень. Не перекручивайте соединительный кабель. Привинтите прибор на место. Зазор между столешницей и прибором не должен закрываться дополнительными рейками.Когда мощность составляет 900 Вт, МАКС. Микроволновая печь не включается. Мощность гриля по умолчанию — уровень 3. При достижении нужной температуры вы услышите три звуковых сигнала. Это очень опасно. Согласно директиве об отходах электрического и электронного оборудования (WEEE), WEEE следует собирать и обрабатывать отдельно. Если в будущем вам потребуется утилизировать этот продукт, НЕ выбрасывайте его вместе с бытовыми отходами. Вот почему духовые шкафы Hansa оснащены функциями, которые упрощают приготовление вкусных и полезных блюд.Точно равномерное распределение тепла и температуры по всей камере печи. Улучшенный вкус и текстура без потери ценных витаминов и микроэлементов благодаря специальному парогенератору с точной подачей пара: система генератора нагнетает пар, равномерно распределяя его по всей духовке, чтобы наше жаркое было идеально приготовлено. Еда, приготовленная в пароварке, полна вкуса и полезных питательных веществ! Просто налейте немного воды на противень на дне духовки. Http://psiholab.com / royal / userfiles / generac-pressure-washer-2300-psi-manual.xml

• руководство по эксплуатации электрической духовки hansa, руководство по эксплуатации электрической плиты hansa, руководство по эксплуатации электрической духовки hansa, руководство по эксплуатации электрической духовки hansa, руководство по устранению неисправностей электрической духовки hansa, Ручные части для электрических духовок hansa, ручные фритюрницы для электрических духовок hansa.

Поднимающийся пар способствует лучшему поднятию хлебного теста, улучшая пышную текстуру и исключая риск того, что оно станет слишком сухим. SoftSteam идеально подходит для разогрева других блюд, чтобы они оставались сочными.Готовьте еду медленно при низких температурах. Блюда вкуснее, сочнее и не теряют своих питательных веществ. Ешьте вкусно и ведите здоровый образ жизни! Секрет успешного запекания и запекания — в достижении определенной фиксированной температуры. Духовки Hansa помогут вам достичь наилучших результатов за счет использования новейших решений. Теперь мы можем готовить сразу большие порции, чтобы результат был равномерно подрумяненным и тщательно приготовленным. Эта функция быстро разогревает духовку до желаемой температуры.Его можно включить за некоторое время до того, как мы что-нибудь добавим, поэтому мы можем быть уверены, что все будет сделано вовремя! Вот почему мы предлагаем широкий диапазон температур, который дает вам универсальность в приготовлении пищи и позволяет быстро готовить блюда. 30 ° C — идеальная температура для взращивания дрожжевого теста. 40-50 ° C идеально подходит для разморозки мяса. При температуре 200 ° C можно быстро испечь слоеное тесто, а любимую пиццу — при 280 ° C. Наслаждайтесь удобством! Духовка нагревается до 480 ° C, что удаляет все пятна, в том числе самые стойкие жирные пятна.Благодаря пиролитической очистке духовку не нужно чистить вручную. Больше не нужно тратить деньги на чистящие средства, а также сэкономить драгоценное время. Все, что вам нужно сделать, это налить 0,5 л воды на дно духовки, установить температуру 900 ° C и время на 30 минут или просто активировать функцию очистки. Водяной пар проникает даже в самые труднодоступные места и размягчает скопившуюся на стенах грязь, позволяя легко удалить пригоревшие отложения. Кроме того, специальная эмаль, которая легко чистится внутри духовки, предотвращает прилипание грязи к поверхности.Чтобы духовка сверкала чистой, просто протрите внутреннюю поверхность влажной тряпкой или губкой. Больше никаких ужасных запахов горящей пищи, никаких жирных вафель. Http://mestan.by/images/generac-power-systems-manual-transfer-switch.xml

Наслаждайтесь запахом чистоты. Духовка не пропускает летучий жир или жир, поэтому ничто не может испачкать мебель или шторы. Дополнительное преимущество — меньше чистки. Только не с духовками Hansa. Закрытая верхняя дверная планка защищает от грязи и грязи. Его также очень легко удалить, когда требуется более тщательная очистка.Чистое удобство! С помощью зажимов вы можете снять дверцы и безопасно их почистить. Вы также получите лучший доступ к внутренней части духовки. Наши функции и особенности помогают в повседневной кулинарии. Он должен открыться сам. Hansa понимает повседневные потребности потребителей. Теперь все, что вам нужно, — это легкое прикосновение или постукивание по ручке дверцы, даже если вы локтем, и дверца духовки автоматически откроется. Уникальное и очень удобное решение, ведь Hansa — это практичное удобство в повседневной жизни.Теперь вы можете больше наслаждаться своей кухней! Предустановленные программы выпечки были подготовлены в сотрудничестве с профессиональными поварами. Вы можете быстро приготовить любую еду, не задумываясь о том, как долго ее нужно готовить и какая температура соответствует типу и размеру блюда. Духовка сделает это за вас. И результат всегда отличный! Петли оснащены специальными распорками, которые заставляют дверцы автоматически замедляться до того, как они полностью откроются или закроются. При нагревании прибора до 1800C температура на передней панели остекления будет 350C.Дети могут полюбоваться испеченными лакомствами с близкого расстояния. Вот почему жизненно важно, чтобы все приборы поставлялись с удобными и безопасными решениями. Теперь, благодаря теплу, которое сохраняется в духовке после приготовления, вы можете оставить еду внутри и дождаться позднего прибытия. Стильная ручка с подсветкой показывает, насколько горячая духовка внутри. Освещение включается во время готовки и выключается только после того, как температура упадет ниже 40 ° C. Это также поможет избежать ожогов. Со стилем, вкусом и безопасностью.Это дополнительная форма защиты от ожогов.

Духовки Hansa оснащены программным замком, который ограничивает этот риск. Все делается одним щелчком мыши. Блокировка предотвращает случайное изменение настроек и позволяет чистить панель управления, даже если духовка включена. Рейтинг A-energy означает, что вы можете защитить окружающую среду и сократить счета за электроэнергию. Используйте их для выпекания и жарения по своему вкусу. С Hansa это самая простая вещь в мире. Наши программисты — ваш центр управления и ваш партнер на кухне.С ними вы получите желаемые результаты, а их дополнительные функции оживят ваше время на кухне. Благодаря оригинальной и стильной подсветке он становится уникальным и привлекательным элементом дизайна. Плавная панель управления позволяет легко и удобно выбирать и регулировать уровень нагрева, а управлять духовкой еще проще. Панель управления также оснащена блокировкой от детей, функцией быстрого подогрева и датчиком температуры. Блокировка от детей также не позволяет детям изменять параметры во время использования прибора.В то же время подсветка является привлекательным декоративным элементом и информирует о работе устройства. Ручка духовки с подсветкой — это выдающееся сочетание модного дизайна и функциональности. Этот процесс охлаждения значительно поддерживается за счет использования отражающего стекла. Духовка автоматически выключается и издает звуковой сигнал при достижении заданной температуры. Вы можете определить способ хранения файлов cookie или доступа к ним в вашем интернет-браузере или в конфигурации службы.Нажимая ОК, вы соглашаетесь на использование файлов cookie в соответствии с Политикой использования файлов cookie. Грязь, размягченная паром, легко удаляется губкой с водой и небольшим количеством жидкости для мытья посуды. Жирные пятна и другие загрязненные поверхности исчезнут без использования вредных химикатов. С плитой Hansa в вашем доме такого больше не повторится. Обеспечьте безопасность на кухне для всех членов вашей семьи.

Вы можете хранить кастрюли, тарелки или другую посуду в ящике, чтобы они всегда были под рукой.Двери духовок Hansa оснащены специальными петлями, которые позволяют быстро и легко снимать. С помощью зажимов вы можете снять дверцы и безопасно их почистить. Сняв дверцу, вы получите лучший доступ к внутренней части духовки и сможете легко ее почистить. Hansa заботится о вашем домашнем бюджете и окружающей среде, поэтому кухонные плиты Hansa предлагают решения для низкого энергопотребления и низких счетов за электроэнергию. Плиты Hansa эффективны во всем! Блюда будут готовы намного быстрее, а более короткое время приготовления означает больше питательных веществ.Двери духовок Hansa оснащены специальными петлями, которые позволяют быстро и легко снимать. С помощью зажимов вы можете снять дверцы и безопасно их почистить. Сняв дверцу, вы получите лучший доступ к внутренней части духовки и сможете легко ее почистить. Скрытые элементы не пачкаются. Теперь панель управления будет не только функциональной, но и чистой. Грязь, размягченная паром, легко удаляется губкой с водой и небольшим количеством жидкости для мытья посуды. Жирные пятна и другие загрязненные поверхности исчезнут без использования вредных химикатов.С плитой Hansa в вашем доме такого больше не повторится. Обеспечьте безопасность на кухне для всех членов вашей семьи. ChildLock также не позволяет детям изменять настройки во время использования прибора. Отзывы о Hansa Ovens говорят об удобстве, качестве продукции и доступности. Техника гармонично вписывается в интерьер и долгие годы радует владельцев безупречной работой. Электричество или газ? В некоторых регионах использование газа более экономичный вариант. Однако при его использовании кислород сжигается и выделяется углекислый газ.На кухонном гарнитуре и стенах со временем скапливается сажа. Использование электричества такие неудобства устраняет. Электропечи Hansa по отзывам единодушно рекомендуют к использованию.

Пользователи утверждают, что это наиболее приемлемая модификация с точки зрения экологичности, чистоты, удобства и расширенной функциональности. Важное преимущество при выборе электрической духовки — значительное сокращение времени приготовления. Какая там духовка. Духовой шкаф можно подключить к варочной поверхности.Их можно установить традиционно на нижнем ярусе кухни или на уровне столешницы, что делает эксплуатацию и обслуживание более комфортными. Пользователи отмечают такие характеристики устройства: Удобство и эстетичный внешний вид. Объем духовки может быть разным — от 40 до 70 литров. Для семьи до четырех человек этого вполне достаточно. По типу управления духовки делятся на сенсорные, механические и комбинированные. Поворотные ручки управления могут быть нагреты или нет. Покупателям очень нравится большое разнообразие цветов и фактур.Он позволяет выбрать модель, которая органично впишется в существующий интерьер. Какие функции может иметь духовка. Пользователи в своих отзывах отмечают следующие особенности устройства: Термостат поддерживает заданную температуру. Гриль готовится с использованием инфракрасного излучения. Благодаря этому блюдо отлично подрумянивается. Есть конвекция — циркуляция горячего воздуха. Под его воздействием изделия пропекаются равномерно. Есть коса. Изделия нанизываются на прочную шпильку. Благодаря вращению они пропекаются равномерно со всех сторон.Таймер отсчитывает время. Пищит или выключает нагрев. Есть автоматическое отключение — защитный механизм. Работает с перегревом, отключениями электроэнергии, предупреждением звуковым сигналом. Защита от детей блокирует дверцу во время готовки. Термометр вставляется в блюдо, отображаются показания. Определяет степень готовности. Внешнее охлаждение защищает корпус от чрезмерного нагрева. Люди, купившие товар, хвалят широкий набор функций.

По их словам, это позволяет правильно выбрать духовой шкаф с учетом индивидуальных предпочтений покупателя.Разнообразие функций позволяет подобрать модель различного назначения с учетом возможностей и пожеланий потенциальных потребителей. Из отличительных особенностей Hans Baking любителям выпечки советуют выбирать технику Hansa — духовой шкаф, отзывы владельцев о котором выражают удовлетворение эффективной работой и уникальностью технологий, используемых компанией. Покупателям в первую очередь нравятся следующие характеристики: Фирменная технология ProCook контрпродуктивна. Сотовая структура защищает изделия от пригорания, а саму кастрюлю — от деформации.Эмаль легко чистится. На внутренней стороне дверцы есть подсказки-рецепты. Подсветка работает не только в режиме готовки, но и во время уборки. Есть 5 уровней расстановки лотков. Они позволяют приготовить сразу два блюда. Особые характеристики техники Hansa выгодно отличают ее от продукции конкурентов. Покупатели уверены, что дают возможность сделать выбор в пользу этого продукта. Встраиваемые духовые шкафы Hansa: обзоры популярных моделей Покупатели предпочитают покупать следующие модели: BOEI68462 Hansa.Духовка, отзывы о которой можно встретить только хвалебные. Говорят об удобном и понятном управлении, отличном качестве готовой продукции. Характеристики: 65 литров, 3 стакана, переключатели с подогревом, сенсорный экран, автоматическое отключение, термостат, гриль, конвекция, размораживание, таймер, 8 режимов, уличное охлаждение А. Цена — от 15 000 до 18 000 руб. BOEW 68120090 Hansa. Духовка, отзывы о которой в первую очередь выражают восхищение стильным ретро-дизайном и невероятным вкусом блюд, приготовленных на вертеле.Характеристики: 58 ​​литров, 2 стакана, термостат, решетка, конвекция, размораживание, таймер, 9 режимов, внешнее охлаждение, каталитическая очистка, доступен в двух цветах: черный и слоновая кость, А. Стоимость — 24-29 тыс. Руб.

BOES69677 Hansa. Духовка, отзывы о которой отмечают современный дизайн, красивую подсветку ручек, отменный вкус приготовленных блюд. Цена от 30 000 до 34 000 рублей. Отзывы покупателей выражают восхищение расширенным функционалом, вкусовыми качествами готовых блюд и незначительным расходом энергии.Стоимость 13-15 тысяч рублей. Самые популярные модели духовых шкафов Hansa в основном положительно отзываются о своих хозяевах. Но помимо этого технологии присущи некоторые недостатки. Достоинства и недостатки духовых шкафов Hansa Встраиваемые электрические духовые шкафы Hansa отзывы разноплановые. Эти мнения позволяют выявить сильные и слабые стороны техники этой фирмы. Итак, среди преимуществ покупатели называют такие характеристики: Огромный ассортимент товаров. Экологичность.Потрясающий вкус приготовленных блюд, даже готовых. Возможность установить температуру, выбрать режим нагрева. Время приготовления сокращается вдвое. Кроме того, пользователи выделяют следующие недостатки: Зависимость от электричества. По сравнению с газовыми духовками цена на встраиваемую электрическую немного выше. Бюджетные модели имеют ограниченный функционал. Если вы хотите больше возможностей, с которыми приготовление пищи превращается в творческий процесс, вам придется раскошелиться. Более дорогая операция. При правильном выборе режимов владельцы духовок с классом энергопотребления А и выше отмечают небольшое увеличение счетов за электроэнергию.Производитель поставляет свою продукцию с подробной инструкцией, написанной простым и понятным языком. Таблицы и диаграммы упрощают восприятие. Даны советы для более экономичного и рационального использования. Внимание уделяется безопасности. Описаны условия установки и эксплуатации, обозначения. Большой раздел посвящен описанию функций и выбору оптимального режима приготовления. Также есть советы по выбору времени и температуры. Руководство пользователя Кухонная техника покупается на долгие годы.

Поэтому лучше приобретать модель с расширенным функционалом. Бренд Hansa специализируется на производстве кухонной техники с 1981 года. Он заслужил любовь миллионов пользователей за качество, удобство и функциональность своей продукции. Какую выбрать Какую духовку выбрать — газовую или электрическую? Технические характеристики и отзывы владельцев. Hansa предлагает своим индукционным плитам решения, которые дадут вам полную свободу действий на кухне. Это упрощает приготовление даже в очень больших кастрюлях или сковородках.Квадратные индукционные катушки увеличивают зоны нагрева и распределяют тепло по поверхности более равномерно. Это дает возможность использовать одновременно несколько разной посуды, даже очень большой. Нагревается только дно посуды, поэтому риск ожога отсутствует. Благодаря более быстрому достижению требуемой температуры блюда будут готовы за меньшее время. Это поможет вам сэкономить время, силы и деньги. Опция 4xBooster доступна для всех четырех индукционных конфорок, что ускоряет и удешевляет приготовление еды.И он сохраняет всю пищевую ценность. Поверхность для готовки регулируется по размеру кастрюли или сковороды, что помогает предотвратить ожоги. Даже после выключения варочной панели световые индикаторы продолжают гореть до тех пор, пока конфорка полностью не остынет, чтобы предупредить вас об опасности ожога. Когда плита горячая, край сильно светится. Когда температура падает, свечение тускнеет, пока не погаснет полностью. Наслаждайтесь большей легкостью и безопасностью. Индукционные плиты Hansa предлагают простые решения, которые помогают готовить пищу каждый день.Удалить жирные пятна, пятна от супа или соуса не составит труда. Достаточно протереть их влажной тканью. Первый идеально подходит для растапливания масла и шоколада, второй — для разогрева супов и соусов, а третий — для приготовления макарон и риса. Затем все, что вам нужно сделать, это включить прибор, и индукционные конфорки продолжат работать в соответствии с сохраненными настройками.

Это уникальное решение гарантирует высокое качество работы и дает ощутимые преимущества для окружающей среды. Эта расширенная функция упрощает работу и делает вашу кухню более комфортным местом.Просто коснитесь ползунка, чтобы установить желаемый уровень нагрева. Если плита работает, края блестят. Освещение варочной панели также является выдающимся декоративным элементом, который придает вашей кухне современный вид. Эта функция позволяет безопасно и очень удобно готовить. Эта функция, эквивалентная кипячению, автоматически снижает температуру в зоне нагрева по истечении заданного времени. Это уникальное в мире решение обеспечивает ощутимые преимущества для окружающей среды. По истечении длительного срока службы керамические плиты можно перерабатывать и повторно использовать в качестве строительного материала.Функция моста позволяет объединить две зоны нагрева и управлять ими одновременно. Если вы не желаете принимать файлы cookie с Веб-сайта, измените настройки своего браузера. Функциональные возможности браузеров различаются, поэтому, пожалуйста, посмотрите, как вы можете изменить настройки файлов cookie в своем браузере.

Ручная Hansa BHCI93316 Варочная панель

Дом> Бытовая техника> Варочные поверхности> Варочные панели Hansa> Hansa BHCI93316 Варочная панель

Требуется руководство для вашей варочной панели Hansa BHCI93316? Ниже вы можете бесплатно просмотреть и скачать руководство в формате PDF.Также есть часто задаваемые вопросы, рейтинг продукта и отзывы пользователей, чтобы вы могли оптимально использовать свой продукт. Если это не то руководство, которое вам нужно, свяжитесь с нами.

Ваш продукт неисправен, и руководство не предлагает решения? Сходите в ремонтное кафе, чтобы получить бесплатные услуги по ремонту.

Руководство

Рейтинг

Сообщите нам, что вы думаете о варочной панели Hansa BHCI93316, оставив оценку продукта.Хотите поделиться своим опытом использования этого продукта или задать вопрос? Пожалуйста, оставьте комментарий внизу страницы. Довольны ли вы этим продуктом Hansa?
Да Нет

Оцените этот товар первым

0 голосов

Часто задаваемые вопросы

Наша служба поддержки ищет полезную информацию о продуктах и ​​ответы на часто задаваемые вопросы. Если вы обнаружите неточность в наших часто задаваемых вопросах, сообщите нам об этом, используя нашу контактную форму.

Какие сковороды можно использовать на индукционной плите? Проверено Как правило, все магнитные сковороды можно использовать на индукционных плитах. Почти все новые сковороды подходят для индукционного нагрева.

Это было полезно (936) поделиться

Вилка моей варочной панели не подходит к обычной розетке, что мне делать? Проверено Многие электрические плиты (как керамические, так и индукционные) имеют другую вилку.Это потому, что этим приборам требуется много энергии. Поручите установку прибора профессионалу.

Это было полезно (608) поделиться

Почему зажигание в моем диапазоне издает щелкающий звук? Проверено Если плита промывалась большим количеством воды, ручки могли намокнуть и вызвать зажигание. Дайте ручкам высохнуть. Если проблема не исчезнет, ​​обратитесь к производителю.

Это было полезно (584) поделиться

Изначально данное руководство было опубликовано компанией Hansa.

HansaWorld — Интегрированная ERP и CRM

Обновление HansaWorld Enterprise до новых версий Последнюю версию HansaWorld Enterprise всегда можно загрузить по адресу www.hansaworld.com/downloads/hwindex.htm. Щелкнув кнопку [HansaWorld.com] на главной панели управления, вы перейдете на сайт www.hansaworld.com. Щелкните ссылку «Продукты», а затем «Загрузки», чтобы перейти на страницу «Загрузки». Неизбежно, что новые версии будут включать значительные структурные изменения. Из-за этого нельзя гарантировать, что они смогут использовать файлы базы данных (файлы «HANSA.HDB»), созданные предыдущими версиями. Вы должны экспортировать текстовый файл резервной копии из старой базы данных и импортировать его в новую базу данных, созданную с помощью новой версии программы. Перед обновлением вы должны сначала убедиться, что новая версия совместима с вашим оборудованием и операционной системой (ами). Затем вам следует настроить тестовую среду, в которой вы сможете запускать существующую версию и новую версию одновременно. Создавайте новые базы данных, используя обе версии, и импортируйте одну и ту же текстовую резервную копию в обе новые базы данных. Это позволит вам распечатать наиболее важные отчеты из обеих версий и точно сравнить их, поскольку обе версии содержат одинаковые данные.Затем вы должны убедиться, что каждый пользователь входит в новую версию, чтобы проверить, что их основные процессы работают должным образом, и привыкнуть к любым изменениям в рабочем процессе, которые могут потребоваться. Проверяйте каждый шаг, включая печать документов, создание транзакций с номинальной бухгалтерской книгой из подсистем и создание отчетов. Когда вы удовлетворены целостностью данных новой версии и что все пользователи знакомы с ней, вы можете обновить действующую систему. Чтобы обновить HansaWorld Enterprise до новой версии, выполните следующие действия: Создайте резервную копию текста базы данных из вашей действующей системы, как обычно, используя старое приложение. Установите новую версию приложения в тестовой среде, создайте новую базу данных и импортируйте текстовый резервный файл следующим образом: Следуйте процедуре, описанной на странице установки, чтобы загрузить новую версию HansaWorld Enterprise и установите его на сервере и клиентах в вашей тестовой среде. Убедитесь, что папка или каталог, содержащий новое приложение на тестовом сервере, также содержит файлы «DBDEF.TXT» и «ПО УМОЛЧАНИЮ».TXT «, но не» HANSA.HDB «. Убедитесь, что он также содержит папку или каталог с именем» Backup «, который, в свою очередь, содержит текстовый файл резервной копии, созданный на шаге 1, и что имя этого файла имеет .txt с расширением Скопируйте следующие папки и их содержимое из папки HansaWorld на вашем рабочем сервере в папку, содержащую новое приложение на тестовом сервере: «Присоединить»; «Halcust»; «Shared»; «Tmp»; «Web» и «Webcust». У вас может не быть всех этих папок в вашей установке: если да, скопируйте те, которые у вас есть, и не беспокойтесь о тех, которые отсутствуют.Также скопируйте файлы логотипов. НЕ копируйте папку «Hob». В частности, вы должны убедиться, что вы скопировали папку «Attach» в новую папку HansaWorld, прежде чем переходить к шагу 2iv. Способ именования прикрепленных файлов был изменен в HansaWorld Enterprise версии 5.3 070723. Если вы обновляете более старую версию до этой или более новой, файлы в папке «Прикрепить» будут переименованы в процессе обновления в соответствии с новое соглашение об именах. Если вы не скопируете папку «Прикрепить» в новую папку HansaWorld до завершения обновления, файлы в этой папке не будут переименованы, и, следовательно, ссылки вложения будут разорваны (вы не сможете открывать вложенные файлы из [Вложения ] со значком скрепки).В этом случае повторите обновление, убедившись, что папка «Прикрепить» сначала находится на месте. Пожалуйста, нажмите здесь, чтобы получить более подробную информацию о вложениях. Если у вас есть папка «Halcust», она будет содержать специальный код, который меняет способ работы HansaWorld Enterprise. Не стоит рассчитывать, что этот сделанный на заказ код будет совместим с новыми версиями программы. Поэтому перед обновлением вы должны проконсультироваться со службой поддержки HansaWorld, чтобы убедиться в совместимости и при необходимости переписать код.Номер телефона местного офиса можно найти на сайте www.hansaworld.com/countries/hwindex.htm. После этого убедитесь, что папка «Halcust» находится в новой папке HansaWorld, прежде чем переходить к шагу 2iv. Сделанный на заказ код может изменить структуру базы данных. Если вы не скопируете папку «Halcust» в новую папку HansaWorld до обновления, новый файл «HANSA.HDB» будет иметь стандартную структуру базы данных и может дать сбой при попытке использовать его с присутствующей папкой «Halcust». Ссылаясь на страницу «Восстановление из резервной копии», запустите новое приложение HansaWorld Enterprise для создания новой базы данных следующим образом: Если вы решили создать новую базу данных с помощью приложения с графическим интерфейсом, когда появится сообщение «Добро пожаловать в В появившемся окне HansaWorld нажмите кнопку [Импортировать текстовую резервную копию], чтобы импортировать резервную копию, созданную предыдущей версией HansaWorld Enterprise. Если вы решили создать новую базу данных с помощью приложения командной строки (Linux или Mac OS X), запустите приложение, набрав: ./HansaWorld Backup / TBXXXXXX.TXT & , где TBXXXXXX.TXT — это файл резервной копии, расположенный в папке «Backup» внутри папки, содержащей серверное приложение HansaWorld Enterprise. Когда процесс импорта завершится, приложение закроется автоматически. Перезагрузите его обычным способом. Если вы решили создать новую базу данных с помощью служебного приложения (Windows), укажите путь и имя файла резервной копии (Backup / TBXXXXXX.TXT в этом примере) в файле «parameters.txt» перед запуском приложения, как описано в разделе «Запуск сервера с параметрами» на странице «Загрузка существующей базы данных и компании». Когда импорт завершится, приложение завершит работу (вам может потребоваться отслеживать файл журнала (с именем «hansa.log»), чтобы узнать, когда приложение завершает работу). Удалите путь и имя файла резервной копии из файла «parameters.txt», а затем перезапустите приложение обычным способом. Если на вашем компьютере достаточно оперативной памяти, файл резервной копии будет импортирован значительно быстрее, если вы увеличите размер кэша.Подробные сведения см. В шаге 10 на странице «Восстановление из резервной копии». Если вы еще не сделали этого, уже установите новое приложение HansaWorld Enterprise на клиентские машины, которые будут частью тестовой системы. Если у вас есть какие-либо файлы клиентской текстовой резервной копии, импортируйте их в новые базы данных на соответствующих машинах, как описано выше в шаге 2iv. Затем откройте реестр компании на каждом клиенте и введите IP-адрес тестового сервера. Если вы не импортировали файл клиентской текстовой резервной копии, используйте кнопку [Подключиться к серверу] в окне «Добро пожаловать в HansaWorld», чтобы найти тестовый сервер и подключиться к нему. Если новая версия включает одну или несколько ревизий, перечисленных в конце этой страницы, обновите свои данные по мере необходимости. Возможно, вам будет полезно увеличить размер кеша при обновлении данных. Установите существующую версию приложения в тестовой среде, создайте новую базу данных и импортируйте текстовый резервный файл следующим образом: Создайте новую папку или каталог на тестовом сервере (или на отдельном сервере). test server) и скопируйте в него из папки HansaWorld на вашем живом сервере старую версию приложения и папки «Attach», «Halcust», «Tmp», «Web» и «Webcust».На этот раз скопируйте также папку «Hob». Убедитесь, что папка или каталог, содержащий старое приложение на тестовом сервере, также содержит файлы «DBDEF.TXT» и «DEFAULT.TXT», но не файл «HANSA.HDB». Убедитесь, что он также содержит папку или каталог с именем «Backup», который, в свою очередь, содержит файл резервной копии, созданный на шаге 1, и что имя этого файла имеет расширение .txt. Импортируйте эту резервную копию, как описано в шаге 2iv выше, но обратите внимание, что вы не сможете использовать параметры «.txt «, если ваша старая версия старше 5.4. Запуск двух баз данных на одном сервере обычно не рекомендуется и не поддерживается из соображений скорости, но это менее важно в тестовой среде. Если у вас есть обе базы данных старые и новые приложения на одном сервере, вам следует изменить номер порта в одной из баз данных, чтобы клиенты могли входить в правильный порт. Подробную информацию см. на странице регистрации режима программирования. Если вы еще не сделали этого, установите старое приложение HansaWorld Enterprise на клиентские машины, которые будут частью тестовой системы.Если у вас есть какие-либо файлы клиентской текстовой резервной копии, импортируйте их в новые базы данных на соответствующих машинах, как описано выше в шаге 2iv. Затем откройте реестр компании на каждом клиенте и введите IP-адрес тестового сервера (и номер порта, если вы изменили его на сервере на шаге 3iv выше). Если вы не импортировали файл резервной копии текста клиента, используйте кнопку [Подключиться к серверу] в окне «Добро пожаловать в HansaWorld», чтобы найти тестовый сервер и подключиться к нему (обратите внимание, что окно «Добро пожаловать в HansaWorld» было введено в HansaWorld Enterprise версия 5.2). Распечатайте отчеты, которые вы обычно используете, из старой и новой версий и сравните их. Как минимум, вы должны распечатать и сравнить пробный баланс, прибыль и убыток и баланс из номинальной книги, отчет книги продаж (с последней датой и без нее) и открытый счет-фактуру и периодические отчеты клиентов из книги продаж, Отчет книги покупок (с последней датой и без нее), открытый счет-фактура и периодические отчеты поставщиков из книги закупок, а также список запасов (с последней датой и без нее) и история товаров из модуля запасов.Если вы используете модуль Job Costing, также распечатайте отчет о статусе проекта. Вам нужно только распечатать более длинные отчеты, чтобы показать наиболее часто используемых клиентов, поставщиков и товары. Если отчет содержит новую опцию в новой версии, отключите ее, чтобы вы могли сравнивать подобное с подобным. Вы также можете распечатать и сравнить отчет о количестве записей в модуле Technics. В этом отчете указано количество записей в каждом регистре. Однако будьте осторожны при интерпретации этого отчета: он включает регистры поддержки (скрытые регистры, содержимое которых не включается в текстовые резервные файлы, но пересчитывается при импорте).Структура регистров поддержки может меняться от версии к версии, поэтому количество содержащихся в них записей может меняться. Регистры поддержки отображаются с нулями в столбце Imp / Exp Level в отчете. Чтобы сравнение было точным, вы не должны были работать ни в одной из систем после импорта резервной копии текста. Это обеспечит идентичность данных в старой и новой базах данных. Когда вы удовлетворены отчетами, теперь вы должны убедиться, что каждый пользователь входит в новую версию, чтобы проверить, что их основные процессы работают должным образом, и привыкнуть к любым изменениям в рабочем процессе, которые могут потребоваться.Проверяйте каждый шаг, включая печать документов, создание транзакций с номинальной бухгалтерской книгой из подсистем и создание отчетов. Это особенно важно, если у вас есть папка «Halcust», и в этом случае вам следует как можно тщательнее тестировать сделанный на заказ код. Если вы уверены, что новая версия работает должным образом, создайте новую резервную копию текста базы данных из вашей действующей системы и повторите шаг 2 выше, чтобы обновить действующую систему. Если вы используете приложение-службу на сервере Windows, при установке новой версии реестр службы будет автоматически обновлен, старая версия будет удалена из списка и заменена новой версией. В новой живой системе откройте настройку Timed Operations в модуле Technics. Убедитесь, что все время указано правильно и выражено в 24-часовом формате. Если вы используете функцию автоматического резервного копирования по времени, убедитесь, что путь для резервного копирования указан правильно. Если вы используете функцию ведения журнала, вам нужно будет начать ведение журнала после обновления до новой версии. Убедитесь, что папка, содержащая приложение, также не содержит папки «журнала», и начните ведение журнала, как описано на странице «Ведение журнала». Если вам нужно удалить старую версию приложения и вы используете Windows, обязательно сделайте это с помощью панели управления «Установка и удаление программ». Ниже перечислены некоторые основные изменения, внесенные в HansaWorld Enterprise. При первом обновлении до версии, содержащей одну из этих ревизий, вам нужно будет обновить свои данные, обычно с помощью функции обслуживания. — В этом разделе:

HANSA BHCI35133030 | Встраиваемая бытовая техника | БЫТОВАЯ ТЕХНИКА И ЭЛЕКТРОНИКА

Выбор варочной панели не должен быть большой головной болью, потому что это совсем другое.Так думает большинство людей, впервые покупая плиту. Мы раскроем тайну — она ​​намного сложнее и нужно хорошенько повернуть голову, пока не выберете нужную. Вот некоторые из наиболее важных моментов, которые следует учитывать при выборе варочной панели.

Варочная панель или плита?

Иногда слова переплетаются, и продавцы больше не знают, что вам действительно нужно. Выбирая варочную панель, важно не называть ее духовкой. Это разные вещи. Духовки обычно ставят на пол.Варочные панели встраиваются или устанавливаются в столешницу. Он плоский, небольшой и иногда громоздкий, как старинная газовая или электрическая плита.

Газовая или электрическая плита?

Если дома есть повар, вероятно, плита газовая. Да, повара ценят живое пламя, потому что знают, как его обуздать. Если вы еще до шеф-повара ресторана и не любите открытый огонь или у вас есть маленькие дети, выбор электроплиток очевиден. На газовых плитах обычно четыре отверстия, но есть и отверстия поменьше — 2 отверстия.Их подключают к газу или баллону с газом. Саму газовую плиту подключать не рекомендуется — это должны делать специалисты по газоснабжению.

Также желательно доверить подключение электроплитки специалистам, так как у нее нет стандартной розетки, как у других бытовых приборов.

Как работают варочные панели?

Стандартные газовые плиты имеют специальный чугунный или другой металлический каркас над кожухом, на который ставятся кастрюли и сковороды. Газы выпускаются через специальные головки.Клапан может использоваться для регулирования потока газа и, таким образом, увеличения или уменьшения огня.
Традиционная керамическая плита работает аналогично электрической плите — в ее корпусе есть круглые нагревательные элементы, которые нагревают керамическую поверхность в том месте, где она установлена. Так нагревается дно кастрюли.

Индукционная плита не имеет нагревательных элементов. Он излучает особое магнитное поле, которое нагревает металлические поверхности. Поэтому дно кастрюли или сковороды должно быть железным, а не алюминиевым.Таким образом он нагревает и нагревает пищу. Бока кастрюли нагреваются снизу, а также благодаря специальному керамическому покрытию варочной поверхности. Он не нагревается настолько, чтобы обжечь руки, но будьте осторожны, прикасаясь к самой кастрюле.

Безопасность варочной поверхности — приоритет №1!

Если в семье есть маленькие дети или должны появиться в ближайшее время, вам понадобится электрическая индукционная плита. Обычно варочные поверхности бывают керамическими и индукционными. Керамика имеет нагревательный элемент, который нагревает не только кастрюлю или сковороду, но и само керамическое покрытие.Большинство современных керамических варочных панелей имеют даже специальную функцию, которая отключает варочную панель, если в течение 2 часов с ней ничего не происходит. Это необходимо для защиты от перегрева и возгорания. Кроме того, варочные панели выключаются, если вы чувствуете, что пролилась жидкость, будь то из кастрюли или губки, которую вы чистите, варочная панель просто отключается из соображений безопасности. Индукционная плита намного безопаснее, потому что она не нагревает покрытие, а магнитное поле нагревает только дно кастрюли. В результате, даже сняв кастрюлю с варочной панели, можно смело прикладывать руку — руку не обожжешь, ни вы, ни ваши дети.Правда, кастрюля будет горячей, поэтому «эксперименты» с варочной панелью не должны быть особо распространенными.

Зоны расширения варочных панелей

Традиционная плита имеет 4 отверстия. Но не всегда «дырочки» соответствуют размеру горшка. Теперь можно готовить на больших сковородах диаметром 32 сантиметра (стандартно для больших сковород диаметром 28 см). Есть и квадратная посуда — обычно сотейники, которые, поставив их на круглую «дырочку», не нагреют все дно. Для этого есть варочные панели. С помощью нескольких щелчков мыши вы можете расширить зону нагрева и равномерно приготовить пищу.
Кстати, дырочки постепенно заменяются крестиками, обозначающими место, где следует ставить кастрюлю или сковороду. Это верно для индукционных плит, потому что на керамике все еще есть отмеченные кружки, которые представляют границы нагревательного элемента.

Потребление электроэнергии

Керамическая плита обычно подключается к трехфазной сети («трехфазная»). Для индукционной варочной панели достаточно простой однофазной линии. Очевидно, это может быть хорошим способом снять современную квартиру на съемной квартире.Экономия электроэнергии также на стороне индукционных нагревателей, так как их КПД выше. Это означает, что ветер выделяет меньше энергии. Точнее нагретый воздух, который сразу же выводится через вытяжку.

Размер варочной поверхности

Выбирая варочную панель, следует обращать внимание на ее габариты. Теперь есть два очень маленьких отверстия для маленьких кухонь шириной всего 30 см. Традиционно на 4 «дырки» потребуется ширина столешницы 60-80 см. Покупая варочную панель для существующей кухни, обязательно измерьте
вытяжку.Рекомендуется, чтобы ширина варочной панели была меньше ширины вытяжки. Это произведет больше пара.

Как мне увеличить мою варочную поверхность? В дополнение к стандартной квадратной плите с 4 отверстиями приобретите еще 2 отверстия и установите их в боковые стенки. Это даст вам 6 лунок для приготовления. Или, в качестве альтернативы, портативные индукционные мини-конфорки. Стоит недорого и может быть одно-два отверстия. Очевидно, что капюшон тоже должен соответственно увеличиваться.

Независимо от того, является ли плита встроенной или встроенной, с рамкой или без нее, сенсорное управление и другие вещи могут показаться более важными для некоторых из перечисленных нами.Самый главный совет по выбору варочной поверхности — руководствуйтесь здравым смыслом и всегда представляйте, как все кастрюли уложены на плиту. Если вы возьмете это в руки, варочная панель справится.

Кстати, цена специально не включается в аргументы выбора — она ​​зависит от умения каждого покупателя считать. А расчет окупаемости достаточно индивидуален, ведь все зависит от того, как часто вы производите еду и в каких количествах она будет нужна.

«Club» на улице Регенсбург — Remis nachlegen

«Клуб» будет нач Регенсбург-Ремис начлеген

Шеф-тренер Нюрнберга Роберт Клаус gestikuliert am Spielfeldrand.Фото: Даниэль Карманн / dpa / Archivbild

© dpa-infocom GmbH

Der in dieser Saison noch ungeschlagene 1. ФК «Нюрнберг» сыграет в «Регенсбург вергольден». Mit Rechnereien um die Tabellensituation wollen sich die Franken vor dem Duell gegen den Aufsteiger nicht auseinandersetzen. Эмоциональный wird der Fußball-Abend в Franken auch.

Эрст-Эйн-Зиг, данн-дер-Генусс: Der 1. Завод ФК Нюрнберг, seine Ungeschlagen-Serie in der 2. Fußball-Bundesliga mit drei Punkten fortzusetzen.«Es geht einfach darum, nach einem Auswärtsspiel, in dem wir gepunktet haben, ein Heimspiel vor der Brust zu haben, das wir gewinnen wollen. Das ist unabhängig von Gegner und Tabellenstand die Ausgangssituation », sagte Trainer Роберт Клаус на Доннерстаге.

Die Franken erwarten am Freitag (18.30 Uhr) Aufsteiger Hansa Rostock und könnten sich mit einem Sieg im oberen Tabellendrittel festsetzen. «Wir haben die Chance, mit einem Heimsieg vorzulegen. Freitagabendspiele zu Hause sind immer schön, wenn man gewinnt.Dann kann man den Spieltag genießen », sagte Klauß.

Дер «Клуб» ниже 2: 2 у Яна Регенсбурга на поле боя. «Das war im Endeffekt ein guter Punktgewinn, der immer dann viel wert ist, wenn man im Heimspiel nachlegt», sagte Klauß. Verzichten muss der Coach auf Stürmer Manuel Schäffler, der nach seiner Roten Karte в Регенсбурге für zwei Spiele gesperrt ist.

Эмоциональный wird der Abend sicher für den früheren FCN-Kapitän Hanno Behrens, der mittlerweile für Hansa aufläuft.Der 31-Jährige hatte die Franken nach der vergangenen Spielzeit nach sechs Jahren verlassen. Wegen einer Verletzung konnte er sich nicht als Aktiver auf dem Rasen von den Fans verabschieden.

«Ich freue mich auf das Spiel und die alten Kollegen. Mit dem ein oder anderen habe ich sehr lange gespielt. Ich freue mich auch auf das Stadion und die Club-Fans », sagte Behrens. «Es wird am Anfang sicherlich komisch sein. Ich bin sechs Jahre lang in die Heimkabine gelaufen, jetzt geht es in die Gäste-Kabine.

No related posts.
