Содержание

Подключение датчика температуры ds18b20, dht, lm35, tmp36 к Arduino

В этой статье мы рассмотрим популярные датчики температуры для Arduino ds18b20, dht11, dht22, lm35, tmp36. Как правило, именно эти датчики становятся основой для инженерных проектов начального уровня для Arduino. Мы рассмотрим также основные способы измерения температуры, классификацию датчиков температуры и приведем сравнение различных датчиков в одной таблице.

Описание датчиков температуры

Температурные датчики предназначены для измерения температуры объекта или вещества с помощью свойств и характеристик измеряемой среды. Все датчики работают по-разному. По принципу измерения эти устройства можно разделить на несколько групп:

  • Термопары;
  • Термисторы;
  • Пьезоэлектрические датчики;
  • Полупроводниковые датчики;
  • Цифровые датчики;
  • Аналоговые датчики.

По области применения можно выделить датчики температуры воздуха, жидкости и другие. Они могут быть как наружные, так и внутренние.

Любой температурный датчик можно описать набором характеристик и параметров, которые позволяют сравнивать их между собой и выбирать подходящий под конкретную задачу вариант. Основными характеристиками являются:

  • Функция преобразования, т.е. зависимость выходной величины от измеряемого значения. Для датчиков температуры этот параметр измеряется в Ом/С или мВ/К.
  • Диапазон измеряемых температур.
  • Метрологические параметры – к ним относятся различные виды погрешностей.
  • Срок службы.
  • Время отклика.
  • Надежность – рассматриваются механическая устойчивость и метрологическая стойкость.
  • Эксплуатационные параметры – габариты, масса, потребляемая мощность, стойкость к агрессивному воздействию среды, стойкость к перегрузкам и другие.
  • Линейность выходных значений.

Датчики температуры по типу

  1. Термопары. Принцип действия термопар основывается на термоэлектрическом эффекте.
    Представляет собой замкнутый контур из двух проводников или полупроводников. В контуре возникает электрический ток, когда на месте спаев появляется разность температур. Чтобы измерить температуру, один конец термопары помещается в среду для измерения, а второй требуется для снятия значений. На спаях возникают термоЭДС E(t2) и E(t1), которые и определяются температурами t2 и t Результирующая термоЭДС в контуре будет равна разности термоЭДС на концах спаев E(t2)- E(t1). Термопары чаще всего выполняются из платины, хромеля, алюмеля и платинородия. Наибольшее распространение в России получили пары металлов ХА(хромель-алюмель), ТКХ(хромель – копель) и ТПП (платинородий-платина). Большим недостатком таких приборов является большая погрешность измерений. Из преимуществ можно выделить возможность измерения высоких температур – до 1300С.
  2. Терморезистивные датчики. Изготавливаются из материалов, обладающих высоким коэффициентом температурного сопротивления (ТКС). Принцип работы заключается в изменении сопротивления проводника в зависимости от его температуры. Такие приборы обладают высокой точностью, чувствительностью и линейностью измеренных значений. Основными характеристиками устройства являются номинальное электрическое сопротивление при температуре 25 С и ТКС. Терморезистивные датчики различаются по температурному коэффициенту сопротивления – бывают термисторы с отрицательным (NTC) и положительным (PTC, позисторы) ТКС. Для первых с ростом температуры уменьшается сопротивление, для позисторов – увеличивается. Терморезистивные датчики чаще всего применяются в электронике и машиностроении.
  3. Пьезоэлектрический датчик. Такое устройство работает на пьезоэффекте. Под воздействием электрического тока происходит изменение линейных размеров -прямой пьезоэффект. Когда подается разнофазный ток с определенной частотой, происходит колебание пьезорезонатора. Частота определяется температурой.  Зная полученную зависимость, можно определить необходимые данные о частоте и температуре.
    Диапазон измерения температуры широк, устройство обладает высокой точностью. Датчики чаще всего используются в научных опытах, которые требуют высокой надежности результатов.
  4. Полупроводниковый датчик. Измеряют в диапазоне от -55С до 150С. Принцип работы основан на зависимости изменения напряжения на p-n-переходе от температуры. Так как эта зависимость практически линейна, есть возможность создать датчик без сложной схемы. Но для таких приборов схема содержит одиночный p-n-переход, поэтому датчик отличается большим разбросом параметров и невысокой точностью. Исправить эти недостатки получилось в аналоговых полупроводниковых датчиках.
  5. Аналоговый датчик. Приборы стоят дешево и обладают высокой точностью измерения, что позволяет их применять в микроэлектронике. В схеме содержатся 2 чувствительных элемента (транзистора), обладающих различными характеристиками. Выходной сигнал – это разность между падениями напряжений на транзисторах. При помощи калибровки датчика внешними цепями можно увеличить точность измерения, которая находится в диапазоне от +-1С до +-3С. Датчики обладают тремя выходами, один из них используется для калибровки.
  6. Цифровой датчик. В отличие от аналогового датчика цифровой содержит дополнительные элементы – встроенный АЦП и формирователь сигнала. Подключаются по интерфейсам SPI, I2C, 1-Wire, что позволяет подключать сразу несколько датчиков к одной шине. Подобные устройства стоят немного дороже аналоговых, но при этом они значительно упрощают схемотехнику устройства.
  7. Существуют и другие датчики температуры. Например, для автоматических систем могут применяться сигнализаторы, также существуют пирометры, измеряющие энергию тела, которую оно излучает в окружающую среду. В медицине нередко используются акустические датчики – их принцип работы заключается в разности скорости звука при различных температурах. Эти датчики удобно применять в закрытых полостях и в недоступных средах. Похожие датчики – шумовые, они работают на зависимости шумовой разности потенциалов на резисторе от температуры.

Выбор датчика в первую очередь определяется температурным диапазоном измерения. Важно учитывать и точность измерения – для обучения вполне сойдет датчик с малой точностью, а для научных работ и опытов требуется высокая надежность измерения.

Датчики температуры для работы с Ардуино

При работе с микроконтроллером Ардуино наиболее часто используются следующие датчики температуры: DS18B20, DHT11, DHT22, LM35, TMP36.

Датчик температуры DS18B20

DS18B20 – цифровой 12-разрядный температурный датчик. Устройство доступно в 3 вариантах корпусов – 8-Pin SO (150 mils), 8-Pin µSOP, и 3-Pin TO-92, чаще всего используется именно последний. Он же изготавливается во влагозащитном корпусе с тремя выходами. Датчик прост и удобен в использовании, к плате Ардуино можно подключать сразу несколько таких приборов. А так как каждое устройство обладает своим уникальным серийным номером, они не перепутаются в результате измерения. Важной особенностью датчика является возможность сохранять данные при выключении прибора. Также DS18B20 может работать в режиме паразитного питания, то есть без внешнего питания через подтягивающий резистор. Подробная статья о ds18b20.

Датчики температуры DHT

DHT11 и DHT22 – две версии датчика DHT, обладающие одинаковой распиновкой. Разливаются по своим характеристикам. Для DHT11 характерно определение температуры в диапазоне от 0С до 50С, определение влажности в диапазоне 20-80% и частота измерений 1 раз в секунду. Датчик DHT22 обладает лучшими характеристиками, он определяет влажность 0-100%, температурный диапазон увеличен – от -40С до 125С, частота опроса 1 раз за 2 секунды. Соответственно, стоимость второго датчика дороже. Оба устройства состоят из 2 основных частей – это термистор и датчик влажности. Приборы имеют 4 выхода – питание, вывод сигнала, земля и один из каналов не используется. Датчик DHT11 обычно используется в учебных целях, так как он показывает невысокую точность измерений, но при этом он очень прост в использовании.
Другие технические характеристики устройства: напряжение питания от 3В до 5В, наибольший ток 2,5мА. Для подключения к ардуино между выводами питания и выводами данных нужно установить резистор. Можно купить готовый модуль DHT11 или 22 с установленными резисторами.

Датчик температуры LM35

LM35 – интегральный температурный датчик. Обладает большим диапазоном температур (от -55С до 150С), высокой точностью (+-0,25С) и калиброванным выходом. Выводов всего 3 – земля, питание и выходной мигнал. Датчик стоит дешево, его удобно подключать к цепи, так как он откалиброван уже на этапе изготовления, обладает низким сопротивлением и линейной зависимостью выходного напряжения. Важным преимуществом датчика является его калибровка по шкале Цельсия. Особенности датчика: низкая стоимость, гарантированная точность 0,5С, широкий диапазон напряжений (от 4 до 30В) ток менее 60мА, малый уровень собственного разогрева (до 0,1С), выходное сопротивление 0,1 Ом при токе 1мА. Из недостатков можно выделить ухудшение параметров при удалении на значительное расстояние. В этом случае источниками помех могут стать радиопередатчики, реле, переключатели и другие устройства. Также существует проблема, когда температура измеряемой поверхности и температура окружающей среды сильно различаются. В этом случае датчик показывает среднее значение между двумя температурами. Чтобы избавиться от этой проблемы, можно покрыть поверхность, к которой подключается термодатчик, компаундом.

Схема подключения к микроконтроллеру Ардуино достаточно проста. Желательно датчик прижимать к контролируемой поверхности, чтобы увеличить точность измерения.

Примеры применения:

  • Использование в схемах с развязкой по емкостной нагрузке.
  • В схемах с RC цепочкой.
  • Использование в качестве удаленного датчика температуры.
  • Термометр со шкалой по Цельсию.
  • Термометр со шкалой по Фаренгейту.
  • Измеритель температуры с преобразованием напряжение-частота.
  • Создание термостата.

TMP36 – аналоговый термодатчик

Датчик температуры Использует технологии твердотельной электроники для определения температуры. Устройства обладают высокой точностью, малым износом, не требуют дополнительной калибровки, просты в использовании и стоят недорого. Измеряет температуру в диапазоне от -40С до 150С. Параметры схожи с датчиком LM35, но TMP36 имеет больший диапазон чувствительности и не выдает отрицательное значение напряжения, если температура ниже нуля. Напряжение питания от 2,7В до 5,5В. Ток – 0.05мА. При использовании нескольких датчиков может возникнуть проблема, при которой полученные данные будут противоречивы. Причиной этого являются помехи от других термодатчиков. Чтобы исправить эту неполадку нужно увеличить задержку между записью измерений. Низкое выходное сопротивление и линейность результатов позволяют подключать датчик напрямую к схеме контроля температуры. TMP36 также, как и LM34 обладает малым нагревом прибора в нормальных условиях.

Сравнение характеристик датчиков температуры Ардуино

Название Температурный диапазон Точность Погрешность Вариант исполнения Библиотека
DS18B20 -55С…125С +-0.0625С +-2% Существует в 3 видах –  8-Pin SO (150 mils), 8-Pin µSOP, и 3-Pin TO-92, последний изготавливается во влагозащитном корпусе. Onewire.h
DHT11 0С…50С +-2С +-2% температура, +-5% влажность Изготавливается в виде готового прямоугольного модуля с 4 ножками, третья не используется. Также встречаются модули с тремя ножками и сразу установленным резистором на 10 кОм. DHT.h
DHT22 -40С…125С +-0,5С +-0,5% температура, от +-2 до +-5% влажность DHT.h
LM35 -55С…150С +-0.5С (при 25С) +-2% Существует несколько видов корпуса: TO-46 (для датчиков LM35H, LM35AH,

LM35CH, LM35CAH,

LM35DH)

TO-92 (для датчиков LM35CZ, LM35CAZ,

LM35DZ)

SO-8 для датчика LM35DM

TO-220 для датчика LM35DT.

TMP36 -40С…150С +-1С +-2% Изготавливается в трехвыводном корпусе TO-92, восьмивыводном SOIC и пятивыводном SOT-23.



Подключение термодатчика ds18b20 📹

 В этой статье расскажу о подключении датчиков ds18b20 к Ардуино. Само слово датчиков, подразумевает несколько таких датчиков, а не один. Благо подключать их очень легко, просто на просто параллельно. А потом только и останется, что залить библиотеки и скетч. Ну, обо всем по порядку.
  Использование таких температурных датчиков и микроконтроллеров, может не только стать для вас увлекательным электронным конструктором, но и в помочь в реализации действительно актуальных и прагматичных жизненных проблем и задач.


Как подключать датчики ds18b20 к Ардуино

Собственно схема одного или нескольких датчиков подразумевает нечто следующее.

Каждый из датчиков просто подключается последовательно, вот и все. При этом питание можно взять прямо с платы Ардуинки 3,3 или 5 вольт. У меня работал один от 3,3, другой от 5 вольт и все было корректно.

Библиотеки для работы термодатчиков ds18b20

 Для того чтобы датчики работали с понятными, вернее сказать общепринятыми командами, лучше всего залить пару библиотек:

OneWire

DallasTemperature

Само собой библиотеки постоянно обновляются, эти версии были проверены и применены. Как заливать библиотеки можно узнать из статьи про подключение экрана. Там кстати можно найти другие библиотеки для самого экрана и узнать о его подключении.

Скетч для работы с датчиками ds18b20 включающими нагрузки при разнице температур

Собственно датчики покупались для конкретного проекта, который мне удалось реализовать. Во-первых, хотелось выводить данные на дисплей. Во-вторых, хотелось проводить сравнительный анализ температуры между датчиками и при указании определенных условий включать исполнительную нагрузку.
 В моем случае алгоритм получился такой. Если температура на первом датчике ниже второго, то светодиод не горит. Как температура повышается, становится выше второго, то загорается светодиод.

А теперь и сам СКЕТЧ №1

Каких-либо проблем при заливке библиотек и подключении не возникало. С проблемами не сталкивался, поэтому описать возможные из них, не смогу.

Скетч для работы с датчиком ds18b20 и экраном, отображающим температуру и график ее изменения

Смотрим еще один пример. Вначале видео.

Здесь выводится температура в виде символов актуальная на настоящий момент и на экране пишется хронология изменения температуры за определенный период времени. Библиотеки используются все те же, что и выше упомянутые.

А теперь и сам СКЕТЧ №2

Теперь тема все-таки отчасти раскрыта, хотя примеров и возможных поделок может быть великое множество!

Термодатчики — Микро Лайн Wiki

    Первые образцы изделия работают только с трехпроводным термодатчиком. Серийная версия, допускает работу с двухпроводным датчиком. Считается, что трехпроводная схема обладает большей устойчивостью к помехам.

    Провода к датчику можно удлинять до 100 метров. Требуется разносить провода к датчику и силовые линии. Они могут пересекаться под прямым углом но не идти параллельно в одном кабель канале.

    В случае сильных силовых помех рекомендуется использовать Ethernet кабель CAT-5 (UTP). В этом случае одну витую пару использовать для цепей «Сигнал» и «Общий». Остальные цепи надо использовать для цепей «Общий» и «Питание 5В».

Таблица соединений для подключения трехпроводного датчика производства Микро Лайн (пока не выпускается):

 Цепь Номер котакта на блоке Цвет провода датчика
 Сигнал 39 — DS1820 ДатчикБелый
 Питание 5В40 — DS1820 Питание  Красный
 Общий 38 — ОбщийЧерный

Подключение трехпроводного датчика по двухпроводной схеме:

 Цепь    Подключение к прибору
 Сигнал Вход датчика
 Общий Общий
 Питание Общий
Примечание. Если датчик стороннего производителя, то надо найти точное соответствие цепям «Сигнал», «Общий», «Питание».Таблица соединений для подключения двухпроводного датчика производства Микро Лайн:
 Цепь Номер котакта на блоке Цвет провода датчика
Сигнал  39 — DS1820 Датчик Красный
 Общий 38 — ОбщийЧерный


    Можно использовать любые сторонние датчики температуры, основанные на микросхеме DS18B20 или DS18S20. При этом надо правильно подсоединить цепи. Датчик допускает кратковременное неправильное подключение цепей.

    Использование источника питания термодатчика для других целей. Если используются двухпроводные термодатчики, то выход питания термодачиков остается свободным. Его можно использовать для питания слаботочной нагрузки с током потребления до 10 мА и не допускать короткого замыкания.

Подключение одного термометра сопротивления к двум различным вторичным приборам одновременно — Готовые решения — Каталог статей

Датчики термосопротивления широко применяются для измерения температуры жидкостей, газов и твердых тел благодаря своей высокой точности, надежности, простоте установки и эксплуатации. Но при попытке передать сигнал с одного датчика термосопротивления одновременно на два вторичных прибора, например, программный ПИД-регулятор и безбумажный регистратор, добиться достоверных показаний не удастся.

Датчик термосопротивления (RTD) не может быть подключен параллельно или последовательно к входам двух вторичных приборов одновременно. Это связано с тем, что любой вторичный прибор генерирует опорный ток «возбуждения» для датчика термосопротивления. Подключение одного термодатчика к двум входам одновременно приведет к «смешиванию» опорных токов и искажению показаний.

Для подключения термодатчика к двум к двум входам одновременно есть несколько способов. Но в любом случае потребуется дополнительное оборудование для размножения сигнал RTD.

Датчик термосопротивления с двойным чувствительным элементом.

Для передачи информации о значении измеренной температуры на два разных вторичных устройства можно использовать термодатчик с двумя независимыми чувствительными элементами в одном корпусе. Выход первого чувствительного элемента соединяется с входом первого вторичного прибора (например, терморегулятора), выход второго чувствительного элемента соединяется с входом второго прибора (например, самописца).

Естественно реализация данного метода потребует замены установленного датчика температуры на другой имеющий два чувствительных элемента, например, Элемер ТС-1088/8.

Ретрансляция сигнала.

Многие вторичные приборы имеют, например, аналоговый выход 4-20 мА, который может быть настроен таким образом, чтобы «повторять» значение сигнала температуры на входе прибора. То есть первый прибор, к которому подключен непосредственно датчик термосопротивления преобразует стандартизированный сигнал RTD в унифицированный выходной сигнал 4-20 мА. На вход второго вторичного прибора приходит уже сигнал 4-20 мА, который в соответствии с заданной шкалой преобразуется в значение температуры. Необходимо помнить, что для передачи сигнала 4-20 мА входа/выхода приборов должны быть соответствующего типа: пассивные или активные.

Например, работа схемы будет возможна, если выход первого прибора будет активным, а вход второго прибора пассивным. При пассивном выходе первого прибора вход второго прибора должен быть активным. Если выход первого прибора и вход второго прибора пассивные, то необходим дополнительный источник питания постоянного тока для питания этого токового контура. Подключение активного выхода к активному входу может привести к повреждению приборов.

Реализация данного метода требует наличия соответствующих входов и выходов у вторичных приборов, а также правильного задания шкалы для входного и выходного сигналов 4-20 мА.

Датчик температуры с нормирующим преобразователем 4-20 мА.

Выходной сигнал датчика термосопротивления может быть сразу преобразован из RTD в аналоговый сигнал 4-20 мА с помощью нормирующего преобразователя, в том числе встроенного непосредственно в головку самого датчика температуры. В этом случае вторичные приборы подключаются последовательно с выходом нормирующего преобразователя образуя так называемую токовую петлю. Подобное подключение, как правило, без проблем работает с высококачественными аналоговыми входами с хорошей гальванической изоляцией. В некоторых случаях при подобном подключении могут возникнуть проблемы, например, при использовании низкоомных, неизолированных аналоговых входов.

При объединении приборов в токовую петлю необходимо помнить, что в цепи должен быть только один источник напряжения, включая активный выход нормирующего преобразователя или активный вход одного из вторичных приборов.

Для преобразования сигнала RTD в унифицированный выходной сигнал можно использовать, например, нормирующие преобразователи НПТ-1, НПТ-2, НПТ-3 или НПТ-3.Ех фирмы Овен.

Сплиттер или размножитель сигнала.

Сплиттер или так называемый размножителя сигнала «размножает» один сигнал RTD в два независимых изолированных сигнала напряжения или тока. Гальваническая изоляция выходов друг от друга и от входа гарантирует, что не возникнет проблем с взаимным влиянием приборов друг на друга при подключении одного датчика к двум и более различным устройствам. Получается своего рода рассмотренный выше вариант с нормирующим преобразователем, но лишенный негативного взаимного влияния приборов друг на друга.

В качестве размножителя можно применить сплиттер модели APD 1393 RTD с двумя изолированными выходами.

Цифровой обмен данными.

Данный способ передачи сигнала от одного датчика на несколько вторичных приборов является еще одним вариантом ретрансляции сигнала с одного прибора на другие. Устройство, такое как контроллер, панельный компьютер или PLC, к которому подключен датчик термосопротивления, преобразует значение сигнала датчика в цифровой сигнал, например, Modbus, и передает его на другое устройство в цифровом виде. Используя цифровые коммуникации возможно распространять данные о температуре на большое количество устройств — от самых простых индикаторов Овен СМИ2, до других контроллеров и PLC. Этот вариант естественно требует более высоких капитальных затрат, чем предыдущие аналоговые решения. Но данный метод обеспечивает наиболее точную передачу сигнала с меньшей погрешностью, особенно если речь идет о более чем двух вторичных приборах (точках вывода информации).

Датчик температуры Arduino DS18B20: описание, применение, схема подключения

Приборы для измерения – это самый необходимый компонент для плат Arduino. Для замеров температуры используется компоненты с отличающимися друг от друга характеристиками. Датчик DS18B20 используют для замеров температур воды, потому как одна из популярных его модификаций обрамлена герметичным корпусом.

Что представляет собой DS18B20?

Dallas DS18B20 – это цифровой датчик измерения температуры, оснащенный микроконтроллером, способный запоминать изменения в памяти, оповещать о нарушении температурных рамок(которые можно регулировать), изменять точность замеров, взаимодействовать с основным контроллером Arduino. DS18B20 выполнен в миниатюрном корпусе, в трех различных модификациях, одна из которых позволяет измерять температуры в жидкостях.

Датчик подключается через 3 выхода:

  1. Первый – питание VDD (красный).
  2. Второй – данные DQ (желтый или другой цвет).
  3. Третий – земля GND (черный).

Из-за возможности реализации схемы с фантомным питанием, можно подключить датчик через два провода: DQ и VDD. Но по-хорошему, лучше подобного подключения избегать. Также, к основной плате Arduino можно подключить на один пин выходы DQ с двух сенсоров.

Виды датчика:

  1. 8-Pin SO (150 mils) — DS18B20Z+
  2. 8-Pin µSOP — DS18B20U+
  3. 3-Pin TO-92 — DS18B20+

Третий можно использовать без дополнительных средств защиты для измерения температур в морозильной камере, бойлере, инкубаторе, бассейне и в других областях применения.

На рисунке изображен даллас DS18B20+ в герметичном корпусе

Характеристики:

  1. Диапазон измерения температур -55 °С до +125 °С.
  2. Погрешность максимум 0,5 °C, без дополнительной калибровки при t от -10 °С до +85° С).
  3. Питание 3,3-5 В.
  4. Для соединения с Arduino UNO необходимо 3 контакта.
  5. К одной линии связи доступно подключение вплоть до ста двадцати семи датчиков, потому как датчик содержит собственный 64-битный код в постоянной памяти.
  6. Каждый датчик имеет персонализированный серийный номер.
  7. Протокол 1-Wire используется для передачи информации.
  8. Доступно подключение через два провода напрямую к линии связи по схеме фантомного питания. Но такой режим не рекомендуется использовать при температурах от 100° С, так как нет гарантий правильных замеров в таких условиях.
  9. Два вида памяти — статическая память с произвольным доступом или полупроводниковая оперативная память (SRAM) и энергонезависимая память EEPROM.
  10. В EEPROM записываются два однобайтовых регистра контроля TH, TL, по которым можно верхний и нижний предел диапазона температур.

Применение

DS18B20 замеряет температуру и передает данные в цифровом виде. При этом, можно настроить нужно разрешение, выставив количество бит точности, тем самым подогнав под определенный параметр разрешающую способность:

  • 9 бит – 0,5С;
  • 10 бит — 0,25С;
  • 11 бит — 0,125С;
  • 12 бит — 0,0625С.

Порядок работы датчика:

  1. При подключении источника питания, DS18B20 будет находится в начальном состоянии.
  2. Затем, подается команда «преобразование температуры» на Arduino UNO для замера t.
  3. Результат, полученный от датчика, сохранит свое значение в двух байтах регистра t, а сам элемент схемы вернется с начальное состояние.
  4. При работе схемы через внешнее питание, микроконтроллер регулирует состояние конвертации.
  5. При выполнении команды линия находится в низком состоянии, а закончив – переходит в высокое.

Это работает со стандартной схемой подключения, так как на шину должен постоянно поступать высокий уровень сигнала. Поэтому, при соединении по схеме паразитного питания выше описанный метод не сработает.

В оперативную память сохраняются:

  • 1-2 байты – данные измеряемой температуры;
  • 3-4 байты – пределы изменения t;
  • 5-6 байты – резерв;
  • 7-8 байты – нужны для точных замеров t;
  • 9 байт — циклический избыточный код, устойчивый к помехам;

Подключение датчика

Для подключения в схеме обязательно должен присутствовать резистор «Подтяжки», сопротивлением 4,7 кОм. Соединение происходит по интерфейсу 1-Wire по шине данных.

Схема подключения одного датчика

Для соединения нужно:

  1. DS18B20 – 1 штука.
  2. Ардуино УНО – 1 штука.
  3. Резистор 4,7 кОм.
  4. Макетная плата под пайку.
  5. Коннекторы.
  6. USB-кабель для соединения с ПК.

Нормальная схема включения одного датчика.

Подключайте по представленной выше схеме. Учитывайте, что DQ можно подключить к аналоговому пину ввода / вывода A1 (еще называют цифровой A15). Резистором притяните линию данных к питанию, как показано на схеме макетной платы.

Вот как схема выглядит в реальной жизни.

Фантомная схема включения одного датчика

Следует помнить, что подключение датчика температуры DS18B20 к Ардуино с фантомным питанием сказывается на быстродействии и стабильной работе датчика. Не рекомендуется применение этого варианта включения в схему без крайней нужды.

Схема подключения нескольких датчиков

Для подключения нескольких датчиков используйте всю туже макетную плату, только подключайте их параллельно.

Программная часть

Скачать библиотеку для работы с датчиком и другими устройствами на 1-Wire, можно на Github по ссылке. Для установки, загрузите архив с сервера и разархивируйте по адресу «Мои документы» – «Ардуино» – «libraries» или другое место, где вы ее разместите.

Виды скетчей и библиотек

Для написания программы можно использовать несколько библиотек:

  1. OneWare – основная, с помощью которой можно использовать самые простые скетчи для работы одного или нескольких датчиков, подключённых по нормальной и фантомной схеме питания.
  2. DallasTemperature — Рекомендуется использовать библиотеку для комфортного взаимодействия с устройствами, особенно если их подключается к плате несколько. Некоторые моменты в логике с помощью библиотеки можно упростить.

В скетчах применяется только первая или две библиотеки в паре. Чтобы запустить работу измерителя температуры, запустите Ardiuino IDE, скопируйте в него код и загрузите в контроллер.

Три варианта скетчей для обработки и считывания данных с датчика можете скачать по ссылке.

Использование и применение

Применяется программируемый датчик Ардуино в различных задачах, в том числе в схемах для умных домов. С помощью легко настраиваемого сенсора можно решать, как простые, так и сложные задачи:

  1. Определение t воды в аквариуме для рыб. Особенно актуальный способ в летнюю жару. Сенсор среагирует на показатель, который оказался за пределами нормы и оповестит вас об этом по каналам связи. Естественно, можно подвязать дополнительное действие при нагревании воды, например, запускать Аэрацию.
  2. Оповещение о нагретой воды в бойлере. При достижении определенной t в бойлере, на компьютер, или подключенный LCD-дисплей вам поступит уведомление. Можно с схему добавить реле, которое будет отключать бойлер. Конечно, современные водонагревающие устройства могут оснащаться автоматикой и термостатом, но часто с помощью дополнительных датчиков реализуются более сложные системы управления умным домом, чем автономная автоматика водонагревателя.
  3. Замер температуры в холодильной витрине. Комплект из нескольких датчиков на достаточно простой схеме может замерять и выдавать температуру в каждой секции витрины. Выставленный диапазон значений может указывать, когда температура вышла за пределы нормы и уведомлять о нарушениях стационарного режима.
  4. Замер точного градуса воды в чайнике. Выпитый натощак стакан теплой воды помогает запустить желудок. При этом нужно выпить подогретую до температуры тела воду. Самодельный термодатчик способен решить подобную задачу, определив градус с точностью до 0,5 °С.
  5. Определение температуры воды в ванной, джакузи, бассейне. Набирая воду для водных процедур, нужно, чтобы она была комфортной. С помощью терморегулятора Arduino можно определить комфортный уровень и подобрать нужный градус для себя. Дополнительно, пороговыми значениями температуры можно реагировать на снижение или увеличения t воды и держать все время воду подогретой.
Естественно, датчик можно использовать и в системах для промышленности: водонагревательные станции, морозильные комнаты, замеры t вязких веществ на предприятиях.

Заключение

Цифровой датчик DS18B20 работающий в паре с Arduino UNO (или платами NANO и MEGA) по своим характеристикам может использоваться для решения серьезных задач, где нужны точность замеров, измерение температуры жидкости и мониторинг нужного градуса жидкости в температурном диапазоне.

Особенностью данного датчика является собственная память и содержание в ней 64-битного кода, позволяющего подключать вплоть до 127 датчиков на одну линию. Еще одной фишкой есть возможность подключения по схеме фантомного питания, когда вместо трех, используется два провода (питание и данные). Земля не подключается.

Ничего не найдено для Wp Content Uploads 2021 02 %25D0%259F%25D0%25Be%25D0%25B4%25D0%25Ba%25D0%25Bb%25D1%258E%25D1%2587%25D0%25B5%25D0%25Bd%25D0%25B8%25D0%25B5 %25D0%25B4%25D0%25B0%25D1%2582%25D1%2587%25D0%25B8%25D0%25Ba%25D0%25B0 %25D1%2582%25D0%25B5%25D0%25Bc%25D0%25Bf%25D0%25B5%25D1%2580%25D0%25B0%25D1%2582%25D1%2583%25D1%2580%25D1%258B %25D0%25A0%25D0%25A2%25D0%25A1 %25D0%25Ba %25D0%259F%25D0%25A7 %25D1%2581%25D0%25B5%25D1%2580%25D0%25B8%25D0%25B8 Mci Pdf

Данная политика конфиденциальности относится к сайту под доменным именем instart-info. ru. Эта страница содержит сведения о том, какую информацию мы (администрация сайта) или третьи лица могут получать, когда вы пользуетесь нашим сайтом.

Данные, собираемые при посещении сайта

Персональные данные

Персональные данные при посещении сайта передаются пользователем добровольно, к ним могут относиться: имя, фамилия, отчество, номера телефонов, адреса электронной почты, адреса для доставки товаров или оказания услуг, реквизиты компании, которую представляет пользователь, должность в компании, которую представляет пользователь, аккаунты в социальных сетях; поля форм могут запрашивать и иные данные.

Эти данные собираются в целях оказания услуг или продажи товаров, связи с пользователем или иной активности пользователя на сайте, а также, чтобы отправлять пользователям информацию, которую они согласились получать.

Мы не проверяем достоверность оставляемых данных, однако не гарантируем качественного исполнения заказов или обратной связи с нами при некорректных данных.

Данные собираются имеющимися на сайте формами для заполнения (например, регистрации, оформления заказа, подписки, оставления отзыва, обратной связи и иными).

Формы, установленные на сайте, могут передавать данные как напрямую на сайт, так и на сайты сторонних организаций (скрипты сервисов сторонних организаций).

Также данные могут собираться через технологию cookies (куки) как непосредственно сайтом, так и скриптами сервисов сторонних организаций. Эти данные собираются автоматически, отправку этих данных можно запретить, отключив cookies (куки) в браузере, в котором открывается сайт.

Не персональные данные

Кроме персональных данных при посещении сайта собираются не персональные данные, их сбор происходит автоматически веб-сервером, на котором расположен сайт, средствами CMS (системы управления сайтом), скриптами сторонних организаций, установленными на сайте. К данным, собираемым автоматически, относятся: IP адрес и страна его регистрации, имя домена, с которого вы к нам пришли, переходы посетителей с одной страницы сайта на другую, информация, которую ваш браузер предоставляет добровольно при посещении сайта, cookies (куки), фиксируются посещения, иные данные, собираемые счетчиками аналитики сторонних организаций, установленными на сайте.

Эти данные носят неперсонифицированный характер и направлены на улучшение обслуживания клиентов, улучшения удобства использования сайта, анализа посещаемости.

Предоставление данных третьим лицам

Мы не раскрываем личную информацию пользователей компаниям, организациям и частным лицам, не связанным с нами. Исключение составляют случаи, перечисленные ниже.

Данные пользователей в общем доступе

Персональные данные пользователя могут публиковаться в общем доступе в соответствии с функционалом сайта, например, при оставлении отзывов, может публиковаться указанное пользователем имя, такая активность на сайте является добровольной, и пользователь своими действиями дает согласие на такую публикацию.

По требованию закона

Информация может быть раскрыта в целях воспрепятствования мошенничеству или иным противоправным действиям; по требованию законодательства и в иных случаях, предусмотренных законом.

Для оказания услуг, выполнения обязательств

Пользователь соглашается с тем, что персональная информация может быть передана третьим лицам в целях оказания заказанных на сайте услуг, выполнении иных обязательств перед пользователем. К таким лицам, например, относятся курьерская служба, почтовые службы, службы грузоперевозок и иные.

Сервисам сторонних организаций, установленным на сайте

На сайте могут быть установлены формы, собирающие персональную информацию других организаций, в этом случае сбор, хранение и защита персональной информации пользователя осуществляется сторонними организациями в соответствии с их политикой конфиденциальности.

Сбор, хранение и защита полученной от сторонней организации информации осуществляется в соответствии с настоящей политикой конфиденциальности.

Как мы защищаем вашу информацию

Мы принимаем соответствующие меры безопасности по сбору, хранению и обработке собранных данных для защиты их от несанкционированного доступа, изменения, раскрытия или уничтожения, ограничиваем нашим сотрудникам, подрядчикам и агентам доступ к персональным данным, постоянно совершенствуем способы сбора, хранения и обработки данных, включая физические меры безопасности, для противодействия несанкционированному доступу к нашим системам.

Ваше согласие с этими условиями

Используя этот сайт, вы выражаете свое согласие с этой политикой конфиденциальности. Если вы не согласны с этой политикой, пожалуйста, не используйте наш сайт. Ваше дальнейшее использование сайта после внесения изменений в настоящую политику будет рассматриваться как ваше согласие с этими изменениями.

Отказ от ответственности

Политика конфиденциальности не распространяется ни на какие другие сайты и не применима к веб-сайтам третьих лиц, которые могут содержать упоминание о нашем сайте и с которых могут делаться ссылки на сайт, а также ссылки с этого сайта на другие сайты сети Интернет. Мы не несем ответственности за действия других веб-сайтов.

Изменения в политике конфиденциальности

Мы имеем право по своему усмотрению обновлять данную политику конфиденциальности в любое время. В этом случае мы опубликуем уведомление на главной странице нашего сайта. Мы рекомендуем пользователям регулярно проверять эту страницу для того, чтобы быть в курсе любых изменений о том, как мы защищаем информацию пользователях, которую мы собираем. Используя сайт, вы соглашаетесь с принятием на себя ответственности за периодическое ознакомление с политикой конфиденциальности и изменениями в ней.

Как с нами связаться

Если у вас есть какие-либо вопросы о политике конфиденциальности, использованию сайта или иным вопросам, связанным с сайтом, свяжитесь с нами:

8 800 222 00 21

[email protected]

Технологии — ТЭРА Чернигов

При использовании термопреобразователей сопротивления для измерения температуры внести дополнительную погрешность могут провода подключения датчиков, так как провода также имеют свое собственное сопротивление, которое зависит от температуры окружающей среды.


Термопреобразователи сопротивления подключаются по двухпроводной и по трехпроводной схеме.


Термопреобразователи сопротивления подключаются медными проводами, т. к. медные провода имеют низкое удельное сопротивление.
При двухпроводной схеме подключения сопротивление датчика температуры и сопротивление проводов складываются, что вносит погрешность в результат измерения:

Rизм= Rt+ r1+ r2,

где:
Rизм — измеренное сопротивление;
Rt — сопротивление датчика;
r1, r2 — сопротивления проводов подключения.

Сопротивление проводов подключения датчиков зависит от температуры, окружающей среды, поэтому эта погрешность зависит от температуры. Поэтому двухпроводную схему подключения используют только при небольшой длине проводов, в тех случаях, когда сопротивление проводов намного меньше погрешности измерительного преобразователя.


При удалении датчика на большие расстояния следует применять трехпроводную схему подключения. Все три провода должны быть выполнены из одного и того же медного кабеля с одинаковым сечением и длиной. Максимальная длина проводов не должна превышать 150 м.

При трехпроводной схеме подключения измерительный преобразователь по очереди измеряет сопротивление цепи «датчик+ провода подключения» (Rt+r2+r3) и цепи «провода подключения» (r1+r2), вычисляет разность этих значений и получает точное значение сопротивления датчика.


Иногда заказчики стараются сэкономить на стоимости проводов подключения и подключают датчики двумя проводами, даже если оборудование поддерживает трехпроводную схему подключения. Рассмотрим на примере, к чему это может привести.

Предположим, датчик температуры расположен в центре помещения, где диапазон изменения температур небольшой. Длина провода подключения составляет 20 м, удельное сопротивление провода 0,1 Ом/м, относительное изменение сопротивления меди равно примерно 0,004/°С. Сопротивление проводов подключения будет равно r1+r2 = 20*0,1+20*0,1 = 4,0 Ом при 20 °С; 3,92 Ом при 15 ° С; 4,08 Ом при 25 ° С. Это приведет к погрешности, вносимой проводами: 10,0 ° С при 20 ° С; 9,8 ° С при 15 ° С; 10,2 ° С  при 25 ° С. Если же провода или часть проводов проходят по помещению, в котором температуры не регулируется, погрешность из-за двухпроводной схемы подключения будет еще выше.


Как правило, приборы позволяют ввести коррекцию показаний датчика температуры, в наших приборах это называется «смещение характеристики преобразования». В вышеизложенном случае при использовании двухпроводной схемы подключения следует ввести в прибор коррекцию показаний датчика на 10 °С, но погрешность, вызванная температурными изменениями сопротивления проводов подключения, останется и составит 0,2 °С.


Все приборы, изготавливаемые нашим предприятием, позволяют выполнять преобразование сопротивления в температуру с погрешностью не больше 0,1°С. Это позволяет после окончания монтажа системы ввести в прибор поправки, компенсирующие как погрешность датчика, так и погрешность, вносимую проводами подключения. Для этого после окончания прокладки кабелей подключения датчиков следует выполнить сравнение показаний прибора по каждому каналу с показанием образцового термометра (см. “Проверка правильности показаний датчиков температуры” ). Полученные поправки нужно ввести в прибор и убедиться, что отклонение показаний датчиков от показаний образцового термометра не превышает 0,1 °С.

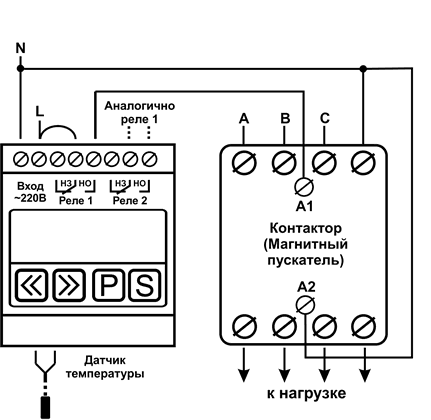

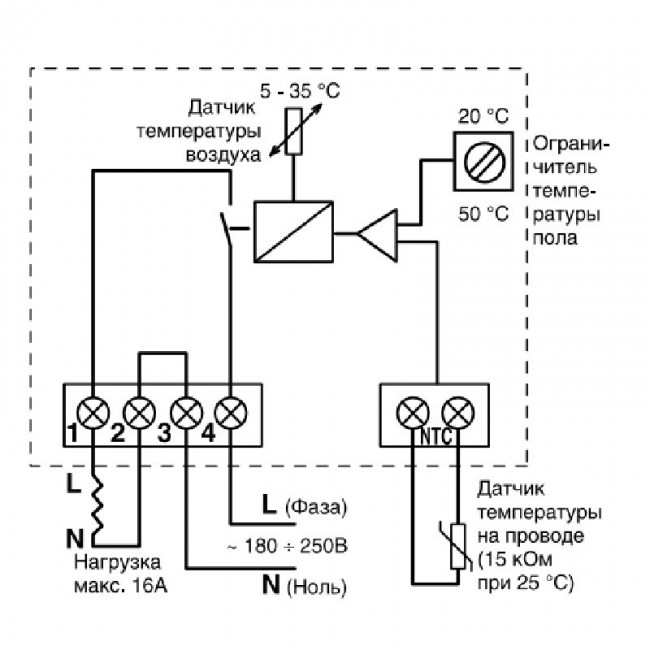

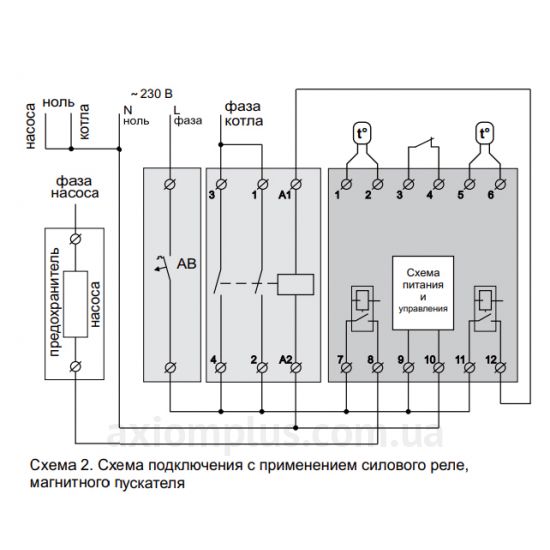

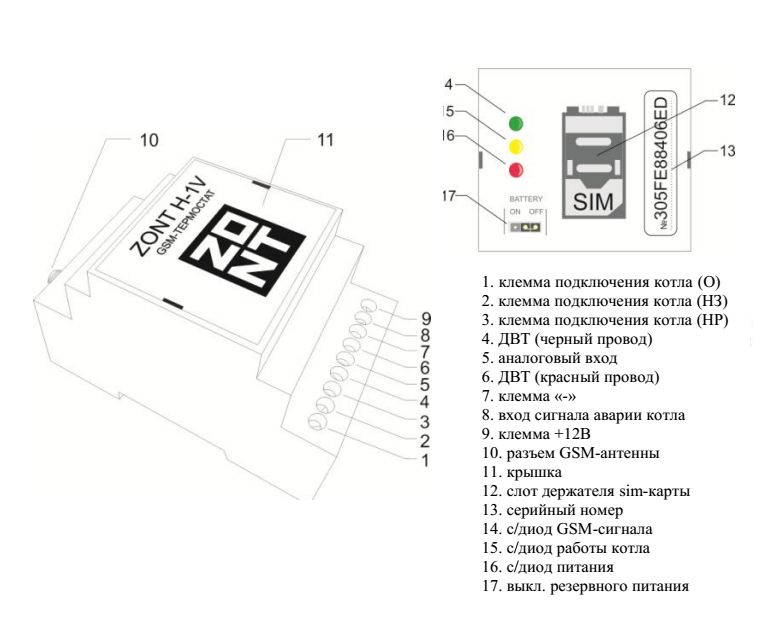

Как подключить датчик температуры к системе управления?

Сегодня существует масса способов подключить контрольно-измерительные приборы к системе управления, но, как всегда, у всех вариантов есть свои плюсы и минусы. В статье объясняются варианты, которые могут лучше всего подойти вам с приложением, в котором вам нужно подключить датчики температуры к системе управления.

Конечно, ваш выбор будет зависеть от многих факторов, некоторые из которых уникальны для вашей системы. Однако, узнав плюсы и минусы доступных опций, вы можете сузить список и упростить свой выбор.

Выбор датчика температуры для вашей системы управления

Технологии постоянно развиваются. Вы можете подключить датчик температуры разными способами — с помощью прямого кабеля, полевых преобразователей, HART, беспроводной связи и т. Д. Если вам не хватает глубоких знаний об этих возможностях, вы, естественно, выберете те типы, которые вам известны, например, прямой провод или аналоговый.

Давайте поговорим о реальном примере с металлургической компанией. В этом случае проблема управления технологическим процессом повредила все кабели, соединяющие датчики поля с системой.Однако эта проблема возникала более одного раза, и каждый раз они слишком долго работали без важных измерений.

N1030 Регулятор температуры с 1 релейным выходом

Из € 47,00

Купить сейчас

Надеясь навсегда починить этот вагон, инженер попросил поставщиков предложить решения.И каждый продавец предлагал беспроводную связь. Они даже объяснили и продемонстрировали свои устройства, как они это делают, когда чувствуют в воздухе горячую распродажу. В конце концов, победил один из поставщиков, и заказчик выдернул ненужные кабели и настроил беспроводные устройства для передачи всех данных процесса.

Сегодня вы можете купить передатчики с несколькими входами, которые сообщают вам обновления за секунды и поставляются с сильными батареями для загрузки. Новая технология решает множество старых проблем, но заказчик должен знать об этом в первую очередь. Итак, давайте обсудим некоторые способы подключения измерения температуры к системе управления!

Прямое соединение между датчиком температуры и системой управления

Ваша система управления может использовать карту для считывания показаний датчика без полевого передатчика. Такая установка может сэкономить деньги, пропустив передатчик, но это требует небольшой работы. Например, для некоторых резистивных датчиков температуры (RTD) требуются кабели с определенными изоляционными материалами, такими как стекло или поливинил. Для термопар также нужны специальные кабели, соответствующие типу датчика.

Чтобы узнать, в чем разница между RTD и термопарой, вы можете прочитать нашу статью о RTD, термопаре и термисторе

Если вам нужно преодолеть небольшое расстояние, прямое подключение упрощает настройку, чем полевой передатчик.Но для больших расстояний установка будет стоить дороже, чем передатчики. Кроме того, иногда возникают проблемы с внешним шумом, например с электромагнитными помехами (EMI), частотными помехами (RFI) или электростатическим разрядом (ESD). Большие провода датчика могут действовать как антенны, вызывая ошибки измерения из-за шума.

Минусы
  • Высокое обслуживание
  • Нет диагностики и анализа производительности
  • Склонность к помехам
  • Высокая стоимость установки

Полевой преобразователь

Многие процессы используют полевые преобразователи для подключения датчиков температуры к своим системам управления.Передатчик транслирует сигнал датчика и отправляет его в систему разными способами.

В зависимости от связи с вашей системой управления вы можете иметь только измерение температуры или больше. Аналоговые установки показывают только температуру. Многие компании в разных сегментах по-прежнему предпочитают этот вариант, но вы теряете много данных из диагностических функций передатчиков. Тем не менее, эта установка надежна и страдает не только от прямых проводов.

Visaya

Или вы можете подключить полевой преобразователь с помощью цифрового протокола, такого как FOUNDATION Fieldbus, PROFIBUS или HART.Эти протоколы будут передавать вам диагностическую информацию и другие интеллектуальные функции передатчика, и вы получите точные и надежные измерения в своей системе.

Плюсы

В зависимости от структуры вашей системы вы можете установить удаленное управление вводом / выводом. Датчики, подключенные таким образом, требуют меньше проводов, все преобразования происходят в полевых условиях, и это обеспечивает цифровую связь.

Visaya

Подобно передатчику, эта установка снижает помехи. Многие системы могут его поддерживать, и вы можете подключать не только датчики температуры, но и другие преобразователи и датчики локально.

Минусы
  • Собственная архитектура
  • Без диагностики и дополнительных функций

Беспроводная связь

Wireless сегодня стал стандартной опцией. В последнее время технология сильно изменилась, поэтому теперь вы можете получать данные за секунды, а время автономной работы составляет более года, в зависимости от настройки и устройства.

Visaya

Кроме того, его установка намного проще по сравнению с кабелями, но для обеспечения надежности вам необходимо подобрать размер вашей сети.Время от времени вам придется менять батарею, но, передав все данные по беспроводной сети, вы можете спланировать этот обмен. Ура, планирование! С другой стороны, беспроводная связь не обеспечивает максимальной скорости.

Плюсы
  • Низкая стоимость установки
  • Продолжительное время автономной работы в некоторых приложениях
  • Интеллектуальная диагностика и функции

Мультиплексоры

Вы также можете использовать локальные мультиплексоры для подключения ваших датчиков температуры.Они выполняют все преобразования локально и могут связываться с системой управления, используя собственный протокол или открытые протоколы, такие как MODBUS или PROFIBUS.

Вам понадобится конструкция для установки мультиплексора и кабели для подключения датчика к конструкции, но такая настройка также снизит вероятность EMI / EDS / RFI.

Минусы
  • Медленное обновление
  • Ограниченная точность
  • Устаревшая техника

Заключение

Мы просто скользим по поверхности. Чтобы найти лучший способ подключить датчик температуры к вашей системе управления, вы должны проверить свой процесс и посмотреть, какой метод даст вам необходимые данные. Вы также должны решить, хотите ли вы, чтобы интеллектуальные функции избегали незапланированных простоев.

Если вам нужна помощь в выборе подходящего датчика температуры для вашего приложения, обратите внимание на наш новый интеллектуальный помощник по температуре.

Чтобы узнать больше о системах управления и датчиках температуры, свяжитесь с нашими инженерами!

Руководство по сборкам датчиков температуры для точных измерений

Точное измерение температуры и контроль температуры требуются по нескольким причинам, включая безопасность, стабильность материала, оптимизацию выхода и качество; Фактически, температура является наиболее широко измеряемой величиной для всех процессов.

В зависимости от области применения для промышленного измерения температуры обычно используются термопары или датчики RTD, однако могут применяться и другие типы датчиков, такие как термисторы, ИК-датчики и полупроводниковые устройства.

И термопары, и датчики RTD по своей природе хрупкие устройства, чувствительные как к механическим силам, так и к электрическим помехам.

Поскольку промышленные системы управления полагаются на стабильные и точные входные сигналы, свободные от шума и внешних помех, имеет смысл защитить датчики температуры от внешних сил, присутствующих в точке измерения, таких как давление или вибрация.

Обычно датчики температуры защищаются путем помещения хрупкого чувствительного элемента в защитную оболочку и упаковки керамическим порошком. Это защищает датчик от вибраций и потенциально агрессивных технологических сред, которые могут повредить элемент.

Датчик Pt100 с оболочкой из нержавеющей стали и свободными выводами Датчики термопары с оболочкой из нержавеющей стали и штекерными соединениями

Для завершения сборки температуры к датчику обычно присоединяется соединительная головка. Это позволяет подключать провода датчика либо к клеммной колодке, либо к датчику температуры. Доступны различные типы головок в зависимости от области применения и от того, расположен ли узел датчика температуры в опасной зоне. Если установлен датчик температуры, он также должен иметь сертификат ATEX, если он устанавливается в опасной зоне.

Выбор стандартных типов головок

Предоставлено: www.kp-as.com

Чтобы датчики могли использоваться в управлении производственными процессами, им требуются особые материалы конструкции, технологические присоединения и размеры, специфичные для конкретных приложений.Доступен широкий выбор стандартных датчиков в сборе, которые можно настроить в соответствии с конкретными требованиями процесса.

Датчик температуры с соединительной головкой для преобразователя Датчик температуры с резьбовым присоединением к процессу Датчик температуры для пищевой промышленности
Предоставлено: www.kp-as.com

Преобразователь температуры «на головке» часто устанавливается внутри соединительной головки. Передатчик усиливает сигнал датчика низкого уровня и обеспечивает точный, стабильный сигнал, доступный для системы управления. Рекомендуются изолированные преобразователи температуры, так как они дополнительно улучшают качество сигнала за счет фильтрации шума и электромагнитных помех.

Дополнительные преимущества использования преобразователя температуры включают возможность линеаризации сигнала и возможность включения местного дисплея, например, в полевом преобразователе 7501.

В качестве альтернативы можно установить клеммную колодку на соединительную головку, а сигнал датчика направить на преобразователь температуры, установленный на DIN-рейке. В этом случае следует тщательно учитывать наведенные помехи и ухудшение сигнала датчика. Это часто наблюдается при увеличенной длине кабеля между датчиком и преобразователем температуры.

PR 5437A 2-проводный датчик температуры HART 7 для монтажа на головке PR 6337A Двухпроводный датчик температуры HART для DIN-рейки PR 7501 Датчик температуры HART, устанавливаемый на месте

Также доступны преобразователи

, которые поддерживают простую интеграцию в полевую шину и цифровые схемы, такие как HART, Foundation Fieldbus, Profibus и канал ввода-вывода.Преобразователь PR 5350, установленный на головке, и преобразователь PR 6350, установленный на DIN, поддерживают как Foundation Fieldbus, так и Profibus PA в одном устройстве, в то время как PR 5335, 5337, 5437, 6335, 6337 являются преобразователями температуры HART.

Хотя эти датчики в сборе могут использоваться напрямую, в промышленных приложениях часто требуется, чтобы датчик температуры был легко заменяемым, вставлялся в труднодоступные места или подвергался воздействию давления и скорости потока, которые могут вызвать повреждение.

Накопительные баки и трубопроводы, например, требуют простой замены датчика температуры без утечки технологического материала или необходимости опорожнения системы.Эта проблема решается с помощью защитных гильз или карманов Thermo.

Защитные гильзы используются для защиты датчиков температуры от повреждений из-за чрезмерного давления, высоких скоростей потока и коррозионного воздействия. Кроме того, они позволяют заменять датчик без опорожнения системы или процесса. Защитные гильзы, предназначенные для работы с высоким давлением, обычно изготавливаются из пруткового материала для обеспечения целостности. Защитные гильзы для использования в условиях низкого давления могут быть изготовлены из трубок с одним закрытым сварным концом. Защитная гильза обычно крепится к процессу либо резьбовым соединением, либо сваркой. Затем датчик температуры вставляется в защитную гильзу и закрепляется.

В зависимости от области применения защитная гильза должна быть выбрана так, чтобы соответствовать техническим требованиям процесса.

Защитная гильза на стержне с резьбовым присоединением к процессу Изготовленная защитная гильза с резьбовым присоединением к процессу Сварной стержень в защитной гильзе
Предоставлено: www.kp-as.com

Дополнительную информацию об ассортименте датчиков температуры и устройств формирования сигналов PR electronics можно найти здесь.

Вернуться в библиотеку знаний по связям с общественностью

Полезна ли эта информация?

Как использовать датчик температуры в Arduino


В текущем документе содержится некоторая полезная информация о датчиках температуры.С датчиком температуры Arduino вы можете измерять температуру окружающей среды. с достаточно высокой точностью. Документ содержит основы того, как температура датчик работает, тогда вы сможете узнать, как можно использовать датчик температуры с вашим Arduino и управляйте им с вашего компьютера с Ozeki 10.

Что такое датчик температуры?

Датчики температуры (термисторы) — это переменные резисторы, которые меняют свое сопротивление с температурой.Они классифицируются по тому, как их сопротивление реагирует на изменения температуры.

Как работает датчик температуры?

В термисторах с отрицательным температурным коэффициентом (NTC) сопротивление уменьшается с увеличением повышение температуры. В термисторах с положительным температурным коэффициентом (PTC), сопротивление возрастает с повышением температуры. Термисторы NTC являются наиболее распространенными, и именно этот тип мы будем использовать в этом руководстве. Термисторы NTC изготавливаются из полупроводниковый материал (например, оксид металла или керамика), который нагревается и спрессован с образованием термочувствительного проводящего материала.

Проводящий материал содержит носители заряда, которые позволяют току течь через него. Высокие температуры заставляют полупроводниковый материал выделять больше носителей заряда. В термисторах NTC, изготовленных из оксида железа, электроны являются носителями заряда. В термисторах NTC из оксида никеля носителями заряда являются электронные дырки.

Схема подключения датчика температуры

Arduino


Рисунок 1 — Схема подключения датчика температуры Arduino

Как использовать датчик температуры Arduino в Ozeki

Измеряет или устанавливает температуру.Данные могут передаваться между терморегулятором. и любое выбранное соединение Ozeki. Эти данные могут быть командой к контроллеру температуры или событием от него. Например, вы можете установить желаемую температуру с помощью команды и после этого ваш Ozeki 10 может получать события о текущей температуре и состоянии нагревателя. Чтобы использовать датчик температуры в Ozeki, вам сначала необходимо загрузить Ozeki Robot Developer. Озэки Robot Developer установит библиотеки Arduino, необходимые для эффективного использования этого датчика.

Скачать Ozeki Robot Developer

После того, как разработчик Ozeki Robot будет установлен, вам необходимо загрузить код управления датчиком температуры. к вашему Arduino. Вы можете найти код и инструкции по загрузке на следующих страницах. Процесс загрузки состоит из двух шагов: сначала вам нужно отформатировать EEPROM Arduino, тогда вам нужно загрузить контрольный код. Процедура очень проста, требуется всего лишь несколько секунд.

Загрузите код датчика температуры в Arduino Uno
Загрузите код датчика температуры в Arduino Mega 2560
Загрузите код датчика температуры в Arduino Nano

Датчики Arduino и Ozeki будут обмениваться данными через USB-порт, используя протокол датчика температуры Ozeki. Этот Протокол позволяет вам использовать датчик прямо на вашем ПК. Вы сможете управлять этим датчиком через Интернет. пользовательский интерфейс или вы сможете общаться с ним с помощью Ozeki Chat. Вы можете узнать больше об управлении чатом на следующей странице.

Как общаться с датчиком температуры в чате

Важно понимать управление чатом, потому что когда вы создаете робота, способ управления этим датчиком — отправка и получение сообщений.если ты откройте приложение Ozeki Robot Developer, вы увидите, кому вы можете написать C # .Net программа для работы с этим датчиком.

Шаги подключения

  1. Подключите датчик температуры к Arduino, следуя схеме подключения
  2. Подключите плату Arduino к компьютеру
  3. Проверить COM-порт в списке устройств Windows
  4. Откройте приложение Arduino на своем компьютере
  5. Загрузить пример кода в Arduino
  6. Откройте https: // localhost: 9515 в своем браузере
  7. Выбрать подключение датчика температуры
  8. Проверить датчик путем измерения температуры объекта

Обзор системы

Предлагаемая нами система состоит из датчика температуры, подключенного к аналоговому порту. вашего Arduino.Arduino будет отвечать за чтение данных с этого устройства. в реальном времени. Мозг системы будет работать на ПК (рисунок 2). На ПК Озэки 10 смогут управлять общением. Вы можете легко запустить Ozeki 10 с помощью веб-браузера.


Рисунок 2 — Системная конфигурация датчика температуры, подключенного к ПК с помощью Arduino

Предварительные требования

  • Термистор NTC
  • конденсатор 10 мкФ и 4.Резистор 7кОм
  • Ozeki 10 установлен на вашем компьютере
  • Программируемая плата (Arduino Mega / Nano / Uno)
  • USB-кабель между платой и компьютером

Шаг 1. Подключите датчик температуры к Arduino

.

Вы можете увидеть, как подключить термистор NTC на любую из следующих досок:

Ваш браузер не поддерживает видео тег.

После подключения подключите плату к компьютеру!

Шаг 2 — Загрузите код в микроконтроллер

(Вот код для загрузки)

Ваш браузер не поддерживает видео тег.

Шаг 3 — Запустите Ozeki 10, чтобы попробовать датчик температуры

Ваш браузер не поддерживает видео тег.

Шаг 4 — Настройте датчик температуры в Ozeki 10

Чтобы иметь возможность настроить датчик температуры (подключенный к Arduino) в Ozeki 10, который установлен на вашем компьютере, вам необходимо открыть графический интерфейс пользователя (GUI) Ozeki 10. Вы можете открыть графический интерфейс, введя URL-адрес компьютера в свой веб-браузер.Например, если у нашего ПК IP-адрес 192.168.1.5, мы бы введите http://192.168.1.5:9513 в наш веб-браузер.

Шаг 5 — Изучите протокол датчика температуры

Контроллер температуры может связываться с Ozeki через следующий протокол.

Ссылки:
https://www.create.arduino.cc
https://www.circuitbasics.com


Датчик температуры охлаждающей жидкости двигателя (ECT)

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ECT)

Общее описание
Датчик температуры охлаждающей жидкости двигателя представляет собой терморезистор, который обычно имеет отрицательный температурный коэффициент.Это двухпроводной термистор, погруженный в охлаждающую жидкость и измеряющий ее температуру. Бортовой компьютер использует сигнал ECT в качестве основного поправочного коэффициента при расчете опережения зажигания и продолжительности впрыска.

Внешний вид

Датчик температуры охлаждающей жидкости показан на рис. 1.


Фиг.1

Принцип работы датчика ECT
Чтобы преобразовать изменение сопротивления ECT в изменение напряжения, которое затем обрабатывается ЭБУ, датчик ECT подключается к цепи, обычно с опорным напряжением + 5В. При холодном двигателе и температуре окружающей среды 20 ºC сопротивление датчика составляет от 2000 Ом до 3000 Ом. После запуска двигателя температура охлаждающей жидкости начинает повышаться. ЭСТ постепенно нагревается, и его сопротивление пропорционально снижается. При 90 ºC его сопротивление находится в диапазоне от 200 Ом до 300 Ом.
Таким образом, на бортовой компьютер отправляется сигнал переменного напряжения, зависящего от температуры охлаждающей жидкости.

Типы датчиков ECT

  • С отрицательным температурным коэффициентом. Это самые популярные датчики, используемые в автомобилях.Их сопротивление уменьшается с повышением температуры.
  • С положительным температурным коэффициентом. Используется в некоторых старых системах, таких как Renix. Здесь напряжение и сопротивление увеличиваются с повышением температуры.

Порядок проверки работоспособности датчика ECT
Датчик с отрицательным температурным коэффициентом
Тест с вольтметром

  • Откройте защитный резиновый колпачок на разъеме датчика температуры системы охлаждения.
  • Подключите отрицательный провод вольтметра к массе шасси.
  • Определите, какие клеммы являются сигнальными и заземляющими.
  • Подключите положительный провод вольтметра к клемме сигнала ECT.
  • Запустить двигатель из холодного состояния.
  • В зависимости от температуры показания напряжения должны находиться в диапазоне от 2 до 3 В. Соотношение между напряжением и температурой показано в Таблице-1.
  • Проверить, соответствует ли сигнал напряжения ЕСТ температуре.Для этого вам понадобится термометр.
  • Запустите двигатель и прогрейте его до рабочей температуры. Во время прогрева двигателя напряжение должно уменьшаться в соответствии со значениями, приведенными в Таблице-1.
  • Распространенная проблема заключается в том, что выходное сопротивление (и напряжение) неправильно изменяется за пределы своего нормального диапазона. Нормальное значение напряжения датчика ECT составляет 2 В при холодном двигателе и 0,5 В при прогретом двигателе. Датчик неисправности может показывать напряжение 1,5 В при холодном двигателе и 1.25 В при прогретом двигателе, что вызывает затруднения при запуске холодного двигателя и наличие богатой топливной смеси при прогретом двигателе. При этом не будут генерироваться коды неисправности (если встроенный контроллер не запрограммирован на обнаружение изменений напряжения), поскольку датчик продолжает работать в пределах своих проектных параметров. При обнаружении такого дефекта необходимо заменить датчик температуры охлаждающей жидкости.
  • Если сигнал напряжения ЕСТ равен 0 В (отсутствие питания или короткое замыкание на массу) или если он равен 5.0В — у нас обрыв.

Температура, ºС

Сопротивление, Ом

Напряжение, В

0

4800–6600

4,00 — 4,50

10

4000

3.75 — 4,00

20

2200–2800

3,00 — 3,50

30

1300

3,25

40

1000–1200

2.50–3,00

50

1000

2,50

60

800

2,00 — 2,50

80

270–380

1. 00–1,30

110

0,50

Обрыв цепи

5,0 ± 0,1

короткое замыкание на массу

0

Таблица 1
ПРИМЕЧАНИЕ. Это типичный пример, но это не означает, что приведенные выше значения являются действительными и должны быть получены в процессе проверки конкретной системы .

Возможные неисправности датчика:
Напряжение на клемме сигнала ECT равно 0В.

  • Проверить клеммы датчика на замыкание на массу.
  • Проверить целостность сигнальных проводов между датчиком и бортовым контроллером.
  • Если все провода в порядке, но на бортовом контроллере нет выходного напряжения, необходимо проверить все соединения питания и заземления бортового контроллера. Если напряжения питания и заземления в порядке, под подозрение попадает сам бортовой контроллер.

Напряжение на клемме сигнала ECT равно 5,0 В
Напряжение имеет такое значение при наличии разомкнутой цепи и может быть получено в одном из следующих условий:

  • сигнальная клемма датчика ECT не обеспечивает подключение к датчику;
  • Цепь датчика
  • разомкнута;
  • Цепь массы датчика
  • разомкнута.

Сигнал напряжения или опорное напряжение равно напряжению батареи автомобиля.
Проверить короткое замыкание в проводе, подключенном к плюсовой клемме автомобильного аккумулятора или проводу питания.

Датчик с отрицательным температурным коэффициентом
Проверка омметром с датчиком ECT, отсоединенным от автомобиля

  • Поместите датчик в подходящую емкость для воды и измерьте температуру воды.
  • Измерьте сопротивление датчика и сравните его со значениями, приведенными в Таблице-1, показывающей взаимосвязь между сопротивлением и температурой.
  • Нагрейте воду и периодически измеряйте сопротивление датчика. Сравните результаты с данными в таблице 1.

Датчик с отрицательным температурным коэффициентом
Измерение напряжения осциллографом

  • Подключите активный конец щупа осциллографа к сигнальной клемме сенсора, а пробник заземления — к заземлению шасси.
  • Установить синхронизацию развертки осциллографа в непрерывный режим измерения (регистрация медленно меняющихся сигналов).
  • Поместите датчик в подходящую емкость с подогретой водой.
    Через несколько минут измерения во время нагрева воды на экране осциллографа появится кривая изменения напряжения датчика (рис. 2). Обратите внимание на время измерения — около 10 минут.
  • Желательно непрерывно измерять температуру нагретой воды термометром и сравнивать ее со значениями, указанными в таблице 1.


Фиг.2


Датчик с положительным температурным коэффициентом
Датчик ECT с положительным температурным коэффициентом сопротивления представляет собой термистор, сопротивление которого увеличивается с повышением температуры.Используется в небольшом количестве систем (в основном в автомобилях Renault).
Общий метод проверки аналогичен методу проверки датчика с отрицательным температурным коэффициентом, описанному выше. Полученные данные измерений можно сравнить с данными, приведенными в таблице 2, показывающей зависимость между сопротивлением и температурой датчика.

Температура, ºС

Сопротивление, Ом

Напряжение, В

0

254–266

20

283–297

0. 6 — 0,8

80

383–397

1,0 — 1,2

обрыв цепи

5,0 ± 0,1

короткое замыкание на массу

0

Таблица 2

Чтение датчика температуры 1-Wire

Здесь мы управляем устройством 1-Wire через файловую систему Omega путем чтения и записи файлов.Мы также представляем концепцию , сканирующую шину на предмет устройств и адресов устройств. Мы также объясним концепцию __name__ == '__main__' — что она делает и когда ее следует использовать.

Оборудование и файловая система Омеги

Оборудование Omega, такое как последовательные порты, I2C и шина SPI, отображается в виде файлов где-то в системе (фактически, это верно для большинства систем Linux). Чтобы программное обеспечение и программы могли взаимодействовать с этими соединениями, они должны работать с соответствующими файлами путем чтения и записи.Это очень важная концепция, поэтому обязательно запомните ее!

Работа с файлами

При работе с файлом из программы необходимо выполнить следующие шаги:

  • Открыть файл для чтения, записи или обоих одновременно
  • Чтение из или запись в файл
  • Закройте , когда закончите

Это относится ко всем программам, взаимодействующим с файловой системой, а не только к Python.

А как насчет оборудования?

Оборудование, подключенное к портам Omega, представлено в системе «виртуальными» файлами, обычно перечисленными в / sys / devices . Процесс прямого взаимодействия с ними заключается в чтении и записи этих файлов!

Собираем вместе

Наше соединение 1-Wire сначала инициализируется как файл через эту строку в oneWire. py :

Это вызывает системную команду ( insmod ), чтобы настроить конкретный GPIO для работы в качестве главной шины 1-Wire.Команда устанавливает указанный GPIO как виртуальный файл, который мы затем можем читать и записывать в качестве интерфейса 1-Wire — / sys / devices / w1_bus_master1 .

Для работы с файлом 1-Wire мы используем Python с оператором . Это позволяет нам чисто открыть файл и автоматически закрыть его, когда мы закончим! Вот пример того, как все это происходит в файле oneWire.py :

Этот простой двухстрочный блок считывает из системного файла ведомого устройства по адресу / sys / devices / w1_bus_master1 /

/ w1_slave ", что запускает Omega для физической отправки запроса на датчик 1-Wire и возврата данных в наша программа.Затем файл автоматически закрывается, как только программа выходит из этого блока. Здесь подчиненный объект является файловым объектом Python, и мы читаем его так же, как и обычный файл!

Сканирование автобуса

Возможно, вы заметили, что класс OneWire используется классом TemperatureSensor и не требует явного импорта. Однако для целей этого эксперимента мы включили его в основной скрипт, чтобы использовать функцию scanOneAddress () .

Это связано с тем, что каждый датчик 1-Wire имеет свой уникальный адрес. Чтобы работать с датчиком из программы, вам придется вручную найти адрес и записать его в свой код как переменную. Чтобы ускорить этот процесс:

  1. Убеждаемся, что датчик является единственным устройством 1-Wire, подключенным к шине.
  2. Затем мы запрашиваем у шины адреса устройств.
  3. Появится только тот, который соответствует нашему датчику.

Все это делается автоматически, чтобы сэкономить ваше время.

Если вы хотите найти адрес устройства 1-Wire, чтобы записать его на будущее, выполните следующие действия:

  1. Отключите все остальные устройства 1-Wire от Omega, затем подключите свое устройство.
  2. cd в папку, содержащую oneWire.py и запустите интерпретатор Python с Python .
  3. Выполните эти команды:

Адрес устройства будет напечатан на экране.

Модули
Python и функция
__main__

Любой файл кода Python может быть запущен напрямую или импортирован как модуль.Когда модуль импортируется, выполняется весь содержащийся в нем код, и все функции или классы становятся доступными для импортирующей его программы. Но что, если бы в вашем модуле были функции, которые вы хотите запускать, выполняя модуль напрямую, но не тогда, когда он импортирован?

Введите переменную __name__ !

Грубо говоря, каждый файл в Python имеет скрытую переменную __name__ . Когда файл импортируется, в качестве имени модуля устанавливается значение __name__ .Например, если ваш файл называется file.py , __name__ будет 'file' . Однако, если файл запускается путем вызова python file.py , Python установит для переменной __name__ значение '__main__' .

Используя это поведение, мы можем убедиться, что импорт модуля происходит в автоматическом режиме, в то время как любой код, который мы хотим выполнить при запуске файла, все равно будет выполняться. Мы делаем это, помещая любой код, который мы хотим выполнить, запустив файл в функции и проверяя переменную __name__ , чтобы решить, вызывать эту функцию или нет.

Вы можете увидеть это в двух местах нашего кода. Сначала мы определяем функцию __main __ () и помещаем в нее весь код, который мы хотели бы запустить:

После этого мы проверяем переменную __name__ , чтобы запускать код только тогда, когда он выполняется:

Вот и все! Теперь STK08-tempSensor.py можно импортировать как модуль, не выполняя его код сразу при импорте. Вы можете применить эту технику, чтобы расширить ранее написанные сценарии и повторно использовать их в более поздних файлах.

Далее: Управление светодиодным экраном

Подключение датчиков температуры PT100 - Duet3D

Для подключения датчика PT100 к Duet вам потребуется интерфейсная плата RTD на базе микросхемы MAX31865. Необходимая вам интерфейсная плата зависит от того, какой у вас Duet.

Эти дуэты поддерживают до двух дочерних плат на базе MAX31865. Каждая дочерняя плата поддерживает два датчика температуры PT100:

Верхнее изображение показывает более старую расширенную версию (до v1.1) с паяными перемычками для выбора между 2- или 4-проводными датчиками PT100. На нижнем изображении показана версия 1.1 с обычными перемычками.

Мы поставляем пластиковую стойку с каждой дочерней платой, чтобы прикрепить дочернюю плату к Duet или к дочерней плате под ней. Если выступы стойки не входят легко в отверстие на печатной плате, сначала осторожно сожмите выступы плоскогубцами.

На нижней плате клеммные колодки, обозначенные RTD1 и RTD2, будут каналами измерения температуры 200 и 201 соответственно.Если вы складываете две дочерние платы PT100, клеммные колодки на верхней плате будут каналами 202 и 203. У Duex 5 и Duex 2 есть дополнительные 4 канала, позволяющие установить еще две платы для каналов 204-207.

На этом изображении показана дочерняя плата термопары, установленная наверху платы PT100. К правому разъему платы PT100 подключен 2-проводный датчик PT100. К левому разъему подключен тестовый резистор (см. Ниже).

Каждый канал дочерней платы PT100 имеет 4-контактную клеммную колодку.Пронумеруем клеммы 1, 2, 3 и 4 по порядку (не имеет значения, с какого конца вы начинаете, потому что датчики PT100 не заботятся о полярности). Клеммы 1 и 4 подают ток на датчик, а напряжение, возникающее на датчике, измеряется между клеммами 2 и 3.

  • Подключите провода PT100 к клеммам 2 и 3.
  • Настройте канал для 2-проводной работы:
    • Дочерние платы PT100 последнего производства (версия 1.1 или более поздняя, ​​см. Изображение выше) имеют 2 набора по 2 перемычки на канал.Установите перемычки на эти контакты, т. Е. Между контактами 1 и 2 и между контактами 3 и 4.
    • На дочерней плате PT100 более старого производства, либо соедините каждую пару контактных площадок рядом с клеммной колодкой, либо добавьте провод между клеммами 1 и 2 и еще один между клеммами 3 и 4.
    • На предсерийной плате PT100 уже есть дорожка, соединяющая каждую пару контактных площадок.
  • Подключите два провода, идущие к одному концу резистивного элемента PT100, к клеммам 1 и 2 (обычно не имеет значения, какой провод в каждой паре идет к какой клемме)
  • Подключите два провода, которые идут к другому концу резистивного элемента PT100 к клеммам 3 и 4
  • Настройте канал для 4-проводной работы:
    • Последние производимые дочерние платы PT100 имеют 2 набора по 2 перемычки на канал.Снимите перемычки с этих контактов.
    • На дочерней плате PT100 более раннего производства убедитесь, что 2 пары паяных площадок рядом с каждой клеммной колодкой не замкнуты.
    • На опытной дочерней плате обрежьте тонкие дорожки, соединяющие каждую пару контактных площадок рядом с клеммной колодкой.

См. Https: //miscsolutions.wordpress.com/2016 ... для получения дополнительной информации об использовании 4-проводного подключения PT100.

  • Подключите тестовый резистор 100 Ом (поставляется с дочерней платой) к клеммам 2 и 3.
  • Установите 2 перемычки, как для 2-проводного датчика PT100.
  • RepRapFirmware должна сообщать о температуре, очень близкой к 0 ° C для этого канала.

Купите стороннюю интерфейсную плату PT100 на базе MAX31865. Duet использует сигнализацию 3,3 В, поэтому приобретите плату без переключателей уровня на 5 В. Контрольный резистор на плате должен быть 400 Ом. RepRapFirmware версии 1.20 и более поздних также позволяет использовать другие значения эталонного резистора, например 430 Ом.

Эти платы легко доступны на eBay. Вам понадобится один MAX31865 для каждого датчика RTD, который вы хотите подключить. Также можно купить платы с двумя микросхемами MAX31865, обеспечивающими два канала на одной плате.

Эти платы обычно работают как с 2-, так и с 4-проводными RTD, поэтому они имеют 4-контактную клеммную колодку. При использовании 2-проводного RTD подключите его к клеммам RTD + и RTD-, а также добавьте проводную перемычку между клеммой Force + и клеммой RTD +, а еще одну - между клеммой Force- и клеммой RTD-.

Платы MAX31865 подключаются к Duet 0.6 или 0.8.5 следующим образом. Если 50-контактный разъем расширения на Duet уже занят ленточным кабелем для подключения платы расширения DueX4, вы можете вместо этого подключить плату MAX31865 к 26-контактному разъему расширения на DueX4.

901
Имя сигнала MAX31865 Имя сигнала Duet Контакт 50-контактного расширительного разъема Duet 26-контактный разъем расширительного разъема DueX4
Vcc + 3,3 В 3 25 GND 2 21
SDO MISO0 30 26
CS (см. Ниже) NPCS0, NPCSD,11,121, TXD15 20,11,6,7
SCK SPCK0 28 24
SDI MOSI0 29 23
штифт для подключения 900 контакты, перечисленные выше, разные для каждой платы MAX31865.Перечисленные контакты предназначены для каналов 200, 201, 202 и 203 датчика температуры соответственно. Если в прошивке включена поддержка станка Roland, доступны только два канала (200 и 201), поскольку станок использует два других контакта.

Вы можете подключить к шине SPI одновременно платы термопар и RTD, но каждое устройство должно иметь свой собственный вывод CS. Например, у вас может быть плата термопары на канале 100 и плата RTD на канале 201.

Ваша интерфейсная плата RTD может также иметь вывод DR (Data Ready).Оставьте его неподключенным.

Для связи между Duet и интерфейсной платой RTD используется сигнализация SPI 4 МГц, поэтому провода должны быть короткими.

В RepRapFirmware 3 вы сначала создаете датчик с помощью M308, а затем назначаете его нагревателю с помощью M950

Например:

; Дуэт 2
M308 S1 P "spi.cs1" Y "rtd-max31865"; создайте датчик номер 1 как датчик PT100 в первой позиции на разъеме дочерней платы Duet 2

; Дуэт 3
M308 S3 P "3.spi.cs1" Y "rtd-max31865"; Определите датчик температуры номер 3 как PT100 на первом порту дочерней платы температуры, подключенной к плате расширения с адресом шины CAN 3.

Для получения дополнительной информации см. Обзор RepRapFirmware 3, M308 (Создание или изменение датчика или отчет о параметрах датчика)

Чтобы прошивка использовала канал RTD для одного из нагревателей, используйте параметр X в команде M305 для этого нагревателя, чтобы указать требуемый канал (от 200 до 203 на Duet 2, 204-207 на Duex 5 или Duex 2).

Например:

 M305 P1 X200

Это говорит прошивке, что для нагревателя 1 (который обычно является первым нагревателем горячего конца) он должен измерять температуру с помощью платы PT100, вывод CS которой подключен к NPCS0.Параметры S, T, B, H и L команды M305 не используются. В прошивке 1.20 и более поздних версиях вы можете дополнительно использовать параметр R, чтобы указать значение эталонного резистора, если оно не равно 400 Ом.

Дочерняя плата поставляется с резистором 100 Ом, который можно подключить вместо двухпроводного датчика, чтобы проверить правильность работы платы. При установленном резисторе показание должно быть 0 ° C.

Если показание при комнатной температуре выше, чем должно быть, возможно, у вас плохое соединение между платой интерфейса RTD и датчиком, или провода к датчику слишком длинные или слишком тонкие. Каждое дополнительное сопротивление проводки увеличивает показание температуры на 2,5 ° C. Использование 4-проводного датчика PT100 улучшит это. Если у вас только 2-проводной датчик P100, вы все равно можете повысить точность, используя 4-проводный датчик для большей части расстояния, например https: //miscsolutions.wordpress.com/2016 ...

Датчик температуры выхлопных газов

EGT - Extreme Duty-1/4 "OD-Набор из 8

Характеристики

Разработано для приложений с большой мощностью!
• Серия EGT-IP
• Набор из 8 датчиков EGT • Диаметр датчика 1/4 дюйма (0.250 дюймов)
• Чувствительный элемент с открытым наконечником (быстрый отклик)
• Постоянная времени отклика: 150 миллисекунд
• Включает регулируемый компрессионный фитинг из нержавеющей стали 316 SS
(рекомендуется для типов топлива: бензин, нитрометан и спирты)


СРАВНИТЕЛЬНАЯ ТАБЛИЦА ДАТЧИКОВ EGT


СДЕЛАНО В США


Если вы искали самый прочный и высокопроизводительный датчик EGT на рынке ... Что ж, вы только что его нашли.
Этот зонд разработан для использования в экстремальных условиях эксплуатации двигателя, например, в драгстерах Top Fuel или Blown Alcohol


Технические характеристики

Характеристики датчика EGT:
• Термопара типа K
• Диапазон от -148 ° F до 2372 ° F (от -100 ° C до 1300 ° C)
• Специальные пределы погрешности (+/- 0.4% чтения)
• Диаметр зонда 1/4 дюйма (0,250 дюйма) (6,35 мм)
• Макс.глубина вставки наконечника = 1,1 дюйма
• Защитная оболочка Inconel 600 для долговечности при высоких температурах
• Толщина стенки оболочки 0,030 дюйма (0,76 мм), изоляция MgO
• Кабель с оплеткой из нержавеющей стали с жилами с изоляцией FEP; 6 футов
• Постоянная времени отклика: 150 миллисекунд
Компрессионный фитинг (в комплекте):
• Нержавеющая сталь 316
• Регулируемый
• Резьба 1/8 NPT

Транспортные накладные

Отправка со склада
Мы отправляем по всему миру! Северная Америка, Южная Америка, Европа, Азия, Австралия - где бы вы ни находились, мы отправим вам товар.

Подключен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
