Подключение рубильника производится при установке электрогенератора. Устройство позволяет переключать нагрузку с одной линии на другую. Такая необходимость может возникнуть при проведении профилактических работ или, например, переключении на резервный источник питания. Если вы точно не знаете, как подключить рубильник или установить электрогенератор, обратитесь к специалистам «5 Мастеров». Мы приедем по любому адресу Москвы, а также ближайшего Подмосковья, чтобы оперативно выполнить эту работу. Для вызова специалистов обращайтесь к нам по телефону или оставляйте свои контакты на сайте, чтобы мы могли сами перезвонить Вам в самое ближайшее время.


  Почему стоит обратиться к специалистам «5 Мастеров»:

  • Наши команда состоит из профессиональных электриков, с большим стажем работы
  • Мы выполняем ремонт, подключение, замену рубильников различных марок
       и производителей
  • Оказываем консультационную помощь при выборе оборудования
  • Принимаем заявки как по телефону, так и через форму на сайте
  • Бесплатно: консультации по телефону и онлайн, выезд специалистов на место
  • О стоимости услуг специалистов договариваемся индивидуально
  • Наши цены будут Вам по карману







Специфика подключения перекидного (реверсивного) рубильника

  Реверсивный (или перекидной) — самый простой тип рубильников, способный коммутировать сразу несколько линий электросети. Подключение устройства на дизель-генераторы и бензоэлектростанции обеспечивает легкое ручное переключение электропитания с основного на резервный источник. Монтаж рубильника производится неподалеку от вводного щита или непосредственно внутри помещения щитовой.
  Единой схемы подключения рубильника не существует просто потому, что разновидностей этого устройства — великое множество. Реверсивные рубильники дифференцируют по наличию или отсутствию дугогасительных камер, количеству положений фиксации (два или три), месту расположения рукоятки (по центру или сбоку), количеству полюсов для подключения коммутируемых линий, т.д. Чтобы выполнить подключение электроустановки через перекидной рубильник, пригласите опытного специалиста. Даже имея перед глазами схему установки, осуществить эту задачу под силу далеко не каждому домашнему мастеру.
  Специалист «5 Мастеров» осуществит не только монтаж и подключение рубильника, но и проконсультирует относительно выбора модификации этого устройства.


Подключение рубильника — одна из наиболее востребованных услуг специалистов «5 Мастеров». Мы выполняем работы в городских и загородных домах, жилых и производственных помещениях. Если у Вас возникли трудности с монтажом электроустановки или подключением рубильника, не стоит искать ответы на вопросы на форумах в Интернете. Обращайтесь за помощью или советом сразу к профессионалам. Специалисты «5 Мастеров» готовы выехать в любой район Москвы, а также ближайшего Подмосковья для установки рубильников любых марок и стран-производителей. Ждем Ваших обращений по телефону или через сайт ежедневно, включая выходные и праздники.





ЗВОНИТЕ

Правильная установка реверсивного рубильника

В составе домашней электросети реверсивные рубильники используются редко. В квартирах многоэтажных домов и небольших коттеджах их использование нерационально. Для отключения напряжения в случае ремонта или иных действий с проводкой, лучше выключить автоматический выключатель.

Рубильник не предназначен для аварийного отключения, тем более, он не оснащен автоматикой. Управление осуществляется при помощи рукоятки, или поворотного регулятора.

Реверсивный переключатель предназначен для изменения коммутации питающего тока в сетях силой тока от 16 до 1600 А. В бытовых сетях такие мощные устройства не используются. Максимальная сила тока, с которой работают бытовые выключатели рубильники — до 63 А. Этого вполне достаточно для обеспечения работоспособности трехфазной сети, даже, если в доме подключены электроплиты, насосы и бойлеры.

Где используются реверсивные рубильники

Переводные, или реверсивные выключатели используются там, где есть возможность переключения тока питания с основной магистрали на резервную. Например, в особняке или на даче установлены автономные генераторы тока на базе дизельных или бензиновых двигателей. Если в сети пропало напряжение, или очень сильные перепады тока, то домашнюю электроцепь можно легко перевести на питание  от генератора.

Для этого достаточно перевести рукоятку из одного положения в другое.

Если требуется надолго отключить напряжение в сети, то рукоятку рубильника можно перевести в положение «Выкл», отключив перед этим автоматический выключатель АВ. Это даст дополнительную гарантию безопасности работы с проводкой.

Перекидные рубильники используются повсюду, где используется резервное питание. Также их можно устанавливать на объектах, где есть резервные линии электропитания. Например, рабочая и аварийная. При необходимости производства ремонтных работ в производственной сети, прибор переключается, например, на цепь освещения, а все остальное оборудование отключено.

Особенности подключения

Переводной электрический рубильник бытового уровня монтируется в корпусе, рассчитанном на монтаж в щиток на DIN-рейку. Если используется распорядительный шкаф другой конструкции, то несложно установить устройство на любую стандартную монтажную плату.

Схема реверсивного рубильника определяет место его установки — после счетчика и автомата ввода, но перед разветвлением цепи на питание потребителей.

Для подключения в однофазную сеть используют одно, или двухполюсные рубильники. Для трехфазной сети — три и четырехполюсные. Однополюсные размыкают только фазовый провод, двухполюсные — фазовый и нейтраль, трехполюсные — три фазы, четырехполюсные — три фазы и нейтраль. В бытовых сетях используют преимущественно, двух и трехполюсные рубильники.

Если ручка рубильника промышленного назначения представляет собой достаточно большой рычаг, для поворота которого не требуется прикладывать слишком большое усилие, то рукоятка рубильника бытового компактная. Чтобы переключить позицию нужно подействовать на нее с некоторой силой. Чтобы корпус переключателя не сместился, а провода не выпали из держателей, устройство необходимо прочно закрепить, а винты держателей зажать по максимуму.

Подключение рубильника производится по такой схеме:

  • Левые верхние клеммы — провода питания основной сети;
  • Правые верхние клеммы — провода резервного источника питания;
  • Левые нижние клеммы — провода нагрузки;
  • Правые нижние клеммы — перемычки на левые клеммы питания.

Такая стандартная схема подключения исключает риск ошибки, если требуется ремонт, или профилактика сети,  а также замена рубильника. Но перед работой по замене прибора не лишним будет проверить проводку при помощи тестера.

Если требуется переключение линий питания, или потребления, то лучше перед использованием рубильника отключить АВ. Это снизит нагрузку на коммутационные узлы и исключит риск появления электрической дуги, способной сжечь контакты.

особенности, принцип работы, критерии выбора

Чтобы получить возможность переключать электроэнергию на необходимые приборы, устанавливают специальные устройства — перекидные рубильники. Важной частью их конструкции являются блокираторы. На рынке представлены разные варианты подобных устройств, их различают в первую очередь по рабочим характеристикам.

Нужно учитывать, что приборы подключаются с применением различных схем в зависимости от типов электросетей. Их рабочие параметры можно отрегулировать с помощью блоков управления. Также подобные рубильники используются на промышленных производствах, где обслуживают резервные генераторы.

Чтобы понимать особенно схемы подключения, необходимо ознакомиться с типами устройств, которые представлены в нашей стране.

Однополюсные рубильники

Во многих случаях применяются устройства с одними модулем. В таких модификациях медные проводники. Важно знать, что их следует применять для обслуживания генераторов, рабочий диапазон частот которых не выше 20 Гц. Есть и определенные минусы, которые учитываются при выборе.

Важный нюанс: предельная нагрузка в процессе использования не должна превышать 200 А. Потому их не устанавливают в жилых домах, где есть значительное потребление электроэнергии. Еще одна особенность: низкие показатели выходного напряжения, преимущественно 200 В.

Двухполюсные рубильники

Именно рубильник перекидной на два направления

устанавливают в многоэтажных домах. Его можно эксплуатировать для обслуживания агрегатов, подключенных как к однофазным, так и двухфазным системам. Средние показатели отрицательного сопротивления находятся на уровне 60 Ом.

Выходное напряжение может быть неодинаковым, определяется модификацией устройства. Часто используются приборы из серии РР20 с открытыми конденсаторами. При их подключении не обойтись без блоков питания с рабочим напряжением 300 В.

Схемы подключения

Стоит понимать, что процедура подключения может отличаться и зависит в первую очередь от типа электрических сетей.

Однофазная сеть

К однофазной сети возможно подключить только двухполюсные устройства. Также необходимо иметь блок питания с рабочим напряжением 300 В.

  • В подобных модификациях отрицательное сопротивление достигнет отметки 50 Ом. Иногда такие рубильники дополняют счетчики. А вот переключатели встречаются нечасто.
  • Выбирая перемычки, обеспечивающие контакты, учтите, что покупать следует исключительно медные.
  • Перед установкой приспособления в жилом доме следует убедиться в том, что там есть электрощиты серии КК220 либо другие. Из-за возможных несоответствий в рабочих характеристиках реверсные блоки не применяются для однофазных цепей.

Двухфазная сеть

В двухфазных цепях соединяющим элементом выступает блок питания на 200 В. Помните, что для этих устройств применяются только переключатели расширительного типа. Тогда рубильники можно будет использовать в однофазной сети вне зависимости от количества применяемых модулей. Предельное напряжение на уровне 300 В. Чаще всего выбирают изделия серии РР30.

  • В соответствии с особенностями конструкции, они комплектованы только двумя модулями, это значит, что выходное напряжение будет соответствовать значению 350 В.
  • Блокираторы могут быть неодинаковыми. Перед эксплуатацией в жилых домах следует удостовериться в том, что там есть электрощиты. Это обязательное условие. Блоки управления традиционно составлены из тиристоров.
  • Предел отрицательного сопротивления — 40 Ом. Системы контактов применимы только в моделях закрытого типа. Контроль колебаний электроэнергии обеспечивают проходные конденсаторы.
  • Реверсивный блок поддерживает необходимую частоту тока. Если будут использованы две разные модели, их обязательно необходимо сочетать с контроллером. Это позволит свести к минимуму негативное воздействие нелинейных искажений, время от времени проявляющихся в сети.

Трехфазная сеть

Блоки питания для трехфазных сетей должны обладать рабочим показателем напряжения 400 В. Стоит отметить, что здесь могут применяться только импульсные трансформаторы.

  • Сама процедура подключения выполняется посредством инвертирующего выхода. Выходной ток подается через специальные устройства, роль которых выполнят проходные конденсаторы. Есть смысл в применении двухмодульных рубильников.
  • На рынках предлагаются и одномодульные модификации. Их главная особенность в том, что минимальный предел порогового напряжения находится на уровне 350 В, отрицательное сопротивление — 55 Ом. В конструкции рубильника обязательно должен присутствовать блокиратор.
  • В жилых домах должны быть специальные электрощиты серии КК22. В таких конструкциях блоки управления могут составляться не только из тиристоров, но и динисторов.

Рубильник перекидной для генератора

Для генераторов выбирать следует только рубильники перекидного типа, одномодульные. В блокираторе должна быть классическая система контактов. В реверсивных блоках, как правило, предусмотрены контроллеры. По этой причине модели с резонаторами использовать не рекомендуется.

В подобных случаях пороговая частота будет на достаточно высоком уровне. Рубильники здесь могут быть неодинаковых размеров. Стоит обратить внимание на количество проходных конденсаторов, которые используются.

Перед началом установки необходимо тщательно изучить систему заземления. Прибор сможет эффективно только со специальным заземляющим электродом. На маркировке электродов обязательно указывают степень защиты и ее систему. В отечественных магазинах преимущественно предлагаются электроды ИП30 с достаточно прочной изоляцией, что обеспечит системе большое количество рабочих циклов.

Выбирая перекидные рубильники для генератора, необходимо учесть, что они применяются в однофазной сети. В их конструкции два проходных конденсатора. Но в продаже можно найти не только двухмодульные, но и трехмодульные изделия. В схеме подключения может быть предусмотрено и подсоединение счетчика. Сама установка выполняется посредством медных перемычек. Переключатели должны быть только расширительными.

Для устройств подойдут любые электрощиты. Пороговое напряжение — 350 В. Средние параметры нагрузок могут достигать отметки в 30 А.

Рубильники для генераторов — эффективное решение, имеющее ряд преимуществ. Их удобно обслуживать, можно контролировать рабочие параметры электрических сетей, избегая аварийных ситуаций, которые могут выводить из строя подключенное оборудование.

Как правильно подключить генератор к дому: схема рубильника

Бюджетный вариант подключения генератора

Вторая статья на Конкурс. Статью прислал читатель Виктор Пивоваров из Краснодара. История этой статьи уходит корнями в переписку по электронной почте – Виктор спрашивал меня, как ему правильно и не дорого подключить генератор. В итоге я уговорил его написать эту статью)

Небольшое вступление от меня. Про подключение генераторов у меня уже есть три статьи:

  • подключение бензинового генератора к дому,
  • подключение инверторного генератора через АВР и
  • подключение генератора Fubag через АВР.

Однако, тема о генераторах – очень популярная, и я не сомневаюсь, что она в очередной раз вызовет читательский интерес. Поэтому, читайте, комментируйте, задавайте автору вопросы “на засыпку”.

Я иногда по тексту буду вставлять в цитатах свои 25 копеек, думаю, автор не против)

Инверторный генератор БЭГ-3100

Здравствуйте, читатели этого замечательного блога! Я решил поучаствовать в конкурсе. Тем более есть чем поделиться.

Недавно я приобрел себе генератор для аварийного питания дома, ведь я живу за городом, и перебои с электричеством не редкость. В особенности переживаю за отопление. Потому что прошлой зимой приходилось постоянно следить за котлом (электронный с насосом), чтобы он не замерз, так как было дело выключали свет надолго.

Генератор я приобрёл Электроприбор БЭГ-3100 мощностью 3 кВт.

Генератор мне порекомендовали инверторный, поскольку он работает тише обычного. А у меня соседи нервные.

Поскольку немного разбираюсь в электрике, решил подключить его к дому сам, в том числе следуя советам Александра, автора блога.

«Экстренные» способы подключения и их недостатки

Обычно «пожарными» способами пользуются в тех случаях, когда по каким-либо причинам нельзя воспользоваться генератором напрямую – требуется включить его в домашнюю сеть срочно, и нет времени монтировать отдельную схему подключения.

Специалиста от простого обывателя, кроме всего прочего, отличает знание причин запретов – именно это позволяет в нужные моменты их обойти: сделать что-то не по правилам, но получить нужный результат. Только нельзя забывать банальности — электричество не прощает ошибок, а значит надо просчитывать свои действия на несколько шагов вперед, чтобы исключить все возможные накладки.

Подключение через розетку

Самый распространенный из «пожарных» способов как подключить генератор к дому, является банальное включение его в розетку, для чего покупается или изготавливается самостоятельно «переноска» со штекерами на концах.

Применять этот метод настоятельно не рекомендуется, но простота его использования снова и снова подкупает многих владельцев генераторов малой и средней мощности.

Принцип использования такого подключения становится понятным, если посмотреть на стандартную схему домашней электропроводки. Действительно, если к одной из розеток подключить источник тока, то напряжение появится на всех участках цепи.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5. Розетки.

Недостатков у этого метода не так уж и много, но про них надо помнить, чтобы не испортить генератор.

1. Перегрузка провода.

На этот момент внимания можно не обращать, если используется генератор мощностью до 3 кВт. Розеточные линии стандартно подключаются проводом сечением 2,5 мм², а сами розетки рассчитаны на максимальную силу тока в 16 Ампер. Согласно таблице соотношения сечения кабелей к силе тока, который они могут пропустить, даже алюминиевые провода (которые уже запрещены к установке) такого сечения свободно выдерживают мощность до 3,5 кВт.

Сечение жилы кабеля, мм2 Диаметр жилы кабеля, мм Медная жила Алюминиевая жила
Ток, А Мощность, кВт при напряжении в сети 220 В Мощность, кВт при напряжении в сети 380 В Ток, А Мощность, кВт при напряжении в сети 220 В Мощность, кВт при напряжении в сети 380 В
1 1,12 14 3,0 5,3
1,5 1,38 15 3,3 5,7
2,0 1,59 19 4,1 7,2 14 3,0 5,3
2,5 1,78 21 4,6 7,9 16 3,5 6,0
4,0 2,26 27 5,9 10,0 21 4,6 7,9
6,0 2,76 34 7,7 12,0 26 5,7 9,8
10,0 3,57 50 11,0 19,0 38 8,3 14,0
16,0 4,51 80 17,0 30,0 55 12,0 20,0
25,0 5,64 100 22,0 38,0 65 14,0 24,0
35,0 6,68 135 29,0 51,0 75 16,0 28,0

По формуле нахождения мощности P=I*U можно определить максимальный ток, выдаваемый генератором. Если его мощность 3 кВт, а напряжение 220 Вольт, то I = 3000 / 220 ≈ 13,65 Ампер, т. е. запаса прочности даже стандартной розетки должно хватить с избытком (конечно, если это не устаревшие, еще советские модели, рассчитанные максимум на 6,3 или 10 Ампер).

Другое дело это генераторы большей мощности – для них все расчеты надо проводить отдельно. Правда все они обычно подключаются стационарно и острая необходимость в «подкидывании» их через розетку может возникнуть только в случае неисправности проводки. Вот здесь и надо твердо знать, что нарушается и можно ли это делать.

2. Человеческий фактор.

Перед включением резервного генератора в обязательном порядке надо отключать вводные автоматы. Если этого не сделать, то в лучшем случае часть мощности попросту уйдет к соседям, и генератор заглохнет от перегрузки. Хуже будет если в момент попытки завести генератор возобновится подача электричества на основную линию – это гарантированно сожжёт обмотку электродвигателя встречными токами.

Если неприятность возможна в принципе, то рано или поздно она произойдет. Даже если приладить на корпус генератора большую табличку с напоминанием о необходимости отключить вводной автомат, то всегда есть вероятность в спешке что-либо напутать.

3. Использование защитных устройств.

Если в доме проводка сделана согласно рекомендаций ПУЭ, то отдельные розеточные линии кроме стандартных автоматических выключателей будут защищаться с помощью устройств защитного отключения (УЗО). Кроме того что их надо подключать с соблюдением полярности, многие из них рассчитаны на включение источника тока на верхние клеммы, а нагрузки к нижним.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Распределительный автомат. 4. УЗО. 5. Автоматы потребителей.

Соответственно, при включении генератора в розетку надо будет следить где фаза и ноль, а еще вполне вероятна ситуация, когда работать будут только соседние розетки, а при попытке хотя бы включить свет, выбьет УЗО. Исправлять схему ради нескольких часов работы генератора нет смысла, поэтому единственный выход здесь это его включение напрямую через распредщиток.

Вдобавок ко всем существующим минусам, экстренная схема подключения генератора к сети дома через розетку, не предполагает возможности отследить когда появляется электричество на основной линии, чтобы вовремя переключиться обратно. Для этого нужна как минимум отдельная сигнальная лампочка, но так как вводной автомат отключается, использовать ее нет возможности.


Подключение генератора к распределительному автомату

Это самый правильный способ быстро подключить генератор, но с некоторыми нюансами, которые обязательно надо учитывать.

Проще всего получится выполнить такое подключение если рядом с распределительным автоматом есть розетка – ее часто устанавливают на случай выполнения ремонтных работ или просто для страховки. Правда при этом надо точно себе представлять, как именно подключена эта розетка – оптимальный вариант показан на схеме.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Розетка. 5. Распределительный автомат.

В таком случае все упирается только в пропускную способность самой розетки (16 Ампер) и надо помнить про отключение вводного автомата.

Если такую розетку при монтаже щитка не предусмотрели, то придется откидывать проводку от ввода распределительного автомата и подключать к нему генератор напрямую

Если дальше по схеме стоят УЗО, то обязательно надо соблюдать полярность.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат.

Главное здесь это не перепутать к какому именно автомату подключаться. Если вдруг есть доступ к вводному автомату перед счетчиком, и генератор подключить к нему, то в целом схема не изменится… Просто она будет включать в себя устройство учета электроэнергии, которому все равно что считать – ток из основной линии или выработанный генератором.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат.

Впрочем вероятность такой ошибки/подключения мала, так как счетчик и вводной автомат пломбируются проверяющими из энергонадзора.

Так как провода от магистральной линии откидываются, то к ним можно подсоединить контрольную лампочку – когда она засветится, значит генератор можно выключать. Вводной автомат при этом надо оставить включенным.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат.

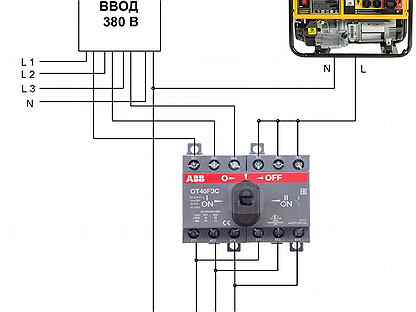

Подключение генератора через перекидной рубильник

По сути это то же самое подключение генератора к распределительному автомату но уже оборудованное стационарным трехпозиционным переключателем чтобы не приходилось откручивать провода от клемм автоматического выключателя.

Под трехпозиционным подразумевается переключатель, к которому ток может подходить от двух разных веток, но нагрузка подключается только к одной из них. Третье положение нейтральное, чтобы исключить контакт входящих проводов. Так как генератор имеет собственный ноль, то и переключатель надо подбирать соответствующий – устанавливать однопроводной, через который переключается только фаза, здесь нельзя.

Если под рукой нет трехпозиционного переключателя, то временно можно изготовить и двухпозиционное перекидное устройство из двух двухполюсных автоматов. Их желательно взять одного производителя и номинала, чтобы совпадали размеры. Автоматы надо установить рядом, но один из них перевернуть вверх ногами, а клавиши скрепить вместе – для этого производителями предусмотрены отверстия для штифтов.

Понимающий в электрике человек может соорудить такое устройство и из четырех однополюсных автоматов – не переворачивать их и переключать каждый по отдельности. Но если кто-нибудь кроме него будет запускать генератор, то «защитой от дурака» лучше все-таки озаботиться сразу.

Сам переключатель устанавливается возле генератора. Это удобнее всего, так как его пуск выполняется в определённом порядке: сначала запускается сам генератор, а когда он прогреется, то к нему подключается нагрузка.

Чтобы генератор не работал впустую, после включения электричества на основной линии, надо сделать отвод для сигнальной лампы и разместить ее на заметном месте. Чтобы она не светила все время, то подключать ее надо через выключатель. Если есть опасения забыть его включить, то можно добавить элемент автоматизации, подключив лампу через любой нормальноразомкнутый контакт пускателя. Вся схема подключения генератора через перекидной рубильник и с сигнальной лампой выглядит следующим образом:

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5. УЗО.

Пока есть напряжение на магистральной линии, вся схема работает в обычном режиме – ток проходит через переключатель и дальше идет на распределительный автомат. Когда пропадает электричество, то надо вручную запустить генератор и переключить нагрузку с дома на него. При запуске генератора через катушку пускателя КМ проходит ток и его контакты замыкаются – сигнальная лампа оказывается включена в сеть и когда на магистральной линии появится электричество, то лампочка засветится.

Простейшая схема автопереключения

Чтобы каждый раз при необходимости запустить генератор не приходилось клацать переключателем, можно собрать простейшую схему автопереключения источника тока. Это не система автозапуска – ее назначение только выполнять переключение ввода между магистральной линией и генератором, а пуск и остановку двигателя все равно придется выполнять вручную. Минимально необходимые для этого детали – два пускателя (контактора) – КМ1 и КМ2 с перекрестным подключением. В них будут задействованы силовые контакты (КМк) и нормально замкнутые (КМнз). Чтобы у генератора было время прогреться, то дополнительно желательно использовать реле времени.

На рисунке показана такая схема, как подключить генератор к сети дома – работает она по следующему принципу:

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Распределительный автомат. 4. Генератор. 5. Реле времени. 6. Контактор основного ввода. 7. Контактор резервного ввода.

Пока есть электричество на магистральной линии, катушка КМ1 удерживает замкнутыми силовые контакты КМк1 и разомкнутыми нормальнозамкнутые КМ1нз1 и КМ1нз2. Когда электричество отключается, то размыкаются силовые контакты КМк1, а КМ1нз1 и КМ1нз2 замыкаются – теперь при запуске генератора, через время, на которое рассчитано реле, на катушке КМ2 появится напряжение, замкнутся силовые контакты КМк2 и ток в дом будет подаваться от генератора.

Когда на основной линии появляется электричество, то срабатывает катушка КМ1 – размыкаются контакты КМ1нз1 и КМ1нз2, обесточивая катушку КМ2. Силовые контакты КМк2 размыкаются, а КМк1 замыкаются и питание в дом снова идет от магистральной линии. Остается только не забыть выключить сам генератор.


Автозапуск генератора своими руками

При наличии определенных навыков в электротехнике можно самостоятельно собрать схему, способную без участия человека запустить генератор, когда на магистральной линии пропадет электричество. Главное условие – для этого нужна модель генератора, которая запускается и останавливается ключом, так как автоматизировать стартер, который надо дергать за шнур, дело заведомо неблагодарное.

Чтобы понимать принцип работы автоматического запуска надо точно представлять себе весь порядок действий, которые придется проделать для включения генератора:

1. Через 1-2 минуты после пропадания света, открыть воздушную заслонку двигателя и завести его. Задержка во времени нужна на тот случай, если свет просто моргнул или отключился на несколько секунд.

2. Еще через 2 минуты, когда двигатель прогреется, переключить нагрузку с магистральной линии на генератор, потом закрыть воздушную заслонку.

3. При появлении электричества на основной линии через 30-60 секунд отключить двигатель и переключить нагрузку с генератора на магистральную линию

Чтобы реализовать этот алгоритм, понадобятся четыре реле времени, четыре электромагнитных пускателя и магнитные толкатели с концевыми выключателями, наподобие сервоприводов, которые используются для центрального замка автомобиля. В стандартном электромагнитном пускателе есть катушка (КМ), нормально разомкнутые силовые контакты (КМк), 2 нормально разомкнутых управляющих контакта (КМнр1-2) и 2 нормально замкнутых управляющих контакта (КМнз1-2).

На рисунке общая схема подключения генератора к дому с автозапуском – принцип ее работы следующий.

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5, 6. УЗО.

При отключении электричества, катушка КМ4 перестает удерживать в разомкнутом состоянии контакты КМ4нз2, что включает зажигание генератора. Также катушка КМ1 перестает удерживать контакты КМк1 – они размыкаются и теперь линия отключена от домашней сети. Параллельно замыкаются нормальнозамкнутые контакты КМ1нз1 и КМ1нз2. Они запускают сервопривод, открывающий воздушную заслонку двигателя, и подают импульс для старта Реле времени 1 – через минуту замкнется контакт ключа и стартер запустит двигатель.

Старт генератора вызывает срабатывание катушки КМ3, которая размыкает нормально замкнутые контакты КМ3нз1 и КМ3нз2, чем останавливает стартер и обесточивает Сервопривод-1. Параллельное замыкание нормальнозамкнутого контакта КМ1нз2 подает импульс на другое реле времени – через две минуты запустится Сервопривод-2, закрывая воздушную заслонку, и сработает катушка КМ2, замыкая контакты КМк2, после чего ток подается в дом с генератора.

Чтобы обеспечить обратное переключение сначала надо через 1-2 минуты после появления электричества разомкнуть цепь катушки КМ2 и заглушить двигатель, для чего используется Реле времени 3 и пускатель КМ4, при срабатывании которого размыкаются нормально замкнутые КМ4нз1 и КМ4нз2. При отключении катушки КМ2 замыкается нормально замкнутый контакт КМ2нз1, который по истечении двух минут, через Реле времени 4 включает катушку КМ1 – теперь генератор обесточен и готов к следующему запуску, а питание в дом идет от магистральной линии.

Это только один из возможных вариантов автоматизации запуска. К примеру, при желании схему можно упростить убрав из нее реле времени и сервоприводы воздушной заслонки. Правда это можно делать только в том случае, если двигатель хорошо заводится, и вообще все его комплектующие хорошо отлажены.

Основной недостаток любой подобной схемы – она управляет автозапуском генератора, но не сможет отреагировать даже на незначительную нештатную ситуацию. К примеру, если заклинит воздушную заслонку, то двигатель будет работать на повышенных оборотах, а при неисправности самого двигателя внутреннего сгорания – если он не заводится – в лучшем случае, сядет аккумулятор.

Автозапуск генератора через блок АВР

Назначение таких устройств – частично или полностью исключить участие человека в работе генератора. Есть две основные разновидности таких устройств. Первая полностью копирует систему автопереключения, которая работает на двух пускателях, но с добавлением электронного блока запуска и остановки генератора. От магистральной линии электроснабжения к нему подводится слаботочный кабель, по которому блок получает информацию о наличии или отсутствии напряжения в сети. В зависимости от этого он подает команду двигателю на пуск или остановку, а переключения между вводом из магистральной линии или от генератора, выполняют сами пускатели. В целом, это такая же система, как и предложенная схема для самостоятельной сборки, но здесь не придется ничего выдумывать – просто установить готовый блок.

Недостаток у такого блока тот же – его назначение только запуск и остановка двигателя без дополнительной защиты.

Сама схема выглядит следующим образом:

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Блок автоматического запуска генератора. 4. Генератор. 5. Реле времени. 6. УЗО. 7. Контактор основного ввода. 8. Контактор резервного ввода.

Более совершенный вариант это комплексная система, управляемая микропроцессорной электроникой. В целом она работает так же, как и самодельная система автозапуска, но ее главным преимуществом является наличие многочисленных датчиков, которые контролируют все аспекты работы генератора. Если случается какая-либо неисправность оборудования, то блок АВР сможет адекватно среагировать – не терзать генератор попытками автозапуска, а при наличии GSM-модуля и отправить владельцу сообщение о неисправности.

Сам блок АВР монтируется вместо распределительного щитка – для этого не нужно больших познаний – просто к нему надо подключить провода с магистральной линии, силовой и кабель управления от генератора и вывод в дом.

1. Вводной автомат. 2. Счетчик электроэнергии. 3. АВР. 4.Генератор. 5. Управляющий кабель. 6. Автоматы потребителей. 7. Нулевая шина. 8. Шина заземления.

Такой блок является сложным комплексом оборудования и его стоимость в некоторых случаях может равняться цене генератора. Поэтому его приобретение оправдано только в случае частых отключений электроэнергии и для достаточно мощных генераторов.

Заземление

Сам принцип работы генератора предполагает периодическое возникновение на его корпусе статического электричества, поэтому все стационарно устанавливаемые устройства в обязательном порядке нуждаются в отдельном контуре заземления.

Идеальный вариант это создание полноценного заземляющего контура, но в целом можно обойтись и простейшим способом, для которого понадобятся металлический прут, длиной 1,5-2 метра, стальной болт или хомутовое соединение и мягкий медный провод. К железному пруту приваривается болт, а сам штырь забивается на всю длину в землю. Медный провод прикручивается одной стороной к болту (или зажимается хомутом), а другой к корпусу генератора – заземление готово.

Это все основные способы как подключить бензогенератор к сети дома и возможные нюансы. Представленные схемы помогут определить, стоит ли устанавливать системы автозапуска или проще будет обойтись ручным переключением. Разумеется, что при установке каждого отдельного генератора, блока АВР или самодельной системы автозапуска, могут возникнуть дополнительные вопросы, но решать их уже придется в каждом случае отдельно в зависимости от модели устройства и схемы домашней электросети.

Вам будет интересно

Реверсивный рубильник ABB, перекидной рубильник модульный.

  • > ГЛАВНАЯ
    • > Работа электриком
    • > Реклама электрика
    • > Контакты
    • > Договор электрика
  • > ПРОЕКТ ЭЛЕКТРИКИ
    • > Проект электроснабжения квартиры
  • > ЭЛЕКТРОПРОВОДКА
    • > Схема электропроводки в частном доме и квартире
    • > Материал для электропроводки
    • > Кабель для электропроводки
    • > Крепёж для кабеля, проводов, гофротрубы, светильников
    • > Распределительная коробка для электропроводки
    • > Установочные коробки
    • > Прокладка проводов и кабелей электропроводки
    • > Автоматический выключатель
    • > УЗО — устройство защитного отключения
    • > Дифференциальный автомат
    • > Розетки и выключатели
    • > Светильники светодиодные
    • > Электропроводка своими руками в доме и квартире
  • > ЗАЗЕМЛЕНИЕ ЦЕНА
    • > Проект заземления: расчёт
    • > Монтаж заземления
    • > Сопротивление заземления
    • > Заземление цеха
  • > ИНСТРУМЕНТ
    • > Перфоратор Hilti TE 1
    • > Лазерный дальномер Hilti PD 5
    • > Алмазные диски Hilti
    • > Bosch Professional 10. 8 V и 12 V, аккумуляторный инструмент Бош
    • > Инструмент для бетона, штроба, проводка
    • > Перфоратор для сверления отверстий под подрозетники
  • > ЭЛЕКТРОМОНТАЖ
    • > Гофра для проводов и кабеля, ПВХ труба гофрированная
    • > Алмазные коронки по бетону для подрозетников
    • > Монтаж подрозетников в кирпичной стене
    • > Алмазная резка
    • > Компрессор воздушный, автоматика для компрессора
    • > Соединение перебитых проводов
  • > УМНЫЙ ДОМ
    • > Трёхфазный ограничитель мощности ОМ-310
    • > ОМ-110: ограничитель мощности однофазный
    • > Схема подключения ПЭФ-301
    • > Реверсивный рубильник
    • > Датчик движения для включения света
    • > Генератор
    • > Стабилизатор напряжения
    • > УЗИП. Устройство защиты от импульсных перенапряжений.
    • > Системы защиты от протечек воды
  • > ЦЕНЫ
    • > Смета электрика на работы и материалы
    • > Проводка в доме: цена, сколько стоит монтаж, замена, стоимость проводки
    • > Проводка в квартире: цена, стоимость, сколько стоит замена проводки
    • > Электропроводка: проводка в панельном доме, цена, стоимость
    • > Скидки электрика на работы
  • > СХЕМЫ
    • > Схема подключения розетки в распределительной коробке
    • > Схема подключения одноклавишного выключателя в распределительной коробке
    • > Схема подключения двухклавишного выключателя в распределительной коробке
    • > Схема подключения трехклавишного выключателя в распределительной коробке
    • > Схема подключения проходного выключателя в распределительной коробке
    • > Схема подключения двухклавишного проходного выключателя в распределительной коробке
    • > Схема подключения проходного выключателя с 3х мест: проходной перекрестный выключатель
    • > Схема подключения вентилятора в ванной и туалете, санузел: вентилятор, выключатель и светильник
    • > Схема подключения звонка и кнопки в квартире и доме: подключение в распределительной коробке
    • > Схема подключения розетки, выключателя и светильника в распределительной коробке

Типы рубильников

Существует два основных вида перекидных рубильников:

Однополюсные. Самый распространённый вид. Как видно на фото однополюсного перекидного рубильника, его конструкция оснащёна одним модулем. Для этой вариации используют медные проводники. Это оптимальный выбор для генераторов с частотой, не превышающей 20Гц.

Немаловажный нюанс – максимально возможная нагрузка – 200А. Вследствие этого, в жилых зданиях их редко используют. Ещё одной отличительной чертой однополюсных рубильников является низкое значение выходного напряжения.

Двухполюсные. Наиболее популярный тип на сегодняшний день. Область его применения – жилые здания. Рубильник на два ввода позволяет обслуживать приборы, подключённые не только к однофазной, но и к трехфазной электросети. Подобные аппараты имеют отрицательное сопротивление равное 60Ом. Причём выходное напряжение может быть самым разным. Оно зависит от применяемой версии аппарата.

На сегодняшний день чаще всего в магазинах можно увидеть рубильники РР20, оснащённые открытыми конденсаторами. При подключении таких аппаратов необходимо применение блоков питания на 300В.

Особенности подключения

На выбор схемы подключения перекидного рубильника оказывает влияние тип электрической сети.

Сеть однофазного типа

Подключить подобный аппарат к данной сети можно только, если он имеет два полюса. Кроме этого, нужно учесть, что работа рубильника возможна только, если присутствует блок питания с подходящими теххарактеристиками. Что касается перемычек, обеспечивающих контакт двухполюсных аппаратов, то желательно отдать предпочтение медным.

Перед установкой таких рубильников в жилом здании нужно обязательно проверить наличие электрических щитов КК202 или их аналогов.

Двухфазная сеть

Как подключить своими руками рубильник, если сеть двухфазная? Схема предусматривает применение блока питания на 200В. Также для данных приспособлений нужно использовать исключительно расширительные переключатели. Только тогда устройства допустимо использовать в трехфазной электросети, независимо от числа используемых модулей.

Максимальным напряжением для таких аппаратов будет 300В, а максимальным отрицательным сопротивлением – 40Ом. Контакты в таких устройствах применимы исключительно для закрытых моделей, а колебания электрической энергии контролируются при помощи конденсаторов проходного типа.

Трёхфазная сеть

Для такого вида электросети используют реверсивные рубильники. Они обеспечивают полноценную бесперебойную подачу электрического тока, распределяя нагрузку на несколько линий и полностью сохраняя электроснабжение. Здесь нужно использовать блоки питания на 400 В. Также будет уместно применять импульсные трансформаторы.

Что такое переключатель

В отличие от обычного выключателя, висящего у вас на стене, переключатель позволяет не просто включить или выключить какой-либо потребитель (ту же лампочку), а сделать переключение с одной нагрузки на другую или с одного источника сигнала (тока) на другой. Взгляните на схему:

Электрическая схема двухпозиционного переключателя

Перед вами классический переключатель на два положения, имеющий три контакта. Благодаря специальной конструкции средний контакт такого переключателя может передвигаться от одного бокового контакта к другому, никогда не замыкая их между собой — «или-или». Такие приборы получили название двухпозиционных. Как можно использовать эти устройства на практике?

На рисунке выше в зависимости от положения переключателя (точнее, его среднего контакта) будет светиться либо лампа 1, либо лампа 2, а схема ниже подключает лампу Л1 к любому из источников, но не замыкает эти источники между собой.

Новичкам, и не только, пригодится статья о принципе работы регулятора оборотов электродвигателя без потери мощности.

От переключателя до рубильника

По сути, перекидной рубильник — тот же двухпозиционный переключатель, но, как правило, большой мощности и с ручным плавным приводом ножей:

Рубильник перекидной на два направления

На фото отлично виден принцип работы этого устройства. Здесь средним контактом служит средняя планка, имеющая V-образные ножи, а боковыми — клеммы, расположенные сверху и снизу. Из конструкции рубильника видно, что средний контакт может соединяться либо с верхними, либо с нижними клеммами, но никогда и с теми, и с другими одновременно. Это главное свойство подобных устройств, позволяющее им выполнять достаточно специфичные задачи. Второе отличие — ручной перевод ножей безо всяких ускорителей и пружин, но об этом позже.

Пока же стоит выяснить, почему у рубильника, изображенного на фото выше, три ножа. Все очень просто — это сразу три переключателя, имеющих общую ручку. Если, к примеру, вам нужно переключить сразу несколько линий, то при помощи такой конструкции это можно сделать одним движением руки. Такие рубильники или переключатели называются многосекционными или многополюсными. В данном конкретном случае рубильник трехполюсный. А точнее — перекидной двухпозиционный трехполюсный.

Преимущества и недостатки

Такой прибор, как и все остальные, имеет свои преимущества и недостатки.

К преимуществам можно отнести:

  1. Наглядность. Для того чтобы убедиться в исправности устройства, достаточно одного взгляда. Так же визуально можно узнать, в каком положении он находится — ножи великолепно видно.
  2. Исключительно простая конструкция. Благодаря минимуму деталей и простой конструкции ремонтировать и обслуживать такой агрегат легко, а сам ремонт обойдется недорого.
  3. Высокие токи коммутации при относительно низкой стоимости. Это, пожалуй, основное достоинство приборов такого типа. Они в состоянии коммутировать исключительно большие токи (500а, 630а и более), но при этом имеют относительно невысокую стоимость.

Недостатки:

  1. Открытая конструкция. То, что считалось достоинством, является и недостатком. Все токопроводящие элементы у этого прибора на виду в буквальном смысле. Одно неосторожное движение, и человек может оказаться под опасным для жизни напряжением*.
  2. Ненормированное время переключения. Надежность переключения обратно пропорциональна скорости разъединения и соединения контактов переключателя. Скорость переключения же таких конструкций напрямую зависит от оператора. При медленном переводе ножей под напряжением возникает высокотемпературная дуга, способная выжечь «внутренности» рубильника в секунду, да еще и устроить короткое замыкание.

* Частично этот вопрос решается использованием специального ящика, в который и помещается опасное для жизни оборудование, включая и сам рубильник. ЯРП 100А ИЭК, к примеру, «прячет» обычный (не перекидной) рубильник 100а и набор предохранителей, а ЯРПП 250А — не только перекидной рубильник 250а, но и предохранители на тот же рабочий ток.

Такой рубильник имеет выносную ручку, а значит, его можно поместить в шкаф или закрытый ящик

Пару слов по поводу маркировки электрических щитов (ящиков с рубильником). К сожалению, далеко не все производители придерживаются единого стандарта, поэтому купленный вами, к примеру, ЯРП 400а / 380в может оказаться ящиком с обычным трехполюсным рубильником/выключателем на 400 А, но зато с набором предохранителей, или наоборот — перекидной без предохранителей. Поэтому, приобретая подобное оборудование, не поленитесь заглянуть внутрь.

И снова от рубильника к переключателю

Итак, вы выяснили главный недостаток ручных рубильников — переключать их надо умеючи, на «и… раз!». Именно поэтому рубильники рекомендуется переключать после отключения нагрузки, чтобы не было бросков тока. Нет тока — нет дуги. Но что делать, когда переключение нужно произвести под нагрузкой?

Для этого служат переключатели, в том числе и перекидные. В своей конструкции они имеют специальные ускоряющие устройства, которые при переводе рукоятки сначала запасают энергию руки, а потом щелчком переводят ножи устройства в другое положение. Вы постоянно сталкиваетесь с такими приборами, даже не обращая на эту особенность внимания. Обычно это выключатели, коммутирующие высокие напряжения и ток. Нажмите, к примеру, на кнопку питания телевизора. Мягкое нажатие, потом щелчок — устройство сделало переключение с максимальной скоростью независимо от скорости нажатия на кнопку. Точно так же работают и переключатели.

Особый интерес представляют так называемые трехпозиционные конструкции, имеющие промежуточное положение среднего контакта, когда он не соединен ни с правым, ни с левым:

В этом положении ни одна лампа не горит, поскольку переключатель находится в позиции «отключен».

Как и рубильники, переключатели могут быть многополюсные и в состоянии коммутировать достаточно большие токи.

Трехпозиционные трехполюсные перекидные переключатели на номинальный ток в 25а (слева) и 200а.

Как видно из фото, они имеют закрытую конструкцию. К недостаткам таких устройств можно отнести относительно высокую стоимость и сложность конструкции, но это окупается высокой надежностью и простотой работы с ними.

Сферы применения

Основное назначение рубильников и переключателей этого типа — переключение нагрузки между несколькими (обычно двумя) источниками. Такие устройства, к примеру, широко используются для коммутации резервных источников питания:

Здесь при помощи двухполюсного двухпозиционного перекидного переключателя производится переход от питания нагрузки с основного источника на резервный. Если предполагается переключение между источниками без нагрузки (потребители временно отключены или оба напряжения в момент переключения отсутствуют), то можно использовать обычный рубильник. Если же вы собираетесь производить коммутацию под нагрузкой, то лучше использовать переключатели, скорость переключения которых, как говорилось выше, не зависит от оператора — это исключит выжигание контактов дугой при неумелом (медленном) переключении.

Пример использования трехпозиционного коммутатора ОТ25F3С для переключения нагрузки между однофазными источниками

Здесь стоит отметить, что во многих случаях использование трехпозиционного прибора вместо двухпозиционного — не прихоть, а необходимость. Предположим, вы используете коммутатор для подключения резервного генератора к домовой сети. В этом случае вам нужно не просто перекинуть рубильник, а произвести следующие действия:

  1. Отключить нагрузку (квартиру или дом) от основной сети.
  2. Запустить генератор и вывести его на рабочий режим.
  3. Подключить домовую сеть к резервной сети (генератору).

При помощи трехпозиционного перекидного переключателя сделать это легко и просто, а двухпозиционным перекидным — невозможно. Также вы можете использовать такой рубильник как размыкатель, если понадобится временно обесточить домовую сеть для ремонта или техобслуживания.

Как сделать своими руками

Если в вашем распоряжении не окажется перекидного рубильника или переключателя, его можно собрать своими силами из подходящих по мощности обычных автоматов (их в продаже, слава Богу, достаточно). Прежде всего, определитесь с количеством переключающихся цепей и выберите автоматы с нужным количеством полюсов.

Для двухфазной цепи, к примеру, понадобится два двухполюсных автомата (или четыре однополюсных). Устанавливаете на щите один автомат обычным образом, а второй рядом, предварительно перевернув «вверх ногами». Осталось произвести необходимую коммутацию проводом подходящего сечения и, самое главное, вставить фиксирующую стальную планку в толкатели, которая обеспечит одновременное переключение сразу всех автоматов. Отверстия для этой планки обычно предусмотрены конструкцией любого автомата.

Автоматические выключатели, включенные в режиме двухпозиционного перекидного рубильника

Теперь достаточно одного щелчка, чтобы потребитель был переключен с одного источника питания на другой. Обратите внимание, что переключатель получился двухпозиционный. Трехпозиционной конструкции таким образом, увы, не сделать.

Назначение перекидного рубильника

Основная функция перекидных рубильников заключается в переключении электроэнергии к требуемым устройствам ручным способом. Данные приборы представлены разнообразными моделями, отличающимися своими электротехническими показателями. Их подключение может выполняться разнообразными методами, с учетом от индивидуальных особенностей данной цепи.

В большинстве случаев перекидной рубильник на схеме монтируется в многоквартирных зданиях. Однако, они прекрасно зарекомендовали себя и в производственной сфере, особенно подключённые для совместного использования с резервными генераторными установками. При возникновении необходимости рабочие характеристики рубильников легко изменяются при помощи управляющих блоков.

В коттеджах и на дачных участках, расположенных за городом, нередко возникают проблемы с электроснабжением. Здесь также применяются генераторы, выполняющие функции резервного электроснабжения. Вместе с ними устанавливаются и подключающие перекидные рубильники, способные переключать с одного источника электроэнергии на другой и обратно.

Выбирая коммутационное устройство, следует внимательно проверять его комплектацию, а также учесть особенности действующей системы заземления, особенно, когда задействована однолинейная схема. От этого будет зависеть выбор способа установки рубильника, в особенности, когда имеют место три фазы.

Работа приборов в различных ситуациях

Обычный рубильник отличается от выключателя только своими размерами и мощностью. Основные функции обоих устройств совершенно одинаковы. В одном положении рукоятки цепь становится замкнутой, а в другой – разомкнутой. Для коммутации одной линии применяется работающее однополюсное устройство, а для одновременного переключения нескольких цепей потребуется многополюсный прибор – разъединитель.

Перекидной рубильник на 2 ввода существенно отличается от обычного наличием дополнительных контактов. Именно они дают возможность помимо основных действий, выполнять различные переключения, изменяя, тем самым, рабочие режимы оборудования. В разных положениях рукоятки происходит соединение средней шины рубильника с нижней или верхней контактной группой. При таких переключениях верхние и нижние контакты никогда не соединятся друг с другом.

Если использовать обычный переключатель, то из-за невнимательности оператора, может произойти короткое замыкание. Перекидной рубильник полностью исключает такую возможность, благодаря своей конструкции.

Трехпозиционные переключающие рубильники обладают более широким набором функций. Они могут не только выполнять необходимые переключения, но и отключать оборудование, если это необходимо. Для этого в приборах существует так называемое промежуточное положение, когда нагрузка с обеих сторон оказывается отключенной. Дальнейшие действия будут зависеть от положения рукоятки, движением которой выполняется подключение нагрузки к источнику электроэнергии.

Виды и типы перекидных коммутационных устройств

Основным признаком перекидных коммутаторов служит количество полюсов. Вследствие этого, каждое устройство используется с конкретным числом подключенных приборов и самих электрических сетей. Каждый из этих рубильников бывает одно-, двух- и трехполюсный, а некоторые модели представляют собой четырехполюсные конструкции.

Рубильники с одним и двумя полюсами предназначены для однофазных сетей, а все остальные устанавливаются в трехфазных сетях. Широкое распространение получили однополюсные приборы, направляющие поток электроэнергии при помощи одного модуля. Они используются для реверсивных переключений и лучше всего подходят для совместной работы с генераторами, частотой до 20 Гц.

В жилых зданиях с высоким энергопотреблением рубильник реверсивный не столь эффективен из-за ограниченной нагрузки в 200 А. Кроме того, такие устройства отличаются низким выходным напряжением, составляющим для большинства моделей всего 200 вольт.

Более подходящим вариантом для многоквартирных домов считается двухполюсный прибор или перекидной рубильник на два направления. Это устройство также работают с однофазной сетью и обладают сопротивлением порядка 60 Ом. Данный показатель в разных моделях может отличаться, поэтому каждый прибор выбирается под конкретные параметры сети.

Устройства реверсивного типа на 2 направления применяются для переключения подачи электроэнергии от генератора или общей сети и обратно. Во всех случаях задействованы разные схемы соединений, в соответствии с нагрузкой и параметрами сети, в том числе и крестообразного подключения. В эту цепочку могут быть включены приборы учета электроэнергии.

Трехходовые или 3-хполюсные рубильники предназначены в основном для промышленных электросетей. Они требуют дополнительных мер предосторожности, поэтому для их установки и подключения обязательно используются электрощиты. Приборы на три фазы отличаются высоким порогом чувствительности и применяются вместе с системами, защищающими от перегрузок.

Использование перекидных устройств в разных сетях

Каждый перекидной рубильник того или иного типа может применяться лишь в электрической цепи с определенными параметрами.

В однофазном варианте устанавливаются, преимущественно, коммутаторы двухполюсного исполнения. Во время подключения к генераторной установке потребуется блок питания с установленным рабочим напряжением триста вольт. Устройства обладают отрицательным сопротивлением порядка 50 Ом.

Для создания качественного контакта, рекомендуется использовать медные перемычки. В самом начале установки следует выяснить наличие электрощита. Может использоваться серия КК220 или аналогичная модификация. В цепях с одной фазой не рекомендуется использование реверсных устройств по причине возможного несоответствия их рабочих показателей и сетевых параметров.

Для проложенных линий с двумя фазами наилучшим образом подходит расширительный вариант переключающих устройств. В этом случае рубильниками приобретаются универсальные качества и они свободно используются в однофазных сетях, без ограничений. Предельное значение напряжения для работы достигает 300 вольт. В виде элемента, соединяющего все имеющиеся части, используется блок питания номиналом 200 В.

Более всего популярны коммутаторы серии РР30. Они обладают собственными конструктивными особенностями и состоят из двух модулей, находящихся в общем комплекте. За счет этого выходное напряжение доходит до отметки 350 вольт. Наивысшее отрицательное сопротивление поднимается до 40 Ом. Контактные системы устанавливаются лишь в защищенных изделиях закрытого типа. Скачки электроэнергии держат на контроле проходные конденсаторы. Схема управляющей части или блока собирается на основе тиристоров.

Посредством реверсивных блоков обеспечивается поддержка требуемой частоты тока. При использовании двух различных моделей, в цепочку добавляется контроллер, позволяющий максимально нейтрализовать нелинейные искажения в сети и их негативное воздействие.

Аппаратура, используемая в сетях, где три фазы, отличается своими специфическими особенностями. Например, рабочее напряжение у блоков питания устанавливается порядка 400 вольт. В подобных сетях допускается использование трансформаторных устройств только импульсного типа.

При соединении всех компонентов используется специальный инвертирующий выход. Поступление выходного тока производится через специальные устройства, изготовленные на основе проходных конденсаторов. Большинство схем подключения работают на основе перекидных рубильников с двумя модулями.

Современный рынок предлагает модели и одномодульных устройств. Их главное отличие состоит в наименьшем пороговом напряжении, всего 350 вольт. Значение отрицательного сопротивления – в пределах 55 Ом. В конструкции подобных коммутаторов обязательно входят блокираторы. В некоторых моделях, электроника блоков создается не только на тиристорной, но и динисторной основе.

Правила установки и подключения

Перекидные рубильники устанавливаются внутрь распределительных щитов – ВРУ. Для модульных устройств предусмотрены стандартные DIN-рейки. Размеры щита выбираются по количеству устанавливаемых модулей. Рубильники в обычном исполнении закрепляются на специально отведенных монтажных панелях. Здесь также может использоваться DIN-рейка для размещения модульной защитной аппаратуры.

Внутри помещении используются щиты из пластики или металла, а снаружи устанавливаются только металлические изделия, с необходимой степенью защиты.

Подключение основного кабеля, подводимого от учетного щита, выполняется к одному из входов коммутационного устройства. Другой вход предназначен для подключения резервного кабеля, соединенного с генератором. При наличии у рубильника лишь одного выхода, к нему подключается кабель, идущий от распределительного щитка. У модульных приборов обычно имеется по 2 ввода и выхода. Соединение выходов осуществляется параллельно, с помощью перемычек, после чего они вместе соединяются с распределительным щитом.

Подобное подключение хорошо просматриваются на примере однофазной сети, к которой подключен перекидной трехполюсный рубильник, соединяющий генератор с электрической сетью. Основное требование к проведению такой процедуры заключается в соблюдении полярности. Правильное подсоединение позволит избежать перемены мест фазы и нуля при выполнении переключений. На вводе сети устанавливается защита в виде автоматического выключателя, находящегося в щите учета. Ввод, идущий от генератора, также защищен автоматом, установленным в щит вместе с рубильником.

Подключение устройства может дополнительно использовать автоматический ввод резерва – АВР, или же резерв включается вручную с помощью автомата. В случае использования перекидных рубильников такие переключения выполняются без нагрузки. Вначале нагрузка отключается автоматом, и лишь потом осуществляются все необходимые манипуляции рубильником.

Если в конструкцию рубильника входит устройство гашения дуги, то переключения возможно делать напрямую, без предварительного отключения автомата. Тем не менее, схема на всех линиях должна обязательно предусматривать предохранители или автоматы, поскольку сам рубильник не сможет защитить сеть в авариной ситуации.

Эксплуатация перекидного рубильника будет безопасной, если следовать правилам монтажа и рекомендациям специалистов:

  • Для монтажа и дальнейшей работы лучше использовать закрытое помещение.
  • Коммутационная аппаратура надежно защищается от влаги и негативных внешних воздействий окружающей среды.
  • Предельное значение температур, при которых возможна нормальная эксплуатация, составляет от минус 40 до плюс 55 градусов.
  • Установка перекидного рубильника и его крепление должно быть прочным и надежным.

При монтаже устройства на улице, следует в первую очередь обеспечить защиту от внешних воздействий. При возможных низких температурах, выходящих за допустимые рамки, следует заранее предусмотреть систему обогрева шкафа. Все работы по выполнению монтажа, обслуживанию и ремонту коммутационной аппаратуры должны выполняться квалифицированными специалистами, при полностью отключенной сети.

Преимущества и недостатки рубильников

Перекидные рубильники обладают несомненными преимуществами, к которым можно отнести следующие:

  • Открытое или полузакрытое исполнение, позволяющее наглядно убедиться в исправности устройства. Поверхность токопроводящих ножей просматривается очень хорошо и установить возможную неисправность не составит труда.
  • Простота конструкции, благодаря которой существенно облегчается подключение, ремонт и обслуживание.
  • Основным преимуществом считается соотношение коммутируемой мощности и стоимости устройства. Фактически недорогой прибор способен выполнять переключение и коммутацию очень высоких токов, достигающих нескольких сотен ампер.

Тем не менее, идеальных устройств не бывает и работа рубильников тоже не исключение. Их основными минусами являются следующие:

  • Достаточно высокая опасность для персонала. Открытая конструкция существенно увеличивает шансы попадания под напряжение в случае нарушения правил обращения с такими приборами.
  • Время переключения рубильника перекидного типа не нормировано и зависит лишь от самого оператора и его реакции. Слишком медленный перевод ножей может вызвать высокотемпературную дугу, представляющую серьезную опасность для людей и оборудования.

Перекидные рубильники i-o-ii до 125а

Рекомендации по установке

Для безопасного и правильного использования устройства необходимо учитывать следующие рекомендации:

  • осуществлять установку устройства необходимо в закрытом помещении;
  • аппарат должен быть защищен от попадания влаги, а также от плохих климатических условий;
  • необходимая температура среды эксплуатации прибора колеблется от -40 до +55 градусов;
  • в случае обгорания верхней части контактного ножа, необходимо зачистить его с помощью напильника;
  • необходимо, чтобы прибор был надежно и прочно установлен.

Если установка перекидного рубильника осуществляется вне помещения, то нужно обеспечить защиту от воздействия окружающей среды. Также необходимо обеспечить работу устройства в пределах допустимого диапазона температур – то есть если вне помещений, то нужно обеспечить обогрев шкафа, где установлен данный рубильник. Установку, обслуживание и ремонт аппарата должен осуществлять только специалист, и только при полном обесточивании электросети.

Напоследок рекомендуем просмотреть видео, на котором более подробно рассказывается, как подключить перекидной рубильник к сети:

Будет полезно прочитать:

  • Как установить дизельный генератор
  • Как подключить трехфазный стабилизатор напряжения
  • Подключение генератора к сети дома
  • Для чего нужен выключатель нагрузки

Как подключить генератор к сети дома: схема

Схему делают для электрической сети и генератора. Переключение при этом может происходить в ручном или автоматическом режиме

Особенно важно, где находится точка врезки коммутатора. Ее обязательно распологают после электрического счетчика, но до защитного устройства

Изучим сначала схему ручного переключения. Если напряжение исчезает, то с помощью переключателя или рубильника разрывают соединение с центральной сетью и активизируют генератор. Переключатель не должен реализовывать два этих действия одновременно. Обязательно предусматривают в установке нейтральное положение для последующего подключения.

Получается, что ручным коммутатором могут служить рубильники перекидные или реверсивные переключатели. Делая выбор, нужно учитывать номинальные токи, чтобы они не были ниже того, который потребляется. Бывает разным процесс, как подключить генератор к сети дома. Схема и даже конструкция приспособлений также может отличаться. Посмотрите на изображение ниже. На нем показано подключение трехфазного генератора.

Кроме ручного способа, иногда устанавливают индикатор, который определяет наличие или отсутствие напряжения в общецентрализованной сети. Примером приспособлений могут выступить модульные индикаторы 220 В или световые индикаторы 220 В (дешевле в двадцать раз), которые имеют закрытый корпус и готовые проводки. Их недостаток — подключение до предохранителя.

При автоматическом переключении электрического генератора, как вытекает из названия, процесс происходит без участия человека, автоматически. Функция ложится на блок ABP. В его состав входят разные устройства: выключатели, детали индикации, реле регулировки напряжения, контакторы.

Такой генератор должен быть оснащен электрическим стартером. Для включения резерва централизованная сеть отключается, генератор запускается, прогревается, а проводка присоединяется к потребительской сети. Если же в сеть снова подается напряжение, процесс отключается в обратном порядке.

Резервный автоматический ввод может осуществляться разными системами. Можно рассмотреть процесс, взяв для примера модель GG700E бензиновый генератор. Подключение запускается после исчезновения напряжения от централизованной сети. Уже через двенадцать секунд будут обеспечены электрической энергией все потребители дома.

Система также способна контролировать стабильность подачи энергии. Если работа происходит ровно и непрерывно более десяти секунд, то питание начинает производиться снова через общую сеть. Прибор еще несколько секунд для проверки продолжает работу, а затем отключается.

Однополюсные и двухполюсные модели

Устройства могут быть рассчитаны на один модуль или ориентироваться на два направления.

Однополюсные

Этот вид рубильников применяется довольно часто. Устройство включает один модуль и содержит проводники, изготовленные на медной основе. Применение находят при организации работы генераторов с частотными параметрами эксплуатации более 20 Гц.

Поскольку максимально допустимая нагрузка равна 200 А, то применять эти виды перекидных рубильников в жилых зданиях нецелесообразно, если объем потребления имеет высокие значения. Специфика состоит в пониженном значении напряжения на выходе – данный показатель составляет 200 В.

Двухполюсные

Данную разновидность целесообразно задействовать в жилых сооружениях, причем возможно использование для 1-фазных или 2-фазных систем. Усредненный параметр по отрицательному сопротивлению равняется 60 Ом, причем уровень напряжения на выходе может варьироваться, исходя из конкретной модели рубильника двухполюсной разновидности.

Схемы подключения

Следует иметь в виду, что процедура подключения прибора может отличаться, что определяется типом электросети.

Подключение устройств к однофазной сети

Выполнить подключение такого рубильника к однофазной цепи можно лишь в том случае, если выбранный прибор выполнен в двухполюсном варианте. Также необходимо иметь в виду, что это устройство может функционировать лишь при наличии блока питания, рабочее напряжение которого составляет 300 В.

  • Для подобной модификации показатель отрицательного сопротивления будет достигать отметки 50 Ом. Важным моментом является и то, что иногда эти рубильники дополняются счетчиками. А вот такое приспособление, как переключатели нечасто можно встретить при использовании перекидных рубильников.
  • При выборе перемычек для обеспечения контакта двухполюсных модификаций следует применять лишь те, которые выполнены из меди.
  • Для установки таких устройств в жилых домах следует убедиться, что там присутствуют электрощиты серии КК202 и иных модификаций. Из-за несоответствия рабочих характеристик реверсивные блоки не рекомендуется применять для однофазных цепей.

Подключение прибора к двухфазной сети

блок питания на 200 В

Если говорить о пределе напряжения, с которым они способны справляться, то таким является уровень 300 В. В подобном сочетании эти рубильники будут подвергаться нагрузке, которая составит около 20 А. Чаще всего выбор останавливают на таких моделях рубильников, которые представляют серию РР30.

В соответствии с их конструкционным исполнением, они оснащаются только двумя модулями. При подобном варианте исполнения они смогут обеспечивать выходное напряжение, соответствующее значению в 350 В.
Используемые в них блокираторы могут иметь различные исполнение

Для обслуживания жилых домов важно убедиться в наличии в электрощита. Это является обязательным условием

А вот в конструкции блоков управления обычно присутствуют тиристоры.
Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов.
Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.

Схема подключения к трехфазной сети

В случае монтажа рубильника в трехфазную цепь необходимо применять блоки питания, имеющие рабочий показатель напряжения 400 В. Стоит заметить, что для таких целей допускается применять трансформаторы, выполненные исключительно в импульсном варианте.

  • Сама процедура подключения прибора выполняется посредством инвертирующего входа. Выходной ток поступает через специальное устройство, роль которого выполняют проходные конденсаторы. Для таких случаев целесообразно применять рубильники двухмодульного варианта исполнения.
  • При этом в продаже можно встретить и одномодульные модификации. Их особенностью является минимальный предел порогового напряжения, соответствующий уровню 350 В. Что же касается показателя отрицательного сопротивления, то его значение в цепи может соответствовать значению 55 Ом. Для решения этой задачи следует позаботиться о присутствии в конструкции рубильника такого приспособления, как блокиратор.
  • Жилые дома должны быть оснащены специальными электрощитами, представляющую серию КК22.Используемые для таких ситуаций блоки управления могут предусматривать в своей конструкции не только тиристоры, но и динисторы.

Схема подключение рубильника к трехфазной сети

Подключение рубильника к трехфазной цепи осуществляется через блоки питания на 400 В. При этом трансформаторы могут использоваться только импульсного типа. Непосредственно подключение устройства происходит через инвертирующий вход. При этом ток на выходе пропускается через проходные конденсаторы. Рубильники в данном случае используются в основном двухмодульные.

Однако встречаются и одномодульные модификации. Но пороговое напряжение они обязаны выдерживать не менее 350 В. При этом отрицательное сопротивление может достигать в цепи целых 55 Ом. Чтобы решить данную проблему, в рубильнике должен иметься специальный блокиратор. Электрощиты в домах часто используются серии КК22. При этом блоки управления представлены на сегодняшний день как с тиристорами, так и с динисторами.

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

Использование перекидных устройств в разных сетях

Каждый перекидной рубильник того или иного типа может применяться лишь в электрической цепи с определенными параметрами.

В однофазном варианте устанавливаются, преимущественно, коммутаторы двухполюсного исполнения. Во время подключения к генераторной установке потребуется блок питания с установленным рабочим напряжением триста вольт. Устройства обладают отрицательным сопротивлением порядка 50 Ом.

Для создания качественного контакта, рекомендуется использовать медные перемычки. В самом начале установки следует выяснить наличие электрощита. Может использоваться серия КК220 или аналогичная модификация. В цепях с одной фазой не рекомендуется использование реверсных устройств по причине возможного несоответствия их рабочих показателей и сетевых параметров.

Для проложенных линий с двумя фазами наилучшим образом подходит расширительный вариант переключающих устройств. В этом случае рубильниками приобретаются универсальные качества и они свободно используются в однофазных сетях, без ограничений. Предельное значение напряжения для работы достигает 300 вольт. В виде элемента, соединяющего все имеющиеся части, используется блок питания номиналом 200 В.

Более всего популярны коммутаторы серии РР30. Они обладают собственными конструктивными особенностями и состоят из двух модулей, находящихся в общем комплекте. За счет этого выходное напряжение доходит до отметки 350 вольт. Наивысшее отрицательное сопротивление поднимается до 40 Ом. Контактные системы устанавливаются лишь в защищенных изделиях закрытого типа. Скачки электроэнергии держат на контроле проходные конденсаторы. Схема управляющей части или блока собирается на основе тиристоров.

Посредством реверсивных блоков обеспечивается поддержка требуемой частоты тока. При использовании двух различных моделей, в цепочку добавляется контроллер, позволяющий максимально нейтрализовать нелинейные искажения в сети и их негативное воздействие.

Аппаратура, используемая в сетях, где три фазы, отличается своими специфическими особенностями. Например, рабочее напряжение у блоков питания устанавливается порядка 400 вольт. В подобных сетях допускается использование трансформаторных устройств только импульсного типа.

При соединении всех компонентов используется специальный инвертирующий выход. Поступление выходного тока производится через специальные устройства, изготовленные на основе проходных конденсаторов. Большинство схем подключения работают на основе перекидных рубильников с двумя модулями.

Современный рынок предлагает модели и одномодульных устройств. Их главное отличие состоит в наименьшем пороговом напряжении, всего 350 вольт. Значение отрицательного сопротивления – в пределах 55 Ом. В конструкции подобных коммутаторов обязательно входят блокираторы. В некоторых моделях, электроника блоков создается не только на тиристорной, но и динисторной основе.

Типы рубильников

Однополюсный перекидной рубильник

Подключение приборов по различным схемам и различия в рабочих параметрах подразумевают разделение рубильников на типы.

Однополюсные рубильники

Устройства имеют один модуль и проводники из меди. Отличается низким, около 200 В, напряжением на выходе. Основное применение перекидного автоматического выключателя – для обслуживания генератора с рабочей частотой до 20 Гц.

Модульный прибор не ставится в жилом здании, потребляющем много энергии. Предельная нагрузка аппарата не должна превышать 200 А.

Двухполюсные модификации

Назначение перекидных рубильников на два направления – обслуживание многоэтажек, оборудования, подсоединенного к двухфазной или однофазной сети. Прибор отличается средним номиналом минусового сопротивления – 60 Ом. Тип напряжения на выходе зависит от модификации рубильника.

Рубильник подходит для подключения в двухфазную сеть. Оснащен блокираторами, отличается высоким пределом чувствительности. Выпускается с двумя или тремя модулями. Для генераторов подходят модели с напряжением 350 В, рассчитанные на нагрузку 30 А. Установка производится совместно с блоком питания на 200-300 А с пределом нагрузки 3 А.

Двухконденсаторные выключатели

Перекидной выключатель рассчитан только на однофазный тип цепи. Приборы выпускаются с двумя конденсаторами и двумя модулями, работают совместно с блоками питания на 300 В. средний показатель напряжения – 30 А.

Аппараты устанавливаются при помощи двух медных перемычек. Двухконденсаторные модели совместимы только с расширительными переключателями.

Приборы можно совмещать со счетчиками.

Особенности подключения

На выбор схемы подключения перекидного рубильника оказывает влияние тип электрической сети.

Сеть однофазного типа

Подключить подобный аппарат к данной сети можно только, если он имеет два полюса. Кроме этого, нужно учесть, что работа рубильника возможна только, если присутствует блок питания с подходящими теххарактеристиками. Что касается перемычек, обеспечивающих контакт двухполюсных аппаратов, то желательно отдать предпочтение медным.

Двухфазная сеть

Как подключить своими руками рубильник, если сеть двухфазная? Схема предусматривает применение блока питания на 200В. Также для данных приспособлений нужно использовать исключительно расширительные переключатели. Только тогда устройства допустимо использовать в трехфазной электросети, независимо от числа используемых модулей.

Максимальным напряжением для таких аппаратов будет 300В, а максимальным отрицательным сопротивлением – 40Ом. Контакты в таких устройствах применимы исключительно для закрытых моделей, а колебания электрической энергии контролируются при помощи конденсаторов проходного типа.

Трёхфазная сеть

Для такого вида электросети используют реверсивные рубильники. Они обеспечивают полноценную бесперебойную подачу электрического тока, распределяя нагрузку на несколько линий и полностью сохраняя электроснабжение. Здесь нужно использовать блоки питания на 400 В. Также будет уместно применять импульсные трансформаторы.

Сеть трехфазного типа

Рубильник должен монтироваться посредством задействования блоков питания, обладающих параметрами напряжения в 400 В. Трансформаторы, которые применяются, являются импульсными. Чтобы подключить, нужно обеспечение инвертирующего входа. Ток выхода идет через переходные конденсаторные элементы. Требуется применение двухмодульных разновидностей реверсивного рубильника.

Одномодульные модели характеризуются ограничением по предельному напряжению в 350 В. Отрицательное сопротивление равно 55 Ом. Наличие блокиратора обязательно. В жилых домах требуется обустройство электрощитов. Предпочтительна модификация КК22. В блоках управления ставят как тиристоры, а также допустимы варианты с динисторами.

Разновидности рубильников

Существует несколько типов аппарата, которые устанавливаются в зависимости от количества сетей и потребителей.

  1. Однополюсные.
  2. Двухполюсные.
  3. Трехполюсные.
  4. Четырехполюсные.

Однополюсные и двухполюсные устройства используются в однофазных сетях, а остальные — в трехфазных. Однополюсный тип аппарата является очень распространенным вариантом. Такой прибор оснащается одним модулем для передачи направления потока электроэнергии. В таких моделях чаще всего используются медные проводники. Наиболее подходящим такой реверсивный рубильник считается в сети обслуживания генератора с диапазоном до 20 Гц. При выборе такого прибора для определенной сети нужно учитывать все характеристики.

В жилых домах, для которых характерно большое потребление электроэнергии, лучше не использовать, так как предельной нагрузкой такого прибора считают 200А. Также у прибора низкое выходное напряжение. В большинстве случаев такой показатель равен около 200 В.

Для применения в жилых домах используют двухполюсные рубильники. Такой тип прибора может использоваться с потребителями однофазной сети. Средним показателем сопротивления для такого вида рубильника считается 60 Ом. Чаще всего такой перекидной рубильник на два направления используют для современных схем потребительских электросетей. Модификацией прибора определяется показатель выходного напряжения, и в разных двухпозиционных моделях показатели будут отличаться.

Реверсивные приборы, которые используются для смены питания от сети или генератора, подключаются по разным схемам в зависимости от определенного типа сети и количества приборов. К примеру, в однофазной сети можно подключать двухполюсные рубильники с отрицательным сопротивлением 50 Ом. При этом в схеме может присутствовать электросчетчик. Реверсивный трехфазный рубильник наиболее часто встречается в двухфазных электросетях, хотя может быть использован и в однофазной сети. При этом будет задействовано только два полюса прибора.

Однако при подключении нужно учитывать то, что трехходовой рубильник оснащен только расширительными переключателями. Наиболее распространен трехпозиционный прибор в промышленных электросетях. Использование на предприятиях должно быть защищенным, поэтому подключение должно проводиться в электрощитах. Трехфазный рубильник имеет высокий порог чувствительности и оборудован надежной системой защиты от перегрузки. Тип и качество изоляции зависит от производителя.

Двухкондесаторный переключатель

Переключатель двухполюсного типа имеет два проходных конденсатора. Такие приборы могут быть использованы только в однофазной сети, поэтому перекидной рубильник для генератора лучше выбрать именно такого типа. На рынке встречаются и двухмодульные и трехмодульные виды приборов, которые могут подключаться с блоком питания.

Для генератора подойдут перекидные рубильники с пороговым напряжением 350 В. Параметры нагрузки могут быть разными. Данный параметр определяется производителями и чаще всего составляет около 30 А. Для генератора также можно использовать перекидной рубильник 250А. Однако такой прибор нужно подключать вместе с блоком питания, напряжение которого будет от 200 до 300 В. Такой тип прибора предусматривает нагрузку до 3 А.

Подключение любого типа прибора необходимо проводить с соблюдением полярности. При этом на выходе к домашней сети фаза и ноль не должны меняться местами. Входящие подключения от электросетей лучше всего защищать, устанавливая автоматический выключатель. Такой выключатель обычно устанавливают возле счетчика либо в самом щитке перекидного рубильника.

Перекидные переключатели

Эти приборы имеют все свойства перекидных рубильников, но лишены недостатков последних. Благодаря специальной конструкции переключателей энергия руки оператора не напрямую используется для переведения ножей, а накапливается до определенной величины, а затем делает быстрое переключение «щелчком». Это существенно сокращает время переключения, уменьшает возможность появления коммутационной дуги и позволяет проводить переключение под нагрузкой. Кроме того, работа с переключателями более безопасна, поскольку устройства почти всегда имеют закрытую конструкцию, а значит, произвести коммутацию сможет даже неподготовленный человек с нулевыми знаниями по электротехнике.

Бытует мнение, что переключатели уступают рубильникам по мощности, но это не совсем так. Существуют приборы, способные коммутировать те же сотни ампер, причем даже под нагрузкой. Просто по конструкции они достаточно громоздки и гораздо сложнее обычных рубильников. Как и рубильники, переключатели могут быть трехпозиционными и многосекционными.

Что такое перекидной рубильник

Что такое обычный рубильник, знает, пожалуй, каждый более или менее знакомый с электричеством. По сути, это обычный выключатель, только большой и мощный. Ручка в одном положении – цепь замкнута. В другом – разомкнута. Если рубильник коммутирует одну линию, то устройство однополюсное, а когда одной ручкой вы можете переключить сразу несколько цепей, то многополюсное.

В отличие от обычного рубильника, перекидной имеет дополнительные контакты, благодаря которым прибор может не только включать или выключать электрооборудование, но и переключать. В одном положении ручки средняя шина рубильника соединяется с верхними контактами, в другом – с нижними.

Самое важное в такой конструкции то, что верхняя и нижняя шины ни при каких условиях не могут соединиться. Именно это делает устройство незаменимым при коммутации оборудования, не допускающего в процессе переключения соединения между собой

Взгляните на схему ниже:

В одном положении переключателя мотор крутится в одну сторону, в другом – в противоположную. Но если вы случайно соедините батареи вместе, то начнутся серьезные проблемы – короткое замыкание. В приведенном примере вы рискуете лишь разрядить батарейки, но если коммутировать более серьезные цепи – к примеру, напряжения с различных линий электропередач, — то при малейшей ошибке оператора, работающего обычными выключателями, серьезной аварии не избежать. Перекидной же рубильник благодаря своей конструкции подобного безобразия не допустит, поскольку у вас просто не будет ошибочных вариантов – «или-или».

Преимущества перекидного рубильника перед парой обычных выключателей очевидны. Но что делать в том случае, если лампочку на схеме, приведенной выше, нужно просто отключить? Ставить дополнительный выключатель? Совсем необязательно, поскольку существуют трехпозиционные перекидные рубильники. В отличие от своих двухпозиционных собратьев, они имеют еще одно положение, так называемое промежуточное , в котором один источник от нагрузки уже отключен, но второй еще не подключен.

Таким образом, при помощи трехпозиционного рубильника вы можете не только сделать переключение одним движением руки, но и отключить нагрузку от источника:

Подключение генератора на перекидной рубильник

Подключение генератора через переключатель АВВ

Для организации сцепки понадобятся два модульных контакта или электрическая перекидка на 7 контактов. Пара из них должна быть нормально замкнутая, а пара – нормально разомкнутая. Подключение осуществляется так:

  1. Требуется ввести крайний контакт переключателя на ввод линии и кабеля станции.
  2. Средний контакт подводится к потребителю.
  3. Рубильник ставится в исходное положение – подсоединение к основной сети.
  4. В процессе переключения питание подается с генератора.
  5. Переключатель устанавливают в щитке управления.
  6. Для прогрева системы и подачи питания после активации генератора ставится реле времени.
  7. Резервный контактор запитывается через основной коммуникатор ввода посредством нормально замкнутого контакта.

Процессы переключения реализуются пользователем. Он ставит рубильник на нейтральный режим в случае падения напряжения. При его возобновлении активируется первый контакт, размыкая цепь питания второго ввода.

Перекидной рубильник для генератора своими руками

Что делать, если в вашем распоряжении не оказалось перекидного устройства коммутации? Можно сделать его своими руками. Точнее, не сделать, а собрать из всем известных и широко распространенных автоматов. Для этого достаточно взять два автомата и закрепить на одной планке, предварительно перевернув один вверх «ногами». Чтобы оба устройства переключались одновременно, на их ползунки нужно установить фиксирующую планку (на рисунке оранжевого цвета). Специально для этого ползунки всех автоматов имеют специальные отверстия. Переключатель готов. Осталось сделать подключение, которое практически ничем не отличается от подключения перекидного коммутатора.

Конечно, реальная схема подключения генератора в качестве резервного источника будет несколько сложнее приведенных выше – кроме переключателя, понадобятся те или иные приборы защиты, заземления, учета, но и тут нет ничего сложного:

Список источников

  • stanok.guru
  • StrojDvor.ru
  • www.syl.ru
  • samelectrik.ru
  • obrabotkametalla.info
  • electrikmaster.ru
  • electrikexpert.ru
  • electricremont.ru
  • electric-220.ru
  • 220v.guru

Поделитесь с друзьями!

Перекидной рубильник для генератора: виды рубильников, схемы подключения

Перекидной рубильник – особое приспособление, предназначенное для переключения электроэнергии на необходимые устройства, работающее при помощи ручного привода. Производители предлагают широкий ассортимент таких аппаратов, отличающихся между собой различными техническими характеристиками.

Немаловажно помнить, что существуют различные варианты подключения перекидных рубильников – выбор зависит от особенностей электросети. Наиболее популярны рубильники перекидного типа в жилых зданиях. Чтобы изменить рабочие характеристики таких аппаратов, применяют блоки управления.

Кроме этого, данные приспособления нашли применение в промышленности при эксплуатации резервных генераторов. Подбирая перекидной рубильник для генератора, нужно учитывать его комплектацию и специфику существующего заземления.

Качество работы аппарата обеспечивается за счёт оснащения заземляющим электродом. На его маркировке указывается степень защиты. Оптимально, если это ИП30.

  • Рубильник перекидного типа для генератора
  • Советы по установке
  • Фото перекидного рубильника
  • Однополюсные и двухполюсные модели

    Устройства могут быть рассчитаны на один модуль или ориентироваться на два направления.

    Однополюсные

    Этот вид рубильников применяется довольно часто. Устройство включает один модуль и содержит проводники, изготовленные на медной основе. Применение находят при организации работы генераторов с частотными параметрами эксплуатации более 20 Гц.

    Поскольку максимально допустимая нагрузка равна 200 А, то применять эти виды перекидных рубильников в жилых зданиях нецелесообразно, если объем потребления имеет высокие значения. Специфика состоит в пониженном значении напряжения на выходе – данный показатель составляет 200 В.

    Двухполюсные

    Данную разновидность целесообразно задействовать в жилых сооружениях, причем возможно использование для 1-фазных или 2-фазных систем. Усредненный параметр по отрицательному сопротивлению равняется 60 Ом, причем уровень напряжения на выходе может варьироваться, исходя из конкретной модели рубильника двухполюсной разновидности.

    Спросом при проведении электромонтажа пользуются устройства, составляющие линейку РР20. Они оснащены конденсаторами открытого типа. Чтобы подключить рубильник, потребуется блок питания. Требование к параметру рабочего напряжения — 300 В.

    Советы по установке

    Следуйте следующим советам, если хотите, чтобы пользоваться перекидным рубильником в корпусе было безопасно:

    • Монтировать аппарат можно лишь в закрытом помещении.
    • Устройство должно быть влагостойким и устойчивым к воздействию природных осадков.
    • Эксплуатировать прибор можно при температуре в пределах от -40 до +55°С.
    • Если верх контактного ножа обгорел, надо произвести его зачистку напильником.
    • Крепление рубильника должно быть надёжным и прочным.



    Специфика схем подключения

    Технология и схематические особенности присоединения рубильников могут иметь некоторые отличия исходя из применяемого типа электросети на объекте.



    Сеть однофазного типа

    К такой цепи может подключаться только рубильник двухполюсного варианта изготовления. В конструкции должен быть блок питания со значением рабочего напряжения в пределах 300 В. Сопротивление требуется 50 Ом.

    Особенностью является одновременное применение счетчиков, хотя переключатели в данной модификации задействуются крайне редко. Существует требование и по материалу перемычек. Для их изготовления должна применяться исключительно медь, как это видно на фото перекидного рубильника.

    Когда планируется монтаж в домах жилого типа, то требуется наличие электрощитов, относящихся к категории КК202 или некоторых других модификаций. Реверсные блоки задействовать при таком варианте нецелесообразно, поскольку при наличии однофазной цепи наблюдается расхождение в параметрах.

    Преимущества и недостатки рубильников

    Осталось рассмотреть достоинства и недостатки этих приборов. К достоинствам можно отнести:

    1. Наглядность. Прибор обычно имеет открытую или полузакрытую конструкцию, а значит, в его исправности можно убедиться визуально. Ну а поскольку вы хорошо видите токопроводящие ножи и шины, определить, в каком положении находится размыкатель, не составит труда.
    2. Простая конструкция. Практически все подобные коммутаторы, включая перекидные, имеют исключительно простую конструкцию. Они весьма долговечны, легко обслуживаются, а ремонт их обычно не требует высокой квалификации и стоит недорого.
    3. Высокое отношение коммутируемая мощность/стоимость. Это, пожалуй, одно из главных преимуществ устройств. Некоторые из подобных приборов могут коммутировать токи в сотни ампер, а стоят при этом относительно недорого.

    Но есть у коммутаторов рубильникового типа и недостатки. Вот они:

    1. Повышенная опасность для оператора. Поскольку большинство устройств имеют открытую конструкцию, попасть под напряжение при неаккуратном обращении с ними очень легко. Поэтому к работе с подобными переключателями обычно допускается лишь квалифицированный персонал, а сам переключатель часто помещается в закрытый шкаф или кожух.
    2. Ненормированное время переключения. Скорость переключения практически любого рубильника зависит только от реакции оператора. При медленном переводе ножей под нагрузкой между размыкаемыми контактами может «потянуться» высокотемпературная дуга, которая одинаково опасна как для оборудования, так и для самого оператора*.

    Дугогасящие вставки, которыми оснащаются некоторые типы переключателей, помогают бороться с дугой лишь частично. Именно поэтому подавляющее большинство производителей электрооборудования рекомендуют делать переключение при помощи рубильниковых устройств только после снятия нагрузки промежуточными размыкателями.

    Сеть двухфазного типа

    Требуется блок питания, рассчитанный на характеристику в 200 В. Он будет играть роль объединяющего компонента. Переключательные компоненты используются только в расширительном исполнении. Выполнение данного требования позволит задействовать рубильник в 2-х фазных сетях без ограничений по числу модулей. Допустимое ограничение по напряжению 300 В, суммарная нагрузка на рубильник – 20 А. Популярны модули линейки РР30.

    Конструктивно присутствует 2 модуля, в связи с чем напряжение на выходе способно составить 350 В. Применяемые блокираторы разнообразны. При установке в сооружениях жилого назначения нужен электрощит. Блоки управления работают с использование тиристоров. Ограничение сетевого сопротивления – 40 Ом.

    Контактная группа подходит под вариант закрытой разновидности. Проходные конденсаторы участвуют в регулировании колебательных изменений в параметрах электроэнергии.

    Подключение генератора к сети дома

    Перебои с электричеством – явление в частном секторе достаточно распространенное, поэтому запасной источник энергии никогда не помешает. В данной статье мы поговорим о том, как правильно подключить генератор (примеры моделей FUBAG TI 2600, Hyundai HHY3000FE, Champion GG951DC) к сети дома.

    Расчет допустимой нагрузки

    Выбирая генератор, следует рассчитать нагрузку, которой он будет подвергаться. Во внимание должна приниматься не только номинальная мощность всех подключаемых электроприборов, а и пусковые броски тока с возможным повышением потребления.

    Для каждой группы предусмотрен собственный коэффициент, на который нужно умножить номинальную мощность устройства.

    • Бытовая техника (холодильник, телевизор и др.) – от 1,2 до 1,5.
    • Обогреватели и лампы накаливания – 1.
    • Мощное оборудование (станок, трансформатор, насос и др.) – 3.
    • Ручные инструменты (электродрель, лобзик, УШМ и др.) – от 1,5 до 2.

    Если сумма величин превышает допустимую мощность генератора, от использования какого-то прибора придется отказаться. Даже короткие перегрузки очень вредны. При этом генератору противопоказаны и постоянные малые нагрузки (меньше 30% от номинала). Эксплуатация «вполсилы» негативно влияет на его работоспособность.

    Способы подключения

    Некоторые любители простых решений подключаются к электросети с помощью переходника «вилка-вилка». Один конец вставляется в розетку, другой – в генератор. Проблема заключается в том, что при возвращении электричества источник энергии или присоединенные к нему приборы могут элементарно выйти из строя. Если нет желания так рисковать, от подобного «легкого» решения лучше воздержаться. Различают два основных способа подключения генератора к домашней сети:

    • через перекидной рубильник;
    • с использованием блока автоматического управления.

    Применение АВР

    Желающие не заморачиваться каждый раз с подключением генератора могут установить блок автоматического управления. Как только электричество пропадает, система АВР самостоятельно активизирует источник энергии. Блок подключается к электрощиту. С генератором он соединяется кабелем.

    Следует отметить, что большинство специалистов считают покупку АВР нецелесообразной тратой денег, так как автоматическое включение все равно требует контроля наблюдателя. Приобретение подобного блока оправдано экономически только в случаях с мощными генераторами, оснащенными микропроцессорными системами управления.

    Сеть трехфазного типа

    Рубильник должен монтироваться посредством задействования блоков питания, обладающих параметрами напряжения в 400 В. Трансформаторы, которые применяются, являются импульсными. Чтобы подключить, нужно обеспечение инвертирующего входа. Ток выхода идет через переходные конденсаторные элементы. Требуется применение двухмодульных разновидностей реверсивного рубильника.

    Одномодульные модели характеризуются ограничением по предельному напряжению в 350 В. Отрицательное сопротивление равно 55 Ом. Наличие блокиратора обязательно. В жилых домах требуется обустройство электрощитов. Предпочтительна модификация КК22. В блоках управления ставят как тиристоры, а также допустимы варианты с динисторами.

    Простой способ организации автопереключения

    Чтобы не переключать вручную рубильник каждый раз при отсутствии подачи электричества от основной линии электропитания домовладения, можно сделать довольно несложную схему, позволяющую после пуска бензогенератора на автомате перейти с внешней сети к автономной.

    Для монтажа схемы автопереключения понадобятся два пусковых устройства (контактора), имеющих перекрёстное подключение. При их работе будут задействованы силовые, а также нормально замкнутые контакты. К этому набору, если нужно обеспечить генератору некоторый интервал времени на прогревание, стоит приобрести ещё и реле времени.

    Когда создаётся напряжение в домашней электрической сети от внешней линии, катушка контактора основного ввода будет удерживать в замкнутом состоянии силовые контакты, а нормально замкнутые, наоборот, в разомкнутом.

    При исчезновении напряжения в магистрали электропередач силовые контакты разомкнутся, а нормально замкнутые, соответственно, перейдут в замкнутое состояние, что позволит через промежуток времени, заданный временным реле, после запуска генератора подать напряжение на катушку контактора резервного входа. В результате произойдёт замыкание силовых контактов на резервном пускателе, а в домашнюю сеть пойдёт электрический ток от бензогенератора.

    Вам это будет интересно Подключение бензогенератора с автозапуском к сети дома

    При возобновлении централизованной подачи напряжения к сети частного дома сработает катушка основного пускателя, что приведёт к замыканию силовых контактов этого контактора и к автоматическому отключению питания от бензогенератора. Владельцу дома остаётся только не забыть остановить работу двигателя устройства для автономной генерации электроэнергии.

    Генераторные рубильники

    Перекидные рубильники для генераторов являются одномодульными. Блок-блокиратор содержит классический вариант контактной группы. Реверсивные блоки производятся вместе с контролером.

    Пороговая частота отличается высоким значениями параметра. Размеры рубильников варьируются в широких пределах. Ключевым фактором выбора устройства является характеристика конденсаторов проходного типа.

    Перед монтажом надо оценить качество заземляющей схемы. Для результативной эксплуатации необходимо присутствие электрода заземляющего действия. Изучите маркировку, которая обычно имеет вид ИП30, что указывает на наличие качественной изоляции материала. Это будет гарантией большого ресурса.

    Реверсивные рубильники ABB — это особые выключатели нагрузки, которые обеспечивают бесперебойный характер подачи питания. Существует множество видов устройств, которые можно использовать под разные типы сети. При покупке следует обращать внимание на маркировку и соответствие стандартам безопасности.

    Фото перекидного рубильника для генератора


    Вам понравилась статья? Поделитесь

    0

    Как правильно подключить рубильник — Инженер ПТО

    Схема подключения

    Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

    Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

    Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

    Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

    Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

    На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

    К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

    Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:
    При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

    Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

    При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

    Рекомендации по установке

    Для безопасного и правильного использования устройства необходимо учитывать следующие рекомендации:

    • осуществлять установку устройства необходимо в закрытом помещении;
    • аппарат должен быть защищен от попадания влаги, а также от плохих климатических условий;
    • необходимая температура среды эксплуатации прибора колеблется от -40 до +55 градусов;
    • в случае обгорания верхней части контактного ножа, необходимо зачистить его с помощью напильника;
    • необходимо, чтобы прибор был надежно и прочно установлен.

    Если установка перекидного рубильника осуществляется вне помещения, то нужно обеспечить защиту от воздействия окружающей среды. Также необходимо обеспечить работу устройства в пределах допустимого диапазона температур – то есть если вне помещений, то нужно обеспечить обогрев шкафа, где установлен данный рубильник. Установку, обслуживание и ремонт аппарата должен осуществлять только специалист, и только при полном обесточивании электросети.

    Напоследок рекомендуем просмотреть видео, на котором более подробно рассказывается, как подключить перекидной рубильник к сети:

    Будет полезно прочитать:

    При необходимости в использовании электроснабжения с наличием большой силы тока устанавливают рубильник. Данный прибор регулирует включение и выключения сети, не создавая при этом больших нагрузок. Об особенностях использования и установки рубильника поговорим далее.

    Оглавление:

    Конструктивные особенности и устройство рубильника

    Одним из неавтоматических коммуникационных аппаратов является рубильник. Данный прибор используется во время размыкания и замыкания электрической цепи.

    Есть несколько видов рубильников, отличающихся друг от друга параметрами устройства и конструкции. Рубильники с однополюсным, двухполюсным и трехполюсным исполнением имеют полюса, которые характеризуются наличием плавкого предохранителя. Некоторые рубильники не имеют полюсов, их заменяет рычажный привод центрального назначения.

    Конструкция рубильника зависит от его типа. Например, приборы, с центральной рукояткой только отключают электрические цепи. Обязательным действием перед отключением электрической цепи с помощью такого рубильника, является ее обесточивание.

    Стандартное устройство рубильника характеризуется наличием:

    • ножей контактного типа;
    • вставок плавного типа;
    • стоек: совмещенного и контактного типа;
    • выводов, через которые осуществляется подключение рубильника.

    Эти детали устанавливаются на панель общего назначения.

    Большинство рубильников состоит из одного ряда совмещенных и одного ряда контактных стоек. Чтобы обеспечить плавность нажатия рычага, используют пружинные механизмы.

    Стойки совмещенного характера имеют шайбы специфического назначения, которые обеспечивают их нажатие. У таких приборов связывание ножей происходит благодаря наличию общей оси. Тяги, способствуют движению оси. Рубильники, с центральным расположением рычага, работают благодаря наличию скобы, которая соединяется с контактными ножами и их осью.

    Рубильники отличаются наличием специального обозначения:

    • P — рубильник с наличием центральной рукоятки;
    • Р Б — рубильник с наличием боковой рукоятки;
    • Р П Ц — рубильник с наличием центрального привода;
    • Р П Б — рубильник бокового рычажного привода.

    При наличии обозначения Р Б 2 1 — значение первой цифры указывает на количество полюсов, в данном случае, два, а вторая цифра обозначает единицу номинального тока, сто ампер; если вторая цифра будет 2 — значит ток составляет 220 Вт.

    Принцип действия и функции рубильников

    Основной частью рубильника выступает панель, которую изготавливают исключительно из диэлектрических материалов. На панели устанавливаются несколько стоек и губок. Ножи рубильника это электрический подвижной контакт, который жестко закреплен на устройстве вала.

    Во время включения прибора, ножи тонкопроводящего типа устанавливаются в губки, которые являются неподвижными частями рубильника. Все рабочие полюса соединяются и происходит их контактирование между собой.

    Конструкция рубильника зависит от способа включения устройства. Выделяют рубильники рычажного привода, в которых ножи начинают движение при помощи поворота рычага. Второй тип рубильников — это устройства с наличием центральной рукоятки. Они используются исключительно для выключения электрической цепи, находящейся под напряжением.

    Многие современные рубильники оснащены дополнительной функцией, обеспечивающей электрическую безопасность. Данная функция состоит в защитной блокировке передней дверцы, находящейся в рабочем положении.

    Сфера применения рубильника

    1. Использование рубильников связано со включением и выключением электрической нагрузки, в сети, где присутствует большое количество тока.

    2. Рубильники открытого типа используют для того, чтобы замкнуть или разомкнуть электроцепь без нагрузки.

    3. Рубильники с наличием рукоятки, наоборот, применяются в электрических цепях с большой нагрузкой.

    4. При условии, что рубильник содержит центральный кожух, он используется, как пусковой аппарат электрического двигателя.

    5. Рубильники центрального бокового или рычажного типа применяются для работы на центральном распределительном щите.

    6. Рубильники используют для нечастого автоматического включения или отключения электроцепи.

    7. Рубильники с боковой, центральной рукояткой используются в электросети, мощность которой не превышает 500 Вт.

    8. Рубильники используют для установки на распределительном устройстве, электрошкафе или электрощитке, в качестве управления электроцепью или силовой цепью.

    9. Установка некоторых моделей производится непосредственно на трансформаторную электростанцию.

    Основные типы рубильников

    В зависимости от основного теплового тока выделяют рубильники:

    Некоторые модели оснащены защитным кожухом, который позволяет им работать при номинальном токе, превышающем 1000 А.

    В зависимости от количества полюсов рубильники разделяются на:

    В соотношении с направлением и переключением тока:

    • перекидного типа — самые простые и ранее выпускаемые устройства, они способны коммутировать большое количество электрических линий и в большинстве случаев предполагают наличие двух положений: включения и выключения;
    • рубильники поворотного привода отличаются простотой установки и использования и являются самыми распространенными;
    • рубильники разъединительного типа имеют защитный корпус, небольшой размер и короткую рукоятку.

    В зависимости от наличия дугогасительной системы выделяют рубильники:

    • с возможностью погашения такой системы, данные приборы способны самостоятельно отключить нагруженную сеть;
    • с отсутствием такой функции, такие устройства отключают сеть только после того как нагрузка снимается.

    В соотношении со степенью защиты рубильники разделяют на устройства:

    • с открытым исполнением, которые располагаются в специальном ящике, а рычаг находится во внешней стороне;
    • с закрытым исполнением.

    В зависимости от климатического исполнения выделяют рубильники с наличием влагозащиты, термоустойчивые устройства и рубильники, предназначены для установки во внутренней части помещения.

    В зависимости от того, как расположена плоскость присоединения зажимных устройств выделяют рубильники с параллельным и перпендикулярным расположением.

    Рекомендации по эксплуатации и установке рубильника

    1. Производите установку прибора только в закрытом помещении.

    2. Обеспечьте защиту рубильника от влаги, неблагоприятных климатических условий и атмосферных осадков.

    3. Рекомендованная среда нахождения и эксплуатации рубильника составляет -40 +55 градусов.

    4. Нельзя устанавливать рубильник в условия пребывания факторов, которые выделяют опасные или загрязняющие вещества.

    5. При обгорании поверхности контактного ножа следует зачистить это место при помощи напильника или стеклянной бумаги.

    6. При неплотном вхождении ножей в губку, следует провести подгибание губок.

    7. Чтобы избежать перекашивания ножек рубильника осмотрите болты, которые крепят рубильник к перекладине, и, при необходимости, затяните их.

    8. Обязательно проводите проверку рубильников на предмет изоляции отдельных его частей. Очистите или окрасьте отремонтированные детали.

    Установка и схема подключения рубильника переходного типа

    Рассмотрим основные рекомендации по установке рубильника на генератор. Генераторное устройство позволяет обеспечить дополнительное электроснабжение во время отключения централизованной подачи электроэнергии.

    Установка рубильника позволит получать электроэнергию, как от сети, так и от генератора, а возможно и параллельно.

    Генераторы на основе дизеля или бензина оборудованы коммутатором нагрузки, который регулирует работу устройства автоматически. Если использовать контакторы с наличием взаимной блокировки, опасность взаимного включения двух фаз полностью отсутствует.

    Чтобы обеспечить переключение фазы вручную, следует установить рубильник переходного типа, который позволяет регулировать данный процесс с помощью двух положений.

    Установка данного рубильника производится в щитовом помещении или возле основного щита. Главной особенностью данного рубильника выступает мощность тока, которую он пропускает через себя при работе.

    После того, как обнаружено пропадание сети основного назначения, следует запустить генератор, а затем произвести переключение рубильника в рабочее положение.

    Когда основное электроснабжение восстановлено, рубильник переключается в нерабочее положение.

    При необходимости в бесперебойном электроснабжении кроме генераторной установки следует предусмотреть монтаж источника бесперебойного питания с наличием аккумуляторов, которые имеют резервный запас времени от 120 до 600 с. Данное устройство отличается высокой стоимостью, равной стоимости генераторной установки.

    Самая простая схема рубильника предполагает наличие однофазного ввода генератора определенной мощности. В таком случае следует установить рубильник с наличием двух полюсов и автомат на вводной части сети.

    При расположении дизельного или бензинового генератора внутри помещения предусмотрите вытяжное устройство.

    Если генератор не справляется с электроснабжением всей площади помещения, понадобится установка более сложной схемы рубильника. Вся электросеть разделяется на две части. Первая включает потребителей обязательного питания, например, компьютер, холодильник, свет. Вторая содержит необязательное дополнительное питание.

    Использование перекидного рубильника является небезопасным, поэтому следует обязательно позаботиться о наличии переключателей, которые имеют свою схему подключения.

    Переключатель состоит из трех положений:

    • основная сеть,
    • отключение электроснабжения,
    • генератор.

    Здравствуйте, уважаемые читатели моего блога. Очень давно я не писал новых статей, на это катастрофически не хватает время. Основная работа в энергосбытовой компании, сборка щитов в свободное от основной работы время, семья и, какие-то постоянно-возникающие домашние дела, просто физически не позволяют заниматься написанием новых статей. Но писать надо, а то уже каждый второй при заказе, осторожно интересуется, не забросил ли я сборку электрощитов . Наконец, выкроив время, я решил опубликовать новую статью про рубильник ABB.

    Прежде всего, давайте выясним, что такое рубильник? Рубильник — это простой переключатель, который просто отключает или включает электрическую цепь под нагрузкой или без неё. По сути, рубильник — это «народное» название, правильное название такого прибора (коммутационного аппарата) — выключатель нагрузки.

    У рубильника, в отличии от автоматического выключателя , нет электромагнитного и теплового расцепителя, или иными словами, рубильник не имеет никаких защит .

    Как было указано ранее, рубильники нужны для отключения нагрузки, то есть более правильно отключать полностью электрический щиток в квартире или доме, именно рубильником, а не автоматом.

    Но я в щитах предпочитаю ставить на вводе автомат. Во-первых, часто в ЩУ или этажных щитках стоят вводные автоматы низкого качества, поэтому установив автомат в доме или квартире на вводе, мы убиваем двух зайцев, и ставим качественный прибор на ввод щита и получаем вводной прибор. Во-вторых, прежде чем отключить весь щит по какой-либо причине, мы на 99% уже сняли всю нагрузку (выключены автоматы электроплит, кондиционеров, котлов и т.д.), автомат при номинальных токах имеет десятки тысяч циклов «включения-отключения», и ему абсолютно ничего не угрожает.

    Рубильники в щиты я устанавливаю, или когда на вводе уже есть качественный автомат, или для управления НЕотключаемыми линиями.

    Ранее в школьные годы, услышав о рубильниках, я представлял себе, какой-то большой по размерам прибор, который при помощи мощного рычага отрубает электричество, наподобие, как на фото ниже, и в домашних щитах ему точно делать нечего.

    Но, как оказывается разновидностей рубильников, как по исполнению, так и по применению, не так уж и мало. Я рассмотрю в данной статье те рубильники, которые использую в своих щитах.

    Рубильник ABB OT63F3.

    Это наиболее распространенный рубильник ABB, который широко используется, как в быту, так и на производстве. Очень надежный, устанавливается как на din-рейку, так и на монтажную панель.

    Стандартно продается 3-хполюсным, но можно или сразу купить 4-хполюсный OT63F4N2 или докупить отдельно дополнительный полюс и самостоятельно «нарастить» рубильник. А можно даже два доп. полюса прищелкнуть, один справа, другой слева, и получится 5-типолюсный рубильник ABB)).

    Данный рубильник ABB ОТ63F3, как следует из названия, рассчитан на ток 63 А. В данной серии выключателей нагрузки есть рубильники, которые рассчитаны на меньшие токи 16, 25 и 40 А, но они отличаются по размерам и в электрощиты «становятся», мягко говоря коряво, что хорошо видно на фото, позаимствованном у моего известного коллеги Cs-Cs.net.

    Разумеется есть рубильники ABB серии ОТ и выше 63А. АВВ выпускает низковольтные выключатели нагрузки до 2500 А, но нам они без надобности, таких нагрузок в быту не бывает.

    Пожалуй, к одному из минусов рубильника ОТ63 я отнесу его «родную» ручку, с которой он продается. По мне, так она очень неудобная и переключать рубильник ABB ей очень неудобно, особенно у кого не очень сильные пальцы, например, у детей и женщин.

    Данная проблема решается достаточно просто, можно купить и установить отдельно рукоятку немного иного плана, но зато очень удобную. Такие рукоятки бывают двух цветов: черная и красная, что тоже, кстати, порой удобно, чтобы четко были понятны задачи рубильников в щите. Например, рубильник ABB с красной ручкой отключает генераторные линии, а с черной — обычные НЕгенераторные линии. Рубильник АВВ ОТ63, как ранее писал, очень надежный, можно сказать неубиваемый и достаточно практичный в том плане, что он внешне подходит в щиты ко всем производителям, и к Шнейдер Электрик и Легранд.

    Рубильник ABB SD200.

    Рубильники серии SD200 относительно новые, и начали выпускать их с 2016 года. Внешне они почти неотличимы от старой копии серии Е200.

    Но это только внешне. Многим известно, что серия Е200 имела конструктивный косяк, и поэтому были заменены на новую серию.

    Как следует из названия серии SD200, рубильник ABB также, как и автомат S200, в зависимости от последней цифры, разделяется по количеству полюсов:

    • SD201 — однополюсный,
    • SD202 — двухполюсный,
    • SD203 — трехполюсный,
    • SD204 — четырехполюсные.

    На фото также показан пример 2-хполюсного рубильника. Такие рубильники SD201 и SD202 удобно использовать в однофазных щитах, т.к. они занимают меньше места, чем ОТ63, который займет не менее 3-х модулей.

    Рубильник ABB SD200 выпускается на номинальные токи: 16, 25, 32, 40, 50 и 63А. К нему подходят все дополнительные контакты, предназначенные для модульки ABB.

    Другие рубильники.

    Т.к. в своих щитах я в основном использую модульку от АВВ, то фоток рубильников Шнейдер Электрик, Легранд, Хагер у меня немного.

    Сразу скажу, что похожих рубильников на дин-рейку , как у АВВ ОТ63 у этих производителей нет, кроме пожалуй Hager, у которых в линейке продукции есть рубильник HAB на 20-63А.

    Также у Хагера есть модульные рубильники 1-4хполюсные серии SBN от 16 до 125А.

    В одном из щитов я использовал рубильники SBN 2Р на 63А, достаточно симпатичные, как и вся модулька Хагер.

    У Шнейдер Электрик также модульные рубильники 1Р-4Р серии iSW на 20-125А.

    Модульные рубильники Легран использовать пока не доводилось. Обходился или автоматами или в 3фазных щитах рубильниками ОТ63 от ABB.

    Спасибо за внимание.

    Правила подключения перекидного рубильника — Инженерные технологии Коломна

    В некоторых городах, а также в дачных районах существует проблема с нестабильной подачей электроэнергии. Для решения этой проблемы можно использовать генератор. Вырабатываемая электроэнергия по сети передается в отдельные пользователи. Для того, чтобы переключить питающую сеть на генераторную, необходимо в распределительном щите установить перекидной рубильник по стандартной схеме. Его отличительная черта заключается в особой системе блокираторов.Эти бывают разные технические характеристики, типы приборов и моделей. Такое устройство обычно подключают в помещениях, а сама схема монтажа напрямую зависит от типа электросети. В этой статье мы расскажем, как подключить перекидной рубильник к сети и какие нюансы нужно учитывать при его установке.

    Схема подключения

    Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

    Данные устройства подключаются к генератору из типа электросети, которая будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной коммутационные аппараты только для переключения между фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутационными коммутационными аппаратами.

    Если генератор и питающая сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может ввести в однофазной сети — в данном случае задействовано только два полюса на входе и выходе коммутационного аппарата.

    Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника.Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях первой инкубации местные щитки (боксы) металлические щитов, рассчитанные на требуемое количество модульных мест.

    Вне помещений используются металлические щитки, имеющие достаточную установку на степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

    На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

    К одному входу перекидного рубильника подключается кабель, идущий от щита учета — это основная сеть. Ко второму входу подключается резервная сеть — кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

    Для того, чтобы подключить перекидной рубильник от трехфазных источников питания, нужно запустить следующую схему:
    При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами.Как правило, ввод электросети защищен автоматическим выключателем, который, как правило, устанавливается в щиток вместе с перекидным рубильником.

    Для промышленных предприятий монтируются, только если входная мощность устройства небольшая. А так в основном устанавливаются распределительные щиты. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва нового автоматом.Если при этом применяются только перекидные рубильники, то, как правило, для управления без нагрузки — нагрузка снимается автоматическими выключателями.

    При наличии дугогасящего устройства в конструкции устройства переключения нагрузки может быть перекидным устройством, но в любом случае каждая из питающих линий должна быть защищена автоматом либо предохранителями, так как перекидной рубильник не обеспечивает защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

    Рекомендации по установке

    Для безопасного и правильного использования устройства необходимо учитывать следующие рекомендации:

    • осуществлять установку необходимо в закрытом помещении;
    • аппарат должен быть защищен от попадания влаги, а также от плохих климатических условий;
    • необходимая температура среды эксплуатации прибора колеблется от -40 до +55 градусов;
    • в случае обгорания верхней части контактного ножа, необходимо зачистить его с помощью напильника;
    • необходимо, чтобы прибор был надежно и прочно установлен.

    Если установка перекидного рубильника осуществляется вне помещения, то нужно обеспечить воздействие от окружающей среды. Также необходимо обеспечить работу устройства в пределах допустимого диапазона температур — то есть если вне помещений, то нужно обеспечить обогрев шкафа, где установлен данный рубильник. Установку, обслуживание и ремонт должен осуществлять только специалист, и только при полном обесточивании электросети.

    Напоследок рекомендуем просмотреть видео, на котором более подробно рассказывается, как подключить перекидной рубильник к сети:

    Будет полезно прочитать:

    Источник

    Подключение рубильника | ••• САЙТ ЧАСТНЫХ МАСТЕРОВ •••

    Подключение рубильника производится при установке электрогенератора.Устройство позволяет переключать нагрузку с одной линии на другую. Такая необходимость может при проведении профилактических работ или, например, переключении на резервный источник питания. Если вы точно не знаете, как подключить рубильник или установить электрогенератор, обратитесь к специалистам «5 Мастеров». Мы приедем по любому адресу Москвы, а также ближайшего Подмосковья, чтобы оперативно выполнить эту работу. Для вызова специалистов обращайтесь к нам по телефону или оставляйте свои контакты на сайте, чтобы они сами перезвонили Вам в ближайшее время.


    Почему стоит обратиться к специалистам «5 Мастеров»:

    • Наша команда из профессиональных электриков, с большим стажем работы
    • Мы выполняем ремонт, подключение, замену рубильников различных марок
      и производителей
    • Оказываем консультационную помощь при выборе оборудования
    • Принимаем заявки как по телефону, так и через форму на сайте
    • Бесплатно: консультации по телефону и онлайн, выезд специалистов на место
    • О стоимости услуг специалистов договариваемся индивидуально
    • Наши цены будут Вам по карману



    Специфика подключения перекидного (реверсивного) рубильника

    Реверсивный (или перекидной) — самый простой тип рубильников, способный коммутировать сразу несколько линий электросети.Подключение устройства на дизель-генераторы и бензоэлектростанции обеспечивает легкое ручное переключение электропитания с основным резервным источником. Монтаж рубильника восстановления от вводного щита или непосредственно внутри помещения щитовой.
    Единой схемы подключения рубильника не существует просто потому, что разновидностей этого устройства — великое множество. Реверсивные рубильники дифференцируют по наличию или отсутствию дугогасительных камер, количеству положений фиксации (два или три), месту расположения рукоятки (по центру или сбоку), количеству полюсов для подключения коммутируемых линий, т.д. Чтобы выполнить подключение электроустановки через перекидной рубильник, пригласите опытного специалиста. Даже имея перед глазами схему установки, осуществить эту под силу далеко не каждому домашнему мастеру.
    Специалист «5 Мастеров» осуществляет не только монтаж и подключение рубильника, но и проконсультирует относительно выбора модификации этого устройства.


    Подключение рубильника — одна из наиболее востребованных услуг специалистов «5 Мастеров». Мы выполняем работы в городских и загородных домах, жилых и промышленных помещениях.Если у Вас возникли трудности с монтажом электроустановки или подключением рубильника, не стоит искать ответы на вопросы на форумах в Интернете. Обращайтесь за помощью или советом сразу к профессионалам. Специалисты «5 Мастеров» готовы выехать в любой район Москвы, а также ближайшего Подмосковья для установки рубильников любых марок и стран-производителей. Ждем Ваших обращений по телефону ежедневно, включая выходные и праздники.

    ЗВОНИТЕ

    Правильная установка реверсивного рубильника

    В домашней электросети реверсивные рубильники используются редко.В квартирах многоэтажных домов и небольших коттеджах их использование нерационально. Для отключения напряжения в случае ремонта или действий с проводкой, лучше выключить автоматический выключатель. Рубильник не предназначен для аварийного отключения, более, он не оснащен автоматикой. Управление осуществляется при помощи рукоятки, или поворотного регулятора.

    Реверсивный переключатель для изменения коммутации питающего в силе тока от 16 до 1600 А. В бытовых сетях такие мощные устройства не используются.Максимальная сила тока, с которой работают бытовые выключатели рубильники — до 63 А. Этого вполне достаточно для обеспечения работоспособности трехфазной сети, даже если в доме подключены электроплиты, насосы и бойлеры.

    Где используются реверсивные рубильники

    Переводные, или реверсивные выключатели используются там, где есть возможность переключения тока питания с основной магистрали на удержании. Например, в особняке или на даче установлены автономные генераторы тока на базе дизельных или бензиновых двигателей.Если в сети пропало напряжение, или очень сильные перепады тока, то домашнюю электроцепь можно легко перевести на питание от генератора. Для этого достаточно перевести рукоятку из одного положения в другое.

    Если требуется надолго отключить напряжение в сети, то рукоятку рубильника можно перевести в положение «Выкл», отключив перед этим автоматический выключатель АВ. Это даст дополнительную гарантию безопасности работы с проводкой.

    Перекидные рубильники используются повсюду, где используется резервное питание.Также их можно установить на объектах, где есть резервные линии электропитания. Например, рабочая и аварийная. При необходимости производства ремонтных работ в производственной сети, прибор переключается, например, на цепь освещения, все остальное оборудование отключено.

    Особенности подключения

    Переводной электрический рубильник бытового уровня монтируется в корпусе, рассчитанном на монтаж в щиток на DIN-рейку. Если используется распорядительный шкаф другую конструкцию, то несложно установить устройство на любую стандартную монтажную плату.

    Схема реверсивного рубильника определяет место его установки — после счетчика и автомата ввода, но перед разветвлением цепи на питание потребителей. Для подключения в однофазную сеть используют одно, или двухполюсные рубильники. Для трехфазной сети — три и четырехполюсные. Однополюсные размыкают только фазовый провод, двухполюсные — фазовый и нейтраль, трехполюсные — три фазы, четырехполюсные — три фазы и нейтраль. В бытовых сетях используют преимущественно, двух и трехполюсные рубильники.

    Если ручка рубильника промышленного назначения представляет собой достаточно большой рычаг, для поворота которого не требуется прикладывать слишком большое усилие, то рукоятка рубильника бытового компактная. Чтобы переключить позицию нужно подействовать на нее с некоторой силой. Чтобы корпус переключателя не сместился, а провода не выпали из держателей, необходимо прочно закрепить, а винты держателей зажать по максимуму.

    Подключение рубильника производится по такой схеме:

    • Левые верхние клеммы — провода питания основной сети;
    • Правые верхние клеммы — провода источника питания;
    • Левые нижние клеммы — провода нагрузки;
    • Правые нижние клеммы — перемычки на левые клеммы питания.

    Такая стандартная схема подключения исключает риск ошибки, если требуется ремонт или профилактика сети, а также замена рубильника. Но перед работой по замене прибора не лишним будет проверить проводку при помощи тестера.

    Если требуется переключение линий питания или потребления, то лучше перед использованием рубильника отключить АВ. Это снизит нагрузку на коммутационные узлы и исключит риск появления электрической дуги, способной сжечь контакты.

    особенности, принцип работы, критерии выбора

    Чтобы получить возможность получить электроэнергию на необходимые приборы, установить специальные устройства — перекидные рубильники.Важной частью их конструкции являются блокираторы. На рынке представлены разные варианты подобных устройств, их различают в первую очередь по рабочим характеристикам.

    Нужно учитывать, что приборы подключаются с использованием различных схем в зависимости от типов электросетей. Их рабочие параметры можно отрегулировать с помощью блоков управления. Также подобные рубильники используются на промышленных производствах, где обслуживают резервные генераторы.

    Чтобы понимать схемы подключения, ознакомьтесь с типами устройств, которые представлены в нашей стране.

    Однополюсные рубильники

    Во многих случаях применяются устройства с одним модулем . В таких модификаций медные проводники. Важно знать, что их следует применять для обслуживания генераторов, рабочий диапазон частот не выше 20 Гц. Есть и минусы, которые учитываются при выборе.

    Важный нюанс: предельная нагрузка в процессе использования не должна превышать 200 А. Потому что их не устанавливают в жилых домах, где есть значительное потребление электроэнергии.Еще одна особенность: низкие показатели выходного напряжения, преимущественно 200 В.

    Двухполюсные рубильники

    Именно рубильник перекидной на два направления устанавливаетют в многоэтажных домах. Его можно эксплуатировать для обслуживания агрегатов, подключенных как к однофазным, так и двухфазным системам. Средние показатели отрицательного сопротивления находятся на уровне 60 Ом.

    Выходное напряжение может быть неодинаковым, определяется модификацией устройства.Часто используются приборы из серии РР20 с открытыми конденсаторами. При их подключении не обойтись без блоков питания с рабочим напряжением 300 В.

    Схемы подключения

    Стоит понимать, что процедура подключения может отличаться и зависит в первую очередь от типа электрических сетей.

    Однофазная сеть

    К однофазной сети возможно подключить только двухполюсные устройства . Также необходимо иметь блок питания с напряжением 300 В.

    • В подобных модификациях отрицательного сопротивления достигнет отметки 50 Ом. Иногда такие рубильники дополняют счетчики. А вот переключатели встречаются нечасто.
    • Выбирая перемычки, закупочные контакты, учтите, что покупать исключительно медные.
    • Перед установкой приспособления в жилом доме следует убедиться в том, что там есть электрощиты серии КК220 либо другие. Из-за несоответствий в рабочих характеристиках реверсные блоки не применяются для однофазных цепей.

    Двухфазная сеть

    В двухфазных цепях соединяющим элементом является блок питания на 200 В. Помните, что для этих устройств применяются только переключатели расширительного типа. Тогда рубильники можно будет использовать в однофазной сети вне зависимости от количества используемых модулей. Предельное напряжение на уровне 300 В. Чаще всего выбирают изделия серии РР30.

    • В соответствии с особенностями конструкции, они комплектованы только двумя модулями, это значит, что выходное напряжение будет соответствовать 350 В.
    • Блокираторы могут быть неодинаковыми. Перед эксплуатацией в жилых домах следует удостовериться в том, что там есть электрощиты. Это обязательное условие. Блоки управления традиционно составлены из тиристоров.
    • Предел отрицательного сопротивления — 40 Ом. Системы контактов применимы только в моделях закрытого типа. Контроль колебаний креплений проходные конденсаторы.
    • Реверсивный блок поддерживает частоту тока. Если будут использованы две разные модели, их обязательно необходимо сочетать с контроллером.Это позволит свести к минимуму негативное нелинейное искажение, время от времени проявляющихся в сети.

    Трехфазная сеть

    Блоки питания для трехфазных сетей должны обладать рабочим показателем напряжения 400 В. Стоит отметить, что здесь используются только импульсные трансформаторы .

    • Сама процедура подключения осуществляется посредством инвертирующего выхода. Выходной ток через специальные устройства, роль которых выполнят проходные конденсаторы.Есть смысл в применении двухмодульных рубильников.
    • На рынке и одномодульные модификации. Их главная особенность в том, что минимальный предел порогового напряжения находится на уровне 350 В, отрицательное сопротивление — 55 Ом. В конструкции рубильника обязательно должен присутствовать блокиратор.
    • В жилых домах должны быть специальные электрощиты серии КК22. В таких конструкциях блоки управления могут составляться не только из тиристоров, но и динисторов.

    Рубильник перекидной для генератора

    Для генераторов следует выбирать только рубильники перекидного типа, одномодульные . В блокираторе должна быть классическая система контактов. В реверсивных блоках, как правило, обслужены контроллеры. По этой модели с резонаторами использовать не рекомендуется.

    В таких случаях пороговая частота будет на достаточно высоком уровне. Рубильники здесь могут быть неодинаковых размеров.Стоит которые обратить внимание на количество проходных конденсаторов, используются.

    Перед установкой необходимо изучить заземление. Прибор способен эффективно только со специальным заземляющим электродом. На маркировке электродов систему указывает степень защиты и ее. В отечественных предпочтительных системах электроды ИП30 с достаточно прочной изоляцией, что обеспечит системе большое количество рабочих материалов.

    Выбирая перекидные рубильники для генератора, необходимо учесть, что они применяются в однофазной сети . В их конструкции два проходных конденсатора . Но в продаже можно найти не только двухмодульные, но и трехмодульные изделия. В схеме подключения может быть предусмотрено и подключение счетчика. Сама установка осуществляется посредством медных перемычек. Переключатели должны быть только расширительными.

    Для устройств подойдут любые электрощиты. Пороговое напряжение — 350 В.Средние параметры нагрузки могут достигать отметки в 30 А.

    Рубильники для генераторов — эффективное решение, имеющее ряд преимуществ. Их удобно обслуживать, можно контролировать рабочие параметры электрических сетей, избегая аварийных ситуаций, которые могут выводить из строя подключенное оборудование.

    Перекидные рубильники i-o-ii до 125а

    Рекомендации по установке

    Для безопасного и правильного использования устройства необходимо учитывать следующие рекомендации:

    • осуществлять установку необходимо в закрытом помещении;
    • аппарат должен быть защищен от попадания влаги, а также от плохих климатических условий;
    • необходимая температура среды эксплуатации прибора колеблется от -40 до +55 градусов;
    • в случае обгорания верхней части контактного ножа, необходимо зачистить его с помощью напильника;
    • необходимо, чтобы прибор был надежно и прочно установлен.

    Если установка перекидного рубильника осуществляется вне помещения, то нужно обеспечить воздействие от окружающей среды. Также необходимо обеспечить работу устройства в пределах допустимого диапазона температур — то есть если вне помещений, то нужно обеспечить обогрев шкафа, где установлен данный рубильник. Установку, обслуживание и ремонт должен осуществлять только специалист, и только при полном обесточивании электросети.

    Напоследок рекомендуем просмотреть видео, на котором более подробно рассказывается, как подключить перекидной рубильник к сети:

    Будет полезно прочитать:

    • Как установить дизельный генератор
    • Как подключить трехфазный стабилизатор напряжения
    • Подключение генератора к сети дома
    • Для чего нужен выключатель нагрузки

    Как подключить генератор к сети дома: схема

    Схему делают для электрической сети и генератора.Переключение при этом может происходить в ручном или автоматическом режиме

    Особенно важно, где находится точка врезки коммутатора. Ее обязательно распологают после электрического счетчика, но до защитного устройства

    Изучим сначала схему ручного переключения. Если напряжение исчезает, то с помощью переключателя или рубильника разрывают соединение с центральной сетью и активизируют генератор. Переключатель не должен реализовывать два этих действия одновременно. Обязательно устанавливайте в установку нейтральное положение для последующего подключения.

    Получается, что ручным коммутатором могут служить рубильники перекидные или реверсивные переключатели. Делая выбор, нужно использовать номинальные токи. Бывает разным процессом, как подключить генератор к сети дома. Схема и даже конструкция приспособлений также может отличаться. Посмотрите на изображение ниже. На нем показано подключение трехфазного генератора.

    Кроме ручного способа, иногда устанавливают индикатор, определяет наличие или отсутствие напряжения в общецентрализованной сети.Примером приспособлений могут выступить модульные индикаторы 220 В или световые индикаторы 220 В (дешевле в двадцать раз), которые имеют закрытый корпус и готовые проводки. Их недостаток — подключение до предохранителя.

    При автоматическом переключении электрического генератора, как вытекает из названия, процесс происходит без участия человека, автоматически. Функция ложится на блок АД. В его состав входят разные устройства: выключатели, детали индикации, реле регулировки напряжения, контакторы.

    Такой генератор должен быть электрическим стартером. Для включения резерва централизованная сеть отключается, генератор запускается, прогревается, а проводка присоединяется к потребительской сети. Если же в сеть снова подается напряжение, процесс отключается в обратном порядке.

    Резервный автоматический ввод может осуществляться разными системами. Можно рассмотреть процесс, взяв для примера модель GG700E бензиновый генератор. Подключение запускается после исчезновения напряжения от централизованной сети.Уже через двенадцать секунд будут обеспечены электрической энергией все пользователи дома.

    Система также способна контролировать стабильность подачи энергии. Если работа происходит ровно и непрерывно более десяти секунд, то питание начинает производиться снова через общую сеть. Прибор еще несколько секунд для проверки продолжает работу, а затем отключается.

    Однополюсные и двухполюсные модели

    Устройства могут быть рассчитаны на один модуль или ориентироваться на два направления.

    Однополюсные

    Этот вид рубильников применяемого довольно часто. Устройство включает один модуль и содержит проводники, изготовленные на медной основе. Применение находят при организации работы генераторов с частотными регулировками более 20 Гц.

    Максимально допустимая нагрузка составляет 200 А, используемые в жилых зданиях нецеллюлозно, если объем имеет высокие значения перекидных значений. Специфика в пониженном значении напряжения на выходе — данный показатель составляет 200 В.

    Двухполюсные

    Данную разновидность целесообразно задействовать в жилых сооружениях, причем возможно использование для 1-фазных или 2-фазных систем. Усредненный параметр по отрицательному сопротивлению равняется 60 Ом, причем уровень напряжения может исходить из конкретной модели рубильника двухполюсной разновидности.

    Схемы подключения

    Следует иметь в виду, что процедура подключения прибора может отличаться, что определено типом электросети.

    Подключение устройств к однофазной сети

    Выполнить подключение такого рубильника к однофазной цепи можно лишь в том случае, если выбранный прибор выполнен в двухполюсном варианте. Это устройство может функционировать лишь при наличии блока питания, рабочее напряжение которого составляет 300 В.

    • Для подобной характеристики показатель отрицательного сопротивления будет достигать отметки 50 Ом. Важным моментом является и то, что иногда эти рубильники дополняются счетчиками.А вот такое приспособление, как переключатели нечасто можно встретить при использовании перекидных рубильников.
    • При выборе двух перемычек для обеспечения контактаполюсных модификаций следует применять лишь те, которые выполнены из меди.
    • Для установки таких устройств в жилых домах следует убедиться, что там присутствуют электрощиты серии КК202 и имеющиеся модификаций. Из-за несоответствия рабочих характеристик реверсивные блоки не рекомендуется применять для однофазных цепей.

    Подключение прибора к двухфазной сети

    блок питания на 200 В

    . Если говорить о пределе напряжения, они могут быть справляться, то есть таким уровнем 300 В. В подобном сочетании эти рубильники будут подвергаться нагрузке, которая составляет около 20 А. Чаще всего останавливают на таких моделях рубильников, которые предлагают серию РР30.

    В соответствии с их конструкционным исполнением, они оснащены только двумя модулями.При подобном варианте исполнения она обеспечивает выходное напряжение, соответствующее значению в 350 В.
    Используемые в них блокираторы могут иметь исполнение

    Для обслуживания жилых домов важно убедиться в наличии в электрощита. Это является обязательным условием

    А вот конструкции блоков управления обычно присутствуют тиристоры.
    Для сети предела отрицательного сопротивления показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа.При этом контроль колебаний обеспечивается за счет проходных конденсаторов.
    Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.

    Схема подключения к трехфазной сети

    В установке рубильника в трехфазную цепь необходимо применять блоки питания, имеющие рабочий показатель напряжения 400 В.Стоит заметить, что для таких целей использовать трансформаторы, выполненные исключительно в импульсном варианте.

    • Сама процедура подключения прибора выполняется посредством инвертирующего входа. Выходной ток поступает через специальное устройство, которое выполняет проходные конденсаторы. Для такой целесообразно использовать рубильникимодульного исполнения варианта.
    • При этом в продаже можно встретить и одномодульные модификации. Их особенностью является минимальный предел порогового напряжения, соответствующий уровень 350 В.Что же касается показателя отрицательного сопротивления, то его значение в цепи может соответствовать значению 55 Ом. Для решения этой задачи следует позаботиться о конструкции такого приспособления, как блокиратор.
    • Жилые дома могут быть оснащены специальными электрощитами, представляющими серию КК22.Используемые для таких блоков управления помещает в своей конструкции не только тиристоры, но и динисторы.

    Схема подключения рубильника к трехфазной сети

    Подключение рубильника к трехфазной цепи осуществляется через блоки питания на 400 В.При этом трансформаторы одна только импульсного типа. Непосредственно подключение устройства происходит через инвертирующий вход. При этом ток на выходе пропускается через проходные конденсаторы. Рубильники в данном случае используются в основном в двухмодульные.

    встречаются и одномодульные модификации. Но пороговое напряжение они обязаны выдерживать не менее 350 В. При этом отрицательное сопротивление может достигать цепи целых 55 Ом. Чтобы решить проблему, в рубильнике должен иметься специальный блокиратор.Электрощиты в домах часто используются серии КК22. При этом блоки управления представлены на сегодняшний день как с тиристорами, так и с динисторами.

    Схема подключения

    Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

    Данные устройства подключаются к генератору из типа электросети, которая будет подключаться рубильник.Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной коммутационные аппараты только для переключения между фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутационными коммутационными аппаратами.

    Если генератор и питающая сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора.Трехполюсные коммутационные аппараты используются в цепях, трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может ввести в однофазной сети — в данном случае задействовано только два полюса на входе и выходе коммутационного аппарата.

    Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку.В помещениях первой инкубации местные щитки (боксы) металлические щитов, рассчитанные на требуемое количество модульных мест.

    Вне помещений используются металлические щитки, имеющие достаточную установку на степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

    На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

    К одному входу перекидного рубильника подключается кабель, идущий от щита учета — это основная сеть. Ко второму входу подключается резервная сеть — кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

    Для того, чтобы подключить перекидной рубильник от трехфазных источников питания, нужно воспользоваться следующей схемой: При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами.Как правило, ввод электросети защищен автоматическим выключателем, который, как правило, устанавливается в щиток вместе с перекидным рубильником.

    Для промышленных предприятий монтируются, только если входная мощность устройства небольшая. А так в основном устанавливаются распределительные щиты. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва нового автоматом.Если при этом применяются только перекидные рубильники, то, как правило, для управления без нагрузки — нагрузка снимается автоматическими выключателями.

    При наличии дугогасящего устройства в конструкции устройства переключения нагрузки может быть перекидным устройством, но в любом случае каждая из питающих линий должна быть защищена автоматом либо предохранителями, так как перекидной рубильник не обеспечивает защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

    Использование перекидных устройств в разных сетях

    перекидной рубильник.

    В однофазном варианте устанавливаются, в основном, коммутаторы двухполюсного исполнения. Во время подключения к генераторной установке потребуется блок питания с установленным рабочим напряжением триста вольт. Устройство отрицательного сопротивления порядка 50 Ом.

    Для создания качественного контакта рекомендуется использовать медные перемычки.В начале установки следует определить наличие электрощита. Может ли номинация КК220 или аналогичная модификация. Рекомендуется использование реверсных устройств по возможному несоответствию их рабочих параметров и сетевых параметров.

    Для проложенных линий с двумя фазами наилучшим образом подходит расширительный вариант переключающих устройств. В этом случае рубильниками приобретаются универсальные качества и они свободно используются в однофазных сетях, без ограничений.Предельное значение напряжения для работы достигает 300 вольт. В виде элемента, соединяющего все части, используется блок питания номиналом 200 В.

    Более всего популярны коммутаторы серии РР30. Они обладают собственными конструктивными особенностями и состоят из двух модулей, находящихся в общем комплекте. За счет этого выходное напряжение доходит до отметки 350 вольт. Наивысшее сопротивление сопротивление поднимается до 40 Ом. Контактные системы устанавливаются лишь в защищенных изделиях закрытого типа.Скачки электроэнергии держат на контроле проходные конденсаторы. Схема управляющей части или блока собирается на основе тиристоров.

    Посредством реверсивных блоков обеспечивается поддержка требуемой частотой тока. При использовании двух различных моделей, в цепочку добавляется контроллер, позволяющий максимально нейтрализовать нелинейные искажения в сети и их негативное воздействие.

    Аппаратура, используемая в сетях, где три фазы, отличается своими специфическими особенностями.Например, рабочее напряжение у блоков питания устанавливается порядка 400 вольт. Подобные схемы использования трансформаторных устройств только импульсного типа.

    При соединении всех компонентов используется специальный инвертирующий выход. Поступление выходного тока производится через специальные устройства, изготовленные на основе проходных конденсаторов. Большинство подключения работают на основе перекидных рубильников с двумя модулями.

    Современный рынок предлагает модели и одномодульных устройств.Их главное отличие состоит в наименьшем пороговом напряжении, всего 350 вольт. Значение отрицательного сопротивления — в пределах 55 Ом. В конструкции подобных коммутаторов обязательно входят блокираторы. В некоторых моделях, электроника блоков создается не только на тиристорной, но и динисторной основе.

    Типы рубильников

    Однополюсный перекидной рубильник

    Подключение приборов по различным схемам и различиям в рабочих параметрах подразумевают разделение рубильников на типы.

    Однополюсные рубильники

    Устройства имеют один модуль и проводники из меди. Отличается низким, около 200 В, напряжением на выходе. Основное применение перекидного выключателя — для обслуживания генератора с рабочей до 20 Гц.

    Модульный прибор не ставится в жилом здании, потребляющем много энергии. Предельная нагрузка не должна превышать 200 А.

    Двухполюсные модификации

    Назначение перекидных рубильников на два направления — обслуживание многоэтажек, оборудования, подключенного к двухфазной или однофазной сети.Прибор отличается средним номиналом минусового сопротивления — 60 Ом. Тип напряжения на выходе зависит от модификации рубильника.

    Рубильник подходит для подключения в двухфазную сеть. Оснащен блокираторами, отличается высоким пределом чувствительности. Выпускается с двумя или тремя модулями. Для генераторов подходят модели с напряжением 350 В, рассчитанные на нагрузку 30 А. Установка производится совместно с блоком питания на 200-300 А с пределом нагрузки 3 А.

    Двухконденсаторные выключатели

    Перекидной выключатель рассчитан только на однофазный тип цепи.Приборы выпускаются с двумя конденсаторами и модулями, работают совместно с блоками питания на 300 В. средний показатель напряжения — 30 А.

    Аппараты устанавливаются при помощи двух медных перемычек. Двухконденсаторные модели модели только с расширительными переключателями.

    Приборы можно совмещать со счетчиками.

    Особенности подключения

    На выбор схемы подключения перекидного рубильника оказывает влияние тип электрической сети.

    Сеть однофазного типа

    Подключить подобный аппарат к данной сети можно только, если он имеет два полюса.Кроме этого, нужно учесть, что работа рубильника возможна только, если присутствует блок питания с подходящими теххарактеристиками. Что касается перемычек, обеспечивающих контакт двухполюсных аппаратов, то желательно отдать предпочтение медным.

    Двухфазная сеть

    Как подключить своими руками рубильник, если сеть двухфазная? Схема предусматривает применение блока питания на 200В. Также для приспособлений нужно использовать исключительно расширительные переключатели.Только тогда устройства допустимо использовать в трехфазной электросети, независимо от числа используемых модулей.

    Максимальным напряжением для таких аппаратов 300В, а максимальным отрицательным сопротивлением — 40Ом. Контакты в таких применимы исключительно для закрытых моделей, колебания электрической энергии контролируются при помощи конденсаторов проходного типа.

    Трёхфазная сеть

    Для такого вида электросети используют реверсивные рубильники.Они обеспечивают надежную бесперебойную подачу электрического тока, распределяя нагрузки на несколько линий и полностью сохраняя электроснабжение. Здесь нужно использовать блоки питания на 400 В. Также будет уместно использовать импульсные трансформаторы.

    Сеть трехфазного типа

    Рубильник должен монтироваться посредством задействования блоков питания, обладающих напряжением в 400 В. Трансформаторы, которые, применяются, являются импульсными. Чтобы подключить, нужно обеспечение инвертирующего входа.Ток выхода идет через переходные конденсаторные элементы. Требуется применение двухмодульных разновидностей реверсивного рубильника.

    Одномодульные модели характеризуются ограничением по предельному напряжению в 350 В. Отрицательное сопротивление равно 55 Ом. Наличие блокиратора обязательно. В жилых домах требуется обустройство электрощитов. Предпочтительна модификация КК22. В блоках управления ставят как тиристоры, а также допустимы варианты с динисторами.

    Разновидности рубильников

    Существуют несколько типов аппаратов, которые устанавливаются в зависимости от количества и потребителей.

    1. Однополюсные.
    2. Двухполюсные.
    3. Трехполюсные.
    4. Четырехполюсные.

    Однополюсные и двухполюсные устройства используются в однофазных сетях, а остальные — в трехфазных. Однополюсный тип аппарата является очень распространенным домашним. Такой прибор оснащается одним модулем для передачи потока электроэнергии. В таких моделях чаще всего используются медные проводники. Наиболее подходящим такой реверсивный рубильник считается в сети обслуживания генератора с диапазоном до 20 Гц.При выборе такого прибора для сети необходимо все характеристики.

    В жилых домах, для которых характерно большое потребление электроэнергии, лучше не использовать, так как предельной нагрузкой такого прибора считают 200А. Также у прибора низкое выходное напряжение. В большинстве случаев такой показатель равен около 200 В.

    Для применения в жилых домах используют двухполюсные рубильники. Такой тип дома может быть с потребителями однофазной сети.Средним показателем сопротивления для такого вида рубильника считает 60 Ом. Чаще всего такой перекидной рубильник на два направления используют для современных схем потребительских электросетей. Модификацией прибора определяется показатель выходного напряжения, и в разных двухпозиционных моделях показатели будут отличаться.

    Реверсивные приборы, которые используются для смены питания от сети генератора, подключаются по разным схемам в зависимости от определенного типа сети и количества приборов.К примеру, в однофазной сети можно подключать двухполюсные рубильники с отрицательным сопротивлением 50 Ом. При этом в схеме может присутствовать электросчетчик. Реверсивный трехфазный рубильник наиболее часто встречается в двухфазных электросетях, хотя может быть использован и в однофазной сети. При этом будет задействовано только два полюса прибора.

    При подключении трехходовой рубильник оснащен только расширительными переключателями.Наиболее распространен трехпозиционный прибор в промышленных электросетях. Использование на предприятиях должно быть защищенным, поэтому подключение в электрощитах. Трехфазный рубильник имеет высокий порог чувствительности и оборудован надежной системой защиты от перегрузки. Тип и качество изоляции зависит от производителя.

    Двухкондесаторный переключатель

    Переключатель двухполюсного типа имеет два проходных конденсатора.Такие приборы могут быть использованы только в однофазной сети, поэтому перекидной рубильник для генератора лучше выбрать именно такого типа. На рынке встречаются и двухмодульные и трехмодульные виды приборов, которые могут подключаться с блоком питания.

    Для генератора подойдут перекидные рубильники с пороговым напряжением 350 В. Параметры нагрузки могут быть разные. Данный параметр определяет производителями и чаще всего составляет около 30 А. Для генератора также можно использовать перекидной рубильник 250А.Однако такой прибор нужно подключать вместе с блоком питания, напряжение которого будет от 200 до 300 В. Такой тип прибора предусматривает нагрузку до 3 А.

    Подключение любого типа прибора необходимо проводить с соблюдением полярности. При этом на выходе к домашней сети фаза и ноль не меняться местами. Входящие подключения от электросетей лучше всего защищать, установить автоматический выключатель. Такой выключатель обычно устанавливают возле счетчика либо в щитке перекидного рубильника.

    Перекидные переключатели

    Эти приборы имеют все свойства перекидных рубильников, но лишены недостатков последних. Благодаря специальной конструкции переключателей энергия руки используется напрямую для переведения ножей, а накапливается до определенной величины, а затем быстрое быстрое переключение «щелчком». Это сокращает время переключения, уменьшает возможность переключения под нагрузкой.Кроме того, работа с переключателями более безопасна, поскольку устройства почти всегда имеют закрытую конструкцию, а значит, коммутацию даже неподготовленный человек с нулевыми знаниями по электротехнике.

    Бытует мнение, что переключатели уступают рубильникам по мощности, но это не совсем так. Существуют приборы, способные коммутировать те же сотни ампер, причем даже под нагрузкой. Просто по конструкции они достаточно громоздки и намного сложнее обычных рубильников.Как и рубильники, переключатели могут быть трехпозиционными и многосекционными.

    Что такое перекидной рубильник

    Что такое обычный рубильник, знает, пожалуй, каждый более или менее знакомый с электричеством. По сути, это обычный выключатель, только большой и мощный. Ручка в одном положении — цепь замкнута. В другом — разомкнута. Если рубильник коммутирует одну линию, то устройство однополюсное, а когда одной ручкой вы можете переключить сразу несколько цепей, то многополюсное.

    В отличие от обычного рубильника, перекидной имеет дополнительный контакт, через который прибор может не только включить или выключать электрооборудование, но и переключать. В одном положении ручки средняя шина рубильника соединяется с верхними контактами, в другом — с нижними.

    Самое важное в такой конструкции то, что верхняя и нижняя шины ни при каких условиях не могут соединиться. Именно это делает устройство незаменимым при коммутации оборудования, не допускающее в процессе переключения соединения между собой

    Взгляните на схему ниже:

    В одном положении переключателя мотор крутится в одну сторону, в другом — в противоположную.Но если вы случайно соедините батареи вместе, то начнутся серьезные проблемы — короткое замыкание. В приведенном примере вы рискуете лишь разрядить батарейки, но если коммутировать более серьезные цепи — к примеру, напряжение с различных линий электропередач, — то при малейшей ошибке оператора, работающего обычными выключателями, серьезной аварии не избежать. Перекидной же рубильник благодаря своей конструкции подобного безобразия не допустит, поскольку у вас просто не будет ошибочных вариантов — «или-или».

    Преимущества перекидного рубильника перед парой обычных выключателей очевидны. Но что делать в том случае, если лампочку на схеме, приведенной выше, нужно просто отключить? Ставить дополнительный выключатель? Совсем необязательно, поскольку существуют трехпозиционные перекидные рубильники. В отличие от своих двухпозиционных собратьев, они имеют еще одно положение, так называемое промежуточное, в котором один источник второй нагрузки уже отключен, но еще не подключен.

    Таким образом, при помощи трехпозиционного рубильника вы можете не только сделать переключение одним движением руки, но и отключить нагрузку от источника:

    Подключение генератора на перекидной рубильник

    Подключение генератора через переключатель АВВ

    Для организации сцепки потребуются два модульных контакта или электрическая перекидка на 7 контактов. Пара из них должна быть нормально замкнутая, а пара — нормально разомкнутая.Подключение осуществляется так:

    1. Требуется крайний контакт переключателя на ввод линии и кабельной станции.
    2. контакт подводится к потребителю.
    3. Рубильник ставится в исходное положение — подсоединение к основной сети.
    4. В процессе переключения питание подается с генератора.
    5. Переключатель устанавливают в щитке управления.
    6. Для прогрева системы и подачи питания после активации генератора ставится реле времени.
    7. Резервный контактор запитывается через основной коммуникатор ввода посредством нормально замкнутого контакта.

    Процессы переключения реализуются. Он ставит рубильник на нейтральный режим в случае падения напряжения. При его возобновлении активируется первый контакт, размыкая цепь питания второго ввода.

    Перекидной рубильник для генератора своими руками

    Что делать, если в вашем распоряжении не оказалось перекидного устройства коммутации? Можно сделать его своими руками.Точнее, не сделать, а собрать из всех известных и широко распространенных автоматов. Для этого достаточно взять два автомата и закрепить на одной планке, предпривернув один вверх «ногами». Чтобы оба устройства переключались одновременно, на их ползунки нужно установить фиксирующую планку (на рисунке оранжевого цвета). Специально для этого ползунки всех автоматов имеют специальные отверстия. Переключатель готов. Осталось сделать подключение, которое практически ничем не отличается от подключения перекидного коммутатора.

    Конечно, реальная схема подключения генератора в качестве источника будет несколько сложнее приведенных выше — кроме переключателя, потребятся те или другие приборы, заземления, учета, но и тут нет ничего сложного:

    Список источников

    • станок.гу
    • СтройДвор.ру
    • www.syl.ru
    • samelectrik.ru
    • obrabotkametalla.info
    • electrikmaster.ru
    • electrikexpert.ru
    • electricremont.ru
    • электрика-220.ру
    • 220в. Гуру

    Поделитесь с друзьями!

    Как работает трёхпозиционный переключатель


    Перекидной рубильник для генератора и его особенности

    Выбирая перекидной рубильник для генератора, следует обращать внимание на его модификацию и имеющуюся систему заземления.Качественная работа устройства возможна в случае заземления электрода с маркировкой, указывающей степень защиты. Как правило, это ИП30 — что говорит о довольно качественной изоляции приспособления. Но значение маркировки зависит от производителя.

    Такой рубильник может быть:

    • Однополюсный;
    • Двухполюсный;
    • Трехполюсный;
    • Многополюсный.

    Эти аппараты могут работать с блоками питания, имеющим напряжение 300В.Подключать рубильник следует, используя счетчик. Установка устройства может производиться с помощью медных перемычек, а работать такой агрегат будет только с расширительными переключателями. Для двухфазных цепей — это наилучший вариант.

    Стоит отметить высокую чувствительность таких приборов. Для исключения аварийных ситуаций перекидной переключатель должен иметь четыре полюса для трехфазной сети и два — для однофазной.

    Рекомендации по использованию

    Для нормальной и безопасной работы устройства необходимо придерживаться следующих рекомендаций:

    1. Проводить установку в закрытом здании.
    2. Защищать аппарат от влаги.
    3. Температура использования прибора -40 — +55 ° C.
    4. Прочно и надежно установить прибор.

    При установке прибора вне помещения нужно уделить больше внимания защите от воздействия внешней среды.

    Перекидные электрические аппараты устанавливаются в распределительных щитках, тип которых определяется конструкцией рубильника. В помещениях обычно используется пластиковый корпус, а вне помещения металлический и более защищенный от стихий.Множество устройств изготовлено по конструкции, позволяющее установку рубильника на стандартной DIN-рейке. В помещении местный пластиковый щиток.

    Металлические щитки устанавливают вне помещения. Они обычно имеют повышенную степень защиты от внешнего воздействия. Обычные реверсивные переключатели устанавливаются в щитки с монтажными панелями. Монтажные панели таких щитков могут также оснащаться DIN-рейками для установки модульной защитной автоматики.

    Чтобы получить возможность переключить электроэнергию на необходимые приборы, установить специальные устройства — перекидные рубильники.Важной частью их конструкции являются блокираторы. На рынке представлены разные варианты подобных устройств, их различают в первую очередь по рабочим характеристикам.

    Нужно учитывать, что приборы подключаются с использованием различных схем в зависимости от типов электросетей. Их рабочие параметры можно отрегулировать с помощью блоков управления. Также подобные рубильники используются на промышленных производствах, где обслуживают резервные генераторы.

    Чтобы понимать особенности схемы подключения, необходимо ознакомиться с типами устройств, которые представлены в нашей стране.



    Рекомендации: как подключить бензогенератор к сети дома

    При желании подключить бензогенератор к сети загородного дома можно довольно и своими руками, но это ответственная и нелегкая работа. Поэтому, если есть сомнения в своих силах — лучше доверить такое дело профессионалам.

    Вначале следует правильно подобрать помещение для нахождения агрегата. Это место должно быть хорошо вентилируемым с наличием звукоизоляции.Также нужно учесть предписания безопасности техники, особенно если в качестве использования топлива используется бензин или дизель. Далее нужно провести провода, соединяющие щиток дома и сам генератор.

    Чтобы подключить бензиновый генератор к ДЭС не обойтись без перекидного переключателя ввода резерва. Применение такого агрегата упрощенное использование генератора:

    • Если в сети есть напряжение, то рубильник должен положение в положении «1»;
    • Когда напряжение пропадает, нужно отключить все автоматы по очереди и переставить рубильник с положения «1» на «0», а затем на «2»;
    • После таких действий можно спокойно запускать генератор.

    Чтобы узнать, когда же снова появилось электричество — можно посмотреть на диод на электросчетчике. Если света нет — диод погасший, а если есть — то работает.

    Кстати, когда появляется электричество — бензогенератор следует отключить и не забыть в обратном порядке переключить рубильник.

    Приобретая генератор лучше обратить внимание на инверторный прибор или со встроенной функцией AVR, что поможетеречь технику от поломок из-за скачков напряжения.Показатель в 220 может и не удерживать, но небольшое отклонение в ту или иную сторону при AVR (210-230В) считается вполне нормальным.

    Автоматическое включение бронирования [править | править код]

    Автоматическое восстановление питания должно обеспечиваться для:

    • электроприемников первой категории — обеспечиваются электроэнергией от двух независимых взаимно резервирующих источников питания;
    • особая группа электроприемников первой категории — обеспечиваются электроэнергией от трех независимых взаимно резервирующих источников питания.[6]

    Таким образом, кроме неудобств в повседневной жизни человека, длительный перерыв в электропитании может привести к угрозе жизни и безопасности людей, материальному и другим, не менее серьёзным последствиям. Гарантированное питание можно одновременно реализовать, реализовать электропитание каждого потребителя от двух источников (для разных категорий так и сделать), однако подобная схема имеет ряд недостатков:

    • Токикороткого замыкания при параллельной работе источников питания гораздо выше, чем при раздельном питании потребителей.
    • В питающих трансформаторах выше потери электроэнергии
    • Релейная защита сложнее, чем при раздельном питании.
    • Необходимость учета перетоков мощности вызывает трудности, связанные с выработкой определенного режима работы системы.
    • В некоторых случаях не реализуется схема из-за того, что нет возможности осуществить параллельную работу источников питания из-за ранее установленной релейной защиты и оборудования.

    В связи с этим возникает необходимость в электроснабжении и быстром восстановлении электропитания потребителей.Решение этой задачи и функции АВР. АВР может подключить отдельный источник электроэнергии (генератор, аккумуляторную батарею) или включить выключатель, разделяющий сеть, при этом перерыв питания может составлять всего 0,3 — 0,8 секунды.

    При проектировании схемы АВР допускает включение секционного выключателя, важно пропускную способность питающего источника энергии, питающих параллельную систему. Как источник питания не сможет справиться с суммарной нагрузкой обеих систем.В случае если невозможно подобрать такой источник питания, обычно включают такую ​​логику защиты.

    АВР разделяют на:

    • АВР одностороннего действия. В таких схемах присутствует одна рабочая секция питающей сети, и одна резервная. В случае потери питания секции АВР подключит секцию.
    • АВР двухстороннего действия. В этой схеме может быть любая из двух линий как рабочая, так и резервной.
    • АВР с восстановлением. Если на отключенном вводе появляется новое напряжение, то с выдержкой времени он включается, а секционный выключатель отключается. Если параллельная параллельная работа двух источников не допустима, то сначала отключается секционный выключатель, а затем включается вводной. Схема вернулась в исходное состояние.
    • АВР без восстановления.

    АВР должен срабатывать однократно. Это требование вызвано недопустимостью многократного включения резервных источников в системе с неустранённым коротким замыканием.

    АВР должен срабатывать всегда, в случае исчезновения напряжения на шинах потребителей независимо от причины. В случае работы схемы дуговой защиты АВР может быть блокирован, чтобы повреждения от короткого замыкания. В некоторых случаях требуется задержка переключения АВР. К примеру, при запуске мощных двигателей на стороне потребителя, схема АВР должна игнорировать просадку.

    Принцип действия [править | править код]

    Реализацию схемы АВР осуществляют с помощью средств РЗиА: реле различного назначения, цифровые блоки защит (контроллер АВР), переключателей — изделий, включающих в себя механическую коммутационную часть, микропроцессорный блок управления, а также панель индикации и управления.

    В качестве измерительного органа для АВР в высоковольтных сетях реле минимального напряжения (реле контроля фаз), подключенные к защищаемым участкам через трансформаторы напряжения. В случае снижения напряжения на защищаемом участке электрической сети реле даёт сигнал в схеме АВР. Однако, условие отсутствия напряжения не является достаточным для того, чтобы устройство АВР начало свою работу. Как правило, должен быть удовлетворён ещё ряд условий:

    • На защищаемом участке нет неустранённого короткого замыкания.Так как понижение напряжения может быть связано с коротким замыканием, включение дополнительных источников питания в этой цепи нецелно и недопустимо.
    • Вводной выключатель включён. Это условие проверяется, чтобы АВР не сработало, когда напряжение исчезло из-за того, что вводной выключатель был отключен намеренно.
    • На соседнем участке, от которого требуется питание после действия АВР, напряжение присутствует. Если обе питающие линии находятся не под напряжением, то переключение не имеет смысла.

    После проверки выполнения всех этих условий логическая часть АВР даёт сигнал на отключение вводного выключателя обесточенной части электрической сети и на включение межлинейного (или секционного) выключателя. Причём, межлинейный выключатель включается только после того, как вводной выключатель отключился. АВР подразделяется также на систему с восстановлением и без восстановления: при работе с восстановлением при возникновении напряжения на вводе с установленной выдержкой схема восстановления исходной конфигурации.Обычно режим выбирается установкой накладок данного вторичного цепей в соответствующем положении. При восстановлении АВР кратковременная работа питающих «в параллель» для бесперебойности электроснабжения.

    Читать также: Таймер 555 даташит на русском

    В низковольтных сетях одновременно в измерительном и пусковом органе могут служить магнитные пускатели или модуль АВР-3/3. Либо предназначенный для управления схемамиР микропроцессорный контроллер АВР.



    Схема: как подключить генератор к сети дома через рубильник

    Для начала стоит сказать о том, чего делать нельзя! Дело в том, что иногда люди подключают электростанцию, просто к первой попавшейся розетке в доме, перед этим отключив автоматы на приборном щитке. Это неправильно, так как мощность самой станции может сильно превышать способность розетки пропускать ток (обычно это не более 3,5 кВт).В итоге это может привести к замыканию или даже пожару. А если забыть отключить автоматы, то генератор тут же выйдет из строя.

    Гораздо безопаснее подключить удлинитель к электростанции, и уже в него включить все, что необходимо. Через розетку можно сделать подключение, только если станция до 4 кВт.

    Если же отключение электричества в частном домике или на даче происходит довольно часто, правильно будет подключить к домашней сети электрогенератор с помощью перекидного рубильника или автозапуском (АВР).

    Легче всего подключить станцию ​​через рубильник или трехходовой реверсивный переключатель. Отличие между опасностями заключается в том, что рубильник ставится автономно возле щитка, а переключатель можно установить на дин-рейку, что немного удобнее. Оба эти устройства ведут сеть к разным источникам электропитания.

    Если брать реверсивный выключатель, то стоит обратить внимание на модель OT63F3C производителя ABB (abb), а также на генераторы г303в и г306б.

    Электросхема подключения автогенератора выглядит так: сверху к рубильнику подходит питание от сети, а снизу — провод от станции к приборам.Средняя ветка ведет от дома к генератору. Независимо оттого, переключатель используется или рубильник, чтобы устройство находилось около счетчика, но перед автоматами. Это то, что нужно знать, чтобы собрать схему.

    Руководство как подключить однофазный генератор к домашней сети:

    • Отключить электричество в доме;
    • Подсоединить провода в соответствии со схемой;
    • Завести генератор и дать ему время нагреться;
    • Переключить рубильник в положение питания от станции.

    Важно вначале соединить всю цепь, а только потом запускать генератор!



    принцип работы и виды, как сделать своими руками

    С появлением первой батареи Вольта коммутационные устройства являются одним из важнейших элементов любой электрической цепи. Простые и сложные, мощные и не очень, ручные и автоматические, эти приборы можно встретить практически в любой электрической машине.Одно из важнейших мест в ряду устройств коммутации занимают перекидные рубильники. Благодаря своим уникальным свойствам эти приборы являются уникальными электрическими системами.

    Что такое перекидной рубильник

    Что такое обычный рубильник, знает, пожалуй, каждый более или менее знакомый с электричеством. По сути, это обычный выключатель, только большой и мощный. Ручка в одном положении — цепь замкнута. В другом — разомкнута. Если рубильник коммутирует одну линию, то устройство однополюсное, а когда одной ручкой вы можете переключить сразу несколько цепей, то многополюсное.

    В отличие от обычного рубильника, перекидной имеет дополнительные контакты, благодаря которому прибор может не только включить или выключить электрооборудование, но и переключать. В одном положении ручки средняя шина рубильника соединяется с верхними контактами, в другом — с нижними.

    Самое важное в такой конструкции то, что верхняя и нижняя шины ни при каких условиях не могут соединиться. Именно это делает устройство незаменимым при коммутации оборудования, не допускающим в процессе переключения соединения между собой.Взгляните на схему ниже:

    В одном положении лампа питается от верхней по схеме батареи, в другом — от нижней. Как бы вы ни старались, соединить батареи между собой вам не удастся. Что это дает? Предположим, полярность батарейки противоположная, а вместо лампочки вы использовали электромоторчик.

    В одном положении переключателя мотор крутится в одну сторону, в другом — в противоположную. Но если вы случайно соедините батареи вместе, то начнутся серьезные проблемы — короткое замыкание.В приведенном примере вы рискуете лишь разрядить батарейки, но если коммутировать более серьезные цепи — к примеру, напряжение с различных линий электропередач, — то при малейшей ошибке оператора, работающего обычными выключателями, серьезной аварии не избежать. Перекидной же рубильник благодаря своей конструкции подобного безобразия не допустит, поскольку у вас просто не будет ошибочных вариантов — «или-или».

    Преимущества перекидного рубильника перед парой обычных выключателей очевидны.Но что делать в том случае, если лампочку на схеме, приведенной выше, нужно просто отключить? Ставить дополнительный выключатель? Совсем необязательно, поскольку существуют трехпозиционные перекидные рубильники. В отличие от своих двухпозиционных собратьев, они имеют еще одно положение, так называемое промежуточное, в котором один источник второй нагрузки уже отключен, но еще не подключен.

    Таким образом, с помощью трехпозиционного рубильника можно не только сделать переключение одним движением руками, но и отключить нагрузку от источника:

    Преимущества и недостатки рубильников

    Осталось рассмотреть достоинства и недостатки этих приборов.К достоинствам можно отнести:

    1. Наглядность. Прибор обычно имеет открытую или полузакрытую конструкцию, а значит, в его исправности можно убедиться визуально. Ну а поскольку вы хорошо видите токопроводящие ножи и шины, определить, в каком положении находится размыкатель, не составляет труда.
    2. Простая конструкция. Практически все коммутаторы, включая перекидные, имеют исключительно простую конструкцию. Они весьма долговечны, легко обслуживаются, а их ремонт обычно не требует высокой квалификации и стоит недорого.
    3. Высокое отношение коммутируемая мощность / стоимость. Это, пожалуй, одно из главных преимуществ устройств. Некоторые из подобных приборов коммутировать токи в сотни ампер, а стоят при этом относительно недорого.

    Но есть у коммутаторов рубильникового типа и недостатки. Вот они:

    1. Повышенная опасность для оператора. Большинство устройств имеют открытую конструкцию, попасть под напряжение при неаккуратном обращении с ними очень легко.Поэтому к работе с подобными переключателями обычно допускается квалифицированный персонал, а сам переключатель часто помещается в закрытый шкаф или кожух.
    2. Ненормированное время переключения. Скорость переключения практически любого рубильника зависит только от реакции оператора. При медленном переводе ножей под нагрузкой между размыкаемыми контактами может «потянуться» высокотемпературная дуга, которая одинаково опасна как для оборудования, так и для самого оператора *.

    Дугогасящие вставки, оснащенные некоторыми типами переключателей, помогают бороться с дугой лишь частично.Именно поэтому подавляющие производители электрооборудования рекомендуют делать переключение при помощи рубильниковых устройств только после снятия нагрузки промежуточными размыкателями.

    Перекидные переключатели

    Эти приборы имеют все свойства перекидных рубильников, но лишены недостатков последних. Благодаря специальной конструкции переключателей энергия руки используется напрямую для переведения ножей, а накапливается до определенной величины, а затем быстрое быстрое переключение «щелчком».Это сокращает время переключения, уменьшает возможность переключения под нагрузкой. Кроме того, работа с переключателями более безопасна, поскольку устройства почти всегда имеют закрытую конструкцию, а значит, коммутацию даже неподготовленный человек с нулевыми знаниями по электротехнике.

    Бытует мнение, что переключатели уступают рубильникам по мощности, но это не совсем так. Существуют приборы, способные коммутировать те же сотни ампер, причем даже под нагрузкой.Просто по конструкции они достаточно громоздки и намного сложнее обычных рубильников. Как и рубильники, переключатели могут быть трехпозиционными и многосекционными.

    Сфера применения рубильников и переключателей

    Из всего вышесказанного ясно, что подобные приборы предназначены для переключения цепей, которые ни при каких обстоятельствах не должны быть соединены с собой. Одним из ярких примеров может служить переключение какого-либо объекта на резервный источник. Предположим, вы устали от постоянных отключений электроэнергии в загородном доме и обзавелись бензогенератором.Электрики отключили свет, вы перешли на генератор. Включили — снова питаете свой дом от штатной сети. На словах все просто, но как это сделать практически? Вот тут-то вас и выручит перекидной коммутатор. Взгляните на схему, приведенную ниже:

    В одном положении переключателя дом подключен к сети, в другом — к генератору. Причем даже если напряжение есть и в сети, и на генераторе, переключить ничем не грозит — соединить сеть с генератором невозможным. К сожалению, такая схема хоть и проста, но не совсем корректна.Рассмотрим действия, которые вы должны произвести при подключении генератора:

    1. Отключить дом от штатной электросети.
    2. Запустить генератор и вывести его на рабочий режим.
    3. Подключить дом к генератору.

    Не нужно быть семью пядей во лбу, чтобы понять — обычным перекидным способом выполнить такую ​​операцию выполнить невозможно. Вам нужно будет запустить генератор, потом произвести переключение, либо переключить источники и уже потом запустить генератор.

    Если первый вариант еще сгодится, то второй абсолютно неприемлем для людей бытовых приборов. Как себя будет чувствовать, к примеру, холодильник, если в процессе пуска бензогенератора питающее начало подниматься с 0 до 220 В, а частота с 0 до 50 Гц? Если вы не в курсе — он сгорит.

    Вот тут-то вас и выручит трехпозиционный прибор. Отключили дом от сети, запустили генератор, подключили дом к генератору. И все одной ручкой, никаких дополнительных приборов, путаницы и лишних расходов.

    Перекидной рубильник для генератора своими руками

    Что делать, если в вашем распоряжении не оказалось перекидного устройства коммутации? Можно сделать его своими руками. Точнее, не сделать, а собрать из всех известных и широко распространенных автоматов. Для этого достаточно взять два автомата и закрепить на одной планке, предпривернув один вверх «ногами». Чтобы оба устройства переключались одновременно, на их ползунки нужно установить фиксирующую планку (на рисунке оранжевого цвета).Специально для этого ползунки всех автоматов имеют специальные отверстия. Переключатель готов. Осталось сделать подключение, которое практически ничем не отличается от подключения перекидного коммутатора.

    К сожалению, получился двухпозиционный прибор, но зато он имеет встроенный автомат защиты, который сработает при перегрузке или коротком замыкании.

    Конечно, реальная схема подключения генератора в качестве источника будет несколько сложных приведенных выше — кроме переключателя, но потребуются те или другие приборы защиты, заземления, учета, и тут нет ничего сложного:

    220В.guru



    Стандартное подключение генератора к сети загородного дома через АВР

    На сегодняшний день существуют электростанции, которые имеют автоматический запуск, подключенное к питанию и генератору. Когда дачному домику или коттеджу не хватает электроснабжения — автомат сам приводит в действие генератор, произведя, таким образом, замену источника питания сети. Когда же электроэнергия появляется, станция самостоятельно отключается.

    Такая автоматика, завязанная на контакторах, работает следующим образом:

    • АВР постоянно контролирует напряжение сети;
    • Если исчезает, то контактор разрывает цепь, связывающую автозапуск с электросетью;
    • Далее включается стартер и генератор начинает работать;
    • Когда мотор выходит на необходимые обороты, контактор замыкает цепь потребления энергии.

    При появлении света, АВР работает в обратном направлении: размыкает связь с генератором и переходит к стационарному энергоснабжению.

    Схема подключения АВР выглядит таким образом:

    • Автозапуск подключается к сети;
    • Генератор и АВР соединяются кабелем управления;
    • Далее провод крепится к контактам станции и проводит свет в дом.

    Важно помнить, что любые работы с генератором нужно проводить только при полном обесточивании жилого объекта!

    Кстати, если дома используется трехфазный источник питания, то для резервации и работы генератора лучше оставить только одну фазу.Этого вполне хватит, чтобы запитать те приборы, которые нужны в данный момент, типа холодильника, ноутбука или электровафельницы.

    Дело в том, что при трехфазном соединении может произойти перекос фаз, что в конечном итоге выведет из строя проводку.



    Однополюсные рубильники

    Во многих случаях применяются устройства с одними модулем . В таких модификаций медные проводники.Важно знать, что их следует применять для обслуживания генераторов, рабочий диапазон частот не выше 20 Гц. Есть и минусы, которые учитываются при выборе.

    Важный нюанс: предельная нагрузка в процессе использования не должна превышать 200 А. Потому что их не устанавливают в жилых домах, где есть значительное потребление электроэнергии. Еще одна особенность: низкие показатели выходного напряжения, преимущественно 200 В.



    Заземление и подключение генератора: правила безопасности

    Важным этапом подключения дизельного или бензинового генератора к сети является создание контура заземления.

    Чтобы сделать заземление нужно вбить 1,5 — метровый прут из металла диаметром 15 мм практически на всю длину в землю (можно оставить около 7-10 см сверху). А затем медным проводом соединить стержень и нужную клемму на генераторе.

    Чтобы во время работы с генератором не возникло каких-либо опасных ситуаций, следует соблюдать такие правила:

    • Генераторы, работающие на бензине или дизеле должны стоять как дальше от емкостей с горючимими;
    • Нельзя установить в закрытом невентилируемом помещении из-за скопления в воздухе ядовитых выхлопных газов;
    • Лучше всего установить электростанцию ​​под навесом, надежно защищающее устройство от дождя и прямых лучей солнца;
    • Если же это все-таки помещение — то оно должно быть сухим и хорошо вентилироваться;
    • В помещении с генератором не должно быть высоких температур;
    • При креплении контактов не предотвращать никаких оголенных участков;
    • При дозаправке агрегата нужно выключать его;
    • Дизельные и бензиновые генераторы нужно обязательно заземлить;
    • После включения генератора не желательно ходить вокруг него в развевающихся одеждах, так как этот прибор может затягивать ткань.

    Схема подключения

    Типовые схемы подключения

    Приобретая кабели для монтажа трехпозиционного устройства, необходимо максимальные значения рабочего тока в электроцепи. Если диаметр проводников превышает 6 мм2, для них покупают специальные наконечники. Менее толстые провода разрешается подключать напрямую к прибору, используя паяние или кольцевое разделение.

    Типовые схемы, подходящие для или иного устройства, в том числе схема подключения переключателя с трех разных мест, приводятся в прилагаемой к нему технической документации.Некоторые из трехпозиционных изделий можно подключить не только на 3 полюса, но и на 1, 2 или 4 (возможное количество полюсов указывается в паспорте устройства). На вводе в квартиру устройство ставится в месте отвода от фазного проводника и нуля, чтобы отделить квартирную линию от генеральной магистрали. Производить монтаж выключателя и его последующую настройку можно только при выключенном электричестве. Современные расходы, рассчитанные на использование квартирных щитах, обычно предполагают монтаж на DIN-рейку в 35 мм.Зажимы клемм у марки заменяются цифрами, что позволяет избежать путаницы в процессе монтажных работ. После установки прибора, а также прилегающих контактных соединений необходимо чистить сухую ветошью хотя бы раз в 6 месяцев.



    И снова от рубильника к переключателю

    Итак, вы должны были их главный недостаток, на ручных умечию… — переключать! ».Именно поэтому рубильники рекомендуется переключать после отключения нагрузки, чтобы не было бросков тока. Нет тока — нет дуги. Но что делать, когда переключение нужно производить под нагрузкой?

    Для этого места переключатели, в том числе и перекидные. В своей конструкции они имеют ускоряющие устройства, которые при переводе рукоятки сначала запасают энергию руки. Вы постоянно сталкиваетесь с такими приборами, даже не обращая на эту особенность внимания.Обычно это выключатели, коммутирующие высокие напряжение и ток. Нажмите, к примеру, на кнопку питания телевизора. Устройство, используемое независимо от того, независимо от того, независимо от того, была ли сделана эта работа независимо от того, независимо от того, независимо от того, независимо от того, является ли она ею, была сделана независимая организация по работе с ней, сделай это самостоятельно. Точно так же работают и переключатели.

    Особый интерес представьте так называемые трехпозиционные конструкции, имеющие промежуточное положение среднего контакта, когда он не соединен ни с правым, ни с левым:

    В этом положении ни одна лампа не горит, поскольку переключатель находится в позиции «отключен».

    Как и рубильники, переключатели могут быть многополюсные и в состоянии коммутировать достаточно большие токи.

    Трехпозиционные трехполюсные перекидные переключатели на номинальный ток в 25а (слева) и 200а.

    Как видно из фото, они имеют закрытую конструкцию. Это окупается высокой надежностью и простотой работы с ними.

    Перекидной рубильник для генератора: виды рубильников, подключения

    Перекидной рубильник — особое приспособление, предназначенное для переключения электроэнергии на необходимое устройство, работающее при помощи ручного привода.Производители предоставляют широкий ассортимент таких аппаратов, отличающихся между собой различными техническими характеристиками.

    Немаловажно помнить, что существуют различные варианты подключения перекидных рубильников — выбор зависит от электросети. Наиболее популярны рубильники перекидного типа в жилом зданиих. Чтобы изменить рабочие характеристики таких аппаратов, применяют блоки управления.

    Кроме этого, данные приспособления для применения в промышленности при эксплуатации резервных генераторов.Подбирая перекидной рубильник для генератора, нужно учитывать его комплектацию и специфику существующего заземления.

    Качество работы обеспечивается за счёт оснащения заземляющим электродом. На его маркировке указывается степень защиты. Оптимально, если это ИП30.

  • Рубильник перекидного типа для генератора
  • Советы по установке
  • Фото перекидного рубильника
  • Однополюсные и двухполюсные модели

    Устройство может быть рассчитаны на один модуль или ориентироваться на два направления.

    Однополюсные

    Этот вид рубильников довольно часто. Устройство включает один модуль и содержит проводники, изготовленные на медной основе. Применение находят при организации работы генераторов с частотными регулировками более 20 Гц.

    Максимально допустимая нагрузка равна 200 А, чтобы использовать эти виды перекидных рубиков в жилых зданиях нецелильно, если объем имеет высокие значения.Специфика в пониженном значении напряжения на выходе — данный показатель составляет 200 В.

    Двухполюсные

    Другая разновидность целесообразно задействовать в жилых сооружениях, причем возможно использование для 1-фазных или 2-фазных систем. Усредненный параметр по отрицательному сопротивлению равняется 60 Ом, причем уровень напряжения может исходить из конкретной модели рубильника двухполюсной разновидности.

    Спросом при проведении электромонтажа устройства, составляющие линейку РР20.Они оснащены конденсаторами открытого типа. Чтобы подключить рубильник, потребуется блок питания. Требование к параметру напряжения рабочего — 300 В.

    Советы по установке

    Следуйте следующим советам, если хотите пользоваться перекидным рубильником в корпусе, было безопасно:

    • Монтировать аппарат можно лишь в закрытом помещении.
    • Устройство должно быть влагостойким и устойчивым к воздействию природных ресурсов.
    • Эксплуатировать прибор можно при температуре в пределах от -40 до + 55 ° С.
    • Если верх контактного ножа обгорел, надо его зачистку напильником.
    • Крепление рубильника должно быть надёжным и прочным.



    Специфика схемного подключения

    Технология и схематические особенности присоединения рубильников могут иметь некоторые электросвязи из применяемого типа типа объекта.



    Сеть однофазного типа

    К такой цепи может подключаться только рубильник двухполюсного варианта изготовления.В конструкции должен быть блок питания со значения рабочего напряжения в пределах 300 В. Сопротивление требуется 50 Ом.

    Особенность является своевременным применением счетчиков, хотя переключатели в данном случае задействуются крайне редко. Существует требование и по материалу перемычек. Для их изготовления должна быть исключительно медь, как это видно на фото перекидного рубильника.

    Когда планируется монтаж в домах жилого типа, то требуется наличие электрощитов, относящихся к категории КК202 или некоторых других модификаций.Реверсные блоки задействовать при таком варианте нецелесообразно, поскольку при наличии однофазной цепи наблюдается расхождение в параметрах.

    Преимущества и недостатки рубильников

    Осталось рассмотреть достоинства и недостатки этих приборов. К достоинствам можно отнести:

    1. Наглядность. Прибор обычно имеет открытую или полузакрытую конструкцию, а значит, в его исправности можно убедиться визуально. Ну а поскольку вы хорошо видите токопроводящие ножи и шины, определить, в каком положении находится размыкатель, не составляет труда.
    2. Простая конструкция. Практически все коммутаторы, включая перекидные, имеют исключительно простую конструкцию. Они весьма долговечны, легко обслуживаются, а их ремонт обычно не требует высокой квалификации и стоит недорого.
    3. Высокое отношение коммутируемая мощность / стоимость. Это, пожалуй, одно из главных преимуществ устройств. Некоторые из подобных приборов коммутировать токи в сотни ампер, а стоят при этом относительно недорого.

    https: // youtu.be / P4-SWBshbmo

    Но есть у коммутаторов рубильникового типа и недостатки. Вот они:

    1. Повышенная опасность для оператора. Большинство устройств имеют открытую конструкцию, попасть под напряжение при неаккуратном обращении с ними очень легко. Поэтому к работе с подобными переключателями обычно допускается квалифицированный персонал, а сам переключатель часто помещается в закрытый шкаф или кожух.
    2. Ненормированное время переключения.Скорость переключения практически любого рубильника зависит только от реакции оператора. При медленном переводе ножей под нагрузкой между размыкаемыми контактами может «потянуться» высокотемпературная дуга, которая одинаково опасна как для оборудования, так и для самого оператора *.

    Дугогасящие вставки, оснащенные некоторыми типами переключателей, помогают бороться с дугой лишь частично. Именно поэтому подавляющие производители электрооборудования рекомендуют делать переключение при помощи рубильниковых устройств только после снятия нагрузки промежуточными размыкателями.

    Сеть двухфазного типа

    Требуется блок питания, рассчитанный на характеристику в 200 В. Он будет играть роль объединяющего компонента. Переключательные компоненты используются только в расширительном исполнении. Выполнение данного требования позволит задействовать рубильник в 2-х фазных сетях без ограничений по модулям. Допустимое ограничение по напряжению 300 В, суммарная нагрузка на рубильник — 20 А. Популярны модули линейки РР30.

    Конструктивно присутствует 2 модуля, в связи с чем напряжение на выходе способно составить 350 В.Применяемые блокираторы разнообразны. При установке в сооружениях жилого назначения нужен электрощит. Блоки управления работают с тиристоров. Ограничение сетевого сопротивления — 40 Ом.

    Контактная группа подходит под вариант закрытой разновидности. Проходные конденсаторы участвуют в регулировании колебательных изменений в параметрах электроэнергии.

    Подключение генератора к сети дома

    Перебои с электричеством — явление в частном секторе достаточно распространенное, поэтому запасной источник энергии никогда не помешает.В данной статье мы поговорим о том, как правильно подключить генератор (примеры моделей FUBAG TI 2600, Hyundai HHY3000FE, Champion GG951DC) к сети дома.

    Расчет допустимой нагрузки

    Выбирая генератор, рассчитать нагрузку, которую он будет подвергаться. Во внимание должна приниматься только номинальная мощность всех подключаемых электроприборов, а и пусковые броски тока с повышением потребления.

    Для каждой группы предусмотрен собственный коэффициент, на который нужно умножить номинальную мощность устройства.

    • Бытовая техника (холодильник, телевизор и др.) — от 1,2 до 1,5.
    • Обогреватели и лампы накаливания — 1.
    • Мощное оборудование (станок, трансформатор, насос и др.) — 3.
    • Ручные инструменты (электродрель, лобзик, УШМ и др.) — от 1,5 до 2.

    Если сумма превышает допустимую мощность генератора, от использования какого-то прибора придется отказаться. Даже короткие перегрузки очень вредны. При этом генератору противопоказаны и постоянные малые нагрузки (меньше 30% от номинала).Эксплуатация «вполсилы» негативно влияет на его работоспособность.

    Способы подключения

    Некоторые любители простых решений подключаются к электросети с помощью переходника «вилка-вилка». Один конец вставляется в розетку, другой — в генератор. Проблема заключается в том, что при подключении к нему электричества элементарно выйдет из строя. Если нет желания так рисковать, от подобного «легкого» решения лучше воздержаться. Различают два основных способа подключения генератора к домашней сети:

    • через перекидной рубильник;
    • с использованием блока автоматического управления.

    Применение АВР

    Желающие не заморачиваться каждый раз с подключением генератора могут установить блок автоматического управления. Как только электричество пропадает, система АВР самостоятельно активизирует источник энергии. Блок подключается к электрощиту. С генератором он соединяется кабелем.

    Следует отметить, что большинство специалистов считают АВР нецелевой тратой денег, как автоматическое включение все равно требует контроля наблюдателя.Приобретение подобного блока оправдано экономически в случаях с мощными генераторами, оснащенными микропроцессорными системами управления.

    Сеть трехфазного типа

    Рубильник должен монтироваться посредством задействования блоков питания, обладающих напряжением в 400 В. Трансформаторы, которые, применяются, являются импульсными. Чтобы подключить, нужно обеспечение инвертирующего входа. Ток выхода идет через переходные конденсаторные элементы. Требуется применение двухмодульных разновидностей реверсивного рубильника.

    Одномодульные модели характеризуются ограничением по предельному напряжению в 350 В. Отрицательное сопротивление равно 55 Ом. Наличие блокиратора обязательно. В жилых домах требуется обустройство электрощитов. Предпочтительна модификация КК22. В блоках управления ставят как тиристоры, а также допустимы варианты с динисторами.

    Простой способ организации автопереключения

    Чтобы не переключать вручную рубильник каждый раз при отсутствии электричества от линии электропитания домовладения, можно сделать довольно несложную схему, позволяющую после пуска бензогенератора на автомате перейти во внешнюю сеть к автономной.

    Для монтажа схемы автопереключения понадобятся два пусковых устройства (контактора), имеющего перекрёстное подключение. При их работе будут задействованы силовые, а также нормально замкнутые контакты. К этому набору, если нужно обеспечить некоторый интервал времени на прогревание, стоит приобрести ещё и реле времени.

    Когда создаётся электрическая сеть внешней линии, катушка контактора основного ввода будет вводить в замкнутом состоянии силовые контакты, а нормально замкнутые, наоборот, в разомкнутом.

    При исчезновении напряжения в магистрали электропередач силовые контакты разомкнутся, а нормально замкнутые, соответственно, перейдут в замкнутое состояние, что позволит через промежуток времени, заданным временным, после запуска генератора подать напряжение на катушку контактора входа. В результате произойдёт замыкание силовых контактов на резервном пускателе, электрический ток от бензогенератора.

    Вам это будет интересно Подключение бензогенератора с автозапуском к сети дома

    При возобновлении централизованной подачи напряжения в сети частного дома сработает катушка основного пускателя, что приведёт к замыканию силовых контактов этого контактора и к автоматическому отключению питания от бензогенератора.Владельцу дома остаётся только не забыть остановить работу двигателя устройства для автономной генерации электроэнергии.

    Генераторные рубильники

    Перекидные рубильники для генераторов являются одномодульными. Блок-блокиратор содержит классический вариант контактной группы. Реверсивные блоки производятся вместе с контролером.

    Пороговая частота отличается высокими значениями параметров. Размеры рубильников рассматриваются в широких пределах.Ключевым фактором выбора устройства является характеристика конденсаторов проходного типа.

    Перед монтажом надо проверить качество заземляющей схемы. Для результативной эксплуатации необходимо присутствие электрода заземляющего действия. Изучите маркировку, которая обычно имеет вид ИП30, что указывает на наличие качественной изоляции материала. Это будет гарантией большого ресурса.

    Реверсивные рубильники ABB — это особые выключатели нагрузки, обеспечивающие бесперебойный характер подачи питания.

    Подключен

    Добавить комментарий

    Ваш адрес email не будет опубликован.
