Соединение электрической розетки по схеме

Все розетки в электрической схеме подсоединяют параллельно, как между собой, и в таком же порядке в распределительной коробке, соответственно от розетки к розетке подключают провода по цветам. К тому же упрощает задачу то, что на любой контакт можно подключить фазу или ноль, главное не соединить контакты, ведь это приведёт к короткому замыканию.

Особую роль имеет третий контакт заземления, который предназначен исключительно для заземляющего проводника, но важно знать, что этот проводник не влияет на работу прибора. Он выполняет главную функцию, защищает людей работающих на оборудовании, либо когда человек использует бытовую технику дома, всегда действует защита от удара током, при наличии подключённого заземляющего провода, к тому же этот проводник частично гасит электромагнитное излучение бытовой и производственной техники. Заземляющий проводник, обычно располагают в задней части корпуса, на открытом месте, а соединяют по центру между основными контактами.

Правильных способов подключения розеток всего два

1. Подключение напрямую- от розетки до распределительной коробки, а уже в коробке провода скручивают согласно цветов. Этот способ, является самым рекомендуемым для подключения.
2. Подключение с помощью шлейфа, либо следующая розетка запитана от предыдущей. Этот метод довольно экономичен, ведь к минимуму сведены затраты на кабель. Однако, при наличии неисправности,в прежде стоящей цепи проводов, нарушается работа всех проводов, расположенных после неисправного участка. К тому же,важно помнить, что более 4 розеток подключать запрещено.

Я составляя схему электропроводки квартиры, стараюсь разместить распределительную коробку так, чтобы удобно было подключать розетки напрямую. Исключением будут случаи, когда одиночные и двойные розетки расположены одна за другой, а распределительная коробка находится намного дальше.

Что касается общих норм. В них сказано: синий провод- считают нулём, жёлто-зелёный-заземление, а красный (белый)-заземлением.

Пошаговая инструкция подключения розетки

Розетку ставят в таком положении, чтобы провод состоящий из двух (трёх) жил находился внизу, где находятся клеммы соединения жил проводов. А дальше откручиваем болтики на клеммах соединения под жилы на самой розетке. Откручиваем до свободного входа жилы для последующего её зажима. Старайтесь не откручивать болтики полностью, особенно в отечественных розетках, ведь тогда перед подключением потребуется наживить контактную пластину. В европейских розетках ( к примеру Le grand), используют самозажимной контакт.

Для подсоединения кабеля проводки к розетке, провода необходимо подготовить для этого требуется аккуратно зачистить каждый провод на 1 см и вставить его в контакты по бокам (фаза и ноль), а в центр пойдёт-заземляющий провод.

Если используется подключением шлейфом, тогда на каждый контакт будет подключено по паре проводов, а эти пары определяют по цветам.

Зажим проводов осуществляется отвёрткой с нормальным усилием, без усердия, чтобы не сломать контакты.

После прижатия проводов, необходимо с небольшим усилием, без сильных рывков, подёргать провода. После проверки зажатия проводов можно прикручивать розетку к монтажной коробке.

Особо следует уделить внимание зачистке проводов, чтобы не сильно оголить провода, ведь если изоляция будет сильно зачищена может произойти короткое замыкание.

Подключение двойной розетки

В монтажной коробке одиночного исполнения, возможна установка двойной или двухместной розетки. А подключить её довольно просто.

На боковые контакты зажимаем фазу и ноль, а на центральный пойдёт заземляющий провод. Для подключения шлейфом используем попарно провода одного цвета.

Подключить розетку на 220 вольт в своём доме, довольно несложная задача, гораздо труднее заниматься подключением розеток на 380 вольт. Об этом я рекомендую вам почитать нашу статью о подключении розетки на 380 вольт.

Понравилась статья? Поделиться с друзьями:

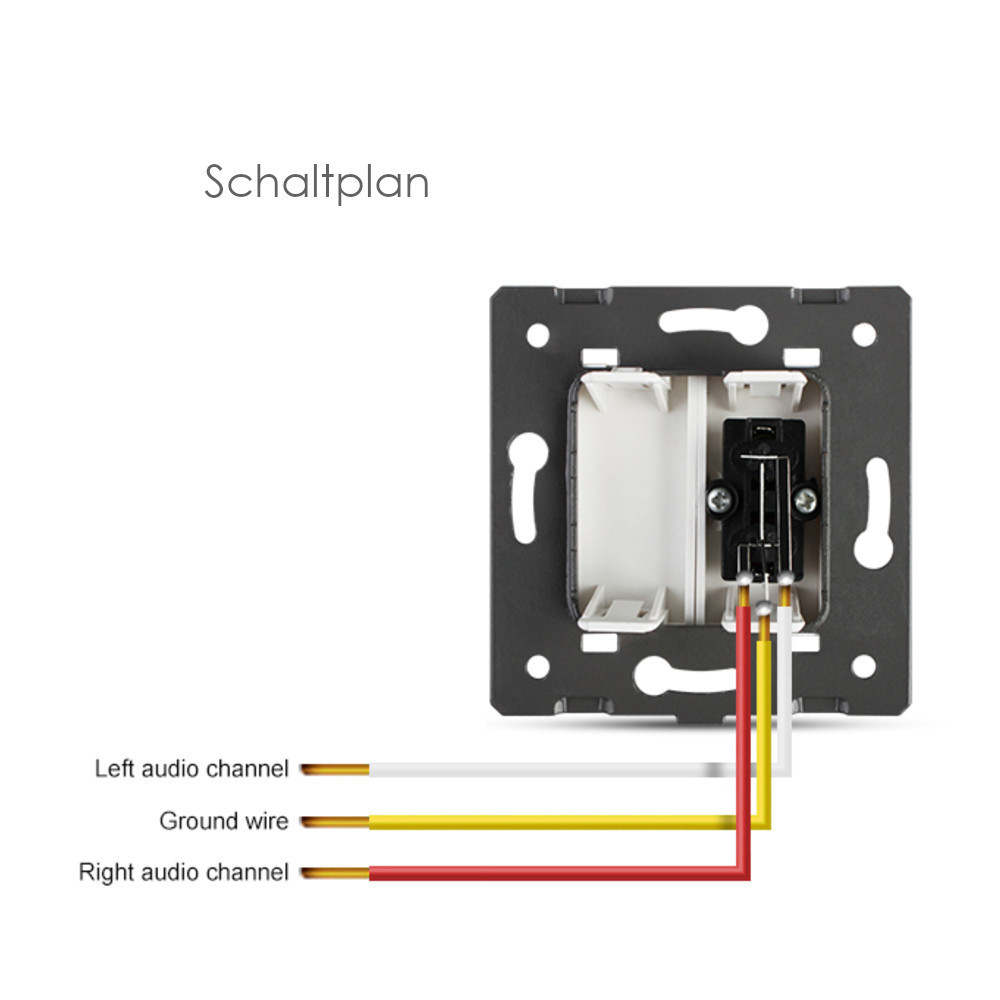

Схемы и дельные рекомендации по подключению ТВ розетки, интернет-розетки

Установка телевизионной розетки (ТВ)

Схема подключения интернет-розетки

Часто задаваемые вопросы

Перед подключением телевизионной розетки стоит определить, к какому виду она относится. Различают три типа устройств: одиночные, проходные, конечные. Первые отличаются незначительным внутренним сопротивлением, в последних этот показатель довольно высокий.

Среди главных преимуществ конечного и проходного типов – способность поддерживать два и более телеприемников и минимизация взаимовлияний между ними. Также при монтаже подобных розеток используется кабель меньшей длины, что довольно экономно.

К минусам можно отнести повышенные требования к уровню сигнала, чего не всегда удается достичь.

• Входной провод подсоединяется в гнездо входа.
• Выходные кабели – к выходам, после направляются на розетки.
• Аналогично internet-розеткам, ищем на тыльной стороне клеммный винтовой контакт (размещен посередине). К нему следует подвести центральную жилу.
• Используя скобу, закрепляем оплетку с экраном.

Стоит учесть, что в случае проходных розеток вам предстоит справляться с двумя центральными контактами, которые, соответственно, фиксируются двумя скобами.

Помните: при подсоединении розетки под интернет и телевидение, провод нужно зачистить, обмотку с экраном немного надрезать. Подключив центральную жилу, края экрана фиксируем скобой. Убедитесь, что нет замыкания оплетки и жилы, после чего протестируйте розетку на работоспособность. Если все функционирует, вмонтируйте розетку в подрозетник.

Монтаж сетевой и TV розетки по принципу имеет сходство с установкой розетки телефонной. Но в некоторых нюансах подключение ТВ розетки отличается от установки точки подключения к сети интернет. В процессе работы задействованы аналогичные электрическим розеткам и выключателям подрозетники.

Главные отличия:

• минимальный уровень сигнала, благодаря чему самостоятельная установка является абсолютно безопасной для исполнителя;
• особая внимательность при подсоединении, особенно при установке интернет-розеток, которые требуют правильной распиновки.

Рассмотрим для начала схему подключения интернет-розетки. Обычно розетка выполняется в виде клеммной колодки, оснащенной специальными лезвиями (может использоваться также другое зажимное приспособление).

Контакты с лезвиями (в количестве 8 штук) должны быть промаркированы указателями цвета. Ориентируясь на обозначения цветов, вам потребуется подвести каждый проводок к нужному контакту и выполнить подключение интернет-розетки по цветам. Проводов четыре пары, что соответствует восьми контактам. Схемы подключения две, следует выбрать одну из схем в зависимости от обжима кабеля на другой стороне, в случае подключения кабеля к оборудованию на чердаке или в подвале, следует попробовать первую и вторую схемы распиновки.

При подключении розетки с специальными лезвиями, зачищать жилы не обязательно, лезвия прорезают изоляцию и создают неплохое соединение.

Перед подключением провода в розетку с винтовыми клеммами жилы в обязательном порядке тщательно зачищаются. Следует фиксировать их очень осторожно, чтобы не пережать жилы.

После выполнения всех подсоединений проверьте интернет на работоспособность. Если соединение с интернетом появилось, можете завершить работу, зафиксировав розетку в подрозетнике.

На какой высоте лучше всего монтировать ТВ розетку?

Для настенного размещения выбор определяет положение телевизионной панели. Обычно розетки «прячут» за ней. Это также избавит вас от висящих проводов, которые портят интерьер, защитит розетку от повреждений. Оптимальная высота составляет 1,2 – 1,4 м от пола.

Тарифы и услуги ООО «Нэт Бай Нэт Холдинг» могут быть изменены оператором. Полная актуальная информация о тарифах и услугах – в разделе «тарифы» или по телефону указанному на сайте.

Заявка на подключение

Как провести розетку от розетки

Необходимость в монтаже дополнительной точки подключения может возникнуть в том случае, когда прежнего количества розеток становится недостаточно, при этом постоянное использование удлинителей и пилотов нежелательно или доставляет неудобство.

Выходом из ситуации может стать монтаж розеток шлейфом. Такой способ установки подразумевает подключение нескольких устройств к одной кабель-линии. Для выполнения подключения таким способом необходимо входящие и исходящие провода подключить напрямую на контактные части устройств.

Для монтажа шлейфом вначале выполняется проводка и подключение кабеля от силового щита. Затем, с другой стороны, протягивается провод шлейфа, который пойдет на следующую розетку. Таким образом, можно оборудовать не одну, а сразу несколько точек подключения. В качестве проводки используются трехжильные кабели различной цветовой маркировки. «Фаза» – обычно кабель коричневого цвета, синий цвет у провода «нуль», для заземления можно подобрать желто-зеленый провод.

Перед тем как перенести розетку от розетки, внимательно ознакомьтесь со схемами подключения проводов в контактах. Так в один контакт необходимо установить фазу питающего провода, а также фазу кабеля, который пойдет по шлейфу во вторую розетку.

Второй контакт предназначен для нулевого кабеля питающей линии и шлейфа следующей розетки. Таким же способом выполняется электромонтаж кабеля в последующие точки подключения, если вы планируете делать их несколько.

Как вы уже успели заметить, особенность шлейфа в том, что все контакты монтируются непосредственно в самой розетке. Поэтому следует уделить особое внимание их надежности и прочности крепления.

Как считают многие специалисты, наиболее надежным вариантом соединения являются плоскопружинные контакты соединений. Такие модели предпочтительнее устройств с прижимной пластиной, которая затягивается при помощи болта, а также контактом, роль которого исполняет обычный болт.

Перед тем как провести розетку от розетки, следует ознакомиться с недостатками такого способа подключения, а также сложностями, с которыми можно столкнуться, используя шлейф.

• Как известно, стандартная розетка рассчитана на номинальный ток максимум до 16 А. Если такая нагрузка будет направлена на одну розетку в блоке, никаких неисправностей не последует. Однако если подобная нагрузка будет подключена ко всем устройствам в блоке, то питающий кабель не выдержит ее, а значит, отключится автомат в электрощите.
• Способ монтажа шлейфом следует выполнять только в том случае, если в комнате не планируется использование мощных электроприборов. Для техники небольшой мощности этот способ вполне может подойти, он позволит сэкономить на проводке и выполнить ремонт в короткие сроки.

И все же специалисты считают, что в большинстве случаев предпочтительнее и надежнее устанавливать автономные розетки. Автономный способ монтажа гораздо безопаснее и удобнее. Вам не придется постоянно думать о том, можно ли подключать тот или иной прибор, какова суммарная мощность подключаемой техники и т.д.

Страница не найдена – Совет Инженера —

Как подключить розетку с заземлением

Что представляет собой розетка с заземлением?

Розетка с заземлением имеет особую конструкцию, которая позволяет при подключении вилки какого-либо прибора, сначала соединиться с клеммами заземления и только потом — с токопроводящими контактами. Это нужно для того чтобы в случае поломки приборов, их корпус был заземлен и не принес вреда человеку.

Отличить розетку с заземлением от обычной можно по заземляющим металлически контактам.

Схема расположения основных элементов розетки:

Теперь каждый наверняка сможет отличить такую розетку.

Подключение розетки с заземлением

Сейчас во всех современных домах уже предусмотрена трехжильная проводка, поэтому установка розетки не составляет труда. Но вот в старых постройках, а также в тех, где схалтурили строители и не провели защитное заземление, придется потрудиться и обеспечить передачу заземления на прибор самостоятельно.

Как проверить заземление в розетке?

Убедиться в наличии или отсутствии заземления можно просто спросив об этом у электрика, а можно сделать это и самому.

Сейчас можно встретить заземление при помощи нулевого проводника. То есть рабочий ноль начинает выполнять роль защиты. Если в розетке всего 2 провода, а между нулем и заземлением находится перемычка, то вы имеете дело именно с занулением.

Важно! Такое подключение может быть очень опасным, так как при повреждении нулевого проводника под напряжением окажутся корпуса электрических приборов. А при работе с такой розеткой можно легко ошибиться, так как жилы проводов не имеют цветовых различий и поэтому очень просто поменять местами ноль и фазу, и тогда приборы также окажутся под напряжением.

Если в доме двухжильная проводка, то нужно будет проложить третий провод заземления от электрощита к каждой из розеток. Для этого проштрабливаются отверстия и прокладывается провод, а уже потом подключается розетка.

Процесс монтажа розетки с заземлением

Сейчас мы рассмотрим монтаж скрытой розетки, которая устанавливается в предварительно подготовленное отверстие в стене.

Перед тем как начать устраивать отверстие, нужно подготовить набор инструментов и материалов:

• Перфоратор
• Гипс
• Подрозетник
• Уровень
• Пассатижи
• Вольтметр
• Отвертка
• Саморезы

Выбрав место, куда будет устанавливаться розетка, необходимо сделать при помощи перфоратора отверстие и вставить туда подрозетник. К готовому отверстию подводится проводка. Для того чтобы правильно определить место подведения проводки, нужно воспользоваться уровнем.

Как только короб установлен, его нужно хорошо зафиксировать, обмазав гипсом, проводка закрепляется в готовой штробе таким же образом.

Подключение розетки с заземлением

Как только все будет выполнено, можно приступать к установке самой розетки. Для этого нужно обязательно отключить электричество. Отсутствие напряжения в сети проверяется мультиметром.

Теперь следует важный момент — присоединение проводов. Для этого концы проводов подготавливаются: их нужно зачистить и залудить. После этого они соединяются с соответствующими клеммами розетки. Обычно к правой клемме подключается фаза, к левой — ноль, а заземление крепится к центральной клемме.

На картинке явно видно, куда подключаются фаза, нейтраль и заземление. Заземление находится посередине и на рисунке выделено красным.

Важно! Фаза и ноль обязательно подсоединяются к различным токоведущим пластинам.

Никаких особых указаний по установке фазы и ноля в принципе не существует. Их можно свободно менять местами. Главное, чтобы заземление было установлено верно.

Провода после подключения аккуратно укладываются в подрозетник, и рабочая часть розетки прикрепляется к пластиковой коробке при помощи саморезов. Затем сверху одевается накладка.

Процесс установки розетки с заземлением не так уж сложен, поэтому с ним справиться любой, кто уже имел дело с ремонтом или установкой электрических приборов. Но обязательно нужно следовать инструкциям и придерживаться правил безопасности.

Видео об установке розеток с заземлением:

Больше информации

Задать вопрос

Установка розетки с заземлением | Строительный портал

Розетки с заземлением незаменимы в любом доме, так как с их помощью осуществляется подача тока для работы практически всех электроприборов. Данный тип розеток имеет свои особенности и технологию подключения. О том как установить розетку с заземлением своими руками рассмотрим далее.

Оглавление:

1. Розетка с заземлением — функциональные особенности
2. Розетка с заземлением фото и характеристика
3. Особенности подключения розетки с заземлением в частном доме или квартире
4. Как подключить розетку с заземлением: рекомендации
5. Установка розетки с заземлением: разновидности розеток
6. Заземление розетки схема и технология подключения
7. Как установить розетку с заземлением: процедура выбора места для розетки
8. Инструкция по установке розетки встраиваемого типа

Розетка с заземлением — функциональные особенности

Устанавливая розетку с заземлением, вместо обычной, обеспечивается более высокий уровень безопасности человека, который ее использует.

Каждый электрический прибор имеет корпус, который изолирует попадание тока во внешнюю среду, таким образом, риск поражения электротоком человека, в процессе его контактирования с электроприбором, значительно снижается.

Если же прибор имеет какие-то неисправности или повреждение изоляции, то происходит появление электронапряжения, которое представляет угрозу для жизни человека. Для того, чтобы предотвратить попадание электрического тока к человеку и существует заземление.

Каждый дом отличается наличием заземляющего контура. Заземление осуществляется для всех трубопроводных систем и распределительных электрощитов. Здание или квартира наполняется электричеством с помощью трехжильного кабеля, в котором находятся фазный, нулевой и заземляющий провода. Чаще всего фазный провод окрашивается в белые или коричневые цвета, нулевой — синим либо черным, а заземление желто-зеленым.

Для определения заземляющего провода достаточно посмотреть где он крепится и куда направляется. Он должен быть подсоединен к заземляющему контуру.

Главной отличительной характеристикой розетки с заземлением является ее конструктивное строение. У розетки с заземлением присутствует дополнительный контакт, представляющий собой металлическую пластину. Для установки розеток с заземлением требуется современная электропроводка, так как в устаревших ее вариантах, присутствует двухжильный провод подачи электричества к зданию, в нем отсутствует кабель заземления, поэтому подключение такой розетки не представляется возможным.

Розетки с заземлением имею внутреннее размещение, их фазные и нулевые провода заглублены в специальных отверстиях. А клемма для заземления имеет вид специального пружинящего контакта. Именно с помощью клеммы для заземления вилка любого электроприбора надежно фиксируется в розетке.

Существует еще один вариант розетки с заземлением, который подразумевает наличие клавишного зажима, с помощью которого соединение становится более быстрым и надежным.

Современные электрические приборы в инструкции по эксплуатации имеют четкое правило, которое гласит о том, что они должны быть подключены исключительно под розетку с заземлением, в таком случае, гарантийные обязательства по их ремонту будут проводиться.

Розетка с заземлением фото и характеристика

Для того, чтобы правильно подключить розетку с заземлением, следует прежде всего изучить ее конструктивные характеристики. По внешнему виду они отличаются от обычной розетки, наличием металлической пластины. В соотношении с внешним видом розетки для заземления бывают:

• с внутренним размещением;
• с наружным размещением.

Первый вариант используется в зданиях с наличием современной скрытой электрической проводки. Существует огромное количество розеток такого плана, отличающихся по внешнему виду, технических характеристиках, размеру и цвету.

Розетка с заземлением имеет такую конструкцию, что при включении электрического прибора, сначала происходит прикасание клемм заземления, а уже после — нулевого и фазного проводов. Таким образом, обеспечивается безопасность эксплуатации электрического оборудования.

В соотношении с правилами безопасности, каждый из электрических приборов, находящийся в доме, следует заземлить.

Во многих квартирах или частных домах заземление имеет форму контурного основания, которое располагается по всей площади комнаты. В качестве проводника используется шина, кругляк или металл. От проводника прокладывается медный кабель, выполняющий роль заземляющего проводника.

Но, проще всего провести установку розетки с заземлением, нежели портить внешний вид помещения стальной шиной или кругляком.

Для обнаружения наличия заземления в доме, следует вызвать электрика, который поможет это сделать. Если заземление отсутствует, достаточно провести работы по укладке третьего заземляющего провода. Если производится укладка третьего провода, то лучше использовать трехжильный кабель.

Если в квартире отсутствует отдельная линия розеток, то укладку провода следует проводить к каждой из розеток индивидуально. В качестве заземляющего проводника используется медный кабель, с наличием изоляции и сечением 25 миллиметров квадратных.

Особенности подключения розетки с заземлением в частном доме или квартире

Перед проведением работ по монтажу розетки с заземлением, следует провести подготовку проводов, которые будут к ней подсоединяться. В новостройках, в гнезде должны присутствовать три провода, каждый из которых имеет индивидуальное назначение и собственную окраску.

Учтите, что все работы про установке любых розеток проводятся при выключенном электроснабжении. Далее следует процесс определения каждого из проводов — фазного, нулевого, заземления.

Чтобы проверить фазный и нулевой провода необходимо использование нулевого щупа, с индикатором на основе неона. Проведение маркировки осуществляется путем определения места подключения заземления и корпуса электрощитовго устройства.

В процессе проведения монтажных работ правая клемма соединяется с фазным проводом, а левая — с нулевым. Для подключения заземления используют нижнюю и центральную клемму.

Как подключить розетку с заземлением: рекомендации

Возможен вариант подключения розетки с заземлением через ноль в системе с двухжильным проводом. В таком случае, заземление является рабочим нулем, переключенным на контакт, обеспечивающим защиту от перенапряжения. Данный тип подключения — недопустим, так как нарушает правила установки розеток с заземлением.

Некоторые вводные участки квартиры оснащаются применением двухполюсных автоматов, пакетника или других приборов, которые коммутируют фазу и ноль. В случае применения нулевого кабеля в качестве защиты, коммутация является запрещенной.

Проводник, отличающийся наличием коммуникационного аппарата, не используется в качестве защиты. Данная розетка, имеющая заземление, представляет опасность для здоровья людей, которые ее используют.

Например, если происходит повреждение нулевых проводников, электроприбор, который включается в розетку сгорает из-за переизбытка напряжения. Кроме того, электрический приемник, в процессе неисправности нулевых проводов, не имеет тока.

Провода такой розетки не имеют определенной окраски, и при перемене фазного и нулевого провода, напряжение проходит на электрические приборы.

При отсутствии заземления в помещении с трехжильным проводом, третья жила, обеспечивающая заземление изолируется и не подключается к розетке.

Установка розетки с заземлением: разновидности розеток

В соотношении с количеством гнезд для установки электроприборов розетки с заземлением бывают:

• одинарными;
• двойными.

Первый вариант подразумевает наличие одного гнезда для установки электроприбора. Розетка двойная с заземлением имеет место для подключения двух устройств, такой тип розеток, чаще всего устанавливается на кухне.

В соотношении со способом монтажа и внешним видом, розетки с заземлением бывают:

• наружными;
• накладными;
• скрытыми.

Розетка наружная с заземлением отличается установкой в местах отсутствия скрытой электропроводки. Она состоит из основания, механизма и корпуса. Среди преимуществ такого типа розеток отличают простоту их установки. Розетка накладная с заземлением имеет больше недостатков, чем достоинств. Прежде всего это неэстетичность внешнего вида розетки, кроме того, она выступает за пределы стены, и при наличии маленьких детей, существует риск ее поломки. Такие розетки отличаются неустойчивостью перед влагой и пылью.

Розетка скрытая с заземлением отличается более привлекательным внешним видом, устойчивостью перед механическими воздействиями, но в то же время требует дополнительных усилий для ее монтажа.

Розетка с заземлением со шторками имеют защитные шторки, закрывающие входные гнезда. Таким образом обеспечивается электрическая безопасность. Такие розетки еще называются розетками с защитой. Открытие шторок осуществляется только тогда, когда корпус вилки подключен одновременно двум из тонковедущих частей. Установка таких розеток актуальна в детских комнатах.

Розетка с заземлением и крышкой отличается дополнительной защитой в виде крышки, которая открывается при необходимости включения любого из приборов в розетку.

Заземление розетки схема и технология подключения

Монтаж розетки в новостройке довольно простая процедура, так как такие электропроводки оборудованы трехжильным кабелем. Однако, большинство городских квартир отличаются наличием двухжильных проводов для подачи электричества, в таких случаях, установка розетки с заземлением требует особых навыков и усилий, связанных с обеспечением передачи заземления на поверхность прибора.

Различают две основных схемы для установки розетки с заземлением:

1. Укладка шин к устройству распределительного щитка, который располагается на распределительном щите, для подключения контактов рекомендуется использование витой медной проволоки.

2. Заземление заменяют занулением, которое подсоединяет контакт на нулевой провод. Этот способ отличается более высоким качеством работы розетки. Так как во время замыкания контактов, срабатывает устройство защитного отключения и автомат.

Как установить розетку с заземлением: процедура выбора места для розетки

Расположение фазного или нулевого провода произвольное, то есть они подключаются как к правой, так и к левой клеммам. Заземляющий элемент розетки имеет П-образную форму и изготавливается из стальной пластины. Пластина имеет отверстие, на котором располагается болт и резьба для фиксации контактов. После подсоединения заземления, на два остальных контакта крепят нулевой и фазный провода. Для их фиксации используются специальные пластины и болты.

Фиксация проводов болтами обеспечивает высокую надежность их фиксации в розетке, однако, они нуждаются в периодическом осмотре и подтягивании крепежей.

Существует еще один способ, использование которого позволяет получить хорошее крепление, самую высокую площадь прикосновения между тонкопроводящими защитными частями и проводом с минимальным их нагревом.

Ранее зачищенные провода сгибаются в виде кольца, диаметр которого составляет около 0.5 см. Она устанавливаются под верхним участком болта.

Перед проведением монтажа розетки с заземлением следует определить место ее расположения. Наиболее оптимальный вариант — 300 мм от пола. Хотя в принципе, четких правил по расположению розеток не существует.

При наличии в подплинтусном пространстве места для установки коммуникаций, розетку устанавливается непосредственно над плинтусом. Учтите, что такое расположение розетки неприемлемо, так как во время мытья полов, существует риск попадания влаги в розетку.

Проще всего установить розетку в месте, расположения электроприбора, который будет к ней подключаться.

В помещении со средними размерами достаточно установить три розетки. Если потребуется больше розеток, то лучше произвести их установку на этапе ремонта, так как монтаж розетки — подразумевает наличие грязи и пыли.

Инструкция по установке розетки встраиваемого типа

Для проведения работ потребуется наличие перфоратора и гипса. Именно они помогут закрепить кабель в гнезде под розетку.

Порядок выполнения действий следующий:

1. С помощью специальной насадки на перфораторе проделайте отверстие под розетку.

2. Для установки штроб используйте штроборезное устройство.

3. С помощью уровня проверьте правильность установки подрозетника.

4. С помощью гипсового раствора закрепите подрозетник в ранее установленном месте.

5. Кабель, зафиксируется в стене также гипсовым раствором.

Учтите, что все работы проводят при выключенном электроснабжении. Для проверки отсутствия напряжения используйте мультиметр или индикатор.

Далее производится зачистка концов провода и их залудивание с помощью припоя. Разделите провод на жилы на расстоянии около 50 мм. Соедините контакты с проводами. Завершает установка розетки фиксация крышки, которая держится на саморезах. Для скрытия всех проводов используется подрозетник.

Подключение электрических розеток с заземлением.

Групповые электросети, прокладываемые от щитка до штепсельных розеток, должны выполняться трехпроводными и состоять из фазного — L, нулевого рабочего — N и нулевого защитного — РЕ проводников, т.е. розетки следует устанавливать с заземлением.

Номинал автоматического выключателя для розетки:

— При монтаже электролиний от щитка до розеток, учитывается не только сечение провода(кабеля), но и номинальный ток электроустановочного изделия. Номинал штепсельной розетки по току составляет 16А(10А).
— На линии штепсельных розеток(розетки) устанавливается автоматический выключатель номиналом, непревышающим номинал тока розетки — 16А(10А).
В процессе эксплуатации должен быть исключен любой возможный вариант перегрузки электроустановочных изделий по току.

Схема подключения розетки с заземлением:

Установка розетки с заземлением в двухпроводную сеть:

При установке розетки с заземляющим контактом(заземлением) в двухпроводную электролинию(L;N), ставить перемычку между нулевым рабочим проводником и заземляющим контактом розетки — категорически запрещено.
При подключении розеток в электросеть нужно использовать качественные изделия, соответствующие государственному отраслевому стандарту. Сертифицированными электроустановочными изделиями пройдены испытания по механической прочности, износостойкости, испытательным током(розетка должна выдерживать ток больше своего номинала) и т.д. Минимальная устойчивость штепсельной розетки к току короткого замыкания должна быть 10 кА.

Фото: штепсельная розетка 220В, 16А с заземляющим контактом(заземлением) и «шторками».

Элекрооборудование с большей мощностью(например однофазная электроплита), подключается через силовую розетку с заземляющим контактом или, напрямую(без розетки), через трёхжильный кабель, прокладываемый от щитка.

Штепсельная розетка с заземлением, с плоскими контактами, номинал 32А.

Как подключить розетку с заземлением

Рост мощности бытовой техники диктует применение эффективных мер электробезопасности, состоящих в установке приборов со встроенным элементом защитного заземления. Это дополнительная защита для пользователей и для электроаппаратов от последствий утечек на корпус. Все импортируемое оборудование и прогрессивные отечественные установки оснащаются вилками с заземляющими контактами. Для использования ценной опции необходима специальная розетка. Установить ее можно самостоятельно, если знать, как подключить розетку с заземлением и чем она отличается от привычных отечественных аналогов.

Содержание

Достоинство розетки с дополнительной функцией заземления заключается в том, что первыми в работу вступают именно заземляющие контакты, а уж затем токопроводящие элементы. Вот эта последовательность и гарантирует полноценную защиту. Внешне розетку с заземляющими элементами можно отличить по наличию третьего контакта. На французских изделиях это дополнительный третий штырек, на американских  розетках – отверстия с боковыми прорезями. У нас распространен немецкий тип. В центре немецкого образца есть цилиндрическое углубление с двумя отверстиями для установки штырей вилки, сбоку имеются выпирающие металлические детали, обеспечивающие заземление.

Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты

Так выглядит уже опробованная отечественным пользователем розетка с заземлением, предназначенная для проводки открытого типа. Встроенные приборы преимущественно монтируются в стены городских квартир посредством штробления отверстий для их установки и прокладки проводки.

[include id=»1″ title=»Реклама в тексте»]

В ассортименте западных производителей есть и накладные электроустановочные изделия, применяемые для устройства электросети в загородных домах из древесины, электропроводка в которых преимущественно прокладывается открытым способом. Правда и за городом жилье из пенобетона или кирпича оснащают в основном встроенными розетками.

Отличие простой розетки от розетки с заземлением

У собственников частных строений, обустроенных с помощью трехжильной проводки, не возникает затруднений: установка розетки с заземлением осуществляется довольно просто. Однако если розеткой с заземляющими элементами идут на замену старого устройства в городской квартире, предварительно потребуется провести ряд действий. У жильцов верхнего этажа проблем поменьше, им не нужно слишком далеко тянуть шину защитного заземления. У остальных проблем немало: придется обеспечивать передачу заземления на прибор.

Два варианта проводки заземления к розетке ↑

• Проводка шины из квартиры к заземленному распределительному щитку, имеющемуся на лестничной клетке. Для подключения заземляющего контакта электроустановочного прибора в таких случаях используется витая медная проволока.

• Выполнение зануления вместо заземления розетки, то есть присоединение заземляющего контакта к нулевому проводу. Электрики, считают, что данный способ предпочтительней, так как при замыкании нулевого и земляного контакта будет срабатывать УЗО и дифференциальные автоматы.

Обратите внимание. Изоляция проводов для удобства определения окрашивается разным цветом. У проводов заземления желтый и желто-зеленый колорит, коричневый или белый цвет у фазы, синий, черный или голубой у ноля.

Для удобства определения нейтрали, фазы и заземления изоляция контактов окрашивается в разные цвета

Если вопрос «как сделать заземление розетки» возник у владельцев квартир с имеющимися внутри жилья распределительными коробками, подключение выполняется напрямую к ним или к щитку при его наличии. Рабочий ноль и фаза должны быть заведены на устройство защитного подключения. С выхода УЗО все провода разводятся по распределительным коробкам и по местам установки розеток в соответствии с запланированной схемой их расположения.

Общее расположение фазы и ноля ↑

Не существует строгих предписаний о выборе правой или левой стороны для присоединения фазы или ноля. Фазу и нейтраль можно менять местами. По европейским критериям оба эти провода признаются фазовыми силовыми проводниками.

Конфигурация заземляющего элемента в розетке напоминает литеру «П», выполненную металлической пластиной. В пластине есть отверстие, оснащенное резьбой, и болт, с помощью которого производится крепление защитного контакта. К двум оставшимся контактам присоединяют фазу и ноль в любом порядке. Нейтраль и фазу отдельно можно завести под нижнюю часть каждого из болтов или установить их между специальных пластин, сжимающихся затем посредством закручивания болта.

Надежный способ подключения проводов ↑

Заведенные и зажатые в клеммах болтами провода держатся хорошо, но раз в год приблизительно придется все же «подтягивать» крепеж, разбирая розетку. Есть метод, обеспечивающий:

• отличное крепление;
• наибольшую площадь соприкосновения токопроводящих и защитных контактов с проводами (как следствие, минимальный нагрев контакта).

Нужно согнуть предварительно зачищенные провода в кольца, диаметром до 5 мм и завести их под верхние части болтов.

Выбор места для монтажа розетки ↑

Перед тем как установить розетку с заземлением нужно определиться с рациональным местом для расположения прибора. По европейским стереотипам выключатели устанавливают на высоте 90 см от уровня пола, розетки на уровне 30 см от нижней горизонтали. Но ни в европейских стандартах, ни в отечественных нормативах регламентированных параметров по высоте установки данных приборов нет.

Один из вариантов установки розеток с заземлением: расположение электроустановочных приборов в 20-30 см от плинтуса

Иногда их устанавливают прямо над плинтусом, особенно если у плинтуса есть ниша для прокладки электропроводки. Мыть полы при таком местоположении розетки придется с опаской, постоянно «выдергивать» вилку тоже не очень захочется, потому что она находится слишком низко. Для того чтобы не портить интерьерную картину избытком проводов советуют розетки с заземляющим устройством монтировать в зоне установки электрооборудования. Возможно даже под потолком, если розетка необходима для подключения «висящего» на кронштейнах телевизора.

Совет. Оптимальным количеством розеток для обустройства больших комнат считают четыре штуки (по одному прибору в районе каждого из углов), в маленьких комнатах их может быть две. Лучше изначально установить лишнее количество розеток, чтобы не пришлось монтировать дополнительные устройства после смены обстановки.

Монтаж встраиваемой розетки с заземлением ↑

Если будет устанавливаться розетка скрытой проводки с заземлением, для выборки ниши в стене и монтажа пластикового подрозетника понадобится перфоратор и гипс, с помощью которого нужно будет зафиксировать кабель в выемке и своеобразное пластиковое гнездо для фланца.

• В выбранном и отмеченном для монтажа розетки месте делается отверстие с помощью перфоратора со специальной насадкой.
• Для подводки проводов с помощью уровня определяется месторасположения штробы. Ее можно сделать штроборезом.
• Перед установкой подрозетника его положение определяется уровнем.

Важно. Большинство розеток сейчас крепятся к подрозетнику саморезами. От того, с каким тщанием установлено данное приспособление, зависит, ровно ли будет стоять розетка.

• Замешивается небольшое количество гипса, фиксируется пластиковый короб для прибора.
• Кабель прокладывается в штробу, местами проводка крепится к стенкам выемки с помощью гипса.

[include id=»2″ title=»Реклама в тексте»]

Перед тем, как будет выполняться непосредственно подключение розетки с заземлением, необходимо обязательно отключить электропитание. Снимают напряжение с подключаемого прибора посредством выключения автоматики или выкручивания пробок.

Важно. Обязательно проверьте отсутствие напряжения стандартным указателем, мультиметром или индикатором.

Концы кабеля нужно подготовить перед выполнением подключения

• Концы кабеля нужно зачистить от изоляции, концы многожильной проводки желательно залудить припоем. Примерно 5 см трехжильного провода лучше разделить на отдельные жилы.
• Соединение проводов с контактами. Работа выполняется согласно вышеописанным правилам.

Практичная розетка двойная с заземлением чаще всего оснащена контактами с зажимами. Верха и низа у данных приборов зачастую нет, так как требующаяся для подсоединения пара контактов имеется сверху и снизу. Двойные розетки подключают, строго соблюдая правило: питающие провода должны быть присоединены к различным токопроводящим пластинам.

Важно. Питающие нейтраль и фазу провода нельзя подсоединять к одной проводящей ток пластине. Последствием будет короткое замыкание, которое может вызвать повреждение электропроводки.

Фаза и ноль должны подключаться к разным токоведущим пластинам

• Рабочая часть розетки без верхней крышки крепится саморезами к установленной в нише пластиковой коробке после присоединения всех проводов. Все питающие провода следует аккуратно скрыть в подрозетнике.

Фланцы электроустановочных изделий старого образца для крепления оснащались лапками, раздвигающимися после закручивания имеющихся на лапках винтов. Но при активном использовании розеток с заземлением, довольно жестко пропускающих вилку, конструкции с лапками расшатывались и «выпадали». Новая продукция оснащена надежными резьбовыми гнездами для винтов, обеспечивающих максимально надежную фиксацию.

• Завершающий штрих – прикручивание крышки. Перед прикручиванием крышки нужно убедиться в том, что провода надежно подсоединены и рабочая часть четко зафиксирована.

Тем, кто предпочел расположить розетки близко к плинтусам, желательно купить защитные заглушки, оберегающие любопытное подрастающее поколение от опасных исследований.

Установка розетки открытой проводки ↑

У накладного прибора есть задняя монтажная планка с отверстиями для фиксации устройства. Для того чтобы розетка открытой проводки с заземлением стояла ровно, сначала нужно приложить прибор со снятой крышкой к месту крепления и отметить карандашом точки для дюбелей под шурупы. Затем просверливаются отверстия, вставляются дюбеля. Обычно используют два шурупа с длиной по 2,5 см и две пятимиллиметровые пробки.

Проверка работы заземления в розетке ↑

Надежно прикрепленная в выбранном месте розетка с заземляющими контактами вовсе не гарантирует правильную работу прибора. Если выполнялось зануление, могла быть совершена традиционная, совсем нередкая ошибка: соединение защитного контакта с фазой. В подобных ситуациях на вопросы «как проверить заземление в розетке», есть единственный ответ: нужно убедиться, что на защитном контакте нет фазного напряжения. Данное исследование проводят индикаторной отверткой. Расположив отвертку в фазном гнезде, к сенсору прижимают щуп изолированного провода. Яркий свет неоновой лампы просигнализирует о наличие заземления.

Внимание. В процессе проверки защитного заземления нельзя касаться никаких металлических деталей руками.

Схема правильного подключения приборов с заземлением

Полноценно проверить работу заземления можно только с помощью специализированных приборов. С проверкой желательно обратиться к электрикам для полной уверенности. Измерения вольтметром между фазой и нейтральным проводником, а также между заземлением и фазой должны показывать 220 В.

Инструменты электрика для проверки и монтажа электрических приборов

Исполнителю монтажа розетки потребуются две отвертки шлиц (с шириной жала 2 и 4 мм), две крестовые отвертки (размером 2 и 3 мм), отвертка индикатор, монтажный нож, кусачки для бокового обрезания, молоток, пассатижи. Инструментальный набор будущего электрика должен иметь ручки, сделанные из изоляционного материала. За неимением изоляции на ручках необходимо будет сделать резиновые насадки.

С процессом установки розетки с защитной заземляющей функцией любой умеющий держать в руках инструменты хозяин квартиры справится самостоятельно. Лишь при полном отсутствии представления об электрике не стоит рисковать. Описание процесса установки обязательно поможет сделать все грамотно, безопасно и надежно.

Схема подключения двойной розетки с заземления и без (монтаж)

В современном жилище, будь то частный дом или квартира, создание уюта и комфортных условий жизни невозможно без большого количества бытовых электроприборов. Именно по этой причине поиск не занятой розетки в наши дни является актуальным вопросом, тем более, если речь вести о домах старой планировки. Зачастую решить вопрос позволяет установка усовершенствованных моделей — двойных розеток. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Где монтируются двойные розетки?

Розетки двойные могут размещаться в любом помещении, в котором возникла потребность в их наличии.

Если говорить о квартире, построенной еще при Советском Союзе, то розеток не достает буквально во всех комнатах:

• на кухне, в связи с появлением огромного количества бытовых приборов;
• в гостиной, потому как возникла необходимость подключения к сети не только телевизора, но и кондиционера, ноутбука, зарядки планшета и прочих гаджетов;
• в спальне — для включения множества требующихся в быту приборов;
• в ванной — для стиральной машины, электробритвы, фена.

Большинство из имеющихся в магазинах двойных розеток выпускается встраиваемыми, погружающимися в помещенный внутрь стены подрозетник. Корпус при этом практически не выступает за плоскость стенки. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Основное достоинство розеток встраиваемого типа является укладка проводки внутрь стены. Потому розетки встроенные получили широкое распространение, но при желании владельца могут монтироваться также и накладные конструкции, подводка проводки к которым осуществляется непосредственно по стене.

Подключение

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

• фаза — красный, коричневый либо белый;
• ноль — голубой, синий -либо черный;
• заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Совет №1: Для обеспечения равномерности распределения электроэнергии использующийся кабель подбирается равным по сечению главной домашней проводке.

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

• крестовую и плоскую отвертки;;
• нож или скальпель для зачистки изоляции;
• изоленту;
• плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке. Потому важно выключить все автоматы.

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его. Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз.

Совет №2: Для продления срока службы розетки рекомендуется применять латунный контакт либо запаять оголенные кончики. Первый вариант более удобен, так как при его применении обеспечивается большая безопасность эксплуатации устройства, упрощается пользование розеткой.

Подключая розетку с заземлением, всегда следует придерживаться правила: слева — нейтраль, справа — фаза. Провод заземления подключается к расположенной по центру верхней клемме устройства с выступающими за пределы корпуса усиками. Заземление крепится по схеме, аналогичной креплению нуля и фазы. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Особенности крепления розеток различных марок

Подрозетники с подключенными к ним питающими кабелями следует закреплять, пользуясь расположенными по бокам специальными держателями. Возможно, их потребуется купить отдельно, но в некоторых моделях двойных розеток, например «Легранд», они часто в комплект поставки.

В некоторых моделях, например, «Вико», предусмотрено крепление провода не лапками-фиксаторами, которых просто нет, а при помощи шурупного крепления.

При закручивании винтов по направлению движения часовой стрелки, лапки-фиксаторы расходятся в разные стороны, намертво входя в толщу подрозетника, тем самым обеспечивая его максимально возможную надежность закрепления.

Но так как на подрозетник, рычаг воздействия на который находится по центру, воздействует двойная нагрузка, после продолжительной эксплуатации крепления расшатываются и ослабевают. Вывалившийся из «гнезда» подрозетник вытягивает за собой наружу и оголенные провода, что опасно не только возможным возникновением аварийной ситуации, но и грозит ребенку или взрослому получением электротравмы.

Опытными электриками для повышения надежности фиксации часто используется цементный раствор или алебастр, которые разводят водой до получения однородного густого раствора. При этом следует учесть, что работать с полученным материалом нужно аккуратно и очень быстро.

Смесь нужно заложить в то место, в котором планируется установка подрозетника. Для улучшения сцепления с поверхностью отверстия, внутренние его края рекомендуется слегка смочить водой.

После обработки все работы, касающиеся установки внутренней части двойной розетки можно выполнять не ранее, чем через 20-30 минут, чтобы уложенная смесь смогла как следует схватиться. Установив на положенное ему место и притопив его в смеси, положение «стакана» регулируется легкими ударами молотка, при этом следует воспользоваться строительным уровнем небольшой длины.

При установке подрозетника для повышения надежности фиксации важно следить за горизонтальностью и вертикальностью его положения, прикладывая уровень в обеих плоскостях.

Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси. Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем.

Расположив розетку горизонтально либо вертикально (в зависимости от модели) и придав электротехническому устройству требуемое положение, можно закреплять его в стене и подрозетнике посредством винтов. При необходимости дополнительного регулирования уровня работа выполняется с использованием круглогубцев.

На заключительной стадии установки двойной розетки сверху прикладывается лицевая декоративная панель и зажимается шурупами. Этот облагораживающий элемент спрячет не самую приглядную часть устройства и обеспечит ее защиту от случайных повреждений.

Теперь остается лишь включить обратно расположенные на щитке автоматы и проверить работу установленного оборудования. После проверки электротестером или отверткой-индикатором, рекомендуется попробовать подключить какой-нибудь недорогой электроприбор, например, настольную лампу. Ведь малейшая допущенная при подключении ошибка может привести к возникновению короткого замыкания и перегорания бытовой техники.

Часто задаваемые вопросы

Вопрос №1: Какой подрозетник лучше всего использовать для быстрой и качественной установки?

Следует учесть, что выбор подрозетника не менее важен, чем подбор самой розетки. Потому следует остановиться на конструкциях известных марок, например, Schneider Electric, отличающиеся надежностью и высоким качеством.

Вопрос №2: Какой способ крепления розетки обеспечивает большую надежность — лапки-фиксаторы или саморезы?

Саморезы со временем расшатываются, как и лапки. Однако, второй вариант зарекомендовал себя как более эффективный способ крепления, так как фиксаторы с большим усилием прижимают внутреннюю часть к стенкам «стакана».

Вопрос №3: После создания ответвлений, чем лучше изолировать гильзу?

Изоляцию можно выполнить посредством термоусадочной трубки либо изоленты.

Вопрос №4: Заземление подключается сразу для всего устройства или для каждого гнезда необходимо свое заземление?

Заземляющий провод обязательно подключается к каждой из розеток, имеющихся в устройстве.

Вопрос №5: К какому контакту следует подключать заземляющую жилу?

Провод заземления подключается к расположенному на скобе центральному контакту, обычно на нем имеется соответствующий значок.

Типичные ошибки при подключении

• Часто встречающейся ошибкой при установке двойных розеток является подключение к одной пластине нейтрали и фазы. Это опасно ,так как может привести к замыканию и необходимости замены всей проводки.
• Также неопытные домашние мастера неаккуратно укладывают провода в коробке. Жилы могут попасть под лапки-фиксаторы, при этом произойдет повреждение изоляции.
• Распространенной ошибкой также является и то, что в коробку стараются вместить провода слишком большой длины. На самом деле, запас провода должен составлять порядка 10-12 см.

Оцените качество статьи:

Почему заземление шлейфом запрещено | Статьи ЦентрЭнергоЭкспертизы

Электробезопасность один из главных вопросов, который приходится рассматривать при создании и эксплуатации электрических сетей. Меры, направленные на снижение риска возгораний или поражения человека электрическим током увеличивают стоимость современных электросетей, усложняют проведение электромонтажных работ, однако это достойная плата за главное условие – электробезопасность. Согласно стандартам, применяемым ныне в строительстве, минимизация вероятности поражения электрическим током от случайного пробоя на корпус электроприбора обеспечивается защитным заземлением. Именно поэтому современные электрические розетки оснащены третьим контактом, позволяющим посредством нулевых защитных проводников подключать корпуса защищаемых приборов к контуру заземления. Использование трехжильных кабелей состоящих из фазных проводников, нулевых проводов и «земляной» жилы кабеля усложняет:

• проведение электромонтажных работ;
• процедуру подключения розеток;

но самое главное обеспечивает электробезопасность сети.

Опасность подключения розеток шлейфом

В настоящий момент не утихают споры в отношении того каким образом подключать электрические розетки:

• звездой, когда к каждой из них от распределительного щита подводится отдельная линия;
• шлейфом, в этом случае на отдельную линию параллельно устанавливается группа розеток (при этом соединение каждого из контактов розетки, в том числе защитный ноль, получается последовательным с аналогичным контактом остальных розеток).

Решение спора подсказывают правила установки электрооборудования (ПУЭ) пунктом 1. 7.144 запрещающие соединение защитных проводников шлейфом, тем не менее, стремление сэкономить на дорогостоящем кабеле и монтажных работах толкает многих электриков на их нарушение. Так в чем же опасность? Почему ПУЭ так бескомпромиссны в отношении подключения шлейфом?

Это вопрос безопасности. Когда контакты розеток подключены непосредственно к распределительному щиту обрыв защитного провода, обеспечивающего контакт корпуса прибора и общей шины PE, угрожает только этой розетке. При соединении группы розеток шлейфом, заземляющий проводник подводится к ближайшей в группе розетке, затем ко второй и так далее, а в качестве транзитного контакта используется зачастую винтовые клеммы розеток.

Надежность такого соединения доверия не внушает, со временем оно может ослабевать и контакт с подводящим PE проводником нарушаться. В случае, когда контакт с PE проводником нарушается на ближайшей к щиту розетке:

• исчезает защита всех розеток группы;
• при пробое на корпус одного из включенных приборов, напряжение прикосновения появляется на корпусах всех приборов включенных в розетки группы.

Это значительно увеличивает угрозу поражения электрическим током, поэтому подключение защитных нулевых проводников недопустимо.

Поиск компромиссов

Так можно подключать розетки шлейфом или нет, и если да, как это сделать? Решение все же имеется, правда его скорее следует называть параллельным. В рассматриваемом пункте ПУЭ речь идет о заземляющем проводнике, поэтому параллельно соединяют жилы кабеля идущего к щитку и ко всем розеткам (фазный и нулевой), при этом суммарный ток нагрузок шлейфа должен соответствовать сечению жил кабеля. Кроме того следует позаботиться о качестве их соединения. Для этого ни в коем случае не использовать контакты розетки, контакты проводов лучше опрессовать гильзами и изолировать термоусадочной трубкой. Все соединения можно делать в распределительных коробках, а лучше использовать подрозетники увеличенной глубины.

При подключении к PE проводнику следует делать отвод от последнего, ни в коем случае не нарушая целостности его токопроводящей жилы, с аналогичной опрессовкой и изоляцией. Это обеспечит надежное соединения розеток с шиной РЕ, но самое главное нисколько не противоречит ПУЭ.

Смотрите также другие статьи :

Для чего применяются магнитные пускатели

По своему назначению электромагнитные пускатели делятся на обычные и реверсивные. В конструкции реверсивных магнитных пускателей заложено два обычных (в спаренном корпусе) с взаимной блокировкой друг друга, исключающей их одновременное включение и обеспечивающей электрическую блокировку.

Подключение розетки с заземлением — стоимость на YouDo

Устройство штепсельного соединения с заземлением

Розетка — это часть штепсельного соединения, предназначение которого — подключение всевозможных электрических приборов к электрической сети. Подключение розетки с заземлением даст вам возможность избежать следующих проблем, связанных со сбоем работы электроприборов:

• Поражение электрическим током;
• Облучение вредным для здоровья человека электромагнитным фоном;
• Самовозгорания при коротком замыкании.

Устройство розетки с заземлением заметно отличается от обычной розетки. В мире существует довольно большое количество типов розеток с заземлением, но в России является наиболее распространенным стандарт CEE 7/4 (Шуко). Заземление в подобных розетках выполнено в виде специальных защитных скоб, а не штырьков с прорезью, как в других видах, которые получили распространение за рубежом. Когда вы подключаете такую заземленную розетку, с вилкой сперва соприкасается заземляющий контакт, и лишь после него рабочие.

Схема установки розетки с заземлением

Розетка с заземлением устанавливается почти так же, как и обычная розетка — различие лишь в том, что подсоединить нужно не два, а три контакта. При подключении опытный мастер всегда обращает внимание на цветовую маркировку проводов, которые всегда обозначаются в следующих цветовых схемах:

• Зелено-желтым обычно является заземляющий контакт;
• Нулевой контакт — синим или голубым;
• Фазовый контакт может быть самых различных цветов, но они всегда будут отличаться от нуля и заземления.

Монтаж розетки с заземлением в «своем» (частном) доме обычно является менее трудоемким, чем установка штепсельного соединения в многоэтажке. Существует два основных способа, с помощью которого можно провести заземление к розетке в квартире.

При первом способе витой медный провод подводится к заземленному щитку, который обычно дислоцируется на лестничной клетке дома.

Во втором способе заземляющий контакт присоединяется к нулевому проводу — это дает возможность подключить в систему УЗО и автоматы, которые будут срабатывать при замыкании нулевого провода и «земли».

Во время установки заземленной розетки многие квалифицированные мастера рекомендуют для большей надежности при подключении контактов к электрическим кабелям сгибать зачищенные концы проводов в кольца с диаметром до 0,5 сантиметра и заводить их под болты. Этот способ гарантирует прочность соединения и максимальную площадь соприкосновения, благодаря чему контакты при эксплуатации заметно меньше нагреваются.

Высота установки штепсельных соединений является одинаковой как для обычных розеток, так и для розеток с заземлением.

При подключении двойной розетки с заземлением обычно «ноль» и «фазу» подсоединяют к разным токопроводящим пластинам — это позволяет избежать во время эксплуатации короткого замыкания.

Полноценно проверить, как работает заземление, может только квалифицированный электрик с помощью специального оборудования. При правильной установке вольтметр между проводником и фазой должен показывать 220 В. Наши мастера оказывают услуги по подключению розеток с заземлением и другие виды электромонтажных работ в Москве и Санкт-Петербурге.

Наши исполнители:

• Имеют высокий уровень допуска для проведения самых различных электромонтажных работ любого уровня сложности;
• Выполняют заказы быстро и максимально качественно;
• Характеризуются большим опытом проведения самых различных электромонтажных работ.

электрическая — Могу ли я получить заземление от другой розетки?

Заземление от другой розетки НЕ безопасно.

Заземляющий провод должен проходить вдоль горячего и нейтрального проводов той же цепи на всем пути обратно к панели. Причина этого заключается в том, чтобы минимизировать индуктивность в случае короткого замыкания на любой заземленный металл, будь то в рабочих коробках или в самом оборудовании с питанием (например, в коробке с несколькими розетками). Защита от перенапряжения будет намного менее эффективной в случаях, когда перенапряжение представляет собой разницу между горячим / нейтральным током и землей (что на самом деле является обычным типом перенапряжения) из-за той же индуктивности.

Индуктивность сводится к минимуму, когда провода с током в обоих направлениях расположены близко друг к другу. Их магнитные поля перекрываются и в основном нейтрализуют друг друга (внутри кабеля между проводами будет поле). Когда провода расположены далеко друг от друга, их магнитные поля будут распространяться на большее расстояние и будет больше индуктивность. Кроме того, на металл, находящийся внутри «петли» между проводами, может воздействовать магнитное поле (иногда опасным образом).

Чтобы правильно преобразовать двухпроводную схему в двухпроводную цепь с заземлением, кабель необходимо заменить на кабель со встроенным заземлением.В некоторых редких случаях правильный кабель мог уже быть проложен, но использовалась незаземленная розетка.

Просто проложить один провод вдоль старого кабеля также НЕ безопасно. Провода цепи, проводя ток, будут пытаться физически раздвинуться друг от друга из-за ориентации магнитного поля. Физическая привязка нового одиночного провода к кабелю с помощью кабельных стяжек на расстоянии не более 6 дюймов по всей длине может помочь избежать этой проблемы (но все еще не соответствует нормам).Если вы делаете так много работы, просто замените кабель на кабель подходящего типа. К вашему сведению, это была одна из опасностей старой проводки с ручкой и трубкой. Известно, что отдельные провода внутри кабелепровода двигаются, но канал в достаточной мере ограничивает движение, поэтому все, что вы получаете, — это некоторый шум.

Во многих случаях вы можете получить большую (но не всю) безопасность заземления с использованием розетки GFCI. В этом случае заземляющий провод по-прежнему нельзя использовать. Это просто обеспечивает более безопасную 2-проводную нагрузку. Это недостаточно безопасно для бытовых приборов, которые часто контактируют с людьми, таких как компьютер.

Как сделать двухконтактные розетки более безопасными

Есть ли у вас дома двухконтактные розетки? В таком случае вам, возможно, придется принять дополнительные меры предосторожности, чтобы обеспечить их безопасность. Хотя раньше двухконтактные розетки были стандартом в старых домах, теперь они считаются устаревшими и опасными. Вот несколько шагов, которые вы должны предпринять, чтобы обеспечить электробезопасность своего дома в Милуоки.

Эксперты Roman Electric хотят посоветовать домовладельцам, как сделать двухконтактные розетки более безопасными.Сначала мы хотели бы обсудить опасности использования двухконтактной розетки, а также возможные решения для поддержания электробезопасности.

Основная причина, по которой двухконтактные розетки считаются устаревшими и опасными, заключается в отсутствии заземления. Заземление — это способ безопасной передачи электричества в случае нестабильного тока. Если происходит электрическая авария, например, короткое замыкание, опасный ток проходит через заземляющий провод, а не может нанести удар током вам или подключенному к электросети устройству.

Именно поэтому двухконтактные розетки наименее безопасны среди розеток любого типа. Двухконтактные розетки имеют соединения только для горячего и нейтрального провода, отсюда и их название. Без третьего контакта для подключенного заземляющего провода нестабильное электричество не сможет безопасно уйти от вас и вашей электрической системы. Это увеличивает вероятность поражения электрическим током при коротких замыканиях, замыканиях на землю и электрических перегрузках.

Теперь, когда вы понимаете, почему двухконтактные розетки более опасны, чем их современные аналоги, мы можем оценить некоторые возможные решения, которые могут помочь уменьшить опасность.

GFCI (прерыватель цепи замыкания на землю) предназначены для защиты от поражения электрическим током. И это единственный тип трехконтактной розетки, которым можно заменить двухконтактную розетку, не нарушая рекомендаций NEC. Это связано с тем, что розетки GFCI могут защищать от поражения электрическим током даже без компонента заземления. Однако, если вы заменяете двухконтактную розетку на GFCI, она должна быть помечена наклейкой «Нет заземления».

Хотя ваша двухконтактная розетка может не иметь заземляющего провода, ваша электрическая система может. Заземляющий провод может присутствовать в старых домах, хотя он может быть скрыт или заключен в гипсокартон. И если он существует, возможно, можно будет установить заземляющий провод на коробку двухконтактной розетки. Если это возможно, вы можете обновить двухконтактную розетку до любого трехконтактного варианта.

Чтобы определить, можно ли это сделать, вам нужно, чтобы ваша электрическая система была осмотрена профессионалом.Свяжитесь с Roman Electric, чтобы узнать, можно ли дооснастить вашу коробку существующим заземляющим проводом.

Если не удается найти провод заземления для модернизации коробки вашей двухконтактной розетки, то другой вариант — перемонтировать электрическую панель с помощью заземляющего провода. Хотя это решение может быть самым дорогим, оно помогает гарантировать, что ваша электрическая система полностью заземлена, а любые новые или существующие розетки более безопасны в использовании. Свяжитесь с Roman Electric, если вам требуются услуги по электромонтажу для установки нового заземляющего провода в электрической системе вашего дома.

Если у вас дома есть двухконтактные розетки, следуйте нашему руководству, чтобы сделать их безопаснее! А если вам потребуется полная проводка, изменение проводки и услуги розетки для двухконтактных розеток, свяжитесь с Roman Electric сегодня! Позвоните нам по телефону 414-771-5400, чтобы поговорить с ведущими специалистами по электрике Милуоки.

Статьи по теме

Модернизируйте розетку с двумя зубцами новым GFCI — The Spruce

Общие сведения об электрическом заземлении и принципах его работы

Что такое электрическое заземление?

Электрическое заземление — это резервный путь, по которому ток течет обратно в землю, если есть неисправность в системе электропроводки.Он обеспечивает физическое соединение между землей и электрическим оборудованием и приборами в вашем доме.

Электроэнергия в системе электропроводки жилого дома состоит из электронов, проходящих по металлическим проводам цепи, и это электричество всегда ищет кратчайший путь обратно к земле. Итак, если есть проблема с нейтральным проводом, заземление вашей электрической системы обеспечит прямой путь к земле и предотвратит скачки напряжения, которые могут привести к поражению электрическим током.

Как работает электрическое заземление?

В электрической цепи есть активный провод, который подает питание, нейтральный провод, который несет этот ток обратно, и «заземляющий провод», который обеспечивает дополнительный путь для электрического тока, который безопасно возвращается в землю, не создавая опасности для кого-либо в в случае короткого замыкания. Медный проводник подсоединяется от металлического стержня системы электропроводки к набору клемм для заземления в сервисной панели.

Если в системе электропроводки используются электрические кабели, покрытые металлом, то металл обычно служит заземляющим проводом между розетками в стене и сервисной панелью. Однако, если в системах электропроводки используется кабель в пластиковой оболочке, то для заземления используется дополнительный провод. Электричество всегда ищет кратчайший путь к земле, поэтому, если есть какая-либо проблема, когда нейтральный провод оборван или прерван, именно заземляющий провод обеспечивает прямой путь к земле.Это прямое физическое соединение позволяет земле действовать как путь наименьшего сопротивления и предотвращать превращение прибора или человека в кратчайший путь.

Важность электрического заземления

• Защищает от электрических перегрузок

  Время от времени вы можете испытывать скачки напряжения или подвергаться воздействию молнии в экстремальных погодных условиях. Эти события могут вызвать опасно высокий уровень электричества, который может полностью повредить ваши электрические приборы.При заземлении электрической системы все лишнее электричество будет уходить в землю вместо того, чтобы поджаривать подключенные к системе приборы. Техника будет в безопасности и защищена от больших скачков напряжения.

• Стабилизирует уровни напряжения

  Когда вы заземляете электрическую систему, вам легче распределять нужное количество энергии в нужных местах. Это гарантирует, что цепи не будут перегружены ни в какой момент и не выйдут из строя в результате этого.Землю можно рассматривать как общую точку отсчета для источников напряжения в любой электрической системе. Это помогает в обеспечении стабильных уровней напряжения во всей электрической системе.

• Земляные проводники с наименьшим сопротивлением

  Одна из основных причин, по которой вы должны заземлять свои электроприборы, заключается в том, что земля является отличным проводником и может проводить все избыточное электричество с наименьшим сопротивлением. Когда вы заземляете электрическую систему и подключаете ее к земле, это означает, что вы даете избытку электричества идти куда-нибудь без сопротивления, а не через вас или ваши приборы.

• Предотвращает серьезные повреждения и смерть

  Если вы не заземлите электрическую систему, вы подвергнете свои приборы и даже свою жизнь большому риску. Когда через какое-либо устройство проходит высокое электричество, оно поджаривается и не подлежит ремонту. Чрезмерное количество электричества может даже вызвать пожар, подвергнув опасности ваше имущество и жизнь ваших близких.

Вы можете проверить, предназначен ли электрический прибор для заземления.Если устройство оборудовано трехжильным шнуром и трехконтактной вилкой, то третий провод и контакт будут обеспечивать соединение с заземлением между металлическим корпусом устройства и заземлением системы электропроводки.

Чтобы проверить, заземлена ли электрическая система, проверив розетки. Если в розетке три штыря, то в вашей системе должно быть три провода, один из которых будет заземляющим. Чтобы быть уверенным, заземляется ток или нет, вы можете выполнить тест на электрическое заземление, как указано ниже.

Испытание электрического заземления

Вы можете выполнить этот 5-этапный контрольный список, используя устройство для проверки розеток, с полной осторожностью при проверке электрического заземления:

Step 1 — Первый признак правильного электрического заземления — это ваша розетка. Если это трехконтактная розетка с U-образным пазом, то можно смело заключить, что это компонент заземления.

Шаг 2 — Вставьте красный щуп тестера цепей в меньший слот розетки.Эта розетка представляет собой горячий провод, который подает питание на ваши приборы.

Шаг 3 — Вставьте черный щуп в большую щель розетки, которая является нейтральной. Это завершит вашу схему.

Шаг 4 — Проверьте индикатор. Он загорится, если розетка заземлена, и если она не загорится, поменяйте местами черный и красный щупы. Если индикатор не отображается ни в одном из тестов на электрическое заземление, значит, розетка не заземлена и ее использование небезопасно.

Шаг 5 — Повторите все 4 шага во всех розетках вашего дома, чтобы убедиться, что каждая розетка надежно заземлена. В большинстве старых домов был проведен большой ремонт и ремонт, поэтому не все торговые точки могли быть переделаны.

Испытание электрического заземления очень важно для повышения уровня электробезопасности в вашем существующем помещении и гарантирует, что все ваши электрические установки безопасны и остаются безопасными в течение всего срока их службы.

Не используйте трехконтактную розетку с неисправной проводкой, так как это может вызвать пожар.Вызовите сертифицированного электрика и немедленно устраните проблему. У нас есть обширный инвентарь предохранительных выключателей, электропитания и материалов, которые могут значительно снизить риск коротких замыканий и пожаров. Позвоните нам по телефону (800) 458-9600 и поговорите напрямую с нашими специалистами по продажам.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений для электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Как подключить провод заземления к электрической розетке

Когда вы подключаете провод к электрической розетке, очень важно иметь провод заземления. Это предотвращает попадание в розетку напряжения и опасность поражения электрическим током, когда вы что-то вставляете в розетку. Провода заземления также могут помочь предотвратить возгорание. Правильное подключение заземляющего провода позволяет избежать этих ошибок и обеспечить вашу безопасность. Это навык, который большинство электриков изучает в начале своей карьеры, поэтому это базовый навык, но если вы сами выполняете электромонтажные работы, обратите внимание на заземляющий провод разумным и профессиональным образом.

Электрический кабель состоит из трех жил. Один будет черным, и это будет провод под напряжением. Белый провод будет нейтральным, а неизолированный провод — заземлением. И черный, и белый провода изолированы, и вам нужно будет зачистить изолированные концы, чтобы прикрепить их к клеммам. Заземляющий провод обычно не имеет изоляции. Если есть, обычно он будет зеленого цвета.

Перед выполнением любых электромонтажных работ убедитесь, что цепь, с которой вы работаете, отключена выключателем.Если вы не уверены, отключите электричество во всем доме, прежде чем приступить к работе.

Ваша электрическая розетка прикрепляется к распределительной коробке винтами над и под розетками. По бокам также есть винты. На одной стороне будет латунный винт, и вам нужно будет прикрутить к нему черный провод. С другой стороны будет два винта. Один будет серебряным, и это для белого или нейтрального провода. Другой винт должен быть зеленым.Вы прикрутите к нему заземляющий провод.

Распределительная коробка и розетка должны быть полностью подключены к системе заземления в здании. Если соединительная коробка, удерживающая розетку, металлическая, а не пластиковая, вам также необходимо заземлить на нее входящий провод. Для этого вам нужно прикрепить входящий провод заземления к винту заземления коробки, а оставшаяся часть — к винту заземления розетки.Если в распределительной коробке нет винта заземления, должен быть зажим заземления, чтобы прикрепить провод заземления к краю металлической распределительной коробки.

Нельзя просто подключить заземление к розетке и верить, что винты, соединяющие розетку с коробкой, обеспечат адекватное заземление. Это запрещено Национальным электрическим кодексом.

В соответствии с Национальным электротехническим кодексом розетки в определенных местах, которые могут быть опасными, например, в ванных комнатах, кухнях и гаражах, должны быть оснащены прерывателями цепи замыкания на землю (GFCI).Таким образом, при обнаружении замыкания на землю специальная схема отключает питание в розетке. Вам нужно будет проконсультироваться с инструкциями для GFCI относительно подключения к нему заземляющего провода. Этот метод также можно применять при подключении электрических точек вне дома.

Как подключить розетку (руководство по проекту)

Фото: shutterstock.com

Проще говоря, электромонтажные работы опасны. Для проектов любой сложности и сложности мы настоятельно рекомендуем нанять лицензированного электрика.Тем не менее, существуют простые ремонтные работы и обновления, подходящие для экономных мастеров, готовых приступить к работе, уделяя особое внимание деталям. Следуя этим советам, вы сможете заменить старую или поврежденную розетку. Это простая работа, и если вы примете соответствующие меры предосторожности, она безопасна.

Для добавления новой розетки необходимо проложить кабель между розеткой и электрической панелью дома. Гораздо легче сказать, чем сделать.Для этой работы мы рекомендуем вам нанять лицензированного мастера-электрика, не в последнюю очередь потому, что строительные нормы и правила часто предусматривают, что разрешение необходимо для новых электромонтажных работ, а во многих частях страны только профессионал может получить необходимые разрешения. В других районах домовладелец может получить собственное разрешение после прохождения государственного теста.

Старомодные двухконтактные розетки не имеют заземления, что делает их опасными в случае электрического повреждения.Без электрика можно безопасно преобразовать двухконтактную розетку в трехконтактную, только если электрическая коробка, в которой находится розетка, сделана из металла, а кабель, питающий коробку, бронирован. Если эти условия соблюдены, коробка обеспечивает защиту от замыкания на землю (даже если розетка этого не делает). Как узнать, не открывая стену, соответствует ли электрическая коробка критериям? Просто: используйте тестер напряжения. Вставьте один выступ в более короткий паз розетки («горячий паз»), затем прикоснитесь другим выступом к винту, фиксирующему лицевую панель.Если тестер загорелся, электрическая коробка заземлена; вы можете пойти дальше и преобразовать двухконтактный в трехконтактный. Если ваша электрическая коробка не заземлена , вы все равно можете преобразовать ее в трехконтактную, но заменой должен быть прерыватель цепи замыкания на землю или GFCI (тип розетки с красной кнопкой на передней панели).

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ, доступные на Amazon
— Отвертка 4в1
— Тестер напряжения
— Плоскогубцы
— Инструмент для зачистки проводов

ШАГ 1

Перед тем, как продолжить, это обязательно отключите питание от заменяемой розетки.Подойдите к электрической панели вашего дома и выключите выключатель, связанный с цепью, которая отправляет электричество в соответствующую розетку. После того, как вы отключили питание от розетки, используйте тестер напряжения, чтобы дважды проверить, действительно ли он выключен. Вставьте щупы тестера в два верхних паза на выходе. Если тестер загорелся, вы переключили неправильный переключатель на электрической панели, и вам придется повторить попытку. Продолжайте метод проб и ошибок, пока не убедитесь, что в розетку больше не подается электричество.Нет тестера напряжения? Вместо этого вы можете использовать лампу, если вы знаете, что лампа работает. Вставьте лампу в розетку, и если она не загорится, можно продолжать.

Фото: shutterstock.com

STEP 2

Отвинтите лицевую панель розетки. В большинстве лицевых панелей посередине есть единственный винт. Удалите этот винт, и пластина должна легко оторваться. Далее откручиваем крепежные винты, которыми розетка крепится к распределительной коробке. Наконец, осторожно вытяните розетку из розетки.

STEP 3

Теперь вы можете увидеть три провода, идущие от стены до розетки. Если провода прикреплены к винтам на розетке, просто ослабьте эти винты, чтобы освободить провода. Если провода вогнуты в отверстия в задней части розетки, нажмите на фиксатор и потяните за провода, предполагая, что они не выходят сами по себе. Отложите старую розетку.

ШАГ 4

Теперь вы готовы подключить замену. Сначала подключите нейтральный провод (белый) к серебряному винту сбоку от розетки.Обязательно сориентируйте загнутый конец провода так, чтобы его изгиб проходил по часовой стрелке, в том же направлении, в котором вращается винт при его затягивании.

STEP 5

Подключите заземляющий провод к зеленому винту, используя ту же технику, что описана выше.

STEP 6

Подсоедините токоведущий провод (черный) к золотому винту, который является последним оставшимся на выпускном корпусе.

STEP 7

Осторожно протяните провода обратно в электрическую коробку, затем прикрутите розетку к коробке с помощью монтажных винтов вверху и внизу.Наконец, поместите лицевую панель над розеткой и прикрутите ее обратно.

ШАГ 8

Вернитесь к электрической панели и включите питание розетки, которую вы уже закончили заменять.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

Четыре способа модернизации двухконтактных розеток

В период с 1920 по 1960 год в США были построены десятки тысяч домов. Практически все они имели два штыревых выхода.Многие из них до сих пор это делают. В то время как большинство домов в Индиане были построены в 1990-х годах, в настоящее время на продажу выставлено более 8 600 домов, построенных в период с 1920 по 1960 год в штате Хузьер. Еще много товаров с рынка. Если вы живете в доме с двумя розетками, вы можете подумать о модернизации. Вы рискуете получить больше, чем неудобства, если попытаетесь подключить телевизор 21 ^st века к одной из этих розеток.

Риски, связанные с двумя выходами

Две розетки связаны с двумя рисками: поражение электрическим током и скачки напряжения.Обе эти проблемы связаны с тем, что проводка в двухконтактных розетках не заземлена. В розетках, построенных с 1962 года, электрические нормы США требовали, чтобы все розетки были оснащены заземляющим проводом. Этот провод заземления защищает электронику и людей от скачков напряжения и сбоев, обеспечивая путь для дополнительной энергии, чтобы избежать электрических цепей дома. Когда происходит сбой или скачок напряжения с заземлением, энергия проходит через заземляющий провод к электрической панели. Там он отключит автоматический выключатель или перегорит предохранитель, тем самым отключив цепь до того, как (надеюсь) произойдет повреждение.Затем энергия продолжается через заземляющий провод в землю под конструкцией, где она безвредно рассеивается.

Без заземления также невозможно защитить вашу электронику и бытовую технику сетевыми фильтрами. Сетевые фильтры работают только в том случае, если они могут подключаться к заземляющему проводу. Без этого провода они не обеспечивают лучшую защиту электронных устройств, чем розетки с несколькими контактами.

Двухконтактные розетки не соответствуют коду

Модернизация электрической системы вашего дома может стоить от 5 до 15 процентов от стоимости вашего дома — цена, которую многие люди не могут себе позволить.Учитывая это, регулирующие органы определили, что домовладельцам с двухконтактными розетками не нужно их модернизировать. Однако это не значит, что они самые безопасные.

Вот уже более 50 лет кодекс требует, чтобы все новые постройки имели заземленные трехконтактные розетки. Совсем недавно электрический кодекс США требовал, чтобы не только розетки были заземлены, но и розетки в районах с присутствием воды имели GFCI. GFCI, сокращение от прерыватель цепи замыкания на землю, защищает людей от поражения электрическим током, отключая цепь в случае короткого замыкания.(Короткое замыкание — это когда энергия направляется из обычного пути цепи через путь с небольшим сопротивлением или без него.) Если это короткое замыкание происходит из-за удара током человека, GFCI может спасти его жизнь.

Такая защита недоступна для двухконтактной розетки.

Двухштырьковые розетки предполагают другие проблемы

Двухконтактные розетки также сигнализируют о других возможных проблемах с электричеством. Дома, построенные до 1965 года, строились с предохранителями на 30 или 60 ампер.В то время как панели с предохранителями на 60 ампер были сделаны как минимум с одним проводом на 240 вольт для более крупных приборов, панели с предохранителями на 30 ампер обеспечивают только проводку на 120 вольт, и они не подходят для современных бытовых электрических нужд.

на 60 ампер проблематичны, потому что они также не могут хорошо соответствовать современным требованиям к электрическим системам. Для сравнения: в современных домах установлены автоматические выключатели на 200 А (сервисные панели, заменившие коробки с предохранителями).

Когда через провод проходит слишком много энергии, он нагревается, подвергая дом опасности возгорания.Слишком много энергии (электричества) также приведет к срабатыванию предохранителей. Если номинальная сила тока блока предохранителей не соответствует вашим потребностям, вам придется постоянно заменять его.

Другая проблема, на которую следует обратить внимание, когда присутствуют две штыревые розетки, — это отсутствие заземления в розетках, которые имеют три штыря . Если в доме есть и двух-, и трехконтактные розетки, это означает, что эти трехконтактные розетки были установлены для удобства и на самом деле они не заземлены. Это также может означать, что только часть электрической системы вашего дома заземлена.

Вы захотите проверить свои розетки, чтобы узнать, заземлены они или нет. Если трехконтактные розетки не заземлены, правила требуют, чтобы вы пометили их словами «Нет заземления оборудования».

Четыре способа модернизации 2 розеток

Чтобы обновить ваши двухконтактные розетки, вы не можете просто добавить трехконтактную розетку. Хотя это решит проблему удобства, это не решит проблему безопасности.

Если вы действительно хотите решить проблему с двумя выходами и сделать их более безопасными, у вас есть четыре варианта.

Вариант 1. Ремонт розеток

Ваш первый и лучший вариант — нанять электрика, чтобы он перемонтировал электрические розетки и электрическую панель в вашем доме. Если расходы вызывают беспокойство, подумайте о том, чтобы ваш электрик перемонтировал отдельные розетки, в которые вы будете включать более крупные или более чувствительные электронные устройства, такие как компьютер или игровой консультант.

Обратите внимание, что это не тот проект, который вы можете выполнить самостоятельно. Только сертифицированный электрик имеет опыт, необходимый для того, чтобы провести заземляющий провод от розетки к сервисной панели, а затем должным образом заземлить его.

Вариант 2: Заземление трехконтактных розеток с помощью металлического корпуса

Многие двухконтактные розетки были установлены в металлических коробках. Хотя сама схема не была заземлена, эти отдельные коробки часто были. Если в вашем доме есть две розетки с металлическими коробками, вы можете заземлить розетки без капитального ремонта проводки.

Чтобы узнать, заземлен ли металлический корпус, приобретите тестер цепей. Вставьте один из штырей тестера в горячий разъем (более короткий разъем в розетке).Другой зубец наденьте на винт, удерживающий крышку. Если тестер загорелся, значит, металлический ящик заземлен.

Если коробка заземлена, вы можете установить трехконтактную розетку и заземлить ее, подключив ее к бронированному кабелю или кабелю BX на задней стороне коробки.

Вариант 3. Установите GFCI на выходе

Третий вариант модернизации двухконтактной розетки — заменить ее на GFCI. Хотя GFCI не защитит вашу электронику от скачков напряжения, он защитит вас от поражения электрическим током и коротких замыканий.Если вы заменяете незаземленную двухконтактную розетку на GFCI, вы должны пометить ее надписью «Нет заземления оборудования».

Вариант 4: Установите GFCI на автоматический выключатель

Также можно заменить ваши двухконтактные розетки на трехконтактные и добавить автоматический выключатель GFCI на сервисной панели. Это также защитит вас от поражения электрическим током. Если вы сделаете это, вам нужно будет пометить розетки надписью «GFCI Protected, No Equipment Ground».

Что бы вы ни решили сделать, мы рекомендуем, чтобы электромонтажные работы выполнял сертифицированный электрик.При работе с электричеством всегда важна безопасность, и о вашем доме лучше всего позаботится специалист.

не заземлена? Вот что делать

Возиться с электричеством может быть опасно. В то время как небольшие разрывы от низковольтной проводки могут немного пощекать, прикосновение к проводке под напряжением на электрической панели может серьезно травмировать или убить вас. Небезопасные электрические системы также могут стать причиной пожара. Электрические панели заземлены, чтобы сделать их более безопасными, когда что-то пойдет не так, поскольку автоматические выключатели в вашей панели работают правильно.

Как узнать и что делать, если электрическая панель не заземлена?

Самый простой способ узнать, заземлено ли здание, — это наличие у розеток двух выводов вместо трех. Чтобы добавить заземление к существующей панели, вбейте заземляющий стержень в землю и подсоедините заземляющий провод к главной электрической панели. Установите новые электрические розетки, которые имеют непрерывный путь заземления к заземляющему стержню.

В этом посте я объясню, почему каждая электрическая панель должна быть заземлена, что вообще делает заземление и как добавить заземление к существующей панели.

Что такое электрическое заземление?

How Stuff Works описывает Землю как один из проводов в электрической системе. В современных электрических системах обычно есть три провода: горячий, нейтральный и заземляющий. Электрический ток течет от горячего провода через объект под напряжением, такой как прибор или часть оборудования, а затем течет обратно через нейтральный провод. Заземляющий провод обычно не проводит электричество.

Заземляющий провод служит точкой отсчета для напряжения вашей электрической системы.Например, если вы измеряете напряжение между горячим и нейтральным проводом в вашей домашней электросети с помощью вольтметра, вы можете измерить около 120 В.

Однако это измерение представляет собой просто разницу между напряжением каждого из двух проводов. Без заземляющего провода напряжение может составлять 420 В на горячем и 300 В на нейтральном проводе, при разнице в 420–300 В = 120 В. Заземляющий провод обеспечивает нулевую контрольную точку, гарантируя, что нулевой провод показывает 0 В.

Без заземляющего провода автоматические выключатели на вашей электрической панели могут работать неправильно.Автоматические выключатели сработают, если в системе возникнет неисправность. Например, если провод отсоединится и коснется металлического корпуса, такого как миксер или тостер, этот металлический корпус станет под напряжением. Поскольку провод касается металлического корпуса, цепь не будет разорвана, и автоматический выключатель не сработает, чтобы отключить питание цепи.

Если вы коснетесь металла, вы будете потрясены. С заземляющим проводом земля будет потреблять бесконечный ток от коммунальной компании. Когда ток превышает номинал автоматического выключателя, выключатель срабатывает и отключает питание цепи.

Вы можете проверить, заземлены ли розетки в вашем доме или здании с помощью тестера розеток. Вы можете подключить тестер к розетке, чтобы проверить, есть ли у вас открытое или горячее заземление. Эти тестеры будут проверять только землю на розетке. Чтобы определить, заземлена ли ваша панель, вам придется полагаться на то, что вы можете видеть визуально. Если вы видите какие-либо незакрепленные провода или проводники, вам следует отремонтировать все соединения.

Может ли заземляющий провод поразить вас током?

Заземляющие провода устанавливаются в розетках, на электрических панелях и даже в приборах, чтобы предотвратить травмы в случае неисправности.Неисправность может произойти, если что-то вызывает скачок тока через электрическую проводку, например, неисправный прибор, поврежденная проводка или даже удар молнии или скачок напряжения.

Обычно, когда заземляющий провод правильно установлен, он не будет поражать вас током, если вы к нему прикоснетесь. Даже если в системе произойдет сбой и заземление будет правильно подключено, это все равно вас не шокирует.

При повреждении одного из этих проводов или обрыва устройства заземление обеспечивает срабатывание автоматического выключателя в электрической панели, отключая питание цепи и предотвращая возгорание или травмы.

Если вы прикоснетесь к проводу под напряжением, когда он неисправен, а заземляющий провод отсутствует или неисправен, вы будете потрясены. Ваше тело будет действовать как путь к земле, заставляя весь электрический ток проходить через ваше тело. Если ток пройдет через ваше сердце, вы можете умереть.

Когда одна из этих неисправностей проходит через электрическую систему, ток идет по пути наименьшего сопротивления до земли. Однако, если заземляющий провод неправильно установлен или поврежден, все, что касается земли, может оказаться под напряжением.Если вы прикоснетесь к заземленному проводу, который не заземлен должным образом, ваше тело снова станет каналом, по которому ток достигнет земли.

Наличие системы заземления намного безопаснее, чем отсутствие системы заземления.

Как добавить заземление к существующей панели

Если ваша электрическая система в вашем доме или здании была построена до 1965 года, есть вероятность, что ваши розетки не заземлены. Двухконтактные розетки в старых домах не заземлены. Заземляющий провод в более новых системах электропроводки подключается к третьему контакту, обеспечивая непрерывный путь от устройства до электрической панели, а затем вниз к заземляющему стержню.

Если у вас старая система проводки, в которой используется так называемая проводка с ручкой и трубкой, вам следует нанять квалифицированного лицензированного электрика для установки системы заземления в вашем доме.Электрик установит заземляющий стержень и соединит его с заземляющим проводом обратно к ваша электрическая панель. Я бы действительно не рекомендовал пробовать это самостоятельно.

Вам также потребуется заменить все старые двухконтактные электрические розетки на новые трехконтактные. Это будет означать, что всю старую проводку ручки и трубок необходимо будет заменить на новый кабель с неметаллической оболочкой.Эта ручка и проводка трубки могут быть особенно опасными, так как обычно они были без оболочки или без изоляции, поэтому, если вы дотронетесь до незакрепленного провода, вы можете получить удар током.

Если у вас незаземленная электрическая система, вы можете обнаружить, что не можете подключить трехконтактный шнур к двухконтактной розетке. Хотя существуют адаптеры, позволяющие подключать устройство, эти адаптеры могут быть очень небезопасными. Ваши адаптеры действительно должны быть установлены очень точно, чтобы они работали правильно. Стоит отметить, что если они сталкиваются, часто перемещаются или повреждаются иным образом, они могут оказаться совершенно неэффективными при заземлении вашего устройства.

Другой вариант включает замену двухконтактных розеток на розетки GFCI. GFCI означает прерывание цепи замыкания на землю. Розетка обнаруживает дисбаланс тока. Вокруг горячего и нейтрального проводов находится индукционная катушка. Если он когда-либо обнаруживает ток в одном проводе, которого нет в другом, это означает, что ток ушел на землю, и в розетке сработает автоматический выключатель.

Без заземляющего провода в электрической системе он обнаружит только то, нашел ли ток другой путь к земле, например, ваше тело, или если ток протек через металлическую трубу или воду.

на Python: клиент, сервер и одноранговый узел

Сокеты (также известные как программирование сокетов) позволяют программам в любой момент отправлять и получать данные в двух направлениях. В этом руководстве рассказывается, как можно отправлять данные с устройства на устройство, от клиента к серверу…

В этом руководстве рассказывается, как отправлять данные с устройства на устройство , от клиента к server и наоборот с использованием программирования сокетов на Python.

Больше наглядного ученика? Ознакомьтесь с нашим программированием сокетов в видеоуроке по Python ниже.

Готовы к строительству? Давайте прыгнем!

Что такое программирование сокетов?

Sockets (или программирование сокетов) — это программа, которая позволяет двум сокетам отправлять и получать данные, двунаправленно , в любой момент.

Он работает, соединяя два сокета (или узла) вместе и позволяя им обмениваться данными в реальном времени, и является отличным вариантом для создания множества приложений.

Зачем использовать сокеты для отправки данных?

Подключенные к Интернету приложения, которые должны работать в реальном времени, значительно выиграют от реализации сокетов в их сетевом коде .Вот несколько примеров приложений, использующих программирование сокетов:

Python, в отличие от JavaScript, — это язык, который выполняется синхронно. Вот почему asyncio был разработан — чтобы сделать Python более надежным, особенно для природы программирования сокетов.

С потоковыми сокетами данные могут быть отправлены или получены в любое время. Если ваша программа Python находится в процессе выполнения некоторого кода, другие потоков могут обрабатывать новые данные сокета. Такие библиотеки, как asyncio, реализуют несколько потоков, поэтому ваша программа Python может работать асинхронно.

Учебное пособие по программированию сокетов Python

Изначально Python предоставляет класс сокетов, поэтому разработчики могут легко реализовать объектов сокета в своем исходном коде. Мы можем начать реализацию сокетов в нашей программе с трех простых шагов:

1. Импорт библиотеки сокетов

   Чтобы использовать объект сокета в вашей программе, начните с импорта библиотеки сокета. Нет необходимости устанавливать его с помощью диспетчера пакетов, он поставляется с Python прямо из коробки.

 импортная розетка

2. Построить объекты сокета

   Теперь мы можем создавать объекты сокетов в нашем коде.

 сокет = socket.socket (socket.AF_INET, socket.SOCK_STREAM)

Этот код создает объект сокета, который мы сохраняем в переменной «sock». Конструктору предоставляются параметры семейства и типа соответственно. Для параметра семейства задано значение по умолчанию — Address Format Internet .

Параметр типа установлен на Socket Stream , также значение по умолчанию, которое включает «последовательные, надежные, двусторонние потоки байтов на основе соединения» по TCP ¹ .

3. Открытие и закрытие соединения

   Когда у нас есть инициализированный объект сокета, мы можем использовать некоторые методы, чтобы открыть соединение , отправить данных, получить данных и, наконец, закрыть соединение.

 ## Подключиться к IP с портом, может быть URL
sock.connect (('0.0.0.0', 8080))
## Отправьте данные, этот метод можно вызывать несколько раз
sock.send («Двадцать пять байтов для отправки»)
## Получить до 4096 байт от однорангового узла
носок.recv (4096)
## Закройте соединение сокета, больше нет передачи данных
sock.close ()


Сервер-клиент сокета Python

Теперь, когда мы знаем несколько методов передачи байтов, давайте создадим клиентскую и серверную программу с помощью Python.

 импортный разъем
serv = socket.socket (socket.AF_INET, socket.SOCK_STREAM)
serv.bind (('0.0.0.0', 8080))
serv.listen (5)
в то время как True:
    conn, addr = serv.accept ()
    from_client = ''
    в то время как True:
        данные = соед.recv (4096)
        если не данные: перерыв
        from_client + = данные
        распечатать from_client
        conn.send ("Я СЕРВЕР
")
    conn.close ()
    напечатать 'клиент отключен'


Этот код создает объект сокета и связывает его с портом localhost 8080 как сервер сокета . Когда клиенты подключаются к этому адресу через сокет, сервер прослушивает данные и сохраняет их в переменной «data».

Затем программа регистрирует данные клиента, используя «print», а затем отправляет клиенту строку: Я СЕРВЕР .

Давайте посмотрим на клиентский код, который будет взаимодействовать с этой серверной программой.

Клиент сокета Python

Вот демонстрационный код сокета клиента .

 импортный разъем
клиент = socket.socket (socket.AF_INET, socket.SOCK_STREAM)
client.connect (('0.0.0.0', 8080))
client.send ("Я КЛИЕНТ
")
from_server = клиент.recv (4096)
client.close ()
распечатать с_сервера


Этот клиент открывает сокетное соединение с сервером, но только в том случае, если серверная программа в настоящее время работает . Чтобы проверить это самостоятельно, вам нужно будет использовать 2 окна терминала одновременно.

Затем клиент отправляет некоторые данные на сервер: Я КЛИЕНТ

Затем клиент получает некоторые данные, которые он ожидает от сервера.

Готово! Теперь вы можете начать потоковую передачу данных между клиентами и серверами , используя базовое сетевое программирование Python.

Как вы отправляете данные между клиентами?

Отправить данные между 2 или более клиентскими устройствами через Интернет сложно. Из-за защиты, реализованной с помощью сетевой безопасности, не все устройства, подключенные к всемирной паутине, имеют общедоступный IP-адрес.

Это означает, что реализованный нами код Python не будет на 100% надежным для отправки одноранговых данных в нашем приложении реального времени.

Итак, как достичь надежности и скорости при передаче одноранговых данных ?

Это может быть выполнено с помощью сервера посередине :

• Клиентские устройства, использующие Интернет, могут подключаться к серверу с общедоступным IP-адресом (или доменом веб-сайта).
• Затем этот посредник в середине может передавать сообщения, маршрутизируемые одному или нескольким клиентам.

PubNub делает это лучше всего с Pub / Sub API .Это быстро, надежно, безопасно и легко внедрить на любое клиентское устройство .

Независимо от того, есть ли у вас сервер Python, веб-сайт на JavaScript или что-то среднее между ними, вы можете использовать PubNub для отправки данных кому угодно в менее 250 мс .

С One-to-Many , One-to-One или Many-to-Many PubNub автоматически масштабируется на для поддержки любой нагрузки приложения. Использование API открывает мгновенное постоянное соединение между всеми клиентами, имеющими ключи API Pub / Sub.Это выполняет те же задачи, что и соединение через сокет.

PubNub и Python с подключением SSL

Вот пример одноранговых данных , которые отправляются с PubNub по одному каналу с SSL . Вы можете думать об этом как об отправке данных через TCP-сокет.

Когда вы регистрируете бесплатную учетную запись PubNub, вы можете использовать практически бесконечных каналов для отправки сообщений в реальном времени. Перед тем, как попробовать код, обязательно создайте бесплатную учетную запись PubNub.

Клиент 1

 из pubnub.callbacks import SubscribeCallback
из pubnub.enums импорт PNStatusCategory
из pubnub.pnconfiguration import PNConfiguration
из pubnub.pubnub импорт PubNub
время импорта
импорт ОС
pnconfig = PNConfiguration ()
pnconfig.publish_key = 'здесь публикует ваш pubnub ключ'
pnconfig.subscribe_key = 'здесь ваш ключ подписки pubnub'
pnconfig.ssl = Верно
pubnub = PubNub (pnconfig)
def my_publish_callback (конверт, статус):
    # Проверяем, успешно ли выполнен запрос или нет
    если не статус.is_error ():
        проходить
класс MySubscribeCallback (SubscribeCallback):
    def присутствие (self, pubnub, присутствие):
        проходить
    статус def (self, pubnub, status):
        проходить
    сообщение def (self, pubnub, message):
        напечатать "с устройства 2:" + message.message
pubnub.add_listener (MySubscribeCallback ())
pubnub.subscribe (). channels ("chan-1"). execute ()
## опубликовать сообщение
в то время как True:
    msg = raw_input ("Введите сообщение для публикации:")
    если msg == 'exit': os._exit (1)
    pubnub.publish (). channel ("chan-1"). message (str (msg)). pn_async (my_publish_callback)


Клиент 2

Для этих двух клиентских программ в командной строке можно ввести

строк. Максимальный размер сообщения для публикации PubNub — 32 КБ. Используйте 2 окна терминала, чтобы опробовать код!

 из pubnub.callbacks import SubscribeCallback
из pubnub.enums импорт PNStatusCategory
из pubnub.pnconfiguration import PNConfiguration
из pubnub.pubnub импорт PubNub
время импорта
импорт ОС
pnconfig = PNConfiguration ()
pnconfig.publish_key = 'здесь публикует ваш pubnub ключ'
pnconfig.subscribe_key = 'здесь ваш ключ подписки pubnub'
pnconfig.ssl = Верно
pubnub = PubNub (pnconfig)
def my_publish_callback (конверт, статус):
    # Проверяем, успешно ли выполнен запрос или нет
    если не status.is_error ():
        проходить
класс MySubscribeCallback (SubscribeCallback):
    def присутствие (self, pubnub, присутствие):
        проходить
    статус def (self, pubnub, status):
        проходить
    сообщение def (self, pubnub, message):
        напечатать "с устройства 1:" + сообщение.сообщение
pubnub.add_listener (MySubscribeCallback ())
pubnub.subscribe (). channels ("chan-1"). execute ()
## опубликовать сообщение
в то время как True:
    msg = raw_input ("Введите сообщение для публикации:")
    если msg == 'exit': os._exit (1)
    pubnub.publish (). channel ("chan-1"). message (str (msg)). pn_async (my_publish_callback)


Завершение программирования сокетов на Python

Весь код в этом посте размещен на GitHub в репозитории Python Socket Demo, если вы хотите, чтобы все это было в одном месте.

Надеемся, вам понравится наше руководство по программированию сокетов. Надеюсь, вы сможете использовать его для создания чего-то удивительного. Это может быть потрясающая умная домашняя система безопасности или приложение для чата в реальном времени! Возможности безграничны. Дайте нам знать, что вы создаете!

PubNub полностью бесплатен до 1 миллион сообщений в месяц . Чтобы узнать о дополнительных возможностях API, ознакомьтесь с документацией PubNub Python v4 SDK или с любым из 75+ клиентских SDK PubNub.

Использование сокета в качестве подключенного разъема

Подключенный сокет — это тот, который имеет соединение с удаленной стороной.Когда клиентский сокет подключается к сокету прослушивающего сервера, результатом являются два подключенных сокета: клиентский сокет подключается, а прослушивающий сервер создает новый подключенный сокет. Дополнительные сведения об установлении или прослушивании соединений сокетов см. В разделах Использование сокета в качестве клиентского сокета и Использование сокета в качестве серверного (прослушивающего) сокета.

Важное примечание: Только сокет считает, что он в настоящее время подключен; он никогда не может знать наверняка.Одна сторона соединения может понять, что больше не подключена, в то время как другая сторона продолжает считать, что она подключена. Это называется «полуоткрытой проблемой» и подробно рассматривается в разделе «Обнаружение полуоткрытых (разорванных) соединений».

Над подключенными сокетами выполняются две основные операции: чтение и запись. Подключенные розетки также могут отключить или закрыть соединение; об этих операциях будет рассказано более подробно в следующих разделах часто задаваемых вопросов.

Письмо

В сокет можно записать в любое время.Операция записи помещает байты в исходящий поток. При использовании асинхронных операций записи может быть запущено несколько операций записи, и байты будут помещены в исходящий поток в правильном порядке.

Важное примечание: Завершение операции записи , а не означает, что удаленная сторона получила данные.

Операция записи завершается, когда локальная ОС скопирует весь буфер записи, даже если эти байты, возможно, еще не были отправлены по сети.Начинающие программисты TCP часто отказываются от этого, потому что они думают, что должен знать , если данные были получены удаленной стороной. Эта реакция называется «отправить тревогу» и будет рассмотрена в следующих разделах часто задаваемых вопросов.

Операции записи могут завершиться не сразу. TCP позволяет одной стороне сообщать другой стороне, сколько у нее буферного пространства; поэтому, если удаленное приложение медленно читает байты, то буфер отправки сокета может заполниться, и сокет может не отправлять исходящие байты немедленно.Фактически, можно попасть в тупиковую ситуацию, если обе стороны отправляют много данных, но читают только немного. Это одна из причин, по которой опытные программисты сокетов почти всегда используют асинхронные операции записи вместо синхронных.

Операция записи может (немедленно) завершиться неудачей; это наиболее распространенный способ обнаружения разорванных соединений. Когда операция записи завершается неудачно, приложение должно предполагать, что соединение больше не является жизнеспособным; подробности см. в разделе «Обработка ошибок».

Обнаружение ошибок

Возможно, что операция записи может завершиться ошибкой после завершения .TCP имеет встроенный механизм повтора, поэтому запись завершится ошибкой только в том случае, если точно установлено, что соединение больше не является жизнеспособным. В этой ситуации ОС не может сигнализировать приложению, поэтому она переводит сокет в состояние ошибки. Это приводит к сбою будущих операций с сокетами.

Большинство протоколов TCP включают понятие «сообщения поддержки активности», которое периодически записывается в сокет (по крайней мере, если в течение некоторого времени не было других действий сокета). Это позволяет приложению обнаруживать ошибки сокета из «успешных» операций записи, которые позже завершились ошибкой.Это также позволяет приложению обнаруживать потерянные соединения, предотвращая «полуоткрытую проблему». Сообщения проверки активности более подробно обсуждаются в разделе «Обнаружение полуоткрытых (разорванных) соединений».

Чтение

Пока сокет подключен, ОС постоянно читает от имени приложения (если только приемный буфер сокета не отключен). Входящие байты хранятся в приемном буфере сокета и хранятся там до тех пор, пока приложение не запустит операцию чтения.Одновременно можно запускать более одной асинхронной операции чтения, но это настоятельно не рекомендуется, поскольку операции могут завершаться не по порядку.

Когда приложение выполняет операцию чтения, оно запрашивает чтение из сокета N байт. ОС не будет ждать, пока прибудут все N байт; скорее, он может завершить операцию чтения, когда у него есть хотя бы один байт для возврата в приложение. Когда приложение запрашивает чтение N байт, оно фактически получает по крайней мере один байт и максимум N байт.Это быстрее очищает буферы приема ОС и быстрее передает данные в приложение, но это также означает, что приложение должно иметь дело с «частичным получением». Общие способы решения этой проблемы описаны в разделе «Рамки сообщений».

Для приложения важно регулярно читать данные из соединения, чтобы предотвратить ситуацию взаимоблокировки, описанную выше в разделе «Запись». По этой причине у опытных программистов сокетов обычно есть одна асинхронная операция чтения , всегда , выполняемая на подключенном сокете.После завершения операции чтения запускается другая асинхронная операция чтения.

Еще одно преимущество постоянного чтения заключается в том, что некорректно работающие приложения обнаруживаются немедленно. У большинства протоколов есть определенные моменты, когда удаленная сторона отправляет данные с ошибкой. Если приложение не выполняет чтение постоянно, то любые данные, поступающие в это время, будут рассматриваться как данные, поступающие в более позднее время. Легче отлаживать некорректно работающие приложения, если входящие данные считываются и регистрируются в момент их поступления в сокет.

Чтение нулевых байтов

Многие объекты, ориентированные на поток (включая сокеты), сигнализируют об окончании потока, возвращая 0 байтов в ответ на операцию чтения. Это означает, что удаленная сторона соединения корректно закрыла соединение, и сокет должен быть закрыт.

Считывание нулевой длины должно рассматриваться как как особый случай; в противном случае принимающий код обычно входит в бесконечный цикл, пытаясь прочитать больше данных. Считывание нулевой длины не является ошибкой; это просто означает, что розетка была отключена.

Важное примечание: В большинстве примеров сокетов MSDN .NET , а не , обрабатывают это правильно! Они войдут в бесконечный цикл, если сокет будет закрыт удаленной стороной.

Отключение

Любая сторона сокета может инициировать операцию отключения или закрытия сокета. Как только одна сторона соединения начинает отключаться, розетка больше не полностью подключена. Возможно, что на какое-то время он будет частично подключен; это состояние называется «полузакрытым».Отключение соединений сокетов (включая полузакрытое состояние) будет рассмотрено в следующих разделах часто задаваемых вопросов.

Socket Connections

Розетки

Первоначально сокет создается в неподключенном состоянии, что означает, что сокет не связан с каким-либо внешним адресатом. Подпрограмма connect связывает постоянный адресат с сокетом, переводя его в состояние подключения.Прикладная программа должна вызвать подпрограмму connect , чтобы установить соединение, прежде чем она сможет передавать данные через надежный потоковый сокет. Сокеты, используемые с сервисами дейтаграмм без установления соединения, не нужно подключать перед их использованием, но подключение сокетов позволяет передавать данные без указания места назначения каждый раз.

Семантика подпрограммы connect зависит от базовых протоколов. Прикладная программа, которой требуется надежная служба доставки потоков в семействе Интернет, должна выбрать протокол управления передачей (TCP).В таких случаях подпрограмма connect устанавливает TCP-соединение с адресатом и возвращает ошибку, если это не удается. В случае услуг без установления соединения подпрограмма connect не делает ничего, кроме локального сохранения адреса назначения. Точно так же прикладные программы, которым требуется служба дейтаграмм с установлением соединения в семействе драйверов сетевых устройств AIX (NDD), должны выбрать протокол асинхронного режима передачи (ATM). Соединение в протоколе ATM устанавливает постоянный виртуальный канал (PVC) или коммутируемый виртуальный канал (SVC).Для PVC настроена локальная станция, и сетевая активность отсутствует. Для SVC виртуальный канал устанавливается в сети от начала до конца с удаленной станцией.

WebSocket API (WebSockets) — веб-API

WebSocket API — это передовая технология, которая позволяет открывать сеанс двусторонней интерактивной связи между браузером пользователя и сервером.С помощью этого API вы можете отправлять сообщения на сервер и получать ответы, управляемые событиями, без необходимости опрашивать сервер для получения ответа.

Примечание: Хотя соединение WebSocket функционально несколько похоже на стандартные сокеты в стиле Unix, они не связаны между собой.

WebSocket

Основной интерфейс для подключения к серверу WebSocket, а затем отправки и получения данных о соединении.

CloseEvent

Событие, отправляемое объектом WebSocket при закрытии соединения.

MessageEvent

Событие, отправляемое объектом WebSocket при получении сообщения от сервера.

• AsyncAPI: спецификация для описания управляемых событиями архитектур, таких как WebSocket. Вы можете использовать его для описания API на основе WebSocket так же, как вы описываете REST API со спецификацией OpenAPI. Узнайте, почему вам следует рассмотреть возможность использования AsyncAPI с WebSocket и как это сделать.
• HumbleNet: кроссплатформенная сетевая библиотека, работающая в браузере.Он состоит из оболочки C для WebSockets и WebRTC, которая абстрагирует различия между браузерами, облегчая создание многопользовательских сетевых функций для игр и других приложений.
• µWebSockets: Реализация сервера и клиента WebSocket с высокой степенью масштабируемости для C ++ 11 и Node.js.
• ClusterWS: легкий, быстрый и мощный фреймворк для создания масштабируемых приложений WebSocket на Node.js.
• CWS: быстрая реализация WebSocket C ++ для Node.js (uWebSockets v0.14 вилка)
• Socket.IO: протокол сторонней передачи на основе длинного опроса / WebSocket для Node.js.
• SocketCluster: Платформа WebSocket для публикации / подписки для Node.js с упором на масштабируемость.
• WebSocket-Node: реализация API сервера WebSocket для Node.js.
• Total.js: каркас веб-приложений для Node.js (пример: чат WebSocket)
• Faye: WebSocket (двусторонние соединения) и EventSource (односторонние соединения) для Node.js Сервер и Клиент.
• SignalR: SignalR будет использовать WebSockets под прикрытием, когда он доступен, и изящно откатиться к другим методам и технологиям, когда это не так, в то время как код вашего приложения останется прежним.
• Caddy: веб-сервер, способный проксировать произвольные команды (stdin / stdout) как веб-сокет.
• ws: популярная клиентская и серверная библиотека WebSocket для Node.js.
• jsonrpc-twoirectional: асинхронный RPC, который при одном подключении может иметь функции, экспортируемые на сервере и, в то же время, на клиенте (клиент может вызывать сервер, сервер также может вызывать клиента).
• cowboy: Cowboy — это небольшой, быстрый и современный HTTP-сервер для Erlang / OTP с поддержкой WebSocket.
• WebSocket King: клиентский инструмент, помогающий разрабатывать, тестировать и работать с серверами WebSocket.
• PHP WebSocket Server: сервер, написанный на PHP для обработки подключений через websockset wss: // или ws: // и обычные сокеты через ssl: //, tcp: //
Каналы
• : библиотека Django, которая добавляет поддержку WebSockets (и других протоколов, требующих длительных асинхронных подключений).
• Flask-SocketIO: предоставляет приложениям Flask доступ к двунаправленной связи с малой задержкой между клиентами и сервером.
• Gorilla WebSocket: Gorilla WebSocket — это Go-реализация протокола WebSocket.

Таблицы BCD загружаются только в браузере

Socket Connections

Розетки

Первоначально сокет создается в неподключенном состоянии, что означает, что сокет не связан с каким-либо внешним адресатом.Подпрограмма connect связывает постоянный адресат с сокетом, переводя его в состояние подключения. Прикладная программа должна вызвать подпрограмму connect , чтобы установить соединение, прежде чем она сможет передавать данные через надежный потоковый сокет. Сокеты, используемые с сервисами дейтаграмм без установления соединения, не нужно подключать перед их использованием, но подключение сокетов позволяет передавать данные без указания места назначения каждый раз.

Семантика подпрограммы connect зависит от базовых протоколов.Прикладная программа, которой требуется надежная служба доставки потоков в семействе Интернет, должна выбрать протокол управления передачей (TCP). В таких случаях подпрограмма connect устанавливает TCP-соединение с адресатом и возвращает ошибку, если это не удается. В случае услуг без установления соединения подпрограмма connect не делает ничего, кроме локального сохранения адреса назначения. Точно так же прикладные программы, которым требуется служба дейтаграмм с установлением соединения в семействе драйверов сетевых устройств AIX (NDD), должны выбрать протокол асинхронного режима передачи (ATM).Соединение в протоколе ATM устанавливает постоянный виртуальный канал (PVC) или коммутируемый виртуальный канал (SVC). Для PVC настроена локальная станция, и сетевая активность отсутствует. Для SVC виртуальный канал устанавливается в сети от начала до конца с удаленной станцией.

В Java, как проверить, активен ли сокет, активно ли соединение на определенном порту? Утилита isSocketAlive () • Crunchify

crunchify.com.tutorials;

импорт java.io.IOException;

import java.net.InetSocketAddress;

импорт java.net.Socket;

import java.net.SocketAddress;

импорт java.net.SocketTimeoutException;

/ **

* @author Crunchify.com

*

* /

открытый класс CrunchifyIsSocketAliveUtility {

public static void main (String [

// результат

log (isSocketAliveUitlitybyCrunchify («localhost», 8080));

// Теперь измените порт на 8081, и вы должны увидеть ошибку

log (isSocketAliveUitlitybyCrunchify («localhost», 8081));

// Подключитесь к Crunchify.com на порту 80

log (isSocketAliveUitlitybyCrunchify («crunchify.com», 80));

// Подключение к pro.crunchify.com через порт 81

log (isSocketAliveUitlitybyCrunchify («pro.crunchify.com», 81));

// Подключение к pro.crunchify.com через порт 80

log (isSocketAliveUitlitybyCrunchify («pro.crunchify.com», 80));

}

/ **

* Crunchify’s isAlive Utility

*

* @param hostName

* @param port

* @return boolean — true boo / false

* / 9000 public static isSocketAliveUitlitybyCrunchify (String hostName, int port) {

boolean isAlive = false;

// Создает адрес сокета из имени хоста и номера порта

SocketAddress socketAddress = new InetSocketAddress (hostName, port);

Socket socket = новый Socket ();

// Требуется тайм-аут — в миллисекундах

int timeout = 2000;

журнал («hostName:» + hostName + «, port:» + port);

попробуйте {

розетка.подключить (socketAddress, тайм-аут);

socket.close ();

isAlive = true;

} catch (исключение SocketTimeoutException) {

System.out.println («SocketTimeoutException» + hostName + «:» + порт + «.» + Exception.getMessage ());

} catch (исключение IOException) {

System.out.println (

«IOException — Невозможно подключиться к» + hostName + «:» + port + «.» + Exception.getMessage ());

}

return isAlive;

}

// Утилита простого журнала

частный статический журнал void (String string) {

System.out.println (строка);

}

// Утилита простого журнала возвращает логический результат

private static void log (boolean isAlive) {

System.out.println («isAlive result:» + isAlive + «\ n»);

}

}

Экспериментальное исследование розеточного соединения, предназначенного для использования сборных колонн в мостах

Использование сборных железобетонных элементов для ускоренного строительства мостов (ABC) дает несколько преимуществ по сравнению с традиционным монолитным мостом (CIP).Один метод, который был предложен для соединения сборных компонентов, особенно для строительства мостовых подструктур, — это соединение через разъем. Это соединение устанавливается путем заделки одного сборного компонента внутрь другого компонента с небольшим зазором между ними, который заполняется безусадочным раствором. Учитывая простоту конструкции, розеточное соединение было предложено для соединения сборной мостовой колонны с фундаментом. В данной статье представлено экспериментальное исследование, в котором оценивалась эффективность раструбных соединений при выдерживании осевых нагрузок в зависимости от шероховатости поверхности и толщины раствора.В общей сложности было проведено восемь испытаний с приложением вертикальной нагрузки к верхней части сегмента колонны, позволяющей ему протолкнуть опорный блок. Результаты испытаний подтвердили, что розеточные соединения могут быть соответствующим образом спроектированы для выдерживания вертикальных нагрузок, используемых в повседневной практике проектирования. Данные испытаний также позволили идентифицировать передачу усилий в области соединения и разработать рекомендации по использованию разъемных соединений в сборных конструкциях мостов.

• Дополнительные примечания:
  • Этот документ спонсирован комитетом TRB AFF00 Section — Structures.
• Авторов:
  • Ченг, Чжао
  • Шритхаран, Шри
• Конференция:
• Дата: 2018

Язык

Информация для СМИ

Предмет / указатель терминов

Информация для подачи

• Регистрационный номер: 01663058
• Тип записи: Публикация
• Номера отчетов / статей: 18-05635
• Файлы: TRIS, TRB, ATRI
• Дата создания: 8 янв 2018 11:26
