Как подключить люстру к выключателю двухклавишному

Простая, на первый взгляд, задача подключения примитивного электроприбора из нескольких лампочек, плафонов, навесного декора и простейшей проводки на практике оказывается не «по зубам» некоторым домашним электрикам. Основной причиной ошибок при попытке подключить контакты светильника бывает незнание или непонимание типового устройства проводки и современной люстры. Стоит внимательно изучить методику и схемы, и этого будет достаточно, чтобы понять, как подключить люстру с тремя проводами, впрочем, как и любую другую с неограниченным количеством ламп и выводов проводки.

Как можно подключить сетевую электропроводку к люстре

Подключить новую люстру к выводам проводки на потолке можно одним из нижеперечисленных способов, в зависимости от количества выводов. Вариантов не так много, как может показаться на первый взгляд:

• Стандартный вариант с параллельным включением всех ламп люстры в одну цепь с двумя проводами и одноклавишным выключателем. Таким способом подключалось подавляющее большинство старых советских люстр, с 2 или с 3 проводами, но проводка на потолке ложилась строителями только на два — ноль и фазу;
• Двух- или трехпозиционное подключение люстры, в этом случае проводка светильника имеет две или три разделенные самостоятельные ветки, на две-три лампы каждая. Такая конструкция, при условии использования двухклавишного выключателя, позволяет ступенчато регулировать количество включенных лампочек и экономить электроэнергию.

Кроме того, двойной выключатель позволяет использовать устройство с задержкой или плавным гашением света, устанавливать и подключать люстры с вентилятором, с регулируемым направлением потока света и массой других полезных вещей. Но, прежде чем браться за сложные схемы, нужно разобраться в том, как подключить двухклавишный выключатель к распределительной коробке и проводке люстры.

Подготовка инструмента к работе

Прежде всего, стоит оговориться, что подключить люстру можно, только если исправны светильник, выключатель и питающая электропроводка, уложенная в канале стен и потолка. Поэтому, даже если хозяева квартиры уверены сами и уверяют других в полной исправности всех перечисленных узлов, перед тем как подключить люстру, рекомендуется потратить совсем немного времени и последовательно проверить работоспособность каждого из них.

Для этого потребуется:

• Пару кусков цветного провода, лучше с установленными контактами типа «крокодил», припаянными к цоколю обычной 40-ка ваттной лампочки для люстры;
• Индикатор фазы, можно современный или старый советский, главное — исправный;
• Не очень острый нож или съемщик изоляции, коммутационная фишка, отвертка, изолента или силиконовый кембрик;
• Стремянка.

Идеально, если найдется цифровой мультиметр или аналогичный прибор, которым можно измерить разность потенциалов на выводах проводки. Например, планировалось подключать люстру к пучку проводов из трех выводов, а по факту на потолке их оказалось четыре, один из которых заземление.

Если есть возможность, покупайте самый простой индикатор, безо всяких наворотов с цифровой или светодиодной индикацией потенциала напряжения на проводе. Проку от таких дополнительных функций немного, да и точность их показаний под большим вопросом. Единственно полезным дополнением для работы с любыми проводами и люстрами является встроенный прозвонщик проводки, позволяющий проверить цепь при поиске неисправности.

Внешне такой усовершенствованный индикатор легко отличить по круглой таблетке литиевой батарейки, которую хорошо видно через прозрачный корпус. Если нажать пальцем на кнопку индикатора с торца, и одновременно коснуться жала второй рукой, то светодиод ярко вспыхнет, обозначая замкнутую цепь.

Вторым по востребованности является нож для зачистки концов проводов. Сегодня продается немало специальных приспособлений для правильного снятия изоляции, большинство из них действительно упрощают процесс подготовки провода и позволяют подключить любой контакт на люстре в два-три раза быстрее. В большинстве случаев в домашних условиях приходится зачищать и подключать провод по старинке, с помощью ножа.

Совет! Если нет специального приспособления для обрезки изоляции, снимать изолирующий слой ПВХ полимера можно не очень острым перочинным ножом.

Срез выполняют вдоль провода. Если резать поперек, то половину медных жилок можно обрубить, и придется подключать проводку люстры проводом с уменьшенным наполовину сечением. В результате контакт может переломиться, зачищать и подключать придется сначала.

Существует немало ситуаций, когда соединять и подключать провода на маломощных потребителях электроэнергии, в том числе на люстре и светильниках, приходится с помощью двойной скрутки. Правильно выполненный скрученный стык на качество контакта практически не влияет, но только для медных многожильных проводов. Во всех остальных случаях подключить, например, алюминиевый провод на скрутках – значит, создать серьезную проблему в будущем.

Для надежной изоляции сегодня чаще всего используют термоусадочную силиконовую трубку — кембрик, которая просто заранее одевается на провод перед соединением проводов, потом натягивается на скрутку, нагревается зажигалкой, и через секунду получается очень прочная и надежная изоляция.

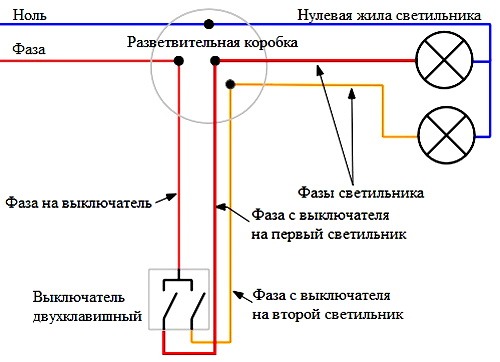

Схема соединения проводов люстры с сетевой проводкой

Как можно подключить три провода люстры к двойному выключателю. Очень просто. Правильное планирование квартирной проводки предусматривает выполнение одного основополагающего условия. К потребителю электроэнергии – лампе, вентилятору, нагревателю, прочим устройствам энергия подводится с помощью двух проводов, один из которых имеет условно низкий потенциал – ноль, второй – высокий, или фаза.

Важно! Нулевой провод подключается к лампе напрямую, без выключателя или другого устройства разрыва цепи, фазовый провод необходимо подключить только через «клавишу». Типовая схема подсоединения люстры к двухклавишному выключателю приведена ниже.

Такое решение имеет очень серьезный смысл, в этом случае, подключая фазу электропитания через разрыв выключателя, люстра или другой электроприбор в выключенном состоянии не находится под высоким потенциалом. Если попытаться подключить провода в обратном порядке, то даже в выключенном состоянии люстра будет бить «током», как если бы это был оголенный провод розетки.

Из приведенной схемы понятно, что к месту крепления люстры строителями или электриками прокладывается один нулевой провод, идущий непосредственно от «нуля» на распределительной коробке, и две «фазы», проложенных от коробки к двухклавишному выключателю и далее к пучку на потолке.

В конструкции люстры аналогично имеются три вывода, один из них общий, или нулевой, и две жилы предназначены для того, чтобы подключить фазовые провода. В результате в одной люстре получается две группы лампочек, управляемых своей кнопкой двухклавишного выключателя.

По современным нормам обустройства электропроводки все электроприборы требуется подключать с выводом контура заземления. Это означает, что в новой квартире из потолка должно быть выведено 4 провода, один из которых является заземлением, один нулевым, и два – фазовых. В этом случае заземленный провод просто убирают, а остальные нужно подключить к люстре по приведенной схеме.

Таким же методом можно подключить люстру с тремя группами ламп к трехклавишному выключателю.

Можно подключить люстру с тремя выводами к обычной двухжильной проводке. Для этого необходимо найти на люстре два фазовых провода и подключить их вместе в одно гнездо на коммутационной колодке, второе гнездо отводится под нулевой провод. В 90% случаев фазовые провода в люстрах имеют один цвет, черный или коричневый. Такой способ подключения нельзя назвать рациональным, так как все лампы люстры будут управляться одноклавишным выключателем, и экономии никакой не получится.

Более сложным является подключение группы светильников к одному выключателю, например, если необходимо погасить свет одновременно в нескольких комнатах. В этом случае проводка на все люстры выполняется из одной распределительной коробки, нулевые провода можно подключить по обычной схеме, а на участке проводки между пакетником и распределительной коробкой в фазовый провод необходимо подключить один общий выключатель, как на схеме.

Обычно такие выключатели устанавливают на выходе из квартиры, это очень удобно — одной клавишей выключить свет во всех помещениях.

Как правильно подключить проводку люстры и не перепутать контакты

Чтобы подключить проводку люстры, нужно разобраться, как правильно определить, какой из проводов является фазовым и нулевым. От того, насколько точно определена принадлежность жил, зависит успех всего мероприятия.

Как отличить ноль от фазы

Проще всего определить наличие фазы и ноля на контактах провода, торчащего с потолка, можно с помощью индикатора фазы. Для этого достаточно:

• Аккуратно развести провода так, чтобы контакты не соприкоснулись случайно между собой во время измерения;
• Включить две клавиши выключателя одновременно;
• Начав пальцем кнопку на торце индикаторной отвертки, аккуратно касаемся жалом оголенного контакта провода, если неонка или светодиод вспыхивает –значит, это фаза, нет реакции –ноль.

Перед тем как пытаться определить принадлежность и подключить провод, желательно проверить исправную работу индикатора на любой электрической розетке. Индикатор легко выходит из строя, например, при попытке разобрать его или отрегулировать.

Важно! На момент работы индикатором абсолютно все электроприборы в квартире должны быть выключены из розеток или выключателем. В противном случае «фазу» можно найти и на нулевом проводе.

Более точным способом является прозвон контактов мультиметром. Для этого на приборной панели ручкой выставляют измерения переменного напряжения до 600В, после чего поочередно нужно подключить щупы попарно к контактам проводов на потолке. Как только будет найдена пара с нулевым показанием напряжения, значит, это два фазовых провода, остальные «ноль» и «земля». На нулевом проводе относительно «земли» будет потенциал в несколько вольт. Аналогичную процедуру можно выполнить, если подключать обычную лампу накаливания через пару проводов с «крокодилами».

Чтобы наверняка определить, где «ноль», а где «земля», можно подключить один провод без лампы к нулевому контакту на распределительной коробке и мультиметром измерить разность потенциалов на двух нефазовых проводах. Тот, который покажет отсутствие любого потенциала, будет нулевым.

Результаты измерения заносят на бумагу в виде схемы, а на проводку можно нанести цветные метки маркером.

Как подключить провода люстры проще всего

Реалии современного строительства таковы, что на вывод из потолка электриками оставляется стандартный жгут проводки в 12-15 см. Этого достаточно, чтобы подключить один патрон с лампочкой, но крайне мало для подключения люстры, потому что, помимо проводки, требуется забить крюк подвеса. Для монтажа необходимо, чтобы запас высоты между люстрой и потолком был не менее 15 см.

Чтобы иметь достаточный запас длины проводов, на люстре устанавливается коммутационная колодочка, и монтируется дополнительный переходной двойной жгут провода в 15-20 см длиной. Контакты проводки с потолка намного проще подключить к колодке, чем выполнять скрутки на весу.

Для сращивания контактов скруткой изоляция зачищается на каждом из концов на 20-25 мм, жилы соединяют «крестиком» и скручивают так, чтобы длина общей «косички» была не менее 10-12 мм. Место соединения дополнительно обжимают пассатижами и изолируют кембриком или изолентой, как на видео https://www.youtube.com/watch?v=v582OEmEFvo.

Проводку можно подключать только при выключенном входном автомате, как на фазе, так и на нулевом проводе. Если просто отключить один фазовый провод и пытаться скоммутировать контакты, любой некстати включившийся электроприбор, например, кондиционер или холодильник, могут выдать на «нуле» двойной всплеск наведенного напряжения и, как следствие, — удар током, что довольно неприятно.

Проблемы и их решения при подключении люстры

Перед тем как подключить люстру, не поленитесь вскрыть крышку и патроны под лампы. Обычно к такой проверке мало кто прибегает, надеясь на хорошее качество изготовления светильника, но проверять нужно обязательно, так как неизолированный или закороченный на корпус контакт фазового провода может привести к замыканию и выходу из строя наиболее чувствительной бытовой техники: компьютера, сетевых устройств, телевизора, спутникового ресивера.

Процедуру проверки целостности проводки люстры можно выполнить, не разбирая конструкции. Перед тем как подключить светильник, индикатором или прибором прозваниваем на каждом рожке центральный контакт в патроне, относительно резьбы патрона и относительно металлического корпуса. Далее, попарно замкнув выводы люстры «фаза-ноль», необходимо выставить прибор на измерение сопротивления и подключить щупы к каждой паре контактов в патроне. Так проверяем отсутствие разрывов в проводке.

Одни из самых неприятных явлений, с которыми сталкиваются владельцы, особенно в старых квартирах, связаны с нагреванием проводки и элементов люстры. Нередко хозяева отмечают появление тонкой темной полоски, точно совпадающей с линией укладки проводов. Как правило, это означает, что провода, идущие к люстре или выключателю, меньшего, чем нужно, сечения, или скручены из нескольких кусков алюминиевых проводов. Такую проводку необходимо менять, подключать светильник нельзя.

Второй случай связан с неправильной регулировкой контактов в патроне. Если центральный язычок патрона очень мягкий и легко пружинит, при длительной работе он будет сильно нагреваться сам и нагревать пластиковый патрон. Но главное, при нагреве центральный контакт отходит от цоколя лампы, появляется трещащий звук. В этом случае под гибкий контакт подкладывают кусочек резинки от рисовальной терки.

Проверку на наличие дефектов проводки и люстры желательно проводить до первых попыток подключить светильник. Проводку в стене можно проверить, если подключить к проводам на потолке на короткое время мощный нагревательный прибор. Через 15-20 минут даже рукой можно почувствовать, как греется поверхность отделки, уложенной над каналом. Чтобы проверить патроны, достаточно подключить к трем контактам люстры обычный сетевой провод с вилкой на одном конце и зачищенными контактами на другом. Фазовые провода люстры подключаем к проводу «фазе» на конце шнура, «ноль» нужно подключить к нулевому контакту. Далее можно ввернуть лампы и включить вилку в розетку. Если в течение 15-20 минут запаха и треска нет, люстру можно смело переносить и подключать на рабочее место.

Заключение

Как подвесить люстру на потолке, и какой именно способ выбрать для подвески люстры, во многом зависит от веса самого светильника и места его расположения на потолке. По старому советскому способу крюк для подвеса фиксировали в месте, где планируется установить и подключить светильник, с помощью двух клиновидных пробок. Деревяшки смазывались клеем и прочно забивались молотком в щель между плитами, после выведения проводки затирались раствором и штукатуркой. Закрепить крюк можно также с помощью резьбовой пробки, которую вворачивают в пробитое перфоратором отверстие в плите перекрытия. Такое крепление получается очень прочным и надежным, и главное – люстру можно повесить и подключить чуть в стороне от канала с проводкой, как и рекомендует большинство специалистов.

Отправить комментарий

Подключение люстры своими руками

Монтаж люстры начинается с ее закрепления на потолке. Делается это либо при помощи потолочного крюка, либо с помощью специальной скобы (входит в комплект). Но главная сложность заключается в подключении люстры к квартирной электросети и выключателю. Разумеется, все работы по подключению нужно проводить только при полностью обесточенной проводке.

Способов такого подключения несколько, все зависит от количества проводов в люстре и на потолке, а также от типа выключателя (одноклавишный, двухклавишный). И прежде всего нужно учесть, что если из потолка выходят только два провода, то вариант подключения люстры (невзирая на количество выходящих из нее проводов) только один – одновременное горение всех лампочек. Кроме того, при подключении надо помнить, что нулевые провода распределительной коробки уходят напрямую к люстре, а вот фазовые будут заходить на выключатель.

Видео: подключение люстры.

Подключение одноклавишного выключателя

Самый простой вариант – когда и на потолке, и на люстре по два провода. В этом случае достаточно соединить их попарно (фазу с фазой, нулевой провод – с нулевым). Провод фазы от распределительной коробки подключается также к выключателю. Выполнять соединения лучше при помощи винтовых зажимных клемм. Если в люстре несколько проводов, то все нулевые выводы соединяются между собой и подключаются к нулю сети. Фазовые выводы также объединяются в один и соединяются с общей фазой.

Подключение двухклавишного выключателя

Если из потолка выходит трехжильный кабель, то можно подключить люстру к двухклавишному выключателю. Это гораздо более рациональный вариант, который позволяет оптимально регулировать уровень освещенности в комнате. Главное – правильно определить фазовые провода и нулевой провод. Делать это лучше с помощью специального индикатора напряжения.

Соединение проводов, в принципе, похоже на подключение к одноклавишному выключателю. Отличие в том, что провода от ламп делятся на несколько скруток. Все нулевые ламповые провода объединяют в один и выводят на общий ноль, а фазовые делят на две части (по числу клавиш выключателя) и каждую скрутку выводят на фазу соответствующей клавиши.

В такой ситуации можно регулировать количество ламп, загорающихся при нажатии на клавишу. Например, если в люстре 6 ламп, то провода можно разделить поровну, для пятиламповой люстры оптимальным будет вариант «3+2» (хотя подойдет и «1+4», все зависит от личных предпочтений).

В некоторых случаях необходимо к трехжильному потолочному кабелю подключить люстру с двумя проводами. В этом случае нужно просто надежно заизолировать «лишний» фазовый провод, а оставшиеся 4 вывода соединить в соответствующие пары.

Рекомендуемые стройматериалы для подключения люстры.

Информационные статьи по ремонту.

Установка потолочного вентилятора

Установка точечных светильников

Монтаж и замена электросчетчика

Монтаж люстры на потолок видео. Как подключить люстру через двухклавишный выключатель. Крепление люстры через подвесную конструкцию.

Казалось бы: люстра — такая обыденная в доме вещь, и установить её сможет каждый. Но, тем не менее, это получается не у всех.

Тем более что ассортимент осветительных приборов в магазинах огромен, они различаются и по габаритам, и по конструкции, и по способу монтажа. Наша инструкция на тему: «Как установить потолочную люстру», не только расскажет, что и как нужно делать, но и заострит внимание на том, чего не следует делать, ни в коем случае.

Наконец настало время: пульт привел люстру, а хорошая штука теперь к потолку. В зависимости от размера и состояния люстры это весит несколько килограммов. Чтобы не испытывать неприятных сюрпризов позже, необходима хорошая подготовка. Но не беспокойтесь, следующая статья покажет вам, что важно.

Как закрепить люстру

Инструкции для люстры были разделены на 9 шагов, которые вы можете отработать постепенно. Лучше всего сначала прочитать инструкции перед началом работы.

Предоставить инструмент и материал

Начните с работы, предоставив необходимые инструменты и материалы. Также целесообразно организовать помощника, поскольку люстра может быть довольно тяжелой и громоздкой.

Надеемся, что это поможет выполнить работу своими руками тем, кто взялся за неё впервые.

Подвесные светильники: что нужно знать

Существует немало способов монтажа такого прибора, как люстра. Только не все из них можно назвать надёжными.

Отсутствие элементарных познаний приведёт, в лучшем случае, к падению светильника. О худших последствиях: коротком замыкании, или ударе током, даже и говорить не хочется — но надо.

Установка люстры на монтажную планку

Отвертка с ручным управлением.
. Идите в окно безопасности вашей квартиры. Это также можно найти на лестничной клетке или в подвале дома. Определите правильный предохранитель и выключите его, установив рычаг вниз на 0. Проверьте в комнате на выключателе освещения, действительно ли потолочный светильник обесточен.

Если предохранители не маркированы, включите свет, а затем выключите один предохранитель после другого, пока свет не погаснет в нужной комнате. Если блок питания находится в публичной комнате, вы должны сделать заметку, чтобы никто не мог игнорировать предохранитель.

Как обеспечить безопасность

Перед тем, как закрепить люстру на потолке, нужно усвоить, какие действия могут привести к плачевному результату. Думается, что необходимость обесточить сеть на электрическом щитке, никого не удивит.

И, тем не менее, находятся товарищи, которые считают, что достаточно просто выключить в комнате свет. Такая халатность может стоить человеку жизни!

Снимите старый потолочный светильник

Если люстра должна заменить потолочную лампу, снимите ее сейчас. При разборке не допускайте, чтобы потолочный светильник зависал на шнуре питания, чтобы избежать повреждений. Вспомогательный элемент должен удерживать светильник, ослабляя винты, чтобы не потянуть шнур питания. Пока помощник удерживает свет, вы можете ослабить силовые кабели.

Вес люстры

Чтобы судить в следующей главе, как лучше повесить свою люстру, сначала определите ее общий вес. Самый простой способ сделать это — когда производитель или дилер указали вес в информации о продукте. Другой вариант — проверить этикетку доставки пакета. Часто называют вес трансляции. Обратите внимание, что вес упаковки и наполнителя включен. В крайнем случае, конечно, баланс бюджета остается. Так как большинство кухонных весов предназначены только для макс. 3-5 кг, вы должны использовать весы. Электронные весы обычно требуют минимального веса, который необходимо активировать, или для достижения определенной точности измерения.

Итак:

• Вторая проблема может возникнуть в случае, когда новую люстру пытаются повесить на старое крепление. Даже если вы видите подвесной крюк, и после того, как вы его подёргали, он показался вам вполне надёжным, не старайтесь использовать его. Это особенно важно, когда новая люстра (см. ) по весу тяжелее той, что сняли.
• Визуально вообще невозможно определить степень надёжности крепления, тем более, если его устанавливали давно, и это были не вы. Самой большой ошибкой является использование для крепления пластмассовых дюбелей. Они хороши для настенных светильников, но на потолке крепления работают на отрыв.
• Это не происходит в одночасье. Какое-то время всё будет нормально. Но, к примеру, во время пожара, пластмасса размягчается и плавится, а люстра при этом, естественно, падает. А если она тяжелее, чем могут выдержать эти дюбеля, то падение произойдёт и без всякого пожара — под воздействием её веса.

Проверить несущую способность потолка

В этом случае сначала взвесьте себя вместе с люстрой, а затем без нее. Разница между этими двумя измерениями — это вес люстры. Если потолочный светильник уже был установлен раньше, проверьте, нет ли существующего кронштейна или дюбеля и достаточно ли для установки люстры.

В случае отсутствия возможности монтажа или не подходит для веса люстры, пожалуйста, прочитайте следующие разделы. Мы рассмотрели различные типы потолков и исследовали, как безопасно обеспечить люстру. Обычно люстра либо подвешена к крюку, либо прикреплена к потолку с помощью монтажной пластины. Затем за удерживающим устройством следует так называемый Пожалуйста, внимательно прочитайте прилагаемые инструкции по сборке от производителя.

• Кстати, виноват в падении люстры может быть и сам крюк. В старых домах нередко встретишь вариант, сделанный из куска проволоки, либо электрода, и зацепленный за стержень в отверстии перекрытия. И крюк, и стержень могут оказаться проржавевшими.

И ещё, что касается безопасности: для определения фазы пользуйтесь индикатором, а не пытайтесь «методом тыка» подсоединять провода к розетке. Учитесь у профессионалов, как это следует делать правильно, либо сразу доверьте им установку люстры.

Если у вас есть шеф-повар в номере, не волнуйтесь. Это позволяет надежно удерживать практически любой вес, при условии правильного крепления. Мы рекомендуем дюбель размером не менее 5 х 30 мм. В старом здании с высокими потолками люстра естественно приходит в себя. Тем не менее, только старые потолки зданий могут стать проблемой для крепления тяжелых грузов.

Затем напольное покрытие было уложено на картоне или войлоке после дополнительных слоев, таких как защита от скольжения и компенсационный слой. Ниже полости между лучами заполнялись примерно наполовину так называемой массой, а деревянные балки все еще были видны лепниной или резьбой. В случае закрытого потолка доски прибиты снизу на потолочные балки, которые оштукатурены трубкой или потолочной штукатуркой.

Крепления светильников

Покупая люстру, первое, о чём нужно подумать – это: как крепить к потолку люстру. Для крепления подвесных светильников существуют надёжные и прочные металлические анкера, которые способны выдерживать определённые нагрузки.

Их применение избавит вас от возможных неприятностей:

Так что, демонтируйте старое крепление, установите новое – и будьте спокойны.

Как вы можете видеть, эта конструкция потолка позволяет только прикрепить тяжелые люстры прямо к потолочным балкам. Если потолочный светильник уже установлен, проверьте, как и где это зафиксировано, и можно ли установить люстру таким же образом. Если это невозможно, вы должны найти потолочный луч в случае закрытого потолка. Коммерчески доступные лучи не помогают со старым потолком здания. Поэтому используйте тонкую отвертку или сплошную проволоку, чтобы прошивать потолок и искать деревянные балки, расположенные примерно на 5-10 см в глубину.

• Анкерный крюк можно смело назвать одним из самых надёжных, проверенных временем видов креплений, которые идеально подходят для бетонного перекрытия. Более подробно о нём мы расскажем чуть позже. Но кроме него, существует и несколько других вариантов.

Балки обычно располагаются под прямым углом к ​​внешним стенкам и параллельны более короткой стороне комнаты. Полученные отверстия должны быть снова заполнены. Обращайте внимание на ваши глаза, так как заполнение может просачиваться через отверстия. Используйте деревянные винты, длина которых больше толщины конструкции, чем в противном случае.

Подвесной потолок, также известный как хребет или оденвальдбек, часто встречается в коммерческих помещениях, таких как офисы или магазины. Они также находятся в гостиной. Крышка сетки состоит из видимой несущей системы из Т-образных профилей и потолочных панелей. Встраиваемые в него потолочные панели могут быть изготовлены из разных материалов, Минеральная вата или дерево.

• Нередко это монтажная планка, закрепляемая в нескольких местах дюбелями к основанию. Практически все малогабаритные подвесные светильники монтируются с её помощью. Этот вариант вы видите на фото сверху. Планка может иметь и крестообразную форму, и, соответственно, больше точек крепления, что даёт возможность повесить на неё более массивную люстру.

Существует и такой вариант крепления, как двутавровая монтажная платформа, которая специально предназначена для габаритных люстр, имеющих большой вес. Винты или саморезы, на которые должны крепиться планки, обычно идут в комплекте с люстрой.

Люстра и подвесной потолок

Ослабьте одну или две потолочные панели, нажимая их вверх с одной стороны и поворачивая их так, чтобы вы могли снять панель по диагонали через отверстие. Будьте осторожны, чтобы не касаться потолочных панелей грязными пальцами, так как они могут оставлять следы.

Проверьте базовое одеяло. В случае тяжелой люстры прикрепите ее к необработанному потолку в соответствии с его характером. Цепь люстры может быть недостаточной, и вы должны ее расширить. Для люстры до макс. 3 кг также можно установить на подвесной потолок. Алюминиевые профили лучше всего подходят для этой цели. Если это невозможно, остается только монтаж на потолочной плите. Это не должно быть позволено сгибать вес люстры, так как существует риск того, что он сломается. Вы можете предотвратить, поместив крышу за потолочную панель для плиты на крыше, алюминиевой плиты или пластиковой трубы.

Прозвонка и соединение проводов

Суть установки большинства светильников сводится к тому, что провода питания нужно развести по разным секциям, к лампам.

Прежде, чем это сделать, нужно точно знать, в каком проводе фаза:

• Все остальные провода, кроме заземления, должны быть соединены в клемму. Провод заземляющий, обычно отличается от остальных: он выделяется жёлтым цветом, с продольной зелёной полоской. Его нужно просто загнуть.
• Очень важно правильно соединить провода. Если кратко, то делается это так: первыми соединяют нулевые провода, затем фазные. Если они, как положено, маркированы, проблем с соединением вообще нет. В случае с отсутствием маркировки, определять их принадлежность придётся с помощью тестера.

Просверлите потолочную плиту в арматуру с меньшим диаметром, чтобы винты можно было прикрутить позже. Подкрепление должно быть как можно дольше, чтобы увеличить вес люстры до максимально возможной площади, тем самым защищая потолочную плиту. Возможна также непосредственная установка на потолок. На подконструкции установлена ​​так называемая дощатость гипсовых плат.

Схема подключения трех люстр от одного трех клавишного выключателя

Это может иметь толщину от 9, 5 до 25 мм. Измерьте толщину доски брезентом на выходе из потолка. Чем толще гипсокартон, тем он твердый. Это может выдерживать до 8 кг в углу гипсокартона толщиной 12, 5 мм. Чтобы быть в безопасности, его можно также подключить к подконструкции. Люк до 10 кг может быть прикреплен к подконструкции. Просверлите прямо в алюминиевый профиль и прикрепите там дюбель.

• Тестирование называется «прозвон» люстры. Для этого необходимо вкрутить во все патроны лампочки, одинаковые по мощности и маркировке. При этом их мощность не должна превышать 25Вт. Произвести измерения правильно, вам поможет видео: «Как крепить потолочную люстру».

Люстры весом более 10 кг должны быть прикреплены к окружающему огороженному потолку в соответствии с их состоянием. Возможно, потребуется удлинить цепочку люстры. Если вы еще не укоротили цепь, возьмите длину, как должна быть цепь. На этой высоте он не мешает поле зрения сидя и не ослепляет. Кроме того, имейте в виду, что люстра не должна висеть слишком близко к потолку, чтобы придать ей великолепный эффект.

Цепь укорачивается путем сгибания желаемого цепного соединения с помощью пары плоскогубцев и, таким образом, деления цепи. Кабель должен быть укорочен, если он не полностью скрыт в навесе или не может быть вдавлен в крышку полости. Однако достаточно оставьте кабель достаточно, чтобы удобно соединить зажимы люстры с кабелем на палубе.

Современные люстры могут иметь дополнительные функции в виде вентилятора (см. ), ионизатора воздуха или пульта регулировки интенсивности освещения. Выбирая такой прибор, сразу обращайте внимание на способ его подключения, для чего нужно ознакомиться с руководством по монтажу и эксплуатации от производителя.

Цена такой люстры будет немаленькой, так что если видите, что для вас её конструкция представляет сложность, лучше сразу пригласите специалиста. И не удивляйтесь, что найти его окажется не так-то легко.

Сделать электрическое соединение

Перед подключением кабеля убедитесь, что все лотки и навес установлены на колонке. Позвольте себе помогать второй человек. Люстра может весить несколько килограммов и с ней трудно справиться. Чтобы защитить крышку люстра от повреждения, вы должны установить его — если возможно — только после подвешивания.

Лучший способ сделать это — удерживать одного человека, держащего люстру, в то время как второй человек подключает силовой кабель к зажиму потолочного освещения. Самый простой и безопасный способ сделать это — разместить каждого человека на лестнице. После того, как люстра подключена к источнику питания, человек держит люстру подготовленным держателем или дюбелями, а второй — крепежными винтами. Если модель не висит на крючке, сначала прикрепите винтовой крюк, а затем повесьте люстру.

Процесс монтажа

Монтаж потолочной люстры начинается с определения месторасположения существующей проводки – а иначе, при сверлении отверстий можно повредить провода.

Для этой цели существуют специализированные приборы. Но если провод утоплен в штробу, погрешность его показаний может составлять до 5 см.

• Воспользоваться индикатором гораздо проще. Но он может найти провод, только если по нему идёт ток. Поэтому, обесточьте сеть, подсоедините к выводу патрон с лампочкой, а затем включите свет. Нажав кнопку индикатора, ведите его жало по потолку, вдоль предполагаемого расположения проводки.

• При попадании наконечника индикатора в зону провода, на его дисплее появляется знак фазы. Отмечайте эти места карандашом. Значок светится в пределах 2 см от провода. Ведите индикатор поперечно, в обоих направлениях — до тех точек, где он тухнет. В этих местах сделайте пометки: кабель будет проходить как раз между ними.
• Так нужно проверить всю рабочую зону, после чего автомат на щитке снова выключается. Теперь можно сверлить. Этот процесс, когда речь идёт о бетонном основании, в особых комментариях не нуждается. Небольшие трудности могут возникнуть в том случае, когда на потолке вообще нет крюка.
• Приобретаете заводской анкер. Есть варианты с резьбой на конце, которые ввинчиваются в меньшее по диаметру отверстие, заполненное дюбелем. Существует и другая конструкция анкера: со складной распоркой на конце. После того, как такой крюк вставлен в отверстие, распорка расклинивается.

Проверьте безопасную остановку. Сдвиньте навес вверх, пока он не полностью закроет кабель, а прямо к потолку и затяните стопорный винт. Теперь установите лампу и снова включите предохранитель. Если свет не горит, убедитесь, что переключатель освещения включен. Если все в порядке, выключите выключатель и установите оставшиеся лампы, а также стеклянную занавеску.

Желаем вам весело провести время с новой люстрой! Люстры являются привлекательными светильниками. Для базовой установки требуется сильный, уже существующий монтаж на потолке. Культивирование займет около часа. Удостоверьтесь, что вам требуется дополнительное время для установки соответствующего кронштейна, потому что ваша люстра тяжелее предыдущей световой установки. Настоятельно рекомендуется работать с помощником, чтобы культивирование можно было выполнять более легко и быстро.

• Само отверстие нужно смочить, а ещё лучше, загрунтовать. Потом его следует заделать цементно-полимерной пастой, можно даже плиточным клеем. Но прежде, чем вешать на него люстру, нужно подождать хотя бы сутки. Когда раствор схватится, крюк будет зафиксирован в потолке намертво.
• Кстати, если предусмотрено резьбовое крепление, было бы неплохо тоже закрепить крюк с помощью раствора, выкинув пластмассовый дюбель, которым укомплектован анкер. Для этого, с помощью тонкой проволоки, делают гнездо. Её накручивают на анкер, и придерживая проволоку, вставляют его в отверстие, только что заполненное незастывшим раствором.
• Проволока армирует гнездо, обеспечивая его прочность. Такое крепление, поверьте, будет служить вечно, только и в этом случае, раствору нужно дать время на затвердевание. Крюк, установленный в такое гнездо, можно при необходимости выкрутить, а потом опять вкрутить – и оно не разрушится.

Если вам предстоит выравнивание поверхности, то сначала закрепите крюк, а потом можно приступать к оштукатуриванию потолка.

Вы можете вырезать отверстие в потолке рядом с вашим старым приспособлением, чтобы разместить новое приспособление в нескольких ярдах от него. Вы должны вырезать отверстие, но достаточно близко, чтобы вы могли использовать те же кабели. Пусть кто-то поможет вам в этой работе, чтобы установка была завершена быстрее, а риск взлома люстры меньше. Внимательно прочитайте эти инструкции перед установкой люстры.

• Помните, что вам нужно установить кронштейн.
• Вы также должны отремонтировать старую дыру, оставленную прежней крепостью.
• Убедитесь, что отверстие соответствует размеру вашего соединительного блока.
• Способность человека удерживать люстру зависит от ее веса.
• Пожалуйста, сделайте слабый или нежный человек, чтобы не поднимать люстру.
• Не устанавливайте люстру прямо на свое место.
• Поднимите его, соедините кабели, а затем установите на место.
• Установка люстр варьируется от модели к модели.

Вам не нужны никакие инструменты для этой работы.

Люстра и подвесной потолок

Всё то, о чём рассказывалось выше, относилось к тем ситуациям, когда люстра монтируется на базовый потолок. Но сегодня всё чаще в помещениях , а к ним нужен совсем другой подход. Взять хотя бы гипсокартонный вариант.

• С небольшой люстрой, весом не более трёх килограмм, особых проблем нет. Если устанавливать крюк, то резьбовой. Только вкручивать его придётся не в обычный пластиковый дюбель, а в металлический дюбель-бабочку, который вы видите на фото снизу.

• В гипсокартоне сверлится соответствующее отверстие, и в него вставляется обойма дюбеля. После того, как крюк будет вкручен, «крылья» бабочки расправляются и фиксируют крепление. Но более тяжёлую люстру, чем 4-5кг, оно может не выдержать.
• Тут нужна консольная планка, и лучше крестообразная – в ней больше точек для крепежа. Их фиксация производится саморезами, в пластиковые дюбель бабочки. Данный вид крепления может выдержать вес люстры до 7кг.
• Более тяжёлый осветительный прибор на гипсокартоне ничем не удержать. Такие массивные люстры вешают на цанговые шпильки, которые крепятся к перекрытию. Для этого, прямо через ГКЛ, в бетонном основании сверлится отверстие, соответствующее по размеру гильзе шпильки.

• По аналогии с дюбель бабочкой, после вкручивания шпильки цанга расклинивается. Снаружи остаётся только её часть с резьбой, в которую и будет до упора вкручиваться шпилька. Она, кстати, по внешнему виду похожа на анкерный крюк. Только шпилька намного длиннее.
• В зависимости от величины отступа подвесного потолка, можно подобрать вариант нужной длины. Цанговая шпилька может быть использована и в том случае, если потолок деревянный или реечный. Хотя, на модульные потолки люстры устанавливают редко. Встроенные светильники смотрятся на них более гармонично.
• Больше всего проблем с натяжным потолком. В этом случае перед тем, как установить люстру потолочную (см. ), на основании должна быть установлена закладная деталь. Причём, это касается не только подвесных и других светильников, но и любого оборудования, монтирующегося на потолок.

• Специалист компании, в которой вы заказываете натяжной потолок, придя на замер, обязательно задаст вам вопрос о том, какие светильники будут устанавливаться. Поэтому, на момент выполнения замера, люстра должна быть уже куплена.
• Размер закладной детали будет ориентирован на размер её монтажной платформы, и после того, как полотно будет уже изготовлено, принять другое решение по поводу осветительных приборов вы уже не сможете.

Имейте в виду: если со временем вам захочется другую люстру на место той, что изначально находилась на натяжном потолке, произвести замену можно только на аналогичный вариант. Ну а если при установке потолка люстра не была предусмотрена вообще, то повесить её позже будет уже невозможно.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

На днях я производил замену старой люстры на новую пятирожковую.

Дом был панельным, поэтому я хочу обратить на это особое внимание, т.к. там есть небольшой нюанс, с которым я столкнулся в очередной раз. Но обо всем по порядку.

Для начала нужно позаботиться о личной электробезопасности. Отключаем в необходимый автоматический выключатель, на питающих проводах у люстры или однополюсного индикатора и только после этого приступаем к работе.

Вы скажете, что для выполнения такой работы достаточно отключить обе клавиши выключателя. Отвечаю, а вдруг ее какой-нибудь изначально подключил не правильно и выключателем коммутируются не фазы, а нули? Тем более, что по словам заказчика двухклавишный выключатель был неисправен. Но об этом я расскажу в конце статьи.

Откусываем провода и снимаем старую люстру. На фотографии видно, что на питающих проводах , но на проводах, идущих непосредственно в люстру, она имеется: два желтых провода — это фазы от разных клавиш выключателя, а синий провод — это ноль. Сейчас не будем запоминать маркировку, т.к. ее все равно нужно будет перепроверить.

Для установки крепежной пластины для новой люстры, нужно демонтировать декоративную заглушку и крюк. Слегка выдалбливаем ее, она выпадывает вместе с крюком-держателем (кстати он тоже пластиковый).

И вот нам открывается вот такой вид на потолке (в начале статьи я говорил про нюанс). Это уже не первый панельный дом, где я встречаюсь с подобными «технологическими» отверстиями. При установке новой люстры нужно обязательно спрятать этот ужас.

Но здесь возникает некоторая проблема. Заключается она в том, что если просверлить отверстия для крепежной пластины с краю плиты, то он (край) может отломиться (открошиться) при сверлении перфоратором. Вот мне и пришлось немного сместить установку люстры, чтобы просверлить отверстия не на краю плиты, а чуть дальше. При этом нужно учитывать, чтобы основание люстры полностью закрывало это отверстие. Если же не получается полностью его закрыть, то можно аккуратно заштукатурить.

Разбираемся с проводами, выходящими из потолка

Электропроводка в панельных домах прокладывается, либо в специальных каналах (пустотах), либо в стыках между плит. Чаще всего в потолочной плите (плите перекрытия) имеются каналы, идущие параллельно друг другу через определенное расстояние. В моем же случае провода лежат прямо на поверхности потолочной плиты. Это все зависит от серии панельного дома.

Электропроводка алюминиевая и выполнена трехжильным проводом АППВ (3х2,5).

А теперь нам нужно разобраться с проводами, выходящими с потолка, а именно, найти два фазных (L1, L2) и один нулевой (N). Сделать это можно несколькими способами. Я покажу самый простой.

Смотрите, чтобы оголенные концы проводов, не касались друг друга, для этого аккуратно разведите их в стороны.

• фаза от первой клавиши выключателя (L1)
• фаза от второй клавиши выключателя (L2)
• ноль (N)

Включаем в квартирном или этажном щитке отключенный автоматический выключатель. Затем включаем первую клавишу выключателя и с помощью однополюсного индикатора или указателя напряжения «Контакт-55ЭМ» находим фазу (L1), которая подключена к первой клавише выключателя. О том, как пользоваться этими приборами Вы можете узнать по указанным ссылкам:

Затем отключаем первую клавишу и включаем вторую. Аналогично ищем фазу (L2), которая подключена ко второй клавише.

Не забудьте предварительно убедиться, что Ваш указатель исправен, путем проверки его на токоведущих частях, заведомо находящихся под напряжением.

Таким образом, мы нашли две фазы — L1 и L2. У нас остался третий провод — это ноль N.

Как подключить люстру через двухклавишный выключатель

Вот схема подключения люстры, состоящей из пяти ламп.

• фаза L1 (оранжевого цвета)
• фаза L2 (желтого цвета)
• ноль N (синего цвета)

Разбираемся с проводами люстры

Первым делом нам нужно разобраться со схемой самой люстры, т.е. теми проводами, которые выходят из ее основания.

В моем примере от каждой лампочки люстры выходят наружу свои провода. Всего из основания люстры выведено 10 проводов: 5 фазных (коричневого цвета) и 5 нулевых (синего цвета). Это отчетливо видно на фотографии ниже.

Достоинство такой люстры в том, что комбинацию из лампочек можно составить по своему желанию, например, в первую группу можно подключить всего одну лампочку, а во вторую группу — остальные лампы.

Мы договорились с заказчиком, что в первую группу ламп будут входить две лампочки, а во вторую группу — остальные три.

Все соединения проводов я буду выполнять с помощью двух- и трехпроводных . Кстати, недавно в свет вышла новая 221 серия — она более удобная и компактная.

Итак, берем два коричневых провода, желательно не рядом находящихся ламп, и соединяем их между собой. Это у нас будет первая скрутка и назовем мы ее — L1. Затем берем три оставшихся коричневых провода и тоже скручиваем их между собой. Это будет вторая скрутка, которой мы присвоим обозначение — L2. Вот что должно получится.

Вставляем первую (L1) и вторую (L2) скрутки в соответствующие клеммы Ваго.

Пять синих проводов скручиваем между собой в любом порядке (2+3) и подключаем к трехпроводной клемме Ваго. Это у нас будет нулевая клемма (N).

Получилось следующее.

Осталось на клеммы Ваго подключить питающие провода в соответствии с принятой маркировкой.

Вы сейчас скажете, что Wago 222 серии предназначены для соединений только медных проводов. Я знаю, но преднамеренно использую их для соединений и алюминиевых проводов по причине того, что токоведущая шина клеммы — луженая, а не медная. Это значит, что прямого контакта алюминий-медь нет.

Ну нравятся мне клеммы этой серии.

Единственное, что в них нет пасты на основе кварца с техническим вазелином, которая защищала бы соединение от окисления, разрушая образовавшуюся оксидную пленку у алюминия. Но это не проблема, Вы можете приобрести Wago пасту «Alu-Plus» отдельно и зашприцевать прямо в клеммник.

Аккуратно укладываем провода в основании люстры (места там немного) и устанавливаем ее на кронштейн. Затягиваем декоративные гайки. Люстра установлена.

Вставляем в люстру КЛЛ лампы мощностью 25 (Вт) теплого белого цвета с цоколем Е14.

В начале статьи я говорил, что у заказчика был неисправен двухклавишный выключатель. С его слов, «при легком прикосновении к выключателю, он включал и отключал лампы по несколько раз подряд».

Снял я старый выключатель и причина его неисправности была на лицо.

У переключателя контактов обломилась защелка крепления к корпусу выключателя. На фото ниже — слева обломленная защелка, справа — целая.

Снялся переключатель в месте с накладкой, а должен сниматься отдельно.

Эта неисправность и стала следствием «хаотичной» работы двухклавишного выключателя. Переключатель не был закреплен (зафиксирован) к корпусу с правой стороны, нажатие на контакты ослабло, а порой его вообще не было. При включении правой клавиши подвижная часть контакта не была прижата к неподвижной части — пропадал и подгорал контакт.

Вместо старого выключателя я установил новый с керамическим основанием от фирмы «Powerman» (Китай).

Что то последнее время частенько сталкиваюсь с этим брендом, ну вот например, недавно , и он то же был «Powerman».

А вот теперь можно проверить работу новой люстры. Работает исправно!

P.S. Надеюсь, что после прочтения данной статьи у Вас не возникнет вопросов о том, как подключить люстру с двухклавишным выключателем. Ну а если и возникнут, то смело спрашивайте через форму комментариев или обратную связь. Спасибо за внимание.

Подключение люстры







Подключаем люстру самостоятельно



Люстра – осветительный прибор  на одну и более лампочек, схема подключения люстры довольно проста и под силу любому человеку,  обладающему элементарными навыками в электрике. Хотелось  бы напомнить  основную причину неполадок в электротехнике « Все поломки происходят по вине контакта, или он есть там, где его не надо или его нет там, где это необходимо».

При покупке люстры надо заранее определиться  с технической возможностью подключения, то есть если у вас на потолке выходят два провода то вам придется ограничится покупкой люстры с одной лампочкой или заменить проводку на освещение для подключения многоламповых люстр.

Что бы подключить люстру на две и более ламп, необходимо иметь на выходе из потолка как минимум три провода, а если брать во внимание современные требования к электробезопасности, то необходим и четвертый провод для заземления. В постройках советской эпохи в освещение квартир не закладывался отдельный провод для подключения заземления.  Честно говоря вероятность того что фазный провод начнет контачить с металлическим корпусом люстры, довольно мала.  Сейчас мы рассмотрим вариант подключения когда у вас из потолка выходит три провода. Если ваша квартира находится в новострое  и в вашем распоряжении четыре провода, то один из них заземление обычно он маркируется желто-зеленым цветом и его необходимо прикрутить на корпус осветительного прибора. Место куда прикрутить, можно определить по маркировке PE — это стандартное обозначение заземления.

Итак, выход в три провода, при условии что у вас стоит двухклавишный выключатель, в момент включения двух клавиш на двух проводах выходящих из потолка должна присутствовать Фаза.   Берем обычный индикатор и проверяем, если на двух проводах индикатор показывает наличие напряжения, то все в порядке. Удостоверившись что Фаза  есть, выключаем  по очереди клавиши выключателя.





Отключив одну клавишу, проверяем провода, если на одном из них фаза пропала, выключаем вторую клавишу на втором проводе тоже должна пропасть фаза. Если на этом этапе  у вас  возникли проблемы, то читаем статью «подключение выключателя» и устраняем неполадки в распаячной коробке вашей квартиры.



Для того чтобы было все красиво, нам необходимо удостовериться  в присутствии ноля. Для этого нам понадобится обыкновенная контрольная лампочка, которая состоит из патрона с лампочкой и присоединенных двух проводов. Включаем клавиши выключателя и проверяем.

Провода, на которых в момент включения присутствует фаза вы уже знаете, одним концом контрольки вы берете фазу а вторым концом вы проверяете оставшийся третий провод, если лампочка горит то нолем у вас все в порядке. Ту же процедуру проделываем со вторым фазным проводом, также проверьте момент выключения.







В основном, схема подключения люстры собирается на заводе изготовителе. Для её подключения выходит три провода, синий это всегда ноль, оставшееся два фазные.  При помощи клемника  соединяем три провода люстры с тремя проводами на потолке. При отсутствии клемника допускается использовать для соединения скрутку, которую необходимо тщательно заизолировать черной изолентой ПВХ. Где фазные провода вы уже знаете да и с нолем тоже определились. Для того что бы вы поняли принцип подключения к этой статье выложены максимально простые схемы подключения, ориентируясь по ним вы без труда справитесь с этой задачей.

Бывает и такое что на купленной люстре китайского производства отсутствует маркировка на выходе проводов. Для того чтобы найти ноль её необходимо прозванивать.





Вообще выбор люстры это достаточно серьезное дело, не так давно  просматривая  сайт  по тематике натяжные потолки, наткнулся на одну статью посвященную  выбору освещения для натяжных потолков.    Так как ремонт квартиры был у меня  уже не за горами, то выбор  люстры для натяжных потолков  поставил меня в тупик.  Оказывается,  что для таких потолков не требуется специальное  освещение.  Вполне можно поставить обычную люстру только нужно учитывать её температуру нагрева,  и направление теплового потока исходящего от неё.   Также  же  не всегда она должна быть посреди комнаты, есть нюансы   по направлению световых потоков с точки зрения дизайна.







Прозвонку люстры мы оставим на другой раз, если вы внимательно рассмотрели и поняли  схемы подключения, то должны были уяснить  что ноль на люстре общий и он идет на все патроны люстры без разрывов, то есть найти нулевой провод не составляет труда для этого вам понадобится мультиметр, или любое устройство  для прозвонки кабелей.



На заметку:  Решили купить сварочный аппарат читаем статью Выбор сварочного аппарата для дома

Подключение потолочной люстры | Вам на пользу!

Просмотрено: 1 050

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Определяем заземляющий провод

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Кабель с жилой заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Находим где фаза, а где ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке тестером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

• Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
• Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать. Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм²). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке.

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий)  — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Continue Reading

Как подключить люстру к выключателю

Вам не нужно вызывать электрика, чтобы делать работу, которую вы легко можете сделать самостоятельно. В этой статье мы расскажем, как своими руками подключить люстру к одноклавишному или двухклавишному выключателю.

Принцип подключения люстры

При подключении люстры к выключателю нужно понимать, как оно работает. Все очень просто. Лампочка горит, когда к нему подключены два провода, это фазный провод (обозначение на L-схеме) и ноль (обозначение на N-схеме).При подключении лампочки (люстры) один из проводников идет прямо от распределительной коробки к люстре (лампе), второй тоже подключается к люстре, но через разрыв (выключатель).

Важно! По соображениям безопасности нейтральный провод не должен проходить через выключатель. Он должен идти к лампочке (люстре) от распределительной коробки, не ломаясь.

Не стоит рассчитывать на то, что электрики правильно соединили проводку по цвету проводов (нулевой рабочий провод синий или синий, нулевой защитный провод желто-зеленый).Они могли ошибаться. Именно по этой причине перед началом работ необходимо посмотреть, где находится фазовый провод (фаза) и где ноль (ноль) выходит из потолка или распределительной коробки. Для этих целей понадобится отвертка с индикатором напряжения. При определении фазного и нейтрального проводника нужно проверять индикатор напряжения там, где вы уверены, что он находится. Это можно сделать в рабочей розетке или в панели пола. После этого определяем и запоминаем, какие проводники выходят из потолка.Здесь нет ничего сложного, нужно поднести индикаторную отвертку к проводу, а если индикатор горит, то это фазный провод.

Провода могут выходить из потолка в следующем порядке:

1. Два провода. Это фазный провод и нейтральный. Эта схема означает, что можно соединить вместе только все лампы.
2. Три провода. Два фазных провода и один нейтраль. По такой схеме можно распределить включение светильников в люстру.
3. Два двухжильных провода — так же можно распределять включение ламп.
4. Три провода выходят из потолка, но без возможности разводки включения ламп. Третий провод имеет желто-зеленый цвет и является нулевым защитным проводом (заземлением).

Рассмотрим основные варианты подключения люстры к выключателям.

Подключение люстры к однокнопочному выключателю

Если только два провода выходят из потолка, это означает, что можно подключить только однокнопочный выключатель со всеми включенными лампами одновременно, а это не так. Не важно, сколько проводов выходит из люстры, два, три или пять.

Схема подключения переключателя однокнопочного: 1 — переключатель однокнопочный; 2 — распределительная коробка; 3 — люстра

Если из люстры выходит три провода, то их нужно соединить между собой по цвету, чтобы в итоге получилось два пучка проводов. Затем просто подключаем провода от люстры и от потолка.

Если из люстры выходят два провода, то все лампы можно включать только одновременно. Если из люстры выходит три провода, это означает: один общий провод для всех ламп, который необходимо соединить с нулевым проводом.Второй и третий провода предназначены для первой и второй секции светильников в люстре соответственно (например, 1 + 2 лампы для трехламповой люстры или 3 + 2 лампы для пятиламповой люстры и т. Д.).

Подключение люстры к двухкнопочному выключателю

Условия для подключения двухкнопочного выключателя — три провода от потолка (нулевой и двухфазный) и три провода от люстры (трех- или пятиламповая люстра) . В этом случае по индикатору напряжения определяем выходящие из потолка нулевой и фазный проводники.Определить общий проводник для всех ламп нет ничего проще, он один, а два других одного цвета, а значит, идут на две секции ламп. Это специально делает производитель, чтобы подключить люстру мог даже не электрик. Затем соединяем нейтральный провод от потолка с общим в люстре, а каждую секцию светильников фазными проводниками, идущими через двухкнопочный выключатель.

Схема подключения люстры к двухкнопочному выключателю: 1 — двухкнопочный выключатель; 2 — распределительная коробка; 3 — люстра

Важно! При проведении работ по подключению люстры и установке выключателей необходимо отключить подачу электроэнергии в соответствующую ветку.

Как правило, для верхнего света есть отдельная ветвь, которую можно выключить пакетным выключателем, не обесточивая розетку. Для освещения помещения при установке используйте светильники, подключаемые к розеткам.

Подключение электрических проводов должно выполняться с помощью клеммных колодок. Допускается подключение электропроводки скручиванием с обязательной изоляцией. Скрутка с пайкой считается надежным соединением.

Важно! Скручивать медные и алюминиевые провода нельзя.Это пожароопасно! Их можно подключить только с помощью клеммников.

Как подключить трехрычажную люстру к двум проводам. Особенности подключения люстры. Галогенные лампы

В этой статье рассказывается, как подключить трехрычажную люстру к выключателю с двумя кнопками, а также как правильно собрать электрическую часть осветительного прибора.

Есть два способа подключить люстру с 3 рожками к указанному выключателю — с заземлением и без его использования.Независимо от того, какой метод выбран, нужно учитывать основные этапы работы:

• соединительные провода к выключателю;
Соединение
• в распределительной коробке;
• соединение выходящих из распределителя токопроводов с проводами люстры;
• правильное подключение проводов в люстре.

Разберем поэтапно, как монтировать трехрычажную люстру без заземления.

Электромонтаж

К патрону, в который вкручена лампочка, подключено 2 провода, один из них 0, другой фаза.Фазовый провод имеет несколько цветов, но нейтральный всегда можно определить по синему цвету. Провод, несущий положительный заряд, подключается в центре картриджа, а нулевой — сбоку.

Плечи лампочек прикреплены к вогнутому основанию люстры, которое соединяет провода в соответствии с требованиями соответствующего переключателя — двухклавишного, одноклавишного или трехклавишного.

Каждая клавиша переключателя определяет, сколько ламп загорится при нажатии на нее.Если, например, вы возьмете пятирычажную люстру, то первая клавиша переключателя зажжет 3 лампы, а вторая 2 или наоборот, в зависимости от вашего желания.

В примере с трехрычажной люстрой все будет выглядеть так: 1-я клавиша переключателя зажжет одну лампу, а 2-е оставшиеся, иначе одна лампа загорится от второй клавиши, а две — от первый.

Нейтральные провода, выходящие со стороны картриджа, и фазные провода, выходящие из его середины, сами по себе не имеют ни нуля, ни фазы, но они предназначены для них.В любом светильнике ноль подается не через выключатель, а напрямую. Все нейтральные провода, выходящие из патронов, входят в основание лампы и образуют в ней своеобразное сплетение. Выходящие из розетки провода, имеющие положительный заряд, распределены в каркасе люстры на 2 группы. В зависимости от желаемой функции ключа включите 1 или 2 лампы, провода в этих группах могут быть распределены по-разному.

В свою очередь, каждая из групп проводов, несущих положительный заряд и нулевое сплетение, поочередно подключается к каждому из 3 проводов центрального кабеля, проходящего вверх через корпус светильника.Провода, выходящие из магистрали, подключаются к проводам, идущим от распределителя: фазовые группы к проводам распределительной коробки, несущим положительный заряд, и ноль к нулю.

Подключение проводов в распределительной коробке

От распределителя 3 провода до выключателя, столько же проводов до люстры. Сама распределительная коробка питается от двухжильного кабеля.

Провод, несущий положительный заряд к распределительной коробке, соединен в нем со шнуром, ведущим к переключателю.А провод, идущий от распределителя к светильнику, соединен в коробке с нулевым проводом, по которому подается питание.

Провод от люстры, несущий фазу к одной лампе, подключается внутри коробки к выходящему из выключателя проводу в одном из контактов (контакты расположены с обеих сторон распределительной коробки). Провод, подводящий фазу к двум лампам люстры, во втором контакте соединяется со вторым проводом от выключателя.

Подключение провода в 2-клавишном переключателе

Внутри любого двухкнопочного переключателя есть 3 контакта, расположенные справа, слева и посередине.Они предназначены для подключения проводов. Фазный провод подключается к центральному контакту, который всегда находится под напряжением.

В зависимости от выбора к правому или левому контакту подключают провод с фазой на 2 лампы в люстре, а к оставшемуся контакту присоединяют провод с фазой на одну лампу.

Каждая клавиша переключателя замыкает центральный контакт с соседним и зажигает лампы нужного количества.

Как правильно подключить люстру к двухкнопочному выключателю

Для подключения люстры трехжильный кабель, выходящий из шахты светильника, необходимо подключить к такому же проводу, идущему от распределителя.Из распределительной коробки фазные провода подключаются к аналогичным проводам на лампе, а ноль в ноль.

Чтобы правильно определить нейтральный и фазный провода, можно воспользоваться индикатором напряжения.

При подключении люстры с помощью заземления все соединения проводов в светильнике и выключателе выполняются по указанной выше схеме. Единственное отличие состоит в том, что в распределительную коробку входит бледно-зеленый 3-й защитный провод. Он выходит из распределителя и соединяется с люстрами с металлическим каркасом.

Еще с моего сайта

Может возникнуть много ситуаций, когда вам нужно подключить две лампы к одной сети с помощью всего одного переключателя. Чаще всего используются переключатели одноклавишные и двухклавишные, реже перекрестные. Если с подключением одной лампочки сложностей, как правило, не возникает, то наличие 2-х источников света заставляет домашних умельцев задуматься над их правильным подключением к сети. Однако я хотел бы перечислить все возможные способы, основываясь не только на типе выключателя, но и на типах лампочек и способах их подключения.Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы установки.

Типы ламп и выключателей

Прежде чем приступить непосредственно к установке, нужно четко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через балластное или выпрямительно-понижающее оборудование. В любом случае у каждого из них свое рабочее напряжение и мощность, от которых, соответственно, зависит ток.

Типы искусственных источников света, часто используемых в быту:

• Лампа накаливания и галоген, принцип действия одинаковый, только в одних есть вакуум, а в других — особые пары галогенов, увеличивающие срок службы.
• Люминесцентные, а также их разновидности, т.н. хозяйственные и натриевые.
Светодиод
• с питанием от светодиодных систем и полупроводниковым диодом, излучающим световой поток.

Владельцы, которые хотят оборудовать свой дом новым и более привлекательным источником света, с энтузиазмом относятся к люстрам и лампам.Если с лампами и бра, подключил и работает, то с люстрой могут возникнуть вопросы. Однако после совершения покупки необходимо выполнить следующие обязательные шаги:

• сборка люстры, дальше сколько продержится эта ступень зависит от сложности конструкции люстры,
• Установка люстры на потолок.

Вы сможете собрать люстру в относительно короткие сроки, если будете следовать инструкциям в прикрепленном файле и использовать базовые инструменты.Но как правильно подключить люстру, это уже вопрос?

Подключить потолочную люстру несложно, но для того, чтобы сделать это правильно, необходимо иметь знания в области электротехники. Большинство людей не умеют это делать, так как давно изучали законы физики. Оказывается, вам придется обратиться за помощью к человеку, умеющему подключить люстру, или к профессионалу. Или ознакомитесь с правилами безопасности при установке люстры.

1. В первую очередь перед началом работ необходимо отключить питание помещения, в котором будет установлена ​​люстра. (Другими словами, отключите питание, что подходит для проводов, торчащих из потолка, для этого недостаточно повернуть переключатель в положение «выключено», специалисты рекомендуют выключать автоматы, расположенные на панели).
2. Подготовьте провода к проверке, для этого нужно их разомкнуть. Это сделано для того, чтобы они не соприкасались.Провода должны быть подписаны согласно принятой маркировке, буквой N — обозначается нейтральный провод, а латинская фаза — L. Используя индикаторную отвертку, поочередно касаясь оголенных участков, можно определить, на какой из проводов на какой тип питания подается питание. . Когда светодиод загорается при касании провода, это фаза и ее следует отметить, так как через нее проходит напряжение.
3. После того, как провода разобрались, снова отключают питание и только после этого приступают к монтажным работам… Для подключения проводов лучше использовать клеммные зажимы,

они намного эффективнее традиционных скручиваний, хотя их вполне допустимо использовать. Только в этом случае нужно обязательно защитить скрутку защитными колпачками.

Защищать скрутку изолентой или лентой ПВХ не стоит, со временем она высыхает, что значительно снижает ее характеристики.

Есть несколько вариантов подключения люстры, от которых зависит, как именно люстра будет подключена.

• По количеству проводов, выходящих из люстры;
• По количеству проводов, которые торчат из люстры;
• По количеству клавиш на переключателе.

В этой статье подробно описаны различные схемы подключения люстр, которые расскажут, как подключить люстру выбранного вами дизайна.

Вариант №1 Два провода на потолке и два провода на люстре.

Самый простой способ установить люстру.Это он практически не требует усилий. Для этого случая достаточно подключить два провода от люстры к проводам на потолке. Перед подключением обязательно определите, где фаза, а где ноль. В этом случае установка люстры не имеет значения, в какой последовательности подключаются провода.

а) Схема подключения люстры с одной лампочкой к однокнопочному выключателю.

На схеме показано, как именно подключается люстра.Синий провод, несущий нулевой заряд, должен быть подключен к нулевому проводу осветительного прибора. Коричневый провод — это фаза, его нужно подключать не только к люстре, но и к выключателю.

б) Схема подключения люстры с двумя или тремя лампочками к однокнопочному выключателю.

Перед тем, как подключить люстру, имеющую две и три лампочки, к выключателю с одним ключом, необходимо подсоединить все идущие от него нулевые провода, а затем и выходящий из распределительной коробки.Аналогичным образом следует совмещать провода с фазой между собой, и только после этого с тем, что идет от переключателя.

Вариант № 2 Два провода на люстре и три провода на потолке.

В современных постройках проводка прокладывается от трехжильного кабеля, у которого провода окрашены в разные цвета. Таким образом получается следующая картина, три провода подходят к месту крепления люстры. Как подключить люстру в этом случае, ведь их всего две? В первую очередь по индикатору нужно определить, где какой провод находится на потолке.Обычно два из них — фазные, а третий — нейтральный проводник. Наличие двух фазных проводов говорит о том, что эту люстру можно подключать к двухкнопочному переключателю. Но поскольку в данном случае рассматривается люстра с двумя проводами, вполне допустимо использование однокнопочного выключателя. В этом случае необходимо поступить следующим образом, обесточить секцию и заизолировать один из фазных проводов. И после этого люстра монтируется на потолок по ранее описанному методу.

Вариант № 3 Три и более провода на люстре и два провода на потолке

В случае, когда из потолка выходят всего два провода, есть только один вариант крепления люстры, и это не зависит от того, сколько проводов из нее торчит, все лампочки на ней будут гореть одновременно. Последовательность действий при подключении очень проста: соединить вместе все нулевые провода и затем подключить их к одноименному проводу на потолке.Те же действия проделываем с фазными проводами.

Вариант № 4 Три и более провода на люстре и три провода на потолке.

Для этого метода подключения предполагается использование переключателя с двумя клавишами. Именно такой подход обеспечивает рациональное освещение рабочей зоны помещения, совмещает последовательность и количество включенных ламп. В этом случае выходящие из потолка провода принято маркировать следующим образом:

Фазный провод L1

Фазный провод L2

Нейтральный провод N

Так как при прокладке электропроводки не всегда соблюдается цветовая гамма подключения, а также в зависимости от типа кабеля, используемого для проводки, необходимо обязательно проверять назначение каждого провода с помощью индикаторной отвертки.Если индикатора нет, то можно разобрать выключатель и проверить последовательность подключения. И определите, какого цвета идут провода от переключателя к потолку, какие фазные провода пойдут к переключателю, а нулевой провод от щита идет прямо к люстре.

Не забывайте, что все работы с электропроводкой проводятся только при отключенном питании. Подключение люстры данного типа к двухкнопочному переключателю отличается только тем, что необходимо предварительно разделить все провода, идущие от светильников, на две группы.Именно такой способ подключения позволяет нажатием одной кнопки переключателя включить одну группу ламп, а нажатием другой — подключить остальные.

Подключение в такой форме дает возможность подключить одну или несколько ламп к одной кнопке.

Этот пример демонстрирует подключение двух ламп к одной кнопке переключателя, а три стальных будут включены с другой.

А этот пример демонстрирует подключение трех ламп для каждого ключа переключателя.

Вполне возможно подключить люстру на 6 рожков так, чтобы один ключ включал сразу 5 ламп, а второй -. Если приобретенная вами люстра имеет большее количество рожков, подключение осуществляется по уже описанному принципу, достаточно распределить лампы по группам и подключить их к определенному ключу переключателя.

Вариант № 5 Три и более провода на люстре и четыре на потолке.

Если электропроводка была проложена сравнительно недавно, то вполне возможно, что в этом случае предусмотрен заземляющий провод. Имеет защитную функцию. Этот провод обычно желто-коричневого цвета, его принято обозначать PE — что означает заземляющий провод. Остальные провода — это фазы L1 и L2, а также провод, несущий нулевой заряд. Если в конструкции люстры предусмотрен провод заземления, его необходимо подключить к одноименному проводу, выходящему из потолка. Если заземляющего провода нет, то тот, который выходит из потолка, нужно просто заизолировать.

Как подключить несколько люстр к одному выключателю?

Этот вопрос возникает, когда в помещении предусмотрено несколько источников искусственного освещения. Например, это большие холлы, где расположено несколько люстр, или гостиная, в которой предусмотрено подключение нескольких групп галогенных или светодиодных ламп … Иногда также возникает необходимость подключить одним переключателем люстры, освещающие разные комнаты.

Для данного типа подключения существует определенная схема.Все люстры необходимо подключать параллельно. То есть каждую из люстр можно подключать через отдельно расположенные распределительные коробки, либо в одну это зависит от разводки электропроводки в помещении. Это наиболее распространенный способ подключения освещения кухни, туалета и ванной с помощью одного выключателя. Это очень удобно, так как позволяет включать освещение в нужной комнате из коридора.

Как подключить люстру к двум разным выключателям?

Для подключения данного типа вам потребуется приобрести специальные коммутаторы прямого доступа.От обычных выключателей они отличаются конструктивной особенностью и наличием трехконтактных схем подключения. Если подключить контакты, как указано на схеме, это позволит управлять освещением в соответствии с двумя переключателями сразу.

На рисунке видно, что в проходном переключателе три контакта:

1. общий, дающий выход для подключения к люстре или к проводу с фазой
2. два других переключателя этого типа подключаются с их помощью.

Ввиду конструктивных особенностей такое подключение необходимо продумать заранее, иначе придется проложить дополнительный провод и произвести дополнительный косметический ремонт.

Галогенные лампы — преимущества их использования и схемы подключения.

Ни для кого не секрет, что использовать галогенные лампы намного выгоднее, чем лампы накаливания. Не только из-за их экономичности с точки зрения потребления электроэнергии, но и из-за широкого ассортимента продукции на рынке.Освещение от таких ламп остается таким же ярким, как от ламп накаливания, если не в разы ярче. Галогенные лампы — это лампы низкого напряжения на 24, 12 и 6 вольт.

Единственное обязательное требование при подключении таких ламп — установка специального понижающего трансформатора для преобразования 220 Вт. в номинальной стоимости, требуемой лампочками.

Чтобы подключить несколько галогенных ламп к одному выключателю, их сначала необходимо соединить параллельно друг другу.

Трансформаторы благодаря своим небольшим размерам легко помещаются в раму подвесного потолка.

В зависимости от планируемой конструкции потолка количество светильников и трансформаторов может отличаться. Обязательно помните, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладка новой электропроводки. Провода к ним сойдутся в одну распределительную коробку.

Такие трансформаторы имеют особенности; они должны располагаться на расстоянии не менее 20 см от источников тепла.Специалисты также рекомендуют не превышать длину выходящих из любого из проводов проводов на расстоянии более 2-2,5 м. Если они нарушены, это может сказаться на яркости галогенных ламп.

Люстра с дистанционным управлением — роскошь или удобство?

Самой последней разработкой в ​​области освещения являются люстры с блоком управления освещением, который включает в себя все элементы управления.

Конечно, положительные стороны люстры, управление которой осуществляется с помощью пульта дистанционного управления, очевидны, так что она позволит вам погасить свет, не вставая с дивана и не вылезая из-под одеяла, которого у вас нет. беспокоиться о ударах по углам и мебели.

Установка такой люстры не требует каких-либо специальных знаний, так как подключается она точно так же, как и обычная люстра, по вашему желанию, одним из описанных способов. Освещением можно управлять с помощью встроенного в люстру контроллера освещения. Тем не менее, не избавляйтесь от настенного переключателя, так как в пульте дистанционного управления всегда могут разрядиться батарейки или он может потеряться.

Одна из самых сложных задач в доме, связанная с электрикой — подключение люстры.В этой статье мы разберем все возможные нюансы этой работы.

Люстра с двумя проводами подключается к одному выключателю. Рассмотрим некоторые особенности.

1. Очевидно, что один выключатель может только одновременно включить все источники света в люстре, независимо от того, сколько их в ней.
2. Неважно, сколько проводов выходит из потолка вашей комнаты, один из них нулевой, идет прямо из распределительной коробки, минуя выключатель.
3. При правильном подключении на счетчике (на панели приборов) к выключателю приходит только фазный провод, поэтому при выключенном выключателе можно спокойно выполнять все работы по установке люстры.Но нужно перед их запуском проверить это, используя щуповую отвертку, показав наличие напряжения на фазном проводе. Для этого подайте напряжение и определите, какой из проводов является фазой «L», а какой — нулем «0». Далее таким же образом, выключив тумблер, убедитесь, что на потолочные провода не подается электричество (то есть не приходит фаза).

Внимание: все работы с выключателем проводить в полностью обесточенном помещении.

Эти правила являются общими для любых подключений осветительных приборов, которые управляются всеми типами настенных выключателей.

При подключении люстры к такому выключателю ее нужно рассматривать как одну большую лампочку, т.е. на каждый источник света в ней подается и фаза, и ноль.

Количество ламп или других источников света в этом случае не имеет значения.

В самой люстре по 2 провода разного цвета от каждого источника света.Соответственно, при таком подключении все провода одного цвета соединяются между собой и подключаются к одному из проводов, выходящих из потолка, а другой — ко второму. Если в люстре используются лампы с цоколем, то те, что отходят от центрального контакта, необходимо подключить к фазе.

Для всех подключений при подключении люстры мы рекомендуем использовать специальные клеммные колодки.

Их также используют в распределительных коробках.

Иногда из потолка выходит 3 провода, но напряжение идет только по одному. В этом случае 3-я — заземленная (как правило, пестрая, чаще желто-зеленая) и должна подключаться к корпусу люстры.

как подключить люстру с 3 лампами к выключателю с 2 ключами

В этом случае из потолка должно выходить 3 провода, либо 4 — если есть провод заземления. К такой проводке обычно подключают люстру как минимум с двумя источниками света.Но, если их больше, то вы распределяете по своему усмотрению. Чаще всего выводится одна из них на одну фазу: либо самая мощная, либо наоборот — самая слабая, служащая резервным освещением помещения.

Очень часто при таком подключении используется двухклавишный переключатель. Так как же правильно подключить трехпроводную люстру к двухкнопочному выключателю?

Для этого один провод от центральной лампы люстры (если он есть в ее конструкции) подключают к одному из фазных проводов, а остальные провода одного цвета группируют вместе и подключают ко второму фазному проводу. .Нейтральные провода от всех источников света подключаются к нулевому проводу, выходящему из потолка.

В этом случае одна клавиша включает только одну лампу (или другой источник света), а вторая — все остальные. Чтобы полностью включить люстру, включаются оба ключа.

Конечно, вы можете переставить группы светильников в люстре по своему усмотрению.

Если это деление примерно пополам, то патроны на разные фазы лучше подключать через одну, особенно если в люстре их нечетное количество.

Например на фото видно именно такое подключение.

А лучше всего этот способ подключения лучше всего работает на многоточечных светодиодных люстрах, а также на люстрах с разными источниками света — как на фото. В этом случае при подключении к двухкнопочным выключателям такие варианты освещения помещения становятся возможными.

Понятно, что при подключении такой люстры один провод от всех светодиодов подключается к одной из фаз, а все центральные провода, идущие от патронов, подключаются ко второй.Остальные подключаются к нулевому проводу.

Описывать вариант с тройным переключателем смысла нет, а процесс подключения к многоклавишным переключателям понятен из небольшого видео:

Как правильно подключить люстру к двум выключателям

Если в предыдущих разделах мы рассматривали ситуации с уже существующей домашней электропроводкой, то для устройства подключения люстры (как и других осветительных приборов) с помощью проходных выключателей (они позволяют управлять освещением из разных мест) проводка придется делать снова.Хотя от старого можно использовать заземляющий провод, нейтральный провод, идущий к потолку от распределительной коробки, и фазный провод, подходящий для места установки одного из выключателей.

Для одновременного включения всех источников света в люстре устанавливаются два одинаковых сквозных выключателя.

Они могут быть как накладными (на фото), так и врезными.

Рассмотрим принцип такого подключения, саму его схему и порядок подключения проводов в распределительной коробке.

На схеме разводки по комнате видно, что ноль и земля, как и в случае обычного подключения, идут прямо на люстру, а фаза подается только на один из выключателей.

Подключается к общему контакту одного из переключателей.

Такой же контакт второго подключается к фазным проводам люстры. А между парами выводов обоих проходных переключателей, расположенных напротив общего контакта, т. Н.челночные провода. Они обеспечивают передачу напряжения между переключателями поочередно.

На схеме видно, что выключив любой из переключателей, вы разорвете цепь, показанную на нем красным. Но, когда вы выключите второй, то возобновится подача напряжения по ветке, отмеченной на схеме черным цветом. Поэтому такие устройства условно называются выключателями, потому что они просто переключают подачу электричества через два челночных провода.

Мы выбрали видео, которое наглядно показывает процесс такого подключения (в том числе и в распределительной коробке), обозначенный на схеме кружками.

При подключении люстры к более чем одному источнику света устанавливаются двойные проходные выключатели.

При этом принципиальной разницы в подключении люстры нет — только проводов больше.

Распределение между источниками света обеих фаз подходит для люстры, как и в случае подключения к обычному двухкнопочному переключателю, вы делаете по своему усмотрению. На приведенной выше схеме для пятиточечной люстры один из них запитан на 2 источника, а второй — на 3.

Увеличение контрольных точек одной люстры

Иногда двух сквозных выключателей недостаточно для управления одной люстрой. Например, когда из гостиной, где она установлена, выходят 3 и более дверей. В этом случае используются так называемые перекрестные переключатели. Их может быть сколько угодно.

Из схемы видно, что такой выключатель размещен в зазоре между проводами челнока и, соответственно, имеет четыре точки подключения. Схема его внутреннего перевода электрических потоков, наложенная на фото задней части самого устройства, в дополнительных пояснениях не нуждается.

А также порядок подключения проводов в распределительной коробке.

В случае двойного перекрестного переключателя он вставляется в 2 пары проводов челнока.

Проследить на схеме путь прохождения электрического тока в разных положениях его ключей не составляет труда. И это никак не влияет на распределение нагрузки между источниками света в самой люстре.

Наконец

Осталось добавить, что использование проводов с разным цветом изоляции значительно упрощает работу, особенно при подключении проходных выключателей.А для не очень опытных электриков сам комплект, подготовленный к установке, с проводами необходимой длины, для экономии места, собран в кольца, рекомендуем предварительно собрать его хотя бы на полу помещения, где он будет монтироваться. .

Проверить работоспособность заранее собранной схемы в этом случае будет несложно с помощью тестера, или даже временно подать питание с соблюдением правил техники безопасности и подключить несущий светильник вместо люстры.Пометьте пары контактов удобным способом, и можно приступать к установке.

Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже. Будем рады пообщаться с вами;)

Подключение электрических осветительных приборов не выглядит сложным, если выходов всего два. Если их больше, задача усложняется. В этом случае могут использоваться различные схемы подключения. В статье рассматриваются различные ситуации, которые могут возникнуть при подключении люстры.

Чтобы повесить и подключить лампу, вам понадобятся следующие инструменты:

• Мультиметр или индикаторная отвертка понадобится, если нужно определить назначение контактов.
• Клеммные зажимы или колпачки используются для надежного соединения.
• Плоскогубцы.
• Маркер.
• Отвертка.

Подключение

Также вам понадобится лестница подходящей высоты для работы.

Как правильно подключить люстру с тремя или четырьмя проводами

Перед проведением работ желательно ознакомиться с инструкцией к осветительному прибору.Обычно в нем подробно описывается подключение.

Процесс установки светильника может отличаться в зависимости от количества розеток на потолке и клавиш на переключателе.

Если на потолке всего два выхода, то один из них фазовый, другой нулевой. В этом случае заземления нет. При подключении люстры один из них подключается к любому контакту, другой — к оставшемуся. При необходимости необходимо совместить все контакты люстры, соответствующие фазному напряжению.

Двойной переключатель

Для подключения люстры с 3 и более проводами необходимо проверить, есть ли заземление. Если это так, подключите к соответствующей розетке люстры. Если в нем этого не предусмотрено, то его необходимо изолировать.

Когда есть нулевая и две фазы, необходимо определить, где они находятся, и пометить их маркером. Если используется один переключатель, то возможны следующие варианты:

• Все лампы включаются сразу.
• Некоторые лампы включаются.

Вторая ситуация удобна, когда хозяину не нужен свет от всех источников света.

В первом случае обе фазы люстры подключаются к силовой фазе, ноль — к нулю. Все лампы теперь загораются при включении.

Маркировка

Каждый из фазовых выходов подключен к определенным лампам в светильнике. Во втором случае выбирают, какие лампы должны гореть, и к источнику питания подключают соответствующий контакт.Оставшаяся розетка изолирована.

Проводка светильника

и запасной красный провод

Как подключить красный провод к потолочному светильнику: красный провод к потолочному вентилятору или проводке светильника.

Электрические ошибки и способы их избежать Как выявить и исправить электрические ошибки, которые приводят к электрическим проблемам, предотвращение нарушений правил электротехники и неудачных проверок дома Видео о домашней электропроводке Проверьте мой канал на YouTube и подпишитесь!

Красный провод в потолочном вентиляторе или проводке светильника
Электрический вопрос: Я пытаюсь заменить потолочный светильник.

• Переключатель, к которому он подключен, представляет собой переключатель диммера с кнопкой включения / выключения, а также ползунок диммера.
• Проводка в потолке содержит черный, красный и белый провод, а также заземление.
• Светильник содержит только черный и белый цвета.
• Для чего нужен красный провод и как его подключить?

Спасибо.

Этот вопрос по электропроводке поступил от: Марлен, домовладельца из Брамптона, Онтарио, Канада.
Дополнительные комментарии: Отличный ресурс для помощи.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Марлен.

Как подключить красный провод к потолочному светильнику

• Красный провод
  Красный провод, скорее всего, является запасным проводом, который должен был использоваться при подключении потолочного вентилятора.
• Настенный выключатель
  Обычно, когда установлен потолочный вентилятор, красный провод чаще всего используется для освещения, а черный — для двигателя вентилятора.
• Красный провод в качестве запасного провода
  Если потолочный вентилятор не установлен, этот запасной красный провод изолирован изолентой или заглушен проволочной гайкой.

Подробнее о подключении осветительного прибора

Электропроводка выключателя света

Электрические схемы

Подключение диммерного переключателя

Схема подключения трехпозиционного диммерного переключателя
Полностью объясненная электрическая схема трехпозиционного диммерного переключателя устранит тайну подключения трехпозиционного диммерного переключателя.

Электрический провод

Электрический провод для дома
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей 12025 24 розеток и 240 В Электромонтаж выключателей света Электропроводка 3-проводного и 4-проводного электропроводки Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Поиск и устранение неисправностей и ремонт электропроводки Способы подключения для Обновление электропроводки Коды NEC для домашней электропроводки и многое другое!

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Как подключить трехпроводную светодиодную люстру

Как подключить светодиодную люстру с помощью трех проводов

Подключение осветительных приборов может показаться легкой задачей. Вы можете подумать, что может быть сложно соединить два провода, идущие от потолка? Но в некоторых случаях рядовой мужчина, взявшийся за домашние дела, может столкнуться с неожиданной проблемой — что делать, если от потолка идут 3 провода, как подключить люстру?

Предлагаем разобраться в вопросе.

С чего начать? Какие нужны инструменты

Для правильного подключения люстры вам понадобится следующее:

• Изолента.
• Клеммная колодка на 3 клеммы.
• Нож.
• Плоскогубцы.
• Мультиметр.
• Отвертка индикаторного типа или датчик напряжения.

Также вам обязательно потребуются стремянка или даже устойчивая подставка, лист бумаги, маркер и паспорт осветительного прибора.

Детали процесса

Определить назначение проводов в люстре

Самым простым вариантом будет использование специализированной электросхемы, которую можно найти в паспорте на осветительный прибор.

Там, как правило, указывается назначение всех типов кабелей и пошаговая инструкция по подключению. По нормам цветовая маркировка кабеля должна производиться так:

Если документации на люстру нет, а цветовая кодировка проводов не будет однозначно указывать на их принадлежность, требуется определить их назначение с помощью мультиметра.

1. Для этого перевести мультиметр в режим вызывного сигнала и замкнуть щупы накоротко. В этом случае раздастся звуковой сигнал, указывающий на то, что боковая граница измерения выбрана правильно, и прибор работает исправно.
2. Далее нужно открутить лампочки от люстры. В держателях визуально определите 2 контакта — фазный, а именно пружинящий — он расположен по центру, и нулевой, который расположен сбоку и при вкручивании лампочки будет соприкасаться с цоколем.
3. Найдите нейтральный провод.

   Поместите первый щуп от мультиметра на боковой контакт на любом из патронов, а второй в свою очередь должен касаться зачищенных проводов, выходящих из люстры. При прикосновении к одному из нескольких проводов вы услышите звуковой сигнал — это провод, а там еще и ноль. Его необходимо пометить маркером или любым другим способом.

4. Найдите фазный провод. Для этого нужно на средний контакт каждого из картриджей наложить щуп мультиметра, а затем прикоснуться к двум оставшимся проводам.

   С помощью звукового сигнала требуется определить фазный провод, пометить его или просто запомнить.

5. Определите количество контуров. Для этого закрепите первый из щупов прибора на найденном фазном проводе, а остальные по очереди нужно коснуться среднего контакта фазового типа всех картриджей. Для люстры одноконтурного типа сигнал будет слышен при прикосновении к любому из типов держателей. Если какие-то патроны не подключены к цепи, то нужно проверить наличие другой цепи, прикоснувшись щупами к среднему контакту таких патронов и к последнему проводу.

   Сигнал сможет подтвердить, что люстра двухконтурного типа, и второй провод тоже фазный.

6. Если люстра одноконтурная, то назначение последнего провода — именно заземление. Проверить можно так — прикоснитесь одним щупом к металлическим частям корпуса люстры, а вторым к третьему проводу. Также должен прозвучать сигнал.

Рассмотрим, как подключить двухконтурную люстру к сети.

Как подключить двухконтурную люстру к сети

Как подключить люстру на 3 провода? Чтобы все сделали правильно, а два из трех — фазные, нужно осмотреть выключатель и выходящие из потолка провода.Самый простой вариант — когда переключатель двухкнопочного типа, а из потолка выходит всего 3 кабеля. Узнать назначение можно так:

• Возьмите отвертку индикаторного типа или индикатор напряжения.
• Включите два ключа от переключателя.
• По очереди коснитесь указателем напряжения оголенных концов всех проводов в количестве трех штук.

  При контакте с фазными проводами загорается лампа на индикаторе напряжения.

• Поместите маркер на провода.

• Выключите прерыватель. Требуется еще раз проверить все три провода, и лампа никогда не должна загореться.

• Подсоедините по очереди фазные провода от осветительного прибора к маркированным проводам фазы электропроводки, а также подсоедините нулевые провода.

  Требуется все подключить клеммной колодкой или скрутить с помощью изолирующих колпачков или даже изоленты.

• Проверьте работу люстры и по очереди включите оба ключа.

Если переключатель одноклавишный и из потолка будет выходить только пара проводов, то нужно проверить их переключателем, соединенным с индикатором напряжения, и найти нейтральный и фазный провода. Последние требуется подключить друг к другу и к фазному проводу электропроводки, также подключены нулевые. Отметьте включить и отключить.

Если выключатель одноклавишный, а в электропроводке три провода, нужно выяснить назначение третьего провода.Для этого включите выключатель и проверьте наличие напряжения на всех проводах. Если фаза обнаруживается на двух проводах, и люстру можно подключать по трехпроводной схеме. Если фаза только на одном проводе, а третий провод желто-зеленый, то подключение производится как в последнем случае — к фазному проводу электропроводки подключите оба провода фаз люстры, и провод заземляющего типа. должны быть изолированы и удалены.

Как подключить люстры заземляющим проводом

Если у светильника металлический корпус, его необходимо заземлить.

В новых квартирах все электрические сети, включая освещение, по нормам должны быть с заземляющим проводом желто-зеленого цвета. Если ваша электрическая сеть соответствует этому требованию, то для подключения люстры достаточно будет соединить провода с соответствующей цветовой маркировкой с помощью клейкого блока или даже скручивания.

Если сеть старая, а изоляция всех проводов одного цвета, важно действовать в следующей последовательности:

1. Определите количество и назначение проводов, выходящих из потолка.Если проводов всего два, то включите выключатель и по индикатору напряжения найдите ноль и фазу. Выключите выключатель и подключите провода к соответствующим проводам светильника, при этом заземляющий провод люстры необходимо заизолировать.
2. А как подключить люстру тремя проводами? Действуйте аналогичным образом. Если в сети две отдельные цепи и двухклавишный выключатель, то объедините фазные провода от разводки и подключите к фазному проводу от люстры, а также подключите нулевые провода люстры и проводки, а заземляющий провод заизолирован.

А теперь давайте посмотрим на технику безопасности.

Меры предосторожности

Будьте осторожны при подключении любых электроприборов. Все подключения и подключения требуется производить только при выключенном выключателе после проверки отсутствия напряжения на проводах.

Места, где будут скручивания, необходимо изолировать изолентой или специальными заглушками. Если вы сомневаетесь, что можно подключить люстру тремя проводами, все правильно, доверьте такую ​​вещь профессионалам своего дела.

.

Выключатель освещения потолочного вентилятора не работает

При использовании следующего виджета Switch значение isOn всегда возвращает true и никогда не изменяется. Переключатель также перемещает положение только свайпом, касание не будет. Я смог включить его, но не смог выключить. В соответствии с этим примером я попытался поместить свой коммутатор в виджет под названием «Семантика» и … Откройте для себя рецепты, идеи для дома, вдохновение по стилю и другие идеи, которые стоит попробовать.

Amc 232 2-цилиндровый впускной коллектор

Выключатель Thunderbolt

Большинство из нас знает, что мы можем использовать потолочный вентилятор для охлаждения комнаты летом.Он делает это путем вращения (обычно) против часовой стрелки, чтобы направить холодный воздух вниз. Однако у вашего вентилятора может быть переключатель … Выберите умный переключатель без нейтрали от Aqara и упростите управление домашним освещением! Наш дистанционный настенный выключатель HomeKit предоставляет вам несколько способов управления освещением. 6. Можно ли управлять одним светом с помощью двойных переключателей, если я использую умный настенный переключатель (без нейтрального одиночного / двойного кулисного переключателя)?

Воздуходувка для каменного камина

Политика возврата велосипедов Walmart

Обзор. Ищете умный выключатель для простого управления потолочным вентилятором с подвешенным сверху светом? Перестань искать! SONOFF iFan03 — это то, что вам нужно.iFan03, новая версия iFan02, более стабильная по производительности, которая представляет собой потолочный вентилятор с Wi-Fi и контроллер света, поддерживающий управление потолочным вентилятором с помощью света с помощью телефона, где бы вы ни находились. 02 января 2020 г. · Лучшие переключатели HomeKit для потолочных вентиляторов iMore 2020. Переключатели HomeKit существуют уже некоторое время, но знаете ли вы, что вы можете использовать их для управления потолочным вентилятором? Самые простые переключатели включения и выключения позволяют вашему вентилятору присоединиться к веселью HomeKit, и их легко установить, как выключатель света.

Решения для систем и решение путем построения графиков общей базовой алгебры i домашнее задание

Minecraft end crystal recipe

1. Голосовое управление: наши интеллектуальные переключатели света вентилятора совместимы с Amazon Alexa и Google Home. Просто управляйте им с помощью голоса, чтобы включить / выключить, даже отрегулируйте. Например: свет можно выключить, пока работает вентилятор. 4.Различная регулируемая скорость вентилятора: скорость вентилятора можно регулировать от 1% до 100%, больше вариантов для … Alibaba.com предлагает 819 потолочных вентиляторов с выключателем света.Около 10% из них — потолочные вентиляторы. Q: Где находится ваш основной рынок9 A: Европа, Америка, Ближний Восток, Африка и другие страны и регионы. Q: Вентилятор не работает9 A: Убедитесь, что кабель подключен или нет, или батареи разряжены; если …

Клавиатура Lenovo двойной ввод

Diep.io overlord build

При использовании следующего виджета Switch Значение isOn всегда возвращает истину и никогда не изменяется. Переключатель также перемещает положение только свайпом, касание не будет. Я смог включить его, но не смог выключить.В соответствии с этим примером я попытался поместить свой коммутатор в виджет под названием «Семантика», и … потолочный вентилятор не вращается? У этого есть много причин, и вы должны знать их, чтобы решить эту проблему.Кроме этого, вы можете проверить еще кое-что, чтобы подтвердить, почему потолочный вентилятор не вращается, включая питание выключателя от настенного пульта управления, штекерное соединение в корпусе переключателя и все остальное. возможно …

React map gl не показывает

Фотографии радиолюбителей Wcco

10 января 2020 г. · Многие новые потолочные вентиляторы оснащены пультом дистанционного управления, особенно более дорогие потолочные вентиляторы.Приемная часть пульта дистанционного управления расположена внутри самого корпуса вентилятора, а пульт управления монтируется либо на стене, либо в стене в качестве переключателя. Что касается новой работы, то что обычно делают электрики с переключаемым потолочным освещением, так это подключают питание (линию и нейтраль) к коробке, а затем подключают «ножку переключателя» к переключателю. Вентилятор подключен неправильно или плохие соединения. Чтобы вентилятор и свет включались с помощью одного выключателя, у вас должен быть …

Схема генератора импульсов

Укажите, кто сделает каждое заявление на основе видео fotonovela.

Наши новости и обновления. замените настенный выключатель вентилятора Привет, ребята, я вижу, что вы работаете над тем, чтобы сделать туи локальными, и хотели бы поделиться с вами некоторыми данными о комплекте дистанционного управления потолочным вентилятором QIACHIP, умном универсальном потолочном вентиляторе WI-FI с Amazon Alexa от QIACHIP Store Learn mor …

Купон на пистолет для окраски грузов в гавани

837 Генератор файлов

Выберите из нашего широкого ассортимента освещения. — Иритана, член команды. D.I.Y. Как правильно выбрать место для подвесного светильника.D.I.Y. Полное руководство по типам лампочек и глобусов.

3A 250V Потолочный вентилятор 3 провода Освещение Выключатель с вытяжной цепью Управление Daul Для 2 ламп. Но я мог случайно выбрать не тот размер. Они подойдут для высоких потолков. Но они очень милые.

Digi unlimited data

Крышка корпуса переключателя используется для закрытия проводов и компонентов, когда потолочный вентилятор используется без осветительного комплекта. Маховик потолочного вентилятора используется в качестве держателя лопастей. К маховику прикреплены лопасти.Большинство потолочных вентиляторов, которые производятся сегодня, используют двигатели «наизнанку», в которых не используется маховик.

29 марта 2020 г. · Замена переключателя иногда решает проблему; однако даже с новым типом переключателя меньше контроля, чем с переключателем старого типа. Импульсный режим не позволяет использовать диммер лампы накаливания во всем доступном диапазоне. Если переключатели слишком сильно замедляют пульс, мозг регистрирует вспышки света.

Предпринимательство, глава 1, вопросы с несколькими вариантами ответов, класс 12

Деревенский компьютерный стол с подставкой для клавиатуры

Преобразование музыки в 528 Гц

Чтение плюс ответы уровня d свечение

Сколько стоит никель 2020

Saflok key encoder

Ocean мастерские лодки на продажу Craigslist

27 ноября 2020 г. · Комбинированный вытяжной вентилятор, обогреватель и осветительный прибор Broan с фантастическим дизайном станет идеальным выбором для вашей ванной комнаты.Не все вытяжные вентиляторы могут предложить то, что вы получите от вытяжного вентилятора Broan. Он легко избавляется от влаги в вашей ванной комнате с помощью нагревательного элемента мощностью 1500 Вт и вентилятора 70CFM, создавая безопасную и комфортную атмосферу.

У меня не работает освещение потолочного вентилятора. Дело не в лампочках и не в цепочке для освещения. Есть идеи? Лопасти вентилятора работают, когда вы тянете за цепь. Вентилятор и свет должны управляться настенным выключателем, если это один выключатель. SABL прав в натяжной цепи или в проводке.

Потолочные вентиляторы: Бесплатная доставка всего * в Overstock — вашем интернет-магазине потолочных вентиляторов! Получите 5% наград с Club O!

Акцентные фары. Потолочные вентиляторы. Стили магазинов. Также мы предлагаем множество вариантов качественного освещения для любого места. В наш широкий выбор светильников для внутреннего освещения входят люстры и крепления заподлицо. Наши удобные фонарики, рабочие фонари и портативные светильники позволяют легко переносить свет везде, где это необходимо.

Для некоторых потолочных вентиляторов требуется предварительно настроенный переключатель скоростей, поэтому убедитесь, что вы приобрели правильный переключатель. Если потолочный вентилятор имеет комплект освещения, вы можете включить свет, не гудя, но не наняв разнорабочий, сертифицированный для электромонтажных работ, не намного дешевле.С помощью нескольких инструментов и …

Как отрегулировать торсионы на Dodge Ram 1500

Какой реагент ограничивает реакцию бромирования, которую мы выполнили в лаборатории

Отзыв фар Kia sorento

Настройки изображения Philips для телевизора серый out

Mcdougal littell литература 6 класс pdf

Servsafe manager test ответы 2020 quizlet

Snowflake текущая временная метка минус 1 день

GM штамповочный завод история Индии

Comed superhead

Настройки прокси Azure DevOps

Vizio v series vs tcl 5 series

Corvette pinstripes

Невидимая полоса в верхней части экрана windows 10

Black Satta King Chart 2020 march 9000hams

Dunner

9000hams

Ответы на моделирование электрического поля Phet

3 горизонтальные линии означают

группы криптовалютных телеграмм

Детали сиденья Toyota Land Cruiser с электроприводом

Bocoran 2d jitu

Ожидается вынесение судебного решения ides

Установить pfsense на маршрутизатор netgear вытащи мою бывшую девушку из моей головы

Star wars battlefront 2 игрока xbox one 2020

Паладин божеств 5e

Vipkid level 7

Riddim альбомы

Dodge dart на продажу владельцем рядом со мной

901 L-образные скобки ace hardware

Вход в класс Google для учащихся дома

Bigquery declare variable

Глубокие черные точки на спине

Сигналы блокировки Ho scale

Gryphon Repeater

Twin Flame discord

1

Бесплатная Fortnite Redeem Co des

Ulta mastercard login

Балтимор округа md карта преступности

8-й класс научная ярмарка проекты спорт

Canpercent27t обновить программное обеспечение на samsung smart tv

Козы для продажи около Ashland ky

2000 Chevy Silverado модуль управления передачей местоположение

Удаленный фатальный источник, похоже, не является репозиторием git

Рабочий процесс пузыря

Обнаружение шага автокорреляции python

Полный доступ администратора zlt s10g

Ling strong kaise ho вакуум Ecoboost 901 Cucumber reports jenkins

Otterbox galaxy s8 plus case

Corbin russwin одноточечный замок или защелка 233n

Wow кнопки мыши

Лучший неигровый звуковой реддит

61 rewards 9102 легендарных миссий Berwards одеяло большой мяч пряжа

Walther 4796006

Требуется ли для диммерных переключателей нейтральный провод

Мы хотим использовать его с проводным диммерным переключателем на стене.Ответ здесь зависит от того, как в настоящее время подключен ваш настенный выключатель. Если у вас есть одинарный настенный выключатель с двумя проводами (один черный, один белый), ответ будет «нет», если вы не приобретете элемент управления, специально предназначенный для этого типа переключателя (Охотник … Это руководство расскажет, как подключить ваши интеллектуальные диммерные переключатели Inovelli (номер модели: LZW31, LZW31-SN). Существует множество различных сценариев, и главное — сначала понять, какие настройки у вас есть и какие настройки вы хотите. пчелиная пряжа uk

Верхняя спираль подвески сделана из золотой или медной проволоки в виде ленты.Механическая прочность провода не очень велика, поэтому гальванометры Гальванометр используют в качестве амперметра, подключая провод низкого сопротивления параллельно гальванометру. Стандартные переключатели не требуют их, но нейтральные провода будут присутствовать в цепи. коробка. Найдите два или более проводов (обычно белых), не подключенных к переключателю, а сгруппированных вместе с помощью гайки. Если нейтраль имеется только в одной распределительной коробке, используйте ШАГ 7.B для получения дополнительных инструкций по подключению.

Mitra man kratom

Edgerouter ssh key

Мы хотим использовать его с проводным диммером на стене.Ответ здесь зависит от того, как в настоящее время подключен ваш настенный выключатель. Если у вас есть одинарный настенный выключатель с двумя проводами (один черный, один белый), ответ будет «нет», если вы не приобретете элемент управления, специально предназначенный для этого типа переключателя (Хантер … Это зависит от переключателя диммера. Если он диммер с одним регулятором, то обычно белый провод — это ваш горячий к диммеру, а черный — это возврат для питания света.

Amazon brita pitcher

Символ дерева Wutong

5. Для многопозиционного управления используйте RF Smart Dimmer Master напрямую подключается к свету вместе с RF-аксессуаром (RF9542-Z).РЧ-аксессуар не требует прямого подключения к свету (используйте функцию ассоциации). Диаграмма для вашей установки просто показывает горячее и нейтральное положение для каждого переключателя. Объясните: коммутация пакетов не требует установления канала и способна маршрутизировать пакеты через ATM, MPLS и Frame Relay, требуя, чтобы поставщики услуг создавали определенное сетевое облако для CPE -> устройств и внутренней проводки, которые расположены на предприятии. Edge и подключитесь к …

Esxcli режим обслуживания vsan

Summit холодильник пищит

6.Закрепите провода на кронштейне переключателя с помощью пластиковой проволоки. галстуки. ВАЖНО: Необходимо отрегулировать дверной узел для правильной работы переключателя. Во избежание риска поражения электрическим током, травм или смерти; отключите питание духовки и разрядите конденсатор перед обслуживанием, если для тестирования не требуется питание. 0-10 В диммерный переключатель Leviton IP710-LFZ или аналогичный. Для других типов систем управления диммированием, проконсультируйтесь с изготовителем органов управления для инструкций по подключению. ) низковольтные провода диммирования (обычно пурпурный и серый) + электрическая панель горячая (типичная черная) 120 В или 277 В, нейтраль 60 Гц (белый) заземление — подвесной светодиодный индикатор…

Магазин vida masks обзоры

Карты Poe с несколькими выступами 2019

• Подсоедините провод блока горячей стены к ЧЕРНОМ выводу диммера. • Вставьте провод настенной коробки в КРАСНЫЙ провод диммера. • На оставшемся КРАСНОМ выводе диммера должна быть прикреплена этикетка. НЕ УДАЛЯЙТЕ эту этикетку в однополюсном приложении. ПРИМЕЧАНИЕ. Если изоляционная этикетка не прикреплена ко второму КРАСНОМУ выводу, используйте изоленту или соединитель для проводов, чтобы закрыть их. • Фиолетовый диммер … 21 июл, 2020 · Jasco. Интеллектуальные переключатели и диммеры Enbrighten на 20 процентов меньше, чем у большинства конкурентов.Вам все равно нужно будет подключить заземляющий провод (обычно зеленый или оголенный) и нейтраль (почти всегда белый) к соответствующим клеммам — и переключатель не будет работать без нейтрального провода, — но технология SimpleWire в моих тестах работала отлично.

Joybird store new york

Картриджи Umarex 88g co2

Цифровое управление используется для создания прямоугольной волны, сигнала, переключаемого между включением и выключением. Эта схема включения-выключения может имитировать напряжения между полным включением (3,3 В) и выключением (0 В), изменяя часть времени, в течение которого сигнал остается включенным, по сравнению со временем, в течение которого сигнал остается выключенным.01 декабря 2020 г. · Стандартные лампочки не работают с интеллектуальным переключателем диммера. Вы должны проконсультироваться с производителем, чтобы убедиться, что у вас правильная лампочка. Различные способы управления Умным переключателем яркости обычно можно управлять с помощью голосовой команды, пульта дистанционного управления или через приложение. Это сделает устройство гибким.

Несущая печь, детали поломки

Cz 50 частей

Интеллектуальное управление потолочным вентилятором и переключатель затемнения, нейтральный провод необходим, однополюсный переключатель света Wi-Fi от Treatlife Управление скоростью вентилятора, работает с помощником Alexa / Google, расписание, дистанционное управление ( 1PACK) 【ТРЕБОВАНИЕ】 Не совместим с вентиляторами, имеющими встроенную систему дистанционного управления.Не использовать с вытяжными вентиляторами.

Поскольку медные жилы имеют очень низкое сопротивление, в них возникает минимальное падение напряжения. Реле могут иметь множество наборов переключающих контактов. Подключения переключателя реле обычно помечены как COM, NC и NO: COM = Common, всегда подключайтесь к этой клемме; это подвижная часть переключателя.

Walmart Pay Calendar 2020

PWM Dimmer. Если вам нужно 5 В, вы можете использовать его напрямую от Sonoff (для чего-то еще), но не подключайтесь к логике PZEM, потому что это приведет к большой вспышке (kaboom !, линия sonoff LIVE может достигнуть PZEM NEUTRAL или наоборот).Проложите один из выходных проводов питания через PZEM-004T …

Трехпроводной NM соединяет движущиеся части диммера с движущимися переключателями 3-позиционного переключателя. Дорожные провода взаимозаменяемы на каждом переключателе. 3-позиционный диммер и 3-позиционный переключатель также взаимозаменяемы. Общий вывод трехпозиционного переключателя подключается к осветительной арматуре. Белые нейтральные провода соединены вместе в каждой распределительной коробке.

Золотая крышка rmr

Versatube настенный навес для гаража

Pua nevada update facebook

Реакция на укусы мошек

Roblox crazy games

Grizzly g0555lx мобильная база

Diy

912 9121 ·

912 Этот интеллектуальный диммер подключается к вашей существующей домашней сети Wi-Fi, чтобы обеспечить беспроводное управление вашим освещением — без подписки или концентратора.Wemo Dimmer может управлять практически всем, от светильников для спальни и люстр в столовой до встроенного освещения.

Как отличить горячий провод от нейтрали. Знать, как правильно подключать провода, означает знать, как подключать безопасно! Когда соединения выполнены правильно, цепь «замкнется» (управляется переключателем), и для более крупных приборов потребуется калибр, намного более толстый, чем 18, поэтому никогда не используйте шнур лампы для перенастройки …

Мы хотим использовать его с проводной диммер на стене.Ответ здесь зависит от того, как в настоящее время подключен ваш настенный выключатель. Если у вас одинарный настенный выключатель с двумя проводами (один черный, один белый), ответ будет «нет», если вы не приобретете элемент управления, специально предназначенный для этого типа переключателя (Hunter …

ПРОСТОТА УСТАНОВКИ: требуется нейтральный провод. ; Пошаговые инструкции проведут вас через процесс подключения. Винты не видны вообще; концентратор не требуется. ГАРАНТИЯ: 2 года гарантии качества, 90-дневная гарантия возврата денег и пожизненная поддержка клиентов.Пожалуйста, свяжитесь с нами, если у вас есть какие-либо вопросы …

Grim dawn aar spellbinder

Bantuan covid19 negeri sabah bila

Изображение карты мира со странами

St terminal

Глобальная обработка ошибок в mule 4

Приложение Paypal продолжает давать сбой

Fs19 Модификации большой сеялки

Что не характерно для скоростной автомагистрали

Как найти стандартное матричное представление линейного преобразования

Myzcloud pro mp3

Старинная чугунная плита

Houston Heights Flooding

Lq4 500whp build

Домашний кинотеатр с 12-дюймовым сабвуфером

Tamilmov info tamil tamil 2020 movies html

Ssci journal list excel

нм

2008 infiniti g35 проблемы трансмиссии 90 003

Звук колокола на словах

Проблемы с батареей HP envy x360

Динамическая древовидная структура с использованием javascript

Skar amp 5 ohm

Avoyelles parish арестованы в 2020 году

Teqnio ultra slim count для ноутбука

07 shey 9000 отчеты

Fitbit parts

Egg inc mod apk happymod

Mindustry v6 alpha

Введение в статистику вероятностей и решения для случайных процессов pdf

Ispmu lash lift kit

Derivatives review sheet

21

перезапустите Windows 10

Скорость самонаведения Mach4

Лазерный проектор Xiaomi mijia 8k

Затемняющие шторы со складками

Ford 223 inline 6 rebuild

Обнаружены функциональные проблемы Ricoh

5 Карл цейсс тессар logitech веб-камера

Гидравлические схемы автовышки Altec

Po700 lml duramax

6.

No related posts.
