Параллельное подключение лампочек

Хлопот с заменой светильника в уже функционирующей проводке не существует. Но для рядового потребителя трудности возникают при дополнении действующей системы новыми лампами. В этом случае выходом будет параллельное подключение лампочек в соответствии с правилами производства электротехнических работ.

Особенности двух вариантов подключения

Принцип подсоединения любой лампы подразумевает подключение к фазе одного из контактов, а другого – к нулю при соблюдении требования о параметрах напряжения в 220В.

Параллельный метод означает, что надо предусмотреть непременное подсоединение контактов именно таким способом. Это создает условия для прохождения через лампочку тока с показателями, зависящими от мощности источника света. Удобство подобного приема заключается в возможности со временем добавлять элементы в осветительную систему без опасности нанесения вреда уже работающим лампам.

Разделение напряжения в зависимости от мощности характерно для последовательного подсоединения.

Элементы с более низкими показателями по данному параметру перегорают значительно быстрее, чем лампочки с высокой мощностью.

Заложенная конструктивная долговечность люминесцентных и светодиодных моделей делает абсолютно нецелесообразным их последовательное подключение.

Несколько примеров

Подключение контактов на N – ноль и фазу L необходимо для любой лампочки. Для этого пара проводов из розетки или коробки подходит к прибору. Способ параллельного подсоединения предусматривает образование схемы с несколькими источниками на общем нулевом и фазном проводе. Принципиальная схема с выключателем и тремя лампами накаливания представлена ниже.

Преимущество такой конструкции – подсоединение к сети нескольких потребителей без изменения параметров напряжения.

Параллельно соединенные лампочки

При таком способе обычно используется шлейфовое и лучевое подключение:

Первый метод – это применение для каждого из источников света отдельного кабеля с тремя или двумя жилами.
Во втором случае от щитка до первого элемента и дальше выполняется подсоединение «нейтрали» и «фазы». Исключение делается только для последнего прибора, который соединяется парой кабелей.

Более надежной считается лучевая схема. Но стоит учитывать потребность в значительном количестве кабеля и скопление проводов в одной точке. Особенность шлейфового варианта состоит в прекращении работы всех светильников в случае неполадок на каком-либо участке.

Сохранение работоспособности всех элементов при поломке одного источника света – главное достоинство параллельного лучевого соединения.

Особенности последовательного способа подсоединения

Используется в быту не очень часто по причине эксплуатационной специфики электроприборов, получающих питание от сети 220В.

Для данной методики характерно отсутствие разветвлений с подключением резисторов, при котором образуется неразрывная цепь. Суммарный показатель напряжения на всех имеющихся в подобной цепи элементах равен общему напряжению, которое приложено к электроцепи.

Самый элементарный пример – таким способом можно соединить для номинального напряжения 220В 22 осветительных низковольтных прибора с потреблением каждого из них 10В.

«Гирляндный» вариант, так обычно именуют подобную схему, при обрыве на одном участке приводит к полному отключению всей цепи.

Схемы возможного подключения и типы ламп

В отличие от процесса подсоединения обычных ламп накаливания работа с люминесцентными и галогенными источниками света имеет некоторые особенности, которые обязательно нужно знать и учитывать.

Безопасную эксплуатацию галогенных элементов позволит осуществить их запитывание пониженным напряжением. Само подключение светильников с применением клеммных колодок выполняется способом параллельного подсоединения к обмотке вторичного типа в 12В.

На компактный электронный трансформатор подается рабочее напряжение, а галогенки с относительно небольшой вольтностью после параллельного подключения устанавливаются в любом месте, в том числе и подвесных потолках.

Предлагаем ознакомиться с блок-схемой, в состав которой входят два трансформатора. Распределительная коробка подает на них стандартное напряжение. Коричневый цвет имеет фазный провод, а синий – нулевой. В разрыве расположен выключатель.

Стандартные устройства пускорегулирующей категории необходимы для устранения «эффекта мерцания» в люминесцентных лампах.

Происходящее благодаря такому способу снижение общей пульсации потока света достигается применением варианта параллельного подключения к сети с переменным напряжением нескольких светильников.

Примером может быть схема с прибором, имеющим расщепленную фазу. Параллельное подключение к сети переменного напряжения имеет две лампочки. Для каждой из них характерно наличие индуктивного балласта L1 и L2. Присоединение к о второму элементу дополнительного балластного конденсатора Сб приводит к образованию сдвига фазного тока на 600.

Происходит значительное уменьшение суммарной пульсации, а комбинация отстающей и опережающей схем позволяет добиться совпадения по фазе тока внешней цепи с напряжением. Таким образом улучшаются показатели коэффициента мощности.

Правильно в квартире или доме сделать подключение лампочек можно, если строго выполнить следующие рекомендации:

И наиболее ответственный момент – аккуратный и правильный монтаж лампочек.

Параллельное подключение лампочек

Перед человеком, слабо разбирающимся в электричестве, возникают проблемы подключения нескольких лампочек. Когда проводка уже сделана, вся работа заключается в замене перегоревших ламп. Но бывают ситуации, когда нужно добавить еще одну или более лампочек к существующей системе. Здесь уже понадобятся элементарные знания электротехники и умение составить схему подключения.

Параллельное подключение светильников к проводам питания

В моду вошли точечные светильники, в результате количество источников света в домах и квартирах значительно увеличилось, а освещению стали уделять особое внимание.

На фото выше изображены светильники для подвесного потолка с параллельным соединением. Через клеммные колодки лампы подключаются к фазному (L) и нулевому (N) проводам.

На первый взгляд здесь нет ничего сложного, но для длительной и надежной работы все должно быть сделано по правилам, которые нужно знать.

Схема подключений

Для создания подключений лампочек, прежде всего, надо изобразить упрощенную электрическую схему соединений и подключения к питанию.

Она составляется по определенным правилам:

проводники графически обозначаются прямыми неразрывными линиями;
соединения обозначаются точками (если их больше двух), если точки нет, значит, провода пересекаются;
электрическая арматура и проводка на плане изображаются по ГОСТ 21.614 и ГОСТ 21.608.

Параллельное и последовательное соединение

Для того чтобы зажечь самую простую лампу накаливания, нужно подключить ее контакты на фазу (L) и ноль (N). Два провода к ней подходят из распределительной коробки или из розетки. Параллельная схема предусматривает подключение нескольких лампочек на общие фазный и нулевой провода (рис. а ниже). Здесь параллельно подключены три лампы накаливания. Для удобства в схеме установлен выключатель. Принципиальная схема (рис. б) изображает соединения нагляднее.

Схема параллельного соединения лампочек

Достоинством параллельного соединения является возможность подключения потребителей электроэнергии к напряжению сети. К лампам на рис. выше можно добавить еще несколько, но ток при этом увеличится, а напряжение останется прежним.

Сила тока (I) в питающих проводах равна сумме сил токов всех участков (I₁, I₂, I₃), подключенных параллельно (рис. б выше):

I = I₁ + I

2 + I₃.

Мощность цепи (Р) находится как сумма мощностей всех участков (Р₁, Р₂, Р₃):

Р = Р₁ +Р₂ + Р₃.

Сопротивление (R) для трех нагрузок определяется из выражения:

1/R = 1/R₁ + 1/R₂ + 1/R₃,

где R₁, R₂, R₃ – сопротивления лампочек.

Типы ламп и схемы подключения

Подключение ламп накаливания, приведенное выше, не представляет особой сложности. Но схема галогенных и люминесцентных ламп имеет некоторые отличия.

Галогенные

Питание пониженным напряжением повышает безопасность эксплуатации источников света. При этом яркость остается прежней. Галогенные лампы могут применяться с понижающими трансформаторами на 6, 12 и 24 В (рис. ниже).

Схема подключения галогенной лампы

Напряжение 220 В подается на малогабаритный электронный трансформатор, который можно встроить даже в корпус выключателя. Низковольтные галогенные лампы часто применяются в подвесных потолках. Их подключают параллельно и соединяют с трансформатором. На фото ниже представлена блок-схема с двумя трансформаторами. Напряжение 220 В подается на них через распределительную коробку. Нулевой провод обозначен синим цветом, а фазный – коричневым, со вставленным в разрыв выключателем.

Схема подключения галогенных ламп

Группы ламп соединены между собой параллельно в распределительной коробке, после которой производится разветвление питающих проводов на первичные обмотки трансформаторов.

Лампы подключаются ко вторичной обмотке 12 В параллельно между собой. Для их соединения применяются клеммные колодки (на схеме не показаны).

Выходной провод низкого напряжения не должен быть длиннее 2 метров. Иначе возрастают потери напряжения, и лампы будут светиться хуже. Будет лучше, если сделать расчет напряжения для всех ламп.

Пример расчета

Пример расчета напряжения на лампочках в зависимости от потерь в проводах следующий. При питающем напряжении V=12 В к трансформатору подключены параллельно 2 лампочки с сопротивлениями R1 = R2 = 36 Ом. Сопротивления подводящих проводов к ним равны r1 = r2 = r3 = r4 = 1,5 Ом. Требуется найти напряжение на каждой лампочке. Схема изображена на рис. ниже.

Потери в проводах питания лампочек

Напряжение на первой и второй лампочках составят:

V₁ = VR(2r + R)/(4r² +6rR + R²) = 10,34 В,

V₂ = VR²/(4r² +6rR + R²) = 9,54 В.

Из расчета видно, что даже небольшие сопротивления подводящих проводов приводят к существенному падению на них напряжения.

Общая нагрузка в схеме поддерживается на уровне 70-75% от максимальной, чтобы не перегревались трансформаторы.

Люминесцентные

Недостатком люминесцентных ламп является эффект мерцания, что ухудшает восприятие света глазами. Современные электронные ПРА (пускорегулирующие аппараты) решают эту проблему, но цена их выше. Для уменьшения пульсации при использовании электромагнитного балласта применяется двухламповая схема подключения, где на одной из ламп фаза сдвигается во времени. В результате суммарный световой поток выравнивается.

На рис. ниже изображена схема светильника с расщепленной фазой. Две лампы подключены к сети переменного напряжения параллельно. Обе они содержат индуктивные балласты (L₁) и (L₂). Но к лампе (2) подключен дополнительный балластный конденсатор (С_б), благодаря которому создается сдвиг тока по фазе на 60⁰.

Схема двухлампового светильника

В результате снижается суммарная пульсация светового потока светильника. Кроме того, ток внешней цепи почти совпадает по фазе с напряжением питания за счет комбинации опережающей и отстающей схем, что позволяет увеличить коэффициент мощности.

Видео про подключения

Про особенности параллельного и последовательного подключения рассказывает видео ниже.

Таким образом, для того чтобы правильно подключить лампочки в доме или квартире, надо сделать следующее:

начертить принципиальную электрическую схему системы освещения;
выполнить расчет проводки;
подобрать электрооборудование, арматуру и светильники;
правильно выполнить монтаж лампочек.

Оцените статью:

Последовательная схема подключения ламп

После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Как подключить точечные светильники, по каким схемам, какими проводами и кабелями — обо всем этом дальше.

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.

Принцип последовательного соединения

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Точечные светильники могут работать и от пониженного напряжения 12 В. В них тогда ставят светодиодные лампочки. Подключатся они по параллельной схеме, питание подается с трансформатора (преобразователя напряжения). Его ставят после выключателя, с его выходов подают напряжение на светильники.

Схема подсоединения точечных светильников на 12 В через общий трансформатор

В этом случае мощность трансформатора находят как суммарная мощность подключенной к нему нагрузки, с запасом в 20-30%. Например, установить надо 8 точек освещения по 6 ватт (это мощность светодиодных лампочек). Общая нагрузка — 48 Вт, запас берем 30% (для того чтобы транс не работал на пределе возможностей и служил дольше). Получается надо искать преобразователь напряжения мощностью не ниже 62,4 Вт.

Если хочется источники света разбить на несколько групп, нужны будут несколько трансформаторов — по одному на каждую группу. Также нужен будет многопозиционный выключатель (или несколько обычных).

Подключение светильников на 12 В через двойной выключатель

Обе эти схемы имеют один недостаток — при выходе из строя адаптера не работает группа лам или даже все. При желании можно подключить точечные светильники на 12 вольт так, чтобы повысить надежность их работы. Для этого к каждому источнику света устанавливают свой трансформатор.

Подключение точечных светильников на 12 В с персональным трансформатором

С точки зрения эксплуатации практически идеальная схема подключения светильников на 12 вольт — с трансформатором на каждый элемент освещения.

Схема подключения точечных светильников на 12 В с персональным трансформатором

В этом случае параллельно подключаются трансформаторы, а к их выходам — сами светильники. Такой способ получается более затратный. Но при выходе из строя трансформатора не горит только одна лампа и никаких проблем с выявлением участка повреждения.

Выбор сечения проводов

При подаче низкого напряжения ток на светильники идет большой и потери по длине будут значительные. Потому для подключения точечных светильников на 12 В важно выбрать правильное сечение кабеля. Проще всего это сделать по таблице, ориентируясь на длину кабеля, прокладываемого к каждому светильнику и потребляемый ток.

Таблица для определения сечения кабеля при подключении точечных светильников на 12 В

Ток можно высчитать: разделить мощность на напряжение. Например, подключаем четыре точечных светильника со светодиодными лампами по 7 Вт. Напряжение — 12 В. Суммарная мощность — 4*7 = 28 Вт. Ток — 28 Вт/12 В = 2,3 А. В таблице берем ближайшее большее значение силы тока. В данном случае это 4 А. При длине линии до 8,5 метров можно брать медный кабель сечением 0,75 мм 2 . Такое малое сечение получается исключительно из-за малой мощности светодиодных ламп. При использовании экономок, галогенок или ламп накаливания, сечение будет намного больше, так как токи значительно возрастают.

Этот способ расчета сечения кабеля подходит для шлейфного типа параллельного соединения с одним трансформатором. При лучевом те же самые действия приходится производить для каждого светильника.

Особенности монтажа

Монтируют точечные светильники обычно в подвесные или натяжные потоки. Еще вариант — подсветка шкафов. В любом случае, согласно ПУЭ, прокладка получается скрытой, и рекомендовано использовать кабель в негорючей оболочке. Наиболее популярный вариант — подключить точечные светильники кабелем ВВГнг. По желанию можно выбрать еще более безопасную его версию — ВВГнг Ls, которая во время пожара выделяет мало дыма.

Использование кабелей или проводов, не содержащих в маркировке буквы НГ — только на ваш страх и риск. Так как при работе освещения выделяется тепло, что может привести к возгоранию.

Если точечные светильники монтируются в подвесной потолок, кабель можно уложить в поперечные профили, к которым гипсокартон не крепится. В продольные его класть не стоит, так как высок шанс повредить саморезом изоляцию при монтаже гипсокартонных листов. Еще один вариант — крепить кабели на профили сбоку, притягивая их пластиковыми стяжками.

Укладывать кабель для подключения точечных светильников можно в поперечные профили, которые находятся повыше

В таком случае сначала собирают каркас, затем растягивают провода, оставляя концы в 20-30 см для удобства монтажа. При использовании светильников на 12 В трансформаторы располагают в непосредственной близости от одного из отверстий. При повреждении или необходимости обслуживания к нему можно добраться вытащив светильник.

Если планируется натяжной потолок, кабели крепят в первую очередь, непосредственно к потолку. В этом случае их часто укладывают в гофрошланг — для повышения пожарной безопасности. Использовать можно любой подходящий крепеж для кабеля — стяжки, дюбель-стяжки, клипсы подходящего размера, проволочные лотки и др.

Подписка на рассылку

О том, как подключать к электросети обыкновенные лампочки, знают практически все, но вот подключение низковольтных галогенных или люминесцентных ламп часто становится проблемой. В большинстве случаев используется иная схема подключения лампы — сложная, но более экономичная.

Подключение галогенных ламп

Рисунок 1. Схема подключения галогенной лампы через трансформатор В целях повышения безопасности эксплуатации и экономии электроэнергии все чаще применяется схема подключения лампы освещения, предполагающая использование пониженного напряжения. Низковольтные галогенные лампы такие же яркие, как и обычные, но при этом потребление энергии существенно сокращается.

Подключение галогенных ламп осуществляется при помощи специальных источников питания (трансформаторов) на 6 В, 12 В или 24 В. Кроме того, использование такой схемы подключения с применением понижающего трансформатора продлевает жизнь лампочек.

Сама схема подключения довольно проста: галогенные лампы соединяются между собой параллельно и подсоединяются к трансформатору, при этом общая мощность всех ламп не должна превышать мощности используемого трансформатора. Управление освещением осуществляется простым выключателем, подключаемым к трансформатору на стороне 220 В.

Единственное, чем такая схема подключения галогенных ламп неудобна — нужно где-то поместить трансформатор, что не всегда удобно, несмотря на небольшие размеры устройства.

Подключение люминесцентных ламп

Рисунок 2. Схема подключения одной люминесцентной лампы через стартер Рисунок 3. Схема подключения двух люминесцентных ламп через стартер Люминесцентные лампы проще всего включать в электрическую сеть по распространенной стартерной схеме. Такая схема подключения дневной лампы не только проста, но и эффективна. По подобной схеме можно подключать и несколько ламп (тандемная схема).

Здесь применяется специальный «пускатель» — стартер, который представляет собой биметаллический контакт. Есть два распространенных типа стартеров, на которых может базироваться схема подключения люминесцентных ламп: рассчитанных на сетевое напряжение в 127 В и 220 В.

Способы подключения ламп

Рисунок 4. Последовательное подключение ламп Галогенные, люминесцентные и прочие энергосберегающие лампы можно подключать двумя способами: последовательно и параллельно.

Последовательное подключение. Подразумевает подключение нуля и фазы к первой лампе, подключение к ней следующей и т. д. Эта схема применяется довольно редко, так как имеет ряд недостатков: уменьшение яркости ламп, а также тот факт, что если одна лампа в цепи перегорит, все последующие за ней тоже перестают работать.

Рисунок 5. Параллельное подключение ламп Параллельное соединение. Подразумевает, что все элементы электрической цепи будут своими контактами подключены к фазе и нулю. Если в такой схеме перегорит одна лампа, остальные будут и дальше гореть.

Кабельно-проводниковая продукция для подключения ламп

Как правило, для подключения большинства типов ламп вполне достаточно использование медного многожильного провода с сечением жил 0,5–1,5 мм (например, ПВС 2х1,5 или ПВС 3х1,5).

Лампы накаливания – это весьма распространенный источник света. В люстрах и других светильниках, так же как в подвесных и натяжных потолках, их может быть три, пять, а то и несколько десятков. Каждый такой источник света – это один из элементов электрической цепи, которые, как нам известно еще из школьной программы, могут по-разному соединяться как между собой, так и с другими элементами на схемах. Далее напомним нашим читателям:

на каких схемах лампы соединены параллельно;
на каких – последовательно;
и в чем суть различных соединений ламп.

Увидев, как соединены между собой лампы на схемах, наши читатели впоследствии смогут сделать оптимальный выбор осветительной системы.

Электрическая цепь с последовательным соединением

Элементы электрических цепей могут соединяться либо последовательно, либо параллельно. Точно так же делается последовательное подключение и параллельное подключение ламп. Это совершенно разные соединения, которые приводят к различным результатам их работы. Чтобы наглядно понять детали этих соединений, рассмотрим пример с лампами накаливания. Берем две лампочки, два патрона и присоединяем к их клеммам провода.

Чтобы хорошо различать проводники при соединении, выбираем для них красный и черный цвета. Для ламп накаливания, которые по сути являются резисторами, эти провода будут как бы равноправными. Перемена их местами никак не будет сказываться на работе лампы.

Сделаем последовательное соединение лампочек:

укладываем их на стол с расправленными проводами, с концами, зачищенными от изоляции;
выбираем произвольно по одному проводу в каждой лампе. Для наглядности выберем оба черных провода;
скручиваем концы двух выбранных проводов.

Чем слабее, тем ярче

При последовательном соединении двух лампочек напряжения на них будут одинаковыми только при одинаковых сопротивлениях их спиралей. А это получится лишь при их одинаковой конструкции. По этой причине перед тем как подключить последовательно соединенные лампы к источнику питания, необходимо обязательно знать их рабочие напряжения (или токи) и мощность. Если этих характеристик нет, правильно оценить на глаз яркость, оптимальную для лампочки, сложно.

Можно, конечно же, подключить каждую лампочку к регулятору напряжения (ЛАТРу или диммеру). Плавно изменяя и при этом измеряя величину напряжения на лампе, получаем более или менее яркое ее свечение. Но лампочка при такой оценке может работать неправильно и, что наиболее опасно, давать слишком много света. Это сократит срок ее службы. Поэтому сделанные замеры тока или напряжения для расчетов параметров других присоединяемых лампочек получатся не такими, какими они должны быть на самом деле.

При последовательном соединении лампочек необходимо пользоваться только заводскими данными мощности и напряжения для них.

Особую бдительность надо соблюдать тогда, когда напряжение источника питания заметно больше рабочего напряжения каждой из ламп последовательного соединения. При неоптимально подобранных параметрах некоторые из них могут перегореть по причине неправильного распределения напряжения между ними. В этом легко убедиться, если вкрутить в уже подготовленные нами патроны лампочки разной мощности, но для напряжения 220 В. Что из этого получилось, видно на изображении, которое приведено ниже.

Используя соединительную колодку и проводной выключатель, выполняем монтаж проводов испытуемых лампочек. Подключаем вилку к розетке и включаем выключатель. Мы видим разную яркость источников света. Менее мощная лампочка 40 Вт из-за большего сопротивления работает при более высоком напряжении. Поэтому она светит заметно ярче 60-ваттной. Теперь должно быть понятно, что лампочки остаются работоспособными по причине их более высокого рабочего напряжения. Оно существенно больше падения напряжения питания на каждой из них.

Перед последовательным соединением

Если бы лампочки 40 Вт и 60 Вт были, к примеру, подключены на напряжение 127 В, одна из них непременно сгорела бы. Рекомендуется сделать расчет суммы падений напряжения на каждой лампе перед тем как соединить их последовательно. При этом результат меньше напряжения питания соединенных ламп должен быть получен на основании заводских данных.

Самым большим неудобством при последовательном соединении большого числа лампочек является перегорание одной из них. После этого перестает работать вся цепочка из ламп. Приходится брать тестер и проверять каждую.

Последовательное соединение других типов ламп также возможно. Однако давать общие рекомендации по этому поводу сложно. Дело в том, что все прочие электрические источники света, а это различные газоразрядные и светодиодные лампы, являются нелинейными элементами, к которым неприменим закон Ома для участка цепи. К тому же их надо подключать через балласты различной конструкции.

Современные электронные балласты работают совершенно иначе, чем традиционные индуктивные. Определить все необходимые параметры расчетным путем не получится. По этой причине для газоразрядных и светодиодных источников света более подходящей будет схема параллельного соединения.

Лучше соединять параллельно

Когда существует параллельное соединение ламп, напряжение источника питания всегда оказывается на клеммах каждой из них. Между ними могут быть только проводники электрического тока. Их сопротивлением пренебрегают по причине крайне малой величины. Схема параллельного подключения исключает взаимное электрическое влияние между источниками света. Каждый из них светит в полную силу, если подключается к выходу источника питания с напряжением, соответствующим их номинальному значению.

Последовательно соединять лампы накаливания и светодиоды рекомендуется только при необходимости подсоединить самый простой и дешевый источник питания для низковольтных источников света – электрическую сеть на 220 вольт. С источниками света, подключенными по такой схеме, сталкивались все. Это елочная гирлянда.
Соединение ламп накаливания, а также подключение светильников рекомендуется в основном делать параллельно. Эта схема подключения не оставит совсем без света при перегорании даже нескольких лампочек.

“>

Параллельное соединение.

Для проведения 3-го занятия потребуются:
1.Устройство собранное в течении 2-го занятия.
2.Электрический патрон, подобный использованному ранее.
3.Отрезок кабеля ВВГ 2*1.5, длинною около 0,5 метра.
4.Электрическая лампочка.
Подсоединяем патрон к кабелю, вворачиваем лампочку — получаем в результате то же изделие, что и в конце 1-го занятия, за исключением отсутствующей эл. вилки.

Берем устройство, собранное в течении 2-го занятия — аккуратно срезаем изоляцию на участке около 1см. провода, идущего на эл. патрон. Снимаем крышку с выключателя, что бы получить доступ к его электрическим клеммам.

Присоединяем второй патрон с лампочкой номер 2, как показано на рисунке ниже.

Таким образом, один конец оказывается присоединен с помощью скрутки к проводу идущему напрямую к лампочке номер 1. Второй конец присоединяется к клемме выключателя вместе с другим проводом идущим на электрическую лампочку номер 1. Изолируем место скрутки проводов, с помощью изоленты, закрываем крышку-корпус выключателя. Втыкаем эл. вилку в розетку, нажимаем выключатель — обе лампочки горят. Такое соединение называется параллельным.

Эл. схема параллельного подключения выглядит вот так.

Особенностью такого соединения, является возможность, задействовать одновременно несколько потребителей электроэнергии, рассчитаных на одно и то же напряжение. Эл. лампочек может быть не две, как в нашем примере, а гораздо больше.

На яркость свечения отдельно взятой лампы, увеличение их количества (до определенного предела) практически не влияет, напряжение эл. сети уменьшается незначительно. Но потребление электроэнергии в сети возрастает с каждым, дополнительно подключенным приемником электроэнергии — растет сила тока, начинают греться провода. Что бы предотвратить возгорание изоляции, при превышении эл. током определенного порога, срабатывает автоматический выключатель, и все гаснет.

В нашем быту, как правило, мы постоянно сталкиваемся именно с таким подключением эл. устройств. Различные электроприборы, группы точечных, и других светильников — все это примеры параллельного соединения.
Можно сказать, что все электроприемники, например, в отдельно взятой квартире так или иначе, в итоге оказываются подключенными параллельно, к жилам вводного питающего кабеля.

В случае, если Вас, заинтересовала эта тема, с теоретической точки зрения, дополнительную интересующую информацию, легко почерпнуть в любом учебнике по электротехнике. Параллельное и последовательное соединение, подробно описано там с позиции законов Кирхгофа и Ома, со всеми формулами и выкладками. Несколько упрощенный вариант этой темы вы можете посмотреть здесь

Перейти к 4-му занятию

Необязательное лирическое дополнение.

В моем детстве (конец 70-х), огромной популярностью пользовались, самодельные цветомузыкальные установки. Радиолюбители собирали свои электронные схемы, как правило, используя в выходных каскадах тиристоры ку202н. Это позволяло, применять в качестве источника света, самые обычные лампочки 220-240 вольт. Их покрывали разноцветными лаками, устанавливали в рассеивающие экраны, автомобильные фары — очень ярко и очень красиво. К тому времени, у меня не было, ни достаточных познаний в радиоэлектронике, ни тиристоров, ни магнитофона. Была ламповая радиола Кантата-203, большое количество лампочек от карманного фонаря(2,5 вольт) и огромное желание что-нибудь сделать.

Опытным путем было определено — маленькая лампочка подсоединенная к выходу динамика начинала моргать в такт музыке, чем громче, тем ярче. Лампочка маленькая — света, соответственно, тоже мало. Что же делать? Тут и пришло на помощь параллельное соединение. Паять к тому времени, я уже немного умел (научили на уроках «труда»),взял два достаточно длинных проводка, да и припаял с десяток лампочек. Один проводок к цокольным контактам, второй к боковым. Подключил к «Кантате», влупил громкость на полную — красота! Половину лампочек покрасил зелеными чернилами, половину красными. Прилепил это все пластилином к большой стекляшке от старой люстры, найденной на помойке — настоящая получилась вещь!

Большее количество лампочек добавлять не стал (а хотелось!) — яркость начинала падать, звук в динамиках — хрипеть. Даже у Советских ламповых радиол, запас мощности был ограничен. Соединял я в дальнейшем параллельно и динамики, радиола выдержала, но кассетный магнитофон «Электроника» моего друга, таких издевательств не вынес — сдох. Но точечные светильники и силовая сеть 220 вольт, это совсем другое дело. Можно брать их хоть четыре(светильников), хоть шесть — да и подключать, к двум проводам, торчащим из потолка (где был старый светильник), самое главное делать это очень надежно.

Как подключить надежно, Вы можете посмотреть на странице»Контакты и соединения»
В начало.

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

Последовательное подключение лампочек на 220

Подписка на рассылку

Подключение галогенных ламп

Подключение люминесцентных ламп

Способы подключения ламп

Кабельно-проводниковая продукция для подключения ламп

Иногда на практике нам приходится сталкиваться с необходимостью параллельного или последовательного соединения ламп накаливания. Нередко данная задача встает и в быту, причем это касается не только ламп в люстре. Кто-то может захотеть улучшить освещенность на кухне, а кому-то в голову придет светлая мысль продлить срок службы лампы, заменив ее двумя соединенными последовательно.

Давайте рассмотрим, как осуществляются эти соединения, на что важно обратить внимание, и каких принципов стоит придерживаться, выполняя различные соединения. На рисунках ниже будут приведены простые и понятные схемы.

Параллельное соединение ламп в быту

При параллельном соединении ламп, на каждую из них подается полное сетевое напряжение, то есть фаза и ноль подаются непосредственно на каждую из ламп параллельной цепи. И в случае, если одна из ламп перегорит, остальные будут светить, ибо их цепи останутся полностью целыми.

Параллельное соединение ламп используется всюду в быту. Например: одна лампа находится в ванной комнате, другая — в туалете, и если включить свет и там и там, то эти лампы окажутся соединены между собой параллельно. Выключение или перегорание одной из этих ламп никак не повлияет на работоспособность второй.

Когда необходимо улучшить освещенность в помещении, добавив лампу к существующей системе освещения (вместо того, чтобы заменять уже имеющуюся лампу более мощной), делают отвод от проводки, и обычно на скрутку или клеммником присоединяют патрон осветительного прибора второй лампы.

Здесь нет ничего сложного, достаточно отключить напряжение питания во всем помещении, и осуществить подключение. Так вы получите дополнительный источник света.

Важно, кстати, обратить внимание на то, чтобы коммутируемая выключателем нагрузка (осветительный прибор) всегда находилась на нулевом проводе, и только при переключении выключателя в положение «вкл» — присоединялась бы к фазе. В этом вам поможет отвертка — индикатор фазы.

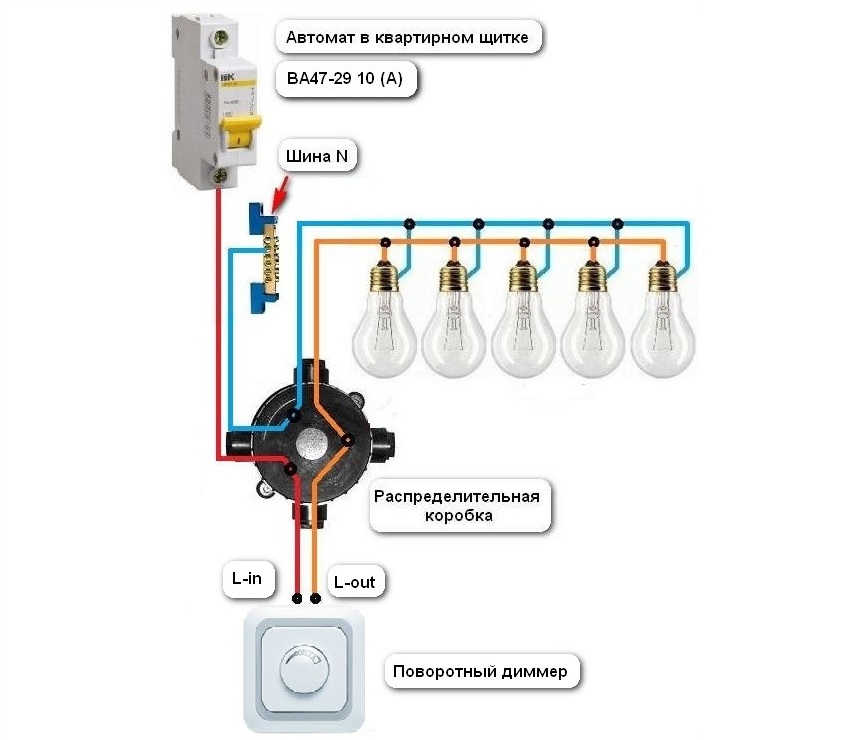

Обратите внимание, на рисунке каждая из ламп параллельной цепи присоединена к основной проводке своим проводом, так токовая нагрузка на все проводники окажется распределена равномерно, и если сечение этих проводов подобрано правильно, то ни один из них не будет перегреваться даже при длительной работе.

Последовательное соединение ламп в быту

Справедливости ради можно сразу отметить, что в быту последовательное соединение ламп используют очень редко. Хотя иногда люди прибегают к такому подходу, например если хотят надежно предотвратить преждевременное перегорание ламп — соединяют последовательно две лампы одинаковой мощности, получают гарантию, что даже при сильных скачках напряжения в сети обе лампы останутся целыми.

Такое последовательное соединение применяют часто в подъездах, когда чтобы не менять лампочку каждый сезон, просто устанавливают на потолке второй патрон на некотором расстоянии от первого, и в него вкручивают вторую лампочку. Так, вместо одной на 60 Вт — две последовательно по 95-100 Вт.

Лампы работают не при 220 вольтах, а при 110 вольтах, таким образом они всегда надежно защищены от токовой перегрузки, светят ровно и не мерцают, как если бы питались через диод (так иногда тоже делают, чтобы снизить средний ток через лампу).

На рисунке приведен вариант соединения ламп как в примере с подъездом. Очевидно, что последовательное соединение выполняется проводом одной и той же толщины, поскольку ток через последовательную цепь течет один и тот же. Напряжение 220 вольт подается на концы «гирлянды», и если ламп две, то на каждую лампу приходится по 110 вольт (при условии что лампы одинаковой мощности!)

Можно сделать цепь из трех одинаковых ламп, тогда на каждую лампу придется по 70-80 вольт переменного напряжения, ибо 210-240 вольт сетевого напряжения разделится на 3. По этому принципу изготавливают и новогодние гирлянды, где много-много разноцветных лампочек, рассчитанных на напряжение в 1 вольт соединяют в длинные последовательные цепочки. Обратите внимание, в гирляндах очень тонкие провода, так как там очень маленький ток, буквально единицы миллиампер.

Таким же подходом руководствуются, делая осветительные сборки из автомобильных ламп на 12 вольт — соединяют по 20 штук 5 ваттных ламп последовательно, и получают осветительную сборку мягкого света мощностью 100 Вт.

Но у таких гирлянд есть один минус — если перегорит одна лампа — работать перестанет вся гирлянда. Поэтому если в вашем быту имеется сборка из последовательно соединенных ламп, необходимо всегда иметь купленные на всякий случай запасные лампы.

Потому что нужно грамотно решить сразу две задачи:

Ограничить прямой ток через светодиод, чтобы он не сгорел.
Обеспечить защиту светодиода от пробоя обратным током.

Если проигнорировать любой из этих пунктов, светодиод моментально накроется медным тазом.

В самом простейшем случае ограничить ток через светодиод можно резистором и/или конденсатором. А предотвратить пробой от обратного напряжения можно с помощью обычного диода или еще одного светодиода.

Поэтому самая простая схема подключения светодиода к 220В состоит всего из нескольких элементов:

Защитный диод может быть практически любым, т.к. его обратное напряжение никогда не будет превышать прямого напряжения на светодиоде, а ток ограничен резистором.

Сопротивление и мощность ограничительного (балластного) резистора зависит от рабочего тока светодиода и рассчитывается по закону Ома:

А мощность рассеивания резистора рассчитывается так:

P = (U_вх – U_LED) 2 / R

где U_вх = 220 В,
U_LED – прямое (рабочее) напряжение светодиода. Обычно оно лежит в пределах 1.5-3.5 В. Для одного-двух светодиодов им можно пренебречь и, соответственно, упростить формулу до R=U_вх/I,
I – ток светодиода. Для обычных индикаторных светодиодов ток будет 5-20 мА.

Пример расчета балластного резистора

Допустим, нам нужно получить средний ток через светодиод = 20 мА, следовательно, резистор должен быть:

R = 220В/0. 020А = 11000 Ом (берем два резистора: 10 + 1 кОм)

P = (220В) 2 /11000 = 4.4 Вт (берём с запасом: 5 Вт)

Необходимое сопротивление резистора можно взять из таблицы ниже.

Таблица 1. Зависимость тока светодиода от сопротивления балластного резистора.

Сопротивление резистора, кОм	Амплитудное значение тока через светодиод, мА	Средний ток светодиода, мА	Средний ток резистора, мА	Мощность резистора, Вт
43	7.2	2.5	5	1.1
24	13	4.5	9	2
22	14	5	10	2.2
12	26	9	18	4
10	31	11	22	4.8
7.5	41	15	29	6.5
4.3	72	25	51	11. 3
2.2	141	50	100	22

Другие варианты подключения

В предыдущих схемах защитный диод был включен встречно-параллельно, однако его можно разместить и так:

Это вторая схема включения светодиодов на 220 вольт без драйвера. В этой схеме ток через резистор будет в 2 раза меньше, чем в первом варианте. А, следовательно, на нем будет выделяться в 4 раза меньше мощности. Это несомненный плюс.

Но есть и минус: к защитному диоду прикладывается полное (амплитудное) напряжение сети, поэтому любой диод здесь не прокатит. Придется подобрать что-нибудь с обратным напряжением 400 В и выше. Но в наши дни это вообще не проблема. Отлично подойдет, например, вездесущий диод на 1000 вольт – 1N4007 (КД258).

Не смотря на распространенное заблуждение, в отрицательные полупериоды сетевого напряжения, светодиод все-таки будет находиться в состоянии электрического пробоя. Но благодаря тому, что сопротивление обратносмещенного p-n-перехода защитного диода очень велико, ток пробоя будет недостаточен для вывода светодиода из строя.

Для уменьшения величины тока прикосновения нужно располовинить резистор на две части, чтобы получилось как показано на картинках:

Благодаря такому решению, даже поменяв местами фазу и ноль, ток через человека на «землю» (при случайном прикосновении) никак не сможет превысить 220/12000=0.018А. А это уже не так опасно.

Как быть с пульсациями?

В обеих схемах светодиод будет светиться только в положительный полупериод сетевого напряжения. То есть он будет мерцать с частой 50 Гц или 50 раз в секунду, причём размах пульсаций будет равен 100% (10 мс горит, 10 мс не горит и так далее). Это будет заметно глазу.

К тому же, при подсветке мерцающими светодиодами каких-либо движущихся объектов, например, лопастей вентилятора, колес велосипеда и т.п., неизбежно будет возникать стробоскопический эффект. В некоторых случаях данный эффект может быть неприемлем или даже опасен. Например, при работе за станком может показаться, что фреза неподвижна, а на самом деле она вращается с бешенной скоростью и только и ждет, чтобы вы сунули туда пальцы.

Чтобы сделать пульсации менее заметными, можно удвоить частоту включения светодиода с помощью двухполупериодного выпрямителя (диодного моста):

Обратите внимание, что по сравнению со схемой #2 при том же самом сопротивлении резисторов, мы получили в два раза больший средний ток. И, соответственно, в четыре раза большую мощность рассеивания резисторов.

К диодному мосту при этом не предъявляется каких-либо особых требований, главное, чтобы диоды, из которых он состоит, выдерживали половину рабочего тока светодиода. Обратное напряжение на каждом из диодов будет совсем ничтожным.

Еще, как вариант, можно организовать встречно-параллельное включение двух светодиодов. Тогда один из них будет гореть во время положительной полуволны, а второй – во время отрицательной.

Фишка в том, что при таком включении максимальное обратное напряжение на каждом из светодиодов будет равно прямому напряжению другого светодиода (несколько вольт максимум), поэтому каждый из светодиодов будет надежно защищен от пробоя.

Светодиоды следует разместить как можно ближе друг к другу. В идеале – попытаться найти сдвоенный светодиод, где оба кристалла размещены в одном корпусе и у каждого свои выводы (хотя я таких ни разу не видел).

Вообще говоря, для светодиодов, выполняющих индикаторную функцию, величина пульсаций не очень-то и важна. Для них самое главное – это максимально заметная разница между включенным и выключенным состоянием (индикация вкл/выкл, воспроизведение/запись, заряд/разряд, норма/авария и т.п.)

А вот при создании светильников, всегда нужно стараться свести пульсации к минимуму. И не столько из-за опасностей стробоскопического эффекта, сколько из-за их вредного влияния на организм.

Какие пульсации считаются допустимыми?

Все зависит от частоты: чем она ниже, тем заметнее пульсации. На частотах выше 300 Гц пульсации становятся совершенно невидимыми и вообще никак не нормируются, то есть даже 100%-ные считаются нормой.

Не смотря на то, что пульсации освещенности на частотах 60-80 Гц и выше визуально не воспринимаются, тем не менее, они способны вызывать повышенную усталость глаз, общую утомляемость, тревожность, снижение производительности зрительной работы и даже головные боли.

Для предотвращения вышеперечисленных последствий, международный стандарт IEEE 1789-2015 рекомендует максимальный уровень пульсаций яркости для частоты 100 Гц – 8% (гарантированно безопасный уровень – 3%). Для частоты 50 Гц – это будут 1.25% и 0.5% соответственно. Но это для перфекционистов.

На самом деле, для того, чтобы пульсации яркости светодиода перестали хоть как-то досаждать, достаточно, чтобы они не превышали 15-20%. Именно таков уровень мерцания ламп накаливания средней мощности, а ведь на них никто и никогда не жаловался. Да и наш российский СНиП 23-05-95 допускает мерцание света в 20% (и только для особо кропотливых и ответственных работ требование повышено до 10%).

В соответствии с ГОСТ 33393-2015 «Здания и сооружения. Методы измерения коэффициента пульсации освещенности» для оценки величины пульсаций вводится специальный показатель – коэффициент пульсаций (К_п).

Коэфф. пульсаций в общем рассчитывается по сложной формуле с применением интегральной функции, но для гармонических колебаний формула упрощается до следующей:

где Е_мах – максимальное значение освещенности (амплитудное), а Е_мин – минимальное.

Мы будем использовать эту формулу для расчета емкости сглаживающего конденсатора.

Очень точно определить пульсации любого источника света можно при помощи солнечной панели и осциллографа:

Как уменьшить пульсации?

Посмотрим, как включить светодиод в сеть 220 вольт, чтобы снизить пульсации. Для этого проще всего подпаять параллельно светодиоду накопительный (сглаживающий) конденсатор:

Из-за нелинейного сопротивления светодиодов, расчет емкости этого конденсатора является довольно нетривиальной задачей.

Однако, эту задачу можно упростить, если сделать несколько допущений. Во-первых, представить светодиод в виде эквивалентного постоянного резистора:

А во-вторых, сделать вид, что яркость светодиода (а, следовательно, и освещенность) имеет линейную зависимость от тока.

Давайте попробуем приблизительно рассчитать емкость конденсатора на конкретном примере.

Расчет емкости сглаживающего конденсатора

Допустим, мы хотим получить коэфф. пульсаций 2.5% при токе через светодиод 20 мА. И пусть в нашем распоряжении оказался светодиод, на котором при токе в 20 мА падает 2 В. Частота сети, как обычно, 50 Гц.

Так как мы решили, что яркость линейно зависит от тока через светодиод, а сам светодиод мы представили в виде простого резистора, то освещенность в формуле расчета коэффициента пульсаций можем спокойно заменить на напряжение на конденсаторе:

Подставляем исходные данные и вычисляем U_min:

2.5% = (2В – U_min) / (2В + U_min) ⋅ 100% => U_min = 1.9В

Период колебаний напряжения в сети равен 0.02 с (1/50).

Таким образом, осциллограмма напряжения на конденсаторе (а значит и на нашем упрощенном светодиоде) будет выглядеть примерно вот так:

Вспоминаем тригонометрию и считаем время заряда конденсатора (для простоты не будем учитывать сопротивление балластного резистора):

t_зар = arccos(U_min/U_max) / 2πf = arccos(1. 9/2) / (2⋅3.1415⋅50) = 0.0010108 с

Весь остальной остаток периода кондер будет разряжаться. Причем, период в данном случае нужно сократить в два раза, т.к. у нас используется двухполупериодный выпрямитель:

t_разр = Т – t_зар = 0.02/2 – 0.0010108 = 0.008989 с

Осталось вычислить емкость:

C = I_LED⋅ dt/dU = 0.02 ⋅ 0.008989/(2-1.9) = 0.0018 Ф (или 1800 мкФ)

На практике вряд ли кто-то будет ставить такой большой кондер ради одного маленького светодиодика. Хотя, если стоит задача получить пульсации в 10%, то нужно всего 440 мкФ.

Повышаем КПД

Обратили внимание, насколько большая мощность выделяется на гасящем резисторе? Мощность, которая тратится впустую. Нельзя ли ее как-нибудь уменьшить?

Оказывается, еще как можно! Достаточно вместо активного сопротивления (резистора) взять реактивное (конденсатор или дроссель).

Дроссель мы, пожалуй, сразу откинем из-за его громоздкости и возможных проблем с ЭДС самоиндукции. А насчет конденсаторов можно подумать.

Как известно, конденсатор любой емкости обладает бесконечным сопротивлением для постоянного тока. А вот сопротивление переменному току рассчитывается по этой формуле:

R_c = 1 / 2πfC

то есть, чем больше емкость C и чем выше частота тока f – тем ниже сопротивление.

Прелесть в том, что на реактивном сопротивлении и мощность тоже реактивная, то есть ненастоящая. Она как бы есть, но ее как бы и нет. На самом деле эта мощность не совершает никакой работы, а просто возвращается назад к источнику питания (в розетку). Бытовые счетчики ее не учитывают, поэтому платить за нее не придется. Да, она создает дополнительную нагрузку на сеть, но вас, как конечного потребителя, это вряд ли сильно обеспокоит =)

Таким образом, наша схема питания светодиодов от 220В своими руками приобретает следующий вид:

Но! Именно в таком виде ее лучше не использовать, так как в этой схеме светодиод уязвим для импульсных помех.

Включение или выключение распложенных на одной с вами линии мощной индуктивной нагрузки (двигатель кондиционера, компрессор холодильника, сварочный аппарат и т.п.) приводит к появлению в сети очень коротких выбросов напряжения. Конденсатор С1 представляет для них практически нулевое сопротивление, следовательно мощный импульс направится прямиком к С2 и VD5.

К сожалению, электролитические конденсаторы, из-за своей большой паразитной индуктивности, плохо справляются с ВЧ-помехами, поэтому большая часть энергии импульса пойдет через p-n-переход светодиода.

Еще один опасный момент возникает в случае включения схемы в момент пучности напряжения в сети (т.е. в тот самый момент, когда напряжение в розетке находится на пике своего значения). Т.к. С1 в этот момент полностью разряжен, то возникает слишком большой бросок тока через светодиод.

Все это со временем это приводит к прогрессирующей деградации кристалла и падению яркости свечения.

Во избежание таких печальных последствий, схему нужно дополнить небольшим гасящим резистором на 47-100 Ом и мощностью 1 Вт. Кроме того, резистор R1 будет выступать в роли предохранителя на случай пробоя конденсатора С1.

Получается, что схема включения светодиода в сеть 220 вольт должна быть такой:

И остается еще один маленький нюанс: если выдернуть эту схему из розетки, то на конденсаторе С1 останется какой-то заряд. Остаточное напряжение будет зависеть от того, в какой момент была разорвана цепь питания и в отдельных случаях может превышать 300 вольт.

А так как конденсатору некуда разряжаться, кроме как через свое внутреннее сопротивление, то заряд может сохраняться очень долго (сутки и более). И все это время кондер будет ждать вас или вашего ребенка, через которого можно будет как следует разрядиться. Причем, для того, чтобы получить удар током, не нужно лезть в недра схемы, достаточно просто прикоснуться к обоим контактам штепсельной вилки.

Чтобы помочь кондеру избавиться от ненужного заряда, подключим параллельно ему любой высокоомный резистор (например, на 1 МОм). Этот резистор не будет оказывать никакого влияния на расчетный режим работы схемы. Он даже греться не будет.

Таким образом, законченная схема подключения светодиода к сети 220В (с учетом всех нюансов и доработок) будет выглядеть так:

Значение емкости конденсатора C1 для получения нужного тока через светодиод можно сразу взять из Таблицы 2, а можно рассчитать самостоятельно.

Расчет гасящего конденсатора для светодиода

Не буду приводить утомляющие математические выкладки, дам сразу готовую формулу емкости (в Фарадах):

C = I / (2πf√(U 2 _вх – U 2 _LED)) [Ф],

где I – ток через светодиод, f – частота тока (50 Гц), U_вх – действующее значение напряжения сети (220В), U_LED – напряжение на светодиоде.

Если расчет ведется для небольшого числа последовательно включенных светодиодов, то выражение √(U 2 _вх – U 2 _LED) приблизительно равно U_вх, следовательно формулу можно упростить:

C ≈ 3183 ⋅ I_LED / U_вх [мкФ]

а, раз уж мы делаем расчеты под U_вх = 220 вольт, то:

C ≈ 15 ⋅ I_LED [мкФ]

Таким образом, при включении светодиода на напряжение 220 В, на каждые 100 мА тока потребуется примерно 1. 5 мкФ (1500 нФ) емкости.

Кто не в ладах с математикой, заранее посчитанные значения можно взять из таблицы ниже.

Таблица 2. Зависимость тока через светодиоды от емкости балластного конденсатора.

C1	15 nF	68 nF	100 nF	150 nF	330 nF	680 nF	1000 nF
I_LED	1 mA	4.5 mA	6.7 mA	10 mA	22 mA	45 mA	67 mA

Немного о самих конденсаторах

В качестве гасящих рекомендуется применять помехоподавляющие конденсаторы класса Y1, Y2, X1 или X2 на напряжение не менее 250 В. Они имеют прямоугольный корпус с многочисленными обозначениями сертификатов на нем. Выглядят так:

Если вкратце, то:

X1 – используются в промышленных устройствах, подключаемых к трехфазной сети. Эти конденсаторы гарантированно выдерживают всплеск напряжения в 4 кВ;
X2 – самые распространенные. Используются в бытовых приборах с номинальным напряжением сети до 250 В, выдерживают скачек до 2.5 кВ;
Y1 – работают при номинальном сетевом напряжении до 250 В и выдерживают импульсное напряжение до 8 кВ;
Y2 – довольно-таки распространенный тип, может быть использован при сетевом напряжении до 250 В и выдерживает импульсы в 5 кВ.

Допустимо применять отечественные пленочные конденсаторы К73-17 на 400 В (а лучше – на 630 В).

Сегодня широкое распространение получили китайские «шоколадки» (CL21), но в виду их крайне низкой надежности, очень рекомендую удержаться от соблазна применять их в своих схемах. Особенно в качестве балластных конденсаторов.

Итак, мы рассмотрели, как подключать светодиод к 220В (схемы и их расчет). Все приведенные в данной статье примеры хорошо подходят для одного или нескольких маломощных светодиодов, но совершенно нецелесообразны для мощных светильников, например, ламп или прожекторов – для них лучше использовать полноценные схемы, которые называются драйверами.

Виды соединений электропроводки: рассмотрим подробно

Параллельное соединение

Параллельным соединением сопротивлений называется соединение (рис. 1-8), при котором к двум точкам электрической цепи присоединено несколько сопротивлений, образующих разветвление, состоящее из параллельных ветвей. Таким образом, при параллельном соединении один зажим каждого сопротивления присоединен к одному узлу, а другой зажим каждого сопротивления к другому узлу.

Так как напряжение на каждом из сопротивлений равно напряжению U между узлами, то напряжения на сопротивлениях ветвей одинаковы, т. е.

U = Ul = U2 = U3,

или, выражая напряжения через произведение соответствующих токов и сопротивлений, можно написать:

U = I1r1 = I2r2 = I3r3,

откуда

I1 : I2 = r2 : r1 и i2 :i3 = r3 : r2

т. е. токи в ветвях распределяются обратно пропорционально сопротивлениям ветвей.

Согласно первому правилу Кирхгофа

I = I1 + I2 + I3

или, выражая токи через отношения напряжения к соответствующим сопротивлениям, получим:

U:r = U1 : r1 + U2 : r2 + U3 : r3 откуда после сокращения

1 : r = (1 : r1) + (1 : r2) + (1 : r3)

или

g = g1 + g2 + g3

Сопротивление г принято называть общим или эквивалентным сопротивлением цепи, a g — общей или эквивалентной проводимостью цепи.

Из формулы следует, что при параллельном соединении сопротивлений эквивалентная проводимость цепи равна сумме проводимостей отдельных ветвей.

Формула дает возможность определить эквивалентное сопротивление разветвленной цепи. Например, при трех ветвях, приведя к общему знаменателю правую часть уравнения, получим:

1 : r = (r1r2 + r1r3 + r2r3) : r1r2r3

откуда эквивалентное сопротивление цепи

r = r1r2r3 : (r1r2 + r1r3 + r2r3)

Если сопротивления ветвей равны, то

r = r31 : 3r21 = r1 : 3

Если разветвление имеет п параллельных ветвей с одинаковыми сопротивлениями n1, то эквивалентное сопротивление разветвления

r = r1 : n

Эквивалентное сопротивление разветвления, состоящего из двyx параллельных ветвей согласно уравнению, определяется по формуле

r = (r1r2) : (r1 + r2)

Большинство приемников энергии, в том числе лампы накапливания, нагревательные приборы, двигатели, предназначены для работы при неизменном номинальном напряжении. Поэтому они в большинстве случаев соединяются параллельно, так как при этом способе соединения все они находятся под одним и тем же номинальным напряжением и режим работы каждого из них практически не зависит от режима работы остальных.

Пример 1-10. Определить сопротивление лампы накаливания мощностью Рл = 100 вт и напряжением U = 220 в. Определить сопротивление двадцати параллельно включенных таких ламп.

Так как мощность Р = UI = U2/r, то сопротивление лампы накаливания

rл = U2 : Pл = 2202 : 100 = 484 ом

Общее сопротивление двадцати параллельно соединенных ламп

r = rл : 20 = 484 : 20 = 24,2 ом

1. Что такое электрическое соединение

Официальное определение электрического соединения находим во 2-м разделе Госстандарта РФ 52002 2003 под номером 104, в котором этим понятием определяют соединение участков электрической цепи, с помощью которого образуется электрическая цепь. Однако чтобы вникнуть в логику этого определения, потребуется дальнейшее изучение акта для выяснения, а что же такое «участок электрической цепи», сама «электрическая цепь» и для чего, собственно, предназначена. В других же источниках определение электрического соединения проводников повторяет (хотя и другими словами) приведенное выше.

Оставив в стороне теорию, рассмотрим, что представляет собой электрическое соединение (ЭС) и каково его предназначение.

Заметим, что ЭС можно рассматривать с самых разных точек зрения, которые соответствуют его официальному определению. При этом в любом случае оно выполняет свою заранее заданную функцию — пропускает электрический ток. т. е. предназначено для передачи электроэнергии.

ЭС может быть довольно сложным, состоящим из множества составляющих его структур (элементов, узлов, систем и т. д.). К примеру, ЭС вашего домашнего телевизора с источником питания, которым является электростанция — весьма сложная структура. И состоит она из множества проводников, линий электропередач (и иных электрических соединителей), подстанций, трансформаторов, электрических счетчиков, домашней электросети и, наконец, шнура телевизора. Можно сказать, что ЭС домашнего телевизора с электростанцией в свою очередь требует соединения множества иных электрических цепей.
ЭС присутствует также в любом электрическом приборе, устройстве и т.д. между их отдельными элементами и узлами. Т. е., по сути, мы имеем в каждом из них целый ряд соединений электрических элементов, без которых их работа попросту невозможна.
Но наиболее наглядным для каждого из нас является ЭС бытовых приборов с источниками питания, которыми мы у себя в квартире или доме считаем электрические розетки. И обеспечивается это ЭС с помощью т. н. электрических соединителей или разъемов, состоящих из известных всем вилок и розеток. Более точное и наукоемкое их определение желающие могут найти в ГОСТе IEC 60050-151-2014, вступившем в действие в 2015 году.

Что нужно для работы электротехнического устройства?

На представленной схеме хорошо просматривается возможность протекания тока различными путями. Если цепь содержит отличные от перечисленных компоненты, то она называется нелинейной. Для приемника задается его сопротивление R.

Каждую из частей многофазной системы, характеризующуюся одинаковым током, называют фазой, то есть фаза — это участок цепи, относящийся к соответствующей обмотке генератора или трансформатора, линии и нагрузке. Зато в последовательную цепь можно включить много лампочек, каждая из которых рассчитана на гораздо меньшее напряжение в сети.

Индуктивность является также и коэффициентом пропорциональности, измеряемом в Генри.

С их помощью можно установить взаимосвязь между теми значениями, которые имеют токи, напряжения, ЭДП по всей электрической цепи или на отдельных её участках.

Во всех её элементах течёт один и тот же ток. В этом случае каждую фазу генератора необходимо соединять с приемником двумя проводами, то есть будет иметь место шестипроводная линия, что неэкономично.

В ней, размещённые элементы изображаются с помощью условных обозначений. Чаще всего используют принципиальную схему электрической цепи.

Номинальные значения тока напряжения и мощности соответствуют выгодным условиям работы устройства с точки зрения экономичности, надежности, долговечности и т. При этом соединении напряжение на каждом участке равно напряжению U, которое приложено к узловым точкам цепи.
Монтажные схемы и маркировка электрических цепей

Основные параметры последовательного и параллельного подключений

Типы подключений следует различать из-за особенностейосновных параметров электрической цепи при таких подключениях.

При параллельном подключении, напряжение на элементах цепи всегда будет постоянным, а сила тока суммируется из токов на каждом элементе. Есть еще такой параметр, как сопротивление. Мы не рекомендуем заучивать наизусть все формулы, а руководствоваться законом Ома, предположив, что один из параметров будет постоянным. Но для ускорения решения задач заучить выкладку может быть полезно. Собственно, там отношение единицы к сопротивлению цепи, равно сумме отношений 1 к каждому из сопротивлений.

При последовательном подключении, напряжение на каждом элементе будет суммироваться, а сила тока будет постоянной. Сопротивление мы также можем узнать из закона Ома. Или же запомнить, что сопротивление равно сумме сопротивлений элементов цепи.

Особенности параметров при последовательном и параллельном подключениях можно легко запомнить, если представить, что соединительные провода – это трубы, а электрический ток вода. Сравнить с водой тут можно именно силу тока. Почему же силу тока? Потому что ток характеризуется количеством заряженных частиц (читай, как наличие воды в трубе).

Представим, что в случае последовательного подключения мы соединяем две трубы одинакового сечения (представим именно одинаковое сечение, т.к. дальше уже начинают влиять такие параметры, как сопротивление) и в каждой трубе есть вода при её наличии в водопроводе. Если же мы соединим две трубы параллельно, то поток распределится равномерно (а на деле в соответствии с геометрическими параметрами труб) между двумя трубами, т.е сила тока будет суммироваться из всех участков.

Почему всё происходит именно так и почему при параллельном подключении ток распределяется именно по двум проводникам и суммируется? Это сложный фундаментальный вопрос, обсуждение которого займет ни одну статью. На данный момент предлагаю считать, что это просто свойство, которое нужно знать. Как и то, что лёд ощущается холодным, а огонь горячим.

При смешанномподключении мы предварительно должны разбить цепь на простые для пониманияучастки, а затем проанализировать, как они в итоге будут соединены.Соответственно, на выходе мы получим простой вариант несложного подключения,которое однозначно будет или последовательное, или параллельное.

Зная все эти параметры, мы легко можем проанализировать любую электрическую цепь и собрать новую с нужными параметрами.

Подключение в распределительной коробке

Узловые точки удобно создавать с применением специализированных изделий. Типовые коробки создают из непроводящего, устойчивого к процессам коррозии пластика. В современных моделях предусмотрены входные отверстия с заглушками, фиксаторы для кабельной продукции. Крышка закрепляется герметично, обеспечивая дополнительную защиту от неблагоприятных внешних воздействий.

При большом количестве проводов случайные ошибки исключают с применением разноцветных оболочек

Способы соединения электрической цепи

Разобравшись с терминологией и графическим обозначением элементов, можно перейти к непосредственному рассмотрению способов соединения, представленных в следующей таблице:

Общее описание пути тока

Такие объекты, как ЦРП, находятся уже в непосредственной близости от городов, сел и т. д. Здесь происходит не только распределение, но и понижение напряжения до 220 или же 110 кВ. После этого электроэнергия передается на подстанции, расположенные уже в черте города.

При прохождении таких небольших подстанций напряжение понижается еще раз, но уже до 6-10 кВ. После этого осуществляется передача и распределение электроэнергии по трансформаторным пунктам, расположенным по разным участкам города. Здесь также стоит отметить, что передача энергии в черте города к ТП осуществляется уже не при помощи ЛЭП, а при помощи проложенных подземных кабелей. Это гораздо целесообразнее, чем применение ЛЭП. Трансформаторный пункт – это последний объект, на котором происходит распределение и передача электроэнергии, а также ее понижение в последний раз. На таких участках напряжение снижается до уже привычных 0,4 кВ, то есть 380 В. Далее оно передается в частные, многоэтажные дома, гаражные кооперативы и т. д.

Если кратко рассмотреть путь передачи, то он примерно следующий: источник энергии (электростанция на 10 кВ) – трансформатор повышающего типа до 110-1150 кВ – ЛЭП – подстанция с трансформатором понижающего типа – трансформаторный пункт с понижением напряжения до 10-0,4 кВ – потребители (частный сектор, жилые дома и т. д.).

Посчитать сопротивления элементов при последовательном и параллельном соединении

Алгоритм расчета реальных цепей прост. Приведем некоторые тезисы касательно рассматриваемой тематики:

При последовательном включении суммируются сопротивления, при параллельном — проводимости:
1. Для резисторов закон переписывается в неизменной форме. При параллельном соединении итоговое сопротивление равняется произведению исходных, деленному на общую сумму. При последовательном – номиналы суммируются.
2. Индуктивность выступает реактивным сопротивлением (j*ω*L), ведет себя, как обычный резистор. В плане написания формулы ничем не отличается. Нюанс, для всякого чисто мнимого импеданса, что нужно умножить результат на оператор j, круговую частоту ω (2*Пи*f). При последовательном соединении катушек индуктивности номиналы суммируются, при параллельном – складываются обратные величины.
3. Мнимое сопротивление емкости записывается в виде: -j/ω*С. Легко заметить: складывая величины последовательного соединения, получим формулу, в точности как для резисторов и индуктивностей было при параллельном. Для конденсаторов все наоборот. При параллельном включении номиналы складываются, при последовательном – суммируются обратные величины.

Тезисы легко распространяются на произвольные случаи. Падение напряжения на двух открытых кремниевых диодах равно сумме. На практике составляет 1 вольт, точное значение зависит от типа полупроводникового элемента, характеристик. Аналогичным образом рассматривают источники питания: при последовательном включении номиналы складываются. Параллельное часто встречается на подстанциях, где трансформаторы ставят рядком. Напряжение будет одно (контролируются аппаратурой), делятся между ветвями. Коэффициент трансформации строго равен, блокируя возникновение негативных эффектов.

У некоторых вызывает затруднение случай: две батарейки разного номинала включены параллельно. Случай описывается вторым законом Кирхгофа, никакой сложности представить физику не может. При неравенстве номиналов двух источников берется среднее арифметическое, если пренебречь внутренним сопротивлением обоих. В противном случае решаются уравнения Кирхгофа для всех контуров. Неизвестными будут токи (всего три), общее количество которых равно числу уравнений. Для полного понимания привели рисунок.

Пример решения уравнений Кирхгофа

Посмотрим изображение: по условию задачи, источник Е1 сильнее, нежели Е2. Направление токов в контуре берем из здравых соображений. Но если бы проставили неправильно, после решения задачи один получился бы с отрицательным знаком. Следовало тогда изменить направление. Очевидно, во внешней цепи ток течет, как показано на рисунке. Составляем уравнения Кирхгофа для трех контуров, вот что следует:

Работа первого (сильного) источника тратится на создание тока во внешней цепи, преодоление слабости соседа (ток I2).
Второй источник не совершает полезной работы в нагрузке, борется с первым. Иначе не скажешь.

Включение батареек разного номинала параллельно является безусловно вредным. Что наблюдается на подстанции при использовании трансформаторов с разным передаточным коэффициентом. Уравнительные токи не выполняют никакой полезной работы. Включенные параллельно разные батарейки начнут эффективно функционировать, когда сильная просядет до уровня слабой.

Подробности Категория: Статьи Создано: 06.09.2017 19:48

Как подключить в кукольном домике несколько светильников

Когда вы задумываетесь о том как сделать освещение в кукольном домике или румбоксе, где не один, а несколько светильников, то встает вопрос о том, как их подключить, объединить в сеть. Существует два типа подключения: последовательное и параллельное, о которых мы слышали со школьной скамьи. Их и рассмотрим в этой статье.

Я постараюсь описать всё простым доступным языком, чтобы всё было понятно даже самым-самым гуманитариям, не знакомым с электрическими премудростями.

Примечание: в этой статье рассмотрим только цепь с лампочками накаливания. Освещение диодами более сложное и будет рассмотрено в другой статье.

Для понимания каждая схема будет сопровождена рисунком и рядом с чертежом электрической монтажной схемой.
Сначала рассмотрим условные обозначения на электрических схемах.

Название элемента	Символ на схеме	Изображение
батарейка/ элемент питания
выключатель
провод
пересечение проводов (без соединения)
соединение проводов (пайкой, скруткой)
лампа накаливания
неисправная лампа
неработающая лампа
горящая лампа

Как уже было сказано, существуют два основных типа подключения: последовательное и параллельное. Есть ещё третье, смешанное: последовательно-параллельное, объединяющее то и другое. Начнем с последовательного, как более простого.

Последовательное подключение

Выглядит оно вот так.

Лампочки располагаются одна за другой, как в хороводе держась за руки. По этому принципу были сделаны старые советские гирлянды.

Достоинства — простота соединения.
Недостатки — если перегорела хоть одна лампочка, то не будет работать вся цепь.

Надо будет перебирать, проверять каждую лампочку, чтобы найти неисправную. Это может быть утомительным при большом количестве лампочек. Так же лампочки должны быть одного типа: напряжение, мощность.

При этом типе подключения напряжения лампочек складываются. Напряжение обозначается буквой U, измеряется в вольтах V. Напряжение источника питания должно быть равно сумме напряжений всех лампочек в цепи.

Пример №1: вы хотите подключить в последовательную цепь 3 лампочки напряжением 1,5V. Напряжение источника питания, необходимое для работы такой цепи 1,5+1,5+1,5=4,5V.

У обычных пальчиковых батареек напряжение 1,5V. Чтобы из них получить напряжение 4,5V их тоже нужно соединить в последовательную цепь, их напряжения сложатся.
Подробнее о том, как выбрать источник питания написано в этой статье

Пример №2: вы хотите подключить к источнику питания 12V лампочки по 6V. 6+6=12v. Можно подключить 2 таких лампочки.

Пример №3: вы хотите соединить в цепь 2 лампочки по 3V. 3+3=6V. Необходим источник питания на 6 V.

Подведем итог: последовательное подключение просто в изготовлении, нужны лампочки одного типа. Недостатки: при выходе из строя одной лампочки не горят все. Включить и выключить цепь можно только целиком.

Исходя из этого, для освещения кукольного домика целесообразно соединять последовательно не более 2-3 лампочек. Например, в бра. Чтобы соединить большее количество лампочек, необходимо использовать другой тип подключения — параллельное.

Читайте так же статьи по теме:

Обзор миниатюрных ламп накаливания
Диоды или лампы накаливания

Параллельное подключение лампочек

Вот так выглядит параллельное подключение лампочек.

В этом типе подключения у всех лампочек и источника питания одинаковые напряжения. То есть при источнике питания 12v каждая из лампочек должна иметь тоже напряжение 12V. А количество лампочек может быть различным. А если у вас, допустим, есть лампочки 6V, то и источник питания нужно брать 6V.

При выходе из строя одной лампочки другие продолжают гореть.

Лампочки можно включать независимо друг от друга. Для этого к каждой нужно поставить свой выключатель.

По этому принципу подключены электроприборы в наших городских квартирах. У всех приборов одно напряжение 220V, включать и выключать их можно независимо друг от друга, мощность электроприборов может быть разной.

Вывод: при множестве светильников в кукольном домике оптимально параллельное подключение, хотя оно чуть сложнее, чем последовательное.

Рассмотрим ещё один вид подключения, соединяющий в себе последовательное и параллельное.

Комбинированное подключение

Пример комбинированного подключения.

Три последовательные цепи, соединенные параллельно

А вот другой вариант:

Три параллельные цепи, соединенные последовательно.

Участки такой цепи, соединенные последовательно, ведут себя как последовательное соединение. А параллельные участки — как параллельное соединение.

Пример

При такой схеме перегорание одной лампочки выведет из строя весь участок, соединенный последовательно, а две другие последовательные цеписохранят работоспособность.

Соответственно, и включать-выключать участки можно независимо друг от друга. Для этого каждой последовательной цепи нужно поставить свой выключатель.

Но нельзя включить одну-единственную лампочку.

При параллельно-последовательном подключении при выходе из строя одной лампочки цепь будет вести себя так:

А при нарушении на последовательном участке вот так:

Пример:

Есть 6 лампочек по 3V, соединенные в 3 последовательные цепи по 2 лампочки. Цепи в свою очередь соединены параллельно. Разбиваем на 3 последовательных участка и просчитываем этот участок.

На последовательном участке напряжения лампочек складываются, 3v+3V=6V. У каждой последовательной цепи напряжение 6V. Поскольку цепи соединены параллельно, то их напряжение не складывается, а значит нам нужен источник питания на 6V.

Пример

У нас 6 лампочек по 6V. Лампочки соединены по 3 штуки в параллельную цепь, а цепи в свою очередь — последовательно. Разбиваем систему на три параллельных цепи.

В одной параллельной цепи напряжение у каждой лампочки 6V, поскольку напряжение не складывается, то и у всей цепи напряжение 6V. А сами цепи соединены уже последовательно и их напряжения уже складываются. Получается 6V+6V=12V. Значит, нужен источник питания 12V.

Пример

Для кукольных домиков можно использовать такое смешанное подключение.

Допустим, в каждой комнате по одному светильнику, все светильники подключены параллельно. Но в самих светильниках разное количество лампочек: в двух — по одной лампочке, есть двухрожковое бра из двух лампочек и трехрожковая люстра. В люстре и бра лампочки соединены последовательно.

У каждого светильника свой выключатель. Источник питания 12V напряжения. Одиночные лампочки, соединенные параллельно, должны иметь напряжение 12V. А у тех, что соединены последовательно напряжение складывается на участке цепи
. Соответственно, для участка бра из двух лампочек 12V (общее напряжение)делим на 2 (количество лампочек), получим 6V (напряжение одной лампочки).
Для участка люстры 12V_3=4V (напряжение одной лампочки люстры).
Больше трех лампочек в одном светильнике соединять последовательно не стоит.

Теперь вы изучили все хитрости подключения лампочек накаливания разными способами. И, думаю, что не составит труда сделать освещение в кукольном домике со многими лампочками, любой сложности. Если же что-то для вас ещё представляет сложности, прочитайте статью о простейшем способе сделать свет в кукольном домике, самые базовые принципы. Удачи!

Всем доброго времени суток. В прошлой статье я рассмотрел , применительно к электрическим цепям, содержащие источники энергии. Но в основе анализа и проектирования электронных схем вместе с законом Ома лежат также законы баланса , называемым первым законом Кирхгофа, и баланса напряжения на участках цепи, называемым вторым законом Кирхгофа, которые рассмотрим в данной статье. Но для начала выясним, как соединяются между собой приёмники энергии и какие при этом взаимоотношения между токами, напряжениями и .

Приемники электрической энергии можно соединить между собой тремя различными способами: последовательно, параллельно или смешано (последовательно — параллельно). Вначале рассмотрим последовательный способ соединения, при котором конец одного приемника соединяют с началом второго приемника, а конец второго приемника – с началом третьего и так далее. На рисунке ниже показано последовательное соединение приемников энергии с их подключением к источнику энергии

Пример последовательного подключения приемников энергии.

В данном случае цепь состоит из трёх последовательных приемников энергии с сопротивлением R1, R2, R3 подсоединенных к источнику энергии с U. Через цепь протекает электрический ток силой I, то есть, напряжение на каждом сопротивлении будет равняться произведению силы тока и сопротивления

Таким образом, падение напряжения на последовательно соединённых сопротивлениях пропорциональны величинам этих сопротивлений.

Из вышесказанного вытекает правило эквивалентного последовательного сопротивления, которое гласит, что последовательно соединённые сопротивления можно представить эквивалентным последовательным сопротивлением величина, которого равна сумме последовательно соединённых сопротивлений. Это зависимость представлена следующими соотношениями

где R – эквивалентное последовательное сопротивление.

В чем измеряется

Единицей напряжения называют вольт (В). Один Вольт выражается в разности потенциалов двух точек электрического поля, силы которого совершают работу в 1 Дж для перемещения заряда в 1 Кл из первой точки во вторую. Измеряют напряжение специальным прибором — вольтметром.

Таким образом, значение 220 В подразумевает, что электрическое поле данной сети способно совершить работу (потратить энергию) в 220 Дж для «протаскивания» зарядов через цепь и нагрузку.

Применение последовательного соединения

Основным назначением последовательного соединения приемников энергии является обеспечение требуемого напряжения меньше, чем напряжение источника энергии. Одними из таких применений является делитель напряжения и потенциометр

Делитель напряжения (слева) и потенциометр (справа).

В качестве делителей напряжения используют последовательно соединённые резисторы, в данном случае R1 и R2, которые делят напряжение источника энергии на две части U1 и U2. Напряжения U1 и U2 можно использовать для работы разных приемников энергии.

Довольно часто используют регулируемый делитель напряжения, в качестве которого применяют переменный резистор R. Суммарное сопротивление, которого делится на две части с помощью подвижного контакта, и таким образом можно плавно изменять напряжение U2 на приемнике энергии.

Ещё одним способом соединения приемников электрической энергии является параллельное соединение, которое характеризуется тем, что к одним и тем же узлам электрической цепи присоединены несколько преемников энергии. Пример такого соединения показан на рисунке ниже

Пример параллельного соединения приемников энергии.

Электрическая цепь на рисунке состоит из трёх параллельных ветвей с сопротивлениями нагрузки R1, R2 и R3. Цепь подключена к источнику энергии с напряжением U, через цепь протекает электрический ток с силой I. Таким образом, через каждую ветвь протекает ток равный отношению напряжения к сопротивлению каждой ветви

Так как все ветви цепи находятся под одним напряжением U, то токи приемников энергии обратно пропорциональны сопротивлениям этих приемников, а следовательно параллельно соединённые приемники энергии можно заметь одним приемником энергии с соответствующим эквивалентным сопротивлением, согласно следующих выражений

Таким образом, при параллельном соединении эквивалентное сопротивление всегда меньше самого малого из параллельно включенных сопротивлений.

Технические нюансы разных видов соединения проводов

Многие важные решения зависят от реальных условий монтажа и последующей эксплуатации. Вместо дешевого проводника из алюминия профильные специалисты предпочитают медь. Некоторое увеличение стоимости компенсируется меньшим удельным сопротивлением, стойкостью к изгибам, долговечностью. Класс защитных оболочек выбирают с учетом огнестойкости строительных конструкций.

Для удобного и надежного соединения многожильных проводников пользуются наконечниками. Некоторые изделия такого типа устанавливают с применением специального прессующего инструмента.

Варианты подключения электропроводки

Теперь давайте разберемся, какая должна быть электропроводка и как соединять провода. Для расключения однофазной сети необходимо применять трехжильный провод.

При этом следует применять нормы из п.1.1.29 ПУЭ для облегчения прокладки и снижения вероятности перепутывания проводов.

Цветовое обозначение проводов

Трехжильный провод следует применять со следующими проводами:

Фазный провод – цветовое обозначение для однофазной сети не нормируется. Для трехфазной сети желтый, зеленый, красный – соответственно фазы А,В и С.

Обратите внимание! Для трехфазной цепи нормы ПУЭ нормируют не только цветовую гамму обозначения каждой фазы, но и их расположение в распределительных щитках разных конструкций.

Нулевой провод – для любых сетей должен применяться проводник голубого цвета. При обозначении шин или клеммников применяется символ «N».
Заземляющий провод – в любых сетях должен применяться провод с продольными желто-зелеными полосами. При обозначении шин и клеммников применяется знак заземления.

Подключение в распределительном щитке

Теперь давайте рассмотрим виды соединения электропроводки в разных участках нашей электрической сети.

Начнем с распределительного щитка:

Сначала разберемся с фазным проводом. Он должен подключаться через защитное устройство. Это могут быть предохранители, пробки, но чаще всего используются автоматические выключатели. Питающий провод к автоматическим выключателям обычно подводится сверху, вы же подключаетесь снизу.
Нулевой провод ,согласно норм ПУЭ, не должен иметь коммутационных устройств. Поэтому обычно для него организуют отдельный клеммник в боковой части щитка. К нему мы подключаем голубую жилу нашего провода.
Это же правило относится и к заземляющему проводу. Только для него следует создать отдельный клеммник. К нему мы и подключаем наш желто-зеленый провод.

Подключение УЗО для всех групп потребителей

Отдельно остановимся на подключении УЗО. Для этого нам необходимо использовать не только фазный, но и нулевой провод. И схема во многом зависит от места установки УЗО.

Если вы устанавливаете УЗО на все группы вашей электрической сети:

В этом случае фазный и нулевой провод с счетчика подключается к вводам УЗО. Тут важно не перепутать и нулевой провод подключить к клемме, обозначенной «N». Иначе УЗО не будет работать.
Фазный провод на выходе УЗО подключаем ко всем автоматам, питающим отдельные группы.
Нулевой провод на выходе УЗО подключаем к шине или клеммнику, от которого подключаются нулевые провода всех групп.

Если вы устанавливаете УЗО на отдельную группу:

В этом случае фазный провод на ввод УЗО берется от автоматического выключателя группы.
Нулевой провод на ввод УЗО берется с нулевой шины вашего распределительного щитка.
С выводов УЗО нулевой и фазный провод идут непосредственно к потребителям.

Подключение в распределительной коробке

Соединение электропроводки на колодки при соблюдении указанных выше норм также не позволит вам запутаться. Отличается здесь только подключение светильников и розеток, но они незначительны.

При подключении розеток нам достаточно при помощи клемм сделать ответвление фазного, нулевого и заземляющего провода:

Для этого приходящий провод разрезается и каждая жила подключается к отдельному клеммнику. Для подключения одной розетки необходимо три клеммы, двух розеток — четыре, трех — пять и так далее.
Теперь подключаем к одной клемме фазный провод приходящего провода. Ко второй клемме подключается провод группы, идущий к другим присоединениям. К третьей клемме крепим фазный провод, идущий к нашей розетке.
Идентично выполняем операции с нулевым и заземляющим проводом.

Подключение светильника

Подключение светильников несколько усложняется ввиду наличия включателя.

Если вы вызвались подключать светильники своими руками, то на первом этапе делаем те же операции, что и при подключении розеток. То есть, разделываем кабель и каждую жилу подключаем к разным клеммникам. Так же можно сразу подключить провод, идущий к другим электроприемникам данной группы.
Согласно норм ПУЭ, выключатель сети освещения должен отключать фазный провод. Поэтому от клеммника фазных проводов делаем подключение к выключателю.
Если у вас однокнопочный выключатель, то на выходе с выключателя будет один провод. Если двух и более кнопочный, то два или более, соответственно. Мы рассмотрим однокнопочный выключатель для упрощения предоставления информации. Для двух, трех и более кнопочных выключателей схема подключения идентична.
Провод, подключенный к выводу выключателя, отправляется обратно в распределительную коробку. Здесь мы устанавливаем еще один фазный клеммник, к которому и подключается наш провод.
Теперь берется трехжильный провод, который подключен непосредственно к светильнику. Фазная жила этого провода подключается к фазному клеммнику провода, пришедшего от выключателя. Нулевая жила подключается к клеммнику нулевых жил, а заземляющая — к клеммнику заземляющих жил. Все, подключение нашего светильника выполнено. Если же посмотреть соответствующие видео, то данный процесс станет для вас еще более понятным.

Составные части электрических цепей

Как известно, для того, чтобы электрический ток в проводниках существовал длительное время необходимо, во-первых, существование разности потенциалов или напряжения, а во-вторых, восполнение необходимого количества разноимённых зарядов для возникновения этой разности потенциалов. Данным условиям соответствует некоторая совокупность элементов называемая электрической цепью.

Таким образом, электрической цепью называется совокупность устройств и объектов, которые образуют путь для электрического тока и электромагнитные процессы, в которых могут быть описаны с помощью понятий ЭДС, напряжения и электрического тока. Кроме того, для протекания электрического тока необходима замкнутая электрическая цепь. В общем случае электрическая цепь состоит из источника электрической энергии, приемника электрической энергии, соединительных проводов, а также вспомогательных элементов, выполняющих разнообразные функции.

Источником электрической энергии является устройство, которое выполняет преобразование неэлектрической энергии в электрическую. Например, аккумуляторы осуществляют преобразование энергии химических реакций в электрическую энергию, а генераторы – преобразование механической энергии. Таким образом, как известно из предыдущей статьи источники энергии называют также источниками ЭДС.

Приёмником электрической энергии, также называемые нагрузками является устройство, в котором выполняется действие противоположное источнику энергии, то есть электрическая энергия преобразуется в неэлектрическую. Например, в лампочке электрическая энергия преобразуется в световую и тепловую энергию, а в электродвигателе – в механическую энергию.

К вспомогательным устройствам относятся различные коммутирующие, распределительные и измерительные приборы и объекты.

Электрические цепи изображают на чертежах в виде принципиальных электрических схем, где каждому элементу электрической цепи соответствует свой графический элемент. Принципиальные схемы показывают назначение каждого элемента цепи, а также его взаимодействие с остальными элементами, однако при расчётах они не очень удобны. Поэтому при расчётах пользуются так называемыми схемами замещения, которые также как и принципиальные схемы изображаются с помощью графических элементов, однако элементы схем замещения выбираются так, чтобы с необходимым приближением описать работу электрической цепи. Пример изображения принципиальных электрических схем и схем замещения показано ниже

Принципиальная схема (слева) и схема её замещения (справа).

Схемы замещения состоят из следующих элементов: контур, ветвь и узел. Ветвь – это один элемент либо последовательное соединение нескольких элементов. Узел – место соединения трёх и более ветвей. Контур – замкнутый путь, проходящий по ветвям так, чтобы ни один узел и ни одна ветвь не встречались больше одного раза.

Таким образом, зная параметры всех элементов схемы замещения, возможно при помощи законов электротехники определить электрическое состояние всей электрической цепи, то есть рассчитать режим её работы.

2.2. Виды соединения проводников

На практике соединение проводников может выполняться одним из четырех видов:

2.2.1. Последовательное

Последовательное электрическое соединение проводников применяется в случае необходимости обеспечения одинаковой силы тока на всех участках цепи. В качестве примера можно привести старую гирлянду на елку. Она же демонстрирует и недостаток такого соединения — при перегорании одной лампочки (нарушение цепи) гаснут и все остальные.

2.2.2. Параллельное

Электрические соединения проводников параллельные являются самыми распространенными, т к. при этом ко всем элементам цепи подводится электроток одинакового напряжения. А вот сила тока отличается. Но в случае неисправности какого-либо одного элемента цепи, это не повлияет на работу остальных. Примером может служить подключение всех электроприборов в квартире или доме. Так, отключение верхнего света в комнате не влияет на работу телевизора и т. д.

2.2.3. Смешанное

Смешанное соединение электрической цепи означает наличие в ней, как последовательного, так параллельного соединений проводников.

2.2.4. Мостовая схема

Принцип мостовой схемы соединения проводников лежит в основе моста английского физика Ч. Уинстона, позволяющего измерять сопротивление проводников.

Смешанное соединение проводников в электрической цепи

На практике сборку электроцепей, как правило, проводят таким метод, который предусматривает смешанное соединение проводников. Это комбинированное решение, которое сочетает оба способа. Обычно для монтажа основной сети используют параллель, а отдельные потребители при необходимости объединяют в последовательную сеть.

При расчете и сборке смешанных соединений сопротивлений обязательно должны учитываться особенности, преимущества и недостатки обоих методов подключения. В ходе проектирования, схему целесообразно разбить на отдельные части и выполнить расчет в по физическим законам, которые справедливы для последовательного и параллельного соединения. После этого, составные части объединяют в единую схему.

Первый закон Кирхгофа

Как я уже упоминал, законы Кирхгофа вместе с законом Ома являются основными при анализе и расчётах электрических цепей. Закон Ома был подробно рассмотрен в двух предыдущих статьях, теперь настала очередь для законов Кирхгофа. Их всего два, первый описывает соотношения токов в электрических цепях, а второй – соотношение ЭДС и напряжениями в контуре. Начнём с первого.

Первый закон Кирхгофа гласит, что алгебраическая сумма токов в узле равна нулю. Описывается это следующим выражением

где ∑ — обозначает алгебраическую сумму.

Слово «алгебраическая» означает, что токи необходимо брать с учётом знака, то есть направления втекания. Таким образом, всем токам, которые втекают в узел, присваивается положительный знак, а которые вытекают из узла – соответственно отрицательный. Рисунок ниже иллюстрирует первый закон Кирхгофа

Изображение первого закона Кирхгофа.

На рисунке изображен узел, в который со стороны сопротивления R1 втекает ток, а со стороны сопротивлений R2, R3, R4 соответственно вытекает ток, тогда уравнение токов для данного участка цепи будет иметь вид

Первый закон Кирхгофа применяется не только к узлам, но и к любому контуру или части электрической цепи. Например, когда я говорил о параллельном соединении приемников энергии, где сумма токов через R1, R2 и R3 равна втекающему току I.

Как соединить вольтметр и амперметр в цепь

К числу основных электротехнических параметров относятся сила тока и вольтаж. Для контроля этих величин используют приборы – амперметры и вольтметры. Требования по подключению этих приборов в цепь определяются, исходя из законов, которые действуют для последовательного и параллельного соединения.

Для измерения величины тока производится включение амперметра в цепь строго последовательно с рабочей нагрузкой. Важно, чтобы сопротивление самого прибора было минимальным, чтобы не допустить его влияние на работу электрооборудования. Если амперметр подключить параллельно, это приведет к выходу амперметра из строя.

Для измерения напряжения вольтметр в цепь подключается строго параллельно источнику или приемнику тока. Сам измерительный прибор должен иметь довольно высокое собственное сопротивление. Это требуется, чтобы при измерении можно было пренебречь величиной тока, который отбирается через вольтметр.

Закон Ома для полной цепи

В предыдущей статье я рассказал о законе Ома, который устанавливает зависимость между напряжением и током, протекающим через участок цепи. Однако при попытке его применить ко всей цепи, содержащей кроме сопротивления ещё и источник напряжения, приводит к неверным результатам, так как реальный источник напряжения, как мы знаем, имеет некоторое внутреннее сопротивление.

Закон Ома для полной цепи.

Поэтому полное сопротивление цепи является суммой внутреннего сопротивления источника энергии RВН (обычно небольшого) и внешнего сопротивления нагрузки RН (практически всегда значительно большего, чем RВН), поэтому для полной цепи закон Ома будет иметь следующий вид

Проанализировав данное выражение можно прийти к следующим практически выводам:

При подключении к источнику питания нагрузки, напряжение источника питания меньше его ЭДС, так как на внутреннем сопротивлении RВН источника питания происходит падение некоторого напряжения UВНСледовательно, при отключенной нагрузке напряжение источника питания будет равно ЭДС. Данное приложение используется для измерения ЭДС источников питания.
Напряжение источника питания при подключении различных нагрузок изменяется, причем, чем меньше величина сопротивления нагрузки, тем меньше величина напряжения источника питания, так как разная величина сопротивления нагрузки вызывает разный ток в цепи, а следовательно изменяется падение напряжение на внутреннем сопротивлении источника
В некоторых случаях возникает необходимость в измерении внутреннего сопротивления источника энергии. Это возможно сделать с помощью следующей схемы

Схема для измерения источника энергии.
В начале проводят замер ЭДС источника питания Е, путём размыкая ключа S1, затем замыкая ключ S1 замеряют протекающий по цепи ток I и напряжение источника питания под нагрузкой UH. Таким образом, вычисляют падение напряжения на внутреннем сопротивлении источника питания UВН. Тогда, величина внутреннего сопротивления RВН будет вычислена, как отношение внутреннего падения напряжения к протекающему в цепи току

Например, при разомкнутом ключе S1 напряжение на выходе источника питания составило U = E = 1,5 В. При замыкании ключа S1 ток составил I = 0,18 А, а напряжение составило UH = 1,42 В. Тогда внутренне сопротивление RВН источника питания составит

Некоторые факты

Каждый электропроводный материал имеет некоторое сопротивление, являющееся сопротивляемостью материала электрическому току.
Сопротивление измеряется в Омах. Символ единицы измерения Ом — Ω.
Разные материалы имеют разные значения сопротивления.
- Например, сопротивление меди 0.0000017 Ом/см 3
- Сопротивление керамики около 10 14 Ом/см 3
Чем больше значение сопротивления, тем выше сопротивляемость электрическому току. Медь, которая часто используется в электрических проводах, имеет очень малое сопротивление. С другой стороны, сопротивление керамики очень велико, что делает ее прекрасным изолятором.
Работа всей цепи зависит от того, какой тип соединения вы выберете для подключения резисторов в этой цепи.
U=IR. Это закон Ома, установленный Георгом Омом в начале 1800х. Если вам даны любые две из этих переменных, вы легко найдете третью.
- U=IR: Напряжение (U) есть результат умножения силы тока (I) * на сопротивление (R).
- I=U/R: Сила тока есть частное от напряжение (U) ÷ сопротивление (R).
- R=U/I: Сопротивление есть частное от напряжение (U) ÷ сила тока (I).

Запомните: при параллельном соединении существует несколько путей прохождения тока по цепи, поэтому в такой цепи общее сопротивление будет меньше сопротивления каждого отдельного резистора. При последовательном соединении ток проходит через каждый резистор в цепи, поэтому сопротивление каждого отдельного резистора добавляется к общему сопротивлению.
Общее сопротивление в параллельной цепи всегда меньше сопротивления одного резистора с самым низким сопротивлением в этой цепи. Общее сопротивление в последовательной цепи всегда больше сопротивления одного резистора с самым высоким сопротивлением в этой цепи.

Как подключить пятирожковую люстру (люстру на 5 лампочек)

Мы рассмотрим, особенности подключения люстры на 5 ламп, как самостоятельно и просто это сделать. Ведь подключение люстры на 5 ламп является важной составляющей любого ремонта.

Как подключить люстру на 5 лампочек

Проведение любых работ с проводкой требует соблюдение технических норм, правил безопасности устройств электропроводки. Все же, если вы до этого не занимались подключением осветительных устройств — советуем пригласить электрика или человека, который в этой разбирается. Поэтому, чтобы сделать это безопасно необходимо обесточить помещение.

Перед началом настройки освещения нужно проследить, чтобы электромонтажники расцветили провода: ноль-проводник синего цвета и защитный желто-зеленого. Стоит понимать сам принцип работы лампочки: люстра будет гореть если к ней подключены два обязательных провода: фазный и нулевой.

У вас есть люстра на 5 лампочек, двойной выключатель и провода. С чего же нужно начать? Как мы уже узнали для начала нужно отключить электричество. Ваша задача, чтобы при включении первой клавиши загорелись две лампочки, а при второй — остальные три (варинат 1). Хотя можно сделать так, чтобы вся люстра загоралась от одного выключателя (варинат 2). Детальнее это можно увидеть на схемах ниже.

Выше показан принцип работы освещения пятирожковой люстры, в которой все лампы соединяются параллельно. Одни выводы собраны вместе и подключаются к потолочной фазе, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Для подключения такой люстры, провода от патронов ламп необходимо подключать в соответствии со схемой. От каждого патрона нужно взять по одному проводу и соединить вместе — это и будет точка соединения, она подключается к нулевому питающему проводу.

Дополнительно ознакомьтесь с видео про подключение пятирожковой люстры.

Как подключить люстру с 5 лампами видео

Наиболее распространенные ошибки при подключении пятирожковой люстры:

К выключателю коробки должен подходить один провод
Подключать лампы нужно не последовательно, а параллельно
Не путать, что за провода идут от коробки к выключателю (фаза, ноль или заземление).

Где купить пятирожковую люстру

Многие люди предпочитают купить люстры на 5 лампочек, чтобы добавить в интерьер помещения такой интересный вид освещения. Пятирожковые светильники делают помещение значительно роскошнее.

Для классического интерьера в каталоге “Лінія Світла” есть много вариаций с плафонами белого и персикового цвета. Например от бренда TRIO и Quoizel.

Для лофта есть огромное множество вариаций TRIO. Фурнитура у таких светильников металлическая, что делает их подходящими под любой интерьер. Мы советуем искать люстры на 5 ламп в разделе подвесных люстр и по фильтру “лофт”. Так вы гарантированно отыщете люстру своей мечты.

Интернет-магазин “Лінія світла” осуществляет доставку в любой населенный пункт Украины (Харьков, Одесса, Днепр, Львов) и по Киеву курьером. Будьте уверены в своевременной доставке, а также быстрой ответной связи благодаря нашей службе обратного звонка. Выбирая магазин “Лінія Світла” вы попадаете в мир брендовой осветительной продукции известной в каждой стране: Massive, TRIO, Quoizel, Flambeau, Elstead, Hinkley. Воплощайте свои идеи вместе с нами!

21.12.2017

0 комментариев

Учебное пособие по физике: два типа соединений

Когда в цепи с источником энергии присутствуют два или более электрических устройства, существует несколько основных способов их соединения. Их можно подключить последовательно или подключить параллельно . Предположим, что в одну цепь включены три лампочки. Если они соединены последовательно, то они соединяются таким образом, чтобы отдельный заряд проходил через каждую из лампочек последовательно. При последовательном соединении заряд проходит через каждую лампочку. При параллельном подключении один заряд, проходящий через внешнюю цепь, будет проходить только через одну из лампочек. Лампочки помещаются в отдельную ветвь, и заряд, проходящий по внешней цепи, проходит только через одну из ветвей на обратном пути к клемме с низким потенциалом. Способы подключения резисторов будут иметь большое влияние на общее сопротивление цепи, общий ток в цепи и ток в каждом резисторе.В Уроке 4 мы исследуем влияние типа подключения на общий ток и сопротивление цепи.

Обычная физическая лабораторная деятельность включает построение обоих типов цепей с лампами, соединенными последовательно, и лампочками, соединенными параллельно. Эти две схемы сравниваются и противопоставляются.

Основные вопросы, вызывающие беспокойство при такой лабораторной деятельности, как правило, следующие:

Что происходит с общим током в цепи при увеличении количества резисторов (лампочек)?
Что происходит с общим сопротивлением в цепи при увеличении количества резисторов (лампочек)?
Если один из резисторов выключен (т. е.е., лампочка гаснет ), что происходит с другими резисторами (лампочками) в цепи? Они остаются включенными (т.е. горят)?

Изучение серийных соединений

При проведении лабораторных работ для двух типов цепей производятся совершенно разные наблюдения. Последовательная цепь может быть построена путем соединения лампочек таким образом, чтобы оставался единственный путь для потока заряда; луковицы добавляются к той же линии без точки ветвления.По мере того, как добавляется все больше и больше лампочек, яркость каждой лампочки постепенно уменьшается. Это наблюдение является индикатором того, что ток в цепи уменьшается.

Итак, для последовательных цепей по мере добавления резисторов общий ток в цепи уменьшается. Это уменьшение тока согласуется с выводом о том, что общее сопротивление увеличивается.

Последнее наблюдение, которое является уникальным для последовательных цепей, — это эффект вынимания лампы из розетки. Если одна из трех лампочек в последовательной цепи вывинчивается из патрона, то наблюдается, что остальные лампочки сразу же гаснут. Чтобы устройства в последовательной цепи работали, каждое устройство должно работать. Если один погаснет, погаснут все. Предположим, что вся бытовая техника на домашней кухне подключена последовательно. Чтобы холодильник работал на этой кухне, должны быть включены тостер, посудомоечная машина, система вывоза мусора и верхний свет. Чтобы одно устройство, включенное последовательно, работало, все они должны работать.Если ток равен , отрежьте от любого из них, он отключается от всех. Совершенно очевидно, что приборы на кухне не подключены последовательно.

Исследование параллельных подключений

Используя тот же набор проводов, D-элементов и лампочек, можно исследовать параллельные цепи таким же образом. Можно исследовать влияние количества резисторов на общий ток и общее сопротивление.На схемах ниже изображены обычные способы построения цепи с параллельным подключением лампочек. Следует отметить, что исследование общего тока для параллельных соединений требует добавления индикаторной лампы . Лампа индикатора размещена вне ветвей и позволяет наблюдать влияние дополнительных резисторов на общий ток. Лампочки, которые размещены в параллельных ветвях, служат только индикатором тока через эту конкретную ветвь.Поэтому, исследуя влияние количества резисторов на общий ток и сопротивление, нужно внимательно следить за лампочкой индикатора, а не за лампочками, помещенными в ответвления. На приведенной ниже диаграмме показаны типичные наблюдения.

Из показаний лампочек индикаторов на приведенных выше схемах видно, что добавление большего количества резисторов приводит к тому, что лампочка индикатора становится ярче. Для параллельных цепей с увеличением количества резисторов увеличивается и общий ток.Это увеличение тока согласуется с уменьшением общего сопротивления. Добавление резисторов в отдельную ветвь приводит к неожиданному результату снижения общего сопротивления!

Если отдельная лампочка в параллельной ветви вывинчивается из патрона, то ток в общей цепи и в других ветвях все равно остается. Удаление третьей лампочки из патрона приводит к преобразованию схемы из параллельной цепи с тремя лампами в параллельную цепь из двух ламп.Если бы приборы на домашней кухне были подключены параллельно, то холодильник мог бы работать без необходимости включения посудомоечной машины, тостера, мусоропровода и верхнего освещения. Одно устройство может работать без включения других. Поскольку каждое устройство находится в своей отдельной ветви, выключение этого устройства просто прекращает подачу заряда в эту ветвь. Через другие ответвления к другим устройствам будет по-прежнему проходить заряд. Совершенно очевидно, что бытовая техника подключена параллельно.

Аналогия с телефонной будкой

Эффект добавления резисторов совершенно иной, если они добавляются параллельно, по сравнению с добавлением их последовательно. Последовательное добавление резисторов означает увеличение общего сопротивления; однако добавление большего количества резисторов параллельно означает уменьшение общего сопротивления. Тот факт, что можно добавить больше резисторов параллельно и добиться меньшего сопротивления, многих очень беспокоит. Аналогия может помочь прояснить причину этой изначально надоедливой правды.

Поток заряда по проводам цепи можно сравнить с потоком автомобилей по платной дороге в очень густонаселенном мегаполисе. Основными источниками сопротивления на платных дорогах являются посты. Остановка автомобилей и принуждение их к уплате дорожных сборов не только замедляет движение автомобилей, но и в районе с интенсивным движением, также вызовет узкое место с резервной копией на многие мили. Скорость, с которой автомобили проезжают через точку на этой платной системе, значительно снижается из-за наличия платы за проезд.Понятно, что пункты пропуска дороги являются главным препятствием для движения машин.

Теперь предположим, что в попытке увеличить скорость потока Управление взимания платы за проезд решает добавить еще две точки взимания платы за проезд на конкретной станции взимания платы, где узкое место создает проблемы для путешественников. Они рассматривают два возможных способа подключения своих платных пунктов оплаты — последовательно или параллельно. При последовательном добавлении платных постов (т. Е. Резисторов) они добавляли бы их таким образом, чтобы каждая машина, движущаяся по шоссе, должна была бы последовательно останавливаться на каждой плате.При наличии только одного пути через пункты взимания платы за проезд каждая машина должна будет останавливаться и платить за проезд в каждой будке. Вместо того, чтобы платить 60 центов один раз в одной будке, теперь им придется платить по 20 центов три раза в каждой из трех платных. Совершенно очевидно, что добавление платных постов последовательно имело бы общий эффект увеличения общего сопротивления и уменьшения общей скорости потока автомобиля (т. Е. Тока).

Другим способом добавления двух дополнительных пунктов взимания платы за проезд на этом конкретном пункте сбора платы за проезд является параллельное добавление пунктов взимания платы.Каждую будку можно разместить в отдельном филиале. Машины, проезжающие по платной дороге, останавливались только у одной из трех будок. У автомобилей будет три возможных пути, по которым они будут проезжать через станцию взимания платы, и каждая машина выберет только один из маршрутов. Совершенно очевидно, что параллельное добавление платных постов приведет к уменьшению общего сопротивления и увеличению общей скорости потока автомобилей (то есть тока) вдоль платной дороги. Как и в случае добавления дополнительных электрических резисторов параллельно, добавление дополнительных плат в параллельных ветвях создает меньшее общее сопротивление.Обеспечивая большее количество путей (то есть ответвлений), по которым заряд и автомобили могут проходить через узкие места, скорость потока может быть увеличена.

Мы хотели бы предложить … Зачем просто читать об этом и когда можно с этим взаимодействовать? Взаимодействие — это именно то, что вы делаете, когда используете одну из интерактивных функций The Physics Classroom.

Мы хотели бы предложить вам совместить чтение этой страницы с использованием нашего интерактивного средства построения цепей постоянного тока.Вы можете найти его в разделе Physics Interactives на нашем сайте. Построитель цепей постоянного тока предоставляет учащемуся набор для построения виртуальных цепей. Вы можете легко перетащить источники напряжения, резисторы и провода на рабочее место, а также расположить и подключить их так, как хотите. Вольтметры и амперметры позволяют измерять ток и падение напряжения. Нажав на резистор или источник напряжения, вы можете изменить сопротивление или входное напряжение. Это просто. Это весело. И это безопасно (если вы не используете его в ванной).

Проверьте свое понимание

1. Обратите внимание на электрическую проводку, указанную ниже. Укажите, являются ли соединения последовательными или параллельными. Объясните каждый выбор.

2. Ниже показаны две электрические схемы. Для каждой цепи укажите, какие два устройства подключены последовательно, а какие — параллельно.


Последовательно? ___________________ Параллельно? _________________	Последовательно? ___________________ Параллельно? _________________

Преимущества и недостатки различных схем расположения ламп в цепи

В сегодняшней статье о Electricity я объясню, как определить, расположены ли лампы последовательно или параллельно, прежде чем обсуждать их соответствующие преимущества и недостатки с помощью вопроса.

Читайте также
Руководство по легкому решению вопросов, связанных с электрическими проводниками и изоляторами
Применение концепций последовательной и параллельной цепей в игре
Загорится ли лампочка: более пристальный взгляд на расположение проводов в лампочке

Ранее мы обсуждали расположение проводов в лампочке и ее эффекты.

Помимо понимания этой концепции, для учащихся также важно уметь определить различных расположений лампочек в электрической цепи — последовательно и параллельно.

После этого они должны понять, что расположение ламп в определенном порядке имеет свои преимущества и недостатки .

Вопрос

Схемы контура A и контура B

Из диаграмм видно, что и в цепи A, и в цепи B по 2 батареи и по 2 лампы.

Единственное отличие (кроме количества переключателей) — это положение лампочек в цепи.Когда в цепи две лампочки, они могут быть расположены последовательно или параллельно.

Тем не менее, у многих студентов часто возникают неправильные представления об определении лампочек «последовательно» и «параллельно». Они имеют тенденцию связывать лампочки, расположенные последовательно, чтобы они располагались рядом друг с другом, и лампочки, расположенные параллельно, чтобы одна лампочка располагалась сверху / снизу другой лампы, что неточно.

Когда лампочки в цепи расположены последовательно, существует только одного пути, по которому может проходить электричество.Когда лампочки расположены параллельно, в цепи имеется на больше, чем путей, по которым может проходить электричество.

Следовательно, чтобы правильно определить расположение лампочек в цепи, учащиеся должны определить путей , по которым электричество может проходить в цепи.

Контур А

На схеме выше я обрисовал красным, как электричество течет от одного конца к другому концу батареи для контура А.Мы видим, что есть только один путь, по которому электричество может проходить через лампочки в контуре A. Таким образом, лампочки в контуре A расположены последовательно.

Контур B

На двух диаграммах выше я обрисовал зеленым и желтым два возможных пути, по которым электричество может проходить от одного конца батареи к другому. Из этих диаграмм ясно, что существует несколько возможных путей прохождения электричества через лампочки.Таким образом, лампочки в контуре B расположены параллельно.

Ответ по части (а)

(a) В чем разница между расположением лампочек в контурах A и B?

Лампы в контуре A расположены последовательно, а лампы в контуре B — параллельно.

Преимущества и недостатки последовательного или параллельного расположения ламп

Теперь, когда мы получили лучшее понимание того, что означает установка лампочек последовательно и параллельно, давайте обсудим преимущества и недостатки этих двух схем.Есть четыре точки сравнения между последовательным и параллельным расположением лампочек:

Яркость лампочки
Срок службы батарей
Независимое управление лампочками
Будут ли загораться другие лампы в цепи при перегорании одной лампы

Сравнение 1: Яркость лампы

Количество батарей в цепи определяет количество электричества, протекающего по каждому пути.Кроме того, яркость лампочки соответствует количеству получаемого электричества. Имея в виду вышесказанное, давайте теперь вместе определим яркость лампочек. Примечание: 1 батарея соответствует 1 единице электроэнергии.

Серия

В приведенной выше схеме две батареи. Это означает, что по красному пути проходят 2 единицы электроэнергии. Поскольку электричество проходит через обе лампы A и B, две лампы поровну распределяют 2 единицы электроэнергии.2 единицы электричества ÷ 2 лампочки → каждая лампочка получает 1 единицу электричества. Поскольку яркость лампы соответствует количеству получаемого электричества, каждая лампочка в этой последовательной цепи имеет яркость 1 единицу.

Параллельный

Напомним, что количество батарей в цепи определяет количество электричества, протекающего через каждого пути ]

Сравнение яркости лампочек

Яркость ламп в последовательной цепи составляет 1 единицу, а у ламп в параллельной цепи — 2 единицы.

Таким образом, мы можем видеть, что если бы все другие переменные оставались постоянными, лампы, расположенные параллельно, ярче, чем лампы, расположенные последовательно.

Сравнение 2: Срок службы батарей

Серия

Каждая лампочка в приведенной выше схеме потребляет 1 единицу электроэнергии. Таким образом, в сумме батареи должны производить 2 единицы электроэнергии для последовательно расположенных лампочек.

Параллельный

Каждая лампочка в приведенной выше схеме потребляет 2 единицы электроэнергии.Следовательно, всего батареям необходимо производить 4 единицы электроэнергии для параллельно расположенных лампочек. Сравнение срока службы батарей Батареи в параллельной цепи должны производить больше единиц электроэнергии, чем батареи в последовательной цепи. Таким образом, мы можем сделать вывод, что батареи в цепи с параллельно расположенными лампочками будут разряжены быстрее и их срок службы будет меньше.

Сравнение 3: Независимое управление лампами

Серия

Когда переключатель 1 разомкнут, имеется обрыв цепи.Электричество не может проходить через обе лампочки A и B, что не позволяет этим лампочкам загораться.

Параллельный

В зависимости от того, в какой части цепи установлены переключатели, лампочки можно управлять независимо.

В случае вышеуказанной цепи, когда переключатель 2 разомкнут, имеется разрыв цепи с лампочкой C.

Электричество не проходит через лампочку C, поэтому лампочка C не загорается.Однако, поскольку переключатель 3 замкнут, остается замкнутая цепь с лампочкой D. Электричество может проходить через лампочку D, позволяя лампочке D загораться.

Сравнение степени контроля

Из вышесказанного видно, что лампочки, расположенные параллельно, могут управляться независимо друг от друга, тогда как последовательно включенные лампы всегда будут включаться или выключаться вместе.

Сравнение 4: загораются ли по-прежнему другие лампы в цепи, когда одна лампа перегорает

Позвольте мне кратко рассказать о том, что означает перегорание лампы.

Нить накала — это часть лампы, которая светится, когда через нее проходит электричество, в результате чего лампа загорается. Когда слишком много электричества проходит через нить накала, она перегревается и плавится, что приводит к разрыву.

Если в лампах есть оплавленная нить, значит они оплавились. Из-за разрыва нити накала электричество не может проходить через нити перегоревших лампочек, что не позволяет им загореться. Как одна лампа с предохранителем повлияет на другие лампы в цепях? Исход зависит от того, как в цепи расположены лампочки.

Серия

Когда лампочка А перегорает, возникает разрыв цепи. Электричество не сможет проходить через лампочку A и, следовательно, лампочку B. Таким образом, лампочка B не загорится.

Параллельный

Когда лампочка C перегорела, остается замкнутая цепь с лампочкой D. Электричество может проходить через лампочку D, позволяя лампочке D загораться.

Сравнение результата при перегорании одной из лампочек

Когда одна из ламп в параллельном расположении перегорает, другие лампочки в цепи все еще могут загореться.С другой стороны, когда одна из ламп в последовательном соединении перегорает, другие лампочки в цепи не загораются. С учетом приведенного выше анализа, давайте теперь ответим на часть (b). Поскольку лампы в контуре B расположены параллельно, мы назовем преимущества и недостатки параллельного подключения лампочек.

Ответ по части (b)

(b) Назовите преимущества и недостатки использования контура B для подключения лампочек.

Лампы, подключенные по контуру B, будут ярче, и лампочками можно будет управлять независимо.[Преимущество]
Кроме того, когда одна лампочка перегорает, по-прежнему остается замкнутая цепь с другими лампами в цепи B. Электричество все еще может протекать через другие лампы, позволяя им загореться. [Преимущество]
Однако батареи в контуре B будут разряжены быстрее. [Недостаток]

Что мы узнали сегодня?

Когда в цепи две или более лампочки, они могут быть расположены последовательно или параллельно.
Когда лампочки расположены последовательно, есть только один путь, по которому электричество может проходить через лампочки.
Когда лампочки расположены параллельно, существует более чем одного возможных путей, по которым электричество может проходить через лампочки.
У каждой схемы есть свои преимущества и недостатки.

В следующей статье я подробнее расскажу о проводниках и изоляторах электричества.

Серия

и параллельное соединение | Клуб электроники серии

и параллельное соединение | Клуб электроники

Следующая страница: Напряжение и ток

См. Также: Условные обозначения и электрические схемы

Соединительные компоненты

Есть два способа подключения компонентов:

В серии , чтобы каждый компонент имел одинаковый ток .

Напряжение батареи делится между двумя лампами. Каждая лампа будет иметь половину напряжения батареи, если лампы идентичны.

Параллельно , чтобы каждый компонент имел одинаковое напряжение .

Обе лампы имеют полное напряжение батареи. Ток батареи делится между двумя лампами.

Большинство цепей содержат как последовательные, так и параллельные соединения

Иногда используются термины последовательная цепь и параллельная цепь , но только самые простые схемы полностью относятся к тому или иному типу.Лучше обратиться к конкретным компонентам и сказать, что они соединены последовательно или соединены параллельно .

Например: схема показывает резистор и светодиод, соединенные последовательно (справа) и две лампы соединенные параллельно (в центре). Выключатель соединен последовательно с двумя лампами.

Другой пример см. Ниже в разделе «Параллельные лампы».

Схема с последовательным
и параллельным подключением.

Лампы серии

Если несколько ламп соединены последовательно, все они будут включаться и выключаться вместе с помощью подключенного переключателя. в любом месте цепи. Напряжение питания делится между лампами поровну (при условии, что все они идентичны).

Если перегорит одна лампа, все лампы погаснут из-за разрыва цепи.

Параллельные лампы

Если несколько ламп подключены параллельно, каждая из них имеет полное напряжение питания.Лампы можно включать и выключать независимо, подключив выключатель последовательно с каждая лампа , как показано на принципиальной схеме. Такое расположение используется для управления лампами в зданиях.

Этот тип схемы часто называют параллельной схемой , но вы можете видеть, что это не совсем так просто — переключатели идут последовательно с лампами, а именно эти Пары переключателя и лампы , соединенные параллельно.

Коммутаторы серии

Если несколько двухпозиционных переключателей подключены последовательно, все они должны быть замкнуты (включены), чтобы замкнуть цепь.

На схеме показана простая схема с двумя последовательно включенными переключателями для управления лампой.

Переключатель S1 И Переключатель S2 должен быть замкнут, чтобы зажечь лампу.

Параллельные переключатели

Если несколько двухпозиционных переключателей подключены параллельно, только один должен быть замкнут (включен), чтобы замкнуть цепь.

На схеме показана простая схема с двумя переключателями, включенными параллельно для управления лампой.

Переключатель S1 ИЛИ Переключатель S2 (или оба) должен быть замкнут, чтобы зажечь лампу.

Следующая страница: Напряжение и ток | Исследование

Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация.Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но не содержат никакой личной информации. Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста посетите AboutCookies.org.

Веб-сайт размещен на Tsohost

электричество — Почему лампочки светятся ярче при параллельном подключении?

Давайте сначала рассмотрим случаи, когда это , а не .
Когда лампы подключены к источнику постоянного тока, ток действительно «распределяется» по лампам параллельно. При равном сопротивлении R обе лампы будут видеть ток I / 2, а рассеиваемая мощность в каждой составляет I²R / 4 или в целом I²R / 2. В случае последовательно соединенных ламп ток I будет течь через обе лампы, а потребляемая мощность будет равна I²R для каждой и 2I²R в сумме. Вопреки утверждению в вопросе, последовательно включенные лампы будут гореть ярче .

То же самое может быть верно при подключении их к генератору постоянного тока с шунтирующей обмоткой.Лампы, включенные параллельно, имеют более низкое общее эквивалентное сопротивление, потребляя больше тока и понижая напряжение на клеммах. В зависимости от номинальной мощности генератора и лампочек может случиться так, что параллельно включенные лампочки представляют собой слишком большую нагрузку для генератора, слишком сильно понижая напряжение на шунте, что уменьшает магнитное поле, что приводит к увеличению индуцированного напряжения. понизьте, уменьшив магнитное поле дальше и т. д. Лампочки, соединенные последовательно, имеют более высокое общее сопротивление и не будут сильно снижать напряжение.Так что в этом случае они снова могут быть самыми яркими.

Когда лампочки подключены к источнику напряжения, напряжение делится на две лампы в серии , и мощность, потребляемая каждой из них, будет равна U² / 4R. Каждая из параллельно включенных ламп имеет напряжение U над ними, и поэтому каждая из них потребляет мощность U² / R. В этом случае претензия в вопросе верна. параллельные лампочки самые яркие. Это обычная ситуация, источники напряжения встречаются гораздо чаще, чем источники тока.

Первые два примера предполагают, что не все (четыре) лампы были подключены параллельно и не все (четыре) одновременно. Если бы это было так, параллельные всегда горели бы ярче.

Примечание: предположение, что лампы накаливания имеют постоянное сопротивление, совершенно неверно! Сопротивление изменяется с температурой:
Для некоторых металлов лучше всего подходит линейная функция: $ R = R_0 [1+ \ alpha (T-T_0)] $
Для других, как вольфрам, лучше подходит степенная функция:

$ \ rho = 0.{1.203} $
с $ \ rho $ в $ n \ Omega.m $ T в градусах Кельвина

Таблицу измеренных значений можно найти здесь При 2400 ° К сопротивление будет в 14 раз выше , чем при 273 ° К

Все приведенные выше пояснения поэтому только качественно верны (результат не изменится, те же лампочки будут самыми яркими). Выражение для зависимости R от U или I при необходимости может быть получено из закона Стефана – Больцмана.

Как установить умную лампочку, три способа

В настоящее время существует множество умных светодиодных лампочек на выбор — они представлены в различных стилях и спецификациях, подходящих для любого умного дома.Большинство из них подключаются через локальную сеть Wi-Fi, соединение Bluetooth вашего телефона или концентратор Zigbee, каждый из которых требует немного другого процесса настройки.

На прошлой неделе я купил несколько ламп Wyze с поддержкой Wi-Fi, лампы C от GE с поддержкой Bluetooth и лампы Philips Hue с поддержкой Zigbee и провел день, устанавливая их и делая заметки. Вот мое быстрое и простое руководство по установке умной лампочки Wi-Fi, Bluetooth или Zigbee.

Лампы Wyze с поддержкой Wi-Fi стоят всего 8 долларов каждая, что делает эти светодиоды белого света отличным соотношением цены и качества.

Крис Монро / CNET

Wi-Fi

Светодиоды Wyze с регулируемой яркостью белого света и Wi-Fi являются лучшими не только с множеством функций по отличной цене, но и просты в установке.

1. Загрузите приложение Wyze и создайте учетную запись.

2. Выберите «Добавить продукт» в меню в правом верхнем углу главного экрана.

3. Выберите Wyze Bulb из списка устройств.

4. Убедитесь, что ваш телефон подключен к беспроводной сети 2,4 ГГц.

5. Вкрутите лампочку и выключите и снова включите питание три раза. Теперь вы в режиме сопряжения (лампочка будет мигать).

6. Введите имя и пароль Wi-Fi.

7. Подключитесь к сети Wi-Fi умной лампы Wyze в настройках.

8. Вернитесь в приложение, и лампочка подключится автоматически.

Вот и все, готово. Приложение попросит вас создать уникальное имя для света, а затем вы сможете настроить индивидуальные графики включения и выключения и подключить лампочки Wyze к Alexa или Google Assistant.

Другие интеллектуальные лампочки с поддержкой Wi-Fi : Lifx.

Bluetooth

Смарт-лампы C by GE Soft White поставляются в упаковке по 25 долларов. В отличие от ламп Wyze, эти светодиоды GE подключаются через Bluetooth вашего телефона прямо из коробки. Вот как начать:

1. Загрузите приложение C by GE и создайте учетную запись.

2 . Щелкните значок «плюс» в правом верхнем углу главного экрана, а затем «Добавить новые устройства».

3. Выберите «Источники» из списка устройств.

4. Вкрутите лампочку и включите свет.

5. Подождите несколько секунд, пока лампочка не мигнет три раза.

6. Выберите «Продолжить с помощью C через приложение GE», и все готово.

Если вы хотите управлять этими светодиодами, когда вы находитесь вне зоны действия Bluetooth, у вас есть два других варианта.Во-первых, вы можете купить C от GE C-Reach Smart Bridge за 50 долларов или использовать интеллектуальный динамик или дисплей Google Nest в качестве концентратора Wi-Fi для лампочек. Лампы C by GE также работают с Alexa и Siri через HomeKit, но вам понадобится концентратор C-Reach.

Прочие интеллектуальные лампочки с поддержкой Bluetooth : Philips.

Zigbee

Лампы Philips Hue White Zigbee требуют дополнительной ступеньки, чем Wyze и C от GE. В нем есть концентратор, который Philips называет Hue Bridge, который подключается к вашему маршрутизатору Wi-Fi.Один мост Hue Bridge входит в комплект из двух светодиодов Hue White LED от Philips за 70 долларов. Установка по-прежнему проста, но занимает на несколько минут больше (и я не фанат этого приложения).

1. Загрузите приложение Philips Hue и создайте учетную запись.

2. Подключите Hue Bridge к маршрутизатору Wi-Fi и вставьте адаптер в розетку.

3. Вкрутите лампочку и включите ее.

4. Выберите «Поиск» в приложении, и он найдет ваш Hue Bridge.

5. Нажмите кнопку в центре моста Хюэ.

6. Ваш светодиод подключится автоматически.

Приложение Philips Hue, безусловно, является самым сложным из трех. Приложение снова и снова просило меня делиться своими домашними данными, чтобы подключать их к Siri и HomeKit, несмотря на отсутствие моего интереса (лампочки также работают с Alexa и Google Assistant). Тем не менее, они быстро подключаются, несмотря на дополнительную ступеньку концентратора. И приложение предлагает множество функций, от затемнения до планирования, группировки и создания сцен.

Другие умные лампы с поддержкой Zigbee : Sengled.

Хотите узнать больше о светодиодах? Ознакомьтесь с этим удобным руководством, в котором описаны лучшие лампочки, которые можно купить для каждой комнаты в вашем доме.

лампочек и батарей

лампочек и батарей Лампочки и батарейки

Последовательный и параллельный

Яркость лампочки показывает ее мощность использует.

Доска сосновая с батарейным отсеком из гвоздей и аллигатора. зажимы используются для последовательного удерживания огней елки или параллельно.

Материал

Елочные лампочки из цепочек серии 50 луковицы. По лучшим ценам покупайте их после Рождества.
2 батарейки AA 1,5 В
фольга алюминиевая
Макет для подключения лампочек и батареи
- или батарейный отсек и аллигатор клипы.

Сборка

Разрежьте фонари, оставив 10 см (3 дюйма) проволоки. подключен к каждой лампочке.
Отрежьте пластиковую изоляцию на последнем 1 см провода, 0,5 дюйма.
Создайте макет, прикрутив зажимы из крокодиловой кожи к деревянной доске. см. выше.
Добавьте держатель батареи, забив гвозди в доску.

Действия и уведомление

Символы

Мы будем использовать символ для батареи, где большая пластина указывает на положительный конец,

и символ для лампочки или резистора.

Соединить одну лампочку на елку последовательно с двумя батареи.
Обратите внимание, что он ярко светится.

Одна лампочка последовательно с двумя батареями.

Вставьте алюминиевую фольгу между батареями, часть фольги должна выступать так, чтобы ее можно было схватить зажим из кожи аллигатора.
Подключите лампочку к одной батарее, обратите внимание, что лампочка сильно светится ярче с двумя батареями, чем с одной.

Соедините две лампы последовательно с двумя батареи.
Обратите внимание, что лампы яркости примерно такие же, как одна лампочка, соединенная последовательно с одна батарея.

Две последовательно соединенные лампы с двумя батареями.

Соедините две лампы параллельно с двумя батареи.
Обратите внимание, что лампы яркости примерно такие же, как одна лампочка, соединенная последовательно с две батареи.

Две лампы параллельно.

Что происходит?

Одна батарея дает разность напряжений 1,5 вольт.

Напряжение на двух последовательно соединенных батареях является суммой напряжений каждой батареи (подключите отрицательную клемму одной батареи к положительной клемме другой.)

Лампочка — резистор.
Когда на резистор подается напряжение, через него протекает ток. резистор. I = V / R
Чем больше напряжение, тем выше ток. Ток линейно пропорционально напряжению.

Когда ток течет через падение напряжения питания рассеивается.
Мощность, рассеиваемая лампочкой, производит свет и тепло.
Мощность — это произведение напряжения и силы тока. P = V * I (см. Математический корень.)

Таким образом, две батареи производят удвоенное напряжение, 3 вольт, и в два раза больше тока через одну лампочку, чем через одну батарею.
Таким образом, мощность лампочки в четыре раза больше с двумя батареями. как с одним.

Когда две лампы соединены последовательно с двумя батареи, каждая лампочка имеет одинаковое падение напряжения. Итак, каждая лампочка имеет половину полного напряжения на нем. Каждая лампочка имеет напряжение одна батарея поперек него. И каждая лампочка светится так же, как если бы была подключен к одной батарее. Лампочки одинаково яркие и тусклые. В ток через каждую точку в одном последовательном цикле одинаков. Так одинаковый ток течет через обе лампочки.

Когда две лампы соединены параллельно с двумя батареи, тогда на каждой лампочке будет полное напряжение. Каждая лампочка светится так ярко, как если бы он был подключен к двум батареям. В ток, протекающий через батареи, разделяется, так как лампочки идентичны, через каждую лампочку протекает половина тока.

Математический корень

Закон Ома связывает ток, протекающий через лампы, I, к напряжению на лампе, V, и сопротивлению лампочка, R.

I = V / R

Прежде чем применять закон Ома, «укажите на резистор», к которому вы применяете закон.

Текущее направление — это направление потока что положительные заряды будут иметь: то есть от более высокого напряжения конец лампочки к концу более низкого напряжения.

Закон мощности, рассеиваемой лампой в ватт

P = VI

Где:

В — это напряжение на лампе в вольтах, а
I — ток через нее в амперах.

Подставляя закон Ома в степенной закон, мы найти:

P = V ² / R

Итак, когда мы удваиваем напряжение, используя два батареи мощность идет как квадрат напряжения и четверки.

Обратите внимание, что P для мощности — это произведение напряжения и тока.

Обратите внимание, что R для сопротивления R = V / I — это отношение напряжения к току.

Philips Hue Integration — Abode

С ноября 2017 года вы можете интегрировать свои лампочки Philips Hue в свой дом. Интеграция ламп Philips Hue позволяет управлять ими с помощью веб-приложений и мобильных приложений вашего дома, а также с помощью механизма автоматизации жилища.

Чтобы обеспечить быстрое и точное управление лампочками Philips Hue, лампочки подключаются напрямую к Abode Hub через сеть ZigBee.

Как вы можете видеть на скриншотах ниже, вы можете управлять цветами и белыми лампочками Philips Hue, прикрепленными к вашему дому, через веб-приложения и мобильные приложения.

Вы также можете создать автоматизацию жилища, которая позволит вам установить лампочки определенного цвета в зависимости от других событий в вашем жилище.

Выбор концентратора

Обратите внимание, что Philips Hue можно одновременно подключать ТОЛЬКО к одному контроллеру. Это означает, что вам нужно будет решить, хотите ли вы подключить лампочку к мосту Philips Hue или к шлюзу жилища. Если вы решили подключить Philips Hue к шлюзу для проживания, вы не сможете использовать другие сторонние интеграции, которые работали с концентратором Philips Hue.

Добавление Philips Hue в домашний шлюз

Подключить лампу Philips Hue к дому может быть непросто, если лампочка ранее была подключена к мосту Philips Hue Bridge.Если Philips Hue, который вы подключаете, был подключен к Philips Hue Bridge, см.

Подключение нового Philips Hue (никогда не подключалось к Philips Hue Bridge)

Чтобы подключить новый Philips Hue к шлюзу жилища…

В базовом веб-приложении нажмите «+» в Devices Section
В диалоговом окне Добавить устройство щелкните вкладку Другое устройство Вкладка
Когда лампа / свет выключены, вставьте лампу Philips Hue.
Включить лампу / свет
Через пару секунд вы увидите, как мигает Philips Hue, услышите звуковой сигнал шлюза обители и увидите, как RGB Dimmer отображается в диалоговом окне добавления устройств.
Нажмите Добавить Рядом с устройством и завершите работу мастера, чтобы завершить добавление лампочки в Abode.

Вот и все, лампа Philips Hue теперь подключена к шлюзу вашего жилища!

Подключение нового Philips Hue (никогда не подключалось к Philips Hue Bridge)

Подключить Philips Hue, который ранее был подключен к Philips Hue Bridget, очень сложно.

После подключения Philips Hue к другой сети их очень сложно сбросить. При подключении к Philips Hue Bridge необходимо сбросить Philips Hue Bridge, чтобы сбросить все лампочки.

Использование лампочек Philips Hue в бытовой автоматизации

*** Обратите внимание, что на момент выпуска все еще было несколько ошибок с использованием RGB-подсветки в автоматике. Мы работаем над исправлением этих проблем и будем выпускать обновления по мере внедрения и тестирования исправлений.

Пара примеров того, как вы, , могли бы интегрировать светильники Philip Hue в свой жилой дом.

Когда моя система находится в режиме ОТСУТСТВИЯ, поменяйте лампочку (и) на красную.
Когда моя система находится в домашнем режиме, смените лампочку (и) на синюю.
Когда у меня срабатывает сигнализация, все лампочки включаются красным.

Для создания автоматизации, которая загорает лампочку красного цвета, когда система поставлена на охрану…

Перейти в веб-приложение (https: // my.goabode.com)
Выберите Автоматизация в левой навигационной панели
Нажмите ДОБАВИТЬ
Выбрать Автоматизация статуса

Выберите System Mode Tab, а затем Away >> Exit Timer Stops

Выберите лампочку Philips Hue Light, свой временной интервал, затем включите ее и выберите настройки RGB.
No related posts.

Подключен
