Технические условия на подключение к электрическим сетям

Подключение потребителя к энергосистеме или увеличение заявленной мощности помимо технической стороны вопроса включает в себя и оформление соответствующей документации. Ключевой момент в регламенте данной процедуры — получение от поставщика услуг электроснабжения нормативного документа, содержащего технические условия на подключение к электрическим сетям. Учитывая важность ТУ, будет полезно ознакомиться с информацией по этому вопросу.

Что представляет собой ТУ на подключение?

Начнем с того, что данное ТУ не является отдельным документом, это приложение к договору, заключенному между потребителем и поставщиком услуг. То есть, по сути это индивидуальный документ в котором перечислены технические требования и необходимые мероприятия для подключения определенного объекта к сети электроснабжения. Помимо этого в технических условиях указываются: тип и точка подключения, характеристики вводных устройств, средства учета и т.

д.

ТУ на подключение это приложение к договору

Разработку технических условий проводит поставщик, к электрохозяйству которого планируется выполнить подключение. При расчетах учитывается план местности, запрашиваемая мощность (важный критерий, определяющий различные составляющие технических условий), ресурсы текущей схемы электроснабжения, перспектива ее развития, а также другие факторы.

Для чего необходимо получать ТУ на электроснабжение?

Согласно действующим Правилам разработка технических условий ведется в следующих случаях:

1. Ввод в эксплуатацию новых объектов.
2. Увеличение мощности действующих потребителей, например, расширение производства, увеличение плана застройки дачного комплекса и т.д.
3. Модернизация схемы снабжения электроэнергией, что практикуется, когда изменяется точка ввода или категория надежности.

Во всех перечисленных выше случаях составляется новый договор электроснабжения, к которому прилагается соответствующее ТУ. При смене права собственности подключенного к сети потребителя разработку новых технических условий выполнять нет необходимости, в таких случаях только перезаключается договор между электрокомпанией и новым собственником. То есть, ТУ в приложении остается неизменным.

Как получить технические условия?

Как уже упоминалось, ТУ не является отдельным документом, это приложение к договору между поставщиком услуг и потребителем, для получения описания технических условий предусмотрена следующая процедура:

• Необходимо подать заявку в электрокомпанию, с целью заключить договор на получение услуг энергоснабжения.
• Подписать договор, в котором определена юридическая и техническая сторона вопроса.
• Выполнить требования, указанные в ТУ, а также другие взятые на себя обязательства, указанные в подписанном сторонами договоре.
• Обратиться в Госэнергонадзор, чтобы получить согласие на подключение объекта к системе энергоснабжения.
• Сетевая компания осуществляет взятые на себя обязательства и производит подключение объекта согласно ТУ, указанным в приложении к договору. Подключение жилого дома к электросети
• По завершению процесса обе стороны подписывают акт, подтверждающий подключение объекта в соответствии с условиями, приведенными в приложении.

Какие документы нужны для получения ТУ?

Пакет необходимых документов и предоставляемые в заявке данные для юр- и физлиц несколько отличаются. Первые должны отразить в заявке следующую информацию:

1. Полные реквизиты организации, включая информацию о банковских счетах.
2. Основной вид деятельности.
3. Название объекта с точным указанием его расположения.
4. С какой целью производится запрос технических условий (введение в эксплуатацию, модернизация с увеличением мощности или необходимость изменения категории надежности).

Вместе с заявлением подаются следующие документы:

• Банковская выписка или платежка, подтверждающие, что была произведена полная оплата услуг за разработку ТУ.
• Типовая заявка в виде опросного листа, подписывается представителями заказчика и организацией составлявшей проект.
• Ситуационный план с указанием расположения подключаемого объекта и однолинейная схема. Пример однолинейной схемы подключения
• Копия документа, разрешающего данные работы на указанном в заявлении участке.
• Расчет мощности объекта (составляется в соответствии с действующими нормами).
• Документы, подтверждающие факт аренды или права собственности на объект.
• Подтверждение права подписи или делегирования полномочий, если оформлением занимается сторонняя организация.

Перечень документов для физлиц

В данном случае в заявлении отражается следующая информация:

1. Характер объекта и его точное месторасположения.
2. Ф.И.О. заявителя с указанием паспортных данных и ИИН.
3. С какой целью запрашиваются технические условия (в подавляющем большинстве случаев, это подключение).

Частному лицу к заявлению следует приложить:

• Платежный документ, в котором подтверждается факт оплаты предоставляемой услуги.
• Копии документов, подтверждающих личность потребителя (паспорт и ИИН).
• Типовой опросный бланк, где приводятся основные характеристики подключаемого объекта.
• Расчет потребляемой мощности (составляется в соответствии с действующими нормами).
• Ситуационный план с однолинейной схемой.
• Документы, свидетельствующие о наличии прав собственности на подключаемый объект.

Если оформлением занимается доверенное лицо, то дополнительно прилагается заверенная нотариусов доверенность и копии документов посредника.

Какие данные содержатся в ТУ?

В документах для юрлиц и физлиц информация также несколько отличается. Первые получают документ, в котором отражены:

• Полные данные об объекте (место расположения, функции и срок ввода в эксплуатацию).
• Категория надежности, расчетная нагрузка.
• Указание точек и способа подключения, например, через ТП, РУ или прямое подсоединение.
• Информация о параметрах электросети и наличия резерва мощности.
• Расчет величины номинального тока КЗ.
• Указание требований по оборудованию, компенсирующему реактивную составляющую потребляемой мощности.
• Если характер потребителя может отрицательно влиять на качество электроэнергии, то приводятся указания по подключению спецоборудования.
• Ряд требований к используемым потребителем аварийным автоматическим системам, включая частотную разгрузку и т.д.

Поскольку ТУ являются индивидуальными, то приводить все возможные требования не имеет смысла. Ниже, в качестве примера приводится ТУ на подключение дачного участка.

ТУ на дачный участок

Следует заметить, что с увеличением мощности подключаемого объекта возрастают требования к нему, что отражается в технических условиях. Это хорошо видно по ТУ для договора с физическими лицами, где мощность нагрузки имеет ограничение в 15,0 кВт. Рассмотрим типовые технические условия, указанные в приложении к договору на подключение дома. В данный документ входит следующая информация:

• Ф. И.О. заказчика и адрес, по которому производится подключение.
• Тип объекта (как правило, жилой дом).
• Допустимая нагрузка.
• Тип сети (однофазная или трехфазная) и напряжение в ней.
• Требования к приборам учета расхода электроэнергии.
• Указание параметров для защитных устройств, отключающих подачу питания при возникновении аварийных ситуаций и превышении допустимой мощности нагрузки.
• Перечень технических требований к обустройству защитного заземления, молниезащиты, а также других систем, обеспечивающих должный уровень электробезопасности на подключаемом объекте.

Фрагмент типовых требований по обеспечению технических условий для подведения электросети к частному жилому дому приведен ниже.

Пример ТУ для подключения частного дома

Соблюдение технических условий

В соответствии с действующими Правилами, на потребителя накладывается обязанность в создании необходимых условий для выполнения подключения к электросети. Данные ТУ приводятся в приложении к договору между поставщиком услуг и потребителем.

Выполнение всех указаний в ТУ заказчик производит за свой счет, помимо этого, он также должен оплатить поставщику все дополнительные затраты, если таковые имели место. Это могут быть земляные работы для прокладки кабеля, установка опор для ВЛ в случае удаленности подключаемого объекта от электросети поставщика услуг. В таких случаях оплаченное заказчиком электрохозяйство отходит в его собственность.

Отклонение от технических условий подключения недопустимо. В тех случаях, когда имеются основания для отступления от требований в приложении к договору, следует получить на это официальное разрешение. Оно должно быть выдано организацией, разрабатывавшей технические условия.

Список использованной литературы

• Трифонов А. Н. «Я-электромонтажник» 1980
• Камнев В.Н.  «Чтение схем и чертежей электроустановок»1990
• Коршевр Н.Г. «Электрика в вашем доме» 2008

Технические условия на подключение к электрическим сетям

Большинство людей однажды задаются вопросом «как подключить электричество в частном доме?», «как же увеличить мощность торгового центра», «где и как оформлять заявление на подключение?» — на все эти и другие вопросы вы найдете ответы в этой статье.

Подключение электроэнергии достаточно сложный процесс. Прежде чем, вы будете наслаждаться светом, работающим оборудованием, вам необходимо пройти путь с подводными камнями. Ведь каждое подключение это куча документов, времени и денег.

А для начала узнаем, что же такое Технические условия (ТУ).

Технические условия на электроснабжение это нормативный документ, в котором собраны все требования для присоединения к сетям электроэнергии и увеличения мощности. Порядок получения технических условий регламентирован Постановлением Правительства РФ №861 от 27 декабря 2004 года. В данном документе определены возможности выполнения подключения к электричеству как физических, так и юридических лиц. Каждые ТУ индивидуальны и зависят от запрашиваемой мощности, а так же имеют определенные требования к тому или иному объекту.

Важно отметить, что в соответствии с действующими правилами, технические условия составляют основную часть договора на энергоснабжение, то есть, не являются самостоятельным документом. Для того, чтобы подключить объект к электроэнергии, необходимо:

1. Предоставить заявку в сетевую организацию, объекты электросетевого хозяйства которой расположены на наименьшем расстоянии от границ участка заявителя;
2. Подписать договор, где указаны все юридические и технические аспекты технологического присоединения, оплатить сумму по договору;
3. Выполнить технические условия в соответствии с предоставленным документом; работы производятся или сетевой организацией или подрядными организациями;
4. Получить разрешение на подключение к электроснабжению объектов Заявителя, после выполнения ТУ производится проверка с выездом инженеров на место подключения;
5. Выполнить присоединение объектов Заявителя, осуществляемое сетевой организацией;
6. Подписать акты о выполнении технических условий.

Заявка подается в 2х экземплярах в сетевую организацию. Существуют специальные бланки на подачу физических и юридических лиц на мощности: до15 кВт, до 150 кВт, свыше 150 кВт, а так же заявка на временное присоединение. Если Вы являетесь физическим лицом, то к заявке прилагаются: свидетельство о собственности (если собственников несколько, то письмо о согласии оформления документов на заявителя), копия документа удостоверяющего личность, ситуационный план в масштабе 1:500. Если Вы юридическое лицо, то: письмо от организации, все уставные документы организации, выписка из ЕГРЮЛ, однолинейную схему (только к сетям выше 35 кВт), перечень электроустановок с указанием мощности, акты АРБП (если увеличение мощности), ситуационный план 1:500.

Сетевая компания, получившая заявку со всеми необходимыми документами, в течение 15 дней обязана предоставить Заявителю технические условия и договор в двух экземплярах. Каждые технические условия имеют свою стоимость, в зависимости от запрашиваемой мощности. Технические условия являются действительными в течение 2-х лет. После выполнения ТУ выдается комплект актов для заключения договора с энергосбытовой компанией. Именно там создается личный счет, по которому производится оплата за электроэнергию.

Соблюдая все необходимые правила и нюансы подачи заявки, вы сможете сэкономить время и без проблем подключить электричество на объект.

Все оборудование для подключения вы можете найти у нас на сайте в каталоге TESLI!

Поделиться записью

Важные моменты при подводе электричества к деревянному дому

Электричество на участке застройки подарит в последующем не только свет и тепло в частном доме, но и намного облегчит сам процесс строительства с нуля этого дома. Подвод электричества к дому либо участку можно произвести собственными силами, но при обладании хотя бы минимального опыта и знаний. Научиться всему возможно только на практике, но общее представление о правильной проводке в нашей статье мы предоставим.

Подключение электричества к частному дому производится в несколько этапов. Каждый из основных этапов обладает несколькими стадиями. Поэтому, как только решение о сооружении частного дома принято и получены документы на земельный участок, сразу же приступаем к активным действиям. Примерная поэтапная схема подключения к электросети выглядит следующим образом: во-первых, получаем технические условия, которые представляют собой разрешение на произведение данных работ; во-вторых, происходит процесс разрабатывания и утверждения проекта электроснабжения. Стоит знать, что проект разрабатывается исключительно организацией, которая имеет соответствующую лицензию. Далее, после получения всех разрешений в соответствующих инстанциях, делаем электрификацию нашего участка застройки.

В данной статье будем говорить о наиболее распространенной в частном домостроении однофазной проводке. Как подвести и как подключить электричество к частному дому расскажем ниже в нашей статье, и более того, подскажем, как пройти этапы получения соответствующих бумаг на электроснабжение.

1. Действуем поэтапно и получаем соответствующие бумаги на электроснабжение.
2. Подвод электричества к частному дому.
3. Ввод однофазной проводки в дом.
4. Устанавливаем вводное распределительное устройство.

Действуем поэтапно и получаем соответствующие бумаги на электроснабжение

На основании договора «об осуществлении технологического присоединения к электрической сети» производится присоединение к электросети участка. Договор заключается между электросетевой организацией и владельцем участка застройки.

Зависящие от нас действия, которые необходимо произвести для подключения к электросети, выглядят следующим образом. Для начала, нужно определить наличие и ближайшее расположения к участку застройки электросети. Электрические сети должны соответствовать напряжению в 380 либо в 220 вольт. Наглядно определить их наличие в районе застройки возможно по четырем проводам либо по проводам, свитым в жгут, расположенных на столбах. Если же поблизости данного подключения не обнаружено, то нужно искать сеть с напряжением в 6-10 кВт. Такую сеть можно различить на столбах с наличием трех проводов.

Далее нам необходимо найти ближайшую официально зарегистрированную организацию, предоставляющую услуги электроснабжения. Нам понадобятся следующие сведения: адрес, название и статус данной организации. Информацию можно получить и от ближайших соседей по району застройки, и в местной администрации.

Информацию о необходимом пакете документов для заключения договора на подвод электроснабжения можно разыскать на интернет страницах. Но разумнее всего будет обратиться в электросетевую организацию, где подскажут, по какой форме необходимо подавать документы, предоставят полную информацию о тарификации и мощностях, распишут порядок подключения электричества к участку застройки.

Чаще всего типовой набор необходимых документов для заключения договора присоединения к сети электроснабжения выглядит так:

— заявление на имя директора либо заместителя директора ПЭС (поставщик электрической энергии) по поводу заключения договора соответствующих услуг с обязательным указанием местонахождения участка застройки и Ф. И. О. заявителя.

— заверенная копия документа (с подписью «копия верна»), который определяет право собственности на земельный участок либо объект, ксерокопия паспорта заявителя;

— обязательно необходимо предоставить полные сведения обо всех электроустановках для нужд частного характера (отопление, горячее водоснабжение и др.) с разрешением на их использование. Такие разрешения выдает Энергосбыт ПЭС, если мощность не превышает 15 кВт, а ОблЭнерго выдает разрешения, если мощность свыше 15 кВт. Может быть получена справка об отсутствии необходимости в данной мощности.

— нужны сведения для предоставления в ПЭС о средствах учета (тип электросчетчика, класс счетчика, схема электрического подключения, место его установки) и заявление на опломбирование и тех. приемку счетчика электрической энергии.

Обычно, документы для заключения соответствующего договора, предоставляются организации в двух экземплярах. Все документы предоставляются в копии, но иногда для подтверждения просят показать оригиналы. Копии документов заверяются надписью «копия верна» и подписью заявителя. При отправке документов заказным письмом, лучше произвести опись вложенной документации и отправлять с уведомлением о получении. Таким образом, организация будет брать на себя юридическую ответственность за сохранность документов и за сроки выполнения заявки.

Например, если документы, принятые организацией на рассмотрение заявки, оформлены не правильно либо отсутствуют некоторые необходимые документы, то она обязана уведомить заявителя об этом в течение шести дней (рабочих) с момента получения заявки. Если же заявка рассмотрена и принята, то в течение 30 дней с момента получения заявки, организация должна отправить заявителю договор на предоставление услуг в двух экземплярах. Договор должен быть подписан сетевой организацией и полностью заполнен. Заполненные данные в договоре лучше перепроверить.

Договор предусматривает условия оплаты заявителем услуги на подключение сооружения к электросети. Размер оплаты фиксирован, если расстояние по прямому пути от дома до подстанции, либо опоры в городе не превышает 300 метров, если подвод происходит в сельской местности – протяженность линии не должна превышать 500 метров. Оплата на присоединение дома к электросетям при расстоянии свыше указанного, устанавливается региональными властями.

Часто бывает, что в поселках частной застройки, вопросы по электроснабжению решаются управляющими ими компаниями. Другими словами, может оказаться, что владельцем электросети является не организация электросети, а какое-нибудь производственно-коммерческое общество. Поэтому договор на подключение и технические условия, выставленные данной компанией, могут содержать не совсем приемлемые положения, которые не соответствуют установленным общепринятым нормам. В таком случае, если возникают сомнения, прежде чем подписывать договорные условия, лучше проконсультироваться в организации государственного статуса, либо в организации, оказывающей услуги по присоединению к электросети населению.

Подвод электричества к частному дому

Далее возникает потребность разобраться, как подвести электропровода к частному дому. В частном домостроении место ввода допускается определять произвольно, но с учетом месторасположения подводящих электропроводов ответвления. Чаще всего ответвление берется с ближайшей к строению опоры ВЛ (воздушной линии). Ответвление может быть воздушным и подземным, подведенным проложенным в земле кабелем. Все же ответвление воздушным путем отличается гораздо большей надежностью и ремонтопригодностью, а при любых повреждениях линия восстанавливается гораздо быстрее, чем кабель под землей.

Согласно нормативным документам, любой из видов ответвления являются частью подвода воздушной линии, поэтому заявитель (владелец, собственник) обязан обслуживать данное ответвление и нести за его состояние полную ответственность.

По действующим правилам и нормам однофазное ответвление производится часто двумя проводниками: фазным и совмещенным нулевым, но в обязательном порядке изолированным проводом сечением не меньше 16 кв.мм. Подвод электричества к дому лучше производить самонесущим изолированным алюминиевым проводом (СИП-4, а старое название провода – СИП-2А), срок службы которого составляет около 25 лет. Преимущество данной электропроводки в том, что провод находится в изолирующей оболочке из сшитого светоотражающего полиэтилена, который достаточно устойчив к воздействию излучений ультрафиолета.

Переход на кабель другого типа на вводе в помещение и само подключение СИП-4 к воздушной линии производится при помощи специальной арматуры. Сжимы обладают достаточной герметичностью для предотвращения попадания под изоляцию провода влаги. Также герметичные сжимы могут обеспечить качественный контакт. Клиновые зажимы изготовителем рассчитываются на определенную нагрузку, при превышении которой, например, срыв большой массы снега либо падение дерева, разрушаются. При подобных внештатных ситуациях кабель, которым обеспечивается подвод электричества к дому, не повреждается, а само электроснабжение бесперебойно, при этом возможность получения электротравмы при случайном контакте с оборванным проводом исключена.

Расстояние до поверхности земли воздушной линии регламентируется ПУЭ (правила устройства электроустановок) не меньше 2,75 метра. Регламентируется и длина линии ответвления относительно точек опоры. Если расстояние от сооружения до ВЛ превышает 25 метров, то с шагом не менее 25 метров необходимо устанавливать дополнительные опоры, а кабель лучше выбирать неизолированный.

Ввод однофазной проводки в дом

Ввести кабель воздушной линии в деревянный дом через стены не допустимо, поскольку по сгораемым конструкциям согласно ПУЭ проводка кабеля с алюминиевыми жилами категорически запрещается. Рассмотрим более подробно, как подключить электричество к дому.

Нам необходимо с кабеля с алюминиевыми жилами перейти на кабель с медными жилами. Наиболее приемлемый вариант – ВВГнг (индекс «нг» — для оплетки использована изоляция, не распространяющая горение), который предназначен как для стационарной проводки, так и для прокладки на открытом воздухе. Опытные электрики для дополнительной защиты кабеля и конструкции заключают проводку в специальную гофру (гофрированную трубку), а места прохода сквозь перекрытия и стены обеспечивают металлическими втулками из стальной трубы. Втулки обеспечивают не только пожаробезопасность при проходе через конструкцию, но и обеспечивают сохранность кабеля от механических повреждений при осадке стен деревянного дома. При этом толщина стенок втулки регламентируется СП 31-110-2003, где стенка должна быть толщиной не меньше 2,8 мм под кабель сечением 4 кв. мм, и 3,2 мм под кабель от 6 кв. мм до 10 кв.мм.

Все же подключение электричества к частному требует дополнительных мер безопасности, поскольку участок от наружного ввода через стену сруба до распределительного щитка достаточно опасен и ничем не защищен проходя по сгораемой конструкции. Можно защитить кабель на данном участке, например, изолировав его в стальную трубу по всей протяженности по стене. Но данный вариант приемлем, если расстояние от ввода до щитка не велико (не больше 3 метров) и проходит с минимальным количеством поворотов.

Данную проблему возможно решить другим способом. Например, на вводе установить дополнительную защиту в виде двухполюсного автомата защиты (АЗ). Автомат необходимо установить на наружной стене сруба в месте разрыва кабеля в специальном влаго-пылезащищенном боксе не ниже показателя IP-55. Автомат необходимо подбирать номиналом на ступень показателя выше, чем вводной АЗ в щитовой частного дома. Это делается для того, чтобы при электроперегрузках первой сработала защита, расположенная в щитовой.

Дополнительную безопасность можно обустроить другим вариантом. Например, АЗ подобрать по скорости срабатывания – в щиток установить АЗ с характеристикой «В», а вводной бокс обеспечить автоматом того же номинала, но с характеристикой «С». Возможно, сделать и сочетание в другом виде: внутренний медный кабель проложить сечением 6 кв. мм, снаружи на стене установить АЗ в 40А, в щитовой – АЗ в 32А. Такое сочетание позволяет в доме подключать электроприборы одновременно мощностью в 7 кВт в сумме. Преимущество данного способа установки в том, что можно устанавливать щиток на расстоянии более трех метров от ввода, но проходы сквозь перекрытия и стены все равно необходимо обеспечивать стальными втулками.

Дополнительную защиту можно установить и на столб, от которого отходит ответвление электропровода к дому. Рассмотрим, как подключить, и чем удобен данный способ дополнительной защиты. Приборы учета электроэнергии и автоматы защиты выносятся на столб. Удобство такого решения, в первую очередь, заключается для инспекторов, которые контролируют расход энергии. Для потребителя удобство заключается в полной защите всего участка протяженности ответвления, но при сработке защиты, придется вызывать специализированного представителя ЭСО либо электрика. Конечно, вызовы бесплатными бывают исключительно редко, но и устранить неисправность на столбе достаточно сложно.

Устанавливаем вводное распределительное устройство

Как подвести электролинию мы уже разобрались, поэтому есть надобность рассмотреть, как подключить к электроснабжению электрогруппы внутри сруба.

В частном домостроении, после того как подвод электричества к дому готов, устанавливают шкафные ВРУ (вводное распределительное устройство). ВРУ, представляет собой электрическое устройство с установленными в себе приборами и аппаратами. Отличие ВУ (вводного устройства) от ВРУ в том, что ВРУ, работает не только на прием, но и распределяет электроэнергию по группам внутри строения.

Обычно стандартное наполнение щитка выглядит следующим образом: вводной двухполюсный автомат защиты и счетчик, автоматы защиты отключения по группам, устройства УЗО. Чтобы собрать щиток, необходимо вооружиться DIN-рейками, чтобы установить УЗО и АЗ. Для вводного АЗ необходим пломбировочный бокс, заземляющая (если присутствует контур защитного заземления) и нулевая шины. Понадобятся провода для соединения сечением, отвечающим определенным нагрузкам, соединительная шина и кембрик для двойного изолирования проводов.

УЗО является не совсем дешевым устройством, но оно при утечке тока способно защитить нас от поражения электротоком. Чаще всего УЗО устанавливают на линию, работающую на уличные розетки, которые нам необходимы для включения техники, обслуживающей сад и участок, например, электроинструменты либо насос для полива, а также на бане. Говорят, что УЗО неэффективно, если отсутствует защитное заземление, но это не верно. Допускается устанавливать УЗО в единственном экземпляре — общее, но при неисправностях значительно усложняется поиск повреждений, а при удлиненной и разветвленной линии возрастает вероятность ложных сработок.

Установка, а тем более правильный подбор УЗО должен отвечать двум характеристикам: максимальное напряжение, которое способно пропустить через себя устройство и ток утечки. УЗО номиналом в 30мА устанавливают по току утечки, а мощность максимального тока подбирают на ступень выше тока автомата защиты, который защищает данную линию. К примеру, АЗ в 16А – УЗО применяем в 20А либо в 25А, АЗ в 10А – УЗО в 16А.

Существую приборы, которые объединяют АЗ и УЗО в один дифференциальный автомат защиты. Конечно, установка диффавтоматов не всегда оправдана, тем более они слишком дороги, а в щитке часто для них не хватает места. Часто размер щитка подбирают больше, чем есть необходимость на начальном этапе, поскольку частное домостроение является бесконечным процессом.

Однополюсных автоматов, чаще всего, используют два, где один из них отвечает за защиту световой линии, а второй – за розеточную линию. Подключение электричества к частному дому удобнее будет произвести с использованием нескольких АЗ, которые распределят нагрузку по отдельным помещениям, при неполадках будет намного проще производить поиск неисправностей, и при этом возможно сэкономить провода на прокладку электропроводки по дому.

Приведем пример, как подключить отдельные группы. Например, дом стандартных размеров около 6х6 распределяется по зонам: мансарда, спальни первого этажа и кухня-терраса. Кухню нужно защитить самым мощным АЗ в 16А, поскольку данное помещение является наиболее энерговооруженной зоной. На спальни и мансарду можно установить АЗ по 16А, если будут использоваться в данных помещениях обогревательные приборы, но достаточно и по 10А. Следует знать, чем меньшим номиналом мы выберем АЗ, тем надежнее у нас будет работать защита.

Всегда стоит помнить, что автоматику, которой мы наполним щиток, стоит приобретать исключительно проверенных производителей, поскольку данные устройства отвечают за безопасность.

назначение, виды, принципы проектирования, требования к оформлению

При строительстве частного дома на первое место выходит строительство инженерных сетей и коммуникаций, электроснабжение в частном доме. И здесь основная роль отводится электроснабжению. В создании домашнего уюта большое значение имеют электробытовые приборы, их мощность и количество.

В первую очередь, для электроснабжения, необходимо выполнить проект, он создаётся на основе технических условий. Потом на основании проекта выполняются электромонтажные работы. Всё это должна выполнять специализированная организация, имеющая соответствующую лицензию.

Пример проекта электроснабжения частного жилого дома

Технические условия на электроснабжение

ТУ выдает энергоснабжающая организация. В основном, это местные электрические сети или та организация или фирма, которой принадлежат электросети, от которых будет произведено подключение. Электрические сети могут принадлежать как предприятию электросетей, так и, к примеру, водоканалу, ТСЖ, дачному кооперативу или другой организации.

Подключение электричества к частному дому: мощность

В заявлении на выдачу ТУ необходимо указать, какую мощность вы хотите подключить и на какое напряжение (230/400 В). Предварительно необходимо рассчитать, какую мощность будут потреблять ваши электроприборы. На основании вашего заявления и технической возможности линии электропередач, энергоснабжающая организация выдает ТУ.

Подключение частного дома к электричеству: что важно принять к сведению

Многие просят мощность больше, чем им надо. И это правильно. Заново делать проект на электроснабжение в случае увеличения мощности дело не из дешёвых. Поэтому в заявлении на выдачу ТУ пишут большую мощность, при этом перечень документации аналогичен.

Как провести электричество в частный дом: внешнее электроснабжение

После того, как вам выдали ТУ, вы идёте в проектную организацию, которая сделает проект на основании ПУЭ (правила устройства электроустановок) и СНиП (строительные нормы и правила). В ТУ будет указана общая разрешенная мощность для подключения, сечение кабельной или воздушной линии, марка и тип. Специалисты организации согласно ТУ и нормам выполнят проект, но вы обязаны принять участие в его работе, так как существует ряд нюансов. Схема электроснабжения дома поможет проработать многие детали.

Пример внешнего электроснабжения

В большинстве случаев энергоснабжающая организация выдаёт ТУ на подключение частного дома воздушным вводом. Это делается с целью минимизиции случаев хищения электрической энергии. По этой же причине рекомендуется устанавливать ШУЭ (шкаф учета электроэнергии) на опоре или на фасаде дома. Чтобы не возникало проблем с последующей сдачей электроснабжения на коммерческий учёт, рекомендуется прислушаться к этим рекомендациям.

Сечение вводного провода и его марка

Согласно нормативной документации, вводной кабель должен быть сечением не менее: 10 мм2 для кабеля с медной жилой, и не менее 16 мм2 для кабеля с алюминиевой жилой, если воздушный ввод более 25 метров. Это связано с тем, что этот участок ввода рассматривается как отдельный участок воздушной линии, от столба к дому. Если он составляет менее 25 метров, то сечение медной жилы не менее 4 мм2, алюминиевой не менее 10 мм2.

Сечение выбирают согласно ПУЭ, и зависит оно от системы, будет ли проводник PEN разделен на PE и N или нет. Всё это сделают специалисты проектного института.

Пример, как проводить электричество в частном доме

Необходимо помнить, что сечение кабельной линии выбирается по его длительно допустимому току. Он зависит от способа прокладки. К примеру, самый распространённый кабель – это ВВГ. Если сделать ввод в дом воздушным, а сечение его 10 мм2, то длительно допустимый ток для него составляет 80 А, а если этот же провод тем же сечением проложен в трубе один – трёхжильный, то длительно допустимый ток составляет 50 А. Это уже погрешность примерно 40 %.

Виды однолинейных электрических схем

В зависимости от того, на каком этапе выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое предназначение. На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Именно этот документ необходим для последующих согласований с органами, выдающими технические условия для подключения объекта строительства к действующим электрическим сетям, каковыми являются электросетевые организации в месте размещения объекта-потребителя электрической энергии.

К сведению! Порядок получения технических условий на подключение к электрическим сетям регламентирован рядом документов. Среди них: Постановление Правительства РФ № 861 от 27.12.2004 «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих , «Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих . Все нормативные документы должны быть учтены при разработке документации обязательно.

Расчётная схема квартирного щита загородного дома

На этапе эксплуатации объекта составляются однолинейные исполнительные схемы, на которых отображаются все изменения, вносимые в конфигурацию электрической сети в процессе её использования. Это может быть связано с модернизацией используемого оборудования или его заменой, добавлением новых мощностей или изменением конфигурации магистральных и групповых линий. На крупных объектах, где система электроснабжения подразделяется на несколько уровней, однолинейные схемы составляются по каждой группе потребителей: «объект в целом – цех – участок» и т.д. Изначально делается рисунок, отображающий подстанции (ТП) и конфигурацию сетей их объединяющих, затем схема ТП или ГРЩ (главный распределительный щит) и затем − каждого силового или осветительного щитка, имеющегося на объекте.

К сведению! На объектах различной формы собственности за ведение технической документации и её соответствие предъявляемым требованиям отвечает лицо, ответственное за энергохозяйство (ПТЭЭП гл.1.2 «Обязанности, ответственность потребителей за выполнение правил»).

Исполнительная схема 2-трансформаторной подстанции

На основе однолинейных разрабатываются прочие электрические схемы системы электроснабжения: структурные и функциональные, принципиальные и монтажные.

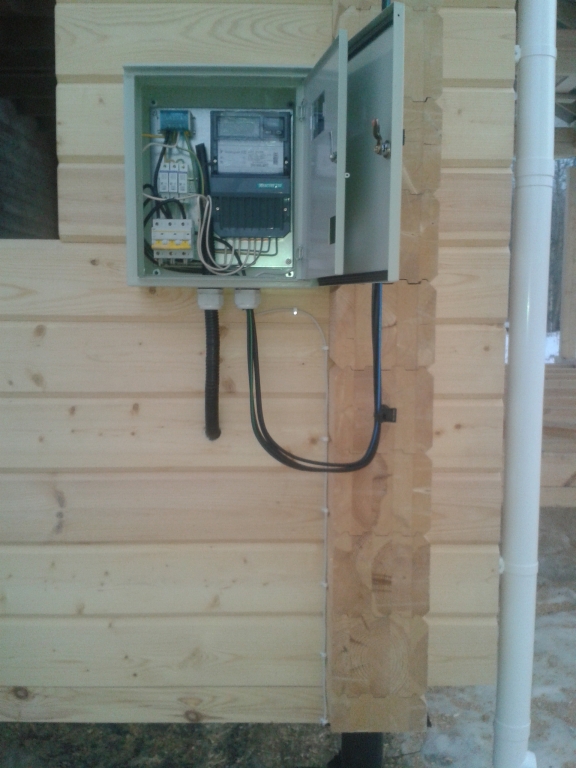

Шкаф учёта и распределения электроэнергии

Разводка электричества в частном доме ШРУ должна выглядеть следующим образом.

1. Вводное устройство. Это может быть рубильник типа ЯРВ или автоматический выключатель.
2. Прибор учёт электроэнергии (индукционный или электронный электросчетчик).
3. УЗО (устройство защитного отключения), которое защищает человека от опасного действия электрического тока.
4. Автоматические выключатели, которые защищают электрическую сеть от перегрузок и токов короткого замыкания. Могут устанавливаться дифференциальные автоматические выключатели.

Шкаф учёта и распределения электроэнергии
Есть некоторые нюансы. К примеру, установка УЗО является обязательным, а защита от перенапряжений – нет. Скачки напряжений в электрической сети сегодня не редкость. Но в частных домах рекомендуется совместить защиту от перенапряжений и защиту от импульсных перенапряжений, вызванных ударом молнии. В данном случае лучшим вариантом будет установить в вводной электрощит УЗИП, защиту от импульсных перенапряжений. В таких случаях предусматривается резервное электроснабжение дома.

Схема ШРУ с учётом внутренней электропроводки

Специалисты проектной организации будут комплектовать электрощит с учётом внутренней электропроводки и её разводки. Поэтому предварительно необходимо нанести на план дома точки установок розеток и мощность электробытовых приборов, которые будут к ним подключаться. Исходя из этого, будет определяться однолинейная схема электроснабжения дома или многолинейная.

На этом видео вы можете посмотреть на однолинейную схему электроснабжения частного жилого дома

Так же необходимо сделать и относительно сети освещения, места установки выключателей, светильников и их мощность. На основе ваших данных и в соответствии ПУЭ и СНиП специалисты проектной организации выберут защиту для сети освещения и розеточной сети, а так же план разводки электропроводки по дому.

Особенности обустройства распределительного щитка

Трехфазный щит учета

Однолинейная схема щита учета 15 кВт 380В (как частный случай) – самый распространенный вариант построения этой части системы энергоснабжения. При ее обустройстве рассматриваются следующие варианты комплектации, учитывающие различия однофазного и трехфазного питаний:

• Использование в качестве защитного оборудования стандартных однополюсных автоматов и УЗО (по одному на каждую фазу).
• Применение в схеме одних 4-хполюсных дифференциальных приборов.
• Установка в щитке двухполюсных автоматов, дополненных кросс-модулем и УЗО.
• Монтаж однополюсных линейных автоматов совместно с 4-х полюсным УЗО и кросс модулем.

Каждый из этих вариантов при наличии места в щитке подходит для обустройства и подключения полноценной трехфазной системы энергоснабжения. Выбор конкретного набора коммутирующих устройств зависит от предпочтений и финансовых возможностей хозяина загородного жилья.

Варианты заземления

Заземление служит для защиты человека от вредного воздействия электрического тока, если напряжение бесперебойное. Суть заключается в том, что при прикосновении человека к поврежденному участку цепи, и тем самым попадая под опасное напряжение, электрический ток идёт по наименьшему сопротивлению. В данном случае выполняют заземление с наименьшим сопротивлением, чтоб электрический ток пошёл не через вас, а через систему заземления в землю. Но для этого систему заземления необходимо выполнить в соответствии с правилами.

Контур заземления

Если на участке возле вашего дома хватает площади для контура заземления, то необходимо его выполнить. В данном случае, в землю вбиваются как минимум три вертикальных электрода, длиной не менее 2 м. Расстояние между ними должно быть не меньше, чем их сама длина. Вбиваться они должны в траншею, глубина которой должна быть не меньше 0.5 м.

При помощи горизонтальных металлических стержней они соединяются при помощи сварки и выводятся к зданию, после чего подводятся к вводному устройства дома. После монтажа заземления измеряют сопротивление тока. Если оно не соответствует, то забивают дополнительные электроды до тех пор, пока сопротивление заземления не будет доведено до нужного показателя.

Модульное заземление

Если не хватает площади для контура, часто выполняют модульное (точечное) заземления. В последнее время модульное заземление стало популярным, и не только из-за нехватки площади. Вбивается вручную или при помощи перфораторов в землю специальный электрод на глубину до 15 – 25 м. Одновременно с этим измеряется сопротивление.

Схема электрополитического заземления

Внимание! В частных домах и дачах при бытовом напряжении 220 Вольт / 380 Вольт сопротивление должно быть не более 30 Ом. Если оно не соответствует этому показателю, то заземление на вашем участке не защитит вас от опасного действия электрического тока, так как оно не больше, чем просто обыкновенное железо, бездарно закопанное в землю.

На этом видео можете посмотреть, как правильно делать модульное заземление при подводе электричества к дачному дому

https://youtu. be/AouaoZfmo44
Единственный минус модульного заземления в том, что неизвестно, на какую глубину нужно забить электрод, пока показатель сопротивления заземления не достигнет нужной отметки. Может, и на 30 м, а это уже высота 9-ти этажного дома.

Помните, что работы, связанные с оборудованием системы энергоснабжения, должны выполняться только квалифицированными специалистами!

Монтаж систем электроснабжения, электромонтажные работы цены в Перми

В наше время невозможно обойтись без электричества. Появление каких-либо неисправностей электроснабжения нередко становятся причиной самых непредсказуемых последствий: перестает функционировать оборудование в больницах, не может работать общественный транспорт, возникают аварийные ситуации на производстве. Все это нередко приводит к гибели людей. По этой причине обеспечение качественного и бесперебойного электроснабжения – важнейшее условие для исполнения перед тем, как сдать объект в эксплуатацию.

Как работают системы электроснабжения

Вне зависимости от места расположения, электрические сети отвечают одним целям. Любые объекты зависят от электроэнергии, которая вырабатывается государственными объектами энергетики. Ее передача осуществляется через линии высокого напряжения и трансформаторные подстанции.

В задачи установки системы того или иного объекта входят:

• возведение линий передачи;
• укладка кабеля;
• монтаж оборудования, которое нужно для систематического использования электричества.

Важнейшей составляющей такой системы выступает электросеть: возведение путей передачи электроэнергии должно осуществляться в тех местах, где отсутствуют кабельные линии. Мы беремся за выполнение подобных проектов. Специалисты нашей компании осуществляют необходимые инженерные работы, составляют план размещения ключевых элементов, подготавливают проектную рабочую документацию, а также занимаются строительством электротехнических сооружений и прокладкой линий.

Поэтапная установка

К монтажу системы электроснабжения предъявляются довольно жесткие требования. Все они прописаны в межгосударственном стандарте. Согласно одному из требований, работники, занимающиеся прокладкой систем электроснабжения, должны трудиться в безопасных условиях.

  Выполнение работ, связанных с электроснабжением, а также соблюдение предъявляемых требований возможны только в том случае, если работы будут проводиться в следующей последовательности:

1. План будущего положения электрических кабелей должен быть обязательно перенесен на объект. Электрики должны проложить магистральные каналы для проводов и произвести штробление используемых конструкций.
2. Осуществляется укладка электрических проводов и кабелей. Тип установки монтируется согласно всем предъявляемым требованиям безопасности.
3. Затем электрики устанавливают распределительные устройства, отделения и щитовые станции.
4. Некоторые проекты включают в себя дополнительные устройства, поэтому на данном этапе осуществляется их монтаж.
5. Мастера устанавливают те агрегаты для защиты от ударов молнии, которые указаны в подготовленном проекте.
6. За завершающем этапе производится монтаж системы уравнивания потенциалов.

Как только все перечисленные этапы будут завершены, мастера снимут замеры необходимых параметров, дадут оценку качеству проведенных процессов. Еще одним очень важным этапом выступает заключение акта, в котором прописываются все выполненные стадии и полученные результаты.

Этапы осуществления пусконаладочных работ

1. Начальный этап. Подрядчик подготавливает всю необходимую документацию. В это число входят также мероприятия по охране труда. Задача исполнителя – подготовить все важнейшие измерительные приборы. Выбирается представитель заказчика, главная задача которого – быть принимающей стороной. После этого мастера приступают непосредственно к запуску системы.
2. Второй этап. Наладка оборудования осуществляется на специальных панелях защиты и управления. Любые работы проводятся как только будет выполнен монтаж оборудования и произведено его заземление. Важный нюанс: к этому моменту в помещениях должны подойти к концу все виды работ. Объект должен хорошо освещаться, в обязательном порядке должна соблюдаться техника безопасности.
3. Третий этап. Производится пуск электроустановок. Теперь все работы переводятся в режим «в функционирующих электроустановках». Требуется наличие специального допуска. После этого специалисты приступают к испытанию оборудования. В это число входит: настройка данных, установка характеристик, защит, опробование сигнализационных схем и управления. Кроме того, производится проверка охлаждающей системы трансформаторов и других частей системы электроснабжения. На завершающем этапе осуществляется пуск электроустановки на холостом ходу. При отсутствии неполадок электрооборудование принимается в дальнейшее использование.
4. Завершающий этап. Осуществляются испытания в рамках утвержденного плана. Производится наладка взаимных связей оборудования в одной сети электроснабжения. Запускается в эксплуатацию электроустановка в различных режимах работы.

Подключение электричества к частному дому

Вопросы электроснабжения на стадии проекта частного дома Сколько электричества вам нужно? Ответ может дать только качественный проект по электроснабжению дома. В процессе проектирования определяется показатель единовременно потребляемой мощности. Самым простым способом его подсчета является обычное суммирование мощностей всех нагрузок. Следовательно, для работы над проектом необходим подробный список электрооборудования дома (с некоторым запасом на перспективу). Схема подключения оборудования может быть составлена при условии, что известно, где какие агрегаты будут находиться, где будут установлены розетки, выключатели, электрические шкафы и т.д. Проект по электроснабжению является полноправным документом, входящим в общий пакет проектной документации наряду с проектами по водоснабжению, вентиляции, отоплению и т. д. Все они органично связаны друг с другом, с архитектурным проектом и дизайн-проектом. В этом списке нет пассивных «довесков», и ничто не создается автономно. Часто при невозможности реализовать задуманное архитектором и дизайнером на инженерном (в т.ч. электротехническом) уровне приходится вносить коррективы в «святая святых» – архитектурный проект, который тоже не является «первичной инстанцией». Поскольку разрабатывается не на пустом месте, а на основе изучения условий местности. Ему предшествует, в частности, ландшафтный проект. И еще до принятия решения по поводу целесообразности выбора участка для будущего дома владелец должен уточнить массу деталей, включая наличие точки подключения к электросети и реальные возможности местной подстанции. Хорошо, если вам достался участок со сложившейся инфраструктурой, что характерно для «молодых» элитных поселков, и заранее известно, что с выделением мощности проблем не будет. А если дом строится на некотором отдалении от цивилизации или в поселке, энергоресурсы которого уже в значительной степени разобраны теми, кто успел построиться и заселиться раньше? Дефицит электроэнергии становится все более значимым фактором, ограничивающим свободу охотников за жизненными благами вдали от шума городского. Так все-таки, сколько? Сложно ответить на этот простой, казалось бы, вопрос. Но если речь идет не о квартире в типовом многоэтажном доме середины прошлого века, где автомат или пробка на 20-25 А в электрическом шкафу определяла лимит мощности примерно в 5 кВт (в домах с электрическими плитами – 10), а о современном коттедже, можно сказать одно: много… Одно освещение частенько отбирает десятки киловатт! Не считая саун, бассейнов, кондиционеров и т.д. Скромным показателем из реальной жизни можно считать 15-20 кВт, средним – 50-70 кВт, в отдельных же случаях цифры бывают просто астрономическими: 100, 200, 300 кВт! И здесь уместно вновь на минутку вернуться к вопросу выбора места: представьте себе дачный поселок, где на каждого абонента традиционно выделялось по 2,2-7 кВт. И вдруг появляется состоятельный землевладелец, решивший поставить шикарный особняк по соседству с «хижинами аборигенов». При этом выясняется, что возможности местной подстанции позволяют рассчитывать лишь на те же самые 10 кВт, которые способны покрыть лишь десятую долю потребностей. Известны случаи, когда из-за пары таких коттеджей в связи с перерасходом электроэнергии или аварией на подстанции весь поселок лишался света. Но помимо «количества электричества» есть еще понятие «качества электроснабжения». Существующие электросети поделены согласно соответствующим стандартам на категории. И, если первая категория допускает перерывы в подаче электроэнергии на несколько минут, то вторая – до суток. Как правило, вероятность выхода отклонений по напряжению за допускаемый по ГОСТу 5%-й предел с ростом категории также увеличивается. Отметим, что внезапные отключения и колебания напряжения не только неприятны для обитателей дома, но и часто являются причиной выхода из строя дорогостоящего электрооборудования. Кому довериться? Сразу оговоримся, что бороться с дефицитом электроэнергии можно лишь на ранних стадиях, а именно – проектной и предпроектной. Когда дом уже построен, а электричества не хватает, исправить ошибку законными методами либо невозможно, либо слишком дорого. Незаконные же методы – скажем, самовольная установка автоматов на больший ампераж в электрическом шкафу, не говоря уже о тривиальных «жучках», чреваты серьезной аварией, отключением электроэнергии во всем поселке и, конечно, суровыми (и заслуженными) штрафными санкциями. Ведь нет никакой гарантии, что вы – единственный, кто решится взять чуть больше, чем положено! И при неблагоприятном стечении обстоятельств может произойти авария. Поэтому вернемся к тому, что законно и необходимо для удачной реализации затеи обзавестись комфортабельным жильем. Первое – нужно ответить на ряд вопросов как самому себе, так и представителям компании, которая будет заниматься проектированием дома. Главное: как вы собираетесь использовать этот дом? Жить в нем постоянно, сезонно, наездами? Многие проектные организации предлагают своим клиентам заполнить пространные анкеты, из которых они черпают первичные сведения о потребностях клиента, а попутно ищут варианты, вписывающиеся в обозначенный бюджет с минимальным компромиссом. Затем дело доходит до контактов со специалистами по конкретному оборудованию. Здесь два пути: связать свою судьбу с одной компанией – генеральным подрядчиком, которая окажет полный комплекс услуг, подключив к проекту смежников – строителей, электриков, теплотехников и пр. и будет нести полную ответственность за результаты. Либо – искать их самому, что гораздо хлопотнее и не позволяет с достаточно большой вероятностью прогнозировать качество и сроки. Ведь самое сложное – обеспечить слаженную работу разнородных компаний, задействованных в едином проекте. Генеральный подрядчик, если это солидная компания с опытом совместной работы с постоянными партнерами, легче справится с задачей. Проект и еще раз проект Работающий по принципу «одного окна» генеральный подрядчик с созвездием партнеров в первую очередь должен выдать качественный проект. Точнее, целый комплект проектной документации, в который отдельными составляющими войдут проекты: архитектурный, по дизайну, «инженерке», в т. ч. электричеству, и т.д. Работа над ними, если ваш дом не относится к разряду типовых, может длиться несколько месяцев, а то и год. Многочисленные сверки, утряски, корректировки, часто с участием заказчика, неизбежны. Поэтому хороший проект не может быть дешевым. Дешевизна говорит только о том, что лишние затраты, неизбежные на разных этапах строительства и оснащения объекта, во много раз превысят изначальную (относительно более высокую) стоимость хорошего проекта. В качественном проекте по электроснабжению должны быть решены все вопросы по выделению мощности и определены условия подключения, а также схема электросети со всеми розетками, выключателями и прочими элементами. А также определены типы и количество всего необходимого электротехнического оборудования вплоть до сечений и длин проводов. Чтобы потом не пришлось выслушивать жалобы от рабочих: опять не хватило бухты провода, которую «нужно докупить». Проект должен пройти стадию согласования в органах Энергонадзора, и только после этого он может считаться рабочим документом. По завершении монтажа оборудования его нужно будет предъявить инспектору Госэнергонадзора во время приемки. А в случаях дальнейших перепланировок, ремонтов и переоснащений проект послужит путеводителем по электрической сети дома, избавив от риска наткнуться на скрытую проводку при сверлении стен. Наконец, страховая компания, обнаружившая несоответствия между проектом и расположением электроустановочных компонентов, не даст хороших условий страховки. Более того, в случае аварии с ущербом, нанесенным соседям (скажем, пожара), владелец дома, схема электросети которого не соответствует проекту, понесет более суровую ответственность. Между тем, перед застройщиками часто возникает соблазн сэкономить на проекте. Скажем, самостоятельно найти проектную организацию, которая возьмется сделать проект недорого. Часто этот соблазн, подкрепленный надеждой на авось, приводит заказчика в бюро, предлагающее типовые проекты по электроснабжению. При этом вас уверяют, что с согласованием и приемкой не будет проблем – где надо, сидят «свои люди». Но даже если на деле все происходит именно так, подобный «проект-отписка» может доставить владельцу дома много неприятностей в будущем. Будем реалистами: без блата, взяток и «нужных людей» редко кому удается обойтись в таком деле, как строительство коттеджа. Но зачем влезать в эту «кухню» заказчику? Лучше отдать предпочтение принципу «одного окна», а уж генеральный подрядчик, имеющий опыт и связи, решит вопросы скорее, надежнее и даже дешевле. Не секрет, что многие энергетические компании давно обзавелись «подсобными хозяйствами» в виде проектных бюро, и электротехнический проект очень часто отдается им на откуп: лучше позволить заработать часть денег еще одному смежнику, чем иметь проблемы с согласованием и приемкой. Заодно, глядишь, и мощностей больше выделят «для своих»… Необходимо предостеречь будущего домовладельца и от случая, когда принцип «одного окна» нарушается самим генеральным подрядчиком. К сожалению, в условиях строительного бума на рынке присутствуют не только опытные и добросовестные компании, но и разного рода временщики-халтурщики. Бывает, что простые, на первый взгляд, понятия по-разному толкуются заказчиком и исполнителем, и это разночтение обнаруживается уже на стадии реализации проекта. Такое случалось, например, с некоторыми дизайнерскими бюро, которые обещают клиенту «сделать все». Потом выяснялось, что в это «все» электротехнический проект не входит, и для разводки электросети предлагается руководствоваться дизайн-проектом дома. Одним словом, проектированием должны заниматься профессионалы. И – профессионально! Как избежать дефицита электроэнергии? Когда мы впервые затронули понятие выделенной единовременно потребляемой мощности, для простоты была опущена важная вещь – коэффициент использования. На самом же деле суммарная мощность всего электрооборудования должна еще умножаться на этот коэффициент. Коэффициент принимается равным 1, если возможна синхронная работа всего имеющегося оборудования. Но если исключить такую возможность, отразив это в проекте, коэффициент может стать заметно меньше единицы, а, соответственно, уменьшится и единовременная мощность. Есть такое устройство: переключатель приоритетных нагрузок. Это сетевой коммутатор, имеющий несколько выходов, к которым подводятся провода от разных групп розеток. При превышении установленного лимита мощности отключается одна из групп, затем – вторая, и т.д. По мере убывания их приоритетности, которая назначается исходя из здравого смысла и предпочтений хозяина дома. Например, агрегаты систем жизнеобеспечения и безопасности должны работать всегда. А при наличии резерва можно сделать приоритетными и другие нагрузки, скажем, комплекс домашнего кинотеатра. Коэффициент определяется проектировщиком. Наиболее частый — 0,7 Таким образом, проблема нехватки электроэнергии решается путем разнесения нагрузок по времени их работы. Что поделаешь, если гора не идет к Магомету! Конечно, сеть при этом получается более сложной, а изменение ее конфигурации затруднено. Гораздо более высокой гибкости и эффективности позволяет достичь система умного дома. При этом абсолютно безразлично, в какую розетку включен тот или иной агрегат. Приоритетность организуется по сети управления. Попутно отметим и известный, хотя и не так часто практикуемый способ экономии электроэнергии – двухтарифный план. Многие энергоемкие агрегаты (стиральные машины, нагреватели воды в бассейне, теплые полы) можно запрограммировать на ночное время, когда электроэнергия стоит дешевле. Более того, их ночная работа может осуществляться в энергосберегающем режиме. Так, система «теплый пол», оснащенная таймером, ночью переводится обычно на программу, при которой температура нагрева на 5 С ниже номинальной. Наконец, решив проблему количества электроэнергии, можно приняться и за ее качество, фактически повысив категорию энергоснабжения. Речь идет об установках резервного электропитания, которые мгновенно включаются в случае обесточивания дома или при недопустимо низком падении напряжения (против превышения напряжения и мощных сетевых помех помогают стабилизаторы и фильтры). Несколько секунд напряжение в сети поддерживается с помощью преобразователя, который питается от аккумуляторов большой емкости, а за это время запускается дизель-генератор. Обычно он устанавливается в специальном техническом помещении в подвале, а на территории участка закапывается емкость с соляркой, запасы которой обновляются по мере расхода (обычно раз в год). Вернемся снова к количеству. Раз мы заговорили о дизель-генераторах (газовых генераторах, а также всевозможных комбинированных агрегатах, дающих тепло и попутно электроэнергию), нужно сказать, что в принципе недостаток выделенной мощности никто не запрещает компенсировать с помощью «своей» электростанции. Все зависит от экономической целесообразности. При наличии газа подобное решение часто оказывается оправдано. Наоборот, в энергоизбыточных районах, где электричество стоит дешево и редко отключается, выгодным может оказаться даже электрическое отопление (случай, впрочем, нечастый). Так или иначе, даже при ограничениях, которые накладывает на нашу жизнь снабжение энергоресурсами, всегда есть определенная свобода маневра. Только маневрировать гораздо лучше во время работы над проектом, чем при вынужденной переделке законченного дома, который из-за беспечности его владельца оказался не энергоэффективным… Что такое энергоэффективность? Это совокупный КПД энергоресурсов (включая электричество), расходуемых на поддержание нужных условий жизненного пространства и высокого уровня комфорта. Энергоэффективности можно добиться путем тщательной работы над проектом, в котором учтены климатические и ландшафтные факторы. Однако внешние ресурсы лишь слегка «доводят» параметры микроклимата до нужных значений. Южный «домик из стекла», построенный в Подмосковье, окажется энергорасточительным, на его обогрев будет расходоваться огромное количество энергии. Наоборот, дом, удерживающий тепло (а в жаркое время – прохладу) благодаря хорошей термоизоляции стен, здесь более уместен. Энергоэффективность повышается также путем использования естественных источников энергии – с помощью ветряков, солнечных батарей, тепловых насосов. Особо можно говорить о биоклиматической архитектуре как растущей тенденции в загородном домостроении, когда разумное применение застекленных поверхностей в сочетании со специфическими объемно-планировочными решениями вносят свой энергетический вклад в микроклимат дома. Высшая стадия энергоэффективности – энергоавтономность, когда внешних энергоресурсов вообще не требуется. Конечно, в условиях нашего сурового климата это труднодостижимо, но приближение к идеалу все же реально. Цена энергоэффективности – высокие изначальные затраты на проектирование и дорогие технологии энергосбережения, включая «умный дом». Результат – ощутимая экономия на энергоносителях и высокая степень независимости от их поставщиков. Нормативная база Основной «устав электрика» – ПУЭ (Правила Устройства Электрооустановок). Это довольно объемный свод нормативов, рекомендаций и запретов, основанный на стандартах, относящихся к отдельным видам электромонтажных работ и конкретным типам оборудования. Как и в нашем законодательстве, «дух» закона здесь часто спорит с «буквой», имеются нестыковки и противоречия. Поэтому опытные энергетики работают не только «по уставу», но и «по понятиям». В этой области давно сложились свои традиции, негласно принятые толкования отдельных Правил и, конечно, накопился колоссальный опыт. Электрическая сеть и ее основные компоненты От электростанций энергия передается по высоковольтным ЛЭП на трансформаторные подстанции. Большие мощности при высоком напряжении в десятки и сотни кВ выгоднее передавать по проводам на большие расстояния, поскольку ток при этом небольшой и, соответственно, потери минимальные. Последняя из подстанций подает наши заветные 220 В потребителям по низковольтной сети (у электриков все ЛЭП ниже 1 кВ считаются низковольтными), которая может идти по воздушным или подземным коммуникациям. К дому может быть подведена трехфазная либо однофазная сеть, в зависимости от наличия трехфазных потребителей (некоторые электроплиты, двигатели и пр.). В первом случае это четыре провода: три фазовых и ноль, во втором – два, фаза и ноль. Действующее напряжение между фазами составляет 380 В (линейное), между каждой из фаз и нулевым проводом – 220 В. Cиловой ввод в здание может быть выше или ниже уровня земли. Он оборудуется строго согласно нормам. Обычно в отверстие в стене вставляется отрезок стальной трубы, по которому пропускаются провода, и тщательно герметизируется. В настоящее время известно множество продвинутых вариантов устройства силовых вводов, обеспечивающих надежную и долговечную герметизацию с помощью различных полимерных компаундов. Внутренняя разводка электросети может выполняться различными способами: в виде скрытой или (реже) открытой проводки, все зависит от конструкции коттеджа и материалов, из которых он построен. Так, в каркасных домах для прокладки проводов используются естественные пустоты внутри плит. В монолитных и кирпичных проделываются желоба, в которых проводка замоноличивается или прокладывается в стальных, пластиковых либо гофрированных трубах. Особое внимание уделяется стыкам стен: поскольку здание «дышит», деформация конструкции может привести к обрыву натянутого провода либо повреждению изоляции. Одним словом, вариантов много, как и типов кабеля, выбор которого также зависит от конструкции дома и категории помещения. В «опасных» помещениях, отличающихся повышенной влажностью и высокой вероятностью осаждения конденсата, требования к проводам ужесточаются. Здесь необходим кабель с двойной изоляцией, не подверженной воздействиям температуры, влажности и времени. Наконец, бывают алюминиевые и медные провода. Алюминий встречается на старых объектах, теперь от него отказываются в пользу меди: во-первых, удельное сопротивление у алюминия заметно больше, что ведет к большим потерям либо расходам, поскольку приходится выбирать большее сечение. Во-вторых, алюминий ломок, из него невозможно сделать многожильный гибкий кабель, более удобный при прокладке. Ранее учитывался и тот факт, что алюминиевые провода соединяли только с помощью сварки, в отличие от меди, допускающей скрутку и пайку. Однако в настоящее время практикуют только клеммные соединения проводов. Итак, за силовым вводом, ведущим в основной электрический шкаф (бывают еще и дополнительные, «начинка» которых определяется конкретным составом подключенного оборудования) следует пакетный выключатель, за ним счетчик электроэнергии, затем линия разветвляется на группы. Отдельно на розетки, отдельно на освещение (в простейшем случае). Обычно используются шкафы со степенью защиты от IP20. Однако во влажных помещениях (бассейны, сауны) необходима более высокая герметичность (от IP65). Это же относится и к электрическим шкафам, устанавливаемым на открытом воздухе для подключения садовой техники, ландшафтного освещения и т.д. На входе каждой линии ставится автоматический выключатель, разрывающий цепь при превышении нормированного тока. «Автоматы» предпочтительнее пробок с одноразовыми плавкими вставками, они снабжены дугогасящими устройствами (в момент разрыва цепи при большом токе нагрузки возникает скачок напряжения, достаточный для пробоя воздушного зазора между расходящимися контактами, что приводит к быстрому износу контактов из-за переноса частиц металла). В автоматических выключателях применяют тепловой (на базе биметаллического элемента) и электромагнитный расцепители. В последнее время появляются и электронные, имеющие «на борту» сложную схемы с прецизионными датчиками тока и иногда даже гидравлическим приводом контактов. В составе низковольтного оборудования, используемого для электрооснащения коттеджа, непременным и очень важным элементом является устройство защитного отключения (УЗО). Часто в электрическом шкафу ставят несколько УЗО на линии электрических приборов представляющих повышенную опасность при эксплуатации (проточные водонагреватели, электроплиты, теплые полы, стиральные машины, ванны с гидромассажем, джакузи и т.д.). УЗО реагирует на малейшую разницу токов в фазном и нейтральном проводниках. То, что тока уходит больше, чем возвращается к источнику, означает его утечку на землю в результате повреждения изоляции через заземленный корпус электроприбора. Если в коттедже нет заземления или оно выполнено не в соответствии с правилами, ток утечки может пройти через тело человека, который прикоснулся к корпусу неисправного электроприбора. И такие случаи, к сожалению, часты. УЗО нормируются по токам срабатывания, которые достаточно малы: порядка 10-30 мА. Современные УЗО, как и автоматы, могут содержать сложную электронику. Отдельные модели реагируют не только на переменный, но и на постоянный ток, который может попасть на корпус устройства с выпрямителя блока питания. Бывают и комбинированные приборы, сочетающие в одном корпусе автоматический выключатель и УЗО (они защищают как от токов утечки, так и от короткого замыкания и перегрузки). К компонентам сети относятся также понижающие трансформаторы и преобразователи на 12 В для некоторых типов светильников. Здесь же электроустановочные изделия – знакомые всем розетки и выключатели, а также относительно более новые устройства, например диммеры для плавной регулировки интенсивности света, кнопочные и сенсорные панели управления. Они, как и «исполнительное» электрооборудование дома (все, что включается в розетку или работает от выключателя), могут предназначаться для внутреннего или внешнего использования и иметь различные категории безопасности. Например, существуют специальные светильники для ванн, бассейнов, ландшафтного освещения, которым не страшна влажность, мороз, жара, прямой солнечный свет. Все эти устройства требуют отдельного разговора. Отметим лишь тенденцию к массовому переходу с ламп накаливания на гораздо более экономичные люминесцентные и светодиоды. Последние уникальны своим ресурсом (порядка 100 000 часов) и безграничными возможностями, которые они дают дизайнерам по свету. Низковольтное оборудование модульного типа с унифицированными размерами и крепежными элементами для монтажа в электрическом щите (автоматы, УЗО, устройства защиты от импульсных перенапряжений и пр.), а также электроустановочные изделия выпускает множество компаний. Достаточно перечислить самые известные: ABB, SIEMENS, SCHNEIDER ELECTRIC (марка MERLIN GERIN), MOELLER ELECTRIC, GIRA, LEGRAND, BUSCH-JAEGER, MERTEN, BTICINO. Качество названных марок очень высокое, репутация завоевана на мировом рынке. Ассортимент постоянно совершенствуется, повышается надежность и уровень безопасности, расширяется спектр применения. Электробезопасность Электричество – стихия, таящая в себе потенциальную опасность. Большая часть пожаров происходит по причине короткого замыкания из-за поврежденной изоляции либо перегрузок, вызывающих разогрев проводов и возгорание. Не менее страшно и поражение человека электрическим током. Ток в 20 мА уже считается смертельно опасным! Меры по обеспечению электробезопасности могут быть эффективны только при условии, что они соблюдаются на всем протяжении электросети и в течение всего времени эксплуатации электроприборов. Все начинается с качества монтажных работ, правильного выбора провода и электротехнического оборудования. Здесь много всяких нюансов, отметим лишь основные. Например, сечение провода, качество изоляции, безопасная прокладка, надежные контакты. По поводу последнего стоит сказать, что категорически не допускается зажимать под один винт алюминий с медью (медленнотекущая реакция приводит к потере контакта). Винтовые соединения требуют периодической профилактики (подтяжка) и уступают клеммам зажимного типа. К устройствам, обеспечивающим безопасную эксплуатацию электрооборудования, относятся и описанные выше автоматические выключатели и УЗО. Но отдельно следует рассмотреть такой важный компонент электросетей, как заземление. Заземление обеспечивает отсутствие потенциала на металлических корпусах электроприборов относительно земли. Отдельная земляная шина большого сечения прокладывается по всей длине электрической сети, а конец ее подключается к заземлителям (вкопанным в землю на определенную глубину отрезкам металлических труб или штырей) либо к проводящим конструкциям дома, гальванически соединенным с заземлителями. Традиционно у нас в стране заземление применялось в основном на промышленных объектах, в жилых же домах довольствовались занулением. Корпуса приборов занулялись, т.е. подсоединялись к нейтрали (имеющей тот же потенциал, что и возвратный «нулевой» провод). Сама же нейтраль ведет к среднему выводу вторичной обмотки трансформатора подстанции, где и заземляется. Зануление обеспечивает мгновенное срабатывание устройств защитного отключения при замыкании на корпус или появлении на нем опасного потенциала. При наличии заземления последнее комбинируется с занулением. Иногда применяется повторное заземление, позволяющее надежнее выровнять потенциалы корпусов агрегатов, а также металлических фрагментов конструкции здания. Без заземления или зануления можно включать только приборы, имеющие двойную изоляцию (помеченные значком «квадрат в квадрате»). Но, какими бы совершенными ни были средства электрозащиты, избежать неприятностей можно лишь неуклонно соблюдая элементарные правила техники безопасности. Не надо быть электриком, чтобы не хвататься одной рукой за металлический кожух работающего электродвигателя, а другой – за стальную водопроводную трубу! Об электричестве нерукотворном Говоря об электробезопасности, не следует забывать, что помимо бытового бывает еще и «небесное» электричество, таящее в себе большую опасность. Это обычная молния – разряд огромной мощности между заряженными до сотен и тысяч киловольт облаками и землей. Прямое попадание молнии в кровлю дома может вызвать пожар. Если же молния угодит в антенну, может сгореть телевизор или радиоприемник. Поэтому в районах с частыми грозами на кровлях домов рекомендуется устанавливать несложные устройства молниезащиты. Это молниеприемник (металлический штырь) на высокой мачте, установленный на крыше и подключенный к токоотводящему проводу, который, в свою очередь, заземляется с помощью металлического листа, вкопанного в землю. Если покрытие кровли металлическое, молниеприемник в виде металлической струны большого сечения протягивают вдоль конька крыши. Предусматривая внешнюю молниезащиту, необходимо устанавливать во вводном распределительном щите устройства защиты от импульсных перенапряжений (газовые разрядники, варисторы). Источник: zagorod.spb.ru 3d проект дома Простота современных программ делает доступным создание 3D дома обычным пользователям. Наиболее популярным инструментом создания проектов домов в настоящее время является программа ArCon Eleco. Просмотров статьи: 20640 с 15.04.2012 Ознакомиться с изданиями из категории «Строительство дома»

Технологическое присоединение к электрическим сетям ОАО «ИЭСК»

Для Вашего удобства на официальном сайте ОАО «ИЭСК» в разделе «Портал технологического присоединения» запущена функция «Личный кабинет потребителя» http://lk. irk-esk.ru.

Теперь Вы можете, не выходя из дома/офиса:

• подать заявку на технологическое присоединение;
• получить и подписать договор об осуществлении технологического присоединения к электрическим сетям с помощью ЭЦП;
• подать уведомление о выполнении технических условий;
• получить и подписать документы о технологическом присоединении;
• задать вопрос, касательно технологического присоединения.

Внимание! Согласно действующего законодательства с 01.07.2020 для физических лиц в целях технологического присоединения объектов, максимальная мощность которых составляет до 15 кВт включительно, которые используются для бытовых и иных нужд, не связанных с осуществлением предпринимательской деятельности, и электроснабжение которых предусматривается по одному источнику и юридических лиц или индивидуальных предпринимателей в целях технологического присоединения объектов по второй или третьей категории надежности, максимальная мощность которых составляет до 150 кВт включительно, предполагается размещение всех документов только в электронном виде (подписанных усиленной квалифицированной электронной подписью) в Личном кабинете потребителя.



 Порядок действий заявителя

Пояснения по выполнению технических условий ОАО «ИЭСК» (частные жилые дома с мощностью до 15 кВт включительно)

Выполнение технических условий силами АО «ИРМЕТ»

Действующие тарифные ставки для расчета платы за технологическое присоединение к элекросетям ОАО «ИЭСК»

Официальный сайт Службы по тарифам Иркутской области



1. Нормативная база

Постановление Правительства РФ от 27.12.2004 №861

Постановление Правительства РФ от 04.05.2012 №442

Постановление Правительства РФ от 06.05.2011 №354

Постановление Правительства РФ от 13.02.2006 №83

Федеральный закон от 26.03.2003 №35-ФЗ Об электроэнергетике

 Федеральный закон от 27.07.2006 №152-ФЗ О персональных данных

 Постановление Правительства РФ от 30. 01.2021 №85



Приказ Службы по тарифам Иркутской области от 19.03.2013 № 70-спр (действующий)

Приказ ФАС от 29.08.2017 №1135/17 Об утверждении Методических указаний по определению размера платы за технологическое присоединение к электрическим сетям

Приказ Службы по тарифам Иркутской области от 28.12.2018 № 543-спр (изменен Приказом от 17.01.2019 № 4-спр, изменен Приказом от 05.08.2019 № 166-спр) (утратил силу с 01.01.2020)

 Приказ Службы по тарифам Иркутской области от 17.01.2019 № 4-спр (утратил силу с 01.01.2020)

Приказ Службы по тарифам Иркутской области от 05.08.2019 № 166-спр (утратил силу с 01.01.2020)

Приказ Службы по тарифам Иркутской области от 27.12.2019 № 448-спр (действующий, изменен Приказом от 08.10.2020 №229-спр, утратил силу с 01.01.2021)

 Приказ Службы по тарифам Иркутской области от 08.10.2020 № 229-спр (действующий, утратил силу с 01.01.2021)

 Приказ Службы по тарифам Иркутской области от 25. 12.2020 № 486-спр (действующий)



 Рекомендуемый ОАО «ИЭСК» перечень приборов учета электрической энергии с функцией контроля величины максимальной мощности

Рекомендуемый ОАО «ИЭСК» перечень приборов учета электрической энергии для установки на границе раздела электрической сети (на опоре воздушной электрической линии)

 Пояснения по выполнению технических условий

 ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия

 ГОСТ Р 52320-2005 (МЭК 62052 — 112003) Счетчики электрической энергии

 Требования ОАО «ИЭСК» к организации учета электрической энергии



2. Технологическое присоединение к электрическим сетям жилых домов с запрашиваемой максимальной мощностью до 15 кВт включительно

 Бланк заявки №1А

 Образец заполнения заявки №1А

 Согласие на обработку персональных данных (согласно Федерального закона от 27. 07.2006 №152-ФЗ)

 Список прилагаемых к заявке документов



 Порядок действия заявителя (памятка)

 Типовой проект по монтажу ввода в здание



3.Технологическое присоединение к электрическим сетям для индивидуальных предпринимателей и юридических лиц с запрашиваемой максимальной мощностью до 150 кВт включительно

 Бланк заявки №1Б

 Список прилагаемых к заявке документов



4. Технологическое присоединение к электрическим сетям для физических лиц с запрашиваемой максимальной мощностью свыше 15 кВт, индивидуальных предпринимателей и юридических лиц с запрашиваемой максимальной мощностью свыше 150 кВт

 Бланк заявки №1В

Список прилагаемых к заявке документов



5. Временное технологическое присоединение (на срок не более 12 месяцев) передвижных объектов с запрашиваемой максимальной мощностью до 150 кВт включительно или Временное технологическое присоединение к электросетям объекта до наступления срока технологического присоединения с применением постоянной схемы электроснабжения, установленного договором (при наличии договора об осуществлении технологического присоединения к электрической сети по постоянной схеме)

 Бланк заявки №1Г

 Список прилагаемых к заявке документов

6. Уведомление о выполнении технических условий со стороны заявителя

Бланк заявки №2

Образец заполнения заявки №2



7. Переоформление документов по технологическому присоединению (актов об осуществлении технологического присоединения, технических условий, договоров об осуществлении технологического присоединения)

Бланк заявки №3

Список прилагаемых к заявке документов



8. Перераспределение мощности (опосредованное технологическое присоединение)

 Бланк заявки №4

 Образец заполнения заявки №4

Соглашение о перераспределении мощности в рамках опосредованного присоединения

Список прилагаемых к уведомлению документов



9. Технологическое присоединение посредством перераспределения максимальной мощности

 Уведомление о перераспределении мощности

 Ограничения по перераспределению мощности

 Соглашение о перераспределении максимальной мощности

Список прилагаемых к уведомлению документов



10.

Выдача дубликатов и копий документов по технологическому присоединению

Бланк заявки №5



11. Возрат денежных средств при расторжении (изменении) договоров об осуществлении технологического присоединения

Как подключить к электросети

Одна из первых вещей, которую необходимо решить, когда вы решите построить новый дом, — это то, как вы планируете получать электроэнергию, особенно в наши дни и века, основанные на технологиях. Один из вариантов — жить за пределами сети, где вы производите свою собственную энергию с помощью ветра или солнца, но если ваш район не подходит для любого из вариантов или ваше потребление энергии слишком велико, вам придется использовать энергию из местной электросети. .

При подготовке к подключению к сети первое, что нужно сделать, — это позвонить в местную энергетическую компанию, поскольку они единственные, кто сможет предоставить точную информацию о требованиях и затратах.Каждая энергетическая компания работает по-своему, и затраты на подключение сильно варьируются в зависимости от их требований. Прежде чем вы позвоните им, вам понадобится основная информация, чтобы они могли определить тип и стоимость услуг, которые вам понадобятся.

Узнай, прежде чем звонить:

• Адрес службы
• Квадратный метр дома
• Источник тепла / тип (электрический, газовый, пропан, дровяной)
• Вместимость кондиционера или теплового насоса (насколько велика ваша система кондиционирования или теплового насоса)
• Тип и размер водонагревателя
• Рабочий ток, установленный на панели выключателя
• Любые планы на будущее, такие как бассейн, отдельная мастерская / гараж и т. Д.
• Требуется временное обслуживание на время строительства вашего дома
• Расстояние от дороги до места установки счетчика

Вопросы:

• Что именно предлагает энергетическая компания по сравнению с тем, что мне нужно предоставить?
• Что мне нужно установить в моем доме, прежде чем можно будет начать подключение (приборная панель, погодозащита, подземный трубопровод, силовая панель, опора электропередач у дороги, оценка участка)?
• Будет ли линия подключена к дому надземной или подземной? Если под землей, мне нужно рыть траншею или это входит в стоимость подключения?
• Сколько стоит подключение?

Теперь, когда вы получили необходимую информацию от энергетической компании, я могу объяснить некоторые вопросы, которые могли быть подняты. Вы можете спросить, зачем им нужно было знать все, что перечислено в разделе «Узнай перед звонком». Вся эта информация помещается в калькулятор, чтобы сообщить им, сколько энергии будет использоваться в среднем и в любой момент времени. Посчитав это, они могут определить, какой размер провода использовать для подключения вашего дома. Слишком маленький провод — большая угроза безопасности, слишком большой провод — зашкаливает. Они просто пытаются найти золотую середину для ваших нужд. Большинство новых домов рассчитаны как минимум на 200 ампер, если не больше, и это число, кажется, становится все больше и больше, поскольку все больше предметов в доме получают электричество.

Краткий урок по напряжению и току

После всего этого разговора об усилителях, позвольте вам познакомиться с некоторыми из самых основных терминов, касающихся электричества. При обсуждении электричества в разговоре почти всегда встречаются два слова: вольт и ампер. В качестве примеров я буду использовать водяные шланги. Напряжение похоже на давление в шланге, более высокое напряжение похоже на более высокое давление. Электроэнергия, поступающая в ваш дом, обычно составляет 220 вольт, а затем проводка в панели выключателя подает 110 вольт на ваши розетки и различные электрические приборы и полные 220 вольт на устройства с высокими требованиями, такие как водонагреватель и электрическая плита.

С другой стороны,

А равны объему или потоку воды, разрешенному из-за размера или диаметра шланга. Чем больше ампер подается в провод, тем больше протекает вода. Представьте себе обычный удлинитель, к которому вы можете подключить торшер. Этот небольшой провод рассчитан на 15 ампер, что-то вроде обычного садового шланга, пропускающего всего 10 галлонов в минуту. Точно так же основные провода, питающие ваш дом, выдерживают 200 ампер или более, чтобы питать все ваши электрические устройства и вещицы. Это было бы похоже на пожарный шланг, доставляющий более 250 галлонов в минуту, позволяющий пожарным быстро тушить пожары. В большинстве домов цепи освещения и небольших электроприборов рассчитаны на 15 или 20 ампер, а основные электроприборы — на 20, 50 или даже 60 ампер.

Надземные и подземные

Я упомянул ранее, чтобы спросить, будет ли энергетическая компания выполнять надземный или подземный монтаж. Большинство новых подключений выполняется под землей, особенно если расстояние от опоры до дома является значительным. При переходе под землю нужно учитывать несколько вещей.Сам провод, идущий от столба к вашему дому, или местные электрические / строительные нормы и правила будут указывать, нужно ли вам проложить кабелепровод или вы можете проложить провод прямо в землю. Труба — это просто труба, которая защищает провод от повреждения окружающей землей. Существует также провод, известный как кабель для прямого захоронения, который имеет сверхпрочную изоляцию, позволяющую закапывать его в землю без какой-либо другой защиты.

Одним из требований, если энергетическая компания собирается рыть траншею и устанавливать линию электропередачи, будет определение окончательной оценки собственности. Им это нужно, потому что они должны закопать провод на определенную глубину, и если вы измените уклон после установки, эта глубина может измениться.

Другое требование — разметить все другие подземные коммуникации, чтобы избежать непреднамеренного повреждения во время раскопок. Требуется, чтобы либо энергетическая компания, либо вы сами позвонили в службу определения местоположения и попросили кого-нибудь выйти и пометить подземные коммуникации, прежде чем можно будет начать какие-либо рытье. Независимо от вашего местоположения, набор 811 на вашем телефоне должен соединить вас с ними.Этот звонок следует сделать как минимум за два дня до предполагаемых раскопок.

Большим преимуществом подземной установки является то, что вам не придется беспокоиться о штормах или погодных условиях, которые могут повредить провод, который питает ваш дом; однако, к сожалению, перебои в работе сети находятся вне вашего контроля. Обратной стороной подземного кабеля является стоимость. Вам придется заплатить, чтобы вырыть траншею, проложить трубопровод и / или кабель и засыпать траншею, не говоря уже о том, что прямой подземный кабель может быть очень дорогим по сравнению с воздушным кабелем. Если у вас уже есть трава (надеюсь, еще нет), вам также придется повторно засеять.

Воздушные линии более распространены там, где линия электропередачи вдоль улицы или дороги проходит в непосредственной близости от электрической метеостанции в доме. Это самый простой способ, так как энергетическая компания просто натягивает провод от столба на дороге к вашему дому и выполняет необходимые соединения. Самым большим преимуществом здесь является то, что он намного дешевле подземного кабеля. К сожалению, этот провод подвергается воздействию элементов и может быть поврежден элементами, что требует обращения в энергетическую компанию для ремонта линии.

Но чего все это стоит?

К сожалению, на этот вопрос нет точного ответа. Каждая энергетическая компания работает по-своему и поэтому взимает плату по своему усмотрению. Часто они включают подключение на определенное расстояние (100 футов или около того) за фиксированную плату, а затем все, что превышает это расстояние, оплачивается ногой. Эта цена за фут может варьироваться от 5 до 15 долларов в зависимости от того, сколько энергетическая компания должна сделать, чтобы обеспечить электричеством ваш дом.Как вы понимаете, это может быстро накапливаться, если ваш дом находится на расстоянии более 1000 футов от опоры обслуживания. Я слышал об установках стоимостью до 25000 долларов, когда линию электропередач на дороге нужно было удлинить на несколько миль, чтобы добраться до точки, где она могла затем превратиться в собственность.

Один из способов сэкономить деньги — установить измеритель мощности на небольшом столбе обслуживания прямо в пределах границы участка, а затем вы сами проложите провод от этого столба измерителя до дома. Конечно, рекомендуется, чтобы лицензированный электрик сделал все необходимые подключения, но, возможно, с небольшим убеждением в домашней выпечке вы сможете убедить электрика научить вас выполнять черновую работу по рытью траншеи и прокладке кабеля, пока они облегчают необходимые проверки. Пока соблюдаются все строительные нормы и правила, которые доступны в местном отделении по обеспечению соблюдения норм, фактическая прокладка кабеля не является наукой о ракетостроении и не представляет опасности до тех пор, пока провода не будут подключены на обоих концах после завершения установки.

Вы находитесь в зоне сотрудничества в сфере энергетики?

В зависимости от того, где вы живете, особенно если вы живете в отдаленном районе, вас может обслуживать энергетический кооператив или кооператив. В основном это небольшие некоммерческие энергетические компании, принадлежащие членам.Когда вы подключаетесь к их сети, вы становитесь участником и, следовательно, частичным владельцем компании. Любая прибыль либо реинвестируется в инфраструктуру, либо возвращается участникам в различных формах, но по сути является просто выплатой дивидендов. Примером энергетического кооператива является кооператив Sulphur Springs Valley Electric Cooperative в округе Кочиз, штат Аризона.

Другие опции

Итак, вы звоните в энергетическую компанию, и они требуют 25000 долларов, чтобы обеспечить электричеством ваш дом.Как только вы справитесь с этим шоком от наклеек, возможно, стоит подумать о том, чтобы жить вне сети. Полное оснащение вашего дома солнечной и ветровой энергией может стоить той же суммы денег (после государственных и федеральных стимулов), но тогда вы будете свободны от будущих счетов за электроэнергию и больше не будете зависеть от власти энергетической компании. Ознакомьтесь с моей статьей о производстве электроэнергии для жизни вне сети для получения дополнительной информации.

Кредиты изображений: Tripp, Malaysia-Trulyasia, Palmetto Cabling, Remodeling Pictures, Википедия

Подключение вашей солнечной электрической системы к коммунальной сети: серия Better Buildings Solar Electric Fact Sheet (Разное)

. Подключение вашей солнечной электрической системы к коммунальной сети: серия Better Buildings Solar Electric Fact Sheet . США: Н. П., 2002. Интернет.

. Подключение вашей солнечной электрической системы к коммунальной сети: серия Better Buildings Solar Electric Fact Sheet . Соединенные Штаты.

.Пн. «Подключение вашей солнечной электрической системы к коммунальной сети: информационный бюллетень серии Better Buildings Solar Electric». Соединенные Штаты. https://www.osti.gov/servlets/purl/15000945.

@article {osti_15000945,
title = {Подключение солнечной электрической системы к электросети: информационный бюллетень по солнечной энергии из серии Better Buildings},
author = {},
abstractNote = {В последние годы количество домов на солнечных батареях, подключенных к местной электросети, резко увеличилось. В этих «подключенных к сети» зданиях есть солнечные электрические панели или «модули», которые вырабатывают некоторую или даже большую часть своей энергии, при этом оставаясь подключенными к местным коммунальным предприятиям. Этот информационный бюллетень содержит информацию о подключении вашей солнечной электрической системы к коммунальной сети, включая информацию о чистых измерениях.},
doi = {},
url = {https://www.osti.gov/biblio/15000945}, journal = {},
number =,
объем =,
place = {United States},
год = {2002},
месяц = ​​{7}
}

Подключение к сети | ComEd

Если вы собираетесь обращайтесь к межсетевому соединению самостоятельно или если вы работаете с профессиональным подрядчиком, важно понимать ключевые термины и этапы этого процесса.

Подключение солнечной энергетической системы? Загрузите наше руководство по процессу (pdf)

Что такое «межсоединение»?

Межсоединение — это электрическое соединение между энергосистемой коммунального предприятия и частной генерирующей системой (PGS). PGS, также известная как распределенная генерация (DG), может отправлять энергию в энергосистему коммунального предприятия.

Процесс подачи заявки

Заявки на подключение необходимы для всех частных генерирующих систем (PGS), поставляющих энергию в электрическую сеть.Как частный или бизнес-клиент, у вас есть выбор работать с профессиональным подрядчиком, чтобы подать заявку или подать заявку самостоятельно.

Обычно подрядчики заполняют и подают необходимые заявки от имени своих клиентов. Приложение запрашивает техническую информацию, которую опытный подрядчик знает, как предоставить.

Подаете собственное заявление на подключение?

Подать заявку онлайн

Размеры систем генерации

Системы генерации меньшего размера

Системы генерации меньшего размера часто бывают достаточно большими для жилого дома.Технический способ описания этих меньших систем состоит в том, что они «распределяют менее 10 МВА». MVA расшифровывается как Mega Volt Amps, который представляет собой измерение, используемое для выражения общей энергетической нагрузки системы. Узнайте о системах меньшего размера

Системы более крупного поколения

В отличие от систем меньшего поколения, системы более крупного поколения распределяют ток более 10 мега-вольт (МВА). Эти системы обычно продаются оптом. Вы когда-нибудь видели большое здание или открытое пространство с рядами больших солнечных батарей? Вероятно, это системы более крупного поколения.Узнайте о более крупных системах

Вопросы о межсоединении?

Есть еще вопросы о процессе подключения? Ознакомьтесь с нашими Генерация FAQ или просмотреть Процесс соединения (pdf) для получения дополнительной информации.

Как работает электросеть

Что составляет электросеть?

Электросеть нашей страны состоит из четырех основных компонентов, каждый из которых подробно описан ниже.

Индивидуальные генераторы

Электроэнергетику вырабатывают различные предприятия, в том числе электростанции, работающие на угле и природном газе, плотины гидроэлектростанций, атомные электростанции, ветряные турбины и солнечные батареи. Расположение этих электрогенераторов и их удаленность от конечных пользователей сильно различаются.

Эти технологии также физически отличаются, , и, как следствие, по-разному используются и управляются в энергосистеме. Например, некоторые типы электростанций, такие как угольные и атомные электростанции, имеют небольшую краткосрочную гибкость в регулировании выработки электроэнергии; увеличение или уменьшение выработки электроэнергии занимает много времени [1].

Другие установки, такие как установки, работающие на природном газе, могут быть быстро расширены и часто используются для удовлетворения пикового спроса.Более разнообразные технологии, такие как ветровая и солнечная фотоэлектрическая энергия, обычно используются всякий раз, когда они доступны, в значительной степени потому, что их топливо — солнечный свет и ветер — является бесплатным.

В любой момент времени всегда существует «запас», определенный объем резервных генерирующих мощностей, которые доступны для компенсации возможных ошибок прогноза или неожиданных остановов электростанции. Спрос на электроэнергию, ее предложение, запасы наценки и сочетание технологий производства электроэнергии постоянно контролируются и управляются операторами сети, чтобы обеспечить бесперебойную работу всего.

Электрогенераторы принадлежат электроэнергетическим компаниям или коммунальным предприятиям, которые, в свою очередь, регулируются Комиссией по коммунальным предприятиям (PUC) или Комиссией по коммунальным услугам (PSC). PUC и PSC — это независимые регулирующие органы, назначаемые законодательным собранием штата. Генераторы могут быть построены только с одобрения PUC или PSC, и эти агентства устанавливают соответствующие тарифы на электроэнергию в пределах своего штата, которые коммунальные предприятия должны соблюдать [2].

Линии электропередачи

Линии электропередачи необходимы для передачи электроэнергии высокого напряжения на большие расстояния и соединения генераторов электроэнергии с потребителями электроэнергии.

Линии электропередачи представляют собой воздушные линии электропередач или подземные силовые кабели. Воздушные кабели не изолированы и уязвимы к погодным условиям, но их установка обходится дешевле, чем подземные силовые кабели. Воздушные и подземные линии электропередачи выполнены из алюминиевого сплава и армированы сталью; подземные линии обычно изолированы [3].

Линии электропередачи находятся под высоким напряжением, поскольку это снижает долю электроэнергии, теряемой при транспортировке, — в среднем около 6% в США [4].Когда электричество течет по проводам, часть его рассеивается в виде тепла в результате процесса, называемого сопротивлением. Чем выше напряжение на линии электропередачи, тем меньше электроэнергии она теряет. (Большая часть электрического тока протекает вблизи поверхности линии передачи; использование более толстых проводов окажет минимальное влияние на потери при передаче.)

Напряжения на уровне передачи обычно составляют 110 000 вольт или 110 кВ или выше, при этом некоторые линии передачи имеют напряжение до 765 кВ [5].Однако генераторы вырабатывают электроэнергию при низком напряжении. Чтобы сделать возможной транспортировку электроэнергии высокого напряжения, электричество сначала необходимо преобразовать в более высокое напряжение с помощью трансформатора.

Эти высокие напряжения также значительно превышают то, что вам нужно в вашем доме, поэтому, когда электричество приближается к конечным потребителям, другой трансформатор преобразует его обратно в более низкое напряжение, прежде чем оно попадет в распределительную сеть.

Линии электропередачи сильно взаимосвязаны для резервирования и повышения надежности электроснабжения, как показано на этой карте U.С. линии электропередачи показывает. В Соединенных Штатах есть три основные сети электропередачи: Западная межсетевая связь, Восточная межсетевая связь и Совет по надежности электроснабжения Техаса (ERCOT).

Как и генераторы электроэнергии, линии электропередачи должны быть одобрены государством (PUC или PSC) перед строительством. Однако оптовые сделки с электроэнергией, которые заключаются между региональными сетевыми операторами, регулируются национальным агентством, именуемым Федеральной комиссией по регулированию энергетики (FERC) [6].

FERC регулирует электросеть в более широком масштабе, чем PUC, и может разрешать споры между различными участниками рынка в сети. Сетями передачи иногда управляют коммунальные предприятия, но некоторые сети управляются отдельными объектами, известными как независимые системные операторы (ISO) или региональные передающие организации (RTO). Эти компании способствуют конкуренции между поставщиками электроэнергии и обеспечивают доступ к передаче путем планирования и мониторинга использования линий передачи.

Распределение

Распределительная сеть — это просто система проводов, которые собираются там, где заканчиваются линии передачи. Эти сети начинаются с трансформаторов и заканчиваются домами, школами и предприятиями. Распределение регулируется на уровне штата PUC и PSC, которые устанавливают розничные тарифы на электроэнергию в каждом штате.

Потребительское использование или «нагрузка»

Передающая сеть прекращает свое существование, когда электричество наконец попадает к потребителю, позволяя включать свет, смотреть телевизор или запускать посудомоечную машину. Образцы нашей жизни складываются в меняющийся спрос на электроэнергию по часам, дням и сезонам, поэтому управление энергосистемой является сложным и жизненно важным для нашей повседневной жизни.

Как работает сетка — Институт антропоцена

Что такое сетка?

Электрическая сеть мало чем отличается от телефонной сети или Интернета. Сеть США представляет собой сложную сеть из более чем 7300 электростанций и трансформаторов, соединенных высоковольтными линиями протяженностью более 450 000 миль, и обслуживает 145 миллионов потребителей.В большинстве стран они принадлежат государству, но в США почти вся электросеть находится в частной собственности.

Источник: Министерство энергетики США, EIA

Энергосистема США фактически разделена на три основных региона: Восточное межсетевое соединение, которое работает в штатах к востоку от Скалистых гор; Western Interconnection, который охватывает Тихий океан до штатов Скалистых гор; и соединенная система Техаса.

Каждый регион фактически состоит из связанных между собой локальных электрических сетей, что обеспечивает надежность сети за счет резервирования.То есть существует несколько маршрутов для подачи энергии для подачи питания на несколько центров нагрузки. Это гарантирует минимальные потери обслуживания в случае выхода из строя линий электропередачи или электростанций.

Каковы компоненты цепочки создания стоимости сети?

Традиционно существует четыре основных объекта цепочки добавленной стоимости, которые работают вместе, чтобы доставить вам электроэнергию: генерирующая установка, линии передачи и распределения и, наконец, коммунальные предприятия. Скорее всего, вы больше всего знакомы с коммунальными услугами, это розничные предприятия, которые обслуживают ваш дом и собирают плату за то, сколько вы используете каждый месяц.

Как осуществляется управление сетью в США?

Сетевые операторы постоянно контролируют и управляют спросом, предложением, резервом и сочетанием мощности, чтобы обеспечить немедленный доступ к электроэнергии в вашем доме или на предприятии. Что такое резервная маржа? Это заданная резервная генерирующая мощность, которая может компенсировать потенциальные ошибки прогнозов, неожиданные остановки электростанции или погодные явления.

Источник: Управление энергетической информации США, на основе данных North American Electric Reliability Corporation, Summer Short-Term Reliability Assessment 2012.

Оператор сети использует трехэтапный процесс планирования, чтобы гарантировать, что электростанции производят необходимое количество электроэнергии для удовлетворения спроса на электроэнергию в любой момент времени. Подача электроэнергии должна постоянно уравновешивать спрос, чтобы избежать отключения электроэнергии или других проблем, связанных с каскадом. Производство электроэнергии регулируется с 15-минутными интервалами, чтобы учесть изменения спроса в течение дня. По этой причине существует три основных типа электростанций: базовая нагрузка, следящая за нагрузкой и пиковые.

Электростанции с базовой нагрузкой обеспечивают минимальную мощность, необходимую для сети, и рассчитаны на работу большую часть времени. Их коэффициент мощности, или процент рабочего времени, превышает 80%. Они отключаются или сокращаются только при проведении технического обслуживания или ремонта. Электроэнергия базовой нагрузки является самым дешевым типом генерации и обычно вырабатывается угольными и атомными электростанциями, поскольку они могут обеспечивать большие объемы электроэнергии (до 1,6 ГВт).

Установки с отслеживанием нагрузки, также известные как установки со средней нагрузкой, обычно представляют собой газовые электростанции комбинированного цикла, которые имеют высокий тепловой КПД до 58%.У них есть газовая турбина и система рекуперации отработанного тепла для улавливания выхлопных газов газовой турбины для приведения в действие паровой турбины, производящей дополнительную электроэнергию. Выработка электроэнергии на установках, следующих за нагрузкой, может быть увеличена или уменьшена по мере необходимости. Их коэффициент использования обычно составляет менее 30% времени. Но они более сложные в обслуживании и более дорогие в эксплуатации /

Электростанции «последней инстанции» — это пиковые электростанции. Их включают на еще более короткие периоды времени, чтобы удовлетворить чрезвычайно высокие требования, например, когда кондиционер используется в жаркие дни.Из-за их низкого коэффициента мощности, который может составлять всего несколько часов в течение всего года, они являются самым дорогим типом генерации.

Кому принадлежит сеть?

В зависимости от страны право собственности на энергосистему и ее различные сегменты цепочки создания стоимости может быть государственной или полностью приватизированной. Сегменты передачи и распределения часто обсуждаются вместе. Однако субъекты собственности могут не совпадать.

В данной статье мы сосредоточимся на США и Канаде, где электросеть почти полностью находится в частной собственности.В данном регионе частная компания может владеть генерацией, но не передачей. Например, на юго-востоке Соединенных Штатов высоковольтные линии электропередачи могут принадлежать энергетической компании, такой как Duke Energy, но электрические подстанции, по которым распределяется энергия, могут принадлежать муниципалитету или промышленному предприятию. В других штатах частная компания может контролировать всю цепочку создания стоимости, от электростанций до розничной организации, которая выставляет вам счет.

Как электроэнергия продается и покупается в США?

Электроэнергия покупается и перепродается на оптовом рынке электроэнергии до того, как окончательно дойдет до конечного потребителя.За исключением Техаса, этот рынок регулируется Федеральной комиссией по регулированию энергетики (FERC) из-за межгосударственного характера сети.

Оптовый рынок открыт для поставщиков и продавцов коммунальных услуг, независимых производителей электроэнергии (IPP), не связанных с коммунальными предприятиями, и для избыточной генерации от традиционных вертикально управляемых коммунальных предприятий. Кроме того, участникам оптового рынка необязательно иметь собственные генерирующие мощности или обслуживать конечного пользователя. Как и другие товарные рынки, индивидуальные торговцы (продавцы электроэнергии) покупают электроэнергию на рынке, чтобы перепродать ее.

После закупки электроэнергии на оптовом рынке она продается конечному потребителю через розничный рынок. В штатах, где существует полная конкуренция в розничной торговле, потребители могут выбирать либо из своего действующего поставщика коммунальных услуг, либо из ряда новых конкурентоспособных поставщиков

Как операторы сети работают вместе?

На региональных оптовых рынках сетевые операторы объединяются в региональную передающую организацию (RTO) или независимого системного оператора (ISO).Эти организации выступают в качестве стороннего независимого оператора системы передачи для управления, мониторинга и координации работы сети.

Около 60% электроэнергии в США находится в управлении RTO. Десять региональных передающих организаций (RTO) управляют крупными энергосистемами на большей части территории Северной Америки.

Эти операторы гарантируют, что при отправке генератора, принадлежащего коммунальному предприятию, не будет отдаваться предпочтение перед конкурирующим генератором. Операторы сетей должны быть сертифицированы Североамериканской корпорацией по надежности электроснабжения (NERC).

Заключение

Цепочка добавленной стоимости для электрической сети продолжает развиваться. Он развивается по необходимости, поскольку новые технологии меняют способы производства, передачи, распределения и управления энергией. Уголь стал двигателем промышленной революции, но ценой чистого воздуха и воды. Ядерный век предоставил средства для исследования далеких планет и доставки базовой энергии в крупные города без загрязнения воздуха. Но это принесло опасность радиоактивного заражения. С появлением возобновляемых источников энергии был создан новый сегмент цепочки создания стоимости — хранение.При правильном масштабировании хранилище не только решает проблему прерывистой работы, но и обеспечивает более устойчивую и эффективную энергосистему.

Ресурсы

Если вы хотите узнать больше о сети, попробуйте эти ссылки:

Должностные лица Техаса не прислушались к предупреждениям перед отключением электричества во время зимнего шторма

Подпишитесь на The Brief, наш ежедневный информационный бюллетень, который держит читателей в курсе самых важных новостей Техаса.

Миллионы техасцев провели дни без электричества и тепла при минусовых температурах, вызванных снежными и ледяными бурями.Ограниченные правила для компаний, производящих электроэнергию, и история изоляции Техаса от федерального надзора помогают объяснить кризис, сообщили The Texas Tribune эксперты в области энергетики и политики.

В то время как республиканцы Техаса поспешили наброситься на возобновляемые источники энергии и обвинить в этом замороженные ветряные турбины, природный газ, атомные и угольные электростанции, которые обеспечивают большую часть энергии штата, также пытались работать во время шторма. Должностные лица Совета по надежности электроснабжения Техаса, оператора энергосистемы на большей части штата, заявили, что энергосистема штата просто не выдерживает глубокого замораживания.

«Атомные установки, газовые установки, ветряные турбины, даже солнечные, по-разному — очень холодная погода и снег повлияли на все типы генераторов», — сказал Дэн Вудфин, старший директор ERCOT.

Эксперты по энергетике и политике заявили, что решение Техаса не требовать модернизации оборудования, чтобы лучше выдерживать экстремальные зимние температуры, и решение работать в основном изолированно от других сетей в США, сделало энергосистему неподготовленной к зимнему кризису.

Февральская зимняя буря 2021 года

• Когда вернется моя вода? Как мне тем временем достать воду?

  Мы не знаем.Власти штата и города призывают к терпению и советуют техасцам, у которых есть проточная вода, кипятить ее. Примите все необходимые меры, чтобы подготовиться к нескольким дням без воды. Официальные лица в Остине, например, заявили 19 февраля, что восстановление водоснабжения, вероятно, будет многодневным процессом для всего города. Здесь у нас есть некоторые ресурсы, но лучший вариант, чтобы найти бесплатную воду, — это проверить местные СМИ.

• Получу ли я большой счет за электроэнергию?

  Не надо сразу.Власти Техаса подписали приказ, временно запрещающий поставщикам электроэнергии отправлять счета жителям. Приказ является временной мерой, чтобы дать чиновникам время для решения проблемы резкого роста счетов некоторых жителей. Официальные лица также подписали приказ, запрещающий поставщикам коммунальных услуг отключать обслуживание жителей, не оплативших счет. Подробнее читайте здесь.

• Как я могу получать обновления?

  Подпишитесь на наши новости, отправив текстовое сообщение «привет» на номер 512-967-6919 или посетив эту страницу.

• Я был без электричества больше суток.

  Почему люди называют это откатывающимися отключениями?

  Когда 15 февраля в 1:25 утра по московскому времени оператор электросетей штата начал отключать электричество, это планировалось как временная мера на случай экстремальных зимних явлений. Вместо этого некоторые техасцы остаются без электричества намного дольше, сталкиваясь с днями без электричества вместо первоначально запланированных 45 минут. Электросеть была спроектирована так, чтобы пользоваться большим спросом летом, когда техасцы включают дома кондиционеры.Но некоторые источники энергии, питающие сеть летом, отключены зимой. Поэтому, когда техасцы остались дома во время шторма в воскресенье и потребовали рекордное количество электроэнергии, электросеть штата не выдержала.

• Подождите, у нас есть своя электросеть? Почему?

  Да, в Техасе есть своя собственная электросеть, управляемая агентством ERCOT, Совет по надежности электроснабжения Техаса. История длинная, но короткая версия такова: в Техасе есть собственная сеть, чтобы избежать федеральных правил. В 1935 году президент Франклин Д. Рузвельт подписал Закон о федеральной энергетике, согласно которому Федеральная энергетическая комиссия возлагала на Федеральную комиссию по энергетике ответственность за межгосударственные продажи электроэнергии. Но коммунальные предприятия Техаса не пересекают границы штата. ERCOT была основана в 1970 году после крупного отключения электроэнергии на северо-востоке в ноябре 1965 года, и ей было поручено управлять надежностью сети в соответствии с национальными стандартами.Обратите внимание, что не весь Техас находится в одной электросети. Эль-Пасо находится на другой сетке, как и верхний Панхэндл и кусок Восточного Техаса.

• Я читал в Интернете, что ветряные турбины — причина того, что мы потеряли электроэнергию. Это правда?

  Нет. Потерянная энергия ветра составляет лишь часть сокращения генерирующих мощностей, которое привело к отключениям миллионов техасцев.Представитель Совета по надежности электроснабжения Техаса заявил 16 февраля, что 16 гигаватт возобновляемой энергии, в основном ветровой, отключены. Почти вдвое больше, 30 гигаватт, было потеряно из-за источников тепла, включая газ, уголь и ядерную энергию. «Техас — это газовый штат», — сказал Майкл Уэббер, профессор энергетических ресурсов Техасского университета в Остине. «Газ сейчас терпит крах самым зрелищным образом».

• Как мне согреться? Как я могу помочь другим?

  Национальная метеорологическая служба призывает людей закрывать жалюзи и шторы, собираться, если возможно, в одной комнате и закрывать двери для других, а также засовывать полотенца в щели под дверями.Носите свободные слои теплой легкой одежды. Перекус и потребление жидкости помогут согреть тело. В некоторых городах есть центры обогрева и транспорт по мере необходимости — местные ресурсы можно найти здесь. Если у вас есть ресурсы или вы можете сделать финансовые пожертвования, найдите здесь некоммерческие организации, которые помогают людям.

• Посмотреть больше материалов

Политические обозреватели обвинили в отказе энергосистемы законодателей и государственные органы, которые, по их словам, не прислушались к предупреждениям о предыдущих штормах и не учли более экстремальных погодных явлений, о которых предупреждали климатологи.Вместо этого Техас отдавал приоритет свободному рынку.

«Совершенно очевидно, что нам нужно изменить акцент на регулирование, чтобы защитить людей, а не прибыль», — сказал Том «Смитти» Смит, ныне вышедший на пенсию бывший директор Public Citizen, группы защиты прав потребителей из Остина, который выступал за изменения после 2011 года. когда Техас столкнулся с аналогичным энергетическим кризисом.

«Вместо того, чтобы принимать какие-либо регулирующие меры, мы в конечном итоге получили руководящие принципы, которые не имели законной силы и в значительной степени игнорировались в погоне за прибылью [энергетических компаний]», — сказал он.

По словам экспертов, можно «подготовить к зиме» электростанции, производящие природный газ, производство природного газа, ветряные турбины и другую энергетическую инфраструктуру, с помощью таких методов, как изоляция трубопроводов. Эти обновления помогают предотвратить серьезные перебои в работе в других штатах с регулярными холодами.

Уроки 2011 года

В 2011 году в Техасе случился очень похожий шторм, в результате которого замерзли скважины с природным газом, пострадали угольные электростанции и ветряные турбины, что привело к отключению электроэнергии по всему штату.По словам экспертов, десятилетие спустя техасские электрогенераторы до сих пор не вложили всех средств, необходимых для предотвращения отключения электростанций во время сильных морозов.

Woodfin из ERCOT признал, что нет необходимости готовить энергетическую инфраструктуру к таким экстремально низким температурам. «Это не обязательно, это добровольное руководство, чтобы принять решение о том, чтобы делать это», — сказал он. «Существуют финансовые стимулы для того, чтобы оставаться в сети, но на данный момент нет регулирования.”

Североамериканская корпорация по надежности электроснабжения, которая имеет определенные полномочия по регулированию производства электроэнергии в США, в настоящее время разрабатывает обязательные стандарты для «подготовки к зиме» энергетической инфраструктуры, сообщил представитель компании.

Политики и регулирующие органы Техаса были предупреждены после урагана 2011 года о необходимости дальнейшей «подготовки к зиме» энергетической инфраструктуры, говорится в отчете Федеральной комиссии по регулированию энергетики и Североамериканской корпорации по надежности электроснабжения.Большое количество агрегатов, которые отключились или не смогли запуститься во время шторма, «демонстрируют, что генераторы не смогли должным образом предвидеть полное воздействие продолжительных холодов и сильных ветров», — писали в то время регулирующие органы. В отчете говорится, что более тщательная подготовка к холодной погоде могла бы предотвратить перебои в работе.

«Законодательный орган должен был решить этот вопрос в 2011 году после того краха рынка, но никаких существенных последующих мер не последовало», — сказал Эд Хирс, научный сотрудник по энергетике и профессор экономики Хьюстонского университета.«Они поехали дальше и продолжили свои обычные дела».

Представители ERCOT заявили, что некоторые производители внедрили новые зимние методы после замораживания десять лет назад, и были приняты новые добровольные «передовые методы». Вудфин сказал, что во время последующих штормов, например, в 2018 году, казалось, что эти усилия сработали. Но он сказал, что этот шторм был даже более сильным, чем ожидали регулирующие органы на основе моделей, разработанных после шторма 2011 года. Он признал, что любые внесенные изменения были «недостаточны для поддержания этих генераторов в рабочем состоянии» во время этого шторма.

После того, как в воскресенье ночью температура резко упала и снег покрыл большую часть штата, ERCOT предупредила, что повышенный спрос может привести к краткосрочным длительным отключениям электроэнергии. Вместо этого огромные части крупнейших городов Техаса потемнели и в течение нескольких дней оставались без тепла и электричества. Во вторник почти 60% семей и предприятий Хьюстона остались без электричества. По словам Вудфина, из общей установленной мощности электросети во время урагана отключилось около 40%.

Климатический будильник

Ученые-климатологи из Техаса согласны с руководителями ERCOT в том, что шторм на этой неделе был в некотором смысле беспрецедентным.Они также говорят, что это свидетельство того, что Техас не готов справиться с растущим числом более нестабильных и более экстремальных погодных явлений.

«Мы не можем полагаться на наше прошлое, чтобы направлять наше будущее», — сказал Дев Нийоги, профессор наук о Земле Техасского университета в Остине, который ранее работал климатологом штата Индиана. Он отметил, что прежние барометры становятся менее полезными, поскольку в штатах наблюдаются более интенсивные погодные условия, охватывающие большие территории в течение продолжительных периодов времени.Он сказал, что климатологи хотят, чтобы при проектировании инфраструктуры учитывался «гораздо больший спектр возможностей», а не рассматривать эти штормы как редкость или так называемое «100-летнее событие».

Кэтрин Хейхо, ведущий ученый-климатолог из Техасского технологического университета, рассказала об исследовании 2018 года, которое показало, как потепление Арктики создает более серьезные полярные вихри. «Это тревожный сигнал, чтобы сказать:« Что, если они становятся более частыми? »- сказал Хейхо. «Двигаясь вперед, это дает нам еще больше причин быть более подготовленными в будущем.”

Хэйхо и Нийоги признали, что существует неопределенность в отношении связи между изменением климата и вспышками холода из Арктики. Однако они подчеркивают, что существует большая вероятность того, что другие экстремальные погодные явления, такие как засуха, наводнения и волны тепла, усугубляются потеплением климата.

Другие официальные лица Техаса смотрели дальше ERCOT. Судья округа Даллас Клэй Дженкинс утверждал, что Комиссия по железным дорогам Техаса, которая регулирует нефтегазовую отрасль — в компетенцию которого входят газовые скважины и трубопроводы — отдавала предпочтение коммерческим клиентам, а не жителям, поскольку не требовала, чтобы оборудование было лучше оборудовано для работы в холодную погоду.RRC не сразу ответил на запрос о комментарии.

«В других штатах требуется, чтобы у вас были комплекты для холодной погоды на вашем генерирующем оборудовании, и вы должны использовать газопроводы, проходящие через глубину или через материалы, с меньшей вероятностью замерзания», — сказал Дженкинс.

Рынок электроэнергии Техаса также не регулируется, что означает, что ни одна компания не владеет всеми электростанциями, линиями электропередачи и распределительными сетями. Вместо этого несколько разных компаний производят и передают электроэнергию, которую они продают на оптовом рынке еще большему количеству игроков.Эти энергетические компании, в свою очередь, продают дома и предприятиям. Политические эксперты расходятся во мнениях относительно того, помогла бы Техасу справиться с этими отключениями другая структура. «Я не думаю, что здесь виновато само дерегулирование», — сказал Джош Роудс, научный сотрудник Техасского университета в Энергетическом институте Остина.

История изоляции

Энергосистема

Техаса также в основном изолирована от других районов страны, что позволяет избежать федерального регулирования.Он имеет некоторое соединение с Мексикой и энергосистемой востока США, но эти связи имеют ограничения на то, что они могут передавать. Восточная часть США также сталкивается с той же зимней бурей, которая вызывает всплеск спроса на электроэнергию. Это означает, что Техас не смог получить большую помощь из других областей.

«Если вы хотите сказать, что справитесь сами, сделайте шаг вперед и сделайте это», — сказал Хирс, научный сотрудник UH Energy, о стремлении государства создать независимую сеть с дерегулируемым рынком. «Это невероятная неудача.”

Rhodes, UT Austin, сказал, что политикам Техаса следует подумать о дополнительных связях с остальной частью страны. Он признал, что это может привести к более высоким финансовым затратам, как и любые улучшения в сети для предотвращения будущих бедствий. Остается открытым вопрос, захочет ли руководство Техаса профинансировать или политически поддержать любой из этих вариантов.

«Нам нужно обсудить, если мы считаем, что у нас будет больше погодных явлений, подобных этой», — сказал Родс.«На каком-то уровне это сводится к тому, что если вам нужна более устойчивая сеть, мы можем ее построить, просто это будет стоить больше денег. Что вы готовы заплатить? Нам придется противостоять этому ».

Техасский технический университет, Техасский университет в Остине и Хьюстонский университет оказывали финансовую поддержку The Texas Tribune, некоммерческой, непартийной новостной организации, которая частично финансируется за счет пожертвований членов, фондов и корпоративных спонсоров.Финансовые спонсоры не играют никакой роли в журналистике Tribune. Полный их список можно найти здесь.

Электросеть и рынки США | Партнерство «Зеленая энергия»

Рынки зеленой энергии — это лишь часть более крупного рынка энергии в Соединенных Штатах. Чтобы понять роль возобновляемых источников энергии на рынке электроэнергии, важно знать, как организованы электросеть и рынок США.

Электросеть — это сложная машина, в которой электричество вырабатывается на централизованных электростанциях и децентрализованных установках и транспортируется через систему подстанций, трансформаторов и линий электропередачи, которые доставляют продукт конечному пользователю, потребителю.Поскольку невозможно сохранить большое количество энергии, электричество должно производиться по мере использования.

Согласно Exit Управления энергетической информации США, энергосистема США состоит из более чем 7300 электростанций, почти 160 000 миль высоковольтных линий электропередач и миллионов миль низковольтных линий электропередач и распределительных трансформаторов, соединяющих 145 миллионов клиентов по всей стране (EIA, 2016).

Электроэнергия в США вырабатывается с использованием различных ресурсов и технологий.Большая часть электроэнергии производится с использованием традиционных источников, таких как природный газ, нефть, уголь и ядерная энергия.

Однако в последнее время некоторые из наиболее быстрорастущих источников электроэнергии получают из возобновляемых источников (например, ветра, солнца и т. Д.).

Более крупные электрические сети создаются путем объединения локальных сетей, которые связаны между собой в коммерческих целях и в целях обеспечения надежности. На самом высоком уровне сеть, охватывающая 48 нижних штатов, состоит из трех основных межсоединений «Выход», функционирующих преимущественно независимо друг от друга с ограниченным обменом мощностью между ними.

• Восточное соединение охватывает территорию от штатов Великих равнин (за исключением большей части Техаса) на восток до побережья Атлантического океана.
• Western Interconnection включает территорию к западу от Скалистых гор и Великих равнин до побережья Тихого океана.
• Совет по надежности электроснабжения Техаса (ERCOT) охватывает большую часть штата Техас.

Обширная сетевая структура взаимосвязей улучшает экономику, позволяя оптимально размещать генераторы и помогает поддерживать стабильность и надежность сети, обеспечивая несколько путей для прохождения энергии.Резервная конструкция сети помогает предотвратить перебои в обслуживании розничных клиентов из-за отказов линии электропередачи или электростанции. Региональные балансирующие органы служат для управления сетевыми операциями, чтобы обеспечить постоянное соответствие электроснабжения спросу на электроэнергию в балансе, который поддерживает надежное обслуживание электросетевой системы.

Оптовые рынки электроэнергии

Рынки электроэнергии США имеют как оптовые, так и розничные компоненты. Оптовые рынки предполагают продажу электроэнергии коммунальными предприятиями и торговцами электроэнергией до того, как она в конечном итоге будет продана потребителям.Розничные рынки включают продажу электроэнергии потребителям. Как оптовые, так и розничные рынки могут быть традиционно регулируемыми или конкурентными.

Некоторые части оптового рынка электроэнергии США традиционно регулируются (серые зоны), что означает, что вертикально интегрированные коммунальные предприятия несут ответственность за весь поток электроэнергии к потребителям. Им принадлежат системы генерации, передачи и распределения, используемые для обслуживания потребителей электроэнергии.

Другие части оптового рынка (Северо-Восток, Средний Запад, Техас и Калифорния) представляют собой реструктурированные конкурентные рынки.Эти рынки управляются независимыми системными операторами (ISO) (мы используем ISO для обозначения как RTO, так и ISO). ИСО используют механизмы конкурентного рынка, которые позволяют независимым производителям энергии и другим производителям энергии торговать электроэнергией. На реструктурированных конкурентных рынках «коммунальные предприятия» обычно несут ответственность за розничные услуги по электроснабжению потребителей и с меньшей вероятностью владеют ресурсами генерации и передачи.

Розничные рынки электроэнергии

Розничные рынки определяются на государственном уровне и могут быть традиционно регулируемыми или конкурентными.На традиционно регулируемом розничном рынке электроэнергии (серый) потребители не могут выбирать, кто производит их электроэнергию, и должны покупать у коммунального предприятия в этом районе. Традиционно регулируемые рынки электроэнергии доминируют на большей части юго-востока, северо-запада и большей части запада (за исключением Калифорнии). В этих штатах большинство проектов возобновляемой энергетики принадлежат коммунальным предприятиям. В результате, разработка крупного проекта зеленой энергетики в традиционно регулируемом государстве и использование возобновляемых источников энергии часто может быть сложной задачей.

Конкурентные розничные рынки электроэнергии (синий) позволяют потребителям электроэнергии выбирать между конкурентоспособными розничными поставщиками. Эти рынки электроэнергии открыли конкуренцию независимым производителям электроэнергии в 24 штатах (например, в Калифорнии, Техасе и большинстве штатов на северо-востоке). Восемнадцать из этих штатов и Вашингтон, округ Колумбия, также ввели розничный выбор, который позволяет жилым и / или промышленным потребителям выбирать своего собственного поставщика электроэнергии и варианты генерации, включая возобновляемые источники энергии.Существует большая гибкость в отношении структуры контракта на розничные поставки, местоположения проекта и масштаба выбранного возобновляемого источника.

На этих конкурентных рынках муниципальные коммунальные предприятия могут не предлагать своим клиентам выбор розничной торговли. Важно отметить, что рынок не всегда четко разделен между традиционно регулируемыми рынками и состояниями конкурентного рынка. В некоторых штатах, например в Калифорнии, рынки частично реструктурированы, и только определенным потребителям разрешается выбирать розничную торговлю.

Структура рынка влияет на доступные варианты возобновляемой энергии

Доступные варианты использования возобновляемых источников энергии могут напрямую зависеть или ограничиваться структурой рынка электроэнергии, а также политикой государства и коммунальных предприятий.

Потребители на традиционно регулируемых рынках с вертикально интегрированными коммунальными предприятиями в значительной степени ограничены продуктами зеленой энергии, предлагаемыми их коммунальными предприятиями, которые называются продуктами «коммунального обслуживания» или продуктами «зеленого ценообразования». Это «комплексные» продукты, которые включают сертификаты возобновляемой энергии (REC) с услугами электроснабжения.Участвующие потребители обычно платят больше за возобновляемую электроэнергию в счетах за коммунальные услуги. Еще одним продуктом зеленой энергии, доступным только на традиционно регулируемых рынках, являются «зеленые тарифы», которые представляют собой комплексные продукты зеленой энергии из конкретных проектов возобновляемой энергетики, закупаемые по специальным тарифам для коммунальных предприятий.

Клиенты на конкурентных рынках электроэнергии могут покупать у различных поставщиков электроэнергии «конкурентоспособные» продукты или продукты «зеленого маркетинга», которые являются дополнительными предложениями продуктов для потребителей на конкурентных или дерегулируемых рынках для закупки комплектной возобновляемой электроэнергии у своего поставщика коммунальных услуг по умолчанию или у альтернативный конкурентоспособный поставщик электроэнергии.

Структура рынка также существенно влияет на способность потребителя электроэнергии заключать договор купли-продажи электроэнергии (PPA). Чтобы участвовать в физическом (прямом) PPA, потребитель электроэнергии должен находиться на конкурентном розничном рынке, а проект должен быть на конкурентном оптовом рынке, который связан с ISO потребителя. Чтобы участвовать в финансовом PPA, потребитель электроэнергии может находиться где угодно в США, а проект должен реализовываться на конкурентном оптовом рынке.

Дополнительные ресурсы

Начало страницы

.
