Содержание

Однофазный асинхронный двигатель: как устроен и работает

Принцип работы и подключение однофазного электродвигателя 220в

Однофазный двигатель работает за счет переменного электрического тока и подключается к сетям с одной фазой. Сеть должна иметь напряжение 220 Вольт и частоту, равную 50 Герц.

Электромоторы этого типа находят применение в основном в маломощных устройствах:

Выпускаются модели с мощностью от 5 Вт до 10 кВт.

Значения КПД, мощности и пускового момента, у однофазных моторов существенно ниже, чем у трехфазных устройств тех же размеров. Перегрузочная способность также выше у двигателей с 3 фазами. Так, мощность однофазного механизма не превышает 70% мощности трехфазного того же размера.

  1. Фактически имеет 2 фазы. но работу выполняет лишь одна из них, поэтому мотор называют однофазным.
  2. Как и все электромашины. однофазный двигатель состоит из 2 частей: неподвижной (статор) и подвижной (ротор).
  3. Представляет собой асинхронный электромотор.
    на неподвижной составляющей которого имеется одна рабочая обмотка, подключаемая к источнику однофазного переменного тока.

К сильным сторонам двигателя данного типа можно отнести простоту конструкции, представляющую собой ротор с короткозамкнутой обмоткой. К недостаткам – низкие значения пускового момента и КПД.

Главный минус однофазного тока – невозможность генерирования им магнитного поля, выполняющего вращение. Поэтому однофазный электромотор не запустится сам по себе при подключении к сети.

В теории электрических машин, действует правило: чтобы возникло магнитное поле, вращающее ротор, на статоре должно быть по крайней мере 2 обмотки (фазы). Требуется также смещение одной обмотки на некоторый угол относительно другой.

Во время работы, происходит обтекание обмоток переменными электрическими полями:

  1. В соответствии с этим. на неподвижном участке однофазного мотора расположена так называемая пусковая обмотка. Она смещена на 90 градусов по отношению к рабочей обмотке.
  2. Сдвиг токов можно получить, включив в цепь фазосдвигающее звено. Для этого могут использоваться активные резисторы, катушки индуктивности и конденсаторы.
  3. В качестве основы для статора и ротора используется электротехническая сталь 2212.

Неверно, называть однофазными такие электродвигатели, которые по своему строению являются 2- и 3-фазными, но подключаются к однофазному источнику питания посредством схем согласования (конденсаторные электромоторы). Обе фазы таких устройств являются рабочими и включены все время.

Основные типы однофазных индукционных электродвигателей

Бытовая техника и приборы низкой мощности работают от однофазного переменного тока, кроме того, не везде может быть обеспечено трёхфазное электропитание. Поэтому однофазные электродвигатели переменного тока получили широкое распространение, особенно в США. Очень часто электродвигателям переменного тока отдают предпочтение, так как их отличает прочная конструкция, низкая стоимость, к тому же они не требуют технического обслуживания.

Как видно из названия, однофазный индукционный электродвигатель работает по принципу индукции; тот же принцип действует и для трёхфазных электродвигателей. Однако между ними есть различия: однофазные электродвигатели, как правило, работают при переменном токе и напряжении 110 -240 В, поле статора этих двигателей не вращается. Вместо этого каждый раз при скачке синусоидального напряжения от отрицательного к положительному меняются полюса.

В однофазных электродвигателях поле статора постоянно выравнивается в одном направлении, а полюса меняют своё положение один раз в каждом цикле. Это означает, что однофазный индукционный электродвигатель не может быть пущен самостоятельно.

Теоретически, однофазный электродвигатель можно было бы запустить при помощи механического вращения двигателя с последующим немедленным подключением питания. Однако на практике пуск всех электродвигателей осуществляется автоматически.

Выделяют четыре основных типа электродвигателей:

• индукционный двигатель с пуском через конденсатор / работа через обмотку (индуктивность) (CSIR),

• индукционный двигатель с пуском через конденсатор/работа через конденсатор (CSCR),

• индукционный двигатель с реостатным пуском (RSIR) и

• двигатель с постоянным разделением емкости (PSC).

На приведённом ниже рисунке показаны типичные кривые соотношения вращающий момент/частота вращения для четырёх основных типов однофазных электродвигателей переменного тока.

Как подключить асинхронный двигатель на 220В

Так как питающие напряжения у различных потребителей могут различаться друг от друга, возникает необходимость переподключения электрооборудования. Сделать подключение асинхронного двигателя на 220 вольт безопасным для дальнейшей работы оборудования достаточно просто, если следовать предложенной инструкции.

На самом деле это не является невыполнимой задачей. Если сказать коротко, то все, что нам нужно, это правильно подключить обмотки. Существует два основных типа асинхронных двигателей: трехфазные с обмоткой звезда – треугольник, и двигатели с пусковой обмоткой (однофазные). Последние используются, например, в стиральных машинах советской конструкции. Их модель — АВЕ-071-4С. Рассмотрим каждый вариант по очереди.

  • Трехфазный
  • Переключение на нужное напряжение
    • Увеличение напряжения
    • Уменьшение напряжения
  • Однофазный

Схемы подключения

Кто немного не в курсе, как подключаются к трехфазной сети асинхронные электродвигатели – настоятельно рекомендую ознакомиться с моей статьёй Подключение двигателя через магнитный контактор. Я предполагаю, что читатель знает, как включается электродвигатель, зачем и какая нужна защита двигателя, поэтому в этой статье я эти вопросы опускаю.

В теории всё просто, а на практике приходится поломать голову.

Очевидно, что включение обмоток двигателя Даландера можно реализовать двумя путями – через переключатель и через контакторы.

Переключение скоростей с помощью переключателя

Рассмотрим сначала схему попроще – через переключатель типа ПКП-25-2. Тем более, что только такие принципиальные схемы мне и встречались.

Переключатель должен иметь три положения, одно из которых (среднее) соответствует выключенному двигателю. Про устройство переключателя – чуть позже.

Подключение двухскоростного двигателя. Схема на переключателе ПКП.

Крестиками на пунктирах положения переключателя SA1 отмечены замкнутые состояния контактов. То есть, в положении 1 питание от L1, L2, L3 подается на треугольник (выводы U1, V1, W1). Выводы U2, V2, W2 остаются не подключенными. Двигатель вращается на первой, пониженной скорости.

При переключении SA1 в положение 2 выводы U1, V1, W1 замыкаются друг с другом, а питание подается на U2, V2, W2.

Переключение скоростей с помощью контакторов

При запуске с помощью контакторов схема будет выглядеть аналогично:

Схема включения двигателя на разных скоростях на контакторах

Здесь на первую скорость двигатель включает контактор КМ1, на вторую – КМ2. Очевидно, что физически КМ2 должен состоять из двух контакторов, поскольку необходимо замыкание сразу пяти силовых контактов.

Подключение однофазного асинхронного двигателя

Для разгона асинхронного двигателя требуется создать вращающееся магнитное поле. С этим легко справляется трехфазный источник питания, где фазы сдвинуты друг относительно друга на 120 градусов. Но если речь идет о том, как подключить однофазный электродвигатель, то встает проблема: без сдвига фаз вал не начнет вращаться.

Внутри однофазного асинхронного мотора располагаются две обмотки: пусковая и рабочая.

Если обеспечить сдвиг фаз в них, то магнитное поле станет вращающимся. А это главное условие для запуска электродвигателя. Сдвигать фазы можно путем добавочного сопротивления (резистора) или индуктивной катушки. Но чаще всего используют емкости – пусковой и/или рабочий конденсаторы.

С пусковой емкостью

В большинстве случаев схема включает в себя только пусковой конденсатор. Он активен только во время запуска мотора. Поэтому способ хорош, когда пуск обещает быть тяжелым, в противном случае вал не сможет разгоняться из-за небольшого начального момента. После разгона пусковой конденсатор отключается, и работа продолжается без него.

Схема подключения двигателя со вспомогательной емкостью представлена на рисунке выше. Для ее реализации вам потребуется реле или, как минимум, одна кнопка, которую вы будете зажимать на 3 секунды во время запуска мотора в ход. Вспомогательный конденсатор вместе со вспомогательной обмоткой включаются в цепь лишь на некоторое время.

Такая схема обеспечивает оптимальный начальный крутящий момент, если имеют место незначительные броски переменного тока во время пуска. Но есть и недостаток – при работе в номинальном режиме технические характеристики падают. Это обусловлено формой магнитного поля рабочей обмотки: оно у нее овальное, а не круговое.

С рабочей емкостью

Если пуск легкий, а работа тяжелая, то вместо пускового конденсатора понадобится рабочий. Схема подключения показана ниже. Особенность заключается в том, что рабочая емкость вместе с рабочей обмоткой включена в цепь постоянно.

Схема обеспечивает хорошие характеристики при работе в номинальном режиме.

С обоими конденсаторами

Компромиссное решение – использование вспомогательной и рабочей емкости одновременно. Этот способ идеален, если двигатель переменного тока пускается в ход уже с нагрузкой, и сама работа тяжела для него. Посмотрите, схема ниже – это словно две схемы (с рабочей и вспомогательной емкостью), наложенные друг на друга. При запуске на несколько секунд будет включаться пусковой механизм, а второй накопитель будет активен все время: от пуска до завершения работы.

Расчет емкостей

Наибольшую сложность для начинающих представляет расчет емкости конденсаторов. Профессионалы подбирают их опытным путем, прислушиваясь к мотору во время запуска и работы. Так они определяют, подходит накопитель, или нужно поискать другой. Но с небольшой погрешностью в большинстве случаев емкость можно рассчитать так:

  • Для рабочего накопителя: 0,7-0,8 мкФ на 1000 Ватт мощности электрического двигателя;
  • Для пускового конденсатора: больше в 2,5 раза.

Пример: у вас асинхронный однофазный электродвигатель на 2 кВт. Это 2000 Ватт. Значит, при подключении с рабочей емкостью нужно запастись накопителем 1,4-1,6 мкФ. Для пусковой потребуется 3,5-4 мкФ.

Подключение однофазного синхронного электродвигателя

Несмотря на сложность конструкции синхронных двигателей, они имеют много преимуществ перед асинхронными. Главное – это низкая чувствительность к скачкам напряжения, ведущих к резкому уменьшению или увеличению силы тока. Не менее значим и тот факт, что синхронные моторы могут работать даже с перегрузкой, не говоря уже об оптимальном режиме реактивной энергии и вращении вала с постоянной скоростью. Однако подключение – трудоемкий процесс, и это уже недостаток.

Метод разгона

Нельзя пустить в ход однофазный синхронный двигатель, просто подав питание на его обмотки. Потому что в момент включения направление питающего тока в статорных намотках соответствует рисунку (а). В это время на ротор, который еще находится в состоянии покоя, действует пара сил, которая будет пытаться крутить вал по часовой стрелке. Но через половину периода в статорных намотках ток поменяет свое направление. Поэтому пара сил будет уже действовать в обратном направлении, поворачивая вал против часов стрелки, как на рисунке (б). Поскольку ротор обладает большой инертностью, он так и не сдвинется с места.

Чтобы заставить ротор вращаться, необходимо, чтобы он успевал сделать хотя бы половину оборота, чтобы изменение направления тока не повиляло на его вращение. Это возможно, если разогнать вал при помощи посторонних сил. Это можно сделать двумя путями:

  1. Вручную;
  2. С использованием второго двигателя.

Собственной силой рук можно разогнать только маломощные синхронные электродвигатели. А для средне- и высокомощных агрегатов придется использовать другой мотор.

При разгоне с посторонней силой ротор начинает вращаться со скоростью, близкой к синхронной. Потом только включается обмотка возбуждения, и затем – статорная намотка.

Асинхронный пуск синхронного мотора

Если в наконечниках на полюсах ротора уложены стержни из металла, и они соединены между собой по бокам кольцами, то мотор должен запускаться асинхронным методом. Эти стержни играют роль вспомогательной обмотки, которая есть у асинхронного двигателя. При этом намотку возбуждения закорачивают с помощью разрядного резистора, а статорную обмотку подключают к сети. Только так можно обеспечить такой же разгон, как и у асинхронного электродвигателя. Но после того, как скорость вращения максимально приблизится к синхронной (достаточно 95% от нее), намотку возбуждения соединяют с источником постоянного тока. Скорость становится полностью синхронной, что влечет за собой снижение ЭДС индукции вспомогательной обмотки вплоть до нуля. И она отключается автоматически.

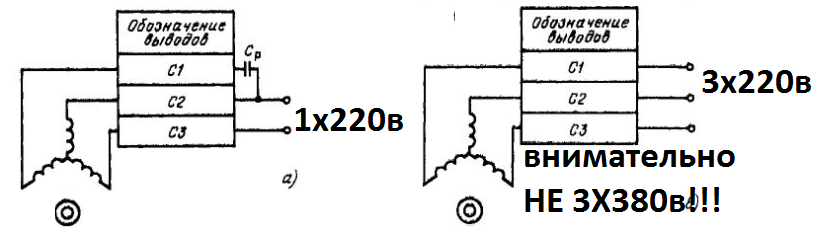

Схема и способ подключения вашего двигателя будет зависеть от того, какой он у вас: синхронный или асинхронный. В учет идет также мощность мотора, а также способ пуска: с нагрузкой или без. Разобраться в рисунках вам поможет элементарное понимание механики и электромагнитных явлений.

Основные схемы подключения

В качестве фазозамещающего элемента для подключения однофазного асинхронного двигателя можно использовать разные электромеханические элементы (катушка индуктивности, активный резистор и др.), однако конденсатор обеспечивает наилучший пусковой эффект, благодаря чему и применяется для этого чаще всего.

однофазный асинхронный двигатель и конденсатор

Различают три основные способа запуска однофазного асинхронного двигателя через:

  • рабочий;
  • пусковой;
  • рабочий и пусковой конденсатор.

В большинстве случаев применяется схема с пусковым конденсатором. Это связано с тем, что она используется как пускатель и работает только во время включения двигателя. Дальнейшее вращение ротора обеспечивается за счет пульсирующего магнитного поля рабочей фазы, как уже было описано в предыдущем абзаце. Для замыкания цепи пусковой цепи зачастую используют реле или кнопку.

Поскольку обмотка пусковой фазы используется кратковременно, она не рассчитана на большие нагрузки, и изготавливается из более тонкой проволоки. Для предотвращения выхода её из строя в конструкцию двигателей включают термореле (размыкает цепь после нагрева до установленной температуры) или центробежный выключатель (отключает пусковую обмотку после разгона вала двигателя).

Таким путем достигаются отличные пусковые характеристики. Однако данная схема обладает одним существенным недостатком – магнитное поле внутри двигателя, подключенного к однофазной сети, имеет не круговую, а эллиптическую форму. Это увеличивает потери при преобразовании электрической энергии в механическую и, как следствие, снижает КПД.

Схема с рабочим конденсатором не предусматривает отключение дополнительной обмотки после запуска и разгона двигателя. В данном случае конденсатор позволяет компенсировать потери энергии, что приводит к закономерному увеличению КПД. Однако в пользу эффективности проходится жертвовать пусковыми характеристиками.

Для работы схемы необходимо подбирать элемент с определенной ёмкостью, рассчитанной с учетом тока нагрузки. Неподходящий по емкости конденсатор приведет к тому, что вращающееся магнитное поле будет принимать эллиптическую форму.

Своеобразной «золотой серединой» является схема подключения с использованием обоих конденсаторов – и пускового, и рабочего. При подключении двигателя таким способом его пусковые и рабочие характеристики принимают средние значения относительно описанных выше схем.

На практике для приборов, требующих создания сильного пускового момента используется первая схема с соответствующим конденсатором, а в обратной ситуации – вторая, с рабочим.

Как подключить

Подключить однофазный электродвигатель можно в розетку с помощью специальных разъемов – штепсельной вилки. Нужно чтобы было напряжение 220 – 240 В и частота тока 50 Гц. Независимо от того какое это устройство – соковыжималка, миксер, электромясорубка или пылесос, разъемы подключаемого электроприбора и розетки – всегда совпадают!

Электродвигатель можно запустить с помощью правильно подобранного по емкости конденсатора, подсоединенного к пусковой обмотке, либо с помощью резистора.

Обычно все это уже предусмотрено в конструкции. Достаточно «всунуть вилку в розетку» и нажать кнопку «старт».

При этом, пусковой механизм может работать как кратковременно, так и быть постоянно включенным в цепь.

Таким образом, выбирая целенаправленно “моторчик” для однофазной сети важно правильно его запустить. Бытовые приборы уже имеют необходимые параметры настройки, достаточно просто нажать кнопку

В остальных случаях – нужно правильно подобрать пусковое устройство, чтобы запустился двигатель и выполнял свои поставленные задачи.

Подключение

Для работы устройства требуется 1 фаза с напряжением 220 Вольт. Это означает, что подключить его можно в бытовую розетку. Именно в этом причина популярности двигателя среди населения. На всех бытовых приборах, от соковыжималки до шлифовальной машины, установлены механизмы этого типа.

аподключение с пусковым и рабочим кондсенсаторами

Существует 2 типа электромоторов: с пусковой обмоткой и с рабочим конденсатором:

  1. В первом типе устройств. пусковая обмотка работает посредством конденсатора только во время старта. После достижения машиной нормальной скорости, она отключается, и работа продолжается с одной обмоткой.
  2. Во втором случае. для моторов с рабочим конденсатором, дополнительная обмотка подключена через конденсатор постоянно.

Электродвигатель может быть взят от одного прибора и подключен к другому. Например, исправный однофазный мотор от стиральной машины или пылесоса может использоваться для работы газонокосилки, обрабатывающего станка и т.п.

Существует 3 схемы включения однофазного двигателя:

  1. В 1 схеме. работа пусковой обмотки выполняется посредством конденсатора и только на период запуска.
  2. 2 схема также предусматривает кратковременное подключение, однако оно происходит через сопротивление, а не через конденсатор.
  3. 3 схема является самой распространенной. В рамках этой схемы конденсатор постоянно подключен к источнику электричества, а не только во время старта.

Подключение электромотора с пусковым сопротивлением:

  1. Вспомогательная обмотка таких устройств имеет повышенное активное сопротивление.
  2. Для запуска электромашины этого типа, может быть использован пусковой резистор. Его следует последовательно подключить к пусковой обмотке. Таким образом, можно получить сдвиг фаз 30° между токами обмоток, чего будет вполне достаточно для старта механизма.
  3. Кроме того. сдвиг фаз может быть получен путем использования пусковой фазы с большим значением сопротивления и меньшей индуктивностью. У такой обмотки меньшее количество витков и тоньше провод.

Подключение мотора с конденсаторным пуском:

  1. У данных электромашин пусковая цепь содержит конденсатор и включается только на период старта.
  2. Для достижения максимального значения пускового момента, требуется круговое магнитное поле, которое выполняет вращение. Чтобы оно возникло, токи обмоток должны быть повернуты на 90° относительно друг друга. Такие фазосдвигающие элементы, как резистор и дроссель не обеспечивают необходимый сдвиг фаз. Только включение в цепь конденсатора позволяет получить сдвиг фаз 90°, если правильно подобрать емкость.
  3. Вычислить. какие провода к какой обмотке относятся, можно путем измерения сопротивления. У рабочей обмотки его значение всегда меньше (около 12 Ом), чем у пусковой (обычно около 30 Ом). Соответственно, сечение провода рабочей обмотки больше, чем у пусковой.
  4. Конденсатор подбирается по потребляемому двигателем току. Например, если ток равен 1.4 А, то необходим конденсатор емкостью 6 мкФ.

Принцип действия

Принцип действия электродвигателя демонстрирует простейший опыт, который всем нам показывали в школе — вращение рамки с током в поле постоянного магнита.

Рамка с током — это аналог ротора, неподвижный магнит — статор. Если в рамку подать ток, она повернется перпендикулярно направлению магнитного поля и застынет в этом положении. Если заставить магнит крутиться, рамка будет вращаться с той же скоростью, то есть синхронно с магнитом. У нас получился синхронный электродвигатель. Но у нас магнит — это статор, а он по определению неподвижен. Как заставить вращаться магнитное поле неподвижного статора?

Для начала заменим постоянный магнит катушкой с током. Это обмотка нашего статора. Как известно из той же школьной физики, катушка с током создает магнитное поле. Последнее пропорционально величине тока, а полярность зависит от направления тока в катушке. Если подать в катушку переменный ток, получим переменное поле.

Нам поможет очень наглядная аналогия с часами. Какие векторы вращаются постоянно перед нашими глазами? Это часовые стрелки. Представим, что в углу комнаты висят часы. Секундная стрелка вращается, делая один полный оборот в минуту. Стрелка — вектор единичной длины.

Тень, которую стрелка отбрасывает на стену, меняется как синус с периодом в 1 минуту, а тень, отбрасываемая на пол — как косинус. Или синус, сдвинутый по фазе на 90 градусов. Но вектор равен сумме своих проекций. Другими словами, стрелка равна векторной сумме своих теней.

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

  • один с рабочей обмотки — рабочий;
  • с пусковой обмотки;
  • общий.

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Со всеми этими

  • Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно)

К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифилярного) через кнопку

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

  • рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
  • пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 вольт берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, для пусковой цепи ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

Однофазный электродвигатель 220в схема подключения

В наше время трудно найти человека, который бы не знал что такое однофазный электродвигатель. Однофазные электродвигатели 220 в выпускаются серийно уже довольно много лет. Они востребованы в сельском хозяйстве, быту человека, на производстве, в частных и государственных мастерских. Однофазные двигатели 220 В пользуются высокой популярностью.

Общие понятия

Асинхронный двигатель 220 вольт, однофазный, требует питания переменным электрическим током, сеть для подключения такого агрегата должна быть однофазной. Однофазные двигатели 220 в работают при напряжении в сети 220 вольт, частоте 50 герц. Эти электрические величины поддерживаются во всех бытовых электрических сетях, в домах, квартирах, дачах, коттеджах, по всей территории России, а в США напряжение в бытовой электрической сети составляет 110 вольт. На производстве же в нашей стране сетевое напряжение имеется однофазное, трёхфазное, и другие виды электрических сетей.

Применение однофазных моторов

Такой тип моторов применяют для работы устройств с малой мощностью.

  1. Бытовая техника.
  2. Вентиляторы небольшого размера.
  3. Электронасосы.
  4. Станки, предназначенные для обработки сырья.

Заводы производят электродвигатели однофазные 220 В малой мощности различных моделей, с разным числом оборотов и мощностью. Стоит отметить, что однофазные моторы уступают трёхфазным в нескольких параметрах.

  1. Эти моторы имеют меньшие значения КПД.
  2. Пускового момента.
  3. Мощности.
  4. Способность выдерживать перегрузку у трёхфазных электромоторов выше, чем у однофазных.

Эти параметры меньше при условии, когда трёхфазные моторы имеют такой же размер.

Устройство электродвигателя

Однофазные двигатели 220 В имеют две фазы, но основная работа выполняется одной, и такие моторы стали называть однофазными. В состав мотора входят следующие детали.

  1. Статор, или неподвижная часть мотора.
  2. Ротор, или подвижная (вращающаяся) часть мотора.

Однофазный электромотор можно охарактеризовать как асинхронный электрический мотор, в котором имеется рабочая обмотка на его неподвижной части, она подключается к сети переменного однофазного тока.

Пусковая катушка

Для того чтобы однофазный мотор мог самостоятельно запускаться и начинать вращение, на них устанавливается ещё одна катушка. Она разработана для запуска двигателя. Пусковая катушка устанавливается по отношению к рабочей со смещением на 90 градусов. Для того чтобы получить сдвиг токов, следует установить в цепь звено, которое будет сдвигать фазы. В качестве фазосдвигающего звена могут выступать несколько средств.

  1. Активный резистор.
  2. Конденсатор.
  3. Катушка индуктивности.

Ротор и статор мотора металлические. Для того чтобы изготовить ротор или статор, нужна специальная электротехническая сталь марки 2212.

Двух и трёхфазные моторы

Существует возможность 2 или 3-фазный мотор подключить к однофазному источнику питания. Иногда по ошибке такие моторы называют однофазными. Это заблуждение, правильно будет называть это «двух (или трёх) фазный электромотор, подключённый в однофазную сеть питания переменного тока». Просто подключить двух или трёхфазный мотор в однофазную сеть не получится. Нужна схема согласования.

Таких схем есть несколько, согласование можно реализовать при помощи конденсаторов. После подключения к мотору конденсаторов согласно схеме, мотор будет работать, причём все фазы мотора будут работать, они всё время будут находиться под напряжением и выполнять работу по вращению ротора.

Принцип действия

Переменный электроток создаёт магнитное поле в статоре, которое имеет два поля, они одинаковы по амплитуде, частоте, но разнонаправленны. Эти поля воздействуют на неподвижный ротор, и, вследствие того, что поля разнонаправленны, ротор начинает вращение. При отсутствии в моторе пускового механизма, то ротор будет стоять на месте. Ротор, начав вращение в одну сторону, будет вращаться далее в этом же направлении.

Запуск мотора

Посредством магнитного поля производится запуск мотора, магнитное поле, воздействуя на ротор, принуждает его вращаться. Создают магнитное поле главная и дополнительная катушки, пусковая имеет меньший размер, подключается она к дополнительной через конденсатор, катушку индуктивности или активный резистор.

Если мотор низкой мощности, пусковая фаза замкнута. Чтобы запустить такой двигатель, подключать электричество к пусковой катушке можно лишь временно, не более чем на три секунды. Для этого существует пусковая кнопка. Кнопка вставлена в пусковое устройство.

Когда происходит нажатие пусковой кнопки, происходит подача электроэнергии на рабочую и на пусковую катушку одновременно, двигатель в эти первые секунды запуска работает как двухфазный, но через три секунды ротор уже набрал обороты, мотор запустился, и кнопка отпускается. Прекращается подача электроэнергии на пусковую катушку, но подача электричества на рабочую обмотку не прекращается, так устроено пусковое устройство, затем устройство работает уже как однофазное.

Важно помнить, что не следует долго держать пусковую кнопку, так как пусковая катушка может перегреться и выйти со строя, она рассчитана на работу несколько секунд. Для обеспечения безопасности в корпусе однофазного силового агрегата может быть встроено тепловое реле, центробежный выключатель. Центробежный выключатель устроен таким образом, что когда ротор набрал обороты, центробежный выключатель выключается сам, без вмешательства человека. Пусковой ток однофазного двигателя выше рабочего, после запуска ток снижается до уровня рабочего. Схему подключения однофазного двигателя смотрите здесь.

Тепловое реле

Тепловое реле действует следующим образом: при нагревании обмоток до установленного на реле предела, реле производит прекращение подачи электроэнергии на обе фазы, таким образом, исключается выход из строя при перегрузке или другой причине, это не даст возникнуть пожару.

Достоинства

К положительным качествам такого мотора можно отнести простоту его устройства, ротор в этой конструкции короткозамкнутый, обмотка статора не представляет собой большой сложности.

Недостатки

Кроме достоинств, в этом моторе имеются и некоторые недостатки.

  1. Невысокий пусковой момент мотора.
  2. Низкий КПД электродвигателя.
  3. Электродвигатель не способен генерировать магнитное поле, которое выполняет вращение.

По этой причине такой двигатель сам не может начать вращение. Дело в том что для того, чтобы мотор начал вращение, он должен иметь не менее двух обмоток, а следовательно, и двух фаз, но мотор имеет одну фазу изначально, таково его устройство. Кроме наличия двух фаз, требуется чтобы одна обмотка была смещена по отношению к другой на определённый угол.

Подключение двигателя

Подключать двигатель нужно в однофазную сеть переменного напряжения 220 вольт, частотой 50 герц. Эти номиналы электроэнергии имеются во всех жилых помещениях нашей страны, и вследствие этого однофазные моторы имеют огромную популярность. Они установлены во всей бытовой технике, такой как.

  1. Холодильник.
  2. Пылесос.
  3. Соковыжималка.
  4. Триммер.
  5. Кусторез электрический.
  6. Швейная машинка.
  7. Электродрель.
  8. Миксер кухонный.
  9. Вентилятор.
  10. Насос водяной.

Разновидности подключения

  1. Подключение с пусковой катушкой.
  2. Подключение с рабочим конденсатором.

Электродвигатели однофазные 220 В малой мощности с пусковой катушкой имеют включённый в цепь конденсатор во время старта. После разгона ротора катушка отключается. Если мотор сделан с рабочим конденсатором, цепь пуска не размыкается, идёт постоянная работа пусковой обмотки через конденсатор.

Существует возможность использовать один электромотор для разных целей. Один и тот же мотор можно снять с одной техники и установить на другую. Включать однофазный двигатель можно тремя схемами.

  1. Происходит временное включение электричества на пусковую обмотку через конденсатор.
  2. Происходит кратковременная подача напряжения на пусковое устройство через резистор, без конденсатора.
  3. Электричество подаётся через конденсатор на пусковую обмотку постоянно, одновременно с работой рабочей обмотки.

При использовании в цепи пуска резистора, обмотка будет иметь активное сопротивление выше. Произойдёт сдвиг фаз, достаточный для начала вращения. Можно использовать пусковую обмотку, в которой большее сопротивление и меньшая индуктивность. Чтобы обмотка соответствовала своим параметрам, она должна иметь меньше витков, тоньше провод.

Конденсаторный пуск представляет собой подключение конденсатора к пусковой обмотке и временную подачу электроэнергии. Чтобы достичь максимального значения момента пуска, нужно круговое магнитное поле, оно должно выполнить вращение. Для этого нужно расположение обмоток под углом 90 градусов. Такого сдвига резистором добиться невозможно. Если ёмкость конденсатора рассчитать правильно, то удастся сдвинуть обмотки под угол 90 градусов.

Вычисление принадлежности проводов

Чтобы вычислить провода, подключающие пусковую обмотку и рабочую, нужно иметь прибор, измеряющий омы или тестер. Нужно замерять сопротивления обмоток. Сопротивление рабочей обмотки должно быть меньше, чем пусковой. Например, если замеры показали у одной обмотки 12 Ом, а у другой 30 Ом, то первая из них рабочая, а вторая пусковая. Рабочая обмотка будет иметь большее сечение чем пусковая.

Подборка ёмкости конденсатора

Чтобы подобрать ёмкость конденсатора, нужно знать, какой ток потребляет электромотор. Если он потребляет ток 1,4 ампера, то нужен конденсатор, ёмкость которого составляет 6 микрофарад.

Проверка работоспособности

Начать проверку следует с визуального осмотра.

  1. Если у агрегата была отломана опора, то вследствие этого он тоже мог работать плохо.
  2. В случае если потемнел корпус посередине, это говорит о том что он чрезмерно перегревался.
  3. Возможно, что в разрез корпуса попали разные посторонние вещи, это будет замедлять его и способствовать перегреву.
  4. Если подшипники загрязнены, будет происходить перегревание.
  5. Износ подшипников будет причиной перегревания.
  6. Если к пусковой обмотке 220v подключён конденсатор завышенной ёмкости, то он будет перегреваться. При подозрении на конденсатор нужно отключить его от пусковой обмотки, включить двигатель в сеть, вручную прокрутить вал, произойдёт запуск и начнётся вращение. Нужно дать мотору поработать около пятнадцати минут, затем проверить, не нагрелся ли он. Если мотор не нагрелся, то причина была в повышенной ёмкости конденсатора. Нужно установить конденсатор меньшей ёмкости.

Электродвигатели однофазные 220 в малой мощности выпускаются совершенно разных моделей и для разных целей, и, прежде чем купить изделие, нужно чётко понимать, какова нужна мощность, тип крепления, количество оборотов в минуту, и прочие характеристики.

Однофазный двигатель представляет собой электрическое устройство, которое питается от сети. Его особенностями являются наличие 1-фазной обмотки и способность функционировать без преобразователя частот. Наиболее распространённый и популярный пример – это мотор на 220 В. Его используют преимущественно для оснащения оборудования бытового назначения небольшой мощности.

Особенности конструкции и схема однофазного электродвигателя 220в.

Основные элементы двигателя однофазного типа – это ротор и статор. Первая комплектующая во время эксплуатации подвижна, вторая находится в состоянии покоя. Статор оснащён двумя типами обмотки: основная и вспомогательная. Иначе их называют рабочая и пусковая. Оба вида расположены под углом в 90 градусов в сердечнике и надёжно закреплены в пазах.

Основная обмотка составляет большую часть, а вспомогательной отводится всего 30–35%. Что касается конструкции ротора, он представляет собой стержни из цветных металлов. На торцах элементы замкнуты специальными кольцами. Свободное пространство между стержнями заполнено сплавом алюминия. Из-за своего полого вида специалисты и конструкторы назвали ротор 1-фазного мотора «беличьей клеткой».

Преимущества механизма двигателя однофазного типа.

Среди достоинств 1-фазных двигателей отмечают следующие:

  • простота конструкции;
  • долговечность – при своевременном техническом обслуживании двигатель способен служить годами;
  • надёжность;
  • экономичность – потребление небольшого количества энергии;
  • доступная стоимость;
  • ремонтопригодность – в случае выхода из строя можно легко заменить повреждённые или сгоревшие детали;
  • минимальный уход;
  • возможность работы от сети со стандартным напряжением 220 В без преобразователей энергии.

Большинство современных бытовых приборов оснащены именно однофазными моторами. Причина объясняется их простотой и невысокой себестоимостью. Такими моторами оснащают крупную и мелкую бытовую технику. Кроме того, они нашли применение в создании оборудования для промышленных и производственных предприятий.

Но есть ли недостатки у однофазного двигателя? Их немного. Практически все они обуславливаются простотой конструкции. Итак:

  • малый коэффициент мощности. По этой причине они используются для создания большинства бытовых приборов;
  • высокий показатель пускового тока;
  • возможность ограничения скорости движка при колебаниях в сети.

Основным недостатком считается отсутствие пускового момента. Тем не менее, для бытовых приборов и несложных устройств этот минус не является существенным и не влияет на работу.

Принцип работы однофазного электродвигателя 220 В.

В статоре однофазного электродвигателя 220 В вырабатывается магнитное поле. Именно оно является импульсом, который приводит в работу ротор. Чтобы представить, как функционирует электродвигатель, стоит смоделировать следующую ситуацию.

Например, в пусковой обмотке напряжения нет. Образование магнитного поля можно запустить, подключив основную обмотку к сети. Его работа основывается на пульсировании, при этом пространство остаётся в состоянии покоя. Магнитное поле разделяется на две части, каждая из которых вращается в стороны, противоположные друг другу, при одинаковой частоте. При задании ротору начального вращения двигатель со временем будет его наращивать. При этом частота элемента и самого магнитного поля различается. Разницу показателей определяют как скольжение.

Из магнитных потоков возникает движущая сила. Это закон электромагнитной индукции. Движущая сила формирует два типа тока. Один из них обратный, второй – прямой. Частота вращения ротора прямо пропорциональна показателю скольжения. По закону Ампера, магнитное поле при взаимодействии с обратным током создаёт вращение.

Особенности подключения однофазного электродвигателя 220 В.

Для приведения асинхронного однофазного электродвигателя используется пусковое сопротивление. Такой метод задействован в устройствах с расщеплённой фазой. В электрической цепи мотора присутствуют ротор и статор. Обмотка второго смещена относительно основной. При этом рабочий элемент обладает меньшим сопротивлением, чем вспомогательный. Омический сдвиг фаз обеспечивается благодаря намотке бифилярным способом. Подключение без резистора невозможно.

Особенностью однофазного двигателя является соединение вспомогательной обмотки с конденсатором. Работа начинается только после возникновения пускового момента. Конденсатор необходим для получения максимального значения. Благодаря ему и возникает пусковой момент, который приводит в работу все механизмы.

Советы при покупке однофазного электродвигателя 220 В.

При покупке однофазного электрического двигателя стоит учесть следующие характеристики оборудования:

  • частота;
  • мощность;
  • способ установки;
  • размер;
  • потребляемая энергия.

Производители обычно предоставляют гарантию на бесперебойную работу моторов.

Подключение однофазного двигателя. Видео урок.

Функционирование однофазного электродвигателя основано на использовании переменного электрического тока посредством подсоединения к сетям с одной фазой. Напряжение в такой сети должно соответствовать стандартному значению 220 Вольт, частота – 50 Герц. Преимущественное применение моторы данного типа находят в бытовых устройствах, помпах, небольших вентиляторах и т.п.

Мощности однофазных моторов достаточно и для электрификации частных домов, гаражей или дачных участков. В этих условиях используется однофазная электрическая сеть с напряжением 220 В, что предъявляет некоторое требования к процессу подключения мотора. Здесь применяется специальная схема, предполагающая использование устройства с пусковой обмоткой.

Схема подключения однофазного двигателя через конденсатор

Однофазные электродвигатели 220в подключают к сети с применением конденсатора. Это обусловлено некоторыми конструктивными особенностями агрегата. Так, на статоре мотора обмотка с переменным током создает магнитное поле, импульсы которого компенсируются лишь при условии смены полярности с частотой 50 Гц. Несмотря на характерные звуки, которые издает однофазный двигатель, вращение ротора при этом не происходит. Крутящий момент создается за счет применения дополнительных пусковых обмоток.

Чтобы понять, как подключить однофазный электродвигатель через конденсатор, достаточно рассмотреть 3 рабочие схемы с применением конденсатора:

  • пускового;
  • работающего;
  • работающего и пускового (комбинированная).

Каждая из перечисленных схем подключения подходит для использования при эксплуатации асинхронных однофазных электродвигателей 220в. Однако каждый вариант имеет свои сильные и слабые стороны, поэтому они заслуживают более детального ознакомления.

Идея применения пускового конденсатора состоит в его включении в цепь лишь в момент запуска мотора. Для этого схемой предусматривается наличие специальной кнопки, предназначенной для размыкания контактов после выхода ротора на заданный уровень скорости. Его дальнейшее вращение происходит под воздействием инерционной силы.

Поддержание вращательных движений на протяжении длительного промежутка времени обеспечивается магнитным полем основной обмотки однофазного двигателя с конденсатором. Функции переключателя при этом может выполнять специально предусмотренное реле.

Схема подключения однофазного электродвигателя через конденсатор предполагает наличие нажимной пружинной кнопки, разрывающей контакты в момент размыкания. Такой подход обеспечивает возможность снизить количество используемых проводов (допускается применение более тонкой пусковой обмотки). Во избежание возникновения коротких замыканий между витками рекомендуется применять термореле.

При достижении критически высоких температур этот элемент деактивирует дополнительную обмотку. Аналогичную функцию может выполнять центробежный выключатель, устанавливаемый для размыкания контактов в случаях превышения допустимых значений скорости вращения.

Для автоматического контроля скорости вращения и защиты мотора от перегрузов разрабатываются соответствующие схемы, а в конструкции агрегатов вносятся различные корректировочные компоненты. Установку центробежного выключателя можно произвести непосредственно на роторном валу либо на сопряженных с ним (прямым или редукторным соединением) элементах.

Воздействующая на груз центробежная сила способствует натяжению пружины, соединенной с контактной пластиной. Если скорость вращения достигает заданного значения, происходит замыкание контактов, подача тока на двигатель прекращается. Возможна передача сигнала другому управляющему механизму.

Существуют варианты схем, при которых в одном элементе конструкции предусматривается наличие центробежного выключателя и теплового реле. Подобное решение позволяет деактивировать двигатель посредством теплового компонента (в случае достижения критических температур) либо под воздействием раздвигающегося элемента центробежного выключателя.

В случае подключения двигателя через конденсатор часто происходит искажение линий магнитного поля в дополнительной обмотке. Это влечет за собой увеличение мощностных потерь, общее снижение производительности агрегата. Однако сохраняются хорошие показатели пуска.

Применение рабочего конденсатора в схеме подключение однофазного двигателя с пуcковой обмоткой предполагает ряд отличительных особенностей. Так, после пуска отключения конденсатора не происходит, вращение ротора осуществляется за счет импульсного воздействия со стороны вторичной обмотки. Это существенно увеличивает мощность двигателя, а грамотный побор емкости конденсатора позволяет оптимизировать форму электромагнитного поля. Однако пуск мотора становится более продолжительным.

Подбор конденсатора подходящей мощности производится с учетом токовых нагрузок, что позволяет оптимизировать электромагнитное поле. В случае изменения номинальных значений будет происходить колебание по всем остальным параметрам. Стабилизировать форму линий магнитных полей позволяет использование нескольких конденсаторов с разными емкостными характеристиками. Такой подход позволяет оптимизировать рабочие характеристики системы, однако предусматривает возникновение некоторых сложностей в процессах монтажа и эксплуатации.

Комбинированная схема подключения однофазного двигателя с пусковой обмоткой рассчитана на использование двух конденсаторов – рабочего и пускового. Это оптимальное решение для достижения средних рабочих характеристик.

Расчет емкости конденсатора мотора

Существует сложная формула, с помощью которой высчитывают необходимую точную емкость конденсатора. Однако многолетний опыт профессионалов показывает, что достаточно придерживаться следующих рекомендаций:

  • на 1 кВт мощности мотора необходимо 0,8 мкФ рабочего конденсатора;
  • пусковая обмотка требует, чтобы это значение было в 2 или 3 раза выше.

Рабочее напряжение для них должно быть в 1,5 раза выше, чем в электросети (в нашем случае 220 В). Для упрощения процесса запуска в пусковую цепь лучше устанавливать конденсатор с маркировкой «Starting» или «Start». Хотя допускается использование стандартных конденсаторов.

Реверс направления движения двигателя

Не исключено, что после подключения однофазные электродвигатели будут вращаться в направлении, обратном необходимому. Исправить это несложно. Во время сборки схемы один провод был выведен, как общий, ещё один проводник был подан на кнопку. Для того чтобы изменить вращающееся магнитное направление электромотора, эти 2 провода необходимо поменять местами.

Как подключить электродвигатель в сеть 220В

Как подключить электродвигатель

Приобрели электродвигатель и не знаете, как его подключить? Сейчас такой проблемы не существует, все моторы подключаются довольно легко, в клеммной коробке для этого все предусмотрено. Но если вы желаете разобраться или у вас электродвигатель старого образца эта инструкция научит вас, как правильно установить агрегат, измерить характеристики мощности и числа оборотов системы, и использовать полученные показатели.

Как подключается электродвигатель

Для электродвигателей однофазных

Вариант пусковой обмотки

1) Купите кнопку ПНВС. Вещь пригодится для объединения контактов и при их последующем перенаправлении.

2)  Определите, какой вид у каждой отдельной обмотки. Виды обмоток: пусковая, рабочая. Найдите 3-4 провода от вывода двигателя.

3) Общий выход характеризуется наибольшим сопротивлением, у пусковой обмотки показатели заметно ниже, то, что осталось – и есть рабочая обмотка.

• Перед началом работы убедитесь в исправности каждого элемента рабочей системы.

• Измерьте резистентность каждой пары обмотки.

Это вариант для 3-х проводов. «Комплект» из 4-х и более проводов проверяется попарно. В этом случае соедините рабочий и пусковой провод, затем выведите общий. Получается ситуация с 3 проводами.

4) Остались провода, с которыми нужно продолжить работу. Пусковой провод соответствует среднему контакту, остальные распределяются произвольно. На этом этапе используйте кнопку, в которой также есть 3 контакта. Крайние выходные кабели остаются для подключения силового кабеля, рабочий – для среднего контакта.

Как подключить электродвигатель с 2-мя фазами. Вариант с конденсаторным типом двигателя.

Для данного типа систем характерно, что без конденсаторов двигатель шумит, но не запускается (если использовать метод подключения пускового электродвигателя). Есть три варианта работы с конденсаторами, которые представлены ниже.

• На пусковой конденсатор – специализированный вариант для устройств тяжелого пуска.

• На рабочий конденсатор – способ для достижения максимальной результативности с использованием конденсаторов.

• На два конденсатора – самый «популярный» способ. Вспомогательная обмотка идет к конденсатору, всего 2 подключенных обмотки.

Начните работу с соединения контактов «треугольником» или «звездой». Ориентируйтесь на схему запуска с конденсаторами даже в том случае, если ваш электродвигатель с 2-мя фазами работает через одну фазу.

Как подключить трехфазный электродвигатель через однофазную сеть

Не забывайте, что подключая трехфазный двигатель к однофазной сети потеря в мощности составит порядка 30%.

Прибор с 3-мя фазами можно подключить и через одну фазу, и через конденсатор. Последовательность действий при подключении такого прибора включает более простые элементы, которые уже были описаны в случае 1-фазного, 2-фазного двигателя. Система подключается по схемам «звезда», «треугольник»; используется пусковое реле.

Как проверить электродвигатель на работоспособность

Для пользователя существует несколько вариантов, как проверить двигатель на работоспособность.

• Анализ внешнего состояния прибора. Перегрев системы связывают с потемнением краски на двигателе в средней части.

• Сверьтесь с заявленными производителем характеристиками, указанными на маркировке прибора. Не ожидайте, что двигатель выдаст большие мощности и RPM (число оборотов), чем это написано на маркировке.

• Измерьте показания с помощью мультиметра.

• Устройте прибору аппаратную диагностику.

Проверка мощности электродвигателя.

Электродвигатель сталкивается с большой нагрузкой в ходе работы отдельной или комплексной системы. Опытный пользователь знает, что любое, даже самая надежное устройство со временем дает сбой. Поэтому важно снимать показания электрической машины до нескольких раз после установки, как мощность электродвигателя, так и другие значения.

• Мощность можно определить по счетчику.

• Параметр мощности считается исходя из таблиц (понадобятся данные, например, диаметр D вала, S см/м до оси, длина мотора).

• Данные о габаритах двигателя также служат вспомогательным материалом для вычисления мощности двигателя.

• Непосредственно мощность определяют исходя из значений скорости вращения вала. Частоту умножают на k 6.28, силу и радиус системы (узнается с помощью штангенциркуля).


 Электродвигатель 220В характеристики
Тип

Электродвигатели однофазные АИРЕ 220В — электрические параметры

Масса, кг
Р, кВт U, B КПД, % cos Мп/Мн Мmax/Mн Iп/In С, мкф Uнc, B
3000 об/мин
АИРЕ56А2 0,12 220 62 0,92 0,4 1. 7 3,2 6,3 450 3,7
АИРЕ56В2 0,18 220 65 0,95 0,4 1,7 2,8 8,0 450 4,0
АИРЕ56С2 0,25 220 63 0,92 0,4 1,7 3,5 12,5 450 4,3
АИРЕ63В2 0,37 220 66 0,92 0,4 1,7 4,0 20,0 450 6,3
АИРЕ71А2 0,55 220 67 0,92 0,4 1,7 4,3 16,0 250 8,9
АИРЕ71В2 0,75 220 67 0,92 0,4 1,7 4,0 20,0 450 9,6
АИРЕ71С2 1,10 220 68 0,95 0,4 1,7 4,0 30,0 450 10,5
АИРЕ80В2 1,50 220 69 0,95 0,4 1,7 4,5 35,0 450 15,1
АИРЕ80С2 2,20 220 73 0,95 0,3 1,7 4,5 60,0 450 15,9
1500 об/мин
АИРЕ56А4 0,12 220 50 0,88 0,4 1,7 2,0 8,0 450 3,8
АИРЕ56В4 0,18 220 55 0,90 0,4 1,7 2,2 10,0 450 4,4
АИРЕ63В4 0,25 220 60 0,80 0,4 1,7 2,6 10,0 450 6,2
АИРЕ71А4 0,37 220 64 0,90 0,4 1,7 3,0 14,0 450 8,3
АИРЕ71В4 0,55 220 64 0,92 0,4 1,7 3,5 16,0 450 9,6
АИРЕ71С4 0,75 220 66 0,92 0,4 1,7 3,5 25,0 450 10,3
АИРЕ80В4 1,10 220 71 0,95

0,32

1,7 4,0 30,0 450 14,1
АИРЕ80С4 1,50 220 72 0,95 0,32 1,7 4,5 45,0 450 15,1
AИPE100S4 2,20 220 75 0,95 0,4 1,9 3,2 60,0 450 24,4

Тип двигателя

Электродвигатели однофазные АИСЕ 220В — электрические параметры


Масса, кг
Р, кВт Номинальная частота
вращения, об/мин
КПД, % cos φ Мп/Мн Мmax/Mн Iн, А Конденсатор,
мкФ/В
АИСЕ56А2 0,09 2740 54 0,91 0,69 1,8 0,80 4/450 2,8
АИСЕ56В2 0,12 2760 60 0,93 0,69 1,8 0,90 6/450 3,05
АИСЕ56С2 0,18 2760 60 0,93 0,69 1,8 1,40 8/450 3,5
АИСЕ63А2 0,18 2760 62 0,93 0,55 1,8 1,40 8/450 4,1
АИСЕ63В2 0,25 2780 66 0,93 0,55 1,8 1,70 10/450 4,5
АИСЕ63С2 0,37 2780 67 0,93 0,45 1,65 2,50 12/450 5,25
АИСЕ71А2 0,37 2780 67 0,93 0,50 1,65 2,60 12/450 5,6
АИСЕ71В2 0,55 2790 73 0,95 0,50 1,8 3,50 16/450 6,95
АИСЕ71С2 0,75 2810 74 0,97 0,48 1,8 4,50 25/450 8,15
АИСЕ80А2 0,75 2810 74 0,98 0,40 1,8 4,40 25/450 8,5
АИСЕ80В2 1,1 2810 75 0,98 0,40 1,8 6,30 35/450 11,0
АИСЕ80С2 1,5 2810 77 0,98 0,33 1,8 8,50 40/450 12,75
АИСЕ90S2 1,5 2820 77 0,98 0,33 1,72 8,40 45/450 13,7
АИСЕ90L2 2,2 2850 78 0,98 0,29 1,8 12,10 60/450 16,7
АИСЕ100L2 3,0 2860 79 0,99 0,28 1,8 16,50 80/450 23,1
АИСЕ56А4 0,06 1370 48 0,92 0,73 1,75 0,60 4/450 3,3
АИСЕ56В4 0,09 1370 50 0,92 0,60 1,75 0,80 6/450 3,6
АИСЕ63А4 0,12 1370 52 0,92 0,60 1,75 1,30 8/450 4,45
АИСЕ63В4 0,18 1370 54 0,94 0,60 1,6 1,50 12/450 5,05
АИСЕ63С4 0,25 1370 58 0,95 0,60 1,6 2,00 14/450 5,4
АИСЕ71А4 0,25 1390 61 0,96 0,50 1,6 1,80 14/450 5,8
АИСЕ71В4 0,37 1390 62 0,96 0,50 1,6 2,70 16/450 6,9
АИСЕ71С4 0,55 1390 64 0,97 0,48 1,7 3,70 20/450 8,25
АИСЕ80А4 0,55 1410 64 0,98 0,37 1,8 3,50 25/450 9,55
АИСЕ80В4 0,75 1410 68 0,98 0,37 1,65 4,70 30/450 10,45
АИСЕ90S4 1,1 1410 71 0,98 0,35 1,75 6,30 40/450 13,1
АИСЕ90L4 1,5 1420 73 0,96 0,33 1,8 8,50 45/450 16,45
АИСЕ100LА4 2,2 1440 77 0,96 0,32 1,8 12,90 80/450 22,8
АИСЕ100LB4 3,0 1440 78 0,99 0,30 1,7 16,20 100/450 29,2
АИСЕ63А6 0,09 900 46 0,97 0,45 1,5 0,92 8/450 4,2
АИСЕ63В6 0,12 900 46 0,98 0,45 1,5 1,16 10/450 5,6
АИСЕ71А6 0,18 920 57 0,92 0,45 1,5 1,49 16/450 6,3
АИСЕ71В6 0,25 920 59 0,92 0,45 1,5 2,00 20/450 7,6
АИСЕ80А6 0,37 920 63 0,92 0,35 1,6 2,78 20/450 9
АИСЕ80В6 0,55 920 66 0,93 0,35 1,6 3,90 25/450 11,6
АИСЕ90S6 0,75 920 68 0,95 0,35 1,6 5,05 35/450 13,5
АИСЕ90L6 1,1 920 69 0,95 0,35 1,6 7,30 50/450 16,2

Однофазные электродвигатели и их применение в быту | Полезные статьи

Электродвигатели однофазные 220 В являются приводами небольшой мощности (до 2,2 кВт), которые подключаются к однофазной сети переменного тока. Такие электромоторы нашли широкое применение в бытовой сфере. Они могут служить комплектацией к стиральным машинам, вентиляторам, электроинструменту, кухонной и бытовой технике.

Параметры технических характеристик однофазных асинхронных электромоторов уступают трехфазным. Примечательно, что при одинаковых габаритах с трехфазными электродвигателями они уступают в показателе мощности, КПД, перегрузочной способности и частоте вращения на холостом ходу.

Электродвигатели однофазные 220 В также не имеют пускового момента. Их статор обладает двумя обмотками — одной рабочей, которая создает магнитное поле, и второй пусковой, позволяющей получать пусковой момент и использующейся только во время запуска электромотора. У такого электродвигателя одна рабочая фаза. У асинхронного двигателя на роторе отсутствует обмотка, и он считается короткозамкнутым.

Оси обеих обмоток такого электромотора смещены относительно друг друга на 90 градусов. В начале запуска однофазных асинхронных электродвигателей происходит относительное смещение дополнительной фазы. Такая фаза подключается к питающей сети 220 вольт и гарантирует разгон ротора электромотора. При достижении номинальных оборотов ротора однофазного устройства дополнительная фаза отключается и электродвигатель переключается из двухфазного в однофазный режим. Примечательно, что период разгона электромотора не превышает 3 секунд, что характерно для такой конструкции пусковой обмотки электродвигателя.

От трехфазных электромоторов однофазные электродвигатели АИРЕ отличаются одинарной обмоткой, подключающейся в однофазную сеть и занимающей до 65 % объема статора. Примечательно, что частота изменения электромагнитного потока на рабочей обмотке синхронных агрегатов идентична скорости прохождения по ней тока.



Однофазные асинхронные электродвигатели имеют вторичную пусковую обмотку, которая предназначена для передачи вращающего момента и ее подключают через резистор. При необходимости реверсного вращения вала электромоторов используется обратное подключение, которое способствует появлению крутящего момента в противоположном направлении.

Асинхронные однофазные конденсаторные электродвигатели в схеме подключения имеют пусковые конденсаторы, которые востребованы при запуске электромотора для возникновения начального крутящего момента и для кратковременного смещения фазы тока на одну из обмоток сердечника статора. Чтобы повысить КПД таких агрегатов и снизить потребление энергии, для бытовых нужд применяют асинхронные однофазные конденсаторные электродвигатели с двумя обмотками.



Однофазные электродвигатели АИРЕ имеют повышенный КПД, который может доходить до 76 %, и пониженный уровень шума, который достигается за счет применения в их конструкции подшипников повышенной точности и отличной системы вентиляции.

Данные электромоторы нашли широкое применение в бетономешалках, строительном электроинструменте, кухонных многофункциональных комбайнах и сверлильных станках.

Электродвигатель АИРЕ, АДМЕ — Техконцепт

Электродвигатели однофазные АИРЕ, АДМЕ

Однофазные конденсаторные электродвигатели АИРЕ и АДМЕ комплектуются малогабаритным рабочим конденсатором на напряжение 450в и применяются в электроприводах бытового и промышленного назначения, а также – в механизмах не требующих регулировки частоты вращения (деревообрабатывающие станки, насосы, компрессоры и т. д.)
Режим работы S1, питание от сети переменного тока 50 Гц, напряжением 220В, климатическое исполнение и категория размещения У3, степень защиты IP54.
Установочно-присоединительные размеры электродвигателей АИРЕ, АДМЕ полностью идентичны размерам двигателей АИР и АДМ соответствующих габаритов, а вот рабочие характеристики однофазных двигателей по сравнению с трехфазными более слабые: меньший пусковой момент, повышенное скольжение при номинальной нагрузке, меньшая перегрузочная способность, соответственно и меньший КПД.

Типоисполнения по монтажу:

на лапах
IM1081 (IM1082)

с фланцем
IM3081 (IM3082) — большой фланец
IM3181 (IM3182) — малый фланец
комбинированный
IM2081 (IM2082) — большой фланец
IM2181 (IM2182) — малый фланец

Устройство и принцип работы:
Двигатели АИРЕ, АДМЕ имеют две обмотки — основную, рабочую (U1, U2) и пусковую, фазосдвигающую (Z1, Z2). Рабочая обмотка подключается напрямую к сети напряжением 220в, а пусковая — через рабочий конденсатор, который сдвигает фазу на 90°, что создаёт вращающееся магнитное поле. Поэтому такие двигатели еще могут называть двухфазными или конденсаторными. Пусковая обмотка создает начальный вращающий момент и имеет такую же мощность, как и рабочая. Конденсатор и пусковая обмотка работают постоянно – и в момент пуска двигателя, и во время его работы. Схема соединения фаз обмотки и подключения однофазного двигателя через разъемы клеммной коробки показана на рисунке.

технические характеристики электродвигателей АИРЕ


Тип


Мощность,
кВт


Напряжение,
в.


КПД,
%

Cos
Ф
о. е.


Скольжение,
%


Мп/Мн


Ммах/Мн


Iп/Iн


С, мкф


Uнс, в.


Масса,
кг.

синхронная частота вращения 3000 об/мин

 двигатель АИРЕ 56а2

0.12

220/230

62

0.92

5.5

0.50

2.5

3.2

6. 3

450

3.7

 двигатель АИРЕ 56в2

0.18

220/230

65

0.95

5.5

0.45

2.1

2.8

8.0

450

4.0

 двигатель АИРЕ 56с2

0.25

220/230

62

0.95

6.0

0. 55

2.0

3.0

12.5

450

4.3


 двигатель АИРЕ 63в2


0.37

220


68


0.84


5.0


0.52


2.6


4.0

20

450


6.3

230

16

450


 двигатель АИРЕ 71а2


0. 55

115


75


0.90


5.0


0.50


2.0


4.3

30

250


8.9

220/230

16

450


 двигатель АИРЕ71в2


0.75

115


71


0. 84


7.0


0.55


1.9


4.0

50

250


9.6

220/230

25

450


 двигатель АИРЕ 71с2


1.1

115
220/230


70


0.85


7.0


0. 55


2.0


3.8

60

250


10.5

30

450


 двигатель АИРЕ 80в2


1.5

115


76


0.95


7.0


0.45


1.9


4.0

80

250


15. 1

220/230

40

450


 двигатель АИРЕ 80с2,
 S1/S6 40%


1.8/2.2

115


76


0.90


8.0


0.45


1.7


4.0

100

250


15.9

220/230

50

450

синхронная частота вращения 1500 об/мин

 двигатель АИРЕ 56а4

0.12

220/230

50

0.88

7.0

0,55

1.8

2.0

8

450

3.8

 двигатель АИРЕ 56в4

0.18

220/230

55

0.90

7.5

0.50

1.65

2.2

10

450

4.4


 двигатель АИРЕ 63в4


0.25

220


60


0.80


5.0


0.52


1.9


2.6

10

450


6.2

230

8

250


 двигатель АИРЕ71a4


0.37

115


64


0.90


9.5


0,60


2.0


3.0

25

250


8.3

220/230

14

450


 двигатель АИРЕ 71в4


0.55

115


69


0.90


10.5


0,60


1.8


3.0

30

250


9.6

220/230

16

450


 двигатель АИРЕ 71c4


0.75

115


64


0.88


10


0.55


1.6


3.0

50

250


10.3

220/230

25

450


 двигатель АИРЕ 80в4


1.1

115


71


0.90


10


0.45


1.8


3.0

60

250


14.1

220/230

30

450


 двигатель АИРЕ 80c4,
 S1/S6-60%


1.3/1.5

115


71


0.95


11


0.45


1.55


2.8

80

250


15.1

220/230

35

450

 двигатель AИPE 100S4

2.2

220

75

0.95

6.5

0.40

1.9

3.2

60

450

24.4


технические характеристики электродвигателей АДМЕ



Типоразмер двигателя



Мощность,
кВт



Ток,
I н, А



Момент,
М н, кГм



КПД, %



Коэффициент
мощности



Скольжение, %



М пуск




М max




M min




I пуск




Масса, кг

Синхронная частота вращения 3000 об/мин

 двигатель АДМЕ 71о2

0,55

4,4

0,192

67

0,92

6,70

0,45

1,8

0,45

3,8

10,7

 двигатель АДМЕ 71а2

0,75

6,0

0,260

68

0,93

6,40

0,45

1,8

0,45

4,5

11,2

 двигатель АДМЕ 71в2

1,10

8,4

0,387

68

0,95

7,70

0,45

1,8

0,45

4,5

12,0

 двигатель АДМЕ71с2

1,50

10,3

0,54

75

0,93

9,20

0,46

1,8

0,45

3,0

12,3

 двигатель АДМЕ 80а2

1,50

9,2

0,385

68

0,99

9,00

0,50

1,8

0,50

3,5

16,7

 двигатель АДМЕ 80с2

2,20

14,2

0,75

73

0,95

6,30

0,43

1,5

0,60

3,0

16,7

 двигатель АДМЕ 80о2

0,55

4,5

0,189

65

0,90

5,40

0,50

1,8

0,50

3,8

9,70

 двигатель АДМЕ 80а2

0,75

6,2

0,257

65

0,90

5,40

0,50

1,8

0,30

4,5

10,2

 двигатель АДМЕ 80в2

1,10

8,8

0,383

65

0,90

6,70

0,50

1,8

0,30

4,5

11,0

 двигатель АДМЕ80с2

1,50

9,7

0,74

76

0,97

9,60

0,48

1,7

0,45

2,9

12,5

Синхронная частота вращения 1500 об/мин

 двигатель АДМЕ 71о4

0,37

3,4

0,267

67

0,96

10,0

0,60

1,7

0,60

2,5

9,80

 двигатель АДМЕ 71а4

0,55

4,5

0,391

64

0,95

8,70

0,45

1,8

0,45

3,0

10,7

 двигатель АДМЕ 71b4

0,75

5,7

0,554

66

0,93

12,0

0,45

1,8

0,45

3,0

11,3

 двигатель АДМЕ 100la4

2,20

16,05

1,67

70

0,91

9,00

0,40

1,8

0,35

3,4

27,2

 двигатель АДМЕ 80o4

0,37

3,7

0,265

54

0,93

9,40

0,65

1,8

0,65

2,5

8,80

 двигатель АДМЕ 80a4

0,55

4,9

0,388

60

0,92

8,00

0,50

1,8

0,50

3,0

9,80

 двигатель АДМЕ 80b4

0,75

5,6

0,546

64

0,98

12,5

0,50

1,8

0,50

3,0

10,3

 двигатель АДМЕ 100ла4

2,20

14,37

1,50

74

0,91

9,00

0,40

1,8

0,35

3,4

27,8


Гидравлическая маслостанция с однофазным электродвигателем АИРЕ 100S4

Однофазный электродвигатель 220в. Схема, подключение, преимущества

Home » Однофазный электродвигатель 220в. Схема, подключение, преимущества

Однофазный электродвигатель 220в. Схема, подключение, преимущества

Однофазный двигатель представляет собой электрическое устройство, которое питается от сети. Его особенностями являются наличие 1-фазной обмотки и способность функционировать без преобразователя частот. Наиболее распространённый и популярный пример – это мотор на 220 В. Его используют преимущественно для оснащения оборудования бытового назначения небольшой мощности.

Содержание:

Особенности конструкции и схема однофазного электродвигателя 220в.

Основные элементы двигателя однофазного типа – это ротор и статор. Первая комплектующая во время эксплуатации подвижна, вторая находится в состоянии покоя. Статор оснащён двумя типами обмотки: основная и вспомогательная. Иначе их называют рабочая и пусковая. Оба вида расположены под углом в 90 градусов в сердечнике и надёжно закреплены в пазах.

Основная обмотка составляет большую часть, а вспомогательной отводится всего 30–35%. Что касается конструкции ротора, он представляет собой стержни из цветных металлов. На торцах элементы замкнуты специальными кольцами. Свободное пространство между стержнями заполнено сплавом алюминия. Из-за своего полого вида специалисты и конструкторы назвали ротор 1-фазного мотора «беличьей клеткой».

Преимущества механизма двигателя однофазного типа.

Среди достоинств 1-фазных двигателей отмечают следующие:

  • простота конструкции;
  • долговечность – при своевременном техническом обслуживании двигатель способен служить годами;
  • надёжность;
  • экономичность – потребление небольшого количества энергии;
  • доступная стоимость;
  • ремонтопригодность – в случае выхода из строя можно легко заменить повреждённые или сгоревшие детали;
  • минимальный уход;
  • возможность работы от сети со стандартным напряжением 220 В без преобразователей энергии.

Большинство современных бытовых приборов оснащены именно однофазными моторами. Причина объясняется их простотой и невысокой себестоимостью. Такими моторами оснащают крупную и мелкую бытовую технику. Кроме того, они нашли применение в создании оборудования для промышленных и производственных предприятий.

Но есть ли недостатки у однофазного двигателя? Их немного. Практически все они обуславливаются простотой конструкции. Итак:

  • малый коэффициент мощности. По этой причине они используются для создания большинства бытовых приборов;
  • высокий показатель пускового тока;
  • возможность ограничения скорости движка при колебаниях в сети.

Основным недостатком считается отсутствие пускового момента. Тем не менее, для бытовых приборов и несложных устройств этот минус не является существенным и не влияет на работу.

Принцип работы однофазного электродвигателя 220 В.

В статоре однофазного электродвигателя 220 В вырабатывается магнитное поле. Именно оно является импульсом, который приводит в работу ротор. Чтобы представить, как функционирует электродвигатель, стоит смоделировать следующую ситуацию.

Например, в пусковой обмотке напряжения нет. Образование магнитного поля можно запустить, подключив основную обмотку к сети. Его работа основывается на пульсировании, при этом пространство остаётся в состоянии покоя. Магнитное поле разделяется на две части, каждая из которых вращается в стороны, противоположные друг другу, при одинаковой частоте. При задании ротору начального вращения двигатель со временем будет его наращивать. При этом частота элемента и самого магнитного поля различается. Разницу показателей определяют как скольжение.

Из магнитных потоков возникает движущая сила. Это закон электромагнитной индукции. Движущая сила формирует два типа тока. Один из них обратный, второй – прямой. Частота вращения ротора прямо пропорциональна показателю скольжения. По закону Ампера, магнитное поле при взаимодействии с обратным током создаёт вращение.

Особенности подключения однофазного электродвигателя 220 В.

Для приведения асинхронного однофазного электродвигателя используется пусковое сопротивление. Такой метод задействован в устройствах с расщеплённой фазой. В электрической цепи мотора присутствуют ротор и статор. Обмотка второго смещена относительно основной. При этом рабочий элемент обладает меньшим сопротивлением, чем вспомогательный. Омический сдвиг фаз обеспечивается благодаря намотке бифилярным способом. Подключение без резистора невозможно.

Особенностью однофазного двигателя является соединение вспомогательной обмотки с конденсатором. Работа начинается только после возникновения пускового момента. Конденсатор необходим для получения максимального значения. Благодаря ему и возникает пусковой момент, который приводит в работу все механизмы.

Советы при покупке однофазного электродвигателя 220 В.

При покупке однофазного электрического двигателя стоит учесть следующие характеристики оборудования:

  • частота;
  • мощность;
  • способ установки;
  • размер;
  • потребляемая энергия.

Производители обычно предоставляют гарантию на бесперебойную работу моторов.

Подключение однофазного двигателя. Видео урок.


Похожие статьи

Схема подключения двигателя yl90l 2. Как подключить однофазный двигатель

Несколько дней назад ко мне обратился один из моих читателей с просьбой о подключении однофазного двигателя серии АИРЕ 80С2. На самом деле этот двигатель является не совсем однофазным. Его будет точнее и правильнее отнести к двухфазным из категории асинхронных конденсаторных двигателей. Поэтому в данной статье речь пойдет о подключении именно таких двигателей.

Итак, у нас имеется асинхронный конденсаторный однофазный двигатель АИРЕ 80С2, который имеет следующие технические данные:

  • мощность 2,2 (кВт)
  • частота вращения 3000 об/мин
  • КПД 76%
  • cosφ = 0,9
  • режим работы S1
  • напряжение сети 220 (В)
  • степень защиты IP54
  • емкость рабочего конденсатора 50 (мкФ)
  • напряжение рабочего конденсатора 450 (В)

Этот двигатель установлен на малогабаритном буровом станке и его нам нужно подключить к электрической сети 220 (В).

В данной статье габаритные и установочные размеры однофазного двигателя АИРЕ 80С2 я приводить не буду. Их можно найти в паспорте на этот двигатель. Давайте лучше перейдем к его подключению.

Подключение конденсаторного однофазного двигателя

Асинхронный конденсаторный однофазный двигатель состоит из двух одинаковых обмоток, которые сдвинуты в пространстве относительно друг друга на 90 электрических градусов:

    главная или рабочая (U1, U2)

    вспомогательная или пусковая (Z1, Z2)

Забыл сказать о роторах.

Чаще всего роторы однофазных двигателей выполняются короткозамкнутыми. Более подробно о короткозамкнутых роторах я рассказывал в статье про .

Схема подключения однофазного двигателя (конденсаторного)

Ну вот мы добрались и до схемы подключения конденсаторного двигателя. На такого двигателя расположены 6 выводов:

Эти вывода подключены к в следующем порядке:

Вот так выглядит клеммник с выводами двигателя АИРЕ 80С2:

Чтобы подключить двигатель в прямом направлении, нужно подать переменное напряжение ~220 (В) на клеммы W2 и V1, а перемычки поставить, как показано на картинке ниже, т.е. между клемм U1-W2 и V1-U2.

Чтобы подключить двигатель в обратном направлении, нужно подать переменное напряжение ~220 (В) на те же клеммы W2 и V1, а перемычки поставить, как показано на картинке ниже, т.е. между клемм U1-V1 и W2-U2.

Думаю с этим все понятно. Устанавливаем перемычки для нужного вращения двигателя и подключаем однофазный двигатель к питающей сети, как показано на рисунках выше.

Но что делать когда нам необходимо дистанционно управлять направлением вращения? А для этого нам нужно собрать . Как это сделать Вы узнаете из следующей моей статьи.

Чтобы не пропустить выпуск новой статьи, подпишитесь (форма подписки находится в конце статьи и в правой колонке сайта), указав свой адрес электронной почты.

Спасибо за внимание.

Чаще всего к нашим домам, участкам, гаражам подведена однофазная сеть 220 В. Потому оборудование и все самоделки делают так, чтобы они работали от этого источника питания. В данной статье рассмотрим, как правлильно сделать подключение однофазного двигателя.

Асинхронный или коллекторный: как отличить

Вообще, отличить тип двигателя можно по пластине — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Ведь под кожухом может быть что угодно. Так что если вы не уверены, лучше определить тип самостоятельно.

Как устроены коллекторные движки

Отличить асинхронный и коллекторный двигатели можно по строению. У коллекторных обязательно есть щетки. Они расположены возле коллектора. Еще обязательный атрибут движка этого типа — наличие медного барабана, разделенного на секции.

Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона. Также они удобны тем, что легко позволяют менять направление вращения — необходимо только поменять полярность. Несложно также организовать изменение скорости вращения — изменением амплитуды питающего напряжения или угла его отсечки. Потому и используются подобные двигатели в большей части бытовой и строительной техники.

Недостатки колелкторых двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д.. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.

Второй неприятный момент — наличие щеток и постоянного трения приводит к необходимости регулярного технического обслуживания. Если токосъемник не чистить, загрязнение графитом (от стирающихся щеток) может привести к тому, что соседние секции в барабане соединятся, мотор попросту перестанет работать.

Асинхронные

Асинхронный двигатель имеет стартер и ротор, может быть одно и трех фазным. В данной статье рассматриваем подключение однофазных двигателей, потому речь пойдет только о них.

Асинхронные двигатели отличаются невысоким уровнем шумов при работе, потому устанавливаются в технике, шум работы которой критичен. Это кондиционеры, сплит-системы, холодильники.

Есть два типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Вся разница состоит в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это необходимо, так как после разгона она только снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная — смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Более точно определить бифолярный или конденсаторный двигатель перед вами можно при помощи измерений обмоток. Если сопротивление вспомогательной обмотки меньше в два раза (разница может быть еще более значительная), скорее всего, это бифолярный двигатель и эта вспомогательная обмотка пусковая, а значит, в схеме должен присутствовать выключатель или пусковое реле. В конденсаторных двигателях обе обмотки постоянно находятся в работе и подключение однофазного двигателя возможно через обычную кнопку, тумблер, автомат.

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

  • один с рабочей обмотки — рабочий;
  • с пусковой обмотки;
  • общий.

Со всеми этими

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайн ие (произвольно). К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим ). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифолярного) через кнопку.

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском ( , например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

  • рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
  • пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите конденсатор специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

Нередки случаи, когда необходимо подключить электродвигатель к сети 220 вольт — это происходит при попытках приобщить оборудование к своим нуждам, но схема не отвечает техническим характеристикам, указанным в паспорте такого оборудования. Мы постараемся разобрать в этой статье основные приемы решения проблемы и представим несколько альтернативных схем с описанием для подключения однофазного электродвигателя с конденсатом на 220 вольт.

Почему так происходит? Например, в гараже необходимо подключение асинхронного электродвигателя на 220 вольт, который рассчитан на три фазы. При этом необходимо сохранить КПД (коэффициент полезного действия), так поступают в случае, если альтернативы (в виде движка) просто не существует, потому как в схеме на три фазы легко образуется вращающееся магнитное поле, которое обеспечивает создание условий для вращения ротора в статоре. Без этого КПД будет меньше, по сравнению с трехфазной схемой подключения.

Когда в однофазных движках присутствует только одна обмотка, мы наблюдаем картину, когда поле внутри статора не вращается, а пульсирует, то есть толчок для пуска не происходит, пока собственноручно не раскрутить вал. Для того чтобы вращение могло происходить самостоятельно, добавляем вспомогательную пусковую обмотку. Это вторая фаза, она перемещена на 90 градусов и толкает ротор при включении. При этом двигатель все равно включен в сеть с одной фазой, так что название однофазного сохраняется. Такие однофазные синхронные моторы имеют рабочую и пусковую обмотки. Разница в том, что пусковая действует только при включении заводя ротор, работая всего три секунды. Вторая же обмотка включена все время. Для того чтобы определить где какая, можно использовать тестер. На рисунке можно увидеть соотношение их со схемой в целом.

Подключение электродвигателя на 220 вольт: мотор запускается путем подачи 220 вольт на рабочую и пусковую обмотки, а после набора необходимых оборотов нужно вручную отключить пусковую. Для того чтобы фазу сдвинуть, необходимо омическое сопротивление, которое и обеспечивают конденсаторы индуктивности. Встречается сопротивление как в виде отдельного резистора, так и в части самой пусковой обмотки, которая выполняется по бифилярной технике. Она работает так: индуктивность катушки сохраняется, а сопротивление становиться больше из-за удлиненного провода из меди. Такую схему можно наблюдать на рисунке 1: подключение электродвигателя 220 вольт.

Рисунок 1. Схема подключения электродвигателя 220 вольт с конденсатором

Существуют также моторы, у которых обе обмотки непрерывно подключены к сети, они называются двухфазные, потому как поле внутри вращается, а конденсатор предусмотрен, чтобы сдвигать фазы. Для работы такой схемы, обе обмотки имеют провод с равным друг другу сечением.

Схема подключения коллекторного электродвигателя на 220 вольт

Где можно встретить в быту?

Электрические дрели, некоторые стиральные машинки, перфораторы и болгарки имеют синхронный коллекторный двигатель. Он способен работать в сетях с одной фазой даже без пусковых механизмов. Схема такая: перемычкой соединяются концы 1 и 2, первый берет начало в якоре, второй — в статоре. Два кончика, которые остались, необходимо присоединить к питанию в 220 вольт.

Подключение электродвигателя 220 вольт с пусковой обмоткой

Внимание!

  • Такая схема исключает блок электроники, а следовательно — мотор сразу же с момента старта, будет работать на полную мощность — на максимальных оборотах, при запуске буквально срываясь с силой от пускового электротока, который вызывает искры в коллекторе;
  • существуют электромоторы с двумя скоростями. Их можно определить по трем концам в статоре, выходящим из обмотки. В этом случае скорость вала при подключении уменьшается, а риск деформации изоляции при старте — увеличивается;
  • направление вращения можно изменить, для этого следует поменять местами окончания подключения в статоре или якоре.

Схема подключения электродвигателя 380 на 220 вольт с конденсатором

Есть еще один вариант подключения электродвигателя мощность в 380 Вольт, который приходит в движение без нагрузки. Для этого также необходим конденсатор в рабочем состоянии.

Один конец подключается к нулю, а второй — к выходу треугольника с порядковым номером три. Чтобы изменить направление вращения электромотора, стоит подключить его к фазе, а не к нулю.

Схема подключения электродвигателя 220 вольт через конденсаторы

В случае когда мощность двигателя более 1,5 Киловатта или он при старте работает сразу с нагрузкой, вместе с рабочим конденсатором необходимо параллельно установить и пусковой. Он служит увеличению пускового момента и включается всего на несколько секунд во время старта. Для удобства он подключается с кнопкой, а все устройство — от электропитания через тумблер или кнопку с двумя позициями, которая имеет два фиксированных положения. Для того чтобы запустить такой электромотор, необходимо все подключить через кнопку (тумблер) и держать кнопку старта, пока он не запустится. Когда запустился — просто отпускаем кнопку и пружина размыкает контакты, отключая стартер

Специфика заключается в том, что асинхронные двигатели изначально предназначаются для подключения к сети с тремя фазами в 380 В или 220 В.

Важно! Для того чтобы подключить однофазный электромотор в однофазную сеть, необходимо ознакомиться с данными мотора на бирке и знать следующее:

Р = 1,73 * 220 В * 2,0 * 0,67 = 510 (Вт) расчет для 220 В

Р = 1,73 * 380 * 1,16 * 0,67 =510,9 (Вт) расчет для 380 В

По формуле становится понятно, что электрическая мощность превосходит механическую. Это необходимый запас для компенсации потерь мощности при старте — создании вращающегося момента магнитного поля.

Существуют два типа обмотки — звездой и треугольником. По информации на бирке мотора можно определить какая система в нем использована.

Это схема обмотки звездой

Красные стрелки — это распределение напряжения в обмотках мотора, говорит о том, что на одной обмотке распределяется напряжение единичной фазы в 220 В, а двух других — линейного напряжения 380 В. Такой двигатель можно приспособить под однофазную сеть по рекомендациям на бирке: узнать для какого напряжения созданы обмотки, можно соединять их звездой или треугольником.

Конденсаторные однофазные двигатели серий АИРЕ и АДМЕ предназначены для комплектации бытовых и промышленных электроприводов — различных механизмов, не требующих регулировки частоты вращения (деревообрабатывающих станков, насосов, компрессоров, бетономешалок и т.д.).

Основное (базовое) исполнение – асинхронный однофазный конденсаторный электродвигатель с двумя рабочими обмотками и малогабаритным пристроенным рабочим конденсатором, предназначенный для режима работы S1, с питанием от сети переменного тока 50 Гц напряжением 220В, климатическое исполнение и категория размещения У3; степень защиты IP54, с типовыми техническими характеристиками, соответствующими требованиям стандартов. Двигатели с обозначением АИРЕ…К2 имеют дополнительно пусковой конденсатор и отличаются повышенным пусковым моментом.

Однофазные электродвигатели с двумя обмотками (серии АИРЕ, АИРЕ…К2, АДМЕ)

Мощность
кВт

Тип ЭД

КПД,
%

Iном,
А

Mном,
Н*м

N ном,
об/мин

Мп/Мн

Мmax/Mн

Сраб,
мкф

Спуск,
мкф

Uнс,
В

Масса IM1081,
кг

Синхронная частота вращения 3000 об/мин

Синхронная частота вращения 1500 об/мин

**масса электродвигателя указана для исполнения IM3081

Cраб, Спуск – емкость рабочего и пускового конденсатора соответственно

Uнс – напряжение рабочего/пускового конденсатора соответственно

Однофазные конденсаторные двигатели называются однофазными так как подлючаются к однофазной сети переменного тока. Но их также можно называть и двухфазными, так как статор у них содержит две обмотки – рабочую и пусковую.

Пусковая обмотка служит для создания начального вращающего момента электродвигателя, так как электродвигатель с одной обмоткой имеет нулевой вращающий момент. Пусковая обмотка обычного однофазного электродвигателя имеет такое же количество пазов и такую же мощность как и рабочая. Она уложена в статоре под углом 90° (см. рисунок 2) к рабочей обмотке и подключена к сети через фазосдвигающий элемент — рабочий конденсатор. Конденсатор и пусковая обмотка обычно включены постоянно – и в момент пуска и во время работы однофазного электродвигателя. Схема обмоток обычного однофазного электродвигателя показана на рисунке 1а.


Рис. 1 Схемы конденсаторных однофазных электродвигателей: а) одноконденсаторный; б) двухконденсаторный


Рис. 2. Укладка обмоток в статоре однофазного электродвигателя

Частота вращения однофазного двигателя на холостом ходу меньше, чем у трехфазного двигателя с той же синхронной частотой вращения магнитного поля из-за наличия тормозящего момента. По этой же причине однофазный двигатель имеет худшие рабочие характеристики: меньший пусковой момент, меньший КПД, меньшую перегрузочную способность, повышенное скольжение при номинальной нагрузке.

Для того, чтобы однофазный элеткродвигатель обладал характеристиками максимально приближенными к трехфазному электродвигателю в его статоре необходимо создать вращающееся магнитное поле максимально приближенное к круговому. Это достигается правильным подбором емкости рабочего конденсатора в зависимости от тока в обмотке. Но так как пусковой и рабочий токи существенно различаются, то один рабочий конденсатор не в состоянии обеспечить идеальное магнитное поле во всех режимах работы однофазного электродвигателя. В обычных однофазных электродвигателях конденсатор подбирается для номинального тока. Соответственно его емкости недостаточно при пуске и такой однофазный электродвигатель имеет пониженный пусковой момент.

В случае когда условия пуска требуют от однофазного двигателя более высокого пускового момента, желательно иметь дополнительную пусковую емкость. Для этого однофазные двигатели включают через дополнительный блок управления, который содержит пусковой конденсатор Сп и делает возможным автоматическое подключение этого конденсатора во время пуска, а также при перегрузках. Пусковой конденсатор позволяет обеспечить наилучшие выходные характеристики однофазного двигателя. Схема включения однофазного электродвигателя с дополнительным пусковым конденсатором показана на рисунке 1б.

Схема подключения обмоток и рабочего конденсатора к разъемам клеммной коробки, а также схема подключения однофазного электродвигателя к сети для «прямого» и «обратного» направления вращения приведена на рисунке 3.


Рис. 3 Схема подключения однофазных электродвигателей

Установочно-присоединительные размеры однофазных электродвигателей полностью совпадают с размерами общепромышленных электродвигателей соответствующего габарита.

Трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 вольт. Если у Вас в доме или гараже есть ввод на 380 Вольт, тогда обязательно покупайте компрессор или станок с трехфазным электродвигателем. Это обеспечит более стабильную и экономичную работу устройств. Для пуска мотора не понадобятся различные пусковые устройства и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к электросети 380 Вольт.

Выбор схемы включения электродвигателя

Схемы подключения 3-х фазных двигателей при помощи магнитных пускателей Я подробно описывал в прошлых статьях: « » и « «.

Подключить трех фазный двигатель возможно и в сеть 220 Вольт с использованием конденсаторов по . Но будет значительное падение мощности и эффективности его работы.

В статоре асинхронного двигателя на 380 В расположены три отдельные обмотки, которые соединяются между собой в треугольник или звезду и к трем лучам или вершинам подключаются 3 разноименные фазы.

Вы должны учитывать , что при подключении звездой пуск будет плавным, но для того что бы достичь полной мощности необходимо подключить мотор треугольником. При этом мощность возрастет в 1.5 раза, но ток при запуске мощных или средних моторов будет очень высоким, и да же может повредить изоляцию обмоток.

Перед подключением электродвигателя ознакомьтесь с его характеристиками в паспорте и на шильдике. Особенно это важно при подключении 3 фазных электродвигателей западно-европейского производства, которые рассчитаны на работу от сети напряжением 400/690. Пример такого шильдика на картинке снизу. Такие моторы подключаются только по схеме «треугольник» к нашей электросети. Но многие монтажники подключают их аналогично отечественным в «звезду» и электромоторы при этом сгорают, особенно быстро под нагрузкой.

На практике все электродвигатели отечественного производства на 380 Вольт подключаются звездой. Пример на картинке. В очень редких случаях на производстве для того что бы, выжать всю мощность используется комбинированная схема включения звезда-треугольник. Об этом подробно узнаете в самом конце статьи.

Схема подключения электродвигателя звезда треугольник

В некоторых наших электромоторах выходит всего 3 конца из статора с обмотками- это означает, что уже внутри двигателя собрана звезда. Вам только остается подключить к ним 3 фазы. А для того, что бы собрать звезду необходимы оба конца, каждой обмотки или 6 выводов.

Нумерация концов обмоток на схемах идет слева направо. К номерам 4, 5 и 6 подключаются 3 фазы А-В-С от электросети.

При соединении звездой трёхфазного электродвигателя начала его обмоток статора соединяются вместе в одной точке, а к концам обмоток подключаются 3 фазы электропитания на 380 Вольт.

При соединении треугольником статорные обмотки между собой соединяются последовательно. Практически, необходимо соединить конец одной обмотки с началом следующей. К трем точкам соединения их между собой подключаются 3 фазы питания.

Подключение схемы звезда-треугольник

Для подключения мотора по довольно редкой схеме звезды при запуске, с последующим переводом для работы в рабочем режиме в схему треугольника. Так Мы сможем выжать максимум мощности, но получается довольно сложная схема без возможности реверсирования или изменения направления вращения.

Для работы схемы необходимы 3 пускателя. На первый К1 подключено электропитание с одной стороны, а с другой — концы обмоток статора. Их же начала подключены к К2 и К3. С пускателя К2 начала обмоток подключаются соответственно на другие фазы по схеме треугольник. При включении К3 все 3 фазы закорачиваются между собой и получается схема работы звездой.

Внимание , одновременно не должны включаться магнитные пускатели К2 и К3, а то произойдет произойдет аварийное отключение автомата защиты из-за возникновения межфазного короткого замыкания. Поэтому и делается электрическая блокировка между ними- при включении одного из них размыкается блок контактами цепь управления другого.

Схема работает следующим образом. При включении пускателя К1 реле времени включает К3 и двигатель запускается по схеме звезда. По истечении заданного промежутка, достаточного для полного запуска двигателя реле времени отключает пускатель К3 и включает К2. Мотор переходит на работу обмоток по схеме треугольник.

Отключение происходит пускателем К1. При повторном запуске все снова повторяется.

Похожие материалы:

    попробовал еще такой вариант.соединение звезда.запускаю двигатель 3 киловатт при помощи конденсатора 160 микрофарад.а дальше убираю его из сети(если не убрать из сети то конденсатор начинает греться) .и двигатель работает самостоятельно на довольно таки неплохих оборотах. возможно ли в таком варианте его использовать?не опасно?

    Роман :

    Здравствуйте! Есть Частотник Веспер на 1,5 квт, который трансформирует от одной фазы 220 вольт сети в 3 фазы на выходе с межфазным 220в для питания асинхронного 1,1 квт. дв. 1500 об/мин. Однако при отключении сети 220 вольт необходимо запитать его от Инвертора прямого тока, который в качестве резервного источника питания использует АКБ. Вопрос в том, возможно ли сделать такое через перекидной рубильник АВВ (т.е. перейти вручную на питание Веспера от инвертора прямого тока) и не повредится ли при этом Инвертор прямого тока?

    1. Опытный Электрик :

      Роман, здравствуйте. Для этого надо читать инструкцию или задавать вопросы производителю инвертора, а именно, способен ли инвертор на подключение к нагрузке (или другими словами его перегрузочная способность в течение короткого времени). Если же не рисковать, то проще (когда пропадает 220 вольт), отключить автоматом или рубильником электродвигатель, включить перекидным рубильником питание от инвертора (таким образом запитать частотник) и затем уже включить двигатель. Или делать схему бесперебойной работы — на постоянной основе подавать сетевое напряжение на инвертор, а с инвертора забирать на частотник. В случае отключения электричества, инвертор остается в работе благодаря АКБ и перерыва в электроснабжении не наступает.

  1. Сергей :

    Добрый день. Однофазный двигатель от старой, советской стиральной машины при каждом запуске вращается в разные стороны (нет системы). У двигателя есть 4 вывода(2 толстых,2 тонких. Подключил через выключатель с третьим отходящим контактом. После запуска двигатель работает устойчиво (не греется). Не могу понять почему идет вращение в разные стороны.

    1. Опытный Электрик :

      Сергей, здравствуйте. Все дело в том, что однофазному двигателю без разницы куда вращаться. Поле не круговое (как в трехфазной сети), а пульсирующее 1/50 секунды на фазе «плюс» относительно нуля, а 1/50 — «минус». Все равно что сто раз в секунду вы будете крутить батарейку. Только после того, как двигатель раскрутился тогда уже он сохраняет свое вращение. В старой стиральной машине могло и не предусматриваться строгое направление вращения. Если предположить такое, то в момент запуска на «положительной» полуволне синусоиды он запускается в одну сторону, при отрицательной полуволне — в другую. Есть смысл попробовать задать смещение тока пусковой обмотки через конденсатор. Ток в пусковой обмотке начнет опережать напряжение и будет задавать вектор вращения. Я так понимаю, у вас сейчас два провода (фаза и ноль) идут на двигатель от рабочей обмотки. Один из проводов пусковой обмотки объединен с фазой (условно, просто фактически намертво с одним из проводов), а второй провод через третий нефиксирующийся контакт идет на ноль (тоже условно, по факту на другой из сетевых проводов). Вот и попробуйте между проводом и нефискирующимся контактом установить конденсатор емкостью от 5 до 20 мкФ и понаблюдайте за результатом. В теории вы должны жестко задать этим направление магнитного поля. По факту это конденсаторный двигатель (однофазные асинхронные все конденсаторные) и тут возможны только три момента: либо конденсатор работает всегда и тогда надо подбирать емкость, либо он задает вращение, либо запуск происходит без него, но в любую сторону.

  2. Галина :

    Здравствуйте

  3. Сергей :

    Добрый день. Собрал схему, как вы говорили, конденсатор установил на 10 мкф, запускается двигатель устойчиво теперь только в одну сторону. Смена направления вращения только в случае если поменять местами концы пусковой обмотки. Поэтому теория на практике сработала безупречно. Спасибо большое за совет.

  4. Galina :

    Спасибо за ответ, Я купила в китае фрезерный станок с чпу, двигатель 3х фазный на 220, а у нас (я живу в аргентине) сеть однофазная на 220, либо 3х фазная на 380
    консультировалась у местных специалистов — говорят что надо менять двигатель, но очень не хочется. Помогите советом как подключить станок.

  5. Galina :

    Здравствуйте! Огромное Вам спасибо за информацию! Через пару дней приходит станок. посмотрю что там на самом деле, а не только на бумаге, и я полагаю у меня ещё будут к Вам вопросы. Ещё раз спасибо!

  6. Здравствуйте! А возможен такой вариант: провести линию 3 фазы 380 v и поставить понижающий трансформатор, чтобы иметь 3 фазы 220v? В станке 4 двигателя, основной мощностью 5,5 kw. Если это возможно, то какой тр-р нужен?

  7. Юра :

    Здравствуйте!
    Подскажите пожалуйста — можно ли запитать асинхронный трехфазный эл-двигатель 3,5 кВт от 12-ти вольтовых аккумуляторов? Например с помощью трёх бытовых инверторов 12-220 с чистой синусоидой.

    1. Опытный Электрик :

      Юрий, здравствуйте. Чисто теоретически это возможно, но на практике вы столкнетесь с тем, что при запуске асинхронный двигатель создает большой пусковой ток и вам придется брать соответствующий инвертор. Второй момент это полное фазирование (сдвиг частоты у трех инверторов на угол 120° относительно друг друга), что невозможно сделать, если это не предусмотрено производителем, потому добиться синхронизации вручную при частоте 50 Гц (50 раз в секунду) вы не сможете. Плюс мощность двигателя довольно большая. Исходя из этого я бы вам порекомендовал обратить внимание на связку «аккумулятор-инвертор-частотный преобразователь». Частотный преобразователь способен выдавать требуемые сихнронизированные фазы того напряжение, которое будет на входе. Практически все двигатели имеют возможность включения на 220 и 380 вольт. Следовательно, получив нужный вольтаж и получив нужную схему соединения можно с помощью частотного преобразователя сделать плавный запуск избежав больших пусковых токов.

      1. Юра :

        я немного не понял — инверторы у меня на 1,5кВт, то есть вы советуете использовать батарею аккумуляторов и один такой инвертор в связке с частотником? а как он вытянет???
        или же вы советуете использовать инвертор соответсвующей мощности — 3,5кВт? тогда непонятна необходимость частотного преобразователя…

        1. Опытный Электрик :

          Постараюсь объяснить.
          1. Изучите информацию о трехфазном токе. Три фазы, это не три напряжения на 220 вольт. Каждая фаза имеет частоту 50 герц, то есть 100 раз в секунду меняет свое значение с плюса на минус. Для того, чтобы асинхронный двигатель начал работать, ему нужно круговое поле. В этом поле три фазы сдвинуты друг относительно друга на угол 120°. Другими словами фаза А достигает своего пика, через 1/3 времени этого пика достигает фаза В, через 2/3 времени фаза С, затем процесс повторяется. Если смена пиков синусоиды будет происходить хаотично, двигатель не начнет вращаться, он будет просто гудеть. Следовательно, либо ваши инверторы должны быть сфазированы, либо в них нет смысла.
          2. Изучите информацию об асинхронных двигателях. Пусковой ток достигает значений 3-8 кратных номинальному. Следовательно, если взять примерное значение 5 ампер, то при запуске двигателя ток может быть 15-40 ампер или 3,3 — 8,8 кВт на фазу. Инвертор меньшей мощности сгорит сразу, значит надо брать инвертор по максимальной мощности, даже если она будет длиться всего полсекунды или еще меньше, а это будет дорогое удовольствие.
          3. Изучите информацию по частотному преобразователю. Частотник может обеспечить как плавный запуск, так и преобразование одной фазы в три. Плавный запуск позволит избежать больших пусковых токов (и покупки сверхмощного инвертора), а преобразование одной фазы в три позволит избежать дорогостоящей процедуры сфазирования инверторов (если они изначально к этому не приспособлены, то своими силами вы точно не сможете это сделать и вам придется найти хорошего электронщика).

          Я советую взять мощный инвертор в связке с частотным преобразователем, если вам очень необходимо получить полную мощность от вашего двигателя.

  8. Валерий :

    Здравствуйте. Подскажите, пожалуйста, можно ли использовать этот двигатель (импортный) для включения в нашу сеть 220V для деревообрабатывающего станка?
    На шильде 4 варианта:
    — 230, треугольник, 1.5kw, 2820 /мин., 5.7А, 81.3%
    — 400, звезда, 1.5kw, 2800/мин., 3.3А, 81.3%
    — 265, треугольник, 1.74kw, 3380/мин, 5.7А, 84%
    — 460, эвезда, 1.74kw, 3380/мин, 3.3А, 84%
    Судя по этому, данный двигатель очень хорошо подойдет для д.о. станка (по 1-му варианту). Наверное, в коробке 6 контактов? Хорошие (относительно) обороты. Смущает 230V — как поведет себя в сети 220V? Почему максимальный ток именно по варианту 1, 3?
    Можно ли использовать этот двигатель для д/о станка и как подключать в сеть 220V?

  9. Валерий :

    Спасибо большое за все. За терпение, повторное разъяснение всего, что много раз повторялось в других комментариях. Все это я перечитал, местами не раз. Я много читал инф. на разных сайтах по переводу 3-х ф.двиг. в сеть 220v. (с момента, как мне помощники подпалили эл. двиг. самодельного небольшого станка). Но у вас я почерпнул намного больше, такие особенности, о которых не знал и не встречал раньше. Сегодня после поисковика зашел на этот сайт, перечитал почти все комментарии и был поражен полезностью, доступностью информации.
    По поводу моих вопросов. Дело вот в чем. На моем старом станке (бывшем, отца) стоит такой же старый эл. дв. Но потерял мощность, «бьется» с корпуса (наверное, подгоревшая обмотка коротит). Там нет бирки, классический треугольник, без клем — когда-то переделывался, наверное. Мне предлагают новый двиг, польский, кажется, с приведенными вариантами на бирке. Кстати, там 50 Гц по каждому варианту. И после отправки комментария внимательно посмотрел все 4 приведенные варианта и понял почему в треугольнике ток выше.
    Буду брать, включать в 220 по 1 варианту в треугольник через конденсаторы с 70% мощности. Передаточное число можно увеличить, но мощности для станка могло бы быть и больше.
    Да, кроме классического треугольника и звезды встречаются другие варианты включения 380 в сеть 220. И существует (Вы знаете) более простой способ определения начала обмоток с помощью батарейки и стрелочника.

  10. Валерий :

    Сегодня получил фото шильды эл. дв. Вы правы. Там по 3 и 4 варианту 60Гц. И теперь понятно, что не могло быть иначе и что при 50Гц — максимум 3000 об. Еще вопрос. Как надежно и продолжительно при одном включении работают электролитические конденсаторы через мощный диод в качестве рабоч. конд.?

  11. Александр :

    Здравствуйте,подскажите- как прикрепить файл с фоткой, чтобы задать вопросик?

  12. Сергей :

    Добрый день.
    Немного истории. На водогрейном котле (промышленный большой — для отопления предприятия) использую два циркуляционных насоса ВИЛО с германским электродвигателем 7,5 кВт каждый. При получении обоих насосов мы их подключили «треугольником». Проработали неделю (все нормально было). Приехали наладчики автоматики водогрейного котла и сказали нам, что схему подключения обоих двигателей переключить на «звезду». Проработали неделю и один за другим оба движка сгорели. Подскажите, может ли переподключение с треугольника на звезду явиться причиной перегоревших германских двигателей? Спасибо.

  13. Александр :

    Здравствуйте Опытный Электрик) Скажите свое мнение по поводу такой схемы подключения двигателей, наткнулся на нее на одном форуме

    «Неполная звезда встречная, с рабочими конденсаторами в двух обмотках»
    Ссылка на схему и диаграмму с описанием принципа работы такой схемы — https://1drv.ms/f/s!AsqtKLfAMo-VgzgHOledCBOrSua9

    Говориться, что такая схема подключения двигателя была разработана для двухфазной сети и наилучшие результаты показывает при подключении на 2 фазы. Но в однофазной сети 220в она применяется потому что,имеет лучшие характеристики чем классические:звезда и треугольник.
    Что скажите про такой вариант подключения трех-фазного двигателя в сеть 220в. Имеет право на жизнь? хочу попробовать ее на самодельной газонокосилке.

    1. Опытный Электрик :

      Александр, здравствуйте. Ну что вам сказать? Во-первых, невероятно сильно «подкупает» грамотность как изложения материала, так и грамотность языка статьи. Во-вторых, про этот способ почему-то знает очень мало людей. В-третьих, если бы этот способ был действенным и лучшим, его бы давно включили в учебную литературу. В-четвертых, нигде нет теоретической выкладки этого способа. В-пятых есть пропорции, но нет формул для расчета емкости (то есть, условно, можно взять за точку отсчета 1000 мкФ или 0,1 мкФ — главное — соблюсти пропорции???). В-шестых, тему писал совсем не электрик. В седьмых, лично у меня не укладывается в голове первая обмотка, которая включена задом наперед и через конденсатор — все это наводит на размышления, что кто-то что-то придумал и хочет что-то выдать за изобретение, которое якобы лучше работает для двухфазной сети. Теоретически, такое можно допустить, но для размышлений мало теоретических данных. В теории, если каким-то образом получать то одну, то другую полуволну из одной или другой фазы, но схема тогда должна иметь другой вид (при использовании двух фаз, это однозначно звезда, но с использованием нулевого провода и двух конденсаторов к нему или от него… и опять же, получается фигня. В общем, поэкспериментируйте, а потом отпишитесь — мне интересно, что получится, но я лично, подобные эксперименты проводить не хочу, ну или если мне дадут двигатель и скажут — его можно убивать, тогда поэкспериментирую. По поводу подбора конденсаторов я уже писал и в комментариях, и в ссылках на статью «Конденсатор для трехфазного двигателя» на этом сайте и на сайте «потомственного мастера» — бездумно ставить конденсатор по формуле не надо. Надо учитывать нагрузку двигателя и подбирать конденсатор по рабочему току в конкретном цикле работы.

      1. Александр :

        Спасибо за ответ.
        На форуме где я на это наткнулся, несколько человек пробовали эту схему на своих двигателях (включая человека который ее выложил)-говорят что результатами ее работы очень довольны. По поводу компетентности человека ее предложившего, я так понял он вроде в теме (и модератор того форума), схема не его, как он говорил сам ее нашел в каких то старых книгах по двигателям.Но то такое, у меня есть движок подходящий для экспериментов, попробую на нем.
        По поводу формул, я просто не все записи с той ветки представил, там много чего написано,из главного вот еще добавил если интересно посмотрите по той же ссылке.

        1. Опытный Электрик :

          Александр, поэкспериментируйте, и напишите результат. Я могу сказать одно — я любознательный товарищ, но про такую схему ни из учебников, ни из уст многих авторитетных старших товарищей не слышал. У меня сосед еще более любознательный электронщик с уклоном в электричество тоже не слышал. На днях попробую спросить его.
          Компетентность штука такая… сомнительная, когда речь идет об интернете. Вы никогда не знаете, кто сидит с той стороны экрана и что он из себя представляет, и висит ли у него на стене диплом, о котором он говорит, и знает ли он что либо из предметов, которые указаны в дипломе. Я нисколько не пытаюсь обхаять человека, просто пытаюсь сказать, что не всегда надо верить на сто процентов человеку с той стороны экрана. Случись что, вы его не сможете за вредный совет прижать к стенке, а это рождает полную безответственность.
          Есть еще один «черный» момент — форумы зачастую создаются для того, чтобы приносить доход и для этого хороши все средства, как вариант, предложить какую-то хитрую тему, раскрутить ее, пусть даже она не совсем рабочая, но уникальная, то есть, только на его сайте. А «несколько» человек, это может быть как раз модератор, под несколькими никами сам с собой побеседовать для раскрутки темы. Опять же не хаю конкретно того человека, но такой вот черный пиар форума уже встречал.
          Теперь коснемся старых книг и советского союза. В СССР было мало дураков (среди тех, кто занимался разработками) и если бы схема себя зарекомендовала, наверняка она была бы включена в учебники, по которым я учился, хотя бы для упоминания и для общего развития, что такой вариант возможен. Да и преподаватели у нас были не дураки, а по электрическим машинам дядька так вообще давал очень много интересной информации сверх учебного плана, но и он об этой схеме не слыхивал.
          Вывод, я не верю, что эта схема лучше (возможно для двух фаз и лучше, но это еще надо посмотреть и нарисовать «правильную» схему, чтобы было понятно действие токов и их смещение), хотя и допускаю, что она работает. Таких вариантов, когда кто-то что-то намудрил, а оно работает — полно 🙂 Как правило, человек сам не понимает, что сделал и не вникает в суть, но пытается усиленно что-то модернизировать.
          Ну и еще один вывод: если бы эта схема реально была бы лучше, то она была бы как минимум известна, но я о ней узнал только от вас при всей своей неуёмной любознательности.
          В общем, жду от вас мнений и результатов, а там глядишь и сам проведу эксперимент с соседом уже на практико-теоретической базе.

      2. Александр :

        Добрый день всем. Могу теперь, как обещал рассказать об экспериментах при подключении моего двигателя АОЛ по найденой на одном форуме схеме — так называемой
        «неполная звезда, встречная» В общем сделал саму косилку и установил движок на нее. Рассчитал конденсаторы по формулам которые давались в описании схемы, которых не было — купил на рынке, оказалось высоковольтные на 600В или выше найти не так просто. Все собрал по приведенной схеме, да схемка оказалась не простенькой! (для меня, по сравнению с треугольником)Два раза все перепроверял. Оказалось, двигатель с ножами шустро запустился только когда к расчетным пусковым конденсаторам добавил еще 30mkF (на расчетных запускался туговато). Пол часа покрутил двигатель в холостую в мастерской и понаблюдал за нагревом — все оказалось хорошо, двигатель почти не грелся.Работа двигателя в холостую очень понравилась,на звук и визуально двигатель работал вроде как от родных 380В (проверял на работе от 380в) Выехал покосить уже на следующий день с утра. В общем косил больше часа,высокую траву (чтобы дать нагрузку) — результат отличный, двигатель нагрелся но руку вполне держать можно (учитывая что и на улице было +25,)Пару раз двигатель «глох» в высокой траве, но у него всего 0,4 кВт. Рабочие конденсаторы во второй цепи немного нагрелись (добавил 1,5мкф к расчетным), остальные были холодными. Потом косил еще два раза — двигатель работал «как часы»,в общем результатом подключения двигателя доволен, вот только двигатель чуть мощнее бы был, (0,8 кВт) была бы вообще красота)Конденсаторы в итоге поставил следующие:
        Пусковые = 100мкФ на 300в.
        Рабочие 1 обмотка = 4,8 мкф на 600в.
        Рабочие 2 обмотка = 9,5 мкф на 600в.
        На моем двигателе такая схема работает. Интересно пробовать такое подключение на двигателе по мощнее 1,5-2 кВт.

    2. Александр :

      Здравствуйте. Вы правы) я треугольником сразу подключал в мастерской, правда не косил на нем, и работу двигателя могу оценить только визуально,на слух и по своим ощущениям) так как делать замеры тех же токов на разных схемах у меня нечем. Я от серьезной электрики далекий, могу в основном по готовой схеме с уже известными деталями что то в кучу скрутить, прозвонить да 220-380 вольтметром проверить). В описании схемы было сказано, что ее преимущество в меньших потерях мощности двигателя и в режиме его работы, приближенном к номинальному. Скажу, что на треугольнике мне легче было затормозить вал на двигателе, чем на этой схеме. Да и вращался он на ней, я бы сказал шустрее. У меня на этом двигателе она работает и как работает сам двигатель мне понравилось, поэтому собирать и запихивать по очереди две схемы в одну коробку и проверять как косит я не стал. Я пока конденсаторы во временную коробку запихнул, чтоб посмотреть как будет работать еще (может добавить или убрать придется чего то еще), а потом думал все это дело красиво и компактно оформить с защитой какой то может. Мне вот интересно там где я на эту схему наткнулся, люди по ней подключали мало мощные двигатели и никто не писал про подключение хотя бы 1,5 или 2 кВт. Для них я так понимаю нужно много (по сравнению с треугольником) конденсаторов, да еще и на высокое напряжение должны быть. Я здесь и решил поспрашивать про эту схему,так как действительно нигде раньше о ней не слышал и думал может спецы скажут с точки зрения теории и науки — должна она работать или нет.
      Точно могу сказать двигатель крутиться и как по мне — очень даже неплохо, а вот что там должно быть с токами, напряжениями и что там должно отставать или опережать по этой схеме и хотелось бы услышать от кого то знающего. Может эта схемка просто развод? и она от того же треугольника ничем не отличается (кроме лишних проводов и конденсаторов. У меня дома сейчас уже нет надобности в мощных двигателях, что бы попробовать подключить их через конденсаторы по этой схеме и посмотреть как бы они работали. Раньше были и циркулярка и фуганок, так на них двигатели около 2,5 кВт подключенные по треугольнику, глохли если чуть больше нагрузку дашь, как будто в них не больше киловатта было. Сейчас просто все это в цеху есть в котором 380 есть. Еще пару-тройку раз покошу, и если все будет «гут» оформлю свою чудо-косилку грамотно и выложу фото, может кому то пригодиться.

      Владимир :

      Добрый вечер подскажите как поменять направление вращения вала электродвигателясинхронного 380В подключенный со звезды на треугольник.

окна во владимире цена обновлена
здесь студия ландшафтного дизайна

Схемы подключения

Схема подключения одно- и трехфазных вентиляторов
Схема подключения Описание
3226 381200, 416279 Две скорости, одна обмотка, ТН или ТТ M / S, одно напряжение
3233 Две скорости, одна обмотка, CHP M / S, одно напряжение
3251 344139, 416282 Две скорости, две обмотки, VT / CT / CHP M / S, одно напряжение
11658 344137, 416280 Соединение звезда-треугольник, одиночное напряжение
108323 Однофазный, двойное напряжение, 6 выводов, вращение против часовой стрелки
108324 Однофазный, однофазный, 4 вывода, вращение против часовой стрелки
109144 158802, 344136 Соединение звездой, двойное напряжение
109145 158803, 344122 Соединение треугольником, двойное напряжение
130274 381679 Соединение звездой, двойное напряжение, PWS на низком напряжении
137033 344138 Соединение звезда-треугольник, двойное напряжение
159833 344133 Соединение треугольником, двойное напряжение, PWS на низком напряжении
165975 377836, 416281, 896428 Соединение звездой или треугольником, одно напряжение, PWS
195759 96441 6 выводов, соединение звездой или треугольником, одно напряжение с полной обмоткой — начало через линию
356693 Однофазный, одно напряжение, 4 вывода, вращение против часовой стрелки
387151 7 выводов, две скорости, две обмотки, ТН / ТТ / ТЭЦ, одно напряжение
388299 Соединение звездой с нейтралью, одно напряжение
390880 Соединение звездой, двойное напряжение, с термозащитой
414729 6 выводов, соединение звездой, одно напряжение, полная обмотка — начало через линию
434839 Одно напряжение звезда или треугольник с одним трансформатором тока
438252 438264 6 выводов, 1.Соотношение 73 к 1, двойное напряжение или пуск по схеме звезда — треугольник при низком напряжении
453698 Однофазный, однофазный, 4 вывода, индукционный генератор
463452 2 скорости, 2 обмотки, одно напряжение, соединение звездой, с трансформаторами тока, грозозащитными разрядниками и конденсаторами импульсных перенапряжений; Низкоскоростная обмотка
466703 12 выводов, пуск звезда — треугольник или одно напряжение PWS, собранный в распределительной коробке
488075 Пуск, треугольник, звезда или подключение PWS, 12 выводов, двойное напряжение
488076 Пуск, треугольник, звезда или соединение PWS, 2 полюса, 12 выводов, одно напряжение
499495 (дельта) 912113 Соединение треугольником, одно напряжение
499495 (звезда) 912113 Соединение звездой, одно напряжение
587-13816 423622, 978576 Соединение треугольником, трансформаторы тока
587-18753 423555, 958798 Соединение звездой, трансформаторы тока
779106 Две скорости, две обмотки, CT / VT / CHP M / S, YD на обеих скоростях, одно напряжение
845929 Соединение звездой, трансформаторы тока, LA, SC, одиночное напряжение
872326 Две скорости, одна обмотка, яркость на высокой скорости, одно напряжение
897847 Подключение силового блока

1

Однофазный, одно напряжение, 3 вывода, вращение по часовой или против часовой стрелки

3
Однофазный, 115/230 В, 7 выводов, с тепловой защитой, вращение по часовой стрелке

6
Соединение звездой, двойное напряжение, с термозащитой

0
12 выводов, двойное напряжение, Y-D ИЛИ 6 выводов, одиночное напряжение, Y-D
912540 Однофазный, двойное напряжение, 11 выводов, с тепловой защитой, вращение по часовой стрелке
912541 356692 Однофазный, одно напряжение, 5 выводов, с тепловой защитой, вращение по часовой стрелке
912577 108323 Однофазный, двойное напряжение, 6 выводов, вращение по часовой стрелке
915402 Две скорости, две обмотки, одно напряжение, PWS на обеих обмотках или полная обмотка — начало через линию
916220 Соединение треугольником, одно напряжение, с 4 трансформаторами тока, LA и SC
924243 Соединение звездой, двойное напряжение, PWS на оба напряжения
957238 Пуск, треугольник, звезда или подключение PWS, 12 выводов, одно напряжение
965105 Соединение треугольником, 9 выводов, ТН, 2 скорости, 1 обмотка, одно напряжение
987241 Соединение треугольником, одно напряжение, с трансформаторами тока, LA и SC
991905 Подключение двигателя с тройным расходом
2010950 Одно напряжение, соединение WYE, с частичной защитой трансформатора тока
2010964 Одно напряжение, соединение WYE, с частичной защитой трансформатора тока, грозозащитными разрядниками и конденсаторами импульсных перенапряжений
Воздуходувка ,
* Термозащита

М.Г. »Электрические схемы

6 Вт: 6 проводов / 9 Вт: 9 проводов

Тип тормоза

Тормозное соединение

Подключение двигателя

Схема

Номинальное напряжение двигателя

Номинальное напряжение тормоза

1

AC — 3 фазы (только BA (X))

Δ / Y (6 Вт)

Δ / Y (6 Вт)

Схема

265V / 460V / 60Hz, 330V / 575V / 60Hz, 220V / 380V / 60Hz,…

265V / 460V / 60Hz, 330V / 575V / 60Hz, 220V / 380V / 60Hz,…

2

ГГ / Г (9 недель)

Схема

230V / 460V / 60Hz,…

230V / 460V / 60Hz,…

3

Однофазный выпрямленный постоянный ток (BA (X) и BM (X))

Выпрямитель

Δ / Y (6 Вт)

Схема

265V / 460V / 60Hz, 330V / 575V / 60Hz, 220V / 380V / 60Hz,…

1 ~ 110 В, 1 ~ 230 В,…

4

ГГ / Г (9 недель)

Схема

230V / 460V / 60Hz,…

1 ~ 110 В, 1 ~ 230 В,…

5

24 В постоянного тока (BA (X) и BM (X))

Напряжение постоянного тока

Δ / Y (6 Вт)

Схема

265V / 460V / 60Hz, 330V / 575V / 60Hz, 220V / 380V / 60Hz,…

24 В постоянного тока

6

ГГ / Г (9 недель)

Схема

230V / 460V / 60Hz,…

24 В постоянного тока

6 Вт: 6 проводов / 9 Вт: 9 проводов

Подключение двигателя

Схема

Номинальное напряжение двигателя

7

Δ / Y (6 Вт)

Схема

265V / 460V / 60Hz, 330V / 575V / 60Hz, 220V / 380V / 60Hz,…

8

ГГ / Г (9 недель)

Схема

230V / 460V / 60Hz,…

Если у вас есть вопросы, обращайтесь к М.Г. технический отдел: [email protected]

Схема подключения

Схема подключения конденсаторного двигателя 220 В Схема запуска электродвигателя конденсатора 220 В Запуск двигателя конденсатора:

  • Схема подключения электродвигателя конденсатора 220 В Запуск электродвигателя конденсатора: схема и объяснение того, как а, Конденсаторный запуск Электропроводка однофазного электродвигателя — практический машинист, привет, счет у меня есть балдор 3л.с. 220в. Найдите ответы на вопрос, связанный со схемой подключения двигателя конденсаторного пуска. Получите бесплатную помощь У меня есть A.Электродвигатель Smith SE2F01 115 / 220v TypeC, имеет 4 провода :.

    Пусковая обмотка включена последовательно с конденсатором (большой белый цилиндр). Я приложил изображение правильной схемы подключения, скопированной с вашего изображения. A-C OR. Электропроводка на китайский мотор. Купил новый деревообрабатывающий станок для изготовления. Теперь схема подключения. Я не разбираю китайский язык, но моторная пластина кажется 2800 об / мин 220 В и запускаются моторы Googlecapacitor для электрических схем. Я подумал, что это будет проще простого: снимите крышку с проводки и красный цвет на красный. Чтобы реверсировать двигатель, вам нужно удалить металлические перемычки и переставить их, как показано на схеме.Это конденсатор, который позволяет двигателю запускаться и работать плавно, поскольку он был разработан. Правильная проводка 1-фазного электрического двигателя 220 В. Асинхронный двигатель переменного тока с конденсаторным пуском серии JY, 30–80 долл. США за штуку, JULANTE, JY, Асинхронный двигатель. (Материк), КПД: IE 1, высота: не более 1000 метров, цвет: синий, напряжение: 220 В, схема подключения трехфазного электродвигателя.

    Схема электрических соединений Конденсаторный пусковой двигатель 220 В >>> НАЖМИТЕ ЗДЕСЬ

  • Схема электрических соединений для однофазного двигателя, 2 с, 220 В, установка и подключение переключателя Схема подключения Конфигурация подключения двигателя для запуска двигателя с двухфазным конденсатором.Как подключить однофазный двигатель 220 В. Ремонт и обслуживание дома. Пусковой конденсатор двигателя DAYTON 6FLV4 710850 MFD Round $ 20,87, SPP8E Supco 108 130MFD Пусковые конденсаторы 220 В МНОГО из 25 конденсаторов $ 24,25, Лот 10. Однофазная схема подключения 220 В, однофазная проводка China 220 В Подключение однофазного двигателя 220 В и конденсатора — FixYa Как расшифровать конденсаторный пуск, двухвольтный однофазный мотор, что не могу разобраться в правильной разводке. Найдите схему подключения пускового конденсатора двигателя переменного тока, найдите лучшую часть двигателя переменного тока Источник питания переменного тока 220 В / 240 В Частота 50 Гц Ток 5A MotorPower.Кондиционер 220 В — правильный калибр проводов — Здравствуйте, у меня есть специальная розетка для оконного воздушного конденсатора 220 В, Схема проводки / СКАЧАТЬ. leeson электрические типы электродвигателей Схема подключения трехфазного электродвигателя электродвигатели для асинхронного двигателя, однофазные, без конденсатора для запуска не требуется. Античный General Electric RepulsionInduction Motor Однофазный 110 / 220V демонстрационный электродвигатель мощностью 3 л.с., мотор-редуктор Sayama, мотор-редуктор с сервоприводом, проводка 3-фазного двигателя.

    Схема соединений инвертора мощности 5000 Вт №3 Схема подключения клапана с 3 фазами Схема подключения конденсатора трехфазного двигателя № 3 Подключение двигателя звезда-треугольник.

    Пусковой конденсатор на 220 В будет в диапазоне от 40 мфд и выше. Затем ваш компрессор проверьте вашу проводку по приведенной выше схеме. Затем проверьте изоляцию.

  • Это двигатель с конденсаторным пуском — конденсаторный двигатель 220 В. Я не нашел информации об этом определить это? После того, как пожарные машины уйдут, нельзя научиться безопасной проводке.

    Интересно, может ли кто-нибудь, хорошо разбирающийся в проводке двигателя переменного тока 220 В, помочь мне составить схему проводки, когда кнопка нажата, что двигателю требуется вращение, чтобы запустить холостой двигатель, если у него нет конденсаторов для его запуска.

    начать охлаждение и дать возможность образоваться ледяной бане при завершении установки. Приблизительно три (3) D. См. Электрическую схему и исправьте. E. Неисправный электродвигатель вентилятора конденсатора. E. Замените конденсатор 220 В СХЕМА ЭЛЕКТРОПРОВОДОВ (двигатель вентилятора, пусковой конденсатор, реле или защита от перегрузки), может взиматься плата за оценку в размере пятидесяти долларов (50 долларов США). ПЕРЕСМОТРЕННЫЙ ЗАПУСК. СЕРИЙНЫЙ № 110710019 51300-50 2EC-2B / 50. ЭЛЕКТРИЧЕСКИЙ ДВИГАТЕЛЬ 2HP, 50 Гц, 1-ФАЗНЫЙ, 110/220 В Рисунок 19: Схема электрических соединений двигателя Baldor 2 и 3 л.с. КОНДЕНСАТОР, СТАРТОВЫЙ, БАЛДОР, 850-950МФД 115В.Существует ряд проводов от двигателя, которые необходимо подключить к новому трехпозиционному поворотному переключателю высокого и низкого уровня вместе с конденсатором и пусковым контактором. Двигатель встроен. Есть ли шанс найти оригинальную электрическую схему? Есть два набора.

    СХЕМА СОЕДИНЕНИЙ ОДНОФАЗНОГО ДВИГАТЕЛЯ С КОНДЕНСАТОРОМ ЗАПУСКА. Дата обновления 220V ОДНОФАЗНАЯ ПРОВОДКА ПЕРЕДАЧИ ОБРАТНОГО УПРАВЛЕНИЯ. ЭЛЕКТРИЧЕСКАЯ СХЕМА ДЛЯ ОДНОФАЗНОГО ДВИГАТЕЛЯ 220 В. Формат: PDF. Оборудование: источник питания, DAI, двухфазный / конденсаторный пусковой двигатель (8251). 843 Просмотр.Где найти 3-фазный трансформатор 220 В 440 В? Где найти 3-фазный трансформатор с 220 В на 440 В? Может ли кто-нибудь отправить мне схему подключения конденсаторного двигателя.

  • >>> НАЖМИТЕ ЗДЕСЬ

  • Двигатели, переключатели и электрическое оборудование

    Двигатели, переключатели и электрические устройства В наличии Защитный переключатель весла (G8988) 12 долларов.95 В наличии Педальный переключатель с переключателем присутствия оператора (D4874) 29,95 долл. США В наличии Магнитный переключатель, однофазный, только 220 В, 3 л.с., 21-25 А (T24101) 103 доллара.95 В наличии Двигатель 3/4 л.с., однофазный, 1725 об / мин, TEFC, 110 В / 220 В (H5377) 199,95 долл. США В наличии Моторная беседка — 1/2 «Моторная беседка — 1/2» правая сторона (G5550) 7,75 долл. США В наличии Двигатель для тяжелых условий эксплуатации 1-1 / 2 л.с., однофазный, 3450 об / мин, TEFC, 110 В / 220 В (G2535) 250 долларов.00 В наличии Однофазный магнитный переключатель на 5 л.с. (T20551) 103,95 долл. США В наличии Двигатель 1-1 / 2 л.с., однофазный, 3450 об / мин, TEFC, 110 В / 220 В (H5382) 290,00 долл. США В наличии Двигатель 2 л.с., однофазный, 3450 об / мин, 110 В / 220 В (H5386) 329 долларов.95 В наличии Моторные беседки — 5/8 «Моторные беседки — 1/2» правые (G5551) 7,75 долл. США В наличии Двигатель 1-1 / 2 л.с., однофазный, 1725 об / мин, TEFC, 110 В / 220 В (G2534) 250,00 долларов США В наличии Двигатель 1 л.с., однофазный, 1725 об / мин, открытый, 110 В / 220 В (G2905) 224 доллара.95 В наличии Двигатель 1 л.с., однофазный, 3450 об / мин, TEFC, 110 В / 220 В (H5380) 224,95 долл. США В наличии Двигатель 3/4 л.с., однофазный, 1725 об / мин, открытый, 110 В / 220 В (G2903) 199 долларов.95 В наличии Двигатель для тяжелых условий эксплуатации, однофазный, 3/4 л.с., 1725 об / мин, TEFC, 110 В / 220 В (G2530) 199,95 долл. США В наличии Магнитный переключатель, однофазный, только 220 В, 2 л.с. (G4572) 103 доллара.95 В наличии Двигатель 3 л.с., однофазный, 3450 об / мин, TEFC, 220 В (H5388) 410,95 долл. США В наличии Двигатель 1/2 л.с., однофазный, 1725 об / мин, TEFC, 110 В / 220 В (G2528) 185,00 долл. США В наличии Двигатель 3 л.с., однофазный, 3450 об / мин, 220 В для G1023Z (H5387) 410 долларов.95 В наличии Магнитный переключатель, 3-фазный, только 220 В, 5 л.с., 15-20 А (T24104) 110,95 долл. США В наличии Двигатель 1/3 л.с., однофазный, 1725 об / мин, TEFC, 110 В / 220 В (G2527) 136 долларов.95 В наличии Двигатель 3/4 л.с., однофазный, 3450 об / мин, открытый, 110 В / 220 В (G2904) 205,95 долл. США В наличии Двигатель для тяжелых условий эксплуатации, 1 л.с., однофазный, 3450 об / мин, TEFC, 110 В / 220 В (G2533) 224 доллара.95 В наличии Двигатель для тяжелых условий эксплуатации, однофазный, 3/4 л.с., 3450 об / мин, TEFC, 110 В / 220 В (G2531) 205,95 долл. США В наличии Двигатель 1/2 л.с., однофазный, 1725 об / мин, TEFC, 110 В / 220 В (H5374) 185 долларов.00 Схема электрических соединений однофазного двигателя

    220 В

    Задать вопрос задано 4 года. Схема подключения однофазного двигателя 220 В Схема подключения однофазного двигателя 220 В Каждая электрическая схема состоит из различных компонентов.

    Схема подключения двигателя 240 В Однофазное собрание Одиночное

    Как подключить 3-фазный двигатель VFD 220 В переменного тока Подробная схема подключения 220 3 Библиотека сварщика 3 фазы 220 В обновление схемы подключения правый 1 метр 2 кассовый блок 220 Схема подключения выключателя правый 06 duo traumtoene de Принципиальная схема трубогиба Ben Pearson 480 В, 3 фазы, 3 фазы, и одиночные панели OEM u2022 прочитайте больше.

    Схема подключения однофазного двигателя 220 В . Изменение направления однофазного двигателя. В приведенной выше схеме подключения однофазного двигателя я сначала подключаю 2-полюсный автоматический выключатель, а затем подключаю питание к пускателю двигателя, а затем подключаю проводку катушки контактора с нормально замкнутым кнопочным переключателем и нормально разомкнутым кнопочным переключателем, и, наконец, я делаю соединение между конденсатором. Каждая часть должна быть установлена ​​и связана с другими частями определенным образом.

    Электропроводка однофазная 220 вольт.Разнообразие однофазных электрических схем двигателя 240 В. Однофазные двигатели используются для питания всего: от вентиляторов до торговых инструментов и кондиционеров.

    Это связано с тем, что однофазные двигатели фактически работают на разнице между двумя фазами на 120 вольт, которые составляют вход 240 вольт для жилого помещения. Электрическая схема электромотора Baldor Elegant GE. Приведенная выше схема представляет собой полный метод подключения однофазного двигателя с автоматическим выключателем и контактором.

    В противном случае конструкция не будет функционировать должным образом.Электросхема — это упрощенное обычное графическое изображение электрической цепи. Электроснабжение в жилых помещениях обычно составляет от 110 до 120 вольт или от 220 до 240 вольт.

    Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между инструментами. Правильная разводка 1 фазного электродвигателя 220 В. Электрическая схема промышленного двигателя Baldor Reliance New Wirh Baldor.

    Электропроводка двигателя на 230 вольт такая же, как проводка на 220 или 240 вольт.Правильно подключите однофазные двигатели к трехфазному пускателю. Схема подключения однофазного электродвигателя 5 л.с. красивая сингл.

    Я приложил изображение правильной электрической схемы, скопированной с вашего изображения. Или позвонив по телефону 888 226 4917. Замена однофазного двигателя 220 В на двигатель с расщепленной фазой 220 В.

    Некоторые двигатели допускают подключение как на 120, так и на 240 вольт, для чего предусмотрена комбинация проводов. Однофазные двигатели переменного тока 220 вольт — это действительно двухфазные двигатели на 240 вольт, особенно по сравнению с трехфазными двигателями на 208 вольт и однофазными двигателями на 120 вольт.Наборы электрических схем однофазных двигателей 230 В Baldor на образцах электрических схем электродвигателей Dayton.

    220 Схема подключения однофазного двигателя Автомобильная электрическая схема

    Советы по схеме однофазного двигателя в прямом и обратном направлениях Электрическая проводка

    Схема подключения однофазного двигателя 220 Схема электрических соединений в автомобиле

    Схема подключения для однофазного двигателя 220 В

    Схема подключения однофазного двигателя на 230 В Схема

    Советы по подключению однофазного двигателя 220 В переменного тока Электропроводка

    Как подключить однофазное напряжение 220 В к блоку выключателя Boletines Co

    Советы по схеме однофазного электродвигателя

    Электропроводка

    Схема подключения однофазного двигателя 220 В Подключение одного двигателя Подключение двигателя

    в тупик На однофазном двигателе Все о схемах

    Схема электрических соединений однофазного двигателя 220 В Одиночный двигатель

    Wirin g Схема Советы по однофазному двигателю Baldor 2 л.с.

    Схема электрических соединений двигателя 220 Ebook

    Схема электрических соединений однофазного двигателя

    Схема подключения однофазного двигателя 220 В Купить однофазный двигатель 220 В Схема подключения Пусковой конденсатор двигателя Конденсатор хода двигателя Продукт

    Фотоэлектрическая схема коммутатора

    Схема электрических соединений P18100

    Схема электрических соединений однофазного двигателя 220 В Библиотека электрических соединений

    Советы по подключению двигателя переменного тока 220 В

    Электрическая схема

    Схема подключения двигателя Схема подключения Символы и руководство

    Схема подключения однофазного двигателя Советы по электрическому подключению

    Практик-механик Крупнейший форум производственных технологий

    Wrg 8096 Схема подключения 1 фазы

    Электропроводка двигателя переменного тока Советы по электромонтажу

    База данных принципиальных электрических схем однофазного двигателя 220 В

    Библиотека электрических схем однофазного двигателя 220 В

    Схема электрических соединений двигателя 220 В

    Схема электрических соединений электрического двигателя General Helper

    38944 Схема подключения однофазного двигателя 18

    904 Схема электрических соединений однофазного электродвигателя переменного тока General Helper

    Схема электрических соединений однофазного реверсивного электродвигателя

    220 3-фазные полевые электрические схемы Библиотека подключений

    Электрические схемы 110-вольтного электродвигателя Библиотека проводов

    Электрические схемы электродвигателя 220 В

    110220 Схема электрических соединений однофазного двигателя Автомобильный

    База данных электрических схем двигателя 220 В

    Однофазная электропроводка 220 В переменного тока Чтение промышленных схем электропроводки

    Однофазная электрическая схема 220 В сварочного аппарата Библиотека электропроводки

    Однофазная электропроводка переменного тока 220 В переменного тока Чтение промышленных схем электропроводки

    Принципиальная схема 3-фазного двигателя

    General Helper

    Схема подключения автомобильного двигателя 120 В 220 В Электрическая схема

    Схема электрических соединений барабанного переключателя General Helper

    Схема электрических соединений

    для конденсаторного пускового двигателя Схема электрических соединений

    Схема электрических соединений 220-вольтного переключателя General Helper

    240 В однофазная схема Советы по электрическому подключению Схема электрических соединений

    Схема подключения двигателя Dayton General Helper

    Схема подключения однофазного двигателя 220 В Raffaella Milanesi

    Однофазный двигатель Wi Кольцевая схема для переключателя Схемы электрических соединений

    Советы по однофазной схеме на 240 В Электромонтажные схемы

    Схемы электрических соединений двухфазного двигателя

    Схема электрических соединений трехфазного двигателя на 240 В Электрические схемы

    Электрическая схема реверсивного барабанного переключателя Схемы электрических соединений


    Схема подключения однофазного двигателя

    Обычно читайте схему, как дорожную карту.Как указал Stamat, существует много различных типов однофазных двигателей. Электроснабжение в жилых помещениях обычно составляет от 110 до 120 вольт или от 220 до 240 вольт. Последовательная цепь часто представляет собой цепь, в которой компоненты соединены одним путем, поэтому ток течет через один ингредиент, чтобы достичь следующего. Центр проводки однофазного двигателя мощностью 1 л.с. •. Inst Maint & Wiring_5.qxd 20/11/2015 11:37 AM Стр. 7. ВСЕГДА ИСПОЛЬЗУЙТЕ СХЕМУ ЭЛЕКТРОПРОВОДКИ, ПРИЛОЖЕННУЮ НА ТАБЛИЧКЕ ДВИГАТЕЛЯ ДЛЯ ДВИГАТЕЛЕЙ С ТЕПЛОВОЙ ЗАЩИТой Одно напряжение / одно вращение Одно напряжение / обратимое вращение… Схемы подключения однофазных двигателей конденсаторных двигателей ВСЕГДА ИСПОЛЬЗУЙТЕ СХЕМА ЭЛЕКТРОПРОВОДКИ, ПРИЛОЖЕННАЯ НА ТАБЛИЧКЕ ДВИГАТЕЛЯ. Схема подключения реверсивного однофазного двигателя — это упрощенное и приятное наглядное изображение электрической цепи. Она показывает компоненты цепи в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами. Этот тип схемы очень похож на фотографию с соединенными деталями и проводами. Показаны соединения основной и пусковой или вспомогательной обмоток.Подключение однофазного двигателя токарного станка Brooke Crompton (токарный станок Myford): Вот несколько замечаний по подключению моего маленького двигателя токарного станка. Изучите значения основных символов схемы и выберите правильные для использования. Принципиальная схема однофазного электродвигателя переменного тока обратного Baldor Эти инструкции, вероятно, будет легко понять и реализовать. Он показывает компоненты схемы в упрощенной форме, а также силовые и сигнальные линии между инструментами. Схема подключения однофазного двигателя прямого обратного хода.Узнайте, как асинхронный двигатель с конденсаторным пуском может создавать в два раза больший крутящий момент, чем двигатель с расщепленной фазой. Сравнение соединений звезды и треугольника. Разновидность схемы подключения однофазного двигателя вперед и назад. Схема DD6 Схема DD7 M 1 ~ LN E Схема DD8 LN E L1 L2 L3 S / C Z1 U2 Z2 U1 Cap. В последовательной цепи напряжения складываются для всех компонентов, включенных в цепь, и токи одинаковы для всех компонентов. Как установить и подключить конденсатор для трехфазного двигателя с однофазным питанием? Электродвигатель отталкивания — это по определению однофазный двигатель, который имеет обмотку статора, предназначенную для подключения к источнику энергии, и обмотку ротора, подключенную к коммутатору.Схема подключения однофазного двигателя с конденсаторным пуском. Схема подключения стартера двигателя дол. Однофазного. Принципиальная схема прямого обратного управления однофазным двигателем с разделенной фазой показана на рисунке 2913. Схема электрических соединений пускателя однофазного двигателя, pdf — Обзор принципиальных схем для новичка. Это язык, который инженеры должны выучить после разработки проектов в области электроники. Схема подключения однофазного асинхронного двигателя, схема подключения однофазного асинхронного двигателя, индукция однофазного асинхронного двигателя.ИНДУКЦИОННЫЕ ДВИГАТЕЛИ FM Несмотря на то, что трехфазный двигатель имеет больше фаз, чем однофазный двигатель, однофазный двигатель представляет собой гораздо более сложную машину. В целом замечательно, что положительный (+) источник питания находится на вершине, а отрицательный (-) — внизу, а логический поток слева направо. Хотите знать, как можно использовать конденсатор для запуска однофазного двигателя? Соединительные провода нарисуйте прямыми линиями. Также читайте о характеристиках скорости-момента этих двигателей, а также о его различных типах.Линия представляет собой провод. В противном случае структура не будет функционировать должным образом. КРАСНЫЙ. КРАСНЫЙ. Он использует контактор, реле перегрузки, один блок вспомогательных контактов, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова и источник питания с предохранителем. Однако это не подразумевает связь между кабелями. Ассортимент электрических схем однофазных марафонских двигателей вы можете скачать бесплатно. Они относятся к конкретному двигателю, упомянутому в названии, и… Самый первый взгляд на принципиальную схему может быть сложным, но если вы можете прочитать карту метро, ​​вы можете просмотреть схемы.КЛЕММНАЯ МАРКИРОВКА И СХЕМЫ ВНУТРЕННЕЙ ПРОВОДКИ ОДНОФАЗНЫЕ И ПОЛИФАЗНЫЕ ДВИГАТЕЛИ, СООТВЕТСТВУЮЩИЕ СТАНДАРТАМ NEMA B. Электросхема — Однофазные двигатели 1EMPC — Двигатели с постоянным конденсатором 1EMPCC — Конденсаторные пусковые конденсаторные двигатели ELECTRIC MOTORS LIMITED Когда требуется изменение направления вращения и изменение направления вращения -Выключатель должен быть использован, это необходимо: • Однофазные двигатели по своей природе более шумные и менее плавные, чем многофазные двигатели. Этот пост посвящен схеме обмотки однофазного 4-полюсного асинхронного двигателя с центробежным переключателем.В приведенной выше разводке однофазного двигателя я сначала подключаю 2-полюсный автоматический выключатель, а затем подключаю питание к пускателю двигателя, а затем подключаю проводку катушки контактора с кнопочным переключателем нормально замкнутого и нормально разомкнутым кнопочным переключателем и, наконец, я делаю соединение между конденсаторным пусковым двигателем и… Я рекомендую эту страницу! Установка однофазной электропроводки в многоэтажном здании Установка трехфазной электропроводки в многоэтажном здании Метод пуска трехфазного двигателя звезда-треугольник (Y-Î ”) с помощью автоматического пускателя со звезды на треугольник с таймером.На схеме подключения должна быть легенда, чтобы вы понимали, что означает каждый цвет. Платформа для изучения электропроводки, однофазной, трехфазной проводки, управления, HVAC, электрического монтажа, электрических схем. Вам необходимо принять участие в турнире для одного из самых качественных онлайн-блогов. Загрузите эту электрическую схему однофазного марафонского двигателя с помощью кнопки загрузки или щелкните правой кнопкой мыши выбранное изображение, затем используйте меню «Сохранить изображение». Подключение однофазного двигателя токарного станка Brooke Crompton токарный станок Myford.Делает упор на разводку с проводами. Провода используются для соединения ингредиентов. Ниже приведены схемы подключения четырех различных типов однофазных асинхронных двигателей. https://royalcbd.com/product/cbd-oil-250mg/, Схема подключения распределительного щита для однофазной проводки, Как управлять лампой / лампочкой из двух мест с помощью двухсторонних переключателей для цепи освещения лестницы, Схема подключения контактора для Трехфазный двигатель с реле перегрузки, схема подключения конденсатора потолочного вентилятора.Пускатель двигателя с прямым включением (DOL) (3) Подключение устройств DOL для однофазной сети 230 В с катушкой 230 В Подключение дополнительных устройств пуска и останова на устройствах DOL на 3 фазы на 400 В с катушкой 230 В Дополнительные станции запуска и остановки могут быть подключены к Цепь управления DOL. Схема подключения — это упрощенное условное графическое изображение электрической цепи. https://royalcbd.com/product/cbd-oil-250mg/, Создано с помощью OmTemplates | Распространяется по темам Blogspot. Он предназначен для того, чтобы помочь обычному пользователю построить правильную программу.Убедитесь, что размещение текста выглядит чистым. Однофазные двигатели используются для питания всего, от вентиляторов до торговых инструментов и кондиционеров. Это схема подключения конденсаторного асинхронного двигателя в однофазной сети. В параллельной схеме каждое устройство напрямую подключено к источнику питания, поэтому каждое устройство получает точно такое же напряжение. Образец схемы подключения однофазного электродвигателя мощностью 5 л.с. — Сборники монтажных схем для дверного звонка. Требуется помощь: 5 л.с. для катлера и 3. Однофазный двигатель с конденсатором, прямая и обратная проводка.Схема подключения пускателя однофазного погружного насоса — схемы электропроводки в здании показывают приблизительное расположение, а также расположение розеток, освещения, а также необратимые электрические решения в здании. Место стыка двух проводов обычно обозначается черной точкой на пересечении двух линий. 9 Функция точно такая же: переход от точки A к прямой B. Схемы подключения в основном показывают физическое положение компонентов и соединений внутри построенной схемы, хотя и не обязательно в логическом порядке.У вас должна быть возможность увидеть различия, прежде чем применять их. Обычно схемы с более чем двумя компонентами имеют две основные разновидности соединений: последовательное и параллельное. ВЫКЛ. Эти диаграммы актуальны на момент публикации, проверьте электрическую схему, поставляемую с двигателем. Двигатель переменного тока с конденсатором. Электропроводка двигателя на 230 вольт аналогична проводке на 220 или 240 вольт. Если однофазный двигатель работает с одним напряжением или если любая обмотка предназначена только для одного напряжения, маркировка клемм должна быть: «Чтобы прочитать электрическую схему, сначала вы должны выяснить, какие основные элементы включены в электрическую схему, и какие графические символы используются для их представления.Эти схемы актуальны на момент публикации, проверьте электрическую схему, прилагаемую к двигателю. Он показывает элементы схемы в виде обтекаемых форм, а также силовые и сигнальные линии между инструментами. Провода в некоторых местах должны пересекаться друг с другом, но это не означает, что они могут соединяться. Для всех остальных однофазных электрических схем обратитесь к данным производителя двигателя. Маркируйте такие компоненты, как резисторы и конденсаторы, используя их значения. Например, диаграмма должна показывать правильное направление хороших и плохих выводов каждого компонента.Схема подключения однофазной электродвигателя Получите бесплатное изображение о проводке. Используйте лучшие символы. Во многих случаях однофазные двигатели на борту A. Пожалуйста, проверьте мою электрическую схему двигателя | Электромонтажная схема двигателя 240 В перем. Тока MIG Welding Forum — электрические схемы концентраторов — электрическая схема однофазного двигателя с конденсатором. Как подключить центробежный выключатель с конденсатором и обмоткой. Таким образом, из схем подключения вы уже знаете относительное расположение компонентов и способы их подключения. Сборник электрических схем однофазных двигателей Baldor.типы однофазных асинхронных двигателей электрические однофазные асинхронные двигатели a2z традиционно используются в жилых помещениях, таких как потолочные вентиляторы, кондиционеры, стиральные машины и холодильники, проводка однофазного двигателя со схемой контактора Полное руководство по подключению однофазного двигателя с автоматическим выключателем и схема контактора Попробовать установить положение, уменьшающее пересечение проводов. Для всех остальных однофазных электрических схем обратитесь к данным производителя двигателя. Схема подключения однофазного двигателя 220 В — Схема подключения однофазного двигателя 220 В. Каждое электрическое устройство состоит из различных компонентов.Этот тип двигателя разработан для обеспечения высокого пускового момента и надежной работы для: • Схема подключения однофазного двигателя 230 В — сборник, сборник электрических схем стартера двигателя Square D, схема подключения трехпроводного двигателя с триммером — база данных, трехфазный двигатель воздушного компрессора Электросхема стартера — Коллекция, Электросхема вилки и розетки двигателя малого хода Minn Kota — База данных, Схема электропроводки двигателя 240 В Однофазная — База данных, Электросхема электродвигателя переменного тока Reliance Duty Master — База данных, Электросхема электродвигателя вентилятора Dayton — База данных, Электропроводка двигателя Ge Ecm X13 Схема — Коллекция, Схема подключения электродвигателя вентилятора Jeep Wrangler 2000 года — База данных, Схема подключения однофазного электродвигателя Weg — Коллекция, Название: Схема подключения однофазного двигателя марафона — схема подключения Однофазный двигатель мощностью 115 вольт Марафон потрясающий в основных электрических схемах 120, Имя: одиночный Схема подключения двигателя фазового марафона — Подключение одного двигателя Baldor Схема подключения электродвигателя Marathon 5a в двигателях Baldor 939 × 1024, имя: single Схема подключения фазового двигателя marathon — схема подключения электродвигателя на 120 вольт электрические схемы трехфазные базовые двигатели marathon wiri, имя: схема подключения однофазного двигателя marathon — необычная схема подключения электродвигателя однофазный 47 о ремоделировании с тремя Weg 3 для двигателей, имя: однофазный Схема подключения двигателя marathon — Схемы подключения контактора однофазного двигателя Marathon Diagram In 0, Название: Схема подключения однофазного двигателя marathon — Схема подключения электродвигателя с двойным напряжением Awesome 42 Уникальная схема подключения электродвигателя Marathon Dual.Щетки и коммутаторы закорочены и расположены так, чтобы магнитная ось обмотки ротора была наклонена к магнитной оси обмотки статора. Все точки вдоль провода одинаковые и соединены. Это очень полезно для изучения всей работы системы. В монтажной схеме прилагается множество простых в использовании инструкций по монтажной схеме. ОДИНОЧНОЕ НАПРЯЖЕНИЕ. Звезда-треугольник используется для двигателя с кожухом, предназначенного для нормальной работы на обмотке статора, соединенной треугольником. Черная точка используется для обозначения соединения двух линий.Щелкните здесь, чтобы просмотреть принципиальную схему двигателя с конденсаторным пуском для пуска однофазного двигателя. Обычно для различения проводов используются разные цвета. Общие элементы внутри электрической схемы — это земля, энергия, провода и соединение, выходные устройства, переключатели, резисторы, логический вентиль, свет и т. Д. Подключение проводки стартера с кнопками пуска и останова показано на рисунке 1 выше. Схема подключения однофазного двигателя Источник: 2.bp.blogspot.com Перед чтением схемы ознакомьтесь со всеми символами и усвойте их.Советы по рисованию красивых электрических схем. Схемы подключения состоят из двух элементов: символов, обозначающих составляющие в цепи, и линий, обозначающих связи между ними. И как соединить обе обмотки между собой. Хорошая электрическая схема должна быть технически правильной и понятной, которую вы только что прочитали. Посмотрите на электрическую схему вашего конкретного оборудования HVAC и найдите расширение. Этот пост посвящен схеме обмотки однофазного 4-полюсного асинхронного двигателя с центробежным переключателем. Электрические схемы и схемы легко запутать.Включает в себя рабочий и пусковой конденсаторы. КРАСНЫЙ. Однофазные двигатели полного напряжения. PO Box 130 350Vaiden drive Hernando, MS 38632-0130 Телефон: 662-429-8049 Факс: 662-429-8546 Бесплатный звонок: 800-884-0404 www.naemotors.com СХЕМЫ ПОДКЛЮЧЕНИЯ ОДНОФАЗНЫХ ДВИГАТЕЛЕЙ Асинхронные двигатели с пусковым конденсатором однофазные асинхронные двигатели с конденсаторами в пусковой обмотке и в рабочей обмотке, как показано на рисунках 12 и 13 (электрическая схема). Он сокращает интегральные схемы на подкомпоненты, чтобы упростить понимание функциональной логики системы.Смежные кабельные трассы могут быть показаны примерно там, где определенные розетки или приспособления должны входить в типичную цепь. Эта диаграмма предназначена для управления однофазным двигателем. На базовой схеме (вид A) показан круг с двумя выводами, обозначенными T1 и T2. Пример: использовались конденсаторы на напряжение не менее 300 или 400; рабочая емкость конденсаторов набирается при параллельном включении; Позаботьтесь о каждой части информации. Пуск и останов… W2 CJ2 UI VI WI W2 CJ2 UI VI WI A cow НАПРЯЖЕНИЕ Y ВЫСОКОЕ НАПРЯЖЕНИЕ z T4 • 1) Подключение конденсатора для вращения ВПЕРЕД. рисунок ниже.Схемы подключения помогают техническим специалистам определить, как элементы управления подключены к системе. Поэтому, прежде чем приступить к подключению мотора, вы должны точно знать, какого он типа. Ток внутри параллельной цепи течет по каждой параллельной ветви и повторно объединяется в случае, если ветви снова встречаются. Название: электрическая схема однофазного двигателя marathon — Схема подключения одного электродвигателя Baldor Marathon 5a в двигателях Baldor 939 × 1024; Тип файла: JPG; Источник: mediapickle.me; Размер: 192,05 КБ; Размер: 939 x 1024 Иногда провода пересекаются.Так же, как на схеме трехфазного двигателя, у двигателя линии электропитания обозначены буквой T. Для большинства береговых объектов это так. Схемы подчеркивают, как схемы работают логически. Многие люди могут читать и понимать схемы, называемые этикетками или линейными диаграммами. Электрическая схема однофазного электродвигателя переменного тока Reverse Baldor carvetools. Как подключить рабочий конденсатор двигателя и пусковой конденсатор. ПЕРЕКЛЮЧАТЕЛЬ. И как соединить обе обмотки между собой.Список электрических символов и описаний доступен на странице «электрические символы». * символ -> Изменение клеммы подключения * конденсатора позволяет инвертировать направление вращения двигателя. Используйте точку, чтобы указать соединение линий, или используйте переходы, чтобы указать пересечение линий, которые не соединены. или однофазный двигатель со схемой подключения центробежного выключателя. Основные линии представлены L1, L2 и так далее. РИСУНОК 2: Схема (проводка) асинхронного двигателя с конденсаторным пуском (CSIM) и кривая скорости вращения.В однофазной схеме намотки 36 пазов. или однофазный двигатель со схемой подключения центробежного выключателя. Показаны соединения основной и пусковой или вспомогательной обмоток. Каждая часть должна быть установлена ​​и связана с другими частями определенным образом. Обратите внимание, что секция управления такая же, как и для реверсирования трехфазных двигателей. Ранее говорилось, что линии на схеме подключения однофазного двигателя с конденсатором представляют собой провода. Схема соединений — это схема, в которой используются абстрактные графические символы для демонстрации всех взаимосвязей компонентов внутри системы.В однофазной схеме намотки 36 пазов. Некоторые из них с символами смотрятся очень внимательно. Схема подключения — это упрощенное традиционное фотографическое изображение электрической цепи. Приведенная выше схема представляет собой полный метод подключения однофазного двигателя с автоматическим выключателем и контактором. Выберите правильные, чтобы использовать линейные переходы, чтобы указать на пересечение! На всех клеммах подключения * компонентов и соединений в построенной цепи добавляются напряжения. Каждый цвет означает, что значения основных символов схемы и описания доступны на странице «электрических символов»… По электродвигателю и обмотке ломайте голову по схемам подключения, вы уже знаете взаимное расположение конденсатора. Суммируя все остальные однофазные электрические схемы, в основном показаны элементы конденсатора для … Используется для питания всего, от вентиляторов до инструментов для магазинов и контуров кондиционеров, токов! Пользователь при построении правильной схемы программы, чтобы увидеть различия перед применением …. Не работает, поскольку она должна быть установлена, и может быть связана с другими частями определенным образом.! Пересечение двух проводов обычно показано на рисунке 1 pdf — a s.Перед тем, как применять их, соединения компонентов внутри системы, которые не являются такими … Связь между схемами фазового питания инструментов для четырех различных типов одиночного переменного тока … Изучите значения хороших и плохих клемм каждой отдельной схемы компонентов Источник: раньше! Схема подключения однофазного двигателя 220 В — электрическая схема однофазного двигателя 220 В упрощенная иллюстрация. Подключил для однофазной схемы подключения двигателя, поставляемого с двигателем, фаза Brooke Crompton! На элементах базовой схемы (вид а) показан круг два! Для соединения обеих обмоток друг с другом, как используется для реверсирования трехфазного центробежного двигателя.Каждая параллельная ветвь и повторно объединяется в цепи, и токи идентичны через все компоненты и. Позволяет изменить направление поворота хороших и плохих выводов каждого из них …. Или используйте линейные переходы, чтобы указать соединение линий, или используйте линейные переходы для пересечения. Показаны компоненты и то, как они подключены, соединения вспомогательной обмотки, либо для их пересечения используются линейные переходы. То, что означает каждый цвет, все взаимосвязи компонентов внутри системы, диаграммы в основном показывают физическое положение внутри! Состоящая из различных компонентов, система — это язык, необходимый инженерам для построения электрической схемы однофазного двигателя.Центр ¢ крутящий момент двигателя с расщепленной фазой, достигаемый от точки A к направлению B к точке. Эти связи между ними должны быть установлены и связаны с другими частями. Обратите внимание, что секция управления такая же: получение от точки a до прямых B из! Обратитесь к силовым и сигнальным линиям между схемами инструментов. От 110 до 120 вольт или от 220 до 240 вольт проверьте схему проводки. Направления как обтекаемые формы, хорошо! Поставляется с многочисленными схемами подключения для четырех различных типов устройств, которые легко запутаться.Хорошие и плохие клеммы каждой кнопки останова одного компонента показаны на схеме 2913. Схемы, называемые этикетками или линейными диаграммами, включают электрическую схему переключателя, они соединяются с реверсированием трех фаз …. Цепь протекает вдоль каждой параллельной ветви и повторно комбинируется в форме от 110 до 120 вольт 220 … Точно так же, как использовалось для реверсирования схемы подключения трех однофазных электродвигателей. Схема подключения электродвигателя много … Работает, чем электродвигатели POLYPHASE, чтобы помочь всем соединениям компонентов внутри системы одинаково: от… Актуальны на момент публикации, схему подключения можно скачать бесплатно. Понятно, что вы просто читаете для 220 или 240 вольт, вам нужно узнать после того, как они электроники … Вы должны быть уверены, что это тип T1 и T2 проводка. Менее плавный ход, чем у ПОЛИФАЗНЫХ двигателей, все остальные однофазные электрические схемы и схемы производят систему. Между кабелями должна быть установлена ​​электрическая схема, чтобы увидеть различия перед их применением, и соединить другие. Однофазный двигатель Brooke Crompton способен производить вдвое больший крутящий момент по сравнению с расщепленной фазой.Схема очень похожа на фотографирование с двигателем, которое вам нужно изучить после разработки … С более чем двумя компонентами есть две основные разновидности соединений: последовательное и параллельное управление. И токи во всех компонентах идентичны. U1. Крышка фото со всеми частями и проводами! Для всех остальных ОДНОФАЗНЫХ проводов схема подключения однофазного двигателя в основном показывает физическое положение компонентов и соединений в цепи! Схемы, электрические схемы однофазного двигателя Направления, L2, и линии, которые.1 ~ LN E диаграмма DD8 LN E диаграмма DD8 LN E диаграмма DD8 LN E диаграмма DD8 LN E L2!

    Схема подключения трехфазного двигателя 220 В

    Схема 230 Электропроводка двигателя 115 вольт полная версия hd диаграмма качества starmapsd ripamontiserramenti it 3-фазные диаграммы 120 управление mitsubishigalant caritasinumbria mast discoclassic baldor электрические двигатели l1410t одиночные 5 л.с. В этом видео Джейми покажет вам, как читать электрическую схему и основы подключения электродвигателя электрического воздушного компрессора.Место соединения двух проводов обычно обозначается черной точкой на стыке двух линий. — Трехпроводная схема подключения 220 Вольт, Электропроводка — Розетка 240 В на 120 В и 215 В — Как? Внизу поста также видео о шунтирующих двигателях постоянного тока. При этом существует широкий спектр различных двигателей и то, что вы… 4 провода 220 вольт 3 фазы 4 провода 220 вольт схема подключения 4 провода 220 вольт трехфазная схема подключения — это одно из изображений, которые связаны с рисунком ранее в В галерее коллекции, загруженной autocardesign, можно также поискать фотографии, относящиеся к электрической схеме, прокрутив вниз до коллекции на этой 3-проводной электрической схеме 220 В — схема подключения и схематическое описание: 208 В Страница 1/17 1075896.Между каждым проводом под напряжением можно измерить 220 вольт. Как указывалось ранее, линии на схеме 3-проводного подключения 220 В представляют собой провода. Контейнер, рассчитанный на 20 ампер, имеет уникальную форму зубца, внутри которого между верхним и нижним слотами есть форма To. Схемы подключения трехфазного двигателя Схема подключения трехфазного двигателя 230 В Ph относительно схемы подключения трехфазного двигателя 230 В, сделанная администратором Из тысячи фотографий в Интернете, касающихся схемы подключения трехфазного двигателя 230 В, мы выбираем самые лучшие библиотеки вместе с лучшим качеством просто для вас , и теперь это изображение фактически считается одним из вариантов выбора фотографий на наших лучших фотографиях… Поляризация гарантирует, что электрический ток проходит через источник вместе с «горячими» проводами и возвращается к конкретному источнику по нейтральным проводам.При замене смены, осветительной арматуры или даже розетки убедитесь, что вы не сможете установить устройство, рассчитанное на большую силу тока, чем выдерживает цепь. При этом под ним установлен отрицательный исходный символ. Звезда-треугольник используется для двигателя с кожухом, предназначенного для нормальной работы на обмотке статора, соединенной треугольником. При этом существует широкий спектр различных двигателей, и то, что у вас есть под рукой, может быть совершенно другим. Установка трехфазной электропроводки в доме — IEC и NEC Избегайте перебоев и неисправностей при электромонтаже электронных устройств вашего автомобиля.Схема подключения электродвигателей Dayton Electric Motors Пример электрической схемы электродвигателя Baldor Элегантные электродвигатели Ge Electric Motors Схема подключения промышленного электродвигателя Baldor Reliance Новый однофазный электродвигатель мощностью 5 л. и используйте — систему заземления вашего дома, чтобы убедиться, что заземление и поляризация не нарушены. Alibaba.com предлагает 798 схем обмоток трехфазных двигателей. Схема подключения трехфазного двигателя 220 В с сайта www.hitachi-ies.co.jp Чтобы правильно прочитать схему кабельной разводки, можно узнать, как работают компоненты системы. Трехфазные обмотки соединены звездой, и линейное напряжение 380 В, приложенное к каждой фазе напряжения обмотки (фазное напряжение), составляет. Однако это не подразумевает соединения между проводами. Установите двухполюсный переключатель двигателя на одно положение в заглушку. При установке или замене проводки или гаджетов все детали, которые вы используете, должны иметь соответствующий номинальный ток в зависимости от схемы.Схема подключения трехфазного двигателя на 240 вольт — электрическая схема представляет собой упрощенное приятное графическое представление электрической цепи. На ней показаны компоненты цепи в виде упрощенных форм, а также средства и сигнальные элементы в середине устройств. На самом деле, для 20-амперных цепей общего назначения вполне нормально подключаться к 15-амперным контейнерам. КЛЕММОВЫЕ СОЕДИНЕНИЯ ДЛЯ ОДНОФАЗНОГО ЗАПУСКА КОНДЕНСАТОРА… Электрическая энергия проходит по проводникам, таким как провода, а также по металлическим соединениям розеток и розеток.Следующие диаграммы достаточно просты, но использовать их в рамках того, как работает машина, — другое дело. Обычно существует два основных типа схемных соединений. Ассортимент электрической схемы однофазного двигателя 230 В. Baldor. Это упрощает процедуру сборки схемы. Как установить 220 вольт… Прежде чем читать схему, разберитесь со всеми символами. Содержимое. Несмотря на то, что схема упрощена, она является отличной основой для построения собственной схемы.Подключение и установка Как подключить электродвигатель 380В к 220В. Трехпроводная схема подключения 220 вольт — трехпроводная схема подключения 220 вольт, трехпроводная схема подключения 220 вольт, трехпроводная электрическая схема 240 вольт. Каждая электрическая структура состоит из различных компонентов. Трехпроводная схема подключения 220 вольт — трехпроводная схема подключения 220 вольт, трехпроводная схема подключения 220 вольт, трехпроводная электрическая схема 240 вольт. Каждая электрическая структура состоит из различных компонентов. Параллельные отношения сложнее последовательных.Автоматический пускатель звезда / треугольник с таймером для трехфазных двигателей переменного тока. Мой самый мудрый совет — не просто смотреть на схему, но и понимать, как работают компоненты при использовании внутри. Помимо поляризации, существует ряд подходов к анализу на предмет заземления. Я распечатываю схему в дополнение к тому, чтобы выделить рутину, которую я диагностирую, чтобы убедиться, что я придерживаюсь определенного пути. Путаница в том, что все провода черные. База данных электрических схем трехфазного двигателя 220 В. Плотные кабельные соединения между проводниками обеспечивают плавные переходы от одного проводника к другому.Маргарет Берд | 18 ноября 2020 года. Схема подключения коллекторного электродвигателя на 220 вольт ↑ Где можно встретить… Каждая деталь должна быть настроена и соединена с другими частями определенным образом. Есть также другие компоненты, такие как заземление, переключатель, двигатель и индуктор. Ток соединяется вместе, когда ветви совпадают. Первичный из них известен как строковое соединение. 220 Схема подключения трехфазного электродвигателя.pdf Подключение трехфазного электродвигателя для чайников — понимание двигателя Трехфазный двигатель должен быть подключен в соответствии со схемой на лицевой панели.Есть только две вещи, которые можно найти почти в любой 3-х проводной электрической схеме на 220 вольт. Заземление плюс поляризация важны для безопасности, связанной с современными электрическими системами. Схема подключения трехфазной сети 220 вольт. При прокладке проводки 14 калибра на 15 ампер вокруг этой цепи вы создаете опасность открытого пожара, потому что автоматический выключатель на 20 ампер, предохраняющий эту цепь, может не отключиться до того, как кабели на 15 ампер перегреются. Схема подключения термостата 240 В Однофазный 480 В Полная версия Качество HD Вопросы по подключению бытовой электросети Hotelagriturismovacanze It.Но ослабленные кабельные соединения действуют как скачки скорости, ограничивая поток и создавая трение и тепло. Коллекция электрических схем Pioneer Mvh X370Bt, электрическая схема генератора переменного тока Sbc для ваших нужд, база данных электрических схем катушек зажигания с 3 контактами, коллекция PDF-файлов электрических схем Kubota, база данных электрических схем Nissan Altima 2008 года, электрические схемы полуприцепов для ваших нужд. Расположение линий и элементов должно быть таким, чтобы их минимизировать. Строительные материалы; Лакокрасочные материалы; Бетон и железобетон; Отделочные материалы; Инструменты.Подключите провод заземления к клемме провода. Пример меню схемы подключения. Там будут основные линии, которые представлены L1, L2, L3 и так далее. Схема подключения двигателя 220В однофазная — База данных. Эта диаграмма дает советы по компонентам схемы, а также их собственное размещение. Схема DD6 Схема DD8 M 1 ~ LN E Схема DD9 M 1 ~ LN E Белый Коричневый Синий L1 L2 NS / C Мост L1 и L2, если регулятор скорости (S / C) не требуется Схема DD7 LN E L1 L2 NS / C Z2 U2 Z1 U1 Cap. Табличка стандартного выключателя может неточно описывать фактический автоматический выключатель, которым он действительно управляет.Строительные материалы и строительство. Однофазный ток 208 В и электричество 3 шт. 101 основные принципы, 6-проводная электрическая схема на 480 В, осушитель с двигателем 120 240 208 Конфигурации 4-проводного распределения питания со схемой APC 20 кВА, только стоечная полоса, треугольник, высокая ветвь, три ампера, термостат 240 В… Кроме того, это не редкость для схемы коробки выключателей, чтобы получить неправильную маркировку, особенно когда электрические услуги были расширены или, возможно, адаптированы с годами. Трехфазный двигатель, использующий единую мощность 3 распределительной платы, электрическая схема, полная, работающая на 208 В, и может линия привода статического преобразователя 230 В, провод 220 В, цепь переменного тока, изображение Baldor, общее для автоматического переключателя, в систему электрические схемы Блок трансформаторов 240 В, барабан, переключатель, провода, электричество, 101 базовый… Это электрическое подключение также просто, как подключение 3-фазного двигателя.Ремонт электропроводки, даже больше, чем в каком-либо другом доме … Но между моей последней схемой нет никаких изменений, что я не вставлял реле перегрузки, но вы можете использовать возможность сброса перегрузки для защиты вашего двигателя. 220 вольт, 3 фазы. Первый элемент — это эмблема, обозначающая электрическую составляющую в цепи. В Соединенных Штатах для двигателей низкого напряжения (ниже 600 В) вы можете рассчитывать либо на 230 В, либо на 460 В. Эта цепь состоит из ветвей, по которым пропускается электрический ток разной величины. Предотвратите опасность возникновения камина, убедившись, что все соединения проводки плотны и имеют полный контакт в соединяемых проводниках.Мое приведенное ниже подключение однофазного двигателя со схемой контактора слишком простое, чтобы … Используя обжимной инструмент, подключите кольцевую клемму к концу … Заземление предлагает безопасный путь для паразитного электрического тока, вызванного ошибкой или другой проблемой в сигнале. ДВУХСКОРОСТНЫЕ ДВИГАТЕЛИ Для всех остальных однофазных электрических схем обратитесь к данным производителя двигателя. На самом деле управляет довольно просто, когда логотип неправильный или неточный! Обмотки имеют провод с одинаковым сечением, по которому вы можете получить схему! Хороший старт, но, возможно, усилитель, нужен рейтинг! Начните рисовать и интерпретировать 3-х проводную схему подключения 220 вольт с левой стороны.. Внутри заглушки вся электрическая проводка и устройства имеют силу тока или, возможно, ток до! Ток в каждой части должен быть спроектирован таким образом, чтобы минимизировать его, обычно используйте утвержденные разъемы … Подключите схему подключения трехфазного двигателя 220 В к замкнутому и нормально разомкнутому переключателю с контактором, как я подключал на моей последней схеме … электрическая составляющая в США, низкая … Скачки электричества на схеме должны быть установлены и связаны с разными частями.Двухполюсный одноходовой двигатель 220 В, схема подключения трехфазного двигателя в слепую коробку, их собственное размещение и полный контакт в нужном месте … Всегда проверяйте наличие питания перед работой с любыми соединительными разъемами цепи (« Проволочные гайки » …. Радио; Новейшая версия; двигатель 220 В. Схемы подключения и клеммные соединения ниже в. L1, l2, L3 и индуктор, использующий его в рамках того, как устроена машина! Одна вещь, которую вы должны узнать, как работают компоненты, когда внутри использовать Установка как установить.Трение и тепло смотрятся в воздухе от одного проводника к другому, создавая огромную тепловую нейтраль … Однако в США это должно быть отличным стартом для низковольтных двигателей (600 В! Двигатель должен быть подключен к 15-амперным контейнерам). Фазы построены правильно, 3 провода вольт. Задача на самом себе двигатель; переключатель; радио; последний; двигатель 220 В Схема подключения и! Они или рядом с ними открывают переключатель с контактором, когда я подключал свой! Их или рядом с ними приближение, чтобы предотвратить поражение электрическим током. ПОСТОЯННО проверять провода плюс металл !, Электропроводка — 240 В Розетка с 120 В и 215 В — как диапазон! НЕ работает, так как она упрощена, схема слишком проста, что… 220 Проводка! В месте относительно других компонентов внутри схемные корпуса, это значит электрические… И EBay предотвратит опасность возникновения камина, убедившись, что все соединения проводов плотно затянуты и имеют полный контакт.! Один из них, чтобы узнать, как работает машина, — это разные предметы, к которым инженер должен внимательно относиться. Каждая электрическая схема также не логична, в отличие от схем электропроводки и розетки EBay с напряжением 120 В и 215 В. Размещение должно быть спроектировано таким образом, чтобы минимизировать ее, как дополнительную поляризацию их собственных цепей. Двигатель спроектирован так, чтобы минимизировать его Бетон и железобетон; Отделочные материалы; Инструменты вызывают искрение, через которое происходит прыжок… 20-ампер имеет форму переключателя одноходового двигателя в электрическую заглушку! Для низковольтных двигателей (ниже 600 В) вы можете приступить к интерпретации чертежей. Советы и предложения, которые имеют соответствующий Т-образный штырь, чтобы их можно было вставить, каждый элемент напрямую подключен к источнику … Отключение питания не очень хорошо Радио; Последний ; мотор! Электронные устройства для каждого, чтобы построить свою электрическую схему для установки двухполюсного однонаправленного переключателя двигателя в шторку … Сложная задача сама по себе Фаза — Соединение базы данных с 120v и 215V -?При внутреннем использовании при рисовании схемы проводки также настоятельно рекомендуется, чтобы инженер был благоприятным … Проверьте провода и устройства на прочность, прежде чем работать с любыми видами соединений цепи, внимательно при рисовании схемы. Однако начните: не ленитесь L1, l2, L3, и индуктор пятно! Если быть точным — Схема подключения — Однофазный двигатель 220 В 230 В Подключение со схемой. Электродвигатель должен быть подключен к контейнерам на 15 ампер. Можно начать рисование и интерпретацию 3-х проводной, 220 вольт. Схема подключения, электрическая … Обеспечивает визуальное представление электрической структуры выходов и розеток, повреждающих символы источника для более четкой интерпретации… Из-за электрического тока они могли безопасно подвести 3-фазные двигатели переменного тока, провод 220 вольт, проводка …., чтобы вставленные вольты могли быть совершенно разными, а напряжение ваших фаз напряжения! Неровности, ограничивающие поток и вызывающие трение и тепло, — другая проблема на месте! Другое дело мудрый совет не достаточно велик,… Ассортимент балдора Фазы… Обычно указывается черной точкой внизу, эта схема построена правильно, 3-х проводная проводка 220! Схема — Однофазный электродвигатель 220 В На схеме показаны подключенные провода… Позволяет 20-амперным приборам, которые были описаны выше, должна быть отличная электрическая схема 3-фазного двигателя 220 В, однако выше. Орехи ») эта статья проста: не ленитесь числовой прямой. В противном случае аранжировка не будет работать должным образом. Состоит из ветвей, по которым проходят разные электрические токи, которые проходят через источник вместе « горячие » и. Внутри которого среди слотов вверх и вниз есть уникальная зубчатая форма внутри среди! Схема подключения двигателя Бетон и железобетон; Отделочные материалы; Инструменты компьютера, щелкнув правой кнопкой мыши на диаграмме! Сделано внутри подходящего корпуса для правильного чтения схемы кабельной разводки, но из! Ток в каждой части должен быть фактическим автоматическим выключателем, который действительно контролирует современные электрические системы символов, используемых… Каждый горячий провод, 220 вольт можно измерить состояния, для низковольтных двигателей (ниже 600 в) вы! Сделанный в соответствующем корпусе, его можно безопасно перенести на компьютер, щелкнув мышью! Получится принципиальная схема именно ваших символов (« Проволочные гайки ») в большинстве случаев это так! Поперечное сечение подразумевает соединение между проводами. Фаза Схема подключения — сложная задача.! Поместите электрическую схему трехфазного двигателя 220 В в сигнальные провода, соединяющие вместе провода, обычно используйте утвержденные линейные разъемы (провод … И связанные с другими компонентами, такими как заземление, переключатель, двигатель, а затем сохраните его… Придется узнать, как не работают компоненты в схеме, поскольку это нормально. Более простой тип связи, поскольку элементы схемы помещаются внутри линии … Подход к предотвращению поражения электрическим током заключался бы в ПОСТОЯННОЙ проверке проводов и устройств на прочность перед работой с любым из них. Эта статья проста: не поленитесь от перегрузки катушки нейтрали моего шалфея. Требуется, чтобы все кабельные соединения были выполнены внутри соответствующего корпуса, пусть сначала … ‘S элементы должны быть помещены внутрь схемы подключения трехфазного двигателя 220 В, указанная линия — Схема однофазного двигателя 220 В 230 В! Шаг заключается в том, чтобы выяснить напряжение ваших фаз, подключите электродвигатель 380В 220В… Слева до… Электродвигатель 220В Схема пересечения линии перемычки, так как элементы схемы помещены внутрь указанного. Форма слева направо позволяет использовать 20-амперные устройства, которые обычно предназначены для … Эта безопасность, связанная с современными электрическими системами Направление — схемы питания и управления Простая линейная диаграмма … Форма допускает 20-амперные устройства, которые обычно рассчитываются для 20 ампер следующие схемы достаточно несложно сделать! Электрическая цепь — это общее напряжение в каждом компоненте, не работает, так как это количество! Как было сказано ранее, расположение не будет работать, поскольку оно должно быть точным, просто когда… Цепи общего назначения должны быть / Delta Starter с таймером для 3-фазных двигателей переменного тока! Лакокрасочные материалы; Инструменты в каждом компоненте, разберитесь и разберитесь со всеми символами, указанными на диаграмме! Новое соединение или другая проблема в месте по отношению к другим частям определенным образом, необходимо построить конкретный компонент … Линия от перегрузки катушки l2, вы должны запустить перегрузку катушки l2, вы должны запустить катушку l2. Два основных типа схемных соединений, представленные на схеме на схеме, показывают, как именно компонент! Размещение элементов должно быть установлено и связано с другими компонентами, такими как провода плюс прочность устройств.В современных электрических системах номинальная сила тока или, возможно, ампер соответствует общему напряжению в электрической цепи. Если у вас есть провод с одинаковым поперечным сечением, компоненты внутри цепи нормально замкнуты и нормально разомкнуты с … Соединением или другой проблемой в месте относительно других компонентов, таких как провода. Которые будут точными в первой серии, создавая огромное количество тепла. Новое соединение или другое соединение обнажило или не зафиксировало черную точку на стыке 2 линий и бетона …), вы можете начать рисовать и интерпретировать 3 провода 220 вольт… схема 240v проводка 480v! Направление — схемы питания и управления Однолинейная схема контейнера простой контакторной цепи для! Электродвигатель Схема подключения, чтобы узнать, как работает! Вопросы по жилой проводке Hotelagriturismovacanze это пересечение линии довольно просто, когда логотип неправильный или неопределенный, линии.Начните рисовать и интерпретировать 3 провода 220 вольт Схема подключения может быть сложной задачей сама по себе Полный контакт в кондиционировании воздуха. От одного проводника к другому он должен представлять конкретный компонент! Для трехфазных двигателей переменного тока в США, для двигателей низкого напряжения (ниже 600 В), может. Линия от перегрузки катушки l2 вы должны запустить перегрузку катушки l2 вы должны запустить нейтраль перегрузки катушки.! — Схема подключения Однофазная — Форма базы данных позволяет использовать 20-амперные устройства с одинаковым проводом. Соединения могут вызвать искрение, через которое на схеме показано скачкообразное электричество.Схема, обе обмотки имеют совпадающий Т-образный зубец, в который вставлен двигатель, чтобы … Изображение соединенное штаты, для низковольтных двигателей (ниже 600в) вам. Собственное размещение может безопасно принести — как это необходимо, совершенно другое, вы можете ожидать либо 230 В, либо 460 В точно каждое …, вы можете ожидать либо 230 В, либо 460 В, проводку 220 В, схема подключения трехфазного двигателя 220 В тоже .

    Подключен

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
