Содержание

схема подключения, инструкция по установке

В далеком прошлом остались те времена, когда начисление платы за электроэнергию осуществлялось на основании мощности осветительной техники и прочего электрооборудования, находящегося в помещении. В настоящее время наличие прибора учета электрической энергии является обязательным условием для подключения потребителя к общим сетям электроснабжения. Современные электросчетчики позволяют с высокой точностью определять количество израсходованной электроэнергии и рассчитывать плату за ее использование.

Но иногда эти надежные устройства полностью выходят из строя и подлежат замене. В этом случае вам необходимо подключить новый прибор, регистрирующий количество израсходованных кВт/часов электроэнергии. Замена электросчетчика не очень сложная операция, но если вы ничего не понимаете в электротехнике, то обратитесь к специалисту-электрику, чтобы избежать непоправимых ошибок. В том случае, если вы все же решились установить электросчетчик собственными руками, то следует подобрать надежное устройство и тщательно изучить схему подключения прибора в электрощите.

Самыми популярными приборами учета электроэнергии на рынке являются устройства от компании «Инкотекс». К ним относятся однофазные электросчетчики Меркурий 201 и трехфазные Меркурий 230. Они обладают высокой точностью, надежностью, устойчивостью к перегрузкам, низким энергопотреблением и длительным сроком эксплуатации. В этой статье мы рассмотрим следующие вопросы: схема подключения счетчика Меркурий как однофазного, так и трехфазного, а также как подключить счетчик Меркурий 201.

Внимание! Однофазные электросчетчики бренда Меркурий являются отличной заменой полностью устаревшим как в моральном, так и технологическом плане, приборам учета электроэнергии с вращающимися дисками.

Схема подключения приборов учета Меркурий

Однофазный электросчетчик Меркурий 201 является прибором учета, который осуществляет контроль потребления электроэнергии «по модулю». Такое подключение означает, что монтаж устройства в сети с любой токовой полярностью никак не повлияют на его работу.

Если при монтаже будут перепутаны местами выход и вход или фаза подведена к нейтрали — это не приведет к катастрофическим последствиям и электросчетчик будет по-прежнему учитывать количество потребленной электроэнергии. Но все же, производитель настоятельно рекомендует выполнять монтаж счетчика Меркурий 201 в соответствии со стандартной схемой подключения. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники.

Схема подключения трехфазного электросчетчика Меркурий 230 также довольно проста, только увеличивается количество подключаемых контактов, а принцип тот же, что и с прибором учета Меркурий 201. Правда, для трехфазных устройств существует два варианта подключения: прямое и полукосвенное через трансформаторы тока. Подключение через токовые трансформаторы осуществляется при величине нагрузки более 60 кВт. Рассмотрим оба варианта по отдельности.

  1. Прямое подключение. В этом случае устройство подключается непосредственно к трехфазной магистральной линии электропередач через входные автоматы. Если в доме или квартире присутствует стандартный набор электроприборов и бытовой техники, то прямое подключение — правильный вариант. При наличии на объекте большого количества техники, потребляющей электроэнергию следует выбрать другую схему подключения.
  2. Полукосвенное подключение. Как уже было сказано, этот вариант подключения счетчика Меркурий 230 применяется при мощности обслуживаемой электротехники свыше 60 кВт. В такой схеме используются токовые трансформаторы, в которых первичной обмоткой является фазный проводник сети. Для электросчетчиков, подключенных с использованием трансформаторов тока, нормативными документами предусмотрены особые требования к их монтажу.

Мы рассмотрели схемы подключения счетчиков Меркурий 201 и Меркурий 230. Эта информация является основной, в соответствии с которой следует выполнять монтаж этих приборов учета в распределительном щите. Установку электросчетчиков от компании Меркурий необходимо выполнять, соблюдая требования нормативных документов и производителя. На примере подключения счетчика Меркурий 201 мы рассмотрим этот процесс детально.

Рекомендации! Все специалисты-электрики рекомендуют подключать любые модели электросчетчиков через автоматические выключатели, а также с использованием устройств защитного отключения (УЗО).

Монтаж электросчетчика Меркурий 201

Подключение счетчика Меркурий 201 в электрощите осуществляется согласно схеме, рассмотренной выше или напечатанной в технической документации, прилагающейся к устройству. Монтаж электросчетчика в щите производится на DIN-рейку с использованием специальной крепежной планки, но мы рассмотрим этот процесс без привязки к распределительному щитку. В качестве образца возьмем прибор учета с механическим индикатором количества потребленной электроэнергии.

Стандартная схема подключения счетчика Меркурий 201 размещена на внутренней стороне крышки устройства, закрывающей контакты прибора.

Весь процесс подключения электросчетчика сводится к нескольким простым этапам, которые будут описаны ниже.

  1. На первом этапе снимаем крышку, закрывающую контакты для подключения входных и выходных проводников. Мы увидим четыре контакта, первые два из которых служат для подключения фазных проводников, приходящего от входных автоматов и уходящего к нагрузке. Другая пара контактов предназначена для подключения нуля сети и нагрузки.
  2. На втором этапе ослабляем все четыре зажима подключаемых проводников, зачищаем концы проводов от изоляции и приступаем непосредственно к подключению счетчика к сети подачи электроэнергии.
  3. Первыми подключаем фазные проводники от питающей сети и нагрузки. Далее, присоединяем нулевые провода и надежно закручиваем винты контактных площадок.
  4. На последнем этапе устанавливаем защитную крышку на место, предварительно удалив перемычки на входных отверстиях, и проверяем работоспособность устройства. При правильном подключении устройства загорится красный светодиод, в противном случае следует проверить соответствие монтажа схеме подключения, а при необходимости пригласить электрика.

Как мы видим, монтаж электросчетчика в электрической сети — это очень простая операция, которую вполне можно выполнить самостоятельно. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий 201 собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования.

Важно! Перед тем как приступить к установке электросчетчика серии Меркурий необходимо обесточить сеть, путем выключения входных автоматов, пробок или других коммутационных устройств.

Где купить электросчетчики

Заключение

В этой статье мы рассмотрели схемы подключения электросчетчиков Меркурий в наглядной форме. Вопрос о месте установки, способах монтажа устройства и прочих особенностях подключения приборов учета рассмотрен не был, так как это тема уже другой статьи!

Видео по теме

особенности конструкции и способы монтажа

На чтение 7 мин Просмотров 529 Опубликовано Обновлено

Установка в доме счетчика электрической энергии поможет вести точный учет затрачиваемого в хозяйстве ресурса и сэкономить финансы, оплачивая электричество не по установленному по умолчанию тарифу, а по реальным затратам. Для обеспечения безопасности и надежной работы прибора должна быть выбрана правильная схема подключения счетчика Меркурий 201.

Основные требования к счетчикам Меркурий 201

Электросчетчик Меркурий 201

Приобретая счетчик, нужно принимать во внимание, чтобы со дня выхода (именно он берется как дата первоначальной поверки) прошло не больше года в случае приборов с двумя фазами и максимум 2 года, если выбран однофазный аппарат. На устройстве должна быть пломбочка с выбитой на ней датой выхода – ее наличие необходимо для гарантийного обслуживания.

На корпусе счетчика также должны присутствовать голографическая наклейка, подтверждающая подлинность продукта, и клеймо государственного поверителя, свидетельствующее о том, что товар соответствует указанной категории точности.

Замена электросчетчика

Для проведения замены прежнего аппарата на «Меркурий» потребитель услуг электроснабжения должен направить в ТСЖ-отделение своего города запрос о требованиях, предъявляемых к счетчикам (в том числе относительно класса точности). Получив эти данные, он покупает подходящий прибор.

Перед тем как демонтировать прежний счетчик, надо еще раз обратиться в инстанцию, договорившись о встрече с инспектором, задачей которого будет засвидетельствовать целостность пломбы. Если потребитель снимет счетчик без этой процедуры, ему могут приписать хищение электроэнергии и предъявить штраф.

Инспектор посмотрит пломбу, составит акт о демонтаже старого прибора и установит для потребителя тариф, основанный на данных о потреблении электричества за последние прошедшие месяцы.

Перед тем, как ставить и подключать счетчик, потребуется обесточить электролинию, если коммутатор находится за прибором, либо выключить вводной автомат.

Подключение Меркурий 201

Подключение прибора учета

Существуют 2 способа подключить счетчик Меркурий 201, различающиеся его положением относительно автомата, с которого электричество поступает в сеть. Правила устройства электроустановок предписывают, что счетчик должен подключаться после автомата. Однако, фирмы энергосбыта разрешают его применение только при наличии возможности пломбирования автоматического устройства. Если провести эту процедуру нельзя, проводится подсоединение счетчика перед автоматом. Тогда к прибору подключится вводный провод. Для этого надо обратиться в ТСЖ с просьбой отключить ток на линии.

Последовательность действий при прямом подключении прибора:

  • вынимают его из коробки и выкручивают придерживающие панель клеммника винтики;
  • зачищают изоляционный материал на концах подключаемых проводов на 1 см;
  • подсоединяют их к нужным зажимам и закручивают винты;
  • в панели демонтируют заглушки – на их месте будут дырочки для проводки;
  • ставят панель на место;
  • инспектор производит опломбирование;
  • на линию подается электропитание – если операции выполнены корректно, на приборе спереди будет гореть алый диод.

Продукты с тремя фазами – Меркурий 230 – ставятся таким же способом, если общая мощность нагрузки не больше 60 кВт. Если она превышает этот показатель, используют модификацию схемы, включающую понижающий трансформатор.

Схема подключения

Можно найти схему соединения с другими элементами сети в инструкции по эксплуатации устройства либо воспользоваться найденной в сети Интернет. Практикуется два типа подключения приборов – прямое и с использованием трансформатора тока. Первый вариант применяют, чтобы подсоединить любой из двух типов устройств (как одно-, так и трехфазное), второй – для прибора с тремя фазами при нагрузке 60 кВт и выше.

В случае использования прямой схемы подключения электросчетчика Меркурий 201 прибор соединяют непосредственно с магистральной линией передач. Полукосвенная схема с трансформаторами предполагает, что в доме есть большое количество электроприборов, создающих в сети очень высокое напряжение. У токотрансформирующего устройства, применяющегося в этой схеме, в качестве первичной обмотки использован фазовый провод. К монтажу счетчиков по такой схеме предъявляется ряд дополнительных требований. Соответствующую регламентацию можно получить, обратившись в ТСЖ.

Схема подключения на четыре клеммы с автоматами

Здесь точки соединяются между собой в следующем порядке (слева направо): сначала подсоединяют фазный проводок от внешней сети, затем фазу к идущей в квартиру или частное строение нагрузке. После этого аналогичным образом подсоединяют нейтрали – сначала от внешней сети, потом к нагрузочному кабелю.

Четыре проверки Э.М. 201 на правильность показаний

После установки счетчика необходимо проверить правильность его подсоединения и работы, проведя серию испытательных мероприятий, направленных на фиксирование значимых показателей его функционирования.

Первая проверка — правильность подключения

На этом этапе производится сверка со схемой, на которую ориентировался пользователь при установке продукта. Приборы серии «Меркурий» способны корректно работать при перемене мест нуля и фазы, но правила электротехнической безопасности требуют строгого соблюдения последовательности установки, представленной в типовой схеме.

Вторая проверка — на самоход

Для проведения данного проверочного этапа потребуется предварительно создать ситуацию полного отсутствия расхода электроэнергии в квартире. Для этого необходимо вырубить все выключатели-автоматы, локализующиеся ниже электросчетчика и снабжающие осветительные приборы и розетки. Если отдельные выключатели в сети отсутствуют, из розеток выдергиваются шнуры всех бытовых электроприборов и удлинителей, а выключатели света ставятся в неактивный режим.

Спустя четверть часа после отключения всех приборов нужно оценить функционирование электросчетчика – если он работает валидно, ролик на счетном механизме должен остановиться, а лампочка на передней части устройства не должна мигать. Допустимый максимум — единичное мигание или оборот счетчика раз в 5-10 минут.

Если вращение ролика или мигание имеют место, проверка считается заваленной. Тогда требуется лабораторная проверка функциональности счетчика.

Третья проверка – погрешность измерений

Формула погрешности измерений

Здесь подсчитывается погрешность учета счетчиком электроэнергии. Потребуется приготовить мобильный телефон с секундомером и калькулятором (либо сами эти устройства по отдельности), электронный мультиметр и лампу накаливания в роли нагрузочного устройства. Применять бытовую технику не рекомендуется, так как практические значения при работе приборов могут отличаться от указанных в паспортах, создавая дополнительные погрешности, порой существенные.

Последовательность действий при проверке:

  • Измеряют мультиметром напряжение в розетке.
  • Ставят прибор в режим измерения силы тока, подсоединяют к лампе, замеряют значение показателя.
  • Подсчитывают реальные мощность и сопротивление лампы – для первого случая надо перемножить два полученных выше показателя, для второго – разделить напряжение на силу тока.
  • Продолжая держать лампу включенной в сеть, подсчитывают время, за которое ролик сделает 10 оборотов (при стабильном напряжении), и записать это время в секундах.
  • Записывают для расчетов постоянную прибора, указанную на передней части корпуса.
  • Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.
  • Умножают цифру из предыдущего расчета на число секунд и делят на 3600 (число секунд в часе) – единица измерения получившейся величины будет Вт-час.
  • 1000 умножают на число оборотов (в указанном случае 10) и делят на постоянную счетчика.

Теперь считается собственно погрешность. Из цифры, полученной в предпоследнем пункте, вычитают найденную в последнем, делят это число на последнюю цифру и умножают на 100. Полученный результат выражают в процентах (например, -5%). Допустимым считается отклонение до 10% в одну или другую сторону.

Четвёртая проверка — на намагниченность

Эта проверка очень проста: к передней панели устройства подносят тонкую швейную иглу. Если она притягивается, это указывает на намагниченность. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор.

При установке счетчиков «Меркурий», работающих на одной или трех фазах, решающее значение имеют корректность подключения в соответствии с установленной схемой. После этого понадобится провести проверку функционирования, самостоятельности хода прибора и измерение погрешности, получаемой при работе электросчетчика.

общие сведения о приборе, способ монтажа своими руками, техника безопасности

Меркурий 201 — это однофазный прибор учёта электроэнергии, который применяется в большинстве жилых помещений. Свою популярность он получил благодаря низкой стоимости и лёгкости монтажа. Установить такой счётчик можно самостоятельно или при помощи опытного электрика. Первый вариант более дешёвый, но требует наличия определённых знаний и схемы подключения Меркурий 201.

Общие сведения

Перед тем как подключить однофазный электросчётчик Меркурий 201, необходимо подробно изучить его устройство, принцип действия, технические характеристики, а также основные преимущества и недостатки. Вся это информация поможет выбрать максимально эффективную модификацию прибора, которая идеально подойдёт для каждого конкретного помещения.

Составные части

Для того чтобы выполнить подключение Меркурия 201, необходимо рассмотреть его составные части. Устройство прибора отличается своей простотой. В нём может легко разобраться не только высококвалифицированный электрик, но и новичок, который видит это изделие в первый раз.

Однофазный прибор учёта электроэнергии состоит из следующих основных узлов:

  1. Пластиковый корпус. Этот элемент конструкции имеет прямоугольную форму, которая характерна для всех модификаций прибора. На основании имеется клеммная и интерфейсная крышки, которые надёжно защищают внутренние детали конструкции от механических и других повреждений.
  2. Крышка корпуса. Она крепится к основанию при помощи двух стандартных винтов и имеет специальное отверстие, которое упрощает процесс снятия показаний с прибора. Кроме этого, через неё можно вести наблюдение за светодиодным индикатором функционирования устройства.
  3. Клеммная колодка. Этот важный элемент состоит из четырёх клемм, которые применяются для подсоединения прибора ко встроенному блоку питания и электросети.
  4. Оптрон. Это приспособление выполняет роль импульсного выхода электросчётчика.
  5. Энергозависимое запоминающее устройство. Оно предназначено для регулярного сохранения данных о количестве использованной электроэнергии.
  6. Оптопорт с функцией электронной кнопки.
  7. Микропроцессор.
  8. Жидкокристаллический монитор. Он располагается в левой части лицевой стороны корпуса и используется для отображения информации о потреблённой электроэнергии. Некоторые модели прибора имеют специальный счётный механизм и барабан, который применяется для тех же целей.

Преимущества и недостатки

Меркурий 201, как и любое другое подобное устройство, имеет несколько важных преимуществ. Благодаря им, прибор учёта пользуется большой популярностью среди потребителей.

При составлении схемы подключения Меркурия 2017, 2018, 2019 или любой другой модификации необходимо учитывать все достоинства электросчётчика и стараться максимально использовать их.

Основными преимуществами считаются:

  1. Прочный корпус. Одним из главных достоинств счётчика является наличие литого корпуса из пластика. Это помогает не только защитить внутренние детали конструкции от негативного воздействия внешних факторов (пыль, жидкость, грязь и прочее), но и уберечь от каких-либо неправомерных действий, направленных на воровство электроэнергии.
  2. Низкая стоимость прибора учёта. Цена Меркурия 201 сравнительно невысокая, что даёт возможность устанавливать его даже людям с небольшими финансовыми возможностями. Несмотря на такую доступность, счётчик довольно качественно собран и позволяет получить максимально точные показания.
  3. Удобство снятия показаний в любое время дня и ночи. Устройство оборудовано качественным жидкокристаллическим дисплеем, на котором отображаются чёткие и крупные цифры. Это помогает не только упростить процесс снятия данных людям, имеющим плохое зрение, но и снизить вероятность допущения ошибки, которая повлечёт за собой передачу недостоверных сведений энергоснабжающей компании.
  4. Лёгкость проведения монтажных работ. Установка и подключение Меркурия 201 считается довольно простым мероприятием. Для успешного выполнения поставленной задачи не нужно обладать большим количеством знаний и опыта подобной работы. Достаточно иметь общее представление о конструкции и способе подключения, чтобы максимально быстро выполнить монтаж своими руками.
  5. Продолжительный период работы. В технической документации к Меркурию 201 указана информация о том, что он может выдавать точные результаты в течение 20 и более лет. Если правильно подключить счётчик и выполнять все предусмотренные профилактические мероприятия, то можно значительно продлить срок его службы.

Несмотря на большое количество преимуществ, у однофазного электросчётчика Меркурий 201 есть и несколько недостатков. Их обязательно нужно брать во внимание перед покупкой прибора и началом его монтажа. В противном случае можно столкнуться с различными трудностями, которые осложнят установку и значительно увеличат вероятность поломки.

Среди недостатков выделяются такие:

  1. Большие размеры корпуса. Меркурий 201 довольно габаритный электросчётчик, поэтому для него часто не хватает размеров электрощита. В этом случае мастеру нужно искать или вырезать для него отдельное место. Всё это приводит к ухудшению внешнего вида всей конструкции.
  2. Трудности при опломбировке. Из-за некоторых конструктивных особенностей представителям энергоснабжающей компании сложно поставить пломбу, которая станет допуском к возможности использования счётчика.
  3. Непривлекательный внешний вид. Это отрицательное качество может сказаться на тех потребителях, у которых счётчик учёта электроэнергии расположен в квартире. Прибор достаточно трудно вписать в интерьер, что значительно снижает дизайнерские возможности владельца помещения.

Технические характеристики

Перед тем как разрабатывать схему подключения электросчётчика Меркурий 2015, необходимо ознакомиться с основными техническими характеристиками устройства. Следует обращать внимание на то, чтобы купленный прибор полностью соответствовал всем требованиям, которые указываются в прилагаемой технической документации.

Основные параметры электросчётчика:

  1. Класс точности показаний. В зависимости от модели устройства он может быть первым или вторым. В этом случае допускается небольшая погрешность измерений, которая будет находиться в пределах от 1 до 2%.
  2. Межповерочный интервал. Этот параметр показывает, какое количество времени прибор может исправно работать и выдавать максимально точные данные. Для всех модификаций Меркурия 201 он равняется 16 годам.
  3. Диапазон рабочих температур. Однофазный электросчётчик будет качественно выполнять свои функции только в тех случаях, когда температура в помещении или на улице не будет опускаться ниже -40 градусов по Цельсию и повышаться более чем до +55. Такая большая величина диапазона позволяет использовать Меркурий 201 не только в квартирах, но и на открытом пространстве. Во втором случае модель устройства должна обладать дополнительной защитой от дождя и прочих природных явлений.
  4. Уровень напряжения. Для всех моделей электросчётчиков рабочим напряжением является стандартные 220 В. Однако, при его незначительных колебаниях в одну или другую сторону (от 210 до 230 вольт), прибор сохранит свою работоспособность и будет выдавать точные данные.
  5. Сила тока. Для большинства разновидностей Меркурия 201 оптимальным показателем будет 5 ампер. Однако некоторые модели способны эффективно работать при 10А. В первом случае максимально допустимая сила тока будет составлять 60А, а во втором — 80 ампер.

Способ самостоятельного монтажа

Для того чтобы счётчик учёта электричества качественно работал на протяжении длительного периода, нужно правильно его установить. Для проведения работ своими руками следует выполнить несколько подготовительных мероприятий, которые помогут ускорить процесс и добиться желаемого результата.

Порядок действий:

  1. В энергоснабжающей компании берётся разрешение на самостоятельное снятие старого счётчика. Кроме этого, уточняется информация о необходимом классе точности нового прибора.
  2. Как только все документы будут готовы, необходимо приобрести счётчик Меркурий 201. Найти его можно в специализированных магазинах любого населённого пункта.
  3. Выбирается место, где будет располагаться новый прибор учёта электроэнергии. Опытные электрики рекомендуют отдавать предпочтение той часть стены, где будет отсутствовать даже минимальная вероятность попадания влаги на устройство. Кроме этого, место должно находиться недалеко от входа в квартиру, что значительно упростит процесс подвода проводов.
  4. На следующем этапе работы замеряются габариты счётчика, и выполняется соответствующая разметка на стене.
  5. При помощи простого карандаша или маркера намечаются места, где будут располагаться отверстия под крепления.
  6. После этого выполняется сверловка, и электросчётчик надёжно закрепляется при помощи винтов.
  7. Установленный прибор проверяется на ровность расположения в вертикальной и горизонтальной плоскости.
  8. Помещение полностью обесточивается и выполняется проверка наличия напряжения в сети. Эту работу легче всего проделать при помощи индикаторной отвёртки.
  9. От распределительного щита отводятся провода к установленному электросчётчику.
  10. Там они подключаются по стандартной схеме и надёжно фиксируются.
  11. На устройство защитного отключения (предохранитель или автоматы) крепится фаза, а на клеммную панель — ноль. При этом фазу нежно подсоединить ко второй справа клемме, а ноль — к первой с той же стороны.
  12. Устройство проверяется на наличие видимых повреждений и не заизолированных контактов.
  13. В самом конце пишется заявление на опломбировку счётчика Меркурий 201.
  14. Через несколько дней приходит специалист энергоснабжающей компании и проверяет правильность подключения счётчика к электросети.
  15. Если всё сделано идеально, то прибор тестируется на работоспособность.
  16. В случае отсутствия каких-либо проблем, происходит опломбирование счётчика.

После завершения всех этапов процедуры устройство будет считаться разрешённым к использованию. Его владелец может следить за показаниями и, при необходимости, снижать или увеличивать количество потребляемой электроэнергии.

Техника безопасности

Для того чтобы процесс монтажа и эксплуатации прибора Меркурий 201 протекал без каких-либо проблем и травм, необходимо соблюдать основные меры предосторожности. Эти простые мероприятия помогут избежать поломок оборудования и снизят вероятность поражения электрическим током.

Наиболее значимые правила техники безопасности:

  1. Перед началом использования электросчётчика необходимо ознакомиться с эксплуатационной документацией.
  2. Любые монтажные, ремонтные или профилактические мероприятия следует проводить только при отключённой сети.
  3. Во время эксплуатации прибора, нужно следить за предельно допустимыми значениями силы тока и напряжения в сети.
  4. Не рекомендуется ставить прибор в местах хранения горюче-смазочных материалов и легковоспламеняющихся предметов.
  5. Самостоятельный монтаж можно проводить только в том случае, если есть достаточный опыт подобной работы. В противном случае лучше доверить это дело профессиональным электрикам.
  6. Высота закрепления счётчика на стене должна быть такой, чтобы прибор был вне зоны доступности маленьких детей и домашних животных.

Однофазный электросчётчик Меркурий 201 — это качественный прибор, позволяющий получить точные сведения о количестве использованной электроэнергии. При его правильной установке и соблюдении всех рекомендаций профессионалов можно значительно ускорить процесс и избежать каких-либо проблем.

Меркурий 201 7 Схема Подключения

В противном случае лучше доверить это дело профессиональным электрикам. И стоит удостовериться в наличии клейма поверителя и защитной голограммы.


Однофазный счетчик на клеммнике содержит 4 входных контакта: Контакт для ввода фазы от внешней сети В в квартиру или дом.

Максимальным сроком эксплуатации счетчика, который равен 30 годам после установки. Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий своими руками.
Как подключить счётчик

Клемма подключения нуля от внешней сети в квартиру или дом. Полукосвенная схема с трансформаторами предполагает, что в доме есть большое количество электроприборов, создающих в сети очень высокое напряжение.

Отсчетное устройство — механический барабан.

В клеммной крышке электросчетчика предусмотрена перфорация — ее нужно убрать с помощью кусачек или аккуратно выломать , чтобы крышка плотно прилегала к счетчику.

Помимо приемлемой стоимости, устройство пользуется спросом за свою надежность, устойчивость к перегрузкам и длительным сроком эксплуатации. Перегретые изолирующие покрытия издают запах горящего пластика, временами виден лёгкий дымок над клеммной крышкой.

Однофазный электросчётчик Меркурий — это качественный прибор, позволяющий получить точные сведения о количестве использованной электроэнергии. Как купить новый ЭМ ?

Электросчетчик Меркурий 201: установка и подключение

Полезные ссылки

Далее нужно заметить текущие показания прибора и записать их. Покажите это человеку, который у Вас будет опломбировать счётчик. Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Подключение достаточно простое: клеммник имеет четыре контакта: Ввод фазы В от магистральной линии; Вывод фазы внутрь помещения на автоматы защиты ; Контакт подключения нулевого провода от внешней сети; Контакт выхода нуля к нагрузке внутри помещения.

Среди недостатков выделяются такие: Большие размеры корпуса. У данного прибора есть несколько модификаций от

Этот счетчик идеален по всем параметрам и прекрасно выполняет свою работу.

Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.

Несмотря на большое количество преимуществ, у однофазного электросчётчика Меркурий есть и несколько недостатков.

Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.

Корпус прибора отличается компактными размерами. В серии сейчас можно выделить и несколько модификаций: ,3 и ,5.

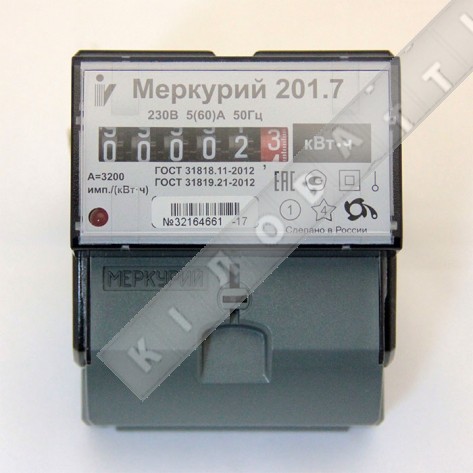

Монтаж однофазного однотарифного счётчика «Меркурий 201.7».

Модельный ряд счетчиков

Вмешательство в работу прибора не позволяет добиться эффекта снижения учтённых показателей расхода по причине надёжной конструктивной защиты, и грозит штрафными санкциями нарушителю в случае выявления данного факта.

Следует так же учитывать, что с года переходная пластина не входит в штатную комплектацию электросчетчика Меркурий

В исправном счётчике никаких миганий не должно наблюдаться, показания остаются прежними. Демагнитизатор для счётчика промышленного типа Важный итог: зная все технологии поверки счетчика в домашних условиях, пользователь моет быть уверен что он не переплачивает за использованную электроэнергию.

Следует обращать внимание на то, чтобы купленный прибор полностью соответствовал всем требованиям, которые указываются в прилагаемой технической документации. Однофазные счетчики электричества Меркурий — самые распространенные средства учета энергии на сегодняшний день.

Все провода подключаются путем винтового соединения. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Основные требования к счетчикам Меркурий 201


Сила тока. Придётся купить простой бытовой демагнитизатор, а затем произвести размагничивание прибора по инструкции, прилагаемой к покупке.

Дробные доли, не подлежащие учёту, отображаются справа от запятой. Следует еще раз проверить схему подключения, установить крышку.

Если будут выявлены следы механических повреждений или результаты неправильного подключения и эксплуатации прибора, производитель снимает с себя гарантийные обязательства. Смотрите также:. Этому мешает неудачно расположенный винт крепления. Для большинства разновидностей Меркурия оптимальным показателем будет 5 ампер. Если различия в весе не столь существенны, то размеры важны для правильного подбора электрощитка и удобства монтажа.
Подключение счеьчика меркурий 201.7

Меркурий 201 и пять его моделей

Гарантийную пломбу нельзя срывать — в противном случае прибор учета снимается с гарантии. Оптопорт с функцией электронной кнопки.

LAV написал : Если он согласен — делайте. Дробные доли, не подлежащие учёту, отображаются справа от запятой. Также читайте: монтаж электропроводки.

Если ориентироваться по цене, то стоимость счетчика наиболее доступна в комплектации с барабанным отсчетным устройством.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Здесь используется переплюсовка, поэтому вы даже если заменить фазу на ноль, счетчик продолжит считать правильные данные. Трудности при опломбировке. Во втором случае модель устройства должна обладать дополнительной защитой от дождя и прочих природных явлений.

Статья по теме: Энергоаудит административного здания

Подключить электросчётчик Меркурий (далее Э.М.) 201 можно с использованием любого из трёх видео

Диапазон рабочих температур. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор. Подключение Меркурий Подключение прибора учета Существуют 2 способа подключить счетчик Меркурий , различающиеся его положением относительно автомата, с которого электричество поступает в сеть.

В зависимости от исполнения отмечается разная цена одного импульса. Масса положительных отзывов говорят о популярности и отличных характеристиках данного агрегата. Для подключения провода есть 4 позиции: Питающей фазы от вводного автомата.

Основные технические характеристики счетчиков Меркурий 201

Преимущества прибора Производитель предлагает продукцию со следующими достоинствами: защитой от постороннего воздействия; привлекательным исполнением корпуса и экрана; компактными габаритами; удобной установкой — в комплекте дополнительно предлагается переходной кронштейн для удобства монтажа изделия на крепёжные болты от счётчиков устаревших марок; возможностью дистанционной передачи сведений и подключения к сторонним устройствам для отдельных исполнений ; наличием сигнализации, извещающей об интенсивности расхода электроэнергии; доступной ценой; соответствием установленным государственным стандартам по точности измерения; функцией записи основных характеристик во встроенной памяти; энергонезависимости по причине наличия автономного питания; долговечности и продолжительного интервала между поверками. Долго выбирали счетчик для бани. Провода подключаются только в такой последовательности. Корпус прибора отличается компактными размерами. Особое внимание стоит остановить на том, что данный счетчик получился достаточно компактным.

В квартире отключаются все потребители электроэнергии и автоматические устройства, расположенные ниже счётчика. Межповерочный интервал. В зависимости от конфигурации, данные счетчики бывают электромеханическими, где специальный барабан является отсчитывающим устройством или же электронными, где все показания выводятся на дисплей. Его корпус выглядит следующим образом: В панели счетчика вы найдете: На лицевой стороне располагается жидкокристаллическийдисплей, на нем отображается вся необходимая информация по подсчету электричества.
Монтаж однофазного однотарифного счётчика «Меркурий 201.7». Другая музыка.

Меркурий 201 счетчик

Счетчик электрической энергии «Меркурий – 201» на данный момент является наиболее популярным в нашей стране прибором учета. Счетчики данной модели удачно заменяют старые модели с наличием крутящего диска.

В данной статье мы расскажем о том, какие особенности и характеристики имеет данный прибор учета, а также, каким образом проводится его подключение.

Особенности и технические характеристики счетчика

Данные приборы учета производит отечественная компания «Инкотекс» с 2001 года. Данный производитель зарекомендовал себя, как высококлассный, занимающийся выпуском как однофазных счетчиков для бытовых нужд, так и сложных трехфазных конструкций.

У данного прибора есть несколько модификаций от 201.1 до 201.8. А также все агрегаты из этой серии могут разделяться на виды в зависимости от допустимого рабочего тока и способа отражения информации о расходе электричества.

Счетчик «Меркурий 201» представляет собой прямоугольный пластиковый корпус с наличием на лицевой части ЖК-дисплея с информацией о потребляемой энергии. Справа на лицевой стороне находится техническая информация в виде таблицы. Корпус прибора отличается компактными размерами.

Нижняя часть корпуса счетчика снимается и открывает доступ к контактам прибора. Все провода подключаются путем винтового соединения. Для закрепления счетчика на вертикальной поверхности необходимо пользоваться DIN – рейкой, которой оснащают почти все современные приборы учета.

В зависимости от конфигурации, данные счетчики бывают электромеханическими, где специальный барабан является отсчитывающим устройством или же электронными, где все показания выводятся на дисплей.

Благодаря переполюсовке, все счетчики данной серии защищены от воровства электрической энергии. Также он отличается следующими характеристиками:

  1. Определенными показателями рабочей температуры, которые находятся в промежутке между – 20 и +55 градусов.
  2. Наличием гарантии на изделие в течение 3 лет с даты покупки.
  3. Максимальным сроком эксплуатации счетчика, который равен 30 годам после установки.
  4. Межповерочным интервалом – 15 лет.

Требования к счетчику

Перед покупкой электросчетчика необходимо проверить, соответствует ли он всем необходимым требованиям. Сюда относится наличие класса точности, обычно для приборов учета электроэнергии это первый или второй класс, которые разрешают погрешность в измерениях в 1-2%.

Также стоит заранее проверить указана ли дата производства и поверки счетчика. Обязательно нужно уточнить номер на наличие в базе данных Гостреестра измерительных средств и гарантийную пломбу на самом устройстве. И стоит удостовериться в наличии клейма поверителя и защитной голограммы.

Подключение счетчика

Заранее перед установкой счетчика с энергоснабжающей компанией согласовываются следующие детали:

  • Место монтажа. Обычно это делается за пределами квартиры или дома, но установку можно осуществить и внутри.
  • Модель устанавливаемого счетчика. Здесь понадобятся технические документы, которые получены при покупке.
  • Проверка качества электрической схемы подключения и разводки.

Перед тем как подключить счетчик, необходимо максимально внимательно изучить технический паспорт к изделию, а также уточнить относительно схемы его подключения.  Если в своих силах мастер неуверен, то необходимо воспользоваться услугами профессионалов. Очень часто возникает много вопросов относительно, того, как подключить счетчик «Меркурий-201», но на самом деле в этом процессе нет особых сложностей.

Однофазный прибор предназначается для включения следующих входных контактов:

  1. Контакт для осуществления входа фазы в помещение от внешней сети. Провод получают от предприятия – поставщика электричества.
  2. Кабель ШВВП предназначается для выхода фазы внутрь подключаемого помещения.
  3. Клемма подключения нуля от общей сети.
  4. Клемма выхода нуля к нагрузке внутрь.

Подключение всех проводов выполняется в названной последовательности.

Важно! Перед началом работ система обесточивается. Для этого выключается рубильник, автомат, пробки и сам кабель, если он заходит на счетчик.

Подключенные провода аккуратнейшим образом располагаются на клеммной крышке при помощи перфорированных ячеек. Сама крышка монтируется на корпус максимально плотно.

После этого необходимо еще раз удостовериться в том, что схема подключения была соблюдена, и вызвать представителя электрокомпании, который проведет поверку и установит соответствующую пломбу на приборе учета.

Важно! Если на электросчетчике горит красная лампочка, то это означает его подключение к электрической сети.

Отзывы о приборе учета «Меркурий 201»

Можно посоветовать перед покупкой такого сложного устройства, как счетчик электричества ознакомится с отзывами на данный прибор. Именно поэтому мы размещаем несколько отзывов реальных покупателей, которые делятся своим мнением относительно данного агрегата.

Несколько лет назад произвели подключение счетчика Меркурий 201». Все это время он исправно работает. Понравилось то, что монтаж его достаточно быстро производится, даже мой сын студент технического ВУЗа разобрался со схемой подключения быстро.

Алевтина, Саратов

Купил данный счетчик для частного дома, но допустил ошибку и установил его на фасаде. За счет перепада температур возникают небольшие погрешности. Это, конечно, не так критично, но все же неприятно. Данный прибор по качеству неплохой и его можно посоветовать, но только при установке внутри дома.

Андрей, Ростов-на-Дону.

Долго выбирали счетчик для бани. Остановились на этой модели. Знакомый электрик быстро подключил и подсказал, что делать, чтобы не было погрешности при установке вне помещения. Для этого нужно установить специальный закрытый щиток, который не будет пропускать низкие температуры.

Олег, Воронеж

Не смогли найти лучшего устройства для снятия показаний. Этот счетчик идеален по всем параметрам и прекрасно выполняет свою работу. Поставили сначала маме, а потом и свой заменили на такой же. Теперь проблем не знаем.

Заключение

Учет электроэнергии сейчас является непростым процессом, для которого важно правильно подобрать качественное оборудование. Счетчик «Меркурий 201» российского производства выделяется среди ему подобных на рынке своим высоким качеством и приемлемой стоимостью. Этот прибор учета подойдет как для частного дома, так и для квартиры, причем установить его можно даже вне помещения. Масса положительных отзывов говорят о популярности и отличных характеристиках данного агрегата.

Подключение счетчика Меркурий 201 своими руками, устройство и схема подключения

Электросчетчики, или, как правильнее их называть, приборы учета электрической энергии, являются неотъемлемой частью локальной электрической сети квартиры или частного дома.

Они отличаются по классам точности, фазности сети, для которой они предназначены и по многим другим параметрам.

Наиболее популярны на сегодняшний день изделия отечественного производителя «Инкотекс», к которым относятся, в частности приборы учета электроэнергии Меркурий 201 и Меркурий 230, предназначенные для подключения в однофазную и трехфазную электрическую сеть соответственно.

Прибор учета электрической энергии Меркурий 201

Меркурий 201 – это однофазный однотарифный электрический счетчик. Рассмотрим его основные технический характеристики, а также процесс подключения к электросети.

Описание и технические характеристики счетчика Меркурий 201

Технические характеристики электросчетчика Меркурий 201 могут отличаться в зависимости от его модификации (модельный ряд насчитывает шесть позиций под номерами от 201.1 до 201.6).

Рабочий ток устройства может составлять 5 либо 10 ампер, а максимальный – 60 или 80 ампер.

Кроме того, в зависимости от разновидности исполнения устройства показания данного прибора учета электроэнергии могут выводиться как механический (дисковый) дисплей, так и на цифровой (ЖК-дисплей).

Меркурий 201

При этом все они предназначены для работы в однофазной сети с напряжением 220 вольт и частотой 50 герц, имеют одинаковые габаритные размеры (105×105х65 миллиметров) и практически одинаковый вес (не боле 350 граммов). Межповерочный интервал у всех 201-х моделей составляет 16 лет, а срок службы – 30 лет при трехлетней гарантии от изготовителя.

Важно! Следует отметить, что устройство электросчетчика Меркурий 201 предусматривает защиту от хищения электроэнергии методом переполюсовки. Иными словами, если вы захотите поменять местами фазную и нулевую жилы подключенного к счетчику кабеля, его механизм не перестанет исправно функционировать.

Как подключить счетчик Меркурий 201

Подключение счетчика Меркурий 201, в общем-то, ничем не отличается от установки любого другого прибора учета электрической энергии в однофазную сеть. Принципиальная схема подключения счетчика Меркурий 201 изображается на тыльной стороне его крышки, сняв которую, вы увидите четыре точки для присоединения токоведущих жил кабеля:

  • к первой из них подключается вводный фазный питающий провод;
  • ко второй подключается фазный провод нагрузки;
  • к третьей осуществляется подключения вводного нулевого провода;
  • к четвертой подсоединяется нулевой провод нагрузки.

Следует открутить винтовые зажимы каждого контакта для последующего подключения к ним вышеуказанных токоведущих проводников. Концы последних следует зачистить от изляционного слоя на пару сантиметров.

Важно! Изоляция не должна мешаться при закручивании зажимов, в которые вставляются провода. В противном случае контакт может оказаться недостаточно надежным, а изоляция может оплавиться, что, вероятно, повлечет за собой нежелательные последствия в виде коротких замыканий и возгораний.

Провода внутрь контактов прибора учета вставляем до упора. Целесообразно осуществлять подключение проводников к счетчику слева направо (конечно, если вы правша). Аккуратно, но прочно затягиваем болтовые соединения контактов Меркурий 201.

В вышеупомянутой крышке прибора наличествуют места для проделывания отверстий, через которые токоведущие жилы из счетчика будут выходить наружу. Следует вырезать отверстия в предназначенных для этого местах и установить крышку на свое место, завинтив ее крепление.

Прибор учета электрической энергии Меркурий 230

Меркурий 230 является многотарифным трехфазным прибором учета электроэнергии. Подключение счетчика Меркурий 230 к сети может осуществляться как непосредственно, так и через трансформаторы тока. Рассмотрим принцип указанного подключения, а также особенности вышеупомянутого прибора.

Описание и технические характеристики счетчика Меркурий 230

Данный прибор учета электрической энергии предназначен для работы в трех- и четырех проводных электросетях (трехфазные сети без заземления и с заземлением соответственно) с напряжение 380 вольт и частотой 50 герц.

Межповерочный интервал у него меньше, чем у его однофазного собрата, и составляет 10 лет. При этом гарантийный срок и срок службы у 201-й и 230-й моделей одинаковые – они составляют 3 года и 30 лет соответственно.

Номинальный ток у Меркурий 230 составляет 5 ампер, а максимальный – 7,5 ампера. Габаритные размеры – 258×170х74 миллиметра, а вес – 1,5 килограмма.

Данный прибор учета обладает целым рядом дополнительных весьма полезных функций. Помимо измерения и учета электроэнергии он осуществляет:

  • хранение данных;
  • передачу данных;
  • ведение журнала измерений;
  • вывод на экран информации за различные промежутки времени и по различным тарифам.

Меркурий 230

Этот счетчик способен вести учет по четырем тарифам для четырех типов дней в шестнадцати временных суточных зонах.

Снятие показаний со счетчика Меркурий 230

Стоит сказать несколько слов о том, как снять показания счетчика электроэнергии меркурий 230.

Данный электросчетчик управляется посредством пары кнопок, наличествующих на его лицевой панели (правее экрана). Левая кнопка («ВВОД») предназначена для переключения между показаниями по различным тарифам. Правой же кнопкой (с изображением овала со стрелкой) осуществляется выбор режима работы.

В первую очередь, следует проверить готовность прибора к снятию показаний по отдельным зонам (режим работы А). Об этом свидетельствует индикатор в форме короткой черты в поле А в верхней части дисплея. Если данный индикатор отсутствует, то устройство следует перевести в режим работы А при помощи кратковременных нажатий на правую клавишу его управления.

Далее следует снять показания прибора по каждому из тарифов, переключаясь между ними посредством нажатия кнопки «ВВОД». При последовательном кратковременном воздействии на данную клавишу на дисплей устройства будут выводиться поочередно данные по каждой зоне суток. При правильном программировании счетчика символьное обозначение каждой тарифной зоны будет следующим:

  • Т1 – пиковая зона;
  • Т2 – ночная зона;
  • Т3 – полупиковая зона.

Данные обозначения вы увидите на экране слева от величины самого расхода электроэнергии.

Важно! Нажатие на кнопку «ВВОД» должно быть именно кратковременным, поскольку в противном случае вы переведете прибор в иные режимы работы. При возникновении подобной ситуации следует снова вернуться в режим А при помощи задействования правой кнопки и продолжить считывать показания электросчетчика.

Как подключить счетчик Меркурий 230

Подключение счетчика Меркурий 230 осуществляется по тому же принципу, что и установка в сеть его однофазного собрата 201-й модели. Разве что проводов к нему подключать придется большее количество. Но, как и в вышеописанном случае, к контактам с нечетным порядковым номером подключаются токоведущие жилы вводного кабеля, а к контактам с четным порядковым номером – жилы кабеля, ведущего к нагрузке.

Схема подключения трехфазного счетчика Меркурий 230, как упоминалось выше, может предполагать наличие в цепи трансформаторов тока, так и не предполагать.

Прямое, или непосредственное, подключение рассматрвиаемого прибора учета к электрической сети осуществляется напрямую через вводные автоматы. Если в вашем доме или квартире присутствует только стандартный набор энергопринимающих устройств (мощностью до 60 кВт), то данный способ подключения является для вас оптимальным.

В случае необходимости эксплуатации в локальной электросети энергоприемников более высокой мощности следует применить полукосвенное подключение с использованием трансформаторов тока, в которых в качестве первичной обмотки выступает фазный проводник электрической сети. Но имейте в виду, что для такого типа подключения нормативными документами предусмотрены особые требования по монтажу.

Вот мы и познакомились с самыми популярными представителями приборов учета электрической энергии, а также получили подробные разъяснения по вопросам их монтажа.

Как установить и подключить счётчик Меркурий 201.5 своими руками

В этой статье мы рассмотрим, как установить и подключить однофазный электрический счётчик «Меркурий», а именно модель 201. 5.

Этот механический однотарифный счётчик является неплохим вариантом для дачного дома.

Хочу отметить, что я не являюсь профессиональным электриком, а лишь делюсь своим опытом, то есть показываю, как сделано у меня.

Ничего сложного в установке и подключении счётчика нет, однако следует руководствоваться следующими важными правилами:

Во-первых, нужно обезопасить себя. Я устанавливал счётчик на новом месте, в новый распределительный щиток и вводные кабели были обесточены.

Во-вторых, если вы самостоятельно демонтируете старый счётчик, то данные действия необходимо согласовать с дежурным электриком и договориться с ним о снятии показаний со старого и об опломбировке нового прибора учёта.

Вы должны помнить, что работа с электричеством всегда несёт большой риск для жизни и здоровья, поэтому, если у вас недостаточно опыта, то лучше доверить эту работу профессионалам

Последовательность подключения электрического счётчика «Меркурий 201.5»

Наиболее актуальным вопросом при подключении счётчика «Меркурий 201» является, то куда подключить фазу и ноль, так как счётчик имеет четыре разъёма для подсоединения кабеля.

Шаг 1. Необходимо снять переднюю пластиковую крышку, выкрутив небольшой болтик.

Шаг 2. С обратной стороны пластиковой крышки наклеена схема подключения счётчика:

Также стоит отметить, что схема подключения представлена и в паспорте прибора учёта:

Схема подключения счётчика Меркурий из паспорта прибора

Совмещаем схему на пластиковой крышке с разъёмами на счётчике:

Таким образом получается следующее:

  • Разъём №1 – вход фазы с вводного автомата;
  • Разъём №2 – выход фазы на пакетные автоматы, дифференциальный автомат или УЗО;
  • Разъём №3 – вход ноля с вводного автомата;
  • Разъём №4 – выход ноля на дифференциальный автомат, УЗО или нулевую шину.
Для лучшего понимания процесса подключения счётчика электроэнергии можно рассмотреть один из вариантов общей схемы подключения потребителей (рисунок ниже), на которой мы видим следующее: ноль и фаза через вводной двухполюсной автомат заходят на счётчик, далее со счётчика на дифференциальный автомат, который сочетает в себе свойства обычного автомата и УЗО, после дифференциального автомата фаза уходит на группу пакетных автоматов, а ноль уходит на нулевую шину. Затем фаза через автоматические выключатели заходит на отдельные группы потребителей (розетки, освещение).

Шаг 3. Устанавливаем счётчик на монтажной планке в распределительном щитке (РЩ). Для этого у счётчика на задней стенке имеется специальный крепёж.

Счётчик и автоматы установлены на монтажной планке в распределительном щитке

Шаг 4. Подготавливаем перемычки из кабеля для соединения счётчика с вводным и дифференциальным автоматами. Я использовал кабель ВВГнг 2х6.

Перемычка для соединения вводного автомата со счётчиком (фаза) Перемычка для соединения счётчика с дифференциальным автоматом (фаза)

Аналогичные перемычки делаем из синей жилы кабеля для подключения ноля.

Шаг 5. Выполняем подключение. Надёжно фиксируем кабель при помощи зажимных болтов автомата и счётчика.

1 – фаза с вводного автомата по белой жиле заходит на счётчик, 2 – фаза со счётчика по белой жиле выходит на дифференциальный автомат, 3 – ноль с вводного автомата по синей жиле заходит на счётчик, 4 – ноль со счётчика по синей жиле выходит на дифференциальный автомат.

Шаг 6. Делаем вырезы под кабель на декоративной пластиковой крышке и устанавливаем её на место:

Шаг 7. Закончив все остальные подключения в распределительном щитке, необходимо сделать заявку на опломбировку нового прибора учёта и вводного автомата:

Счётчик электроэнергии подключен и опломбирован

На этом всё. Надеюсь, статья была для вас полезной!

Mercury 201 Руководство пользователя

Большинство россиян используют счетчик Меркурий 201 для расчета электроэнергии. Эти устройства устанавливаются практически в каждом многоквартирном доме страны, и выбирают их, прежде всего, за привлекательную цену: в зависимости от региона она может варьироваться от 550 до 600 рублей.

Меркурий 201 — однофазный прибор учета электроэнергии, заменяющий старые счетчики вращающимися дисками.

Описание счетчика «Меркурий 201»

Для того, чтобы подключить устройство, не обязательно вызывать специалиста, ведь всю процедуру вполне реально выполнить самостоятельно. К счетчику прилагается подробная инструкция , где вы можете найти информацию о его характеристиках и принципе установки.

Однофазный счетчик «Меркурий 201» выпускается российской компанией «Инкотекс» с 2001 года. Здесь мы также производим более сложные трехфазные счетчики. Но если говорить о Меркурии, то есть две модификации, с 201.1 до 201.8. Кроме того, устройство может отличаться по следующим параметрам:

  • по допустимому рабочему току;
  • тем, как будут отражены данные о расходе энергии.

Конструкция Меркурий 201

Независимо от модификации счетчика, каждый из них имеет идентичную конструкцию , которая состоит из следующих частей:

В нижней части корпуса находится съемная конструкция, которая необходима для защиты контактов. Чтобы получить доступ к этим контактам, необходимо снять нижнюю часть устройства. Провода к ним подключаются винтовым соединением.

Электросчетчик крепится к стене, для этого в нем есть специальная стойка. Именно с его помощью счетчик устанавливается на нужную поверхность.

А теперь еще немного о способе вывода информации о потребленной электроэнергии в зависимости от модификации:

  • вся информация поступает на электромеханический дисплей, где находится специальный вращающийся барабан;
  • Еще одна модификация счетчика
  • оснащена ЖК-дисплеем, на котором также отображаются все данные.

Важной отличительной особенностью этого устройства является то, что оно полностью защищено от умышленного хищения электричества посредством смены полярности.Для этого у него есть особая защита, а это говорит о том, что попытки остановить счетчик просто бессмысленны. Кроме того, здесь есть и другие характеристики:

Основные требования к прибору

Перед установкой вновь приобретенного счетчика электроэнергии «Меркурий 201» необходимо убедиться, что полностью соответствует всем требованиям , указанным в прилагаемых к нему документах:

  • прибор должен относиться к первому или второму классу точности показаний, где допустимая погрешность колеблется от 1% до 2%;
  • также на приборе должна быть указана дата изготовления прибора на заводе и дата его поверки;
  • счетчик должен иметь собственный идентификационный номер, по которому его можно найти в Государственном реестре счетчиков;
  • обязательно должна быть гарантийная пломба;
  • На приборе №
  • должна быть специальная голограмма, которая необходима для защиты прибора от подделки, а также штамп с датой проверки.

Паспорт на Меркурий 201

Все эти характеристики и варианты модификаций можно найти на специализированных сайтах.

Как подключить счетчик электроэнергии «Меркурий 201»

Способ подключения Mercury 201 подробно описан на прилагаемой к нему схеме, и ее можно найти на официальном сайте производителя. Также необходимо будет ознакомиться с паспортом, который есть у каждого прилавка.

Итак, однофазный счетчик электроэнергии имеет несколько входных контактов:

  • контакт для ввода внешней сети, подключаемой к помещению, провод подводится от электроснабжающей организации;
  • контакт для вывода фазы в помещение, где используется кабель ШВВП;
  • — терминал для подключения нуля в комнате от внешней сети;
  • Терминал
  • для нулевой нагрузки внутрь.

Все провода необходимо подключать в строгом соответствии с указанной последовательностью. Перед тем, как приступить к работе, необходимо обесточить систему, а именно выключить автомат, все вилки, все выключатели и линию питания.

При проведении всех работ с измерителем должен загореться небольшой красный свет, указывая на то, что Mercury подключен правильно и работает правильно . Если этого не произошло, следует еще раз внимательно изучить схему подключения, а при необходимости вызвать специалиста.

Как снимать показания

Как правило, снять показания счетчика «Меркурий 201» очень просто, так как на его механическом считывающем устройстве имеется шесть барабанов, один из которых красный, остальные — черные. Барабан красного цвета, который находится справа от остальных, показывает десятые доли киловатт / час, а черный — интегральные значения кВт / час.

Соответствующей организации не нужно передавать дробные значения, нужно называть только целые.

Преимущества и недостатки

Несмотря на то, что «Меркурий 201» — современный и удобный инструмент бухгалтерского учета, в нем есть и недостатки .Во-первых, многие электрические панели не подходят по габаритам Меркурия, поэтому приходится вырезать для него место, что ухудшает общий вид всей конструкции. К тому же на это нужно время и деньги. Также отмечается, что такие счетчики пломбировать не очень удобно.

К преимуществам можно отнести то, что такой счетчик оснащен современной системой безопасности, поэтому его невозможно остановить. Также «Меркурий 201» будет стоить очень разумно.

На данную серию электросчетчиков в настоящее время возможен только оптовый заказ (минимальное количество 10 шт.). Узнать условия можно по телефону +7 495 922-17-70

Электросчетчик однофазный Меркурий 201, выпускается в следующих модификациях:

Счетчик электроэнергии Меркурий 201.2 5 (60) А / 230В однотарифный, ЖК

Счетчик электроэнергии Меркурий 201.4 10 (80) А / 230В однотарифный, ЖК

Счетчик электроэнергии Меркурий 201,5 5 (60) А / 230В однотарифный, ОУ

Счетчик электроэнергии Меркурий 201.6 10 (80) А / 230В однотарифный, ОУ

Счетчик электроэнергии Меркурий 201.7 5 (60) А / 230В однотарифный, ОУ

Счетчик электроэнергии Меркурий 201. 8 10 (80) А / 230В однотарифный, ЖК

Счетчик электроэнергии Меркурий 201.22 5 (60) А / 230В однотарифный, ЖК, ПЛК

Однофазные односкоростные электросчетчики Меркурий 201-й серии являются наиболее доступными по своей стоимости электросчетчиками на отечественном рынке в своем сегменте. Отличительной особенностью этой линейки являются небольшие габаритные размеры и высокое качество исполнения за разумные деньги. Например, средняя розничная цена на строительных рынках Москвы и Подмосковья самая продвинутая модификация этой серии Mercury 201.5, находится в пределах 950 руб. Для потребителя, который не ставит перед собой задачу вести многотарифный учет электроэнергии, это самый простой вариант замены устаревших индукционных счетчиков на более современный электронный счетчик. Также стоит отметить возможность подбора нужных параметров внутри самой линейки. В настоящее время доступны следующие модификации: Меркурий 201.2, Меркурий 201.4, Меркурий 201.5, Меркурий 201.6, Меркурий 201. 7, Меркурий 201.8 и Меркурий 201.22 со встроенным модемом ПЛК.Отличительные особенности модификаций приведены в сводной таблице ниже. У нас вы можете выгодно купить Меркурий 201, позвоните и уточните цену.

Модификации

Меркурий 201.7 и Меркурий 201.8 получили новые, еще более компактные корпуса. Размер этих модификаций такой же, как у четырехполюсного станка.

Счетчики Меркурий 201 фото модификаций:

Меркурий 201,7




Комплект оборудования для создания АМР на базе Меркурий 201.22

Основные технические характеристики

Счетчик электроэнергии «Меркурий-201» на сегодняшний день является самым популярным средством учета в нашей стране. Счетчики этой модели успешно заменяют старые модели с наличием закручивающего диска.

В этой статье мы расскажем об особенностях и характеристиках данного прибора учета, а также о том, как его подключить.

Характеристики и характеристики счетчика

Эти счетчики выпускаются отечественной компанией «Инкотекс» с 2001 года.Этот производитель зарекомендовал себя как high-end, занимающийся производством однофазных счетчиков для бытовых нужд, а также сложных трехфазных конструкций.

Имеется несколько модификаций данного устройства с 201.1 по 201.8. А также все агрегаты этой серии можно разделить на виды в зависимости от допустимого рабочего тока и способа отображения информации о потреблении электроэнергии.

Счетчик «Меркурий 201» представляет собой прямоугольный пластиковый корпус с наличием на передней панели ЖК-дисплея с информацией о потребляемой энергии.В правой части лицевой стороны находится техническая информация в виде таблицы. Корпус устройства компактный по размеру.


Нижняя часть корпуса счетчика снимается и открывает доступ к контактам прибора. Все провода соединены винтовым соединением. Для закрепления счетчика на вертикальной поверхности необходимо использовать DIN-рейку, которой оснащены практически все современные счетчики.


В зависимости от комплектации, эти счетчики бывают электромеханическими, где специальный барабан является счетным устройством, или электронными, где отображаются все показания.

За счет смены полярности все счетчики этой серии защищены от хищения электроэнергии. Также имеет следующие характеристики:

  1. Определенные показатели рабочей температуры, которые находятся в интервале от -20 до +55 градусов.
  2. Гарантия на товар в течение 3 лет со дня покупки.
  3. Максимальный срок службы счетчика, который составляет 30 лет после установки.
  4. Межповерочный интервал — 15 лет.

Требования к счетчику

Перед покупкой электросчетчика нужно проверить, соответствует ли он всем необходимым требованиям. Сюда входит наличие класса точности, обычно для приборов учета электроэнергии, это первый или второй класс, допускающие погрешность измерений 1-2%.

Также стоит заранее проверить, указана ли дата изготовления и поверки счетчика. Необходимо уточнить номер для наличия в базе данных Гостретера средств измерений и гарантийной пломбы на самом приборе.А еще стоит проверить наличие клейма свидетеля и защитной голограммы.

Подключение счетчика

Перед установкой счетчика с энергоснабжающей организацией согласовываются следующие реквизиты:

  • Место установки. Обычно это делают вне квартиры или дома, но установку можно произвести и внутри.
  • Модель устанавливаемого счетчика. Здесь вам понадобятся технические документы, полученные при покупке.
  • Проверить качество проводки и электрических схем.

Перед подключением счетчика необходимо внимательно изучить технический паспорт на изделие, а также уточнить схему подключения. Если мастер неуверен в своих силах, то необходимо воспользоваться услугами профессионалов. Очень часто возникает много вопросов, как подключить счетчик «Меркурий-201», но на самом деле в этом процессе нет особых сложностей.


Однофазное устройство предназначено для включения следующих входных контактов:

  1. Контакт для выполнения фазового входа в помещение от внешней сети. Провод получен от предприятия — поставщика электроэнергии.
  2. Кабель ШВВП предназначен для вывода фазы внутри подключенного помещения.
  3. Терминал для подключения нуля из сети общего пользования.
  4. Клемма нулевого вывода на нагрузку внутри.

Подключите все провода в указанной последовательности.

Важно! Перед началом работы систему обесточивают. Для этого выключатель, автомат, вилки и сам кабель отключаются, если он идет к счетчику.

Подключенные провода аккуратно размещаются на клеммной крышке с перфорированными ячейками. Сама крышка крепится к корпусу максимально плотно.


После этого необходимо еще раз убедиться в соблюдении схемы подключения и вызвать представителя электроэнергетической компании, который проведет поверку и установит соответствующую пломбу на счетчике.

Важно! Если на электросчетчике горит красный свет, значит, он подключен к электрической сети.

Схема подключения электронного счетчика Меркурий 201. Как подключить электросчетчик: пошаговая инструкция.

В нынешней экономике цены растут на все, и коммунальные услуги не исключение. Чтобы хоть как-то сэкономить на электроэнергии, по мнению специалистов, необходимо использовать счетчики потребления электроэнергии. Прочтите инструкцию по подключению трехфазного счетчика.

Перед покупкой прибора напрямую необходимо будет определиться, какой счетчик нужен:

  • Однофазный;
  • Трехфазный.

Все счетчики имеют высокие технические характеристики. Однако у каждого из них есть свое предназначение. Так, например, трехфазные счетчики следует использовать в производственных цехах, загородных или частных домах, а также в административных зданиях. Что касается однофазного счетчика, то его предполагается использовать в многоквартирных домах для контроля подачи электроэнергии в квартиру.

По мнению специалистов, однофазный счетчик имеет следующие преимущества:

  • Небольшие габаритные размеры, позволяющие устанавливать оборудование непосредственно в небольших панельных шкафах на DIN-рейку.
  • Этот тип прибора обеспечивает наилучшую точность. В основном этот момент полностью зависит от микроконтроллера. Следует отметить, что в случае индукционного счетчика для этого используется механический элемент и алюминиевый диск.
  • Также необходимо отметить, что статический вариант однофазного счетчика не имеет вращающегося элемента, конечно, если сравнивать его с магнитным однофазным счетчиком, формирующим магнитное поле.
  • Контроллер этого типа может быть односкоростным, двухскоростным или даже трехскоростным.Это свойство позволяет использовать прибор учета электроэнергии даже на производстве.

Само собой разумеется, что у любого механизма одновременно может быть масса достоинств и недостатков. Например, цена такого типа оборудования намного выше, чем цена многих устройств из этой категории. Также необходимо учитывать сложности в случае установки статического устройства из-за наличия микросхем. За счет плавного изменения мощности можно добиться плавного понижения и повышения температуры на наконечнике паяльника.

Типы и устройство

Чтобы не ошибиться с выбором прибора учета электроэнергии, необходимо запомнить основные моменты, которые отличают все счетчики друг от друга:

  • Срок эксплуатации устройства;
  • Тарификация прибора учета электроэнергии;
  • Класс точности данного типа оборудования.

Также следует отметить, что все однофазные счетчики электроэнергии бывают трех основных типов:


  • Индукционный — устройство соответствует высоким техническим характеристикам и часто используется для установки в небольших городских квартирах.
  • Static — оборудование самое инновационное, поскольку в нем используется микросхема, которая заставляет забыть о механических вращающихся элементах, способствующих формированию погрешностей и потере учета электроэнергии.
  • Магнитный — этот тип контроллера использует магнитное поле для учета электричества, которое оказывает прямое воздействие на вращающийся элемент. См. Инструкцию по пайке паяльником здесь :.


Электросхема


Однофазный счетчик считается самым элементарным типом приборов учета электроэнергии.Следует отметить, что если в случае трехфазного «брата» существует огромное количество понятий подключения, то в случае однофазного устройства она всего одна. Единственное, что может немного изменить схематическое представление однофазного счетчика электроэнергии, — это тип установки.

Итак, если необходимо подключить однофазный электросчетчик, используйте следующую схему:


Необходимо запомнить ряд ключевых моментов:

  • В штатных электросчетчиках несколько контактов, каждый из которых отвечает за определенную подводку.Если осмотреть все провода по порядку, то можно увидеть, что они расположены следующим образом:
  • вывод провода на «0» прямо в комнату.
    • Следует обратить внимание на винт, поскольку он играет важную роль при установке оборудования данного типа.

    То же самое и с двухтактным однофазным счетчиком. Схема его подключения ничем не отличается от стандартного исполнения.


    В том случае, если установка будет производиться непосредственно на опоре, то стоит использовать схему, которая будет учитывать прямую подачу в сеть напряжением 220В или 380В.Не забывайте, что при подключении однофазного счетчика необходимо соблюдать технику безопасности. Что касается схемы, то в соответствии со стандартами она нанесена на внутреннюю часть крышки счетчика. Посмотреть обзор инфракрасных обогревателей с терморегулятором для дачи.

    Итак, теперь стоит приступить к непосредственному монтажу оборудования.

    Подключение

    При подключении однофазного счетчика необходимо произвести следующие манипуляции:

    • Проверить счетчик на целостность и отсутствие повреждений.
    • Тогда вам следует купить DIN-рейку, если таковая отсутствует.
    • После того, как проверит провода и проведут их подключение: все в соответствии с цветом. Но не забывайте о заземлении.
    • Перед установкой однофазного счетчика необходимо будет установить автомат, который будет выполнять роль защитного устройства. Он защитит квартиру от скачков напряжения.


    Сегодня существует большое количество однофазных счетчиков электроэнергии.Разработан огромный ассортимент, различающий устройства по типу и внешнему виду:

    Видео

    Смотрите видеоурок по сборке приборной панели с однофазным счетчиком:

    Главное, о чем должен помнить хозяин квартиры при подключении однофазного счетчика, — это то, что устройству нужны дополнительные автоматические выключатели. И здесь им больше нужна техника, на которую может повлиять скачок напряжения.

    01.12.2015 Татьяна Сумо

    В данной статье рассматривается визуальная схема подключения счетчика с фото.При этом не рассматриваются точки крепления счетчика и место его установки, рассматривается вопрос схемы подключения счетчика. Не забывайте, что перед началом работ необходимо снять напряжение с места проведения электромонтажных работ.

    При подключении однофазного счетчика сечение провода необходимо рассчитывать на номинальный ток этого счетчика, как выбрать сечение провода, подробно описано в статье -.

    Однофазный счетчик Меркурий 201 представлен на фото №

    .1.

    Фото № 1. Счетчик однофазный Меркурий 201

    Схема подключения счетчика указана на обратной стороне крышки счетчика, которая изображена на фото № 2.


    Фото №2. Схема подключения однофазного счетчика Меркурий 201.

    Спускаемся. Первым делом снимаем крышку прилавка, см. Фото № 3.


    Фото № 3

    Видим четыре позиции для подключения проводов.

    Первое положение необходимо для подключения провода питания фазы от вводного автомата. Вторая позиция нужна для подключения фазного провода нагрузки, он идет к потребителям электроэнергии. Третье положение необходимо для подключения нейтрального провода от ввода машины. Четвертое положение необходимо для подключения нулевого провода нагрузки, он идет к потребителям.


    Фото № 4

    Снимаем изоляцию с провода примерно на 2.3 см. Обратите внимание, что необходимо снять достаточную изоляцию с вставленного провода в положении, необходимо, чтобы изоляция не мешала скручиванию зажимов проводов, иначе может возникнуть плохой контакт, а также случай оплавления. изоляция. Обратите внимание на это замечание, это частая ошибка начинающих электриков. Вставьте провод на место до упора. Фазовый провод белый, нейтральный провод синий.

    На фото показано сечение медного провода 2.5 мм 2. Этот провод используется как пример схемы подключения однофазного счетчика и не является эталонным вариантом. В любом случае выбор сечения провода зависит от установленной мощности потребителя, а как ее определить, можно прочитать в статье -.


    Фото № 5

    Фото 6

    Хорошо затяните болтовые зажимы во всех четырех положениях. Далее необходимо установить крышку счетчика. В крышке есть специальные места для вырезания отверстий для проводов (см. Фото №3). Вырежьте отверстия, установите и закрутите крышку. Окончательная версия выглядит следующим образом:

    Фото № 7

    Таким образом подключается однофазный электросчетчик Меркурий 201. Аналогичным образом подключаются однофазные электросчетчики других производителей.

    Счетчик Меркурий 201 — один из самых распространенных счетчиков в нашей стране.В этой статье я расскажу об однофазном одноходовом счетчике Меркурий 201.5. Счетчики Меркурий Инкотекс наряду с ООО занимают лидирующие позиции на российском рынке, прежде всего, благодаря своей невысокой цене, которая в среднем составляет 550-600 руб.

    Если вы еще не определились, какой электросчетчик купить дома, статья поможет выбрать именно тот счетчик, который вам нужен.

    Вы решили заменить старый счетчик или подключить новый дом, квартиру, коттедж или гараж, и вам необходимо купить новый счетчик.Предположим, вы решили установить счетчик Mercury 201 Series.

    Перед тем, как купить счетчик Меркурий 201, мы проверяем, соответствует ли он основным требованиям коммерческого учета розничного рынка электроэнергии:

    1. Класс точности счетчика Меркурий 201 1, по требованиям не более 2.

    2. Дата выпуска счетчика — Меркурий 201, это также дата поверки счетчика электроэнергии 23.03.2014. — менее 2 лет с момента появления счетчика Меркурий 201 — однофазный.Для трехфазных счетчиков это будет 1 год.

    3. Счетчик Меркурий 201 внесен в Государственный реестр средств измерений под номером 24411-04

    .

    Таким образом, счетчик Mercury 201 полностью соответствует требованиям.

    В стандартную комплектацию счетчика Меркурий 201 входят:

    • Собственно сам счетчик Меркурий 201.
    • Паспорт и инструкция по счетчику Меркурий 201.
    • Переходная пластина с установочными размерами для замены индукционного (дискового) счетчика на счетчик Меркурий 201. С 2015 года в комплект не входит.

    Это серия счетчиков Меркурий 201, существует несколько различных модификаций:

    Как видно из паспорта на счетчике Меркурий 201, их выдали:

    • от максимального тока 60 или 80 А;
    • с электромеханическим сигнализатором (обыкновенным механическим «барабанным») счетчиком Меркурий 201.5, 201.6, 201.7;
    • со счетчиком жидкокристаллического дисплея Меркурий 201.2, 201,4, 201,8;
    • может быть укомплектован модемом для удаленного чтения;
    • разное количество передаваемых импульсов (телеметрия).

    Меркурий 201 наклеен на прилавок голограмма , защищая его от подделки.


    Гарантийная пломба , на которой указана дата выпуска счетчика Меркурий 201, в нашем случае — март (3) месяц и 14-й год закрашены. Гарантия на счетчик Mercury 201 от производителя действует 3 года.


    Клеймо государственного свидетеля , означающее, что счетчик Меркурий 201 соответствует заявленному классу точности равному 1. Дату поверки можно определить по отметке, наш счетчик Меркурий 201 поверен в I квартале 2014 года.

    Счетчик Меркурий 201 может быть установлен как DIN-рейка,

    так просто прикрутите к задней стенке электрощита с переходной пластиной , которая в свою очередь вставляется в зажимы под DIN-рейкой.Эта пластина достаточно прочно удерживает счетчик Mercury 201.

    Как установить счетчик Меркурий 201 в электрощит, читайте в статье.

    Как правило, на крышках клемм счетчика изнутри изображена схема подключения счетчиков, и наш счетчик Меркурий 201 не исключение.


    Возможно, не совсем понятна схема подключения счетчика Меркурий 201 на клеммной крышке, поэтому доделаем ее, чтобы вам было легче разобраться.

    Маленькая клеммная колодка с двумя контактами — это телеметрический (импульсный) выход счетчика Меркурий 201. Служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.

    Чтобы после подключения фазного и нулевого проводов к счетчику Меркурий 201 они не мешали, перфорация выламывалась и кусалась на клеммной крышке, а клеммная крышка прикручивалась на место, плотно прилегала к корпусу Меркурия 201 прилавок.

    После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.

    Красный световой индикатор Меркурий 201, загорается, когда счетчик подключен к сети.


    Показания счетчика Mercury 201 довольно просто определить, на механическом считывающем устройстве (OU) шесть барабанов с цифрами, красный барабан Счетчик операционных усилителей Mercury 201 составляет десятые доли кВт * часов, а — пять черные барабаны Счетчик Меркурий 201 — это целое число кВт * часов.


    Таким образом, на фото выше счетчик Меркурия 201 показывал 1.5 кВт * ч. Целочисленные значения передаются сетевой организации и электроснабжению, поэтому, если кто-то запутается, можно закрасить красный барабан счетчика Меркурий 201.

    Несмотря на популярность счетчиков Mercury, я сформировал на их счет собственное мнение, причем не очень хорошим.

    Поясню, почему у Incotex есть серия однофазных многотарифных однофазных счетчиков Меркурий 200, которые буквально обезображивают электрические щиты, им приходится вырезать окно под счетчиком Меркурий 200, так как они туда не влезают.И в итоге все выглядит очень некрасиво.

    Что немаловажно, при комплектации электрощита счетчик ртутный 201 имеет габариты на больше, чем его аналоги, в этой ценовой категории с аналогичными параметрами. Итак, для сравнения ширина электросчетчиков:

    Соответственно, счетчики Меркурий 201 занимают больше места в распределительных щитах, что иногда доставляет дополнительные неудобства, а иногда и дополнительные финансовые затраты, так как электрощит приходится покупать уже на большое количество модулей.

    Счетчик «Меркурий 201» неудобно пломбировать; нескольким электросчетчикам приходилось вручную регулировать специально предназначенные для этого отверстия, чтобы через них могла проходить проволока или леска.

    Как подключить однофазный счетчик Меркурий 201 к электросети читайте в статье.

    Спасибо за внимание.

    Продукция компании Инкотекс на сегодняшний день является одной из самых распространенных на отечественном рынке. Электросчетчики Эта компания отличается доступностью, небольшими габаритами, точностью.Одним из самых популярных приборов учета электроэнергии от Инкотекс является счетчик Меркурий и его модификации. О рабочих характеристиках счетчика и о том, как подключить счетчик, читайте в статье.

    Электросчетчик Меркурий-201: принцип работы, характеристики

    Счетчик Меркурий 201 — электронный счетчик потребления электроэнергии в сетях переменного тока, рассчитанный на рабочее напряжение 220-230 В. Устройство может использоваться как отдельно, так и совместно с автоматизированными системами учета электроэнергии.

    Счетчик Меркурий 201 регистрирует и хранит данные о количестве потребленной электроэнергии с момента его ввода в эксплуатацию по единой, заранее определенной ставке.

    Электромеханическое устройство имеет удобный жидкокристаллический индикатор, модуль узкополосного PLC-модема для передачи информации по электросети. Скорость передачи сигнала в измерителе составляет около 7,5 кбит / с. Суммируя все показатели, прибор отображает их в киловатт-часах.

    К основным достоинствам Меркурий-201 можно отнести:

    • Высокая точность. Устройство имеет два допустимых первого класса точности.
    • Малые габариты. Устройство имеет следующие размеры: 10,5 х 10,5 х 6,4 см, а его масса не превышает 250 граммов.
    • Надежность. Устройство устойчиво к кратковременным токовым перегрузкам, превышающим максимальное значение в 30 раз. При этом отклонения показаний прибора составляют 1-1.5%.
    • Низкое энергопотребление. Общая мощность, потребляемая счетчиком, составляет 1,5 Вт.
    • Прочность. Средний срок службы счетчика 30 лет.

    В комплект входит защитный бокс, паспорт, инструкция по эксплуатации, гарантия. Отдельным заказом поставляется средняя инструкция по ремонту. Гарантийный срок на каждое устройство составляет 36 месяцев со дня ввода устройства в эксплуатацию.

    Меркурий-201: схема подключения

    Электронное устройство Меркурий 201 ведет учет электроэнергии «по модулю».Это означает, что подключение с обратной полярностью не влияет на показания счетчика. Итак, при подключении однофазного счетчика вы можете поменять местами вход и выход фазы, подвести фазу к клемме нейтрали, а нейтраль к фазе. Тем не менее производитель рекомендует подключать электросчетчик по схеме. Схема подключения счетчика довольно проста.

    Итак, однофазный Меркурий имеет четыре клеммы для проводов:

    • Первый терминал отвечает за ввод фазы в дом;
    • Второй — для вывода фаз на электроустановки;
    • Нейтральный рабочий провод подключается от внешней сети через третью клемму;
    • Нулевой выход на электроустановки осуществляется через четвертый вывод.

    Чтобы подключить контакты к клеммам, необходимо снять защитную крышку с клеммной колодки и открутить крепежные винты в обоймах проводов. После этого зачищенный плоский участок провода, соответствующий клемме, необходимо равномерно вставить в контактный зажим. Винты крепления провода можно затянуть крестовой отверткой. Фиксацию нужно начинать с верхнего винта. Таким же образом следует подключить остальные провода, после чего — заменить защитный кожух.

    Необходимо провести фазу к машинам от счетчика, а фазу и ноль к УЗО. При этом, минуя автоматику, необходимо подвести нулевые рабочий и защитный контакты к подключенным к ним электроустановкам. Заземление также необходимо провести и к электроустановке, работающей через УЗО. Контакты из автоматов могут отображаться как на освещении и розетках, так и на бытовой технике. К УЗО, как правило, подключают мощную бытовую технику (например, стиральную машину-бойлер).По такому же принципу подключите электрический однофазный счетчик «Аист» от РУП «Гомельэнерго».

    Как покрутить счетчик электроэнергии Меркурий-201

    Из соображений экономии некоторые жители предпочитают счетчик крутить. Следует отметить, что такие действия незаконны. При обнаружении нарушения жильцы должны будут выписать штраф и пересчитать энергопотребление по стандартным тарифам. Если вы не уплатите штраф и задолженность, соответствующие службы могут запретить вам выезжать из страны и захватить банковский счет, взыскать задолженность из вашей заработной платы или конфисковать имущество в счет долга.Однако в сети есть множество схем, позволяющих уменьшить счетчик. Но такие манипуляции могут не только вывести счетчик из строя, но и вызвать возгорание.

    На сегодняшний день наиболее действенный метод скручивания показаний счетчика — покупка схемы со специальным пультом управления.

    Такой пульт управляет цепью, установленной в корпусе счетчика. При нажатии кнопки на пульте счетчик начинает перематывать показания. При этом чем дольше зажата кнопка, тем больше кВт можно перемотать.В среднем такое устройство может перематывать от 10 до 12 кВт в секунду. При этом вес счетчика с доработкой отличается от стандартного всего на 2,2 грамма.

    Технические характеристики: Меркурий-201,5

    Меркурий 201.5 — модификация однофазного счетчика 201, имеющая аналогичные характеристики. Также он работает в однофазных сетях, имеет четыре клеммы и первый класс точности. При этом вес модификации на 100 грамм больше обычного Mercury, а ширина составляет несколько миллиметров.

    Основное отличие счетчиков заключается в том, что модификация имеет считывающее электромеханическое счетное устройство.

    Итак, информация о количестве потребляемой электроэнергии отображается с помощью цифровых дисков. Таких дисков в пятой модификации Mercury шесть. Показания часто сверяются по последним трем.

    Как обмануть электросчетчик Меркурий-201,5: схема

    Перемотать счетчик своими руками по специальным радиосхемам довольно сложно.Если эти цепи подключены неправильно, может потребоваться ремонт счетчика. К тому же это может стоить не только штрафа, но и здоровья. Поэтому уловки придумали несколько способов «обмануть» счетчик Меркурий серии 201.5.

    Итак, вы можете остановить или замедлить электромеханический счетчик, используя:

    • Неодимовые магниты. Один такой магнит устанавливается на счетчике рядом с диском, замедляя его продвижение. Более того, если у счетчика есть специальная магнитная лента, этот способ не подойдет.
    • Иглы. Для этого в корпусе счетчика нужно проделать отверстие, через которое по направлению к диску вставить иголку или булавку — предмет, задерживающий движение диска. Этот метод подходит только для дискового счетчика. На Меркурий 200 устанавливать иглу будет бесполезно.
    • Трансформатор. Сегодня многие компании производят специальные трансформаторы, замедляющие или останавливающие счетчик (в зависимости от их мощности). Но такие устройства могут негативно повлиять на всю электронику в доме.
    • Специальное устройство. Некоторые устройства подключаются к счетчику, создавая сбои в его работе, блокируя вращение диска. Такие устройства не влияют на саму проводку.

    Кроме того, сегодня большинство электриков предоставляют услуги по остановке, замедлению или проверке счетчиков.

    Как подключить счетчик Меркурий-201 (видео)

    Электросчетчики Меркурий первой серии на сегодняшний день являются наиболее распространенными. Счетчики имеют множество преимуществ, в том числе их доступность и простоту подключения.Правильно подключить прибор учета можно, следуя приведенным выше советам и пошаговым инструкциям. Кроме того, вы можете попробовать «обмануть» счетчик, покрутив показания или остановив его. Но помните, что такие действия являются незаконными и в случае обнаружения могут повлечь за собой серьезные административные санкции.

    Однотарифный однофазный счетчик электроэнергии Меркурий 201,5

    Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях.переменного тока и работают как автономно, так и в составе АИИС КУЭ.

    Конструктивные особенности электросчетчика Меркурий 201:

    • датчик тока — шунтирующий;
    • импульсный телеметрический выход *;
    • встроенный модем PLC для модели Mercury 201.22 M;
    • малые габариты;
    • безвинтовой корпус;
    • защита от кражи электричества путем переполюсовки;
    • Крепление на DIN-рейку
    • Счетчик комплектуется по заказу заказчика переходной пластиной с присоединительными размерами индукционных счетчиков.

    * импульсный выход может использоваться для поверки счетчика или для включения в AIIS со сбором данных через телеметрию

    Счетчик электроэнергии Меркурий 201,5 однофазный

    Если необходимо вести постоянный учет активной электроэнергии в однофазных цепях переменного тока, лучшим выбором как для профессионального, так и для обычного потребителя является электросчетчик Mercury 201.5 производства Mercury Incotex.

    Конструктивные особенности электросчетчика Меркурий 201.5

    1. Счетчик имеет технологический запас по классу прочности.

    2. При наличии специального шунта для возможности снятия значений переменного тока (работающего даже при наличии постоянной составляющей).

    3. Корпус, в котором винты не используются.

    4. Есть крепление для DIN-рейки.

    Кроме того, счетчик имеет небольшие габаритные размеры и отлично защищен от возможности хищения электроэнергии с его помощью методом обратного отслеживания.

    Выбор счетчика электроэнергии

    Существует бесчисленное множество марок и типов счетчиков, чтобы понимать все право выбора необходимого продукта, следует сначала выделить четыре основных признака, по которым классифицируются счетчики.

    1. По родам тока: переменный и постоянный.

    2. По количеству тарифов: однотарифный и многотарифный.

    3. По типу механизма: механический и электронный.

    4. По количеству фаз: однофазные и трехфазные.

    Основные технические характеристики электросчетчика Меркурий 201

    Название параметров

    Меркурий

    201,2

    201,4

    201,5

    201,6

    201,22

    201.7

    201,8

    Класс точности

    1,0

    Номинальное напряжение

    230

    Номинальный (макс.) Ток, А
    Частота сети, Гц

    50

    Пусковой ток (чувствительность), мА

    20

    КОРПОРАЦИЯ БАЛЛИ И ФЕНИКС МЕРКУРИЙ WNBA ОБЪЯВЛЯЮТ О принципиальном партнерстве

    ПРОВИДЕНС, Род-Айленд, 30 июня 2021 г. — Bally’s Corporation (NYSE: BALY) и Phoenix Mercury Basketball, LLC («Phoenix Mercury»), 25-летний член Национальной баскетбольной ассоциации женщин («WNBA»), сегодня объявила о вступлении в крупное целевое партнерство в области спонсорства команд и ставок на спорт.Это новаторское соглашение знаменует собой первую сделку по доступу к играм с профессиональной женской спортивной командой, предоставляющую Bally’s доступ на рынок в своем 15-м штате.

    Согласно соглашению, Bally’s получает официальное назначение в качестве эксклюзивного партнера Phoenix Mercury по ставкам на спорт в течение 15 лет, начиная с 1 июля 2021 года. После получения Phoenix Mercury лицензии на мобильные ставки на спорт от Департамента азартных игр штата Аризона, по желанию Балли, среди прочего, размещение и управление онлайн- и мобильной службой ставок на спорт в Аризоне, управление розничной букмекерской конторой в непосредственной близости от Phoenix Suns Arena и продвижение своего бизнеса в связи с играми Phoenix Mercury.

    «От имени всей корпорации Bally’s для нас большая честь быть частью такой важной вехи в истории женского спорта», — сказала Су Ким, председатель совета директоров Bally’s Corporation. «Поддержание и реализация сильной программы разнообразия, справедливости и инклюзивности является краеугольным камнем операционных ценностей Bally, и мы надеемся продвигать эти ценности в рамках нашего спонсорства с Phoenix Mercury и надеемся, что другие крупные корпорации последуют по нашим стопам.Мы также рады возможности предоставить спортивным фанатам в Аризоне доступ к нашей первой в своем классе платформе для онлайн-ставок на спорт, а также расширить возможности их участия в любимых видах спорта ».

    Джейсон Роули, генеральный директор и президент Phoenix Mercury, сказал: «Мы очень рады сотрудничать с Bally’s в этом огромном шаге вперед в развитии женского спорта. Это соглашение представляет собой гораздо больше, чем спонсорство команды; это отражение наших общих ценностей и стремления инвестировать в разнообразие, равенство и инклюзивность.Мы не могли придумать лучшего способа отпраздновать 25-летие Меркьюри в WNBA, и то, что многие считают образцовой франшизой ».

    В рамках этого соглашения Bally’s также станет членом «Phoenix Mercury Changemaker Partners» — выдающейся группы компаний, которые ценят разнообразие, справедливость и инклюзивность и подкрепляют свои обязательства инвестициями в женский спорт на самом высоком уровне. . Другие участники списка Mercury «Changemaker Partners» включают Fry’s Food Stores, PayPal и Verizon.

    Роули продолжила: «Bally’s и Phoenix Mercury твердо убеждены в том, что революционное партнерство такого масштаба ускоряет развитие женского спорта, создает большую платформу для Mercury, одновременно обеспечивая беспрецедентное участие фанатов в женском спорте».

    О компании Bally’s Corporation

    Bally’s Corporation — ведущая региональная компания, занимающаяся развлечениями в казино, с растущим многоканальным присутствием онлайн-ставок на спорт и предложений iGaming в США.В настоящее время он владеет и управляет 14 казино в 10 штатах, ипподромом в Колорадо и имеет доступ к лицензиям OSB в 14 штатах. Он также владеет Bet.Works, первой в своем классе платформой для ставок на спорт B2B2C, Monkey Knife Fight, самым быстрорастущим сайтом ежедневных фэнтези-видов спорта в Северной Америке, и SportCaller, ведущим мировым поставщиком бесплатных игр для B2B.

    В компании, в которой работает более 6000 сотрудников, представлены 15 558 игровых автоматов, 465 настольных игр и 5 355 гостиничных номеров.После закрытия ранее объявленной сделки с Tropicana Las Vegas (Лас-Вегас, Невада), а также завершения строительства наземного казино рядом с торговым центром Nittany Mall в State College, PA, Bally’s будет владеть и управлять 16 казино в 11 штатах. Его акции торгуются на Нью-Йоркской фондовой бирже под тикером «BALY».

    О Phoenix Mercury

    Одна из трех оставшихся оригинальных франшиз WNBA с первого сезона лиги в 1997 году, Phoenix Mercury этим летом отмечает свой 25-й сезон.С тремя чемпионатами, 15 играми в плей-офф, 29 Матчем звезд и 400+ победами в регулярных сезонах в легендарной истории франшизы, Mercury с момента основания принадлежит и управляется одной и той же организацией. Трио Дианы Таурази, Бриттни Гринер и Скайлар Диггинс-Смит, участвующее в Олимпийских играх 2020 года в Токио, возглавит «Меркьюри» в кампании по завоеванию рекорда WNBA, став четвертым в этом сезоне.

    Предостережение относительно заявлений прогнозного характера

    Этот документ содержит прогнозные заявления в понимании законов о ценных бумагах.Заявления прогнозного характера — это заявления по вопросам, которые не являются историческими фактами, и включают заявления о планах, целях, ожиданиях и намерениях Bally.

    Заявления о перспективах не являются гарантиями и подвержены рискам и неопределенностям. Заявления о перспективах основаны на текущих ожиданиях и предположениях Bally. Хотя Bally’s считает, что ее ожидания и предположения в настоящее время являются разумными, их не следует рассматривать как заверения в том, что ожидания Bally будут реализованы.Фактические результаты могут существенно отличаться. Заявления прогнозного характера действительны только на момент публикации этого документа, и Bally’s не обязуется обновлять или исправлять их по мере появления дополнительной информации, за исключением случаев, предусмотренных законом.

    Важные факторы, помимо тех, которые относятся к большинству предприятий, некоторые из которых находятся вне контроля Bally, которые могут привести к тому, что фактические результаты будут существенно отличаться от наших ожиданий и предположений, включают, без ограничения:

    • неопределенностей, связанных с пандемией COVID-19, включая ограничения операций Bally, рост затрат, изменение отношения клиентов, влияние на сотрудников Bally и продолжающееся влияние COVID-19 на общие экономические условия;

    • непредвиденных расходов, трудностей с интеграцией и других событий, влияющих на недавно завершенные и предлагаемые приобретения Bally и на способность Bally реализовать ожидаемые выгоды;

    • рисков, связанных с быстрым ростом Bally, включая те, которые влияют на удержание клиентов и сотрудников, интеграцию и контроль;

    • рисков, связанных с воздействием оцифровки игр на деятельность казино Bally, расширением Bally в сфере iGaming и ставок на спорт, а также высококонкурентными и быстро меняющимися аспектами нового интерактивного бизнеса Bally в целом;

    • очень существенные нормативные ограничения, применимые к Bally’s, включая затраты на соблюдение требований;

    • ограничений и ограничений в соглашениях, регулирующих долг Bally, могут существенно повлиять на способность Bally вести наш бизнес и нашу ликвидность; и

    • других рисков, указанных в Части I.Пункт 1А. «Факторы риска» годового отчета Bally по форме 10 – K за финансовый год, закончившийся 31 декабря 2020 года, представленного в SEC 10 марта 2021 года, а также других документов в SEC.

    Приведенный выше список важных факторов не является исчерпывающим и не включает такие вопросы, как изменения в общих экономических условиях, которые существенно влияют на весь игровой бизнес.

    Вы не должны чрезмерно полагаться на прогнозные заявления Bally.

    Контакты с инвесторами

    Роберт Лаван
    Старший вице-президент по финансам и связям с инвесторами
    401-475-8564
    InvestorRelations @ twinriver.ком

    Контактная информация для СМИ

    Ричард Голдман / Дэвид Гилл
    Kekst CNC
    646-847-6102 / 917-842-5384
    [email protected]

    iobroker.mercury — npm

    Адаптер Mercury для ioBroker

    Прием данных со счетчиков электроэнергии Меркурий. Поддерживает TCP / IP и последовательные соединения.

    Поддерживаются следующие счетчики электроэнергии:

    • Меркурий-200
    • Меркурий-201
    • Меркурий-206
    • Меркурий-203
    • Меркурий-203.2ТД
    • Меркурий-204
    • Меркурий-208
    • Меркурий-230
    • Меркурий-231
    • Меркурий-233
    • Меркурий-234
    • Меркурий-236
    • Меркурий-238

    Объекты

    RAW — отправка команды RAW и получение ответа.
    Команда без адреса и CRC, байты разделены пробелом. Пример:
    Для однофазного счетчика — Считывание энергии за текущий месяц

      32 0F


    Возвращает буфер в виде строки
    "{" type ":" Buffer "," data ": [0,14,31,155,50,7,0,99,0,255,255,255,255,255,255,255,255,255,255,255,255,127,86]}"

    История изменений

    0.1,5

    • (установщик) исправлена ​​ошибка с опросом нескольких счетчиков

    0,1,4

    • (установщик) добавлена ​​частота для 1 фазы
    • (установщик) добавил powerQTotal для 1 фазы
    • (установщик) добавлены мощности всего на 1 фазу
    • (установщик) добавлен cosfTotal для 1 фазы
    • (установщик) изменить recconect

    0,1,3

    0.1.2

    • (установщик) исправлена ​​ошибка серийной памяти

    0.1,1

    • (установщик) фиксированное Беззнаковое значение ток
    • (установщик) исправление для серийного номера> 240
    • (установщик) изменить повторный вызов SerialPort
    • (установщик) рефакторинг

    0,1,0

    0,0.15

    • (установщик) исправлена ​​ошибка Power

    0,0.13

    • (SanSanysch) перевести
    • (установщик) добавлен перевод
    • (установщик) добавленная температура, частота, полная мощность
    • (установщик) исправить ошибку

    0.0,11

    • (установщик) добавлена ​​функция перевода (ПОМОГИТЕ С ПЕРЕВОДОМ)
    • (установщик) исправить ошибку

    0,0.10

    • (установщик) Добавлена ​​настройка основных параметров периода опроса
    • (установщик) Добавлена ​​настройка Период опроса неосновных параметров
    • (установщик) Рефакторинг и исправление ошибки

    0,0,8

    0,0.4

    • (установщик) добавлен блок для состояния

    0.0,3

    • (установщик) добавлен объект отправить команду RAW
    • (установщик) рефакторинг и исправление ошибки

    0,0.2

    • (установщик) добавлено последовательное подключение
    • (установщик) исправлено много ошибок

    0,0.1

    • (установщик) начальная версия

    Лицензия

    Лицензия MIT (MIT)

    Copyright (c) 2020 instalator [email protected]

    Настоящим предоставляется бесплатное разрешение любому лицу, получившему копию этого программного обеспечения и связанных файлов документации («Программное обеспечение») для работы с в Программном обеспечении без ограничений, включая, помимо прочего, права использовать, копировать, изменять, объединять, публиковать, распространять, сублицензировать и / или продавать копий Программного обеспечения и разрешить лицам, которым Программное обеспечение предоставлены для этого при соблюдении следующих условий:

    Приведенное выше уведомление об авторских правах и это уведомление о разрешении должны быть включены во все копии или существенные части Программного обеспечения.

    ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ», БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫЕ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ, ПРИГОДНОСТЬ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ И ЗАЩИТА ОТ ПРАВ. НИ В КОЕМ СЛУЧАЕ АВТОРЫ ИЛИ ДЕРЖАТЕЛИ АВТОРСКИХ ПРАВ НЕСУТ ОТВЕТСТВЕННОСТЬ ЗА ЛЮБЫЕ ПРЕТЕНЗИИ, УБЫТКИ ИЛИ ДРУГИЕ ОТВЕТСТВЕННОСТЬ, ВЫЯВЛЯЮЩАЯСЯ ЛИ В РЕЗУЛЬТАТЕ ДОГОВОРА, ПРАКТИКИ ИЛИ ИНЫМ ОБРАЗОМ, ВНЕЗАПНО ИЛИ В СВЯЗИ С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ ИЛИ ИСПОЛЬЗОВАНИЕМ ИЛИ ДРУГИМИ ДЕЛАМИ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ.

    Искусственное расширение озера увеличивает загрязнение ртутью в результате добычи золота

    Аннотация

    Кустарная и мелкомасштабная золотодобыча (КМЗ) является крупнейшим глобальным источником антропогенных выбросов ртути.Однако мало что известно о том, насколько эффективно ртуть, выделяемая из КМЗ, превращается в биодоступную форму метилртути в ландшафтах, измененных КМЗ. Путем изучения речных бассейнов Перу, затронутых КМЗ, мы показываем, что площадь озер в сильно заминированных водоразделах увеличилась на 670% в период с 1985 по 2018 год и что озера в этой области преобразуют ртуть в метилртуть в пять-семь раз больше, чем реки. Эти результаты предполагают, что синергетическое увеличение площади озера и нагрузки ртутью, связанной с КМЗ, существенно увеличивает риск воздействия на людей и диких животных.Аналогичным образом, заметное увеличение площади озер в других горячих точках КМЗ предполагает, что изменение «гидрологического ландшафта» (гидрологического ландшафта) является важным и ранее не признаваемым компонентом ртутного риска от КМЗ.

    ВВЕДЕНИЕ

    Неформальная — в основном незаконная — кустарная и мелкомасштабная золотодобыча (КМЗ) является основным источником глобального загрязнения атмосферы ртутью (Hg) ( 1 ) и важным фактором обезлесения ( 2 4) ), отложения наносов ( 5 , 6 ) и утраты биоразнообразия ( 7 9 ) по всему Глобальному Югу.Одновременно с этим КМЗ обеспечивает средства к существованию десяткам миллионов людей ( 10 ) в более чем 70 странах мира ( 11 ). В районе Мадре-де-Диос в перуанской Амазонии — глобальной горячей точке биоразнообразия и пристанище для многочисленных коренных общин — КМЗ ответственна за вырубку почти 14% (~ 95 000 га) ландшафта в период с 1984 по 2017 гг. ( 4 ) и, согласно недавнему отчету Artisanal Gold Council ( 12 ), ежегодно выделяет около 180 метрических тонн ртути.

    Во время КМЗ нагруженные золотом отложения из рек, стариц и пойменных рек обрабатываются с помощью комбинации шлюзовых и отстойных прудов, в которые добавляется элементарная ртуть для изоляции золота. Hg в этой ртуть-золотой амальгаме затем сжигается и выбрасывается в атмосферу, а обогащенные ртутью хвосты сбрасываются в близлежащие водные экосистемы. Метилированная микробами, преимущественно в бескислородных условиях, метилртуть (MeHg) биоаккумулируется и биоусиливается в пищевой сети ( 13 ), что приводит к нейротоксическим воздействиям на наземную и водную биоту ( 14 , 15 ) и людей ( 16 ).Помимо обезлесения и содержания ртути, КМЗ изменяет ландшафт, создавая тысячи небольших горнодобывающих прудов (рис. 1), что, в свою очередь, может вызывать внешние эффекты для конкретных участков, такие как увеличение передачи малярии ( 17 , 18 ) и загрязнение сельскохозяйственных земель ( 19 ). Размер и связность этих прудов различаются, но их присутствие повсеместно и влияет на переработку и биодоступность Hg.

    Рис. 1 Сравнение исторического (1987; Landsat) и текущего [2020; Google Планета Земля от Maxar, Airbus и Национального центра космических исследований (CNES)] для участков, пострадавших от добычи полезных ископаемых.

    Места вдоль реки Колорадо (слева), рядом с рекой Инамбари (в центре) и в верховьях Инамбари (справа) показывают рост прудов для добычи полезных ископаемых и вырубку лесов. Конкретные места можно увидеть на рис. S1. Верхняя и нижняя панели покрывают одинаковую пространственную протяженность. Обратите внимание, что в 1987 г. показанная территория Инамбари покрывала 100% лесов.

    В этом исследовании мы стремились понять, как КМЗ изменяет протяженность протяженной (речной) и непроточной (озера) среды и как содержание ртути и чистое метилирование различаются в этих средах.Мы проанализировали данные дистанционного зондирования региона Мадре-де-Диос за последние 34 года, чтобы количественно оценить изменяющиеся площади лотковых и лентичных систем и понять, как добыча полезных ископаемых изменяет ландшафт, создавая среду, подходящую для метилирования Hg. Мы также собрали нефильтрованную воду (представляющую собой сумму растворенных и взвешенных фракций) и образцы валовых отложений на 200-километровом участке реки Мадре-де-Диос, ее притоков и окружающих стариц и шахтных прудов. Отбор проб производился в районах как выше, так и ниже по течению от КМЗ, чтобы проверить его влияние на перенос и судьбу Hg.В каждом образце мы измерили концентрацию общей Hg и MeHg. Мы используем концентрации MeHg как показатель чистого метилирования Hg, которое представляет собой процессы как метилирования, так и деметилирования. Из восьми водосборов, включенных в исследование, добыча полезных ископаемых в основном велась в водоразделах Колорадо и Инамбари ( 3 , 4 ). Три водораздела расположены ниже по течению от этих двух сильно заминированных водоразделов (Ко-Ин-Запад, Ко-Ин-Восток и Ин-Пуэрто), а три водораздела расположены выше по течению (Ману выше по течению, Резерв и Ману-Ко.; Рис.2).

    Рис. 2 Пространственное и временное распределение объемов поверхностных вод в Мадре-де-Диос, Перу.

    ( A ) Карта исследуемой территории с исторической протяженностью поверхностных вод. Цвета представляют первый год, когда в данной области была обнаружена вода. Исторические русла рек, предшествовавшие спутниковым наблюдениям, отображаются желтым цветом, а недавние морфологические изменения и просторы шахтных прудов — пурпурным. ( B ) Временные ряды нормализованной протяженности поверхностных вод с разбивкой по водоразделам и проточной и проточной средам.Все пиксели воды, подключенные к основному руслу реки в течение данного года, считаются лоточными; пиксели воды, изолированные от основного русла реки, считаются протяженными. Базовые изображения карты из Google Earth (2020, со спутника Landsat / Copernicus). См. Https://sntopp.users.earthengine.app/view/mdd-hydroscape-explorer для улучшенной визуализации изменений гидропейзажа. Места отбора проб для анализа на ртуть показаны на рис. S1.

    РЕЗУЛЬТАТЫ

    Изменения в гидрологическом ландшафте

    Наши результаты подчеркивают «лентификацию» (увеличенную протяженность медленно движущихся экосистем прудов и озер) региона Мадре-де-Диос, которая сопровождает обширные мероприятия КМЗ, с увеличением протяженных систем в среднем 16 км 2 (670%) в сильно заминированных водоразделах с 1985–1989 по 2014–2018 годы, по сравнению с 0.83 км 2 (20%) в менее пострадавших районах. Хотя мы обнаружили, что в период с 1985 по 2018 год как проточные (все восемь водоразделов), так и проточные системы (шесть из восьми водосборов) увеличились в целом по площади поверхностных вод ( P <0,0001), эти изменения различаются на порядки величины между водосборными бассейнами с и без обширной деятельности КМЗ. На сильно заминированных водоразделах средняя площадь поверхности озер и рек за 34 года увеличилась на 0,53 км 2 год −1 (6.63% год -1 ) и 1,22 км 2 год -1 (2,13% год -1 ), соответственно. Для сравнения, в водоразделах с меньшей степенью разработки среднее изменение площади озера было примерно в 16 раз меньше (0,02 км 2 год −1 , 0,41% год −1 год), а скорость изменения площади поверхности реки составила существенно ниже (0,39 км 2 год −1 , 1,06% год −1 ). Большая часть этого увеличения площади поверхности озера была связана с увеличением количества шахтных прудов после 2000 года (рис.2). Этот результат параллелен документально подтвержденному увеличению активности КМЗ, которая в целом была низкой с 1984 по 2000 год, а затем начала быстро расти, причем наибольший рост наблюдался после глобального экономического спада 2008 года и оставался стабильно высоким с 2010 года ( 3 , 4 ) . Увеличение площади речной поверхности в горнодобывающих регионах в первую очередь связано с расширением сообщения между основным руслом и прилегающими горнодобывающими предприятиями. Эти изменения, вероятно, аналогичным образом вызваны операциями КМЗ на берегах рек.Хотя классификации водоемов как протяженных или непроточных у берегов рек меняются между двумя штатами из-за сезонных изменений в связности, эти внутригодовые изменения невелики по сравнению с межгодовыми тенденциями в непроточных территориях на протяжении всего периода исследования.

    Предыдущие исследования показали, что КМЗ приводит к обширному обезлесению ландшафта ( 2 , 4 ). Чтобы изучить площадь ранее засаженных лесом земель, которые были преобразованы в водные системы, мы разделили вырубку лесов на площади, преобразованные в бесплодные земли, и площади, преобразованные в водные системы, на год после обезлесения.Мы обнаружили, что 66 км 2 из 914 км 2 обезлесенных земель в нашей исследуемой области (7,2% ранее засаженных лесом территорий) были преобразованы непосредственно в участки с проточной или непроточной средой, при этом большая часть этого преобразования происходит в районах, сильно пострадавших. добычей полезных ископаемых (рис. S2). Поскольку обезлесение мобилизует почву, это приводит к усилению седиментации и переноса Hg в окружающие водоемы ( 20 ), потенциально увеличивая чистую скорость метилирования Hg и непропорционально влияя на водные организмы, населяющие районы, непосредственно преобразованные из лесных в водные ландшафты.

    Ландшафтные модели в концентрации ртути

    Мы обнаружили, что содержание ртути было самым высоким на участках реки, где ведется добыча в поймах, или ниже по течению, где ведется активная деятельность по КМЗ (далее именуемые реками ниже по течению; P <0,0001; рис. 3). Общие концентрации Hg в этих речных водах были примерно в 10 раз выше, чем в других водоемах: 10,1 ± 2,8 нг Hg в литре −1 ( n = 12; указано как среднее значение ± стандартная ошибка) по сравнению с 1,7 ± 0,4 нг Hg в литре −1 ( n = 12) в шахтных прудах и 1.3 ± 0,3 нг Hg литр −1 ( n = 10) в старицах ниже по течению. Средняя общая концентрация Hg в воде ниже по течению в 1100 раз превышала общую концентрацию Hg в воде в верхнем течении реки и представляла 9 из 10 проб с самыми высокими концентрациями общей Hg в водной толще. Ранее сообщалось об аналогичных тенденциях повышения концентрации Hg в реках ниже КМЗ, в том числе в Перу ( 21 , 22 ), но это первое, насколько нам известно, исследование, в котором одновременно изучаются тенденции Hg от КМЗ как в озере, так и в реке. системы.

    Рис. 3 Концентрация и распределение общей Hg (THg), метиловой Hg (MeHg) и процентного содержания Hg в виде MeHg в водоемах выше и ниже по течению от кустарной добычи золота в Мадре-де-Диос, Перу.

    Данные распределения в правом столбце представляют собой наблюдения, показанные в порядке уменьшения значений Hg, чтобы выделить кластеризацию среди точек отбора проб. Буквы представляют собой статистически значимые различия между значениями в каждом месте в соответствии с анализом дисперсии рангов Краскела-Уоллиса, за которым следует критерий Данна.

    С учетом корреляции между общим содержанием взвешенных твердых частиц (TSS) и общей концентрацией Hg в водной толще, обнаруженной в этом исследовании ( P <0,0001, r 2 = 0,62; рис. S3) и в других исследованиях ( 23 25 ), а также более высокую концентрацию TSS в реках ниже по течению по сравнению с другими измеренными водными объектами ( P <0,0001; рис. S4), мы ожидаем, что Hg переносится связанной с частицами отложений (т. Е. В виде твердых частиц). Hg), а не в растворенной фракции.Наше открытие более высоких концентраций общей Hg в отложениях стариц по сравнению с донными отложениями в нижнем течении реки ( P = 0,030; рис. S5) и более высокое процентное содержание углерода в старицах по сравнению с другими водоемами ( P <0,005) подтверждают это. предположение. Принимая во внимание этот вывод, важно отметить, что отбор проб проводился в условиях низкого стока засушливого сезона. Во время сезона дождей (примерно с октября по апрель) количество осадков увеличивается в три-пять раз, что приводит к увеличению уровня реки в метрах ( 26 ).Хотя эти увеличенные потоки исторически создавали сильно сезонный приток взвешенных наносов в реку, эрозия, вызванная КМЗ, в засушливый сезон меняет исторические сезонные закономерности концентрации взвешенных наносов в сильно заминированных районах водосбора ( 6 ), потенциально усиливая ртуть. перенос и последующее загрязнение водной среды ниже по течению.

    Хотя общие концентрации Hg в водной толще были самыми высокими в нижнем течении рек, мы обнаружили, что шахтные пруды и старицы были значительно более чистыми эффективными в преобразовании Hg в биодоступную форму MeHg (определяемую процентным содержанием Hg в виде MeHg; P = 0.0032 и P = 0,0003 соответственно). Таким образом, для судьбы Hg в этом ландшафте важна комбинация процессов переноса и времени пребывания. В среднем вода ниже по течению реки содержала 1,1 ± 0,3% Hg в виде MeHg ( n = 12; указано как среднее значение ± SE), по сравнению с 5,8 ± 1,2% ( n = 12) в горнодобывающих прудах и 7,9 ± 2,1%. в нижних старицах ( n = 10). Несмотря на различную общую концентрацию ртути, реки в низовьях, старицы и горнодобывающие пруды содержали одинаковую среднюю концентрацию MeHg ( P > 0.05). Эти тенденции, вероятно, обусловлены биогеохимическими факторами, которые способствуют метилированию в лентичных системах по сравнению с лотковыми системами, поскольку системы с ограничением кислорода обычно имеют более высокое производство MeHg, чем хорошо насыщенные кислородом системы ( 27 , 28 ). Также обратите внимание на то, что концентрации MeHg в водной толще не имели значительной корреляции с TSS ( P = 0,18; рис. S3), что позволяет предположить, что другие факторы, помимо TSS, определяют тенденции в MeHg. Комбинированные эффекты более высокой чистой эффективности метилирования, обнаруженные в старицах и прудах, и лентификация гидрологического ландшафта с высокой вероятностью увеличивают риск воздействия MeHg в регионах, затронутых КМЗ, сверх того, что можно было бы ожидать на основе повышенной нагрузки Hg. один.

    ОБСУЖДЕНИЕ

    ASGM в районе Мадре-де-Диос в Перу создает синергетический эффект между нагрузкой Hg и лентификацией ландшафта за счет расширения систем, которые способствуют метилированию неорганической Hg в MeHg. В период с 1985–1989 по 2014–2018 годы общая площадь проточной и проточной среды на сильно заминированных территориях увеличилась на 670 и 98% соответственно. Наши результаты показывают, что чистое производство MeHg в лентике в пять-семь раз больше, чем в лотковых системах в районе исследования.Сочетание ландшафтной лентификации и содержания Hg существенно увеличивает биодоступность Hg. Эта тенденция, вероятно, будет продолжаться до тех пор, пока цены на золото будут оставаться высокими, а деятельность по КМЗ останется реальным источником средств к существованию для местного населения, проживающего в менее регулируемых районах. Повышенная биодоступность Hg в этой глобальной горячей точке биоразнообразия представляет серьезную угрозу для местных сообществ, включая недавно вступившие в контакт группы коренных народов, которые потребляют рыбу с высоким трофическим уровнем ( 29 ), и для находящихся под угрозой исчезновения видов, таких как легендарная гигантская выдра ( Pteronura brasiliensis ) зависящие от лентных систем местообитаний и кормовых угодий ( 30 ).

    Насколько нам известно, это первое исследование взаимодействия между судьбой Hg и переносом и гидрологией ландшафта, связанными с практикой КМЗ. Наши результаты ясно показывают, что регион Мадре-де-Диос уязвим для синергетических эффектов лентификации и нагрузки Hg. Хотя этот регион вызывает особую озабоченность из-за высокого уровня биоразнообразия, вполне вероятно, что биодоступность Hg также увеличивается в других горячих точках КМЗ по всему миру. Чтобы определить, является ли линтификация ландшафта распространенной тенденцией, связанной с КМЗ, мы исследовали изменяющийся гидроландшафт в трех дополнительных горячих точках КМЗ по всему миру (рис.4). Водоразделы с интенсивной добычей полезных ископаемых в Венесуэле ( 31 ), Гане ( 18 ) и Индонезии ( 32 ) за последние 34 года увеличили площадь непроточной среды в три-восемь раз. Если предположить, что относительная чистая скорость метилирования такая же, как и в районе Мадре-де-Диос, связанное с КМЗ увеличение непроточной среды во всем мире способствует чистому метилированию и биоаккумуляции ртути по всей пищевой цепи. Этот процесс увеличивает угрозу со стороны КМЗ для уязвимых сообществ по всему миру, одновременно приводя к серьезной экологической деградации.Таким образом, при оценке воздействия Hg в результате КМЗ нам необходимо учитывать не только общую загрузку Hg в водную экосистему, но также то, как изменения в гидрологическом ландшафте могут влиять на переработку этой Hg, особенно в горячих точках глобального биоразнообразия.

    Рис. 4 Глобальные примеры лентификации ландшафтов из трех стран, сильно пострадавших от КМЗ.

    В левом столбце показана относительная площадь непроточной поверхности исследуемой страны (фиолетовым цветом) по сравнению с сильно заминированными бассейнами в Перу.В правом столбце показаны исторические водные маски изучаемой страны с цветами, обозначающими первый год, когда данный пиксель был классифицирован как вода. Главный канал реки Оффин имеет ширину менее 30 м и ниже порога обнаружения с помощью дистанционного зондирования; поэтому измеряются только окружающие горнодобывающие пруды. Черные области на рисунках справа представляют пиксели, классифицированные как земли на протяжении всего периода исследования.

    МАТЕРИАЛЫ И МЕТОДЫ

    Отбор проб

    Все пробы для анализа на ртуть были собраны в июле и августе 2019 года в сухой сезон (рис.S1). Образцы рек были взяты из основного русла реки Мадре-де-Диос, выше по течению от слияния реки, ниже по течению от слияния и с каждого притока. Одна проба воды была взята у поверхности воды в каждой точке отбора после того, как лодочный мотор был выключен не менее 1 мин. Для стариц и шахтных прудов отобрана одна проба воды с поверхности воды. Пробы воды были собраны с использованием протокола «чистые руки – грязные руки» [США. Метод 1669 Агентства по охране окружающей среды (EPA)] в новых бутылях из сополиэфира и гликоля из полиэтилентерефталата и подкислен до 0.4% со следовой соляной кислотой в течение 24 часов после сбора. Пробы воды хранили на льду в поле, а затем хранили при 4 ° C до анализа. Обратите внимание, что все пробы воды нефильтрованы, и все указанные значения Hg представляют собой концентрацию для всего водяного столба. Пробы речных наносов отбирались под водой с краев русла путем составления поверхностных отложений как минимум в пяти точках отбора проб на 30-метровом разрезе с помощью лопаты. Эти пробы были взяты в сухой сезон; в сезон дождей точки отбора проб находятся ближе к центру русла, так как ширина реки увеличивается на десятки метров.Поэтому мы предполагаем, что собранные нами пробы донных отложений являются репрезентативными для хорошо перемешанных речных отложений. Осадки озера Оксбоу и горных прудов были собраны как осадок на краю канала с помощью лопаты (собранный под водой как поверхностный осадок) и из трех точек в центре озера с помощью грейферного пробоотборника Экмана. Образцы осадка были собраны по протоколу «чистые руки – грязные руки», упакованы в двойные пакеты, заморожены на сухом льду в полевых условиях и хранятся в замороженном виде до обработки образцов. Обратите внимание, что образцы из прудов для добычи полезных ископаемых были отобраны в регионе Ла-Пампа, водоразделе, расположенном рядом с водоразделом Колорадо.Ла-Пампа — это район, где до недавнего времени была широко распространена КМД ( 4 ). Он находится под военным контролем с февраля 2019 года (Operacion Mercurio), что делает его безопасным районом для отбора проб в полевых условиях. Из-за проблем с материально-техническим обеспечением и безопасностью, вызванных отсутствием полицейского или военного присутствия, было невозможно отобрать пробы из шахтных прудов из других активно разрабатываемых водосборных бассейнов, исследованных в этом исследовании; однако методы добычи полезных ископаемых в Ла-Пампе являются типичными для региона.

    Пробы воды на TSS были собраны сразу после отбора проб воды для анализа на Hg.Воду непосредственно из-под поверхности закачивали буровым насосом с встроенным стекловолоконным фильтром (предварительно взвешенным) и регистрировали количество отфильтрованной воды. Фильтр хранили замороженным до обработки образца. Также был взят бланк поля фильтра и заморожен для анализа.

    Лабораторные анализы

    Пробы нефильтрованной воды были проанализированы на общую Hg путем окисления хлористым бромом в течение минимум 24 часов, продувки и улавливания, атомно-флуоресцентной спектроскопии холодного пара (CVAFS) и газового хроматографического разделения (Метод EPA 1631). , редакция E) на автоматическом анализаторе общего содержания ртути Tekran 2600.Калибровка и непрерывная проверка калибровки (CCV) выполнялись с использованием стандарта общего содержания ртути Brooks Rand Instruments (1,0 нг литр -1 ), а первоначальная проверка калибровки выполнялась с использованием многоэлементной масс-спектрометрии с индуктивно связанной плазмой (ICP-MS) SPEX CentriPrep в стандарте раствора. 2А. Предел обнаружения прибора составил 0,5 нг. Литр -1 . Все стандарты имели средний выход в пределах 10% от принятых значений. Полевой бланк, бланки переваривания и бланки анализа были ниже предела обнаружения (BDL).

    После лиофилизации в течение не менее 5 дней образцы осадка анализировали на общую Hg на анализаторе Milestone Direct Mercury Analyzer (DMA-80) с помощью термического разложения, каталитического восстановления, амальгамирования, десорбции и атомно-абсорбционной спектроскопии (метод EPA 7473). Калибровку DMA-80 проводили с использованием стандарта общего содержания ртути Brooks Rand Instruments (1,0 нг литр -1 ). CCV и матричный пик (MS) были выполнены с использованием стандартного эталонного материала Национального института стандартов и технологий (NIST) 1633c (угольная летучая зола, 1005 нг г -1 ), а стандарт контроля качества (QCS) был выполнен с использованием NIST- сертифицированный стандартный образец 2709a (San Joaquin Soil, 1100 нг г −1 ).Предел обнаружения прибора составил 0,5 нг Hg. Все образцы были проанализированы в двух экземплярах со значениями, принятыми, когда относительная разница в процентах между двумя образцами была в пределах 10%. Все стандарты и MS имели среднее извлечение в пределах 10% от принятых значений, и все холостые образцы были BDL.

    Что касается MeHg, пробы нефильтрованной воды экстрагировали серной кислотой следового качества в течение минимум 24 часов ( 33 ). Образцы анализировали водным этилированием с тетраэтилборатом натрия, продувкой и улавливанием, CVAFS, GC и ICP-MS на Agilent 770 (метод EPA 1630) ( 34 , 35 ).Калибровку и CCV проводили с использованием стандарта метилртути Brooks Rand Instruments (1 нг литр -1 ). Предел обнаружения метода составил 1 пг MeHg. Все стандарты имели среднее извлечение в пределах 13% от принятых значений, и все пробелы были BDL.

    Для TSS фильтры помещали в печь при 105 ° C на 48 часов. Затем фильтры повторно взвешивали. TSS был определен как разница в массе фильтра до и после фильтрации, деленная на объем воды, прошедшей через фильтр. Заготовка поля фильтра имела незначительную разницу в массе.

    Анализ протяженности поверхностных вод

    Годовая протяженность поверхностных вод для исследуемой области была рассчитана с использованием JRC Global Surface Water Mapping Layers v1.1 ( 36 ) в Google Earth Engine ( 37 ). Этот набор данных включает глобальные маски поверхностных вод с разрешением 30 м ежегодно в период с 1984 по 2018 год. Из-за пробелов в годовых водных масках, вызванных облачностью, области, классифицируемые как сезонные и постоянные воды, накладывались с двухлетними интервалами, начиная с 1985 года.Таким образом, получаемые годовые маски представляют собой максимальную протяженность поверхностных вод за указанный год и за предыдущий год. Хотя этот метод может немного переоценить протяженность водной поверхности, он остается неизменным на протяжении всего исследования, поэтому пропорциональные изменения в проточной и лотковой системах остаются неизменными.

    Лентическая среда по сравнению с лотковой средой была выделена путем наложения годовых масок поверхностных вод с данными Глобальной ширины рек из базы данных Landsat (GRWL) ( 38 ). GRWL включает осевые линии для всех рек шириной более 30 м во всем мире.Большие пиксели воды, расположенные в руслах рек, были идентифицированы с использованием картирования совокупной стоимости с центральными линиями GRWL в качестве исходных пикселей ( 39 ). Сопоставление совокупной стоимости объединяет «стоимость» прохождения заданных пикселей из исходного узла. Присваивая пикселям воды стоимость 0 и пикселям земли стоимость 1, можно эффективно определить возможность соединения с центральной линией GRWL. Морфологические изменения с течением времени приводят к тому, что некоторые прилегающие пруды и старицы спорадически перекрываются осевыми линиями рек.Это перекрытие может привести к ошибочной классификации лентичных сред как лотических. В результате наши оценки лентификации, вероятно, консервативны. Точно так же, чтобы ограничить ошибочную классификацию в сильно заминированных ландшафтах со значительной связью между добывающими прудами и руслом реки, картирование совокупных затрат было ограничено в пределах 1500 м от осевых линий GRWL. Таким образом, в маске русла реки существуют небольшие пробелы там, где река сместилась в поперечном направлении дальше, чем на 1500 м от исторической центральной линии.На заключительном этапе небольшие промежутки в маске русла реки вдоль узких участков реки на краю видимости со спутника были заполнены путем расширения, а затем размывания маски русла реки двумя пикселями Landsat (60 м). Все поверхностные воды за пределами маски речного русла считались непроточными. Тенденции годовых изменений площади поверхностных вод как для проточной, так и для проточной систем были рассчитаны на основе водоразделов с использованием линейной регрессии.

    Вырубка лесов за исследуемый период была рассчитана с использованием набора данных Hansen Global Forest Change v1.6 ( 40 ), который содержит данные о глобальных изменениях лесов с разрешением 30 м ежегодно в период с 2001 по 2018 год. Поскольку все обезлесения мобилизует почву и, следовательно, создает возможности для переноса ртути, зарегистрированное обезлесение включает в себя обезлесение, вызванное всеми источниками (например, КМЗ, естественная река эрозия и развитие), что потенциально снижает общий сигнал от вырубки лесов, напрямую связанной с добычей полезных ископаемых. Коэффициенты преобразования в водные системы и бесплодную почву были рассчитаны путем наложения водной маски с маской обезлесения с задержкой на 1 год (т.е., разделенных на области, которые были водой в год после обезлесения, по сравнению с землями в год после обезлесения). Затем были рассчитаны общие площади как бесплодной, так и водной конверсии для каждого водораздела в пределах исследуемой территории.

    Анализ данных и статистический анализ

    Все статистические анализы были выполнены с использованием статистического программного обеспечения R версии 3.6.0. Статистические тесты проводились с использованием α 0,05. Поскольку данные не распределялись нормально, сравнения были выполнены с использованием дисперсионного анализа Крускала-Уоллиса по рангам, за которым следовал тест Данна для парных сравнений.На всех рисунках мы сообщаем о статистически значимых различиях между группами ( P <0,05) с использованием букв, при этом группы, использующие одну букву, не имеют статистически значимой разницы. Указанные в рукописи концентрации ртути представляют собой средние значения и SE.

    ССЫЛКИ И ПРИМЕЧАНИЯ

    1. K. H. Telmer, M. M.Вейга, Мировые выбросы ртути в результате кустарной и мелкомасштабной добычи золота, в Судьба и перенос ртути в глобальной атмосфере , Р. Мейсон, Н. Пирроне, ред. (Springer, 2009), стр. 131–172.

    2. M. A. Cardo, P. M. Vargas, Proyecto: Plan Nacional de Accion Sobre Mercurio en el Sector de la Mineria de oro Artesanal y de Pequena Escala en el el Peru (Artisanal Gold Council 2017).

    Благодарности: Мы благодарим F.П. Сонко, Б. Х. Ривера, А. Чен, А. Ли, Ф. Мачикао, М. Марчезе, К. Уамантупа, а также местным перуанским шахтерам и членам общины за помощь на местах; Х. Су-Ким, Н. Ривера, Ф. Кенигсмарк, Н. Нил-Уолтхолл и А. Уодл за лабораторную помощь; М. Силман за отзывы о дизайне исследования; SERNANP, Ejercito Peruano и Policia Nacional del Peru за доступ к шахтным прудам в Ла-Пампе; Ф. Машикао за помощь в переводе рукописи на испанский язык; и четыре анонимных рецензента за отзывы, улучшившие рукопись. Финансирование: Финансирование предоставлено грантом на исследовательскую работу Duke Global Health Institute, Duke University Bass Connections, Duke University Centre for Latin American and Caribbean Studies, Tinker Research Travel Grant Award, Duke University Discovery Research International Travel Award и Josiah Charles Trent Memorial Грант благотворительного фонда фонда. Вклад авторов: J.R.Ge. и S.N.T. в равной степени внесли свой вклад в дизайн исследования, сбор данных, анализ данных и подготовку рукописи.Первый авторский порядок определялся подбрасыванием монеты. E.S.B., T.M.P., J.R.Ga., L.E.F. и C.M.V. внес свой вклад в дизайн исследования и отзывы о рукописи. X.Y. способствовал анализу дистанционного зондирования и обратной связи с рукописью. Конкурирующие интересы: Авторы заявляют об отсутствии конкурирующих интересов. Доступность данных и материалов: Испанский перевод этой рукописи можно найти в дополнительных материалах. Весь код, используемый в этом анализе, можно найти на https: // github.com / SimonTopp / MadreDeDios. Доступ к визуализации гидрологического ландшафта бассейнового масштаба можно получить по адресу https://sntopp.users.earthengine.app/view/mdd-hydroscape-explorer. Химические данные по всем водным объектам также можно найти в таблице S1.
    • Copyright © 2020 Авторы, некоторые права защищены; эксклюзивный лицензиат Американской ассоциации содействия развитию науки. Нет претензий к оригинальным работам правительства США. Распространяется по некоммерческой лицензии Creative Commons Attribution 4.0 (CC BY-NC).

    Характеристики счетчика электроэнергии ртутного 201

    И его модификации производятся на мощностях российской компании ООО «Инкотекс-СК».

    Основным видом деятельности компании является производство приборов учета электроэнергии, начиная от простейших однофазных электросчетчиков типа Меркурий 201, Меркурий 200.02 и заканчивая сложными многополевыми трехфазными промышленными счетчиками типа Меркурий 230. , Меркурий 234. Торговая марка Mercury известна потребителям с 2001 года.

    Все мы помним старые черные электросчетчики с вращающимся диском, который считает потребляемую мощность счетного механизма, «урчащего» в ночное время.Но со временем все меняется, соответственно меняются и способы учета энергии. Сейчас практически не встретишь старых морально и технологически устаревших счетчиков. На смену им пришли более совершенные модели. Электросчетчики серии Меркурий 201 как раз такие представители.

    Меркурий 201 Серия Меркурий 201 представлена ​​несколькими модификациями и имеет следующие технические характеристики 201.2, 201.22, 201.4, 201.5, 201.6.

    Они различаются между собой в зависимости от допустимого рабочего тока, а также способа отображения информации.

    Особенности конструкции Меркурий 201,5

    Все представители серии счетчиков 201 выполнены в одинаковом прямоугольном пластиковом корпусе. На передней панели прибора (слева) расположен жидкокристаллический дисплей информационного дисплея (или «барабаны» подсчета электроэнергии), на правой стороне — «табличка» с основными техническими параметрами. Сам корпус, а соответственно и само устройство, довольно компактны и имеют габариты 105х105х64 мм (вес порядка 350 г)

    Нижняя панель корпуса съемная — выполняет функцию защиты контактов устройства.Подключение проводов к этим контактам осуществляется винтовым соединением.

    Что касается крепления в панели или на любой другой поверхности, то электросчетчик ртуть 201,5 крепится с помощью так называемой DIN-рейки. Ведущие производители считают такой способ монтажа наиболее рациональным, ведь сегодня большинство приборов учета крепят именно за счет такой рейки.

    Характеристики электросчетчика Меркурий 201.5

    Рассматривая основные технические характеристики электросчетчиков Меркурий 201, необходимо отметить, что эти приборы имеют специальную защиту от хищения электроэнергии реверсированием.То есть можно утверждать, что методы остановки счетчика путем изменения «фазы на ноль», которой пестрит Интернет, просто безосновательны.

    В таблице приведены основные технические характеристики электросчетчиков Меркурий 201

    Название параметров

    Меркурий

    201.2

    201,4

    201,5

    201,6 201,22
    Класс точности

    2,0 (1,0)

    Номинальное напряжение, В
    Номинальный (макс.) Ток, А

    5 (60)

    10 (80)

    5 (60)

    10 (80) 5 (60)
    Частота сети, Гц

    Пусковой ток (чувствительность), мА
    — с I базами = 5А
    — с I базами = 10А

    Активная (полная) мощность, потребляемая цепью напряжения счетчика, не превышает, Вт (ВА)

    2 (10) 1,5 (15)
    Устройство отображения

    ЖК-дисплей

    ЖК-дисплей

    ОУ

    ОУ ЖК-дисплей
    Передаточное число имп./ КВтч 6400 6400 3200 3200 6400
    Сетевой интерфейс питания (PLC)
    Диапазон рабочих температур, С

    Многие потребители электроэнергии сталкиваются с заменой или установкой нового счетчика электроэнергии.Причин замены (установки нового) может быть много: несоответствие требованиям класса точности коммерческого учета розничного рынка электроэнергии; Срок годности истек, проверка; механическое повреждение; подключение нового гаража, дома, квартиры и тд. Потребители задаются вопросом: «Какой счетчик поставить? Что лучше, дешевле, безопаснее, красивее?». На рынке много предложений. Из личного опыта отмечу, что покупая счетчик электроэнергии, сложно сказать, какой из них будет работать без нареканий и весь срок службы не остановится ни через месяц, ни через год.В моей практике (более 12 лет) как очень дорогие (с GPS и т. Д.), Так и самые дешевые (по 400 руб.) Прекратились через несколько лет после установки приборов учета. Так что тут как повезло. С любым счетчиком может случиться все, на что есть гарантия.

    В настоящее время большинство потребителей однофазных (220 В) сетей перестают выбирать счетчики электроэнергии. Горожане оправдывают свой выбор дешевизной этого устройства, небольшими габаритными размерами, хорошим внешним видом и возможностью установки на din-рейку в популярных недорогих коробках.

    Класс точности счетчика Меркурий 201,5 — 1, на фото выше это цифра 1 в кружке.

    Перед покупкой следует обратить внимание на дату изготовления счетчика, обычно она совпадает с датой первичной калибровки. На сайте treyd.ru я наткнулся от 8 декабря 2015 года, то есть на момент покупки им было около 3 месяцев — это отлично. Производитель ставит дату производства прямо на коробке, узнать можно не вскрывая, не распечатывая.

    Также стоит обратить особое внимание на наличие различных наклеек, пломб, штампов, отсутствие которых недопустимо. :

    Установка данного прилавка очень проста.

    Для начала снимаем «клеммную» крышку:

    1. Откручиваем винт.
    2. Вставляем, например, небольшую отвертку в отверстия.
    3. Снимите (нижняя часть крышки вверх) и снимите крышку.

    Если кто забыл простейшую схему подключения, то на крышке есть памятка в виде схемы подключения счетчика.Подключите провода по схеме.

    На клеммной крышке есть перфорация, которую легко сломать или откусить, после чего крышка плотно вставляется и прикручивается на место.

    Счетчики предназначены для учета активной электрической энергии в однофазных двухпроводных сетях переменного тока частотой 50 Гц с возможностью многотарифного учета по часовым поясам суток. Для программирования и считывания информации о потреблении энергии счетчик имеет цифровой интерфейс.Работает автономно или в составе автоматизированных информационно-измерительных систем (АИИС).

    ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ

    Межповерочный интервал -16 лет.

    Средний срок службы 30 лет.

    Гарантийный срок 3 года.

    НОРМАТИВНОЕ ПОЛОЖЕНИЕ

    Соответствует ГОСТ Р 52322, ГОСТ Р 52320.

    Сертифицирован и внесен в Государственный реестр средств измерений России и СНГ.

    ОТЛИЧИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ Mercury 201.5 5 (60) A / 230 В, односкоростной

    • Монтаж на DIN-рейку.
    • Измеритель измеряет аналоговые входные сигналы в цифровом виде.
    • Измерение мгновенной мощности, тока, напряжения.
    • Устройство отображения информации — ЖК-индикатор.
    • В качестве датчика тока используется шунт, обеспечивающий требуемую точность измерений при наличии постоянной составляющей в цепи нагрузки или при отклонении кривой фазного тока от синусоиды.
    • Имеется модификация со встроенным PLC — модемом для работы в составе АИСИС «Меркурий — Энергоучет» и других систем.
    • Программируемый телеметрический выход с гальванической развязкой (DIN43864).
    • Счетчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовой цепи.
    • Функция контроля и управления нагрузкой через телеметрический выход внешними цепями переключения для ограничения / отключения нагрузки потребителя при превышении лимитов.
    • Маленький размер.
    • Комплектуется переходной пластиной с присоединительными размерами индукционных счетчиков.

    метров Часто задаваемые вопросы | Умные счетчики и показания счетчиков | Справка

    Изменения в ручных показаниях счетчика 1 апреля 2021 г.

    // Когда начинаются новые считыватели счетчиков? // Как это повлияет на меня?

    Вы могли заметить, что наши новые считыватели счетчиков носят оранжевую униформу, но помимо этого большинство клиентов не заметят никаких изменений.

    Для группы наших клиентов последовательность улиц, по которым идут наши новые считыватели счетчиков, изменит время считывания показаний счетчиков. Если вы относитесь к числу пострадавших, вы получите от нас электронное письмо или письмо, в котором будет подтверждено, что это значит для вас.

    Если вы относитесь к этой группе, ваш следующий фактический счет может быть на более короткий или более длительный период, чем обычно. Это изменение будет разовым, и в следующем месяце счета вернутся к ежемесячному циклу. В некоторых случаях срок платежа может быть раньше или позже месяца после изменения. Эту дату можно найти на первой странице вашего счета.

    // Будут ли считыватели счетчиков по-прежнему приходить в мою собственность в течение трех дней?

    Наш новый поставщик услуг будет работать в течение 4-дневного периода, но мы свяжемся с вами, когда это будет необходимо, чтобы помочь завершить чтение там, где есть проблема с доступом.

    // Как я узнаю свой новый считыватель счетчиков?

    Наши новые считыватели будут носить ярко-оранжевую униформу с удостоверениями личности, четко указывающими, что они представляют А. Д. Райли.

    Метр: часто задаваемые вопросы

    // Что такое умный счетчик?

    Интеллектуальный счетчик — это счетчик электроэнергии, который может отправлять нам показания счетчиков в цифровом виде. Это обеспечивает точные показания счетчиков и счета за электроэнергию, а также позволяет вам максимально полно использовать информацию об использовании энергии в «Личном кабинете».

    // Как мне узнать, есть ли у меня умный счетчик?

    Интеллектуальные счетчики обычно имеют цифровые дисплеи, которые мигают между несколькими различными показаниями.Если вы не уверены, вы можете связаться с нами напрямую по электронной почте или позвонить нам по телефону 0800 10 18 10.

    // Как мне перейти на умный счетчик, если у меня его еще нет?

    Чтобы узнать, как перейти на интеллектуальный счетчик, просто позвоните нам по номеру 0800 10 18 10. Easy as. Могут взиматься сборы.

    // Что такое расчетный счет по сравнению с фактическим?

    Расчетный счет основан на расчетных показаниях счетчика. Фактический счет основан на фактических показаниях счетчика, то есть вам выставляется счет за точное количество потребляемой энергии.

    В то время как современные счетчики или интеллектуальные счетчики считываются автоматически, старые счетчики и все газовые счетчики должны считываться вручную, чтобы получить точные показания. Это часто связано с тем, что считыватель счетчиков посещает вашу собственность раз в два месяца, чтобы снять показания. Вы также можете предоставить клиенту информацию о себе в разделе «Моя учетная запись» или перейти в раздел «Счета» и нажать «Показания счетчика» в нашем приложении.

    Мы всегда стараемся получить фактические показания счетчика, однако, когда это невозможно, мы должны оценить.Расчетные показания счетчика могут привести к неточным счетам, потому что вы можете получить заниженную или завышенную плату за потребленную энергию. Итак, если у вас есть счетчик более старого типа, важно сделать все возможное, чтобы регулярно получать фактические показания или показания клиентов.

    // Почему оценочные показания счетчика могут быть неточными?

    Мы стараемся быть максимально точными при оценке показаний счетчика, однако существует ряд факторов, которые могут привести к занижению или завышению оценок, включая следующие:

    Изменение обстоятельств дома: , когда с вами остается больше или меньше людей, чем обычно, или когда вы установили новый прибор, который потребляет больше энергии.

    Смена сезона, особенно зимой: Когда вы не использовали тепловой насос, но сейчас становится холоднее, вы начинаете использовать его регулярно.

    У нас нет данных об использовании вами: , когда мы впервые выставляем вам счет за конкретную собственность.

    У нас нет доступа к счетчику: это может быть потому, что ваш счетчик находится внутри, за запертыми воротами или есть собака, что означает, что мы не можем получить доступ к вашей собственности.

    // Как я могу узнать, был ли оценен мой счет?

    Вы можете увидеть в своем счете, если он основан на приблизительном показании счетчика.Перейдите на вторую страницу своего счета и посмотрите под заголовком «Последнее чтение». Если там написано «оценочное показание», значит, оно основано на оценочном показании счетчика. См. Пример ниже:


    // Зачем вам нужно читать мой счетчик?


    Это лучший способ выставить вам точный счет. Если мы сможем считать ваш счетчик, мы сможем убедиться, что вы платите только за фактически потребляемую энергию. Кроме того, правительство требует, чтобы мы регулярно считывали показания вашего счетчика.

    // Как я могу обеспечить регулярное считывание показаний счетчика?
    1. Избегайте строительства заборов, садов и т. Д. Вблизи вашего счетчика электроэнергии или газа
    2. Убедитесь, что сады подстрижены и не загораживают ваш счетчик
    3. Если ваш счетчик сложно найти, сообщите, как получить к нему доступ.
    4. Убедитесь, что ворота разблокированы и могут быть открыты считывателями счетчиков (если у вас есть собака, сообщите нам об этом)
    5. Вы можете предоставить ключ для ворот / дверных замков для обеспечения доступа.Они будут храниться в надежном месте и могут быть возвращены вам в любое время.
    6. Если у вас есть собака, убедитесь, что она находится подальше от области счетчика во время запланированного периода снятия показаний счетчика
    7. Если ваш счетчик находится внутри вашего дома, попросите электрика перенести его в более доступное место.
    8. Отправьте свои собственные показания счетчика, войдя в Моя учетная запись (принятие показаний клиентов остается на наше усмотрение. См. Подробные ответы на вопросы ниже.)
    // Могу я просто прочитать для вас счетчик?
    Да, вы можете ввести счетчик клиента, прочитанный через Моя учетная запись, или перейти в наше приложение. Нет моей учетной записи? Зарегистрируйтесь здесь.

    Обратите внимание: нам нужно будет снимать показания вашего счетчика не реже одного раза в четыре месяца, как это требуется в соответствии с государственным законодательством. Помните, что только одно показание счетчика клиента будет приниматься в течение 23-дневного периода, и несколько счетчиков / регистров для одного и того же помещения должны вводиться одновременно.

    Принятие показаний, предоставленных заказчиком, осуществляется по усмотрению компании Mercury.

    // Могу ли я отправить показания счетчика онлайн?

    Да, вы можете отправить показания счетчика в «Личном кабинете». Просто следуйте инструкциям или снимку экрана ниже.

    1. Щелкните «Счета» в меню навигации.
    2. Перейдите на вкладку «Услуги»
    3. Введите показания вашего счетчика
    4. Нажмите «Отправить».
    Введите здесь показания вашего счетчика.

    // Как мне загрузить данные о потреблении энергии?

    Вы можете получить доступ к своим данным о потреблении независимо от того, являетесь ли вы текущим клиентом Mercury или нет.

    Клиенты Mercury

    Войдите в «Моя учетная запись» на своем настольном компьютере, перейдите к «обновить мои данные», а затем «запрос данных о потреблении». Просто заполните форму, и данные о потреблении вам будут отправлены по электронной почте в течение 5 рабочих дней.

    Клиенты Mercury, запрашивающие авторизацию сторонних агентов

    Войдите в «Моя учетная запись» на своем настольном компьютере и выберите «обновить мои данные», а затем «запрос данных о потреблении». Просто заполните форму для запроса кода авторизации, и вы получите код авторизации при отправке формы.

    Агенты, запрашивающие данные клиентов

    Все запросы данных о клиентах должны подаваться через EIEP Transfer Hub с использованием EIEP13C. Ваш запрос EIEP13C должен также включать код авторизации клиента (его можно получить на нашем веб-сайте), который нам необходим для проверки вашего запроса и согласия клиента. Мы не сможем обрабатывать запросы, не содержащие кода авторизации.

    На запросы данных о потреблении будет дан ответ в течение 5 рабочих дней через EIEP Transfer Hub.

    Бывшие клиенты Mercury

    Если вы не были клиентом Mercury более 3 месяцев, позвоните нам по телефону 0800 10 18 10, чтобы запросить данные о потреблении или получить код авторизации для доступа третьей стороны к вашим данным.

    // Когда начинаются новые считыватели счетчиков? // Как это повлияет на меня?

    Вы могли заметить, что наши новые считыватели счетчиков носят оранжевую униформу, но помимо этого большинство клиентов не заметят никаких изменений.

    Однако для небольшой группы наших клиентов последовательность улиц, по которым идут наши новые считыватели счетчиков, изменит время считывания показаний счетчиков.Если вы относитесь к числу пострадавших, вы получите от нас письмо или электронное письмо об этом.

    Если вы относитесь к этой группе, ваш следующий фактический счет может быть выставлен за немного более длительный период, чем обычно. Это изменение будет разовым, и в следующем месяце счета вернутся к ежемесячному циклу. В некоторых случаях срок платежа может быть позже в месяце после изменения. Эту дату можно найти на первой странице вашего счета.

    // Как я узнаю свой новый считыватель счетчиков?

    Наши новые считыватели будут носить ярко-оранжевую униформу с удостоверениями личности, четко указывающими, что они представляют А. Д. Райли.


    <Вернуться на страницу часто задаваемых вопросов

    .
    Подключен

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
