Содержание

устройство и принцип работы, монтаж, схемы и способы подключения в распределительном щите

Электричество — это, безусловно, благо. Однако, обращаться с ним нужно осторожно, ведь из-за короткого замыкания или перепадов напряжения в электросети могут пострадать бытовые приборы. А для человека, случайно соприкоснувшегося с электропроводкой под напряжением, может все кончится летальным исходом. Защитить имущество и окружающих можно с помощью специального прибора, о нем и пойдет речь ниже.

Дифференциальный автомат: общие сведения

Дифференциальный автомат (дифавтомат) — является электромеханическим устройством, которое имеет два основных предназначения:

  • защитить электрическую цепь от утечки токов на землю;
  • защитить цепь от перегрузки в сети и короткого замыкания.

Дифференциальный автомат соединяет в себе функции УЗО и автоматического выключателя. Как УЗО, дифавтомат полностью защищает человеческий организм от поражения электричеством при соприкосновении с токонесущей частью электрооборудования.

Кроме этого, дифференциальный автомат отлично защищает сеть от короткого замыкания и перегрузок, то есть ведет себя, как автоматический выключатель.

Конструкция дифавтомата отличается от аналогичных ему устройств. В малом с виду корпусе удачно сочетаются и действуют два защитных прибора: УЗО и автоматический выключатель. Благодаря этому, дифференциальный автомат может быстро произвести защитное отключение. Соответственно это может произойти в случае утечки тока, перегрузки сети или короткого замыкания.

Принципы работы дифавтомата

Встроенный в дифавтомат автоматический выключатель обеспечивает защиту от перегрузок в сети и короткого замыкания. В этот защитный модуль входит устройство расцепления контактов. Оно сработает если в электрической сети возникнет перегрузка или короткое замыкание. Также автомат имеет рейку сброса. Она приводится в действие благодаря внешнему механическому воздействию.

Для защиты человека от воздействия электричества в дифавтомате встроен модуль дифференциальной защиты, в который входит дифференциальный трансформатор. Это устройство проводит постоянное сравнение текущих через него токов на входе и на выходе. Если обнаружится разница, которая несет угрозу, защитный модуль с помощью усилителя и электромагнитной катушки преобразует электрический ток в механическое действие, что и обесточит цепь.

Монтаж и схема подключения дифференциального автомата

При подключении дифавтомата нужно руководствоваться следующим правилом: в дифференциальный автомат подсоединяются ноль и фаза той цепи, которую будет защищать дифавтомат. Ни в коем случае нельзя объединять нулевой провод, приходящий с автомата с другим нулевым проводом. Это приведет к отключению дифавтомата.

Монтаж дифавтомата: схема подключения №1

Первая схема подключения защищает все электрические группы при помощи одного дифференциального автомата. Устройство устанавливают на входе цепи.

Во второй схеме дифавтомат, подключенный в цепь, защищает определенную электрическую группу. Этот вариант применяется для разработки надежной электробезопасности в помещении, где находится электрическая группа.

Если дифавтомат подключается по первому варианту, то к верхним клеммам прибора подводятся провода с питающим напряжением, а к нижним — подключают нагрузку от каждой группы в отдельности. При этом группы предварительно разделены электрическими выключателями.

Главный минус такого варианта подключения является то, что в случае аварийного срабатывания автомата полностью отключатся все электрические группы.

Чтобы избежать ложного срабатывания вводного дифавтомата, рекомендуется применять автомат с током утечки 30 мА.

Монтаж дифференциального автомата: схема подключения №2

Этот вариант защиты электрической сети дифавтоматом считается наиболее надежной и удобной. Часто эта схема применяется в помещениях с повышенными требованиями по электробезопасности или во влажных помещениях — кухня или ванная комната. Особенностью второй схемы подключения дифавтомата является то, что аварийное отключение одного дифавтомата не повлечет за собой отключение остальных. Безусловно, это положительный момент такой схемы подключения дифференциального автомата для защиты необходимых групповых линий. Впрочем, эта схема стоит дороже по сравнению с первой.

Монтаж дифавтомата: подключение по селективной схеме

Разобраться, чем отличается селективная схема подключения от неселективной, можно на примере двух схем, приведенных ниже.

Для простоты понимания опишем эти схемы, как схемы условной электрической разводки на лестничной площадке дома. Вводный дифавтомат размещается в распределительном щите на площадке, а остальные дифавтоматы пусть будут установлены в трех квартирах.

Схема с селективным подключением дифавтомата.

Принцип работы такой: если из-за повреждения происходит аварийное отключение автомата в одной из квартир, то автоматы в остальных квартирах и дифавтомат в распределительном щите будут продолжать работать. В селективной схеме дифавтомат имеет обозначение «S» — селективный.

Схема без селективного подключения дифавтомата.

При срабатывании на отключение автомата в квартире, происходит отключение дифавтомата и в распределительном щите. Кроме поврежденной линии обесточиваются и две рабочие. Это происходит потому что дифавтомат в распределительном щите рассчитан на ток утечки 100 мА

, а отводные автоматы рассчитанны на 30 мА. Очень важно правильно подобрать автомат по току утечки.

В зависимости от вида дифавтомата, схема подключения будет либо селективной либо неселективной.

Правила монтажа дифавтомата в распределительном щите

Подключая дифавтомат в распределительном щите, нужно следовать определенным правилам.

  1. Подсоединять фазу следует на вход дифавтомата, то есть туда, где на верхней части устройства имеются обозначения «1» или «L».
  2. Рядом с ними будет стоять буква «N» — это вход нуля на дифавтомат.
  3. Выход фазы с устройства находится в нижней части и обозначен «2» или «L».
  4. Выход нуля с прибора тут же и имеет обозначение «N».

Дифавтомат подключается, следуя приложенной к прибору инструкции.

Мастер, производящий подключение, должен четко осознавать какой из проводов и куда нужно подключать. Определить фазу можно с помощью отвертки-индикатора.

Дифавтоматы подключаются как к однофазной сети, так и к трехфазной сети переменного тока.

Подключение дифференциального автомата проводится с соблюдением всех мер электробезопасности.

Если недостаточно средств или не хватает места в распределительном щите, то стоит выбрать схему №1. Но нужно учесть, что если сработает водный дифавтомат — вся квартира будет обесточена. Также в этой схеме очень сложно искать неисправности.

Если есть время и желание повозится с более сложной схемой, хватает финансов на покупку дифавтоматов, а также имеется много места в распределительном щите, то можно смело выбирать схему №2. Она обеспечит надежность и безопасность. Ведь в случае аварии отключится лишь одна линия, а, значит, искать неисправность в такой схеме будет гораздо легче.

Что касается селективной и неселективной схем, то они, независимо от выбора дифавтомата, считаются очень надежными

и вполне могут защитить людей, бытовые приборы и сеть.

схема подключения и особенности, видео

Дифференциальный автомат – это устройство, состоящее из двух функциональных узлов, и предназначенное для защиты электросети. Первый узел – автоматический выключатель, а второй – модуль дифзащиты. Основное назначение дифференциального автомата – защита человека от поражения электротоком. Защита обеспечивается быстрым срабатыванием автомата, который размыкает электрическую цепь (для устройства с пределом срабатывания 20 мА, скорость срабатывания — 0,04 секунды).

Разница дифавтомата и УЗО

Многие считают, что существенной разницы между устройством защитного отключения и дифатоматом нет. Они похожи внешне и имеют практически аналогичный принцип действия. Но все же характерные различия между ними есть:

1.УЗО – это коммутационный аппарат, который используется для защиты человека от прямого или косвенного поражения электрического тока. Также он осуществляет контроль за состоянием проводки и отключает подачу питания при наличии ее повреждений. Таким образом, УЗО не защищает электрическую сеть от коротких замыканий – для этого требуется автоматический выключатель.

2. Дифференциальный автомат – это коммутационное устройство, который является, и УЗО, и автоматическим выключателем. То есть его функционал гораздо шире.

Внешние отличия этих устройств:

  • название – указывается сбоку или на лицевой стороне корпуса;

  • маркировка – если на корпусе указывается только значения номинального тока, при этом буквенные обозначения перед числом отсутствуют, то перед вами УЗО; если перед маркировкой имеется буква B, Cили D, то это – дифавтомат.

Более старые модели имеют еще и различие в габаритах. А вот современные устройства никаких существенных отличий по этому показателю не имеют.

Схема подключения дифавтомата

По способу подключения дифференциальные автоматы делятся на два типа:

  • вводные;
  • отдельные.

В обоих вариантах устройство подключается к нулю и фазе той цепи, которую оно будет защищать. Рассмотри оба варианты более подробно.

Подключение вводного дифавтомата

Эта схема подразумевает использование одно дифференциального устройства на вводе для защиты нескольких групп электрических потребителей. Основной недостаток такого метода – при возникновении аварийной ситуации на одной группе, автомат отключает электрическую сеть для всех потребителей.

Подключение отдельного дифавтомата

Отдельный дифавтомат применяется для защиты одной электрической группы. Как правило, такая схема используется в помещения, где предъявляются высокие требования к электрической безопасности. Эта схема более надежная, так как в аварийной ситуации отключается только поврежденная сеть, а остальные группы продолжают работать в штатном порядке.

Правила подключения дифференциальных автоматов к сети

Все устройства поставляются с подробной инструкцией по установке, но несмотря на это, многие испытывают определенные сложности при их монтаже.

Во всех случаях аппараты подключаются следующим образом:

1.Вход дифференциального автомата обозначается цифрой «1», либо буквой латинского алфавита «L». К входу подсоединяется фаза.

2.Рядом с фазой находится вход для нуля. Он обозначается латинской буквой «N».

3.В нижней части корпуса находится выход дифавтомата. Под цифрой «2» или буквой «L» находится фаза.

4.Рядом с выходом фазы находится выход нуля. Он обозначается буквой «N».

Следующим моментом является правильность определения фазы и нуля на проводах. Для этого понадобиться индикаторная отвертка. Провода обычно имеют цветовую маркировку, позволяющую определить принадлежность каждой жилы.

Дифференциальные автоматы используются, как в однофазных, так и трехфазных электрических сетях с переменным током. Подключение этого устройства производится только с заземлением. В сетях, где заземление отсутствует, дифавтомат будет единственным устройством для защиты от утечки тока.

При нарушении изоляции дифавтомат, конечно, не сработает, но если появится утечка, то есть человек возьмется за часть оборудования с фазой, то дифавтомат отключит питание. Это возможно благодаря принципу работы устройства, основанном на разности потенциалов и дифференциальной разбалансировке.

Схема подключения дифференциального автомата. Подключение дифференциального автомата

Дифференциальный автомат или автоматический выключатель дифференциального тока — электромеханическое устройство, предназначенное для защиты электрической цепи от утечки токов на землю и защиты цепи от перегрузок и коротких замыканий.

Иными словами, дифференциальный автомат одновременно выполняет функции УЗО и автоматического выключателя.

Основным предназначением дифавтомата, является полная защита человека от поражения электричеством при его контакте с токоведущими частями электрооборудования. В этом и проявляется его функция как УЗО.

Помимо этого, данное устройство не менее эффективно защищает электрическую сеть и электрооборудование от перегрузки и короткого замыкания, выполняя функцию автоматического выключателя.

Основная отличительная особенность дифференциального автомата, от аналогичных ему приборов заключается в его конструкции. В не большом по размерам корпусе удачно объединены и функционируют два отдельных защитных устройства: УЗО и автоматический выключатель.

Поэтому защитное отключение происходит при любых трех нарушениях в работе электрической сети:

  • — утечка тока;
  • — перегрузка;
  • — короткое замыкание.

Принцип работы дифференциального автомата

Защиту электрической цепи от перегрузки и короткого замыкания осуществляет встроенный модуль защиты — автоматический выключатель. В него входит механизм независимого расцепления контактов, который срабатывает при возникновении в защищенной электрической цепи короткого замыкания и перегрузок. Кроме этого защитный модуль снабжен рейкой сброса приводящейся в действие внешним механическим воздействием.

Защиту человека от поражения электрическим током данное устройство осуществляет при помощи модуля дифференциальной защиты. Он оснащен дифференциальным трансформатором, который постоянно сравнивает проходящий через него ток на входе и на выходе.

В случае обнаружения разницы, представляющей угрозу для жизни, модуль при помощи встроенного электрического усилителя и катушки электромагнитного сброса преобразовывает ток в механическое воздействие, которое и обесточивает защищенную цепь.

Схема подключения дифференциального автомата

Схема подключения дифференциального автомата практически не отличается от схемы подключения УЗО. Поэтому при его подключении необходимо соблюдать те же самые правила: к дифференциальному автомату, как и к УЗО, должны подключаться фаза и ноль только той цепи, которые он будет защищать.

То есть, нельзя нулевой провод который вышел с автомата объединять с другими нулевыми проводами. В этом случае дифавтомат будет отключаться, потому что по этим проводам будут протекать разные токи.

Первая схема подразумевает защиту всех электрических групп одним дифференциальным автоматом, который устанавливается на вводе (вводной дифавтомат), а вторая схема используется при защите автоматом определенной электрической группы, путем включения его в ее цепь. Обычно этот способ применяют для создания более надежной электробезопасности помещений, в которых расположена эта группа.

При подключении устройства первым способом провода с питающим напряжением подключают к верхним клеммам, а к нижним подают нагрузку от каждой электрической группы, предварительно разделенные автоматическими выключателями.

Существенным недостатком применения данной схемы является полное отключение всех групп при аварийном срабатывании автомата в случаи возникновения неполадок в любой защищенной электрической группе.

Для предотвращения ложных срабатываний вводного дифавтомата, установленного в жилых помещениях (особенно со старой проводкой) на утечку тока, рекомендуется применять дифференциальные автоматы, настроенных на срабатывание с током утечки 30 мА.

Наиболее надежным и удобным способом защиты электрической сети при аварийных ситуациях дифференциальным автоматом, считается подключение дифавтомата по второй схеме.

Чаще всего он применяется для защиты электрических групп размещенных в помещениях с повышенной влажностью – ванных комнатах, кухнях или в помещениях к которым предъявляются повышенные требования по электробезопасности — например, детская комната.

Бесспорно, что защита, каждой электрической группы отдельным автоматом дает более эффективный результат. Причем это касается не, только электробезопасности, но и практичности, ведь если по какой либо причине сработает один дифавтомат, то это не повлечет за собой полное обесточивание электросети. Что, безусловно, можно отнести еще к одному положительному отличию применения схемы подключения нескольких устройств, для защиты нужных групповых линий.

Применение данного метода будет гарантией надежного и бесперебойного электроснабжения. Однако, применение данного метода подключения защитных устройств, по понятной причине обойдется значительно дороже, чем защита одним аппаратом всей электросети.

Что такое селективная схема подключения дифференциальных автоматов

Разберемся в чем разница между селективной и не селективной схемой подключения. Имеется два рисунка: одна площадка и три квартиры на первом рисунке, на втором рисунке вторая площадка тоже с тремя квартирами.

Что произойдет если вдруг в какой то из квартир возникнет утечка. В правильной схеме (селективной) отключится только поврежденная квартира, автомат на площадке останется включенным и остальные, (неповрежденные) квартиры будут получать питание.

Вторая схема собрана без селективных дифференциальных автоматических выключателей, поэтому здесь при возникновении повреждения в одной из квартир отключится автомат этой квартиры плюс еще и автомат на площадке.

Таким образом обесточатся не только поврежденная линия но и две неповрежденных. С чем это связано? Ведь диффавтомат на площадке 2 рассчитан на ток утечки 100 мА, а отходящие автоматы рассчитаны на ток утечки 30 мА.

Подбор автоматов по току утечки конечно важно учитывать при подключениях но это не является основанием для селективной работы схемы.

Селективной является схема в которой диффавтомат имеет обозначение «S» — селективный. То есть диффавтомат на площадке не селективный.

Правила монтажа

Большой популярностью у потребителей пользуются дифференциальные автоматы с номинальным током утечки до 30 мА. Дифференциальные автоматы успешно используются как в однофазных, так и в трехфазных электрических сетях переменного тока.

Прежде чем установить их на необходимый участок цепи, надо правильно определить его функциональные возможности. При выборе автоматов, что бы избежать ненужных срабатываний от перегрузок, необходимо учитывать количество потребителей подключенных к данной цепи.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Подключение дифавтомата: выбор, схемы подкючения

Решить проблему защиты проводки от перегрузок и токов утечки можнопри помощи пары устройств — защитного автомата и УЗО. Но та же задача решается  дифференциальным защитным автоматом, который объединяет в одном корпусе оба эти устройства. О правильном подключение дифавтомата и его выборе и пойдет дальше речь.

Содержание статьи

Назначение, технические характеристики и выбор

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

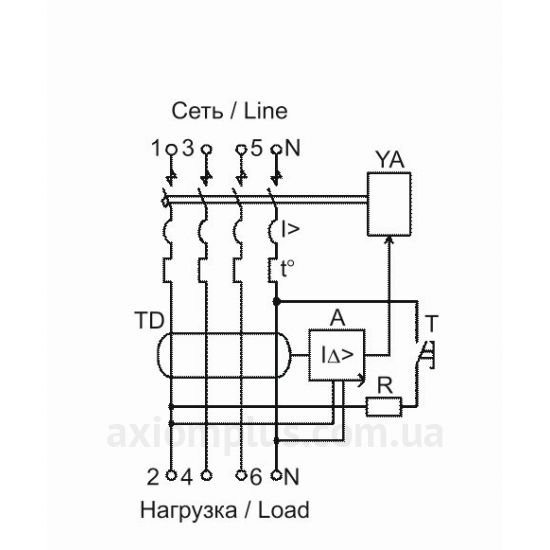

Обозначение дифавтоматов на схемах
Номинальный ток

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

Четырехполюсный дифавтомат для подключения в сети 380 В

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

Номинал дифавтомата и его время-токовая характеристика

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

Напряжение и частота, на которые рассчитан дифференциальный автомат защиты

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.





Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф,  посудомоечная машина и т.п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

Ток утечки или уставки на диф автомате

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное  обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначениеГрафическое обозначениеРасшифровкаОбласть применения
АСРеагирует на переменный синусоидальный токСтавят на линии, к которым подключена простая техника без электронного управления
АРеагирует на синусоидальный переменный ток и пульсирующий постоянныйПрименяется на линиях, от которых запитывается техника с электронным управлением
ВУлавливает переменный, импульсный, постоянный и сглаженный постоянный.В основном применяется на производстве с большим количеством разнообразной техники
SС выдержкой времени отключения 200-300 мсВ сложных схемах
GС выдержкой времени отключения60-80 мсВ сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Отключающая способность дифавтомата

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

Токоограничение дифавтомата

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

Обозначение повышенной морозостойкости дифавтомата

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

Флажок, который показывает причину отключения

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.



Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.



Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Крепление на динрейку

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала.  Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации,  степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Схемы бывают разного уровня сложности

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Простая схема подключения дифавтомата на небольшую сеть

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

Селективная схема установки дифавтомата

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.



Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

  • Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
  • Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
  • С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
  • Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
  • При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
  • При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.



Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

Схемы подключения узо и дифференциальных автоматов

Согласно требованиям современных норм и правил, функционирование домашней электропроводки подразумевает использование защитных устройств. И на сегодняшний день наиболее популярны дифференциальные автоматы и устройства защитного отключения. Они поставляются на отечественный рынок в различных конструктивных исполнениях, что позволяет подобрать устройство с оптимальными характеристиками для использования в однофазных и трехфазных схемах электроснабжения. Вместе с тем, все эти устройства функционируют по одному общему алгоритму.

Принцип работы УЗО и дифавтомата

Устройство защитного отключения работает по принципу, схожему с дифференциальным автоматом, за тем исключением, что в его схеме отсутствует автоматический выключатель, который реагирует на превышение токов нагрузки.

В связи с этим, при подключении одно- или трехфазного УЗО требуется установка дополнительной токовой защиты для обеспечения защиты от недопустимых нагрузок и коротких замыканий.

Этот момент, собственно, и отличает УЗО от дифавтомата.

Что касается элемента, конструктивно объединяющего эти устройства, то им является схема, которая основана на сравнении входящих в устройство и выходящих из него векторов токов. В обоих случаях схема отключает электрооборудование, как только будет зафиксировано отклонение от установленных предельных величин.

Набор элементов, обеспечивающих функциональность схемы, может быть разным и основываться на использовании электромагнитных реле или полупроводниковых устройств.

Для того чтобы иметь понятие о правильном подключении УЗО и дифавтомата, нужно рассмотреть один из вариантов конструкции, используемый в упрощенной однофазной сети.

Алгоритм работы внутренних элементов статических устройств аналогичен, поэтому способ подключения у них не отличается.

Работа в режиме нормального электроснабжения

Через тоководы УЗО, включенного под нагрузку, протекает ток нагрузки. При хорошем качестве изоляции в схеме возникновение токов утечки исключается. То есть, величина входящего по фазному проводу тока соответствует значению тока, выходящего из тороидального магнитопровода, в который вмонтированы тоководы УЗО. При этом входящий и выходящий токи противоположны по направлению.

В данном варианте рассмотрена работа идеального устройства, что возможно только теоретически. На практике же всегда имеет место небаланс соотношений магнитных потоков, образованных фазными токами. Однако отличия настолько незначительны, что не сказываются на нормальной работе схемы.

Несмотря на то, что устройства защиты на отключение, такие как УЗО и дифавтоматы, срабатывают в автоматическом режиме, их повторное включение требует выполнения ряд обязательных действий:

• анализ состояния микросхемы с целью определения причины отключения;• устранение выявленной неисправности;• включение УЗО или дифавтомата при помощи расположенного на их корпусе рычага.

Если устройство срабатывает повторно, в этом случае должен следовать вывод о вероятно плохой изоляции электрооборудования. Дальнейшие действия заключаются в описке поврежденного участка и восстановлении целостности изоляционного слоя.

В процессе первичного монтажа автоматической защиты в схему электропроводки требуется лишь правильное подключение входных и выходных фазных и нулевых проводников к соответствующим клеммам. Для этого на всех корпусах присутствует четкая маркировка.

Подключение однофазного УЗО

Входные и фазная и нулевая клеммы обозначаются надписями “1” и “N”, а выходные – “2” и “N”. Устройства, функционирующие на основе электронной базы, особенно требовательны к правильному подключению нейтрали, поскольку ошибка с ее полярностью может привести к повреждению электронной схемы.

Функциональный набор устройства позволяет периодически проводить тестирование с целью определения его технического состояния. При воздействии на соответствующую кнопку в конструкции создаются условия для отключения защиты. Если в этом случае отключения нет, это свидетельствует о неисправности УЗО.

Подключение трехфазного устройства дифференциальной защиты

Монтаж трехфазных УЗО проводится по принципу, аналогичному однофазным решениям. В этом случае также важно соблюдение полярности фазных и нулевых проводников.

Для того чтобы обеспечить это, входные цепи принято подключать к нечетным клеммам, а выходные – к четным.

Устройства защиты подобного рода срабатывают, как только возникнет небаланс от создаваемых токами всех четырех токопроводов магнитных потоков.

Трехфазное УЗО также может быть задействовано в трех однофазных сетях с общей нейтралью. Такое решение обеспечивает защиту одновременно трех однофазных электрических схем. Вся что требуется для реализации этого – выбор места установки с возможностью использования шины для подключения к выходу защиты нейтрали. Данная мера позволяет разделить ее одновременно по трем сетям.

Подключение трехфазного УЗО к трехпроводной сети без нейтрали

Подобные схемы имеют место при организации защиты трехфазных двигателей без нейтрали. В этом случае отпадает необходимость в использовании нулевых клемм УЗО.

При таком подключении более предпочтительно использование защитного устройства электромагнитной конструкции, оснащенного механическими расцепителями. Связана данная рекомендация с тем, что работа статических моделей требует подачи напряжения на блок питания, который может подключаться между фазой и нулем.

Помимо прочего, из-за отсутствия нулевого потенциала становится недоступной функция периодического тестирования прибора на предмет исправности. Поэтому подключение в таком виде сопряжено с проведением доработок прибора.

Чем отличаются схемы подключения УЗО и дифавтоматов

Как уже было отмечено выше, конструкция дифференциального устройства защиты лишена интегрированной защиты от токов коротких замыканий и перегрузки. Для того чтобы предотвратить выхода устройства из строя из-за короткого замыкания, следует принять соответствующие меры. Они заключаются в установке автоматического выключателя перед каждым УЗО.

Конструкция дифференциального автомата имеет встроенную защиту от КЗ и токов перегрузки, что является одним из факторов, увеличивающих стоимость устройств из этого разряда. При подключении дифавтомата отпадает необходимость в установке дополнительного автоматического выключателя.

В любом случае, УЗО и дифференциальный автомат способны долго и бесперебойно работать только в том случае, если их подключение выполнено правильно. Здесь необходимо учитывать конкретные условия схемы, а также требуется точное выставление уставок на срабатывание, что обеспечивает соответствующие защитные функции.

Монтаж Диф автоматов (дифференциальных автоматов) в квартире, доме, на предприятии

Появление огромного количества  посудомоечных, стиральных машин, бойлеров, гидромассажных ванн в квартирах, технологического оборудования на предприятиях работающего с водой, потребовали более ответственного отношения к безопасности.

Вода является проводником электричества, попадая на контакты электроприборов, поврежденную изоляцию проложенных кабелей представляет серьезную угрозу здоровью и жизни человека.

Монтаж диф автоматов (дифференциальный автомат) , наравне с УЗО (устройство защитного отключения) в монтажной схеме многократно уменьшают риск поражения электрическим током.

Смонтированные в распределительных щитах или специальных боксах приборы защищают групповые линии работающие во влажных помещениях от несанкционированных утечек тока, дифференциальные автоматы так же от перегрузок и короткого замыкания.

В компании ООО Ск «Элит-Сервис» Вы можете срочно вызвать электрика для монтажа щита и системы защиты и автоматики. . В кратчайшие сроки, удобное время специалист выедет на объект и окажет услуги в области электромонтажа, установит диф автоматы (дифференциальные автоматы) , смонтирует автоматические выключатели, УЗО (устройство защитного отключения) с соблюдением СНиПов (строительные нормы и правила) и ПУЭ (правила устройства  электроустановок).

Для чего устанавливать диф автоматов (дифференциальный автомат

Принцип действия ДИФа

В диф автомате как в обычном автоматическом выключателе есть два расцепителя. Тепловой, срабатывающий от перегрузки защищаемой группы и электромагнитный, отключающий линию при коротком замыкании. Аналогично УЗО в приборе используются  дифференциальный трансформатор в качестве датчика, срабатывающего при утечке тока. Принцип его работы основан на изменение дифференциального тока в проводниках, по которым электроэнергия подается на электроустановку, для которой организована защита. Без специального образования разобраться в хитросплетении терминов непросто. Упрощенная схема работы приведена на рисунке.  Монтируем  диф автомат (дифференциальный автомат) в электроцепь для защиты «Нагрузки». По линии обозначенной синим цветом ток протекает в нормальном режиме работы электрооборудования. Происходит нештатная ситуация, перегрузка — срабатывает тепловое. Короткое замыкание — приходит на помощь электромагнитный расцепитель. Самое опасное для человека утечка тока, возникающая от пробоя изоляции, попадания воды, касания оголенного провода.  Красной стрелкой на рисунке показана утечка, установленный  диф автомат (дифференциальный автомат) мгновенно отключит напряжение. Время срабатывания качественного ДИФа всего 25-30 м/секунд, ток утечки 10-30 миллиампер. Напомним, для жизни  человека опасными являются 50-100 миллиампер.

Технические характеристика наиболее популярных устанавливаемых в Санкт-Петербурге Диф автоматов

Дифференциальный автомат ABB

ABB, один из крупнейших мировых производителей электротехнического оборудования. Шведский концерн имеет производство и представительства во многих странах мира. Качество продукции очень высокое, цена вполне доступная.

Компания ООО Ск «Элит-Сервис» выполняет монтаж и установку Диф автоматов (дифференциальный автомат), других комплектующих фирмы более десяти лет.

За все время монтажа электропроводки нам не разу не попадалось некачественное оборудование.

Параметр Значение
Номинальное напряжение Un, B 220, 380
Рабочая частота fn, Гц 50
Номинальный ток нагрузки In, A 16
Номинальный отключающий дифференциальный ток IDn, мА 30
Максимальный условный ток короткого замыкания  А Inc 6000
Время отключения при номинальном дифференциальном токе Тn, не более, мс 25
Максимальное сечение подключаемых проводов, мм2 25
Количество циклов электрических 6000
Количество циклов механических 10000

Дифференциальный автомат Legrand

Международный концерн Legrand является крупнейшим производителем электроустановочных изделий. Наша компания достаточно давно работает с комплектующими французского изготовителя.

Установка  Диф автоматов (дифференциальный автомат), наравне с монтажом другого электротехнического оборудования фирмы Legrand, является приоритетом обеспечения безопасности при проведении электромонтажных работ.

Хорошее соотношение цена – качество.

Параметр Значение
Номинальное напряжение Un, B 220, 380
Рабочая частота fn, Гц 50
Номинальный ток нагрузки In, A 16
Номинальный отключающий дифференциальный ток IDn, мА 30
Максимальный условный ток короткого замыкания  А Inc 6000
Время отключения при номинальном дифференциальном токе Тn, не более, мс 25
Максимальное сечение подключаемых проводов, мм2 25
Количество циклов электрических 4000
Количество циклов механических 10000

Дифференциальный автомат Schneider electric

Всемирно известный производитель Schneider electric  , выпускающий широкий ассортимент электрооборудования относительно недавно появился на рынке Санкт-Петербурга. Зарекомендовал себя с хорошей стороны. Монтаж и установку Диф автоматов (дифференциальный автомат) изготовителя ООО Ск «Элит-Сервис» проводит более пяти лет. Электротехническое оборудование Schneider electric очень доступно в недорогих сериях.

Параметр Значение
Номинальное напряжение Un, B 220, 380
Рабочая частота fn, Гц 50
Номинальный ток нагрузки In, A 16
Номинальный отключающий дифференциальный ток IDn, мА 30
Максимальный условный ток короткого замыкания  А Inc 6000
Время отключения при номинальном дифференциальном токе Тn, не более, мс 30
Максимальное сечение подключаемых проводов, мм2 25
Количество циклов электрических 4500
Количество циклов механических 10000

Дифференциальный автомат IEK

Компаний IEK – крупнейший российский производитель электротехнической продукции. Основным плюсом является невысокая стоимость.

Продукция сертифицирована по российским стандартам, очень распространена в новом строительстве массового жилья, бюджетных промышленных объектах.

Устанавливается Диф автоматы (дифференциальный автомат) на вводах в квартиры, влажные помещения, обеспечивают защиту недорогого производственного оборудования.

Параметр Значение
Номинальное напряжение Un, B 220, 380
Рабочая частота fn, Гц 50
Номинальный ток нагрузки In, A 16
Номинальный отключающий дифференциальный ток IDn, мА 30
Максимальный условный ток короткого замыкания  А Inc 6000
Время отключения при номинальном дифференциальном токе Тn, не более, мс 30
Максимальное сечение подключаемых проводов, мм2 25
Количество циклов электрических 4500
Количество циклов механических 10000

Дифференциальный автомат DEK

Компания DEKraft является очень молодым  российский производителем электротехнической продукции.

Оборудование сертифицирована по российским стандартам, очень распространена в новом строительстве массового жилья, бюджетных промышленных объектах.

Устанавливается Диф автоматы(дифференциальный автомат) на вводах в квартиры, влажные помещения, обеспечивают защиту недорогого промышленного оборудования. Основным плюсом является невысокая стоимость.

Параметр Значение
Номинальное напряжение Un, B 220, 380
Рабочая частота fn, Гц 50
Номинальный ток нагрузки In, A 16
Номинальный отключающий дифференциальный ток IDn, мА 30
Максимальный условный ток короткого замыкания  А Inc 6000
Время отключения при номинальном дифференциальном токе Тn, не более, мс 30
Максимальное сечение подключаемых проводов, мм2 25
Количество циклов электрических 4500
Количество циклов механических 10000

Монтаж и установка диф автоматов (дифференциальный автомат) Что выбрать?

Характеристики пяти наиболее популярных в Санкт-Петербурге диф автоматов (дифференциальный автомат) мы рассмотрели выше, кратко описали производителей. На рынке электромонтажных работ в Санкт-Петербурге ООО Ск «Элит-Сервис» не один год.

Многолетний опыт работы с оборудованием различных производителей позволяет делать определенные выводы, которыми готовы поделиться с коллегами и заказчиками. Установленные  диф автоматы и УЗО исчисляются сотнями. Когда был поставлен первый блок утечки тока вспомнить достаточно сложно.

Изначально выполнялась установка дифференциальных автоматов концерна ABB. В те времена это была диковинка, СНиПы (строительные нормы и правила) и ПУЭ (правила устройства  электроустановок)  установки блоков утечки не предусматривали.

  Проблем с ДИФами и устройствами защитного отключения ABB не возникало, однако цена была достаточно высока, не все клиенты выполняя  электромонтажные работы были готовы платить за безопасность.

В Санкт-Петербурге начала появляться электротехническая продукция концерна Legrand, диф автомат (дифференциальный автомат) и УЗО стоили процентов на двадцать дешевле. Компания переключилась на Legrand. Известный в Европе производитель,  французское  качество.

Каково было наше удивление, когда на третьем… или четвертом объекте из пяти установленных УЗО, два были неисправны, кнопка «Тест» не работала. Несколько лет мы не устанавливали эти блоки утечки. Время прошло, «обида» улеглась, сейчас монтируем Legrand  без опасений, наверное просто не повезло, может попалась подделка, однако осадок остался.

Сейчас появилось большое количество дифференциальных автоматов разных уважаемых производителей,  ABB, Legrand,  Schneider electric, Hager, Siemens, а есть такие, упоминать не хочется. Блоки утечки  Schneider electric устанавливаем достаточно недавно, нареканий нет, достойные приборы. Хочу остановиться на ДИФах IEK, DEKraft.

В принципе это одно и то же. За счет низкой стоимости и Российской сертификации приборы этих компаний получили широкое распространение. Процент брака достаточно большой, устройство может проработать много лет, а иногда вылетает в первый месяц эксплуатации. Компания ООО Ск «Элит-Сервис» не дает гарантию на системы защиты и автоматики собранных на комплектующих этих фирм. Господа!  Устанавливайте диф автоматы (дифференциальные автоматы) проверенных производителей, это сохранит время, нервы и деньги. Помните, скупой платит дважды! Качественное оборудование – это Ваша безопасность.

  • Оптимальное соотношение цены и качества — выбор умных людей.
  • Вам остается только позвонить и сделать заказ.
  • Т. +7 (812) 740-51-93
  • Заказать

Как подключить дифавтомат в однофазной сети — схема и порядок подключения

07.07.2017

Дифференциальный автоматический выключатель – это электромеханический прибор, обеспечивающий защиту электросети от повреждений в результате короткого замыкания или высоких нагрузок. Помимо этого, он обеспечивает безопасность людей, не допуская поражения электричеством при касании линии, в которой имеется утечка тока. Таким образом, он объединяет в себе функции двух аппаратов: защитного автомата и УЗО. Подключение дифавтомата – задача не из легких, и чтобы правильно выполнить ее, нужно соблюдать меры безопасности, а также выполнять правила монтажа. О том, как подключить дифавтомат, и пойдет речь в этой статье.

Конструктивные особенности дифференциальных автоматов

Как уже было сказано, установка в сеть дифавтомата позволяет обеспечить защиту от утечек электротока, перегрузок и сверхтоков КЗ. Этот прибор является комбинированным, и в его состав входят две основных составляющих:

  • Защитный автомат с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при появлении нагрузки, превышающей расчетную. АВ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают – однофазную или трёхфазную.

  • Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальном функционировании сети воздействуют магнитные потоки одинаковой силы, не давая разъединить линию. При возникновении утечки (ухода электричества в землю) равномерность потоков нарушается, в результате чего происходит переключение реле с обесточиванием линии.

Кроме АВ и УЗО, автомат имеет в своем составе дифференциальный трансформатор, а также электронный элемент усиления.

Установка дифавтомата в одно- и трехфазной сети

Прежде чем начать подключение дифференциального автомата, необходимо нажать на его корпусе кнопку «Тест». Таким образом, искусственно создается утечка тока, на которую прибор должен отреагировать отключением. Это позволит удостовериться в исправности устройства. Если при тестовом испытании аппарат не отключился, пользоваться им нельзя.

В бытовых однофазных сетях, где показатель рабочего напряжения составляет 220В, устанавливаются двухполюсные АВДТ.

Подключение дифавтомата в однофазной электрической сети требует правильного подсоединения нулевых проводов: ноль от нагрузки подключается с нижней части прибора, а от питания – с верхней.

Монтаж четырехполюсного диф. автомата, предназначенного для защиты трехфазной сети, рабочее напряжение в которой равно 380В, производится по аналогичному принципу. При этом нужно учитывать, что трехфазный (четырехполюсный) дифавтомат занимает в распределительном щите больше места, чем однофазный. Это обусловлено необходимостью установки блока дифференциальной защиты.

Корпус некоторых типов АВДТ маркируется обозначением 230/400V. Такое устройство может устанавливаться в сети как с одной, так и с тремя фазами. Во втором случае эти приборы монтируются на потребители, использующие только одну фазу – это может быть группа розеток или отдельные аппараты.

Схемы подключения

Основное правило, которое должна учитывать любая схема подключения дифференциального автомата, гласит: АВДТ нужно подсоединять к фазам и нулевому проводнику исключительно той линии или ответвления, для защиты которой предназначен этот прибор.

Вводной автомат

Дифференциальный автомат в щитке в этом случае устанавливается на вводном проводе. Такая схема подключения дифавтомата получила свое название потому, что устройство защищает все группы и ветки сети, к которой оно подсоединено.

При подборе АВДТ для этой схемы необходимо учитывать все рабочие параметры линии, в том числе и потребляемую мощность. Такой способ подключения защитного устройства имеет ряд плюсов, к которым относятся:

  • Экономия, поскольку на всю сеть устанавливается единственный автомат.
  • Компактность, так как одно устройство не занимает в щитке много места.

Минусы этой схемы таковы:

  • При возникновении нарушений в сети обесточивается вся квартира или дом.
  • При любой неисправности на ее поиск и устранение уйдет много времени, поскольку нужно будет найти ветку, на которой произошел сбой, а также установить конкретную причину неполадок.

Наглядные схемы подключения дифавтоматов на видео:

Отдельные автоматы

Этот метод подключения предусматривает установку нескольких дифференциальных АВ. Установка дифавтомата производится на каждую отдельную ветку или мощный потребитель. Кроме того, дополнительный АВДТ ставится перед группой самих защитных устройств. К примеру, на осветительные приборы устанавливается один аппарат, на розеточную группу – другой, а на электроплиту – третий.

Преимуществом этого способа является максимальный уровень обеспечения безопасности, а также достаточно легкий поиск возможных неисправностей. Недостаток его – большие затраты, связанные с покупкой нескольких дифференциальных автоматов.

Дифавтомат в схеме без заземления

Еще не так давно технология строительства любых зданий учитывала обязательное устройство заземляющего контура. Все имеющиеся в доме распределительные щиты подключались к нему. В современном строительстве оборудование заземления не является обязательным.

В таких зданиях и имеющихся в них квартирах дифференциальные АВ должны устанавливаться обязательно, чтобы обеспечить необходимый уровень электрической безопасности.

Дифавтомат в такой схеме не только защищает сеть от неполадок, но и играет роль заземляющего элемента, предотвращая утечку электротока.

Наглядно про подключение дифавтоматов на видео:

Что нужно помнить при подключении дифференциального автомата?

Независимо от того, в однофазную или трехфазную сеть подключается защитное устройство, при его установке должны соблюдаться нижеперечисленные правила:

  • Питающие кабели следует подсоединять к верхней части прибора, а провода, идущие на потребители – к нижней. На корпусной части большинства дифференциальных АВ имеется принципиальная схема, а также обозначение разъемов.

Очень важно правильно подключить дифавтомат, поскольку неверное подсоединение проводников с высокой долей вероятности станет причиной сгорания устройства. Если кабели недостаточно длинны, их нужно заменить или нарастить. Как вариант – аппарат можно перевернуть на ДИН-рейке, но в этом случае можно запутаться по ходу дальнейшей установки.

  • Необходимо соблюдать полярность контактов. Все защитные устройства в соответствии с международными стандартами имеют маркировку разъемов: для фазных – L, для нулевых – N. Подводящий кабель обозначается цифрой 1, а отводящий – 2. Если контакты будут подключены неправильно, то прибор, скорее всего, не сгорит, но при этом не будет реагировать на неполадки в сети.
  • Во многих аппаратах схема подключения предусматривает подсоединение всех нулевых проводников к общей перемычке. Но в случае с дифференциальным АВ этого делать нельзя, иначе питание будет постоянно отключаться. Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует соединять только с той веткой, которую он защищает.

Порядок подключения

Теперь поговорим о том, как правильно подключить АВДТ. После того, как вы определились со схемой монтажа и приобрели все, что нужно для установки, переходим к подключению. Оно производится в следующем порядке:

  • Внимательно осмотрите корпус устройства. На нем не должно быть трещин и других дефектов, поскольку они могут стать причиной некорректной работы прибора.
  • Отключите питание в домашней сети рубильником в распределительном щитке.
  • Тестером или отверткой-индикатором проверьте контакты подключенных потребителей, чтобы убедиться, что к ним не поступает напряжение.
  • Прикрепите к DIN-рейке дифавтомат.
  • Снимите изоляционный слой с концов подключаемого провода (примерно по 5 мм). Для этого удобнее всего использовать бокорезы.
  • Подсоедините фазные и нулевые жилы: от провода питания – к верхним клеммам защитного устройства, а от защищаемой линии – к нижним.
  • После этого остается включить питание сети и удостовериться, что прибор работает правильно.
  • Порядок сборки распредщита на дифавтоматах на видео:

Наиболее распространенные ошибки при подключении АВДТ

Если после подсоединения дифференциального автомата он срабатывает при малейшей нагрузке или не включается вообще, значит, его установка была произведена неправильно.

Существует несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:

  • Соединение нейтрального провода с кабелем заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить в верхнее положение рычажки устройства.
  • Подключение нуля к нагрузке с нулевой шины. При таком подсоединении рычажки прибора устанавливаются в верхнее положение, но отключаются при подаче малейшей нагрузки. Ноль следует брать только с выхода защитного аппарата.
  • Подсоединение нуля с выхода устройства вместо нагрузки к шине, а с последней – к нагрузке. Если подключение выполнено таким образом, рычажки прибора можно будет установить в исходное положение, но как только будет включена нагрузка, АВДТ вырубит. Кнопка «Тест» в этом случае также работать не будет. Такие же симптомы будут наблюдаться, если перепутать подключение нуля, подсоединив его с шины к нижней, а не к верхней клемме аппарата.
  • Перепутанное подключение нулевых проводов с двух разных АВДТ. В этом случае оба автомата будут включаться, кнопка «Тест» на каждом из них будет работать правильно, но как только будет подключена нагрузка, вырубятся сразу оба устройства.

  • Соединение нулевых проводов от двух АВДТ. Когда допущена эта ошибка, рычажки обоих аппаратов устанавливаются в рабочее положение, но при подключении нагрузки или нажатии кнопки «Тест» на любом дифавтомате отключатся оба одновременно.

Разбор основных ошибок подключения на видео:

Заключение

В этой статье мы рассказали, как правильно подключить дифавтомат, а также разобрались с основными ошибками, которые допускаются при этой процедуре. Учитывая это, вы сможете самостоятельно установить защитное устройство, а если при этом будет допущена ошибка – легко найдете и исправите ее.

Схема подключения дифавтомата

Если вы решили защитить своих близких и имущество с помощью дифавтомата (АВДТ), то правильно делаете, но только подключите его правильно.

Сначала изучите схему подключения автоматического выключателя дифференциального тока и только потом занимайтесь его монтажом.

Хотя тут ничего сложного нет, но если все равно сомневаетесь как подключить дифавтомат, то ниже я подробно рассказал как это сделать…

Подключение дифавтомата практически похоже на подключение УЗО, но только здесь в схеме отсутствует дополнительный автоматический выключатель. На что тут нужно обратить особое внимание при подключении дифавтомата:

  1. Подключение проводов. Приходящий провод всегда подключается только на верхние контакты, а отходящий всегда на нижние. Не меняйте их местами. От этого может сгореть АВДТ и тогда побежите в магазин за новым. Если вдруг у вас не хватает длины проводов до нужных контактов, то замените провод.
  2. Соблюдение полярности. На дифавтомат заводятся и фаза «L» и нуль «N». У одних производителей нулевой контакт может быть справа, а у других слева. Внимательно смотрите на корпус АВДТ, там все подписано. Буква N — это для подключения нулевого проводника. Цифра 1 — это для подключения приходящего фазного проводника. Цифра 2 — это для подключения отходящего проводника. Соблюдение полярности позволяет исправно выполнять все свои функции АВДТ. Модуль отвечающий за функции автоматического выключателя часто стоит только на фазном полюсе. Если мы перепутаем полярность, то тогда наш любимый дифавтомат не сможет защитить проводку от короткого замыкания и перегрузки.
  3. Следите за нулевыми проводниками. Как мы привыкли «нуль» должен быть везде общим и должен объединять все нулевые проводники. А вот  использование дифавтомата немного нарушает это правило. Запомните, что объединение нулей после АВДТ запрещено. После дифавтомата фаза и нуль ушли только в контролируемую данным АВДТ цепь и на всем ее протяжении ни с чем больше не объединяются.

Теперь ниже давайте рассмотрим несколько схем подключения дифавтомата, которые могут встретиться в обычных квартирах.

В варианте предложенным ниже предлагается установка общего входного автоматического выключателя дифференциального тока, который будет защищать всю квартиру. Рекомендованные параметры АВДТ приведены на схеме, но учтите что у каждого разная нагрузка и нужно ее считать индивидуально.

Плюсы такой схемы:

  • дешевизна, так как необходим только один АВДТ;
  • необходимо немного места в распределительном щитке.

Минусы:

  • при срабатывании дифавтомата обесточивается вся квартира;
  • затруднен поиск неисправности (В какой линии произошла утечка? А может было короткое замыкание?)

Следующая схема подключения дифавтомата состоит из общего входного АВДТ и дифавтоматов в каждой отходящей линии. Это самый безопасный и надежный вариант схемы распределительного щитка. Тут входной АВДТ контролирует всю сеть, а групповые дифавтоматы контролируют каждый свою цепь.

В данном варианте необходимо соблюсти селективность в выборе автоматических выключателей дифференциального тока. Групповые выбираем с током утечки 30мА, а входное с током утечки 100-300мА.

Это нужно чтобы при неисправности к какой-либо цепи не сработали сразу групповой и входной дифавтоматы. Также селективность может быть достигнута с помощью применения АВДТ типа «S» (селективного).

Оно имеет задержку в времени срабатывании, что дает возможность сработать только одному групповому АВДТ.

Плюсы такой схемы:

  • надежность и безопасность;
  • при аварии обесточивается только неисправная линия, что облегчает поиск места неисправности.

Минусы:

  • дороговизна, так как дифавтоматы стоят недешево;
  • необходимо много место в распределительном щитке, чтобы все это разместить;
  • сложность схемы (может это и не минус).

Последняя предлагаемая схема подключения дифавтомата является почти аналогичной предыдущей схемы, но только без применения общего входного АВДТ. Многие говорят, что зачем тратить лишние средства на входной дифавтомат, так как каждая цепь уже контролируется автоматическим выключателем дифференциального тока. Плюсы и минусы такой схемы такие же как и в предыдущем варианте.

Если у Вас остались вопросы, то задавайте их в х. Будем вместе разбираться что к чему.

Вот несколько фотографий, где показано наглядно подключение дифавтоматов. Это моя работа по сборке и подключению электрощитов.

Для заказа разработки схемы распределительного щита и его сборки пишите запрос в любой форме на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. .

Готовые электрощиты отправляю в любую точку России через транспортные компании. При заказе сборки схему разрабатываю бесплатно.

Специально для Елены ответ на комментарий №2. Схема подключения дифавтомата как делать НЕЛЬЗЯ.

Улыбнемся:

Тост: Висел на столбе электромонтер, сжимал зубами два куска провода. Бежала мимо лиса: — Монтер-монтер, а что это ты на проводах раскачиваешься, хоть бы лестницу поставил! Молчит монтер, сжимает провода пуще прежнего. А лиса не унимается: — Монтер, ты бы хоть паяльник взял, разве можно зубами? Молчит монтер.

А лиса снова: — Монтер, ты электричество-то выключи, ведь тебя сейчас током долбанет! Не выдержал монтер, разжал зубы да как гаркнет во все горло: — А ну вали отсюда, дура рыжая, ты еще будешь меня учить работать! А как разжал зубы — вниз брякнулся и ногу вывихнул.

А провода разомкнулись, и во всем городе свет погас.

Так выпьем за то, чтобы не обращать внимания на советы дилетантов.

Подключение дифавтомата своими руками

Проводка должна быть обеспечена защитой от ситуаций, связанных с перегрузками и утечками тока. При этом прибегают к помощи защитного автомата и УЗО. Данную задачу можно решить, если использовать дифференциальный защитный автомат. Он как бы объединяет два прибора в один. Они даже расположены в одном корпусе. Чтобы прибор функционировал полноценно, его следует правильно подключить.

Условия подбора дифавтомата

Немаловажным моментом является экономическая сторона вопроса. Купить один прибор обойдется дешевле, чем приобретать два устройства. Наконец, потребуется лишь определение номинала автоматы защиты. УЗО встраивается по умолчанию в соответствии с необходимыми характеристиками.

К сожалению, не обошлось и без недостатков. Если из строя выйдет лишь какая-то часть прибора, то замене будет подлежать автомат полностью. Понятно, что это сопряжено с дополнительными расходами.

Далеко не все подобные автоматы снабжаются флажком, с помощью которого определяется причина срабатывания прибора, выяснение которой принципиально важно.

статью ⇒ Как отличить узо от дифавтомата.

Характеристика и выбор дифференциального автомата

Поскольку прибор состоит из двух устройств, требуется вести учет характеристик каждого из них.

На схемах дифавтоматы обозначаются следующим образом:

Примеры обозначения дифференциальных автоматов, включенных в состав различных схем подключения

При выборе подходящей модели следует учитывать следующие характеристики:

Под ним следует понимать величину максимального тока, которую в течение определенного времени выдерживает автомат, не теряя при этом своей работоспособности. Эта величина указана на панели корпуса. Она носит стандартный характер и находится в диапазоне от 6 до 63 А.

Аппараты малого номинала (10-16 А) устанавливают на осветительных линиях. Приборы со средним номиналом связаны с серьезным потребителем и группами розеток. Использование мощных устройств (40 А и выше) применяются на линиях ввода.

Совет №1: Подбор прибора следует осуществлять в соответствии с сечением кабеля.

  1. Время и электромагнитный расцепитель.

Обозначение ведется латинскими буквами B, C, D. Определяет величину перегрузки, при которой отключится автомат.

На корпусе приборов указываются их основные технические характеристики и параметры работы

  1. Категорийность, обозначаемая буквами, имеет следующую градацию:
  • В – превышение тока в 3-5 раз;
  • С – номинал превышен в 5-10 раз;
  • D – превышение составляет 10-20 раз.
  1. Величина номинального напряжения и частоты сети

Имеется ввиду специфика сети, для которой предназначается конкретный аппарат, проще говоря, 220 либо 380 В, частотой 50 Гц. Иных вариантов в розничной продаже просто не бывает:

Устройство может иметь двойную маркировку — 230/400 V. Это является свидетельством того, что он применяется, как на сети 220, так и 380 В. Если сеть трехфазная, то установка подобных устройств имеет отношение к розеточным группам. При одной фазе они связаны с отдельными потребителями.

Вводные дифавтоматы в трехфазных сетях должны иметь четыре вывода. По причине своих приличных габаритов спутать их с чем-то другим весьма проблематично.

  1. Номинальный отключающий дифференциальный ток

Этот показатель связан с чувствительностью прибора по отношению к возникающим утечкам. Он определяет условия срабатывания защиты.

В бытовом плане проводят использование лишь двух номиналов:

  • линия с одним мощным устройством;
  • сочетание двух опасных факторов, связанных с электроэнергией и водой (посудомоечная машина).

Если речь идет о группе розеток и наружном освещении, то устанавливают дифавтоматы на 30 А. Местом их расположения является линия освещения. Они не монтируются внутри дома из соображений экономии.

Этот показатель характеризует тип тока утечки, от которого защищает устройство. Классность защиты определяется типом нагрузки. Техника, имеющая микропроцессоры подпадает под класс А.

Линии, идущие на освещение или питание обычных устройств, имеют классность АС.

Для частных домов и квартир установка устройств классности В проводится довольно редко, поскольку отсутствует потребность в «отлавливании» всех типов утечек тока.

Класыс S и G используются в многоуровневых схемах защиты. Их устанавливают на входах, если далее схема предполагает наличие других дифференциальных устройств.

Если сработает один из расположенных ниже по схеме приборов, входное устройство будет оставаться в работе.

  1. Величина номинальной отключающей способности.

Если возникнет короткое замыкание, этот показатель определит величину тока, которую сможет отключить автомат. Все номиналы носят стандартный характер. Их диапазон составляет от 3000 до 10 000 А.

Учитывая этот тип, подбор автомата проводят в соответствии с расстоянием, на котором расположена подстанция. Если она находится на значительном удалении, то в квартире или доме устанавливают автомат на 6000 А. При близком расположении подстанции используют аппарат на 10 000 А.

Корпус снабжен квадратиком, в который заключена цифра, характеризующая это значение.

Величина рабочего отключения нанесена на корпус прибора и заключено в квадрат

  1. Классность по токоограничению.

Ток становится максимальным при коротком замыкании через определенное время. Чем быстрее отключится питание, тем меньше шансов получить повреждение. Градация классности в этом плане выражается значениями от 1 до 3. Лучшим является третий класс. Он быстрее всех отключит линию. Несмотря на то, что цена на такие устройства самая высокая, они надежнее всех.

  1. Характеристика температурного режима.

Практически все автоматы предназначаются для работы в помещении. Температурный разброс составляет от -5 до +35 градусов. Корпус таких приборов не имеет никакой, связанной с этим маркировки. Но есть и такие устройства, которые устанавливаются в щитках на улице. Температурный диапазон у них немного шире и составляет от -25 до +40 градусов. На корпус таких приборов нанесен специальный знак.

Подключение автомата

Обычно с подключением не возникает никаких сложностей. Крепиться автомат может разными способами, но наиболее распространенным вариантом является крепление на DIN-рейку. На ней имеются специальные выступы, которые и удерживают устройство:

Совет №2: Автомат следует подключать с помощью проводов, имеющих изоляцию. Выбор сечения определяется номиналом. Схема нанесена на корпус.

Проверка работоспособности выполняется после установки автомата. На корпусе имеется кнопку «Тест». После ее нажатия должно произойти срабатывание. Если этого не случилось, проверяется точность подключения. Если все сделано правильно, но срабатывания не происходит, то это свидетельствует о неисправности прибора.

статью ⇒ Причины срабатывания дифавтомата.

Варианты схем

Схем существует достаточно много. Все они подходят для любых условий в плане удобства и безопасности. Наличие простых схем предполагает минимальные затраты. Они используются там, где присутствует минимум бытовой техники (дачный коттедж).

Самая простая схема

Используется тогда, когда нет необходимости в установке множества защитных устройств. Вполне достаточной будет установка лишь одного входного автомата. Другое устройство будет относиться к розеточным группам и осветительной линии.

Схема подключения дифференциального автомата, отличающаяся наибольшим удобством и простотой исполнения

Вариант с большей надежностью

Часто приходится ставить автомат применительно к помещениям «мокрой» группы (ванная). Здесь уже нужна большая безопасность.

Надежная схема, применяющаяся преимущественно для помещений с повышенным уровнем влажности

Селективный вариант

Разветвленная сеть предполагает еще более надежную дорогостоящую систему. Здесь устанавливаются автоматы с классностью S или G. В отношении каждой группы устанавливается отдельный автомат.

Подключение дифференциального автомата по селективной схеме для каждой группы нагрузок

Если отключится лишь одно какой-то один прибор, оставшиеся будут функционировать.

Ошибки при подключении и монтаже

  • Частой ошибкой является несоблюдение указанной в паспорте устройства схемы подключения.
  • Нередко встречается также и  ошибочное соединение нуля и защитного проводника за дифавтоматом.
  • Еще одной ошибкой является неполнофазное подключение, при котором фаза соединяется с устройством, а ноль подключается непосредственно к нулевой шине.
  • Также зачастую осуществляется подключение нулевой жилы к общей шине после автомата.
  • Ошибочным также является соединение нулей от различных автоматов в распределительной коробке.

Характеристики, схема подключения дифавтоматов

Купить Дифавтоматы

Характеристики дифавтоматов
Установка дифавтомата
Подключение дифавтомата
Дифавтомат схема подключения

Характеристики дифавтоматов

Основными характеристиками этих электротехнических устройств является:

  1. Номинальный рабочий ток, (А)- ток при котором прибор может оставаться включённым длительное время.
  2. Быстродействие (M/с)- время срабатывания аварийного срабатывания электромагнитного расцепителя.
  3. Номинальное напряжение (В)- ток, при котором устройство способно работать длительное время.
  4. Уставка по токовой утечке (мA)- ток отключения схемы, обозначается значком «дельта» с числом соответствующим току утечки.
  5. Тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:
  • «A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
  • «AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую тока;
  • «B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

Также устройства защиты могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания. Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты, обзначаетса аббревиатурой «S».

АВДТ — автоматические выключатели дифференциального тока, это устройства, включающие в себя и автоматический выключатель, и УЗО, объединенные в одном корпусе. Дифавтоматы обладают высоким быстродействием срабатывания, защищают от поражения электрическим током в случаях соприкосновения с токопроводящими частями или с электрооборудованием, части которого, вследствие повреждения изоляционного слоя, оказались под напряжением.
Также дифференциальные выключатели применяются для отключения участков электрической сети, которые подверглись повреждениям в случаях коротких замыканий или механических воздействий.

АВДТ оснащены системой размыкания при касании токоведущих частей, которая обесточивает находящуюся ниже по цепи систему при нарушении изоляции или случайном контакте человеком находящихся под напряжением элементов. B этих случаях ток через один из проводников питания на землю через тело человека или поврежденную изоляцию, превышающий порог срабатывания, будет вызывать отключение цепи. Очевидно, что таким образом будут защищены только те электроустановки, которые находятся ниже по цепи.

Дифавтоматы с порогом срабатывания IΔn=30мA защищают пользователя от случайного контакта с фазным проводом или другими токоведущими элементами цепи.
Следует помнить, что когда защита от контакта осуществляется с использованием устройств защитного отключения, средний провод (нейтраль) должен быть изолирован так же как и фазный и не должен соединяться с землей ниже по цепи чем само устройство или с нейтральным проводом другой цепи.

Устройства защитного отключения с защитой от перегрузки обеспечивают:

  • защиту от поражения электрическим током путем контроля разностных токов
  • защиту от перегрузки
  • защиту от короткого замыкания
  • противопожарную безопасность

Уровень защиты данных автоматов должен быть следующим (CEI EN 60529):

  • IPXXB/IP2X с лицевой стороны: при наружном монтаже пространство вокруг клемм должно быть закрыто крышкой.
  • IPXXD/IP4X для монтажа в соответствующих держателях или панелях .
  • При установке в промышленных помещениях и при наличии особенностей в окружающей среде соответствующий уровень защиты IP должен обеспечиваться за счет установки в корпусах, отвечающих стандарту CEI 64-8/IEC 364.

Примечание: Устройство защитного отключения АВДТ не устраняет ощущений удара электрическим током, однако оно ограничивает промежуток времени, в течение которого ток проходит через тело человека, до уровня, существенно снижающего вероятность летального исхода.

Индикация и причины срабатывания дифавтоматов

  • Черный рычажок управления в нижнем положении (положение О): срабатывание из-за перегрузки, короткого замыкания или защитного отключения (утечка тока на землю).
  • Черный рычажок управления в нижнем положении (положение О) и метка видна через окошко: срабатывание устройства защитного отключения из-за утекания тока на землю.

Повторное включение АВДТ после срабатывания

В случае срабатывания, черный рычажок находится в положении О и метка видна через окошко. Устранив причину срабатывания, восстановите работоспособность диф автомата, переведя черный рычажок в положение I. В случае срабатывания из-за перегрузки, черный рычажок находится в положении О и метка не видна. Устранив причину срабатывания, восстановите работоспособность дифференциального выключателя, переведя черный рычажок в положение I.

Защитное заземление дифавтоматов

Защитное заземление должно выполняться в соответствии cо стандартом CEI64-8/IEC 364. Все металлические каркасы электрического оборудования должны быть заземлены. Cечение проводника заземления не должно быть меньше сечения проводников электропитания.

Примечание: Широко распространено мнение, несмотря на то, что оно неправильно, что для защиты корпусов электроустановок от напряжения электропитания необходимо подключать средний провод непосредственно к металлическому корпусу или к контакту заземления вилки электропитания. При таком соединении, если будет нарушена изоляция, растекающийся ток поврежденного оборудования будет стекать обратно на средний провод (нейтраль), подключенный к соответствующему контакту дифавтомат. При этом нарушения баланса токов происходить не будет и устройство не сработает. Поэтому соединение среднего провода (нейтрали) с металлическими корпусами или контактами защитного заземления вилок недопустимо.

Данное оборудование должно использоваться в соответствии с требованиями стандарта CEI 64-8/IEC 364. Оно оснащено встроенной системой защиты от перегрузки и короткого замыкания, номинальные значения которых указаны на шильдике прибора, и гарантированно защищают от перегрузки выходные проводники системы.
B системах защиты, использующих непосредственное заземление металлических частей, дополнительная установка устройств защитного отключения обеспечивает дополнительную защиту от растекания тока на землю, что обеспечивает повышенную безопасность при электрическом контакте.
Электропитание может подключаться к диф автомату как сверху, так и снизу.


Установка дифавтомата

  • на монтажных рельсах, соответствующих стандарту EN 50022, установка осуществляется с помощью двойной быстродействующей защелки на задней стенке прибора;
  • на настенных панелях с герметизируемыми вводами, и на панелях для встроенной установки .

Пример установки

Инструкции по установке

  • Помните, что при установке АВДТ с малой чувствительностью IΔn 0.03A защита от непрямого контакта обеспечивается только при использовании заземления, выполненного в соответствии с требованиями стандарта CEI 64-8/IEC 364.
  • Если диф автомат обладает высокой чувствительностью IΔn 0.03A, при этом обеспечивается также защита от прямого контакта.
  • Установите устройство на панели или в корпусе, обеспечивающем уровень защиты IРЕ, соответствующий конкретным условиям применения в соответствии с требованиями CEI 64-8 (IEC 364).
  • Подключите оборудование в точном соответствии со схемой.
  • Включите все нагрузки, подключенные к защищаемой цепи. Если АВДТ срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного включения нагрузок. При обнаружении такого устройства его необходимо отключить от сети и проверить исправность.
  • Нажмите кнопку тестирования. Если устройство установлено и запитано правильно, оно должно сработать.
  • Если электрическая система распределена на очень большом пространстве, обычные токи утечки на землю могут быть достаточно велики. B этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищаться своим дифавтоматом.
  • Электрические помехи внешнего (грозы) и внутреннего (мощные реактивные нагрузки) характера могут вызывать значительные броски напряжения, которые, в свою очередь, могут, в худшем случае, повредить электронные элементы данных автоматов, а в лучшем — вызывать ложные срабатывания. Поэтому необходимо защищать потребителей электроэнергии с помощью устройств защиты от бросков напряжения и, при необходимости, использовать АВДТ с задержкой отключения (противопомехового типа AP).
  • Еще больший уровень безопасности достигается, когда каждый пользователь, подключенный к общему заземлению, индивидуально защищается собственным устройством защиты.
  • Установка автомата должна производиться профессиональным электромонтером в соответствии с требованиями стандарта СЕ! 64-8 (!ЕС 364).

Установка дифференциального автоматического выключателя существенно повышает уровень безопасности при работе на электроустановках. Кроме того, если на шильдике устройства имеется обозначение IΔn 0.03A или IΔn 0.01A, обеспечивается защита при случайном контакте с токоведущими частями оборудования. Тем не менее, установка автоматического дифференциального автомата не означает отказа от выполнения всех обычных мер предосторожности при работе на электроустановках. B частности:

  • Не забывайте ежемесячно нажимать кнопку «Т», при этом устройство защиты должно сработать. Если этого не происходит, необходимо немедленно вызвать электрика, поскольку безопасность системы не обеспечивается.
  • При использовании персональных компьютеров, электронных пишущих машинок, электронных кассовых аппаратов или другого оборудования с электронными компонентами, оснащенного вилками с контактом заземления, убедитесь в том, что на шильдике УЗО имеется символ «N». Только в этом случае будет обеспечиваться наилучшая защита, которую предоставляет современный уровень развития техники. Если такое обозначение отсутствует, проконсультируйтесь с электриком.
  • Перед заменой ламп или предохранителей убедитесь в том, что электропитание всей установки отключено, разомкнув главный рубильник.
  • Не пользуйтесь проводами с нарушенной изоляцией, примите немедленные меры к их замене.
  • Для выполнения любых работ на стационарных или мобильных электроустановках вызывайте квалифицированного электрика.

Подключение дифавтомата

АВДТ обеспечивают безопасность даже при случайном обрыве среднего провода (нейтрали).
Oни могут использоваться в однофазных электроустановках, питающихся от двух фазных проводов или от фазного провода и нейтрали. Также данные устройства защиты могут устанавливаться в системах, имеющих один из перечисленных ниже видов защиты:

  • подключение к нейтрали или металлоконструкциям выше места установки
  • непосредственное заземление металлических частей
  • активная защита против аварийных токов утечки на землю.

На всех устройствах защитного отключения могут устанавливаться следующие принадлежности:

  • Вспомогательные контакты
  • Контакты сигнализации
  • Катушки с броском тока
  • Катушки минимального напряжения
Дифавтомат схема подключения


Что такое дифавтомат – как подключить дифференциальный автомат, схема

Дифференциальный автомат – универсальное устройство защиты, которое объединило в себе функционал УЗО и автоматического выключателя. Т.е. дифавтомат защищает электрическую линию от токов к.з., от перегрузки линии по току, а также от токов утечки и от поражения электрическим током.

Технические характеристики дифавтоматов

Дифавтомат – это своего рода УЗО и автоматический выключатель, собранные в едином корпусе, следовательно, технические характеристики аналогичны характеристикам УЗО и обычного автомата.

Технические характеристики дифавтоматов:

  • номинальный рабочий ток;
  • номинальное напряжение;
  • ток утечки;
  • характеристика срабатывания.

Все характеристики дифавтомата указываются в паспорте и на корпусе устройства.

  1. Номинальный ток – это значение рабочего тока, при котором дифавтомат способен функционировать практически неограниченное время. Номинальный ток указывается в амперах.
  2. Номинальное напряжение – значение сетевого напряжения, на которое рассчитан дифавтомат. Номинальное напряжение может быть 220В (230В) или 380В (400В).
  3. Номинальный ток утечки – величина тока утечки, при котором дифавтомат срабатывает. Характеристика срабатывания – это значение тока срабатывания при коротком замыкании и при перегрузе, а также время срабатывания, зависящее от величины тока к.з. или тока перегрузки. Обычно в качестве характеристики срабатывания указывается буквенное значение (время-токовая характеристика).

Дифавтоматы, также как и автоматические выключатели, бывают с разными характеристиками срабатывания: B, C и D. Буквенное значение указывается перед значением номинального тока.

Очень часто на лицевой стороне корпуса дифавтомата указывается номинальная частота сети (50Гц), степень защиты и схема подключения. Также может быть указан температурный диапазон работы дифавтомата.

Как устроен дифавтомат

По конструктивному исполнению дифавтоматы выпускаются в двухполюсном или в четырёхполюсном виде. Двухполюсные дифавтоматы предназначены для сети 220В. Один полюс для фазного провода, второй полюс для нулевого провода. Четырёхполюсные дифавтоматы используются в трёхфазной сети 380В. Три полюса предназначены для трёх фаз, а четвёртый полюс используется для нулевого провода.

  • Подключение дифавтомата в однофазной сети

Подключить дифференциальный автомат для однофазной сети достаточно просто. Подключение выполняется следующим образом: на верхние клеммы дифавтомата подключается фазный и нулевой провода, приходящие от питающей сети 220В. На нижние клеммы дифавтомата подключается фаза и ноль, идущие к нагрузке, т.е. к электрическим потребителям. Обычно верхние и нижние клеммы маркируются латинскими буквами L (фаза) и N (ноль).

  • Подключение дифавтомата на 380В

Подключение трёхфазного дифавтомата аналогично подключению однофазного. Разница состоит в том, что вместо подключения одной фазы, к дифавтомату подсоединяются три фазы A, B и C. На верхние клеммы защитного устройства подключается питание, на нижние клеммы подключается электрическая нагрузка. Аналогично дифавтомату для сети 220В, клеммы трёхфазного дифавтомата на 380В также маркируются.

  • Схемы подключения дифавтоматов для сети 220В

В схеме питания электрической сети дифференциальный автомат используется либо в качестве общего (вводного), либо в качестве группового (на каждый отдельный электрический потребитель или отдельную группу потребителей).

В первом варианте схема выглядит следующим образом: электрический счётчик – вводной дифавтомат – группы электрических потребителей. Для сборки данной схемы с выхода счётчика электроэнергии  провода подключаются на верхние (входные) клеммы вводного дифавтомата. С нижних (выходных) клемм дифавтомата фаза и ноль расходятся к потребителям через автоматические выключатели и общую нулевую шину.

Схема, в которой дифавтоматы используются в качестве питания отдельных групп, выглядит так: счётчик – групповые дифавтоматы или счётчик – вводной автоматический выключатель – группы дифавтоматов. Запрещается соединять каким бы то ни было образом нули разных групповых дифавтоматов между собой.

Существует и схема, при которой в качестве вводного используется дифавтомат большего номинала, а в качестве групповых дифавтоматов используются защитные устройства с меньшим номинальным током. В этой схеме от счётчика подводится питание на вводной дифференциальный автомат, а с вводного дифавтомата фаза и ноль расходятся на групповые дифференциальные автоматы. В данной схеме есть один нюанс, который необходимо знать.

В качестве вводного устройства необходимо обязательно использовать селективный дифавтомат, который обозначается буквой S. В этом случае при возникновении тока утечки в какой-то линии, сработает только тот дифавтомат, который защищает данную линию. При установке неселективного общего дифавтомата в случае возникновения утечки в какой-то из групп, сработает и групповой дифавтомат, и общий. Таким образом будут обесточены все группы, запитанные от общего неселективного дифавтомата.

Преимущества и недостатки дифавтоматов

Преимущество использования дифференциальных автоматов очевидно. Вместо двух разных устройств (УЗО и автоматического выключателя) используется всего одно универсальное. Благодаря этому упрощается электрический монтаж, а при сборке электрического щитка в самом щитке экономится место.

К недостаткам использования можно отнести большую цену. Один дифавтомат стоит дороже, чем устройство защитного отключения и автоматический выключатель вместе взятые. Если на дифференциальном автомате нет индикации срабатывания типа защиты, то при срабатывании трудно будет установить причину отключения дифавтомата (короткое замыкание, перегруз или утечка).

% PDF-1.4 % 497 0 объект > эндобдж xref 497 83 0000000016 00000 н. 0000002029 00000 н. 0000002222 00000 н. 0000002376 00000 н. 0000003163 00000 п. 0000003475 00000 н. 0000003541 00000 н. 0000003637 00000 н. 0000003792 00000 н. 0000003899 00000 н. 0000004034 00000 н. 0000004147 00000 н. 0000004281 00000 п. 0000004419 00000 н. 0000004554 00000 н. 0000004687 00000 н. 0000004820 00000 н. 0000004957 00000 н. 0000005099 00000 н. 0000005250 00000 н. 0000005382 00000 п. 0000005521 00000 н. 0000005653 00000 п. 0000005782 00000 н. 0000005913 00000 н. 0000006074 00000 н. 0000006183 00000 п. 0000006334 00000 н. 0000006482 00000 н. 0000006576 00000 н. 0000006685 00000 н. 0000006838 00000 н. 0000006913 00000 н. 0000007068 00000 н. 0000007183 00000 н. 0000007275 00000 н. 0000007383 00000 п. 0000007484 00000 н. 0000007583 00000 н. 0000007701 00000 н. 0000007819 00000 п. 0000007937 00000 п. 0000008056 00000 н. 0000008175 00000 н. 0000008293 00000 п. 0000008411 00000 н. 0000008529 00000 н. 0000008646 00000 н. 0000008762 00000 н. 0000008987 00000 п. 0000009039 00000 н. 0000009231 00000 п. 0000009253 00000 н. 0000010157 00000 п. 0000010179 00000 п. 0000010942 00000 п. 0000010964 00000 п. 0000011758 00000 п. 0000011780 00000 п. 0000012502 00000 п. 0000012725 00000 п. 0000035318 00000 п. 0000035553 00000 п. 0000053942 00000 п. 0000054530 00000 п. 0000055316 00000 п. 0000055338 00000 п. 0000075629 00000 п. 0000075858 00000 п. 0000076442 00000 н. 0000077272 00000 п. 0000077295 00000 п. 0000078407 00000 п. 0000078430 00000 п. 0000079749 00000 п. 0000079771 00000 п. 0000080455 00000 п. 0000080572 00000 п. 0000080998 00000 п. 0000081857 00000 п. 0000082625 00000 п. 0000002417 00000 н. 0000003141 00000 п. трейлер ] >> startxref 0 %% EOF 498 0 объект > эндобдж 499 0 объект __LD98 찕 yc0 \ r!) / U (mQ \\ UQ` # đMu} 9e9 @) / П-44 / V 1 / Длина 40 >> эндобдж 500 0 объект > эндобдж 578 0 объект > ручей .smGZLjjmh} (w.RtJt2Un {vkЇM Z 3fXkDG4R! NOK

Несимметричный / дифференциальный тип

Для аналоговых входов Beckhoff проводит основное различие между двумя типами: несимметричный (SE) и дифференциальный (DIFF) , имея в виду разницу в электрическом подключении. что касается разности потенциалов.

На схеме показаны двухканальные версии модуля SE и модуля DIFF в качестве примеров для всех многоканальных версий.

SE и модуль DIFF как 2-канальная версия

Примечание. Пунктирные линии указывают на то, что соответствующее соединение может не обязательно присутствовать в каждом модуле SE или DIFF.Электрические изолированные каналы в целом работают по дифференциальному типу, следовательно, нет никакой прямой связи (гальванической) с землей внутри модуля. Действительно, необходимо учитывать указанную информацию о рекомендуемых и максимальных уровнях напряжения.

Основное правило:

  • Аналоговые измерения всегда принимают форму измерений напряжения между двумя потенциальными точками.
    Для измерения напряжения используется большое R, чтобы обеспечить высокий импеданс.Для измерения тока в качестве шунта используется маленький R. Если целью является измерение сопротивления, применяются соответствующие соображения.
    • Beckhoff обычно называет эти две точки как входной + / сигнальный потенциал и вход- / опорный потенциал.
    • Для измерения между двумя потенциальными точками необходимо подавать два потенциала.
    • Что касается терминов «однопроводное соединение» или «трехпроводное соединение», обратите внимание на следующее для чисто аналоговых измерений: трех- или четырехпроводные соединения могут использоваться для питания датчика, но не участвуют в фактическом аналоговом измерение, которое всегда происходит между двумя потенциалами / проводами.
      В частности, это также относится к SE, хотя термин предполагает, что требуется только один провод.
  • С термином «гальваническая изоляция» следует уточнить заранее.
    Модули ввода-вывода Beckhoff имеют от 1 до 8 аналоговых каналов; Что касается соединения каналов, различие делается в терминах:
    • как каналы ВНУТРИ модуля соотносятся друг с другом, или
    • как каналы НЕСКОЛЬКИХ модулей соотносятся друг с другом.

  • Свойство гальванической развязки указывает, подключены ли каналы напрямую друг к другу.
    • Клеммы / коробки Beckhoff (и соответствующие группы продуктов) всегда имеют гальваническую развязку между полевой / аналоговой стороной и стороной шины / EtherCAT. Другими словами, если две аналоговые клеммы / коробки не соединены через силовые контакты (кабель), модули эффективно электрически изолированы.
    • Если каналы в модуле электрически изолированы или если одноканальный модуль не имеет силовых контактов, каналы фактически всегда являются дифференциальными. См. Также пояснительные примечания ниже.Дифференциальные каналы не обязательно электрически изолированы.
  • Аналоговые измерительные каналы подлежат техническим ограничениям, как с точки зрения рекомендуемого рабочего диапазона (непрерывная работа), так и предела разрушения. Более подробную информацию см. В документации на соответствующие клеммы / коробки.

Пояснение

  • дифференциал (DIFF)
    • Дифференциальное измерение — наиболее гибкая концепция. Пользователь может свободно выбирать точки подключения, входной + / сигнальный потенциал и вход- / опорный потенциал в рамках технической спецификации.
    • Дифференциальный канал также может работать как SE, если опорный потенциал нескольких датчиков связан. Это соединение может происходить через системную GND.
    • Поскольку дифференциальный канал имеет внутреннюю симметричную конфигурацию (см. Рис. SE и модуль DIFF как 2-канальный вариант), между двумя подаваемыми потенциалами будет средний потенциал (X), который совпадает с внутренним заземлением / опорная земля для этого канала. Если несколько каналов DIFF используются в модуле без гальванической развязки, техническое свойство V CM (синфазное напряжение) указывает степень, в которой среднее напряжение каналов может отличаться.
    • Внутреннее опорное заземление может быть доступно в качестве точки подключения на клеммной коробке / коробке для стабилизации определенного потенциала GND в клеммной коробке / коробке. В этом случае особенно важно обратить внимание на качество этого потенциала (бесшумность, стабильность напряжения). К этой точке GND можно подключить провод, чтобы убедиться, что V CM, max не превышается в кабеле дифференциального датчика.
      Если дифференциальные каналы не имеют гальванической развязки, обычно допускается только один V CM, макс. .Если каналы электрически изолированы, этот предел не применяется, и напряжения каналов могут отличаться до указанного предела разделения.
    • Дифференциальное измерение в сочетании с правильной разводкой датчика имеет особое преимущество, заключающееся в том, что любые помехи, влияющие на кабель датчика (в идеале, линия подачи и обратная линия расположены рядом, так что сигналы помехи оказывают одинаковое влияние на оба провода), оказывают очень незначительное влияние при измерении, поскольку потенциал обеих линий изменяется совместно (отсюда и термин «общий режим»).Проще говоря: синфазные помехи одинаково влияют на оба провода с точки зрения амплитуды и фазы.
    • Тем не менее, подавление синфазных помех внутри канала или между каналами подчиняется техническим ограничениям, которые указаны в технических характеристиках.
    • Дополнительную полезную информацию по этой теме можно найти на странице документации Конфигурация 0 / 4..20 мА дифференциальных входов (см., Например, документацию для терминалов EL30xx).
  • Односторонний (SE)
    • Если аналоговая схема спроектирована как SE, входной / опорный провод внутренне фиксируется на определенном потенциале, который нельзя изменить. Этот потенциал должен быть доступен снаружи по крайней мере в одной точке для подключения опорного потенциала, например через силовые контакты (кабель).
    • Другими словами, в ситуациях с несколькими каналами SE предлагает пользователям возможность избежать возврата хотя бы одного из двух кабелей датчика к клеммной коробке / коробке (в отличие от DIFF).Вместо этого эталонный провод может быть закреплен на датчиках, например в системе GND.
    • Недостатком этого подхода является то, что отдельные линии подачи и возврата могут приводить к изменениям напряжения / тока, с которыми канал SE может больше не справиться. См. Синфазные помехи. Эффект V CM не может возникнуть, так как каналы модуля всегда «жестко подключены» через входной / опорный потенциал.

Преобразователи / датчики / полевые устройства тока (далее именуемые просто «датчиком») с промышленным интерфейсом 0 / 4-20 мА обычно имеют внутреннюю электронику преобразования для физических измеряемых величин (температура, ток и т. Д.)) на текущем управляющем выходе. На эту внутреннюю электронику должна подаваться энергия (напряжение, ток). Таким образом, тип кабеля для этого источника питания разделяет датчики на с автономным питанием или с внешним питанием датчиков:

  • Датчик потребляет энергию для своей собственной работы через датчик / сигнальный кабель + и -.
    Чтобы всегда было достаточно энергии для собственной работы датчика и было возможно обнаружение обрыва цепи, для интерфейса 4-20 мА был указан нижний предел 4 мА; я.е. датчик пропускает минимальный ток 4 мА и максимальный ток 20 мА.
  • 2-проводное подключение см. Рис. 2-проводное подключение , см. Рис. IEC60381-1
  • Такие преобразователи тока обычно представляют собой приемник тока и, таким образом, предпочитают находиться между + и — в качестве «переменной нагрузки». См. Также информацию производителя датчика.
2-проводное соединение

Следовательно, они должны быть подключены в соответствии с терминологией Beckhoff следующим образом:

предпочтительно к «несимметричным» входам , если также должны использоваться соединения + питания клеммы / коробки — подключаются к + Supply и Signal

, однако они также могут быть подключены к «дифференциальным» входам , если оконечная нагрузка на GND затем производится на стороне приложения — для подключения с правильной полярностью к + Signal и –Signal
Важно обратиться к информационной странице Конфигурация 0/4.Дифференциальные входы 20 мА (см., Например, документацию на клеммы EL30xx)!

  • 3- и 4-проводное подключение см. Рис. Подключение датчиков с внешним питанием , ср. IEC60381-1
  • датчик получает энергию / рабочее напряжение для своей работы от двух собственных питающих кабелей. Один или два дополнительных кабеля датчика используются для передачи сигнала токовой петли:
    • 1 кабель датчика: согласно терминологии Beckhoff такие датчики должны быть подключены к «несимметричным» входам тремя кабелями с + / — / Сигнальные линии и, при необходимости, FE / экран
    • 2 кабеля датчика: для датчиков с 4-проводным подключением на основе + питания / -питания / + сигнал / -сигнал, проверьте, может ли + сигнал быть подключен к + питанию или –сигналу обеспечить.
    • — Да: тогда вы можете подключиться соответственно к «несимметричному» входу Beckhoff .
    • — Нет: должен быть выбран «дифференциальный» вход Beckhoff для + -сигнала и -сигнала; + Питание и –Питание подключаются дополнительными кабелями.
      Важно обратиться к информационной странице Конфигурация дифференциальных входов 0 / 4..20 мА (например, см. Документацию на клеммы EL30xx)!

Примечание: экспертным организациям, таким как NAMUR, требуется полезный диапазон измерения <4 мА /> 20 мА для обнаружения и настройки ошибок, см. Также NAMUR NE043.
Необходимо обратиться к документации устройства Beckhoff, чтобы узнать, поддерживает ли соответствующее устройство такой расширенный диапазон сигналов.
Обычно в униполярных клеммах / коробках (и в соответствующих группах изделий) имеется внутренний диод, в этом случае необходимо соблюдать полярность / направление тока.

Подключение датчиков с внешним питанием

Классификация клемм / коробок Beckhoff — клеммы / коробки Beckhoff 0 / 4-20 мА (и соответствующие группы изделий) доступны как дифференциальные и несимметричные клеммы / коробки (и сопутствующие изделия группы):

Несимметричный

EL3x4x: 0-20 мА, EL3x5x: 4-20 мА; KL и связанные группы продуктов точно такие же

Дифференциал

EL3x1x: 0-20 мА, EL3x2x: 4-20 мА; KL и связанные группы продуктов точно такие же

Предпочтительное направление тока из-за внутреннего диода

Предпочтительное направление тока из-за внутреннего диода

Предназначен для подключения датчиков с внешним питанием с 3/4-проводным подключением

Клеммная коробка представляет собой пассивное устройство измерения дифференциального тока; пассивный означает, что на датчик не подается питание.

Предназначен для подключения датчиков с автономным питанием с 2-проводным подключением

Все продукты | Schneider Electric Индонезия

  • Доступ к энергии

  • Автоматизация и управление зданиями

  • Критическая мощность, охлаждение и стойки

  • Промышленная автоматизация и управление

  • Низковольтные изделия и системы

  • Распределение среднего напряжения и автоматизация сетей

  • Жилой и малый бизнес

  • Солнечные батареи и накопители энергии

  • % PDF-1.4 % 847 0 объект > эндобдж xref 847 98 0000000016 00000 н. 0000002329 00000 н. 0000002522 00000 н. 0000002677 00000 н. 0000003645 00000 н. 0000003949 00000 н. 0000004015 00000 н. 0000004107 00000 п. 0000004261 00000 н. 0000004368 00000 н. 0000004497 00000 н. 0000004611 00000 н. 0000004744 00000 н. 0000004882 00000 н. 0000005015 00000 н. 0000005148 00000 п. 0000005282 00000 н. 0000005418 00000 н. 0000005561 00000 н. 0000005716 00000 н. 0000005848 00000 н. 0000005988 00000 н. 0000006122 00000 н. 0000006251 00000 н. 0000006383 00000 п. 0000006534 00000 н. 0000006686 00000 н. 0000006836 00000 н. 0000006943 00000 н. 0000007039 00000 н. 0000007179 00000 н. 0000007319 00000 н. 0000007474 00000 н. 0000007580 00000 н. 0000007706 00000 н. 0000007827 00000 н. 0000007946 00000 п. 0000008099 00000 н. 0000008235 00000 н. 0000008325 00000 н. 0000008455 00000 н. 0000008594 00000 н. 0000008750 00000 н. 0000008864 00000 н. 0000008992 00000 н. 0000009130 00000 н. 0000009252 00000 н. 0000009405 00000 н. 0000009605 00000 н. 0000009712 00000 н. 0000009815 00000 н. 0000009933 00000 н. 0000010051 00000 п. 0000010169 00000 п. 0000010287 00000 п. 0000010405 00000 п. 0000010523 00000 п. 0000010640 00000 п. 0000010756 00000 п. 0000010872 00000 п. 0000011137 00000 п. 0000011189 00000 п. 0000011381 00000 п. 0000011433 00000 п. 0000011455 00000 п. 0000012397 00000 п. 0000012419 00000 п. 0000013221 00000 п. 0000013243 00000 п. 0000014094 00000 п. 0000014116 00000 п. 0000014992 00000 п. 0000033458 00000 п. 0000034188 00000 п. 0000034411 00000 п. 0000058307 00000 п. 0000058897 00000 п. 0000059132 00000 п. 0000059154 00000 п. 0000060102 00000 п. 0000081522 00000 п. 0000082114 00000 п. 0000082343 00000 п. 0000082366 00000 п. 0000083668 00000 п. 0000083691 00000 п. 0000084981 00000 п. 0000085003 00000 п. 0000085912 00000 п. 0000086596 00000 п. 0000086713 00000 п. 0000087139 00000 п. 0000087998 00000 н. 0000088857 00000 п. 0000149097 00000 н. 0000248282 00000 н. 0000002718 00000 н. 0000003623 00000 н. трейлер ] >> startxref 0 %% EOF 848 0 объект > эндобдж 849 0 объект __LD98 찕 yc0 \ r!) / U (ȫ9m> e ܈ | v \) \ () / П-44 / V 1 / Длина 40 >> эндобдж 850 0 объект > эндобдж 943 0 объект > ручей 80 # pй / n__IX! vH8٨ ؎ u: jIDP5N (YAQm.Xkzm [K 윻 _v = p! HR (5G`R /! 54iFs6} G = ǰ s! Xz & _tlI AҪkצo; + 0Ǣo47Ӌ & Ffh} -iEfNT

    Подключение трансформаторов тока для дифференциальной защиты »PAC Basics

    Подключение трансформаторов тока — очень важный этап при установке дифференциальной защиты трансформатора. Любое неправильное подключение может привести к нежелательному отключению. Предыдущее обсуждение векторной группы трансформаторов показало, как включение трансформатора может вызвать сдвиг фаз в обмотке низкого напряжения. Это приведет к неправильному срабатыванию дифференциальной защиты, если ее не компенсировать.На рисунке 1 показано соединение трансформатора звезда-треугольник векторной группы YNd11.

    Рис. 1. Подключение трансформатора YNd11

    На основании предыдущего обсуждения это подключение показывает, что обмотка низкого напряжения опережает обмотку высокого напряжения на 30 °. На рисунке 2 показано соединение трансформатора треугольником-звездой векторной группы Dyn1. Это соединение указывает на то, что обмотка НН отстает от обмотки ВН на 30 °.

    Рисунок 2. Подключение трансформатора Dyn1

    Этот фазовый сдвиг необходимо компенсировать, чтобы избежать неправильного срабатывания дифференциальной защиты.Фазовая компенсация выполняется посредством подключения трансформаторов тока треугольником или звездой или посредством внутренней релейной компенсации в микропроцессорных реле. Для этого трансформаторы тока подключаются таким образом, чтобы сдвиг фазы на 30 ° был обратным. Это показано на рисунке 3.

    Можно видеть, что ТТ на стороне треугольника трансформатора подключены звездой, в то время как ТТ на стороне звезды трансформатора подключены DAB. При использовании трансформаторов тока, подключенных к DAB, вторичные токи, видимые от реле, будут опережать фактические токи на 30 °, тем самым компенсируя сдвиг фазы на 30 ° (запаздывание НН HV), вносимый векторной группой трансформатора Dyn1.

    Рис. 3. Фазовая компенсация с использованием трансформаторов тока с подключением по протоколу DAB

    Для дальнейшей иллюстрации допустим, что

    мы можем рассчитать I A , используя,

    Затем мы можем рассчитать вторичные токи, видимые от реле,

    Эти значения настраиваются с использованием I AW1 в качестве справочного материала.

    Рис. 4. Фазорная диаграмма. Первичный и вторичный токи

    Вторичные токи, видимые от реле, приведут к I OP , равному нулю.См. Обсуждение рабочего количества.

    Теперь, если мы исследуем, как мы получили I AW2 , мы можем создать уравнение, которое связывает фактические токи с вторичными токами, наблюдаемыми от реле.

    Проделав то же самое для I BW2 и I CW2 , мы можем получить матрицу, которая связывает фактические токи со вторичными токами, наблюдаемыми с реле. Полученная матрица показывает, как подключенные к DAB трансформаторы тока компенсируют сдвиг фазы на 30 в трансформаторе Dyn1.

    Процесс, который обсуждался до сих пор, включает изменение физических подключений ТТ путем подключения трансформаторов тока таким образом, чтобы компенсировать фазовый сдвиг. В современных микропроцессорных реле фазовая компенсация выполняется численно. На рисунке 5 показано то же соединение трансформатора с обоими трансформаторами тока, соединенными звездой.

    Рисунок 5. Компенсация фаз с использованием трансформаторов тока, подключенных звездой

    Чтобы получить вторичные токи, видимые от реле, мы снова положим

    и решите для I AW1 и I AW2,

    Эти значения настраиваются с использованием I AW1 в качестве справочного материала.

    Рисунок 6. Фазорная диаграмма. Первичный и некомпенсированный вторичный токи

    Без компенсации вторичные токи, видимые от реле, будут давать I OP ≠ 0 во время нормальной работы. Чтобы выполнить фазовую компенсацию численно, мы используем полученную ранее матрицу для определения I AW2C , I BW2C и I CW2C . Поскольку наши трансформаторы тока соединены звездой, мы можем видеть, что I AW2 , I BW2 и I CW2 равны I a , I b и I c соответственно.

    I AWC2 вычисляется следующим образом:

    Эти значения настраиваются с использованием I AW1 в качестве справочного материала.

    Рис. 7. Фазорная диаграмма. Первичный и компенсированный вторичный токи

    Вторичные токи, видимые от реле, теперь приведут к I OP , равному нулю.

    Фазовая компенсация очень важна при реализации дифференциальной защиты трансформатора. Однако это только одна часть обеспечения вашей защиты, поэтому оставайтесь на связи, чтобы перейти к следующей теме.

    Артикул:

    SEL-387A Инструкция по эксплуатации. Доступно на веб-сайте SEL, Inc.

    Как это:

    Нравится Загрузка …

    Как подключить входной провод к автомату. Биполярный автомат

    Подключение автоматических выключателей

    Подключение машин в однофазную сеть

    Установка автоматических выключателей зависит от выбранной одно- или трехфазной сети.

    Для однофазной сети используются одно- или двухполюсные машины, для трехфазной сети используются трех- или четырехполюсные машины.Многополюсные автоматы собираются из нескольких однополюсных.

    Механизм защиты подключается к одной системе через специальные соединения. Например, при отключении сети один полюс автомата при перегрузке или коротком замыкании. отключите всю многополюсную машину. Фаза подключается к однополюсному автомату; в аварийной ситуации автомат отключает фазу.

    Этот вариант подключения машины подходит для системной сети TN-C, где нейтральный провод подключается отдельно через нулевую шину.Если в доме используется система TN-S, ввод осуществляется по трем проводам, фаза, ноль — синий провод и желто-зеленый провод PEN защитного заземления.


    Подключение однополюсных машин в сети TN-S с нейтралью и защитным заземлением

    В данной ситуации установка автоматических выключателей осуществляется на двухполюсных автоматических выключателях, где нейтральная фаза подключена к верхним выводам входного автоматического выключателя, а защитный желто-зеленый провод PEN подключен к земле. автобус в электрическом щите.

    Использование биполярных автоматических выключателей в сетевой системе TN-S с нейтралью и защитным заземлением

    Подключение автоматов в трехфазную сеть

    В трехфазной сети используются трех- или четырехполюсные машины. В системе TN-C все три фазы L1, L2, L3 подключены к верхним выводам трехполюсного автомата, а нейтральный проводник — к нулевой шине электрощита.


    Подключение трехполюсного выключателя в сети TN-S с нейтралью и защитным заземлением

    В системе TN-S с защитным заземлением PEN три фазы подключены к верхним выводам четырехполюсного автомата, а нейтральный провод синего цвета — к верхнему выводу четвертого полюса входного автомата с маркировкой N.Защитный желто-зеленый провод PEN подключается к шине заземления электрощита.

    Соединительные провода к станку

    Установка автоматического выключателя проводится на DIN-рейку, длина которой выбирается из расчета 17,5 миллиметра на однополюсный автомат. При прокладке кабеля с него снимается внешняя изоляция на 10-15 см для повышения гибкости проводов и удобства монтажа.

    Концы проводов защищены на 7-10 мм и проходят под клеммными контактами.Необязательно сильно затягивать винтовые соединения автомата во избежание перекоса его механизмов. При установке проводов на клеммы автомата следите за тем, чтобы изоляция проводов не попадала под контакты. В лучшем случае будет ненадежное соединение, а в худшем пропадет фаза на контакте.


    Шина автоматического монтажа

    Для многожильного кабеля для надежного контакта лучше поставить медные наконечники подходящего размера.В электрощите, где установлено несколько автоматов в ряд, удобно поставить медную шину подключения автоматов (гребенку). Его обрезают до необходимой длины и устанавливают в правильной последовательности вместо перемычек.

    16 февраля 2014, 15:50

    В этой статье, статье мы подробно рассмотрим тему, как включить автоматическое выключение. Имея под рукой инструкцию с подробной фотосессией и подробными комментариями, этот кейс будет под силу любому желающему.

    решится вопрос, как подключить автоматический выключатель.

    Основная функция автоматического выключателя — защита электрической цепи квартиры или дома от короткого замыкания. Также он выполняет функцию ограничения тока. Например, возьмем трехжильный провод сечением 2,5 мм, его длительно допустимый ток 25 Ампер (смотрим по таблице 1.3.4 «Сечение провода по длительно допустимому току» ), это ток, который может выдержать провод в течение длительного времени.Все, что выше 25 ампер, окажет на него вредное воздействие, оно будет перегреваться, что в конечном итоге приведет к разрушению изоляции и, как следствие, к короткому замыканию. Для того, чтобы это произошло, ограничивают ток, требуется автомат с номиналом 25 Ампер для защиты этого провода. Выключатель устанавливается автоматически, как правило, в силовой щит, в который идут подходящие провода, питающие дом и отходящие, это провода, расходящиеся в разные стороны (комнаты, этажи) к свету и розеткам.

    Существуют автоматические выключатели различной конструкции:

    • однополюсный, используется в сети 220 вольт, подключен только один фазный провод
    • биполярный, используется в сети 220 вольт, подключены два провода, ноль и фаза
    • трехполюсный, используется в сети 380 вольт, подключены трехфазные провода
    • четырехполюсный, используется в сети 380 вольт, соединяет три фазных провода и один ноль

    В качестве примера рассмотрим стандартную бытовую электрическую схему 220 вольт.Для таких цепей могут использоваться как однополюсные, так и двухполюсные выключатели. Оптимальное использование биполярного автоматического выключателя, потому что:

    • к нему подключаются сразу два провода фазы и нуля, при необходимости размыкаем цепь полностью (это будет существенным плюсом, если, например, произойдет перенапряжение, так как при его появлении фаза оказывается при нуле выключение станка спасет технику)
    • контактные зажимы выключателя имеют наиболее оптимальный винтовой зажим, провод хорошо закреплен по всей площади контакта (большинство нулевых контактов штатного исполнения имеют очень плохие зажимные характеристики, оставляет желать лучшего и качество их работоспособность, если фаза зафиксирована хорошо, а ноль — плохо хорошо из этого ничего не выйдет)
    • Простота установки станка (устанавливается одним щелчком по DIN-рейке)
    • легко подключить провода и при необходимости отсоединить (нужно всего четыре винта открутить и все)
    • при необходимости автоматический выключатель можно легко заменить на УЗО или Diff автомат (способ подключения и длина проводов у всех одинаковые)

    Подготовить машину к подключению и установке

    В качестве примера возьмем упомянутый выше биполярный автомат.

    У данной машины четыре контакта, два подходящих, они расположены сверху.



    Два исходящих, они расположены под автоматом.



    Контакты имеют винты, с помощью которых приводятся в движение прижимные пластины, расположенные на торце станка.


    Пластины предназначены для фиксации провода.


    Обычно на корпусе машины рисуется схема ее подключения.Обозначения указывают на то, что провода питания подключаются сверху (клемма 1.3), а отходят снизу (клемма 2.4).


    Также на корпусе автомата указан предельный ток срабатывания С 40, что означает 40 Ампер, это ток, которым ограничен автомат. Для того, чтобы узнать, на каком станке нужно произвести расчет сечения провода.


    Станок устанавливается на специальную рейку (DIN-рейку).


    Для этого на задней части машины предусмотрена специальная защелка.


    Вот так в итоге выглядит.


    Перейти к подключению автоматического выключателя.

    Если на вашем питающем проводе есть напряжение, его необходимо отключить перед началом работы. После этого убедитесь, что провод вилки не подключен к индикатору напряжения. . Для подключения используем провод ВВГНГП 3 * 2,5 трехжильный, сечением 2,5 мм.

    Подготавливаем подходящие провода для подключения. Наш провод имеет двойную изоляцию, обычную внешнюю и разноцветную внутреннюю.Определитесь с цветами соединения:

    • синий провод всегда нулевой
    • желтый с зеленой полосой — земля
    • оставшийся цвет, в нашем случае черный, будет фазой

    Фаза и ноль подключены к клеммам машины, заземление отдельно к проходной клемме. Снимите первый слой утеплителя, отмерьте нужную длину, откусите лишнее.

    Снимаем второй слой изоляции с фазного и нулевого проводов, примерно на 1 сантиметр.


    Откручиваем контактные винты и вставляем провода в контакты автомата. Слева подключаем фазный провод, а справа нулевой. Аналогичным образом следует подключать и исходящие провода. После подключения обязательно перепроверьте. Следует внимательно следить за тем, чтобы изоляция провода случайно не попала в зажимной контакт, так как медный проводник будет плохо давить на контакт выключателя, от чего провод будет нагреваться, контакт сгорит, и произойдет пробой в цепи.

    Провода были вставлены, винты закручены отверткой, теперь необходимо убедиться, что провода надежно закреплены в контактной клемме. Проверяем каждый провод по отдельности, качаем немного влево, вправо вытаскиваем вверх от контакта, если провод остается неподвижным, контакт хороший.


    В нашем случае используется трехжильный провод, кроме фазы и нулевой жилы присутствует заземление. Он никак не подключается через автоматический выключатель; для него предусмотрен проходной контакт.Внутри он соединен металлической шиной, так что провод без обрыва идет до конечного пункта назначения, как правило, это розетки.


    Если у вас нет сквозного контакта, можно просто скрутить входящий и отходящий проводник между собой обычным скручиванием, но в этом случае необходимо хорошо его растянуть плоскогубцами. Пример показан на картинке.


    Проходящий контакт устанавливается так же легко, как и автомат, он защелкивается на рельс одним движением руки.Отмеряем необходимое количество заземляющего провода, откусываем лишнее, снимаем изоляцию (1 сантиметр) и подключаем провод к контакту.


    Не забудьте убедиться, что провод хорошо закреплен в контактном зажиме.


    Подсоединены подходящие провода.

    При срабатывании автоматического выключателя напряжение остается только на верхних контактах, это полностью безопасно и обеспечивается схемой подключения автоматического выключателя. Нижние контакты в этом случае будут полностью отключены от электрического тока.

    Подключаем исходящие провода. Кстати, эти провода могут идти куда угодно к свету, розетке или напрямую к оборудованию, например, к электрическому водонагревателю или электрической плите.

    Снимаем внешнюю изоляцию, замеряем количество проводов, необходимое для подключения.



    Снимаем изоляцию с медных проводов и подключаем провода к автомату.



    Подготовьте заземляющий провод.Отмеряем необходимое количество, убираем, подключаем. Проверить надежность фиксации в контакте.



    Подключение автоматического выключателя дошло до логического завершения, все провода подключены, можно подавать напряжение. В данный момент машина находится в отключенном положении вниз (отключено), мы можем смело подавать на нее напряжение и включать, для этого переместим рычаг в верхнее положение (включено).


    Автоматические выключатели — наиболее распространенные средства защиты линии и электрической защиты.При их установке необходимо соблюдать основные правила.

    • Войдите в машину вверху, выход — внизу.
    • Флаг включения при включении машины должен быть поднят.
    • Не должно быть оголенных участков провода.

    Как подключить дифференциальную машину

    Дифференциальный автоматический выключатель сочетает в себе защиту линии от перегрузок и коротких замыканий, а также автоматические выключатели и защиту человека от травм.электрошок как узо.

    Конструкция корпуса не отличается от автоматов или УЗО, что дает возможность устанавливать дифференциальный автомат в стандартные коробки с использованием DIN-рейки.

    Подключение дифференциальной машины также напоминает подключение автоматического выключателя, за некоторыми исключениями — обязательное соблюдение двух правил.

    • Необходимо соблюдать фазировку подключаемых проводов. На корпусе дифференциального автомата нанесены обозначения нулевого и фазового вводов, что необходимо учитывать при установке.
    • Нулевой провод, подключенный на выходе дифференциального автомата, используется только с линией, которую устройство защищает.

    Дифференциальные машины очень надежны и неприхотливы, но отклонение от этих правил не гарантирует правильной работы устройства.

    Для однофазной сети использование биполярных автоматов предпочтительнее однополюсных. Причина проста — при появлении напряжения на нулевом проводе одним движением флажка цепь полностью разрывается, сохраняя при этом как линию, так и подключенные к ней электрические устройства.Конструкция корпуса двухполюсного переключателя позволяет устанавливать его на стандартную DIN-рейку.

    Следует иметь в виду, что ширина такого автомата больше, обычно вдвое, чем у однополюсного автомата. Верхняя контактная пара предназначена для подключения фазного и нулевого провода.


    Строгих правил расположения фазных и нулевых проводов не существует, но в случае подключения нескольких биполярных машин необходимо придерживаться той же тактики.

    Выбирая, например, левый контакт для фазного провода, все остальные машины также должны быть подключены.Левый контакт — фазовый; правильный контакт — ноль.

    Зачищенные провода фиксируются в контактах с помощью винтовых зажимов. При этом не должно быть оголенных участков провода. Не забывайте, что расстояние от фазы до нулевого провода очень маленькое и есть вероятность короткого замыкания при отсутствии изоляции.

    Наиболее часто используемые однополюсные автоматические устройства надежны, просты в установке и обеспечивают необходимую защиту линии от перегрузок и коротких замыканий.

    При подключении автоматического выключателя важно, чтобы корпус автоматического выключателя был надежно закреплен, а при включении — размыкатель не выпадал из точки крепления.

    Для этого используйте DIN-рейку или специальные коробки с предустановленными рейками в корпусе. Устанавливается на рельсовую машину с подпружиненной защелкой внизу корпуса.

    После установки станка к нему подключают провод. Верхняя клемма автомата отвечает за входное напряжение, а нижняя клемма — за выход.Провода, проложенные и закрепленные на стене, подводятся к машине и очищаются.

    При этом обязательно соблюдать условие целостности изоляции везде, кроме клеммных колодок. Длины оголенных концов вполне хватит в 1-1,5 см.

    Подходящая фаза и отходящий провод зажимается на выводах машины, тот же ноль может проходить через транзитную коробку или, при необходимости, фиксируется на нулевой рейке.

    Подходящие и отходящие провода должны быть проложены таким образом, чтобы не допускать превышения длины.Провода укладываются параллельно друг другу и по возможности все изгибы делаются под прямым углом.

    После установки машины и проверки всех соединений первое включение должно быть выполнено без подключенной нагрузки на линии.


    Установить и правильно подключить автомат в распределительном шкафу — не проблема. С этим справится даже обычный человек, который сталкивается с электричеством только при вставке вилки от бытового прибора в розетку или включении света.Но вопрос, как правильно подключить автомат, до сих пор часто звучит от жителей. Все дело в том, что даже среди электриков идут споры о способах подключения. То есть подключите силовой кабель к автоматическому выключателю сверху или снизу.

    Не будем здесь спорить, а просто обратимся к Правилам электроустановок (ПУЭ), где в одном из пунктов, а точнее в пункте 3.1.6, все четко описано. Не фото ниже, мы сделали выписку из этого пункта ОЭС.

    Итак, правила рекомендуют подключать шнур питания к неподвижному контакту в автомате. И находится он чуть выше. Но давайте будем честны до конца и еще раз прочитаем правило. Он не имеет строгих ограничений, то есть носит рекомендательный характер. Поэтому, отвечая на вопрос, как подключить автоматический выключатель снизу или сверху, можно использовать два варианта. Более того, устройство отключит сеть от перегрузок и коротких замыканий в любом случае, вне зависимости от схемы подключения.

    И еще, почему в ПУЭ этот пункт присутствует? Чтобы ответить на этот вопрос, необходимо рассмотреть устройство автоматического выключателя.

    Чтобы перейти к схемам подключения машины, необходимо сначала понять ее конструкцию. А поскольку нас интересует подключение проводов к нижним или верхним контактам устройства, мы должны понимать, что оба контакта (мобильный и стационарный) выполнены из разных металлических сплавов.

    Когда дело доходит до сети переменного тока, то при включении автомата равномерно выгорают его контакты, и здесь нет разницы, куда подключать провода.Если автомат расположен в схеме с постоянным током, выбор контакта подключения — важная составляющая правильной и длительной работы самого устройства. При большой величине тока происходит переход металлов с одного контакта на другой, поэтому в таких сетях подводящие провода следует подключать только сверху, то есть через неподвижный контакт.

    Теперь переходим непосредственно к самому устройству машины. Чтобы вы понимали, что находится внутри этого устройства, мы рекомендуем вам прочитать рисунок ниже.

    Двумя основными элементами, выполняющими защитные функции машины, являются электромагнитный и тепловой расцепители.

    Расцепитель электромагнитный

    Этот элемент является защитным, срабатывает при возникновении короткого замыкания в электрической цепи, в которой была установлена ​​сама машина. Именно в этот момент в цепи возникают токи огромной величины (почти в тысячи раз превышающие номинальный ток). Чтобы не сжечь включенную в розетку проводку и бытовую технику, расцепитель моментально отключает питающую сеть.Время выключения — миллисекунды. Кстати, есть четкая маркировка по время-токовым характеристикам. Обозначается буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В повседневной жизни чаще используются типы «А», «Б», «В».

    Конструкцией электромагнитного расцепителя является сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид подключается непосредственно к подвижному контакту автомата. Но пружина соединена последовательно с силовыми контактами и тепловым расцепителем.Номинальный ток слишком мал, чтобы магнитный поток, создаваемый внутри катушки, мог втягивать сердечник и тем самым размыкать контакты. Как только в сети происходит короткое замыкание, то есть появляется огромная величина, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и сердечник втягивается, что в свою очередь размыкает силовые контакты. А это значит, что сеть будет обесточена.


    Этот элемент предназначен для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальных.Это медленный выпуск. Некоторое время он будет держать перегрузку, а если последняя не упадет до номинала, отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на кратковременные скачки тока.

    Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, представляет собой консоль. Его свободный конец соединен с механизмом, который будет разъединять контакты. При номинальном токе свободный конец пластины находится рядом с рычагом расцепления.Как только цепь начинает перегружаться, пластина начинает нагреваться и гнуться, тем самым воздействуя на рычаг, который, в свою очередь, на механизм, а последний на контакты, размыкая их.

    Вот и довольно сложное устройство автоматического выключателя и принцип действия.


    Электросхемы

    Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что машины можно подключать к однофазным и трехфазным сетям.Какие машины для этого нужны? Если разговор идет от однофазных сетей с напряжением 220 вольт, в них обычно устанавливают либо однополюсный прибор, либо двухполюсный прибор. Сама схема будет зависеть от того, использует ли она контур заземления или нет.

    Если дом состоит из двух проводов (нулевого и фазного), то в распределительном шкафу можно использовать однополюсный вариант. В этом случае фазовая цепь будет проходить именно через сам автомат. Если внутри дома три провода (фаза, ноль и земля), то общий автомат должен быть двухполюсным.То есть фаза подключена к первому выводу устройства, ко второму нулю. Заземление через отдельную клеммную коробку разведено на потребителей (лампы и розетки). Далее провода от автоматического выключателя проводят к счетчику, затем к однополюсным машинам, установленным группами, но как уже было описано в первом случае. Кстати, вот ниже эта система подключает автомат.

    Что касается трехфазной сети, то в этом случае лучше всего установить трехполюсные или четырехполюсные конструкции.Здесь все точно так же, как и в случае однофазного подключения. То есть, если в доме проводка без заземления, то к неподвижным контактам подключаются три фазы блока питания. Нулевой провод разводим отдельной цепью к потребителям (розеткам и лампам). Если в доме есть система заземления, то устанавливается четырехполюсная модель, то есть к устройству будут подключены три фазы и ноль, а контур заземления уйдет отдельной линией к потребителям.

    Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса.А именно подключив провода к устройству. На что нужно обратить внимание?

    • У каждой модели свои требования к сечению вводимого провода и длине изолирующей оболочки. Это обязательно указывается в паспорте товара.
    • Чаще всего следует зачистить провод на длине от 0,8 до 1,0 см.
    • Важно понимать, что помещать провод с изоляцией в зажим недопустимо, ведь диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой будет слабым или полностью отсутствовать.
    • Фиксация проволоки в станке производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество струбцины, для этого сам провод нужно немного подергать.
    • Если для подключения аппарата используется многожильный провод, то лучше всего прикрепить к его концу наконечник.


    Заключение по теме

    Итак, в этой статье мы постарались ответить на интересующий многих вопрос, как правильно подключить машину? Надеемся, что из представленной информации все понятно.И как уже было сказано выше, этот процесс не самый сложный, главное разбираться в схемах подключения.

    Похожие сообщения:

    Дифференциал или УЗО. Устройство УЗО. Подключение автомата Difa

    Домашний электрик — это довольно сложная и разнообразная тема, и каждому домовладельцу желательно знать основные детали, так как это зависит не только от денежных затрат, но и от безопасности вашего дома. В этой статье мы попробуем разобраться, что лучше — Автомат Дифа или УЗО.

    Введение в тему, или что такое диффузор?

    Чтобы разобраться с этим вопросом, сначала попробуем определиться с основными понятиями. Итак, diaf.

    Устройство, называемое дифференциальным автоматом, успешно сочетает в себе функции как УЗО, так и обычного автоматического выключателя. Эта машина защищает человека в случае прикосновения к оголенным участкам проводящей части провода или к тем частям электрических сетей, которые находятся под нагрузкой из-за повреждения проводки или других подобных факторов.На сегодняшний день существует огромное количество таких устройств, которые рассчитаны на разные рабочие токи, и на разные токи утечки.

    Его главной отличительной особенностью является то, что он состоит из двух хорошо разделенных функциональных частей: автоматического выключателя (двух- или четырехполюсного), а также модуля защиты от поражения электрическим током. Установка диафи-автомата должна производиться исключительно на монтажную DIN-рейку, и такая конструкция занимает гораздо меньше места, чем комбинация УЗО и автоматического выключателя.

    Учитывая скорость времени, составляющую всего 0,04 с, дифференциальные автоматы обеспечивают наиболее адекватную защиту от поражения человека электричеством практически в любых условиях эксплуатации. Немаловажно и то, что дифференциальный автомат качественно защищает устройства в сети от перегрузок, которые неизбежно возникают при различного рода нештатных ситуациях. И далее. Его конструкция обеспечивает максимально быстрое отключение электроэнергии в условиях, когда на любом участке сети наблюдается напряжение, превышающее 250 В.

    Учитывая незавидные характеристики бытовых электрических сетей, а также степень их износа, последняя характеристика особенно важна.

    Основные преимущества Difavomat

    • Очень быстрая скорость отклика.
    • Защита оборудования от скачков напряжения и перегрузок.
    • Возможность работы в условиях от -25 до +50 градусов Цельсия.
    • Огромный порог прочности.

    Что такое УЗО?

    Нельзя игнорировать второго «оппонента» в споре на тему «Дифа Автомат или УЗО».Что такое УЗО?

    Это сокращение означает «защитное отключение устройств». Срабатывание выполняется при регистрации наличия токов утечки. Проще говоря, сколько тока пришло к устройству по одному проводу, такое же количество должно идти на другой участок разводки. Если ток начинает уходить на землю или через заземляющий провод, мгновенно срабатывает защита, немедленно отключая сеть от источника питания.

    Такую систему в обязательном порядке (!) Следует размещать на розеточных группах, а также на котлах, стиральных машинах и электроплитах.Такие устройства не защищают (!) Ваше оборудование и проводку от системных перегрузок или коротких замыканий.

    Последнее обстоятельство очень часто не учитывается электриками, которые в целях удешевления схемы часто используют только одно УЗО. Кроме того, есть еще и корыстный интерес, когда его выдают в виде дифференциального автомата, стоимость которого выше.

    Основные сведения об УЗО

    В чем сам принцип УЗО? Его работа основана на реакции датчика тока на изменение дифференциального значения тока в проводниках.

    Что такое датчик тока? Это самый распространенный трансформатор, но выполненный по типу тороидального сердечника. Порог срабатывания устанавливается магнитоэлектрическим реле, которое имеет чрезвычайно высокую чувствительность.

    Важно отметить, что все УЗО, выполненные по этой классической схеме, являются чрезвычайно надежными и простыми устройствами, обладающими очень высокой надежностью и надежностью.

    Следует предупредить, что сегодня существуют электронные УЗО, в основе которых лежит особая электронная схема.Реле или цепь воздействуют на механизм, который в случае необходимости размыкает электрическую цепь. Сюда входит устройство УЗО.

    Какие детали у привода?

    • Из группы прямого контакта установить максимальное значение тока.
    • Пружина, которая сразу размыкает цепь, если в ее работе есть какие-то неисправности.

    Если вы хотите проверить на себе устройство на работоспособность, достаточно будет нажать кнопку «Тест». В этом случае во вторичную обмотку искусственно подается ток, и реле срабатывает (должно, в любом случае).Так что при необходимости вы легко и без всяких затрат сможете проверить исправность всего вашего оборудования.

    Принцип работы УЗО

    Если говорить о номинальном рабочем режиме, то ток (I1 = I2) течет во встречно-параллельном направлении, наводя магнитные токи во вторичной обмотке трансформатора (Φ1 = Φ2) . У них абсолютно одинаковая ценность, за счет чего они взаимно компенсируют друг друга. Поскольку ток во вторичной обмотке в этом случае фактически равен нулю, реле работать не может.

    Срабатывание УЗО с утечкой

    При контакте с токопроводящими частями возникает ток утечки. В этом случае ток I1 не равен I2, и поэтому во вторичной обмотке появляется вторичный ток, величина которого достаточна для срабатывания защитного реле. Срабатывает пружинное переключение, УЗО выключается.

    Различия между двумя системами защиты

    Чтобы продолжить наше повествование, мы также должны выяснить, в чем разница между УЗО и автоматом Difa.Нельзя сказать, что различия настолько кардинальные, но они все же есть.

    Следует отметить, что освещение этого вопроса крайне важно, так как различить эти устройства иногда даже некоторые электрики не в состоянии. Впрочем, удивляться тут нечему: они очень похожи даже на фотографии.

    Основное различие между автоматом Difa и УЗО состоит в том, что они предназначены для нескольких различных целей. Об этом мы уже упоминали выше, но повторим еще раз: УЗО нельзя использовать для защиты оборудования и проводки от перегрузки или короткого замыкания! Причем перед УЗО необходимо смонтировать автоматический выключатель, который убережет само устройство от подобного рода неприятностей.В этом разница между УЗО и автоматом Дифа.

    Обязательно учитывайте это при покупке или консультации у специально «продуманных» электриков, которые с радостью сэкономят на собственном оборудовании.

    Дифавтомат в этом отношении намного лучше, потому что он объединяет в одном корпусе и УЗО, и автоматический выключатель. Соответственно, такое устройство не только защищает человека от поражения электрическим током, но и спасает вашу проводку и оборудование от выгорания в случае короткого замыкания.Таким образом, УЗО и дифа-автомат, разницу между которыми мы только что обнаружили, — несколько разные механизмы.

    Напомним еще раз, что дифференциальный автомат можно использовать как предохранительное устройство в тех домах, где существует постоянная опасность хронических перегрузок в сети.

    Это подробное различие между УЗО и диф-автоматом. Но как сделать правильный выбор в магазине? Ведь мы уже говорили, что эти устройства чрезвычайно похожи между собой даже на фотографиях.

    Покупаем правильно!

    Во-первых, обратите внимание на прямое название самого устройства. Сегодня практически все производители наконец-то вышли на встречу с потребителями, желающими указать на корпусе самого устройства информацию о том, диафа или УЗО перед вами. Поэтому покупать такую ​​технику китайского производства мы бы не стали. Настойчивые азиаты либо вообще ничего не говорят, либо используют только понятные обозначения.

    Примерно к той же категории относится совет по внимательному ознакомлению с маркировкой, которая всегда должна указываться на одном и том же корпусе устройства или на его упаковке (менее надежный вариант).

    Итак, если вы видите на корпусе только значение номинального тока (например, 16), а букв перед этим обозначением нет, то вы держите УЗО в руках. Обратите внимание, что «16» в данном случае означает «ампер». Если перед числами стоят буквы B, C или D, значит, у вас в руках дифа-автомат. Буквы обозначают типовые характеристики тепловых и электромагнитных расцепителей, но на бытовом уровне обращать на них особого внимания не стоит.

    Кроме того, не помешает посмотреть схему подключения.Этот метод несколько сложнее, но дает 100% гарантию дифференциации. Эта информация также должна быть отображена на корпусе. Итак, если на схеме указано только наличие диф-автомата с обозначением «Тест», то перед вами УЗО (не путайте!). Соответственно, если есть «Тест» и указаны обмотки расцепителей, то вы держите в руках дифференциальный автомат.

    Наконец, есть смысл обратить внимание и на габаритные размеры.Если говорить о старых моделях автоматов Дифа, то они на порядок шире, чем УЗО. В те времена просто не умели выпускать достаточно компактные релизы, поэтому требовался корпус большего внутреннего объема. Внимание! Просто все современные дифференциальные автоматы занимают меньше места!

    Однако важно предупредить, что последний пункт привлекать к себе серьезное внимание не стоит, так как в настоящее время существует огромное количество абсолютно идентичных по размерам устройств.

    Переходим к основному

    Итак, Автомат Дифа или УЗО? Какой вывод можно сделать на основании всего вышеизложенного? Что лучше выбрать, что надежнее и подходит для эксплуатации в отечественных реалиях? Чтобы ответить на этот вопрос, сравним устройства сразу по шести показателям. Сравнивая все за и против, мы постараемся прийти к единому мнению.

    Объем занимаемый прибором в щите

    Конечно, в этом плане какие-либо важные отличия могут увидеть только те люди, у которых в квартире очень мало места, что не позволяет разметить в коридоре нормальную электрическую лоскут.Однако, учитывая всеобщее стремление к компактности и красоте, таких в нашей стране большинство. К тому же лучше все разместить на как можно меньшем пространстве, так как в дальнейшем щит не придется расширять, если возникнет необходимость установить в квартире более мощное электрооборудование.

    Итак, в настоящее время УЗО (в том числе трехфазное) занимает гораздо больше места в щите, чем дифференциальный автомат. Что является причиной этого? Самые внимательные читатели уже могли найти ответ на этот вопрос в статье.

    Мы уже говорили о необходимости установки защитных устройств перед УЗО, чтобы из-за этого вся конструкция в щите начала занимать больше места. Установив туда дифференциальный автомат, можно сэкономить место. Например: в стандартном случае УЗО с отсекающими автоматами занимают сразу три модуля, а дифференциальный автомат — только два.

    Таким образом, в этом «раунде» машина победила, позволив оставить место для расширения конструкции.

    Простая установка

    Как и в других случаях, для многих электриков важна скорость и простота монтажа всей конструкции. Если вас интересует установка УЗО, фаза подводится к переключателю, а с его выхода устанавливается перемычка на вход отключающего устройства. К входу также подключен ноль. Следует отметить, что существует сразу несколько схем подключения, которые изучаются профессиональными электриками. Как правило, в повседневной жизни они не нужны.

    Как установить дифференциальный автомат?

    А как насчет подключения диффузора? Если говорить о дифференциальном автомате, то фаза и ноль сразу цепляются за входные клеммы устройства, так что в общей схеме перемычек и переходов оказывается намного меньше. Соответственно, внутренняя конструкция закрылков также значительно упрощается.

    Таким образом, подключение диффузора происходит намного проще и быстрее, поэтому в этом случае мы уверены, что мы в выигрыше.

    Преимущества эксплуатации

    Теоретически можно предположить, что однажды на линии розеток в ванной сработало УЗО. Сразу можно предположить, что где-то на линии произошла утечка тока. Конечно, алгоритм устранения неполадок несколько сложнее, но основные выводы можно сделать сразу.

    Если выключатель отключился, то причина очевидна: перегрузка или короткое замыкание. Вам нужно только выяснить причину и устранить ее.Учитывая, что причина выключения машины более-менее понятна, сделать это не так уж и сложно.

    А теперь давайте посмотрим на все то же самое, но применительно к дифференциальному автомату. Здесь, когда вы его выключаете, причина сразу не выясняется, поэтому вам придется проверить все известные причины. Соответственно, времени на это уйдет гораздо больше. В этом заключается разница между УЗО и автоматом Дифа в этом отношении.

    Таким образом, на данном этапе мы бы предпочли УЗО.

    Вопрос стоимости

    Так как сегодня на рынке представлено огромное количество самых разных производителей, рассмотрим стоимость продукции EKF, которая довольно популярна среди профессиональных электриков.Так, штатный автомат ЭКФ-Дифа на 16 А стоит около 600 рублей, УЗО на ту же силу тока — те же 600 рублей, а выключатель продается по цене около 40 рублей. Приобретая все-таки на специализированных сайтах, можно вообще рассчитывать на машины для отключения, которые в таких случаях продаются чуть ли не на вес.

    Перед подключением Difa Automaton убедитесь, что нет частых и резких падений напряжения. Почему мы об этом говорим? Это станет ясно после рассмотрения специфики замены этого оборудования.

    Учитывая колебания стоимости в зависимости от поставщика, сложно говорить о преимуществах того или иного варианта.

    Срок службы и стоимость замены

    Как и следовало ожидать, характеристики этого критерия автоматически вытекают из предыдущего. Всем известно, что любое электрооборудование имеет определенный срок эксплуатации, по истечении которого эксплуатировать его становится небезопасно. Предположим, что по какой-то причине вышло из строя УЗО или устройство автоматического отключения.Что делать дальше? Заменить вышедшую из строя деталь, после чего система продолжит работу в предыдущем режиме.

    А вот с Difa Automaton дело обстоит не так однозначно. Предположим, что обмотка любого из расцепителей вышла из строя, а встроенное УЗО на тестировании показало свою полную работоспособность. Увы, но это не беда, так как в любом случае вам придется заменить весь Difa Automaton, цена которого делает это мероприятие крайне невыгодным. Гораздо проще заменить копеечный автомат, который часто выходит из строя.

    Таким образом, в этом раунде снова победа над УЗО.

    Надежность работы

    Среди специалистов бытует мнение о том, что устройства, совмещающие сразу несколько функций, менее надежны по сравнению с автоматами, которые предназначены только для одного. Так что же такое RCD или Difavo Automaton? Что выбрать, чтобы обеспечить максимальную надежность?

    Об этом можно долго спорить, но практика однозначно показала, что на самом деле процент отказов практически такой же.Не исключено, что этот параметр зависит исключительно от производителя. Так что в данном случае сделать вывод об однозначной пользе того или иного устройства крайне сложно.

    Можно только сказать, что УЗО, схема подключения которого была рассмотрена нами выше, предполагает большую надежность в условиях бытовых перепадов напряжения. Естественно, если не забыть перед этим подключить выключатель, о чем мы уже неоднократно упоминали выше.

    Подключен

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
