Трансформатор на 36 вольт для освещения: Понижающие трансформаторы с 220 на 36 вольт купить в интернет магазине 👍

Содержание

Понижающий трансформатор 220 на 36 вольт: схема правильного подключения

Трансформатор 220 на 36 вольт идеально подходит для питания цепи освещения в банях, саунах, ванных комнатах, подвалах. Требования безопасности накладывают некоторые ограничения на применение переменного напряжения величиной 220 вольт в помещениях с высокой влажностью. Поэтому идеальным выходом из создавшейся ситуации является использование переменного тока напряжением 12, 24 или 36 вольт. В случае если произойдет контакт человека с электрической сетью, он ощутит только лишь слабый удар. Он не нанесет никакого вреда организму человека.

Конструкция трансформатора

Как и любой другой, понижающий трансформатор с 220 на 36 вольт состоит из трех основных компонентов:

Первичная обмотка.
Вторичная обмотка.
Магнитопровод.

И первичная, и вторичная обмотки состоят из определенного числа витков медного провода. Обычно используют именно медный провод в лаковой изоляции, так как он по своим характеристикам намного лучше, нежели алюминиевый. Если использовать алюминиевый, то его потребуется в несколько раз больше, что существенно увеличивает габариты трансформатора. Правда, алюминиевые провода в лаковой изоляции раньше использовались в стабилизаторах напряжения. Магнитопровод может быть выполнен как из трансформаторной стали, так и из ферромагнетика. Это материал, который существенно лучше любого металла.

Мощность и коэффициент трансформации

Можно визуально даже оценить мощность любого трансформатора – чем больше габариты, тем она выше. Но для точного расчета мощности необходимо использовать специальные формулы. Наиболее простой метод расчета мощности трансформатора – это умножение напряжения вторичной обмотки на силу тока в ней. Получите реальное значение мощности исследуемого трансформатора. Для работы по созданию и проектирование такого устройства вам потребуется знать еще один основной параметр, характеризующий трансформатор.

Это не что иное, как коэффициент трансформации. Он представляет собой отношение числа витков вторичной обмотки к первичной. То же самое значение можно получить, если разделить I2/I1, а также напряжение U2/U1. В любом из трех этих случаев вы получите одинаковое значение. Оно вам может потребоваться при самостоятельном расчете точного количества витков для первичной и вторичной обмоток.

Расчет трансформатора

Если необходимо изготовить трансформатор 220 на 36 вольт (1000 ватт), желательно использовать формулу для расчета мощности во вторичной обмотке. Она была упомянута выше, мощность равна произведению силы тока на напряжение. При этом имеется два параметра, которые заведомо известны – это непосредственно мощность Р2 (1000 Вт) и напряжение во вторичной цепи U2 (36 В). Из этой формулы необходимо теперь вычислить ток, который протекает по первичной цепи.

Один из важных параметров – это коэффициент полезного действия, который у трансформаторов не превышает 0,8. Он показывает, какое количество мощности, потребляемой непосредственно от сети, переходит в нагрузку, подключенную к вторичной обмотке (в данном случае это всего 80 %). Разница в мощности идет на нагрев магнитопровода и обмоток. Она теряется, причем безвозвратно. Мощность, которая потребляется от сети переменного тока, равна отношению Р2 к коэффициенту полезного действия.

Магнитопровод трансформатора

Вся мощность переходит от первичной обмотки к вторичной посредством магнитного потока, которое создается в магнитопроводе (сердечнике). Именно от мощности Р1 зависит площадь сечения сердечника S. Чаще всего для сердечника используют набор пластин в форме буквы «Ш». При этом площадь поперечного сечения равна произведению квадратного корня из Р1 на коэффициент 1,2. Зная значение площади, можно определить количество витков W на 1 В. Для этого нужно 50 разделить на площадь.

Напряжения в первичной и вторичной обмотках известны – это 220 и 36 вольт. Количество витков для каждой из обмоток определяется путем умножения напряжения на W. В том случае, если получаются десятичные значения, необходимо округлить их в большую сторону. Также нужно учитывать, что при подключении нагрузки вторичной цепи происходит падение напряжения. По этой причине желательно увеличить количество витков примерно на 10 % от расчетного.

Провода обмоток

А теперь нужно произвести расчет тока в первичной и вторичной обмотках. Ток равен отношению мощности к напряжению. Если изготавливается трансформатор 220 на 36 вольт (500 ватт), то во вторичной цепи будет протекать ток, равный отношению 500/36 = 13,89 А. Мощность в первичной цепи будет равна 625 Вт, а сила тока — 17,36 А.

Далее производится вычисление плотности тока. Этот параметр указывает, какое значение силы тока приходится на каждый квадратный миллиметр площади сечения провода. Обычно в трансформаторах принимают плотность тока, равную 2 А/кв. мм. Диаметр провода, необходимого для намотки, можно определить по простой формуле: коэффициент полезного действия, умноженный на квадратный корень из силы тока. Следовательно, во вторичной цепи необходимо использовать провод, диаметр которого будет равен произведению 0,8 на 3,73 – это 2,9 мм (округлить до 3 мм). В первичной обмотке нужно использовать провод, диаметр которого будет 3,33 мм. В том случае, если у вас нет проводов с нужным диаметром, можно воспользоваться простой хитростью. Производите намотку одновременно несколькими проводами, соединенными параллельно. При этом сумма сечений должна быть не меньше той, которая была рассчитана вами. Сечение провода равно отношению коэффициента полезного действия к квадрату диаметра.

Заключение

Зная все эти простые формулы, можно самостоятельно изготовить надежный трансформатор, который будет работать в идеальном режиме. Но нужно еще знать, как подключить трансформатор 220 на 36 вольт. В этом ничего сложного нет, достаточно соединить первичную обмотку с сетью переменного тока 220 В, а вторичную — с нагрузкой, системой освещения, например. При первом запуске постарайтесь соединить трансформатор с максимальной по мощности нагрузкой, чтобы определить, нет ли перегрева сердечника и обмоток.

36 Вольт в гараже

На чтение 18 мин. Просмотров 27 Обновлено 04. 08.2019

Электроэнергия в гараже – необходимое мероприятие. Она, как минимум, требуется для зарядки аккумулятора.

Кроме того, приходится точить инструменты, сверлить, включать паяльник, осветительные приборы.

Однако присутствие ГСМ, и особенно бензина, предъявляет к электропроводки в гараже особые требования. Сырость и контакт с землей делают проводку опасной в отношении электротравм.

Поэтому, перед тем, как получить гараж с электричеством, следует изучить основные требования безопасности, а также технологические приемы электромонтажных работ, нарушение которых также очень плохо влияет на безопасность.

Проводка в гараже: требования правил

Не делая подробных ссылок на нормы электроснабжения гаража

СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации. Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле

энергонадзора.

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток

для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

Схема распределительного электрощитка для гаража своими руками:

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с

принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА.

Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя.

Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Выбор проводов и кабелей по мощности нагрузок

Здесь можно руководствоваться такой таблицей:

Таблица составлена для напряжения

230 В (новый стандарт вместо 220). Теперь мы можем выбрать сечения кабелей для гаража на предыдущем рисунке. Предположим, что все светильники под потолком на 80 Вт, светильники на 36 В в яме по 100 Вт и розетки для ямы нам понадобятся для электрооборудования мощностью до 5 кВт.

Линия потолочных светильников потребляет в сумме 240 Вт, а для ямных светильников мы не можем использовать таблицу, так как напряжение трансформатора 36 В. Кроме того, в яме есть розетка под электроинструмент на

36 В. Поэтому мы исходим из максимальной мощности трансформатора, пусть она равна 500 Вт.

Провод от трансформатора лучше вести медный, проводка закрытого типа – часть ее проходит по трубам в бетонном полу гаража. Поэтому нам подойдет кабель с жилой сечения 4.5 мм.кв, “четыре с половиной квадрата” на жаргоне электриков. Для ямных розеток мы тоже возьмем медный провод для закрытой проводки, это потребует, согласно таблице, 5.5 мм.кв.

На самом деле эти скрупулезные расчеты вовсе не пустяки, вы поймете это, как только окажетесь в магазине и начнете смотреть на ценники медных кабелей.

Итак, нам понадобится 8 м кабеля 4.5 мм.кв и 7 м кабеля 5.5 мм.кв. А также 9 м алюминиевого кабеля сечением 1.5 мм.кв для потолочных светильников, тоньше электрического кабеля практически не бывает в продаже. Выбираем и покупаем ближайшие сечения с округлением в большую сторону.

Алюминий мы выбираем потому, что он недорог, а потолочная линия практически ненагружена. Кабели следует выбирать в двойной изоляции и с изолирующими проводниками.

По току выбираем и автоматы. Для линии потолочных светильников 2.5 А, для линии розеток в яме 15 А, и остается трансформатор. Поскольку трансформатор трансформирует с тем же самым коэффициентом не только напряжения, но и токи, то мы можем легко подсчитать ток в первичной обмотке: 14 / (220 / 36) = 14*36 / 220 = 2.3 А. Подойдет автомат 2.5 А. Общий максимальный ток составит 20 Ампер и такой же должен стоять автомат. Остается только выбрать подходящее УЗО.

Оно должно быть рассчитано на проходящий ток не менее 20 А и ток срабатывания 10-20 мА, не больше! Приборы с исправной изоляцией имеют практически нулевой ток утечки.

Остальные материалы и технология монтажа

Кабели и шины помещаются в закрытые щитки, коробки и кабельные каналы или лотки. Эти материалы традиционно изготавливались из металла. Сейчас применяют негорючий пластик в форме труб, круглых или прямоугольных. Хуже всего гофрированная труба – в нее бывает очень сложно протягивать кабели и провода.

Лучше всего – кабельные лотки с защелкивающимися крышками. Неплохо подходит металлопластиковая труба для водопровода или отопления.

В местах сгиба, если нельзя сделать этот сгиб большим радиусом из труб, применяют коробки, которые служат для распределения ответвлений и устройства выключателей.

Как коробки, так и трубы должны хорошо крепиться на несущих элементах (стенах, балках, потолках), а соединение труб с коробками должно быть, по возможности, герметичным.

На практике придется проявить терпение и мастерство, даже при использовании самых технологичных материалов.

Протягивание кабелей через трубы должно начинаться с проволоки, которая заводится в трубу с помощью специальной головки, исключающей заедание. Затем кабель привязывают к проволоке и протягивают через трубу. Вот почему предпочтительны лотки с закрывающимися крышками. В них очень легко делать монтаж и ремонт.

Для крепления лотков требуется значительно меньше отверстий и они имеют аккуратный внешний вид. В примере с гаражом лотки могли бы использоваться в вертикальных участках проводки, а потолочные светильники можно подвесить на натянутом тросике.

В коробках желательно использовать зажимное соединение винтами, но можно паять медные скрутки, это также вполне надежный метод. Для перехода от алюминия к меди, во избежание коррозии надо использовать или специальные клеммы, или шайбы из цинка или оцинкованной стали. Это помешает коррозии во влажной среде. “Голый” контакт меди и алюминия неизбежно приведет к коррозии, ухудшению контакта и его перегреву.

Заземление

Как сделать заземление в гараже своими руками? Роль заземления уже обсуждалась выше и теперь о том, как его организовать. Для этого следует вбить в землю недалеко от гаража стальную оцинкованную трубу длиной в 2 метра и приварить к ней круглую сталь, диаметром 6-8 мм. Место заземления желательно выбирать влажным.

Стальной круг (его надо покрасить водостойкой краской), заводится в гараж и там ведется к щитку, где делается еще одна клемма для надежного соединения с шиной PE толстым медным проводом. Заземление тем лучше, чем меньше его сопротивление, поэтому толщина заземляющего проводника должна быть достаточной.

Выполнение эл. проводки в гараже своими силами возможно. Самостоятельная разводка проводки в гараже потребует значительно меньших расходов, чем с привлечением наемных работников. Но если вы хотите провести на высоком уровне электрику в гараже своими руками, то придется многому поучиться в этом процессе и почитать статьи, подобные этой.

Данная статья посвящалась, в основном, скорее проектированию гаражной проводки, чему уделяется не слишком много внимания. Тема не маленькая и в рамках одной статьи невозможно охватить все практические тонкости, связанные с монтажом. Но в интернете много схем проводки для гаража и неплохих видеороликов касающихся именно практической части работ и приемов их выполнения.

Полезное видео

Как сделать проводку в гараже правильно? Смотрите видео ниже:

Помещения, которые расположены ниже нулевого уровня цокольной части здания называют подвалами. Они окружены со всех сторон землей, которая обеспечивает относительную стабильность температуры в течение года и, как правило, лишены естественного света.

Условия эксплуатации подвалов связаны с повышенной влажностью воздуха. Она возникает в результате:

близкого расположения грунтовых вод и технических сложностей создания строительных конструкций, обладающих герметичностью со всех сторон;

выпадения конденсата из поступающего с улицы в помещение воздуха при его охлаждении.

Применяемые меры борьбы с влажностью, основанные на отводе грунтовых вод, проветриваниях, использовании систем вытяжной или приточной вентиляции не всегда эффективны. Они частично повышают сухость воздуха.

Поэтому подвалы отнесены к категории помещений повышенной опасности, а правилами безопасности, действующими при эксплуатации электроустановок, в них запрещено использовать открытую электропроводку на 220 вольт без соблюдения специальных мер.

для технических целей;

в качестве помещений, где удобно круглый год хранить сельскохозяйственную продукцию, овощи, припасы.

Вопрос безопасного освещения подвалов можно решить использованием:

естественного природного света;

искусственных электрических источников, не создающих опасность для поражения человека электротоком.

Естественное освещение подвала

Типовые конструкции окон, используемые в строительстве, не подходят для подвальных помещений. Но современные технические разработки позволяют применять световые фонари на основе туннельного эффекта.

Они имеют оптическую систему, которая воспринимает свет солнца и эффективно передает его по световоду в помещение. Один световой фонарь может освещать площадь около 9 квадратных метров с силой светового потока в пасмурную погоду, сравнимой с той, которую создает обыкновенная лампочка накаливания мощностью 40 ватт.

При солнечной погоде световой поток возрастает более чем в 6 раз.

Принцип работы туннельного фонаря основан на использовании внешнего элемента — купола, который собирает, концентрирует световую энергию, передает ее по световоду с отражающими стенками и освещает внутренним элементом — рассеивателем объем помещения.

Труба световода может быть жесткой или гибкой и достигать длины 6 метров.

Туннельные фонари выпускаются многими производителями с разными техническими характеристиками. Они обладают герметичностью, хорошо удерживают тепло, набирают популярность в строительстве.

Электрическое освещение подвала

Типичные ошибки «домашних мастеров», или как не надо делать электропроводку

Отдельные хозяева подвальных помещений «слепо» копируют те действия по прокладке электропроводки, которые выполняют электрики в квартире. Они недопонимают риски опасностей, которым подвергают себя и близких людей.

Главная ошибка заключается в том, что для освещения применяется напряжение 220 вольт, которое используется даже без своих защитных автоматов и подводится от распределительного щита дома или квартиры.

Выбор и монтаж светильников

На фотографии показан монтаж герметичного в прошлом светильника с защитой стеклянного баллона решеткой, металлический корпус которого разъела ржавчина. Через образовавшиеся щели конденсат из воздуха оседает на электрических контактах патрона и лампы, создавая путь для утечки тока на землю.

Вертикальное крепление подобного светильника на низкой высоте не исключает соприкосновение его корпуса с головой человека. При высокой влажности воздуха это очень опасно.

Установка розетки

С первого взгляда видно, что для монтажа использована специальная диэлектрическая колодка подрозетника промышленного изготовления, которая отделяет токоведущие части розетки от влажной стены, а вся конструкция надежно прикреплена. Достаточно ли этого?

Провода, выходящие из розетки, ничем не защищены, кроме как слоем собственной изоляции, которая подвержена воздействию влаги.

Модель установленной розетки не имеет никакой защиты от проникновения конденсата, постоянно окисляющего ее металлические детали и создающего предпосылки для появления токов утечек.

В помещениях с повышенной влажностью установка розеток для питания электроприборов на 220 вольт запрещена правилами.

Установка выключателя

Обыкновенный выключатель, предназначенный для использования в сухих жилых помещениях, смонтирован на деревянной доске, закрепленной на стене. Конденсат из влажного воздуха не только воздействует на металлические детали выключателя, но и способствует гниению древесины, которая со временем потеряет свои механические свойства.

Электрические провода

Если внимательно рассмотреть фотографию, то можно увидеть, что в качестве тоководов для освещения использованы специальные провода типа «лапша» с усиленной изоляцией, которые предназначены для работы в телефонных сетях и могут эксплуатироваться в закрытых траншеях под землей.

Их медные жилы изготовлены с сечением 1 квадрат, что, в принципе, достаточно для нагрузок, создаваемых одной лампочкой накаливания.

Однако, подключение розетки в эту цепь определяет возможность перегрузки созданной электропроводки, которая, к тому же проложена открытым способом по стенам без использования защитных трубопроводов, коробов и других элементов.

Приведенные на фотографиях нарушения считаются наиболее типичными. Но, на практике можно встретить более опасные подключения электрических аппаратов, повреждения изоляции, оголенные провода, разбитые плафоны, поломанные корпуса выключателей и розеток. О том, чем это грозит читайте здесь: Чем опасна старая электропроводка

Как сделать освещение подвала безопасным

Выбор схемы и метода защит для электропроводки

Безопасный способ использования освещения внутри подвала основан на применении приборов, питающихся от напряжения 36 вольт или ниже. С этой целью используют схему с понижающим разделительным трансформатором.

Для его размещения рекомендуется использовать герметичный электрощиток промышленного изготовления, который монтируют не в самом подвальном помещении, а на входе в него. Там же расположены остальные коммутирующие и защитные устройства.

Контакты выключателя освещения подвала лучше подключить к фазе питающей цепи трансформатора. Это сократит время его работы на холостом ходу.

Электрический кабель от понижающего трансформатора до светильников подвала необходимо смонтировать единой конструкцией без использования распределительных коробок. Его ввод должен исключать попадание конденсата внутрь светильника.

Внутри подвала устанавливать электрические розетки нельзя.

Выбор кабеля и проводов, способы крепления

Отдельные провода без внешней защиты для электропроводки подвала могут потерять свои изоляционные свойства по различным причинам. Их применять запрещено.

Для запитки светильников необходимо пользоваться только кабелями, причем с усиленной двойной изоляцией, обеспечивающей герметизацию токоведущих жил. В качестве примера можно порекомендовать марку кабеля КВВГнг.

Даже такой кабель необходимо защитить от механических повреждений размещением внутри трубопроводов или специальных коробах.

Выбор трансформаторов для электропроводки

Основным показателем при выборе конструкции должна быть допустимая мощность потребления, а не только выходное напряжение. Ведь токи нагрузок в сети 36 вольт отличаются от тех, которые существуют в схемах на 220.

Рассмотрим пример использования лампочки накаливания на 40 ватт в схемах разного напряжения.

В сети 220 ее ток будет составлять 40/220=0,18 ампера. А в схеме с 36 вольтами 40/36=1,1 А. Для цепей 12 вольт 40/12=3,3 А.

Предусмотреть ток потребления лампочки, которую ввернут в патрон светильника через несколько лет, невозможно. Поэтому трансформатору необходимо создать запас по мощности.

Выбор светильников для электропроводки

Конструкция светильника должна защищать лампочки от механического воздействия и проникновения конденсата. Стеклянные колпаки для этого помещают внутрь решетки или выполняют из прочного стекла.

Использование металлических деталей снаружи, подверженных действию коррозии, необходимо свести к минимуму или исключить.

В низких помещениях светильники лучше располагать не на потолке, а на верхней части боковых стен. Это уменьшит нежелательное соприкосновение с ними, увеличит пространство в центральной части помещения.

Выбор выключателей для электропроводки

Обыкновенные конструкции для использования в сухих жилых помещениях для условий работы внутри подвала не пригодны. Промышленность для таких целей выпускает специальные герметизированные выключатели, защищенные от проникновения влаги.

Описанные в статье рекомендации могут быть подвергнуты критике большим количеством оппонентов, которые считают, что нет необходимости так усложнять электропроводку в подвале ради периодического его посещения. Ведь у других людей освещение от 220 вольт работает десятками лет.

Заканчивая статью, хочется задать встречные вопросы: насколько оправданы такие риски и стоит ли ими испытывать собственное здоровье? Задумайтесь над этим.

#1 alekseev_aleksey

NWAC Admins

10 293 сообщений

Город: Санкт-Петербург, Весёлый Посёлок
Авто: Opel Insignia 2011 г.

#2 Ю-ПИТЕР

Audi Club

909 сообщений

Город: Pietari
Авто: Было 80-В4 АВК АКП (черный), 100-С4 AAR МКП (белый), А6С4 AEL АКП (дипломат), 100-С4 AAR МКП (синий), 100-C4 AAR МКП (т-зеленый). Есть 100-C4 AAR МКП (синий) & Nissan Avenir Salut_J

Сообщение изменено: Godzilla (12 Май 2009 – 16:06 )

#3 alekseev_aleksey

NWAC Admins

10 293 сообщений

Город: Санкт-Петербург, Весёлый Посёлок
Авто: Opel Insignia 2011 г.

#4 Дядя Вова

Патриот Audi 2006 года

NWAC Members

3 076 сообщений

Город: СПб
Авто: Л200-08. какашка-11

#5 Killy

Audi Club

202 сообщений

Авто: Octavia 4×4 TDI

#6 Дядя Вова

Патриот Audi 2006 года

NWAC Members

3 076 сообщений

Город: СПб
Авто: Л200-08. какашка-11

Внезапная проверка отдела гл. энергетика показала, что в закромах Родины есть

1. 380/36, но при подключении его на 220 выдает 12 вольт и 160 Вт

Лампочки на 12в есть в свободной продаже.

Зы пиво люблю невское оригинальное только в таре 0.33

#7 fox_count

Танкист по жизни.

NWAC Members

3 626 сообщений

Город: дорога жизни вч
Авто: Киа Соренто 2,5 рестайл

#8 Дядя Вова

Патриот Audi 2006 года

NWAC Members

3 076 сообщений

Город: СПб
Авто: Л200-08. какашка-11

Гараж однако. Техника безопасности.

alekseev_aleksey, ниче что я за тебя ответил.

#9 fox_count

Танкист по жизни.

NWAC Members

3 626 сообщений

Город: дорога жизни вч
Авто: Киа Соренто 2,5 рестайл

#10 alekseev_aleksey

NWAC Admins

10 293 сообщений

Город: Санкт-Петербург, Весёлый Посёлок
Авто: Opel Insignia 2011 г.

Да хрен их знает, была какая-то проверка, всех вздрючили, а тут я с 220. в общем надо чтобы было 36, и только 36. Но и 220 отбирать не будут

Да, техника безопасности

#11 Alex305

NWAC Members

1 031 сообщений

Город: Рамбов (Ломоносов)
Авто: француженка

#12 samol

NWAC Members

1 133 сообщений

Город: Спб
Авто: Hyundai Elantra 2008

Сообщение изменено: samol (14 Май 2009 – 00:39 )

Повышающие трансформаторы ОС(ОСЗ) и ТС(ТСЗ) 36 на 220 вольт

Необходимость в повышении напряжения является специфической, востребованной гораздо реже, чем понижение, но всё же довольно часто встречающейся задачей в условиях ликвидации аварийных ситуаций в производственной зоне. В качестве примера можно привести типичную ситуацию, в которой для монтажа специальных датчиков или приборов в зоне прокатного стана нет возможности подключить электроинструмент, работающий от 220 вольт, но есть линия с напряжением 36 вольт, предназначенная для освещения. Для решения такой задачи можно использовать однофазный повышающий трансформатор напряжения ОСЗ 36 в 220 вольт с рабочей мощностью 1,6 кВА, который выполнен в переносном варианте и имеет относительно небольшой вес.

Направление преобразования 36 -220 вольт в большей степени характерно для однофазных цепей, хотя нельзя исключать возникновение такой необходимости и для трёхфазных установок. В любом случае, серия ОСЗ (ТСЗ) содержит достаточное число моделей как для однофазного преобразования (ОСЗ), так и для трёхфазного (ТСЗ). Различие между моделями определено разными номиналами рабочих мощностей. Для серии ОСЗ это 13 уровней (0,1 – 10 кВА), для серии ТСЗ – 14 уровней (1—500 кВА). Купить повышающий трансформатор напряжения ОСЗ (ТСЗ) 36/220 можно любой мощности, входящей в эти интервалы.

Серийная модель однофазных трансформаторов имеет медные обмотки, класс температурной устойчивости «В» и тип корпуса, соответствующий категории IP20. Все трёхфазные установки имеют две базовые реализации: с медными и с алюминиевыми обмотками. Предельно допустимое рабочее напряжение для обеих групп – 1000 вольт.

Универсальность и низкий уровень шума.

Компания «ЭТА» производит трансформаторную технику уже более двадцати пяти лет. За это время накоплен огромный опыт по созданию мощной преобразующей техники различных типов. В том числе и той, которая работает с ударными нагрузками. Применяя эти знания в технологическом цикле производства силовых повышающих трансформаторов напряжения ОСЗ 36В/220В, мы создали обмотки более стойкие к электродинамической вибрации и имеющие значительно меньший уровень шума в сравнении с другими моделями сухих трансформаторов.

Все трансформаторы в серии ОСЗ производства ЭТА могут работать как в повышающих, так и в понижающих цепях. В их конструкцию заложена возможность быстрого перехода на другой режим работы в виде расширенной коммутационной панели, на которую выведены все рабочие окончания обмоток.

Адаптация серийного изделия к вашей системе электроснабжения.

Всякое внедрение новых силовых установок в сбалансированную цепь электроснабжения сопряжено с большим количеством косвенных последствий, которые далеко не всегда очевидны и видны только специалистам. Поэтому, чтобы избежать многократных переделок (а в некоторых случаях и поломок оборудования) для разработки специальных устройств мы рекомендуем обращаться к специалистам, имея на руках рабочий проект Вашей системы электропитания.

Своевременная консультация поможет вам купить повышающий трансформатор напряжения ОСЗ 36v/220v, в котором учтены все сопряжённые факторы и подключение которого в Вашу сеть не создаст критических нагрузок и помех. Консультации такого рода а также полную разработку любого трансформатора осуществляет конструкторское бюро компании «ЭТА». Мы занимаемся разработкой электроустановок, работающих в цепях до 1000 вольт. Предельная мощность трансформаторной техники, изготавливаемой нами, составляет 500 кВА. Цена повышающего трансформатора напряжения ОСЗ 36 на 220 специального исполнения оговаривается отдельно.

Особые условия для постоянных клиентов.

Для постоянных клиентов мы создаём самые благоприятные условия работы. После достижения определённого объёма закупок возможно заключение договора на поставку партий товара в кредит. С крупными торговыми организациями возможно заключение консигнационных договоров. Существенным плюсом в нашей системе работы с оптовыми заказчиками можно назвать возможность предварительного планирования закупок. Наши постоянные клиенты могут формировать свой план закупок на несколько месяцев вперёд, резервируя товарные партии в нашей системе учёта. Мы всегда неукоснительно соблюдаем договорные обязательства такого рода и, сотрудничая с нами, вы получаете возможность не только получить скидки на оптовые партии, но и освободить часть оборотных средств.

Доставка при покупке на сайте.

На нашем сайте представлен полный каталог нашей продукции, есть возможность увидеть фотоизображения каждого товара, а также можно ознакомиться с детальными техническими характеристиками каждого изделия. В том числе Вы можете узнать весовые и габаритные параметры товаров. Трансформаторные устройства имеют значительную массу, поэтому, готовясь приобрести ту или иную силовую установку, внимательно изучите возможности доставки. Компания «ЭТА» не осуществляет самостоятельную доставку изделий со склада, а сотрудничает с транспортными компаниями. Надо отметить, что стоимость доставки товарных партий весом в несколько тонн значительна и решению этой задачи надо уделить особое внимание. Со своей стороны, мы гарантируем скорейшую отгрузку проданного товара.

Смотрите также:

Безопасное освещение в подвале

Безопасное освещение в подвале

Освещение подвала весьма наболевшая тема на тематических форумах по электричеству. Чего там только не написано, порою кажется, что легче сдать в эксплуатацию трансформаторную подстанцию, чем разобраться во всех предлагаемых схемах исполнения и подключения обыкновенной лампочки подвала. Если с с квартирой не возникает вопросов, есть довольно большое число фирм делающих качественный ремонт квартиры за вполне приемлимые деньги, то с подвалом все обстоит иначе, ремонт и электромонтаж необходимо делать исходя из специфики помещения. И тут нужна по настоящему качественная работа.

Мудрить нечего есть два варианта: через понижающий трансформатор (24 -36 вольт), или сделать безопасную линию на 220 вольт.

Освещение через понижающий трансформатор

Подвал подвалу рознь, у кого то там сухо и комфортно, а кого то сырость и ручьи по стенам. Если у вас в подвале начали квакать лягушки, то освещение через понижающий трансформатор единственный выход после керосиновой лампы.

Итак нам нужно:

Определенный метраж кабеля 3/2. 5

Понижающий трансформатор 24-36 вольт

Влагозащищенный светильник

Влагозащищенный выключатель

Гофра для кабеля 20 мм

Электромонтаж освещения через понижающий трансформатор ничем не отличается от обычной разводки освещения. Возле входа в подвал устанавливаем понижающий трансформатор мощностью в 250 W. В идеале установить его в специальном щитке, вход на 220 вольт обязательном порядке пропустить через защитный автомат на 5 ампер, выход также пропускаем через защитный автомат минимальной мощности (ориентируемся на мощность лампочки).

Прокладку кабеля осуществляем в гофре, особое внимание уделяйте местам входа кабеля в выключатель и светильник, при необходимости используйте для герметизации строительный герметик.

Основное правило освещения подвала – это максимальная влагозащищеность и отсутствие металла (светильник должен быть пластмассовый).

При покупке всех материалов для освещения внимательно изучайте паспорт понижающего трансформатора и влагозащищенного светильника. Это нужно для правильного выбора защитных автоматов, и для правильного подбора мощности лампочки накаливания.

Освещение подвала 220 вольт

Если у вас подвал без подтеков и с нормальной влажностью, то вы вполне можете обойтись без понижающего трансформатора и сделать освещение на 220 вольт.

Из всего выше перечисленного убираем в сторону понижающий трансформатор и добавляем Узо. Прокладка кабеля и расходные материалы идентичны тем что мы рассматривали выше. Основная защита от поражения электрическим током это Узо типа А, оно отключит подачу электрического тока в случае его утечки на человеческий организм.

Узо устанавливаем в общий электрощит или при желании ставим отдельный боксик.

Главное соблюдайте герметичность соединений и правильно выбирайте материал.

А советы на форумах о безопасности освещения подвала, не слишком принимайте к сердцу, так как у самих авторов таких советов в подвале болтается лампочка на 220 вольт на старом потрескавшемся проводе…..

Для электромонтажа вам понадобиться перворатор читаем статью о том Как выбрать перфоратор

< Светодиодное освещение		Подключение люстры >

< Предыдущая		Следующая >

виды, зачем нужен, своими руками

Автор otransformatore На чтение 4 мин Опубликовано 14. 04.2019

Поражение электрическим током опасно для здоровья и жизни людей. Если для защиты от этой опасности в обычных условиях достаточно защитного заземления и УЗО, то баня и сауна являются сырыми помещениями с повышенной опасностью. Здесь необходимы дополнительные защитные меры, одна из которых – применение понижающего трансформатора для бани.

Зачем в бане пониженное напряжение

В большинстве комнат в бане используется обычное бытовое напряжение ~220 В, но в душевой, парилке и других помещения с повышенной влажностью это допускается при соблюдении дополнительных мер безопасности:

Установка УЗО или дифавтоматов. Эти аппараты отключают электроприборы и провода при нарушении изоляции или прикосновении людей к токоведущим частям.
В помещении должна быть система заземления TN-C-S. При этом разводка по зданию нулевого провода “N” и заземляющего проводника “PE” выполнена отдельными проводами, которые соединяются в водном щитке.
Наличие системы уравнения потенциала СУП. Это соединение ВСЕХ металлических частей сооружения – водопроводных и канализационных труб, корпусов светильников, решеток на окнах и других элементов друг к другу и к заземлению.

Выполнить эти требования в домашних условиях сложно, поэтому целесообразнее понижать напряжение до 36 или 12 вольт. Предпочтительнее применить именно 12В, как более безопасное.

Справка! Согласно ПУЭ 7.1.47 внутри ванны или душевого поддона использование электроприборов напряжением выше 12В запрещено.

Преимущества пониженного напряжения

У низкого напряжения в бане и сауне есть достоинства:

12 вольт является безопасным для здоровья и жизни;
электропроводка в сетях низкого напряжения может прокладываться открытым способом без использования гофрированной трубы или кабель-канала на любой высоте;
ток короткого замыкания ограничен питающим электротрансформатором, что снижает опасность пожара;
монтаж и обслуживание может производиться персоналом, не имеющим соответствующей группы допуска по электробезопасности.

Виды понижающих трансформаторов

Для подачи пониженного напряжения в электросеть бани и сауны используется понижающий трансформатор для бани 220 на 12 В. Эти аппараты есть разных типов.

Электромагнитные

Обмотки в этих устройствах намотаны на магнитопроводе из трансформаторного железа. Имеют меньший КПД, большие габариты и отсутствие встроенных защит от перегрузки и короткого замыкания.

Достоинство в том, что трансформатор подходящей мощности легко найти в старой радиоаппаратуре и перемотать вторичную обмотку самостоятельно.

Важно! К электромагнитным трансформаторам нельзя подключать светодиодные ленты, даже через диодный мост, из-за пульсаций света с частотой 100Гц. Это малозаметно, но вредно для глаз.

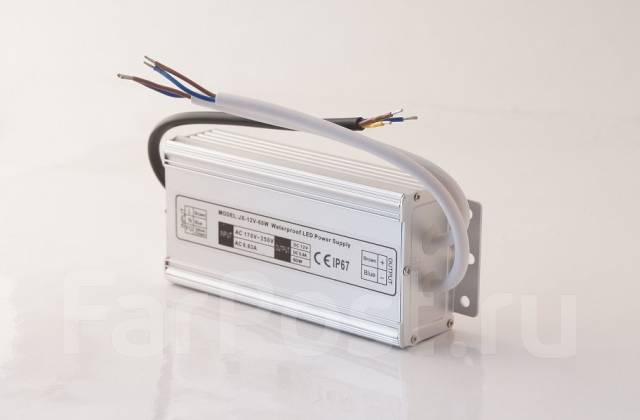

Электронные (импульсные)

Более современные устройства, меньших габаритов и большим КПД. Некоторые модели имеют внутренние защиты от перегрузки.

Почему нельзя использовать автотрансформаторы

Применять автотрансформатор для питания электроприборов в бане нельзя. В этих аппаратах вторичная обмотка соединена с первичной и находится под напряжением.

Поэтому светильники, подключенные от автотрансформатора, также соединены с сетью 220В, что ограничивает их применение в душевых, парилках и других помещения с повышенной влажностью.

Выбор понижающего трансформатора

Выбор модели электротрансформатора производится по нескольким параметрам.

Входное напряжение

В быту используется напряжение 220 вольт, что должно соответствовать параметрам первичной обмотки. Модели, применяемые на производстве, для уменьшения тока и сечения проводов изготавливаются с первичной обмоткой, рассчитанной на 380В.

Выходное напряжение

Должно быть 12В. При наличии нескольких выводов и отсутствии маркировки производится пробное включение с проверкой параметров катушек вольтметром.

Мощность

Выбирается по суммарной мощности всех светильников, подключенных к трансформатору с запасом в 20%.

Например, для 3 ламп мощностью 60Вт необходимо питающее устройство мощностью не менее, чем Р=60*3*1,2=216Вт.

Степень защиты от окружающей среды

Есть мнение, что все электроприборы, в том числе электротрансформаторы, используемые в бане, должны иметь степень влагозащиты не менее IP67. Однако это относится только к аппаратуре, устанавливаемой во влажных помещениях.

В остальных комнатах используются обычные электроприборы. Поэтому установка понижающего трансформатора с усиленной влагозащитой в баню приведет к удорожанию монтажа электропроводки.

Изготовление трансформатора для бани своими руками

Если есть в наличии электротрансформатор соответствующей мощности, то его можно переделать в трансформатор для бани 220 на 12 вольт.

Для этого необходимо перемотать вторичную обмотку:

измерить напряжение Uвых на выводах аппарата;
разобрать магнитопровод;
снять катушку;
размотать первичную обмотку, считая витки Nстар;
вычислить необходимое число витков по формуле Nнов=Ncтар/Uвых*12В;
рассчитать ток во вторичной обмотке по формуле I=Pтр/12;

по специальным таблицам или при помощи онлайн-калькулятора определить необходимое сечение намоточного провода;
намотать вторичную обмотку;
закрепить провод и обмотать катушку киперной лентой или стеклолентой;
собрать магнитопровод;
проверить электротрансформатор в работе.

В некоторых ламповых приемниках в трансформаторах есть 2 обмотки по 6,3В. Последовательное соединение этих катушек дает 12,6В, но сечение проводов этих обмоток не позволяет использовать этот трансформатор 12 В для бани.

Перевод освещения на пониженное напряжение увеличивает безопасность людей, но при этом возрастает ток потребления ламп. Поэтому необходимо усиливать питающие кабеля и автоматы защиты.

Как безопасно сделать освещение в подвале гаража и жилого дома

Условия эксплуатации подвалов связаны с повышенной влажностью воздуха. Она возникает в результате:

близкого расположения грунтовых вод и технических сложностей создания строительных конструкций, обладающих герметичностью со всех сторон;
выпадения конденсата из поступающего с улицы в помещение воздуха при его охлаждении.

Подвалы используются:

для технических целей;
в качестве помещений, где удобно круглый год хранить сельскохозяйственную продукцию, овощи, припасы.

Вопрос безопасного освещения подвалов можно решить использованием:

естественного природного света;
искусственных электрических источников, не создающих опасность для поражения человека электротоком.

Естественное освещение подвала

При солнечной погоде световой поток возрастает более чем в 6 раз.

Труба световода может быть жесткой или гибкой и достигать длины 6 метров.

Электрическое освещение подвала

Типичные ошибки «домашних мастеров», или как не надо делать электропроводку

Выбор и монтаж светильников

Установка розетки

Провода, выходящие из розетки, ничем не защищены, кроме как слоем собственной изоляции, которая подвержена воздействию влаги.
Модель установленной розетки не имеет никакой защиты от проникновения конденсата, постоянно окисляющего ее металлические детали и создающего предпосылки для появления токов утечек.
В помещениях с повышенной влажностью установка розеток для питания электроприборов на 220 вольт запрещена правилами.
Установка выключателя

Электрические провода
Если внимательно рассмотреть фотографию, то можно увидеть, что в качестве тоководов для освещения использованы специальные провода типа «лапша» с усиленной изоляцией, которые предназначены для работы в телефонных сетях и могут эксплуатироваться в закрытых траншеях под землей.
Их медные жилы изготовлены с сечением 1 квадрат, что, в принципе, достаточно для нагрузок, создаваемых одной лампочкой накаливания.
Однако, подключение розетки в эту цепь определяет возможность перегрузки созданной электропроводки, которая, к тому же проложена открытым способом по стенам без использования защитных трубопроводов, коробов и других элементов.

Как сделать освещение подвала безопасным

Выбор схемы и метода защит для электропроводки

Контакты выключателя освещения подвала лучше подключить к фазе питающей цепи трансформатора. Это сократит время его работы на холостом ходу.

Внутри подвала устанавливать электрические розетки нельзя.

Выбор кабеля и проводов, способы крепления

Даже такой кабель необходимо защитить от механических повреждений размещением внутри трубопроводов или специальных коробах.
Выбор трансформаторов для электропроводки

Рассмотрим пример использования лампочки накаливания на 40 ватт в схемах разного напряжения.

В сети 220 ее ток будет составлять 40/220=0,18 ампера. А в схеме с 36 вольтами 40/36=1,1 А. Для цепей 12 вольт 40/12=3,3 А.

Выбор светильников для электропроводки

Выбор выключателей для электропроводки

Свет в подвале жилого дома и гаража своими руками

Основные отличия погреба от подвала

Если брать в учет освещение подвалов пуэ, то ситуация аналогичная, ведь требования одинаковые. Конечно, их соблюдать нужно, однако в некоторых местах можно немного отойти от этого. Давайте разберем, как сделать освещение в подвале жилого дома, гаража, и узнаем основные особенности.

Как выбрать безопасные материалы для подвала

Перед тем как начинать делать освещение в подвале жилого дома, необходимо приобрести только подходящие светильники, провода и выключатели. Все комплектующие должны иметь защиту от влаги и различных механических повреждений. Корпус не должен со временем подвергаться коррозии и ржаветь. Такие светильники подходят для организации освещения в бане.

Статья по теме: Дизайн кухни-столовой-гостиной в частном доме

Основные комплектующие:

Светильник с влагозащищенным плафоном. Пример вы сможете посмотреть на фото ниже, их можно найти на любом рынке, в них проблем нет. Самые качественные – советские, благо, они сейчас остались.
Кабель с двойной изоляцией. Изоляция в этом случае важна, лучше обращать внимание на кабель ВВГ или ВВГнг.
УЗО для всей сети.
Понижающий трансформатор 220/12 Вольт, если помещение влажное без него не обойтись.

Как сделать освещение в подвале жилого дома, гаража: инструкция

Вот теперь мы и пришли к главному, и наконец, ответим на вопрос: как сделать освещение в подвале жилого дома, гаража. Следуйте пошаговой инструкции:

В случае если потолок сильно низкий, светильник лучше устанавливать на стене. Так он мешать никому не будет, да и на общее освещение в погребе это никак не повлияет.
Кабель необходимо защитить с помощью специального короба или трубы. Толщина труб не должна быть менее 2 мм.
Если подвал находится отдельно, необходимо сделать освещение перед его входом и на лестнице.
Выключатель устанавливается на входе, чтобы было просто включать свет и не боятся спускаться по лестнице.
Мощность трансформатора не должна превышать мощность всех светильников на 30%.
Проводка делается открытого типа, дабы избежать случайных повреждений.

Соблюдая эти требования, вы сможете сделать освещение подвала безопасным и качественным. Сделать освещение особой сложности нет, даже неопытный электрик сможет все подключить самостоятельно. Дабы понять, весь процесс конкретней, просмотрите видео по монтажу света в подвале.
Закрепить проводку в подвале:

Как должен выглядеть готовый результат:

Как сделать безопасное освещение в подвале?

Вы здесь:
В данной статье мы хотим рассказать читателям сайта Сам Электрик, как провести освещение в подвале жилого дома либо гаража, чтобы оно было безопасным, качественным и экономным.

Сразу же хотелось бы отметить, что предоставленный ниже материал подойдет и для того, чтобы сделать свет в погребе на даче, т. к. по сути, подвал и погреб практически не отличаются между собой.

Далее мы рассмотрим несколько важных моментов, которые позволят правильно выполнить монтаж освещения своими руками!

В чем отличие погреба от подвала?

Чтобы Вы сразу поняли разницу между двумя помещениям, рассмотрим, в чем их основное отличие. Подвал, как правило, находится ниже уровня земли частного дома. В данном сооружении принято хранить садовый инвентарь и инструмент.

Если подвал находится в гараже, здесь может быть оборудована небольшая мастерская либо даже комната отдыха (некоторые умудряются сделать из подвального помещения коттеджа даже бильярдную). Что касается погреба, его главное предназначение – хранение закупорки, овощей и фруктов.

Как и подвал, погреб должен находиться ниже уровня земли, но не обязательно данное сооружение должно быть прям под жилым домом. Иногда погреб сооружают на территории дачного участка недалеко от самого жилья.

Что касается освещения, то в обоих случаях правилами ПУЭ предъявляется одно главное требование – проводка должна быть надежно защищена от сырости и механических повреждений. Далее мы подробно рассмотрим, как сделать свет в подвале либо погребе своими руками.

Выбираем безопасные комплектующие

Перед тем, как проводить освещение в подвальном сооружении, необходимо правильно подойти к выбору светильников, проводов и выключателей. Дело в том, что все комплектующие должны быть не только защищенными от влаги, но и от механических повреждений, коррозии и даже негативного влияния агрессивных материалов (к примеру, удобрения либо отравы от насекомых).

Учитывая данный момент, чтобы самостоятельно провести освещение в подвале, Вам необходимо использовать следующие комплектующие::

Кабель в двойной изоляции, желательно негорючий. В этом случае лучшим проводником будет кабель ВВГнг, сечением 1,5 мм2 (в том случае, если Вы собрались только свет провести в погреб).
Светильник с влагозащищенным плафоном, как показано на фото ниже (степень защиты IP не менее 44).
Понижающий трансформатор 220/36, а лучше 220/12 Вольт. Освещение должно быть безопасным, особенно если подвал сырой. Если же помещение полностью сухое можно подключить свет от 220 Вольт.

Помимо этого линию освещения нужно защитить автоматическим выключателем на 10А и УЗО на 10 мА (если влажность в подвале повышенная). Защитную автоматику рекомендуется вынести на распределительный щиток в доме.

Выполняем электромонтаж

Ну и, наконец-то, мы подошли к самому главному вопросу статьи – как сделать освещение в подвале жилого дома своими руками. Для начала выделим несколько важных моментов, после чего рассмотрим пошаговую инструкцию по монтажу.

Итак, чтобы самому провести свет в погреб либо подвальное помещение частного дома, Вы должны учитывать:

Если потолок низкий, светильник лучше разместить на стене, чтобы он не мешал, и угроза повреждения плафона свелась к минимуму.
Обязательно защитите кабель специальным пластиковым коробом либо металлической трубой с толщиной стенок не менее 2 мм. О том, как провести электропроводку в трубах, мы говорили в соответствующей статье.
Если погреб представлен отдельным сооружением, рекомендуем сделать уличное освещение входа, чтобы в ночное время можно было безопасно спуститься за продуктами либо инструментом.
Если подвал жилого дома либо гаража сырой, выключатель лучше вывести наверх, установив его при входе в сооружение.
Линию освещения рекомендуется выводить открытым способом, на высоте от пола около 2-х метров, чтобы минимизировать вероятность механических повреждений. Более подробно о том, как должна осуществляться прокладка кабеля в подвале, мы рассказали в отдельной статье.
Мощность понижающего трансформатора должна не меньше, чем на 30% превышать мощность всех светильников, которые будут к нему подключаться.

Если Вы будете соблюдать все эти требования и рекомендации, готовая система освещения в подвале будет безопасной и долговечной. Провести свет на самом деле несложно, даже неопытному электрику.

Все что нужно сделать – протянуть от вводного щитка в доме либо коттедже отдельную линию, защищенную автоматом и, если это потребуется, УЗО. Подключение светильников не составит труда, собственно, как и установка выключателя света.

Готовая система освещения должна выглядеть примерно так, как на видео ниже.

Пример освещения в погребе жилого дома

Вот и все, что хотелось рассказать Вам о том, как сделать освещение в подвале жилого дома либо гаража. Как Вы видите, ничего сложного в электромонтажных работах нет, главное учитывать все предоставленные требования и рекомендации!

Как сделать освещение в подвале гаража и жилого дома

Январь 1, 2014

13154 просмотров

Подвальные помещения относятся к особой категории помещений, для которой существуют свои особенности и правила монтажа электропроводки и установки светильников.

Если в подвале скапливается много конденсата, а тем более через пол просачивается вода, тогда запомните, никаких электрических розеток и светильников на 220 Вольт- там не должно быть. Необходимо использовать для их питания пониженное трансформатором напряжение 36 или 12 Вольт!

Какие светильники подойдут для подвалов?

Для освещения подвалов Я рекомендую брать неметаллические модели, корпуса которых не проводят электрический ток и к тому же не ржавеют в условиях влажности. Всегда подключение светильников осуществляйте только цельным куском электрического кабеля от выключателя, установленного наверху.

Не менее важный параметр- это класс защищенности. Покупайте светильники с IP не ниже IP 44 c защитой от брызг, а лучше- от IP 57 и выше, который допускает кратковременное погружение в воду.

Очень важно покупать модели с защитой плафона при помощи металлической решетки для установки в места, где возможны случайные механические воздействия на светильник прикосновением инструмента, коробок и т. п.

У моего знакомого довольно влажный подвал, так он для освещения подвала использовал ненужные две автомобильные фары подключенные наверху к зарядному устройству для авто аккумуляторов.

Но, Я сделал проще, купил и установил готовый ящик марки ЯТП 220/36 В (на картинке справа) заводского изготовления с встроенной автоматической защитой и розеткой снаружи корпуса. Он не дорогой, красиво смотрится, прост в монтаже и подключении.

При покупке обращайте внимание не только на величину преобразуемого напряжения, но и на его мощность! Сложите мощность всех электроламп, которые планируется к нему подключать добавьте сверху процентов 20-30 и Вы получите необходимую Вам мощность.

Правила и требования для подвалов гаражей

Согласно действующим нормам и правилам в нашей стране в целях обеспечения электрической безопасности, все освещение в подвале гаража необходимо подключать через понижающий трансформатор на 220/36 В, установленный, желательно возле ворот или электрощита гаража.
Рекомендуется прокладывать минимум 2 независимые линии, отдельно для подключения освещения смотровой ямы и погреб.
Если подвал сухой многие люди часто используют освещение и на 220 Вольт. В условиях отсутствия влаги это допустимо при условии, что подключение к электросети будет производится не через обычный автомат, а через Диф-автомат или УЗО в связке с автоматическим выключателем (подробнее об этом читайте здесь). Ток утечки желательно что бы, был не выше 10 мА.
Как правило электропроводка прокладывается открыто по стенам и потолку, реже в трубах или электротехническом пластиковом коробе. Но в любом случае в местах до 2 метров от уровня пола- лучше не прокладывать кабеля без дополнительной механической защиты.

Розетки, распределительные коробки и выключатели запрещено устанавливать, но в случаях крайней необходимости устанавливайте только в сухих условиях подвала с классом защиты не менее IP 44.

Освещение в смотровой яме

В смотровой яме, используемой для ремонта автомобиля, запрещено, да и Я не рекомендую, устанавливать электрические розетки, выключатели и светильники подключенные напрямую от 220 Вольт.

Как правило, в смотровой яме устанавливаются только светильники на 36 Вольт подключенные к понижающему трансформатору. Желательно для установки освещения сделать специальные ниши по боковым стенам, если без ниш, тогда необходимо брать светильники с защитной решеткой, которая защитит его и Вас при случайных соприкосновениях или ударов по нему, что не редко случается в стесненных условиях работы в смотровой яме.
Аналогично для защиты от механических воздействий- необходимо прокладывать электрический кабель при открытой прокладке в трубах или коробе.
Очень удобно для освещения труднодоступных мест, использовать дополнительно и переносной светильник, подключенный как у меня через трансформатор на 36 Вольт или как у брата к 12 Вольтам автомобильного аккумулятора. 220 Вольт запрещено использовать для переносок и Я не рекомендую т. к. наша безопасность превыше всего.

Освещение в подвале жилого дома

Сегодня нередко, что подвалы в коттеджах и частных домах используются для создания там помещений для гаража, бильярдной и т. п. Как правило там сухие и теплые условия, поэтому там устанавливаются светильники и прокладывается электропроводка по общим соответствующим требованиям.

Опять же, если в подвале мокрый пол и конденсат на стенах и потолке, используйте только пониженное напряжение 12 или 36 Вольт и другие выше изложенные рекомендации.

В многоквартирных домах подвалы относятся к категории технических помещений и светильники монтируются на стенках под потолком. Реже непосредственно на самом потолке, если при этом он достаточной высоты и отсутствуют на нем, мешающие это сделать инженерные коммуникации и т. п.

Все электрические кабеля прокладываются открыто или в пластиковом коробе (как показано на рисунке) по стенам с установкой накладных выключателей и розеток.

Вот вроде бы все! Если что-то Вас еще интересует- задавайте вопросы (без регистрации) в х.

Освещение в подвале — светильники, проводка и другие особенности

Освещение в подвале – вопрос, требующий особого внимания. Это связано с тем, что подземное помещение имеет определенные особенности, которые необходимо учитывать при организации любых электрических работ.

При устройстве освещения в подвальном помещении не следует экономить на приобретении высококачественных светильников, устройств защиты и аварийного отключения, надежных кабелей и проводки.

Кроме того, дополнительные затраты могут возникнуть при необходимости организации внешней проводки (за пределами подвального помещения), а также при выводе выключателей и розеток на первый этаж загородного дома.

В ряде случаев даже профессиональные строители советуют загородным домовладельцам приглашать для выполнения монтажа электропроводки в подвале специалистов-электриков. Безопасность здесь должна стоять на первом месте. Об экономии лучше не думать, потому что, по статистике, 20% пожаров частных домах случаются именно из-за проблем с проводкой на цокольном и первом этажах здания.

Осветительные приборы

Очень важно правильно подобрать осветительные приборы. От этого будет зависеть безопасность эксплуатации всего здания и качество освещения в целом.

Светильники, используемые для освещения подвала, должны иметь хорошую защиту от влаги.

Подвальные светильники должны соответствовать следующим требованиям:

Высокопрочный плафон.
Достаточный уровень защиты от воздействия влаги.
Безопасность для человека.
Светильники должны быть устойчивы к коррозии.

Не следует использовать простые лампочки, потому что при воздействии влаги они будут быстро перегорать, что может потенциально привести к замыканию. А короткое замыкание в подвале – очень опасная штука.

В процессе выбора приборов освещения требуется обратить внимание на уровень защиты светильника от влаги – он должен быть не хуже IP 44.

Организация освещения в подвале

Чтобы организовать освещение в подвале, нужен особый подход. Это обусловлено используемыми материалами и специфичностью помещения, о чем уже было сказано выше.

С учетом того, чтобы стены современных домов кирпичные, бетонные, пенобетонные, об их огнестойкости можно не беспокоиться. Однако, следует принимать во внимание повышенную влажность в подземных помещениях, которая может негативно воздействовать на электрическую проводку и светильники.

Понижающий трансформатор.

Проводку и ее основные элементы следует всегда делать влагозащищенными, потому что даже качественная гидроизоляция при определенных условиях может дать трещину.

Вот несколько простых рекомендаций для тех, кто хочет сделать освещение в подвале:

Не рекомендуется использовать напряжение более 36 В. Для обеспечения требуемого напряжения следует обязательно приобрести понижающий трансформатор.
В процессе прокладки различных кабелей нужно применять ролики и изоляторы.
Лучше покупать светильники, устойчивые к влаге, имеющие полностью закрытый патрон.

Для собственного спокойствия, пригласите электрика, который обратит ваше внимание на специфические нюансы конкретно вашего помещения. Систему освещения в подвале можно сделать и самостоятельно, зная основы электротехники и понимая, как работают светильники, электрические щиты, элементы защиты и устройства защитного отключения.

Важно понимать, что экономия на этом этапе не должна быть для вас приоритетом. Ведь неправильный монтаж или неверно подобранные элементы защиты могут повлечь в дальнейшем серьезные проблемы.

Также работу не следует доверять неквалифицированным мастерам (например, обычным строителям, которые занимались возведением дома).

Особенности проводки

При устройстве освещения подвальных помещений нужно использовать индивидуальный понижающий трансформатор. В специализированных магазинах он стоит недорого, поэтому его нужно обязательно приобрести, чтобы снизить до минимума вероятность короткого замыкания и других проблем, характерных для электричества в подвале.

Освещение подвального помещения.

Одновременно с этим, нужно обратить внимание на некоторые рекомендации по проводке освещения:

Проводка должна быть смонтирована под потолком (около 150-200 см от пола). Очень важно, чтобы высота подвала позволяла произвести такой монтаж.
Выключатели должны быть установлены на высоте более 100 м от пола, если это возможно (во-первых, это удобно, а во-вторых – обеспечивает высокий уровень безопасности). Ведь в ряде случаев подвальные помещения затапливает талая вода или грунтовая.
В процессе устройства подвального помещения нужно отдавать предпочтение тем материалам, которые имеют высокий уровень влагоустойчивости.

Помимо этого, рекомендуется сделать дополнительный гидроизоляционный слой (как внешний, так и внутренний), если в подвале предполагается устроить жилое помещение.

В тех случаях, когда в подвальном помещении наблюдается постоянно высокий уровень влажности, включатели и розетки лучше всего вовсе вынести на первый этаж. Если такой возможности нет, то необходимо приобрести выключатели со специальной крышкой, которая будет защищать элементы от попадания воды.

Говоря о проводке непосредственно, нужно отметить, что при использовании в подвале она должна соответствовать следующим требованиям:

Сечение провода должно составлять 2.5 мм и более.
Если в подвальном помещении предполагается использовать мощные светильники или электрическую технику, то проводку нужно выбирать с сечением в 4-5 мм.
Электрический щиток должен быть сделан из металла. Кроме того, в нем необходимо организовать защиту от переувлажненного воздуха. Идеальный вариант – установка в отдельном помещении.

Методы монтажа проводки

Можно выделить два основных метода, которые используются для устройства освещения в погребе или подвале: внешний и внутренний.
Внутренний монтаж проводки используется в тех случаях, когда в подвальном помещении предполагается хранение химических удобрений и других материалов способных оказать негативное воздействие на провода и электрические элементы.
При проведении внешнего монтажа проводки все равно все укладываемые кабели прячутся в отдельные кожухи или каналы, чтобы минимизировать воздействие биологических факторов, влаги, грунта и строительных материалов.
Специалисты рекомендуют выбирать именно внешний вид монтажа проводки, потому что это позволяет уменьшить денежные затраты на организацию освещения, а также обеспечить прямой доступ к кабелям при ремонтных работах и обслуживании.

Основа безопасности – профилактика

Как уже было сказано выше, для организации освещения в погребе или подвале нужно выбирать высококачественные материалы, способные выдержать воздействие влаги и биологических факторов.

Также не стоит забывать о том, что ни в коем случае нельзя оставлять включенным свет, когда вы на долгое время покидаете подвальное помещение.

Необходимо полностью выключать электричество в загородном доме, если вы уезжаете из него хотя бы на несколько дней.

Ведь при неправильной организации проводки или случайном коротком замыкании огонь из подвала может достаточно быстро распространиться по всему дому.

Раз в несколько месяцев нужно спускаться в подвал (даже если вы им не пользуетесь) и обязательно осматривать провода, светильники, кабели, электрические щиты – в общем, всю проводку и все элементы, которые связаны с ней непосредственным образом.

По большому счету, устройство освещения в подвальном помещении, за исключением некоторых моментов, мало чем отличается от таких же мероприятий в жилых комнатах загородного дома.

Освещение в подвале

Компания «АКТЕЙ» поможет вам с освещением подвала в регионах России. Мы предоставляем выбор идеально подходящих светодиодных светильников, которые вы сможете заказать у одного из наших дилеров (раздел «Где купить») в любом регионе России.

Подвальные и полуподвальные помещения жилого дома или гаража — это особая категория помещений, в которых условия установки светильников, розеток и монтажа электропроводки имеют свою специфику.

Это связано с возможной повышенной влажностью этих помещений, где зачастую на стенах, полах и потолках скапливается довольно много конденсата, а в худших случаях возможно просачивание воды через полы и стены. Поэтому использование напряжения 220В для освещения в подвалах и полуподвалах ограничено. Для питания розеток и светильников часто используется пониженное через трансформатор напряжение 36В или 12В.

Какие светильники лучше всего использовать для освещения подвалов?

Для освещения подвала гаража или частного дома мы рекомендуем использовать светильники с неметаллическим корпусом, который не проводит электрический ток и не поддается коррозии в условиях повышенной влажности. Класс защищенности должен быть не ниже IP 44 (защита от брызг), а еще лучше IP 64 и выше, которые допускают возможность кратковременного погружения в воду. Необходимый класс электробезопасности – II.

Задать вопрос

Мы рекомендуем:

Освещение помещений с повышенной пожароопасностью, а также помещений с высокой влажностью, где запрещено использование сети 220 Вольт: салонов пассажирского и грузового автомобильного, железнодорожного и водного транспорта, подвальных помещений, галерей гидроэлектростанций, тоннелей метрополитена. Работа в низковольтных сетях аварийного освещения. Светильник СА-7206 «Персей» предназначен для работы в сети постоянного или переменного тока с напряжением 12…60 вольт. Питание светильников осуществляется от источника питания серии DR или аналогичного.

Характеристики:

Номинальное напряжение постоянного тока — 12…60 В
Номинальное напряжение переменного тока — 24…42 В
Частота сети — 0…400 Гц
Номинальная потребляемая мощность — 6 Вт
Номинальный световой поток — 700 лм
Класс защиты от поражения электрическим током — III
Степень защиты от воздействия окружающей среды — IP66

Особенности:

Для замены в ЖКХ светильников типа НББ, НБО и СБО
Корпус выполнен из ударопрочного поликарбоната
Автоматическое определение полярности при подключении к сети постоянного тока
Питание от сети постоянного или переменного тока с напряжением от 12 до 60 вольт
Оригинальная запатентованная ударопрочная конструкция
Специальные крепёжные шурупы, затрудняющие несанкционированный демонтаж
Широкий диапазон входных напряжений
Система «мягкого» запуска
Светодиоды Samsung, Nichia, OSRAM
Отсутствие мерцаний и стробоскопического эффекта
Не требуется защитное заземление

Вы можете оценить стоимость доставки этого товара до Вашего региона.

В качестве источника питания проще всего использовать готовый шкаф с установленным в нем понижающим трансформатором 12, 36 или 48 Вольт.

Он красиво и аккуратно смотрится, прост в монтаже и имеет невысокую цену. При выборе трансформатора обязательно обратите внимание на его мощность.

Она должна быть не ниже суммарной мощности всех устанавливаемых для освещения в подвале светильников с запасом в 30%.

Правила и требования к освещению подвала гаража

Согласно действующим нормам и Правилам устройства электроустановок (ПУЭ) для обеспечения безопасной эксплуатации освещение подвала гаража подключается через понижающий трансформатор 220/36 или 220/12 Вольт, который устанавливается вне подвальных помещений. Например, рядом с общим электрическим щитом, возле спуска в погреб или возле ворот гаража.
Для освещения смотровой ямы и погреба должны быть проложены минимум две отдельные линии, имеющие различные выключатели.
В случае отсутствия влаги в погребе и смотровой яме, допускается использование напряжения 220В, но при условии, что подключение освещения будет выполнено через Диф-автомат или УЗО, которые работают в связке с обычным автоматическим выключателем. Ток утечки при этом должен быть не выше 10 мА.
Электропроводка в подвальных помещениях гаража обычно прокладывается открыто по стенам помещения. Однако при высоте прокладки до 2-х метров рекомендуется применять дополнительную механическую защиту кабеля в виде гофрированной трубы или пластикового короба. Монтаж электропроводки должен производиться только из целых кусков кабеля.
Выключатели, распределительные коробки и розетки допускается устанавливать только в сухих помещениях и с классом защиты не ниже IP 64.

Освещение смотровой ямы гаража

В смотровой яме запрещено устанавливать выключатели, розетки и светильники с напряжением 220 Вольт.

Для ее освещения должны быть использованы стационарно установленные светильники на 12В или 36В, подключенные к понижающему трансформатору и имеющие отдельный выключатель, находящийся за пределами смотровой ямы. Лучше всего для установки светильников сделать специальные ниши в боковых стенах, а при их отсутствии использовать светильники с защитной решеткой. Это должно исключить случайные прикосновения и удары по ним в стесненных условиях работы.
Кабель проводки следует прокладывать в пластиковом коробе или в трубах.
Для освещения труднодоступных мест при проведении работ следует использовать переносной светильник 36В или 12В, розетка для подключения которого должна находиться за пределами смотровой ямы. Использовать для переносок напряжение 220В запрещено!

Освещение в подвале жилого дома

В современном частном доме или коттедже подвалы зачастую используются в качестве гаража, кладовой, бильярдной, мастерской и т.п. Чаще всего это сухие и теплые помещения. Поэтому прокладка электропроводки и установка светильников там осуществляется по общим требованиям ПУЭ.

Однако в многоквартирных жилых домах подвалы и полуподвалы относятся к техническим помещениям и там не редко присутствует конденсат на стенах и потолках, а также влага на полу. Поэтому в этих помещениях следует применять для освещения только пониженное напряжение 36В.
Светильники можно монтировать только на стенах под потолком, во избежание попадания в них влаги.
Кабели должны быть проложены в пластиковом коробе или в пластиковой гофрированной трубе по стенам.
Применяемые выключатели только накладного типа.

Рекомендуем Вам также ознакомиться со следующими полезными статьями:

Трансформатор понижающий как подключить

Тема: как нужно соединять трансформатор с электрической цепью.

Применение силовых понижающих (реже повышающих) трансформаторов имеет большое распространение. Они являются достаточно простым и недорогим решением для функции преобразования электрической энергии, а именно напряжения и тока. Для тех, кто не особо знаком с электротехникой уточню — трансформаторы представляют собой электрическую машину, состоящую из магнитопровода определенной формы, на котором содержаться намотки изолированного провода (медного чаще всего). В зависимости от количества витков на трансформаторе и его сечения зависит напряжение и ток, который преобразуется.

Самый простой вариант трансформатора содержит на себе две обмотки. Входная обмотка называется первичной, а выходная — вторичной. Изначально каждый трансформатор рассчитывается на свою мощность, напряжение, ток, частоту. Чаще всего можно встретить обычный понижающий трансформатор, у которого входная обмотка рассчитана на напряжение 220 вольт, а вторичная на то напряжение, которое используется тем или иным устройством (наиболее ходовыми являются 3, 5, 9, 12, 24 вольта). От количества витков зависит напряжение, а от диаметра провода обмотки — сила тока.

Схема подключения трансформатора достаточно проста. На вход подается питание (переменное напряжение). Если это обычный понижающий транс, рассчитанный на стандартное сетевое напряжение, то подключаем 220 вольт. Полярность тут не имеет значения. Обычно на самом электротехническом устройстве пишется, где у него, какая обмотка, на сколько вольт она рассчитана. Входные провода (или выводы, клеммы) как правило делаются хорошо изолированными, расположенные отдельно от выходных. В принципе легко понять, какие выводы соответствуют входу.

Если вам попался силовой трансформатор, у которого нет четкого указания, надписи, где у него входные клеммы, выводы, провода, а вы точно знаете, что он на 220 вольт, то можно первичную обмотку просто вызвонить тестером, мультиметром. Итак, сначала зрительно определяем, какие выводы наиболее похожи на вход. Далее начинаем измерять сопротивление обмоток. Так как первичная обмотка рассчитана на большее напряжение (220 вольт), значит она будет иметь наибольшее сопротивление относительно всех остальных. Для примера, у большинства понижающих трансформаторов размерами примерно с кулак взрослого человека сопротивление входной, первичной обмотки будет лежать в пределах 10-1000 ом. Чем больше трансформатор, тем меньше сопротивление на его входной обмотки.

Вторичная обмотка силового понижающего трансформатора в простом варианте имеет два вывода (провода, клеммы). Она наматывается проводом большего диаметра, в сравнении с первичной обмоткой. На ее выводах будет пониженное переменное напряжение (когда на вход подадим питание). Для большинства устройств нужно постоянное низковольтное напряжение, а поскольку со вторичной обмотки выходит переменное напряжение, то ее в большинстве случаев подключают к диодному, выпрямительному мосту, который и преобразует переменное напряжение в постоянное.

Для некоторых электротехнических устройств нужно несколько различных низковольтных напряжений. В этом случае ставятся силовые понижающие трансформаторы, у которых имеется одна входная обмотка (первичная), рассчитанная на 220 или 380 вольт, и несколько выходных (вторичные). Либо может быть вторичная обмотка со средней точкой. То есть, у выходной обмотки электрической машины (транса) выходит 3 провода (один провод общий для двух одинаковых обмоток, ну и по проводу, идущие от других концов этих обмоток). У таких понижающих трансформаторов относительно общего провода будет два одинаковых низковольтных напряжения, а общее напряжение будет равно сумме этих двух напряжений.

В промышленности широко используются также напряжения величиной в 380 вольт. Следовательно, те трансформаторы, что там используются могут быть рассчитаны как на входное переменное напряжение 220 вольт, так и на 380 вольт. Если на таких трансах есть надпись (входного и выходного напряжения), значит хорошо. Если же непонятно, на какое входное напряжение рассчитан трансформатор, то — если на транс, рассчитанный на 380 вольт подать 220 вольт, на выходе мы всего лишь получим меньшее напряжение, чем он изначально должен выдавать, если же наоборот, транс рассчитан на 220 вольт, а мы на него подадим 380 вольт, то он быстро начнет греться и в скором времени просто выйдет из строя.

P.S. Трансформаторы рассчитаны на работу именно с переменным током, от постоянного они будут просто греться, не выдавая на выходе никакого напряжения. Также стоит учесть, что в большинстве случаев (когда обмотки между собой не связаны, к примеру две первичные, которые подключаются последовательно) полярность подключения к выводам трансформатора не имеет значения. Главное, чтобы вы были уверены в том, что само устройство рассчитано на то напряжение, которое вы на него собираетесь подавать и получать. Ну, и не забываем — мощность имеет значение! Подбирайте именно такой трансформатор, который без перегрузки может обеспечить ваше устройство нужным напряжением и током.

Очень часто встречается такое понятие как понижающий трансформатор, другие называют его преобразователь тока. Основная задача такого устройства — преобразовать определенное напряжение переменного тока с большого значения в меньшее. То есть если определенному устройству необходимо напряжение 12 Вольт, а с розетки подается стандартно 220 Вольт, придется использовать понижающий трансформатор.

Используется такой трансформатор в сфере энергетики, электротехники, применим в производстве и различных бытовых целях.

Как работает трансформатор?

Уже сегодня создано огромное количество преобразователей тока, существуют модели низковольтные и высоковольтные. Принцип работы трансформатора достаточно прост — понижающий трансформатор отвечает за снижение поступающего тока, повышающий наоборот — увеличивает напряжение до высшего значения.

В бытовых целях это очень важное устройство, обеспечивает стабильную работу и полную безопасность домашних электрических приборов.

Приведем простой пример. Во многих домах от сети поступает ток 385 Вольт, а стандартные бытовые приборы работают только от 220В. В таком случае без понижающего трансформатора не обойтись, поэтому придется купить однофазный или трехфазный преобразователь.

Важно! Если у вас в помещении трехфазная сеть, к ней подбирается только двухфазный преобразователь. Если же сеть двухфазная, преобразователь должен использоваться только однофазного типа.

Преобразователь 380 Вольт — промышленного типа, трехфазный. Преобразователь 220 Вольт — стандартный бытовой, однофазный.

При использовании стандартного бытового трансформатора, его задача будет более простая, ведь в зависимости от модели он меняет ток на показатель 12, 36, 42 Вольта (зависит от требования бытовых приборов).

Понижающий трансформатор тока имеет несложную конструкцию. В основе лежит медная обмотка, которая намотана на стальные пластины рамки магнитопровода.

Принцип действия конструкции прост — большее значение тока проходит через одну обмотку, после этого со второй обмотки выдается меньший ток. Это стало возможно благодаря тому, что на одной обмотке расположено больше витков, а на второй меньшее количество. Если говорить на научном языке, то такой процесс называется электромагнитная индукция.

Как выбрать понижающий трансформатор?

Если вы мало разбираетесь в электрике, выбрать понижающий трансформатор будет сложно, и доверить это придется специалистам. Но при решении самостоятельно подобрать нужное устройство, обращайте внимание на такие показатели:

Указанная мощность бытовых или промышленных приборов должна быть меньшей, чем указанная на трансформаторе;
Должно подходить входное напряжение, в которое будет устанавливаться устройство;
Выходное напряжение должно соответствовать трансформатору.

Старайтесь не выбирать дешевые модели, ведь качественный современный преобразователь должен выдерживать аварийные ситуации и стабильно работать после их обнаружения. Например, часто случаются короткие замыкания, перенапряжение сети, перегрузка сети.

Выбирается устройство конкретно под ваши требования, главным параметром является величина входного напряжения. При визуальном осмотре на изделии пишут входное напряжение. Например, понижающий трансформатор с 220 V или 380 V. Также на корпусе должна указываться маркировка выходного напряжения, например 12 или 36 Вольт.

Обязательно обращайте внимание на мощность устройства, ведь при подборе стабилизатора напряжения придется прибавить мощность всех будущих используемых приборов и прибавить еще 20% от полученного показателя.

Особенности установки

Правила техники безопасности регламентируют правильную установку понижающих трансформаторов для их стабильной долгой работы. Важно устанавливать устройство в местах, максимально защищенных от попадания воды, пыли и различных масел. Большинство мастеров монтируют трансформаторы в защитные кожухи или шкафы.

Также важно убедиться, что человек не сможет дотронуться к трансформатору во время его работы. В обязательном порядке специалист должен заземлить трансформатор медным проводом. Старайтесь выбирать провод с минимальным сечением 2,5 мм. Также во избежание серьезных поломок время от времени придется осматривать и чинить устройство.

Разновидности трансформаторов

Существует несколько разновидностей преобразователей, которые представлены различными характеристиками и конструкцией. Даже представленные фото понижающих трансформаторов дают понять, насколько мощная и современная модель.

Однофазные — подключаются от однофазной сети, довольно простые и часто используемые в бытовых целях. Фаза и ноль устанавливается на первичную обмотку трансформатора. Считаются самыми популярными трансформаторами.

Трехфазные — более сложное устройство, ведь его задача понизить напряжение от трехфазной сети. Чаще всего используют в промышленных целях, но встречаются трансформаторы в бытовых отраслях.

Отличие от однофазной модели в том, что конструкция предполагает 3 трансформатора в одном. Также отличаются соединением обмоток, ведь могут применяться схемы в виде треугольника или звезды. Качество трехфазных моделей на высоком уровне, ведь на производстве их тщательно тестируют.

Тороидальные — довольно популярная разновидность трансформатора, особенно актуальна при работе с небольшими мощностями.

Изделие имеет круглую форму, небольшие размеры и малый вес. Чаще встречается в различных радиоэлектронных приборах. Преимущество модели в лучшей плотности тока, которая обеспечивается хорошим охлаждением обмотки на сердечнике.

Броневые — основное отличие внешнее, ведь магнитопровод устройства полностью охватывает обмотку, расположенную внутри. Такие показатели как размер, вес и цена на порядок ниже аналогов, также изделия считаются маломощными.

Стержневые — являются противоположной разновидностью броневым трансформаторам, ведь в стержневых моделях обмотка охватывает магнитопровод. Можно встретить понижающий трансформатор с 380 Вольт в подобном исполнении, ведь стержневые модели создаются средней и высокой мощности.

Особенность конструкции позволяет быстро проводить ремонт, а также быть уверенным в лучшем охлаждении трансформатора.

Преимущества понижающих трансформаторов

Понижающие трансформаторы используются в промышленности и бытовых целях уже много лет, благодаря простоте конструкции и различным требованиям электрических приборов, преобразователи играют важную роль для обеспечения безопасной работы.

К другим преимуществам устройства можно отнести:

Малый нагрев и безопасная длительная работа;
Небольшие размеры;
Возможность работать с различным входным напряжением, то есть трансформатор на 220 вольт будет так же стабильно работать и выдавать на выходе стабильное необходимое напряжение;
Монтаж и обслуживание устройства довольно простое;
Возможность плавной регулировки напряжения.

К сожалению, существует множество моделей сомнительного качества, по отзывам владельцев трансформаторы имеют небольшой срок службы и требуют частой замены. Также некоторые преобразователи не соответствуют указанной мощности и могут работать нестабильно.

Фото понижающих трансформаторов

Без этого электротехнического устройства потребители электроэнергии не смогли бы заряжать автомобильные аккумуляторы, подключать энергосберегающие источники света. Электротехническое изделие понижает стационарное напряжение до требуемого уровня. Прибор изготовлен на базе электромагнитной индукции. Продается в специализированных стационарных торговых предприятиях, интернет-магазинах.

Общее устройство и принцип работы

Понижающий трансформатор с 220 на 12 вольт покупают водители, дачники, владельцы загородных домов, коттеджей для устройства внутридомовой низковольтной осветительной сети. Временами использование электрического питания 220 вольт в домашнем обиходе экономически нерационально.

Изделие состоит из четырех главных деталей: двух стержней-сердечников и двух катушек из медной проволоки требуемого сечения и длины. Называются обмотками, содержащими неравное количество витков. Стержни-сердечники изготавливают из специальной стали, используемой в электротехнической отрасли. На трансформатор 220 подают ток стационарной электросети.

В первичной обмотке начинается интенсивное движение электронов, создается электродвижущая сила. Образуется магнитное поле, пересекаемое второй обмоткой. В ней появляются электрические потенциалы, поскольку магнитное поле первой катушки вызывает во второй самоиндукцию (движение электронов). Возникает разность электрических уровней, стремящихся уравнять потенциальные значения до нуля.

Перелив электронов с высокого потенциала на конечный нулевой рождает электрический ток. Напряжение во вторичной обмотке зависит от того, во сколько раз в ней меньше витков, чем в первой. Следует помнить, что понижающее электротехническое устройство генерирует в концевой обмотке переменное напряжение с изменением полярности 50 раз в секунду. Получают и постоянный ток, подключая в систему выпрямитель, чтобы на выходе иметь 12 вольт прямого тока.

Существует большой ассортимент электронных понижающих изделий, не содержащих сердечников, катушек.

Понижающими устройствами являются микроскопические электронные схемы в соединении с конденсаторами, резисторами и другими важными элементами. Перед традиционными преобразователями тока имеют неоспоримые преимущества, заключающиеся:

в компактности;
в весе;
в ручной регулировке пониженного напряжения;
в бесшумной работе;
в высоком КПД.

Покупатель может выбирать тот трансформатор, в котором нуждается. Это его право.

Изготовленный собственными руками трансформатор рекомендуется эксплуатировать, спрятав его за стенками металлического или деревянного корпуса, имеющего естественную вентиляцию.

Как выбрать понижающий трансформатор

В продаже появились импортные электроприборы, работающие от сети 110 вольт. Отечественные электросети подают ток напряжением в 220 вольт. Использовать иностранный бытовой или другого назначения прибор проблематично. Но есть выход. Можно приобрести трансформатор 220 с понижающими клеммами на 110 вольт.

Выбирая понижающее изделие, важно высчитать максимальную нагрузку, на которую оно рассчитано. Результат получают следующим методом. Умножают вольты на силу тока и получают мощность. Формула выглядит так: V x A=W. Выбирают мощный потребитель электрической энергии, высчитывают пиковую нагрузку по формуле, прибавляют к ее значению 20%.

Приведем пример. Домохозяйка приобрела импортный кухонный комбайн, работающий от сети 110 вольт, рассчитанный на силу тока 3 А. Умножаем показатели. Получим мощность 330 W. Это нормативная мощность, при которой работает комбайн. Но во время приготовления заправки, например для борща, в комбайн попала косточка, которую прибор должен измельчить. За секунду мощность подскочит до 1400 W. Производитель электроприборов в техническом паспорте указывает максимальную мощность.

Устройство, понижающее ток, несложно сделать самому. Алгоритм действий следующий: ассчитывают количество витков металлической проволоки на катушках. Расчет первичной начинают с обмотки на 220 вольт. После вычислений определяют число витков. Получают 2200 витков при сечении провода 0.3 мм и площади стержня в 6 кв. см.

После рассчитывают количество витков для катушки на 12 вольт. Вторая катушка, вырабатывая напряжение в 12 вольт, будет иметь 120 витков при сечении провода в 1 мм. Витки одной обмотки по количеству не должны равняться другой. В идеале могут, если медная проволока разного сечения.

Напряжением в двенадцать вольт питаются светодиодные ленты, лампы, освещение галогенное. Галогенным лампам требуется небольшая мощность. Важным моментом является изготовление сердечника. От его качества зависит мощность трансформатора.

Если под рукой нет специальной электротехнической стали, используют металлические емкости из-под пива, хлебного кваса, других жидких продуктов. Из банок нарезают полосы длиной 3 дм и шириной 0.2 дм. Заготовки подвергают обжигу, после удаляют налет окалины. Лакируют, обворачивают бумагой с одной стороны.

Вторую обмотку заполняют провода сечением 1 мм. Катушечную основу изготавливают из картонного материала повышенной прочности. Обворачивают картонную заготовку бумагой, пропитанной парафином. На приготовленные сердцевины наматывают проволоку, не забывая намотанные витки разделять бумагой. Готовые к использованию обмотки закрепляют на компактном деревянном или металлическом каркасе. Фиксируют скобами или другим крепежом.

Схема подключения понижающего трансформатора

Как подключить трансформатор 220 на 12 вольт, интересует многих. Делается все просто. Подсказывает алгоритм действий маркировка в местах подключения. Выведенные клеммы на панель соединения с контактными проводами потребительского прибора обозначены латинскими буквами. Клеммы, к которым подключают нулевой провод, помечены символами N или 0. Силовая фаза — обозначение L или 220. Выходные клеммы обозначены цифрами 12 или 110. Остается не перепутать клеммы и практическими действиями ответить на вопрос, как подключить понижающий трансформатор 220.

Заводская маркировка клемм обеспечивает безопасное подключение человеком, не знакомым с подобными действиями. Импортные трансформаторы проходят отечественный сертификационный контроль и не представляют опасности при эксплуатации. Подключают изделие на 12 вольт по описанному выше принципу.

Теперь понятно, как подключают понижающий трансформатор заводского изготовления. Сложнее определиться с самодельным устройством. Сложности возникают, когда при монтаже прибора забывают промаркировать клеммы. Чтобы совершить подключение без ошибки, важно научиться визуально определять толщину проводов. Первичная катушка изготовлена из проволоки меньшего сечения, чем обмотка концевого действия. Схема подключения простая.

Надо усвоить правило, согласно которому можно получать повышающее электрическое напряжение, прибор подключают в обратном порядке (зеркальный вариант).

Принцип работы понижающего трансформатора понять легко. Эмпирически и теоретически установлено, что связь на уровне электронов в обоих катушках следует оценивать как разность магнитного потокового воздействия, создающего контакт с обоими катушками, к электронному потоку, который возникает в обмотке с меньшим числом витков. Подключая концевую катушку, обнаруживают, что в цепи появляется ток. То есть получают электроэнергию.

И здесь возникает электротехническая коллизия. Подсчитано, что подаваемая энергия от генератора на первичную катушку равна энергии, направленной в созданную цепь. И это происходит, когда между обмотками нет металлического, гальванического контакта. Передается энергия путем создания мощного магнитного потока, имеющего переменные характеристики.

В электротехнике есть термин «рассеивание». Магнитный поток на пути следования теряет мощность. И это плохо. Исправляет положение конструктивная особенность устройства трансформаторов. Созданные конструкции металлических магнитных путей не допускают рассеивания магнитного потока по цепи. В результате магнитные потоки первой катушки равны значениям второй или почти равны.

Трансформаторы низкого напряжения для ландшафтного освещения

Трансформаторы низкого напряжения для ландшафтного освещения | VOLT® Освещение

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшей работы с нашим сайтом обязательно включите Javascript в своем браузере.

Разработанные для легкой установки, стабильной производительности и долговечности, трансформаторы VOLT ^® являются лучшими на рынке и идеальным выбором для любой низковольтной системы наружного освещения.Все трансформаторы VOLT® имеют пожизненную гарантию и внесены в список ETL в соответствии со стандартами UL. Каждый из них оснащен тороидальными сердечниками, стойкими к атмосферным воздействиям шкафами из нержавеющей стали, гнездами таймера и фотоэлементов, а также вторичными магнитными выключателями для каждой общей цепи мощностью 300 Вт.

Статья по теме: Как установить трансформатор низкого напряжения

О трансформаторах для ландшафтного освещения

Низковольтный трансформатор лежит в основе любой системы ландшафтного освещения.Он преобразует ток 120 В в ток низкого напряжения (12-15 В переменного тока). Эффективность этого преобразования определяет, насколько хорошо трансформатор контролирует выходное напряжение и сколько энергии потребляется в процессе. Трансформаторы VOLT® — это самые эффективные многоотводные низковольтные трансформаторы в отрасли, обеспечивающие высокую производительность и экономию энергии. Благодаря высококачественным тороидальным сердечникам, а также прочной проводке и внутренним компонентам эти трансформаторы представляют собой высокостабильный источник тока с очень низким энергопотреблением.

Магнитные трансформаторы используют две катушки для снижения напряжения со 120 до 12 вольт. Первичная катушка передает линейное напряжение (от 108 В до 132 В). Поток электричества через первичную катушку индуцирует магнитное поле, которое создает ток во вторичной катушке. Поскольку вторичная катушка имеет 1/10 числа обмоток, она создает ток с 1/10 напряжения. Есть два типа трансформаторов магнитного ландшафтного освещения. Они различаются в зависимости от типа ядра:

Ламинированные / штабелированные сердечники (также известные как тип EI). Ламинированные или уложенные друг на друга обмотки состоят из листов, обернутых медной проволокой, которые затем складываются или складываются вместе, образуя сердечник. Это более распространенный и менее затратный метод изготовления сердечника. Они менее эффективны, нагреваются и шумнее, чем тороидальные сердечники.
Сердечники тороидальные. Это одно сплошное устройство в форме пончика, обмотки которого намотаны вокруг пончика внутри и снаружи отверстия для пончика. Тороидальные сердечники более эффективны, вызывают меньше шума и работают холоднее, но их производство дороже.Системы освещения с относительно высокими нагрузками — например, 10 или более светильников — больше всего выигрывают от тороидальных сердечников. Тороидальные сердечники VOLT® более энергоэффективны, тише и холоднее, чем ламинированные сердечники EI. Это особенно важно для трансформаторов большей мощности.

Электронные трансформаторы преобразуют 120-вольтовый ток в 12-вольт, сначала увеличивая частоту тока с 60 Гц до 20 000 Гц. Повышенная частота позволяет использовать миниатюрный сердечник, что делает трансформатор очень маленьким, легким и недорогим.Самыми большими недостатками являются (1) их высокочастотный ток может быть несовместим со схемами светодиодов, (2) эти токи также страдают от значительных потерь напряжения по сравнению с магнитными типами, (3) 12-вольтный электронный трансформатор должен быть расположен примерно в пределах 10 футов приспособления и (4) электронных трансформатора подвержены перегреву и преждевременному выходу из строя.

Это зависит от общей мощности ваших фонарей и максимальной мощности вашего трансформатора. Мы рекомендуем не превышать 80% мощности трансформатора.

С нашими трансформаторами профессионального уровня установщики наружного освещения могут компенсировать падение напряжения с помощью клемм с более высоким напряжением, чтобы все светильники получали соответствующее напряжение. Используйте один из этих трансформаторов VOLT®, чтобы ваша низковольтная система ландшафтного освещения работала с оптимальной эффективностью в течение всего срока службы.

Светодиодные трансформаторы VOLT® Slim Line имеют либо один отвод напряжения 15 В (100 Вт), либо отвод 12 В и 15 В (150 Вт и 300 Вт)
Трансформаторы серии VOLT® имеют отводы напряжения 12В, 13В, 14В и 15В.
Трансформаторы серии VOLT® PRO имеют отводы напряжения от 12 В до 22 В.
Трансформаторы серии VOLT® Clamp-Connect ™ специально разработаны для светодиодных систем и оснащены исключительными клеммными колодками зажимного типа для быстрого и безопасного подключения. Эти трансформаторы имеют отводы на 12 В и 15 В, потому что светодиодные системы работают в широком диапазоне допустимых напряжений.

VOLT® Clamp-Connect 150 Вт (12 В / 15 В) Многоканальный трансформатор низкого напряжения
Эксклюзивная инновация VOLT®! 150 Вт с зажимом-соединением Трансформаторы для светодиодного ландшафтного освещения 12v / 15v — простые в использовании соединители зажимного типа.
Просто откройте зажимы, чтобы вставить провода, затем закройте их. для создания прочных соединений — никаких инструментов не требуется. Сэкономьте время и деньги с этими трансформаторами — вам и вашей команде понравится их!
Срок службы Гарантия
Узнать больше
VOLT® Clamp-Connect 300 Вт (12 В / 15 В) Многоканальный трансформатор низкого напряжения
Эксклюзивная инновация VOLT®! Зажимное соединение 300 Вт Трансформаторы для светодиодного ландшафтного освещения 12v / 15v — простые в использовании соединители зажимного типа.
Просто откройте зажимы, чтобы вставить провода, затем закройте их. для создания прочных соединений — никаких инструментов не требуется. Сэкономьте время и деньги с этими трансформаторами — вам и вашей команде понравится их!
Пожизненная гарантия
Узнать больше
VOLT® Clamp-Connect Многоканальный трансформатор низкого напряжения 600 Вт (12В / 15В)
Эксклюзивная инновация VOLT®! 600 Вт Clamp-Connect Трансформаторы для светодиодного ландшафтного освещения 12v / 15v — простые в использовании соединители зажимного типа.
Просто откройте зажимы, чтобы вставить провода, затем закройте их. для создания прочных соединений — никаких инструментов не требуется. Сэкономьте время и деньги с этими трансформаторами — вам и вашей команде понравится их!
Пожизненная гарантия
Узнать больше
Светодиодный трансформатор Slim Line 100 Вт VOLT®
Эксклюзивные инновации VOLT®! Новаторский светодиодный трансформатор мощностью 100 Вт для сверхлегкая установка и управление.
Этот новый низкопрофильный дизайн с прозрачное окно включает в себя простые в использовании зажимы.
Пожизненная гарантия
Патент заявлен
Узнать больше
Светодиодный трансформатор Slim Line 150 Вт VOLT®
Эксклюзивная инновация VOLT®! Новаторский светодиодный трансформатор мощностью 150 Вт для сверхлегкая установка и управление.
Эта новая низкопрофильная конструкция с прозрачным окном включает простые в использовании зажимные соединения.
Пожизненная гарантия
Патент заявлен
Узнать больше
Светодиодный трансформатор Slim Line 300 Вт VOLT®
Эксклюзивная инновация VOLT®! Новаторский светодиодный трансформатор мощностью 300 Вт для сверхлегкая установка и управление.
Эта новая низкопрофильная конструкция с прозрачным окном включает простые в использовании зажимные соединения.
Пожизненная гарантия
Патент заявлен
Узнать больше
Многоканальный трансформатор низкого напряжения VOLT® 150 Вт (12-15 В)
Идеальный трансформатор для малых и средних предприятий проекты!
Мощность 150 Вт с четырьмя отводами напряжения: 12 В, 13 В, 14 В и 15 В.Идеально подходит как для галогенных, так и для светодиодных источников света. Нержавеющая сталь шкаф с распашной запирающейся дверцей. Розетки таймера и фотоэлементов. Магнитный тороидальный сердечник.
Пожизненная гарантия
Узнать больше
Двухконтурный трансформатор VOLT® 600 Вт (2 x 300 Вт)
Двухконтурный трансформатор 600 Вт (2 x 300 Вт) Трансформатор для светодиодного ландшафтного освещения с зажимом 12V / 15V — с простыми в использовании разъемами зажимного типа.
Двойная схема этого трансформатор позволяет использовать две светодиодные системы ландшафтного освещения мощностью 300 Вт питается от одного трансформатора. Клеммы с зажимом позволяют простые в использовании, прочные соединения — никаких инструментов не требуется.
Пожизненная гарантия
Узнать больше
Многоканальный трансформатор VOLT® Pro, 900 Вт, 12 В — 22 В
Профессиональный трансформатор мощностью 900 Вт для больших систем — подходит для очень длинных (или сильно нагруженных) проводов!
Мощность 900 Вт с девятью ответвлениями напряжения: 12 В-22 В.Идеально подходит для обоих галогенные и светодиодные источники света. Шкаф из нержавеющей стали с откидным запираемая дверь. Розетки таймера и фотоэлементов. Магнитный тороидальный основной.
Пожизненная гарантия
Узнать больше
VOLT® Pro Многоканальный трансформатор 1200 Вт, 12-22 В
Профессиональный трансформатор мощностью 1200 Вт для очень крупных проектов — подходит для очень длинного (или сильно нагруженного) провода бежит!
Мощность 1200Вт с семью отводами напряжения: 12В-22В.Идеально подходит для обоих галогенные и светодиодные источники света. Шкаф из нержавеющей стали с откидным запираемая дверь. Розетки таймера и фотоэлементов. Магнитный тороидальный основной.
Пожизненная гарантия
Узнать больше

electric — Как подключить лампочки 12 В к цепи 36 В?

Да. Три лампы из серии будут работать при условии, что они достаточно хорошо согласованы по току и сопротивлению.Автомобильные лампы на самом деле предназначены для работы от 13,8 вольт, что является напряжением электрической системы автомобиля при работающем генераторе. Это дает вам примерно 20% запаса между лампами на 32В. Не вижу проблемы. Если перегорит одна из лампочек, все лампы 3 серии погаснут. Два других не взорваны. Если вы не можете получить 3 таких совпадения, замените все 3 другими.

Другой вариант — посмотреть на светодиоды , предназначенные для использования в автомобилях или жилых домах, , но рассчитанные на диапазон напряжений, эл.грамм. 12-30 В постоянного тока. Такой номинальный диапазон напряжения означает, что у них внутри есть электронный импульсный блок питания, который адаптирует входящее напряжение к постоянному току, необходимому для светодиода. Та же концепция, что и у источников питания 100–240 В для ноутбуков или люминесцентных балластов 100–277 В. Обычно они указывают максимальное напряжение 24 или 28 В постоянного тока, но есть большая вероятность, что любая конкретная марка будет нормально работать с 32 В.

Еще один вариант — получить блок питания 12 В постоянного тока для замены блока питания 32 В.Импульсные источники питания 12 В постоянного тока широко распространены благодаря популярности светодиодного освещения. Вам не нужно будет перепрограммировать; просто оставьте лампы параллельно. Однако, поскольку напряжение упало в 3 раза, ток увеличится в 3 раза (при условии, что вы останетесь с лампами накаливания той же яркости), поэтому убедитесь, что ваши провода достаточно толстые. Я бы на самом деле рекомендовал , а также преобразование в светодиод 12 В в этой точке, что потребляет гораздо меньше энергии и решает проблему толщины провода.

Исторически в электрических трамваях / трамваях использовалось пять последовательно соединенных лампочек на 120 В, питаемых от контактного провода 600 В постоянного тока. Дуги 600 В постоянного тока кажутся сумасшедшими, поэтому лампы особого «транзитного класса» предназначены для гашения дуги 600 В, когда они перегорают.

Резисторы — плохая идея. Железные дороги тоже делают то же самое, обычно для фар, и это больно — резистор должен быть согласован с лампочкой. Смена типа ламп требует перекалибровки и часто перепроектирования резистора. Кроме того, резисторы, работающие в соответствии со спецификациями, имеют температуру поверхности 700 градусов по Фаренгейту — скопление пыли или кусок бумаги могут стать причиной возгорания.Даже если вы сильно увеличите размер, чтобы установить температуру в безопасный диапазон, вам все равно придется иметь дело с отходящим теплом.

Между прочим, в последний раз я был в магазине автозапчастей, они хотели 6 долларов за упаковку из двух лампочек. Не плати. В сети они на намного дешевле на .

32 В — это в значительной степени устаревшее напряжение, когда-то использовавшееся на железных дорогах. Луковицы становится очень трудно найти. Если это как-то связано с пулом, я бы переключился на 12В.

Для ламп накаливания, нагревателей и других резистивных нагрузок вам не нужно беспокоиться о переменном и постоянном токе.Напряжение переменного тока обозначается на основе постоянного напряжения, которое ведет себя как: для резистивной нагрузки: «32 В переменного тока» — это напряжение, при котором лампа будет иметь такую же яркость, что и 32 В постоянного тока.

DC 12V 24V 36V Импульсный источник питания 12 24 36 Вольт Трансформатор светодиодного освещения AC DC SMPS 1A 2A 3A 5A 6A 10A 15A 20A Адаптер — мега скидка # D074C6

Дешевый DC 12V 24V 36V импульсный источник питания 12 24 36 Volt LED освещение Трансформатор AC DC SMPS 1А 2А 3А 5А 6А 10А 15А 20ААдаптер оптом.Покупайте качественные трансформаторы освещения непосредственно у поставщиков магазина Shop5095116. Наслаждайтесь ✓Бесплатная доставка по всему миру! ✓ Распродажа с ограниченным сроком ✓ Легкий возврат.

DC 12V 24V 36V Импульсный источник питания 12 24 36 Вольт Трансформатор светодиодного освещения AC DC SMPS 1A 2A 3A 5A 6A 10A 15A 20A Технические характеристики адаптера

Фирменное наименование HTHwish
OriginCN (Origin)
Тип штекера Нет
Выходное напряжение DC 24V 36V
Certificationce
Материал Алюминий
Характеристики Высокое напряжение Transforemr
Выходной сигнал DC 12V 24V 36V
Тип изделия: Трансформаторы освещения
Гарантия —
Вес0.35 кг
Номер модели Трансформатор источника питания SMPS
Входной сигнал AC
Входное напряжение 110–240 В перем. 2835 Светодиодная лента CCTV
Характеристика 5 Высоковольтный трансформатор

DC 12V 24V 36V Импульсный источник питания 12 24 36 Вольт Трансформатор светодиодного освещения AC DC SMPS 1A 2A 3A 5A 6A 10A 15A 20A Описание адаптера

Купить DC 12V 24V 36V Импульсный источник питания 12 24 36 Вольт Трансформатор светодиодного освещения AC DC SMPS 1A 2A 3A 5A 6A 10A 15A 20AАдаптер от продавца Shop5095116 Store с доступной ценой и высшей гарантией на Goteborgsaventyrscenter.Вы можете получить невероятные предложения , когда купите этот товар в разделе Распродажа сегодня на Aliexpress. Таким образом, вам нужно всего лишь заплатить 3,73 доллара США за импульсный источник питания постоянного тока 12 В 24 В 36 В 12 24 36 Вольт Трансформатор светодиодного освещения AC DC SMPS 1A 2A 3A 5A 6A 10A 15A 20A Элемент адаптера.

Мы предлагаем широкий выбор аналогичных осветительных трансформаторов на Goteborgsaventyrscenter, чтобы вы могли найти именно то, что ищете. У нас также есть тысячи DC 12V 24V 36V Импульсный источник питания 12 24 36 Вольт Трансформатор светодиодного освещения AC DC SMPS 1A 2A 3A 5A 6A 10A 15A 20AAdapter Акция, всегда по разумной цене и супер качеству.Кроме того, вы можете выбирать между ценовыми диапазонами осветительных трансформаторов, брендами осветительных трансформаторов или требованиями к осветительным трансформаторам, которые, по вашему мнению, являются наиболее важными для вашего любимого предмета.

DC 12V 24V 36V Импульсный источник питания 12 24 36 Вольт Трансформатор светодиодного освещения AC DC SMPS 1A 2A 3A 5A 6A 10A 15A 20A Адаптер

Описание продукта

Входное напряжение: AC110V / 240V

Выходное напряжение : DC DC12V / DC24V / DC36V

Выходной ток: 0 ~ 60A

Материал корпуса: Металлический корпус / Алюминиевый корпус

Соответствие требованиям безопасности: CCC / Rohs / CE

Высокая цена, надежность в соответствии с отраслевыми стандартами

Встроенный- в защите от перенапряжения, перегрузки по току и короткого замыкания

Рабочая температура: 0 ~ 40 ° C
Температура хранения: -20 ~ 60 ° C
Влажность окружающей среды: 0 ~ 95% без конденсации

ТОЛЬКО ДЛЯ ВНУТРЕННЕГО ИСПОЛЬЗОВАНИЯ!

В комплект входит:

Блок питания, 1 шт.

85V358 260002 20A 240 Вт

— 15%

1A 24 Вт

110 мм * 78 мм * 35 мм

158 мм * 98 мм * 40 мм

9358 — 110/15 В / 220 В /

Тип (выход)	Размер (ДхШхВ)	Входное напряжение (перем.	70 мм * 40 мм * 30 мм	85V-265V
12V 2A 24W	85 мм * 57 мм * 33 мм	85V-265V	85V-265V	85 мм * 58 мм * 38 мм	85V-265V
12 В 5A 60 Вт	110 мм * 78 мм * 36 мм	85V-265V	85V-265V	160 мм * 98 мм * 42 мм	85V-265V
12V 10A 120W	162mm * 98mm * 44mm 9000 3	85V-265V
12V 12.5A 150 Вт	198 мм * 98 мм * 43 мм	85V-265V
12 В 15A 180 Вт	198 мм * 98 мм * 43 мм	200 мм * 100 мм * 44 мм	110 В / 220 В +/- 15%
12 В 30 A 360 Вт	200 мм * 100 мм * 45 мм
12 В 40A 480 Вт	215 мм * 115 мм * 50 мм	110 В / 220 В +/- 15%
12 В 50 A 600 Вт
12 В 50 A 600 Вт	65 мм	110 В / 220 В +/- 15%
12 В 60 А 720 Вт	245 мм * 125 мм * 68 мм	110 В / 220 В +/- 15%
85 мм * 57 мм * 33 мм	85V-265V
24V 2A 50W	110 мм * 78 мм * 35 мм		265-26 3A 72W	110 мм * 78 мм * 35 мм	85V-265V
24V 5A 120W	158 мм * 98 мм * 40 мм	10A 240 Вт	198 мм * 98 мм * 40 мм	85 В-265 В
24 В 15 А 360 Вт	198 мм * 110 мм * 50 мм	110/15 В / 220 В%
24V 20A 480W	198mm * 110mm * 50mm	110V / 220V +/- 15%
24V 25A 600W	9 0002 215 мм * 115 мм * 50 мм	110 В / 220 В +/- 15%
24 В 30A 720 Вт	215 мм * 115 мм * 50 мм	110- 15/220 В +/- 15%
24 В 33A 792W	242 мм * 124 мм * 65 мм	110 В / 220 В +/- 15%

9358

9358 9358

162 мм * 98 мм * 44 мм

9358 9356
9358 9352
9358 9352	85V-265V
5V 6A 40W	85 мм * 57 мм * 33 мм	85V-265V
85V-265V
5V 20A 50W	160 мм * 98 мм * 42 мм	85V-265V
85V-265V
5V 40A 200W	198 мм * 98 мм * 43 мм	85V-265V30003	85V-265V3
	200 мм * 100 мм * 44 мм	85V-265V
5V 60A 300W	200 мм * 100 мм * 45 мм	85V-265V	85V-265V	85V-265V	215 мм * 115 мм * 50 мм	110V / 220V +/- 15%

Дешевые трансформаторы для освещения, покупайте качественные фары и освещение напрямую из Китая Поставщики: DC 12V 24V 36V Импульсный источник питания 12 24 36 Volt Трансформатор для светодиодного освещения AC DC SMPS 1A 2A 3A 5A 6A 10A 15A 20A Адаптер Наслаждайтесь ✓Бесплатная доставка по всему миру! ✓ Распродажа с ограниченным сроком ✓ Легкий возврат.

Если вам нужны другие продукты, связанные с DC 12V 24V 36V Импульсный источник питания 12 24 36 Вольт Трансформатор светодиодного освещения AC DC SMPS 1A 2A 3A 5A 6A 10A 15A 20A Адаптер , вы можете найти все это на нашем веб-сайте, как и у нас лучшие детали трансформаторов освещения, из которых вы можете проверить, сравнить и купить онлайн. У нас также есть много привлекательных продуктов, которые вы, возможно, захотите увидеть из аналогичных разделов и многих других.

Мы не только предлагаем вам разумную цену и высокое качество осветительных трансформаторов на Goteborgsaventyrscenter, мы также хотим расширить ваш выбор и помочь вам в приобретении этого предмета, предоставив вам надежный импульсный источник питания постоянного тока 12 В, 24 В, 36 В. Источник 12 24 36 Вольт Трансформатор для светодиодного освещения AC DC SMPS 1A 2A 3A 5A 6A 10A 15A 20AОбзоры адаптеров и рейтинги от реальных покупателей в Интернете.

Не игнорируйте ограниченные по времени предложения на трансформаторы освещения и эксклюзивные скидки на трансформаторы освещения только в Goteborgsaventyrscenter. Просто нажмите кнопку Заказать сейчас , чтобы получить дополнительную информацию об этом DC 12V 24V 36V импульсном источнике питания 12 24 36 Вольт Трансформатор для светодиодного освещения AC DC SMPS 1A 2A 3A 5A 6A 10A 15A 20AAdapter product.

Управляющий трансформатор 2000 ВА, от 240/480 до 220/36 В

Название продукта		Однофазный трансформатор управления
Модель продукта		АТОБК-2000ВА
Материал обмотки		Эмалированный медный провод или эмалированный алюминиевый провод
Вместимость		2000 ВА
Первичное напряжение (В переменного тока)		110, 120, 208, 220, 230, 240, 380, 400, 480, 110/220, 120/240, 240/480… (Индивидуальный)
Вторичное напряжение (В переменного тока)		6, 12, 24, 36, 48, 110/48, 120/24, 208/36, 220/48, 230/36, 240/120, 120/24/12, 110/36/24, 127/36 / 6, 208/48/36/24 … (индивидуально)
Частота		50/60 Гц
Уровень изоляции		Ф / Х
Испытание выдерживаемого напряжения		Первичный — вторичный 2,5 кВ / мин
		Первичное заземление 2.5 кВ / мин
		Вторичная обмотка к защитному заземлению 1,5 кВ / мин
Сопротивление изоляции		Первичный — вторичный 2500 В> 100 МОм
		Первичный к защитному заземлению 2500 В> 100 МОм
		От вторичного к защитному заземлению 1500 В> 100 МОм
Испытание индукционным выдерживаемым напряжением		125 Гц / 800 В / мин
Сопротивление заземления		25
Метод охлаждения		Естественное или воздушное охлаждение
Коэффициент трансформации		<3%
Воздушный ток		<6%
Импедансное напряжение		около 6%
Итого убытки		0.1
КПД		80% ~ 99%
Рабочая температура		-25 ℃ ~ 40 ℃ (40 ℃, 93% относительной влажности, 56 дней)
Температура хранения		-25 ℃ ~ 100 ℃ (40 ℃, 93% относительной влажности, 56 дней)
Сертификат		CE, ISO
Гарантия		12 месяцев
Размер		Общий размер: 192 * 135 * 190 мм, расстояние удержания для установки: 140 * 120 мм, удержание установки: 17 * 8 мм
Масса		20 кг

% PDF-1.7 % 49 0 объект > эндобдж xref 49 75 0000000016 00000 н. 0000002246 00000 н. 0000002410 00000 н. 0000002486 00000 н. 0000003666 00000 н. 0000003712 00000 н. 0000003916 00000 н. 0000004092 00000 н. 0000004295 00000 н. 0000004471 00000 н. 0000004675 00000 н. 0000004851 00000 н. 0000005054 00000 н. 0000005229 00000 н. 0000005832 00000 н. 0000006173 00000 п. 0000006479 00000 н. 0000006682 00000 п. 0000007077 00000 н. 0000007508 00000 н. 0000007829 00000 н. 0000008178 00000 н. 0000008213 00000 н. 0000008326 00000 н. 0000008437 00000 н. 0000008978 00000 н. 0000009578 00000 н. 0000009936 00000 н. 0000011866 00000 п. 0000013732 00000 п. 0000014142 00000 п. 0000015538 00000 п. 0000016388 00000 п. 0000016865 00000 п. 0000017848 00000 п. 0000018239 00000 п. 0000019589 00000 п. 0000021598 00000 п. 0000023147 00000 п. 0000025796 00000 п. 0000028532 00000 п. 0000028903 00000 п. 0000033788 00000 п. 0000036188 00000 п. 0000038085 00000 п. 0000038458 00000 п. 0000038489 00000 п. 0000038920 00000 п. 0000038951 00000 п. 0000039234 00000 п. 0000039265 00000 п. 0000040325 00000 п. 0000040357 00000 п. 0000040472 00000 п. 0000043632 00000 п. 0000043985 00000 п. 0000048283 00000 п. 0000048749 00000 п. 0000048834 00000 п. 0000103543 00000 н. 0000103582 00000 н. 0000155159 00000 н. 0000155198 00000 н. 0000209323 00000 н. 0000209362 00000 н. 0000209749 00000 н. 0000210078 00000 н. 0000210499 00000 н. 0000210855 00000 н. 0000211273 00000 н. 0000211608 00000 н. 0000211914 00000 н. 0000212097 00000 н. 0000215246 00000 н. 0000001796 00000 н. трейлер ] / Назад 265471 >> startxref 0 %% EOF 123 0 объект > поток hb«b«_PĆ !; ой tLKE}:] P0, URi [iV˥DtAͤdi`] @

Китай 100 Вт универсальный класс IP67 водонепроницаемый 12 вольт 36 вольт светодиодный драйвер трансформатор 24 вольт 48 вольт светодиодный режим переключения света адаптер переменного тока постоянного тока источник питания SMPS Производители, поставщики, фабрика — оптовая цена

Ключом к нашему успеху является «Хороший продукт или услуга, высокое качество, разумная скорость и эффективное обслуживание» для импульсного преобразователя мощностью 12 В 150 Вт, водонепроницаемого светодиодного драйвера 250 Вт 12 В 24 В, выпрямителя R4850 3 кВт 50a для протокола CAN 3500 Вт.Мы полагаемся на хорошую кредитоспособность и отличный сервис, и мы установили долгосрочные отношения сотрудничества со многими предприятиями. Более того, мы приложим все усилия, чтобы удовлетворить запросы большего числа клиентов с более выдающейся и профессиональной самоотдачей, тонкой технологией подбора цветов и полным разнообразием сырья. Наша компания продолжает изучать новые методы управления и создавать научную систему управления. чтобы компания шла в ногу со временем.

ITS-25W — это ультратонкий тип с небольшими размерами, который может быть установлен в ограниченном пространстве.Переменный ток в постоянный, 12 В, 2,1 А, 25 Вт, переключаемый источник питания с одним выходом и широким диапазоном входного напряжения переменного тока 85–264 В переменного тока. Высокая эффективность, длительный срок службы и высокая надежность с гарантией 2 года, выдерживают испытание на вибрацию 5G. Он используется в светодиодных экранах, электронных светодиодных сценических светильниках, роботах, промышленном оборудовании, машинах для промышленной автоматизации, системах промышленного управления, механическом и электрическом оборудовании, электронных приборах, оборудовании или аппарате Светодиодный драйвер Светодиодные ленты Сопутствующие товары.

Характеристики:

1.Защита: от короткого замыкания / перегрузки / перенапряжения / перегрева

2. охлаждение за счет естественной конвекции воздуха

3. светодиодный индикатор включения питания

4.100% испытание на обгорание при полной нагрузке

5. потребление энергии без нагрузки <0,5 W

6. Все с использованием электролитических конденсаторов с длительным сроком службы 105 ° C

7. Выдерживают импульсное напряжение 300 В переменного тока в течение 5 секунд

8. Высокая рабочая температура до 70 ° C

Области применения:

Внутреннее и наружное освещение

LED уличное освещение

Линейное освещение

Освещение парковочных мест

Светодиодные ленты

Светодиодное освещение для теплиц

Мониторинг безопасности

Электрооборудование

Оборудование автоматизации

Солнечная панель

Медицинское косметическое оборудование

Driver SMPS Switching AC DC 5V 12V 25W Power Supply
FAQ:
Q1: Могу ли я получить образец или дер во-первых? какой у вас предел MOQ?
A1: Да, образец заказа приемлем для проверки качества нашей продукции.И наше MOQ составляет 1 шт. Q2. Какой у вас MOQ?
A2: минимальный заказ 10 шт. На складе; Минимальный объем заказа 500 ПК для заказа OEM.
3 кв. Как насчет качества?
A3: У нас есть профессиональная и опытная команда инженеров и строгая система контроля качества и контроля качества. Стоимость ремонта до 3.
Q4: какое время для заказа?
A4: 15-25 дней
Q5: Какой у вас срок оплаты?
A5: Обычно T / T: 30% перед производством, баланс 70% перед доставкой; Для небольшой суммы приемлемы Western Union / Paypal / Moneygram; Для заказа на большую сумму приемлем безотзывный аккредитив.
Q6: Есть ли у вас завод по производству коммутаторов?
A6: Да, мы являемся производителем OEM и ODM в Гуандуне
Мы заработали хорошую репутацию и были широко признаны большинством пользователей, убедив 100 Вт универсальный IP67 класс водонепроницаемости 12 вольт 36 вольт светодиодный драйвер трансформатор 24 вольт 48 вольт режим переключения светодиодов AC DC адаптер питания SMPS, удовлетворительная цена и вдохновляющее обслуживание. Мы продолжим придерживаться бизнес-философии «стандарты начинаются с точной работы, а сервис — от искренности» и будем развиваться вместе с новыми и старыми клиентами и коллегами в стране и за рубежом.Наша компания всегда придерживается принципа «качество — это жизнь, пользователи — это Бог», предоставляя клиентам высококачественные продукты и услуги и продвигаясь вместе с ними.
Как использовать 12-вольтный светодиод на 24-вольтовом
Хотя легко предположить, что 24-вольтовый источник питания может работать со всем, что требует до 24 вольт электричества, реальность электрических цепей не так проста. Подключение одиночного 12-вольтового светильника к 24-вольтовому источнику питания быстро перегорает или резко разрушает свет.Можно подключить 12-вольтовый светодиодный светильник к 24-вольтовой системе, но для этого нужно выполнить несколько шагов.
TL; DR (слишком долго; не читал)
Поскольку фонари предназначены для работы в узком диапазоне напряжений, подключение одного 12-вольтового светильника к 24-вольтовому источнику питания быстро уничтожает свет, будь то стандартная лампа накаливания или светодиод. Однако с помощью резисторов или последовательной проводки можно справиться с чрезмерным напряжением, что позволяет безопасно запускать светодиодное освещение в цепи питания с более высокой мощностью, чем предполагалось.Будьте осторожны при работе с электрическими системами и не работайте с электрическими цепями, надев металлические украшения.
Избыточное напряжение
12-вольтовые фонари совместимы с 24-вольтовыми системами — они используют электричество и могут быть подключены к системе. Лампочки и световые ленты предназначены для работы при чуть более низком и немного более высоком напряжении. Они могут немного тускнеть и светиться, сохраняя при этом безопасную работу. Проблема с добавлением их в систему с напряжением 24 В — повышенное напряжение. Без чего-либо, регулирующего количество электричества, поступающего в осветительный блок, источник питания перегружает свет и вызывает его перегорание или, в случае ламп накаливания, вызывает перегрев и плавление нити, что может привести к взрыву лампы.Поскольку светодиоды работают без нагретой нити накала, их можно подключить к системе с повышенной мощностью, но в первую очередь нужно иметь дело с избыточным напряжением.
Серия с двумя лампочками
Самый простой способ подключить 12-вольтовые светодиоды к 24-вольтовой системе — это добавить к системе второй идентичный светодиод. Когда питание включено, срабатывание первой лампы создает сопротивление 12 вольт, позволяя второй лампе работать, как если бы она была подключена к 12-вольтовой системе. Однако крайне важно использовать для этого одинаковые светильники.Две 12-вольтовые лампы разной конструкции могут потреблять немного разное количество энергии, что может привести к тому, что одна лампочка быстро перегорит, а другая вскоре последует.
Использование резисторов
Если вы хотите использовать только один 12-вольтовый светодиод в вашей 24-вольтовой системе, вы можете использовать резисторы, подключенные к цепи, для понижения напряжения до соответствующих уровней.
No related posts.

Освещен
